Εισαγωγή

Συνήθως όταν κάποιος θέλει να αγοράσει ένα Desktop PC μπορεί να επιλέξει ανάμεσα στις επώνυμες, έτοιμες λύσεις, των οποίων τα υλικά είναι εγγυημένης συμβατότητας αλλά με μεγαλύτερο κόστος και τις Build to Order λύσεις όπου επιλέγει τα εξαρτήματα μόνος του για μεγαλύτερη ευελιξία αλλά και οικονομία. Σήμερα στον πάγκο των δοκιμών δεν είναι κάτι το συνηθισμένο όμως, καθώς συνδυάζει τις δύο παραπάνω βασικές επιλογές: Σήμερα θα δούμε ένα Barebone, κατασκευασμένο από τον μαιτρ του είδους, τη Shuttle. Τι είναι όμως ένα "Barebone"; Η λέξη μιλάει για "γυμνά οστά", δηλαδή για ένα σκελετό. Ακριβώς αυτό είναι το Barebone, ο βασικός σκελετός ενός υπολογιστή, πάνω στον οποίο μπορεί ο χρήστης να προσθέσει, εφ' όσον έχει γνώσεις και ικανότητες συναρμολόγησης ενός PC, τα υπόλοιπα εξαρτήματα για να φτιάξει έτσι ένα ολοκληρωμένο μηχάνημα. Το Barebone που θα μελετήσουμε σήμερα είναι τελευταίας τεχνολογίας και υψηλής ποιότητας κατασκευής. Πρόκειται για το Shuttle SH170R6. Τι περιέχει και τι χρειάζεται να του προσθέσουμε; Το συγκεκριμένο Barebone περιέχει προφανώς το κουτί του συστήματος, το τροφοδοτικό, τη μητρική και το σύστημα ψύξης του επεξεργαστή, όλα custom made από τη Shuttle έτσι ώστε να γίνεται πλήρης εκμετάλλευση χώρου και εργονομίας. Ο χρήστης πρέπει να προσθέσει τον επεξεργαστή, τη μνήμη και τη μονάδα αποθήκευσης (SSD, HDD) καθώς και - αν θέλει - κάρτα γραφικών (οι επεξεργαστές που υποστηρίζει το Shuttle SH170R6 έχουν ενσωματωμένη λύση γραφικών) και κάποιο οπτικό drive (είδος υπό εξαφάνιση).

Τώρα που όλοι ξέρουμε τα βασικά, ας πάμε να δούμε τα έξω και τα μέσα του Shuttle SH170R6 για να αρχίσουμε τη διεξοδική μελέτη και ανάλυσή του.

Φωτογράφιση

Έχει περάσει αρκετός καιρός από τότε που ανακάλυψα την ευκολία που προσφέρει στον χρήστη, ένα multi monitor setup. Μπορεί να μην είμαι ο χρήστης που χρησιμοποιεί τις οθόνες για να παίξει τους τελευταίους τίτλους παιχνιδιών, είμαι όμως ο χρήστης που το Multitasking είναι μέρος της καθημερινότητάς μου για πολλές ώρες την μέρα. Καμιά φορά, ακόμα και πάνω από δέκα ώρες την μέρα χρειάζεται να βρίσκομαι μπροστά σε δύο ή ακόμα και τρεις οθόνες ταυτόχρονα.

Τα καλά τα ξέρετε σχεδόν όλοι. Μεγαλύτερη επιφάνεια εργασίας, περισσότερα πράγματα που μπορείς να ελέγχεις ταυτόχρονα χωρίς να ανεβοκατεβάζεις παράθυρα και να ανοιγοκλείνεις καρτέλες. Το ελάττωμα που έχει είναι ότι χρειάζεσαι μεγάλο γραφείο για να έχεις τις οθόνες με τις βάσεις τους πάνω σε αυτό. Γιατί λοιπόν για δύο ή και τρεις οθόνες να μην υπάρχει μία κοινή βάση για να αξιοποιείς τον χώρο κάτω από αυτές; Και γιατί όχι, αυτή η βάση να μην έχει και κάποια ή κάποιες θύρες USB3.0 για να μπορείς να κουμπώσεις πάνω ένα φλασάκι ή ένα δίσκο στα γρήγορα και να κάνεις μια μεταφορά δεδομένων;

Κάτι τέτοιο θα σκέφτηκε σίγουρα η Arctic όταν λάνσαρε στην αγορά τα monitor stands της. Σήμερα θα σας παρουσιάσουμε το Z2 Pro το οποίο μπορεί να υποδεχθεί δύο οθόνες και να προσφέρει μία μεγάλη γκάμα ρυθμίσεων σε αυτές, ως προς τον προσανατολισμό τους, για να τις φέρετε στα μέτρα σας.

Χαρακτηριστικά

Στις φωτογραφίες που ακολουθούν -οι οποίες είναι από την ιστοσελίδα της κατασκευάστριας- μπορούμε να δούμε τα βασικά χαρακτηριστικά του monitor stand, την συμβατότητα με το VESA mount αλλά και το πάχος του γραφείου και επίσης τις συμβουλές της εταιρίας ως προς το υλικό από το οποίο θα πρέπει να είναι κατασκευασμένο το γραφείο μας, για να τοποθετηθεί το stand με τις οθόνες με ασφάλεια.

Φυσικά καλό είναι να δούμε και τις διαστάσεις όπως και το βάρος του σε μία φωτογραφία, μιας και η συσκευασία από μόνη της μόλις την σηκώσαμε, μας ξάφνιασε με το βάρος της. Πως να μην μας ξαφνιάσει άλλωστε όταν χωρίς αυτή το stand ζυγίζει καθαρά 4.55kg.

Και κάπου εδώ είναι η ώρα να πούμε ότι η προτεινόμενη τιμή από την εταιρία είναι 95,99€ συμπεριλαμβανομένου 19% ΦΠΑ, οπότε περιμένουμε στη χώρα του 23% να είναι πιο αυξημένη. Αμ δε όμως, καθώς την ώρα που γράφεται η παρουσίαση, το προϊόν εντοπίστηκε στην ελληνική αγορά στην τιμή των περίπου 94€. Η εγγύηση είναι διετής και καιρός να πάμε να ρίξουμε μια ματιά στη συσκευασία.

Συσκευασία

Η συσκευασία του Arctic Z2 Pro monitor stand είναι απλή και μικρή. Οι διαστάσεις της είναι μόλις 425x110x246mm, αλλά το βάρος της είναι δυσανάλογο αυτών των διαστάσεων, μιας και ούτε λίγο ούτε πολύ ζυγίζει 5,32kg. Βάρος που το έχω συνηθίσει σε μικρά κουτιά στις παρουσιάσεις!

Στο μπροστινό της μέρος βλέπουμε μία φωτογραφία του stand συναρμολογημένο, με μία μεγέθυνση στη βάση, η οποία φέρει ένα USB3.0 Hub τεσσάρων θυρών. Στα αριστερά (αν μας άφηναν τα αυτοκόλλητα της εταιρίας μεταφορών) έχουμε πληροφορίες για το μέγεθος των οθονών που μπορούμε να τοποθετήσουμε πάνω του, όπως και τη συμβατότητα με οθόνες με VESA mount 75 και 100 αλλά και την πληροφορία για το μέγιστο αριθμό κιλών που μπορεί να αντέξει που είναι 20kg. Αυτό σημαίνει ότι κάθε οθόνη δε μπορεί να υπερβαίνει τα 10kg.

Στο πίσω μέρος οι πληροφορίες προσφέρονται απλόχερα, όπως επίσης βλέπουμε και το stand για πρώτη φορά με δύο οθόνες πάνω, ενώ στη μικρή πλευρά βλέπουμε κοντινά σε μερικά απο τα πιο σημαντικά σημεία του stand.

Εντός της συσκευασίας πέρα από την άριστη προστασία, βλέπουμε πολλά πολλά καλούδια και παρακάτω σας παραθέτουμε πέρα από τις φωτογραφίες, μία επιπλέον από το site της εταιρίας με το τι ακριβώς περιέχει μέσα αυτό το μικρό κουτί.

Για να τα δούμε όμως αναλυτικά. Το μόνο τμήμα που δεν είναι σε κομμάτια αλλά είναι ενιαίο και δε χρειάζεται να συναρμολογηθεί, είναι οι βραχίονες του stand. Η κατασκευή του συγκεκριμένου τμήματος του stand είναι πάρα πολύ καλή και το βάρος του αξιοσέβαστο μιας και είναι 2,133kg. Φυσικά το βάρος και η καλή κατασκευή είναι κύριας σημασίας σε αυτό το τμήμα του stand, μιας και οι βραχίονες θα αναλάβουν να σηκώσουν τις οθόνες, αλλά και να τις προσανατολίζουν σε διάφορες κατευθύνσεις, ανάλογα τα γούστα του εκάστοτε χρήστη.

Μέσα σε ένα από τα χάρτονένια κουτιά βρήκαμε και τη βάση του stand η οποία έχει πάνω της ένα USB3.0 HUB με τέσσερις θέσεις, καθώς και το τροφοδοτικό του HUB.

Στο μακρόστενο κουτί βρήκαμε τη σωλήνα πάνω στην οποία θα εγκατασταθούν οι βραχίονες και το όλο σύστημα στη βάση. To πάχος του μετάλλου είναι 2mm και η εξωτερική διάμετρος 35mm. Σε αυτή εντοπίζουμε ένα τμήμα με βίδες που καθορίζει το ύψος στο οποίο θα είναι οι οθόνες, ένα hook για τη διευθέτηση των καλωδίων, αλλά και το σπείρωμα το οποίο θα αναλάβει να την κρατήσει σταθερή πάνω στη βάση.

Ένα βασικό τμήμα του stand είναι και ο σφιγκτήρας που θα αναλάβει να "πιάσει" την βάση πάνω στο γραφείο σας. Η κατασκευή του είναι πάρα πολύ καλή με το πάχος του μετάλλου να είναι 5mm και το ορθογώνιο ελλειπτικό ασημί τμήμα που θα σφίξει πάνω στο γραφείο να έχει πάχος 3 χιλιοστά. Επίσης, υπάρχουν δύο σετ σπειρωμάτων πάνω του, για να βιδωθούν οι βίδες ανάλογα το πάχος του γραφείο σας.

Για το τέλος αφήσαμε τα VESA plates τα οποία έχουν τρύπες για 75x75 και 100x100, όπως και τα οργανωμένα παρελκόμενα.

Φυσικά δε θα μπορούσε να λείπει και ένα Manual με οδηγίες για το πως να καταφέρουμε εύκολα και γρήγορα, να συνδέσουμε όλα αυτά τα κομμάτια μαζί. Όποιος από εσάς θέλει να του ρίξει μία πιο αναλυτική ματιά, δε μένει από το να κάνει ένα κλικ εδώ. Το manual είναι αρκετά αναλυτικό και κατά τη διάρκεια της συναρμολόγησης δεν αντιμετωπίσαμε το παραμικρό πρόβλημα.

Φωτογράφιση

Καιρός να δούμε τι γίνεται με όλα αυτά τα καλούδια λίγο πιο αναλυτικά και να δώσουμε στο stand τη τελική του μορφή, λίγο πριν εγκαταστήσουμε τις οθόνες πάνω σε αυτό. Αρχικά βιδώνουμε στη βάση τη σωλήνα και για να είναι 100% σταθερή, βιδώνουμε τις δύο αλενόβιδες που υπάρχουν στο πίσω μέρος της βάσης.

Σειρά παίρνουν οι βραχίονες, που με τον ειδικό μηχανισμό σύσφιξης και απελευθέρωσης στο πίσω μέρος, η εγκατάστασή τους είναι παιχνίδι. Δε μένει από το να βιδώσετε, να τραβήξετε και να τερματίσετε το βίδωμα.

Καλό είναι κάπου εδώ να δούμε και κάποιες ευκολίες που παρέχουν οι βραχίονες. Στο πίσω μέρος τους υπάρχουν κάποια πλαστικά κουμπώματα. Αφαιρώντας τα υπάρχει χώρος να περαστούν τα καλώδια των οθονών και να εξαφανιστούν εντελώς απο το γραφείο σας. Επίσης, υπάρχουν αλενόβιδες σε διάφορα σημεία που σας επιτρέπουν ξεβιδώνοντάς τις, να φέρετε το stand στα μέτρα σας και αφού γίνει αυτό, να τις βιδώσετε και να μείνουν όλα σταθερά στη θέση τους.

Οπότε μέσα σε λιγότερο από δύο λεπτά βρεθήκαμε με το Stand συναρμολογημένο και έτοιμο να τοποθετηθεί στο γραφείο μας, όπου θα αναλάβει το βάρος των οθονών μας.

Εγκατάσταση

Στην εγκατάσταση καλό είναι πριν καν ξεκινήσετε, να διαβάσετε αυτή τη παράγραφο. Αν την προσπεράσετε εγώ δε σας φταίω .
Αφού συναρμολόγησα το stand και μέσα στη βιασύνη μου να τα προλάβω όλα, το πήρα το πήγα στο γραφείο, το έβαλα στο σημείο που ήθελα και άρχισα να βιδώνω. Αυτό που δε πρόσεξα είναι να μη το σύρω πάνω στο γραφείο, πράγμα που έκανα, όχι σε ένα αλλά σε δύο σημεία. Επειδή,το stand κάτω από τη μεταλλική και βαριά βάση δεν έχει ελαστικά προστατευτικά, θα σας γδάρει το γραφείο αν δε το προσέξετε. Έπαθα και έμαθα, οπότε σας το αναφέρω και αμαρτία δεν έχω .

Αυτό που έκανα ήταν να βάλω ένα φύλλο από λάστιχο κομμένο ακριβώς στο σχήμα της βάσης. Με αυτό το τρόπο προστάτευσα το γραφείο μου, από ενδεχόμενη μελλοντική μετακίνηση της βάσης και μη προσοχής μου κατά τη μεταφορά αυτή, όπως επίσης και απέτρεψα σημάδια κατά το σφίξιμο της βάσης πάνω στο γραφείο. Κάτι τέτοιο φυσικά περιμέναμε να το δούμε από τη κατασκευάστρια σαν μέσω προφύλαξης της επιφάνειας.

Σε δεύτερη φάση βιδώθηκε η βάση πάνω στο γραφείο. Αργότερα θα δούμε ότι αν το γραφείο σας δε προσφέρεται για τέτοιου είδους εγκατάσταση υπάρχει και άλλος τρόπος. Το μόνο που πρέπει να προσέξετε κατά την εγκατάσταση και το βίδωμα, είναι να διευθετήσετε τα δύο καλώδια -τροφοδοσίας και data- του HUB πριν αρχίσετε το βίδωμα και τα τραυματίσετε.

Αφού φέρετε τους βραχίονες και το ύψος του stand στο επιθυμητό για εσάς ύψος αλλά και γωνία θέασης. Βιδώνεται τα VESA mounts στο πίσω μέρος των οθονών σας. Σε αυτό το στάδιο καλό θα είναι το manual να το έχετε ευαγγέλιο και να μην βάλετε τους κοντούς αποστάτες με τις μακριές βίδες. Παρέχονται μακριές και κοντές βίδες σε διάφορα σπειρώματα ανάλογα τον τύπο της οθόνης σας. Προσέξτε να πάρετε τα σωστά για να μην προκαλέσετε κάποιο πρόβλημα στις οθόνες σας. Αφού όλα γίνουν σωστά και βάση του manual, κουμπώνετε τις οθόνες πάνω στους βραχίονες, βιδώνετε δύο μαύρες αλενόβιδες για να ασφαλιστούν πάνω και δεν ξεχνάτε να βιδώσετε και τις ασημί αλενόβιδες για να ολοκληρώσετε την εγκατάσταση και να έχετε την κατάλληλη γωνία κλίσης.

Συνεπώς οι οθόνες (U2713H) πλέον είναι πάνω στο stand έτοιμες για νέες περιπέτειες. Ο χώρος πάνω στο γραφείο αυξάνεται και έχουμε και ένα τετραπλό USB3.0 HUB ανά πάσα στιγμή έτοιμο να υποδεχτεί τις συσκευές μας. Φυσικά μπορείτε αν θέλετε να διαλέξετε μία ή και τις δύο οθόνες να τις έχετε σε κατακόρυφο προσανατολισμό, κάτι που βολεύει πολύ ειδικά όσους ασχολούνται με τη συγγραφή κώδικα.

Πάμε τώρα στη περίπτωση που το γραφείο σας δεν προσφέρεται για να εγκατασταθεί με αυτόν τον τρόπο το stand. Μέσα στο manual υπάρχουν αναλυτικές οδηγίες και γι αυτή τη περίπτωση.
Όπως μπορείτε να δείτε και στη φωτογραφία που ακολουθεί, η βίδα με την πλαστική πεταλούδα που υπάρχει στο σφικτήρα, μπορεί να απεγκατάσταθεί απο αυτόν και με μία τρύπα στο γραφείο και την εγκατάσταση του μεταλλικού pad, να κρατήσει τη βάση πάνω στο γραφείο.
Φυσικά δεν θέλουν όλοι να τρυπήσουν το γραφείο τους για να βάλουν μία βάση οθονών επάνω και είναι απολύτως κατανοητό. Γι' αυτό το λόγο η εταιρία δίνει ένα εύρος στην τρύπα απο 10-70mm. Τα 70mm δεν είναι τυχαία μιας και κάτω απο αυτή τη διάμετρο παίζουν τα περισσότερα grommets γραφείων. Θυσιάζετε ένα grommet λοιπόν και βάζετε την βάση.

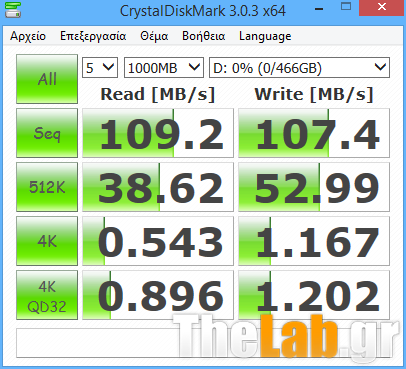

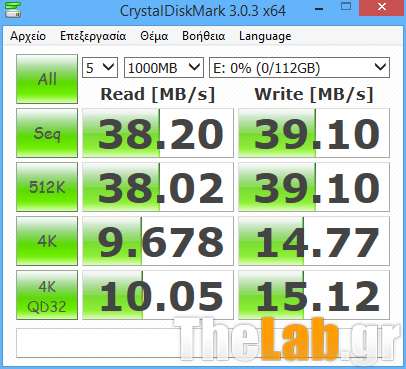

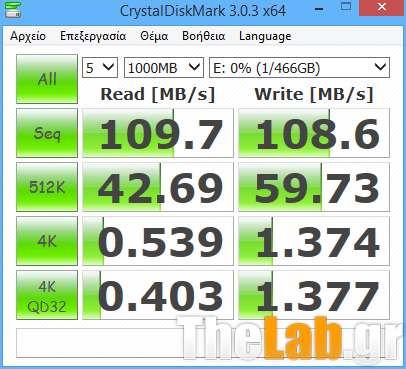

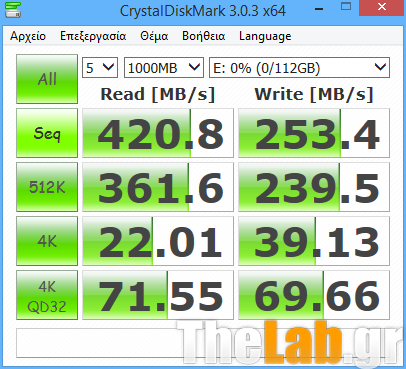

Για το τέλος αφήσαμε μία μέτρηση με το γνωστό πρόγραμμα CrystalDiskMark για να δούμε αν το HUB επηρεάζει στο θέμα της ταχύτητας τις συσκευές που συνδέουμε πάνω του. Δυστυχώς δεν είχα στην κατοχή μου ένα πολύ γρήγορο φλασάκι, οπότε αυτό που έκανα για εσάς ήταν να συνδέσω έναν εξωτερικό δίσκο WD Black και να σας δώσω τα παρακάτω αποτελέσματα. Όπως μπορείτε να δείτε και εσείς οι διαφορές κινούνται στα όρια του στατιστικού λάθους.

Απολογισμός

Το stand της Arctic με τη κωδική ονομασία Z2 Pro μας άφησε πολύ καλές εντυπώσεις. Η εταιρεία πέτυχε να δώσει στον καταναλωτή ένα πολύ καλό και εύχρηστο προϊόν σε μία πολύ δελεαστική τιμή. Η ποιότητα κατασκευής σε όλα τα επιμέρους τμήματα του stand είναι πάρα πολύ καλή και ακόμα και με τις δύο 27άρες οθόνες επάνω, όταν πλέον όλα είχαν βιδωθεί σωστά, δεν παρουσίασε σημάδια ταλάντωσης. Πολλές φορές αγοράζουμε οθόνη και αν πάνω στο θυμό μας επειδή μας "σκότωσαν" στο παιχνίδι ή διαπιστώσαμε εκ των υστέρων ότι γράψαμε ένα ολόκληρο mail με greeklish αντί ελληνικών, βαρέσουμε το γραφείο μας, βλέπουμε την οθόνη να ταλαντεύεται. Κάτι τέτοιο δεν ισχύει όταν τοποθετηθούν οι οθόνες επάνω στο stand της Arctic.

Ενα άλλο θετικό στοιχείο είναι το τετραπλό USB3.0 HUB που μας λύνει τα χέρια όταν θέλουμε να συνδέσουμε πάνω σε αυτό ένα USB φλασάκι, για να κάνουμε μία γρήγορη μεταφορά δεδομένων και σε συνδυασμό με τα συνολικά 2.9Α δε θα σας περιορίσει ακόμα και να συνδέσετε κάποιο εξωτερικό δίσκο 2.5" όπως κάναμε εμείς πάνω του. Φυσικά, η τιμή είναι άκρως δελεαστική, ειδικά αν τη συγκρίνουμε με ένα άλλο διπλό stand άλλης γνωστής εταιρίας που κυκλοφορεί στην αγορά. Και το κερασάκι στη τούρτα, είναι η ευκολία στη συναρμολόγηση αλλά και στην εγκατάσταση που στη κυριολεξία με οδηγό το manual και τα πολύ καλά οργανωμένα παρελκόμενα, δε μας πήρε πάνω από 10 λεπτά.

Το μόνο μελανό σημείο που βρήκαμε τις μέρες συμβίωσής μας με το Z2 Pro, ήταν η έλλειψη λαστιχένιων επενδύσεων στο κάτω μέρος της βάσης. Αυτό είχε σαν αποτέλεσμα να τραυματίσουμε το γραφείο μας σε δύο σημεία. Ευχόμαστε στο νέο revision του stand αυτό να διορθωθεί.

Καιρός να συνοψίσουμε σε μορφή λίστας τα πλεονεκτήματα και τα μειονεκτήματα του Arctic Z2 Pro Monitor Stand αφού σας υπενθυμίσουμε ότι τη στιγμή που γράφεται αυτή η παρουσίαση, το προϊόν εντοπίστηκε στην ελληνική αγορά στην τιμή των περίπου 94€ και είναι διαθέσιμο επίσης και από την ιστοσελίδα της εταιρίας στο ebay.

• Πολύ καλή ποιότητα κατασκευής.
• Τιμή.
• Ευκολία εγκατάστασης.
• Τετραπλό USB3.0 HUB.
• Πολλές επιλογές για να ρυθμίσετε τις οθόνες στη θέση που επιθυμείτε.
• Ευελιξία στην εγκατάσταση ανάλογα τον τύπο γραφείου.
• Πολύ καλό cable management.
• Αναλυτικό manual και άριστα οργανωμένα παρελκόμενα.

• Δεν υπάρχει προστατευτικό λάστιχο κάτω από τη βάση με αποτέλεσμα σε απροσεξία να τραυματιστεί το γραφείο.

Με βάση όλα τα παραπάνω η γενική βαθμολογία που αποσπά το Arctic Z2 Pro, δε μπορεί να είναι μικρότερη από:


Πρόλογος

Η ιστορία με τα Android sticks και boxes έχει αρκετά χρόνια. Από τα θρυλικά MK808 με τα αρκετά προβλήματα που διορθώνονταν έκδοση με την έκδοση έως την υπερπροσφορά μοντέλων από τα διάφορα κινεζικά και μη ηλεκτρονικά καταστήματα οι αλλαγές που έχουν γίνει στα τεχνικά χαρακτηριστικά και τις δυνατότητες είναι πολλές. Όταν πριν δύο περίπου μήνες πληροφορήθηκα ότι επρόκειτω να παραλάβω ένα δείγμα μίας τέτοιας συσκεύης από το Gearbest δεν σας κρύβω ότι ήμουν αρκετά επιφυλακτικός. Την κατάσταση όμως ήρθε να αλλάξει ο πίνακας των τεχνικών χαρακτηριστικών αυτού. Τετραπύρηνο SoC Rockchip RK3288, 2GB RAM, θύρα Ethernet και τηλεχειριστήριο ήταν μερικά από τα χαρακτηριστικά που με έκαναν να ανυπομονώ για την έλευση της συσκευής που σας παρουσιάζουμε σήμερα.

Το Jesurun T034 είναι μία συσκευή που τουλάχιστον στα χαρτιά φαίνεται πως έχει όλες τις προϋποθέσεις να εγκατασταθεί στο πίσω μέρος της τηλεόρασής σας και να κάνει την εμπειρία χρήσης του android στις 40+ ίντσες καλύτερη από ποτέ.

Ας αφήσουμε όμως τις εισαγωγές και ας περάσουμε να δούμε αναλυτικά το Jesurun T034.

Περιεχόμενα συσκευασίας

To Jesurun T034 έρχεται σε ένα αρκετά καλής ποιότητας κουτί από γυαλιστερό σκληρό χαρτόνι, το οποίο περιέχει αρκετές πληροφορίες σχετικά με τα τεχνικά του χαρακτηριστικά. Ο χρωματικός συνδιασμός γαλάζιου λευκού δίνει μία αίσθηση από Intel (ίσως παρόμοιο κουτί χρησιμοποιείται και στα Windows Sticks) ενώ όπως συνηθίζουν οι κινέζοι κατασκευαστές υπάρχει μία υπερπληθώρα από πληροφορίες τόσο στην μπροστινή όσο και την πίσω του πλευρά. Ξεχωριστή θέση πάνω αριστερά έχει το λογότυπο της Rockchip που μας ενημερώνει για το SoC γύρω από το οποίο έχει στηθεί το Τ034, το οποίο δεν είναι άλλο από το RK3288. Επιπλέον, ενημερωνόμαστε για την υποστήριξη του σχετικά νέου πρωτοκόλλου κωδικοποίησης βίντεο Η265 καθώς και για την δυνατότητα αναπαραγωγής περιεχομένου 4K. Τέλος, υπάρχουν και κάποια εικονίδια εφαρμογών οι οποίες υποστηρίζονται από το T034 που δεν είναι άλλες από τα Twitter, Youtube, Netflix, XBMC (πλέον Kodi), Facebook και Skype. Βλέπουμε λοιπόν ότι ο κατασκευαστής προορίζει το T034 τόσο για σύντροφό μας στα μέσα κοινωνικής δικτύωσης, όσο και για την αναπαραγωγή πολυμεσικού περιεχομένου.

Τέλος, στην πίσω πλευρά της συσκευασίας υπάρχει ένας πίνακας με τα τεχνικά χαρακτηριστικά του Jesurun T034. Καλό θα ήταν να μην τον συμβουλευτείτε μιας και όπως θα δείτε έχει αρκετά λαθάκια όπως π.χ. η αναφορά σε 4 θύρες USB 2.0 και οπτική έξοδο ήχου.

Ανοίγοντας την συσκευασία, βρίσκουμε εκτός από τη συσκευή και ένα αρκετά μεγάλο πλήθος από παρελκόμενα. Αυτά είναι :

• Το τροφοδοτικό εξόδου micro USB (μαζί με τον απαραίτητο αντάπτορα για ευρωπαϊκές πρίζες)
• Το μάτι του τηλεχειριστηρίου
• Το τηλεχειριστήριο
• Ένα καλώδιο micro USB - USB type A
• Μία μικρή προέκταση HDMI female - male για ευκολότερη σύνδεση στην τηλεόραση
• Ένα μικρό εγχειρίδιο χρήσης

Πρέπει να ομολογήσουμε ότι το πακέτο είναι υπερπλήρες. Μοναδικό ψεγάδι σε πρώτη ματιά αποτελεί η ποιότητα του αντάπτορα για την πρίζα, ο οποίος κατά την άποψη του γράφοντος είναι σχεδόν επικίνδυνος. Μιας και όμως είναι κάτι το οποίο διορθώνεται με την αγορά ενός καλύτερου από το τοπικό μαγαζί με ηλεκτρολογικά είδη με κόστος μόλις 1.30 € το παραβλέπουμε και προχωράμε στην επόμενη σελίδα να δούμε αναλυτικά τα τεχνικά χαρακτηριστικά του Jesurun T034



Τεχνικά Χαρακτηριστικά

Τα τεχνικά χαρακτηριστικά του Jesurun T034 παρουσιάζονται συνοπτικά στον πίνακα που ακολουθεί, ενώ στην συνέχεια σας παραθέτουμε και κάποια screenshots από το CPU-Z, καθώς και από την καρτέλα των ρυθμίσεων του Android που σας παρέχουν επιπλέον πληροφορίες σχετικά με την έκδοση του Android, την διαθέσιμη μνήμη αλλά και την αρχιτεκτονική του SoC. Οι πιο παρατηρητικοί θα δουν ότι ο επεξεργαστής στο πρώτο screenshot του CPU-Z εμφανίζεται αντί για RK3288 ως RK3066, ενώ στην δεύτερη ως RK3288. Αυτό έχει να κάνει με ένα "μπέρδεμα" που προέκυψε σχετικά με την ονοματολογία των Cortex A17, για το οποίο μπορείτε να διαβάσετε στην Wikipedia.





Όπως βλέπετε τα ονομαστικά 8GB μνήμης κατανέμονται σε 2 partitions με το πρώτο να έχει ελεύθερα για εγκατάσταση εφαρμογών 1,5GB ενώ το δεύτερο 3,23GB. Οι δυνατότητες επέκτασης είτε με χρήση κάρτας microSD, είτε με USB stick, είτε ακόμα και με εξωτερικό σκληρό είναι πολλές, οπότε δεν θεωρούμε ότι θα αντιμετωπίσετε πρόβλημα χώρου. Τέλος να σημειώσουμε ότι η συσκευή δεν είναι rooted.

Ας πάμε και στο θέμα της τιμολόγησης του Jesurun Τ034. Στο κατάστημα Gearbest που μας διέθεσε και το δείγμα της δοκιμής, το T034 είναι διαθέσιμο στην τιμή των 87,33 $, ή περίπου 75 € συμπεριλαμβανομένων των μεταφορικών, ενώ με την χρήση του κωδικού JT034HF, μπορείτε να το αποκτήσετε με 79,99$ ή περίπου 70 €.


Κάτω από τον φακό

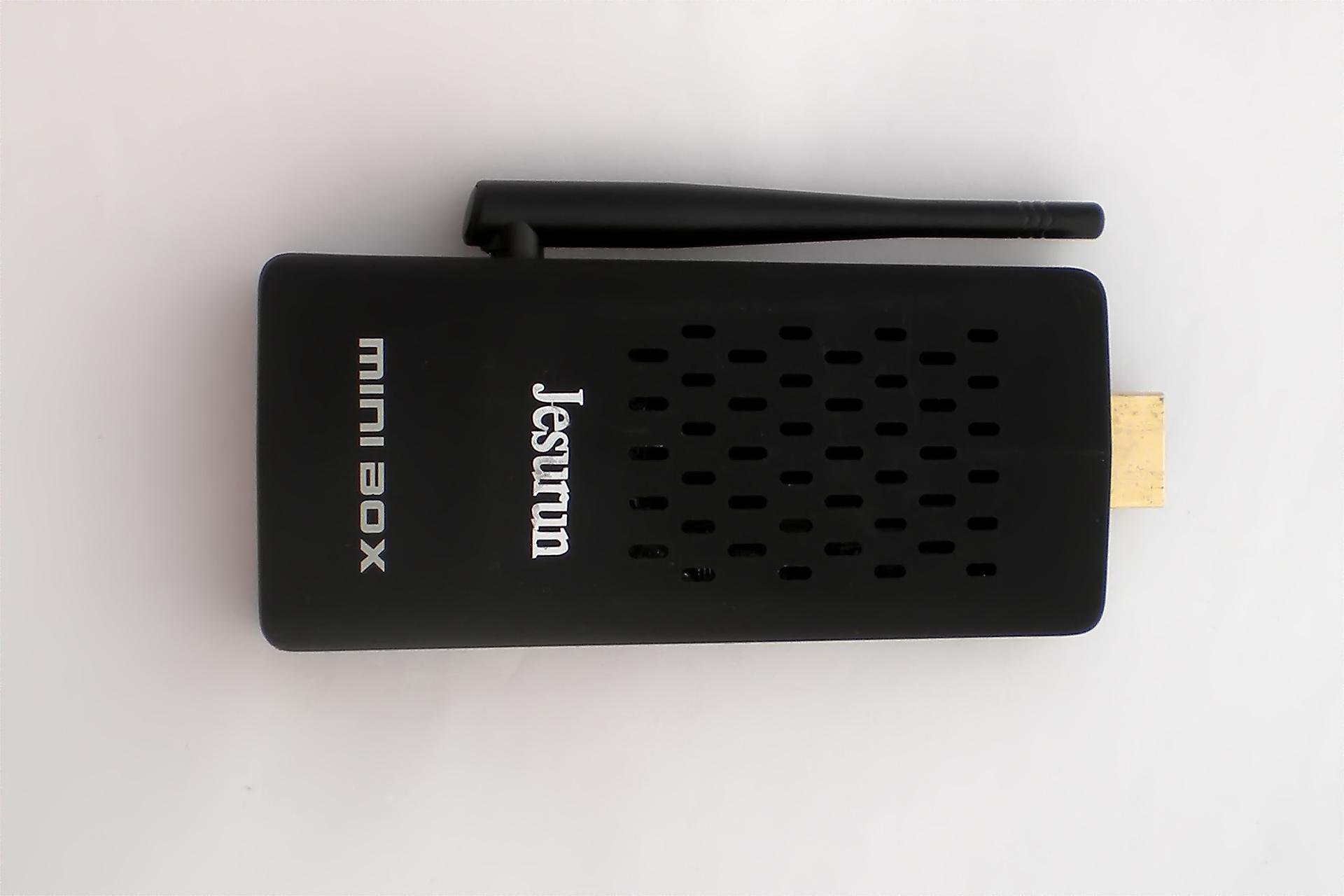

Ας δούμε τώρα το Jesurun T034 λίγο πιο αναλυτικά. Όπως βλέπετε στην παρακάτω φωτογραφία, ανοίγοντας την συσκευασία (η οποία μάλιστα κουμπωνει μαγνητικά) ερχόμαστε σε πρώτη επαφή με την συσκευή. Το μέγεθός της είναι αρκετά μεγάλο για stick, αλλά σίγουρα μπορεί να βολευτεί πίσω από την τηλεόραση. Σε μια πρώτη ματιά, ξεχωρίζει τόσο η κεραία του ασύρματου προσαρμογέα δικτύου, όσο και οι πολλές οπές για τον αερισμό της συσκευής (μην ξεχνάμε ότι η ψύξη του SoC είναι παθητική).



Στο εμπρός μέρος του T034 υπάρχει μόνο η "επίχρυση" θύρα HDMI, ενώ στην πίσω πλευρά βρίσκουμε την θύρα Ethernet RJ45, την μοναδική θύρα USB και την υποδοχή για το μάτι του τηλεχειριστηρίου.



Η πλαϊνή πλευρά του T034 που φιλοξενεί την κεραία του WiFi δεν έχει κάποια θύρα I/O παρά μόνο μερικές οπές αερισμού, ενώ ακριβώς απέναντι βρίσκουμε την υποδοχή για κάρτα μνήμης micro SD, και δύο θύρες micro USB. Η μία προορίζεται για σύνδεση της συσκευής με PC (για πρόσβαση στην εσωτερική της μνήμη), ενώ η δεύτερη είναι η θύρα τροφοδοσίας του T034.



Για να κάνει τη ζωή μας πιο εύκολη, στο κάτω μέρος της συσκευής υπάρχουν συντομογραφίες που εξηγούν το τι κάνει η κάθε θύρα. Επιπλέον υπάρχει και μία οπή που κρύβει το μπουτόν της επαναφοράς εργοστασιακών ρυθμίσεων.




Στο σημείο αυτό, αξίζει να σταθούμε στο γεγονός ότι όπως είδατε στις παραπάνω φωτογραφίες, λάμπει δια της απουσίας του κάποιος διακόπτης ενεργοποίησης/απενεργοποίησης της συσκευής. Δυστυχώς ο μόνος τρόπος για να σβήνετε την συσκευή είναι με την αποσύνδεση του τροφοδοτικού. Για όσους όμως δεν έχουν πρόβλημα με μία μικρή κατανάλωση ρεύματος 24 ώρες το 24ωρο υπάρχει η δυνατότητα να τίθεται το σύστημα σε κατάσταση αναμονής από το τηλεχειριστήριο.


Ματιές στο εσωτερικό

Με τη βοήθεια ενός νυχιού ή ενός λεπτού ίσιου κατσαβιδιού, ανοίξαμε το Jesurun T034 για να δούμε και το εσωτερικό του. Αυτό που αντικρίσαμε ήταν λίγο πολύ αναμενόμενο. Οι θύρες I/O καταλαμβάνουν αρκετό χώρο ενώ η ποιότητα κατασκευής της πλακέτας χωρίς να είναι κάτι το ιδιαίτερο δείχνει μια χαρά. Μία ψύκτρα διαστάσεων 2cm x 3.5 cm αναλαμβάνει την απαγωγή θερμότητας τόσο του RK 3288 όσο και της μνήμης των 2GB κατασκευής Samsung, ενώ όσον αφορά την κάτω πλευρά το μόνο άξιο αναφοράς είναι η μνήμη NAND επίσης κατασκευής Samsung. To chip που έχει επιλεγεί είναι το KLM8G1WEMB-B031, το οποίο έχει μεν προδιαγραφή Class 200, αλλά με ονομαστική ταχύτητα ανάγνωσης / εγγραφής στα 100 και 6 MB/sec αντίστοιχα σίγουρα δεν θα βάλει φωτιά στις επιδόσεις εγγραφών.

Όπως σας είπαμε και σε προηγούμενη σελίδα, διαπιστώσαμε ότι ο πίνακας τεχνικών χαρακτηριστικών του Jesurun T034 που βρίσκεται στο πίσω μέρος της συσκευασίας έχει σφάλματα. Ένα ακόμα σφάλμα που διαπιστώσαμε ήταν σχετικά με την μνήμη RAM. Αν και αναφέρεται πως είναι DDR3, το chip που βρίσκεται εγκατεστημένο στην πλακέτα είναι το K3PE0E000A-XG(2) το οποίο είναι DDR2. Για μια ακόμα φορά αποδεικνύεται πως το documentation δεν είναι το ισχυρό χαρτί των κινέζων κατασκευαστών.



Μετρήσεις


Κάπως έτσι φτάσαμε στην ώρα των μετρήσεων. Για την αξιολόγηση των επιδόσεων χρησιμοποιήσαμε τόσο δημοφιλή μετροπρογράμματα για συσκευές android και για να γίνουμε πιο συγκεκριμένοι τα Antutu & Geekbench3, όσο και μία σειρά από αρχεία video HD. Με τον τρόπο αυτό θελήσαμε να έχουμε τόσο μία γενικότερη εικόνα για τις ικανότητες του T034, όσο και μια πιο εξειδικευμένη σχετικά με τις ικανότητες αναπαραγωγής αρχείων βίντεο (μιας και ο προφανής λόγος αγοράς του είναι η χρήση του ως πρώην XBMC και νυν Kodi player)

AnTuTu Benchmarks

Ξεκινήσαμε λοιπόν τα μετροπρογράμματα με το καθιερωμένο AnTuTu Benchmark. Το αποτέλεσμα που μας έδωσε το T034 ήταν το εντυπωσιακότατο 35728, το οποίο δείχνει πεντακάθαρα τα δόντια του RK3228. Για να έχουμε και μία πρώτη εικόνα των ικανονοτήτων αναπαραγωγής αρχείων HD τρέξαμε και το AnTuTu Video Tester. Και σε αυτό τα αποτελέσματα ήταν καλά με σκορ 320 και σωστή αναπαραγωγή όλων των αρχείων video που περιλαμβάνονται στο μετροπρόγραμμα.




Geekbench3

Στην συνέχεια εγκαταστήσαμε το επίσης γνωστό Geekbench3. Τα αποτελέσματα ήταν εξίσου εντυπωσιακά, καθώς όπως βλέπετε στα παρακάτω screenshots το Τ034 υπολείπεται μόνο συσκευών - ναυαρχίδων με τουλάχιστον πενταπλάσιο κόστος.



Αναπαραγωγή Πολυμέσων

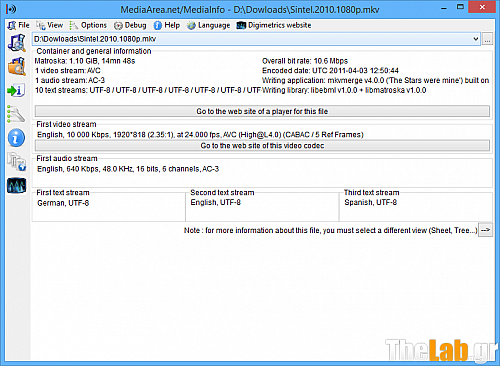

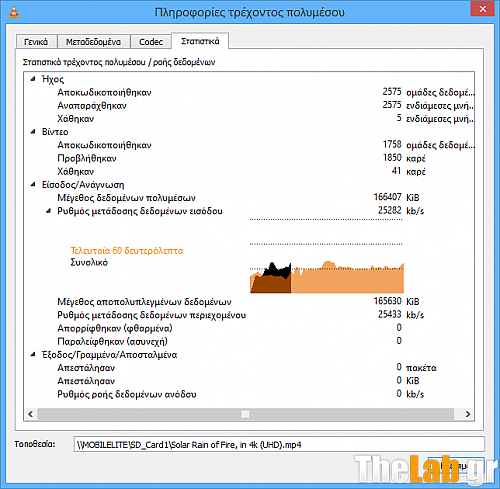

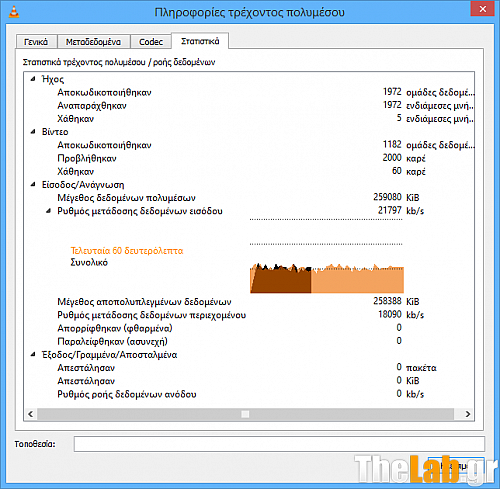

Έχοντας δει τα παραπάνω αποτελέσματα περιμέναμε πως η αναπαραγωγή αρχείων HD θα ήταν βούτυρο στο ψωμί του Jesurun T034. Δυστυχώς όμως οι πρώτες δοκιμές μας διέψευσαν. Τόσο η έκδοση του XBMC το οποίο βρήκαμε προεγκατεστημένο, όσο και οι τελευταίες εκδόσεις των MX Player και BSPlayer είχαν διάφορα προβληματάκια που ξεκινούσαν από προβλήματα στην αποκωδικοποίηση DTS, κρασαρίσματα του player και skipped frames και φτάναν μέχρι την αδυναμία του seek στα βίντεο. Η αλήθεια είναι ότι προβληματιστήκαμε αρκετά και κάναμε διάφορες δοκιμές σε codecs και ρυθμίσεις αυτών, αλλά δεν καταφέραμε να βρούμε την χρυσή τομή που θα πετύχαινε την απροβλημάτιστη αναπαραγωγή όλων των βίντεο.


Ύστερα από αυτά πάρθηκε η μεγάλη απόφαση. Επαναφορά εργοστασιακών ρυθμίσεων, απεγκατάσταση του XBMC και εγκατάσταση της πιο πρόσφατης έκδοσης του Kodi 14.1 Helix. Τα πάντα λειτούργησαν στην εντέλεια. Η αναπαραγωγή αρχείων βιντεο τόσο μέσω του ενσύρματου δικτύου όσο και μέσω σκληρού δίσκου (με εξωτερική τροφοδοσία πάνω σε USB Hub) έγινε 100% απροβλημάτιστα. Δεδομένου ότι στην συλλογή του γράφοντος υπάρχουν αρκετά αρχεία mkv με bitrate από μεγάλο έως αρκετά μεγάλο, μπορούμε να σας διαβεβαιώσουμε ότι με την εν λόγω έκδοση του Kodi δεν θα αντιμετωπίσετε κάποιο πρόβλημα στην αναπαραγωγή αρχείων video.

Φυσικά λόγω της θέσης που τοποθετείται το T034 (πίσω από την τηλεόραση) οι δυνατότητες αναπαραγωγής μέσω ασύρματου δικτύου είναι αρκετά περιορισμένες. Υπο προϋποθέσεις είναι δυνατή η αναπαραγωγή αρχείων 720p, ενώ για αρχεία 1080p με κανονικό προς μεγάλο bitrate θα πρέπει να συνδέσετε το T034 μέσω καλωδίου ή να αρκεστείτε στην αναπαραγωγή αρχείων που βρίσκονται συνδεδεμένα σε κάποια συσκευή USB.

Κατανάλωση

Ας δούμε τώρα και το πώς τα πάει το μικρό αλλά αρκετά δυνατό android stick όσον αφορά την κατανάλωση ρεύματος. Οι μετρήσεις έγιναν με το WiFi κλειστό, την θύρα Ethernet ενεργοποιημένη και συνδεδεμένο στην USB έναν Logitech Unifying Receiver. Όπως προείπαμε, δεν υπάρχει κάποιος διακόπτης ή επιλογή που να κάνει κανονικό τερματισμό της λειτουργίας του, οπότε η μοναδική επιλογή που έχει κάποιος που δεν επιθυμεί να διακόπτει την παροχή ρεύματος είναι να το θέτει σε κατάσταση standby. Στην περίπτωση αυτή, η κατανάλωση ρεύματος είναι μόλις 1,5 Watt, ενώ εάν το ξεχάσετε σε κανονική λειτουργία χωρίς να τρέχει κάτι η κατανάλωσή του φτάνει τα 2,5 Watt. Κατά την αναπαραγωγή μίας απαιτητικής ταινίας 1080p, η ισχύς που μετρήσαμε στην πρίζα έπαιζε μεταξύ 3,5 και 4 Watt. Τέλος, σε μια προσπάθεια να δούμε την μέγιστη ισχύ που μπορεί να ζητήσει το T034 τρέξαμε το stress test του AnTuTu Benchmark. Στην περίπτωση αυτή η ζητούμενη ισχύς έφτασε τα 9,5 Watt. Δεδομένου του γεγονότος ότι το συνοδευόμενο τροφοδοτικό μπορεί να δώσει έως 2,5 Ampere, άρα 12,5 Watt εάν σκοπεύετε να του κάνετε βαριά χρήση, θέλοντας παράλληλα να συνδέετε αρκετές συσκευές USB, θα ήταν σωστό να επιλέξετε ένα hub με ξεχωριστή τροφοδοσία ώστε να μην έρθετε αντιμέτωποι με προβλήματα που σχετίζονται με ελειπή τροφοδοσία ρεύματος.



Εμπειρία χρήσης - Απολογισμός


Κάπως έτσι φτάσαμε στην τελευταία σελίδα της σημερινής παρουσίασης. Οι εντυπώσεις που μας άφησε το Jesurun Τ034ήταν σε γενικές γραμμές πάρα πολύ καλές, ενώ (δυστυχώς) δεν έλειψαν κάποια ψεγάδια από τα οποία έχασε κάποιους πόντους. Όσον αφορά την λειτουργία του και τις επιδόσεις του, μείναμε απόλυτα ευχαριστημένοι. Η επιλογή του SoC RK3288 μαζί με τα 2GB μνήμης RAM, δίνουν άλλο αέρα στην λειτουργία του Android KitKat 4.4.2 και βοηθούν σε μία εμπειρία χρήσης χωρίς καθυστερήσεις στην απόκριση του συστήματος. Η αναπαραγωγή αρχείων πολυμέσων αν και μας προβλημάτισε αρκετά στην αρχή, με την εγκατάσταση του Kodi 14.1 Helix ήταν υποδειγματική, ενώ το ίδιο μπορούμε να πούμε και για την λειτουργία των διαφόρων εφαρμογών κοινωνικής δικτύωσης. Επιπλέον, όταν συνδέσαμε μία HD Webcamera της Microsoft και δοκιμάσαμε το Skype, το Jesurun την αναγνώρισε με τη μία και κάναμε κανονικά και χωρίς κάποιο πρόβλημα video κλήση. Με την βοήθεια του Bluetooth συνδέσαμε το κινητό μας τηλέφωνο και στείλαμε τις φωτογραφίες μας στην εσωτερική μνήμη του Τ034 για να τις δούμε στην μεγάλη οθόνη, ενώ όταν βαριόμασταν να χρησιμοποιήσουμε πληκτρολόγιο και ποντίκι μπορούσαμε να εκτελέσουμε τις βασικές λειτουργίες πλοήγησης με το τηλεχειριστήριο.

Και κάπως έτσι φτάνουμε στο βασικότερο ψεγάδι του T034. Όπως πιθανώς παρατηρήσατε, το τηλεχειριστήριο δεν έχει πλήκτρα ελέγχου πολυμέσων (play/pause/stop). Έτσι για να κάνετε παύση στην ταινία που βλέπετε με το Kodi πρέπει να γυρίσετε το χειριστήριο σε λειτουργία εξομοίωσης ποντικιού και με τα βελάκια να πάτε στο on screen play/pause και να κάνετε κλικ. Προς το παρόν η μόνη λύση που έχουμε βρει για αυτό είναι η χρησιμοποίηση κάποιας εφαρμογής για smartphone ή tablet η οποία λειτουργεί ως remote control για το Kodi. Λύση αρκετά άκομψη δεδομένης της ύπαρξης IR τηλεχειριστηρίου. Σε έναν ιδανικό κόσμο θα επιθυμούσαμε την υποστήριξη HDMI CEC που απολαμβάνουν οι χρήστες του Raspberry Pi ώστε να μπορούμε να ελέγχουμε το Kodi από το τηλεχειριστήριο της τηλεόρασης, αλλά προς το παρόν είμαστε σε αναζήτηση τρόπου να προγραμματίσουμε τον δέκτη IR του T034 να δέχεται εντολές από άλλο χειριστήριο.

Συνοψίζοντας λοιπόν, τα πλεονεκτήματα και τα μειονεκτήματα του Jesurun T034 είναι τα κάτωθι:

Θετικά

• Επιδόσεις
• Θύρα Ethernet
• Μικρό μέγεθος
• Χαμηλή κατανάλωση
• Τηλεχειριστήριο

Αρνητικά

• Ποιότητα αντάπτορα ρεύματος
• Απουσία πλήκτρων media στο τηλεχειριστήριο
• Μία μόνο θύρα USB

Εισαγωγή

Mαζί με τις τελευταίες βροχές που έχουν πέσει στη χώρα μας, το εργαστήρι μας έχει πλημμυρίσει από barebones της γνωστής εταιρίας στο χώρο, Shuttle.
Στη σημερινή μας παρουσίαση θα δούμε από κοντά τι έχει να προσφέρει η νέα πρόταση της εταιρίας που φέρει το όνομα SH97R6.

Όπως δηλώνει η ίδια η εταιρία πρόκειται για ένα στιλάτο, ευέλικτο και δυνατό mini PC βασισμένο στο Η97 chipset της Ιntel.
Η ευελιξία και η δύναμη που προσφέρει έγκειται στο ότι μπορεί να πάρει οποιοδήποτε επεξεργαστή σε socket 1150, ακόμα και τους πιο δυνατούς-ενεργοβόρους ενώ δε, μπορεί να φιλοξενήσει και σχετικά μεγάλες κάρτες γραφικών ακόμα και αν καταλαμβάνουν δυο θέσεις.

Περισσότερα όμως στις σελίδες που ακολουθούν.

Χαρακτηριστικά

Aς ξεκινήσουμε με έναν πίνακα που συνοψίζει τα κυριότερα χαρακτηριστικά που φέρει το Shuttle SH97R6
Να αναφέρουμε πρώτα το αξιοσημείωτο ενδιαφέρον για το γεγονός ότι είναι από τις ελάχιστες επιλογές που μπορεί να βρεί κανείς με 4 υποδοχές για μνήμες ,καθώς και η ύπαρξη δύο display port. Υπάρχει βέβαια και η "κλασσική" έξοδος, hdmi.

Extra επιλογές

Στα παραπάνω, χρίζει επίσης αναφοράς ένα ακόμα flex-atx psu που διαθέτει η εταιρία, 500 watt, για εκείνους που θέλουν να βάλουν μια αρκετά πιο δυνατή κάρτα γραφικών.
Πληροφορίες μπορείτε να βρείτε εδώ.
Δεν πρέπει να παραλείψουμε δε, και τα γνωστά wlan mini-pcie κιτ που προσφέρει για όλα τα barebones.
Tέλος, υπάρχει διαθέσιμο προς αγορά το κιτ PHD3 που είναι μετατροπέας από 3.5" για μέχρι και 2 δίσκους 2.5".

Φωτογραφίες

Ήρθε η ώρα να δούμε φωτογραφίες από το κουτί που έφτασε στα χέρια μας

Άσπρη γυαλιστερή επιφάνεια για την εξωτερική μεριά του κουτιού, ενώ δεν λείπουν τα γνώριμα πλέον λογότυπα "Shuttle" και "Xpc".
Στη μία πλευρά αναγράφονται και πληροφορίες για το τι υποστηρίζει το εν λόγο barebone.

Ανοίγοντας το κουτί ερχόμαστε αντιμέτωποι με την παρακάτω εικόνα.

Αρκετά καλά πακεταρισμένο με μαλακό αφρώδες υλικό να απορροφάει τυχόν κραδασμούς μέχρι να φτάσει στα χέρια του εκάστοτε κατόχου.
Οι "πατούρες" από το αφρώδες υλικό είναι πιο ψηλές απο τη μια πλευρά, για να φιλοξενήσει στον εναπομείναντα χώρο, το μικρο κουτί που θα δούμε αργότερα.
Στην άλλη πλευρά "κρύβεται" το καλώδιο του τροφοδοτικού ενώ στη πάνω μεριά υπάρχουν φυλλάδια σε διάφορες γλώσσες..
Όχι και άσχημο δεδομένου ότι κάλο είναι να ρίξετε μια ματιά στα φυλλάδια, για να έρθετε σε μια πρώτη γνωριμία με το κουτί, χωρίς να τα "προσπεράσετε" ή "ξεχάσετε" μέσα στο κουτί.

Για να τα βγάλουμε έξω να τα δούμε καλύτερα

Ενώ το μικρό κουτί περιέχει δύο κοντά καλώδια sata, ένα dvd με drivers, μια θερμοαγώγιμη πάστα αγνώστων λοιπών στοιχείων, και ένα σακουλάκι με βίδες που θα χρειαστείτε για να συνδέσετε σκληρούς δίσκους και dvd και με δυο μικρά δεματικά (tie wraps) για να πιάσετε τυχόν καλώδια μαζί, καθώς επίσης και το προστατευτικό καπάκι του socket.

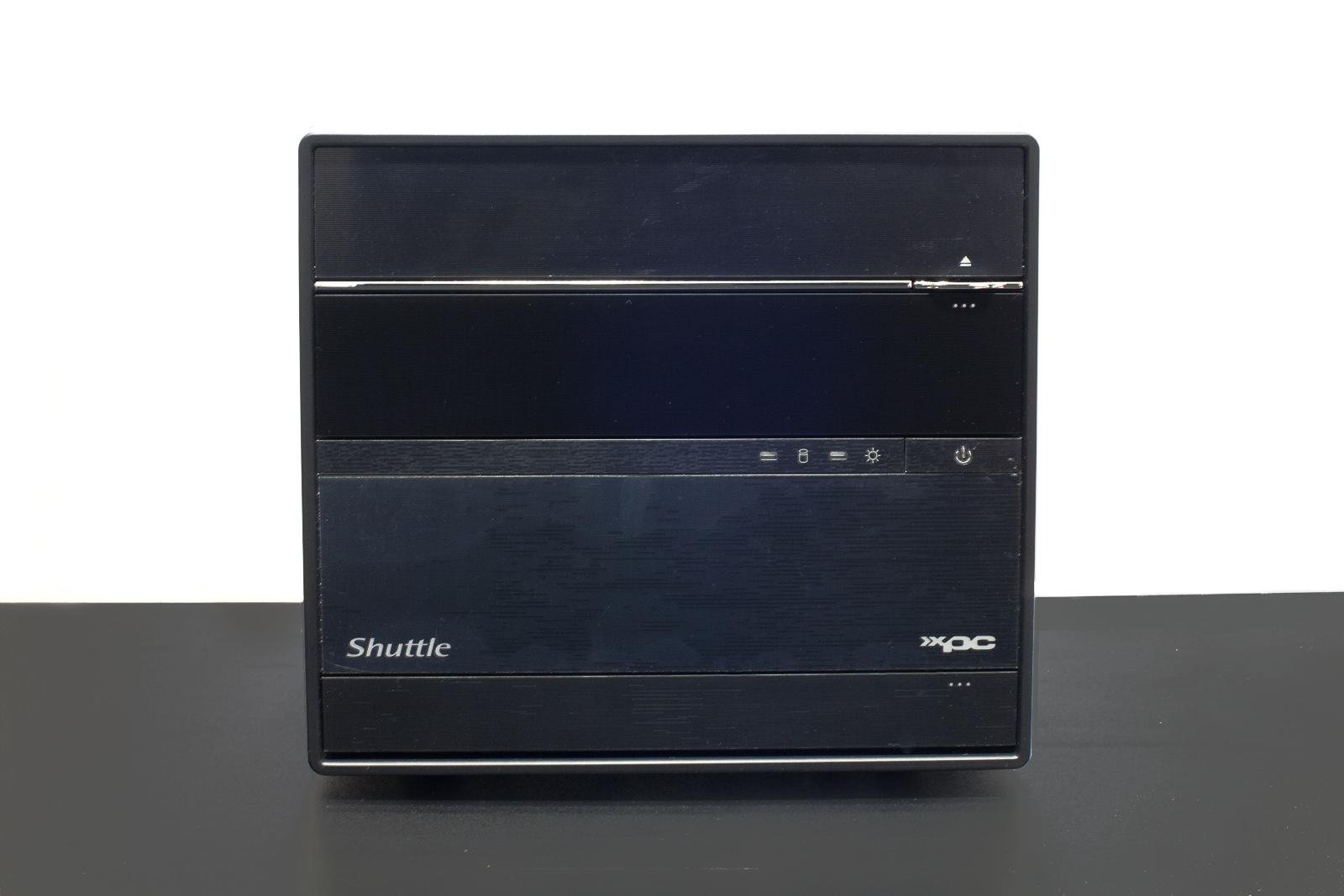

Kαι ήρθε η ώρα για να δούμε το barebone αυτό καθεαυτό

To υλικό μπροστά είναι ελαφρώς γυαλιστερό μαύρο πλαστικό και είναι όπως απεικονίζεται κάτω από το ανοιγόμενο πορτάκι για το dvd.Πιο κάτω έχει μείνει η προστατευτική ζελατίνα και το κάνει να διαφέρει στη φωτογραφία.

Στη πίσω μεριά βλέπουμε τις δύο DisplayPort , τέσσερεις USB 2.0 , μία HDMI ,μια E-SATA, δύο USB 3.0 μαζί με τη θύρα LAN ,ένα κουμπάκι clear cmos και τις 5 αναλογικές εξόδους mini jack, για συνολικά 7.1 ηχεία.

Όποια πλαϊνή μεριά και να δούμε, δεν παρουσιάζει κάποιο ενδιαφέρον πέρα τις οπές χαμηλά και κατά μήκος του κουτιού. Από εκεί εισρέει φρέσκος αέρας στο εσωτερικό του κουτιού μας και όπως καταλάβατε το κουτί εκμεταλλεύεται το φαινόμενο αρνητικής πίεσης, με τον ανεμιστήρα της ψύκτρας να βγάζει τον ζεστό αέρα εκτός κουτιού.

Θα απορείτε που είναι αυτή η θέση 3.5" που είναι προσβάσιμη από την εξωτερική πλευρά εε? Καθώς επίσης που βρίσκονται οι usb στο μπροστινό μέρος.
Η Shuttle τα έχει κρύψει καλά πίσω από πορτάκια τα οποία ανοίγουν με ένα πάτημα στη δεξιά πλευρά της εκάστοτε "κρυφής" πόρτας που βρίσκεται στην πρόσοψη.

Ώρα να αρχίσουμε να "ξεντύνουμε" το barebone..

Ξεβιδώνοντας τις τρείς χειρόβιδες στο πίσω μέρος του κουτιού, είμαστε έτοιμοι να βγάλουμε το αλουμινένιο περίβλημα και να ρίξουμε τη πρώτη ματιά στο εσωτερικό του barebone. Nα σημειώσουμε ότι ως αλουμίνιο είναι πολύ εύκολο να αφήσετε στάμπα με τα δαχτυλικά σας αποτυπώματα και θέλει μια προσοχή, εφόσον φυσικά σας ενοχλεί να τα βλέπετε υστερότερα και δεν έχετε όρεξη να τα τρίβετε με πανάκι..

Aπο τη συγκεκριμένη γωνία λήψης, φαίνεται ο χώρος που αφήνει το cage για το dvd/hdd να χωρέσει μια μεγαλούτσικη κάρτα γραφικών, κάτω από το dvd και να καλύψει όλο το μήκος του barebone, αν χρειαστεί φυσικα.

Καλό είναι βέβαια να μη ξεπερνάει τα 28cm. Χώρος υπάρχει σε απόλυτα νούμερα μέχρι και λίγο παραπάνω από 29cm αλλά καλό είναι να έχετε και λίγο περιθώριο στη τοποθέτηση. Εξάλλου το υπάρχων τροφοδοτικό δεν αφήνει και πολλά περιθώρια για ενεργοβόρες κάρτες.

Δύο ακόμα φωτογραφίες, μια από κάθε πλευρά, πριν αρχίσουμε να βγάζουμε και άλλα πράματα από μέσα. Σε αυτές έχει αφαιρεθεί το cage.

Έκανε την εμφάνιση του και το flex-atx psu που λόγω διαστάσεων μπορεί να πιάσει τη γωνία χωρίς να καταλάβει πολύτιμο χώρο από το υπόλοιπο barebone.

Άς "καθαρίσουμε" λίγο τον χώρο από τα καλώδια να ρίξουμε μια καλύτερη μάτια στη ψύξη που παρέχεται από την Shuttle με το barebone SH97R6.

Όπως φαίνεται και από την εικόνα η shuttle έχει "φυλακίσει" τα πτερύγια (fins) της ψύκτρας μέσα σε μια αλουμινένια "φυλακή" περιορίζοντας έτσι τον θερμό αέρα στη συγκεκριμένη περιοχη. Επί προσθέτως ο 92 χιλιοστών ανεμιστήρας, που βρίσκεται από τη μεριά του εσωτερικού κουτιού και όχι πάνω στο κουτί όπως συνηθίζεται στους ανεμιστήρες εξαγωγής, διώχνει τη θερμότητα εκτός κουτιού από τη πίσω μεριά, τραβώντας ταυτόγχρονα και αέρα από το υπόλοιπο κουτί. Για να δούμε και στις επόμενες σελίδες τι μπορεί να αποδώσει στη πράξη. Ως ιδέα δείχνει καλή.

Μερικές φωτογραφίες από τη ψύκτρα και το αλουμινένιο περίβλημά της...

...ενώ ένα κοντινό στο πως πιάνουν τα heatpipes πάνω στο χαλκό που θα έρθει σε επαφή με τον επεξεργαστή, μας φανερώνει ότι

..θα μπορούσαν να είχαν κάνει καλύτερη δουλειά. Υπάρχει επαφή στα δύο μέρη αλλά δε θυμίζει τίποτα άλλες ψύκτρες εμπορίου που βασίζονται σε heatpipes για μεταφορά θερμότητας.

Πλέον έμεινε μόνο το τροφοδοτικό και η μητρική που μπορείτε να τα δείτε στις φωτογραφίες που ακολουθούν.

Περαιτέρω πληροφορίες δεν υπάρχουν για το τροφοδοτικό πέρα από ο,τι απεικονίζει το αυτοκόλλητο καρτελάκι.
Mέγιστη παροχή στην 3.3V+5V έξοδο, 80 watt ενώ τα 300 watt έχουν βαθμονομηθεί στους 25 βαθμούς Κελσίου και αντίστοιχα για τους 50 βαθμούς είναι 250 watt.
Η 12V παροχή χωρίζεται σε δυο 12V εξόδους με μέγιστη ένταση η κάθε μια ξεχωριστά 16 Amp. Για κάθε γραμμή δηλαδή 192 watt.
(Μη προσθέσετε τις δυο γραμμές. Δεν είναι αθροιστικά.)
Η καλωδίωση που παρέχει είναι πέρα από το 20+4pin της μητρικής, ένα 4pin για τον επεξεργαστή, 4x SATA (ρεύματος προφανώς), 2x molex, 1x floppy και ένα 6pin για την κάρτα γραφικών, αν φυσικά χρησιμοποιήσει ο ενδιαφερόμενος.

Και πλέον περνάμε και στη μητρική.

Τις πρώτες ματιές κλέβουν τα χρωματιστά dimm slots όχι για το χρώμα τους, αλλά για το ότι είναι τέσσερα. Αν έχει φτιάξει κάποιος σύστημα με itx μητρική θα έχει διαπιστώσει ότι δεν υπάρχουν επιλογές με 4 dimm sockets. Βεβαία η συγκεκριμένη μητρική δεν χαρακτηρίζεται itx. Είναι ειδικά διαμορφωμένη για τη Shuttle έχοντας μεγαλύτερο πλάτος από ότι oi itx. Βλέπουμε απουσιάζουν δυο sata 3.0 υποδοχές από τη μητρική άλλα δεν απουσιάζει η msata θύρα που αν ήθελε κάποιος να χρησιμοποιήσει το συνηθέστερο είναι να απενεργοποιηθούν οι δυο sata υποδοχές. Μια half sized mini-pcie είναι παραδίπλα για τις wlan κάρτες, αν και δε ξέρω κατά πόσο μπορούν να χρησιμοποιηθούν και οι δυο ταυτόγχρονα, κρίνοντας από το bios το οποίο θα δούμε στην επόμενη σελίδα.

Για το κύκλωμα του ήχου το ρόλο έχει το ολοκληρωμένο ALC892 της Realtek. Σίγουρα δεν είναι και το καλύτερο που έχει κυκλοφορήσει η Realtek αλλά δεν είναι ουτε και το χειρότερο που έχουμε δει.
Σε περίπτωση που απορείτε, ο pwm controller ISL9582, που ευθύνεται για την τροφοδοσία του cpu με ρεύμα, μπορεί να χρησιμοποιηθεί για σχεδίαση από 1 έως 4 φάσεις τροφοδοσίας. Στη συγκεκριμένη περίπτωση χρησιμοποιούνται τρεις (3) power phases .

Και τέλος μια φωτογραφία, που αν δε βγάζαμε τη μητρική δεν θα το προσέχαμε.
Πίσω από το socket έχει μια πατούρα ώστε να βρίσκει αντίστασή στο barebone όταν θα πιέζετε τα push pin της ψύκτρας.

Και τώρα ήρθε η ώρα να δούμε το Bios και τις επιλογές που αυτό έχει να προσφέρει...στην επόμενη σελίδα.

BIOS

Ας αφήσω πρώτα να μιλήσουν οι φωτογραφίες.

Αν σας περνάει από το μυαλό Η97 chipset ,overclock κλπ κλπ ξεχάστε τα.
To bios είναι αρκετά έλειπες και κλειδωμένο και δε προσφέρει στο χρήστη τίποτα παραπάνω από άπλες λειτουργικές επιλογές.
Θα σκεφτεί κανείς ότι είναι λογικό μιας και μιλάμε για barebone και η εταιρία θέλει να εξασφαλίσει τη μεγαλύτερη δυνατή αξιοπιστία, όποτε οτιδήποτε θα ανέβαζε θερμοκρασίες το έχουν κόψει.
Δεν έχει ούτε το multicore turbo/enhancement που έχουν άλλες μητρικές ώστε να εκμεταλλευτεί ο χρήστης το μέγιστο πολλαπλασιαστή για όλους τους πυρήνες.
Tώρα μοιάζει λογικό και το όριο 95watt tdp που έχει θέσει η Shuttle στο συγκεκριμένο barebone.(hint όλοι oi Haswell είναι κάτω από 88watt TDP)
To ΤurboBoost δουλεύει κανονικά βέβαια, όπως θα έπρεπε, και η παραπάνω επιλογή είναι κάτι σαν "δωράκι" της εκάστοτε κατασκευάστριας εταιρίας για ένα "νόμιμο" overclock, ξεπερνώντας βεβαία το θεσπισμένα όρια στο TDP της Intel.
Όσο για τις μνήμες, επίσης απουσιάζει η επιλογή xmp και εννοείται απουσιάζει οποιαδήποτε ρύθμιση στους χρονισμούς της(timmings) Παρ όλα αυτά διαθέτει επιλογή για την τάση, πιθανολογώ για περισσότερη συμβατότητα με παλιότερες μνήμες DDR3 που έβγαιναν με 1.65V. Πλέον μόνο με X.M.P ανεβαίνουν σε αυτή τη τάση οι μνήμες, και το σύνηθες είναι να παίζουν με προδιαγραφές JEDEC, 1600 με 11άρια και 1.5Volt .Όπως ακριβώς δηλαδή και οι μνήμες που είχαμε για τη παρουσίαση του barebone.
Eντύπωση κάνει βέβαια, με τις προσφερόμενες επιλογές στο bios, ποια η χρησιμότητα του clear cmos στο back panel.

Στο θέμα του ανεμιστήρα, οι επιλογές που ρυθμίζουν τον 92 χιλιοστών PWM ανεμιστήρα είναι περίπου 1090, 2100, 2935 και 3855rpm αντίστοιχα για τις ultra low, low ,mid και full speed επιλογές. Η smart fan επιλογή αυξομειώνει τις στροφές του ανεμιστήρα ανάλογα τη θερμοκρασία του επεξεργαστή. Για τον συγκεκριμένο πάντως που δοκίμασα, η ultra low επιλογή δούλεψε μια χαρά ακόμα και σε prime όπως θα δείτε σε επόμενη σελίδα.Τη smart fan την απέφυγα γιατί με το συγκεκριμένο επεξεργαστή ανέβαζε στροφές και οτιδήποτε πάνω από ultra low "ενοχλούσε". Σε επόμενη σελίδα θα αναφερθώ εκτενέστερα στο θέμα θόρυβος-θερμοκρασία.

Σύστημα Δοκιμής και Μετρήσεις

Και ήρθε η ώρα να δούμε από τι αποτελείται εντέλει το σύστημά μας.
Αν και οι παρατηρητικοί θα το κατάλαβαν από τις εικόνες στο bios.

Με αφορμή το H97 chipset και την "άνεση" του συγκεκριμένου barebone να σηκώσει οποιονδήποτε Haswell επεξεργαστή, θεωρήσαμε εύλογο να το τεστάρουμε με κάποιον "δυνατό" επεξεργαστή. Δεν κρύβουμε και την επιθυμία που είχαμε αρχικά, να δοκιμάζαμε και τις δυνατότητες υπερχρονισμού του συγκεκριμένου barebone ,όσο αναφορά την παρεχόμενη ψύκτρα και τις θερμοκρασίες, αλλά η Shuttle είχε άλλα σχέδια.
Έτσι στο σημείο αυτό να ευχαριστήσουμε τον φίλο Borg που τον αφήσαμε χωρίς pc για την περίοδο των δοκιμών.
Δυστυχώς η gtx970 οριακά δεν μας έκανε τη χάρη να χωρέσει. Θα πρέπει να προμηθευτείτε την "κοντή" εκδοχή της σειράς, αν θέλετε βέβαια τόσο δυνατή κάρτα.
Η χαμηλή κατανάλωσή της βοηθάει εξάλλου.

Να πούμε στο σημείο αυτό, σε περίπτωση που δεν έγινε κατανοητό, οτι δεν έχουμε πρόσβαση σε πόση συχνότητα θα δουλεύουν οι πυρήνες.
Μια λύση είναι βέβαια να απενεργοποιηθεί το Turbo Boost ώστε να γίνουν όλες οι μετρήσεις στα 3400 Mhz. Προτιμήσαμε ,εφόσον και το barebone δεν επιτρέπει κάτι άλλο πέρα από default, να το αφήσουμε ανοιχτό. Έτσι στη πλειονότητα τους τα τεστ έγιναν στη συχνότητα των 3600 Mhz.
Oμοιως και για τις μνήμες που έτρεχαν στη συχνότητα των 1600 Mhz -μιας και την υποστηρίζει ο imc του επεξεργαστή- ενώ ήταν σε χρονισμούς 11-11-11-28-280-1Τ

Μετρήσεις

Ξεκινάμε με τη γνωστή σουίτα Αida64 4.70 στην Engineer έκδοση όπου το cache and memory Benchmarks, αλλά και τα επιμέρους μετροπρογράμματα που διαθέτει η σουίτα.

Και περνάμε και στα επιμέρους μετροπρογράμματα

Σειρά έχουν δημοφιλή μετροπρογραμματα για rendering όπως Cinebench στις εκδόσεις 11.5 και R15 , το Pov-Ray στην έκδοση 3.70
Στα παραπάνω προσθέσαμε και το Wprime τόσο το 32Μ όσο και το 1024Μ.
Ομοίως η συχνότητα στην οποία έτρεχε ο επεξεργαστής ήταν, με τη βοήθεια του TurboBoost στα 3600 Mhz

Τέλος είπαμε να δοκιμάσουμε τις ικανότητες του 4670Κ στα 3d , με την ενσωματωμένη κάρτα, ελλείψει άλλης.
Έτσι τρέξαμε ta 3d Mark και 3D Mark11 σας παρουσιάζουμε τα επιμέρους Physic Score.

Aπό ό,τι βλέπουμε από τα παραπάνω ολα δουλεύουν όπως πρέπει σε μια πλατφόρμα με σύγχρονο chipset και δη H97.

Κατανάλωση

Μένει πλέον να δούμε τι κατανάλωση έχει το μηχάνημά μας.
Με την βοήθεια ενός watt-όμετρου πήραμε την κατανάλωση από τον "τοίχο" για ολόκληρο το σύστημά μας, συμπεριλαμβανομένου και τoυ efficiency του τροφοδοτικού. Έτσι σε idle πήραμε την ένδειξη όταν το σύστημα μας ήταν σε κατάσταση ηρεμίας στο λειτουργικό μας σύστημα , ενώ σε πλήρες φορτίο τρέξαμε το Prime95 με small fft's .Επίσης είδαμε την κατανάλωση κατα την παρακολούθηση ενος 4Κ video στο youtube (full screen) καθως επίσης και όταν έτρεχε Cinebench.
Στα 3d που διεξήχθησαν το μόνο που μπορούμε να πούμε είναι ότι δεν έφτασε ποτέ την κατανάλωση που είχε το σύστημά μας όταν "έτρεχε" cinebench. Στη διάρκεια αυτών,ο επεξεργαστής έχει διαφορετικό φορτίο με αποτέλεσμα να έχει μεγάλη διακύμανση και η κατανάλωση ώστε να αναγραφεί μόνο μία τιμή.

Bonus

H αλήθεια είναι ότι είχαμε απογοητευθεί από το πόσο λίγα -τίποτα- σε αφήνει να κάνεις το bios του συγκεκριμένου barebone.
Έτσι ψάξαμε να βρούμε κάποιο πρόγραμμα που να μας δίνει κάποια ελευθερία παραπάνω.
Ως πιο εύκολη λύση και διαδικασία αξίζει να αναφερθεί το ΧTU της Intel (extreme tuning utility).
Mέσω του συγκεκριμένου προγράμματος -όχι δε μπορέσαμε να υπερχρονίσουμε τον επεξεργαστή- αλλά μπορέσαμε να ρίξουμε την τάση στον επεξεργαστή με το dynamic voltage offset κατά 0.153V .
Αυτό έχει άμεσο αποτέλεσμα τόσο στη κατανάλωση όσο και στις θερμοκρασίες που αναπτύσσονται στο οποιοδήποτε φορτίο.

Έτσι για παράδειγμα ενώ πρίν είχαμε ~73 βαθμούς Κελσίου και 97,7 watt κατανάλωση όταν έτρεχε το Prime, μετά την αλλαγή η θερμοκρασία σταθεροποιήθηκε στους 59^οC με την κατανάλωση πλέον να πέφτει λίγο κάτω απο τα 75watt . (74.6 για την ακρίβεια.)
Αντίστοιχα, η κατανάλωση στο Cinebench έπεσε κατά 14watt περίπου φτάνοντας πλέον τα 59,3watt.

Kαθόλου άσχημα, ιδίως για τις θερμοκρασίες αν σκεφτεί κανείς ότι σε όλη τη διάρκεια των μετρήσεων ο ανεμιστήρας "γύριζε" με την ultra low mode επιλογή.

Σε δεύτερη φάση, από το ίδιο πρόγραμμα (xtu) μπορείτε να υπερχρονίσετε την ondie κάρτα γραφικών και να πάρετε εύκολα ένα +20% τουλάχιστον σε επιδόσεις και σε αυτόν τον τομέα, ενώ αν κρίνετε σκόπιμο μπορείτε να χαμηλώσετε τον πολλαπλασιαστή του επεξεργαστή, σε περίπτωση που η ψύκτρα δεν επαρκεί να τον ψύξει για παράδειγμα ή απλα να κερδίσετε μερικά watt .

Επίλογος

Ήρθε η ώρα να κλείσουμε τη σημερινή μας παρουσίαση.

Το συγκεκριμένο barebone μας άφησε μάλλον πικρή γεύση. 'Όπως ειπώθηκε και κατά τη διάρκεια της παρουσίασης, είχα υψηλές προσδοκίες και απαιτήσεις από το συγκεκριμένο barebone. Θεωρούσα οτι με τον συγκεκριμένο όγκο αλλά και των έστω 300ων watt τροφοδοτικό θα μπορούσε μέσω του bios να δώσει κάποιες ελευθερίες παραπάνω στο χρήστη. Όχι τόσο για υπερχρονισμό του επεξεργαστή, αν και ο μικρός G3258 δε καίει τίποτα ακόμα και σε μέτριο overclock.
Όπως συνηθίζεται να λέγεται, λάμπουν δια της απουσίας τους και επιλογές για x.m.p στις μνήμες άλλα και η συνήθης επιλογή "multicore enhancement/turbo" που βρίσκει κάποιος σε μητρικές του εμπορίου.
Σίγουρα δεν θα αλλάξει συμπερiφορά το εν λόγο barebone, ούτε θα αποκτήσει επιδόσεις που θα συγκινήσει και το entusiasts κοινό, αλλά η εταιρία φρόντισε να ξεκόψει το συγκεκριμένο barebone απο οτιδήποτε "entusiast".
Σίγουρα, το entusiast κοινό έχει τρόπους προσπεράσει τα όποια εμπόδια "φαίνεται" να υπάρχουν, είτε για την μείωση της τάσης του επεξεργαστή, είτε για τις μνήμες. Με κάμποση γνώση και περίσσειο θάρρος μπορείς να ξεπεράσεις και το εμπόδιο του υπερχρονισμου ακόμα. Αλλά όλα αυτά ξεπερνάνε κατά πολύ τις δυνατότητες που προσφέρει το συγκεκριμένο barebone και μάλλον κάπως έτσι το βλέπει και η εταιρία.

Θεωρώ ότι έχει κάνει ένα μικρό βήμα σε σχέση με το shuttle XH81(v) που είχα δοκιμάσει προσωπικά και με τον νεότερο XH97 που έχει η εταιρία.To μικρο βήμα είναι να μπορεί να δεχθεί πλέον οποιονδήποτε Haswell κυκλοφορεί αλλά και τους επερχόμενους Βroadwell, μαζί με μια κάρτα γραφικών μέτρια προς καλή. Υπό προϋποθέσεις χωράει -από άποψη κατανάλωσης- και η κοντή έκδοση της gtx970 η οποία αποτελεί ότι πιο "enthusiast" μπορεί να έχει ένα τέτοιο barebone.

Τα 300watt είναι κάπως περιοριστικά και σίγουρα συμβάλλουν στο συνολικό "μη-entusiast" του πράγματος, αποτρέποντας κάποιες πιθανές επιλογές σε κάρτα γραφικών.
Τροφοδοτικό υπάρχει για αναβάθμιση άλλα δε νομίζω να μπει κάποιος στη διαδικασία αυτή. Μια επιλογή για τον χρήστη-ενδιαφερόμενο να επιλέξει το ίδιο κουτί εξαρχής με το μεγαλύτερο τροφοδοτικό, με ελάχιστα μεγαλύτερο κόστος θα ήταν καλοδεχούμενη. Τώρα ο ενδιαφερόμενος θα πρέπει να επωμιστεί εκ νέου την αγορά του τροφοδοτικού που δεν είναι και φθηνό.

Σε όλα τα παραπάνω έρχεται να προστεθεί και το μόνο μελανό σημείο που θεωρώ ότι είναι το πλέον σημαντικό.
Όπως είχα γράψει και σε προηγούμενη σελίδα, όλες οι μετρήσεις, καθ' όλη την παρουσίαση έγιναν με τον ανεμιστήρα στην ultra low επιλογή.
O συγκεκριμένος ανεμιστήρας έχει αρκετή στατική πίεση ακόμα και σε χαμηλές στροφές, το οποίο είναι και επιθυμητό κατά μια έννοια, άλλα έχει ως αποτέλεσμα ακόμα και στην ultra low επιλογή να "σπάει" την ησυχία σε ένα άκρως ήσυχο δωμάτιο. Δεν ενοχλεί αλλά δεν το χαρακτηρίζεις "αθόρυβο".

Oμοίως, ξεφεύγοντας από την ultra low mode επιλογή και μένοντας στη smart fan mode (αυτή έχει προεπιλεγμένη) δε το χαρακτηρίζεις ούτε ήσυχο, καθώς σε κάποιο φορτίο η θερμοκρασία ανεβαίνοντας θα ανεβάσει και τις στροφές του ανεμιστήρα. Σε prime βεβαία έφτασε 1750rpm, ούτε καν στις στροφές που θα έφτανε με την low επιλογή , αλλά οτιδήποτε πάνω από 1100rpm δε το λες και ήσυχο.

Και δυστυχώς το συγκεκριμένο barebone πάσχει και από ένα ακόμα ανεμιστήρα. Aυτόν του τροφοδοτικού.
Δεν ξέρω κατά πόσο μπορεί να έτυχε στο συγκεκριμένο μόνο, αλλά κάνει ένα μικρο θόρυβο ο οποίος δεν ήταν από τη πίεση του αέρα αλλά από το μηχανισμό έδρασης του άξονα. Πολύ πιθανών να είναι sleeve bearing και έτσι να υποβαθμίζει "ακουστικά" τουλάχιστον το όλο σύνολο.
Και πάλι, δεν έχει δυνατή ένταση , το πιο πιθανό να είναι ελάχιστα παραπάνω αν όχι στην ίδια ένταση με τον 9αρη της ψύκτρας, διαφορετικής συχνότητας και με τον γρήγορα διακοπτόμενο ήχο είναι εύκολο να τον ξεχωρίσει από τον 9αρη.
Nα τονίσω πάλι ότι κάνουν αισθητή την παρουσία τους σε άκρως ήσυχο χώρο στον οποίο δε λειτουργεί ούτε μηχανικός δίσκος και προφανώς ελλείψει οποιουδήποτε άλλου είδους θορύβου.

Εν συντομία ο θόρυβος σε όσους επιζητούν κάτι αθόρυβο , το μή "entusiast" σε οποιοδήποτε τομέα, καθώς επίσης και η τιμή στην οποία έρχεται (~250€) πιστεύω θα δράσουν ανασταλτικά για τους περισσότερους δεδομένου ότι μπορεί να φτιάξει κάποιος ενα αντίστοιχο κύβο χωρίς όλα τα παραπάνω με αντίστοιχη τιμή. Άπλα θα πρέπει να μην έχει ήδη στη κατοχή του 4 DIMMS DDR3 μιας και δεν υπάρχει itx μητρική με 4 υποδοχές. Εκτός αν κάνει τον συμβιβασμό για ελαφρώς μεγαλύτερο κύβο και micro-atx.
Έτσι το συγκεκριμένο barebone συγκεντρώνει τη βαθμολογία που ακολουθεί

Όσοι από σας παρακολουθείτε τις εξελίξεις στα προϊόντα τεχνολογίας που στοχεύουν στην καταναλωτική αγορά και ιδιαίτερα όσα από αυτά πρόκειται να τοποθετηθούν στο σαλόνι ή το γραφείο μας -για παράδειγμα ηχοσυστήματα ή τηλεοράσεις- θα παρατηρήσατε ότι ένα από τα χαρακτηριστικά των "έξυπνων" συσκευών αυτών συσκευών είναι η δυνατότητα UPNP (Universal Plug 'n' Play). Το UPNP πρόκειται ουσιαστικά για μια σειρά πρωτοκόλλων επικοινωνίας για συσκευές που φέρουν δυνατότητα δικτύωσης (υπολογιστές, εκτυπωτές, ρούτερ, φορητές συσκευές κτλ), τα οποία επιτρέπουν την αβίαστη σύνδεση των συσκευών μεταξύ τους ώστε να μοιράζονται περιεχόμενο, ροές πολυμέσων (multimedia streaming) και λοιπές υπηρεσίες.
Το IcyBox MP401Air είναι η πρόταση της Raidsonic για την σύνδεση του ηχοσυστήματός σας με τις UPNP συσκευές. Πρόκειται για μια μικρή συσκευή που επιτρέπει έναν UPNP media server να συνδεθεί πάνω της μέσω ασύρματης σύνδεσης WiFi και να αναπαράγει την μουσική του στο ηχοσύστημά σας, ακόμα και αν το τελευταίο δε διαθέτει αυτή τη δυνατότητα από τον κατασκευαστή.




Συσκευασία

To IcyBox έρχεται σε ένα χάρτινο κουτί, το οποίο προδίδει το μέγεθος της συσκευής. Μάλιστα, θα περίμενε κανείς μια συσκευή μικρή, αθόρυβη, κομψή και διακριτική, η οποία μπορεί να τοποθετηθεί οπουδήποτε, χωρίς να ξεχωρίζει από το περιβάλλον. Κάτι τέτοιο περιγράφει απόλυτα το IcyBox, μιας και μιλάμε για ένα μικροσκοπικό, λειτουργικό και όμορφο προϊόν.




Το εξωτερικό "μανίκι", το οποίο αναγράφει τα κύρια χαρακτηριστικά του προϊόντος, κρύβει στο εσωτερικό του το κουτί που προστατεύει το προϊόν.




Στο μπροστινό μέρος του κουτιού γίνεται αναφορά στα κύρια χαρακτηριστικά του προϊόντος, όπως για παράδειγμα ενα ενδεικτικό σχεδιάγραμμα σύνδεσης του με το σύστημα ψυχαγωγίας σας, τα περιεχόμενα της συσκευασίας και η υποστήριξη περιβάλλοντος iOS, Android, Windows και Mac.



Στο πίσω και πλαϊνό μέρος του κουτιού αναγράφονται περισσότερες λεπτομέρειες που ενδεχομένως να ενδιαφέρουν κάποιους από εμας, χωρίς να θεωρούνται ιδιαίτερα τεχνικές. Αυτές περιλαμβάνουν το υλικό κατασκευής (αλουμίνιο), την υποστήριξη MP3 και flac αρχείων, την αναλογική και οπτική έξοδο, τα υποστηριζόμενα πρωτόκολλα UPnP, DHCP, DLNA Apple Airplay και Digital media renderer καθώς και το επίπεδο ασφάλειας της ασύρματης σύνδεσης (WPA, WPA2, WPA2 mixed)




Στο εσωτερικό θα βρούμε την κεντρική μόνάδα, το εγχειρίδιο λειτουργίας, την κεραία WiFi, το καλώδιο τροδοφοσίας και το τροφοδοτικό και ένα καλώδιο μετατροπής από RCA σε jack ήχου 3.5mm. Σημειώνουμε ότι το τροφοδοτικό είναι παρόμοιο με αυτό που συναντάμε σε τροφοδοτικά κινητών, δηλαδή έχει έξοδο USB στα 5V συνεχούς ρεύματος 500mA. Έχοντάς αυτό υπόψη, έχουμε τη δυνατότητα να τροφοδοτήσουμε τη συσκευή από κάποια θύρα USB των 500mA.



Κοντινές λήψεις




Είναι σχεδόν σίγουρο ότι οι χρήστες των Mac θα λατρέψουν το παρουσιαστικό της συγκεκριμένης συσκευής. Φτιαγμένη αποκλειστικά από αλουμίνιο brushed υφής, εντυπωσιάζει με τις λιτές καμπύλες του και την ακουσία λεπτομερειών στις εμφανείς επιφάνειες. Πραγματικά, στην μπροστινή πλευρά μπορούμε να διακρίνουμε μόνο τις ενδείξεις λειτουργίας της συσκευής και της ασύρματης σύνδεσης ενώ το πάνω μέρος κοσμεί το λογότυπο του προϊόντος.




Στο πίσω μέρος βρίσκονται οι διάφορες συνδέσεις της συσκευής, όπως για παράδειγμα η τροφοδοσία τύπου micro USB, η οπτική έξοδος SPDIF, η αναλογική έξοδος 3.5mm, η θύρα host USB, το βύσμα της κεραίας WiFi και το κουμπί reset. Οι ενδείξεις στο μπροστινό μέρος είναι δύο, μία για την τροφοδοσία (πράσινη) και μία για την ενεργοποίηση του WiFi (κόκκινη).




Υλικό
Η πρόσβαση στο εσωτερικό της συσκευής δεν είναι ιδιαίτερα δύσκολη αλλά δεν προορίζεται για τον μέσο χρήστη. Τα τέσσερα ποδαράκια στο κάτω μέρος της κρύβουν τέσσερις βίδες τύπου phillips. Ανοίγοντας τη συσκευή βρισκόμαστε αντιμέτωποι με ένα μπλε PCB, πάνω στο οποίο βρίσκεται ένα μικρότερο PCB.







Το κύριο PCB στεγάζει τα τις εισόδους/εξόδους της συσκευής καθώς και μερικά απαραίτητα ηλεκτρικά κυκλώματα για τη λειτουργία του μικρότερου PCB, το οποίο και φέρει τα σημαντικότερα ολοκληρωμένα κυκλώματα.




Τα τελευταία περιλαμβάνουν το ολοκληρωμένο Atheros AR9331, ένα από τα λεγόμενα WiSOCs (WiFi System-On-Chip). Τα ολοκληρωμένα αυτά περιέχουν όλα τα δομικά στοιχεία (επεξεργαστής, μνήμη, μονάδα WiFi, ενισχυτή κτλ) ώστε να μπορούν να λειτουργήσουν σχεδόν χωρίς επιπλέον περιφερειακά. Για το λόγο αυτό προτιμούνται σε σχεδιασμούς router, όπως για παράδειγμα ορισμένα router TP-Link και D-Link. Κάτω από το ολοκληρωμένο Atheros, υπάρχει μια έξτρα μνήμη A3R12E40CBF synchronous DRAM DDR2 των 512Μb, η οποία συνδέεται με το Atheros μέσω ελεγκτή που περιέχει.




Δίπλα από την μνήμη εντοπίζεται μια σειριακή flash μνήμη W25Q64FV της Winbond, η οποία πιθανώς να περιέχει το αναβαθμίσιμο firmware της συσκευής. Τέλος, απέναντι από το Atheros, βρίσκεται ένα WM8918 της εταιρίας Wolfson, που αναλαμβάνει τη μετατροπή από ψηφιακό σήμα σε αναλογικό (DAC - Digital to Analog Converter). Ο μετατροπέας αυτός έχει σχεδιαστεί για φορητές συσκευές αναπαραγωγής ήχου με χαρακτηριστικά SNR 96dB και THD -86dB.


Σε γενικές γραμμές βρισκόμαστε αντιμέτωποι με μια κατασκευή υψηλών προδιαγραφών και αρίστης ποιότητας, η οποία όμως δε προχωρά σε σωστή διαχείριση χώρου, μιας και είναι εμφανής η δυνατότητα μείωσης των διαστάσεων της συσκευής. Σημειώσατε επίσης την απουσία σύνδεσης Ethernet, παρόλο που το ολοκληρωμένο Atheros το επιτρέπει.


Διεπαφή




Το IcyBox MP401Air είναι μια ιδιαίτερη συσκευή. Η διαχείρισή της γίνεται μέσω του φυλλομετρητή (browser) σας μπαίνοντας στην ip 10.1.1.1 καθώς συνδέεστε πάνω στη συσκευή μέσω WiFi. Με την επιλογή του File Management έχουμε πρόσβαση στα αρχεία του αποθηκευτικού χώρου που έχουμε συνδέσει μέσω USB πάνω στη συσκευή, όπως για παράδειγμα ενός σκληρού ή ενός memory stick. Αξίζει να σημειώσουμε ότι η θύρα δεν μπορεί να υποστηρίξει συσκευή με υψηλές απαιτήσεις ενέργειας όπως ορισμένοι σκληροί δίσκοι, οπότε ίσως χρειαστεί να συνδέσετε κάποιο powered USB hub ή σκληρό με εξωτερική τροφοδοσία. Τα αρχεία που εμφανίζονται στη λίστα μπορούν να ληφθούν ή να αναπαραχθούν στο φυλλομετρητή, όταν πρόκειται για αρχεία εικόνας, βίντεο ή ήχου, με ταχύτητα 1.5Μbps. Τέλος, το μενού διαχείρισης διατίθεται σε Κινέζικα, Αγγλικά, Γαλλικά, Γερμανικά, Ισπανικά, Ιταλικά και Ολλανδικά.




Επιλέγοντας Basic Settings μπορούμε να αλλάξουμε το όνομα του δικτύου που δημιουργεί η συσκευή (SSID) από το προορισμένο WiFi_Music_8523, αλλά και το επίπεδο ασφαλείας που θα χρησιμοποιείται ανάμεσα στα WPA, WPA2 και WPA2 mixed. Η επιλογή Audio Service μας επιτρέπει να αλλάξουμε το όνομα της υπηρεσίας streaming, όπως αυτό θα εμφανίζεται στις UPnP DLNA συσκευές μας.




Στο μενού Internet Connection θα επιλέξουμε σε ποιο δίκτυο θα θέλαμε να συνδεθεί το IcyBox. Αυτή η δυνατότητα είναι ιδιαίτερα χρήσιμη για όσους από μας έχουμε κάποιο οικιακό δίκτυο WiFi, έτσι ώστε να έχουμε πρόσβαση στο IcyBox μέσω του δικτύου μας, χωρίς να χρειάζεται να συνδεθούμε απευθείας σε αυτό.
Στο επόμενο μενού Advanced Settings παρέχονται κάποιες πιο προχωρημένες ρυθμίσεις για το Samba Domain Member Server.




Η τελευταία επιλογή μας επιτρέπει να αναβαθμίσουμε το firmware της συσκευής, πράγμα το οποίο και κάναμε πριν την δοκιμάσουμε. Το αρχείο της αναβάθμισης το κατεβάζετε από την εταιρία Raidsonic, το αποθηκεύετε τοπικά στον υπολογιστή σας και στη συνέχεια το ανεβάζετε στο IcyBox.


Δοκιμή

Για να δοκιμάσουμε τη συσκευή, χρησιμοποιήσαμε αρχεία MP3 και FLAC, τα οποία εκπέμπονταν από PC μέσω windows media player και συσκευή android με το λογισμικό BubbleUPnP και N7 player. Μάλιστα, η κατασκευάστρια εταιρία προτείνει μέσα στο εγχειρίδιο λειτουργίας κάποια λογισμικά για Android συσκευές, όπως για παράδειγμα τα AirBuddy, AllCast, BubbleUPnP, ShareOn, UPnPlay, iMediaShare, N7 Player, Air Music κτλ

Η συσκευή συνδέθηκε τόσο σε οικιακό ενισχυτή με είσοδο SPDIF (οπτική) όσο και σε ηχοσύστημα με αναλογική είσοδο. Όπως ήταν αναμενόμενο, δεν παρατηρήθηκε πτώση της ποιότητας όταν γινόταν χρήση της οπτικής εξόδου, ενώ το επίπεδο της αναλογικής εξόδου ήταν συγκρίσιμο της ποιότητας σήματος μιας φορητής συσκευής αναπαραγωγής μουσικής. Η απόσταση εκπομπής του δικτύου της συσκευής είναι παρόμοια ενός οικιακού ρούτερ ενώ η αποσπώμενη κεραία του επιτρέπει την ενδεχόμενη εγκατάσταση μιας κεραίας μεγάλης απολαβής.


Κατά τη διαδικασία της αρχικής εγκατάστασης, παρατηρήσαμε ότι οι επιλογές σύνδεσης της συσκευής στο οικιακό μας δίκτυο δεν ήταν αρκετές. Για παράδειγμα, δεν υπήρχε η δυνατότητα αλλαγής του καναλιού εκπομπής -αν και εφόσον δε συνδέσουμε τη συσκευή στο δίκτυό μας- ενώ δε δίνονται αρκετές επιλογές σύνδεσης με διαφορετικά πρωτόκολλα ασφαλείας (χαρακτηριστικό το μήνυμα σε απόπειρα σύνδεσης με κρυπτογραφημένο δίκτυο 802.1x). Επίσης θα ήταν καλό να δινόταν η δυνατότητα πρόσβασης στον αποθηκευτικό χώρο που έχουμε συνδέσει πάνω στο IcyBox μέσω πρωτοκόλλου ftp εκτός από http.


Επίλογος
Σε γενικές γραμμές πρόκειται για ένα προϊόν που εκτελεί όσα υπόσχεται, αν και έχει περιθώρια βελτίωσης. Από πλευράς εμφάνισης δε θα μπορούσαμε να ζητήσουμε κάτι διαφορετικό, ενώ από πλευράς λειτουργικότητας, η κατάσταση θα βελτιωνόταν με την προσθήκη περισσότερων επιλογών ασφαλείας στο ασύρματο δίκτυο και σύνδεσης Ethernet. Σε περίπτωση όμως που χρειάζεστε ένα μέσο streaming της μουσικής σας από τη φορητή συσκευή σας στο ηχοσύστημά σας, τότε δε μπορούμε παρά να σας το προτείνουμε.

Πλεονεκτήματα

• Εύκολη εγκατάσταση
• Κομψός σχεδιασμός
• Περιορισμένο αποτύπωμα (χωροταξικά/ενεργειακά)
• Άμεση σύνδεση με συμβατές συσκευές
• Αποσπώμενη κεραία WiFi

Μειονεκτήματα

• Σχετικά υψηλή τιμή
• Περιθώρια μείωσης όγκου
• Περιορισμένες επιλογές σύνδεσης με το δίκτυο
• Περιορισμένη παροχή τροφοδοσίας στη θύρα USB
• Απουσία θύρας Ethernet

Μιλτιάδης Αλέξιος Παπαδόπουλος

Πρόλογος

Ένα ακόμα Slim PC της Shuttle βρίσκεται σήμερα στον πάγκο δοκιμών του TheLab.gr. Το όγκου μόλις 3.5 λίτρων XH97V έρχεται να διεκδικήσει με αξιώσεις μία θέση πάνω στο γραφείο σας ή κάτω από την τηλεόρασή σας. Βασισμένο στο chipset Η97 της Intel, υποστηρίζει έναν μεγάλο αριθμό επεξεργαστών s1150, έχοντας σαν μοναδικό περιορισμό το μέγιστο TDP των 65 watt. Σε πολλά θυμίζει το XH81 που σας είχαμε παρουσιάσει πριν λίγο καιρό, ενώ σαν μεγάλο συγκριτικό του πλεονέκτημα προβάλει την υποστήριξη 3 οθονών ταυτόχρονα, διαφοροποιούμενο επίσης και όσον αφορά την πρόσοψή του. Έρχεται εξοπλισμένο με δύο θύρες Display Port και μία HDMI, ενώ παρέχει 3 θύρες SATA 3 και μία mSATA για τεράστιες (για τα δεδομένα του όγκου του) δυνατότητες αποθηκευτικού χώρου.

Όπως καταλαβαίνετε και με δεδομένα τα αποτελέσματα που μας είχε δώσει το XH81V στην δικιά του παρουσίασε, το σημερινό barebone δείχνει πως έχει όλα τα φόντα να αποδειχθεί διαμαντάκι και μάλιστα πολλών καρατίων. Ας περάσουμε λοιπόν στην επόμενη σελίδα να δούμε τα τεχνικά του χαρακτηριστικά.

Τεχνικά Χαρακτηριστικά

Τα τεχνικά χαρακτηριστικά του Shuttle XH97V παρατίθενται στον παρακάτω πίνακα:

Επιπλέον, είναι διαθέσιμα και τα παρακάτω προαιρετικά αξεσουάρ:

• Η βάση για την όρθια τοποθέτηση PS01.
• H βάση για κρέμασμα πίσω από την οθόνη / τηλεόραση PV02.
• To κιτ ασύρματης δικτύωσης WLN-S.
• To rack για τοποθέτηση ενός δίσκου 3.5" PHD4 (ακυρώνει την δυνατότητα τοποθέτησης άλλης συσκευής 2,5" ή ODD)
• H καλύπτρα της οπής του οδηγού οπτικού μέσου ΜΥ01.

Η προτεινόμενη από την Shuttle τιμή για το XH97V ανέρχεται στα 237 € συμπεριλαμβανομένου του ΦΠΑ, ενώ κατά τη διάρκεια συγγραφής της παρουσίασης, δεν το βρήκαμε διαθέσιμο σε κάποιο ελληνικό κατάστημα.

Περιεχόμενα συσκευασίας

Όπως συνηθίζει η Shuttle, το XH97V έρχεται σε ένα αρκετά generic κουτί, το οποίο χρησιμοποιείται από όλα τα προϊόντα αντίστοιχου όγκου της σειράς των Slim PC και περιέχει πληροφορίες σχετικά με το περιεχόμενό του μόνο σε ένα έγχρωμο αυτοκόλλητο που βρίσκεται στο πλαϊνό. Στο αυτοκόλλητο αυτό μπορείτε να δείτε μία φωτογραφία της πρόσοψης του XH97V καθώς και τα βασικά τεχνικά χαρακτηριστικά αυτού.



Ανοίγοντας το κουτί, εκτός από το barebone βρίσκουμε ένα δεύτερο χαρτονένιο κουτί το οποίο περιέχει τα παρελκόμενα του XH97V. Όπως είναι αναμενόμενο αυτά είναι το τροφοδοτικό και το καλώδιο σύνδεσης του με την παροχή ρεύματος, μερικές βίδες για τα εξαρτήματα που θα συνδέσουμε, ένα DVD με τους απαραίτητους drivers, μία μικρή σύρριγα με θερμοαγώγιμη πάστα και ένα καπάκι για προστασία των pins του socket. Τα καλώδια SATA λάμπουν δια της απουσίας τους, γιατί όπως θα δούμε στην επόμενη σελίδα βρίσκονται προεγκατεστημένα στην μητρική του XH97V. Τέλος, υπάρχει και ένα πολύγλωσσο φυλλάδιο που μας περιγράφει με την βοήθεια εικονογράφησης βήμα - βήμα τις ενέργειες που πρέπει να κάνουμε για να ετοιμάσουμε το barebone για την πρώτη του εκκίνηση.

Ας δούμε και λίγο πιο καλά το τροφοδοτικό. Είναι κατασκευής της AcBel Polytech, έχει μέγιστη ισχύ 90 watt δίνοντας ένταση 4,74 ampere στα 19 Volt.

Ας αφήσουμε όμως τα ορεκτικά και ας περάσουμε στο κυρίως πιάτο.

Κάτω από το φακό - Το εξωτερικό

Όπως βλέπετε στις παρακάτω φωτογραφίες, το XH97V έρχεται πολύ καλά προστατευμένο. Ανοίγοντας τη συσκευασία το βρίσκουμε εντός μίας λευκής σακούλας απο συνθετικό ύφασμα που αναλαμβάνει να το προστατέψει από γρατζουνιές ενώ δύο κομμάτια φελιζόλ το προστατεύουν από τις κακουχίες της μεταφοράς. Αφαιρώντας τα προστατευτικά, ερχόμαστε σε πρώτη επαφή με το εξωτερικό του σημερινού barebone. Για την προστασία της γυαλιστερής πρόσοψης από πλαστικό η Shuttle έχει επιλέξει μία ζελατίνα, όπως συνηθίζεται για τις επιφάνειες αυτού του είδους.

Ας αφαιρέσουμε τη ζελατίνα για να δούμε λίγο πιο καλά το εξωτερικό του XH97V. Ως είθιστε για τα slim PCs της Shuttle με την κατάληξη V, το XH97V έχει μία διακριτική και λιτή πρόσοψη. Δύο πορτάκια κρύβουν τόσο τις θύρες I/O όσο και τον οδηγό οπτικού δίσκου, ενώ κάτω αριστερά υπάρχει το λογότυπο της κατασκευάστριας. Στα δεξιά υπάρχει ένα ευμεγέθες μπουτόν για την ενεργοποίηση του συστήματος, το οποίο ενσωματώνει ένα γαλάζιο LED για την ένδειξη της λειτουργίας αυτού. Εάν πατήσετε την φωτογραφία για μεγέθυνση, θα διακρίνετε ακριβώς κάτω απο το μπουτόν ενεργοποίησης και μία κουκίδα. Αυτή η κουκίδα είναι ένα δεύτερο LED, πορτοκαλί χρώματος το οποίο μας δείχνει την δραστηριότητα του σκληρού δίσκου ή SSD που έχουμε εγκατεστημένο στο εσωτερικό.

Περνώντας στην πίσω πλευρά του XH97V, η εικόνα που αντικρίζουμε είναι αρκετά γνώριμη. Το I/Ο shield είναι χρωματιστό και οι διαθέσιμες θύρες είναι αρκετές για το μέγεθος της συσκευής. Οι πιο παρατηρητικοί θα έχουν ήδη διακρίνει και τις προ-κομμένες υποδοχές για τοποθέτηση κεραιών WiFi και για την έξτρα αναλογική θύρα VGA. Ξεκινώντας από αριστερά προς τα δεξιά οι διαθέσιμες θύρες/υποδοχές του XH97V είναι οι ακόλουθες :

• Θύρα τροφοδοσίας
• Σειραϊκή θύρα RS-232
• Θύρα HDMI
• 2 θύρες Display Port
• Θύρα Ethernet RJ-45
• 2 θύρες USB 3.0
• 2 θύρες USB 2.0
• Θύρα eSata
• 3 θύρες 3.5mm της κάρτας ήχου

Τα πλαϊνά δεν έχουν να επιδείξουν κάτι το ιδιαίτερο. Στο μεγαλύτερο ποσοστό τους είναι διάτρητα, ενώ στο δεξιό πλαϊνό διακρίνουμε και τους 2 ανεμιστήρες των 60mm οι οποίοι αναλαμβάνουν την απαγωγή θερμότητας τόσο από την ψύκτρα του επεξεργαστή, όσο και την δημιουργία μίας ροής αέρα εντός του συστήματος. Αυτοί οι δύο ανεμιστήρες είναι και οι μοναδικοί στο εσωτερικό του ΧΗ97V και τα σχετικά με την λειτουργία, απόδοση και θόρυβό τους θα τα αναλύσουμε σε επόμενη σελίδα της παρουσίασης.



Ας ανοίξουμε τώρα τα πορτάκια που δίνουν στην πρόσοψη του XH97V έναν πιο minimal τόνο. H Shuttle, όπως βλέπετε στις φωτογραφίες έχει επιλέξει να χωρίσει την πρόσοψη σε δύο τμήματα και να δόσει στο καθένα ένα χωριστό πορτάκι. Το άνω τμήμα φιλοξενεί την υποδοχή για οδηγό οπτικού μέσου τύπου slim ενώ σε περίπτωση που επιλέξετε να μην χρησιμοποιήσετε κάποιο DVD/Bluray drive μπορείτε να προμηθευτείτε μία πλαστική καλύπτρα για ακόμα καλύτερη προστασία του εσωτερικού. Στο κάτω τμήμα, όπως είναι αναμενόμενο βρίσκουμε 4 θύρες USB, με τις 2 από αυτές να ακολουθούν το νεώτερο (και σαφώς πιο γρήγορο) πρωτόκολλο τρίτης γενιάς, την θύρα σύνδεσης ακουστικών και την θύρα σύνδεσης μικροφώνου. Και τα δύο πορτάκια έχουν τους κλασσικούς μηχανισμούς για το κλείσιμο και άνοιγμά τους και αρκεί μία ελαφριά πίεση στο σημείο που βρίσκεται ο μηχανισμός για το κλείδωμα/ξεκλείδωμα αυτού.



Τέλος, στο επάνω μέρος βλέπουμε και 2 χειρόβιδες οι οποίες συγκρατούν το συρταρωτό καπάκι από το οποίο αποκτούμε πρόσβαση στο εσωτερικό για την εγκατάσταση των εξαρτημάτων που απαιτούνται για την λειτουργία του XH97V.

Κάτω από το φακό - Το εσωτερικό

Αφού ξεβιδώσουμε τις δύο χειρόβιδες που είδαμε στην προηγούμενη σελίδα και τραβήξουμε ελαφρώς προς τα πίσω το καπάκι, αποκτούμε την πολυπόθητη πρόσβαση στο εσωτερικό του XH97V. Όπως βλέπετε στην αριστερή φωτογραφία, σχεδόν το σύνολο της μητρικής καλύπτεται από τις βάσεις στήριξης του slim οπτικού μέσου και του διαστάσεων 2.5" σκληρού δίσκου ή SSD. Αφαιρώντας τις συνολικά τέσσερεις βίδες που στηρίζουν τις δύο αυτές βάσεις, βλέπουμε λίγο πιο καθαρά την μητρική. Όπως και στο XH81, έτσι και εδώ η Shuttle επέλεξε για την ψύξη του επεξεργαστή την δοκιμασμένη λύση της ψύκτρας πoυ είχε πρωτοχρησιμοποιηθεί στο XH61V και φέρει την ομώνυμη ονομασία. Κατά τα άλλα, παρατηρούμε ότι τα καλώδια τόσο για την τροφοδοσία όσο και για την μεταφορά δεδομένων των συσκευών SATA έρχονται προγκατεστημένα, ενώ ιδιαίτερα θετική εντύπωση προκαλεί το γεγονός ότι τα καλώδια σύνδεσης της μητρικής με τις μπροστινές θύρες I/O είναι μετρημένα στο χιλιοστό επιτυγχάνοντας έτσι εξαιρετικό cable management το οποίο ωφελεί το τελικό αποτέλεσμα τόσο από αισθητικής απόψεως όσο και από πρακτικής (όπως είδαμε η ροή αέρα γίνεται ανάμεσα στα δύο πλαϊνά, άρα οποιαδήποτε περιττά καλώδια θα την εμποδίζουν).



Ας αφαιρέσουμε τώρα την μητρική, για να την μελετήσουμε πιο αναλυτικά. Όπως βλέπετε, είναι διαστάσεων mITX και για το μέγεθός της παρέχει μία πληθώρα συνδέσεων. Ξεκινώντας από κάτω αριστερά, βλέπουμε τις 3 υποδοχές για θύρες USB2.0 και τις υποδοχές για την σύνδεση των δύο jack μικροφώνου και ακουστικών. Από τις 3 υποδοχές USB2.0 μόνο η μία είναι κατειλημμένη ενώ οι άλλες δύο είναι διαθέσιμες για οτιδήποτε άλλο μπορεί να τις χρειαστεί ο χρήστης. Στα δεξιά τους βλέπουμε και τις 3 θύρες SATA, μία υποδοχή LPC και μία θύρα PCI Express x1 η οποία δυστυχώς δεν μπορεί να χρησιμοποιηθεί.

Κάτω και πάνω από την ψύκτρα του chipset, βρίσκουμε και δύο θύρες mini-PCIe. Η κάτω είναι μισού μήκους και μπορεί να χρησιμοποιηθεί για σύνδεση ασύρματης κάρτας δικτύου (σαν αυτή που είδαμε ότι διατίθεται από την Shuttle ως προαιρετικός εξοπλισμός), ενώ η δεύτερη είναι πλήρους μήκους και μπορεί να χρησιμοποιηθεί και για την σύνδεση ενός mSATA SSD. Για τις μνήμες και τον επεξεργαστή τα πράγματα είναι λίγο πολύ αυτονόητα, ενώ αξίζει να σταθούμε λίγο σε δύο ακόμα σημεία. Στα δεξιά του Socket υπάρχει μία υποδοχή για καλωδιοταινία, η οποία είναι για την σύνδεση των μπροστινών θυρών USB 3.0, ενώ πάνω δεξιά, δίπλα στην βίδα στήριξης της μητρικής υπάρχει ένα κόκκινο jumper. Αυτό ρυθμίζει το σύστημα σε κατάσταση always on. Έτσι ακόμα και αν το BIOS έχει χάσει τις ρυθμίσεις του λόγω έλλειψης μπαταρίας, μπορείτε να είστε βέβαιοι ότι μετά από οποιοδήποτε γεγονός προκαλέσει τερματισμό του συστήματος, αυτό θα επανεκκινήσει. Οι μικρές λεπτομέρειες που κάνουν τη διαφορά..



Το σύστημα ψύξης του XH97V είναι όπως προείπαμε γνώριμο και από άλλα slim συστήματα της Shuttle και αποτελείται από την ψύκτρα XH61V και δύο ανεμιστήρες της Apistek, διαμέτρου 60mm και κωδική ονομασία SA61O2U. Το πώς τα καταφέρνουν τόσο από άποψη απόδοσης όσο και θορύβου, θα το δούμε σε επόμενη σελίδα.



Για τις ανάγκες της σημερινής παρουσίασης, δεν εγκαταστήσαμε κάποιο οπτικό μέσο και έτσι επιλέξαμε να αφήσουμε την σχετική βάση εκτός του κουτιού. Εγκαταστήσαμε για το λειτουργικό σύστημα έναν Samsung 830 60GB, ένα ζευγάρι μνήμες Corsair Value 2x4GB 1333Μhz, ενώ σαν επεξεργαστής επιλέχθηκε ο γνωστός σε όλους σας Pentium G3258 Anniversary Edition. Τι δουλειά έχει ένας G3258 σε ένα σύστημα με μηδενικές δυνατότητες υπερχρονισμού; H απάντηση είναι απλή : έχει χρησιμοποιηθεί σε μια πληθώρα reviews μητρικών από συναδέλφους reviewers στο εργαστήρι και έτσι θα έχουμε μια καλή βάση σύγκρισης για το πώς τα πάει η μητρική του XH97V (η οποία ας μην ξεχνάμε μπορεί να φιλοξενήσει μέχρι και i7 με περιορισμό τα 65W του TDP).



Θα κλείσουμε την σελίδα αυτή με μία εικόνα από το φυλλάδιο του XH97V που μας παρουσιάζει αναλυτικά όλες τις διαθέσιμες συνδέσεις της μητρικής και ένα μικρό video από την σελίδα της κατασκευάστριας στο youtube με την παρουσίαση αυτού.



BIOS

Αν και οι δυνατότητες υπερχρονισμού του μικρού Shuttle είναι μηδενικές ας ρίξουμε μια γρήγορη ματιά στο BIOS, από το οποίο μπορούμε να ρυθμίσουμε τα σχετικά με την διαδικασία εκκίνησης του συστήματος, την λειτουργία των θυρών του XH97V, την λειτουργία των ανεμιστήρων και την συμπεριφορά του επεξεργαστή ανάλογα με το φορτίο χρήσης αυτού.



Πληροφορίες συστήματος

Τέλος, πριν περάσουμε στις μετρήσεις, σας παραθέτουμε και τις πληροφορίες σχετικά με την μητρική, επεξεργαστή και κάρτα γραφικών, όπως αυτές φαίνονται μέσα από το AIDA64 (και σαν bonus βλέπετε και το μετροπρόγραμμα της κάρτας γραφικών)



Κάπως έτσι, έφτασε η στιγμή που περιμένατε. Πώς τα πηγαίνει το XH97V απέναντι στον πολλαπλάσιου όγκου ανταγωνισμό; Η απάντηση στις σελίδες που ακολουθούν.


Μετρήσεις μέρος πρώτο

Ας περάσουμε τώρα στις μετρήσεις του σημερινού barebone. Όπως αναφέραμε και στην προηγούμενη σελίδα, για τις ανάγκες των μετρήσεων χρησιμοποιήσαμε έναν Intel Pentium G3258, ένα ζευγάρι μνήμες των 4GB Corsair Value χρονισμένες στα 1333 Mhz ενώ το λειτουργικό σύστημα Windows 7 x64 ήταν εγκατεστημένο σε έναν Samsung 830 60GΒ, ο οποίος αν και τα πάει πολύ καλά στην ανάγνωση, υστερεί σημαντικά στις εγγραφές. Παρ' όλα αυτά, για να έχετε μια συγκριτική εικόνα της απόδοσης του XH97V σε σχέση με αντίστοιχες μητρικές μεγέθους ΑΤΧ θα σας παραθέσουμε αποτελέσματα από τα review που είχαν γίνει στο εργαστήρι για 2 μητρικές της Asrock που βασίζονται στο ίδιο chipset με αυτό του XH97V. Σας τονίζουμε ότι σε αυτά τα review είχαν χρησιμοποιηθεί γρηγορότερες μνήμες, γρηγορότερος SSD και εξωτερική κάρτα γραφικών nVidia GTX 550 ti (ενώ προφανώς στην περίπτωση του XH97V η κάρτα γραφικών ήταν η ενσωματωμένη στον G3258).

Tα μετροπρογράμματα που τρέξαμε ήταν τα συνηθισμένα, όπως PCMark 8, PCMark 7, Cinebench R15, wPrime κλπ. Επίσης χρησιμοποιήσαμε το AIDA64 Engineer Edition, το οποίο είναι μια ευγενική παραχώρηση της finalwire και την οποία ευχαριστούμε ιδιαιτέρως για την κίνησή της αυτή.

Ας αφήσουμε όμως τις εισαγωγές και ας περάσουμε στα αποτελέσματα.

AIDA 64



Sisoft Sandra



Λοιπές μετρήσεις CPU



Τα διαγράμματα τα λένε όλα. To Shuttle XH97V δεν έχει τίποτα να ζηλέψει από τις δύοAsrock και οι όποιες διαφορές υπάρχουν οφείλονται είτε σε στατιστικό σφάλμα, είτε στις χαμηλότερα χρονισμένες μνήμες. Όσον αφορά το Cinebench, σας δείχνουμε μόνο το αποτέλεσμα για CPU, καθ' ότι η μέτρηση σε OpenGL έδωσε μόλις 18 fps σε σχέση με τα 78 fps της Nvidia GTX 550 Ti.


Μετρήσεις μέρος δεύτερο

Θα ξεκινήσουμε την δεύτερη σελίδα των μετρήσεων με τα γνωστά σε όλους PCMark έκδοσης 7 & 8, το 3DMark 2013. Αν και η σύγκριση με τις Asrock δεν έχει ιδιαίτερο νόημα λόγω διαφορετικού σετ SSD/μνήμης/GPU σας παραθέτουμε στην περίπτωση των PCMarks και την σύγκριση του XH97V με τις 2 Asrock που σας είχε παρουσιάσει ο pol77 πριν λίγο καιρό.

Συνθετικά μετροπρογράμματα



Μετρήσεις 3D



Λοιπές Μετρήσεις

Κλείνοντας την σελίδα των μετρήσεων, θα σας παρουσιάσουμε τις επιδόσεις ενός Samsung 840 EVO 120GB συνδεδεμένου σαν δεύτερος δίσκος στο XH97V, καθώς τα αποτελέσματα των μετρήσεων θερμοκρασιών και κατανάλωσης όπως αυτά προέκυψαν από το stress test του AIDA 64.



Όπως βλέπετε, ο ελεγκτής Sata 3 τα πάει πάρα πολύ καλά και βοηθά σημαντικά στην "αεράτη" λειτουργία του συστήματος.

Ας δούμε τώρα τα αποτελέσματα που μας έδωσε το stress test του AIDA64. Κατά την λειτουργία του η τάση του επεξεργαστή ήταν στο default, ενώ οι ανεμιστήρες ήταν στην αυτόματη ρύθμιση.



Η μέγιστη θερμοκρασία του επεξεργαστή κατά την λειτουργία του test έφτασε τους 64 βαθμούς, ενώ οι ανεμιστήρες γύριζαν στις 2400 στροφές ανά λεπτό και ήταν από αρκετά έως πολύ ενοχλητικοί. Η κατανάλωση όπως μετρήθηκε με ένα watt-όμετρο πρίζας κατά τη λειτουργία του test (το οποίο ήταν ρυθμισμένο να stress-άρει και την κάρτα γραφικών) έφτασε τα 56 watt.

Στο σημείο αυτό θα ανοίξουμε μία (αρκετά σημαντική για πολλούς) παρένθεση. Με τη βοήθεια του Intel Xtreme Tuning Utility πειράξαμε το Dynamic CPU Voltage Offset στα -0.17 Volt και ξανατρέξαμε το test. Το σύστημα παρέμεινε σταθερό μετά από μισή περίπου ώρα τρεξίματος, ενώ η κατανάλωση έπεσε κατά περίπου 6 watt, φτάνοντας τα 50 Watt. Μπορεί λοιπόν το XH97V να μην επιτρέπει overclocking, αφήνει όμως τον χρήστη να κάνει undervolting. Πιθανώς έτσι να είναι δυνατή και η τοποθέτηση κάποιου επεξεργαστή με μεγαλύτερο TDP, δυστυχώς όμως δεν είχαμε κάποιον στην διάθεσή μας για να το δοκιμάσουμε και να σας πούμε με σιγουριά. Σε κάθε περίπτωση, αξίζει να το δοκιμάσετε και εάν το περιβάλλον λειτουργίας το επιτρέπει να λειτουργείτε το σύστημα με τους ανεμιστήρες μόνιμα στην χαμηλότερη σκάλα.

Για όσους δεν διαβάζουν το κείμενο και κοιτάνε μόνο διαγράμματα και εικόνες, σας παραθέτουμε και ένα διάγραμμα με την κατανάλωση του XH97V τόσο σε idle, όσο και σε πλήρες φορτίο.



Κάπως έτσι φτάσαμε και στο τέλος της σημερινής παρουσίασης. Όπως περιμέναμε το XH97V απέδωσε εξαιρετικά σε όλους τους τομείς. Με τιμή η οποία δεν ξεπερνά το αθροιστικό κόστος μίας mITX μητρικής με H97 chipset και ενός αντίστοιχου σετ κουτιού - τροφοδοτικού - συστήματος ψύξης, καταφέρνει να σταθεί στο ύψος των απαιτήσεων όσον αφορά τις επιδόσεις που περιμένει κάποιος από μία μητρική με H97, ενώ παράλληλα προσφέρει την γνωστή πλέον σε όλους ποιότητα κατασκευής της Shuttle.

Οι χρήσεις ενός barebone όπως το XH97V μπορούν να είναι πολυποίκιλες. Από οικονομικό desktop για εργασία γραφείου με έναν μικρό Pentium, έως χρήση για αναπαραγωγή 4K περιεχομένου ή οδήγηση 3 οθονών ταυτόχρονα μέσω των δύο Display Port και μίας HDMI θυρών που παρέχει. Σαν κερασάκι στην τούρτα σκεφτείτε ότι μπορείτε να έχετε εγκατεστημένα σε ένα σύστημα όγκου μόλις 3.5 λίτρων, έναν mSATA SSD για το λειτουργικό, έναν δίσκο 2ΤΒ των 2.5" και ένα Blu-ray drive. Καθόλου άσχημα, δεν νομίζετε;



Ας συγκεντρώσουμε λοιπόν όλα όσα αποκομίσαμε από την σημερινή παρουσίαση σε bullet points

Θετικά

• Επιδόσεις
• Μικρό μέγεθος
• Ευελιξία ως προς τα μέσα αποθήκευσης που μπορούν να εγκατασταθούν
• Χαμηλή κατανάλωση
• Δυνατότητα σύνδεσης έως 3 οθονών με ψηφιακή σύνδεση
• Δυνατότητα 4Κ
• Θόρυβος ανεμιστήρων σε χαμηλή ταχύτητα
• Μεγάλη ποικιλία υποστηριζόμενων επεξεργαστών
• Ύπαρξη σειραϊκής θύρας
• Ποιότητα κατασκευής
• Δυνατότητα under-volting για περιορισμό της κατανάλωσης

Αρνητικά

• Μηδενικές δυνατότητες υπερχρονισμού
• Θόρυβος ανεμιστήρων στην υψηλή ταχύτητα

Λαμβάνοντας υπόψην όλα τα παραπάνω η βαθμολογία που αποσπά το Shuttle XH97V είναι

Πρόλογος

Από τις σελίδες του TheLab.gr έχουν περάσει ουκ ολίγα NAS. Συνήθως, τα μοντέλα που παρουσιάζουμε (ιδιαίτερα όσον αφορά τους δύο μεγάλους παίκτες της αγοράς) είναι της μικρομεσαίας και άνω κατηγορίας τιμής, με αποτέλεσμα να αποτελούν άπιαστο όνειρο για πολλούς. Αντιλαμβανόμενος την κατάσταση αυτή, επ' ευκαiρία της ανακοίνωσης της σειράς TS-x31 ο γράφων ζήτησε από την QNAP το μικρότερο μοντέλο αυτής, το single bay TS-131. Μα τι σόι NAS είναι αυτό που παίρνει ένα μόνο δίσκο, θα αναρωτηθείτε πολλοί. Η απάντηση είναι απλή. Είναι ένα NAS από το οποίο το μόνο που λείπει είναι η δεύτερη θέση για δίσκο. Με τους δίσκους να φτάνουν πλέον χωρητικότητες έως 6ΤB, τις ταχύτητες Internet στην Ελλάδα να αγγίζουν τα 50 mbps και με την υπερπληθώρα αρχείων Multimedia της τάξης των δεκάδων GB, σίγουρα υπάρχουν αρκετoί (ανάμεσά σε αυτούς και ο συντάκτης του review), που θεωρούν την ύπαρξη συστοιχίας RAID για τα αρχεία αυτά, υπερβολή. Από την άλλη, με την ύπαρξη όλο και περισσότερων συσκευών που μπορούν να επωφεληθούν από μία συσκευή δικτυακής αποθήκευσης δεδομένων, η ύπαρξη μίας πλατφόρμας με συνεχή υποστήριξη όσον αφορά τις αναβαθμίσεις (το περιστατικό με το Bash vulnerability είναι αρκετά πρόσφατο) και με πληθώρα εφαρμογών για κάθε γούστο και ανάγκη είναι κάτι παραπάνω από επιθυμητή.

Ας περάσουμε λοιπόν να δούμε πιο αναλυτικά το κατά πόσον το QNAP TS-131 είναι ο μικρός της παρέας.

Τεχνικά Χαρακτηριστικά

Ας ξεκινήσουμε και την σημερινή παρουσίαση με τα τεχνικά χαρακτηριστικά του TS-131. Όπως θα δείτε και στον παρακάτω πίνακα, η QNAP επέλεξε για το TS-131 έναν διπύρηνο επεξεργαστή αρχιτεκτονικής ARM, σε μία προσπάθεια να του δώσει λίγο παραπάνω αέρα στο multitasking. Στον παρακάτω πίνακα θα δείτε τα τεχνικά χαρακτηριστικά όσον αφορά το hardware, ενώ στην συνέχεια σας παραθέτουμε τα χαρακτηριστικά του λειτουργικού συστήματος και των εφαρμογών.

Το TS-131 είναι διαθέσιμο στην ελληνική αγορά στην τιμή των 196 € συμπεριλαμβανομένου του ΦΠΑ, ενώ στο αγγλικό amazon μπορείτε να το βρείτε στις 145 λίρες συμπεριλαμβανομένων των μεταφορικών.

Συσκευασία και παρελκόμενα

Το TS-131 έρχεται στην κλασσική καλαίσθητη συσκευασία που μας έχει συνηθίσει η QNAP. Πλούσια σε φωτογραφικό υλικό και πληροφορίες, μας ενημερώνει για τις δυνατότητες της συσκευής, καθώς και για τις εφαρμογές που είναι στην διάθεσή μας για την καλύτερη αξιοποίηση αυτών. Ιδιαίτερα θετική εντύπωση μας προκαλεί για μια ακόμα φορά η αναγραφή και στα ελληνικά των χαρακτηριστικών του TS-131. Η Qnap εδώ και αρκετό καιρό έχει ενσωματώσει στο λειτουργικό της σύστημα την ελληνική γλώσσα (συνολικά υποστηρίζονται 23 γλώσσες) και έτσι προωθεί στην συσκευασία της το συγκριτικό της πλεονέκτημα αυτό.

Ανοίγοντας το κουτί, το πρώτο πράγμα που αντικρίζουμε είναι τις ευχαριστίες της QNAP για την προτίμησή μας. Ακριβώς από κάτω υπάρχουν 5 QR Codes τα οποία μας οδηγούν στις σελίδες κοινωνική δικτύωσης της κατασκευάστριας, καθώς και στην σελίδα support από την οποία μπορούμε να κατεβάσουμε τις απαραίτητες εφαρμογές, αναβαθμίσεις και εγχειρίδια χρήσης. Τέλος, μία φωτογραφία μας ενημερώνει για τα παρελκόμενα της συσκευής.

Ας προχωρήσουμε τώρα στα παρελκόμενα του TS-131. Αυτά βρίσκονται σε ένα χαρτονένιο κουτί και είναι τα ακόλουθα :

1. Το τροφοδοτικό των 36 Watt της FSP
2. Ένα καλώδιο Ethernet Cat5e
3. Ένα φυλλάδιο με της βασικές οδηγίες εγκατάστασης
4. Οι απαραίτητες βίδες για στερέωση δίσκων 3.5" ή 2.5"

Με μια πιο κοντινή ματιά στο τροφοδοτικό, βλέπουμε πως για μια ακόμα φορά η QNAP έχει επιλέξει για την τροφοδοσία της συσκευής έναν επώνυμο και καταξιωμένο κατασκευαστή (πράγμα αυτονόητο για μια συσκευή που θα λειτουργεί 24/7). Ιδιαίτερη εντύπωση μας έκανε το μέγεθος του τροφοδοτικού, μιας και με διαστάσεις 95 mm x 35 mm x 25 mm είναι το μικρότερο που έχουμε συναντήσει σε NAS και θυμίζει τα τροφοδοτικά των netbooks.

Kάτω από το φακό

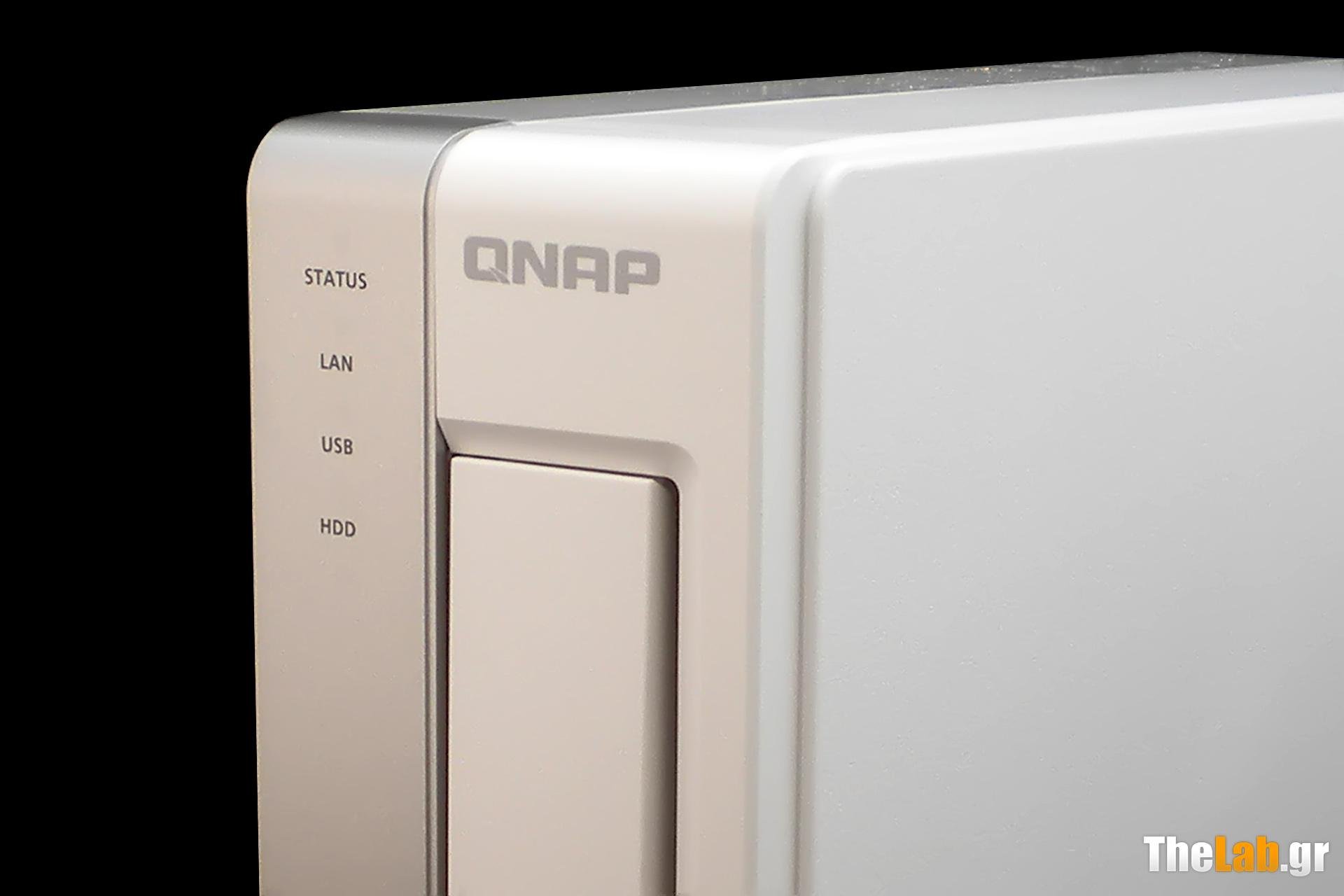

Ας περάσουμε τώρα να δούμε το TS-131 πιο αναλυτικά. Όπως βλέπετε στην παρακάτω φωτογραφία, έρχεται πολύ καλά προστατευμένο σε νάυλον και αφρώδες υλικό. Η εξωτερική του εμφάνιση είναι η τυπική εδώ και χρόνια για τα NAS της QNAP, ενώ ο χρωματισμός είναι λευκός - όπως συνηθίζει η κατασκευάστρια για τα NAS που έχουν λιγότερο επαγγελματικό προσανατολισμό.

Στην μπροστινή πλευρά, εκτός από το bay για την εγκατάσταση του ενός και μοναδικού σκληρού δίσκου, υπάρχουν τέσσερα ενδεικτικά LED για την λειτουργία του συστήματος, την δραστηριότητα της κάρτας δικτύου, την προσπέλαση μέσου συνδεδεμένου σε μία από τις 3 USB και την λειτουργία του σκληρού δίσκου. Στο κάτω μέρος υπάρχει το μπουτόν ενεργοποίησης, μία θύρα USB3.0 και ένα μπουτόν άμεσης αντιγραφής. Με την βοήθεια του μπουτόν αυτού, μπορείτε οποτεδήποτε συνδέετε ένα μέσο αποθήκευσης USB να πραγματοποιείτε αντιγραφή του περιεχομένου του σε κάποιο φάκελο του NAS χωρίς να είναι αναγκαίο να εισέρχεστε στο γραφικό περιβάλλον του TS-131.

Τα πλαϊνά του TS-131 δεν έχουν κάτι ιδιαίτερο να επιδείξουν, πέραν από κάποιες οπές για εισαγωγή αέρα στην αριστερη πλευρά και ένα ευμεγέθες αυτοκόλλητο με ένα QR code με την βοήθεια του οποίου μπορούμε να κάνουμε αρχικοποίηση του NAS ακόμα και αν έχουμε στην διάθεσή μας μόνο ένα κινητό τηλέφωνο.

Στο πίσω μέρος, εκτός από τον ανεμιστήρα (τον οποίο θα δούμε από κοντά στην επόμενη σελίδα) βρίσκουμε την θύρα δικτύου, η οποία υποστηρίζει ταχύτητες έως 1 Gbps, δύο ακόμα θύρες USB3.0, μία θύρα eSATA, την υποδοχή σύνδεσης του τροφοδοτικού και την υποδοχή για σύνδεση με κλειδαριά τύπου Kensington. Δύο (θετικές) παρατηρήσεις όσον αφορά τις θύρες : επιτέλους βλέπουμε τις θύρες USB2.0 να λάμπουν δια της απουσίας τους και την θύρα eSATA να επιμένει να κρατηθεί ζωντανή.

Όπως παρατηρήσατε στις προηγούμενες φωτογραφίες, εντέχνως παραλείψαμε να σας δείξουμε το πάνω μέρος της πίσω όψης του QNAP TS-131. Και αυτό γιατί θέλαμε να σας δείξουμε το αγαπημένο αυτοκόλλητο των reviewers του TheLab.gr. Ας παραβιάσουμε λοιπόν την εγγύηση και αυτού του review sample και ας περάσουμε στο εσωτερικό του TS-131.

Ματιές στο εσωτερικό

Αφού ξεβιδώσουμε τις βίδες που βρίσκονται στο πίσω μέρος του TS-131, μπορούμε πολύ εύκολα να αφαιρέσουμε το δεξιό πλαϊνό του. Το πρώτο πράγμα που αντικρίζουμε είναι το μεταλλικό cage στο οποίο κουμπώνει ο σκληρός δίσκος. Επειδή είστε σίγουρα ανυπόμονοι, προτρέχουμε και σας δείχνουμε και μια φωτογραφία της μητρικής όταν αυτή βρίσκεται εκτός του κελύφους του TS-131.

Η εικόνα της μητρικής είναι υποδειγματική (όπως μας έχει συνηθίσει η QNAP). Μια μικρή ψύκτρα, αναλαμβάνει την απαγωγή της λιγοστής θερμότητας που εκλύει ο χρονισμένος στα 1.2 Ghz διπύρηνος Freescale Cortex A9, ενώ στα δεξιά του όπως βλέπετε στην φωτογραφία υπάρχουν και τα 2 τσιπάκια της Micron που παρέχουν τα 512 MB μνήμης RAM. Στην θύρα επέκτασης που θυμίζει μικρή PCI, συνδέεται μία καρτούλα riser πάνω στην οποία κουμπώνει ο σκληρός δίσκος, ενώ ακριβώς κάτω από τον επεξεργαστή βλέπουμε και το τσιπ της Samsung που παρέχει την απαραίτητη μνήμη flash για την αποθήκευση του λειτουργικού συστήματος.

Στις παρακάτω φωτογραφίες βλέπετε το cage του δίσκου και το πλαστικό bay τοποθέτησης του δίσκου. Δεν έχουμε κάποιο ιδιαίτερο σχόλιο για αυτά, οπότε ας προχωρήσουμε σε μερικές πιο κοντινές φωτογραφίες του εσωτερικού.

Για το τέλος αφήσαμε την καρτούλα riser πάνω στην οποία συνδέεται ο σκληρός δίσκος με τον οποίο επιλέξατε να εξοπλίσετε το TS-131 και τον ανεμιστήρα. Αυτός είναι κατασκευής της YS Tech και έχει εύρος λειτουργίας από 7 έως 13,2 Volt και αποδίδει 12 CFM στις 3800 στροφές ανά λεπτό με θόρυβο 24,5 dB. Το πώς τα πάει στην πράξη, θα το δούμε σε επόμενη σελίδα.

Εγκατάσταση και αρχικές ρυθμίσεις

Πρώτο μας μέλημα, πριν την παρθενική εκκίνηση του TS-131 ήταν η τοποθέτηση του δίσκου στη θήκη του. Πριν ακόμα παραλάβουμε το sample του σημερινού review είχαμε ενημερωθεί από την ιστοσελίδα της QNAP σχετικά με τους προτεινόμενους δίσκους. Σε αντίθεση με το fanless HS-210 που σας είχαμε παρουσιάσει μερικούς μήνες πριν, η λίστα είναι αρκετά μεγάλη. Σε κάθε περίπτωση, καλό θα ήταν να συμβουλευτείτε την σχετική compatibility list πριν προβείτε σε αγορές. Μετά από αυτή τη σύντομη, αλλά πολύ σημαντικής σημασίας παρένθεση, ας περάσουμε στο κομμάτι της εγκατάστασης.

Όπως πιθανώς θυμάστε από παλαιότερα reviews, για την εγκατάσταση μίας συσκευής της QNAP χρησιμοποιούμε την εφαρμογή QFinder, η οποία αναλαμβάνει τις αρχικές ρυθμίσεις, την εγκατάσταση firmware και την διαμόρφωση των δίσκων. Εδώ και μερικούς μήνες, προσφέρεται στους χρήστες μία επιπλέον εναλλακτική, αυτή της δυνατότητας αρχικοποίησης μέσω web. Αρκεί μία επίσκεψη στην σελίδα start.qnap.com και η εγκατάσταση γίνεται μέσα από τον browser. Για το σκοπό αυτό χρησιμοποιούμε τον QR code που είδαμε στις φωτογραφίες προηγούμενης σελίδας και έτσι η διαδικασία αυτή μπορεί να γίνει και από φορητή συσκευή (tablet ή smartphone) και για την ακόμα μεγαλύτερη διευκόλυνση του χρήστη. Να σημειώσουμε εδώ πως στην προαναφερθείσα ιστοσελίδα δεν υπάρχει ακόμα η επιλογή για τις συσκευές της οικογένειας x31 και έτσι για τις ανάγκες του review ακολουθήσαμε την πεπατημένη (και οικεία στον γράφοντα) μέθοδο του QFinder.

Στις παρακάτω φωτογραφίες μπορείτε να δείτε κάποια χαρακτηριστικά στιγμιότυπα από την διαδικασία της αρχικοποίησης του TS-131, η οποία στην περίπτωση του δίσκου των 3ΤΒ διήρκησε περίπου 40 λεπτά

Λειτουργικό σύστημα και εφαρμογές

Η επικοινωνία του χρήστη με το TS-131 γίνεται όπως έχουμε συνηθίσει μέσω του browser. Αρκεί η πληκτρολόγηση της διεύθυνσης IP που έχει το NAS στο τοπικό μας δίκτυο για να βρεθούμε στην αρχική σελίδα, όπου πρέπει να καταχωρήσουμε username και password. Αφού τα πληκτρολογήσουμε, βρισκόμαστε στην κεντρική οθόνη του QTS. Όλες οι φωτογραφίες που ακολουθούν είναι με την γλώσσα ρυθμισμένη στα αγγλικά, υπάρχει όμως η επιλογή για ελληνικά όπου όλο το interface, καθώς και οι σελίδες βοήθειας είναι μεταφρασμένα - εξελληνισμένα.

Όπως βλέπετε κάτω δεξιά, υπάρχει ένα πράσινο εικονίδιο. Πατώντας το, ανοίγει το dashboard που μας δίνει συνοπτικά τις βασικές πληροφορίες και στατιστικά της συσκευής. Από τα εικονίδια που βρίσκονται στην κεντρική σελίδα, μπορούμε να ανοίξουμε τις εφαρμογές που έχουμε εγκαταστήσει και να διαχειριστούμε γενικότερα το TS-131. Ας πατήσουμε το Control Panel.

Όπως βλέπετε οι επιλογές είναι πάρα πολλές. Ενδεικτικά θα σας δείξουμε κάποιες από αυτές, ενώ όσοι θέλουν μια πιο κοντινή ματιά μπορούν είναι να επισκευθούν την σελίδα με το live demo του λειτουργικού συστήματος.

Ο Storage Manager είναι υπεύθυνος για την διαχείρηση του εγκατεστημένου δίσκου και στην περίπτωση του single bay TS-131 δεν έχει ιδιαίτερο ενδιαφέρον μιας και δεν υπάρχει η δυνατότητα δημιουργίας συστοιχίας RAID. Ο File Station μας δίνει την δυνατότητα διαχείρισης των αρχείων μας μέσα από τον browser, είτε η πρόσβασή μας στο Nas είναι μέσω του τοπικού δικτύου, είτε μέσω του διαδικτύου.

Με το Photo Station και το Video Station μπορούμε να προβάλουμε αρχεία εικόνας και βίντεο.

Με την υπηρεσία MyQNAPcloud μπορούμε να κάνουμε τις ρυθμίσεις που είναι απαραίτητες για να έχουμε πρόσβαση στο TS-131 από οποιοδήποτε σημείο του κόσμου έχει πρόσβαση στο διαδίκτυο, ενώ από το Backup Station μπορούμε να επιλέξουμε κάποια από της δυνατότητες αυτοματοποιημένου backup οι οποίες είναι διαθέσιμες.

Τέλος, από το App Center μπορούμε να εγκαταστήσουμε επιπλέον εφαρμογές στο Qnap TS-131. Ο αριθμός των διαθέσιμων επιπλέον εφαρμογών είναι και το μοναδικό πραγματικά μελανό σημείο του nas που σας παρουσιάζουμε σήμερα. Λόγω της αρχιτεκτονικής ARMv7 με την οποία είναι σχεδιασμένος ο Cortex A9 του TS-131, ένα μεγάλο πλήθος εφαρμογών που έχουν γραφτεί για τα προηγούμενα ARM μοντέλα της QNAP δεν είναι συμβατές με την σειρά x31. Έτσι, μέχρι να γραφτούν εκ νέου (ή να γίνουν οι απαραίτητες τροποποιήσεις σε αυτές) θα πρέπει να συμβιβαστείτε με τον QNAP Download Station αντί του Transmission για τα torrents σας, με τον Twonky DLNA server αντί του Serviio ή του PLEX, ενώ για ακόμα πιο εξειδικευμένες εφαρμογές, ίσως να μην βρείτε κάποια έτοιμη λύση.

Η Qnap έχει φροντίσει ιδιαίτερα τους χρήστες φορητών συσκευών Android και iOS προσφέροντάς τους μία πληθώρα εφαρμογών που είναι διαθέσιμες απο το Play Store και το App Store αντίστοιχα. Με τις εφαρμογές αυτές μπορούμε τόσο να διαχειριστούμε το TS-131 όσο και να αποκτήσουμε πρόσβαση στα αποθηκευμένα σε αυτό δεδομένα. Ας δούμε επιγραμματικά ποιες είναι αυτές και πώς μπορούν να μας βοηθήσουν :

• Qfile : Πρόκειται για έναν file manager με τον οποίο μπορούμε να διαχειριστούμε τα αρχεία που βρίσκονται αποθηκευμένα στο TS-131. Για χρήση με tablets (ή γενικότερα συσκευές με μεγαλύτερες οθόνες) υπάρχει και το QfileHD το οποίο εκμεταλλεύεται τις υψηλότερες αναλύσεις. Να σημειώσουμε εδώ πως το Qfile είναι η μοναδική εφαρμογή της Qnap που είναι διαθέσιμη και για συσκεύες με λειτουργικό Windows Phone.
• Qmanager : Με τον Qmanager έχουμε πρόσβαση στις βασικές ρυθμίσεις του control panel. Μπορούμε να δούμε την κατάσταση του συστήματος, να ανοιγοκλείσουμε services, να εκτελέσουμε restart ή shutdown κλπ.
• Qphoto : Είναι το αντίστοιχο του photo station για φορητές συσκευές. Μπορούμε να έχουμε πρόσβαση στις φωτογραφίες που είναι αποθηκευμένες στο nas, να δημιουργήσουμε slideshows και να τις μοιραστούμε με τα διάφορα μέσα κοινωνικής δικτύωσης.
• Qmusic : Το Qmusic είναι ένας audio player που τραβάει δεδομένα από το nas. Έτσι, μπορούμε να έχουμε στην φορητή μας συσκευή ολόκληρη την μουσική μας συλλογή.
• Qvideo : Η εφαρμογή qvideo είναι το αντίστοιχο του qmusic για αρχεία video. Πέραν της δυνατότητας διαχείρησης και προβολής των video της συλλογής μας, έχει την δυνατότητα να στέλνει τα αρχεία αυτά στο Chromecast. Δυστυχώς δεν είχαμε στην διάθεσή μας το dongle της Google για να δοκιμάσουμε την λειτουργία αυτή.
• Qnotes : H εφαρμογή Qnotes συνδέεται με το Note Station το οποίο έχει φτιαχτεί για διαχείριση σημειώσεων από πολλούς χρήστες και μας δίνει τις δυνατότητες αυτού, χωρίς να είμαστε κοντά σε υπολογιστή
• Qget : Το Qget συνδέει τον Download Manager του TS-131 με την φορητή μας συσκευή. Με τη βοήθεια αυτού μπορούμε να στέλνουμε στο nas αρχεία προς download.
• Vstation : Τέλος το Vmobile μας συνδέει με το Surveillance Station για επικοινωνία με της IP cameras τις οποίες έχουμε συνδέσει με το TS-131.

Αξίζει να σημειώσουμε στο σημείο αυτό πως η απόδοση του TS-131 στο transcoding αρχείων video είναι ιδιαίτερα αυξημένη σε σχέση με τα προηγούμενα μοντέλα που είχαν επεξεργαστή ARM. Αν και η ισχύς του επεξεργαστή δεν είναι επαρκής για transcoding on the fly, υπάρχει δυνατότητα για offline transcoding. Ενδεικτικά, για ένα αρχείο flv ανάλυσης 640x480, διάρκειας 5 λεπτών και μεγέθους 23MB, η μετατροπή του σε mp4 αναλυσης 480x320 διήρκησε περίπου 4 λεπτά. Για να έχετε ένα μέτρο σύγκρισης στο QNAP 219P II του γράφοντος με επεξεργαστή ARM Marvell 2.0 Ghz, η ίδια ακριβώς διαδικασία χρειάστηκε 16 λεπτά, δηλαδή το τετραπλάσιο.  Κλείνοντας την σελίδα αυτή, θα σας δείξουμε ένα video που είχε ανεβάσει η QNAP στο λογαριασμό της στο youtube με την έκδοση 4.0 του λειτουργικού της συστήματος. Αν και αρκετά παλιό, δεδομένου ότι οι αναβαθμίσεις που έχουν γίνει στο ενδιάμεσο αφορούν κατά κύριο λόγο bugfixes, δίνει μία πολύ καλή εικόνα του user interface και των εφαρμογών.

Σύστημα δοκιμής - Μεθοδολογία μετρήσεων

Οι μετρήσεις του QNAP TS-131 πραγματοποιήθηκαν σε σύστημα με Intel Xeon L5420, 6 GB RAM, λειτουργικό σύστημα Windows 7 x64 Professional εγκαταστημένα σε έναν Samsung 840 120GB. Τα χαρακτηριστικά του δικτύου είναι τα ακόλουθα :

• Κάρτα δικτύου Intel PRO/1000 GT
• TP-LINK TD-W8970 Router
• TP-LINK SG1008D 8-port Unmanaged Gigabit Switch
• Καλωδιώσεις τύπου Cat6 μήκους 0,50m

Για τη δοκιμή χρησιμοποιούνται τα εξής μετροπρογράμματα, με τα ακόλουθα σενάρια χρήσης:

• Intel NASPT Excerciser: 3 επαναλήψεις σε σύστημα με 2GB RAM (για αποφυγή caching) μεταξύ των οποίων διεξάγεται Reboot του συστήματος. Παρουσιάζεται μέσος όρος όλως των λαμβανομένων τιμών.
• NAS Performance Tester v1.7: 10 επαναλήψεις εγγραφής/ανάγνωσης για αρχεία μεγέθους 100, 400 και 1000MB. Μέσος όρος των λαμβανομένων τιμών.
• Εντολή Robocopy: Εγγραφή/ανάγνωση α) 2000 αρχείων μεγέθους 50KB, β) 200 αρχείων μεγέθους 500KB, γ) 200 αρχείων μεγέθους 5mb και δ) ενός αρχείου 4GB

Επιπλέον, για να αξιολογήσουμε τους ισχυρισμούς της κατασκευάστριας σχετικά με τις επιδόσεις του TS-131 όταν ο δίσκος είναι διαμορφωμένος με AES Encryption επαναλάβαμε τις μετρήσεις του NASPT Exerciser με την χρήση AES Encryption.

Κατά την διεξαγωγή των μετρήσεων, τα περισσότερα services που τρέχουν στο παρασκήνιο (FTP server, DLNA server κλπ) καθώς και όλα τα Stations ήταν για ευνόητους λόγους απεργοποιημένα. Για την αξιολόγηση των επιδόσεων τα αποτελέσματα παρουσιάζονται σε πίνακες που παρατίθενται παρακάτω.

Αποτελέσματα Μετρήσεων

Σχολιασμός Μετρήσεων

Όπως είδατε στα παραπάνω γραφήματα, σε γενικές γραμμές το TS-131 τα πήγε πάρα πολύ καλά στις μετρήσεις. Με μοναδική εξαίρεση ορισμένα επιμέρους τεστ του NASPT exerciser, οι επιδόσεις του ήταν λίγο πολύ οι αναμενόμενα καλές. Μάλιστα, στις αντιγραφές με το Robocopy (οι οποίες προσεγγίζουν σε μεγάλο βαθμό την καθημερινή χρήση ενός οικιακού nas από τον μέσο χρήστη) τα πήγε πολύ καλά πλησιάζοντας τα 100 mb/sec.

Θετική εντύπωση μας έκανε επίσης το γεγονός ότι το TS-131 έφτασε πολύ κοντά στις ονομαστικές τιμές ανάγνωσης και εγγραφής που δίνει η QNAP στην περίπτωση της κρυπτογράφησης AES. Προφανώς είναι κάτι που οφείλεται στην νέα πλατφόρμα επεξεργαστή που επέλεξε η QNAP για την σειρά x31, η οποία πέρα από τα αρνητικά που αναφέραμε σε προηγούμενη σελίδα (ασυμβατότητα με υπάρχουσες εφαρμογές) έχει καλά να επιδείξει.

Τέλος όσον αφορά τις θύρες USB 3.0, η κατάσταση είναι μέση. Σίγουρα δεν θα ανάψουν φωτιές με τις επιδόσεις τους, αλλά τουλάχιστον προσφέρουν αξιοπρεπείς επιδόσεις και δεν θα εκνευρίσουν τον χρήστη. Ας μην ξεχνάμε πως αντίστοιχες (αλλά και σημαντικά φτηνότερες) προτάσεις του ανταγωνισμού βρίσκονται ακόμα στην εποχή του USB 2.0.
Απολογισμός

Μετά από όσα διαβάσατε στις προηγούμενες σελίδες, ήρθε η δύσκολη ώρα του απολογισμού. Δύσκολη, γιατί σε αντίθεση με όσα περιμέναμε, το QNAP TS-131 σαν πρώτος εκπρόσωπος της αρχιτεκτονικής ARMv7 στην οικογένεια της QNAP πάσχει από την ασθένεια της έλλειψης εφαρμογών. Σε κάποιον που θα έρθει για πρώτη φορά σε επαφή με ένα NAS της QNAP, το σοκ ίσως να μην είναι και τόσο μεγάλο, αλλά για κάποιον όπως ο γράφων (που είναι χρήστης εδώ και τρία χρόνια) η έλλειψη βασικών εφαρμογών όπως το Transmission torrent client και το Serviio DLNA server (χωρίς να υπάρχει αντάξιο υποκατάσταστο) είναι αποτρεπτικός παράγοντας για την αγορά του TS-131. Από την άλλη βέβαια, σίγουρα θα υπάρχουν χρήστες για τους οποίους μία συσκευή κόστους 200 ευρώ η οποία παρέχει επαρκείς ταχύτητες με κρυπτογράφηση AES θα είναι μία εξαιρετική επιτυχημένη αγορά. Ας ελπίσουμε πως η QNAP σιγά σιγά θα υιοθετήσει την αρχικτονική ARMv7 σε όλα τα νέα της προϊόντα, οπότε και θα υπάρξει ενδιαφέρον για εφαρμογές γραμμένες ειδικά για αυτή και έτσι το χάσμα των διαθέσιμων εφαρμογών θα γεφυρωθεί.

Ας αφήσουμε στην άκρη όμως το θέμα των εφαρμογών και ας δούμε το TS-131 σαν σύνολο. Η αλήθεια είναι πως πέρα από εφαρμογές δεν του λείπει τίποτα. Οι επιδόσεις του είναι πολύ καλές για την κατηγορία του, ο επεξεργαστής του σίγουρα αποδίδει καλύτερα από τους παλαιότερους armada, ενώ το λειτουργικό του σύστημα είναι το γνωστό πολύ καλό QTS στην έκδοση 4.1.1. Μία πληθώρα εφαρμογών για φορητές συσκευές iOS και Android, μπορούν να κάνουν την καθημερινή ζωή του χρήστη ακόμα πιο άνετη, ενώ η υποστήριξη της QNAP αποτελεί και μία μεγάλη εξασφάλιση για την ασφάλεια των δεδομένων μας (όπως είπαμε και στην αρχή του review η συμπεριφορά της QNAP όταν εκδηλώθηκε το bash vulnerability ήταν υποδειγματική όσον αφορά τα updates). Τέλος αξίζει να σημειώσουμε πως ο ανεμιστήρας του TS-131 είναι πραγματικά αθόρυβος και μπορείτε να το έχετε άνετα ακόμα και επάνω στο γραφείο σας χωρίς να αποτελεί πηγή θορύβου.

Ας συνοψίσουμε λοιπόν όλα όσα διαβάσαμε σε αυτή την παρουσίαση σε bullet points για να δούμε τα υπέρ και τα κατά του QNAP TS-131:

Θετικά

• Επιδόσεις
• Ικανοποιητικές επιδόσεις με AES Encryption
• Bελτιωμένη ταχύτητα transcoding
• Ύπαρξη τριών USB3.0 & μίας eSATA
• Χαμηλά επίπεδα θορύβου
• Χαμηλή κατανάλωση
• Πλήρως εξελληνισμένο interface
• Δυνατότητα απομακρυσμένης πρόσβασης
• Εφαρμογές για Android & iOS
• Υποστήριξη από το forum και την QNAP

Αρνητικά

• Περιορισμένος αριθμός επιπλέον εφαρμογών
• Έλλειψη εφαρμογών για Windows Phone

Με βάση λοιπόν όλα τα παραπάνω η βαθμολογία που αποσπά το QNAP TS-131 είναι:

Πρόλογος

H Shuttle δεν είναι άγνωστη στους φίλους του εργαστηριού. Από τους πάγκους μας έχουν περάσει ουκ όλίγα προιόντα, συνήθως της κατηγορίας mini-PC ή barebones. Προ εκπλήξεως βρεθήκαμε λοιπόν όταν μας ανακοινώθηκε ότι η εταιρία δημιουργεί την σειρά KS, δικτυακών προιόντων NAS με έμφαση στην τιμή και στην κατανάλωση δίχως θυσία επιδόσεων.

Το KS10 που βρήκε το δρόμο του στο εργαστήρι, αποτελεί την πιο προσιτή εκ των τεσσάρων λύσεων που προσφέρει αυτή τη στιγμή η εταιρία, με κάποια ενδιαφέροντα χαρακτηριστικά όμως που δεν αποτυγχάνουν να κινήσουν την περιέργεια. Ένα NAS μικρών διαστάσεων, ενός σκληρού δίσκου που σύμφωνα με την εταιρία προσφέρει εντελώς αθόρυβη λειτουργία, μικρό ενεργειακό αποτύπωμα και επιδόσεις εφάμιλλες των ακριβοτέρων λύσεων που έχουμε δει κατα καιρούς.

Ακούγεται ενδιαφέρον. Είναι όμως; Μείνετε μαζί μου και θα το μάθουμε στις επόμενες σελίδες αυτής της παρουσίασης.

Αγαπητοί αναγνώστες, το Shuttle KS10.

Τεχνικά Χαρακτηριστικά

Ξεκινάμε την παρουσίαση με μια ματιά στα τεχνικά χαρακτηριστικά του KS10. Συνοπτικά τα σημαντικότερα τα χαρακτηριστικά της συσκευής μπορείτε να τα βρείτε στον παρακάτω πίνακα.

Παρατηρούμε ότι είναι χτισμένο γύρω από την πλατφόρμα ARMADA της σειράς 88F6707 της Marvell που παρουσιάστηκε τον Απρίλιο του 2014 και αφορά πλήρη συστήματα-σε-τσιπ (SoC). Από το Spec Sheet βλέπουμε ότι πρόκειται για μια single core υλοποίηση με υποστήριξη DDR3 μνήμης έως και 1333Mhz, PCI Express (PCIe) Gen2.0, USB 2.0, ενσωματωμένο Physical Layer για δικτυακές εφαρμογές, θύρες SATA II και Ethernet, με παρεχόμενες εξελιγμένες λειτουργίες διαχείρισης ενέργειας. Αν και το συγκεκριμένο μοντέλο SoC μπορεί να λειτουργήσει σε χρονισμό 1.2Ghz, η Shuttle επέλεξε να χρησιμοποιήσει το διαθέσιμο προφίλ των 800Mhz.Το σύστημα διαθέτει μνήμη RAM 256MB DDR3 μη επεκτάσιμη, που λειτουργεί σύμφωνα με το προαναφερθέν προφίλ λειτουργίας στα 533Mhz και NAND που χρησιμοποιείται για χρήση συστήματος, χωρητικότητας 1GB.

Από άποψη συνδεσιμότητας, διαθέτιθενται 1 θύρα Gigabit Ethernet που είναι πλέον το standard, 2 θύρες USB 2.0 (δυστυχώς καμία υποστήριξη 3.0), SD αναγνώστης καρτών, ενώ ενδιαφέρον είναι το γεγονός ότι η συσκευή ενσωματώνει και WiFi πομποδέκτη με δυνατότητα λειτουργίας Hotspot.

Ένα από τα μεγάλα ατού της συσκευής που χρήζει ξεχωριστής αναφοράς είναι ότι δεν ψύχεται ενεργά. Η χαμηλή κατανάλωση της πλατφόρμας επέτρεψε στη Shuttle να παραλείψει τη χρήση ανεμιστήρα, περιορίζοντας τον θόρυβο της συσκευής στο απόλυτα ελάχιστο, που είναι ο θόρυβος που παράγει ο εγκατεστημένος σκληρός δίσκος.

Από ότι φαίνεται υπάρχουν οι προϋποθέσεις για μια καλή λύση NAS για το σπίτι ή και το μικρό γραφείο, τουλάχιστον στη θεωρία. Ώρα να ρίξουμε μια προσεκτικότερη ματιά.

Φωτογράφηση

Το KS10 χαρακτηρίζεται από λιτές γραμμές στο εξωτερικό του. Το πλαστικό σασί του είναι χρώματος εξ ολοκλήρου μαύρο ενώ σε κάθε πλευρά του βλέπουμε γρίλιες για την αποπομπή θερμότητας, όπως και είναι λογικό για μια κατασκευή που ψύχεται παθητικά. Το κέλυφος δεν είναι γυαλιστερό αλλά ματ, πράγμα που βοηθάει με τις δαχτυλιές.

Η εμπρόσθια όψη κυριαρχείται από τα 4 LED λειτουργίας που υποδηλώνουν την κατάσταση με χρωματικούς κώδικες για το σύστημα, τον σκληρό δίσκο, την κάρτα SD και τις θύρες USB (εάν χρησιμοποιούνται). Με μπλε χρώμα υποδηλώνεται η ορθή λειτουργία, με εναλλαγή η επεξεργασία και με κόκκινο το σφάλμα. Κάτω από τις λυχνίες LED υπάρχουν ακόμα μια θύρα USB και η υποδοχή κάρτας SD.

Στη πίσω πλευρά βρίσκουμε το μπουτόν εκκίνησης λειτουργίας / απενεργοποίησης, τη δεύτερη θύρα USB, τη θύρα Gigabit Etherner καθώς και τη υποδοχή παροχής ρεύματος. Ακόμα υπάρχει εγκοπή από όπου έχουμε πρόσβαση στο μπουτόν RESET και επίσης υποδοχή Kensington lock.

Τέλος, υπάρχει στο πάνω μέρος της συσκευής μια εγκοπή που αφού πατηθεί ελευθερώνει την πρόσοψη της συσκευής, δίνοντας πρόσβαση στο εσωτερικό για την εγκατάσταση δίσκου, όπως θα δούμε παρακάτω.

Διαδικασία Εγκατάστασης

Πατώντας το πλαστικό στο πάνω μέρος του KS10, ελευθερώνεται το εμπρόσθιο τμήμα της πρόσοψης και μπορούμε να εγκαταστήσουμε τον σκληρό δίσκο. Η εγκατάσταση δεν απαιτεί εργαλεία και γίνεται μέσα σε δευτερόλεπτα.

Ο δίσκος που δέχεται το NAS είναι τυπικός 3.5". Τον τοποθετούμε στον οδηγό που βρίσκεται στο μπροστά μέρος της συσκευής και τον σύρουμε μέσα έως ότου τερματίσει. Θα πρέπει η ακμή του δίσκου να ευθυγραμμίζεται πλήρως με το μέταλλο του εσωτερικού.

Κατόπιν επανατοποθετούμε το πλαστικό της πρόσοψης και είμαστε έτοιμοι. Πόντοι στην Shuttle για μια πολύ εύκολη διαδικασία εγκατάστασης, χωρίς χρήση εργαλείων.

Μια ματιά στα ενδότερα

Ελευθερώνοντας τις πλαστικές προσδέσεις στο σασί, έχουμε πρόσβαση στο εσωτερικό του Shuttle KS10. Η πρόσβαση είναι γενικά δύσκολη και δεν πρέπει να επιχειρείται, μιας και υπάρχουν πολλά εύθραυστα σημεία.

Στο εξωτερικό κέλυφος, ξεχωρίζει η θέση του σκληρού δίσκου και η κεραία για τη λειτουργία WiFi Hotspot. Λίγες βίδες και ένα EMI Shield μετά, απελευθερώνουμε τη μητρική κάρτα. Πλην της κεραίας, όλα είναι πάνω σε αυτή κολλημένα, δίχως καμία δυνατότητα επέκτασης.

Στην πίσω όψη της μητρικής βλέπουμε το Marvell 88F6707 SoC ενώ ακριβώς από πάνω είναι το FLASH NAND IC το οποίο είναι της Hynix και έχει χωρητικότητα 1GB.

Τέλος, η Shuttle επέλεξε να χρησιμοποιήσει την ασύρματη κάρτα δικτύου RTL8188CE της Realtek που χρησιμοποιείται σε πολλά laptop και υποστηρίζει wireless b/g/n με ταχύτητες μέχρι 150Mbps (περιοριζόμενα πάντα από το SoC βέβαια).

Λογισμικό OmniNAS

Το KS10 τρέχει μια κλειστή έκδοση Linux της Shuttle. Οι λειτουργίες που προσφέρει είναι σχετικά βασικές σε σχέση με ακριβότερες λύσεις της αγοράς, αλλά τουλάχιστον αυτές που προσφέρει είναι καλοδεχούμενες και ως επί το πλείστον λειτουργούν σωστά. Ας ρίξουμε μια ματιά στο βασικό περιβάλλον και στο τι μας προσφέρει.

Αφού συνδέσουμε το KS10 και τρέξουμε την αρχική εγκατάσταση κατά την οποία ρυθμίζεται διαχειριστής και αρχικοποιείται ο δίσκος, φτάνουμε στην οθόνη Εισόδου. Εισάγοντας τα στοιχεία μας, φτάνουμε σε μια οθόνη-εκκινητή από όπου μπορούμε να πλοηγηθούμε σε κάποια από τις λειτουργίες.

Ο πίνακάς ρυθμίσεων προσφέρει μια γενική άποψη των ενεργών χαρακτηριστικών και στοιχείων δικτύου. Μας δίδεται η δυνατότητα να μεταβάλλουμε τον διαχειριστή του συστήματος, καθώς και να ορίσουμε χρονικά παράθυρα ενεργοποίησης/απενεργοποίησης του NAS. Στις υπόλοιπες καρτέλες βρίσκουμε τυπικές ρυθμίσεις δικτύου, ζώνης ώρας και ασύρματου δικτύου. Στην πρώτη εκκίνηση έγινε επισήμανση από τη συσκευή ότι υπάρχει νεότερη έκδοση λογισμικού, αλλά δεν δόθηκε επιλογή για αυτόματη ενημέρωση. Απαιτείται πλοήγηση από το χρήστη στον ιστοχώρο της Shuttle εδώ, για το κατέβασμα της τελευταίας εικόνας συστήματος και κατόπιν εγκατάσταση από τον πίνακα ελέγχου.

Η καρτέλα Storage μας παρουσιάζει τον ενεργό τόμο. Επίσης η καρτέλα Disk Manager μας δίνει επιλογές ελέγχου της σωστής λειτουργίας του δίσκου και format καθώς και στατιστικά χρήσης, το ενεργό σύστημα αρχείων και πληροφορίες για τις συνδεδεμένες εξωτερικές συσκευές αποθήκευσης.

Η καρτέλα Share μας επιτρέπει να ορίσουμε δικαιώματα και χρήστες για την πρόσβαση στους φακέλους που είναι κοινόχρηστοι στο δίκτυο μας και βρίσκονται στο NAS. Υπάρχει η δυνατότητα ορισμού δικαιωμάτων προσπέλασης φακέλων από συγκεκριμένους χρήστες καθώς και η επιλογή Πλήρους πρόσβασης ή πρόσβασης Μόνο για Ανάγνωση.

Στην καρτέλα USB, έχουμε τη δυνατότητα να ρυθμίσουμε την αυτόματη αντιγραφή των περιεχομένων κάθε εξωτερικής συσκευής αποθήκευσής που συνδέεται στο NAS (χρήσιμο για μυστικούς πράκτορες). Επίσης με τη σύνδεση Ψηφιακής κάμερας με υποστήριξη PTP, μπορούμε πάλι να ρυθμίσουμε αποθήκευση των εικόνων της στο δίσκο.

Παρέχεται επίσης και μια λειτουργία Backup φακέλων του NAS σε εξωτερικές συσκευές αποθήκευσης (USB/SD) ή σε κάποιο άλλο NAS. Δοκιμή που έγινε με NAS Synology στο δίκτυο για την ενεργοποίηση της 2ης επιλογής πάντως δεν πέτυχε, πράγμα που ίσως σημαίνει ότι η λειτουργία είναι συμβατή μόνο με συσκευές Shuttle.

Στην επόμενη καρτέλα βρίσκουμε τον Bittorent Downloader του KS10 που πρόκειται για μια έκδοση του γνωστού προγράμματος Transmission. Δίδεται επίσης η δυνατότητα ρύθμισης ωρών ενεργοποίησης κατεβάσματος, εάν θέλουμε αυτό να λαμβάνει χώρα συγκεκριμένες ώρες της ημέρας.

Η λειτουργία Share Box πρόκειται ουσιαστικά για μια υπηρεσία δυναμικού dns για την αντιστοίχηση της διεύθυνσης IP μας σε κάποιο domain της μορφής όνομα.omninas.net. Στη θύρα 3200 τρέχει ένας File Explorer ο οποίος είναι προσβάσιμος τόσο μέσω της διεύθυνσης που μας δίνει η Shuttle, αλλά και από το τοπικό μας δίκτυο. Να σημειωθεί ότι μόνο ο File Explorer είναι διαθέσιμος από έξω από το δίκτυο μας καθώς η υπηρεσία δυναμικής αντιστοίχισης IP της Shuttle δεν επιτρέπει πρόσβαση σε τίποτα άλλο.

Τέλος, εγκατεστημένο στο KS10 έρχεται iTunes Server, που μεταδίδει τη μουσική που βρίσκεται στο NAS στη δημοφιλή σουίτα πολυμέσων της Apple, αλλά και μια έκδοση του Twonky Streamer που ταξινομεί το περιεχόμενο μας και το κάνει διαθέσιμο σε δικτυακές συσκευές μέσω πρωτοκόλλου DLNA.

Εν ολίγοις, το KS10 προσφέρει βασική λειτουργικότητα, χωρίς τίποτα ιδιαίτερα εντυπωσιακό. Να επισημάνω σε αυτό το σημείο ότι δεν διατίθεται πρόσβαση με πρωτόκολλο SSH στη συσκευή, ούτε η δυνατότητα επέκτασης της λειτουργικότητας της με πακέτα λογισμικού, πράγμα δημοφιλές σε άλλες προτάσεις που κυκλοφορούν, με σαφέστατα υψηλότερη κοστολόγηση όμως.

Διατίθενται ακόμα και εφαρμογές για Android και iOS με κάποιες βασικές λειτουργίες File Explorer και φωτογράφηση από τη κάμερα του μέσου και απευθείας αποθήκευση στο NAS. Δεν θα κερδίσουν βραβεία σχεδίασης σίγουρα αλλά λειτουργούν καλά.

Επιδόσεις

Το δίκτυο στο οποίο διεξάγεται η δοκιμή ταχύτητας του Shuttle KS10 αποτελείται από:

• Cisco E4200 v1 Router (Λογισμικό Tomato Router Manager v123)
• NetGear GS105 5-port Unmanaged Gigabit Switch
• Καλωδιώσεις τύπου Cat6

• Intel NASPT Excerciser: 3 επαναλήψεις σε σύστημα με 2GB RAM (για αποφυγή caching) μεταξύ των οποίων διεξάγεται Reboot του συστήματος. Παρουσιάζεται μέσος όρος όλως των λαμβανομένων τιμών.
• NAS Performance Tester v1.7: 10 επαναλήψεις εγγραφής/ανάγνωσης για αρχεία μεγέθους 100, 400 και 1000MB. Μέσος όρος των λαμβανομένων τιμών.
• Εντολή Robocopy: Εγγραφή/ανάγνωση α) 2000 αρχείων μεγέθους 50KB, β) 200 αρχείων μεγέθους 500KB, γ) 200 αρχείων μεγέθους 5mb και δ) ενός αρχείου 4GB

Για την αξιολόγηση των επιδόσεων τα αποτελέσματα παρουσιάζονται σε πίνακες που παρατίθενται παρακάτω.

To Intel NASPT Excerciser εδώ δίνει γενικά θετικά αποτελέσματα. Το KS10 φαίνεται να τα πηγαίνει σχετικά καλά στα προκαθορισμένα σενάρια χρήσης πολυμέσων αλλά θα επιχειρήσουμε να ρίξουμε μια ματιά σε μεταφορές αρχείων διαφόρων για μια πιο προσεκτική ανάλυση των επιδόσεων.

Το NAS Performance test άρχισε όμως να αποκαλύπτει κάποιες αδυναμίες. Αν και σε επίπεδο ανάγνωσης τα αποτελέσματα είναι σχετικά καλά, σε επίπεδο εγγραφής δεδομένων βλέπουμε σαφή πτώση με τα αποτελέσματα να κλίνουν στο σημείο των 30MB/s.

To ίδιο μας δείχνει και η μεταφορά αρχείων δοκιμής με την εντολή Robocopy, με καλές γενικά ταχύτητες ανάγνωσης, αλλά ταχύτητες εγγραφής που πάσχουν. Σε κάθε περίπτωση έχουμε αξιοποίηση του Gigabit δικτύου αν και σίγουρα όχι στα όρια του.

Τέλος κλείνουμε παρουσιάζοντας επιδόσεις με σύνδεση μέσω της λειτουργίας WiFi HotSpot.

Οι επιδόσεις στην ασύρματη λειτουργία ήτανε χαμηλές. Η κάρτα δικτύου που χρησιμοποιήθηκε σε λειτουργία 802.11n "κλείδωνε" στα 108Mbps πράγμα που σημαίνει ότι δεν πλησιάζαμε το θεωρητικό ακρότατο διαμεταγωγής και δε δικαιολογεί τις παραπάνω ταχύτητες. Η αναπαραγωγή υλικού 720p μέσω ασυρμάτου παρόλα αυτά ήτανε άνετη, όπως και 1080p Η264. Σε 4Κ όμως υπήρχε σαφές πρόβλημα με πολλά framedrops.

Αξίζει να σημειωθεί ότι η λειτουργία Wireless Hotspot λειτουργεί σωστά μόνο όταν το KS10 είναι συνδεδεμένο σε κάποιο δίκτυο, καθώς το ίδιο δεν προσφέρει δυνατότητα routing συσκευών που είναι συνδεδεμένες πάνω του μέσω ασυρμάτου. Έτσι η λειτουργία Hotspot δεν μπορεί να αξιοποιηθεί on-the-go, αλλά μπορεί να χρησιμοποιηθεί για την επέκταση του σήματος στο σπίτι/γραφείο.

Για τη δοκιμή χρησιμοποιούνται τα εξής μετροπρογράμματα, με τα ακόλουθα σενάρια χρήσης:

Κατανάλωση και Τελικές Σκέψεις

Από πλευράς κατανάλωσης το KS10 σίγουρα εντυπωσιάζει. Σε idle, το βαττόμετρο μας κατέγραψε κατανάλωση 4.9W (no spin) ενώ σε load με μεταφορές αρχείων, 11.8W.
Αν αναλογιστεί κανείς ότι ένας μέσος σκληρός δίσκος καταναλώνει περί τα 6.5-9W, είναι ορατό για πόσο χαμηλή κατανάλωση μιλάμε. Η μειωμένη κατανάλωση φυσικά οδήγησε και στην δυνατότητα παθητικής ψύξης μιας και μεταφράζεται ευθέως σε χαμηλότερες θερμοκρασίες λειτουργίας.

Συνοψίζοντας, το KS10 μας άφησε με ανάμεικτα συναισθήματα. Από τη μια οδηγεί την κατηγορία του με καταναλώσεις χώμα και απόλυτα αθόρυβη λειτουργία, με δυνατά specs στο χαρτί και από την άλλη χάνει σε επίπεδο λογισμικού με μια υλοποίηση που ξεκάθαρα υστερεί σε σχέση με λύσεις των υπολοίπων γνωστών εταιριών του χώρου. Σε επίπεδο σταθερότητας διέπρεψε όπως άλλωστε είναι απαιτούμενο από μια συσκευή NAS, με απρόσκοπτη συνεχή λειτουργία όλες τις μέρες που το δοκιμάζουμε. Οι επιδόσεις του όμως δεν εντυπωσίασαν ιδιαίτερα όπως και το πόσο κλειστή είναι η πλατφόρμα της Shuttle, με απαγορεύσεις ακόμα και στη χρήση SSH. To KS10 κοστολογείται τη στιγμή που γράφεται αυτή η παρουσίαση, στα 95€ και εντάσσεται στην "χαμηλή" κατηγορία NAS. Μόλις 50€ μακριά από το DS214se της Synology με παρόμοια χαρακτηριστικά, αλλά με μια ακόμα υποδοχή δίσκου και σαφέστατα ανώτερο λογισμικό.

Ένα τίμιο προϊόν που μάλλον περιορίζεται από το λογισμικό του, το Shuttle KS10 είναι μια καλή λύση σε πολύ καλή τιμή εάν σας καλύπτουν οι δυνατότητες που προσφέρει. Αν όμως αναζητάτε το κάτι παραπάνω, όχι πολύ μακριά υπάρχουν άλλες, σίγουρα πιο ώριμες λύσεις.

Πλεονεκτήματα
Αθόρυβη λειτουργία (Παθητική ψύξη)
Χαμηλή κατανάλωση
Υποστήριξη μεγάλων δίσκων (XFS Filesystem)
Δωρεάν Υπηρεσία Αντιστοίχισης IP
Ενσωματωμένο WiFi Access Point
Σταθερότητα
Τιμή

Μειονεκτήματα
Επιδόσεις θα μπορούσαν να είναι καλύτερες
1 υποδοχή σκληρού δίσκου
Περιορισμένο λογισμικό δίχως δυνατότητες επέκτασης (ούτε καν SSH, αν και Linux..)
Επιδόσεις WiFi
Μη δυνατότητα χρήσης χωρίς Router

Όταν ακούμε τη λέξη barebone το μυαλό μας σίγουρα θα πάει στην εταιρία Shuttle και όχι άδικα, αφού στο πέρασμα των χρόνων έχει παρουσιάσει πολλές επιλογές για να καλύψει τις ανάγκες οποιουδήποτε χρήστη.

Έτσι λοιπόν στο review που ακολουθεί, θα σας παρουσιάσουμε το μοντέλο XH81 το οποίο -όπως μας προϊδεάζει και το όνομα του- είναι βασισμένο στο chipset Η81 της Ιntel και μπορεί να φιλοξενήσει σχεδόν όλους τους επεξεργαστές γύρω από το socket 1150. Η μόνη προϋπόθεση είναι να μην υπερβαίνουν τα 65watt TDP.

Αν και σας έχουμε δείξει και παλιότερα αντίστοιχη πρόταση από την Shuttle, αυτή τη φορά το καταφέρνει με ένα μικρότερο κουτί, η ίδια το κατατάσσει στη κατηγορία Slim, με όγκο μόλις 3.5 λίτρα. Αυτό από μόνο του το καθιστά ιδιαιτέρως ελκυστικό, όχι μόνο για ιδιώτες που θέλουν ένα μικρό σε όγκο κουτί, αλλά και σε επαγγελματίες που θέλουν να συνδέσουν τη ταμειακή τους ή οτιδήποτε άλλο στα σημεία πώλησης και ο μικρός όγκος είναι συνήθως το κυρίως ζητούμενο. Σε αύτη τη κατεύθυνση έχει κινηθεί και η Shuttle, προσφέροντας εξαρτήματα που θα ικανοποιήσουν πλήρως τις ανάγκες τους.

Περισσότερα όμως θα δούμε στις επόμενες σελίδες.

Unboxing

Ήρθε η ώρα όμως να αρχίσουμε να ξεπακετάρουμε το κουτί που ήρθε στα χέρια μας.

Ξεκινώντας με φωτογραφίες απο το χάρτινο κουτί που περικλείει το barebone μαζί με τα συνοδευτικά του.

Στη μία πλευρά βλέπουμε το ταμπελάκι με το μοντέλο της δοκιμής και τις δυνατότητες που το συγκεκριμένο barebone προσφέρει.

Aνοίγοντας το κουτί ερχόμαστε αντιμέτωποι με αυτην την εικόνα

To τροφοδοτικό κατασκευάζεται απο την Acbel Polytech και είναι ισχύος 90watt (19V , 4.74A)

'Οπως καταλάβατε το μόνο που λείπει απο αυτή τη σελίδα είναι το ίδιο το barebone αλλα αυτό θα το δούμε μόνο του στην επόμενη σελίδα.

The barebone itself

Ήρθε η ώρα πλέον να δούμε το barebone απο κοντά.Ας ξεκινήσουμε με κάποιες φωτογραφίες απο το εξωτερικό.

Μπροστά και από αριστερά προς τα δεξιά βλέπουμε δύο USB3.0 με μπλε χρώμα, μια USB2.0, είσοδο για μικρόφωνο, έξοδο για ακουστικά ή και γενικότερα line out, άλλη μία USB2.0, το κουμπί για την ενεργοποίηση του "μικρού" μας υπολογιστή και τέλος, ένα LED λειτουργίας του δισκου.

Πάνω ακριβώς βρίσκεται η θέση για το slimline dvd, το οποίο θα πρέπει να αγοράσετε καθώς δεν παρέχεται μαζί με το barebone.

Στη πίσω μεριά και πάλι από αριστερά προς τα δεξιά, βλέπουμε την είσοδο τροφοδοσίας, δύο σειριακές, δύο εξόδους για οθόνες, μια Displayport (1.2) και μια Hdmi (1.4) οι οποίες μπορούν να δουλέψουν ταυτόχρονα και να οδηγήσουν δύο οθόνες. Πιο μέσα στο backpanel βρίσκεται ένα μικρό κουμπάκι clear cmos, αν ποτέ το χρειαστείτε, ενώ παραδίπλα βρίσκονται άλλες τέσσερις USB2.0 και δύο Gigabit Ethernet LAN (realtek 8111G). Τέλος είναι οι είσοδοι-έξοδοι για τον ήχο καθώς και η έξοδος για μικρόφωνο.

Οι πιο παρατηρητικοί θα δουν να διαγράφονται ανάγλυφα οι υποδοχές για τις κεραίες ασύρματης κάρτας, η υποδοχή για την αναλογική έξοδο σε οθόνη (dsub) και θέση για εξτρά τροφοδοσία.

Πέρα από το διάτρητο πλαϊνό δεν έχει κάτι άλλο να δούμε πέρα από τους δύο 6-εκατοστών ανεμιστήρες στη μια πλευρά ,οι οποίοι έχουν ως ρόλο να βγάζουν το ζεστό αέρα εκτός κουτιού. Διακρίνονται ελάχιστα και τα δύο heatpipes της ψύκτρας αριστερά από τον έναν ανεμιστήρα. Περισσότερα για την ψύκτρα σε επόμενες φωτογραφίες που θα ακολουθήσουν.

Ξεβιδώνοντας τις δύο χειρόβιδες που είδαμε στο πίσω μέρος, αφαιρούμε το καπάκι για να αποκτήσουμε πρόσβαση στο εσωτερικό του κουτιού ώστε να τοποθετήσουμε επεξεργαστή, μνήμες ή κάποιο mini pcie module.

Στη πίσω μεριά βλέπουμε το χώρο που θα φιλοξενήσει μέχρι και δύο σκληρούς δίσκους 2.5 ιντσών. Αν και δεν είναι προφανές, ο "δεύτερος" δίσκος θα πρέπει να τοποθετηθεί πρώτος στη κάτω μεριά της βάσης, ώστε να έχετε πρόσβαση στις κατακόρυφες οπές όπου θα βιδωθεί ο δίσκος. Στις πλαϊνές οπές θα βιδωθεί ο άλλος δίσκος ο οποίος θα μπει από τη μεριά που βλέπετε στην εικόνα. Είναι και το πιο προφανές άλλωστε. Αν πάλι δεν έχετε σκοπό να βάλετε δεύτερο δίσκο, τότε δε θα σας προβληματίσει τίποτα από όλα αυτά.

Στη μπροστινή μεριά είναι ο χώρος που θα φιλοξενήσει το slim dvd. Η θήκη για να βγει είναι συρταρωτή. Πέρα από τις βίδες που θα πρέπει να ξεβιδώσετε, θα πρέπει να μετατοπισθεί λιγάκι προς τα πίσω για να βγει, σε αντίθεση με τη θήκη των σκληρών η οποία λόγω θέσης, δεν σφηνώνει πουθενά αλλά κρατιέται στη θέση της μόνο με τις βίδες.

Αφαιρώντας και τις δύο αυτές θήκες αποκτούμε πρόσβαση στο εσωτερικό για να εγκαταστήσουμε τον εξοπλισμό μας.

Mή σας τρομάζει το ΧΗ61 που γράφει πάνω η ψύξη.Είναι πανομοιότυπη με το προηγούμενη σειρά αλλα η μοντούρα είναι 1150.

Aς βγάλουμε και τα καλώδια ρεύματος και sata να δούμε το κουτί καλύτερα εσωτερικά καθώς επίσης και τη μητρική.

Και τέλος κάποιες φωτογραφίες απο τη ψύκτρα

Αν και δεν μπορεί να συγκριθεί με τις τεράστιες ψύκτρες-πύργους που κυκλοφορούν στο εμπόριο καταφέρνει να κάνει καλά τη δουλειά της μιας και ούτως η άλλως οι επεξεργαστές που θα τύχει να ψύξει αποτελούν χαμηλό θερμικό φορτίο.Θα αναφερθούμε σε θερμοκρασίες για τον επεξεργαστή που δοκιμάσαμε σε επόμενη σελίδα.

Bios

Πριν δούμε στην πράξη τι μπορεί να κάνει ο υπολογιστής ας κάνουμε μια στάση στο bios να δούμε τι επιλογές μας δίνει.

Όπως ήταν αναμενόμενο βέβαια και λόγω barebone πολύ μικρού όγκου αλλά και λόγω chipset το bios είναι αρκετά φτωχό και πολύ δύσκολα θα χρειαστεί να μπει κάποιος μέσα για να αλλάξει κάτι. Στη χειρότερη να χρειαστεί αλλαγή η σειρά με την οποία θα γίνεται το boot εφόσον τοποθετήσει δύο σκληρούς ή να αυξήσει τη μνήμη που θα χρησιμοποιεί η onboard -ondie καλύτερα- κάρτα γραφικών. Οι πιο φανατικοί του είδους δεν θα μπορούν να πειράξουν ούτε τάσεις ,ούτε χρονισμούς για μνήμες και αν και ο επεξεργαστής που δοκιμάσαμε είναι κλειδωμένος αμφιβάλλω αν μπορεί να γίνει υπερχρονισμός σε κάποιον ξεκλείδωτο επεξεργαστή όπως τον G3258, ως ο φθηνότερος στην αγορά με αυτή τη δυνατότητα. Δεν είναι άλλωστε και αυτός ο σκοπός του συγκεκριμένου barebone. Να θυμίσουμε οτι αρκετές εταιρίες που κατασκευάζουν μητρικές για desktop, όλες οι γνωστές που έρχονται στο μυαλό μας τουλάχιστον, υποστηρίζουν υπερχρονισμο στις μητρικές τους με αντίστοιχα chipset. Αρκεί βέβαια να έχετε ξεκλείδωτο επεξεργαστή.

Οι εικόνες που ακολουθούν μιλάνε από μονές τους.

Πέρα από τα c-states/eist αν θέλει κάποιος να τα απενεργοποιήσει από τον επεξεργαστή, μπορεί να επιλέξει κάποιο profile για τους ανεμιστήρες. Έχει πέντε επιλογές, smart fan mode, ultra low mode, low mode, mid mode και full mode.

Η πρώτη είναι και προεπιλεγμένη και μέσω αυτής οι ανεμιστήρες γυρίζουν ανάλογα τη θερμοκρασία του επεξεργαστή. Οι άλλες επιλογές γυρίζουν τους ανεμιστήρες με καθορισμένο ρυθμό σε περίπου 1400, 2900, 4000 και 5000 στροφές το λεπτό κατ’ αντιστοιχία.

Η low επιλογή, οι 2900 στροφές το λεπτό δηλαδή είναι αρκετές για να σπάσουν την ησυχία σε ένα ήσυχο δωμάτιο αλλά δεν είναι κάτι το ενοχλητικό, σε περίπτωση που δεν θέλετε να κοιμηθείτε τουλάχιστον. Παρόλα αυτά, αυτές τις στροφές με τη smart fan επιλογή δεν κατάφερα να τις πιάσω ακόμα και όταν ξεπέρασα τη μια ώρα prime95.Το σύστημα είχε σταθεροποιηθεί με κάτι λιγότερο από 2400 στροφές το λεπτό στους 65 βαθμούς Κελσίου, όπου μάλλον αυτοί είναι και οι βαθμοί που καθορίζουν σε πόσες στροφές θα δουλεύουν οι δύο ανεμιστήρες. Τους 65οC τους έπιασε σχετικά νωρίς και από εκεί και μετά ανέβαιναν οι στροφές.

Στον αντίποδα δε, στις χαμηλές θερμοκρασίες δηλαδή με τη smart fan επιλογή, οι στροφές πέφτουν και κάτω από τις 1400 που θα έχει κάποιος με την ultra low επιλογή ,όπου ούτως η άλλως το σύστημα εκεί είναι και πρακτικά αθόρυβο. Ας μη ξεχνάμε ότι έχουμε να κάνουμε με δύο 6-εκατοστών ανεμιστήρες και ο θόρυβος που παράγουν εκεί ουδεμία σχέση με το θόρυβο των 12-εκατοστων στις ίδιες στροφές.

Συστημα δοκιμής ,μετρήσεις

Ήρθε η ώρα όμως να boot-άρουμε μέσα στο λειτουργικό και να δούμε πώς συμπεριφέρεται το barebone που έχουμε στη διάθεσή μας με τον υπόλοιπο εξοπλισμό.

Στην παρακάτω εικόνα βλέπουμε τον υπό εξέταση εξοπλισμό

H αλήθεια είναι ότι έχουν περάσει πάρα πολλά χρόνια που έχω να κάτσω σε μηχάνημα με τόση λίγη ram και μάλιστα στα 1066mhz, παρόλα αυτά χάρη στον ssd η αίσθηση που αφήνει κάθε άλλο παρά "φθηνή" είναι.

Σίγουρα δεν θα αγοράσει κάποιος τον G3430 για τις επιδόσεις του, υπάρχει ο i7-4790S άλλωστε που μπορεί να κουμπώσει στο εν λόγω barebone, αλλά ο "μικρός" για απλή χρήση σπιτιού ή γραφείου ή άλλης επαγγελματικής χρήσης σε σημείο πώλησης πάνω σε μια ταμειακή για παράδειγμα, αποδεικνύεται αρκούντως ικανοποιητική. Ας μη ξεχνάμε ότι η Shuttle στοχεύει και σε τέτοιους τομείς.

Προσπαθώντας να εξερευνήσουμε τις ικανότητες του "μικρού" μας υπολογιστή τρέξαμε τα μετροπρογράμματα της σουίτας Aida64 στην έκδοση "Engineer 4.70", καθώς επίσης δοκιμάσαμε και τις επιδόσεις του σκληρού μας δίσκου και της κάρτας δικτύου.

Το barebone από μόνο του δεν έχει να στερήσει κάτι από τις επιδόσεις που μπορούν να προσφέρουν τα επιμέρους κομμάτια που θα συνδυαστούν με αυτό. Να επαναλάβουμε σε αυτό το σημείο ένα από τα πλεονεκτήματα του συγκεκριμένου barebone είναι η ύπαρξη δύο καρτών δικτύου οι οποίες μπορούν να γίνουν teamed και να προσφέρουν στο τελικό χρήστη τα πλεονεκτήματα μιας τέτοιας κίνησης. Εν ολίγοις ,διπλάσιο bandwidth, load balancing, failover ως μία απλή αναφορά. Όπως είναι φυσικό θα πρέπει και το υπόλοιπο δίκτυο να μπορεί να στηρίξει μια τέτοια ενέργεια, κάτι που στην παρούσα φάση δεν μπορούσα να το έχω και να το υποστηρίξω.

Σε ένα τέτοιο "μικρό" pc δεν γινόταν να μη δεν μετρήσουμε την κατανάλωση ρεύματος που έχει.

Έτσι μετρήσαμε για το σύστημα την κατανάλωση χωρίς φορτίο (idle) ,τη στιγμή που κοιτούσαμε τις επιλογές στο bios, τη μέγιστη κατανάλωση και τέλος τη κατανάλωση σε κάτι που είναι γνώριμο σχεδόν για όλα τα μηχανηματα τέτοιου είδους, τη στιγμή αναπαραγωγής μια ταινίας.

Στο prime95 καταγράψαμε τη μέγιστη τιμή. Οι ενδείξεις έπαιζαν από 48 έως 52.8 Watt .

Στη ταινία χρησιμοποιήσαμε το media player-home cinema για πρόγραμμα αναπαραγωγής αλλά λόγω c-states/eist η συχνότητα του επεξεργαστή ανεβοκατέβαινε ανάλογα τη σκηνή. Για όση ώρα κοιτούσαμε τον μετρητή η κατανάλωση έδειχνε τις περισσότερες φορές ~20 Watt ενώ υπήρχαν στιγμιαία "καρφάκια" μέχρι και τα 28 Watt και μετά επέστρεφε πάλι στα περίπου 20 watt. Όταν το πλάνο ήταν στατικό η κατανάλωση έπεφτε και κάτω από 19Watt. 18,7 για όσους θέλουν ακρίβεια.

Στο bios αν και η αλήθεια είναι ότι δεν ρίξαμε πολλές ματιές ο μετρητής έδειχνε την ίδια ένδειξη. Δεν παρατήρησα σκαμπανεβάσματα εκεί δηλαδή τις φορές που κοίταξα.

Επίλογος

Φτάσαμε στον επίλογο του σημερινού review όπου θα πρέπει να κάνουμε μια αποτίμηση για το συγκεκριμένο barebone.

Το XH81 της Shuttle αποδείχθηκε ιδιαίτερα βολικό και αθόρυβο σε όλη τη διάρκεια της δοκιμής μας. Είναι πιο πιθανό βέβαια να τοποθετήσει ο ενδιαφερόμενος κάποιον i3 (πχ i3-4160 ή i3-4360 για την HD4600) ο οποίος θα είναι πολύ πιο άνετος στο να εκτελέσει και πιο απαιτητικές διεργασίες, αλλά το θερμικό φορτίο δεν πρόκειται να αλλάξει τη συμπεριφορά του εν λόγω barebone. Σίγουρα το ότι υπάρχει η δυνατότητα τοποθέτησης του i7-4790S, θα το καθιστά ιδιαίτερα ικανό σε οτιδήποτε ζητήσει ο χρήστης. Ποιος θα έλεγε όχι σε έναν 4-πυρηνο Haswell με Hyperthreading (8 threads) στα 4Ghz, αλλά από την άλλη δεν είμαι σίγουρος ότι θα προτιμήσουν έναν τέτοιο επεξεργαστή για το συγκεκριμένο barebone. Το ότι υπάρχει η δυνατότητα βέβαια το κατατάσσει σίγουρα στα θετικά.

Μία πιο ορθολογική συνύπαρξη στα δικά μου μάτια και για έναν μέσο χρήστη, είναι ένας εκ των παραπάνω i3 επεξεργαστών, 8GB ddr3 sodimm 1600mhz και ένας ssd της αρεσκείας σας. Οι συγκεκριμένες επιλογές θα μπορούν να αντικαταστήσουν άνετα το καθημερινό σας pc, καταλαμβάνοντας ταυτόχρονα ελάχιστο χώρο και έχοντας ρίξει την κατανάλωση από αντίστοιχες desktop εκδόσεις περίπου στο μισό. Τα τροφοδοτικά τέτοιου είδους συμβάλλουν τα μέγιστα για αυτό το σκοπό όπως επίσης και οι μητρικές που συνοδεύουν barebones οι οποίες καταναλώνουν ελάχιστα προκειμένου να τροφοδοτήσουν το ούτως η άλλως χαμηλών ενεργειακών απαιτήσεων υλικό. Αρκεί βέβαια και για το θέμα της αντικατάστασης μόνο, να μην έχετε απαιτήσεις ως προς τα παιχνίδια. Θα πρέπει να αρκεστείτε στην ondie κάρτα γραφικών του επεξεργαστή σας. Για web based παιχνίδια είναι παραπάνω από ικανοποιητική βέβαια ακόμα και για 1920x1080 αναλύσεις. Προτιμήστε βέβαια για αυτό το σκοπό επεξεργαστή που να έχει την HD4600 ως τη πιο δυνατή αυτή τη στιγμή στη haswell σειρά.

Από εκεί και έπειτα ή ύπαρξη και μόνο του display port επιτρέπει αναλύσεις και μέχρι 4Κ (3840 x 2160) με 60hz ρυθμό ανανέωσης, οπότε δεν θα έχετε πρόβλημα να το χρησιμοποιήσετε ως HTPC για αρκετό καιρό ακόμα. Με την ψηφιακή έξοδο εξάλλου μπορείτε να οδηγήσετε τον ήχο σε κάποιον ενισχυτή πριν καταλήξει στην οθόνη σας.

Μέσω hdmi μπορείτε να συνδέσετε και τυχόν δεύτερη οθόνη ώστε να δουλεύετε σε dual monitor. Προφανώς μπορείτε να χρησιμοποιήσετε μόνο την hdmi αν δεν έχει displayport η οθόνη σας, απλά στην 4k ανάλυση δεν υποστηρίζεται αυτός ο ρυθμός ανανέωσης.

Μιλώντας για dual setup γενικότερα αξίζει να αναφερθεί ακόμα μια φορά η δυνατότητα που δίνει η Shuttle στο barebone με τις δύο ενσύρματες κάρτες δικτύου. Αν το υποστηρίζει και ο υπόλοιπος εξοπλισμός μπορούν να γίνουν teamed ή σαν πιο απλή χρήση να συνδεθούν σε δύο διαφορετικά δίκτυα. Αν μη τι άλλο καλύπτουν πλήθος επιχειρήσεων που στοχεύουν σε τέτοιες υλοποιήσεις.

Τέλος, αν και για το απλό χρήστη η ύπαρξη σειριακών τύπων συνδέσεων αποτελεί κάτι παρωχημένο, επαγγελματίες και επιχειρήσεις έχουν τη δυνατότητα να κάνουν χρήση αυτού του τύπου σύνδεσης διατηρώντας συγχρόνως και το πλεονέκτημα του μικρού όγκου που καταλαμβάνει το κουτί.

Δεδομένων όλων των παραπάνω ακόμα και η τιμή δεν φαντάζει ακριβή. Στην ελληνική αγορά τη στιγμή που γράφεται το review μπορεί να το βρείτε και κάτω των 200€.

Ακόμα και αν ο χρήστης θελήσει να στήσει μόνος του κάποιο πολύ μικρού όγκου κουτί θυσιάζοντας κάμποσα από τα πλεονεκτήματα που προσφέρει το ΧΗ81(envy) είτε επειδή δε μπορεί να βρει αντίστοιχα στην αγορά είτε επειδή δεν τα χρειάζεται, η τιμή πάλι στα ίδια επίπεδα θα κυμανθεί και μάλιστα χωρίς να έχει εξασφαλίσει τη ψύξη του επεξεργαστή. Να θυμίσω ότι αποδείχθηκε αθόρυβη πέρα από ικανοποιητική παρά των δύο μόνο heatpipes 6-χιλιοστων που καταλήγουν στα fins. Είναι σίγουρα ως υλοποίηση πιο αποδοτική από τις ψύκτρες που παρέχονται με τον επεξεργαστή.

Όπως είναι φυσικό η βαθμολογία που παίρνει το XH81 της Shuttle δεν μπορεί να είναι λιγότερη από 95% και σίγουρα πρέπει να αποτελεί μια από τις πιθανές λύσεις για όποιον θέλει να φτιάξει έναν υπολογιστή γύρω από τη συγκεκριμένη πλατφόρμα.

Ευχαριστουμε τη Shuttle για την παραχωρηση του XH81 barebone

Για μια ακόμα φορά, στο review που θα διαβάσετε παρακάτω θα σας παρουσιάσουμε κάτι το διαφορετικό. Μία συσκευή που εκ πρώτης όψεως μοιάζει με USB Stick, εκ δεύτερης με Android Stick και τελικά είναι κάτι άλλο. Το Tronsmart T1000 Mirror2TV, αναλυτική παρουσίαση του οποίου θα διαβάσετε στις σελίδες που ακολουθούν, είναι μία συσκευή screencasting, η οποία με τη βοήθεια διάφορων πρωτοκόλλων μπορεί να προσφέρει δυνατότητες Smart TV σε οποιαδήποτε τηλεόραση διαθέτει είσοδο HDMΙ με bonus την διασύνδεση με συσκευές Android, iOS, Windows Phone, Windows και Mac OS.

Αρκετοί από εσάς θα έχετε ακούσει την λέξη Miracast, ενώ ίσως σας θυμίζει και την αντίστοιχη συσκευή που έχει κυκλοφορήσει η Google, με την ονομασία Chromecast. Για όσους το ακούνε πρώτη φορά, μπορούμε να εξηγήσουμε με μια απλή αναλογία. Το Miracast είναι για την ασύρματη μετάδοση εικόνας, ότι είναι το Bluetooth για την ασύρματη μετάδοση ήχου.

Ας γίνουμε όμως λίγο πιο συγκεκριμένοι ως προς το τι μπορεί να κάνει το Τ1000:

Πρώτα από όλα, μπορεί να λειτουργήσει ως ενδιαμέσος στην χρήση της τηλεόρασής σας σαν ασύρματη οθόνη, είτε σε λειτουργία mirror είτε σε λειτουργία extension. Η λειτουργία αυτή είναι ακόμα υπό κατασκευή σε συσκευές iOS, ενώ για συσκευές Android και Windows Phone πρέπει να υποστηρίζεται από την συσκευή. Επιπλέον μπορεί να προβάλει αρχεία media και έγγραφα τα οποία βρίσκονται σε ένα smartphone/tablet/υπολογιστή στην τηλεόρασή σας, χωρίς την ανάγκη ενσύρματης σύνδεσης.

Ας περάσουμε όμως στην επόμενη σελίδα και σιγά σιγά θα λυθούν οι όποιες απορίες σας σχετικά με το Tronsmart T1000 Mirror2TV


Περιεχόμενα συσκευασίας

To Tronsmart T1000 Mirror2TV έρχεται σε ένα μικρό χάρτινο κουτί, το οποίο όπως θα δείτε και στις παρακάτω φωτογραφίες υπέστη μία μικρή ταλαιπωρία στο ταξίδι του προς το εργαστήρι του γράφοντος. Στο μπροστινό μέρος, ένα τμήμα καλύπτεται από διάφανη ζελατίνα, αποκαλύπτοντας την συσκευή, ενώ τα πρωτόκολλα λειτουργίας τα οποία υποστηρίζονται κάνουν αισθητή την παρουσία τους. Στην πίσω πλευρά της συσκευασίας υπάρχει πίνακας με τα τεχνικά χαρακτηριστικά του Τ1000, ενώ η φωτογραφία που βρίσκεται ακριβώς από επάνω μας "ενημερώνει" για την πληθώρα διαφορετικών συσκευών με τις οποίες μπορεί να επικοινωνήσει ασύρματα.


Στα πλαϊνά της συσκευασίας βρίσκονται τα barcodes του προϊόντος καθώς και ένα QR Code το οποίο συνοδεύεται από την προτροπή να σκαναριστεί για περισσότερες πληροφορίες. Πράγματι, το προαναφερθέν QR Code μας στέλνει στην ιστοσελίδα της Tronsmart.


Ανοίγοντας την συσκευασία, εκτός από το dongle, βρίσκουμε ένα μικρό manual με βασικές οδηγίες εγκατάστασης και χρήσης και ένα καλώδιο το οποίο αναλαμβάνει την τροφοδοσία του Τ1000 με ρεύμα, έχοντας παράλληλα τον ρόλο προσαρμογέα ασύρματης δίκτυωσης.


Κάτω από τον φακό

Ας δούμε όμως λίγο πιο αναλυτικά το Τ1000. Όπως βλέπετε και στις παρακάτω φωτογραφίες, πρόκειται για μία εξαιρετικά μικρή συσκευή. Με μήκος 6,5 εκατοστά και βάρος 15 γραμμάρια, σίγουρα μπορείτε να το μεταφέρετε ακόμα και μέσα στο πορτοφόλι σας. Το αρσενικό HDMI βύσμα, αναλαμβάνει την σύνδεση με την τηλεόρασή σας, ενώ από την άλλη πλευρά υπάρχει ένα θυληκό micro USB από το οποίο γίνεται η τροφοδοσία και η σύνδεση με το WiFi adapter. Tα λογότυπα της κατασκευάστριας εταιρείας καθώς και του ονόματος της συσκευής κάνουν - αναλογικά με το μέγεθος της συσκευής - αισθητή την παρουσία τους, ενώ από την ανάποδη πλευρά υπάρχουν κάποιες τρύπες για την απαγωγή θερμότητας. Τέλος υπάρχει και ένα ενδεικτικό LED για το οποίο θα σας πούμε αργότερα.


Ας ρίξουμε και μια κοντινή ματιά στο καλώδιο που είδαμε στην προηγούμενη σελίδα. Από την μία πλευρά, συνδέεται με ένα βύσμα micro USB πάνω στο T1000 και από την άλλη πλευρά έχει ένα κανονικό USB για τροφοδοσία ρεύματος, καθώς και τον προσαρμογέα ασύρματου δικτύου. Ποιοτικά δείχνει στιβαρό, αν και δεν πρόκειται να υποστεί και ιδιαίτερες κακουχίες πίσω από την τηλεόραση. Το σημείο που γίνεται η διακλάδωση τύπου Υ είναι επίσης ποιοτικό και σίγουρα δεν θα προβληματίσει.


Μια ακόμα πιο κοντινή ματιά

Φυσικά δεν υπήρχε περίπτωση να μείνουμε μόνο σε φωτογραφίες του εξωτερικού, πόσο μάλλον όταν έχουμε μία συσκευή που ανοίγει με τη βοήθεια του νυχιού. Αφού αφαιρέσαμε το εξωτερικό κάλυμμα ήρθαμε σε πρώτη επαφή με το εσωτερικό του Τ1000. Ας δούμε τι περιλαμβάνει και συνεχίζουμε με τις λεπτομέρειες.


Στην μία πλευρά βρίσκεται το SoC της Αctions Micro AM8251, αρχιτεκτονικής RISC 32bit, το οποίο μεταξύ άλλων αναλαμβάνει την αποκωδικοποίηση video με μέγιστη ανάλυση 1920x1080 @ 30Hz, τον ελεγκτή μνήμης και τον προσαρμογέα εξόδου σε HDMI. Στα αριστερά του SoC βρίσκεται το NT5CB64M16FP-DH της Nanya το οποίο παρέχει 64ΜΒ Ram DDR3-1600. Στην άλλη πλευρά βρίσκεται η μνήμη Flash της συσκευής που είναι τύπου SLC, υλοποίησης Samsung, χωρητικότητας 128MB και φέρει την κωδική ονομασία K9F1G08U0M.

Ας δούμε τώρα και κάποιες μικρές λεπτομέρειες. Όπως είπαμε κατά την παρουσίαση του εξωτερικού, στο πλαϊνό υπάρχει ένα ενδεικτικό LED. Αν δείτε όμως στην θέση που σημειώνουμε με τον αριθμό 1, αντί για LED υπάρχει ένας διακόπτης, ο οποίος για να πατηθεί, πρέπει το Τ1000 να μην έχει το εξωτερικό του περίβλημα. Φυσικά συνδέσαμε και λειτουργήσαμε το Τ1000 χωρίς το περίβλημά του, αλλά δε μπορέσαμε να βρούμε σε τι εξυπηρετεί ο διακόπτης αυτός. Αυτό που διαπιστώσαμε όμως ήταν ότι στις θέσεις 2 και 3 υπάρχουν από ένα κόκκινο LED, τα οποία είναι κρυμμένα από πλαστικό περίβλημα και έτσι δεν φαίνονται.


Σειρά είχε ο προσαρμογέας ασύρματου δικτύου. Πάλι με τη βοήθεια του νυχιού ανοίξαμε το κάλυμμα και εκεί βρήκαμε μία μικροσκοπική πλακέτα η οποία φιλοξενεί το Realtek RTL8188ETV το οποίο αναλαμβάνει να διεκπεραιώσει την ασύρματη επικοινωνία του T1000 με τις υπόλοιπές σας συσκευές.


Τεχνικά Χαρακτηριστικά

Στον πίνακα που ακολουθεί, μπορείτε να δείτε συνοπτικά τα τεχνικά χαρακτηριστικά του Tronsmart T1000.


Το Tronsmart T1000 Mirror2TV δεν είναι διαθέσιμο στην ελληνική αγορά αυτή τη στιγμή. Μπορείτε όμως να το προμηθευτείτε από το Gearbest έναντι περίπου 18 ευρώ (με δωρεάν μεταφορικά).

Ας περάσουμε όμως να δούμε πώς λειτουργεί το Tronsmart T1000 και πώς συνεργάζεται με μία ποικιλία από συσκευές διαφορετικών λειτουργικών συστημάτων.

Αρχικές ρυθμίσεις

Ανεξάρτητα από την πλατφόρμα με την οποία πρόκειται να συνδεθούμε στο Tronsmart T1000 Mirror2TV, πριν ακόμα το συνδέσουμε στην τηλεόρασή μας, πρέπει να εγκαταστήσουμε στην συσκευή μας την εφαρμογή EZCast. Αυτή είναι διαθέσιμη τόσο στο Play Store (έκδοση Android), όσο και στα App Store (έκδοση iOS) και Windows Phone Store. Επιπλέον υπάρχουν εκδόσεις για Windows και MacOS. Στην συνέχεια είμαστε έτοιμοι να συνδέσουμε το Τ1000 στην τηλεόρασή μας όπως φαίνεται στο παρακάτω σχήμα:


Όπως βλέπετε και στο παραπάνω σχήμα, συνδέουμε το T1000 σε μία ελεύθερη θύρα HDMI της τηλεόρασής μας, και επάνω στο Τ1000 συνδέουμε το micro USB καλώδιο που το συνοδεύει. Εάν η τηλεόρασή μας έχει θύρα USB, μπορούμε να συνδέσουμε το αρσενικό USB της άλλης άκρης του καλωδίου στην τηλεόραση και έτσι γλιτώνουμε την ανάγκη της επιπλέον τροφοδοσίας. Εάν όχι, θα πρέπει να χρησιμοποιήσουμε ένα τροφοδοτικό με έξοδο σε καλώδιο USB. To προαναφερθέν τροφοδοτικό δεν περιλαμβάνεται στα παρελκόμενα του T1000.

Όταν είμαστε έτοιμοι, θέτουμε σε λειτουργία την τηλεόρασή μας και ρυθμίζουμε ως πηγή την θύρα HDMI στην οποία έχουμε συνδέσει το T1000. Η πρώτη εικόνα που αντικρίζουμε είναι η παρακάτω:


Όπως βλέπετε, το πρώτο βήμα που πρέπει να ακολουθήσουμε είναι να εγκαταστήσουμε στην συσκευή μας την εφαρμογή EZCast (πράγμα που εμείς έχουμε ήδη κάνει). Στην συνέχεια πρέπει να συνδέσουμε μέσω WiFi την συσκευή μας με το T1000 (το SSID και Password φαίνονται στην οθόνη) και τέλος πρέπει να δώσουμε στο T1000 τα στοιχεία του wireless router μας ώστε να αποκτήσει πρόσβαση και αυτό στο διαδίκτυο. H διαδικασία που θα περιγραφεί παρακάτω, αφορά χρήση με android tablet, αλλά είναι ακριβώς η ίδια ανεξαρτήτως πλατφόρμας.

Η πρώτη κίνηση είναι να αποσυνδέσουμε το tablet από το wireless router και να το συνδέσουμε στο T1000 χρησιμοποιώντας τα στοιχεία που φαίνονται στην τηλεόρασή μας. Στην συνέχει ξεκινάμε την εφαρμογή EZCast και αυτή συνδέεται με το T1000. Επιλέγουμε τις Ρυθμίσεις από την οθόνη του tablet μας και αυτομάτως στην τηλεόρασή μας βλέπουμε την σελίδα με τις ρυθμίσεις του Tronsmart T1000. Ταυτόχρονα, η οθόνη του tablet μετατρέπεται σε χειριστήριο με το οποίο μπορούμε να πλοηγηθούμε στις επιλογές των ρυθμίσεων.


Όπως βλέπετε στην παραπάνω εικόνα, από εδώ μπορούν να ρυθμιστούν τα παρακάτω


• Ανάλυση με δυνατές επιλογές: 1920x1080@30Hz, 1920x1080@24Hz, 1280x720@60Hz
• Ο κωδικός του ασύρματου δικτύου που δημιουργεί το Τ1000
• To wireless router μέσω του οποίου το Τ1000 συνδέεται με το διαδίκτυο
• Η γλώσσα του interface (το δείγμα της δοκιμής ξεκίνησε αυτόματα στα ελληνικά)
• Η λειτουργία προεπιλογής (casting ή mirroring)
• Έλεγχος για αναβαθμίσεις (την πρώτη φορά που συνδέσαμε το Τ1000, ενημερώθηκε αυτόματα με firmware Αυγούστου)

Ας αφήσουμε όμως τις ρυθμίσεις και ας περάσουμε στην λειτουργία του T1000. Για τις ανάγκες του σημερινού review προσπαθήσαμε να το δουλέψουμε με όσο το δυνατόν περισσότερες συσκευές. Ας ξεκινήσουμε λοιπόν με το tablet.

Δοκιμή με Android

Aρχικά συνδέσαμε με το T1000 ένα Android Tablet που φοράει έκδοση 4.2.2 Jelly Bean. Αφού ολοκληρώσαμε την διαδικασία των ρυθμίσεων που περιγράψαμε στην προηγούμενη σελίδα, η κεντρική οθόνη του EZCast που αντικρίσαμε στην οθόνη του Tablet μας ήταν η παρακάτω :


Αν και οι τίτλοι κάτω από τα εικονίδια είναι αρκετά περιγραφικοί, ας δούμε τι μπορούμε να κάνουμε με κάθε ένα από αυτά:

• Φωτογραφία : Με την επιλογή αυτή μπορούμε να προβάλουμε φωτογραφίες που βρίσκονται στην ταμπλέτα μας, στην τηλεόραση την οποία έχουμε συνδεδεμένη το T1000
• Κάμερα : Με την επιλογή αυτή ενεργοποιείται η κάμερα της συσκευής μας και προβάλεται στην τηλεόραση το περιεχόμενο που καταγράφει.
• Μουσική : Με την επιλογή αυτή μπορούμε να αναπαράγουμε αρχεία μουσικής που βρίσκονται στην ταμπλέτα μας, στην τηλεόρασή μας
• Βίντεο : Με την επιλογή αυτή μπορούμε να αναπαράγουμε αρχεία βίντεο που βρίσκονται στην ταμπλέτα μας, στην τηλεόρασή μας
• Έγγραφο: Mε την επιλογή αυτή μπορούμε να προβάλλουμε στην τηλεόραση έγγραφα του Office καθώς και έγγραφα PDF
• Ιστός: Στην περίπτωση αυτή, ανοίγει ο browser της εφαρμογής ΕΖCast και η τηλεόραση κάνει καθρεπτισμό (mirroring) της οθόνης της ταμπλέτας
• Βίντεο Cloud : Και εδώ ανοίγει ο browser με κάποια bookmarks από ιστοσελίδες video (π.χ. youtube)
• Χώρος αποθήκευσης στο Cloud : Με την λειτουργία αυτή μπορούμε να προβάλλουμε στην τηλεόρασή μας, αρχεία τα οποία έχουμε αποθηκευμένα στο Dropbox.
• Ζωντανό : Ανοίγει ο browser με κάποια bookmarks από ιστοσελίδες live streaming
• Σχόλιο : Από εδώ μπορούμε να αφήσουμε σχόλια σχετικά με την εφαρμογή EZCast
• Ενημέρωση : Από εδώ μπορούμε να ελέγξουμε για ενημερώσεις της εφαρμογής EZCast
• Social : Ανοίγει ο browser με κάποια bookmarks από ιστοσελίδες κοινωνικής δικτύωσης

Ας δούμε τώρα κάποια ενδιαφέροντα screenshots από την λειτουργία του EZCast, καθώς και φωτογραφίες από το τι προβάλλεται στην τηλεόρασή μας.


Mία πολύ ενδιαφέρουσα λειτουργία ενεργοποιείται όταν πατήσουμε το εικονίδιο του μολυβιού. Μπορούμε να ζωγραφίσουμε πάνω στην οθόνη του tablet χρησιμοποιώντας διάφορα χρώματα και πάχη γραμμών και τα αποτελέσματα εμφανίζονται real time στην τηλεόραση.


Η ίδια λειτουργία με το μολύβι είναι διαθέσιμη και κατά την προβολή εγγράφων. Ανοίξαμε χωρίς κανένα πρόβλημα έγγραφα του Office εκδόσεων 2003 έως και 2013 (αρχεία Excel, Word & Powerpoint) καθώς και αρχεία PDF, τα οπoία βρίσκονταν τόσο στην εσωτερική μνήμη του υπολογιστή μας, όσο και στο DropBox.


Aς δούμε τώρα τι γίνεται με την αναπαραγωγή video. Αρχικά, χρησιμοποιήσαμε τον browser του EZCast για να δούμε αρχεία video από το youtube. H αναπαραγωγή εγινε απροβλημάτιστα, ενώ κατά τη διάρκειά της το video έπαιζε μόνο από την τηλεόραση και στο tablet υπήρχαν μόνο τα κουμπιά χειρισμού.


Στην συνέχεια δοκιμάσαμε αρχεία video τα οποία ήταν αποθηκευμένα στην μνήμη του tablet. Εδώ το Τ1000 δεν τα πήγε και τόσο καλά. Τα μόνα αρχεία που η προβολή τους ήταν ανεκτή ήταν τα αρχεία x264 ανάλυσης SD. Πάντως να σημειώσουμε εδώ πως χωρίς καμία απολύτως ρύθμιση έπαιξαν οι ελληνικοί υπότιτλοι τύπου srt.


Όσον αφορά την επιλογή DLNA, εάν έχετε εγκατεστημένη κάποια εφαρμογή DLNA server στην ταμπλέτα σας, μπορείτε μέσω αυτής να στέλνετε τα αρχεία σας στο Τ1000. Στην περίπτωση όμως αυτή, δεν είναι δυνατή η προβολή υποτίτλων.

Ας περάσουμε όμως τώρα στο θέμα του mirroring. Σαν γενική αρχή ισχύει ότι το android από την έκδοση 4.2 και μετά υποστηρίζει Wireless Display. Στην πράξη όμως, για να λειτουργήσει αυτό θα πρέπει να υπάρχει υποστήριξη και σε επίπεδο hardware. Στην ιστοσελίδα του EZCast υπάρχει αναλυτική λίστα με τις συσκευές οι οποίες μπορούν να συνδεθούν με το Τ1000 σαν wireless display. Δυστυχώς δεν είχαμε στην κατοχή μας μία από αυτές και έτσι παρ' ότι στις ρυθμίσεις του android υπήρχε η επιλογή για Wireless Display δεν καταφέραμε να συνδεθούμε.

Δοκιμή με Windows 7

Ας περάσουμε τώρα να δούμε τι μπορεί να προσφέρει το Tronsmart T1000 Mirror2TV εάν το συνδέσουμε με έναν υπολογιστή που τρέχει Windows. Και στην περίπτωση αυτή, πρέπει να εγκαταστήσουμε το EZCast (υπάρχει διαθέσιμο για εκδόσεις από XP έως 8.1) και η διαδικασία pairing με το Τ1000 είναι παρόμοια με αυτή του Android, οπότε περνάμε κατευθείαν στο ζουμί.


Όπως βλέπετε οι διαθέσιμες επιλογές σε σχέση με την έκδοση Android που είδαμε στην προηγούμενη σελίδα είναι λιγότερες.


• Mirror : Με την επιλογή αυτή ενεργοποιούμε το ασύρματο mirroring της οθόνης μας στην τηλεόραση. Πατώντας πάνω στο κίτρινο εικονίδιο γίνεται η εναλλαγή ανάμεσα σε mirror, extended desktop και απενεργοποίηση.
• High quality : Με την επιλογή αυτή συμβιβαζόμαστε ανάμεσα σε υψηλή ποιότητα με χαμηλή απόκριση και σε χαμηλή ποιότητα με καλύτερη απόκριση. Σύμφωνα με το manual καλό είναι να επιλέγουμε high quality μόνο όταν θέλουμε να προβάλουμε στατικές εικόνες.
• Audio on : Η επιλογή αυτή κάνει το αυτονόητο, ενεργοποιώντας και απενεργοποιώντας την μετάδοση ήχου μαζί με την εικόνα.
• Compatible : Όσον αφορά την επιλογή αυτή δεν έχουμε να σας πούμε κάτι, καθώς ούτε βρήκαμε κάποια αναφορά στο manual ούτε και διαπιστώσαμε κάτι κατά την χρήση της.
• Music : Όπως και στην περίπτωση του android έτσι και εδώ, μπορούμε να ακούσουμε στην τηλεόραση αρχεία ήχου που έχουμε αποθηκευμένα στον υπολογιστή μας.
• Video : Το ίδιο με το παραπάνω αλλά με αρχεία video.
• Update : Το EZCast ελέγχει την ύπαρξη αναβαθμίσεων
• DLNA : Εάν έχουμε ενεργοποιημένο το streaming αρχείων πολυμέσων μέσα από τον Windows Media Player 12, τότε μπορούμε να προσθέσουμε την επιλογή στο δεξί κλικ των παραπάνω αρχείων Play To -> Tronsmart T1000. Δυστυχώς όσο και να προσπαθήσαμε η παραπάνω επιλογή δεν λειτούργησε.
• Setting: Με την επιλογή αυτή εμφανίζεται στην οθόνη μας ένα χειριστήριο παρόμοιο με αυτό που είχαμε δει και στην περίπτωση του Android και μπορούμε να πειράξουμε τις γενικές ρυθμίσεις του T1000.

Σε αυτό το σημείο αξίζει να πούμε πως δοκιμάσαμε το EZCast τόσο σε ένα παλαιό φορητό υπολογιστή με Windows XP, όσο και σε ένα αρκετά σύγχρονο με Windows 7 x64. Και στις δύο περιπτώσεις το mirroring δούλεψε με την πρώτη, αλλά και στις 2 υπήρχε ένα αισθητό lag, το οποίο δεν εξαφανίστηκε ούτε όταν κατεβάσαμε την ανάλυση στα 1280x720. Δεν είναι τραγικό, αλλά καθιστά την λειτουργία του mirroring χρηστική μόνο για να δείχνουμε στατικές εικόνες. Δυστυχώς δεν είχαμε στην κατοχή μας κάποιο φορητό υπολογιστή με Windows 8.1 για να δούμε το πώς αποδίδει το Τ1000 με την εγγενή υποστήριξη Miracast της νεότερης έκδοσης των Windows.

Κατά τα άλλα, η αναπαραγωγή αρχείων ήχου ήταν απροβλημάτιστη, ενώ κατά την αναπαραγωγή αρχείων video διαπιστώσαμε πως στα μεν SD τα πήγε καλά, ενώ σε οτιδήποτε είχε μεγαλύτερη ανάλυση και bitrate τα πράγματα σκούραιναν. Nα σημειώσουμε πως παρ'όλο που στα τεχνικά χαρακτηριστικά του Τ1000 αναφέρεται μέγιστη ταχύτητα σύνδεσης του ασύρματου δικτύου 300 Mbps, ακόμα και όταν το φέραμε δίπλα στον υπολογιστή δεν ξεπέρασε τα 150 (και χωρίς να είναι συνδεδεμένο στο wireless router). Για όσους προβληματίζονται σχετικά με την έλλειψη επιλογών για προβολή αρχείων εγγράφων, ιστοσελίδων κλπ που είδαμε στην έκδοση για Android, να σας υπενθυμίσουμε πως το mirroring θα λειτουργήσει σε οποιοδήποτε υπολογιστή έχει ασύρματη κάρτα δικτύου, ακομα και αν μιλάμε για παλιό φορητό με Windows XP, άρα η ύπαρξη των προαναφερθείσων επιλογών θα ήταν περιττή.

[BREAK=Δοκιμή με Windows Phone 8.1]

Μιας και πριν λίγες μέρες ανακοινώθηκε από την Microsoft η δικιά της πρόταση όσον αφορά την ασύρματη διασύνδεση Windows Phone και τηλεόρασης, και δεδομένου ότι ο γράφων χρησιμοποιεί καθημερινά ένα Nokia Lumia 520 το οποίο πρόσφατα αναβαθμίστηκε στην έκδοση 8.1, δοκιμάσαμε τις δυνατότητες που παρέχει το Tronsmart T1000 Mirror2TV στον κάτοχο μίας συσκευής WP. Και στην περίπτωση αυτή, αφού εγκαταστήσαμε την εφαρμογή EZCast στο τηλέφωνό μας, συνδεθήκαμε στο ασύρματο δίκτυο του Τ1000 και ξεκίνησε η επικοινωνία μεταξύ των δύο συσκευών.

Όπως βλέπετε στην παρακάτω εικόνα, οι διαθέσιμες επιλογές είναι περιορισμένες. Μπορούμε να προβάλουμε φωτογραφίες, βίντεο, αρχεία ήχου καθώς και το τι δείχνει η κάμερα του κινητού μας. Ο τρόπος δημιουργίας των playlist είναι αρκετά δύσχρηστος, ενώ τα αρχεία που θα επιλεγούν πρέπει να είναι σε συγκεκριμένους φακέλους (ιδιοτροπιες γνωστές σε όλους τους κατόχους κινητών WP). Δυσάρεστη εντύπωση μας έκανε η μη ύπαρξη επιλογής για προβολή εγγράφων, ιδιαίτερα μάλιστα όταν μιλάμε για κινητά τηλέφωνα που έρχονται με το MS Office προεγκατεστημένο.


Αυτό που μας άρεσε ιδιαίτερα όμως ήταν ότι το ενσωματωμένο DLNA του Lumia, με την ονομασία Nokia Play To, αναγνώρισε αμέσως το Tronsmart T1000 και έτσι χωρίς την ανάγκη του ΕΖCast μπορέσαμε να στείλουμε τα αρχεια φωτογραφιών εικόνας και video στην τηλεόρασή μας (χωρίς φυσικά υπότιτλους για τα αρχεία video). Δυστυχώς ούτε και εδώ μπορέσαμε να κάνουμε mirroring της οθόνης, μιας και παρ'ότι υποστηρίζεται από τα WP 8.1 σύμφωνα με την Microsoft πρέπει να υπάρχει και συμβατότητα σε επίπεδο hardware για να γίνει δυνατή η επικοινωνία των συσκευών μέσω miracast.


Επίλογος - Συμπεράσματα


Πριν ξεκινήσουμε τον απολογισμό, καλό θα ήταν να σας υπενθυμίσουμε ότι σήμερα παρουσιάσαμε μία συσκευή που κοστίζει μόλις 18 ευρώ (και μάλιστα κατά καιρούς έχει φτάσει να πωλείται και κάτω από 12). Άρα οποιαδήποτε σύγκριση με συσκευές που κοστίζουν το 5πλάσιο είναι το λιγότερο ανεδαφική. Επιπλέον, μιλάμε για πρωτόκολλα επικοινωνίας τα οποία είναι ακόμα σε βρεφική ηλικία και σίγουρα οι χρήστες που θα τα επιλέξουν αντιμετωπίζουν τα προβλήματα που είθισται να παρουσιάζονται στους early adopters. Λαμβάνοντας υπόψη τα παραπάνω, μπορούμε να πούμε πως το Tronsmart T1000 Mirror2TV είναι μία συσκευή που σε γενικές γραμμές μας άφησε αρκετά ικανοποιημένους και η οποία προτείνεται σε όλους όσοι μπορούν να εκμεταλλευθούν έστω και μία από τις δυνατότητές του.

Ειδικά όσον αφορά την προβολή εγγράφων, ιστοσελίδων και φωτογραφιών όπου οι επιδόσεις του μας άφησαν απόλυτα ικανοποιημένους μπορεί να λύσει πραγματικά τα χέρια. Έτσι μπορείτε παραδείγματος χάρην να έχετε επικοινωνία μεταξύ ενός κινητού τηλεφώνου και ενός προτζέκτορα απλοποιώντας έτσι την δουλειά σας και παράλληλα εντυπωσιάζοντας το κοινό σας. Επιπλέον, ακόμα και η θέαση SD περιεχομένου περιστασιακά μέσω του Τ1000 είναι εφικτή (π.χ. σε ένα ξενοδοχείο κατά τις διακοπές σας) γλιτώνοντάς σας από ενοχλητικά καλώδια.

Ας συνοψίσουμε τα θετικά και τα αρνητικά του Tronsmart T1000 Mirror2TV σε μορφή bullet points:

Θετικά


• Τιμή
• Μέγεθος - ευκολία μεταφοράς
• Υποστηρίζει μια σειρά από διαφορετικά πρωτόκολλα επικοινωνίας
• Υποστηρίζει μια σειρά από διαφορετικά είδη αρχείων
• Μπορεί να συνδεθεί με πολλές διαφορετικές πλατφόρμες φορητών και μη συσκευών
• Ευκολία χειρισμού του EZCast

Αρνητικά

• Το ΕΖCast διαφέρει από συσκευή σε συσκευή
• Αδυναμία αναπαραγωγής HD περιεχομένου
• Προβληματικό έως ακατόρθωτο ανάλογα την πλατφόρμα Screen Mirroring

Λαμβάνοντας υπόψη όλα τα παραπάνω, η βαθμολογία που αποσπά το Tronsmart T1000 Mirror2TV είναι:


Και από τα barebones της Shuttle περνάμε στους elegant "νάνους" της Intel η οποία μπαίνει πολύ δυνατά στο χώρο των ultra-compact devices. Μέχρι πρότινος η κατηγορία δεν είχε να δείξει κάτι αξιόλογο με τα προϊόντα που παρουσιάζονταν να αποτελούν "χαριτωμένες" βασικές υπολογιστικές μονάδες με περιορισμένη λειτουργικότητα/επιδόσεις λόγω αδύναμου υλικού.Όλα άλλαξαν με τις APUs της AMD και τη σταδιακή ενδυνάμωση των SoCs που οδήγησαν σε αρχιτεκτονικές όπως Intel Haswell και AMD Mullins με έμφαση στο power optimized computing. Η αγορά πλέον βρίθει συσκευών χαμηλής κατανάλωσης, κινητών, tablets κτλ με αποτέλεσμα να έρχονται στο προσκήνιο δυνατότερες, κομψότερες και μικρότερες συσκευές

Μια τέτοια συσκευή είναι και το D34010WYKH που μας παραχώρησε πολύ ευγενικά η Intel για τη σημερινή παρουσίαση. Αποτελεί μια πολύ κομψή, πολύ ποιοτική, πολύ δουλεμένη συσκευή "δήλωση" του τεχνολογικού κολοσσού στην κατηγορία. Έρχεται εφοδιασμένο με επεξεργαστή τέταρτης γενιάς Intel Core i3 και άριστη(κατά την άποψή μας πάντα) επεκτασιμότητα για το μέγεθός του. Η ίδια η Intel αναφέρει για το Intel NUC

Φέρνοντας επανάσταση στο ultra-compact device design, το ανανεωμένο Intel ® NUC έρχεται με περισσότερες δυνατότητες, πλέον υποστήριξης δίσκων 2,5 ιντσών, σε ένα καινοτόμο small form factor. Αυτό το πλήρως επεκτάσιμο, υπολογιστικό σύνολο εφοδιάζεται με επεξεργαστή τέταρτης γενιάς Intel® Core™ i3. Το Intel NUC αποτελεί μια ευέλικτη, προσαρμόσιμη πλατφόρμα κατάλληλη τόσο για συστήματα home theater όσο και για media server PCs ή υπολογιστικά συστήματα για μικρούς χώρους και οπουδήποτε αλλού μπορείτε να φανταστείτε. Το D34010WYKH SKU των Intel NUC έχει πολλά χρήσιμα χαρακτηριστικά, όπως τέσσερις θύρες USB 3.0, αισθητήρα υπερύθρων, υποδοχή ακουστικών / μικροφώνου, Mini HDMI, Mini DisplayPort και επιπλέον χώρο για να φιλοξενήσει δίσκο 2,5 ιντσών ή SSD ώστε να καλύψει όλες τις ενδεχόμενες χρήσεις. Το D34010WYKH εξοπλίζεται με τον τέταρτης γενιάς Intel ® Core ™ i3-4010U και την Intel HD 4400 για εκπληκτικές επιδόσεις και γραφικά.

>Τεχνικά χαρακτηριστικά

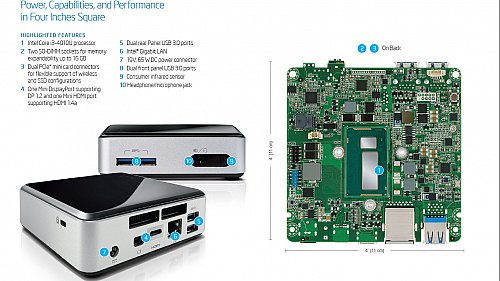

Tα τεχνικά χαρακτηριστικά του μικρού Barebone αναφέρονται αναλυτικά στον πίνακα που ακολουθεί.

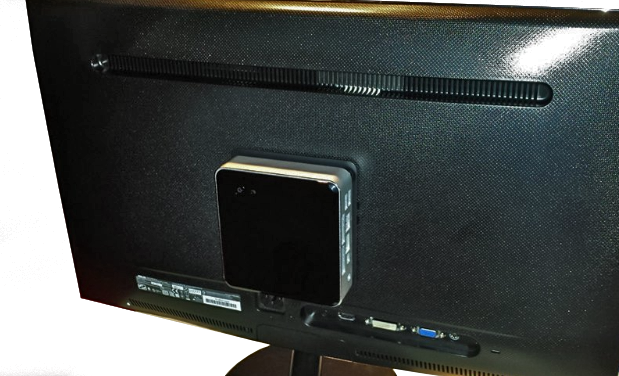

Τα Intel NUC έρχονται σε δύο διαστάσεις. Τα "κοντά" που παίρνουν μόνο mSata SSDs και έχουν μέγεθος 116.6mm x 112mm x 34.5mm και τα "ψηλά" που παίρνουν και κανονικούς δίσκους 2.5" SSD ή μη με διαστάσεις 116.6mm x 112mm x 49.5mm. Το D34010WYKH ανήκει στην οικογένεια των Wilson Canyon με το D34010WYKH να δηλώνει πως είναι το μοντέλο που παίρνει και δίσκο 2.5". H intel ήταν αρκετά ευγενική να μας παραχωρήσει το D34010WYKH "γεμάτο" SSD. μνήμη και κάρτα δικτύου.Επιπλέον η Intel σχεδιάζει την κυκλοφορία ενός μοντέλου NUC σε τύπο Fanless Thin Client εφοδιασμένου με Intel Atom και κωδική ονομασία Thin Canyon καθώς και ενός μοντέλου εφοδιασμένου με τον Celeron N2820. Τα Whitepapers της Intel απεικονίζουν με τον καλύτερο τρόπο τα λεγόμενά μας.

Κάτι που πρέπει να έχετε υπόψιν σας είναι οι δυνατότητες απεικόνισης των Intel NUC ανάλογα τον επεξεργαστή που φέρουν. Στον πίνακα παρουσιάζονται αναλυτικά τα λεγόμενά μας

.Video Unboxing & TearDown

Είναι μερικές φορές που ο παρορμητισμός χτυπάει κόκκινο και υπερέχει της λογικής με αποτέλεσμα να κάνουμε επιλογές που είτε θα μετανιώσουμε, είτε θα μας δώσουν αναπάντεχη χαρά. Ας πούμε ο γράφων, ενώ πάντα φροντίζει για VFM αγορές, αγόρασε κάποτε την Asus Rampage IV Formula αποκλειστικά και μόνο για την καγκούρικη κόκκινη ρίγα που κάνει το isolated PCB του SupremeFX III...Κάτι αντίστοιχο ένιωσε από το "μουσικό κουτί" της Intel και πήρε την απόφαση να δημιουργήσει το εν λόγω video unboxing αφού όπως έλεγε πολύ σωστά η Tekla* οι νόμοι τις φυσικής ορίζουν πως κάθε δράση έχει μια αντίδραση... Τι είναι το "μουσικό κουτί"; Η απάντηση στο βίντεο που ακολουθεί.

Προσωπικά, θα το αγόραζα επιτόπου αν έβλεπα live στο μαγαζί τι κάνει το κουτάκι. Ασχέτως χαρακτηριστικών, ασχέτως τιμής. Μπράβο στο marketing της Intel που με κάτι τόσο "χαζό", είμαστε βέβαιοι ότι, θα κερδίσει αρκετούς πελάτες.Ας δούμε λίγο καλύτερα όμως το D34010WYKH.

>To NUC στο φακό

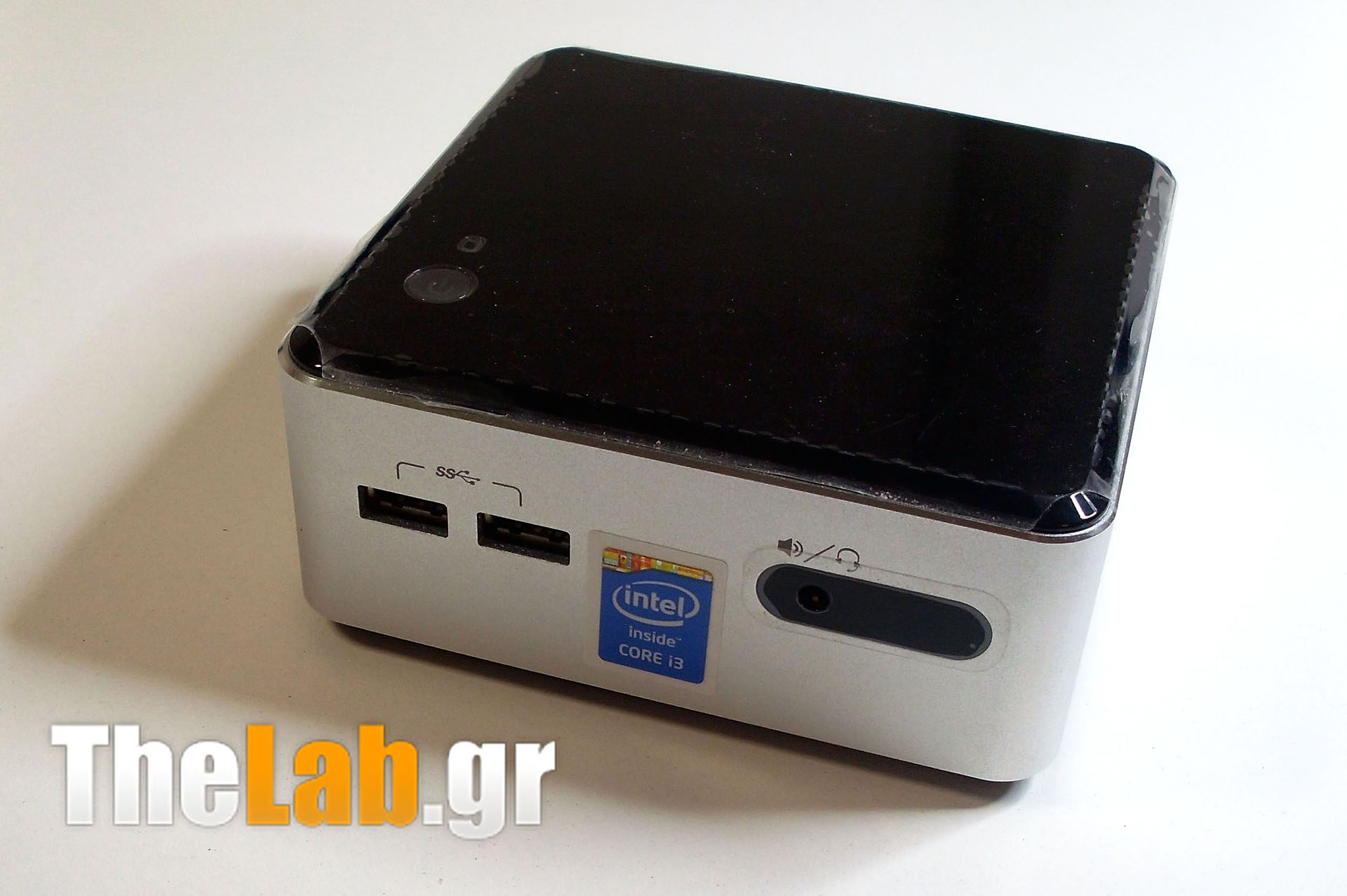

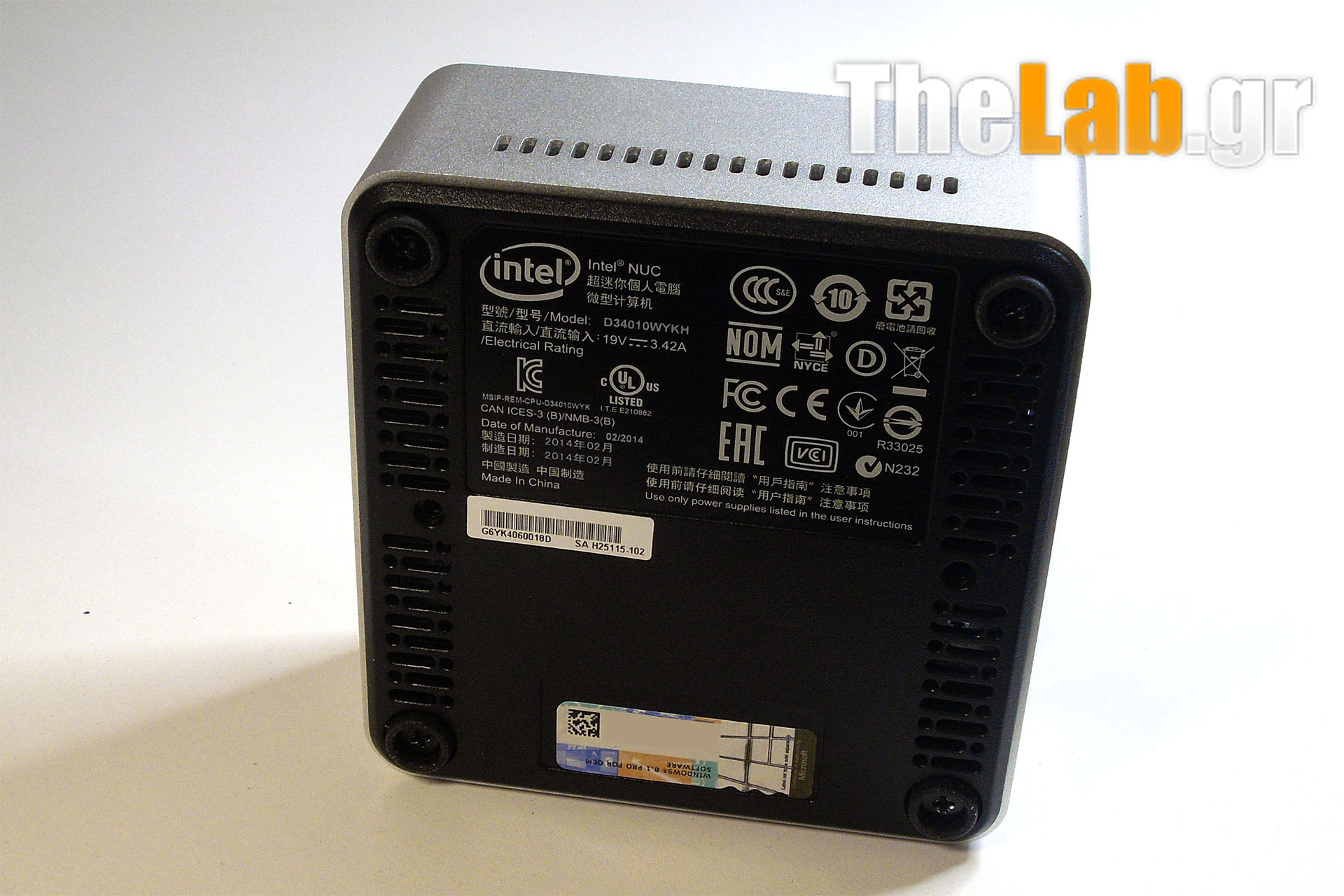

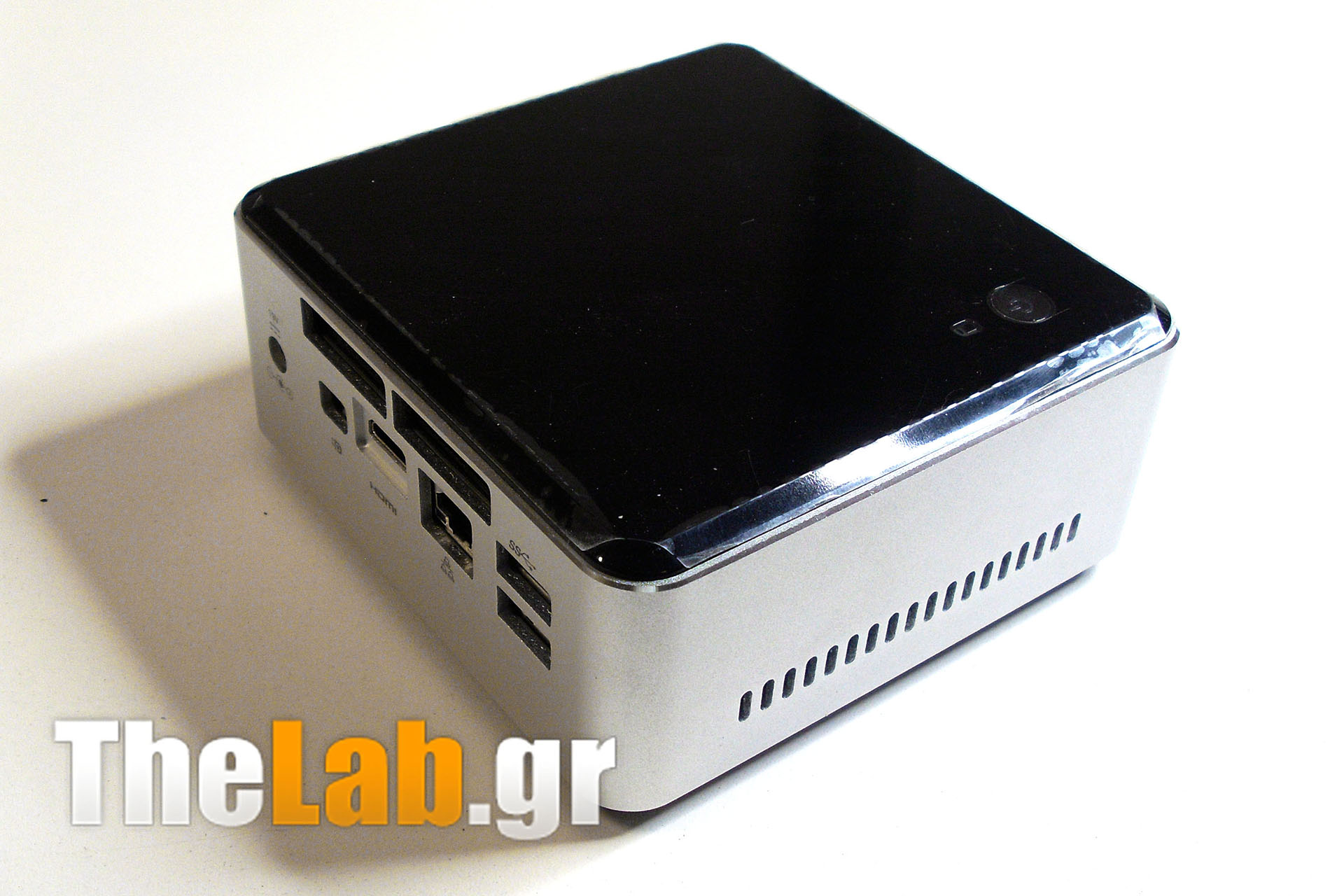

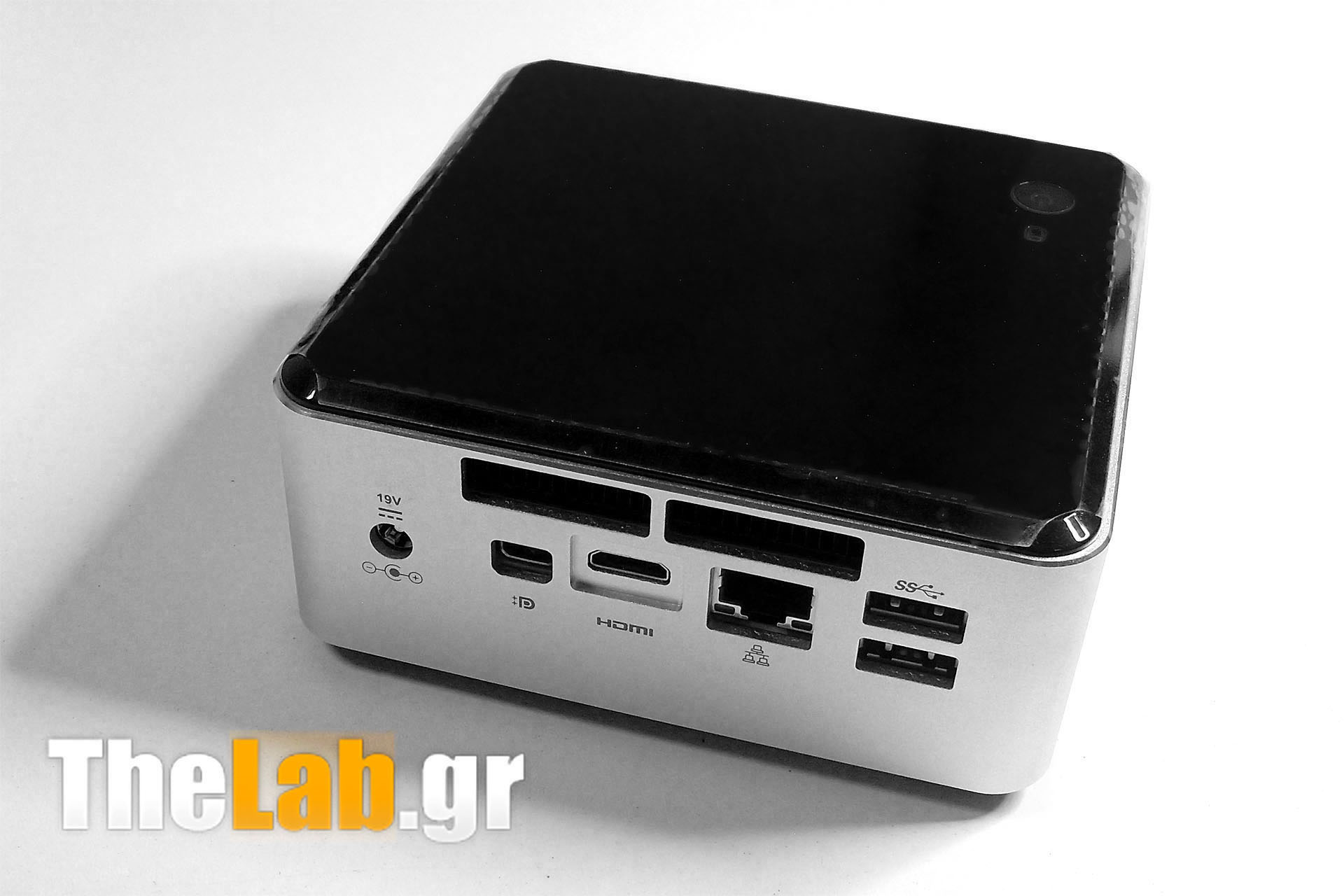

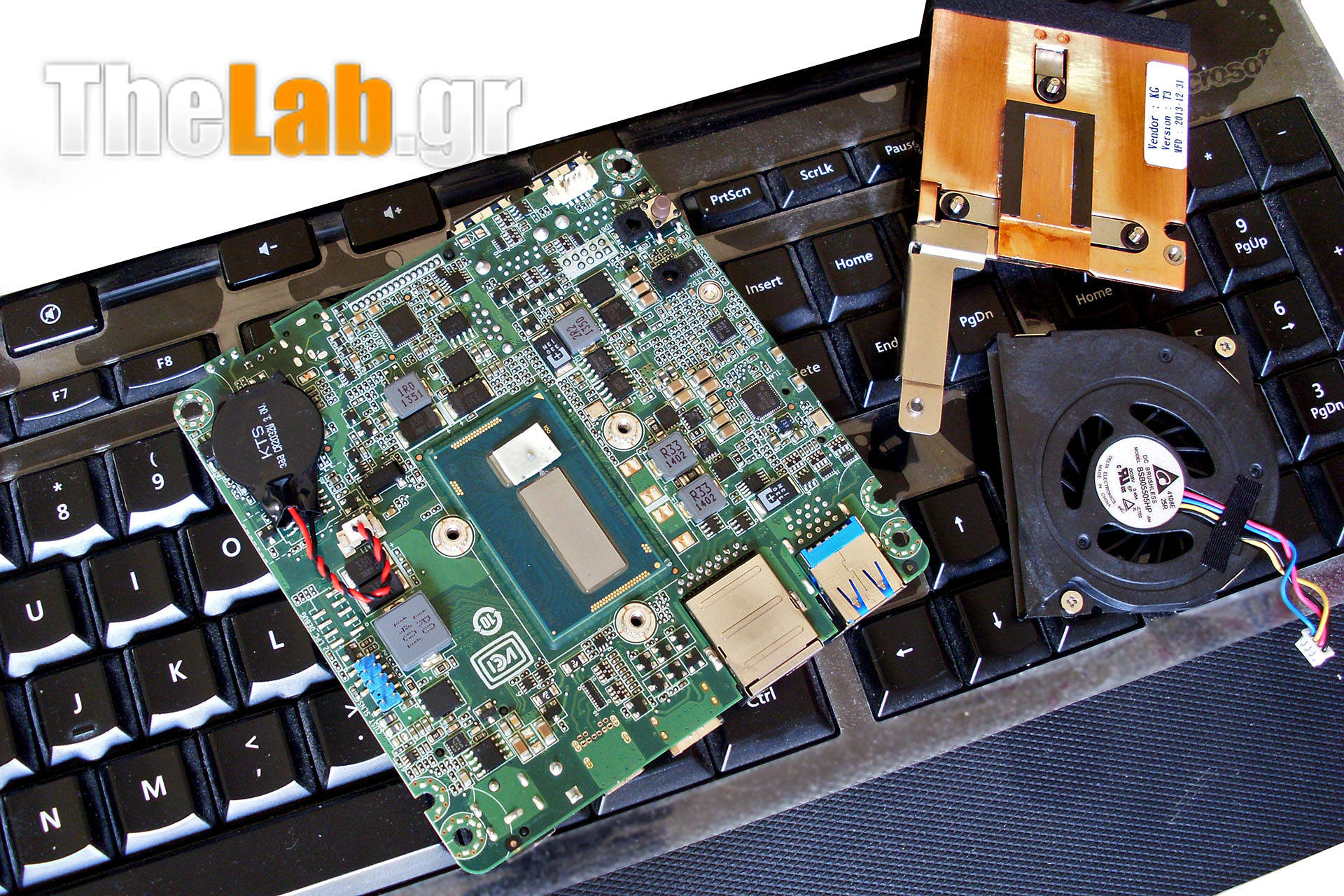

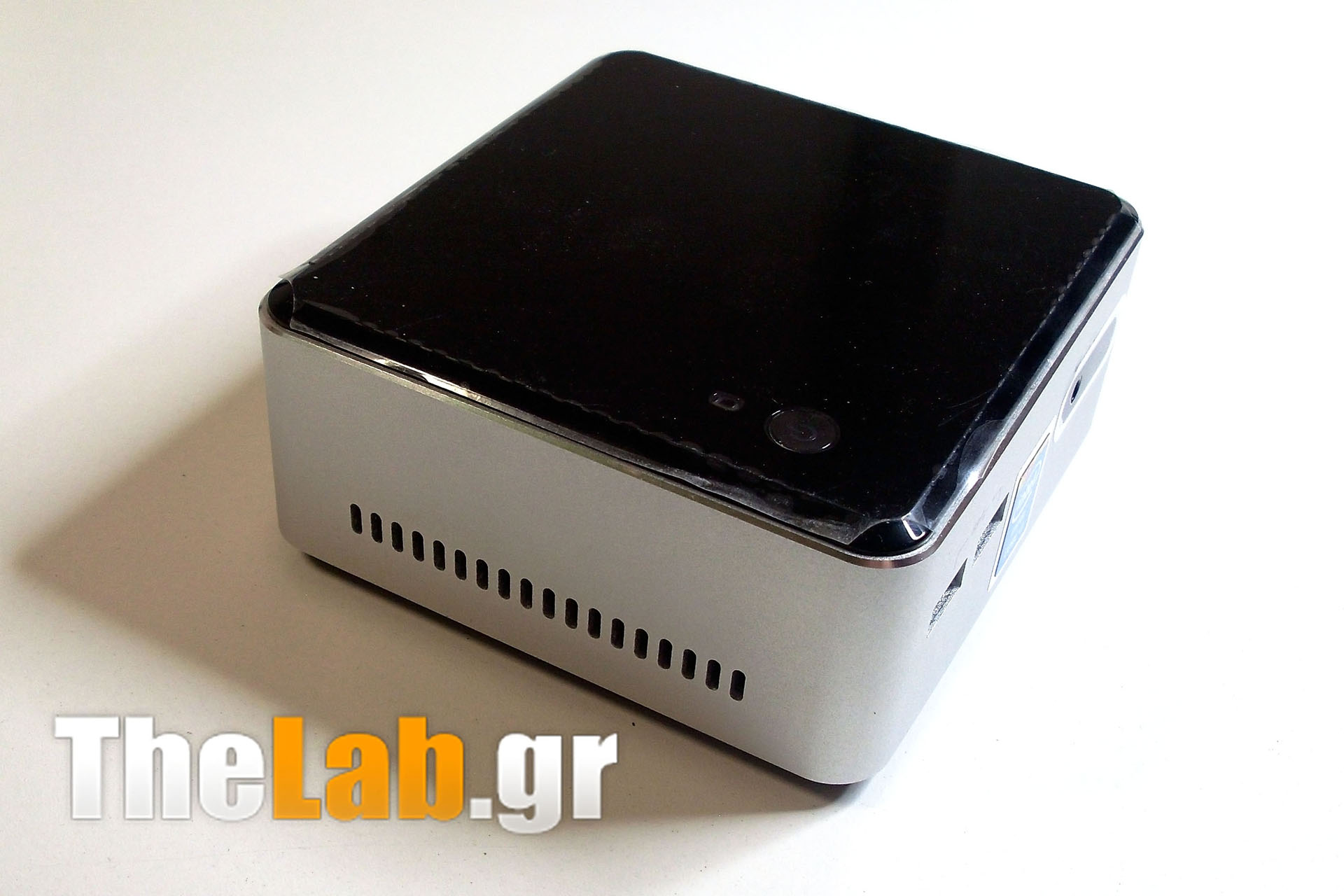

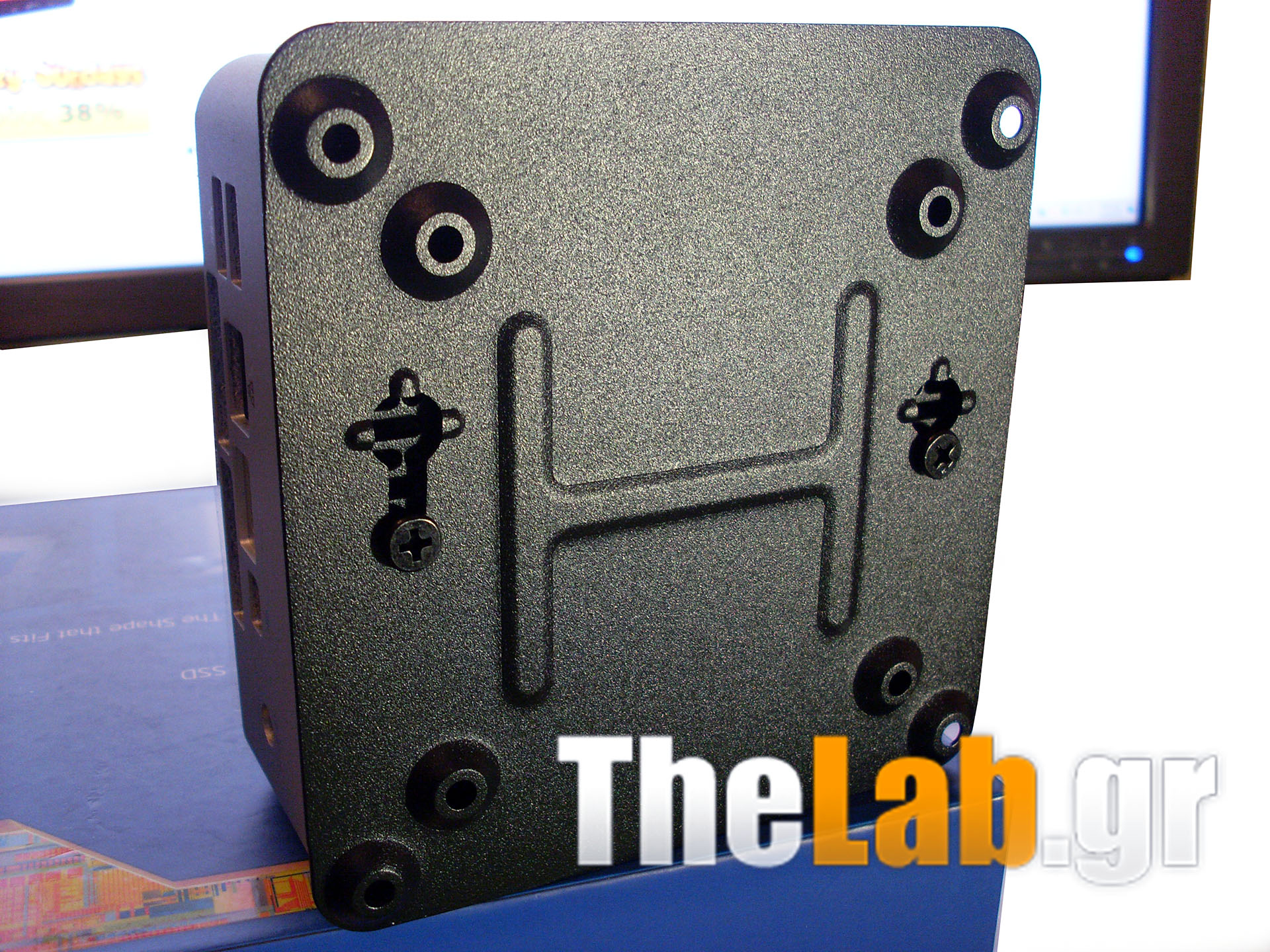

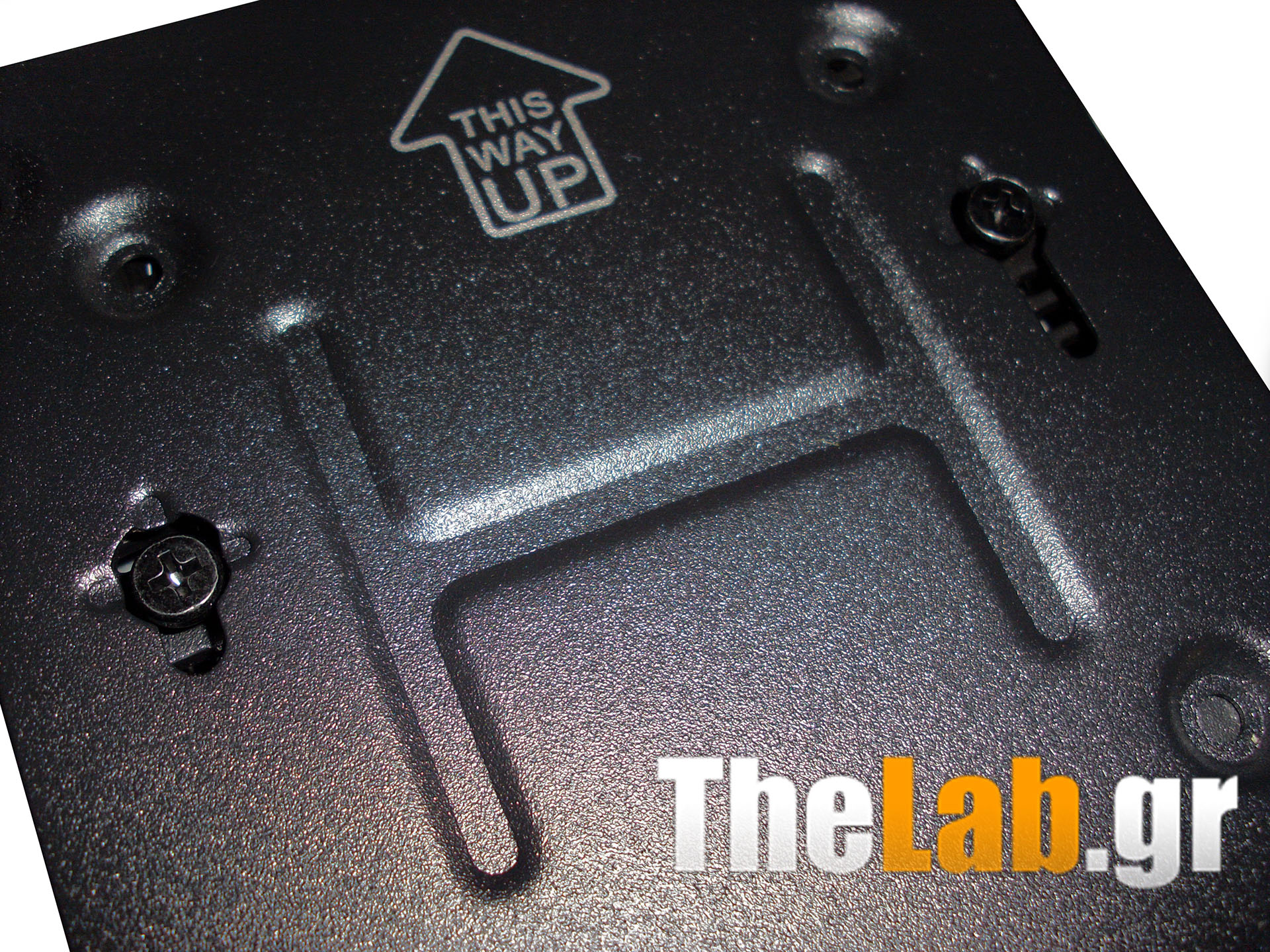

Αν και είδαμε αναλυτικά το λιλιπούτειο NUC στο video unboxing, ας ρίξουμε και μερικές φωτογραφικές ματιές.

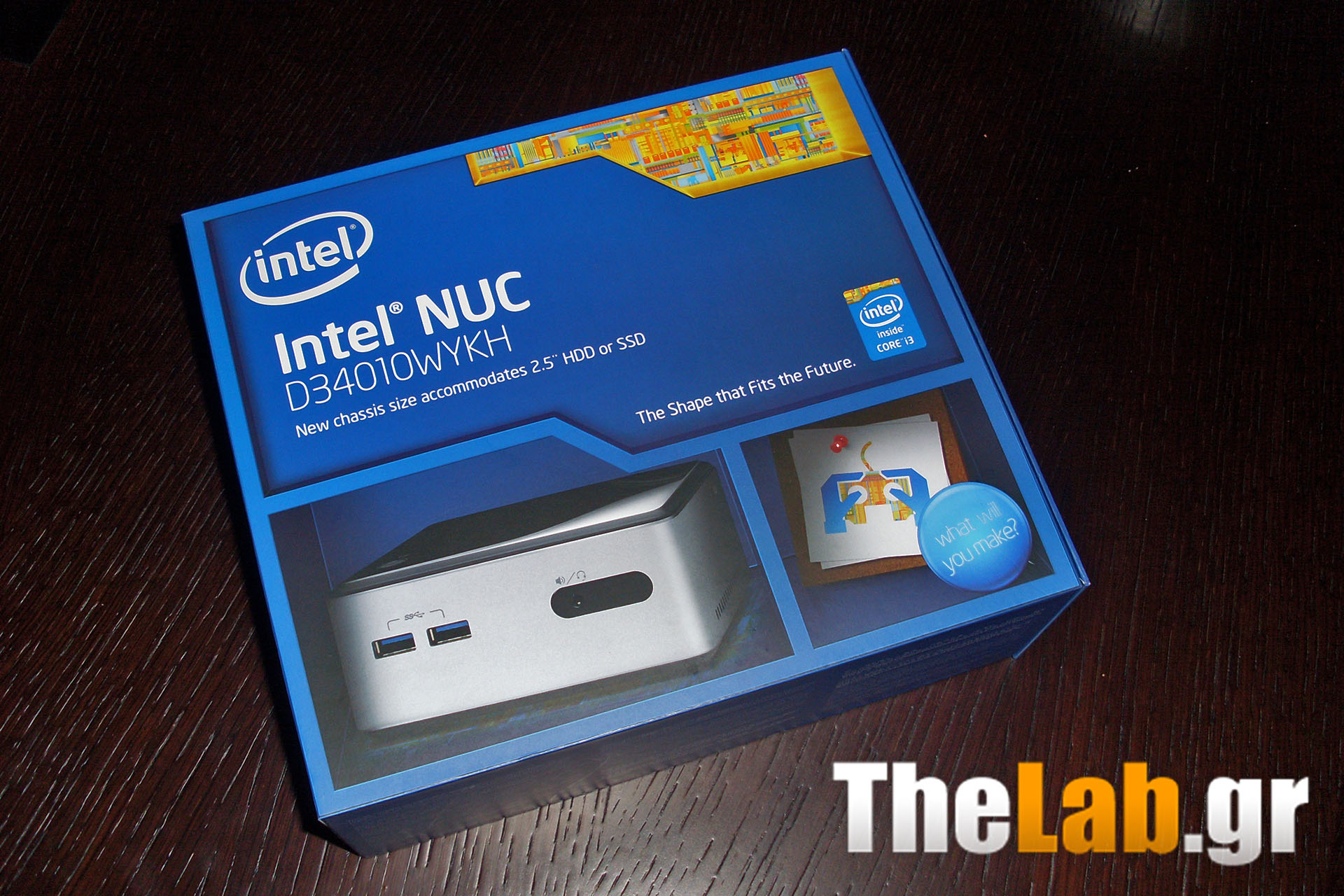

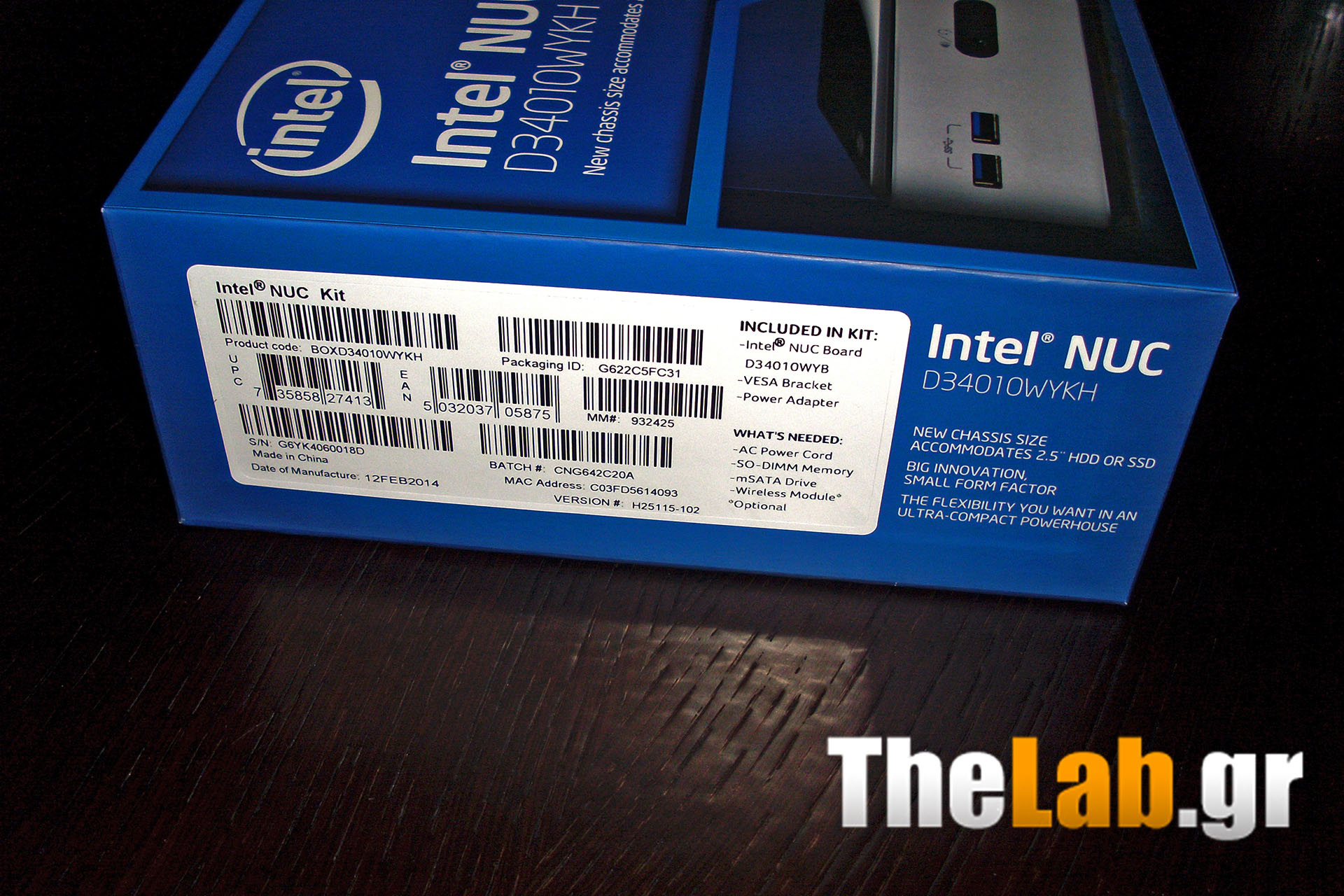

Συσκευασία

Τρεις παρατηρήσεις

Το μπροστινό Headphone jack οδηγείται από το Realtek ALC283 HD

Η κάρτα δικτύου είναι η Intel I218-V Gbit NIC

Ο Controller των υπερύθρων ανήκει στη Nuvoton και υποστηρίζει οποιοδήποτε remote τύπου media center compatible.

>The NUC Bios / Σύστημα δοκιμής

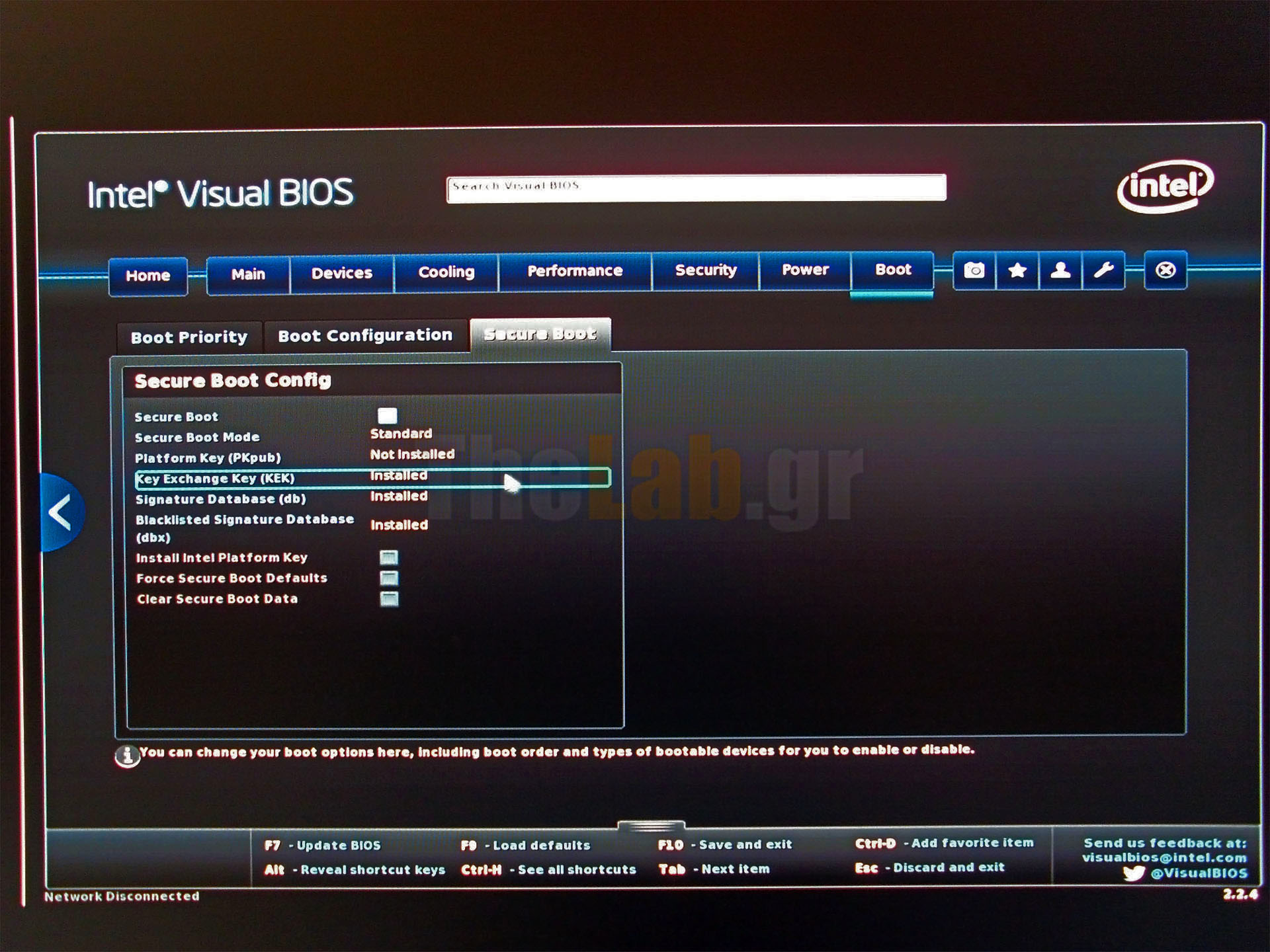

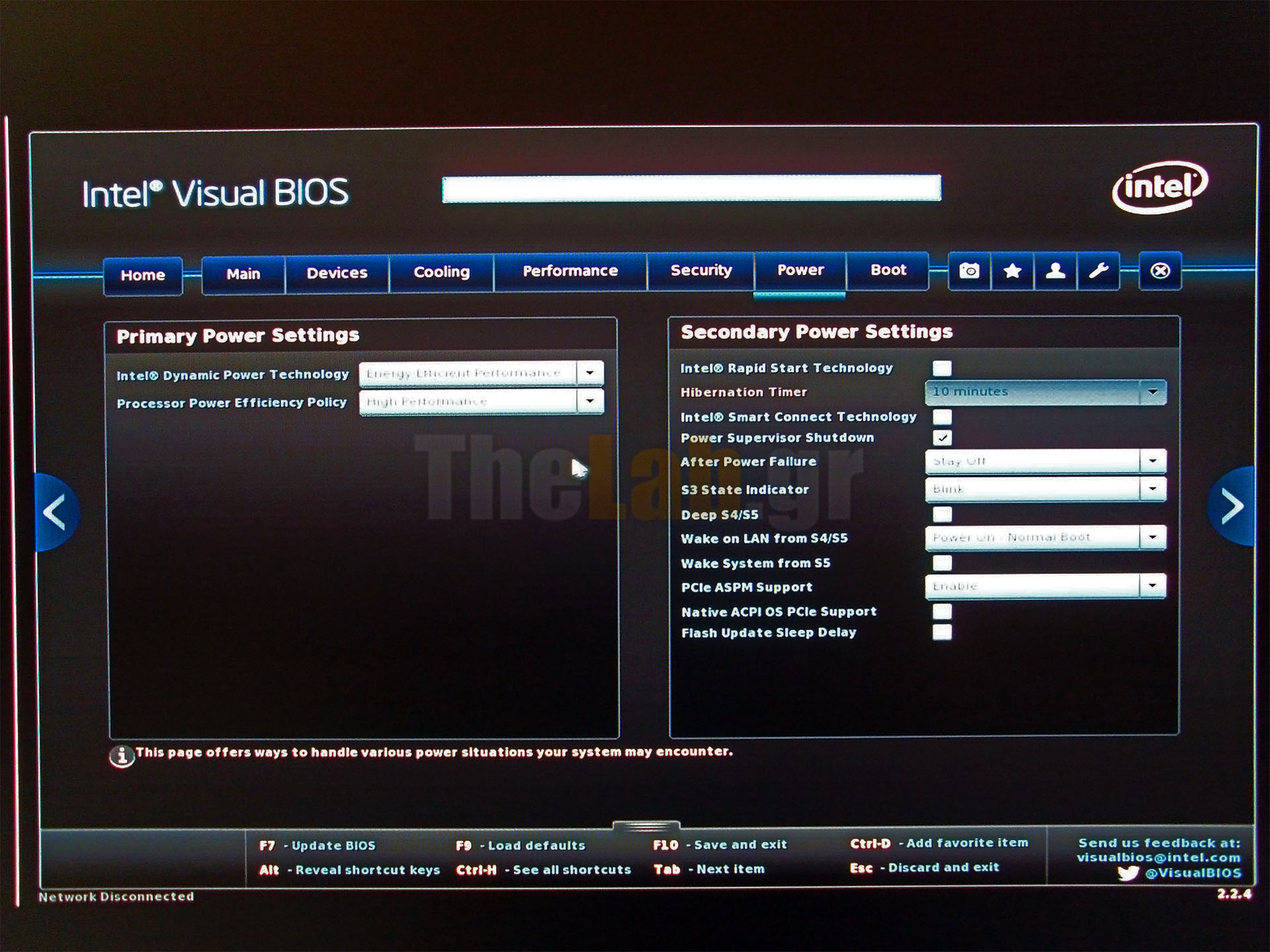

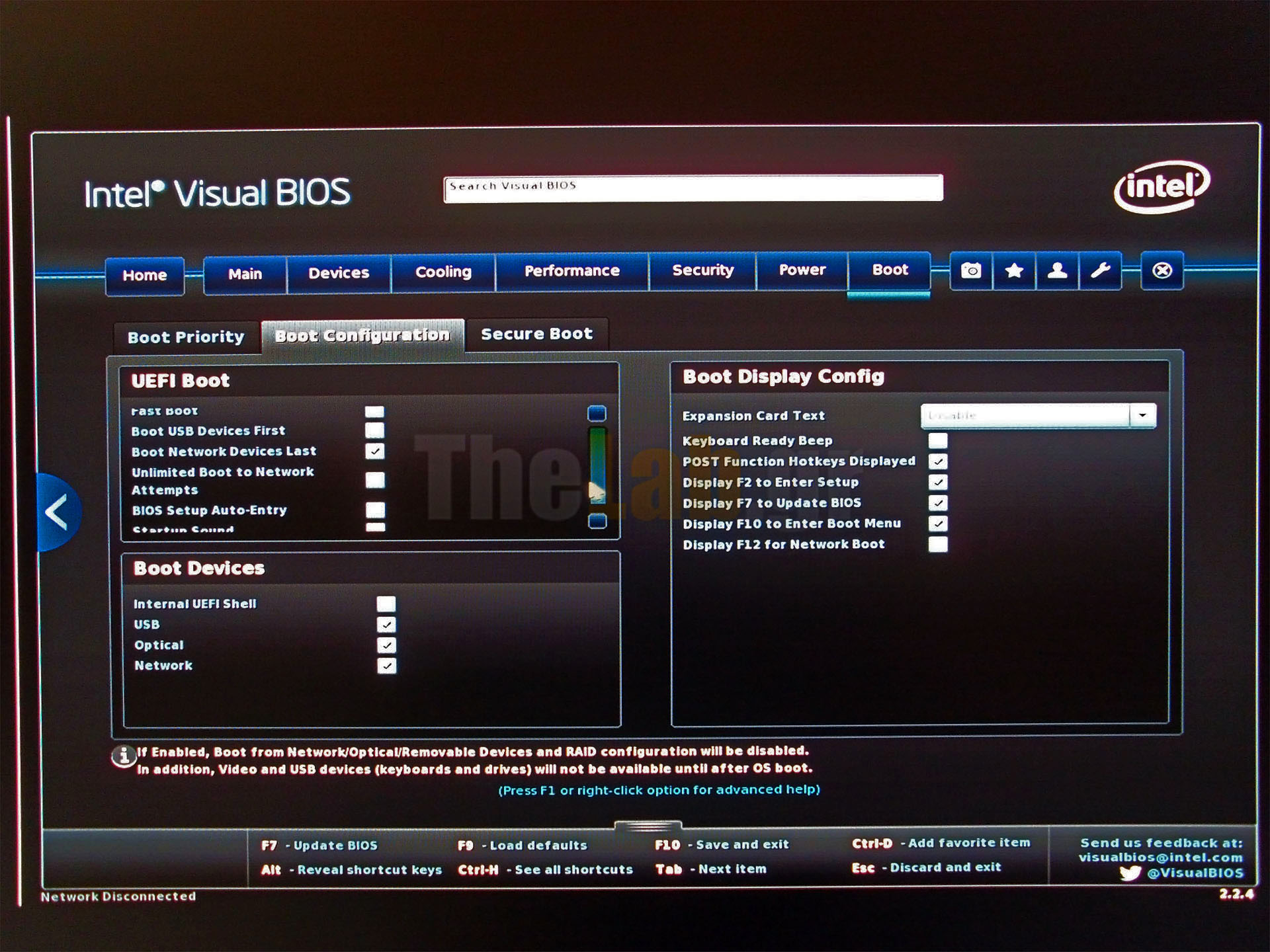

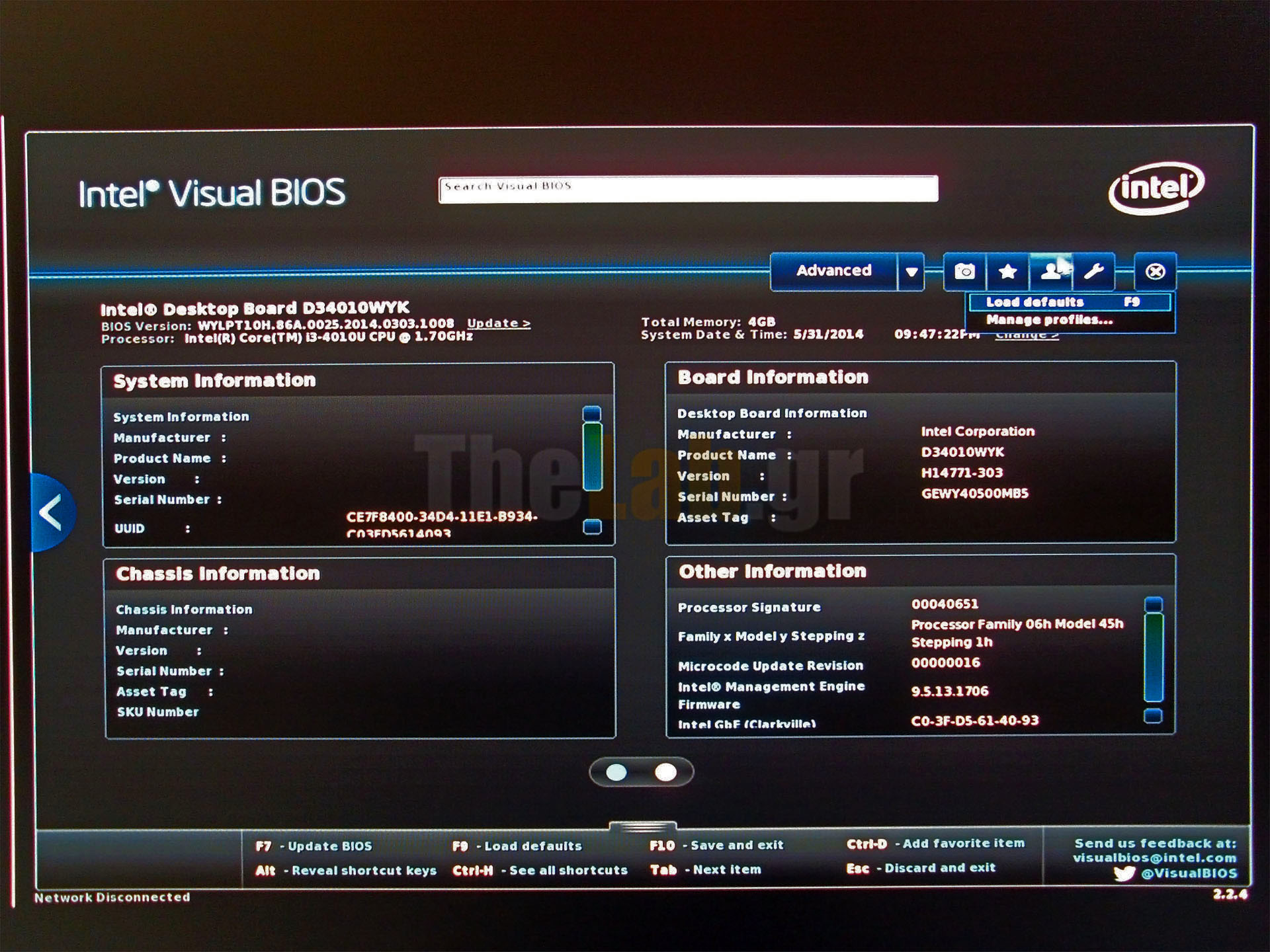

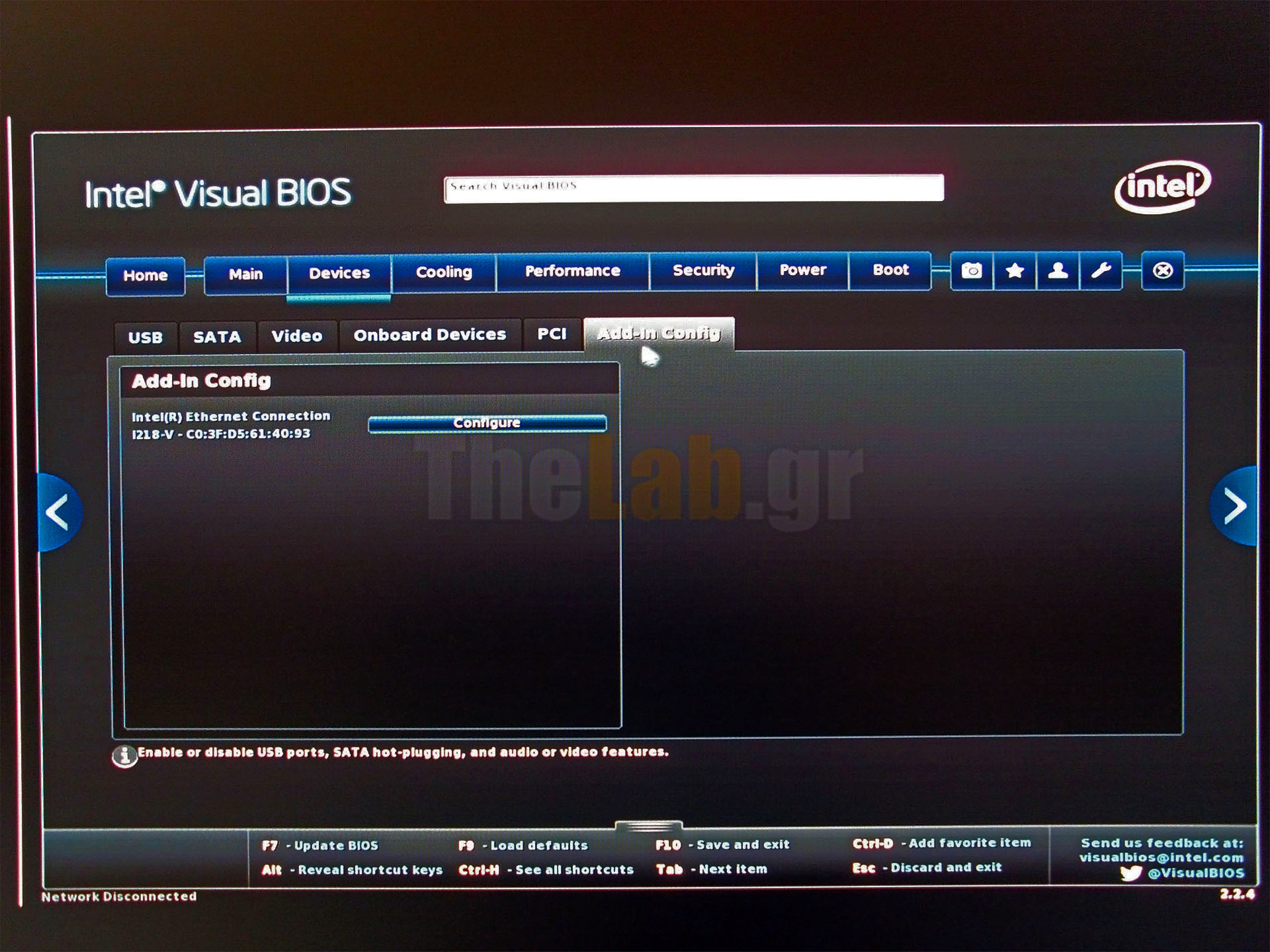

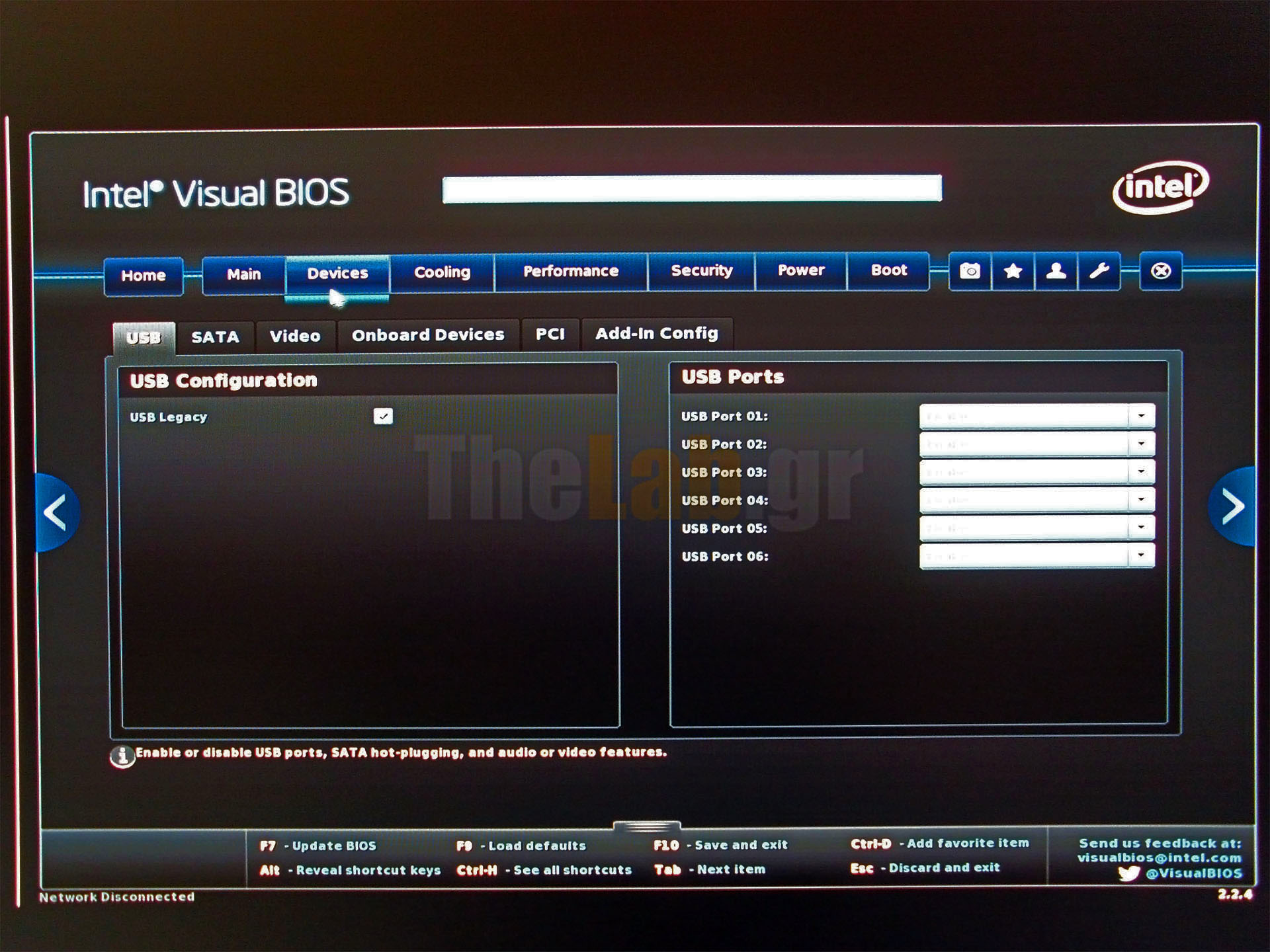

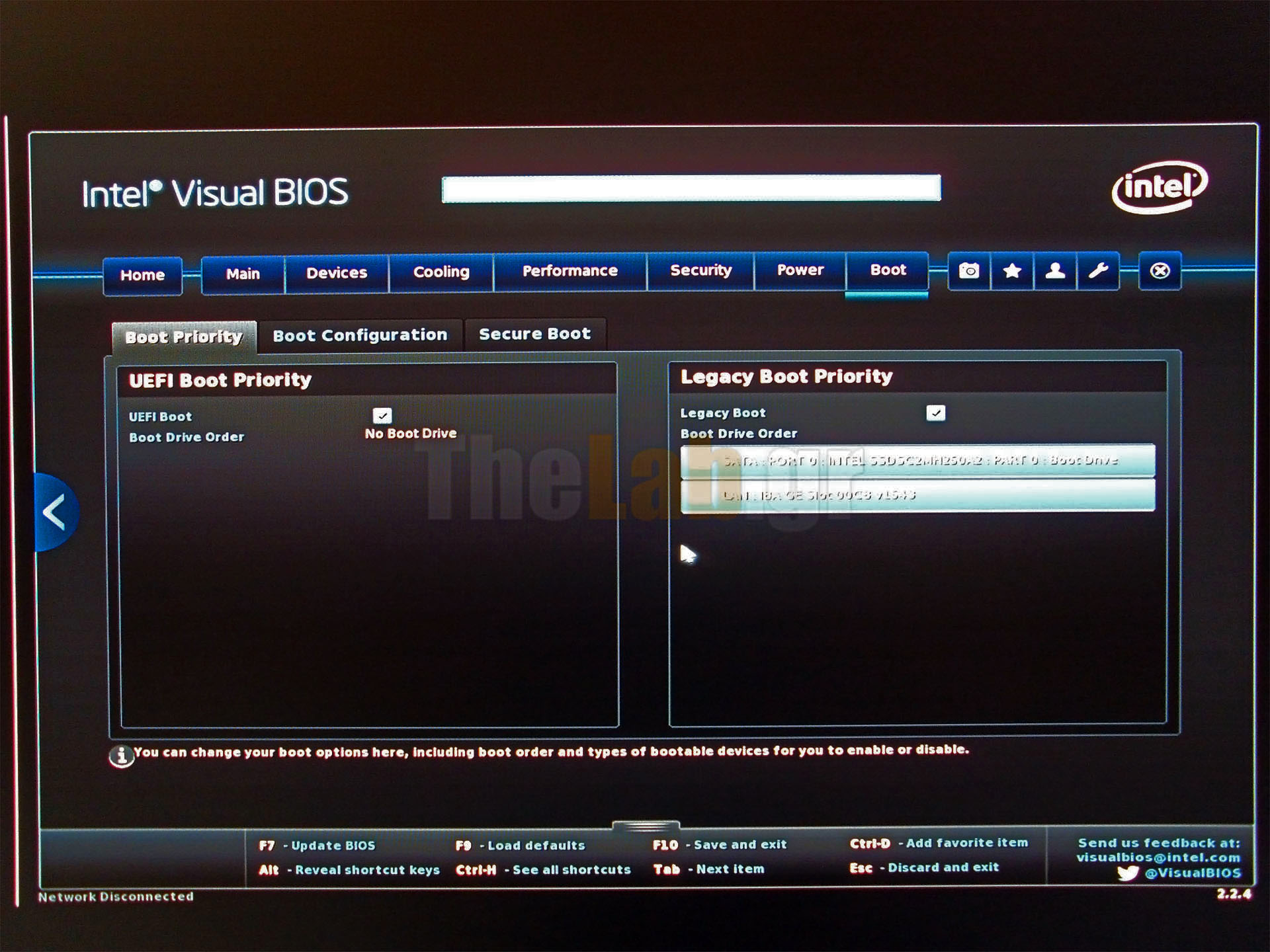

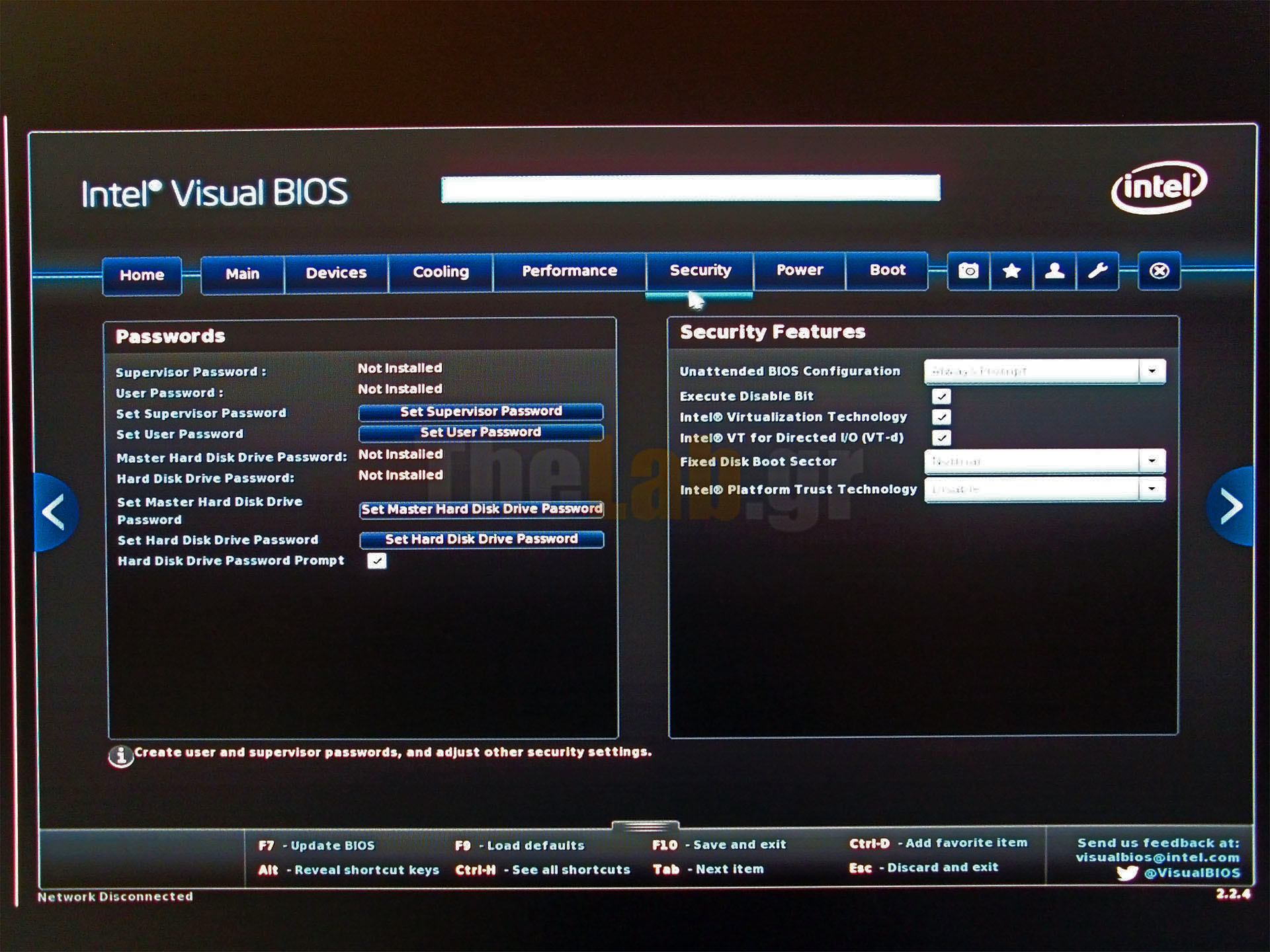

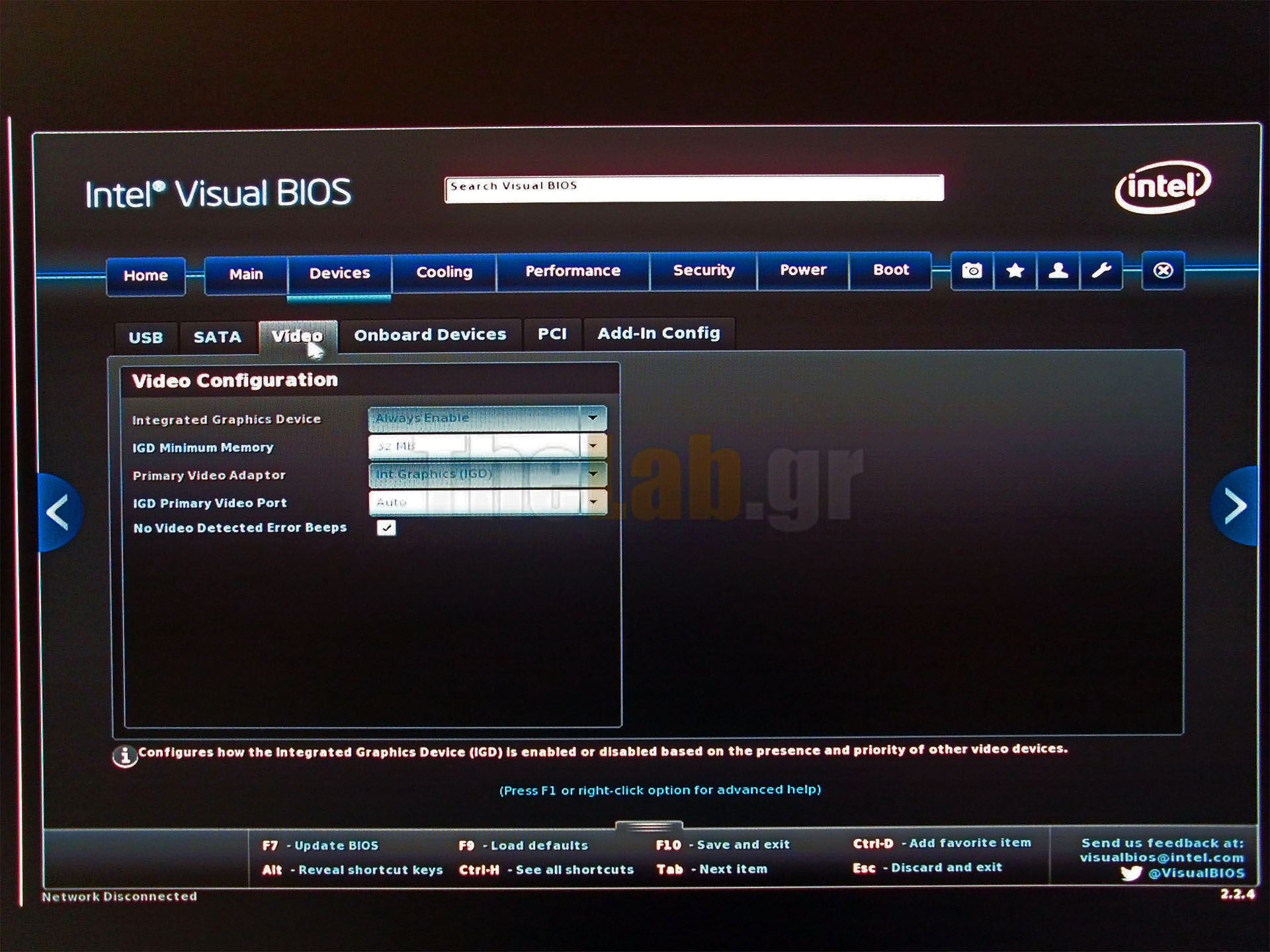

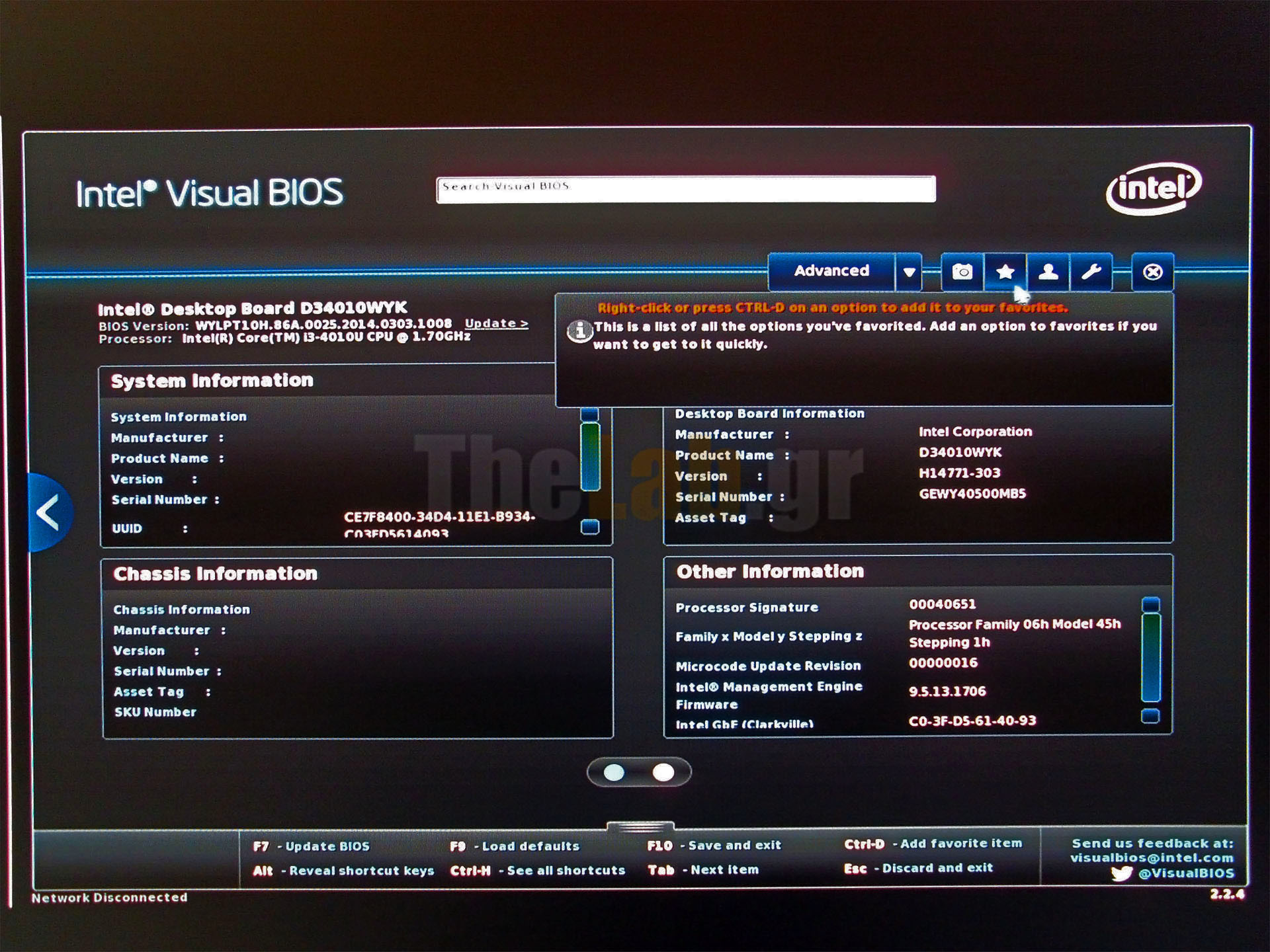

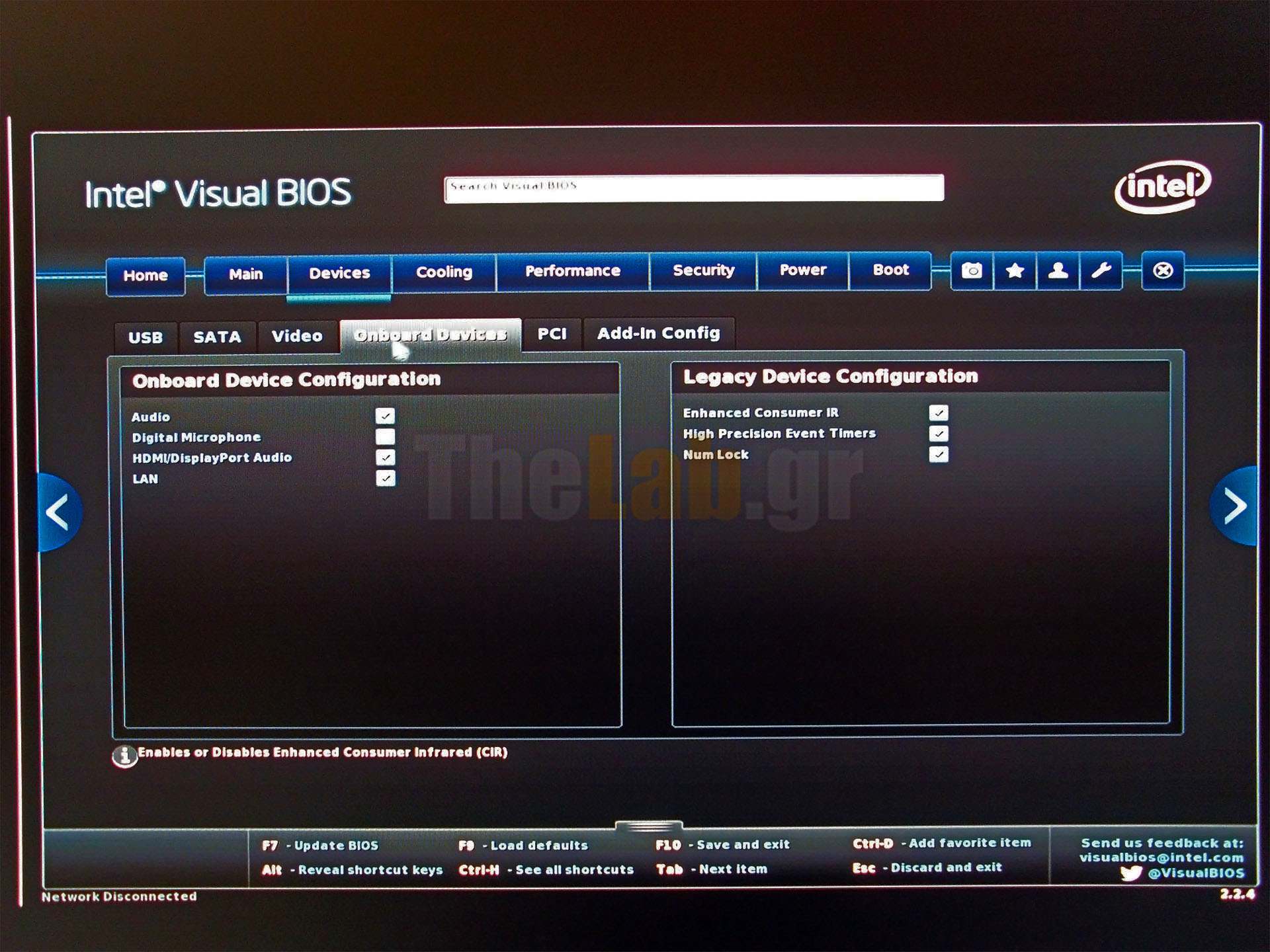

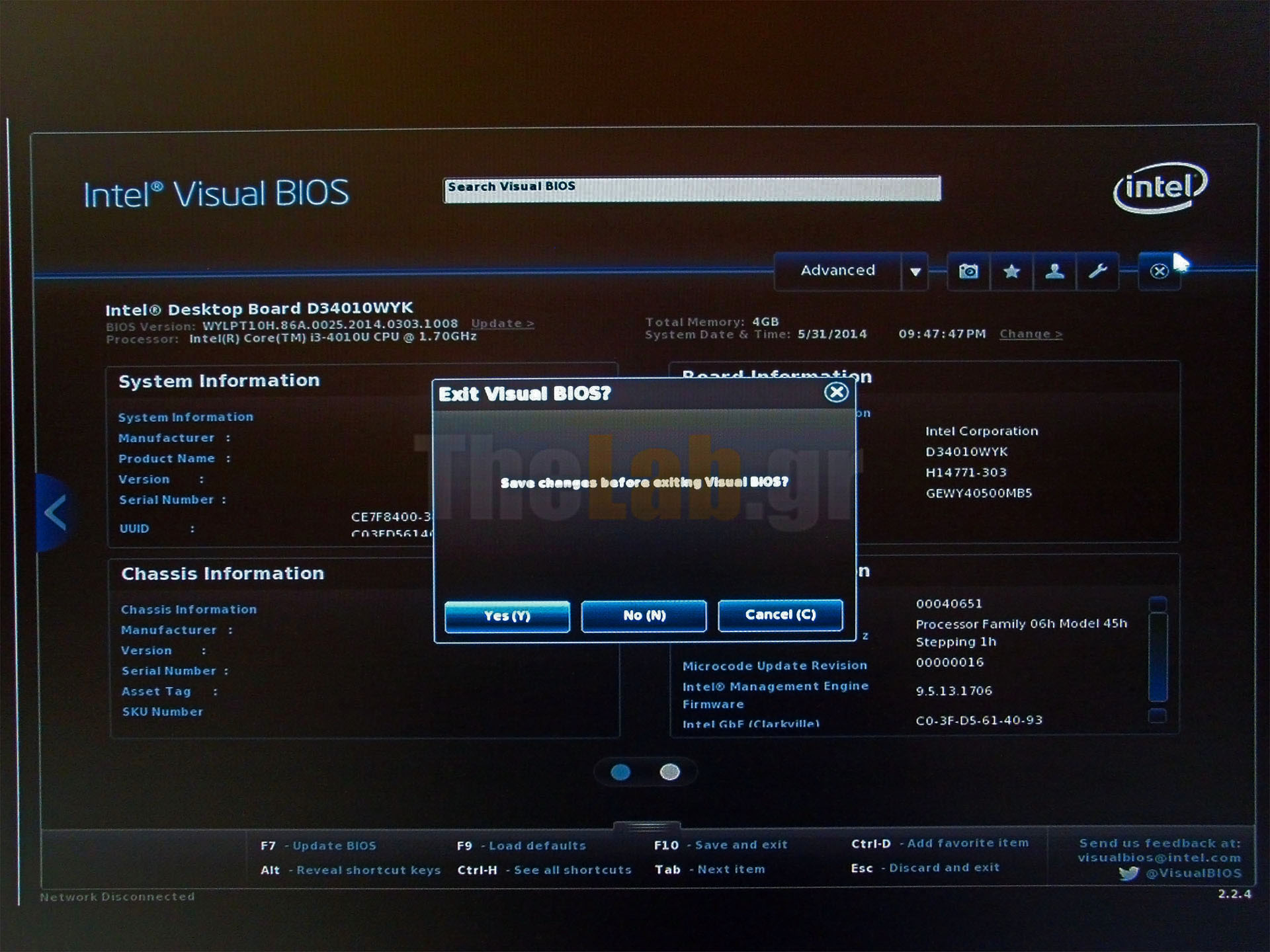

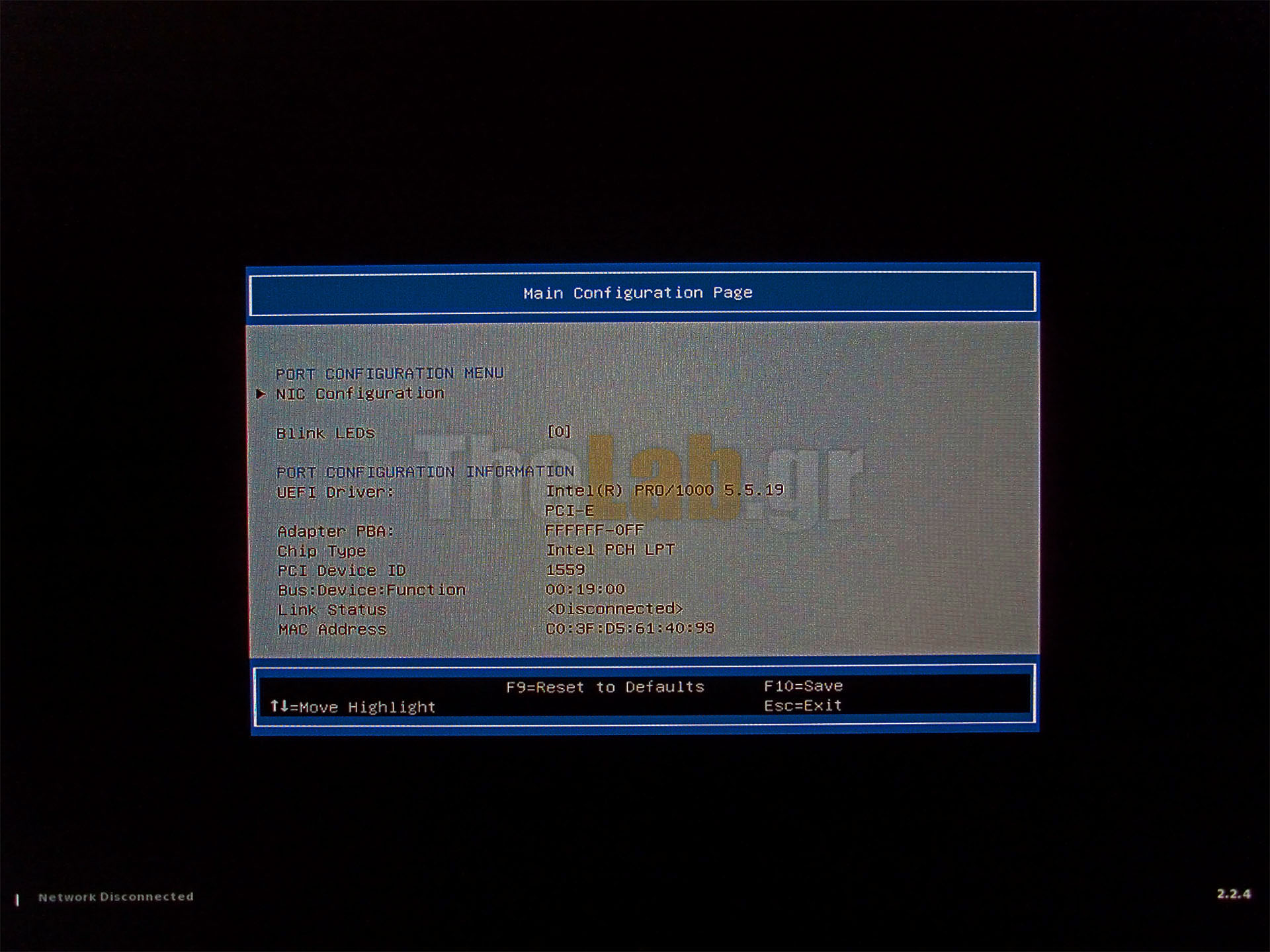

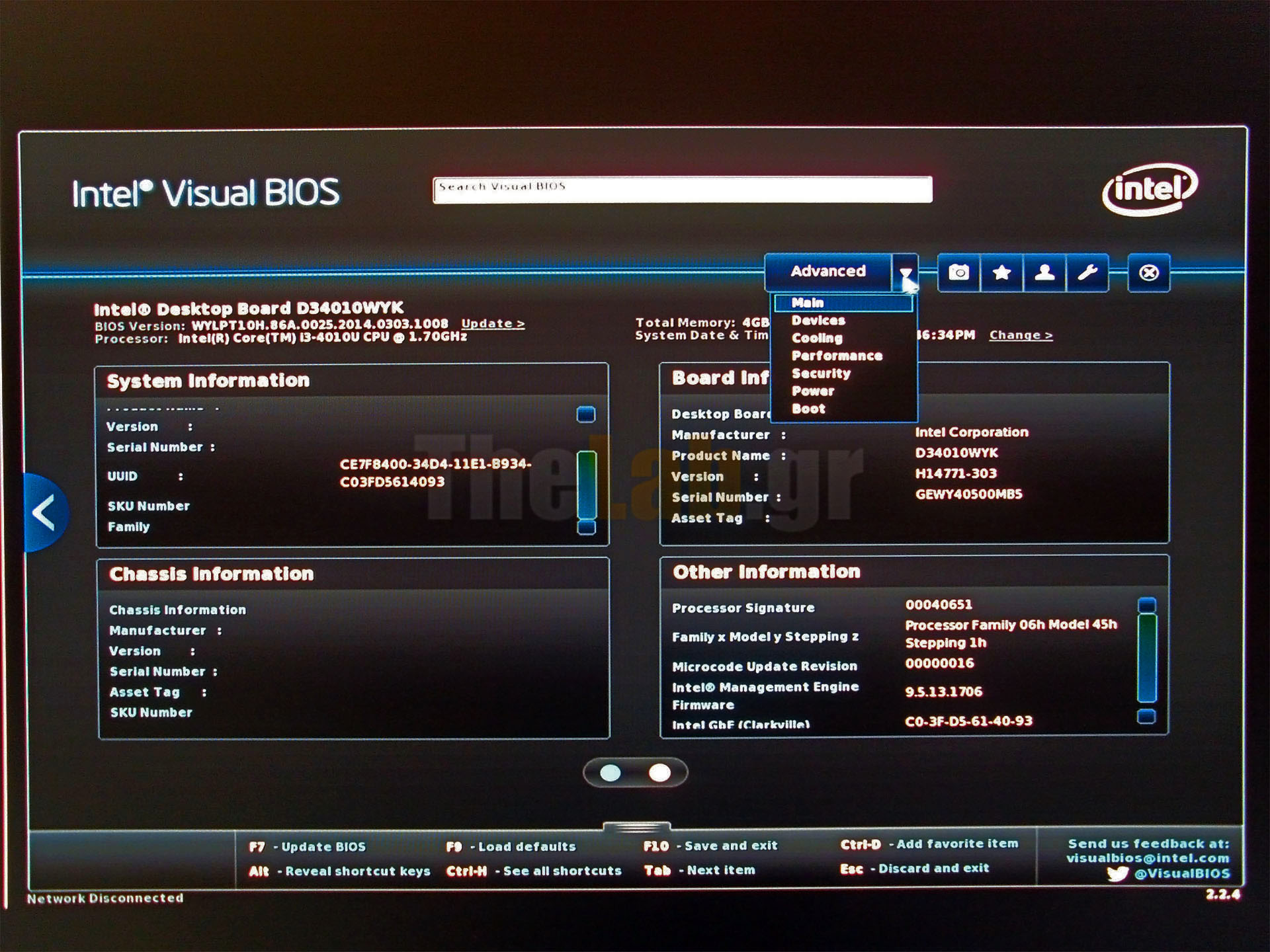

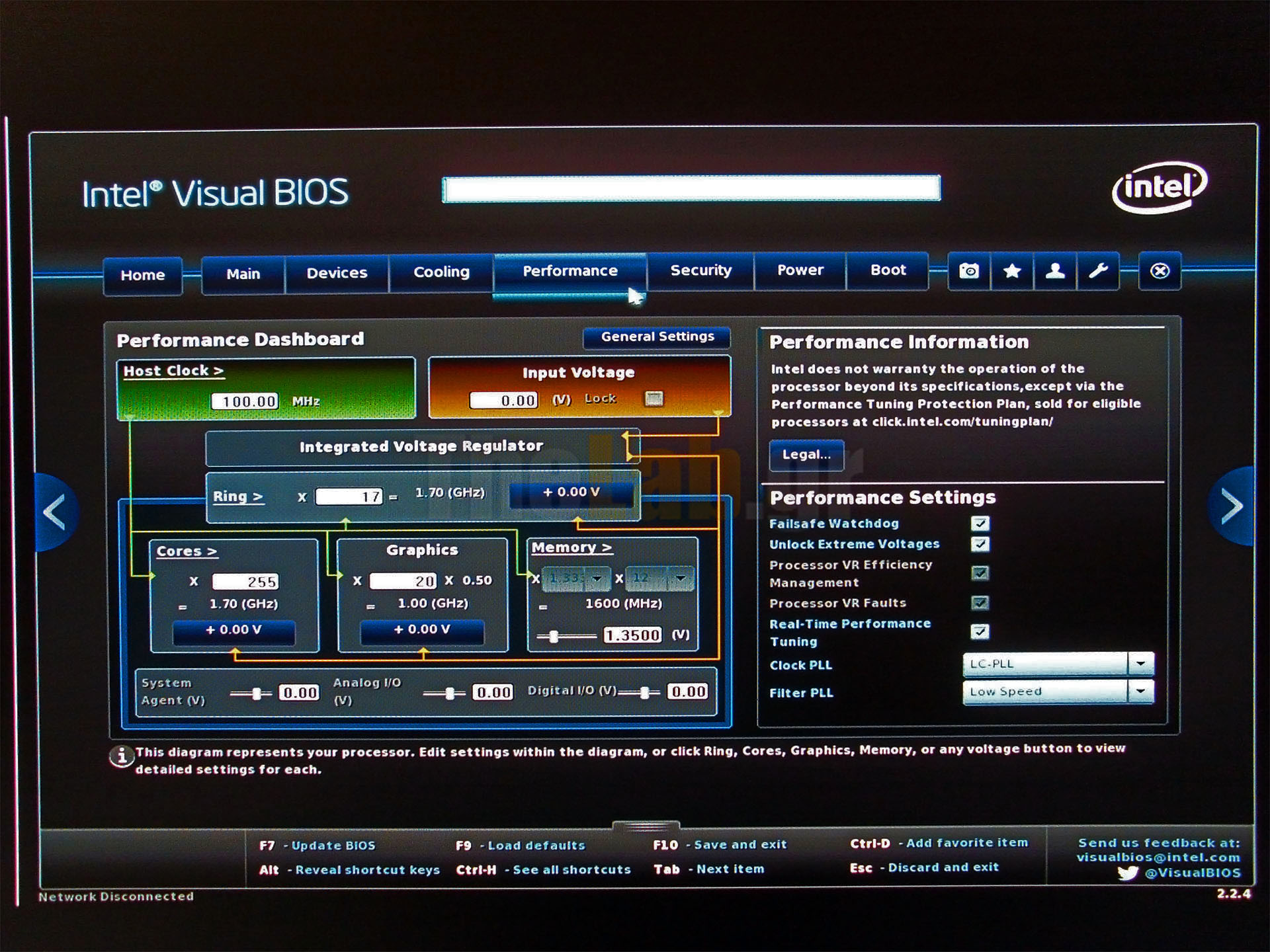

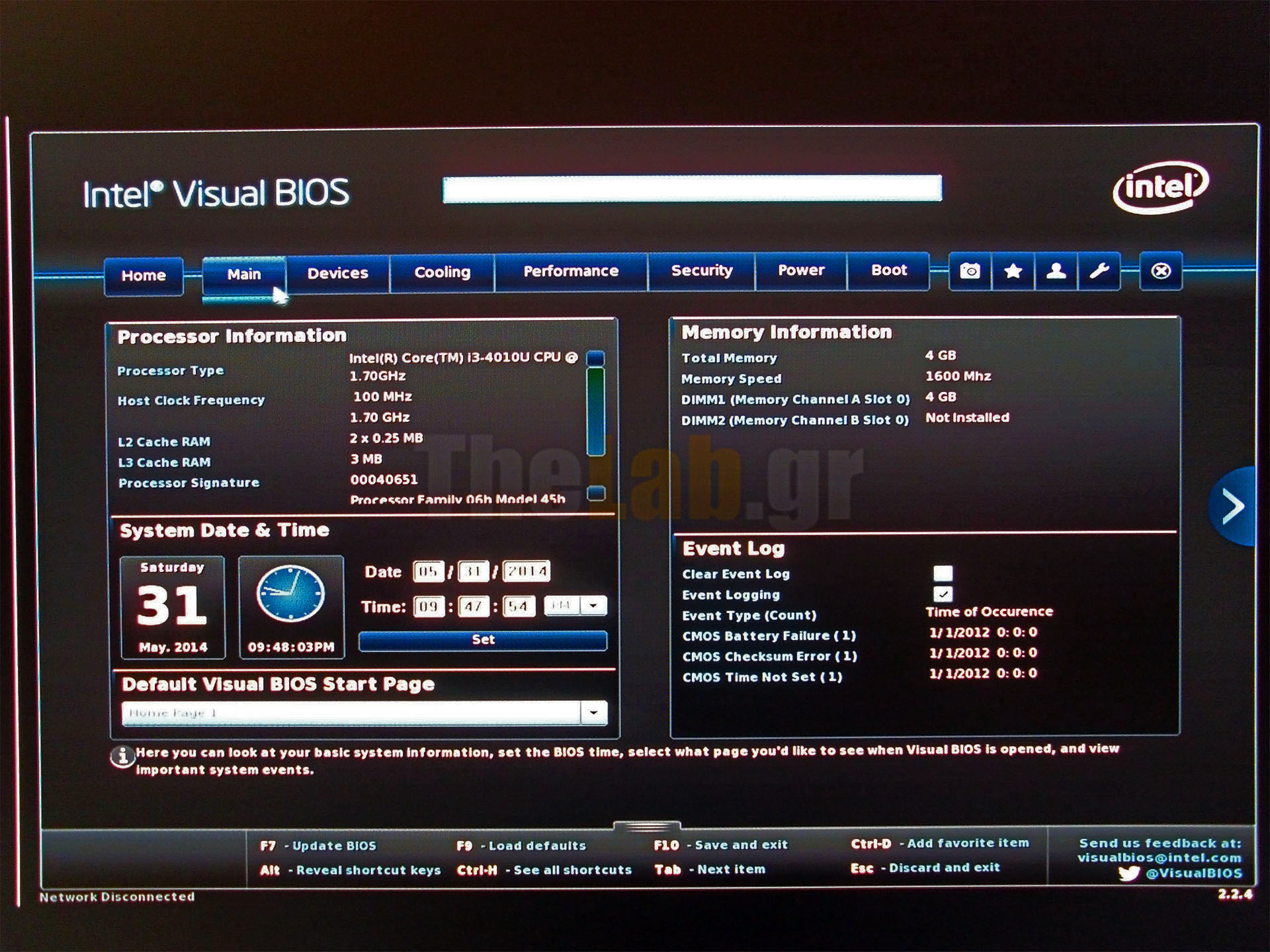

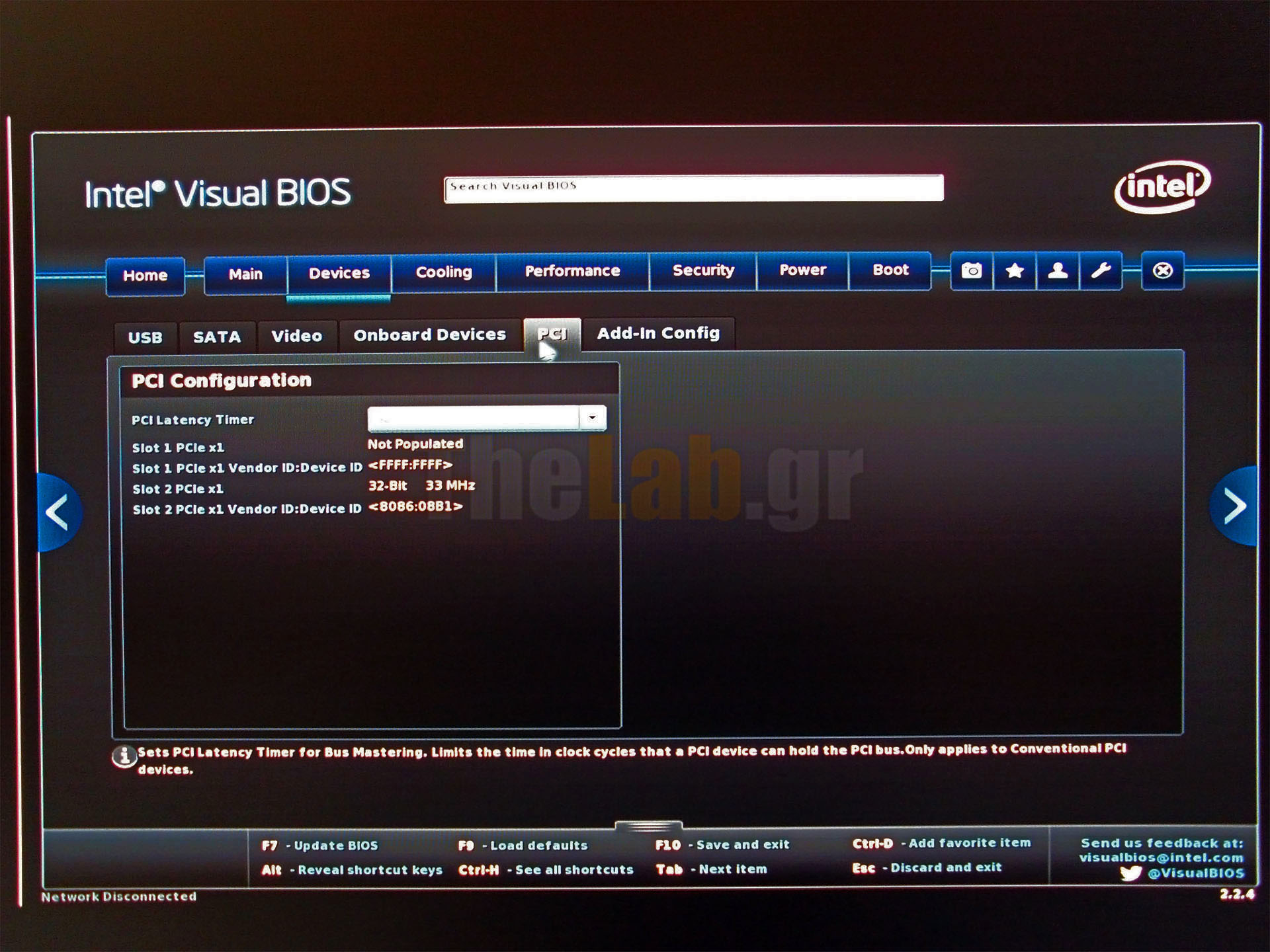

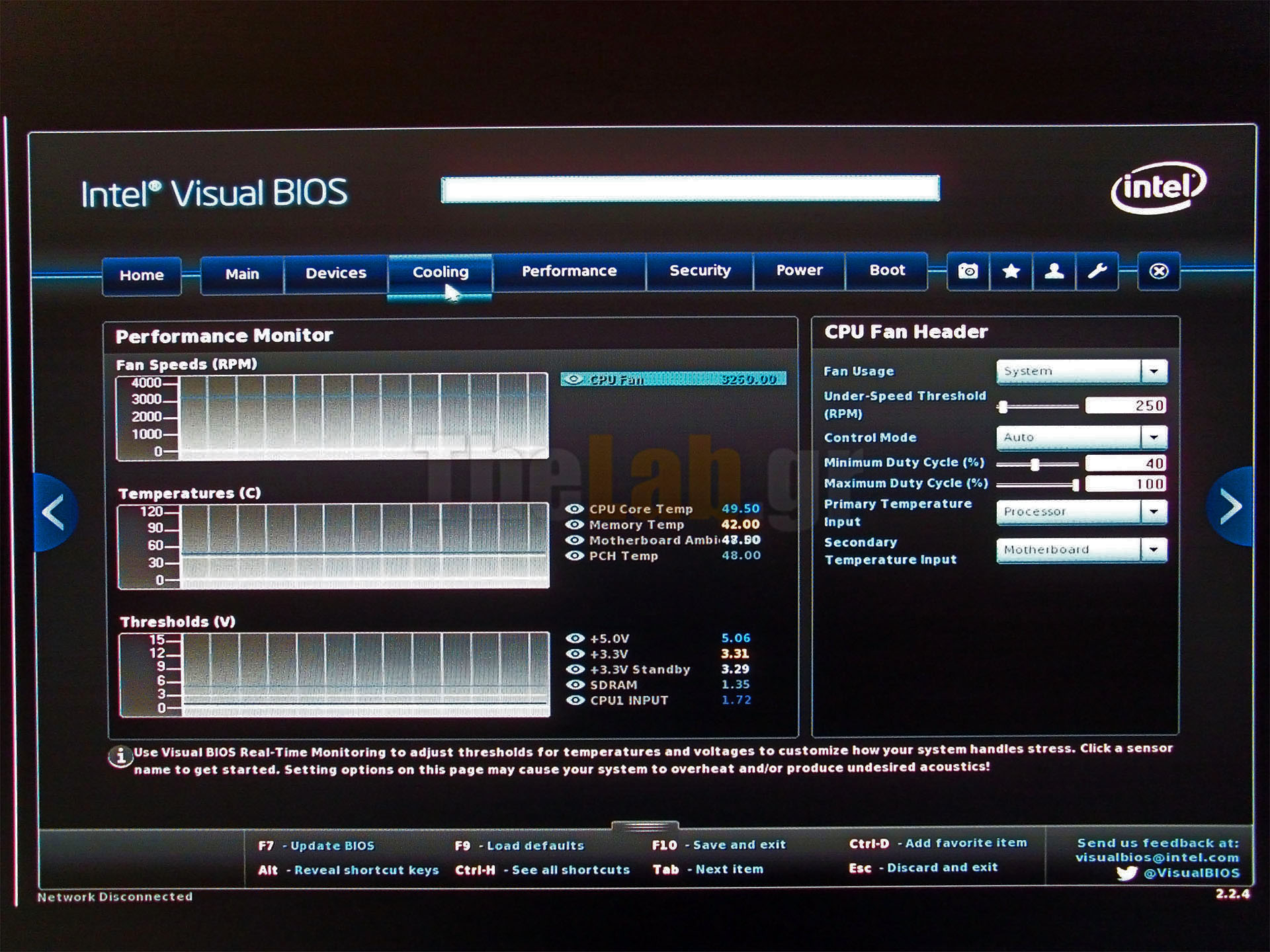

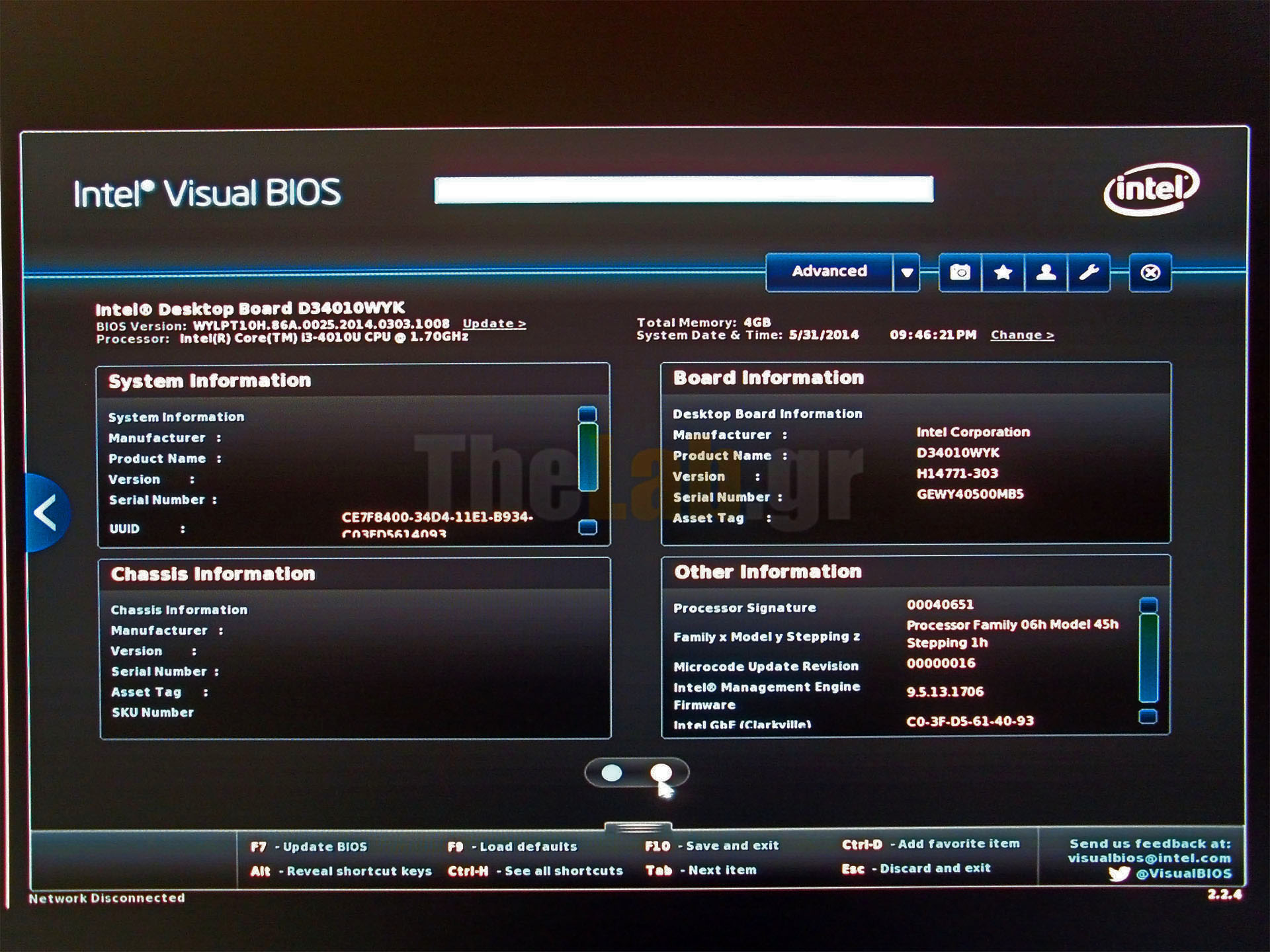

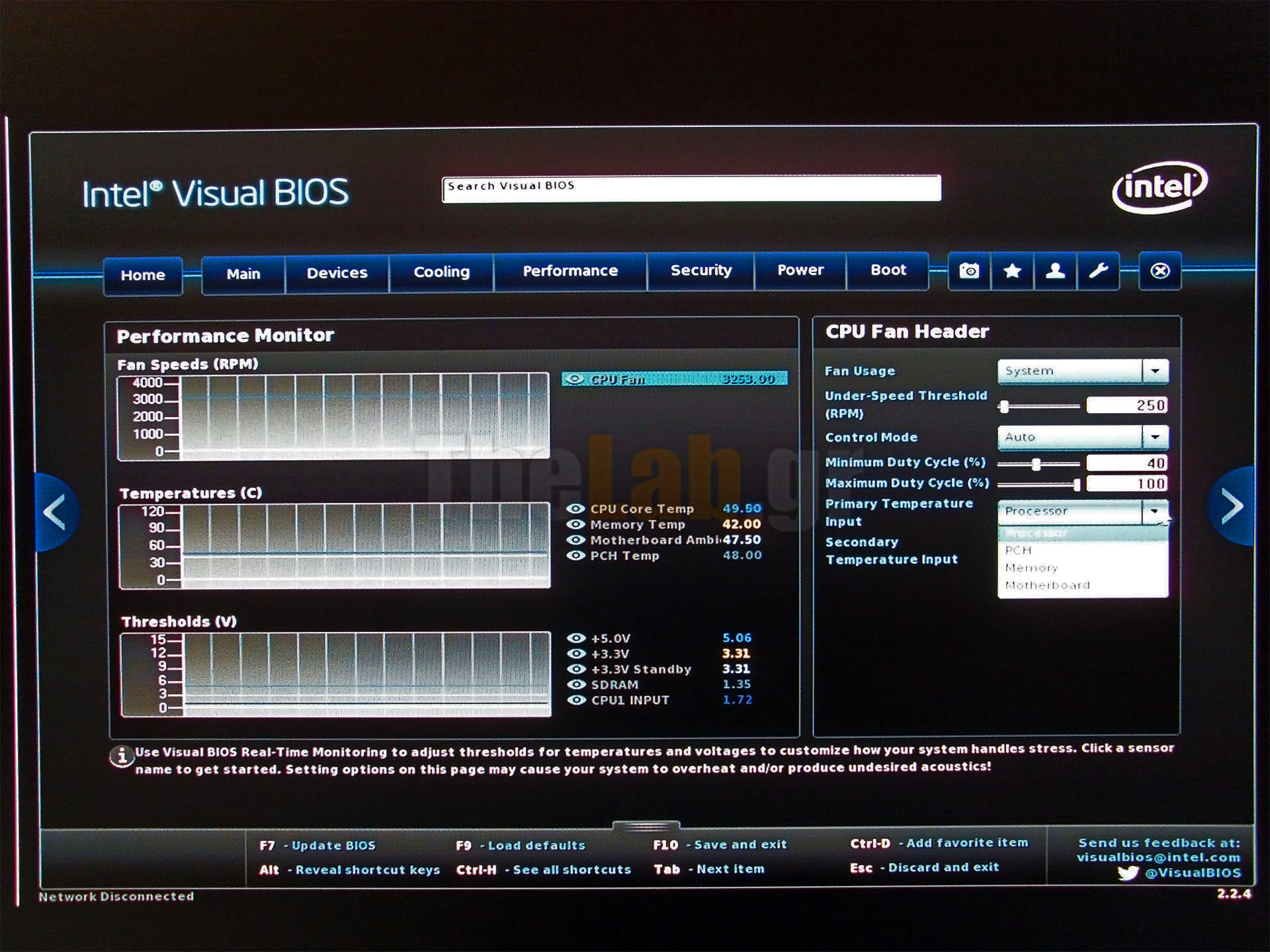

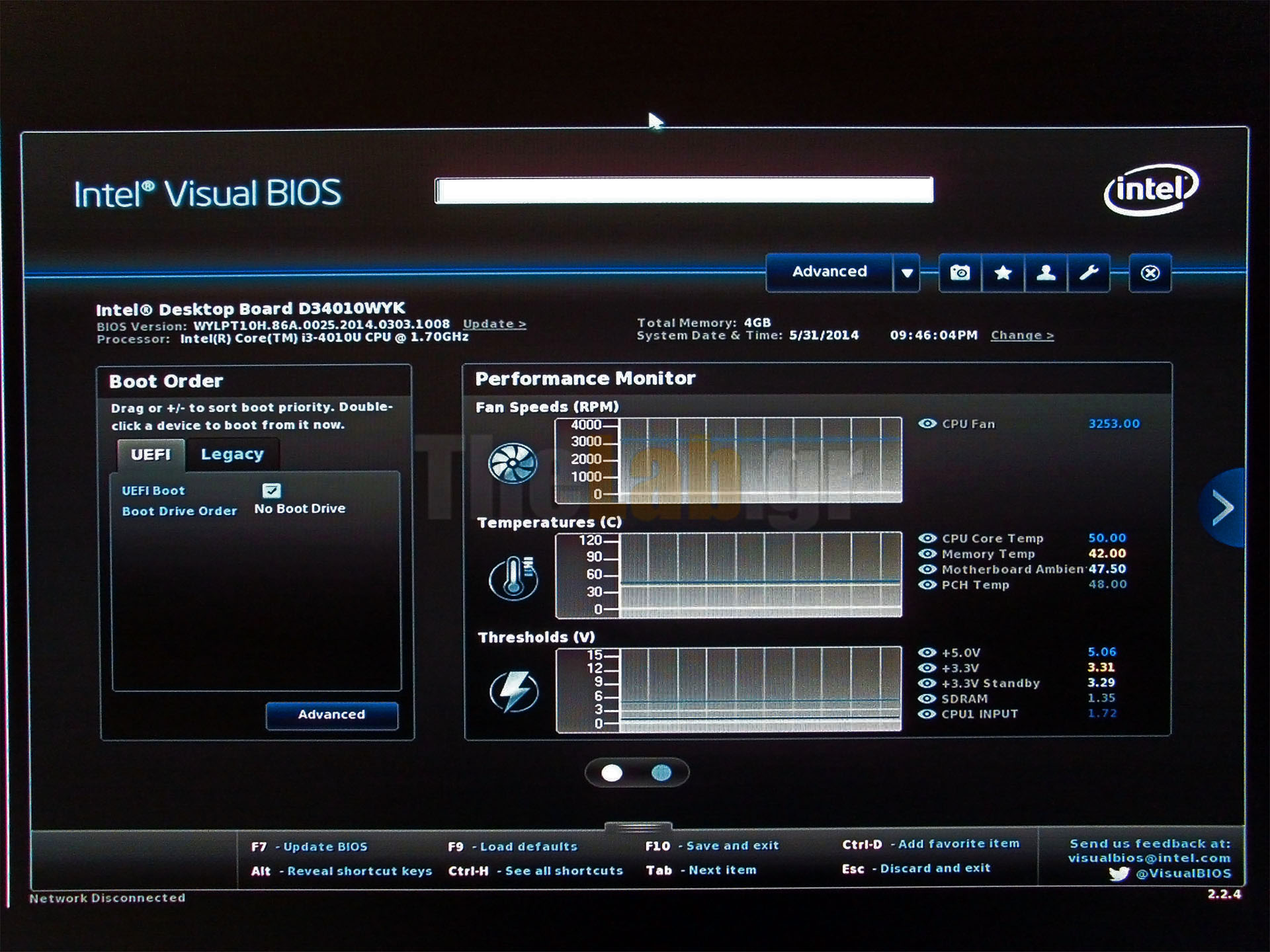

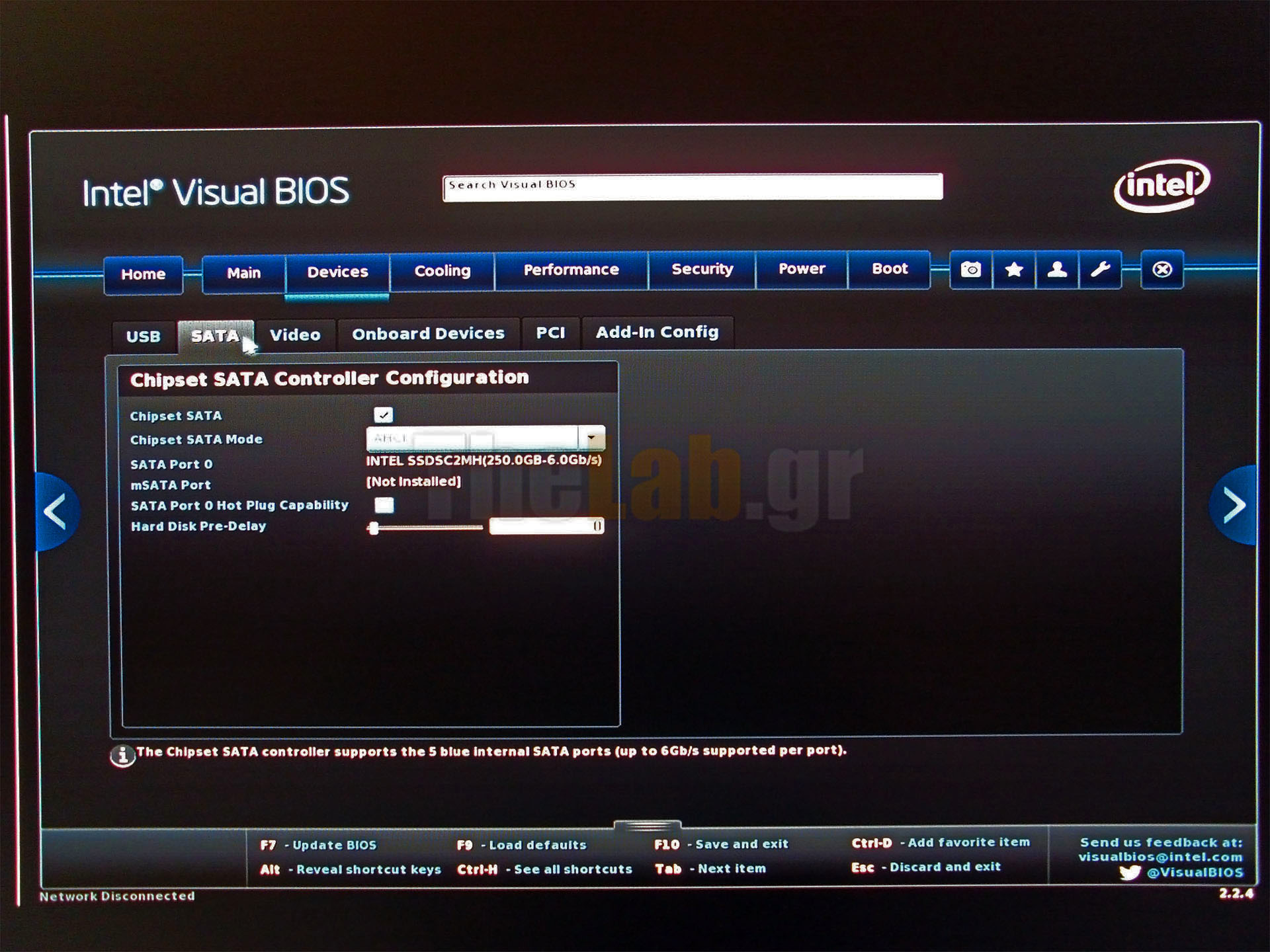

Το UEFI bios του D34010WYKH έχει το τυπικό Intel Bios layout που συναντάμε σε όλες τις μητρικές κατασκευασμένες από την Intel. Η έκδοση που μας ήρθε ήταν η WYLPT10H.86A.0025.2014.0303.1008 και όπως αποδείχθηκε το overclocking section ήταν κλειδωμένο για το εν λόγω μηχάνημα. Το bios προφέρει πλειάδα επιλογών, ορισμένες από τις οποίες δεν πρόκειται να σας απασχολήσουν ποτέ ενώ είναι πλήρως γραφικό και διαχειρίσιμο με ποντίκι. Σχετικά σοβαρή έλλειψη θεωρείται η μη υποστήριξη XMP για ταχύτητες μεγαλύτερες των 1600Mhz καθώς και η απουσία ανεξάρτητης ρύθμισης ταχύτητας, timings. voltage των μνημών. Τι εννοούμε: Αν για παράδειγμα η μνήμη σας είναι 1866MHz C10 1.35v, όπως στην περίπτωσή μας, από default θα τρέξει στα 1600Mhz με CL9. Αν λοιπόν για κάποιο λόγο θέλετε να σετάρετε CL11 το NUC θα ρίξει μόνο του την ταχύτητα των μνημών στα 1333MHz και 1.5v! Επίσης αν και βλέπει πως έχει XMP δεν επιτρέπει να την τρέξετε στα εργοστασιακά της ρολόγια.Όμοια με τo bios των Asrock που είδαμε στο προηγούμενο review έτσι και το bios της Intel δίνει τη δυνατότητα για μεταφόρτωση των αναγκαίων drivers για το σετάρισμα του NUC μέσω δικτύου αυτομάτως, σε στικάκι η εξωτερικό δίσκο που θα επιλέξετε.

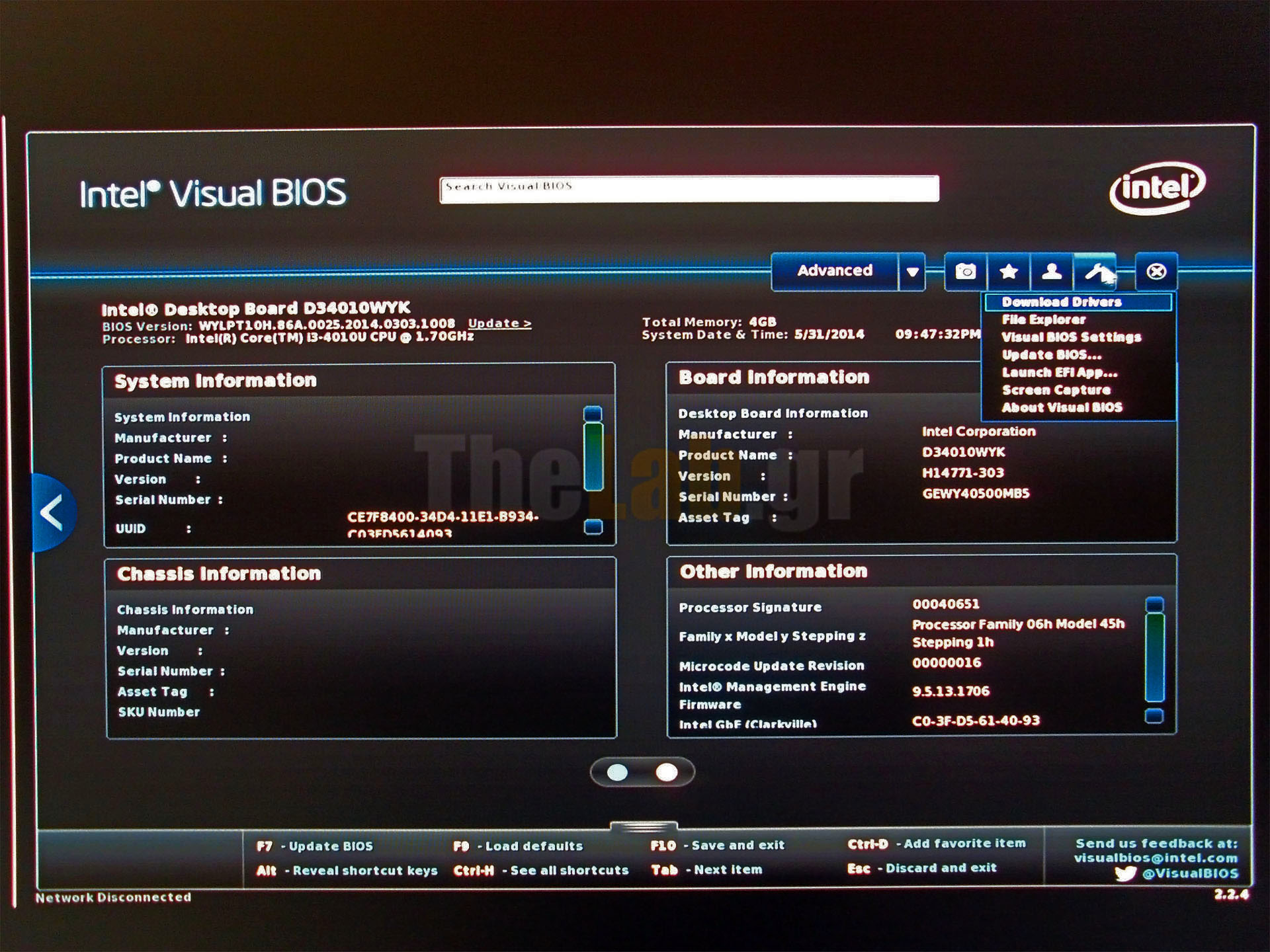

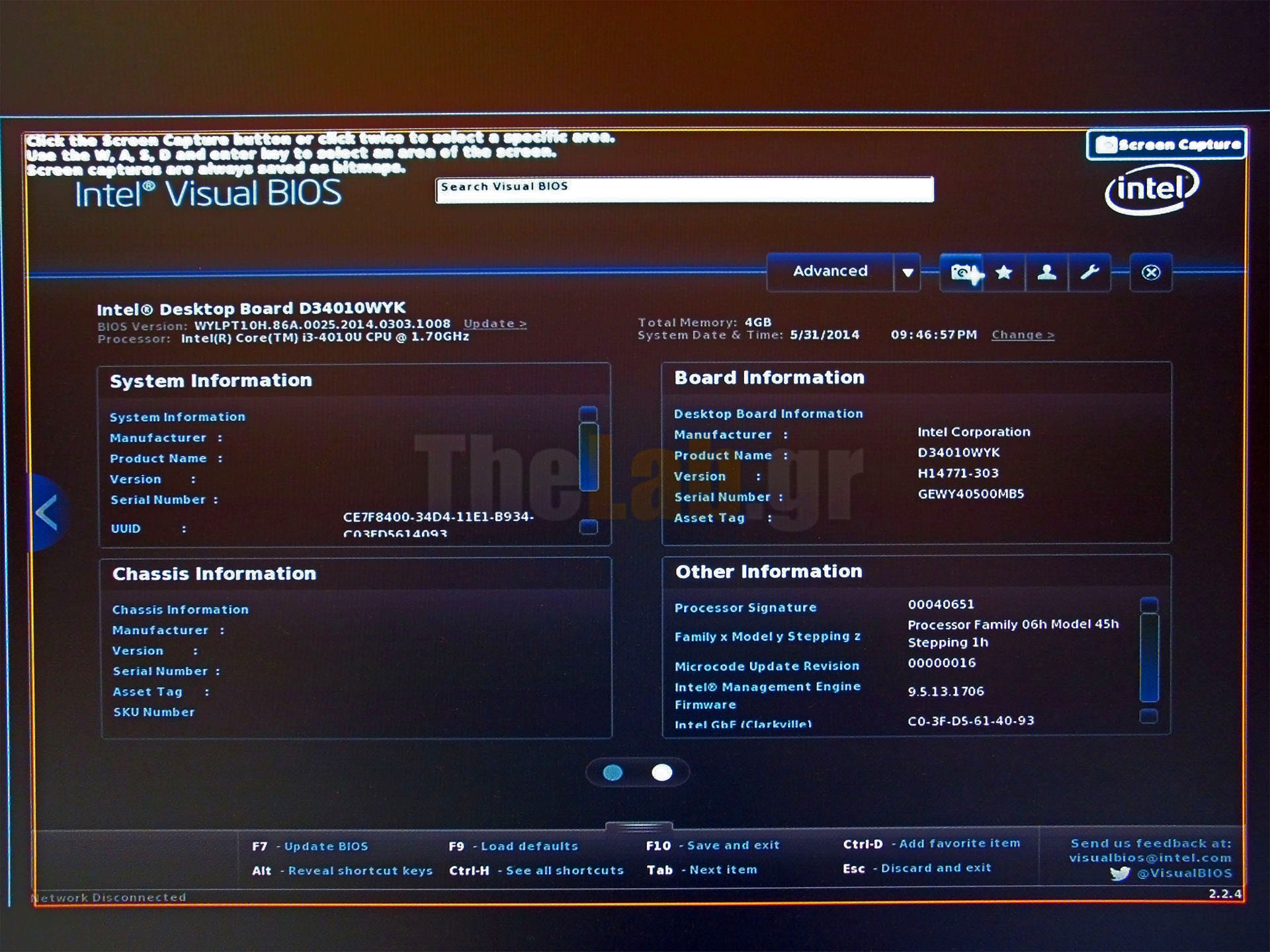

Επιπλέον μπορείτε να κάνετε και bios update με τον ίδιο τρόπο αφού μέσα στο bios το NUC έχει drivers για την κάρτα δικτύου και άρα πρόσβαση στο internet με τη σύνδεση καλωδίου ethernet.

Η επιλογή παρέχεται μόνο μέσω καλωδίου και όχι ασύρματα.

Συστήματα Δοκιμής

Intel NUC D34010WYKH

Intel NUC DC3217IYE

Windows 8.1 x64

2x4GB DDR3 1866Mhz C10 Crucial Ballistix Sport

Kill A Watt

>Μετρήσεις 2D

Και ξεκινάμε τις μετρήσεις του μικρού Intel NUC με 2D Benchmarks σε δύο "λήψεις". Σε Single channel, όπως μας ήρθε από την Intel το μικρό NUC, και με την προσθήκη εντός ακόμα Dimm -απαραιτήτως 1.35v διαφορετικά δεν ανάβει καν το NUC</span></em></strong> -για να "ανασάνει" ο i3-4010U με την ενεργοποίηση του Dual Channel.

Για να κατανοήσουμε 100% τι ακριβώς βλέπουμε, εκτός αριθμών, στα cpu tests του AIDA64 καλό είναι να ξεκινήσουμε διαβάζοντας εδώ.

Εφόσον λοιπόν είδαμε σε τι εστιάζει κάθε τεστ, ας σχολιάσουμε τα αποτελέσματα.Είναι πολύ ενδιαφέρον το tradeoff αρχιτεκτονικής/Instruction set/συχνότητας μεταξύ Ivy Bridge και Haswell. Ξεκινώντας με το Queen βλέπουμε πως το τεστ αγαπάει Mhz κάτι το οποίο αντιστρέφεται εντελώς στο PhotoWorxx με τον i3-4010u να περνάει μπροστά. Στο AES τεστ βλέπουμε την απίστευτη διαφορά που κάνει το επιπλέον instruction set(AES) που υποστηρίζει ο i3-4010u αλλά όχι ο i3-3217u.

Σε γενικές γραμμές πολύ δυνατή FPU του i3-4010u με τον i3-3217u να παίρνει κεφάλι στα integer.

Σχεδόν καμία διαφορά στην απόδοση του memory controler των δύο επεξεργαστών.

Είναι γνωστό πως το SuperPi αγαπάει Mhz. Παρ' όλη τη νέα αρχιτεκτονική του i3-4010u, τα επιπλέον 100Mhz του i3-3217u δεν μπορούν να περάσουν απαρατήρητα.

Ίδια εικόνα και στο wPrime.

Στο cinebench όμως αρχίζουν και ξεκαθαρίζουν τα πράγματα. Ειδικά στο OpenGL που η διαφορά μεταξύ Intel HD4000(i3-3217u) και Intel HD4400(i3-4010u) είναι ιδιαιτέρως εμφανής.

Παρά το βελτιωμένο branch prediction των haswell, ο i3-4010u δεν μπόρεσε να ξεπεράσει τον i3-3217u.

Νέα αρχιτεκτονική, νέα encoding profiles για τον encoder των Haswell με ελάχιστα μειωμένη απόδοση στο χρόνο περαίωσης αλλά με εμφανή οφέλη στην ποιότητα του transcode.

Αν και πρόσφατα πέρασε για πάντα στα βιβλία της ιστορίας, το truecrypt είναι ακόμα ένα τεστ που βλέπουμε τη διαφορά που κάνει η υποστήριξη ενός νέου instruction set. Hardware level support ftw.

Μικρές οι διαφορές μεταξύ των δύο NUC στο Photoshop.

Μπροστά με διαφορά περί το 7.5% ο i3-3217u έναντι του i3-4010u στο Winrar Benchmark.

>Video Decoding / Power Consumption / SSD Performance

Προτού περάσουμε στα αποτελέσματα να θυμίσουμε δύο πραγματάκια.α)Οι Haswell είναι ελαφρώς πιο ζεστοί από Sandy/Ivy λόγω ενσωματωμένου IVRb)Το μεγαλύτερο μέρος της ψύκτρας του D34010WYKH είναι χαλκός ενώ του DC3217IYE είναι αλουμίνιο.γ) Ορισμένα batch της σειράς των NUC είχαν θέμα με ενοχλητικής έντασης υψίσυχνο θόρυβο από τον ανεμιστήρα της ψύκτρας σε συνεχόμενα μέγιστο φορτίο (CPU+GPU Load 100%). Υποτίθεται πως το πρόβλημα έχει διορθωθεί σε μεταγενέστερα revision. Στην περίπτωσή μας παρατηρήσαμε υψίσυχνο θόρυβο να προέρχεται από το DC3217IYE χωρίς να θεωρούμε πως είναι ιδιαίτερα ενοχλητικός(προσωπική άποψη πάντα) ενώ στην περίπτωση του D34010WYKH δεν παρατηρήθηκε κάτι αξιομνημόνευτο.Μετά από προσωπικό πειραματισμό, στην περίπτωση του DC3217IYE, με αλλαγή θερμοαγώγιμης μεταξύ επεξεργαστή και ψύκτρας είδαμε τις θερμοκρασίες να πέφτουν αισθητά και τον ανεμιστήρα να δουλεύει σε χαμηλότερες στροφές από πριν με αποτέλεσμα την αισθητή μείωση του θορύβου.

Κατανάλωση; θερμοκρασίες; Θόρυβος;

Πιο κάτω δε γίνεται. Δροσερότατο, καταπράσινο και "τάφος" το D34010WYKH.Επιπλέον επιβεβαιώσαμε το σωστό playback σε 23.976fps των haswell έναντι του 23.972 των Ivy Bridge.

Άριστα τα αποτελέσματα των USB3.0 του D34010WYKH σε αντίθεση με τις επιδόσεις του sata connected Intel 510 250GB να μην είναι οι μέγιστες δυνατές μιας και τα 1.7GHz(δίχως Turbo) του i3-4010U δεν επαρκούν για να πάρουν τα μέγιστα IOPS στα 4K

.3DMarks, PCMarks

Και περνάμε στα συνθετικά μετροπρογράμματα που δίνουν μια συνολική εικόνα της απόδοσης του συστήματος, τόσο σε 3D όσο και σε 2D.

Όπως περιμέναμε, το dual channel κάνει ιδιαίτερη διαφορά και στα γραφικά, αναμενόμενο από την στιγμή που η Intel HD4400 την οποία ενσωματώνει ο i3-4010U χρησιμοποιεί τη RAM ως VRAM. Θεωρούμε ιδιαίτερα ενδεικτικό του πόσο μπροστά έχει πάει η αρχιτεκτονική των νέων επεξεργαστών με τα αποτελέσματα της σύγκρισης του D34010WYKH με το Laptop του γράφοντα που εξοπλίζεται με Intel Core 2 Duo T9600 στα 2.8GHz και AMD HD4530 512MB DDR3 (80 Unified Shaders @ 500Mhz) στο 3DMark Vantage. Ο μικρός i3-4010U με μόνο 1.7GHz, αλλά με Hyper Threading, καταφέρνει ένα 11.5% πάνω σε σχέση με το διπύρηνο C2D T9600 που τρέχει στα 2.8GHz. Αλλά ακόμα πιο εντυπωσιακή είναι η εξωφρενική διαφορά μεταξύ AMD HD4530 και Intel HD4400 που αγγίζει το αστρονομικό 517%

!!Games

Και κλείνουμε τις μετρήσεις για ακόμα μια φορά με τις μετρήσεις δημοφιλών PC Games.

Ξεκάθαρη η διαφορά που κάνει το Dual Channel έναντι του Single στα παιχνίδια και αγγίζει και το 42%. Ειδικά όταν χρησιμοποιούμε τις iGPU που στηρίζονται αποκλειστικά στη RAM του συστήματος. Σχετικά κοντά στα αποτελέσματα των δύο NUC με το DC3217IYE να πλησιάζει το D34010WYKH μόνο όταν ο επεξεργαστής γίνεται ο περιοριστικός παράγοντας.

>Επίλογος

Ακόμα μια δοκιμή λαμβάνει τέλος στη σελίδα απολογισμού και αποφώνησης του προϊόντος.Η σημερινή δοκιμή είχε να κάνει με ένα λιλιπούτειο "barebone" δια χειρός Intel που ακούει στο όνομα Intel NUC, ή Next Unit of Computing και αποτελεί το μικρότερο υπολογιστή που έχουμε δει ποτέ. Με διαστάσεις 116,6 x 112 x 49,5mm, για το μοντέλο της δοκιμής, είναι περίπου στο μέγεθος τριών φετών ψωμιού του τοστ, όπως είδαμε γελώντας να γράφεται στο internet. Επίσης, έρχεται με VESA mount ώστε να μπορείτε να το βιδώσετε στο πίσω μέρος της τηλεόρασής σας. Οι διαστάσεις του το καθιστούν αισθητά μικρότερο από ένα σύστημα Mini-ITX αλλά έρχονται με το τίμημα των περιορισμένων επιλογών αναβάθμισης. Βέβαια τα Wilson Canyon προσφέρουν πλειάδα εισόδων USB3.0, τέσσερις στον αριθμό, audio port σε mini jack & CIR στο μπροστά μέρος ενώ πίσω έχουμε mini HDMI 1.4a, miniDP και Gigabit Ethernet που βοηθούν το μικρό NUC στον τομέα της χρηστικότητας.Τα NUC που ανήκουν στην οικογένεια των Wilson Canyon κυκλοφορούν σε δύο εκδόσεις. Ως barebone kit με τους BGA i3-4010U και Core i5-4250U που θα πρέπει να προσθέσετε δίσκο, κάρτα δικτύου, μνήμη, και σαν σκέτα motherboards αλλά "καλό κυνήγι" για να βρείτε διαθεσιμότητά τους στην αγορά.Το καλό είναι πως η Intel μας παραχώρησε το D34010WYKH εφοδιασμένο με ένα DIMM DDR3 4GB 1600CL11, έναν Intel 510 250GB ssd και την Intel Dual Band Wireless-AC 7260 & Bluetooth. Το λειτουργικό ήταν Windows 8.1 και δεν μας εντυπωσίασε ιδιαιτέρως. Παρ' όλα αυτά δοκιμάσαμε XMBC το οποίο λειτούργησε θαύμα στο μικρό NUC και σε συνδυασμό με τον δέκτη υπερύθρων απολαύσαμε ένα καθόλα ικανό σύστημα Home Entertainment.Οι επιδόσεις του D34010WYKH ήταν ανάλογες του i3-4010U που ενσωμάτωνε οι οποίες αν και σχετικά περιορισμένες, σε σχέση με ενός Gigabyte Brix με τον i7-4770R, αποδείχθηκαν απολύτως επαρκείς για τα καθημερινά καθήκοντα ενός προσωπικού υπολογιστή. Όλα αυτά με το άριστο Efficiency της τροφοδοσίας των Wilson Canyon.Για τα 260€ περίπου που ζητάει, άδειο, το D34010WYKH θεωρούμε πως είναι καλή επιλογή για το είδος, το ύφος και την "Apple εσάνς" που εκπέμπει ενώ προτείνεται ακόμα και αν δεν αριστεύει βαθμολογικά.*Να επισημάνουμε και μία, κατά τη γνώμη μας, τραγική έλλειψη από τα accesories των Intel NUC. Αναφερόμαστε στην απουσία 3 Prong AC Power Cord το οποίο μπορεί εκ πρώτης να φαίνεται γελοίο αλλά πρώτον είναι σχετικά δυσεύρετα και δεύτερον τα καλής ποιότητας είναι ακριβά. Είμαστε βέβαιοι πως η Intel το έκανε για χωροταξικούς λόγους της συσκευασίας αλλά... λείπει.*Ανάλογα το μοντέλο

Συνοπτικά τα πλεονεκτήματα / μειονεκτήματα του D34010WYKH της Intel είναι τα παρακάτω:

Πλεονεκτήματα

Εμφάνιση

Ποιότητα κατασκευής

Κατανάλωση

Ποικιλία I/O Ports

Έξοδος ήχου

Δέκτης υπερύθρων

Ουδέτερα

Τιμή

Επιδόσεις

Θερμική συμπεριφορά

Θόρυβος

Μειονεκτήματα

Δυνατότητες αναβάθμισης

Απενεργοποιημένο Overclocking

Απουσία 3 Prong AC Power Cord

Δεδομένου όλων των παραπάνω, η βαθμολογία που αποσπά το Intel D34010WYKH είναι:

Ευχαριστούμε θερμά την Intel Hellas για την παραχώρηση του δείγματος της δοκιμής.

Διονύσιος [NoDsl] Καρόπουλος

Όταν ενημερωθήκαμε για την κυκλοφορία του MobileLite Wireless G2 της Kingston πριν από ένα μήνα περίπου, αρχικά σκεφτήκαμε ότι πρόκειται για ακόμα ένα card reader. Μια καλύτερη ανάγνωση όμως στα χαρακτηριστικά του -τα οποία θα τα δείτε στην επόμενη σελίδα- μας κίνησε το ενδιαφέρον και μετά από λίγες ημέρες το είχαμε στα χέρια μας για να διαπιστώσουμε ιδίοις όμμασι το τι ψάρια πιάνει.

Σύμφωνα με την Kingston, το MobileLite Wireless G2, στοχεύει στο κοινό που χρησιμοποιεί ένα οποιοδήποτε κινητό ή tablet, ανεξαρτήτως πλατφόρμας, και χρειάζεται περισσότερο χώρο από αυτόν που προσφέρεται από τη συσκευή και ή δεν έχει άλλον τρόπο να το εξασφαλίσει (Google Nexus, Apple Iphone, κ.α.) ή έχει ήδη μια θύρα μνήμης και η προσφερόμενη χωρητικότητα απλά δεν είναι αρκετή. Το MobileLite Wireless G2, σας προσφέρει την ελευθερία να μοιράζετε την χωρητικότητα αφαιρούμενων συσκευών σε παραπάνω από μία συσκευή μέσω ασύρματου δικτύου, χωρίς όμως να χάνετε την συνδεσιμότητα σας με το διαδίκτυο, μιας και το MobileLite Wireless G2 μπορεί να συνδεθεί με το διαδίκτυο μέσα από την διαθέσιμη διεπαφή χρήστη, όπως θα δούμε και παρακάτω.

Με διαθέσιμη την δυνατότητα να φιλοξενήσει ταυτόχρονα κάρτες μνήμης SD, αφαιρούμενο δίσκο USB, να λειτουργεί ως ασύρματο router μέσω μιας θύρας ethernet που διαθέτει, αλλά και την δυνατότητα να λειτουργήσει και ως power bank με την 4640 mAh 3.8v ενσωματωμένη μπαταρία του, πιστεύουμε ότι έχουμε στα χέρια μας ένα άκρως ενδιαφέρον προϊόν από την Kingston.


Χαρακτηριστικά

To Kingston MobileLite Wireless G2 έρχεται με τα εξής χαρακτηριστικά:


Επιπλέον να αναφέρουμε ότι το Kingston MobileLite Wireless G2 έχει τα εξής χαρακτηριστικά:
- Media streaming σε διαφορετικές συσκευές ταυτόχρονα
- Επέκταση της χωρητικότητας αποθήκευσης του κινητού σας
- Φόρτιση του smartphone σας από MobileLite Wireless G2
- Αποστολή εικόνων στο αγαπημένο πλατφόρμα social media σας

H τιμή του την ώρα που γραφόταν αυτή η παρουσίαση ήταν στα 49 ευρώ.

Unboxing

To Kingston MobileLite Wireless G2 έρχεται σε ένα απλό μπλε κουτί, το οποίο έχει ένα velcro, με το οποίο μπορούμε να το ανοίξουμε και να δούμε το εσωτερικό του, μαζί με κάποιες πληροφορίες σχετικά με το προϊόν που βρίσκεται μέσα στη συσκευασία.


Όταν ανοίξουμε τη συσκευασία, βλέπουμε το σύνολο των εξαρτημάτων που έρχονται μαζί με το Kingston MobileLite Wireless G2, τα οποία είναι ένα καλώδιο usb -ευτυχώς μακρύτερο από αυτό που είχαμε συναντήσει στη παρουσίαση του Silverstone TS-10- ένας προσαρμογέας για μνήμες microSD, ένα φυλλάδιο όπου μέσα περιέχει μια δήλωση συμμόρφωσης με την Ευρωπαϊκή Οδηγία 1999/5/ΕΚ, όπως επίσης και μια δήλωση που αναφέρει ότι οι μπαταρίες πρέπει να αλλάζονται από εξουσιοδοτημένους επαγγελματίες και όχι από τους χρήστες.


Εντύπωση μας κάνει ότι δεν παρέχονται οδηγίες γρήγορης εκκίνησης, πράγμα που ίσως κάνει τον μέσο χρήστη να αισθανθεί λίγο άβολα, μιας και αν κάποιος δεν έχει ξαναχρησιμοποιήσει κάποια τέτοια συσκευή, τότε σίγουρα δε θα ξέρει από που να ξεκινήσει. Το μόνο στοιχείο που δίνεται από τον κατασκευαστή, είναι στο κάτω εσωτερικό μέρος της συσκευής όπου αναφέρει ότι αν πατήσετε το κουμπί της έναρξης μια φορά, σας δείχνει την κατάσταση της μπαταρίας - πράσινο είναι φορτισμένη, κόκκινο θέλει φόρτιση - ενώ με πατημένο το κουμπί έναρξης για τρία δευτερόλεπτα, τότε η συσκευή ξεκινάει και σε 20 δευτερόλεπτα είναι έτοιμη για χρήση.


Στην δεξιά πλευρά βλέπουμε λοιπόν, ότι υπάρχει το κουμπί έναρξης που μόλις περιγράψαμε, τρεις φωτεινές ενδείξεις λειτουργίας της συσκευής, ασύρματης λειτουργίας, και σύνδεσης στο διαδίκτυο. Επίσης, παρατηρούμε ότι έχει μια εσοχή, από την οποία μπορούμε να επαναφέρουμε τη συσκευή σε περίπτωση που κολλήσει, ενώ μια θύρα mini-usb εκτελεί την λειτουργία της φόρτισης της συσκευής.


Αντιδιαμετρικά, βλέπουμε την ύπαρξη μιας θύρας ethernet, με την οποία μπορούμε να μετατρέψουμε το Kingston MobileLite Wireless G2 σε ασύρματο router για να συνδεθούμε στο διαδίκτυο.


Στο πίσω μέρος, βλέπουμε τις δύο θύρες στις οποίες μπορούμε να συνδέσουμε αφαιρούμενες συσκευές usb ή κάρτες SD ή microSD με τη χρήση του συμπεριλαμβανόμενου μετατροπέα.


Και τέλος στο κάτω μέρος της συσκευής, βλέπουμε το αυτοκόλλητο με όλες τις πληροφορίες της συσκευής, το οποίο αποτελεί και ένδειξη ισχύος της εγγύησης της συσκευής ή όχι.


Διεπαφή Χρήστη

Κάτι το οποίο μας "χτύπησε" άσχημα στο Kingston MobileLite Wireless G2, ήταν η παντελής έλλειψη οδηγιών χρήσης. Έχεις μια συσκευή, την έχεις ανοίξει, αλλά δεν ξέρεις με ποιο τρόπο μπορείς να εκμεταλλευθείς τις δυνατότητές της. Δεν είναι εκνευριστικό; Ευτυχώς που υπάρχει το διαδίκτυο και με λίγη ώρα ψαξίματος μπορέσαμε και βρήκαμε τους τρόπους με τους οποίους μπορούμε να εκμεταλλευτούμε τη συσκευή που έχουμε μπροστά μας.
Υπάρχουν πολλοί τρόποι με τους οποίους μπορείτε να αλληλεπιδράσετε με το Kingston MobileLite Wireless G2. Ανάλογα τη συσκευή με την οποία θέλετε να προσπελάσετε τα αρχεία που διαμοιράζονται, έχουμε τα εξής:

Υπολογιστής

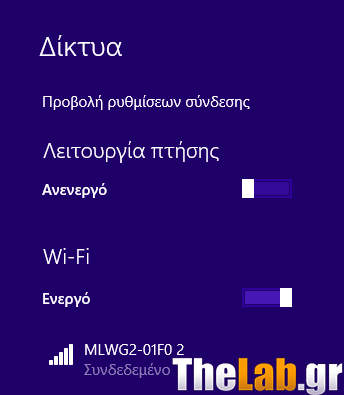

	Για να μπορέσετε να συνδεθείτε με τον υπολογιστή σας στο Kingston MobileLite Wireless G2, πρέπει αρχικά να συνδεθείτε με το ασύρματο δίκτυο της συσκευής. Το όνομα του SSID είναι MLWG2 μαζί με τα τέσσερα τελευταία ψηφία της MAC της συσκευής. Σε εμάς το όνομα του ασύρματου δικτύου ήταν το MLWG2-01F0 2 όπως βλέπετε και στην δίπλα εικόνα.

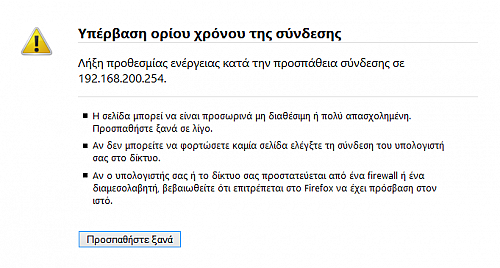

	Όταν συνδεθείτε, θα παρατηρήσετε ότι πλέον ο υπολογιστής σας δεν είναι συνδεδεμένος στο διαδίκτυο, μιας και ενώ η συσκευή μας δίνει την δυνατότητα να συνδεθούμε μέσω αυτού στο διαδίκτυο, πρέπει πρώτα να δώσετε τα στοιχεία του δικού σας, κρυπτογραφημένου (ελπίζω, για το δικό σας καλό) ασύρματου δίκτυου. Αυτό δυστυχώς, δε μπορείτε να το κάνετε από τον φυλλομετρητή ιστού του υπολογιστή σας, αλλά πρέπει να κατεβάσετε την εφαρμογή για το έξυπνο κινητό σας και να το ρυθμίσετε από εκεί. Αν δεν έχετε έξυπνο κινητό, τότε λυπάμαι αλλά τον ήπιατε.

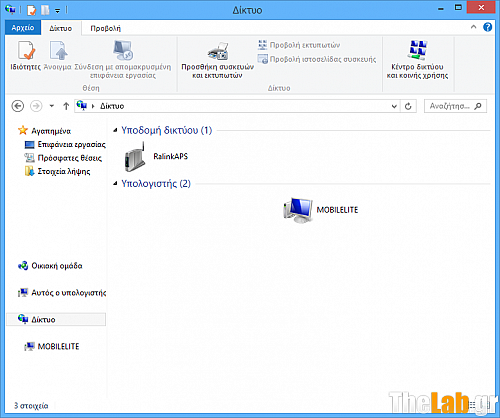

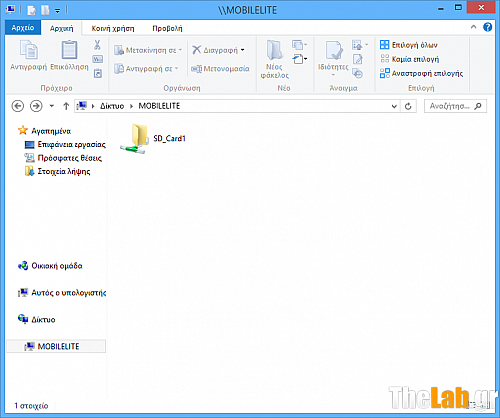

	Χρησιμοποιώντας την εξερεύνηση δικτύου, μπορούμε να δούμε ότι το σύστημά μας έχει αναγνωρίσει τη συσκευή σαν ένα υπολογιστή δικτύου. Με αυτό το τρόπο, μπορούμε να αποκτήσουμε πρόσβαση στα περιεχόμενα των συσκευών αποθήκευσής μας.

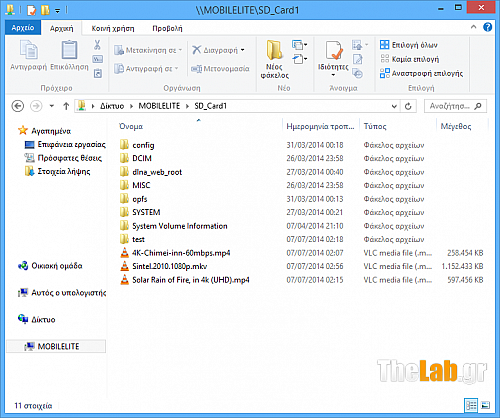

	Η προσπέλαση της συσκευής είναι άμεση, σαν να είναι συνδεδεμένη τοπικά και βλέπουμε ότι στη λίστα αρχείων και φακέλων υπάρχει ένας κοινόχρηστος φάκελος, που αντιστοιχεί με τη θέση αποθήκευσης που χρησιμοποιούμε. Αν είχαμε συνδεδεμένο και έναν αφαιρούμενο δίσκο usb, τότε θα μας έδειχνε δύο κοινόχρηστους φακέλους.
	Πάλι, για άλλη μια φορά, η ασύρματη προσπέλαση των περιεχομένων την κάρτας μνήμης που έχουμε συνδέσει στη συσκευή, είναι άμεση, χωρίς καμία καθυστέρηση, κάτι που κάνει την πλοήγησή μας απροβλημάτιστη και την εμπειρία χρήσης της, ευχάριστη.

Smartphones/Tablets

http://media.kingston.com/images/products/button-app-store.png http://media.kingston.com/images/products/button-google-play.png

Η Kingston έχει φροντίσει να εφοδιάσει την πλειοψηφία των έξυπνων κινητών συσκευών που κυκλοφορούν στην αγορά με εφαρμογή διαχείρισης του Kingston MobileLite Wireless G2, πράγμα βολικό για όσους ανήκουν στη πλειοψηφία, αλλά άβολο σε όσους έχουν κάποια συσκευή που δεν ανήκει στην προαναφερόμενη γκάμα συσκευών (πχ BlackBerry), μιας και έτσι η προσβασιμότητα και λειτουργικότητα όπως είπαμε παραπάνω θα είναι από μειωμένη έως μηδαμινή. Ανάλογα με τη συσκευή που διαθέτετε, μπορείτε να κατεβάσετε την εφαρμογή Kingston MobileLite πατώντας το αντίστοιχο εικονίδιο παραπάνω.

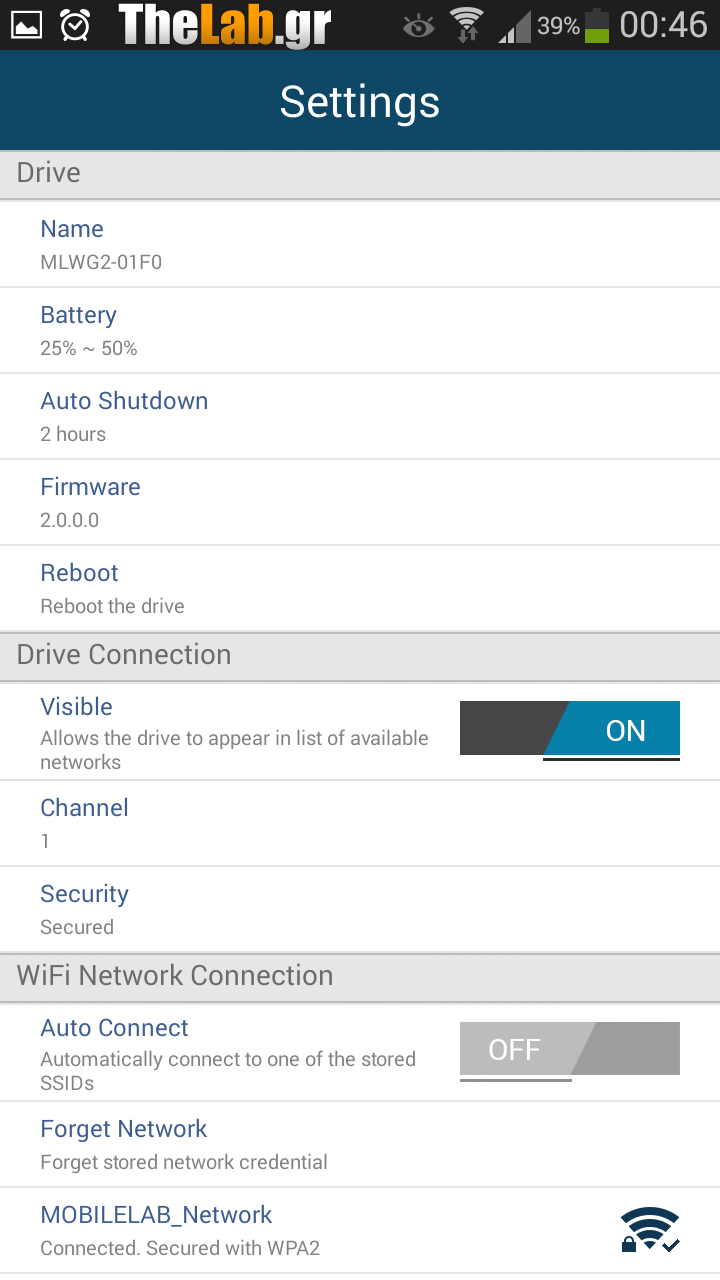

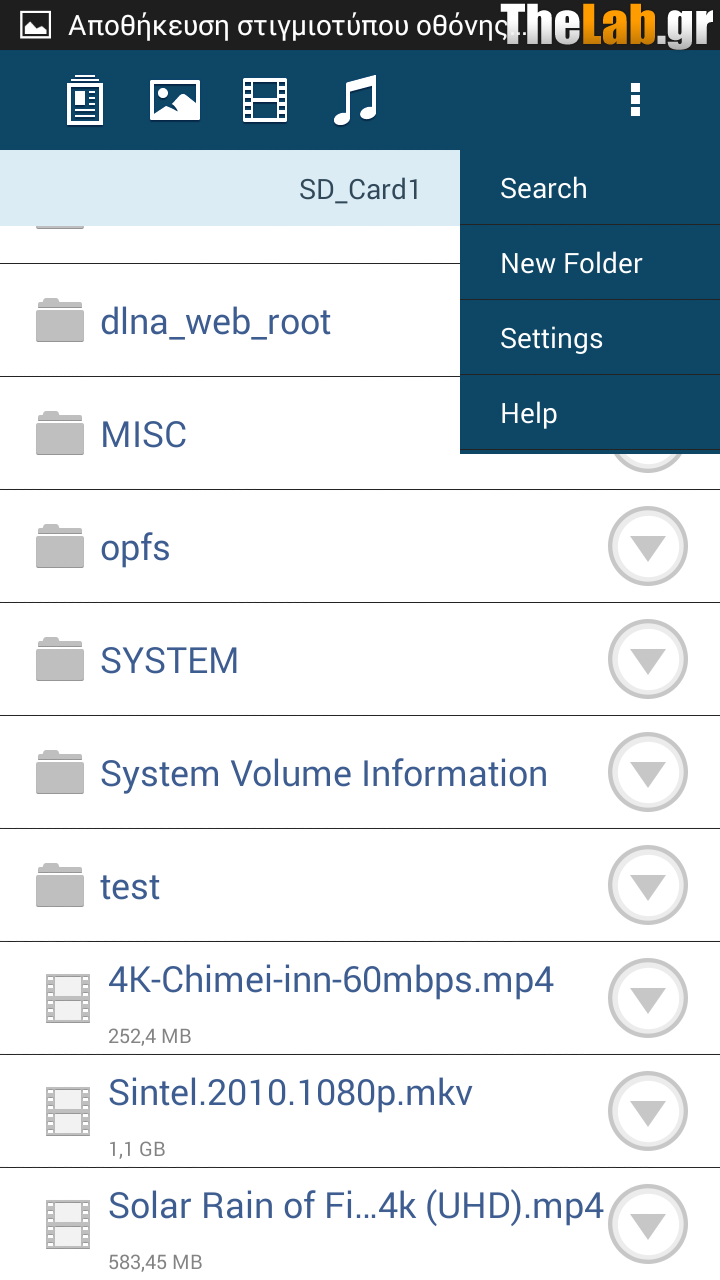

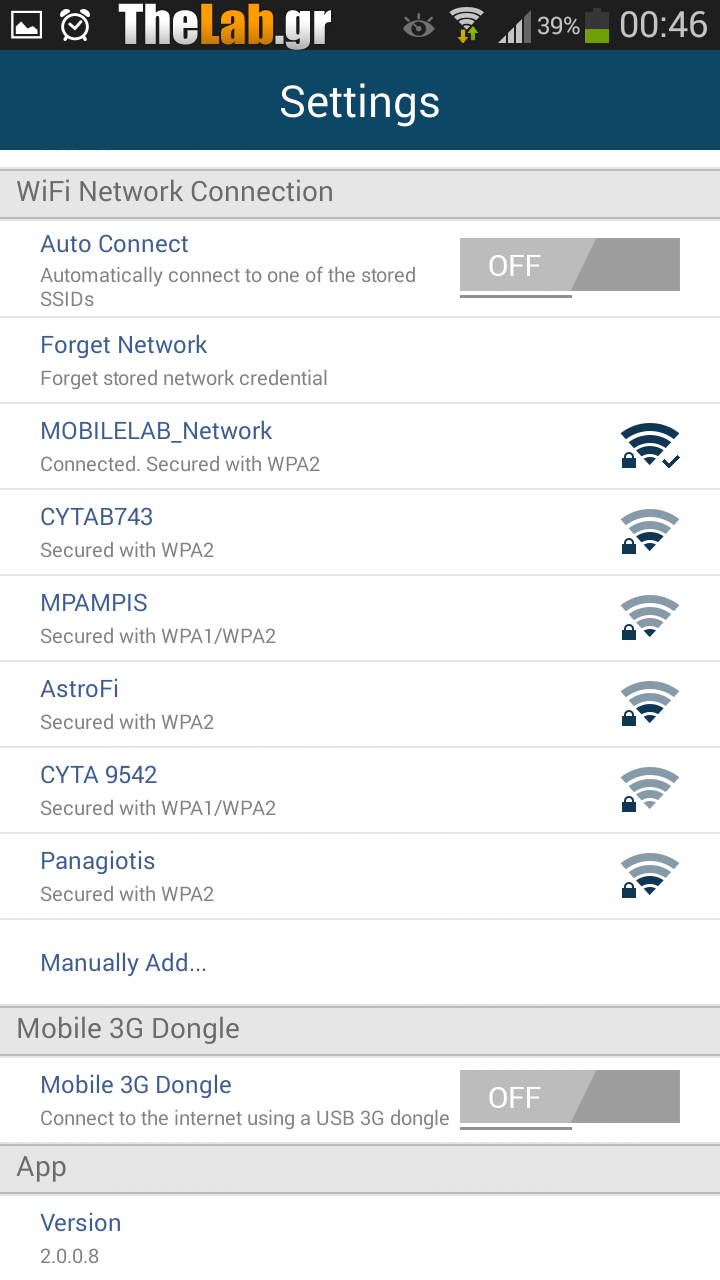

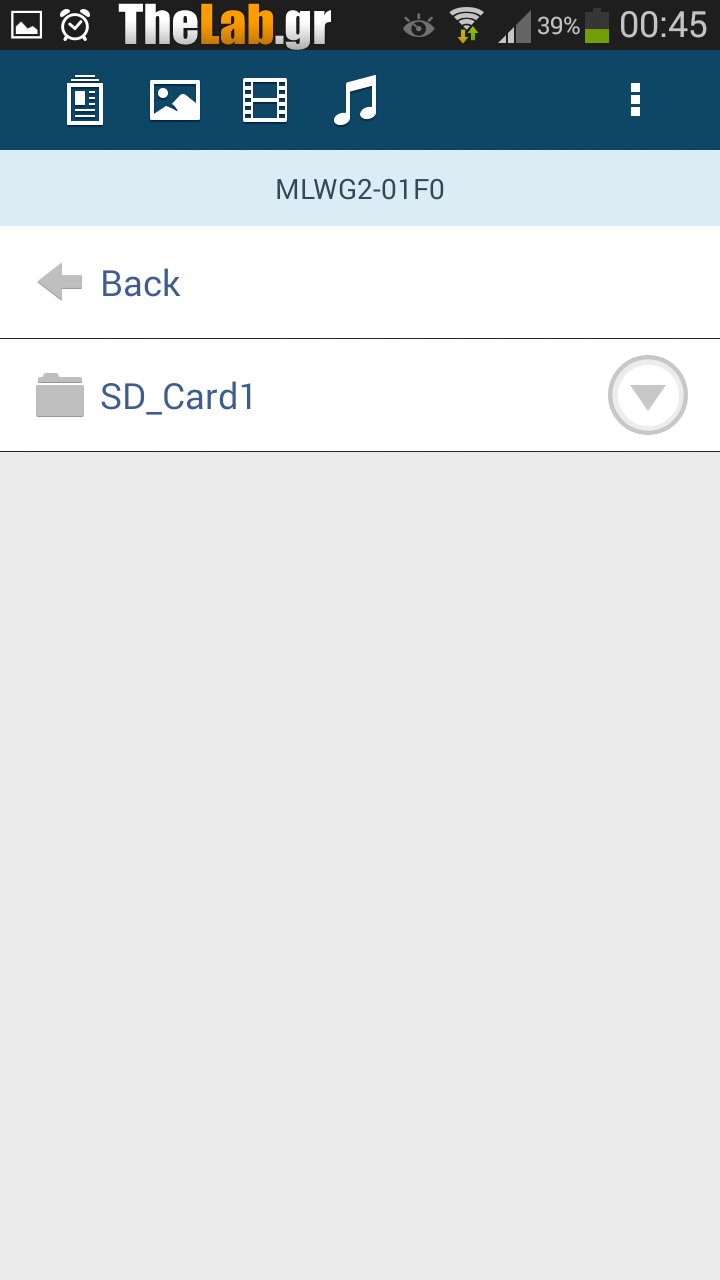

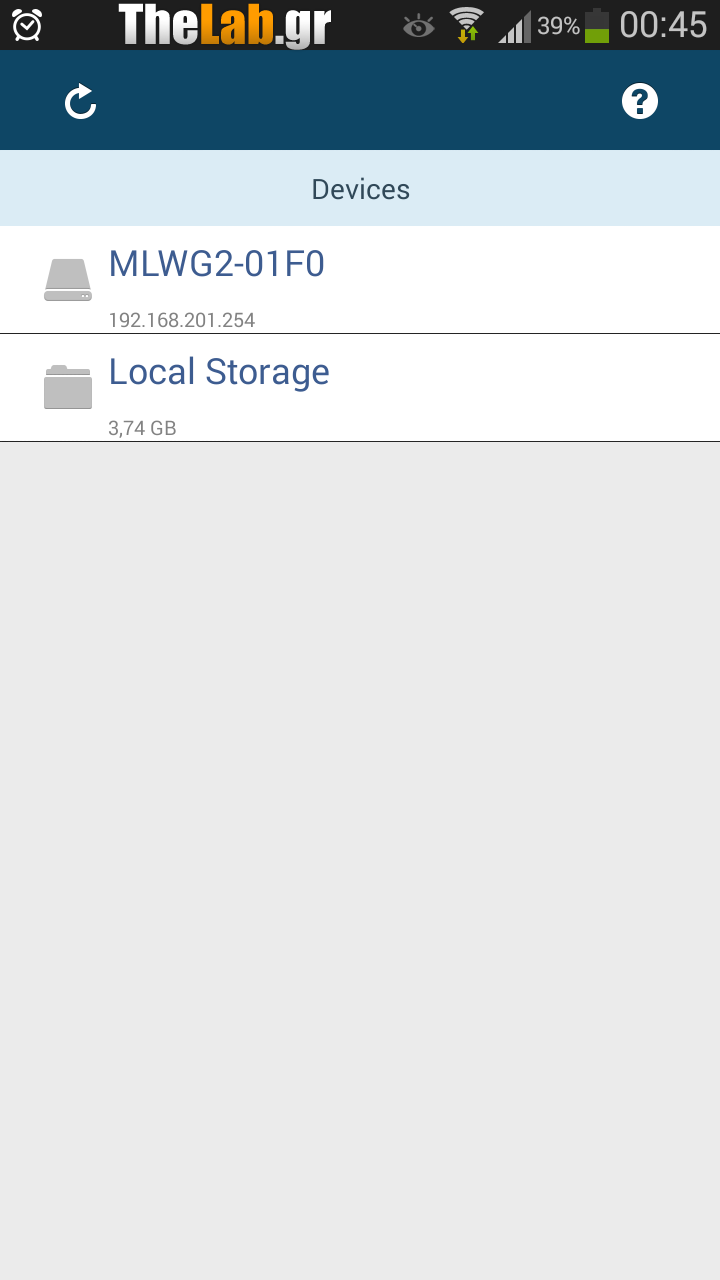

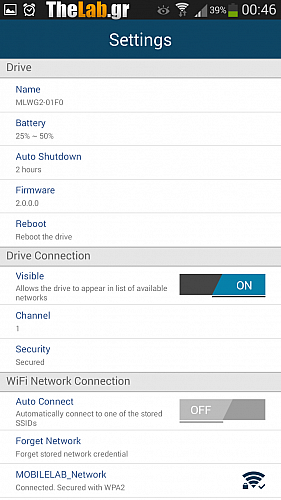

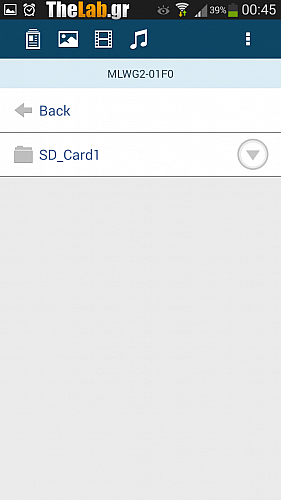

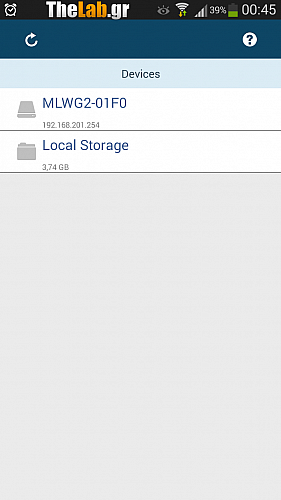

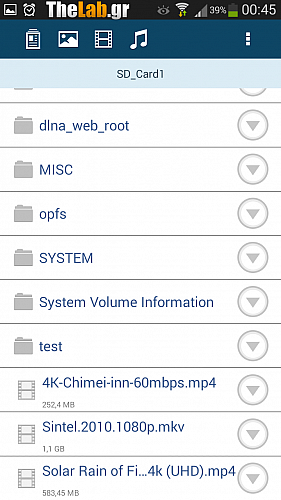

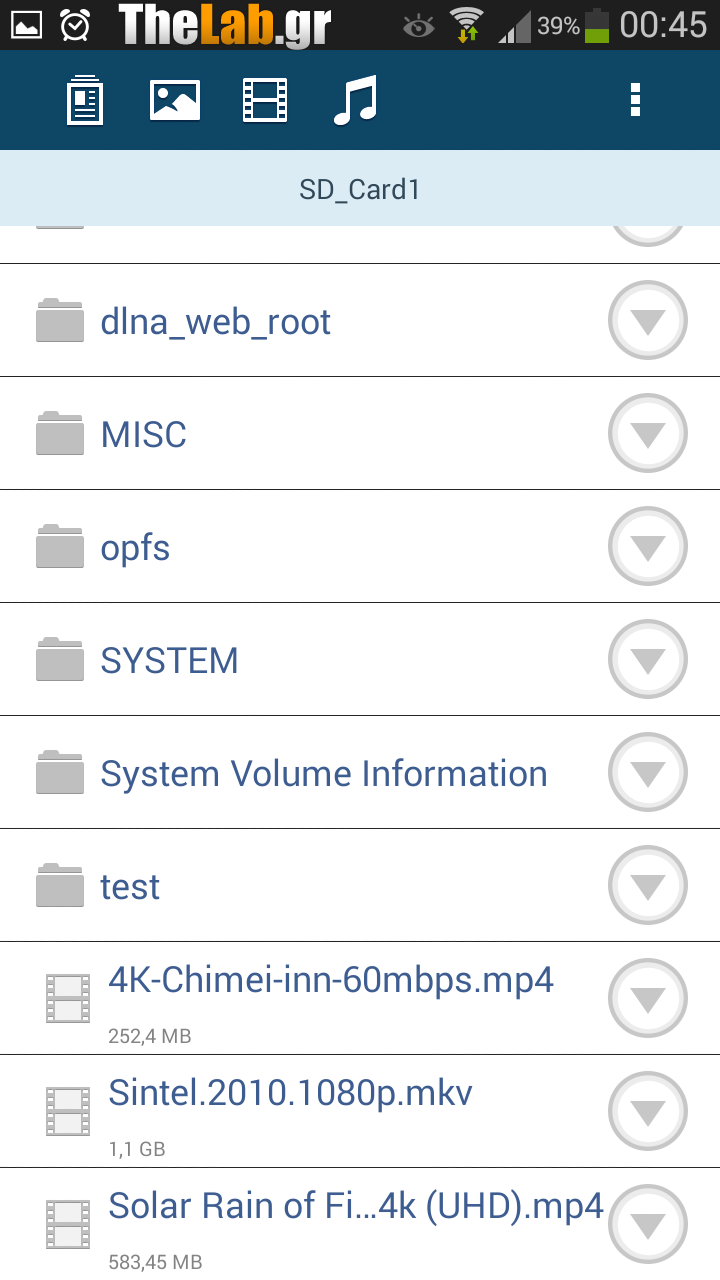

Παρακάτω θα δείτε στιγμιότυπα οθόνης με το πρόγραμμα σε λειτουργία σε κινητό με λειτουργικό Android v4.3

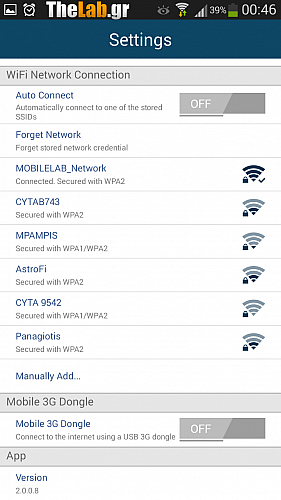

Βλέπετε ότι ανάμεσα σε όλα, υπάρχει η δυνατότητα σύνδεσης σε ασύρματα δίκτυα, πράγμα που σημαίνει ότι το Kingston MobileLite Wireless G2 μπορεί να λειτουργήσει και ως Access Point, αλλά το άκρως ενδιαφέρον είναι η δυνατότητα να συνδέσουμε ένα 3g Dongle και να δώσουμε πρόσβαση στο διαδίκτυο σε όλες τις συσκευές που συνδέονται σε αυτό.

Μετρήσεις
Για να μπορέσουμε να μετρήσουμε τις επιδόσεις του Kingston MobileLite Wireless G2, θα πρέπει να βεβαιώσουμε την χρήση για την οποία το θέλουμε. Η συσκευή είναι κατά βάση ένας ασύρματος card reader, φορτωμένος με διάφορα καλούδια, αλλά η βασική του λειτουργία είναι να αναγιγνώσκει φορητά μέσα αποθήκευσης, όπως είναι οι αφαιρούμενοι δίσκοι usb ή/και κάρτες μνήμης μορφής SD και microSD, με τη χρήση του συμπεριλαμβανόμενου μετατροπέα που έρχεται μαζί με τη συσκευή.

Άρα, αυτό το οποίο μας ενδιαφέρει είναι οι επιδόσεις του Kingston MobileLite Wireless G2 στην μεταφορά δεδομένων από αυτό προς τον υπολογιστή μας με τη χρήση του ασύρματου δικτύου. Αν κρατήσουμε σταθερές τις παραμέτρους του διαύλου (ασύρματο δίκτυο από Linksys Wi-Fi Router E4200) και του δέκτη (laptop με Intel Centrino Wireless N 1030), θα μπορέσουμε να μετρήσουμε τις επιδόσεις μεταφοράς δεδομένων του Kingston MobileLite Wireless G2, έναντι δύο άλλων ασύρματων φορητών αποθηκευτικών συσκευών και το Patriot Gauntlet Node το οποίο έχουμε παρουσιάσει και παλαιότερα.

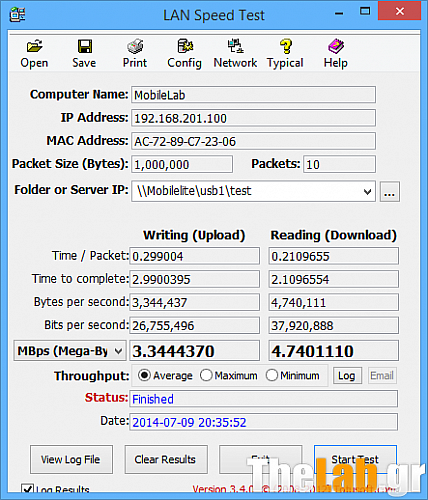

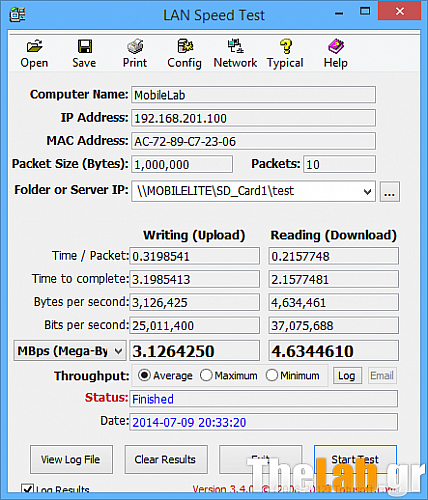

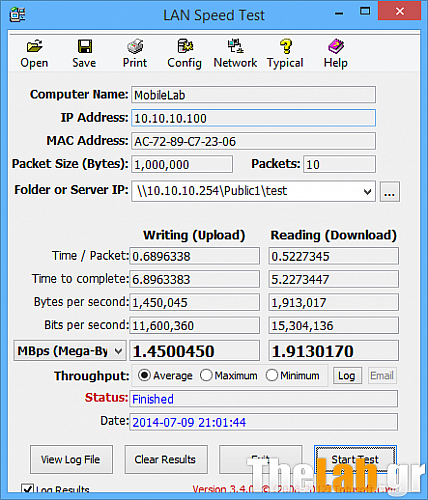

Χρησιμοποιώντας το πρόγραμμα (LAN Speed Test) , θα μετρήσουμε την μεταφορά δεδομένων από τις δύο αυτές συσκευές, έτσι ώστε να μπορέσουμε να συγκρίνουμε τα αποτελέσματα.


Μέτρηση Kingston MobileLite Wireless G2 με κάρτα SD	Μέτρηση Kingston MobileLite Wireless G2 με USB	Μέτρηση Patriot Gauntlet Node

Αρχείο4Κ @ 50,4 Mbps	Αρχείο4Κ @ 25,8 Mbps	Αρχείο1080p @ 10,6 Mbps





Στο δεύτερο μέρος των δοκιμών μας, θα προσπαθήσουμε να αναπαράγουμε ταινίες ποιότητας 4k και 1080p, έτσι ώστε να δούμε τις επιδόσεις της συσκευής και τους περιορισμούς τους οποίους έχουμε στην δικτυακή αναπαραγωγή πολυμέσων. Βέβαια, καλό είναι να επισημάνουμε ότι το Kingston MobileLite Wireless G2 έχει σαν κύρια αγορά αυτή των κινητών τηλεφώνων, οπότε το να θέλουμε να αναπαράγουμε 4k videos σε ένα κινητό, το οποίο μπορει να έχει το ανώτατο όριο ανάλυσης τα 2048×1536 είναι λίγο "σπατάλη" bandwidth και επεξεργαστικής ισχύος. Εμείς θα αναφέρουμε τις επιδόσεις που είδαμε, αλλά η βαθμολογία μας θα βασιστεί στις επιδόσεις σε ανάλυση Hi-Def 1080p, η οποία και αποτελεί ένα πραγματικό σενάριο χρήσης στην πλειοψηφία των χρηστών αυτό το καιρό.

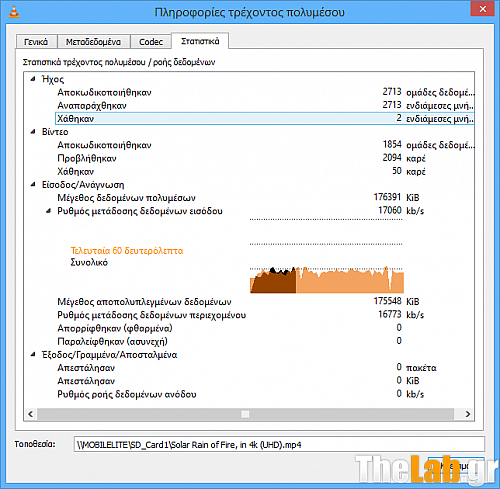

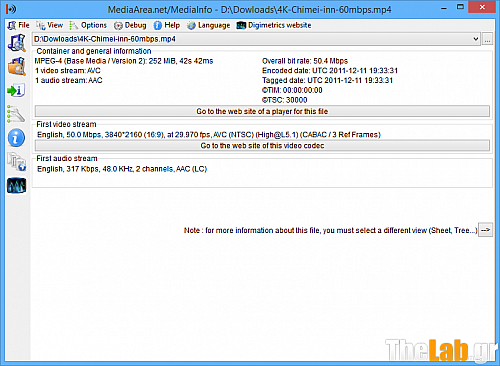

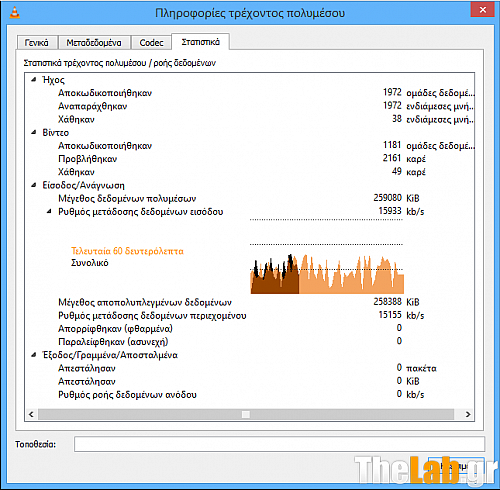

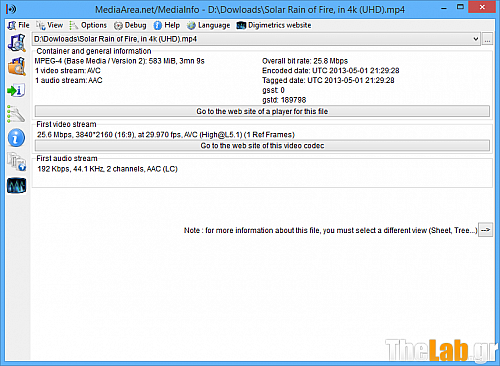

Αρχικά, θα σας δείξουμε πληροφορίες των αρχείων που χρησιμοποιήθηκαν:

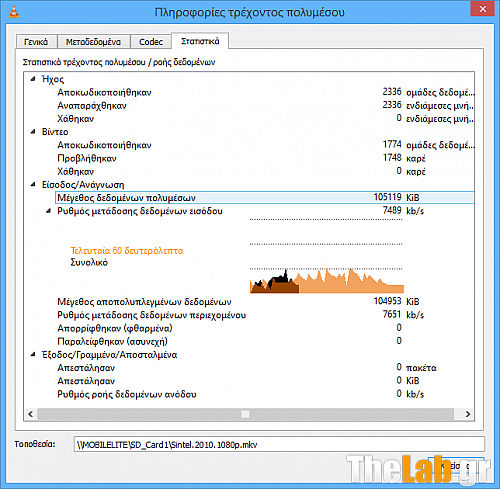

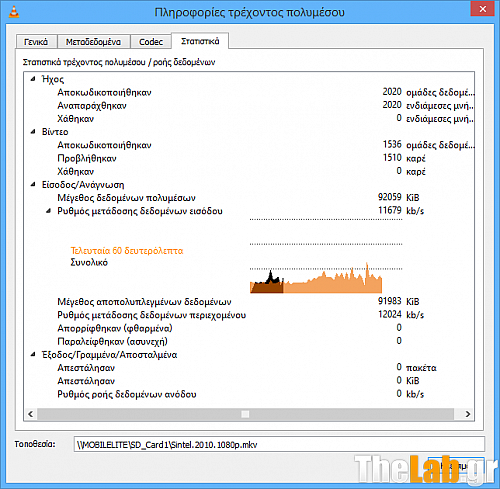

Οι μετρήσεις που πήραμε διαδοχικά με δύο κάρτες μνήμης, μια Sandisk Ultra Class 6 βαθμονομημένη στα 20Mb/sec και μια Adata Premier class 10 βαθμονομημένη στα 30Mb/sec από το VLC Media Player είναι οι εξής:


Αρχείο 4Κ @ 50,4 Mbps class 10	Αρχείο 4Κ @ 50,4 Mbps class 6
Αρχείο 4Κ @ 25,8 Mbps class 10	Αρχείο 4Κ @ 25,8 Mbps class 6
Αρχείο 1080p @ 10,6 Mbps class 10	Αρχείο 1080p @ 10,6 Mbps class 6

Κατά τη διάρκεια των δοκιμών συναντήσαμε πολλά σπασίματα στην αναπαραγωγή πολυμέσων στις υψηλές αναλύσεις 4k, ενώ κατά την αναπαραγωγή 1080p στα 10,6Mbps η αναπαραγωγή ήταν τέλεια, χωρίς να χαθεί κανένα καρέ και χωρίς να κολλήσει καθόλου. Επίσης, αξίζει ο κόπος να αναφέρουμε ότι παρατηρήσαμε ότι όσο καλύτερες ταχύτητες μεταφοράς είχε το μέσο αποθήκευσης που συνδέαμε στο Kingston MobileLite Wireless G2, τόσο καλύτερες ήταν και οι επιδόσεις που πήραμε. Άρα, εκτός από τη συσκευή, ρόλο παίζει και το τι αποθηκευτικό μέσο θα συνδέσετε πάνω της.

Σαν Power bank, με τα 4640 mAh που προσφέρει, μπορεί να φορτίσει όλα τα κινητά που κυκλοφορούν στην αγορά αυτή τη στιγμή. Για την φόρτιση ενός Samsung Note II, το οποίο έχει μπαταρία χωρητικότητας 3.100 mAh, από την κατάσταση πλήρους αποφόρτισης μέχρι την πλήρη φόρτιση, χρειάστηκε χρόνος 4 ωρών και 23 λεπτών, με την στάθμη της μπαταρίας να έχει πέσει κάτω από το 25%. Δυστυχώς η συσκευή δεν μας δίνει την δυνατότητα να βλέπουμε ακριβώς τη στάθμη της μπαταρίας, αλλά δείχνει μόνο επίπεδα φόρτισης (<25%, 25%-50%, 50%-75%, >75%).

Ενδεικτικά σας παραθέτουμε τα ποσοστά φόρτισης διάφορων κινητών συσκευών (κινητά και τάμπλετ) όπως έχουν δημοσιευθεί από την κατασκευάστρια εταιρία.



Κάτω από το καπό

Και ήρθε η ώρα του στριπτήζ!

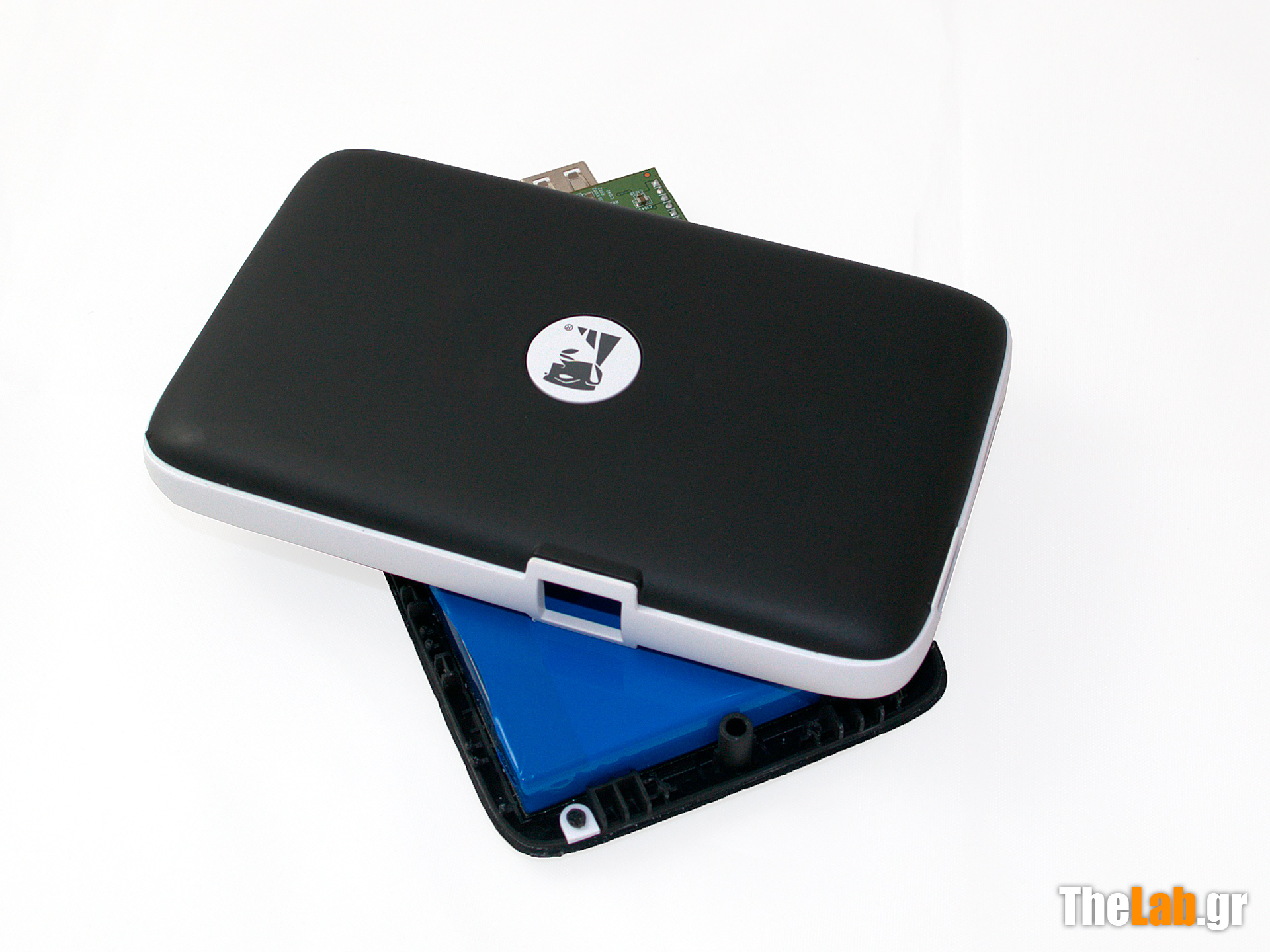

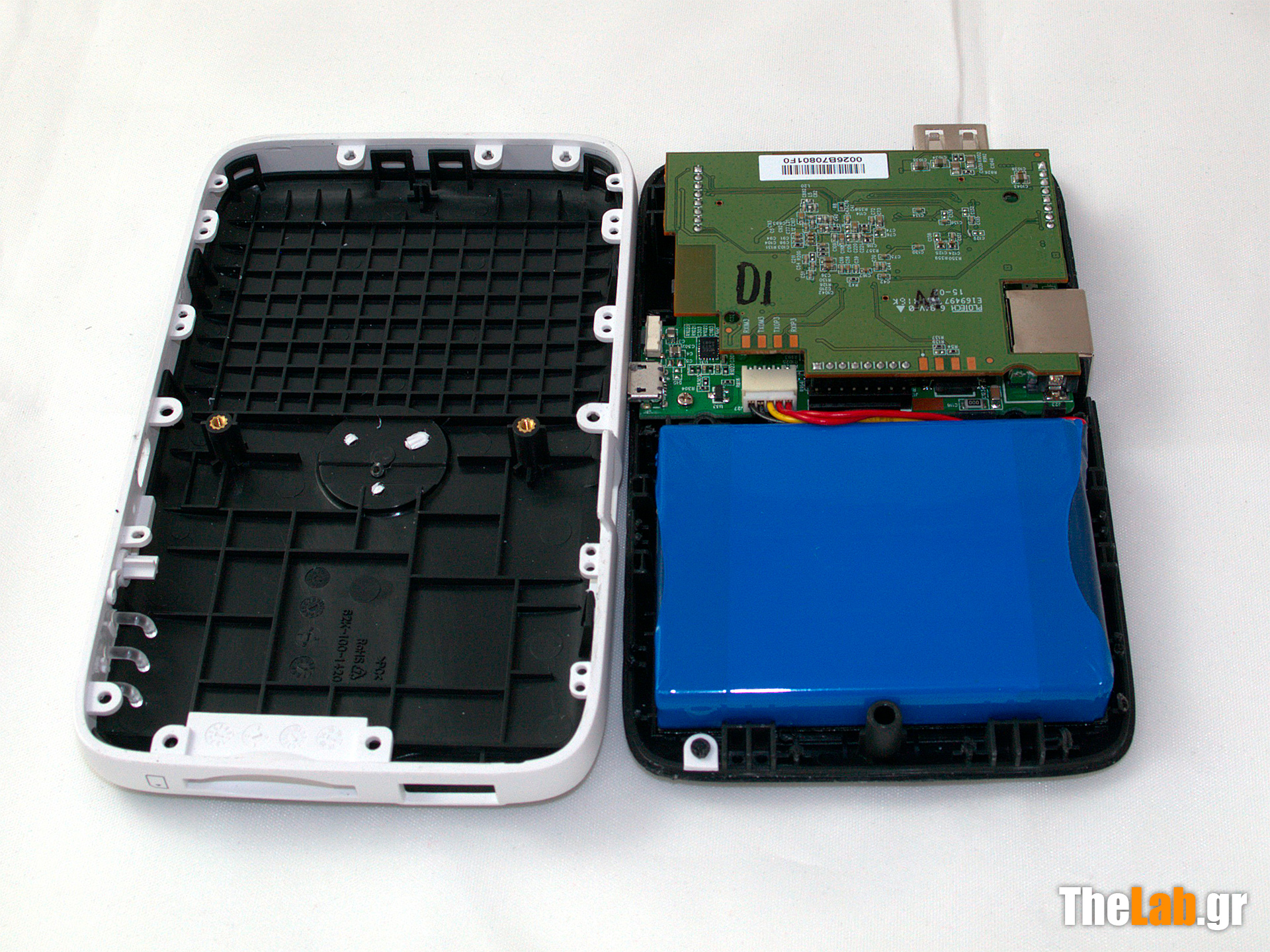

Το Kingston MobileLite Wireless G2 ανοιγμένο

Η διαδικασία ανοίγματος του Kingston MobileLite Wireless G2 δεν είναι ιδιαίτερα δύσκολη, αλλά θα θέλαμε να σας ενημερώσουμε ότι κάνοντας αυτό, χάνετε την διετή εγγύηση της συσκευής. Η πρόσβαση στο εσωτερικό της συσκευής επιτυγχάνεται με την αφαίρεση 2 βιδών οι οποίες είναι κάτω από το μεγάλο αυτοκόλλητο που βρίσκεται στο πίσω μέρος της συσκευής (ναι, αυτό που λέει ότι αν το βγάλεις χάνεις την εγγύηση). Αυτό είναι το εύκολο κομμάτι. Το δύσκολο κομμάτι είναι να καταφέρεις να ανοίξεις τη συσκευή, μιας και εκτός από τις βίδες, την πρόσβαση στο εσωτερικό της συσκευής την εμποδίζει η καλή πρόσδεση του κάτω τμήματος της συσκευής με εσωτερικά κλίπς, τα οποία κάνουν τη ζωή δύσκολη, περισσότερο από πρώτο ραντεβού με Ιρλανδή με αυστηρή Καθολική ανατροφή. Όταν τελικά καταφέρετε να ανοίξετε τη συσκευή θα βρεθείτε μπροστά σε αυτό:


tadaaa!!!

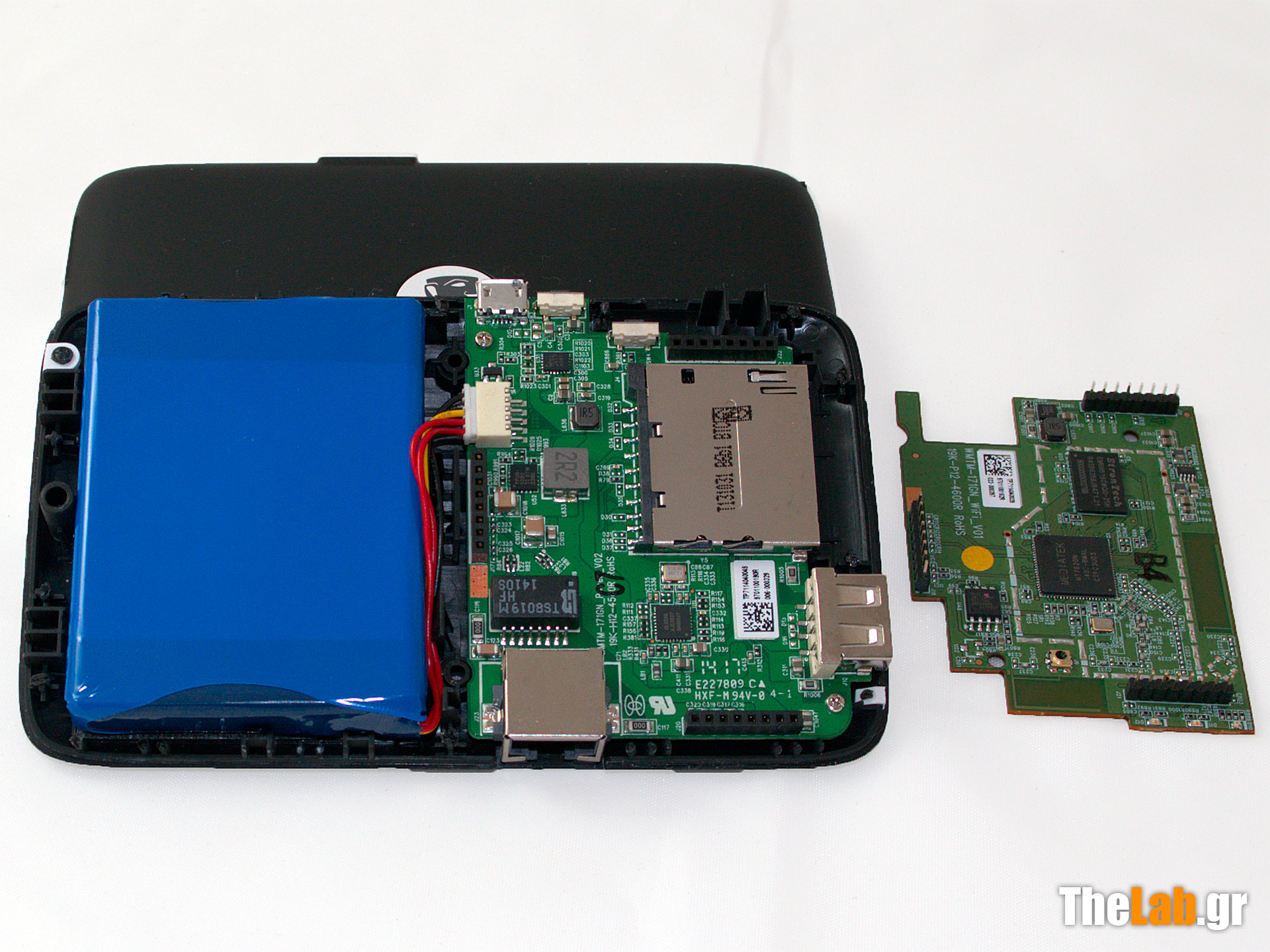

Όπως βλέπετε, το εσωτερικό της συσκευής χωρίζεται σε δύο μέρη, ένα το οποίο καταλαμβάνεται εξολοκλήρου από τη μπαταρία χωρητικότητας 4640 mAh κι ένα άλλο που έχει τα PCB τα οποία φέρουν όλες τις άλλες συσκευές. Για οικονομία χώρου, οι μηχανικοί της Kingston τοποθέτησαν έξυπνα το pcb που φέρει το ασύρματο κομμάτι της συσκευής από πάνω από το pcb με τις υποδοχές των θυρών USB και SD.


Κοιτάζοντας το εσωτερικό

Κοιτάζοντας πιο κοντά το ασύρματο άρθρωμα, βλέπουμε ότι αποτελείται από ένα Wi-Fi System-On-Chip (WiSOC), το MediaTek MT7620N -το οποίο όπως αναφέρεται στο wiki του- χρησιμοποιείται σε πολλά access points και routers, ενώ δίπλα του, το ολοκληρωμένο της Etrontek, το EM68B16C, δεν είναι τίποτε περισσότερο από μια μνήμη RAM για να εξυπηρετεί τις ανάγκες του προαναφερόμενου WiSoC.

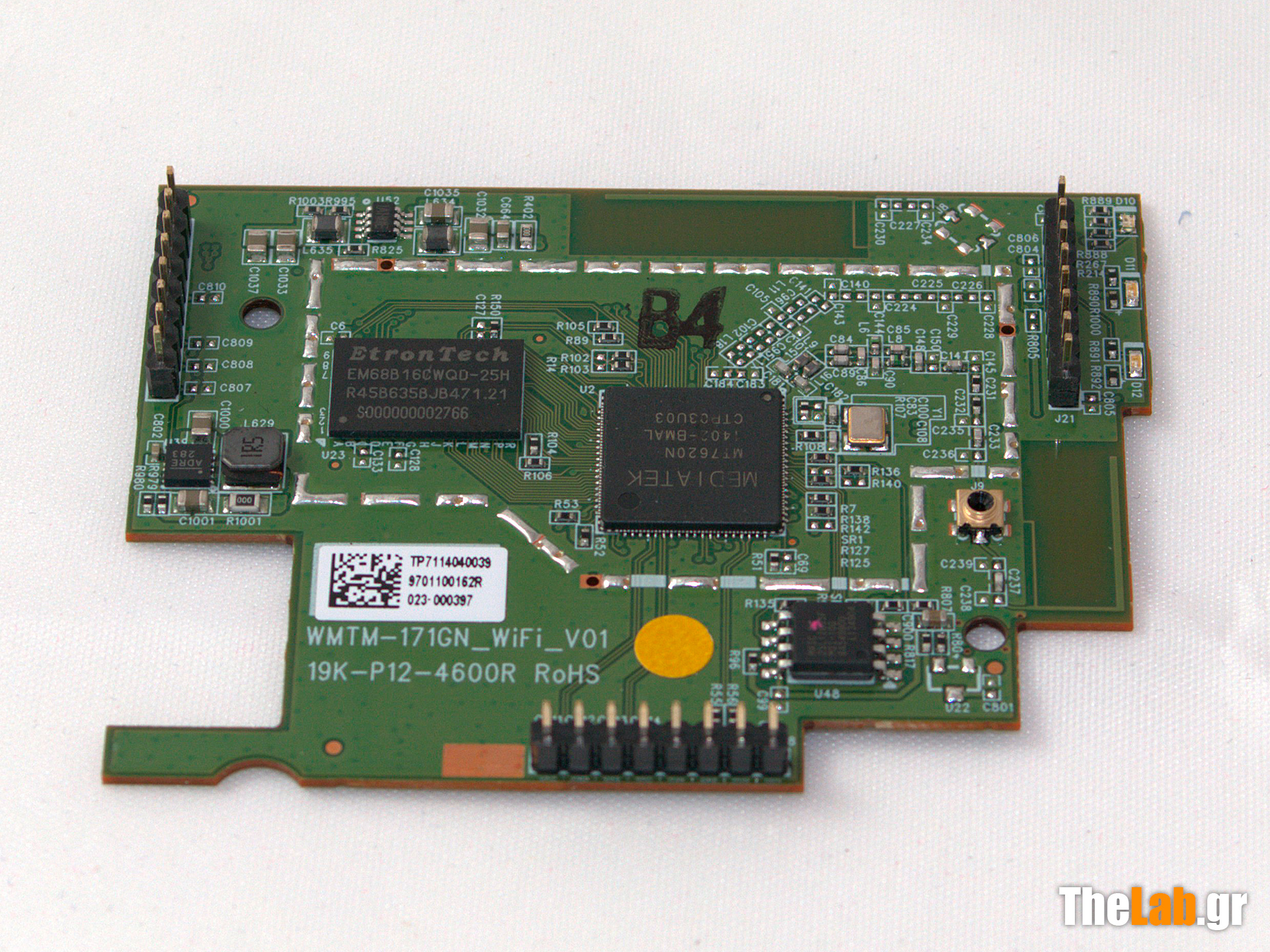

Το pcb του ασύρματου αρθρώματος της συσκευής

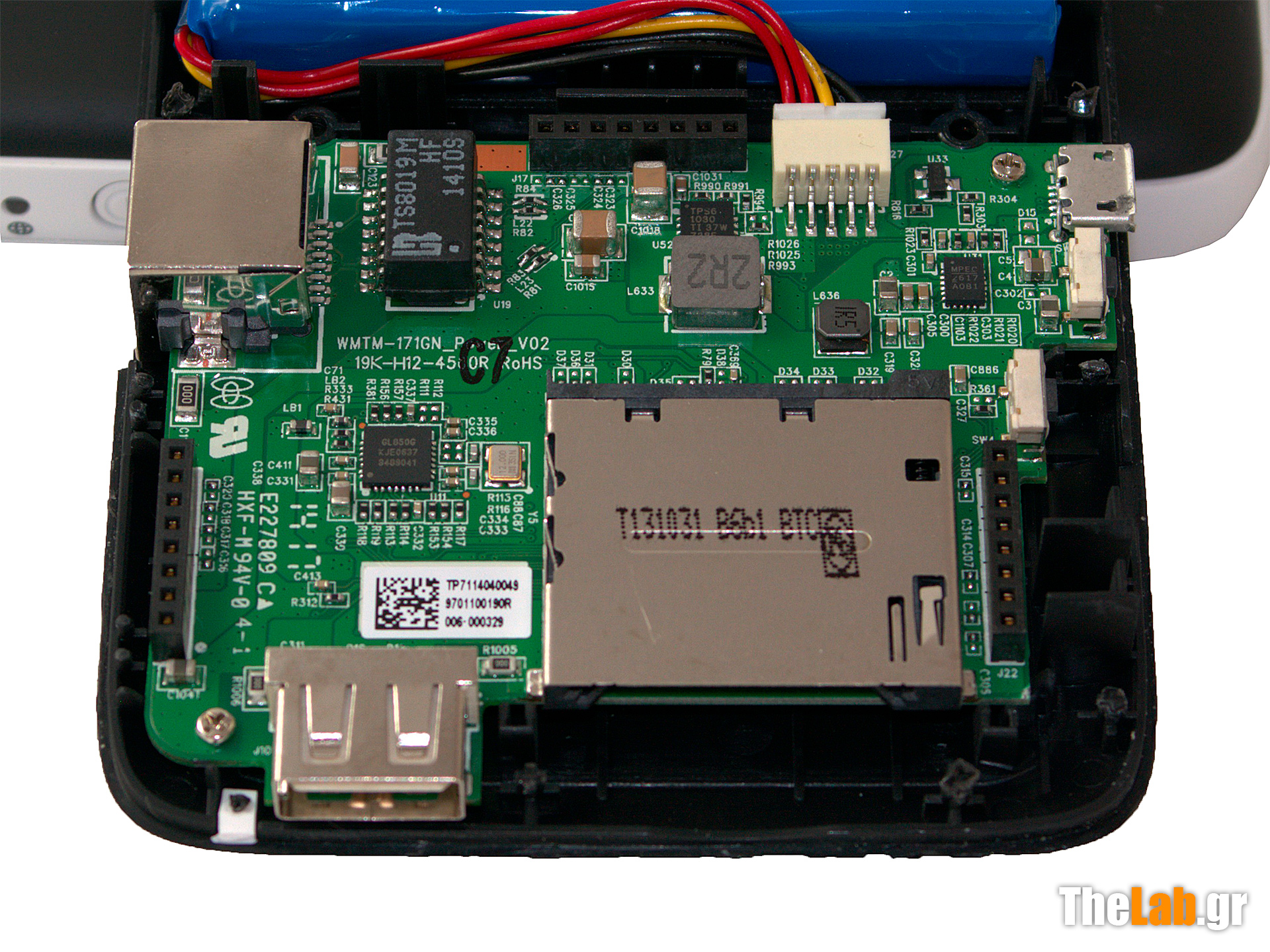

Στο "κάτω" μέρος της συσκευής και στο δεύτερο ουσιαστικά pcb το οποίο περιέχεται στο Kingston MobileLite G2, βλέπουμε τις θύρες σύνδεσης των συσκευών μαζί με την θύρα δικτύου, ενώ οι συνδέσεις και η ποιότητα των υλικών φαίνονται να είναι σε ικανοποιητικό επίπεδο.


Το δεύτερο pcb που υποστηρίζει όλες τις υπόλοιπες λειτουργίες της συσκευής

Συμπεράσματα-Επίλογος
Στα χέρια μας έχουμε ένα αξιόλογο προϊόν το οποίο μπορεί να κάνει πολλά πράγματα. Μπορεί να συνδεθεί ασύρματα και ενσύρματα με το δίκτυό σας, μπορεί να χρησιμοποιηθεί ως Access Point, μιας και έχει τη δυνατότητα να συνδεθεί με το ασύρματο δίκτυό σας με τη προσθήκη των στοιχείων σύνδεσής σε αυτό, μπορεί να φορτίσει το κινητό σας ή να παραμείνει σε λειτουργία επί 13 ολόκληρες ώρες.

Σίγουρα αγοράζοντας το Kingston MobileLite Wireless G2 αγοράζετε μια πολυλειτουργική συσκευή, η οποία εκτός από τα πλεονεκτήματα που αναφέρθηκαν παραπάνω, έχει και αρκετά μειονεκτήματα. Θα θέλαμε η θύρα usb να είναι USB3.0, έτσι ώστε να υποστηρίζει μεγαλύτερες ταχύτητες διαμεταγωγής δεδομένων. Mας ενόχλησε πολύ το γεγονός ότι δεν μπορούμε να διαχειριστούμε την συσκευή από υπολογιστή, παρά μόνο από την εφαρμογή της Kingston από κινητή συσκευή, όπως επίσης άσχημη εντύπωση μας έκανε το γεγονός ότι δεν εμφανίζεται ακριβώς το επίπεδο φόρτισης της μπαταρίας, αλλά δείχνει μόνο περιοχές τιμών.

Κατά τα άλλα, αποτελεί μια πολύ καλή πρόταση για την διαχείριση των αφαιρούμενων δεδομένων σας, μιας και μέσω αυτού πετύχαμε ταχύτητες καλύτερες από αυτές που είχαμε με το Patriot Gauntlet Node και απροβλημάτιστη αναπαραγωγή αρχείων 1080p. Συνυπολογίζοντας όλα τα χαρακτηριστικά που προσφέρει η συσκευή, σίγουρα θα αποτελέσει τον ιδανικό σας σύντροφο σε ταξίδια εκτός ή και εντός πόλης.

Συνοψίζοντας, τα πλεονεκτήματα και μειονεκτήματα του Kingston MobileLite Wireless G2 είναι τα παρακάτω:

Πλεονεκτήματα
- Στιβαρή κατασκευή
- Ελαφρύ και εύκολο στη μεταφορά
- Καλές επιδόσεις στην μεταφορά αρχείων
- Πληθώρα χαρακτηριστικών.
- Άψογη αναπαραγωγή πολυμεσικών αρχείων υψηλής ευκρίνειας.
- Προσιτή τιμή.
- Πολλαπλές ροές δεδομένων σε πολλές συσκευές ταυτόχρονα

Μειονεκτήματα
- Θα θέλαμε θύρα USB3.0.
- Απουσία πρίζας φόρτισης. Η φόρτιση είναι δυνατή μόνο σε υπολογιστή μέσω θύρας USB.
- Δεν εμφανίζεται το ακριβές επίπεδο φόρτισης της μπαταρίας.
- Απουσία δυνατότητας διαχείρισης συσκευής από τον υπολογιστή.
- Απουσία οδηγιών χρήσης.
- Όχι συμβατότητα με όλες τις κινητές συσκευές της αγοράς.

Σύμφωνα με όλα τα παραπάνω, η βαθμολογία του είναι


Αντώνης Καργαδούρης - 14/07/2014

Ευχαριστούμε πολύ την Kingston για την παραχώρηση του δείγματος δοκιμής
