Δεδομένα, αποθήκευση, φορητότητα. Μια ανάγκη που οδηγεί τον χώρο της πληροφορικής εδώ και πολλά χρόνια και δείχνει το δρόμο στη παραγωγή προϊόντων. Από τους ογκώδεις φορητούς σκληρούς δίσκους, όπου αγόραζες όλο το πακέτο χωρίς τη δυνατότητα επιλογής και χωρίς σημαντικές ταχύτητες μεταφοράς δεδομένων, φτάσαμε σε θήκες σκληρών δίσκων 2,5” με μειωμένες απαιτήσεις τροφοδοσίας και δυνατότητες υψηλών ταχυτήτων μετάδοσης δεδομένων, χρησιμοποιώντας το πρωτόκολλο USB 3.0.

Έναν τέτοιο εκπρόσωπο έχουμε να σας παρουσιάσουμε σήμερα, το μοντέλο TS10 της Silverstone. Το συγκεκριμένο μοντέλο, δεν συγκαταλέγεται στην κατηγορία ”όλα σε ένα”, αλλά στην ουσία είναι μια θήκη σκληρού δίσκου, όπου εσείς πρέπει να αποφασίσετε και να βάλετε το μέσο της επιλογής σας. Ένα δεύτερο χαρακτηριστικό γνώρισμα του Silverstone TS10 είναι ότι το μέσο αποθήκευσης που δέχεται είναι μεν 2,5”, αλλά συγκαταλέγεται στους δίσκους χαμηλού προφίλ, μιας και το πάχος που δέχεται είναι 7mm και όχι 9,5mm, που είναι οι συνηθισμένοι σκληροί δίσκοι των 2,5 ιντσών. Οπότε προσοχή στον δίσκο που θα επιλέξετε να στεγαστεί στο Silverstone TS10.


Χαρακτηριστικά

Παρακάτω μπορείτε να δείτε τα χαρακτηριστικά του Silverstone TS10



Τη στιγμή που γράφεται η παρουσίαση, το Silverstone TS-10 δεν είναι διαθέσιμο στην Ελληνική αγορά, ενώ η προτεινόμενη τιμή της εταιρίας είναι στα 11,50 €

Πρώτες εντυπώσεις


Η συσκευασία και τα περιεχόμενα της συσκευής

Το Silverstone TS-10 έρχεται σε ένα μαύρο-μπλε κουτί σε μέγεθος λίγο μεγαλύτερο από το μέγεθος της συσκευής και πάνω σε αυτή ξεχωρίζουμε την προειδοποίηση της εταιρίας ότι το Silverstone TS10 είναι συμβατό μόνο με δίσκους 2.5" χαμηλού προφίλ, δηλαδή πάχους 7mm. Μέσα σε αυτό υπάρχει η συσκευή αυτή καθεαυτή, η οποία χωρίζεται σε δύο μέρη, το αλουμινένιο περίβλημα και το pcb το οποίο είναι υπεύθυνο για τη διασύνδεση του εσωτερικού σκληρού δίσκου με τον υπολογιστή μας.



Επίσης μέσα στη συσκευή βρίσκουμε ένα μικρό κατσαβίδι με 4 βίδες, οι οποίες χρησιμοποιούνται για να δέσουμε το δίσκο με το σώμα του Silverstone TS-10 και τον Βενιαμίν της παρέας, ένα καλώδιο USB 3.0, το οποίο μάλλον ξέχασε να μεγαλώσει" όπως λένε και οι Ζιγκ-Ζαγκ, μιας και το μέγεθος των 29,5 εκατοστών είναι περιοριστικός παράγοντας σε αρκετά σενάρια χρήσης που μπορεί να προκύψουν.


Το Silverstone TS-10

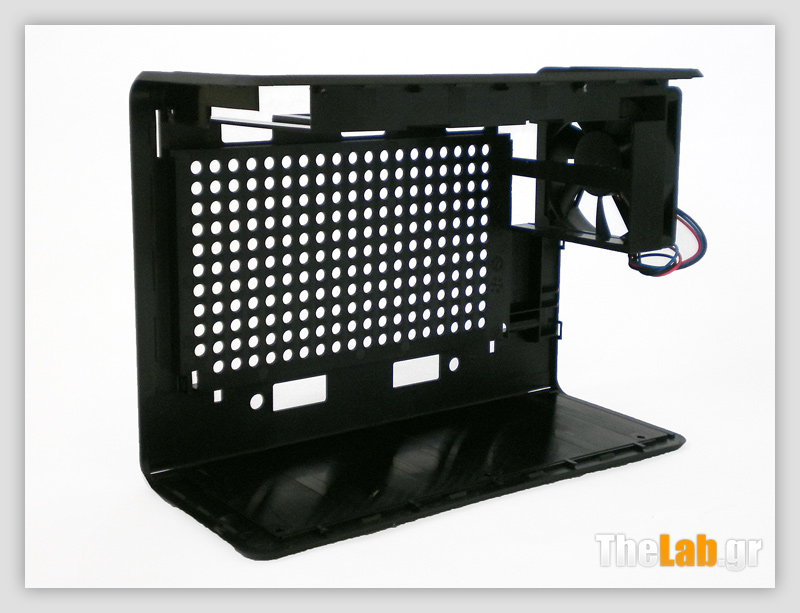

Στα χαρακτηριστικά του κουτιού, άξιο λόγου είναι η κατασκευή του από αλουμίνιο, το οποίο επιτρέπει στη συσκευή να έχει χαμηλό βάρος χωρίς να χάνει στιβαρότητα. Το πάχος της συσκευής, όπως μπορείτε να δείτε και στην φωτογραφία που ακολουθεί, είναι στα 0.9mm.


Η μέτρηση πάχους του Silverstone TS-10

Μεθοδολογία δοκιμών]
Πως μπορείς να δοκιμσεις ένα USB 3.0 enclosure? Η ποιοτική αξιολόγηση των δυνατοτήτων της συσκευής, πρέπει να εξαχθεί από την επίδοσή της στη διαμεταγωγή δεδομένων, μιας και αυτή είναι η κύρια και μόνη λειτουργία της. Έτσι, για να μπορέσουμε να αξιολογήσουμε τις επιδόσεις της συσκευής, δοκιμάσαμε δύο δίσκους, έναν μηχανικό και έναν στερεάς κατάστασης (SSD) στο Silverstone TS-10 και το συγκρίναμε με το Patriot Gauntlet Node, το οποίο είναι και αυτό USB 3.0 με επιπλέον δυνατότητες όμως, μια κλασική συσκευή USB 2.0 και με τους δίσκους συνδεδεμένους μέσα σε υπολογιστή σε θύρα πάνω στη μητρική, εξομοιώνοντας έτσι την λειτουργία των δίσκων υπό κανονικές συνθήκες, η οποία θα αποτελέσει και την βάση πάνω στην οποία θα εξάγουμε τα αποτελέσματα μας.

Το σύστημα δοκιμής, αποτελείται από
Επεξεργαστής: Intel i5-2500k
Μητρική: Asus Maximus V Gene
Μνήμες: Kingston HyperX 4x8 GB 1600MHz
Ψύκτρα: Coolermaster Hyper 412S
Μονάδα αποθήκευσης[/B]: Samsung 250 Gb EVO
Κάρτα γραφικών: Club 3D 7970
Τροφοδοτικό: Fractal Newton R3 800W

Ενώ ο ελεγκτής που χρησιμοποιήθηκε για τις δοκιμές έχει εύρος μεταγωγής δεδομένων 6 Gbps.
Για την εκτέλεση των μετρήσεων, χρησιμοποιήθηκαν ένας μηχανικός Western Digital Blue 500 Gb και ένας ssd Kingston HyperX 120 Gb


Τα αποθηκευτικά μέσα της δοκιμής

Αποτελέσματα

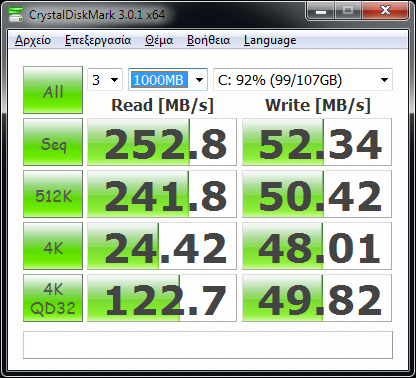

Για τις δοκιμές που διενεργήθηκαν, χρησιμοποιήθηκαν τα προγράμματα [B]CrystalDiskMark[/B], [B]Anvil's Storage Utilities[/B] και [B]ATTO Disk Benchmark[/B]. Παρακάτω θα δείτε τα αποτελέσματα ομαδοποιημένα ανά αποθηκευτικό μέσο, έτσι ώστε να μπορείτε με μια ματιά να δείτε τις διαφορές επιδόσεων πάνω στον ίδιο ελεγκτή.

Western Digital Blue


PCBenchmark	SilverstoneTS-10 Benchmark	PatriotGauntlet Node Benchmark	USB2Benchmark
PCBenchmark	SilverstoneTS-10 Benchmark	PatriotGauntlet Node Benchmark	USB2Benchmark
PCBenchmark	SilverstoneTS-10 Benchmark	PatriotGauntlet Node Benchmark	USB2Benchmark

Kingston HyperX 120Gb


PCBenchmark	SilverstoneTS-10 Benchmark	PatriotGauntlet Node Benchmark	USB2Benchmark
PCBenchmark	SilverstoneTS-10 Benchmark	PatriotGauntlet Node Benchmark	USB2Benchmark
PCBenchmark	SilverstoneTS-10 Benchmark	PatriotGauntlet Node Benchmark	USB2Benchmark

Μετρώντας τα αποτελέσματα τα οποία εξάγαμε και συγκρίνοντάς τα με τις μετρήσεις βάσης, βγάλαμε τα παρακάτω συνολικά αποτελέσματα:

Το Silverstone TS10 ήταν πολύ κοντά με τις μετρήσεις της μητρικής και το τελικό αποτέλεσμα, κρίθηκε στα αποτελέσματα του CrystalDiskMark -στις "μικρές" εγγραφές και αναγνώσεις- όπου η διαφορά όλων των αποτελεσμάτων, σε σχέση με αυτές του υπολογιστή, ήταν αρκετά μεγάλη.

Συμπεράσματα
Στα χέρια μας σήμερα είχαμε ένα αξιόλογο κομμάτι από την γκάμα προϊόντων της [B]Silverstone[/B], το [B]TS10[/B], το οποίο κατάφερε να αντεπεξέλθει στις προσδοκίες μας. Μικρό σε μέγεθος, ελαφρύ και με επιδόσεις κοντά σε αυτές που θα είχαμε αν χρησιμοποιούσαμε το αποθηκευτικό μέσο σε υπολογιστή. Η τιμή των 11,50 € που προτείνεται από την εταιρία, αν τηρηθεί από τα ελληνικά καταστήματα πληροφορικής, τότε πιστεύω ότι το [B]Silverstone TS10[/B] θα είναι σίγουρα ευπώλητο.

Συνοψίζοντας τη παρουσίαση που μόλις διαβάσατε έχουμε τα εξής:

Πλεονεκτήματα
- Υλικό κατασκευής από αλουμίνιο
- Μικρό βάρος
- Υψηλές ταχύτητες μεταφοράς μεγάλων αρχείων
- Τιμή

Μειονεκτήματα
- Σχετικά χαμηλές ταχύτητες μεταφοράς μικρών αρχείων
- Μικρού μήκους καλώδιο USB3.0

Ουδέτερα- Τα άτομα που έχουν ίσο αριθμό πρωτονίων και ηλεκτρονίων

Σύμφωνα με τα παραπάνω, η βαθμολογία του Silverstone TS10, δε μπορεί να είναι μικρότερη από



Ευχαριστούμε πολύ την Silverstone για την παραχώρηση του δείγματος δοκιμής

Παίρνοντας τη σκυτάλη από τον έτερο reviewer Grigas και το review του Shuttle DS437, συνεχίζουμε με τη Shuttle η οποία μας παραχωρεί για ακόμα μία φορά ένα από τα κορυφαία barebones της αγοράς για εξαντλητικές μετρήσεις στο εργαστήρι.

Στη σημερινή δοκιμή έχουμε την ευκαιρία να σας παρουσιάσουμε ακόμα ένα μέλος των XPC Barebones και δίδυμο αδερφό του SZ77R5 για το επόμενο τοκ των mainstream platforms της Intel (όπου από το socket s1155 και τους Sandy/Ivy Bridge μεταβήκαμε στο LGA 1150 και τους haswell), το XPC Barebone SZ87R6.

Το Shuttle XPC Barebone SZ87R6 έρχεται για να στεγάσει την 4η γενιά των desktop CPUs της Intel, και το socket 1150, σε ένα κομψό και σχεδιαστικά ανανεωμένο πακέτο. Το μαύρο, αλουμινένιο σασί με εμφάνιση βουρτσισμένου μετάλλου έχει όγκο 14 λίτρων η οποία είναι μόλις το ένα τρίτο ενός τυπικού Midi tower και παρά τις μικρές του διαστάσεις βρίθει χαρακτηριστικών. Μπορείτε κάλλιστα να δημιουργήστε έναν top-performer με τον πιο πρόσφατο τετραπύρινο Core i7, μια dual-slot PCI Express GPU, έναν mSATA SSD, δύο σκληρούς δίσκους των 4TB σε RAID, 32GB DDR3-1600 και Blu-ray Drive!!! Ακόμα και αν ζητάτε το κάτι παραπάνω από το σύστημά σας το SZ87R6 σας καλύπτει προσφέροντας multiplier overclocking για τους επεξεργαστές της σειράς Κ και σε συνδυασμό με το τροφοδοτικό των 500W που φροντίζει πως δεν θα ξεμείνετε από "juice" ακόμα και με high-end GPUs, αποσκοπώντας στην καλύτερη δυνατή εμπειρία κατά το gaming.

Τεχνικά Χαρακτηριστικά

Κάτι στο οποίο δεν είχαμε αναφερθεί επαρκώς στο review του SZ77R5 είναι πως η Shuttle έχει αρχίσει να παρέχει διάφορα προαιρετικά accessories για τα XPCs, λίστα των οποίων μπορείτε να βρείτε εδώ(Accessory Support List Tab).

Για παράδειγμα με 10€ μπορείτε να προμηθευτείτε το κιτ "PHD3" που είναι ένας αντάπτορας 2x2.5" to 3.5" για να βάλετε για παράδειγμα δύο SSDs στη θέση ενός κλασσικού μηχανικού, ή να αποχωριστείτε 30€ και να προσθέσετε μια half height mPCIe WLAN με το κιτ "WLN-C" το οποίο παρέχει κάρτα δικτύου 802.11n και δύο κεραίες που μπαίνουν στις αντίστοιχες υποδοχές του κουτιού στο πίσω μέρος!

Τα τεχνικά χαρακτηριστικά του SZ87R6 παρατίθενται στον παρακάτω πίνακα που περιστοιχίζεται από ορισμένες εικόνες του SZ87R6 brochure που παρέχει η Shuttle.

Συσκευασία και Περιεχόμενα

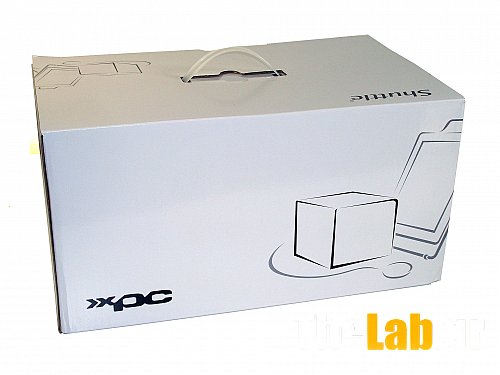

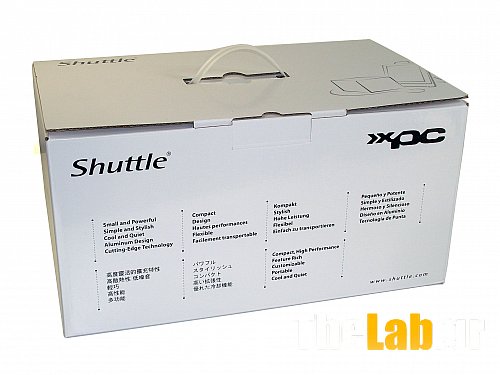

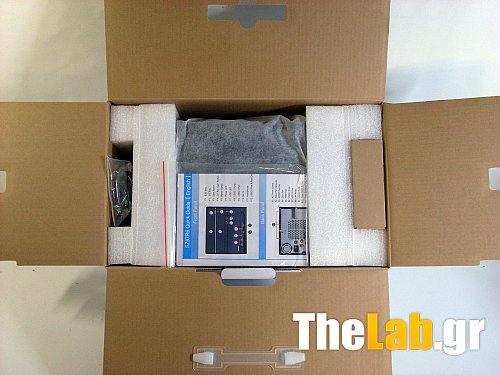

To SZ87R6 έρχεται στη γνωστή λιτή, μικρή, άσπρη συσκευασία με τα ελάχιστα γραφικά που έχουμε δει σε όλα τα τελευταία review των XPC Barebones της εταιρίας. Κλασσικά, στο πάνω μέρος υπάρχει χερούλι για την μεταφορά του κουτιού.

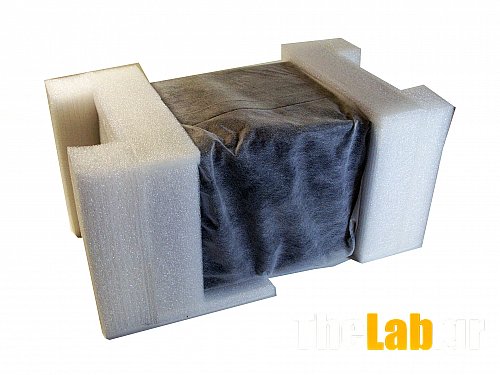

Το περιεχόμενο της συσκευασίας προστατεύεται πολύ καλά και έτσι το μικρό barebone θα φτάσει στα χέρια σας σε άψογη κατάσταση, ανεξαρτήτως της όποιας κακομεταχείρισης δεχτεί από τις μεταφορικές εταιρίες (εκτός και αν αποφασίσουν να παίξουν rugby με αυτό).

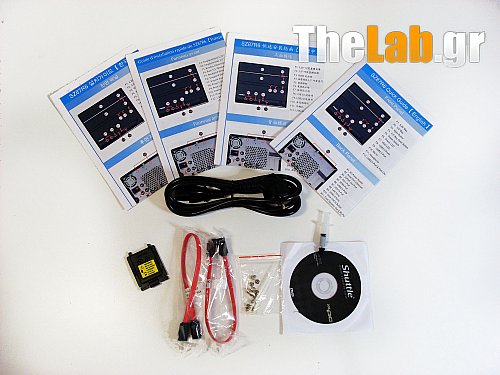

Τα συνοδευτικά είναι λιγοστά μιας και το SZ87R6 έρχεται πλήρως συναρμολογημένο. Ένα CD με τους drivers της μητρικής, ένα σωληνάριο με θερμοαγώγιμη πάστα, προστατευτικό κάλυμμα για το s1150, δύο καλώδια SATA καθώς και ένα σακουλάκι με βίδες αποτελούν την προίκα του μικρού Shuttle.

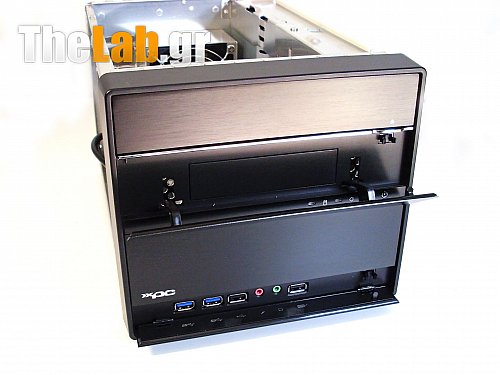

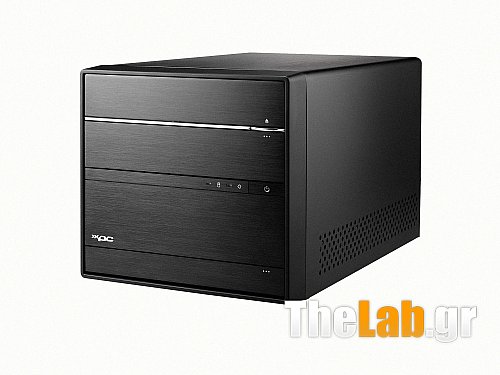

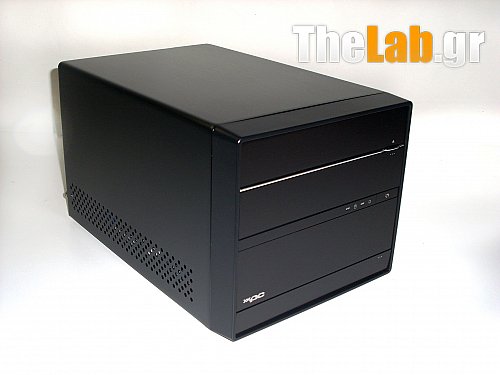

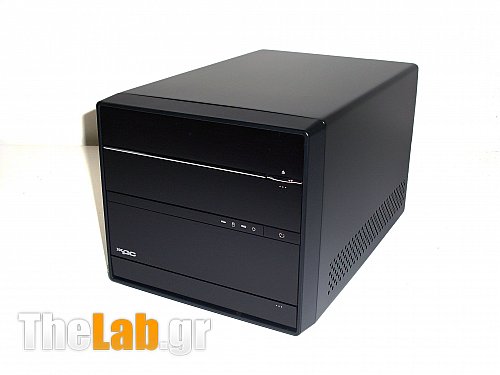

Εξωτερικό Μέρος SZ87R6 Ξεκινάμε τα αποκαλυπτήρια του SZ87R6 αφαιρώντας το κάλυμμα. Για την απομάκρυνσή του θα πρέπει να το γυρίσετε ανάποδα όπως βλέπετε στις εικόνες. Εξαρχής, δύο πράγματα τραβάνε το μάτι. Τα καλής ποιότητας λαστιχένια ποδαράκια για την στήριξη/απορρόφηση κραδασμών του SZ87R6 και την πεντάδα από cooler mounts που προεξέχουν στον πάτο του SZ87R6. Αποτελούν "κατάλοιπα" του ενιαίου σχεδιασμού σασί για όλα τα sockets που χρησιμοποιεί η Shuttle. Στην περίπτωση του SZ87R6, με την εργοστασιακή μητρική και cooler, δεν χρησιμοποιούνται αλλά για παράδειγμα στην περίπτωση του SX79R5 το cooler έδενε επάνω σε αυτά για μέγιστη σταθερότητα.

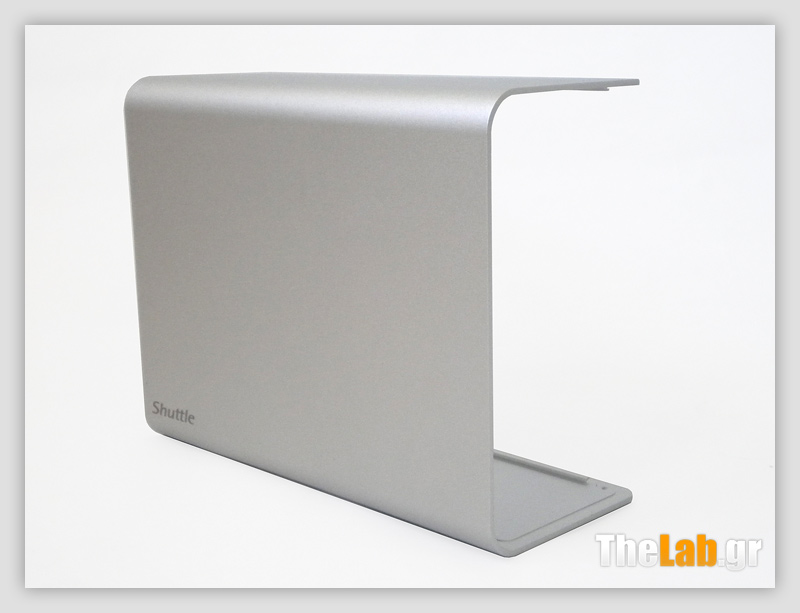

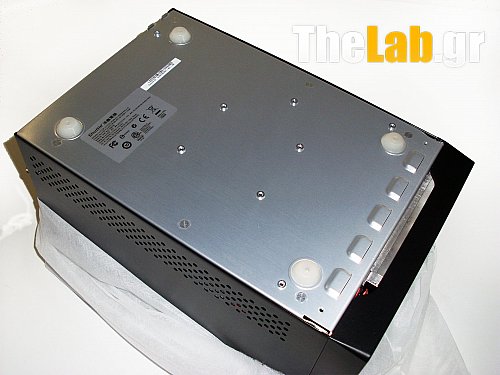

Το SZ87R6 είναι κατασκευασμένο εξολοκλήρου από πολύ καλά ραφιναρισμένο αλουμίνιο. Το μόνο σημείο στο οποίο χρησιμοποιείται συνδυασμός πλαστικού είναι η πρόσοψη η οποία πίσω από δύο καλύμματα "push 2 open"(με διακριτικό τις τρεις τελείες) κρύβει επιμελώς τις μπροστινές θύρες εισόδου/εξόδου και τη θύρα 3,5. Στο επάνω μέρος της πρόσοψης παραμονεύει επιμελώς κρυμμένο το slot του optical drive, το πορτάκι του οποίου ανοίγει μόνο μετά το ejection του drive tray. Προσοχή, μιας και προφανώς δεν παρέχει συμβατότητα με slot in drives.

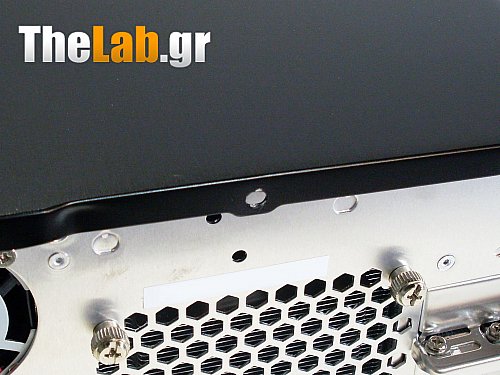

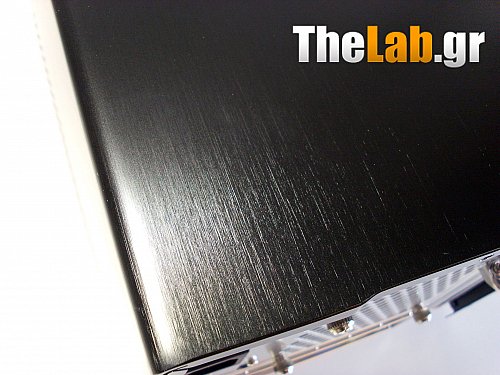

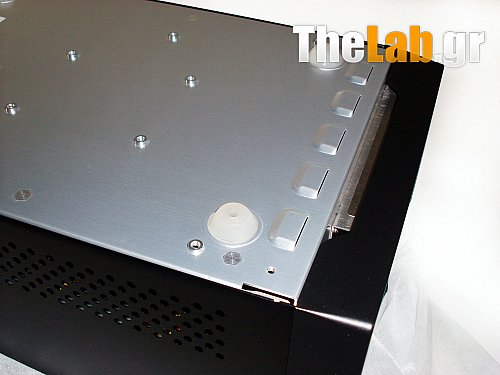

Η κατεργασία της επιφάνειας του μεταλλικού καλύμματος στο SZ87R6 παραπέμπει σε όψη βουρτσισμένου μετάλλου και προσδίδει σε εμφάνιση και αντοχή. Στην αντίπερα όχθη, τα κομμάτια που δεν έχουν κατεργασία και είναι απλώς βαμμένα δεν παρουσιάζουν την ίδια αντοχή. Η εικόνα από το σημείο στο οποίο βιδώνει η πίσω βίδα μας παρουσιάζει την αδυναμία που υπάρχει στην έντονη χρήση(βίδωμα-ξεβίδωμα βιδών καλύμματος) καθώς και στη φυσιολογική φθορά που εμφανίζει το μαλακό αλουμίνιο.

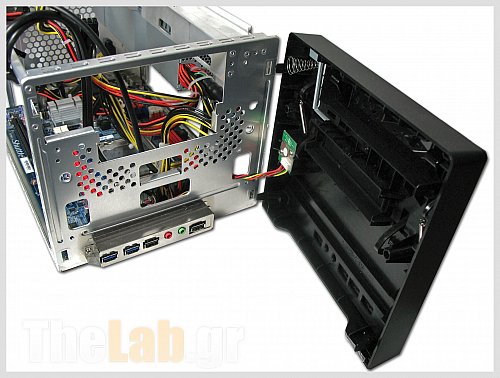

Αρχίζοντας την αποσύνθεση του SZ87R6 βλέπουμε πως η αφαίρεση της πρόσοψης γίνεται πανεύκολα από τα εικονιζόμενα πλαστικά κλιπ.

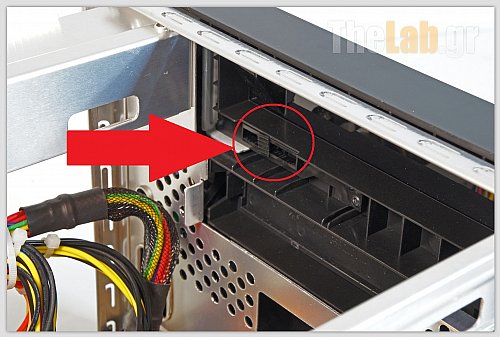

Το κόκκινο βέλος δείχνει το σημείο του μοχλού που ανοίγει το Optical Drive. Με την πίεση του κουμπιού Eject στο εμπρόσθιο μέρος του SZ87R6, ο μοχλός βγαίνει προς τα "έξω" πιέζοντας το κουμπί του optical drive με αποτέλεσμα αυτό να ανοίγει. Όχι ότι πιο ποιοτικό έχουμε δει αλλά δουλεύει. Η όπισθεν όψη του SZ87R6 δεν διαφέρει εντόνως σε σχέση με αυτή των προηγούμενων XPCs που είδαμε με τη γρίλια εξαερισμού να καταλαμβάνει το μεγαλύτερο μέρος της

διαθέσιμης επιφάνειας.

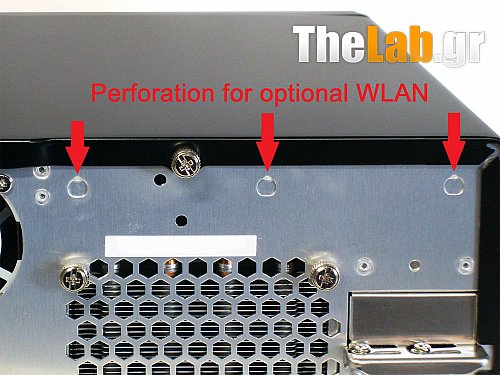

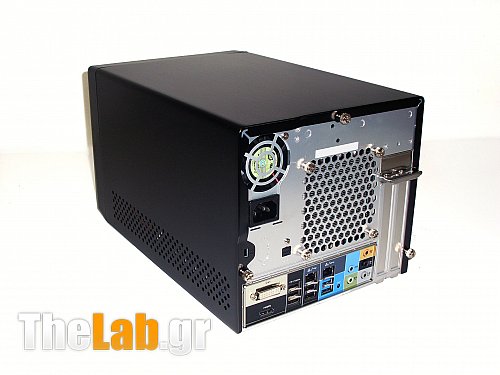

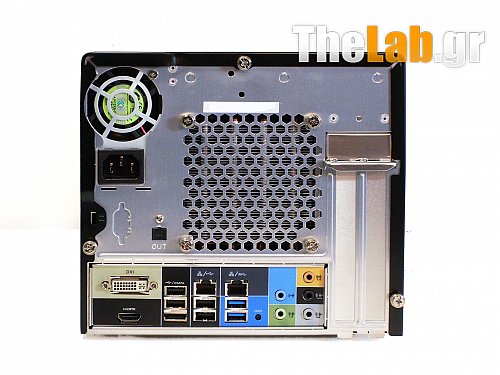

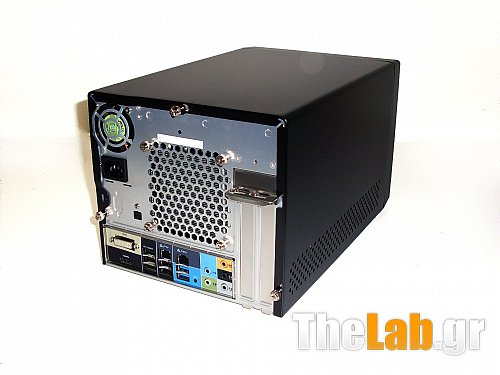

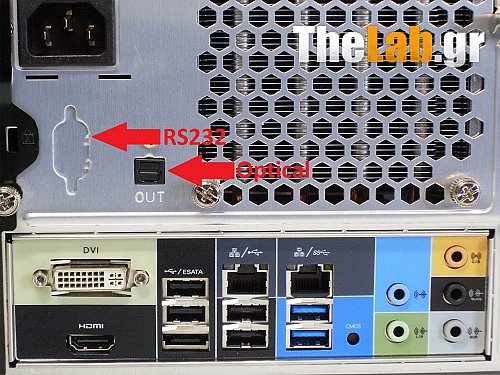

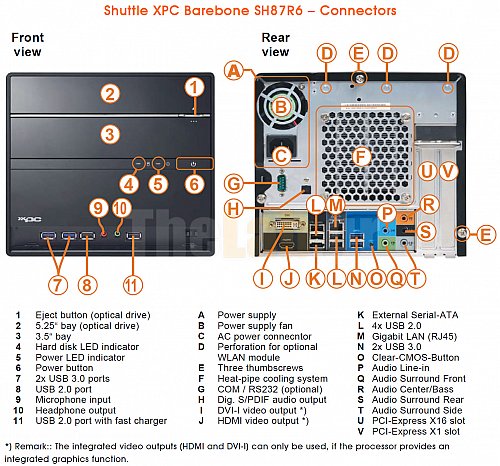

Η πλειοψηφία των εισόδων/εξόδων της μητρικής βρίσκονται κάτω από τη γρίλια εξαερισμού που προαναφέραμε. Στα δεξιά έχουμε τα καλύμματα των δύο PCIe ενώ αριστερά έχουμε τη θύρα οπτικής ίνας και την αναμονή RS232. Από άποψη συνδέσεων το SZ87R6 είναι υπερπλήρες και χάρη στην πρόβλεψη αναμονών από την εταιρία μπορούμε να προσθέσουμε δυνατότητες διατηρώντας την εργοστασιακή όψη του μικρού barebone. Προφανώς αναφερόμαστε στις αναμονές για κεραίες WiFi οι οποίες είναι τρεις, ακόμα και αν δεν παρέχεται κάρτα με τρεις υποδοχές από την εταιρία για την ώρα. Πάντα υπολογίστε ένα βήμα μπροστά. Σωστή κίνηση από τη Shuttle. Ονομαστικά οι θύρες που βρίσκονται στο backpanel του SZ87R6 είναι οι εξής: 4xUSB 2.0 & 2xUSB 3.0 θύρες (συν δύο USB 3.0 & δύο USB 2.0 στο front panel), δύο θύρες ethernet, 1x eSATA και 7.1 audio output. Επιπλέον παρέχεται και διακόπτης για reset χωρίς να ανοίξουμε το κουτί, χρήσιμο χαρακτηριστικό και μπράβο τους που το έβαλαν.

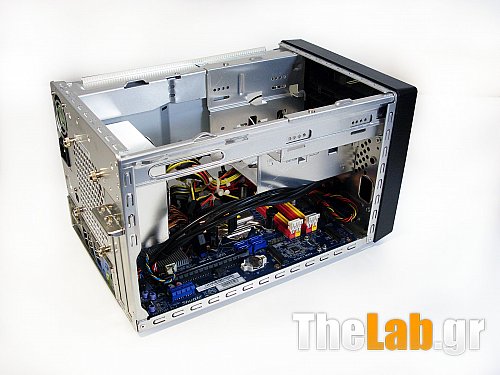

Εσωτερικό μέρος SZ87R6

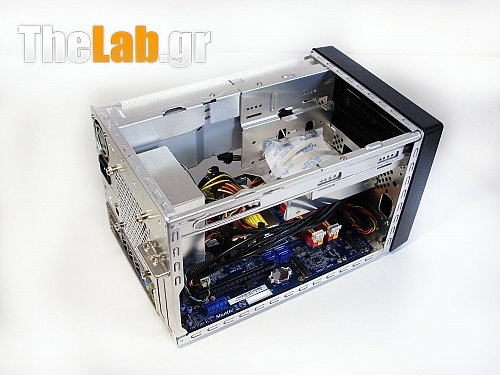

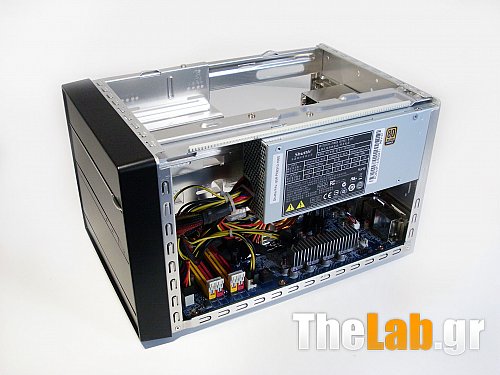

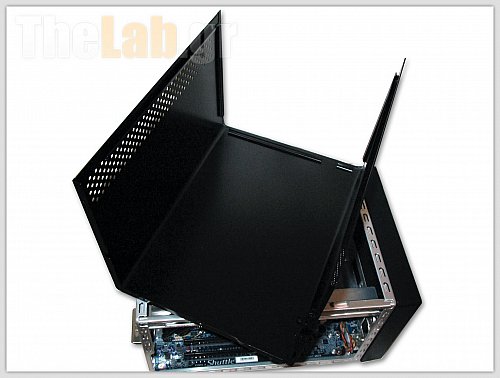

Ήρθε η ώρα να απαλλάξουμε το μικρό Shuttle από το εξωτερικό του κάλυμμα, το οποίο ασφαλίζεται από τρεις βίδες στο πίσω μέρος του και να δούμε αν η καλή εικόνα του εξωτερικού συνεχίζεται και στο εσωτερικό. Πρώτα όμως μια ματιά στο κάλυμμα το οποίο, όπως φαίνεται και στις εικόνες, είναι κατασκευασμένο από βαμμένο μαύρο αλουμίνιο με πάχος 1mm και καλή κατεργασία.







Αφού αφαιρέσαμε το κάλυμμα είπαμε να ανοίξουμε και τα πορτάκια των μπροστινών IOs και του 3.5" slot. Επιπλέον, στη δεξιά εικόνα φαίνεται το χρώμα των Power Led και HDD Activity τα οποία είναι μπλε και πορτοκαλοκίτρινο αντίστοιχα. Ο περίεργος φωτισμός έγινε σκόπιμα για να φαίνεται η υφή βουρτσισμένου αλουμινίου της επιφάνειας των πορτακίων.

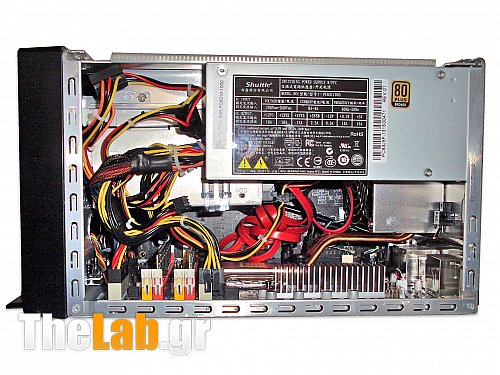

Ο διαθέσιμος χώρος του εσωτερικού είναι φυσικά περιορισμένος αλλά επικρατεί σχετική τάξη χάρη στο έξυπνο placement των επιμέρους θυρών της μητρικής και ορισμένες ευκολίες για cable management που έχει προβλέψει η κατασκευάστρια. Η Shuttle έχει επιλέξει το μήκος των καλωδίων τροφοδοτικού και θυρών ώστε και να καλύπτονται οι πιθανές διαδρομές στο εσωτερικό και να μη δημιουργούμε "μακαρονάδες".

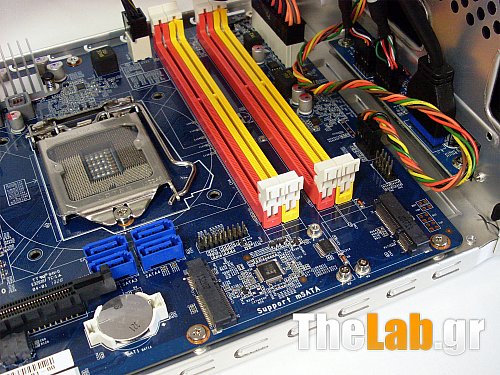

Η μητρική διαθέτει πυκνωτές στερεάς κατάστασης για αυξημένη μακροζωία και αντοχή στις υψηλές θερμοκρασίες που αναμενόμενα επικρατούν στο εσωτερικό του case. Το μόνο κομμάτι που χρησιμοποιούνται συμβατικοί, τύπου film, είναι γύρω από την κάρτα ήχου. Κρίμα γιατί το ALC892 που χρησιμοποιεί η Shuttle είναι αξιοπρεπής software controller.

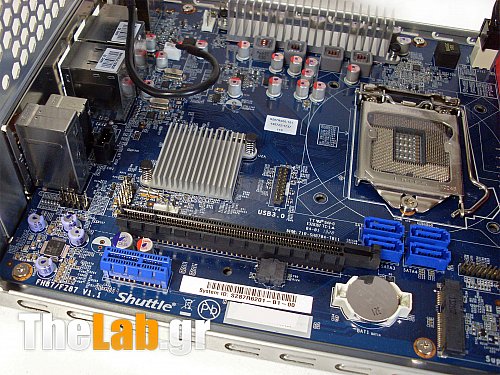

Διακρίνονται οι δύο θύρες επέκτασης PCIe και τα δύο mini-PCIe sockets. Εκτός από mSata SSDs μπορούμε να τοποθετήσουμε και mini-PCIe WiFi cards, Bluetooth κτλ. H τροφοδοσία του SZ87R6 είναι 4+1 και μπορεί να καλύψει επισήμως τις ενεργειακές απαιτήσεις ακόμη και των κορυφαίων i7 για το s1150.

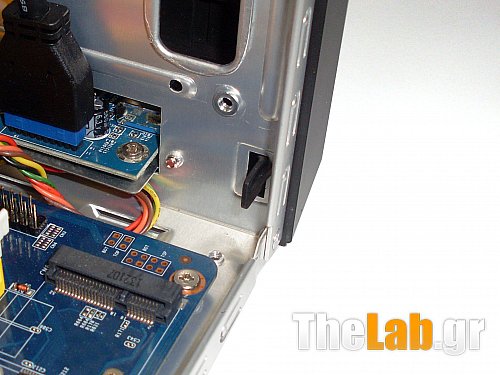

Τέλος, το μικρό πλαστικό κουτάκι ανάμεσα στις δύο PCIe, είναι το socket του bios chip. Όλα τα τελευταία, τουλάχιστον, barebone της Shuttle έρχονται με socketed bios chip οπότε σε περίπτωση που κάτι δεν πάει καλά σας αποστέλλουν νέο chip το οποίο αλλάζει πανεύκολα.

Μια σύνοψη μητρικής και λοιπών controllers του SZ87R6 την εικόνα που ακολουθεί.

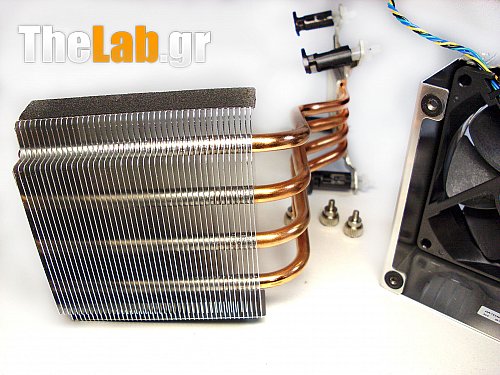

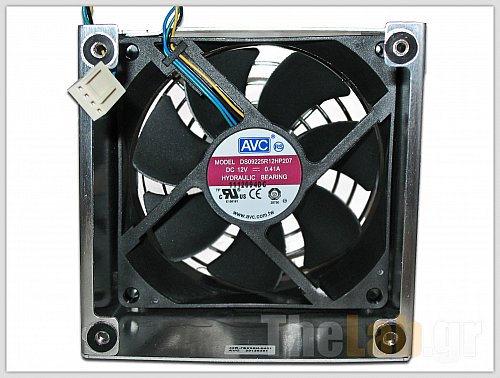

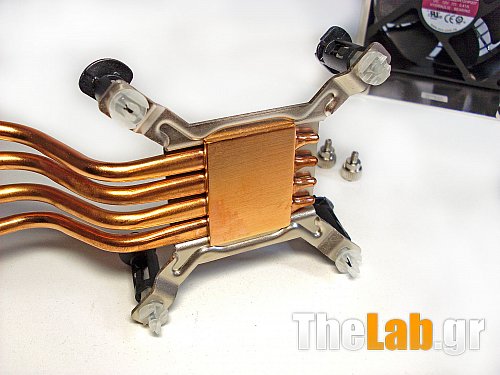

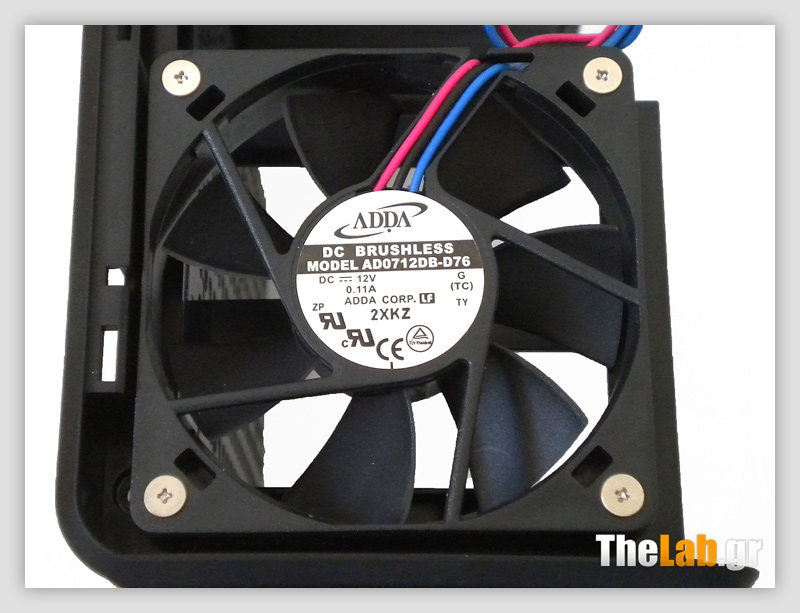

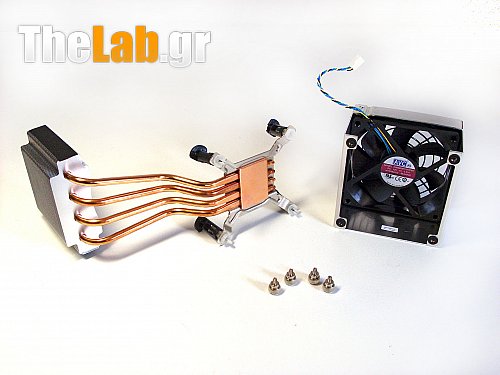

Και περνάμε στην ψύξη του μικρού Shuttle... Η κατασκευάστρια λοιπόν ονομάζει την τεχνολογία ψύξης που χρησιμοποιεί "Shuttle I.C.E.”, ακα "Integrated Cooling Engine". Βασίζεται σε χάλκινη βάση η οποία μεταφέρει τη θερμότητα από την επιφάνεια του επεξεργαστή μέσω τεσσάρων advanced I.C.E. Heatpipes τα οποία οδηγούνται στο πίσω μέρος του κουτιού και από εκεί με τη βοήθεια αλουμινένιων πτερυγίων και ενός Hydro Bearing SilentX 92mm fan την αποβάλει στο περιβάλλον. Σαν σύστημα ψύξης είναι rated για 95w και αν νομίζετε πως θα κάνει καλά overclocked i7 Haswell μάλλον απατάσθε. Όχι γιατί είναι ανεπαρκές σαν σύστημα ψύξης αλλά γιατί η TIM που χρησιμοποιεί η Intel στους πρώτης γενιάς Haswells αποδείχθηκε διακοσμητική, ή μπορεί και όχι ( )... Σε αυτή την περίπτωση κάτι έξτρα όπως αυτό επιβάλλεται.

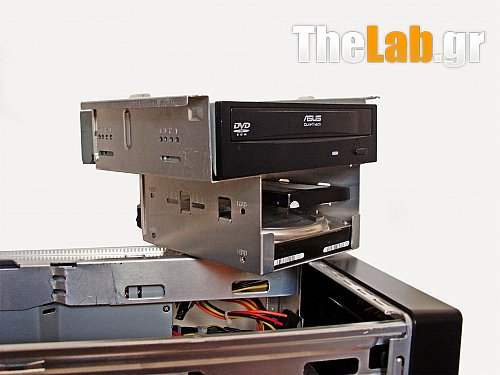

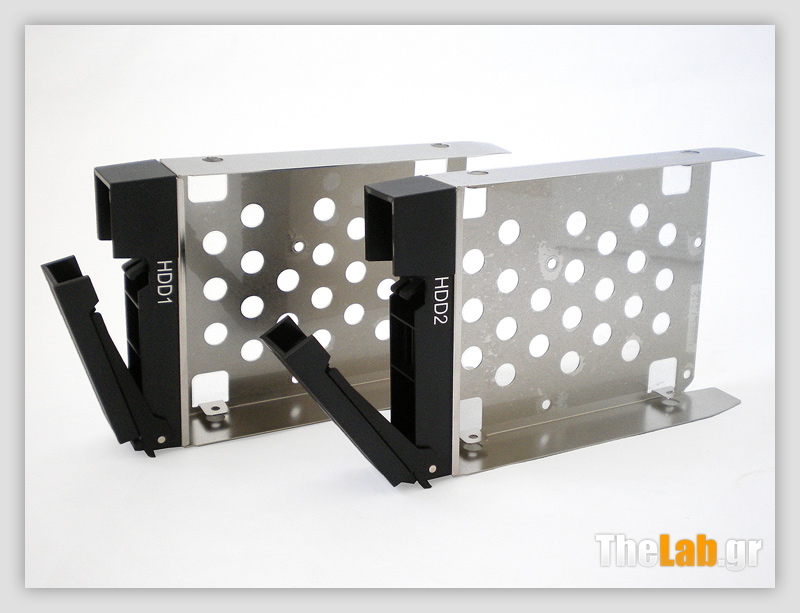

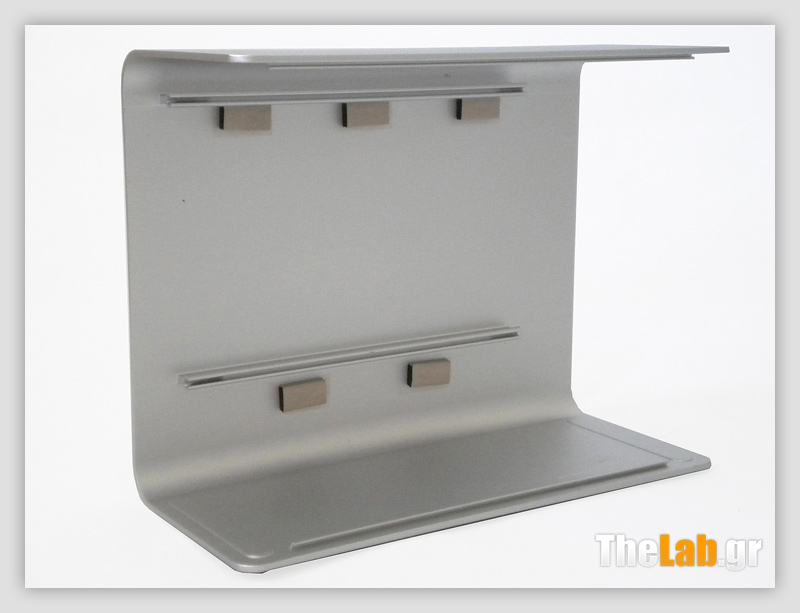

Η εικονιζόμενη αποσπώμενη βάση στηρίζει έως δύο δίσκους 3.5" και ένας οπτικός οδηγός ή δύο ssd, έναν 3.5" και ένα drive. H Shuttle μας δίνει την ευελιξία της τοποθέτησης τριών συνολικά δίσκων εντός των XPC με τη χρήση του optional Shuttle XPC Accessory PHD3. Το εν λόγο accessory είναι ουσιαστικά μια βάση χάρη στην οποίο μπορούμε να τοποθετήσουμε δύο δίσκους 2.5" καταλαμβάνοντας μία θέση 3.5".

Εγκατάσταση Συστήματος

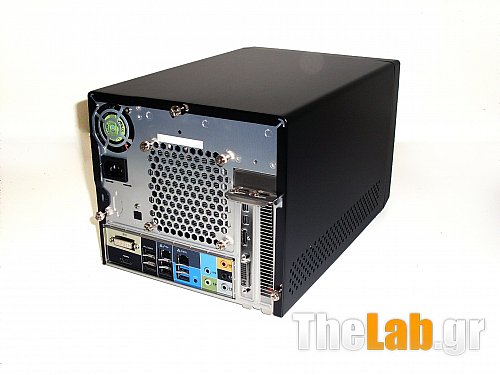

Ώρα για την εγκατάσταση των εξαρτημάτων. Το SZ87R6 θα φιλοξενήσει τα ακόλουθα:

• CPU Intel i7-4770k
• VGA Club3D HD7970
• RAM 8GB Adata DDR3-1600 (2*4GB)
• SSD Samsung 830 256GB
• DVD-RW Asus

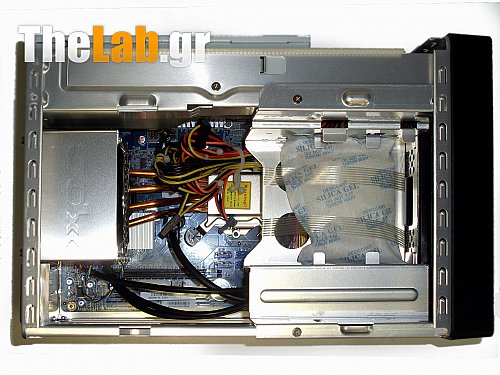

Ξεκινάμε με την αφαίρεση του HDD Cage, της ψύκτρας και την εγκατάσταση του επεξεργαστή. Η εικόνα που αντικρίσαμε με την αφαίρεση του συστήματος ψύξης ήταν η ακόλουθη. Όπως βλέπουμε με την απομάκρυνση καλωδίων και hdd cage αποκαλύπτεται μια άψογα διαχειρίσιμη επιφάνεια.

Τα Pins του socket προστατεύονται από διαφανή μεμβράνη. Εντός του κουτιού με τα accessories παρέχεται και πλαστικό καπάκι για το socket αλλά μιας και το SZ87R6 έρχεται με προ-τοποθετημένο το σύστημα ψύξης δεν κρίθηκε αναγκαία η εγκατάστασή του. Στις εικόνες βλέπουμε επίσης τα coils τροφοδοσίας του επεξεργαστή και τις ψύκτρες mosfet και Intel Z87 Express chipset.

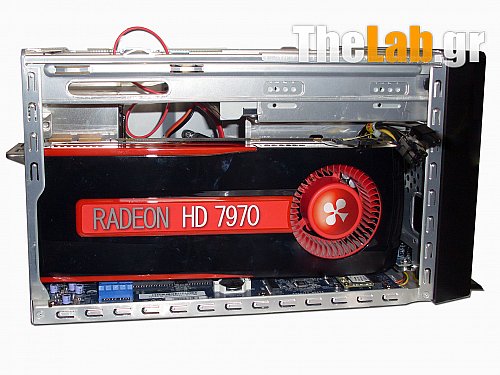

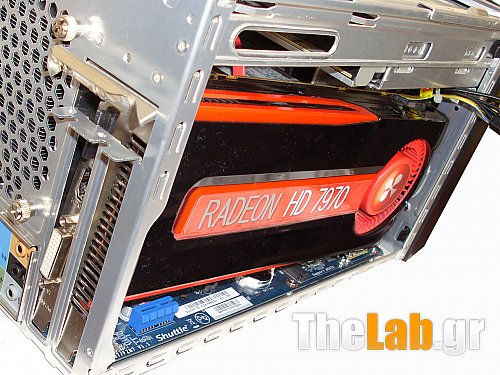

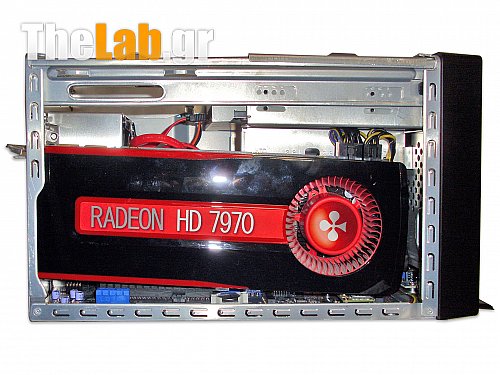

Επόμενο βήμα η κάρτα γραφικών. Και αυτή τη φορά χωρέσαμε μια ολόκληρη HD7970 μέσα στο XPC. Ας αρχίσουμε όμως με το πως "σφηνώνεις" μια κάρτα τέτοιων διαστάσεων μέσα στο μικρό XPC. Αρχικά ξεβιδώνουμε τις βίδες της ασφαλιστικής πετούγιας όπως βλέπουμε στην εικόνα.

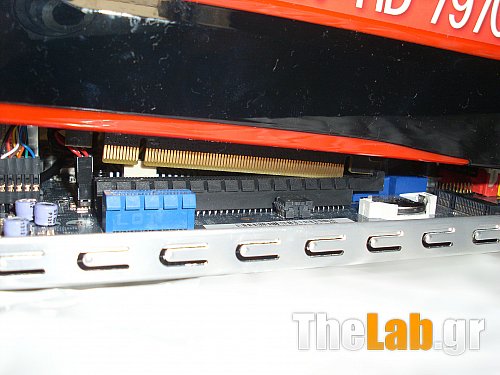

Έπειτα θα πρέπει να βάλουμε την κάρτα με το bracket της να μπαίνει πρώτο στο κουτί με φορά προς το "backpanel" του XPC. Με αυτό τον τρόπο θα μπει χωρίς να σας ταλαιπωρήσει καθόλου. Προφανώς, όπως αντιλαμβάνεστε, με την τοποθέτηση μιας τέτοιας κάρτας χάνουμε την PCIe x1.

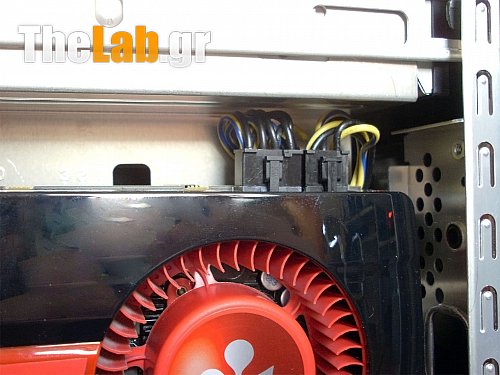

Λίγο προσοχή με την τροφοδοσία της κάρτας και το HDD cage γιατί η τοποθέτησή του πιέζει την κάρτα προς τα κάτω "σουζάροντάς" τη. Καλό είναι να την έχετε ήδη βιδώσει επάνω στο κουτί. Πάντα διπλο-τσεκάρετε αν έχει κάτσει καλά στην PCIe x16.

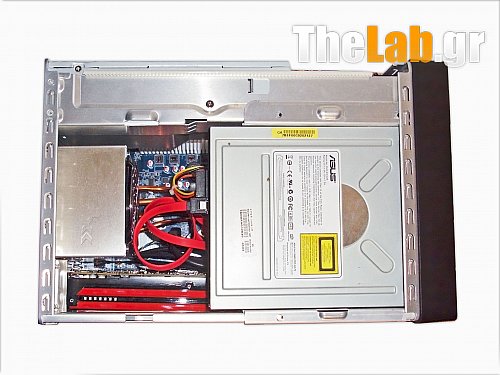

Οι δίσκοι και το DVD-RW εγκατεστημένα στο hdd cage και η όψη του SZ87R6 με τα πράγματα τοποθετημένα, ότι μπορέσαμε να κάνουμε από cable managment σε τόσο φορτωμένο σύστημα, με και χωρίς το μεταλλικό κάλυμμα.

Tip: Η βίδες στήριξης του DVD-R τοποθετήθηκαν στην θέση 3 του hdd cage.





To BIOS του SZ87R6

Ας ρίξουμε τώρα και μια ματιά στο BIOS της μητρικής του SZ87R6. Είναι εσκεμμένα απλοϊκό και εύκολο στη χρήση διότι η Shuttle έχει περιορίσει τις επιλογές λόγω SFF. Η αλήθεια είναι πως το ασφυκτικό περιβάλλον ενός Mini pc δεν ενδείκνυται για υπερβολές και για χάριν αξιοπιστίας θυσιάζεται μέρος των δυνατοτήτων του μηχανήματος.

Καταρχάς το BIOS προέρχεται από την AMI και μας ήρθε στην version 2.00.

Οι πιο ενδιαφέρουσες επιλογές βρίσκονται στο μενού Advanced Settings που συναντούμε τις ρυθμίσεις για CPU/HDD/USB. Στο μενού Hardware Health μπορείτε να ρυθμίσετε την ταχύτητα του ανεμιστήρα της CPU, σε 5 modes: Smart Fan mode, Ultra-low speed, low speed, mid speed και full speed (αν αντέχουν τα αυτιά σας). Προτείνουμε να το αφήσετε στην default επιλογή (Smart) όπου οι στροφές ρυθμίζονται ανάλογα με τη θερμοκρασία του επεξεργαστή.

Μιας και το επιτρέπει η πλατφόρμα, η Shuttle μας δίνει τη δυνατότητα να παρέμβουμε στα Power/Temperature Limits του επεξεργαστή και φαινομενικά παρέχει επιλογές οverclocking. Βέβαια δεν μπορέσαμε να τις χρησιμοποιήσουμε και περιμένουμε σχετική απάντηση από την κατασκευάστρια επ' αυτού.

Τουλάχιστον μπορούμε να επέμβουμε στους χρονισμούς και την ταχύτητα(μέχρι 1600Mhz) των μνημών. Για πάνω από 1600Mhz θα πρέπει να έχετε μνήμες που να υποστηρίζουν XMP γιατί επισήμως δεν δίνατε η δυνατότητα για παραπάνω. Μέγα σφάλμα σε μια πλατφόρμα που εφοδιάζεται με αξιοπρεπές iGPU και έχει τα 2666++Mhz στις μνήμες για πρωινό...

Τέλος, μια εικόνα και πληροφορίες εντός Windows με το γνωστό σε όλους CPU-Z.

Μετρήσεις 2D

Παρακάτω θα τρέξουμε αρκετά μετρο-προγράμματα για να δούμε τις επιδόσεις της CPU στην μητρική της Shuttle.

Αν και θα έπρεπε να έχουμε 4 top spec SSDs σε raid0 για να είμαστε 1000% πλήρεις φέρνοντας το Z87 στα όριά του, οι μετρήσεις με τον Samsung 830 αρκούν για να πάρουμε μια γενική ιδέα της απόδοσης των usb/sata ports του SZ87R6, το οποίο αρίστευσε.

Μετρήσεις Sata 3 / USB3.0

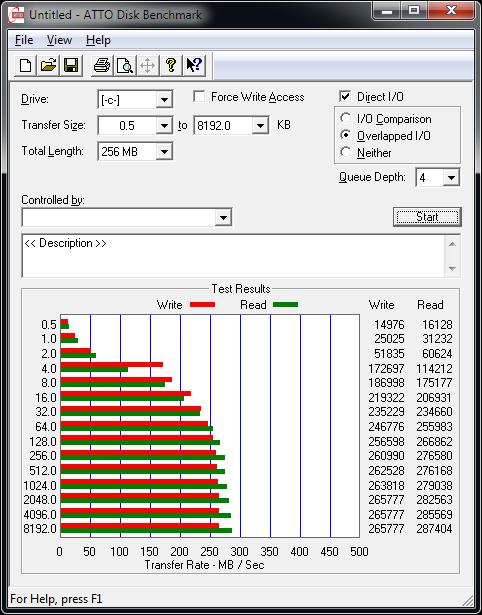

ATTO / Sata 3 / Samsung 830	CDM / Sata 3 / Samsung 830	USB3.0 / Samsung 830

3DMarks, PCMarks

Και περνάμε στα συνθετικά μετροπρογράμματα που δίνουν μια συνολική εικόνα της απόδοσης του συστήματος, τόσο σε 3D όσο και σε 2D. Για την ώρα θα σταθούμε στις επιδόσεις του SZ87R6 με την HD4600.

Games

Κρίμα δεν θα ήταν να έλειπαν και μετρήσεις από ορισμένα από τα πιο δημοφιλή games; Ξεκινάμε με το all time classic metro 2033. Προσοχή στο που έχουμε χρησιμοποιήσει την HD4600 και πού HD7970.

Power Consumption, Temperatures, Noise Level

Σε αυτή τη σελίδα θα δούμε την κατανάλωση του SZ87R6 σε διαφορετικά σενάρια λειτουργίας, τις μέγιστες θερμοκρασίες που καταγράψαμε κατά τη διάρκεια των δοκιμών μας καθώς και τα επίπεδα θορύβου. Η θερμοκρασία χώρου μετρήθηκε στους 23°.

Ας όψονται τα πάμπολλα S States των Haswell διαφορετικά θα παίρναμε φωτιά ή θα κουφαινόμασταν.

Σε idle η παραγόμενη θερμότητα του i7-4770k είναι μικρή με αποτέλεσμα ο ανεμιστήρας να μένει στις περίπου 900-1000 στροφές κρατώντας θόρυβο και θερμοκρασίες χαμηλά. Καλά τα νέα λοιπόν για τους HTPC users.

Σε full load όμως το αυξημένο TDP των Haswell, σε σχέση με αυτό των IVB, μαζί με την κλειστοφοβική κατάσταση που δημιουργεί μια κάρτα γραφικών όπως η AMD HD7970 φέρνουν την θερμική απαγωγή του SZ87R6 στα όριά της και παρά το αναβαθμισμένο σύστημα ψύξης με τα τέσσερα Heatpipes(τρία στην περίπτωση του SZ77R5) οι θερμοκρασίες στον επεξεργαστή φτάνουν εύκολα τους 80° μαζί με το θόρυβο του ανεμιστήρα που παίρνει την ανιούσα και αγγίζει τα όρια του ενοχλητικού.

Βεβαίως το bios δίνει τη δυνατότητα να θυσιάσετε τις θερμοκρασίες στο βωμό του θορύβου παρέχοντας πέντε διαφορετικά mode λειτουργίας: Ultra low speed, low speed, mid speed, full speed και smart fan speed. H τελευταία επιλογή προσαρμόζει την ταχύτητα του ανεμιστήρα ανάλογα με τη θερμοκρασία και ενδεικνύεται ως default ρύθμιση.

Ακολουθεί ένας πίνακας με τον εκλυόμενο θόρυβο σε κάθε μια από τις παραπάνω επιλογές. Όπως θα δείτε σε full speed τα πράγματα αρχίζουν και σοβαρεύουν και ένα ζευγάρι ωτοασπίδες μπορεί να φανεί χρήσιμο!

Barebo...mb

Καλοί χρυσοί οι Haswell, δε λέμε, αλλά stock CPU να πιάνει 80άρια με four heatpipe element cooler, είναι κάπως. Προσευχόμαστε σε όσες γλώσσες γνωρίζουμε οι Haswell Refresh να έχουν καλύτερη θερμική συμπεριφορά γιατί είναι κρίμα μια τόσο καλή αρχιτεκτονική και τόσο καλά προϊόντα που την υποστηρίζουν να πέφτουν θύματα οποιουδήποτε marketing department. Βεβαίως υπάρχει το ενδεχόμενο να είχαν γλεντήσει υπέρ του δέοντος το συγκεκριμένο cpu sample και οι ανοχές να είχαν γίνει grand canyon, κάτι που δικαιολογεί τα αυξημένα ποσοστά θερμότητας.

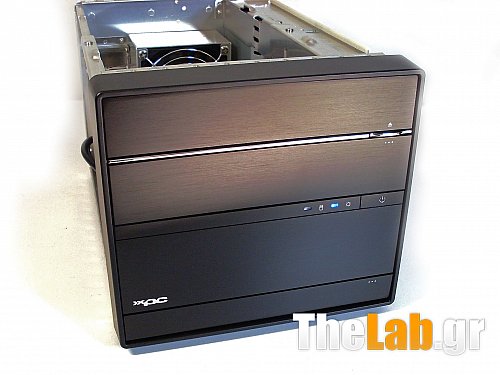

Τουλάχιστον, το SZ87R6 μας γλυκαίνει με την πιο ωραία πρόσοψη από όσα barebone της σειράς των XPCs έχουν περάσει από το εργαστήρι. Η ρίγα χρωμίου που καταλήγει στο κουμπί του optical drive και ο ελαφρύς μινιμαλισμός που έχει δεχθεί η πρόσοψή το καθιστούν πολύ πιο elegant από τα υπόλοιπα. Ο σκελετός και το κάλυμμα του κουτιού είναι το ίδιο σε όλη την οικογένεια οπότε δεν έχουμε να παρατηρήσουμε κάτι.

Δυστυχώς ή ευτυχώς οι Haswell και η πλατφόρμα του s1150 αποτελούν μια πολύ ευέλικτη βάση που επιτρέπει να στήσεις πραγματικά ότι θες. Από ένα βασικό internet station με την υποστήριξη της HD4600 και πλήρη multimedia χαρακτηριστικά έως ένα σοβαρότατο Gaming station με την εγκατάσταση μιας TITAN Z.

Ειδικά αν συνδυαστεί με τις νέες κάρτες της nVidia(από θέμα κατανάλωσης/θερμικής συμπεριφοράς), maxwell, θα αποτελέσει έναν αχτύπητο συνδυασμό. Οπότε, σαν βάση είναι ότι καλύτερο μπορείς να στριμώξεις σε ένα μικρό barebone όπως το SZ87R6.

Οι χώροι που παρέχει το SZ87R6, για τις εξωτερικές του διαστάσεις και το είδος του, είναι επαρκείς ενώ οι παρεχόμενες ευκολίες διασύνδεσης(RS232/Optical/mSata) γλυτώνουν θύρες επέκτασης και χώρο εντός του κουτιού. Μαζί με το πλήθος των παρεχόμενων I/O ports και ορισμένων έξυπνων σχεδιαστικών λεπτομερειών όπως το κουμπί reset και τις αναμονές για κεραίες ασυρμάτου κτλ, χαρίζουν στο SZ87R6 πολύ καλό βαθμό στο θέμα ευελιξίας /ευχρηστίας.

Κερασάκι στην τούρτα, και ένας λόγος να κινηθείτε προς το SZ87R6, είναι και η καλή τιμολογιακή πολιτική που ακολουθεί η Shuttle στα τελευταία XPCs. Μπορείτε να βρείτε το SZ87R6 στην ευρωπαϊκή αγορά από 283€, 80€ κάτω από την προτεινόμενη λιανική τιμή Ελλάδος. Τα 360€ MSRP προβληματίζουν εκ πρώτης αλλά λογικά οι τιμές αγοράς θα προσαρμοστούν κοντά στα 280€ αποτελώντας μια ιδιαίτερα ενδιαφέρουσα επιλογή αφού το κόστος αγοράς αντίστοιχων μερών με του SZ87R6(με τις ίδιες παροχές σε watt/IO/ποιότητα) είναι παραπλήσια του έτοιμου πακέτου της Shuttle.

Συνοπτικά τα πλεονεκτήματα / μειονεκτήματα του SZ87R6 της Shuttle είναι τα παρακάτω:

Πλεονεκτήματα

• Απόλυτα ευέλικτο σύστημα
• Επαρκείς θύρες SATA 3/USB 3.0
• Ποικιλία I/O Ports
• Πολύ εύκολη συναρμολόγηση και επαρκές clearance στα εξαρτήματα του εσωτερικού
• Καλό τροφοδοτικό με υψηλό efficiency (για το rating του) και χαμηλό ripple

Ουδέτερα

• Τιμή
• Ποιότητα κατασκευής
• Θερμοκρασίες με τους υπάρχοντες Haswell και τόσο φορτωμένο σύστημα
• Το τροφοδοτικό έχει χαλαρό voltage regulation στα 3.3V, κακή απόδοση στα Crossload tests και δε διαθέτει sleeved καλωδιώσεις

Μειονεκτήματα

• Θόρυβος
• Ανώριμο BIOS

Δεδομένου όλων των παραπάνω, η βαθμολογία που αποσπά το XPC Barebone SZ87R6 είναι:

Έχουν περάσει περίπου δυόμιση χρόνια από την πρώτη επαφή του γράφοντος με NAS της QNAP. Στα δυόμιση αυτά χρόνια, το 219P II είναι ζήτημα να έχει περάσει συνολικά περισσότερες από 20 ώρες σβηστό. Πάντα συνδεδεμένο με το δίκτυο, ανεβοκατεβάζει torrents, λειτουργεί ως FTP server, στέλνει μέσω DLNA ταινίες στην τηλεόραση, τραβάει backup από τους υπολογιστές με ταχύτητα και αξιοπιστία. Από το firmware 3.5.1 με το οποίο είχε πρωτολειτουργήσει, έφτασε να τρέχει την έκδοση 4.0.5 με ένα εντελώς διαφορετικό interface, πιο εύχρηστο και πιο μοντέρνο. Μειονεκτήματα; Δεν είχε καταφέρει να ενταχθεί στην αισθητική του home office του γράφοντος (το οποίο βρίσκεται στο σαλόνι) και έτσι παρέμενε κρυμμένο κάπου κάτω από το γραφείο. Στους καύσωνες του Ιουλίου, με την θερμοκρασία να αγγίζει τους 38 βαθμούς, ο ανεμιστήρας του δούλευε υπερωρίες και χωρίς να ενοχλεί, έκανε αισθητή την παρουσία του.

Δυόμιση χρόνια μετά, λάβαμε για παρουσίαση ένα μηχάνημα που έρχεται να δώσει οριστική λύση στα δύο προανεφερθέντα μειονεκτήματα. Το πρώτο fanless NAS από την QNAP είναι γεγονός. Το HS-210 όχι μόνο υπόσχεται πως μπορεί να κάνει όσα έκαναν τα NAS που ξέραμε ως τώρα, αλλά χωρίς ανεμιστήρες και με σχεδιασμό τύπου "φέτας", διεκδικεί μία θέση είτε κάτω από την τηλεόρασή σας, είτε στο ράφι του στερεοφωνικού σας.

Τεχνικά χαρακτηριστικά

Όπως συνηθίζουμε, θα αρχίσουμε την σημερινή παρουσίαση με τα τεχνικά χαρακτηριστικά. Στο παρακάτω πίνακα μπορείτε να δείτε τα όσα αφορούν το hardware, ενώ η μεγάλη λίστα που ακολουθεί τον πίνακα, σας ενημερώνει σχετικά με τις δυνατότητες του software. Επειδή σίγουρα θα το ψάχνετε, όχι, το QNAP HS-210 δεν έχει θύρα hdmi, ώστε να συνδέεται απευθείας με την τηλεόρασή σας.

Operating System

• QNAP Turbo NAS System 4.1 +

File System

• Internal Hard Drive: EXT3, EXT4
• External Hard Drive: EXT3, EXT4, NTFS, FAT32, HFS+

Supported Client OS

• Windows XP, Vista, Windows 7 (32/64-bit), Windows 8 (32/64-bit), Windows Server 2003/2008 R2/2012
• Apple Mac OS X
• Linux & UNIX

Networking

• TCP/IP (IPv4 & IPv6: Dual Stack)
• Proxy Client, Proxy Server
• DHCP Client, DHCP Server
• Protocols: AFP (v3.3), NFS (v3), FTP, FTPS, SFTP, TFTP, HTTP(S), Telnet, SSH, iSCSI, SNMP, SMTP and SMSC
• UPnP & Bonjour Discovery
• USB Wi-Fi Adapter Support

Supported Browsers

• Microsoft Internet Explorer 10
• Mozilla Firefox 8+
• Apple Safari 4+
• Google Chrome

Security

• Network Access Protection with Auto-blocking: SSH, Telnet, HTTP(S), FTP, CIFS/SMB, AFP
• CIFS Host Access Control for Shared Folders
• AES 256-bit External Drive Encryption*
• Importable External SSL Certificate
• Instant Alert via E-mail, SMS, and Beep

Multilingual Support

Chinese (Traditional & Simplified), Czech, Danish, Dutch, English, Finnish, French, German, Greek, Hungarian, Italian, Japanese, Korean, Norwegian, Polish, Portuguese (Brazil), Romanian, Russian, Spanish, Swedish, Thai, Turkish

Disk Management

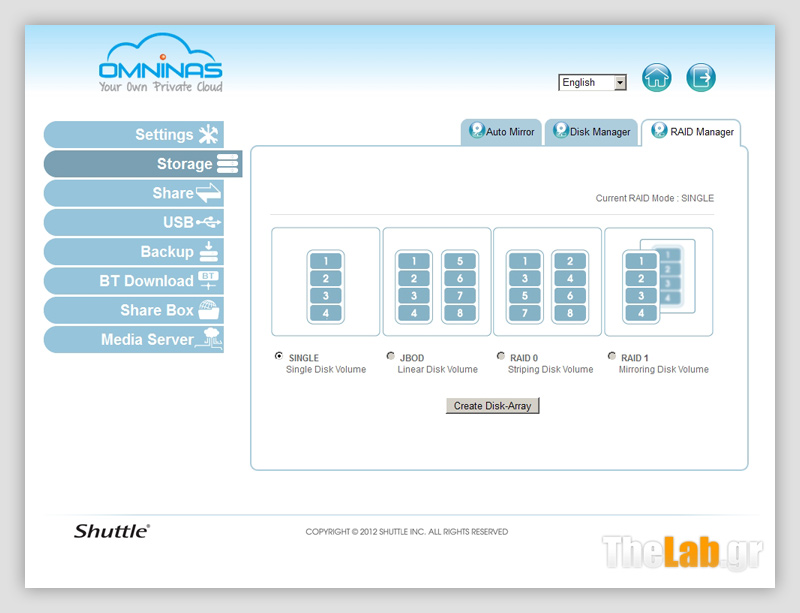

• Single Disk, JBOD, RAID 0, 1
• Online RAID Capacity Expansion and Online RAID Level Migration
• Bad Block Scan and Hard Drive S.M.A.R.T.
• Bad Block Recovery
• RAID Recovery
• Bitmap Support

Power Management

• Wake on LAN
• Internal Hard Drive Standby Mode
• Scheduled Power on/off
• Automatic Power on after Power Recovery
• USB and Network UPS Support with SNMP Management

Access Right Management

• Batch User Creation
• Import/Export Users
• User Quota Management
• Local User Access Control for CIFS, AFP, FTP and WebDAV
• Application Access Control for Photo Station, Music Station, Video Station and Multimedia Station
• Subfolder Permission Support for CIFS/SMB, AFP, FTP and File Station

Qsync

• Syncs Files among Multiple Devices through the Turbo NAS
• Supports for not Removing Files on the NAS during Synchronization
• Selective Synchronization
• Shares Files Securely with SSL
• Team Folder
• Shares Files by Links via email
• Uploads Photos or Videos to Qsync Folder Automatically via Qfile
• Restores Files from Network Recycle Bin
• File Name Conflict Policy
• Flexible Filter Settings
• Privilege Control for Qsync Users
• Transmits only file differences (among different versions.)
• Stores only file differences (among different versions).
• Restores or downloads only one version for the file stored or deleted.
• Up to 64 versions can be retained.
• Supports Windows & Mac OS

Web Administration

• Multi-window, Multi-tasking based System Management
• Movable Icons and Personalized Desktop
• Smart Toolbar and Dashboard for Neat Display on System Status
• Personalized and Photo-wall Style Login Screen
• Dynamic DNS (DDNS)
• SNMP (v2 & v3)
• Resource Monitor
• Network Recycle Bin for File Deletion via CIFS/SMB, AFP and File Station
• - Automatic Cleanup
• - File Type Filter
• Comprehensive Logs (Events & Connection)
• Syslog Client/Server
• Live Firmware Update
• System Setting Backup and Restore
• Restores to Factory Default
• Mobile App: Qmanager for Remote System Monitoring & Management

myQNAPcloud Service

• Private Cloud Storage and Sharing
• Free Host Name Registration (DDNS)
• Auto Router Configuration (via UPnP)
• CloudLink for Remote Access without Complicated Router Setup
• myQNAPcloud Connect for Easy VPN Connection Setup (Windows VPN Utility)

File Station

• File Sharing across Windows, Mac, and Linux/UNIX
• Windows ACL
• Advanced Folder Permission for CIFS/SMB, AFP, FTP
• Shared Folder Aggregation (CIFS/SMB)
• Supports ISO Mounting (Up to 256 ISO Files)
• Creates and Sends Download Links for Sharing Public Files with Expiration Time and Password Protection
• Uploads Files via Share Links
• Drag-n-drop Files in Chrome and Firefox Browsers
• File Compression (ZIP or 7z)
• Mobile App: Qfile for File Browsing and Management

Download Station

• PC-less BT, FTP/FTPS, and HTTP/HTTPS Download (up to 500 Tasks)
• BT Download with Magnet Link and PT Support
• Scheduled Download and Bandwidth Control
• RSS Subscription and Broadcatching
• Bulk Download with Wildcard Settings
• BT Search
• Proxy Support for BT Download
• PC Utility: QGet for Browsing and Managing Downloads
• Mobile App: Qget for Browsing and Managing Downloads

Backup Station

• Remote Replication Server (over Rsync)
• Real-time Remote Replication (RTRR) to another QNAP Turbo NAS or FTP Server
• Works as both RTRR Server & Client with Bandwidth Control
• Real-time & Scheduled Backup
• Encryption, Compression, File Filter, and Transfer Rate Limitation
• Encrypted Replication between QNAP Turbo NAS Servers
• Desktop Backup (via QNAP NetBak Replicator for Windows)
• Supports Apple Time Machine Backup
• Data Backup to Multiple External Storage Devices
• Synchronizes with Cloud Storage: Amazon S3, ElephantDrive, Symform, and Google Drive
• Support for Third Party Backup Software: Veeam Backup & Replication, Acronis True Image, ARCserve Backup, EMC Retrospect, Symantec Backup Exec, etc.

Surveillance Station

• Supports over 2,100 IP Camera Models
• Includes 2 Free Camera License, Up to 8 Camera Channels Supported (via Paid Licenses)
• Instant Playback to Check Recent Events
• Supports Editing Camera Settings during Live View
• Visual Aids on E-map
• Playback and Speed Control by Shuttle Bar
• Video Preview using Playback Timeline
• Intelligent Video Analytics (IVA) for Advanced Video Search
• Surveillance Client for Mac
• Mobile Surveillance App: VMobile (iOS and Android)
• Mobile Recording App: Vcam (iOS and Android)

FTP Server

• FTP over SSL/TLS (Explicit)
• FXP Supported
• Passive FTP Port Range Control

Notes Station

• Supports WYSIWYG Editor
• Supports NAS File Insertion
• Supports Event Calendar and To-do List
• Supports Multi User Collaboration
• Supports Note publishing with a Single Link
• Supports Keyword Search
• Chrome Extension: Notes Station Clipper

Printer Server

• Max No. of Printers: 3
• Supports Internet Printing Protocol
• Print Job List and Management
• IP-based and Domain Name-based Privilege Control

VPN Server

• Secure Remote Access: PPTP & OpenVPN VPN services
• Max No. of Clients: 30

Domain Authentication and Integration

• Microsoft Active Directory (AD)
• LDAP Server, LDAP Client
• Domain User Login via CIFS/SMB, AFP, FTP, and File Station

Storage Plug & Connect

• Creates and Maps Shared Folders by QNAP Qfinder for Windows
• Creates and Connects to iSCSI Target/LUN

Photo Station

• Intuitive Drag-n-drop Designs
• Shows Photos in Thumbnail, List, Timeline, or Folder View
• Supports Virtual Album
• Supports Smart Album
• Validity Control (Expiration Setup) for Sharing Albums
• Tags Photos with Text, Color, and Rating
• Slideshows with Background Music and Different Transition Effects
• Geotags Photos and Displays them on Google Maps
• Shares Slideshow Links on Social Networking Websites or through Email
• Supports Facebook Friend Login
• Supports Modification on Photo Taken Date

iSCSI (IP SAN)

• iSCSI Target with Multi-LUNs per Target (Up to 256 Targets/LUNs Combined)
• Supports LUN Mapping & Masking
• Online LUN Capacity Expansion
• Supports SPC-3 Persistent Reservation
• Supports MPIO & MC/S
• iSCSI LUN Backup, One-time Snapshot, and Restoration
• iSCSI Connection and Management by QNAP Qfinder for Windows
• Virtual Disk Drive (via iSCSI Initiator)
• Stack Chaining Master
• Max No. of Virtual Disk Drives: 8

Music Station

• Plays or Shares Music Collections with Web Browsers
• Automatic Classification via Media Library
• Internet Radio (MP3)
• Up to 8 Music Alarms
• Mobile App: Qmusic for Music Playing and Management

AirPlay

Streams Videos, Photos and Music from Turbo NAS to Apple TV via Qfile or QAirplay's Web-based Controller

iTunes Server

Audio and Video Sharing for Windows & Apple iTunes for Mac OS

Digital TV Station

• DVB-T Digital TV Live View, Recording, and Playback
• Supports up to 2 USB TV Tuners
• Electronic Programming Guide (EPG) with Scheduled Recording

DLNA Server

Supports DLNA/UPnP TVs and Players such as PlayStation 3 and Xbox 360

Signage Station

• Supports Dynamic Contents Includes Videos, Images, Music and Text Messages
• Supports Multi-users Collaboration
• Supports Keyword Search
• Supports Sharing via Email and on Social Network Websites
• Supports Design Software - iArtist Lite
• Supports Account Authority Management
• Supports Playback on Various Browsers (Chrome, Firefox, IE and Safari)
• Supports Content Lists based on Message Categories including Most Viewed, Latest Released

Video Station

• Intuitive Drag-n-drop Designs
• Shows Photos in Thumbnail, List, Timeline, or Folder View
• Supports Virtual Collection
• Supports Smart Collection
• Validity Control (Expiration Setup) for Sharing Collections
• Tags Videos with Text, Color, and Rating
• Shares Video Collection Links on Social Networking Websites or through Email
• Sorts Videos Automatically into User-defined Classifications
• Displays Movie Information from IMDB

Το Qnap HS-210 είναι διαθέσιμο στην ελληνική αγορά με τιμή που ξεκινάει από τα 320 ευρώ συμπεριλαμβανομένου του ΦΠΑ, ενώ στο αγγλικό Amazon μπορείτε να το βρείτε στις 210 λίρες.

Συσκευασία και παρελκόμενα

Τo HS-210 έρχεται σε μία καλαίσθητη συσκευασία με αρκετό φωτογραφικό υλικό και πληροφορίες. Μας ενημερώνει για τις διαθέσιμες εφαρμογές και δυνατότητες της συσκευής και μας προδιαθέτει για το τι θα αντικρίσουμε ανοίγοντάς την. To HS-210 είναι μια όμορφη συσκευή, και το τμήμα marketing της QNAP, φρόντισε να το προβάλει στο κουτί με τον καλύτερο δυνατό τρόπο







Ανοίγοντας το κουτί, εκτός από το NAS, βρίσκουμε ένα χαρτονένιο μικρότερο κουτί, το οποίο περιέχει τα παρελκόμενα της συσκευής. Αυτά, ως είθισται, είναι το τροφοδοτικό, οδηγίες εγκατάστασης, βίδες για σύνδεση των σκληρών δίσκων και ένα καλώδιο Ethernet.



Το τροφοδοτικό αποδίδει μέγιστη ισχύ 60Watt και είναι κατασκευής της Delta. Για μία συσκευή που θα λειτουργεί 24 ώρες την ημέρα, 365 ημέρες το χρόνο είναι απαραίτητη η χρήση ενός ποιοτικού τροφοδοτικού και η QNAP έχει φροντίσει να εφοδιάσει το HS-210 με ένα τροφοδοτικό από έναν καταξιωμένο κατασκευαστή.

Ήρθε όμως η ώρα να αφήσουμε τα συνοδευτικά και να περάσουμε στο κυρίως πιάτο.

Κάτω από το φακό - Το εξωτερικό

Το HS-210 όπως είπαμε και στον πρόλογο είναι μία συσκευή φτιαγμένη για να φαίνεται. Γυαλιστερό πλαστικό περιμετρικά και βουρτσισμένο μέταλλο επάνω, συνθέτουν μία αν μη τι άλλο, εξαιρετικά κομψή συσκευή. Για να προφυλαχθεί ακόμα καλύτερα η γυαλιστερή επιφάνεια, το HS-210 έρχεται με επιπλέον ζελατίνα επάνω της, ώστε να είστε σίγουροι ότι θα το παραλάβετε χωρίς καμία γρατζουνιά.





Όπως βλέπετε στις παραπάνω φωτογραφίες το design είναι άκρως μινιμαλιστικό, με το λογότυπο της QNAP να έχει μία διακριτική παρουσία στο επάνω μέρος και την επιγραφή SilentNAS να ενημερώνει για την απουσία θορύβου. Κατά τα άλλα, η εμπρός πλευρά δεν έχει απολύτως καμία θύρα επικοινωνίας, οπότε ας περάσουμε στο πίσω μέρος.

Όπως βλέπετε στις παραπάνω φωτογραφίες, το HS-210 έρχεται εξοπλισμένο με 4 θύρες USB, δύο από τις οποίες είναι USB3.0. Επιπλέον υπάρχει αναγνώστης μνήμης SD, reset button, διακόπτης on, θύρα Ethernet και η απαραίτητη είσοδος ρεύματος. Οι θύρες eSata που έχουμε συνηθίσει να βλέπουμε στα NAS της QNAP, λάμπουν δια της απουσίας τους, γεγονός που μπορεί να στεναχωρήσει μερικούς (όπως ο γράφων), αλλά δεδομένου του ότι το πρωτόκολλο αυτό είναι σχεδόν πεθαμένο, δεν το θεωρούμε μειονέκτημα.

Οι πιο υποψιασμένοι, θα έχουν ήδη αρχίσει να αναρωτιούνται για τον τρόπο τοποθέτησης των δίσκων. Ας τους λύσουμε λοιπόν την απορία. Η πρόσοψη του HS-210 συνδέεται με την κυρίως συσκευή με μαγνήτη, οπότε με ένα απλό τράβηγμα αφαιρείται και βλέπουμε τις 2 θέσεις σκληρών δίσκων.





Τέλος ας ρίξουμε μια ματιά στις θήκες των σκληρών δίσκων, οι οποίες σε αντίθεση με άλλα NAS της QNAP, είναι μεταλλικές. Προφανώς, η επιλογή αυτή έχει να κάνει με το γεγονός ότι δεν υπάρχει ανεμιστήρας, άρα η χρήση του πλαστικού που είναι χειρότερος αγωγός της θερμότητας, θα επιβάρυνε την θερμοκρασία των δίσκων. Στις θήκες υπάρχουν οπές για στερέωση δίσκων τόσο 3.5" όσο και 2.5".





Κάτω από το φακό - Το εσωτερικό

Όπως σας έχουμε συνηθίσει μέσα από τις σελίδες του ΤheLab.gr, θα προχωρήσουμε και στα ενδότερα του HS-210. Άλλωστε, review χωρίς παραβίαση του αυτοκόλλητου της εγγύησης δεν είναι review... Έτσι ξεβιδώσαμε τις 6 βίδες που βρίσκονται στο κάτω μέρος της συσκευής και αφαιρέσαμε την βάση. Εντύπωση μας προκάλεσε ότι δεν είδαμε κάποιο αυτοκόλλητο το οποίο να μας ενημερώνει για την απώλεια της εγγύησης από την πράξη μας αυτή, οπότε είχαμε μία αυξημένη περιέργεια για το τι μας περίμενε στα ενδότερα.

Όπως βλέπετε, σε μία προσπάθεια αξιοποίησης του 100% της διαθέσιμης επιφάνειας, η QNAP έχει σχεδιάσει την μητρική πλακέτα του HS-210 σε σχήμα Τ. Στο μπροστινό μέρος, διακρίνουμε τα 2 ελατήρια του μηχανισμού κλειδώματος των δίσκων, στο πίσω μέρος, πέρα από τις θύρες usb, ethernet & SD, υπάρχει η μπαταρία και το buzzer που ενημερώνει σε διάφορες λειτουργίες, ενώ κάπου στην μέση υπάρχει ένα αυτοκόλλητο. Το που τοποθετούνται οι δίσκοι είναι αυτονόητο, ακόμα και για κάποιον που δεν έχει δει καμία από τις προηγούμενες φωτογραφίες.





Όπως καταλαβαίνετε, για να δούμε τι βρίσκεται στο πίσω μέρος της μητρικής, αναγκαστήκαμε να παραβιάσουμε το αυτοκόλλητο. Τα πράγματα στην πίσω πλευρά ήταν πιο ενδιαφέροντα.

Στο κέντρο, καλυμμένος με θερμοαγώγιμο υλικό βρίσκεται ο επεξεργαστής του HS-210 ενώ λίγο πιο μπροστά βρίσκονται οι μνήμες της hynix. Όπως προαναφέραμε, σε ρόλο επεξεργαστή βρίσκεται ο Marvell 88F6282 SoC αρχιτεκτονικής ARMv5TE με 256ΚΒ L2 Cache. Παρ' ότι διατίθεται σε ταχύτητες έως και 2 GHz, η QNAP έχει επιλέξει την ασθενέστερη έκδοσή του που τρέχει στα 1.6 GHz, προφανώς για λόγους θερμότητας. Ενσωματωμένα στο τσιπ βρίσκονται τόσο η κάρτα δικτύου, όσο και οι ελεγκτές μνήμης, USB2.0 και SATA2.0 ενώ μετά από μελέτη του σχετικού datasheet διαπιστώσαμε ότι έχει και controller γραφικών που υποστηρίζει ανάλυση έως 1080p. Παρ' όλα αυτά η θύρα HDMI όπως προείπαμε λάμπει διά της απουσίας της. Σε ρόλο ελεγκτή USB3.0, βρίσκουμε τον Etrontech EJ168A που συναντάμε τόσο σε NAS, όσο και σε μητρικές υπολογιστών.



Όπως βλέπετε, το θερμοαγώγιμο υλικό έχει επάνω του το αποτύπωμα μίας βίδας. Αυτό έχει προέλθει από ένα κυλινδρικό εξάρτημα που βρίσκεται βιδωμένο πάνω στην μεταλλική επιφάνεια που αποτελεί το άνω μέρος του HS-210 και έχει σαν ρόλο, να μεταφέρει την θερμότητα από τον επεξεργαστή σε αυτή.

Ήρθε η ώρα να αφήσουμε το hardware και να περάσουμε σε αυτό που έχει μεγαλύτερη σημασία σε ένα NAS. Το software και το user interface.

Εγκατάσταση συστήματος

Πρώτο μας μέλημα, πριν την παρθενική εκκίνηση του HS-210 ήταν η τοποθέτηση των δίσκων στις θήκες τους. Πριν ακόμα παραλάβουμε το sample του σημερινού review είχαμε ενημερωθεί από την ιστοσελίδα της QNAP σχετικά με τις "ιδιοτροπίες" του HS-210 όσον αφορά την συμβατότητα με δίσκους. Λόγω του fanless σχεδιασμού, εάν επιλέξετε δίσκο 3.5", τότε αναγκαστικά πρέπει να εγκαταστήσετε από την σειρά RED της WD ή την σειρά NAS της Seagate. Εάν επιλέξετε κάποιο δίσκο 2.5", τότε οι διαθέσιμες επιλογές είναι πολύ περισσότερες. Σε κάθε περίπτωση, καλό θα ήταν να συμβουλευτείτε την σχετική compatibility list πριν προβείτε σε αγορές. Μετά από αυτή τη σύντομη, αλλά πολύ σημαντικής σημασίας παρένθεση, ας περάσουμε στο κομμάτι της εγκατάστασης.

Όπως πιθανώς θυμάστε από παλαιότερα reviews, για την εγκατάσταση μίας συσκευής της QNAP χρησιμοποιούμε την εφαρμογή QFinder, η οποία αναλαμβάνει τις αρχικές ρυθμίσεις, την εγκατάσταση firmware και την διαμόρφωση των δίσκων. Αυτά που θυμάστε να τα ξεχάσετε. To HS-210 απευθύνεται σε ακόμα ευρύτερο κοινό, που δεν είναι εξοικειωμένο με τέτοια πράγματα και η QNAP έχει φροντίσει και για αυτό. Αρκεί μία επίσκεψη στην σελίδα start.qnap.com και η εγκατάσταση γίνεται μέσα από τον browser. Για το σκοπό αυτό, στο εγχειρίδιο γρήγορης εκκίνησης υπάρχει ένας μοναδικός αριθμός, τον οποίο εισάγετε στην προαναφερθείσα σελίδα ώστε να γίνει η αναγνώριση της συσκευής. Η όλη διαδικασία μπορεί να γίνει και από φορητή συσκευή (tablet ή smartphone) και για την ακόμα μεγαλύτερη διευκόλυνση του χρήστη, υπάρχει QR Code που αναλαμβάνει να σας πάει στην σελίδα της QNAP με προ-συμπληρωμένο τον μοναδικό αριθμό της συσκευής σας. Εννοείται φυσικά πως εάν επιθυμείτε, μπορείτε να ακολουθήσετε την πεπατημένη οδό του QFinder, ο οποίος έχει φτάσει στην έκδοση 4.1.2.

H αρχικοποίηση του συστήματος είναι μία διαδικασία που στην περίπτωση ενός δίσκου διαρκεί γύρω στα 30-40 λεπτά, ενώ εάν επιλέξετε RAID1 μπορεί να φτάσει και τις 5 ώρες. Για τις ανάγκες των δοκιμών και των μετρήσεων χρησιμοποιήσαμε τις εξής διατάξεις

• Single Disk
• Just a Bunch Of Disks (JBOD)
• RAID 1

User Interface - QTS 4.1

Η επικοινωνία του χρήστη με το HS-210 γίνεται όπως έχουμε συνηθίσει μέσω του browser. Αρκεί η πληκτρολόγηση της διεύθυνσης IP που έχει το NAS στο τοπικό μας δίκτυο για να βρεθούμε στην αρχική σελίδα, όπου πρέπει να καταχωρήσουμε username και password. Αφού τα πληκτρολογήσουμε, βρισκόμαστε στην κεντρική οθόνη του QTS. Όλες οι φωτογραφίες που ακολουθούν είναι με την γλώσσα ρυθμισμένη στα αγγλικά, υπάρχει όμως η επιλογή για ελληνικά όπου όλο το interface, καθώς και οι σελίδες βοήθειας είναι μεταφρασμένα - εξελληνισμένα.





Όπως βλέπετε κάτω δεξιά, λίγο πάνω από το λογότυπο του TheLab.gr υπάρχει ένα πράσινο εικονίδιο. Πατώντας το, ανοίγει το dashboard που μας δίνει συνοπτικά τις βασικές πληροφορίες και στατιστικά της συσκευής. Από τα εικονίδια που βρίσκονται στην κεντρική σελίδα, μπορούμε να ανοίξουμε τις εφαρμογές που έχουμε εγκαταστήσει και να διαχειριστούμε γενικότερα το HS-210. Ας πατήσουμε το Control Panel.



Όπως βλέπετε οι επιλογές είναι πάρα πολλές. Θα σταθούμε στις βασικότερες, ενώ όποιος θέλει να το σκαλίσει περισσότερο δεν έχει παρά να επισκεφθεί την ιστοσελίδα της QNAP που έχει δυνατότητα live demo.







QTS 4.1 - Εφαρμογές

Ας περάσουμε να δούμε τις ενσωματωμένες εφαρμογές του HS-210. Δεδομένου ότι η συσκευή απευθύνεται κατά κύριο λόγο σε οικιακούς χρήστες, έχουν ιδιαίτερο ενδιαφέρον, μιας και αφορούν την κατά κύριο λόγο διαχείριση αρχείων πολυμέσων. Όλες οι εφαρμογές που θα σας παρουσιάσουμε, τρέχουν μέσα από τον browser και μπορείτε να έχετε πρόσβαση σε αυτές ακόμα και μέσω διαδικτύου (με την προϋπόθεση ότι έχετε κάνει τις σχετικές ρυθμίσεις και ότι η ADSL σύνδεση σας έχει καλό upload).





Φυσικά δεν θα μπορούσε να λείπει, εφαρμογή για διαχείριση των downloads. Ο Download Station, μπορεί να διαχειριστεί τόσο http downloads, όσο και torrents. Δυστυχώς, magnet links δεν υποστηρίζονται, αλλά δεδομένων των επιλογών που υπάρχουν σε 3rd party applications, αυτό δεν είναι ιδιαίτερο πρόβλημα. To δημοφιλέστατο Transmission είναι διαθέσιμο για QNAP και μπορεί να καλύψει και τον πιο απαιτητικό χρήστη. Για ακόμα ευκολότερη διαχείριση του Download Station, υπάρχει η εφαρμογή QGet για Windows, Android και iOS, η οποία συνδέει τον υπολογιστή ή την φορητή συσκευή με το NAS και έτσι μπορείτε να στέλνετε απευθείας τα links, χωρίς να χρειάζεται να μπείτε από τον browser στην εφαρμογή.

Φυσικά δεν θα μπορούσε να λείπει ένας διαχειριστής αρχείων από τις εφαρμογές του QTS. Ο File Station μπορεί να εκτελέσει σχεδόν όλες τις εντολές διαχείρισης αρχείων που θα χρειαστεί ο μέσος χρήστης και είναι ιδιαίτερα χρήσιμος όταν θέλουμε να εκτελέσουμε μεταφορές αρχείων εντός του NAS, καθότι δεν παίζει ρόλο η ταχύτητα σύνδεσης του υπολογιστή - client με το NAS.

Για το τέλος αφήσαμε την εφαρμογή Backup. Οι δυνατότητες είναι πάρα πολλές. Μπορούμε να συγχρονίζουμε NAS μεταξύ τους, να εκτελούμε προγραμματισμένα backup σε εξωτερικούς δίσκους, να έχουμε αυτόματο backup από το PC στο NAS, ενώ υπάρχει δυνατότητα για σύνδεση του NAS με υπηρεσίες Cloud Computing για backup στο σύννεφο.

Σε περίπτωση που ζητάμε το κάτι παραπάνω, από το Application Center μπορούμε να εγκαταστήσουμε εφαρμογές, που προσδίδουν επιπλέον λειτουργίες και δυνατότητες στην συσκευή μας. Η λίστα είναι πολύ μεγάλη και πέρα από τις εγκεκριμένες εφαρμογές που θα βρείτε στην σελίδα της QNAP, με λίγο ψάξιμο στο φόρουμ θα βρείτε και άλλες unofficial.

Φυσικά, όπως αρμόζει σε μία σύγχρονη συσκευή, υπάρχουν εφαρμογές για φορητές πλατφόρμες. Έτσι η διαχείριση του HS-210 μπορεί να γίνει μέσω κινητού ή ταμπλέτας με την εφαρμογή Qmanager, για την διαχείριση των αρχείων υπάρχει το Qfile, μπορείτε να ακούσετε την μουσική σας με το Qmusic, ενώ με το Vmobile μπορείτε να έχετε πρόσβαση στην IP camera που είναι στο δίκτυό σας. Η διαχείριση της συσκευής και η πρόσβαση σε αυτή και τις εφαρμογές της, μπορεί να γίνει και όταν βρίσκεστε εκτός του τοπικού σας δικτύου. Το μόνο που χρειάζεται είναι να κάνετε τις απαραίτητες ρυθμίσεις από την εφαρμογή myQNAPcloud

Αποτελέσματα μετρήσεων

Ας περάσουμε τώρα στα αποτελέσματα των μετρήσεων. Δεδομένων των όσων αναφέραμε σε προηγούμενη σελίδα, η επιλογή δίσκων της σειράς RED της Western Digital ήταν μονόδρομος. Για τις ανάγκες των μετρήσεων χρησιμοποιήσαμε ένα ζευγάρι WD RED των 2ΤΒ, ενώ ο υπολογιστής που έτρεξε τις μετρήσεις ήταν το Shuttle DS437 που σας παρουσιάσαμε πριν μερικές ημέρες, το οποίο όπως είχαμε δει σε εκείνο το review τα είχε πάει εξαιρετικά όσον αφορά την κάρτα δικτύου του. Για τις μετρήσεις της USB3.0 χρησιμοποιήσαμε έναν WD Passport 1 TB o οποίος ήταν σχεδόν άδειος και ο οποίος συνδεδεμένος στην θύρα usb του υπολογιστή, απέδιδε περίπου 80MB/sec sequential read/writes.

Ως είθισται για τις μετρήσεις χρησιμοποιήσαμε τόσο το Intel NASPT Exerciser v.1.7.1, όσο και το CrystalDiskMark. Η διαδικασία που ακολουθήθηκε όσον αφορά το NASPT ήταν η εξής. Πριν κάθε τρέξιμο γινόταν επανεκκίνηση του υπολογιστή ώστε να αποφευχθούν φαινόμενα caching, ενώ βεβαιωνόμασταν ότι το ΝΑS δεν έτρεχε στο background κάποια διεργασία. Η media library του HS-210 ήταν κλειστή σε όλη τη διάρκεια των δοκιμών, ώστε να μην δημιουργεί καθυστερήσεις. Τα αποτελέσματα των μετρήσεών μας παρουσιάζονται παρακάτω.

Όπως βλέπετε, χωρίς να διεκδικεί πρωτεία στις επιδόσεις, τα πάει αρκετά καλά σε όλες τις κατηγορίες. Δεδομένης μάλιστα της χρήσης για την οποία προορίζεται, μπορούμε να πούμε ότι δεν θα προβληματίσει κανέναν όσον αφορά τις ταχύτητες. Ας δούμε τώρα το επόμενο γράφημα που μας δείχνει την κατανάλωση του συστήματος, τόσο με έναν, όσο και με δύο δίσκους.

Τέλος, όσον αφορά τις θερμοκρασίες, σε θερμοκρασία δωματίου 20 βαθμών, ακόμα και όταν γινόταν build το RAID1 δεν ξεπέρασαν τους 40 βαθμούς. H QNAP δίνει εύρος θερμοκρασίας λειτουργίας 0 έως 40 βαθμούς Κελσίου, άρα δεν θεωρούμε ότι θα υπάρξει κάποιο πρόβλημα τους καλοκαιρινούς μήνες.

Επίλογος

Μετά από τρεις εβδομάδες συμβίωσης με το QNAP HS-210 μπορούμε να πούμε ότι μας άφησε εξαιρετικά ικανοποιημένους. Όντας συνηθισμένοι στο λειτουργικό της QNAP, δεν μπορούμε να σας πούμε με ακρίβεια πόσο εύκολο θα είναι στον νέο χρήστη να προσαρμοστεί. Πάντως με το παλιό λειτουργικό έκδοσης 3.5 (το οποίο ήταν κατά πολύ πιο δύσχρηστο) μας είχαν χρειαστεί κάπου 3 ημέρες ενασχόλησης για να κατανοήσουμε την λογική του λειτουργικού. Σε κάθε περίπτωση, όλες οι συσκευές της QNAP έχουν πολύ καλή υποστήριξη από το forum της εταιρείας και θα βρείτε λύση σε οποιοδήποτε πρόβλημα ή απορία.

Όσον αφορά τις επιδόσεις, μπορεί να είναι χειρότερες από άλλα μεγαλύτερα και γρηγορότερα μοντέλα, αλλά για οικιακή χρήση είναι υπεραρκετές. Όσον αφορά την μη ύπαρξη θύρας HDMI, εικάζουμε ότι έχει να κάνει με την αρχιτεκτονική ARM που έχει υιοθετηθεί για το συγκεκριμένο μοντέλο (παρ'ότι υποστηρίζεται η έξοδος). Όσα NAS έχουμε δει με θύρα HDMI, έχουν επεξεργαστή ATOM ο οποίος έχει μεγαλύτερες ενεργειακές απαιτήσεις, μεγαλύτερο κόστος και ως εκ τούτου είτε θα καθιστούσε το προϊόν αρκετά ακριβότερο, είτε περισσότερο απαιτητικό από ενεργειακής άποψης. Σε τελική ανάλυση, η πλειοψηφία των σύγχρονων τηλεοράσεων υποστηρίζει DLNA, οπότε με την εγκατάσταση του Serviio (ένα must have application για όλα τα NAS) η θύρα HDMI και το XBMC είναι περιττά.

Κατά τα άλλα, το HS-210 είναι ένα ακόμα NAS της QNAP με ό,τι (θετικά) σημαίνει αυτό. Εάν χρειάζεστε ένα NAS που θα φαίνεται, ή σας ενοχλούν τα decibel του οποιουδήποτε ανεμιστήρα, τότε είναι ένα προϊόν που σας ταιριάζει. Αναμένοντας την απάντηση των "ανταγωνιστών", κλείνουμε το review με την σύνοψη θετικών - αρνητικών.

ΥΠΕΡ

• Fanless σχεδιασμός.
• Εξωτερική εμφάνιση - σχεδίαση.
• Χαμηλή κατανάλωση.
• Πολλές διαθέσιμες εφαρμογές.
• Υποστήριξη από το φόρουμ και την QNAP.
• Ύπαρξη 4 USB & Card Reader.
• Πλήρως εξελληνισμένο interface.
• Δυνατότητα απομακρυσμένης πρόσβασης.

KATA

• Απουσία eSATA.
• Περιμέναμε λίγο καλύτερες επιδόσεις.

Mε βάση τα παραπάνω, η συνολική βαθμολογία που αποσπά το QNAP HS-210 είναι:

Δεν είναι η πρώτη φορά που έρχεται στο εργαστήρι μας ένα από τα προϊόντα της Shuttle. Κατά καιρούς σας έχουμε παρουσιάσει αρκετά μοντέλα της εν λόγω εταιρίας, τα οποία πάντα χαρακτηρίζονταν από το μικρό μέγεθος, την κομψή και μαζεμένη εμφάνιση και τις καλές επιδόσεις. Σήμερα θα σας παρουσιάσουμε κάτι διαφορετικό. Ένα σύστημα σαφώς μικρότερο από αυτά που έχουμε συνηθίσει, με διαστάσεις που θυμίζουν περισσότερο εξωτερικό σκληρό δίσκο των 3.5".

Σαν κερασάκι στην τούρτα, το εν λόγω σύστημα δεν έχει κανένα απολύτως ανεμιστήρα, ενώ εάν συνδυαστεί με κάποιον SSD, δεν έχει κανένα απολύτως κινούμενο μέρος. Τι σημαίνει αυτό; Απόλυτη ησυχία. Και πριν βιαστείτε να σκεφτείτε ότι θα πρόκειται είτε για κάτι το πανάκριβο, είτε για κάτι που θα έχει σαν "ψυχή" κάποιον αναιμικό Atom, θα σας πούμε πως δεν συμβαίνει ούτε το ένα, ούτε το άλλο. O επεξεργαστής του Shuttle DS437 που παρουσιάζουμε σήμερα ανήκει στην οικογένεια Ivy Bridge, με ό,τι μπορεί να συνεπάγεται αυτό.

Τα πολλά λόγια είναι φτώχεια λένε, οπότε ας αφήσουμε τις εισαγωγές και ας περάσουμε να δούμε τα τεχνικά χαρακτηριστικά του DS437.

Τεχνικά χαρακτηριστικά

Σύμφωνα με την ίδια την Shuttle, το DS437 είναι ένα σύστημα εγκεκριμένο για non stop λειτουργία 24 ώρες το 24ωρο και προορίζεται τόσο για εφαρμογές Digital Signage, Point of Sales, Infokiosk κλπ όσο και για περιπτώσεις όπου απαιτείται ένα αθόρυβο σύστημα τύπου Thin Client, για ελαφριές λειτουργίες όπως Office, Internet Browsing.

Τα τεχνικά χαρακτηριστικά του DS437 παρουσιάζονται συνοπτικά στον παρακάτω πίνακα:

Η προτεινόμενη από την Shuttle τιμή λιανικής πώλησης του DS437 είναι 244 ευρώ συμπεριλαμβανομένου του ΦΠΑ και προς το παρόν δεν είναι διαθέσιμο στην ελληνική αγορά.

Συσκευασία και περιεχόμενα

Τo Shuttle DS437 έρχεται σε μία απλή και λιτή συσκευασία από σκληρό χαρτόνι, η οποία δεν προσπαθεί να εντυπωσιάσει. Και αυτό γιατί αντί να εντυπωσιάζει με γραφιστικά τερτίπια, έχει να προβάλει το μεγάλο προσόν του DS437, που δεν είναι άλλο από τον όγκο και το βάρος. Η συσκευασία είναι πραγματικά μικρή, έχοντας διαστάσεις 26cm x 13cm x 24cm (M x Π x Y) και οι μοναδικές πληροφορίες σχετικά με το περιεχόμενό της, βρίσκονται σε ένα έγχρωμο αυτοκόλλητο στο πλάι.



H συσκευασία του Shuttle DS437



Ανοίγοντας την συσκευασία, αντικρίσαμε το DS437 καλά προστατευμένο, ένα κουτί με τα παρελκόμενά του και ένα σετ από φυλλάδια με οδηγίες εγκατάστασης των εξαρτημάτων που χρειάζονται για να λειτουργήσει.

Χωρίς να χάνουμε χρόνο, ανοίξαμε το κουτί των παρελκόμενων και βρήκαμε μέσα το απαραίτητο τροφοδοτικό, έναν οπτικό δίσκο με τους drivers, δύο βάσεις για την κατακόρυφη στήριξη του DS437 και τέσσερις βίδες για την περίπτωση που θέλουμε να το στηρίξουμε πίσω από μία τηλεόραση ή οθόνη, που ακολουθεί το πρότυπο VESA.







Μια κοντινή ματιά στο τροφοδοτικό και το DVD με τους οδηγούς

Μετά από τρεις εισαγωγικές σελίδες, ήρθε η ώρα να φτάσουμε στο ζουμί της σημερινής παρουσίασης. Ας περάσουμε να δούμε αναλυτικά το Shuttle DS437.

Κάτω από το φακό - μέρος πρώτο

Η φωτοπαρουσίαση του DS437 θα ξεκινήσει λίγο ανορθόδοξα. Όπως σας αναφέραμε στην προηγούμενη σελίδα, ανάμεσα στα παρελκόμενα βρίσκονται και 4 βίδες για την στήριξή σε οθόνη που ακολουθεί το πρότυπο VESA. Έτσι βγάζοντας το DS437 βρήκαμε επάνω του δύο μεταλλικά εξαρτήματα, με την βοήθεια των οποίων γίνεται η στήριξη. Τα δύο αυτά "λαμάκια" συνδέονται πάνω στο κουτί με την βοήθεια τεσσάρων χειρόβιδων, έτσι ώστε να είναι ευκολότερη η σύνδεση και αποσύνδεση αυτών. Για την απευθείας στήριξη του DS437 μέσω της βάσης VESA, θα πρέπει η οθόνη ή τηλεόρασή σας να ακολουθεί το πρότυπο VESA 100 ή 75. Σε περίπτωση που θελήσετε να το κρεμάσετε σε μεγάλη τηλεόραση που έχει οπές με βάση το VESA 200 ή μεγαλύτερο, σας ενημερώνουμε ότι υπάρχουν οι σχετικοί αντάπτορες με πολύ μικρό κόστος.



Στην παραπάνω φωτογραφία, διακρίνουμε επίσης ένα αυτοκόλλητο με την ένδειξη UP. Λόγω της παθητικής ψύξης, είναι υποχρεωτικό να έχουμε πάντα το σύστημα σε κατακόρυφη θέση και μάλιστα εάν δεν είναι κρεμασμένο, πρέπει να βρίσκεται πάνω στα ποδαράκια που σας δείξαμε στην προηγούμενη σελίδα. Αφού αφαιρέσαμε τις βάσεις στήριξης VESA, τοποθετήσαμε το DS437 στο lightbox και αρχίσαμε την φωτογράφηση.





Όπως βλέπετε στις παραπάνω φωτογραφίες, η εκμετάλλευση του διαθέσιμου χώρο -όσον αφορά την τοποθέτηση εισόδων εξόδων- αγγίζει το 100%. Στην μπροστινή πλευρά βρίσκουμε τις δύο σειριακές θύρες, τον αναγνώστη καρτών μνήμης SD, τέσσερις θύρες USB2.0, τον διακόπτη ενεργοποίησης και δυο μπλε LED, ένα για την ένδειξη λειτουργίας και ένα για την ένδειξη χρήσης του σκληρού δίσκου. Όσον αφορά τις σειριακές θύρες, η μεν COM1 υποστηρίζει τα πρότυπα RS232, RS422 & RS485, η δε COM2 υποστηρίζει μόνο το RS232.

Στην πίσω πλευρά, πέραν της εμφανέστατης θύρας DVI-I και των δύο USB3.0 υπάρχει μία θύρα HDMI, υποδοχές 3.5mm για μικρόφωνο και ηχεία, δύο θύρες RJ45 για Εthernet (όπως σας προαναφέραμε το DS437 έρχεται εξοπλισμένο με Dual Gigabit Ethernet Adapter) και η υποδοχή σύνδεσης με το τροφοδοτικό, ενώ στα αριστερά υπάρχει και μία θύρα με 4 pins. Αυτή μπορεί να χρησιμοποιηθεί είτε για να κάνουμε Clear CMOS, είτε για την σύνδεση ενός εξωτερικού διακόπτη ενεργοποίησης, στην περίπτωση που η συσκευή είναι τοποθετημένη σε κάποιο μη προσβάσιμο μέρος (π.χ. Infokiosk), είτε για να δώσει τάση 5V DC.

Τέλος για όσους θέλουν να επεκτείνουν τις δυνατότητες της ασύρματης δικτύωσης, στις δύο πάνω γωνίες βλέπετε από μία οπή (η οποία είναι καλυμμένη). Σε αυτές τις οπές, μπορούν να συνδεθούν εξωτερικές κεραίες για δυνατότερο σήμα WiFi.

Δυστυχώς, όπως βλέπετε, παρά το γεγονός ότι στην μπροστινή πλευρά του DS437 υπάρχουν 4 θύρες USB, καμία από αυτές δεν ακολουθεί τη νεώτερη έκδοση USB3.0. Παρόλα αυτά, σε ένα τόσο μικρό μηχάνημα, η έννοια του εμπρός και του πίσω είναι λίγο σχετική, οπότε δεν μας πειράζει ιδιαίτερα.

Κάτω από το φακό - μέρος δεύτερο

Μετά από την εξέταση του εξωτερικού του DS437, ήρθε η ώρα να περάσουμε στα ενδότερα. Όσον αφορά την εγκατάσταση συσκευών, η πρόσβαση στο εσωτερικό του μικρού Shuttle είναι εξαιρετικά απλή και γίνεται από δύο ανεξάρτητα καπάκια. Αυτά συρταρώνουν στο σασί του DS437 και ασφαλίζουν με την βοήθεια μίας βίδας.



Όπως φαίνεται από την φωτογραφία, το εσωτερικό του DS437 είναι εξαιρετικά προσεγμένο και περιποιημένο. Πάνω δεξιά, βλέπουμε τη θέση για εγκατάσταση έως και 2 SODIMM μνήμης, ενώ από την αριστερή πλευρά υπάρχει η υποδοχή για κάρτες επέκτασης mini PCI Express, στην οποία μπορεί να τοποθετηθεί και SSD τύπου mSATA. Ακριβώς από κάτω υπάρχει η θέση για μονάδα αποθήκευσης των 2.5", ενώ κάτω δεξιά υπάρχει άλλη μία θύρα mini PCI Express μισού μήκους η οποία είναι κατειλημμένη από τον ελεγκτή ασύρματης δικτύωσης WiFI.





Φυσικά δεν μείναμε εκεί. Αφού ξεβιδώσαμε άλλες 8 βίδες αποκτήσαμε μια πιο καθαρή εικόνα της μητρικής του Shuttle DS437.

Όπως βλέπετε, με μοναδική εξαίρεση το καλώδιο της μπαταρίας που είναι στερεωμένο με ταινία, στο εσωτερικό του DS437 επικρατεί η απόλυτη τάξη. Όπως θα παρατηρήσατε επίσης, υπάρχει μία πληθώρα από υποδοχές για jumpers και συνδέσεις, οι οποίες δεν αφορούν τον απλό χρήστη της συσκευής. Οι πιο περίεργοι από εσάς μπορούν να κατεβάσουν το σχετικό φυλλάδιο από την ιστοσελίδα της Shuttle, το οποίο περιγράφει τον τρόπο λειτουργίας αυτών.

Το BIOS

Ας ρίξουμε μια ματιά στο BIOS του Shuttle DS437. Όπως θα δείτε δεν πρόκειται για κάτι το ιδιαίτερο, μιας και οι δυνατότητες πειράγματος είναι μηδαμινές. Δεν περιμέναμε άλλωστε και κάτι περισσότερο από ένα fanless mini pc. Παρ' όλα αυτά στις εικόνες που ακολουθούν, μπορείτε να δείτε όλες τις διαθέσιμες επιλογές του BIOS.







Εγκατάσταση συστήματος

Για τις δοκιμές μετρήσεων εγκαταστήσαμε στο Shuttle DS437 έναν SSD και 4GB Ram. Ο SSD που τοποθετήθηκε ήταν ο γνωστός σε όλους Samsung 830 χωρητικότητας 64GB με ονομαστικές ταχύτητες ανάγνωσης / εγγραφής 520 και 160 ΜΒ/sec αντίστοιχα, ενώ οι μνήμες που επιλέξαμε ήταν οι Corsair CMSO4GX3M1A1333C9 4GB PC3-10666 SODIMM. Εγκαταστήσαμε 2 τεμάχια σε μια προσπάθεια να εκμεταλλευτούμε την δυνατότητα του συστήματος για dual channel.

H εγκατάσταση της μνήμης και του SSD ήταν κυριολεκτικά ζήτημα μερικών λεπτών. Συνδέσαμε οθόνη, πληκτρολόγιο, ποντίκι, ρεύμα και δίκτυο και κάναμε το πρώτο boot. Η εγκατάσταση των Windows 7 x64 έγινε από USB stick και κράτησε περίπου 25 λεπτά. Αφού εγκαταστήσαμε drivers και τα απαραίτητα updates των Windows, ήμασταν πλέον έτοιμοι για μετρήσεις. Πριν περάσουμε όμως στη σελίδα των μετρήσεων, ας δούμε πώς βλέπει το CPUz τον επεξεργαστή και την μητρική του Shuttle DS437.





Μετρήσεις #1

Τo DS437 είναι σύστημα από το οποίο σίγουρα δεν περιμένουμε να δρέψει δάφνες στα benchmarks. Άλλωστε ο λόγος ύπαρξης αυτού του μηχανήματος δεν είναι σίγουρα η εκτέλεση απαιτητικών εφαρμογών. Για gaming δε ούτε λόγος. Έτσι αρκεστήκαμε σε κάποια μετροπρογράμματα που θα σας δώσουν μία καλή εικόνα των επιδόσεών του.

Αρχικά τρέξαμε τα γνωστά σε όλους σας PCMarks της Futuremark. Επιλέξαμε τις απολύτως νεότερες εκδόσεις των PCMark 7, PCMark Vantage x64 και PCMark 8. Τα αποτελέσματα των παραπάνω μετροπρογραμμάτων θα σας τα παραθέσουμε "ξερά" χωρίς να τα συγκρίνουμε με άλλα συστήματα για τους εξής δύο λόγους.

Όσον αφορά τα PCMark 7 & 8 οι εκδόσεις 1.40 και 2.0 αντίστοιχα που κυκλοφόρησαν τον Μάρτιο παράγουν αποτελέσματα που δεν είναι συγκρίσιμα με αυτά των παλαιότερων. Επιπλέον, η εγκατάσταση του Samsung 830 "ανέβασε" αρκετά τα αποτελέσματα και έτσι το να σας δείξουμε αποτέλεσμα ισοψηφίας με mobile i3 με μηχανικό, θα ήταν λάθος από μέρους μας, καθότι το αποτέλεσμα θα ήταν πλασματικό.

Στην συνέχεια τρέξαμε το AIDA 64 Extreme Edition, για να δούμε τον επεξεργαστή και την μνήμη αποκομμένο από το υπόλοιπο σύστημα. Για να υπάρχει ένα μέτρο σύγκρισης, συγκρίνουμε με τον Core2Duo E8200 @2.66Ghz με 4x1GB DDR2 800Mhz που είναι ο υπολογιστής δουλειάς του γράφοντος, και με ένα σύγχρονο σύστημα με i7 3770k και 2x4GB DDR3 1600 Mhz.

Όπως βλέπουμε, ο ταπεινός Celeron 1037U μπορεί και κοιτάει στα μάτια τον E8200, βοηθούμενος σε μεγάλο βαθμό από τις DDR3. Για σύγκριση με i7 ούτε λόγος. Ειδικά σε κατηγορίες όπως AES encryption που δεν υπάρχει acceleration, η διαφορά είναι παραπάνω από χαοτική. Τέλος, τρέξαμε το δημοφιλές εδώ και πολλά χρόνια SuperPi Mod v.1.5.

Όπως βλέπετε και εδώ, τα πράγματα ήταν πολύ άσχημα για τον Celeron του μικρού Shuttle. Κάπου εδώ αποφασίσαμε ότι η παράθεση επιπλέον αποτελεσμάτων δεν θα προσδώσει τίποτα στο review και αρχίσαμε να ψάχνουμε εναλλακτικές.

Η λύση ήρθε για μια ακόμα φορά από την Futuremark και ακούει στο όνομα Peacekeeper. Το Peacekeeper είναι ένα universal μετροπρόγραμμα browsing, το οποίο μπορείτε και εσείς να τρέξετε από τον browser σας και διαρκεί λίγα λεπτά. Τα αποτελέσματα φαίνονται στο παρακάτω διάγραμμα, και όπως βλέπουμε δεν τα πήγε καθόλου άσχημα το μικρό.

Ας περάσουμε στην επόμενη σελίδα, όπου θα μετρήσουμε τα υπόλοιπα υποσυστήματα του DS437.

Μετρήσεις #2

Ας προχωρήσουμε τώρα σε μετρήσεις που αφορούν τις επιδόσεις των θυρών SATA, USB3.0 και Ethernet. Όπως έχουμε προαναφέρει, η μοναδική συσκευή SATA που χρησιμοποιήσαμε ήταν ένας SSD Samsung 830 64GB με ονομαστικές επιδόσεις ανάγνωσης/εγγραφής τα 500 kai 160 MB/sec. Για την θύρα USB3.0 χρησιμοποιήσαμε έναν Western Digital Passport 2.5" χωρητικότητας 1ΤΒ ο οποίος ήταν άδειος. Δυστυχώς δεν είχαμε στην διάθεσή μας κάτι το γρηγορότερο. Τέλος, όσον αφορά την μέτρηση της θύρας Εthernet, τρέξαμε το μετροπρόγραμμα NASPT exerciser το οποίο χρησιμοποιούμε στα reviews των NAS με client το QNAP 219PII το οποίο φόραγε έναν Western Digital RED 2TB.

Τα αποτελέσματα απεικονίζονται στα παρακάτω screenshots και μιλάνε από μόνα τους :

Tα αποτελέσματα του ΝΑSPT με client ένα QNAP 219PII

Όπως βλέπετε, ο μεν SSD άγγιξε τις ονομαστικές του ταχύτητες, ενώ πολύ καλά τα πήγε και ο 2.5άρης Passport. Ευχάριστη έκπληξη αποτέλεσε η κάρτα δικτύου του DS437, όπως βλέπουμε από τις μετρήσεις του NASPT, αποδίδοντας κοντά στα όρια των προδιαγραφών του Gigabit. Μάλιστα σε αντιγραφές μεγάλων αρχείων μέσα από τα Windows, δεν ήταν λίγες οι φορές που η ταχύτητα ήταν σταθερά στα 105 MB/sec.

Εμπειρία χρήσης

Ας περάσουμε τώρα στις γενικότερες εντυπώσεις μας από την συμβίωση με το Shuttle DS437 στις 3 εβδομάδες που κράτησε το review που διαβάζετε σήμερα. Επειδή όσα θα διαβάσετε στη σελίδα αυτή είναι σε μεγάλο βαθμό η προσωπική άποψη του γράφοντος, θα παραβούμε τον κανόνα της μη χρησιμοποίησης πρώτου ενικού.

Το DS437 είναι ένα σύστημα που πραγματικά με εντυπωσίασε. Έχοντας ένα αρκετά silent σύστημα στο γραφείο και χρησιμοποιώντας κατά κύριο φορητούς υπολογιστές στο σπίτι, πίστευα ότι δεν θα εντυπωσιαστώ από ένα fanless σύστημα. Έκανα όμως μεγάλο λάθος. Το silent έχει μεγάλη διαφορά από το fanless, ιδιαίτερα όταν το δεύτερο είναι εξοπλισμένο με SSD και κατά συνέπεια δεν έχει κανένα κινούμενο μέρος. Έτσι το μοναδικό πράγμα που μαρτυρά ότι ο υπολογιστής είναι αναμμένος, είναι τα ενδεικτικά του LED.

Ένα δεύτερο πράγμα που με εντυπωσίασε, είναι το πόσο έχουν εξελιχθεί οι επεξεργαστές με τόσο χαμηλό TDP. Εάν το καλοσκεφθείτε, μιλάμε για ένα σύστημα το οποίο ακόμα και σε στιγμές υπερπλήρους φορτίου δεν ξεπέρασε σε κατανάλωση τα 29Watt. Έτσι με την βοήθεια των 8GB DDR3 σε dual channel και ενός "παλιού" SSD είχαμε ένα σύστημα το οποίο μπορούσε να επιτελέσει άριστα και χωρίς παραχωρήσεις, όλα όσα χρειάζεται να κάνει ο υπολογιστής του σαλονιού. Σερφάρισμα στο Internet, videos από το Youtube, XBMC για θέαση ταινιών στην τηλεόραση, video chatting στο Skype, είναι μερικοί από τους ρόλους που επιτέλεσε χωρίς να αισθανθούμε καμία στιγμή ότι μας έλειπε επεξεργαστική ισχύς. Το boot χάρης στον SSD και την ταχύτητα της θύρας SATA3 ήταν τόσο γρήγορο που απενεργοποίησα χωρίς δεύτερη σκέψη το hibernate. Η θύρα Ethernet ήταν τόσο γρήγορη, που αισθανόμουν τον δίσκο του NAS σαν εσωτερικό. Και αν κάποια στιγμή αποφάσιζα να το μεταφέρω στο υπνοδωμάτιο, η ενσωματωμένη κάρτα wifi θα έκανε την μετακόμιση ακόμα πιο απλή υπόθεση.

Η εμφάνιση του DS437 είναι σίγουρα κάτι το αμφιλεγόμενο. Είναι σίγουρα μικρό και κομψό, αλλά δεν διεκδικεί και βραβεία ομορφιάς. Εάν αρχίσεις και συνδέεις επάνω του HDMI ή ακόμα χειρότερα DVI, Ethernet και USB καλώδια αρχίζει να θυμίζει χταπόδι. Από την άλλη όμως μπορείς να το κρεμάσεις πίσω από την τηλεόραση και να ξεχάσεις ότι υπάρχει. Και αν είσαι και μερακλής μπορείς να φέρεις το power button σε όποιο σημείο σε βολεύει μιας και το υποστηρίζει η 4πινη θύρα που βρίσκεται στο πίσω μέρος. Αλλά μάλλον θα προτιμήσεις το Wake On Lan και θα το ανάβεις από το κινητό. Ή μήπως με 14 Watt κατανάλωση σε idle να μην το σβήνεις ποτέ; Σε κάθε περίπτωση, η εμφάνιση του DS437 δεν είναι θέμα. Μπορείς να το χωρέσεις οπουδήποτε. Λίγη προσοχή θέλει μόνο ώστε να έχει χώρο να "αναπνέει".

Τέλος θα ήθελα να σταθώ στην δυνατότητα τοποθέτησης δύο "δίσκων", που μας δίνει η ύπαρξη microSATA. Με έναν τέτοιο SSD (που δεν είναι δύσκολο να βρείτε σε λογική τιμή) και την προσθήκη ενός μηχανικού δίσκου των 2.5" ο οποίος μπορεί πλέον να έχει χωρητικότητα μέχρι και 2 ΤΒ (με τον WD RED 1TB 2.5" να φαντάζει σαν η ιδανική επιλογή για σύστημα 24/7) μπορείτε να έχετε και εντελώς αυτόνομο σύστημα που δεν του λείπει τίποτα.

Τέλος, για όσους κοιτάνε μόνο τα γραφήματα και τις φωτογραφίες, παραθέτουμε τις μετρήσεις κατανάλωσης του Shuttle DS437 και μία ενδεικτική φωτογραφία του πώς φαίνεται κρεμασμένο σε ένα TV-monitor 22 ιντσών

Επίλογος - Τελικές σκέψεις

Κάπου εδώ φτάνουμε στο τέλος και αυτού του review και την δύσκολη ώρα της βαθμολογίας. Πριν οτιδήποτε άλλο, ας κοστολογήσουμε το DS437, όπως αυτό δοκιμάστηκε. Στα 244 ευρώ που κοστίζει χωρίς δίσκο και μνήμη, θα πρέπει να προσθέσουμε περίπου 80 ευρώ για έναν SSD των 120GB και 75 ευρώ για 8GB μνήμης. Άρα το συνολικό πακέτο φτάνει τα 400 ευρώ, χωρίς να υπολογίσουμε το κόστος του λειτουργικού συστήματος. Σίγουρα κάπου εδώ θα αρχίσουν τα σχόλια ότι με αυτά τα χρήματα αγοράζεις laptop ή ότι στήνεις htpc με λιγότερα από 400. Σίγουρα όσοι το πουν αυτό θα έχουν ένα μεγάλο δίκιο. Συστήματα όπως το DS437 κοστίζουν αρκετά, και το premium που καλείται να πληρώσει ο μελλοντικός αγοραστής οφείλεται σε μεγάλο βαθμό στο μέγεθος, στην κατανάλωση, στο γεγονός ότι πρόκειται για ένα fanless σύστημα και στο ότι πρόκειται για ένα επώνυμο δοκιμασμένο σύστημα. Παραδείγματος χάριν, ο συμβολαιογράφος που θέλει ένα υπολογιστή για Word και υπολογισμό αντικειμενικών αξιών θα πληρώσει άνετα 100 ευρώ παραπάνω την ησυχία, ενώ το ίδιο θα κάνει και ένας γιατρός που θα χρησιμοποιεί τον υπολογιστή για ηλεκτρονική συνταγογράφηση και αναζήτηση πληροφοριών. Επιπλέον οι 2 σειριακές θύρες και οι 2 κάρτες δικτύου δείχνουν ότι το DS437 σχεδιάστηκε όχι μόνο για όσους θέλουν ένα απλό PC, αλλά και για διάφορες ειδικές εφαρμογές όπου χρειάζονται τα παραπάνω.

Και μετά από αυτή την αρκετά μεγάλη παρένθεση, ας περάσουμε στην βαθμολογία.

Χαρακτηριστικά : Με όλες τις θύρες επικοινωνίας που διαθέτει, θα ήταν φαβορί για 5άρι, αλλά λόγω του επεξεργαστή που διαθέτει και δεδομένου ότι υπάρχουν αρκετές πιο δυνατές mobile επιλογές με το ίδιο TDP (αλλά και μεγαλύτερο κόστος), το DS437 σκοράρει 4.75.

Τιμή: Αν και το αναλύσαμε αρκετά στην πρώτη παράγραφο του επιλόγου, με τιμή 244 ευρώ δεν είναι ούτε φτηνό, ούτε ακριβό. Του βάζουμε ένα 4.50.

Χρηστικότητα : Το 5άρι είναι αναμφισβήτητο. Οποιοσδήποτε το αγοράσει συνειδητά, θα μείνει 100% ικανοποιημένος 5.00.

Επιδόσεις: Εδώ τα πράγματα είναι πιο πολύπλοκα. Εάν το συγκρίνεις με επεξεργαστή της σειράς i, τα πράγματα είναι σκούρα. Εάν το συγκρίνεις με αντίστοιχα atom προϊόντα που βλέπαμε μέχρι τώρα, τα πάει εξαιρετικά. Και πάλι λοιπόν, εάν αγοραστεί για τον σκοπό τον οποίο διαφημίζεται δεν θα υπάρξει κανένα απολύτως πρόβλημα. Θα πάρει 4.75 γιατί πέραν των δεδομένων επιδόσεων του επεξεργαστή, τα πήγε πάρα πολύ καλά τόσο στην SATA, όσο και στην θύρα Ethernet.

Συνοψίζοντας, σας παραθέτουμε τα θετικά και τα αρνητικά του DS437 με τη μορφή bullet points.

ΥΠΕΡ

• Μικρό μέγεθος.
• Χαμηλή κατανάλωση.
• 100% αθόρυβο.
• Αξιοπρεπείς επιδόσεις δεδομένου μεγέθους & passive λειτουργίας.
• Δυνατότητα για ταυτόχρονη τοποθέτηση SSD & HDD (με χρήση microSATA SSD).
• Yπερπληθώρα I/O Ports.
• Ενσωματωμένη ασύρματη κάρτα δικτύου.
• 2 θύρες Gigabit Ethernet.

KATA

• Σε ορισμένους θα φανεί ακριβό.
• Industrial αισθητική.
• Απουσία θυρών USB3.0 εμπρός.

Με βάση λοιπόν όλα τα παραπάνω, η βαθμολογία που παίρνει το Shuttle DS437 είναι:



Ευχαριστούμε θερμά την Shuttle για την διάθεση του δείγματος της δοκιμής

Είναι πλέον αρκετά συνηθισμένο, ακόμα και όταν φεύγουμε για ένα σαββατοκύριακο (πράγμα που πλέον κάνουμε όλο και πιο σπάνια σε σχέση με μερικά χρόνια πριν) να παίρνουμε μαζί αρκετές από τις ηλεκτρονικές μας συσκευές. Ένα smartphone, μία ταμπλέτα, ένα λάπτοπ, μία ψηφιακή φωτογραφική μηχανή, ένα 3G modem είναι μερικά από τα πράγματα που βάζουμε στην βαλίτσα μας, ακόμα και όταν πρόκειται να λείψουμε λιγότερο από 48 ώρες. Στο γεγονός αυτό έρχεται να προστεθεί η αδυναμία μερικών συσκευών, να συνδεθούν με εξωτερικές μονάδες αποθήκευσης (βλέπε iPhone, iPad κλπ), καθώς και η εξάρτησή μας από μία πρίζα για να τις διατηρήσουμε σε λειτουργία και όπως καταλαβαίνετε, δημιουργείται η ανάγκη για μία συσκευή που θα αναλάβει ρόλο συντονιστή και παράλληλα διασώστη, την κρίσιμη στιγμή που η μπαταρία μας φτάνει στο κρίσιμο 10%. Και έτσι γεννήθηκε το iShare WP601, μία συσκευή που θέλει να γίνει μόνιμος συνταξιδιώτης μας (και ίσως και σύντροφος στις καθημερινές μας μετακινήσεις).

Περιεχόμενα συσκευασίας

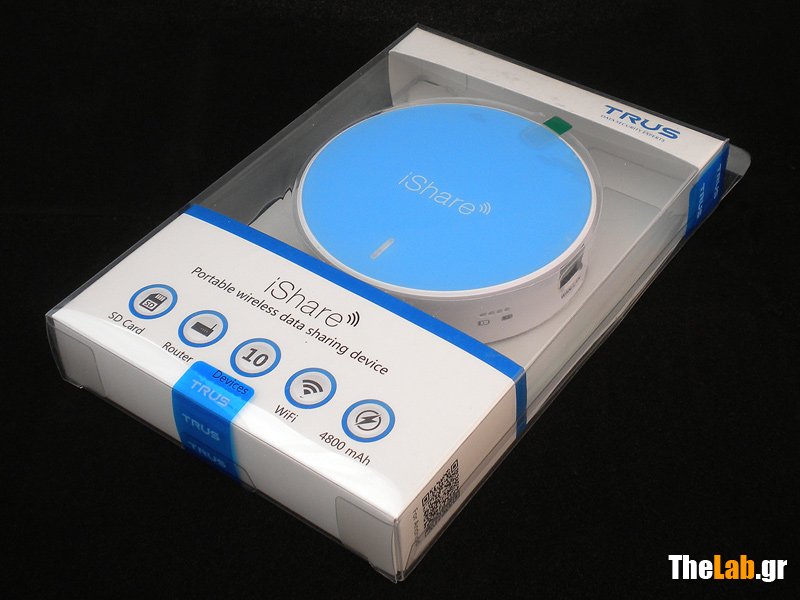

Το iShare έρχεται σε μία απλή συσκευασία από σκληρή ζελατίνα, η οποία περιέχει μία πληθώρα πληροφοριών σχετικά με τις δυνατότητες της συσκευής. Στην μπροστά όψη υπάρχει ένα ευμεγέθες παράθυρο, μέσα από το οποίο αποκτούμε μία πρώτη επαφή με το iShare, ενώ στο κάτω μέρος τα εικονίδια με τις ενδείξεις SD Card, Router, 10 Devices, Wifi, 4800mAh, μας προϊδεάζουν για τα τεχνικά χαρακτηριστικά του. Οι πιο παρατηρητικοί θα έχουν λογικά ήδη προσέξει ένα QR Code στο πλάι. Υπάρχει ένα σε κάθε πλαϊνή πλευρά της συσκευασίας, για iOS και Android αντίστοιχα.

Στην πίσω πλευρά της συσκευασίας, υπάρχει ένας αναλυτικός πίνακας τεχνικών χαρακτηριστικών, την ανάλυση των οποίων θα αφήσουμε για την συνέχεια, καθώς και πληροφορίες επικοινωνίας με την Trus, κατασκευάστρια εταιρία του iShare.

Ανοίγοντας την συσκευασία, αντικρίζουμε το μοναδικό παρελκόμενο του iShare, ένα λευκό καλώδιο micro USB, το οποίο προφανώς χρησιμεύει για την φόρτισή του. Δυστυχώς, στον δρόμο που χάραξε η Motorola με το Moto G δεν υπάρχει κάποιος φορτιστής πρίζας. Δεδομένου όμως ότι το κοινό στο οποίο απευθύνεται έχει σίγουρα αρκετούς τέτοιους φορτιστές, δεν το θεωρούμε ως σημαντικό μειονέκτημα. Επιπλέον, υπάρχει ένα μικρό φυλλάδιο με κάποιες βασικές οδηγίες χρήσης.

Οι τρόποι λειτουργίας του iShare

Αντίθετα με την σειρά που ακολουθούμε συνήθως στα review -πριν την φωτοπαρουσίαση του iShare- είναι σκόπιμο να σας παρουσιάσουμε αναλυτικά τους τρόπους λειτουργίας του. Όπως είπαμε ήδη από την εισαγωγή, το WP601 είναι ένα πολυεργαλείο που μπορεί να εκπληρώσει πολλούς διαφορετικούς ρόλους και έτσι το να δείτε τις φωτογραφίες του χωρίς να έχει προηγηθεί μία ανάλυση αυτών, θα ήταν λίγο ανακόλουθο. Ας δούμε λοιπόν τις λειτουργίες του iShare WP601 :

i. Powerbank

Η μπαταρία χωρητικότητας 4800mAh που υπάρχει στο εσωτερικό του WP601, εκτός από το να δίνει φορητότητα στην συσκευή, μπορεί να φορτίσει και οποιοδήποτε κινητό ή ταμπλέτα μέσα από μία θύρα USB, η οποία δίνει ρεύμα τάσης 5 Volt DC και μέχρι 2 Ampere ένταση (σύμφωνα με τα τεχνικά χαρακτηριστικά). Αυτό όμως έρχεται σε αντίθεση με την επιγραφή στην εν λόγω USB θύρα η οποία αναφέρει 5Volt / 1.5 Ampere. Δυστυχώς δεν είχαμε στην διάθεσή μας κάποια συσκευή η οποία να απαιτεί 2 Ampere για φόρτιση και έτσι δεν μπορέσαμε να δοκιμάσουμε τον ισχυρισμό των 2 Ampere.

ii. Mini NAS

Λέγοντας Mini NAS, εννοούμε την δυνατότητα διαμοιρασμού δεδομένων μέσω ασύρματου δικτύου. Ποιων δεδομένων; Αυτών που υπάρχουν σε μία συσκευή αποθήκευσης USB ή σε μία κάρτα SD. Για το μεν USB χρησιμοποιείται η ίδια θύρα την οποία χρησιμοποιούμε και για φόρτιση κάποια συσκευής, ενώ για την κάρτα SD υπάρχει ο σχετικός αναγνώστης, στον οποίο την τοποθετούμε. Δυστυχώς, δεν είναι δυνατό να έχουμε πρόσβαση ταυτόχρονα και στις δύο θύρες, μόνο μία μπορεί να είναι συνδεδεμένη. Έτσι, ακόμα και αν η φορητή συσκευή μας δεν υποστηρίζει USB OTG, μπορούμε να έχουμε με την βοήθεια του iShare πρόσβαση στα δεδομένα μας και να εκτελούμε μεταφορές αρχείων με μοναδική απαίτηση, την εγκατάσταση κάποιας εφαρμογής όπως ο ES File Explorer. Στην περίπτωση που επιθυμούμε την πρόσβαση στην θύρα USB μέσω ηλεκτρονικού υπολογιστή, αρκεί να πληκτρολογήσουμε \\192.168.169.1.

iii. Mini Router

Με την λειτουργία αυτή, το iShare αναλαμβάνει να μοιράσει μία ασύρματη ή ενσύρματη σύνδεση Internet σε έως και 10 συσκευές. Στην πρώτη περίπτωση, το μόνο που χρειάζεται είναι να συνδέσετε το USB 3G modem σας στην θύρα USB του iShare, ενώ στην δεύτερη περίπτωση, συνδέετε το ADSL modem (το οποίο βρίσκεται σε bridge mode) στη θύρα Ethernet.

iv. Access point

Αν και αυτονόητο, σαν access point το iShare δημιουργεί ένα ασύρματο τοπικό δίκτυο, το οποίο είτε συνδεόμενο σε κάποιον ADSL router μοιράζει internet, είτε λειτουργώντας αυτόνομα σε τοπικό επίπεδο επιτρέπει την σύνδεση έως 10 συσκευών, για ανταλλαγή αρχείων και πόρων.

v. WiFi Repeater - Range Extender

Στην λειτουργία αυτή, το iShare ενισχύει το σήμα ενός υπάρχοντος ασύρματου δικτύου, έχοντας τον ρόλο του αναμεταδότη. Η λειτουργία αυτή είναι εξαιρετικά χρήσιμη όταν θέλετε να χρησιμοποιήσετε ένα ασύρματο δίκτυο σε σημεία που δεν υπάρχει καλό σήμα, διότι το μικρό του μέγεθος και η μπαταρία, σας επιτρέπουν να το χρησιμοποιήσετε κυριολεκτικά όπου σας βολεύει, χωρίς να είναι απαραίτητο να χρησιμοποιηθεί ούτε ένα καλώδιο.

Τα τεχνικά χαρακτηριστικά του iShare συνοψίζονται στον παρακάτω πίνακα:

Το iShare WP601 διατίθεται στην ελληνική αγορά στην τιμή από το κατάστημα play247.gr στα 59,99€ (συμπεριλαμβανομένου του ΦΠΑ) και μπορείτε να επιλέξετε ένα από τα τρία διαθέσιμα χρώματα (γαλάζιο, πράσινο ή μαύρο)

Κάτω από τον φακό

Το iShare είναι σίγουρα μία φορητή συσκευή που δεν θα σας προβληματίσει με τον όγκο και το βάρος του. Έχοντας διάμετρο 90 χιλιοστά, ύψος 22 χιλιοστά και βάρος 147 γραμμάρια, χωράει ακόμα και στην τσέπη του μπουφάν σας χωρίς να ενοχλεί. Φαίνεται πως έχει δοθεί ιδιαίτερη έμφαση στην εξωτερική εμφάνιση της συσκευής, μιας και πέρα από το όμορφα σχεδιασμένο λογότυπο και το καλαίσθητο design, υπάρχει η δυνατότητα επιλογής χρώματος της συσκευής ανάμεσα σε γαλάζιο, πράσινο και μαύρο. Στο κάτω μέρος της συσκευής, υπάρχει ένα ευμεγέθες κομμάτι λαστιχο στο σχήμα του συμβόλου του OFF, το οποίο επιτελεί έργο αντιολισθητικής επιφάνειας, ενώ εκεί βρίσκεται και το αυτοκόλλητο με την διεύθυνση IP και τα default username & pass του WP601.





Όπως βλέπετε στις παραπάνω φωτογραφίες, στην επάνω πλευρά του iShare, εκτός από το λογότυπο, υπάρχει ένα LED, το οποίο μας ενημερώνει για την κατάσταση της ασύρματης σύνδεσης. Όταν ενεργοποιούμε το iShare, αναβοσβήνει κόκκινο, πράγμα που σημαίνει ότι η συσκευή δεν είναι έτοιμη, ενώ όταν γίνει γαλάζιο, το δίκτυό μας είναι έτοιμο για χρήση. Στην πλαϊνή επιφάνεια, βρίσκεται η θύρα USB για σύνδεση μονάδων αποθήκευσης και φόρτιση κινητών (για την οποία απαιτείται το γύρισμα του διακόπτη ενεργοποίησης στην θέση C), η micro USB από την οποία τροφοδοτείται το iShare, το reset κουμπί, η υποδοχή για κάρτες SD, το ενδεικτικό LED κατάστασης της μπαταρίας και η θύρα Ethernet. Το LED της μπαταρίας έχει τρεις καταστάσεις. Όταν η συσκευή φορτίζεται, αναβοσβήνει γαλάζιο. Όταν η μπαταρία έχει πέσει και χρειάζεται φόρτιση είναι κόκκινο, ενώ όταν είναι φορτισμένη είναι σταθερό γαλάζιο.

Μιας και παρουσίαση ηλεκτρονικής συσκευής μέσα από τις σελίδες του TheLab.gr είναι αδύνατο να μην περιλαμβάνει πλακέτες και τσιπάκια, μετά από αρκετή σκέψη (και χρήση λίγης βίας) καταφέραμε να ανοίξουμε το iShare για να δούμε τι περιέχει μέσα. Με την βοήθεια ενός λεπτού μαχαιριού, ξεκολλήσαμε το γαλάζιο καπάκι και αντικρίσαμε τις 5 βίδες που κρατάνε το iShare συναρμολογημένο. Αφού αφαιρέσαμε και αυτές αποκτήσαμε πλήρη πρόσβαση στο εσωτερικό

Ξεβιδώνοντας άλλες δύο βίδες, βγάλαμε την πλακέτα και διαπιστώσαμε ότι η μπαταρία ήταν κολλημένη πάνω στην μεταλλική θήκη της κάρτας SD. Επιστρατεύσαμε για μια ακόμα φορά το μαχαίρι και την ξεκολλήσαμε. Δυστυχώς, επάνω στην μπαταρία δεν υπήρχε κάποια πληροφορία σχετικά με τον κατασκευαστή της ή κάποιο άλλο τεχνικό χαρακτηριστικό, οπότε από το εγχείρημα αυτό το μόνο που μας έμεινε, είναι κατά πρώτον η καλή και προσεγμένη δουλειά που έχει γίνει και κατά δεύτερον ότι ο ελεγκτής του ασύρματου δικτύου είναι ο Ralink RT5350F, o οποίος κατόπιν έρευνας διαπιστώσαμε ότι χρησιμοποιείται και από άλλους γνωστούς κατασκευαστές σε αντίστοιχες συσκευές.

Το interface

Ας περάσουμε τώρα σε ένα πολύ σημαντικό κομμάτι για κάθε δικτυακή συσκευή, που δεν είναι άλλο από το user interface. Όπως θα δείτε και στις φωτογραφίες που ακολουθούν, είναι αρκετά απλοϊκό, θυμίζοντας συσκευές της προηγούμενης δεκαετίας, με τα λογότυπα να είναι σε χαμηλή ανάλυση, και σε ορισμένες περιπτώσεις η απόδοση των όρων στην αγγλική γλώσσα, να θυμίζει αποτέλεσμα κακού αυτόματου μεταφραστή. Ας δούμε λοιπόν τις δυνατότητες παραμετροποίησης που υπάρχουν.

Στην αρχική σελίδα υπάρχει μία πληθώρα πληροφοριών σχετικά με τον τρόπο λειτουργίας της συσκευής, και τις διευθύνσεις IP του iShare, της πύλης και των συνδεδεμένων συσκευών.

Όπως φαίνεται στην παραπάνω φωτογραφία, τα δύο αριστερά εικονίδια μας δίνουν τις σελίδες ρυθμίσεων σύνδεσης 3G και ADSL. Στην μεν καρτέλα 3G, δίνουμε τα στοιχεία που απαιτεί ο πάροχός μας για να συνδέσουμε το iShare στο internet με την βοήθεια του δικτύου κινητής τηλεφωνίας και ενός 3G USB modem, ενώ στην καρτέλα ADSL μπορούμε να δώσουμε το username και password που έχουμε από τον ISP και να συνδέσουμε στην θύρα ethernet του iShare ένα ADSL modem σε bridge mode.



Στην συνέχεια θα περάσουμε στην καρτέλα με τίτλο Lan to Router (η κακή μετάφραση που προαναφέραμε). Στην σελίδα DHCP μπορούμε να δούμε την διεύθυνση του iShare στο δίκτυό μας, καθώς και την διεύθυνση της πύλης και των DNS servers. Οι ίδιες ακριβώς πληροφορίες, είναι διαθέσιμες και στην αρχική σελίδα που είδαμε στην πρώτη φωτογραφία της ενότητας. Στην συνέχεια περνώντας στην σελίδα Static IP, μπορούμε να δώσουμε χειροκίνητα τις ρυθμίσεις για την IP και τα DNS που παίρνει το iShare, όταν αυτό συνδέεται στο δίκτυο.





Κλείνοντας, στην καρτέλα WiFi Repeater μπορούμε να δούμε τα δίκτυα WiFi που είναι διαθέσιμα και να επιλέξουμε με ποιο επιθυμούμε να συνδεθούμε (αφού πρώτα δώσουμε τον κωδικό, εάν αυτός απαιτείται), ενώ στην καρτέλα Bridge, μπορούμε να δηλώσουμε ότι επιθυμούμε να χρησιμοποιήσουμε το iShare συνδέοντάς το ενσύρματα σε ένα router, αναθέτοντάς του αποκλειστικά το έργο της ασύρματης δικτύωσης. Όπως φαίνεται και στην παρακάτω εικόνα, στην περίπτωση της λειτουργίας αυτής, η διευθυνσιοδότηση των συσκευών που συνδέονται στο iShare γίνεται από τον router και ο DHCP server του iShare σταματά. Υπάρχει η δυνατότητα να δηλωθεί η mac address του router, έτσι ώστε αυτοματοποιημένα να γυρίζει σε bridge mode η συσκευή οποτεδήποτε αυτή συνδέεται ενσύρματα στον router μας.



Ας περάσουμε στις γενικές ρυθμίσεις του WiFi. Μέσα από αυτές μπορούμε να ρυθμίσουμε το όνομα το οποίο θα φαίνεται να έχει το iShare, το κανάλι του WiFi, καθώς επίσης και τα σχετικά με το είδος της κρυπτογράφησης που επιθυμούμε (WPA-PSK ή WPA2-PSK).

Τέλος στην καρτέλα Advanced μπορούμε να εκτελέσουμε επαναφορά εργοστασιακών ρυθμίσεων, firmware update, να αλλάξουμε το username και το password με τα οποία συνδεόμαστε στο web interface και να ενεργοποιήσουμε το ADSL/DHCP intelligent identification mode, για το οποίο δεν βρήκαμε καμία πληροφορία σχετικά με το τι ακριβώς κάνει.

Για το τέλος σας αφήσαμε ένα video που περιγράφει τoν τρόπο χρήσης και χειρισμού του iShare:

Εντυπώσεις από τη χρήση - Μετρήσεις

Όπως αναφέραμε και σε προηγούμενη σελίδα, το iShare είναι μια μικρή και κομψή συσκευή. Δεν πρόκειται να σας προβληματίσει, ακόμα και να το έχετε καθημερινά μαζί σας, μιας και χωράει τόσο σε ένα τσαντάκι τύπου μπανάνα, όσο και στην τσέπη του μπουφάν σας. Επιπλέον, έχει το πλεονέκτημα πως μπορεί να εκτελέσει όλες τις λειτουργίες του, χρησιμοποιώντας την ενσωματωμένη μπαταρία.

Όσον αφορά την ευκολία χρήσης, για να εκμεταλλευτείτε στο 100% τις δυνατότητές του, χρειάζεται να έχετε μία εξοικείωση με τους βασικούς όρους τις δικτύωσης (πράγμα που ισχύει για όλες τις συσκευές αυτού του είδους). Στην πράξη δεν χρειάζεται παραπάνω από μισή ώρα χρήσης (και σκαλίσματος των ρυθμίσεων) για να αποκτηθεί πλήρης κατανόηση του τρόπου λειτουργίας του.

Δυστυχώς, κατά την διάρκεια διεξαγωγής του παρόντος review, δεν είχαμε στην διάθεσή μας κάποιο 3G USB modem ώστε να διαπιστώσουμε το κατά πόσον αποδίδει στον ρόλο αυτό. Επιπλέον να σας ενημερώσουμε ότι δεν μπορέσαμε να χρησιμοποιήσουμε το android κινητό μας ως modem και να μοιράσουμε μέσω της USB θύρας του την σύνδεση στο Internet. Θεωρούμε ότι αυτό δεν είναι πρόβλημα καθότι η πλειοψηφία των android smartphones, υποστηρίζει λειτουργία WiFi Hotspot (και με την ρύθμιση του iShare ως repeater, μπορείτε να επεκτείνετε το σήμα του ασύρματου).

Η χρήση του iShare ως repeater, σε συνδυασμό με την μπαταρία του, είναι κάτι που μπορεί να σας λύσει τα χέρια σε περιπτώσεις που χρειάζεστε ασύρματο δίκτυο για περιορισμένο χρονικό διάστημα, σε σημεία που δεν φτάνει το σήμα του router σας. Παραδείγματος χάριν, στην κατοικία του γράφοντος, το σήμα στην βεράντα είναι αρκετά αδύνατο. Με την τοποθέτηση του ishare σε κάποιο ενδιάμεσο σημείο, η κατάσταση βελτιώθηκε σημαντικότατα, κάνοντας το σερφάρισμα (ακόμα και όταν αυτό περιλαμβάνει youtube streaming) πολύ άνετο. Αν και λόγω του ότι, δεν κάναμε συνεχή χρήση του iShare χωρίς να το έχουμε συνδεδεμένο σε πηγή ρεύματος, δεν έχουμε ακριβή εικόνα του πόσες ώρες κρατάει η μπαταρία με τέτοια χρήση, μπορούμε με σιγουριά όμως να σας πούμε ότι είναι αρκετές.

Πριν αρχίσουμε τις δοκιμές μετρήσεων, ελέγξαμε την μέγιστη ταχύτητα με την οποία μπορεί να "κλειδώνει" η ασύρματη σύνδεση. Αρχικά χρησιμοποιήσαμε το Samsung Galaxy Mini 2, το οποίο ακόμα και όταν το τοποθετήσαμε δίπλα στο iShare, δεν κατάφερε να πετύχει σύνδεση καλύτερη από τα 72 Mbit/sec. Στην συνέχεια, δοκιμάσαμε έναν φορητό υπολογιστή ο οποίος είναι εξοπλισμένος με την Realtek RTL8188CE, η οποία υποστηρίζει σύνδεση έως 150 Mbit/sec. Και στην περίπτωση αυτή, η μέγιστη σύνδεση που πετύχαμε ήταν 72 Mbit/sec. Τέλος, δοκιμάσαμε με έναν παλαιότερο φορητό υπολογιστή, εξοπλισμένο με ασύρματη κάρτα δικτύου Intel Centrino 802.11g. Όπως περιμέναμε, η μέγιστη σύνδεση που επετεύχθη ήταν 54 Mbit/sec.

Ελαφρώς απογοητευμένοι από τα παραπάνω αρχίσαμε την διαδικασία μετρήσεων. Για να αποφύγουμε οποιοδήποτε bottleneck, συνδέσαμε στο iShare εξωτερικό δίσκο 3.5" με δική του τροφοδοσία και η διαδικασία αντιγραφής έγινε μέσα από τα Windows 7 στο σύστημα με την κάρτα Realtek RTL8188CE, το οποίο φορούσε Samsung SSD 830 64GB. H απόσταση μεταξύ των δύο συσκευών ήταν περίπου 20cm.

Λόγω της φύσης του iShare, δοκιμάσαμε τα ακόλουθα σενάρια χρήσης. Στην πρώτη περίπτωση δοκιμάσαμε αντιγραφή φωτογραφιών, συνολικού μεγέθους 300 MB από και προς τον δίσκο που είχαμε συνδέσει στο iShare, ενώ στην δεύτερη αντιγράψαμε ένα αρχείο video μεγέθους 4.3 GB από και προς τον προαναφερθέντα δίσκο.

Τα αποτελέσματα των μετρήσεων απεικονίζονται στο παρακάτω γράφημα:

Στην συνέχεια δοκιμάσαμε την αναπαραγωγή διαφόρων video, μέσω του iShare, ενώ αυτό βρίσκεται σε απόσταση 20 cm από τον υπολογιστή. To format των αρχείων που επιλέχθησαν ήταν mkv/mp4 σε αναλύσεις που ξεκινούσαν από SD και έφταναν έως FullHD 1080p. Η αναπαραγωγή των παραπάνω αρχείων έγινε απροβλημάτιστα, με εξαίρεση τα αρχεία FullHD 1080p στα οποία παρουσιαζόταν αρκετά συχνά σπασίματα και διακοπές για buffering.

Για το τέλος αφήσαμε το θέμα της απόδοσης της συσκευής ως powerbank.

Δυστυχώς δεν είχαμε στην διάθεσή μας, ούτε κάποια συσκευή η οποία να απαιτεί 2 Ampere για να λειτουργήσει, ούτε κάποια συσκευή με μπαταρία η οποία να μπορεί να "ξεζουμίσει" τις ονομαστικές 4800 mAh του iShare. Έτσι αναγκαστήκαμε να χρησιμοποιήσουμε το Galaxy mini 2,η μπαταρία των 1300 mAh του οποίου με normal χρήση κρατάει 2 ημέρες. Στο διάστημα αυτό των δύο ημερών κάναμε 2 φορτίσεις, ενώ δεν προλάβαμε να πραγματοποιήσουμε και τρίτη, γιατί χρειάστηκε να δοκιμάσουμε το iShare για κάποια άλλη δοκιμή. Φαίνεται πάντως, πως πρέπει να βρίσκεται κοντά στην ονομαστική τιμή, λαμβάνοντας υπόψην ότι κατά την λειτουργία φόρτισης, θερμαίνεται ελαφρώς, άρα το κύκλωμα έχει και κάποιες απώλειες.

Επίλογος - Τελικές σκέψεις

Μετά από κοντά 3 εβδομάδες συμβίωσης με το iShare, μπορούμε να πούμε πως η συνολική εικόνα που αποκτήσαμε για αυτό, ήταν κάτι παραπάνω από θετική. Πρόκειται για μια συσκευή πολυεργαλείο, η οποία μπορεί να μας φανεί χρήσιμη με πολλούς τρόπους, ιδιαίτερα όταν βρισκόμαστε εκτός σπιτιού/γραφείου. Οι επιδόσεις του, σαν απόλυτες τιμές, μπορεί να μην διεκδικούν πρωτεία, αλλά δεδομένου ότι δεν πρόκειται για συσκευή καθημερινής/συνεχούς χρήσης, αυτό δεν αποτελεί ιδιαίτερο μειονέκτημα. Εάν στα παραπάνω προσθέσουμε την τιμή του, η οποία κατά το χρόνο συγγραφής του παρόντος review ανέρχεται στα 59,99 ευρώ, μπορούμε να πούμε ότι αποτελεί μία πολύ καλή επιλογή για όσους χρειάζονται τις δυνατότητές του (δεδομένου του κόστους απόκτησης επιμέρους συσκευών που μπορούν να εκτελέσουν το σύνολο των λειτουργιών του iShare)

Κλείνοντας το σημερινό review, ας συνοψίσουμε την εμπειρία μας από το Trus iShare με την μορφή bullet points.

Θετικά

• Μικρό μέγεθος
• Πολλαπλές δυνατότητες συνδεσιμότητας WiFi
• Λειτουργία ως repeater με χρήση μπαταρίας
• Δυνατότητα πρόσβασης σε συσκευές αποθήκευσης USB μέσω WiFi
• Δυνατότητα φόρτισης συσκευών τηλεφώνου κλπ

Αρνητικά

• Αισθητική του interface και κακή απόδοση ορισμένων όρων
• Έλλειψη αναλυτικού manual
• Δεν πέτυχε την ονομαστική ταχύτητα σύνδεσης WiFi με συνέπεια χαμηλές ταχύτητες αντιγραφής

Λαμβάνοντας υπόψην όλα τα παραπάνω, η βαθμολογία που λαμβάνει το Trus iShare WP601 είναι:

Ευχαριστούμε θερμά το κατάστημα Play247.gr για την παραχώρηση του δείγματος της δοκιμής.

Ένα από τα πιο συνηθισμένα, αλλά ταυτόχρονα και από τα πιο παραμελημένα, αξεσουάρ υπολογιστών που χρησιμοποιούμε είναι τα USB flash drives. Βρίσκονται σε διάφορες χωρητικότητες, από μερικά GB έως 1TB, και σε διάφορα μεγέθη και σώματα. Και επειδή δεν τα πάω καλά με τους προλόγους, μπαίνουμε κατευθείαν στο ψητό.

Στη σημερινή δοκιμή θα δούμε ένα USB flash drive, της Kingston, πολύ μικρού μεγέθους και ικανοποιητικής χωρητικότητας. Συγκεκριμένα, θα δούμε το Kingston DataTraveler Mini 3.0, στην έκδοση των 32GB.

Τεχνικά χαρακτηριστικά και Φωτογραφίες

Η τιμή του στην ελληνική αγορά κυμαίνεται στα 20€, οπότε καταλαβαίνουμε κι από εκεί ότι πρόκειται για ένα low end USB flash drive, αλλά αυτά θα τα δούμε στη συνέχεια.

Προς το παρόν ας ρίξουμε μια ματιά στο φλασάκι.

Το συγκεκριμένο flash drive της Kingston έρχεται σε μία πολύ λιτή συσκευασία, χωρίς κάποιο συνοδευτικό

Οι διαστάσεις του, όπως προδίδει και το “Mini” στο όνομά του, είναι πραγματικά πολύ μικρές

Σύστημα μετρήσεων και μεθοδολογία

Σύστημα δοκιμών

• ASUS Gryphon Z87
• Intel Core i5 4670K
• 2*8GB RAM 1600MHz
• Intel X-25M 80GB

Τα τεστ μας περιλαμβάνουν μετρήσεις τόσο με διάφορα μετροπρογράμματα, όσο και σε πραγματικές συνθήκες χρήσης. Τα μετροπρογράμματα (benchmarks ελληνιστί) που θα χρησιμοποιηθούν είναι τα CrystalDiskMark 3.0.3 x64, AS SSD και το Anvil's Storage Utilities RC6.

Για τις μετρήσεις σε πραγματικές συνθήκες θα μετρήσουμε τους χρόνους μεταφοράς αρχείων .mkv μεγέθους 1,5GB, καθώς και ενός φακέλου με 500 αρχεία mp3, συνολικού μεγέθους 2,8GB περίπου. Για να εξαλείψουμε την πιθανότητα bottleneck από το δίσκο του συστήματος, κατά τη μεταφορά των αρχείων, δημιουργήσαμε ένα RAM drive, με τη βοήθεια του προγράμματος RamDisk της SuperSpeed. Για τη μεταφορά των αρχείων χρησιμοποιήθηκε το TeraCopy, που μας δίνει και τον ακριβή χρόνο που χρειάστηκε για τη μεταφορά των αρχείων.

Ορισμένες, ενδεικτικές μετρήσεις, θα γίνουν και σε usb2 θύρα. Συγκεκριμένα, θα μετρήσουμε τα sequential read/writes και το 512k read/write από το CrystalDiskMark, και τα 2 τεστ κανονικής χρήσης (εγγραφή και ανάγνωση αρχείων video .mkv, καθώς και τραγουδιών σε μορφή .mp3)

Όλες οι μετρήσεις θα γίνουν τόσο σε άδειο flash drive, όσο και σε γεμάτο κατά 90%, για να καταφέρουμε να προσομοιώσουμε πραγματικές συνθήκες.

Για την εξάλειψη πιθανών στατιστικών σφαλμάτων, σε κάθε τεστ έγιναν 5 μετρήσεις, εκ των οποίων οι δύο ακραίες (μεγαλύτερη και μικρότερη τιμή) απορρίφθηκαν, και πήραμε το μέσο όρο των 3 που έμειναν. Για την ιστορία, να αναφέρουμε ότι οι μετρήσεις ήταν αρκετά σταθερές χωρίς μεγάλες αποκλίσεις.

CrystalDiskMark

Ενδιαφέροντα τα πρώτα αποτελέσματα, μιας και σε συνεχόμενες εγγραφές (που είναι αυτό που μας ενδιαφέρει κυρίως σε usb flash drives), τόσο σε ανάγνωση, όσο και σε εγγραφή, οι μετρήσεις βρίσκονται αρκετά πιο πάνω από τις τιμές που μας δίνει η Kingston.

Σε γεμάτο φλασάκι, πέφτουν ελαφρώς οι επιδόσεις, αλλά και πάλι είναι αρκετά πάνω τις τιμές των χαρακτηριστικών του.

AS SSD

Συνεχίζουμε τις μετρήσεις με το AS SSD, μετρώντας τις επιδόσεις σε σειριακή ανάγνωση και εγγραφή, καθώς και τα copy benchmarks, για 3 διαφορετικά σενάρια αντιγραφής: ενός αρχείο ISO, ενός προγράμματος και ενός παιχνιδιού.

Σε σειριακή ανάγνωση έχουμε χαμηλότερες επιδόσεις απ'ότι στο CrystalDiskMark, αλλά και πάλι οι μετρήσεις είναι αρκετά πιο πάνω από τα specs.

Η σειριακή εγγραφή είναι ελαφρώς πιο πάνω από τις μετρήσεις που πήραμε από το CrystalDiskMark.

Στα copy benchmarks του AS SSD, οι επιδόσεις είναι αρκετά χαμηλές.

Το πόσο γεμάτο έχουμε το drive μας δε φαίνεται να επηρρεάζει ιδιαίτερα τις επιδόσεις του

Anvil's Storage Utilities

Το Anvil's Storage Utilities είναι άλλο ένα δημοφιλές μετροπρόγραμμα στο χώρο των αποθηκευτικών μέσων, με αρκετές μετρήσεις.

Οι μετρούμενες τιμές, σε σειριακή ανάγνωση και εγγραφή, για άλλη μία φορά ξεπερνούν τις ονομαστικές

Οι τιμές πάλι δεν επηρρεάζονται από το αν είναι γεμάτο το φλασάκι μας, ενώ στην εγγραφή έχουμε και μια ελαφρά άνοδο, που πιθανώς να πρόκειται για τυχαίο γεγονός -μιας και δεν έτυχε να παρατηρηθεί σε κάποια άλλη μέτρηση κάτι ανάλογο.

Real Life Copy Tests

Έφτασε επιτέλους η ώρα που θα δούμε τι ψάρια πιάνει το Kingston DataTraveler Mini 3.0 σε συνθήκες καθημερινής χρήσης. Δηλαδή μεταφοράς αρχείων βίντεο .mkv και τραγουδιών.

Ευχάριστα τα πράγματα και εδώ, καθώς για άλλη μια φορά οι μετρήσεις μας δείχνουν ότι η ταχύτητα εγγραφής ξεπερνά αρκετά (17-28%) τις προδιαγραφές. Στην ανάγνωση, όμως, τα πράγματα δεν είναι το ίδιο καλά, καθώς έχουμε μια απόκλιση, από τις τιμές του κατασκευαστή, της τάξης του 10-30% ανάλογα με τον τύπο του αρχείου.

Με γεμάτο το drive, οι ταχύτητες εγγραφής και ανάγνωσης μεγάλων αρχείων (mkv) πέφτει ελαφρώς σε σχέση με το προηγούμενο διάγραμμα. Στα μικρά αρχεία (mp3), η ταχύτητα εγγραφής μειώθηκε ελάχιστα, αλλά αξιοπερίεργο είναι πως η ταχύτητα ανάγνωσης σημείωσε αύξηση.

Μετρήσεις σε USB2

Καθώς αρκετοί υπολογιστές δεν έχουν ακόμη θύρες USB3.0 κάναμε και κάποιες ενδεικτικές μετρήσεις σε USB2. Για αρχή σε άδειο flash drive:

Και μετά επαναλάβαμε τις μετρήσεις, με το flash drive σχεδόν γεμάτο.

Η διαφορά στις επιδόσεις είναι πολύ μικρή. Ουσιαστικά το Kingston DataTraveler Mini 3.0 μένει ανεπηρέαστο από το πόσο γεμάτο είναι.

Σύνοψις

Άλλο ένα review του thelab φτάνει στο τέλος του, και ήρθε η ώρα για να αναφέρουμε τις εντυπώσεις μας, οι οποίες είναι ανάμεικτες. Κατ'αρχήν, το review αφορά ένα low end usb flash drive, οπότε δε θα το κρίνουμε ως HyperX.

Με μόλις 18,50€ μπορούμε να αγοράσουμε ένα μικροσκοπικό αποθηκευτικό μέσο, με πολύ μεγάλη χωρητικότητα, και ανεκτές επιδόσεις. Το DataTraveler Mini έρχεται σε 3 χρώματα, ένα για κάθε χωρητικότητα: κόκκινο για την έκδοση των 16GB, μπλε -όπως αυτό που δοκιμάσαμε- για τα 32GB και γκρι για την έκδοση των 64GB.

Πέρα από τη χαμηλή τιμή του, θετικό είναι ότι οι επιδόσεις του, στην εγγραφή είναι καλύτερες στην πράξη απ'ότι στα χαρτιά, κατά περίπου 20%.

Παρ'όλα αυτά, οι επιδόσεις του στην ανάγνωση, σε πραγματική χρήση κι όχι σε μετροπρογράμματα, είναι κάτω από τα τεχνικά χαρακτηριστικά του. Κάπου εδώ να πούμε ότι σύμφωνα με την Kingston, οι ταχύτητες που αναφέρονται στα τεχνικά χαρακτηριστικά είναι αποτέλεσμα των μετρήσεων που έχουν γίνει στο προϊόν από την ίδια την εταιρεία, και φυσικά μπορεί να αποκλίνουν ανάλογα με τη σύνθεση του εκάστοτε συστήματος, το λειτουργικό που χρησιμοποιείται, και τη χρήση.

Επίσης, μικρό μείον, αλλά μείον, ότι δεν παρέχεται κρικάκι ή κάποιο άλλο αξεσουάρ για την τοποθέτησή του στο μπρελόκ. Είναι πολύ μικρό και είναι πολύ εύκολο να χαθεί.

Συν

• 0,58€/GB
• Μικρό μέγεθος
• Επιδόσεις καλύτερες από τις προδιαγραφές

Πλην

• Η ταχύτητα εγγραφής δεν ανταποκρίνεται στις ταχύτητες του προτύπου USB3
• Μη ύπαρξη αξεσουάρ για τοποθέτηση στο μπρελόκ

Μετά από όλα αυτά η βαθμολογία του Kingston DataTraveler Mini 3.0 32GB δεν μπορεί να είναι μικρότερη από:

‏

Μετά τις παρουσιάσεις των ελεγκτών Kaze Master Flat και Kaze Master Pro, ένα ακόμα προϊόν της εταιρίας Scythe θα δοκιμαστεί πάνω στον πάγκο του TheLab.gr.

Αυτή τη φορά έχουμε στα χέρια μας τον Scythe Kaze Server, ο οποίος έχει τέσσερα κανάλια για τον έλεγχο ανεμιστήρων, μαζί με τη δυνατότητα παρακολούθησης θερμοκρασιών μέσω τεσσάρων αισθητήρων. Η βασική όμως διαφορά από τους προηγούμενους ελεγκτές -που σας έχουμε παρουσιάσει- είναι η δυνατότητα ελέγχου των ανεμιστήρων μέσω τριών λειτουργιών. Την αυτόματη, την ημιαυτόματη αλλά και την χειροκίνητη όπου ο χρήστης θα έχει τον απόλυτο έλεγχο.

Ας τον δούμε όμως αναλυτικά ξεκινώντας -όπως κάνουμε συνήθως- από τον πίνακα με τα πλήρη χαρακτηριστικά του προϊόντος.

Χαρακτηριστικά

Αρχικά ας ρίξουμε μια ματιά στα χαρακτηριστικά του σημερινού προϊόντος τα οποία παρατίθενται στη παρακάτω φωτογραφία.


Η τιμή του Scythe Kaze Server στην Ελληνική αγορά -τη στιγμή που γράφεται το παρόν review- είναι 38,14 ευρώ, συμπεριλαμβανομένου του ΦΠΑ.
Τέλος, αξίζει να αναφέρουμε ότι το προϊόν διατίθεται σε δύο χρωματικές εκδοχές. Την μαύρη την οποία θα σας παρουσιάσουμε σήμερα και την ασημί η οποία έχει το κωδικό KS01-SL.

Συσκευασία και περιεχόμενα

Η συσκευασία είναι από σκληρό χαρτόνι, με πολλά γραφικά επάνω της και φαίνεται να κάνει αυτό για το οποίο σχεδιάστηκε, το οποίο δεν είναι άλλο από το να προφυλάσσει το προϊόν από χτυπήματα, μέχρι αυτό να φτάσει στα χέρια του αγοραστή.
Φυσικά δε μπορεί να περάσει απαρατήρητο ένα από τα χαρακτηριστικά του controller που βλέπουμε στο μπροστινό μέρος της συσκευασίας. Αυτό δεν είναι άλλο από την αυτόματη ρύθμιση στροφών, αλλά και την επιλογή ανάμεσα σε αυτόματη, ημιαυτόματη και manual λειτουργία.


Στα δύο πλαϊνά της συσκευασίας βλέπουμε κάποια από τα χαρακτηριστικά του προϊόντος, με σημαντικότερο τη μέγιστη ένταση ρεύματος του ενός Ampere ανά κανάλι, αλλά και τι θα βρούμε μέσα της.


Στο πίσω μέρος υπάρχουν αρκετές πληροφορίες για τις λειτουργίες του Scythe Kaze Server. Γίνεται μια μικρή ανάλυση των διαφόρων εξαρτημάτων που βρίσκονται πάνω στο PCB, με ένα σχεδιάγραμμα, αλλά μπορούμε να δούμε και τα παρελκόμενα που τον συνοδεύουν.


Καιρός να πάμε στο πρωταγωνιστή αυτής της σειράς των παρουσιάσεων, που δεν είναι άλλος από το Kaze Server. Η εταιρία έχει φροντίσει να μην αφήσει μόνο στη κούτα το θέμα προστασίας της συσκευής. Εσωτερικά υπάρχουν κομμάτια από φελιζόλ μαζί με προστατευτική ζελατίνα, για να αποφευχθούν γρατσουνιές.
Επίσης, μπορούμε να διακρίνουμε ένα φακελάκι silica gel, το οποίο θα προστατέψει το προϊόν από τυχόν υγρασία.


Αρκετά καλούδια συνοδεύουν το σημερινό προϊόν. Μέσα βρήκαμε έξι κομμάτια κολλητικής ταινίας-για τη στερέωση των αισθητήρων- μαζί με τις τέσσερις βίδες που απαιτούνται για την εγκατάστασή του. Επίσης βρήκαμε έξι καλώδια με αισθητήρες θερμοκρασίας (δύο παραπάνω από όσα δέχεται ο ελεγκτής), τέσσερα καλώδια ανεμιστήρων και ένα καλώδιο molex που θα δώσει ρεύμα στον Kaze Server από το τροφοδοτικό του υπολογιστή.
Φυσικά, για καλύτερο αισθητικό αποτέλεσμα θα θέλαμε είτε sleeve καλωδιώσεις, είτε μαύρα καλώδια. Κάτι που θα επιθυμούσαμε επίσης είναι μαύρες βίδες, καθώς τα περισσότερα κουτιά που κυκλοφορούν στο εμπόριο έχουν μαύρο εσωτερικό.


Στο πίνακα που ακολουθεί μπορούμε να δούμε το μήκος των καλωδιώσεων
Σίγουρα τα 70cm θα είναι ένα θέμα σε μικρά κουτιά στο τομέα της τακτοποίησης αλλά σε μεγαλύτερα θα είναι σωτήριο.


Τέλος με τη συσκευασία και τα παρελκόμενα του προϊόντος, δε θα μπορούσε να περάσει απαρατήρητο το εγχειρίδιο χρήσης του. Η εταιρία συνοδεύει το προϊόν με ένα αρκετά κατατοπιστικό εγχειρίδιο γραμμένο σε έξι γλώσσες. Δυστυχώς μέσα σε αυτές δεν συμπεριλαμβάνεται η Ελληνική.

Πρώτη γνωριμία με τον Scythe Kaze Server

Αν ξεκινήσουμε αυτή τη σελίδα με τη φράση "δηλώνουμε γοητευμένοι" θα ακουστεί σαν επανάληψη, αλλά τι μπορείς να πεις όταν κάνει την εμφάνισή του το βουρτσισμένο αλουμίνιο;
Για να αφήσουμε όμως το θέμα αισθητικής και να προχωρήσουμε στο ζουμί της υπόθεσης. Στην πρόσοψη πάνω αριστερά διακρίνουμε έναν διακόπτη με την ένδειξη ON/OFF o οποίος θα αναλάβει την ενεργοποίηση και την απενεργοποίηση της LCD οθόνης. Τέρμα δεξιά είναι το όνομα της εταιρίας, ενώ πιο κάτω διακρίνουμε τέσσερα knobs με τέσσερα κουμπιά δίπλα τους.
Τα knobs είναι διπλής λειτουργίας. Μπορούν είτε να περιστραφούν (βαθμιδωτά), είτε πιέζοντάς τα να επιλέξετε μία από τις τρεις λειτουργίες του ελεγκτή.
Τα κουμπιά που είναι δίπλα τους θα σας βοηθήσουν -όπως θα δούμε και στη συνέχεια- να επιλέξετε ανάμεσα σε θερμοκρασίες και στροφές τα αντίστοιχα όρια που επιθυμείτε.
Κλείνοντας με την πρόσοψη τέρμα δεξιά είναι ένας ακόμα διακόπτης πίεσης, ο οποίος επαναφέρει τον ελεγκτή στις εργοστασιακές του ρυθμίσεις. Το μόνο που μένει να κάνετε, είναι να βρείτε ένα λεπτό αντικείμενο (καρφίτσα, λεπτή οδοντογλυφίδα κλπ) και να το πιέσετε για 3 δευτερόλεπτα.


Στο αριστερό πλαϊνό -όπως βλέπουμε τον ελεγκτή από το μπροστινό μέρος- διακρίνουμε τα σπειρώματα πάνω στα οποία θα βιδώσουμε τις βίδες για τη συγκράτησή του σε μία θέση 5.25".


Καιρός για την ουσία της υπόθεσης και τις επαφές στο πίσω μέρος του ελεγκτή.


Αρχικά ας ρίξουμε μια ματιά στο αριστερό μισό της πλακέτας του ελεγκτή. Σημεία στα οποία θα σταματήσουμε εδώ είναι αρχικά το buzzer, το οποίο θα αναλάβει να μας προειδοποιήσει αν υπάρχει κάποιο πρόβλημα και στα δεξιά του βλέπουμε ένα jumper, το οποίο όσο είναι στη θέση του θα κλείνει το κύκλωμα του buzzer και αυτό θα μπορεί να σας προειδοποιεί. Αν αφαιρεθεί, απλά δε θα πάρετε ποτέ ηχητική προειδοποίηση από το buzzer.
Τέλος, με αυτό το κομμάτι της πλακέτας του ελεγκτή, κάτω αριστερά στη φωτογραφία μας, βλέπουμε τις υποδοχές RΤ1 έως RΤ4, στις οποίες συνδέονται τα καλώδια των αισθητήρων θερμοκρασίας.


Στο δεξιό μισό του ελεγκτή βλέπουμε αρχικά το jumper για την επιλογή μονάδας μέτρησης, ανάμεσα σε Κελσίου και Φαρενάιτ. Πιο δεξιά βλέπουμε τέσσερα τρανζίστορ NEC B772P-M1Y, τα οποία θα αναλάβουν να ελέγξουν την τάση ανά κανάλι και για τη ψύξη τους, η εταιρία τα έχει εξοπλίσει με αλουμινένια ψυκτράκια.
Ακριβώς από κάτω τους βλέπουμε τέσσερις συν ένα πυκνωτές της εταιρίας Chengx. Είναι φτηνοί Κινέζικοι πυκνωτές και κατατάσσονται μαζί με τους Fuhjyyu και Canicon. Φυσικά η χαμηλή τους ποιότητα δεν θα επηρεάσει τον ελεγκτή, καθώς δεν θα τραβήξει και μεγάλα ζόρια. Mη ξεχνάμε ότι στα χέρια μας έχουμε έναν ελεγκτή ανεμιστήρων με μερικά Watt ανά κανάλι και όχι κάποιο τροφοδοτικό υπολογιστή.
Ακόμα πιο κάτω βλέπουμε τις τέσσερις θέσεις όπου θα συνδεθούν οι προεκτάσεις για τους ανεμιστήρες που συνοδεύουν το προϊόν.
Κλείνοντας, τέρμα δεξιά η τετράπινη λευκή υποδοχή είναι το σημείο που θα συνδεθεί το καλώδιο τροφοδοσίας για να δώσει ρεύμα στον ελεγκτή.


Για καλή μας τύχη τα διάφορα σημάδια/λεκέδες που φαίνονται πάνω στην πλακέτα, δεν ήταν από κάποια διάβρωση ή υγρασία και το προϊόν δούλεψε απροβλημάτιστα όπως θα δούμε και στη συνέχεια.

Όργανα μετρήσεων και ανεμιστήρες

Δώδεκα ανεμιστήρες Cooler Master SickleFlow 120mm είναι στη διάθεσή μας για τη σύνδεση στον ελεγκτή, των οποίων τα χαρακτηριστικά παρατίθενται στη παρακάτω φωτογραφία.


Για τις μετρήσεις τάσεων αλλά και θερμοκρασιών, θα χρησιμοποιηθεί ένα πολύμετρο το VA-18B, το οποίο έχει δυνατότητα σύνδεσης με ηλεκτρονικό υπολογιστή.


Τέλος για τη μέτρηση των στροφών, θα χρησιμοποιηθεί ένα ταχόμετρο laser το CTM-510 της CT-BRAND.


Μεθοδολογία και μετρήσεις

Αν και οι παρουσιάσεις των ελεγκτών ανεμιστήρων βρίσκονται σε βρεφικό στάδιο, θα προσπαθήσουμε να σας κατατοπίσουμε στο βαθμό που είναι αυτό δυνατό -με τον υπάρχοντα εξοπλισμό- σε διάφορες μετρήσεις.
Αρχικά καλό είναι να δούμε μία δοκιμή σε πραγματικές συνθήκες. Δώδεκα ανεμιστήρες Cooler Master SickleFlow 120mm είναι στη διάθεσή μας για τη σύνδεση στον ελεγκτή, για να δούμε τις επιμέρους λειτουργίες του.

Σε πρώτη φάση θα συνδέσουμε ένα ανεμιστήρα ανά κανάλι και με τα όργανά μας θα γίνει μέτρηση των τάσεων, επιβεβαίωση του αριθμού στροφών και χρησιμοποιώντας μία θερμαινόμενη πλάκα θα γίνει μία ακόμα επιβεβαίωση στις τιμές των θερμοκρασιών, αλλά και στο buzzer όταν φτάσουμε την τιμή προειδοποίησης.

Στη συνέχεια θα συνδέσουμε δύο ανεμιστήρες ανά κανάλι, φτάνοντας τα 0,7Α ανά κανάλι και θα επαναλάβουμε τις μετρήσεις τάσεων.

Τέλος θα φέρουμε τον ελεγκτή στα όρια συνδέοντας τρεις ανεμιστήρες ανά κανάλι και ξεπερνώντας κατά 0,05Α το όριο του 1Α που δίνει η εταιρία, θα δούμε πως αυτός θα αντιδράσει.


Στις μετρήσεις στροφών τα νούμερα έδειξαν ένα άριστο πραγματικά προϊόν, καθώς οι ενδείξεις του συμφώνησαν απόλυτα με αυτές του οργάνου μέτρησης.


Στις μετρήσεις θερμοκρασιών τα πήγε εξίσου καλά και το buzzer δούλεψε εγκαίρως!
Να σημειώσουμε εδώ ότι στο σημερινό ελεγκτή το ανώτατο όριο είναι στους 70°C. Αυτό είναι ένας περιορισμός όπως μπορείτε να καταλάβετε για τα περισσότερα συστήματα. To buzzer απο την άλλη είναι ρυθμισμένο να αναφωνεί στους 75°C.
Προβλέπετε λοιπόν, οι περισσότεροι χρήστες να βάζουν στο συρτάρι τους, τους αισθητήρες.

Παρακάτω δίνουμε συγκριτικές μετρήσεις.

Στις μετρήσεις τάσεων όπως αναφέραμε έγιναν μετρήσεις με και χωρίς φορτίο και σημειώσαμε τη πτώση τάσης.
Αρχικά να πούμε ότι ο controller αν δεν έχει φορτίο (κάποιο ανεμιστήρα σε κάποιο από τα κανάλια) ανεβάζει για 2-3 sec τάση ~12 V και μετά μηδενίζει.
Αυτό συμβαίνει ακόμα και όταν έχετε κάνει μία ρύθμιση για παράδειγμα 7 V έχετε απενεργοποιήσει τον υπολογιστή σας και τον ξανά ανοίγετε.
Ο controller θα δώσει τη μέγιστη τάση ~12V αρχικά στους ανεμιστήρες και στη συνέχεια θα επιστρέψει στην επιλογή σας. Αυτό είναι ένα καλό χαρακτηριστικό -έστω και αν στιγμιαία οι ανεμιστήρες σας πάρουν τα αυτιά- καθώς αν έχετε επιλέξει μία οριακή τάση λειτουργίας του ανεμιστήρα, αν ο controller δε δώσει το απαραίτητο "σπρώξιμο" ο ανεμιστήρας δεν θα λειτουργήσει.
Το πως αντέδρασε ο controller στη τελευταία περίπτωση με τους τρεις ανεμιστήρες, θα το δούμε σε επόμενη σελίδα.
Κάτι που αξίζει να αναφέρουμε επίσης -καθώς ενδιαφέρει μεγάλη μερίδα του αγοραστικού κοινού- είναι ότι ο σημερινός ελεγκτής όταν στρέψετε προς τα αριστερά το ποτενσιόμετρο, επιλέγοντας με απλά λόγια την χαμηλότερη τιμή, ρίχνει τη τάση στα 0V!


Αυτή τη φορά έχουμε να ασχοληθούμε και με κάτι ακόμα στις μετρήσεις μας. Ο ελεγκτής όπως έχουμε προαναφέρει έχει βαθμιδωτά knobs με τα οποία μπορείτε να ελέγχετε τη λειτουργία του.
Οπότε αξίζει να δούμε ανά βήμα τι τάσεις δίνει.
Αυτό που κάναμε λοιπόν είναι να συνδέσουμε έναν ανεμιστήρα στο κανάλι (ο controller χωρίς ανεμιστήρα επαναλαμβάνουμε ότι δεν δίνει τάση) και ανά βήμα να πάρουμε μία μέτρηση της τάσης εξόδου. Το διάγραμμα που ακολουθεί δείχνει μία σχεδόν γραμμική σχέση.

Οι τρεις λειτουργίες του ελεγκτή αναλυτικά

Όπως μπορείτε να δείτε στην παραπάνω φωτογραφία, υπάρχουν οι ενδείξεις AUTO, SEMI και MANUAL στα κανάλια ένα έως τρία.
Για να επιλέξετε τη λειτουργία που θέλετε αρκεί στο αντίστοιχο κανάλι, να πιέσετε το knob προς τα μέσα.
Ας δούμε αναλυτικά όμως τι κάνει η κάθε μία από αυτές.


Αυτόματη λειτουργία (AUTO)

Στην αυτόματη λειτουργία τα πράγματα είναι κάπως περίεργα και το συμπέρασμα είναι ότι μάλλον θα χρειαστεί μόνο σε υπολογιστές που ο κάτοχος θέλει να λειτουργούν κατά κύριο λόγο χωρίς ανεμιστήρες. Όμως όταν ακουμπήσει κάποιο όριο θερμοκρασιών το σύστημα, ο ελεγκτής θα αναλάβει να ξεκινήσει τους ανεμιστήρες.
Συνεπώς, στη συγκεκριμένη λειτουργία όπου έχετε τη δυνατότητα να ρυθμίσετε τη μέγιστη θερμοκρασία ειδοποίησης από 0°C έως 70°C έχουμε το εξής:
Έστω ότι έχετε αφήσει το ανώτατο όριο στους 70°C και οι αισθητήρες δείχνουν θερμοκρασία κάτω των 70°C. Αυτό που θα γίνει, είναι να μηδενιστεί η τάση στα κανάλια και οι ανεμιστήρες να σταματήσουν να λειτουργούν. Μόλις οι αισθητήρες δείξουν 70°C τότε ο controller θα ξεκινήσει τους ανεμιστήρες και αυτοί θα λειτουργούν μέχρι η θερμοκρασία να πέσει κάτω από το όριο των 70°C.

Στην περίπτωση τώρα που δεν έχετε βάλει τους αισθητήρες, ο ελεγκτής θα δίνει μόνιμα τη μέγιστη τάση στο κανάλι ~12V.

Ημιαυτόματη λειτουργία (SEMI-AUTO)

Σε αυτή τη λειτουργία πέρα από τη ρύθμιση του ορίου θερμοκρασιών, έχουμε και δυνατότητα ρύθμισης των ελάχιστων στροφών στις οποίες θέλουμε να λειτουργούν οι ανεμιστήρες.
Έστω λοιπόν ότι επιλέγουμε ελάχιστες στροφές ~800 και όριο προειδοποίησης το ανώτερο που είναι οι 70°C.
Ο ελεγκτής θα κρατήσει τις στροφές στο χαμηλό όριο για όσο οι θερμοκρασίες είναι χαμηλές (
Στη περίπτωση τώρα που δεν βάλετε αισθητήρες και έχετε επιλέξει αυτή τη λειτουργία, είτε έχετε ορίσει όριο θερμοκρασιών 0°C ή 70°C, οι ανεμιστήρες θα δουλέψουν στις μέγιστες στροφές.

Χειροκίνητη λειτουργία (MANUAL)

Εδώ τα πράγματα είναι πολύ πιο απλά και ουσιαστικά έχετε να κάνετε με έναν κλασικό ελεγκτή. Έχετε τον απόλυτο έλεγχο στροφών -ανά πάσα στιγμή- γυρνώντας απλά το αντίστοιχο knob στο κανάλι.
Επίσης, δεν υπάρχει η δυνατότητα να ορίσετε το ανώτατο όριο θερμοκρασιών και αυτό θα παραμείνει στους 70°C.
Τέλος, είτε έχετε αισθητήρες συνδεδεμένους είτε όχι δεν αλλάζει κάτι στη συγκεκριμένη λειτουργία.

Επειδή τα μεγάλα παιδιά, δε σταματούν να παίζουν ποτέ...

Η ώρα του παιδιού σε αυτή τη σελίδα της σημερινής παρουσίασης και ελπίζουμε να απαντήσουμε σε τυχόν απορίες σας με τα "παιχνίδια μας" με τον ελεγκτή.

1) Αν ο ανεμιστήρας σταματήσει να λειτουργεί, είτε επειδή αποσυνδέθηκε, είτε επειδή κόπηκε το καλώδιο τι συμβαίνει;

Και στις δύο περιπτώσεις το buzzer -πάντα με τη προϋπόθεση ότι το jumper είναι στη θέση του- θα ηχήσει και θα προειδοποιήσει για το πρόβλημα. Επίσης ακόμα και αν έχετε αποσυνδέσει το jumper -απενεργοποιώντας το buzzer- τότε έχει και δεύτερη προειδοποίηση ο ελεγκτής. Στην οθόνη, στο αντίστοιχο κανάλι, θα αναβοσβήνει η ένδειξη 0 RPM.

2) Αν έχω συνδέσει δύο ανεμιστήρες στο κανάλι και σταματήσει ο ένας τι συμβαίνει;

Σε αυτή τη περίπτωση τίποτα απολύτως.

3) Αν υπερβώ το 1Α ανά κανάλι θα λειτουργήσουν οι ανεμιστήρες; Θα καεί ο ελεγκτής;

Όπως είδατε στη σημερινή παρουσίαση κάναμε την υπέρβαση έστω και με 0,05Α στο κανάλι του ελεγκτή.
Όλα προχώρησαν κανονικά με πέντε λεπτά συνεχόμενης λειτουργίας, χωρίς να ακουστεί κάποιος ήχος από το buzzer.
Επειδή όμως θέλαμε να εξακριβώσουμε τι ακριβώς θα γίνει στη περίπτωση που υπερβούμε και άλλο το όριο, δοκιμάσαμε κάτι ακόμα. Προσθέσαμε έναν ακόμα ανεμιστήρα στο κανάλι των 0,14Α και φτάσαμε συνολικά 1,19Α στο κανάλι, ξεπερνώντας κατά 19%, το όριο του κατασκευαστή.
Και πάλι μετά από πέντε λεπτά λειτουργίας δεν είδαμε καμία προειδοποίηση. Συνεπώς προσοχή!

4) Αν ελαττώσω την τάση τόσο ώστε ο ανεμιστήρας μέσα στο κουτί πάψει να περιστρέφεται, υπάρχει ένδειξη είτε ηχητική, είτε στην οθόνη που να με ειδοποιεί;

Ηχητική προειδοποιήση σε αυτή τη περίπτωση όχι δεν υπάρχει. Στην οθόνη όμως, στο αντίστοιχο κανάλι, θα εμφανιστεί η ένδειξη OFF.

5) Αν εν ώρα λειτουργίας αφαιρέσω έναν ανεμιστήρα από το κανάλι και τον συνδέσω μετά από λίγο ή τον αντικαταστήσω με κάποιον άλλο, απαιτείται επανεκκίνηση του ελεγκτή ή θα δουλέψει κανονικά;

Εδώ η απάντηση έχει δύο σκέλη. Αν στο κανάλι έχουμε πάνω από έναν ανεμιστήρα και αποσυνδέσουμε τον ένα, αλλά αργότερα τον ξανασυνδέσουμε ή τον αντικαταστήσουμε με έναν άλλο, τότε θα λειτουργήσει κανονικά.
Αν όμως στο κανάλι έχουμε ένα μόνο ανεμιστήρα, τότε η τάση στο κανάλι -όπως σας αναφέραμε στη σημερινή παρουσίαση- μετά από 2-3sec θα είναι μηδέν. Συνεπώς, απαιτείται επανεκκίνηση του controller.

6) Μπορώ να συνδέσω ανεμιστήρες 4pin στον ελεγκτή;

Παρόλο που στο εγχειρίδιο αναφέρεται ότι μπορείτε να χρησιμοποιήσετε είτε 3pin, είτε 4pin ανεμιστήρα για τη δεύτερη περίπτωση έχουμε ένα μικρό περιορισμό.
Δυστυχώς οι υποδοχές που είναι επάνω στον controller δεν είναι οι κλασικές υποδοχές ανεμιστήρων, αλλά είναι αρκετά πιο μικρές και δεν θα σας επιτρέψουν να συνδέσετε ανεμιστήρες 4pin, απευθείας πάνω στον ελεγκτή. Μπορείτε όμως μέσω των προεκτάσεων που τον συνοδεύουν.


7) Αν η θερμοκρασία ανέβει πάνω από το όριο που έχω ορίσει, αλλά μετά από λίγο επανέλθει κάτω από αυτό, το buzzer σταματάει;

To buzzer στο σημερινό ελεγκτή δεν έχει και τόση σχέση με τη θερμοκρασία που έχουμε ορίσει και αυτή η ρύθμιση είναι μια πολύ καλή σκέψη της εταιρίας.
Θυμηθείτε ότι το ανώτατο όριο που μπορούμε να ορίσουμε είναι οι 70°C, ενώ το buzzer αναφωνεί στους 75°C.
Ο λόγος που το αναφέρουμε ως καλή σκέψη, έχει να κάνει με τη διαφορά των 5°C. O ελεγκτής αντιδράει στο μέγιστο όριο για να επαναφέρει τις θερμοκρασίες. Αν αυτό το μέγιστο όριο ήταν και όριο του buzzer, τότε κάθε φορά θα το ακούγατε πριν καν προλάβει ο ελεγκτής να επαναφέρει τις ισορροπίες.
Οπότε ή θα είχατε υποστεί κάποιο νευρικό κλονισμό ή απλά θα αφαιρούσατε το jumper για να μην μπορεί να αναφωνεί κάθε τόσο.

Μπορώ να εφαρμόσω ανάμεσα σε ψύκτρα και επεξεργαστή ένα αισθητήρα θερμοκρασίας;

Βάση των οδηγιών του κατασκευαστή, είναι κάτι που δεν συνίσταται.

9) Το κουτί μου στη πρόσοψη έχει πόρτα. Πόσο θα προεξέχουν τα κουμπιά των ποτενσιόμετρων του ελεγκτή;

Προεξέχουν 9,9mm από τη πρόσοψη του ελεγκτή.

10) Οι γωνίες θέασης της οθόνης είναι μεγάλες ή πρέπει να βλέπω τον ελεγκτή υπό συγκεκριμένη γωνία;

To πρόβλημα που εντοπίσαμε είχε να κάνει μόνο υπό γωνίες θέασης από κάτω και προς τα πάνω και απο πάνω και προς τα κάτω.
Όσον αφορά γωνίες από αριστερά/δεξιά, οι ενδείξεις ήταν ευδιάκριτες

11) Αν συνδέσω μία λεντοταινία επάνω η ρύθμισή της έντασης είναι ομαλή ή αναβοσβήνει;

Αν συνδεθεί μία λεντοταινία επάνω τότε και πάλι έχει δύο σκέλη η απάντησή μας.
Αν συνδεθεί μόνο η λεντοταινία στο κανάλι, τότε μόλις εκκινήσει ο controller, η λεντοταινία θα ανάψει αλλά μετά απο μερικά δευτερόλεπτα θα σβήσει, καθώς η τάση του καναλιού πάει στο μηδέν.
Αν όμως μαζί με τη λεντοταινία έχετε και κάποιο ανεμιστήρα στο κανάλι, τότε η λεντοταινία ανάβει κανονικά και μπορείτε να αυξάνετε και να μειώνετε την έντασή της μέσω του controller.
Συνεπώς πέρα από φορτίο στο κανάλι, για να δώσει τάση ο controller απαιτείται και να εντοπίσει στροφές.

Ο απολογισμός

Ένα ακόμα review έφτασε στο τέλος του και ένας ακόμα επίλογος, είναι έτοιμος να γραφτεί.
Για μία ακόμα φορά ένα προϊόν της εταιρίας Scythe με άφησε αρκετά ικανοποιημένη και με ένα χαμόγελο. Οι ενδείξεις του ήταν σωστές, όπως αποδείχτηκε μετά τα συγκριτικά με τα όργανα μέτρησης που είχα στη κατοχή μου.

Οι προειδοποιήσεις είτε ηχητικές, είτε στην οθόνη, δούλεψαν βάση του εγχειριδίου και συμβαδίζουν με ότι αναφέρει ο κατασκευαστής.
Στα θετικά του ότι ξεφεύγει από τη πεπατημένη. Μπορεί να αναλάβει να αυξήσει ή να μειώσει τις στροφές, χωρίς ο χρήστης να τον ακουμπήσει καν, με εξαίρεση την πρώτη φορά που θα τον ρυθμίσει. Εδώ βέβαια, στην αυτόματη και ημιαυτόματη λειτουργία θα ήθελα να δω μια πιο γρήγορη αντίδραση του ελεγκτή, για να δηλώσω περισσότερο ικανοποιημένη.
Επίσης, επικροτούμε την επιλογή της εταιρίας να διαχωρίσει το όριο επέμβασης του ελεγκτή, από αυτό του buzzer.
Η τιμή του δε στην Ελληνική αγορά είναι πάρα πολύ καλή και το πεντάρι το παίρνει άνετα.

Τα μόνα ελαττώματα που εντόπισα είναι ότι σε κάποιες γωνίες θέασης η οθόνη δε μου επέτρεπε να δω τις ενδείξεις και ότι προσωπικά θα ήθελα να έχει sleeve καλωδιώσεις ή έστω μαύρα καλώδια, για πιο όμορφα αποτελέσματα στο τομέα της διαχείρισης καλωδίων και να παρέχει στο χρήστη τη δυνατότητα να επιλέξει το ανώτατο όριο θερμοκρασιών και ίσως γιατί όχι και αυτό του buzzer.
Η προστασία από υπερφόρτωση είναι σημαντική, αλλά όταν ο κατασκευαστής σου αναφέρει ρητά το 1Α θα πρέπει να το ακολουθήσεις.

Η ποιότητα κατασκευής είναι αρκετά καλή, με μόνη παραφωνία τους φτηνούς πυκνωτές που εντόπισα πάνω στη πλακέτα, κάτι που όπως ανέφερα δεν έχει μεγάλη σημασία.
Επίσης ένα πολύ καλό χαρακτηριστικό που συναντάμε -δυστυχώς σε λίγους ελεγκτές- είναι η δυνατότητα μηδενισμού της τάσης. Το συγκεκριμένο προϊόν το είχε και εδώ λέμε ένα ακόμα μπράβο στην Scythe!

Κλείνοντας ο Scythe Kaze Server κοστίζει 38,14€ συμπεριλαμβανομένου του ΦΠΑ -τη στιγμή που γράφεται το παρόν review- και τα πλεονεκτήματα/μειονεκτήματά του αναφέρονται παρακάτω:

Πλεονεκτήματα


• Καλή ποιότητα κατασκευής.
• Τρεις επιλογές λειτουργίας (Auto, Semi-auto και manual).
• Αλουμινένια πρόσοψη.
• Ικανοποιητική τιμή ισχύος ανά κανάλι που θα επιτρέψει τη σύνδεση παραπάνω του ενός ανεμιστήρα ανά κανάλι.
• Δυνατότητα μηδενισμού της τάσης στα κανάλια.
• Οθόνη ενδείξεων.
• Σωστές ενδείξεις στροφών και θερμοκρασιών.
• Ηχητικές αλλά και οπτικές ενδείξεις όταν κάτι δεν πάει καλά.
• Δύο επιπλέον καλώδια αισθητήρων.
• Δυνατότητα επιλογής ανάμεσα σε δύο χρωματικές εκδοχές.
• Τιμή.

Μειονεκτήματα

• Δεν υπάρχει δυνατότητα επιλογής ανώτατου ορίου θερμοκρασιών.
• Καμία προειδοποίηση για υπερφόρτιση.
• Σε κάποιες γωνίες θέασης οι ενδείξεις της οθόνης δεν είναι ορατές.
• Non-sleeve ή μαύρα καλώδια.
• Nickel και όχι μαύρες βίδες.

Με βάση όλα τα παραπάνω, η γενική βαθμολογία που απέσπασε ο Scythe Kaze Server δεν μπορεί να είναι μικρότερη από:

karmen1983 03/12/2013

Ευχαριστούμε θερμά τη Scythe, για την παραχώρηση του δείγματος της δοκιμής

Μετά τη παρουσίαση του Scythe Kaze Master Flat συνεχίζουμε το μαραθώνιο παρουσιάσεων ελεγκτών ανεμιστήρων. Αυτή τη φορά παρουσιάζουμε τον Scythe Kaze Master Pro ο οποίος με μία πρώτη ματιά, δείχνει να διαφέρει σε λίγα σημεία από τον προηγούμενο ελεγκτή ανεμιστήρων. Επίσης και σε αυτόν, έχουμε το μέγιστο ρεύμα του ενός Ampere ανά κανάλι.

Ο σημερινός ελεγκτής έχει έξι κανάλια για την διαχείριση ανεμιστήρων και συνολικά έξι υποδοχές, για αισθητήρες θερμοκρασιών. Συνεπώς, μπορεί να ελέγξει δύο παραπάνω ανεμιστήρες και να έχετε δύο επιπλέον αισθητήρες θερμοκρασιών στο σύστημά σας, σε σχέση με τον προηγούμενο, Scythe Kaze Master Flat.

Ας τον δούμε όμως αναλυτικά, ξεκινώντας από τα χαρακτηριστικά του.

Χαρακτηριστικά

Αρχικά ας ρίξουμε μια ματιά στα χαρακτηριστικά του σημερινού προϊόντος τα οποία παρατίθενται στη παρακάτω φωτογραφία.


Η τιμή του Scythe Kaze Master Pro στην Ελληνική αγορά -τη στιγμή που γράφεται το παρόν review- είναι 43,50 ευρώ, συμπεριλαμβανομένου του ΦΠΑ.


Συσκευασία και περιεχόμενα

Η συσκευασία είναι από σκληρό χαρτόνι, με πολλά γραφικά επάνω της και φαίνεται να κάνει αυτό για το οποίο σχεδιάστηκε, το οποίο δεν είναι άλλο από το να προφυλάσσει το προϊόν από χτυπήματα, μέχρι αυτό να φτάσει στα χέρια του αγοραστή.



Στα δύο πλαϊνά της συσκευασίας βλέπουμε κάποια από τα χαρακτηριστικά του προϊόντος, με σημαντικότερο τη μέγιστη ένταση ρεύματος του ενός Ampere ανά κανάλι, αλλά και τι θα βρούμε μέσα της.


Στο πίσω μέρος υπάρχουν αρκετές πληροφορίες για τις λειτουργίες του Scythe Kaze Master Pro. Γίνεται μια μικρή ανάλυση των διαφόρων εξαρτημάτων που βρίσκονται πάνω στο PCB, με ένα σχεδιάγραμμα.


Καιρός να πάμε στο πρωταγωνιστή αυτής της σειράς των παρουσιάσεων, που δεν είναι άλλος από το Kaze Master Pro. Η εταιρία έχει φροντίσει να μην αφήσει μόνο στη κούτα το θέμα προστασίας της συσκευής. Εσωτερικά υπάρχουν κομμάτια από φελιζόλ μαζί με προστατευτική ζελατίνα, για να αποφευχθούν γρατσουνιές.


Αρκετά καλούδια συνοδεύουν το σημερινό προϊόν. Μέσα βρήκαμε οκτώ κομμάτια κολλητικής ταινίας-για τη στερέωση των αισθητήρων- μαζί με τις τέσσερις βίδες που απαιτούνται για την εγκατάστασή του. Επίσης βρήκαμε οκτώ καλώδια με αισθητήρες θερμοκρασίας (δύο παραπάνω από όσα δέχεται ο ελεγκτής), έξι καλώδια ανεμιστήρων και ένα καλώδιο molex που θα δώσει ρεύμα στον Kaze Master Pro από το τροφοδοτικό του υπολογιστή.
Φυσικά, για καλύτερο αισθητικό αποτέλεσμα θα θέλαμε είτε sleeve καλωδιώσεις, είτε μαύρα καλώδια. Κάτι που θα επιθυμούσαμε επίσης είναι μαύρες βίδες, καθώς τα περισσότερα κουτιά που κυκλοφορούν στο εμπόριο έχουν μαύρο εσωτερικό.


Στο πίνακα που ακολουθεί μπορούμε να δούμε το μήκος των καλωδιώσεων
Σίγουρα τα 70cm θα είναι ένα θέμα σε μικρά κουτιά στο τομέα της τακτοποίησης αλλά σε μεγαλύτερα θα είναι σωτήριο.


Τέλος με τη συσκευασία και τα παρελκόμενα του προϊόντος, δε θα μπορούσε να περάσει απαρατήρητο το εγχειρίδιο χρήσης του. Η εταιρία συνοδεύει το προϊόν με ένα αρκετά κατατοπιστικό εγχειρίδιο γραμμένο σε έξι γλώσσες. Δυστυχώς μέσα σε αυτές δεν συμπεριλαμβάνεται η Ελληνική.
Για να ρίξετε μια καλύτερη ματιά στο εγχειρίδιο δε μένει από το να κάνετε ένα κλικ εδώ



Πρώτη γνωριμία με τον Scythe Kaze Master Pro

Για δεύτερη συνεχόμενη φορά -που παρουσιάζουμε ελεγκτή ανεμιστήρων της εταιρίας Scythe- δηλώνουμε γοητευμένοι από την πρώτη κιόλας ματιά. Απλότητα, με μόνο χρώμα το μαύρο στη πρόσοψη του ελεγκτή, η οποία είναι πραγματικά καθρέπτης.
Επάνω της υπάρχουν αριθμοί -λευκού χρώματος- που θα μας βοηθήσουν στις επιλογές που θέλουμε να κάνουμε.
Αρχικά πάνω αριστερά και πάνω δεξιά υπάρχουν δύο διακόπτες ελέγχου εμφάνισης με τις ενδείξεις 1-2-3 και 4-5-6 αντίστοιχα.
Όπως θα δούμε και στη συνέχεια στην οθόνη δεν εμφανίζονται ενδείξεις και για τους έξι ανεμιστήρες ταυτόχρονα, αλλά ανά δύο. Επομένως εάν επιλέξετε το 1 και το 5, θα εμφανιστούν οι πληροφορίες από τους ανεμιστήρες που έχετε συνδέσει στα αντίστοιχα κανάλια.
Πιο κάτω βλέπουμε έξι ποτενσιόμετρα, τα οποία θα ρυθμίσουν την τάση του καναλιού και κατ' επέκταση τις στροφές των ανεμιστήρων.


Στο αριστερό πλαϊνό -όπως βλέπουμε τον ελεγκτή από το μπροστινό μέρος- διακρίνουμε τα σπειρώματα πάνω στα οποία θα βιδώσουμε τις βίδες για τη συγκράτησή του σε μία θέση 5.25".
Επίσης διακρίνουμε μία φρεζάτη βίδα χρώματος μαύρου, η οποία μαζί με άλλη μία στο δεξιό πλαϊνό, συγκρατούν το κάλυμμα της πρόσοψης στη θέση του.


Καιρός για την ουσία της υπόθεσης και τις επαφές στο πίσω μέρος του ελεγκτή.


Ξεκινώντας από αριστερά προς τα δεξιά βλέπουμε ένα jumper το οποίο αν το αφαιρέσουμε δεν θα έχουμε καμία ηχητική ειδοποίηση από το buzzer.
Αμέσως μετά έχουμε ένα ακόμα jumperπου ανάλογα αν βρίσκεται στα αριστερά ή στα δεξιά, μας δίνει ένδειξη θερμοκρασιών σε βαθμούς Κελσίου © ή Φαρενάιτ (F).
Ακολουθούν οι υποδοχές Τ1 έως Τ6, στις οποίες συνδέονται τα καλώδια των αισθητήρων θερμοκρασίας.
Προχωρώντας με τη περιγραφή μας και δίνοντας βάση πλέον στη δεύτερη φωτογραφία παρακάτω, διακρίνουμε τη κατάλευκη τετράπινη υποδοχή, που είναι η τροφοδοσία του ελεγκτή. Πιο δεξιά έχουμε τις έξι θέσεις για ανεμιστήρες.


Μια ματιά στα ενδότερα

Για να δούμε το εσωτερικό του σημερινού ελεγκτή έπρεπε να αφαιρέσουμε τέσσερις φρεζάτες βίδες. Με αυτό το τρόπο πήραμε το μεταλλικό καπάκι διατομής Γ στα χέρια μας και είχαμε πλέον θέα στο εσωτερικό.


Με μια πιο κοντινή ματιά βλέπουμε έναν Υ-πυκνωτή της κατασκευάστριας Shenzhen Luguang. Το IC στα δεξιά είναι ένας μικροεπεξεργαστής ο οποίος εκτελεί λειτουργίες όπως μέτρηση θερμοκρασίας, εμφάνιση δεδομένων.
Το πιο βασικό είναι ότι παράγει το PWM σήμα για τον έλεγχο στροφών των fans και επίσης περιέχει A/D converter (Analog to Digital).
Τέλος πιο δεξιά έχουμε ένα αναλογικό multiplexer/demultiplexer HCF4051 της κατασκευάστριας STMicroelectronics.
Στο μπροστινό μέρος, βλέπουμε τα jumpers για το buzzer και την επιλογή μονάδας μέτρησης ανάμεσα σε Κελσίου και Φαρενάιτ -όπως προαναφέραμε- και τις έξι θέσεις για τους αισθητήρες θερμοκρασίας.


Στις παρακάτω φωτογραφίες και ξεκινώντας την περιγραφή μας -όπως συνηθίζουμε άλλωστε- από αριστερά προς τα δεξιά διακρίνουμε τη κατάλευκη τετράπινη υποδοχή, που είναι η τροφοδοσία του ελεγκτή. Πιο δεξιά έχουμε τις έξι θέσεις για ανεμιστήρες και πάνω από αυτές βλέπουμε εφτά συν δύο πυκνωτές της εταιρίας Chengx. Είναι φτηνοί Κινέζικοι πυκνωτές και κατατάσσονται μαζί με τους Fuhjyyu και Canicon. Φυσικά η χαμηλή τους ποιότητα δεν θα επηρεάσει τον ελεγκτή, καθώς δεν θα τραβήξει και μεγάλα ζόρια. Mη ξεχνάμε ότι στα χέρια μας έχουμε έναν ελεγκτή ανεμιστήρων με μερικά Watt ανά κανάλι και όχι κάποιο τροφοδοτικό υπολογιστή.
Ακόμα πιο πίσω βλέπουμε έξι τρανζίστορ NEC B882P-M1Y της κατασκευάστριας STMicroelectronics. Αυτά θα αναλάβουν να ελέγξουν την τάση ανά κανάλι και για τη ψύξη τους, η εταιρία τα έχει εξοπλίσει με αλουμινένια ψυκτράκια.


Στην πλακέτα που βρίσκεται πίσω απο την οθόνη του ελεγκτή βλέπουμε πλέον απο το εσωτερικό όσα είδαμε στην πρόσοψη. Αριστερά με μπλε χρώμα βλέπουμε το διακόπτη ελέγχου εμφάνισης τριών θέσεων. Πιο δεξιά με κυπαρισσί διακρίνουμε έναν Film capacitor 2A104J και τέλος ένα IC PT6311B-LQ της κατασκευάστριας Princeton Technology Corp.


Στο δεξιό μέρος αντικρίζουμε ένα αναλογικό multiplexer/demultiplexer HCF4052 της κατασκευάστριας STMicroelectronics, πιο δεξιά το buzzer και κλείνοντας, τον άλλο διακόπτη ελέγχου εμφάνισης τριών θέσεων.


Τέλος αυτό που κάναμε ήταν να ξεβιδώσουμε τις πλακέτες του ελεγκτή και να σας δώσουμε φωτογραφίες, από τις "κρυφές" πλευρές του.


Όργανα μετρήσεων και ανεμιστήρες

Δώδεκα ανεμιστήρες Cooler Master SickleFlow 120mm είναι στη διάθεσή μας για τη σύνδεση στον ελεγκτή, των οποίων τα χαρακτηριστικά παρατίθενται στη παρακάτω φωτογραφία.


Για τις μετρήσεις τάσεων αλλά και θερμοκρασιών, θα χρησιμοποιηθεί ένα πολύμετρο το VA-18B, το οποίο έχει δυνατότητα σύνδεσης με ηλεκτρονικό υπολογιστή.


Τέλος για τη μέτρηση των στροφών, θα χρησιμοποιηθεί ένα ταχόμετρο laser το CTM-510 της CT-BRAND.


Μεθοδολογία και μετρήσεις

Αν και οι παρουσιάσεις των ελεγκτών ανεμιστήρων βρίσκονται σε βρεφικό στάδιο, θα προσπαθήσουμε να σας κατατοπίσουμε στο βαθμό που είναι αυτό δυνατό -με τον υπάρχοντα εξοπλισμό- σε διάφορες μετρήσεις.
Αρχικά καλό είναι να δούμε μία δοκιμή σε πραγματικές συνθήκες. Δώδεκα ανεμιστήρες Cooler Master SickleFlow 120mm είναι στη διάθεσή μας για τη σύνδεση στον ελεγκτή, για να δούμε τις επιμέρους λειτουργίες του.

Σε πρώτη φάση θα συνδέσουμε ένα ανεμιστήρα ανά κανάλι και με τα όργανά μας θα γίνει μέτρηση των τάσεων, επιβεβαίωση του αριθμού στροφών και χρησιμοποιώντας μία θερμαινόμενη πλάκα θα γίνει μία ακόμα επιβεβαίωση στις τιμές των θερμοκρασιών, αλλά και στο buzzer όταν φτάσουμε την τιμή προειδοποίησης.

Στη συνέχεια θα συνδέσουμε δύο ανεμιστήρες ανά κανάλι, φτάνοντας τα 0,7Α ανά κανάλι και θα επαναλάβουμε τις μετρήσεις τάσεων.

Τέλος θα φέρουμε τον ελεγκτή στα όρια συνδέοντας τρεις ανεμιστήρες ανά κανάλι και ξεπερνώντας κατά 0,05Α το όριο του 1Α που δίνει η εταιρία, θα δούμε πως αυτός θα αντιδράσει.


Στις μετρήσεις στροφών τα νούμερα έδειξαν ένα άριστο πραγματικά προϊόν, καθώς οι ενδείξεις του συμφώνησαν απόλυτα με αυτές του οργάνου μέτρησης.


Στις μετρήσεις θερμοκρασιών τα πήγε εξίσου καλά και το buzzer δούλεψε εγκαίρως!
Να σημειώσουμε εδώ ότι σε αντίθεση με τον προηγούμενο ελεγκτή, στο σημερινό δεν μπορούμε να ρυθμίσουμε το όριο θερμοκρασίας που αντιδρά ο ελεγκτής, το οποίο είναι σταθερά προρυθμισμένο στους 75°C. Αυτό είναι ένας περιορισμός όπως μπορείτε να καταλάβετε για τα περισσότερα συστήματα.
Προβλέπετε λοιπόν, οι περισσότεροι χρήστες να βάζουν στο συρτάρι τους, τους αισθητήρες.

Παρακάτω δίνουμε συγκριτικές μετρήσεις.


Στις μετρήσεις τάσεων όπως αναφέραμε έγιναν μετρήσεις με και χωρίς φορτίο και σημειώσαμε τη πτώση τάσης, ενώ αξίζει να σημειωθεί η τάση εισόδου, η οποία ήταν 12,39V.
Αρχικά να πούμε ότι ο ελεγκτής αν δεν έχει φορτίο (κάποιο ανεμιστήρα σε κάποιο από τα κανάλια) δίνει τάση σε αντίθεση με τον Kaze Master Flat που σας παρουσιάσαμε σε προηγούμενη δοκιμή.
Επίσης ακόμα και αν κλείσετε και ανοίξετε τον ελεγκτή αυτός θα έχει κρατήσει τις ρυθμίσεις σας.
Αυτό βέβαια είναι φυσικό καθώς οι ρυθμίσεις σας "βρίσκονται" στην θέση/ρύθμιση που έχετε κάνει σε κάθε ποτενσιόμετρο!
Εδώ βέβαια να πούμε ότι το καλύτερο θα ήταν να δίνει αρχικά 12V και μετά να επιστρέφει, κάτι που είχαμε δει σε προηγούμενο review. Αυτό είναι ένα καλό χαρακτηριστικό -έστω και αν στιγμιαία οι ανεμιστήρες σας πάρουν τα αυτιά- καθώς αν έχετε επιλέξει μία οριακή τάση λειτουργίας του ανεμιστήρα, αν ο ελεγκτή δε δώσει το απαραίτητο "σπρώξιμο" ο ανεμιστήρας δεν θα λειτουργήσει.
Το πως αντέδρασε ο ελεγκτή στη τελευταία περίπτωση με τους τρεις ανεμιστήρες, θα το δούμε στην επόμενη σελίδα.
Κάτι που αξίζει να αναφέρουμε επίσης -καθώς ενδιαφέρει μεγάλη μερίδα του αγοραστικού κοινού- είναι ότι ο σημερινός ελεγκτής όταν στρέψετε προς τα αριστερά το ποτενσιόμετρο, επιλέγοντας με απλά λόγια την χαμηλότερη τιμή, ρίχνει τη τάση στα 0V!


Επειδή τα μεγάλα παιδιά, δε σταματούν να παίζουν ποτέ...

Ηώρα του παιδιού σε αυτή τη σελίδα της σημερινής παρουσίασης και ελπίζουμε να απαντήσουμε σε τυχόν απορίες σας με τα "παιχνίδια μας" με τον ελεγκτή.

1) Αν ο ανεμιστήρας σταματήσει να λειτουργεί, είτε επειδή αποσυνδέθηκε, είτε επειδή κόπηκε το καλώδιο τι συμβαίνει;

Και στις δύο περιπτώσεις το buzzer -πάντα με τη προϋπόθεση ότι το jumper είναι στη θέση του- θα ηχήσει και θα προειδοποιήσει για το πρόβλημα. Επίσης ακόμα και αν έχετε αποσυνδέσει το jumper -απενεργοποιώντας το buzzer- τότε έχει και δεύτερη προειδοποίηση ο ελεγκτή. Στην οθόνη, στο αντίστοιχο κανάλι, θα αναβοσβήνει η ένδειξη 0 RPM και δίπλα Fx. Όπου x το κανάλι του ανεμιστήρα που αποσυνδέθηκε.

2) Αν έχω συνδέσει δύο ανεμιστήρες στο κανάλι και σταματήσει ο ένας τι συμβαίνει;

Σε αυτή τη περίπτωση τίποτα απολύτως.

3) Αν υπερβώ το 1Α ανά κανάλι θα λειτουργήσουν οι ανεμιστήρες; Θα καεί ο ελεγκτής;

Όπως είδατε στη σημερινή παρουσίαση κάναμε την υπέρβαση έστω και με 0,05Α στο κανάλι του ελεγκτή.
Όλα προχώρησαν κανονικά με πέντε λεπτά συνεχόμενης λειτουργίας, χωρίς να ακουστεί κάποιος ήχος από το buzzer.
Επειδή όμως από τον προηγούμενο ελεγκτή είχαμε κακομάθει, δοκιμάσαμε κάτι ακόμα. Προσθέσαμε έναν ακόμα ανεμιστήρα στο κανάλι των 0,14Α και φτάσαμε συνολικά 1,19Α στο κανάλι, ξεπερνώντας κατά 19%, το όριο του κατασκευαστή.
Και πάλι μετά από πέντε λεπτά λειτουργίας δεν είδαμε καμία προειδοποίηση. Συνεπώς προσοχή.

4) Αν ελαττώσω την τάση τόσο ώστε ο ανεμιστήρας μέσα στο κουτί πάψει να περιστρέφεται, υπάρχει ένδειξη είτε ηχητική, είτε στην οθόνη που να με ειδοποιεί;

Ηχητική προειδοποιήση σε αυτή τη περίπτωση όχι δεν υπάρχει. Στην οθόνη όμως, στο αντίστοιχο κανάλι, θα εμφανιστεί η ένδειξη OFF.

5) Αν εν ώρα λειτουργίας αφαιρέσω έναν ανεμιστήρα από το κανάλι και τον συνδέσω μετά από λίγο ή τον αντικαταστήσω με κάποιον άλλο, απαιτείται επανεκκίνηση του ελεγκτή ή θα δουλέψει κανονικά;

Είτε έχετε έναν ανεμιστήρα στο κανάλι, είτε παραπάνω, με την αφαίρεση και την επανεγκατάσταση ενός στο κανάλι, τότε αυτός θα λειτουργήσει κανονικά χωρίς να απαιτείται επανεκκίνηση του ελεγκτή.

6) Μπορώ να συνδέσω ανεμιστήρες 4pin στον ελεγκτή;

Παρόλο που στο εγχειρίδιο αναφέρεται ότι μπορείτε να χρησιμοποιήσετε είτε 3pin, είτε 4pin ανεμιστήρα για τη δεύτερη περίπτωση έχουμε ένα μικρό περιορισμό.
Δυστυχώς οι 3pin υποδοχές είναι αρκετά κοντά μεταξύ τους και δεν θα σας επιτρέψουν να συνδέσετε ανεμιστήρες 4pin, απευθείας πάνω στον ελεγκτή. Μπορείτε όμως μέσω των προεκτάσεων που τον συνοδεύουν.


7) Αν η θερμοκρασία ανέβει πάνω από το εργοστασιακά προρυθμισμένο όριο, αλλά μετά από λίγο επανέλθει κάτω από αυτό, το buzzer σταματάει;

Ναι! Μόλις η θερμοκρασία επανέλθει σε επίπεδα κάτω του ορίου, το buzzer σταματάει.

Μπορώ να εφαρμόσω ανάμεσα σε ψύκτρα και επεξεργαστή ένα αισθητήρα θερμοκρασίας;

Βάση των οδηγιών του κατασκευαστή, είναι κάτι που δεν συνίσταται.

9) Το κουτί μου στη πρόσοψη έχει πόρτα. Πόσο θα προεξέχουν τα κουμπιά των ποτενσιόμετρων του ελεγκτή;

Προεξέχουν 11mm από τη πρόσοψη του ελεγκτή.

10) Οι γωνίες θέασης της οθόνης είναι μεγάλες ή πρέπει να βλέπω τον ελεγκτή υπό συγκεκριμένη γωνία;

Δεν εντοπίστηκε κανένα πρόβλημα υπό οποιαδήποτε γωνία.

11) Αν συνδέσω μία λεντοταινία επάνω η ρύθμισή της έντασης είναι ομαλή ή αναβοσβήνει;

Η λεντοταινία θα ανάψει κανονικά και έχετε τον απόλυτο έλεγχο.


Ο απολογισμός

Ένα ακόμα review έφτασε στο τέλος του και ένας ακόμα επίλογος, είναι έτοιμος να γραφτεί.
Για μία ακόμα φορά ένα προϊόν της εταιρίας Scythe με άφησε αρκετά ικανοποιημένη. Οι ενδείξεις του ήταν σωστές, όπως αποδείχτηκε μετά τα συγκριτικά με τα όργανα μέτρησης που είχα στη κατοχή μου. Μία τιμή πώλησης γύρω στα 38-40 ευρώ βέβαια θα μου φαινόταν πιο ρεαλιστική, αλλά η ελληνική τιμή είναι πολύ κοντά.

Οι προειδοποιήσεις είτε ηχητικές, είτε στην οθόνη, δούλεψαν βάση του εγχειριδίου και συμβαδίζουν με ότι αναφέρει ο κατασκευαστής. Τα μόνα ελαττώματα που εντόπισα είναι ότι προσωπικά θα ήθελα να έχει sleeve καλωδιώσεις ή έστω μαύρα καλώδια, για πιο όμορφα αποτελέσματα στο τομέα της διαχείρισης καλωδίων και να παρέχει στο χρήστη τη δυνατότητα να επιλέξει το ανώτατο όριο θερμοκρασιών, στο οποίο θα επέμβει το buzzer.
Η προστασία από υπερφόρτωση είναι σημαντική, αλλά όταν ο κατασκευαστής σου αναφέρει ρητά το 1Α θα πρέπει να το ακολουθήσεις.

Στα θετικά του ότι είναι ένας "κλειστός" ελεγκτής, προστατεύοντας έτσι τα εξαρτήματα πάνω στο PCB με ένα μεταλλικό καπάκι και επίσης ότι μπορεί ο χρήστης να συνδέσει πάνω του μία λεντοταινία.
Η ποιότητα κατασκευής ήταν αρκετά καλή, με μόνη παραφωνία τους φτηνούς πυκνωτές που εντόπισα πάνω στη πλακέτα, κάτι που όπως ανέφερα δεν έχει μεγάλη σημασία.
Επίσης ένα πολύ καλό χαρακτηριστικό που συναντάμε -δυστυχώς σε λίγους ελεγκτές- είναι η δυνατότητα μηδενισμού της τάσης. Το συγκεκριμένο προϊόν το είχε και μπράβο στην Scythe γι'αυτό!

Κλείνοντας ο Scythe Kaze Master Pro κοστίζει 43,50€ συμπεριλαμβανομένου του ΦΠΑ -τη στιγμή που γράφεται το παρόν review- και τα πλεονεκτήματα/μειονεκτήματά του αναφέρονται παρακάτω:

Πλεονεκτήματα


• Καλή ποιότητα κατασκευής.
• Ικανοποιητική τιμή ισχύος ανά κανάλι που θα επιτρέψει τη σύνδεση παραπάνω του ενός ανεμιστήρα ανά κανάλι.
• Δυνατότητα μηδενισμού της τάσης στα κανάλια.
• Καπάκι για τη προστασία των εξαρτημάτων πάνω στο PCB.
• Δυνατότητα σύνδεσης έξι ανεμιστήρων και έξι αισθητήρων θερμοκρασίας.
• Οθόνη ενδείξεων με μεγάλες γωνίες θέασης.
• Σωστές ενδείξεις στροφών και θερμοκρασιών.
• Ηχητικές αλλά και οπτικές ενδείξεις όταν κάτι δεν πάει καλά.
• Μπορεί να συνδεθεί λεντοταινία δίνοντας στον χρήστη τον απόλυτο έλεγχο.
• Δύο επιπλέον καλώδια αισθητήρων.

Μειονεκτήματα

• Δεν υπάρχει δυνατότητα επιλογής ανώτατου ορίου θερμοκρασιών.
• Καμία προειδοποίηση για υπερφόρτιση.
• Non-sleeve ή μαύρα καλώδια.
• Nickel και όχι μαύρες βίδες.

Με βάση όλα τα παραπάνω, η γενική βαθμολογία που απέσπασε ο Scythe Kaze Master Pro δεν μπορεί να είναι μικρότερη από:

karmen1983 18/11/2013

Ευχαριστούμε θερμά τη Scythe, για την παραχώρηση του δείγματος της δοκιμής

Η Ιαπωνική εταιρία Scythe είναι γνωστή στο χώρο της ψύξης επεξεργαστών. Μετά τα πρόσφατα reviews των Ashura αλλά και Mugen 4 ήρθε ο καιρός να δοκιμαστούν και άλλα προϊόντα της εταιρίας.

Γυρνάμε σελίδα, αφήνουμε τις ψύκτρες στο Jalapeno και ήρθε ο καιρός να δοκιμάσουμε κάποιους fan controllers για τα κουτιά μας.

Η εταιρία -όπως θα δούμε και στη συνέχεια- μας έστειλε αρκετά από τα προϊόντα της και ευχόμαστε μέσα από αυτές τις παρουσιάσεις να δούμε -γιατί όχι- ακόμα περισσότερα.

Σήμερα πάνω στο πάγκο μας εξετάζεται ένας "φινετσάτος" fan controller της εταιρίας, ο Kaze Master Flat, o οποίος πέρα από το να ελέγξει τις στροφές των ανεμιστήρων, θα μπορέσει να μας δώσει και μετρήσεις θερμοκρασιών από τα διάφορα εξαρτήματα στο εσωτερικό του κουτιού μας.

Χαρακτηριστικά

Αρχικά ας ρίξουμε μια ματιά στα χαρακτηριστικά του σημερινού προϊόντος τα οποία παρατίθενται στη παρακάτω φωτογραφία.


Η τιμή του Scythe Kaze Master Flat στον Ελλαδικό χώρο -τη στιγμή που γράφεται το παρόν review- είναι 41,00 ευρώ, συμπεριλαμβανομένου του ΦΠΑ.

Συσκευασία και περιεχόμενα

Η συσκευασία είναι από σκληρό χαρτόνι, με πολλά γραφικά επάνω της και φαίνεται παραπάνω από απλά ικανή, ώστε να προφυλάξει από χτυπήματα το προϊόν μέχρι αυτό να φτάσει στα χέρια του αγοραστή.


Στα δύο πλαϊνά της συσκευασίας βλέπουμε κάποια από τα χαρακτηριστικά του προϊόντος, με σημαντικότερο τo μέγιστο ρεύμα του ενός Ampere ανά κανάλι, αλλά και τι θα βρούμε μέσα της.


Στο πίσω μέρος παίρνουμε αρκετές πληροφορίες για τις λειτουργίες του Scythe Kaze Master Flat. Γίνεται μια μικρή ανάλυση των διαφόρων εξαρτημάτων που βρίσκονται πάνω στο PCB, με κοντινές φωτογραφίες και μικρές σημειώσεις.


Καιρός να πάμε στο πρωταγωνιστή της σημερινής παρουσίασης. Η εταιρία έχει φροντίσει να μην αφήσει μόνο στη κούτα το θέμα προστασίας της συσκευής. Εσωτερικά υπάρχουν κομμάτια από φελιζόλ μαζί με προστατευτική ζελατίνα, για να αποφευχθούν γρατσουνιές.


Αρκετά καλούδια συνοδεύουν το σημερινό προϊόν. Μέσα βρήκαμε έξι κομμάτια κολλητικής ταινίας-για τη στερέωση των αισθητήρων- μαζί με τις τέσσερις βίδες που απαιτούνται για τη εγκατάστασή του. Επίσης βρήκαμε έξι καλώδια με αισθητήρες θερμοκρασιών (δύο παραπάνω από όσα δέχεται ο controller), τέσσερα καλώδια ανεμιστήρων και ένα καλώδιο molex που θα δώσει ρεύμα στον Kaze Master Flat από το τροφοδοτικό του υπολογιστή.
Φυσικά, για καλύτερο αισθητικό αποτέλεσμα θα θέλαμε είτε sleeve καλωδιώσεις, είτε μαύρα καλώδια. Κάτι που θα θέλαμε επίσης είναι μαύρες βίδες, καθώς τα περισσότερα cases που κυκλοφορούν στο εμπόριο έχουν μαύρο εσωτερικό.


Στο πίνακα που ακολουθεί μπορούμε να δούμε το μήκος των καλωδιώσεων
Σίγουρα τα 70cm θα είναι ένα θέμα σε μικρά κουτιά στο τομέα της τακτοποίησης αλλά σε μεγαλύτερα θα είναι σωτήριο.


Τέλος με τη συσκευασία και τα παρελκόμενα του προϊόντος, δε θα μπορούσε να περάσει απαρατήρητο το manual του. Η εταιρία συνοδεύει το προϊόν με ένα αρκετά κατατοπιστικό manual γραμμένο σε έξι γλώσσες. Δυστυχώς μέσα σε αυτές δεν συμπεριλαμβάνεται η Ελληνική.
Για να ρίξετε μια καλύτερη ματιά στο manual δε μένει από το να κάνετε ένα click εδώ.


Πρώτη γνωριμία με τον Scythe Kaze Master Flat

Η πρώτη ματιά καμιά φόρα λένε ότι είναι το Α και το Ω. Εδώ να πούμε την αμαρτία μας σταματήσαμε και γλυκοκοιτάζαμε το προϊόν. Λιτή εμφάνιση με μία πρόσοψη κυριολεκτικά καθρέπτη!


Αν νομίζατε ότι πορτάκια συναντάμε μόνο σε κουτιά, είστε γελασμένοι. Η λιτή πρόσοψη του controller δεν είναι τίποτα άλλο από ένα πορτάκι. Με ένα απλό πάτημα, ο διακόπτης πίεσης που βρίσκεται στο εσωτερικό, την απελευθερώνει.
Στο εσωτερικό και ξεκινώντας από αριστερά προς τα δεξιά βλέπουμε τον ON/OFF διακόπτη με τον οποίο μπορείτε να έχετε αναμμένη την οθόνη ή να την απενεργοποιήσετε, έχοντας ταυτόχρονα τον controller σε λειτουργία.
Στη σειρά βλέπουμε τέσσερις διπλούς διακόπτες με τις ενδείξεις + και - για να αυξάνετε ή να μειώνετε την τάση και κατ' επέκταση τις στροφές, στο κάθε κανάλι.
Τέλος, τέρμα δεξιά έχουμε το κουμπί mute, με το οποίο θα μπορείτε να κάνετε το buzzer -όταν αυτό χτυπάει- να σταματήσει. Έτσι δε θα σας ζαλίζει μέχρι να ανοίξετε το πλαϊνό του υπολογιστή σας και να εντοπίσετε τυχόν πρόβλημα.


Το πορτάκι της πρόσοψης έχει στο μέσο του ένα φιμέ λεπτό plexi, για να μπορείτε -ακόμα και όταν είναι κλειστό- να βλέπετε τις ενδείξεις της οθόνης.


Για να πάμε όμως στην ουσία του πράγματος, που δεν είναι άλλο από το ηλεκτρονικό κομμάτι του σημερινού προϊόντος. Στη δεύτερη φωτογραφία που ακολουθεί μπορείτε να δείτε μία εικόνα από το manual που παρουσιάζει τα επιμέρους εξαρτήματα.


Ας τα δούμε όμως από κοντά.
Αρχικά τέρμα αριστερά φαίνεται το buzzer το οποίο θα αρχίσει να σκούζει, όταν κάτι δε θα πηγαίνει καλά με τις θερμοκρασίες. Στα δεξιά του υπάρχει ένα jumper το οποίο όσο είναι στη θέση του θα κλείνει το κύκλωμα του buzzer και αυτό θα μπορεί να σας προειδοποιεί, όταν έχετε πιάσει το όριο θερμοκρασιών. Αν αφαιρεθεί, απλά δε θα πάρετε ποτέ ηχητική προειδοποίηση από το buzzer.
Ακριβώς δίπλα και με κόκκινο χρώμα, βλέπουμε ένα DIP switch με το οποίο μπορούμε κάνοντας διάφορους συνδυασμούς, να επιτύχουμε το όριο θερμοκρασιών στο οποίο το buzzer θα μας προειδοποιεί. Η Scythe φρόντισε για μας και στο manual αναφέρει το alarm temperature για τους διάφορους συνδυασμούς.
Ένα ακόμα κλικ δεξιά άλλο ένα jumper που ανάλογα αν βρίσκεται στα αριστερά ή στα δεξιά, μας δίνει ένδειξη θερμοκρασιών σε βαθμούς Κελσίου © ή Φαρενάιτ (F).
Τέλος τέρμα δεξιά στη φωτογραφία μας, βλέπουμε τις υποδοχές Τ1 έως Τ4, στις οποίες συνδέονται τα καλώδια των αισθητήρων θερμοκρασίας.


Στις παρακάτω φωτογραφίες και ξεκινώντας την περιγραφή μας -όπως συνηθίζουμε άλλωστε- από αριστερά προς τα δεξιά διακρίνουμε τη κατάλευκη τετράπινη υποδοχή, που είναι η τροφοδοσία του controller. Πιο δεξιά έχουμε τις τέσσερις θέσεις για ανεμιστήρες και πάνω από αυτές βλέπουμε τέσσερα transistors NEC B772-M3Y της κατασκευάστριας UTC. Αυτά θα αναλάβουν να ελέγξουν την τάση ανά κανάλι και για τη ψύξη τους, η εταιρία τα έχει εξοπλίσει με αλουμινένια ψυκτράκια.


Επάνω στη μικρή πλακέτα του controller εντοπίσαμε ακόμα εφτά πυκνωτές της εταιρίας Chengx. Είναι low end Κινέζικοι πυκνωτές και κατατάσσονται μαζί με τους Fuhjyyu και Canicon. Φυσικά η χαμηλή τους ποιότητα δεν θα επηρεάσει τον controller, καθώς δεν θα τραβήξει και μεγάλα ζόρια. Mη ξεχνάμε ότι στα χέρια μας έχουμε έναν fan controller με μερικά Watt ανά κανάλι και όχι κάποιο τροφοδοτικό υπολογιστή.


Τέλος η σύνδεση της κύριας πλακέτας με την LCD οθόνη αλλά και τους διακόπτες της πρόσοψης.


Όργανα μετρήσεων και ανεμιστήρες

Δώδεκα ανεμιστήρες Cooler Master SickleFlow 120mm είναι στη διάθεσή μας για τη σύνδεση στον controller, των οποίων τα χαρακτηριστικά παρατίθενται στη παρακάτω φωτογραφία.


Για τις μετρήσεις τάσεων αλλά και θερμοκρασιών, θα χρησιμοποιηθεί ένα πολύμετρο το VA-18B, το οποίο έχει δυνατότητα σύνδεσης με ηλεκτρονικό υπολογιστή.


Τέλος για τη μέτρηση των στροφών, θα χρησιμοποιηθεί ένα ταχόμετρο laser το CTM-510 της CT-BRAND.


Μεθοδολογία και μετρήσεις

Αν και οι παρουσιάσεις fan controllers από τη γράφουσα βρίσκονται σε βρεφικό στάδιο, ωστόσο θα προσπαθήσει να σας κατατοπίσει στο βαθμό που είναι αυτό δυνατό -με τον υπάρχοντα εξοπλισμό- σε διάφορες μετρήσεις.
Αρχικά καλό είναι να δούμε μία δοκιμή σε πραγματικές συνθήκες. Δώδεκα ανεμιστήρες Cooler Master SickleFlow 120mm είναι στη διάθεσή μας για τη σύνδεση στον controller, για να δούμε τις επιμέρους λειτουργίες του.

Σε πρώτη φάση θα συνδέσουμε ένα ανεμιστήρα ανά κανάλι και με τα όργανά μας θα γίνει μέτρηση των τάσεων, επιβεβαίωση του αριθμού στροφών και χρησιμοποιώντας μία θερμαινόμενη πλάκα θα γίνει μία ακόμα επιβεβαίωση στις τιμές των θερμοκρασιών, αλλά και στο buzzer όταν φτάσουμε την τιμή προειδοποίησης.

Στη συνέχεια θα συνδέσουμε δύο ανεμιστήρες ανά κανάλι, φτάνοντας τα 0,7Α ανά κανάλι και θα επαναλάβουμε τις μετρήσεις τάσεων.

Τέλος θα φέρουμε τον controller στα όρια συνδέοντας τρεις ανεμιστήρες ανά κανάλι και ξεπερνώντας κατά 0,05Α το όριο του 1Α που δίνει η εταιρία, θα δούμε πως αυτός θα αντιδράσει.


Στις μετρήσεις στροφών τα νούμερα έδειξαν ένα άριστο πραγματικά προϊόν, καθώς οι ενδείξεις του συμφώνησαν απόλυτα με αυτές του οργάνου μέτρησης.


Στις μετρήσεις θερμοκρασιών τα πήγε εξίσου καλά και το buzzer δούλεψε on time!
Επαναφέρουμε την παρακάτω φωτογραφία για να σας υπενθυμίσουμε τις επιλογές ανάλογα το όριο θερμοκρασίας που θέλει ο καθένας σας.
Την προσοχή σας μόνο στα χρώματα της εικόνας στο manual καθώς αρχικά ξεγελαστήκαμε. Οι επιλογές των διακοπτών είναι αυτές με το λευκό και όχι με το μαύρο χρώμα.


Παρακάτω δίνουμε συγκριτικές μετρήσεις. Δυστυχώς η θερμαινόμενη συσκευή που έχουμε στη κατοχή μας δεν ανεβάζει θερμοκρασία πάνω από 62°C, οπότε και οι δοκιμές σταμάτησαν εκεί. Ελπίζουμε σε επόμενα reviews να έχουμε κατασκευάσει μία πιο θερμή.


Στις μετρήσεις τάσεων όπως αναφέραμε έγιναν μετρήσεις με και χωρίς φορτίο και σημειώσαμε τη πτώση τάσης.
Αρχικά να πούμε ότι ο controller αν δεν έχει φορτίο (κάποιο ανεμιστήρα σε κάποιο από τα κανάλια) ανεβάζει για 2-3 sec τάση 12,47 V και μετά μηδενίζει.
Αυτό συμβαίνει ακόμα και όταν έχετε κάνει μία ρύθμιση για παράδειγμα 7 V έχετε απενεργοποιήσει τον υπολογιστή σας και τον ξανά ανοίγετε.
Ο controller θα δώσει τη μέγιστη τάση ~12V αρχικά στους ανεμιστήρες και στη συνέχεια θα επιστρέψει στην επιλογή σας. Αυτό είναι ένα καλό χαρακτηριστικό -έστω και αν στιγμιαία οι ανεμιστήρες σας πάρουν τα αυτιά- καθώς αν έχετε επιλέξει μία οριακή τάση λειτουργίας του ανεμιστήρα, αν ο controller δε δώσει το απαραίτητο "σπρώξιμο" ο ανεμιστήρας δεν θα λειτουργήσει.
Το πως αντέδρασε ο controller στη τελευταία περίπτωση με τους τρεις ανεμιστήρες, θα το δούμε στην επόμενη σελίδα.


Επειδή τα μεγάλα παιδιά, δε σταματούν να παίζουν ποτέ...

Η ώρα του παιδιού σε αυτή τη σελίδα της σημερινής παρουσίασης και ελπίζουμε να απαντήσουμε σε τυχόν απορίες σας με τα "παιχνίδια μας" με τον controller.

1) Αν ο ανεμιστήρας σταματήσει να λειτουργεί, είτε επειδή αποσυνδέθηκε, είτε επειδή κόπηκε το καλώδιο τι συμβαίνει;

Και στις δύο περιπτώσεις το buzzer -πάντα με τη προϋπόθεση ότι το jumper είναι στη θέση του- θα ηχήσει και θα προειδοποιήσει για το πρόβλημα. Επίσης ακόμα και αν έχετε αποσυνδέσει το jumper -απενεργοποιώντας το buzzer- τότε έχει και δεύτερη προειδοποίηση ο controller. Στην οθόνη, στο αντίστοιχο κανάλι, θα αναβοσβήνει η ένδειξη 0 RPM.

2) Αν έχω συνδέσει δύο ανεμιστήρες στο κανάλι και σταματήσει ο ένας τι συμβαίνει;

Και πάλι το buzzer θα ηχήσει.

3) Αν υπερβώ το 1Α ανά κανάλι θα λειτουργήσουν οι ανεμιστήρες; Θα καεί ο controller;

Όπως είδατε στη σημερινή παρουσίαση κάναμε την υπέρβαση έστω και με 0,05Α στο κανάλι του controller.
Αρχικά και για περίπου ένα λεπτό, όλα κυλούσαν ομαλά. Αργότερα όμως και ανά τακτά χρονικά διαστήματα, το buzzer αναφωνούσε με ένα μπιμπ.
Συνεπώς κατά την υπερφόρτωση θα έχετε το buzzer να σας προειδοποιεί. Δεν θέλαμε να βάλουμε και τέταρτο ανεμιστήρα στο κανάλι καθώς πλέον θα είχαμε ένα φορτίο 40% πάνω από αυτό που προτείνει ο κατασκευαστής και είναι κάτι που φυσικά δε το συστήνουμε.

4) Αν ελαττώσω τη τάση τόσο ώστε ο ανεμιστήρας μέσα στο κουτί πάψει να περιστρέφεται, υπάρχει ένδειξη είτε ηχητική είτε στην οθόνη που να με ειδοποιεί;

Ηχητική προειδοποιήση σε αυτή τη περίπτωση όχι δεν υπάρχει. Στην οθόνη όμως, στο αντίστοιχο κανάλι, θα εμφανιστεί η ένδειξη OFF.

5) Αν εν ώρα λειτουργίας αφαιρέσω έναν ανεμιστήρα από το κανάλι και τον συνδέσω μετά από λίγο ή τον αντικαταστήσω με κάποιον άλλο, απαιτείται επανεκκίνηση του controller ή θα δουλέψει κανονικά;

Εδώ η απάντηση έχει δύο σκέλη. Αν στο κανάλι έχουμε πάνω από έναν ανεμιστήρα και αποσυνδέσουμε τον ένα (αρχικά θα ακουστεί το buzzer) αλλά αν αργότερα τον ξανασυνδέσουμε ή τον αντικαταστήσουμε με έναν άλλο, τότε θα λειτουργήσει κανονικά.
Αν όμως στο κανάλι έχουμε ένα μόνο ανεμιστήρα, τότε η τάση στο κανάλι -όπως σας αναφέραμε στη σημερινή παρουσίαση- μετά από 2-3sec θα είναι μηδέν. Συνεπώς, απαιτείται επανεκκίνηση του controller.

6) Μπορώ να συνδέσω ανεμιστήρες 4pin στον controller;

Βεβαίως και μπορείτε και μάλιστα με την συγκατάθεση του κατασκευαστή.


7) Αν η θερμοκρασία ανέβει πάνω από το όριο που έχω ορίσει, αλλά μετά από λίγο επανέλθει κάτω από το όριο, το buzzer σταματάει;

Ναι! Μόλις η θερμοκρασία επανέλθει σε επίπεδα κάτω του ορίου, το buzzer σταματάει.

Μπορώ να εφαρμόσω ανάμεσα σε ψύκτρα και επεξεργαστή ένα αισθητήρα θερμοκρασίας;

Βάση των οδηγιών του κατασκευαστή, είναι κάτι που δεν συνίσταται.

9) Το κουτί μου στη πρόσοψη έχει πόρτα. Πόσο θα εξέχει η πορτούλα του controller όταν είναι ανοικτή;

H πόρτα του controller όταν αυτή είναι ανοιχτή, προεξέχει 37mm.

10) Οι γωνίες θέασης της οθόνης είναι μεγάλες ή πρέπει να βλέπω τον controller υπό συγκεκριμένη γωνία;

To πρόβλημα που εντοπίσαμε είχε να κάνει μόνο υπό γωνία θέασης από κάτω και προς τα πάνω.
Όσον αφορά γωνίες από αριστερά/δεξιά και από πάνω προς τα κάτω οι ενδείξεις ήταν ευδιάκριτες.

11) Αν συνδέσω μία λεντοταινία επάνω η ρύθμισή της έντασης είναι ομαλή ή αναβοσβήνει;

Αν συνδεθεί μία λεντοταινία επάνω τότε και πάλι έχει δύο σκέλη η απάντησή μας.
Αν συνδεθεί μόνο η λεντοταινία στο κανάλι τότε μόλις εκκινήσει ο controller, η λεντοταινία θα ανάψει αλλά μετά απο μερικά δευτερόλεπτα θα σβήσει, καθώς η τάση του καναλιού πάει στο μηδέν.
Αν όμως μαζί με τη λεντοταινία έχετε και κάποιο ανεμιστήρα στο κανάλι, τότε η λεντοταινία ανάβει κανονικά και μπορείτε να αυξάνετε και να μειώνετε την έντασή της μέσω του controller.
Συνεπώς πέρα από φορτίο στο κανάλι, για να δώσει τάση ο controller απαιτείται και να εντοπίσει στροφές.


Ο απολογισμός

Ένα ακόμα review έφτασε στο τέλος του και ένας ακόμα επίλογος, είναι έτοιμος να γραφτεί.
Το προϊόν με άφησε αρκετά ικανοποιημένη. Οι ενδείξεις του ήταν σωστές, όπως αποδείχτηκε μετά τα συγκριτικά με τα όργανα μέτρησης που είχα στη κατοχή μου. Μία τιμή πώλησης γύρω στα 35 ευρώ βέβαια θα μου φαινόταν πιο ρεαλιστική.
Οι προειδοποιήσεις είτε ηχητικές, είτε στην οθόνη, δούλεψαν βάση του manual και ότι αναφέρει ο κατασκευαστής. Τα μόνα ελαττώματα που εντόπισα είχαν να κάνουν καταρχήν με κάποιες γωνίες θέασης της οθόνης και ότι θα ήθελα να έχει sleeve καλωδιώσεις ή έστω μαύρα καλώδια για πιο όμορφα αποτελέσματα στο τομέα του cable management.
Η ποιότητα κατασκευής ήταν αρκετά καλή, με μόνη παραφωνία τους low end πυκνωτές που εντόπισα πάνω στη πλακέτα, κάτι που όπως ανέφερα δεν έχει μεγάλη σημασία λόγω των μικρών φορτίων.

Κλείνοντας ο Scythe Kaze Master Flat κοστίζει 41,00€ συμπεριλαμβανομένου του ΦΠΑ -τη στιγμή που γράφεται το παρόν review- και τα πλεονεκτήματα/μειονεκτήματά του αναφέρονται παρακάτω:

Πλεονεκτήματα


• Καλή ποιότητα κατασκευής.
• Ικανοποιητική τιμή ισχύος ανά κανάλι που θα επιτρέψει τη σύνδεση παραπάνω του ενός ανεμιστήρα ανά κανάλι.
• Οθόνη ενδείξεων.
• Σωστές ενδείξεις στροφών και θερμοκρασιών.
• Ηχητικές αλλά και οπτικές ενδείξεις όταν κάτι δεν πάει καλά.
• Δύο επιπλέον καλώδια αισθητήρων.

Μειονεκτήματα

• Σε κάποιες γωνίες θέασης οι ενδείξεις της οθόνης δεν είναι ορατές.
• Non-sleeve ή μαύρα καλώδια.
• Nickel και όχι μαύρες βίδες.

Με βάση όλα τα παραπάνω, η γενική βαθμολογία που απέσπασε ο Scythe Kaze Master Flat δεν μπορεί να είναι μικρότερη από:


karmen1983 07/11/2013

Ευχαριστούμε θερμά τη Scythe, για την παραχώρηση του δείγματος της δοκιμής

Δεν έχει περάσει πολύς καιρός από την εποχή που χρησιμοποιούσαμε τα διπύρηνα ή και τα τετραπύρινα desktop μηχανήματά μας - μεταξύ άλλων - και σαν κατεβαστήρια, ενώ η αναζήτηση του ιδανικού HTPC case είχε αναχθεί από πολλούς σε Άγιο Δισκοπότηρο. Σιγά - σιγά όμως, η ύπαρξη όλο και περισσότερων δικτυωμένων συσκευών στα σπίτια μας, η περιβαλλοντική μας συνειδητοποίηση και η πληθώρα των δεδομένων (να 'ναι καλά οι 24άρες γραμμές και η πτώση των τιμών των δίσκων) μας οδήγησε σε μια διαφορετική θεώρηση του όρου αποθηκευτικός χώρος δεδομένων. Πλέον οι συσκευές που θέλουμε να τραβάνε δεδομένα είναι πολυποίκιλες, ο όγκος των δεδομένων μεγάλος και μαζί με αυτόν, η ανάγκη για την ασφάλεια τους αυξημένη. Κάπως έτσι μπήκαν στην ζωή μας τα NAS. Συσκευές που αναλαμβάνουν να κάνουν την ζωή μας ευκολότερη και φέρνουν το σύννεφο στον μικρόκοσμο του σπιτιού μας.

Ας δούμε όμως τι θα περάσει σήμερα από τον πάγκο του εργαστηρίου μας. Το όνομα Shuttle είναι σίγουρα γνωστό σε όλους σας και συνάμα είναι συνώνυμο των μικρών, όμορφων και δυνατών barebones. Αυτό όμως που δεν γνωρίζετε, είναι ότι εδώ και μερικούς μήνες αποφάσισε να μπει δυναμικά στον τομέα των NAS. Έτσι εδώ και λίγο καιρό έχει διαθέσει στην αγορά το OmniNas KD20, μία συσκευή που απευθύνεται στον οικιακό χρήστη που επιθυμεί την απλότητα στον χειρισμό και την ευκολία χρήσης περισσότερο από κάθε τι άλλο. Ας δούμε λοιπόν τι έχει να μας προσφέρει το πρώτο NAS της Shuttle.

Τεχνικά χαρακτηριστικά

Όπως αναφέραμε και στην εισαγωγή, το Omninas KD20 είναι ένα entry level NAS που απευθύνεται στον αρχάριο χρήστη που δεν έχει διάθεση να διαβάσει και να περάσει ώρες στα fora ψάχνοντας τρόπους βελτιστοποίησης της λειτουργίας της συσκευής του, καθώς και σε αυτόν που επιθυμεί μία συσκευή δικτυακής αποθήκευσης δεδομένων με κάποιες βασικές λειτουργίες και χαμηλό κόστος. Έτσι, ο αποθηκευτικός χώρος που μπορεί να φιλοξενήσει μπορεί να φτάσει τα 8TB όσον αφορά τους εξωτερικούς δίσκους, ενώ μπορεί να επεκταθεί περεταίρω μέσω των τριών θυρών USB (μία 3.0 μπροστά και δύο 2.0 πίσω). Όσον αφορά τους εσωτερικούς δίσκους, υποστηρίζονται τόσο τα πρότυπα RAID 0 & 1 καθώς και η διάταξη JBOD.

Πέραν της αποθήκευσης δεδομένων, το KD20 μπορεί να αναλάβει τους ρόλους του print server, iTunes server, DLNA server και Bittorrent downloader. Δυστυχώς (και ελπίζουμε να λυθεί το θέμα με κάποιο μελλοντικό firmware update) δεν είναι δυνατό να λειτουργούν ταυτόχρονα ο DLNA server και ο torrent downloader. Τέλος όπως επιβάλει η εποχή μας, υπάρχουν διαθέσιμες εφαρμογές τόσο για συσκευές android όσο και για το iOS οι οποίες επιτρέπουν την διεξαγωγή μίας σειράς λειτουργιών μέσω του κινητού ή του Tablet μας. Περισσότερα για αυτό όμως σε επόμενη σελίδα

Τα τεχνικά χαρακτηριστικά του Omninas KD20 συνοψίζονται στον παρακάτω πίνακα.

Η τιμή του KD20 στην ελληνική αγορά είναι περίπου 150 ευρώ.

Περιεχόμενα συσκευασίας

Η πρώτη εντύπωση από την συσκευασία του KD20 είναι αν μη τι άλλο θετική και προϊδεάζει για μία συσκευή που μπορεί άνετα να σταθεί ακόμα και στο σαλόνι μας. Λιτή, όπως μας έχει συνηθίσει η Shuttle και από τα barebones της, μας δίνει κάποιες λέξεις κλειδιά που χαρακτηρίζουν το NAS. H συσκευασία είναι το κλασσικό "βαλιτσάκι" στο οποίο έρχονται τα NAS όλων σχεδών των εταιρειών, ενώ η μοναδική φωτογραφία και κάποια τεχνικά χαρακτηριστικά βρίσκονται με την μορφή αυτοκόλλητου στο πλαϊνό του κουτιού.

Ανοίγοντας την συσκευασία ερχόμαστε σε επαφή με ένα χαρτονένιο κουτάκι το οποίο προφανώς περιέχει την προίκα του KD20. Πιο μέσα, καλά προστατευμένο μας περιμένει και το OMNINAS KD20.

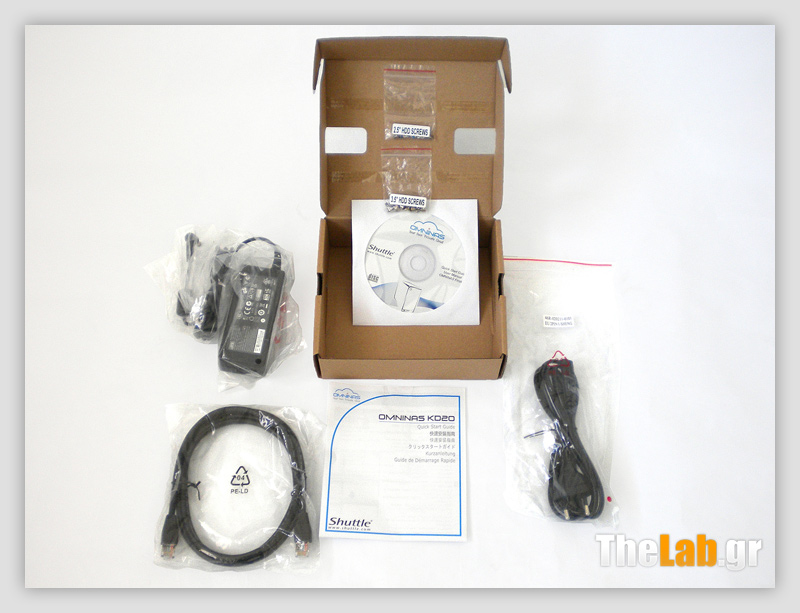

Στο εσωτερικό του κουτιού μας περιμένουν τα λίγο πολύ αναμενόμενα συνοδευτικά. Καλώδιο δικτύου, το τροφοδοτικό, το CD για την εγκατάσταση, οι απαραίτητες βίδες για στερέωση τόσο δίσκων 3.5" όσο και 2.5" καθώς και ένα φυλλάδιο με τις βασικές οδηγίες.

Το εξωτερικό

Οι πιο παρατηρητικοί σίγουρα προσέξατε την λέξη Stylish στην συσκευασία του KD20. Τι το διαφορετικό έχει άραγε να προσφέρει η πρόταση της Shuttle στο θέμα του στυλ; Πολλά είναι η απάντηση. Πρώτα από όλα μεγάλο μέρος της εξωτερικής επιφάνειας είναι κατασκευασμένο από ποιοτικό αλουμίνιο πάχους 2.5 χιλιοστών. Το υπόλοιπο είναι από ποιοτικό λευκό πλαστικό, το οποίο είναι ιδιαίτερα ανθεκτικό στις δαχτυλιές. Σε αντίθεση με πολλές συσκευές του ανταγωνισμού, η πλάτη του KD20 είναι επενδεδυμένη με το ίδιο πλαστικό, δίνοντας επιπλέον πόντους στον τομέα της εμφάνισης. Προσωπική άποψη του γράφοντος είναι ότι η εν λόγω συσκευή μπορεί άνετα να σταθεί ακόμα και δίπλα σε έναν iMac. Ας δούμε όμως λίγο πιο αναλυτικά το εξωτερικό

Όπως γίνεται εύκολα αντιληπτό τα φατνία των σκληρών δίσκων δεν είναι άμεσα ορατά, αλλά κρύβονται από ένα λευκό πορτάκι. Πάνω αριστερά υπάρχει ο διακόπτης ενεργοποίησης, ενώ στο κάτω μέρος βρίσκεται ένας αναγνώστης καρτών μνήμης SD, μία θύρα USB 3.0 και οι ενδεικτικές λυχνίες της συσκευής. Ένα αυτοκόλλητο με την ένδειξη push μας καθοδηγεί για το σημείο στο οποίο πρέπει να πιέσουμε το πορτάκι ώστε αυτό να ανοίξει

Το δεξί πλαινό του KD20 είναι πλαστικό και έχει μία αρκετά μεγάλη γρίλια η οποία βοηθά στον αερισμό της συσκευής. Στο κέντρο της υπάρχει και το λογότυπο της σειράς Omninas (της οποίας το KD20 προς το παρόν είναι ο μοναδικός εκπρόσωπος)

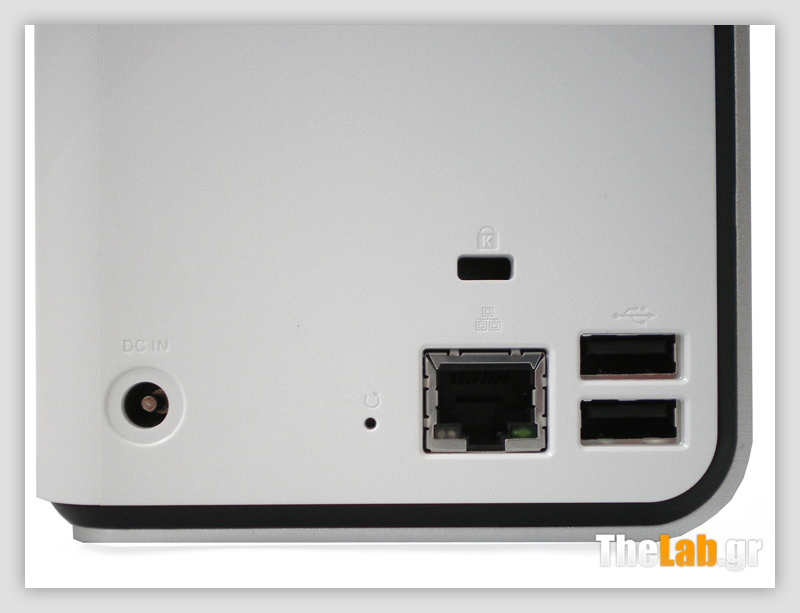

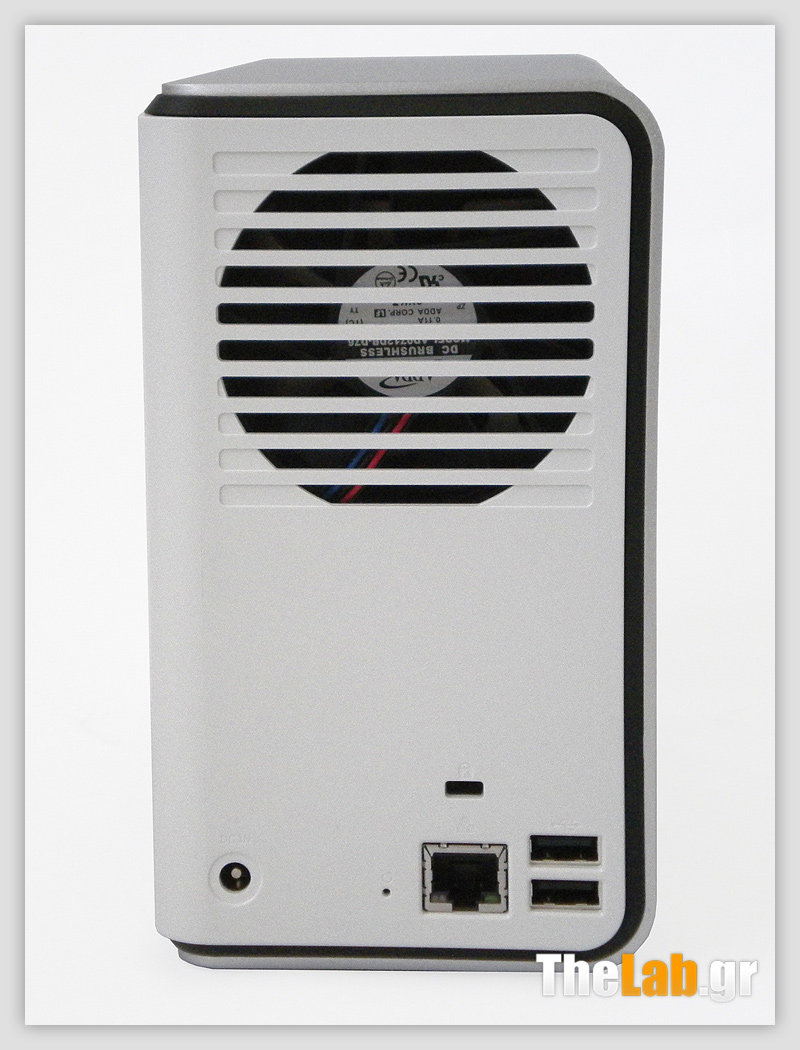

Τέλος στο πίσω μέρος της συσκευής υπάρχει η υποδοχή της τροφοδοσίας, 2 θύρες USB 2.0, μία θύρα gigabit ethernet, μία υποδοχή για κλειδαριά τύπου Kensington, o διακόπτης για reset και ο ανεμιστήρας ο οποίος αναλαμβάνει την ψύξη του εσωτερικού.





Ανοίγοντας το μπροστινό πορτάκι αποκαλύπτονται οι θήκες των σκληρών δίσκων. Αυτές είναι μεταλλικές όσον αφορά το τμήμα που στερεώνεται ο δίσκος και πλαστικές όσον αφορά το κούμπωμα.Στην επιφάνεια που έρχεται σε επαφή με την πλακέτα του σκληρού δίσκου υπάρχει μία επικάλυψη από διαφανές πλαστικό για την αποφυγή βραχυκυκλώματος της πλακέτας.





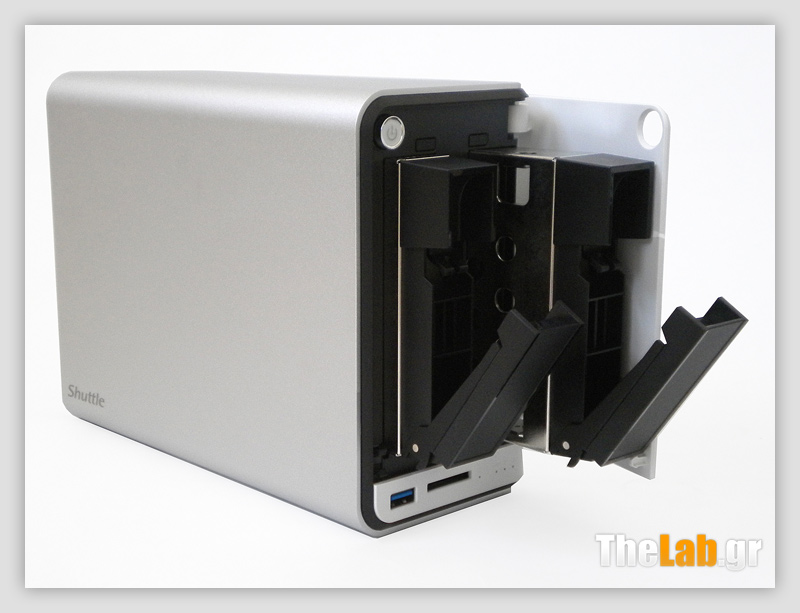

Το πορτάκι κλειστό και ανοιχτό αντίστοιχα







Πάνω από τις θήκες των δίσκων υπάρχουν δύο κουμπάκια με τους αριθμούς 1 και 2. Αυτά εξυπηρετούν την δυνατότητα hot swapping των δίσκων σε περίπτωση συστοιχίας RAID 1, χωρίς να υπάρχει η ανάγκη της οποιαδήποτε ρύθμισης μέσω software

Ματιές στα ενδότερα του KD20

Το Omninas KD20 έχει κατασκευαστεί με το σκεπτικό ότι δεν χρειάζεται να αποκαλύψει τον εσωτερικό του κόσμο στα μάτια του κατόχου του. Κάτι τέτοιο όμως δεν ισχύει για τα μάτια του reviewer. Έτσι μετά από αρκετό ψάξιμο, καταφέραμε να λύσουμε το KD20 μέχρι τελευταίας βίδας (και στην συνέχει να το ξανασυναρμολογήσουμε χωρίς να περισσέψει καμία - η μεθοδολογία αποσυναρμολόγησης θα παραμείνει μυστική - καλά, όποιος την χρειαστεί ας στείλει ένα προσωπικό μύνημα). Ας δούμε λοιπόν τι ενδιαφέρον κρύβει το εσωτερικό της συσκευής μας.

Ομολογούμε ότι ο τρόπος με τον οποίο είναι δομημένος ο σκελετός του KD20 είναι αν μη τι άλλο πρωτότυπος. Το επάνω, κάτω και αριστερό τμήμα της συσκευής είναι ένα ενιαίο κομμάτι αλουμινίου πάχους 2.5 χιλιοστών. Μέσα από αυτό υπάρχει ένας πλαστικός σκελετός στο οποίο στηρίζεται ο ανεμιστήρας, ενώ ακόμα πιο μέσα υπάρχει ο μεταλλικός σκελετός όπου στηρίζονται οι δίσκοι και βρίσκονται οι 2 πλακέτες της συσκευής.





Οι δύο όψεις του αλουμινένιου εξωτερικού







Ο ρόλος της ενεργητικής ψύξης του KD20 έχει ανατεθεί σε έναν ανεμιστήρα διαμέτρου 70 mm της ADDA και συγκεκριμένα τον AD0712DB-D76. Αυτός δουλεύει στα 12 Volt, ζητώντας μόλις 1.32 Watt και παρέχοντας ροή αέρα 20 CFM με θόρυβο 26.3 dB. Πάντως σύμφωνα με την Shuttle, μέχρι την θερμοκρασία των 55 βαθμών, ο ανεμιστήρας παραμένει απενεργοποιημένος, οπότε μένει να δούμε πόσο εύκολα φτάνει το KD20 τη θερμοκρασία αυτή.

Όπως αναφέραμε και στην ενότητα των τεχνικών χαρακτηριστικών, καρδιά του KD20 είναι ο NAS 7821 της PLX Technology αρχιτεκτονικής ARM 11. Είναι διπύρηνος με συχνότητα λειτουργίας τα 750 ΜΗz και μεταξύ άλλων υποστηρίζει harware RAID0 & 1, ενώ ενσωματώνει ελεγκτή δύο θυρών SATA και δύο θυρών USB 2.0. Όπως βλέπετε στην παρακάτω φωτογραφία, δεν έχει την ανάγκη ψύκτρας, πράγμα που σημαίνει ότι η έκλυση θερμότητας από αυτόν είναι μηδαμινή. Αναλυτικότερες πληροφορίες για τον NAS 7821 μπορείτε να βρείτε το link της κατασκευάστριας εταιρείας του.

Ο έλεγχος της μπροστινής USB 3.0 θύρας έχει ανατεθεί στον EtronTech EJ168a. O εν λόγω controller έχει κατηγορηθεί από διάφορους χρήστες μητρικών PC για πρόκληση BSOD (υπάρχει ενσωματωμένος σε μητρικές που δεν έχουν native υποστήριξη USB 3.0 από το chipset), οπότε μένει να δούμε πόσο καλά τα καταφέρνει στην περίπτωσή μας. Σίγουρα πάντως δεν πρέπει να προδιαγράφουμε κάτι, καθότι άλλο τα Windows και άλλο το λειτουργικό ενός NAS που είναι κομμένο και ραμμένο πάνω στο hardware του.

Οι δύο θύρες Sata καθώς και οι αντίστοιχες παροχές ρεύματος βρίσκονται σε μία κάρτα η οποία είναι κάθετα τοποθετημένη στην μητρική του NAS.

Τέλος ας ρίξουμε και μια ματιά στο πίσω μέρος της μικρής πλακέτας η οποία ελέγχει τόσο το μπουτόν ενεργοποίησης όσο και τα μπουτόν για το hot swapping των δίσκων.

Το λογισμικό

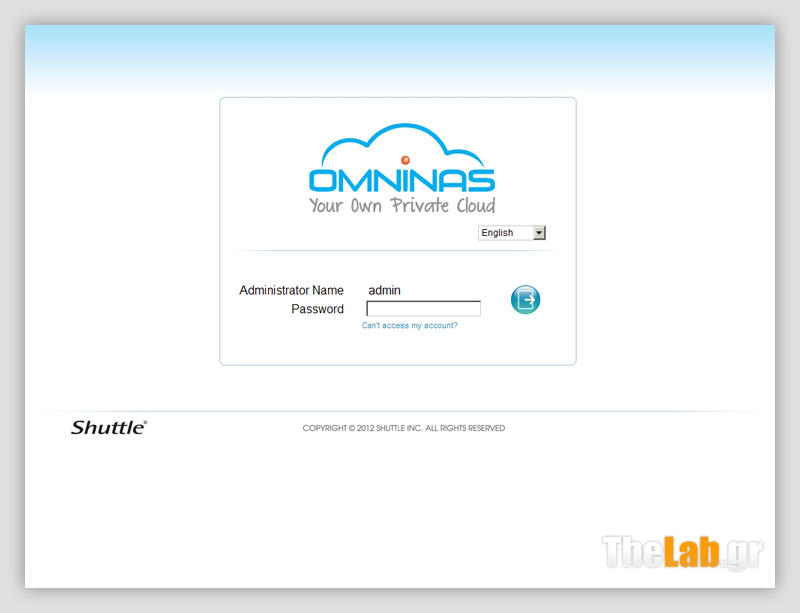

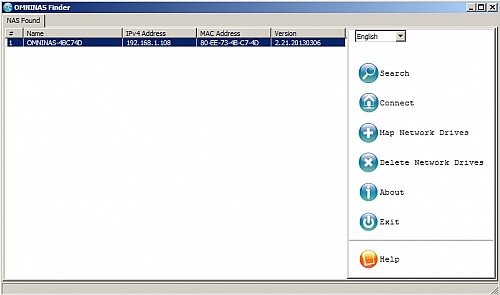

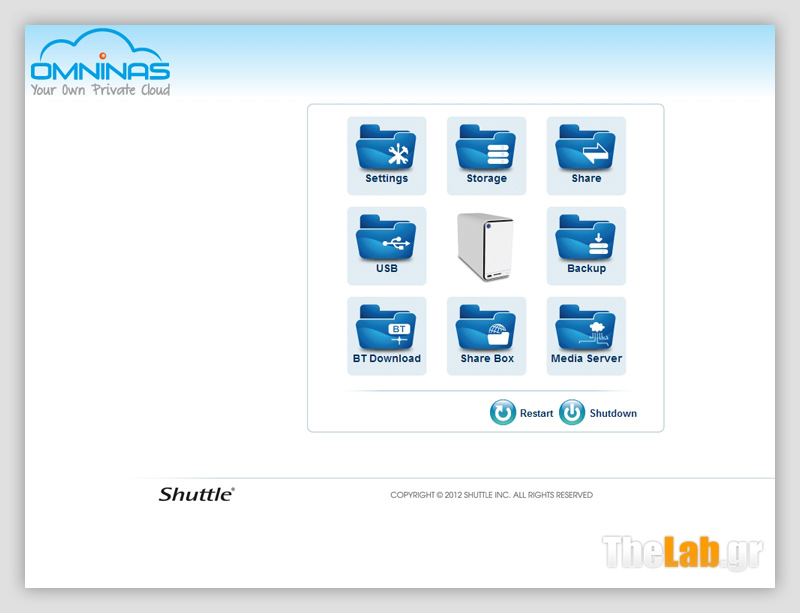

Αφήνοντας τα περί εξωτερικού και εσωτερικού περνάμε στο ζουμί που δεν είναι άλλο από το λογισμικό. Αφού βιδώσαμε δύο Seagate Barracuda ST31000524AS του 1ΤΒ στις θήκες τους και τους κουμπώσαμε στο KD20, τρέξαμε την τελευταία έκδοση του Omninas Finder. Χρειάστηκαν μερικά λεπτά και λίγα κλικ του ποντικιού για να ανοίξει στον browser η κεντρική σελίδα του KD20 και να προχωρήσουμε στην διαμόρφωση των δίσκων.

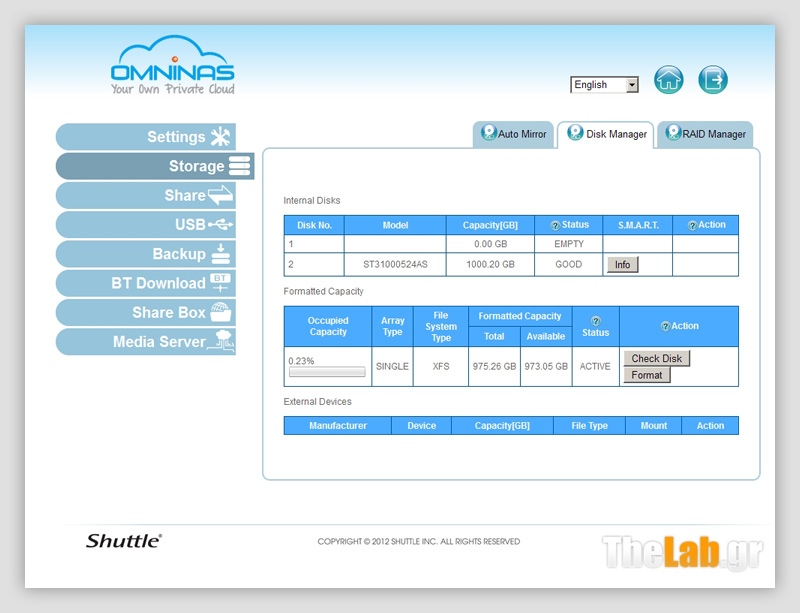

Η πρώτη μας δουλειά ήταν να διαμορφώσουμε τους δίσκους. Για τις ανάγκες του review θα πάρουμε μετρήσεις τόσο στις διατάξεις RAID 0 & 1 όσο και σε JBOD.





Η παραπάνω εικόνα είναι όταν κάναμε τις αρχικές δοκιμές στο KD20 με έναν μόνο δίσκο, γι' αυτό και οι επιλογές RAID και JBOD είναι γκρι - μη επιλέξιμες. Με δύο δίσκους είναι φυσικά επιλέξιμες αυτές και γκρι η επιλογή single disk. Όταν οι δίσκοι είναι έτοιμοι είτε από την επιλογή connect toy Finder είτε δίνοντας κατευθείαν την ip στον browser μπορούμε να συνδεθούμε με το interface του ΝAS. Αρχικά συναντάμε την σελίδα εισαγωγής ονόματος και κωδικού χρήστη και αφού τα εισάγουμε αντικρίζουμε την κεντρική σελίδα του KD20

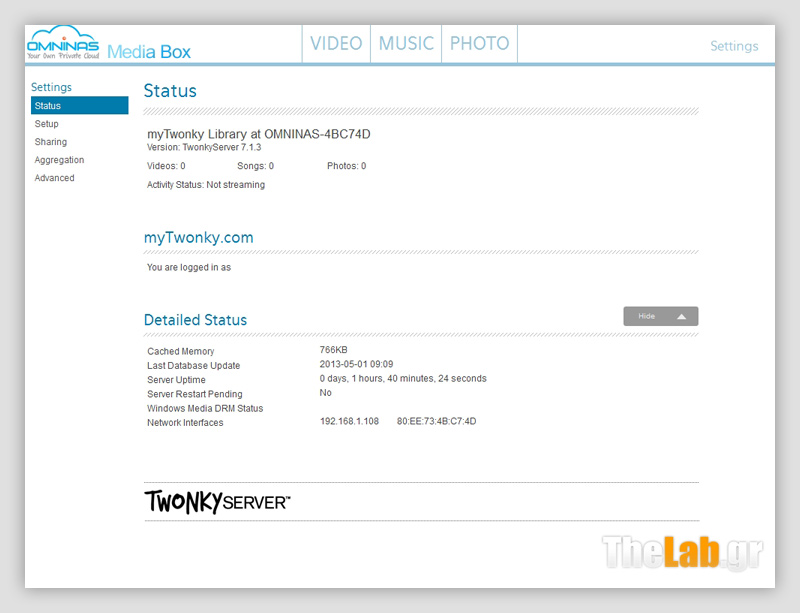

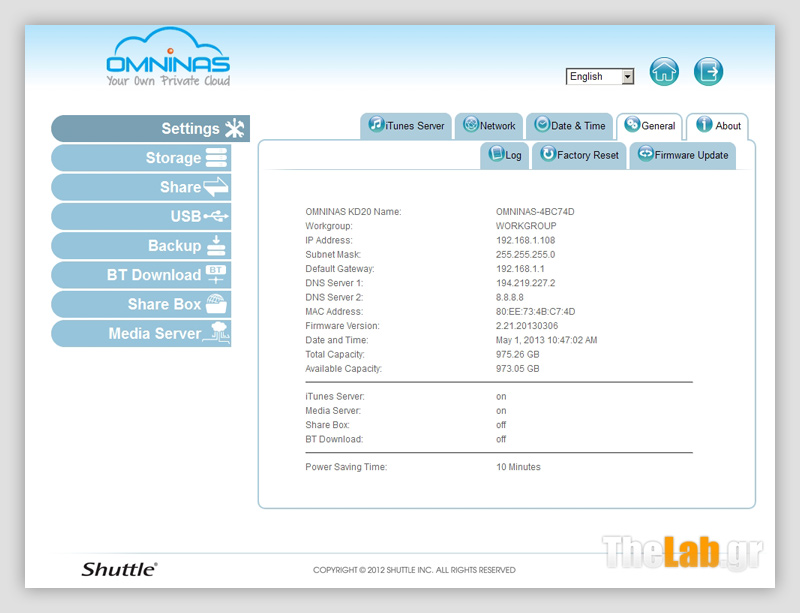

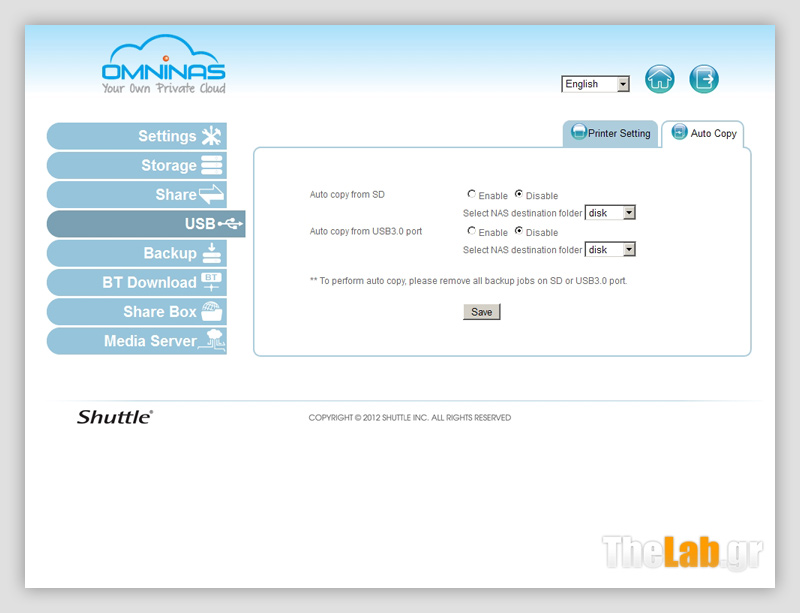

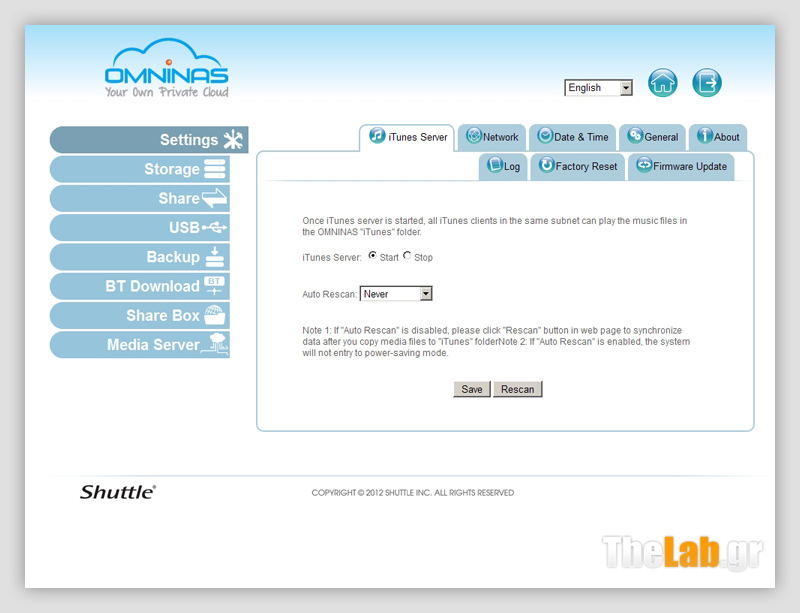

Η επιλογή settings μας φέρνει στις γενικές ρυθμίσεις πλην αυτών των δίσκων. Από αυτή μπορούμε να ρυθμίσουμε τα σχετικά με το δίκτυο, να αναβαθμίσουμε το firmware, να ελέγξουμε την κατάσταση της συσκευής και να ενεργοποιήσουμε τον iTunes server. Όσον αφορά το iTunes, δυστυχώς τα αρχεία τα οποία θα είναι διαθέσιμα στις apple συσκευές μας πρέπει να βρίσκονται αποκλειστικά στον φακελο iTunes και δεν μπορούμε να ορίσουμε κάποιους επιπλέον φακέλους





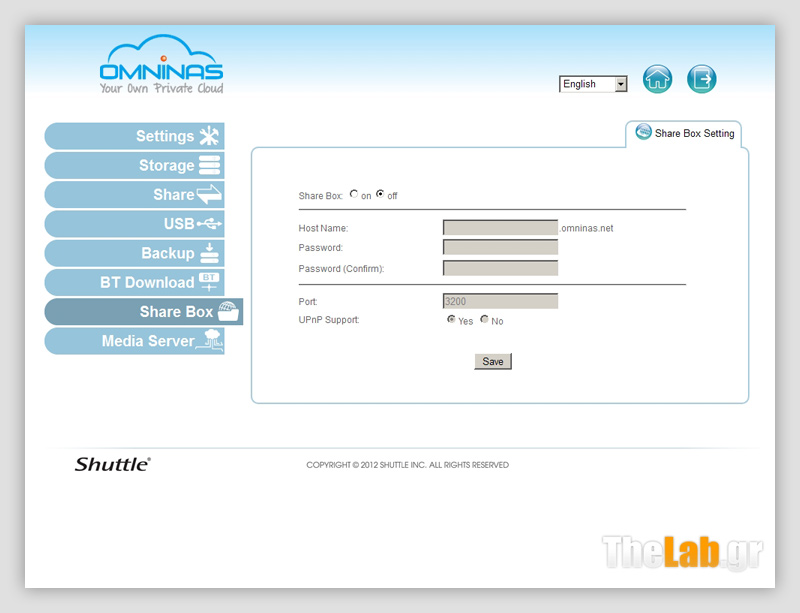

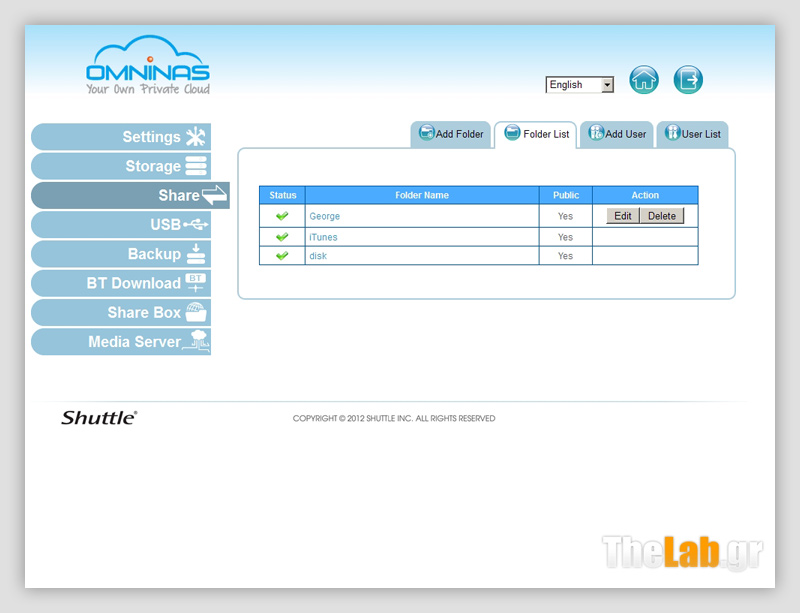

Από τις επιλογές Share και Share Box καθορίζουμε τόσο τους εγκεκριμένους χρήστες της συσκευής όσο και τους φακέλους. Δεν υπάρχουν επιλογές για ρύθμιση permissions, τα πάντα είναι εντελώς απλοϊκά. Στην περίπτωση του KD20 το θεωρούμε θετικό, μιας και το αγοραστικό του κοινό κατά την άποψή μας είναι διαφορετικό από αυτό των Qnap & Synology υπερδιπλάσιας τιμής. Το Share Box είναι μια υπηρεσία τύπου dyndns όπου το KD20 παίρνει μία διεύθυνση τύπου xxxx.omninas.net δίνοντας την δυνατότητα πρόσβασης στα δεδομένα μέσω διαδικτύου. Δυστυχώς απουσιάζει μία έστω υποτυπώδης δυνατότητα FTP server είτε για τοπική είτε για απομακρυσμένη χρήση.





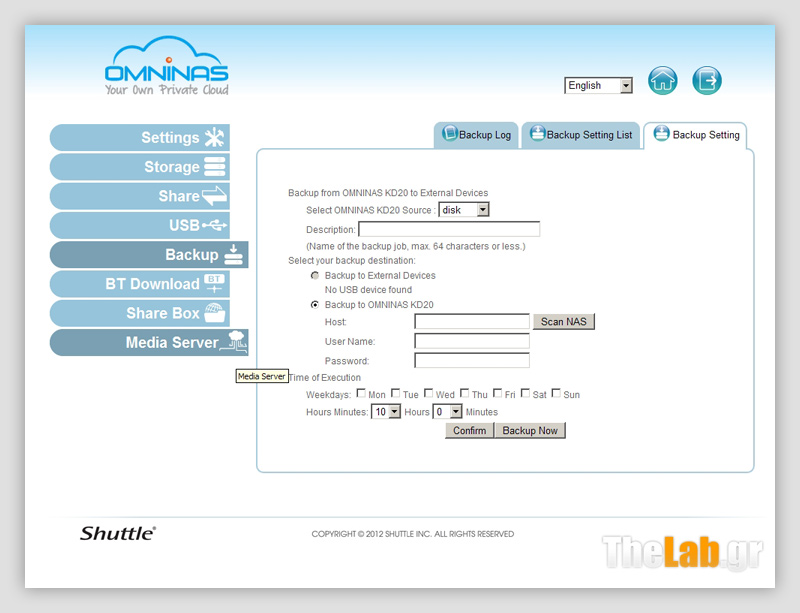

Ας περάσουμε τώρα στις επιλογές που έχουν να κάνουν με την ασφάλεια των δεδομένων μας. Παρ'ότι οικιακού προσανατολισμού, το KD20 μας δίνει κάποιες βασικές δυνατότητες backup. Αρχικά, μέσω της επιλογής USB (από την οποία μπορούμε να δούμε και τον συνδεδεμένο εκτυπωτή) μπορούμε να ορισουμε το αυτόματο backup που θα γίνεται όταν συνδέουμε μία μονάδα δίσκου ή USB Stick στην μπροστινή θύρα USB 3.0 ή μία κάρτα μνήμης στην αντίστοιχη υποδοχή. Η επιλογή backup μας δίνει την δυνατότητα είτε να κάνουμε backup κάποιους φακέλους σε μία εξωτερική μονάδα αποθήκευσης, είτε να τραβάμε backup από καποιο άλλο NAS στο KD20. Επιπλέον υπάρχει η δυνατότητα ρύθμισης του πότε θα γίνονται οι παραπάνω διεργασίες.





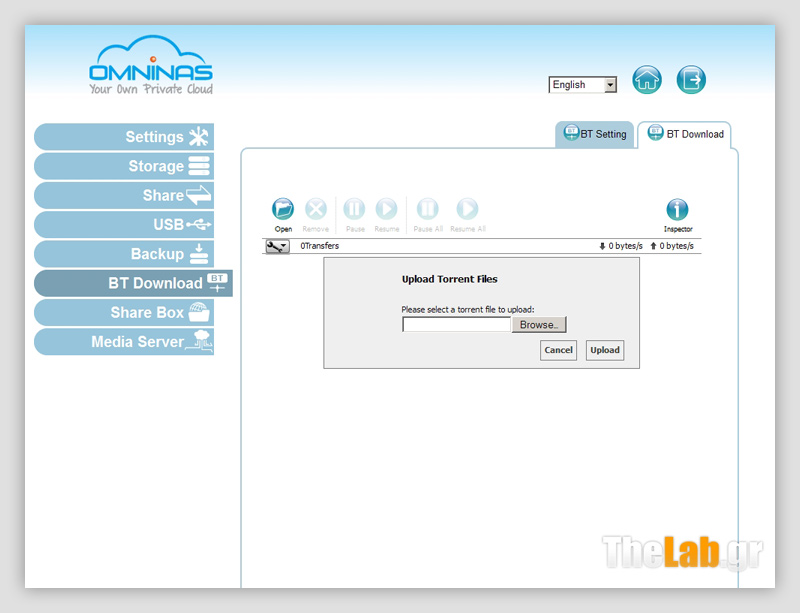

Tέλος, όπως αναφέραμε το Omninas προσφέρει έναν βασικό bittorent downloader καθώς και έναν DLNA server, τον Twonky v7.1.3. Δυστυχώς οι παραπάνω εφαρμογές δεν μπορούν να είναι σε ταυτόχρονη λειτουργία. Πάντως μας άρεσε η επιλογή του Twonky μιας και είναι εφαρμογή που χρησιμοποιείται από πολλές εταιρείες του χώρου, έχει καλή υποστήριξη και συχνές αναβαθμίσεις.







Αποτελέσματα μετρήσεων

Αφού ολοκληρώσαμε την παρουσίαση των χαρακτηριστικών του KD20 θα περάσουμε ως είθισται στις μετρήσεις επιδόσεων. Το σύστημα και τα περιφερειακά που χρησιμοποιήθηκαν είναι τα κάτωθι:

Motherboard : Asus P5EVM-HDMI

CPU : Intel Core2Duo E8200 @2.66Ghz

RAM : TeamGroup Elite 4x1GB DDR2 800Mhz

SSD : Samsung 830 64 GB (για το λειτουργικό)

HDD : WD Caviar Black 640GB

OS : Windows XP SP3

LAN Adapter : Intel PRO 1000 GT

Switch : TP-Link TL-SG1008D

Οι μετρήσεις έγιναν με το NASPT Exerciser v. 1.7.1 της Intel και τα αποτελέσματα παρουσιάζονται παρακάτω.

Λόγω του ότι τα αποτελέσματα των μετρήσεως από τις 5 φορές που τρέξαμε το NASPT Exerciser ήταν πανομοιότυπα με αποκλίσεις στα όρια του στατιστικού σφάλματος, σας δείχνουμε μόνο ένα screenshot ανά διάταξη δίσκων.

Omninas for Android

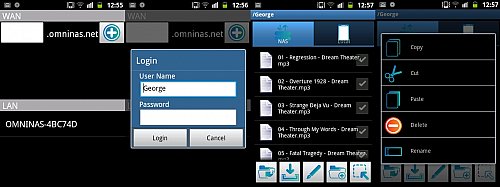

Όπως αναφέραμε και στην εισαγωγή της σημερινής μας παρουσίασης, ένας από τους λόγους που μπήκαν τα NAS στα σπίτια μας είναι ο συνεχώς αυξανόμενος αριθμός δικτυωμένων συσκευών. Έτσι για να καλύψουν τις ανάγκες των χρηστών smartphones & tablets, οι κατασκευαστές NAS προσφέρουν και τις σχετικές εφαρμογές ώστε να γίνεται πιο εύκολη η σύνδεση μεταξύ NAS και κινητού τηλεφώνου ή ταμπλέτας. Έτσι, δεν θα μπορούσε η νεοεισερχόμενη στην κατηγορία Shuttle να παραβλέψει την τάση αυτή και προσφέρει την εφαρμογή Omninas τόσο στο Google Play όσο και στο Αpp Store της Αpple. Ας δούμε λοιπόν τις δυνατότητες της εφαρμογής αυτής στην πλατφόρμα του android. Ας δούμε λοιπόν τις κύριες λειτουργίες και δυνατότητες που προσφέρει η προαναφερθείσα εφαρμογή

• Πρόσβαση στα αποθηκευμένα δεδομένα μέσω android από οπουδήποτε
• Μεταφορά αρχείων απο την συσκευή android στο KD20 και αντίστροφα
• Διαχείρηση του αποθηκευμένου υλικού
• Σύνδεση μεταξύ αποθηκευμένου υλικού και εφαρμογής facebook & email στην συσκευή android
• Υποστήριξη αναπαραγωγής αρχείων media που βρίσκονται στο KD20 από την συσκευή android

Σε γενικές γραμμές η εμπειρία από την χρήση της εφαρμογής ήταν καλή, αν και αντιμετωπίσαμε κάποια προβλήματα με την μεταφορά αρχείων από το κινητό προς το NAS. Χρησιμοποιώντας όμως έναν άλλο file explorer το πρόβλημα λύθηκε, οπότε θεωρούμε ότι είναι bug της εφαρμογής. Παρακάτω μπορείτε να δείτε κάποια screenshots από την εφαρμογή.

Συμπεράσματα - Τελικές σκέψεις

Στην τελευταία σελίδα των review συνηθίζουμε να συνοψίζουμε τα όσα παρουσιάσαμε. Σήμερα όμως θα γίνει μία εξαίρεση και πέρα από την ανακεφαλαίωση, ο γράφων θα σας εξιστορήσει και το ιστορικό της παρουσίασης αυτής.

Το KD20 βρίσκεται στον πάγκο του εργαστηρίου ακριβώς επί δύο μήνες. Ο λόγος για αυτή την καθυστέρηση ήταν ένα πρόβλημα στο firmware το οποίο έκανε αδύνατη την λειτουργία του KD20 σε RAID0. Το KD20 που παραλάβαμε "φόραγε" fw έκδοσης Μαρτίου. Ως είθισται, πριν κάνουμε οποιαδήποτε μέτρηση, έγινε το απαραίτητο update και ξεκινήσαμε τις δοκιμές. Εκεί διαπιστώθηκε το πρόβλημα με το RAID0. Ανάμεσα στις διάφορες προσπάθειες εντοπισμού του προβλήματος, έγιναν διαδοχικά downgrade, μέχρι που καταλήξαμε στο ότι το τελευταίο "σταθερό" fw ήταν αυτό του Δεκεμβρίου. Κάπου εκεί πάγωσε και το review. Πριν μερικές μέρες εκδόθηκε νέα έκδοση fw και φυσικά οι μετρήσεις και οι δοκιμές ξεκίνησαν εκ του μηδενός. Προς μεγάλη μας χαρά διαπιστώσαμε ότι τα προβλήματα είχαν λυθεί και έτσι διαβάζετε την παρουσίαση αυτή.

Προσπερνώντας το θέμα του προαναφερθέντος προβλήματος, μπορούμε να πούμε ότι το KD20 μας άφησε ανάμεικτες εντυπώσεις. Κατ'αρχήν δεν καταφέραμε ποτέ να δούμε επιδόσεις που να πλησιάζουν τις ονομαστικές. Επίσης δεν μας άρεσε η αδυναμία ταυτόχρονης λειτουργίας του DLNA server και του bittorent client. Μας άρεσε όμως η προσέγγιση της απλότητας στο interface που το κάνει ιδανικό για χρήστες που δεν ξέρουν και δεν έχουν τον χρόνο και την διάθεση να μάθουν να χειρίζονται ένα πολύπλοκο NAS. Τέλος, όπως αποδείχθηκε στην πράξη, πίσω από το KD20 υπάρχει μία ομάδα προγραμματιστών που προσπαθούν να το κάνουν καλύτερο με τακτικές αναβαθμίσεις. Στα χρήματα που κοστίζει αποτελεί μία αξιόλογη επιλογή, αν και με περίπου 50 ευρώ επιπλέον μπορειτε να βρείτε τις entry level προτάσεις των QNAP & Synology. Κατά την άποψή μας με λίγο χαμηλότερη τιμή, θα ήταν μία εξαιρετικά ελκυστική πρόταση.

Συνοψίζοντας λοιπόν, τα μειονεκτήματα και τα πλεονεκτήματα του Shuttle Omninas KD20 είναι τα παρακάτω:

Πλεονεκτήματα

• Ποιότητα κατασκευης - χρήση αλουμινίου

• Ύπαρξη θύρας USB 3.0

• Λιτότητα - απλότητα του interface

Μειονεκτήματα

• Αδυναμία προσθήκης λειτουργιών μέσω εξωτερικών εφαρμογών

• Αδυναμία ταυτόχρονης λειτουργίας DLNA server & bittorent client

• Μη δυνατότητα σύνδεσης μέσω FTP

• Επιδόσεις σε διαταξη δίσκων JBOD

Λαμβάνοντας υπόψην όλα τα παραπάνω, η βαθμολογία που παίρνει το Omninas KD20 είναι:

Κάπου εδώ τελείωσε μία ακόμα παρουσίαση από το εργαστήρι του TheLab.gr. Ευχαριστούμε θερμά την Shuttle για την παραχώρηση του δείγματος και για την υποστήριξη κατά την διάρκεια των δοκιμών.

"Όλα συνδέονται". Ή έστω θα έπρεπε. Η ροή των δεδομένων τα τελευταία χρόνια μας έχει υπερκεράσει και έχει κατακλύσει την καθημερινότητά μας. Αν κάποιος ιστορικός τεχνολογίας κοιτάξει την δεκαετία του 2010, αυτό που θα έχει να πει είναι ότι τότε απελευθερώθηκαν τα δεδομένα από τη φυσική τους θέση και απέκτησαν κίνηση και μετακόμισαν σε σύννεφα δεδομένων. Και δε θα έχει και άδικο, μιας και πλέον τα κινητά μας για παράδειγμα μπορούν να έχουν μέχρι και 128 Gb χωρητικότητα, τόση όση είχαν οι προσωπικοί υπολογιστές το 2004. Άρα μπορούμε να συμπεράνουμε ότι τα δεδομένα έχουν φύγει από τη στατικότητα του υπολογιστή μας και μεταναστεύουν με διάφορους τρόπους στο χέρι μας.

Πολλές συσκευές είναι αυτές που κάνουν την παραπάνω πρόταση εφικτή. H Google, η Microsoft, το Dropbox προσφέρουν δωρεάν (και όχι μόνο) πρόσβαση σε υπηρεσίες σύννεφου. Επίσης διάφορες υλοποιήσεις NAS σου δίνουν την δυνατότητα να φτιάξεις το δικό σου προσωπικό σύννεφο, από το οποίο μπορείς να έχεις πρόσβαση από όπου και να είσαι. Σε όλες τις παραπάνω υλοποιήσεις, υπάρχουν και εφαρμογές για τα διαδεδομένα λειτουργικά συστήματα κινητών Android και iOS. Αλήθεια, τι άλλο παραπάνω θα μπορούσαμε να ζητήσουμε από μια συσκευή;

Εδώ έρχεται η Patriot και μας προσφέρει το Gauntlet Node, μια συσκευή η οποία μπορεί να γίνει το προσωπικό σου σύννεφο αλλά και σύντροφός σου στις αστικές σου εξορμήσεις. Είναι μια συσκευή μεγέθους δίσκου 3,5" που παίρνει HDD ή SSD 2,5", έχει μπαταρία πολυμερών ιόντων λιθίου που μπορεί να στρημάρει συνεχόμενα για 5,5 ώρες, ενώ η συνδεσιμότητά του με "συμβατικά" υπολογιστικά συστήματα, εκτός από Wifi 802.11 b/g/n, μπορείτε να το συνδέσετε σε θύρα USB 3.0 και να επιτύχετε υψηλές ταχύτητες μεταφοράς.

Χαρακτηριστικά

Ξεπακετάρισμα

To Gauntlet Node διατίθεται σε ένα σχετικά μικρό κουτί το οποίο περιέχει, όπως είδατε και στην προηγούμενη σελίδα, όλα όσα χρειάζεστε για να το θέσετε σε λειτουργία

Το κουτί του Gauntlet Node



Ανοίγοντάς το, βλέπουμε ότι η συσκευή πιάνει σχεδόν όλο το χώρο της συσκευασίας, μειώνοντας έτσι τον όγκο του, ενώ όλα τα παρελκόμενά του βρίσκονται πίσω από αυτό

Το εσωτερικό της συσκευασίας



Όπως αναφέρθηκε και πιο πριν, τα παρελκόμενα του Gauntlet Node είναι ένα καλώδιο usb 3.0, ένα καλώδιο usb για τροφοδοσία από μετατροπέα ρεύματος τοίχου, πρίζες UK και EU (ένα συν για όσους ταξιδεύουν συχνά στο Ηνωμένο Βασίλειο), βίδες και πλαστικά ποδαράκια για τη συσκευή.

Το Gauntlet Node και τα παρελκόμενά του



Τα πλαστικά ποδαράκια που έρχονται μαζί με τη συσκευασία καλύπτουν και την πρόσβαση στις βίδες που κρατούν το Gauntlet Node δεμένο, δίνοντας του μια πιο συμπαγή αίσθηση συνολικά.

Τα πλαστικά ποδαράκια στήριξης του Gauntlet Node



Εγκατάσταση δίσκου

Η εγκατάσταση ενός δίσκου στο Gauntlet Node, είναι σχετικά εύκολη υπόθεση, μιας και η διαδικασία περιλαμβάνει το βίδωμα 8 βιδών. Τέσσερις στον δίσκο για να μπορεί να κλειδώσει στη θέση του και άλλες τέσσερις για να κλείσει το κουτί.

Σαν δίσκο για τη δοκιμή επιλέξαμε έναν HDD 2,5" 500gb. Ο λόγος που καταλήξαμε σε αυτή την απόφαση, ήταν από την μία η διεπαφή της συσκευής - που ήταν SATA2, οπότε όποιον σύγχρονο δίσκο και να βάζαμε, θα είχε κόφτη στις επιδόσεις. Από την άλλη, θέλαμε να μείνουμε πιστοί στο ρόλο που η ίδια η Patriot δίνει στο Gauntlet Node, ως μέσο αξιοποίησης των δίσκων φορητών συστημάτων (laptop) που μας μένουν από την αναβάθμισή σε ssd.

Αυτό που βρήκαμε εξαιρετικά ενδιαφέρον είναι ότι θέση σύνδεσης του δίσκου με τη συσκευή δεν είναι κολλημένη πάνω στο σώμα της συσκευής, δίνοντάς μας την δυνατότητα να προσθέσουμε αν θέλουμε - όχι για μόνιμα - και δίσκο μεγαλύτερο των 2,5".

Τέλος, όταν ο δίσκος εισαχθεί, με την βοήθεια των πλευρικών βιδών που έχουμε εγκαταστήσει από πριν, μένει στερεωμένος στη θέση του, δίνοντάς μας την δυνατότητα να κλείσουμε το περίβλημα και να τον θέσουμε σε λειτουργία

Ο δίσκος πλέον τοποθετημένος στο Gauntlet Node



Συνδεσιμότητα

Το Gauntlet Node, μπορεί να συνδεθεί με δύο τρόπους με τον υπολογιστή μας ή το smartphone μας. Είτε μέσω της θύρας usb 3.0 που διαθέτει, ή μέσω ασύρματου. Προσέξτε, δεν μπορείτε να έχετε και τα δύο μαζί. Ή θα το συνδέετε στον υπολογιστή σας για να το φορτίσετε ή να μεταφέρετε αρχεία, ή θα έχετε πρόσβαση στο ασύρματο δίκτυο που δημιουργεί η συσκευή.

Και εδώ σηκώνουμε μανίκια και ξεκινάμε τις δοκιμές. Το Gauntlet Node μπορούμε να το χρησιμοποιήσουμε σαν απλό εξωτερικό δίσκο, συνδέοντας με τον υπολογιστή μας με usb, ή μπορούμε να χρησιμοποιήσουμε σε πλήρη έκταση τις δυνατότητές του, συνδεόμενοι σε αυτό μέσω κινητού τηλεφώνου. Η εταιρία έχει αναπτύξει εφαρμογές για Android και iOS, με τις οποίες έχουμε πλήρη έλεγχο πάνω στην συσκευή, ή μπορείτε να χρησιμοποιήσετε την ασύρματη σύνδεση του υπολογιστή σας για να συνδεθείτε σε αυτό.

Πλατφόρμα Smartphone

Παρακάτω μπορείτε να δείτε στιγμιότυπα από το πρόγραμμα σε λειτουργία σε περιβάλλον Android.

Ο τρόπος με τον οποίο μπορείτε να κάνετε αναβάθμιση του λογισμικού του Gauntlet Node είναι αρκετά εύκολος και συνίσταται να το κάνετε αμέσως, μιας και έτσι δεν θα έχετε θέματα κατά τη χρήση του. Εμείς την κάναμε προληπτικά, δεν αντιμετωπίσαμε κάποιο πρόβλημα το οποίο να μας ώθησε να το ψάξουμε και πραγματικά είναι μια απλή διαδικασία. Κατεβάζουμε από τον δικτυακό τόπο της Patriot Memory (http://www.patriotmemory.com/product/detail.jsp?prodline=6&catid=43&prodgroupid=179&id=1274&type=19) το τελευταίο firmware, το μεταφέραμε στο σκληρό δίσκο του Gauntlet Node και μετά απλά προχωρήσαμε στην αναβάθμιση. Προσοχή, αν δεν είναι επαρκώς φορτισμένο, το Gauntlet Node δε θα προχωρήσει στην αναβάθμιση του λογισμικού του.

Όπως αναφέραμε και πιο πάνω, το Gauntlet Node, έχει την δυνατότητα να δημιουργήσει ένα ασύρματο δίκτυο στο οποίο μπορούμε να συνδεθούμε και να διαχειριστούμε τη συσκευή, καθώς επίσης υπάρχει η δυνατότητα σύνδεσης και με το δικό μας ασύρματο δίκτυο.

Πλατφόρμα PC

Για να μπορέσετε να συνδεθείτε με το Patriot Gauntlet Node πρέπει να συνδεθείτε αποκλειστικά μέσω ασύρματης σύνδεσης σε αυτό. Όταν το κάνετε, αν πλοηγηθείτε στην εσωτερική διεύθυνση 10.10.10.254, μπορείτε να διαχειριστείτε τις ρυθμίσεις του Patriot Gauntlet Node, αλλά όχι τα αρχεία, τα οποία βρίσκονται μέσα σε αυτό. Παρακάτω μπορείτε να δείτε όλες τις διαθέσιμες ρυθμίσεις του Patriot Gauntlet Node:



Χειρισμός του Gauntlet Node μέσω PC



Δοκιμές

Στο Patriot Gauntlet Node επιλέξαμε να χρησιμοποιήσουμε έναν μηχανικό δίσκο και όχι ssd με το σκεπτικό το οποίο η ίδια η Patriot έχει συνδέσει την προωθητική της καμπάνια στον δικτυακό της τόπο λέγοντας ότι στο Gauntlet Node μπορούμε να χρησιμοποιήσουμε τον σκληρό δίσκο που μας έχει "ξεμείνει" από την αναβάθμιση σε ssd που έχουμε κάνει, αφενός. Αφετέρου, αυτό το οποίο θέλουμε περισσότερο είναι η χωρητικότητα και όχι η ταχύτητα, έτσι, ο μηχανικός σκληρός δίσκος έχει ακόμα ένα παραπάνω λόγο προτίμησης από τον ssd, του οποίου οι χωρητικότητες που προσφέρονται στην οικονομικά μεσαία κατηγορία, είναι μικρές για χρησιμοποίηση ως αποθήκη.

Για τις δοκιμές που θα δείτε παρακάτω, χρησιμοποιήθηκε ο Western Digital Scorpio Blue με χωρητικότητα 500Gb με εύρος διαμεταγωγής δεδομένων τα 3Gbps, όσο έχει και το Gauntlet Node (άλλος ένας λόγος για τον οποίο δε πήγαμε σε σύγχρονο ssd).

Τρέξαμε τις δοκιμές του προγράμματος CrystalDiskMark με τον δίσκο συνδεδεμένο στο Gauntlet Node και μετά συνδέσαμε τον σκληρό δίσκο σε ένα λάπτοπ Dell L702x, το οποίο διαθέτει ελεγκτή Sata εύρους 6 Gbps o οποίος υπερκαλύπτει τις ανάγκες για την εκτέλεση δοκιμών. Παρακάτω μπορείτε να δείτε τα αποτελέσματα από τις δύο αυτές δοκιμές.

Αποτελέσματα δοκιμών με τον WD Scorpio Blue συνδεδεμένο στο Patriot Gauntlet            Αποτελέσματα δοκιμών με τον WD Scorpio Blue συνδεδεμένο στο Dell L702x

Από ό,τι βλέπετε, οι διαφορές στην απόδοση του σκληρού δίσκου είτε το χρησιμοποιούμε στο συστημά μας ή το έχουμε στο Gauntlet Node, είναι ίδιες. Αυτό κάνει την συσκευή ιδανική για την εξωτερική αποθήκευση και μεταφορά δεδομένων μιας και δεν θα συναντήσουμε μικρές ταχύτητες μεταφοράς.

Τελευταίες σκέψεις - Βαθμολογία

Το προϊόν της Patriot, το Gauntlet Node, αποτελεί ίσως τον προπομπό μιας νέας μόδας που έρχεται και ονομάζεται "προσωπικό μεταφερόμενο σύννεφο". Ναι μεν θέλουμε τα δεδομένα μας παντού, αλλά δεν τα θέλουμε στο internet. Θέλουμε να έχουμε διαθέσιμες τις προσωπικές μας φωτογραφίες αλλά θέλουμε να τις βλέπουμε μόνο εμείς και όχι να τις μοιραζόμαστε με κάποιον πράκτορα των αμερικάνικων μυστικών υπηρεσιών. Υπό το πρίσμα των νέων εξελίξεων στην διαδικτυακή ασφάλεια δεδομένων, μια συσκευή σαν το Gauntlet Node, στην ουσία δίνει στα δεδομένα μας την διαθεσιμότητα που επιθυμούμε, αλλά από την άλλη, μας έχει εκτός του δικτύου, προφυλάσσοντας ως ένα βαθμό την ιδιωτικότητα που θέλουμε να έχουμε με τα δεδομένα μας.

Η συσκευή σε γενικές γραμμές μας άρεσε. Έχει ωραίο φινίρισμα, η εγκατάσταση του σκληρού δίσκου είναι εύκολη, δεν έχει μεγάλο βάρος οπότε δεν μας επιβαρύνει κατά την μεταφορά της ακόμα και αν έχουμε ένα μικρό τσαντάκι μεταφοράς. Τα μόνα μειονεκτήματα που βρήκαμε στη συσκευή είναι το "φτωχό" από δυνατότητες μενού και το γεγονός ότι ο ελεγκτής του σκληρού δίσκου δεν ήταν εύρους 6 Gbps, πράγμα το οποίο θα αύξανε την συμβατότητά του με σκληρούς δίσκους νέας τεχνολογίας.

Το συγκεκριμένο προϊόν την ώρα που γραφόταν η συγκεκριμένη παρουσίαση δεν είναι διαθέσιμο από ελληνικά καταστήματα αλλά μπορείτε να το προμηθευτείτε από τοhttps://www.amazon.co.uk/exec/obidos/ASIN/b008kw61xk/geizhals07-21/ , στην τιμή των £76,99 + μεταφορικά, χωρίς σκληρό δίσκο.

Ευχαριστούμε την Patriot Memory για την παραχώρηση του δείγματος δοκιμής

Για ακόμα μια φορά η Shuttle μας κάνει την τιμή να μας παραχωρήσει ένα από τα κορυφαία barebones της αγοράς για δοκιμή. Αν το καλοσκεφτούμε, η εταιρία που έχει συνδέσει άρρηκτα το όνομά της με Barebones και Small Form Factor PC's είναι η μόνη εναπομένουσα παραγωγός αναβαθμίσιμων barebones μιας και όλοι οι ανταγωνιστές (Zotac, Biostar, Systemax, Asus, MSI, Gigabyte, SuperMicro κτλ) είτε παρήγαγαν αποκλειστικά για το enterprise κομμάτι, είτε έχουν στραφεί στο All-in-One και τα mini pc. Μέσα από τις σελίδες του thelab έχουμε δει αρκετά δείγματα τις εταιρίας που από το 1983 εξειδικεύεται στην εν λόγω κατηγορία, προσφέροντας προτάσεις και λύσεις με απόδοση και αξιοπιστία που κυμαίνονται σε πολύ υψηλά επίπεδα.

Στη σημερινή δοκιμή έχουμε την ευκαιρία να σας παρουσιάσουμε το δίδυμο αδερφό του SX79R5 αλλά για το socket LGA 1155 της Intel με την ονομασία XPC Barebone SZ77R5.

Το SZ77R5 μπορεί να αποτελέσει την ιδανική βάση για ένα σύστημα γενικής χρήσης είτε προορίζεται για gaming, είτε για ψυχαγωγία και αναπαραγωγή πολυμέσων. Με βάση το Intel® Z77 Express chipset και την υποστήριξη επεξεργαστών Intel® 22nm Ivy Bridge μπορεί να προσφέρει κορυφαίες επιδόσεις και ένα μακρύ κατάλογο χαρακτηριστικών μέσα σε ένα μικρό σασί αλουμινίου. Αυτός περιλαμβάνει την υποστήριξη καρτών γραφικών PCI-Express v3.0 και συνολικού μέγεθος μνήμης 32GB DDR3 στα 1600Mhz, χαρακτηριστικά που μπορούν να καταστήσουν το SZ77R5 ως ένα σύστημα με εκπληκτικές επιδόσεις.

Το κομψό περίβλημα αλουμινίου προσφέρει χώρο για ένα οπτικό drive, δύο σκληρούς δίσκους 3.5" με υποστήριξη RAID και Smart Response (SSD caching) ενώ παρέχονται και δύο θύρες mini-PCIe για την τοποθέτηση δίσκων mSATA-SSD ή WiFi/BT Cards. Το XPC διαθέτει επίσης 10 υποδοχές USB, τέσσερις από τις οποίες υποστηρίζουν το πρότυπο USB 3.0 natively από το Intel® Z77, στοιχείο που προσφέρει καλύτερα power savings από τους ξέχωρους controllers. Όλα τα παραπάνω τροφοδοτούνται από ένα μίνι τροφοδοτικό 500W με πιστοποίηση 80+ Bronze!

Οπότε, ας περάσουμε στα αναλυτικά χαρακτηριστικά του SZ77R5.

Τεχνικά Χαρακτηριστικά

Τα τεχνικά χαρακτηριστικά του SZ77R5 παραθέτονται στον παρακάτω πίνακα.

Το SZ77R5 ακολουθεί το πρότυπο Shuttle Form Factor, ένα τύπο δημιούργημα της εταιρίας! Αν και ιδιαίτερα μικρό η επεκτασιμότητα και η συνδεσιμότητά του είναι κάθε άλλο παρά περιορισμένες. Εκτός των δύο native SATA 6.0Gb/s που δίνει το Intel® Z77 Express chipset, διαθέτει και δύο SATA 3.0GB/s καθώς και τέσσερις native θύρες USB 3.0. Όπως αναγράφεται και στον πίνακα των χαρακτηριστικών, το XPC εξοπλίζεται με μία θύρα x16 PCI-E Rev 3.0 αλλά με μόνο δύο PCIe power connectors που διαθέτει το PSU μην ελπίζετε σε ιδιαίτερα high-end κάρτες γραφικών. Ούτως η άλλως, δεδομένου ότι τα συστήματα ψύξης των ισχυρών VGAs είναι dual slot, δεν θα χωρούσε δεύτερη στο μικρό Shuttle.

Τα τεχνικά χαρακτηριστικά του PSU (PC63I0005), το οποίο εξοπλίζει το SZ77R5, παραθέτονται στον παρακάτω πίνακα.

Όπως βλέπετε το PSU είναι ιδιαίτερα ακριβό για τα κυβικά του και για αυτά που προσφέρει. Σε αυτό ευθύνεται βέβαια το ότι είναι ειδικό μοντέλο και κατασκευάζεται αποκλειστικά και μόνο για τα mini cases της Shuttle, οπότε αφού δεν υπάρχει μαζική παραγωγή είναι λογικό το κόστος να εκτοξεύεται. Ο μικρός, μόλις 50mm διάμετρο, ανεμιστήρας είναι σχετικά αθόρυβος. Τέλος το PSU εξοπλίζεται με όλες τις δυνατές προστασίες οπότε θα έχετε το κεφάλι σας ήσυχο. Η μέγιστη ισχύς των 500W, σύμφωνα με την Shuttle, αποδίδεται ακόμη και στους 50°C κάτι πολύ καλό μιας και μέσα σε ένα τόσο μικρό κουτί οι θερμοκρασίες αναμένεται να είναι υψηλές.

Στον επόμενο πίνακα παραθέτονται οι καλωδιώσεις του PSU.

Μεγάλη εντύπωση μας προκάλεσε το γεγονός ότι η main ATX καλωδίωση είναι 20pin και όχι 24pin. Βέβαια και η αντίστοιχη υποδοχή στη μητρική είναι 20pin. Επίσης από τη στιγμή που το συγκεκριμένο PSU κατασκευάζεται για τα SFF PC της Shuttle φέρει πολύ κοντές καλωδιώσεις. Μόνο η main ATX καλωδίωση είναι sleeved δυστυχώς. Όσον αφορά τις PCIe καλωδιώσεις τώρα, πιστεύουμε ότι τα 500W θα μπορούσαν να σηκώσουν άλλες δύο, έστω και 6pin. Αλλά από την άλλη δύο high-end VGAs ούτως ή άλλος δε χωράνε στη μητρική του Shuttle. Τέλος, όλοι οι connectors χρησιμοποιούν AWG 18 καλώδια, την προτεινόμενη διάσταση δηλαδή σύμφωνα με το πρότυπο ATX.

Ο τελευταίος πίνακας παρουσιάζει τις δυνατότητες των επιμέρους rails του PSU.

Το μικρό PSU διαθέτει τρία 12V rails με το ένα από αυτά να είναι κατά 1A ισχυρότερο από τα υπόλοιπα. Όσο και αν ψάξαμε δεν μπορέσαμε να βρούμε τη μέγιστη συνδυασμένη ισχύ που μπορούν να δώσουν τα +12V. Επίσης τα 5VSB είναι επαρκή, με 2.5Α μέγιστη ισχύ, για την κατηγορία του PSU.

Συσκευασία και Περιεχόμενα

To SZ77R5 έρχεται μέσα σε μία λιτή, μικρή, άσπρη συσκευασία. Στο πάνω μέρος υπάρχει ένα χερούλι για να διευκολύνει την μεταφορά. Από ότι φαίνεται η Shuttle θέλησε να κρατήσει ένα πολύ χαμηλό προφίλ εξου και η απουσία γραφικών και φανταχτερών σχεδίων στο εξωτερικό της συσκευασίας

Το περιεχόμενο της συσκευασίας προστατεύεται πολύ καλά και έτσι το μικρό barebone θα φτάσει στα χέρια σας σε άψογη κατάσταση, ανεξαρτήτως της όποιας κακομεταχείρισης δεχτεί από τις μεταφορικές εταιρίες (εκτός και αν αποφασίσουν να παίξουν rugby με αυτό).

Τα συνοδευτικά είναι λιγοστά μιας και το SZ77R5 έρχεται πλήρως συναρμολογημένο. Ένα CD με τους drivers της μητρικής, ένα σωληνάριο με θερμοαγώγιμη πάστα, ένα καπάκι για το s1155, δύο καλώδια SATA μικρού μήκους(για ευνόητους λόγους) καθώς και ένα σακουλάκι με βίδες αποτελούν τη μικρή προίκα του μικρού Shuttle.

Εξωτερικό Μέρος SZ77R5

Μόλις πρώτο-αντικρίσαμε το SZ77R5 εκπλαγήκαμε από τις ιδιαίτερα μικρές του διαστάσεις. Η Shuttle έκανε πραγματικά άριστη δουλειά σε αυτό τον τομέα και κατάφερε να τοποθετήσει ένα φοβερά ευέλικτο σύστημα μέσα σε ένα λιλιπούτειο case. Το θέμα είναι να δούμε τι θερμοκρασίες θα επικρατούν στο εσωτερικό του μικρού case όταν το εξοπλίσουμε με high end parts όπως τον i7-3770k και μια HD7970. Σίγουρα πάντως θα έχουμε καλύτερη εικόνα από του SX79R5 μιας και το rated TDP των δύο επεξεργαστών διαφέρει κατά 53 ολόκληρα watt!

Το SZ77R5 είναι κατασκευασμένο εξολοκλήρου από αλουμίνιο το οποίο μάλιστα είναι πολύ καλά ραφιναρισμένο. Το μόνο σημείο στο οποίο χρησιμοποιείται συνδυασμός πλαστικού είναι η πρόσοψη η οποία πίσω από δύο push2open καλύμματα κρύβει επιμελώς τις μπροστινές θύρες εισόδου/εξόδου οι οποίες αποτελούνται από δύο θύρες USB3.0, μία θύρα USB2.0, μία θύρα USB2.0 υψηλής ισχύος και είσοδο μικροφώνου/έξοδο ήχου (mini din). Η θύρα USB2.0 υψηλής ισχύος είναι μια απλή θύρα USB2.0 η οποία φέρει αναβαθμισμένη ασφάλεια ρεύματος(Fuse) για την ταχύτερη φόρτιση κινητών και φορητών συσκευών(Quick Charge USB Port).

Δίνεται η δυνατότητα αφαίρεσης της πρόσοψης εάν το θελήσετε και γίνεται πανεύκολα από τα εικονιζόμενα πλαστικά κλιπ.

Στο πίσω μέρος του κουτιού συναντούμε μια μεγάλη γρίλια εξαερισμού, πίσω από την οποία διακρίνονται τα heatpipes της ψήκτρας του επεξεργαστή. Δίπλα ακριβώς από την παραπάνω γρίλια, στα αριστερά, βρίσκουμε και τον μικρό ανεμιστήρα του τροφοδοτικού.

Όλες σχεδόν οι I/O θύρες της μητρικής βρίσκονται ακριβώς κάτω από την κεντρική γρίλια εξαερισμού. Δίπλα ακριβώς διακρίνονται τα καλύμματα των δύο PCIe. Στην κάτω αριστερή γωνία του κεντρικού εξαερισμού βρίσκεται και θύρα για σύνδεση οπτικής ίνας. Από άποψη συνδέσεων, το SZ77R5 είναι ακόμα πιο πλήρες από το SZ77R5 μιας και χάρη στην ενσωματωμένη κάρτα γραφικών των s1155 CPUs προσφέρει εξόδους εικόνας (DVI-I DL και μια HDMI v1.4). Επιπλέον, διαθέτει υποδοχή για σειριακή θύρα την οποία μπορείτε να αξιοποιήσετε με την αγορά του optional serial RS-232 port accessory (Accessory H-RS232). Όπως μπορείτε να δείτε η μητρική του SZ77R5 παρέχει πλήθος συνδέσεων: τέσσερις USB 2.0 & δύο USB 3.0 θύρες (συν δύο USB 3.0 & δύο USB 2.0 στο front panel), μία θύρα ethernet, eSATA καθώς και θύρες για ήχο 7.1 και μικρόφωνο.

Εσωτερικό μέρος SZ77R5

Ήρθε η ώρα να απαλλάξουμε το μικρό Shuttle από το εξωτερικό του κάλυμμα, το οποίο ασφαλίζεται από τρεις βίδες στο πίσω μέρος του και να δούμε αν η καλή εικόνα του εξωτερικού συνεχίζεται και στο εσωτερικό. Πρώτα όμως μια ματιά στο κάλυμμα το οποίο, όπως φαίνεται και στις εικόνες, είναι κατασκευασμένο από βαμμένο μαύρο αλουμίνιο με πάχος 1mm και καλή κατεργασία.

Ο διαθέσιμος χώρος του εσωτερικού είναι φυσικά περιορισμένος αλλά επικρατεί τάξη χάρη στο έξυπνο placement των επιμέρους θυρών της μητρικής από την κατασκευάστρια που επιτρέπει εύκολο cable management (τακτοποίηση καλωδίων). Η Shuttle έχει επιλέξει το μήκος των καλωδίων τροφοδοτικού και θυρών ώστε και να καλύπτονται οι πιθανές διαδρομές στο εσωτερικό και να μη δημιουργούμε "μακαρονάδες" με αυτά που δεν χρησιμοποιήσαμε.

Η μητρική διαθέτει πυκνωτές στερεάς κατάστασης για αυξημένη μακροζωία και αντοχή στις υψηλές θερμοκρασίες, που αναμένεται να επικρατούν στο εσωτερικό του case. Το μόνο κομμάτι που χρησιμοποιούνται συμβατικοί, τύπου film, είναι γύρω από την κάρτα ήχου.

Μια σύνοψη μητρικής και λοιπών controllers του SZ77R5 την εικόνα που ακολουθεί

Η Shuttle ονομάζει την τεχνολογία ψύξης του επεξεργαστή "Shuttle I.C.E.”, άκα "Integrated Cooling Engine". Βασίζεται σε χάλκινη βάση η οποία μεταφέρει τη θερμότητα από την επιφάνεια του επεξεργαστή μέσω τριών advanced I.C.E. Heatpipes τα οποία οδηγούνται στο πίσω μέρος του κουτιού και από εκεί με τη βοήθεια αλουμινένιων πτερυγίων και ενός Hydro Bearing SilentX 92mm fan την αποβάλει στο περιβάλλον. Σαν σύστημα ψύξης είναι rated για 95w οπότε αν προσπαθείτε να φέρετε τον επεξεργαστή σας στα όριά του, θα χρειαστείτε κάτι έξτρα όπως αυτό. Η τοποθέτηση της είναι πανεύκολη με τα γνωστά push pins που βλέπουμε σε όλα τα s1155 stock coolers.

Οι δύο σκληροί δίσκοι 3.5" (ή ένας και ένα floppy drive για τους λάτρεις της δισκέτας) και ο οπτικός οδηγός που υποστηρίζει το SZ77R5 στερεώνονται σε μια μεταλλική, αποσπώμενη, βάση. H Shuttle μας δίνει την ευελιξία της τοποθέτησης τριών συνολικά δίσκων εντός των XPC με τη χρήση του optional Shuttle XPC Accessory PHD3. Το εν λόγο accessory είναι ουσιαστικά μια βάση χάρη στην οποίο μπορούμε να τοποθετήσουμε δύο δίσκους 2.5" καταλαμβάνοντας μία θέση 3.5".

Εγκατάσταση Συστήματος

Ας περάσουμε τώρα στην εγκατάσταση των εξαρτημάτων. Το SZ77R5 θα φιλοξενήσει τα ακόλουθα:

• CPU Intel i7-3770k
• VGA Asus HD7970
• RAM 8GB Geil Black Dragon (2*4GB)
• SSD G.Skill Phoenix EVO 115GB
• DVD-RW LG H20N

Ενώ για τα τεστ USB3.0 και PCMark7 ρόλο κομπάρσων έπαιξαν το Akasa Duo Dock 2S, ένας ST3000DM001 και ένας Crucial C300 128Gb.

Ξεκινάμε με την αφαίρεση της ψήκτρας και την εγκατάσταση του επεξεργαστή. Η εικόνα που αντικρίσαμε με την αφαίρεση του συστήματος ψύξης ήταν η ακόλουθη.

Τα Pins του socket προστατεύονται από την όχι και τόσο ευδιάκριτη διαφανή μεμβράνη. Εντός του κουτιού με τα accessories παρέχεται και πλαστικό καπάκι για το socket αλλά μιας και το SZ77R5 έρχεται με προ-τοποθετημένο το σύστημα ψύξης δεν κρίθηκε αναγκαία η εγκατάστασή του. Στις εικόνες βλέπουμε επίσης τα coils τροφοδοσίας του επεξεργαστή και τις ψύκτρες mosfet και Intel Z77 Express chipset.

Η εγκατάσταση του επεξεργαστή έγινε πανεύκολα και χρησιμοποιήθηκε η παρεχόμενη θερμοαγώγιμη, αγνώστων λοιπών στοιχείων.

Σειρά είχαν οι μνήμες και η κάρτα ασύρματου δικτύου την οποία τοποθετήσαμε στην mPCIe θύρα. Όπως βλέπετε το clearance που έχουν τα slots μνημών και εξαρτημάτων είναι άριστο και δεν θα μας δημιουργήσουν πρόβλημα σε καμία περίπτωση. Πιο συγκεκριμένα, η απόσταση που αφήνει το HDD cage από τα slots των μνημών είναι επαρκής για να τοποθετήσετε ακόμα και Corsair Vengeance.

Επόμενο βήμα η κάρτα γραφικών. Αυτή τη φορά χωρέσαμε μια ολόκληρη HD7970 μέσα στο XPC κάτι που είχαμε "άχτι" από το review του SX79R5.

Ας αρχίσουμε όμως με τα βασικά, γιατί το να "σφηνώσεις" μια κάρτα τέτοιων διαστάσεων μέσα στο μικρό XPC θέλει τρόπο και όχι κόπο. Αρχικά ξεβιδώνουμε τις βίδες της ασφαλιστικής πετούγιας όπως βλέπουμε στην εικόνα.

Έπειτα θα πρέπει να βάλουμε την κάρτα με το bracket της να μπαίνει πρώτο στο κουτί με φορά προς το "backpanel" του XPC. Με αυτό τον τρόπο θα μπει χωρίς να σας ταλαιπωρήσει καθόλου. Προφανώς, όπως αντιλαμβάνεστε, με την τοποθέτηση μιας τέτοιας κάρτας χάνουμε την PCIe 4x.

Οι δίσκοι και το DVD-RW εγκατεστημένα. Ο SSD έχει βιδώσει "μονόπατα".

To BIOS του SZ77R5

Ας ρίξουμε τώρα και μια ματιά στο BIOS της μητρικής του SZ77R5. Είναι εσκεμμένα απλοϊκό και εύκολο στη χρήση διότι η Shuttle έχει περιορίσει τις επιλογές λόγω SFF. Η αλήθεια είναι πως το ασφυκτικό περιβάλλον ενός Mini pc δεν ενδείκνυται για υπερβολές και για χάριν αξιοπιστίας θυσιάζεται μέρος των δυνατοτήτων του μηχανήματος.

Καταρχάς το BIOS προέρχεται από την AMI και μας ήρθε στην version 1.10. Αναβαθμίσαμε αμέσως στην version 1.11 η οποία είναι και η τρέχουσα τη στιγμή που γράφονται αυτές οι γραμμές. Στην αρχική εικόνα βλέπουμε το System Overview. Στη συνέχεια, στα Advanced Settings βρίσκεται το πιο ενδιαφέρον μέρος. Εκεί συναντούμε τις επιλογές για το CPU/HDD/USB configuration.

Από την επιλογή Hardware Health μπορείτε να ρυθμίσετε την ταχύτητα του ανεμιστήρα της ψήκτρας, της CPU, σε 5 modes: Smart Fan mode, Ultra-low speed, low speed, mid speed και full speed (αν αντέχουν τα αυτιά σας). Προτείνουμε να το αφήσετε στην default επιλογή (Smart) όπου οι στροφές ρυθμίζονται ανάλογα με τη θερμοκρασία του επεξεργαστή.

Κάτι που αλλάζει εδώ, σε σχέση με το review του SX79R5, είναι πως η shuttle μας δίνει επιτέλους τη δυνατότητα να παρέμβουμε στα Power/Temperature Limits του επεξεργαστή και μας παρέχει επαρκείς επιλογές οverclocking.

Ανάμεσα σε αυτές, μπορούμε να επέμβουμε στους χρονισμούς και την ταχύτητα των μνημών επιπλέον της υποστήριξης XMP v1.3 profiles.

Δυστυχώς όμως, για ακόμα μια φορά η Shuttle δεν έχει δώσει επιλογές downvoltage οπότε όλα τα ranges είναι της μορφής 0 έως +300mV.

Παρόλα αυτά, το SZ77R5 παρέχει επαρκείς ρυθμίσεις για να πάρουμε το κάτι παραπάνω από το σύστημά μας ή να το φέρουμε στα μέτρα μας.

Τέλος, μια εικόνα και πληροφορίες εντός Windows με το γνωστό σε όλους CPU-Z.

Μια ματιά στο PSU

Ο κατασκευαστής του τροφοδοτικού είναι η FSP Group, ένας από τους μεγαλύτερους OEM (Original Equipment Manufacturer) τροφοδοτικών.

Το PSU αριθμεί διαστάσεις 5.5 x 8,2 x 20 εκατοστά και ακολουθεί ένα ιδιαίτερο form factor, συμβατό μόνο με τα προϊόντα της Shuttle. Το περίεργο σχήμα του, με το μικρότερο πάχος μέχρι τη μέση περίπου, εξυπηρετεί στο να χωνεύει σωστά η βάση των σκληρών δίσκων και να μη βρίσκουν οι βίδες επάνω του.

Ο ανεμιστήρας, παρόλο τα μόλις 50mm διάμετρο, είναι σχετικά ήσυχος. Κατασκευάζεται από την Protechnic και το μοντέλο του είναι MGA-5012XB-O20 (12V, 0.24A).

Οι καλωδιώσεις είναι ιδιαίτερα κοντές και μόνο η main ATX είναι sleeved. Κρίμα, τόσα λεφτά κοστίζει το συγκεκριμένο PSU δεν μπορούσαν να κάνουν sleeve και τις υπόλοιπες καλωδιώσεις.

Ανοίγοντας το λιλιπούτειο PSU διακρίνουμε ότι το εσωτερικό του είναι ιδιαίτερα πυκνοκατοικημένο, πράγμα φυσικό αφού σε τόσο μικρό όγκο πρέπει να χωρέσουν 500W ισχύος.

Το πρώτο μέρος του transient φίλτρου βρίσκεται ακριβώς πίσω από την υποδοχή AC και περιλαμβάνει δύο Υ πυκνωτές. Λίγο πιο μακρυά βρίσκουμε δύο πηνία, έναν Χ και δύο Υ πυκνωτές και ένα MOV. Τι έκπληξη να βρούμε MOV σε FSP τροφοδοτικό, όπως φαίνεται η Shuttle το απαίτησε μιας και η FSP συνηθίζει να αφαιρεί το συγκεκριμένο εξάρτημα από τις υλοποιήσεις της.

Υπάρχουν δύο γέφυρες ανόρθωσης οι οποίες ψύχονται από μία ψύκτρα. Στη συνέχεια συναντούμε το APFC mosfets και την boost diode, το APFC choke και τον κύριο πυκνωτή εξομάλυνσης. Αυτός είναι ένας Teapo (105°C, 450V, 220μF).

Στο δευτερεύον μέρος χρησιμοποιείται semi-synchronous design μιας και την παραγωγή των +12V αναλαμβάνουν mosfets και την παραγωγή των minor rails Schottky Barrier Rectifiers (SBRs). Για τα +12V υπάρχουν δύο AOT480L mosfets και για τα 5&3.3V τέσσερα 30V45CT SBRs. Επίσης η παρουσία δύο toroidal chokes δείχνει ότι χρησιμοποιείται group regulation design για την παραγωγή των rails, κάτι που θα επιφέρει χαμηλές επιδόσεις στα crossload tests.

Όλοι οι πυκνωτές στο δευτερεύον προέρχονται από την Nippon Chemi-Con και τη Rubycon και είναι χαρακτηρισμένοι για ως 105°C, ότι καλύτερο δηλαδή.

Μετρήσεις PSU#1, Voltage Regulation και Efficiency

Όλες οι μετρήσεις θα πραγματοποιηθούν με τη βοήθεια εννέα ηλεκτρονικών φορτίων της Array (έξι 3711 με 300W έκαστο και τρία 3710 με 150W το καθένα), ενός παλμογράφου DS1M12 (Stingray) της USB-Instruments, ενός θερμομέτρου που μπορεί να παρακολουθήσει 2 θερμοκρασίες ταυτόχρονα και έχει τη δυνατότητα καταγραφής των μέγιστων-μικρότερων τιμών, ενός Fluke 175, ενός επαγγελματικού power meter (Instek GPM-8212) και ενός ξύλινου κουτιού που παίζει το ρόλο του Hot Box.

Οι πρώτες δοκιμές θα μας δείξουν το πόσο σταθερές είναι οι τάσεις του PC63I0005 (voltage regulation) και σε τι επίπεδα κυμαίνεται η αποδοτικότητά του (efficiency). Το φορτίο που θα δοκιμάσουμε αντιστοιχεί σε 20%, 40%, 50%, 60%, 80% και 100%, του συνολικού μέγιστου φορτίου που μπορεί να διαχειριστεί το PSU. Επίσης, θα γίνουν και δύο επιπλέον δοκιμές όπου πρώτα θα ζορίσουμε έντονα τα 3.3V και 5V rails και στα 12V το φορτίο θα είναι μόλις 2Α και μετέπειτα θα κάνουμε ακριβώς το αντίθετο, με το φορτίο στα 12V να αγγίζει το μέγιστο που μπορεί να διαχειριστεί το συγκεκριμένο rail.

Με πολύ μικρά φορτία το PSU τα πήγε ιδιαίτερα καλά. Από τα 70W και πάνω το efficiency ξεπερνάει αρκετά το όριο του 80% φτάνοντας πολύ κοντά στο 86% με 90W φορτίο.

Στον πιο κάτω πίνακα παραθέτονται η κατανάλωση και οι τάσεις των rails όταν το PSU βρίσκεται σε κατάσταση idle (σε λειτουργία αλλά χωρίς φορτίο), καθώς και η κατανάλωση όταν το PSU βρίσκεται σε κατάσταση standby (χωρίς φορτίο στα 5VSB).

Το PSU είναι συμβατό με τις απαιτήσεις του ErP Lot 6 μιας και καταναλώνει πολύ λιγότερο από 1W σε standby κατάσταση.

Παρακάτω παραθέτονται τα αποτελέσματα της αποδοτικότητας των 5VSB. Το πρότυπο ATX προτείνει (προσοχή δεν απαιτεί) η αποδοτικότητα στα 5VSB με 100mA, 250mA και >=1Α φορτίο να είναι μεγαλύτερη ή ίση από 50%, 60% και 70% αντίστοιχα.

Αρκετά καλό το efficiency και στα 5VSB. Εντύπωση μας προκάλεσε το γεγονός ότι με πλήρες φορτίο, 2.5A, φτάνει το 80%, μια ιδιαίτερα υψηλή αποδοτικότητα για το συγκεκριμένο rail.

Ακολουθούν μερικά γραφήματα. Στο πρώτο διακρίνεται το efficiency του PC63I0005 σε μικρά φορτία και σε φορτία αντίστοιχα του 20-100% (tests#1-6) της μέγιστης ισχύς του. Στα επόμενα τρία γραφήματα φαίνονται οι τάσεις των κύριων rails, που καταγράφηκαν στα tests#1-6 και στο τελευταίο γράφημα διαγράφεται η παρέκκλιση αυτών (σε ποσοστό %) σε σχέση με τις τιμές των τάσεων με φορτίο 70W.

Efficiency & Voltage Regulation Charts
Shuttle PC63I0005
EFFICIENCY
12V Rail Chart	5V Rail Chart
3.3V Rail Chart	Voltage Variations Chart





Μετρήσεις PSU#2, Ripple

Στις επόμενες μετρήσεις θα δούμε τα επίπεδα ripple που υπάρχουν στις DC τάσεις του PC63I0005. Τα όρια είναι 120mV για τα +12V και 50mV για τα 5V και 3.3V.

To ripple στα minor rails (5V & 3.3V) είναι ιδιαίτερα χαμηλό. Στα +12V είναι χαμηλό επίσης αν και όχι από τα καλύτερα που έχουμε δει. Σε γενικές γραμμές πάντως το PSU τα πήγε πολύ καλά σε αυτές τις μετρήσεις.

Ακολουθούν μερικά screenshots από τις μετρήσεις ripple.



Ripple Oscilloscope Screenshots
Shuttle PC63I0005
Full Load
+12V	5V	3.3V
CL2
+12V	5V	3.3V





Μετρήσεις 2D

Παρακάτω θα τρέξουμε αρκετά μετρο-προγράμματα για να δούμε τις επιδόσεις της CPU στην μητρική της Shuttle.

Σχεδόν καρμπόν οι επιδόσεις των τριών συστημάτων. Δυστυχώς δεν είχαμε κάποια ROG για να μπορούμε να συγκρίνουμε με την ελίτ των μητρικών.

Μετρήσεις USB/Sata

Μια σημαντική διαφορά μεταξύ SX79R5 και SZ77R5 είναι στις θύρες USB. Πιο συγκεκριμένα, ενώ το SX79R5 εφοδιάζεται με δύο USB3.0 controllers(συνολικά 4 ports) της Asmedia (ASM 1042) για να δώσει τις τέσσερις USB3.0, το SZ77R5 τις παρέχει natively από το Intel Z77 Express chipset το οποίο σαν σύνολο παρέχει τέσσερις USB3.0 και έως 10 USB2.0! Και στα δύο συστήματα έχουμε τέσσερα Sata ports τα οποία χωρίζονται σε δύο Sata 3GBps και δύο Sata 6GBps. Ο SSD που συνδέσαμε στην πρώτη Sata 6GBps θύρα του SZ77R5 ήταν ο γεμάτος G.Skill Phoenix EVO 115GB και για τα USB3.0 tests χρησιμοποιήσαμε το Akasa DuoDck 2S με τον επίσης γεμάτο ST3000DM001.

Μετρήσεις Sata 3 / USB3.0

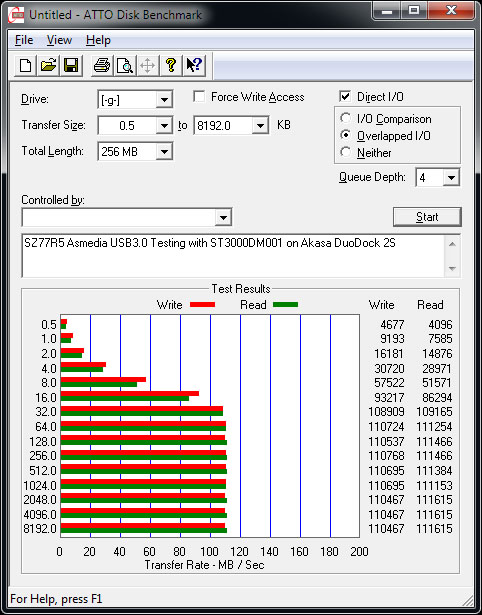

ATTO/Sata3/Phoenix	CDM/Sata3/Phoenix	USB3.0/ST3000DM001





Άριστες σε κάθε περίπτωση οι επιδόσεις του USB3.0 στο SZ77R5, με το limit των περίπου 111MB να προέρχεται από το DuoDock 2S.



Όπως βλέπουμε και από τις μετρήσεις, οι επιδόσεις του SZ77R5 είναι άριστες και δεν υπολείπονται στο ελάχιστο ακριβότερων και πιο εξοπλισμένων μητρικών.

3DMarks, PCMarks

Και περνάμε στα συνθετικά που τεστάρουν όλο το σύστημα. Υπόψιν ότι για τα HDD tests χρησιμοποιήσαμε ξεχωριστό δίσκο από αυτό του συστήματος. Αναφερόμαστε στον C300 128GB της Crucial και ο οποίος ήταν άδειος για χάρη του τεστ.

Power Cunsumption, Temperatures, Noise Level

Σε αυτή τη σελίδα θα δούμε την κατανάλωση του SZ77R5 σε διαφορετικά σενάρια λειτουργίας, τις μέγιστες θερμοκρασίες που καταγράψαμε κατά τη διάρκεια των δοκιμών μας καθώς και τα επίπεδα θορύβου. Η θερμοκρασία χώρου μετρήθηκε στους 23°.

Όπως βλέπετε, σε σχέση με το SX79R5, το SZ77R5 είναι "τάφος" και full green. Λόγω μικρού TDP η παραγόμενη θερμότητα είναι μικρή(στα default πάντα) με αποτέλεσμα ο ανεμιστήρας να μένει στις περίπου 900-1000 στροφές σε κατάσταση idle κρατώντας το θόρυβο χαμηλά. Καλά τα νέα λοιπόν για τους HTPC users.

Επιπλέον, η κατανάλωση του i7-3770k σε συνδυασμό με αυτή της HD7970 δεν αρκούν για να φτάσουν το τροφοδοτικό ούτε στο μισό της απόδοσής του, αφήνοντας ενεργειακά και ηχητικά περιθώρια στο σύνολο του συστήματος.

Τέλος, μέσα από το bios έχετε τη δυνατότητα να θέσετε τον ανεμιστήρα του συστήματος σε πέντε διαφορετικά mode λειτουργίας: Ultra low speed, low speed, mid speed, full speed και smart fan speed. Το τελευταία προσαρμόζει την ταχύτητα του ανεμιστήρα ανάλογα με τη θερμοκρασία οπότε ενδεικνύεται ως επιλογή. Ακολουθεί ένας πίνακας με τον εκλυόμενο θόρυβο σε κάθε μια από τις παραπάνω επιλογές. Όπως θα δείτε σε full speed τα πράγματα αρχίζουν και σοβαρεύουν και ένα ζευγάρι ωτοασπίδες μπορεί να φανεί χρήσιμο!

Επιλέξτε full speed μόνο αν το PC βρίσκεται σε άλλο δωμάτιο, σπίτι ή χώρα και το τηλεχειρίζεστε ...

Shuttle Χ

Η αλήθεια είναι πως στο review του SX79R5 προβληματιστήκαμε με την απόφαση της Shuttle να διαθέσει ένα προϊόν με βάση ότι πιο ενεργοβόρο κυκλοφορεί αυτή τη στιγμή στην αγορά από την Intel. Το να στριμώξεις έναν δωδεκαπύρηνο και έως δύο κάρτες γραφικών σε ένα μικρό κύβο δημιουργεί μία ελαφρώς "αποπνικτική" κατάσταση, τόσο θερμοκρασιακά όσο και ενεργειακά.

Με γνώμονα τα παραπάνω, το SZ77R5 μοιάζει ένας πραγματικός παράδεισος επιλογών και ευελιξίας αφού μπορεί να στεγάσει από το πιο βασικό και "φθηνό" σύστημα, βασισμένο στο s1155 της Intel, έως έναν πραγματικό πύραυλο με τη χρήση κορυφαίων Parts όπως i7-3770k και, γιατί όχι, μιας nVidia TITAN!!!

Η Shuttle, συνεχίζοντας να μας εντυπωσιάζει με την άριστη δουλειά που κάνει στις μητρικές με τις οποίες εξοπλίζει τα XPCs, μας έδωσε ακόμη μια φορά καλύτερα αποτελέσματα από ότι αναμέναμε. Οι συνολικές επιδόσεις του μικρού SZ77R5 ήταν εφάμιλλες των καλυτέρων Intel Z77 based μητρικών που έχουμε δοκιμάσει και δεν έχει να ζηλέψει σε τίποτα εκτός των επιλογών υπερχρονισμού, σημείο στο οποίο υστερεί εσκεμμένα

Συμπερασματικά, το SZ77R5 αποτελεί τον "ελβετικό σουγιά" των συστημάτων, με πολύ καλή ποιότητα κατασκευής, μεγάλη ευκολία εγκατάστασης, πολύ μικρό όγκο, όμορφη και πρακτική σχεδίαση και πλήθος I/O ports.

Είτε είστε σε αναζήτηση ενός βασικού υπολογιστή ή ενός κομψού και πάνοπλου HTPC ή ενός πανίσχυρου Gaming Station δεν έχετε από το να επενδύσετε στο SZ77R5. Ο ελβετικός σουγιάς της Shuttle θα μεταμορφωθεί χωρίς δεύτερη σκέψη σε ότι θελήσετε!

Συνοπτικά τα πλεονεκτήματα / μειονεκτήματα του SZ77R5 της Shuttle είναι τα παρακάτω:

Πλεονεκτήματα

• Ποιότητα κατασκευής
• Απόλυτα ευέλικτο σύστημα
• Επαρκείς θύρες SATA 3/USB 3.0
• Ποικιλία I/O Ports
• Πολύ εύκολη συναρμολόγηση και επαρκές clearance στα εξαρτήματα του εσωτερικού
• Καλό τροφοδοτικό με υψηλό efficiency (για το rating του) και χαμηλό ripple

Μειονεκτήματα

• Το τροφοδοτικό έχει χαλαρό voltage regulation στα 3.3V, κακή απόδοση στα Crossload tests και δε διαθέτει sleeved καλωδιώσεις
• Αν και έχει υψηλό efficiency θα θέλαμε να υπάρχει, έστω και ως προαιρετική επιλογή, η δυνατότητα τοποθέτησης ενός Gold ή Platinum PSU

Δεδομένου όλων των παραπάνω, η βαθμολογία που αποσπά το SZ77R5 είναι:
