SilverStone... Ένα όνομα συνυφασμένο με την πρωτοτυπία, τις επιδόσεις και την αισθητική. Θα τολμούσαμε να πούμε ότι είναι η βασίλισσα των κουτιών Η/Υ, αφού στο παρελθόν έχει παρουσιάσει κουτιά-σταθμούς, όπως οι οικογένειες Fortress και Raven, τα οποία έγιναν όνειρο πολλών χρηστών και μέτρο σύγκρισης πολλών review. Ακόμα θυμάμαι τις ώρες που ξόδεψα διαβάζοντας για τα παραπάνω κουτιά, έχοντας την ελπίδα ότι κάποια στιγμή θα πέρναγαν στην κατοχή μου. Η SilverStone όμως, δεν βγάζει μόνο κλασικά tower κουτιά.

Με την εξάπλωση των mini-ITX μητρικών, που πλέον μπορούν να δεχτούν μέχρι και τους πλέον ισχυρούς επεξεργαστές καθώς και εξωτερικές full-size PCI-e κάρτες γραφικών, έχει επεκταθεί και σε άλλους τομείς, όπως μικρά και όμορφα HTPC καθώς και SFF (Small Form Factor) για όσους αποζητούν μικρό μέγεθος, χωρίς όμως περιορισμό σε επεξεργαστές χαμηλής κατανάλωσης και κάρτες γραφικών.

Σε αυτή την κατηγορία ανήκει και το κουτί που δοκιμάζουμε σήμερα, αφού υπόσχεται επαρκή ψύξη για το σύστημά μας, διαθέτει τον απαραίτητο χώρο μέχρι και για τις μεγαλύτερες κάρτες γραφικών που κυκλοφορούν στην αγορά και το σημαντικότερο: διαθέτει 600 watt τροφοδοτικό, ικανό να παρέχει την απαραίτητη ισχύ σε ότι σύνθεση και αν έχουμε στο μυαλό μας, το οποίο έχει πιστοποίηση 80 PLUS Bronze, για όσο το δυνατόν λιγότερες ενεργειακές απώλειες.

Για πολλούς, το όνομα και μόνο αρκεί. Για εμάς όμως όχι. Στις σελίδες που ακολουθούν θα μελετήσουμε εξονυχιστικά το νέο μέλος της οικογένειας των SFF της SilverStone που ακούει στο όνομα Sugo SG08. Τεχνικά χαρακτηριστικά Sugo SG08 Τα τεχνικά χαρακτηριστικά του Sugo SG08 παραθέτονται στον παρακάτω πίνακα :

Το Sugo SG08 στενοχωρώντας τους λάτρεις του αλουμινίου, είναι κατασκευασμένο κυρίως από SECC (ηλεκτρογαλβανισμένο ατσάλι), κάτι που έχει αντίκτυπο στο βάρος του, το οποίο αγγίζει τα 6 κιλά, που είναι σχετικά πολύ, αν λάβουμε υπ' όψιν το μικρό μέγεθός του. Βέβαια, από την άλλη, το ατσάλι προσδίδει στο κουτί στιβαρότητα, αφήνοντάς σου την αίσθηση ότι πρόκειται για πολύ καλή κατασκευή. Επίσης, το “φαίνεσθαι” (πρόσοψη) του κουτιού είναι κατασκευασμένο από χοντρό αλουμίνιο (10mm) πολύ καλής ποιότητας, δίνοντας την όψη που αρμόζει σε ένα κουτί το οποίο πιθανόν να μπει σε κάποιο σαλόνι.

Το σύστημα ψύξης ακολουθεί την λογική της θετικής πίεσης, έχοντας έναν τεράστιο ανεμιστήρα 180mm εξοπλισμένο με αποσπώμενο φίλτρο, στην οροφή του κουτιού να εισάγει κρύο αέρα στο σύστημά μας. Ο ανεμιστήρας αυτός ελέγχεται μέσω ενός διακόπτη στο πίσω μέρος του κουτιού, που μας δίνει την δυνατότητα να τον ρυθμίσουμε είτε στις μέγιστες στροφές του (1200rpm) για χαμηλότερες θερμοκρασίες, είτε σε μειωμένες (700rpm) για απόλυτη ησυχία. Ο ζεστός αέρας της μητρικής φεύγει από την δεξιά πλευρά του κουτιού. Η διάταξη αυτή κάνει το κουτί ιδανικό για blow-down ή ακόμα και passive ψύκτρες για τον επεξεργαστή μας. Το μέγιστο ύψος ψύκτρας επεξεργαστή που μπορεί να δεχτεί είναι 117 mm, τιμή άκρως ικανοποιητική, αφού μπορεί να μην χωράει τις tower ψύκτρες, οι οποίες ούτως ή άλλως δεν θα εκμεταλλεύονταν την ροή αέρα του 180 mm ανεμιστήρα, αλλά μπορεί να δεχτεί τα πάντα από blow-down ψύκτρες. Το τροφοδοτικό έχει την εισαγωγή του στο κάτω μέρος του κουτιού, που είναι εξοπλισμένο με φίλτρο και εξάγει τον ζεστό αέρα απο την δεξιά πλευρά του κουτιού. Τέλος η κάρτα γραφικών, παίρνει αέρα από την αριστερή πλευρά του κουτιού, μέσω ενός αεραγωγού (με φίλτρο) που περιέχεται. Γενικότερα η αριστερή πλευρά του κουτιού είναι γεμάτη τρύπες εξαερισμού, έτσι ώστε να μπορούν να ψύχονται ακόμα και οι πιο ζεστές κάρτες γραφικών.

To Sugo SG08 παρέχει απεριόριστες δυνατότητες επέκτασης στην κατηγορία του. Έχει 2 θύρες επέκτασης, έτσι ώστε να μπορούμε να εγκαταστήσουμε dual-slot κάρτες γραφικών. Μπορεί να δεχτεί κάρτες γραφικών μήκους μέχρι και 310mm, θέτοντας έτσι κανέναν περιορισμό στο μέγεθος, αφού οι ισχυρότερες κάρτες γραφικών αυτή την στιγμή είναι μικρότερες. Για παράδειγμα, οι διπύρηνες ναυαρχίδες των Nvidia και AMD, GTX 590 και HD 7990 έχουν μήκος 280mm και 305mm αντίστοιχα. Μάλιστα, το τροφοδοτικό των 600 watt δεν θα δυσκολευτεί να τροφοδοτήσει με το απαραίτητο ρεύμα ακόμα και τις πιο ενεργοβόρες κάρτες γραφικών.

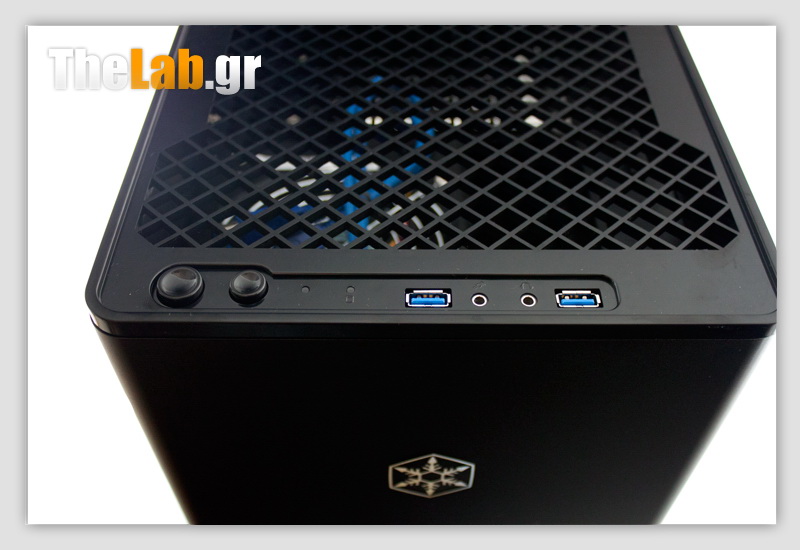

Θετική εντύπωση αφήνουν οι 2 μπροστινές USB 3.0 θύρες, οι οποίες θα βολέψουν πολύ όσων οι μητρικές εξοπλίζονται με USB 3.0 header, προσφέροντας έυκολη πρόσβαση για τις γρήγορες συσκευές μας. Οι θέσεις των εσωτερικών drives, είναι μεν πολλές (1 για 3.5” και 2 για 2.5”) θα προτιμούσαμε όμως να είχαμε μία περισσότερη 3.5” θέση, αφού στα περισσότερα setups, αυτή είναι που θα χρειαστεί, για επιπλέον αποθηκευτικό χώρο, αντί της δεύτερης 2.5” θέσης που βολεύει σε περίπτωση που θέλουμε για παράδειγμα raid με τα SSD μας. Ίσως βέβαια να ζητάμε πολλά, δεδομένου ότι πρόκειται για ένα mini-ITX κουτί...

Τεχνικά χαρακτηριστικά ST60F-SG

Τα τεχνικά χαρακτηριστικά του τροφοδοτικού που συνοδεύει το SG08 παραθέτονται στον παρακάτω πίνακα :

Το πιο βασικό χαρακτηριστικό του ST60F-SG είναι η πιστοποίηση 80 PLUS Bronze, η οποία αποτελεί το κύριο σημείο που διαφημίζει η SilverStone. Κατά τα άλλα, παρατηρούμε ότι το τροφοδοτικό παρέχει κάθε απαραίτητη προστασία. Το μήκος του είναι ελαφρώς μικρότερο (2 cm) από ένα κανονικό ATX τροφοδοτικό για να χωράει μέσα στο Sugo SG08. Κρίνοντας από τα τεχνικά χαρακτηριστικά, πρόκειται για ένα τροφοδοτικό καλής ποιότητας, που παρέχει όλα όσα χρειάζεται ένα ισχυρό σύστημα. Στον επόμενο πίνακα μπορούμε να δούμε την κατανομή των rails του ST60F-SG :

Πρόκειται για ένα τροφοδοτικό με μονή γραμμή 12V η οποία μπορεί να παρέχει μέχρι 552W. Πολύ ωραία! Τέλος ας δούμε τις καλωδιώσεις που προσφέρει το ST60F-SG :

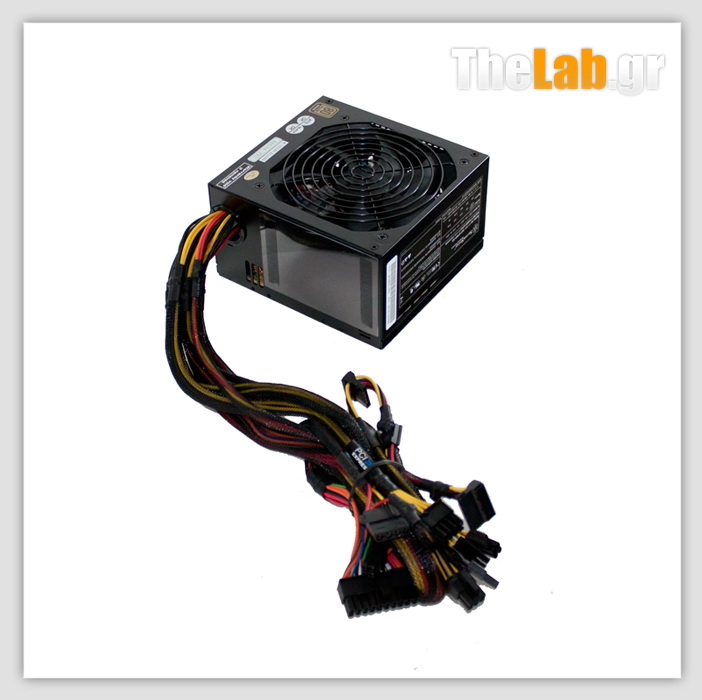

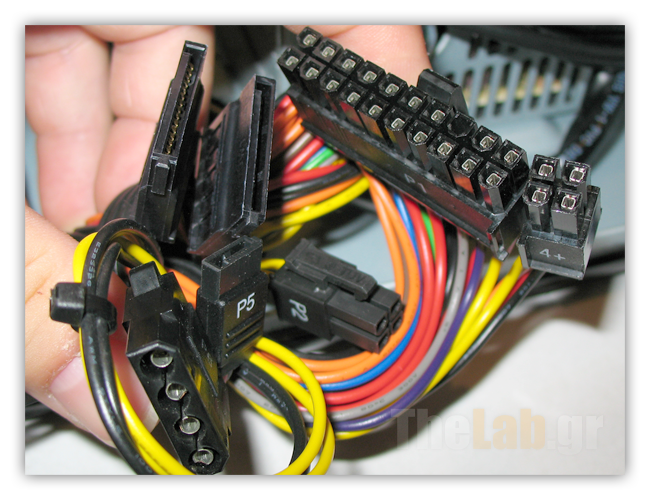

Όπως μπορούμε να δούμε, το τροφοδοτικό είναι πλήρες από συνδέσεις. Αυτό που μας προβλημάτισε ήταν το μεγάλο μήκος των καλωδιώσεων, καθώς μην ξεχνάμε ότι πρόκειται για μικρό κουτί. Ιδιαίτερα το μήκος των 2 PCIe connectors είναι πολύ μεγάλο, αν αναλογιστεί κανείς ότι οι συνδέσεις ρεύματος της κάρτας γραφικών, είναι ακριβώς δίπλα από τα καλώδια του τροφοδοτικού! Ας ελπίσουμε ότι δεν θα μας παιδέψει ιδιαίτερα στο cable management. Αρνητική εντύπωση μας έκανε η έλλειψη slimline sata power connector. Από την στιγμή που το κουτί δέχεται μόνο slim optical drive, και τα drives αυτά έχουν διαφορετικό sata power, το τροφοδοτικό έπρεπε να διαθέτει τέτοιον connector για να μην χρειάζεται αντάπτορας. Δυστυχώς αναγκαστήκαμε να ακολουθήσουμε αυτή τη λύση, η οποία προσθέτει περιττά καλώδια στο εσωτερικό του συστήματός μας. Μικρή, αλλά σημαντική έλλειψη! Ο αντάπτορας που χρειάζεται φαίνεται στην επόμενη φωτογραφία.

Συσκευασία και περιεχόμενα Το Sugo SG08 φτάνει στον τυχερό κάτοχό του μέσα σε μία λιτή και καλαίσθητη χάρτινη συσκευασία.

Περίοπτη θέση στην συσκευασία έχουν η πιστοποίηση 80Plus Bronze του τροφοδοτικού, καθώς και οι USB3.0 θύρες που είναι εξοπλισμένο το κουτί. Και γιατί όχι άλλωστε, αφού είναι 2 από τα δυνατά σημεία του, που θα κάνουν αρκετούς από εμάς να το αγαπήσουν.

Σε μία από τις πλαϊνές πλευρές της συσκευασίας υπάρχει μια μικρή περιγραφή του κουτιού, καθώς και ένας πίνακας με όλα τα βασικά χαρακτηριστικά του.

Ανοίγοντας τη συσκευασία βλέπουμε πόσο καλά είναι προστατευμένο το κουτί από τυχόν κακομεταχείρηση που θα συναντήσει στον δρόμο προς τον ιδιοκτήτη του. Τα 2 τεράστια κομμάτια χοντρού φελιζόλ κάνουν αισθητή την παρουσία τους.

Παρατηρείστε πόσο μεγάλα είναι τα κομμάτια φελιζόλ. Καλύπουν πάνω από τον μισό όγκο του κουτιού, και το κρατάνε σε μεγάλη απόσταση από την εξωτερική συσκευασία προστατεύοντας του από τυχόν χτυπήματα. Και σαν να μην έφτανε μόνο αυτό, όλο το κουτί είναι τυλιγμένο μέσα σε χοντρό νάυλον για επιπλέον προστασία από γρατσουνίες.

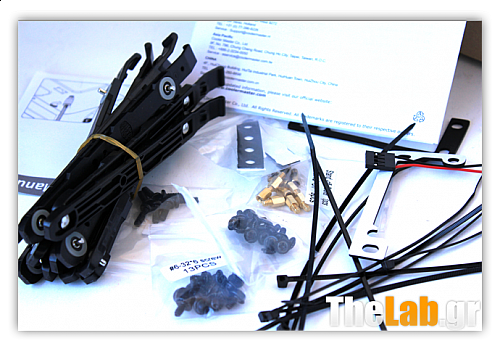

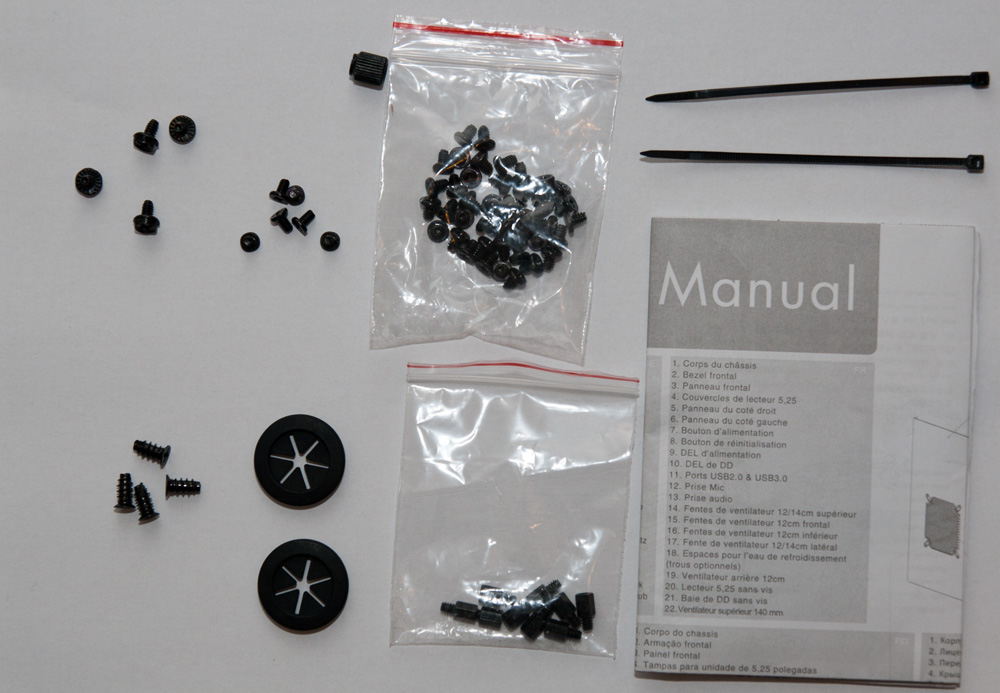

Τα παρελκόμενα του κουτίού αποτελούνται από το εγχειρίδιο οδηγιών, 3 δέστρες για καλώδια, έναν αντάπτορα από USB3.0 σε USB2.0 για να συνδέσουμε τις μπροστινές θύρες, ακόμα και αν η μητρική μας δεν διαθέτει USB3.0 header, 20 βίδες διαφόρων ειδών, το φίλτρο / αεραγωγό της κάρτας γραφικών και το καλώδιο τροφοδοσίας, το οποίο είναι για αγγλική πρίζα, κάτι που μάλλον έχει να κάνει με το δείγμα που λάβαμε. Λογικά στην αγορά θα έρθει με το σωστό τύπο ανά περιοχή.

Στις επόμενες εικόνες βλέπουμε τον αεραγωγό για την κάρτα γραφικών. Το στρογγυλό αφρολέξ χωρίζεται σε 2 κομμάτια, και το δαχτυλίδι προσαρμόζεται πάνω στο φίλτρο. Ο συγκεκριμένος αεραγωγός βιδώνει πάνω στο πλαϊνό του κουτιού και η κάρτα γραφικών μας παίρνει κρύο αέρα έξω από το κουτί, χωρίς σκόνες, αφού διαθέτει φίλτρο.

Εξωτερικό μέρος Είναι αλήθεια ότι όταν αγοράζεις κάτι, δεν σε ενδιαφέρουν μόνο τα τεχνικά χαρακτηριστικά και οι επιδόσεις. Πρέπει να είναι και όμορφο... Να σου αρέσει να το κοιτάς, να σε γεμίζει με την εμφάνισή του. Και στον τομέα αυτό, το Sugo SG08 τα πάει πολύ καλά. Κοιτάζοντας το "κατάματα", ξεχωρίζει η υψηλής ποιότητας πρόσοψή του, που είναι κατασκευασμένη από βουρτσισμένο αλουμίνιο, βαμμένο σε μαύρο χρώμα. Είναι αυτό που θα τραβήξει τα βλέμματα, είναι αυτό που το κάνει να ξεχωρίζει...

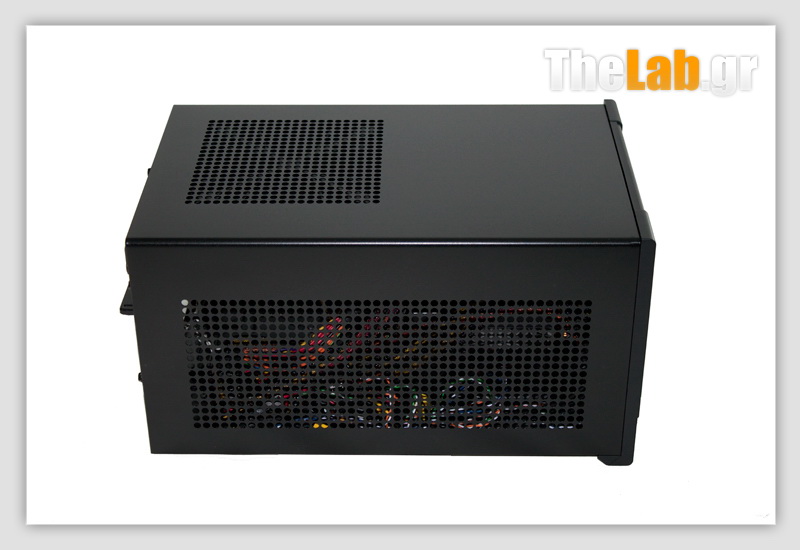

Στην αριστερή πλευρά, κυρίαρχη θέση έχει το διάτρητο τμήμα του πλαινού, που έχει ως ρόλο να παρέχει καλό εξαερισμό για την κάρτα γραφικών.

Δεξιά, έχουμε και πάλι διάτρητο πλαινό. Μόνο που αυτή τη φορά είναι χωρισμένο σε 2 μικρότερα τμήματα, ένα ως εξαγωγή για το τροφοδοτικό και ένα για την μητρική.

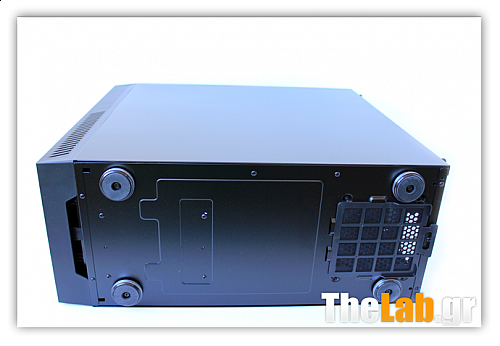

Μακριά από τα αδιάκριτα βλέμματα, στην κάτω πλευρά του κουτιού συνεχίζεται η ίδια εικόνα. Το παραλληλόγραμμο διάτρητο τμήμα βοηθάει στον εξαερισμό της κάρτας γραφικών, ενώ το στρογγυλό, το οποίο είναι εξοπλισμένο με φίλτρο, είναι η εισαγωγή του τροφοδοτικού.

Στην πίσω πλευρά, Βλέπουμε το άνοιγμα για το I/O shield της μητρικής, τα 2 expansion slots που είναι καλυμμένα με διάτρητα λαμάκια, το βύσμα παροχής ρεύματος, το reset button, και ένα 80Plus Bronze αυτοκόλλητο.

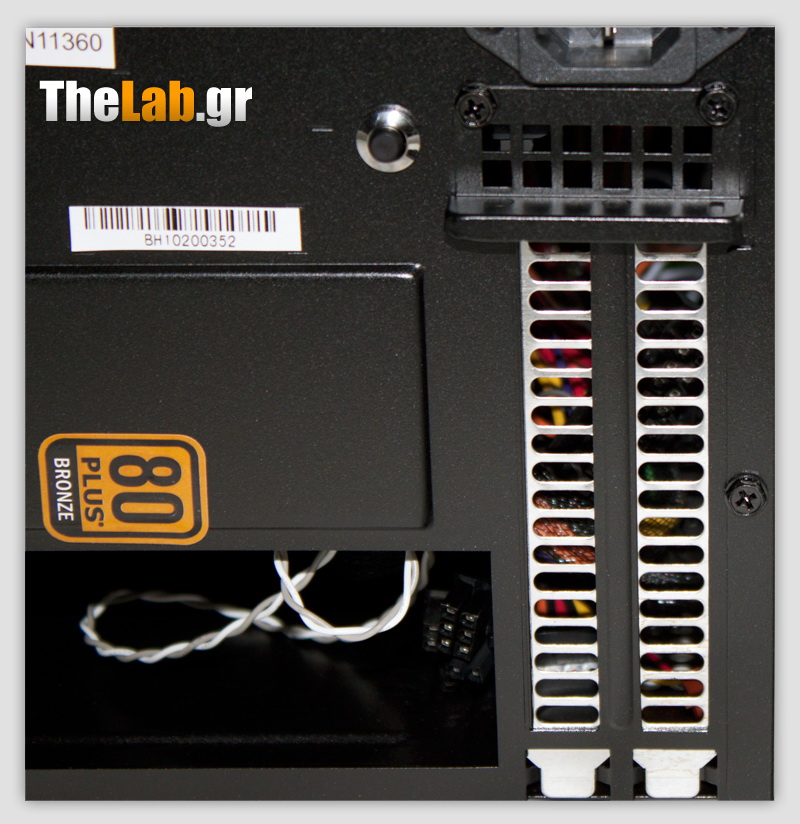

Παραλίγο να ξεχάσουμε το καλύτερο της πίσω πλευράς. Στην πάνω αριστερα γωνία υπάρχει ένας διακόπτης με τις ενδείξεις L(ow) και H(igh). Με αυτόν, ρυθμίζουμε την ταχύτητα του 180mm ανεμιστήρα της οροφής μεταξύ 700rpm και 1200rpm, ανάλογα τις απαιτήσεις ψύξης και τα επιθυμητά επίπεδα θορύβου.

Εσωτερικό μέρος Ας δούμε τώρα, τι μυστικά κρύβει το μικρό θαύμα της SilverStone στο εσωτερικό του. Αφαιρώντας το γεμάτο τρύπες κάλυμμα του κουτιού, εμφανίζεται ο τεράστιος ανεμιστήρας των 180 mm, που καλύπτει τη μισή οροφή του κουτιού. Φαίνεται να έχει άγριες διαθέσεις...

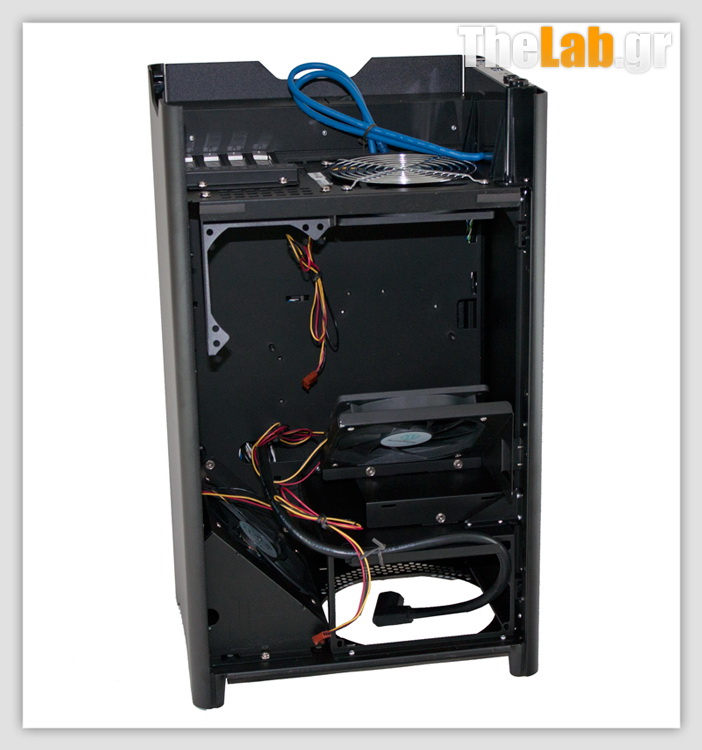

Κοιτώντας από αριστερά, εντύπωση προκαλεί το πλήθος των καλωδιών στο εσωτερικό. Ας ελπίσουμε ότι θα μπορέσουμε να τα τακτοποιήσουμε εύκολα, και δεν θα μας ταλαιπωρήσουν.

Από δεξιά, μπορούμε να δούμε καταρχάς την έξοδο ζεστού αέρα του τροφοδοτικού. Πάνω από αυτό, υπάρχει η θήκη για τους δίσκους, την οποία θα δούμε αναλυτικότερα πιο κάτω στο review.

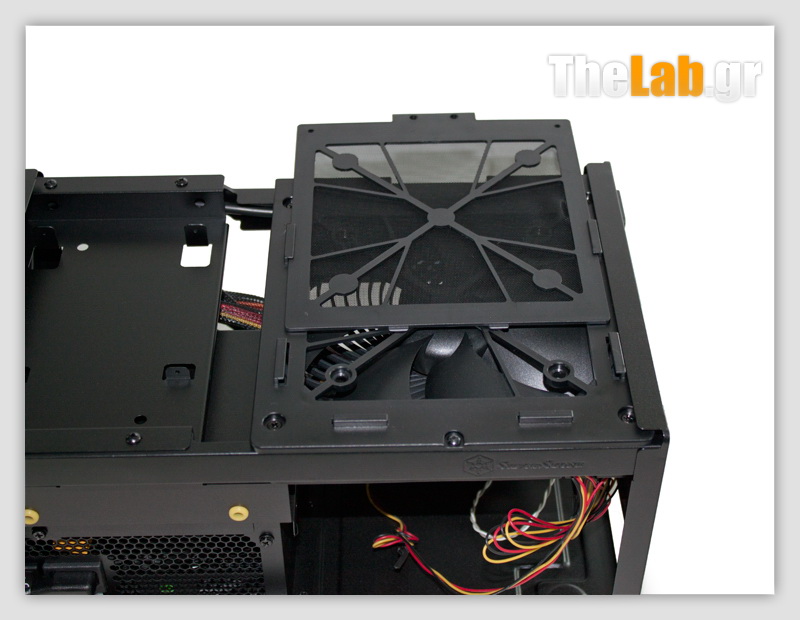

Στην πάνω πλευρά, φαίνεται η βάση για το slim optical drive που δέχεται το SG08, καθώς και τον 180 mm ανεμιστήρα με το αποσπώμενο πλενόμενο φίλτρο του.

Ότι φοβόμασταν... Ξετυλίγοντας τα καλώδια που υπάρχουν στο εσωτερικό του κουτιού, αντικρίζουμε την παρακάτω εικόνα. Το μήκος των καλωδίων είναι πολύ μεγάλο, μοιάζουν λες και θα τροφοδοτήσουν κάποιο διπλανό pc... Φαίνεται οτι η SilverStone έβαλε απλόχειρα τα καλώδια, κάτι το οποίο θα μας βάλει σε μπελάδες όσον αφορά το cable management. Επίσης, το sleeving των καλωδίων θα μπορούσε να ήταν λίγο καλύτερο, αφού δεν καλύπτει τις άκρες των καλωδίων, ιδιαίτερα στα καλώδια τροφοδοσίας της μητρικής.

Κάτι που μας στενοχώρησε ιδιαίτερα, ήταν ότι η μία βίδα που συγκρατεί τον ανεμιστήρα, ήταν κλωτσημένη. Πιστεύουμε ότι αυτό οφείλεται σε κάποιο τυχαίο λάθος στην γραμμή παραγωγής, που δεν πρόκειται να συμβεί σε κανέναν αγοραστή, γιατί κάτι τέτοιο είναι μη αποδεκτό για ένα τόσο ακριβό προϊόν.

Εσωτερικό μέρος - Λεπτομέριες

Για να καταλάβετε το μέγεθος το ανεμιστήρα, τον τοποθετήσαμε πίσω από έναν κλασσικό ανεμιστήρα των 120 mm. Επίσης αξίζει να αναφέρουμε ότι ο Air Penetrator 180 mm είναι εξοπλισμένος με γρίλιες αντίθετης φοράς από την φορά των πτερυγίων του ανεμηστήρα. Οι γρίλιες αυτές υπάρχουν για να μειώσουν τον στροβιλισμό του αέρα, προσφέροντας υψηλή απόδοση με χαμηλά επίπεδα θορύβου.

Η θήκη των drives μπορεί να δεχτεί έναν 3.5" και δύο 2.5¨drives. Για την στήριξη του 3.5¨ drive υπάρχουν αντικραδασμικά λαστιχάκια για να μειώνεται ο θόρυβος που προκαλούν οι μηχανικοί δίσκοι. Τα 2.5¨ drives μπαίνουν συρταρωτά κάτω από την θέση του 3.5¨.

Η θήκη των δίσκων προσαρμόζεται πάνω από το τροφοδοτικό, όπως φαίνεται στην παρακάτω εικόνα.

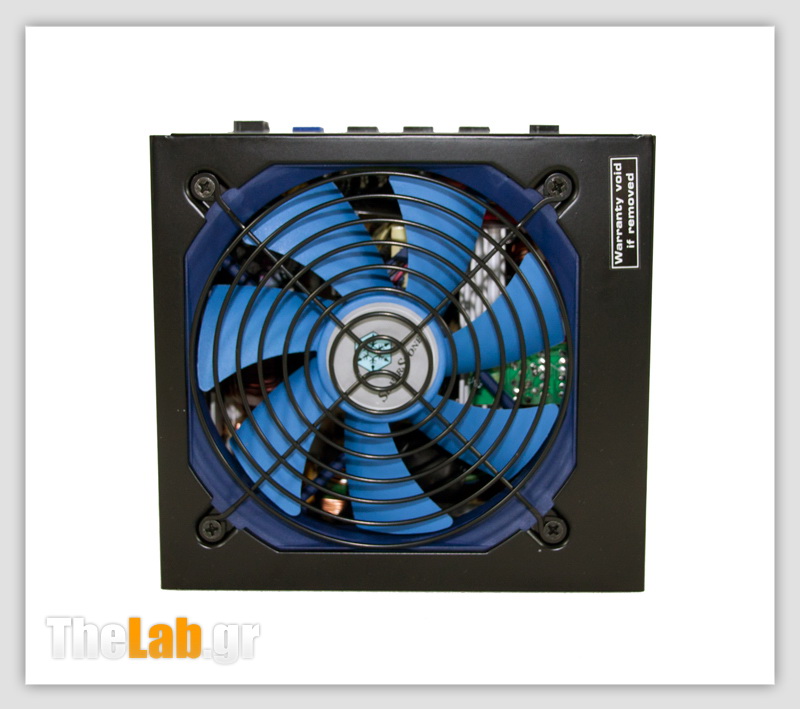

Το τροφοδοτικό από την πλευρά που συνορεύει με την κάρτα γραφικών, έχει μία πλαστική διαφανή μεμβράνη, έτσι ώστε να μην υπάρχει κίνδυνος για βραχυκύκλωμα, κάτι που θα ήταν μοιραίο για την κάρτα.

Τέλος, η ετικέτα του τροφοδοτικού φαίνεται στην παρακάτω εικόνα.

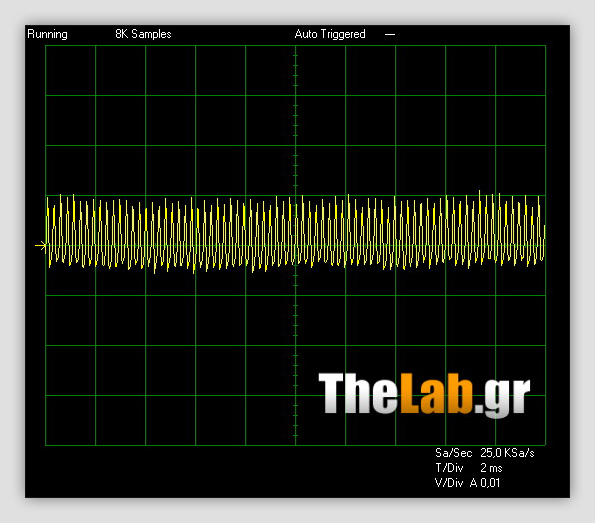

Εκτενείς δοκιμές του τροφοδοτικού έχουν γίνει από τον [MENTION=403]crmaris[/MENTION] στο review του αδελφού κουτιού Sugo SG07, το οποίο εξοπλίζεται με το ίδιο ακριβώς τροφοδοτικό. Οπότε ανατρέξτε στο αντίστοιχο review για μετρήσεις Efficiency, Voltage Regulation, Transient Response καθώς και μετρήσεις Ripple. Εγκατάσταση Ας περάσουμε τώρα στην εγκατάσταση των διαφόρων υποσυστημάτων του υπολογιστή μας. Το hardware που χρησιμοποιήθηκε ήταν το εξής : Intel Celeron G530 2.4 GHz (SandyBridge) Biostar TH61 ITX Mushkin 8 gb 996770 Silverline 1333 MHz Nvidia GTX 295 Dual PCB Intel Postville 80 gb SSD Western Digital 6400AAKS HDD HP slimline DVD-RW Αρχικά βλέπουμε το DVD-RW βιδωμένο στην ειδική του θέση.

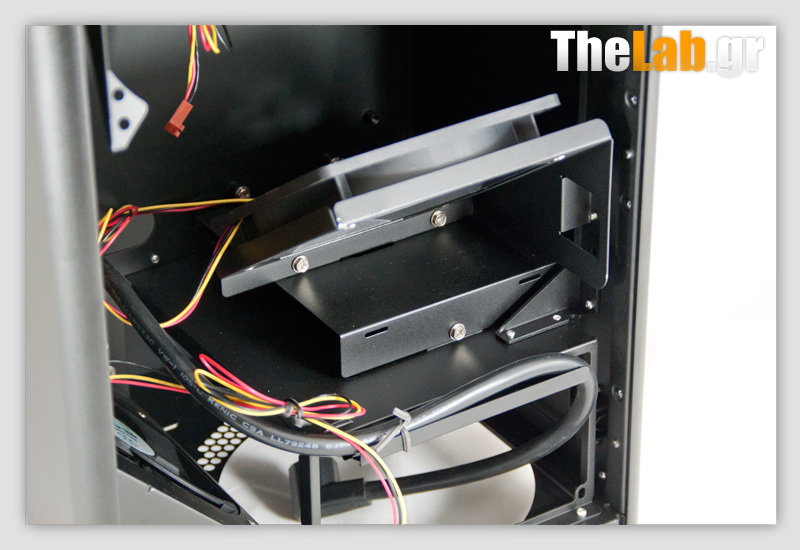

Συνεχίζοντας. βλέπουμε τον σκληρό δίσκο και τον SSD βιδωμένα στη θέση τους. Μαζεμένη και τακτοποιημένη η θήκη των δίσκων, εκμεταλλεύεται όλο τον διαθέσιμο χώρο στο έπακρο.

Μία φωτογραφία από την κάτω πλευρά της θήκης των δίσκων, για να γίνει πιο κατανοητός ο τρόπος εγκατάστασης των 2.5¨drives. Όπως μπορείτε να παρατήσετε, από την μία πλευρά συρταρώνει, ενώ από την άλλη στερεώνεται με 2 βίδες.

Στη συνέχεια βλέπουμε το σύστημα εγκατεστημένο εντός του κουτιού. Έπειτα από αρκετή προσπάθεια, καταφέραμε να κρατήσουμε τον χώρο της μητρικής σχετικά καθαρό από καλώδια. Η 24pin τροφοδοσία της μητρικής, καθώς και το καλώδιο για τις μπροστινές USB3.0 θύρες, δρομολογήθηκαν δεξιά της μητρικής, στον μικρό χώρο που υπάρχει μεταξύ μητρικής και τροφοδοτικού. Η 4pin τροφοδοσία κρύφτηκε μέσα στην μπάρα του σασί που βρίσκεται πάνω από την κάρτα γραφικών, παρέα με το καλώδιο τροφοδοσίας του τροφοδοτικού. Το καλώδιο για τις μπροστινές συνδέσεις ήχου, πέρασε μέσα από την απέναντι μπάρα. Δυστυχώς όπως προαναφέραμε, γενικότερα το μήκος των καλωδιώσεων του τροφοδοτικού είναι μεγάλο. Έτσι, το περίσσευμα των καλωδίων μαζεύτηκε στον χώρο μεταξύ του σκληρού δίσκου και της κάρτας γραφικών. Ο χώρος αυτός καλύπτεται από το οπτικό drive, οπότε είναι ιδανικός για να παίξει το ρόλο της "κρυψώνας" καλωδίων. Άλλο ένα δείγμα της υπερβολής του μήκους των καλωδίων είναι και το καλώδιο του ανεμιστήρα, όχι μόνο για το 3pin βύσμα που συνδέεται στην μητρική, αλλά ακόμα και για τον διακόπτη που ρυθμίζει τις στροφές του, παρόλο που αυτός βρίσκεται ακριβώς δίπλα του. Ευτυχώς και αυτά τα καλώδια, μπορούν να κρυφτούν μεταξύ του ανεμιστήρα και της μπάρας του σασί.

Ας δούμε τώρα την πλευρά που έχει τις περισσότερες συνδέσεις στη μητρική. Ευτυχώς μεταξύ του τροφοδοτικού και του πλαϊνού, υπάρχει ο απαραίτητος χώρος για να κρύψουμε καλώδια. Έτσι εκεί τοποθετήθηκαν τα μακριά καλώδια για το front panel του κουτιού (on/off, power και hdd led) καθώς και τα sata καλώδια των δίσκων. Η κατάσταση θα ήταν λίγο καλύτερη αν γινόταν χρήση sata καλωδίων μικρού μήκους, τα οποία δυστυχώς δεν είχαμε διαθέσιμα.

Μια εικόνα με το οπτικό drive εγκατεστημένο να κρύβει τα καλώδια και τον χώρο της μητρικής. Πιστεύουμε ότι γενικά έγινε καλή δουλειά, αν λάβουμε υπ'όψην το μεγάλο μήκος των καλωδίων και τις ελάχιστες δυνατότητες για cable management που μπορεί να προσφέρει ένα κουτί τέτοιου μεγέθους.

Τέλος, ας δούμε πως φαίνεται τελικά το Sugo SG08 με το σύστημα εγκατεστημένο. Λόγω του μάυρου χρώματος της κάρτας γραφικών μας, δεν φαίνεται τίποτα από την αριστερή πλευρά, και δύσκολα θα σκεφτεί κάποιος ότι μέσα σε αυτό το κουτί, κρύβεται ένα διπύρηνο τέρας.

Από την άλλη πλευρά όμως, φαίνονται τα διάφορα καλώδια. Προτείνεται η χρησιμοποίηση μαύρων κοντών καλωδίων sata, τα οποία θα έκαναν πολύ πιο διακριτική την παρουσία τους.

Συνολικά μπορούμε να πούμε ότι η εγκατάσταση έγινε εύκολα και απροβλημάτιστα. Σίγουρα το κουτί δεν προσφέρει τους χώρους που προσφέρουν τα κουτιά που έχουμε συνηθίσει οι περισσότεροι από εμάς, αφού μιλάμε για ένα mini-ITX κουτί. Παρόλα αυτά όμως, η χωρική του διάταξη είναι μελετημένη και δεν θα δημιουργήσει πρόβλημα. Μιλάμε άλλωστε για ένα από τα πιο ευρύχωρα κουτιά στην κατηγορία του, που δεν θέτει περιορισμούς στην επιλογή του συστήματος που θα του εγκαταστήσουμε. Το μόνο που μας στενοχώρησε, ήταν το cable management. Παρόλο που έχει τη δυνατότητα για σωστή τοποθέτηση των καλωδίων, όπως πχ οι 2 μπάρες της οροφής του σασί, που μπορούν να δεχτούν μέσα τους κάποια καλώδια, το μήκος των καλωδίων δεν είναι αυτό που θα έπρεπε. Ας ελπίσουμε ότι σε μελλοντική έκδοση του, η SilverStone θα μεριμνήσει και για αυτό, που είναι ίσως ο μοναδικός μπελάς που αντιμετωπίσαμε.

Μετρήσεις Θερμοκρασίας

Αυτό που ίσως ενδιαφέρει τους περισσότερους πιθανούς κατόχους του Sugo SG08 είναι η απόδοσή του. Και όταν μιλάμε για απόδοση σε ένα κουτί, εννοούμε πως τα πάει στο φλέγον θέμα των θερμοκρασιών. Σίγουρα είναι πολλά υποσχόμενο σε αυτόν τον τομέα, λόγω του τεράστιου για τα δεδομένα της κατηγορίας ανεμιστήρα των 180 mm, αυτόν που η SilverStone αποκαλεί Air Penetrator. Το SG08 υιοθετεί την λογική της θετική πίεσης, κάτι που μας έχει συνηθίσει η SilverStone. Ας εξηγήσουμε όμως τι ακριβώς σημαίνει αυτό. Θετική πίεση σε ένα κουτί έχουμε όταν οι ανεμιστήρες εισαγωγής βάζουν μεγαλύτερη ποσότητα αέρα απ' ότι βγάζουν οι ανεμιστήρες εξαγωγής. Στο SG08, αυτό επιτυγχάνεται με έναν και μοναδικό ανεμιστήρα εισαγωγής στην οροφή, και κανέναν εξαγωγής. Ένα από τα πλεονεκτήματα της θετικής πίεσης είναι και η μείωση της συσσώρευσης σκόνης στο εσωτερικό. Φιλτράροντας μόνο τους ανεμιστήρες εισαγωγής αρκεί, αφού από οποιαδήποτε άλλη σχισμή του κουτιού, εξέρχεται αέρας, άρα η σκόνη δεν μπορεί να εισέλθει στο εσωτερικό. Έτσι και το SG08 έχει φίλτρο στον 180mm Air Penetrator της οροφής, και όλες οι υπόλοιπες σχισμές του κουτιού είναι χωρίς φίλτρα, χωρίς αυτό να προκαλεί πρόβλημα. Φίλτρο έχει και το Air duct για την κάρτα γραφικών, αφού η χρήση του έχει ως αποτέλεσμα να εισέρχεται από το πλάι φρέσκος αέρας για την ψύξη της. Τέλος το τροφοδοτικό, όπως συνηθίζεται σε όλα τα σύγχρονα κουτιά είναι εκτός ρόης, παίρνοντας αέρα από κάτω (και εκεί έχει φίλτρο), και βγάζοντας τον ζεστό αέρα από το πλάι. Αρκετά όμως με την θεωρία. Ας περάσουμε στην πράξη για να δούμε τι ψάρια πιάνει το νέο Sugo.

Αρχικά παραθέτουμε μετρήσεις με την stock ψύκτρα της Intel. Συγκρίνουμε την απόδοση του νέου Sugo στις 2 διαφορετικές ταχύτητες ανεμιστήρα που προσφέρει, αλλά και σε σχέση με το σύστημά μας να βρίσκεται εκτός κουτιού, "στον πάγκο".

Όπως φαίνεται στο παραπάνω διάγραμμα, το SG08 τα πάει πολύ καλά στον τομέα των θερμοκρασιών. Όσον αφορά τις θερμοκρασίες επεξεργαστή και μητρικής, όταν ο ανεμιστήρας λειτουργεί στις 800 στροφές, παρουσιάζει παραπλήσιες θερμοκρασίες με τις μετρήσεις εκτός κουτιού, ενώ όταν ο ανεμιστήρας λειτουργεί στις 1200 στροφές, οι θερμοκρασίες είναι ακόμα χαμηλότερες. Πρόκειται για εξαιρετική επίδοση, που κάνει ακόμα και αρκετά full atx να ζηλεύουν, αφού συνήθως οι θερμοκρασίες εκτός κουτιού είναι οι χαμηλότερες δυνατές.

Η εικόνα αυτή όμως δεν συνεχίζεται και στις θερμοκρασίες της κάρτα γραφικών. Στην GPU το Sugo είναι 5-7 βαθμούς πιο ζεστό, ενώ στα VRMs της κάρτας γραφικών 7-10 βαθμούς πιο ζεστό. Σε καμία περίπτωση όμως αυτή η επίδοση δεν είναι κακή... Ίσα ίσα, που και πάλι μιλάμε για πολύ καλά επίπεδα θερμοκρασίας, σε μία από τις πιο ζεστές κάρτες που έχουν κυκλοφορήσει ποτέ. Για να σας δώσουμε να καταλάβετε το πόσο καλές είναι αυτές οι θερμοκρασίες, κάναμε μετρήσεις της ίδιας κάρτας μέσα σε ένα CM Cosmos. Οι θερμοκρασίες που μετρήσαμε ήταν σε idle 50 και 40 βαθμούς για GPU και VRMs αντίστοιχα, ενώ σε load 99 και 92 βαθμούς. Δηλαδή μέσα στο Cosmos, η κάρτα γραφικών δουλεύει σε υψηλότερες θερμοκρασίες απ' ότι στο SG08 με τον ανεμιστήρα του στις χαμηλές στροφές!

Επίσης είμαστε πεπεισμένοι ότι με κάποια άλλη κάρτα γραφικών, τα πράγματα θα ήταν πολύ καλύτερα, για τον εξής λόγο. Η dual PCB GTX 295 που χρησιμοποιήσαμε, εισάγει αέρα και από τις 2 πλευρές της. Όμως ενώ η μία πλευρά της είναι δίπλα από τα μεγάλα ανοίγματα που έχει το SG08 στο πλάι του, και με την βοήθεια του air duct παίρνει κρύο αέρα, η άλλη πλευρά είναι ακριβώς στο ύψος του τροφοδοτικού, το οποίο την μπλοκάρει. Κάτι τέτοιο βέβαια δεν συμβαίνει όταν το σύστημα είναι "στον πάγκο". Με κάποια άλλη κάρτα γραφικών τα πράγματα θα ήταν σίγουρα καλύτερα. Όχι βέβαια πως οι θερμοκρασίες είναι άσχημες. Κάθε άλλο...

Θέλοντας να εξετάσουμε πως συμπεριφέρεται το κουτί με κάποια blow down ή ακόμα και με μια passive ψύκτρα, κάναμε μια μικρή μόντα, και βάλαμε στον επεξεργαστή μας μία Thermalright R600 που είχαμε στην άκρη. Ναι καλά διαβάσατε... Χρησιμοποιώντας τα κατάλληλα brackets, τοποθετήσαμε την παλιά γνώριμη ψύκτρα κάρτας γραφικών στον επεξεργαστή μας. Για όσους δεν την γνωρίζουν, πρόκειται για μια ψύκτρα με 6 heatpipes των 6mm, που μοιάζει αρκετά με low profile ψύκτρα επεξεργαστή. Την λειτουργήσαμε και ως passive, χωρίς κάποιον ανεμιστήρα πάνω της, αλλά και ως active με έναν Noctua F12 στις 1200rpm και πήραμε τις ακόλουθες μετρήσεις.

Σε passive λειτουργία, ο Air Penetrator έδειξε τα δόντια του. Οι θερμοκρασίες μέσα στο στο Sugo SG08 ήταν μέχρι 29 και 22 βαθμούς χαμηλότερες σε cpu και chipset σε σχέση με τις θερμοκρασίες εκτός κουτιού, που η μηδενική ροή αέρα δημιουργούσε αισθητό πρόβλημα. Σε active λειτουργία βέβαια, οι διαφορές ήταν πολύ μικρές αφού ο Noctua παρείχε την απαραίτητη ροή αέρα σε όλες τις περιπτώσεις. Αυτό που μας άφησε πολύ θετική γεύση, είναι ότι εντός του SG08 οι διαφορές μεταξύ passive και active λειτουργίας ήταν πολύ μικρές (3-4 βαθμούς), γεγονός που αποδεικνύει ότι το νέο Sugo είναι ιδανικό για χρήση με κάποια passive ψύκτρα επεξεργαστή.

Αυτό που έχουμε να παρατηρήσουμε είναι ότι η λειτουργία του 180mm ανεμιστήρα στις 1200rpm κρίνεται κάπως υπερβολική, αφού ενώ η διαφορά σε επίπεδα θορύβου είναι κάτι παραπάνω από αισθητή, η διαφορά σε θερμοκρασίες είναι μικρή, της τάξης των 2-3 βαθμών. Βεβαια, ίσως με έναν overclocked 4πύρηνο η εικόνα να ήταν διαφορετική

 Συμπέρασμα

Άλλο ένα review του TheLab.gr έφτασε αισίως στο τέλος του. Ελπίζουμε να το απολαύσατε όσο και εμείς. Πρίν κλείσουμε όμως, ας συνοψίσουμε όσα γνωρίσαμε για το νέο μέλος της οικογένειας Sugo της SilverStone, το SG08. Πρόκειται για ένα SFF κουτί υψηλής ποιότητας με εξαίρετικα χαρακτηριστικά που δεν θα αφήσει ανικανοποίητο μέχρι και τον πιο απαιτητικό. Εμφανισιακά είναι καλαίσθητο και λιτό, κάνοντάς το ιδανικό για κάποιο σαλόνι, ή γραφεία με μικρό διαθέσιμο χώρο. Όλα αυτά προσφέρονται χωρίς περιορισμούς στην επιλογή hardware, αφού μπορεί να δεχτεί σχεδόν τα πάντα στο εσωτερικό του, τόσο λόγω χώρου, αλλά και λόγω της ισχύς του τροφοδοτικού και την θερμική του απόδοση. Συνολικά πρόκειται για ένα κουτί που μας άφησε πολύ ικανοποιημένουςκαι ξεπέρασε τις προσδοκίες μας. Συνοψίζοντας τα βασικά θετικά και αρνητικά σημεία του Silverstone Sugo SG08 είναι τα εξής:

Πλεονεκτήματα:

• Υψηλή ποιότητα κατασκευής
• Καλαίσθητη εμφάνηση
• Τροφοδοτικό υψηλής απόδοσης, ικανό να τροφοδοτήσει οποιοδήποτε mini-ITX σύστημα
• O 180 mm ανεμιστήρας της οροφής προσφέρει εξαιρετικά χαμηλές θερμοκρασίες για την κατηγορία

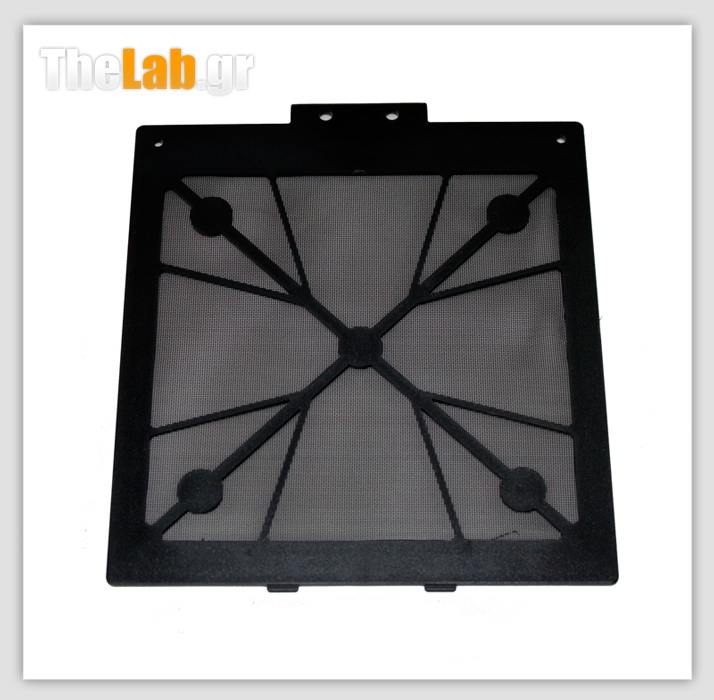

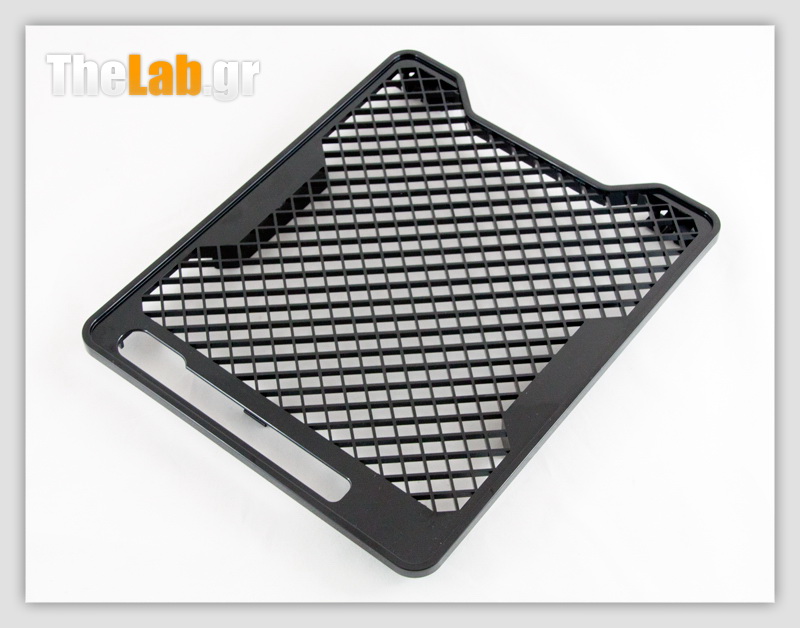

• Παρέχονται φίλτρα για όλες τις εισόδους αέρα
• Μπορεί να δεχτεί οποιαδήποτε κάρτα γραφικών
• USB3.0 θύρες στη πρόσοψη

Μειονεκτήματα:

• Πολύ υψηλή τιμή
• Δυσκολία στο cable management λόγω μεγάλου μήκος των καλωδίων
• Έλλειψη slimline sata power connector για το οπτικό drive

Σύμφωνα με όλα τα παραπάνω το SilverStone Sugo SG08 απέσπασε συνολική βαθμολογία :

Ευχαριστούμε θερμά την SilverStone για την παραχώρηση του δείγματος.

H ΝΖΧΤ είναι μια νέα σχετικά εταιρία μιας και ιδρύθηκε μόλις το 2004, στo περιβόητο Λος Άντζελες της Καλιφόρνια. Οι ιδρυτές της συγκεκριμένης εταιρίας δηλώνουν ότι τη δημιούργησαν με σκοπό να εκπληρώσουν όλες τις επιθυμίες και τα όνειρα των gamers. Έτσι σύμφωνα με την NZXT οι επιθυμίες των καταναλωτών έχουν τον κύριο λόγο σε κάθε προϊόν της.

Πράγματι σε όλους τους τομείς με τους οποίους έχει καταπιαστεί η NZXT, έχει καταφέρει να αποσπάσει θετικές κριτικές τόσο από τον ειδικό τύπο όσο και από τους ίδιους τους τελικούς χρήστες/καταναλωτές. Ένας τομέας που αποτελεί την αιχμή του δόρατος για τη συγκεκριμένη εταιρία είναι αυτός της κατασκευής κουτιών υπολογιστών (cases). Το τελευταίο δημιούργημα της NZXT αποτελεί το Switch 810, το οποίο κατά πολλούς αποτελεί το διάδοχο του αξιόλογου και εμφανίσιμου Phantom.

Εν συντομία το Switch 810 είναι ένα full tower case το οποίο έχει σχεδιαστεί με γνώμονα τη φιλοξενία κορυφαίων λύσεων υδρόψυξης, την ιδανική κυκλοφορία αέρα στο εσωτερικό του (airflow) αλλά και ταυτόχρονα τη διατήρηση χαμηλού εκλυόμενου θορύβου. Υποστηρίζει σχεδόν όλα τα μεγέθη μητρικών (mainboards) και στο πάνω μέρος του μπορεί να δεχτεί ψυγεία υδρόψυξης με μέχρι τρεις ανεμιστήρες σε κάθε πλευρά τους (420mm μέγιστο μήκος) και στο κάτω μέρος του μέχρι και 240mm μήκους ψυγεία. Επίσης, τέσσερις τρύπες υπάρχουν στο πίσω μέρος του για την τοποθέτηση εξωτερικής υδρόψυξης.

Όπως κάθε high-end κουτί που σέβεται τον εαυτό του, διαθέτει ένα μεγάλο κενό πίσω από την περιοχή που "κάθεται" ο επεξεργαστής στη μητρική πλακέτα, έτσι ώστε να μη χρειάζεται να αφαιρείτε την τελευταία σε κάθε (επανα)τοποθέτηση ψύκτρας. Στο πίσω μέρος του διαθέτει φωτισμό LED, ο οποίος μπορεί να απενεργοποιηθεί, για να βλέπετε σε σκοτεινά περιβάλλοντα όταν πειράζετε τα καλώδια και επίσης στο μπροστινό μέρος υπάρχουν θύρες USB 3.0 και 2.0, ένα dock σκληρού δίσκου καθώς και ένα πολύ βολικό SD card reader.

Στο εσωτερικό του εκτός από τις πάμπολλες θέσεις για ανεμιστήρες διαθέτει εννιά θύρες επέκτασης και επίσης έχει δέκα ανοίγματα συνολικά, καλυμμένα με ελαστικά grommets, για τη διέλευση των καλωδιώσεων. Όπως προστάζει η τελευταία μόδα το Switch δε θα μπορούσε να μην έχει και μια hot swap θύρα για τη σύνδεση 3.5" και 2.5" συσκευών. Τέλος, μεταξύ άλλων διαθέτει και ένα μεγάλο παράθυρο στο πλαϊνό κάλυμμα, κάτι που θα χαροποιήσει ιδιαίτερα τους χρήστες που αρέσκονται στο να βλέπουν/επιδεικνύουν το εσωτερικό του υπολογιστή τους.

Χαρακτηριστικά

Τα χαρακτηριστικά του Switch 810 παραθέτονται στον παρακάτω πίνακα.

Οι διαστάσεις του Switch 810 είναι πράγματι τεράστιες αλλά ευτυχώς δεν έχουν μεγάλο αντίκτυπο στο βάρος του, το οποίο μόλις που ξεπερνάει τα 9 κιλά. Το υλικό κατασκευής δυστυχώς δεν είναι το αλουμίνιο, μιας και αυτό θα εκτίναζε στα ύψη την τιμή και επίσης η χρήση πλαστικού στο πάνω και μπροστά μέρος (πρόσοψη) δεν μπορούμε να πούμε ότι μας χαροποιεί ιδιαίτερα. Κατά τη γνώμη μας σε ένα κουτί της υψηλής κατηγορίας η χρήση πλαστικού θα πρέπει να αποφεύγεται/περιορίζεται όσο το δυνατόν γίνεται μιας και προσδίδει μια "φθηνή" εικόνα.

Όπως βλέπετε από τον παραπάνω πίνακα, το Switch έρχεται με τέσσερις ανεμιστήρες προ-εγκατεστημένους και μπορεί να δεχθεί επιπλέον έξι. Το μόνο κακό είναι ότι δε διαθέτει έναν ρυθμιστή ταχύτητας (fan controller) για όλους αυτούς τους ανεμιστήρες αλλά από την άλλη αυτό θα ανέβαζε το κόστος. Τέλος, η εγγύηση είναι μόνο δύο χρόνια, αν και σε ένα case η εγγύηση δεν αποτελεί κάτι το κρίσιμο και η τιμή δείχνει τίμια για τα χαρακτηριστικά του Switch.

Συσκευασία και Περιεχόμενα

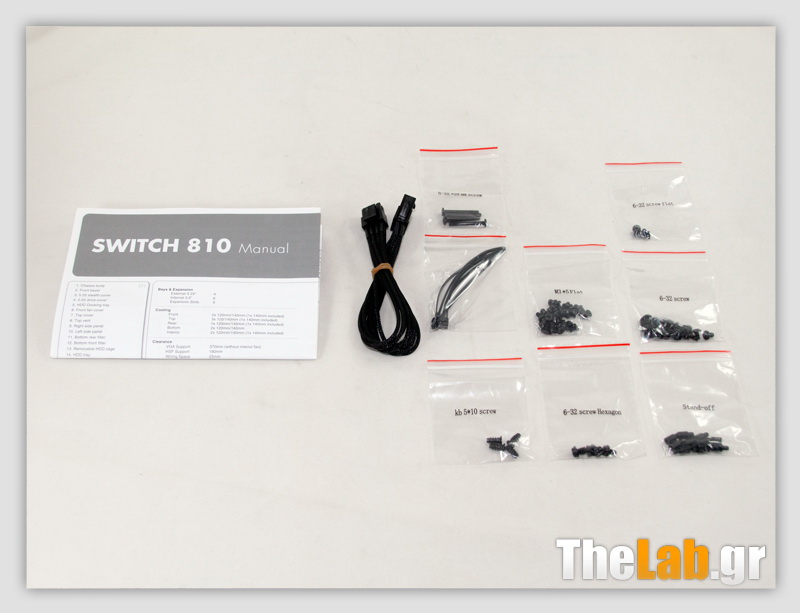

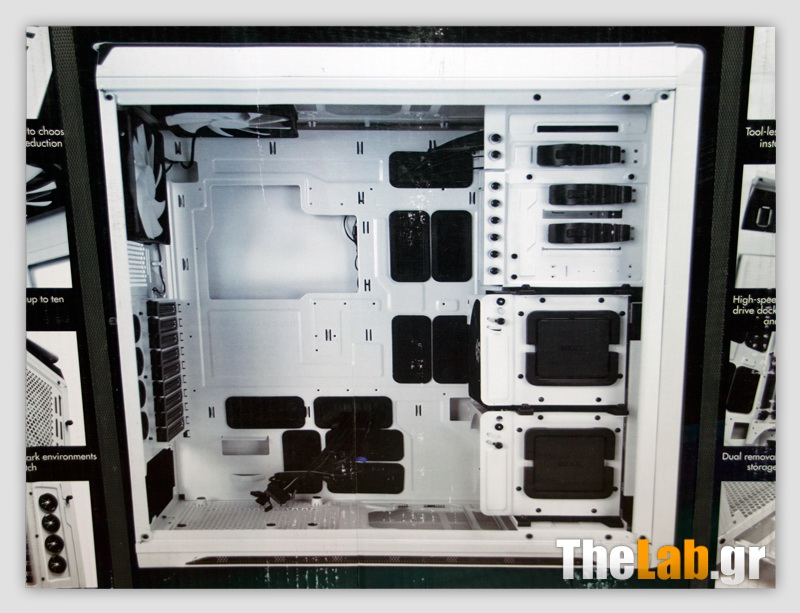

To Switch έρχεται μέσα σε μια τεραστίων διαστάσεων κούτα, η οποία έφτασε εμφανώς ταλαιπωρημένη στα χέρια μας από το ταξίδι που έκανε από τη Γερμανία μέχρι την πόρτα μας. Στο μπροστινό μέρος της συσκευασίας υπάρχει μια φωτογραφία του άσπρου μοντέλου του Switch (διατίθεται και σε μαύρο χρώμα) σε μαύρο φόντο. Στο πίσω μέρος υπάρχει μια μεγάλη φωτογραφία του εσωτερικού του και αρκετές μικρότερες που παρουσιάζουν τα επιμέρους χαρακτηριστικά του. Ο πίνακας με τα τεχνικά χαρακτηριστικά του κουτιού βρίσκεται σε μία από τις δύο πλευρές της συσκευασίας. Σε γενικές γραμμές φτωχή από γραφικά η συσκευασία και μάλλον σοβαροφανής, αν και αυτό δεν αποτελεί φυσικά μειονέκτημα.

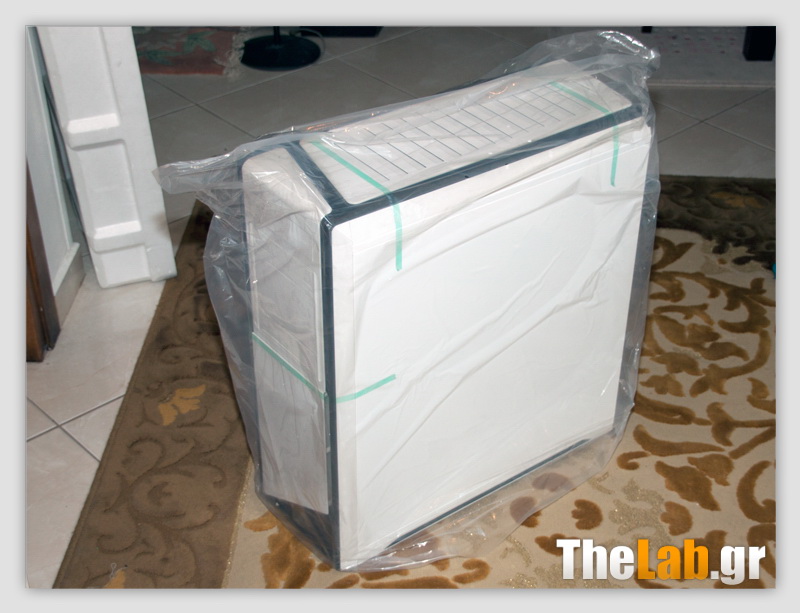

Ανοίγοντας τη συσκευασία βρίσκουμε δύο μεγάλα κομμάτια από φελιζόλ να προστατεύουν το Switch. Το τελευταίο είναι επίσης τυλιγμένο σε μια χοντρή νάιλον συσκευασία για μεγαλύτερη προστασία. Το πρώτο πράγμα που μας εντυπωσίασε μόλις το βγάλαμε από το κουτί είναι ο τεράστιος όγκος του. Αυτό είναι πράγματι ένα full tower case, δε σηκώνει καμιά αμφισβήτηση αυτό. Μέσα στο Switch και σε ένα από τα drive cages υπάρχει ένα μικρό άσπρο κουτί που περιέχει όλα τα περιφερειακά που το συνοδεύουν. Εκεί θα βρούμε το εγχειρίδιο οδηγιών, μια προέκταση για την EPS καλωδίωση του τροφοδοτικού, μερικά δεματικά και έξι σακουλάκια με βίδες.

Εξωτερικό Μέρος

Ας ρίξουμε τώρα μια ματιά στο εξωτερικό μέρος του λευκού γίγαντα που ακούει στο όνομα Switch 810. Λένε ότι το άσπρο χαρίζει μεγαλύτερο όγκο, σε αντίθεση με το μαύρο, κάτι που γίνεται παραπάνω από εμφανές σε αυτή την περίπτωση. Ξεκινώντας από το μπροστινό μέρος του κουτιού εκεί βρίσκουμε τέσσερις θέσεις για 5.25" οδηγούς με την τέρμα πάνω να διαθέτει ένα εξωτερικό λευκό κάλυμμα έτσι ώστε να μπορεί να φιλοξενήσει ακόμη και μαύρους οπτικούς οδηγούς, χωρίς να χαλάει η ομοιομορφία του συνόλου και την τελευταία από κάτω να κρύβει ένα hot swap φατνίο (bay), το οποίο μπορεί να φιλοξενήσει έναν 3.5" ή έναν 2,5" οδηγό. Για να τραβήξετε το hot swap bay προς τα έξω θα πρέπει να αφαιρέσετε πρώτα το πλαϊνό κάλυμμα του κουτιού και να αφαίρεσε δύο βίδες που συγκρατούν το συγκεκριμένο φατνίο. Στη συνέχεια θα μπορείτε να το αφαιρέσετε και να τοποθετήσετε τον ανάλογο οδηγό. Σίγουρα όχι και η ευκολότερη διαδικασία μιας και ο όρος hot swap bay ιδανικά σημαίνει την τοποθέτηση κάποιου οδηγού χωρίς αφαίρεση πλαϊνών, βιδών κτλ. Το πάνω μικρότερο λευκό κάλυμμα κρύβει το πάνελ που φιλοξενεί το κουμπί Reset καθώς και τις Ι/Ο θύρες του κουτιού οι οποίες περιλαμβάνουν δύο ζευγάρια από USB 2.0 και 3.0 θυρών, έναν αναγνώστη καρτών SD, τις κλασικές θύρες ακουστικών/μικροφώνου και τα κουμπιά για την ενεργοποίηση του LED φωτισμού στο πίσω μέρος του κουτιού (κάτι πολύ χρήσιμο όταν θέλετε να "σκαλίσετε" τις καλωδιώσεις στο πίσω μέρος του κουτιού και δεν υπάρχει επαρκείς φωτισμός στο σημείο αυτό).

Στο δεύτερο κάτω μισό της πρόσοψης του κουτιού υπάρχει ένα πλαστικό κάλυμμα το οποίο στο πίσω μέρος του ενσωματώνει ένα φίλτρο για τη σκόνη. Το κάλυμμα αυτό βγαίνει εύκολα, πιέζοντας το απλά στο πάνω μέρος του μέχρι να ακουστεί το χαρακτηριστικό "κλικ". Επίσης στο τέρμα κάτω μέρος της πρόσοψης βρίσκεται ένα πλαστικό συρτάρι το οποίο όταν το πιέσετε αποκτάτε πρόσβαση σε ένα ακόμη φίλτρο αέρος.

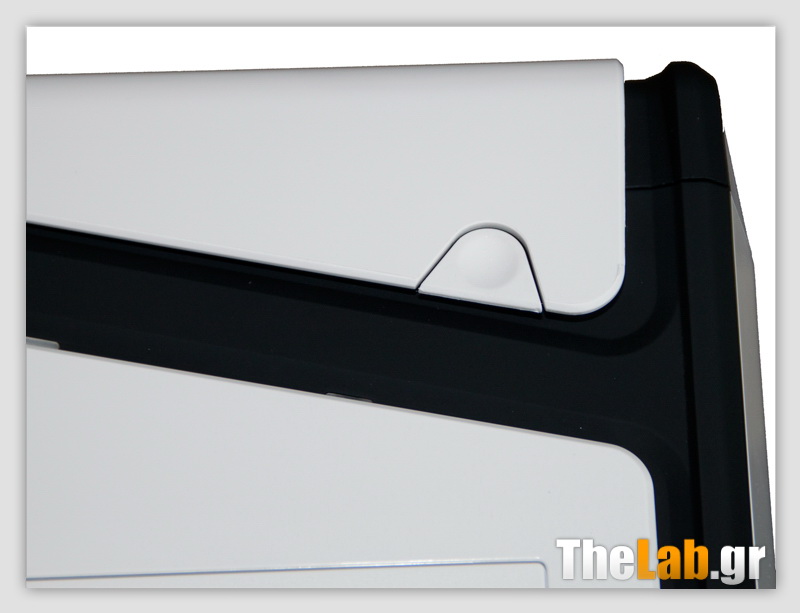

Το κουμπί On/Off κρύβεται καμουφλαρισμένο στο μπροστινό μέρος της κορυφής του κουτιού, ένα εύκολα προσπελάσιμο μέρος από τον χρήστη μιας και ένα full tower κουτί κατά 99% θα τοποθετηθεί στο πάτωμα και όχι πάνω στο γραφείο. Το πάνω μέρος του κουτιού αποτελείται από ένα αφαιρούμενο κομμάτι πλαστικού. Στο πίσω μέρος του τελευταίου υπάρχει ένας μοχλός μέσω του οποίου μπορείτε να ανοίξετε/κλείσετε τις πάνω γρίλιες εξαερισμού. Κάτω από το αφαιρούμενο αυτό κομμάτι βρίσκουμε έναν προ εγκατεστημένο ανεμιστήρα με 140mm διάμετρο και θέσεις για επιπλέον δύο. Στο ίδιο μέρος αν θέλετε μπορείτε να τοποθετήσετε ένα τριπλό ψυγείο υδρόψυξης με 1.5cm πάχος και αν αποφασίσετε ότι δε χρειάζεστε πλέον το πάνω πλαστικό κάλυμμα μπορείτε να τοποθετήσετε ένα ψυγείο με >3cm πάχος. Υπάρχει βέβαια και η εναλλακτική να τοποθετήσετε το ψυγείο στο εσωτερικό μέρος του κουτιού και να μεταφέρετε τους τρεις ανεμιστήρες στο πάνω μέρος, κάτω από το πλαστικό κάλυμμα. Εδώ να σημειώσουμε ότι για να τοποθετηθεί ψυγείο με 420mm μήκος στο εσωτερικό του κουτιού θα πρέπει να αφαιρεθεί το πάνω 5.25" φατνίο.

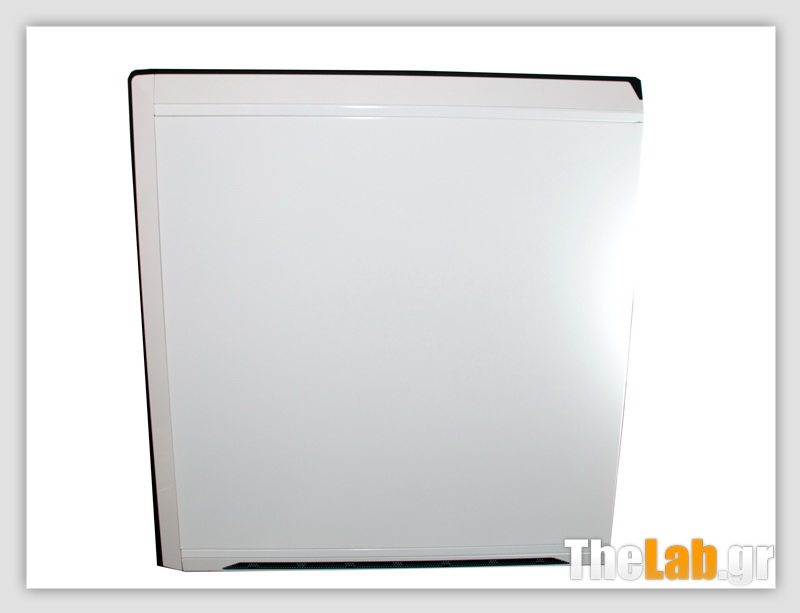

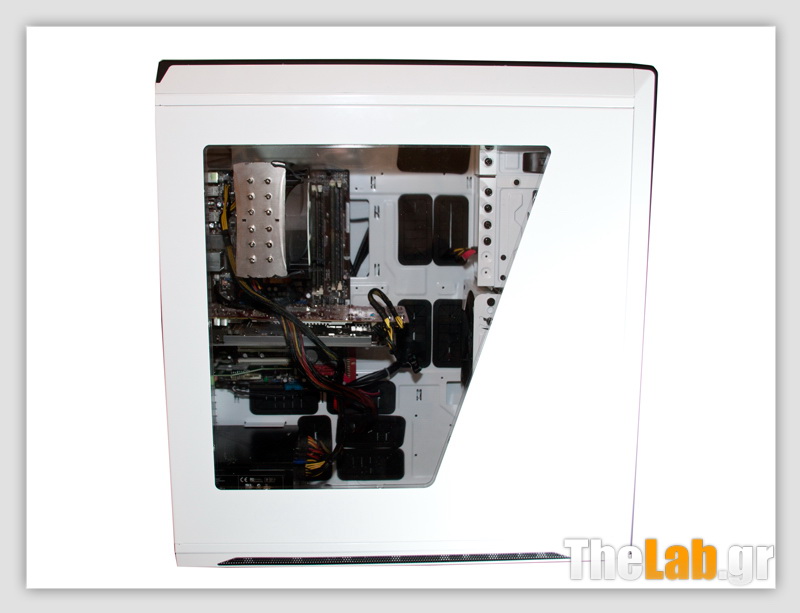

Υπάρχει ένα μεγάλο παράθυρο στο πλάι του Switch για καλύτερη θέα στα ενδότερα. Η όψη της άλλης πλευράς αποτελεί ίσως την πιο άχαρη πλευρά του κουτιού.

Στο πίσω μέρος βρίσκουμε μία μεγάλη γρίλια εξαερισμού με έναν 140mm ανεμιστήρα τοποθετημένο στο πίσω μέρος της. Κάτω από τη συγκεκριμένη γρίλια υπάρχουν οι τέσσερις τρύπες για την εγκατάσταση εξωτερικής υδρόψυξης και ακριβώς δίπλα οι εννιά θύρες επέκτασης. Στο τέρμα κάτω μέρος βρίσκεται η θέση για το τροφοδοτικό. Τέλος, τα δύο LED που διακρίνονται στις παρακάτω φωτογραφίες φωτίζουν τις θύρες επέκτασης και τις I/O θύρες της μητρικής πλακέτας.

Ακολουθούν δύο nightshots για να δείτε τα μπροστινά LED (HDD και power) καθώς και τα δύο πίσω σε δράση.

Τελευταίο αφήσαμε το κάτω μέρος του κουτιού, όπου και βρίσκουμε δύο μεγάλα φίλτρα αέρος. Αυτά αφαιρούνται εύκολα και καλό θα είναι που και που να τα καθαρίζεται για να διατηρείται το εσωτερικό του κουτιού καθαρό. Προς μεγάλη απογοήτευση μας η NZXT παρέλειψε να εξοπλίσει το Switch με ροδάκια. Κατά την άποψη μας αυτό αποτελεί μεγάλο μειονέκτημα για ένα full tower case που με το πλήθος των εξαρτημάτων που μπορεί να φιλοξενήσει μπορεί να γίνει ιδιαίτερα βαρύ και άντε να το μετακινήσετε μετά αν χρειαστεί.

Και κάπου εδώ τελειώσαμε την ξενάγηση στο εξωτερικό μέρος του κουτιού. Αλλάξτε σελίδα για να δούμε και το εσωτερικό του.

Εσωτερικό Μέρος

Το καλό με τα full tower κουτιά είναι ο άπλετος χώρος που διαθέτουν για την εγκατάσταση πλήθος εξαρτημάτων, χωρίς να ταλαιπωρούν αυτόν που πραγματοποιεί την εγκατάσταση. Επίσης η τακτοποίηση των καλωδίων (cable management) γίνεται πολύ πιο εύκολα μιας και υπάρχει αρκετός χώρος για να κρυφτούν τα καλώδια. Το καλό βέβαια με το Switch 810 είναι ότι διαθέτει πολλές οπές, οι οποίες καλύπτονται από ελαστικά καλύμματα (rubber grommets), για τη διέλευση των καλωδίων και το κρύψιμο αυτών στο χώρο πίσω από τη βάση της μητρικής πλακέτας.

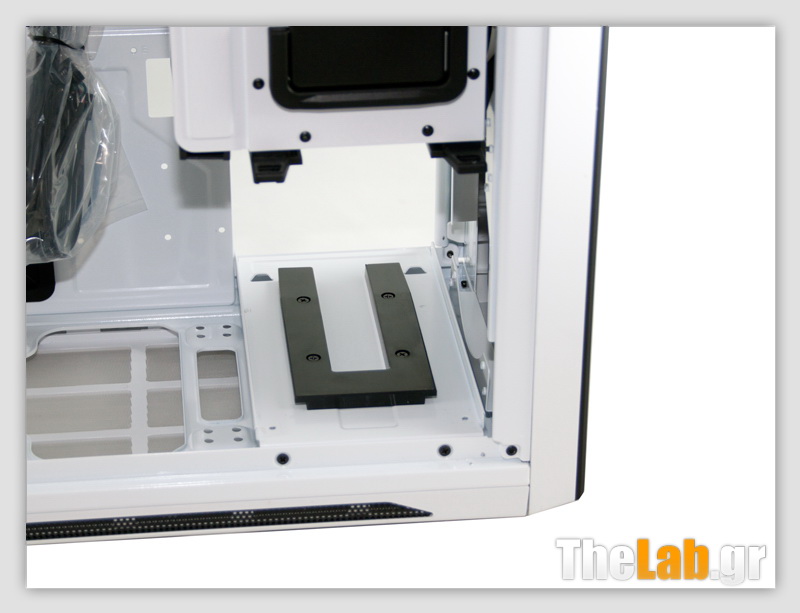

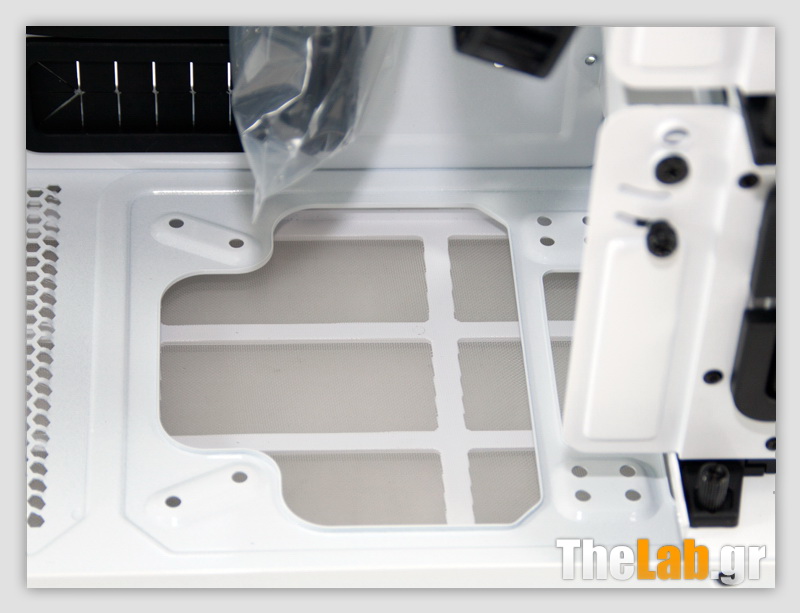

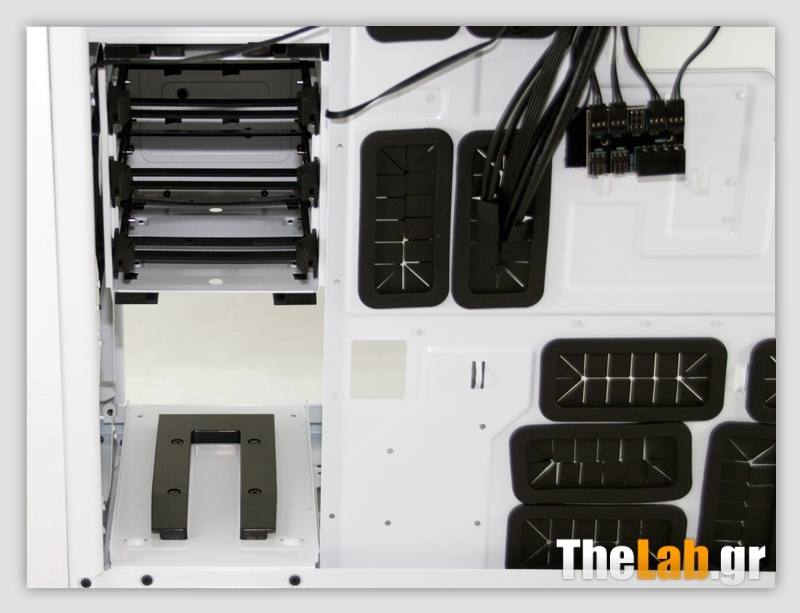

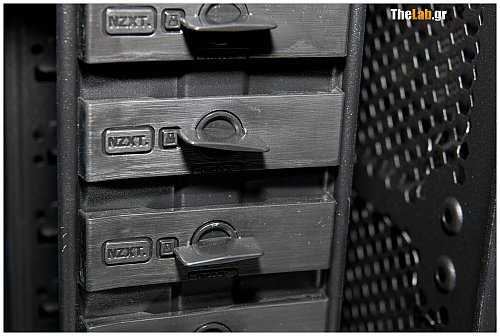

Ας τα πάρουμε όμως από την αρχή ξεκινώντας από τη βάση στην οποία κάθεται η μητρική πλακέτα. Αυτή είναι πράγματι τεράστια και εύκολα θα φιλοξενήσει σχεδόν όλες τις μητρικές που κυκλοφορούν στο εμπόριο (δέχεται μέχρι και EATX motherboards). Γύρω γύρω υπάρχουν παντού τρύπες για τη διέλευση των καλωδίων, κάτι που θα κάνει το cable management παιχνιδάκι. Υπάρχει επίσης και ένα μεγάλο άνοιγμα στη βάση, για να διευκολύνει την τοποθέτηση συστημάτων ψύξης που απαιτούν αλλαγή ή αφαίρεση του backplate για την εγκατάσταση τους. Κάτω δεξιά βρίσκουμε δύο drive cages τα οποία μπορούν να φιλοξενήσουν μέχρι και έξι οδηγούς συνολικά. Το τροφοδοτικό κάθεται στο κάτω αριστερά μέρος του κουτιού, πάνω σε ειδικές ελαστικές βάσεις και ακριβώς από κάτω του υπάρχει ένα φίλτρο αέρα. Έτσι μπορείτε να τοποθετήσετε το PSU με τον ανεμιστήρα να κοιτάει προς τα κάτω, αν θέλετε. Δίπλα ακριβώς υπάρχει θέση για ένα διπλό ψυγείο, αν αφαιρέσετε το κάτω drive cage.

Ας δούμε τώρα λίγο καλύτερα ένα από τα δύο drive cages, αφού το αφαιρέσουμε πρώτα.

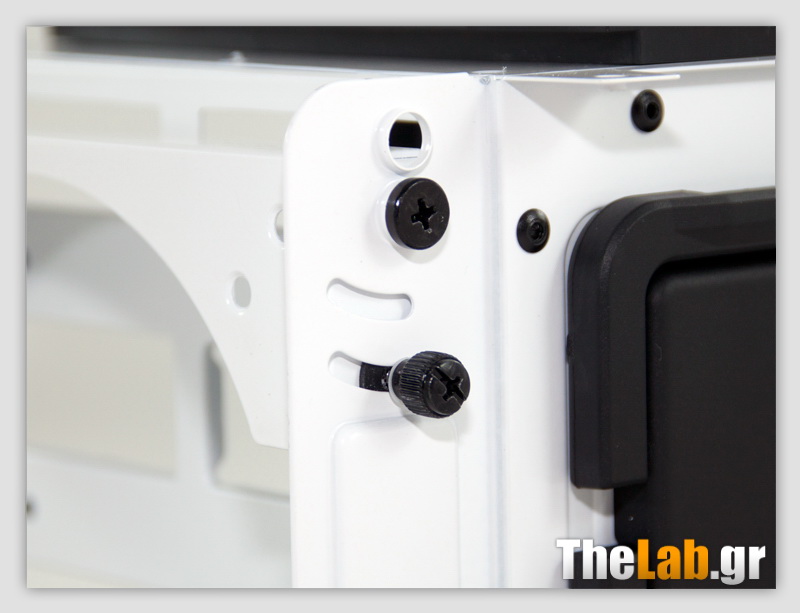

Στο πλαϊνό μέρος του drive cage υπάρχει χώρος για την τοποθέτηση ενός ανεμιστήρα, στον οποίο έχετε τη δυνατότητα να ρυθμίσετε την κλίση του έτσι ώστε να φυσάει προς τα εξαρτήματα που θέλετε. Υπάρχει ήδη ένας προεγκατεστημένος ανεμιστήρας στο πάνω drive cage. Και μιας που αναφερθήκαμε στους ανεμιστήρες ευκαιρία νας ενημερώσουμε ότι το Switch 810 έρχεται με τέσσερις συνολικά ανεμιστήρες της ίδιας της NZXT (140mm, 12V, 0.24A, Sleeve Bearing) προεγκατεστημένους και συνολικά μπορεί να φιλοξενήσει μέχρι και δέκα!

Στο πάνω μέρος τώρα του Switch υπάρχει η δυνατότητα τοποθέτησης διπλού ψυγείου υδρόψυξης, ακόμη και τριπλού αν αφαιρεθεί το τέρμα πάνω 5.25" drive bay (μικρό το κακό αφού μένουν άλλα δύο μετά).

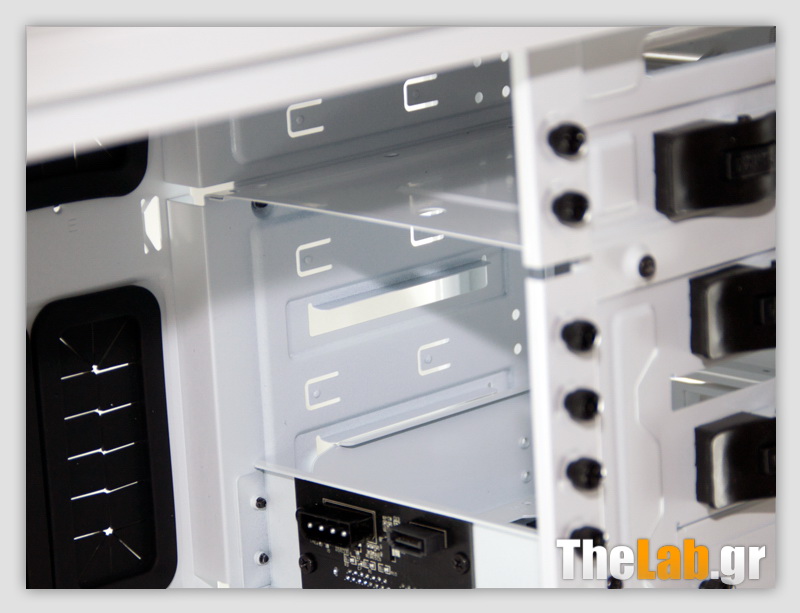

Πίσω ακριβώς από το hot swap bay (το οποίο υποστηρίζει και SATA III δίσκους) υπάρχουν μια υποδοχή 4 pin Molex και μία SATA. Ακριβώς απέναντι και λίγο πιο κάτω βρίσκουμε τις εννιά θύρες επέκτασης, οι οποίες χρησιμοποιούν βίδες χειρός για να ασφαλίσουν τις κάρτες επέκτασης στη θέση τους.

Αρκετά με το εσωτερικό μέρος του Switch, ας περάσουμε και στο πίσω για να δούμε που κρύβεται το κουβάρι με τις καλωδιώσεις. Το διάκενο ανάμεσα στη βάση που κάθεται η μητρική και στο πλαϊνό κάλυμμα είναι αρκετό ώστε να χωρέσει άνετα πολλές και χοντρές καλωδιώσεις (βλέπε Enermax τροφοδοτικά). Επίσης ακόμη και χωρίς τίποτα εγκατεστημένο το κουτί διαθέτει αρκετές καλωδιώσεις όπως βλέπετε, χάρις στους ανεμιστήρες, τα πίσω LED (χρησιμοποιούν μια SATA power υποδοχή!) και το μπροστινό I/O πάνελ. Άκρως ενδιαφέρον βρήκαμε το power hub που υπάρχει στο μέσον του πίσω μέρους και με μια 4 pin Molex υποδοχή μπορεί να τροφοδοτήσει μέχρι και εφτά ανεμιστήρες.

Εγκατάσταση Εξαρτημάτων

Τα εξαρτήματα που θα τοποθετηθούν μέσα στο Switch 810 είναι τα παρακάτω:

• Mainboard: Asus P5Q SE2
• CPU: Intel E5300
• CPU Cooler: NZXT Havik 140
• VGA: Nvidia GTX275
• RAM:Corsair XMS2 DHXDDR2 4GB
• HDD: WD3200AAKS
• PSU: Silverstone Strider Plus ST50F-P

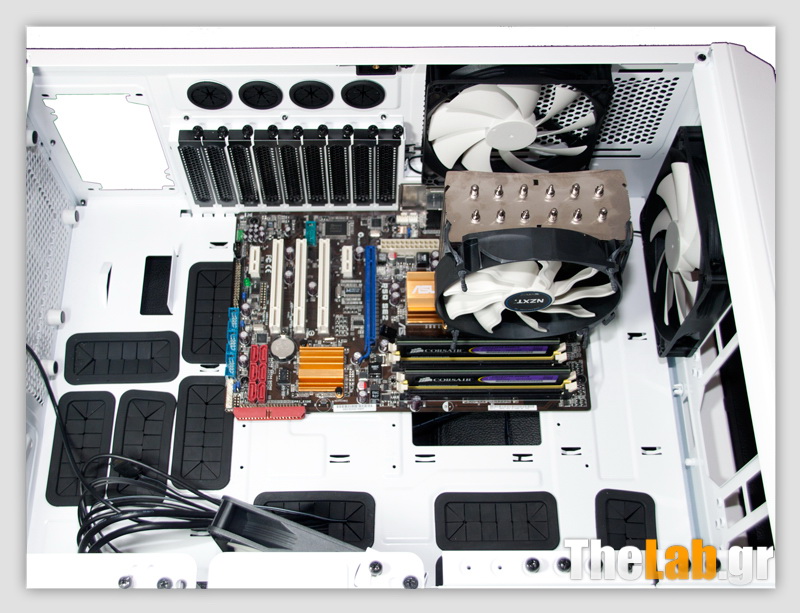

Η εγκατάσταση ήταν πανεύκολη φυσικά και πώς να μην είναι όταν υπάρχει τόσο μεγάλος διαθέσιμος χώρος για να δουλέψεις. Αυτό είναι το καλό των full tower κουτιών άλλωστε, χωράνε τα πάντα και άνετα μέσα τους. Αφού εγκαταστήσαμε λοιπόν τους απαραίτητους αποστάτες τοποθετήσαμε την μητρική πάνω στην οποία είχαμε ήδη κουμπώσει τη θηριώδη Havic. Δεν συναντήσαμε πουθενά κανένα πρόβλημα και αφού τοποθετήσαμε τις καλωδιώσεις ATX 24pin και 12V του fully modular PSU κουμπώσαμε και την VGA. Εδώ να σημειώσουμε ότι η 275 μπορεί να είναι μια παλιά πλέον κάρτα αλλά το μήκος της είναι ιδιαίτερα μεγάλο (10.5" ή 267mm), οπότε μπορείτε να σχηματίσετε μια άποψη περί του πόσο χώρο διαθέτει το Switch για high-end VGAs. Επίσης το κουτί χώρεσε άνετα την ψηλή Havic και μάλιστα υπάρχει αρκετός χώρος διαθέσιμος για μια ακόμη ψηλότερη ψύκτρα. Το μόνο κακό με τη συγκεκριμένη μητρική είναι ότι παρόλο το τεράστιο άνοιγμα στη βάση η μια βίδα του backplate καλύπτετε οπότε αναγκαστικά πρέπει να αφαιρεθεί η μητρική για να βγει το backplate (σε περίπτωση αλλαγής της ψύκτρας). Αυτό δεν μπορούμε να πούμε ότι μας ενθουσίασε φυσικά αλλά πιθανόν με άλλες πιο σύγχρονες μητρικές κάρτες να μην αντιμετωπίσετε αυτό το πρόβλημα (με την ίδια μητρική είχαμε αντιμετωπίσει ακριβώς το ίδιο πρόβλημα στο Silverstone Fortress FT02).

Στη συνέχεια εγκαταστήσαμε τον σκληρό δίσκο στην αντίστοιχη θήκη και είμαστε σχεδόν έτοιμοι. Υπόψη η συγκεκριμένες θήκες μπορούν να φιλοξενήσουν και SSDs αλλά απαιτείται η στερέωση με βίδες (οι οποίες παρέχονται φυσικά).

Και με λίγο ρετουσάρισμα ακόμη το σύστημα είναι έτοιμο! Εδώ να σημειώσουμε ότι παρόλο που έχουμε άπειρα PSUs στη διάθεση μας δε διαθέταμε ένα άσπρο, έτσι ώστε να ταιριάζει με το χρώμα του Switch. Άλλη φορά θα τους πούμε να στείλουν και ένα άσπρο PSU πακέτο για διπλό review! Όπως βλέπετε το Switch επιτρέπει πολύ καλό cable management χάρις στις ειδικές τρύπες που διαθέτει. Στην πίσω πλευρά του τώρα θα θέλαμε περισσότερα σημεία για να πιάσουμε τα καλώδια (με δεματικά), μιας και τα σχετικά ανοίγματα είναι λίγα. Εδώ να τονίσουμε επίσης ότι η ποιότητα του εσωτερικού είναι κορυφαία και δεν υπάρχουν πουθενά γωνίες ή σημεία που πιθανόν να προκαλέσουν μικρο-τραυματισμό του χρήστη κατά την εγκατάσταση των εξαρτημάτων.

Θερμοκρασίες-Θόρυβος

Οι μετρήσεις σε κατάσταση πλήρους φορτίου, όσον αφορά τον επεξεργαστή, περιλάμβαναν την εκτέλεση του προγράμματος OCCT (ver. 4.1.0) και πιο συγκεκριμένα το CPU:LINPACK mode (64 bits & AVX Capable Linpack), το οποίο τρέξαμε για 15 λεπτά. H θερμοκρασία του σκληρού δίσκου λήφθηκε μετά από τη λειτουργία του συστήματος σε κατάσταση ηρεμίας για μισή ώρα.

Όπως βλέπετε ο σκληρός δίσκος πραγματικά κρυώνει μέσα στο Switch 810 και η διαφορά με τα άλλα δύο cases είναι αρκετά μεγάλη. Για τη θερμοκρασία του επεξεργαστή δεν έχουμε κάποιο σχόλιο να κάνουμε μιας και δεν υπάρχει μέτρο σύγκρισης (δυστυχώς δεν είχαμε ξανά-χρησιμοποιήσει αυτή την ψύκτρα με το συγκεκριμένο επεξεργαστή σε άλλο case).

Ο μέγιστος θόρυβος που μετρήσαμε από τους ανεμιστήρες του Switch 810 (με τον ανεμιστήρα της Havic απενεργοποιημένο) είναι 40.4 dBA στο ένα μέτρο απόσταση από το κουτί. Πρόκειται για ένα όχι και τόσο χαμηλό επίπεδο θορύβου που δε θα χαροποιήσει ιδιαίτερα τους λάτρεις της ησυχίας. Σίγουρα αν υπήρχε ένας fan controller μέσω του οποίου θα μπορούσαν να ρυθμιστούν σε χαμηλότερες στροφές οι τέσσερις 140mm ανεμιστήρες, τότε τα πράγματα θα ήταν πολύ καλύτερα όσον αφορά το θόρυβο.

Τελικό Συμπέρασμα

Το NZXT Switch 810 είναι ένα πολύ καλό case, δε χωράει αμφιβολία σε αυτό. Διαθέτει άπλετο χώρο, μπορεί να φιλοξενήσει high-end λύσεις υδρόψυξης (αλλά και αερόψυξης) στο εσωτερικό του, το airflow του είναι από τα καλύτερα που έχουμε δει και σχεδόν όλα τα τμήματα του αφαιρούνται πανεύκολα, επιτρέποντας πρόσβαση παντού. Πολύ έξυπνη ιδέα είναι η ενσωμάτωση ενός SD card reader στο μπροστινό πάνελ καθώς και ο φωτισμός LED στο πίσω μέρος, έτσι ώστε να βλέπετε καλά όταν εκτελείτε εργασίες στο συγκεκριμένο μέρος του κουτιού. Αν εξαιρέσουμε την εκτεταμένη χρήση πλαστικού στο μπροστά και πάνω μέρος του, η ποιότητα κατασκευής κυμαίνεται σε κορυφαία επίπεδα και η βαφή και το φινίρισμα είναι πολύ καλά ακόμη και στο εσωτερικό του κουτιού. Επίσης έχει γίνει καλός σχεδιασμός στο εσωτερικό του, με αποτέλεσμα το cable management να μη καταντά μια επίπονη διαδικασία για το χρήστη. Περνώντας στα αρνητικά σημεία που εντοπίσαμε, μερικά από αυτά είναι σίγουρα καθαρές παραλήψεις εκ μέρους της NZXT. Αναφερόμαστε φυσικά στην έλλειψη θύρας eSATA στο μπροστινό πάνελ του κουτιού και στο γεγονός ότι τα παρελκόμενα δεν περιλαμβάνουν ροδάκια για την ευκολότερη μετακίνηση αυτού του γίγαντα.Το πιο σημαντικό πρόβλημα που εντοπίσαμε και το οποίο σίγουρα θα ενοχλήσει πολλούς υποψήφιους αγοραστές είναι ο αυξημένος θόρυβος που παράγουν οι "μαμά" ανεμιστήρες. Αυτό βέβαια λύνεται με την αντικατάσταση τους ή με την τοποθέτηση ενός fan controller. Τέλος, πιστεύουμε ότι η μη υποστήριξη μητρικών HPTX με διαστάσεις γηπέδου (του γκολφ) δεν αφορά τους περισσότερους.

To NZXT Switch 810 κοστίζει 166€ και τα πλεονεκτήματα καθώς και τα μειονεκτήματα που εντοπίσαμε κατά τη διάρκεια της συμβίωσης μας με αυτό αναφέρονται παρακάτω:

Πλεονεκτήματα (Advantages)

• 'Απλετος χώρος
• Υποστηρίζει μέχρι και 10 ανεμιστήρες
• Led φωτισμός στο πίσω μέρος (με On/Off διακόπτη)
• 9 θύρες επέκτασης
• Εσωτερική καλωδίωση USB 3.0 (για τις δύο μπροστινές θύρες)
• Πρόγνωση για εκτεταμένο cable management
• Χωρίς εργαλεία εγκατάσταση των 5.25" οδηγών (οι 3.5" απαιτούν βίδωμα πάνω στο πλαστικό bracket)
• Υποστήριξη μεγάλων ψυγείων υδρόψυξης
• Εκτός από τις κλασσικές θύρες στο μπροστινό πάνελ υπάρχει και SD card reader
• Εύκολα αφαιρούμενα φίλτρα αέρος

Μειονεκτήματα (Disadvantages)

• Σχετικά υψηλός εκλυόμενος θόρυβος. Ένα fan controller σίγουρα θα βοηθούσε τα πράγματα
• Δεν υπάρχει θύρα eSATA στο μπροστινό πάνελ
• Δεν εξοπλίζεται με ροδάκια
• Δε διαθέτει φίλτρο αέρος στο πάνω μέρος
• Τα μπροστά και πάνω πάνελ είναι από πλαστικό
• Αν και full tower δεν υποστηρίζει HPTX μητρικές

Με βάση όλα τα παραπάνω, η γενική βαθμολογία που απέσπασε το Switch 810 της NZXT δεν μπορεί να είναι μικρότερη από:

Εδώ άλλη μια παρουσίαση του TheLab έφτασε στο τέλος της. Θα θέλαμε να ευχαριστήσουμε την Caseking για την ευγενική παραχώρηση του NZXT Switch 810.

Η NZXT είναι μια εταιρία με βασικό κοινό τους gamers, οι οποίοι ως γνωστόν, έχουν τις μεγαλύτερες απαιτήσεις από το hardware και τα περιφερειακά τους. Το κουτί της σημερινής μας παρουσίασης, το NZXT Source 220, είναι ένα κουτί που απευθύνεται σε gamers που αποζητούν καλό airflow, χωρίς όμως να ξοδέψουν πολλά λεφτά για το κουτί τους.

Το Source 220, είναι κατασκευασμένο από ατσάλι, βαμμένο εξωτερικά αλλά και εσωτερικά σε μαύρο χρώμα, ενώ το μπροστινό τμήμα καλύπτεται όλο από γρίλιες -επίσης κατασκευασμένες από ατσάλι. Η εμφάνισή του είναι λιτή, χωρίς κάτι το εντυπωσιακό.

Αρκετά, όμως, με την εισαγωγή

Χαρακτηριστικά

Όπως είπαμε και στην εισαγωγή, το κουτί της σημερινής παρουσίασης, είναι ένα κουτί που απευθύνεται σε gamers με σφιχτό budget. Αυτό φαίνεται κι από την τιμή του, που κυμαίνεται στα 55€.

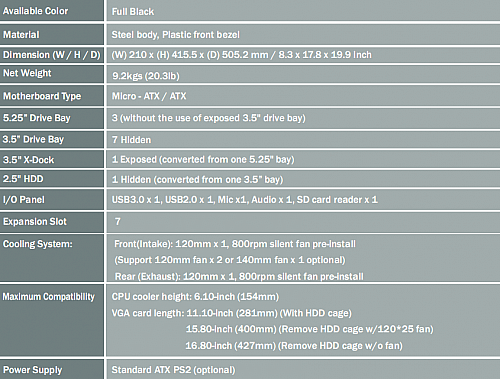

Τα τεχνικά χαρακτηριστικά του, όπως δίνονται από την NZXT, φαίνονται στον παρακάτω πίνακα:

Συσκευασία

Στις φωτογραφίες που ακολουθούν βλέπουμε το χαρτόκουτο στο οποίο έρχεται το κουτί μας. Δεν είναι κάτι το φαντεζί, πράγμα που δεν είναι απαραίτητα κακό, καθώς πολλά κουτιά είναι συσκευασμένα σαν παιδικά παιχνίδια β' διαλογής.

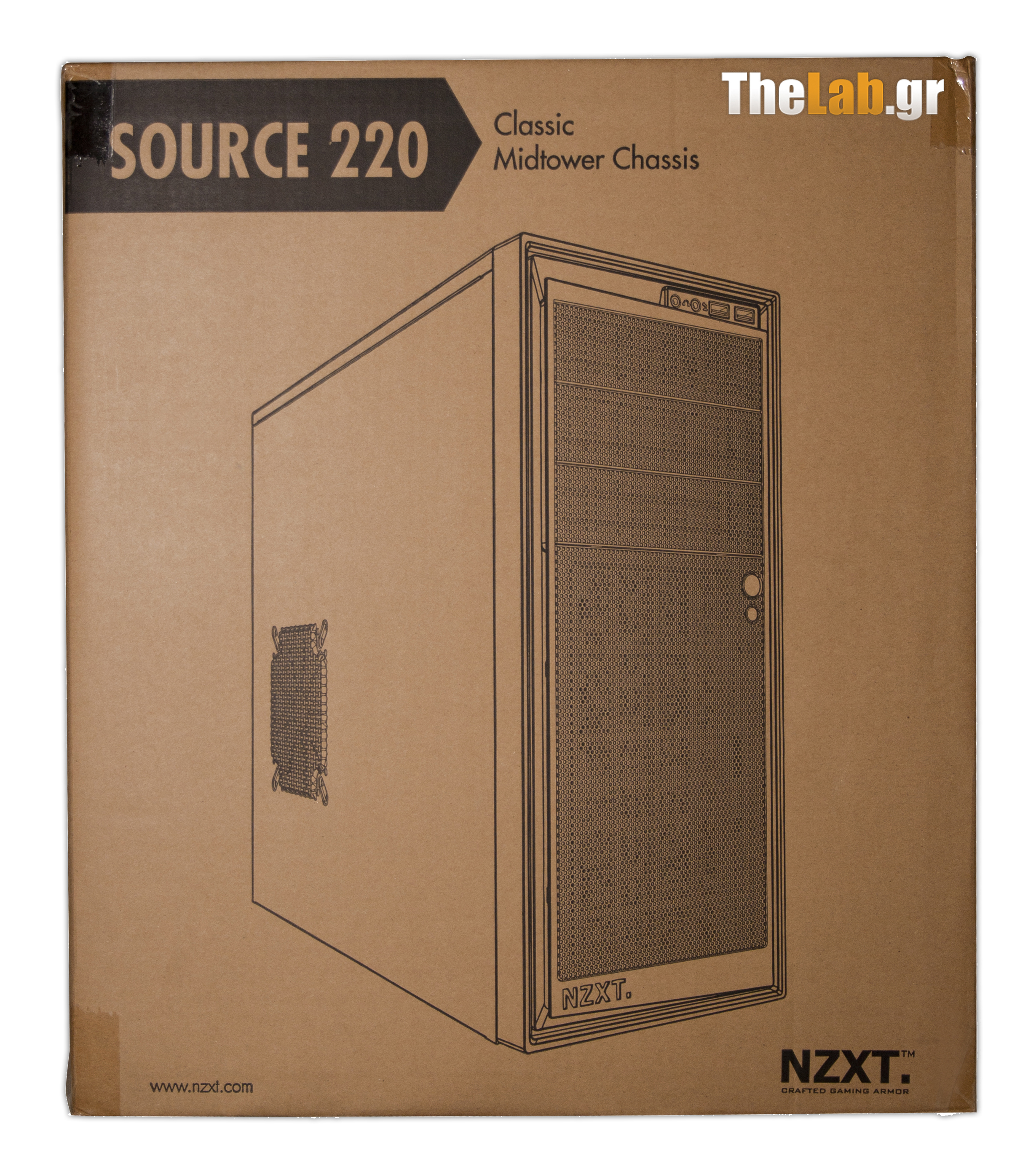

Μπροστά μέρος, με το μοντέλο και ένα σχέδιο του κουτιου

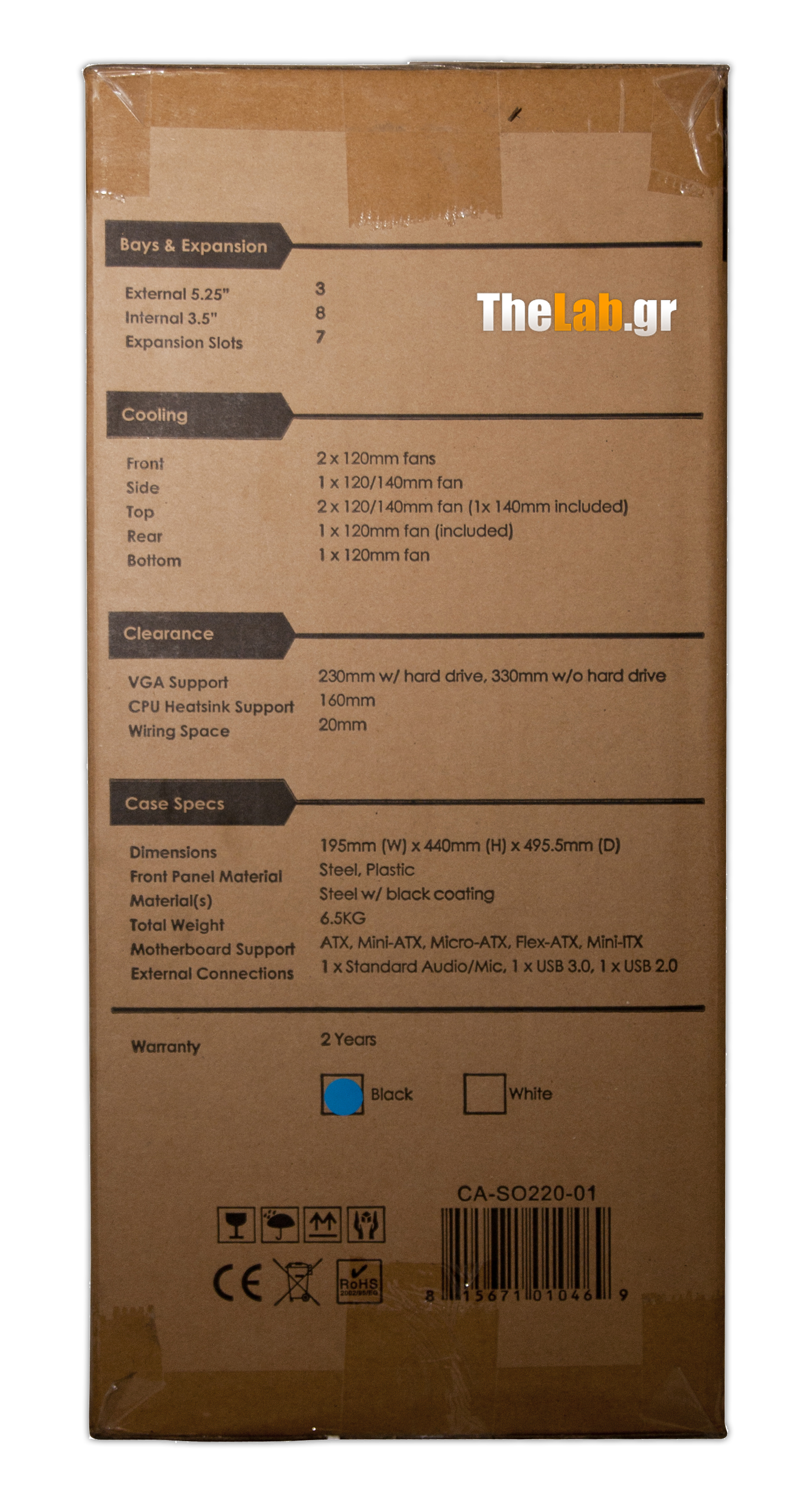

Στα πλαϊνά αναφέρονται τα τεχνικά χαρακτηριστικά του κουτιού. Και στις δύο πλευρές έχει τις ίδιες πληροφορίες

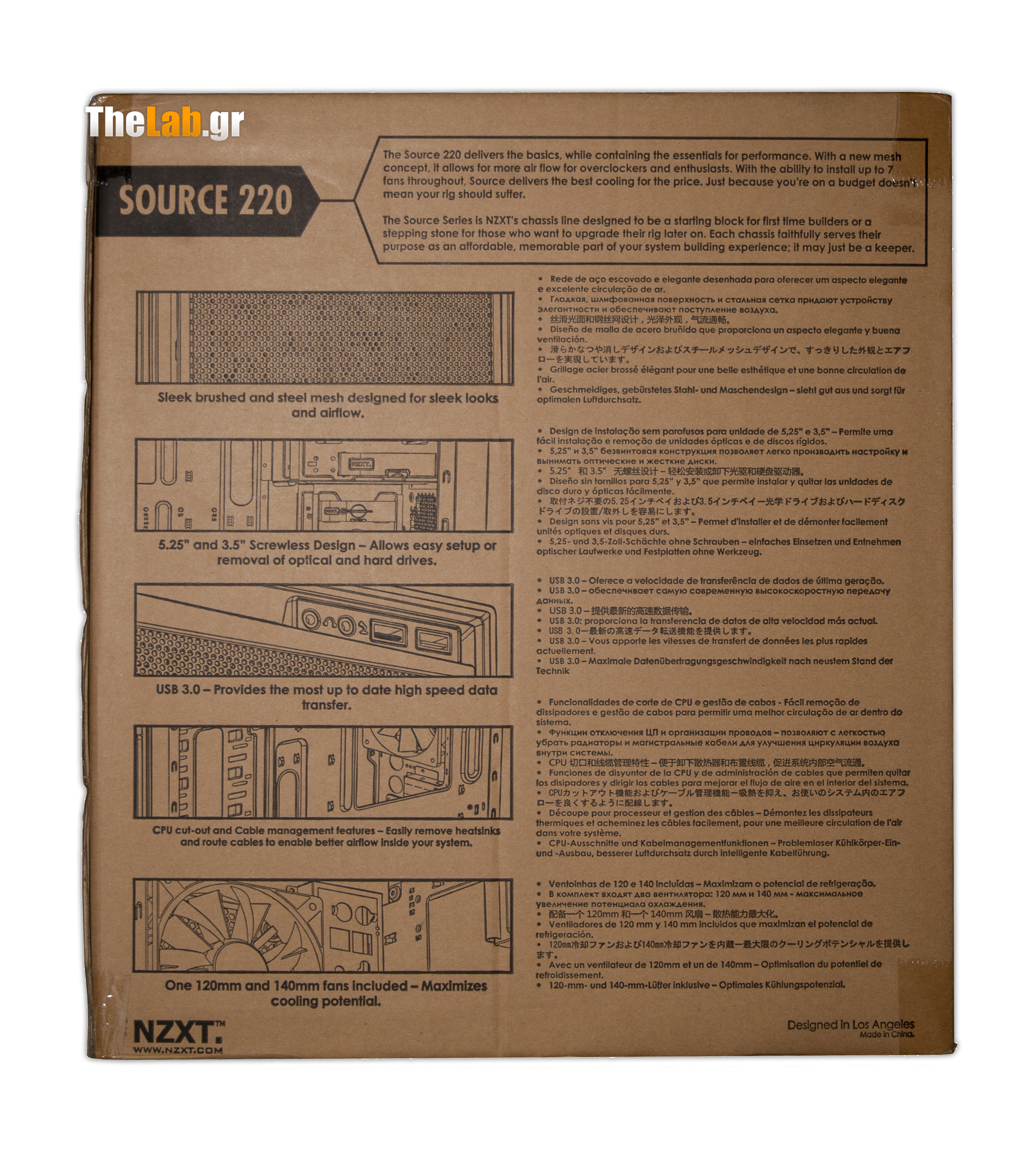

Στο πίσω μέρος παρουσιάζει τα δυνατά σημεία του κουτιού

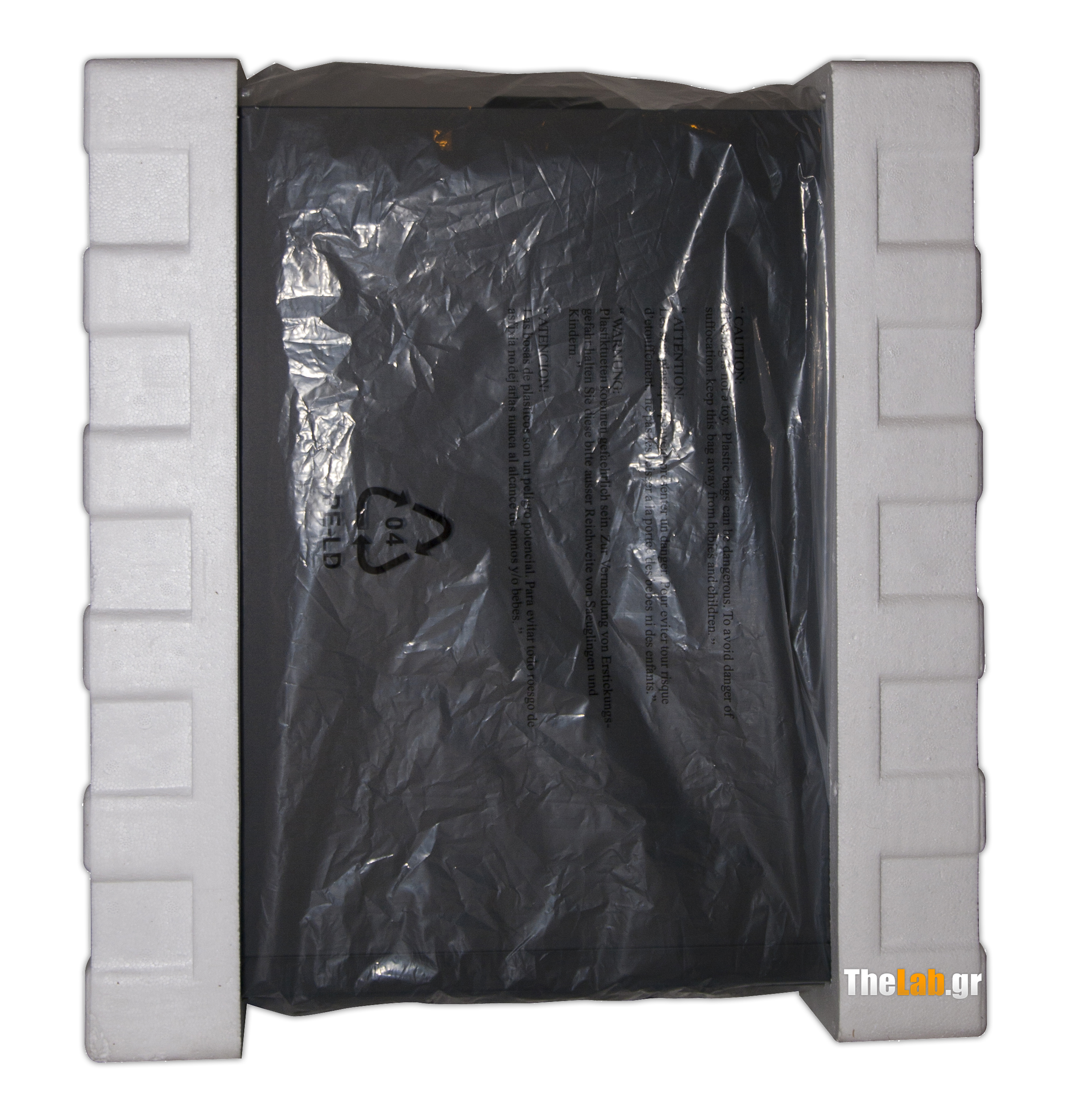

Το κουτί προστατεύεται από δύο κομμάτια φελιζόλ, και μια πλαστική σακούλα. Υπεραρκετά για ένα κουτί των διαστάσεων και του βάρους του (6,5kg)

Εξωτερικό

Το βγάλαμε από τα προστατευτικά του, και βλέπουμε ένα πολύ λιτό και όμορφο [εν τάξει, αυτό είναι υποκειμενικό] κουτάκι:

Μπροστά. Βλέπουμε τις 3 θέσεις για συσκευές 5,25", τη θύρα usb 3, την έταιρη usb θύρα -αυτή είναι usb 2-, και τις εισόδους και εξόδους για μικρόφωνο και ακουστικά. Επίσης παρατηρούμε το «στραβό» κόψιμο του mesh. Μια επιλογή, που δεν είναι κάτι το εντυπωσιακό, αλλά παρ'όλα αυτά καταφέρνει να κάνει το Source 220 να ξεφύγει από την κατηγορία του ακόμη ενός άχαρου κουτιού.

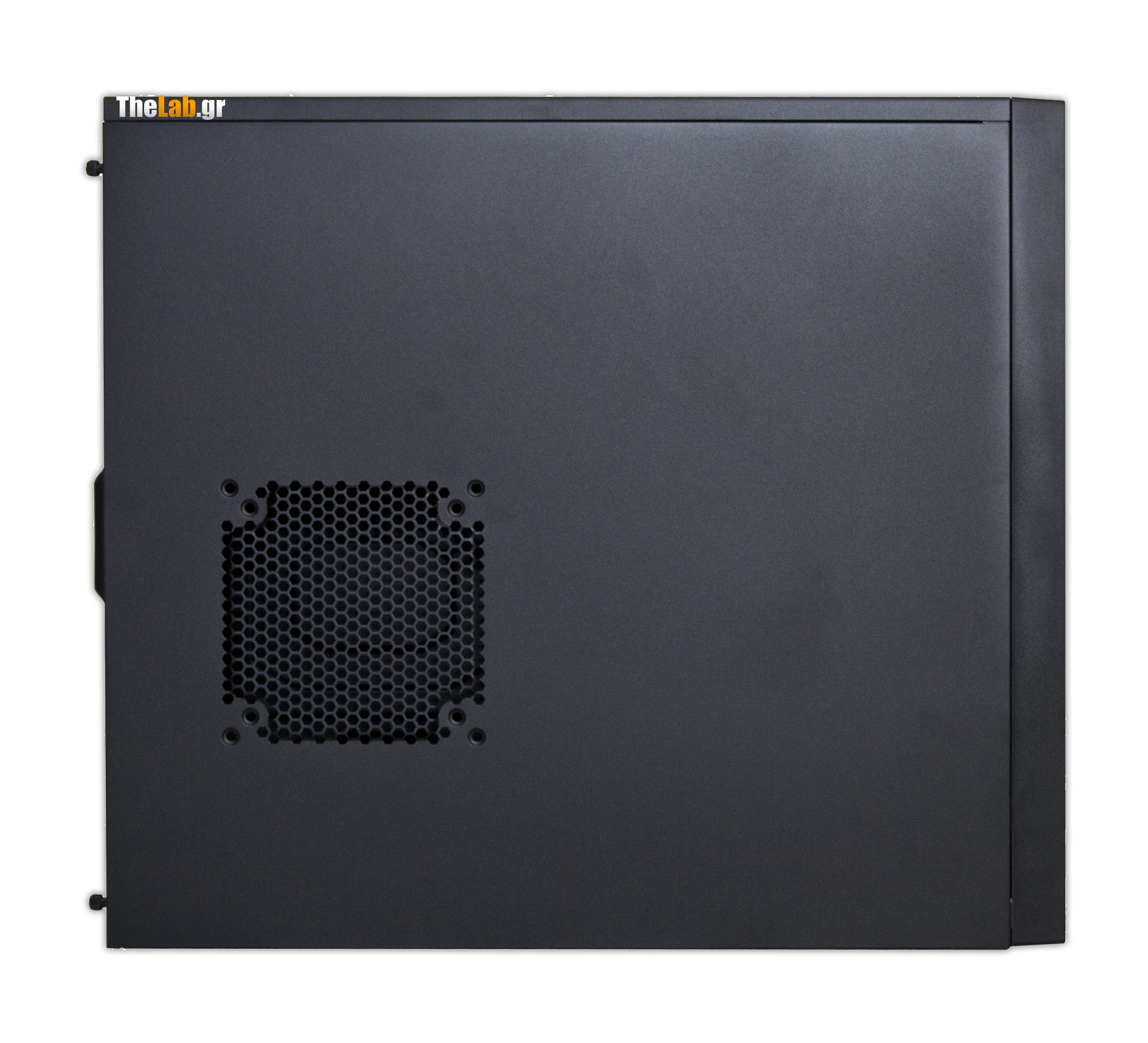

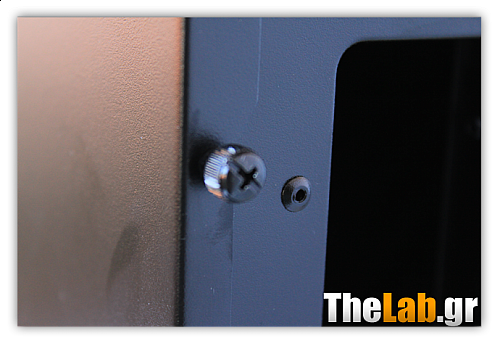

Αριστερό πλαϊνό. Συγκρατείται στο κουτί με χειρόβιδες. Δεν υπάρχει παράθυρο, παρά μόνο μία θέση για ανεμιστήρα 120mm.

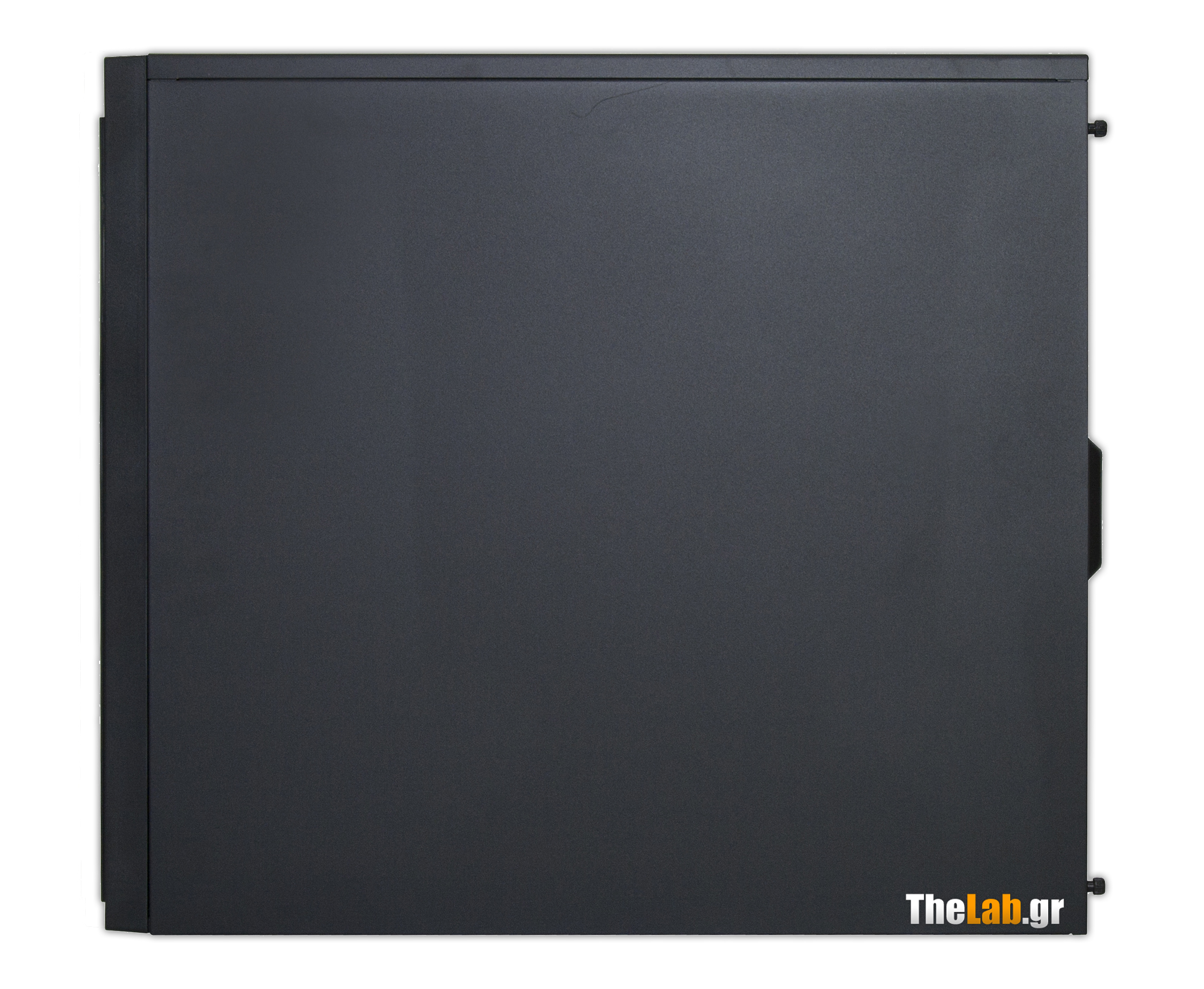

Η δεξιά πλευρά. Όπως και το αριστερό πλαϊνό, κι αυτό συγκρατείται με χειρόβιδες. Αυτές οι 4 χειρόβιδες είναι και οι μόνες που θα βρείτε στο κουτί.

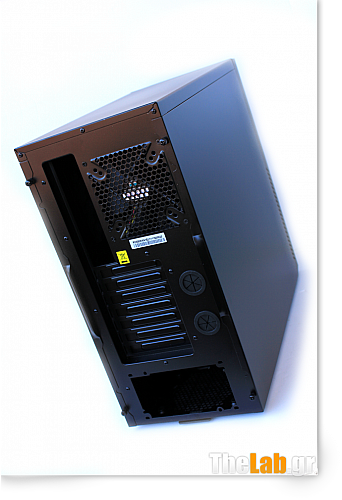

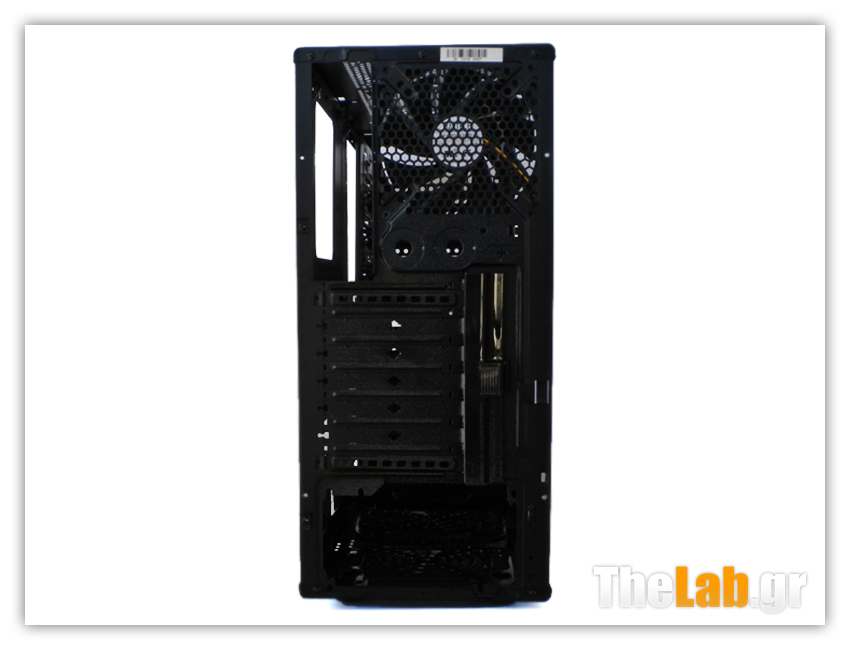

Το πίσω μέρος. Διακρίνουμε τη θέση του τροφοδοτικού στο κάτω μέρος, 7 θέσεις για κάρτες επέκτασης, 2 οπές απ'όπου μπορούν να περάσουν σωλήνες υδρόψυξη, κι ένας 120άρης ανεμιστήρας.

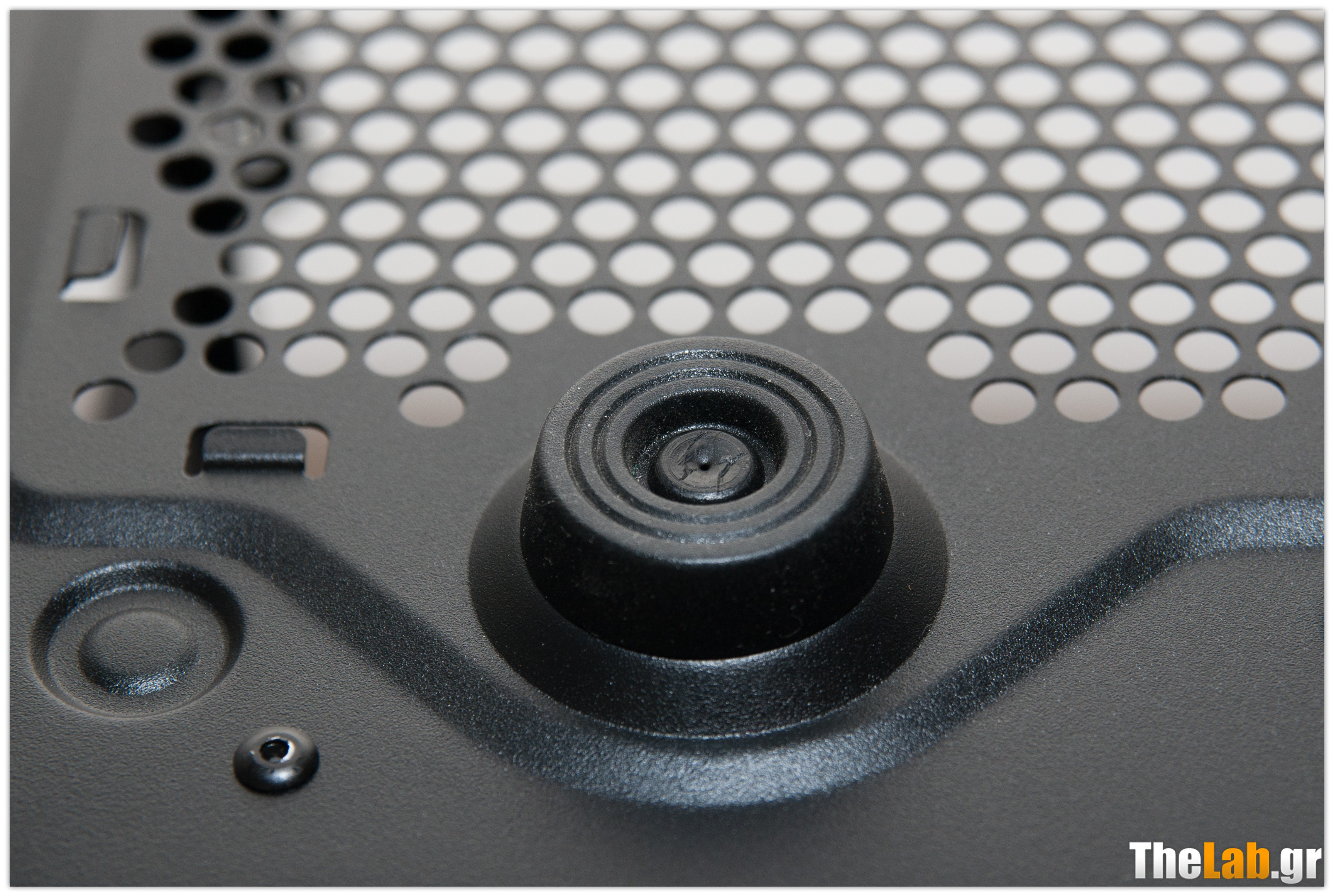

Τα αντικραδασμικά ποδαράκια.

Εσωτερικό

Είδαμε το εξωτερικό του, ώρα να δούμε και πως είναι ο χώρος που θα φιλοξενήσει το hardware μας.

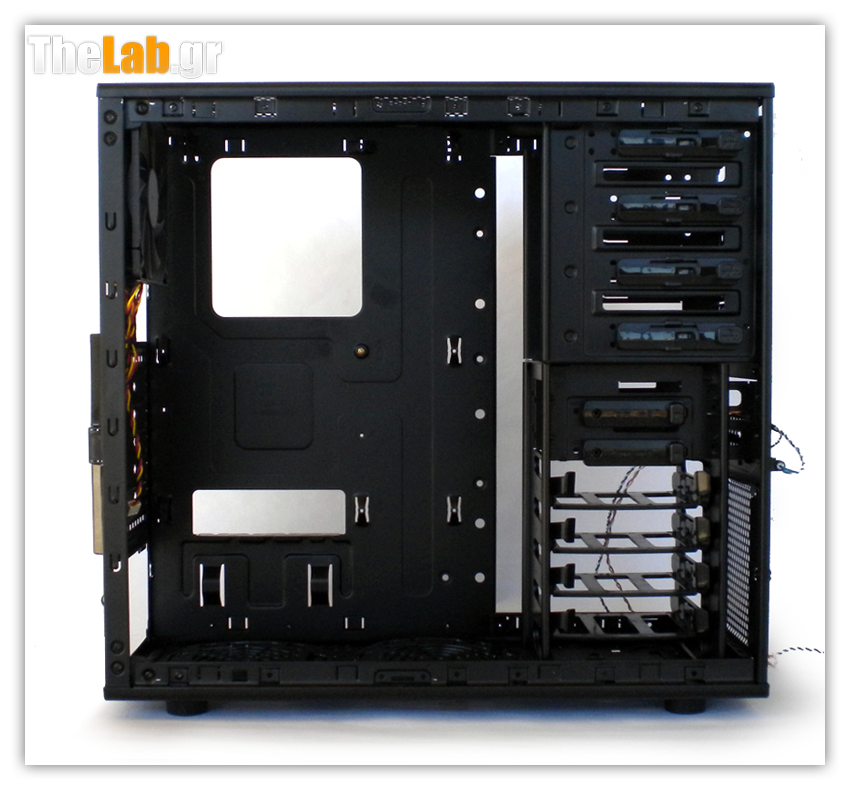

Κατάμαυρο. Μαύρα ακόμη και τα καλώδια από το I/O panel. Το μόνο που διαφέρει είναι τα άσπρα πτερύγια στους ανεμιστήρες. Επίσης βλέπουμε και τα στηρίγματα για τους δίσκους και τις οπτικές συσκευές.

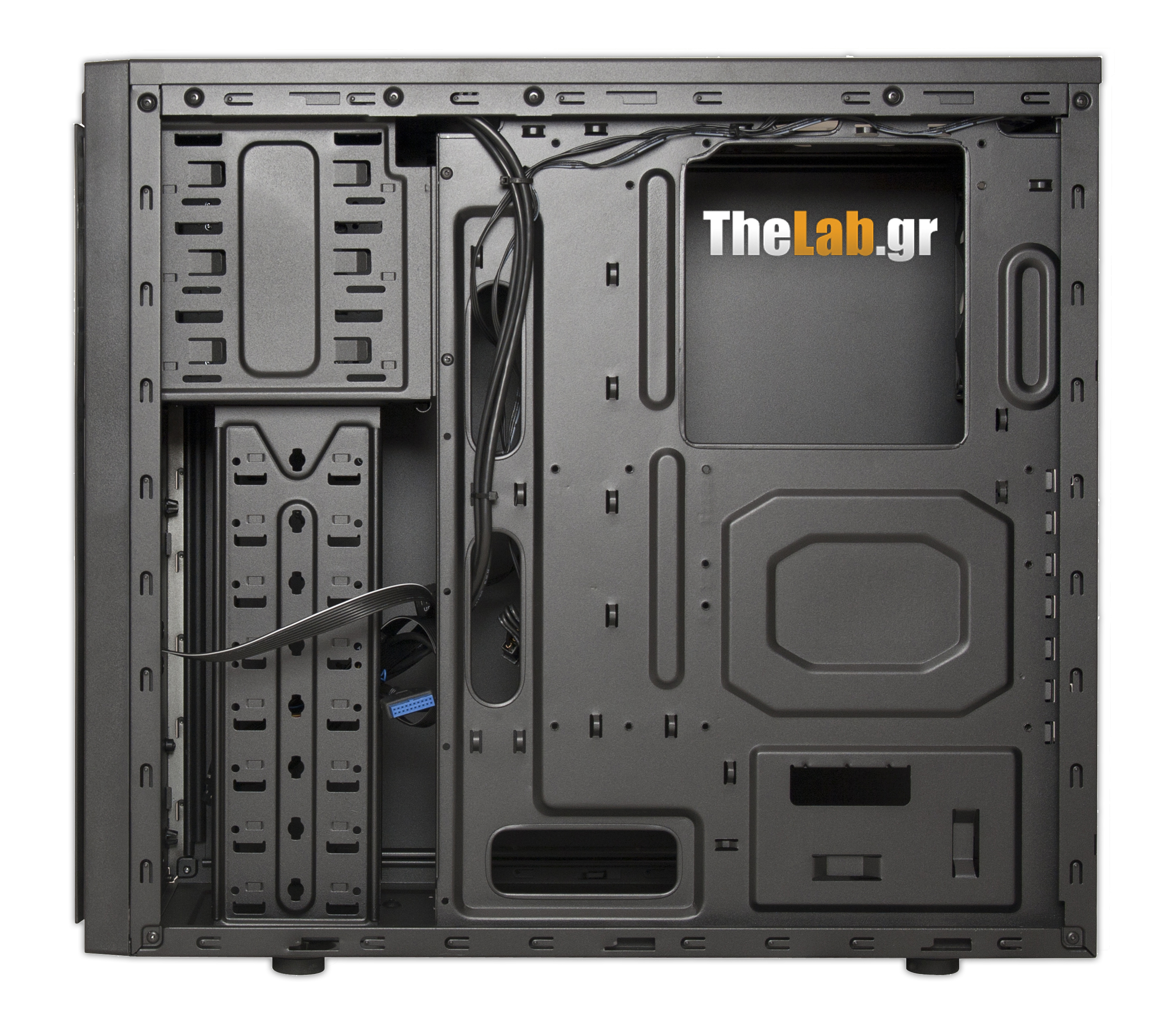

Εδώ βλέπουμε τη δεξιά πλευρά, χωρίς το κάλυμμα. Διακρίνουμε την μεγάλη τρύπα στην πλάτη της μητρικής, για την εύκολη τοποθέτηση retention kits για aftermarket ψύκτρες. Επίσης, δε βλέπουμε στηρίγματα για τους δίσκους και τις οπτικές συσκευές. Εφόσον δεν έχουμε σκοπό να το γεμίσουμε με δίσκους, μπορούμε να κλέψουμε όσα χρειαζόμαστε -ή περισσεύουν- από μπροστά. Ειδάλλως, χρησιμοποιούμε βίδες. Για τις οπτικές συσκευές, για αυτήν την πλευρά αναγκαστικά χρησιμοποιούμε βίδες.

Εδώ βλέπουμε τη θέση του τροφοδοτικού, καθώς και τη θέση για έναν ανεμιστήρα, στο δάπεδο. Δυστυχώς απουσιάζουν παντελώς τα φίλτρα.

Οι βίδες που αναφέραμε πιο πάνω.

Στην πάνω «σειρά»: 4 για την τοποθέτηση του τροφοδοτικού, 6 για την τοποθέτηση συσκευών 5,25", στο σακουλάκι έχει ~30 για την τοποθέτηση της μητρικής και των καρτών επέκτασης, 2 δεματικά καλωδίων.

Στην κάτω «σειρά», βλέπουμε 4 βίδες για την τοποθέτηση ενός ακόμη ανεμιστήρα -το manual ορκίζεται ότι είναι 8, αλλά στη σακούλα με τις βίδες, ήταν 4-, 2 λαστιχένια προστατευτικά για τις τρύπες που περνούν τα λάστιχα της υδρόψυξης, ένα σακουλάκι με 9 αποστάτες, και το manual.

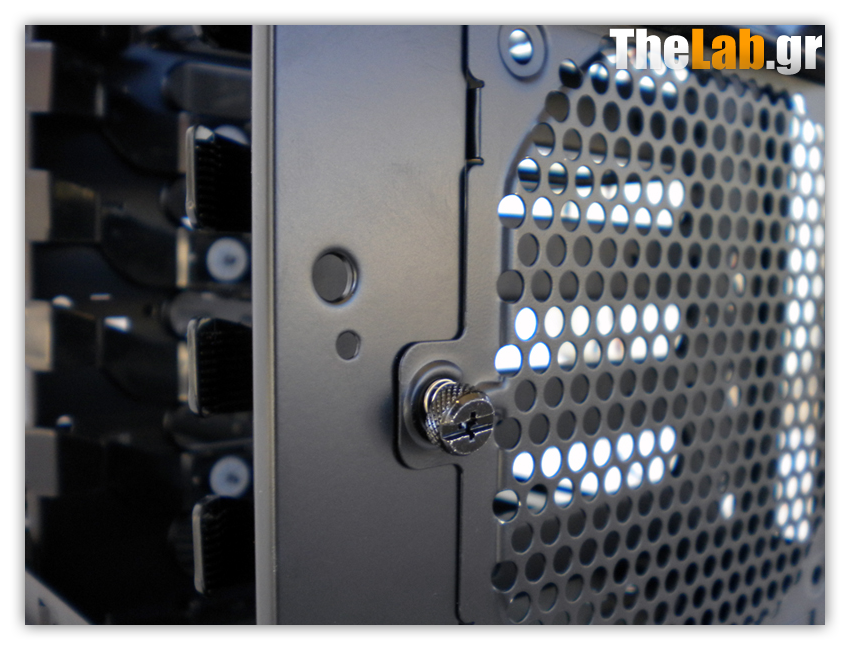

Αυτό που δε σχολιάσαμε, είναι αυτό που μοιάζει με χειρόβιδα. Η χρησιμότητά του είναι στην εύκολη τοποθέτηση των αποστατών. Με τη βοήθειά του, μπορούμε να τοποθετήσουμε εύκολα τους αποστάτες, είτε με το χέρι, είτε, αν για κάποιο λόγο δεν τα καταφέρνουμε, να χρησιμοποιήσουμε κατσαβίδι.

Εγκατάσταση

Σύνοψις

Το NZXT, εν τέλει, προσφέρει ακριβώς αυτά που υπόσχεται: Τα απολύτως βασικά χαρακτηριστικά, με ένα πολύ καλό airflow, σε αρκετά καλή ποιότητα, κι όλα αυτά με μια πολύ καλή τιμή.

Τι μας άρεσε:

• Πολύ καλή βαφή, μέσα έξω. Ακόμη και τα καλώδια του I/O panel ήταν μαύρα
• Οι δύο αρκετά ήσυχοι ανεμιστήρες που συμπεριλαμβάνονται στο πακέτο. Θετικό το ότι στην οροφή δεν «τσιγκουνεύτηκαν» κι έβαλαν 14άρη, κι όχι 12άρη.
• Η ύπαρξη θύρας USB 3.0 μπροστά.
• Οι τρύπες για το εξωτερικό water cooling.
• Αρκετά ανοίγματα για να κρύψουμε τα καλώδια, αλλά και στηρίγματα για να τα δέσουμε
• Πολύ σταθερά τα στηρίγματα για τους δίσκους και τις οπτικές συσκευές

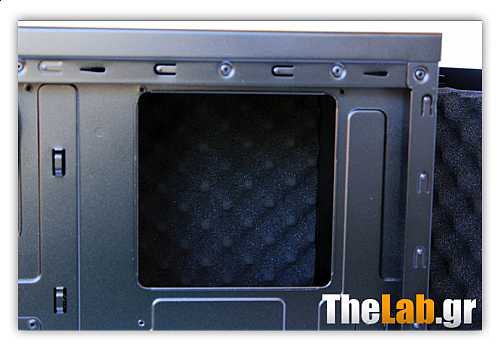

• Το μεγάλο άνοιγμα στο στην πλάτη της μητρικής, για την εύκολη τοποθέτηση των ψυκτρών που χρειάζονται backplate.

Τι δε μας άρεσε:

• Η έλλειψη θέσης για SSD drive 2.5".
• H παντελής απουσία φίλτρων.
• Το ότι η Thermalright Ultra 120 Copper χώρεσε στο τσακ. Κουτί για gamers είναι, μεγάλες και ψηλές ψύκτρες θα φιλοξενεί, όχι τις box.
• Δεν περιλαμβάνεται ανεμιστήρας εισαγωγής.

Μετά απ'όλα αυτά, η βαθμολογία του NZXT Source 220 είναι

Ευχαριστούμε την Caseking.de για την παραχώρηση του δείγματος.

Σαν χθες θυμάμαι που συζητάγαμε με φίλους για τη Fractal, μια νέα εταιρεία που είχα βρεί κατά τύχη χαζολογώντας στο διαδίκτυο.

Έκτοτε η Fractal απο μια εταιρεία που έβγαζε ανεμιστήρες, εμπλούτισε κατά πολύ τη γκάμα της με κουτιά, τροφοδοτικά, και ηχομονωτικά υλικά μεταξύ άλλων!

Έχει περάσει περίπου ενάμισης χρόνος από τότε που ο Deninho έριξε μια ενδελεχή ματιά στο Define R2 το οποίο απέσπασε πολύ καλές εντυπώσεις.(83%)

Έφερε άραγε η Fractal την ανανέωση σε αυτό το μοντέλο της ή επαναπαύθηκε υπερβολικά στο- πολύ καλό - προηγούμενο μοντέλο?



Χαρακτηριστικά - ModuVent - Συσκευασία

Μιας και δεν άλλαξε κάτι επ' αυτού και ο deninho το ειχε περιγράψει άψογα...

ModuVent

"Τι είναι όμως αυτό το ModuVent? Είναι, ουσιαστικά, η δυνατότητα που μας δίνει η Fractal Design, να διαλέγουμε ανάμεσα σε βέλτιστη ηχομόνωση, και στο βέλτιστο airflow. Η προεπιλογή, από την εταιρία, είναι στη βέλτιστη ηχομόνωση. Αυτό επιτυγχάνεται με την τοποθέτηση κομματιών από το ειδικό ηχομονωτικό υλικό, που χρησιμοποιείται στα πλαϊνά τμήματα του κουτιού, στις θέσεις για τους ανεμιστήρες εξαγωγής αέρα που δεν χρησιμοποιούνται [δύο θέσεις στο πάνω μέρος, και μία στο πλαϊνό του κουτιού].

Εφόσον επιλέξουμε καλύτερο airflow, απλώς αφαιρούμε τις βίδες που συγκρατούν το ηχομονωτικό στη θέση που θέλουμε να βάλουμε τον ανεμιστήρα, και βάζουμε τον ανεμιστήρα μας."

Συσκευασία & περιεχόμενα

Το κουτί έφτασε σε μια μια λιτή και όμορφη συσκευασία με όλες τις πληροφορίες που χρειάζεται ο υποψήφιος αγοραστής, ενώ αναγράφεται και το χρώμα -όπως είπαμε το κουτί κυκλοφορεί σε 4 διαφορετικούς χρωματικους συνδιασμους.

Το case ειναι καλά προστατευμένο με δυο κομμάτια αφρολέξ και μια νάιλον σακούλα τυλιγμένο, παράλληλα εντύπωση μας προκάλεσε το ότι το manual του ήταν απλά... ριγμένο μέσα!

Φυσικά η πρόσοψη έχει και αυτή μια διάφανη μεμβράνη, - η οποία καλό θα είναι να την αφαιρέσετε μόνο όταν τοποθετήσετε στην τελική του θέση το κουτί για να αποφύγετε τις δακτυλιές. Κρίμα είναι πραγματικά η πρόσοψη να μοιάζει με φάκελό που χρησιμοποιούν για δακτυλοσκόπηση στη ΓΑΔΑ

Το Manual πάλι, 6 σελίδες είναι όλο κι όλο. (!)

Μόνο στην Αγγλική γλώσσα διαθέσιμο, ενώ θα το χαρακτηρίζαμε το λιγότερο ελλιπές και χωρίς να προσφέρει την παραμικρή βοήθεια σε κάποιον που δεν έχει εμπειρία στο να στήσει ενα νέο σύστημα!

Τα υπόλοιπα περιεχόμενα του θα τα χαρακτηρίζαμε πλήρη.

Με μεγάλη προσοχή στη λεπτομέρεια αφού ακόμα και οι βίδες που βάζουμε για να στηρίξουμε τη μητρική στους αποστάτες ειναι μαύρες!

Επίσης περιέχει λίγες περισσότερες βίδες για αυτούς που τις χάνουν εύκολα.

Touché fractal!

Define the outside

Το Ι/Ο panel δεν φαίνεται να έχει αλλάξει πολύ από το R2 μοντέλο.

Ο στιβαρός και όμορφος φωτιζόμενος διακόπτης On/Off είναι εδώ, οι 2 θύρες USB 2.0 είναι εδώ, θύρες για ακουστικά / μικρόφωνο φυσικά παρόντα ενώ αυτή τη φορά έχουμε και USB 3.0!

Tο eSata έφυγε στη θέση του ήρθε το USB3.0 ...

Άλλος ενας κατασκευαστής που δεν υιοθετεί το πρότυπο Firewire που κρίνοντας εκ του αποτελέσματος ποτέ δεν κατάφερε να καθιερωθεί σαν standard αντίστοιχο του USB.

O διακόπτης Reset βρίσκεται ανοίγοντας την πόρτα. Όχι και το πιο βολικό μέρος για διακόπτη.

Μια 3/4 άποψη του κουτιού, χωρίς το πλαϊνό καπάκι.Η πρόσοψη που μοιάζει να είναι επενδυμένη με βουρτσισμένο αλουμίνιο χαρακτηρίζεται απλά πανέμορφη, ενώ στην πραγματικότητα είναι φτιαγμένη από πλαστικό!

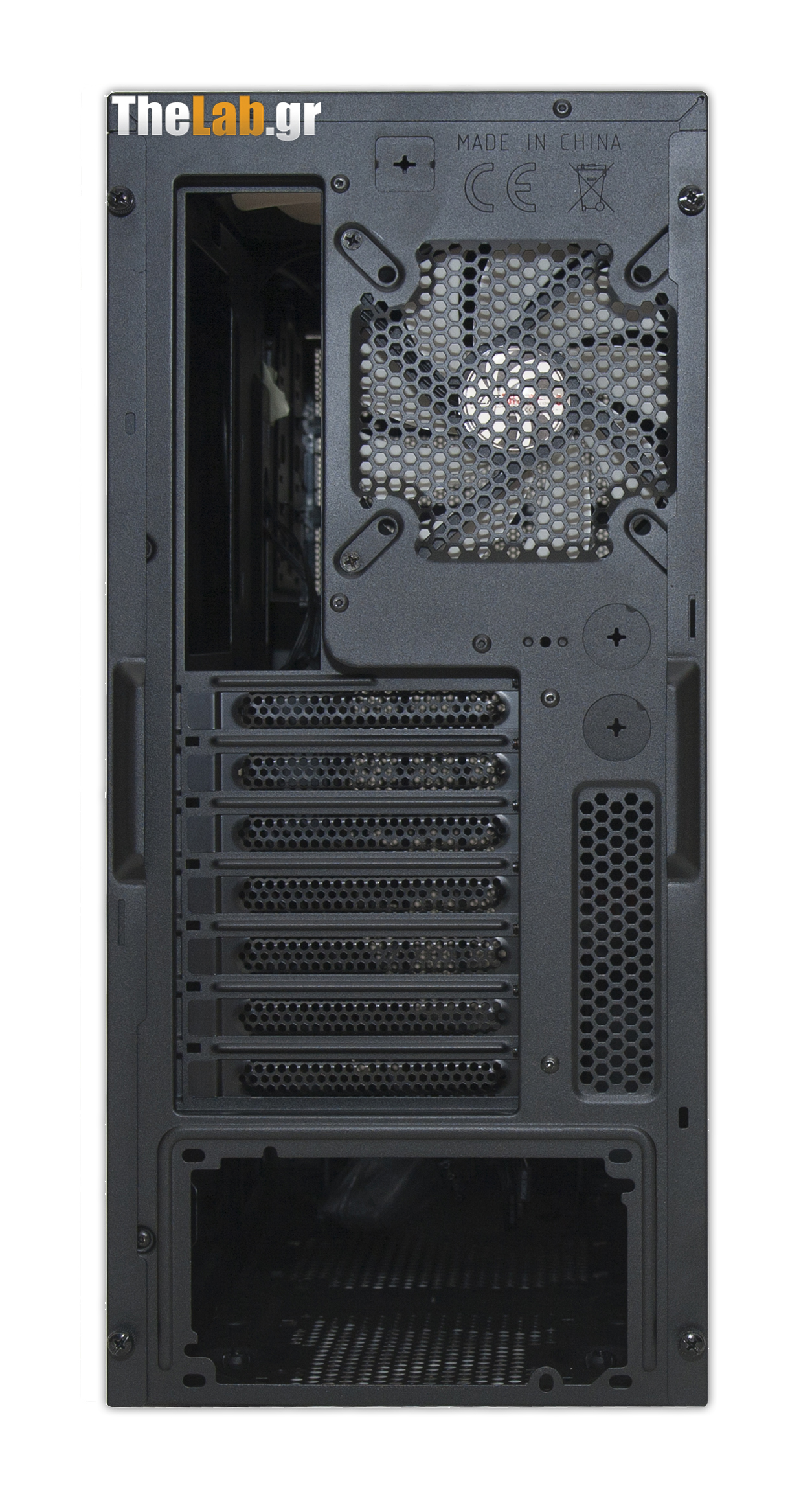

Η πίσω πλευρά του κουτιού.

Διακρίνονται 4 τρύπες για σωλήνες υδρόψυξης με τα αντίστοιχα grommets (κακής ποιότητας, περισσότερα παρακάτω)

Ο ανεμιστήρας εξαγωγής ειναι 120 χιλιοστών ενώ μπορούμε να τοποθετήσουμε και μικρότερους αφού παρέχει τρύπες για 92 χιλιοστών όσο και 80 χιλιοστών.

Τα PCI Brackets ειναι βαμμένα λευκά και έχουν μικρές γρίλιες.

Γενική άποψη της αριστερής πλευράς του κουτιού.

Το μπροστινό πλαστικό μέρος ειναι αφαιρούμενο και όπως διακρίνεται και στην παραπάνω φωτογραφία δεν εφάπτεται καλά. Ίσως απλά να έτυχε στο δείγμα που μας ήρθε.

Το πάνω μέρος του κουτιού. Έχει δυο θέσεις για ανεμιστήρες 120/140 χιλιοστών αν και out of the box είναι καλυμμένοι με μονωτικό υλικό . ModuVent ειπαμε!

Ανοίγοντας την μπροστινή πόρτα-που στεριώνει με μαγνήτη- βλέπουμε τα δυο(!) φατνία 5.25 ιντσών - μας δινεται η δυνατότητα να αλλαχτεί το ένα με 3.5 ιντσών που εμπεριέχεται όπως είπαμε στο κουτί με τα accessories του κουτιού.

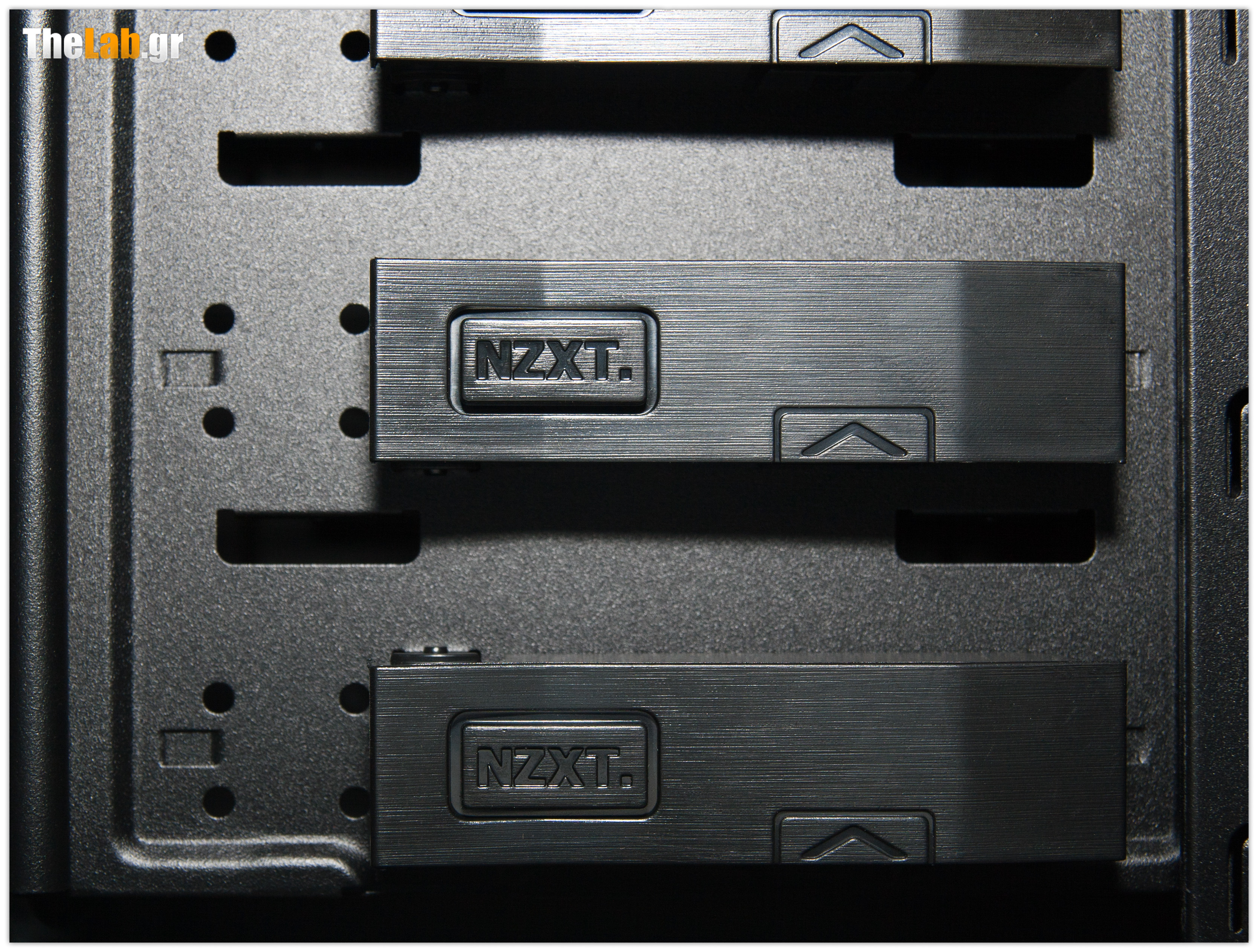

Τα καλύμματα των 5.25 φατνίων βγαίνουν εύκολα και είναι φτιαγμένα απο πλαστικό.

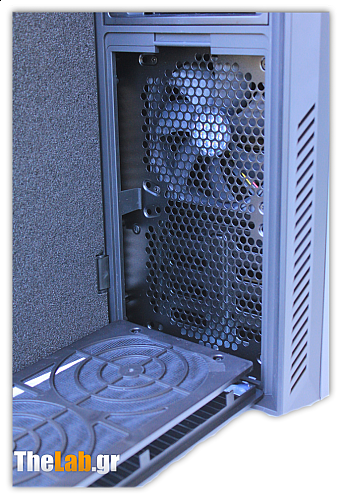

Πιο κάτω βλέπουμε τα δυο "καπάκια" που μπορούμε να ανοίξουμε πιέζοντάς τα ελαφρώς και να δούμε τον "εσωτερικό" κόσμο του μαζί με τα φίλτρα που προστατεύουν το κουτί μας απο την πανταχού παρούσα σκόνη.

Μονό το κάτω "καπάκι" έχει ανεμιστήρα, οπότε αν θέλουμε περισσότερη ψύξη πρέπει να μπούμε σε περαιτέρω έξοδα.

Τα "πόδια" στήριξης του κουτιού είναι χρωμιωμένα με μεγάλες λαστιχένιες πατούρες για να απορροφούνται πιθανοί κραδασμοί.

Όπως και στο προηγούμενο μοντέλο, το φίλτρο του τροφοδοτικού είναι στην εξωτερική πλευρά , αφαιρείται εύκολα και μπορείτε να το πλύνετε όταν αυτό γεμίσει χνούδι .

[ame=http://www.youtube.com/watch?v=6032Aeu7F90]FRACTAL - YouTube[/ame]

Στο βίντεο μπορούμε να δούμε πως ανοίγει η πόρτα, την αφαίρεση ενός εκ των 5.25 φατνίων, το άνοιγμα στα δυο πορτάκια του καθώς και το ποσό εύκολα αφαιρείται το φίλτρο του τροφοδοτικού.

Define the Inside

Πριν προχωρήσουμε παρακάτω, αξίζει να αναφερθεί η καλή εντύπωση που μας δημιούργησε η στιβαρότητα και το βάρος των πλαϊνών «καπακιών» του κουτιού που είναι και αυτά επενδυμένα με το ηχομονωτικό υλικό της Fractal.

Στο αριστερό καπάκι μπορούμε - αφαιρώντας την ηχομόνωση - να εγκαταστήσουμε έναν ανεμιστήρα 120/140 χιλιοστών και να ταΐσουμε το θηρίο μας λιγο φρέσκο αεράκι αν αυτό αναπτύσσει θερμοκρασίες σάουνας.

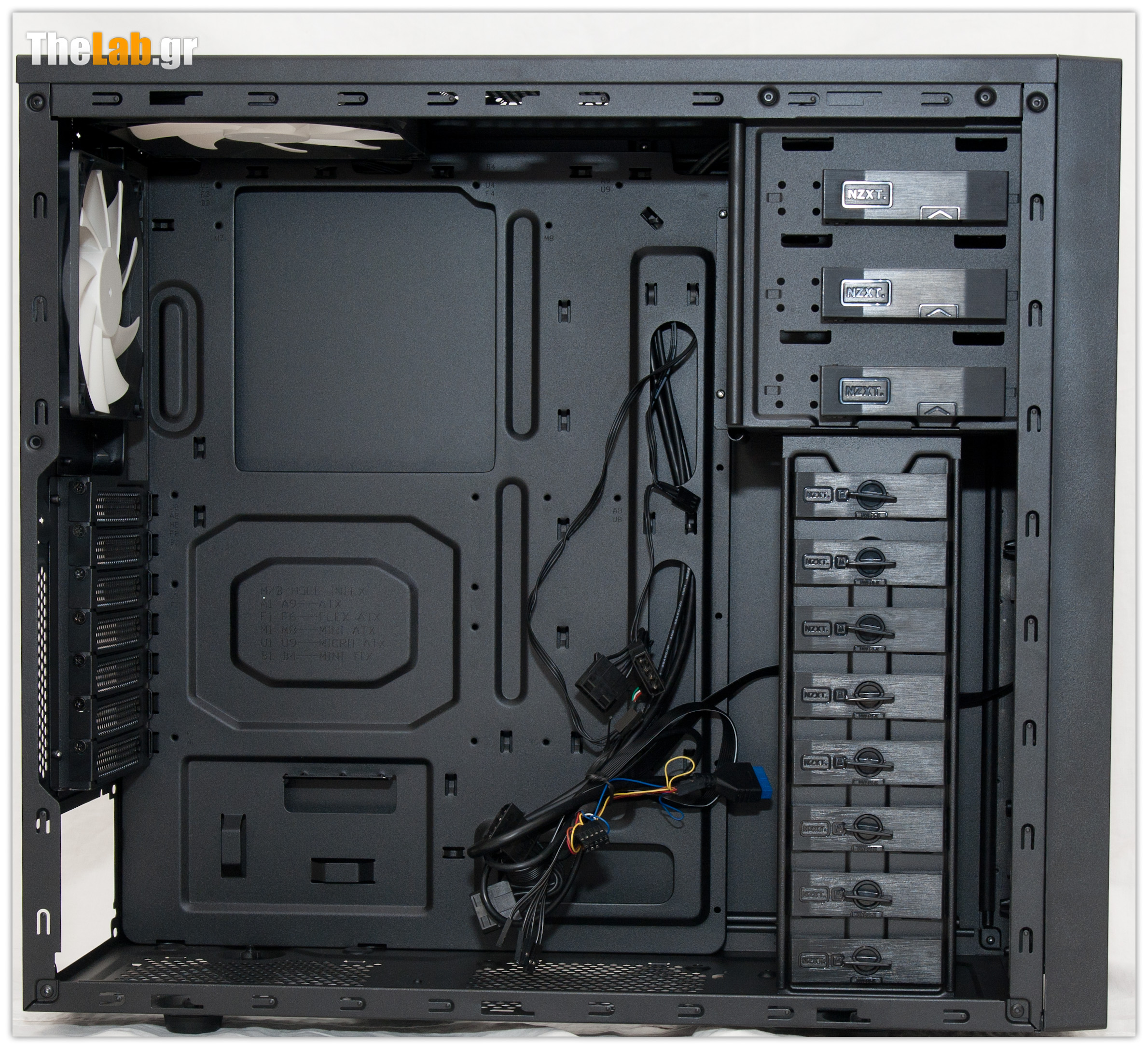

Το εσωτερικό του κουτιού είναι βαμμένο μαύρο με λεύκες λεπτομέρειες. Μια ακόμη μόδα που μάλλον ήρθε για να μείνει. Λίγο περίεργο βέβαια θα πείτε να δίνεται τόσο μεγάλη σημασία στο εσωτερικό ενός κουτιού που δεν φέρει πλαϊνό παράθυρο.

Η ποιότητα της βαφής του εσωτερικού κρίνεται πολύ καλή ενώ όσο το περιεργαστήκαμε δεν φάνηκε να κάνει εύκολα γρατζουνιές, παρά μονό δακτυλιές. Λογικό λόγω της glossy βαφής που του έχει γίνει.

Το μέγιστο μήκος κάρτας γραφικών που μπορούμε να εγκαταστήσουμε είναι τα 290mm.

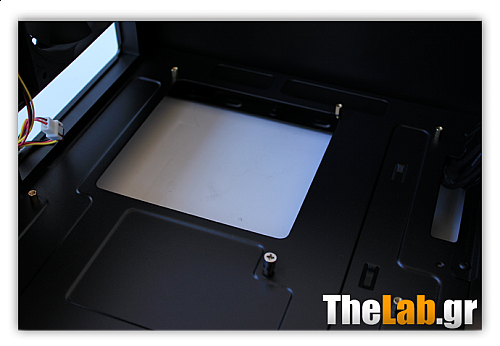

Πάλι η γνωστή οπή στο motherboard tray που βοηθάει στην εύκολη προσθήκη / αφαίρεση backplate που πιθανόν να απαιτεί η ψήκτρα που θελει ο χρηστής να τοποθετήσει. Άλλο ένα νεοσύστατο standard που επικροτούμε.

Στη δεξιά και πάνω πλευρά από εκει που μπαίνει η μητρική έχουμε τρύπες για να περνάνε τα καλώδια - standard που είδαμε μετά την έλευση του 800D της Corsair- με τα αντίστοιχα λαστιχένια grommets τα οποία είναι κακής ποιότητας, υπερβολικά εύκαμπτα ενώ βγαίνουν παρά πολύ εύκολα από τη θέση τους.

Δεξιά παρατηρούμε τα 3.5 ιντσών bays για του δίσκους, 8 στον αριθμό, βαμμένα λεύκα και φυσικά απαιτούν τη χρήση βίδας για να στηριχθεί ο σκληρός δίσκος ή ο SSD.

Η στερέωση των οπτικών μέσων γίνεται με 2 απο κάθε πλευρά χειρόβιδων και έχει πολλές τρύπες αφού οπτικό με οπτικό διαφέρει! Προσοχή στη λεπτομέρεια η Fractal.

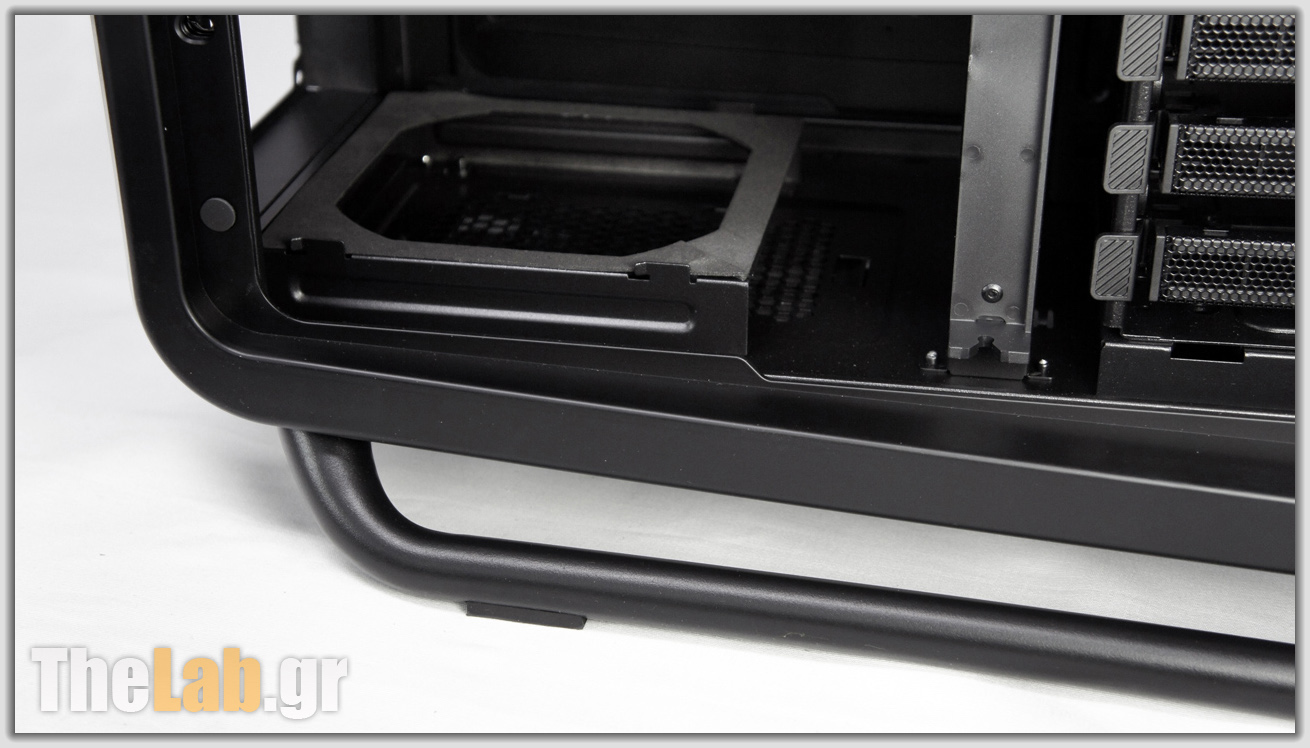

Προχωρώντας στο χώρο για το τροφοδοτικό μας υπάρχουν 4 λαστιχένιες βάσεις για αποφυγή των κραδασμών.

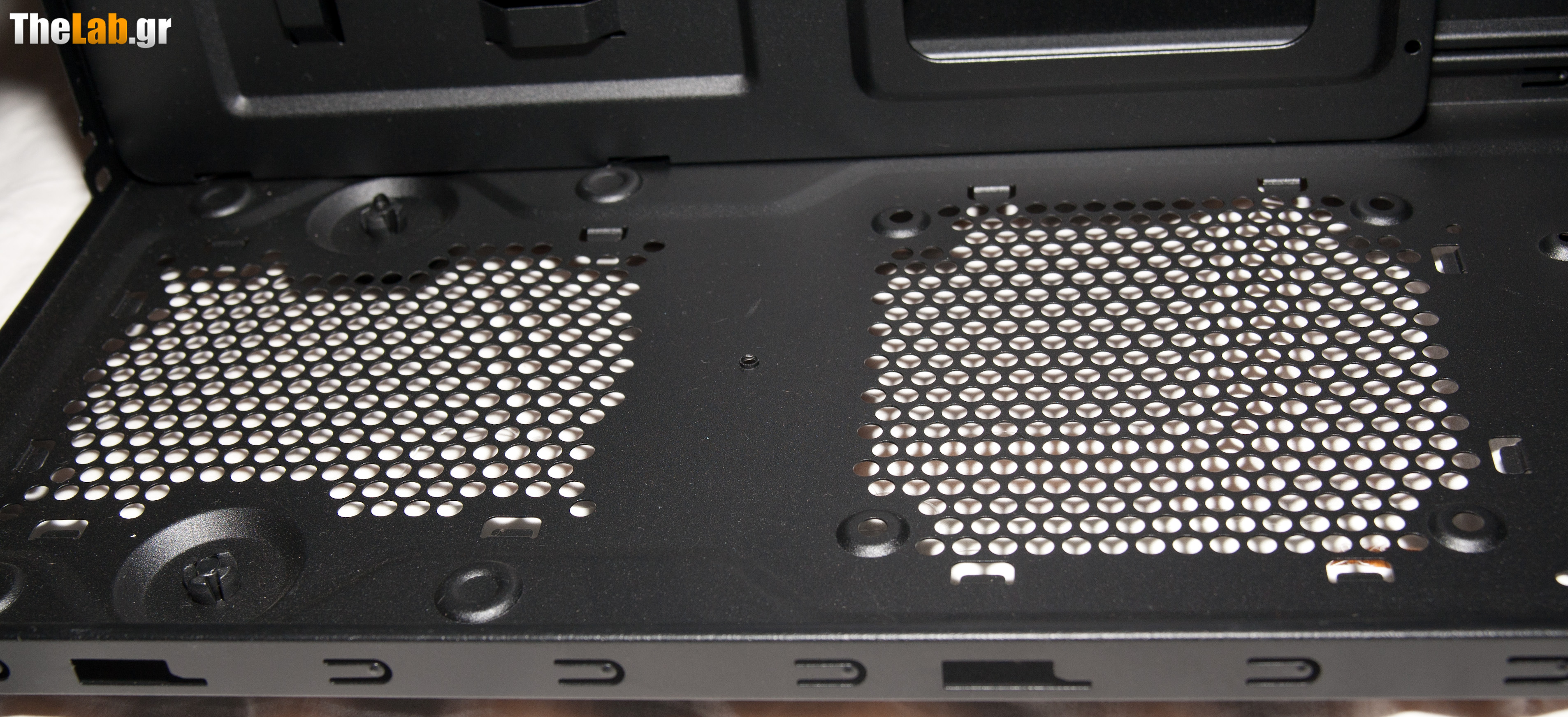

Στο κάτω μέρος του κουτιού έχουμε άλλη μια θέση για ανεμιστήρα 120/140 χιλιοστών (δεν περιλαμβανεται) που μπορεί να τροφοδοτήσει φρέσκο αέρα μέσα στο rig μας αφού οι βάσεις του δίνουν αρκετό ύψος.

Και αυτός έχει φίλτρο αλλά απαιτεί τη χρήση κατσαβιδιού στο εξωτερικό μέρος του κουτιού.

Εγκατάσταση & εντυπώσεις

Η εγκατάσταση των υλικών γίνεται εύκολα και χωρίς ιδιαίτερα προβλήματα.

Απαιτεί αρκετό κατσαβίδι π.χ. , κάτι που στα coolermaster με το σύστημα στερέωσης των οπτικών δεν ειναι απαραίτητο τόσο πολύ.

Όπως και να έχει, η βίδα είναι πιο "σίγουρη" από ενα κομμάτι ακαλαίσθητου πλαστικού.

Οι οδηγίες όπως είπαμε είναι αχαρακτήριστες αν και γενικα δεν προβληματίζει κάποιον που χει δέσει 2-3 συστήματα.

Το Cable management γίνεται εύκολα λόγω των οπών που έχει στην πλάτη του motherboard tray και τα καλώδια του I/O shield είναι λiγα.

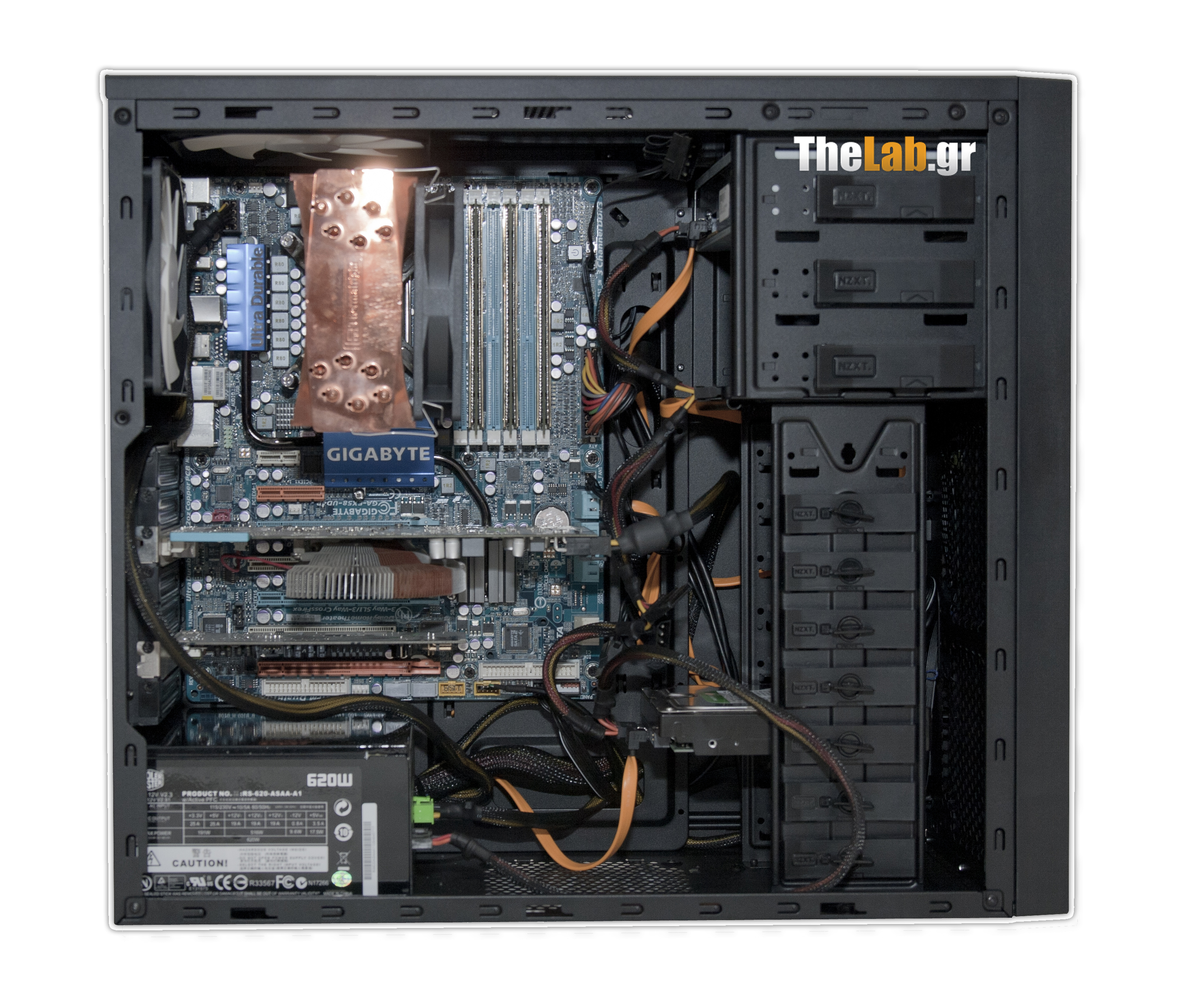

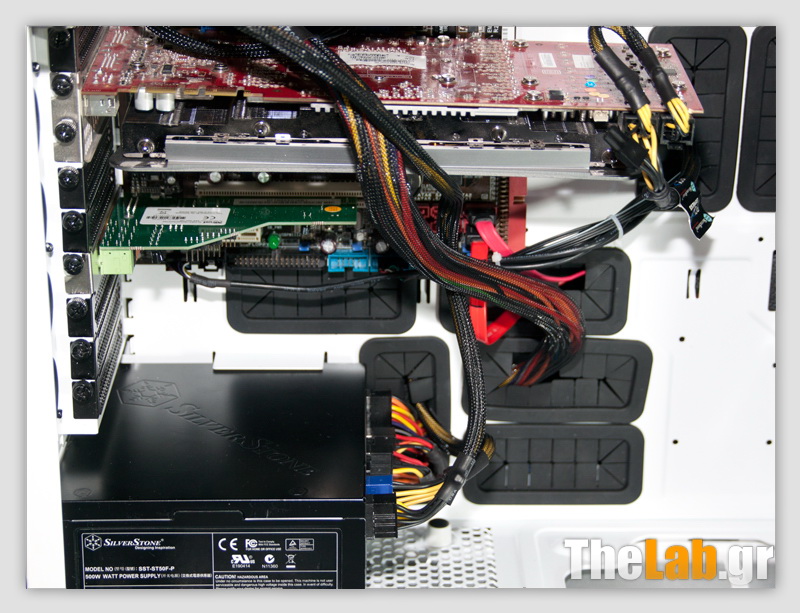

Κάπως έτσι έδειχνε το σύστημα μας μετά το στήσιμο του μέσα στο κουτί.

Χωρίς ιδιαίτερη προσπάθεια καταφέραμε να μην υπάρχουν «περιττά» καλώδια, γεγονός που σημαίνει βελτίωση του airflow, που θα χρειαστεί αν το σύστημα μας αποτελείται απο διατάξεις Crossfire/SLI και υπερχρονισμένο CPU.

Το κουτί θέλουμε να πιστεύουμε οτι απευθύνεται σε κάποιον που ζητάει απόλυτη ησυχία απο το σύστημα του και κάνει χρήση πολλών σκληρών δίσκων - 8 θέσεις δεν τις λες και λίγες!-

Το ModuVent φαίνεται να είναι μια εξαιρετική υλοποίηση για κάποιον που θέλει - και μπορεί - να θυσιάσει λίγη από την ησυχία που προσφέρει το κουτί, για μια ανάσα δροσιάς αν το hardware του κατά τη διάρκεια του Ελληνικού καλοκαιριού δεινοπαθεί.

Έγινε βελτίωση στα σημεία που αναφέραμε αλλα δεν ειναι κατι πραγματικά διαφορετικό απ το προηγούμενο μοντέλο R2 .Θα το χαρακτηρίζαμε σαν ένα καλοfacelift. Τίποτα παραπάνω.

Χαρακτηριστικά:

Πλασάρεται ως ένα ήσυχο κουτί, από την άλλη οποίος θέλει να του προσθέσει εξτρά ψύξη, είναι ελεύθερος να το κάνει.

Έχει όλα τα απαραίτητα στο πακέτο ακόμα και fan controller!

Θα θέλαμε τουλάχιστον άλλον ένα ανεμιστήρα στη συσκευασία, ενώ η έλλειψη eSata και reset - αν και για τον γράφοντα είναι δευτερεύουσες - σε άλλους είναι σημαντικές.

Αν αλλάζαμε κάτι ανέξοδα θα ηταν τα απλά κάκιστης ποιότητας grommets.

Και το Manual.

Τιμή:

Δεδομένου της τιμής του που είναι στα 110€ το Fractal Define R3 δεν μπορεί να πάρει λιγότερο από 4.

Είναι στο μεταίχμιο ενός ποιοτικού midi tower που δεν είναι λιτό και απέριττο οσο αυτά των 60-70 αλλα δεν αγγίζει και την άλλης κατηγορίας ποιότητας που είδαμε στο Corsair Graphite. Κοστίζει βέβαια σχεδόν τα 3/4 των χρήματων....

Χρηστικότητα:

Για κάποιον που ξέρει τι θα αγοράσει ειναι ενα σχεδόν τέλειο midi κουτί.

Όμορφο, ποιοτικό και μπορεί να μπει άνετα σε γραφείο και σαλόνι.

Έχει όλα τα "κομφόρ", ενω οι 8 θέσεις για σκληρούς δίσκους δίνουν στον αγοραστή άπλετο χώρο για να στήσει αν θέλει ένα media center, αν βρει βέβαια το κεφαλαίο για να αγοράσει δίσκους εκεί που έχουν φτάσει οι τιμές τους!

Ευχαριστούμε θερμά την Fractal Design για την παραχώρηση του δείγματος της παρουσίασης.

Ξεπακετάρισμα και βασικά χαρακτηριστικά

Πόσες φορές θυμάστε τον εαυτό σας να χρησιμοποιεί χαμογελώντας σε κάποια συζήτηση την έκφραση
"Μικρός που είναι ο κόσμος"?
Μάλλον αρκετές ε?
Σήμερα πάντως δεν θα είναι μια από αυτές
μιας και το εν λόγω Cosmos που έχω στα χέρια μου κάθε άλλο παρά μικρό μπορεί να το πει κανείς...

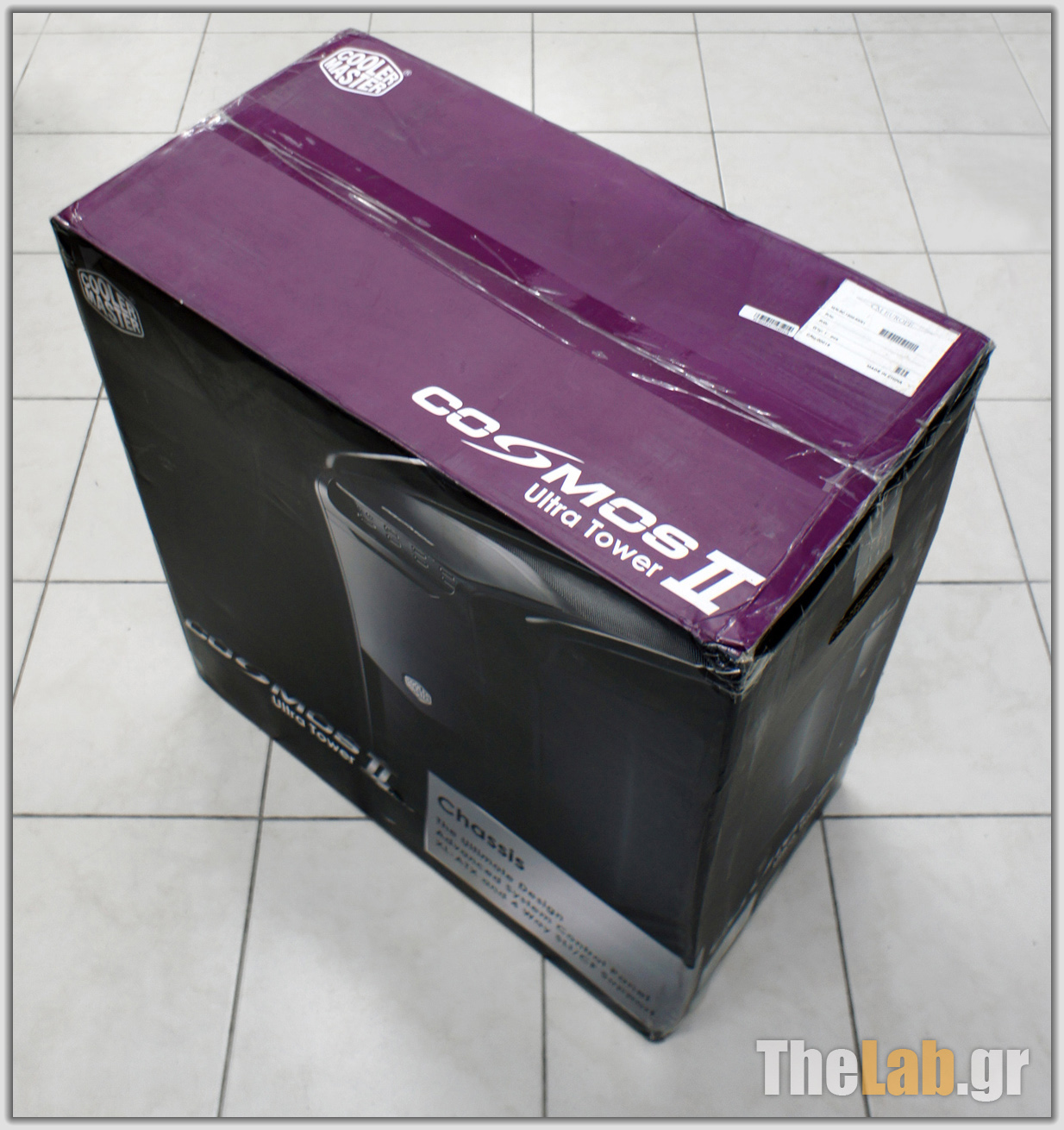

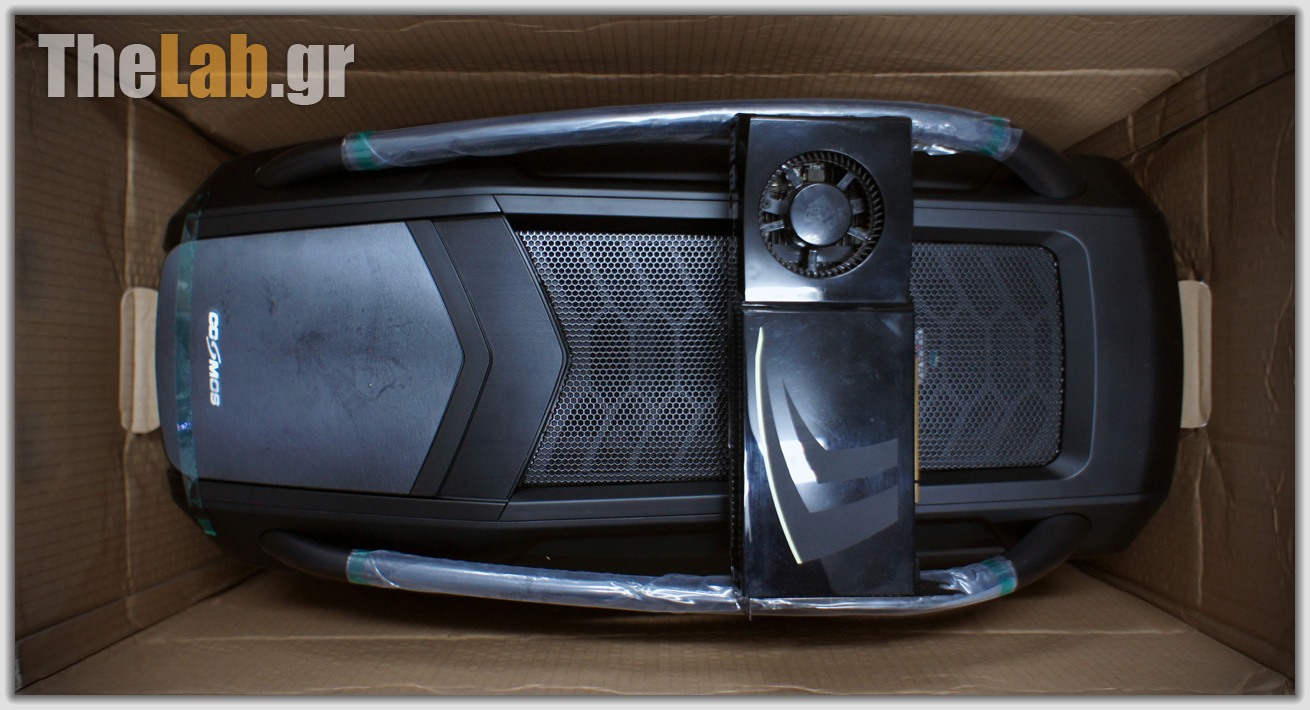

Θυμάμαι σαν χθες την ημέρα που άνοιξα την γκρι κούτα του κατασκευαστικού δείγματος του πρώτου Cosmos προ πενταετίας και σίγουρα θα θυμάμαι στο μέλλον και την ημέρα που ξεπακετάρισα και πρωτοαντίκρισα το Cosmos II.


Πως να ξεχάσει κανείς ένα κουτί με τέτοιο σχήμα και διαστάσεις εξάλλου... με ύψος 70 εκατοστά, μήκος 66 και πλάτος 34 εκατοστών... Ναι, ναι, 34 εκατοστά πλάτος, μη βγάζετε χάρακες,
το κουτί είναι πιο φαρδύ από το μήκος της διπύρηνης κάρτας γραφικών σας ίσο με το ύψος της ΑΤΧ μητρικής σας, και πιθανότατα εξίσου πλατύ με το laptop σας!

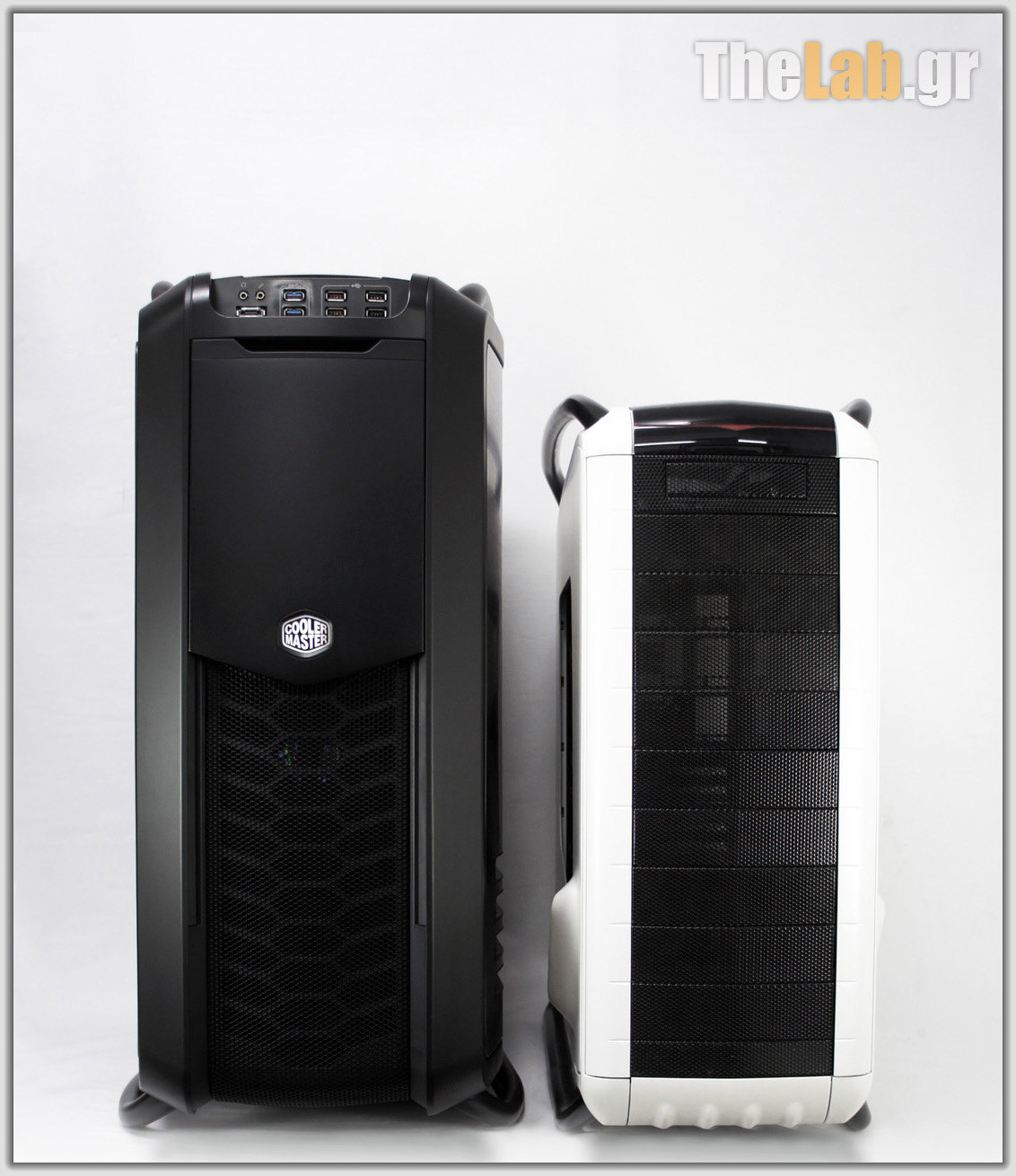

Σαν μέτρο σύγκρισης, απλά υπενθυμίζω τις διαστάσεις του κλασσικού Cosmos 1000/S/Pure
(ύψος 60 εκατοστά, μήκος 63 και πλάτος 26 εκατοστών).

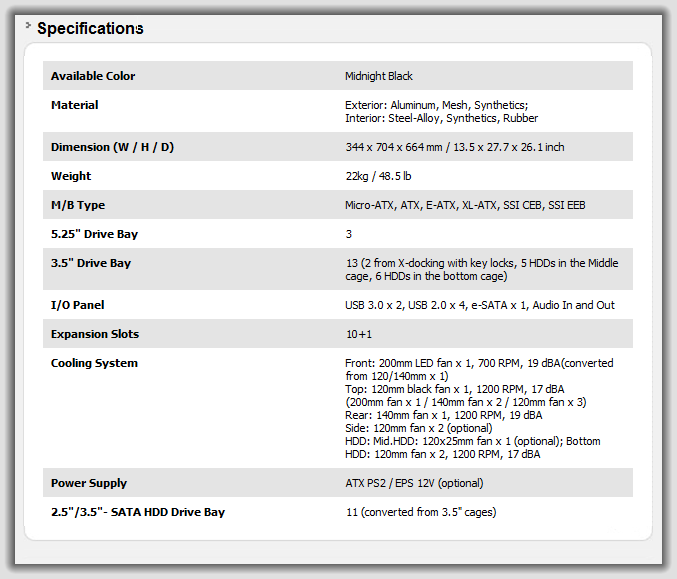

Μια πιο αναλυτική ματιά στα βασικά χαρακτηριστικά του κουτιού μπορείτε να δείτε κι εδώ.

Μια πρώτη γεύση...

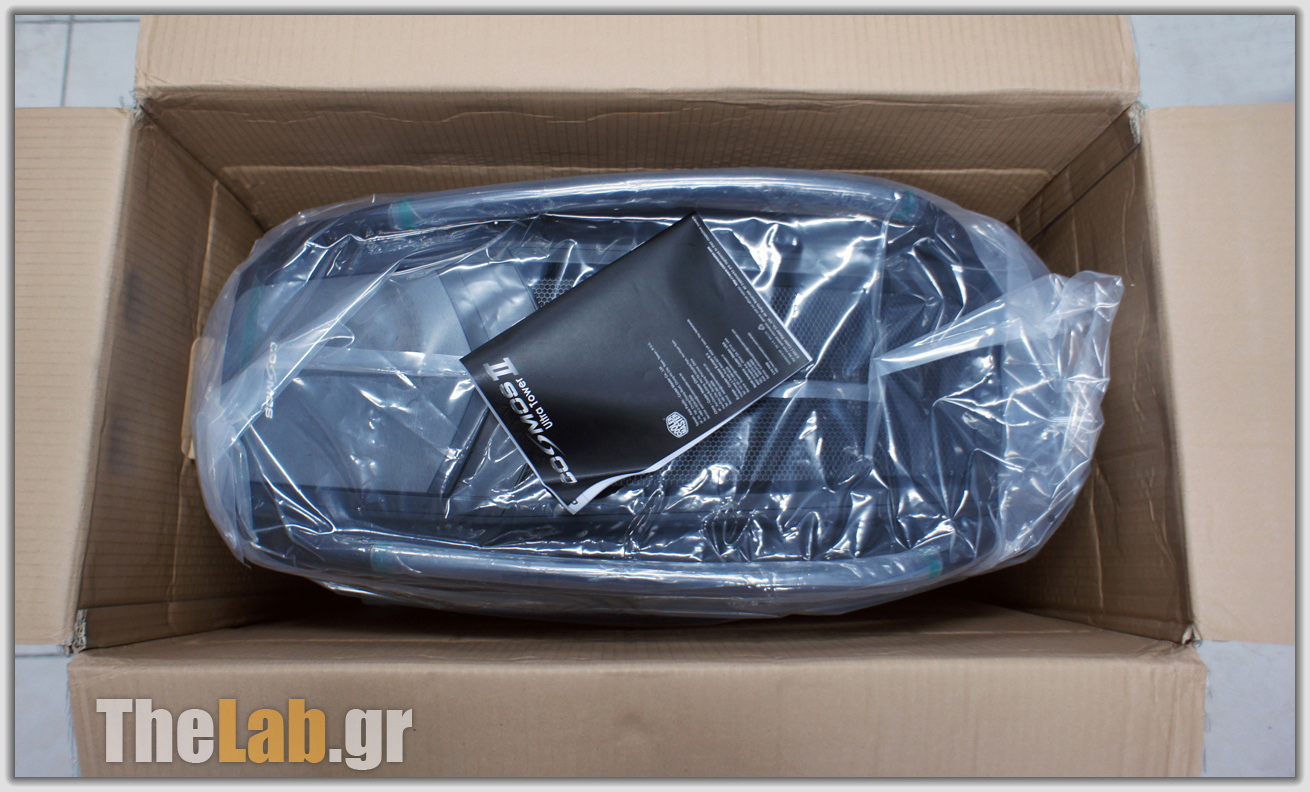

Ξεπερνώντας το αρχικό σοκ του όγκου, το δεύτερο ξάφνιασμα έρχεται φυσικά από το βάρος,
22κιλα είναι αυτά, όπως και να το κάνεις, όσο και πρακτικές κι αν είναι οι μπάρες, είναι ένα βάρος που δεν χωνεύεται εύκολα για ένα άδειο pc case,
(για να προλάβω τυχόν κακοπροαίρετους, όχι δεν είμαι μισή μερίδα άνθρωπος, το κουτί είναι βαρύ, λήξις!)
Το θετικό που προκύπτει με το πρώτο σήκωμα βέβαια,είναι ότι αμέσως καταλαβαίνεις ότι έχεις να κάνεις με μια ποιοτική κατασκευή.Οι στιβαρές χειρολαβές βοηθούν πολύ στο μοίρασμα του βάρους,
δίνοντας την εντύπωση ότι το κουτί είναι πιο ελαφρύ απ ότι είναι στην πραγματικότητα αλλά αυτό που κάνει ακόμα μεγαλύτερη εντύπωση είναι ότι σου δίνει την αίσθηση ότι μοιάζει με μια συμπαγή κατασκευή.
Ούτε τριγμοί, ούτε λυγίσματα ούτε τίποτα. Σαν να σμιλεύτηκε από ένα μασίφ μπλοκ αλουμινοπλαστικού.


Ναι πλαστικού, καλά διαβάσατε.
Το ξέρω ότι πολλοί απογοητεύονται όταν πετυχαίνουν αυτή τη λέξη σε review που αφορά ένα high end case αλλά δεν γίνεται να το κρύψω , το κουτί έχει μπόλικο από δαύτο και αυτή είναι η αλήθεια.
Είναι επίσης αλήθεια βέβαια, ότι πλαστικό με πλαστικό διαφέρει και ότι το συγκεκριμένο φαίνεται πραγματικά ποιοτικό και άψογα συναρμολογημένο, με ομοιόμορφους αρμούς, στιλπνό σατινέ φινίρισμα, πεντακάθαρο χωρίς σημάδια κατεργασίας, μπιμπίκια και άλλα ψεγάδια που χαρακτηρίζουν συχνά τις πιο φτηνές εκδοχές του υλικού αυτού σε υλοποιήσεις κουτιών Η/Υ. Το μόνο που δεν μπορώ να σας πω τη στιγμή αυτή, είναι το πως θα αποδειχτεί ποιοτικά το σύνολο αυτό στο μέλλον μιας και για την εξαγωγή ασφαλών συμπερασμάτων χρειάζεται κάποιο σεβαστό διάστημα χρήσης, οπότε για αυτό το κομμάτι τουλάχιστον θα πρέπει να κάνουμε υπομονή.

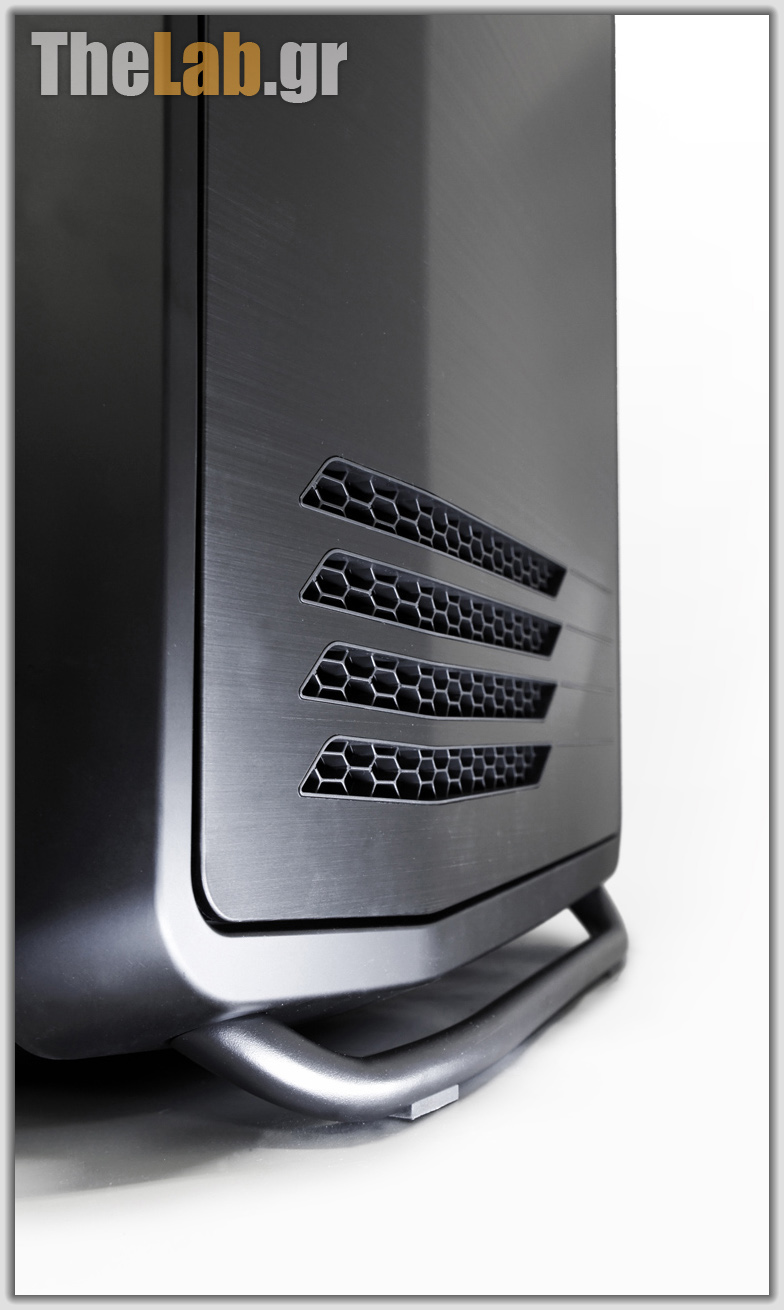

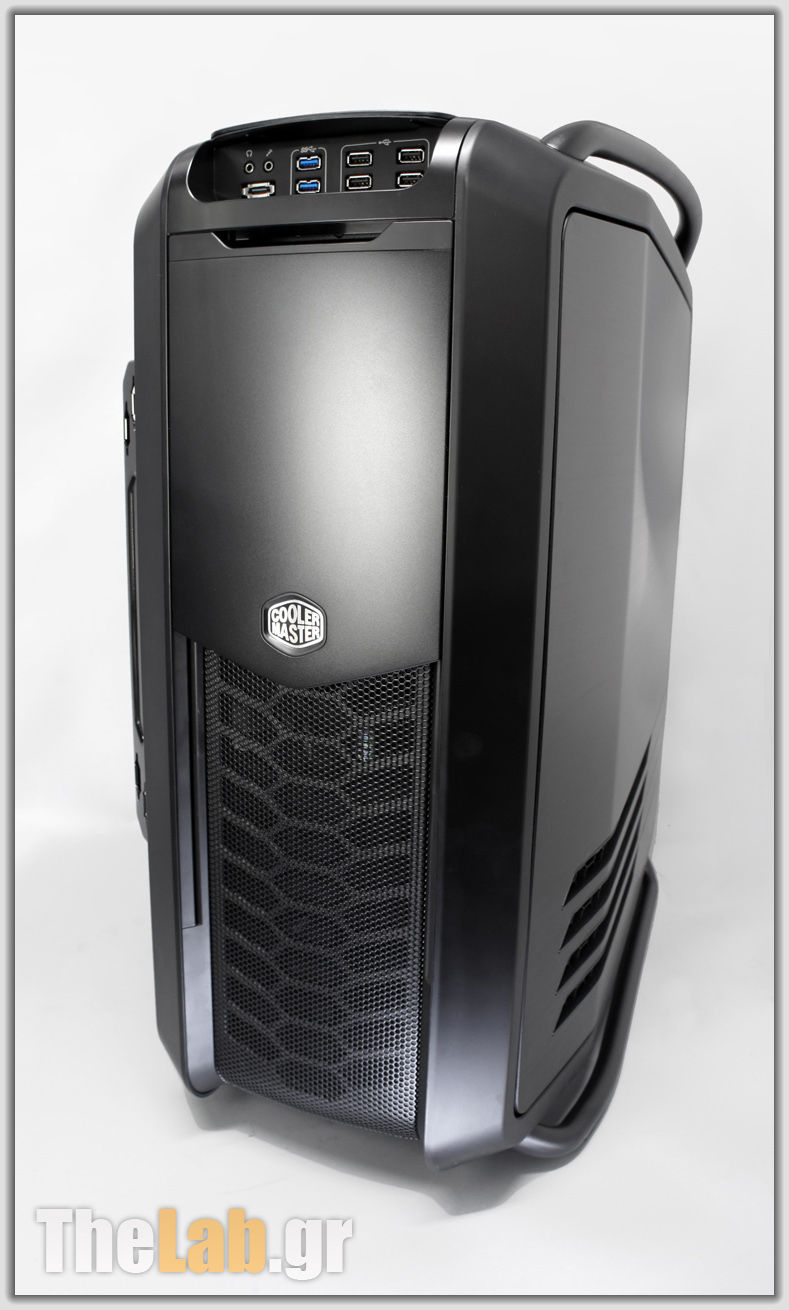

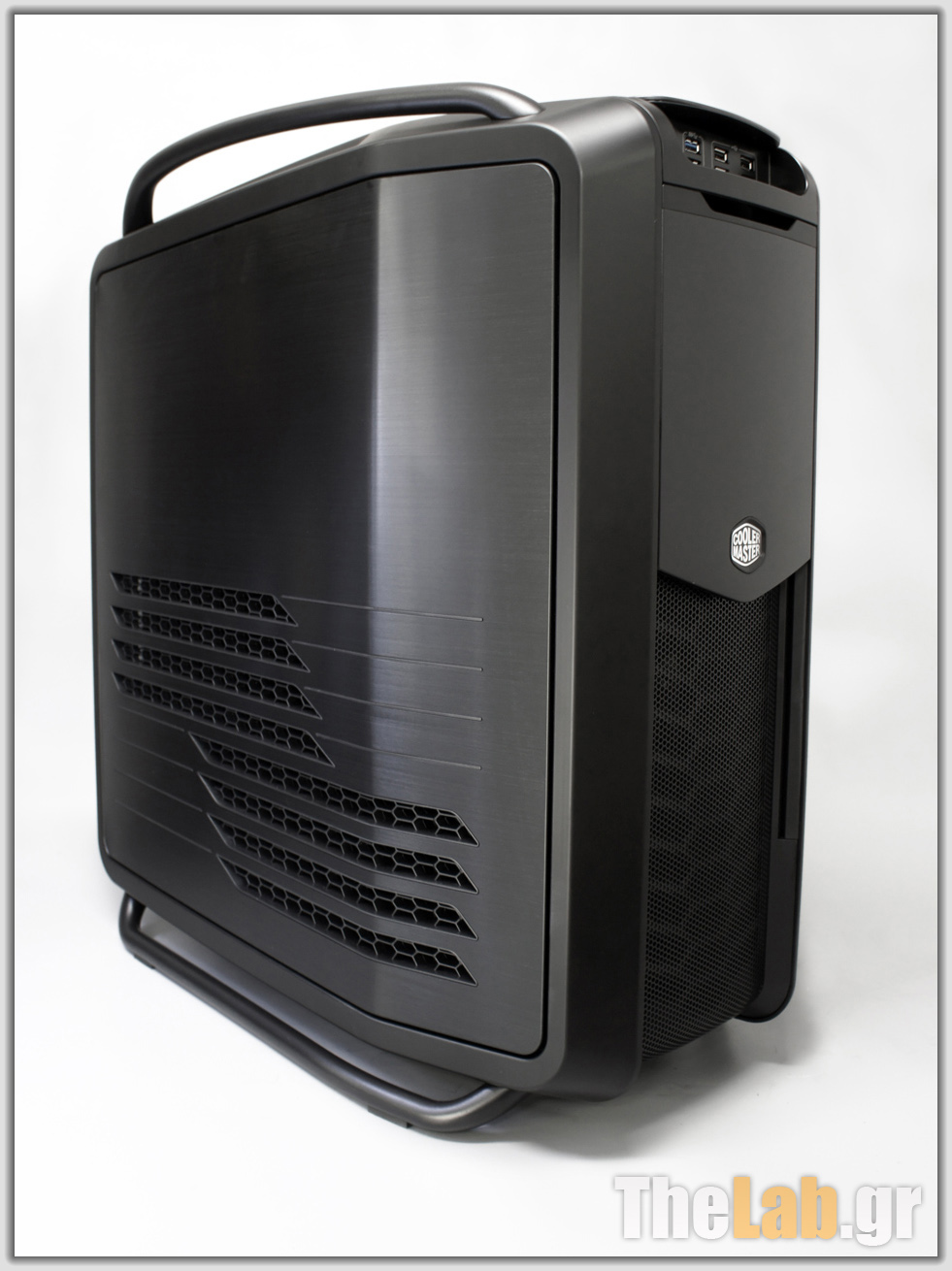

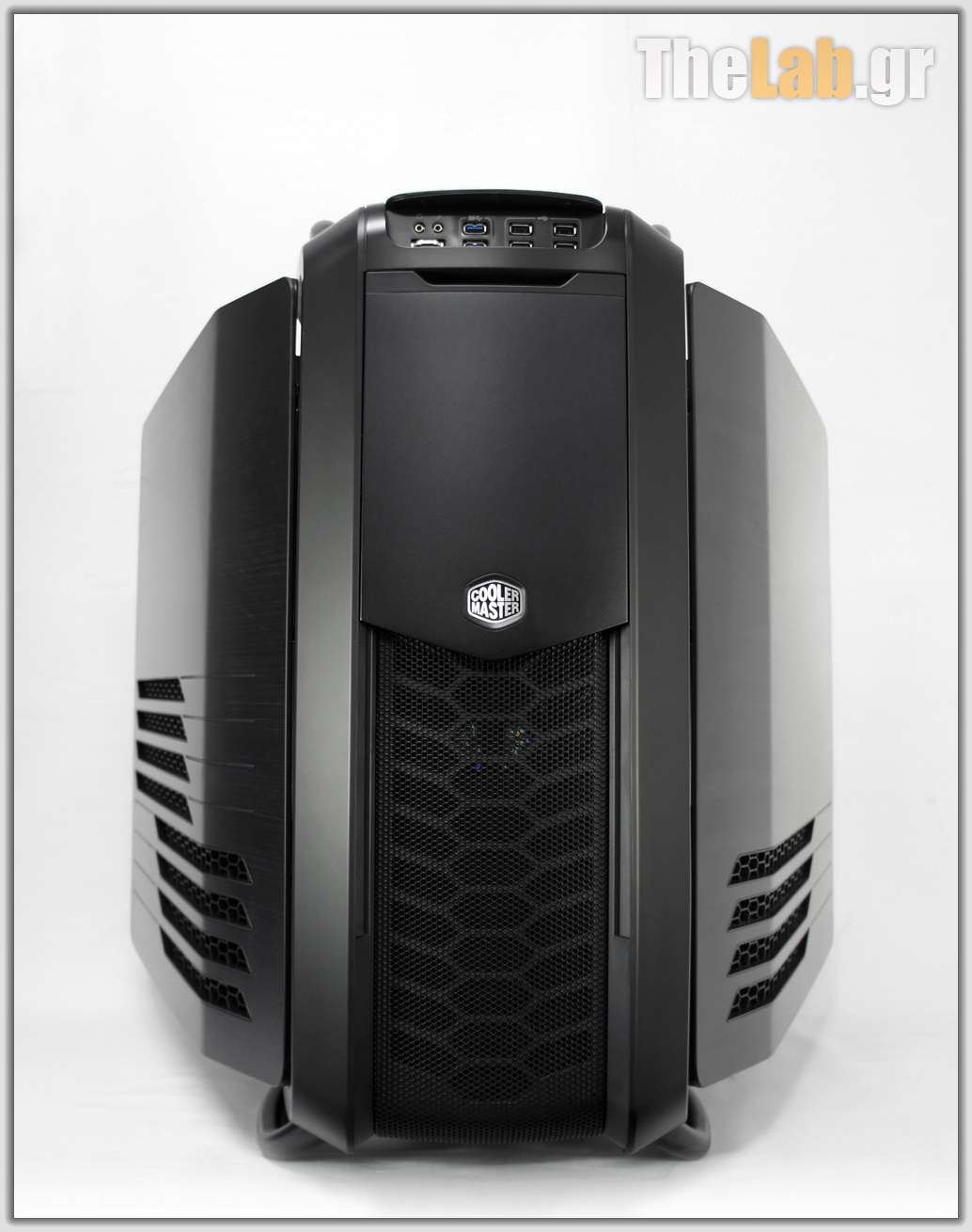

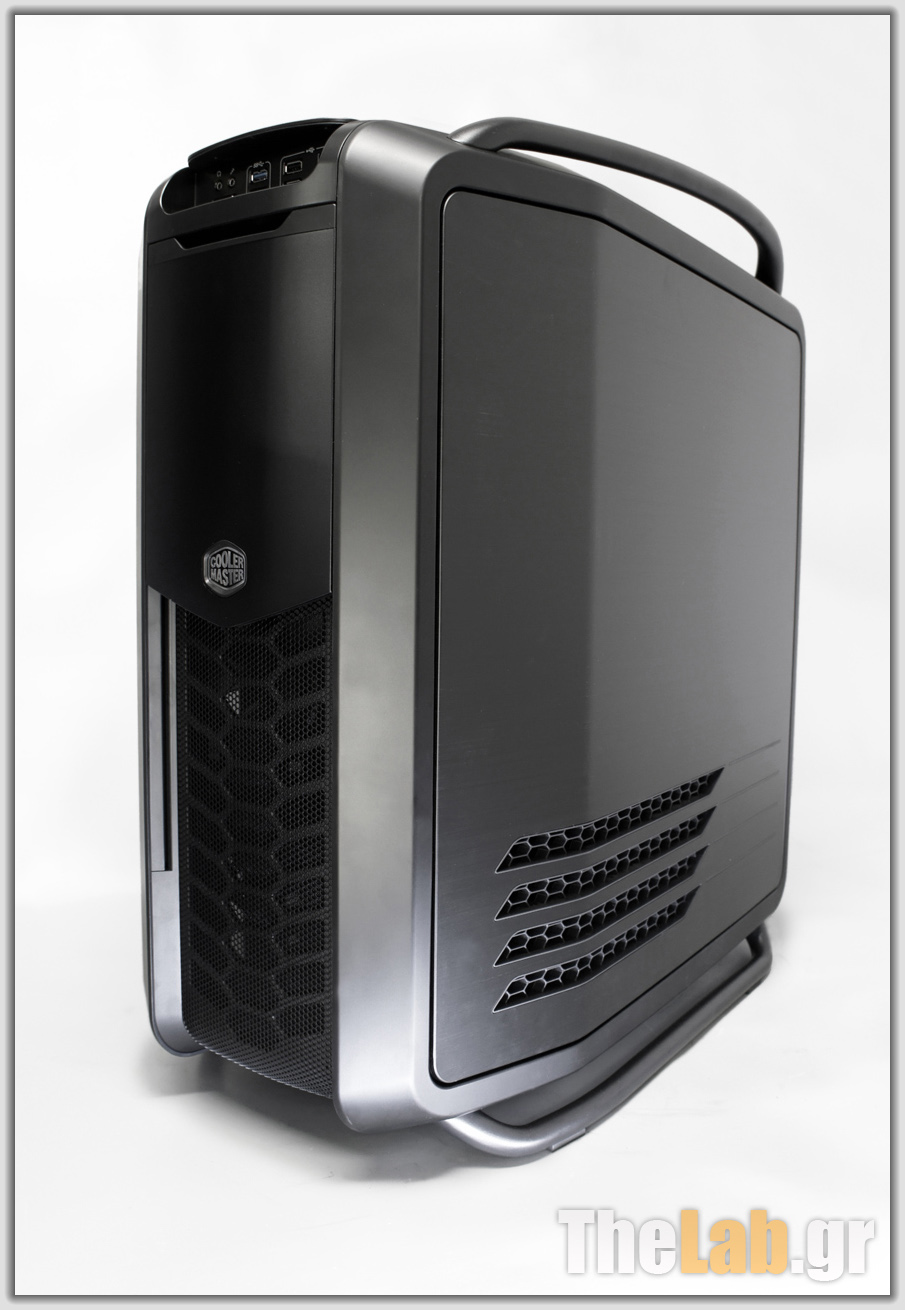

Όπως εύκολα γίνεται αντιληπτό και από τις φωτογραφίες, το βασικό σχήμα του κουτιού έχει μείνει σε μεγάλο βαθμό αναλλοίωτο. Οι γραμμές και τα επίπεδα του γνωστού Cosmos έχουν εμπλουτιστεί με κάποιες ακμές και ανοίγματα με τη μορφή παράλληλων σκισιμάτων αντίστοιχα, καθιστώντας το σχήμα σαφώς πιο ενδιαφέρον και φέρνοντας το ακόμα πιο κοντά σε σύγχρονα αυτοκινητιστικά πρότυπα.

Περι πρόσοψης

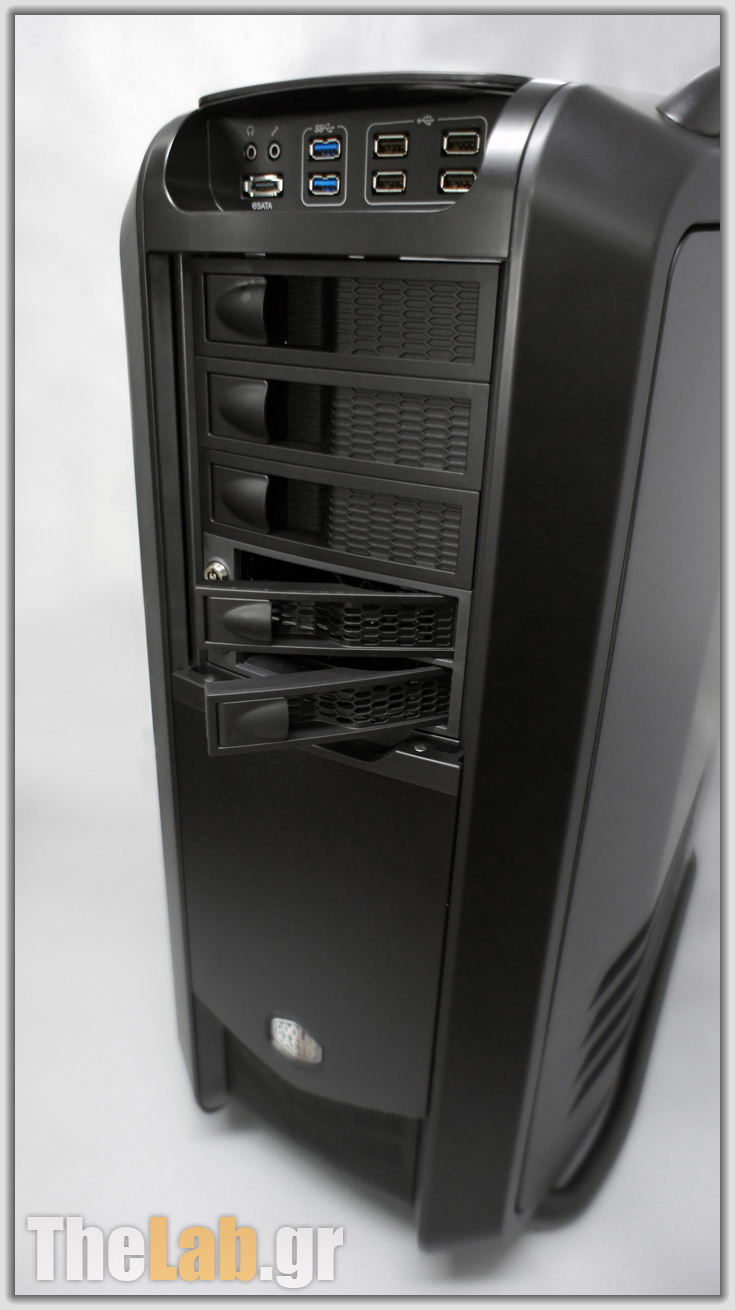

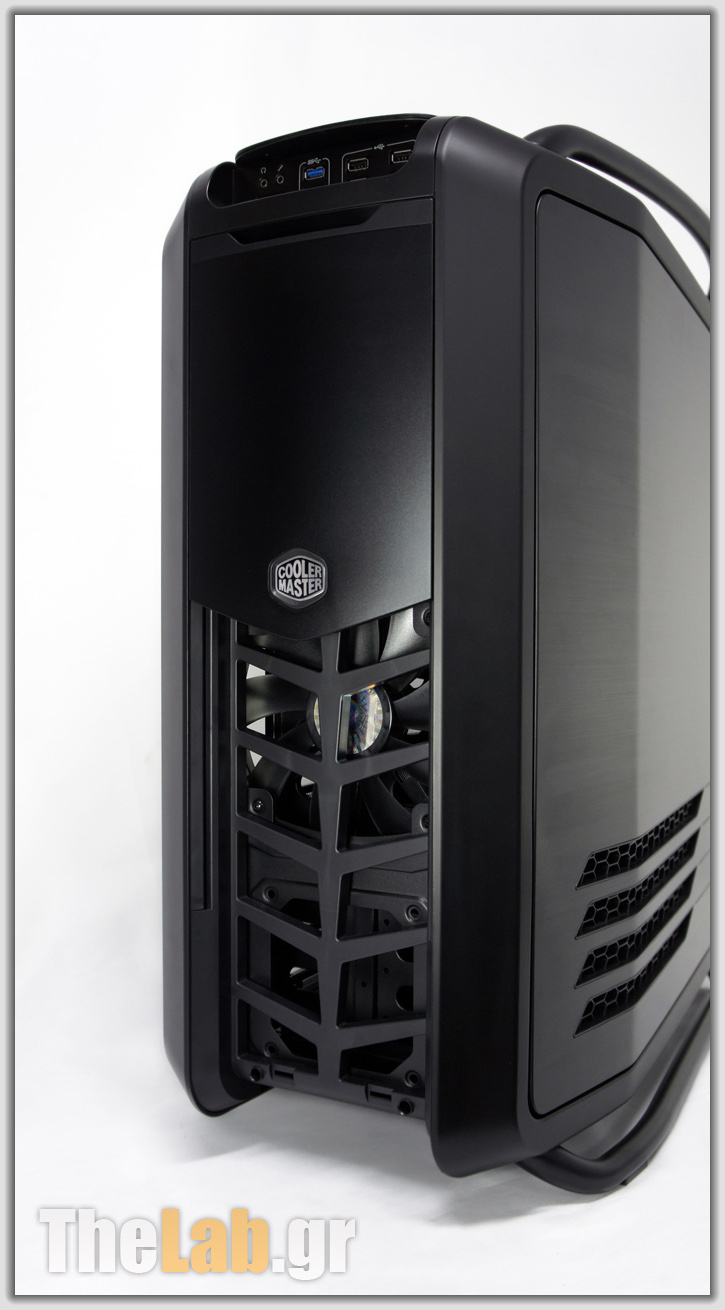

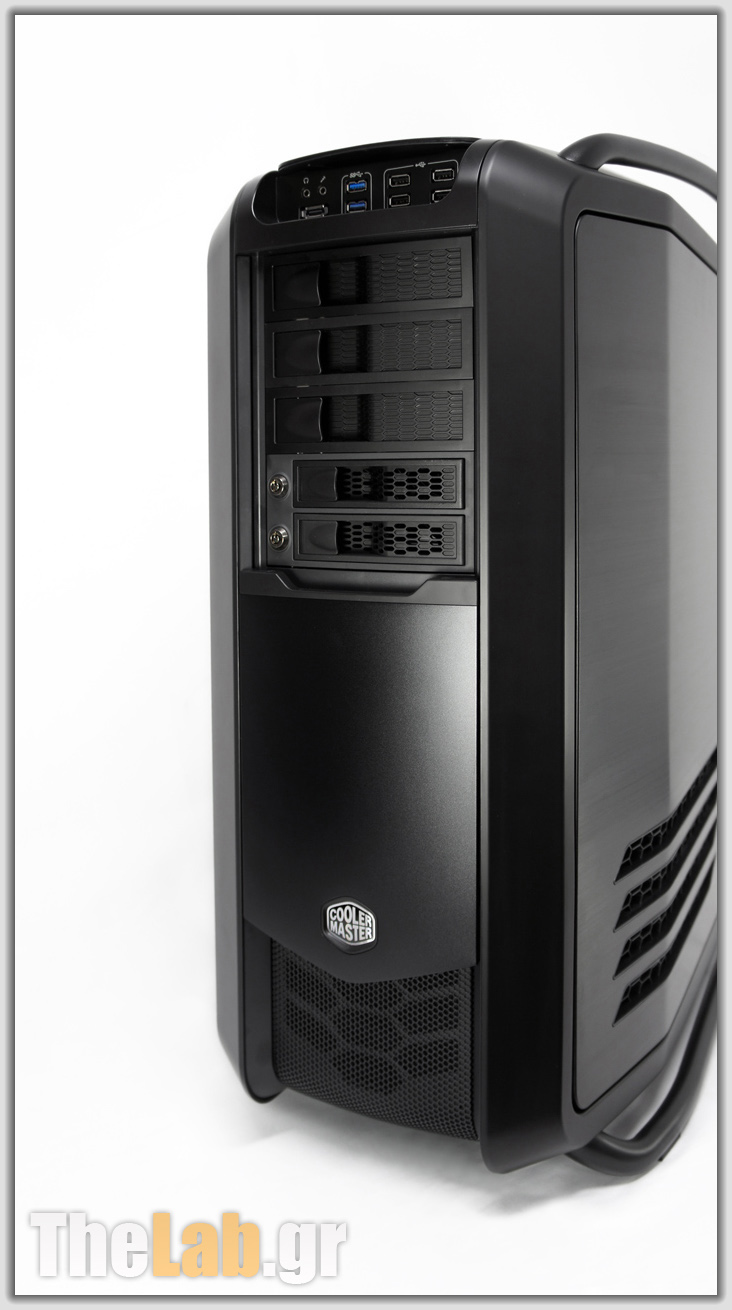

Στο μπροστινό τμήμα κάτω ακριβώς από το κάλυμμα των 5,25 βρίσκουμε το πρώτο προσθαφαιρούμενο κομμάτι που δεν είναι άλλο από την σήτα των μπροστινών ανεμιστήρων εισαγωγής. (1x200 & επιπλέον θέση για 1x120)


Το κάλυμμα αυτό με μια κίνηση απασφαλίζει από τα μαγνητάκια που το συγκρατούν και συρταρώνει ομαλά προς τα κάτω αποκαλύπτοντας τις 5 θέσεις 5,25(δυο από τις οποίες ανήκουν στη διπλή hot swap θήκη)


Οι θήκες είναι ποιοτικές και με στιβαρό μεταλλικό περίβλημα, μάλλον κλασσικού σχεδιασμού όσο αφορά την πρόσοψη τους, ανοιγόμενες με μια απλή κίνηση ενώ συνοδεύονται και από κλειδί ασφαλείας.


Τα καλύμματα των υπολοίπων 3 θέσεων είναι καινούριου σχεδιασμού,αρκετά στιβαρά και καλοφτιαγμένα και με πολύ βολικό σύστημα αποτοποθέτησης.


Πινακας ελεγχου

Ανεβαίνοντας προς την οροφή του κουτιού θα συναντήσουμε μια γνώριμη εικόνα, η φιλοσοφία είναι ίδια με τα παλαιότερα cosmos.

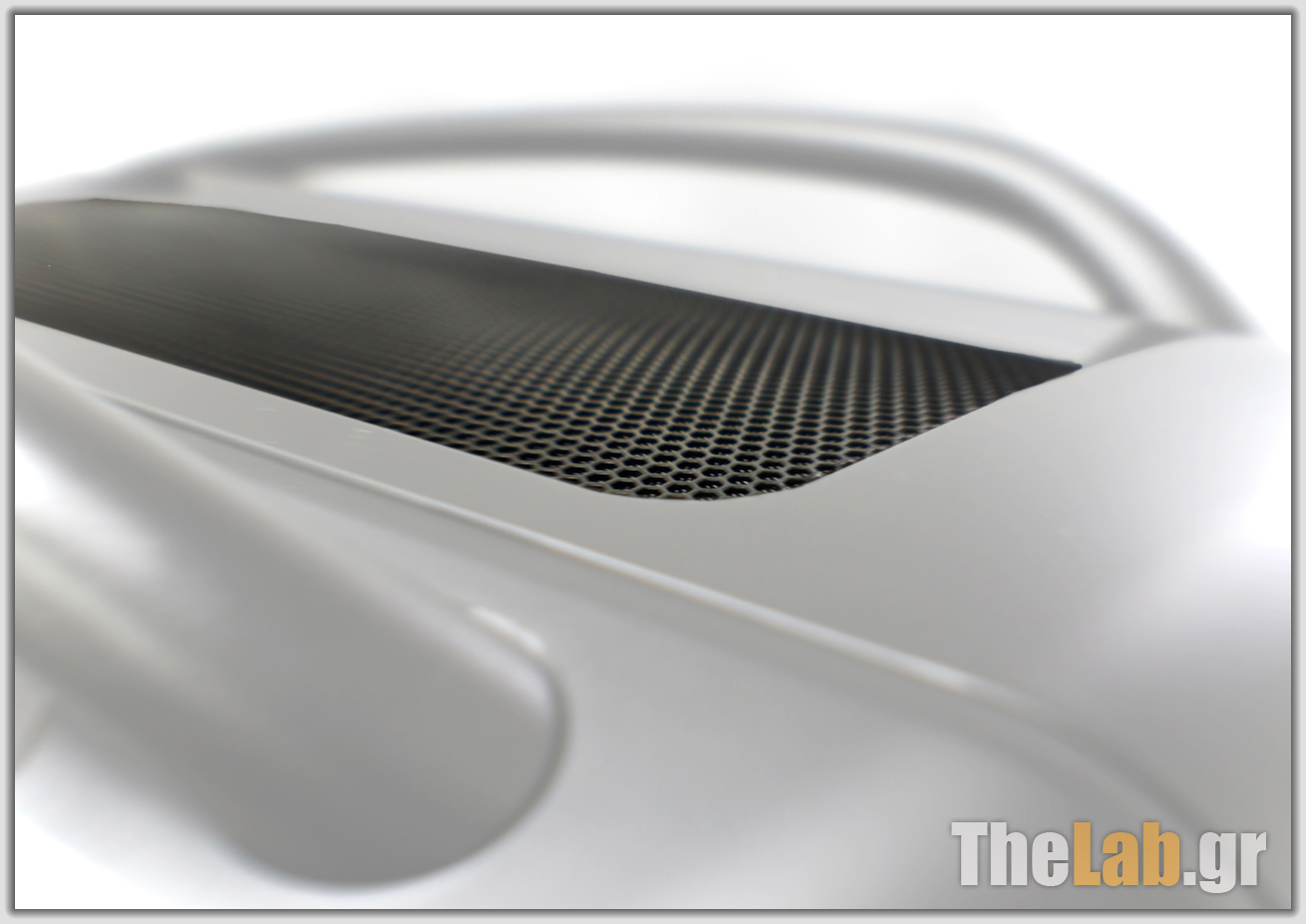

Οι δυο μασίφ μπάρες ορίζουν το γενικό σχήμα και η μαύρη σήτα καλύπτει το μεγαλύτερο μέρος του κομματιού αυτού που καταλήγει στο εμπρός και άνω τμήμα του πίνακα ελέγχου του κουτιού.
Ο συνδυασμός του αλουμινίου με το πλαστικό και σε αυτό το τμήμα είναι πολύ ποιοτικός και δίνει πραγματικά πολύ όμορφη αίσθηση στον χρήστη.

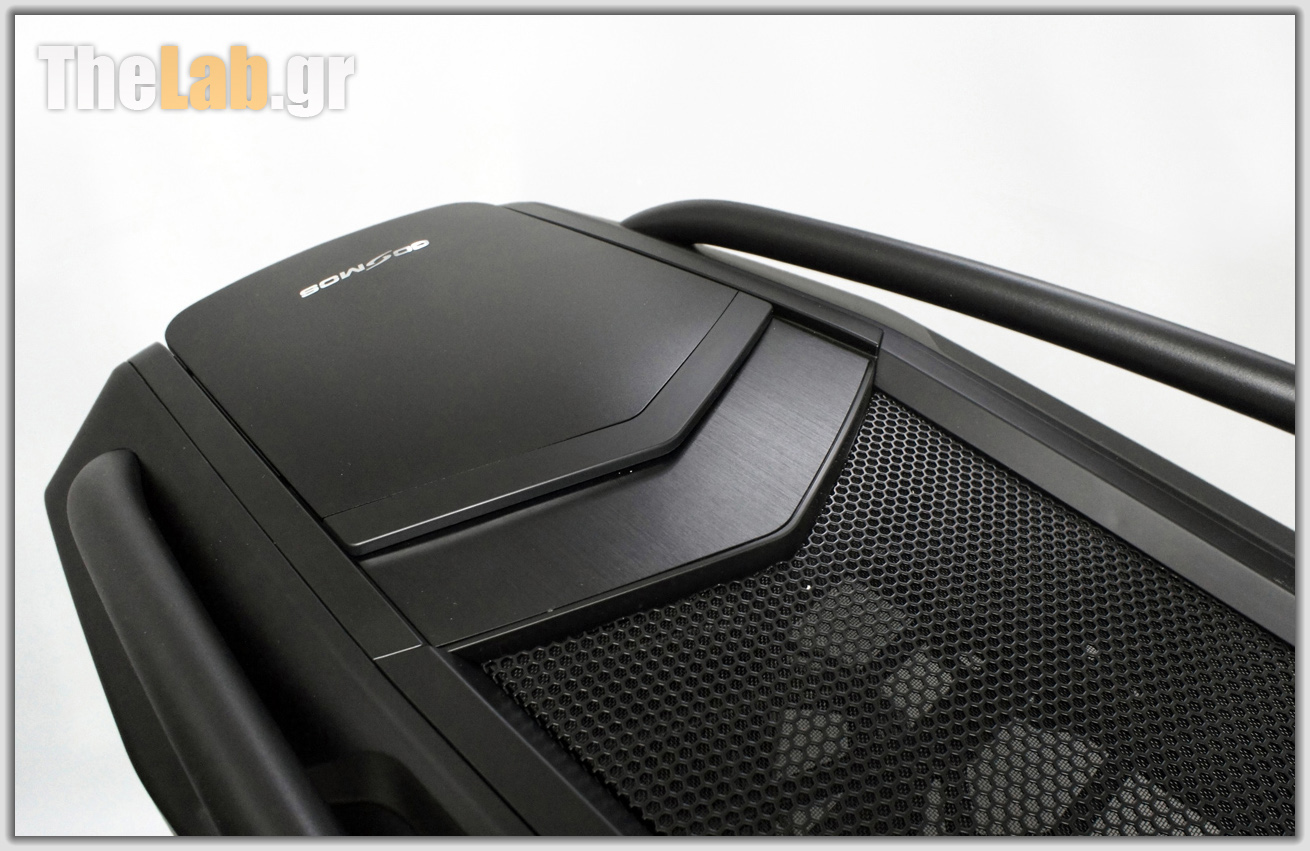

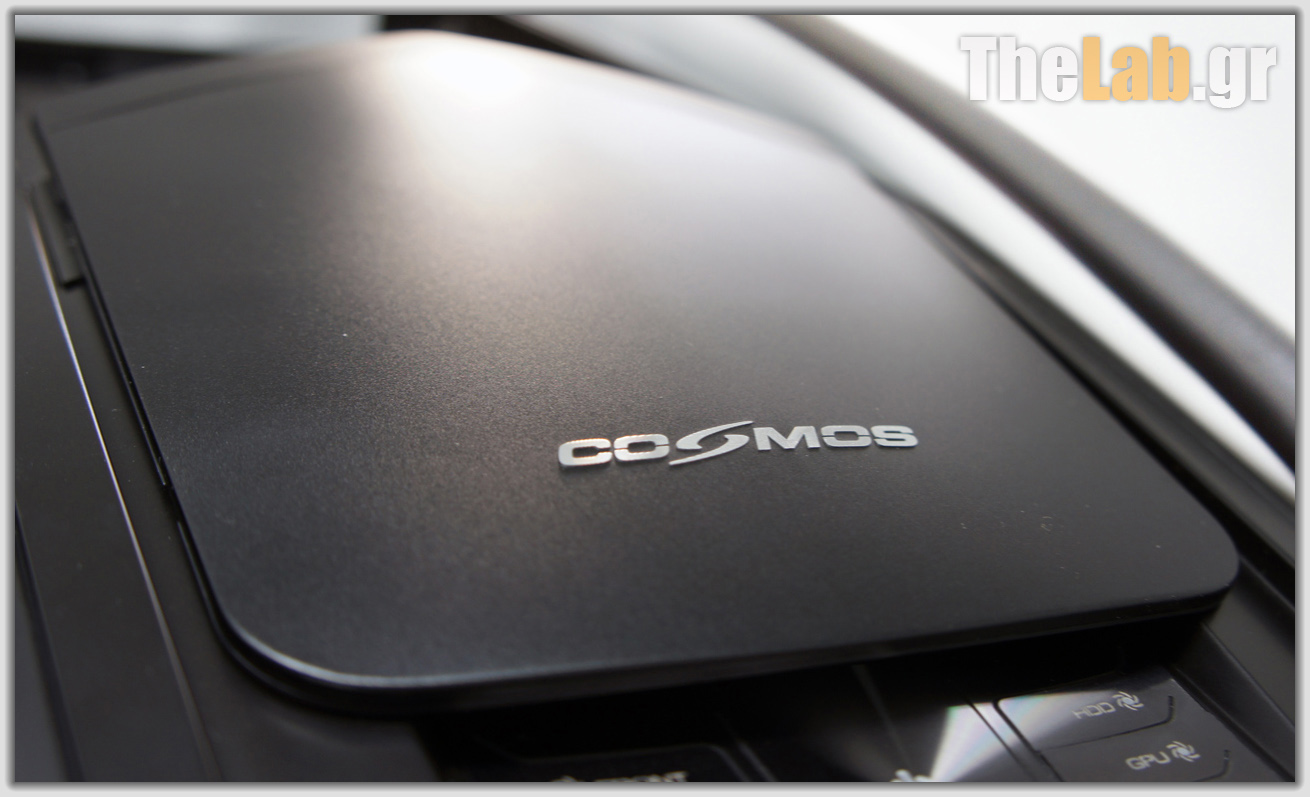

Το γνωστό συρταρωτό κάλυμμα του πίνακα ελέγχου από το Cosmos S έχει υλοποιηθεί με έναν σαφώς πιο όμορφο τρόπο σε αυτή την περίπτωση. Έχει γίνει μεγαλύτερο, πιο χοντρό και πιο στιβαρό ενώ πλεον δεν εφάπτεται του κουτιού με αποτέλεσμα να αποφεύγονται οι γνωστές γρατζουνιές και η συσσώρευση σκόνης που παρατηρούνταν στον προκάτοχο του.
Το κάλυμμα φέρει ανάγλυφο το λογότυπο της σειράς ενώ το καμπύλο σχήμα του και το όμορφο φινίρισμα συντελούν στην καθόλα ποιοτική όψη του κουτιού.

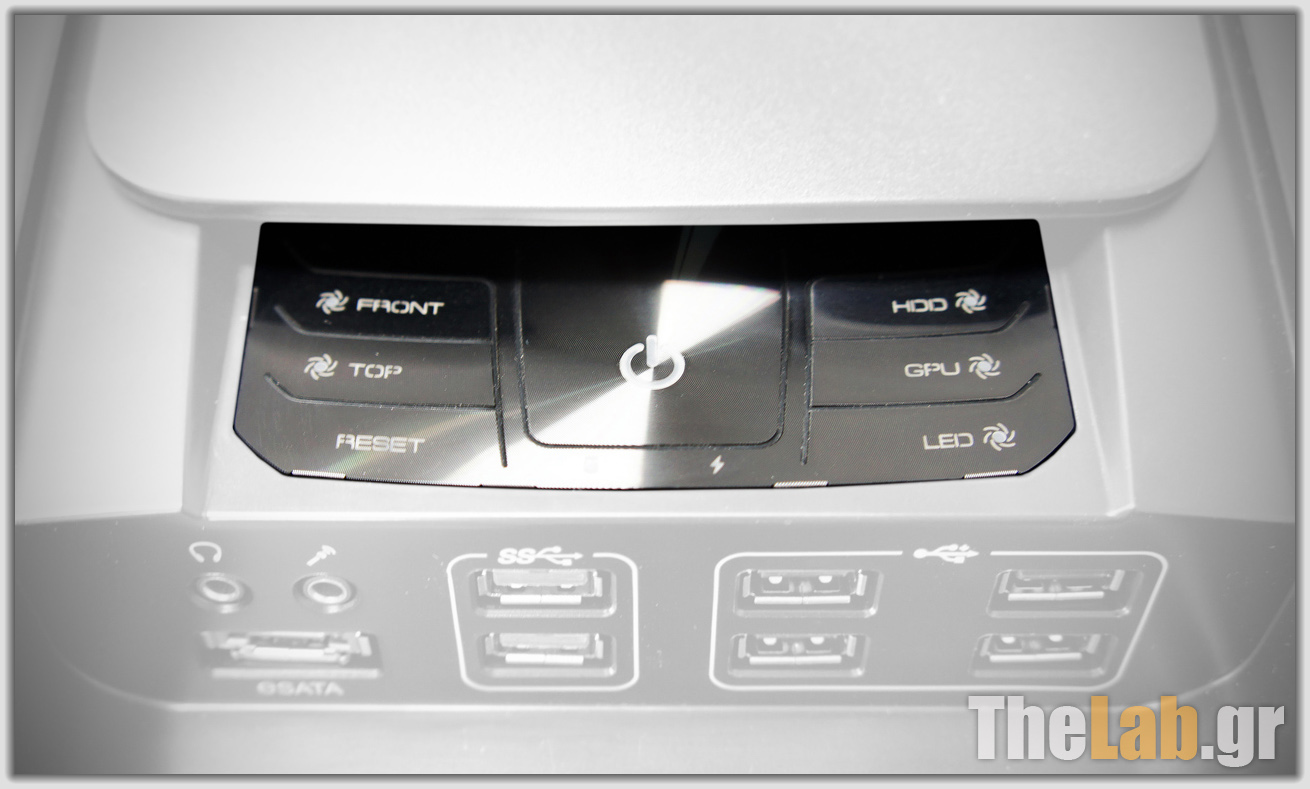

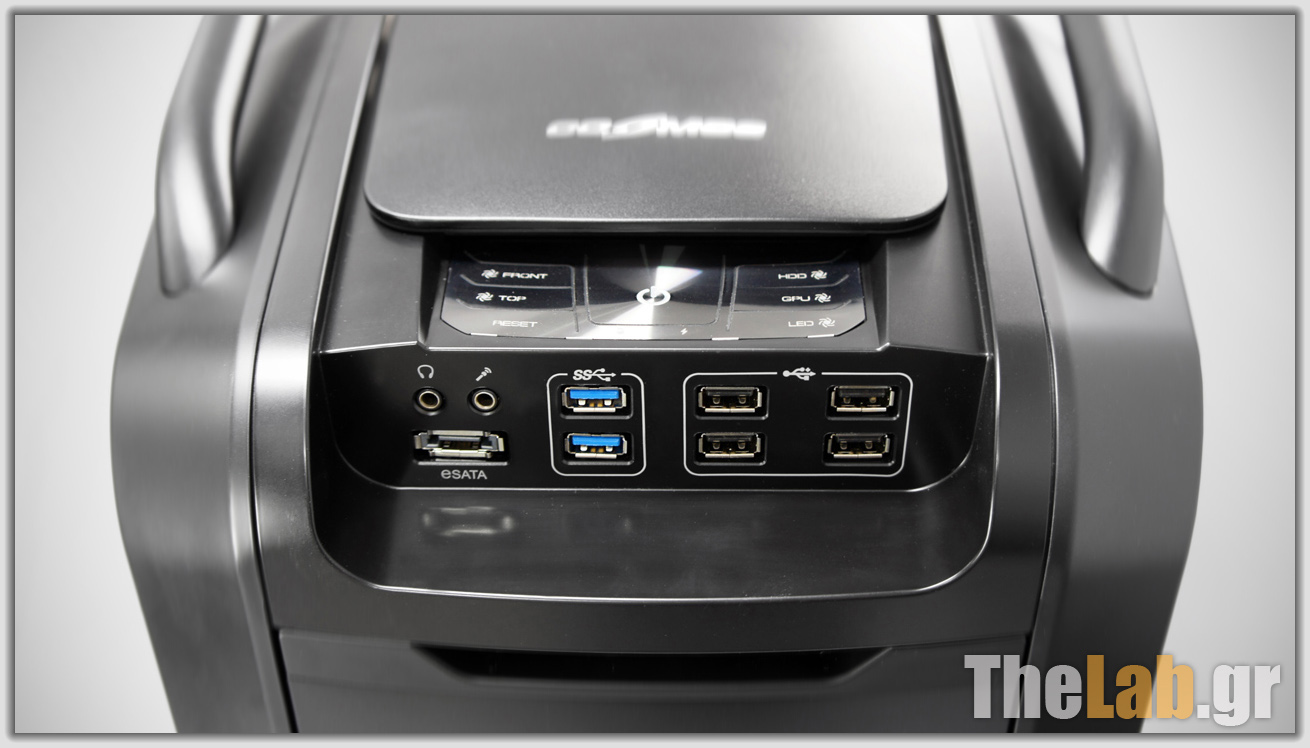

Σπρώχνοντας το κάλυμμα προς τα πίσω αποκαλύπτεται ο νέος πίνακας ελέγχου του Cosmos II καθώς και οι μπροστινές θύρες επέκτασης, με τις 4xUSB 2.0, 2xUSB3.0 με 20Pin internal connector, το firewire έμεινε σπίτι και τη θέση του πήραν ένα e-sata και 2 υποδοχές 3,5mm για μικρόφωνο και ακουστικά.


Στο σημείο αυτό φυσικά ευχάριστη έκπληξη αποτελεί το όμορφο μεταλλικό πάνελ με τα φωτιζόμενα στοιχεία (θυμίζει πληκτρολόγιο κινητού τηλεφώνου προηγούμενης γενιάς...) το οποίο συμπεριλαμβάνει διακόπτη φωτισμού, φυσικά τα απαραίτητα μπουτόν reset και power on αλλά και ενσωματωμένο ελεγκτή ανεμιστήρων 4 καναλιών με υποδοχές για 10 fans και φωτεινή χρωματική κωδικοποίηση ανάλογα την ταχύτητα λειτουργίας τους!


Οπίσθια...άποψη

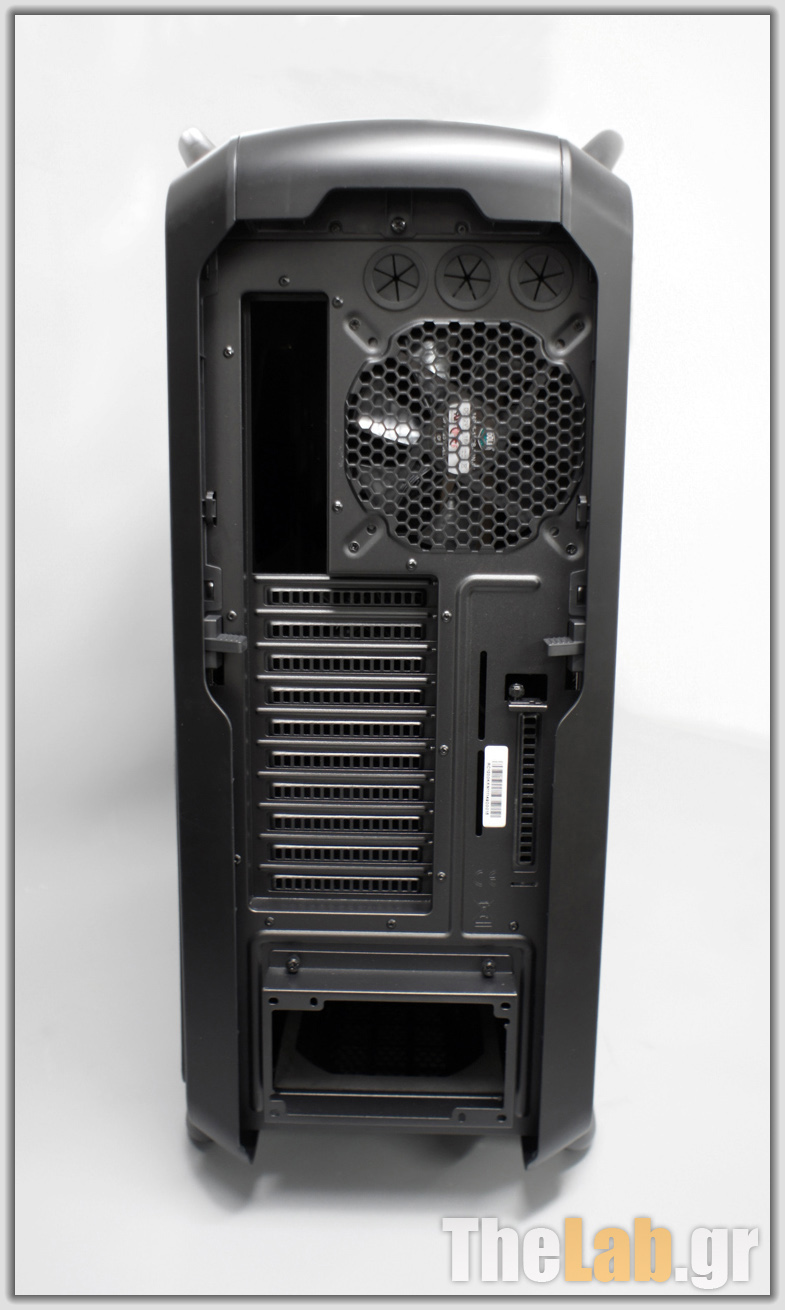

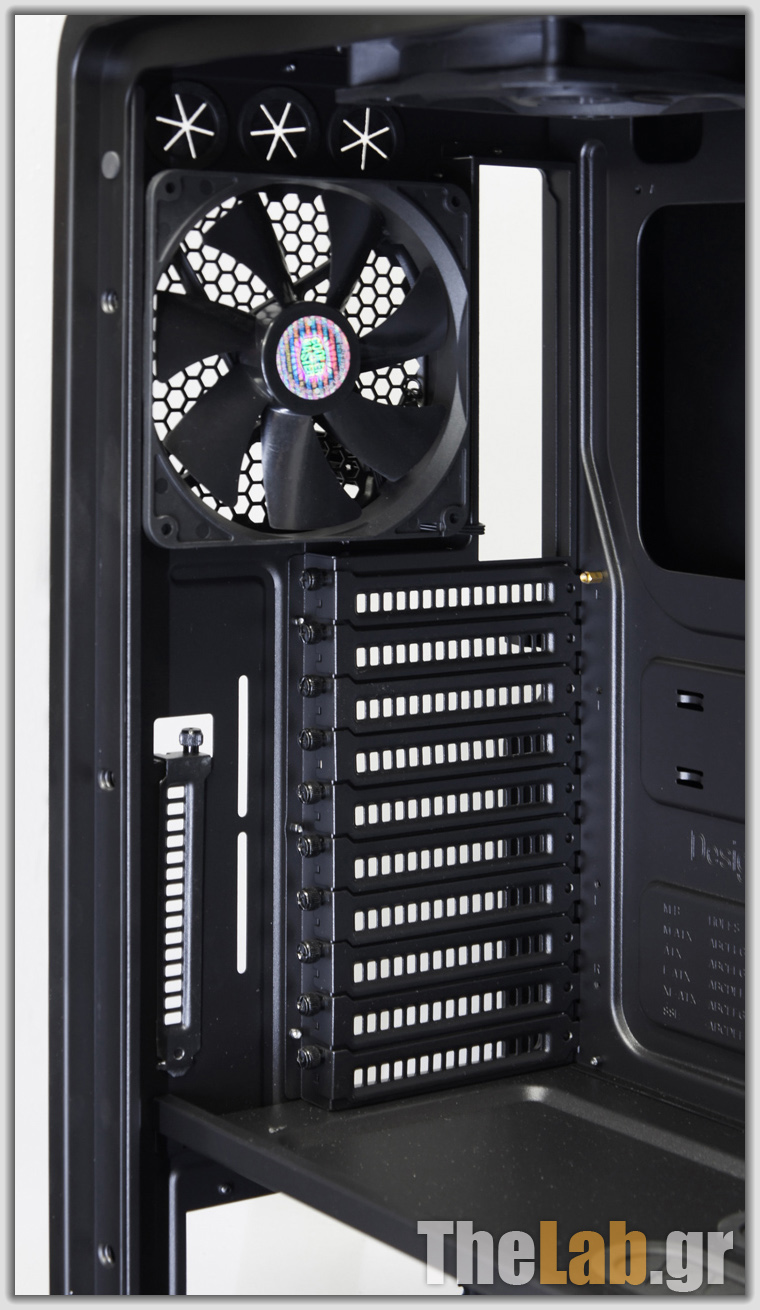

Αφήνοντας το άνω τμήμα κα προχωρώντας προς το πίσω μέρος του κουτιού, συναντάμε μια επίσης γνώριμη, από τα ομόσταβλα Storm Trooper και HAF-X, εικόνα.

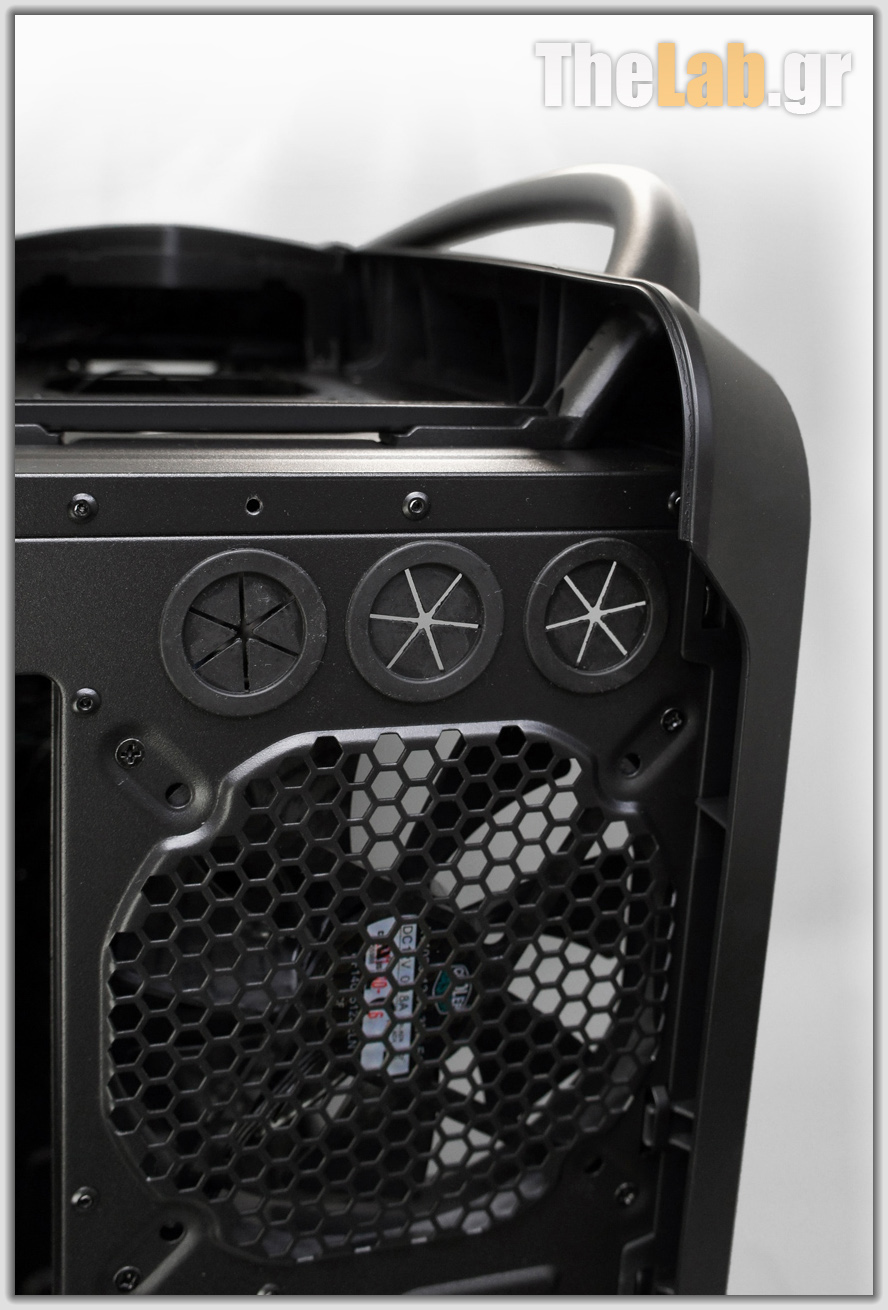

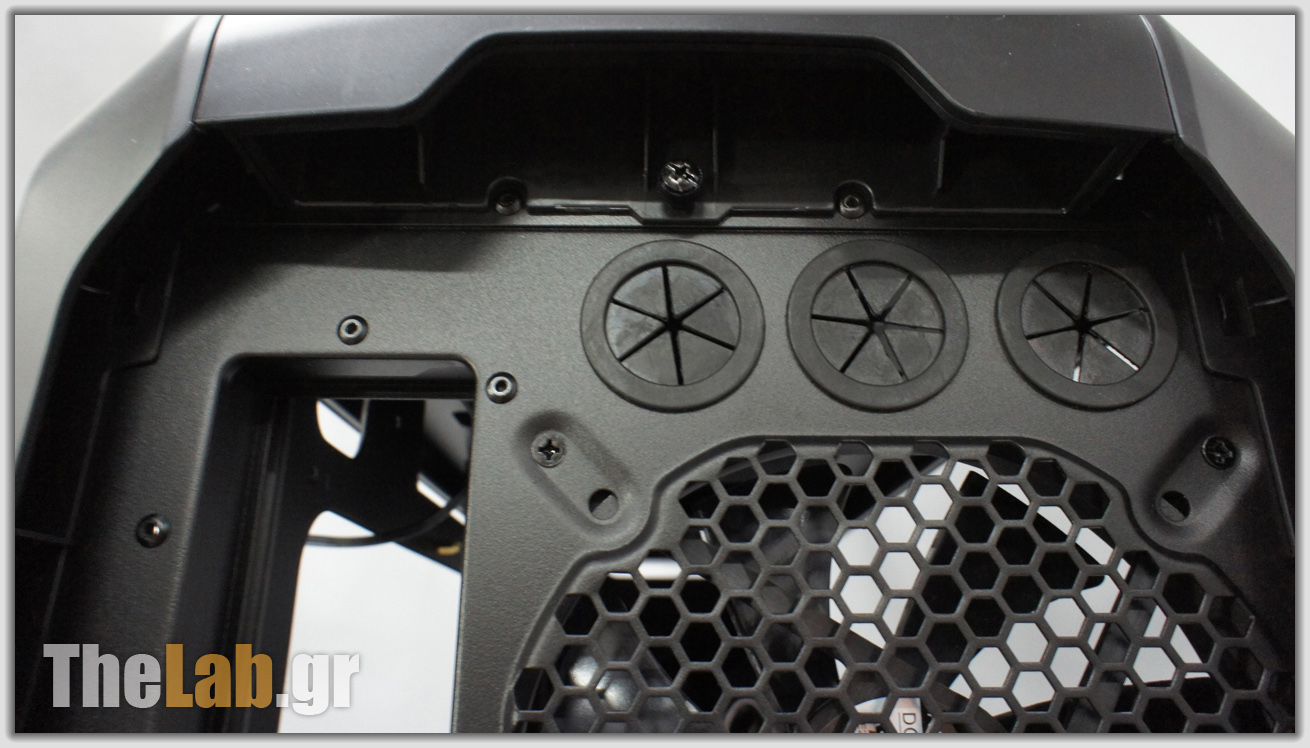

Υποδοχή για το Ι/Ο panel της μητρικής, 3 οπές σωλήνων υδρόψυξης, 14αρης ανεμιστήρας με τρύπες και για 12αρη και φυσικά μπόλικα pci slots. Στην συγκεκριμένη περίπτωση 10 +1 κάθετο για τους αχόρταγους!

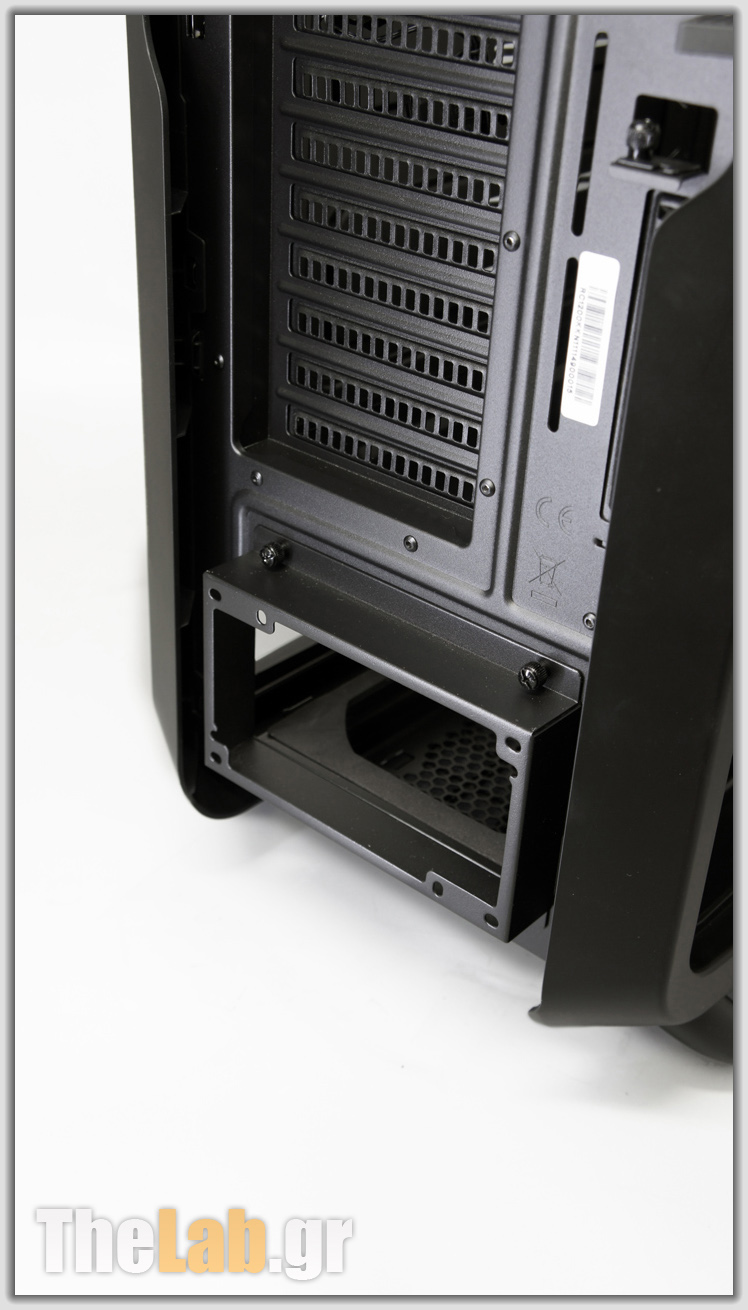

Λίγο πιο κάτω βρίσκουμε ακόμα μια έξυπνη προσθήκη της Coolermaster.

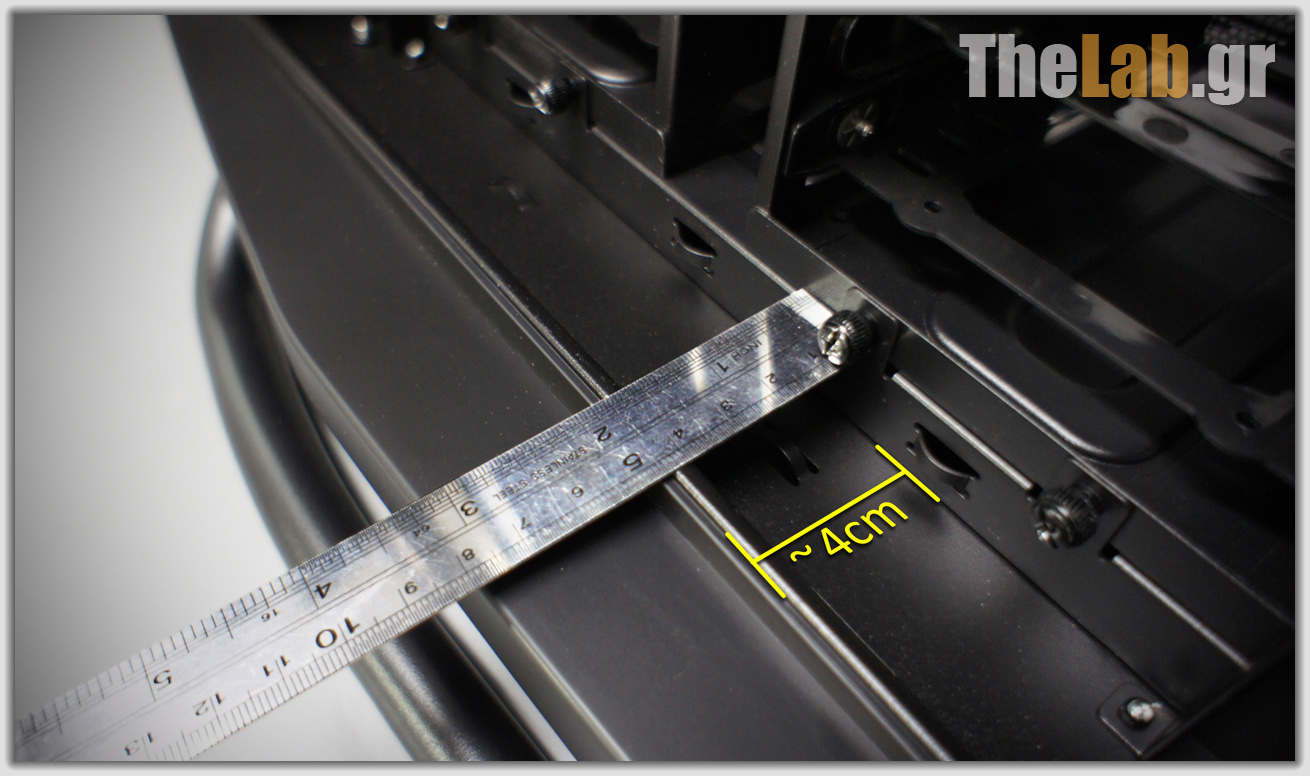

"Αφού προσθέσαμε που προσθέσαμε στο μήκος του κουτιού με τα μεγάλα πλαστικά πλαίσια που εξέχουν προς τα πίσω, γιατί να μην εκμεταλλευτούμε κάπως και το επιπλέον μήκος αυτό?",
πρέπει να σκέφτηκαν οι σχεδιαστές και υιοθέτησαν μια λύση psu extender σε στυλ LianLi που επιτρέπει στο τροφοδοτικό να βιδώσει πάνω ουσιαστικά στον αποστάτη και μετά να συρταρώσει στη θέση του,
εξοικονομώντας έτσι περί τα 4εκατοστα από τον εσωτερικό ωφέλιμο χώρο!
(Μπροστά στα 66 εκατοστά μήκους, τι να μας πουν οι 3 εξτρα πόντοι θα μου πείτε,ο πρώτος που θα δοκιμάσει να βάλει κανένα extended ATX, non modular τροφοδοτικό ας μας ενημερώσει....)

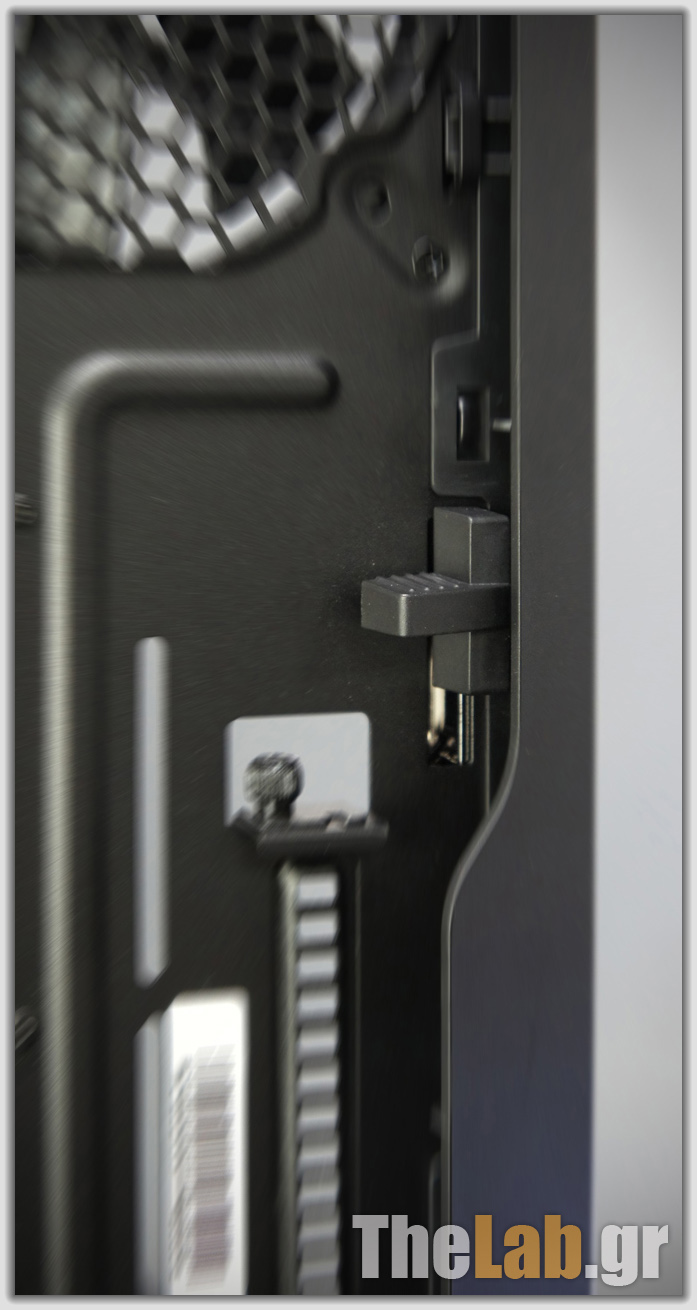

Παραμένοντας στο πίσω τμήμα του κουτιού αλλά λίγο πιο ψηλά, συναντάμε ακόμα ένα δείγμα του ότι η Coolermaster αποδεικνύει εμπράκτως ότι ακούει το κοινό της και προσπαθεί να διορθώνει ατέλειες του παρελθόντος.
Αυτό δεν είναι άλλο από το σύστημα απασφάλισης των sidepanels.
Ομολογουμένως ένα από τα σημεία που παρουσίαζαν σημάδια κόπωσης μετά από ένα διάστημα χρήσης στο προηγούμενο Cosmos ήταν ο μοχλός που ασφάλιζε τη ράγα των πλαϊνών panels.
Είτε σταματούσε να δουλεύει μετά από σπάσιμο του πίρου, είτε χαλάρωναν τα ελατήρια ή σκάλωνε η ράγα στον φορέα με αποτέλεσμα να μην ασφαλίζει σωστά το πλαϊνό.
Το νέο σύστημα δείχνει πολύ πιο σωστό κατασκευαστικά, είναι τοποθετημένο στη μέση ώστε να μην ζορίζεται ασύμμετρα και κάνει την ασφάλιση των πλαϊνών εύκολη εμπνέοντας σιγουριά ότι θα μείνει στη θέση του και θα κάνει τη δουλεία του για πολύ καιρό.


Σε αυτό το σημείο επιστρέφουμε για λίγο στο θέμα σχεδιασμού του κουτιού και πιο συγκεκριμένα στην αυτοκινητιστική θεματολογία που η Coolermaster δείχνει να ακολουθεί στην σειρά Cosmos.

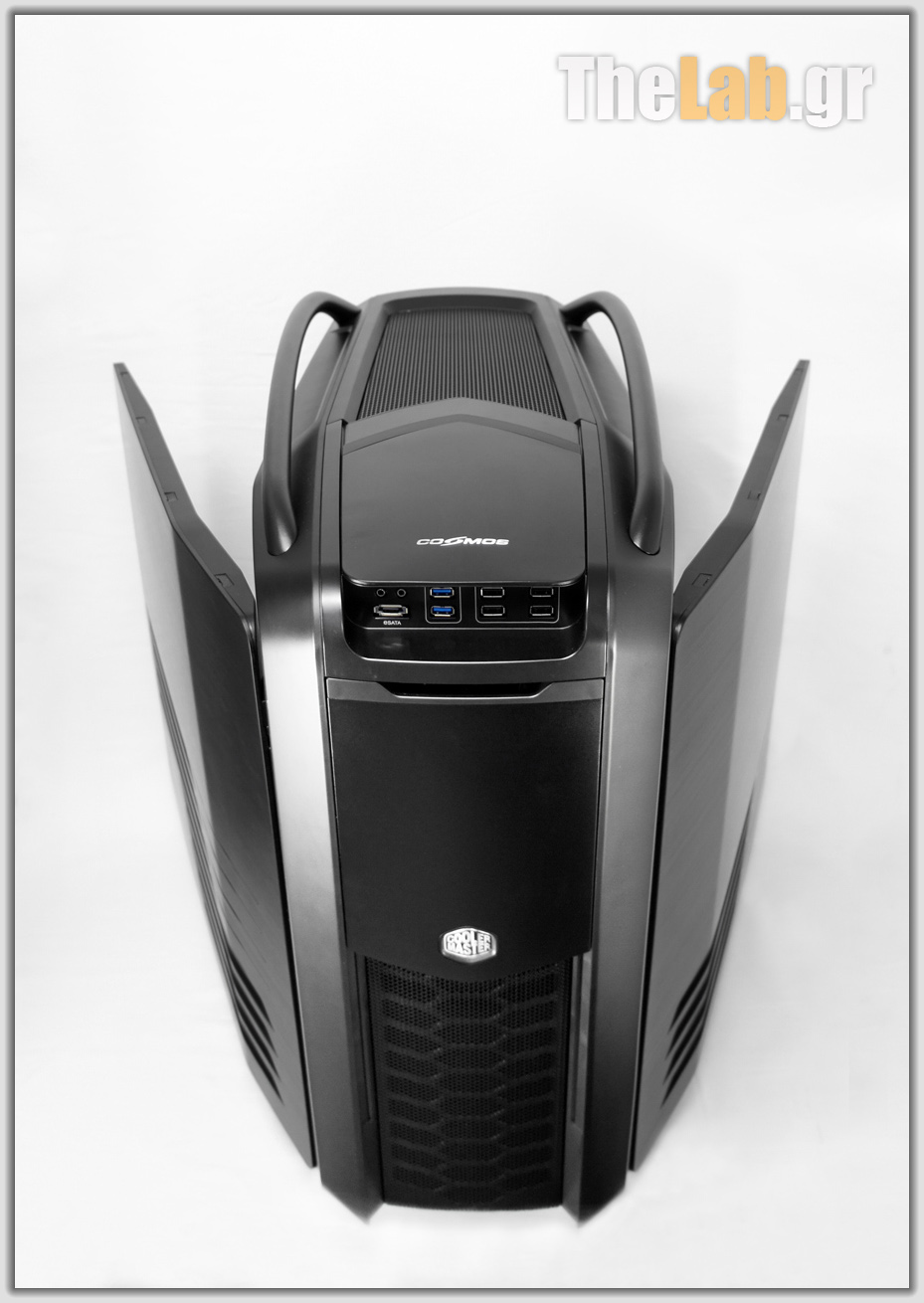

Είναι ξεκάθαρο ότι προς αυτή την κατεύθυνση παραπέμπει σίγουρα κι απόφαση να χρησιμοποιηθεί το σύστημα των ανοιγόμενων και όχι συρόμενων πλαϊνών panels,
φέρνοντας αμέσως στο νου τον τρόπο ανοίγματος πορτών αυτοκίνητων. Περισσότερα επί του θέματος αυτού όμως θα δούμε στη συνέχεια...


Οn top of the Cosmos II

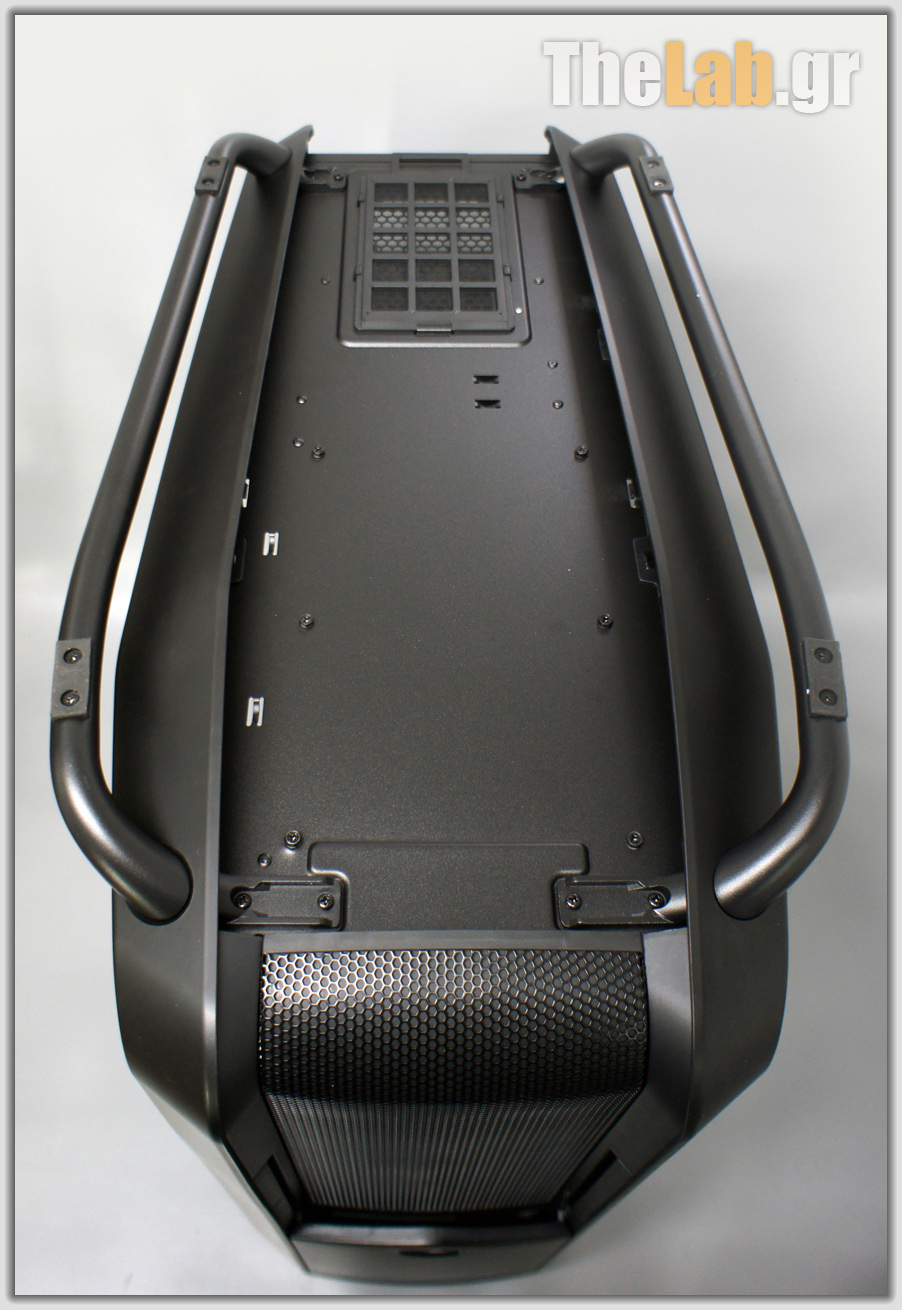

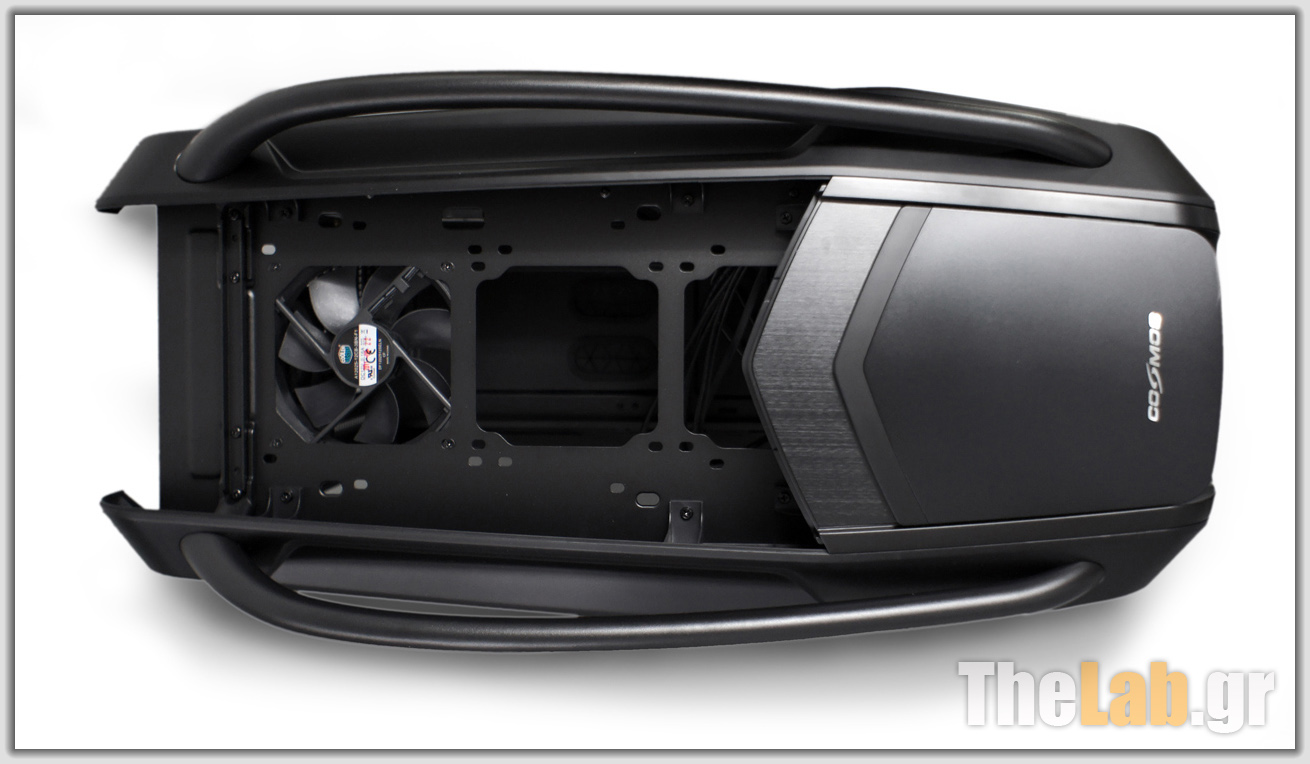

Ολοκληρώνοντας τη ξενάγηση μας στο οπίσθιο τμήμα του Cosmos II και ανεβαίνοντας ξανά προς την οροφή συναντάμε ακόμα μια γνώριμη εικόνα. Αυτή δεν είναι άλλη από το πίσω τμήμα του καλύμματος της οροφής. Το πλαστικό κουμπώνει με τον ίδιο τρόπο όπως και στο παλιό cosmos ενώ μια απλή χειρόβιδα πλέον, είναι και πάλι εκεί για να το συγκρατεί στη θέση του.

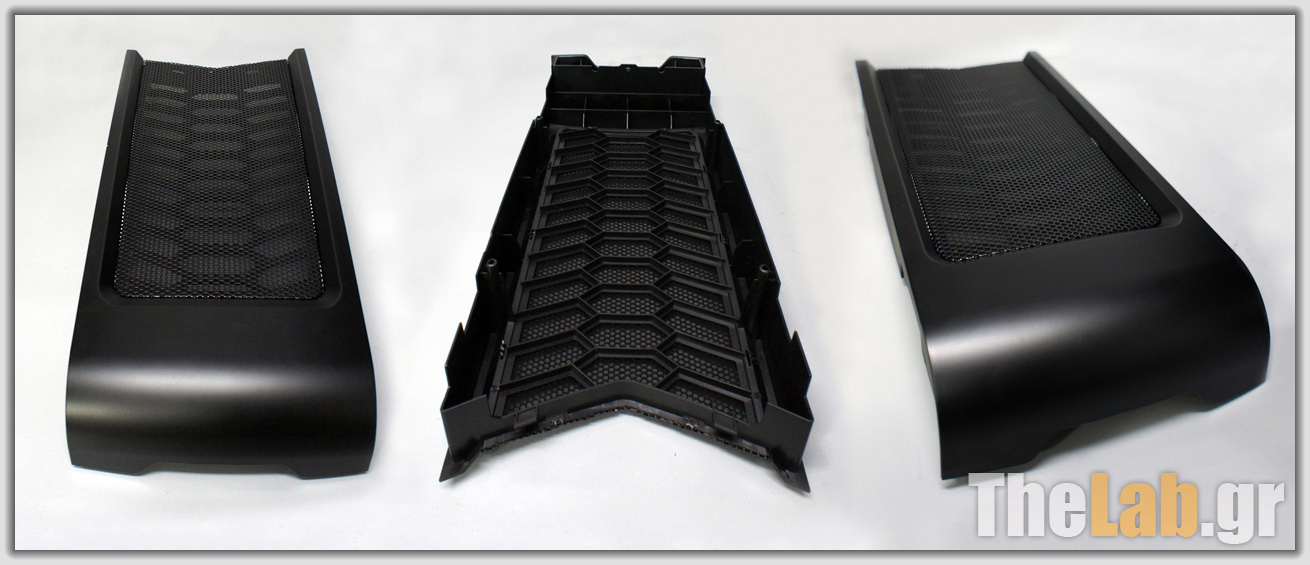

Το νέο καπάκι είναι σαφώς πιο απλοποιημένο εμφανισιακά αλλά και κατασκευαστικά σε σχέση με το προγενέστερο αντίστοιχο κομμάτι
ενώ δείχνει βελτιωμένο στον τομέα της στιβαρότητας και της ακαμψίας χάρις στα νέα πιο πυκνά πλαστικά νεύρα στην εσωτερική μεριά του.

Η γνωστή σήτα των Cosmos είναι και πάλι εδώ, με πιο μεγάλες οπές αυτή τη φορά, ενιαία και χωρίς εξογκώματα ή αυλακώσεις και πρεσαρισμένη σε ένα λιτό απαλό καμπύλο σχήμα που δένει αρμονικά με τις γραμμές του κουτιού.


Κάτω από το κάλυμμα αυτό, η εικόνα είναι ξανά μια βελτίωση του παρελθόντος στα σημεία.Οι γνωστές μπάρες περνώντας μέσα από τις οπές των πλαστικών πλαϊνών στεφανιών
πιάνουν με σχεδόν τον ίδιο τρόπο στο σκελετό του κουτιού, ενώ τώρα έχουν και πιο ελαφρές αλλά και στιβαρές γέφυρες για να δένουν μεταξύ τους
συντελώντας έτσι στην συνολική ακαμψία του κουτιού ιδιαίτερα κατά το σήκωμα του.

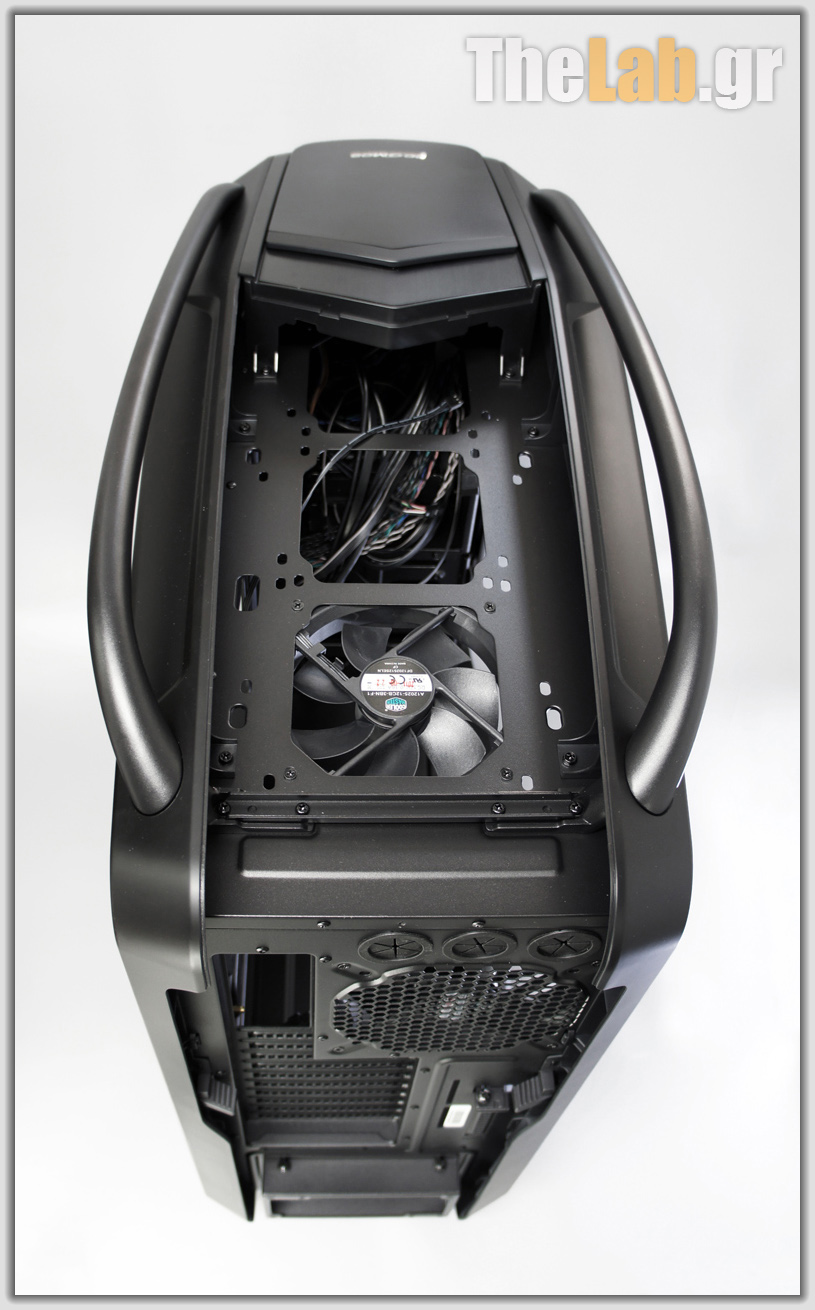

Μιας και αφαιρέσαμε όμως το κάλυμμα της οροφής, ας ρίξουμε και μια ματιά στο άνω διαμέρισμα...
To τμήμα αυτό αποτελούσε ένα από τα πιο δυνατά σημεία στο Cosmos S μιας και είχε υποδοχές για τρεις 12ρηδες ανεμιστήρες έτοιμους είτε να ψύξουν ένα τριπλό ψυγείο που τοποθετούνταν ακριβώς από κάτω τους,
είτε να αναλάβουν την άμεση, απευθείας εξαγωγή του θερμού αέρα από το εσωτερικό του κουτιού προς τα πάνω. Στο cosmos II λοιπόν τα πράγματα έγιναν αν όχι καλυτέρα, σίγουρα πιο ευέλικτα.

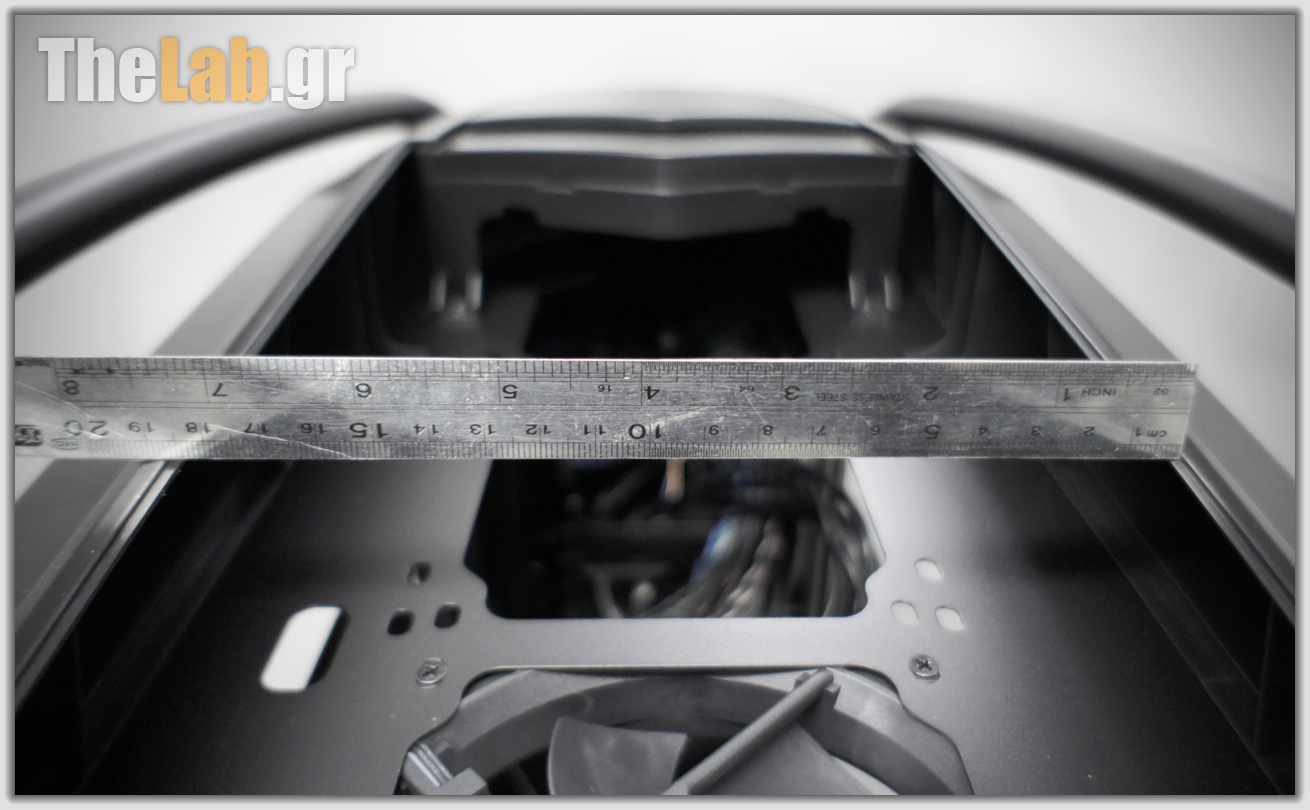

Μαζί με τις εξωτερικές διαστάσεις μεγάλωσε και ο χώρος αυτός όπως ήταν φυσικό, με αποτέλεσμα να έχουμε έναν χώρο με ωφέλιμο άνοιγμα μεγαλύτερο των 18 εκατοστών!


Oι υποδοχές των ανεμιστήρων είναι ξεκάθαρες , χωρίς περιττές σήτες και γρίλιες ενώ οι διάδρομοι και τα σημεία κουμπώματος του καλύμματος της οροφής είναι εκτός του ωφέλιμου χώρου
ώστε να μην υπάρχουν θέματα εφαρμογής με τους ανεμιστήρες που θα τοποθετηθούν στο σημείο αυτό.


Το "αν όχι καλυτέρα, αλλά σίγουρα πιο ευέλικτα" που διατυπώθηκε προηγουμένως γίνεται ευκολότερα κατανοητό στην παρακάτω εικόνα.Οι υποδοχές για τα fans της οροφής έγιναν πλέον 6!

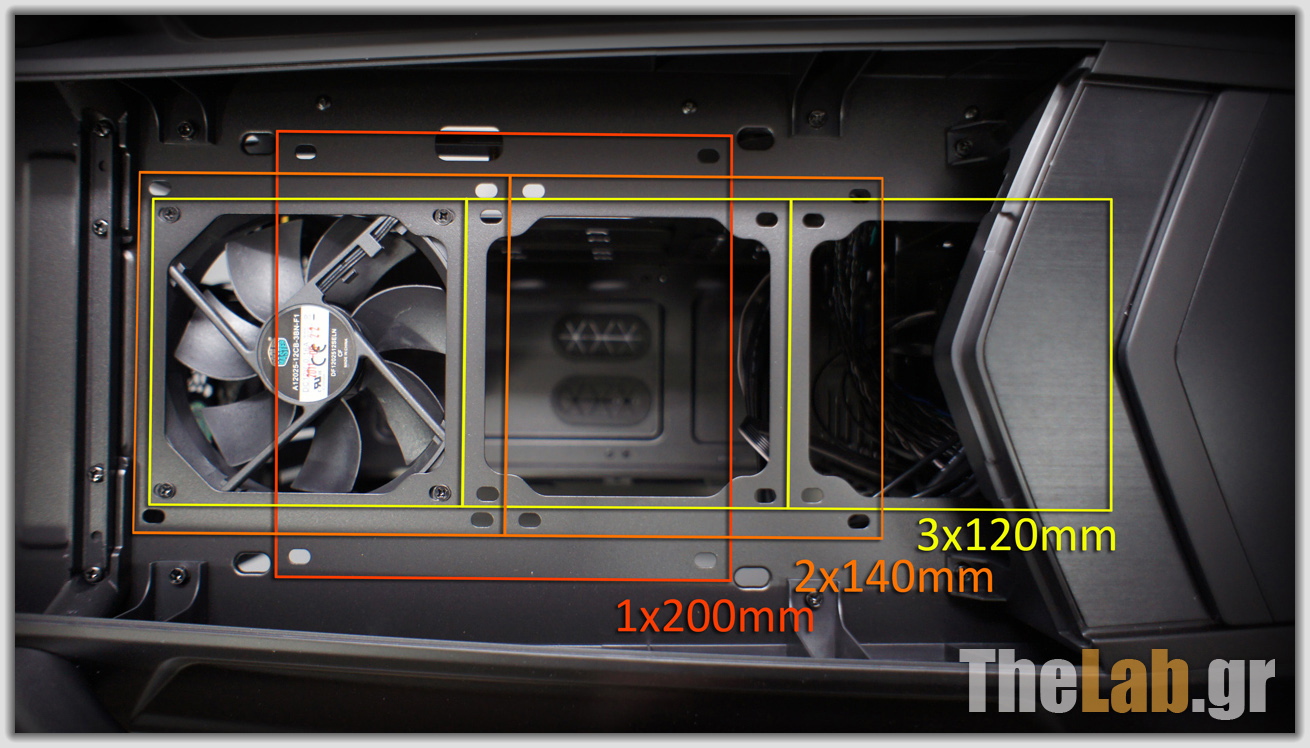

Ο χρήστης μπορεί να επιλέξει μεταξύ τριών διαφορετικών συνδυασμών αλλά το μειονέκτημα είναι ότι οι δυο από τις τρεις διαθέσιμες επιλογές απαιτούν συμβιβασμούς.
Πιο αναλυτικά, το σενάριο τριών 12ρηδων παίζει μια χαρά με μόνο μειονέκτημα ότι ο τρίτος προς τα εμπρός, φράζεται μερικώς από το μπροστινό τμήμα του πίνακα ελέγχου και του καπακιού του.
Η επιλογή του ενός 200αρη ναι μεν φαίνεται λογική σφου οι υποδοχές είναι εκεί αλλά το άνοιγμα που τους αντιστοιχεί είναι πολύ μικρότερο από το απαιτούμενο άνοιγμα ενός τέτοιου ανεμιστήρα,
με αποτέλεσμα η τοποθέτηση του να είναι κατά την προσωπική μου άποψη μάλλον άστοχη επιλογή, εκτός και εάν το κουτί υποστεί παρέμβαση ώστε να μεγαλώσει η οπή αυτή.
Αυτό μας αφήνει με μια ουσιαστικά πλήρως λειτουργική και χωρίς πολλούς συμβιβασμούς λύση, αυτή των δυο 140ρηδων fans.
Σίγουρα οι οπές τους είναι και πάλι πιο μικρές από ότι θα έπρεπε, αλλά είπαμε, στην συγκεκριμένη περίπτωση το τίμημα της ευελιξίας είναι κάποιοι μικροσυμβιβασμοί.
Ο καθένας αποφασίζει ανάλογα με τις ανάγκες του και τα εξαρτήματα που πιθανώς ηδη έχει στην κατοχή του.(Προσωπικά ψηφίζω υπέρ του τριπλού κλασσικού 360 πάντως)


Στα ενδότερα Pt.I

Αρκετά όμως με το άνω τμήμα του κουτιού. Ήρθε η ώρα να περάσουμε και στα ενδότερα του case.

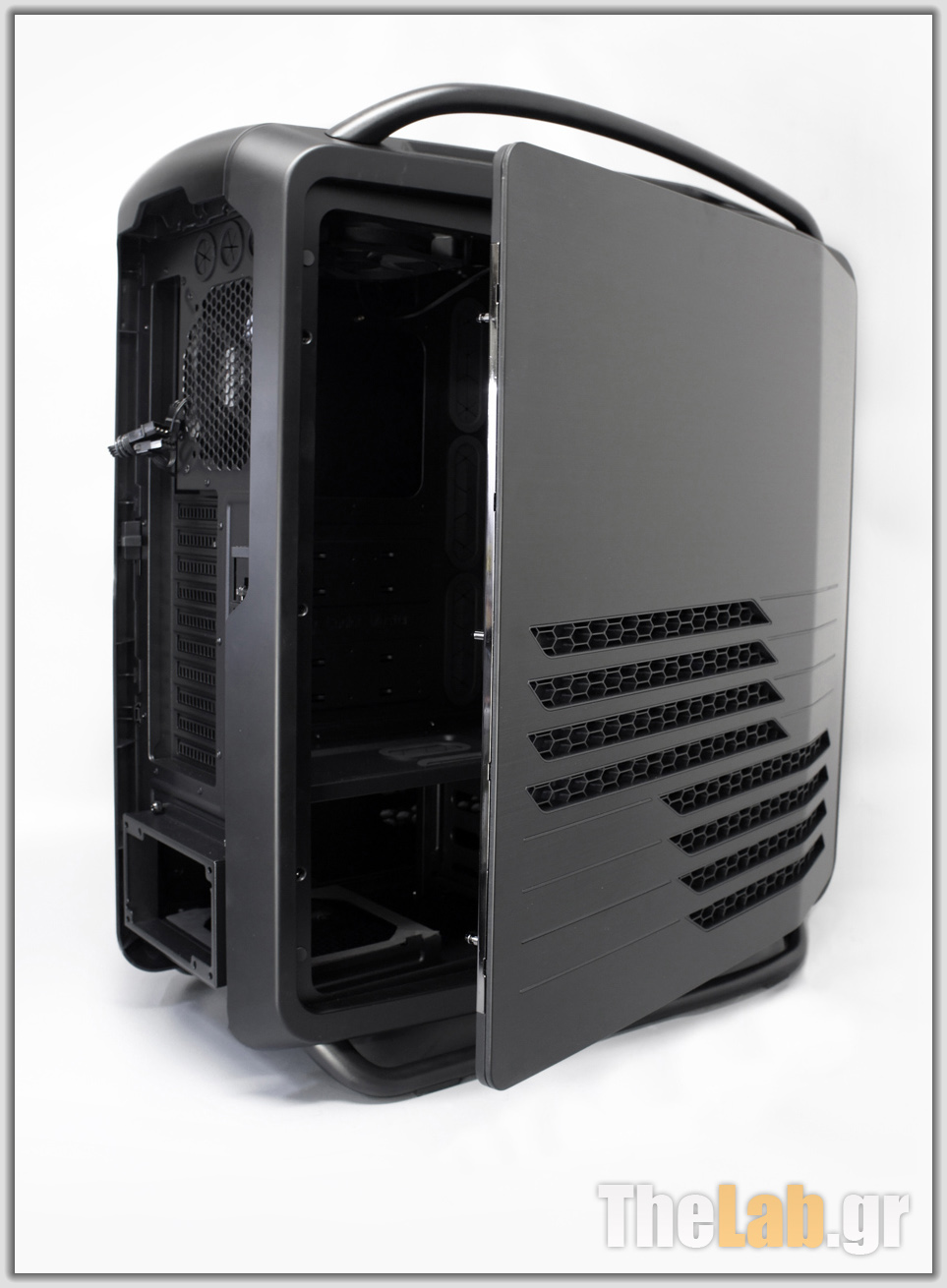

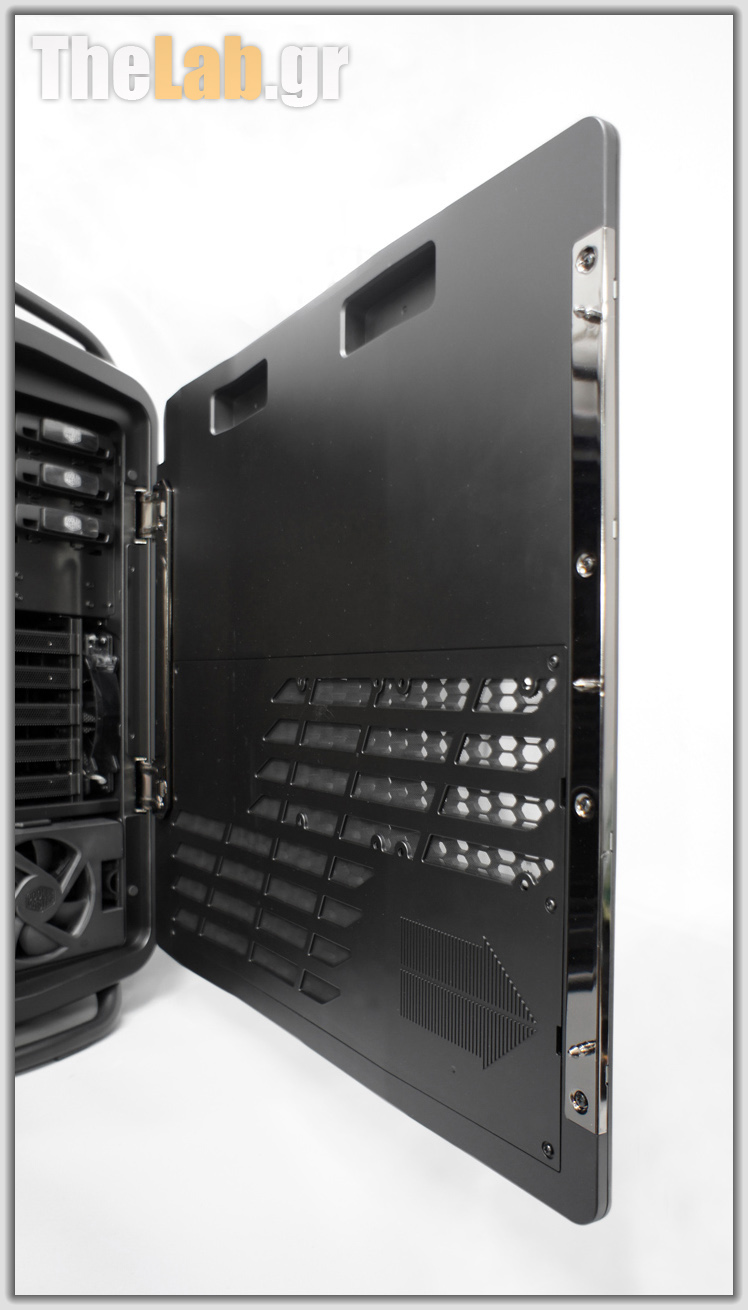

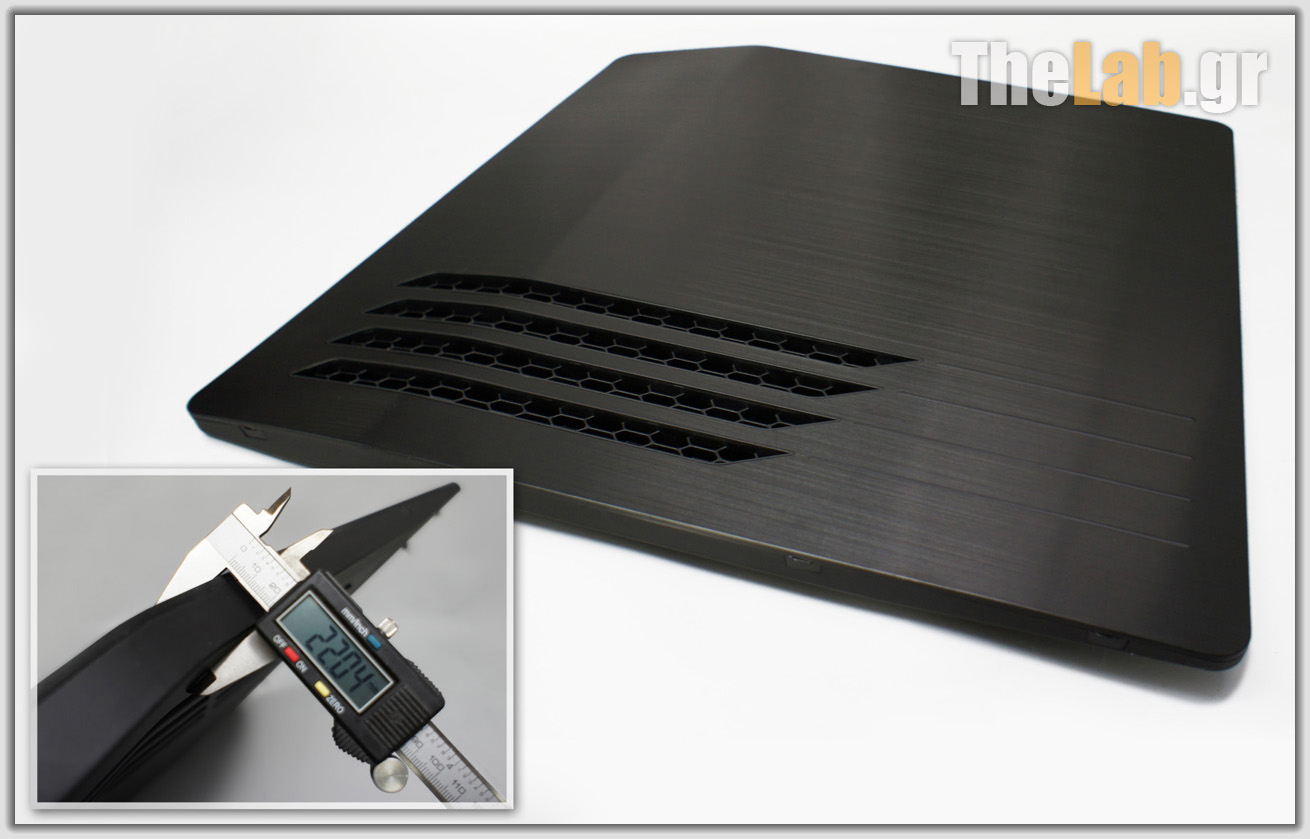

Απασφαλίζοντας λοιπόν το πλαϊνό panel το πρώτο πράγμα που διαπιστώνουμε είναι το πόσο εύκολα αυτό ανοίγει ενώ παράλληλα στέκεται σταθερά στους μεντεσέδες του ενισχύοντας την συνολκή αίσθηση της ποιοτικής κατασκευής.

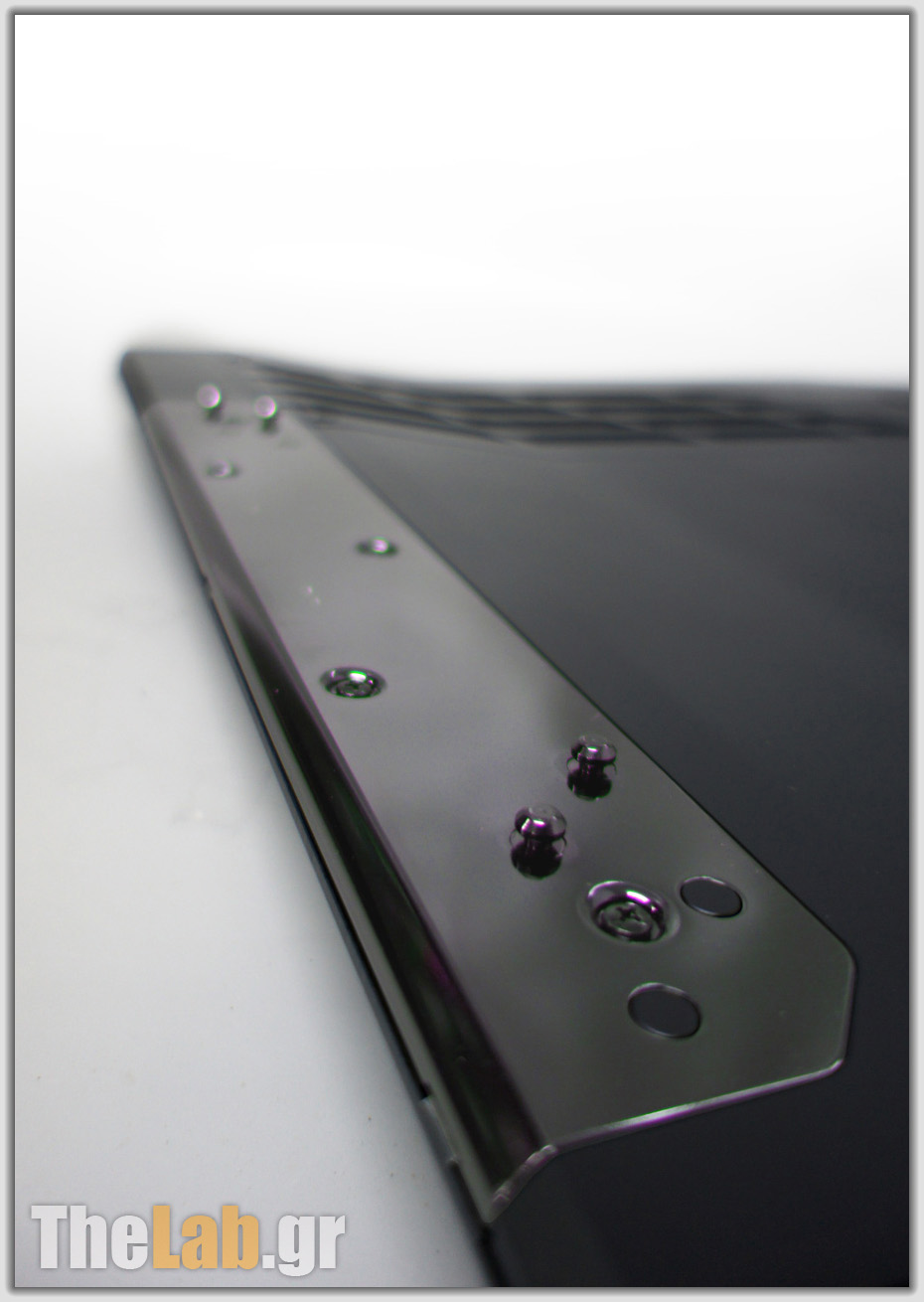

Στην εσωτερική πλευρά του τύπου sandwich panel βρίσκουμε τις υποδοχές για τα 2 επιπλέον 12αρια fans, καθώς και τις χρήσιμες χειρολαβές στο πάνω τμήμα.

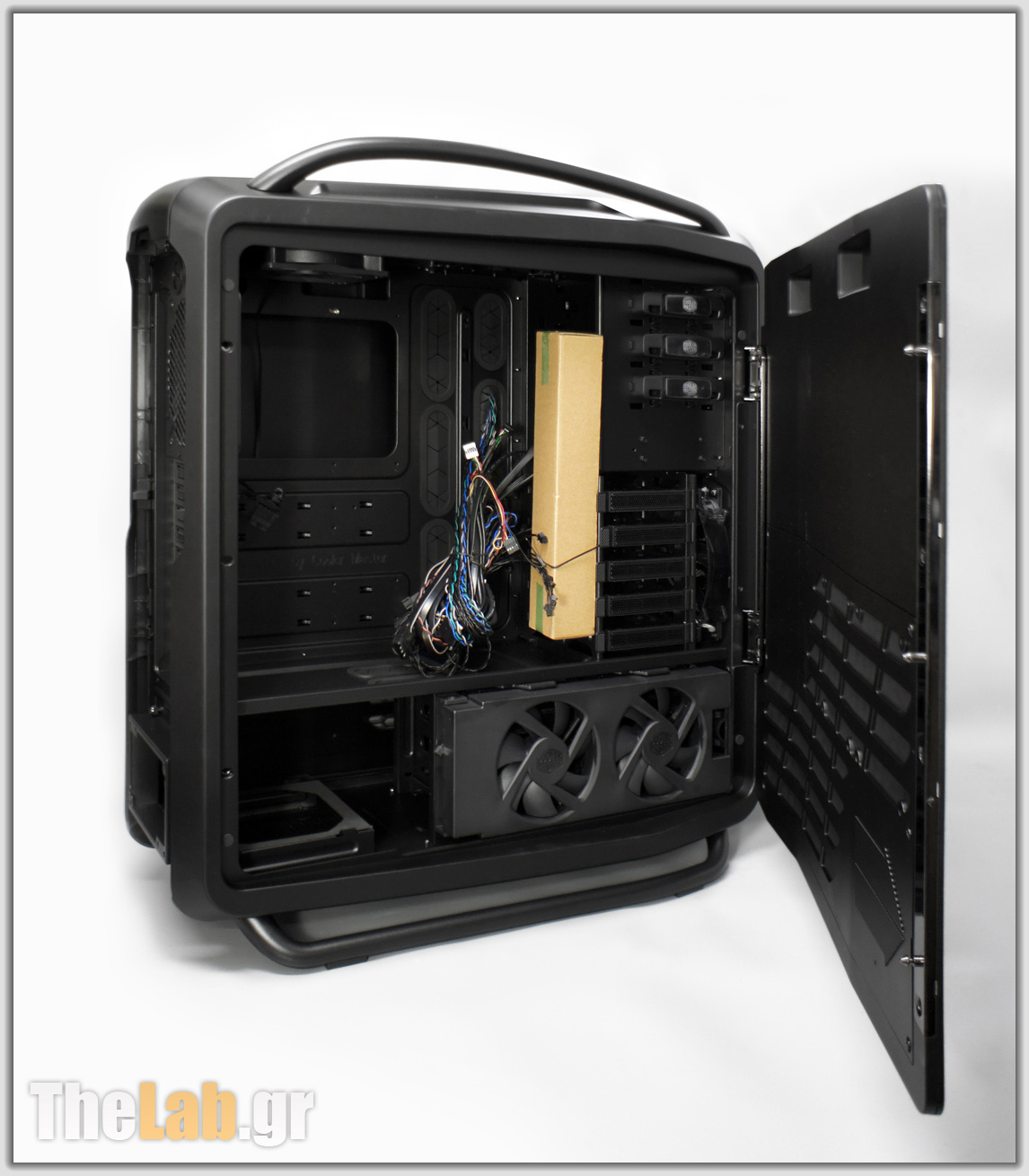

Ανοίγοντας το sidepanel και περνώντας στο εσωτερικό, πρώτη πολύ καλή εντύπωση έρχεται από το όμορφο φινίρισμα της βαφής
(λιγότερο σαγρέ από άλλες υλοποιήσεις πράγμα το ποιο σημαίνει και ευκολότερο καθάρισμα).

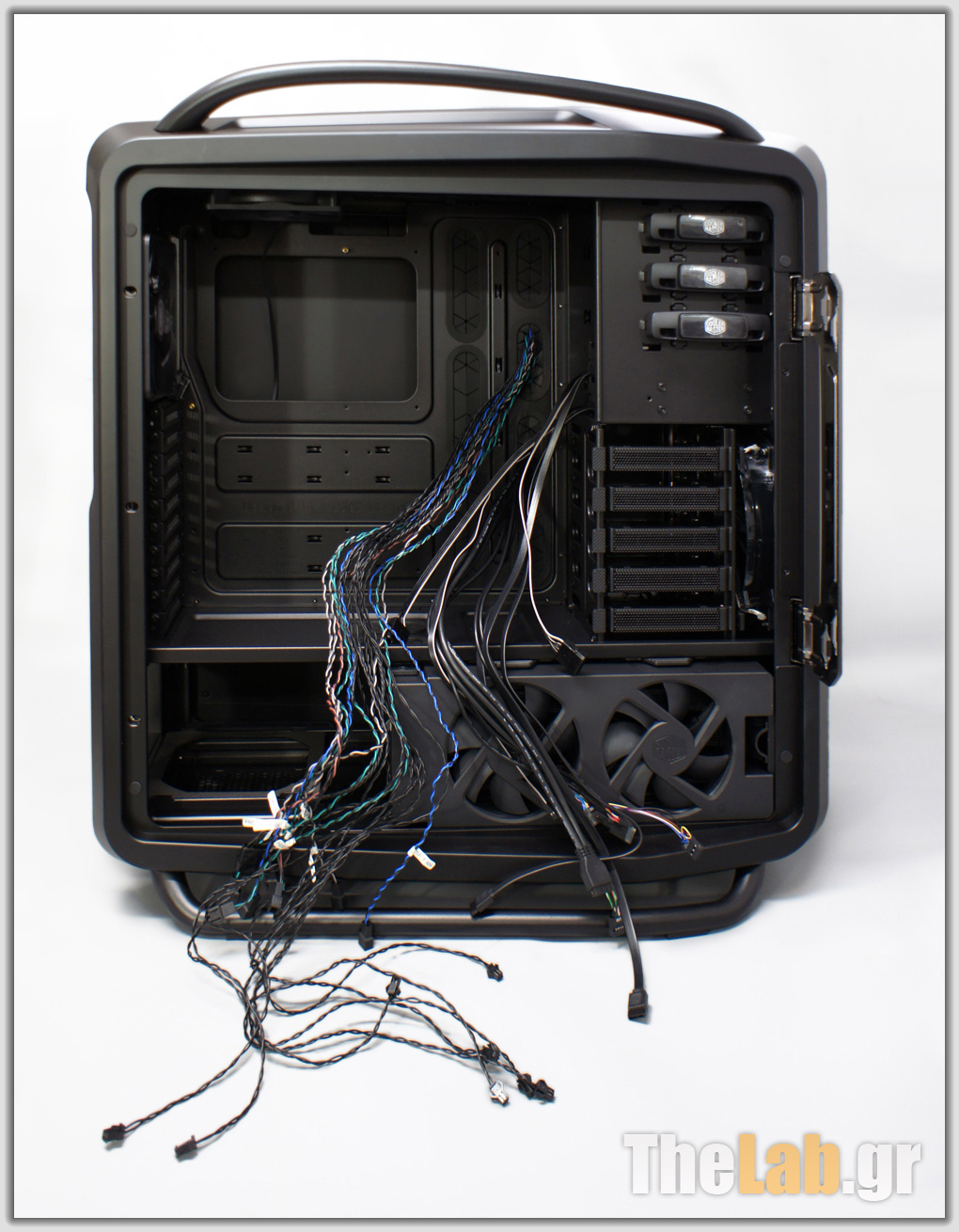

Δεμένα στην κολώνα των 5,25 θα βρούμε την τεράστια αρμαθιά καλωδίων του κουτιού καθώς και το γνωστό κουτί με τα παρελκόμενα αυτού του οποίου τα περιεχόμενα θα δούμε παρακάτω.

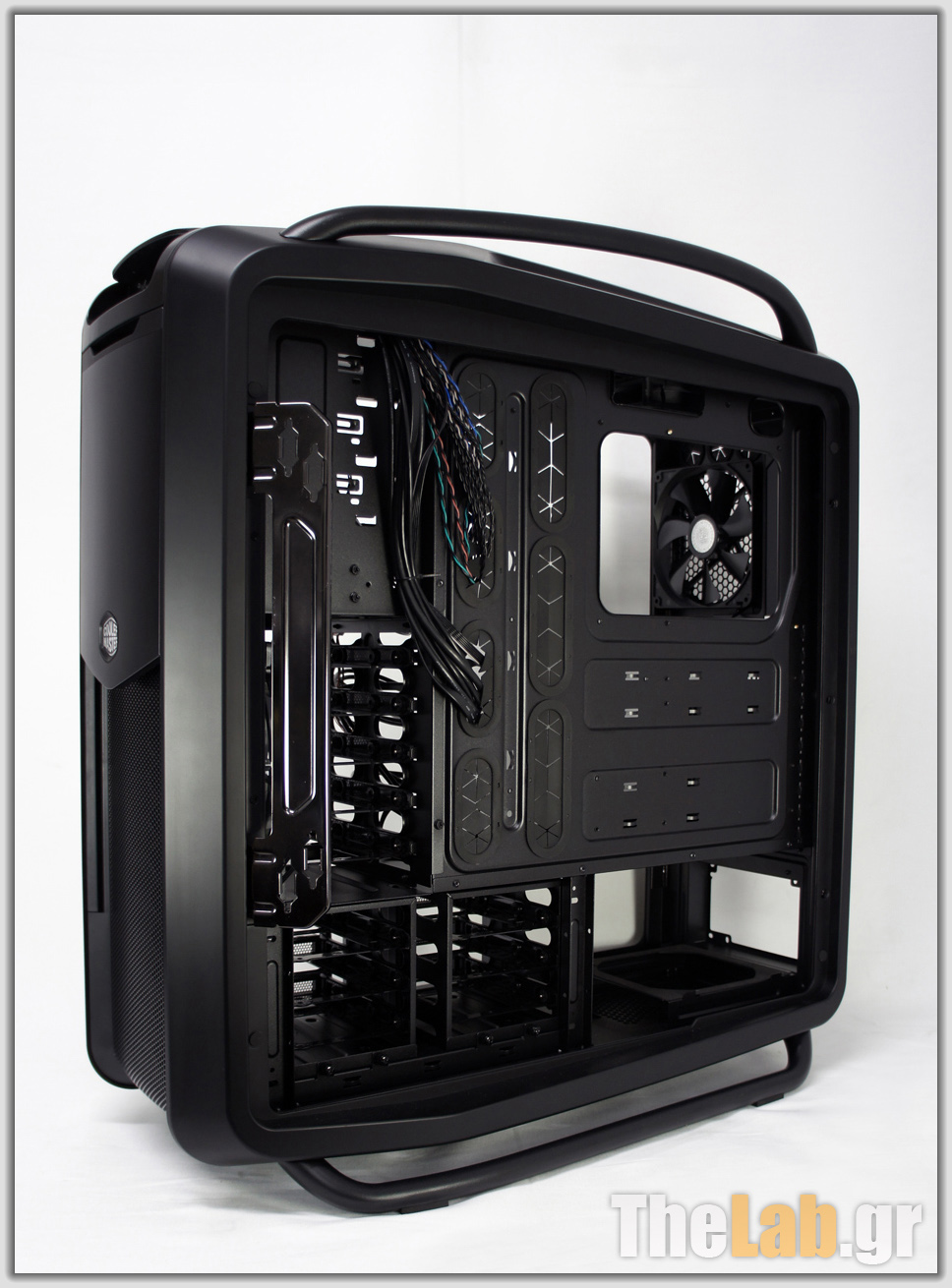

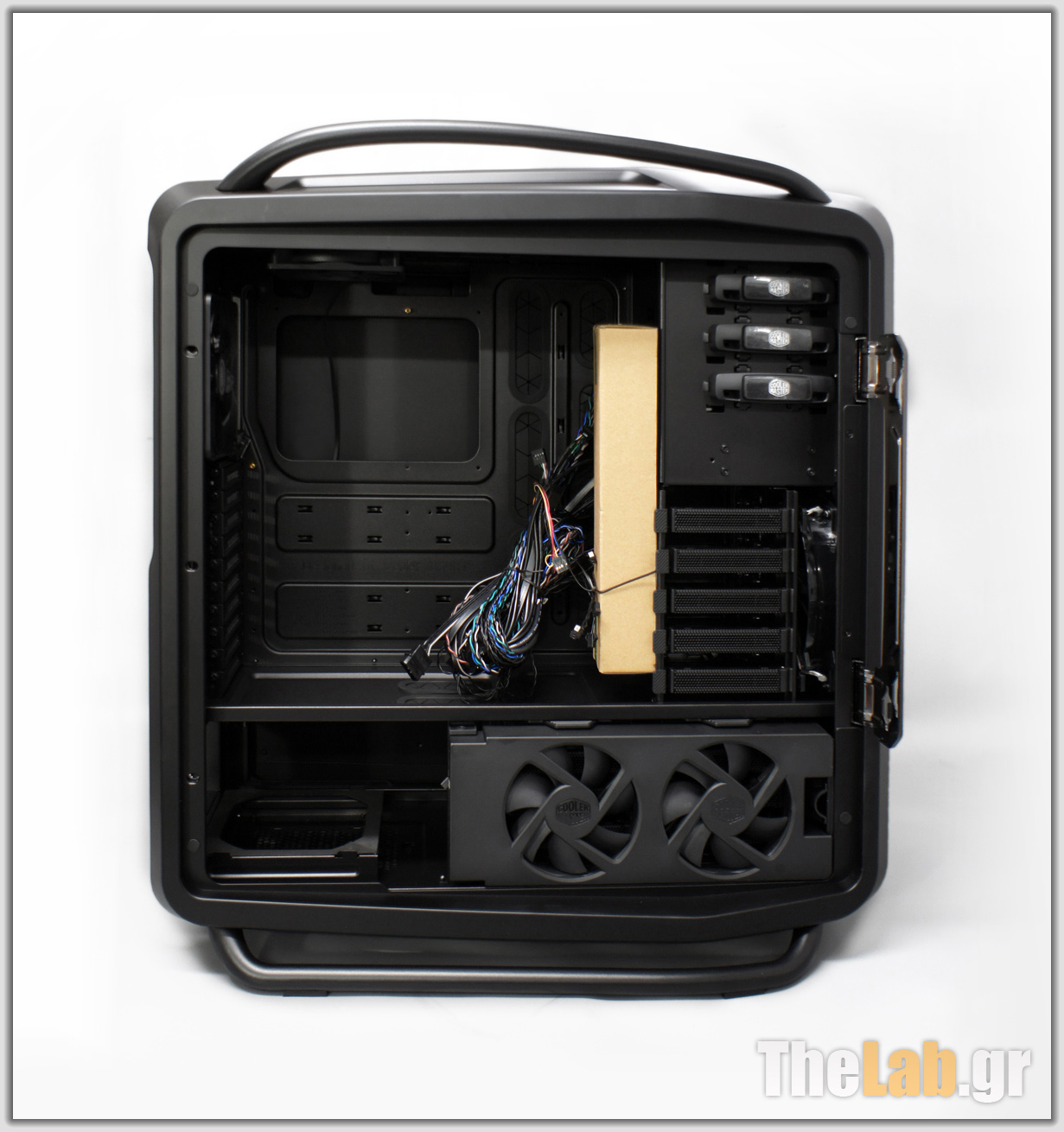

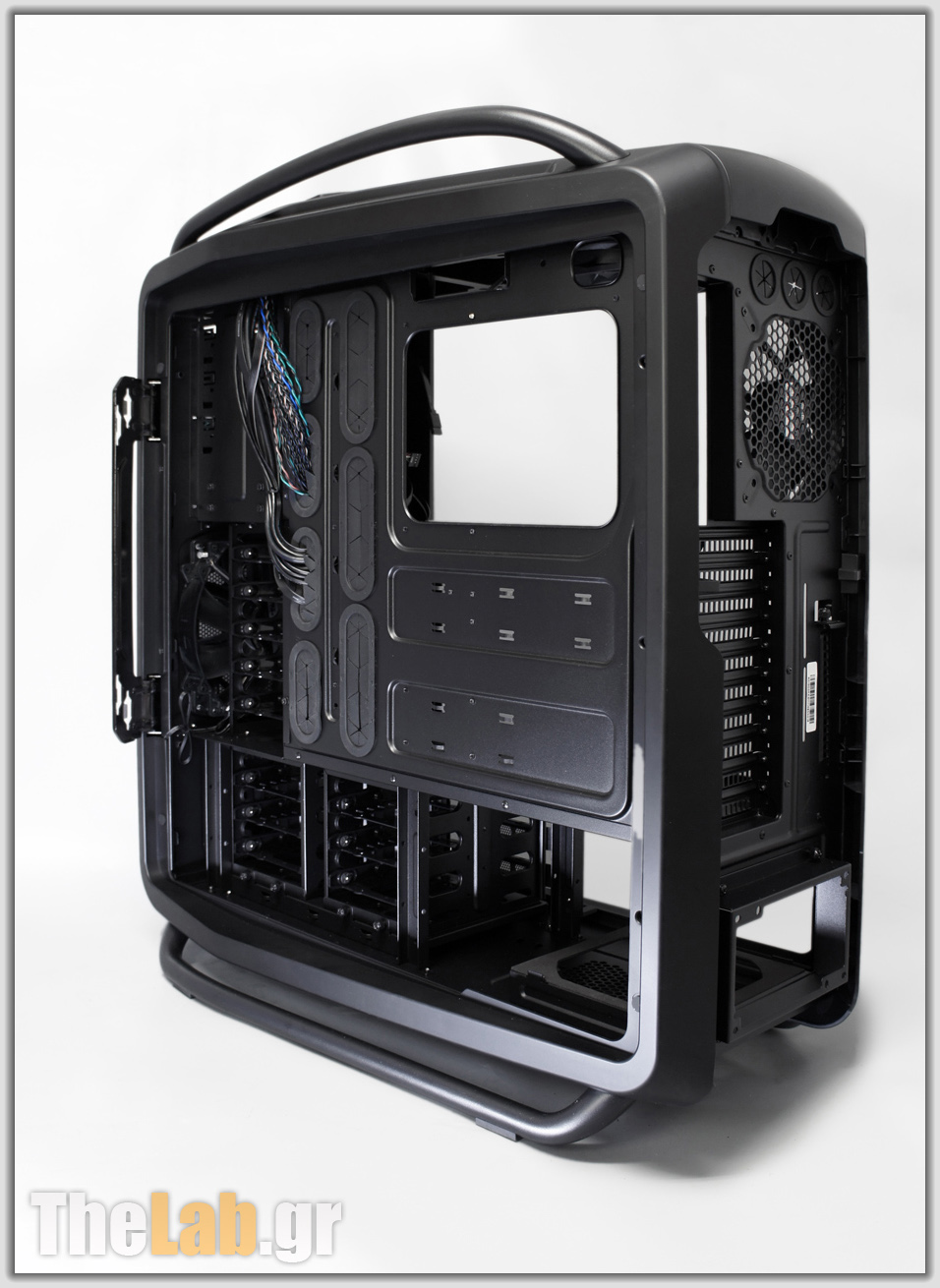

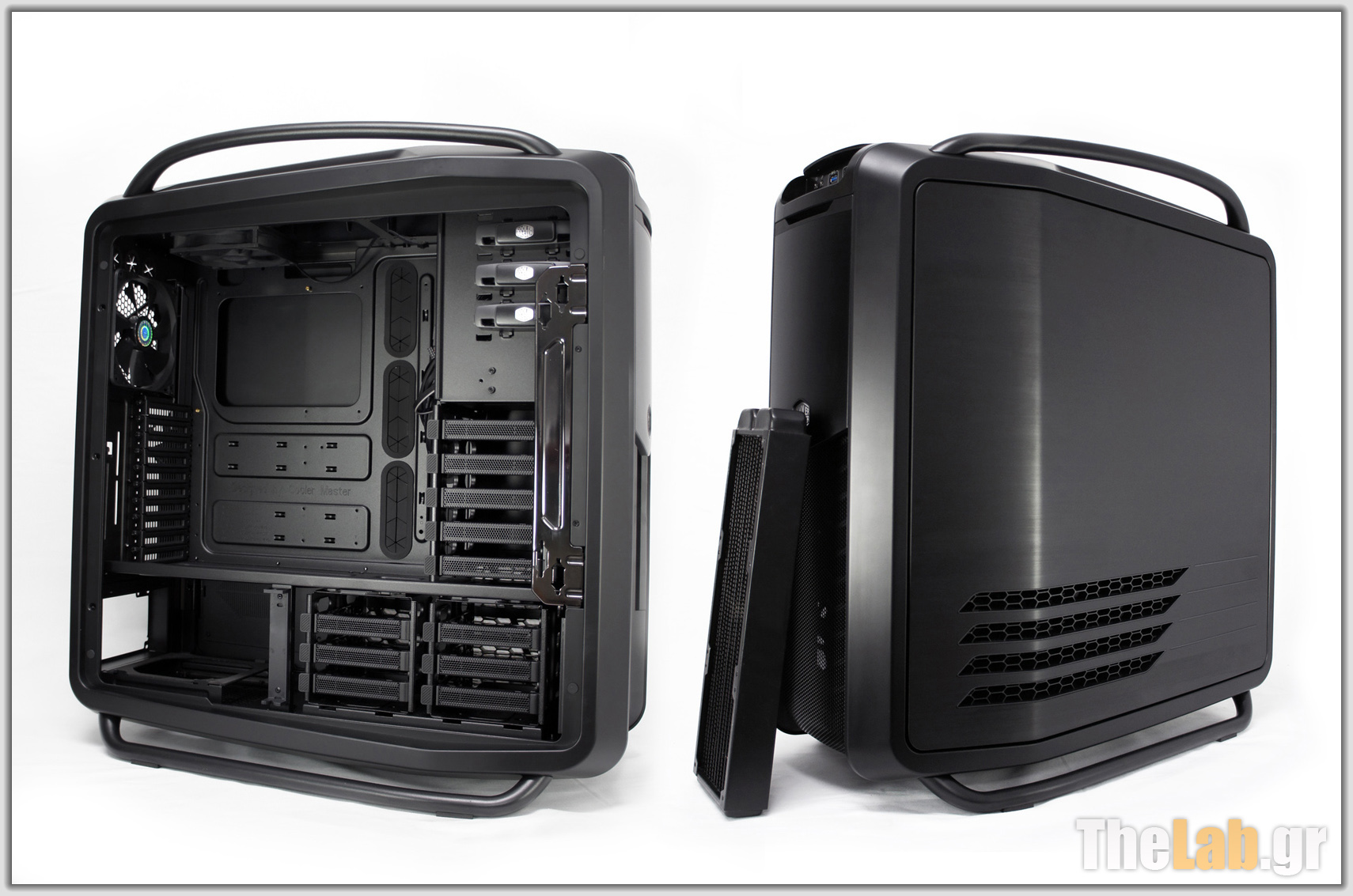

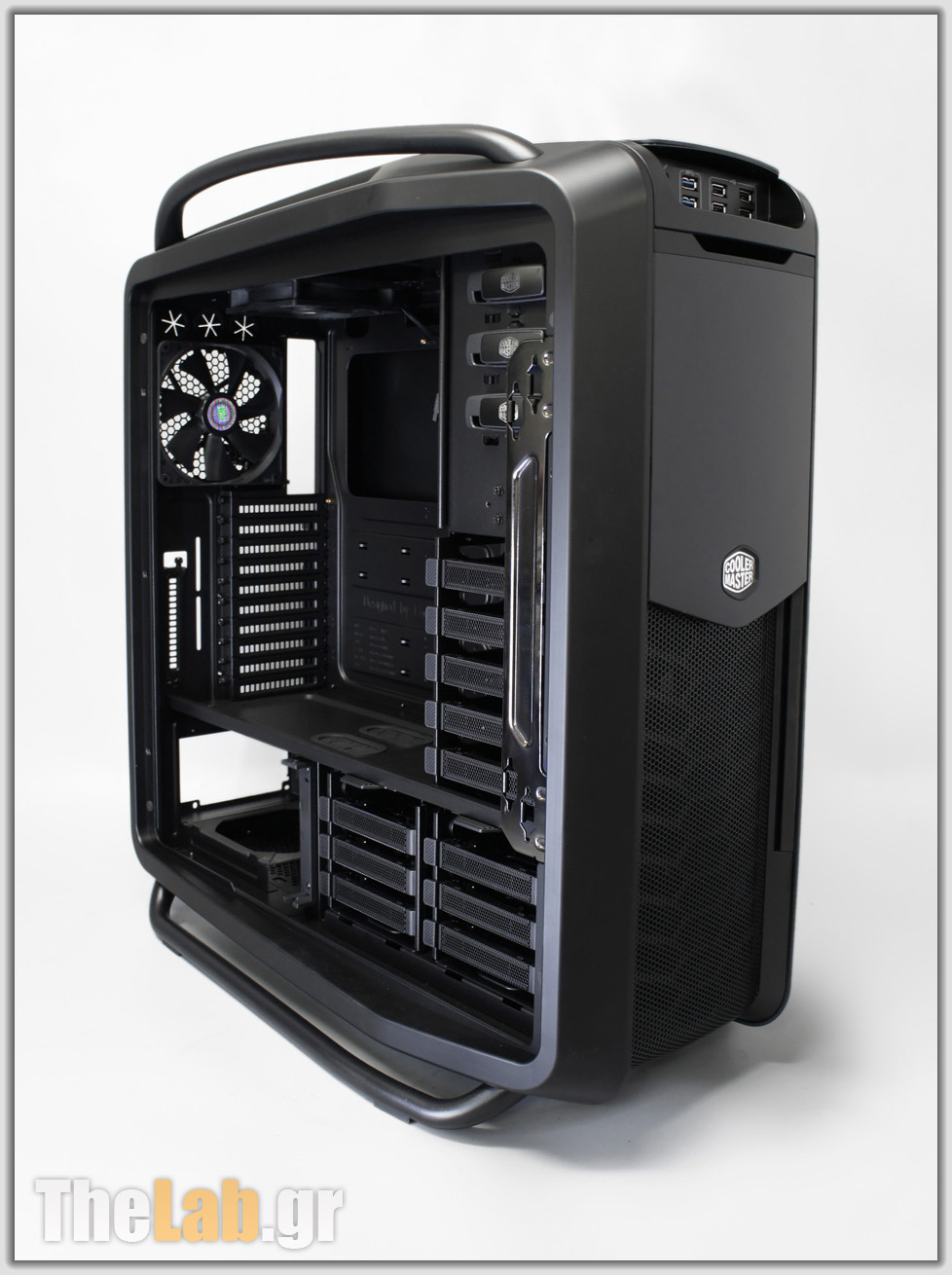

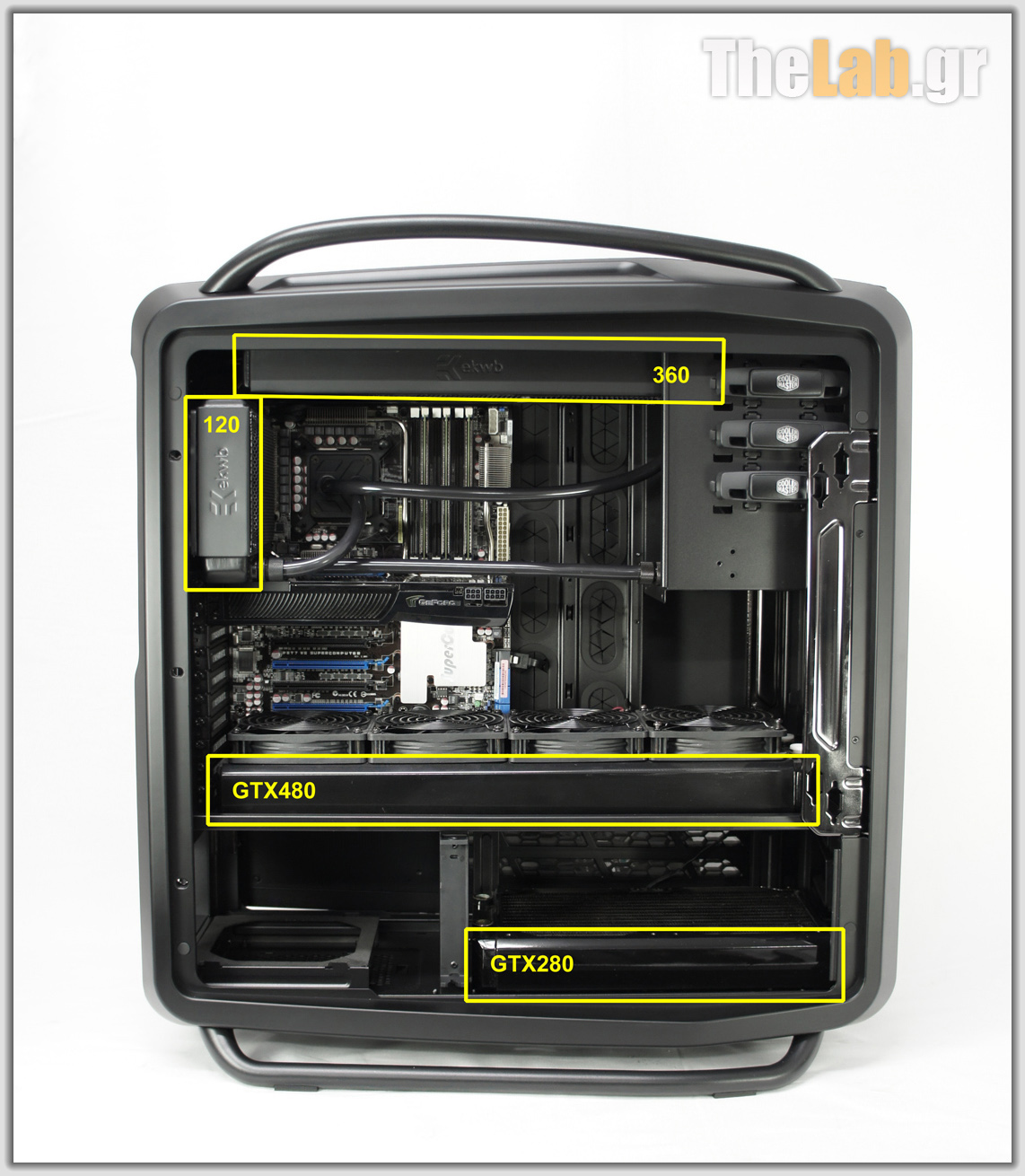

Μια πλαϊνή όψη χωρίς το panel δίνει μια πιο σωστή εικόνα για το μέγεθος και τη διάταξη του εσωτερικού.
Η Coolermaster υιοθέτησε την πεπατημένη πολλών high end cases διαχωρίζοντας το διαμέρισμα της μητρικής από το κάτω τμήμα του εσωτερικού, μια λύση συνδυασμός των Corsair Obsidian 800D & HAF-X.

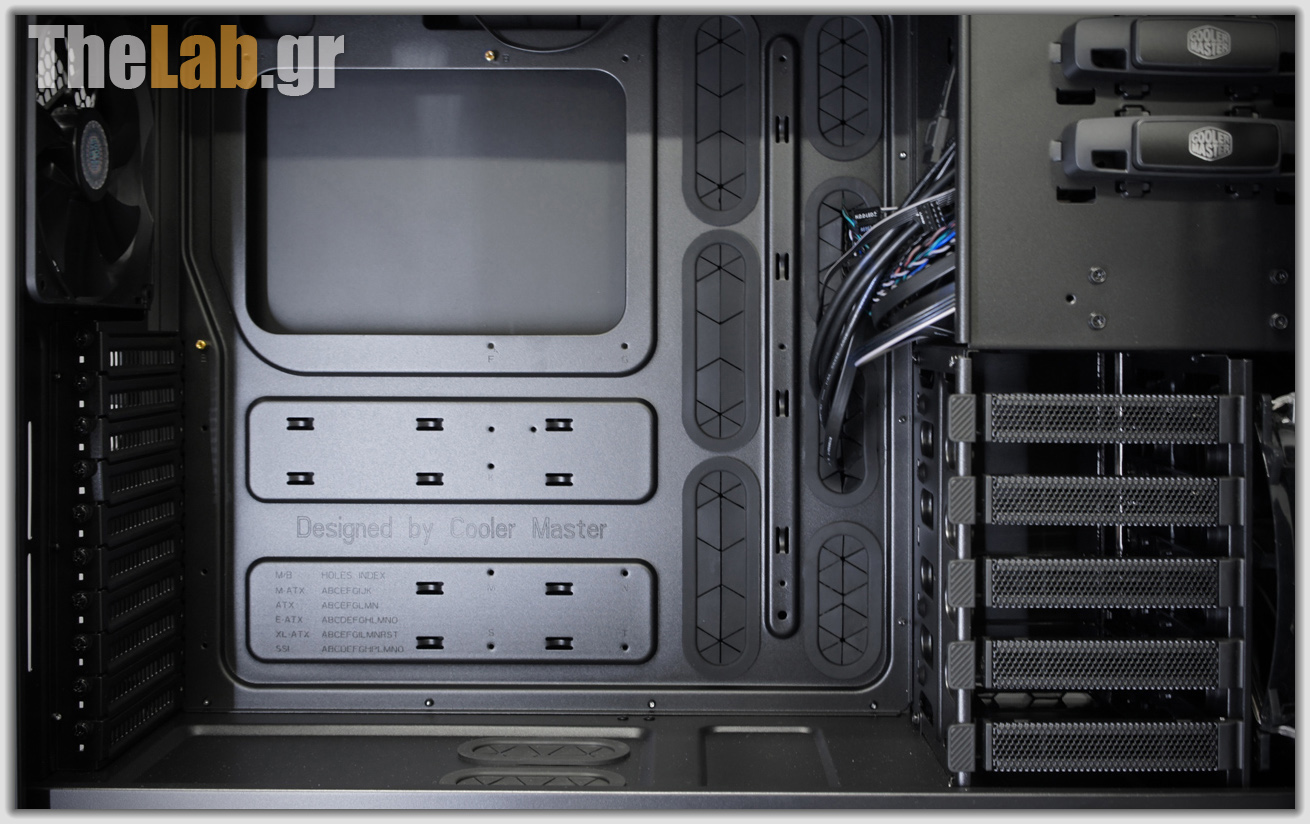

Το πραγματικά ευρύχωρο διαμέρισμα της μητρικής, ικανό να φιλοξενήσει XL ATX μητρική με 10+1pci θύρες επέκτασης και φυσικά με υποστήριξη 4way SLi διάταξης,
κάνοντας χρήση ενός ενιαίου μεταλλικού στιβαρού χωρίσματος με κατάλληλα ανοίγματα για πέρασμα καλωδίων, αυτονομείται οπτικά αλλά και από θέμα ροής αέρα από το κάτω τμήμα.
Τα σύνολο του εσωτερικού είναι βαμμένο ηλεκτροστατικά SECC steel σε μαύρη ματ απόχρωση.

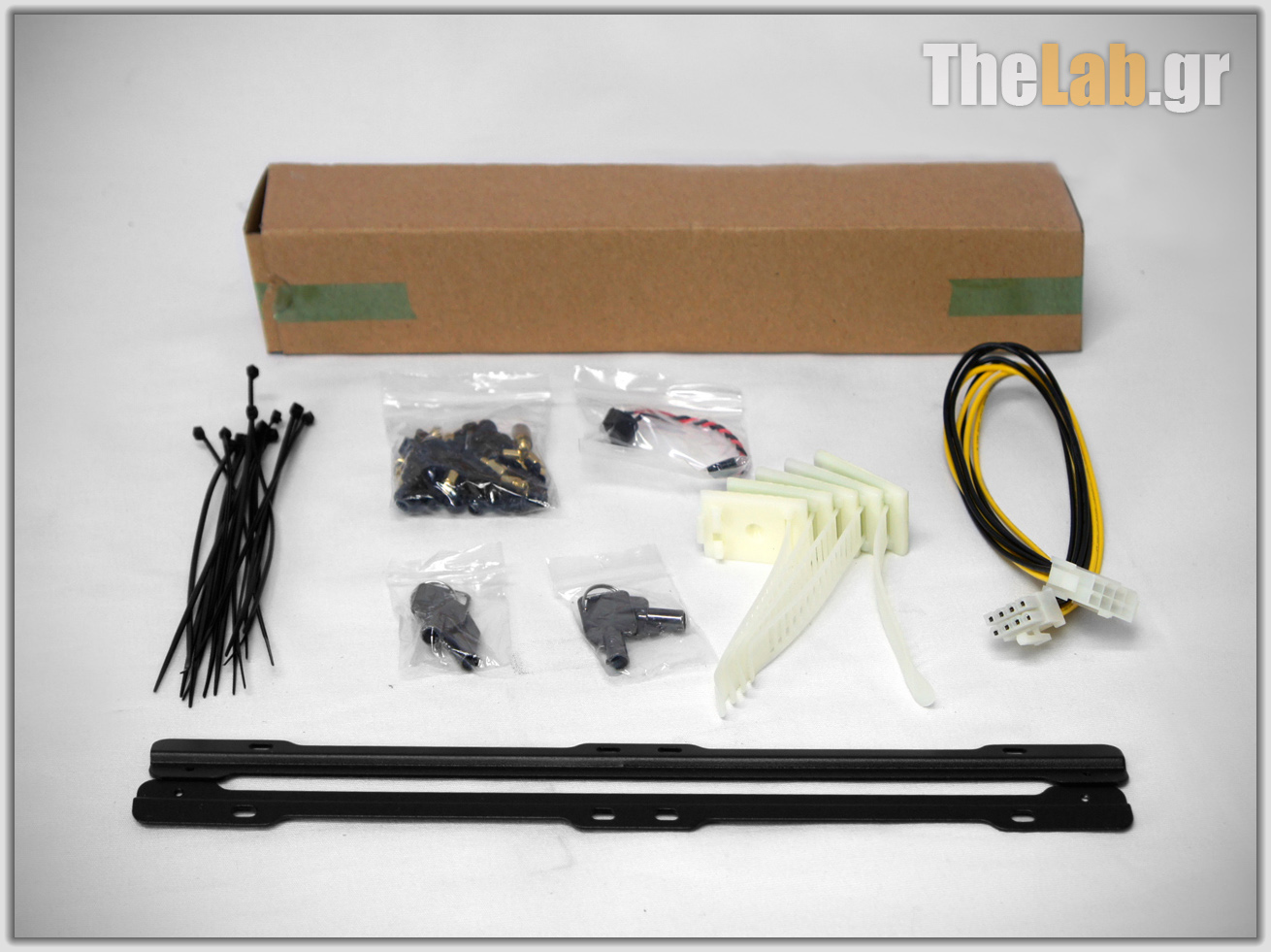

Το κιτρινοκαφέ χαρτόκουτο με τα παρελκόμενα δεν περιλαμβάνει τίποτα ασυνήθιστο.
Θα βρούμε ένα motherboard buzzer, την κλασσική προέκταση 8pin μητρικής, το απαραίτητο σακουλάκι με μαύρες βίδες και αποστάτες, μερικά μαύρα tie wraps αλλά και 5 αυτοκόλλητα δεματικά καλωδίων,
τα δυο σετ κλειδιών για τα μπροστινά Hot swap bays και δυο ράγες για την προσαρμογή των 2 ανεμιστήρων στην εσωτερική μεριά του πλαϊνού panel.
Τα απολύτως απαραίτητα εν ολίγοις...


Λύνοντας το παραπάνω πακετάκι βέβαια, απελευθερώθηκε και το θηρίο με τα καλώδια, οπότε πάρτε μια γεύση για το τι σας περιμένει πριν τα καταχωνιάσω εκτός του οπτικού μου πεδίου.
(ναι είναι αλήθεια ότι ένα ένα μπορεί να αντιμετωπίζονται αλλά όταν έχω να κάνω με ολόκληρη αγέλη, τα πράγματα γίνονται ζόρικα με αποτέλεσμα συνήθως να επιλέγω να αποφύγω την απευθείας αναμέτρηση μαζί τους..)


Στα ενδότερα Pt.II

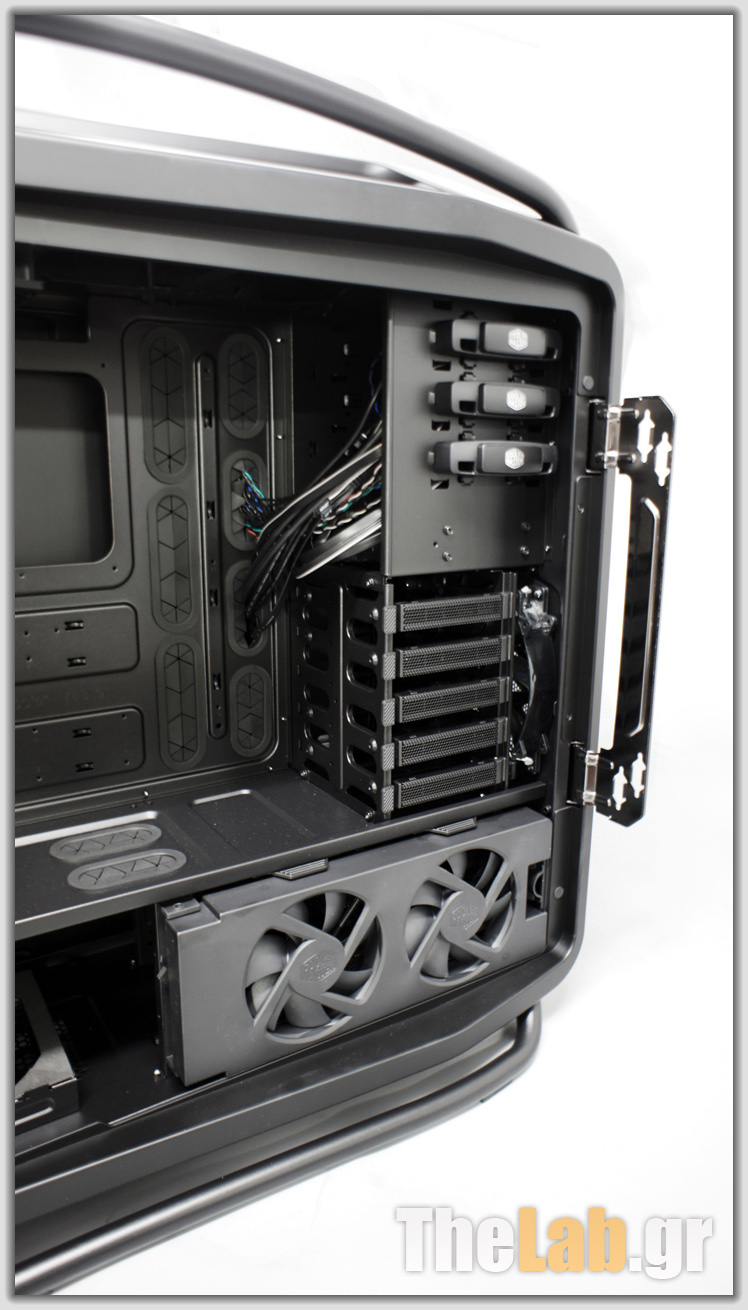

Με τα καλώδια στριμωγμένα στην άκρη ας ρίξουμε μια ματιά σε ένα ακόμα κομμάτι κληρονομιά των παλαιότερων Cosmos. Ο γνωστός προσθαφαιρούμενος πλαστικός αεραγωγός
που συνηθως κατέληγε να εξυπηρετει ως στηριγμα πλαινων ανεμιστήρων στα Cosmos 1000 & Pure εξελίχθηκε και μετακόμισε από το διαμέρισμα της μητρικής στα racks των σκληρών δίσκων.
Μπορεί να έχασε λίγη από την πολυτέλεια του παρελθόντος (βλ. φυμέ ημιδιαφανές ακρυλικό με επενδυση αλουμινιου και τυπωμενο λογότυπο),
αντ'αυτου όμως απέκτησε δυο 12ρηδες ανεμιστήρες 1200 στροφών, έγινε πιο στιβαρός και κατά την άποψη μου ενα πιο χρήσιμο εξαρτημα γενικοτερα.

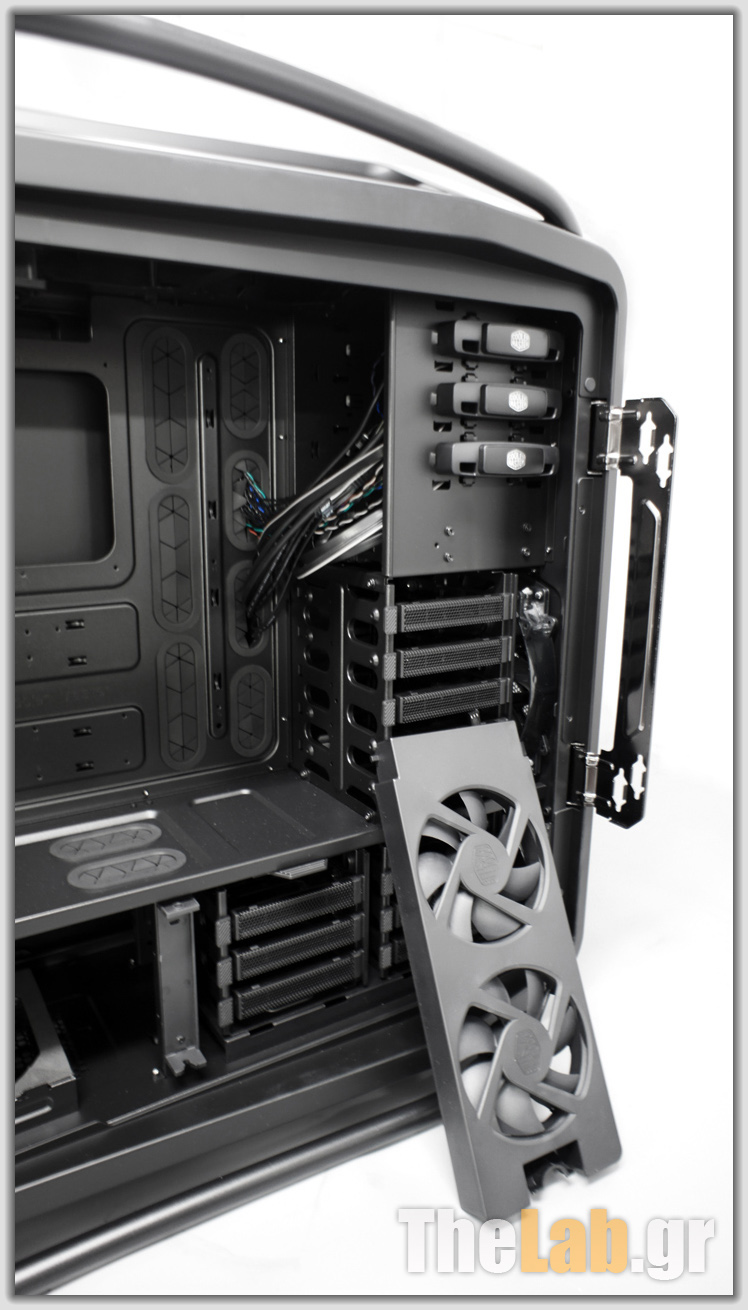

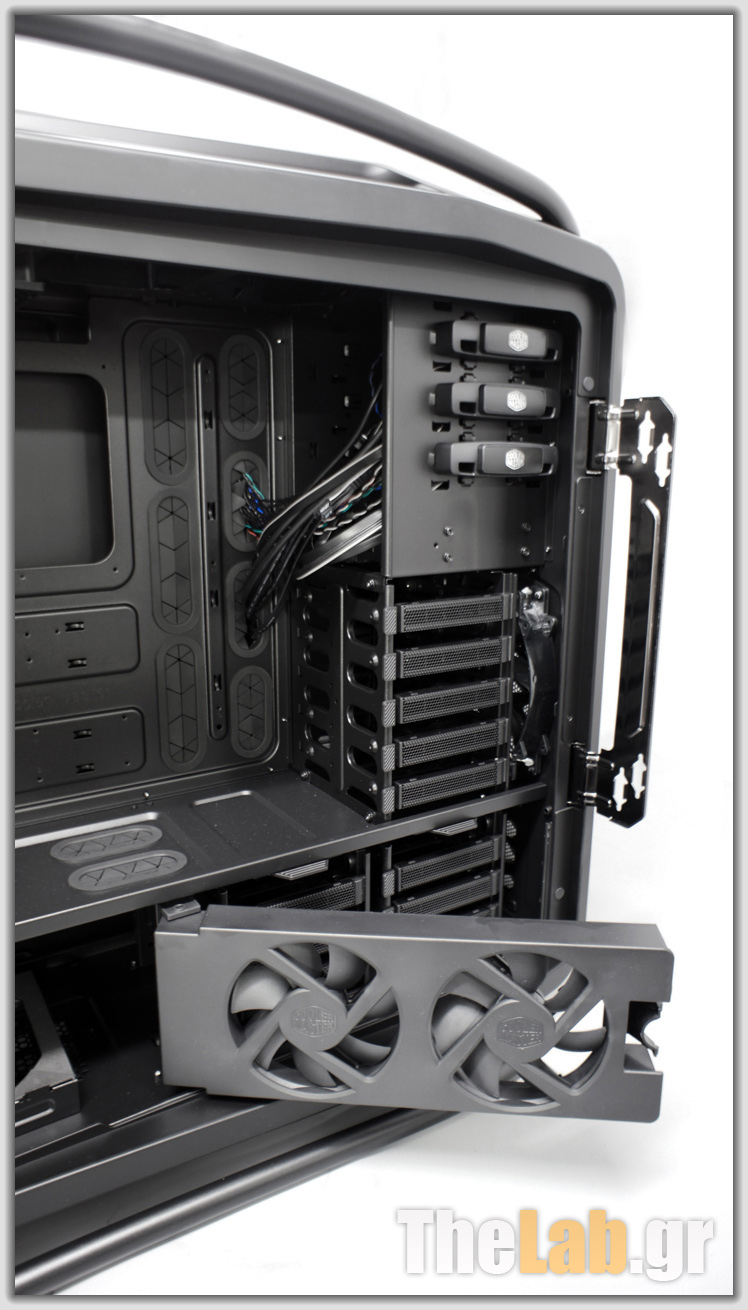

Απασφαλίζει με μια απλή κίνηση ενός δακτύλου και περιστρέφεται με βάση τον πίρο στο δεξί του τμήμα...

...ενώ εξίσου εύκολα και χωρίς την παραμικρή χρήση προσπάθειας ή εργαλείου, αφαιρείται τελείως...

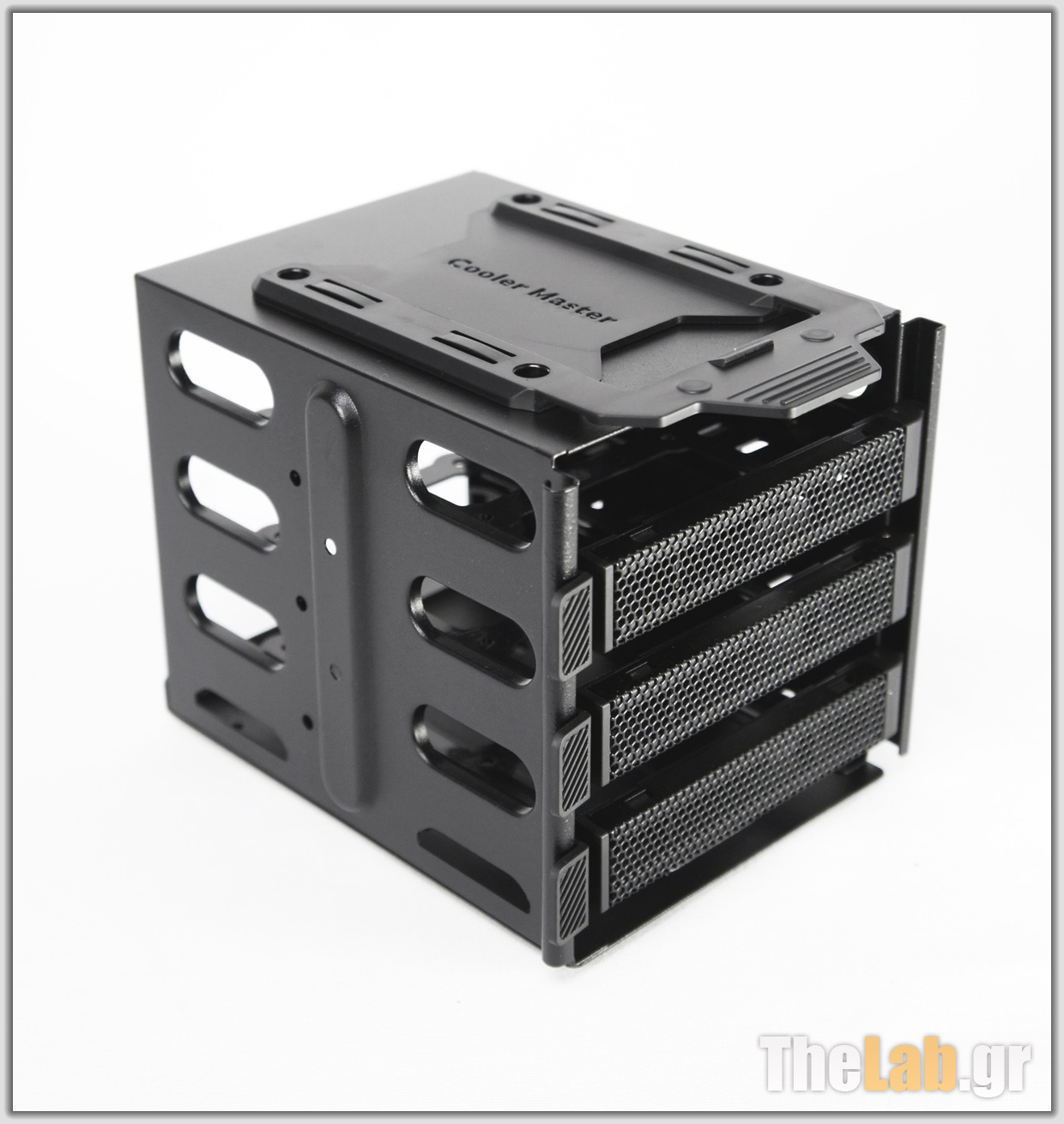

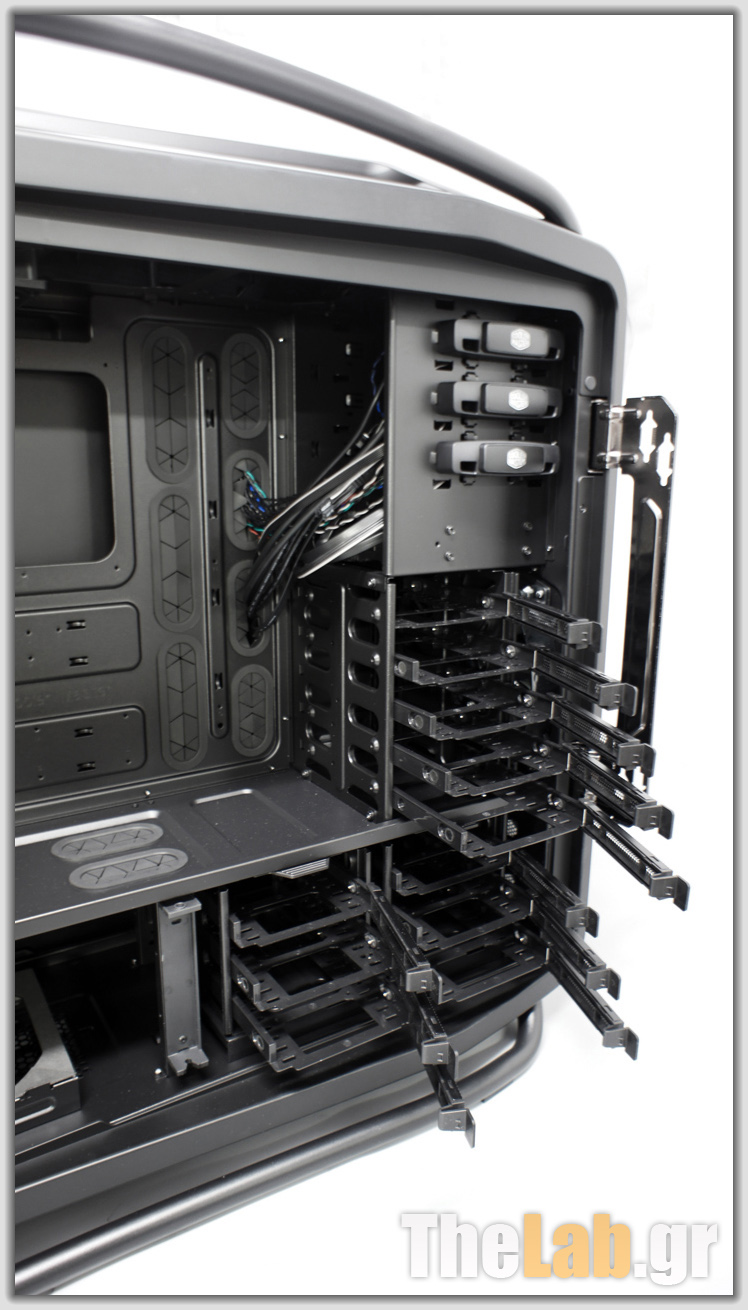

...για να αποκαλύψει 6 ακόμα θέσεις 3,5" για σκληρούς δίσκους χωρισμένες σε δυο racks των τριών. Προσθέστε τις 6 αυτές στις 5 του άνω τμήματος κι έχουμε έτσι συνολικά 11 θέσεις δίσκων!
Πλήρως λειτουργικές, με καλή ψύξη και σαφώς υπεραρκετές στον αριθμό και για τους πιο storage hungry χρήστες.
Αν και εδώ που τα λέμε, οι περισσότεροι από εμάς πιστεύω ότι μάλλον θα διαλέξουν ένα εκ των δύο rack και όποιο περισσέψει πιθανότατα θα φύγει από τη μέση για να ελευθερώσει τον χώρο για άλλα πράγματα...


..κάτι που είχε μάλλον κι η ίδια η Coolermaster κατά νου, μιας και όλα τα racks είναι αφαιρούμενα με το ξεβίδωμα των κατάλληλων βιδών....

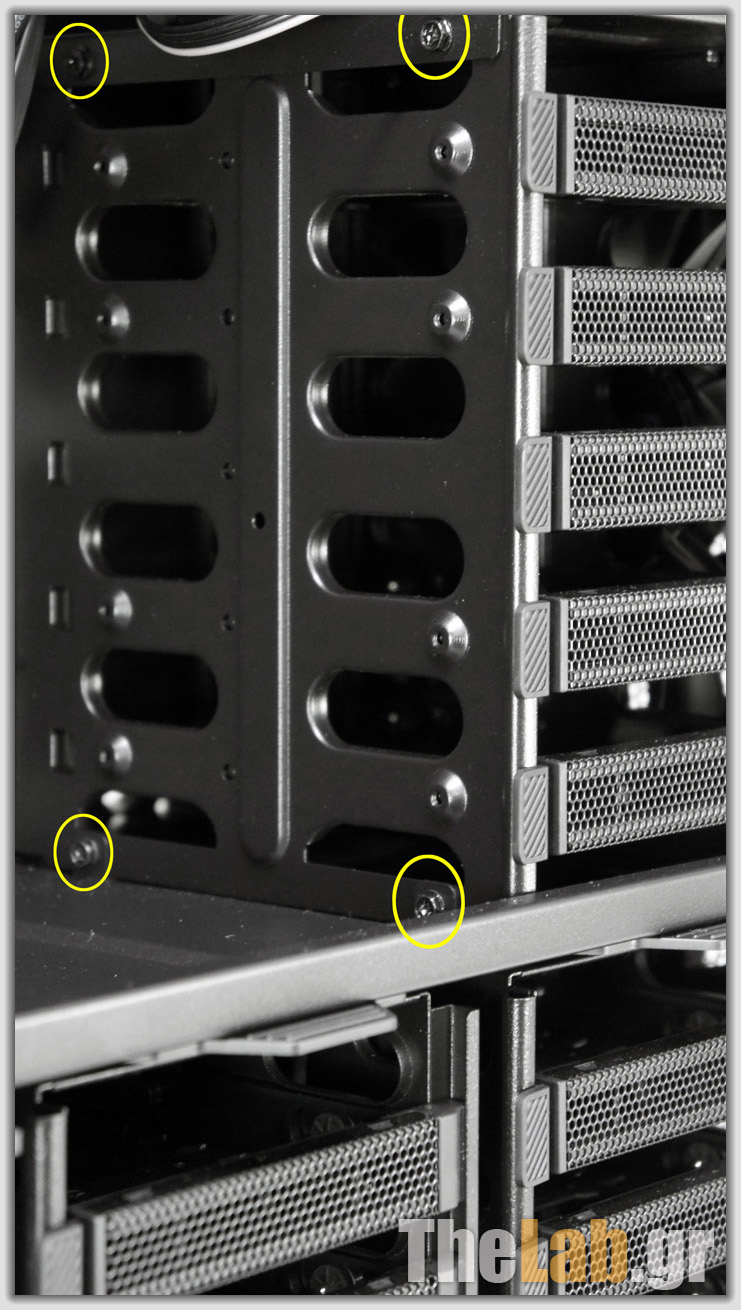

(στις φωτό βλέπουμε τις 4 από τις 6 συνολικά βίδες που συγκρατούν το πάνω rack στην θέση του καθώς και τα αφαιρεμένα κάτω racks)


...απελευθερώνοντας έτσι τον χώρο για πολλά δημιουργικά παραστρατήματα.....
(ενδεικτικά αναφερω οτι το πάτωμα του διαμερίσματος της μητρικής χωράει μέχρι και 4πλο GTX ψυγείο με την αφαιρεση 4 πριτσινιων!)


Και όλα αυτά όχι στο ίσα ίσα... αλλά με περίσσια χώρου μιας και όπως είπαμε οι αυξημένες διαστάσεις του κουτιού μας δίνουν πραγματικά μεγάλα περιθώρια προς όλες τις κατευθύνσεις


Στα ενδότερα Pt.III

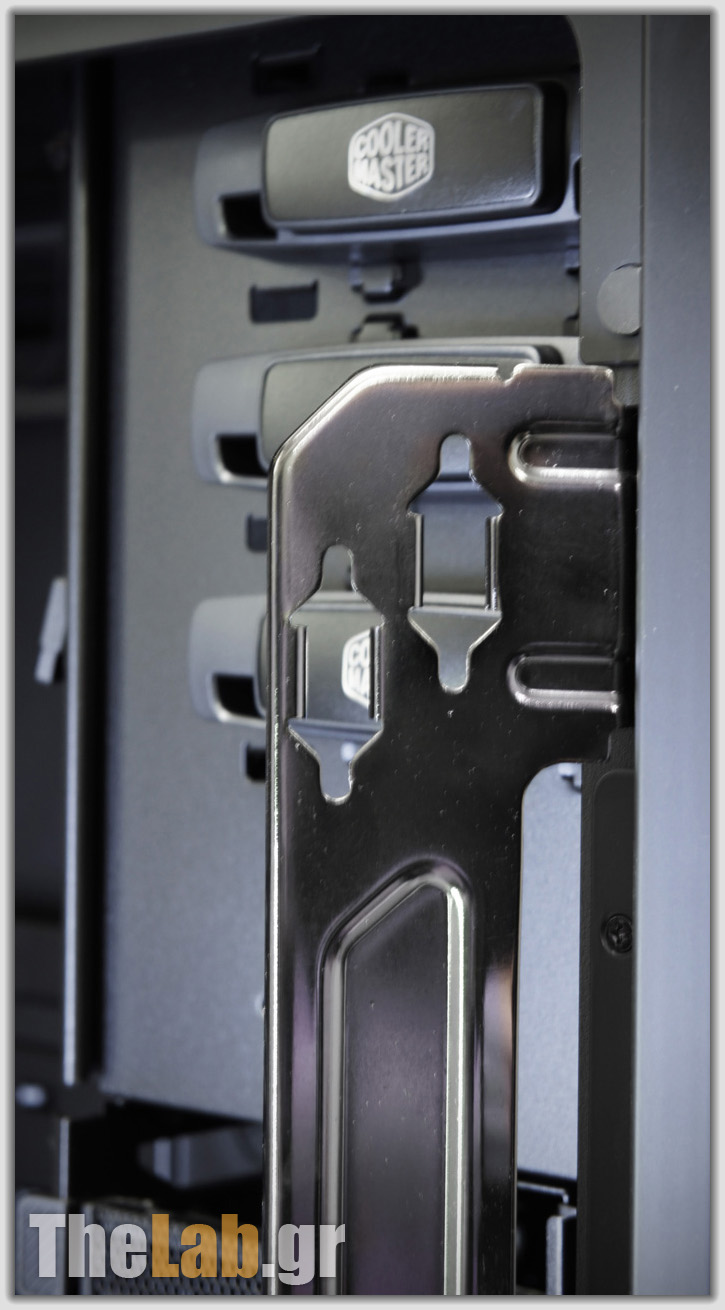

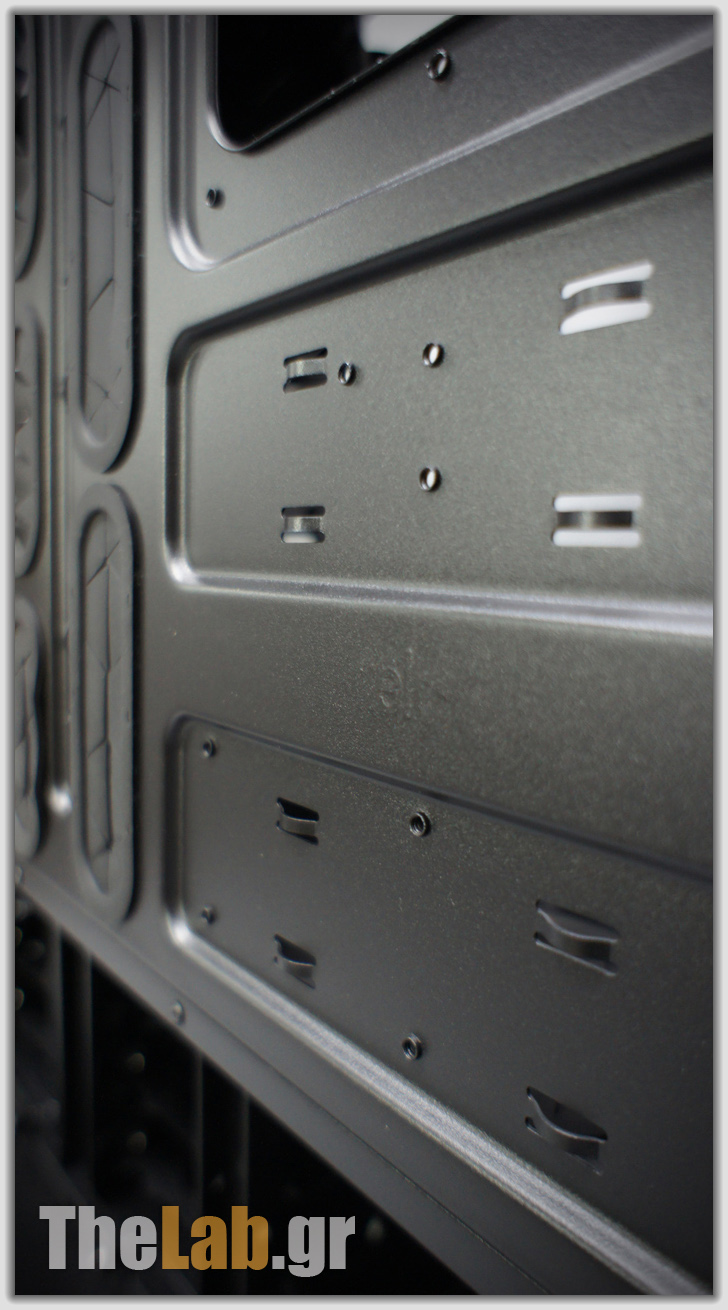

Φεύγοντας μερικά εκατοστά πάνω από τα racks των σκληρών δίσκων, βρίσκουμε το bay των 5,25 με τα 5 στον αριθμό φατνία, δυο από τα οποία καταλαμβάνονται από τις hot swap θήκες σκληρών δίσκων.
Αυτές είναι διαφορετικές απ όσες έχουμε δει μέχρι τώρα μιας και δεν κουμπώνουν σε κάποια σταθερή πλακέτα αλλά έχουν ενσωματωμένα τα καλώδια sata και τροφοδοσίας
καθιστώντας την διαχείριση των καλωδίων πιο εύκολη κατά την άποψη μου. Οι υπόλοιπες τρεις θέσεις είναι κενές και έτοιμες να φιλοξενήσουν κάποιο οπτικό μέσο ή άλλη συσκευή επιλέξει ο χρήστης,
με τη βοήθεια της καινούριας, ομορφότερης και πιο ποιοτικής έκδοσης των κλασσικών μαύρων screwless πλαστικών clips με τα λογότυπα της coolermaster.


Εκατέρωθεν των 5,25 θα δούμε τις ατσάλινες βάσεις/μεντεσέδες για τα πλαϊνά panels που μιλήσαμε προηγουμένως.. Όμορφα συναρμολογημένες και ενσωματωμένες στο κουτί, με φινίρισμα μαύρου Nickel,
συνθέτουν ένα εντυπωσιακά πρακτικό σύστημα τάχιστης απασφάλισης των πλαϊνών από του μεντεσέδες τους, που δεν απαιτεί την παραμικρή χρήση εργαλείων.
Για να λέμε και τα πράγματα ως έχουν, κι άλλοι κατασκευαστές έχουν δοκιμάσει στο παρελθόν την εφαρμογή ανοιγόμενων πλαϊνών αλλά με σταθερά panels και μεντεσέδες...κι όχι αποσπώμενα με τέτοιο τρόπο.
Δεν ξέρω πόσοι από εσάς έχετε βρεθεί σκυμμένοι κάτω από το γραφείο σας προσπαθώντας να κουμπώσετε π.χ. τις καινούριες σας μνήμες και να παλεύετε να χωρέσετε τα πόδια σας, το ίδιο το κουτί αλλά και το ανοικτό πλαϊνό με τους μόνιμους μεντεσέδες υπό γωνία 90 μοιρών...Όσοι το έχετε δοκιμάσει πάντως σίγουρα ξέρετε γιατί πράγμα μιλάω οπότε και μπορείτε να εκτιμήσετε το τι σημαίνει να ανοίγεις το πλαϊνό με ένα διακοπτάκι και να το βγάζεις αλλά και να το ξαναβάζεις στη θέση του με το ένα χέρι και δίχως εργαλεία...


Το πλαϊνό panel καθεαυτό είναι ουσιαστικά ένα κυρτό sandwich πλαστικού, σήτας με κέλυφος αλουμινίου.
Αρκετά χοντρό και στιβαρό με μόνο μειονέκτημα κατά την άποψη μου, την έλλειψη παραθύρου με plexiglass είτε σαν προσθαφαιρούμενο τμήμα του ήδη υπάρχοντος πλαϊνού,είτε σαν ξεχωριστό δεύτερο πλαϊνό
(αλλά αυτό πιστεύω πως είναι κάτι που σχεδόν σίγουρα θα κυκλοφορήσει από την ίδια την εταιρεία, σαν επιπλέον αξεσουάρ λογικά εντός του έτους.)


Στα άκρα των panels βρίσκουμε τα όμορφα ενσωματωμένα μεταλλικά τμήματα με τα πιράκια ασφάλισης...

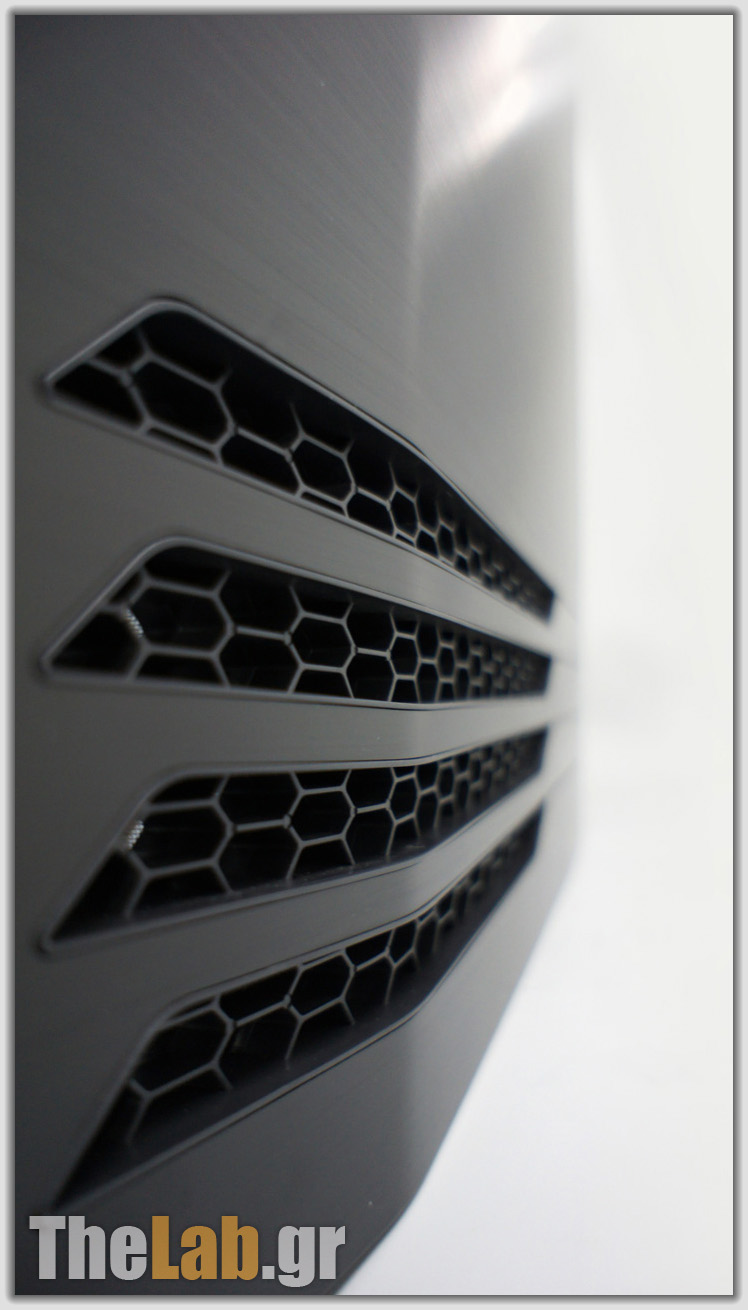

...ενώ στην εξωτερική πλευρά τους, την παράσταση κλέβουν οι όμορφες παράλληλες οπές εξαερισμού με το προφίλ των πλαστικών κυψελών να έρχεται πρόσωπο με την επένδυση αλουμινίου
και τη σήτα εσωτερικά να εγγυάται ότι δεν θα έχουμε ανεξέλεγκτη εισροή σκόνης στο εσωτερικό.


Λεπτομέρειες που κάνουν τη διαφορά

Αφήνοντας τα sidepanels στην άκρη, επιστρέφουμε στο κυρίως case για να δούμε τι γίνεται και στα υπόλοιπα διαμερίσματα του..


Πιο συγκεκριμένα στο πίσω τμήμα του διαμερίσματος της μητρικής.Εκεί όπου εντύπωση προκαλούν οι 10 θύρες pci και η μια έξτρα κάθετη στα αριστερά αυτών. Είπαμε XL ATX είναι αυτό...
(Στο ίδιο πλάνο διακρίνεται και η βαθιά πατούρα έδρασης του πλαϊνού panel)


Στο διαμέρισμα της μητρικής τα πράγματα ακολουθούν την ίδια λογική...Χώρος, ευκολίες και ποιότητα.
Το motherboard tray φέρει εγχάρακτες τις κωδικοποιήσεις για τη σήμανση τοποθέτησης αποστατών για τα διάφορα ATX πρότυπα, έχει τα απαραίτητα πλέον ανοίγματα με λαστιχένια grommets για καλύτερη διαχείριση καλωδίων, καθώς κι ένα μεγάλο άνοιγμα όπισθεν του socket της μητρικής για γρήγορη και εύκολη προσθαφαίρεση συστημάτων ψύξης και back plates,
ενώ πάνω από αυτό υπάρχουν ακόμα 2 ανοίγματα για καλώδια, χωρίς ελαστικό καλυμμα αυτή τη φορά λογικα για τα 8πινα της μητρικης αλλα και για τα fans του πάνω τμήματος.
Το πακέτο ολοκληρώνεται με την ανάγλυφη ράγα μεταξύ των λαστιχένιων grommets που φέρει έτοιμες τρύπες με σπείρωμα σε διάφορα σημεία και μοιάζει λες και τοποθετήθηκε εκεί για την τοποθέτηση κυλινδρικού τύπου reservoir
(σημείο πολύ προσφιλές στους θιασώτες της in case watercooling λογικής)
Η είσοδος αέρα στο διαμέρισμα αυτό γίνεται από τον κλασσικό προεγκατεστημένο μπροστινό 200αρη ανεμιστήρα 700rpm, ενώ η έξοδος από τον πίσω 140αρη των 1200 στροφών (με επιλογή τοποθέτησης 120αρη εάν προτιμάτε).
Ενώ δεν ξεχνάμε και τις δυο ακόμα υποδοχές για 120αρηδες στο πλαϊνό panel για έξτρα ψύξη στο σημείο των vga καθώς και τις υποδοχές για ανεμιστήρες στην οροφή του κουτιού...

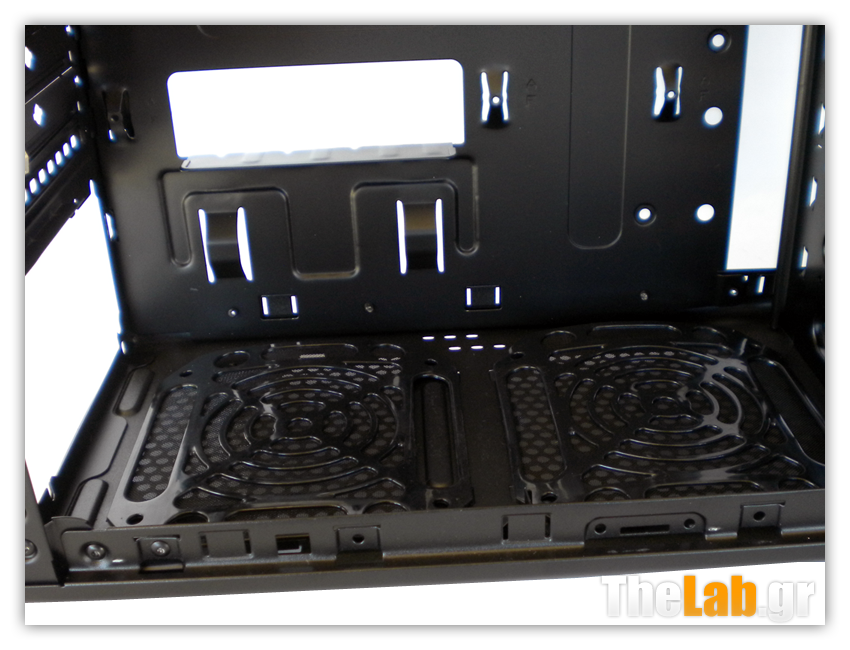

Κάτω ακριβώς από την θέση της μητρικής βρίσκουμε το εσωτερικό τμήμα της θέσης του τροφοδοτικού που είχαμε δει προηγουμένως.
Εδώ συναντάμε τη γνωστή βάση-αποστάτη της CM με την αντικραδασμική επένδυση και το απαραίτητο άνοιγμα για τον ανεμιστήρα προς την κάτω μεριά του κουτιού....


...όπου υπάρχει φυσικά και το επίσης απαραίτητο συρταρωτό φιλτράκι για να εμποδίσει την ανάπτυξη της γνωστής "κουβέρτας" εντός του τροφοδοτικού.
(Παρεμπιπτόντως αυτό το λείο ενιαίο πάτωμα χωρίς νεύρα και άλλα ξεκάρφωτα ανοίγματα σχεδόν παρακαλάει για λίγη προσοχή, δυο τρεις τρύπες 120mm παραδείγματος χάριν)


Περνώντας στην δεξιά πλευρά του κουτιού βλέπουμε το μονό set οπών εξαερισμού, ασύμμετρο σε σχέση με το δεξί πλαϊνό δηλαδή,
καθώς και ακόμα μια λεπτομέρεια που κάνει τη διαφορά και δείχνει την διάθεση της CM για βελτίωση. Βιδωτά ελαστικά πατάκια στις μπάρες έδρασης του κουτιού! Κάτι που έλαμπε δια της απουσίας του από τα προηγούμενα cosmos μιας και καθιστούσε τις μπάρες τους ευάλωτες σε γδαρσίματα και χτυπήματα και χάλαγε την εικόνα του καινούριου σε σύντομο χρονικό διάστημα...


The dark side...

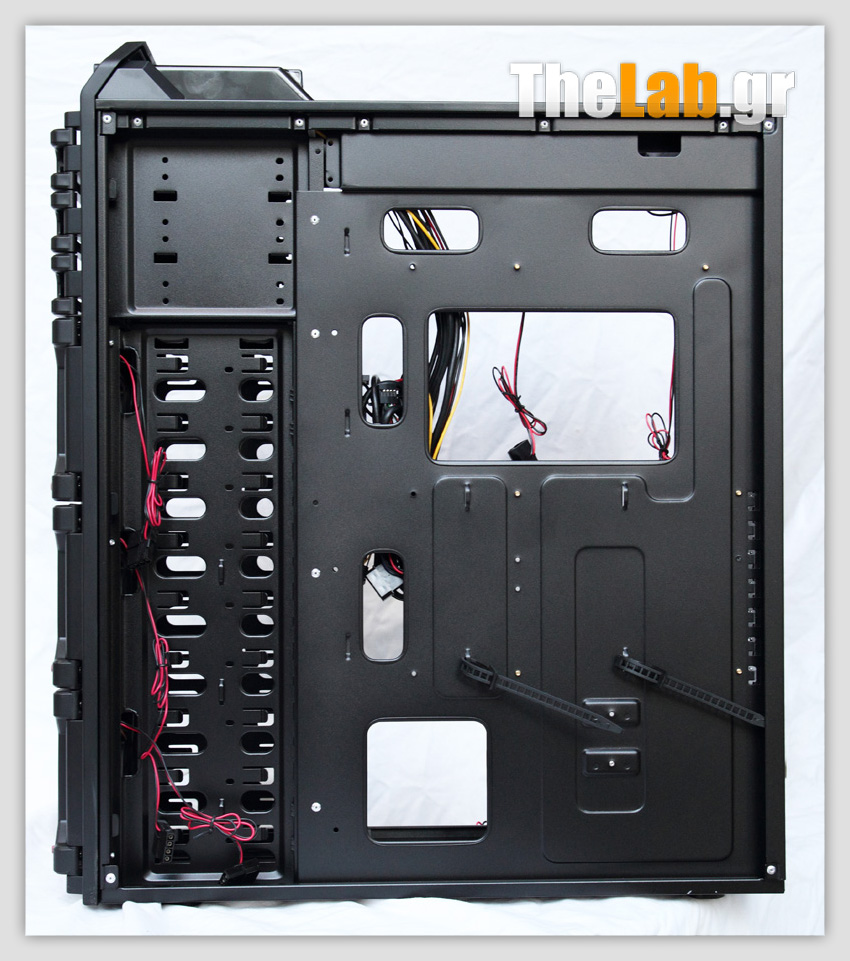

Μια συνολική άποψη της ανοικτής δεξιάς πλευράς του κουτιού μας δίνει μια καλή εικόνα για τον διαθέσιμο χώρο καθώς και την χωροταξία των επιμέρους διαμερισμάτων και ανοιγμάτων του κουτιού.
Το σωστό και εμφανίσιμο στήσιμο hardware σε κουτιά σαν κι αυτό έχει γίνει πλέον πραγματικά απλή υπόθεση.

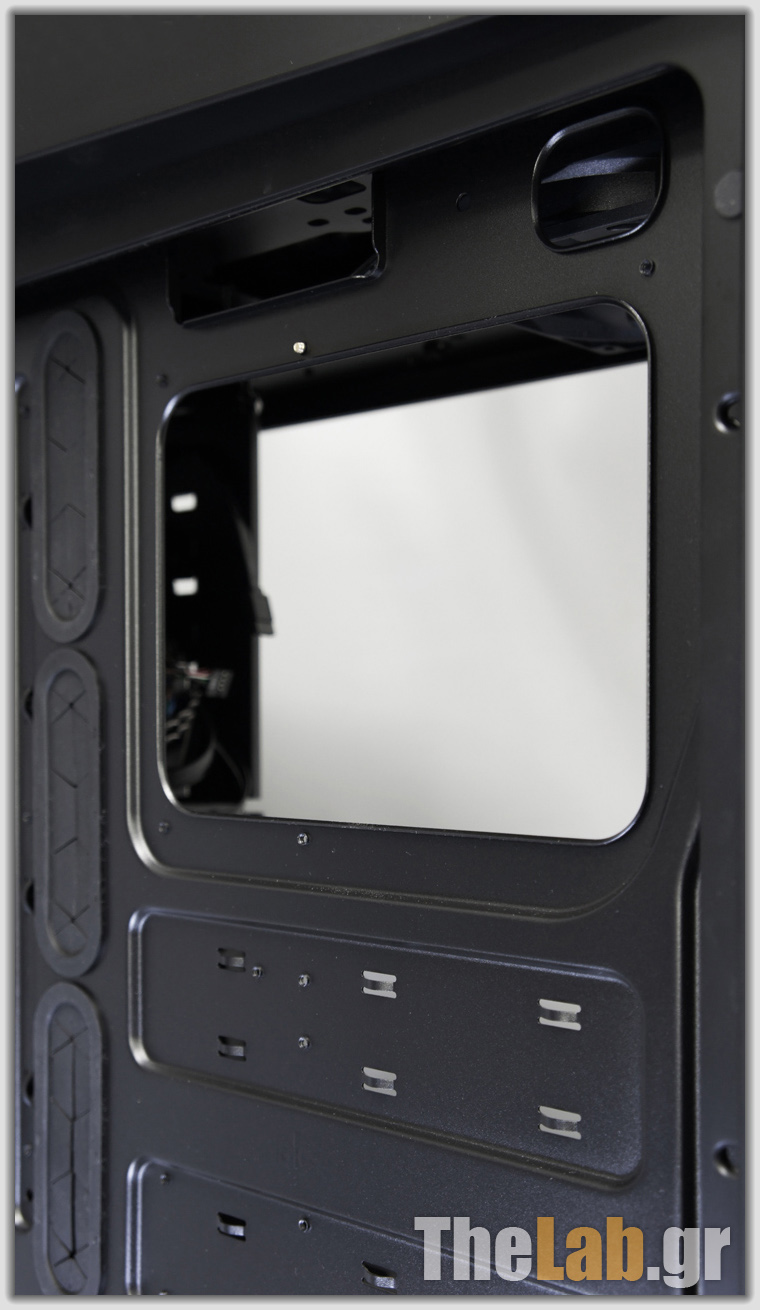

Το άνοιγμα όπισθεν του socket της θέσης της μητρικής όπως φαίνεται από την πίσω πλευρά...
Μεγάλο σε διαστάσεις ώστε να έχει εγγυημένα συμβατότητα με τα μοντέλα μητρικών της αγοράς αλλά και κάποια από τα μελλοντικά,
με γυρισμένο χείλος για να μην κόβει και με όμορφες στρογγυλοποιημένες άκρες. Τόσο απλό και τόσο χρήσιμο...


Ακριβώς κάτω από το άνοιγμα του socket, στο επίπεδο τμήμα του motherboard tray βρίσκουμε δυο συστοιχίες μεταλλικών εγκοπών, ιδανικές για το πέρασμα δεματικών καλωδίων
για να ένα πιο πετυχημένο και πρακτικό cable management με πληθώρα χώρου και εύκολη πρόσβαση προς όλα τα διαμερίσματα.

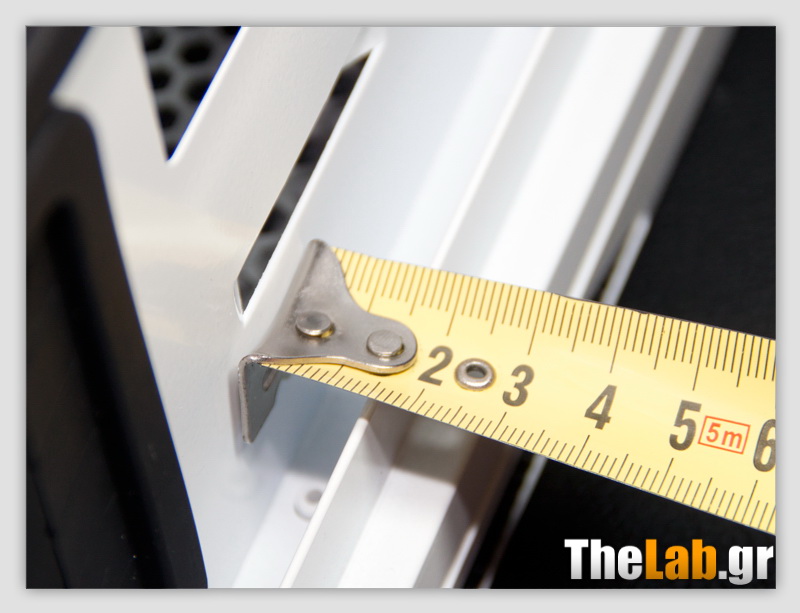

Κι όταν λέμε πληθώρα χώρου εννοούμε και στο βάθος μιας και πολλές φορές συναντάμε κουτιά με πολλά ανοίγματα και υποδοχές αλλά με ανύπαρκτο βάθος,
με αποτέλεσμα να μην χωράει καλά καλά να περάσει ούτε το 24πινο της μητρικής χωρίς να εμποδίζει το κλείσιμο του πλαϊνού.


Πρόβα τζενεράλε

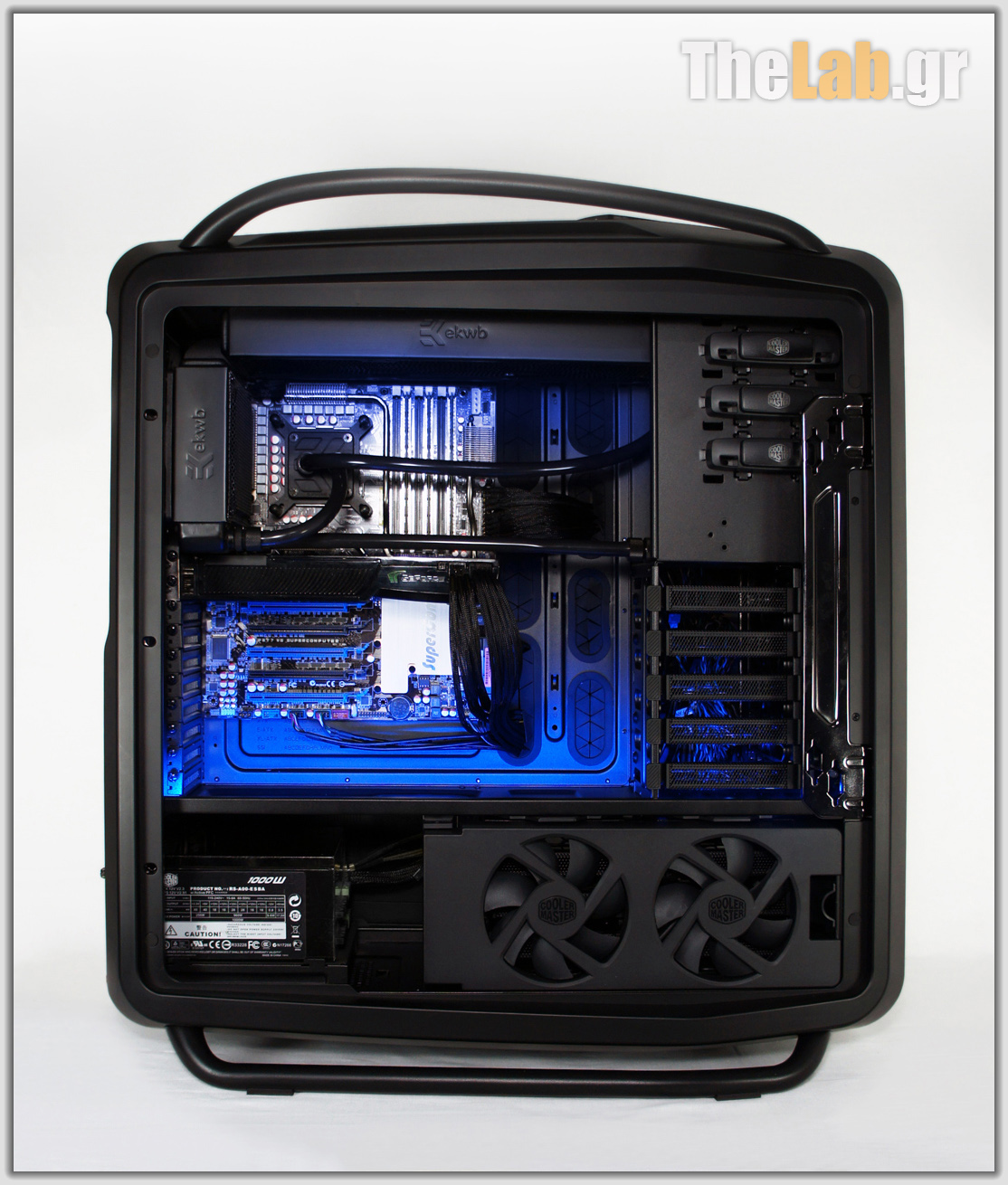

Η ευκολία αυτή στο στήσιμο που λέγαμε νωρίτερα γίνεται εύκολα αντιληπτή με το πρώτο σετάρισμα του κουτιού.
Ένα τυπικό σύστημα με δυο δίσκους, ένα νορμάλ κύκλωμα υδρόψυξης και το βασικό hardware δεν χρειάστηκε παραπάνω από 15λεπτα (πλην της πλήρωσης του κυκλώματος φυσικά....)
ενώ με ελάχιστη προσοχή το αποτέλεσμα μπορεί να είναι και αισθητικά ικανοποιητικό για out of the box στήσιμο.
(hint: το στραντζάρισμα του διαχωριστικού του ενδιάμεσου πατώματος αποτελεί ιδανική καλύπτρα για εγκατάσταση κρυφής ledοταινίας αρκεί αυτή να μην είναι φαρδύτερη των 10mm)


Γενικά όπως θα έχετε καταλάβει μέχρι στιγμής το Cosmos II είναι ένα πραγματικό Ultra Case όπως το ονομάζει κι η ίδια η Coolermaster.
Εξίσου καλό για συλλέκτες σκληρών δίσκων, κατόχους quad SLI ή Xfire configurations, χρήστες υδρόψυξης αλλά και όσους θέλουν ένα κουτί με σωστό airflow για συμβατική αποδοτική κι αθόρυβη αερόψυξη.


Περί αισθητικής

Το αισθητικό κομμάτι το άφησα τελευταίο μιας και είναι κάτι αρκετά υποκειμενικό.
Το μόνο σίγουρο είναι ότι αντικειμενικά το κουτί είναι τεράστιο,καλοσχεδιασμένο και πολύ ποιοτικά κατασκευασμένο.
Φαίνεται ότι δεν έχει μείνει τίποτα στην τύχη κι ότι έχει γίνει προσπάθεια να βελτιωθεί ο ήδη καλός προκάτοχος στα λίγα αδύναμα του σημεία.
Στο θέμα εμφάνισης τώρα, κάποιοι μπορεί να το θεωρήσουν χοντρό, φλύαρο ή απλά άσχημο, προσωπικά βρίσκω το Cosmos II πολύ όμορφο, διακριτικό δεδομένου του όγκου του και σχεδιαστικά ισορροπημένο.
(Είπαμε γούστα είναι αυτά, μην πυροβολείτε...Απλά επιλέξετε άλλο κουτί εάν δεν συμπίπτουν οι απόψεις μας επί του αισθητικού θέματος.)
Σίγουρα θα προτιμούσα λιγότερο πλαστικό και περισσότερο αλουμίνιο στο περίβλημα και ίσως αλουμινένιο σκελετό για μείωση βάρους αλλά φοβάμαι τι αντίκτυπο θα είχε κάτι τέτοιο στην τελική τιμή του κουτιού.
Άλλη μια έλλειψη ,που πιστεύω ότι θα λυθεί εν καιρώ, είναι κι αυτή του πλαϊνού παραθύρου μιας και σε κουτιά τέτοιας κατηγορίας καλώς ή κακώς, συχνά στήνονται και συστήματα υψηλών επιδόσεων, μεγάλης αξίας και με ιδιαίτερη προσοχή στην εμφάνιση. Συστήματα που θεωρώ ότι είναι κρίμα να μένουν κρυμμένα πίσω από ένα τυφλό sidepanel.
Μ'αρέσει το ότι δεν έρχεται φορτωμένο με διάφορα αμφιβόλου χρησιμότητας παρελκόμενα που θα ανέβαζαν κι άλλο το κόστος (βλ, καλώδια, εργαλειοθήκες, σετ εργαλείων, μπρελόκ και mouse pads).
Ίσως λόγω της πολυπλοκότητας της κατασκευής του να έχει χάσει λίγο από τον mod friendly χαρακτήρα που είχε ο προκάτοχος του, μιας και οι επεμβάσεις πάνω του πλέον θα πρέπει να γίνονται με μεγαλύτερη προσοχή και με καλύτερο σχεδιασμό αλλά αυτό είναι φυσικό επακόλουθο της διαρκούς εξέλιξης και βελτίωσης των προϊόντων γενικοτερα.


Κλείνοντας, θα ήθελα να κάνω μια αναφορά στο σκεπτικό αξιολόγησης του case αλλά και στην τιμή του.

Χαρακτηριστικά:
Κατ'εμέ χάνει το 5αρι γιατί απλά έχει πολύ πλαστικό και σίδερο και δεν έχει παράθυρο.

Τιμή:
Ναι, είναι ακριβό αλλά όχι αδικαιολόγητα.
Η τιμή του δεν είναι παράλογη , το κουτί έχει R&D πίσω του κι αυτό φαίνεται, είναι ακριβό και σαν κατασκευή, έχει πολλά φρέσκα κομμάτια με ότι κόστος συνεπάγεται αυτό.
Συμπληρωματικά πιστεύω ότι θα πέσει σίγουρα κάτω από τα 300€ σχετικά σύντομα. Σε σχέση με ένα Obsidian 800 ή ένα HAF-X θεωρώ ότι αξίζει αυτά που ζητάει.
Το ότι εν καιρώ κρίσης μπορεί να μοιάζει ακριβό για τα δεδομένα της χώρας μας είναι άλλο θέμα και δεν θα πρέπει να συγχέεται με την σχέση αξίας/κόστους/τιμής πώλησης.
Γι αυτό και δεν θεωρώ ότι πρέπει να πάρει κάτω από 4.25, βαθμός που ίσως και να είναι αυστηρός τηρουμένων των αναλογιών...

Χρηστικότητα:
Κατά την άποψή μου χάνει το 5αρι γιατί εάν είχε αλουμινένιο σκελετό και racks θα ήταν 5 κιλά ελαφρύτερο και άρα αρκετά πιο πρακτικό.(και σίγουρα πιο ακριβό...)
Αφήνοντας το θέμα του βάρους και της μετακίνησης στην άκρη, το κουτί μετά το πρώτο αυτό σύντομο διάστημα χρήσης μοιάζει απόλυτα χρηστικό
και μόνο μετά από πιο εκτεταμένη χρήση ενδεχομένως να αποκαλύψει ζητήματα που δύσκολα γίνονται αντιληπτά με την πρώτη ματιά.

Οπότε με βάση την έως τώρα εμπειρία μου μαζί του δεν θεωρώ ότι του αξίζει κάτι λιγότερο από το 4,75
(το 5αρι όπως καταλάβατε το φυλάω για το Stacker II, Οbsidian 900 και TJ07 rev.2)

Πλεονεκτήματα:



• Μέγεθος
• Εμφάνιση
• Χώροι
• Ποιότητα κατασκευής
• Φινίρισμα
• Futureproof
• Σωστή υποδομή cable management
• Watercooling ready
• Αθόρυβη λειτουργία
• Ενσωματωμένο fan controller
• Hot swap bays

Μειονεκτήματα:

• Μέγεθος
• Bάρος
• Aπουσία εργοστασιακού παραθύρου

CoolerMaster Cosmos II


Approved by TheLab.gr's in house modder:


4/1/2012
Γιώργος Λιόλιος a.k.a SlackerXL & Κοπρίτης

Ευχαριστούμε θερμά την CoolerMaster για την παραχώρηση του δείγματος της παραπάνω παρουσίασης.

Μέχρι το πρόσφατο παρελθόν η κατηγορία των mini-itx ήταν άγνωστη για τους περισσότερους. Τα συστήματα που κυκλοφορούσαν στην εν λόγω κατηγορία ήταν είτε πολύ αδύναμα και προορισμένα για ειδικές χρήσεις είτε ήταν τόσο περιορισμένα σε δυνατότητες που, αν η ανάγκη για το περιορισμένο μέγεθος δεν ήταν επιτακτική, δεν δικαιολογούσαν ούτε στο ελάχιστο το χρηματικό αντίτιμο που απαιτούσε η απόκτησή τους.</div>

Η αναπόφευκτη ανταγωνιστικότητα των εταιριών δεν άφησε ανέπαφη ούτε τη συγκεκριμένη κατηγορία. Τα μέχρι πρότινος εξωτικά προϊόντα της Ζotac, που αδιαμφισβήτητα είχε τις πιο ενδιαφέρουσες και συνάμα ακριβές λύσεις στα mini-itx motherboards, δέχθηκαν το αναμενόμενο χτύπημα του πρωτοποριακούFusion της AMD. Ήταν η αρχή του προσιτού και πραγματικά λειτουργικού mini-itx computing.

Είναι λογικό, κάθε σύστημα να χρειάζεται τη στέγη του. Και ποιος καταλληλότερος στο να αναλάβει τη στέγαση του από την γνωστή μας Antec με χρόνια εμπειρίας στον συγκεκριμένο τομέα και όχι μόνο.

Στη σημερινή μας παρουσίαση, δίνει την ευκαιρία να δοκιμάσουμε το καμάρι της νέας σειράς κουτιών της για το πρότυπο m-itx με κωδικό ISK310-150.

Εν συντομία, πρόκειται για ένα μίνι κουτί σχεδιασμένο αποκλειστικά για m-itx motherboards που καταφέρνει σε τόσο περιορισμένο χώρο να έχει τις λιγότερεςπαραχωρήσεις σε δυνατότητες και καλαισθησία που να ταιριάζει γάντι σε οποιοδήποτε καθιστικό ή γραφείο.

Ας προχωρήσουμε λοιπόν στα χαρακτηριστικά του Antec ISK310-150.

Χαρακτηριστικά ISK310-150

Τα τεχνικά χαρακτηριστικά του Antec ISK 310-150 είναι τα ακόλουθα.

Συσκευασία / Συνοδευτικά

Το Antec ISK310-150 έρχεται σε μια απλή χάρτινη συσκευασία με λιτή περιγραφή του περιεχομένου στο πλάι, το λογότυπο της εταιρίας και μια μικρή εικόνα του κουτιού.

Η προστασία που παρέχει η εργοστασιακή συσκευασία είναι άριστη. Μόνο σε περίπτωση που το "πετάξουν από το αεροπλάνο" ενδέχεται να πληγωθεί το περιεχόμενο.

Το ISK310-150 έρχεται με πληθώρα συνοδευτικών για να κάνει τη ζωή σας ευκολότερη και το εσωτερικό του κουτιού σας, υπόδειγμα τακτοποίησης! Στο σύνολο έχουμε: Καλώδιο τροφοδοσίας, βάση για κάθετη στήριξη, διάφορες βίδες, δετικά/αυτοκόλλητους οδηγούς για διαχείριση καλωδίων και τέλος χάρτινα μονωτικά για το κάτω μέρος των σκληρών που ακουμπούν στη μεταλλική βάση.

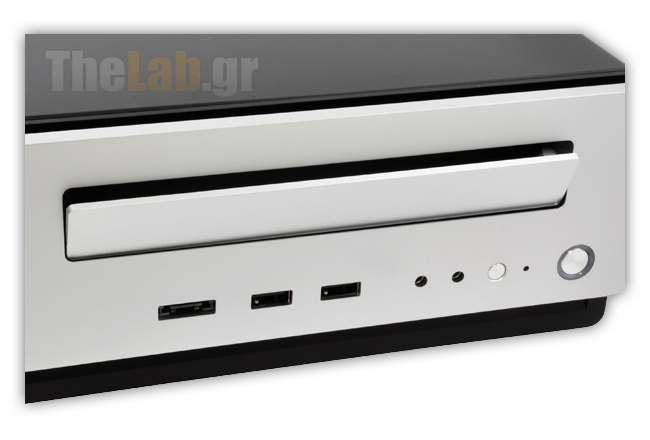

Εξωτερική Εμφάνιση

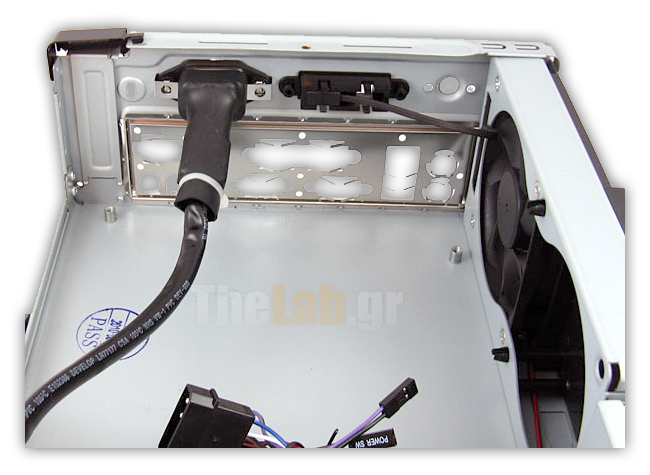

Εσωτερικό ISK310-150

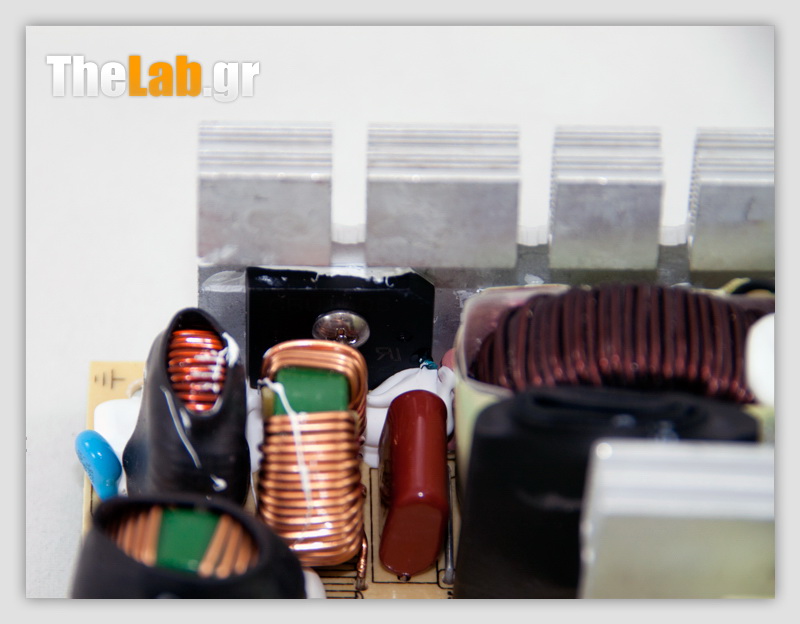

Το τροφοδοτικό έρχεται με τα παρακάτω βύσματα:

• 20/24-pin motherboard connector 25 cm long
• Οne ATX12V connector 34 cm long
• Τwo SATA power connectors and one miniature SATA power connector 25 cm long
• Τwo molex power connectors and one FDD power connector 26 cm long

Εγκατάσταση συστήματος

Η MSI E350-E45 εγκατεστημένη στο εσωτερικό του ISK310-150. Με ελάχιστο κόπο καλώδια και μητρική τακτοποιήθηκαν, και έμεινε χώρος ώστε να μπορεί να αναπνέει το εσωτερικό.




Να έχετε πάντα στο νου σας ότι πρόκειται για m-itx case οπότε ψύκτρες με ύψος μεγαλύτερο από 6,5cm απλά απορρίπτονται. Στην εικόνα έχουμε ακουμπήσει απλά μια ψύκτρα από s775 επάνω στην ήδη υπάρχουσα της MSI και προεξέχει περίπου 1πόντο. Κανονικά τοποθετημένη χωράει και αφήνει και 2 πόντους αέρα από πάνω της.



Επίλογος









Με τη σειρά ISK, και ειδικότερα με το ISK310-150, η Antec μπαίνει δυναμικά στο χώρο του mITX και επιβεβαιώνει με τον καλύτερο τρόπο την εμπειρία της στο κομμάτι το οποίο δραστηριοποιείται χρόνια τώρα.

Συγκεκριμένα το ISK310-150 είναι ένα ισορροπημένο προϊόν που κερδίζει τις εντυπώσεις από την πρώτη ματιά. Η κομψή του πρόσοψη και το λευκό χρώμα, προσωπικά, θα ήταν αρκετά για να με κερδίσουν. Στη σελίδα της εταιρίας το κουτί τιμάται στα $99.95(MSRP) και στην Ευρώπη οι τιμές κυμαίνονται από 66€.

Από λειτουργικής απόψεως το κουτί είναι αρκετά εύχρηστο αφού ο εσωτερικός και εξωτερικός σχεδιασμός δεν δημιουργεί προβλήματα. Ο TriCool των 80mm φροντίζει τον εξαερισμό και τις θερμοκρασίες του εσωτερικού κρατώντας τες όσο το δυνατόν χαμηλότερα με το λιγότερο δυνατό θόρυβο. Πάντα με δυνατότητα επιλογής της ταχύτητας λειτουργίας του.

Ποιοτικά η κατασκευή του κουτιού είναι άριστη με ικανού πάχους λαμαρίνα(0.8mm) που το κάνει πολύ στιβαρό και με πολύ καλή βαφή. Παράταιρο σημείο η πλαστική πρόσοψη. Πιστεύουμε ότι στην τιμή του θα μπορούσαν να έχουν χρησιμοποιήσει αλουμίνιο. Τέλος, η ισχύς του παρεχόμενου τροφοδοτικού κρίνεται παραπάνω από ικανοποιητική για να φιλοξενήσει όλες τις mITX ανησυχίες σας αν και θα επιθυμούσαμε μεγαλύτερο Efficiency.

Συνοψίζοντας, πρόκειται για ένα απόλυτα αξιόλογο κουτί, άριστου σχεδιασμού και εμφάνισης που δεν μπορεί να αφήσει κανένα ασυγκίνητο αφού κινείται στηχρυσή τομή μεγέθους και λειτουργικότητας.

Συνοπτικά τα πλεονεκτήματα / μειονεκτήματα του ISK310-150 της Antec είναι τα παρακάτω:

Πλεονεκτήματα



• Εμφάνιση
• Κατασκευή
• Συνδεσιμότητα πρόσοψης
• Παροχή τροφοδοτικού
• 80mm TriCool με δυνατότητα ρύθμισης
• Επιλογές τοποθέτησης(οριζόντια/κάθετα)



Μειονεκτήματα



• Τιμή
• Δύστροπη χρήση Optical Drive.
• Ποιότητα πρόσοψης
• Απουσία usb3.0
• Efficiency τροφοδοτικού



Δεδομένου όλων των παραπάνω, η βαθμολογία που αποσπά το ISK310-150 είναι:









Ευχαριστούμε θερμά την Antec για τη διάθεση του δείγματος.





Καρόπουλος (NoDsl) Διονύσιος

Η Coolermaster φαίνεται να έχει μπει για τα καλά στο παιχνίδι φέτος, αφού δεν σταματάει να παρουσιάζει τα νέα επιτεύγματα των μηχανικών της το ένα μετά το άλλο. Δεν πάει καιρός τώρα που σας παρουσιάσαμε το καινούριο μοντέλο Storm Enforcer, ενώ σήμερα θα σας παρουσιάσουμε το ολοκαίνουριο Silencio 550.

Για να μπείτε στο κλίμα, πρόκειται για ένα κομψό mid tower case το οποίο θα μπορούσατε άνετα να το τοποθετήσετε στο σαλόνι του σπιτιού σας ως κόσμημα. Κι αυτό γιατί διαθέτει μία πολύ όμορφη πρόσοψη από μαύρο plexi glass, ενώ όλο το interior είναι μαύρου χρώματος χωρίς παράθυρα ή mesh.

O εσωτερικός χώρος είναι παρόμοιος με αυτός του enforcer αλλά με κάποιες σημαντικές αλλαγές που μας κέντρισαν το ενδιαφέρον. Ας προχωρήσουμε όμως και να δούμε πιο κοντά το νέο αυτό κουτάκι της Coolermaster με όνομα Silencio 550.

Τεχνικά Χαρακτηριστικά

Όπως σας είχαμε αναφέρει και στο προηγούμενο review, η Coolermaster προσπαθεί να προσπαθεί να εδραιωθεί στον χώρο των Mid cases, έχοντας αυτή την στιγμή ένα αρκετά εντυπωσιακό lineup, με το HAF 912 Plus στην τιμή των 85 Ευρώ, το απλό HAF 912 στην τιμή των 80 Ευρώ, το HAF 922 στα 100 Ευρώ και το Storm Scout στα 95 Ευρώ και Storm Enforcer, στην τιμή 89 Ευρώ.

Το σημερινό κουτί μας, Silencio 550 κοστίζει 79 Ευρώ και είναι μία τίμια επιλογή για αυτά που προσφέρει. Τα τεχνικά χαρακτηριστικά του δεν είναι τόσο εντυπωσιακά όσο οι εικόνες που θα ακολουθήσουν στην συνέχεια.

Όπως βλέπετε στην παραπάνω φωτογραφία σας παρουσιάζουμε τις ακριβείς διαστάσεις του κουτιού. Σημαντικό είναι ότι μπορείτε να εγκαταστήσετε μία καινούρια μεγάλη κάρτα γραφικών χωρίς να έχετε πρόβλημα. Για να γίνει αυτό, θα πρέπει να αφαιρέσετε το cage που εμποδίζει.

Συσκευασία και παρελκόμενα

Το κουτί βρίσκεται καλά στερεωμένο ανάμεσα στα δύο χοντρά αφρολέξ που το συγκρατούν, ενώ η πλαστική σακούλα το προστατεύει από τυχόν γρατζουνιές και σκόνη.

Φινίρισμα και Σχεδίαση

Να το, μπροστά σας στέκεται το καινούριο Coolermaster Silencio 550. Ένα όμορφο και λιτό mid case για τον απλό μέσο χρήστη και όχι μόνο.

Όπως είπαμε, δεν περιέχει παράθυρο με plexi glass αλλά είναι κλειστό.

Κάνοντας zoom βλέπουμε καλύτερα έναν ανεμιστήρα, ο οποίος αναλαμβάνει να διώξει έξω από το κουτί τα θερμά στρώματα αέρα.

Κάνοντας περισσότερο zoom με τον φακό, βλέπουμε ότι οι βίδες για να ανοίξετε το κουτί είναι thumbscrews – δηλαδή δεν απαιτείτε κατσαβίδι, αλλά αρκεί ο δύναμη του αντίχειρα.

Και από πίσω, πάμε κάτω από το Silencio. Εκεί βλέπουμε 4 ποδαράκια καθώς και ένα φίλτρο σκόνης υπό μορφής σήτας.

Η σήτα μπαίνει και βγαίνει πολύ άνετα, απλά σέρνοντας την μέσα-έξω. Όπως παρατηρείτε έχει πολύ συμπαγές πλέγμα, γεγονός που δεν αφήνει εύκολα την σκόνη να εισχωρήσει στο εσωτερικό του κουτιού.

Τέλος, θα θέλαμε να αναφερθούμε στα ποδαράκια ή αλλιώς τις 4 βάσεις που σταθεροποιούν το κουτί. Σε αντίθεση με τα κουτιά που κυκλοφορούν στην ίδια κατηγορία τιμής, βλέπουμε πλαστικές βάσεις που τρίζουν ή κανουν θόρυβο. Εδώ όμως, το Silencio έρχεται με rubbers γεγονός που μειώνει αισθητά παρόμοιους θορύβους και τριξίματα.

Έξυπνοι χώροι

Ας ανοίξουμε την μπροστινή πύλη και να δούμε τι κρύβει στο εσωτερικό του.

Ωωωωω, βλέπουμε καλά; Το μπροστινό panel διαθέτει σκληρό αφρολέξ για να κρατήσει τυχόν σκόνες και φυσικά τον θόρυβο μακρυά. Πολύ καλή επιλογή για την Coolermaster

Επίσης, βλέπετε την υποδοχή του SSD τον οποίο μπορείτε να βάζετε και να βγάζετε με το χέρι. Σ'άυτήν την τρύπα υπάρχει adaptor, παρόμοιος με αυτόν που έχουν οι φορητοί υπολογιστές (laptop) έτσι ώστε να μπορείτε να βάζετε και να βγάζετε άμεσα και γρήγορα έναν SSD δίσκο από το σύστημά σας.

Αφαιρώντας το αριστερό πλαινό παράθυρο βλέπουμε ότι διαθέτει κι αυτό ένα μεγάλο στρώμα ηχομόνωσης!

Εγκατάσταση Ήρθε η ώρα να βάλουμε hardware, να δώσουμε ρεύμα και να ζωντανέψουμε το Silencio. Πάμε λοίπόν...

Βλέπετε το εσωτερικό του Silencio 550 να είναι ντυμμένο στα μαύρο χρώματα, καθώς επίσης και τα καλώδια που έρχονται μαζί με το case.

Από μία ακόμα λήψη του φακού, μπορείτε να διακρίνετε τα cages τα οποία μπορείτε ελεύθερα να αφαιρέσετε έτσι ώστε να μεγαλώσει ο χώρο μέσα στο κουτί (για πιθανή εγκατάσταση καινούριας και μεγάλης κάρτας γραφικών).

Στην πίσω πλευρά βλέπουμε ότι αν και διαθέτει άνοιγμα στην πλευρά του socket, δεν είναι αρκετά μεγάλο για να μας βοηθήσει στην εγκατάσταση της ψύκτρας.

Τοποθετούμε τους αποστάτες, χρησιμοποιώντας την ειδική βίδα που δίνει η Coolermaster στα παρελκόμενα. Με αυτό τον τρόπο μπορούμε να βιδώσουμε σωστά και αποτελεσματικά τις βάσεις της μητρικής μας στο κουτί. Πρόκειται για ένα κάλυμμα βίδας, το οποίο φοράτε πάνω στους αποστάτες, με αποτέλεσμα να μην χρειάζεστε καρυδάκι ή σωληνωτό κλειδί αλλά… ένα απλό σταυροκατσάβιδο. : ) <cage ssd="">

Ο τρόπος εισαγωγής/εξαγωγής των DVD-Roms είναι απλά άψογος. Χωρίς καμία βίδα, κανένα εργαλείο μέσα σε 5 δευτερόλεπτα έχετε τελειώσει.

ΕπίλογοςTo Silencio 550 είναι ένα mid κουτί που απευθύνετε σ’αυτούς που τους ενδιαφέρουν τρία πράγματα:

1. Ησυχία





2. Σκόνη





3. Εμφάνιση





Η Antec είναι μία εταιρεία με πολύχρονη παρουσία στον χώρο των κουτιών υπολογιστών. Κατά καιρούς έχει παρουσιάσει προϊόντα που έχουν αποτελέσει αντικείμενο πόθου για πολλούς από μας. Σήμερα θα σας παρουσιάσουμε το Antec Six Hundred v2, μία βελτιωμένη έκδοση ενός κουτιού που κυκλοφορεί εδώ και αρκετό καιρό. Δεδομένου ότι η προηγούμενη έκδοση δεν έχει περάσει από το κόσκινο του εργαστηρίου μας, ο γράφων αποφάσισε να το εξετάσει μεμονωμένα και όχι σε αντιπαραβολή με τον προκάτοχό του.

Το Six Hundred (ή για συντομία 600 από εδώ και πέρα) ανήκει στην κατηγορία των gaming κουτιών. Αυτό για πολλούς σημαίνει δυνατό και επεκτάσιμο σύστημα ψύξης, παράθυρο, φωτάκια και άπλετο χώρο. Η Antec προσπάθησε να ικανοποιήσει τις προσδοκίες των ανά την υφήλιο gamers με ένα midi tower κουτί που εκ πρώτης όψεος φαντάζει εντυπωσιακό. Είναι όμως;

Συσκευασία και Περιεχόμενα

Η συσκευασία του 600 είναι η τυπική για ένα midi tower κουτί. Περιλαμβάνει πληθώρα φωτογραφιών και πληροφοριών κατατοπίζοντας τον υποψήφιο αγοραστή για το τι μπορεί να περιμένει. Δίπλα στην μεγάλη φωτογραφία του 600 υπάρχει ένα λογότυπο που αναφέρει "SSD Hard Drive Compatible". Όσοι έχετε πρόσφατο το review toy DF-85 ίσως έχετε αρχίσει να κάνετε υποθέσεις. Όσοι δεν το έχετε, δείτε τις παρακάτω φωτογραφίες:

Το 600 έχει την δυνατότητα να φιλοξενήσει έναν Hot Swap δίσκο 2.5". Ενδιαφέρον...

Προχωρώντας στις υπόλοιπες όψεις τις συσκευασίας, ενημερωνόμαστε για το σύστημα ψύξης, το οποίο περιλαμβάνει έναν ανεμιστήρα 200mm TriCool με μπλε φωτισμό στο επάνω μέρος και έναν ανεμιστήρα 120mm TwoCool με επίσης μπλε φωτισμό στο πίσω μέρος. Επιπλέον, το σύστημα διαθέτει πλενόμενα φίλτρα και υπόσχεται πολύ καλή ροή αέρα. Τέλος στην πίσω όψη της συσκευασίας υπάρχουν φωτογραφίες του εσωτερικού του κουτιού καθώς και ένας πίνακας ο οποίος αναλύει τα τεχνικά χαρακτηριστικά του 600.

Ανοίγοντας την συσκευασία, πέρα από το κουτί βρίσκουμε ένα σακουλάκι με κάποια έντυπα, τις απαραίτητες βίδες και δύο δεματικά για την καλύτερη τακτοποίηση των καλωδίων. Να τονίσουμε εδώ ότι δεν υπάρχει manual, παρά μόνο ένα δισέλιδο το οποίο περιγράφει συνοπτικά τις βασικές λειτουργίες/χαρακτηριστικά του 600 και παραπέμπει τον χρήστη στην ιστοσελίδα της Antec για αναλυτικότερες οδηγίες. Τέλος σε μια σελίδα Α4 χωρίς κείμενο (αλλά με φωτογραφίες) περιγράφεται μία θέση για οδηγό 2.5" που δεν αναφέρεται πουθενά αλλού...Περισσότερα επ'αυτού όμως σε επόμενη ενότητα.

Το εξωτερικό

Ας ξεκινήσουμε με το εξωτερικό του κουτιού. Κατά την άποψη του γράφοντος το 600 είτε θα το λατρέψεις, είτε θα το μισήσεις. Αναμφισβήτητα όμως κερδίζει το βλέμμα. Τα υλικά κατασκευής του είναι λαμαρίνα SECC πάχους 0.6mm και πλαστικό. Σε γενικές γραμμές δεν αποπνέει συναίσθημα πολυτέλειας, χωρίς όμως να χαρακτηρίζεται φτηνό.

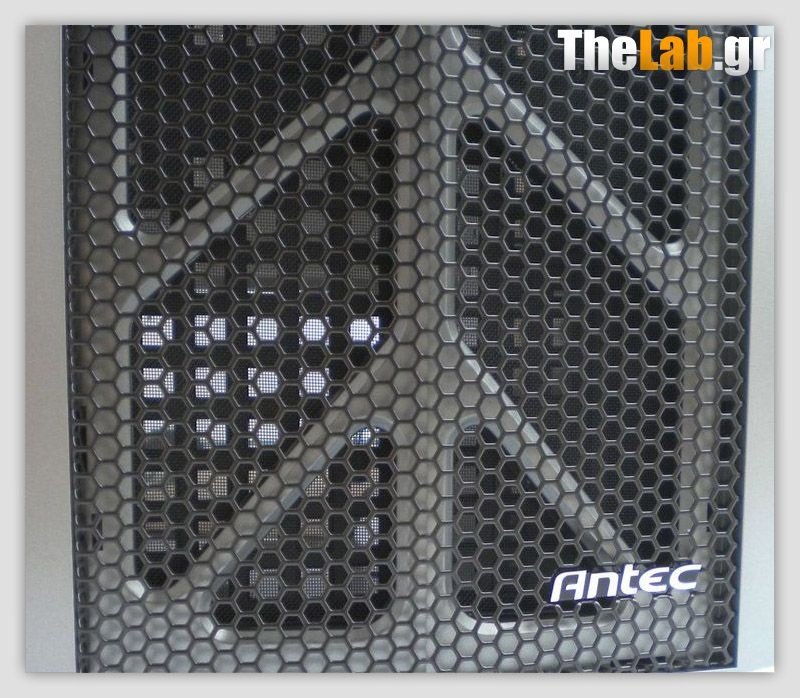

Η εμπρόσθια όψη του 600 φιλοξενεί τα 3 εξωτερικά φατνία των 5.25" καθώς και την υποδοχή για Hot Swap Οδηγό των 2.5". Κάτω από αυτά υπάρχει μία μεγάλη σίτα για την εισαγωγή δροσερού αέρα στο εσωτερικό του κουτιού, ενώ κάτω δεξιά υπάρχει ένα διακριτικό λογότυπο της Antec.

Ένα μεγάλο ποσοστό του πλαϊνού πάνελ καλύπτεται από διαφανές παράθυρο. Στο ύψος όπου συνήθως τοποθετείται η κάρτα γραφικών, υπάρχουν γρίλιες για την τοποθέτηση ενός επιπλέον ανεμιστήρα εισαγωγής. Το παράθυρο έρχεται με μία προστατευτική ζελατίνα (δεν θα την δείτε στις φωτογραφίες) ώστε να διασφαλισθεί ότι η πρώτη γρατζουνιά θα είναι από τα δικά σας χέρια. Όπως βλέπετε στην φωτογραφία, το επάνω μέρος του 600 μας επιφυλάσσει κάτι διαφορετικό από το μέσο midi tower. Περισσότερα όμως σε λίγο...

Το πίσω μέρος του 600 μπορούμε να πούμε ότι είναι αδιάφορο. Άβαφη λαμαρίνα, ένας ανεμιστήρας εξαγωγής των 120mm, δύο τρύπες για υδρόψυξη και το τροφοδοτικό στο κάτω μέρος. Συνηθισμένα πράγματα. Το μοναδικό στοιχείο που το διαφοροποιεί είναι το πανελάκι στο επάνω μέρος που ρυθμίζει την ταχύτητα των ανεμιστήρων και τον φωτισμό.

Όπως φαίνεται και στην φωτογραφία, ενώ για τον πίσω ανεμιστήρα μπορούμε να ελέγξουμε τόσο τις στροφές όσο και τον φωτισμό, για τον εμπρός ανεμιστήρα είναι δυνατός μόνο ο έλεγχος των στροφών του. Ο φωτισμός θα παραμένει πάντα ενεργοποιημένος.

Τελευταίο θα δούμε το επάνω μέρος του 600. Ο μεγάλος ανεμιστήρας των 200mm και το industrial σύστημα στήριξής του κερδίζουν το μάτι και μαζί την πρώτη εντύπωση. Παραφωνία αποτελεί η χρήση πλαστικού στο σύστημα στήριξης μιας και δεδομένου του σχήματός του θα μπορούσε να χρησιμοποιηθεί και σαν χειρολαβή. Στο μπροστά τμήμα υπάρχει και το συνηθισμένο πάνελ εισόδων εξόδων που στην περίπτωσή μας αποτελείται από 3 θύρες USB2.0, και τις κλασσικές συνδέσεις ήχου για μικρόφωνο και ακουστικά. Δύο ανισομεγέθη μπουτόν εκτελούν τα χρέη reset και on/off ενώ οι μικρές κουκκίδες που βλέπετε ανάμεσα στα δεξιά των USB είναι οι ενδεικτικές λυχνίες του κουτιού. Προφανώς για λόγους κοστολογίου δεν υπάρχει ούτε θύρα eSATA ούτε USB3.0. Κρίμα, γιατί ειδικά την eSATA την έχουμε συναντήσει ακόμα και πολύ οικονομικότερες υλοποιήσεις. Αυτό όμως που δεν δικαιολογείται είναι η παράλειψη σήμανσης των συνδέσεων ήχου, από τις οποίες απουσιάζει οποιαδήποτε ένδειξη (είτε χρωματική - πράσινη/ροζ, είτε με τη μορφή κάποιου εικονιδίου). Προσοχή λοιπόν, μιας και ο γράφων έχει με αυτό τον τρόπο κάψει μικρόφωνο...

Τέλος όπως φαίνεται σε ένα βαθμό από τις φωτογραφίες, το τμήμα ανάμεσα στο πάνελ εισόδων - εξόδων και τον ανεμιστήρα είναι φιμέ και παρέχει μερική ορατότητα του εσωτερικού του κουτιού. Το κατά πόσον αυτό έχει κάποιο αισθητικό αποτέλεσμα θα το δούμε όταν στήσουμε το κουτί.

Το εσωτερικό

Αφού λύσουμε και τις 4 χειρόβιδες των πλαινών πάνελ, αποκτούμε πλήρη εποπτεία εσωτερικού του Six Hundred. Όπως έχετε ήδη καταλάβει από τις φωτογραφίες του εξωτερικού, το εσωτερικό τμήμα δεν είναι βαμμένο. Προφανώς και αυτή η παράλειψη έγινε με σκοπό την μείωση του κόστους. Παρ' όλα αυτά, εν έτοι 2011 το θεωρούμε απαράδεκτο ένα gaming κουτί με πλαινό παράθυρο να στερείται βαμμένου εσωτερικού. Αφήνοντας τις αισθητικές παραλείψεις, παρατηρούμε το ομολογουμένως τεράστιο κενό που υπάρχει στην λαμαρίνα στήριξης της μητρικής. Λογικά δεν θα υπάρχει πρόβλημα με καμία μητρική για την τοποθέτηση του συστήματος ψύξης. Επίσης υπάρχουν και δύο οπές για την διέλευση των καλωδίων (δεδομένου το πλαινού παραθύρου το cable management επιβάλεται). Παρά την ύπαρξη μεγάλων οπών, το κουτί δεν αντιμετωπίζει κανένα πρόβλημα στιβαρότητας λόγω των νεύρων που υπάρχουν στην λαμαρίνα.

Ρίχνοντας μια πιο προσεκτική ματιά στο πίσω μέρος του κουτιού βλέπουμε ότι δυστυχώς τα καλύμματα των 8 θυρών επέκτασης είναι μόνιμα συνδεδεμένα στο κουτί. Αυτό σημαίνει ότι άπαξ και αφαιρεθούν, είναι άχρηστα και σε περίπτωση που αλλάξετε την διάταξη τοποθέτησης των καρτών επέκτασης, θα χρειαστείτε ανταλλακτικά καλύμματα με βίδες. Το ίδιο ισχύει και για το λαμάκι της μητρικής, αλλά δεν μας απασχολεί και ιδιαίτερα, δεδομένου ότι όλες οι μητρικές έχουν το δικό τους.

Παρατηρώντας την θέση όπου θα τοποθετηθεί το τροφοδοτικό, βλέπουμε ότι υποχρεωτικά θα τοποθετηθεί με τον ανεμιστήρα στο πάνω μέρος. Αυτό σημαίνει ότι θα ψύχεται με τον θερμό αέρα που υπάρχει στο εσωτερικό του κουτιού, αλλά δεν θα κινδυνεύει τόσο από την εισροή σκόνης.

Ας περάσουμε στον τμήμα του κουτιού που στεγάζει τα μέσα αποθήκευσης. Το σχέδιο και η διάταξη σε γενικές γραμμές παραπέμπει στην δεκαετία που μας πέρασε. Τα πάντα χρειάζονται βίδες. Από επάνω προς τα κάτω έχουμε 3 εξωτερικές θέσεις 5.25", την hot plug υποδοχή για συσκευή των 2.5" και 6 υποδοχές για σκληρούς δίσκους των 3.5". Στον πάτο του κουτιού υπάρχουν 4 μυστηριώδεις τρύπες. Θυμάστε το έντυπο που είδαμε σε προηγούμενη ενότητα; Εδώ μπορεί να στερεωθεί μία μονάδα των 2.5". Μας προξένησε εντύπωση ότι δεν αναφέρεται πουθενά στην συσκευασία του Six Hundred.

Τέλος θα ανοίξουμε την πρόσοψη. Ξεκουμπώνοντας τα 3 πλαστικά αυτάκια στην αριστερή πλευρά της πρόσοψης, την αφαιρούμε και αποκτούμε πρόσβαση στο φίλτρο εισόδου. Ξεκουμπώνοντας άλλα δύο πλαστικά αυτάκια αφαιρούμε την βάση στήριξης των 2 προαιρετικών ανεμιστήρων εισαγωγής διαμέτρου 120mm, οι οποίοι εάν τοποθετηθούν μπορούν να εξασφαλίσουν καλές θερμοκρασίες και στους 6 σκληρούς δίσκους που μπορεί να δεχθεί το 600.

Όλα όσα διαβάσατε στις προηγούμενες σελίδες (ή έστω τα περισσότερα από αυτά) μπορούν να συνοψιστούν στον παρακάτω πίνακα που περιέχει αναλυτικά τα τεχνικά χαρακτηριστικά του Antec 600.

Στήνοντας το κουτί

Σε γενικές γραμμές το 600 δεν προβλημάτισε κατά το στήσιμό του. Δυστυχώς κατά την διάρκεια του review είχαμε στην διάθεσή μας μόνο mATX μητρική, οπότε σε ένα βαθμό θα το δείτε "άδειο". Είχαμε όμως μία Thermalright Ultra 120 Extreme και έτσι μπορούμε να δούμε εάν το πλάτος του 600 είναι ικανοποιητικό. Όπως αναφέραμε και νωρίτερα, το τροφοδοτικό τοποθετείται μόνο με τον ανεμιστήρα προς τα επάνω, οπότε καλό είναι να εξοπλίσετε το κουτί με έναν επιπλέον ανεμιστήρα προσαγωγής αέρα ώστε να διασφαλίσετε την ύπαρξη φρέσκου και δροσερού αέρα στο εσωτερικό του. Οι διάφορες οπές για την διαχείρηση καλωδίων βοηθούν στην τακτοποίηση του εσωτερικού, ενώ η θέση και τον εσωτερικό δίσκο των 2.5" αναλαμβάνει να στηρίξει τον SSD σας.

Κλείνοντας το καπάκι διαπιστώσαμε ότι η Ultra 120 Extreme χωράει οριακά. Ακουμπά ελάχιστα πάνω στο plexiglass, χωρίς όμως να εμποδίζει το καπάκι από το να κλείσει άνετα. Αφού κλείσαμε το κουτί και ξεκινήσαμε το σύστημα, διαπιστώσαμε ότι η λειτουργία του 600 χαρακτηρίζεται από ησυχία και απουσία τριγμών. Η δυνατότητα ρύθμισης των στροφών των ανεμιστήρων (από το άβολα τοποθετημένο πανελάκι) μπορεί να κάνει το 600 από πρακτικά αθόρυβο έως αποδοτικά θορυβώδες (στο σύντομο διάστημα της συμβίωσης μαζί του ο μοναδικός θόρυβος που ακουγόταν ήταν η ροή του αέρα). Το φιμέ πλαστικό που βρίσκεται στο επάνω μέρος δυστυχώς δεν μπόρεσε να φανεί αντάξιο των προσδοκιών της Antec, μιας και η υπάρξη του DVD-ROM ακριβώς από κάτω έκρυψε την θέα προς το εσωτερικό του κουτιού. Μάλιστα εάν έχετε την "κακή" συνήθεια να βάζετε στο συγκεκριμένο σημείο τασάκια, καφέδες κλειδιά κλπ μάλλον θα αποτελέσει μια εστία γρατζουνιών.

Συμπεράσματα

Το Six Hundred v2 της Antec μας άφησε με ανάμεικτα συναισθήματα. Η ύπαρξη της θύρας Hot Swap είναι κατά την άποψη του γράφοντος ένα χαρακτηριστικό που αν και δίνει το wow effect στο προϊόν, στην ουσία δεν προσδίδει κάτι στην χρηστικότητά του. Οι περισσότεροι από τους πιθανούς χρήστες του χρησιμοποιούν δίσκους 3.5", περιορίζοντας τις 2.5" στους SSD οι οποίοι δεν έχουν κάποιο ιδιαίτερο λόγο να τοποθετηθούν σε Hot Swap υποδοχή (με μοναδική εξαίρεση εάν θέλουμε να κάνουμε συχνά hdderase και η μητρική μας βλέπει τον SSD ως frozen). Δεδομένου λοιπόν του γεγονότος ότι το 600 v2 είναι μία βελτίωση του 600, θα περιμέναμε να βλέπαμε θύρες USB3.0 & eSATA και σαφώς θα προτιμούσαμε θύρα Hot Plug των 3.5". Η τιμή μάλιστα στην οποία μπορούμε να το βρούμε στην αγορά (από 100 ευρώ) το φέρνει σε δύσκολη θέση απέναντι στον ανταγωνισμό. Ας δούμε όμως συνοπτικά τα θετικά και αρνητικά σημεία του 600.

Θετικά

• Δυνατό σύστημα ψύξης (με δυνατότητα επιπλέον επέκτασης)

• Ύπαρξη hot plug θέσης 2.5"

• Ύπαρξη εσωτερικής θέσης 2.5"

• Φωτιζόμενοι ανεμιστήρες

• Πάνελ ελέγχου ανεμιστήρων

• Ύπαρξη οπής για την ψύκτρα του επεξεργαστή

• Φίλτρο στην θέση ανεμιστήρα εισόδου

Αρνητικά

• Απουσία θυρών USB3.0 & eSATA

• Απουσία ένδειξης στις θύρες ήχου

• Άβαφο εσωτερικό

• Καπάκια θυρών επέκτασης χωρίς δυνατότητα επανατοποθέτησης

• Υποχρεωτική τοποθέτηση του τροφοδοτικού με τον ανεμιστήρα προς τα επάνω

Κλείνοντας, θα θέλαμε να ευχαριστήσουμε την Antec για την παραχώρηση του δείγματος.

Μετά το Sugo SG07, ο Φαγάνας θα βοηθήσει στη δοκιμή ακόμη ενός κουτιού (case), πάλι της Silverstone. Στη σημερινή παρουσίαση λοιπόν θα δούμε από κοντά το Fortress FT03 και το PSU που επιλέξαμε για να το εξοπλίσουμε, ένα Strider ST50F-P. Την παρέα συμπληρώνει ένα κιτ κοντών καλωδιώσεων (PP05), οι οποίες ταιριάζουν γάντι σε μικρά κουτιά, όπως το FT03. Οι συγκεκριμένες καλωδιώσεις είναι συμβατές μόνο με τη σειρά PSUs Strider της Silverstone.

Πριν ξεκινήσουμε την παρουσίαση ας πούμε λίγα λόγια για το FT03. Καταρχήν το airflow μέσα σε αυτό ακολουθεί την ίδια φιλοσοφία με τα Raven RV02 καιFortress FT02, όπου ο φρέσκος αέρας εισέρχεται από το κάτω μέρος του case και μετέπειτα ακολουθεί ανοδική πορεία για να εξαχθεί τελικά από το επάνω μέρος (stack effect cooling).

Η κύρια φιλοσοφία που υιοθέτησαν οι μηχανικοί της Silverstone για την κατασκευή του FT03 ήταν να δώσουν στο χρήστη όσο το δυνατόν περισσότερο χώρο με ταυτόχρονη μείωση του βάθους του case, έτσι ώστε να μπορεί να τοποθετηθεί παντού στο σπίτι/γραφείο με ευκολία. Το FT03 υποστηρίζει μητρικές μεγέθους μέχρι και Micro-ATX, οι οποίες τοποθετούνται με κλίση 90 μοιρών μέσα σε αυτό. Μπορεί να δεχτεί επίσης VGAs μήκους μέχρι και 13.7 ίντσες αλλά και full tower ψύκτρες!

Τεχνικά Χαρακτηριστικά Τα τεχνικά χαρακτηριστικά του FT03 παραθέτονται στον παρακάτω πίνακα.

Τα τεχνικά χαρακτηριστικά του PSU (SST-ST50F-P), το οποίο θα συνδέσουμε στο FT03, παραθέτονται στον παρακάτω πίνακα.

Στον επόμενο πίνακα παραθέτονται οι καλωδιώσεις του ST50F-P.

Ο παρακάτω πίνακας παραθέτει όλες τις καλωδιώσεις (καθώς και το μήκος τους) που παρέχει το PP05, του οποίου η τιμή αγγίζει τα 14 ευρώ (χωρίς ΦΠΑ). Μια πολύ καλή τιμή για τις καλωδιώσεις που παρέχει.

Κάτι που παρατηρήσαμε στο PP05 σετ καλωδιώσεων είναι ότι οι PCIe καλωδιώσεις είναι μονές, οπότε σε PSUs όπως το ST50F-P που διαθέτει μία μόνο modular έξοδο για PCIe καλωδίωση υπάρχει ένα θέμα, μιας και σχεδόν όλες οι ισχυρές VGA απαιτούν δύο PCIe. Οπότε στη συγκεκριμένη περίπτωση αναγκαστικά θα χρησιμοποιήσετε τη στάνταρ μακριά καλωδίωση του ST50F-P και όχι την κοντή του PP05. Ο τελευταίος πίνακας παρουσιάζει τις δυνατότητες των επιμέρους rails του ST50F-P.

Συσκευασία και Περιεχόμενα FT03 Η συσκευασία του FT03 είναι αρκετά μεγάλη και προστατεύει καλά το περιεχόμενό της.

Τα συνοδευτικά του FT03 περιορίζονται σε ένα εγχειρίδιο, δύο δέστρες καλωδίων, ένα bracket για την τοποθέτηση SSD και μιας καλωδίωσης για τη σύνδεση 3 ανεμιστήρων σε ένα 4 pin molex.

Συσκευασία και Περιεχόμενα ST50F-P

Η συσκευασία του ST50F-P έφτασε στα χέρια μας εμφανώς ταλαιπωρημένη, αλλά ευτυχώς τα περιεχόμενά της ήταν άθικτα.

Ανοίγοντάς την διακρίνουμε το PSU και τις καλωδιώσεις του.

Μέσα στη συσκευασία, εκτός από τις modular καλωδιώσεις και το καλώδιο τροφοδοσίας βρίσκουμε αρκετές δέστρες καλωδίων και δεματικά, τέσσερις βίδες χειρός και τέσσερις απλές, καθώς και δύο εγχειρίδια. Αρκετά πλούσια συνοδευτικά για ένα τόσο οικονομικό PSU.

Ας δούμε τώρα από κοντά και το ST50F-P.

Συσκευασία και Περιεχόμενα PP05 To set καλωδιώσεων PP05 έρχεται μέσα σε μια απλή συσκευασία.

Οι καλωδιώσεις που περιέχονται στο PP05 θα λύσουν τα χέρια όσων θέλουν να εξασκήσουν το ευγενές άθλημα του cable management σε πολύ μικρά κουτιά, αρκεί βέβαια να διαθέτουν ένα Silverstone PSU της σειράς Strider.

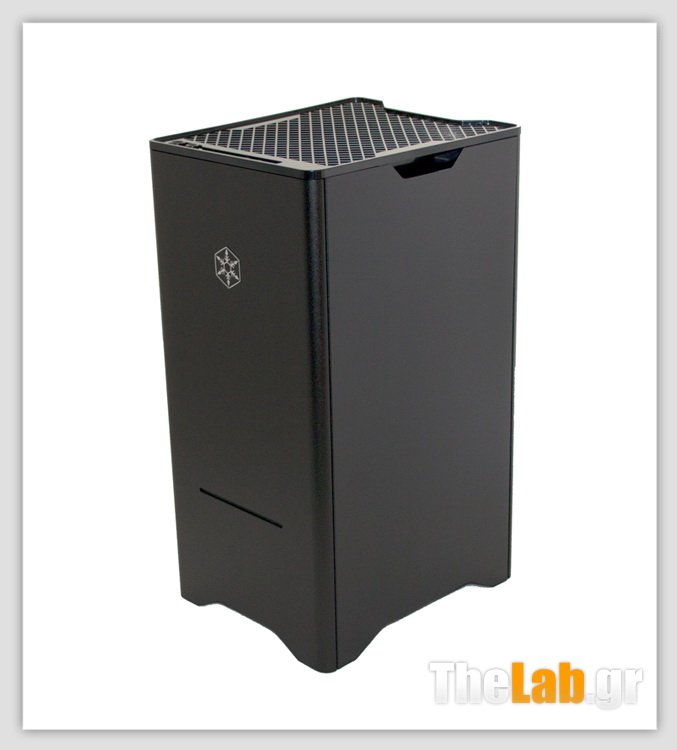

Εξωτερικό Μέρος FT03

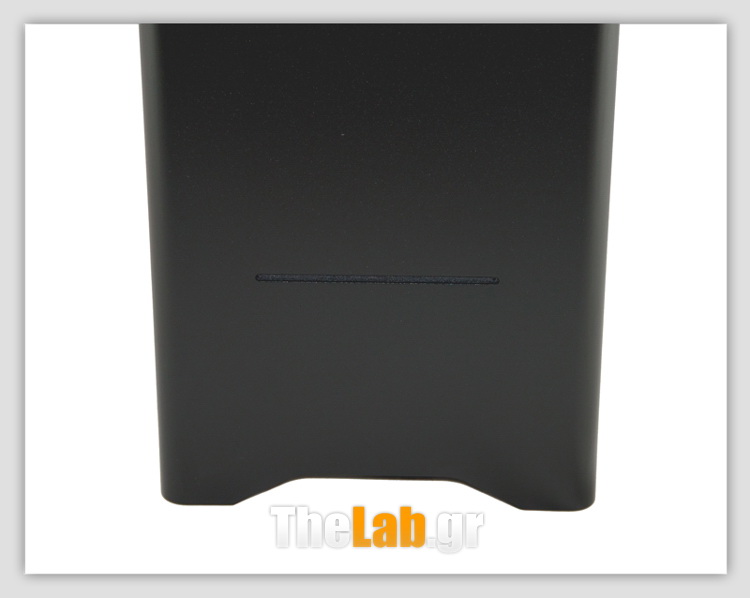

Η εμφάνιση του FT03 είναι ιδιαίτερη, μιας και σε καμιά από τις τέσσερις πλευρές του κουτιού δεν υπάρχουν καλώδια. Αυτά κρύβονται επιμελώς κάτω από το κάλυμμα του πάνω μέρους.

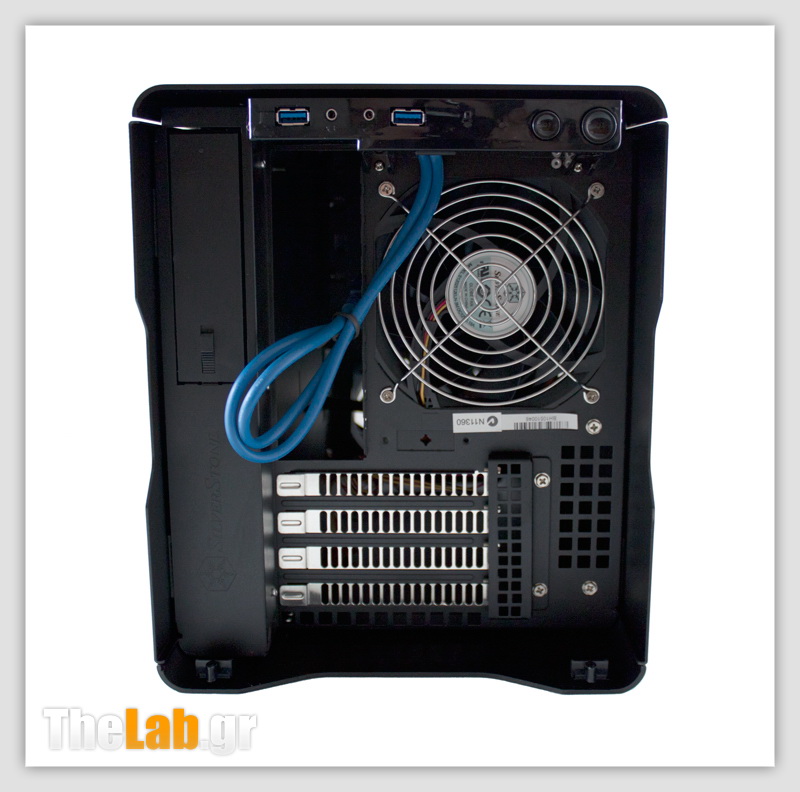

Στο πάνω μέρος βρίσκονται οι USB συνδέσεις, τα κουμπιά εκκίνησης και reset καθώς και οι θύρες audio&mic.

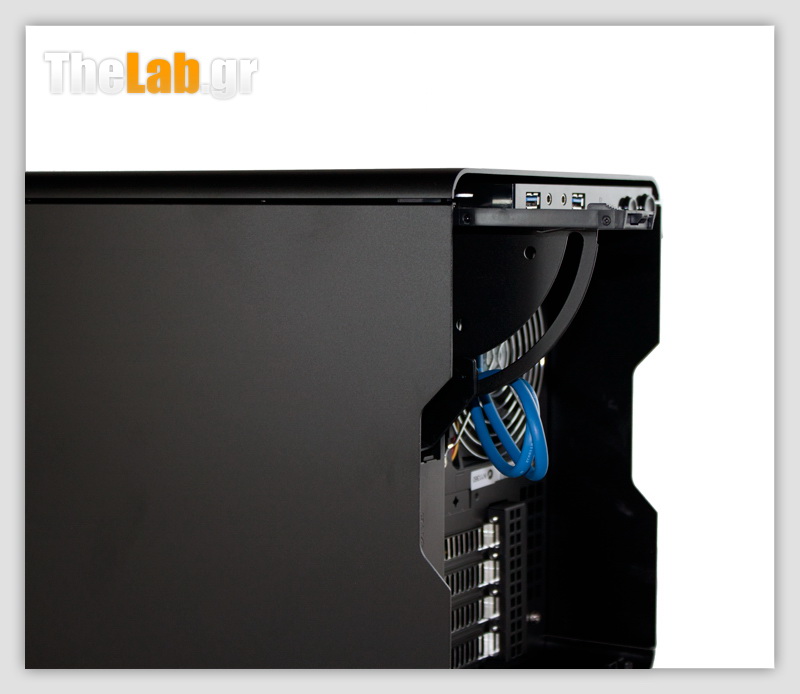

Όλες οι καλωδιώσεις συνδέονται στο πάνω μέρος του case. Σε αυτό βοηθά η τοποθέτηση με γωνία 90 μοιρών, σε σχέση με τα συνηθισμένα cases, της μητρικής μέσα στο FT03.

Πάνω αριστερά διακρίνεται η θύρα για τον hot swap δίσκο

Το πλαστικό κάλυμμα του πάνω μέρους, το οποίο κρύβει τις καλωδιώσεις Το κάτω μέρος του FT03 είναι ανοιχτό για να "ρουφάνε" άνετα δροσερό αέρα οι ανεμιστήρες του PSU και του κουτιού. Υπάρχει βέβαια ένα φίλτρο για να κρατάει εκτός case τη σκόνη.

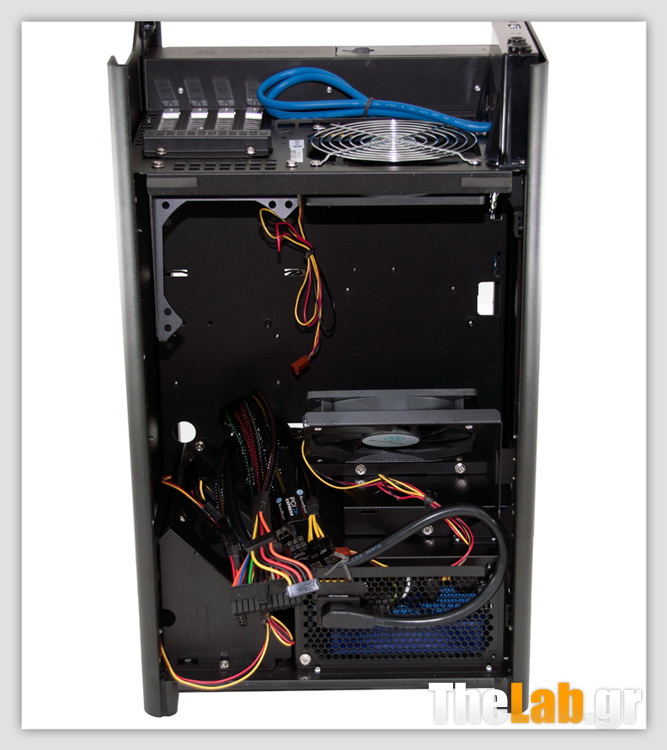

Εσωτερικό Μέρος FT03 και εγκατάσταση εξαρτημάτων

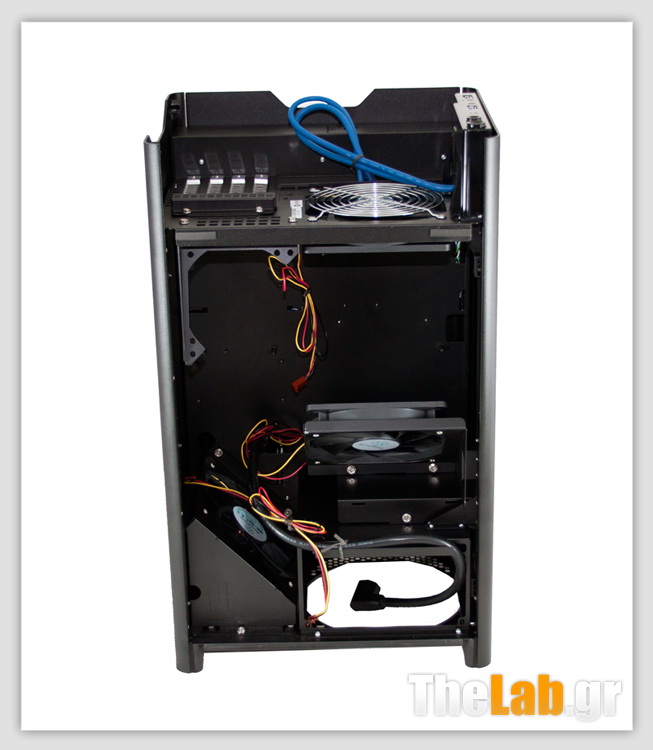

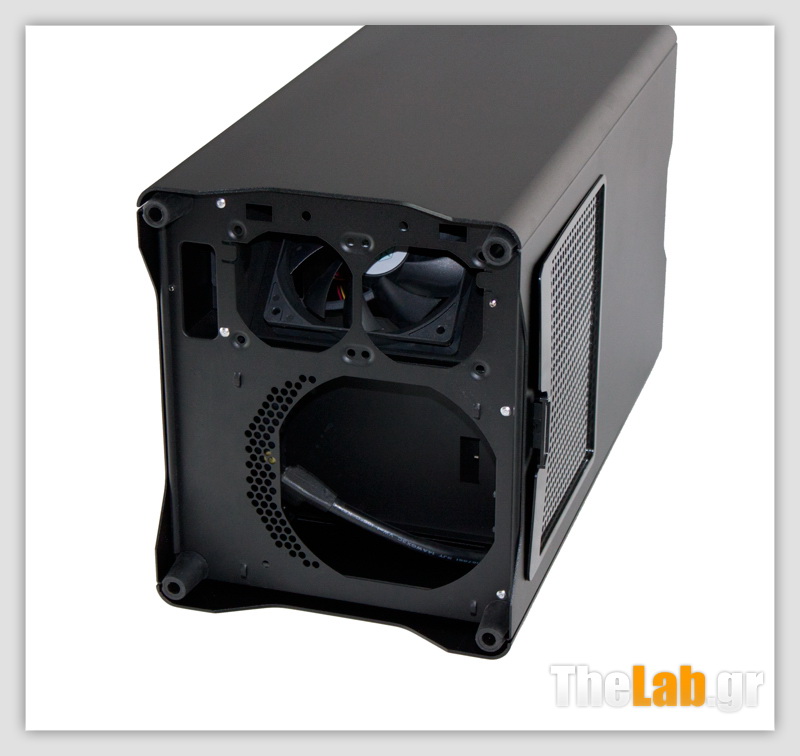

Το εσωτερικό του FT03 διαθέτει αρκετό χώρο, λόγω της έξυπνης σχεδίασης αλλά και της ανεστραμμένης τοποθέτησης της μητρικής, που επιτρέπει τις κάρτες επέκτασης να βρίσκονται κάθετα έτσι ώστε να εκμεταλλεύονται το σχετικά μεγάλο ύψος του case. Παρακάτω θα δούμε αρκετές φωτογραφίες του case με τις αντίστοιχες επεξηγηματικές λεζάντες (όπου αυτές φυσικά χρειάζονται) αλλά και σχόλια.

Τα πλαϊνά καλύμματα αφαιρούνται πολύ εύκολα και χωρίς ξεβίδωμα. Απλώς τα τραβάτε προς τα πάνω και προς τα έξω Για την τοποθέτηση της μητρικής η Silverstone προτείνει την αφαίρεση των ανεμιστήρων, οι οποίοι στηρίζονται με μερικές βίδες. Σίγουρα είναι χρονοβόρα διαδικασία αλλά ευτυχώς δε θα χρειαστεί να την κάνετε συχνά.

Το FT03 δέχεται μόνο slim DVD (slot load), κάτι που έγινε για λόγους εξοικονόμησης χώρου αλλά και αισθητικής.

Αν τοποθετήσετε μία VGA τότε αφήνετε τον παρακάτω ανεμιστήρα ως έχει. Αν τοποθετήσετε όμως δύο ευμεγέθης κάρτες (π.χ. 5970) τότε πρέπει να αφαιρέσετε το bracket κάτω από τον ανεμιστήρα και να τοποθετήσετε τον ίδιο στο κάτω μέρος του FT03.

Το ST50F-P είναι πολύ λίγο για να γεμίσει το χώρο που φιλοξενεί το PSU.

Σε αυτή την φωτογραφία φαίνεται το πόσο περιθώριο παρέχουν οι καλωδιώσεις του PP05 σετ. Όπως φαίνεται έχουν το κατάλληλο μήκος για να επιτρέψουν ένα καλό cable management Οι σκληροί δίσκοι, καθώς και ο SSD, τοποθετούνται στο πίσω μέρος του FT03 και ψύχονται παθητικά από το πλαϊνό αλουμινένιο κάλυμμα. Μάλιστα η Silverstone προτείνει το πάχος των σκληρών δίσκων να μην είναι πολύ μικρό, έτσι ώστε να μπορούν να εφάπτονται σχεδόν με το αλουμινένιο κάλυμμα και να μεταδίδουν τη θερμότητά τους. Το FT03 συνολικά μπορεί να δεχτεί μέχρι και 3 HDDs (3.5") και έναν SSD. Αν φυσικά χρησιμοποιήσετε ειδικούς προσαρμογείς μπορείτε να θυσιάσετε θέσεις 3.5" για χάρη SSDs.

To hot swap tray με έναν HDD Προς απογοήτευσή μας οι PCI θύρες δεν είναι toolless. Δε φτάνει μόνο αυτό αλλά πρέπει να ξεβιδώσετε και το κάλυμμα τους για να εγκαταστήσετε μια κάρτα.

Στην παρακάτω υποδοχή, ανάμεσα στις PCI θύρες επέκτασης και τον ανεμιστήρα, μπορείτε (προαιρετικά) να τοποθετήσετε το SST-CLEARCMOS, για να κάνετε clear το bios χωρίς να χρειάζεται να ανοίγετε το case.

Δυστυχώς την παρούσα περίοδο ο γραφών δε διέθετε κάποια micro-ATX μητρική για να τοποθετήσει στο κουτί και να σας δείξει επακριβώς τη διαδικασία. Πάντως από την ενασχόληση τόσες μέρες με το FT03 το συμπέρασμα είναι ότι η εγκατάσταση μητρικής και συναφή παρελκομένων είναι αρκετά εύκολη, αρκεί βέβαια να αφαιρεθούν οι ανεμιστήρες που εμποδίζουν και να μην είστε αλλεργικοί στα κατσαβίδια. Επίσης, στο συγκεκριμένο case το καλό cable management απαιτεί το σετ κοντών καλωδιώσεων PP05, αλλιώς θα υπάρχει πρόβλημα στην απόκρυψη των (μακριών) καλωδιώσεων. Μια ματιά στα ενδότερα του ST50F-P Ούτε το ST50F-P κατάφερε φυσικά να γλυτώσει από το κολλητήρι και τα κατσαβίδια μας! Αφαιρώντας το εξωτερικό κάλυμμα διακρίνουμε μια μικρή και αραιοκατοικημένη πλακέτα και φυσικά το φυσικό κατασκευαστή του PSU, ο οποίος είναι η FSP.

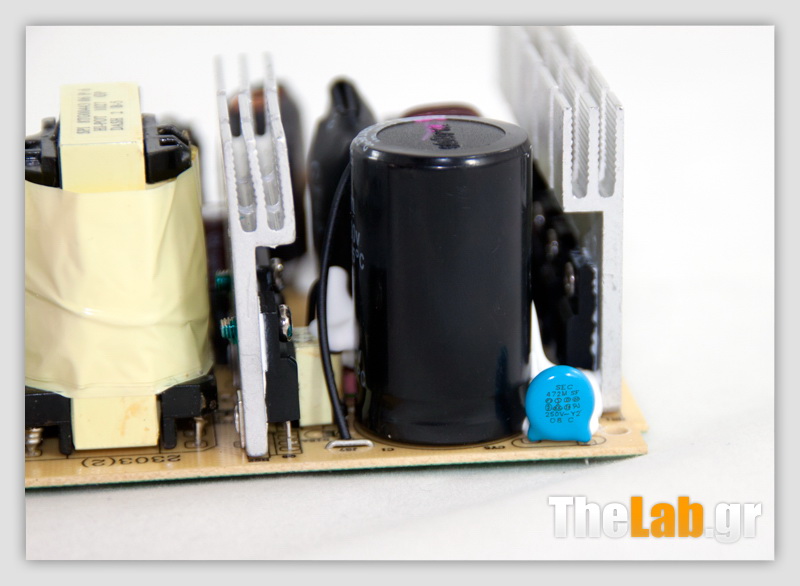

Στο πρώτο μέρος του transient φίλτρου βρίσκουμε 2Υ και 1Χ πυκνωτές. Στο δεύτερο μέρος, πάνω στην κεντρική πλακέτα, υπάρχουν 3 πηνία, 1Χ και 2Υ πυκνωτές και κανένα, δυστυχώς, MOV. Η FSP βλέπετε πολλές φορές δεν τοποθετεί βαρίστορ στα PSU της (και ακόμη δεν μπορούμε να καταλάβουμε το γιατί).

Η γέφυρα ανόρθωσης είναι μια GBU 1506, πραγματικά πολύ μεγάλη για τα μόλις 500W του PSU. Στη συνέχεια, στο APFC, βρίσκουμε δύο mosfets και μία δίοδο. Ο κύριος πυκνωτής εξομάλυνσης είναι ένας CapXon (85C, 420V, 270μF).

Τον ρόλο των main switchers αναλαμβάνουν δύο FDPF18N50.

Στο δευτερεύον μέρος τώρα, η εξομάλυνση των κυρίων rails γίνεται με τη χρήση SBRs (Schottky Barrier Diodes) (2x30A50CT και 3x30L45CT). Ένα ακόμη 30L45CT χρησιμοποιείται για τα 5VSB. Επίσης τα δύο μόνο πηνία στο δευτερεύον μέρος μαρτυρούν την ύπαρξη group regulation.

Στο δευτερεύον μέρος το φιλτράρισμα των τάσεων το αναλαμβάνει ένα σύνολο πυκνωτών που προέρχονται από την Teapo, την OST και την CapXon. Με εξαίρεση την Teapo οι υπόλοιπες μάρκες δεν είναι και ότι το καλύτερο.

Τον έλεγχο των προστασιών του PSU αναλαμβάνει ένα WT7527 της Weltrend και τα καθήκοντα του PWM controller τα ασκεί ένα TNY277PN.

Στην modular πλακέτα βρίσκουμε δύο πυκνωτές της Teapo, οι οποίοι βοηθούν στην περαιτέρω μείωση του ripple. H ποιότητα των κολλήσεων της εν λόγω πλακέτας είναι ικανοποιητική.

Η ποιότητα των κολλήσεων της κεντρικής πλακέτας κρίνεται ως μέτρια.

Τελευταίο αφήσαμε, όπως πάντα, τον ανεμιστήρα. Αυτός είναι της Yate Loon (D12BH-12) και διαθέτει μια ξεχωριστή πλακέτα για τον έλεγχο των στροφών του, ανάλογα με τη θερμοκρασία της ψύκτρας που φιλοξενεί τα SBRs που εξομαλύνουν τα κύρια rails.

Μετρήσεις PSU#1, Voltage Regulation και Efficiency

Όλες οι μετρήσεις θα πραγματοποιηθούν με τη βοήθεια του Fagana ATE, του παλμογράφου DS1M12 (Stingray) της USB-Instruments, ενός θερμομέτρου που μπορεί να παρακολουθήσει 2 θερμοκρασίες ταυτόχρονα και έχει τη δυνατότητα καταγραφής των μέγιστων-μικρότερων τιμών, ενός Fluke 175, ενός επαγγελματικού power meter (Instek GPM-8212) και ενός ξύλινου κουτιού που παίζει το ρόλο του Hot Box.

Οι πρώτες δοκιμές θα μας δείξουν το πόσο σταθερές είναι οι τάσεις του ST50F-P (voltage regulation) και σε τι επίπεδα κυμαίνεται η αποδοτικότητά του (efficiency). Το φορτίο που θα δοκιμάσουμε αντιστοιχεί σε 20%, 40%, 50%, 60%, 80% και 100%, του συνολικού μέγιστου φορτίου που μπορεί να διαχειριστεί το PSU. Επίσης, θα γίνουν και δύο επιπλέον δοκιμές όπου πρώτα θα ζορίσουμε έντονα τα 3.3V και 5V rails και στα 12V το φορτίο θα είναι μόλις 2Α και μετέπειτα θα κάνουμε ακριβώς το αντίθετο, με το φορτίο στα 12V να αγγίζει το μέγιστο που μπορεί να διαχειριστεί το συγκεκριμένο rail.

Ας αρχίσουμε με τα θετικά. Το efficiency είναι πολύ καλό για Bronze PSU, ιδιαίτερα στα μικρότερα φορτία (tests#1-3). Στη μεγιστη ισχύ το efficiency πέφτει αρκετά αλλά καταφέρνει και παραμένει κοντά στο 83%, μια αξιοπρεπής επίδοση. Περνώντας στα αρνητικά τώρα βλέπουμε ότι το voltage regulation των 3.3V δεν είναι και ότι το καλύτερο. Μπορεί το συγκεκριμένο rail να ξεκινάει με αρκετά υψηλή τάση αλλά στο test#6 πέφτει στα 3.182V, παρουσιάζοντας έτσι μια διακύμανση που υπερβαίνει αρκετά το όριο του 5% που θέτει το ATX πρότυπο. Αντίθετα +12V και 5V παρουσιάζουν διακυμάνσεις μικρότερων του 5%.

Στις επόμενες δοκιμές θα δούμε σε τι επίπεδα κυμαίνεται το efficiency του ST50F-P σε πολύ μικρά φορτία τα οποία είναι αρκετά μικρότερα από το 20% της συνολικής του ισχύς, το μικρότερο ποσοστό φορτίου δηλαδή που ορίζει το πρότυπο 80 Plus. Τα φορτία που θα δοκιμάσουμε είναι (περίπου) 40, 65 και 90W.

Το efficiency του μικρού Silverstone είναι πολύ καλό σε φορτία μικρότερα από το 20% της μέγιστης ισχύς του. Στο test#3 βλέπουμε ότι είναι 86.15%, μια επίδοση που θα ζήλευαν πολλά PSUs (ακόμη και Gold).

Στον πιο κάτω πίνακα παραθέτονται η κατανάλωση και οι τάσεις των rails όταν το PSU βρίσκεται σε κατάσταση idle (σε λειτουργία αλλά χωρίς φορτίο) καθώς και η κατανάλωση όταν το PSU βρίσκεται σε κατάσταση standby (χωρίς φορτίο στα 5VSB).

Οι τάσεις των 5V και 3.3V σε κατάσταση idle είναι πολύ υψηλές. Επίσης, η κατανάλωση τόσο σε idle όσο και σε standby mode είναι ιδιαίτερα χαμηλές.

Ακολουθούν μερικά γραφήματα. Στο πρώτο διακρίνεται το efficiency του ST50F-P σε μικρά φορτία και σε φορτία αντίστοιχα του 20-100% (tests#1-6) της μέγιστης ισχύς του. Στα επόμενα 3 γραφήματα φαίνονται οι τάσεις των κύριων rails, που καταγράφηκαν στα tests#1-6 και στο τελευταίο γράφημα διαγράφεται η παρέκκλιση αυτών (σε ποσοστό %) σε σχέση με τις τιμές των τάσεων με φορτίο 60W (περίπου).

Efficiency & Voltage Regulation Charts
ST50F-P
EFFICIENCY
12V Rail Chart	5V Rail Chart
3.3V Rail Chart	Voltage Variations Chart

Μετρήσεις PSU#2, Transient Response

Στις παρακάτω δοκιμές θα δούμε την ανταπόκριση του PSU σε δύο διαφορετικά σενάρια. Στο πρώτο το PSU, ενώ λειτουργεί με 20% φορτίου, θα δεχτεί ένα απότομο load (10Α στα +12V, 5Α στα 5V και 6A/4A (20%/50% load) στα 3.3V) για 50ms. Στο δεύτερο σενάριο το PSU, ενώ θα λειτουργεί με 50% φορτίου, θα δεχτεί το ίδιο ακριβώς load για το ίδιο χρονικό διάστημα. Και στις δύο περιπτώσεις θα παρατηρήσουμε τις στιγμιαίες πτώσεις τάσης που θα παρατηρηθούν σε όλα τα rails του PSU (εκτός των -12V), με τη βοήθεια του Labjack και του παλμογράφου Stingray. Σε καμιά περίπτωση οι πτώσεις τάσης δεν πρέπει να υπερβαίνουν το 5%, σύμφωνα πάντα με το πρότυπο ATX. Εδώ να τονίσουμε ότι οι παραπάνω δοκιμές είναι πολύ σημαντικές, μιας και εξομοιώνουν τα απότομα φορτία που μπορεί να δεχτεί εν λειτουργία ένα PSU (π.χ. την απότομη λειτουργία σε 100% της VGA ή του επεξεργαστή ή και των δύο μαζί, την εκκίνηση μιας συστοιχίας raid κτλ.). Τις εν λόγω δοκιμές τις ονομάσαμε “Advanced Transient Tests” και τις θεωρούμε εξαιρετικά δύσκολες, ιδιαίτερα για τα PSUs με ισχύ μικρότερη των 500W.

Advanced Transient Response Charts
ST50F-P
20% load
Variation (Volts)	Rail Volts Before / After
50% load
Variation (Volts)	Rail Volts Before / After

Στις παραπάνω δοκιμές συμβαίνει το εξής παράδοξο, που πρώτη φορά παρατηρούμε. Οι πτώσεις τάσεις στο πρώτο και ευκολότερο μέρος των δοκιμών είναι μεγαλύτερες από το δεύτερο μέρος! Αυτό κατά πάσα πιθανότητα έχει να κάνει με το συνδυασμό των φορτίων (μιας και έχουμε να κάνουμε με group regulated PSU) αλλά ίσως και με το duty cycle που δίνει ο PWM controller στα συγκεκριμένα φορτία. Κατά τα λοιπά τo ST50F-P καταφέρνει και κρατάει όλες τις τάσεις του εντός ορίων, πλην του 3.3V rail στο δεύτερο μέρος των δοκιμών. Όπως φαίνεται πολύ λίγα PSUs μπορούν να περάσουν τα συγκεκριμένα τεστ με 100% επιτυχία (και σίγουρα δεν περιμένουμε ένα μικρό PSU να είναι ανάμεσα σε αυτά). Ακολουθούν τα αντίστοιχα screenshots τα οποία πήραμε κατά τη διάρκεια των παραπάνω δοκιμών.

Advanced Transient Response Oscilloscope Screenshots
ST50F-P
20% Load
+12V	5V	3.3V
50% Load
+12V	5V	3.3V

Στις δοκιμές που ακολουθούν θα δούμε την ανταπόκριση (transient response) του PSU σε πιο απλά σενάρια μεταβολής του φορτίου, κατά την εκκίνηση (turn on) του PSU. Στην πρώτη δοκιμή θέτουμε εκτός ρεύματος το PSU (OFF), επιλέγουμε φορτίο 2Α στα 5VSB και του δίνουμε ρεύμα. Στη δεύτερη έχουμε το PSU σε standby, επιλέγουμε μέγιστο φορτίο για τα 12V και εκκινούμε το PSU. Στην τρίτη και τελευταία δοκιμή έχουμε εκτός ρεύματος το PSU (OFF), επιλέγουμε το μέγιστο φορτίο για τα 12V, ανοίγουμε το ρελέ εκκίνησης του PSU (στο Fagana) και δίνουμε ρεύμα στο PSU. Όπως επαναλαμβάνουμε σε κάθε παρουσίαση, το πρότυπο ATX προβλέπει ότι αιχμές (spikes) των rails κατά τη διάρκεια της διαδικασίας αυτής δεν πρέπει να ξεπερνούν το 10% της αρχικής τους τιμής (δηλ. για τα 12V είναι 13.2V και για τα 5V είναι 5.5V).

Transient Response Tests
ST50F-P
PSU OFF TO FULL 5VSB	STANDBY TO FULL 12V	PSU OFF TO FULL 12V

Οι παραπάνω δοκιμές πήγαν καλά με εξαίρεση την "STANDBY TO FULL 12V" όπου η τάση αργεί αρκετά να ανέβει στα κανονικά επίπεδα και για αρκετά ms είναι κάτω από το όριο των 11.4V. Μετρήσεις PSU#3, Ripple Στις επόμενες μετρήσεις θα δούμε τα επίπεδα ripple που υπάρχουν στις DC τάσεις του ST50F-P. Τα όρια είναι 120mV για τα +12V και 50mV για τα 5V και 3.3V.

Το ripple σε όλα τα rails βρίσκεται αρκετά κάτω από τα όρια. Τελευταία, όπως φαίνεται, οι κατασκευαστές (τουλάχιστον οι σοβαροί) έχουν καταφέρει να αντιμετωπίσουν με επιτυχία το πρόβλημα του υψηλού ripple. Μένει το <1% voltage regulation και το άνω του 94-95% efficiency τώρα.. Ακολουθούν μερικά screenshots από τις μετρήσεις ripple.

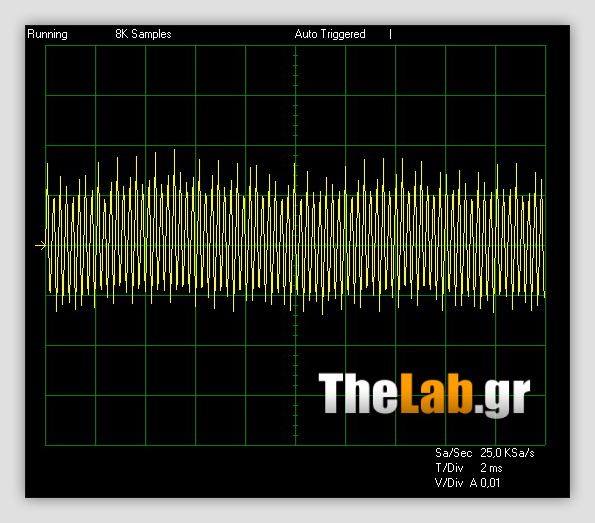

Ripple Oscilloscope Screenshots
ST50F-P
Full Load
+12V	5V	3.3V
CL2 test
+12V	5V	3.3V

Τελικό Συμπέρασμα

Στη σημερινή παρουσίαση δοκιμάσαμε το καινούριο case FT03 της Silverstone παρέα με ένα φρέσκο PSU της, το ST50F-P, το οποίο σημειωτέον δε συνοδεύει το συγκεκριμένο case αλλά πρέπει να το αγοράσετε extra. Επίσης, δεδομένου ότι διαθέτετε ένα PSU της σειράς Strider, η Silverstone σας δίνει τη δυνατότητα να αγοράσετε, έναντι 15€, ένα κιτ κοντών καλωδιώσεων (PP05), το οποίο θα σας βοηθήσει τα μέγιστα στην τακτοποίηση των καλωδιώσεων μέσα στο FT03. Παρακάτω ακολουθούν, ξεχωριστά, οι αναλυτικές βαθμολογίες για το FT03 και το ST50F-P μαζί με μια παράγραφο με συμπεράσματα για το καθένα, καθώς και τα πλεονεκτήματα/μειονεκτήματα τους.

To FT03 αποτελεί ένα καινοτόμο case, το οποίο φιλοδοξεί να φέρει το χαρακτηριστικό airflow (stack effect) των hi-end cases της Silverstone στη μικρή, σε όγκο, κατηγορία. Η σχεδίαση του, αν μη τι άλλο, είναι άκρως ενδιαφέρουσα και η εμφάνισή του ιδιαίτερα προσεγμένη. Το μεγάλο πλεονέκτημά του είναι ότι διαθέτει περιορισμένο βάθος, αλλά ταυτόχρονα οι εσωτερικοί του χώροι είναι άφθονοι λόγω της πολύ καλής σχεδίασης του. Ενδεικτικά μπορεί να φιλοξενήσει ακόμη και τις μεγαλύτερες VGAs που κυκλοφορούν, PSUs με μέχρι και 180mm μήκος αλλά και full tower ψύκτρες. Μπορεί δηλαδή άνετα να στεγάσει (αλλά και να ψύξη επαρκώς, λόγω του πολύ καλού airflow) ένα hard-core gaming PC. Αυτό που μας προβλημάτισε αρκετά οφείλουμε να ομολογήσουμε είναι ότι οι πιο πολλές εργασίες σε αυτό απαιτούν κατσαβίδι και το γεγονός ότι υποστηρίζει μόνο 3.5" hot swap δίσκους. Επίσης, θα θέλαμε να υπήρχε και ένα επιπλέον bracket για την τοποθέτηση και δεύτερου SSD.

Συνοπτικά τα πλεονεκτήματα / μειονεκτήματα του FT03 της Silverstone είναι τα παρακάτω:

Πλεονεκτήματα

• Εμφάνιση και κορυφαία ποιότητα σε συνδυασμό με περιορισμένο βάρος και όγκο
• Χωράει άνετα ακόμη και πολύ μεγάλα PSUs (850-1200W)
• Υποστήριξη για ισχυρές και ευμεγέθης VGAs
• Περιορισμένο βάθος χωρίς να περιορίζονται σημαντικά οι εσωτερικοί του χώροι
• Μπορεί να δεχτεί μέχρι και full tower ψύκτρα παρά το μικρό όγκο του
• Καλά σχεδιασμένο airflow (και παρέχονται αρκετοί και καλοί ανεμιστήρες μαζί με το case)
• Εύκολα αφαιρούμενα φίλτρα
• Σε συνδυασμό με το, φτηνό, PP05 short cables set και ένα τροφοδοτικό της σειράς Strider, η τακτοποίηση των καλωδίων στο εσωτερικό του είναι εύκολη υπόθεση

Μειονεκτήματα

• Εκτός από τα πλαϊνά καλύμματα και το hot swap μηχανισμό σχεδόν τίποτε άλλο πάνω του δεν είναι tool less
• Παρέχεται μόνο ένα SSD bracket
• Θα θέλαμε να υπάρχει η δυνατότητα hot swap και για 2.5" drives (SSD)
• Δέχεται μόνο slim optical drives (και αυτά με μηχανισμό slot load)
• Τα πλαϊνά καλύμματα δεν κλειδώνουν

Δεδομένου όλων των παραπάνω, η βαθμολογία που αποσπά το FT-03 είναι:

To ST50F-P απευθύνεται στην κατηγορία των χρηστών που αναζητούν ένα φτηνό αλλά επώνυμο PSU για να τροφοδοτήσουν το σύστημά τους. Μπορεί η τιμή του να είναι χαμηλή αλλά τα παρελκόμενα του είναι ιδιαίτερα πλούσια και δεν έχουν τίποτα να ζηλέψουν από τα αντίστοιχα κατά πολύ ακριβότερων προτάσεων. Όσον αφορά τις επιδόσεις του τώρα εκεί υπάρχει ένα πρόβλημα στο voltage regulation των 3.3V, του οποίου η διακύμανση είναι αρκετά μεγάλη και ξεπερνάει το όριο του 5%, χωρίς να πέφτει η τάση όμως κάτω από το όριο. Το τελευταίο συμβαίνει βέβαια διότι η τάση των 3.3V ξεκινά από ιδιαίτερα υψηλά επίπεδα. Αν εξαιρέσουμε την απόδοση των 3.3V, σε γενικές γραμμές μπορούμε να πούμε ότι μείναμε ικανοποιημένοι από τη συνολική απόδοση του ST50F-P.

Συνοπτικά τα πλεονεκτήματα / μειονεκτήματα του ST50F-P της Silverstone είναι τα παρακάτω:

Πλεονεκτήματα

• Full modular σχεδίαση
• Πλήθος συνοδευτικών
• Υψηλό efficiency σε φορτία χαμηλότερα του 20% της μέγιστης ισχύς
• Καλή απόδοση των +12V και 5V στα adv. transient tests

Μειονεκτήματα

• Χαλαρό voltage regulation στα 3.3V
• Το 3.3V rail εκτός ορίων στο δεύτερο μέρος των adv. transient tests
• Στα turn on transient tests (STANDBY TO FULL 12V), τα +12V αργούν να σταθεροποιηθούν στην κανονική τους τάση
• Δεν υπάρχει MOV στο transient φίλτρο

Δεδομένου όλων των παραπάνω, η βαθμολογία που αποσπά το ST50F-P είναι:

Εδώ τέλειωσε άλλο ένα Case&PSU review. Ευχαριστούμε θερμά την Silverstone για τη διάθεση του δείγματος.

Αποδεικνύοντας ότι δε σταματάει το έργο του ούτε και σε περίοδο κρίσης και εμπιστευόμενο τη φήμη του στα χέρια ενός νεοφερμένου reviewer, το TheLab σας παρουσιάζει το review ενός ακόμα προϊόντος της Xigmatek. Εμπνευσμένο από τον ναό των Ολύμπιων Θεών, το Pantheon συγκεντρώνει την έμπνευση των μηχανικών-σχεδιαστών του και σας την προσφέρει με την λιτότητα και σοβαρότητα ενός midi tower κουτιού, που έρχεται να διεκδικήσει μία θέση στο χώρο εργασίας-διασκέδασής σας.

Ας όμως αφήσουμε τα λόγια και να προχωρήσουμε στις λεπτομέρειες:

Παραλαβή

Το δείγμα μας ήρθε σε ένα απλό κουτί από σκληρό χαρτόνι, που όμως -όπως φαίνεται από τις φωτογραφίες- κρίθηκε επαρκές για να το προστατέψει, παρά την εμφανή ταλαιπωρία που υπέστη κατά την μεταφορά.

Το κουτί μας παραδόθηκε προστατευμένο από φελιζόλ και διαφανή ζελατίνα. Στο εσωτερικό του θα βρούμε ένα μικρό κουτί με ένα υποτυπώδες φυλλάδιο οδηγιών καθώς και τα παραπάνω εικονιζόμενα παρελκόμενα.

H Xigmatek φροντίζει να μας εξοπλίσει με τα απολύτως απαραίτητα για τη σύνθεση του συστήματός μας. Τα δεματικά καλωδίων φάνηκαν ιδιαίτερα χρήσιμα. Μια αύξηση στη ποσότητά τους βέβαια θα ήταν ιδιαίτερα καλοδεχούμενη.

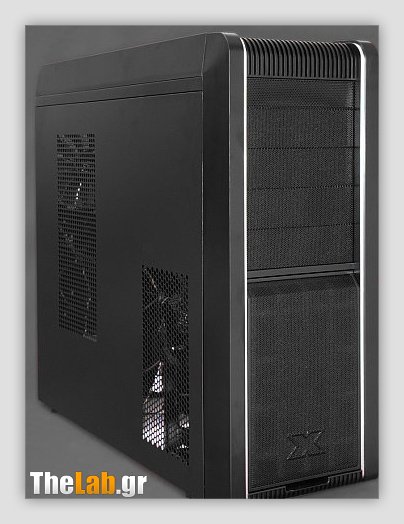

Μια πρώτη ματιά

Το προϊόν το χαρακτηρίζει εξωτερικά η λιτότητα και η σοβαρότητα, όπως προαναφέρθηκε. Ακολουθώντας την τάση της μόδας, το Xigmatek Pantheon μας έρχεται σε μαύρη απόχρωση με 2 λεπτές ασημένιες διακοσμητικές λωρίδες, που διατρέχουν την πρόσοψη και τη ράχη του.

Κάποιοι θα το θεωρούσαν μουντό, καθώς ο σχεδιασμός του και τα χρώματα που φέρει δε προσελκύουν τα βλέμματα, αυτή του όμως η λιτότητα προσφέρει ένα ικανοποιητικό οπτικό αποτέλεσμα που δε κουράζει. Ίσως βέβαια θα έπρεπε το λογότυπο της εταιρίας στη πρόσοψη να χρωματιστεί ανάλογα, ώστε να προσφέρει ένα φωτεινό τόνο. Να σημειώσουμε ότι το παρόν case έρχεται σε 2 εκδόσεις ως προς το πλαϊνό κάλυμμα (απλή με αεραγωγούς και με πλαϊνό παράθυρο σε σχήμα Χ) και 2 ως προς το χρώμα (ασημί και μαύρο)

Τόσο η πρόσοψη όσο και η ράχη του κουτιού, αποτελούνται από μεταλλικό πλέγμα, ενώ οι περιφερειακές ακμές από σκληρό πλαστικό σε ματ υφή.

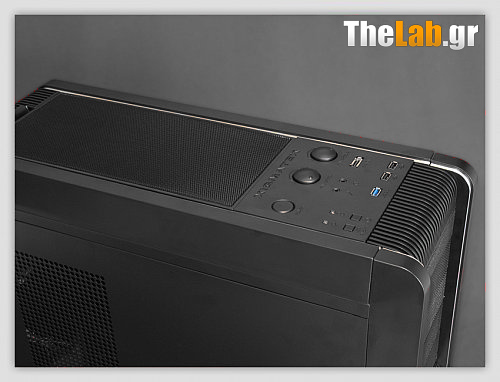

Στη κονσόλα ελέγχου θα εντοπίσουμε τους απαραίτητους πιεζοδιακόπτες (power και reset button καθώς και ένα led button που σβήνει το φωτισμό των προεγκατεστημένων 3 ανεμιστήρων), τα leds λειτουργίας, 2 θύρες USB 2.0, 1 θύρα USB 3, 1 θύρα eSATA, Ι/Ο ήχου καθώς και 2 ποτενσιόμετρα ρύθμισης στροφών ανεμιστήρων. Τα ποτενσιόμετρα μπορούν να υποστηρίξουν μέχρι 6 ανεμιστήρες (3 το κάθε ένα) συνολικού φορτίου 10W (όπως αναφέρει ο κατασκευαστής). Η ύπαρξή τους αποτελεί σημαντικό πλεονέκτημα για το προϊόν.

Δε χρειάστηκαν παρά μόνο λίγα λεπτά λειτουργίας ώστε να καταλάβουμε ότι το σύστημα ρύθμισης στροφών, φέρει ατέλειες ηλεκτρολογικής φύσεως. Διαπιστώθηκε ότι αν συνδέσουμε όλους τους ενσωματωμένους ανεμιστήρες στη γραμμή τροφοδοσίας των led και θελήσουμε να τους ελέγξουμε με τα 2 διαφορετικά ποτενσιόμετρα, κάτι τέτοιο δε γίνεται. Οι ανεμιστήρες θα έχουν συνεχώς τη μέγιστη τροφοδοσία που δίνει ένα από τα 2 ποτενσιόμετρα, ακόμα και αν το 2ο βρίσκεται στην ελάχιστη ρύθμιση. Πιθανώς η τροφοδοσία των ανεμιστήρων και των led τους να είναι κοινή μέσα στο κάθε ανεμιστήρα. Συνεπώς για να δουλέψουν σωστά οι ενσωματωμένοι, πρέπει να θυσιάσουμε το φωτισμό τους.

Η USB 3 θύρα συνδέεται με καλώδιο A-male usb, συνεπώς θα πρέπει να εξέλθει (ίσως μέσω των οπών υδρόψυξης) και να συνδεθεί στην ανάλογη θύρα της μητρικής, εφόσον αυτή υπάρχει. Εντούτοις θα προτιμούσαμε την ύπαρξη 1-2 ακόμα USB 2.0 θυρών, καθώς αρκετές μητρικές υποστηρίζουν μέχρι και 4 πρόσθιες USB θύρες, και όλοι γνωρίζουμε πόσο απαραίτητες είναι στις μέρες μας. Το καλώδιο του usb 3 είναι ιδιαίτερα μακρύ, κάτι που δυσκολεύει την τακτοποίησή του. Είναι άξιο απορίας πώς και το συγκεκριμένο καλώδιο δεν έρχεται τακτοποιημένο από το κατασκευαστή στο χώρο της διαχείρισης καλωδίων (cable management), περνώντας χαμηλά στο χείλος του κουτιού και βγαίνοντας από πίσω. Ευτυχώς μπορεί να αφαιρεθεί εύκολα από τον επιδέξιο και προσεκτικό χρήστη, σε περίπτωση που η μητρική του δε διαθέτει USB 3.

Θα μπορούσε να δοθεί λίγη περισσότερη έμφαση στα σύμβολα που φέρει το πάνελ, καθώς το POWER, FANSPEED 1, E-SATA, USB 3, χτυπάνε άσχημα στο μάτι.

Πρόσοψη και χώρος ψυγείου

Η πρόσοψη φέρει ένα αφαιρούμενο καπάκι με πλέγμα το οποίο αποκαλύπτει το HDDdrivebay του κουτιού. Προσφέρεται μάλιστα και η δυνατότητα hot-swap για 2 δίσκους 2.5’’ (SSD) ή 3.5’’, ενώ η tool-free σχεδίαση καθιστά τη χρήση κατσαβιδιών παρωχημένη.

Στο σύνολό της η πρόσοψη φέρει φίλτρο από αφρώδες πλαστικό, το οποίο αφαιρείται και πλένεται. Θα προτιμούσαμε τα καλύμματα των θέσεων 5.25’’ να αφαιρούνται πιο εύκολα, ώστε να μη χρειάζεται να βγει όλη η πρόσοψη για να καθαριστούν ή να τοποθετηθούν οι οδηγοί.

Φτάνουμε στο σημείο να αναδείξουμε ένα από τα δυνατά χαρακτηριστικά του προϊόντος. Το λίγο μεγαλύτερο ύψος του κουτιού σε σχέση με τα πρότυπα οφείλεται στον έξτρα χώρο στο πάνω μέρος του που μπορεί να φιλοξενήσει 2x120mm ή 2x140mm ή 1x170mm ανεμιστήρες ή (για τους οπαδούς του watercooling) ένα ψυγείο των 240mm (δεν συμπεριλαμβάνεται). Η δε ράχη του καλύπτεται εν μέρει από μεταλλικό πλέγμα, το οποίο είναι επίσης αφαιρούμενο, ώστε να επιτρέπει τόσο την εγκατάσταση όσο και την συντήρηση-καθαρισμό του ψυγείου.

Βέβαια αξίζει να σημειώσουμε ότι οι σωληνώσεις του ψυγείου δεν εισέρχονται απευθείας στο κουτί αλλά βγαίνουν από το πάνω-πίσω μέρος της ράχης και στη συνέχεια εισέρχονται στο κουτί από το ύψος των οπών καρτών επέκτασης, μέσω 4 20mm οπών προστατευμένων με τσιμούχα σιλικόνης.

Εσωτερικό

Το εσωτερικό του κουτιού, σε μαύρη semi-gloss απόχρωση, κρίνεται ιδιαίτερα ευρύχωρο και λειτουργικό. Έκπληξη προκαλεί το γεγονός ότι καμία λεπτομέρεια δε διαταράσσει το μαύρο look καθώς βίδες, αποστάτες, περτσίνια είναι όλα μαύρα.

Η xigmatek φρόντισε να εφοδιάσει το προϊόν της με αρκετές θέσεις για ανεμιστήρες. Εκτός αυτού όμως μας προσφέρει 3 προεγκατεστημένους, 1x140mm πίσω και 2x120mm εκατέρωθεν των θέσεων για HDD (HDD drivebay). Οι ανεμιστήρες φέρουν led φωτισμού λευκού χρώματος, χάρμα οφθαλμών για τους ποιο απαιτητικούς, τα οποία όμως απενεργοποιούνται μέσω διακριτού διακόπτη στη κονσόλα ελέγχου, όπως προαναφέραμε. Οι οπαδοί των ταινιών θα πρέπει να ευχαριστήσουν τους σχεδιαστές της Xigmatek για αυτή τους την έμπνευση.

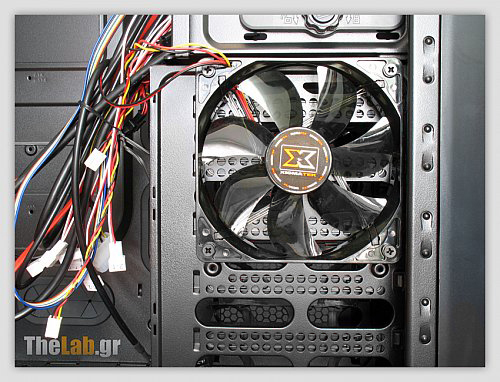

Οι προεγκατεστημένοι ανεμιστήρες στο χώρο των HDD δημιουργούν μια ροή αέρα που ψύχει τους σκληρούς. Δυστυχώς όμως τα πλαϊνά καλύμματα δε διαθέτουν φίλτρα σκόνης στους αεραγωγούς τους, ενώ η μη ύπαρξη αναμονής για ανεμιστήρα στο πρόσθιο κάτω μέρος του κουτιού προκαλεί μια μάλλον αντισυμβατική κίνηση της αέριας μάζας στο εσωτερικό του. Ενώ λοιπόν η ανοδική κίνηση του αέρα μπορεί να γίνει πολύ εύκολα, η οριζόντια μετατόπισή του από τα χαμηλά στρώματα στο χώρο του επεξεργαστή στην ουσία διεκπεραιώνεται από τον οπίσθιο 140mm ανεμιστήρα.

Έρχεται η στιγμή που πρέπει να αλλάξουμε την εργοστασιακή μας ψήκτρα. Είτε επειδή είναι θορυβώδης είτε επειδή θέλουμε να περάσουμε στο πεδίο του υπερχρονισμού, αυτή μας η φιλοδοξία πιθανώς να βρει εμπόδιο την ήδη εγκατεστημένη μητρική. Μην ανησυχείτε όμως καθώς το Pantheon σας δίνει πρόσβαση στο χώρο πίσω από το socket του επεξεργαστή, με την παραπάνω οπή. Θα χρειαστεί να έχουμε υπόψη μας ότι η βάση της μητρικής απέχει από το πλαϊνό κάλυμμα 195mm.

Και φτάνουμε σε μία ακόμα προσεγμένη ιδέα, που αφορά στο χώρο που τοποθετείται το τροφοδοτικό. Στο κάτω μέρος του κουτιού βρίσκει κανείς 2 αεραγωγούς οι οποίοι διαθέτουν εξωτερικά αφαιρούμενα πλαστικά φίλτρα. Η μία αναμονή μπορεί να φιλοξενήσει 120mm ή 140mm ανεμιστήρα. Στο σημείο που εδράζεται το τροφοδοτικό έχουν τοποθετηθεί τμήματα αφρώδους υλικού για μείωση των ταλαντώσεων και κατά συνέπεια του παραγόμενου θορύβου.

Διαχείριση καλωδίων και τοποθέτηση οδηγών

Τι θα ήταν φυσικά ένα σύγχρονο κουτί χωρίς τις δυνατότητές του για διαχείριση των καλωδίων. Η Xigmatek έρχεται λοιπόν με μια πρόταση στο χώρο αυτό. Στο tray της μητρικής υπάρχουν 4 οπές οβάλ σχήματος, με τσιμούχες φυσικά, που επιτρέπουν την κρυφή δρομολόγηση των καλωδίων, πίσω από το tray. Απαραίτητο χαρακτηριστικό για καλή ροή αέρα αλλά και όμορφο οπτικό αποτέλεσμα! Ο χώρος της μητρικής δε βρίσκεται στο ίδιο επίπεδο με τις οπές, αλλά δημιουργείται μια εσοχή. Παρόλ' αυτά το κουτί φέρει υποδοχές ώστε να φιλοξενήσει τις λίγο μεγαλύτερες, από το ATX πρότυπο που έχουμε συνηθίσει, μητρικές. Η εσοχή αυτή θα μπορούσε να είναι λίγο μεγαλύτερη ώστε να προσφέρεται περισσότερος χώρος για διαχείριση καλωδίων. Για κάποιον που θέλει να κρύψει τα πάντα, χρειάζεται μεγάλη επιμονή και μαεστρία ώστε να χωρέσουν και τα πιο δύστροπα καλώδια.

Μια ακόμα λεπτομέρεια που κάνει τη διαφορά. Για να στηρίξουμε τα 5.25’’ drives θα χρησιμοποιήσουμε τον tool free μηχανισμό της Xigmatek ο οποίος ανοιγοκλείνει περιστρέφοντας τον. Μάλιστα δεν αφαιρείται τελείως, οπότε δεν χάνεται κιόλας. Εκτός αυτού οι ακίδες στήριξης των drives έχουν επενδυθεί με ροδέλες σιλικόνης για μείωση του θορύβου, όμως ακριβώς και οι θήκες των HDD.

Ο σχεδιασμός αυτού του μηχανισμού θα μπορούσε να βελτιωθεί λίγο καθώς σε κανονική χρήση κόλλησε 2 φορές. Τη 2η μάλιστα φορά επιστρατεύτηκε μυτοτσίμπηδο, με κίνδυνο να σπάσει το πλαστικό. Για τους χρήστες με προτίμηση στη παλιά φιλοσοφία, ο μηχανισμός αυτός αφαιρείται και μπορείτε να στηρίξετε τα drives με τις βίδες που συμπεριλαμβάνονται (οι οποίες αναφέρονται σαν HDD βίδες, αλλά μπαίνουν και στους οδηγούς)

Οι κάρτες επέκτασης στηρίζονται επίσης με χειρόβιδες, επιτρέποντάς μας έτσι τη σύνθεση του συστήματός μας χωρίς να απαιτηθεί η χρήση κατσαβιδιού.

Επίλογος

Σε γενικές γραμμές πρόκειται για μια αξιόλογη πρόταση από την Xigmatek στο χώρο των κουτιών. Σίγουρα δεν προκαλεί τα βλέμματα με την εμφάνισή του αλλά ίσως αυτό να επιθυμεί ο υποψήφιος αγοραστής του.

Παραβλέποντας τις λίγες σχεδιαστικές ατέλειες, θα το χαρακτηρίζαμε ως έναν σεβαστό αντίπαλο στη μάχη για την επικράτηση στον τομέα των PC cases, στην οποία προστίθενται όλο και περισσότερες προτάσεις.

Πλεονεκτήματα

• Χώρος υδρόψηξης
• Διαχείριση καλωδίων
• Φίλτρα σκόνης
• USB 3.0 και eSata θύρες
• Tool free σχεδιασμός
• Hot swapping

Μειονεκτήματα

• Θα θέλαμε περισσότερο χώρο στη διαχείριση καλωδίων
• Απουσία πλαϊνών φίλτρων σκόνης
• Πρόβλημα με το σύστημα φωτισμού των ανεμιστήρων

Antec. Μια εταιρεία που έχει συνδυάσει το όνομα της με πολλά ποιοτικά προϊόντα, πολλά από τα οποία είχατε την ευκαιρία να δείτε σε κάποια παρουσίαση στο TheLab.gr. Ένας από τους τομείς που διέπει η Antec, είναι και οι θήκες υπολογιστών, με προτάσεις που καλύπτουν όλη την γκάμα. Από ποιοτικά, καθαρά κουτιά για επαγγελματική χρήση, μέχρι κουτιά ειδικά για χρήσεις όπου ο θόρυβος είναι πολυτέλεια.

Σήμερα, θα δούμε την "σκοτεινή πλευρά" της Antec, με την τελευταία της προσθήκη στην κατηγορία Gaming Cases. Το επιβλητικό Antec DF-85, τον μεγάλο αδερφό στην σειρά Dark Fleet η οποία αριθμεί 4 μέλη. Το DF-10, το DF-30, το DF-35 και το DF-85. Λαμβάνοντας υπ' όψιν το target group στο οποίο απευθύνεται, έρχεται ασυνήθιστα πάνοπλο με λύσεις για όλα τα προβλήματα που μπορεί να συναντήσει ένας φτωχός πλην τίμιος υπολογιστής... Άρτια ψύξη με χρήση πολλαπλών ανεμιστήρων, σύστημα hot-swap στους σκληρούς δίσκους και docking station για SSD στο επάνω μέρος του.

Αρκετά σας αποκαλύψαμε όμως, πάμε παρακάτω να το αναλύσουμε εις βάθους.

Τεχνικά Χαρακτηριστικά

Σύμφωνα με την κατασκευάστρια, τα τεχνικά χαρακτηριστικά του DF-85 έχουν ως εξής:

Συσκευασία & Περιεχόμενα

Μεγάλη. Πολύ μεγάλη. Τόσο μεγάλη που πραγματικά πρέπει να εκτιμήσετε την προσπάθεια μου να το φωτογραφίσω. Αφού δεν με έβαλε σε έξοδα για πιο ευρυγώνιο φακό και την πάλεψα με τον υπάρχον, πάλι καλά.

Η κούτα μετράει σε διαστάσεις 677mm (Y) x 288mm (Π) x 510mm (Β) και ζυγίζει περίπου 15.5 κιλά.

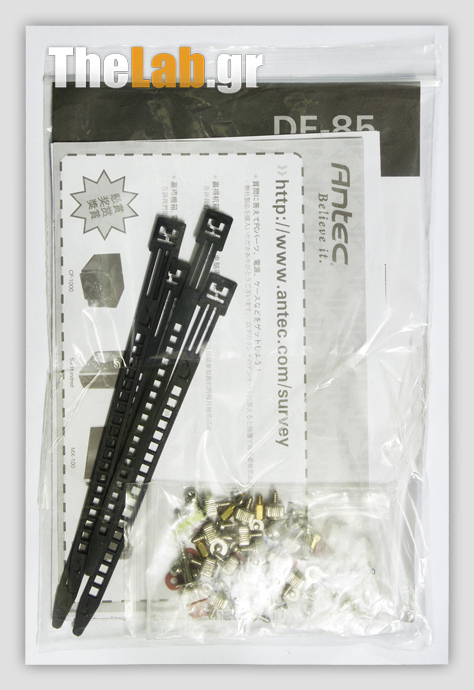

Πέραν του κουτιού, η συσκευασία δεν περιέχει τίποτε άλλο, παρα ένα μεγάλο διάφανο σακουλάκι με τα εγχειρίδια, τις βίδες και μερικά tie-wraps. Όχι και τόσο καλό ξεκίνημα.

Εξωτερικά γνωρίσματα

Εκ πρώτης όψεως, είναι επιβλητικό και ευρύχωρο. Δεν κρύβει οτι είναι ενα κουτί φτιαγμένο για... ανήσυχους χρήστες, όπως επίσης δεν κρύβει και το ιδιαίτερο στύλ του. Γενικώς, πρόκειται για μια απο εκείνες τις περιπτώσεις, πού ή θα το αγαπήσεις, ή θα το μισήσεις. Είναι κατασκευασμένο απο SECC και πλαστικό. Καμία παρουσία αλουμινίου ή άλλων εξωτικών υλικών κατασκευής εδώ. Αντικειμενικά πάντως, δεν το λές και ιδιαίτερα όμορφο. Ας το προσπεράσουμε όμως αυτό, καθώς εμείς είμαστε εδώ να κρίνουμε τις δυνατότητές του. Για την εμφάνισή του, τον τελικό λόγο τον έχει ο αγοραστής.

Η πρόσοψή του είναι άγρια και θυμίζει θωρακισμένο όχημα. Μέσα της κρύβει 3 κόκκινους φωτιζόμενους ανεμιστήρες έκαστος με το δικό του ρυθμιστή στροφών και αποσπώμενο και πλενόμενο φίλτρο. Το πίσω μέρος, σε αρμονία με το μπροστινό, έχει τοποθετημένους 2 πανομοιότυπους με μπροστά ανεμιστήρες. Διακρίνονται οι θύρες επέκτασης, οι υποδοχές για σωλήνες υδρόψυξης και επάνω αριστερά, ένας πίνακας ελέγχου στροφών των δυο ανεμιστήρων της οροφής και των οπισθίων. Το αριστερό πλαϊνό έχει ένα plexy παράθυρο (πολύ λεπτό) το οποίο δίνει οπτική πρόσβαση στο εσωτερικό του, ενώ το δεξί πλαϊνό δεν έχει κάτι ιδιαίτερο.

Όλο το κουτί είναι μαύρου χρώματος, με καλό φινίρισμα. Μόνη παραφωνία μέχρι στιγμής, το εύθραυστο πλαϊνό. Επάνω, δεσπόζουν δυο 140mm ανεμιστήρες, χωρις κάποιο φωτισμό και οι θύρες επέκτασης. 3 x USB 2.0, μία USB 3.0 (χρώματος μπλέ) και οι συνδέσεις του ήχου. Το κάτω μέρος του κουτιού έχει 4 ελαστικά πόδια για να πατάει στο πάτωμα και να μην το χαράξει, ενώ διακρίνονται και οι 4 οπές στις οποίες μπορεί να τοποθετηθεί εσωτερικά ένας SSD ή σκληρός δίσκος 2.5". Παραφωνία #2: Όπως μπορείτε να δείτε, στο κάτω μέρος του κουτιού και πιο συγκεκριμένα, εκεί που τοποθετείται το τροφοδοτικό, δεν υπάρχει κάποια δίοδος για τον αέρα. Οπότε, όσοι αποφασίσετε να το τοποθετήσετε με τον ανεμιστήρα προσανατολισμένο προς τα κάτω, να είστε έτοιμοι για ελαφρά ανεβασμένες θερμοκρασίες του.

Εσωτερικά γνωρίσματα

Περνώντας στο εσωτερικό του DF-85: Καλοί και άγιοι οι ανεμιστήρες, αλλα μέχρι να βγούν ασύρματοι (pun intended), καθε ένας τους θα έρχεται με τουλάχιστον ένα καλώδιο. 7 ανεμιστήρες εδώ, 7 molex ρεύματα. Δυστυχώς τα πράγματα δεν φαίνονται ευοίωνα για τους απανταχού cable-management freaks. Και σαν να μην έφτανε αυτό, υπάρχουν ενα σωρό άλλα καλώδια που πρέπει να συνδεθούν. Το molex του top-mount SSD και το SATA data cable του μοιάζουν τα λιγότερο καλόβολα.

Ευτυχώς, η Antec το έχει προικήσει με αρκετές τρύπες διάσπαρτες στο σασί για να κάνει πιο εύκολη την δουλειά της τακτοποίησης της μακαρονάδας. Όλες έχουν στρογγυλές άκρες και δεν πρόκειται να βλάψουν κανένα καλώδιο.

Στην φωτό διακρίνονται και τα δυο hot-swap modules (εκαστο για δύο συσκευές) αναρτημένα στα 5.25" bays. Λεπτομέρειες σε επόμενη σελίδα.

Στο πίσω μέρος, συνεχίζεται η ίδια ιστορία. Ως δια μαγείας, οι ίδιες τρύπες που είναι μπροστά, βρίσκονται και πίσω! Ακριβώς στις ίδιες θέσεις! Wow Antec! Τα αστεία όμως στην άκρη, γιατι τώρα αρχίζει να φαίνεται ο γολγοθάς του cable management. Οι ανεμιστήρες είναι όλοι εφοδιασμένοι με ενα molex ο καθείς. Δυο χοντρά δεματικά είναι τοποθετημένα σε στρατηγικές θέσεις για να τιθασσεύσουν τα ζόρικα καλώδια, ενώ στα σύν είναι και το κόψιμο στη θέση του επεξεργαστή για εύκολη αλλαγή ψύκτρας χωρίς την ανάγκη να βγεί η μητρική.

Ιδιαίτερα χαρακτηριστικά

Ξεκινάμε με την ατραξιόν του κουτιού. Την υποδοχή στο επάνω μέρος του για εναν SSD 2.5". Το hot-swap υποστηρίζεται εάν και εφ' όσον το υποστηρίζει ο controller της μητρικής, καθώς συνδέεται με ενα SATA επάνω της. Τροφοδοτείται απο ενα molex.

Συνεχίζουμε με το hot swap module για τους σκληρούς δίσκους. Υπάρχουν δυο τέτοια μέσα στο DF-85 συνολικής χωρητικότητας τεσσάρων δίσκων. Το καθένα μπορεί να τοποθετηθεί κατα βούλησιν απο το πάνω μέρος του κουτιού και κάτω απο τα 3 x 5.25" bays, μέχρι το πάτωμα του. Πολύ βολικό. Εμείς χρησιμοποιήσαμε 2 x SSD σε ένα module (οπως θα δείτε παρακάτω), τα οποία κούμπωσαν πολύ σταθερά επάνω τους χωρις να υπάρξει η ανάγκη για περαιτέρω σταθεροποίησή τους (βιδες κλπ.).

Η πρόσοψη του DF-85 είναι απο μόνη της ιδιαιτερότητα. 3 ανεμιστήρες, έκαστος συνοδεύεται απο το δικό του fan controller και αποσπώμενο και πλενώμενο φίλτρο.

Ο ρυθμιστής στροφών για τους ανωτέρω ανεμιστήρες. Ενα μίνι ποτενσιόμετρο στην ουσία, το οποίο σας επιτρέπει να ρυθμίσετε τις στροφές στους ανεμιστήρες σας με μεγάλη ακρίβεια. Πολύ καλό.

Ενα πολύ καλό added feature ειναι επίσης και αυτο που βλέπετε. Ενα μικρό πάνελ που βρίσκεται στο πίσω μέρος του κουτιού και σας επιτρέπει να ρυθμίσετε τις στροφές των ανεμιστήρων που βρίσκονται στην οροφή αλλα και στο πίσω μέρος του κουτιού. Δυστυχώς, δεν πρόκειται για ποτενσιόμετρα αλλα για διακόπτες που ρυθμίζονται σαν "Hi" και "Low".

Εγκατάσταση συστήματος - Cable Management

Το Antec DF-85 είναι, σύμφωνα με την Antec, ενα κουτί για gamers. Ενας σωστός gamer, δεν μπορεί παρα να έχει state-of-the-art εξόπλισμό και με τέτοιο επιλέξαμε να το εξοπλίσουμε.

Ενας i7 980X χτυπάει στην καρδία μιας ASUS Rampage II Extreme και ψύχεται απο μία Noctua NH-U12P. Δυο Samsung SLC SSD's στήθηκαν σε RAID-0, και μια ASUS 5870 Voltage Tweak παρέχει άπλετα fps. Οι μνήμες, 6GB στο σύνολο, απο την Corsair και τρέχουν με 1600. Τίποτα όμως απο αυτά δεν θα δούλευε χωρίς το κτήνος των 1500w της Thermaltake.

Στο ψητό. Πρώτο πράγμα που κάναμε ήταν να βάλουμε την μητρική. Κακό ξεκίνημα όμως, καθώς η Rampage II Extreme, όντας λίγο πιο μεγάλη απο τις κλασσικές ATX, κάλυψε την τρύπα στο κουτί για το 24pin του τροφοδοτικού με αποτέλεσμα να αναγκαστούμε να την αφαιρέσουμε για να τοποθετήσουμε πρώτα το τροφοδοτικό. Στην συνέχεια περάσαμε το 24pin απο την τρύπα που ηταν σχεδιασμένο να μπεί, τοποθετήσαμε πάλι την μητρική και με την βοήθεια της τύχης, του Θεού αλλα ως επι το πλείστον, των αποστατών της μητρικής, η τελευταία σηκώθηκε μετα βίας αρκετά ώστε να χωρέσει το καλώδιο.

Συνέχεια είχαν τα καλώδια του κουτιού, τα οποία τακτοποιήθηκαν χωρίς ιδιαίτερη δυσκολία και οι SSD οι οποίοι τοποθετήθηκαν στο hot-swap module επίσης απροβλημάτιστα. Το μόνο άξιον σημείωσης εδώ, είναι πως το DF-85 εχει σχεδιαστεί για να πάρει εναν SSD στο πάτωμα με την χρήση 4 σιλικονούχων βάσεων (παρέχονται) και έναν SSD στο επάνω hot-swap του κουτιού με αποτέλεσμα οι SSD επάνω στο module να μοιάζουν σαν ψάρια έξω απο το νερό, αφου δεν έχουν απο κάπου να στερεωθούν περαν του βυσματος. Όπως ακούσατε. Οι SSD στηρίζονται απο τα ίδια τους τα βυσματα.

Μετά ήρθε η σειρά της κάρτας γραφικών. Η 5870 χωράει άνετα στο DF-85 υπο έναν όρο: Να μην βάλετε ενα απο τα δυο hot-swap modules ακριβώς απο πίσω της. Γιατί σε αυτή την περίπτωση, απλα δεν χωράει. Το DF-85 μπορεί να είναι ψηλό, αλλα μάλλον το βάθος του μοιάζει αρκετά περιοριστικό. Διατηρώ μάλιστα, ορισμένες επιφυλάξεις για το άν και κατα πόσο θα χωρέσει μια 5970. Ακόμα και χωρίς το module. Ισως ακόμα και να χρειαστεί να την περάσετε απο μπροστά απο το κουτί, ανοίγωντας τα πορτάκια με τους ανεμιστήρες. Προβληματιστηκα...

Σε αυτό το σημείο, θα ήθελα να σας επισημάνω πως, αναμεσα στους ανεμιστήρες της οροφής και την μητρική υπάρχει άπλετος χώρος για να χωρέσει κάποιος ενα διπλό ψυγείο χωρίς προβλήματα, και αν μη τι άλλο, οι 14αρηδες της οροφής, μάλλον θα του παρέχουν ικανοποιητική ψύξη.

Πίσω ισχύει το παλιό ρητό, παραφρασμένο. Απο μπροστά κούκλα και απο πίσω πανούκλα. Βέβαια, ολο αυτη η μακαρονάδα, κάπου πρέπει να κρυφτεί. Ευτυχώς, το DF-85 απο πίσω κρύβει μπόλικο χώρο. Ακόμα και αν το παρατραβήξετε, όπως εγώ και επιχειρήσετε να ενώσετε ολα τα μόλεξ των ανεμιστήρων μαζί, το κουτί δεν θα δυσκολευτεί να κλείσει. Άνετο λοιπόν πίσω αλλα θα προτιμούσα λίγο περισσότερο χώρο μπροστά...

Επίλογος

Ας μην κρυβόμαστε πίσω απο το δάχτυλό μας. Το DF-85 βγήκε για να χτυπήσει στα ίσια το Coolermaster HAF-X. Ή τουλάχιστον προσπάθησε. Μην γελιέστε. Πρόκειται για πολύ αξιόλογο κουτί, και με bundle που γονατίζει πολλά, πολύ πιο ακριβά και ποιοτικά κουτιά. 7 ανεμιστήρες, όλοι ρυθμιζόμενοι, δυνατότητα για 4 hot-swap σκληρούς δίσκους και top-mounted SSD, δεν τα λές και λίγα.

Δεν με προβλημάτισε σε καμία περίπτωση η ποιότητα κατασκευής τους, μιας και η Antec μας έχει συνηθίσει σε ποιοτικές και στιβαρές κατασκευές. Το ίδιο ισχύει και σε αυτήν εδώ την περίπτωση. Το DF-85 σου δίνει την αίσθηση οτι μπορείς έυκολα να ανέβεις επάνω του χωρίς να ιδρώσει. Το φινίρισμά του επίσης, είναι πολύ καλό και η βαφή του είναι αρκετά ανθεκτική σε χτυπήματα και γρατσουνιές.

Αυτό που προβλημάτισε πάντως, τουλάχίστον εμένα σε προσωπικό επίπεδο, είναι η βασική έλλειψη κοινής λογικής. Εφ' οσον σχεδιάζεις κουτι για Gamers, φρόντισε να χωράει μέσα top gaming hardware. Το θεωρώ ανόητο, για ενα κουτί των διαστάσεων του, να ντρέπεται να... παχύνει 4-5 πόντους για να χωρέσει αυτό το hardware.

Σίγουρα όμως, παίρνετε πολυ κουτί για 160€ (τοσο τιμάται την στιγμή του review στην ελληνική αγορά) και σίγουρα άπαξ και ταλαιπωρηθείτε λίγο κατα το στήσιμο του, θα το κατευχαριστηθέιτε. Το air-flow του είναι εξαιρετικό, και βρίσκεται σίγουρα ανάμεσα στα κορυφαία που έχω δοκιμάσει.

Αν το budget σας έχει όριο το κόστος απόκτησης του, τότε αγοράστε το άφοβα. Αν όμως μπορείτε να ζουλήξετε μερικά ευρώ ακόμα απο την τσέπη σας, μάλλον θα πρέπει να κοιτάξετε σοβαρά και το HAF-X.

Λαμβάνοντας υπ' οψην ολα αυτά, το Antec DF-85 παίρνει ενα γενναίο 85%.

Ευχαριστούμε πολύ την Antec Europe για την παροχή του δείγματος.

Ο γράφων είχε πολύ καιρό να κάνει review σε κάποιο κουτί (case) υπολογιστή. Ο κυριότερος λόγος ήταν ότι δεν ήθελε να αφήσει τον Φαγάνα μόνο του, αλλά το Sugo SG07 έρχεται μαζί με ένα τροφοδοτικό (PSU) οπότε τα δεδομένα αλλάζουν.

Στη σημερινή παρουσίαση θα δούμε λοιπόν ένα πρόσφατο προϊόν της γνωστής εταιρίας Silverstone, το οποίο απευθύνεται κυρίως για την κατασκευή HTPCs μιας και μπορεί να φιλοξενήσει αποκλειστικά και μόνο μητρικές τύπου Mini ITX (Nvidia ION, Intel H55). Το συγκεκριμένο κουτί, όπως προαναφέραμε, συνοδεύεται επίσης και από ένα τροφοδοτικό 600W (SST-ST60F-SG), ισχύς που θα υπερκαλύψει ακόμη και τα πιο δυνατά HTPCs. Δεν είναι τυχαίο άλλωστε το γεγονός ότι το SG07 μπορεί να χωρέσει ακόμη και μια 5970!

Ένα tip πριν προχωρήσουμε στο κυρίως θέμα, κάντε click πάνω στις φωτογραφίες για να τις δείτε σε πολύ μεγαλύτερη ανάλυση.

Τεχνικά Χαρακτηριστικά

Τα τεχνικά χαρακτηριστικά του SG07 παραθέτονται στον παρακάτω πίνακα.

Τα τεχνικά χαρακτηριστικά του PSU (SST-ST60F-SG) που συνοδεύει το SG07 παραθέτονται στον παρακάτω πίνακα.

Μόνο 960gr βάρος! Για 600αρι PSU είναι πολύ ελαφρύ. Επίσης και το μήκος του είναι πολύ μικρό (140mm) προφανώς για να χωράει μέσα στο SG07. Στον επόμενο πίνακα παραθέτονται οι καλωδιώσεις του ST60F-SG.

Δεν υπάρχουν καθόλου καλωδιώσεις για floppy και δεν πιστεύουμε ότι θα λείψουν και σε κανέναν. Σε γενικές γραμμές οι καλωδιώσεις του PSU, με εμφανή εξαίρεση τις ATX και EPS, είναι κομμένες και ραμμένες για τα μέτρα του SG07. Ο τελευταίος πίνακας παρουσιάζει τις δυνατότητες των επιμέρους rails του ST60F-SG.

Συσκευασία και Περιεχόμενα

Το SG07 έρχεται μέσα σε μία μικρή συσκευασία, η οποία το προστατεύει επαρκώς από τις κακουχίες που μπορεί να περάσει μέχρι να φτάσει στον τυχερό κάτοχό του.

Εκτός από το SG07 μέσα στη συσκευασία θα βρούμε ένα καλώδιο τροφοδοσίας για το PSU και ένα σακουλάκι με τα παρελκόμενα.

Εξωτερικό Μέρος

Το πρώτο πράγμα που προσέχει κάποιος στο SG07 είναι η πολύ καλή ποιότητα κατασκευής. Το δεύτερο είναι η σοβαρή αλλά καλαίσθητη εμφάνιση του.

Στην πρόσοψη, της οποίας το μεσαίο μέρος είναι κατασκευασμένο από αλουμίνιο, υπάρχουν 2 θύρες USB και υποδοχές για ακουστικά και μικρόφωνο. Που είναι η θύρα e-SATA θα αναρωτηθεί εύλογα κάποιος; Δυστυχώς δεν υπάρχει. Κρίμα..

Το On/Off κουμπί. Δυστυχώς δεν υπάρχει αντίστοιχο για το reset στην πρόσοψη! Ένα μεγάλο μέρος των πλαϊνών του SG07 είναι διάτρητο, κάτι που βοηθάει φυσικά στην ψύξη (αλλά και στην αύξηση του θορύβου). Στο επάνω μέρος, κάτω από τις γρύλιες εξαερισμού υπάρχει ένας τεράστιος ανεμιστήρας των 180mm που αναλαμβάνει την ψύξη όλων των εξαρτημάτων που στεγάζει το SG07.

Στο πίσω μέρος βρίσκουμε την υποδοχή για την AC τροφοδοσία, ένα διακόπτη επιλογής ταχύτητας (2 θέσεων, 700 rpm/18 dBA ή 1,200 rpm/34 dBA) για τον ανεμιστήρα μαμούθ και το διακόπτη reset (καλά αυτός δεν έπρεπε κανονικά να βρίσκεται κάπου στην πρόσοψη..).

To SG07 μπορεί να δεχτεί κάρτες γραφικών που καταλαμβάνουν 2 PCIe slots. Η Silverstone έχει προνοήσει ώστε να μπορεί να δεχτεί ακόμη και μια 5970 στα σωθικά του!

Με αυτό το διακόπτη ρυθμίζεται η ταχύτητα του ανεμιστήρα των 180mm

Εσωτερικό Μέρος Αφαιρώντας το εξωτερικό περίβλημα του SG07 αντικρίζουμε έναν ψιλό-χαμό από καλώδια.

Το PSU, όπως φαίνεται και στην παρακάτω φωτογραφία, βρίσκεται στο μπροστινό μέρος του SG07 και μέσω μιας εσωτερικής καλωδίωσης συνδέεται με το AC socket, στο πίσω μέρος.

Ο χώρος για την Mini ITX μητρική Πάνω ακριβώς από το χώρο της μητρικής είναι εγκατεστημένος ο τεράστιος ανεμιστήρας (S1803212HN-3M). Σίγουρα θα βολέψει πάρα πολύ όσους προτιμήσουν να εξοπλίσουν το SG07 με κάποια μητρική που φέρει παθητική μόνο ψύξη (π.χ. ASUS AT5IONT-I).

Το φίλτρο του 180mm ανεμιστήρα Παρακάτω ακολουθούν δύο φωτογραφίες του ανεμιστήρα (S1803212HN-3M) και του φίλτρου που τον προστατεύει από τις σκόνες.

Το φίλτρο είναι πλενόμενο Επειδή θέλουμε να το ψάχνουμε το πράγμα σε βάθος, αποφασίσαμε να ξεμοντάρουμε εντελώς το ταλαίπωρο το SG07.

Αν ρωτούσατε τον γραφών πριν από μερικά χρόνια για το τι βλέπει θα σας απαντούσε το κουτί για ένα μικρό phase change σύστημα!

Το κάτω μέρος του SG07. H γρίλια εξαερισμού είναι για τον ανεμιστήρα του PSU To SG07 μπορεί να δεχτεί ένα slim DVD-RW, έναν 3.5" hdd και δύο 2.5". Για τους δίσκους των 2.5" πρέπει να χρησιμοποιηθεί γωνιακό (90 degree angled) SATA καλώδιο, διότι αν χρησιμοποιηθεί κανονικό, ίσιο, δε θα κλείνει το καπάκι.

Το πάνω κομμάτι κρατάει το PSU στη θέση του και επίσης πάνω σε αυτό κουμπώνει η θήκη για τα εσωτερικά drives. H κάτω αριστερά θήκη δέχεται, εσωτερικά, έναν 3.5" hdd και στο κάτω μέρος της δύο επιπλέον 2.5". Κάτω δεξιά βρίσκεται η βάση πάνω στην οποία τοποθετείται το slim DVD-RW

Και μερικές γενικές πληροφορίες για το τι μπορεί να χωρέσει μέσα σε ένα SG07. Το μέγιστο ύψος CPU ψύκτρας που μπορεί να φιλοξενήσει είναι 117mm, το μέγιστο μήκος PSU που μπορεί να δεχτεί είναι 140mm (σε περίπτωση που θελήσετε να αλλάξετε το υπάρχων) και το μέγιστο μήκος VGA καρτών που υποστηρίζει είναι 310mm. Όπως βλέπετε για μικρό case τα πάει πολύ καλά, ιδιαίτερα στην υποστήριξη VGAs. SST-ST60F-SG (το PSU του SG07) Όπως προείπαμε το SG07 συνοδεύεται από ένα PSU και πιο συγκεκριμένα από ένα SST-ST60F-SG το οποίο κατασκευάζεται από την FSP. Παρακάτω ακολουθούν μερικές φωτογραφίες του εν λόγω PSU. Εντύπωση μας προκάλεσε το πόσο ελαφρύ ήταν, δεδομένου ότι μιλάμε για ένα 600αρι PSU.

Παρόλο που δεν είναι προσβάσιμος εξωτερικά του SG07, το PSU διαθέτει διακόπτη On/Off

Οι καλωδιώσεις δεν είναι sleeved μέχρι το εσωτερικό του PSU!

To ταμπελάκι με τα power specifications του PSU

Οι καλωδιώσεις, πλην των 2 PCIe, είναι αρκετά μακριές (ιδιαίτερα η 24 pin ΑΤΧ). Για πιο εύκολο cable management θα έπρεπε να ήταν αρκετά κοντύτερες Μετρήσεις PSU, Efficiency, Voltage Regulation, Transient Response

Όλες οι μετρήσεις θα πραγματοποιηθούν με τη βοήθεια του Fagana ATE, του παλμογράφου DS1M12 (Stingray) της USB-Instruments, ενός θερμομέτρου (CHY-502) που μπορεί να παρακολουθήσει 2 θερμοκρασίες ταυτόχρονα και έχει τη δυνατότητα καταγραφής των μέγιστων-μικρότερων τιμών, ενός επαγγελματικού power meter (Prova WM-01) και ενός ξύλινου κουτιού που παίζει το ρόλο του Hot Box.

Οι πρώτες δοκιμές θα μας δείξουν το πόσο σταθερές είναι οι τάσεις του ST60F-SG (voltage regulation) και σε τι επίπεδα κυμαίνεται η αποδοτικότητά του (efficiency). Το φορτίο που θα δοκιμάσουμε αντιστοιχεί σε 20%, 40%, 50%, 60%, 80% και 100%, του συνολικού μέγιστου φορτίου που μπορεί να διαχειριστεί το PSU. Επίσης, θα γίνουν και δύο επιπλέον δοκιμές όπου πρώτα θα ζορίσουμε έντονα τα 3.3V και 5V rails και στα 12V το φορτίο θα είναι μόλις 2Α και μετέπειτα θα κάνουμε ακριβώς το αντίθετο, με το φορτίο στα 12V να αγγίζει το μέγιστο που μπορεί να διαχειριστεί το συγκεκριμένο rail.

Όπως βλέπετε το efficiency είναι πολύ υψηλό σε όλα τα φορτία. Επίσης, οι καταγεγραμένες τάσεις στα CL1 και CL2 tests υποδηλώνουν ότι έχουμε να κάνουμε με ένα PSU που χρησιμοποιεί group regulation, οπότε όταν ζορίζουμε τα 5V και 3.3V η τάση σε αυτά τα rails πέφτει, ενώ στα +12V ανεβαίνει. Το αντίθετο φυσικά συμβαίνει όταν "φορτώσουμε" τα +12V. Όσον αφορά το voltage regulation τώρα, λαμβάνοντας υπόψη μόνο τα test#1-6, αυτό είναι αρκετά καλό στα +12V και καλό στα 5V και 3.3V. Στις επόμενες δοκιμές θα δούμε σε τι επίπεδα κυμαίνεται το efficiency του ST60F-SG σε πολύ μικρά φορτία τα οποία είναι αρκετά μικρότερα από το 20% της συνολικής του ισχύς, το μικρότερο ποσοστό φορτίου δηλαδή που ορίζει το πρότυπο 80 Plus. Τα φορτία που θα δοκιμάσουμε είναι (περίπου) 40, 65 και 90W.

Ήδη από το test#2 το efficiency αγγίζει το 80% και στο test#3 φτάνει το 82.66%. Πολύ ικανοποιητικά νούμερα δεδομένου κιόλας ότι μιλάμε για ένα απλό 80 plus Bronze PSU. Στον πιο κάτω πίνακα παραθέτονται η κατανάλωση και οι τάσεις των rails όταν το PSU βρίσκεται σε κατάσταση idle (εν λειτουργία αλλά χωρίς φορτίο), καθώς και η κατανάλωση όταν το PSU βρίσκεται σε κατάσταση standby (χωρίς φορτίο πάλι στα 5VSB).

Η κατανάλωση σε idle είναι πολύ χαμηλή, σε σύγκριση με αντίστοιχες που έχουμε μετρήσει σε άλλα PSUs. Ακολουθούν μερικά γραφήματα. Στο πρώτο διακρίνεται το efficiency του ST60F-SG σε μικρά φορτία και σε φορτία αντίστοιχα του 20-100% (tests#1-6) της μέγιστης ισχύς του. Στα υπόλοιπα 3 γραφήματα φαίνονται οι τάσεις των κύριων rails, που καταγράφηκαν στα tests#1-6, καθώς και η παρέκκλιση αυτών (σε ποσοστό %) σε σχέση με τις τιμές των τάσεων με φορτίο 60W (περίπου). Εδώ να σημειώσουμε ότι προτιμήσαμε να πάρουμε ως βάση τις τιμές των τάσεων με ένα ελάχιστο φορτίο της τάξης των 60W και όχι με μηδενικό φορτίο μιας και πολλά PSUs δε δουλεύουν σωστά σε συνθήκες no load, χωρίς φορτίο δηλαδή στα rail τους.

Στις δοκιμές που ακολουθούν θα δούμε την ανταπόκριση (transient response) του PSU σε απότομες μεταβολές του φορτίου. Στην πρώτη δοκιμή θέτουμε εκτός ρεύματος το PSU (OFF), επιλέγουμε φορτίο 2Α στα 5VSB και του δίνουμε ρεύμα. Στη δεύτερη έχουμε το PSU σε standby, επιλέγουμε μέγιστο φορτίο για τα 12V και εκκινούμε το PSU. Στην τρίτη και τελευταία δοκιμή έχουμε εκτός ρεύματος το PSU (OFF), επιλέγουμε το μέγιστο φορτίο για τα 12V, ανοίγουμε το διακόπτη εκκίνησης του PSU (στο Fagana) και δίνουμε ρεύμα στο PSU. Όπως επαναλαμβάνουμε σε κάθε παρουσίαση, το πρότυπο ATX προβλέπει ότι αιχμές (spikes) των rails κατά τη διάρκεια της διαδικασίας αυτής δεν πρέπει να ξεπερνούν το 10% της αρχικής τους τιμής (δηλ. για τα 12V είναι 13.2V και για τα 5V είναι 5.5V).

Transient Response Tests
SST-ST60F-SG
PSU OFF TO FULL 5VSB	STANDBY TO FULL 12V	PSU OFF TO FULL 12V

Και στα τρία τεστ που τρέξαμε οι αιχμές ήταν πολύ μικρές και το rise time πάντα βρισκόταν εντός ορίων. Μετρήσεις PSU#2, Ripple Στις επόμενες μετρήσεις θα δούμε τα επίπεδα ripple που υπάρχουν στις DC τάσεις του ST60F-SG. Τα όρια είναι 120mV για τα +12V και 50mV για τα 5V και 3.3V.

Οι μετρήσεις ripple αποδείκτηκαν το Βατερλό του ST60F-SG. Από τα 8 τεστ μόλις τα 3 βρίσκονται εντός ορίων. Το παράξενο είναι ότι στο test#1 υπάρχει πολύς θόρυβος με αποτέλεσμα το ripple με 20% μόλις load να είναι πολύ υψηλό. Πιστεύουμε ότι σίγουρα κάτι δεν πάει καλά με το συγκεκριμένο δείγμα που είχαμε στα χέρια μας μιας και ένα άλλο αξιόπιστο site (hardwaresecrets) που μετρήσε το ίδιο PSU δε εντόπισε παρόμοια προβλήματα στις μετρήσεις ripple. Βέβαια πρέπει να λάβουμε υπόψην μας ότι τα PSUs με FSP OEM είναι λίγο πολύ "hit and miss". Δηλαδή μπορεί 2 ίδια PSUs που έχουν βγει από την ίδια γραμμή παραγωγής να έχουν εντελώς διαφορετική συμπεριφορά.

Ακολουθούν μερικά screenshots από τις μετρήσεις ripple.

+12V full load ripple

5V full load ripple

3.3V full load ripple

Μετρήσεις Ripple UPDATE

Οι προηγούμενες μετρήσεις ripple έδειχαν ότι κάτι δεν πήγαινε καλά με το PSU του αρχικού δείγματος, έτσι η Silverstone αποφάσισε να μας στείλει ένα δεύτερο ST60F-SG για να επαναλάβουμε τις δοκιμές. Εδώ να σημειώσουμε ότι όσον αφορά το voltage regulation, efficiency και turn on transient response τα αποτελέσματα ήταν παραπλήσια γιαυτό και αποφασίσαμε να παραθέσουμε μόνο τα αποτελέσματα των μετρήσεων ripple, τα οποία όπως θα δείτε και παρακάτω δεν έχουν καμία απολύτως σχέση με τα αρχικά.

Τα αποτελέσματα των καινούριων μετρήσεων ripple είναι αν μη τι άλλο εντυπωσιακά. Το ST60F-SG όχι μόνο περνάει όλα τα τεστ αλλά και σημειώνει ιδιαίτερα χαμηλό ripple σε όλα τα κύρια rails.

Ακολουθούν μερικά screenshots από τις μετρήσεις ripple του δεύτερου δείγματος (με 0.01 V/Div).

+12V full load ripple

5V full load ripple

3.3V full load ripple

Τελικό Συμπέρασμα

To SG07 είναι ένα πολύ ποιοτικό case το οποίο αποτελεί την ιδανική επιλογή για την κατασκευή ενός HTPC (και όχι μόνο). Παρόλο που δέχεται μητρικές mini ITX συνοδεύεται από ένα PSU με 600W ισχύ, κάτι που του δίνει τη δυνατότητα να φιλοξενήσει ισχυρά CPUs σε συνδυασμό με hi-end κάρτες γραφικών. Όσον αφορά τις υποστηριζόμενες κάρτες γραφικών καταλυτικός υπήρξε βέβαια και ο έξυπνος σχεδιασμός της Silverstone ο οποίος, εκμεταλλευόμενος κάθε εκατοστό χώρου, κάνει πραγματικότητα ακόμη και την τοποθέτηση μιας θηριώδους ΑΤΙ Radeon HD 5970 μέσα στο SG07.

Ονομαστικά τα πλεονεκτήματα και μειονεκτήματα του Sugo SG07 της Silverstone είναι τα παρακάτω:

Πλεονεκτήματα (Advantages)

• Κορυφαία ποιότητα κατασκευής
• [update] Συνοδεύεται από ισχυρό PSU το οποίο σημειώνει και πολύ καλές επιδόσεις
• Μπορεί να δεχτεί hi-end κάρτες γραφικών
• O 180mm ανεμιστήρας ακριβώς πάνω από τη μητρική βοηθάει τα μέγιστα στη διατήρηση χαμηλών θερμοκρασιών

Μειονεκτήματα (Disadvantages)

• Δε διαθέτει θύρα eSATA
• Δύσκολα προσβάσιμος διακόπτης reset (βρίσκεται στο πίσω μέρος του SG07)
• Το PSU που συνόδευε το SG07 της δοκιμής μάλλον ήταν ελαττωματικό γιατί παρουσίαζε πολύ περίεργη συμπεριφορά στις μετρήσεις ripple
• Το cable management είναι ένα πολύ δύσκολο έργο στο συγκεκριμένο κουτί δεδομένου κιόλας ότι το ATX καλώδιο του PSU είναι υπερβολικά μακρύ για τις διαστάσεις του SG07 (σε αντίθεση με τις 2 PCIe καλωδιώσεις που είναι αρκετά κοντές)

Με γνώμονα όλα τα παραπάνω, η γενική βαθμολογία που απέσπασε το SG07 με το δεύτερο PSU που μας στάλθηκε από την Silverstone είναι κατά 3% μεγαλύτερη και διαμορφώνεται ως εξής:

Εδώ άλλη μια παρουσίαση του TheLab έφτασε στο τέλος της. Θα θέλαμε να ευχαριστήσουμε τη Silverstone για την ευγενική παραχώρηση τόσο του πρώτου όσο και του δεύτερου δείγματος.
