Ο ρυθμός εξέλιξης της τεχνολογίας μας χαρίζει συνεχώς νέες συσκευές που αναβαθμίζουν την καθημερινότητά μας. Ωστόσο, η αυξανόμενη ποικιλία ηλεκτρονικών συσκευών που φέρουμε μαζί μας καθημερινά, από smartphones και laptops μέχρι action cams και drones, έχει δημιουργήσει ένα πρακτικό δίλημμα: πώς να φορτίζουμε αυτές τις συσκευές, χωρίς να κουβαλάμε μαζί μας μεγάλους και βαριούς φορτιστές;

Την απάντηση σε αυτό το ερώτημα φέρνει η VoltMe με τη σειρά VITO. Η σειρά VITO περιλαμβάνει το VITO Go EzTravel, ένα φορτιστή ταξιδιού που έχει σχεδιαστεί για να ανταποκρίνεται στις ανάγκες του σύγχρονου επαγγελματία. Με την εκρηκτική αύξηση των συσκευών που απαιτούν ταχεία φόρτιση και υψηλή ισχύ, η VoltMe προσφέρει μια εναλλακτική λύση που είναι εξίσου ευέλικτη και αποδοτική.

Αποχαιρετήστε τα βαριά "τούβλα" φορτιστές, καθώς η σειρά VITO συνδυάζει τη φορητότητα με την υψηλή απόδοση. Με πολλαπλές είσοδους, συμβατότητα με διάφορα πρότυπα φόρτισης, και ένα συμπαγές σχέδιο, ο φορτιστής VoltMe VITO Go EzTravel αποτελεί το ιδανικό αξεσουάρ για τους ταξιδιώτες που θέλουν να διατηρούν τις συσκευές τους φορτισμένες με ευκολία και στυλ.

Στο επίκεντρο της σύγχρονης ζωής, ο VoltMe VITO Go EzTravel αποτελεί μια κομψή και πρακτική λύση που επιτρέπει στους χρήστες να απολαμβάνουν την τεχνολογία τους χωρίς το βάρος των πολλαπλών φορτιστών. Ανακαλύψτε πώς ο VoltMe VITO Go EzTravel μετατρέπει τον τρόπο που φορτίζετε τις συσκευές σας κατά τα ταξίδια και ανακαλύψτε μια εντελώς νέα εμπειρία φόρτισης.

Ας προχωρήσουμε ενδότερα για να δούμε τα χαρακτηριστικά και τις επιδόσεις του VoltMe VITO Go EzTravel. Παμ';

Χαρακτηριστικά

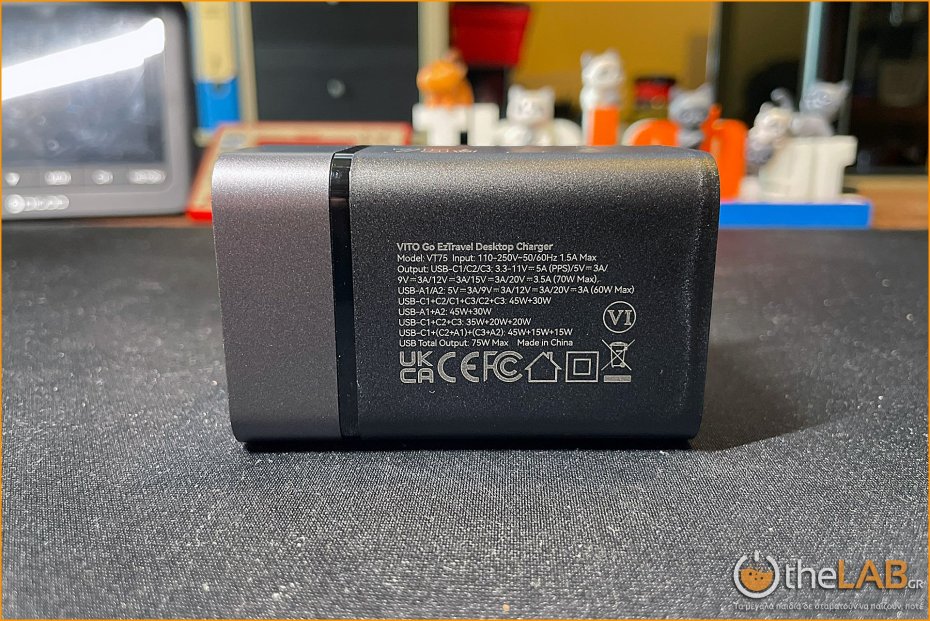

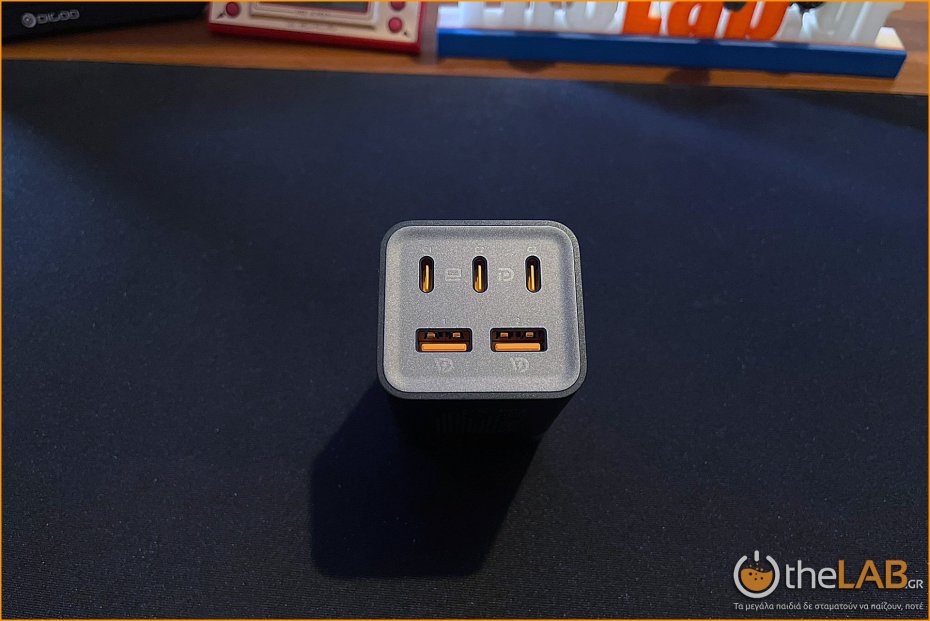

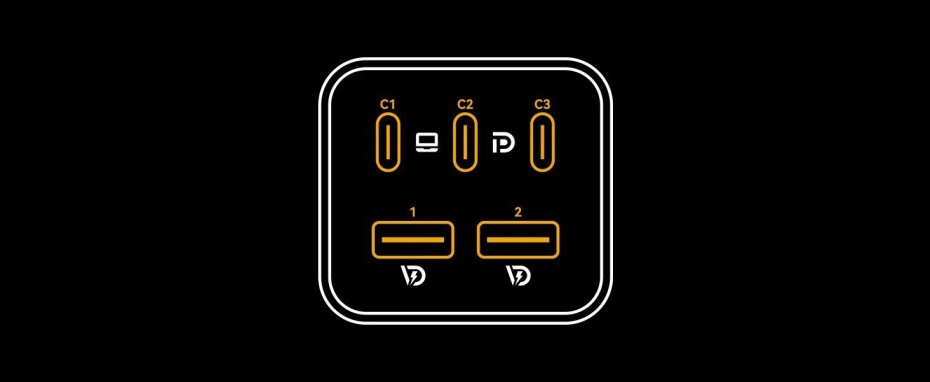

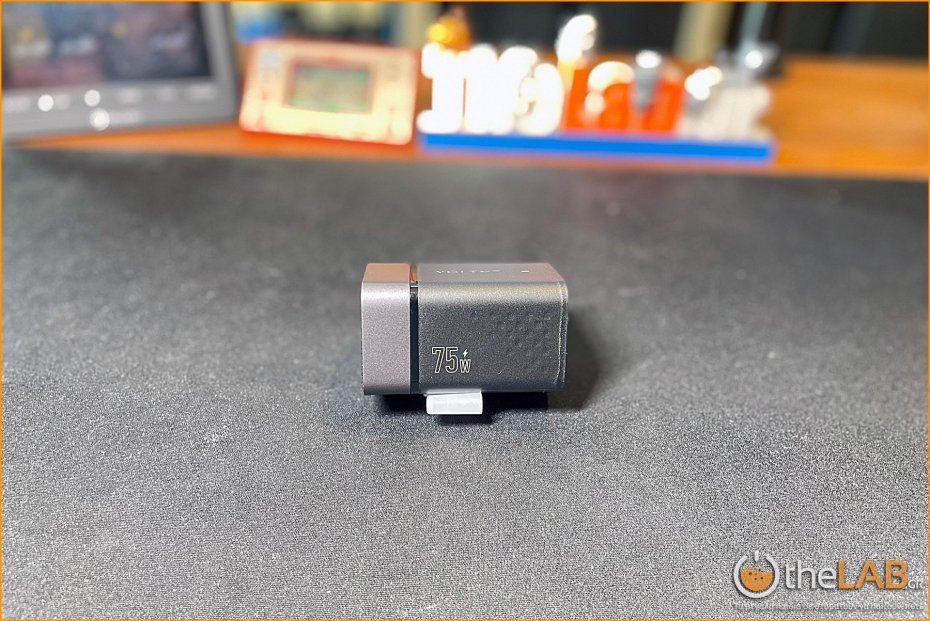

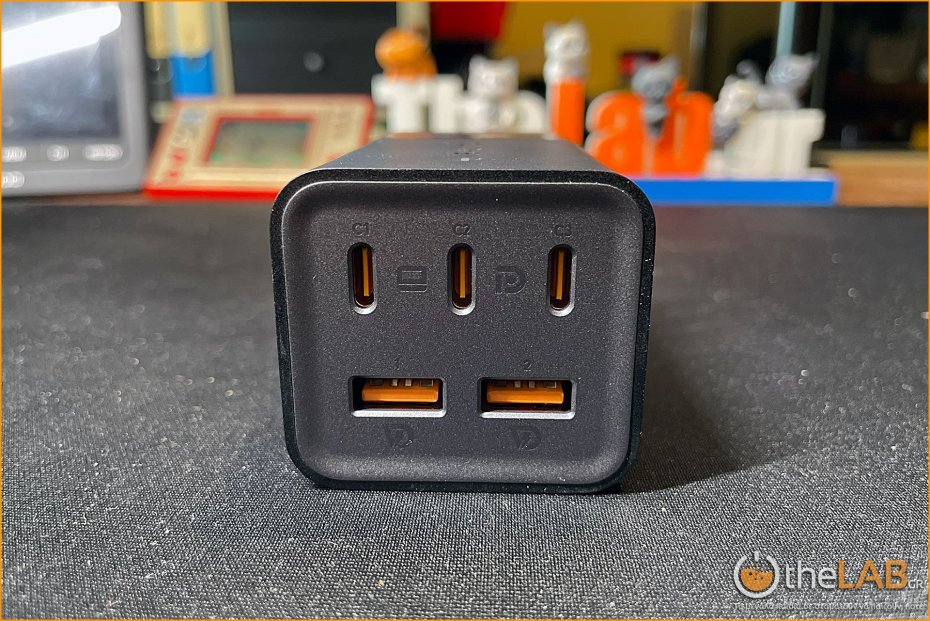

Ο φορτιστής ταξιδιού VoltMe VITO Go EzTravel διακρίνεται για τις εντυπωσιακές του δυνατότητες. Με ποικιλία εισόδων και εξόδων, περιλαμβάνοντας AC και USB θύρες, η συσκευή προσφέρει ευελιξία και ευκολία σε κάθε ανάγκη. Από ταχεία φόρτιση μέχρι υψηλή ισχύ, το VoltMe VITO Go EzTravel αντιπροσωπεύει την εξέλιξη στη φόρτιση των ηλεκτρονικών συσκευών, επιτρέποντας πολλαπλές συνδέσεις με αποδοτικότητα και στυλ. Ας δούμε παρακάτω τα χαρακτηριστικά του.

Χαρακτηριστικά VoltMe VITO Go EzTravel

Με τα παραπάνω, το VoltMe VITO Go EzTravel αναδεικνύεται ως ένα πολυλειτουργικό, ευέλικτο και προηγμένο εργαλείο για τη φόρτιση των ηλεκτρονικών συσκευών, ενώ παράλληλα προσφέρει την απαραίτητη ευκολία και φορητότητα για ταξίδια και καθημερινή χρήση. Υποστηρίζει τα πρωτόκολλα USB Power Delivery 3.0, Qualcomm Quick Charge 4+, PPS, AFC, Apple 5V 2.4A, Samsung Adaptive Fast Charge 5V 2A, SCP,  Huawei FCP, BC1.2, ενώ η μέγιστη ισχύς εξόδου είναι 75W.

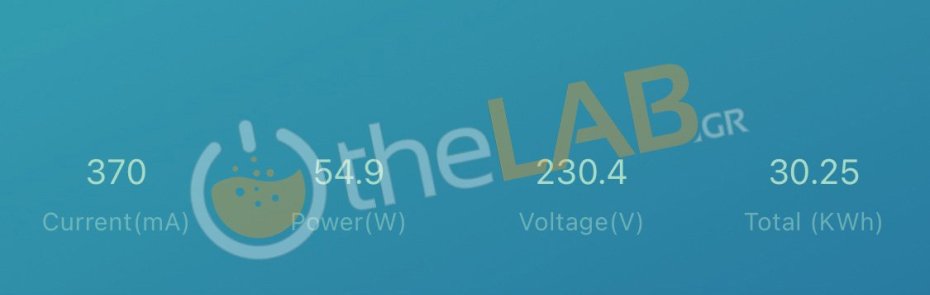

Σε δοκιμή που έκανα να φορτίσω ό,τι συσκευή έχω στο σπίτι, δηλαδή δύο tablet και τρία κινητά, η μέγιστη ισχύς που έγραψε ο μετρητής ήταν 54,9 W. Άρα τα 75W της συσκευής, φτάνουν και περισσεύουν για τα περισσότερα σενάρια φόρτισης.

Η τιμή του κατά την συγγραφή αυτής της παρουσίασης είναι στα 56,25 € και είναι διαθέσιμο από το aliexpress, στον παρακάτω σύνδεσμο: https://www.aliexpress.com/item/1005006223427036.html

Πρώτες Εντυπώσεις

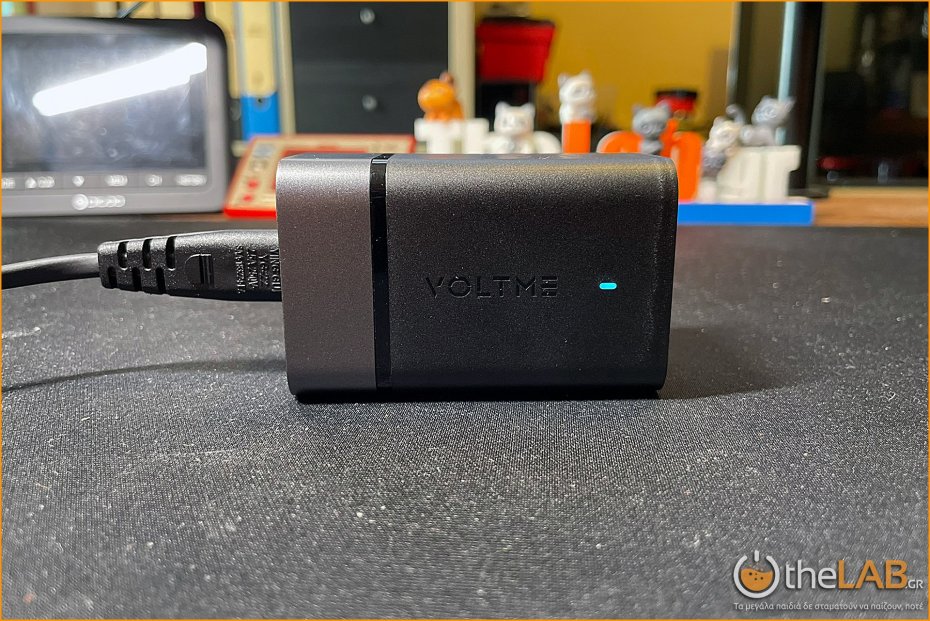

Η «συμβίωση» με το VoltMe Vito Go EzTravel, ενός φορτιστή 75W, άφησε αρκετά καλή εντύπωση. Ο φορτιστής VoltMe Vito Go EzTravel ανταποκρίνεται στην υπόσχεσή του να μην είναι παρεμβατικός. Ο σχεδιασμός του φορτιστή είναι εκπληκτικά μικρός ενώ παράλληλα είναι ελαφρύς, και χωράει αβίαστα στην παλάμη του χεριού μου, καταλαμβάνοντας ελάχιστο χώρο στο γραφείο μου. Πρόκειται για μια καλοδεχούμενη απόκλιση από τους ογκώδεις φορτιστές του παρελθόντος, προσφέροντας μια κομψή και μοντέρνα λύση για όσους δίνουν προτεραιότητα τόσο στο στυλ όσο και στη λειτουργικότητα.

Κατά το χειρισμό του VoltMe Vito Go, είναι προφανές ότι αυτός ο φορτιστής είναι κατασκευασμένος για να αντέξει. Η κορυφαία ποιότητα κατασκευής υπογραμμίζεται από το ματ μαύρο πλαστικό φινίρισμα, το οποίο όχι μόνο προσθέτει μια πινελιά εκλέπτυνσης αλλά αποδεικνύεται επίσης ανθεκτικό στις γρατσουνιές και τα δακτυλικά αποτυπώματα.

Ένα από τα χαρακτηριστικά που ξεχωρίζουν στο VoltMe Vito Go EzTravel είναι η ποικίλη επιλογή των θυρών του. Με τρεις θύρες USB-C εξοπλισμένες με Power Delivery (PD), δύο θύρες USB-A που διαθέτουν Quick Charge (QC) 3.0, αυτός ο φορτιστής προσφέρει αρκετές επιλογές στο χρήστη. Αυτή η συστοιχία θυρών επιτρέπει την ταυτόχρονη φόρτιση έως και έξι συσκευών (η έκδοση με την σούκο πρίζα δίνει άλλη μια θύρα φόρτισης), από φορητούς υπολογιστές και tablet έως smartphones και ακουστικά. Η ευκολία της ύπαρξης διαφόρων επιλογών φόρτισης σε μία μόνο συσκευή καθιστά τον VoltMe Vito Go απαραίτητο για τους λάτρεις της τεχνολογίας που βρίσκονται εν κινήσει.

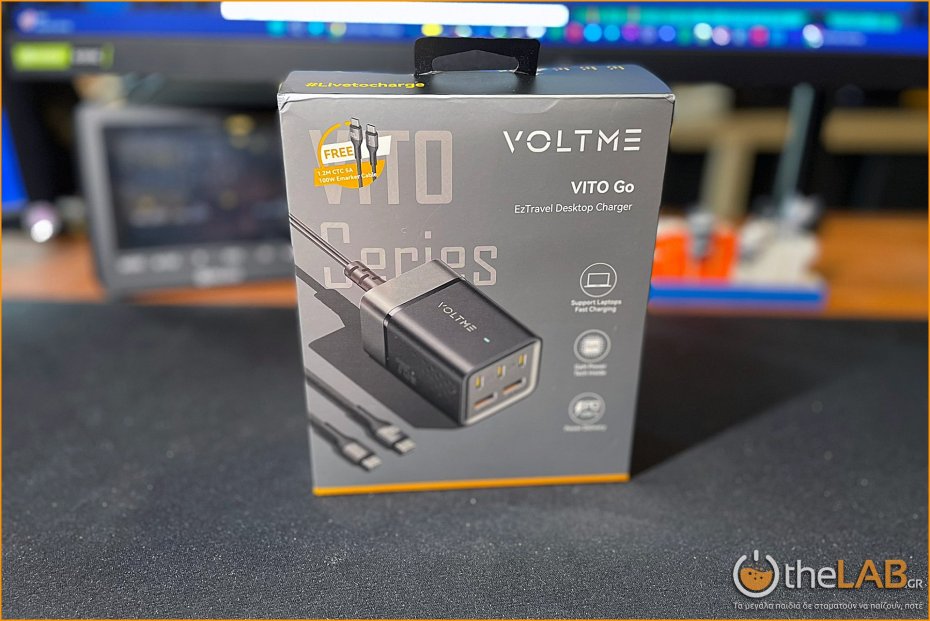

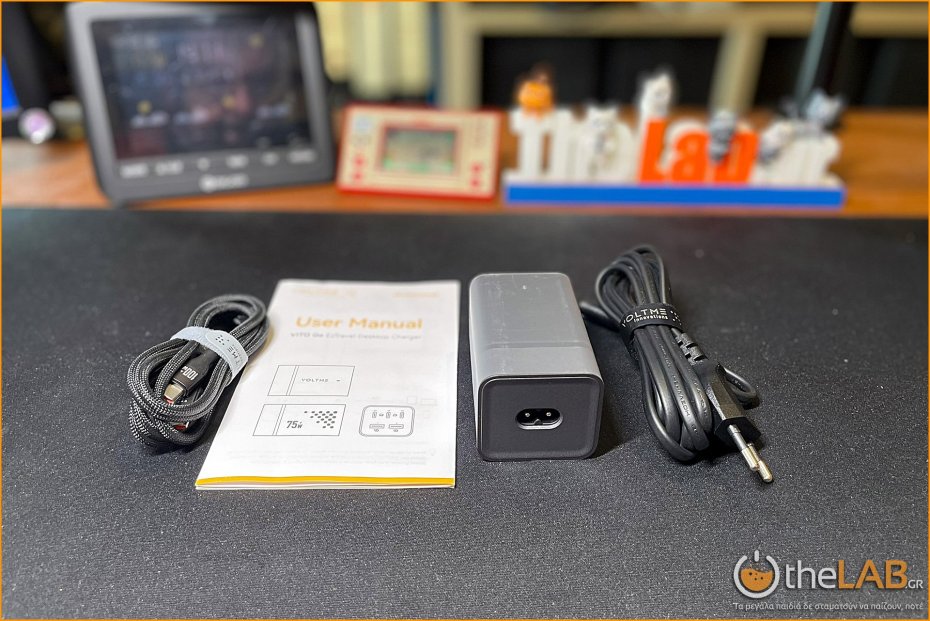

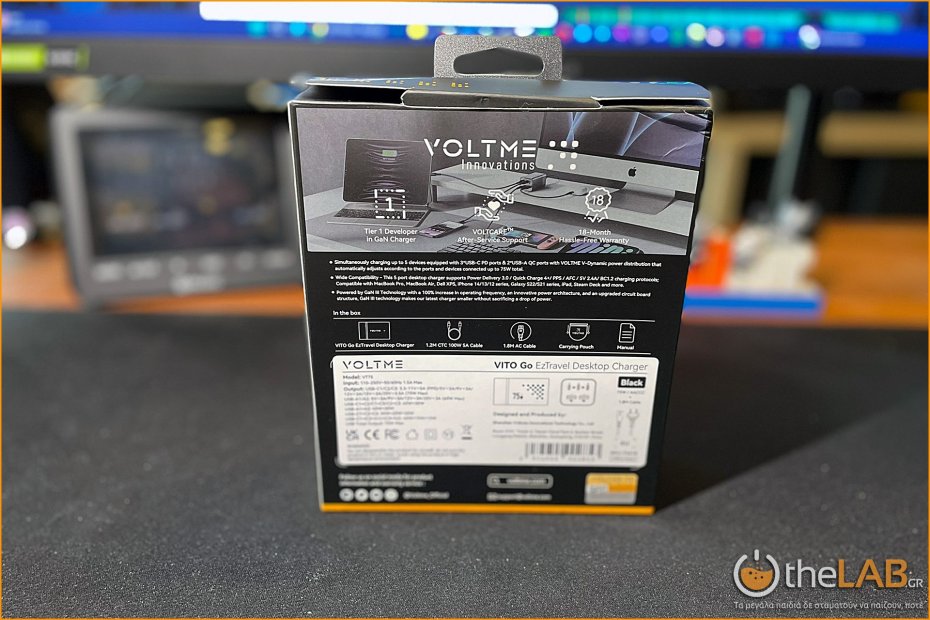

Unboxing

Επειδή μια εικόνα ισοδυναμεί με χίλιες λέξες (sic), ετοιμάσαμε ένα video unboxing της συσκευής για να την δείτε πέρα από τις φωτογραφίες που έχουμε ήδη παραθέσει.

Επιδόσεις

Εδώ είναι που σηκώνουμε μανίκια. Για να μετρηθούν οι επιδόσεις του VoltMe VITO Go EZTravel θα εξετάσουμε δύο παραμέτρους. Αρχικά θα μετρηθεί η παραγόμενη ισχύς με την ταυτόχρονη φόρτιση πολλών συσκευών και μετά θα μετρηθεί στο load tester για να αποδειχθεί αν μπορεί να παραδώσει την ισχύ που υπόσχεται.

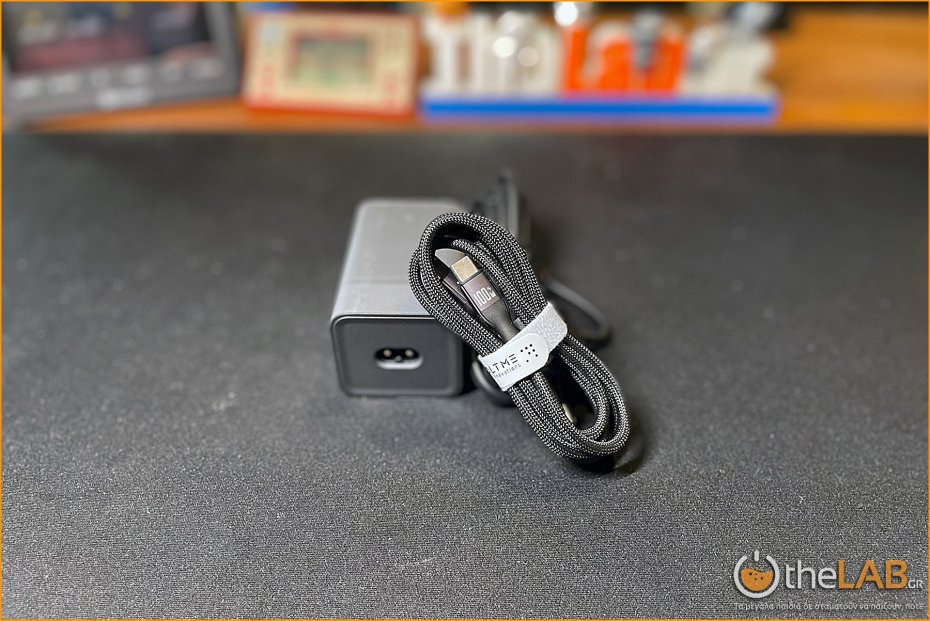

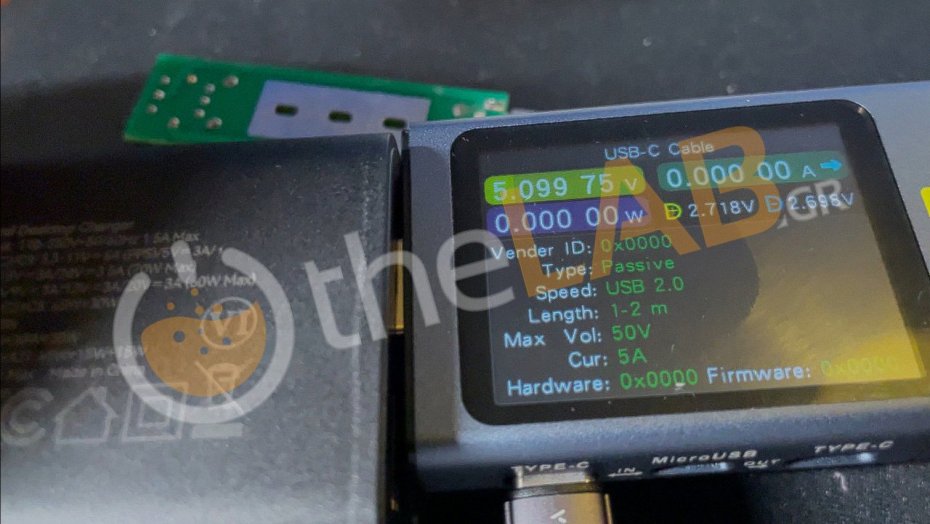

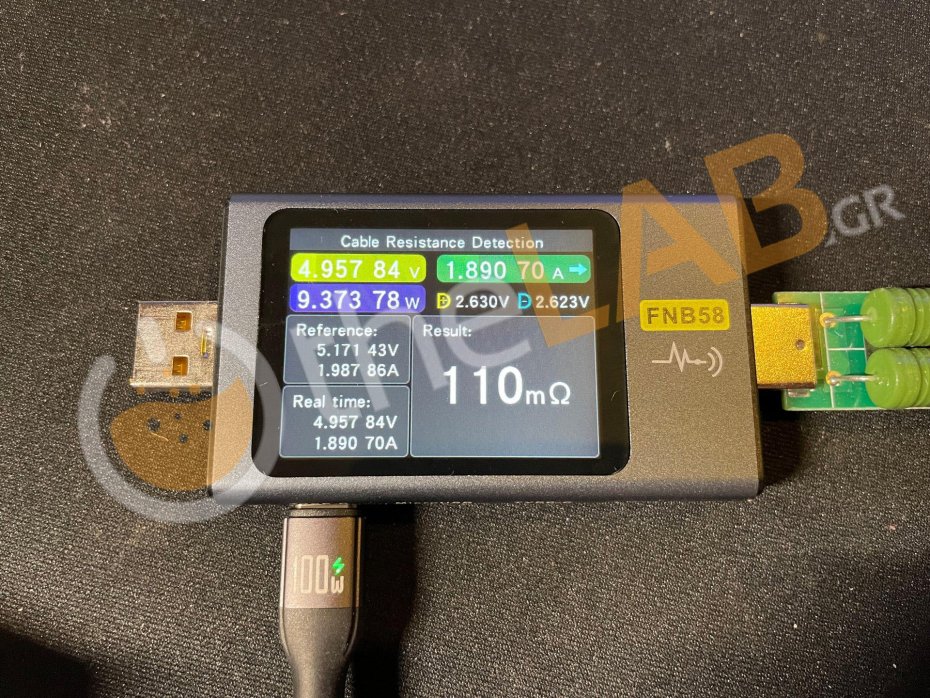

Αρχικά ξεκινάμε με την μέτρηση της αντίστασης του καλωδίου που έρχεται μαζί με τη συσκευή. Το καλώδιο αυτό είναι ένα USB 2.0 καλώδιο το οποίο δείχνει ότι μπορεί να διαχειριστεί ισχύ ρεύματος μέχρι 100 W. Σε μέτρηση που έγινε, δεν ήταν δυνατή η μέτρηση των ιδιοτήτων του, παρά μόνο ότι μπορεί να χειριστεί μέχρι 50V τάση και 5 Α ένταση, το οποίο βέβαια καλύπτει τις ενεργειακές απαιτήσεις του φορτιστή, όμως, όπως φαίνεται και από τη φωτογραφία παρακάτω, δεν διαθέτει τσιπάκι το οποίο να μπορεί να ρυθμίσει την τάση και την ένταση του ρεύματος που το διαπερνάει.

Αναφορικά με την αντίσταση που εμφανίζει, παράγοντας που δείχνει και την ποιότητα κατασκευής ενός καλωδίου USB, μετρήθηκε στα 0,110Ω, τιμή που θεωρείται καλή. Μια τυπική αντίσταση επαφής διεπαφής καλωδίου USB είναι περίπου 30mΩ. Δεδομένου ότι υπάρχουν τέσσερις συνδέσεις (δύο σε κάθε άκρο του καλωδίου), αυτό θεωρητικά αντιστοιχεί σε 0,12Ω.

Στη συνέχεια, θα προχωρήσουμε με τη μέτρηση της συσκευής να δούμε πως συμπεριφέρεται σε διάφορά σενάρια.

Μετρήσεις έγιναν με τις παρακάτω διαμορφώσεις:

- Τάση 5V, Ένταση 3Α

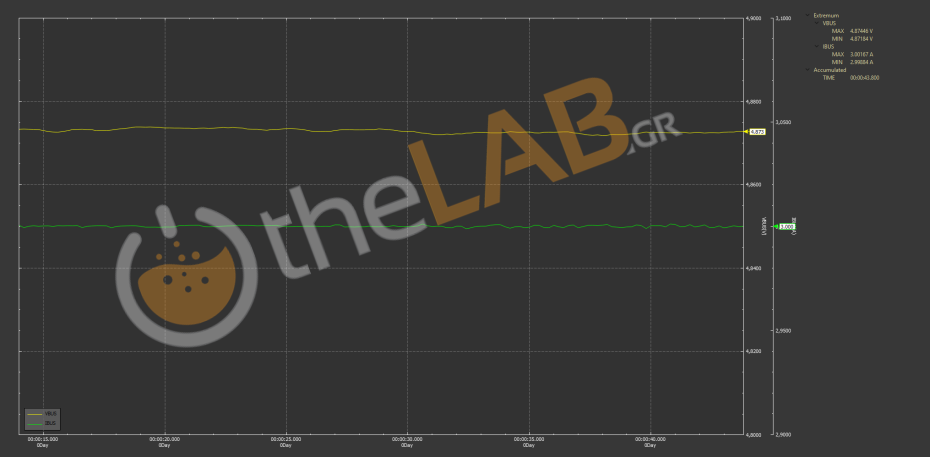

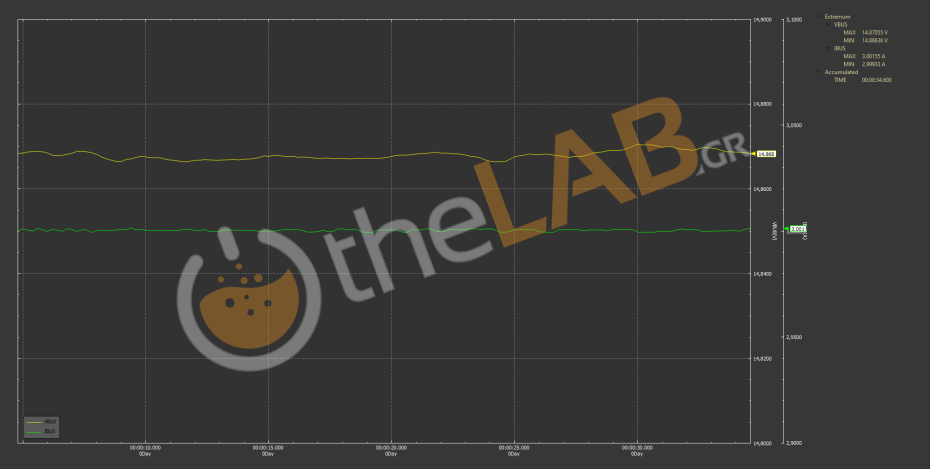

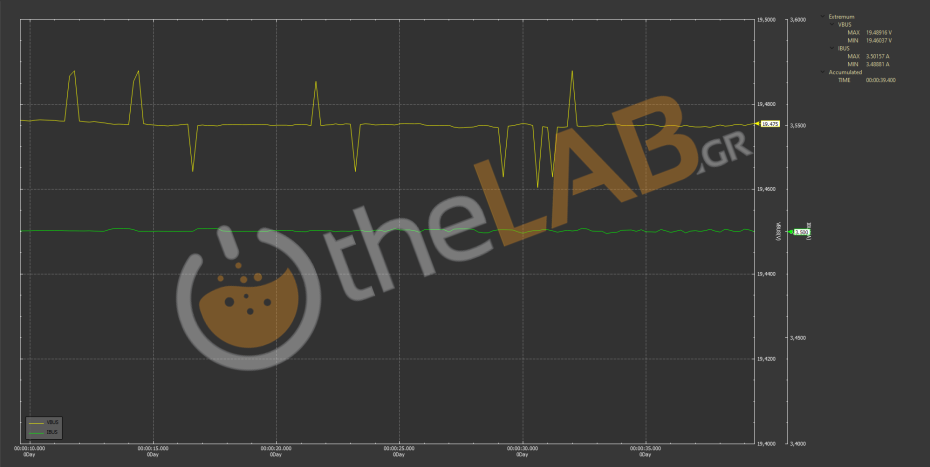

Εδώ, είχαμε μικρές διακυμάνσεις στη τάση και στην ένταση του ρεύματος. Η τάση ήταν στα 0,002V ενώ η ένταση ήταν στα 0,002Α

- Τάση 9V, Ένταση 3Α

Ανεβάζοντας την τάση στα 9V, παρατηρήθηκαν οι εξής διακυμάνσεις: Τάση: 0,012V, Ένταση: 0,033 Α

- Τάση 12V, Ένταση 3Α

Στα 12V η εικόνα ήταν λίγο καλύτερη, με την τάση στα 0,003V και την ένταση στα 0.002 A

- Τάση 15V, Ένταση 3Α

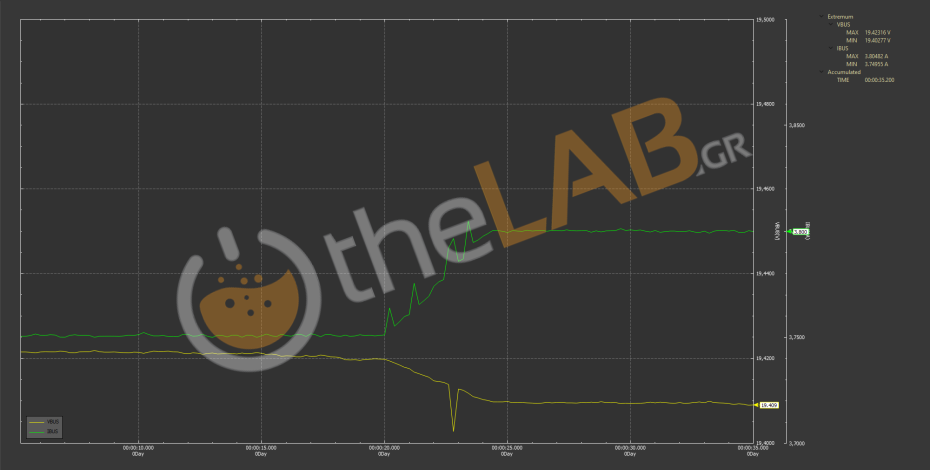

Στα 15V, με τη μετρούμενη τάση είναι πλέον στα 14,87V, η διακύμανση της είναι 0,004V, ενώ η διακύμανση της έντασης του ρεύματος είναι αμελητέα, στα 0,002Α.

- Τάση 20V, Ένταση 3,5 Α

Τέλος, στα 20V, με μέγιστη μετρούμενη τάση τα 19,48V, παρουσιάστηκε διακύμανση 0,03V, ενώ η ένταση του ρεύματος ήταν στα 0,004Α

Τέλος, δοκιμάσαμε τις αντοχές του φορτιστή, κρατώντας την τάση στα 20V και αυξάνοντας σταδιακά την ένταση, καταφέραμε και φτάσαμε στα 3,8Α, πράγμα που θεωρητικά θα μας πήγαινε στα 76W, ενώ στην πραγματικότητα καταφέραμε να φτάσουμε στα 73,75W, καθώς η τάση παρουσίασε μια πτώση κατεβαίνοντας στα 19,41V

Εν κατακλείδι

Το Vito Go EzTravel της Voltme είναι μια συσκευή που θα σας γίνει απαραίτητη, αν μετακινήστε πολύ. Η ισχύς των 75W, μπορεί να τροφοδοτήσει μέχρι και ένα μικρό λάπτοπ, πόσο μάλλον ένα κινητό, ένα tablet, ένα ρολόι, ή ότι άλλο μπορείτε να φανταστείτε. Με μόνη παραφωνία το παρεχόμενο καλώδιο να μην έχει controller, και στην ουσία να είναι ένα "χαζό" καλώδιο, έχουμε στον πάγκο δοκιμών μας ένα αξιόλογο προϊόν. Η αρχιτεκτονική ισχύος έξυπνης φόρτισης V-Dynamic (VD) παρέχει υψηλές επιδόσεις σε έναν αποδοτικό σχεδιασμό ισχύος, διευκολύνοντας κάθε συνδεδεμένη συσκευή να ενεργοποιήσει και να βελτιστοποιήσει την ταχύτητα φόρτισης. Από εμάς είναι "Ναι".

Συνοψίζοντας λοιπόν, για το Voltme Vito Go EzTravel έχουμε τα εξής:

Ο καλός
- Στιβαρή κατασκευή
- Στα παρελκόμενα περιέχεται και θήκη μεταφοράς
- Παραδίδει τα 75W που υπόσχεται.
- Μικρή και στιβαρή κατασκευή.

Ο Κακός
- Το καλώδιο τροφοδοσίας θα μπορούσε να ήταν καλύτερο

Ο Αδιάφορος
- Η τιμή του. Not great, not terrible

Με βάση λοιπόν όλα τα παραπάνω, η βαθμολογία του Voltme Vito Go EzTravel είναι:

Ευχαριστούμε πολύ την Voltme για την παραχώρηση του δείγματος δοκιμής

Εισαγωγή

Δώσε μου τις πολυτέλειες της ζωής και ζω και χωρίς τα απαραίτητα. Εξοπλισμένος με αυτή τη φράση, τρέλα, υπομονή και χρήματα, οφείλει να εισέρχεται κανείς στο μαγικό κόσμο του Modding. Και ένας από τους πιο ακραίους τομείς του, που δεν παρουσιάζει την παραμικρή πρακτική εφαρμογή, είναι το sleeving.

Ως ένας από τους τρελούς που έχει κάνει περισσότερο από το φυσιολογικό μερίδιο που του αναλογεί σε sleeving, μπορώ να σας διαβεβαιώσω ότι η πρακτική αξία του είναι ανύπαρκτη. Η αισθητική όμως, ανυπολόγιστη. Το sleeving "στο χέρι" έχει μεγάλο κόστος σε χρόνο αλλά και σε χρήματα, αν θέλει κανείς να χρησιμοποιήσει καλά υλικά αλλά και εργαλεία. Οι ατελείωτες ώρες, τα φουσκαλιασμένα δάχτυλα και τα αμφίβολα αποτελέσματα μέχρι να έρθει η απαραίτητη εμπειρία, αποθαρρύνουν, και ορθά κάνουν, τους περισσότερους.

Γι αυτό πολλές εταιρίες προσφέρουν έτοιμες λύσεις, που αν και δεν παρέχουν την ευελιξία ή και την ποιότητα του χειροποίητου sleeving, εξοικονομούν χρόνο, κόπο και χρήμα.

Η Corsair δε θα μπορούσε να αφήσει παραπονεμένους τους πελάτες της, και έτσι έχει κυκλοφορήσει έτοιμα, sleeveαρισμένα καλώδια, για όλα της τα μοντέλα τροφοδοτικών, σε ποικίλα χρώματα! Σήμερα θα δούμε τα σχετικά καλώδια που αφορούν το Corsair AX1200. Η επιλογή του έγινε καθώς είναι ένα μεγάλο, πλήρως modular τροφοδοτικό, με αρκετά καλώδια, το οποίο έχουμε στην κατοχή μας και έτσι μπορούμε να δοκιμάσουμε και την εφαρμογή των βυσμάτων. Τα συμπεράσματα όμως που θα εξαχθούν αφορούν συνολικά τα sleeveαρισμένα καλώδια της Corsair.

Για να δούμε την ποιότητα του sleeving που προσφέρει η Corsair, διαλέξαμε τα λευκά καλώδια, το χρώμα δηλαδή που είναι περισσότερό απαιτητικό, καθώς και τα μαύρα που είναι ίσως το πιο συνηθισμένο.

Συσκευασία και Περιεχόμενο

Το κάθε κιτ των sleeveαρισμένων καλωδίων της Corsair, έρχεται σε ένα απλό χαρτονένιο κουτί. Εντός αυτού, βρίσκουμε την κλασική υφασμάτινη θήκη καλωδίων της εταιρείας.

Και μέσα στη θήκη, τα sleeveαρισμένα καλώδια!

Τα οποία, στην περίπτωση του Corsair AX1200 είναι πολλά!

Συγκεκριμένα:

• Το 24πινο της μητρικής.
• 2 8πινα για τη CPU που το καθένα μπορεί να χωριστεί σε 2 τετράπινα, κατά το σύνηθες.
• 6 καλώδια τροφοδοσίας GPU που είναι 8πινα αλλά λειτουργούν και ως 6πινα.
• 4 καλώδια τροφοδοσίας SATA με 4 βύσματα στο κάθε ένα.
• 3 καλώδια τροφοδοσίας molex με 4 βύσματα στο κάθε ένα.

Στο κιτ των μαύρων καλωδίων υπάρχουν και 2 μετατροπείς από molex σε βύσμα τροφοδοσίας floppy, οι οποίοι δεν είναι sleeveαρισμένοι, ενώ απουσιάζουν εντελώς από το κιτ των λευκών καλωδίων. Επίσης το κιτ των μαύρων καλωδίων συνοδέυεται από μερικά zip tries και 4 μαύρες βίδες του τύπου που χρησιμοποιούνται στο τροφοδοτικό.

Ποιότητα

Όλα μέχρι εδώ ήταν άψογα, αλλά στο σημείο αυτό, θα δούμε ένα συμβιβασμό. Πράγματι, ενώ η ποιότητα και η εφαρμογή των βυσμάτων είναι πολύ καλή και εφάμιλλη των κανονικών καλωδίων που συνοδεύουν το Corsair AX1200, η ποιότητα των θερμοσυστελλόμενων καθώς και η εφαρμογή τους θα μπορούσε να είναι σαφώς καλύτερη.

Τα θερμοσυστελλόμενα είναι το καθέ ένα σε διαφορετικό μήκος, είναι πολύ λεπτά και έχουν λευκά γράμματα πάνω τους. Όλα αυτά, στον κόσμο του modding θα αφαιρέσουν βαθμούς.

Και σαν να μην έφτανε αυτό, το sleeve που χρησιμοποιήθηκε είναι λεπτό, με μεγάλα κενά που επιτρέπουν να φαίνεται το καλώδιο. Έτσι, παρότι η εταιρία χρησιμοποίησε καλώδιο στο ίδιο χρώμα με το sleeve, τα κενά που αυτό αφήνει είναι αντιαισθητικά στο απαιτητικό μάτι. Πόσο μάλλον στο λευκό κιτ όπου το καλώδιο που χρησιμοποιήθηκε φέρει, κατά διαστήματα, μαύρα γράμματα. Κερασάκι στην τούρτα το - ασχολίαστο - zip tie.

Δείτε το εδώ δίπλα σε ένα ποιοτικό (χειροποίητο) sleeve. Η διαφορά είναι εμφανής.

Επίλογος

Το είδαμε λοιπόν το προϊόν και τώρα πρέπει να το κρίνουμε. Είναι ένα εξαιρετικό προϊόν; Σαφώς όχι. Είναι κακό; Και πάλι όχι. Τι είναι λοιπόν;

Όλα θα εξαρτηθούν από την τιμή του. Η οποία τιμή του είναι άκρως ανταγωνιστική, και για το συγκεκριμένο τροφοδοτικό είναι μόλις 40 ευρώ. Για να πάρουν μια ιδέα οι μη γνωρίζοντες, για να sleeveάρει κανείς τα καλώδια του συγκεκριμένου τροφοδοτικού με το ποιοτικό sleeve της προηγούμενης φωτογραφίας, θα χρειαστεί πάνω από 100 ευρώ σε υλικά, αρκετά σε εξειδικευμένα εργαλεία, δεκάδες ώρες δουλειάς και κάμποσες φουσκάλες στα δάχτυλα. Το αποτέλεσμα; Αν υπάρχει η κατάλληλη εμπειρία, σαφώς καλύτερο, αλλά για 40 ευρώ, θεωρώ ότι το προϊόν που προσφέρει η Corsair είναι αξιοπρεπέστατο. Για μικρότερα μοντέλα μάλιστα, με λιγότερα καλώδια, η τιμή πέφτει μέχρι και τα 20 ευρώ!


Τα sleeveαρισμένα καλώδια της Corsair παρέχουν στο χρήστη που δεν επιθυμεί να ξοδέψει μια περιουσία, τη δυνατότητα να έχει ένα premium look, χωρίς να ξοδέψει κόπο, χρόνο και πολύ χρήμα. Διαθέτουν ποικιλία χρωμάτων, εγγύηση από την Corsair και από μακριά πολλοί θα τα δούνε, λίγοι θα τα ξεχωρίσουν από τα ακριβότερα και ποιοτικότερα (μακρινά) ξαδέρφια τους.

Ας συνοψίσουμε τα πλεονεκτήματα και τα μειονεκτήματα των Sleeveαρισμένων καλωδίων τροφοδοτικού της Corsair:

Πλεονεκτήματα
+ Καλή και σίγουρη εφαρμογή

+ Εγγύηση της Corsair

+ Ποικιλία χρωμάτων

Μειονεκτήματα
- Χαμηλή ποιότητα sleeve

- Χαμηλή ποιότητα θερμοσυστελλόμενου

- Μη ισομετρής εφαρμογή θερμοσυστελλόμενου

Με βάση τα παραπάνω, η συνολική βαθμολογία των Sleeveαρισμένων καλωδίων τροφοδοτικού της Corsair:

Ευχαριστούμε θερμά την Corsair για την παραχώρηση του δείγματος της δοκιμής.

Πολύμερος Αχανιώτης 03/10/2016

Πρόλογος

Την Corsair λίγο πολύ την ξέρουμε όλοι μας. Τα προϊόντα της επίσης, μιας και περνάνε διάφορα από αυτά κάθε τόσο από τον πάγκο δοκιμών του TheLab.gr. Τι κουτιά δεν έχουμε δει, τι ψύκτρες, τι μνήμες, τι ssd και τελειωμό δεν έχει η λίστα.

Σίγουρα όμως είχαμε καιρό να δούμε ένα τροφοδοτικό από κοντά. Την ευκαιρία μας την έδωσε η Corsair, στέλνοντάς μας το RM850x για να το δούμε και να το μελετήσουμε, όσο τουλάχιστον μας το επιτρέπει ο εξοπλισμός που έχουμε. Αυτό που θα ακολουθήσει -όπως άλλωστε αναφέρεται και στον τίτλο- είναι ένα hands on και όχι μία πλήρης παρουσίαση.

Αρχικά να πούμε ότι από το τέλος του ονόματος απουσιάζει το διακριτικό "i" επομένως το τροφοδοτικό δεν συνοδεύεται από Software (corsair link). Είναι ένα τροφοδοτικό όπως ακριβώς έχουμε συνηθίσει τόσα χρόνια.

Χαρακτηριστικά

Το τροφοδοτικό που θα δούμε από κοντά σήμερα -φαίνεται εξάλλου και από την ονομασία του- είναι στα 850Watt και ATX form factor. Υπάγεται στην κατηγορία Gold μιας και λειτουργεί με efficiency που αγγίζει το 90%, είναι Full modular σχεδίασης και έρχεται εξοπλισμένο με 100% Γιαπωνέζικους  πυκνωτές και έναν ανεμιστήρα των 135mm που δεν περιστρέφεται -όπως λέει η εταιρία- "until it’s needed".

Τα επιμέρους χαρακτηριστικά του όπως αυτά παρατίθενται στο site της κατασκευάστριας ακολουθούν.

Στα θετικά, το γεγονός ότι καλύπτεται από 7 χρόνια εγγύηση από την Corsair και τον ανεμιστήρα που υπόσχεται καλή ψύξη και ταυτόχρονα ησυχία, όσο θα δουλεύει. H τιμή του προϊόντος τη στιγμή που γράφονται αυτές εδώ οι γραμμές είναι περίπου 150 ευρώ συμπεριλαμβανομένου του ΦΠΑ.

Συνεχίζουμε με τα χαρακτηριστικά του RM850x και καλό είναι να ρίξουμε μια ματιά στο input και output rating, στο Efficiency αλλά και στο θόρυβο του ανεμιστήρα, σύμφωνα με τα στοιχεία που μας δίνει η κατασκευάστρια.

Από ότι μπορείτε να δείτε και εσείς το τροφοδοτικό μπορεί να δουλέψει και στα 110V (Aμερική) αλλά και στα 230V (Ευρώπη) μιας και έχει ένα εύρος Line input από 100V έως 240V.

Οι έξοδοι των 3.3Vdc και 5Vdc μοιράζονται από 25A (Με περιορισμό της συνδυασμένης τους ισχύος στα 150W, ενώ μία 12άρα γραμμή εξαντλεί όλη τη διαθέσιμη ισχύ των 850W και μπορεί να δώσει απλόχερα 70.8Α.

Το μέγιστο efficiency, το τροφοδοτικό δείχνει να το πετυχαίνει λίγο πιο κάτω από το μισό της συνολικής του ισχύος, αλλά το σημαντικό είναι ότι από το ~18% έως και το ~80% του φορτίου, η απόδοση του παραμένει πάνω από 91%. Αν δε, θεωρήσουμε σαν κατώφλι το ~90%, τότε τα όρια της υψηλής απόδοσης εκτείνονται από το ~15% έως και το 92%.

Αν σε αυτή την πολύ καλή απόδοση προστεθεί το ότι ο ανεμιστήρας του φαίνεται να ξεκινάει από 340Watt και πάνω, έχουμε μια εξαίρετη συνολική απόδοση σε ολόκληρο -ουσιαστικά- το φάσμα λειτουργίας του τροφοδοτικού, πράγμα που μαρτυρά την καλή δουλειά που έχει γίνει στο σχεδιασμό των κυκλωμάτων του τροφοδοτικού!

Παρακάτω μπορείτε να δείτε ένα σύντομο βίντεο από το κανάλι της Corsair στο youtube και τον Jon Gerow να λέει μερικά λόγια για το προϊόν.

Συσκευασία

Η συσκευασία του RM850x ακολουθεί χρωματικά τη νέα "μόδα" που έχει καθιερώσει η Corsair και δεν είναι άλλη από τις κίτρινες πινελιές στα διάφορα προϊόντα της. Στην εμπρός όψη της συσκευασίας βλέπουμε το τροφοδοτικό χωρίς τα καλώδια επάνω του. Δεξιά δύο Badge που έχουν να κάνουν με την επταετή εγγύηση και το 80+ Gold Certificate. Στην μία από τις μικρές πλευρές βλέπουμε αναλυτικά τις καλωδιώσεις του κουτιού παρατηρώντας ταυτόχρονα ότι όλες οι καλωδιώσεις είναι μαύρου χρώματος.

Στη πίσω πλευρά της συσκευασίας τα πράγματα αρχίζουν να "σοβαρεύουν" μιας και η εταιρία δίνει πολλές πληροφορίες γύρω από το προϊόν. Κάτω υπάρχουν δύο διαγράμματα. Το ένα έχει να κάνει με το efficiency και το άλλο με τον θόρυβο του ανεμιστήρα και το πότε αυτός ξεκινάει. Στα δεξιά τους έχουμε τον πίνακα με το iput και output rating που έχουμε ήδη δει και πάνω από όλα αυτά τρεις φωτογραφίες του τροφοδοτικού όπου σημειώνονται και οι διαστάσεις του 86χ150χ180mm (ΥxΠxΜ).

Οι δύο πιο μικρές πλευρές αναφέρουν και πάλι τη πιστοποίηση 80+ Gold, το γεγονός ότι σε μικρά Loads ο ανεμιστήρας δεν περιστρέφεται και τους Γιαπωνέζικους πυκνωτές και την αντοχή αυτών σε θερμοκρασίες 105^oC, πράγματα κρίσιμα, τα οποία επιπλέον υποδηλώνουν -εμμέσως πλην σαφώς- την γενικότερη ποιότητα τόσο των υλικών, όσο και της κατασκευής.

Αφαιρέσαμε την προστατευτική ζελατίνη από τη συσκευασία και ανοίξαμε το κουτί για να δούμε εσωτερικά τη κλασική χαρτόκουτα προστασίας. Ανοίξαμε και αυτή γρήγορα γρήγορα και στο εσωτερικό βλέπουμε τα διάφορα εξαρτήματα τακτοποιημένα. Το Manual είναι κοινό για τα τροφοδοτικά της σειράς RMx όπως μπορούμε να δούμε και επίσης το τροφοδοτικό το έχει υπό την προστασία του ένα μεγάλο βελούδινο πουγκί.

Ας αρχίσουμε να τα βγάζουμε ένα ένα έξω από τη χάρτινη συσκευασία και να τα δούμε από κοντά. Πρώτο-πρώτο βλέπουμε το καλώδιο τροφοδοσίας μαύρου χρώματος και αμέσως μετά ένα zip σακουλάκι με μερικά δεματικά καλωδίων και τέσσερις βίδες στερέωσης σπειρώματος UNC6-32.

Καλωδιώσεις

Στη συνέχεια βλέπουμε μία τσαντούλα μαύρου χρώματος -με το logo της κατασκευάστριας κάτω και δεξιά- η οποία περιέχει όλες τις καλωδιώσεις του κουτιού.

Σε αυτό το σημείο καλό είναι να δούμε το συνολικό μήκος κάθε καλωδίου και στην περίπτωση των sata και molex και τις αποστάσεις των ενδιάμεσων βυσμάτων μεταξύ τους. Οι αποστάσεις ανάμεσα στα βύσματα κυμαίνονται από 10 έως περίπου 12 εκατοστά και είναι επαρκείς για τις συνδέσεις από συσκευή σε συσκευή.

Οι καλωδιώσεις είναι μισές με sleeve πολύ καλής ποιότητας και μισές χωρίς. Συγκεκριμένα με sleeve έχουν ντυθεί τα καλώδια των 24pin, 8pin EPS και PCI και χωρίς τα SATA και molex. Τα δεύτερα αξίζει να σημειώσουμε ότι αποτελούνται από flat καλώδια για να διευκολύνουν το cable management αλλά και να μην εμποδίζουν, όσο αυτό είναι δυνατό, τη ροή του αέρα στο εσωτερικό του κουτιού μας.

Ένα σχόλιο για τους λάτρεις της ομορφιάς αλλά και του Sleeving θα κάνουμε για τα PCI καλώδια. Τα δύο βύσματα 8pin δεν είναι ξεχωριστά αλλά το ένα "βγαίνει" από το άλλο.

Αυτό φυσικά μειώνει το πλήθος των καλωδίων και βοηθά το air flow, αλλά από την άλλη μεριά, όπως πολύ καλά θα ξέρετε, αφενός δεν δίνει τόσο καθαρό look κατά τη σύνδεση τους πάνω στις κάρτες και δεν βολεύει σε κουτιά που το side panel είναι πολύ κοντά στη κάρτα γραφικών (θυμηθείτε το 250D) και αφετέρου, αυξάνουν ελαφρά την πτώση τάσης στα καλώδια αυτά. Δε μπορούμε να τα έχουμε και όλα όμως!

Το τροφοδοτικό

Ε αρκετά είπαμε για τα πέριξ, ας δούμε και τον πρωταγωνιστή της παρουσίασης. Το μεταλλικό περίβλημα του κουτιού έχει βαφτεί με ηλεκτροστατική βαφή με ελαφρά σαγρέ υφή, η οποία συμβάλει στην καλύτερη ακτινοβολία της θερμότητας. Στα πλαϊνά βλέπουμε το λογότυπο της εταιρίας αλλά και το μοντέλο του κουτιού, πάνω σε ένα αυτοκόλλητο μαύρου και γκρι χρώματος (ευτυχώς το κίτρινο έμεινε στη συσκευασία και μόνο).

Στο μπροστινό μέρος βλέπουμε τις υποδοχές για τις καλωδιώσεις. Οι οδηγίες σύνδεσης είναι πολύ απλές και δύσκολα κάποιος θα αναρωτηθεί, που πάει τι. Αλλά καλό είναι να το αναφέρουμε

Αριστερά βλέπουμε  πέντε συνολικά υποδοχές 6pin, στις οποίες κουμπώνουν τα sata και molex καλώδια. Κάτω και δεξιά βλέπουμε δύο υποδοχές. Μία με δεκαοκτώ pins και μία με δέκα pins. Σε αυτές συνδέεται το 24pin καλώδιο του τροφοδοτικού και τέλος πάνω από αυτές, βλέπουμε πέντε συνολικά υποδοχές των έξι pins, έτοιμες να υποδεχτούν τα PCI καλώδια αλλά και το 8pin EPS καλώδιο.

 Η τοποθέτηση αλλά και η αφαίρεση των διάφορων βυσμάτων, δίνει μια ποιοτική «σφιχτή» αίσθηση, μαρτυρώντας την καλή ποιότητα τους και εγγυάται την -απαραίτητη-  καλή επαφή τους. Ο μοχλός κλειδώματος των βυσμάτων λειτουργεί υποδειγματικά και δεν θα προβληματίσει.

Στο επάνω μέρος υπάρχει ένα ακόμα αυτοκόλλητο που μας περιγράφει το current output ανά γραμμή, τη συνολική ισχύ του τροφοδοτικού, το part number αλλά και το serial number  και επίσης όλα τα certifications αλλά και το quality control που πέρασε το προϊόν.

Το πίσω μέρος είναι διάτρητο για να βοηθήσει στο καλύτερο αερισμό του εσωτερικού και στα αριστερά υπάρχει το βύσμα τροφοδοσίας αλλά και ο διακόπτης ON/OFF. Επίσης, είδαμε ένα ακόμα αυτοκόλλητο -αφαιρούμενο αυτή τη φορά- που μας ενημερώνει και πάλι για την fanless λειτουργία του τροφοδοτικού σε χαμηλά φορτία.

Η μόνη πλευρά που έμεινε για να δούμε είναι αυτή  που μας χαρίζει οπτική επαφή με τον 135mm ανεμιστήρα χρώματος γκρι, που έχει αναλάβει την ψύξη του τροφοδοτικού. Επάνω από αυτόν υπάρχει μία γρίλια για να προστατέψει και τα χέρια μας από το να μη μπουν στο εσωτερικό, αλλά και να συγκρατήσει κάποια αντικείμενα από το να κάνουν την επίσκεψή τους "ακάλεστα".

Στον τομέα της αισθητικής η εταιρία δείχνει να έχει δώσει ιδιαίτερη βάση καθώς, η γρίλια δείχνει σαν να συνεχίζει πάνω στη λαμαρίνα, αλλά και οι βίδες που έχουν επιλεγεί είναι άλεν. Και κάπου εδώ βλέπουμε και το "stop" που μας προειδοποιεί ότι αν χαλάσουμε το αυτοκόλλητο, θα χάσουμε την επταετή εγγύηση που προσφέρει η Corsair.

Εξοπλισμός

Λίγο πριν προχωρήσουμε σε μετρήσεις καλό είναι να πούμε τι χρησιμοποιήσαμε στο θέμα εξοπλισμού για να τις καταγράψουμε. Αρχικά ένα πολύμετρο που έχει το καλό ότι μπορεί να συνδεθεί με υπολογιστή και να γράφει μέχρι και δύο τιμές ανά δευτερόλεπτο.

Στη συνέχεια για να πάρουμε μετρήσεις του ripple χρησιμοποιήσαμε έναν παλμογράφο και συγκεκριμένα τον Rigol DS1104Z.

Και τέλος, για τις μετρήσεις θορύβου το db meter που έχετε δει κατά καιρούς στα reviews κουτιών.

Μετρήσεις

Οι μετρήσεις που θα ακολουθήσουν είναι απλές και εύκολες να τις καταλάβει ακόμα και ένας χρήστης που δεν έχει μεγάλη σχέση με ρεύματα και ηλεκτρονικά. Αρχικά έγινε κάτι πάρα πολύ απλό. Συνδέσαμε το τροφοδοτικό σε ένα σύστημα δοκιμών και προχωρήσαμε στις εξής δοκιμές.

1. Χωρίς να έχει υπερχρονιστεί τίποτα στο σύστημα μέσω δύο προγραμμάτων (OCCT και Furmark) στρεσάραμε επεξεργαστή και κάρτα γραφικών αντίστοιχα. Επί μισή ώρα υπήρχε μόνιμα συνδεδεμένο ένα πολύμετρο με ένα laptop και κατέγραφε την συμπεριφορά των τριών τάσεων (12V, 5V και 3.3V)

2. Η παραπάνω διαδικασία ξαναέγινε αυτή τη φορά όμως με τον επεξεργαστή υπερχρονισμένο για να ανεβάσουμε το φορτίο.

3. Βγήκε η μία κάρτα γραφικών (6850) και έδωσε την θέση της σε μία GTX 770 για να ανέβει και άλλο το φορτίο και επαναλάβαμε τις παραπάνω δοκιμές.

4. Καθ' όλη τη διάρκεια των δοκιμών, στη πρίζα ήταν συνδεδεμένος ένας μετρητής κατανάλωσης.

Επεξεργαστής i7 920 σε stock συχνότητα και κάρτα γραφικών 6850. Κατανάλωση συστήματος 269W

Όπως καταλαβαίνετε ο διαθέσιμος εξοπλισμός για μετρήσεις τροφοδοτικών είναι σε κάπως "βρεφική" κατάσταση, αλλά έστω και έτσι κάναμε μια προσπάθεια να δούμε το τροφοδοτικό σε λειτουργία.

Έτσι οι μετρήσεις των τάσεων έγιναν στην έξοδο του τροφοδοτικού και όχι πάνω στο φορτίο (μητρική) όπως θα ήταν πιο σωστό. Συνεπώς, στις μετρήσεις μας η τάση εμφανίζεται λίγο υψηλότερη από αυτήν που πραγματικά φτάνει στην μητρική, καθώς το τροφοδοτικό αντισταθμίζοντας την πτώση τάσης πάνω στους αγωγούς, αυξάνει ελαφρά την τάση εξόδου του, έτσι ώστε τελικά στην μητρική να φτάσει η "σωστή" τάση !

Α.   Επεξεργαστής i7 920 σε stock συχνότητα και κάρτα γραφικών 6850. Κατανάλωση συστήματος 269W


3.3Vdc

Η τάση έχει καταγραφεί στην έξοδο του τροφοδοτικού και όχι πάνω στο φορτίο και έτσι η τάση αγγίζει το ανώτερο όριο του πρότυπου, συνεπώς ουδέν μεμπτόν εδώ !
Το σημαντικό εδώ είναι ότι ο έλεγχος τάσης είναι πραγματικά "σφιχτός" καθώς η διακύμανση της μέσης τάσης είναι μόνο 5mV !

5Vdc

Εδώ τα πράγματα είναι κοντά στο ιδανικό και πολύ μακρυά από τα όρια του πρότυπου και πάλι η μέση διακύμανση παραμένει σε πολύ στενά όρια (5mV).

12Vdc

Και εδώ η τάση ελέγχεται πολύ καλά καθώς η μέση διακύμανση είναι μόνο 11mV και η τιμή της τάσης είναι στο ενδιάμεσο των αποδεκτών ορίων.

Επεξεργαστής i7 920 @4Ghz και κάρτα γραφικών 6850. Κατανάλωση συστήματος 359W

3.3Vdc

Εδώ το φορτίο αυξάνει και η τάση -λόγω αντιστάθμισης- ξεπερνά ελαφρά (10mV) το άνω όριο διατηρώντας το σφιχτό έλεγχο (μέση διακύμανση 8mV)
Συνεπώς όλα βαίνουν καλώς!

5Vdc

Εμφανίζουν πλήρη αδιαφορία για την αύξηση του φορτίου, και παραμένουν πολύ κοντά στο ιδανικό με την μέση διακύμανση να περιορίζεται στα 9mV.

12Vdc

Εδώ η τάση εμφανίζει μία εντυπωσιακή σταθερότητα καθώς δε λέει  να ξεκολλήσει από τα 12,26 Volt, προφανώς βοηθούμενη και από την τυχαία "τέλεια" σταθερότητα του φορτίου.

Το καλό μέχρι και αυτό το στάδιο είναι ότι πιάσαμε το κατώφλι των ~340W στο οποίο αναφέρει η εταιρία ότι ο ανεμιστήρας θα ξεκινήσει με θερμοκρασία περιβάλλοντος 25^οC. Κάτι τέτοιο δεν παρατηρήθηκε καθόλη τη διάρκεια των παραπάνω δοκιμών που συνολικά ήταν 3 ώρες. Πέρα από το φορτίο, σίγουρα έπαιξε και ρόλο η θερμοκρασία του δωματίου που ήταν 20^οC. Πέντε βαθμούς κάτω από την θερμοκρασία που αναφέρει η κατασκευάστρια.

Συνεχίσαμε αφαιρώντας την 6850 από το σύστημα και προσθέτοντας μία GTX770, ελπίζοντας να τον δούμε να περιστρέφεται και να πάρουμε για εσάς μία μέτρηση θορύβου. Ευτυχώς τα καταφέραμε επιτέλους και μετά από 10 λεπτά στρεσαρίσματος ο ανεμιστήρας άρχισε να περιστρέφεται και δε σταμάτησε καθόλη τη διάρκεια των παρακάτω δοκιμών, οι οποίες κράτησαν περίπου 2 ώρες.

3,3Vdc

Η Corsair φαίνεται ότι δεν θέλει να μας κουράσει!

Και στο μεγαλύτερο φορτίο η συμπεριφορά των τάσεων δεν αλλάζει παραμένουν εντός των ορίων και με πολύ σφιχτό έλεγχο! Οπότε ας αφήσουμε τα διαγράμματα να μιλήσουν και να μη κουράζουμε λέγοντας τα ίδια και τα ίδια  .

5Vdc

12Vdc

Noise and Ripple measurements PSU LB

Οι μετρήσεις μας θα κλείσουν με το έλεγχο του θορύβου (Noise)  και της κυμάτωσης (Ripple) που παρουσιάζουν οι τρεις βασικές τάσεις του PSU.

Πριν όμως συνεχίσουμε να διευκρινίσουμε ότι οι περιορισμοί του εξοπλισμού, δεν μας επέτρεψαν να κάνουμε τις μετρήσεις μας σε real diferential mode, συνεπώς στην εκτίμηση των μετρούμενων τιμών θα πρέπει να πάρουμε υπόψη ότι αυτές αναπόφευκτα θα εμφανίζονται πιο υψηλές από την πραγματική τιμή τους, καθώς θα εμπεριέχουν και τον θόρυβο που επικάθεται στον αγωγό της γείωσης (το πλην του τροφοδοτικού).

Πάμε λοιπόν να δούμε τι βρήκαμε:

Κυμάτωση και θόρυβος σε idle mode

12Vdc

Το ολικό εύρος (Ripple + Noise) είναι κάτι λιγότερο από 60 mVp-p πολύ μακρυά από το όριο του προτύπου (120 mV p-p).

Διακρίνονται κάποια "έντονα" spikes που αντιστοιχούν στη συχνότητα του δικτύου και προέρχονται από την μεταγωγή των διόδων ανόρθωσης σε κατάσταση αποκοπής.

Μειώνοντας το sweep time μπορούμε να δούμε καλύτερα το ripple της λειτουργίας του DC-DC converter που παράγει τα 12 V.
Tο οποίο έχοντας μια τιμή ~12mVp-p είναι πολύ μικρό και μαρτυρά την καλή δουλειά που ε΄χει γίνει στο σχεδιασμό του τροφοδοτικού.
Παρεμπιπτόντως βλέπουμε και ότι η συχνότητα λειτουργίας του είναι περίπου 100Kz.

Για την ακρίβεια 92,5 KHz όπως μας δείχνει το στιγμιότυπο των μετρήσεων.

5Vdc

Εδώ το ολικό εύρος (Ripple + Noise) "φλερτάρει" με το όριο του προτύπου, αλλά θυμίζουμε την non diferential μέθοδο μέτρησης.

Σε πιο μεγάλη ανάλυση όμως φαίνεται ότι το ripple είναι ~36mV και έχει μια ασφαλέστατη απόσταση από το όριο !

3.3Vdc

Στα κρίσιμα 3,3 Vdc το τροφοδοτικό είναι απλά υποδειγματικό καθώς το ολικό εύρος (R+N) είναι ~15mVp-p και απέχει πολύ από τα 50mV του ορίου.

Το ripple του converter είναι της τάξης των 12mV και απέχει πολύ από το όριο.

Μετρήσεις σε φορτίο 359W

12Vdc

Το σύνολο R+N δεν ξεπερνά τα 70mVp-p μένοντας μακριά από το όριο των 120mVp-p και αυτό, μόνο συνυπολογίζοντας το "έντονο" spike.

Το ripple καθαρά έχει τιμή αρκετά χαμηλότερη καθώς κυμαίνεται στα 35mV.

Για το R+N του converter η εικόνα παραμένει ουσιαστικά ίδια με την idle κατάσταση ( R+N=~35mV ,  R=~10mV)

5Vdc

Με 44mVp-p μοιάζει να είναι κοντά στο όριο, (αλλά ας όψεται ο εξοπλισμός μας )σας θυμίζουμε το σχόλιο περί μεθόδου μέτρησης.

"Πλησιάζοντας" όμως βλέπουμε ότι τα πράγματα είναι αρκετά καλύτερα καθώς οι τιμές γίνονται 36mV και το καθαρό ripple είναι στα 32mV, και μένει αρκετά μακρυά από τo όριο!

3.3Vdc

 Για άλλη μια φορά τα 3,3 Vdc έχουν την καλύτερη συμπεριφορά -όπως και πρέπει!- και παρουσιάζουν πολύ μικρή τιμή (R+N=~21mVp-p)

Όσον αφορά στον converter των 3,3 Vdc, οι τιμές όντας R+N=~12mVp-p και R=~8mV, είναι μακράν από του να προκαλέσουν το οποιοδήποτε πρόβλημα και "αρκούνται" στο να δείχνουν την ποιότητα κατασκευής της Corsair!

Οπότε, με λίγα λόγια τι;

Παρά τα αναπόφευκτα προβλήματα εξοπλισμού που έχουμε αυτή τη στιγμή, πιστεύουμε ότι μπορέσαμε να σας δώσουμε μια ανεκτά καλή εικόνα της συμπεριφοράς του Corsair RM850x και είναι ώρα να καταλήξουμε σε ένα συμπέρασμα...

Αυτό η Corsair φρόντισε να το κάνει εύκολο για εμάς, καθώς το τροφοδοτικό παρουσιάζει μια πολύ καλή συμπεριφορά παραμένοντας εντός των ορίων του προτύπου ακόμα και εκεί που η μέθοδος μετρήσεων το επιβαρύνει με περισσότερο του πραγματικού, θόρυβο!

Το ripple του παραμένει σε μικρές τιμές ιδιαίτερα στα 3,3 Vdc και η ρύθμιση τάσης που εξασφαλίζουν τα κυκλώματά του είναι πολύ αυστηρή, χωρίς να εμφανίζει τάσεις "χαλάρωσης" υπό φορτίο!

Μέτρηση θορύβου

Επειδή δε χρησιμοποιήσαμε κάποιο passive τεχνικό φορτίο αλλά ένα πραγματικό σύστημα δεν ήταν δυνατόν να μελετήσουμε ειδικά κατά το Load του συστήματος, όπου και εκεί πήρε μπροστά ο ανεμιστήρας, τον θόρυβο που παράγει αυτός.

Αυτό που κάναμε όμως για εσάς είναι να σας δείξουμε τι θόρυβο προσθέτει στο σύστημα ο ανεμιστήρας, κατά τη λειτουργία του. Προσωπικά δεν τον άκουγα παρόλο που ήταν μόλις 40-50cm από το αυτί μου κατά τη διάρκεια των μετρήσεων.

Απολογισμός

Δε θα το κρύψω ότι από την αρχή αυτής της mini παρουσίασης ένιωσα σαν το ψάρι στη στεριά. Ήμουν εκτός γνώριμων νερών και κάπως σφιχτή οπότε να είστε επιεικείς μαζί μου  .

Στα του τροφοδοτικού τώρα. Σίγουρα δε μας έλειψε το software ελέγχου του τροφοδοτικού που δίνει η Corsair μαζί με τα τροφοδοτικά που ο αριθμός μοντέλου ακολουθείται από το χαρακτηριστικό "i" στο τέλος. Οι καλωδιώσεις, η ποιότητα και η σταθερότητα ήταν εκεί παρόλο που πραγματικά δε μπήκαμε εις βάθος στη σημερινή παρουσίαση.

Μας άρεσε πολύ η Semi-fanless λειτουργία όπως και η ήσυχη λειτουργία, όταν πλέον ο ανεμιστήρας αποφάσισε να μας κάνει τη χάρη και να γυρίσει. Οι μετρήσεις παρόλο που δεν έγιναν με τον πλέον σύγχρονο και ειδικό εξοπλισμό που απαιτείται για τέτοιου είδους παρουσιάσεις έδειξαν πολύ καλά δείγματα και το προϊόν μας άφησε με ένα χαμόγελο.

Η τιμή του προϊόντος τη στιγμή που γράφονται αυτές εδώ οι γραμμές, είναι 147,29€ συμπεριλαμβανομένου του ΦΠΑ στην ελληνική αγορά και για άλλη μια φορά, αξίζει να αναφέρουμε ότι η εγγύηση είναι επταετής.

Με βάση όλα τα παραπάνω η βαθμολογία του προϊόντος ακολουθεί και αναρωτιόμαστε αν αυτή η "στροφή" στη σειρά "x" είναι το τέλος του Corsair link.

Η Cooler Master (CM) μετά τη συνεργασία της με τον κορυφαίο κατασκευαστή Seasonic, έχει μπει πια για τα καλά στην αγορά των PSUs και πρόσφατα αποφάσισε να εμπλουτίσει τη σειρά V με ένα ακόμη μέλος, το οποίο ανήκει στην high-end κατηγορία. Το V1200 σε αντίθεση με τα υπόλοιπα μέλη της σειράς, διαθέτει 80 Plus Platinum efficiency, μιας και βασίζεται στην ολοκαίνουρια XP3 πλατφόρμα της Seasonic. Η CM πρέπει να έχει ιδιαίτερα καλή συνεργασία με την τελευταία, αφού υπήρξε η πρώτη εταιρία που πήρε στα χέρια της την παραπάνω πλατφόρμα. Το V1200 που θα δούμε από κοντά στη σημερινή δοκιμή, στοχεύει κατευθείαν στην κορυφή της κατηγορίας του παρόλο που έχει να ανταγωνιστεί πολύ αξιόλογους αντιπάλους. Εκτός από Platinum αποδοτικότητα, διαθέτει και άλλα ενδιαφέροντα χαρακτηριστικά τα οποίο περιλαμβάνουν τις πλήρως αποσπώμενες καλωδιώσεις, τον υπέρ-υψηλής ποιότητας ανεμιστήρα με τα υδραυλικά ρουλεμάν, τη δυνατότητα απεμπλοκής του ανεμιστήρα σε χαμηλά φορτία για δραστική μείωση του θορύβου (passive mode) και τέλος, το μεγάλο πλήθος καλωδιώσεων με τους διαθέσιμους PCIe connectors να φθάνουν τους 12!



 Η αποδοτικότητα είναι πλατινένια και το PSU μπορεί να αποδώσει τη μέγιστη ισχύ του ακόμη και στους 50C, όπως προτείνει και το πρότυπο ATX. Επίσης, είναι συμβατό με τις καταστάσεις ύπνου (sleep states) των επεξεργαστών Haswell της Intel και στον τομέα των προστασιών, η Seasonic υπήρξε ιδιαίτερα γενναιόδωρη, όπως όφειλε μιας και μιλάμε για ένα high-end PSU. Ο ανεμιστήρας φέρει υδραυλικά ρουλεμάν -ότι καλύτερο δηλαδή- και υπάρχει η δυνατότητα απενεργοποίησης του σε χαμηλά φορτία (passive mode) αν σας ενοχλεί έστω και ο παραμικρός θόρυβος. Στον τομέα των διαστάσεων το V1200 διαθέτει αρκετά μεγάλο μήκος, κάτι όμως που δε θα αποτελέσει πρόβλημα για τα περισσότερα κουτιά της αγοράς. Στο κάτω-κάτω, κάποιος που χρειάζεται ένα τόσο μεγάλο PSU, σίγουρα δεν το προορίζει για ένα mini κουτί. Τέλος, η εγγύηση που προσφέρει η CM είναι ιδιαίτερα μεγάλη και αγγίζει τα εφτά χρόνια, ενώ η τιμή του V1200 είναι τσουχτερή αλλά πιστεύουμε ότι είναι τίμια για αυτά που προσφέρει και ειδικότερα για την ποιότητα κατασκευής του. Ο επόμενος πίνακας παρουσιάζει όλες τις καλωδιώσεις του V1200.

Ένα μεγάλο πλήθος καλωδιώσεων και υποδοχών εξοπλίζει το V1200, συμπεριλαμβανόμενων 12 PCIe και 12 SATA υποδοχών. Πιστεύουμε ότι δε θα μπορούσαν να προσφέρουν κάτι περισσότερο σε αυτό τον τομέα. Επίσης το μήκος των καλωδιώσεων καθώς και οι αποστάσεις μεταξύ των υποδοχών, στις καλωδιώσεις που διαθέτουν περισσότερες από μία, είναι άκρως ικανοποιητικές κάτι λογικό μιας και η CM έχει μεγάλη εμπειρία στην κατασκευή κουτιών. Τέλος, όλες οι καλωδιώσεις χρησιμοποιούν αγωγούς πάχους 18AWG, οι οποίοι προτείνονται και από το πρότυπο ATX. Ο παρακάτω πίνακας παρουσιάζει τις δυνατότητες επιμέρους rails του V1200.

Cooler Master V1200 Power Specs
Rail		3.3V	5V	12V	5VSB	-12V
Max. Power	Amps	25	25	100	3	0.5
	Watts	125		1200	15	6
Total Max. Power (W)		1200



Ένα αλλά πανίσχυρο +12V rail εξοπλίζει το V1200. Μπορεί να αποδώσει μέχρι και 100 Amperes οπότε και θα τροφοδοτήσει άνετα ότι και συνδέσετε στο V1200. Επίσης οι δευτερεύουσες γραμμές (minor rails) είναι αρκετά δυνατές με 150 W μέγιστη συνδυαζόμενη ισχύ και τα 5VSB έχουν ικανοποιητική ισχύ, αν και θα θέλαμε να δούμε έστω ένα Ampere παραπάνω σε αυτό το rail.







Η συσκευασία του V1200 είναι ποιοτική και αρκετά μεγάλη. Στο μπροστινό της μέρος, συναντούμε μια φωτογραφία του PSU με την modular πλακέτα σε πρώτο πλάνο. Επίσης, ο αριθμός του μοντέλου ξεχωρίζει χάρις στα τεράστια άσπρα γράμματα, ενώ το Platinum εικονίδιο και το αντίστοιχο για την επταετή εγγύηση εντοπίζονται στην πάνω-δεξιά γωνία.







Μόνο ο κωδικός μοντέλου εντοπίζεται σε αυτή την πλευρά.











Δύο πίνακες με τα τεχνικά χαρακτηριστικά και τις δυνατότητες των rails υπάρχουν σε αυτή την πλευρά.







Στο πίσω μέρος του κουτιού βρίσκουμε μια γραφική λίστα με τις διαθέσιμες υποδοχές (connectors) καθώς και μια επεξήγηση των προτερημάτων ενός Platinum τροφοδοτικού, με το κυριότερο να είναι φυσικά η μειωμένη κατανάλωση ρεύματος. Επίσης, ένα γράφημα αναπαριστά τη λειτουργία του ανεμιστήρα σε υβριδική λειτουργία (semi-passive mode).







Αφού αφαιρέσαμε το εξωτερικό κάλυμμα (sleeve) του κουτιού ήμασταν έτοιμοι να εισέλθουμε στα ενδότερα της συσκευασίας. Όπως βλέπετε από τις παραπάνω φωτογραφίες, τα περιεχόμενα είναι τακτοποιημένα όμορφα και προστατεύονται πολύ καλά.







Όπως συνηθίζεται σε αυτή την κατηγορία, το PSU βρίσκεται μέσα σε μια υφασμάτινη συσκευασία και μια συνθετική θήκη, παρέχει επιπλέον προστασία από τη σκόνη, γρατσουνιές κτλ.





Τα παρελκόμενα περιλαμβάνουν τον Hybrid ελεγκτή, βίδες για την εγκατάσταση του PSU καθώς και μερικά δεματικά καλωδίων.





Το παρεχόμενο καλώδιο είναι αρκετά παχύ, έτσι ώστε να μη θερμαίνεται σε υψηλά φορτίου όπου αρκετά Amperes θα το διαπερνούν.





Όχι μία, αλλά δύο θήκες για τις αποσπώμενες καλωδιώσεις, συνοδεύουν το PSU





Μια κοντινή ματιά στο εγχειρίδιο χρήσης.







Στο μπροστινό μέρους του V1200 εκτός από την κλασσική γρίλια με τις κυψέλες, συναντούμε και τον μεγάλο και αυξημένης αντοχής διακόπτη on/off. Επίσης, το ασημένιο περίγραμμα γύρω από τη γρίλια του ανεμιστήρα, δείχνει αρκετά όμορφο και ποιοτικό.





Στο πλάι υπάρχουν αυτοκόλλητα με τον κωδικό του μοντέλου και η ετικέτα με τα χαρακτηριστικά του PSU εντοπίζεται στο κάτω μέρος του.





Στο πίσω μέρος βρίσκεται η modular πλακέτα, η οποία διαθέτει πολλές υποδοχές για να φιλοξενήσει το πλήθος των καλωδιώσεων που εξοπλίζουν το PSU.





Αρκετά μεγάλες διαστάσεις και πολύ ποιοτικό φινίρισμα.





Όλα τα καλώδια είναι stealth και εκτός από το 24 pin ATX όλα είναι πλακέ, έτσι ώστε να μπλοκάρουν λιγότερο τη ροή του αέρα στο εσωτερικού του κουτιού.





Αρκετά καλής ποιότητας καλωδιώσεις, δεδομένης της τιμής του V1200.





Όπως ήδη αναφέραμε το V1200 στηρίζεται στην κορυφαία πλατφόρμα XP3 της Seasonic, ενώ τα μικρότερα μέλη της V σειράς, χρησιμοποιούν την KM3. Στο πρωτεύον μέρος βρίσκουμε μια full-bridge διάταξη η οποία υποβοηθείται από έναν LLC resonant μετατροπέα. Στο δευτερεύον μέρος υπάρχουν DC-DC μετατροπείς για την παραγωγή των minor γραμμών από τα +12V και σε γενικές γραμμές όλα τα εξαρτήματα που χρησιμοποίησε η Seasonic είναι υπέρ-υψηλής ποιότητας.





Το πρώτο μέρος του transient/EMI φίλτρου βρίσκεται πίσω από την υποδοχή AC και καλύπτεται από ένα μεταλλικό έλασμα. Περιλαμβάνει ένα CM πηνίο, τέσσερις Υ πυκνωτές και έναν X. Το ίδιο φίλτρο συνεχίζεται στην κυρίως πλακέτα με δύο ζευγάρια X και Y πυκνωτών, δύο CM πηνία και με ένα βαρίστορ (MOV).





Η παραπάνω φωτογραφία δείχνει το θερμίστορ που προστατεύει από τα υψηλά ρεύματα εκκίνησης καθώς και τον ηλεκτρομαγνητικό διακόπτη που το απομονώνει όταν χρειάζεται.





Το V1200 χρησιμοποιεί δύο γέφυρες ανόρθωσης.





Στο APFC χρειάστηκε να ξεκολλήσουμε τον έναν από τους τρεις πυκνωτές, για να σας προσφέρουμε καλύτερη θέα. Εδώ χρησιμοποιούνται τρία Infineon IPP60R125CP fets και μία SCS110AG δίοδος ενίσχυσης. Οι τρεις πυκνωτές εξομάλυνσης είναι της Hitachi (420 V, 330 μF οι δύο και 390 μF ο τελευταίος ή 1050 μF όλοι μαζί, 105°C, HU σειρά).





 Η μικρή πλακέτα που διακρίνεται στην παραπάνω φωτογραφία φιλοξενεί τον ελεγκτή του APFC, ένα NCP1654 ολοκληρωμένο.





 Η full-bridge τοπολογία στο πρωτεύον χρησιμοποιεί τέσσερα Infineon IPP50R199CP fets. Ένας LLC resonant μετατροπέας, προσφέρει επίσης τις υπηρεσίες του για ακόμη υψηλότερη αποδοτικότητα.







 Ο LLC resonant ελεγκτής είναι ένα ολοκληρωμένο CM6901 της εταιρίας Champion. To συγκεκριμένο IC προσφέρει ιδιαίτερα υψηλή αποδοτικότητα με την κατάλληλη σχεδίαση και εξαρτήματα.





Αυτή η μεγάλη ψύκτρα στο δευτερεύον δε φιλοξενεί κανένα mosfet, μιας και όλα βρίσκονται στο πίσω μέρος της πλακέτας. Παίζει κάποιο ρόλο πάντως στην ψύξη τους. Οχτώ Fairchild FDMS015N04B fets αναλαμβάνουν τα +12V και εκτός από την παραπάνω ψύκτρα και το ίδιο το κουτί του PSU, παίζει ενεργό ρόλο στην ψύξη τους.





Όλοι οι πυκνωτές στο δευτερεύον, πολυμερικοί και ηλεκτρολυτικοί, προέρχονται από την κορυφαία εταιρία Nippon Chemi-Con. Η Cooler Master δε θα μπορούσε να κάνει καλύτερη επιλογή στο συγκεκριμένο τομέα και πρέπει να τονίσουμε ότι σε ένα PSU οι πυκνωτές αποτελούν ένα ιδιαίτερης σημασίας χαρακτηριστικό.





Οι DC-DC μετατροπείς των minor γραμμών βρίσκονται στην modular πλακέτα, για περιορισμό των ενεργειακών απωλειών. Το κάθε VRM χρησιμοποιεί τρία Infineon BSC0906NS fets και ο κοινός PWM ελεγκτής και για τα δύο VRMs είναι ένα APW7159 IC.





 Όπως φαίνεται από την παραπάνω φωτογραφία, τα κάτω sockets της modular πλακέτας είναι κολλημένα κατευθείαν στο PCB για όσο το δυνατόν μικρότερες απώλειες, ειδικά σε υψηλά φορτία.





Στο μπροστινό μέρος της modular πλακέτας, βρίσκουμε τα πηνία που χρησιμοποιούν οι DC-DC μετατροπείς, καθώς και ένα πλήθος από πολυμερικούς πυκνωτές της Chemi-Con για το φιλτράρισμα των γραμμών.





Η παραπάνω πλακέτα φιλοξενεί ένα Weltrend WT7257V IC που διαχειρίζεται τις προστασίες του PSU καθώς και ένα AS393 dual-voltage comparator.







Ο standby PWM ελεγκτής είναι ένα ICE2QR4765 IC.







Η ποιότητα των κολλήσεων είναι πολύ καλή, όπως περιμένουμε από ένα προϊόν της Seasonic άλλωστε. Το μόνο που μας έκανε εντύπωση ήταν το πράσινο χρώμα του PCB τη στιγμή που το πάνω μέρος της πλακέτας έχει κόκκινο χρώμα.







Ο κορυφαίος ανεμιστήρας που φέρει το V1200. Διαθέτει υδραυλικά ρουλεμάν οπότε θα "ζήσει" για πάρα πολλά χρόνια και ταυτόχρονα θα είναι πιο ήσυχος από έναν αντιστοίχων χαρακτηριστικών ανεμιστήρα με κανονικά ρουλεμάν. Ο κωδικός μοντέλου είναι MGA13512XF-025 (135 mm, 12 V, 0.38 A) και ο ίδιος ανεμιστήρας χρησιμοποιείται και στο V1000. [BREAK=Μετρήσεις Voltage Regulation, Efficiency και Θορύβου] Όλες οι μετρήσεις θα πραγματοποιηθούν με τη βοήθεια δύο Chroma 6314A mainframes, δύο παλμογράφων Picoscope 3424 με τέσσερις αναλογικές εισόδους ο καθένας, ενός παλμογράφου Rigol DS1052E (hacked to DS1102E), ενός Picotech TC-08 thermocouple data logger με οκτώ κανάλια, ενός Fluke 175, ενός επαγγελματικού power meter (Yokogawa WT210) και ενός ειδικά διαμορφωμένου ξύλινου κουτιού που με τη βοήθεια των κατάλληλων πηγών θερμότητας παίζει το ρόλο του Hot Box. Οι πρώτες δοκιμές θα μας δείξουν το πόσο σταθερές είναι οι τάσεις του V1200 (voltage regulation) και σε τι επίπεδα κυμαίνεται η αποδοτικότητά του (efficiency). Το φορτίο που θα δοκιμάσουμε αντιστοιχεί σε 20%, 40%, 50%, 60%, 80%,100% και 110% του συνολικού μέγιστου φορτίου που μπορεί να διαχειριστεί το PSU. Επίσης, θα γίνουν και δύο επιπλέον δοκιμές όπου πρώτα θα ζορίσουμε έντονα τα 3.3V και 5V rails και στα 12V το φορτίο θα είναι μόλις 2Α και μετέπειτα θα κάνουμε ακριβώς το αντίθετο, με το φορτίο στα 12V να αγγίζει το μέγιστο που μπορεί να διαχειριστεί το συγκεκριμένο rail.



Voltage Regulation & Efficiency Tests Cooler Master V1200
Test #	12V	5V	3.3V	5VSB	DC/AC (Watts)	Efficiency	Fan Speed (RPM)	Noise (dBA)	Temps (In/Out)	PF/AC Volts
1	17.914A	1.982A	1.979A	0.977A	239.67	91.97%	570	29.7	37.68°C	0.921
	12.174V	5.045V	3.331V	5.108V	260.61				41.53°C	230.3V
2	36.191A	3.970A	3.970A	1.176A	479.50	93.47%	735	34.8	38.62°C	0.957
	12.167V	5.036V	3.323V	5.087V	513.02				43.21°C	230.0V
3	45.225A	4.965A	4.970A	1.574A	599.48	93.36%	1445	44.9	40.50°C	0.968
	12.162V	5.033V	3.318V	5.066V	642.15				45.49°C	230.0V
4	54.269A	5.960A	5.973A	1.981A	719.40	93.13%	1940	49.2	41.89°C	0.973
	12.155V	5.028V	3.314V	5.048V	772.50				47.51°C	230.0V
5	72.535A	7.963A	7.982A	2.390A	959.14	92.56%	2275	54.0	43.52°C	0.980
	12.143V	5.019V	3.306V	5.019V	1036.25				49.63°C	229.9V
6	91.441A	8.978A	9.003A	3.007A	1198.95	91.72%	2275	54.0	44.82°C	0.982
	12.131V	5.012V	3.299V	4.983V	1307.20				51.49°C	229.7V
7	101.399A	8.984A	9.009A	3.013A	1318.94	91.48%	2275	54.0	45.35°C	0.983
	12.123V	5.008V	3.296V	4.977V	1441.80				52.34°C	229.7V
CL1	0.097A	15.010A	15.005A	0.004A	126.52	81.91%	1945	49.3	43.70°C	0.879
	12.193V	5.033V	3.317V	5.128V	154.47				48.18°C	230.7V
CL2	99.935A	1.001A	1.003A	1.002A	1224.92	92.12%	2275	54.0	45.02°C	0.982
	12.123V	5.019V	3.311V	5.048V	1329.75				51.73°C	229.7V





 Στις επόμενες δοκιμές θα δούμε σε τι επίπεδα κυμαίνεται το efficiency του V1200 σε πολύ μικρά φορτία τα οποία είναι αρκετά μικρότερα από το 20% της συνολικής του ισχύς, το μικρότερο ποσοστό φορτίου δηλαδή που ορίζει το πρότυπο 80 Plus. Τα φορτία που θα δοκιμάσουμε είναι 40, 60, 80 και 100W.



Efficiency at Low Loads Cooler Master V1200
Test #	12V	5V	3.3V	5VSB	DC/AC (Watts)	Efficiency	Fan Speed (RPM)	Fan Noise (dBA)	PF/AC Volts
1	1.819A	1.977A	1.976A	0.190A	39.70	74.89%	0	0 dBA	0.744
	12.180V	5.050V	3.334V	5.142V	53.01				230.3V
2	3.381A	1.979A	1.976A	0.385A	59.75	80.73%	0	0 dBA	0.795
	12.183V	5.050V	3.334V	5.135V	74.01				230.4V
3	4.936A	1.980A	1.977A	5.129A	79.72	84.12%	0	0 dBA	0.830
	12.185V	5.049V	3.334V	5.129V	94.77				230.4V
4	6.498A	1.981A	1.978A	0.779A	99.74	85.45%	570	29.7 dBA	0.848
	12.181V	5.049V	3.334V	5.123V	116.73				230.3V





 Στον πιο κάτω πίνακα παραθέτονται η κατανάλωση και οι τάσεις των rails όταν το PSU βρίσκεται σε κατάσταση idle (σε λειτουργία αλλά χωρίς φορτίο), καθώς και η κατανάλωση όταν το PSU βρίσκεται σε κατάσταση standby (χωρίς φορτίο στα 5VSB).



Idle / Standby Cooler Master V1200
Mode	12V	5V	3.3V	5VSB	Watts	PF/AC Volts
Idle	12.200V	5.052V	3.338V	5.153V	9.32	0.314
						230.5V
Standby					0.17	0.010
						230.6V



 Παρακάτω παραθέτονται τα αποτελέσματα της αποδοτικότητας των 5VSB. Το πρότυπο ATX προτείνει (προσοχή δεν απαιτεί) η αποδοτικότητα στα 5VSB με 100mA, 250mA και >=1Α φορτίο να είναι μεγαλύτερη ή ίση από 50%, 60% και 70% αντίστοιχα.





5VSB Efficiency Cooler Master V1200
Test #	5VSB	DC/AC (Watts)	Efficiency	PF/AC Volts
1	0.102A	0.52	65.82%	0.045
	5.147V	0.79		230.4V
2	0.252A	1.30	71.04%	0.101
	5.143V	1.83		230.6V
3	1.002A	5.13	73.39%	0.274
	5.122V	6.99		230.6V
4	3.002A	15.21	80.18%	0.389
	5.068V	18.97		230.4V



 Ακολουθούν μερικά γραφήματα. Στο πρώτο διακρίνεται το efficiency του V1200 σε μικρά φορτία και σε φορτία αντίστοιχα του 20-110% (tests#1-7) της μέγιστης ισχύς του. Στο δεύτερο γράφημα διαγράφεται η διακύμανση όλων των rails (σε ποσοστό %) και στα επόμενα έξι γραφήματα φαίνονται αναλυτικά οι τάσεις των κύριων rails, που καταγράφηκαν στα tests#1-6, καθώς και ο εκλυόμενος θόρυβος του ανεμιστήρα με την ταχύτητα των στροφών του σε όλο το εύρος λειτουργίας του PSU.



Efficiency & Voltage Regulation Charts
Cooler Master V1200
Efficiency	Voltage Variations Chart
12V Rail Chart	5V Rail Chart
3.3V Rail Chart	5VSB Rail Chart
Fan Speed Chart	Fan Noise Chart





Στις παρακάτω δοκιμές θα δούμε την ανταπόκριση του PSU σε δύο διαφορετικά σενάρια. Στο πρώτο το PSU, ενώ λειτουργεί με 20% φορτίου, θα δεχτεί ένα απότομο load (10Α στα +12V, 5Α στα 5V, 5A στα 3.3V και 0.5Α στα 5VSB) για 200 ms. Στο δεύτερο σενάριο το PSU, ενώ θα λειτουργεί με 50% φορτίου, θα δεχτεί το ίδιο ακριβώς load για το ίδιο χρονικό διάστημα. Και στις δύο περιπτώσεις θα παρατηρήσουμε τις στιγμιαίες πτώσεις τάσης που θα παρατηρηθούν σε όλα τα rails του PSU (εκτός των -12V), με τη βοήθεια του παλμογράφου. Σε καμιά περίπτωση οι πτώσεις τάσης δεν πρέπει να υπερβαίνουν το 5%, σύμφωνα πάντα με το πρότυπο ATX. Εδώ να τονίσουμε ότι οι παραπάνω δοκιμές είναι πολύ σημαντικές, μιας και εξομοιώνουν τα απότομα φορτία που μπορεί να δεχτεί εν λειτουργία ένα PSU (π.χ. την απότομη λειτουργία σε 100% της VGA ή του επεξεργαστή ή και των δύο μαζί, την εκκίνηση μιας συστοιχίας raid κτλ.). Τις εν λόγω δοκιμές τις ονομάσαμε “Advanced Transient Tests” και τις θεωρούμε εξαιρετικά δύσκολες, ιδιαίτερα για τα PSUs με ισχύ μικρότερη των 500W.



Advanced Transient Response Charts
Cooler Master V1200
20% load
Deviation (Volts)	Rail Volts Before / After
50% load
Deviation (Volts)	Rail Volts Before / After

Advanced Transient Response 20%
Voltage	Before	After	Change	Pass/Fail
12V	12.183V	12.086V	0.80%	Pass
5V	5.043V	4.964V	1.57%	Pass
3.3V	3.330V	3.234V	2.88%	Pass
5VSB	5.108V	5.079V	0.57%	Pass

Advanced Transient Response 50%
Voltage	Before	After	Change	Pass/Fail
12V	12.162V	12.111V	0.42%	Pass
5V	5.030V	4.968V	1.23%	Pass
3.3V	3.318V	3.206V	3.38%	Pass
5VSB	5.066V	5.014V	1.03%	Pass



Σε γενικές γραμμές τα πήγε πολύ καλά σε αυτές τις απαιτητικές δοκιμές, το V1200. Ακολουθούν τα αντίστοιχα screenshots τα οποία πήραμε κατά τη διάρκεια των παραπάνω δοκιμών.



Advanced Transient Response Oscilloscope Screenshots
Cooler Master V1200
20% Load
+12V	5V	3.3V
50% Load
+12V	5V	3.3V





Στις δοκιμές που ακολουθούν θα δούμε την ανταπόκριση (transient response) του PSU σε πιο απλά σενάρια μεταβολής του φορτίου, κατά την εκκίνηση (turn on) του PSU. Στην πρώτη δοκιμή θέτουμε εκτός ρεύματος το PSU (OFF), επιλέγουμε φορτίο 2Α στα 5VSB και του δίνουμε ρεύμα. Στη δεύτερη έχουμε το PSU σε standby, επιλέγουμε μέγιστο φορτίο για τα 12V και εκκινούμε το PSU. Στην τρίτη και τελευταία δοκιμή έχουμε εκτός ρεύματος το PSU (OFF), επιλέγουμε το μέγιστο φορτίο για τα 12V, ανοίγουμε το ρελέ εκκίνησης του PSU (στο Fagana) και δίνουμε ρεύμα στο PSU. Όπως επαναλαμβάνουμε σε κάθε παρουσίαση, το πρότυπο ATX προβλέπει ότι αιχμές (spikes) των rails κατά τη διάρκεια της διαδικασίας αυτής δεν πρέπει να ξεπερνούν το 10% της αρχικής τους τιμής (δηλ. για τα 12V είναι 13.2V και για τα 5V είναι 5.5V).



Turn On Transient Response Tests
Cooler Master V1200



 Μια πολύ μικρή αιχμή στα 5VSB και καλή απόδοση στα υπόλοιπα δύο τεστ, ήταν το αποτέλεσμα των παραπάνω δοκιμών. Ας ρίξουμε μια ματιά τώρα και στο χρόνο που μπορεί να κρατήσει το PSU τις τάσεις τους εντός ορίων, σε περίπτωση που κοπεί απότομα η τάση τροφοδοσίας. Αυτός ο χρόνος ονομάζεται "hold-up time" και σύμφωνα με τις προδιαγραφές ATX πρέπει να είναι μεγαλύτερος των 16 ms με το τροφοδοτικό να λειτουργεί με πλήρες φορτίο. Στο παρακάτω screenshot, με μπλε διακρίνεται η κυματομορφή της τάσης του δικτύου και με κίτρινο το Power Ok σήμα του τροφοδοτικού το οποίο από 5V πέφτει σε 0V, μόλις κάποια από τις τάσεις του PSU πέσει κάτω από το 95% της ονομαστικής/κανονικής τιμής της.





 Ιδιαίτερα υψηλός χρόνος hold-up. Στον τομέα των APFC πυκνωτών η CM έδωσε στην κυριολεξία τα ρέστα της μιας και δε χρησιμοποίησε απλά μια καλή μάρκα αλλά και μεγάλης χωρητικότητας πυκνωτές για να μην έχει κανένα πρόβλημα το PSU σε στιγμιαίες διακοπές της τροφοδοσίας. [BREAK=Μετρήσεις Ripple]Στις επόμενες μετρήσεις θα δούμε τα επίπεδα ripple που υπάρχουν στις DC τάσεις του V1200. Τα όρια είναι 120mV για τα +12V και 50mV για τα 5V, 3.3V και 5VSB.



Ripple Measurements Cooler Master V1200
Test	12V	5V	3.3V	5VSB	Pass/Fail
20% Load	24.5 mV	11.4 mV	13.6 mV	7.9 mV	Pass
40% Load	20.3 mV	12.9 mV	13.9 mV	10.0 mV	Pass
50% Load	21.5 mV	14.0 mV	14.2 mV	11.6 mV	Pass
60% Load	23.5 mV	14.3 mV	14.8 mV	12.8 mV	Pass
80% Load	30.0 mV	19.1 mV	19.2 mV	15.2 mV	Pass
100% Load	35.8 mV	23.2 mV	25.2 mV	18.1 mV	Pass
110% Load	39.0 mV	24.7 mV	23.6 mV	19.2 mV	Pass
Crossload 1	30.1 mV	14.2 mV	16.1 mV	26.1 mV	Pass
Crossload 2	35.4 mV	19.9 mV	18.5 mV	17.4 mV	Pass



 Πολύ καλή περιστολή του ripple σε όλες τις γραμμές. Βέβαια έχουμε δει και καλύτερα αποτελέσματα από άλλες high-end υλοποιήσεις αλλά αυτό δεν αλλάζει το γεγονός ότι το V1200 τα πήγε πολύ καλά και σε αυτόν τον τομέα. Ακολουθούν μερικά screenshots από τις μετρήσεις ripple.



Ripple Oscilloscope Screenshots
Cooler Master V1200
Full Load
110% Load
CL1 test
CL2 test













Η Cooler Master έχει καταβάλει τεράστιες προσπάθειες τον τελευταίο χρόνο για να ξανακερδίσει το χαμένο έδαφος στην κατηγορία των PSUs και πιστεύω ότι έχει καταφέρει πραγματικά πάρα πολλά, μιας και τα τωρινά μοντέλα της συγκαταλέγονται ανάμεσα στα κορυφαία και αντικρίζουν στα ίσα τα αντίστοιχα του δυνατού ανταγωνισμού. Κυρίως η συνεργασία τους με την Seasonic αλλά και οι προσπάθειες των μηχανικών της ίδιας της CM, επέτρεψαν σε προϊόντα όπως το κορυφαίο V1200 που δοκίμασα σήμερα, να βρουν το δρόμο τους προς την αγορά. Τα αποτελέσματα των δοκιμών που πραγματοποίησα μιλάν από μόνα τους, το V1200 είναι ένα από τα καλύτερα τροφοδοτικά που μπορεί να αγοράσει κανείς σήμερα. Χρησιμοποιεί την κορυφαία πλατφόρμα της Seasonic και πλαισιώνεται από κορυφαία υποσυστήματα και εξαρτήματα τα οποία εξασφαλίζουν όχι μόνο ιδιαίτερα υψηλές επιδόσεις, αλλά και τη διάρκεια αυτών στο πέρασμα του χρόνου. Βλέπετε μπορεί μερικοί Κινέζικοι πυκνωτές, να προσφέρουν εξίσου καλές επιδόσεις με κάποιους Ιαπωνικούς, αλλά μετά από κάποιο διάστημα χάνουν μεγάλο μέρος των επιδόσεων τους μιας και γερνάνε γρηγορότερα. Ειδικά στους ηλεκτρολυτικούς πυκνωτές, αυτό γίνεται εύκολα εμφανές. Το V1200 είναι άριστο PSU με τεράστιες δυνατότητας και ενδιαφέροντα χαρακτηριστικά. Επιπρόσθετα χάρις στην semi-passive λειτουργία του σε χαμηλά φορτία είναι εντελώς αθόρυβο και ακόμη και όταν εμπλακεί ο ανεμιστήρας -τουλάχιστον σε κανονικές συνθήκες- δεν πρόκειται να σας ενοχλήσει. Η τιμή του μπορεί να φαίνεται τσιμπημένη, αλλά αν το ψάξετε καλύτερα θα διαπιστώσετε ότι είναι από τις χαμηλότερες της κατηγορίας και επιπλέον τα εξαρτήματα που χρησιμοποιεί το V1200 είναι τα απολύτως κορυφαία, οπότε και τη δικαιολογούν 100%. Τέλος, η επταετή εγγύηση αποτελεί το κερασάκι στην τούρτα για όλους εσάς που θέλετε ένα πανίσχυρο και άκρως αξιόπιστο PSU με υπέρ-υψηλές επιδόσεις. To Cooler Master V1200 κοστίζει 274€ (με 23% ΦΠΑ). Συνοπτικά τα πλεονεκτήματα / μειονεκτήματα του είναι τα παρακάτω:



Πλεονεκτήματα



• Απέδωσε εύκολα την πλήρη ισχύ του ακόμη και στους 45°C.
• Χαμηλό ripple.
• Πολύ μικρή διακύμανση στις τάσεις του.
• Καλή ανταπόκριση σε δυναμικά φορτία.
• Υψηλή αποδοτικότητα.
• Μεγάλο πλήθος υποδοχών (12 PCIe και 12 SATA).
• Ήσυχη λειτουργία σε κανονικές συνθήκες.
• Semi-passive λειτουργία του ανεμιστήρα με δυνατότητα απεμπλοκής.
• Υψηλής ποιότητας ανεμιστήρας με υδραυλικά ρουλεμάν.
• Ιαπωνικής προέλευσης πυκνωτές.
• Όλες οι καλωδιώσεις του είναι αποσπώμενες.
• Πλακέ (flat) καλωδιώσεις οι οποίες μπλοκάρουν λιγότερο τη ροή του αέρα στο εσωτερικό του κουτιού, σε σχέση με τις συμβατικές.
• 7 χρόνια εγγύηση.




Μειονεκτήματα



• Επειδή είμαι περίεργος θα ήθελα ακόμη χαμηλότερο ripple!




Δεδομένου όλων των παραπάνω, η βαθμολογία που αποσπά το V1200 είναι:







Εδώ τέλειωσε άλλο ένα PSU review. Ευχαριστούμε θερμά την Cooler Master για τη διάθεση του δείγματος.



crmaris

Η Cougar είναι μια γερμανική εταιρία που ασχολείται με την κατασκευή κουτιών υπολογιστών, ανεμιστήρων, τροφοδοτικών και λοιπών περιφερειακών. Στη σημερινή δοκιμή θα δούμε από κοντά μιας από τις φρέσκες προτάσεις της στο χώρο των τροφοδοτικών και πιο συγκεκριμένα το CMX850 που αισίως έφτασε στην τρίτη έκδοση από τότε που πρωτοπαρουσιάστηκε. Για όσους δεν το γνωρίζουν πίσω από την Cougar βρίσκεται ένας αρκετά μεγάλος κατασκευαστής τροφοδοτικών. η HEC/Compucase, η οποία διαθέτει μια ευρεία γκάμα μοντέλων που καλύπτουν όλους τους τομείς της αγοράς. Όπως όλα σχεδόν τα προϊόντα της Cougar έτσι και το CMX850 V3 διαθέτει μια ιδιαίτερη και αρκετά ελκυστική εμφάνιση, τουλάχιστον για το γούστο μας. Ο έντονος χρωματισμός του κλέβει εύκολα τις εντυπώσεις και παραπέμπει σε υψηλότερης κατηγορίας προϊόν. Τα κύρια χαρακτηριστικά του περιλαμβάνουν την πιστοποίηση 80 Plus Bronze, η οποία θεωρείται χαμηλή για τις μέρες μας και συναντάται συνήθως σε οικονομικά τροφοδοτικά, τη semi-modular σχεδίαση, τα δύο +12V rails και τη συμβατότητα με τους Haswell επεξεργαστές και τις ιδιαίτερες απαιτήσεις των C6 και C7 καταστάσεων (sleep states) τους. Με μια γρήγορη ματιά στα τεχνικά χαρακτηριστικά παρατηρήσαμε ότι η Cougar αποφάσισε να μην προσφέρει πια FDB (Fluid Dymanic Bearing) ανεμιστήρες στα CMX V3 τροφοδοτικά αλλά να χρησιμοποιήσει ανεμιστήρες με ρουλεμάν, οι οποίοι μπορεί να είναι καλύτεροι από τους κοινούς με sleeve bearing αλλά δεν φτάνουν σε ποιότητα τους FDB. Προφανώς αυτή η απόφαση πάρθηκε με γνώμονα τον περιορισμό του κόστους αν και εδώ που τα λέμε η τιμή που μας έδωσε η Cougar για το συγκεκριμένο προϊόν δεν μπορεί να χαρακτηριστεί και ως οικονομική. Αρκετά όμως είπαμε (ή καλύτερα γράψαμε), ας περάσουμε τώρα στο κυρίως κομμάτι της σημερινής δοκιμής ξεκινώντας από τη σελίδα των επιμέρους χαρακτηριστικών του CMX850 V3.

Τα κύρια χαρακτηριστικά του CMX850 V3 παραθέτονται στον παρακάτω πίνακα.

Η αποδοτικότητα έχει πιστοποιηθεί ως 80 Plus Bronze, ένα σχετικά χαμηλό επίπεδο πιστοποίησης για τις μέρες μας αλλά συνάμα και αρκετά δημοφιλές λόγω της χαμηλότερης τιμής των τροφοδοτικών που το φέρουν. Τα υπόλοιπα χαρακτηριστικά του CMX850 περιλαμβάνουν μια semi-modular σχεδίαση με αρκετές σταθερές (fixed) καλωδιώσεις και συμβατότητα με τις ειδικές απαιτήσεις των Haswell επεξεργαστών σε λειτουργία ύπνου (sleep mode). Στον τομέα των προστασιών όλες δίνουν το παρών εκτός από την OTP (Over Temperature Protection, προστασία υπερθέρμανσης) η οποία κατά τη γνώμη μας δεν πρέπει να λείπει από κανένα τροφοδοτικό, ειδικά από εκείνα που έχουν ως μέγιστη θερμοκρασία λειτουργίας τους 40°C και όχι 50°C. O ανεμιστήρας που εξοπλίζει το τροφοδοτικό φέρει ρουλεμάν και όχι sleeve bearing, οπότε είναι αρκετά ποιοτικός και θα αντέξει για μεγάλο χρονικό διάστημα. Βέβαια θα προτιμούσαμε τον ανεμιστήρα του προηγούμενου CMX850 που χρησιμοποιούσε υψηλότερης ποιότητας υδραυλικά ρουλεμάν, αλλά από ότι φαίνεται οι λογιστές της Cougar θέλανε κάτι πιο οικονομικό. Τέλος, οι διαστάσεις του τροφοδοτικού είναι ελαφρά μεγαλύτερες από τις συνηθισμένες και η προτεινόμενη τιμή λιανικής πώλησης είναι αρκετά υψηλή για τη συγκεκριμένη κατηγορία και επιπρόσθετα η παρεχόμενη εγγύηση είναι μικρότερη από τις αντίστοιχες του άμεσου ανταγωνισμού. Αν θέλει η Cougar να ελπίζει σε καλές πωλήσεις τότε θα πρέπει να ρίξει την "επίσημη" τιμή κοντά στα 100 δολάρια, τουλάχιστον στην άκρως ανταγωνιστική αγορά των Ηνωμένων Πολιτειών. Ο επόμενος πίνακας παρουσιάζει όλες τις καλωδιώσεις του CMX850 V3.

Ο αριθμών των παρεχόμενων PCIe, EPS και SATA υποδοχών (connectors) είναι ικανοποιητικός για τα κυβικά και την κατηγορία του τροφοδοτικού. Από την άλλη θα θέλαμε περισσότερες 4 pin Molex υποδοχές μιας και τρεις είναι πολύ λίγες ακόμη και για ένα μοντέρνο σύστημα που θα της χρησιμοποιήσει μόνο για ανεμιστήρες και διάφορα περιφερειακά όπως αντλίες νερού, φωτισμό κτλ. Επίσης όπως βλέπετε δεν υπάρχουν καθόλου FDD connectors αν και πολύ πιθανών δε θα τους χρειαστείτε, παρά μόνο σε μερικές κάρτες ήχου. Τέλος, το μήκος όλων των καλωδιώσεων καθώς και η απόσταση ανάμεσα στους connectors, σε καλωδιώσεις που έχουν πάνω από ένα, είναι επαρκή για το πλείστο των περιπτώσεων και η διάμετρος των αγωγών είναι αυτή που προτείνει το πρότυπο ATX, 18AWG. Ο παρακάτω πίνακας παρουσιάζει τις δυνατότητες των επιμέρους rails του CMX 850 V3.

Ο τελευταίος πίνακας παρουσιάζει την κατανομή της ισχύος των +12V rails.

Η κατανομή της ισχύος στα δύο +12V rails δεν είναι ιδανική μιας και ένα από αυτά τροφοδοτεί τους EPS connectors μαζί με τους μισούς PCIe. Βέβαια το όριο του OCP βρίσκεται αρκετά ψηλά αλλά και πάλι αν οι συγκεκριμένοι PCIe connectors τροφοδοτούν μια ενεργοβόρα κάρτα γραφικών τότε ίσως να υπάρξει πρόβλημα. Ιδανικά θα έπρεπε το πρώτο +12V rail να τροφοδοτεί ATX, EPS και περιφερειακούς connectors και το δεύτερο rail να έχει μόνο τα PCIe.

Το CMX850 έρχεται μέσα σε μια αρκετά εμφανίσιμη συσκευασία με το πορτοκαλί χρώμα να κυριαρχεί. Στο μπροστινό μέρος υπάρχει μια όμορφη φωτογραφία του τροφοδοτικού που αναδεικνύει το καλό φινίρισμα του και στο αριστερό μέρος της πρόσοψης η Cougar τοποθέτησε το εικονίδιο που αναφέρει τη συμβατότητα με τους Intel Haswell επεξεργαστές. Στο κάτω μέρος υπάρχει μια λίστα με τα κύρια χαρακτηριστικά του προϊόντος και κάτω-δεξιά βρίσκουμε το εικονίδιο που αναφέρεται στην τριετή εγγύηση που παρέχει η Cougar.

Όσοι ξέρετε Ισπανικά ευκαιρία για λίγη εξάσκηση μιας και σε αυτή την πλευρά θα βρείτε μια λίστα με τα χαρακτηριστικά του τροφοδοτικού στη συγκεκριμένη γλώσσα.

Το πιο σημαντικό στοιχείο αυτής της όψης είναι το μικρό εικονίδιο για την 80 Plus Bronze πιστοποίηση.

Στο πίσω μέρος του κουτιού βρίσκουμε μια πολύγλωσση λίστα με τα κύρια χαρακτηριστικά του CMX850 καθώς και δύο πίνακες με τα χαρακτηριστικά ισχύος και την περιγραφή των διαθέσιμων καλωδιώσεων για όλα τα μέλη της σειράς CMX, από το πιο μικρό με 550 W ισχύ μέχρι το μεγαλύτερο με 1000 W. Επίσης δύο γραφήματα δείχνουν την αποδοτικότητα του PSU και το θόρυβο που παράγει ο ανεμιστήρας του σε όλα το φάσμα της λειτουργίας του και ένα τρίτο παρουσιάζει το πόσο μεγαλύτερη διάρκεια ζωής έχουν οι πυκνωτές Ιαπωνικής κατασκευής από τους αντίστοιχους Κινέζικους. Βέβαια η Cougar δε διευκρινίζει αν το τροφοδοτικό διαθέτει μόνο Ιαπωνικής προέλευσης κατασκευής ή αυτοί περιορίζονται μόνο στο πρωτεύον μέρος του, όπως συνηθίζεται σε αυτή την κατηγορία.

Αφρώδες υλικό έχει χρησιμοποιηθεί για την προστασία του PSU και επιπρόσθετα το τελευταίο βρίσκεται μέσα σε μια συνθετική συσκευασία. Σε γενικές γραμμές το PSU είναι πολύ καλά προστατευμένο και θα φτάσει στα χέρια σας σε άψογη κατάσταση ακόμη και αν χτυπηθεί (ελαφρώς) το κουτί του.

Τα παρελκόμενα περιέχουν τις απαραίτητες αποσπώμενες καλωδιώσεις, ένα σετ από βίδες, το καλώδιο τροφοδοσίας, μερικά δεματικά και τέλος το εγχειρίδιο χρήσης.

Η εμφάνιση του PSU ξεφεύγει από τα συνηθισμένα πρότυπα χάρις στο πορτοκαλί χρώμα που κατά κανόνα χρησιμοποιεί η Cougar στα PSU της. Επίσης το φινίρισμα είναι ιδιαίτερα ποιοτικό αν και δεν είναι ιδιαίτερα ανθεκτικό στις γρατσουνιές, οπότε θα πρέπει να προσέξετε λίγο κατά την τοποθέτηση του PSU στο κουτί. Στο πίσω μέρος του PSU η Cougar αναφέρει από ποια +12V rails τροφοδοτούνται οι modular υποδοχές και αν χρησιμοποιήσετε μόνο δύο PCIe connectors τότε καλό θα είναι να συνδέσετε τα αντίστοιχα καλώδια στα δεξιά PCIe sockets (12V1) ή το ένα στο δεξί και το άλλο στο αριστερό. Βέβαια με το OCP να βρίσκεται θεωρητικά στα 50 Α (πρακτικά θα είναι ακόμη υψηλότερα) δεν πιστεύουμε ότι θα καταφέρετε να το ενεργοποιήσετε εύκολα όπως και να πραγματοποιήσετε τις συνδέσεις των καλωδίων.

Η τρύπα για την έξοδο των σταθερών καλωδιώσεων είναι μεγάλη οπότε και δεν κρίθηκε αναγκαία η τοποθέτηση προστατευτικού grommet γύρω από αυτήν. Επίσης αν ψάχνετε την ταμπέλα με τα χαρακτηριστικά θα τη βρείτε στο κάτω μέρος του PSU.

Οι διαστάσεις είναι αρκετά μεγάλες και έχουμε καλομάθει πια με τα fully modular τροφοδοτικά οπότε δε θέλουμε να βλέπουμε καθόλου σταθερές καλωδιώσεις. Αλλά υπάρχει και ο τομέας του κόστους στο μέσον που δεν επιτρέπει τη χρησιμοποίηση της fully modular σχεδίασης παντού και πάντοτε.

Όλα τα καλώδια είναι πλήρες sleeved (αυτό έλειπε με τέτοια τιμή!) αλλά δεν είναι stealth (δηλαδή να χρησιμοποιούν μόνο μαύρους αγωγούς) και επίσης θα τα θέλαμε όλα πλακέ για να επιτρέπουν καλύτερο και ευκολότερο cable management. Επιπρόσθετα τα πλακέ καλώδια δεν μπλοκάρουν τόσο πολύ τη ροή του αέρα μέσα στο κουτί, σε σχέση με τα κανονικά.

Μόνο τα PCIe καλώδια είναι πλακέ αλλά ο τρόπος που χρησιμοποίησε η Cougar για να το επιτύχει αυτό τα έχει κάνει αρκετά δύσκαμπτα. Ιδανικά θα έπρεπε να ήταν σε στυλ ταινίας (ribbonned) αλλά αυτό θα αύξανε το κόστος τους.

Όπως όλα τα τροφοδοτικά της Cougar έτσι και αυτό κατασκευάζεται από την HEC/Compucase και η πλατφόρμα στην οποία στηρίζεται είναι σχετικά παλιά, μιας και οι απαιτήσεις σε αποδοτικότητα δεν είναι ιδιαίτερα υψηλές. Η μόνη σύγχρονη πινελιά είναι οι DC-DC μετατροπείς που χρησιμοποιούνται στο δευτερεύον για την παραγωγή των minor rails (5V και 3.3V)

Το πρώτο μέρος του transient φίλτρου αποτελείται από έναν Χ και δύο Y πυκνωτές ενώ το δεύτερο μέρος του ίδιου φίλτρου περιλαμβάνει πάλι έναν X και δύο Y πυκνωτές καθώς και δύο πηνία και ένα βαρίστορ (MOV). Σε γενικές γραμμές το transient ή ΕΜΙ φίλτρο είναι ολοκληρωμένο.

Οι δύο παράλληλες γέφυρες ανόρθωσης ψύχονται από ισάριθμες ψύκτρες.

Στον APFC μετατροπέα εντοπίσαμε τέσσερα Magnachip MDP13N50 mosfets και ένα ζευγάρι BYC10-600 διόδων ενίσχυσης (boost diodes). Οι πυκνωτές εξομάλυνσης παρέχονται από την Panasonic (330 μF ο καθένας ή 660 μF και οι δύο μαζί χωρητικότητα, 400 V, 105°C).

Ως κύρια switching fets χρησιμοποιούνται δύο Magnachip MDP18N50.

Ο combo PWM/PFC ελεγκτής είναι ένας Champion CM6800TX, ο οποίος χρησιμοποιείται ευρέως σε Bronze τροφοδοτικά.

O standby PWM ελεγκτής δροσίζεται από μια μικρή ψύκτρα και η SBR δίοδος που ανορθώνει τα 5VSB είναι μία PFR10L60CT.

Στο δευτερεύον παθητικά εξαρτήματα ανορθώνουν τα +12V και πιο συγκεκριμένα έξι PFR30L60CT SBRs. Στη συνέχεια τα +12V τροφοδοτούν δύο DC-DC μετατροπείς οι οποίο και παράγουν τα δευτερεύοντα rails. Σε κάθε DC-DC μετατροπέα βρίσκουμε έναν APW7073 PWM ελεγκτή και τρία mosfets.

Μερικοί Capxon και Teapo ηλεκτρολυτικοί πυκνωτές χρησιμοποιούνται στο δευτερεύον μέρος για το φιλτράρισμα των τάσεων. Οι Teapo θεωρούνται Ταϊβανέζικης προέλευσης αν και στην ουσία κατασκευάζονται στην Κίνα, όπως και οι Capxon.

Στο μπροστινό μέρος της modular πλακέτας βρίσκουμε μερικούς πολυμερικούς πυκνωτές της Capxon, οι οποίο προσφέρουν ένα έξτρα φιλτράρισμα στις τάσεις του τροφοδοτικού.

Η παραπάνω πλακέτα φιλοξενεί το ολοκληρωμένο που ελέγχει όλες τις προστασίες του PSU, ένα Weltrend 7527V.

Η ποιότητα των κολλήσεων στο πίσω μέρος της κύριας πλακέτας κρίνεται ως ικανοποιητική, αν και εντοπίσαμε μερικά "ποδαράκια" εξαρτημάτων με μεγαλύτερο μήκος από το κανονικό κάτι που κάτω από ορισμένες, οριακές έστω, συνθήκες μπορεί να προκαλέσει πρόβλημα στη λειτουργία του PSU. Επίσης κάτω ακριβώς από της νησίδες των +12V rails υπάρχουν τέσσερις αντιστάσεις (shunt resistors) οι οποίες παρέχουν πληροφόρηση για τα διερχόμενα Amperes στο κύκλωμα OCP προστασίας. Στη συγκεκριμένη περίπτωση όμως, αφού το PSU διαθέτει μόνο δύο +12V rails, οι τρεις από αυτές είναι βραχυκυκλωμένες μεταξύ τους έτσι ώστε να φαίνονται ως μία.

Ο ανεμιστήρας φέρει το λογότυπο της Cougar και ο κωδικός του μοντέλου του είναι DFB132512H (12 V, 0.25 A). Όπως ήδη αναφέραμε διαθέτει διπλά ρουλεμάν οπότε και θα κρατήσει/ζήσει για αρκετά μεγάλο διάστημα. Δυστυχώς δεν είναι και από τους πιο ήσυχους που έχουμε ακούσει και επιπλέον δε βοηθά και πολύ το προφίλ λειτουργίας του στη μείωση του εκλυόμενου θορύβου, μιας και είναι ρυθμισμένο με γνώμονα τους 40°C ως μέγιστη επιτρεπτή θερμοκρασία λειτουργίας. Όλες οι μετρήσεις θα πραγματοποιηθούν με τη βοήθεια δύο Chroma 6314A mainframes, δύο παλμογράφων Picoscope 3424 με τέσσερις αναλογικές εισόδους ο καθένας, ενός παλμογράφου Rigol DS1052E (hacked to DS1102E), ενός Picotech TC-08 thermocouple data logger με οκτώ κανάλια, ενός Fluke 175, ενός επαγγελματικού power meter (Yokogawa WT210) και ενός ειδικά διαμορφωμένου ξύλινου κουτιού που με τη βοήθεια των κατάλληλων πηγών θερμότητας παίζει το ρόλο του Hot Box. Οι πρώτες δοκιμές θα μας δείξουν το πόσο σταθερές είναι οι τάσεις του CMX850 V3 (voltage regulation) και σε τι επίπεδα κυμαίνεται η αποδοτικότητά του (efficiency). Το φορτίο που θα δοκιμάσουμε αντιστοιχεί σε 20%, 40%, 50%, 60%, 80%,100% και 110% του συνολικού μέγιστου φορτίου που μπορεί να διαχειριστεί το PSU. Επίσης, θα γίνουν και δύο επιπλέον δοκιμές όπου πρώτα θα ζορίσουμε έντονα τα 3.3V και 5V rails και στα 12V το φορτίο θα είναι μόλις 2Α και μετέπειτα θα κάνουμε ακριβώς το αντίθετο, με το φορτίο στα 12V να αγγίζει το μέγιστο που μπορεί να διαχειριστεί το συγκεκριμένο rail.

Το voltage regulation (η διακύμανση των τάσεων δηλαδή) δεν είναι ιδιαίτερα σφιχτό ακόμη και για τα δεδομένα αυτής της κατηγορίας. Κυρίως το 3.3V rail ξέφυγε αρκετά με πάνω από 4% διακύμανση. Επίσης λόγω της αυξημένης θερμοκρασίας μέσα στο hot box κατά τη διάρκεια των παραπάνω δοκιμών ο ανεμιστήρας δούλευε υπερωρίες για να τα βγάλει πέρα, με αποτέλεσμα να παράγει υψηλό θόρυβο. Βέβαια σε κανονικές συνθήκες λειτουργίας δε θα δουλεύει συνέχως στις μέγιστες στροφές του αλλά παρά ταύτα θα θέλαμε ένα πιο χαλαρό προφίλ λειτουργίας ακόμη και στις υψηλότερες θερμοκρασίες. Στον τομέα της αποδοτικότητας πάντως το CMX850 τα πήγε πολύ καλά, για Bronze PSU και επιβεβαίωσε τα λεγόμενα της Cougar για 89% μέγιστη αποδοτικότητα. Τέλος, το PSU δεν αντιμετώπισε κανένα πρόβλημα στο να αποδώσει τη μέγιστη ισχύ του (αλλά και παραπάνω) σε θερμοκρασίες που ξεπερνούσαν τους 45°C, δηλαδή αρκετά υψηλότερες από το επίσημο όριο των 40°C. Στις επόμενες δοκιμές θα δούμε σε τι επίπεδα κυμαίνεται το efficiency του CMX850 V3 σε πολύ μικρά φορτία τα οποία είναι αρκετά μικρότερα από το 20% της συνολικής του ισχύς, το μικρότερο ποσοστό φορτίου δηλαδή που ορίζει το πρότυπο 80 Plus. Τα φορτία που θα δοκιμάσουμε είναι 40, 60, 80 και 100W.

Με χαμηλά φορτία το CMX850 σημείωσε αρκετά υψηλή αποδοτικότητα δεδομένου ότι είναι ένα Bronze PSU με αρκετά μεγάλη χωρητικότητα. Επίσης ο ανεμιστήρας του λειτουργούσε σε χαμηλότερες στροφές αν και πάλι ο παραγόμενος θόρυβος ήταν αρκετός. Βέβαια οι παραπάνω δοκιμές έγιναν με 35°C περίπου θερμοκρασία μέσα στο hot box, οπότε παρόλο που το φορτίο ήταν χαμηλό η εσωτερική θερμοκρασία του PSU ήταν αυξημένη. Στον πιο κάτω πίνακα παραθέτονται η κατανάλωση και οι τάσεις των rails όταν το PSU βρίσκεται σε κατάσταση idle (σε λειτουργία αλλά χωρίς φορτίο), καθώς και η κατανάλωση όταν το PSU βρίσκεται σε κατάσταση standby (χωρίς φορτίο στα 5VSB).

Σε standby κατάσταση το τροφοδοτικό καταναλώνει ελάχιστη ενέργεια, οπότε και εναρμονίζεται με τις απαιτήσεις την οδηγία ErP Lot 6 2013 της Ευρωπαϊκής Ένωσης. Παρακάτω παραθέτονται τα αποτελέσματα της αποδοτικότητας των 5VSB. Το πρότυπο ATX προτείνει (προσοχή δεν απαιτεί) η αποδοτικότητα στα 5VSB με 100mA, 250mA και >=1Α φορτίο να είναι μεγαλύτερη ή ίση από 50%, 60% και 70% αντίστοιχα.

Η αποδοτικότητα του 5VSB rail κυμαίνεται σε μέτρια επίπεδα και όπως βλέπετε από τον παραπάνω πίνακα σε καμία περίπτωση δεν κατάφερε να φτάσει ούτε καν κοντά στα 80%, ένα όριο πάντως που δύσκολα ξεπερνάν ακόμη και ιδιαίτερα αποδοτικά κυκλώματα 5VSB. Ακολουθούν μερικά γραφήματα. Στο πρώτο διακρίνεται το efficiency του CMX850 V3 σε μικρά φορτία και σε φορτία αντίστοιχα του 20-110% (tests#1-7) της μέγιστης ισχύς του. Στο δεύτερο γράφημα διαγράφεται η διακύμανση όλων των rails (σε ποσοστό %) και στα επόμενα έξι γραφήματα φαίνονται αναλυτικά οι τάσεις των κύριων rails, που καταγράφηκαν στα tests#1-6, καθώς και ο εκλυόμενος θόρυβος του ανεμιστήρα με την ταχύτητα των στροφών του σε όλο το εύρος λειτουργίας του PSU.

Efficiency & Voltage Regulation Charts
Cougar CMX850 V3
Efficiency	Voltage Variations Chart
12V Rail Chart	5V Rail Chart
3.3V Rail Chart	5VSB Rail Chart
Fan Speed Chart	Fan Noise Chart





Στις παρακάτω δοκιμές θα δούμε την ανταπόκριση του PSU σε δύο διαφορετικά σενάρια. Στο πρώτο το PSU, ενώ λειτουργεί με 20% φορτίου, θα δεχτεί ένα απότομο load (10Α στα +12V, 5Α στα 5V, 5A στα 3.3V και 0.5Α στα 5VSB) για 200 ms. Στο δεύτερο σενάριο το PSU, ενώ θα λειτουργεί με 50% φορτίου, θα δεχτεί το ίδιο ακριβώς load για το ίδιο χρονικό διάστημα. Και στις δύο περιπτώσεις θα παρατηρήσουμε τις στιγμιαίες πτώσεις τάσης που θα παρατηρηθούν σε όλα τα rails του PSU (εκτός των -12V), με τη βοήθεια του παλμογράφου. Σε καμιά περίπτωση οι πτώσεις τάσης δεν πρέπει να υπερβαίνουν το 5%, σύμφωνα πάντα με το πρότυπο ATX. Εδώ να τονίσουμε ότι οι παραπάνω δοκιμές είναι πολύ σημαντικές, μιας και εξομοιώνουν τα απότομα φορτία που μπορεί να δεχτεί εν λειτουργία ένα PSU (π.χ. την απότομη λειτουργία σε 100% της VGA ή του επεξεργαστή ή και των δύο μαζί, την εκκίνηση μιας συστοιχίας raid κτλ.). Τις εν λόγω δοκιμές τις ονομάσαμε “Advanced Transient Tests” και τις θεωρούμε εξαιρετικά δύσκολες, ιδιαίτερα για τα PSUs με ισχύ μικρότερη των 500W.

Advanced Transient Response Charts
Cougar CMX850 V3
20% load
Deviation (Volts)	Rail Volts Before / After
50% load
Deviation (Volts)	Rail Volts Before / After





Στα +12V οι πτώσεις τάσεις που σημειώθηκαν και στις δύο δοκιμές ήταν αρκετά χαμηλές. Επίσης στα 5V και 5VSB rails η απόδοση ήταν ικανοποιητική ενώ δεν μπορούμε να πούμε και για τα 3.3V όπου η διακύμανση των τάσεων βρισκόταν κοντά στο 4%, με αποτέλεσμα στο δεύτερο τεστ η τάση στη συγκεκριμένη γραμμή να πέσει κάτω από τα 3.2V.

Ακολουθούν τα αντίστοιχα screenshots τα οποία πήραμε κατά τη διάρκεια των παραπάνω δοκιμών.

Advanced Transient Response Oscilloscope Screenshots
Cougar CMX850 V3
20% Load
+12V	5V	3.3V
50% Load
+12V	5V	3.3V





Στις δοκιμές που ακολουθούν θα δούμε την ανταπόκριση (transient response) του PSU σε πιο απλά σενάρια μεταβολής του φορτίου, κατά την εκκίνηση (turn on) του PSU. Στην πρώτη δοκιμή θέτουμε εκτός ρεύματος το PSU (OFF), επιλέγουμε φορτίο 2Α στα 5VSB και του δίνουμε ρεύμα. Στη δεύτερη έχουμε το PSU σε standby, επιλέγουμε μέγιστο φορτίο για τα 12V και εκκινούμε το PSU. Στην τρίτη και τελευταία δοκιμή έχουμε εκτός ρεύματος το PSU (OFF), επιλέγουμε το μέγιστο φορτίο για τα 12V, ανοίγουμε το ρελέ εκκίνησης του PSU (στο Fagana) και δίνουμε ρεύμα στο PSU. Όπως επαναλαμβάνουμε σε κάθε παρουσίαση, το πρότυπο ATX προβλέπει ότι αιχμές (spikes) των rails κατά τη διάρκεια της διαδικασίας αυτής δεν πρέπει να ξεπερνούν το 10% της αρχικής τους τιμής (δηλ. για τα 12V είναι 13.2V και για τα 5V είναι 5.5V).

Turn On Transient Response Tests
Cougar CMX850 V3





Σε γενικές γραμμές τα πήγε ικανοποιητικά εδώ το CMX850, αν και θα θέλαμε να βλέπαμε πιο ομαλές κυματομορφές στα +12V, ειδικά στο τελευταίο τεστ. Ας ρίξουμε μια ματιά τώρα και στο χρόνο που μπορεί να κρατήσει το PSU τις τάσεις τους εντός ορίων, σε περίπτωση που κοπεί απότομα η τάση τροφοδοσίας. Αυτός ο χρόνος ονομάζεται "hold-up time" και σύμφωνα με τις προδιαγραφές ATX πρέπει να είναι μεγαλύτερος των 16 ms με το τροφοδοτικό να λειτουργεί με πλήρες φορτίο. Στο παρακάτω screenshot, με μπλε διακρίνεται η κυματομορφή της τάσης του δικτύου και με κίτρινο το Power Ok σήμα του τροφοδοτικού το οποίο από 5V πέφτει σε 0V, μόλις κάποια από τις τάσεις του PSU πέσει κάτω από το 95% της ονομαστικής/κανονικής τιμής της.

Ο χρόνος που μπορεί να κρατήσει τις τάσεις του το CMX850 εντός ορίων σε περίπτωση διακοπής της AC τροφοδοσίας είναι πολύ μικρός, απαράδεκτα μικρός κατά τη γνώμη μας. Η Cougar χρησιμοποίησε μικρότερους από το κανονικό πυκνωτές στο APFC τόσο για λόγους περιορισμού του κόστους όσο και για να αυξήσει την αποδοτικότητα. Στις επόμενες μετρήσεις θα δούμε τα επίπεδα ripple που υπάρχουν στις DC τάσεις του CMX850 V3. Τα όρια είναι 120mV για τα +12V και 50mV για τα 5V, 3.3V και 5VSB.

Στα +12V ιδανικά θα θέλαμε κάτω από 50 mV ripple αλλά δυστυχώς σε αυτή την περίπτωση μετρήσαμε πάνω από 70 mV με πλήρες φορτίο. Βέβαια η περιστολή του ripple δεν ήταν ποτέ το ατού των προϊόντων της HEC/Compucase αλλά όπως και να έχει πρέπει κάποια στιγμή να βελτιωθούν σε αυτόν τον τομέα. Η ίδια κατάσταση περίπου επικρατεί και στα υπόλοιπα rails με το ripple να βρίσκεται σε υψηλά επίπεδα αλλά ευτυχώς να κρατιέται κάτω από τα όρια. Μόνο στο overload test τα 5VSB βγήκαν εκτός ορίων αλλά σε αυτό το τεστ δοκιμάζουμε το PSU εκτός των ορίων του και επιπρόσθετα το συγκεκριμένο rail χρησιμοποιείται κυρίως για τη φόρτιση συσκευών οπότε το αυξημένο ripple δεν αποτελεί μείζον πρόβλημα. Ακολουθούν μερικά screenshots από τις μετρήσεις ripple.

Ripple Oscilloscope Screenshots
Cougar CMX850 V3
Full Load
110% Load
CL1 test
CL2 test

Η Cougar είναι μια εταιρία που δίνει κύρια έμφαση στην αγορά των τροφοδοτικών, οπότε και περίμενα μια καλύτερη συνολικά απόδοση από το ανανεωμένο CMX850 μοντέλο τους, ειδικά με την αρκετά υψηλή τιμή στην οποία αυτό διατίθεται. Στον τομέα της εμφάνισης και του φινιρίσματος τα πάει ομολογουμένως πολύ καλά αλλά σε ένα τροφοδοτικό αυτοί οι δύο τομείς δεν είναι σημαντικοί. Αντίθετα η περιστολή του ripple αποτελεί ένα από τα πιο σημαντικά χαρακτηριστικά ενός PSU και σε αυτόν τον τομέα του CMX850 δεν τα πήγε και τόσο καλά, ειδικά απέναντι στις αντίστοιχες προτάσεις αντίπαλων εταιριών. Προφανώς η HEC/Compucase πρέπει να το ψάξει λίγο περισσότερο και να προσφέρει πλατφόρμες με χαμηλότερα επίπεδα ripple. Όσον αφορά το voltage regulation τώρα, στα +12V και 5V είναι ικανοποιητικό αλλά στα 3.3V ξεφεύγει λίγο. Στα σημερινά όμως συστήματα υπολογιστών τα +12V είναι που μετράν περισσότερο, μιας και τα περισσότερα υποσυστήματα τους τροφοδοτούνται από το συγκεκριμένο rail. Τέλος, όσον αφορά την αποδοτικότητα, που επίσης είναι ιδιαίτερης σημασίας, το CMX850 τα πήγε αρκετά καλά και επιβεβαίωσε με άνεση τους ισχυρισμούς της Cougar για 89% efficiency σε τυπικά φορτία. Σε γενικές γραμμές θα πρότεινα στους τεχνικούς της Cougar εκτός από τη βελτίωση του ripple και του voltage regulation να χαλαρώσουν λίγο το προφίλ λειτουργίας του ανεμιστήρα, έτσι ώστε να μη λειτουργεί στις μέγιστες στροφές με θερμοκρασίες περιβάλλοντος κοντά στους 40C και επιπρόσθετα να προσφέρουν περισσότερους 4 pin Molex connectors, μιας και οι υπάρχων τρεις θα φανούν λίγοι στους περισσότερους χρήστες. Τέλος, ο πολύ χαμηλός hold-up χρόνος αποτελεί ένα ιδιαίτερα μελανό σημείο του PSU, κάτι το οποίο μπορεί να μην ενδιαφέρει πολλούς χρήστες μιας και τα UPS σήμερα έχουν ακόμη μικρότερο χρόνο αντίδρασης αλλά από την άλλη για να προτείνουν οι έμπειροι τεχνικοί της Intel τουλάχιστον 16 ms χρόνο hold-up κάτι παραπάνω θα ξέρουν. Ανακεφαλαιώνοντας, το CMX850 V3 είναι ένα επώνυμο προϊόν με μέτρια απόδοση όμως. Πιστεύω ότι αν δεν το προσφέρουν σε μια καλύτερη τιμή τότε οι πιθανότητες που έχει να πουλήσει καλά θα είναι περιορισμένες. Εκτός και αν οι περισσότεροι σήμερα αγοράζουν τροφοδοτικό με γνώμονα την εμφάνιση και χωρίς να διαβάσουν πρώτα μία ή περισσότερες αξιολογήσεις του προϊόντος από δοκιμαστές με εμπειρία και τον κατάλληλο εξοπλισμό. Δυστυχώς σε πολλούς ιστοτόπους ή σε διάφορα forums βλέπω σήμερα δοκιμές τροφοδοτικών να πραγματοποιούνται πάνω σε κανονικά συστήματα όπου με ένα πολύμετρο (και αυτό αμφιλεγόμενης ποιότητας τις περισσότερες φορές) να προσπαθούν να μετρήσουν τις τάσεις είτε ακόμη χειρότερα να παραθέτουν εικονικές μετρήσεις από εξοπλισμό που δεν έχουν ή είναι εντελώς ακατάλληλος για αυτή τη δουλειά (ή απλά δεν ξέρουν να τον χειρίζονται). Οπότε δεν πρέπει μόνο να διαβάζετε reviews για τα προϊόντα που πρόκειται να αγοράσετε, αλλά πρέπει τα reviews αυτά να είναι και έγκυρα. Βλέπετε χάρις στην ανωνυμία που παρέχει το διαδίκτυο ο καθένας είναι ότι δηλώσει και αυτό επεκτείνεται και στον εξοπλισμό που ισχυρίζεται ότι διαθέτει. To Cougar CMX850 V3 έχει ως προτεινόμενη τιμή λιανική πώλησης τα $129,99 (στην Αμερική) και στην Ευρώπη δεν το βρήκαμε πουθενά διαθέσιμο πράγμα που μας φάνηκε ιδιαίτερα περίεργο μιας και η εταιρία κατασκευής του έχει έδρα στη Γερμανία. Συνοπτικά τα πλεονεκτήματα / μειονεκτήματα του είναι τα παρακάτω:

Πλεονεκτήματα

• Απέδωσε πλήρη ισχύ στους 46°C
• Αρκετά υψηλή αποδοτικότητα (για Bronze PSU)
• Συμβατό με τα C6&C7 sleep states των επεξεργαστών Haswell
• Δυνατό 5VSB rail
• Όμορφη εμφάνιση και καλό φινίρισμα

Μειονεκτήματα

• Υψηλή MSRP
• Περιορισμένη διαθεσιμότητα
• Θα ήθελα καλύτερο ripple suppression
• Μικρός χρόνος hold-up
• Αρκετά θορυβώδεις λειτουργία (ειδικά σε υψηλές ambient θερμοκρασίες)
• Λιγοστά 4 pin Molex connectors και κανένα FDD
• Όχι ιδανική κατανομή ισχύος στα +12V

Δεδομένου όλων των παραπάνω, η βαθμολογία που αποσπά το CMX850 V3 είναι:

Εδώ τέλειωσε άλλο ένα PSU review. Ευχαριστούμε θερμά την Cougar για τη διάθεση του δείγματος.

Η Silverstone είναι από τις λίγες εταιρίες που έχουν πάρει στα σοβαρά τη μικρή, SFX, κατηγορία PSUs και πρόσφατα πρόσθεσαν ακόμη ένα μοντέλο στη γκάμα τους το οποίο προορίζεται για λιγότερο ενεργοβόρα συστήματα, των οποίων οι ιδιοκτήτες δε θέλουν να βάλουν βαθιά το χέρι στην τσέπη για την αγορά του κατάλληλου PSU. Το τροφοδοτικό (PSU) της σημερινής δοκιμής έχει κωδικό μοντέλου ST30SF και διαθέτει 300 W μέγιστη ισχύ στους 50°C. Τα υπόλοιπα χαρακτηριστικά του περιλαμβάνουν συμβατότητα με τους φρέσκους Intel Haswell επεξεργαστές, σύμφωνα με τα λεγόμενα της Silverstone τουλάχιστον, ένα μονό +12V rail, semi-passive λειτουργία στην οποία ο ανεμιστήρας δε λειτουργεί σε χαμηλά φορτία και θερμοκρασίες. Επίσης, σε αντίθεση με τα μεγαλύτερα SFX PSUs της Silverstone αυτό δε φέρει αποσπώμενες (modular) καλωδιώσεις και τέλος η αποδοτικότητα του είναι πιστοποιημένη ως 80 Plus Bronze. Στις μέρες μας που τα κουτιά (cases) ολοένα και μικραίνουν σε όγκο (τουλάχιστον τα περισσότερα γιατί ακόμη υπάρχουν και κουτιά τέρατα) και από τη στιγμή που υπάρχουν δυνατοί επεξεργαστές με χαμηλή κατανάλωση (π.χ. Intel i5-4570T) πιστεύουμε ότι η συγκεκριμένη κατηγορία μικρών PSUs θα γνωρίσει μεγαλύτερη αναγνωρισιμότητα από ότι τώρα που ζει στην κυριολεξία στη σκιά των κανονικών ATX PSUs. Αρκετά όμως με τον πρόλογο, ας περάσουμε στο κυρίως κομμάτι της παρουσίασης για να γνωρίσουμε καλύτερα το ST30SF.

Τα κύρια χαρακτηριστικά του ST30SF παραθέτονται στον παρακάτω πίνακα.

Το μικρό της Silverstone έχει Bronze αποδοτικότητα, μιας και το κόστος έπρεπε να κρατηθεί χαμηλά. Επίσης μπορεί να αποδώσει τη μέγιστη ισχύ του συνεχόμενα ακόμη και σε θερμοκρασίες που φθάνουν τους 50°C, κάτι αξιοθαύμαστο για ένα τόσο μικρό PSU. Σύμφωνα με τα λεγόμενα τώρα της Silverstone είναι Haswell ready, κάτι που όμως δεν επιβεβαίωσαν οι δοκιμές μας. Εδώ να τονίσουμε βέβαια ότι η συγκεκριμένη δοκιμή για Haswell συμβατότητα είναι "τραβηγμένη από τα μαλλιά" μιας και λαμβάνει ένα ακραίο σενάριο υπόψη. Η Silverstone πάντως μας διαβεβαίωσε ότι δοκίμασε το συγκεκριμένο PSU σε Haswell συστήματα και ακόμη και στο C7 sleep state δεν υπήρξε το παραμικρό πρόβλημα. Από την άλλη όμως, για να απαιτεί η Intel τόσο αυστηρά κριτήρια για το Haswell compatibility τεστ κάτι θα γνωρίζει παραπάνω. Οι προστασίες του PSU περιλαμβάνουν όλες τις διαθέσιμες συμπεριλαμβανομένης και της OTP (Over Temperature Protection), η οποία είναι κρίσιμη για τη διατήρηση της καλής υγείας/κατάστασης του PSU, ειδικά σε ακραίες καταστάσεις λειτουργίας. Αν λάβουμε υπόψη κιόλας ότι ο μικρός ανεμιστήρας δεν εμπλέκεται σε χαμηλά φορτία, τότε η OTP κρίνεται ως απαραίτητη. Οι διαστάσεις του ST30SF είναι πολύ μικρές, μιας και προορίζεται για κουτιά με περιορισμένο εσωτερικό χώρο. Επίσης η εγγύηση του αγγίζει τα τρία χρόνια και η τιμή που μας έδωσε η Silverstone είναι 43€, χωρίς ΦΠΑ. Οπότε το περιμένουμε γύρω στα 55-60€ στην Ελλάδα και ελπίζουμε όχι σε υψηλότερες τιμές. Ο επόμενος πίνακας παρουσιάζει όλες τις καλωδιώσεις του ST30SF.

Το μήκος των καλωδιώσεων είναι μικρό, μιας και το PSU προορίζεται για μικρά cases αλλά από την άλλη η απόσταση ανάμεσα στους connectors είναι από τις μεγαλύτερες που έχουμε δει, αγγίζοντας τα 20 cm. Επίσης το πλήθος των διαθέσιμων connectors κρίνεται ικανοποιητικό για τη χωρητικότητα του PSU αν και θα θέλαμε ο ένας και μοναδικός PCIe connector να είχε 6+2 pins και όχι μόνο έξι. Τέλος, η διάμετρος όλων των επιμέρους καλωδίων είναι 20AWG ενώ το ATX πρότυπο προτείνει τουλάχιστον 18AWG. Από ότι φαίνεται η Silverstone θεώρησε ότι σε τόσο μικρά φορτία δε θα υπάρχουν σημαντικές πτώσεις τάσεις ακόμη και σε λεπτότερα καλώδια, αλλά όπως και να έχει θα θέλαμε να ακολουθούσαν τις οδηγίες του σχετικού προτύπου. Ο τελευταίος πίνακας παρουσιάζει τις δυνατότητες των επιμέρους rails του ST30SF.

Το μονό +12V rail μπορεί να αποδώσει 264 W, οπότε θα υποστηρίξει άνετα ένα μικρό/μεσαίο σύστημα ενώ τα δευτερεύοντα rails έχουν αρκετή ισχύ ειδικά για ένα τόσο μικρό PSU. Τέλος, τα 5VSB διαθέτουν το συνηθισμένο επίπεδο ισχύος που συναντούμε σε τροφοδοτικά της mainstream κατηγορίας.

Το κουτί που φιλοξενεί το ST30SF είναι ιδιαίτερα μικρό, κάτι λογικό μιας και το ίδιο το PSU είναι λιλιπούτειο. Στο μπροστινό μέρος η Silverstone τόνισε με μεγάλα κόκκινα γράμματα το SFX form factor και με ακόμη μεγαλύτερα γράμματα, άσπρα αυτή τη φορά, τη χωρητικότητα που αγγίζει τα 300 W. Στο μπροστά μέρος θα βρείτε επίσης και μια λίστα με τα σημαντικότερα χαρακτηριστικά του προϊόντος καθώς και μια φωτογραφία του τελευταίου.

Εδώ θα βρείτε μια αναφορά μόνο στο SFX factor που ακολουθεί το PSU.

Μια λίστα με τα τεχνικά χαρακτηριστικά του PSU υπάρχει σε αυτή την πλευρά καθώς και ο πίνακας με τα χαρακτηριστικά των rails.

Στη συγκεκριμένη πλευρά υπάρχει μια γραφική λίστα των διαθέσιμων connectors, του τροφοδοτικού.

Στην πίσω πλευρά της συσκευασίας υπάρχουν πολύγλωσσες αναφορές στα κύρια χαρακτηριστικά του PSU, ένα γράφημα που δείχνει την αποδοτικότητα της 80 Plus Bronze προδιαγραφής και ακόμη ένα που περιγράφει τη λειτουργία του ανεμιστήρα σε σχέση με το φορτίο που αποδίδει το PSU. Πάνω από το τελευταίο γράφημα η Silverstone αναφέρει ότι η passive λειτουργία του διακόπτεται μόλις η θερμοκρασία στο εσωτερικό του PSU φτάσει τους 55°C.

To PSU προστατεύεται από συσκευασία με φυσαλίδες, μέσα στο κουτί. Ιδανικά θα θέλαμε να χρησιμοποιούσαν αφρώδες υλικό αλλά και οι φυσαλίδες θα κάνουν αρκετή καλή δουλειά, εκτός και αν οι μεταφορείς έχουν τρελά κέφια ή το καράβι από την Κίνα (όχι την Περσία!) πέσει σε κάνα τυφώνα.

Τα παρελκόμενα περιέχουν το απαραίτητο καλώδιο τροφοδοσίας, μερικά δεματικά καλωδίων, ένα σετ από χειρόβιδες καθώς και ένα με απλές και ένα μεταλλικό έλασμα που επιτρέπει την τοποθέτηση του PSU σε θέση για ATX, κανονικό δηλαδή, PSU. Επίσης, μέσα στη συσκευασία θα βρείτε δύο εγχειρίδια χρήσης, κάτι συνηθισμένο για Silverstone PSUs που από ότι φαίνεται δεν υπολογίζει το χαρτί που σπαταλά.

Το πρώτο που προκαλεί εντύπωση είναι οι πολύ μικρές διαστάσεις καθώς και το ιδιαίτερα χαμηλό βάρος. Στο μπροστινό μέρος βρίσκουμε έναν διακόπτη on/off ο οποίος σε γενικές γραμμές είναι πολύ χρήσιμος σε ένα PSU. Η ταμπέλα με τα χαρακτηριστικά βρίσκεται στο κάτω μέρος του ST30SF. Η γρίλια του ανεμιστήρα είναι ένα με το casing, κάτι που δε μας άρεσε και επίσης εντοπίσαμε μια περίεργη στάμπα στο πίσω μέρος του PSU, στην οποία θα αναφερθούμε παρακάτω.

Μόλις πρωτοείδαμε αυτό το λεκέ νομίσαμε ότι κάπου στο εσωτερικό η Silverstone είχε ξεχάσει ένα μπουκάλι με λάδι το οποίο και "έτρεξε"! Τελικά αποδείχτηκε ότι μια ψύκτρα στο εσωτερικό του PSU έρχεται σε άμεση επαφή με το case, έτσι ώστε το τελευταίο να βοηθά στην απαγωγή θερμότητας από αυτή και η Silverstone θεώρησε σωστό να τοποθετήσει θερμό-αγώγιμη πάστα ανάμεσα στην ψύκτρα και το casing. Βέβαια αυτοί καλά έπραξαν αλλά το αποτέλεσμα είναι ο "λεκές" που βλέπετε στην παραπάνω φωτογραφία που όπως και να το κάνουμε δείχνει άσχημος. Τώρα πώς κατάφερε και "πότισε" το μεταλλικό έλασμα από την θερμό-αγώγιμη, αυτό είναι κάτι που δε γνωρίζουμε.

Οι καλωδιώσεις είναι sleeved αλλά όχι μέχρι το τέλος τους, οπότε το αποτέλεσμα δείχνει φτωχό. Βέβαια σε αυτή την κατηγορία τιμής δεν μπορεί να περιμένει και θαύματα κανείς. Όπως το μεσαίο μοντέλο της σειράς, ST45SF, έτσι και το ST30SF κατασκευάζεται από την FSP. Στο εσωτερικό του συναντούμε μια απλή σχεδίαση με ένα group regulated σχήμα στο δευτερεύον, το οποίο δε μας προϊδεάζει θετικά για καλές επιδόσεις, τουλάχιστον στις Cross Load δοκιμές όπου τα φορτία ανάμεσα στα rails δεν έχουν ίση κατανομή αλλά παρουσιάζουν μεγάλες διαφορές μεταξύ τους. Ένα άλλο που μας ξένισε είναι ότι η FSP δε χρησιμοποίησε έναν απλό fan header πάνω στη μητρική πλακέτα για τη σύνδεση του ανεμιστήρα, αλλά κόλλησε τα καλώδια του τελευταίου κατευθείαν στην πλακέτα. Αυτό έκανε τη διαδικασία αποσυναρμολόγησης ακόμη δυσκολότερη και δεν μπορούμε να καταλάβουμε το σκεπτικό τους πίσω από αυτή την επιλογή.

Η πλακέτα του PSU είναι μικρή αλλά πυκνοκατοικημένη.

Το πρώτο μέρος του transient φίλτρο αρχίζει στην υποδοχή AC με ένα Χ και δύο Υ πυκνωτές. Συνεχίζεται στην κύρια πλακέτα με δύο DM (Differential Mode) και δύο CM (Common Mode) πηνία (chokes), έναν Χ και δύο Υ πυκνωτές και ένα βαρίστορ (MOV).

Μία μικρή γέφυρα ανόρθωσης, με κωδικό μοντέλου GBU 606, χρησιμοποιείται μόνο, μιας και η μέγιστη ισχύ του PSU είναι χαμηλή.

Στο APFC χρησιμοποιούνται μια BYC5-600 δίοδος ενίσχυσης και ένα μονό mosfet που δεν μπορέσαμε να αναγνωρίσουμε μιας και τα γράμματα πάνω του ήταν σβησμένα. Ο κύριος πυκνωτής εξομάλυνσης του APFC προέρχεται από την Teapo (400 V, 180 μF, 85°C) και ακόμη και για μόλις 300 W PSU έχει μικρή χωρητικότητα. Επίσης οι περισσότεροι κατασκευαστές τοποθετούν 105°C πυκνωτές εδώ, αλλά η FSP για να ρίξει το κόστος παραγωγής δεν ακολούθησε την ίδια τακτική, δυστυχώς.

Ως κύρια switchers χρησιμοποιούνται δύο AOTF12N50.

Στο δευτερεύον μέρος τα δύο μόνο πηνία σημαίνουν ότι ένα group regulation σχήμα χρησιμοποιείται, το οποίο δεν επιφέρει καλές επιδόσεις ειδικά σε περιπτώσεις που τα φορτία δεν είναι ισομερώς καταμερισμένα στα rails. Τα +12V ανορθώνουν τρεις MBR3045 δίοδοι και τα 5V και 3.3V δύο 30A40CT δίοδοι.

Όλοι οι πυκνωτές φιλτραρίσματος στο δευτερεύον προέρχονται από την Teapo, οπότε και είναι αρκετά καλής ποιότητας μιας και τα προϊόντα της συγκεκριμένης εταιρίας αποτελούν την καλύτερη εναλλακτική λύση σε περιπτώσεις που δεν μπορούν να χρησιμοποιηθούν, λόγω αυξημένου κόστους, Ιαπωνικής κατασκευής πυκνωτές. Η Teapo έχει έδρα την Ταϊβάν αλλά τα προϊόντα της κατασκευάζονται στην Κίνα όπου τα εργατικά χέρια είναι περισσότερα και φθηνότερα.

O standby ελεγκτής είναι ένα FSBH0270 ολοκληρωμένο της Fairchild, ενώ το ολοκληρωμένο που αναλαμβάνει τις προστασίες του PSU είναι ένα SITI PS229 το οποίο υποστηρίζει όλες τις προστασίες πλην της OTP (Over Temperature Protection), οπότε δεν ξέρουμε αν αυτή έχει υλοποιηθεί μέσω άλλου τρόπου ή αν απλά δεν υπάρχει. Πάντως κατά τη διάρκεια των δοκιμών, παρόλο που ζορίσαμε πολύ το μικρό PSU δεν υπερβήκαμε τους 50°C βαθμούς στο hotbox, οπότε και δεν μπορούμε να πούμε με σιγουριά αν υπάρχει προστασία υπερθέρμανσης ή όχι.

Η ποιότητα των κολλήσεων στην κύρια πλακέτα δεν είναι σίγουρα από τις καλύτερες που έχουμε δει, αλλά σε γενικές γραμμές είναι αρκετά καλή, ειδικά για την κατηγορία τιμής του συγκεκριμένου PSU.

Ο ανεμιστήρας που εξοπλίζει το PSU είναι υψηλής ποιότητας μιας και προέρχεται από την Protechnic Electric. Ο κωδικός μοντέλου του είναι MGA8012XB-15 (80 mm, 12 V, 0.23 A, 3400 RPM, 30.92 CFM, 37.2 dBA) και χρησιμοποιεί ball-bearings για αυξημένη διάρκεια ζωής. Όλες οι μετρήσεις θα πραγματοποιηθούν με τη βοήθεια δύο Chroma 6314A mainframes, δύο παλμογράφων Picoscope 3424 με τέσσερις αναλογικές εισόδους ο καθένας, ενός παλμογράφου Rigol DS1052E (hacked to DS1102E), ενός Picotech TC-08 thermocouple data logger με οκτώ κανάλια, ενός Fluke 175, ενός επαγγελματικού power meter (Yokogawa WT210) και ενός ειδικά διαμορφωμένου ξύλινου κουτιού που με τη βοήθεια των κατάλληλων πηγών θερμότητας παίζει το ρόλο του Hot Box. Οι πρώτες δοκιμές θα μας δείξουν το πόσο σταθερές είναι οι τάσεις του ST30SF (voltage regulation) και σε τι επίπεδα κυμαίνεται η αποδοτικότητά του (efficiency). Το φορτίο που θα δοκιμάσουμε αντιστοιχεί σε 20%, 40%, 50%, 60%, 80%,100% και 110% του συνολικού μέγιστου φορτίου που μπορεί να διαχειριστεί το PSU. Επίσης, θα γίνουν και δύο επιπλέον δοκιμές όπου πρώτα θα ζορίσουμε έντονα τα 3.3V και 5V rails και στα 12V το φορτίο θα είναι μόλις 2Α και μετέπειτα θα κάνουμε ακριβώς το αντίθετο, με το φορτίο στα 12V να αγγίζει το μέγιστο που μπορεί να διαχειριστεί το συγκεκριμένο rail.

Η διακύμανση των κύριων τάσεων (12V, 5V και 3.3V) κυμαίνεται σε ιδιαίτερα χαμηλά επίπεδα, δεδομένης της κατηγορίας που παίζει το συγκεκριμένο PSU. Το αντίθετο ισχύει για τα 5VSB τα οποία με πλήρες φορτίο δεν κατάφεραν να κρατήσουν την τάση τους εντός ορίων. Βέβαια το συγκεκριμένο rail δεν ενδιαφέρει και τόσο πολύ μιας και χρησιμοποιείται κυρίως από περιφερειακές συσκευές, χωρίς αυτό να σημαίνει βέβαια ότι δεν πρέπει να αποδίδει σωστά και σύμφωνα με τα πρότυπα του ΑΤΧ πρωτοκόλλου. Όπως φαίνεται από τον παραπάνω πίνακα το ST30SF κατάφερε και απέδωσε τη μέγιστη ισχύ του (και ακόμη παραπάνω) σε πολύ υψηλές θερμοκρασίες που άγγιζαν τους 46°C. Το μόνο πρόβλημα είναι ότι ο μικρός ανεμιστήρας σε αυξημένες θερμοκρασίες δουλεύει σε πολύ υψηλές στροφές, για να αντεπεξέλθει στο θερμικό φορτίο του PSU, οπότε και παράγει υψηλό θόρυβο. Μέχρι και το 50% load test πάντως είναι αρκετά ήσυχος. Το CL1 τεστ που τρέξαμε αναπαράγει τις συνθήκες που υποδεικνύει η Intel για Haswell συμβατότητα του PSU. Όπως βλέπετε το 5V rail πρόδωσε το PSU με αυτό των +12V να βρίσκεται κοντά στο όριο, αλλά να μην το ξεπερνά. Από τη στιγμή που η παραγωγή των +12V και 5V τάσεων γίνεται από το ίδιο κύκλωμα (group regulation), δεν περιμέναμε κάτι καλύτερο στο συγκεκριμένο τεστ. Για να καταφέρει ένα PSU να περάσει το συγκεκριμένο τεστ θα πρέπει να έχει ανεξάρτητα κυκλώματα για την παραγωγή των επιμέρους rails του, είτε αυτά στηρίζονται σε παλιότερες mag-amp διατάξεις είτε σε πιο σύγχρονους DC-DC converters για την παραγωγή των δευτερεύοντων rails. Στις επόμενες δοκιμές θα δούμε σε τι επίπεδα κυμαίνεται το efficiency του ST30SF σε πολύ μικρά φορτία τα οποία είναι αρκετά μικρότερα από το 20% της συνολικής του ισχύς, το μικρότερο ποσοστό φορτίου δηλαδή που ορίζει το πρότυπο 80 Plus. Δεδομένου ότι το ST30SF έχει μόλις 300 W μέγιστη ισχύ, τα φορτία που θα δοκιμάσουμε για τις παραπάνω δοκιμές αυτή τη φορά ήταν 20, 30, 40 και 50W.

Σε αυτές τις δοκιμές το ST30SF σημείωσε εκπληκτική αποδοτικότητα ακόμη και με μόλις 20 W φορτίο και επιπρόσθετα ο ανεμιστήρας του δε λειτούργησε καθόλου, παρόλο που η θερμοκρασία μέσα στο hot box άγγιζε τους 35°C. Στον πιο κάτω πίνακα παραθέτονται η κατανάλωση και οι τάσεις των rails όταν το PSU βρίσκεται σε κατάσταση idle (σε λειτουργία αλλά χωρίς φορτίο), καθώς και η κατανάλωση όταν το PSU βρίσκεται σε κατάσταση standby (χωρίς φορτίο στα 5VSB).

Τόσο σε idle όσο και σε standby κατάσταση οι ενεργειακές απαιτήσεις του PSU είναι ιδιαίτερα μικρές. Παρακάτω παραθέτονται τα αποτελέσματα της αποδοτικότητας των 5VSB. Το πρότυπο ATX προτείνει (προσοχή δεν απαιτεί) η αποδοτικότητα στα 5VSB με 100mA, 250mA και >=1Α φορτίο να είναι μεγαλύτερη ή ίση από 50%, 60% και 70% αντίστοιχα.

Αρκετά καλή και η αποδοτικότητα του 5VSB rail και όπως βλέπετε χωρίς φορτίο στα υπόλοιπα rails κατάφερε και "κράτησε" καλά ακόμη και με πλήρες φορτίο. Ακολουθούν μερικά γραφήματα. Στο πρώτο διακρίνεται το efficiency του ST30SF σε μικρά φορτία και σε φορτία αντίστοιχα του 20-110% (tests#1-7) της μέγιστης ισχύς του. Στο δεύτερο γράφημα διαγράφεται η διακύμανση όλων των rails (σε ποσοστό %) και στα επόμενα έξι γραφήματα φαίνονται αναλυτικά οι τάσεις των κύριων rails, που καταγράφηκαν στα tests#1-6, καθώς και ο εκλυόμενος θόρυβος του ανεμιστήρα με την ταχύτητα των στροφών του σε όλο το εύρος λειτουργίας του PSU.

Efficiency & Voltage Regulation Charts
Silverstone ST30SF
Efficiency	Voltage Variations Chart
12V Rail Chart	5V Rail Chart
3.3V Rail Chart	5VSB Rail Chart
Fan Speed Chart	Fan Noise Chart

Στις παρακάτω δοκιμές θα δούμε την ανταπόκριση του PSU σε δύο διαφορετικά σενάρια. Στο πρώτο το PSU, ενώ λειτουργεί με 20% φορτίου, θα δεχτεί ένα απότομο load (10Α στα +12V, 5Α στα 5V, 5A στα 3.3V και 0.5Α στα 5VSB) για 200 ms. Στο δεύτερο σενάριο το PSU, ενώ θα λειτουργεί με 50% φορτίου, θα δεχτεί το ίδιο ακριβώς load για το ίδιο χρονικό διάστημα. Και στις δύο περιπτώσεις θα παρατηρήσουμε τις στιγμιαίες πτώσεις τάσης που θα παρατηρηθούν σε όλα τα rails του PSU (εκτός των -12V), με τη βοήθεια του παλμογράφου. Σε καμιά περίπτωση οι πτώσεις τάσης δεν πρέπει να υπερβαίνουν το 5%, σύμφωνα πάντα με το πρότυπο ATX. Εδώ να τονίσουμε ότι οι παραπάνω δοκιμές είναι πολύ σημαντικές, μιας και εξομοιώνουν τα απότομα φορτία που μπορεί να δεχτεί εν λειτουργία ένα PSU (π.χ. την απότομη λειτουργία σε 100% της VGA ή του επεξεργαστή ή και των δύο μαζί, την εκκίνηση μιας συστοιχίας raid κτλ.). Τις εν λόγω δοκιμές τις ονομάσαμε “Advanced Transient Tests” και τις θεωρούμε εξαιρετικά δύσκολες, ιδιαίτερα για τα PSUs με ισχύ μικρότερη των 500W.

Advanced Transient Response Charts
Silverstone-ST30SF
20% load
Deviation (Volts)	Rail Volts Before / After
50% load
Deviation (Volts)	Rail Volts Before / After

Οι διακυμάνσεις που καταγράψαμε στο +12V rail ήταν μεγάλες και στις δύο περιπτώσεις. Βέβαια αυτό ήταν κάτι αναμενόμενο λόγο της μικρής μέγιστης ισχύος του PSU, αλλά για να πούμε την αλήθεια περιμέναμε καλύτερες επιδόσεις σε αυτόν τον τομέα. Παρόλα αυτά όμως το PSU κατάφερε και πέρασε με επιτυχία τις συγκεκριμένες δοκιμές και αυτό είναι που μετράει περισσότερο, σε αυτή την περίπτωση τουλάχιστον.

Ακολουθούν τα αντίστοιχα screenshots τα οποία πήραμε κατά τη διάρκεια των παραπάνω δοκιμών.

Advanced Transient Response Oscilloscope Screenshots
Silverstone ST30SF
20% Load
+12V	5V	3.3V
50% Load
+12V	5V	3.3V

Στις δοκιμές που ακολουθούν θα δούμε την ανταπόκριση (transient response) του PSU σε πιο απλά σενάρια μεταβολής του φορτίου, κατά την εκκίνηση (turn on) του PSU. Στην πρώτη δοκιμή θέτουμε εκτός ρεύματος το PSU (OFF), επιλέγουμε φορτίο 2Α στα 5VSB και του δίνουμε ρεύμα. Στη δεύτερη έχουμε το PSU σε standby, επιλέγουμε μέγιστο φορτίο για τα 12V και εκκινούμε το PSU. Στην τρίτη και τελευταία δοκιμή έχουμε εκτός ρεύματος το PSU (OFF), επιλέγουμε το μέγιστο φορτίο για τα 12V, ανοίγουμε το ρελέ εκκίνησης του PSU (στο Fagana) και δίνουμε ρεύμα στο PSU. Όπως επαναλαμβάνουμε σε κάθε παρουσίαση, το πρότυπο ATX προβλέπει ότι αιχμές (spikes) των rails κατά τη διάρκεια της διαδικασίας αυτής δεν πρέπει να ξεπερνούν το 10% της αρχικής τους τιμής (δηλ. για τα 12V είναι 13.2V και για τα 5V είναι 5.5V).

Turn On Transient Response Tests
Silverstone ST30SF

Σε γενικές γραμμές τα πήγε πολύ καλά και εδώ το μικρό ST30SF, μιας και οι τάσεις του "ανεβαίνουν" ομαλά και χωρίς να παρουσιάζουν αιχμές ή έντονες κυματώσεις. Ας ρίξουμε μια ματιά τώρα και στο χρόνο που μπορεί να κρατήσει το PSU τις τάσεις τους εντός ορίων, σε περίπτωση που κοπεί απότομα η τάση τροφοδοσίας. Αυτός ο χρόνος ονομάζεται "hold-up time" και σύμφωνα με τις προδιαγραφές ATX πρέπει να είναι μεγαλύτερος των 16 ms με το τροφοδοτικό να λειτουργεί με πλήρες φορτίο. Στο παρακάτω screenshot, με μπλε διακρίνεται η κυματομορφή της τάσης του δικτύου και με κίτρινο το Power Ok σήμα του τροφοδοτικού το οποίο από 5V πέφτει σε 0V, μόλις κάποια από τις τάσεις του PSU πέσει κάτω από το 95% της ονομαστικής/κανονικής τιμής της.

Δυστυχώς ο χρόνος hold-up είναι κατά πολύ μικρότερος από αυτόν που απαιτεί το πρότυπο ATX, οπότε και το PSU σημείωσε μια απογοητευτική επίδοση σε αυτό το τεστ. Προφανώς χρειάζεται ένας μεγαλύτερος bulk πυκνωτής για μεγαλύτερο χρόνο hold-up αλλά αυτός κοστίζει αρκετά ακριβά και επιπλέον ίσως και να μην υπάρχει χώρος στην πλακέτα. Όπως και να έχει πάντως 10 ms είναι λίγα για το συγκεκριμένο τεστ. Στις επόμενες μετρήσεις θα δούμε τα επίπεδα ripple που υπάρχουν στις DC τάσεις του ST30SF. Τα όρια είναι 120mV για τα +12V και 50mV για τα 5V, 3.3V και 5VSB.

Στα +12V η περιστολή του ripple είναι πολύ καλή ενώ στα υπόλοιπα rails είναι ικανοποιητική. Βέβαια εδώ να σημειώσουμε ότι οι περιορισμένες διαστάσεις του PSU δεν επιτρέπουν τη χρήση πολλών ηλεκτρολυτικών πυκνωτών για το φιλτράρισμα των γραμμών και οι πολυμερικοί που καταλαμβάνουν πολύ λιγότερο χώρο είναι αρκετά ακριβότεροι. Οπότε η Silverstone έδωσε προτεραιότητα στα +12V και καλά έκανε, μιας και αποτελούν τη σημαντικότερη τάση για ένα σύγχρονο σύστημα. Ακολουθούν μερικά screenshots από τις μετρήσεις ripple.

Ripple Oscilloscope Screenshots
Silverstone ST30SF
Full Load
110% Load
CL1 test
CL2 test

Σε γενικές γραμμές το ST30SF απέδωσε αρκετά καλά, ειδικά για την κατηγορία στην οποία ανήκει. Η διακύμανση των κύριων τάσεων ήταν μικρή και η περιστολή του ripple κυμάνθηκε σε καλά επίπεδα συνολικά. Επίσης η αποδοτικότητα σε χαμηλά φορτία ήταν πολύ καλή, κάτι αναμενόμενο λόγω της μικρής μέγιστης ισχύος του ST30SF.

Για ένα κουτί (case) που δέχεται μόνο SFX τροφοδοτικά πιστεύω ότι το συγκεκριμένο αποτελεί την πιο καλή και οικονομική συνάμα λύση, μιας και ο ανταγωνισμός σε αυτή την κατηγορία είναι σχεδόν ανύπαρκτος και επιπλέον το ST30SF έρχεται σε μια πολύ καλή τιμή για αυτά που προσφέρει. Συνήθως όσο μικρότερο είναι κάτι, στον τομέα της τεχνολογίας τουλάχιστον, τόσο πιο ακριβά κοστίζει αλλά ευτυχώς σε αυτή την περίπτωση η Silverstone κατάφερε και έσπασε τον κανόνα προσφέροντας ένα καλό SFX PSU σε μια άκρως ανταγωνιστική τιμή. Στην ουσία με τα τρία μοντέλα SFX PSUs που διαθέτουν στη γκάμα τους (ST30SF, ST45SF και ST45SF-G) παίζουν μόνοι τους στο γήπεδο μιας και καμιά από τις αντίπαλες εταιρίες δεν έχει ασχοληθεί σοβαρά με αυτή την κατηγορία.

Ένα ακόμη αξιόλογο χαρακτηριστικό του ST30SF είναι ότι αν και με Bronze αποδοτικότητα, που σημαίνει υψηλότερα θερμικά φορτία, διαθέτει semi-passive λειτουργία οπότε σε χαμηλά φορτία ο ανεμιστήρας του δεν ενεργοποιείται. Σύμφωνα με την Silverstone θα πρέπει η θερμοκρασία στο εσωτερικό του να φτάσει τους 55°C για να ενεργοποιηθεί ο ανεμιστήρας. Δεδομένου ότι όλοι οι πυκνωτές του είναι χαρακτηρισμένοι για πολύ υψηλότερες θερμοκρασίες (85°C και 105°C) η προαναφερθείσα θερμοκρασία δε θα αποτελέσει πρόβλημα.

Το ST30SF μου άφησε καλές εντυπώσεις παρόλο που απέτυχε στο Haswell compatibility τεστ που έτρεξα, το οποίο ομολογουμένως είναι ακραίο και αναρωτιέμαι γιατί η Intel επέλεξε ένα τόσο μη-ρεαλιστικό σενάριο. Η Silverstone πάντως με διαβεβαίωσε ότι δοκίμασαν το ST30SF σε Haswell συστήματα και δούλεψε άψογα, ακόμη και στο C7 sleep state κατά το οποίο η κατανάλωση του CPU, που τροφοδοτείται από τα +12V, μπορεί να πέσει ακόμη και στα 0.05 Α. Το μικρό φορτίο στα +12V δεν αποτελεί πρόβλημα φυσικά για κανένα PSU, αυτό που αποτελεί πρόβλημα είναι ότι την ίδια στιγμή περιφερειακές συσκευές μπορεί να "τραβήξουν" υψηλά φορτία από τα δευτερεύοντα rails (5V και 3.3V), αναπαριστώντας έτσι σε ένα βαθμό τις συνθήκες του CL1 τεστ που έτρεξα. Βέβαια η Intel απαιτεί για τις δοκιμές συμβατότητας πλήρες φορτίο στα δευτερεύοντα rails, κάτι που δεν πρόκειται να συμβεί σχεδόν ποτέ σε ένα πραγματικό σύστημα μιας και αυτά τα rails δε χρησιμοποιούνται πια τόσο πολύ. Φθάνοντας στο τέλος και της σημερινής παρουσίασης/δοκιμής, να τονίσω ότι ο λόγος τιμής προς απόδοση του ST30SF είναι ιδιαίτερα υψηλός και αν έρθει στην Ελλάδα με μια τιμή έστω κοντά στα 60 ευρώ, θα αποτελεί μια πολύ καλή επιλογή για ένα σύστημα με χαμηλές απαιτήσεις ακόμη και αν αυτό μπορεί να πάρει κανονικό, ATX, PSU. Βλέπετε τόσο καλή αποδοτικότητα σε χαμηλά φορτία θα βρείτε μόνο σε πανάκριβα Platinum PSUs.

Τώρα αν το σύστημα σας δέχεται μόνο SFX τροφοδοτικά τότε η αγορά του συγκεκριμένου αποτελεί μονόδρομο, αν δε θέλετε να ξοδέψετε περισσότερα χρήματα για ένα από τα μεγαλύτερα, σε ισχύ, αδελφάκια του. Η τιμή που μας έδωσε η Silverstone για το ST30SF είναι 43€ (χωρίς ΦΠΑ). Συνοπτικά τα πλεονεκτήματα / μειονεκτήματα του είναι τα παρακάτω:

Πλεονεκτήματα

• Καλή τιμή για την κατηγορία του
• Απέδωσε την πλήρη ισχύ του στους 46°C
• Χαμηλό ripple στα +12V
• Σφιχτό voltage regulation στα +12V, 5V και 3.3V
• Υψηλή αποδοτικότητα σε πολύ χαμηλά φορτία
• Ο ανεμιστήρας δεν ενεργοποιείται σε χαμηλά φορτία/θερμοκρασίες
• Υψηλής ποιότητας ανεμιστήρας
• Περιορισμένες διαστάσεις

Μειονεκτήματα

• Τα 5V βγήκαν εκτός ορίων στο CL1 τεστ (το οποίο και αποτελεί το τεστ της Intel για Haswell συμβατότητα)
• Μικρός χρόνος hold-up
• Τα 5VSB σημείωσαν μεγάλη πτώση τάσης με πλήρες φορτίο
• Όταν ζοριστεί το PSU ο ανεμιστήρας του παράγει υψηλό θόρυβο
• 20AWG καλωδιώσεις αντί για τις συνηθισμένες 18AWG

Δεδομένου όλων των παραπάνω, η βαθμολογία που αποσπά το ST30SF είναι:

Εδώ τέλειωσε άλλο ένα PSU review. Ευχαριστούμε θερμά την Silverstone για τη διάθεση του δείγματος.

Η Corsair τελευταία το έχει ρίξει στην παραγωγή καινούριων PSU μοντέλων όπως φαίνεται. Έτσι ήρθε η σειρά RM και στρογγυλοκάθισε ανάμεσα στα HX και TX μοντέλα της. Εδώ τώρα συμβαίνει το εξής παράδοξο, τα HX μοντέλα που υποτίθεται είναι ανώτερα από τα RM δε διαθέτουν fully modular σχεδίαση και ούτε είναι συμβατά με το Corsair Link ενώ από την άλλη και οι δύο σειρές έχουν την ίδια πιστοποίηση αποδοτικότητας (80 Plus Gold). Μεγάλο μπέρδεμα για τους καταναλωτές και επιπλέον δημιουργείται μεγάλος εσωτερικός ανταγωνισμός ανάμεσα στα HX και RM PSUs. Πιστεύουμε πάντως ότι κάποια στιγμή θα ξεκαθαρίσει το τοπίο είτε με νέα HX μοντέλα, κάτι που πιστεύουμε ότι είναι το πιο πιθανό σενάριο, είτε θα καταργηθεί εντελώς αυτή η σειρά. Στη σημερινή δοκιμή θα "βασανίσουμε" το τρίτο δυνατότερο RM μοντέλο με 750 W μέγιστη ισχύ. Εδώ να σημειώσουμε ότι η σειρά RM αποτελείται από έξι μέλη με χωρητικότητες που κυμαίνονται από 450 W ως 1000 W. Όλα εκτός από τα 750 W και 850 W μοντέλα κατασκευάζονται από την εταιρία Channel Well ενώ τα δύο προαναφερθείσα PSUs κατασκευάζονται από την Chicony, μια εταιρία που έχουμε καιρό να συναντήσουμε. Συνεχίζοντας την περιήγηση μας στο RM750, συνοπτικά αυτό διαθέτει fully modular σχεδίαση, Gold αποδοτικότητα και όπως όλα τα RM PSUs υπόσχεται άκρως αθόρυβη λειτουργία χάρις στην semi-passive λειτουργία του η οποία δεν ενεργοποιεί τον ανεμιστήρα σε χαμηλά φορτία.

Τα κύρια χαρακτηριστικά του RM750 παραθέτονται στον παρακάτω πίνακα.

Η αποδοτικότητα είναι πιστοποιημένη για 80 Plus Gold, τη δεύτερη υψηλότερη πιστοποίηση δηλαδή μετά την Platinum. Επιπλέον το PSU είναι συμβατό με τα sleep states των Haswell επεξεργαστών και η μέγιστη θερμοκρασία στην οποία μπορεί να λειτουργήσει, σύμφωνα με την Corsair πάντοτε, είναι οι 40°C. Εμείς πάντως θα πραγματοποιήσουμε τις δοκιμές με το μέγιστο φορτίο στους 45°C για να δούμε αν το RM750 θα αντέξει ή θα επέμβει το OTP (Over Temperature Protection) που το εξοπλίζει. Ο ανεμιστήρας που φοράει το RM750 σύμφωνα με την Corsair παράγει ιδιαίτερα χαμηλό θόρυβο και είναι άκρως αποδοτικός. Επίσης χάρις στην semi-passive λειτουργία του PSU δεν ενεργοποιείται σε χαμηλά φορτία/θερμοκρασίες αλλά αναλαμβάνει δράση μόνο όταν σφίξουν τα πράγματα. Οι διαστάσεις του PSU είναι αρκετά μεγάλες μιας και αυτό διαθέτει 18 cm μήκος, τη στιγμή που πολλά 750 W τροφοδοτικά περιορίζονται στα 16 cm. Βέβαια δύο εκατοστά περισσότερα δε θα δημιουργήσουν πρόβλημα στα περισσότερα κουτιά της αγοράς. Τέλος, η Corsair φαίνεται ότι έχει μεγάλη εμπιστοσύνη στα καινούρια RM μέλη γιαυτό και τα εφοδιάζει με πέντε χρόνια εγγύηση ενώ παράλληλα έχει κρατήσει τις τιμές τους σε άκρως ανταγωνιστικά επίπεδα, δεδομένων των χαρακτηριστικών τους. Ο επόμενος πίνακας παρουσιάζει όλες τις καλωδιώσεις του RM750.

Οι καλωδιώσεις και οι διαθέσιμοι connectors είναι αρκετοί για τα "κυβικά" του PSU αλλά θα θέλαμε να υπήρχε ακόμη ένας EPS connector διαθέσιμος. Επίσης η απόσταση ανάμεσα στους 4 pin Molex connectors είναι μικρή και κανονικά θα έπρεπε να φτάνει τα 15 cm, μιας και τα υποσυστήματα που τροφοδοτούνται από αυτούς συνήθως βρίσκονται μακριά το ένα από το άλλο. Τέλος, όλες οι καλωδιώσεις αποτελούνται από AWG18 αγωγούς, όπως προτείνει και το πρότυπο ATX. Ο τελευταίος πίνακας παρουσιάζει τις δυνατότητες των επιμέρους rails του RM750.

Το RM750 διαθέτει ένα δυνατό +12V rail που μπορεί να αποδώσει το σύνολο της ισχύς του PSU από μόνο του. Αυτό σημαίνει ότι εύκολα θα τροφοδοτήσει ένα δυνατό σύστημα με ισχυρές κάρτες γραφικών. Επίσης τα δευτερεύοντα rails έχουν παραπάνω ισχύ από ότι θα χρειαστεί ένα μοντέρνο σύστημα που δεν τα αξιοποιεί και σε μεγάλο βαθμό, ενώ τα 5VSB είναι αρκούντως δυνατά για το πλείστο των περιπτώσεων.

Το RM750 έρχεται μέσα σε μια ευμεγέθη συσκευασία στης οποίας το μπροστινό μέρος υπάρχει μια κοντινή φωτογραφία της γρίλιας του ανεμιστήρα, η οποία φέρει την καινούρια σχεδίαση της Corsair και ξεχωρίζει οπτικά τα υψηλότερης κατηγορίας τροφοδοτικά της από τα οικονομικά μοντέλα. Επίσης στην πρόσοψη υπάρχουν τα ανάλογα εικονίδια που περιγράφουν την πενταετή εγγύηση, τον χαμηλού θορύβου ανεμιστήρα, τη λειτουργία χωρίς τον ανεμιστήρα να περιστρέφεται (semi-passive) και τέλος το πιο σημαντικό είναι το εικονίδιο της 80 Plus Gold πιστοποίησης. Το όνομα της σειράς φαίνεται στην πάνω δεξιά γωνία και ο κωδικός του μοντέλου αναγράφεται με μεγάλα γράμματα, έτσι ώστε να ξεχωρίζει εύκολα.

Σε αυτή την πλευρά βρίσκουμε μόνο τον κωδικό μοντέλου και μια αναφορά στην ιδιαίτερα ήσυχη λειτουργία του RM750.

Η Corsair είχε την καλοσύνη να παραθέσει τα μήκη όλων των modular καλωδιώσεων που εξοπλίζουν το PSU σε αυτή την πλευρά. Το μόνο πρόβλημα είναι ότι η περιγραφή δεν είναι ιδιαίτερα λεπτομερείς οπότε θα πρέπει να πιάσουμε τη μεζούρα και να τις μετρήσουμε μία μία για να φτιάξουμε τον αντίστοιχο πίνακα. Επίσης σχεδόν καμιά εταιρία δεν αναφέρει το πάχος των καλωδίων που χρησιμοποιούν οι connectors, κάτι που δε θα ήταν χρήσιμο μόνο για εμάς τους reviewer αλλά θα ήταν σημαντική πληροφορία και για τους ψαγμένους χρήστες.

Στην πίσω πλευρά του κουτιού τα πιο ενδιαφέροντα πράγματα είναι οι δύο πίνακες που αναπαριστούν την αποδοτικότητα του PSU και το προφίλ λειτουργίας του ανεμιστήρα του, καθώς και ο πίνακας με τα χαρακτηριστικά των επιμέρους rails.

Όπως συνηθίζει η Corsair το πραγματικό κουτί του PSU κρύβεται επιμελώς κάτω από το εξωτερικό sleeve, το οποίο είναι και το μόνο που αλλάζει ανάλογα με το μοντέλο. Η χάρτινη συσκευασία είναι αρκετά στιβαρή για να προστατεύσει το PSU και επιπλέον οι αφρώδες προστασία στο εσωτερικό της συμβάλει τα μέγιστα σε αυτό. Κλασσικά το PSU βρίσκεται μέσα σε μια πλαστική σακούλα, για την αποφυγή δαχτυλιών και σκόνης (όταν βρίσκεται εκτός συσκευασίας).

Τα παρελκόμενα περιλαμβάνουν μερικά εγχειρίδια, το καλώδιο τροφοδοσίας το οποίο στην περίπτωση μας ήταν Αμερικάνικου τύπου, ένα σακουλάκι με μερικά δεματικά και τις βίδες για την εγκατάσταση του PSU στο κουτί και τις απαραίτητες αποσπώμενες καλωδιώσεις. Μέσα στο κουτί η Corsair έχει προσθέσει και ένα ταμπελάκι το οποίο προειδοποιεί ότι σε χαμηλά φορτία ο ανεμιστήρας του PSU δε θα λειτουργεί, έτσι ώστε οι χρήστες να μη νομίζουν ότι έχει χαλάσει και προσπαθούν να κάνουν RMA το προϊόν. Κατά τη γνώμη μας πάντως θα έπρεπε η Corsair να είχε προσθέσει μια self-test λειτουργία του ανεμιστήρα είτε κατά την εκκίνηση του PSU είτε μέσω ενός απλού κουμπιού. Έτσι θα γλίτωνε από αρκετό άγχος μερικούς χρήστες.

To RM750 διαθέτει όμορφο φινίρισμα και η σχεδίαση της γρίλιας του ανεμιστήρα το ομορφαίνει πολύ. Τα αυτοκόλλητα στα πλαϊνά του είναι αρκετά απλά πάντως και δεν βοηθούν και πολύ στη συνολική εμφάνιση αλλά τουλάχιστον είναι διακριτικά. Στο μπροστινό μέρος η Corsair χρησιμοποιεί τη γνωστή κυψελοειδή γρίλια ενώ ο διακόπτης on/off είναι αρκετά μικρός και βρίσκεται δίπλα στην υποδοχή ρεύματος.

Στο πίσω μέρος δεσπόζει η fully modular πλακέτα η οποία δε διαθέτει και τόσο μεγάλο πλήθος υποδοχών, μιας και η Corsair αρκέστηκε σε έναν EPS connector και τέσσερις PCIe. Πάνω αριστερά βρίσκεται και η υποδοχή για τη σύνδεση του Corsair Link καλωδίου το οποίο απαιτεί ακόμη ένα καλώδιο για να συνδεθεί στη μητρική κάρτα του υπολογιστή σας, το οποίο όμως δεν παρέχεται μιας και θα ανέβαζε το συνολικό κόστος. Προφανώς όποιος το θέλει θα πρέπει να το αγοράσει έξτρα, αλλά μέχρι στιγμής δεν υπάρχει κάποια πληροφορία για την τιμή του.

Η γρίλια του ανεμιστήρα όπως προείπαμε προσθέτει πόντους στην εμφάνιση και σε γενικές γραμμές πρόκειται για ένα καλοφτιαγμένο PSU. Δεν περιμέναμε βέβαια τίποτα λιγότερο από την Corsair που σε αυτόν τον τομέα βρίσκεται πολύ μπροστά από άλλες εταιρίες του χώρου.

Οι αποσπώμενες καλωδιώσεις είναι πλακέ (flat) και εφοδιάζονται αποκλειστικά με μαύρα καλώδια (stealth), οπότε και θα κρυφτούν ευκολότερα μέσα σε ένα κουτί με μαύρο εσωτερικό. Η ποιότητα τους είναι αρκετά καλή, για την κατηγορία του PSU.

Σε αντίθεση με άλλες εταιρίες που απλά βάφουν τις κανονικές καλωδιώσεις με αποτέλεσμα να διακρίνονται ελαφρώς οι χρωματισμοί τους, η Corsair χρησιμοποιεί εξαρχής μαύρα καλώδια οπότε δεν ξεχωρίζει τίποτα. Το RM750 όπως και το RM850 κατασκευάζονται από την εταιρία Chicony, ενώ τα υπόλοιπα μέλη της σειράς προέρχονται από τον αγαπημένο κατασκευαστή της Corsair, την Channel Well Technology ή CWT.

Στο πρωτεύον μέρος βρίσκουμε μια ενδιαφέρουσα διάταξη με δύο ζευγάρια από παράλληλα mosfets σε μία πιθανόν double-forward τοπολογία. Για να αυξήσει την αποδοτικότητα, χωρίς τη χρήση εξωτικών και ακριβών λύσεων όπως LLC resonant μετατροπείς ή full-bridge τοπολογίες, η Chicony αποφάσισε να χρησιμοποιήσει δύο ζευγάρια από παράλληλα κύρια mosfets τα οποία διαχειρίζονται λιγότερα Amperes οπότε και έχουν μειωμένες ενεργειακές απώλειες. Δεν είχαμε ξανασυναντήσει αυτή τη σχεδίαση στο παρελθόν και μπορούμε να πούμε ότι μας εντυπωσίασε η πατέντα της Chicony μιας και προσφέρει υψηλή αποδοτικότητα με μειωμένο κόστος κατασκευής. Επίσης για να γίνει εφικτή η semi-passive λειτουργία κατά τη διάρκεια της οποίας ο ανεμιστήρας δε λειτουργεί, για μείωση του θορύβου, το PSU εφοδιάζεται με πολύ μεγάλες ψύκτρες και επίσης στο κάτω μέρος του σασί υπάρχει μια μεταλλική πλάκα, η οποία συμβάλει στην απομάκρυνση της θερμότητας από την κύρια πλακέτα.

Το πρώτο μέρος του transient φίλτρου βρίσκεται ως συνήθως κατευθείαν στην υποδοχή ρεύματος του PSU και σε αυτή την περίπτωση αποτελείται από δύο Y πυκνωτές. Επίσης τα καλώδια που μεταφέρουν την τάση στην κύρια πλακέτα περνάν μέσα από ένα δαχτυλίδι φερρίτη, έτσι ώστε να εκμηδενιστεί ο EMI θόρυβος. Το δεύτερο μέρος του παραπάνω φίλτρου εντοπίζεται στην κύρια πλακέτα και αποτελείται από δύο Χ και δύο Y πυκνωτές, τρία CM πηνία και από ένα βαρίστορ (MOV).

Στο RM750 μία γέφυρα ανόρθωσης χρησιμοποιείται, την οποία δεν μπορέσαμε να αναγνωρίσουμε επειδή μπλόκαραν τη θέα μερικά εξαρτήματα (και δεν είχαμε διάθεση να τα ξεκολλήσουμε).

Τρία mosfets και μία δίοδος ενίσχυσης CREE C3D08060A χρησιμοποιούνται στο APFC κύκλωμα, έτσι ώστε να ανεβάσουν το PF (Power Factor) και να μειώσουν σημαντικά το ποσοστό ενέργειας που δεν εκμεταλλεύεται το PSU. Ο κύριος πυκνωτής εξομάλυνσης/αποθήκευσης προέρχεται από την Nippon Chemi-Con (420 V, 470 μF, 105°C, KMQ σειρά).

Δύο μικρότερες ψύκτρες φιλοξενούν δύο ζευγάρια από Infineon IPP50R190CE mosfets. Το κάθε ζευγάρι από mosfets φαίνεται ως ένα μιας και είναι τοποθετημένα παράλληλα, έτσι μειώνονται οι ενεργειακές απώλειες μιας και μοιράζεται το ρεύμα σε κάθε mosfet και κατά συνέπεια αυξάνεται η αποδοτικότητα. Ο κύριος ελεγκτής του πρωτεύοντος είναι ένας Champion CM6802 ο οποίος ελέγχει και το APFC κύκλωμα.

Για να σας προσφέρουμε καλύτερη θέα στα ενδότερα του RM750 αφαιρέσαμε τον κύριο μετασχηματιστή.

Στο δευτερεύον μέρος δεν υπάρχει ψύκτρα αλλά τα mosfets (έξι Infineon BSC028N06NS) που ανορθώνουν τα +12V βρίσκονται τοποθετημένα πάνω σε ένα μεγάλο κατακόρυφο PCB, το οποίο διατρέχουν τρεις μεταλλικής μπάρες (bus bars) οι οποίες εκμηδενίζουν τις ενεργειακές απώλειες και ταυτόχρονα ψύχουν τα παραπάνω mosfets. Πάνω από τα 12V mosfets εντοπίσαμε και ένα APE6019 synchronous rectifier (SR) driver ολοκληρωμένο.

Τα VRMs (Voltage Regulation Modules) βρίσκονται στην ίδια πλακέτα με τα +12V mosfets και χρησιμοποιούν δύο Taicon ηλεκτρολυτικούς πυκνωτές για το φιλτράρισμα των τάσεων. Οι υπόλοιποι πυκνωτές στο δευτερεύον προέρχονται από την Ltec, μιας Κινέζικη εταιρία που σίγουρα δεν παρέχει την ποιότητα των αντίστοιχων Ιαπωνικών. Αλλά για να δίνει η Corsair πέντε ολόκληρα χρόνια εγγύηση στα συγκεκριμένα PSUs προφανώς και εμπιστεύονται τους συγκεκριμένους πυκνωτές, δεδομένου κιόλας ότι η ψύξη τους δε θα είναι ιδανική λόγο της semi-passive λειτουργίας του PSU σε χαμηλά φορτία.

Στο μπροστινό μέρος της modular πλακέτας βρίσκουμε αρκετούς ηλεκτρολυτικούς πυκνωτές της Ltec, που έχουν ως σκοπό το περαιτέρω φιλτράρισμα των γραμμών.

Η ποιότητα των κολλήσεων είναι αρκετά καλή, δεδομένης της κατηγορίας που "παίζει" μπάλα το συγκεκριμένο PSU.

Ο συγκεκριμένος ανεμιστήρας σύμφωνα με την Corsair σχεδιάστηκε με την όσο το δυνατόν πιο αθόρυβη λειτουργία ως κύριο σκοπό και πράγματι τα πάει πολύ καλά στο συγκεκριμένο τομέα. Επίσης χρησιμοποιεί riffle-bearings, οπότε και θα έχει μεγαλύτερη διάρκεια ζωής από τους κοινούς ανεμιστήρες με sleeve-bearings και παράλληλα θα παράγει λιγότερο θόρυβο από έναν ανεμιστήρα με κοινά ρουλεμάν. Ο κωδικός του μοντέλου του είναι NR135L (12 V, 0.22 A) και δε γίνεται κάπου λόγος για τον πραγματικό κατασκευαστή του. Όλες οι μετρήσεις θα πραγματοποιηθούν με τη βοήθεια δύο Chroma 6314A mainframes, δύο παλμογράφων Picoscope 3424 με τέσσερις αναλογικές εισόδους ο καθένας, ενός παλμογράφου Rigol DS1052E (hacked to DS1102E), ενός Picotech TC-08 thermocouple data logger με οκτώ κανάλια, ενός Fluke 175, ενός επαγγελματικού power meter (Yokogawa WT210) και ενός ειδικά διαμορφωμένου ξύλινου κουτιού που με τη βοήθεια των κατάλληλων πηγών θερμότητας παίζει το ρόλο του Hot Box. Οι πρώτες δοκιμές θα μας δείξουν το πόσο σταθερές είναι οι τάσεις του RM750 (voltage regulation) και σε τι επίπεδα κυμαίνεται η αποδοτικότητά του (efficiency). Το φορτίο που θα δοκιμάσουμε αντιστοιχεί σε 20%, 40%, 50%, 60%, 80%,100% και 110% του συνολικού μέγιστου φορτίου που μπορεί να διαχειριστεί το PSU. Επίσης, θα γίνουν και δύο επιπλέον δοκιμές όπου πρώτα θα ζορίσουμε έντονα τα 3.3V και 5V rails και στα 12V το φορτίο θα είναι μόλις 2Α και μετέπειτα θα κάνουμε ακριβώς το αντίθετο, με το φορτίο στα 12V να αγγίζει το μέγιστο που μπορεί να διαχειριστεί το συγκεκριμένο rail. Μέσα στις παρενθέσεις θα βρείτε τις τιμές που πήραμε από το Corsair Link λογισμικό.

Οι γραμμές του PSU είναι αρκετά σταθερές σε όλο το φάσμα της λειτουργίας του με το voltage regulation στα +12V να κυμαίνεται στο 1.5%. Επίσης, όπως θα παρατηρήσετε από τον παρακάτω πίνακα ο ανεμιστήρας του PSU ενεργοποιήθηκε αρκετά αργά και πιο συγκεκριμένα στο test #5 όπου ήδη το PSU βρισκόταν στο 80% της μέγιστης ισχύς του και η θερμοκρασία μέσα στο hotbox ήταν στους 44°C. Κατά την ταπεινή μας άποψη ο ανεμιστήρας ενεργοποιείται μάλλον αργά και ζορίζει άσκοπα τα ευαίσθητα εξαρτήματα του PSU, αλλά κάτι παραπάνω θα ξέρει η Corsair για να ρυθμίσει τη λειτουργία του κατά αυτόν τον τρόπο. Άλλωστε για να δίνουν πέντε χρόνια εγγύηση πρέπει να εμπιστεύονται πολύ τη συγκεκριμένη πλατφόρμα, παρόλο που χρησιμοποιούν Κινέζικους και όχι Ιαπωνικής κατασκευής πυκνωτές στο δευτερεύον. Βέβαια οι τελευταίοι θα τίναζαν τον προϋπολογισμό στον αέρα και θα εκτίνασσαν την τελική τιμή των RM PSUs, κάτι που προφανώς ήθελε να αποφύγει πάση θυσία η Corsair. Τέλος, η αποδοτικότητα του RM750 είναι αρκετά καλή αν και δεν μπορεί να ανταγωνιστεί τροφοδοτικά που υιοθετούν πιο σύγχρονες λύσεις όπως full-bridge τοπολογίες ή LLC resonant μετατροπείς. Στις επόμενες δοκιμές θα δούμε σε τι επίπεδα κυμαίνεται το efficiency του RM750 σε πολύ μικρά φορτία τα οποία είναι αρκετά μικρότερα από το 20% της συνολικής του ισχύς, το μικρότερο ποσοστό φορτίου δηλαδή που ορίζει το πρότυπο 80 Plus. Τα φορτία που θα δοκιμάσουμε είναι 40, 60, 80 και 100W. Όπως και στον παραπάνω πίνακα, μέσα στις παρενθέσεις θα βρείτε τις τιμές που πήραμε από το Corsair Link λογισμικό.

Σε χαμηλά φορτία το RM750 απέδωσε αρκετά καλά και στα τρία, από τα τέσσερα συνολικά σχετικά τεστ που "τρέξαμε", ξεπέρασε άνετα το όριο του 80% αποδοτικότητας. Ακολουθούν screenshots από το Corsair Link λογισμικό, τα οποία "τραβήξαμε" κατά τη διάρκεια όλων των παραπάνω δοκιμών. Η σειρά πάει με τα low load τεστ πρώτα και το normal load τεστ μετά με τα CL1 και CL2 τεστ τελευταία.

Στον πιο κάτω πίνακα παραθέτονται η κατανάλωση και οι τάσεις των rails όταν το PSU βρίσκεται σε κατάσταση idle (σε λειτουργία αλλά χωρίς φορτίο), καθώς και η κατανάλωση όταν το PSU βρίσκεται σε κατάσταση standby (χωρίς φορτίο στα 5VSB).

Σε αδρανή κατάσταση το συγκεκριμένο PSU καταναλώνει μόλις το ένα πέμπτο του ορίου που θέσπισε η οδηγία ErP Lot 6 2013 της Ευρωπαϊκής Ένωσης. Αυτό σημαίνει ότι λιγότερη ενέργεια πάει χαμένη οπότε και κερδίζετε χρήματα αλλά και συμβάλετε στην προστασία του περιβάλλοντος. Παρακάτω παραθέτονται τα αποτελέσματα της αποδοτικότητας των 5VSB. Το πρότυπο ATX προτείνει (προσοχή δεν απαιτεί) η αποδοτικότητα στα 5VSB με 100mA, 250mA και >=1Α φορτίο να είναι μεγαλύτερη ή ίση από 50%, 60% και 70% αντίστοιχα.

Το 5VSB κύκλωμα έχει σε γενικές γραμμές μέτρια αποδοτικότητα, μιας και ακόμη και στα δύο τελευταία τεστ δεν κατάφερε η αποδοτικότητα του, ούτε καν να πλησιάσει το 80%. Επίσης σε πλήρη ισχύ η αποδοτικότητα έπεσε λίγο, μαρτυρώντας ότι με 3 A το συγκεκριμένο κύκλωμα φτάνει στα όρια του. Ακολουθούν μερικά γραφήματα. Στο πρώτο διακρίνεται το efficiency του RM750 σε μικρά φορτία και σε φορτία αντίστοιχα του 20-110% (tests#1-7) της μέγιστης ισχύς του. Στο δεύτερο γράφημα διαγράφεται η διακύμανση όλων των rails (σε ποσοστό %) και στα επόμενα έξι γραφήματα φαίνονται αναλυτικά οι τάσεις των κύριων rails, που καταγράφηκαν στα tests#1-6, καθώς και ο εκλυόμενος θόρυβος του ανεμιστήρα με την ταχύτητα των στροφών του σε όλο το εύρος λειτουργίας του PSU.

Efficiency & Voltage Regulation Charts
Corsair RM750
Efficiency	Voltage Variations Chart
12V Rail Chart	5V Rail Chart
3.3V Rail Chart	5VSB Rail Chart
Fan Speed Chart	Fan Noise Chart





Στις παρακάτω δοκιμές θα δούμε την ανταπόκριση του PSU σε δύο διαφορετικά σενάρια. Στο πρώτο το PSU, ενώ λειτουργεί με 20% φορτίου, θα δεχτεί ένα απότομο load (10Α στα +12V, 5Α στα 5V, 5A στα 3.3V και 0.5Α στα 5VSB) για 200 ms. Στο δεύτερο σενάριο το PSU, ενώ θα λειτουργεί με 50% φορτίου, θα δεχτεί το ίδιο ακριβώς load για το ίδιο χρονικό διάστημα. Και στις δύο περιπτώσεις θα παρατηρήσουμε τις στιγμιαίες πτώσεις τάσης που θα παρατηρηθούν σε όλα τα rails του PSU (εκτός των -12V), με τη βοήθεια του παλμογράφου. Σε καμιά περίπτωση οι πτώσεις τάσης δεν πρέπει να υπερβαίνουν το 5%, σύμφωνα πάντα με το πρότυπο ATX. Εδώ να τονίσουμε ότι οι παραπάνω δοκιμές είναι πολύ σημαντικές, μιας και εξομοιώνουν τα απότομα φορτία που μπορεί να δεχτεί εν λειτουργία ένα PSU (π.χ. την απότομη λειτουργία σε 100% της VGA ή του επεξεργαστή ή και των δύο μαζί, την εκκίνηση μιας συστοιχίας raid κτλ.). Τις εν λόγω δοκιμές τις ονομάσαμε “Advanced Transient Tests” και τις θεωρούμε εξαιρετικά δύσκολες, ιδιαίτερα για τα PSUs με ισχύ μικρότερη των 500W.

Advanced Transient Response Charts
Corsair RM750
20% load
Deviation (Volts)	Rail Volts Before / After
50% load
Deviation (Volts)	Rail Volts Before / After





Advanced Transient Response 20%
Voltage	Before	After	Change	Pass/Fail
12V	12.038V	11.915V	1.02%	Pass
5V	5.059V	4.986V	1.44%	Pass
3.3V	3.367V	3.236V	3.89%	Pass
5VSB	5.064V	5.020V	0.87%	Pass





Advanced Transient Response 50%
Voltage	Before	After	Change	Pass/Fail
12V	11.984V	11.900V	0.70%	Pass
5V	5.013V	4.945V	1.36%	Pass
3.3V	3.328V	3.192V	4.09%	Pass
5VSB	5.021V	4.978V	0.86%	Pass





Σε όλα τα rails, εκτός αυτό των 3.3V, το RM750 σημείωσε μικρές διακυμάνσεις και κατάφερε να κρατήσει τις τάσεις του πολύ κοντά στα κανονικά επίπεδα που ορίζει το πρότυπο ATX. Τώρα όσον αφορά τα 3.3V η διακύμανση και στα δύο τεστ βρισκόταν κοντά στο 4%, μια όχι και τόσο καλή επίδοση αλλά σίγουρα πολύ μακριά από τις χειρότερες που έχουμε δει. Ακολουθούν τα αντίστοιχα screenshots τα οποία πήραμε κατά τη διάρκεια των παραπάνω δοκιμών.

Advanced Transient Response Oscilloscope Screenshots
Corsair RM750
20% Load
+12V	5V	3.3V
50% Load
+12V	5V	3.3V





Στις δοκιμές που ακολουθούν θα δούμε την ανταπόκριση (transient response) του PSU σε πιο απλά σενάρια μεταβολής του φορτίου, κατά την εκκίνηση (turn on) του PSU. Στην πρώτη δοκιμή θέτουμε εκτός ρεύματος το PSU (OFF), επιλέγουμε φορτίο 2Α στα 5VSB και του δίνουμε ρεύμα. Στη δεύτερη έχουμε το PSU σε standby, επιλέγουμε μέγιστο φορτίο για τα 12V και εκκινούμε το PSU. Στην τρίτη και τελευταία δοκιμή έχουμε εκτός ρεύματος το PSU (OFF), επιλέγουμε το μέγιστο φορτίο για τα 12V, ανοίγουμε το ρελέ εκκίνησης του PSU (στο Fagana) και δίνουμε ρεύμα στο PSU. Όπως επαναλαμβάνουμε σε κάθε παρουσίαση, το πρότυπο ATX προβλέπει ότι αιχμές (spikes) των rails κατά τη διάρκεια της διαδικασίας αυτής δεν πρέπει να ξεπερνούν το 10% της αρχικής τους τιμής (δηλ. για τα 12V είναι 13.2V και για τα 5V είναι 5.5V).

Turn On Transient Response Tests
Corsair RM750





Ας ρίξουμε μια ματιά τώρα και στο χρόνο που μπορεί να κρατήσει το PSU τις τάσεις τους εντός ορίων, σε περίπτωση που κοπεί απότομα η τάση τροφοδοσίας. Αυτός ο χρόνος ονομάζεται "hold-up time" και σύμφωνα με τις προδιαγραφές ATX πρέπει να είναι μεγαλύτερος των 16 ms με το τροφοδοτικό να λειτουργεί με πλήρες φορτίο. Στο παρακάτω screenshot, με μπλε διακρίνεται η κυματομορφή της τάσης του δικτύου και με κίτρινο το Power Ok σήμα του τροφοδοτικού το οποίο από 5V πέφτει σε 0V, μόλις κάποια από τις τάσεις του PSU πέσει κάτω από το 95% της ονομαστικής/κανονικής τιμής της.

Εδώ χάνει για λίγο τα 16 ms το RM750, οπότε και θα αφαιρέσουμε μερικούς βαθμούς από τη συνολική του απόδοση. Στις επόμενες μετρήσεις θα δούμε τα επίπεδα ripple που υπάρχουν στις DC τάσεις του RM750. Τα όρια είναι 120mV για τα +12V και 50mV για τα 5V, 3.3V και 5VSB.

Σε γενικές γραμμές τα πήγε πολύ καλά και σε αυτόν τον τομέα το RM750, αφού σημείωσε χαμηλά επίπεδα ripple σε όλα τα rails και ειδικά σε αυτό των +12V που δεν πρέπει να ξεχνάμε ότι είναι και το πιο σημαντικό rail, μιας και τροφοδοτεί τα περισσότερα υποσυστήματα ενός σύγχρονου συστήματος. Ακολουθούν μερικά screenshots από τις μετρήσεις ripple.

Ripple Oscilloscope Screenshots
Corsair RM750
Full Load
110% Load
CL1 test
CL2 test





H Corsair έχει βαλθεί να μην αφήσει σε χλωρό κλαρί τον ανταγωνισμό όχι μόνο στα PSUs αλλά γενικότερα. Από ότι φαίνεται έχουν πολύ δημιουργικότητα και θέλουν κάπου να την εκτονώσουν! Αυτό βέβαια είναι προς συμφέρον των καταναλωτών μιας και ο καλός ανταγωνισμός τους ευνοεί. Στην προκειμένη περίπτωση, τα RM τροφοδοτικά απευθύνονται σε αυτούς που απεχθάνονται τα θορυβώδη υποσυστήματα και κακά τα ψέματα ακόμη και ο ανεμιστήρας ενός PSU μπορεί να γίνει άκρως ενοχλητικός. Το RM750 που δοκίμασα σήμερα είναι χωρίς αμφιβολία ένα από τα πιο ήσυχα PSUs που έχω δει/ακούσει. Αυτό το οφείλει στον αθόρυβο ανεμιστήρα του και κυρίως στην semi-passive λειτουργία που διαθέτει, η οποία εμπλέκει τον ανεμιστήρα μόνο όταν το φορτίο είναι πολύ μεγάλο και η εσωτερική θερμοκρασία ξεπεράσει ένα σημείο. Αυτό βέβαια σημαίνει ότι θα πρέπει να εγκαταστήσετε το PSU ως passive, δηλαδή με τον ανεμιστήρα να κοιτά προς τα πάνω γιατί όταν δε δουλεύει ο ζεστός αέρας θα φεύγει από την πάνω γρίλια και επίσης καλό είναι το κουτί σας να έχει καλή ροή αέρα στο εσωτερικό του. Σε γενικές γραμμές το RM750 τα πήγε πολύ καλά όσον αφορά τις επιδόσεις, η τιμή του είναι καλή για αυτά που προσφέρει, οι πλήρες αποσπώμενες καλωδιώσεις είναι ένα μεγάλο ατού και τέλος η πενταετής εγγύηση που προσφέρει η Corsair θα σας απαλλάξει από πονοκεφάλους αν κάτι πάει στραβά. Η δυνατότητα επίσης να δείτε τις στροφές του ανεμιστήρα και τα Ampere που τραβάει η 12αρα μέσω του Corsair Link λογισμικού είναι ενδιαφέρουσα, αλλά απαιτεί να αγοράσετε πρώτα ένα έξτρα καλώδιο που στην ουσία μετατρέπει το σήμα από αναλογικό σε ψηφιακό και το μεταδίδει στο σύστημα σας μέσω ενός USB header. Το μόνο που δε μου άρεσε ήταν η επιλογή των πυκνωτών που έκανε η Corsair για το φιλτράρισμα των τάσεων. Σίγουρα Ιαπωνικής προέλευσης πυκνωτές θα εκτόξευαν την τιμή αλλά από την άλλη θα μπορούσαν να προτιμήσουν έστω τους αρκετά καλούς Teapo οι οποίοι δεν είναι και τόσο ακριβοί. Βλέπετε ο ανεμιστήρας αργεί να πάρει μπροστά και οι μεγάλες θερμοκρασίες είναι ο χειρότερος εχθρός για τους ηλεκτρολυτικούς πυκνωτές. Για να παρέχει πάντως πέντε χρόνια εγγύηση η Corsair σημαίνει ότι τους έχει δοκιμάσει τους συγκεκριμένους και δεν ψώνισε απλώς από το καλάθι. To Corsair RM750 κοστίζει 130€ (με 23% ΦΠΑ).

Συνοπτικά τα πλεονεκτήματα / μειονεκτήματα του είναι τα παρακάτω:

Πλεονεκτήματα

• Δεν είχε απολύτως κανένα πρόβλημα στο να λειτουργήσει με πλήρες φορτίο στους 45C
• Αθόρυβη λειτουργία (ένα από τα πιο ήσυχα PSUs που έχω δοκιμάσει μέχρι στιγμής)
• Αρκετά σφιχτό voltage regulation σε όλα τα rails
• Υψηλή αποδοτικότητα
• Αρκετά χαμηλό ripple
• Semi-passive λειτουργία
• Corsair Link λογισμικό και δυνατότητα παρακολούθησης του PSU από τον υπολογιστή
• Όλες οι καλωδιώσεις είναι αποσπώμενες
• Πλακέ και stealth αποσπώμενες καλωδιώσεις
• 5 χρόνια εγγύηση
• Αρκετά ακριβής οι μετρήσεις του Corsair Link λογισμικού
• Ωραία εμφάνιση και φινίρισμα

Μειονεκτήματα

• Επιλογή πυκνωτών στο δευτερεύων μέρος
• Ο ανεμιστήρας αναλαμβάνει δράση μόνο σε αρκετά υψηλές θερμοκρασίες και φορτία
• Περιορισμένη λειτουργικότητα του Corsair Link λογισμικού, διότι το PSU δε διαθέτει ψηφιακό έλεγχο (όπως τα AXi)
• Μερικοί θα παραπονεθούν για την έλλειψη του Corsair Digital Bridge αλλά από την άλλη το τελευταίο θα επηρέαζε την τιμή του PSU.

Δεδομένου όλων των παραπάνω, η βαθμολογία που αποσπά το RM750 είναι:

Εδώ τέλειωσε άλλο ένα PSU review. Ευχαριστούμε θερμά την Corsair για τη διάθεση του δείγματος.

Η σχεδίαση 3D κυκλωμάτων από ότι φαίνεται βρήκε το δρόμο της και στα τροφοδοτικά (PSUs) και οι νέες προτάσεις της Cooler Master στη μικρή/μεσαία κατηγορία είναι από τις πρώτες που την εκμεταλλεύονται. Τα νέα V μοντέλα ξεχωρίζουν από τα μεγαλύτερα από το γράμμα "S" που φέρουν στο τέλος του κωδικού μοντέλου τους. Στην ουσία λοιπόν πρόκειται για VS μοντέλα αλλά η CM θέλει να τα ταυτίσει με τα κορυφαία V1000, V850 και V700 οπότε και προτίμησε να προσθέσει το "S" στο τέλος. Αυτό που έχει σημασία πάντως είναι ότι η V σειρά κατασκευάζεται από την Seasonic ενώ η VS από τον αγαπημένο κατασκευαστή της CM, την εταιρία Enhance. Η τελευταία μπορεί να μην είναι από τις κορυφαίες όσον αφορά τις απόλυτες επιδόσεις, αλλά παρά ταύτα πρόκειται για έναν καλό κατασκευαστή με σταθερά υψηλή ποιότητα προϊόντων και αρκετά καλές τιμές (σε αντίθεση με την ακριβή Seasonic).

Ο σταρ της σημερινής δοκιμής είναι ένα V450S το οποίο είναι και το μικρότερο μοντέλο της σειράς. Όπως και όλα τα υπόλοιπα είναι πιστοποιημένο ως 80 Plus Gold, έχει μερικές αποσπώμενες καλωδιώσεις (modular) και σύμφωνα με την CM η λειτουργία του είναι άκρως αθόρυβη. Τέλος, είναι διαθέσιμο στην Ευρωπαϊκή αγορά σε μια αρκετά καλή τιμή, δεδομένων των χαρακτηριστικών του πάντα.


Τα κύρια χαρακτηριστικά του V450S παραθέτονται στον παρακάτω πίνακα.


Η αποδοτικότητα είναι Gold σύμφωνα με τις μετρήσεις του οργανισμού 80 Plus (ή Ecova), κάτι που σημαίνει ότι το συγκεκριμένο PSU παίζει στη μεγάλη κατηγορία. Επίσης υποστηρίζει τα καινούρια sleep states (C6 και C7) που η Intel παρουσίασε με τους Haswell επεξεργαστές και διαθέτει μερικές αποσπώμενες καλωδιώσεις.

Ο ανεμιστήρας με τον οποίο εξοπλίζεται έχει ρουλεμάν για την αύξηση της προσδόκιμου ζωής του και το PSU δε διαθέτει semi-passive λειτουργία, όπου ο ανεμιστήρας λειτουργεί μόνο σε μεγαλύτερα φορτία ή όταν η εσωτερική θερμοκρασία υπερβεί ένα όριο. Εδώ να σημειώσουμε ότι δεν είμαστε και τόσο λάτρεις της συγκεκριμένης λειτουργίας παρά προτιμούμε ο ανεμιστήρας να λειτουργεί συνεχώς έστω και σε χαμηλές στροφές, δροσίζοντας έτσι ευαίσθητα εξαρτήματα όπως οι ηλεκτρολυτικοί πυκνωτές των οποίων η διάρκεια ζωής επηρεάζεται σημαντικά από τη θερμοκρασία λειτουργίας.

Τέλος, οι διαστάσεις του V450S είναι ιδιαίτερα μαζεμένες, η εγγύηση που παρέχει η CM είμαι μεγάλη και η τιμή δείχνει πολύ καλή για τα χαρακτηριστικά του.


Ο επόμενος πίνακας παρουσιάζει όλες τις καλωδιώσεις του V450S.


Σε ένα 450 W PSU δε θα μπορούσαμε να ζητήσουμε τέσσερις PCIe connectors οπότε οι δύο που διαθέτει το V450S θεωρούμε ότι αρκούν. Από την άλλη 1-2 περισσότεροι 4 pin connectors θα ήταν άκρως χρήσιμοι. Τέλος, το μήκος όλων των καλωδιώσεων είναι επαρκές και η απόσταση ανάμεσα στους connectors, στις καλωδιώσεις που διαθέτουν περισσότερους από έναν, είναι ιδανική.


Ο τελευταίος πίνακας παρουσιάζει τις δυνατότητες των επιμέρους rails του V450S .


Ένα +12V rail εξοπλίζει το PSU και είναι αρκετά δυνατό μιας και μπορεί να αποδώσει σχεδόν το σύνολο της ισχύς του V450S από μόνο του. Τα δευτερεύοντα rails είναι αρκετά δυνατά για ένα μοντέρνο σύστημα που δεν έχει ιδιαίτερες απαιτήσεις από αυτά και τέλος τα 5VSB έχουν την τυπική ισχύ για ένα μοντέρνο PSU.

To V450S έρχεται μέσα σε μια μικρή και συμπαθητική συσκευασία, η οποία φέρει μια φωτογραφία του PSU με την modular πλακέτα να τονίζεται, στην πρόσοψη της. Στην πάνω δεξιά γωνία υπάρχει το σήμα της 80 Plus Gold πιστοποίησης και ακριβώς από κάτω μέσα σε ένα ασημένιο πλαίσιο η CM παραθέτει τα πιο σημαντικά χαρακτηριστικά του PSU. Πρώτο πρώτο φιγουράρει φυσικά το 3D κύκλωμα που χρησιμοποιεί.

Σε αυτή την πλευρά η CM παραπέμπει τους χρήστες στην επίσημη σελίδα της για περαιτέρω πληροφορίες σχετικά με το προϊόν.

Στην πίσω πλευρά βρίσκουμε πιο ενδιαφέρουσες πληροφορίες σχετικά με το V450S. Πιο συγκεκριμένα υπάρχουν δύο διαγράμματα για την αποδοτικότητα και το προφίλ λειτουργίας του ανεμιστήρα καθώς και μια περιγραφή των διαθέσιμων connectors (υποδοχών). Επίσης υπάρχει μια πολύγλωσση και σύντομη περιγραφή των κύριων χαρακτηριστικών του PSU.

Η CM απέφυγε τη χρήση μαλακωτικού υλικού για την προστασία του PSU μέσα στο κουτί και αντ' αυτού χρησιμοποίησε μια χαρτονένια συσκευασία η οποία δεν παρέχει όμως τόσο μεγάλη προστασία. Το PSU βρίσκεται επίσης μέσα σε μια πλαστική σακούλα, κυρίως για την προστασία του κατά τη διάρκεια του πακεταρίσματος στο εργοστάσιο.

Τα παρελκόμενα περιέχουν ένα εγχειρίδιο χρήσης το οποίο είναι κοινό για όλα τα VS τροφοδοτικά, ένα σακουλάκι με βίδες για την τοποθέτηση στο κουτί του υπολογιστή σας, τρεις αποσπώμενες καλωδιώσεις και το απαραίτητο καλώδιο τροφοδοσίας.

Το μικρό PSU διαθέτει όμορφο φινίρισμα και σε γενικές γραμμές η ποιότητα κατασκευής του, εξωτερικά τουλάχιστον, δείχνει καλή. Το μόνο που δε μας άρεσε και τόσο πολύ είναι η κάπως γυαλιστερή επιφάνεια του είναι επιρρεπής στις δαχτυλιές, οπότε και μας ταλαιπώρησε λίγο κατά τη διάρκεια της φωτογράφησης. Στο μπροστινό μέρος του PSU βρίσκουμε ένα μικρό διακόπτη on/off κάτω από την υποδοχή ρεύματος και την κλασσική κυψελοειδή γρίλια εξαερισμού.

Στο πίσω μέρος η modular πλακέτα διαθέτει μόλις τέσσερις υποδοχές τη στιγμή που η CM το εφοδιάζει με μόνο τρεις αποσπώμενες καλωδιώσεις. Επίσης η ταμπέλα με τα χαρακτηριστικά είναι ιδιαίτερα μεγάλη και καλύπτει όλο το κάτω μέρος του PSU.

Το PSU έχει ιδιαίτερα μικρές διαστάσεις, οπότε και θα χωρέσει άνετα σε όλα τα ATX κουτιά της αγοράς. Το μόνο που μας χαλάει κάπως είναι οι πολλές σταθερές καλωδιώσεις που διαθέτει. Θα θέλαμε τουλάχιστον οι PCIe να είναι αποσπώμενες.

Οι αποσπώμενες καλωδιώσεις είναι μαύρες (stealth) και πλακέ ενώ οι σταθερές είναι fully sleeved αλλά κανονικές. Περίεργος συνδυασμός. Κανονικά θα έπρεπε και οι σταθερές καλωδιώσεις να ήταν stealth αν και σε αυτή την κατηγορία τιμής δεν μπορούμε να είμαστε και πολύ απαιτητικοί.



Με την σειρά VS η CM επέστρεψε στα παλιά γνώριμα λημέρια της και πιο συγκεκριμένα στην εταιρία Enhance, που με εξαίρεση την V σειρά κατασκευάζει το σύνολο των PSUs της CM. Σίγουρα δεν πρόκειται για τον κορυφαίο κατασκευαστή PSUs μιας και ακολουθούν μια συντηρητική στρατηγική αλλά τα προϊόντα τους χαρακτηρίζονται από καλή ποιότητα και αξιοπρεπείς, τουλάχιστον, επιδόσεις.

Στο πρωτεύον μέρος χρησιμοποιείται ένας LLC resonant μετατροπέας, για αύξηση της αποδοτικότητας και στο δευτερεύον μέρος δύο μικροί DC-DC μετατροπείς παράγουν τα 5V και 3.3V από τα +12V. Όσο για το πολύ-διαφημισμένο 3D κύκλωμα, θα ρίξουμε μια προσεχτική ματιά παρακάτω, αν και δεν υπάρχουν και πολλά να αναφέρουμε.

Το πρώτο μέρος του transient ή EMI φίλτρου ξεκινά στην υποδοχή ρεύματος και αποτελείται από έναν X και δύο Y πυκνωτές. Συνεχίζει στην κύρια πλακέτα με δύο CM (Common Mode) πηνία, δύο X και δύο Y πυκνωτές. Επίσης περιέχει και ένα βαρίστορ (MOV).

Η γέφυρα ανόρθωσης ψύχεται από την ευμεγέθης ψύκτρα του πρωτεύοντος.

Στο APFC κύκλωμα χρησιμοποιούνται δύο Infineon IPP50R280CE και μία STTH8R06D boost δίοδος. Ο κύριος πυκνωτής εξομάλυνσης προέρχεται από την Panasonic (420 V, 330 μF, 105°C, HC series).

Τα κύρια switching fets είναι ένα ζευγάρι Magnachip MDP18N50.

Ο ελεγκτής του APFC κυκλώματος βρίσκεται πάνω σε αυτή την μικρή πλακέτα και είναι ένας Champion CM6500TNX. Το δεύτερο, μικρότερο, ολοκληρωμένο πάνω στην ίδια πλακέτα είναι ένας CM03X Green PFC ελεγκτής που υποβοηθά τον κύριο και προσφέρει υψηλότερη αποδοτικότητα.

Ο κύριος μετασχηματιστής είναι ιδιαίτερα μικρός.

Ο standby PWM ελεγκτής είναι ένα STR-A6069H IC και τα 5VSB ανορθώνονται από ένα PFR10V45CT SBR.

Τα +12V παράγονται από τέσσερα Infineon IPP041N04N και δύο πολύ μικροί DC-DC μετατροπείς παράγουν τα δευτερεύοντα rails. Σε καθέναν από αυτούς υπάρχει ένας APW7073 PWM ελεγκτής και ένα mosfet.

Αρκετοί πολυμερικοί και ηλεκτρολυτικοί πυκνωτές της Teapo χρησιμοποιούνται στο δευτερεύον για την περιστολή του ripple.

To 3D κύκλωμα για το οποίο η CM κάνει λόγο είναι απλά η modular πλακέτα η οποία στην ουσία είναι κολλημένη στην κύρια, έτσι ώστε να φαίνεται ως συνέχεια της τελευταίας. Στην ουσία λοιπόν δεν πρόκειται για κάτι το ιδιαίτερο και ούτε για κάτι που δεν έχουμε ξανασυναντήσει στο παρελθόν, μιας και αρκετοί κατασκευαστές χρησιμοποιούν την ίδια τεχνική για να μειώσουν τις απώλειες αλλά και για να αυξήσουν την αποδοτικότητα. Δεν ονόμασαν πάντως το συγκεκριμένο κύκλωμα 3D.

H ποιότητα των κολλήσεων στο πίσω μέρος της κύριας πλακέτας είναι αρκετά καλή, αν και σε μερικά σημεία εντοπίσαμε μερικά ποδαράκια εξαρτημάτων που ήταν μακρύτερα από όσο θα θέλαμε.

Σε αυτή την πλευρά της πλακέτας βρήκαμε ένα CM02X κάτω από το transient φίλτρο. Το συγκεκριμένο αυξάνει την αποδοτικότητα μιας και βοηθά στην αποφόρτωση των bleeding αντιστάσεων, όταν το PSU είναι εκτός τάσης. Εδώ βρίσκουμε και τον LLC resonant ελεγκτή, ένα CM6901, ένα SITI PS223 και ένα Silicon Labs Si8233BD που απομονώνει το πρωτεύον από το δευτερεύον.

Στο V550S νομίζαμε ότι ήταν πρόβλημα της πλακέτας αλλά τελικά το συγκεκριμένο trace έχει κοπεί επίτηδες από το εργοστάσιο. Λογικά στην επόμενη αναβάθμιση της γραμμής παραγωγής αυτό θα διορθωθεί, αν και δεν επηρεάζει καθόλου και έτσι όπως είναι

Ο ανεμιστήρας κατασκευάζεται από την Yate Loon και χρησιμοποιεί ρουλεμάν, έτσι έχει μεγάλη διάρκεια ζωής. Ο κωδικός του μοντέλου του είναι D12SH-12 (12 V, 2200 RPM, 88 CFM, 40 dBA).



Όλες οι μετρήσεις θα πραγματοποιηθούν με τη βοήθεια δύο Chroma 6314A mainframes, δύο παλμογράφων Picoscope 3424 με τέσσερις αναλογικές εισόδους ο καθένας, ενός παλμογράφου Rigol DS1052E (hacked to DS1102E), ενός Picotech TC-08 thermocouple data logger με οκτώ κανάλια, ενός Fluke 175, ενός επαγγελματικού power meter (Yokogawa WT210) και ενός ειδικά διαμορφωμένου ξύλινου κουτιού που με τη βοήθεια των κατάλληλων πηγών θερμότητας παίζει το ρόλο του Hot Box.

Οι πρώτες δοκιμές θα μας δείξουν το πόσο σταθερές είναι οι τάσεις του V450S (voltage regulation) και σε τι επίπεδα κυμαίνεται η αποδοτικότητά του (efficiency). Το φορτίο που θα δοκιμάσουμε αντιστοιχεί σε 20%, 40%, 50%, 60%, 80%,100% και 110% του συνολικού μέγιστου φορτίου που μπορεί να διαχειριστεί το PSU. Επίσης, θα γίνουν και δύο επιπλέον δοκιμές όπου πρώτα θα ζορίσουμε έντονα τα 3.3V και 5V rails και στα 12V το φορτίο θα είναι μόλις 2Α και μετέπειτα θα κάνουμε ακριβώς το αντίθετο, με το φορτίο στα 12V να αγγίζει το μέγιστο που μπορεί να διαχειριστεί το συγκεκριμένο rail.


Το μικρό V450S σημείωσε υψηλό efficiency στις παραπάνω δοκιμές, με κοντά 93% να αποτελεί την υψηλότερη ένδειξη που κατέγραψε το power meter μας. Πρόκειται για μια ιδιαίτερα υψηλή τιμή που συνήθως συναντούμε σε Platinum PSUs. Επίσης ακόμη και κατά τη διάρκεια του overload test (110%) και παρά τη μεγάλη θερμοκρασία μέσα στο hotbox το PSU λειτούργησε απροβλημάτιστα. Να σημειώσουμε ακόμη ότι το V450S διαθέτει μια αρκετά ψυχρή λειτουργία και έπρεπε να ζεστάνουμε για πάρα πολύ ώρα το hotbox έτσι ώστε να καταφέρουμε να ανεβάσουμε τη θερμοκρασία στο εσωτερικό του, στους 45°C. Αυτό σημαίνει ότι το PSU εκλύει μικρά ποσοστά θερμότητας, χάρις στο υψηλό efficiency που έχει.

Όσον αφορά το voltage regulation το V450S διέπρεψε και σε αυτόν τον τομέα με τα 12V να βρίσκονται στο 1%, τα 5V κάτω του 1,5% και τα 3.3V κοντά στο 2.3%. Βοηθά σίγουρα η μικρή μέγιστης ισχύς εδώ πέρα αλλά και πάλι οι παραπάνω μεταβολές είναι πολύ μικρές, κάτι που σημαίνει ότι οι τάσεις του PSU είναι πολύ σταθερές ανεξαρτήτως φορτίου.

Στις επόμενες δοκιμές θα δούμε σε τι επίπεδα κυμαίνεται το efficiency του V450S σε πολύ μικρά φορτία τα οποία είναι αρκετά μικρότερα από το 20% της συνολικής του ισχύς, το μικρότερο ποσοστό φορτίου δηλαδή που ορίζει το πρότυπο 80 Plus. Τα φορτία που θα δοκιμάσουμε είναι 40, 60, 80 και 100W.


Σε χαμηλά φορτία το V450S σημείωσε εκπληκτικά υψηλή αποδοτικότητα αποδεικνύοντας ότι η σχεδίαση του μειώνει σε πολύ μεγάλο βαθμό τις ενεργειακές απώλειες. Πρόκειται για ένα από τα πιο αποδοτικά PSUs που έχουμε δοκιμάσει, ειδικά σε τόσο χαμηλά φορτία. Ακόμη και με μόλις 40 W φορτίο το efficiency είναι άνω του 87%!


Στον πιο κάτω πίνακα παραθέτονται η κατανάλωση και οι τάσεις των rails όταν το PSU βρίσκεται σε κατάσταση idle (σε λειτουργία αλλά χωρίς φορτίο), καθώς και η κατανάλωση όταν το PSU βρίσκεται σε κατάσταση standby (χωρίς φορτίο στα 5VSB).


Σε κατάσταση αδράνειας (standby) το μικρό Cooler Master χρειάζεται μόλις 0.17 W, οπότε και υπερκαλύπτει τις απαιτήσεις της σχετικής Ευρωπαϊκής οδηγίας (ErP Lot 6 2013) που απαιτεί κάτω του 0.5 W.


Παρακάτω παραθέτονται τα αποτελέσματα της αποδοτικότητας των 5VSB. Το πρότυπο ATX προτείνει (προσοχή δεν απαιτεί) η αποδοτικότητα στα 5VSB με 100mA, 250mA και >=1Α φορτίο να είναι μεγαλύτερη ή ίση από 50%, 60% και 70% αντίστοιχα.


To κύκλωμα των 5VSB είναι αρκετά αποδοτικό μιας και καταφέρνει και ξεπερνά το όριο του 80% αποδοτικότητας με πλήρη ισχύ.


Ακολουθούν μερικά γραφήματα. Στο πρώτο διακρίνεται το efficiency του V450S σε μικρά φορτία και σε φορτία αντίστοιχα του 20-110% (tests#1-7) της μέγιστης ισχύς του. Στο δεύτερο γράφημα διαγράφεται η διακύμανση όλων των rails (σε ποσοστό %) και στα επόμενα έξι γραφήματα φαίνονται αναλυτικά οι τάσεις των κύριων rails, που καταγράφηκαν στα tests#1-6, καθώς και ο εκλυόμενος θόρυβος του ανεμιστήρα με την ταχύτητα των στροφών του σε όλο το εύρος λειτουργίας του PSU.


Efficiency & Voltage Regulation Charts
Cooler Master V450S
Efficiency	Voltage Variations Chart
12V Rail Chart	5V Rail Chart
3.3V Rail Chart	5VSB Rail Chart
Fan Speed Chart	Fan Noise Chart

Στις παρακάτω δοκιμές θα δούμε την ανταπόκριση του PSU σε δύο διαφορετικά σενάρια. Στο πρώτο το PSU, ενώ λειτουργεί με 20% φορτίου, θα δεχτεί ένα απότομο load (10Α στα +12V, 5Α στα 5V, 5A στα 3.3V και 0.5Α στα 5VSB) για 200 ms. Στο δεύτερο σενάριο το PSU, ενώ θα λειτουργεί με 50% φορτίου, θα δεχτεί το ίδιο ακριβώς load για το ίδιο χρονικό διάστημα. Και στις δύο περιπτώσεις θα παρατηρήσουμε τις στιγμιαίες πτώσεις τάσης που θα παρατηρηθούν σε όλα τα rails του PSU (εκτός των -12V), με τη βοήθεια του παλμογράφου. Σε καμιά περίπτωση οι πτώσεις τάσης δεν πρέπει να υπερβαίνουν το 5%, σύμφωνα πάντα με το πρότυπο ATX. Εδώ να τονίσουμε ότι οι παραπάνω δοκιμές είναι πολύ σημαντικές, μιας και εξομοιώνουν τα απότομα φορτία που μπορεί να δεχτεί εν λειτουργία ένα PSU (π.χ. την απότομη λειτουργία σε 100% της VGA ή του επεξεργαστή ή και των δύο μαζί, την εκκίνηση μιας συστοιχίας raid κτλ.). Τις εν λόγω δοκιμές τις ονομάσαμε “Advanced Transient Tests” και τις θεωρούμε εξαιρετικά δύσκολες, ιδιαίτερα για τα PSUs με ισχύ μικρότερη των 500W.


Advanced Transient Response Charts
Cooler Master V450S
20% load
Deviation (Volts)	Rail Volts Before / After
50% load
Deviation (Volts)	Rail Volts Before / After

Για μικρό PSU το V450S τα πήγε πολύ καλά στις παραπάνω δοκιμές, ιδιαίτερα στο +12V rail. Το μοναδικό μελανό σημείο υπήρξε η απόδοση των 3.3V ειδικά στο δεύτερο τεστ, όπου η τάση έπεσε πολύ κοντά στο όριο. Για λίγο ακόμη και το συγκεκριμένο rail θα έβγαινε εκτός ορίων.


Ακολουθούν τα αντίστοιχα screenshots τα οποία πήραμε κατά τη διάρκεια των παραπάνω δοκιμών.


Advanced Transient Response Oscilloscope Screenshots
Cooler Master V450S
20% Load
+12V	5V	3.3V
50% Load
+12V	5V	3.3V

Στις δοκιμές που ακολουθούν θα δούμε την ανταπόκριση (transient response) του PSU σε πιο απλά σενάρια μεταβολής του φορτίου, κατά την εκκίνηση (turn on) του PSU. Στην πρώτη δοκιμή θέτουμε εκτός ρεύματος το PSU (OFF), επιλέγουμε φορτίο 2Α στα 5VSB και του δίνουμε ρεύμα. Στη δεύτερη έχουμε το PSU σε standby, επιλέγουμε μέγιστο φορτίο για τα 12V και εκκινούμε το PSU. Στην τρίτη και τελευταία δοκιμή έχουμε εκτός ρεύματος το PSU (OFF), επιλέγουμε το μέγιστο φορτίο για τα 12V, ανοίγουμε το ρελέ εκκίνησης του PSU (στο Fagana) και δίνουμε ρεύμα στο PSU. Όπως επαναλαμβάνουμε σε κάθε παρουσίαση, το πρότυπο ATX προβλέπει ότι αιχμές (spikes) των rails κατά τη διάρκεια της διαδικασίας αυτής δεν πρέπει να ξεπερνούν το 10% της αρχικής τους τιμής (δηλ. για τα 12V είναι 13.2V και για τα 5V είναι 5.5V).


Turn On Transient Response Tests
Cooler Master V450S

Ας ρίξουμε μια ματιά τώρα και στο χρόνο που μπορεί να κρατήσει το PSU τις τάσεις τους εντός ορίων, σε περίπτωση που κοπεί απότομα η τάση τροφοδοσίας. Αυτός ο χρόνος ονομάζεται "hold-up time" και σύμφωνα με τις προδιαγραφές ATX πρέπει να είναι μεγαλύτερος των 16 ms με το τροφοδοτικό να λειτουργεί με πλήρες φορτίο. Στο παρακάτω screenshot, με μπλε διακρίνεται η κυματομορφή της τάσης του δικτύου και με κίτρινο το Power Ok σήμα του τροφοδοτικού το οποίο από 5V πέφτει σε 0V, μόλις κάποια από τις τάσεις του PSU πέσει κάτω από το 95% της ονομαστικής/κανονικής τιμής της.


Το μικρό V450S ξεπέρασε με άνεση τα 16 ms ελάχιστο hold-up χρόνο που απαιτεί το πρότυπο ATX, οπότε τα πήγε πολύ καλά και εδώ.

[

Στις επόμενες μετρήσεις θα δούμε τα επίπεδα ripple που υπάρχουν στις DC τάσεις του V450S. Τα όρια είναι 120mV για τα +12V και 50mV για τα 5V, 3.3V και 5VSB.


Ενώ τον περισσότερο χρόνο οι τάσεις εμφανίζουν χαμηλό ripple, εντούτοις ο παλμογράφος μας "έπιασε" κάποιες αιχμές (spikes) που ανεβάζουν σημαντικά, στιγμιαία, το ripple. Ευτυχώς καμιά από τις παραπάνω αιχμές δεν ξεπερνά αλλά ούτε και πλησιάζει τα όρια αλλά θα προτιμούσαμε να μην υπήρχαν καθόλου μιας και σε αυτή την περίπτωση τη V450S θα είχε ιδιαίτερα χαμηλό ripple και πεντακάθαρες τάσεις. Σε γενικές γραμμές πάντως η 12αρα τα πάει πάρα πολύ καλά και από τα υπόλοιπα rails μόνο αυτό των 3.3V έφτασε κοντά στο όριο κατά τη διάρκεια του overload (110%) τεστ.

Ακολουθούν μερικά screenshots από τις μετρήσεις ripple.


Ripple Oscilloscope Screenshots
Cooler Master V450S
Full Load
110% Load
CL1 test
CL2 test
