Στη σημερινή παρουσίαση θα δοκιμάσουμε ακόμη ένα κορυφαίο PSU από την Enermax, το Revolution 85+ 1250W (ERV1250EGT). Το συγκεκριμένο PSU αποτελεί, μέχρι τη στιγμή που γραφόταν αυτό το review, το ισχυρότερο μοντέλο της Enermax. Μπορεί το efficiency του να βρίσκεται ένα σκαλί κάτω από την Gold κατηγορία αλλά μερικοί από τους καλύτερους PSU reviewers το θεωρούν ως ένα από τα κορυφαία mega-PSUs που κυκλοφορούν σήμερα.

Στη συνέχεια της παρουσίασης θα διαπιστώσουμε αν οι επιδόσεις και η ποιότητα του ERV1250EGT συμβαδίζουν με την ιδιαίτερα υψηλή τιμή του.


Για να μην αισθάνεται, το ERV1250EGT, μοναξιά μέσα στην τεράστια κούτα που το φιλοξενούσε και για να έχει κάποιον να πει και καμιά κουβέντα στη διαδρομή (Ιταλία-Μυτιλήνη) η Emernax έριξε μέσα στο δέμα και 3 ανεμιστήρες της. Έτσι, πριν προχωρήσουμε στο κυρίως πιάτο (που φυσικά είναι το PSU) θα σας δείξουμε μερικές φωτογραφίες καθώς και τα χαρακτηριστικά των συγκεκριμένων ανεμιστήρων. Εδώ να σημειώσουμε ότι περιοριζόμαστε στην φωτο-παρουσίαση των ανεμιστήρων διότι δε διαθέτουμε των απαιτούμενο, ειδικό, εξοπλισμό για να τους κάνουμε πλήρες review. Επίσης, να τονίσουμε ότι οι συγκεκριμένοι ανεμιστήρες δεν αποτελούν μέρος των συνοδευτικών του συγκεκριμένου PSU. Όπως θα δείτε στη σελίδα 4 όμως, στα παρελκόμενα του ERV1250EGT υπάρχει ένας ανεμιστήρας, ο οποίος αποτελεί ένα δωράκι της Enermax προς τους μελλοντικούς αγοραστές του PSU. Περισσότερα γι αυτόν τον ανεμιστήρα στη συνέχεια του review.


Ακολουθούν μερικές φωτογραφίες και οι αντίστοιχοι πίνακες που απεικονίζουν τα επιμέρους χαρακτηριστικά του κάθε ανεμιστήρα.




T.B.SILENCE 12cm - UCTB12
Speed	900 RPM
Airflow	71.54 m3/h
Static Preasure	0.828 mm-H2O
Rated Voltage	12V
MTBF	100.000 hrs
Noise	11 dBA
Dimensions	120 * 120 * 25
Connector	1 x 3 pin connector 1 x 3 to 4 pin connector
Various Characteristics	twister bearing detachable blades batwings blade design for extra airflow



Apollish Vegas-12cm UCAPV12A
Speed	800 - 2000 RPM
Airflow	55.61 - 143.72 m3/h
Static Preasure	0.971 - 2.383 mm-H2O
Rated Voltage	12V
MTBF	100.000 hrs
Noise	16 dBA (min)
Dimensions	120 * 120 * 25
Connector	1 x 3 pin connector
Various Characteristics	7-mode led twister bearing detachable blades manual speed control



Cluster 12cm - UCCL12
Speed	500 - 1200 RPM
Airflow	26.51 - 53.02 m3/h
Static Preasure	0.483 - 1.073 mm-H2O
Rated Voltage	12V
MTBF	100.000 hrs
Noise	8 - 14 dBA
Dimensions	120 * 120 * 25
Connector	1 x 3 pin connector 1 x 3 to 4 pin connector
Various Characteristics	twister bearing detachable blades batwings blade design for extra airflow White LIGHTNING LED on/off PWM fan speed control



Τα κύρια χαρακτηριστικά του ERV1250EGT παραθέτονται στον παρακάτω πίνακα.


Ο επόμενος πίνακας παρουσιάζει όλες τις καλωδιώσεις του ERV1250EGT.


Οι καλωδιώσεις/connectors που παρέχονται είναι πάρα πολλές και θα καλύψουν όλες τις ανάγκες του μελλοντικού αγοραστή. Ενδεικτικά, μέχρι και 4 hi-end VGAs μπορούν να τροφοδοτηθούν από το ERV1250EGT, μιας και είναι από τα λίγα PSUs που διαθέτουν 8 PCI-e connectors. Τέλος, θα μέναμε ακόμη πιο πολύ ικανοποιημένοι αν η απόσταση μεταξύ των SATA connectors ήταν κατά τι μεγαλύτερη, αν και πιστεύουμε ότι η Enermax επίτηδες την κράτησε 100mm διότι με 4 SATA connectors σε κάθε καλωδίωση το συνολικό μήκος θα μεγάλωνε επικίνδυνα και το ίδιο και η ωμική αντίσταση της ίδιας της καλωδίωσης (οδηγώντας σε πτώσεις τάσεων).

Ο τελευταίος πίνακας παρουσιάζει τις δυνατότητες των επιμέρους rails του ERV1250EGT.


Έχουμε έξι +12V rails με αρκετά υψηλό OCP (34-45A) έτσι ώστε να μην υπάρχει πρόβλημα όταν τροφοδοτούνται ενεργοβόρες (και υπερχρονισμένες) VGAs (GTX580, 5970 κτλ.). Όπως είναι φυσικό, για ένα σύγχρονο PSU, το σύνολο της μέγιστης ισχύς μπορεί να αποδοθεί αποκλειστικά και μόνο από τα +12V αν χρειαστεί. Αν δεν είχαμε δοκιμάσει το Silverstone ST1500 θα είχαμε εντυπωσιαστεί από τα combined 104A των +12V rails.

Το ERV1250EGT έρχεται μέσα σε μια μικρή (για τα κυβικά του) συσκευασία.


Ανοίγοντας τη συσκευασία διακρίνουμε δύο μικρότερες.


Όπως βλέπετε στα παρελκόμενα του PSU υπάρχει και ένας ανεμιστήρας, δώρο από την Enermax. Περισσότερα γι αυτόν παρακάτω

Όλα τα παρελκόμενα του PSU φαίνονται στην παρακάτω φωτογραφία.


Και μια πιο κοντινή φωτογραφία του ανεμιστήρα που θα πάρετε δώρο μαζί με το PSU.


Ακολουθεί ένας πίνακας με τα χαρακτηριστικά του πιο πάνω ανεμιστήρα


Ας δούμε όμως και το ERV1250EGT. Όπως θα διαπιστώσετε από τις πιο κάτω φωτογραφίες δείχνει (και είναι) πολύ ποιοτικό.


Δίπλα ακριβώς στο διακόπτη on/off υπάρχει ένα led λειτουργίας. Όταν αυτό είναι πορτοκαλί τότε το PSU είναι σε standby mode, όταν είναι πράσινο το PSU λειτουργεί κανονικά και όταν είναι κόκκινο τότε κάποια από τις προστασίες του PSU έχει ενεργοποιηθεί (και αυτό φυσικά έχει σταματήσει να λειτουργεί)

Ήρθε η ώρα να ξεντύσουμε το μεγάλο Enermax.


Η AC υποδοχή εμπεριέχει ένα line filter και κάτω από αυτό υπάρχει ένας επιπλέον X πυκνωτής. Στο δεύτερο μέρος του transient φίλτρου, πάνω στην κεντρική πλακέτα βρίσκουμε 3 πηνία, 1 MOV και 1 X πυκνωτή. Δεν υπάρχουν Υ πυκνωτές εδώ αλλά σίγουρα το line filter στην AC υποδοχή διαθέτει.


Στο APFC υπάρχουν 4*SPW24N60C3 mosfets και μια δίοδος. Την εξομάλυνσης της τάσης, πριν τα main switchers, την έχουν αναλάβει 3 πυκνωτές της Matsushita/Panasonic (220μF, 400V, 85C).


Main switchers είναι δύο ζευγάρια mosfets της Toshiba (Κ20J60U) σε double forward τοπολογία το κάθε ζευγάρι. Ποιο κάτω συναντάμε 2 μετασχηματιστές σε σειρά και στη συνέχεια τα mosfets που αναλαμβάνουν την παραγωγή των +12V (8*FB3307).


Διακρίνονται τα δύο πηνία για το regulation των +12V καθώς και οι ηλεκτρολυτικοί της Chemi-Con για το φιλτράρισμα του ίδιου rail. Στο δευτερεύον όλοι οι πυκνωτές είναι 105C

Όλες τις προστασίες του PSU τις έχουν αναλάβει οι παρακάτω πλακέτες.


Σε αυτή την πλακέτα στεγάζεται και ο PWM controller, ένας Unitrode 28220



Σε αυτή την πλακέτα υπάρχει και το κύκλωμα ελέγχου του ανεμιστήρα

Τα 5V και 3.3V παράγονται από τα +12V με τη χρήση DC-DC converters. Και οι δύο DC-DC converters βρίσκονται πάνω στην modular πλακέτα, μια τακτική που χρησιμοποιεί και η Seasonic στα PSUs της σειράς X και αποσκοπεί στην ελαχιστοποίηση των απωλειών, λόγω της μη χρήσης καλωδιώσεων για την μεταφορά των 5V και 3.3V στην modular πλακέτα.


Ο κάθε DC-DC converter διαθέτει έναν ελεγκτή APW7073 και τρία APM2510N

Στο μπροστινό μέρος της modular πλακέτας βρίσκουμε μερικούς πολυμερικούς πυκνωτές, για τους DC-DC converters και δύο ηλεκτρολυτικούς, Chemi-Con, για το φιλτράρισμα των DC τάσεων των modular connectors

Η ποιότητα των κολλήσεων στην κεντρική πλακέτα σε μερικά σημεία κρίνεται μέτρια, στα υπόλοιπα είναι καλή.


Τελευταίος, όπως πάντα, ο ανεμιστήρας του PSU. Κατασκευαστής του είναι η Globefan. Τα κυριότερα χαρακτηριστικά του είναι τα εξής:


• 40.4dbA (max)
• 1800RPM (max)
• 95.8CFM (max)

Όλες οι μετρήσεις θα πραγματοποιηθούν με τη βοήθεια του Fagana ATE, του παλμογράφου DS1M12 (Stingray) της USB-Instruments, ενός θερμομέτρου που μπορεί να παρακολουθήσει 2 θερμοκρασίες ταυτόχρονα και έχει τη δυνατότητα καταγραφής των μέγιστων-μικρότερων τιμών, ενός Fluke 175, ενός επαγγελματικού power meter (Instek GPM-8212) και ενός ξύλινου κουτιού που παίζει το ρόλο του Hot Box.

Οι πρώτες δοκιμές θα μας δείξουν το πόσο σταθερές είναι οι τάσεις του ERV1250EGT (voltage regulation) και σε τι επίπεδα κυμαίνεται η αποδοτικότητά του (efficiency). Το φορτίο που θα δοκιμάσουμε αντιστοιχεί σε 20%, 40%, 50%, 60%, 80% και 100%, του συνολικού μέγιστου φορτίου που μπορεί να διαχειριστεί το PSU. Επίσης, θα γίνουν και δύο επιπλέον δοκιμές όπου πρώτα θα ζορίσουμε έντονα τα 3.3V και 5V rails και στα 12V το φορτίο θα είναι μόλις 2Α και μετέπειτα θα κάνουμε ακριβώς το αντίθετο, με το φορτίο στα 12V να αγγίζει το μέγιστο που μπορεί να διαχειριστεί το συγκεκριμένο rail.


Το efficiency κυμαίνεται σε πολύ υψηλά επίπεδα ακόμη και σε μεγάλες ambient θερμοκρασίες και με πλήρες φορτίο. Επίσης, ακόμη και στα test#6 και CL2 όπου το hot bοx είχε μετατραπεί σε φούρνο, ο ανεμιστήρας του PSU δεν έκανε ενοχλητικό θόρυβο, αντιθέτως θα μπορούσαμε να τον χαρακτηρίσουμε ήσυχο. Το voltage regulation τώρα δεν είναι και από τα καλύτερα που έχουμε δει. Ιδιαίτερα τα 3.3V παρουσιάζουν μεγάλη πτώση τάσης και πλησιάζουν επικίνδυνα το όριο στο test#6.

Στις επόμενες δοκιμές θα δούμε σε τι επίπεδα κυμαίνεται το efficiency του ERV1250EGT σε πολύ μικρά φορτία τα οποία είναι αρκετά μικρότερα από το 20% της συνολικής του ισχύς, το μικρότερο ποσοστό φορτίου δηλαδή που ορίζει το πρότυπο 80 Plus. Τα φορτία που θα δοκιμάσουμε είναι (περίπου) 40, 65 και 90W.


Όπως είναι φυσικό για ένα PSU με τόσο μεγάλη ισχύς, σε μικρά φορτία το efficiency δεν είναι και ότι καλύτερο. Μόνο στο test#3 το efficiency καταφέρνει και ξεπερνάει το 80%.

Στον πιο κάτω πίνακα παραθέτονται η κατανάλωση και οι τάσεις των rails όταν το PSU βρίσκεται σε κατάσταση idle (εν λειτουργία αλλά χωρίς φορτίο) καθώς και η κατανάλωση όταν το PSU βρίσκεται σε κατάσταση standby (χωρίς φορτίο στα 5VSB).


Σε idle η κατανάλωση του ERV1250EGT είναι αρκετά μικρή σε σχέση με αυτή των άλλον 1200W PSUs που δοκιμάσαμε πρόσφατα (Corsair AX1200, Antec HCP-1200). Σε standby όμως είναι αρκετά μεγάλη και δε συμμορφώνεται με την με την πιο πρόσφατη European ERP (Energy-Related Products) οδηγία, η οποία αναφέρει ότι σε standby mode η κατανάλωση δεν πρέπει να υπερβαίνει το 1W. Βέβαια η ανωτέρω οδηγία εκδόθηκε το 2010 και το ERV1250EGT βγήκε στην αγορά το 2009.

Ακολουθούν μερικά γραφήματα. Στο πρώτο διακρίνεται το efficiency του ERV1250EGT σε μικρά φορτία και σε φορτία αντίστοιχα του 20-100% (tests#1-6) της μέγιστης ισχύς του. Στα επόμενα 3 γραφήματα φαίνονται οι τάσεις των κύριων rails, που καταγράφηκαν στα tests#1-6 και στο τελευταίο γράφημα διαγράφεται η παρέκκλιση αυτών (σε ποσοστό %) σε σχέση με τις τιμές των τάσεων με φορτίο 60W (περίπου).


Efficiency & Voltage Regulation Charts
ERV1250EGT
EFFICIENCY
12V Rail Chart	5V Rail Chart
3.3V Rail Chart	Voltage Variations Chart

Στις παρακάτω δοκιμές θα δούμε την ανταπόκριση του PSU σε δύο διαφορετικά σενάρια. Στο πρώτο το PSU, ενώ λειτουργεί με 20% φορτίου, θα δεχτεί ένα απότομο load (10Α στα +12V, 5Α στα 5V και 6A/4A (20%/50% load) στα 3.3V) για 50ms. Στο δεύτερο σενάριο το PSU, ενώ θα λειτουργεί με 50% φορτίου, θα δεχτεί το ίδιο ακριβώς load για το ίδιο χρονικό διάστημα. Και στις δύο περιπτώσεις θα παρατηρήσουμε τις στιγμιαίες πτώσεις τάσης που θα παρατηρηθούν σε όλα τα rails του PSU (εκτός των -12V), με τη βοήθεια του Labjack και του παλμογράφου Stingray. Σε καμιά περίπτωση οι πτώσεις τάσης δεν πρέπει να υπερβαίνουν το 5%, σύμφωνα πάντα με το πρότυπο ATX. Εδώ να τονίσουμε ότι οι παραπάνω δοκιμές είναι πολύ σημαντικές, μιας και εξομοιώνουν τα απότομα φορτία που μπορεί να δεχτεί εν λειτουργία ένα PSU (π.χ. την απότομη λειτουργία σε 100% της VGA ή του επεξεργαστή ή και των δύο μαζί, την εκκίνηση μιας συστοιχίας raid κτλ.). Τις εν λόγω δοκιμές τις ονομάσαμε “Advanced Transient Tests” και τις θεωρούμε εξαιρετικά δύσκολες, ιδιαίτερα για τα PSUs με ισχύ μικρότερη των 500W.


Advanced Transient Response Charts
ERV1250EGT
20% load
Variation (Volts)	Rail Volts Before / After
50% load
Variation (Volts)	Rail Volts Before / After

Στις Advanced Transient δοκιμές το ERV1250EGT τα πήγε πολύ καλά. Οι πτώσεις τάσεις ήταν σχετικά μικρές και μόνο στις δοκιμές που ξεκινούν από 50% φορτίο τα 3.3V βγήκαν εκτός ορίων. Για το τελευταίο βέβαια δεν οφείλεται η πτώση τάσης (που δεν ήταν ιδιαίτερα μεγάλη) αλλά το voltage regulation που με 50% φορτίο διατηρεί την τάση του 3.3V rail αρκετά χαμηλά. Αν αυτή ήταν πιο κοντά στην κανονική τιμή της (τα 3.3V δηλαδή) τότε το συγκεκριμένο rail δε θα έβγαινε εκτός ορίων.

Ακολουθούν τα αντίστοιχα screenshots τα οποία πήραμε κατά τη διάρκεια των παραπάνω δοκιμών.


Advanced Transient Response Oscilloscope Screenshots
ERV1250EGT
20% Load
+12V	5V	3.3V
50% Load
+12V	5V	3.3V

Στις δοκιμές που ακολουθούν θα δούμε την ανταπόκριση (transient response) του PSU σε πιο απλά σενάρια μεταβολής του φορτίου, κατά την εκκίνηση (turn on) του PSU. Στην πρώτη δοκιμή θέτουμε εκτός ρεύματος το PSU (OFF), επιλέγουμε φορτίο 2Α στα 5VSB και του δίνουμε ρεύμα. Στη δεύτερη έχουμε το PSU σε standby, επιλέγουμε μέγιστο φορτίο για τα 12V και εκκινούμε το PSU. Στην τρίτη και τελευταία δοκιμή έχουμε εκτός ρεύματος το PSU (OFF), επιλέγουμε το μέγιστο φορτίο για τα 12V, ανοίγουμε το ρελέ εκκίνησης του PSU (στο Fagana) και δίνουμε ρεύμα στο PSU. Όπως επαναλαμβάνουμε σε κάθε παρουσίαση, το πρότυπο ATX προβλέπει ότι αιχμές (spikes) των rails κατά τη διάρκεια της διαδικασίας αυτής δεν πρέπει να ξεπερνούν το 10% της αρχικής τους τιμής (δηλ. για τα 12V είναι 13.2V και για τα 5V είναι 5.5V).


Transient Response Tests
ERV1250EGT
PSU OFF TO FULL 5VSB	STANDBY TO FULL 12V	PSU OFF TO FULL 12V

Η απόδοση και στις τρεις turn on transient δοκιμές που πραγματοποιήσαμε υπήρξε πολύ καλή, σχεδόν τέλεια. Αν δεν υπήρχαν τα ανεπαίσθητα spikes που μόλις διακρίνονται παραπάνω η λέξη σχεδόν θα είχε φυσικά παραληφθεί.

Στις επόμενες μετρήσεις θα δούμε τα επίπεδα ripple που υπάρχουν στις DC τάσεις του ERV1250EGT. Τα όρια είναι 120mV για τα +12V και 50mV για τα 5V και 3.3V.


To ripple μπορεί να μην κυμαίνεται σε τόσο χαμηλά επίπεδα όσο αυτά των HCP-1200 και AX1200, αλλά εντούτοις θεωρείται μικρό, δεδομένου κιόλας ότι στα tests #6 και CL2 (όπου σημειώνονται και οι υψηλότερες τιμές) "τραβάμε" από τα +12V κοντά στα 100A!

Ακολουθούν μερικά screenshots από τις μετρήσεις ripple.


Ripple Oscilloscope Screenshots
ERV1250EGT
Full Load
+12V	5V	3.3V

Το ERV1250EGT, μέχρι την έλευση των Modu87+ 1300 και 1500, αποτελεί το ισχυρότερο PSU της Enermax. Η ποιότητα κατασκευής του είναι εξαιρετική και οι επιδόσεις του κυμαίνονται σε πολύ υψηλά επίπεδα. Πιο αναλυτικά το efficiency, παρόλη την τεράστια ισχύ του, είναι πολύ υψηλό και το ripple καταφέρνει και διατηρείται σε χαμηλά επίπεδα, ακόμη και με φορτία μεγαλύτερα των 1200W και με ambient θερμοκρασίες που ξεπερνούν τους 40C. Κατά τη διάρκεια των δοκιμών το ERV1250EGT ανταποκρίθηκε άνετα σε φορτία κοντά στα 1300W, κάτι που δείχνει ότι ακόμη και με 4 hi-end VGAs συνδεδεμένες στους 8 PCIe connectors που διαθέτει, δεν πρόκειται να αντιμετωπίσει κανένα απολύτως πρόβλημα. Το πιο αξιοσημείωτο τώρα μειονέκτημα που εντοπίσαμε στο ERV1250EGT είναι το voltage regulation στα 3.3V, που πλησιάζει επικίνδυνα το όριο του 5%. Αν ήταν λίγο καλύτερο τότε ίσως να μην έβγαινε εκτός ορίων (το 3.3V rail) στο δεύτερο μέρος (50% load) των Advanced Transient Tests.

Συνοπτικά τα πλεονεκτήματα / μειονεκτήματα του ERV1250EGT της Enermax είναι τα παρακάτω:

Πλεονεκτήματα


• Άπλετη ισχύς
• Χαμηλό Ripple
• Υψηλό Efficiency
• Πολύ καλή απόδοση των +12V και 5V στις Advanced Transient δοκιμές
• Ήσυχη λειτουργία ακόμη και με >40C θερμοκρασία μέσα στο hot box (και πλήρες φορτίο)
• Πληθώρα καλωδιώσεων/connectors. Από τα λίγα PSUs που διαθέτουν 8 PCIe connectors

Μειονεκτήματα


• Τιμή
• Θα θέλαμε λίγο πιο σφιχτό voltage regulation στα 5V και 3.3V
• Η κατανάλωση σε stand by είναι διπλάσια από το όριο που θεσπίζει η Ευρωπαϊκή Κοινοτική οδηγία ERP (Energy-Related Products) (σημ. το ERV1250EGT κυκλοφόρησε το 2009 και η κοινοτική οδηγία βγήκε στις αρχές του 2010)
• Η πτώση τάσης των 3.3V στις Advanced Transient δοκιμές (με 50% συνολικό φορτίο) ξεπέρασε το όριο που προβλέπει το ATX πρότυπο

Δεδομένου όλων των παραπάνω, η βαθμολογία που αποσπά το ERV1250EGT είναι:


Εδώ τέλειωσε άλλο ένα PSU review. Ευχαριστούμε θερμά την Enermax για τη διάθεση του δείγματος.


Μπορεί να αργήσαμε λίγο αλλά τα καλά πράγματα πάντα αργούν να γίνουν. Μετά από πολύ κόπο, του PR manager του TheLab, καταφέραμε και έχουμε στα χέρια μας το καλύτερο PSU της Corsair, το AX1200, για μια δοκιμή επί ελληνικού εδάφους.

Ήρθε η ώρα να διαπιστώσουμε αν τα τόσο κολακευτικά λόγια που γράφτηκαν από διάφορους reviewers του εξωτερικού αληθεύουν και το πιο σημαντικό, αν το AX1200 μπορεί να αντιμετωπίσει, στα ίσα, τον άλλο διεκδικητή του θρόνου, το Antec HCP-1200. Βλέπετε μέχρι την έλευση του Seasonic X-1200 και των καινούριων Enermax τα δύο παραπάνω PSUs παίζουν μόνα τους στην αρένα.


Τα κύρια χαρακτηριστικά του AX1200 παραθέτονται στον παρακάτω πίνακα.


To OCP (Over Current Protection) δεν υπάρχει στις προστασίες του PSU και πώς να υπάρχει βέβαια όταν τα +12V μπορούν να δώσουν άνω των 100Α ισχύ! Αυτό που μας προβλημάτισε πάντως ήταν η απουσία του OTP (Over Temperature Protection). Δηλαδή οι μηχανικοί της Corsair είναι τόσο σίγουροι ότι το PSU τους δεν πρόκειται να ζοριστεί ποτέ τόσο άγρια, ώστε να σηκώσει επικίνδυνες θερμοκρασίες;

Ο επόμενος πίνακας παρουσιάζει όλες τις καλωδιώσεις του AX1200.


Υπάρχουν άφθονοι connectors για να τροφοδοτήσουν ότι και αν διαθέτει ο μελλοντικός κάτοχός του. Το μόνο πους μας προβλημάτισε (λίγο είναι η αλήθεια) είναι ότι στις SATA καλωδιώσεις η απόσταση μεταξύ των SATA connectors είναι σχετικά μικρή (90mm αντί για 150mm που είναι το σύνηθες). Κάτι παρόμοιο, αλλά ευτυχώς σε μικρότερο βαθμό, ισχύει και για τις καλωδιώσεις των 4pin connectors.

Ο τελευταίος πίνακας παρουσιάζει τις δυνατότητες των επιμέρους rails του AX1200.


Υπάρχει ένα και μόνο (πανίσχυρο) +12V rail το οποίο μπορεί να δώσει το σύνολο της ισχύς του PSU, κάτι που οφείλεται στη χρήση DC-DC converters για την παραγωγή των 5 και 3.3V rails.

Η συσκευασία του AX1200 είναι παρόμοια με αυτή του AX850.


Ανοίγοντας τη συσκευασία αντικρύζουμε πρώτο πρώτο το εγχειρίδιο για τους reviewers.


Παρακάτω φαίνονται τα περιεχόμενα της συσκευασίας. Το AX1200, όπως γίνεται με όλα τα ακριβά PSUs, φυλάσσετε μέσα σε μια υφασμάτινη θήκη. Υπάρχει άλλη μια θήκη για τις καλωδιώσεις, μερικά δεματικά και βίδες και φυσικά ένα εγχειρίδιο χρήσης, το οποίο είναι κοινό για τα τρία μέλη της σειράς ΑΧ (750, 850 και 1200).


Οι καλωδιώσεις είναι πάρα πολλές και θα ικανοποιήσουν όλους τους μελλοντικούς αγοραστές. Όπως μπορείτε να διακρίνετε από την παρακάτω φωτογραφία οι καλωδιώσεις για τη σύνδεση των περιφερειακών συσκευών (SATA, 4pin και floppy) είναι flat, κάτι που θα βολέψει πάρα πολύ στην τακτοποίησή τους μέσα στο κουτί.


Ας δούμε τώρα και μερικές φωτογραφίες από το AX1200.


Οι διαστάσεις του AX1200 κάθε άλλο παρά μικρές μπορούν να χαρακτηριστούν



Κοντινό στην ταμπέλα (με τα power specifications) που υπάρχει πάνω στο PSU

Στην περίπτωση του AX1200 η Corsair απαρνήθηκε τους παραδοσιακούς OEM που χρησιμοποιεί (Seasonic και CWT) και επέλεξε μια σχετικά άγνωστη (στον χώρο των PSUs) εταιρία, την Flextronics. Οι φήμες λένε ότι η Corsair δεν ήθελε να περιμένει πολύ και μιας και το X-1200 της Seasonic αργεί γι' αυτό και αναγκάστηκε να αναθέσει το AX1200 σε άλλον OEM (ενώ τα ΑΧ850 και 750 έχουν ως OEM την Seasonic).

Η σχεδίαση που επέλεξε η Flextronics είναι διαφορετική από οτιδήποτε έχουμε δει μέχρι στιγμής.


H AC υποδοχή του PSU ενσωματώνει ένα line filter που περιέχει όλα τα απαραίτητα που βρίσκουμε σε ένα transient φίλτρο. Πάνω στην κεντρική πλακέτα υπάρχει η συνέχεια του transient φίλτρου με 2 πηνία, ένα MOV, 4Υ και 2Χ πυκνωτές. Πριν το PFC υπάρχει επιπλέον και ένας ρελές, ο οποίος κόβει εντελώς την παροχή ρεύματος προς αυτό όταν το PSU βρίσκεται σε stand by, περιορίζοντας έτσι την κατανάλωση.


Δίπλα στο τεράστιο πηνίο του APFC υπάρχει η πλακέτα που στεγάζει το κύκλωμα των 5VSB, καθώς και το κύκλωμα ελέγχου του ανεμιστήρα του PSU.


Οι δύο πυκνωτές εξομάλυνσης του APFC είναι της Matsushita (νυν Panasonic) με τα εξής χαρακτηριστικά: 470μF, 420V, 105C.


Στη συνέχεια συναντάμε τα main switchers, δύο ζευγάρια 6R125P. Για την παραγωγή των +12V το κάθε ζευγάρι των 6R125P συνδέεται με ένα μετασχηματιστή, του οποίου η έξοδος οδηγεί σε ένα VRM (Voltage Regulation Module). Έτσι υπάρχουν 2 μετασχηματιστές και 2 VRMs για το regulation των +12V, σε μια διάταξη η οποία ονομάζεται Quasi-Resonant Converter.


Τα δύο VRMs και οι δύο μετασχηματιστές για το regulation των +12V

Από τα +12V παράγονται τα 5 και 3.3V με τη χρήση δύο DC-DC converters. Στον κάθε converter υπάρχει ένας PWM ελεγκτής (1587A), ένα ζευγάρι K0394 mosfets και ένα ζευγάρι K0391.


H πίσω πλευρά της πλακέτας των 3.3V



Το μπροστινό μέρος της πλακέτας των 3.3V



Στο κάτω μέρος της φωτογραφίας διακρίνεται η πλακέτα των 5V (ξεχωρίζει από το πηνίο που υπάρχει πάνω της) και η πλακέτα ακριβώς από πάνω της, φιλοξενεί ένα ολοκληρωμένο Weltrend WT7527S για τον έλεγχο ενός μέρους των προστασιών του PSU

Η modular πλακέτα συνδέεται με την κεντρική με αρκετές (μεγάλης διαμέτρου) καλωδιώσεις και η ποιότητα των κολλήσεων της κυμαίνεται σε πολύ υψηλά επίπεδα. Στο πίσω μέρος της βρίσκουμε πολλούς smd πυκνωτές και στο μπροστινό υπάρχουν 2 high-tech πυκνωτές.


Οι ευμεγέθης μεταλλικές λωρίδες που διακρίνονται, παίζουν το ρόλο αγωγών για την μεταφορά των DC τάσεων προς τα αντίστοιχα pins

Στο σημείο της κεντρικής πλακέτας, όπου καλωδιώσεις φεύγουν προς την modular για την έξοδο των αντίστοιχων τάσεων, βρίσκουμε μερικά shunts (αντιστάσεις που χρησιμοποιούνται για την μέτρηση των Amps. Αποτελούν βασικό μέρος του κυκλώματος προστασίας OCP - Over Current Protection). Αυτό σημαίνει ότι έχει προνοηθεί η μελλοντική υλοποίηση πολλαπλών virtual +12V rails.


Στο δεξί μέρος της φωτογραφίας διακρίνονται τα 7 shunts

Η ποιότητα των κολλήσεων είναι από τις καλύτερες που έχουμε δει μέχρι στιγμής. Επίσης, σε γενικές γραμμές η κατασκευή του AX1200 είναι πολύ προσεγμένη και έχει δοθεί σημασία στην κάθε λεπτομέρεια. Η Flextronics έκανε πάρα πολύ καλή δουλειά τελικά.


Όπως πάντα, τελευταίο αφήσαμε τον ανεμιστήρα που ψύχει το εσωτερικό του PSU. Πρόκειται για έναν Yate Loon (D14BH-12) ο οποίος μπορεί να γυρίσει μέχρι τις 2800RPM με 140CFM απόδοση και θόρυβο 48.5 dB.


Όλες οι μετρήσεις θα πραγματοποιηθούν με τη βοήθεια του Fagana ATE, του παλμογράφου DS1M12 (Stingray) της USB-Instruments, ενός θερμομέτρου που μπορεί να παρακολουθήσει 2 θερμοκρασίες ταυτόχρονα και έχει τη δυνατότητα καταγραφής των μέγιστων-μικρότερων τιμών, ενός Fluke 175, ενός επαγγελματικού power meter (Instek GPM-8212) και ενός ξύλινου κουτιού που παίζει το ρόλο του Hot Box.

Οι πρώτες δοκιμές θα μας δείξουν το πόσο σταθερές είναι οι τάσεις του AX1200 (voltage regulation) και σε τι επίπεδα κυμαίνεται η αποδοτικότητά του (efficiency). Το φορτίο που θα δοκιμάσουμε αντιστοιχεί σε 20%, 40%, 50%, 60%, 80% και 100%, του συνολικού μέγιστου φορτίου που μπορεί να διαχειριστεί το PSU. Επίσης, θα γίνουν και δύο επιπλέον δοκιμές όπου πρώτα θα ζορίσουμε έντονα τα 3.3V και 5V rails και στα 12V το φορτίο θα είναι μόλις 2Α και μετέπειτα θα κάνουμε ακριβώς το αντίθετο, με το φορτίο στα 12V να αγγίζει το μέγιστο που μπορεί να διαχειριστεί το συγκεκριμένο rail.


Το efficiency είναι από τα καλύτερα που έχουμε δει με 7 από τις 8 μετρήσεις να βρίσκονται πάνω από το 90% και 4 από τις 8 πάνω από το 91%! Όσον αφορά το voltage regulation τώρα, από τα +12V και τα 5V μείναμε ευχαριστημένοι αλλά από τα 3.3V θα θέλαμε πιο σφιχτό voltage regulation, ιδιαίτερα σε ένα PSU αυτής της κατηγορίας (και τιμής).

Στις επόμενες δοκιμές θα δούμε σε τι επίπεδα κυμαίνεται το efficiency του AX1200 σε πολύ μικρά φορτία τα οποία είναι αρκετά μικρότερα από το 20% της συνολικής του ισχύς, το μικρότερο ποσοστό φορτίου δηλαδή που ορίζει το πρότυπο 80 Plus. Τα φορτία που θα δοκιμάσουμε είναι (περίπου) 40, 65 και 90W.


Δυστυχώς το efficiency του AX1200 σε μικρά φορτία είναι ψιλό-απογοητευτικό και δε συμβαδίζει καθόλου με το efficiency που μετρήσαμε με φορτία 20-100% της ισχύς του (δεν περιμέναμε βέβαια και κάτι καλύτερο από ένα 1200αρι PSU, μιας και σε αυτές τις μετρήσεις και το HCP-1200 της Antec είχε αντίστοιχα χαμηλό efficiency). Στο test#1 το efficiency πέφτει κάτω από το 70% και με μόλις 24W φορτίο παραπάνω, στο test#2, σκαρφαλώνει στο 75.69%. Στο test#3 τα πράγματα αρχίζουν και βελτιώνονται κάπως και το efficiency ξεπερνά το όριο του 80%.

Στον πιο κάτω πίνακα παραθέτονται η κατανάλωση και οι τάσεις των rails όταν το PSU βρίσκεται σε κατάσταση idle (εν λειτουργία αλλά χωρίς φορτίο) καθώς και η κατανάλωση όταν το PSU βρίσκεται σε κατάσταση standby (χωρίς φορτίο στα 5VSB).


Όπως είναι φυσικό για ένα PSU των 1200W, σε idle η κατανάλωση είναι αυξημένη (αν και μικρότερη από το HCP-1200). Σε stand by τώρα η κατανάλωση αγγίζει τα 0.5W και συμμορφώνεται με την πιο πρόσφατη European ERP (Energy-Related Products) οδηγία.

Ακολουθούν μερικά γραφήματα. Στο πρώτο διακρίνεται το efficiency του AX1200 σε μικρά φορτία και σε φορτία αντίστοιχα του 20-100% (tests#1-6) της μέγιστης ισχύς του. Στα επόμενα 3 γραφήματα φαίνονται οι τάσεις των κύριων rails, που καταγράφηκαν στα tests#1-6 και στο τελευταίο γράφημα διαγράφεται η παρέκκλιση αυτών (σε ποσοστό %) σε σχέση με τις τιμές των τάσεων με φορτίο 64W (περίπου).


Efficiency & Voltage Regulation Charts
AX1200
EFFICIENCY
12V Rail Chart	5V Rail Chart
3.3V Rail Chart	Voltage Variations Chart

Στις παρακάτω δοκιμές θα δούμε την ανταπόκριση του PSU σε δύο διαφορετικά σενάρια. Στο πρώτο το PSU, ενώ λειτουργεί με 20% φορτίου, θα δεχτεί ένα απότομο load (10Α στα +12V, 5Α στα 5V και 6A/4A (20%/50% load) στα 3.3V) για 50ms. Στο δεύτερο σενάριο το PSU, ενώ θα λειτουργεί με 50% φορτίου, θα δεχτεί το ίδιο ακριβώς load για το ίδιο χρονικό διάστημα. Και στις δύο περιπτώσεις θα παρατηρήσουμε τις στιγμιαίες πτώσεις τάσης που θα παρατηρηθούν σε όλα τα rails του PSU (εκτός των -12V), με τη βοήθεια του Labjack και του παλμογράφου Stingray. Σε καμιά περίπτωση οι πτώσεις τάσης δεν πρέπει να υπερβαίνουν το 5%, σύμφωνα πάντα με το πρότυπο ATX. Εδώ να τονίσουμε ότι οι παραπάνω δοκιμές είναι πολύ σημαντικές, μιας και εξομοιώνουν τα απότομα φορτία που μπορεί να δεχτεί εν λειτουργία ένα PSU (π.χ. την απότομη λειτουργία σε 100% της VGA ή του επεξεργαστή ή και των δύο μαζί, την εκκίνηση μιας συστοιχίας raid κτλ.). Τις εν λόγω δοκιμές τις ονομάσαμε “Advanced Transient Tests” και τις θεωρούμε εξαιρετικά δύσκολες, ιδιαίτερα για τα PSUs με ισχύ μικρότερη των 500W.


Advanced Transient Response Charts
AX1200
20% load
Variation (Volts)	Rail Volts Before / After
50% load
Variation (Volts)	Rail Volts Before / After

Οι advanced transient δοκιμές έδειξαν ότι το AX1200 δεν αντιμετωπίζει σωστά στις απότομες μεταβολές του φορτίου. Πιο συγκεκριμένα στα 5 και 3.3V rails υπάρχει πρόβλημα, μιας και οι τάσεις των συγκεκριμένων rails πέφτουν (και μάλιστα κατά πολύ) εκτός ορίων. Όσες φορές και αν τρέξαμε τις παραπάνω δοκιμές τα αποτελέσματα ήταν το ίδιο άσχημα. Μόνο τα +12V καταφέρνουν να κρατηθούν εντός ορίων στις εν λόγω δοκιμές, αν και η πτώση τάσης με 50% φορτίο ήταν πολύ μεγάλη, δεδομένου κιόλας ότι μιλάμε για ένα πανίσχυρο PSU που η μέγιστη ισχύς του ξεπερνάει τα 1200W. Εν κατακλείδι περιμέναμε πολλά περισσότερα από το AX1200 σε αυτές τις δοκιμές.

Ακολουθούν τα αντίστοιχα screenshots τα οποία πήραμε κατά τη διάρκεια των παραπάνω δοκιμών.


Advanced Transient Response Oscilloscope Screenshots
AX1200
20% Load
+12V	5V	3.3V
50% Load
+12V	5V	3.3V

Στις δοκιμές που ακολουθούν θα δούμε την ανταπόκριση (transient response) του PSU σε πιο απλά σενάρια μεταβολής του φορτίου, κατά την εκκίνηση (turn on) του PSU. Στην πρώτη δοκιμή θέτουμε εκτός ρεύματος το PSU (OFF), επιλέγουμε φορτίο 2Α στα 5VSB και του δίνουμε ρεύμα. Στη δεύτερη έχουμε το PSU σε standby, επιλέγουμε μέγιστο φορτίο για τα 12V και εκκινούμε το PSU. Στην τρίτη και τελευταία δοκιμή έχουμε εκτός ρεύματος το PSU (OFF), επιλέγουμε το μέγιστο φορτίο για τα 12V, ανοίγουμε το ρελέ εκκίνησης του PSU (στο Fagana) και δίνουμε ρεύμα στο PSU. Όπως επαναλαμβάνουμε σε κάθε παρουσίαση, το πρότυπο ATX προβλέπει ότι αιχμές (spikes) των rails κατά τη διάρκεια της διαδικασίας αυτής δεν πρέπει να ξεπερνούν το 10% της αρχικής τους τιμής (δηλ. για τα 12V είναι 13.2V και για τα 5V είναι 5.5V).


Transient Response Tests
AX1200
PSU OFF TO FULL 5VSB	STANDBY TO FULL 12V	PSU OFF TO FULL 12V

Στις turn on transient δοκιμές το AX1200 τα πήγε πολύ καλά, με μία μόνο πολύ μικρή αιχμή στα 5VSB. Αν συγκρίνετε τώρα τα αποτελέσματα των advanced transient δοκιμών και των turn on θα δείτε ότι είναι μέρα με τη νύχτα. Αυτό δείχνει ότι ένα PSU μπορεί να τα πάει πολύ καλά στις τελευταίες δοκιμές αλλά να πατώσει στις πρώτες. Κάτι που δείχνει το πόσο μεγάλη σημασία έχει η υλοποίηση των advanced transient δοκιμών μιας και εκεί φαίνεται, σε πολύ πιο ρεαλιστικά σενάρια, η πραγματική συμπεριφορά του PSU σε απότομες μεταβολές του φορτίου.

Στις επόμενες μετρήσεις θα δούμε τα επίπεδα ripple που υπάρχουν στις DC τάσεις του AX1200. Τα όρια είναι 120mV για τα +12V και 50mV για τα 5V και 3.3V.


To ripple, στα κύρια rails του AX1200, λάμπει δια της απουσίας του. Σε αυτό τον τομέα η Flextronics (ΟΕΜ του AX1200) έκανε πραγματικά πολύ καλή δουλειά, η οποία κοντράρει στα ίσα τις κορυφαίες υλοποιήσεις της Seasonic και της Delta.

Ακολουθούν μερικά screenshots από τις μετρήσεις ripple.


Ripple Oscilloscope Screenshots
AX1200
Full Load
+12V	5V	3.3V

Το Corsair ΑΧ1200 αποτελεί το ισχυρότερο PSU της Corsair και ταυτόχρονα είναι ένα από τα πιο ακριβά τροφοδοτικά που κυκλοφορούν, σήμερα, στην αγορά. Ουσιαστικά ο μόνος αντίπαλος του στην Gold κατηγορία είναι το Antec HCP-1200 και μαζί με αυτό διεκδικούν τον τίτλο του καλύτερου PSU που κυκλοφορεί στην αγορά, αυτή την εποχή τουλάχιστον. Η απόδοση του σε γενικές γραμμές μας ικανοποίησε, ιδιαίτερα όσον αφορά τους τομείς του efficiency και του ripple. Επίσης, μείναμε ικανοποιημένοι και από την πληθώρα των ποιοτικών καλωδιώσεων/connectors που συνοδεύουν το PSU. Αυτό τώρα που μας προβλημάτισε δεν είναι το όχι και τόσο καλό voltage regulation στα 3.3V (που μπορεί να βρίσκεται εντός του 5% variation που προβλέπει το πρότυπο ATX αλλά είναι αρκετά πάνω από το 3%, που συνήθως έχουν τα υψηλής απόδοσης PSUs), αλλά η κακή απόδοση στα advanced transient tests. Εκεί, όλα τα κύρια rails σημείωσαν πολύ μεγάλες πτώσεις τάσεις με αποκορύφωμα τα 5 και 3.3V rails που βγήκαν εκτός ορίων σε όλες τις δοκιμές που πραγματοποιήσαμε.

Δεδομένου λοιπόν του ότι τα 3.3V δεν κατάφεραν να μείνουν εντός του 3% όσον αφορά το voltage regulation και κυρίως λόγο της κακής απόδοσης στα advanced transient tests το στέμμα πάει στο HCP-1200. Αυτό βέβαια δε σημαίνει ότι το AX1200 είναι κακό PSU, κάθε άλλο μάλιστα, απλά το HCP-1200 προσφέρει ακόμη καλύτερες επιδόσεις.

Συνοπτικά τα πλεονεκτήματα / μειονεκτήματα του AX1200 της Corsair είναι τα παρακάτω:

Πλεονεκτήματα


• Ένα από τα λίγα PSUs που μπορούν να τροφοδοτήσουν τα +12V με πάνω από 100A!
• Υψηλό efficiency (20-100% load)
• Πληθώρα (fully sleeved) καλωδιώσεων και connectors. Επίσης οι περιφερειακές καλωδιώσεις είναι flat για καλύτερο cable management
• Πολύ μικρό ripple
• Πολύ καλή απόδοση στις turn on transient δοκιμές

Μειονεκτήματα


• Τιμή
• Κακή απόδοση στις advanced transient δοκιμές
• H απόσταση μεταξύ των SATA connectors είναι σχετικά μικρή (90mm αντί για 150mm που είναι συνήθως)
• Θα θέλαμε λίγο πιο σφιχτό voltage regulation στα 3.3V

Δεδομένου όλων των παραπάνω, η βαθμολογία που αποσπά το AX1200 είναι:


Εδώ τέλειωσε άλλο ένα PSU review. Ευχαριστούμε θερμά την Corsair για τη διάθεση (έστω και καθυστερημένα) του δείγματος.


Σε προηγούμενη παρουσίαση είχαμε δοκιμάσει το, καινούριο, κορυφαίο PSU της Antec, το HCP-1200. Πέραν όμως από την κορυφαία και πανάκριβη σειρά HCP (High Current Pro) η Antec διαθέτει και άλλες, οικονομικότερες, σειρές PSUs και μία από αυτές είναι και η True Power New, η οποία στοχεύει σε χρήστες που θέλουν ένα ποιοτικό μεσαίας ισχύος, PSU. Για τους χρήστες της ίδιας (ίσως και λίγο μεγαλύτερης) κατηγορίας τώρα κυκλοφόρησε πρόσφατα ακόμη μια σειρά PSUs από την Antec, η High Current Gamer (HCG), αλλά περισσότερα για αυτή σε επόμενο επεισόδιο..

Στη σημερινή παρουσίαση λοιπόν θα δούμε τα Antec TP-750 και 650. Αν και οικονομικά (τουλάχιστον στο εξωτερικό) μοντέλα δεν έχουν να ζηλέψουν σχεδόν τίποτα από τα μεγαλύτερα (και ακριβότερα) αδελφάκια τους μιας και διαθέτουν Ιαπωνικής κατασκευής πυκνωτές (και ανεμιστήρα επίσης), DC-DC μετατροπείς για αυξημένο efficiency και semi-modular σχεδίαση. Όσον αφορά το efficiency τους τώρα, αυτό κυμαίνεται στα επίπεδα του 80Plus Bronze.

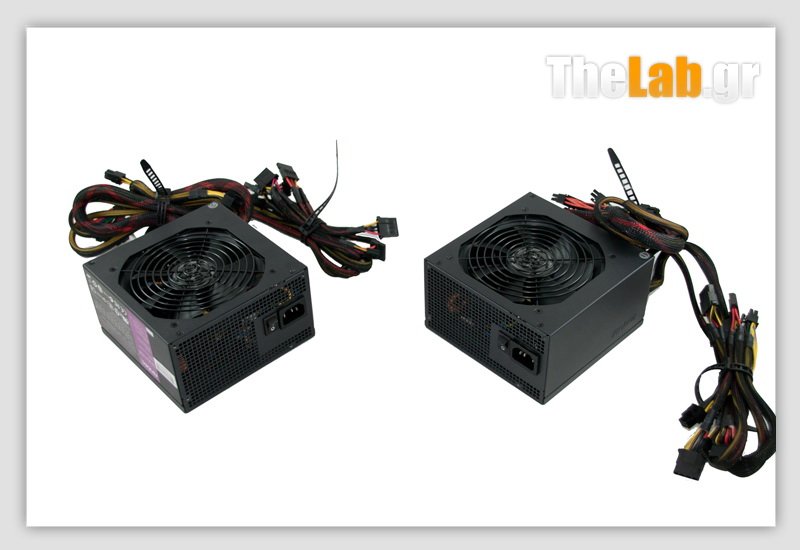

Αριστερά το TP-750, δεξιά το 650

Τα κύρια χαρακτηριστικά των δύο True Power παραθέτονται στον παρακάτω πίνακα.


Όπως βλέπετε, τα δύο μεγαλύτερα μέλη της σειράς TP έχουν παρόμοιες τιμές, κάνοντας έτσι την επιλογή δύσκολη.

Ο επόμενος πίνακας παρουσιάζει όλες τις καλωδιώσεις των PSUs.


Οι σταθερές (captive) καλωδιώσεις είναι πολλές και οι modular (αφαιρούμενες) αρκετά λιγότερες. Θα προτιμούσαμε φυσικά το αντίθετο.

Οι δύο τελευταίοι πίνακες παρουσιάζουν τις δυνατότητες των επιμέρους rails των PSUs.


Και τα δύο PSUs έρχονται μέσα σε παρόμοιες συσκευασίες, με τη μόνη διαφορά να εντοπίζεται στον αριθμό των αναγραφόμενων Watts.


Στην παρακάτω φωτογραφία διακρίνονται τα παρελκόμενα του TP-750. Οι διαφορές με το TP-650 εστιάζονται μόνο στις modular καλωδιώσεις (δείτε τον αντίστοιχο πίνακα στα χαρακτηριστικά των PSUs). Επίσης, προς έκπληξη μας δεν υπήρχε ούτε μια δέστρα καλωδίων μέσα στη συσκευασία (ούτε καν ένα-δύο απλά δεματικά).


Το εγχειρίδιο χρήσης του TP-750

Ακολουθούν μερικές φωτογραφίες των TP-750/650.


Οι modular υποδοχές του TP-750. Στις κόκκινες συνδέονται οι PCIe καλωδιώσεις. Στο TP-650 μόνο η μία χρησιμοποιείται (αλλά το καλώδιο διαθέτει 2 PCIe connectors)



Τα δύο PSUs πλάι πλάι. Μόνο το χρώμα της ταμπέλας των χαρακτηριστικών τους αλλάζει (μωβ για το TP-750, μπλε για το TP-650)

Για τη σειρά True Power New, η Antec επέλεξε ως OEM τη γνωστή Seasonic. Μια επιλογή που τελικά αποδείχτηκε πολύ σωστή, όπως θα διαπιστώσετε και από τα αποτελέσματα των δοκιμών. Στις φωτογραφίες που ακολουθούν ποζάρει το TP-650 και όπου υπάρχει διαφορά με το TP-750 αυτή αναφέρεται.


Το transient φίλτρο, ως συνήθως, ξεκινά ακριβώς μετά την υποδοχή του AC ρεύματος. Εκεί βρίσκουμε μια πλακέτα η οποία στεγάζει 4Y, 1X πυκνωτές και 1 πηνίο. Στη συνέχεια του transient φίλτρου, πάνω στην κεντρική πλακέτα, υπάρχουν ακόμη 2 πηνία, 2Υ και 1Χ πυκνωτές και 1 MOV. Υπερπλήρες το transient stage.


Δίπλα ακριβώς στο transient φίλτρο (στα αριστερά) υπάρχουν οι δύο γέφυρες ανόρθωσης (2*GBU606) και το APFC. Στο TP-750 οι γέφυρες ανόρθωσης είναι 2*GBU806

Ο κύριος πυκνωτής εξομάλυνσης του PFC είναι ένας Nippon Chemi-Con (470μF, 420V, SMQ, 85C). Στο TP-750 η χωρητικότητα του αντίστοιχου πυκνωτή είναι 560μF.


Δίπλα στον πυκνωτή του PFC υπάρχουν δύο κάθετες πλακέτες. Η μία φιλοξενεί τον ελεγκτή PFC/PWM (CM6802BHG) και η άλλη ένα ολοκληρωμένο PS232 για τις προστασίες του PSU

Για το APFC χρησιμοποιούνται 2 mosfets (24Ν60C3) και ως main switchers δύο ακόμη 24Ν60C3. Στο TP-750 τώρα, στο APFC χρησιμοποιούνται δύο 35N60C3 και σαν main switchers τα ίδια mosfets με το 650 (2*24Ν60C3).


Στο δευτερεύων στάδιο, την παραγωγή των +12V την έχουν αναλάβει τρία SBRs (Schottky Barrier Rectifiers) τύπου SBR40U45CT. Τα 5 και 3.3V παράγονται από τα +12V με τη χρήση DC-DC converters.


Τα 2 SBRs βρίσκονται στο μπροστινό μέρος της ψύκτρας

Το 3o SBR βρίσκεται μόνο του στο πίσω μέρος της ψύκτρας

Σε αυτή την πλακέτα βρίσκονται οι DC-DC converters που παράγουν τα 5 και 3.3V

Στο δευτερεύων μέρος όλοι οι πυκνωτές που χρησιμοποιούνται είναι της Nippon Chemi-Con (105C). Και στην modular πλακέτα υπάρχουν μερικοί ηλεκτρολυτικοί της Nippon.


Η ποιότητα των κολλήσεων είναι αρκετά καλή. Βέβαια έχουμε δει και καλύτερες από τη Seasonic αλλά σε πολύ πιο ακριβά PSUs της.


O ανεμιστήρας που ψύχει τα True Power New κατασκευάζεται από την Adda (AD1212HB-A7BGL).


Όλες οι μετρήσεις θα πραγματοποιηθούν με τη βοήθεια του Fagana ATE, του παλμογράφου DS1M12 (Stingray) της USB-Instruments, ενός θερμομέτρου που μπορεί να παρακολουθήσει 2 θερμοκρασίες ταυτόχρονα και έχει τη δυνατότητα καταγραφής των μέγιστων-μικρότερων τιμών, ενός Fluke 175, ενός επαγγελματικού power meter (Instek GPM-8212) και ενός ξύλινου κουτιού που παίζει το ρόλο του Hot Box.

Οι πρώτες δοκιμές θα μας δείξουν το πόσο σταθερές είναι οι τάσεις των PSUs (voltage regulation) και σε τι επίπεδα κυμαίνεται η αποδοτικότητά τους (efficiency). Το φορτίο που θα δοκιμάσουμε αντιστοιχεί σε 20%, 40%, 50%, 60%, 80% και 100%, του συνολικού μέγιστου φορτίου που μπορεί να διαχειριστεί το κάθε PSU. Επίσης, θα γίνουν και δύο επιπλέον δοκιμές όπου πρώτα θα ζορίσουμε έντονα τα 3.3V και 5V rails και στα 12V το φορτίο θα είναι μόλις 2Α και μετέπειτα θα κάνουμε ακριβώς το αντίθετο, με το φορτίο στα 12V να αγγίζει το μέγιστο που μπορεί να διαχειριστεί το συγκεκριμένο rail.


Το efficiency των PSUs, δεδομένης και της κατηγορίας τους (80Plus Bronze), είναι πολύ υψηλό. Επίσης, το voltage regulation στο TP-750 στα +12V είναι αρκετά καλό, στα 5V καλό και στα 3.3V ικανοποιητικό. Στο TP-650 το voltage regulation είναι λίγο πιο χαλαρό, κυρίως στα 5 και 3.3V rails.

Στις επόμενες δοκιμές θα δούμε σε τι επίπεδα κυμαίνεται το efficiency των PSUs σε πολύ μικρά φορτία τα οποία είναι αρκετά μικρότερα από το 20% της συνολικής τους ισχύς, το μικρότερο ποσοστό φορτίου δηλαδή που ορίζει το πρότυπο 80 Plus. Τα φορτία που θα δοκιμάσουμε είναι (περίπου) 40, 65 και 90W.


Σε πολύ μικρά φορτία το efficiency των PSUs κυμαίνεται σε παραπλήσια και ικανοποιητικά επίπεδα. Στα δύο πρώτα τεστ οι διαφορές μεταξύ των TP-750 και TP-650 είναι μηδαμινές, αλλά στο 3ο τεστ το τελευταίο PSU παίρνει το προβάδισμα. Κάτι λογικό, δεδομένου ότι η μέγιστη ισχύς του είναι μικρότερη οπότε και στο test#3 πλησιάζει το 20% της μέγιστης ισχύς του, όπου και έχει ρυθμιστεί να αποδίδει υψηλό efficiency.

Στον πιο κάτω πίνακα παραθέτονται η κατανάλωση και οι τάσεις των rails όταν τα PSUs βρίσκονται σε κατάσταση idle (εν λειτουργία αλλά χωρίς φορτίο) καθώς και η κατανάλωση όταν τα PSUs βρίσκονται σε κατάσταση standby (χωρίς φορτίο στα 5VSB).


Σε idle και τα δύο PSUs παρουσιάζουν μικρή κατανάλωση. Όσον αφορά τώρα την κατανάλωση σε standby mode αυτή υπακούει στην πρόσφατη European ERP (Energy-Related Products) οδηγία η οποία αναφέρει ότι μέχρι και το 2013 οι υπολογιστές (δηλαδή τα τροφοδοτικά τους) δε θα πρέπει να καταναλώνουν παραπάνω από 1W σε STB mode. Εδώ να σημειώσουμε ότι από το 2013 και μετά το όριο πέφτει στα 0.5W, αλλά και πάλι τα True Power New δεν έχουν πρόβλημα.

Ακολουθούν μερικά γραφήματα. Στο πρώτο διακρίνεται το efficiency του εκάστοτε PSU σε μικρά φορτία και σε φορτία αντίστοιχα του 20-100% (tests#1-6) της μέγιστης ισχύς του. Στα επόμενα 3 γραφήματα φαίνονται οι τάσεις των κύριων rails, που καταγράφηκαν στα tests#1-6 και στο τελευταίο γράφημα διαγράφεται η παρέκκλιση αυτών (σε ποσοστό %) σε σχέση με τις τιμές των τάσεων με φορτίο 60W (περίπου).


Efficiency & Voltage Regulation Charts
TP-750
EFFICIENCY
12V Rail Chart	5V Rail Chart
3.3V Rail Chart	Voltage Variations Chart
TP-650
EFFICIENCY
12V Rail Chart	5V Rail Chart
3.3V Rail Chart	Voltage Variations Chart

Στις παρακάτω δοκιμές θα δούμε την ανταπόκριση του κάθε PSU σε δύο διαφορετικά σενάρια. Στο πρώτο το PSU, ενώ λειτουργεί με 20% φορτίου, θα δεχτεί ένα απότομο load (10Α στα +12V, 5Α στα 5V και 6A/4A (20%/50% load) στα 3.3V) για 50ms. Στο δεύτερο σενάριο το PSU, ενώ θα λειτουργεί με 50% φορτίου, θα δεχτεί το ίδιο ακριβώς load για το ίδιο χρονικό διάστημα. Και στις δύο περιπτώσεις θα παρατηρήσουμε τις στιγμιαίες πτώσεις τάσης που θα παρατηρηθούν σε όλα τα rails του PSU (εκτός των -12V), με τη βοήθεια του Labjack και του παλμογράφου Stingray. Σε καμιά περίπτωση οι πτώσεις τάσης δεν πρέπει να υπερβαίνουν το 5%, σύμφωνα πάντα με το πρότυπο ATX. Εδώ να τονίσουμε ότι οι παραπάνω δοκιμές είναι πολύ σημαντικές, μιας και εξομοιώνουν τα απότομα φορτία που μπορεί να δεχτεί εν λειτουργία ένα PSU (π.χ. την απότομη λειτουργία σε 100% της VGA ή του επεξεργαστή ή και των δύο μαζί, την εκκίνηση μιας συστοιχίας raid κτλ.). Τις εν λόγω δοκιμές τις ονομάσαμε “Advanced Transient Tests” και τις θεωρούμε εξαιρετικά δύσκολες, ιδιαίτερα για τα PSUs με ισχύ μικρότερη των 500W.


Advanced Transient Response Charts
TP-750
20% load
Variation (Volts)	Rail Volts Before / After
50% load
Variation (Volts)	Rail Volts Before / After
TP-650
20% load
Variation (Volts)	Rail Volts Before / After
50% load
Variation (Volts)	Rail Volts Before / After

Παραδόξως το TP-650 τα πήγε καλύτερα από το μεγάλο αδελφάκι του, στις παραπάνω δοκιμές. Πιο συγκεκριμένα, στο TP-650 δε βγήκε κανένα rail εκτός ορίων ενώ στο TP-750, στα transient tests που ξεκινούσαν από 50% φορτίο η τάση των 3.3V έπεσε κάτω από το όριο. Πάντως τα +12V, τα οποία αποτελούν το πιο σημαντικό rail και στα δύο PSUs δεν παρουσίασαν σημαντικές πτώσεις τάσεις, κάτι πολύ θετικό.

Ακολουθούν τα αντίστοιχα screenshots τα οποία πήραμε κατά τη διάρκεια των παραπάνω δοκιμών.


Advanced Transient Response Oscilloscope Screenshots
TP-750
20% Load
+12V	5V	3.3V
50% Load
+12V	5V	3.3V
TP-650
20% Load
+12V	5V	3.3V
50% Load
+12V	5V	3.3V

Στις δοκιμές που ακολουθούν θα δούμε την ανταπόκριση (transient response) του κάθε PSU σε πιο απλά σενάρια μεταβολής του φορτίου, κατά την εκκίνηση (turn on). Στην πρώτη δοκιμή θέτουμε εκτός ρεύματος το PSU (OFF), επιλέγουμε φορτίο 2Α στα 5VSB και του δίνουμε ρεύμα. Στη δεύτερη έχουμε το PSU σε standby, επιλέγουμε μέγιστο φορτίο για τα 12V και εκκινούμε το PSU. Στην τρίτη και τελευταία δοκιμή έχουμε εκτός ρεύματος το PSU (OFF), επιλέγουμε το μέγιστο φορτίο για τα 12V, ανοίγουμε το ρελέ εκκίνησης του PSU (στο Fagana) και δίνουμε ρεύμα στο PSU. Όπως επαναλαμβάνουμε σε κάθε παρουσίαση, το πρότυπο ATX προβλέπει ότι αιχμές (spikes) των rails κατά τη διάρκεια της διαδικασίας αυτής δεν πρέπει να ξεπερνούν το 10% της αρχικής τους τιμής (δηλ. για τα 12V είναι 13.2V και για τα 5V είναι 5.5V).


Transient Response Tests
TP-750
PSU OFF TO FULL 5VSB	STANDBY TO FULL 12V	PSU OFF TO FULL 12V
TP-650
PSU OFF TO FULL 5VSB	STANDBY TO FULL 12V	PSU OFF TO FULL 12V

Στις turn on transient δοκιμές και τα δύο PSUs αρίστευσαν μιας και δεν παρουσίασαν καμιά απολύτως αιχμή και το rise time βρισκόταν πάντα εντός των ορίων που προβλέπει το ATX πρότυπο.

Στις επόμενες μετρήσεις θα δούμε τα επίπεδα ripple που υπάρχουν στις DC τάσεις των PSUs. Τα όρια που θέτει το πρότυπο ATX είναι 120mV για τα +12V και 50mV για τα 5V και 3.3V.


Και τα δυο PSUs έχουν απίστευτα χαμηλό ripple σε όλα τα rails. Δεν περιμέναμε βέβαια κάτι διαφορετικό, μιας και τα δύο είναι κατασκευασμένα από τη Seasonic, μια εταιρία που όπως φαίνεται έχει (εδώ και καιρό) βρει τη λύση στο πρόβλημα του ripple. Το TP-650 τώρα, όπως φαίνεται καθαρά και στα παρακάτω screenshots, παρουσιάζει λίγο μεγαλύτερο ripple στα 5V. Βέβαια και πάλι η μέγιστη τιμή που καταγράψαμε είναι 16.8mV, περίπου το 1/3 του ορίου. Μια εκπληκτική και πάλι απόδοση.

Ακολουθούν μερικά screenshots από τις μετρήσεις ripple.


Ripple Oscilloscope Screenshots
TP-750
Full Load
12V	5V	3.3V
TP-650
Full Load
12V	5V	3.3V

Στη σημερινή παρουσίαση δοκιμάσαμε τα δύο μεγαλύτερα μέλη της σειράς True Power New της Antec. Η συγκεκριμένη σειρά αποτελεί το διάδοχο της αρχικής σειράς ,υψηλών επιδόσεων, True Power της Antec και στο εξωτερικό οι τιμές τους είναι ιδιαίτερα ανταγωνιστικές. Δυστυχώς στην Ελλάδα, όπως συμβαίνει στα περισσότερα προϊόντα πληροφορικής, οι τιμές τους είναι αρκετά ακριβότερες από αυτές του εξωτερικού. Η True Power New σειρά λοιπόν, στηρίζεται σε μια πολύ καλή πλατφόρμα της Seasonic και οι επιδόσεις τους είναι κορυφαίες. Ιδιαίτερα στον τομέα του ripple αρίστευσαν αλλά και το voltage regulation καθώς και το efficiency τους κυμαίνεται σε αρκετά καλά επίπεδα.

Παρακάτω θα αναλύσουμε τα πλεονεκτήματα/μειονεκτήματα του κάθε PSU ξεχωριστά και θα δώσουμε αναλυτική βαθμολογία για το καθένα.

Πλεονεκτήματα


• Υψηλό efficiency που υπερκαλύπτει τα κριτήρια του 80Plus Bronze
• Ιδιαίτερα χαμηλό ripple
• Αρκετά καλό Voltage στα +12V
• Πολύ καλή απόδοση στις turn on transient δοκιμές

Μειονεκτήματα


• Υψηλή τιμή (τουλάχιστον στην Ελλάδα γιατί στο εξωτερικό είναι αρκετά φτηνότερα)
• Απόδοση των 3.3V στις advanced transient δοκιμές (με 50% φορτίο)

Και η αναλυτική βαθμολογία του TP-750 είναι η παρακάτω:


Πλεονεκτήματα


• Υψηλό efficiency που υπερκαλύπτει τα κριτήρια του 80Plus Bronze
• Χαμηλό ripple
• Αρκετά καλό Voltage στα +12V
• Πολύ καλή απόδοση στις turn on transient δοκιμές
• Καλή απόδοση στις advanced transient δοκιμές

Μειονεκτήματα


• Υψηλή τιμή (Ελλάδα)

Και η αναλυτική βαθμολογία του TP-650 είναι η παρακάτω:


Εδώ τέλειωσε και η σημερινή παρουσίαση. Ευχαριστούμε θερμά την Antec για τη διάθεση των δειγμάτων.


Μετά τα fanless Χ-400 και X-460 είναι η σειρά του X-560 να βγει στην αγορά. Πρόκειται φυσικά για ένα ακόμη, full modular, Gold rated PSU (όπως είναι άλλωστε όλα τα μέλη της σειράς X) το οποίο απευθύνεται σε μικρά και μεσαία συστήματα, από άποψη ενεργειακής κατανάλωσης.

Μετά από το X-560 σειρά, για κυκλοφορία, έχουν τα X-760, X-860 και μέσα στο πρώτο τρίμηνο του 2011 αναμένονται τα πανίσχυρα Χ-1000 και Χ-1200. Όπως φαίνεται η Seasonic, με τη σειρά X, εξαπολύει επίθεση σε όλα τα μέτωπα της αγοράς PSUs. Με τον ανταγωνισμό να έχει φουντώσει (βλέπε Antec HCP, HGP, TPN series) οι μάχες αναμένονται σκληρές!


Κάντε κλικ πάνω στις photos για πιο high (resolution) καταστάσεις!

Τα κύρια χαρακτηριστικά του X-560 παραθέτονται στον παρακάτω πίνακα.


Ο επόμενος πίνακας παρουσιάζει όλες τις καλωδιώσεις του X-560. Όλες τους είναι αποσπώμενες, ακόμη και η 24pin ΑΤΧ. Αυτό, αν και ακούγεται λίγο παράδοξο (η ΑΤΧ καλωδίωση είναι απαραίτητη οπότε γιατί να είναι αποσπώμενη και αυτή), εντούτοις έχει μια λογική. Για παράδειγμα, ίσως μελλοντικά να προσφερθεί μια κοντύτερη ΑΤΧ καλωδίωση που θα βολεύει καλύτερα σε μικρότερα cases, ή να πραγματοποιηθεί μια τροποποίηση της συγκεκριμένης καλωδίωσης (από τους κατασκευαστές) και έτσι με την αγορά της καινούριας το PSU να παραμένει συμβατό με το καινούριο πρότυπο (το τελευταίο βέβαια είναι ακραίο σενάριο).


Οι δύο PCIe σε συνδιασμό με τους οκτώ SATA και τους πέντε 4-pin connectors είναι παραπάνω από επαρκής, δεδομένης και της ισχύς του Χ-560.

Ο τελευταίος πίνακας παρουσιάζει τις δυνατότητες των επιμέρους rails του X-560.


Το X-560 διαθέτει ένα μόνο +12V rail, το οποίο μπορεί να αποδώσει σχεδόν το σύνολο της μέγιστης ισχύς του. Κάτι φυσικό για ένα σύγχρονο PSU που χρησιμοποιεί DC-DC converters, για την παραγωγή των 5 και 3.3V.

Η συσκευασία του X-560 δε θα μπορούσε να διαφέρει από τις αντίστοιχες των υπόλοιπων μελών της σειρά X.


Ας ανοίξουμε όμως τη συσκευασία.


Το X-560 σε φορτία που κυμαίνονται μέχρι και το 20% της μέγιστης ισχύς λειτουργεί σε fanless mode

Στην παρακάτω φωτογραφία φαίνονται οι καλωδιώσεις και το εγχειρίδιο χρήσης του X-560. Μερικές βίδες και δεματικά συνοδεύουν επίσης το PSU.


Ακολουθούν τώρα και μερικές φωτογραφίες του ίδιου του PSU.


Αφαιρώντας τα εξωτερικά καλύμματα του X-560 αντικρίζουμε μια γνώριμη εικόνα, παρόμοια με αυτή του X-400.


Στο πρώτο μέρος του transient φίλτρου, πίσω από την AC υποδοχή, βρίσκουμε ένα κλειστού τύπου φίλτρο. Στο δεύτερο μέρος, πάνω στην κεντρική πλακέτα, υπάρχουν 2 πηνία, 1Χ & 2Υ πυκνωτές και ένα MOV.


Οι γέφυρες ανόρθωσης είναι δύο GBJ1506.


Στο APFC υπάρχουν δύο IPP60R190C6, ένα 24N60C3 και μία δίοδος. Τον ρόλο των main switchers των έχουν αναλάβει δύο IPP60R190C6. Οι πυκνωτές εξομάλυνσης είναι της Nippon Chemi-Con (όπως και όλοι οι υπόλοιποι που υπάρχουν στο PSU, ηλεκτρολυτικοί αλλά και στερεάς κατάστασης) με τα εξής χαρακτηριστικά: 420V, 330μF, 105C, KMR.


Δίπλα στον αριστερό πυκνωτή υπάρχει μια κάθετη πλακέτα η οποία φιλοξενεί το ολοκληρωμένο που ελέγχει το APFC

Στην κάθετη πλακέτα, που φαίνεται στην παρακάτω φωτογραφία, βρίσκεται ο CM6901 combo SRC/LLC + SR resonant controller της Champion, ο οποίος λειτουργεί σε δύο modes, PWM σε μικρά φορτία και FM σε υψηλά.


Στο πίσω μέρος της κεντρικής πλακέτας, όπως συμβαίνει και στα υπόλοιπα PSUs της σειράς X, βρίσκουμε τα mosfets που αναλαμβάνουν την παραγωγή των +12V (4*IPD036N04L). Από τα +12V μετέπειτα παράγονται τα 5 και 3.3V με τη χρήση DC-DC converters (VRMs).


Τα δύο VRM για την παραγωγή των 5 και 3.3V βρίσκονται στο πίσω μέρος της modular πλακέτας. Εδώ βρίσκουμε έναν APW7159 ελεγκτή και 8*IPD060N03L.


Τις προστασίες του PSU της έχει αναλάβει ένα PS223 το οποίο υποβοηθείται από ένα LM393.


Η ποιότητα των κολλήσεων της κεντρικής πλακέτας (αλλά και της modular) βρίσκεται σε υψηλά επίπεδα.


O ανεμιστήρας είναι ένας San Ace 120 της Sanyo Denki (9S1212F404, 0.19A)


Όλες οι μετρήσεις θα πραγματοποιηθούν με τη βοήθεια του Fagana ATE, του παλμογράφου DS1M12 (Stingray) της USB-Instruments, ενός θερμομέτρου που μπορεί να παρακολουθήσει 2 θερμοκρασίες ταυτόχρονα και έχει τη δυνατότητα καταγραφής των μέγιστων-μικρότερων τιμών, ενός Fluke 175, ενός επαγγελματικού power meter (Instek GPM-8212) και ενός ξύλινου κουτιού που παίζει το ρόλο του Hot Box.

Οι πρώτες δοκιμές θα μας δείξουν το πόσο σταθερές είναι οι τάσεις του X-560 (voltage regulation) και σε τι επίπεδα κυμαίνεται η αποδοτικότητά του (efficiency). Το φορτίο που θα δοκιμάσουμε αντιστοιχεί σε 20%, 40%, 50%, 60%, 80% και 100%, του συνολικού μέγιστου φορτίου που μπορεί να διαχειριστεί το PSU. Επίσης, θα γίνουν και δύο επιπλέον δοκιμές όπου πρώτα θα ζορίσουμε έντονα τα 3.3V και 5V rails και στα 12V το φορτίο θα είναι μόλις 2Α και μετέπειτα θα κάνουμε ακριβώς το αντίθετο, με το φορτίο στα 12V να αγγίζει το μέγιστο που μπορεί να διαχειριστεί το συγκεκριμένο rail.


To efficiency του X-560 είναι πολύ υψηλό και στα 6 από τα 8 tests βρίσκεται άνω του 90%. Μια, αν μη τι άλλο, εκπληκτική επίδοση. Όσον αφορά το voltage regulation τώρα, αυτό είναι αρκετά καλό στα +12V, καλό στα 5V και ικανοποιητικό στα 3.3V.

Στις επόμενες δοκιμές θα δούμε σε τι επίπεδα κυμαίνεται το efficiency του X-560 σε πολύ μικρά φορτία τα οποία είναι αρκετά μικρότερα από το 20% της συνολικής του ισχύς, το μικρότερο ποσοστό φορτίου δηλαδή που ορίζει το πρότυπο 80 Plus. Τα φορτία που θα δοκιμάσουμε είναι (περίπου) 40, 65 και 90W.


Σε πολύ χαμηλά φορτία το efficiency κυμαίνεται σε πολύ καλά επίπεδα μιας και μόνο στο test#1 βρίσκεται κάτω από το 80%. Στα υπόλοιπα δύο βρίσκεται αρκετά πάνω από το προηγούμενο όριο.

Στον πιο κάτω πίνακα παραθέτονται η κατανάλωση και οι τάσεις των rails όταν το PSU βρίσκεται σε κατάσταση idle (εν λειτουργία αλλά χωρίς φορτίο) καθώς και η κατανάλωση όταν το PSU βρίσκεται σε κατάσταση standby (χωρίς φορτίο στα 5VSB).


Ακολουθούν μερικά γραφήματα. Στο πρώτο διακρίνεται το efficiency του X-560 σε μικρά φορτία και σε φορτία αντίστοιχα του 20-100% (tests#1-6) της μέγιστης ισχύς του. Στα επόμενα 3 γραφήματα φαίνονται οι τάσεις των κύριων rails, που καταγράφηκαν στα tests#1-6 και στο τελευταίο γράφημα διαγράφεται η παρέκκλιση αυτών (σε ποσοστό %) σε σχέση με τις τιμές των τάσεων με φορτίο 40W (περίπου).


Efficiency & Voltage Regulation Charts
X-560
EFFICIENCY
12V Rail Chart	5V Rail Chart
3.3V Rail Chart	Voltage Variations Chart

Στις παρακάτω δοκιμές θα δούμε την ανταπόκριση του PSU σε δύο διαφορετικά σενάρια. Στο πρώτο το PSU, ενώ λειτουργεί με 20% φορτίου, θα δεχτεί ένα απότομο load (10Α στα +12V, 5Α στα 5V και 6A/4A (20%/50% load) στα 3.3V) για 50ms. Στο δεύτερο σενάριο το PSU, ενώ θα λειτουργεί με 50% φορτίου, θα δεχτεί το ίδιο ακριβώς load για το ίδιο χρονικό διάστημα. Και στις δύο περιπτώσεις θα παρατηρήσουμε τις στιγμιαίες πτώσεις τάσης που θα παρατηρηθούν σε όλα τα rails του PSU (εκτός των -12V), με τη βοήθεια του Labjack και του παλμογράφου Stingray. Σε καμιά περίπτωση οι πτώσεις τάσης δεν πρέπει να υπερβαίνουν το 5%, σύμφωνα πάντα με το πρότυπο ATX. Εδώ να τονίσουμε ότι οι παραπάνω δοκιμές είναι πολύ σημαντικές, μιας και εξομοιώνουν τα απότομα φορτία που μπορεί να δεχτεί εν λειτουργία ένα PSU (π.χ. την απότομη λειτουργία σε 100% της VGA ή του επεξεργαστή ή και των δύο μαζί, την εκκίνηση μιας συστοιχίας raid κτλ.). Τις εν λόγω δοκιμές τις ονομάσαμε “Advanced Transient Tests” και τις θεωρούμε εξαιρετικά δύσκολες, ιδιαίτερα για τα PSUs με ισχύ μικρότερη των 500W.


Advanced Transient Response Charts
X-560
20% load
Variation (Volts)	Rail Volts Before / After
50% load
Variation (Volts)	Rail Volts Before / After

Με 20% φορτίο το X-560 κατάφερε και πέρασε με επιτυχία τις παραπάνω δοκιμές, αλλά με 50% φορτίο τα 5 και 3.3V σημείωσαν (στιγμιαία) μεγάλες πτώσεις τάσεων με αποτέλεσμα να βγουν εκτός ορίων. Ιδιαίτερα τα 3.3V δεν ανταποκρίθηκαν καθόλου καλά στο transient φορτίο μιας και η τάση στο εν λόγω rail έπεσε οριακά κάτω από τα 3V. Το καλό στην όλη υπόθεση είναι ότι τα +12V, τα οποία αποτελούν και το πιο σημαντικό rail, κατά τη διάρκεια των παραπάνω δοκιμών ανταποκρίθηκαν πολύ καλά και δεν παρουσίασαν μεγάλες πτώσεις τάσεων.

Ακολουθούν τα αντίστοιχα screenshots τα οποία πήραμε κατά τη διάρκεια των παραπάνω δοκιμών.


Advanced Transient Response Oscilloscope Screenshots
X-560
20% Load
+12V	5V	3.3V
50% Load
+12V	5V	3.3V

Στις δοκιμές που ακολουθούν θα δούμε την ανταπόκριση (transient response) του PSU σε πιο απλά σενάρια μεταβολής του φορτίου, κατά την εκκίνηση (turn on) του PSU. Στην πρώτη δοκιμή θέτουμε εκτός ρεύματος το PSU (OFF), επιλέγουμε φορτίο 2Α στα 5VSB και του δίνουμε ρεύμα. Στη δεύτερη έχουμε το PSU σε standby, επιλέγουμε μέγιστο φορτίο για τα 12V και εκκινούμε το PSU. Στην τρίτη και τελευταία δοκιμή έχουμε εκτός ρεύματος το PSU (OFF), επιλέγουμε το μέγιστο φορτίο για τα 12V, ανοίγουμε το ρελέ εκκίνησης του PSU (στο Fagana) και δίνουμε ρεύμα στο PSU. Όπως επαναλαμβάνουμε σε κάθε παρουσίαση, το πρότυπο ATX προβλέπει ότι αιχμές (spikes) των rails κατά τη διάρκεια της διαδικασίας αυτής δεν πρέπει να ξεπερνούν το 10% της αρχικής τους τιμής (δηλ. για τα 12V είναι 13.2V και για τα 5V είναι 5.5V).


Transient Response Tests
X-560
PSU OFF TO FULL 5VSB	STANDBY TO FULL 12V	PSU OFF TO FULL 12V

Απολύτως γραμμική η άνοδος των τάσεων χωρίς καμιά αιχμή και με το rise time πάντα εντός ορίων. Σε αυτές τις δοκιμές το X-560 αρίστευσε.

Στις επόμενες μετρήσεις θα δούμε τα επίπεδα ripple που υπάρχουν στις DC τάσεις του X-560. Τα όρια είναι 120mV για τα +12V και 50mV για τα 5V και 3.3V.


Τα επίπεδα ripple όπως βλέπετε και στον παραπάνω πίνακα είναι ιδιαίτερα χαμηλά. Κάτι που είναι κοινός τόπος για όλα τα PSUs της Seasonic. Από ότι φαίνεται η εν λόγω εταιρία έχει βρει τη μαγική συνταγή που εξαφανίζει το ripple..

Ακολουθούν μερικά screenshots από τις μετρήσεις ripple.


Ripple Oscilloscope Screenshots
X-560
Full Load
+12V	5V	3.3V

To Χ-560 αποτελεί το καλύτερο PSU που έχουμε δοκιμάσει, μέχρι στιγμής, σε αυτή την κατηγορία ισχύος. To efficiency του είναι εκπληκτικό, τόσο σε κανονικά όσο και σε πολύ μικρά φορτία και το voltage regulation του σε γενικές γραμμές κυμαίνεται σε αρκετά καλά επίπεδα. Αυτό βέβαια που μας άφησε άφωνους είναι το εκπληκτικά χαμηλό ripple, σε όλα τα rails και σε όλα τα φορτία. Είναι, πράγματι, πολύ λίγα τα PSUs που έχουν τόσο χαμηλό ripple. Επίσης, η hybrid λειτουργία (fanless σε φορτία μέχρι και 20%) θα χαροποιήσει ιδιαίτερα τους λάτρεις της απόλυτης ησυχίας. Το μόνο πρόβλημα που καταφέραμε να εντοπίσουμε στο X-560 είναι η απόδοση των 5 και 3.3V στις advanced transient δοκιμές που πραγματοποιήσαμε (με φορτίο 50%), αλλά δεν πρέπει να ξεχνάμε ότι αυτές οι δοκιμές είναι πολύ σκληρές, ιδιαίτερα για PSUs αυτής της (σχετικά μικρής) ισχύος.

Συνοπτικά τα πλεονεκτήματα / μειονεκτήματα του X-560 της Seasonic είναι τα παρακάτω:

Πλεονεκτήματα


• Υψηλό efficiency
• Απίστευτα χαμηλό ripple
• Άριστη απόδοση στα turn on transient tests
• Αθόρυβη λειτουργία (μέχρι και σε 20% load λειτουργεί σε fanless mode)
• Ποιότητα κατασκευής

Μειονεκτήματα


• Εκτός ορίων τα 5 και 3.3V στα advanced transient tests (50% φορτίο)
• Υψηλή τιμή

Δεδομένου όλων των παραπάνω, η βαθμολογία που αποσπά το X-560 είναι:


Εδώ τέλειωσε άλλο ένα PSU review. Ευχαριστούμε θερμά την Seasonic για τη διάθεση του δείγματος.


Η Enermax, ένας από τους καλύτερους και μεγαλύτερους κατασκευαστές PSUs στον κόσμο, μέχρι στιγμής δε διέθετε Gold PSU με ισχύ μεγαλύτερη των 800W. Με τον ανταγωνισμό να εμφανίζει ήδη 1200αρια Gold PSUs, έπρεπε να κάνει κάτι. Έτσι, προσφάτως, παρουσίασε το Modu87+ 900W (EMG900EWT) και σε λίγο καιρό αναμένονται και τα ισχυρότερα μοντέλα της σειράς Modu87+, τα οποία φημολογούνται ότι θα έχουν ισχύ μέχρι και 1500W! Αν καταφέρει πάντως και βγάλει 1500αρι Gold, τότε θα είναι άξια συγχαρητηρίων μιας και όσο ανεβαίνει η ισχύς τόσο δυσκολότερο είναι να κρατηθεί το efficiency σε υψηλά επίπεδα.

Στη σημερινή παρουσίαση θα δοκιμάσουμε το EMG900EWT, ένα PSU που η τιμή του (294€) το κατατάσσει στα ακριβότερα PSUs που κυκλοφορούν αυτή τη στιγμή στην αγορά. Αυτό που μένει να δούμε αν και οι επιδόσεις του συμβαδίζουν με την υπερ-υψηλή τιμή του.


Τα κύρια χαρακτηριστικά του EMG900EWT παραθέτονται στον παρακάτω πίνακα.


Ο επόμενος πίνακας παρουσιάζει όλες τις καλωδιώσεις του EMG900EWT.


Ο τελευταίος πίνακας παρουσιάζει τις δυνατότητες των επιμέρους rails του EMG900EWT.


Όπως βλέπετε μπορεί να δώσει την πλήρη ισχύ του στα +12V αν χρειαστεί, κάτι που μαρτυρά την ύπαρξη DC-DC converters για την παραγωγή των 5 και 3.3V.

Το EMG900EWT έρχεται μέσα σε μια παρόμοια συσκευασία, με αυτή που συνόδευε και το EMG500 που είχαμε κάνει review.


Τα παρελκόμενα του EMG900EWT αποτελούν μία θήκη για τα καλώδια, μερικά δεματικά, 4 βίδες, ένα εγχειρίδιο χρήσης, το έλασμα του cable guard (ένας απλός μηχανισμός που ασφαλίζει το καλώδιο τροφοδοσίας στη θέση του) και οι απαραίτητες καλωδιώσεις (modular και AC τροφοδοσίας).


Ας δούμε όμως και μερικές φωτογραφίες του ίδιου του EMG900EWT.


Όπως κάθε PSU που δοκιμάζουμε, έτσι και το EMG900EWT δεν το γλύτωσε το ξεμοντάρισμα. Η τοπολογία που ακολουθείται είναι παρόμοια με αυτή του μικρότερου EMG500.


Ξεκινώντας όπως πάντα από το transient φίλτρο, πίσω από την υποδοχή AC βρίσκουμε μια πλακέτα με 2X και 4Υ πυκνωτές καθώς και ένα πηνίο. Πάνω στην κεντρική πλακέτα υπάρχουν δύο ακόμη πηνία και ένα βαρίστορ.


Δίπλα στα πηνία υπάρχουν δύο γέφυρες (GBU 15J), οι οποίες ψύχονται από μία ψύκτρα

Προχωρώντας στο APFC βρίσκουμε 3 mosfets (K20J60U) και μία δίοδο. Οι πυκνωτές εξομάλυνσης του APFC είναι δύο και προέρχονται από την Rubycon (450V, 330μF, 85C). Μη σας προδιαθέτει αρνητικά το ότι είναι 85C και όχι 105C. Σε αυτό το σημείο δεν είναι αναγκαίοι πυκνωτές υψηλής θερμοκρασίας, πιο πολύ για λόγους marketing οι κατασκευαστές τοποθετούν 105C πυκνωτές στο APFC.


Το EMG900EWT, όπως και τα περισσότερα Gold PSUs, χρησιμοποιεί resonant τοπολογία, έτσι για να περιορίσει τις ενεργειακές απώλειες των main switchers (δύο K20J60U) σε μικρά φορτία δουλεύει σε PWM mode και σε υψηλά σε FM mode.


Δίπλα στη δίοδο υπάρχουν τα δύο κύρια switching mosfets

Τα +12V παράγονται από έξι mosfets (IRF2804). Στη συνέχεια από τα +12V και με τη βοήθεια δύο DC-DC converters παράγονται τα 5V και 3.3V. Εδώ να σημειώσουμε ότι η μοναδική διαφορά που εντοπίσαμε μεταξύ του EMG900EWT και του Enermax Revolution 85+ 1020W είναι στα έξι mosfets που παράγουν τα +12V. Στο τελευταίο χρησιμοποιούνται τα IRF3206 τα οποία έχουν μεγαλύτερο Rds(on) άρα και μεγαλύτερη κατανάλωση ισχύος.


Η πλακέτα μπροστά από τον 3.3V DC-DC converter φιλοξενεί ένα PS232S, το οποίο αναλαμβάνει τον έλεγχο των προστασιών του PSU

Δίπλα στους DC-DC converters, για καλύτερη κατανομή χώρου και πιο καλή ψύξη, υπάρχουν δύο κάθετες πλακέτες οι οποίες φιλοξενούν μερικούς πολυμερικούς και ηλεκτρολυτικούς πυκνωτές (Chemi-Con, 105C) για το φιλτράρισμα των +12V. Όλοι οι ηλεκτρολυτικοί πυκνωτές του δευτερεύοντος προέρχονται από την Chemi-Con και είναι 105C.


Στο πίσω μέρος της modular πλακέτας βρίσκουμε έναν μοναχικό πολυμερικό πυκνωτή.


Η ποιότητα των κολλήσεων στην κεντρική πλακέτα σε γενικές γραμμές κρίνεται ως ικανοποιητική. Σε μερικά σημεία βέβαια θα μπορούσε να ήταν καλύτερη, αλλά όπως και να το κάνουμε η Enermax δε φημίζεται για τις ευπαρουσίαστες κολλήσεις της.


Το ολοκληρωμένο στα δεξιά είναι ο CM6901 resonant controller. Διακρίνονται επίσης και τα 4 shunts για τα αντίστοιχα 12V rails

Ο PFC controller, ένα CM6502S της Champion, το οποίο είναι σχεδιασμένο για να επιτρέπει efficiency άνω του 90%. Και αυτό το ολοκληρωμένο βρίσκεται στην πίσω πλευρά της κύριας πλακέτας

Τελευταίο αφήσαμε τον ανεμιστήρα (EA142512H-OAB). Είναι κινέζικης προέλευσης (τι άλλο; ) και η κατανάλωση του φτάνει τα 0.45A.


Όλες οι μετρήσεις θα πραγματοποιηθούν με τη βοήθεια του Fagana ATE, του παλμογράφου DS1M12 (Stingray) της USB-Instruments, ενός θερμομέτρου που μπορεί να παρακολουθήσει 2 θερμοκρασίες ταυτόχρονα και έχει τη δυνατότητα καταγραφής των μέγιστων-μικρότερων τιμών, ενός επαγγελματικού power meter (Prova WM-01) και ενός ξύλινου κουτιού που παίζει το ρόλο του Hot Box. Οι πρώτες δοκιμές θα μας δείξουν το πόσο σταθερές είναι οι τάσεις του EMG900EWT (voltage regulation) και σε τι επίπεδα κυμαίνεται η αποδοτικότητά του (efficiency). Το φορτίο που θα δοκιμάσουμε αντιστοιχεί σε 20%, 40%, 50%, 60%, 80% και 100%, του συνολικού μέγιστου φορτίου που μπορεί να διαχειριστεί το PSU. Επίσης, θα γίνουν και δύο επιπλέον δοκιμές όπου πρώτα θα ζορίσουμε έντονα τα 3.3V και 5V rails και στα 12V το φορτίο θα είναι μόλις 2Α και μετέπειτα θα κάνουμε ακριβώς το αντίθετο, με το φορτίο στα 12V να αγγίζει το μέγιστο που μπορεί να διαχειριστεί το συγκεκριμένο rail.


Το efficiency του EMG900EWT είναι πολύ υψηλό, κάτι λογικό μιας και μιλάμε για Gold rated PSU. Το voltage regulation στα +12V είναι αρκετά καλό, στα 5V καλό και στα 3.3V ικανοποιητικό. Σε γενικές γραμμές μείναμε πολύ ικανοποιημένοι από το voltage regulation, ιδιαίτερα στα +12V μιας και εκεί η διακύμανση της τάσης μόλις που ξεπέρασε το 1% (σε σχέση με την τάση των +12V, που καταγράφηκε στο low load test#2). Μέχρι στιγμής σε ελάχιστα PSUs έχουμε δει τόσο σφιχτό regulation στα +12V.

Στις επόμενες δοκιμές θα δούμε σε τι επίπεδα κυμαίνεται το efficiency του EMG900EWT σε πολύ μικρά φορτία τα οποία είναι αρκετά μικρότερα από το 20% της συνολικής του ισχύς, το μικρότερο ποσοστό φορτίου δηλαδή που ορίζει το πρότυπο 80 Plus. Τα φορτία που θα δοκιμάσουμε είναι (περίπου) 40, 65 και 90W. Επίσης, στον ίδιο πίνακα, στο test#4 θα δείτε και το efficiency του PSU με φορτίο μεγαλύτερο κατά 120W από το μέγιστο του.


Στα χαμηλά φορτία, μόνο στο test#3 το EMG900EWT καταφέρνει να ξεπεράσει το 80% efficiency. Βέβαια δεν πρέπει να ξεχνάμε ότι μιλάμε για ένα ισχυρό PSU το οποίο έχει σχεδιαστεί για να αποδίδει τα μέγιστα, όσον αφορά το efficiency, σε μεγαλύτερα φορτία, οπότε σε τόσο χαμηλά δε βρίσκεται στο στοιχείο του. Στο test#4 τώρα, αν και τραβήξαμε από το EMG900EWT αρκετά περισσότερα Watts από τα μέγιστα του, το efficiency παρέμεινε σε πολύ υψηλά επίπεδα. Να σημειώσουμε επίσης ότι στο συγκεκριμένο test η ambient θερμοκρασία άγγιζε τους 41.8°C.

Στον πιο κάτω πίνακα παραθέτονται η κατανάλωση και οι τάσεις των rails όταν το PSU βρίσκεται σε κατάσταση idle (εν λειτουργία αλλά χωρίς φορτίο) καθώς και η κατανάλωση όταν το PSU βρίσκεται σε κατάσταση standby (χωρίς φορτίο στα 5VSB).


H τάση των 3.3V, όταν το PSU λειτουργεί χωρίς φορτίο, είναι πολύ υψηλή με αποτέλεσμα να βγαίνει εκτός ορίων. Βέβαια αυτό είναι ένα σενάριο το οποίο δεν πρόκειται να συμβεί ποτέ σε κανονικές συνθήκες.

Ακολουθούν μερικά γραφήματα. Στο πρώτο διακρίνεται το efficiency του EMG900EWT σε μικρά φορτία και σε φορτία αντίστοιχα του 20-100% (tests#1-6) της μέγιστης ισχύς του. Στα επόμενα 3 γραφήματα φαίνονται οι τάσεις των κύριων rails, που καταγράφηκαν στα tests#1-6 και στο τελευταίο γράφημα διαγράφεται η παρέκκλιση αυτών (σε ποσοστό %) σε σχέση με τις τιμές των τάσεων με φορτίο 60W (περίπου).


Efficiency & Voltage Regulation Charts
EMG900EWT
EFFICIENCY
12V Rail Chart	5V Rail Chart
3.3V Rail Chart	Voltage Variations Chart

Στις παρακάτω δοκιμές θα δούμε την ανταπόκριση του PSU σε δύο διαφορετικά σενάρια. Στο πρώτο το PSU, ενώ λειτουργεί με 20% φορτίου, θα δεχτεί ένα απότομο load (10Α στα +12V, 5Α στα 5V και 6A/4A (20%/50% load) στα 3.3V) για 50ms. Στο δεύτερο σενάριο το PSU, ενώ θα λειτουργεί με 50% φορτίου, θα δεχτεί το ίδιο ακριβώς load για το ίδιο χρονικό διάστημα. Και στις δύο περιπτώσεις θα παρατηρήσουμε τις στιγμιαίες πτώσεις τάσης που θα παρατηρηθούν σε όλα τα rails του PSU (εκτός των -12V), με τη βοήθεια του Labjack και του παλμογράφου Stingray. Σε καμιά περίπτωση οι πτώσεις τάσης δεν πρέπει να υπερβαίνουν το 5%, σύμφωνα πάντα με το πρότυπο ATX. Εδώ να τονίσουμε ότι οι παραπάνω δοκιμές είναι πολύ σημαντικές, μιας και εξομοιώνουν τα απότομα φορτία που μπορεί να δεχτεί εν λειτουργία ένα PSU (π.χ. την απότομη λειτουργία σε 100% της VGA ή του επεξεργαστή ή και των δύο μαζί, την εκκίνηση μιας συστοιχίας raid κτλ.). Τις εν λόγω δοκιμές τις ονομάσαμε “Advanced Transient Tests” και τις θεωρούμε εξαιρετικά δύσκολες, ιδιαίτερα για τα PSUs με ισχύ μικρότερη των 500W.


Advanced Transient Response Charts
EMG900EWT
20% load
Variation (Volts)	Rail Volts Before / After
50% load
Variation (Volts)	Rail Volts Before / After

Οι παραπάνω δοκιμές ζόρισαν ιδιαίτερα τα 5 και 3.3V με αποτέλεσμα στα transient tests με 20% φορτίο η τάση των 5V να πέσει κάτω από το όριο και στα αντίστοιχα με 50% φορτίο τόσο τα 5V όσο και τα 3.3V βγήκαν εκτός ορίων. Το καλό της όλης υπόθεσης είναι ότι το +12V rail, το οποίο είναι και το πιο σημαντικό, δε σημείωσε μεγάλες πτώσεις τάσεις και ιδιαίτερα στις δοκιμές με 50% φορτίο η πτώση ήταν πολύ μικρή (μόλις 49mV).

Ακολουθούν τα αντίστοιχα screenshots τα οποία πήραμε κατά τη διάρκεια των παραπάνω δοκιμών.


Advanced Transient Response Oscilloscope Screenshots
EMG900EWT
20% Load
+12V	5V	3.3V
50% Load
+12V	5V	3.3V

Στις δοκιμές που ακολουθούν θα δούμε την ανταπόκριση (transient response) του PSU σε πιο απλά σενάρια μεταβολής του φορτίου, κατά την εκκίνηση (turn on) του PSU. Στην πρώτη δοκιμή θέτουμε εκτός ρεύματος το PSU (OFF), επιλέγουμε φορτίο 2Α στα 5VSB και του δίνουμε ρεύμα. Στη δεύτερη έχουμε το PSU σε standby, επιλέγουμε μέγιστο φορτίο για τα 12V και εκκινούμε το PSU. Στην τρίτη και τελευταία δοκιμή έχουμε εκτός ρεύματος το PSU (OFF), επιλέγουμε το μέγιστο φορτίο για τα 12V, ανοίγουμε το ρελέ εκκίνησης του PSU (στο Fagana) και δίνουμε ρεύμα στο PSU. Όπως επαναλαμβάνουμε σε κάθε παρουσίαση, το πρότυπο ATX προβλέπει ότι αιχμές (spikes) των rails κατά τη διάρκεια της διαδικασίας αυτής δεν πρέπει να ξεπερνούν το 10% της αρχικής τους τιμής (δηλ. για τα 12V είναι 13.2V και για τα 5V είναι 5.5V).


Transient Response Tests
EMG900EWT
PSU OFF TO FULL 5VSB	STANDBY TO FULL 12V	PSU OFF TO FULL 12V

Η απόδοση στα turn on transient tests είναι πολύ καλή, χωρίς αιχμές στην τάση και με το rise time πάντα εντός ορίων.

Στις επόμενες μετρήσεις θα δούμε τα επίπεδα ripple που υπάρχουν στις DC τάσεις του EMG900EWT. Τα όρια είναι 120mV για τα +12V και 50mV για τα 5V και 3.3V.


Το ripple κυμαίνεται σε πολύ χαμηλά επίπεδα, ιδιαίτερα στα +12V. Εντύπωση προκαλεί το ripple στα 3.3V, το οποίο στο test#2 εκτοξεύεται ξαφνικά στα 25.4mV, την πιο υψηλή τιμή ανάμεσα σε όλα τα tests. Επίσης, στο test#7 το ripple που μετρήσαμε με 120W περισσότερο φορτίο από το μέγιστο του EMG900EWT είναι ελάχιστα μεγαλύτερο από το αντίστοιχο του test#6 (full load), κάτι που υποδηλώνει ότι το PSU ανταποκρίνεται άνετα σε φορτίο άνω των 1000W. Οπότε στην ουσία δε μιλάμε για ένα 900αρι PSU αλλά για ένα 1000αρι (δεδομένου κιόλας ότι το efficiency του σε αυτό το φορτίο είναι ιδιαίτερα υψηλό). Τώρα πολλοί θα αναρωτιέστε γιατί η Enermax το υποβίβασε σε 900αρι, προφανώς για να μη δημιουργήσει εσωτερικό ανταγωνισμό με άλλα προϊόντα της (π.χ. REVOLUTION85+ 1020W) και επίσης μπορεί με 1020W φορτίο να μην μπορούσε να πάρει πιστοποίηση 80 plus Gold.

Ακολουθούν μερικά screenshots από τις μετρήσεις ripple.


Ripple Oscilloscope Screenshots
EMG900EWT
Full Load
+12V	5V	3.3V
High Load (1020W)
+12V	5V	3.3V

Μπορεί η τιμή του να είναι λίγο τσουχτερή, αλλά το EMG900EWT έχει να προσφέρει πάρα πολλά σε αυτόν που θα το προτιμήσει. Το efficiency του είναι πολύ υψηλό και το voltage regulation στα +12V ήταν από τα καλύτερα που έχουμε μετρήσει. Επίσης και το ripple σε όλα τα rails κυμαίνεται σε χαμηλά επίπεδα, με αυτό των +12V να ξεχωρίζει. Η μόνη παραφωνία υπήρξε η απόδοση των 5 και 3.3V στα "Advanced Transient Tests", αλλά και εκεί την κατάσταση την έσωσε η πολύ καλή απόδοση των +12V, τα οποία είναι άλλωστε και το πιο σημαντικό rail. Τέλος, να τονίσουμε ότι στην ουσία δε μιλάμε για ένα 900αρι PSU αλλά για ένα 1000αρι, μιας και ακόμη και με 1020W πραγματικού φορτίου και ambient που άγγιζε τους 42C κατάφερε και σημείωσε πολύ καλές επιδόσεις.

Συνοπτικά τα πλεονεκτήματα / μειονεκτήματα του EMG900EWT της Enermax είναι τα παρακάτω:

Πλεονεκτήματα


• Voltage regulation στα +12V
• Χαμηλό ripple
• Υψηλό efficiency
• Πληθώρα connectors
• Ποιότητα κατασκευής
• Μπορεί να δώσει άνετα μέχρι και 1020W και μάλιστα με πολύ καλό efficiency
• Fully sleeved καλωδιώσεις

Μειονεκτήματα


• Τιμή
• Απόδοση των 3.3V και 5V στα advanced transient tests

Δεδομένου όλων των παραπάνω, η βαθμολογία που αποσπά το EMG900EWT είναι:


Εδώ τέλειωσε άλλο ένα PSU review. Ευχαριστούμε θερμά την Enermax για τη διάθεση του δείγματος.


Η Xigmatek, εκτός από συστήματα ψύξης και κουτιά υπολογιστών (cases), έχει εισέλθει εδώ και αρκετό καιρό και στην αγορά των PSUs. Μετά από αρκετό καιρό απραξίας, προσφάτως προχώρησε στην παρουσίαση μιας καινούριας σειράς PSUs (NRP-MC series) και ο OEM που επέλεξε είναι η HEC/Compucase, μια εταιρία με καλό όνομα στο χώρο. Τα PSUs της σειράς NRP-MC αναμένονται λίαν συντόμως να κυκλοφορήσουν στην αγορά. Στη σημερινή παρουσίαση θα δοκιμάσουμε τρία μοντέλα (NRP-MC702, NRP-MC802 και NRP-MC1002) με ισχύ 700, 800 και 1000W αντίστοιχα και θα σας μεταφέρουμε τις εντυπώσεις μας.

Το γνωστό tip: Κάντε κλικ στις photos για να τις δείτε σε μεγαλύτερη ανάλυση.

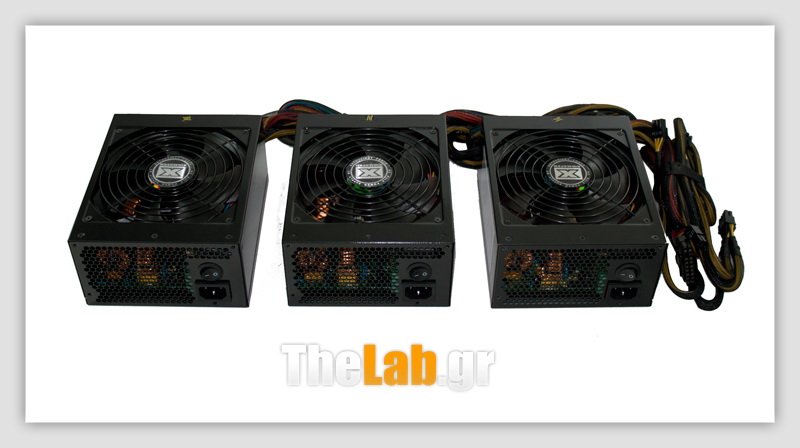

Από το μικρότερο ως το μεγαλύτερο (αριστερά -> δεξιά). Όπως βλέπετε οι διαστάσεις τους είναι ακριβώς οι ίδιες

Τα κύρια χαρακτηριστικά των PSUs της Xigmatek παραθέτονται στον παρακάτω πίνακα.


Ο επόμενος πίνακας παρουσιάζει όλες τις καλωδιώσεις των PSUs.


Το 800 με το 1000 έχουν ακριβώς τις ίδιες καλωδιώσεις. Αυτό σημαίνει ότι το MC802 έχει 6 PCIe connectors, μεγάλος αριθμός για μόλις 800W.

Οι τρεις τελευταίοι πίνακες παρουσιάζουν τις δυνατότητες των επιμέρους rails των PSUs.


Και τα τρία PSUs έρχονται μέσα σε παρόμοιες, λιτές, συσκευασίες, οι οποίες σας προτρέπουν να χτίσετε ένα δάσος μέσα στο PC σας!!! Άντε αν έχετε υδρόψυξη και το ποτίζεται τακτικά μπορεί να είστε τυχεροί και να φυτρώσει καμιά καινούρια VGA μέσα.


Μόνο στη συσκευασία του μικρότερου PSU αναγράφονται τα Watts (700)

Τα παρελκόμενα και για τα τρία PSUs είναι ακριβώς τα ίδια (με εξαίρεση τις modular καλωδιώσεις που μόνο στα NRP-MC802 και 1002 είναι παρόμοιες). Στις παρακάτω φωτογραφίες απεικονίζονται τα παρελκόμενα του NRP-MC702.


Και μερικές φωτογραφίες του NRP-MC702 (το οποίο είναι παρόμοιο εξωτερικά με τα άλλα 2 μεγαλύτερα μέλη της σειράς NRP).


Διακόπτης On/Off

Και μια ομαδική φωτογραφία με τις σταθερές καλωδιώσεις απλωμένες. Από αριστερά προς τα δεξιά NRP-MC702 - NRP-MC802 - NRP-MC1002

Όπως προείπαμε και στην εισαγωγή ο OEM των NRP PSUs είναι η HEC/Compucase. Παρακάτω θα σας δείξουμε φωτογραφίες από το εσωτερικό του NRP-MC1002 και θα αναφέρουμε τις διαφορές που υπάρχουν στα επιμέρους εξαρτήματα, με τα δύο μικρότερα αδελφάκια του (MC702 και MC802).


To MC1002 διαθέτει δύο, σε σειρά, μετασχηματιστές, αλλά τα δύο μικρότερα μέλη της σειράς διαθέτουν από ένα

Το transient φίλτρο και στα τρία PSUs αποτελείται από τα ίδια εξαρτήματα. Στο πρώτο μέρος του, πίσω από την υποδοχή AC, υπάρχουν 1Χ και 2Y πυκνωτές και πάνω στην κύρια πλακέτα βρίσκουμε 2 πηνία, 2Χ και 2Υ πυκνωτές και 2 MOV. Τη στιγμή που άλλοι κατασκευαστές τσιγκουνεύονται να βάλουν έστω και ένα MOV, η HEC τοποθετεί δύο!


Στη συνέχεια, η γέφυρα ανόρθωσης (GBJ 1506) είναι ακριβώς η ίδια και στα τρία μοντέλα.


Στο κύκλωμα APFC υπάρχουν αρκετές διαφορές, μιας και στο MC1002 χρησιμοποιούνται πέντε 20Ν60C3 mosfets και δύο δίοδοι BYC10-600 και ο κύριος πυκνωτής είναι ένας Nippon Chemi-Con (105C, 420V, KMR) με 560μF χωρητικότητα. Στο MC802 τώρα βρίσκουμε τρία 20N60C3 και μία BYC10 και στο MC702 δύο 20N60C3 και μία ΒΥC10. Οι πυκνωτές εξομάλυνσης των δύο μικρότερων PSUs είναι παρόμοιοι (Chemi-Con, 105C, 420V, 470μF, KMQ).


Το κυρίως switching κομμάτι και των τριών PSUs ακολουθεί την τοπολογία "Double Forward" και στο MC1002 βρίσκουμε δύο 20Ν60C3. Στα δύο μικρότερα υπάρχουν από δύο FDP18N50.

Τα καθήκοντα του PFC/PWM combo controller στο MC1002 ασκεί ένα ολοκληρωμένο MC6802 της Champion και στα δύο μικρότερα βρίσκουμε από ένα FAN 4800.


Προχωρώντας στο δευτερεύων μέρος τώρα, βρίσκουμε ότι το MC1002 χρησιμοποιεί σύγχρονη σχεδίαση για την ανόρθωση των +12V, έτσι αντί για τις κλασσικές Schottky διόδους χρησιμοποιούνται mosfets. Στην συνέχεια τα 5V και 3.3V και στα τρία PSUs παράγονται από τα +12V με τη χρήση δύο VRMs (Voltage Regulation Modules).

Για την παραγωγή των +12V στο MC1002 υπάρχουν 2*3 (6) IPP037N08N3 και 2 πηνία, κάτι που μας κάνει να πιστεύουμε ότι η ανόρθωση γίνεται σε δύο φάσεις όπου εναλλάξ το ένα πηνίο φορτίζεται και το άλλο από-φορτίζεται. Στα MC802/702 για τα +12V υπάρχουν 6*30Α50CT Schottky rectifiers και δύο πηνία. Τέλος, τα VRMs είναι ακριβώς τα ίδια και στα τρία PSUs και αποτελούνται από έναν PWM ελεγκτή APW7073 και από δύο ζευγάρια APM2556N και APM2510N. Το φιλτράρισμα των τάσεων στο δευτερεύων το έχουν αναλάβει αρκετοί πολυμερικοί πυκνωτές και μερικοί ηλεκτρολυτικοί της Teapo και της Suscon.


Πίσω από την modular πλακέτα κρύβεται μια κάθετη πλακέτα που φιλοξενεί ένα Weltrend WT7525, το οποίο έχει αναλάβει τις προστασίες του PSU.


Και στα τρία PSUs χρησιμοποιείται ο ίδιος ανεμιστήρας, ένας Yung Lin DFS132512H. Όσον αφορά τώρα την ποιότητα των κολλήσεων της κεντρικής πλακέτας, αυτή είναι πολύ καλή. Η ποιότητα των κολλήσεων της modular πλακέτας βρίσκεται ένα κλικ πιο κάτω.


Όλες οι μετρήσεις θα πραγματοποιηθούν με τη βοήθεια του Fagana ATE, του παλμογράφου DS1M12 (Stingray) της USB-Instruments, ενός θερμομέτρου (CHY-502) που μπορεί να παρακολουθήσει 2 θερμοκρασίες ταυτόχρονα και έχει τη δυνατότητα καταγραφής των μέγιστων-μικρότερων τιμών, ενός επαγγελματικού power meter (Prova WM-01) και ενός ξύλινου κουτιού που παίζει το ρόλο του Hot Box.

Οι πρώτες δοκιμές θα μας δείξουν το πόσο σταθερές είναι οι τάσεις των NRP PSUs (voltage regulation) και σε τι επίπεδα κυμαίνεται η αποδοτικότητά του (efficiency). Το φορτίο που θα δοκιμάσουμε αντιστοιχεί σε 20%, 40%, 50%, 60%, 80% και 100%, του συνολικού μέγιστου φορτίου που μπορεί να διαχειριστεί το εκάστοτε PSU. Επίσης, θα γίνουν και δύο επιπλέον δοκιμές όπου πρώτα θα ζορίσουμε έντονα τα 3.3V και 5V rails και στα 12V το φορτίο θα είναι μόλις 2Α και μετέπειτα θα κάνουμε ακριβώς το αντίθετο, με το φορτίο στα 12V να αγγίζει το μέγιστο που μπορεί να διαχειριστεί το συγκεκριμένο rail.


Η ιστορία του υψηλού efficiency επαναλαμβάνεται και στο MC1002. Επίσης, εδώ το 3.3V rail παρουσιάζει πολύ καλύτερο voltage regulation, σε σύγκριση με τα δύο μικρότερα αδελφάκια του.

Στις επόμενες δοκιμές θα δούμε σε τι επίπεδα κυμαίνεται το efficiency των NRP PSUs σε πολύ μικρά φορτία τα οποία είναι αρκετά μικρότερα από το 20% της συνολικής του ισχύς, το μικρότερο ποσοστό φορτίου δηλαδή που ορίζει το πρότυπο 80 Plus. Τα φορτία που θα δοκιμάσουμε είναι (περίπου) 40, 65 και 90W.


Και στα τρία PSUs, στα test#1-2 το efficiency είναι κάτω του 80% αλλά στο test#3 καταφέρνει και ανεβαίνει πάνω από αυτό. Όπως είναι φυσικό το MC1002 παρουσίασε το χαμηλότερο efficiency σε σχέση με τα άλλα δύο μικρότερα PSUs.

Στον πιο κάτω πίνακα παραθέτονται η κατανάλωση και οι τάσεις των rails όταν το PSU βρίσκεται σε κατάσταση idle (εν λειτουργία αλλά χωρίς φορτίο) καθώς και η κατανάλωση όταν το PSU βρίσκεται σε κατάσταση standby.


Ακολουθούν μερικά γραφήματα. Στο πρώτο διακρίνεται το efficiency του εκάστοτε PSU σε μικρά φορτία και σε φορτία αντίστοιχα του 20-100% (tests#1-6) της μέγιστης ισχύς του. Στα υπόλοιπα γραφήματα φαίνονται οι τάσεις των κύριων rails, που καταγράφηκαν στα tests#1-6, καθώς και η παρέκκλιση αυτών (σε ποσοστό %) σε σχέση με τις αντίστοιχες τιμές τους, όταν το PSU λειτουργεί με φορτίο περίπου 60W.


Efficiency & Voltage Regulation Charts
NRP-MC702
EFFICIENCY
12V Rail Chart	5V Rail Chart
3.3V Rail Chart	Voltage Variations Chart
NRP-MC802
EFFICIENCY
12V Rail Chart	5V Rail Chart
3.3V Rail Chart	Voltage Variations Chart
NRP-MC1002
EFFICIENCY
12V Rail Chart	5V Rail Chart
3.3V Rail Chart	Voltage Variations Chart

Στις παρακάτω δοκιμές θα δούμε την ανταπόκριση του PSU σε δύο διαφορετικά σενάρια. Στο πρώτο το PSU, ενώ λειτουργεί με 20% φορτίου, θα δεχτεί ένα απότομο load (10Α στα +12V, 5Α στα 5V και 6A/4A (20%/50% load) στα 3.3V) για 150ms. Στο δεύτερο σενάριο το PSU, ενώ θα λειτουργεί με 50% φορτίου, θα δεχτεί το ίδιο ακριβώς load για το ίδιο χρονικό διάστημα. Και στις δύο περιπτώσεις θα παρατηρήσουμε τις στιγμιαίες πτώσεις τάσης που θα παρατηρηθούν σε όλα τα rails του PSU (εκτός των -12V), με τη βοήθεια του Labjack και του παλμογράφου Stingray. Σε καμιά περίπτωση οι πτώσεις τάσης δεν πρέπει να υπερβαίνουν το 5%, σύμφωνα πάντα με το πρότυπο ATX. Εδώ να τονίσουμε ότι οι παραπάνω δοκιμές είναι πολύ σημαντικές, μιας και εξομοιώνουν τα απότομα φορτία που μπορεί να δεχτεί εν λειτουργία ένα PSU (π.χ. την απότομη λειτουργία σε 100% load της VGA ή του επεξεργαστή ή και των δύο μαζί, την εκκίνηση μιας συστοιχίας raid κτλ.). Τις εν λόγω δοκιμές τις ονομάσαμε “Advanced Transient Tests” και τις θεωρούμε εξαιρετικά δύσκολες, ιδιαίτερα για τα PSUs με ισχύ μικρότερη των 500W.


Advanced Transient Response Charts
NRP-MC702
20% load
Variation (Volts)	Rail Volts Before / After
50% load
Variation (Volts)	Rail Volts Before / After
NRP-MC802
20% load
Variation (Volts)	Rail Volts Before / After
50% load
Variation (Volts)	Rail Volts Before / After
NRP-MC1002
20% load
Variation (Volts)	Rail Volts Before / After
50% load
Variation (Volts)	Rail Volts Before / After

Και τα τρία PSUs, στο 3.3V rail παρουσιάζουν πρόβλημα στις παραπάνω δοκιμές, μιας και η τάση πέφτει πολύ κάτω από το όριο. Το MC1002 μάλιστα παρουσιάζει τη μεγαλύτερη πτώση στο συγκεκριμένο rail και το MC702 τη μικρότερη! Εντύπωση επίσης προκαλεί η σημαντική πτώσης τάσης των +12V στο MC802 κατά τη διάρκεια του transient test με 20% φορτίο. Όσες φορές και αν τρέξαμε το συγκεκριμένο τεστ η πτώση ήταν παραπλήσια. Αντίθετα με 50% φορτίο ήταν κατά πολύ μικρότερη.

Ακολουθούν τα αντίστοιχα screenshots τα οποία πήραμε κατά τη διάρκεια των παραπάνω δοκιμών.


Advanced Transient Response Oscilloscope Screenshots
NRP-MC702
20% Load
+12V	5V	3.3V
50% Load
+12V	5V	3.3V
NRP-MC802
20% Load
+12V	5V	3.3V
50% Load
+12V	5V	3.3V
NRP-MC1002
20% Load
+12V	5V	3.3V
50% Load
+12V	5V	3.3V

Στις δοκιμές που ακολουθούν θα δούμε την ανταπόκριση (transient response) του PSU σε πιο απλά σενάρια μεταβολής του φορτίου, κατά την εκκίνηση (turn on) του PSU. Στην πρώτη δοκιμή θέτουμε εκτός ρεύματος το PSU (OFF), επιλέγουμε φορτίο 2Α στα 5VSB και του δίνουμε ρεύμα. Στη δεύτερη έχουμε το PSU σε standby, επιλέγουμε μέγιστο φορτίο για τα 12V και εκκινούμε το PSU. Στην τρίτη και τελευταία δοκιμή έχουμε εκτός ρεύματος το PSU (OFF), επιλέγουμε το μέγιστο φορτίο για τα 12V, ανοίγουμε το ρελέ εκκίνησης του PSU (στο Fagana) και δίνουμε ρεύμα στο PSU. Όπως επαναλαμβάνουμε σε κάθε παρουσίαση, το πρότυπο ATX προβλέπει ότι αιχμές (spikes) των rails κατά τη διάρκεια της διαδικασίας αυτής δεν πρέπει να ξεπερνούν το 10% της αρχικής τους τιμής (δηλ. για τα 12V είναι 13.2V και για τα 5V είναι 5.5V).


Transient Response Tests
NRP-MC702
PSU OFF TO FULL 5VSB	STANDBY TO FULL 12V	PSU OFF TO FULL 12V
NRP-MC802
PSU OFF TO FULL 5VSB	STANDBY TO FULL 12V	PSU OFF TO FULL 12V
NRP-MC1002
PSU OFF TO FULL 5VSB	STANDBY TO FULL 12V	PSU OFF TO FULL 12V

Τα 5VSB και στα τρία PSUs είναι άψογα. Στα +12V τώρα, σε όλες τις περιπτώσεις υπάρχει ένα μικρό σκαλοπάτι στις τάσεις, το οποίο είναι πιο εμφανές στο MC1002, αλλά μετά δεν εμφανίζεται καμιά απολύτως αιχμή και οι τάσεις αυξάνονται ομαλότατα.

Στις επόμενες μετρήσεις θα δούμε τα επίπεδα ripple που υπάρχουν στις DC τάσεις των NRP PSUs. Τα όρια είναι 120mV για τα +12V και 50mV για τα 5V και 3.3V.


Και τα τρία PSUs δεν παρουσιάζουν συμπτώματα της ασθένειας "high ripple". Το MC802 έχει το υψηλότερο ripple σε σύγκριση με τα υπόλοιπα δύο PSUs και το MC1002 έχει, με διαφορά μάλιστα, το χαμηλότερο. Σε καμιά περίπτωση το ripple στα +12V, στο 1000αρι PSU, δεν ξεπέρασε τα 30mV, μια επίδοση που πολλά πανάκριβα/hi-end PSUs θα ζήλευαν.

Ακολουθούν μερικά screenshots από τις μετρήσεις ripple.


Ripple Oscilloscope Screenshots
NRP-MC702
Full Load
12V	5V	3.3V
NRP-MC802
Full Load
12V	5V	3.3V
NRP-MC1002
Full Load
12V	5V	3.3V

Στο σημερινό mini round up δοκιμάσαμε την καινούρια σειρά NRP-MC της Xigmatek, η οποία αποτελείται από τρία PSUs. Τα δύο μικρότερα απευθύνονται σε μεσαία συστήματα και το δυνατότερο σε high-end. Με αυτά τα PSUs, η εν λόγω εταιρία πραγματοποιεί μια δυναμική επιστροφή στην αγορά των PSUs, μετά από ομολογουμένως αρκετό καιρό. Η επιλογή της HEC/Compucase ως OEM σίγουρα ενισχύει την εικόνα της καινούριας αυτής της σειράς. Τέλος, οι επιδόσεις και των τριών PSUs υπήρξαν πολύ καλές με το MC1002 να ξεχωρίζει. Παρακάτω θα αναλύσουμε τα πλεονεκτήματα/μειονεκτήματα του κάθε PSU ξεχωριστά και θα δώσουμε αναλυτική βαθμολογία για το καθένα.

Πλεονεκτήματα


• Υψηλό efficiency
• Χαμηλό ripple σε όλα τα rails
• Καλό φινίρισμα

Μειονεκτήματα


• Κακό voltage regulation στο 3.3V rail
• Στα advanced transient tests σημειώθηκε μεγάλη πτώση (εκτός ορίων) στην τάση των 3.3V

Και η βαθμολογία αναλυτικά του NRP-MC702 είναι:


Πλεονεκτήματα


• Υψηλό efficiency
• Πληθώρα connectors
• Καλό φινίρισμα

Μειονεκτήματα


• Κακό voltage regulation στο 3.3V rail
• Στα advanced transient tests σημειώθηκε μεγάλη πτώση (εκτός ορίων) στην τάση των 3.3V

Η βαθμολογία που απέσπασε το NRP-MC802 είναι:


NRP-MC1002

Πλεονεκτήματα


• Πληθώρα καλωδιώσεων/connectors
• Ιδιαίτερα χαμηλό ripple
• Καλό voltage regulation στα +12V
• Καλό φινίρισμα

Μειονεκτήματα


• Στα advanced transient tests σημειώθηκε μεγάλη πτώση (εκτός ορίων) στην τάση των 3.3V

Η βαθμολογία του NRP-MC1002 φαίνεται παρακάτω.


Τελειώνοντας αυτό το mini round up των τριών PSUs της Xigmatek, τα συμπεράσματα που βγάλαμε είναι τα εξής: Ας αρχίσουμε από τα θετικά. Και τα τρία PSUs έχουν υψηλό efficiency (σίγουρα υψηλότερο από το Bronze που δηλώνει η Xigmatek) και χαμηλό ripple (ιδιαίτερα τα MC702, MC1002). Σε συνδυασμό με τη σχετικά χαμηλή τιμή τους αποτελούν πολύ καλές προτάσεις και θα ικανοποιήσουν απόλυτα τους αγοραστές τους. Το κύριο πρόβλημα τώρα και των τριών PSUs είναι το "αδύνατο" 3.3V rail, το οποίο δεν καταφέρνει να περάσει τα advanced transient tests και στην περίπτωση των δύο μικρότερων μοντέλων παρουσιάζει πρόβλημα και στο voltage regulation.

Εδώ τέλειωσε άλλο ένα review. Ευχαριστούμε θερμά την Xigmatek για τη διάθεση των δειγμάτων.

Στο επόμενο επεισόδιο ο Φαγάνας θα πάρει συνέντευξη από ένα εκ των καλύτερων Enermax PSUs.


Η Antec έχει πολύ μεγάλη ιστορία στο χώρο των PSUs. Έτσι έπρεπε να απαντήσει δυναμικά στην Corsair, που με τη σειρά AX περηφανευόταν ότι είχε ανέβει στην κορυφή της κατηγορίας. Στρώθηκε λοιπόν στη δουλειά και μετά από πολλές δοκιμές και αλλαγές τελειοποίησε την πλατφόρμα που της δόθηκε από την Delta. Το αποτέλεσμα ήταν η σειρά High Current Pro, η οποία αποτελείται από 4 PSUs με ισχύ 750, 850, 1000 και 1200W. Στη σημερινή παρουσίαση θα δοκιμάσουμε το μεγαλύτερο μέλος, το HCP-1200, το οποίο είναι ο άμεσος ανταγωνιστής του AX1200. Το HCP-1200 λοιπόν, σε αντίθεση με το ΑΧ1200 που έχει μόνο ένα 12V rail, διαθέτει οκτώ rails των 12V, με 30Α έκαστο και έχει πιστοποιηθεί από την Nvidia ότι μπορεί να τροφοδοτήσει μέχρι και τέσσερις GTX480. Όσοι διαθέτουν τα 349$ (50$ ακριβότερο από το ΑΧ1200) που αναμένεται να κοστίζει θα πρέπει να κάνουν υπομονή μέχρι τον Οκτώβρη για να το αγοράσουν.


Όχι, μέσα σε αυτό το φάκελο δεν υπήρχε το PSU, αλλά το φυλλάδιο με τις τεχνικές πληροφορίες

Τα κύρια χαρακτηριστικά του HCP-1200 παραθέτονται στον παρακάτω πίνακα.


Ο επόμενος πίνακας παρουσιάζει όλες τις καλωδιώσεις του HCP-1200.


Υπάρχουν αρκετοί connectors (αλλά και ισχύς) για να τροφοδοτήσετε όχι ένα-δύο αλλά τρία PCs ταυτόχρονα. Ούτε λίγο ούτε πολύ, το HCP-1200 διαθέτει 8 PCIe connectors, 2 EPS, 12 Sata και 9 Molex (4 pin).

Ο τελευταίος πίνακας παρουσιάζει τις δυνατότητες των επιμέρους rails του HCP-1200.
