Πριν από λίγο καιρό σας παρουσιάσαμε έναν ιδιαίτερο επεξεργαστή, τον Intel Pentium G3258 Anniversary Edition. Όπως μπορείτε να δείτε στην εκτενή του παρουσίαση, πρόκειται για έναν επεξεργαστή της σειράς Pentium, σχετικά χαμηλών επιδόσεων και οικονομικό, στον οποίον όμως η Intel, για να γιορτάσει τα είκοσι χρόνια χρήσης του ονόματος "Pentium", έδωσε για δώρο ξεκλείδωτο πολλαπλασιαστή. Έτσι ο μικρός αυτός πρίγκιπας μπορεί με ιδιαίτερη ευκολία να υπερχρονιστεί σε ποσοστά που θυμίζουν σε εμάς τους παλιούς τον θρυλικό Celeron A300 και να εκτοξεύσει τις επιδόσεις του σε άλλο επίπεδο.

Με αφορμή την κυκλοφορία του ιδιαίτερου αυτού Pentium, η Asrock κυκλοφόρησε τη μητρική Asrock Z97 Anniversary, δηλαδή το ιδανικό του ταίρι. Πρόκειται προφανώς για μία μητρική με το chipset Z97 της intel, το νεότερο και ισχυρότερο δηλαδή για socket 1150, και με δυνατότητες υπερχρονισμού. Μια πραγματική πριγκίπισσα δηλαδή! Παράλληλα την έγδυσε από κάθε τι μη απαραίτητο, δημιουργώντας την οικονομικότερη Z97 ATX μητρική, και περιέλαβε ιδιαίτερη ρύθμιση στο BIOS για τον άμεσο και εύκολο υπερχρονισμό του Intel Pentium G3258 Anniversary Edition.

Αυτή τη στιγμή, η Asrock Z97 Anniversary κοστίζει 82,20 ευρώ ενώ ο Pentium G3258 60,99 ευρώ. Δηλαδή, με 143,19 ευρώ, λίγη μνήμη και έναν SSD, έχετε ένα μηχάνημα που δε θα στενοχωρήσει κανέναν απλό χρήστη στις καθημερινές του δραστηριότητες.

Σας κεντρίσαμε το ενδιαφέρον; Θέλετε να δείτε τη γυμνή πριγκίπισσα; Ακολουθήστε μας στην επόμενη σελίδα!



Συσκευασία και περιεχόμενα - Απ' το χαρτόνι ως το πυρίτιο

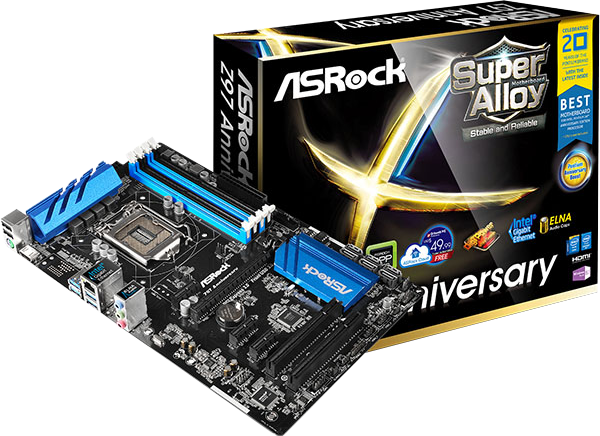

Η Asrock Z97 Anniversary έρχεται σε ένα κλασσικό χαρτονένιο ιλουστρασιόν κουτί που διαφημίζει τις δυνατότητες και τα χαρακτηριστικά της. Ξεχωρίζει πάνω δεξιά στο εμπρός μέρος η "κορδέλα" που υπενθυμίζει την εικοσάχρονη επέτειο της Intel και ακριβώς από κάτω ο ισχυρισμός της Asrock ότι το κουτί περιέχει την καλύτερη μητρική για τον επετειακό επεξεργαστή.

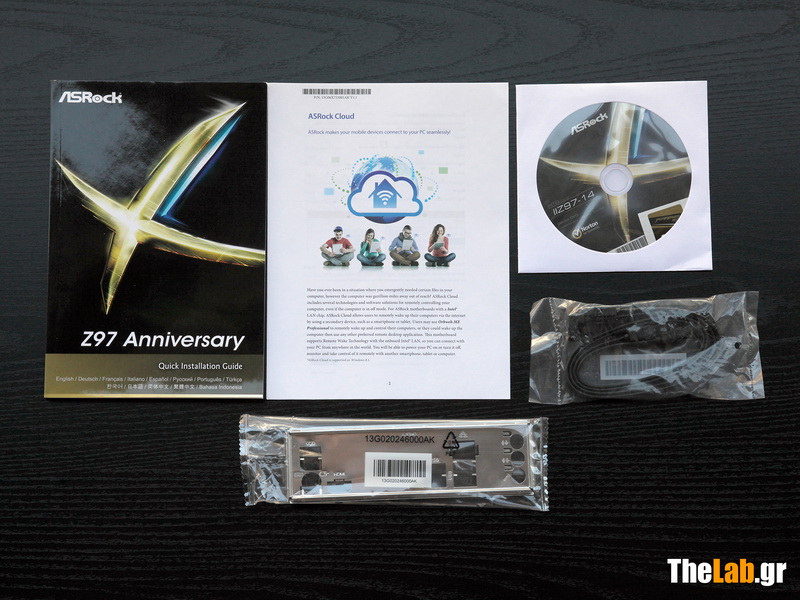

Η προίκα της πριγκίπισσας περιλαμβάνει τα απολύτως απαραίτητα, manual, CD, IO Shield και δύο καλώδια SATA.

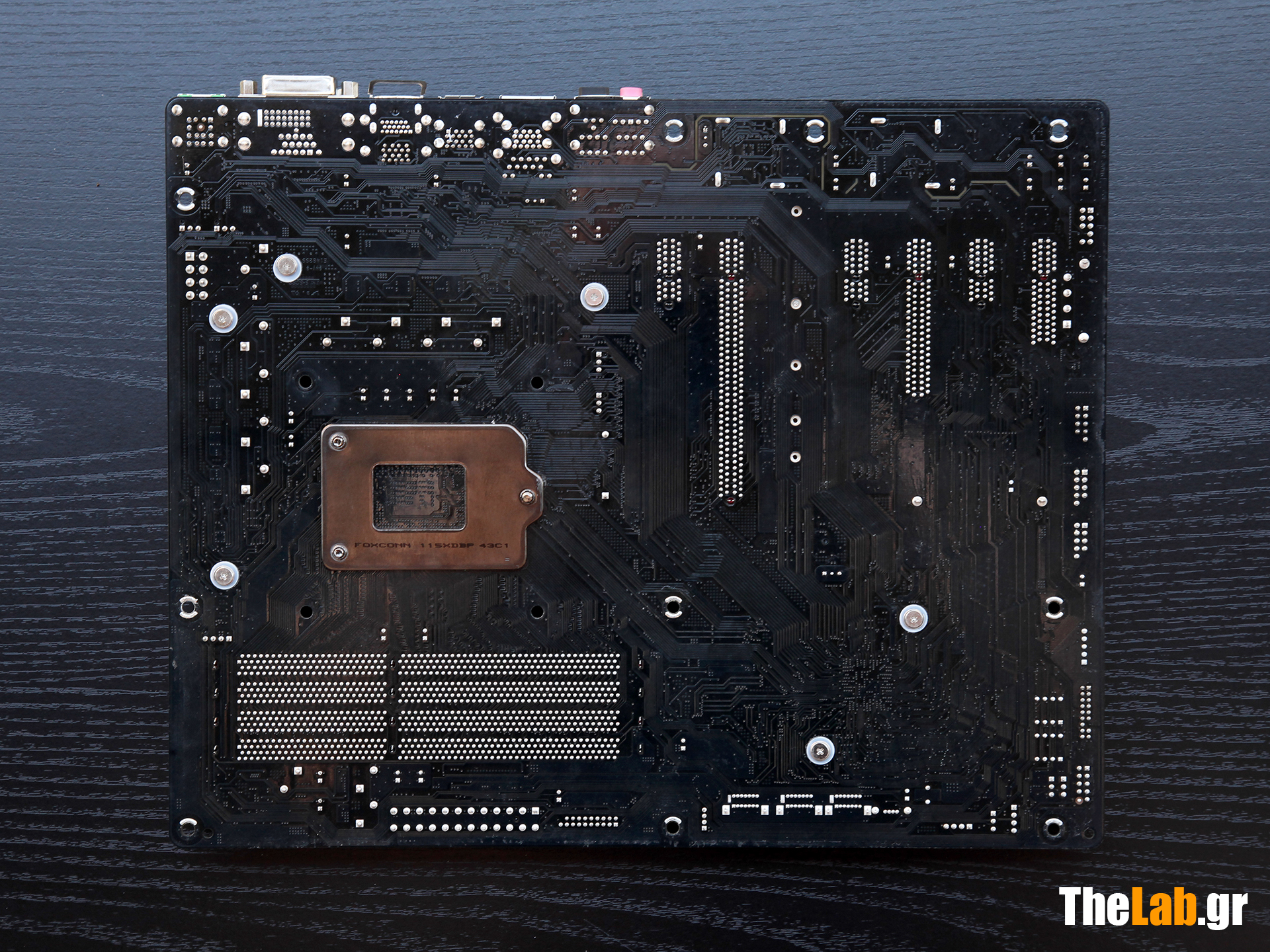

Ορίστε η γυμνή πριγκίπισσα, εμπρός και πίσω, με λιτό μαύρο χρώμα και γαλάζια αξεσουάρ. Η ποιότητα των κολλήσεων φαίνεται άριστη. Εκπτώσεις στον εξοπλισμό και την τιμή λοιπόν, αλλά όπως φαίνεται, όχι στην ποιότητα.


Ξεκινάμε την περιήγησή μας στην αριστερή φωτογραφία, με το κάτω αριστερά τμήμα της μητρικής. Διακρίνουμε έξι υποδοχές SATA που υποστηρίζουν 6.0 Gb/s, ό,τι μπορεί να προσφέρει το Z97 δηλαδή. Δεξιότερα, το ένα και μοναδικό BIOS chip, αφαιρούμενο για να μπορεί να αντικατασταθεί σε περίπτωση βλάβης, αλλά χωρίς backup chip όπως στα ακριβότερα μοντέλα της εταιρείας. Ακόμη πιο δεξιά, βλέπουμε την υποδοχή όπου συνδέουμε το καλώδιο για δύο μπροστινές USB 3.0 του κουτιού μας. Η μεγάλη γαλάζια ψύκτρα καλύπτει προφανώς το Z97 ενώ πιο πάνω από αυτήν, διακρίνουμε το Super I/O chip της Nuvoton.

Στη δεξιά φωτογραφία βλέπουμε στο αριστερό της τμήμα δύο υποδοχές για συνολικά τέσσερις μπροστινές USB 2.0 και υποδοχή για θύρα COM. Τα slots της μητρικής αποτελούνται από μία μόνο θύρα PCI Express 3.0 16X, τρεις θύρες PCI-e 1X και 2 απλές PCI. Ανάμεσά τους διακρίνουμε και την μπαταρία που κρατάει τις ρυθμίσεις του BIOS και το ρολόι του υπολογιστή όταν αυτός δεν είναι στην πρίζα. Στο πάνω μέρος διακρίνουμε τα κυκλώματα και τα chips της κάρτας ήχου, την υποδοχή για τα μπροστινά audio βύσματα και τους μόλις τέσσερις αλλά audio grade σχετικούς πυκνωτές.

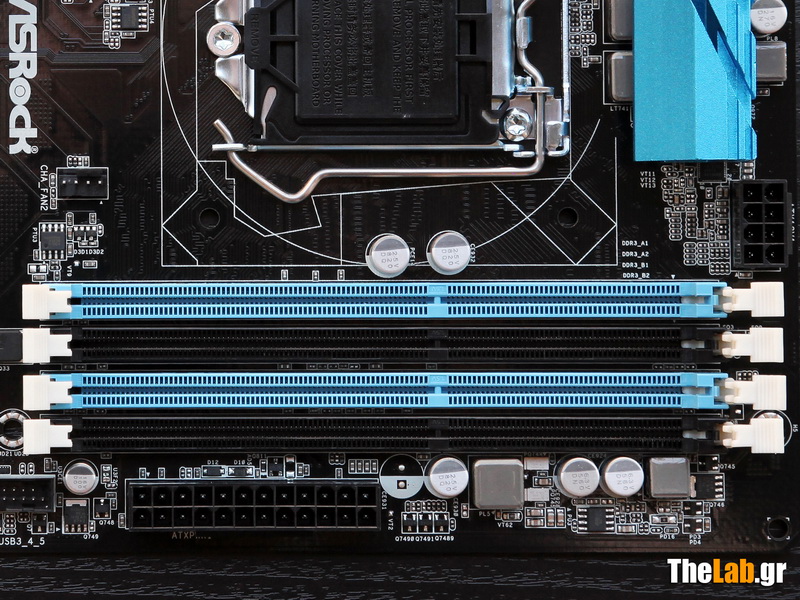

Το κάτω δεξιά μέρος της μητρικής φιλοξενεί τα 4 slots για μνήμη DDR3 και τα δύο βύσματα για την τροφοδοσία της μητρικής, ενώ λίγο πιο πάνω, στη δεξιά φωτογραφία, βλέπουμε το socket 1150 και την ψύκτρα των mosfets.


Η ψύκτρα των Mosfets από μια καλύτερη γωνία, που αποκαλύπτει και τα 4 αντίστοιχα πηνία... Τετραφασική τροφοδοσία μου μυρίζει.

Τέλος, στη δεξιά φωτογραφία, το IO panel της μητρικής που μαρτυράει τη γύμνια της, αφού παρέχει μόνο μία θύρα PS/2, δύο USB 2.0 και τέσσερις USB 3.0, μόλις τρεις υποδοχές στην κάρτα ήχου, μια υποδοχή RJ45 για την κάρτα δικτύου και για έξοδο οθόνης μόνο μία HDMI.


Τα βασικά και μόνο λοιπόν για την Asrock Z97 Anniversary!

Πάμε στην επόμενη σελίδα να τα δούμε λίγο πιο αναλυτικά.

Χαρακτηριστικά - Τα βασικά και κάτι ακόμα

Τα βασικά χαρακτηριστικά της Asrock Z97 Anniversary παρατίθενται τακτοποιημένα στον πίνακα που ακολουθεί.


Ήδη βλέπουμε κάποια από τα χαρακτηριστικά να αναλύονται, όπως τα πηνία από κράμα υψηλής ποιότητας και τα NexFET Mosfets που θα αναλυθούν ευθύς αμέσως!

Ακολουθεί η διεξοδική ανάλυση όλων των χαρακτηριστικών της Asrock Z97 Anniversary όπως αυτά περιγράφονται με εξαιρετικό τρόπο στην ιστοσελίδα της εταιρίας.


Μεγάλο, ε;

Παρατηρήσατε τα ποιοτικά χαρακτηριστικά; Τα πηνία και τα mosfets; Ποιοτικά χαρακτηριστικά και προσεγμένη κατασκευή!

Αν κάνατε το λάθος να τρέξετε τη σελίδα χωρίς να τα προσέξετε, γυρίστε πίσω. Εδώ βρίσκονται όσα πρέπει να ξέρετε για την Asrock Z97 Anniversary και όλοι οι λόγοι για να την επιλέξετε.

Εντάξει; Διαβάσατε; Πάμε τώρα παρακάτω.

BIOS - Η χαρά του κατσαβιδάκια

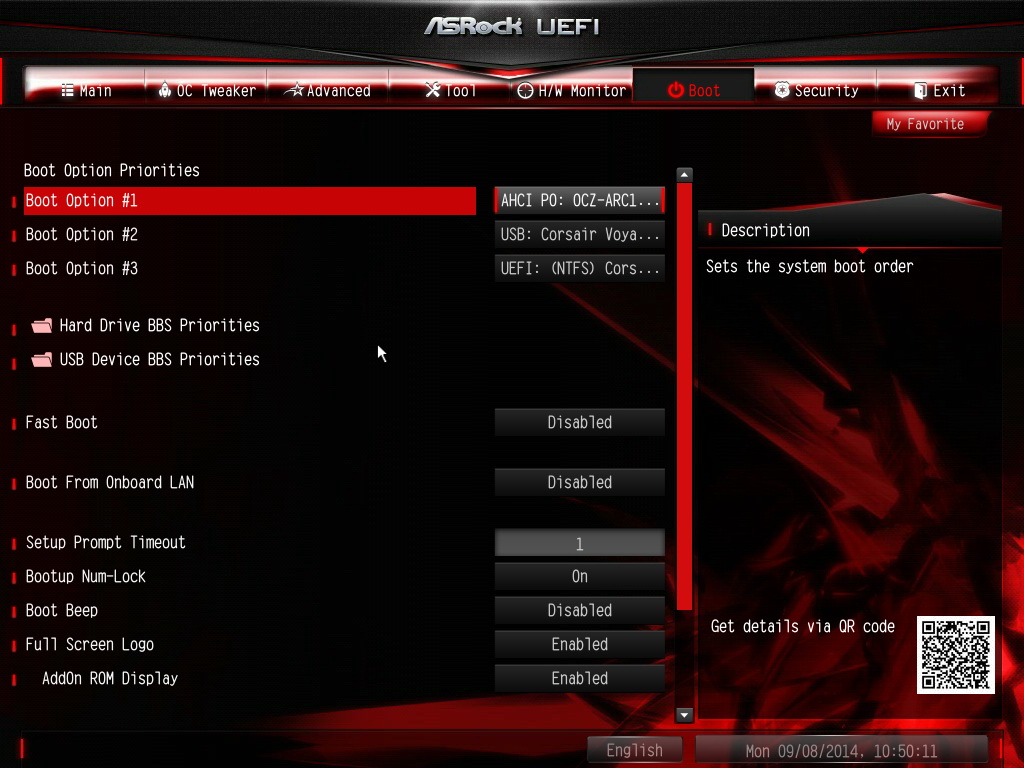

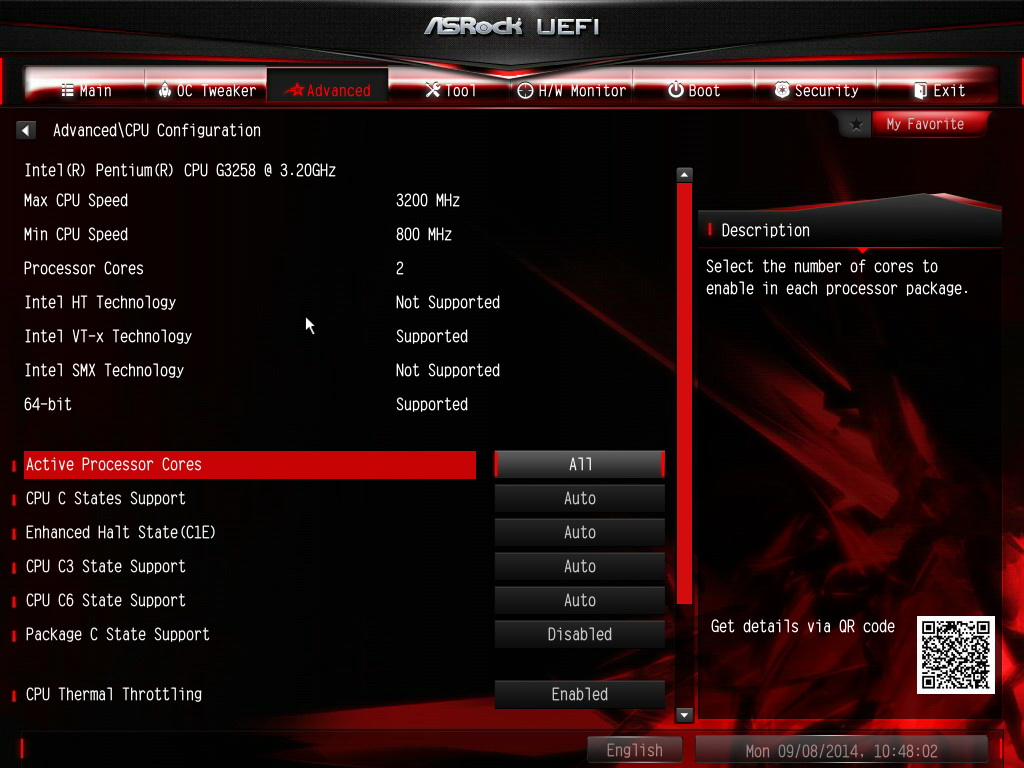

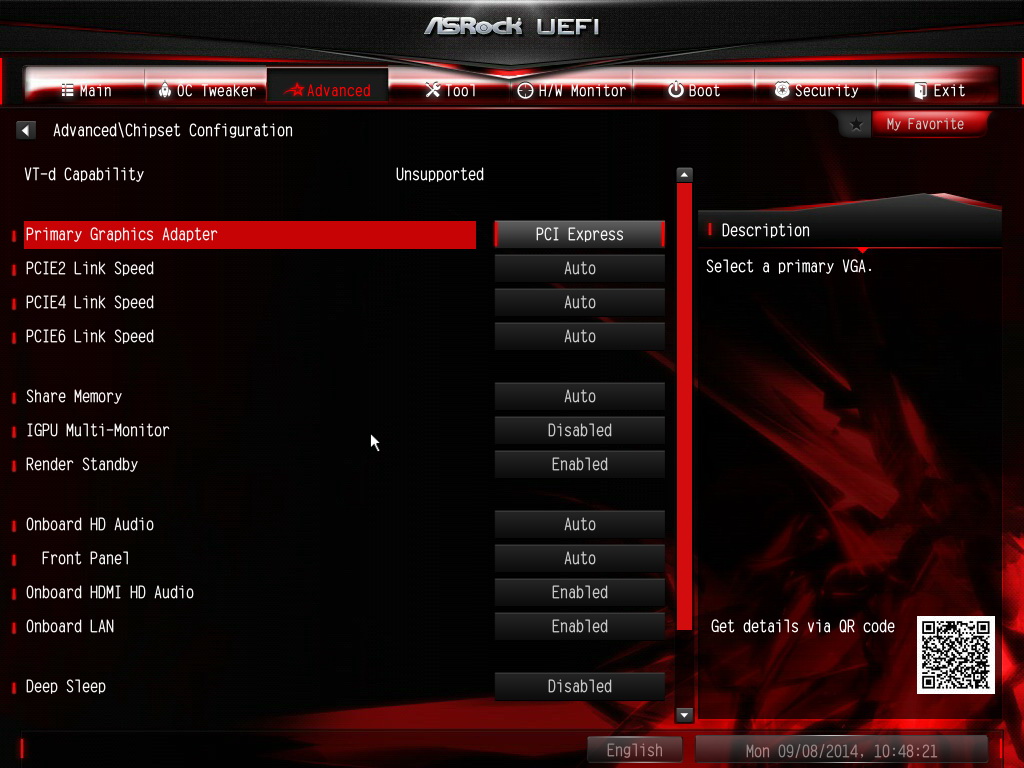

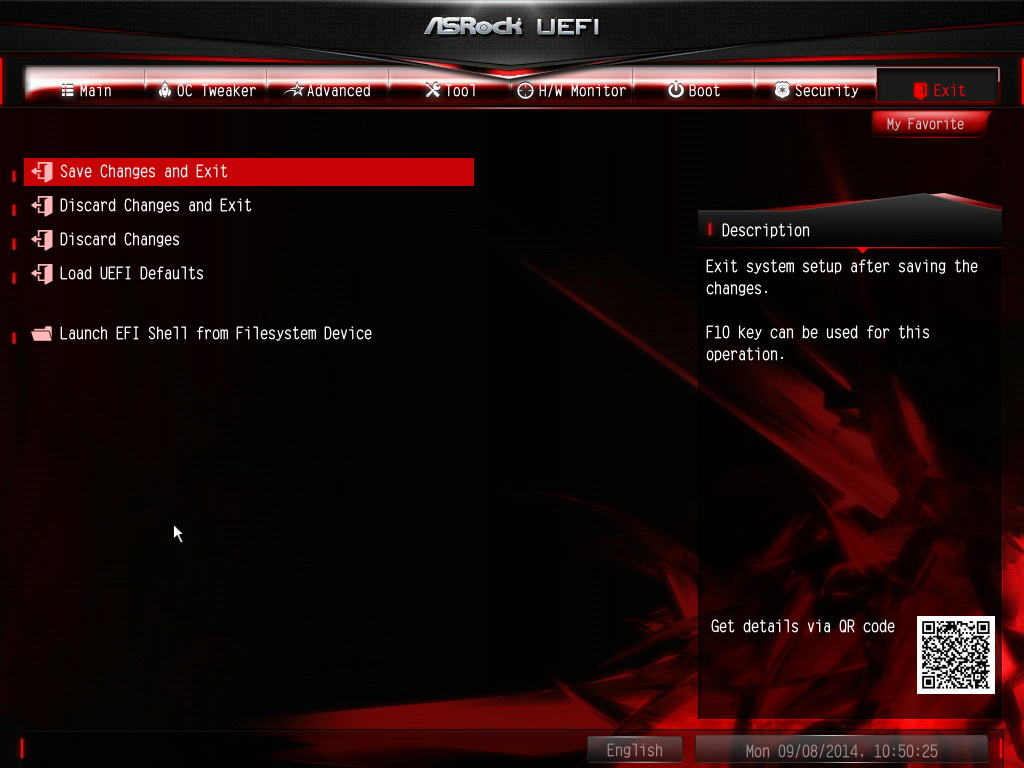

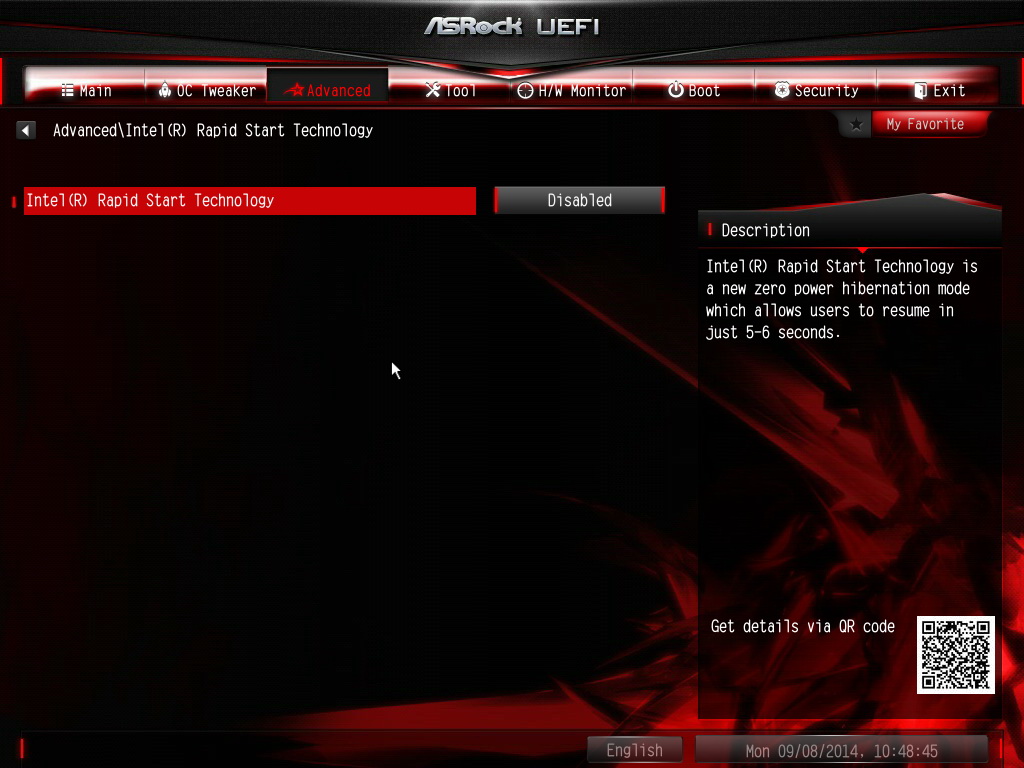

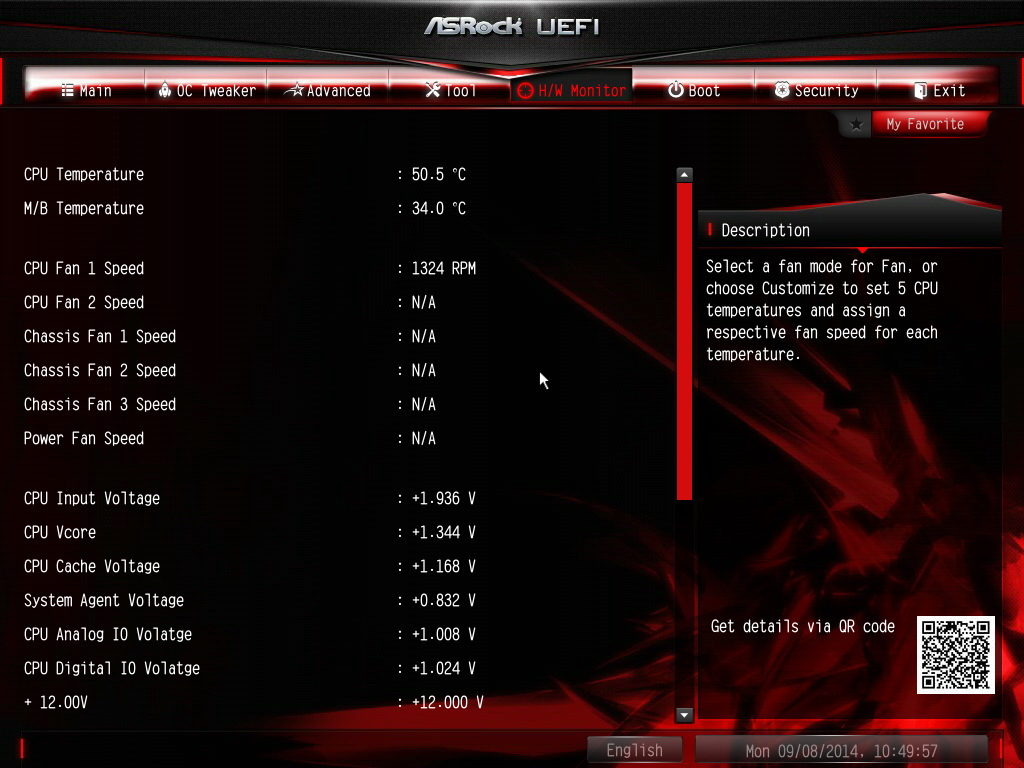

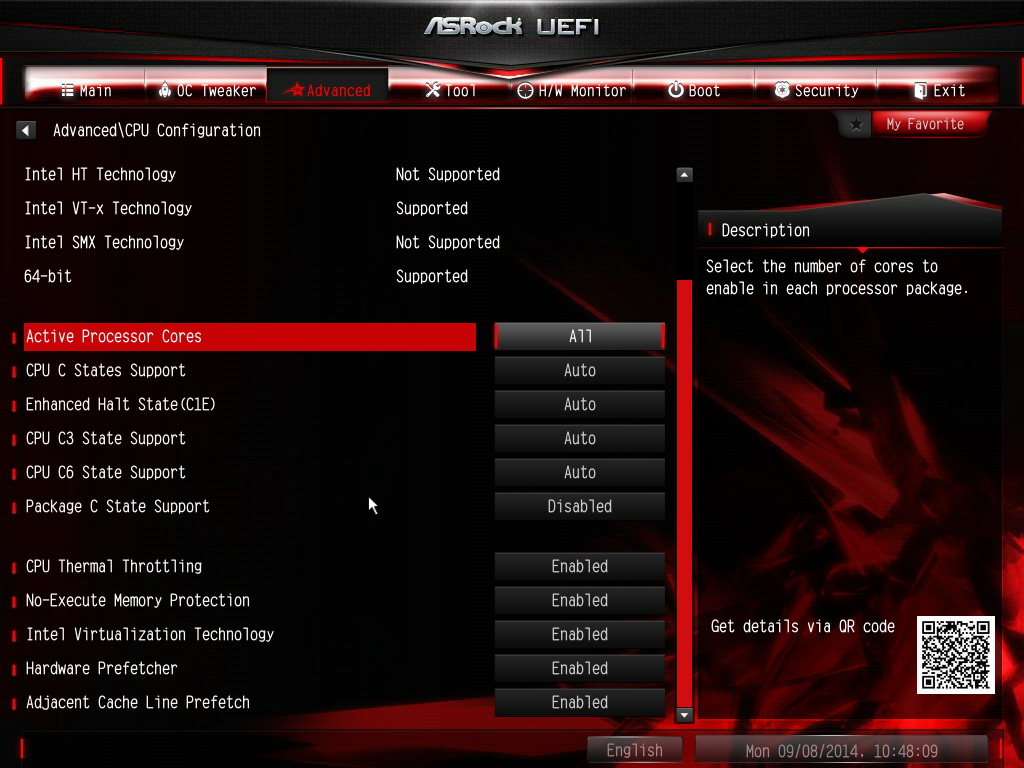

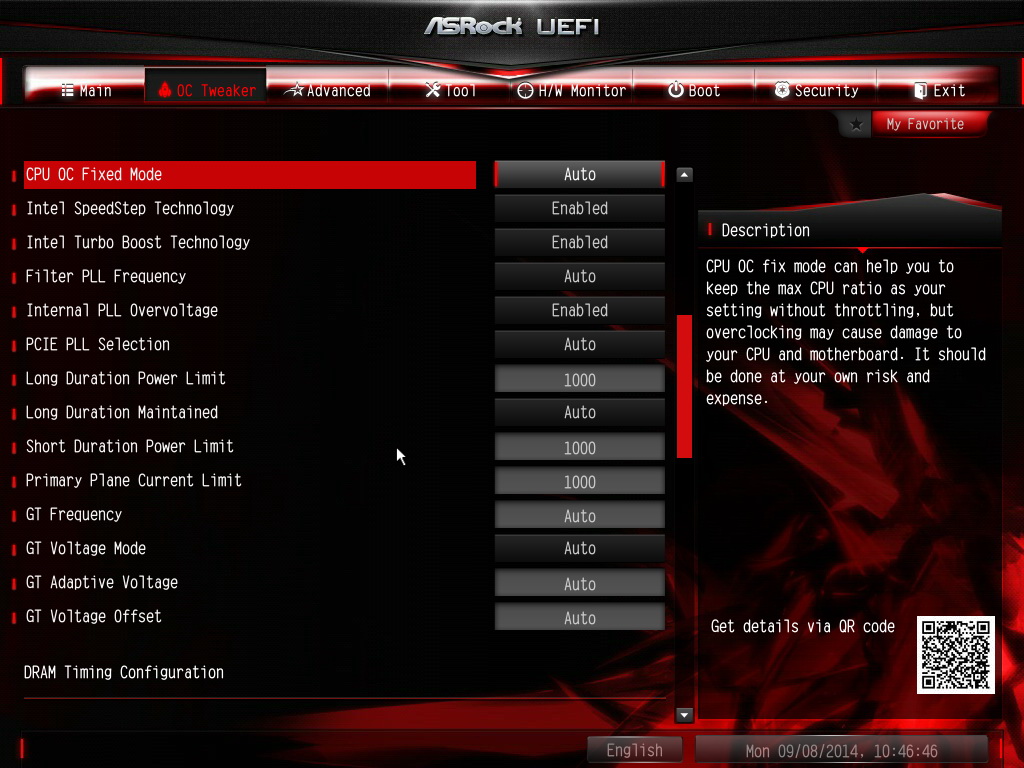

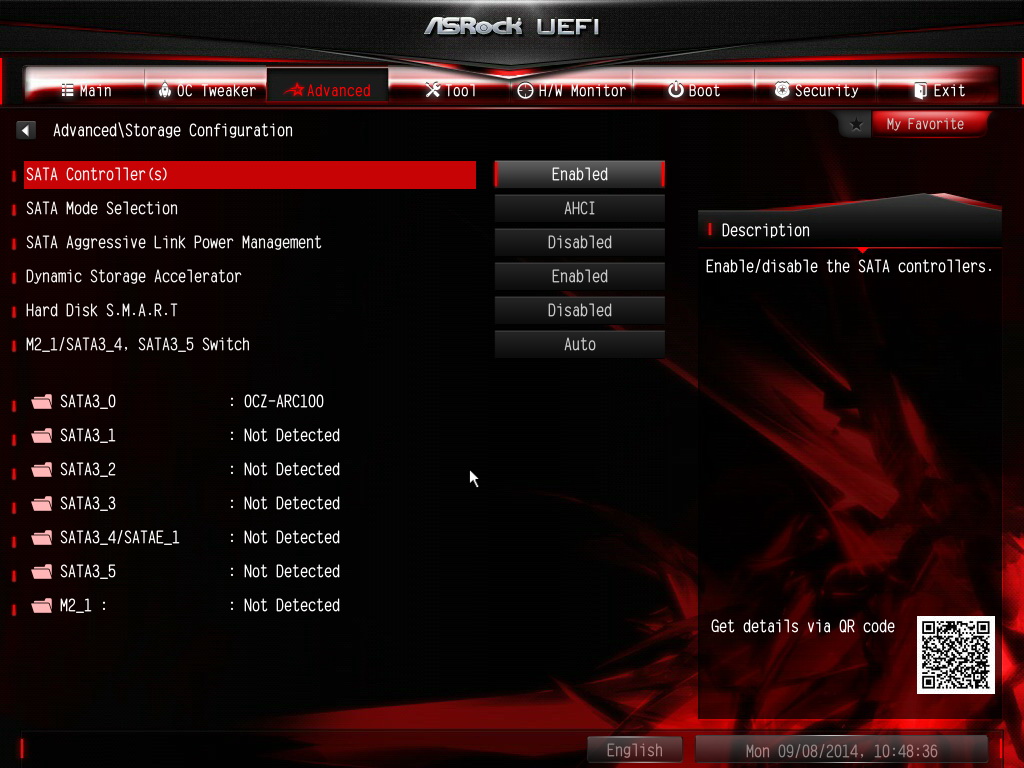

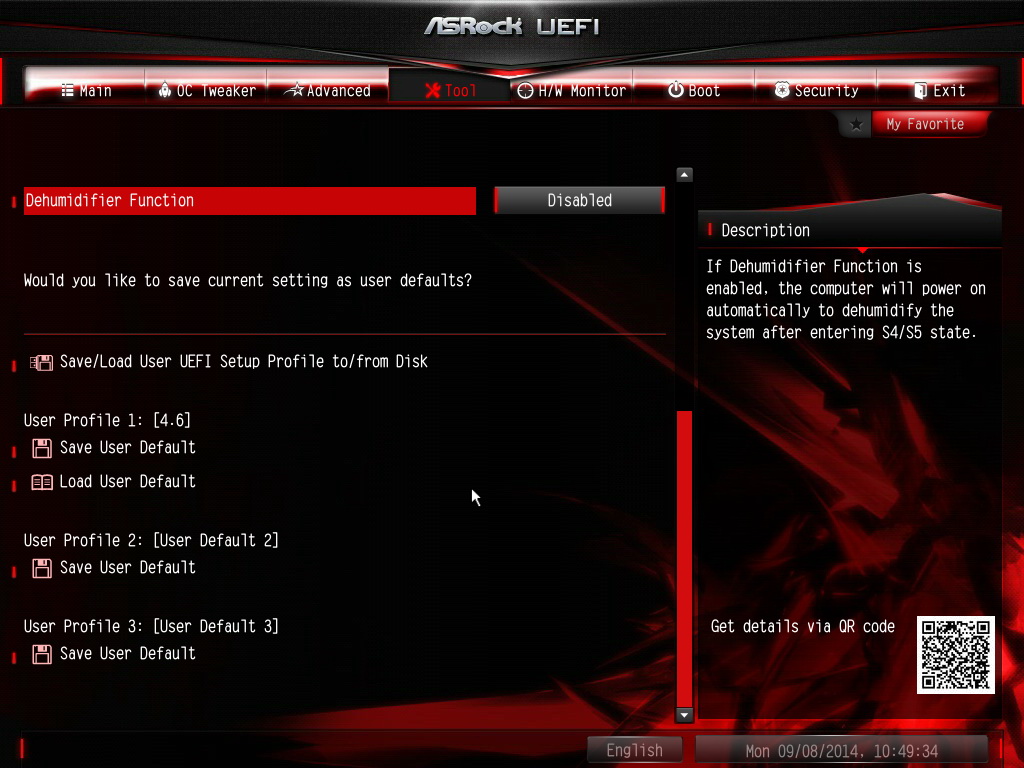

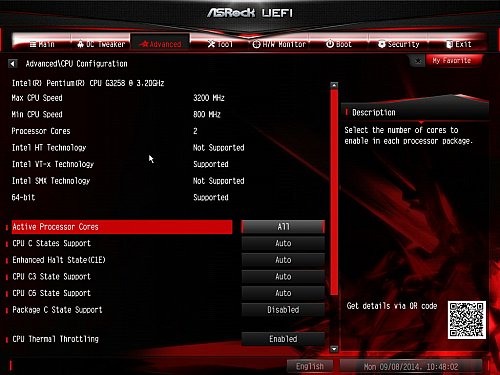

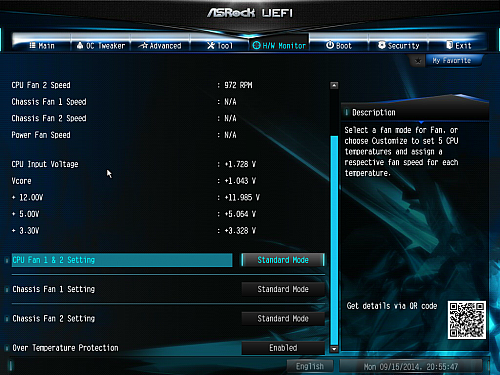

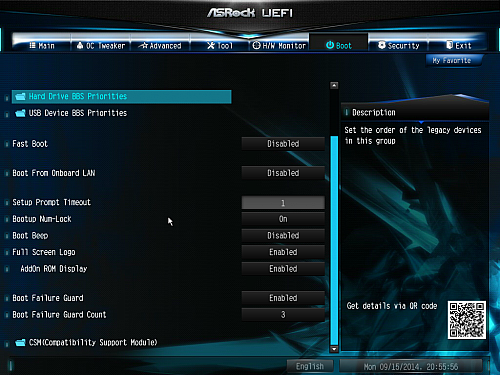

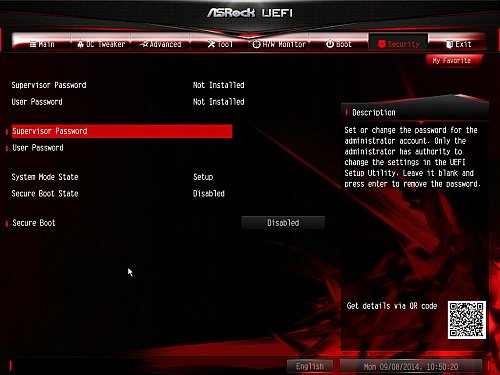

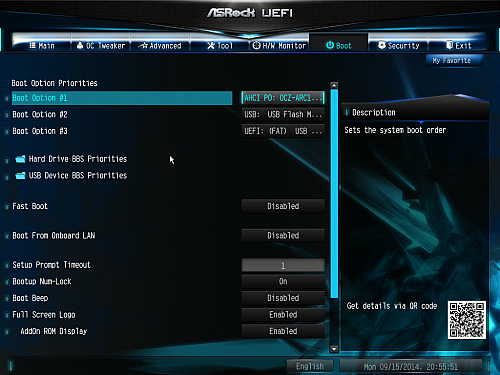

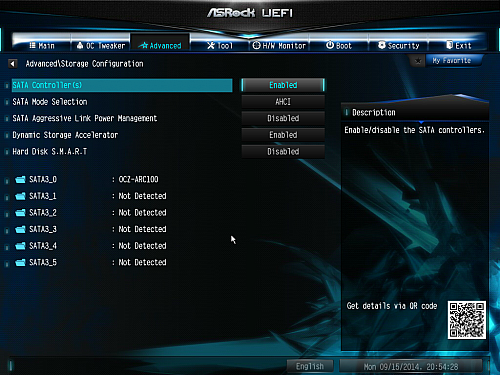

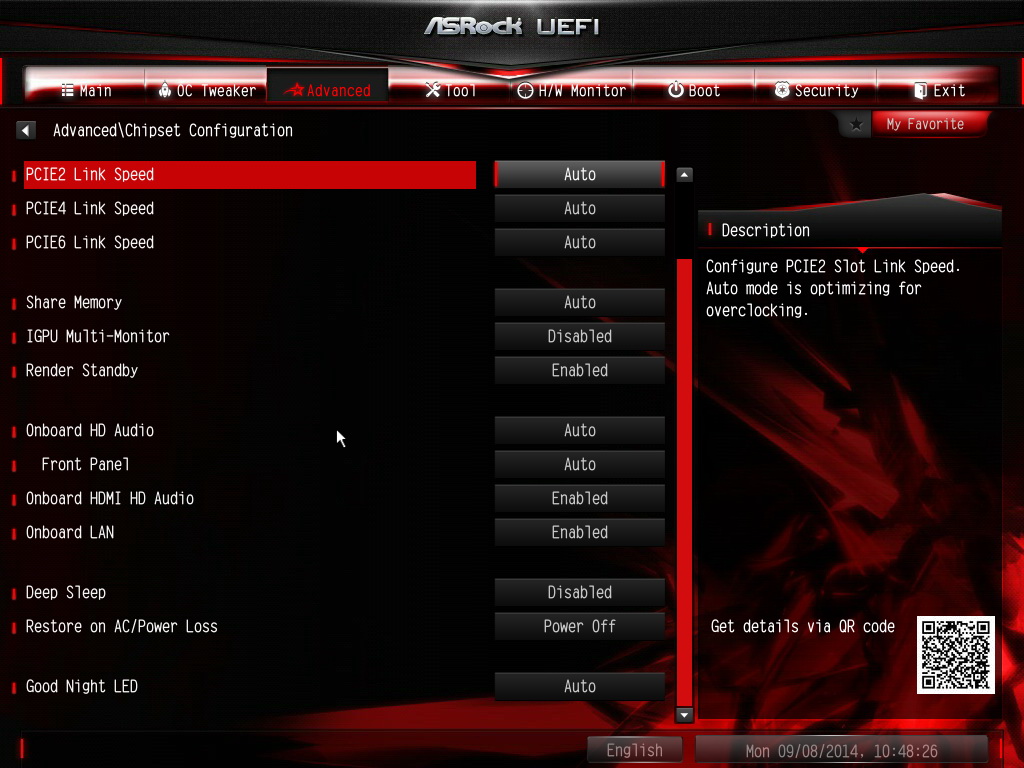

Σε αυτή τη σελίδα βλέπουμε το UEFI BIOS της Asrock Z97 Anniversary. Είναι πλήρες και φιλικό και δε συναντήσαμε κανένα πρόβλημα κατά τη χρήση του. Τα χρώματα που ακολουθεί είναι τα ίδια με της μητρικής. Λεπτομέρειες για το BIOS και τις λειτουργίες του μπορείτε να βρείτε στο Manual της Asrock Z97 Anniversary.


Αυτά με το BIOS και συνεχίζουμε στην επόμενη σελίδα με το συνοδευτικό λογισμικό.

Συνοδευτικό Λογισμικό - Για να κάνουμε τη ζωή μας εύκολη

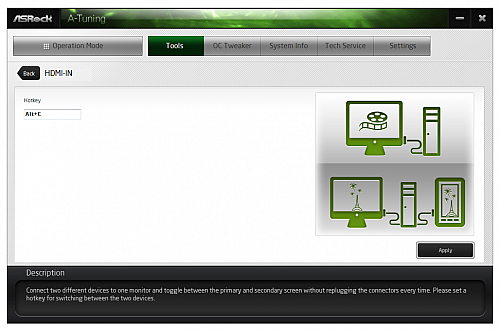

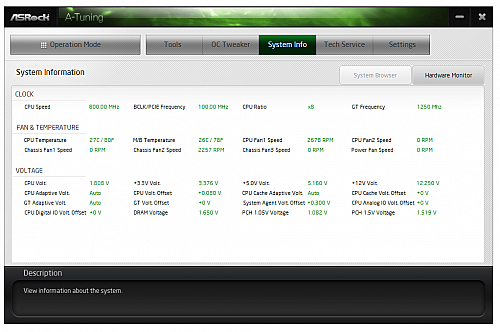

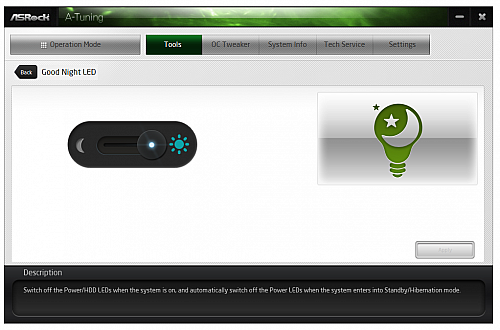

Το πιο εντυπωσιακό στοιχείο του συνοδευτικού λογισμικού της Asrock Z97 Anniversary είναι το Asrock A-Tuning το οποίο βλέπετε στις ακόλουθες φωτογραφίες και εκτελεί μια πληθώρα λειτουργιών συμπεριλαμβανομένης και της δυνατότητας υπερχρονισμού κατ' ευθείαν μέσα από τα windows.


Λεπτομερής ανάλυση των λειτουργιών του A-Tuning γίνεται στη σελίδα 23 του Manual της Asrock Z97 Anniversary για όποιον ενδιαφέρεται και δε θα σας κουράσουμε επαναλαμβάνοντάς τα ίδια εδώ.

Ακολουθεί screenshot από το Intel Rapid Start...


... που φροντίζει για την άμεση εκκίνηση του συστήματος μέσω ενός κρυφού partition που χρησιμοποιείται για το σκοπό αυτό. Και πάλι λεπτομέρειες στο Manual της Asrock Z97 Anniversary.

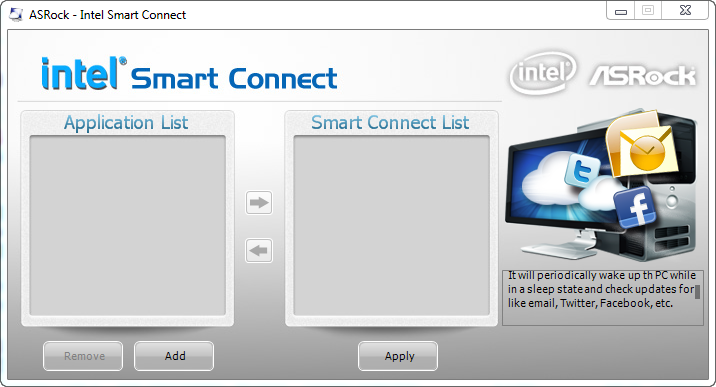

Και ακολουθεί το Intel Smart Connect που αναλαμβάνει να "ξυπνάει" τον υπολογιστή περιοδικά αν τον έχετε θέσει σε λήθαργο (sleep) και να ελέγχει αν έχετε μηνύματα σε email, twitter, facebook κλπ. Λεπτομέρειες πάλι στο manual, για το οποίο δε θα ξαναβάλουμε link.

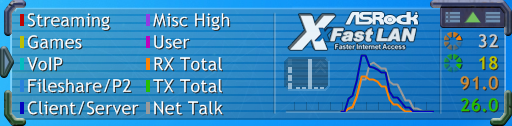

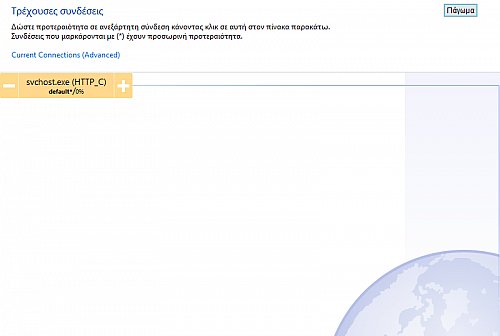

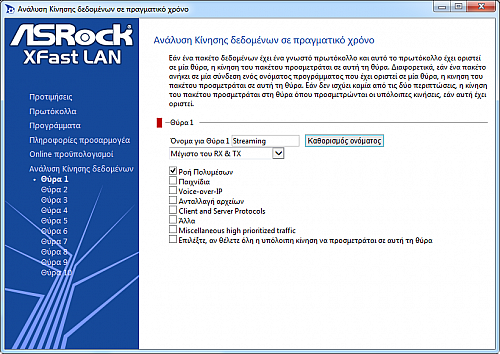

Το XFastLan μας δίνει με πολύ όμορφο και γραφικό τρόπο πληροφορίες για τη ροή δεδομένων κατά είδος από το δίκτυό μας.

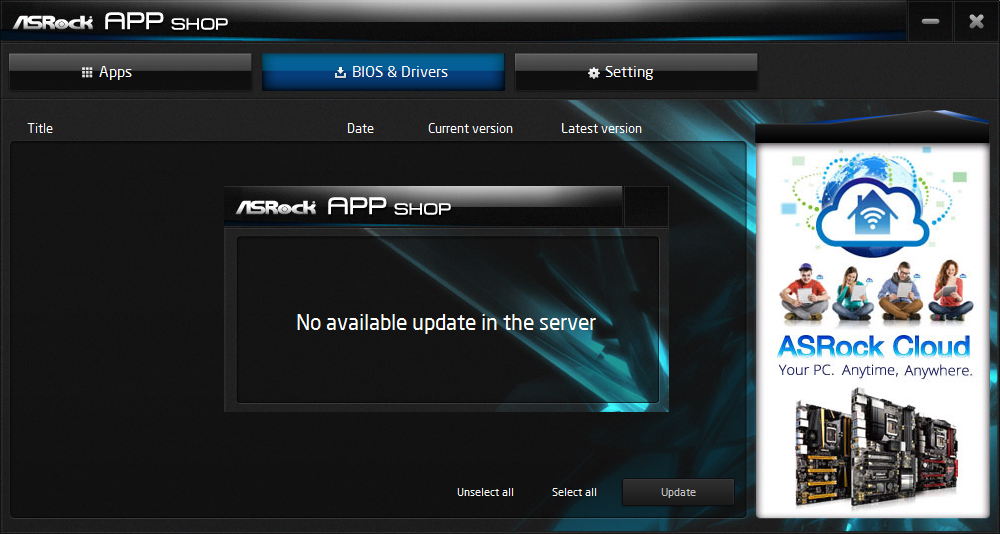

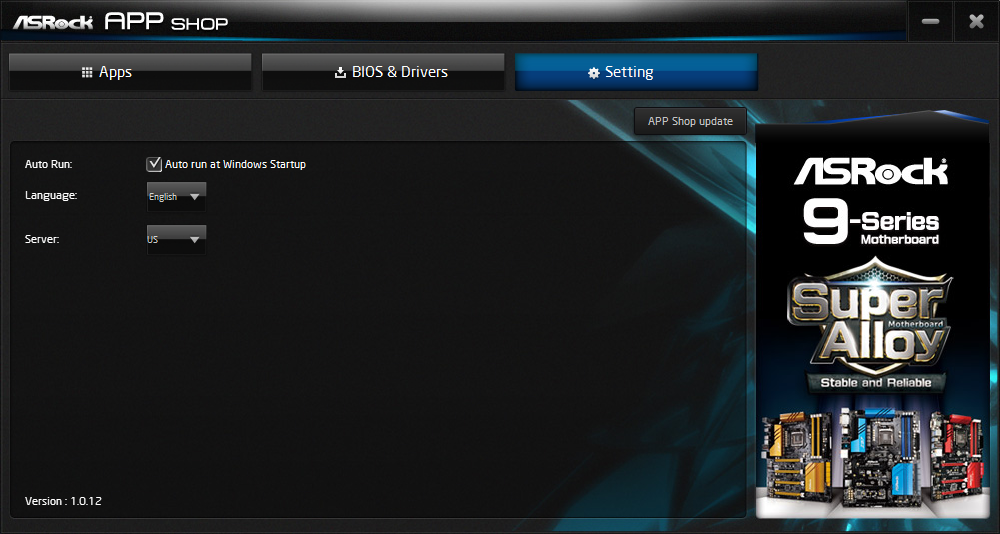

Τελευταίο σας παρουσιάζουμε το Asrock APP Shop που μας δίνει τη δυνατότητα να κατεβάζουμε από το διαδίκτυο εφαρμογές, BIOS Update και drivers για τη μητρική μας.


Πλήρες το πακέτο, έτσι; Κι όμως έχει κάτι ακόμα!

Για αυτό θα σας παραθέσουμε το link από τη σελίδα της αντίστοιχης εταιρίας στην οποία περιγράφονται διεξοδικά οι δυνατότητες που σας προσφέρει:

OrbWebMe

Και κάπου εδώ ολοκληρώνεται το πακέτο του λογισμικού που συνοδεύει την Asrock Z97 Anniversary.

Ακολουθεί η παρουσίαση του συστήματος δοκιμών και της μεθοδολογίας.

Σύστημα δοκιμών και μεθοδολογία - Getting ready to rummble!

Το σύστημα δοκιμών μας είναι στημένο πάνω στο Cooler Master Lab Test Bench V1.0, εξοπλισμένο με το τροφοδοτικό V650, επίσης της Cooler Master, την οποία και ευχαριστούμε θερμά για την παραχώρηση των εν λόγω εξαρτημάτων.

Ο επεξεργαστής είναι ο Intel G3258 Anniversary Edition, η μνήμη είναι στα 8GB και χρονισμένη στα 1600 MHz, όπου αυτό το επιτρέπει η μητρική, και η κάρτα γραφικών που χρησιμοποιήθηκε είναι μια Nvidia GTX 550 Ti σε υλοποίηση EVGA. Τέλος, ο SSD που χρησιμοποιήθηκε είναι ο OCZ ARC 100 240GB που είχαμε δει σε πρόσφατο review.

Το λειτουργικό σύστημα πάνω στο οποίο γίνονται οι δοκιμές είναι τα Windows 7 64bit και περιλαμβάνει εκτός από όλους τους drivers και τα βασικά προγράμματα που έρχονται με τη δοκιμαζόμενη μητρική, με σκοπό να πετύχουμε ένα πιο ρεαλιστικό και κοντά στην πραγματικότητα περιβάλλον δοκιμών. Ο driver του SATA controller που χρησιμοποιήθηκε ήταν ο Intel 13.10.1058, προφανώς σε AHCI mode.


Οι δοκιμές στις οποίες θα υποβάλουμε την Asrock Z97 Anniversary χωρίζονται σε 7 κατηγορίες:

1: Δοκιμασίες επεξεργαστή και μνήμης με συνθετικά μετροπρογράμματα αλλά και λειτουργικά προγράμματα που παρέχουν την δυνατότητα μέτρησης επιδόσεων. Εδώ θα δούμε πόσο καλά λειτουργούν τα υποσυστήματα της μητρικής που σχετίζονται με την επικοινωνία του επεξεργαστή και της μνήμης.

2: Δοκιμασίες με μετροπρογράμματα 3D επιδόσεων για να βάλουμε στο παιχνίδι και την επικοινωνία της κάρτας γραφικών.

3: Δοκιμασίες απόδοσης με πραγματικά παιχνίδια που διαθέτουν και λειτουργία μέτρησης επιδόσεων.

4: Δοκιμασίες πραγματικών εφαρμογών! Εδώ με την ειδική σουίτα που δημιούργησε για εμάς ο προγραμματιστής Στέλιος Σηφάκης (τον οποίον ευχαριστούμε θερμά) εκτελούνται κάποιες από τις πιο συνηθισμένες εργασίες που κάνει ένας χρήστης και χρονομετρούνται. Σε αυτές τις δοκιμές δίνουμε τη μεγαλύτερη βαρύτητα μιας και αναδεικνύουν την πραγματική εμπειρία που έχει ο χρήστης.

5: Δοκιμασίες ταχύτητας του SSD μας σε σύνδεση SATA αλλά και USB με το γνωστό μετροπρόγραμμα CrystalDiskMark για να δούμε την εύρυθμη λειτουργία του διαύλου SATA αλλά και των θυρών USB.

6: Μετρήσεις της ποιότητας του ήχου που παρέχει η ενσωματωμένη στη μητρική κάρτα ήχου.

7: Μετρήσεις κατανάλωσης του συστήματος και βασικές δυνατότητες υπερχρονισμού.

Οι μητρικές που περιλαμβάνονται στα συγκριτικά μας είναι, η Gigabyte GA-B85M-HD3 rev1 (BIOS vF10), η Asrock H97 Killer (BIOS v 1.20), η Asrock Z97X Killer (BIOS v1.50) και φυσικά, η πριγκίπισσα μας, Asrock Z97Anniversary (BIOS v1.10).

Μείνετε συντονισμένοι. Μετά τις δοκιμές ακολουθεί σχολιασμός και βαθμολογία!

Δοκιμασίες επεξεργαστή και μνήμης - Αρχίζουν τα όργανα

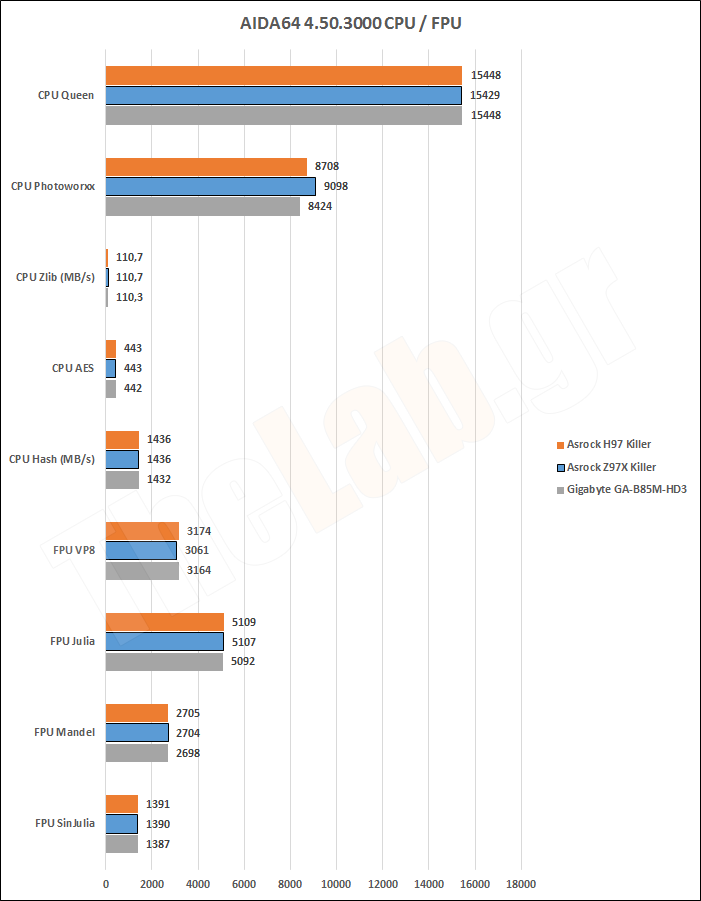

Ξεκινάμε με τις δοκιμασίες του AIDA64 για επεξεργαστή και μνήμη


Παρατηρούμε μια υπεροχή των μητρικών με Z97 όσον αφορά τις δοκιμασίες της μνήμης καθώς και της δοκιμασίας CPU Photoworxx που φαίνεται να είναι αρκετά εξαρτώμενη από τη μνήμη. Αυτό συμβαίνει γιατί οι άλλες 2 μητρικές υποστηρίζουν συχνότητα μνήμης έως και 1400 MHz και συνεπώς περιορίζουν σε αυτή τη συχνότητα τις 1600άρες μνήμες μας. Αντιθέτως τα BIOS των μητρικών με chipset Z97 επιτρέπουν συχνότητα στις μνήμες έως και 4000 MHz (!) συνεπώς εκμεταλλεύονται πλήρως τις μνήμες μας που χρονίζονται στα 1600 MHz. Εννοείται ότι αν είχαμε πιο γρήγορες μνήμες η διαφορά στις δοκιμασίες θα ήταν ακόμη μεγαλύτερη.

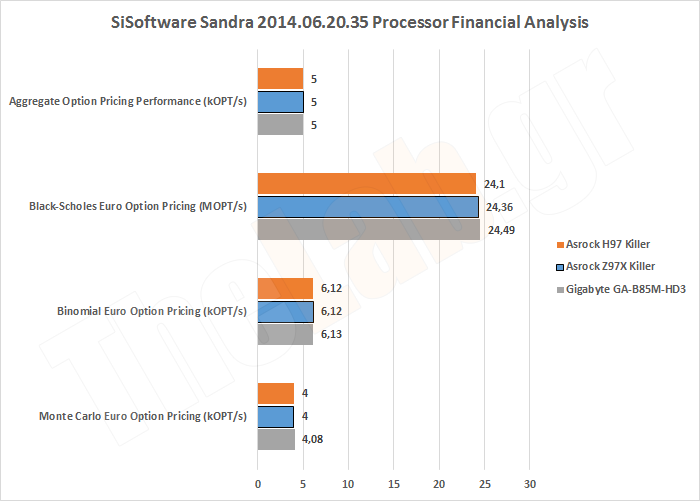

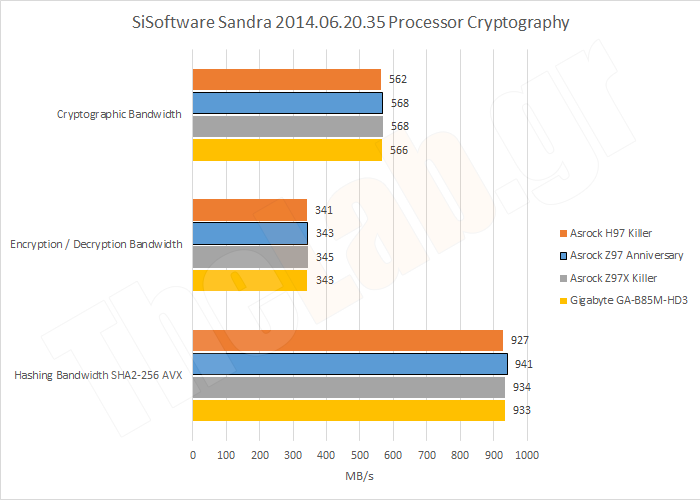

Συνεχίζουμε με τις δοκιμασίες του SiSoftware Sandra


Παρατηρούμε ότι τα αποτελέσματα είναι εντός του στατιστικού σφάλματος κοινά για όλες τις μητρικές. Αυτό είναι φυσιολογικό δεδομένου ότι ουσιαστικά μετράμε τον επεξεργαστή μας που είναι παντού ο ίδιος.

Αυτό που περιμένουμε να δούμε είναι αν κάποια μητρική θα παρουσιάσει πρόβλημα στην πλήρη εκμετάλλευση του επεξεργαστή στις δοκιμές που κάνουμε. Ευτυχώς δε βλέπουμε τέτοιο πρόβλημα και όλα πάνε καλά.

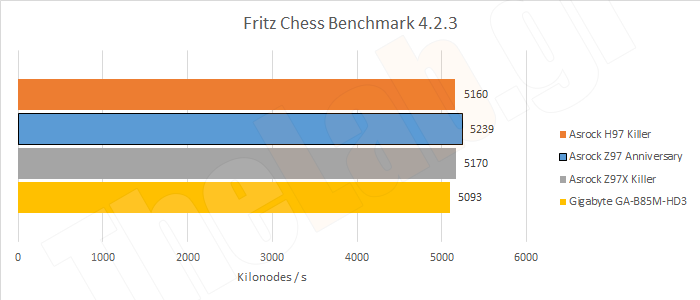

Το ίδιο συμβαίνει και στις επόμενες δοκιμασίες...


Στο WinRar to Β85 υπολείπεται των Z97 και H97, μια σπάνια εξαίρεση σε μια σειρά από πανομοιότυπα αποτελέσματα.

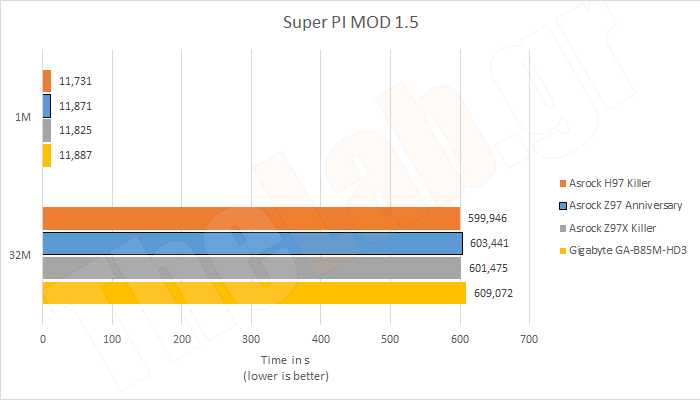

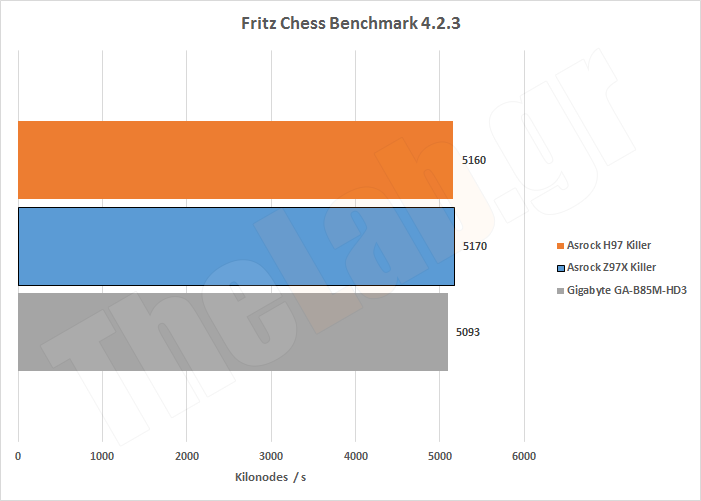

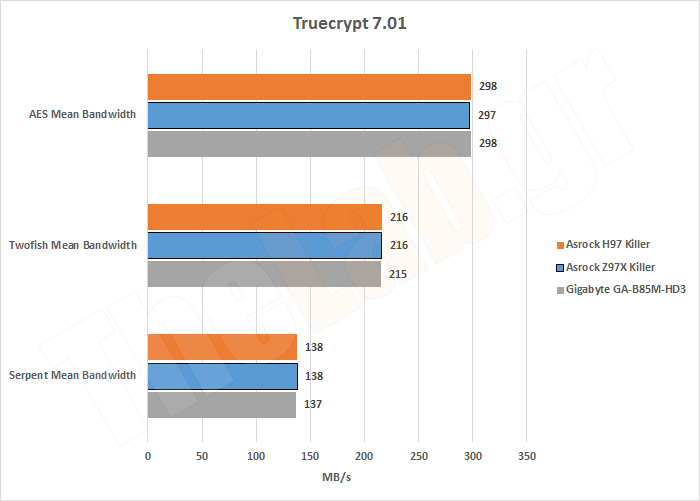

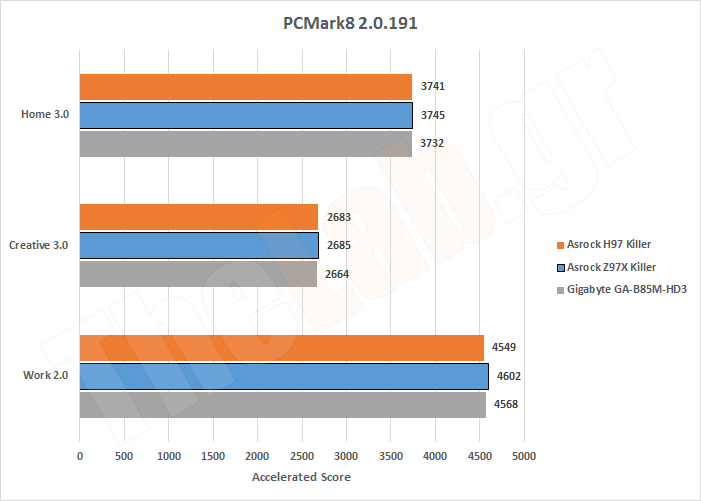

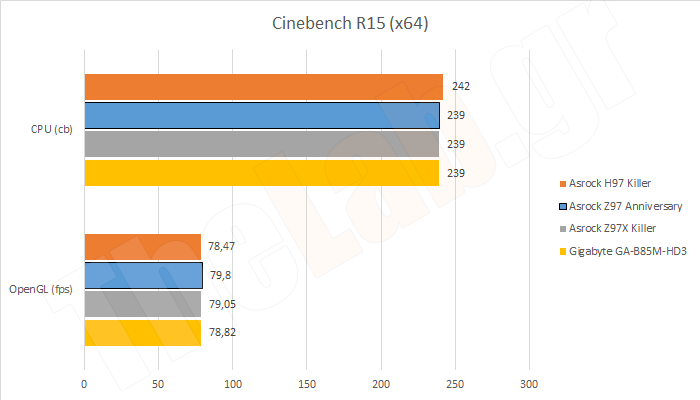

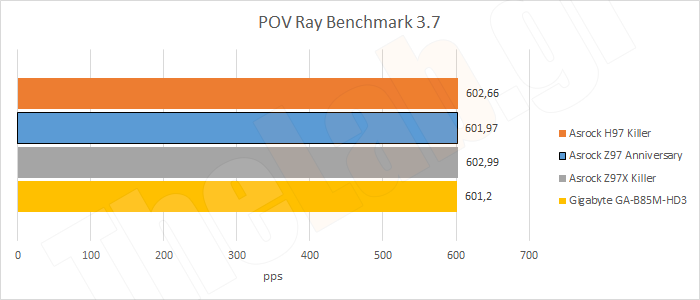

Συνεχίζουμε με τις υπόλοιπες δοκιμασίες...


...στις οποίες πάλι τα αποτελέσματα δε δίνουν κάποια ουσιώδη διαφορά.

Όλα καλά λοιπόν και καμία από τις μητρικές μας δεν πάσχει από κάποιο πρόβλημα στη χρήση επεξεργαστή και μνήμης.

Πάμε να δούμε και τις τρισδιάστατες δοκιμασίες...

Δοκιμασίες 3D - Για να το δούμε σφαιρικά

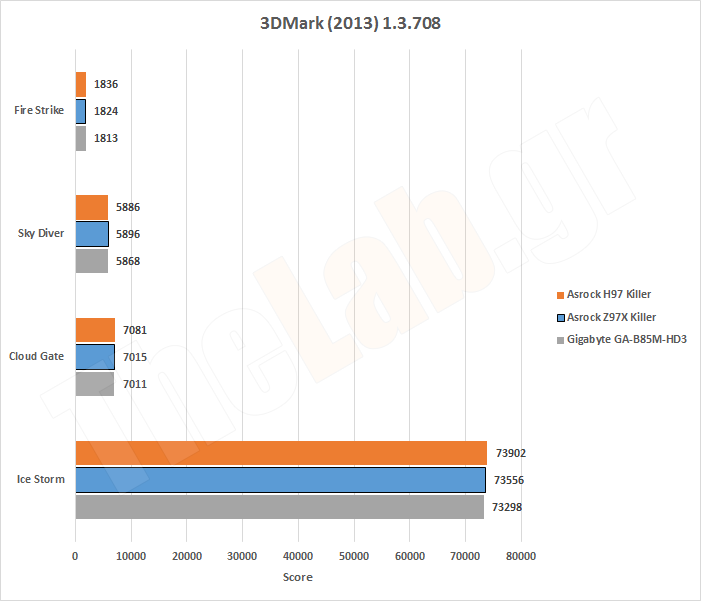

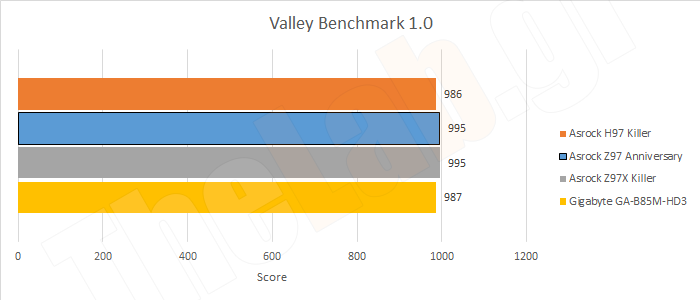

Εδώ παραθέτουμε τα αποτελέσματα από 4 δημοφιλή μετροπρογράμματα για να δούμε τις 3D επιδόσεις των μητρικών...


Οι οποίες διαφέρουν μόνο στις επιδόσεις Physics. Η διαφορά πιθανότατα προκύπτει λόγω της υπεροχής του chipset Z97 στη συχνότητα της RAM.

Ας δούμε στην επόμενη σελίδα και μερικές δοκιμασίες πραγματικών παιχνιδιών.

Δοκιμασίες πραγματικών παιχνιδιών - Η ουσία

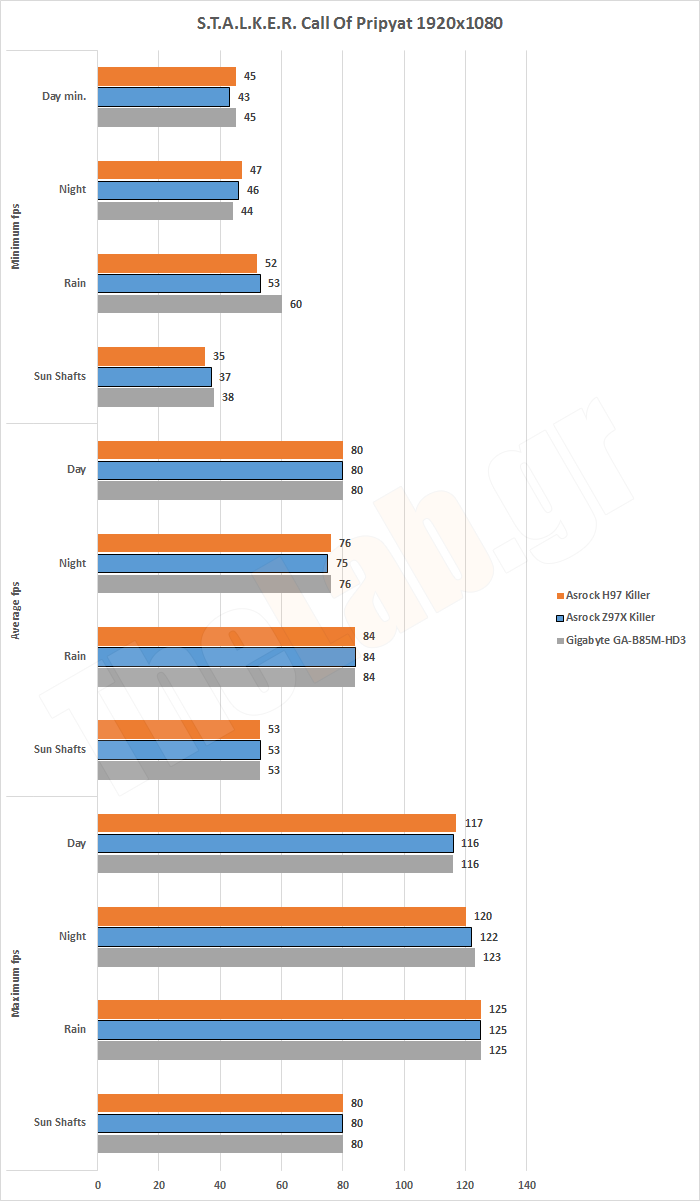

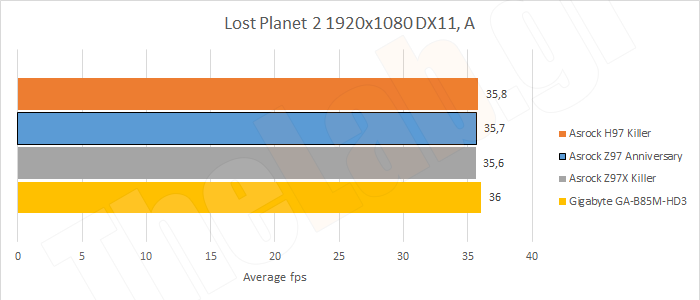

Στη συνέχεια τρέχουμε τα benchmarks από 5 δημοφιλή παιχνίδια για να δούμε αν υπάρχουν ουσιαστικές διαφορές ανάμεσα στις μητρικές...


...επιβεβαιώνοντας ότι ουσιώδεις διαφορές στις επιδόσεις των παιχνιδιών δεν υπάρχουν και συνεπώς καμία μητρική δεν έχει πρόβλημα να εκμεταλλευτεί στο έπακρο τις δυνατότητες που της παρέχουν ο επεξεργαστής, η μνήμη και η κάρτα γραφικών.

Συνεχίζουμε με τις δοκιμασίες πραγματικών εφαρμογών.

Δοκιμασίες πραγματικών εφαρμογών - Η πεμπτουσία

Οι δοκιμασίες πραγματικών εφαρμογών αναπτύχθηκαν ειδικά για τις δοκιμές μας, όπως σας αναλύσαμε στη σελίδα της μεθοδολογίας, με σκοπό να μας δείξουν πως συμπεριφέρεται ένα σύστημα όταν εκτελεί πραγματικές εφαρμογές και διεργασίες.

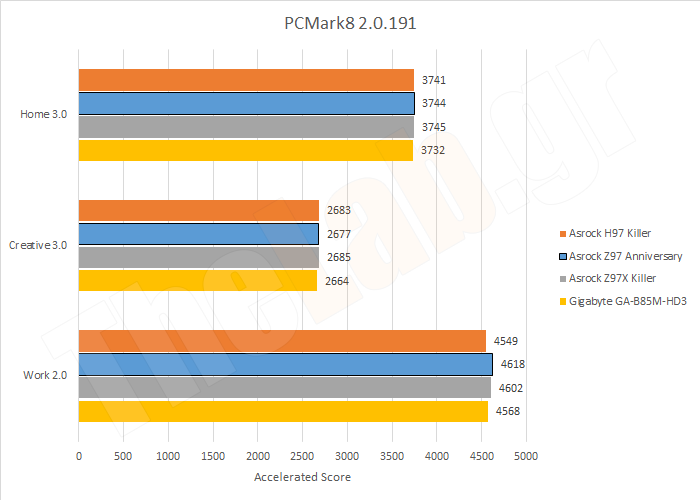

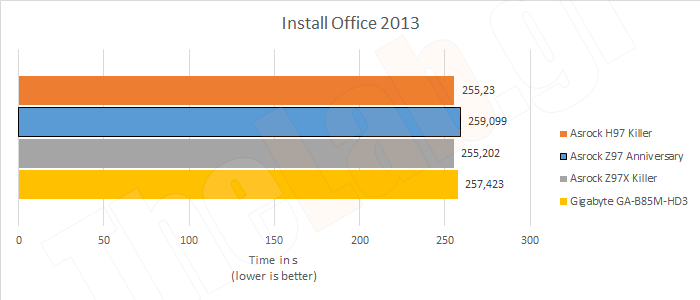

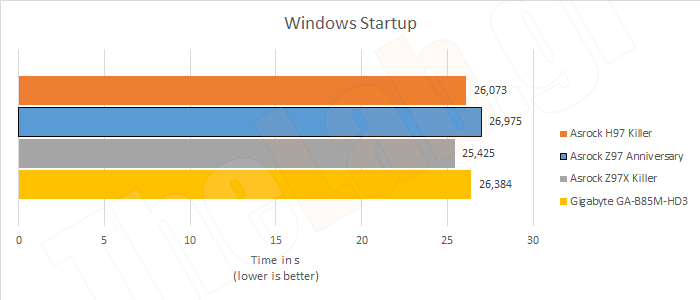

Ακολουθούν τα σχετικά διαγράμματα:


Για μία ακόμη - και τελευταία - φορά επιβεβαιώνουμε ότι όλες οι μητρικές της δοκιμής μπορούν να εκμεταλλεύονται εξ ίσου καλά τον επεξεργαστή, τη μνήμη και την κάρτα γραφικών που συνδέουμε πάνω τους, καθώς και τον SSD.

Για τη σύνδεση του SSD όμως θα κάνουμε και ένα πιο ειδικό τεστ στην επόμενη σελίδα.

SSD σε SATA και USB - Περί δεδομένων

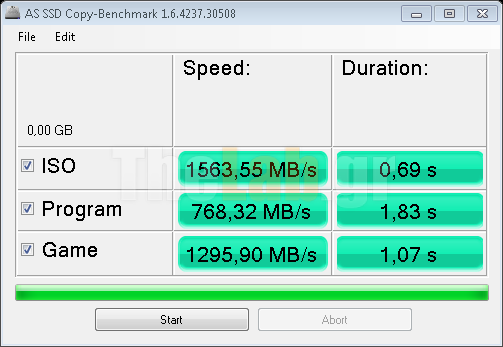

Ήρθε η ώρα να δούμε πώς τα πάει η Asrock Z97 Anniversary στη διασύνδεση συσκευών αποθήκευσης και συγκεκριμένα του OCZ ARC 100 240GB είτε σε σύνδεση SATA είτε σε σύνδεση USB 3.0 μέσα σε εξωτερική θήκη της ICY BOX.

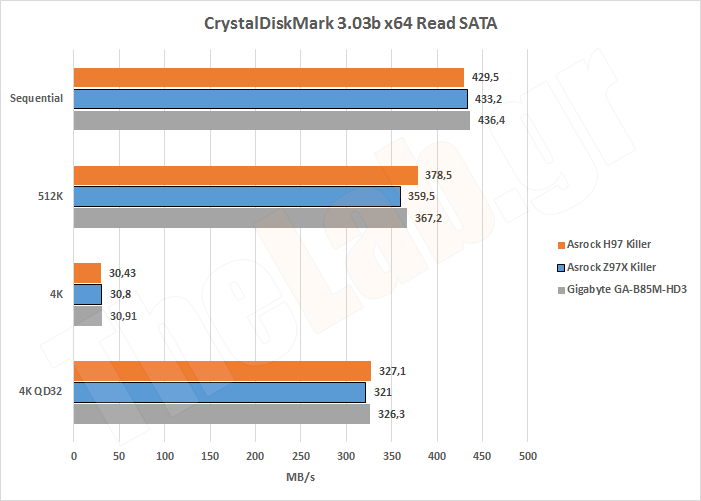

Τρέχουμε πρώτα το CrystalDiskMark με τον OCZ ARC 100 σε σύνδεση SATA:

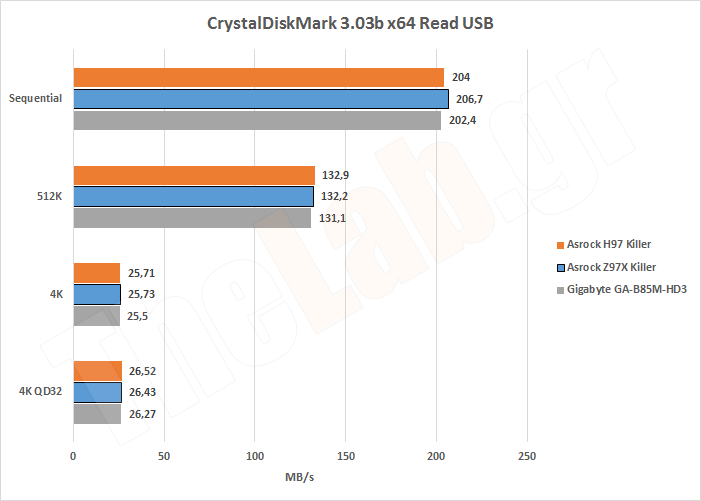

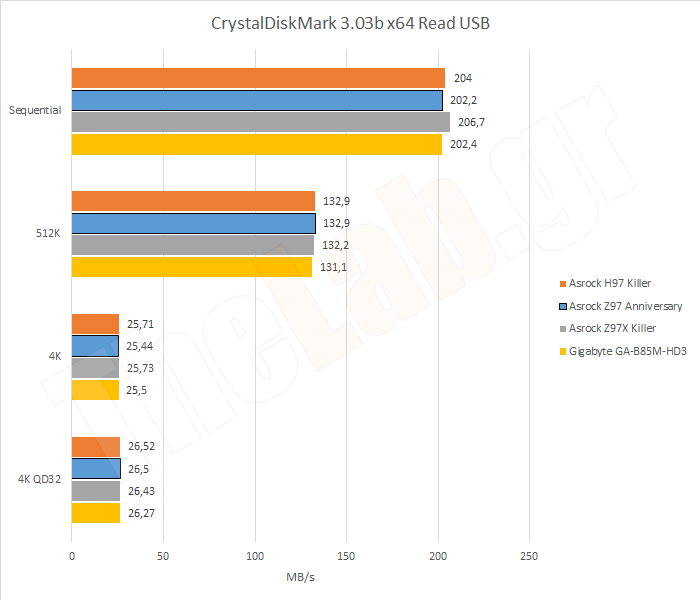

Και στη συνέχεια σε σύνδεση USB 3.0.


Όπως είναι αναμενόμενο, ο OCZ ARC 100 240GB έχει πολύ καλύτερες επιδόσεις με SATA σύνδεση, αλλά πέρα από αυτό δεν παρατηρούμε ουσιώδεις διαφορές ανάμεσα στις μητρικές. Όλα καλά και εδώ λοιπόν.

Πάμε τώρα σε κάτι πιο... καλλιτεχνικό.

Μετρήσεις Ήχου - Είναι η μητρική καλλίφωνος;

Στη σελίδα αυτή θα δούμε τις καλλιτεχνικές δυνατότητες της Asrock Z97 Anniversary και συγκεκριμένα αν τραγουδάει καλά.

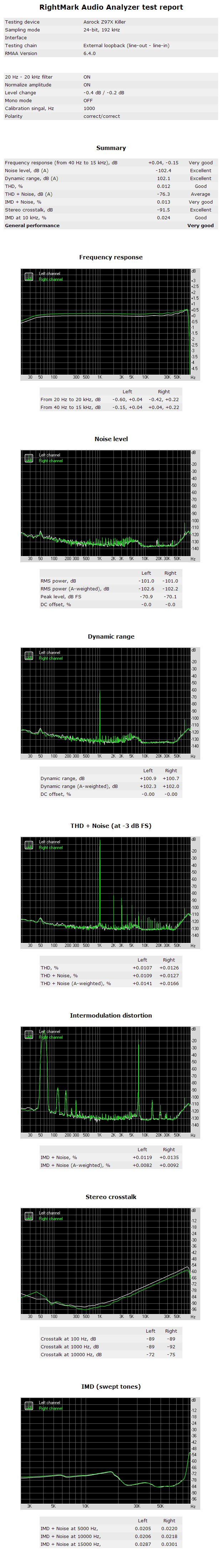

Συνήθως οι ενσωματωμένες λύσεις ήχου των μητρικών δε διεκδικούν δάφνες ποιότητας αλλά η στην κάρτα ήχου της πριγκίπισσας είδαμε και τέσσερις audio grade πυκνωτές. Για να δούμε λοιπόν την αναφορά που μας έδωσε για τον ήχο της Asrock Z97 Anniversary το RightMark Audio Analyzer:


Καθόλου άσχημα για την ενσωματωμένη κάρτα ήχου μίας budget μητρικής!

Κατανάλωση και δυνατότητες υπερχρονισμού - Τι μας καίει και τι μπορεί να κάνει;

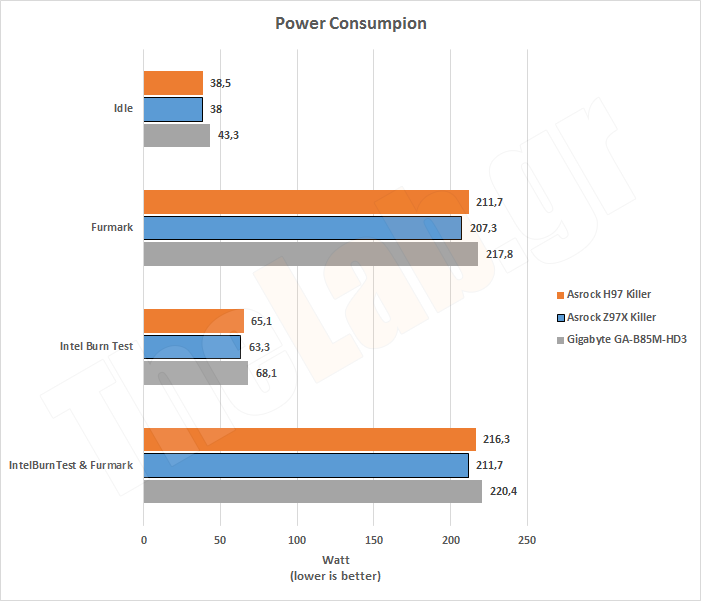

Τελειώνουμε τις μετρήσεις μας με τη μέτρηση της κατανάλωσης του συστήματος (μέτρηση στην πρίζα) καθώς και την αναφορά στις δυνατότητες υπερχρονισμού που διαθέτει η κάθε μητρική.

Όπως βλέπουμε στο ακόλουθο διάγραμμα...


... η γυμνή πριγκίπισσα έχει τη χαμηλότερη κατανάλωση. Η απουσία πολλών εξαρτημάτων και η καλή διαχείριση ισχύος, φέρνουν την Asrock Z97 Anniversary στην καλύτερη θέση όσον αφορά την οικονομία ρεύματος από τις τέσσερις μητρικές της δοκιμής. Τελικά αυτά τα ειδικά πηνία και mosfets κάτι κάνουν!

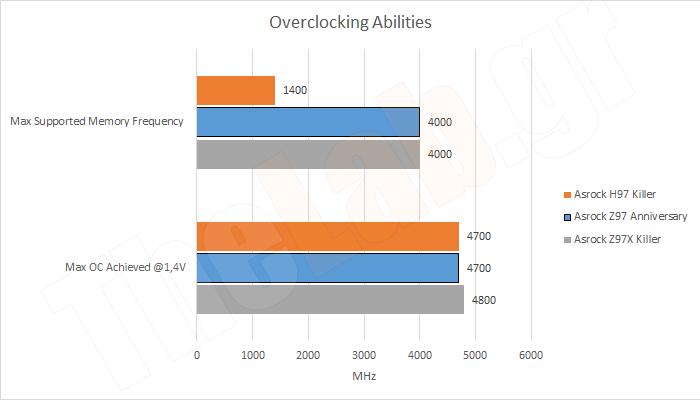

Τελειώνουμε με το διάγραμμα που δείχνει τη μέγιστη συχνότητα μνήμης που υποστηρίζει η κάθε μητρική καθώς και το μεγαλύτερο υπερχρονισμό που μπορέσαμε να πετύχουμε με τον Intel G3258 Anniversary Edition στα 1.4V Vcore. Στο διάγραμμα δεν περιλαμβάνεται η Gigabyte GA-B85M-HD3 καθώς δεν έδινε ιδιαίτερη δυνατότητα υπερχρονισμού.


Βλέπουμε ότι η Asrock, παρατύπως, έχει δώσει τη δυνατότητα για υπερχρονισμό και στο H97 chipset. Εν τούτοις οι μητρικές με Ζ97 ξεχωρίζουν για την πολύ μεγαλύτερη δυνατότητα χρονισμού της μνήμης.

Όλα τα μοντέλα της Asrock πέτυχαν παρόμοιες επιδόσεις υπερχρονισμού, τερματίζοντας τις δυνατότητες του επεξεργαστή μας σε αυτόν τον τομέα.

Συμπεράσματα και Βαθμολογία - Το δια ταύτα
Ήρθε η ώρα να βαθμολογήσουμε τη γυμνή πριγκίπισσα της Asrock.

Η Asrock Z97 Anniversary είναι ξεκάθαρη στις προθέσεις της. Αποτελεί μια τίμια και οικονομική λύση χωρίς να προσφέρει πολλά έξτρα αλλά και χωρίς να υστερεί σε κάτι από τα βασικά. Είναι φτιαγμένη για το χρήστη που ενδιαφέρεται να πάρει τις μεγαλύτερες δυνατές επιδόσεις του Z97 χωρίς να πληρώσει επιπλέον για λειτουργίες που δεν τον ενδιαφέρουν.


Το κόστος της Asrock Z97 Anniversary αυτή τη στιγμή είναι 82,20 ευρώ και αν τη συνδυάσετε με έναν Intel Pentium G3258 Anniversary Edition στα 60,99 ευρώ τον οποίον με μεγάλη ευκολία θα υπερχρονίσετε, ακόμη και αν δε γνωρίζετε από τέτοια εξωτικά παιχνίδια, χάρη στην ειδική επιλογή στο BIOS της μητρικής, θα έχετε τη βάση για ένα πολύ καλό για καθημερινή χρήση μηχάνημα με μόλις 143,19 ευρώ!

Στο χρόνο που χρησιμοποιήσαμε την Asrock Z97 Anniversary δεν αντιμετωπίσαμε κάποιο πρόβλημα ούτε είχαμε κάποιο παράπονο από τον τρόπο λειτουργίας της. Η μητρική λειτούργησε υποδειγματικά, και ο υπερχρονισμός του επετειακού επεξεργαστή της Intel ήταν κυριολεκτικά παιχνίδι.

Ας συνοψίσουμε τα κύρια θετικά και αρνητικά της Asrock Z97 Anniversary:


Πλεονεκτήματα:

+ Εξαιρετική τιμή για μητρική με Z97 chipset
+ Πρόβλεψη για εύκολο υπερχρονισμό του επετειακού επεξεργαστή της Intel στο BIOS
+ Δυνατότητες υπερχρονισμού οποιουδήποτε επεξεργαστή για 1150 socket
+ NexFET MOSFET και Πηνία κράματος Υψηλής ποιότητας
+ Λειτουργικό και ευχάριστο UEFI ΒIOS με αφαιρούμενη Flash ROM
+ Πολύ καλός ήχος για την κατηγορία της
+ Πλήρες πακέτο συνοδευτικού λογισμικού
+ Τριετής εγγύηση

Μειονεκτήματα:

- Απουσία εξόδων DVI και VGA
- Λίγες USB θύρες
- Μία μόνο θύρα PCI Express 3.0 16X
- Το Full HD UEFI δε δούλεψε στην 1920x1200 οθόνη μας. Προφανώς ψάχνει μόνο για οθόνη ανάλυσης 1920x1080


Με βάση όλα τα παραπάνω, η βαθμολογία της Asrock Z97X είναι:



Ευχαριστούμε την Asrock για την παραχώρηση του δείγματος της δοκιμής!

Για το TheLab.gr Πολύμερος Αχανιώτης 26/9/2014

Σήμερα ο πάγκος μας φιλοξενεί κάτι ιδιαίτερο. Πρόκειται για μια μητρική που αν και ανήκει στην ανώτερη mainstream κατηγορία, όντας εξοπλισμένη με το Z97 chipset της intel, ξεχωρίζει από αυτήν για την πληθώρα των έξτρα που της χάρισαν απλόχερα οι μηχανικοί της Asrock.

Η μητρική είναι προσεγμένη σε κάθε σημείο, είτε αυτό αφορά την ποιότητα κατασκευής, είτε αφορά επιπλεόν δυνατότητες και λειτουργίες, είτε πρόκειται για τις λεπτομέρειες στο σχεδιασμό που κραυγάζουν ότι εδώ δεν έχουμε μια budget μητρική αλλά μια πληθωρική πλατφόρμα που επιθυμεί να εξαντλήσει τα περιθώρια της κατηγορίας και των δυνατοτήτων του chipset που φέρει.

Ντυμένη στα μαυρά και κόκκινα, φέροντας το διακριτικό Fatal1ty, το nickname του διάσημου gamer που έχει εξασφαλίσει και χρησιμοποιεί ως διακριτικό στα gaming προϊόντα της η Asrock, και το όνομα Killer (φονιάς), η μητρική ξεκαθαρίζει τις προθέσεις της απέναντι στον ανταγωνισμό από την πρώτη στιγμή!

Θα καταφέρει η ηρωϊδα μας να δολοφονήσει τον ανταγωνισμό και να σταθεί στο βάθρο του νικητή; Ακολουθείστε μας στις επόμενες σελίδες στις οποίες θα επιχειρήσουμε να ξετυλίξουμε το κουβάρι του ψυχισμού της και να δούμε αν τελικά η Asrock Z97X Killer είναι γεννημένη δολοφόνος.


Συσκευασία και περιεχόμενα - Απ' το χαρτόνι ως το πυρίτιο

Ξεκινάμε τη γνωριμία μας με την Asrock Z97X Killer με μια φωτογραφική περιήγηση του τι αγοράζουμε.

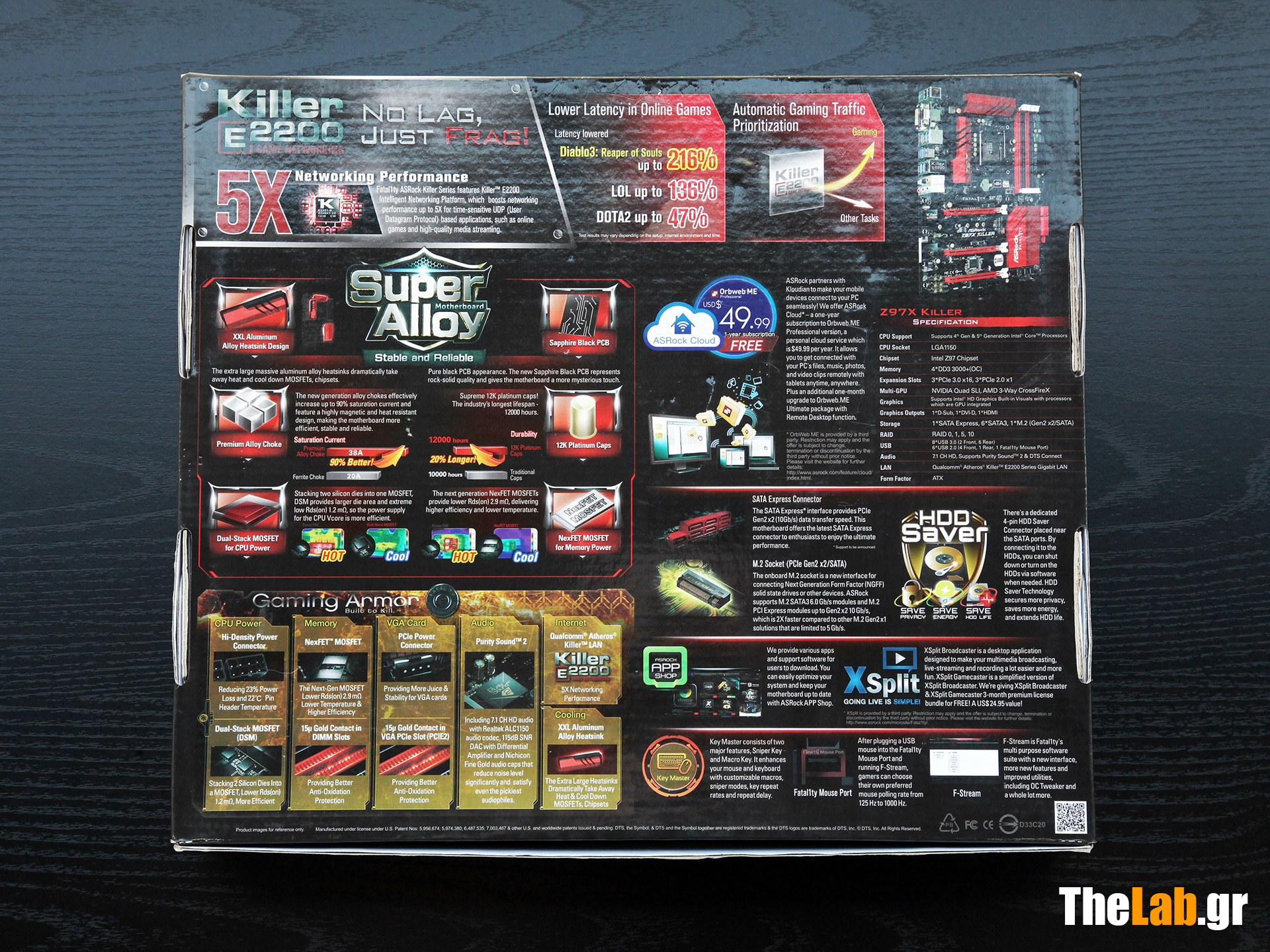

Εδώ βλέπουμε τη συσκευασία της Asrock Z97X Killer στα χρώματα της μητρικής και με μια πληθώρα λογοτύπων, σημάτων και συμβόλων που διαφημίζουν την αντίστοιχη πληθώρα των χαρακτηριστικών της. Το σήμα του Fatal1ty δεσποζει ανάγλυφο στο εμπρός μέρος της συσκευασίας υπογραμμίζοντας ότι η μητρική ανήκει στη gaming σειρά της Asrock.

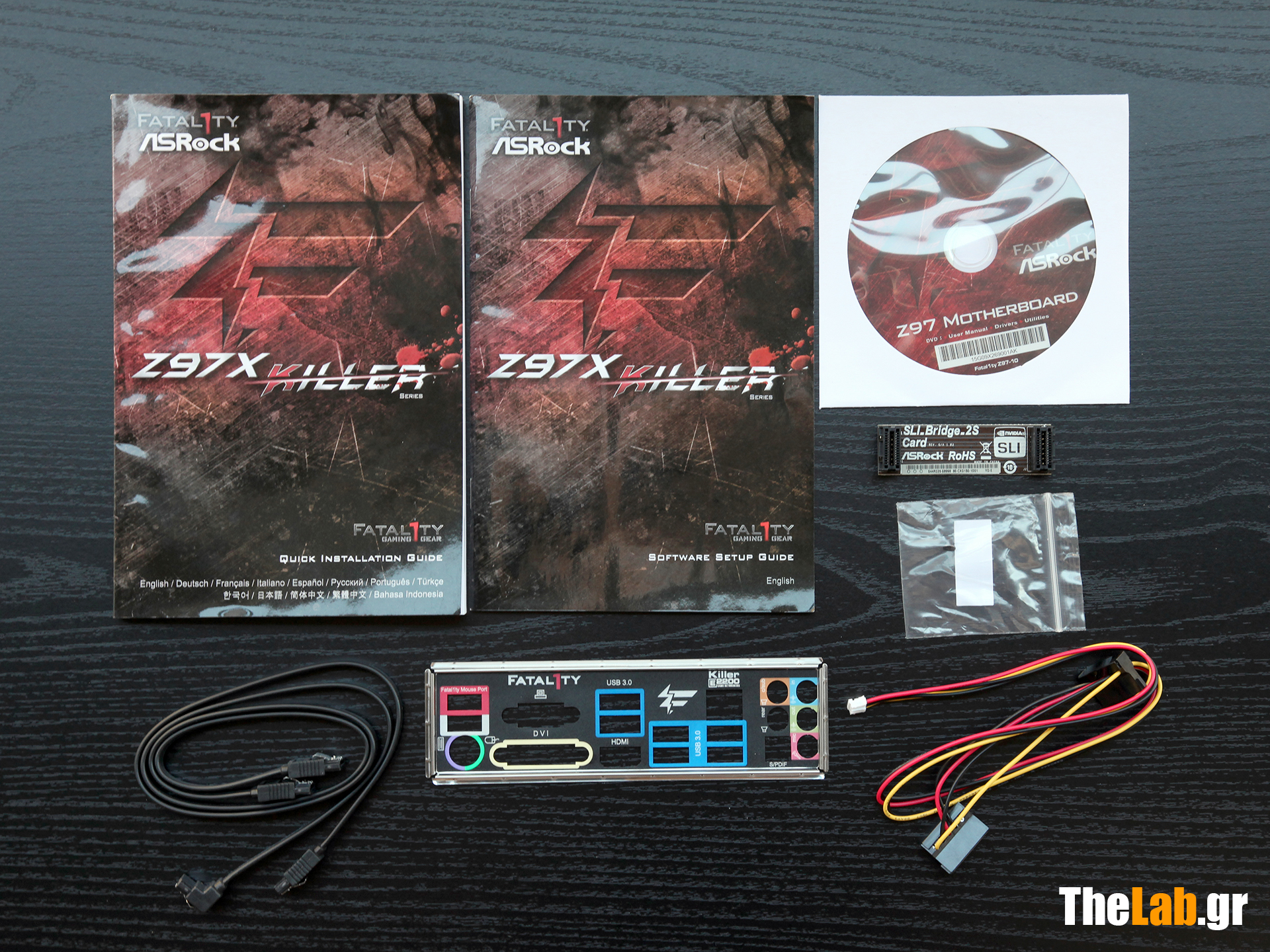

Εντός της συσκευασίας συναντάμε όλα τα απαραίτητα αξεσουάρ, manuals, cd με drivers, γέφυρα sli, IO shield, καλώδια SATA (ένα ίσιο και στις δύο πλευρές και ένα με γωνιακό βίσμα στη μία πλευρά), καθώς και δύο ιδιαίτερα παρελκόμενα: Ένα μικρό σακουλάκι που περιέχει μία μικρή βίδα και ένα περίεργο καλώδιο που έχει δύο sata power connectors στη μία του πλευρά και ένα μικρό λευκό βίσμα στην άλλη. Θα δούμε στη συνέχεια τι αφορούν αυτά τα δύο "παράξενα" παρελκόμενα.

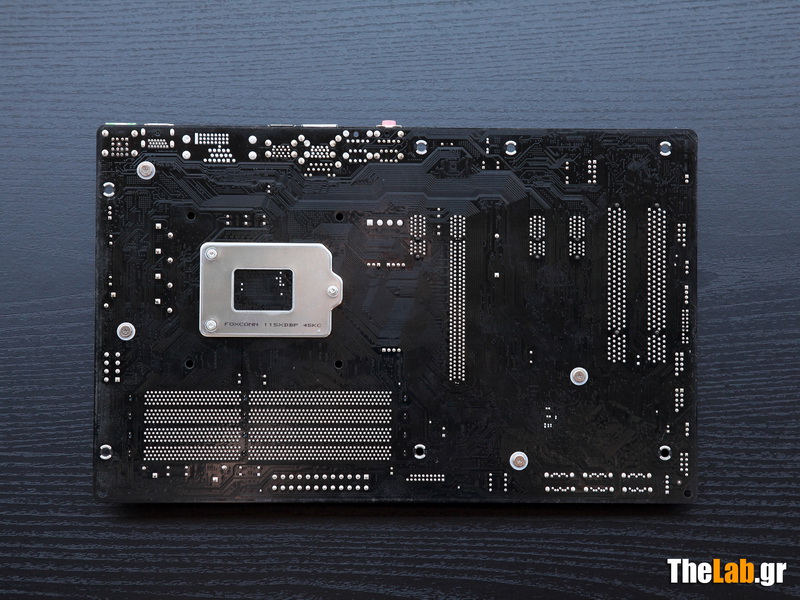

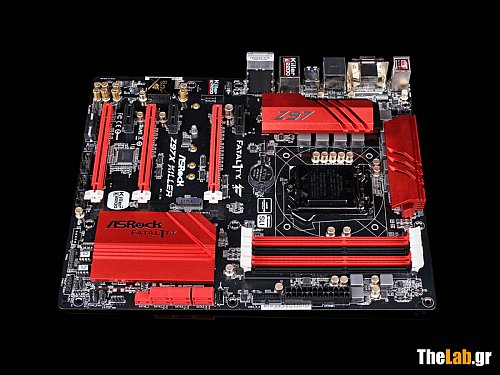

Και να επιτέλους η ίδια η Asrock Z97X Killer, εμπρός και πίσω. Πολυ καλή ποιότητα κατασκευής, μεγάλες αλουμινένιες ψύκτρες που προιδεάζουν για υπερχρονισμό, τακτοποιημένη σχεδιάση, ποιοτική κατασκευή. Τι άλλο να ζητήσει κανείς;

Το εργοστάσιο παραγωγής φαίνεται να είναι αυτό της Foxconn, τόσο από την ανάγλυφη επιγραφή στο πλαστικό κάλυμα του socket 1150 όσο και από το backplate του.

EDIT: Ενημερωθήκαμε από την Asrock ότι το πλαστικό κάλυμα και το backplate του socket όντως κατασκευάζονται από τη Foxconn, όχι όμως και η μητρική.

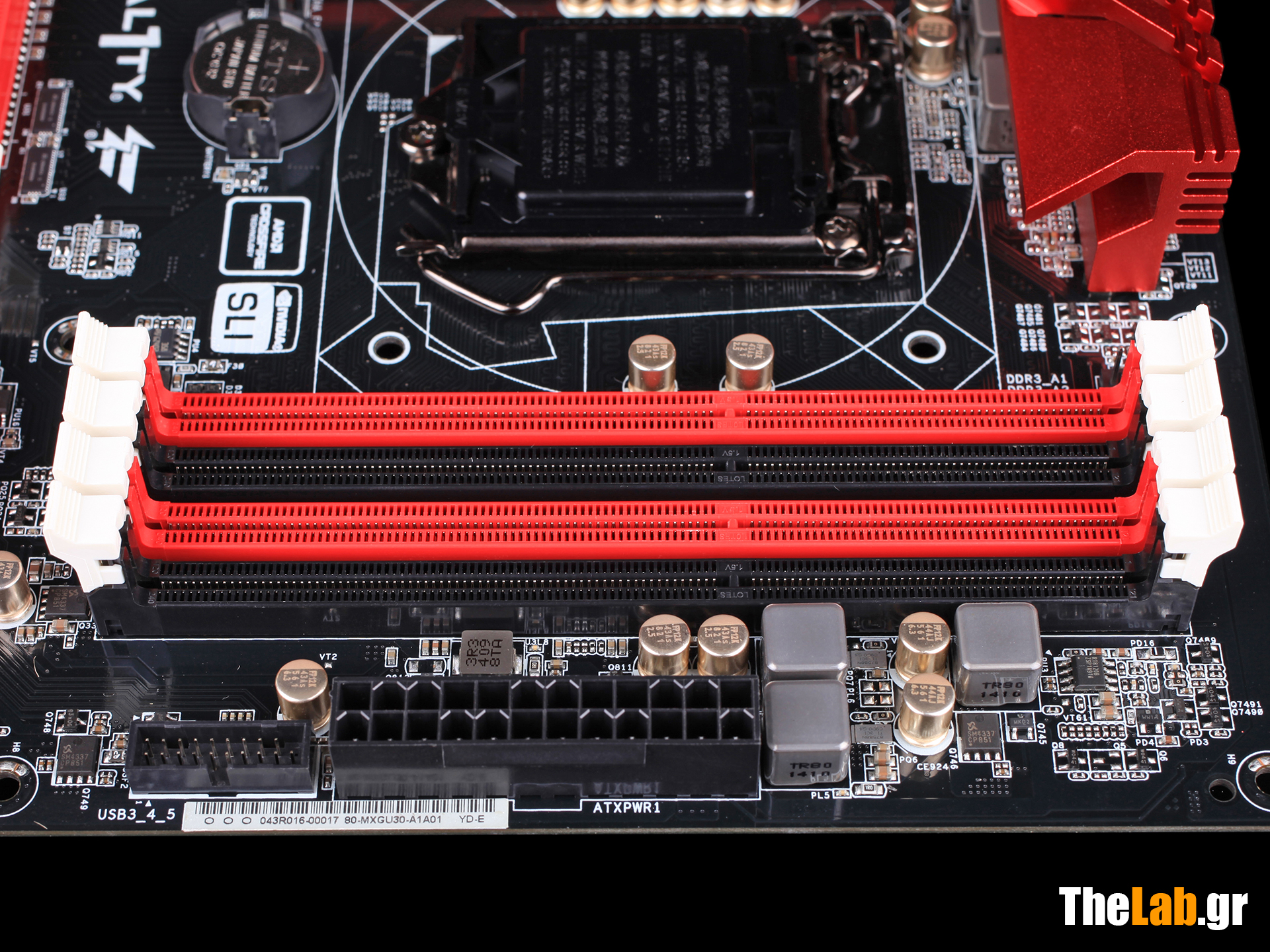

Η μητρική δέχεται έως τέσσερα dimm μνήμης, όπως εξ' άλλου υποστηρίζει και το chipset της, διαθέτει θύρα για δύο μπροστινές USB 3.0 και όμορφους, γυαλιστερούς πυκνωτές επιφανείας, τους οποίους θα αναλύσουμε στην επόμενη σελίδα.

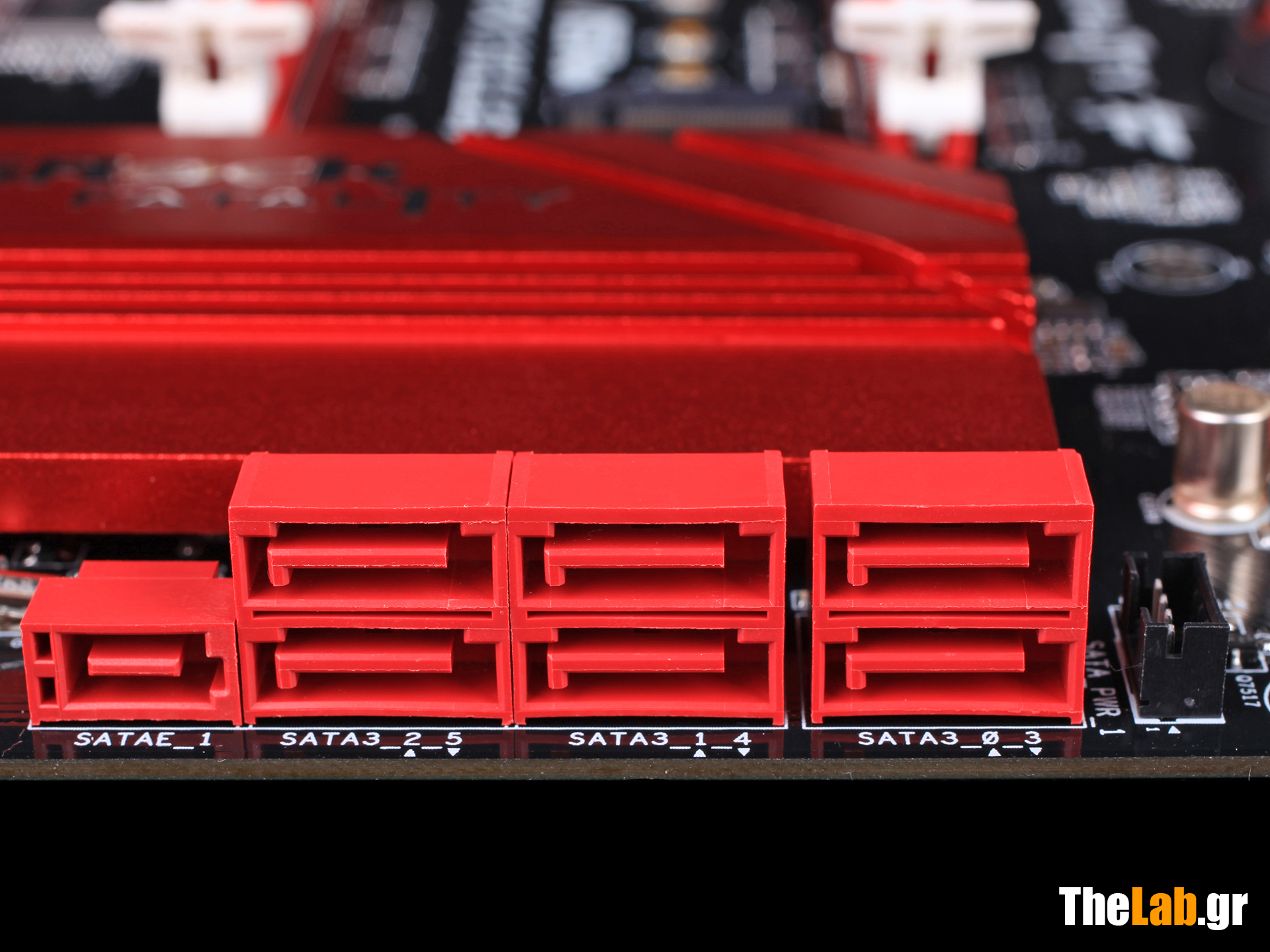

Διαθέτει επίσης έξι SATA 6 Gb/s, σύμφωνα πάλι με τις δυνατότητες του Z97, αλλά και μια μικρότερη κόκκινη υποδοχή στα αριστερά τους καθώς και μια μικρή μαύρη τετράπινη υποδοχή στα δεξιά τους. Τι είναι αυτά;

Λοιπόν, η κόκκινη υποδοχή, μαζί με τις δύο εκ των δεξιών της θύρες SATA δημιουργεί μια υποδοχή SATA Express. Το SATA Express είναι ένα νέο προτόκολο επικοινωνίας για συσκευές αποθήκευσης με μεγαλύτερο bandwidth από το SATA που περιλαμβάνεται στην ένατη γεννιά chipset της intel (H97, Z97 και X99) και υπόσχεται να ξεπεράσει το bottleneck που έχει θέση στους SSD η γηράσκουσα SATA 6Gb/s θύρα. Λεπτομέρειες γι αυτό ακολουθούν στην ανάλυση των χαρακτηριστικών της μητρικής.

Όσο για τη μαύρη, αυτή ανήκει στα ιδιαίτερα και πιο έξυπνα χαρακτηριστικά της Asrock Z97X Killer. Εκεί κουμπώνει το καλώδιο που είδαμε πριν και προσφέρει ρεύμα για 2 SATA συσκευές κατ' ευθείαν πάνω από τη μητρική. Το χαρακτηριστικό ονομάζεται HDD Saver Technology και δίνει τη δυνατότητα να απενεργοποιούμε μέχρι 2 δίσκους που δε χρησιμοποιούμε συνεχώς και να τους ενεργοποιούμε κατά βούληση μέσα από τα windows. Έξυπνο και χρηστικό! Αλλά περισσότερες λεπτομέρειες, στα χαρακτηριστικά...

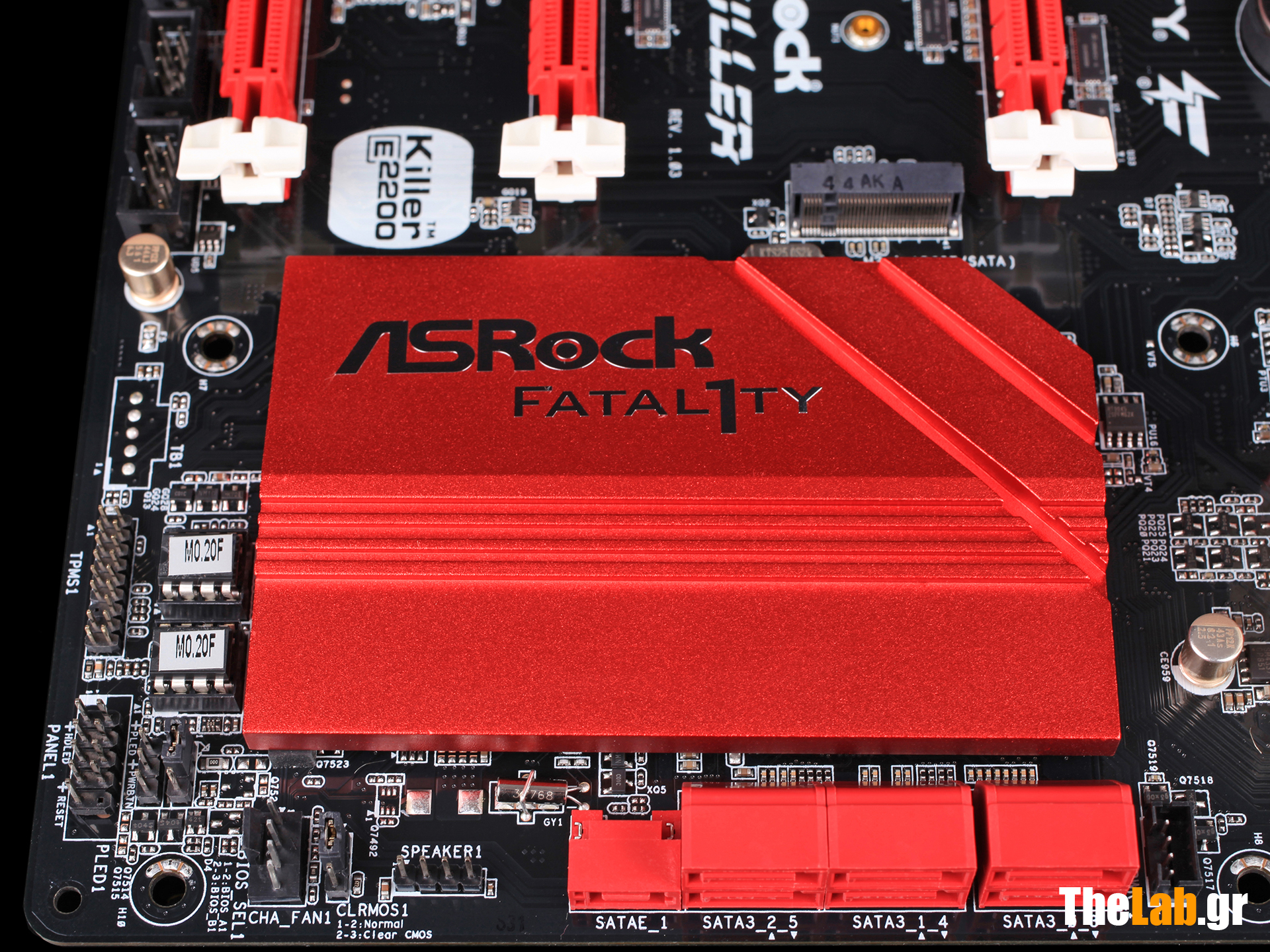

Στην αριστερή φωτογραφία βλέπουμε τη μεγάλη αλουμινένια ψύκτρα του chipset καθώς και τα δύο chip του BIOS της μητρικής. Τα chip είναι αφαιρούμενα και έτσι σε περίπτωση βλάβης του ενός, μπορείτε εύκολα να το αντικαταστήσετε, να μπουτάρετε από το άλλο και να επαναπρογραμματίσετε το καινούριο. Έξυπνο και με σεβασμό στον καταναλωτή! Πόντοι για την Asrock. Επίσης βλέπετε τις θέσεις σύνδεσης των led και πλήκτρων του κουτιού καθώς και του beeper.

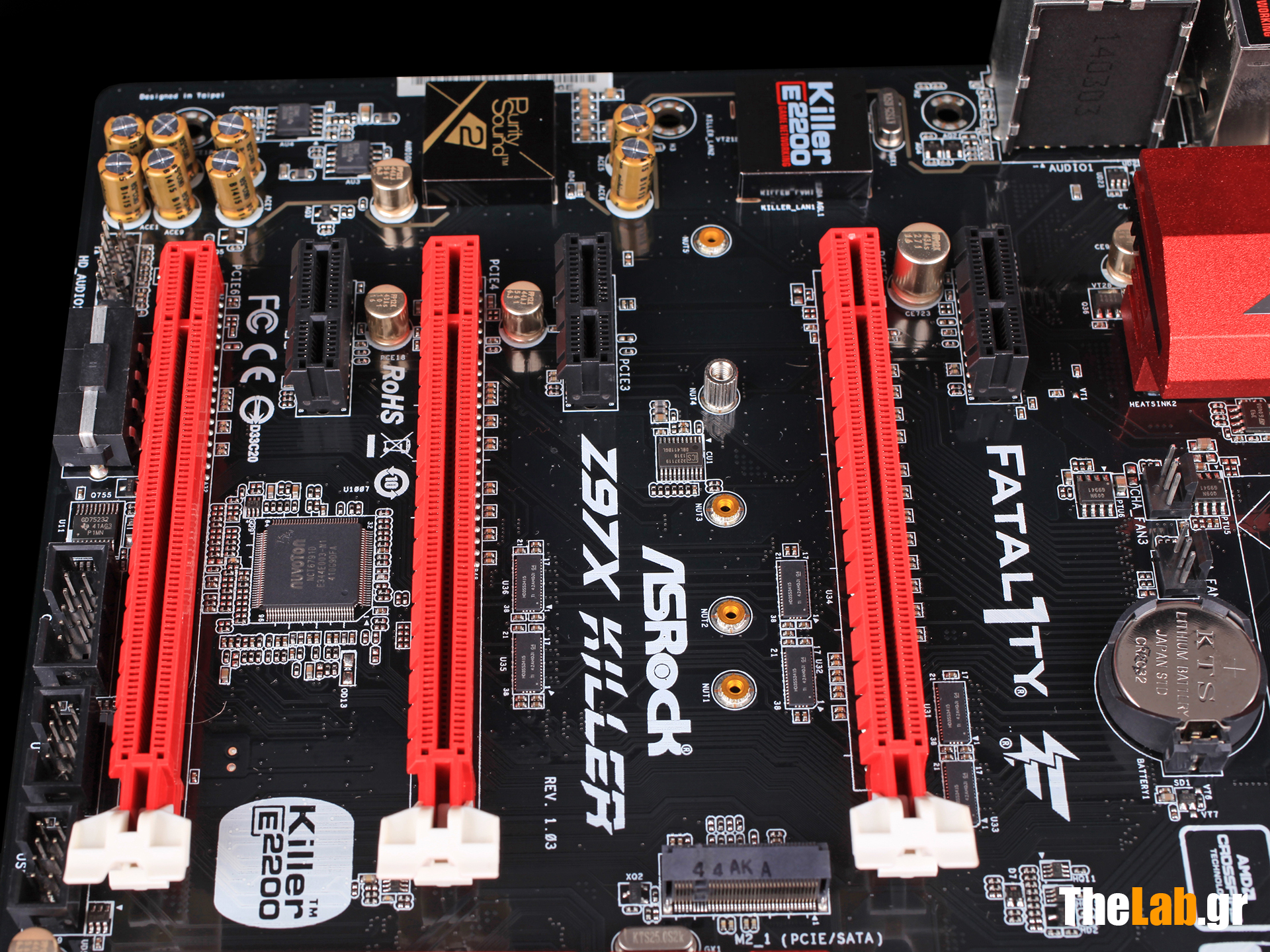

Στη δεξιά φωτογραφία βλέπουμε τις θύρες της μητρικής. Έχουμε τρεις PCI-e 16Χ και τρεις PCI-e 1X, καθώς και, αριστερά από τη δεξιότερη PCI-e 16X τη θύρα Μ.2 της μητρικής. Η θύρα Μ.2 δέχεται νέας γενιας SSD και όπως η SATA Express που είδαμε πριν, έρχεται να λύσει το θέμα του bottleneck των SSD. Ποιο από τα δύο interfaces θα επικρατήσει, μόνο ο καιρός θα δείξει, αν και φαίνεται μια ελαφριά επικράτηση του M.2 αυτή τη στιγμή. Το M.2 χρησιμοποιεί PCI-e lanes και συγκεκριμένα δύο από αυτές για να πετύχει ταχύτητες διαμεταγωγής 10 Gb/s. Υπάρχει και το M.2 Ultra που καταναλώνει τέσσερις PCI-e lanes και πετυχαίνει ταχύτητες 32 Gb/s αλλά δεν αφορά την παρούσα μητρική. Αξίζει να σημειωθεί ότι όλα τα παραπάνω πρέπει να μοιραστούν τις συνολικά δεκαέξι PCI-e lanes που παρέχει το Ζ97 chipset, οπότε κάρτα γραφικών με 16Χ και M.2 μαζί δε γίνεται. Αν τοποθετήσετε Μ.2 SSD στο συστημά σας, η κάρτα θα λειτουργήσει σε interface 8X.

Πιο πίσω στην ίδια φωτογραφία διακρίνουμε τα προστατευμένα από παρεμβολές chips της κάρταζ ήχου (αριστερά) και κάρτας δικτύου (δεξιά). Βλέπουμε ακόμη κάποιους κίντρινους πυκνωτές που είναι κατηγορίας Audio και φιλοδοξούν να βελτιώσουν την ποιότητα του ήχου. Θα το δούμε και αυτό.

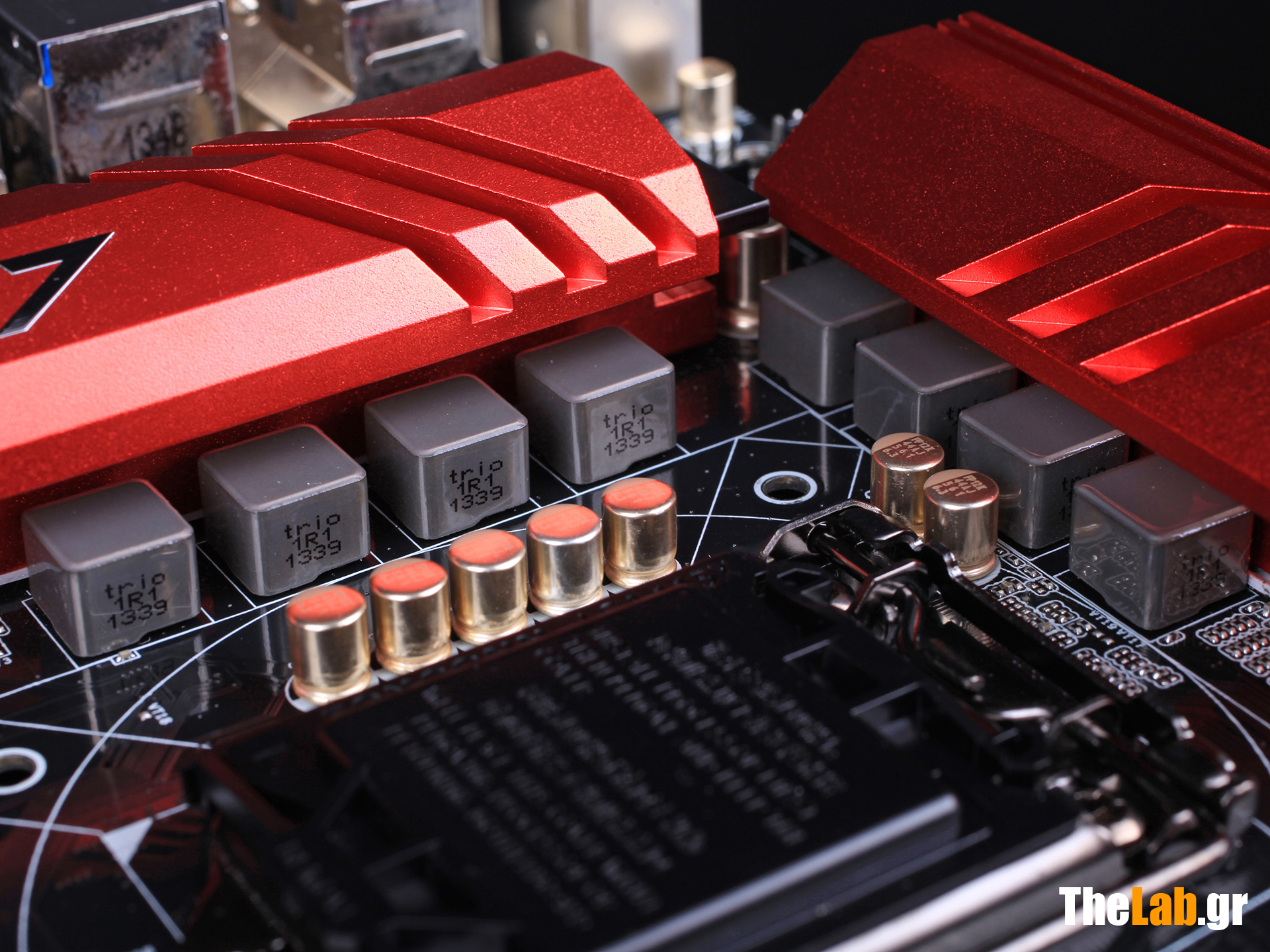

Εδώ, στην αριστερή φωτογραφία βλέπουμε τα πηνία τροφοδοσίας του επεξεργαστή (γκρίζα κουτάκια) και τις ψύκτρες των Mosfets καθώς και μερικούς ακόμη γυαλιστερούς πυκνωτές. Λεπτομέρειες για όλα αυτά στην επόμενη σελίδα.

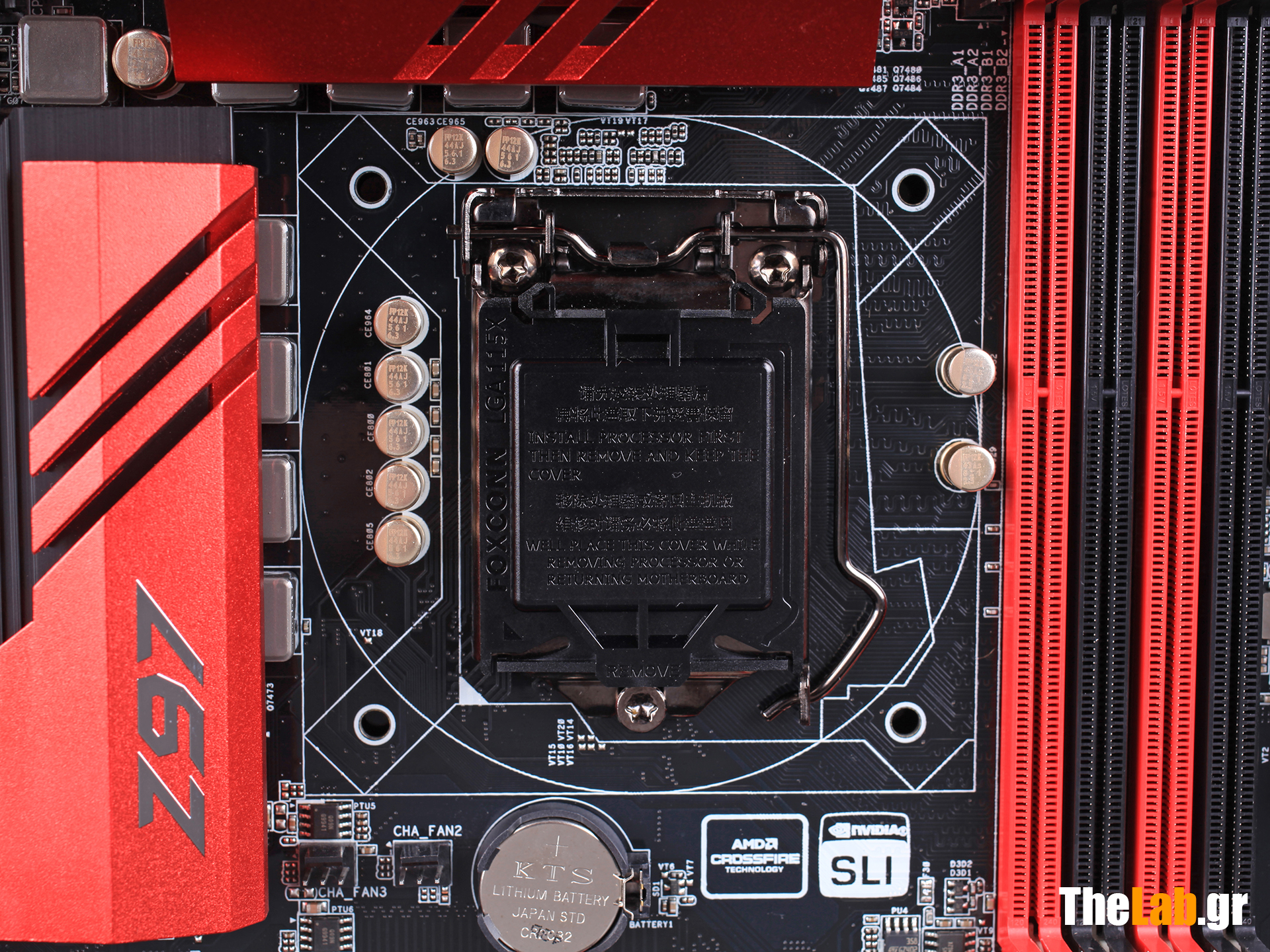

Δεξιά βλέπουμε μια πανοραμική εικόνα του socket 1150, με αρκετο χώρο τριγύρω του για την τοποθέτηση οποιασδήποτε ψύκτρας.

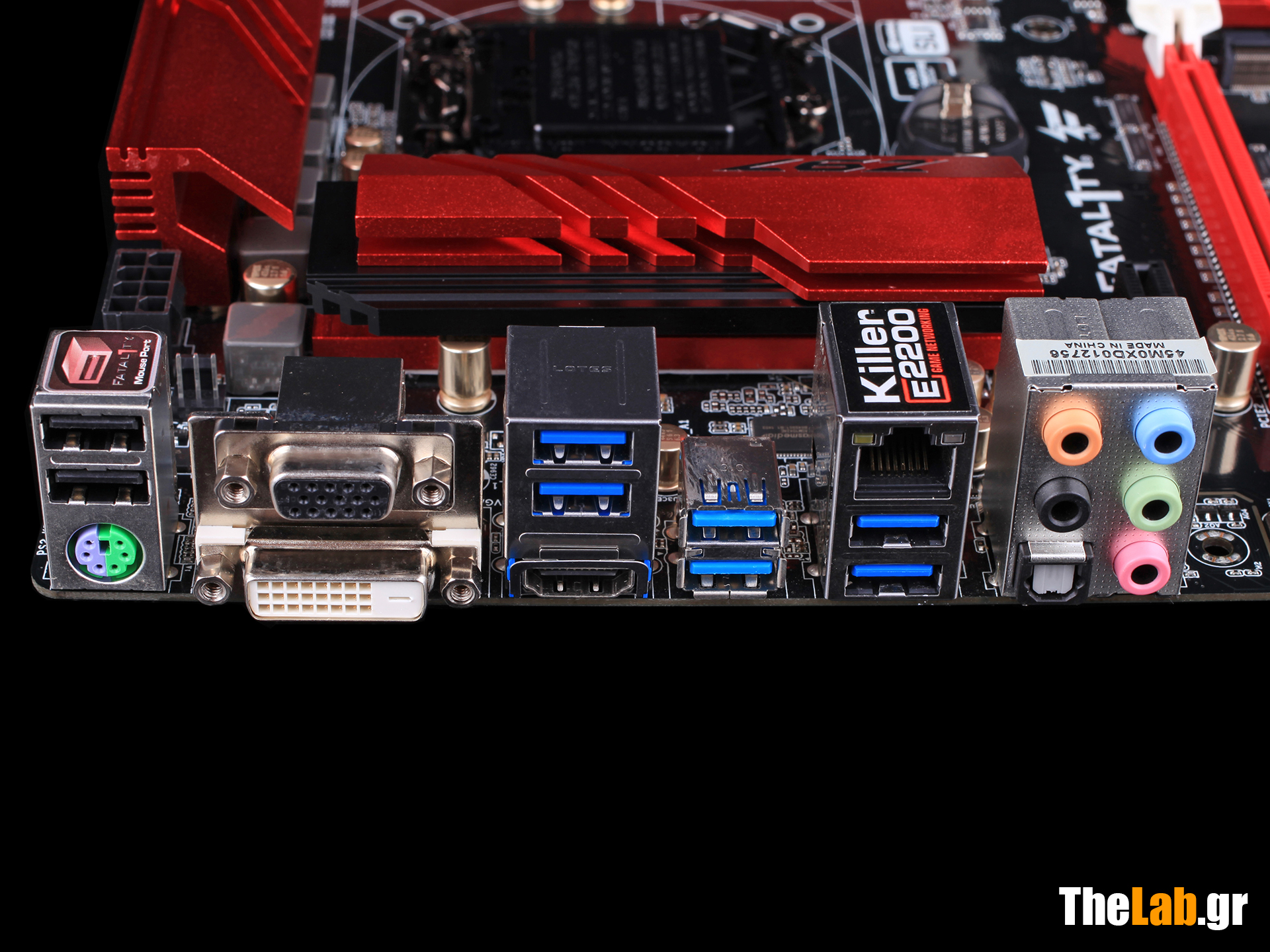

Και τελειώνουμε με το I/O τμήμα που διαθέτει πληθώρα συνδέσεων. Βλέπουμε δύο θύρες USB 2 που έχουν ειδική κατασκευή για τη σύνδεση ποντικιού και πλητρολογίου με χαμηλό latency (λεπτομέρειες όπως πάντα στην επόμενη σελίδα), τρεις θύρες για σύνδεση οθόνης και συγκεκριμένα μία VGA, μία DVI και μία HDMI, έξι USB 3.0, μία RJ45 για σύνδεση καλωδίου δικτύου και πέντε υποδοχές στερεοφονικών βισμάτων ήχου καθώς και μία όπτική υποδοχή ήχου. Απ' όλα δηλαδή!

Πάμε τώρα να δούμε τι κάνουν όλα αυτά!

Χαρακτηριστικά - Και του πουλιού το γάλα

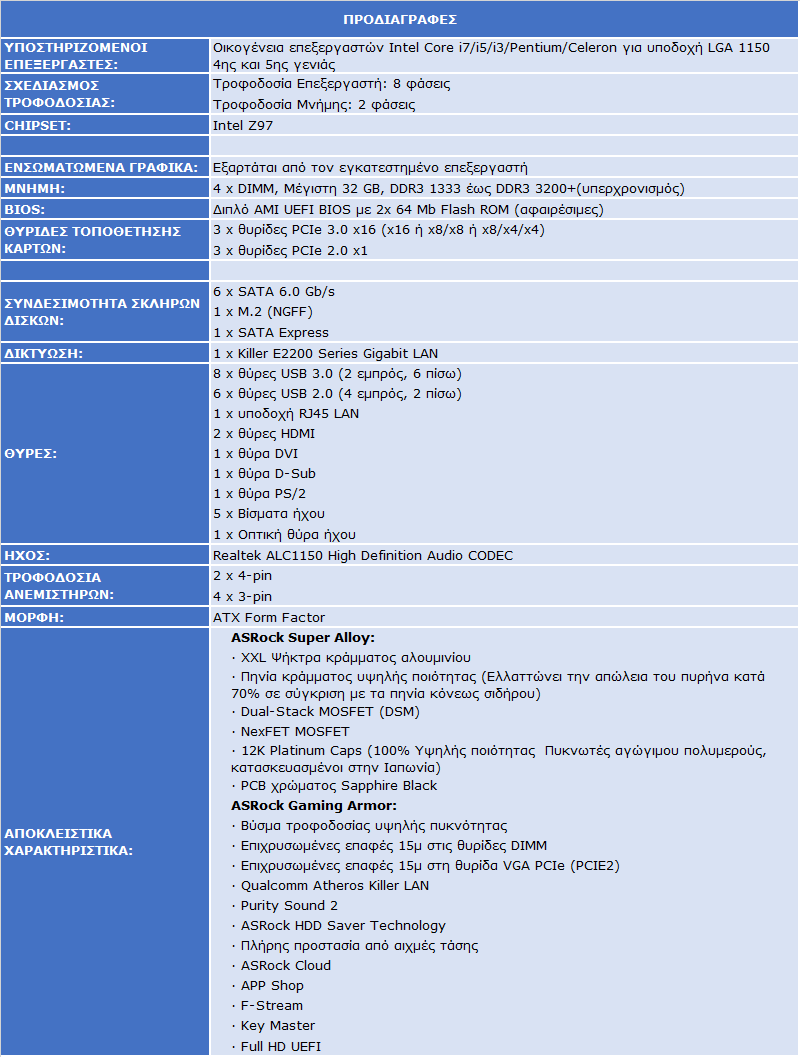

Είναι πολλά τα χαρακτηριστικά της Asrock Z97X Killer και για να βγάλουμε άκρη, ας ξεκινήσουμε με ένα πίνακα όπου έχουμε τα πιο βασικά όμορφα και τακτοποιημένα.


Ήδη βλέπουμε κάποια από τα χαρακτηριστικά να αναλύονται, όπως οι ωραίοι, γυαλιστεροί πυκνωτές επιφανείας, που δεν είναι παρά υψηλής ποιότητας ιαπωνικοί πυκνωτές με 12.000 ώρες ζωής, 20% περισσότερο δηλαδή από το συνηθισμένο σε υψηλής ποιότητας μητρικές. Βλέπουμε ακόμη τα πηνία από κράμα υψηλής ποιότητας και τα Dual-Stack Mosfets που θα αναλυθούν ευθύς αμέσως! (και όχι στην επόμενη σελίδα)

Ακολουθεί η διεξοδική ανάλυση όλων των χαρακτηριστικών της Asrock Z97X Killer όπως αυτά περιγράφονται με εξαιρετικό τρόπο στην ιστοσελίδα της εταιρίας.

Σας προτρέπουμε να δώσετε ιδιαίτερη προσοχή καθώς περιλαμβάνονται πολύ ενδιαφέρουσες τεχνολογίες και επιπλεόν χαρακτηριστικά τα οποία είναι και η ουσία σε ένα review μητρικής.


Μεγάλο, ε;

Παρατηρήσατε τα ποιοτικά χαρακτηριστικά; Το PCB με υψηλής πυκνότητας στρώση από γυαλί; Τους πυκνωτές, τα πηνία και τα mosfets; Ποιοτικά χαρακτηριστικά και προσεγμένη κατασκευή!

Τα ιδιαίτερα χαρακτηριστικά, όπως το Killer E2200 δίκτυο χωρίς lag, την Purity Sound 2 κάρτα ήχου με τους Audio Grade πυκνωτές της Nichicon και τον ενισχυτή ακουστικών που υποστηρίζει ακουστικά μέχρι και 600 Ω, το HDD Saver Technology και πολλά άλλα κάνουν αυτή τη μητρική να ξεχωρίζει.

Αν κάνατε το λάθος να τρέξετε τη σελίδα χωρίς να τα προσέξετε, γυρίστε πίσω. Εδώ βρίσκονται όσα πρέπει να ξέρετε για την Asrock Z97X Killer και όλοι οι λόγοι για να την επιλέξετε.

Εντάξει; Διαβάσατε; Πάμε τώρα παρακάτω.

BIOS - Η χαρά του κατσαβιδάκια

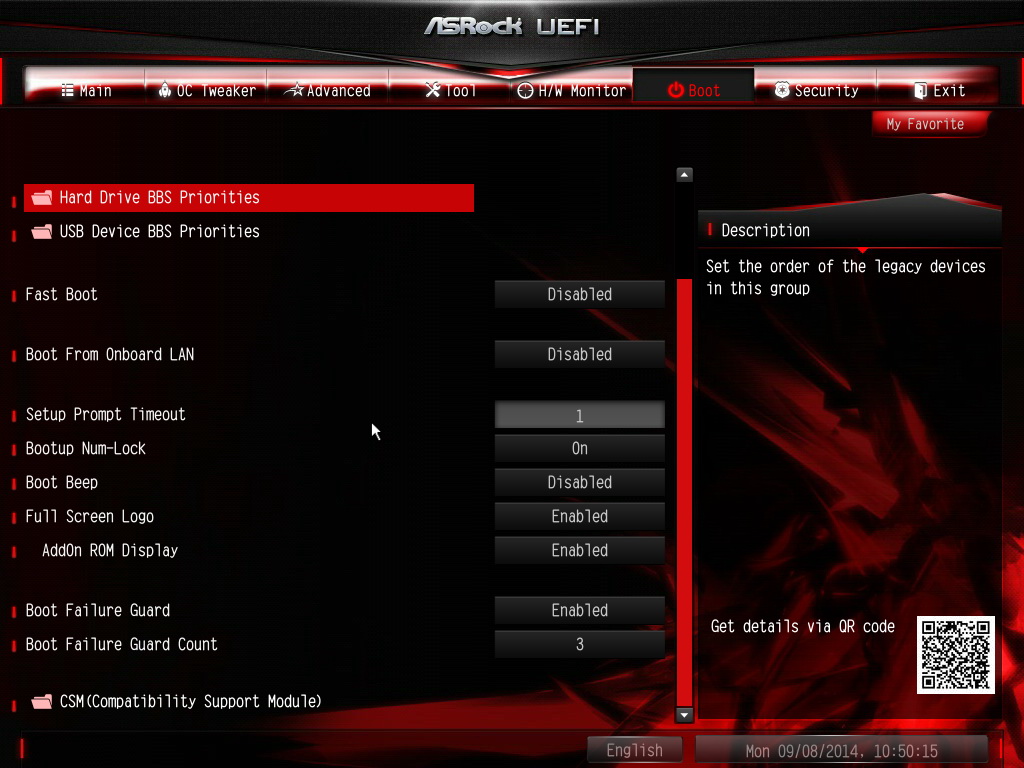

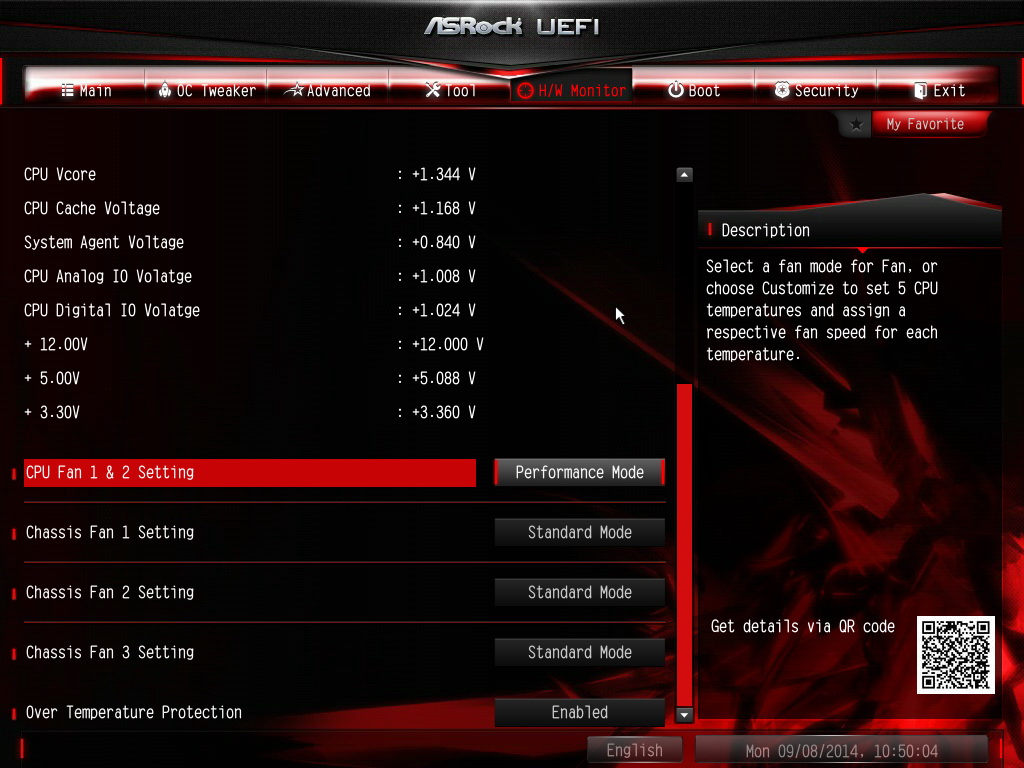

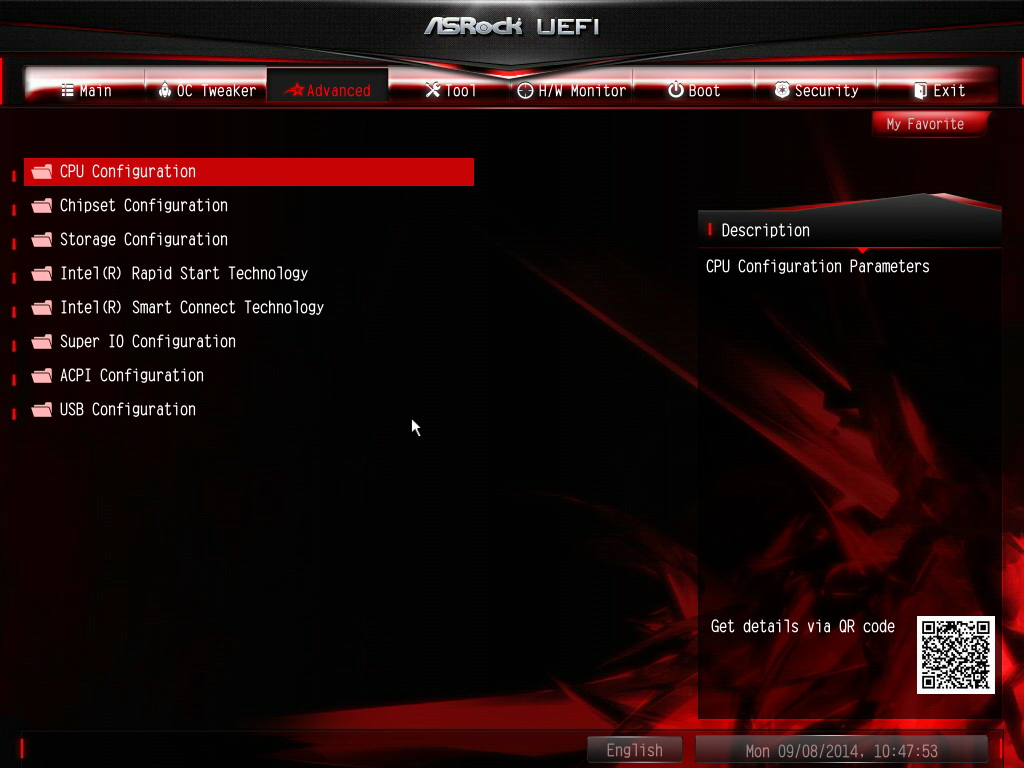

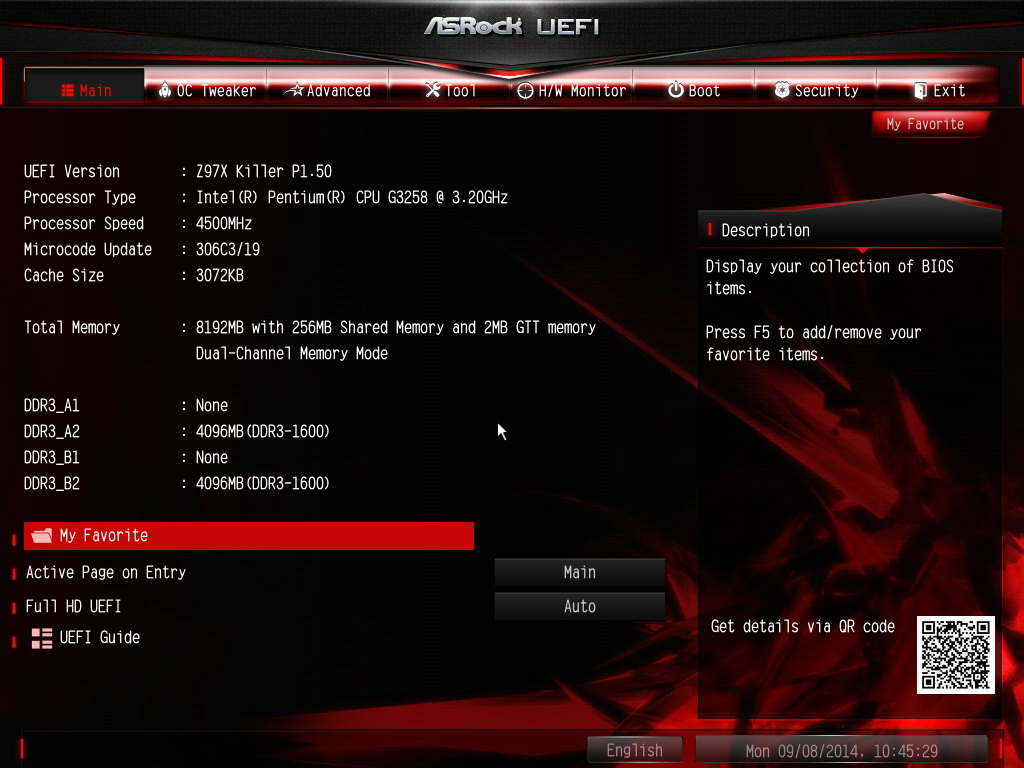

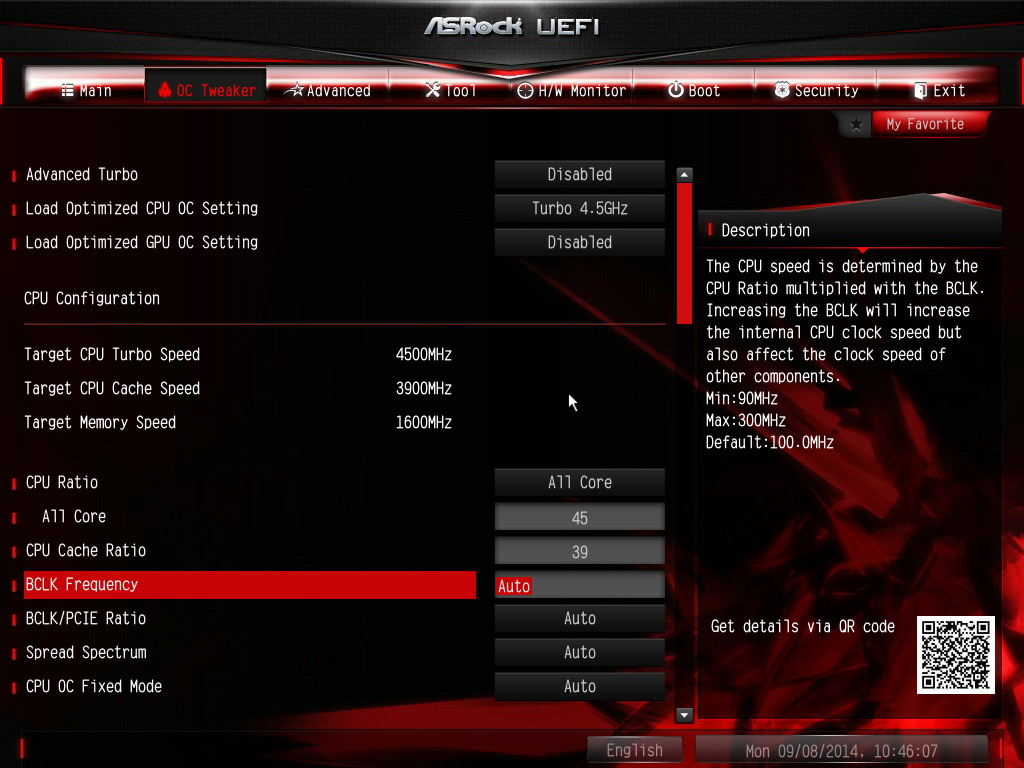

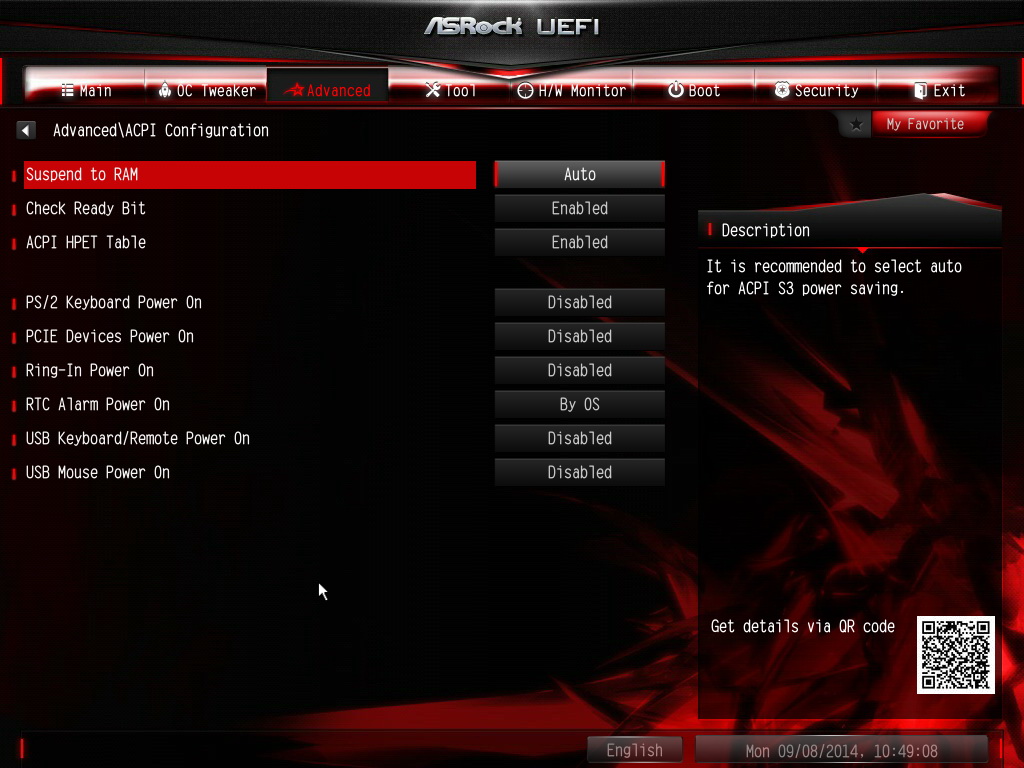

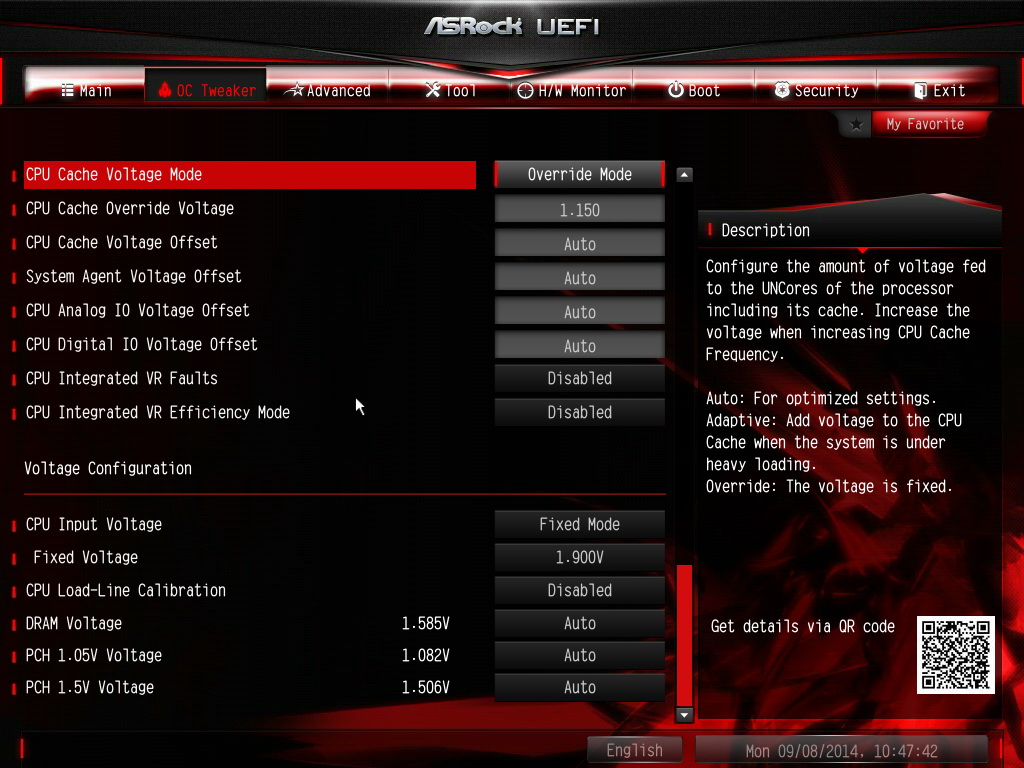

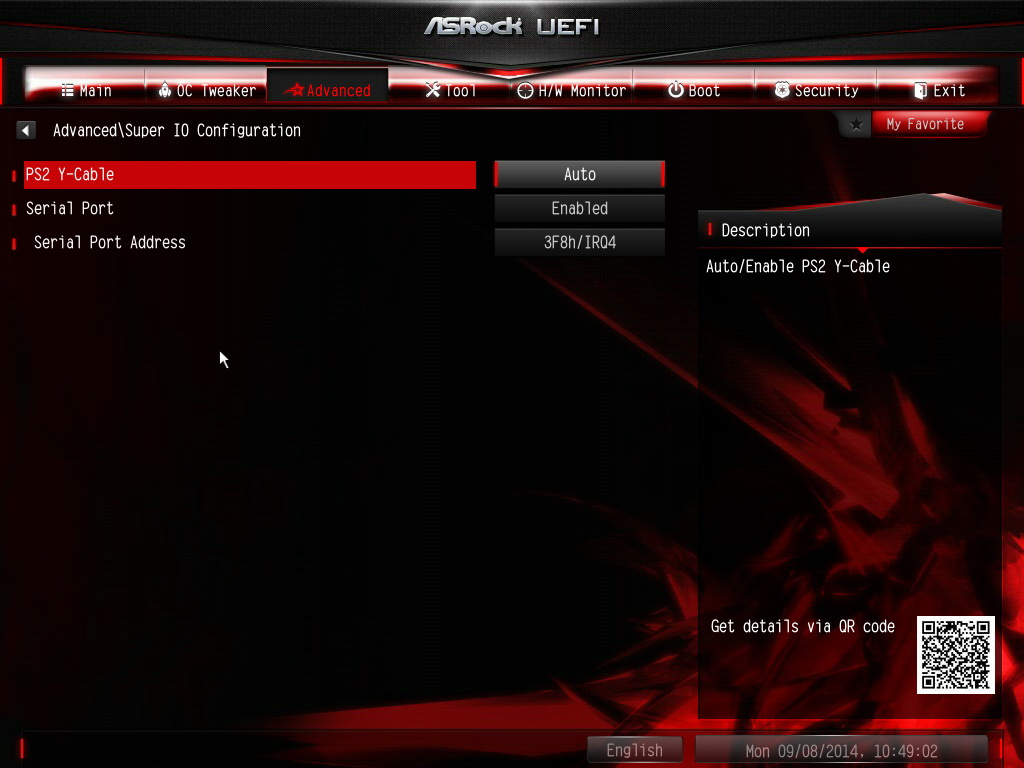

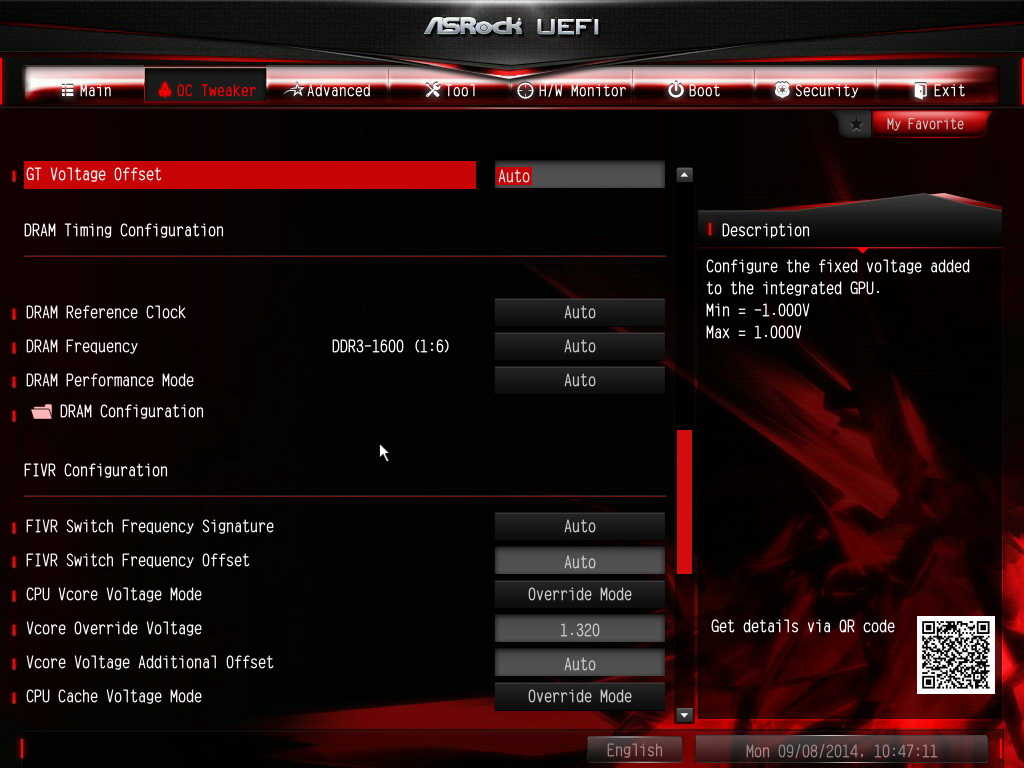

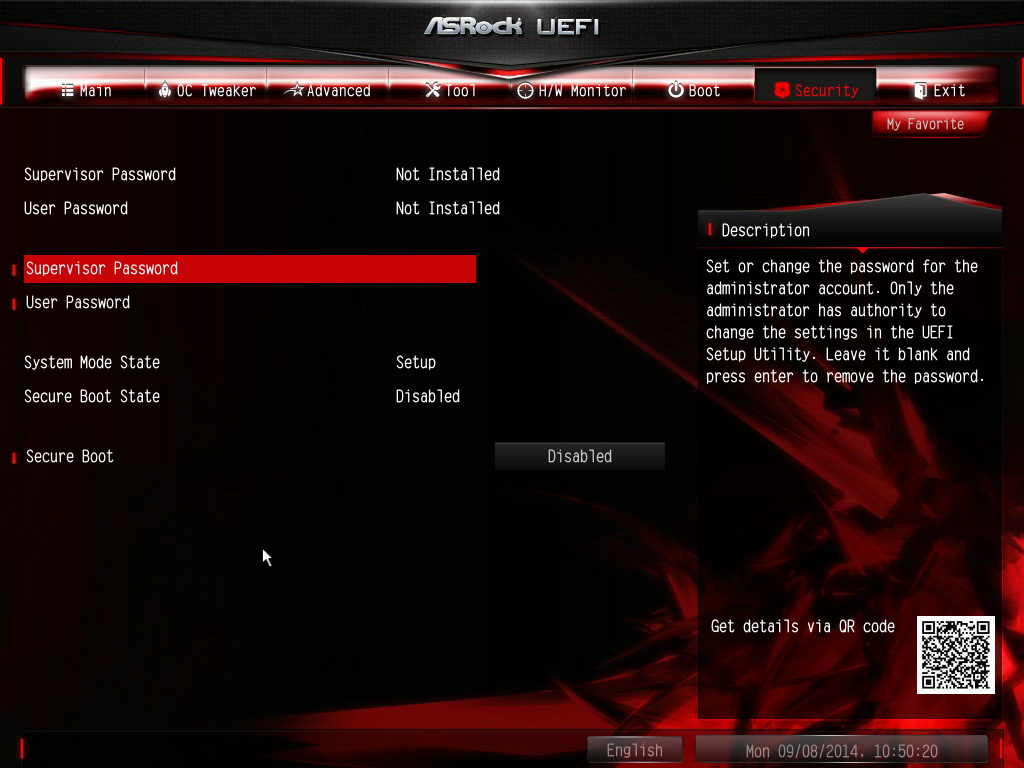

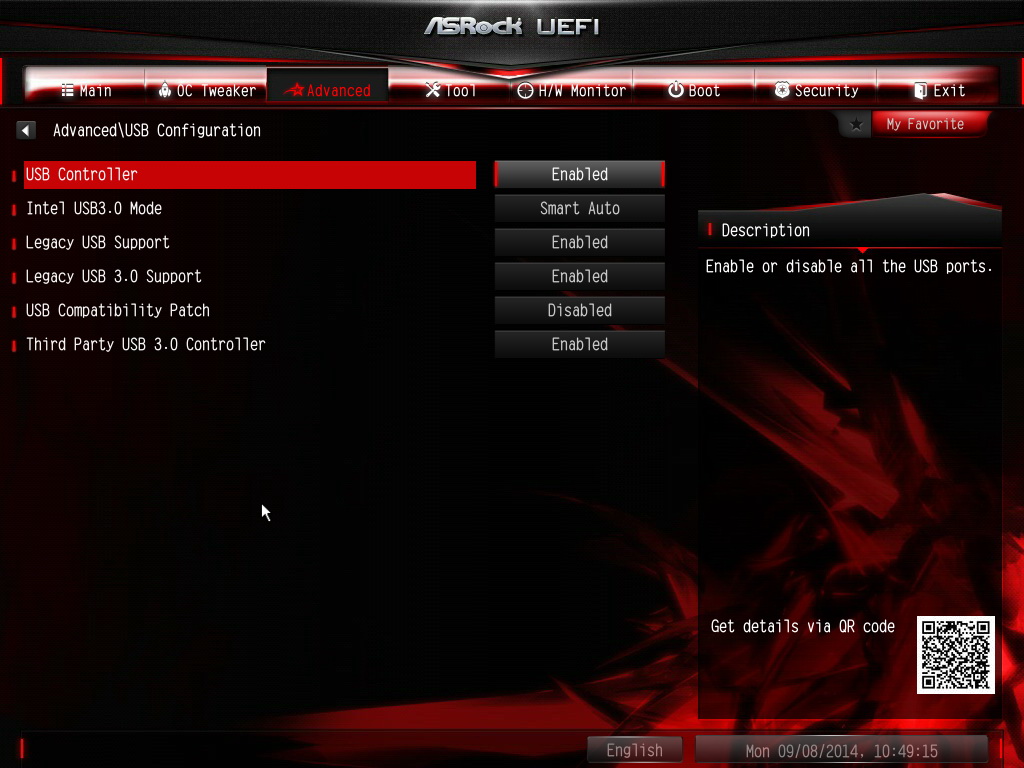

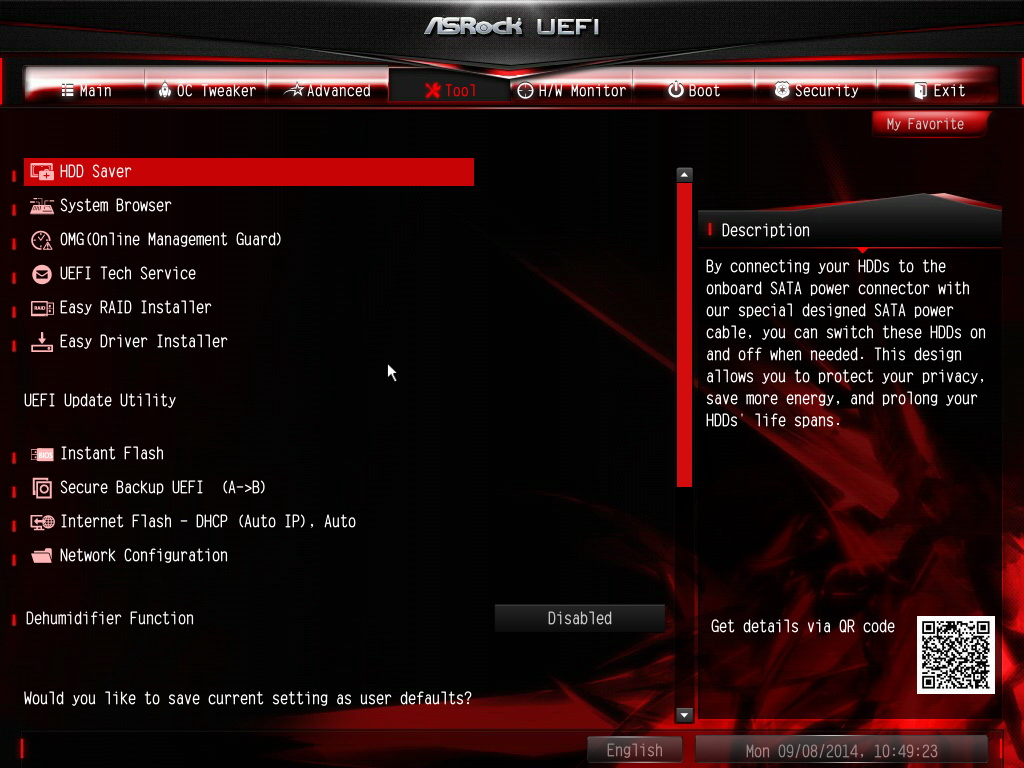

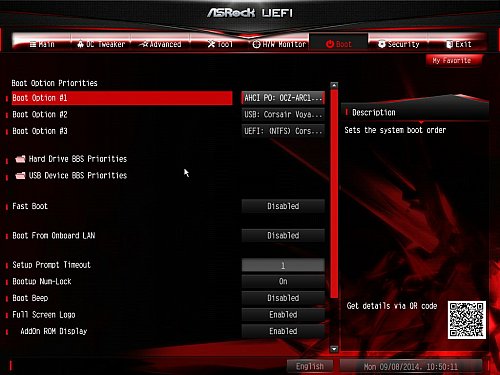

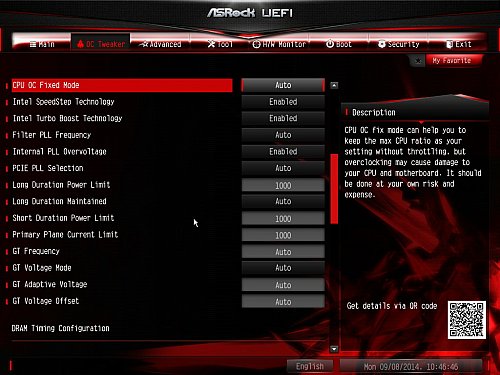

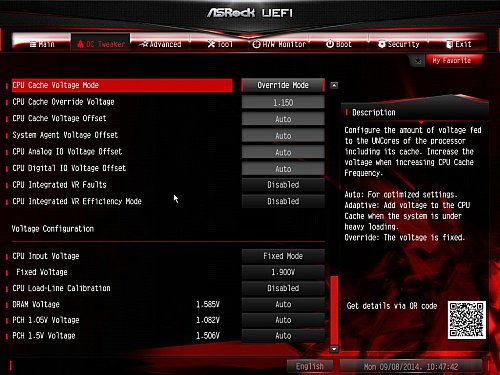

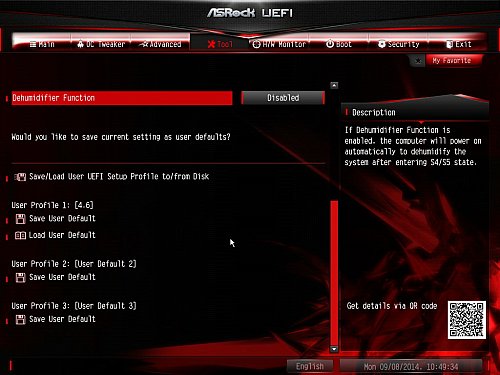

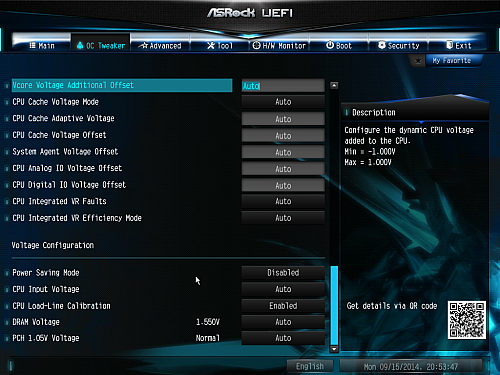

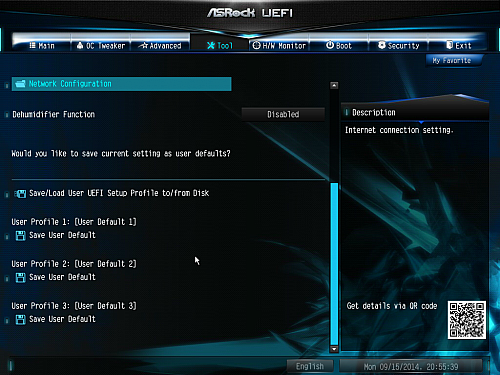

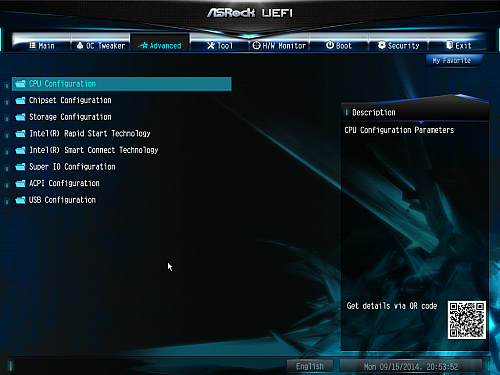

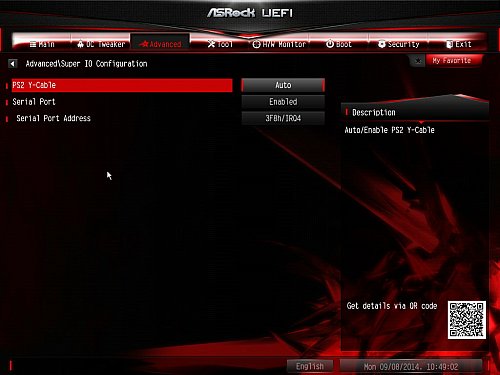

Σε αυτή τη σελίδα βλέπουμε το UEFI BIOS της Asrock Z97X Killer. Είναι πλήρες και φιλικό και δε συναντήσαμε κανένα πρόβλημα κατά τη χρήση του. Τα χρώματα που ακολουθεί είναι τα ίδια με της μητρικής. Λεπτομέρειες για το BIOS και τις λειτουργίες του μπορείτε να βρείτε στο Manual της Asrock Z97X Killer.


Αυτά με το BIOS και συνεχίζουμε στην επόμενη σελίδα με το συνοδευτικό λογισμικό.

Συνοδευτικό Λογισμικό - Για να κάνουμε τη ζωή μας εύκολη

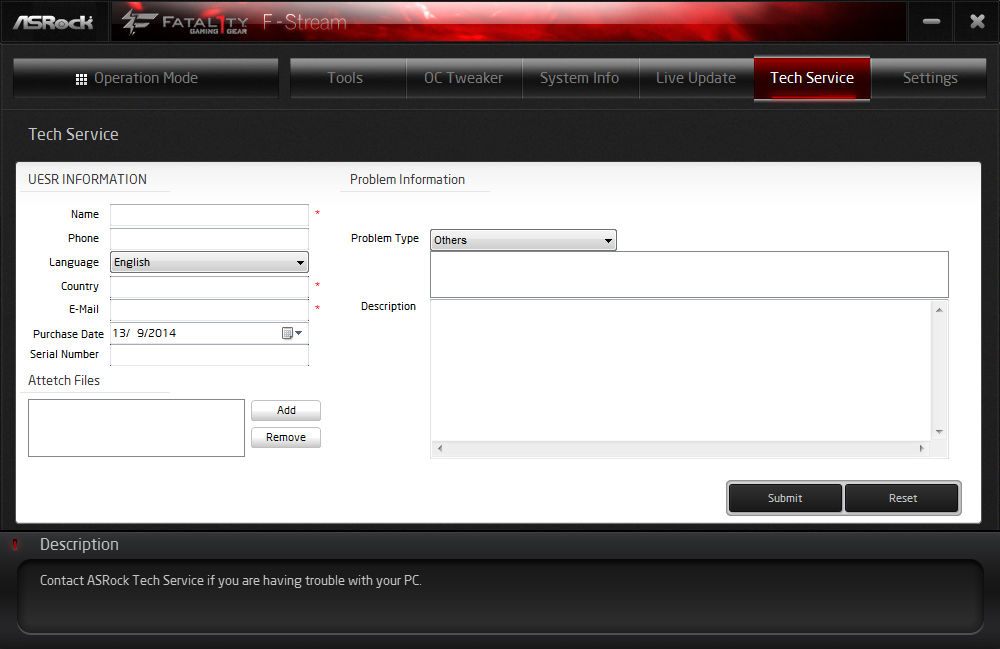

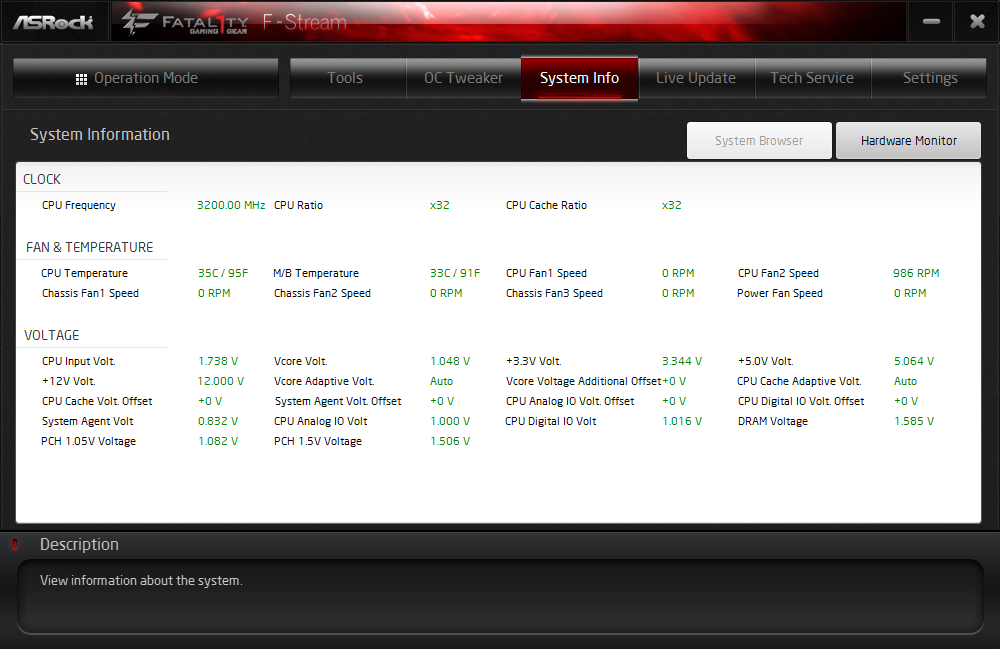

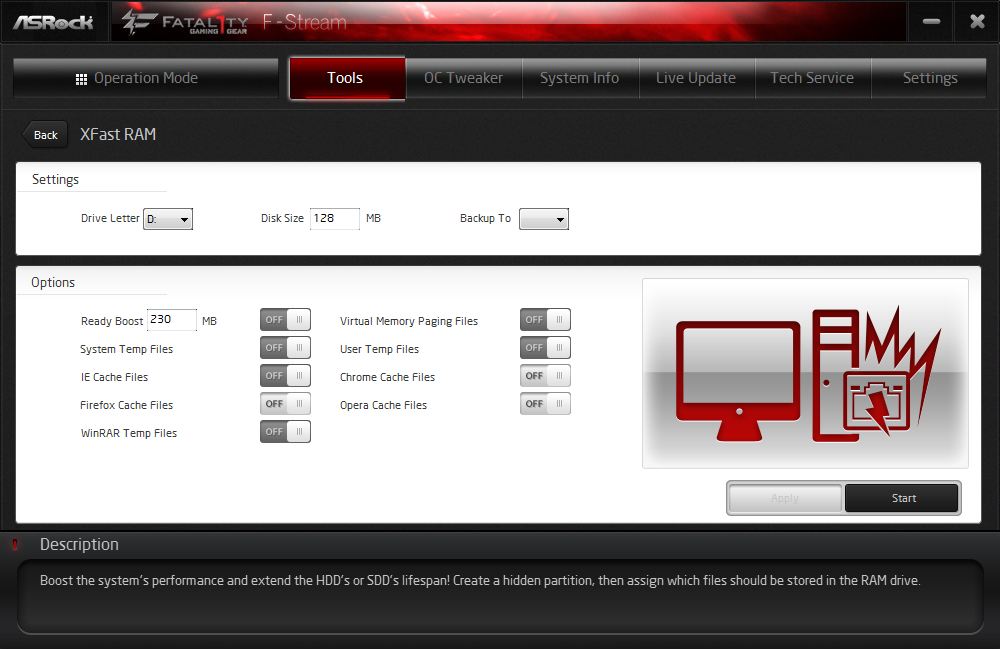

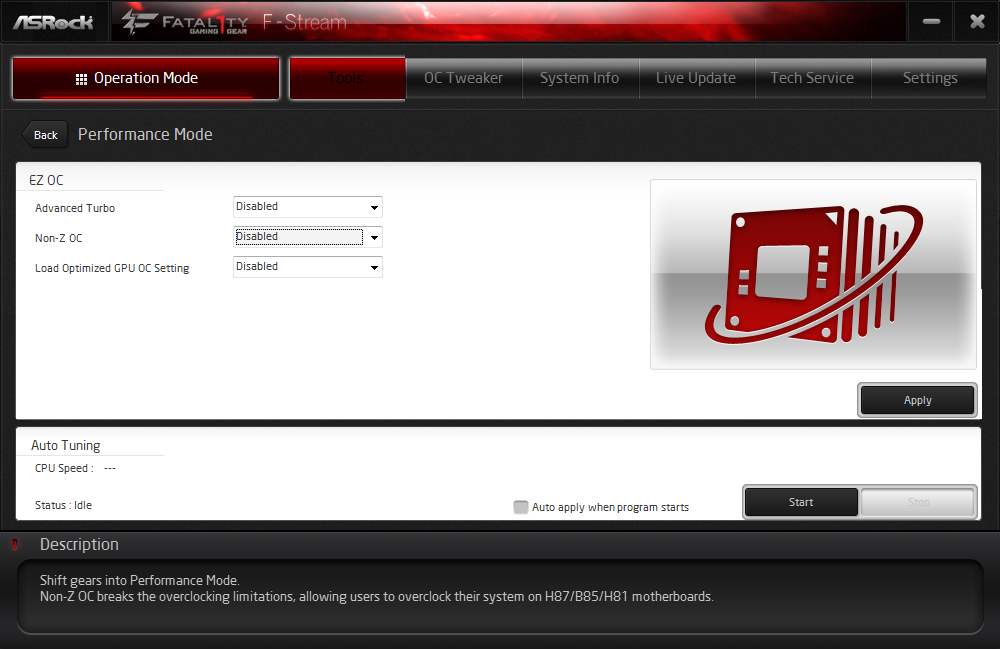

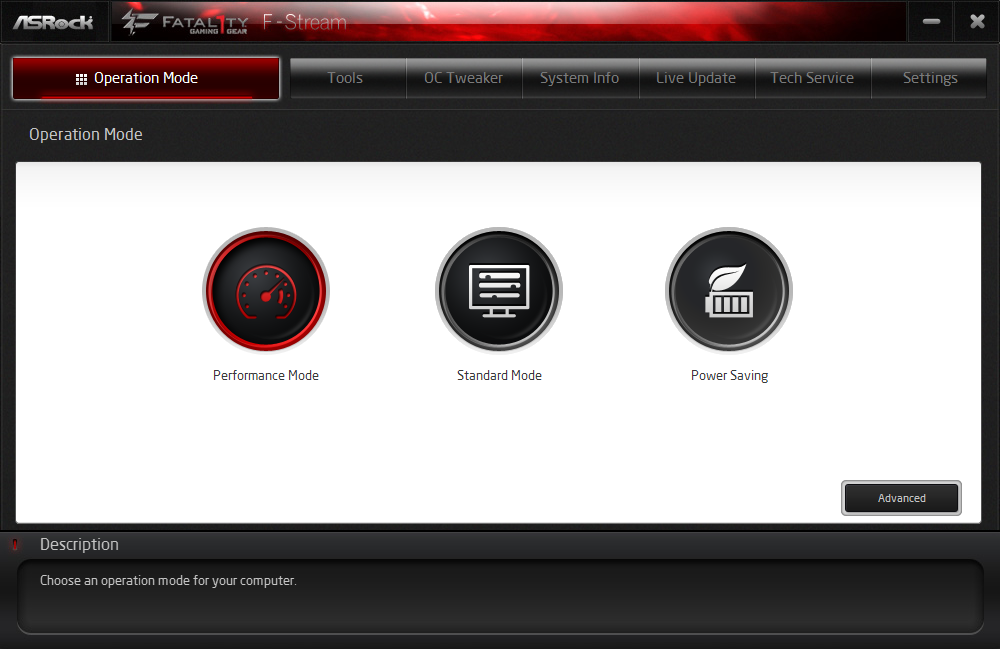

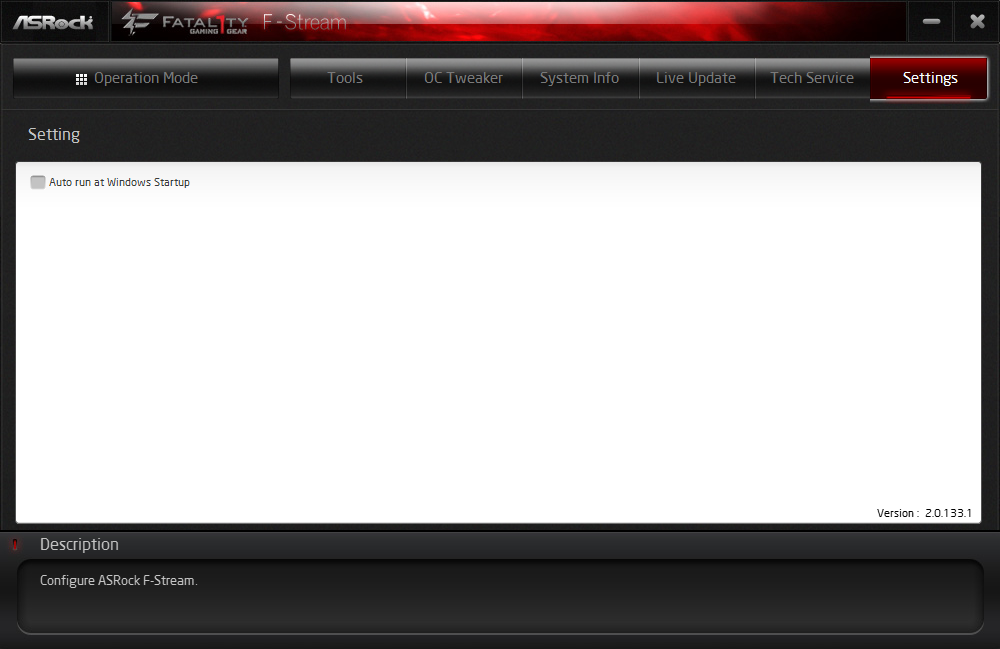

Το πιο εντυπωσίακο στοιχείο του συνοδευτικού λογισμικου της Asrock Z97X Killer είναι το Asrock Fatality F-Stream το οποίο βλέπετε στις ακόλουθες φωτογραφίες και εκτελέι μια πληθώρα λειτουργιών συμπεριλαμβανομένης και της δυνατότητας υπερχρονισμού κατ' ευθείαν μέσα από τα windows.

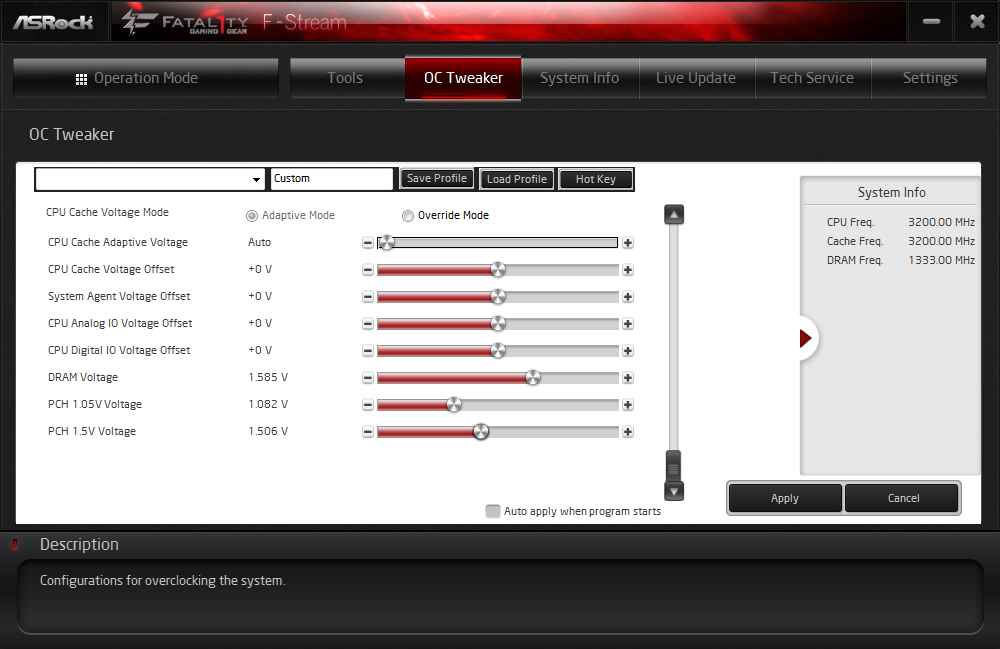

Λεπτομερής ανάλυση των λειτουργιών του F-Stream γίνεται στη σελίδα 40 του Manual της Asrock Z97X Killer για όποιον ενδιαφέρεται και δε θα σας κουράσουμε επαναλαμβάνοντάς τα ίδια εδώ.

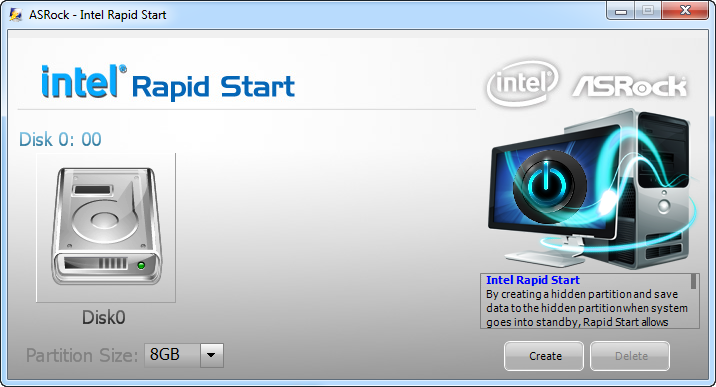

Ακολουθεί screenshot από το Intel Rapid Start...


... που φροντίζει για την άμεση εκκίνηση του συστήματος μέσω ενός κρυφού partition που χρησιμοποιείται για το σκοπό αυτό. Και πάλι λεπτομέρειες στο Manual της Asrock Z97X Killer.

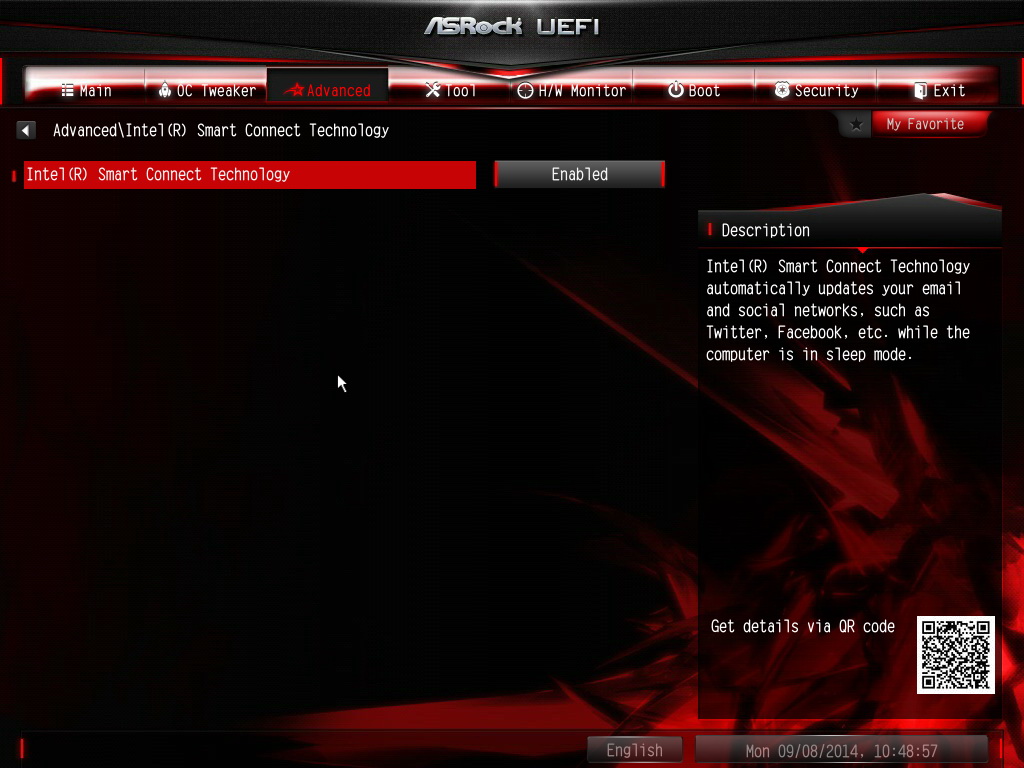

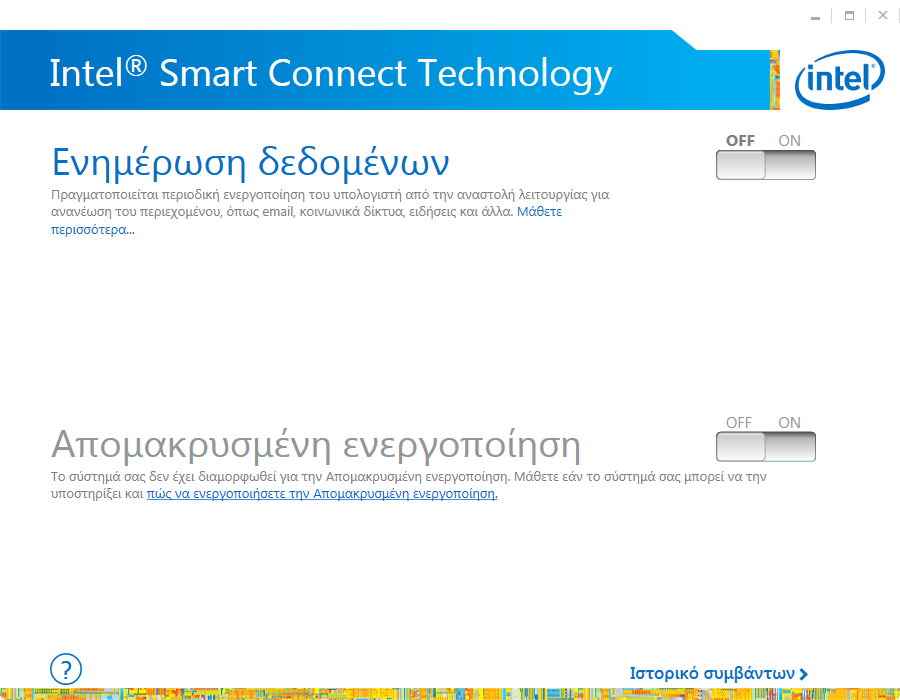

Και ακολουθεί το Intel Smart Connect που αναλαμβάνει να "ξυπνάει" τον υπολογιστή περιοδικά αν τον έχετε θέσει σε λήθαργο (sleep) και να ελέγχει αν έχετε μηνύματα σε email, twiter, facebook κλπ. Λεπτομέρειες πάλι στο manual, για το οποίο δε θα ξαναβάλουμε link.

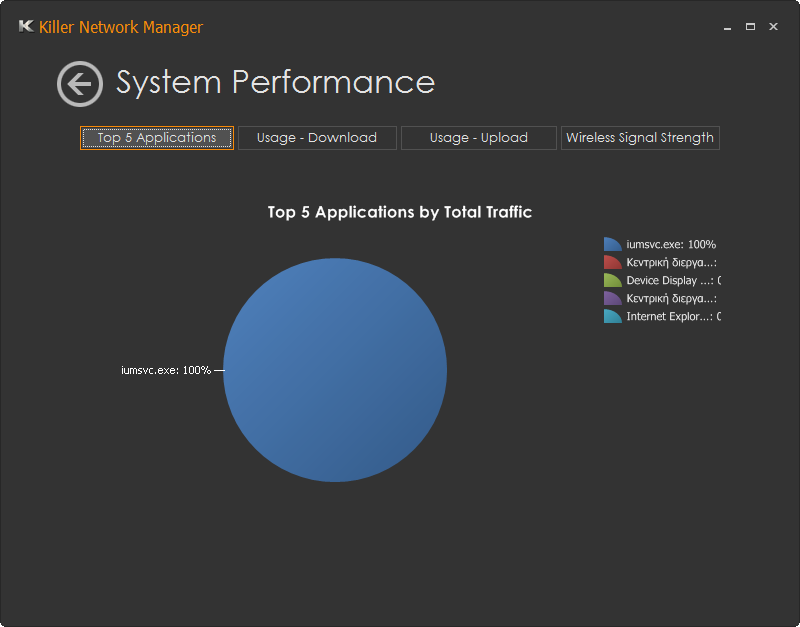

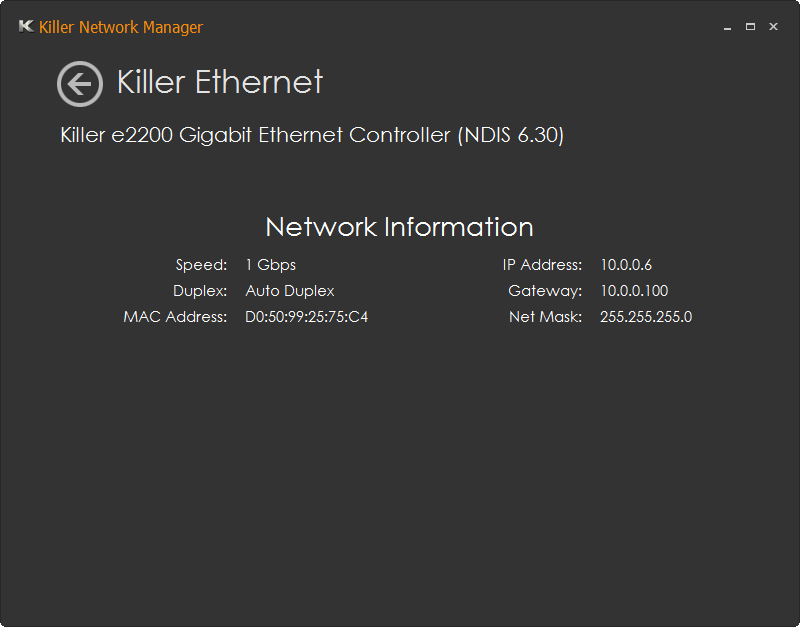

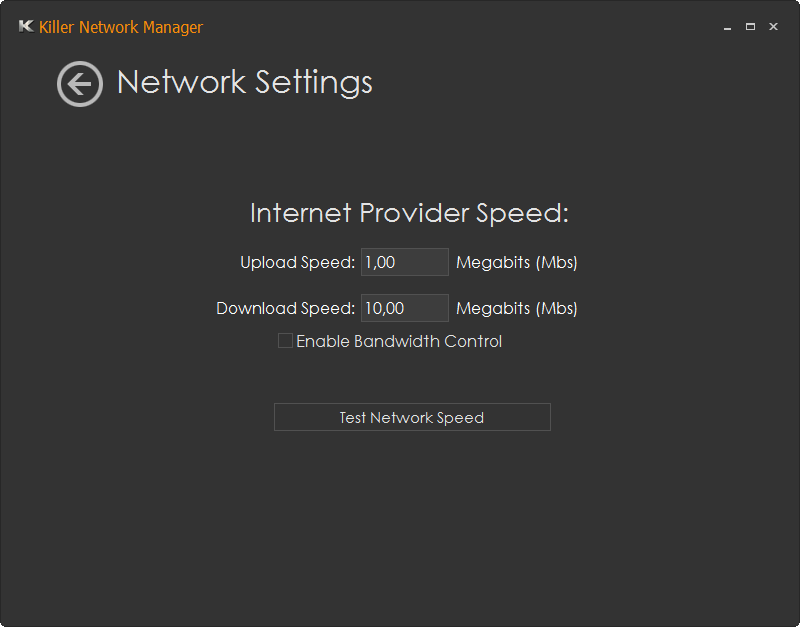

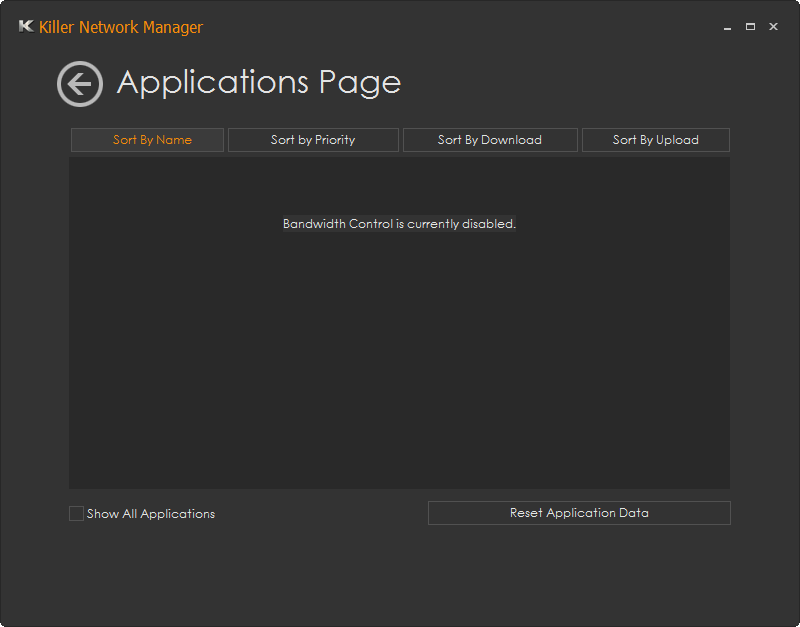

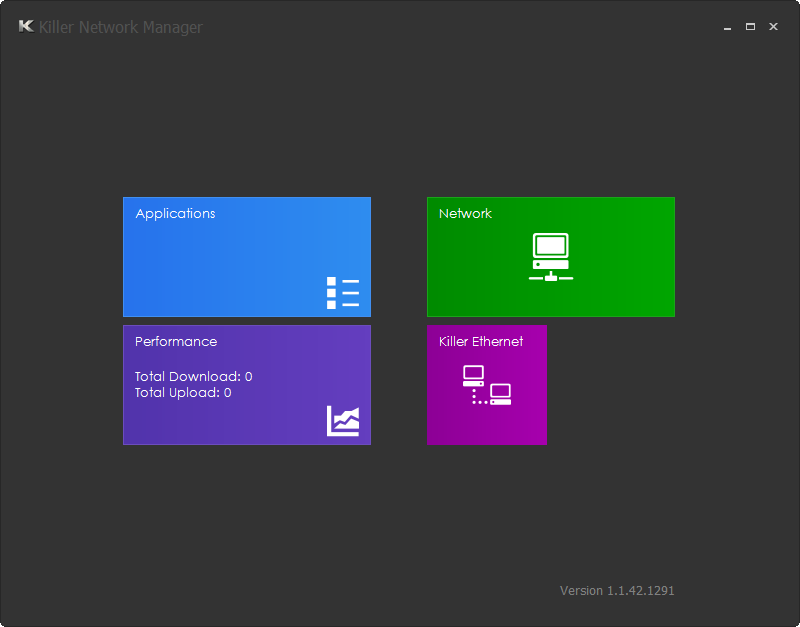

Στη συνέχεια το Killer Network Manager που μας δίνει πληροφορίες και δυνατότητες ρύθμισης της κάρτας δικτύου.

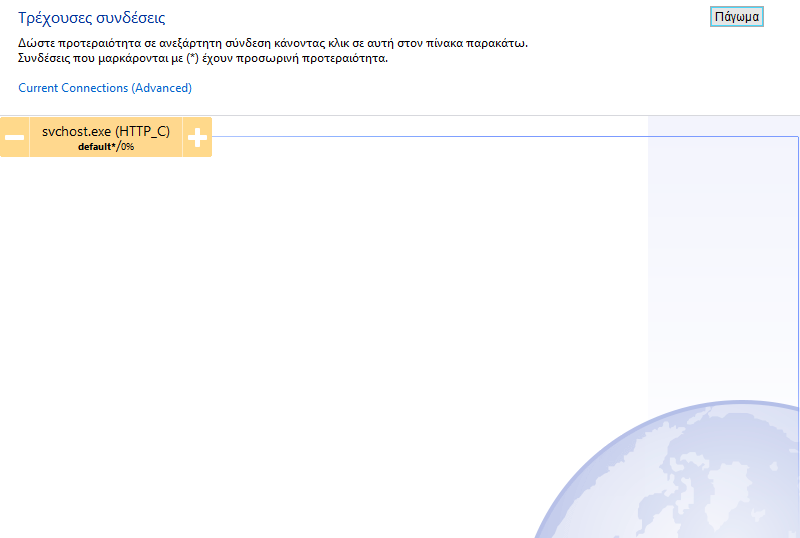

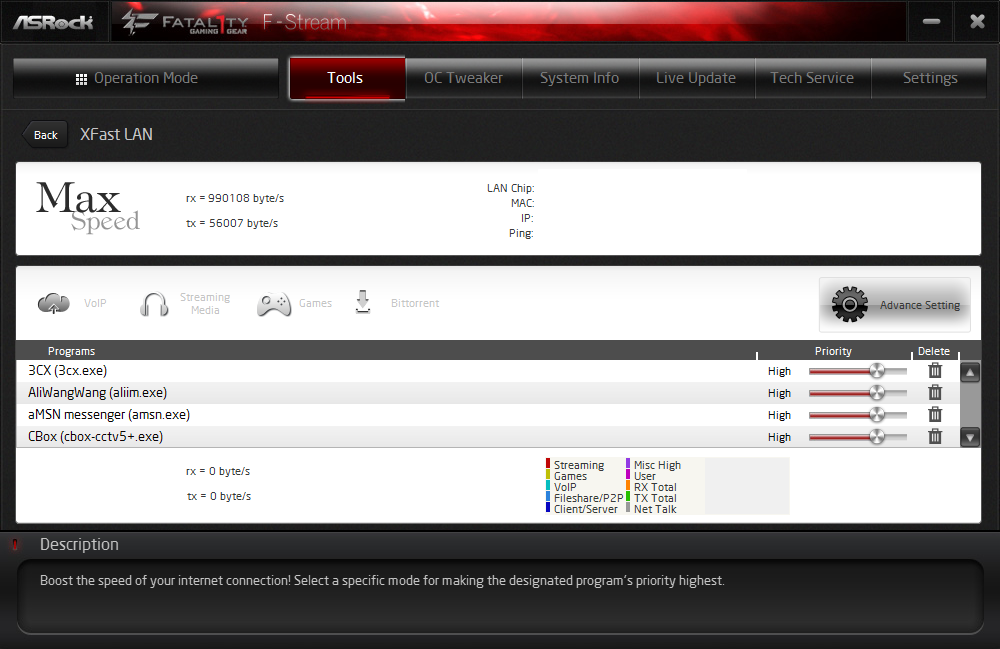

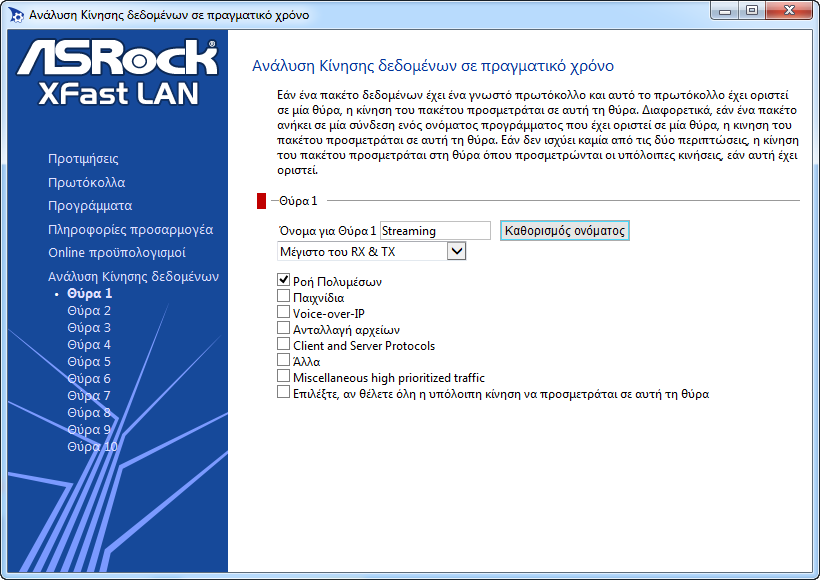

Και το XFastLan που μας δίνει με πολύ όμορφο και γραφικό τρόπο πληροφορίες για τη ροή δεδομένων κατά είδος από το δίκτυό μας.

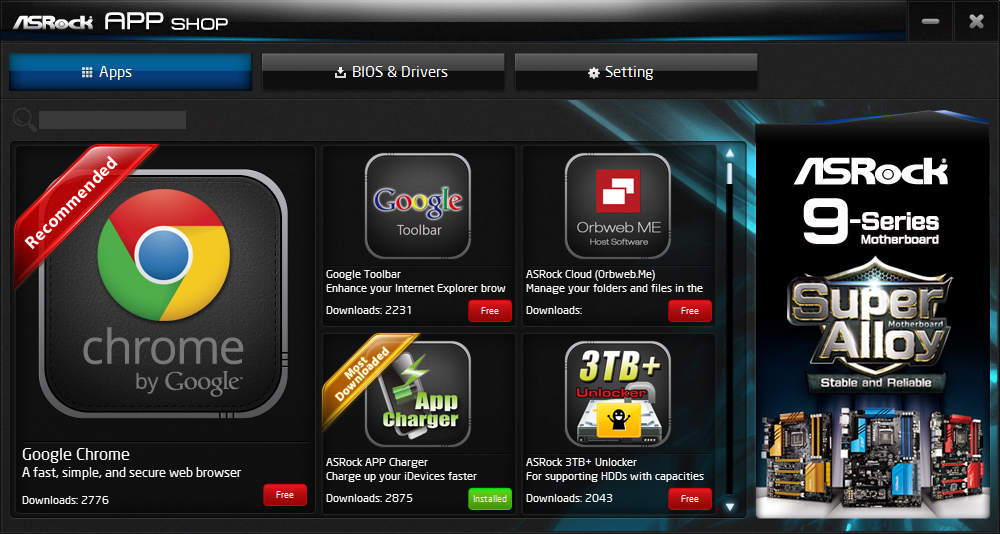

Τελευταίο σας παρουσιάζουμε το Asrock APP Shop που μας δίνει τη δυνατότητα να κατεβάζουμε από το διαδίκτυο εφαρμογές, BIOS Update και drivers για τη μητρική μας.


Πλήρες το πακέτο, έτσι; Κι όμως έχει κι άλλα!

Για αυτά θα σας παραθέσουμε τα links για τις σελίδες των αντίστοιχων εταιριών στις οποίες περιγράφονται διεξοδικά οι δυνατότητες που σας προσφέρουν:

ASRock App Charger

XSplit Broadcaster

XSplit Gamecaster

OrbWebMe

Και κάπου εδώ ολοκληρώνεται το πακέτο του λογισμικού που συνοδεύει την Asrock Z97X Killer. Πλήρες και αυτό σαν τη μητρική που συνοδεύει!

Ακολουθεί η παρουσίαση του συστήματος δοκιμών και της μεθοδολογίας.

Σύστημα δοκιμών και μεθοδολογία - Getting ready to rummble!

Το σύστημα δοκιμών μας είναι στημένο πάνω στo Cooler Master Lab Test Bench V1.0, εξοπλισμένο με το τροφοδοτικό V650, επίσης της Cooler Master, την οποία και ευχαριστούμε θερμά για την παραχώρηση των εν λόγω εξαρτημάτων.

Ο επεξεργαστής είναι ο Intel G3258 Anniversary Edition, η μνήμη είναι στα 8GB και χρονισμένη στα 1600 MHz, όπου αυτό το επιτρέπει η μητρική, και η κάρτα γραφικών που χρησιμοποιήθηκε είναι μια Nvidia GTX 550 Ti σε υλοποίηση EVGA. Τέλος, ο SSD που χρησιμοποιήθηκε είναι ο OCZ ARC 100 240GB που είχαμε δει σε πρόσφατο review.

Το λειτουργικό σύστημα πάνω στο οποίο γίνονται οι δοκιμές είναι τα Windows 7 64bit και περιλαμβάνει εκτός από όλους τους drivers και τα βασικά προγράμματα που έρχονται με τη δοκιμαζόμενη μητρική, με σκοπό να πετύχουμε ένα πιο ρεαλιστικό και κοντά στην πραγματικότητα περιβάλλον δοκιμών. Ο driver του SATA controller που χρησιμοποιήθηκε ήταν ο Intel 13.10.1058, προφανώς σε AHCI mode.


Οι δοκιμές στις οποίες θα υποβάλουμε την Asrock Z97X Killer χωρίζονται σε 7 κατηγορίες:

1: Δοκιμασίες επεξεργαστή και μνήμης με συνθετικά μετροπρογράμματα αλλά και λειτουργικά προγράμματα που παρέχουν την δυνατότητα μέτρησης επιδόσεων. Εδώ θα δούμε πόσο καλά λειτουργούν τα υποσυστήματα της μητρικής που σχετίζονται με την επικοινωνία του επεξεργαστή και της μνήμης.

2: Δοκιμασίες με μετροπρογράμματα 3D επιδόσεων για να βάλουμε στο παιχνίδι και την επικοινωνία της κάρτας γραφικών.

3: Δοκιμασίες απόδοσης με πραγματικά παιχνίδια που διαθέτουν και λειτουργία μέτρησης επιδόσεων.

4: Δοκιμασίες πραγματικών εφαρμογών! Εδώ με την ειδική σουίτα που δημιούργησε για εμάς ο προγραμματιστής Στέλιος Σηφάκης (τον οποίον ευχαριστούμε θερμά) εκτελούνται κάποιες από τις πιο συνηθισμένες εργασίες που κάνει ένας χρήστης και χρονομετρούνται. Σε αυτές τις δοκιμές δίνουμε τη μεγαλύτερη βαρύτητα μιας και αναδεικνύουν την πραγματική εμπειρία που έχει ο χρήστης.

5: Δοκιμασίες ταχύτητας του SSD μας σε σύνδεση SATA αλλά και USB με το γνωστο μετροπρόγραμμα CrystalDiskMark για να δούμε την εύρυθμη λειτουργία του διαύλου SATA αλλά και των θυρών USB.

6: Μετρήσεις της ποιότητας του ήχου που παρέχει η ενσωματωμένη στη μητρική κάρτα ήχου.

7: Μετρήσεις κατανάλωσης του συστήματος και βασικές δυνατότητες υπερχρονισμού.

Οι μητρικές που περιλαμβάνονται στα συγκριτικά μας είναι, η Gigabyte GA-B85M-HD3, η Asrock H97 Killer και φυσικά, η πρωταγωνιστριά μας, Asrock Z97X Killer.

Μείνετε συντονισμένοι. Μετά τις δοκιμές ακολουθεί σχολιασμός και βαθμολογία!

Δοκιμασίες επεξεργαστή και μνήμης - Άρχιζουν τα όργανα

Ξεκινάμε με τις δοκιμασίες του AIDA64 για επεξεργαστή και μνήμη


Παρατηρούμε μια υπεροχή της Asrock Z97X Killer όσον αφορά τις δοκιμασίες της μνήμης καθώς και της δοκιμασίας CPU Photoworxx που φαίνεται να είναι αρκετά εξαρτώμενη από τη μνήμη. Αυτό συμβαίνει γιατί οι άλλες 2 μητρικές υποστηρίζουν συχνότητα μνήμης έως και 1400 MHz και συνεπώς περιορίζουν σε αυτή τη συχνότητα τις 1600άρες μνήμες μας. Αντιθέτως το BIOS της Asrock Z97X Killer επιτρέπει συχνότητα στις μνήμες έως και 4000 MHz (!) συνεπώς εκμεταλλεύεται πλήρως τις μνήμες μας που χρονίζονται στα 1600 MHz. Εννοείται ότι αν είχαμε πιο γρήγορες μνήμες η διαφορά στις δοκιμασίες θα ήταν ακόμη μεγαλύτερη.

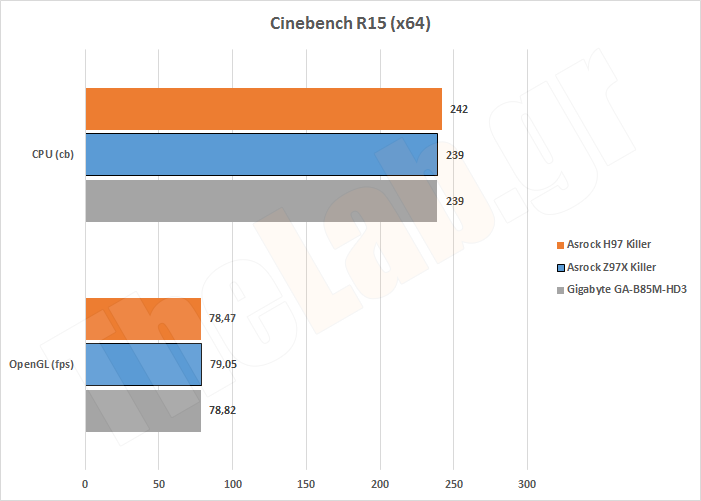

Συνεχίζουμε με τις δοκιμασίες του SiSoftware Sandra


Παρατηρούμε ότι τα αποτελέσματα είναι εντός του στατιστικού σφάλματος κοινά για όλες τις μητρικές. Αυτό είναι φυσιολογικό δεδομένου ότι ουσιαστικά μετράμε τον επεξεργαστή μας που είναι παντού ο ίδιος.

Αυτό που περιμένουμε να δούμε είναι αν κάποια μητρική θα παρουσιάσει πρόβλημα στην πλήρη εκμετάλλευση του επεξεργαστή στις δοκιμές που κάνουμε. Ευτυχώς δε βλέπουμε τέτοιο πρόβλημα και όλα πάνε καλά.

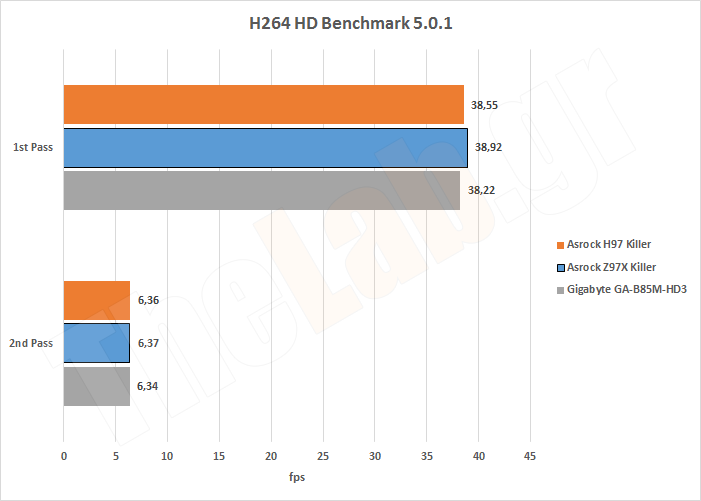

Το ίδιο συμβαίνει και στις επόμενες δοκιμασίες...


Στο WinRar to Β85 υπολείπεται των Z97 και H97, μια σπάνια εξαίρεση σε μια σειρά από πανομοιότυπα αποτελέσματα.

Συνεχίζουμε με τις υπόλοιπες δοκιμασίες...


...στις οποίες πάλι τα αποτελέσματα δε δίνουν κάποια ουσιώδη διαφορά.

Όλα καλά λοιπόν και καμία από τις μητρικές μας δεν πάσχει από κάποιο πρόβλημα στη χρήση επεξεργαστή και μνήμης.

Πάμε να δούμε και τις τρισδιάστατες δοκιμασίες...

Δοκιμασίες 3D - Για να το δούμε σφαιρικά

Εδώ παραθέτουμε τα αποτελέσματα από 4 δημοφιλή μετροπρογράμματα για να δούμε τις 3D επιδόσεις των μητρικών...


Οι οποίες διαφέρουν μόνο στις επιδόσεις Physics. Η διαφορά πιθανότατα προκύπτει λόγω της υπεροχής της Asrock Z97X Killer στη συχνότητα της RAM.

Ας δούμε στην επόμενη σελίδα και μερικές δοκιμασίες πραγματικών παιχνιδιών.

Δοκιμασίες πραγματικών παιχνιδιών - Η ουσία

Στη συνέχεια τρέχουμε τα benchmarks από 5 δημοφιλή παιχνίδια για να δούμε αν υπάρχουν ουσιαστικές διαφορές ανάμεσα στις μητρικές...


...επιβεβαιώνοντας ότι ουσιώδεις διαφορές στις επιδόσεις των παιχνιδιών δεν υπάρχουν και συνεπώς καμία μητρική δεν έχει πρόβλημα να εκμεταλλευτεί στο έπακρο τις δυνατότητες που της παρέχουν ο επεξεργαστής, η μνήμη και η κάρτα γραφικών.

Συνεχίζουμε με τις δοκιμασίες πραγματικών εφαρμογών.

Δοκιμασίες πραγματικών εφαρμογών - Η πεμπτουσία

Οι δοκιμασίες πραγματικών εφαρμογών αναπτύχθηκαν ειδικά για τις δοκιμές μας, όπως σας αναλύσαμε στη σελίδα της μεθοδολογίας, με σκοπό να μας δείξουν πως συμπεριφέρεται ένα σύστημα όταν εκτελεί πραγματικές εφαρμογές και διεργασίες.

Ακολουθούν τα σχεδικά διαγράμματα:


Για μία ακόμη - και τελευταία - φορά επιβεβαιώνουμε ότι οι 3 μητρικές της δοκιμής μπορούν να εκμεταλλεύονται εξ ίσου καλά τον επεξεργαστή, τη μνήμη και την κάρτα γραφικών που συνδέουμε πάνω τους, καθώς και τον SSD.

Για τη σύνδεση του SSD όμως θα κάνουμε και ένα πιο ειδικό τεστ στην επόμενη σελίδα.

SSD σε SATA και USB - Περι δεδομένων

Ήρθε η ώρα να δούμε πώς τα πάει η Asrock Z97X Killer στη διασύνδεση συσκευών αποθήκευσης και συγκεκριμένα του OCZ ARC 100 240GB είτε σε σύνδεση SATA είτε σε σύνδεση USB 3.0 μέσα σε εξωτερική θήκη της ICY BOX.

Τρέχουμε πρώτα το CrystalDiskMark με τον OCZ ARC 100 σε σύνδεση SATA:


Και στη συνέχεια σε σύνδεση USB 3.0.


Όπως είναι αναμενόμενο, ο OCZ ARC 100 240GB έχει πολύ καλύτερες επιδόσεις με SATA σύνδεση, αλλά πέρα από αυτό δεν παρατηρούμε ουσιώδεις διαφορές ανάμεσα στις μητρικές. Όλα καλά και εδώ λοιπόν.

Πάμε τώρα σε κάτι πιο... καλλιτεχνικό.

Μετρήσεις Ήχου - Είναι η μητρική καλλίφωνος;

Στη σελίδα αυτή θα δούμε τις καλλιτεχνικές δυνατότητες της Asrock Z97X Killer και συγκεκριμένα αν τραγουδάει καλά.

Συνήθως οι ενσωματωμένες λύσεις ήχου των μητρικών δε διεκδικούν δάφνες ποιότητας αλλά η Asrock Z97X Killer ισχυρίζεται ότι διαθέτει το κάτι επιπλέον! Για να δούμε λοιπόν την αναφορά που μας έδωσε για τον ήχο της Asrock Z97X Killer το RightMark Audio Analyzer:


Πραγματικά εντυπωσιακές επιδόσεις! Ειλικρινά, δεν περίμενα να δω τέτοιες επιδόσεις ήχου ενσωματωμένες σε μητρική και μάλιστα τέτοιας τιμής. Προσεγγίζει (αλλά δε φτάνει) επιδόσεις ήχου καρτών που κοστίζουν περίπου όσο και η Asrock Z97X Killer, ανεβάζοντας σημαντικά την αξία της αφού οι περισσότεροι χρήστες που θέλουν κάτι παραπάνω στον ήχο από τις συνήθεις onboard λύσεις θα μείνουν απόλυτα ικονοποιημένοι και δε θα χρειαστεί να επενδύσουν σε κάρτα ήχου.

Κατανάλωση και δυνατότητες υπερχρονισμού - Τι μας καίει και τι μπορεί να κάνει;

Τελειώνουμε τις μετρήσεις μας με τη μέτρηση της κατανάλωσης του συστήματος (μέτρηση στην πρίζα) καθώς και την αναφορά στις δυνατότητες υπερχρονισμού που διαθέτει η κάθε μητρική.

Όπως βλέπουμε στο ακόλουθο διάγραμμα...


... η φορτωμένη με εξαρτήματα και συσκευές Asrock Z97X Killer έχει εντούτοις την καλύτερη διαχείριση ισχύος και παρουσιάζει σε κάθε περίπτωση τη χαμηλότερη κατανάλωση. Η Asrock Η97 Killer που διαθέτει αντίστοιχα πλόυσιο εξοπλισμό είναι λιγάκι πιο ενεργοβόρα ενώ η Gigabyte GA-B85M-HD3 που είναι μακράν πιο φτωχή σε έξτρα είναι η πιο ενεργοβόρα σε κάθε περίπτωση.

Συγχαρητήρια λοιπόν στην Asrock για το τη διαχείριση ισχύος της Asrock Z97X Killer! Τελικά αυτά τα ειδικά πηνία και mosfets κάτι κάνουν!

Τελειώνουμε με το διάγραμμα που δείχνει τη μέγιστη συχνότητα μνήμης που υποστηρίζει η κάθε μητρική καθώς και το μεγαλύτερο υπερχρονισμό που μπορέσαμε να πετύχουμε με τον Intel G3258 Anniversary Edition στα 1.4V Vcore. Στο διάγραμμα δεν περιλαμβάνεται η Gigabyte GA-B85M-HD3 καθώς δεν έδινε ιδιαίτερη δυνατότητα υπερχρονισμού.


Βλέπουμε ότι η Asrock, παρατύπως, έχει δώσει τη δυνατότητα για υπερχρονισμό και στο H97 chipset. Εν τούτοις η Asrock Z97X Killer ξεχωρίζει για την πολύ μεγαλύτερη δυνατότητα χρονισμού της μνήμης καθώς και για τον ελαφρώς καλύτερο υπερχρονισμό που μπόρεσε να πετύχει στον επεξεργαστή, πράγμα διόλου ευκαταφρόνητο όταν έχουμε φτάσει τόσο μακρυά από τη stock συχνότητά του που είναι τα 3200 MHz.

Συμπεράσματα και Βαθμολογία - Το δια ταύτα

Έφτασε η ώρα της κρίσης. Είναι προφανές ότι μια μητρική δε μπορεί να κριθεί στον τομέα των επιδόσεων, παρά μόνο αρνητικά. Δηλαδή αν για κάποιο λόγο υπολείπεται στο σχεδιασμό της με τρόπο που να την καθιστά πιο αργή σε σχέση με μητρικές του ανταγωνισμού που φέρουν το ίδιο chipset. Σε διαφορετική περίπτωση, όλες οι μητρικές που φέρουν το ίδιο ή παρόμοιο chipset θα έχουν ίδιες ή παρόμοιες επιδόσεις, οι οποίες θα εξαρτηθούν από τα εξαρτήματα που θα τοποθετηθούν πάνω τους.


Πώς κρίνουμε λοιπόν μια μητρική, εφ όσον πάντα δεν παρουσιάζει προβλήματα στον τομέα των επιδόσεων; Την κρίνουμε από την ποιότητα κατασκευής, τις τεχνολογίες που ενσωματώνει για να πετύχει αυτή την ποιότητα και την αξιοπιστία που τα παραπάνω αντικατοπτρίζουν.

Την κρίνουμε από τα υλικά που χρησιμοποιεί και το τι περιμένουμε να πάρουμε ως αντίκρυσμα από τα υλικά αυτά.

Την κρίνουμε ακόμη από τις επιπλεόν λειτουργίες και τις καινοτομίες που παρέχει στο χρήστη, το σχεδιασμό και την χρηστικότητα που αυτά προσδίδουν.

Την κρίνουμε από τη διαχείριση της ενέργειας, και τις δυνατότητες για υπερχρονισμό, εάν η κατηγορία της το επιτρέπει.

Και φυσικά, την κρίνουμε από το κόστος που απαιτείται για να την αποκτήσουμε.

Με βάση όλα τα παραπάνω, η Asrock Z97X Killer είναι μια εξαιρετική μητρική.

Για τη βαθμολογία, αναλύτικά, έχουμε:

Στον τομέα των χαρακτηριστικών, είναι πραγματικά φορτωμένη με ποιοτικά υλικά και έξτρα λειτουργίες. Δε μπορούμε να φανταστούμε ούτε και έχουμε δει σε άλλη μητρική της κατηγορίας κάτι περισσότερο. Υπάρχουν σαφώς μητρικές με περισσότερα χαρακτηριστικά όπως κάποιες της σειράς ROG της ASUS με περισσότερα καλούδια, αλλά πρόκειται για μητρικές πολλάπλάσιας τιμή. Για την κατηγορία της λοιπόν η Asrock Z97X παίρνει σχεδόν άριστα! Ξεχωρίσαμε τη λειτουργία HDD Saver Technology που πραγματικά είναι τόσο απλή στη σύλληψη και εκτέλεση όσο και εξαιρετική στη χρήση.

Στον τομέα της τιμής, θα λέγαμε ότι η τιμή της στα 135€ είναι πολύ καλή για τα χαρακτηριστικά της αλλά και ο ανταγωνισμός δεν είναι μακρυά. Χωρίς να είναι η μεγάλη ευκαιρία, σίγουρα αξίζει τα λεφτά της με όλα αυτά που προσφέρει.

Στον τομέα της χρηστικότητας, ο καθαρός και έξυπνος σχεδιασμός δε μας άφησε παράπονα και οι λειτουργίες όπως το HDD Saver έφεραν τη βαθμολογία της χρηστικότητας κοντά στο άριστα.

Στις επιδόσεις δεν είχαμε κάποιο παράπονο και όλα λειτουργησαν όπως έπρεπε, χωρίς δυσάρεστες ή ευχάριστες εκπλήξεις.



Ας συνοψίσουμε τα κύρια θετικά και αρνητικά της Asrock Z97X:


Πλεονεκτήματα:

+ 8φασική τροφοδοσία στον επεξεργαστή και 2φασική στις μνήμες
+ Dual-Stack MOSFET, NexFET MOSFET, Πηνία κράματος Υψηλής ποιότητας, 12Κ Platinum Πυκνωτές
+ Διπλό BIOS με αφαιρούμενες Flash ROM
+ υποδοχές M.2 και Sata Express
+ Δίκτυο χαμηλού lag για gaming από το Killer E2200 Gigabit LAN
+ Εξαιρετικός ήχος από την Purity Sound 2 ενσωματωμένη λύση ήχου
+ HDD Saver Technology
+ Πλήρες πακέτο συνοδευτικού λογισμικού
+ Τριετής εγγύηση

Μειονεκτήματα:

- Έχουμε δει και 12φασική τροφοδοσία στον επεξεργαστή σε ανταγωνιστικά μοντέλα
- Περιορισμοί του chipset περιορίζουν τη μητρική σε μόνο δεκαέξι συνολικά PCI-e lanes
- Το Full HD UEFI δε δούλεψε στην 1920x1200 οθόνη μας. Προφανώς ψάχνει μόνο για οθόνη ανάλυσης 1920x1080


Με βάση όλα τα παραπάνω, η βαθμολογία της Asrock Z97X είναι:



Ευχαριστούμε την Asrock για την παραχώρηση του δείγματος της δοκιμής!

Για το TheLab.gr Πολύμερος Αχανιώτης 21/9/2014

Δοκιμών συνέχειας με τα δείγματα από MSI και σειρά έχει η MSI R9 290 Gaming. Πρόκειται για μια κάρτα βασισμένη στην πιο αδύναμη έκδοση του κορυφαίου, για την ώρα, πυρήνα της AMD, Hawaii Pro που ανήκει στην οικογένεια των Volcanic Islands.Η αρχιτεκτονική του πυρήνα είναι η γνωστή GCN της AMD στη έκδοσή 1.1 (Για μεγάλο διάστημα επικράτησε η λανθασμένη εντύπωση πως στηρίζονται στην v2.0) που έχει παρουσιαστεί και αναλυθεί επαρκώς από όλο το internet καιρό τώρα.Χαρακτηριστικά γνωρίσματα των Hawaii είναι η βελτιστοποίηση στο 4k Gaming λόγω 512bit memory bus, υποστήριξη του ολοκαίνουργιου Mantle API της AMD το οποίο κερδίζει καθημερινά έδαφος ως εναλλακτική του DirectX, υποστήριξη AMD Eyefinity, App Acceleration, PowerTune, ZeroCore, HD3D και AMD TrueAudio. Ειδική μνεία πρέπει να γίνει στη νέα δυνατότητα που προστέθηκε στις Hawaii για βελτιστοποίηση της απόδοσης του Crossfire με την υιοθέτηση Hardware DMA engine που επιτρέπει στις κάρτες να μιλάνε μέσω PCIe και όχι των καλωδιοταινιών που χρησιμοποιούσαμε στο παρελθόν.

Η MSI Radeon R9 290 GAMING 4G έρχεται με προσαρμόσιμους χρονισμούς έως και 1007MHz, μια αύξηση 60MHz από την reference Radeon R9 290 ενώ ψύχεται με το γνωστό σύστημα ψύξης της MSI, Twin Frozr IV. Εφοδιάζεται με 4GB GDDR5 η οποία "τρέχει" στα 6.0GHz. Το σύστημα ψύξης αποτελείται από τέσσερα Heat Pipes που μεταφέρουν τη θερμότητα σε μία συστοιχία πτερυγίων αλουμινίου τα οποία ψύχονται από ένα ζεύγος ανεμιστήρων 120mm. Διαθέτει ένα DVI-I, ένα DVI-D, ένα HDMI v1.4a και μία υποδοχή DisplayPort. Η κάρτα έρχεται με δύο διαφορετικά BIOS με προεπιλεγμένο το UEFI BIOS για ταχύτερη εκκίνηση και προηγμένη υποστήριξη (Windows και το εφεδρικό BIOS που είναι ένα κλασσικό BIOS που μπορεί να χρησιμοποιηθεί για αντιμετώπιση προβλημάτων και τον εντοπισμό σφαλμάτων.Η MSI Radeon R9 290 GAMING 4G έρχεται με εργοστασιακή εγγύηση τριών ετών και θα την βρείτε Ελλάδα στα περίπου 400€.H MSI πρόσφατα άλλαξε την επωνυμία των enthusiast class καρτών γραφικών και μητρικών με το χαρακτηριστικό GAMING. Η σειρά GAMING αντιπροσωπεύει τα προσανατολισμένα στους gamers προϊόντα που ψάχνουν για προϊόντα ειδικά κατασκευασμένα για gaming. Κάθε κάρτα γραφικών της σειράς GAMING έρχεται υπερχρονισμένη από το εργοστάσιο σε τρία στάδια τα οποία μπορούμε να επιλέξουμε χρησιμοποιώντας την εφαρμογή MSI GAMING app που συνοδεύει την κάρτα γραφικών στο σχετικό cd. Οι τρεις επιλογές που μας δίνονται είναι "OC Mode", "Gaming Mode" και "Silent Mode". Εάν δεν εγκαταστήσετε το λογισμικό, η κάρτα έρχεται προ-ρυθμισμένη σε "Gaming Mode".

• Για λόγους ευθιξίας θα πρέπει να αναφέρουμε πως το δείγμα της δοκιμής που λάβαμε από την MSI ήρθε προ-ρυθμισμένο σε "OC Mode" με τον πυρήνα να τρέχει στα 1007Mhz. Εννοείται πως οι retail κάρτα που θα αγοράσετε θα έρθει προ-ρυθμισμένη κανονικά σε "Gaming Mode" (977Mhz core) οπότε μην απορήσετε αν οι μετρήσεις σας διαφέρουν από τις δικές μας.

Χαρακτηριστικά MSI Gaming Series

Προτού δούμε τα χαρακτηριστικά όλης της σειράς, ας δούμε ειδικότερα της MSI R9 290 Gaming 4GB

Συσκευασία & Περιεχόμενα

Από κοντά

Υπερχρονισμός, Κατανάλωση, Θόρυβος

Προτού ξεκινήσουμε με τα αποτελέσματα υπερχρονισμού κτλ να αναφέρουμε δύο σημαντικές λεπτομέρειες για την κάρτα μιας και δεν σηκώσαμε την ψύκτρα.

• Τα chip μνήμης είναι τα γνωστά Hynix H5G02H24AFR
• Ο Voltage controller είναι ο
• και παρέχει 6+2 φάσεις στην κάρτα.

Το σύστημα δοκιμής αποτελείτο από τα παρακάτω:

• Intel i7-4770k
• MSI H97 Guard Pro
• Gigabyte TITAN OC
• Crucial Ballistix Sport 2x4GB
• Corsair VS450
• Dell 3008WFP
• Samsung 840 EVO 120GB
• Windows 7 x64

Οι Drivers που χρησιμοποιήσαμε κατά τη διάρκεια του review ήταν οι εξής:

• 340.52-desktop-win8-win7-winvista-64bit-english-whql
• amd-catalyst-14.7-rc1-windows-july9
• Intel® Chipset Device Software: 9.4.0.1027
• Intel USB 3.0 Driver: 2.5.1.28
• Intel® Rapid Storage Driver: 12.8.0.1016
• Intel® ME: 9.0.5.1367
• NVIDIA PhysX System Software: 9.13.1220

Από τη στιγμή που μπήκε temperature και power target στις κάρτες γραφικών το έργο του overclocker έγινε πολύ δύσκολο. Πάνε οι παλιές καλές εποχές που σήκωνες ρολόγια, τέζαρες voltage και μπαμ! WR στο Aquamark. (Στο δεύτερο μπαμ καιγόσουν).Τώρα πρέπει να ψάχνεις το ASIC Quality, να δεις πόσο πλησιάζεις το TDP με τα τάδε volt/Mhz, να τερματίσεις το Power Limit (σε ότι σου δίνει η κάρτα) και να προσπαθείς να κρατηθείς κάτω από τη μέγιστη hardcoded θερμοκρασία γιατί μετά ξεκινά η κατρακύλα. Γενικά όχι και ιδιαίτερα ευχάριστη εμπειρία. Θυμίζουμε πως η AMD έχει thermal target τους 95° ενώ η nVidia τους 80°.Για να μην πολυλογούμε, η εμπειρία υπερχρονισμού της MSI Radeon R9 290 GAMING 4G είχε ως εξής. Δοκιμάσαμε αρχικά να δούμε πού μπορούμε να φτάσουμε, απολύτως σταθερά, χωρίς να πειράξουμε τίποτα από Power Limits, volt ή fan speed και ύστερα δοκιμάσαμε τα πάντα να δούμε πιο είναι το ταβάνι της.Επειδή όπως είπαμε το ASIC Quality είναι πλέον πολύ σημαντικό, παραθέτουμε δύο εικόνες με τα ASIC των δύο καρτών για να ξέρετε τι κομμάτια χρησιμοποίηθηκαν στη δοκιμή. Για όσους δεν γνωρίζουν και πολλά από ASIC Qualities και επειδή κυκλοφορεί παραπληροφόρηση, οι δικιες μας δοκιμές έχουν δείξει πως στις AMD όσο πιο χαμηλό ASIC έχει η κάρτα τόσο καλύτερα πάει με αέρα ενώ το αντίστροφο συμβαίνει με τις nVidia.

• Τυπικά να αναφέρουμε πως η συγκεκριμένη TITAN είναι ένα από τα καλύτερα ASIC που έχουν κυκλοφορήσει ενώ το ASIC της MSI Radeon R9 290 GAMING 4G παίζει κάπου στη μέση.

Το μέγιστο σταθερό που φτάσαμε πειράζοντας απλώς τα slider πυρήνα/μνημών ήταν +12% core που μεταφράζεται σε 121Mhz πάνω από την προκαθορισμένη συχνότητα των 1007Mhz στην οποία μας ήρθε προ-ρυθμισμένη η MSI Radeon R9 290 GAMING 4G, ενώ οι μνήμες έφτασαν εύκολα στα 1400Mhz από τα εργοστασιακά 1250Mhz. Το score που μας έδωσε η κάρτα με αυτά τα ρολόγια φαίνεται στην εικόνα που ακολουθεί.

• Υπόψιν πως σε "OC Mode" η κάρτα δίνει αυτόματα ένα +13% boost στο core voltage.

Το μέγιστο δυνατό που καταφέραμε με την MSI Radeon R9 290 GAMING 4G είναι το παραπάνω. Δυστυχώς ακόμα και το Twin Frozr IV δεν ήταν σε θέση να κρατήσει τη θερμοκρασία της κάρτας κάτω από τους 65° τους οποίους θεωρούμε sweet spot για τη GCN με αποτέλεσμα όταν η κάρτα ξεπερνούσε τους 70° να αρχίζουν τα artifacts. Γενικά τα παραπάνω volt δεν βοήθησαν ιδιαίτερα και ασχέτως αν στην εικόνα φαίνεται να έχουμε +100mV στο core voltage η κάρτα έπαιζε στα 1200 και με +56mV. Επίσης παρατηρήσαμε πως όταν ξεπερνούσαμε τα 1410Mhz στις μνήμες, η οθόνη έμπαινε σε sleep mode, έσβηνε και χρειαζόταν επανεκκίνηση του υπολογιστή για να έχουμε ξανά εικόνα. Δοκιμάζοντας περισσότερο AUX voltage δεν έκανε καμία διαφορά.

Κατανάλωση / Θερμοκρασίες / Θόρυβος

Όπως βλέπουμε το Twin Frozr IV αποδεικνύεται πολύ ήσυχο και αποδοτικό "τερατάκι"(αλίμονό του με τόσα πτερύγια) που κοντρολάρει μια χαρά τα 70w παραπάνω που τραβάει η MSI Radeon R9 290 GAMING 4G από την Reference TITAN. Επιτέλους μια AMD που δεν σου παίρνει τα αυτιά και δεν κοντεύει να βάλει φωτιά στο υπόλοιπο σύστημα

.Performance Analysis

Είναι κάτι που προσωπικά ήθελα να δοκιμάσω καιρό τώρα για να δω στην πράξη τις διαφορές που έχουν πλέον οι κάρτες ανάλογα το ASIC, και ήταν η καλύτερη ευκαιρία αφού είχα δύο από τις τελευταίες κάρτες γραφικών των δύο εταιριών που έρχονται με όρια κατανάλωσης και θερμοκρασίας.Επί του πρακτέου λοιπόν, βάλαμε το Firestrike Extreme benchmark να τρέχει διαρκώς για 15" και καταγράψαμε τη συμπεριφορά, τα ρολόγια, την κατανάλωση και τις θερμοκρασίες των δύο καρτών.

Τα γραφήματα τα λένε όλα.

• Αντιλαμβανόμαστε πως είναι κάπως σεντόνια, αλλά δεν γινόταν διαφορετικά.

Κοιτώντας αποκλειστικά το πρώτο διάγραμμα*, βλέπουμε τη Gigabyte TITAN OC να εκτοξεύει τα ρολόγια της έως και 1111Mhz (928Mhz base clock με 980Mhz Turbo, και καλά) με τρελές διακυμάνσεις, ενώ η MSI Radeon R9 290 GAMING 4G παραμένει σχεδόν μόνιμα καρφωμένη στα 1007Mhz.Αντιπαραθέτοντας το πρώτο με τα δύο επόμενα διαγράμματα, ξεκαθαρίζουν τα πάντα.Η TITAN, λόγω reference cooler, φτάνει εύκολα το temperature target οπότε το TDP ορίζει άμεσα τα τελικά της ρολόγια. Αν οι ενεργειακές απαιτήσεις κρατιούνται χαμηλά, τότε τα ρολόγια εκτοξεύονται. Αν όχι ξεκινάει η κατρακύλα. Πολύ χαρακτηριστικά είναι τα διαστήματα στο τέλος του πρώτου τεστ(π.χ 561-861sec περίπου) που η κάρτα έχει φτάσει τους 80° και το wattage πέφτει στο περίπου 70% του μέγιστου TDP ρίχνοντας τα ρολόγια στα 953Mhz περίπου.Από την άλλη, η MSI Radeon R9 290 GAMING 4G χάρις το Twin Frozr IV δεν αγγίζει ποτέ το temperature target των 95° με αποτέλεσμα να παραμένει καρφωμένη στα 1007Mhz και να πέφτει για απειροελάχιστα δευτερόλεπτα μόνο όταν(και αν) το board power ξεπεράσει το όριο που έχει προκαθορίσει η MSI στο vbios της κάρτας. Το φαινόμενο γίνεται ακόμα πιο εύκολα αντιληπτό όταν υπερχρονίζουμε ελαφρώς την κάρτα στα 1128Mhz core και 1400Mhz μνήμες όπου το board power αγγίζει τα 300W, στην πράξη, (VDDC Power In) οπότε το throttling είναι ακόμα πιο έντονο. Στη συγκεκριμένη περίπτωση δεν είχαμε πειράξει το Power Limit.* Κάτι ενδιαφέρον που συνειδητοποιήσαμε εκ των υστέρων, κοιτώντας τις βουτιές της MSI Radeon R9 290 GAMING 4G στην αναμονή εκκίνησης κάθε test του Firestrike, είναι η διαφορετική προσέγγιση των δύο εταιριών κατά την αδράνεια της κάρτας ενώ εκτελείται κάποια εφαρμογή. Τι εννοούμε.Η MSI Radeon R9 290 GAMING 4G, κατά την εκκίνηση κάθε τεστ έπεφτε στα idle clocks (317/150) σε αντίθεση με την Gigabyte TITAN OC που εκτοξευόταν στη μέγιστο συχνότητα πυρήνα(1111Mhz). Καλό είναι η κάρτα να ρίχνει τα ρολόγια της όταν είναι αδρανής, αλλά το να πέφτουν σε idle clocks κατά τη διάρκεια εκτέλεσης παιχνιδιού ή σε ingame video οδηγεί σε στιγμιαίο tearing(από την αλλαγή ταχύτητας της μνήμης) και ενδεχόμενο πρόβλημα.Θεωρούμε πως η προσέγγιση της nVidia είναι πιο σωστή μιας και όταν τρέχεις ένα παιχνίδι δεν σε ενδιαφέρει αν θα κάψεις 0.05watt λιγότερα. Άποψή μας πάντα και δεν έχει να κάνει με τη συγκεκριμένη υλοποίηση της MSI. Είναι καθαρά θέμα AMD και drivers.Στην ουσία τι βλέπουμε; Βλέπουμε το πόσο διαφέρει η πραγματικότητα από τα χαρακτηριστικά του προϊόντος που αναφέρει η κάθε εταιρία.

Παράθεση

Το ASIC Quality εξαρτάται άμεσα με το voltage του πυρήνα της κάρτας γραφικών και το TDP. Δηλαδή, όταν έχουμε δύο "ίδιες" reference GTX 780, για παράδειγμα, αυτή με το μεγαλύτερο ASIC Quality θα έχει μικρότερο προκαθορισμένο voltage λειτουργίας αφού όντας καλύτερης ποιότητας ο πυρήνας χρειάζεται λιγότερη τάση για να λειτουργήσει σε μια δεδομένη συχνότητα. Πρακτικά τι σημαίνει αυτό; Σημαίνει πως αυτή που χρειάζεται λιγότερα volt θα φτάσει στους 80° πιο αργά από αυτή με τα περισσότερα. Το μέγιστο TDP και στις δύο κάρτες είναι ίδιο, οπότε τα Ampers που μπορεί να τραβήξει ο καλός πυρήνας είναι περισσότερα πριν φτάσει το προκαθορισμένο TDP (W=V*I).Στην τελική τι σημαίνουν τα παραπάνω; Ότι μπορεί εσείς και ο φίλος σας να πάρετε την ίδια θεωρητικά κάρτα(ας πούμε ότι πήρατε και οι δύο μια reference 780 από το ίδιο ράφι, το ίδιο μαγαζί), η δική σας να έχει ας πούμε 70% ASIC Quality και η δική του 82%. Συνεχίζετε να νομίζετε πως πήρατε την ίδια κάρτα; Κάνετε λάθος. Χωρίς να πειράξετε τίποτα, η δική του θα έχει, για παράδειγμα, μέσο όρο 1086Mhz πυρήνα και η δική σας από 980Mhz και κάτω. Δίκαιο έτσι;

Crysis 3 Frame Jitter
MSI Radeon R9 290 GAMING 4G	Gigabyte TITAN OC

Επιπλέον της καταγραφής των χρονισμών των δύο καρτών κάναμε και καταγραφή του Frame Latency καθεμιάς χρησιμοποιώντας ως μέτρο σύγκρισης το γνωστό ανελέητο Crysis 3. Οι αριστερές εικόνες έχουν γίνει με ορισμένα settings που αναφέρουμε πιο κάτω, χωρίς MSAA ενώ οι δεξιές είναι στα ίδια settings με 8x MSAA. Προφανώς ο χρόνος "σερβιρίσματος" κάθε καρέ ανεβαίνει αρκετά με τη χρήση MSAA αλλά και οι δύο κάρτες ακόμα και στην πίεση παραμένουν κοντά στα 30ms με ελάχιστες περιπτώσεις να αγγίζουν τα ~40m

s.Μετρήσεις

Και φτάνουμε στο προκείμενο, την απόδοση της MSI Radeon R9 290 GAMING 4G με δείκτη την Gigabyte TITAN OC edition.Ξεκινάμε με την απόδοση GPGPU των δύο καρτών μετρώντας με το AIDA64 suite.

Πολύ κοντά η διαμεταγωγή των μνημών των δύο καρτών. Η AMD λάμπει σε SH1-Hash καθώς και σε Double Precision ενώ η TITAN "παίρνει κεφάλι" σε Single Precision.

Μεγάλη διαφορά μεταξύ nVidia και AMD στο video encoding.

Η διαφορά στην ποιότητα δεν ήταν αισθητή που να δικαιολογεί αυτή τη διαφορά.

Ελάχιστα μπροστά η MSI Radeon R9 290 GAMING 4G στο performance με την TITAN να επιστρέφει δυναμικά στο Extreme.

Αν σκεφτούμε πως η TITAN κοστίζει περίπου τα τριπλά από την R9 290 τότε μια χαρά τα πάει η Hawaii Pro.

Μπροστά σε όλα η MSI Radeon R9 290 GAMING 4G στο νέο 3DMark.

Πολύ δυνατή η nVidia στο Bioshock Infinite, δεν αφήνει περιθώριο αμφισβήτησης.

Σχεδόν καρμπόν επιδόσεις των δύο υλοποιήσεων στο Hitman: Absolution.

Αν και AMD optimized, θεωρητικά, το Tomb Raider δεν κατάφερε να βοηθήσει την R9 290 να περάσει μπροστά.

Παραδοσιακά μπροστά η AMD στο Metro 2033.

Ακόμα ένα τεστ που οι δύο κάρτες κοντράρονται στα ίσια. Με την ενεργοποίηση 8xMSAA η ψαλίδα κλείνει προς όφελος της AMD

.Επίλογος

Η δοκιμή της MSI Radeon R9 290 GAMING 4G αποτέλεσε γενικά μια ευχάριστη εμπειρία. Μας έφυγαν ορισμένες απορίες που είχαμε γενικά για τις Hawaii και είδαμε στην πράξη τη συμπεριφορά των δύο κορυφαίων(αρχιτεκτονικά), για την ώρα, πυρήνων των δύο εταιριών. Δυστυχώς όμως με τόσες δικλίδες ασφαλείας που φέρουν πλέον οι νέοι πυρήνες, θα χρειαστεί να βάλετε το χεράκι σας στο vbios να πάρετε το 110% της κάρτας σας.Πιο συγκεκριμένα η MSI Radeon R9 290 GAMING 4G για 400€ που ζητά θεωρούμε πως είναι μια πολύ καλή, έως άριστη, πρόταση με προσεγμένη κατασκευή, καλό και αθόρυβο cooler, ποιοτικά εξαρτήματα με αυξημένη μακροζωία και καλές δυνατότητες υπερχρονισμού. Οι μνήμες της Hynix περιμέναμε να ανέβουν περισσότερο αλλά τουλάχιστον ο IR3567B παρέχει πλήρη έλεγχο και monitoring της κάρτας σε αντίθεση με τους VR που χρησιμοποιεί η Gigabyte, ας πούμε, και έχουν μηδενικές δυνατότητες υπερχρονισμού και monitoring.

Σύμφωνα λοιπόν με όσα είδαμε από τις επιδόσεις και τη λειτουργία της MSI Radeon R9 290 GAMING 4G η βαθμολογία της διαμορφώνεται ως εξής:

Καιρό είχαμε να δοκιμάσουμε κάτι από μεριάς MSI και ποδαρικό κάνει ακόμα μια μητρική βασισμένη στο Intel H97 Express Chipset, διάδοχο του H87 με βασικότερα πλεονεκτήματα την υποστήριξη Intel Broadwell και Sata Express ή Μ.2. Η μητρική που μας παραχώρησε η MSI για τη σημερινή δοκιμή είναι η ολοκαίνουργια H97 GUARD-PRO, χαρακτηριστικά της οποίας μπορείτε να δείτε αναλυτικά εδώ. Πρόκειται για μια μητρική της οικονομικής κατηγορίας, αφού η τιμή της στην Ελληνικά αγορά κυμαίνεται περίπου στα 95€. Παρόλα αυτά είναι εφοδιασμένη με όλα τα καλούδια που μπορεί να μας δώσει το H97 αλλά και με τους περιορισμούς του. Επιπλέον η MSI μας προδιαθέτει για τον προσανατολισμό της μητρικής αναφέροντας χαρακτηριστικά στη συσκευασία "made for Mining". Μην πάει ο νου σας πως η επιφάνεια της κατακλύζεται από ASICs απλά διαθέτει στο σύνολο έξι θύρες PCIe για έως και έξι κάρτες γραφικών(1x16 ή 2x8 + 4x1).

Εμείς εν συντομία να αναφέρουμε τα βασικότερα αυτών που είναι τα:

• Υποστήριξη σε επεξεργαστές Intel® Core™ / Pentium® / Celeron® 4ης και 5ης γενιάς για socket LGA 1150
• Υποστήριξη έως DDR3-1600
• M.2 + USB 3.0 + SATA 6Gb/s
• Τεχνολογία Guard-Pro: Βελτιωμένη προστασία και κατανάλωση
• Προδιαγραφές Military Class 4: Υψηλή ποιότητα και σταθερότητα
• Τεχνολογία USB Steel Power: Βελτιστοποιημένη τροφοδοσία 5V και μετάδοση δεδομένων στις θύρες USB.
• Τεχνολογία OC Genie 4: Overclock in 1 Second
• Click BIOS 4: Μικρο-ρυθμίστε εύκολα το σύστημά σας.
• Υποστήριξη βίντεο 4K UHD
• Υποστήριξη AMD CrossFire
• Λογισμικό Command Center
• Τεχνολογία Fast Boot
• Σουίτα λογισμικού Smart Utilities

Και έφτασε η ώρα να δούμε την MSI H97 GUARD-PRO από κοντά.

[BREAK=Πρώτη Ματιά]

Και ξεκινάμε την οπτική περιήγηση στην MSI H97 GUARD-PRO.

Απλή η συσκευασία της MSI H97 GUARD-PRO με την "ασπίδα" του Guard Pro να κερδίζει τα βλέμματα. Το δεύτερο στοιχείο που κεντρίζει το ενδιαφέρον επάνω στο κουτί είναι το μετάλιο που αναγράφει πως η μητρική χρησιμοποιεί εξαρτήματα Military Class 4 ενώ η MSI κάνει ξεκάθαρο τον προσανατολισμό της H97 GUARD-PRO αναφέροντας χαρακτηριστικά πως είναι κατασκευασμένη για Mining.

Στην εικόνα φαίνονται οι πυλώνες που βασίζεται η "ασπίδα" του Guard Pro.

Εντός κουτιού περιλαμβάνεται, προφανώς, η μητρική, ένα CD με drivers, το I/O Shield, Εγχειρίδιο χρήσης, Γρήγορος οδηγός εγκατάστασης και δύο καλώδια sata.

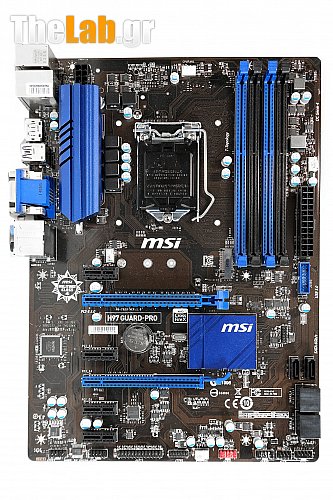

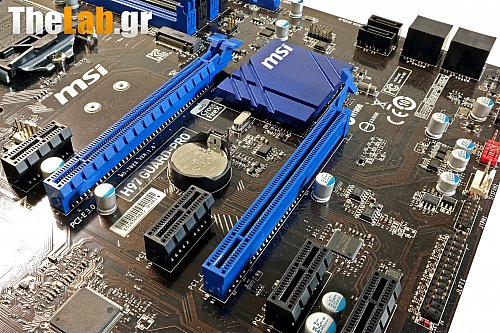

Επιτέλους η MSI H97 GUARD-PRO αυτοπροσώπως. Έμπροσθεν και όπισθεν. [BREAK=Στα ενδότερα] Ας δούμε τα highlights του pcb της MSI H97 GUARD-PRO.

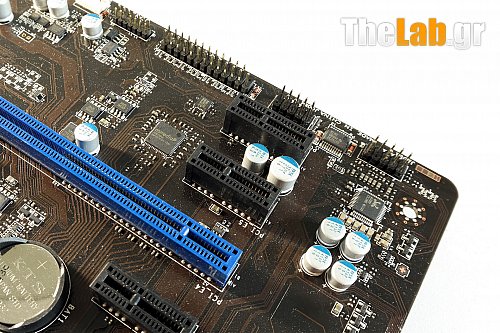

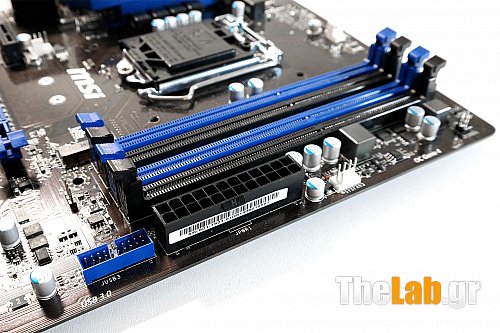

Τα εξαρτήματα και οι θύρες στην επιφάνεια της MSI H97 GUARD-PRO έχουν αρκετό χώρο μεταξύ τους και δεν δημιουργούν εικόνα ασφυξίας όπως στις ROG παραδείγματος χάριν. Βλέπουμε έξι sata ports, υποδοχή για μπροστινές USB3.0, τέσσερις θύρες DDR3, ακροδέκτες COM & LPT ενώ έχουμε στο σύνολο έξι PCIe, τέσσερις x1 και δύο x16 με την πρώτη όμως να είναι ηλεκτρικά x16. Φαίνεται και από τα pins που περνάνε το pcb στη δεύτερη πως πάνε μέχρι τη μέση του slot. Δυστυχώς δεν έχουμε κάποιο σύστημα Dual Bios ή κάποια άλλη προστασία ενώ δεν υπάρχουν κουμπιά Power ή Reset για γρήγορη χρήση της μητρικής.

Από αριστερά προς τα δεξιά, η MSI H97 GUARD-PRO μας δίνει στο πίσω μέρος: 2x USB2.0 + PS2, Gigabit Ethernet + 2x USB3.0, DisplayPort, 2x USB3.0, D-SUB + DVI-D, Audio Ports 5.1. Τεράστια έλλειψη, για εμάς πάντα, η απουσία θύρας HDMI.

Η MSI H97 GUARD-PRO έχει τη μπαταρία στο αγαπημένο μας μέρος. Κάτω ακριβώς από την πρώτη PCIe x16 καθιστώντας την αφαίρεσή της αδύνατη εάν τοποθετηθεί οποιαδήποτε 2+slot gpu, δηλαδή η πλειοψηφία των καρτών του εμπορίου. Το ίδιο γίνεται και με την τρίτη PCie x1 όταν τοποθετηθεί κάρτα. Τουλάχιστον έχει μία x1 πριν την πρώτη PCIe x16 οπότε θα έχετε κάπου να βάλετε την κάρτα ή ήχου σας. AMD Crossfire certified η MSI H97 GUARD-PRO αλλά όχι και SLi Ready.Όχι ότι κάποιος που έδωσε 90€ για μητρική θα έκανε σοβαρό SLi αλλά, να 'χαμε να λέγαμε. Χαλαρή εικόνα και γύρω από το s1150. Εκ πρώτης όψεως θα νομίζει κανείς πως μετρώντας τα coils η H97 Guard Pro τροφοδοτεί τον επεξεργαστή μέσω 4+2 φάσεων. Μετά όμως από προσεκτικότερη μελέτη των χαρακτηριστικών του Multiphase PWM Regulator της H97 Guard Pro διαπιστώσαμε πως στη πραγματικότητα οι φάσεις της μητρικής είναι 2+1! Δεν έχουμε ξαναδεί κάτι τέτοιο...

Πρώτη μούρη ο ASM1184e της ASMedia που είναι ένα PCI express packet switch με 1 PCIe x1 Gen2 upstream port to 4 PCIe x 1 Gen2 downstream ports που επιτρέπει των πολλαπλασιασμό των διαθέσιμων θυρών μιας μητρικής. Στην ουσία σπάει κατά βούληση τις 16lanes της CPU στις PCIe x1. Τουλάχιστον στις δυο τελευταίες αποσο μπορούμε να δούμε από τα traces. Τέλος, το PCIe interface του ASM1184e συμμορφώνεται με το πρότυπο "PCIe Base SPEC 2.0". Ακριβώς από πάνω του, ο NCT5605Y της Nuvoton, ένας SMBus GPIO Controller. Υπεύθυνο για τον ήχο είναι το ALC892 περασμένης γενιάς. O Nuvoton NCT6792D+ αποτελεί τον SuperI/O της MSI που παρακολουθεί τάσεις, θερμοκρασία και ανεμιστήρες ενώ παρέχει και έλεγχο στις στροφές τους

.

Θέλει να μας παιδεύει η Intersil με τον τρόπο που μαρκάρει τα ολοκληρωμένα της. Έτσι, το "95812HRZ" στην ουσία είναι ο ISL95812 δηλαδή ένας Multiphase PWM Regulator για επεξεργαστές VR12.5, VR12.6 και VR12.6+. Τα "NIKOS" mosfets που χρησιμοποιεί πάντως, εδώ μου κάθονται από εποχής DFI... Υπεύθυνος για τις δικτυακές επιδόσεις της μητρικής είναι ο Realtek 8111G.

Ένα από τα βασικά πλεονεκτήματα της MSI H97 GUARD-PRO είναι πως εφοδιάζεται με θύρα m.2 την οποία περνάει μέσω του H97. Η MSI H97 GUARD-PRO εφοδιάζεται με τον κονέκτορα που βλέπουμε στη δεύτερη φωτογραφία. Μετά από πολύ απορία σχετικά με τη λειτουργικότητά του και μια σύντομη αναζήτηση στα interwebs διαπιστώσαμε πως αποτελεί υποδοχή για σύνδεση του OC Genie Button που διαθέτει το MULTICONNECT PANEL της MSI. Ιδιαίτερα χρήσιμο χαρακτηριστικό, ειδικά για την περίπτωση της συγκεκριμένης μητρικής*. *not [BREAK=BIOS και σύστημα δοκιμής] Η MSI H97 GUARD-PRO εφοδιάζεται με την τέταρτη έκδοση των MSI Click Bioses(το 3 παραλείφθηκε για ευνοήτους λόγους) ονόματι Click BIOS 4 με πλήρως γραφικό περιβάλλον και δυνατότητα χρήσης ποντικιού.

Η μητρική μας ήρθε με τo v2.0 bios ενώ κάναμε αναβάθμιση στο v2.2 που ήταν το τελευταίο κατά τη διάρκεια της δοκιμής. Οπτική περιήγηση των επιλογών στις εικόνες που ακολουθούν.

Το σύστημα δοκιμής περιελάμβανε τα παρακάτω. Intel i7-4770K ES Adata 2x4GB DDR3-1600 Samsung 830 256GB FSP 650W 80+ Bronze Windows 7 x64 Pro SP1 fully updated Οι Drivers που χρησιμοποιήσαμε κατά τη διάρκεια του review ήταν οι εξής: Intel® HD Graphics Driver: 10.18.10.3496 Intel® Chipset Device Software: 9.4.0.1027 Intel USB 3.0 Driver: 2.5.1.28 Intel® Rapid Storage Driver: 12.8.0.1016 Intel® ME: 9.0.5.1367 NVIDIA PhysX System Software: 9.13.1220 Και παραδοσιακά πλέον, μία εικόνα από έκαστο σύστημα με το που μπήκαμε Windows.

[BREAK=Υπερχρονισμός, Κατανάλωση, Θερμοκρασίες]

Περιμένατε overclocking έτσι; Καλομάθατε από την ASRock; Η MSI όμως δεν είναι ASRock να αφήνει το H97 ξεκλείδωτο. Είναι προβλεπόμενη. Οπότε, θα μείνουμε με τη χαρά, γιατί OC στην H97 Guard-Pro γιοκ. Ας δούμε τουλάχιστον την κατανάλωσή της. Προσοχή στη διαφορά θερμοκρασίας δωματίου.

Tέλος, ας δούμε τα Subtimings της μητρικής:

MSI H97 GUARD-PRO

[BREAK=Μετρήσεις 2D]

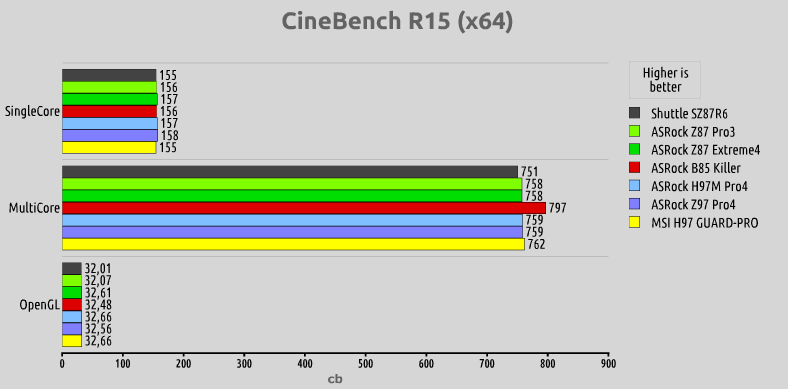

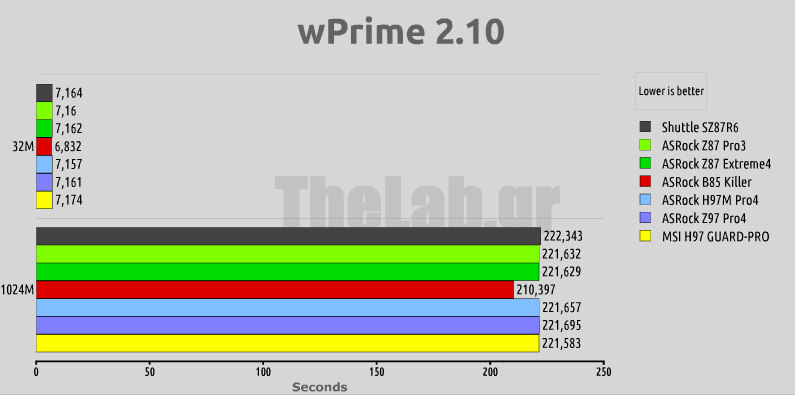

Παρακάτω θα τρέξουμε αρκετά μετρο-προγράμματα για να δούμε τις επιδόσεις της MSI H97 GUARD-PRO. Το μόνο σχόλιο που θα κάνουμε είναι πως τα αποτελέσματα είναι αναμενόμενα και εντός ορίου σφάλματος ενώ αποδεικνύεται στον καλύτερο βαθμό κάτι που έχουμε πει κατά καιρούς πως η μεταφορά όλων των βασικών controllers(Memory, PCIe) εντός cpu οδηγεί την επιλογή μητρικής σε δεύτερο ρόλο αναφορικά με τις επιδόσεις.

Αρκετά κοντά οι επιδόσεις των δύο H97 της δοκιμής και φαίνεται πως το chipset δίνει το δικό του ρυθμό σε δύο διαφορετικά layout από διαφορετικούς κατασκευαστές. Αναλόγως το τεστ, η MSI H97 GUARD-PRO μία περνάει δυνατά μπροστά και μία είναι "αισθητά" πίσω, όπως στο WinRar. Τα αποτελέσματα πάντως ήταν επαναλήψημα.

Μετρήσεις SSD
MSI H97 Guard Pro	ASRock H97M pro4



Πολύ καλές οι επιδόσεις της MSI H97 GUARD-PRO στη διαμεταγωγή των θυρών Sata αν αναλογιστούμε και το διαφορετικό φόρτωμα του SSD.



[BREAK=3DMarks, PCMarks]

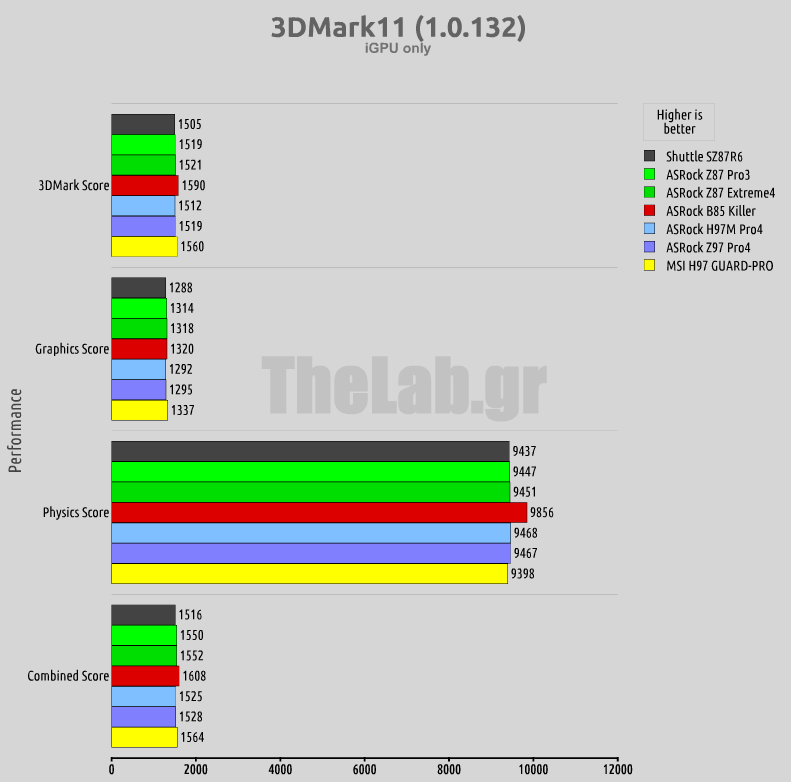

Και περνάμε στα συνθετικά μετρο-προγράμματα που δίνουν μια συνολική εικόνα της απόδοσης του συστήματος, τόσο σε 3D όσο και σε 2D. Πολύ δυνατή η απόδοση της MSI H97 GUARD-PRO στα 3D, κάτι που μας εξέπληξε ιδιαίτερα. Τόσο που αποφασίσαμε να μετρήσουμε ακόμα και τη διαμεταγωγή μεταξύ CPU και GPU (PCie x16 bandwidth) χρησιμοποιώντας μια R9 280X και το γνωστό πρόγραμμα PCIeSpeedTest που δουλεύει αποκλειστικά σε AMD, χωρίς να φανερώσει κάτι ιδιαίτερο.

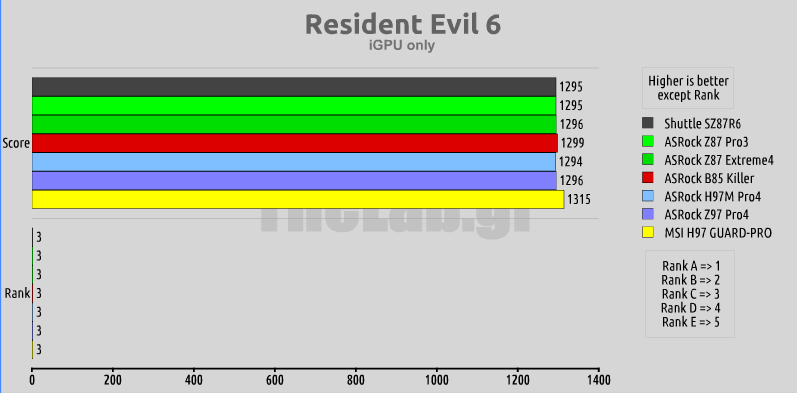

[BREAK=Games] Ολοκληρώνουμε τις μετρήσεις με ορισμένα δημοφιλή Games που αποτελούν αναπόσπαστο κομμάτι των μετρήσεών μας καιρό τώρα. Ακόμα μια σελίδα που καταδεικνύει τις καλές επιδόσεις της MSI Η97 GUARD PRO στα 3D.







[BREAK=Επίλογος]





Ακόμα ένα review έφτασε στο τέλος του με πρωταγωνιστή την πρώτη μητρική με Intel 90 Series Express chipset που δοκιμάζουμε από το στρατόπεδο της MSI. Αν και απουσίαζαν ειδικά χαρακτηριστικά που είδαμε στα review των ASRock, όπως η κάρτα δικτύου Killer E2200 της Qualcomm ή τα Onboard Power/Reset swithes ή το Purity Sound, η υποστήριξη για τους επερχόμενους Broadwell και η παροχή θύρας m.2 προσθέτουν στα θετικά της MSI H97 GUARD PRO. Αναφορικά με το "made for Mining", αν θεωρείται ειδικό χαρακτηριστικό πλέον το να έχει μια μητρική μόνο θύρες PCIe, τι να πούμε. Από εκεί και πέρα δεν υπήρχε ο εξοπλισμός να μετρηθεί το ενδεχόμενα μειωμένο jitter στην τροφοδοσία και στη μεταφορά δεδομένων των USB3.0 (Η λογική πίσω από αυτό είναι τα USB ASICs). Κατά τ' άλλα δεν είδαμε κάτι που κάνει την MSI H97 GUARD PRO να ξεχωρίσει από το σωρό.



Συμπερασματικά, τα καλά και τα κακά της MSI H97 GUARD PRO είναι τα ακόλουθα:



Πλεονεκτήματα:



• Πλήρως γραφικό UEFI με αρκετές δυνατότητες
• DisplayPort
• Crossfire Certified
• Επιδόσεις 3D





Μειονεκτήματα:



• Αδυναμία Υπερχρονισμού
• Έλλειψη HDMI
• Η M.2 περνάει μέσω του chipset
• 2+1 φάσεις τροφοδοσίας



Ουδέτερα:



• Τιμή
• Guard Pro
• Κατανάλωση









MSI H97 GUARD PRO 18/8/2014

Ευχαριστούμε την MSI για την παραχώρηση του δείγματος της παρουσίασης καθώς και την Intel για τον i7-4770k





Διονύσιος [NoDsl] Καρόπουλος



Η παρουσίαση των Intel Devils Canyon που έγινε πρόσφατα συνέπεσε χρονικά με τον εορτασμό της κατασκευάστριας για τα είκοσι χρόνια κυκλοφορίας προϊόντων με την ονομασία "Pentium". Έτσι, η Intel μαζί με τους i7-4790k και i7-4690k έδωσε στην κυκλοφορία και κάτι ξεχωριστό για να γιορτάσει το γεγονός. Τον Pentium G3258 ή Pentium-AE ή Pentium-K που έχουμε την χαρά να σας παρουσιάσουμε σήμερα.

Πρόκειται για έναν, κατά τ' άλλα, κανονικό επεξεργαστή Pentium βασισμένο στην αρχιτεκτονική Haswell, με δύο πυρήνες στα 3.2Ghz, 3M Cache, υποστήριξη DDR3-1333, Intel® HD Graphics και TDP 53W που όμως κρύβει έναν άσσο στο μανίκι του. Ποιος είναι αυτός; Έχει ξεκλείδωτο πολλαπλασιαστή!
Αυτό σημαίνει ότι μπορείτε να κάνετε κανονικά overclock ανεβάζοντας CPU Multi και να εκτοξεύσετε τον απλό Pentium σε επιδόσεις "Core i".


Η αλήθεια είναι πως η Intel μετά την απόφαση να κυκλοφορεί συγκεκριμένα, κατά κύριο λόγο, ακριβά προϊόντα της με ξεκλείδωτο μουλτι και το 'Κ' suffix είχε απομακρύνει αρκετούς από το άθλημα του overclocking που παλαιότερα με τους s775 είχε κάνει πάταγο. Μακάρι να δούμε και άλλα φτηνά προϊόντα από την Intel με δυνατότητα υπερχρονισμού.

Ευχάριστα νέα για όλους λοιπόν η απόφαση αυτή και ας ρίξουμε μια ματιά στον Pentium G3258 από κοντά.

Ο G3258 από κοντά
Όπως είπαμε, ο πυρήνας του Intel Pentium G3258 βασίζεται στους Intel Haswell και όχι στους Devils Canyon. Οπότε δεν έχουμε κάποια διαφοροποίηση στα εξαρτήματα του κάτω μέρους για μεγαλύτερη σταθεροποίηση όπως έκανε η Intel με τους DC. Οπότε εμφανισιακά είναι ίδιος με όλους τους Pentium.


Αριστερά βλέπουμε τον Intel Pentium G3258 και δεξιά τον Intel i7-4770k

Υπερχρονισμός, Κατανάλωση, Θερμοκρασίες

Και ξεκινάμε με τα αποτελέσματα υπερχρονισμού που είναι και ο σκοπός κυκλοφορίας του Intel Pentium-AE. Να αναφέρουμε απλά πως οι προσπάθειες υπερχονισμού έγιναν στην ASRock H97M Pro4 μιας και η Extreme4 μουλάρωσε με Error00 αλλά ακόμα και έτσι ο μικρός G3258 τα πήγε περίφημα. Το αστείο είναι πως αν και δεν επιτρέπει BCLK ή memory OC το H97. η ASRock άφησε τη δυνατότητα υπερχρονισμού με CPU Multi αλλά και ένα Multi επάνω στις μνήμες! Σε αντίθεση με ορισμένες MSI H97 που δεν αφήνουν να πειράξεις παντελώς τίποτα.
Αρκετά όμως, ας δούμε τα αποτελέσματα ξεκινώντας με το CPUz Validation.


CPU-Z Validation Link

Νομίζω πως ο μικρός G3258 τα πήγε μια χαρά. Σε σύγκριση με τα αποτελέσματα της ίδιας μητρικής με τον i7-4770k θα λέγαμε ότι μας κόβει η μητρική και οι θερμοκρασίες παρά ο επεξεργαστής.


Power Consumption

Με δύο πυρήνες και 3MB Cache οι θερμοκρασίες του Pentium-AE είναι άψογες, δεν συμβαίνει το ίδιο και με το efficiency των ATX τροφοδοτικών σε σχέση με την τροφοδοσία των μικρών NUC. Οπότε αν ψάχνετε για HTPC προφανώς υπάρχουν λιγότερο ενεργοβόροι συνδυασμοί.

AIDA64
Και ξεκινάμε με τις μετρήσεις και τα αποτελέσματα του γνωστού μετροπρογράμματος AIDA64.


Στα τεστ που μετράνε τα GHz οι "τετραπύρηνοι" i3 κοιτάνε με κυάλια τον G3258. Όπου όμως μετράνε τα threads ή το instruction set, η εικόνα αλλάζει παρά τα σχεδόν μισά Mhz των i3-4010u & i3-3217u. Στα memory tests τα 1333Mhz που υποστηρίζει επίσημα ο G3258, παρά τα 8άρια στα Timings, δεν μπορούν να του δώσουν την πρωτιά αφήνοντάς τον αρκετά πίσω. Eιδικά στο Copy.

wPrime, superPi, TrueCrypt

Δε χρειάζεται σχόλιο για τα αποτελέσματα του sPI και το wPrime. Όποιος έχει τα ποιο πολλά, GHz, κερδίζει. Στο truecrypt όμως που μετράει το instructrion set(AES-NI) και απουσιάζει από τους G3258 & i3-3217u, ο i3-4010u αποδεικνύεται ξεκάθαρος νικητής.

Fritz, WinRar, CineBench

Ακόμα ένα παράδειγμα που ξεχωρίζει τι προτιμά το κάθε τεστ. Στο Fritz που έχουμε καθαρά branch prediction και η ταχύτητα μετράει, ο G3258 φεύγει μπροστά. Το ίδιο και στο Cinebench εκτός του OpenGL τεστ που τα Intel HD Graphics δεν αποτελούν πρόκληση για τις HD4000 και HD4400 των i3-3217u & i3-4010u αντίστοιχα.
Η εικόνα αλλάζει στο WinRar bench που φαίνεται πως τα threads έχουν μεγαλύτερη σημασία από την ωμή ταχύτητα.

Media Espresso, Video Decoding

Όπως είπαμε και στην αρχή του review η Intel έχει αφήσει ενεργό το Intel Quick Sync Video οπότε τα αποτελέσματα στο Media Espresso ήταν αναμενόμενα.
Στο Video Decoding το σχόλιο παραμένει ίδιο με αυτό που κάναμε στη σελίδα της κατανάλωσης. Αν ψάχνετε κάτι ultra efficent κανένα desktop τροφοδοτικό δεν θα σας το δώσει. Από εκεί και πέρα ο G3258 παρουσίασε ελάχιστα χαμηλότερο GPU Utilization κατά την αναπαραγωγή Video σε σχέση με τα δύο NUC. Λογικά έχει να κάνει με τις διαφορετικές εκδόσεις Windows(G3258 Windows 7 / NUCs Windows 8.1).

PCMark
Και περνάμε στα συνθετικά που τεστάρουν όλο το σύστημα.


Δεν βλέπουμε κάτι διαφορετικό από όσα έχουμε πει έως τώρα στα δύο PCMarks. Μπορείτε να δείτε και το Technical Guide του PCMark8 που εξηγεί τι ακριβώς μετράει το κάθε τεστ ώστε να έχετε καλύτερη εικόνα σε τι βοηθάνε τα παραπάνω MHz του G3258.

Games
Τέλος στις μετρήσεις μας με τα παιχνίδια.


Δεν χρειάζονται συστάσεις για το metro2033. Ένα από τα πιο βαριά παιχνίδια, Playable σε DX11, έστω και με τις χαμηλότερες ρυθμίσεις.


Τα settings του RE6.

Είπαμε, καλά τα 3.2Ghz του G3258 αλλά με 10 EUs κανείς δεν πήγε πουθενά. Οι επιδόσεις των Intel HD Graphics είναι ανάλογες των HD3000.


Επίλογος

Γιορτάζω-γιορτάζω φωνάζει η Intel και μάλλον στη μορφή του Intel G3258 έχουμε την πλέον Budget Friendly πρόταση της χρονιάς ή καλύτερα των τελευταίων ετών, από μεριάς Intel τουλάχιστον. Με 60€ κάνουμε δικό μας ένα μικρό "πύραυλο" που σε εργοστασιακή μορφή μπορεί να μην δείχνει τα δόντια του, όταν όμως ανεβαίνουν τα ρολόγια η κατάσταση αλλάζει και ο μικρός "τσαμπουκάς" που κρύβει μέσα του ο Pentium-AE φέρνει τα πάνω κάτω κοντράροντας κατά πολύ ακριβότερους επεξεργαστές. Επειδή όμως οι δύο πυρήνες παραμένουν δύο, είτε στα 3.2Ghz είτε στα 4.7GHz, έγκειται στην εφαρμογή αν προτιμά υψηλά Ghz ή περισσότερα threads με ανάλογη αύξηση επιδόσεων.
Επιπλέον η έλλειψη AES-NI και AVX κόβει αρκετά τα φτερά του Intel G3258 σε ορισμένες εφαρμογές και τα Intel HD Graphics με τα οποία εφοδιάζεται, αν και δεν έχουν να ζηλέψουν το παραμικρό σε σχέση με τα μεγάλα τους αδέλφια(HD4x00) σε Video Decoding (όντας Haswell Based αναπαράγουν κανονικά στα 23,976Hz) και στο Video Encoding η Intel άφησε ενεργό το Intel Quick Sync Video, με 10 execution units δεν είναι σε θέση για ουσιαστικό Gaming.

Σε γενικές γραμμές λοιπόν ο Intel Pentium G3258 αποτελεί ένα ευχάριστο δώρο από την Intel με άριστα 10 επιδόσεων για την τιμή του που μας δείχνει τι μπορεί να κάνει ο κατασκευαστής άμα θέλει.


Intel Pentium G3258 Anniversary Edition
14/8/2014

Ευχαριστούμε θερμά την Intel Hellas για την παραχώρηση του δείγματος της δοκιμής.

Διονύσιος [NoDsl] Καρόπουλος

Όπως κάθε χρόνο, έτσι και φέτος η COMPUTEX τράβηξε τα βλέμματα και έδωσε την ευκαιρία στο σύνολο των εταιριών του χώρου να παρουσιάσουν τις νέες και επερχόμενες σειρές προϊόντων τους. Για την γνωστή σε όλους μας Kingston, η έκθεση αποτέλεσε ευκαιρία για την παρουσίαση των νέων προσθηκών στην enthusiast σειρά προϊόντων της με χαρακτηριστική ονομασία HyperX που περιελάμβαναν διάφορα είδη όπως τα ολοκαίνουργια Impact SO-DIMMs, τους FURY SSDs, το White Cloud Headset για PS4, Xbox One, PC και άλλα. H Kingston λοιπόν, μας έδωσε την ευκαιρία να σας παρουσιάσουμε ένα από τα μέλη της οικογενείας των HyperX Impact so-dimms με κωδικό HX318LS10IBK2/8. Πρόκειται για ένα DDR3 κιτ αποτελούμενο από δυο so-dimms χωρητικότητας 4GB έκαστο που δίνουν συνολικό χώρο 8GB. Θα αναρωτηθεί κάποιος τι διαφορετικό έχουν τα εν λόγω sodimms από τα κοινά που χρησιμοποιούμε τόσο καιρό στις συσκευές μας; a) Υποστηρίζουν ταχύτητες έως* 1866Mhz με CL10 (*στο συγκεκριμένο κιτ. Το πιο γρήγορο της σειράς φτάνει τα 2400Mhz!) Είναι rated στα 1.35v πράγμα που τα καθιστά άμεσα συμβατά με τους νέους Intel Haswell που απαιτούν 1.35v τάση λειτουργίας από τα so-dimms/dimms που τους συνοδεύουν.

Παράθεση

HyperX® Impact memory boasts the world’s fastest SO-DIMM frequency — 2666MHz — to keep you ahead of the curve and level up your game. It automatically recognises the platform it’s plugged into and auto overclocks to the highest frequency published (up to 2400MHz) with no need to adjust system BIOS settings. So you get extreme performance that supports notebooks and small form factor systems, using either AMD or the latest Intel CPU technologies with no hassle at all — even if you’re a newbie. Impact makes your game hotter while keeping your system cool. It has low voltage settings at 1.35V for less power consumption, reduced heat generation and quiet computing. Its slim, sleek new look lets you stand out in the crowd while the thin thermal label allows for installation in slim or ultra-slim notebooks. Best of all, HyperX Impact delivers high performance at a low cost. It’s gamerapproved and backed by a lifetime warranty, free technical support and legendary reliability.



Kingston HyperX Impact HX318LS10IBK2/8
Χωρητικότητα	2x4GB
Τύπος μνήμης	DDR3L SO-DIMM
Timings	1866MHz, 10.0-10-10-32, 1.35V
Ψύξη	-
Άλλα χαρακτηριστικά	Αυτόματο Overclock έως 1866Mhz
Εγγύηση	Eφ' όρου ζωής
Τιμή	93€ στην Ελληνική αγορά

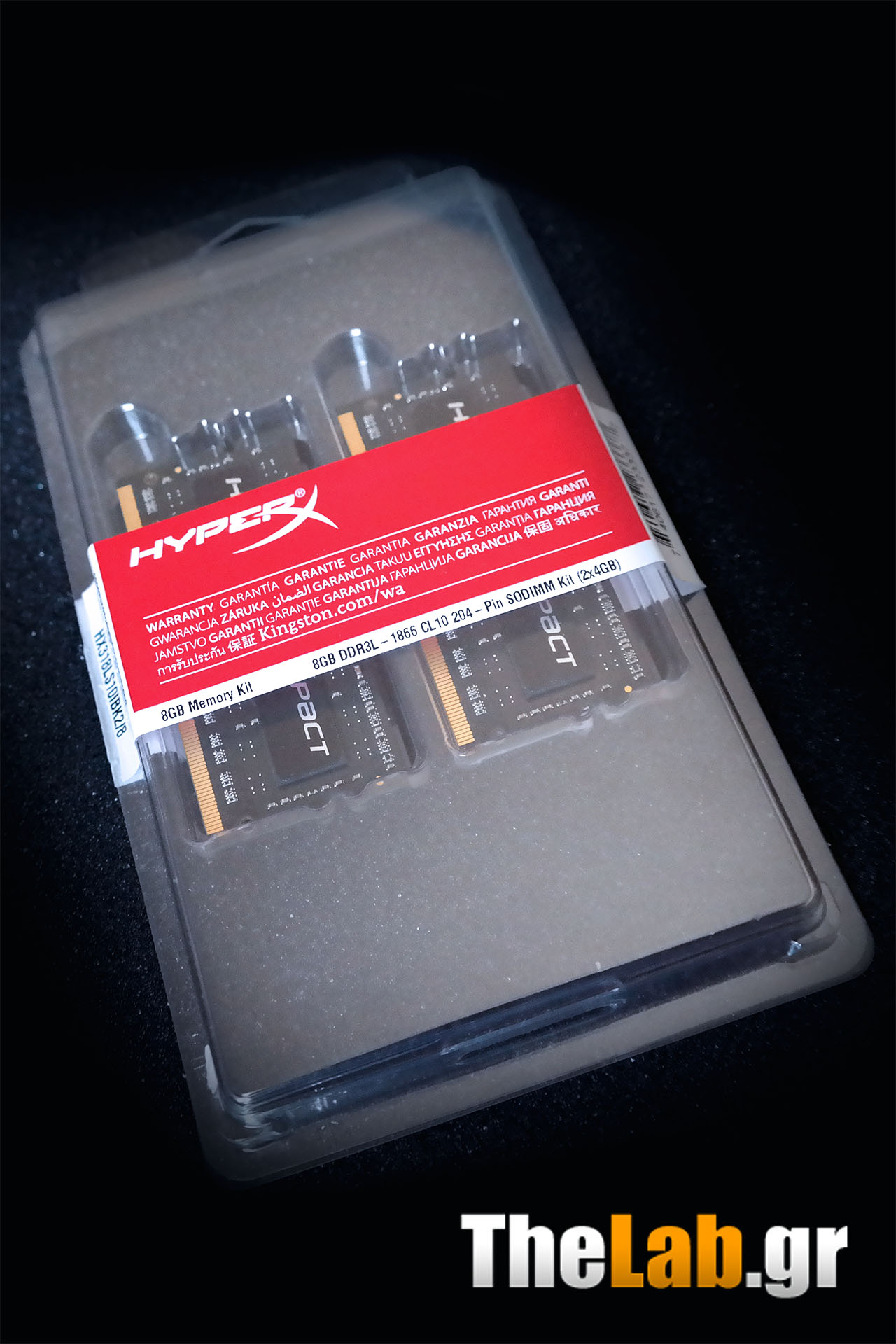

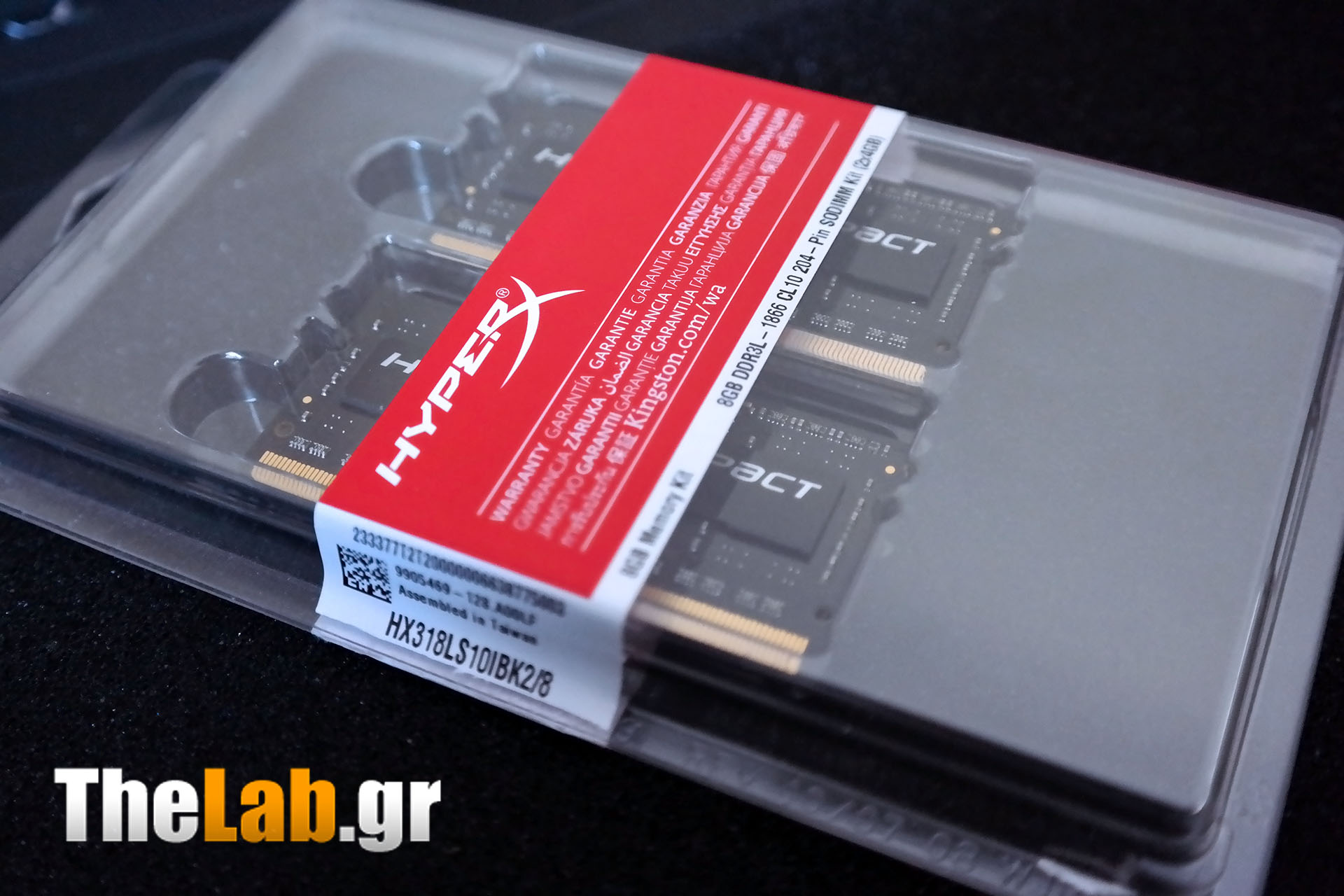

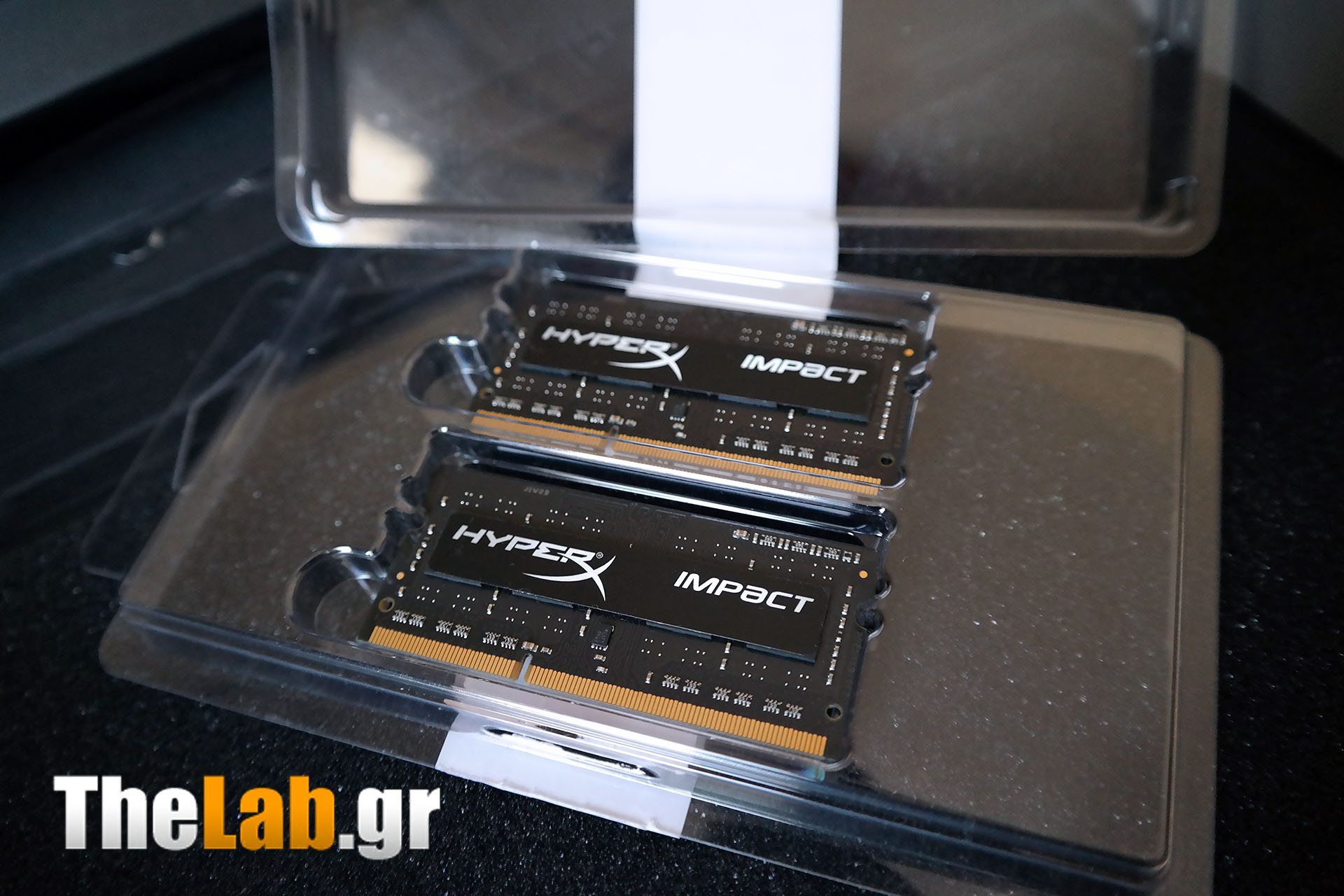

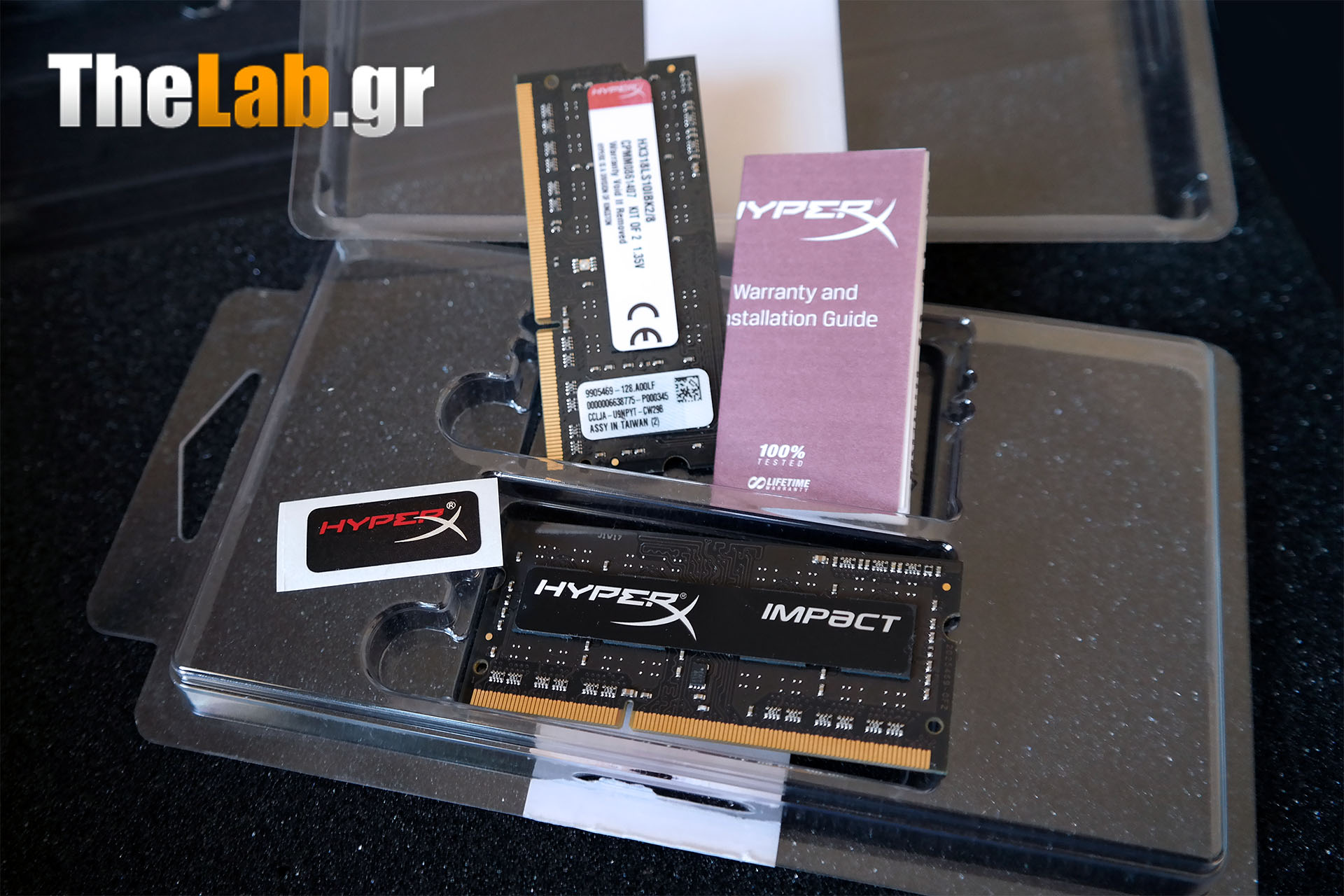

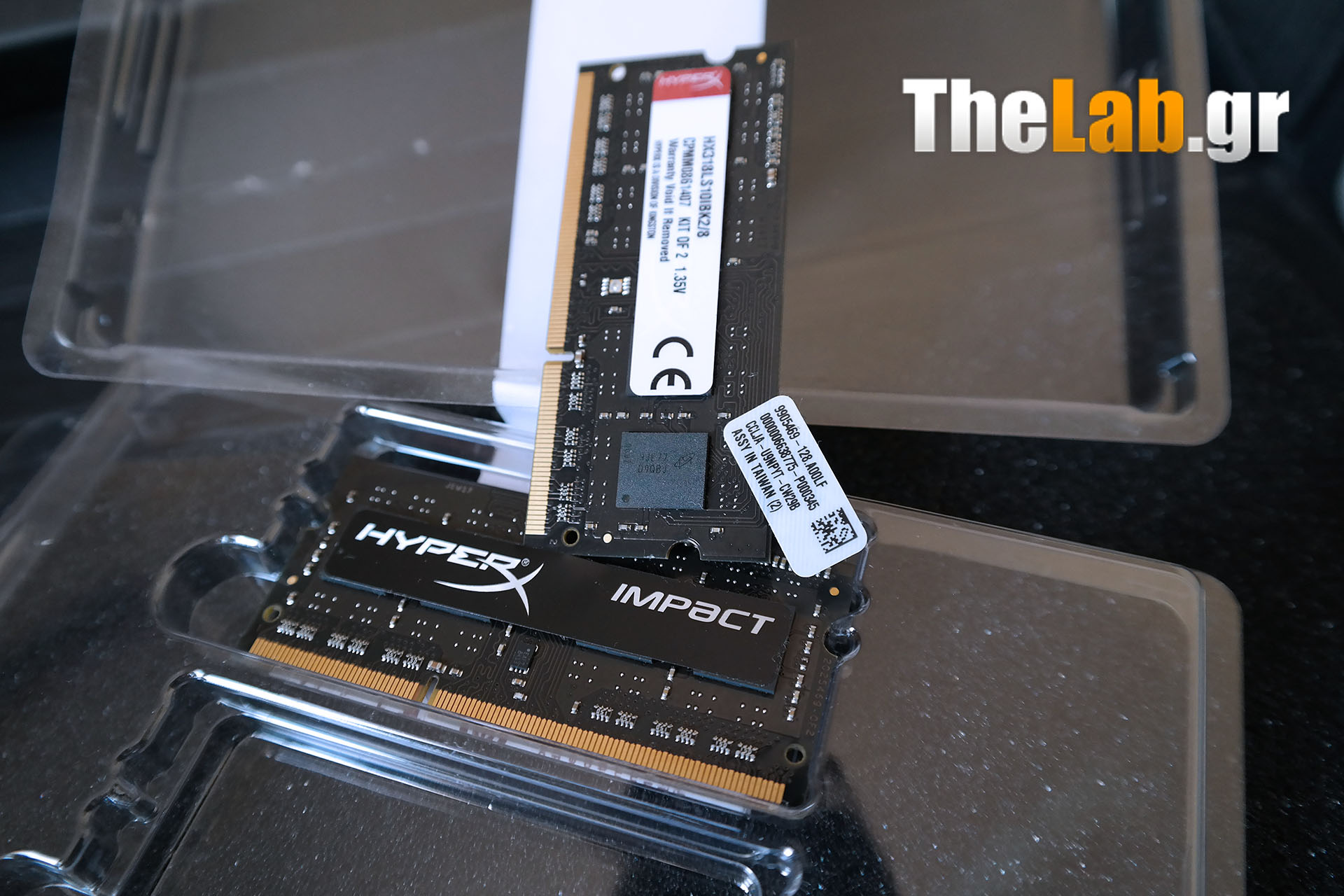

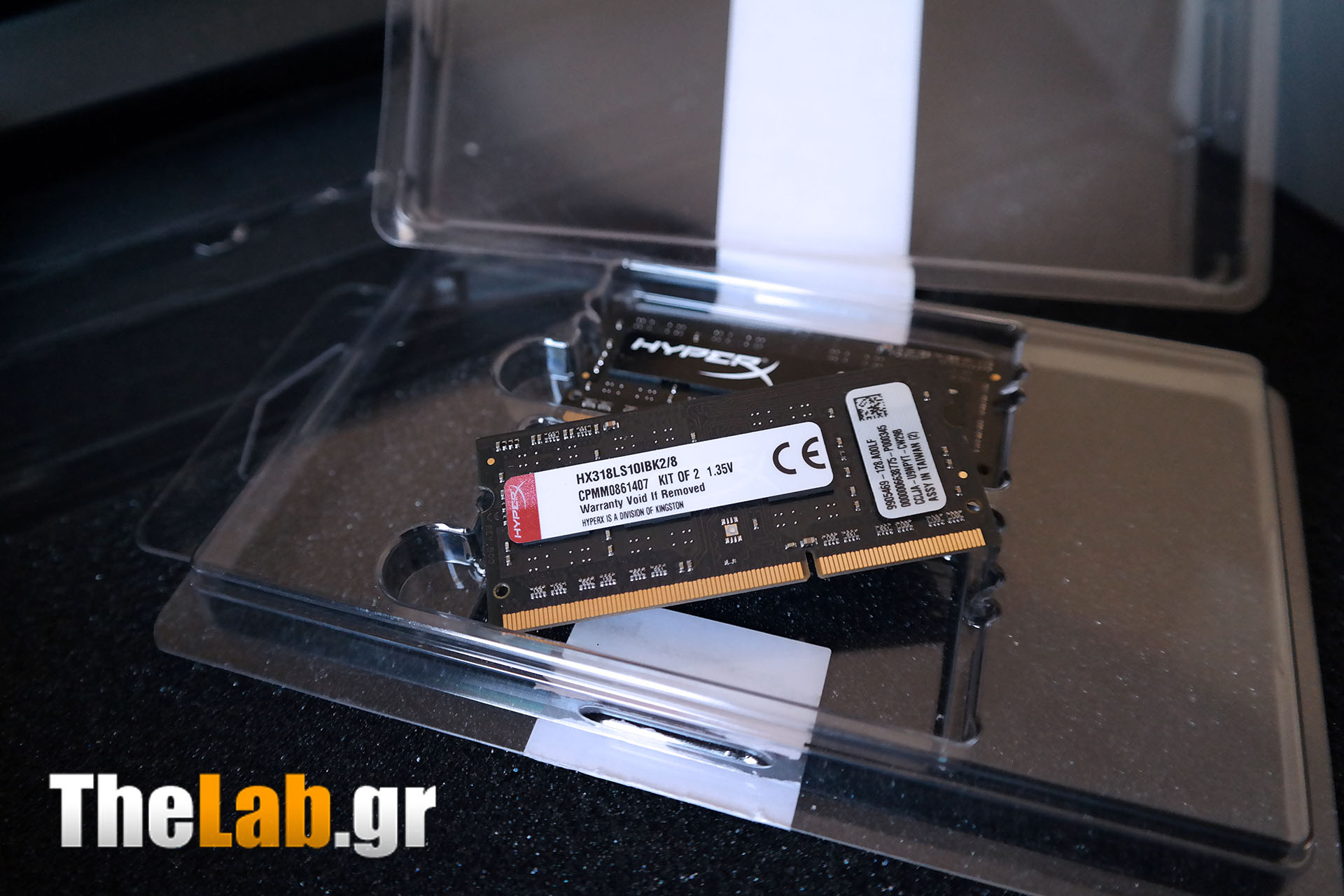

Blister συσκευασία για τις HX318LS10IBK2/8 που περιλαμβάνει τα απαραίτητα. Η ταινία ασφαλείας υπάρχει για να ξέρετε τι αγοράζετε.

• Intel i7-4770k
• ASUS Maximus VI Extreme

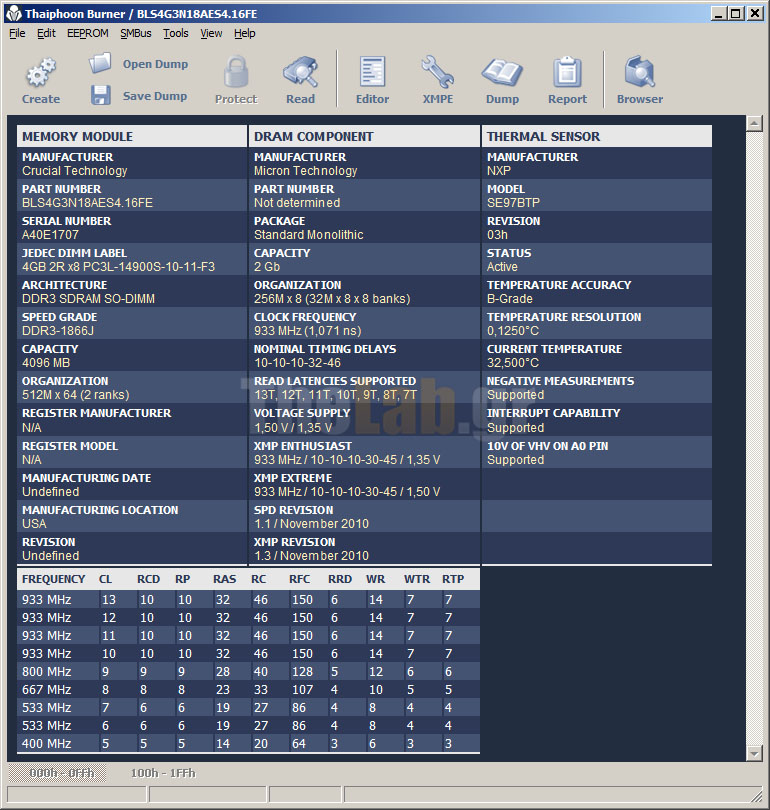

• Crucial Ballistix Sport 2x4GB
• CoolerMaster 1200W
• Dell 3008WFP
• Samsung 840 EVO 120GB
• Windows 7 x64



• Λειτουργία 1.35v
• Κατανάλωση
• Εμφάνιση

• Χαλαρά Subtimings
• Τιμή

• Χρήση JEDEC profiles αντί XMP ή AMP
• Overclocking

Kingston HX318LS10IBK2/8 11/8/2014

Ευχαριστούμε την Kingston για την παραχώρηση του δείγματος της παρουσίασης καθώς και το φίλο Δημήτρη για την παραχώρηση του συστήματος δοκιμής.

Από πέρυσι τον Ιούνιο όπου κυκλοφόρησαν για πρώτη φορά οι επεξεργαστές της οικογένειας Haswell, μέχρι σήμερα, δεν έχουν αλλάξει πολλά πράγματα. Η AMD φαίνεται να έχει παραδώσει τα όπλα στο χώρο των επεξεργαστών υψηλών επιδόσεων και φαίνεται ότι σε αυτή τη κατηγορία η Intel παίζει μπάλα μόνη της. Στα πλαίσια της επικύρωση της παντοδυναμίας της, βλέπουμε την Intel να προχωρά στην ανακοίνωση ενός νέου μοντέλου chipset, του Z97 Express, με υποστήριξη για τα νέα πρωτόκολλα αποθήκευσης όπως είναι το M.2 και το SATA Express, το οποίο επίσης θα υποστηρίζει μελλοντικά τους νέους επεξεργαστές Broadwell και σαφώς το "έτερον ήμισυ" των Haswell, τους Haswell refresh, των οποίων τις επιδόσεις θα δούμε σήμερα σε αυτή τη παρουσίαση.

Οι Haswell refresh, αποτελούν το αποτέλεσμα ενός facelifting των Haswell που πραγματοποίησε η εταιρία, εν αναμονή της κυκλοφορίας των επεξεργαστών πέμπτης γενιάς, των Broadwell. Την ανανέωση αυτή την ονόμασε Devil's Canyon, αν και το "Περιμένοντας τους Broadwell" πιστεύουμε ότι ταιριάζει καλύτερα, μιας και οι νέοι αυτοί επεξεργαστές δεν έχουν τίποτε καινούργιο να μας δείξουν, εκτός από την αναζωπύρωση της αναμονής μας για τους πιο "μικρούς" Broadewell στο τέλος του χρόνου.

Χωρίς άλλες καθυστερήσεις λοιπόν, σας παρουσιάζουμε το νέο "ταβάνι" της οικογένειας των Haswell για το socket 1150, Intel Core i7-4790K.

Μια γρήγορη ματιά: i7-4790k

Τι άλλαξε λοιπόν και πήγαμε στους Haswell refresh από τους απλούς Haswell;

Πρώτα από όλα οι μηχανικοί στο R&D της Intel άκουσαν τα σχόλια των χρηστών σχετικά με το υλικό που χρησιμοποιείται για το καπάκι που προστατεύει την κεντρική επεξεργαστική μονάδα από το εξωτερικό περιβάλλον και βελτίωσαν την θερμική απόδοσή τους, όπου σύμφωνα με τοn δικτυακό τόπο pugetsystems.com, το οποίο επικαλείται πληροφορίες από το Tom's Hardware, στον ίδιο χρονισμό ο Intel i7-4790k είναι 6°C πιο κρύος από τον Intel i7-4770k. Επίσης επιβεβαιώνεται η ύπαρξη επιπλέον πυκνωτών οι οποίοι τοποθετήθηκαν με σκοπό να είναι δυνατή η επίτευξη μεγαλύτερων χρονισμών του Intel i7-4790k από τον προκάτοχό του τον Intel i7-4770k.

Ο Intel i7-4790k, όπως βλέπουμε από τα χαρακτηριστικά που έχουν δημοσιευθεί στον δικτυακό τόπο της κατασκευάστριας εταιρίας, πρόκειται για έναν επεξεργαστή τετραπύρηνο, με οκτώ νήματα επεξεργασίας, ο οποίος είναι χρονισμένος στα 4 Ghz, που με την χρήση της τεχνολογίας Intel Turbo Boost μπορεί να φτάσει μέχρι τα 4,4 Ghz. Η cache του επεξεργαστή παραμένει στα 8 Mb, όπως και του προκατόχου του, ενώ η μέγιστη θερμική ισχύς που εκλύει φτάνει στα 88W με τον 4790K να ήταν κατά 4W ποιο θερμός.

Overclock & Θερμοκρασίες

Είναι πολλές φορές που έχουμε πει και λέμε πως ασχέτως του μοντέλου του επεξεργαστή και τις επιδόσεις του σε εργοστασιακή μορφή, κατά το overclocking, αυτό που μετράει περισσότερο είναι η ψυχή που κρύβει μέσα του το εν λόγω κομμάτι. Με άλλα λόγια πόσο καλό είναι το εν λόγω batch ή παρτίδα Ελληνιστί.

Το συγκεκριμένο κομμάτι i7-4790k είναι η "ζωντανή απόδειξη" αυτού που λέμε μιας και κατά τον υπερχρονισμό δεν κατάφερε να αγγίξει τα απόλυτα ρολόγια που είχε αγγίξει ο i7-4770k, τον οποίο μας είχε δανείσει πρότερα η Intel Hellas.

Παρόλα αυτά, μετά από υπόδειξη φίλων του φόρουμ, αυτή τη φορά δοκιμάσαμε και υπερχρονισμό του bclk με ανέλπιστα αποτελέσματα.

Ας περάσουμε σε αυτά.

CPU/ iGPU Overclocking

Όπως βλέπουμε ο i7-4790k δεν κατάφερε να αγγίξει τα 4900 που έφτασε ο i7-4770k που είχαμε δοκιμάσει πρώτα. Παρόλα αυτά, η συχνότητα που έφτασαν και τα δύο CPU είναι μεγαλύτερη του μέσου Haswell.

BCLK Overclocking

166,7 x 24 CPU-Z Validator 4.0

100 x 40 CPU-Z Validator 4.0

Max BCLK Validation: CPU-Z Validator 4.0

Power Consumption

Ένα από τα μεγάλα παράπονα των καταναλωτών και ένας από τους βασικούς λόγους που βγήκαν οι DC ήταν η κακή θερμική συμπεριφορά των Haswell που οφειλόταν στο κακό υλικό θερμοαπαγωγής μεταξύ πυρήνα και Heatspreader ονόματι TIM. Η Intel αφουγκραζόμενη τον ethusiast άλλαξε το TIM στους Devil's Canyon με αποτέλεσμα την καλύτερη θερμική απαγωγή τους και τις συνολικά καλύτερες θερμοκρασίες παρά τη μεγαλύτερη κατανάλωσή τους. Στην περίπτωσή μας μετρήσαμε περί τους 5° μικρότερες θερμοκρασίες για τον i7-4790k.

AIDA64

Και ξεκινάμε με τις μετρήσεις και τα αποτελέσματα του γνωστού μετροπρογράμματος AIDA64.

Αναμενόμενα τα αποτελέσματα με τον i7-4790k να κάνει τη διαφορά στον χαμηλότερα χρονισμένο i7-4770k στα CPU bound tests του AIDA με τις διαφορές στα memory tests να είναι ελάχιστη.

wPrime, superPi, TrueCrypt

wPrime

superPi

Truecrypt

Ίδια εικόνα σε όλα τα τεστ, προφανώς, με τον i7-4790k να παρουσιάζει μια διαφορά της τάξης του 13%.

Fritz, WinRar, CineBench

Fritz

Winrar

Cinebench

Ούτε εδώ αλλάζει κάτι με τον i7-4790k να ηγείται των τεστ.

x264, POVRAY, Media Espresso

x264

POVRAY

Media Espresso

Videodecoding

Στα iGPU bound tests βλέπουμε τους δύο επεξεργαστές να αποδίδουν το ίδιο. Η διαφορά στην κατανάλωση μεταξύ i7-4770k και i7-4790k κυμαίνεται στο 5-6% περίπου.

PCMark & 3DMark

Και περνάμε στα συνθετικά που τεστάρουν όλο το σύστημα.

PCMark

3D Mark

3d Mark 2012

Μη λέμε συνέχεια τα ίδια, όσο πιο CPU bound, τόσο μεγαλύτερη η διαφορά. Όσο πιο GPU bound, εκμηδενίζεται.

Games

Συνέχεια στις μετρήσεις μας με τα παιχνίδια.

Δεν χρειάζονται συστάσεις για το metro2033. Ένα από τα πιο βαριά παιχνίδια, Playable σε DX11, έστω και με τις χαμηλότερες ρυθμίσεις.

Χαμηλά τα αποτελέσματα στο νέο RE6 αλλά επιλέξαμε να αφήσουμε τα settings στα default και για μελλοντικό reference μιας και οι iGPU έχουν μπει σε τροχιά εκτόξευσης

Μικρή αλλά υπαρκτή η διαφορά υπέρ του i7-4790k ακόμα και με την iGPU.

Επίλογος

Με τιμή ίδια με αυτή του χαμηλότερα χρονισμένου i7-4770k στα 299€ στην Ελληνική αγορά, ο ολοκαίνουργιος i7-4790k με εργοστασιακά ρολόγια 4GHZ Base clock και 4.4GHz turbo boost, με μόνο 4W αύξηση του TDP (88W έναντι 84W) αποτελεί τη νέα τοπ επιλογή για την πλατφόρμα των Haswell.

Για να λέμε και του στραβού το δίκιο, δεν υπάρχει τίποτα το ιδιαίτερο στον i7-4790K. Πραγματικά μας έφερε αμηχανία το γεγονός πως κατά τη διάρκεια ενός έτους, μεταξύ της κυκλοφορίας των δύο επεξεργαστών, η Intel δεν έκανε απολύτως τίποτα όσον αφορά τις απόλυτες επιδόσεις ή τις δυνατότητες υπερχρονισμού του νέου επεξεργαστή. Στην πραγματικότητα, το overclocking που καταφέραμε ήταν χειρότερο σε σύγκριση με του i7-4770k ES που μας είχε παραχωρήσει η Intel-Hellas, αν και δεν μπορούμε να γενικεύουμε με μόνο ένα δείγμα.

Βεβαίως, η κυκλοφορία του i7-4790k είχε και τα θετικά της. Πιο ψηλά εργοστασιακά ρολόγια, καλύτερη θερμική συμπεριφορά, σε τιμή ίδια με του i7-4770k.

Εν αναμονή των Broadwell λοιπόν και το ρεζουμέ της υπόθεσης είναι το εξής. Αν δεν δουλεύετε αποκλειστικά σε στοκ ρολόγια και θα σας ωφελήσει η διαφορά μεταξύ εργοστασιακού χρονισμού i7-4770k & i7-4790k, ίσως αποτελέσει αιτία για αναβάθμιση.

Επίσης, αν υπερχρονίζετε και ο i7-4770k σας δεν πάει βήμα ή έχει κάκιστη θερμική συμπεριφορά, ο i7-4790k δεν θα ήταν κακή επιλογή αν σας περισσεύουν τα βαλάντια.

Αν όμως είστε σώφρων και είστε ήδη με έναν από τους κορυφαίους Haswell, δεν υπάρχει κανένας ουσιαστικός λόγος αναβάθμισης σε i7-4790k που να μην δικαιολογεί την αναμονή σε Broadwell.

Κάλιο αργά παρά ποτέ που λένε στο χωριό μας και αφού είδαμε τις δυνατότητες των Intel 8 Series Chipsets στη μορφή των προτάσεων της Asrock, ήρθε η ώρα να δούμε τι μπορούν να κάνουν τα νέα μοντέλα της εταιρίας βασισμένα στα Intel Z97 κ' H97 Express Chipsets.

H intel δεν σταματά να μας "εκπλήσει" αφού η παρουσίαση των Intel 9 Series Chipsets σε μορφή reviews αλλά και retail προϊόντων έγινε πολύ προτού λήξει επισήμως το NDA...

Επιπλέον είναι η πρώτη φορά για την Intel που κυκλοφόρησε chipset χωρίς να ακολουθεί κατά πόδας νέα αρχιτεκτονική ή die shrink επεξεργαστή. Οι Haswell Refresh δεν πιάνονται μιας και δεν αποτελούν τίποτα περισσότερο μερικά multi επάνω των επεξεργαστών που κυκλοφορούν εδώ και καιρό. Τι να πεί κανείς... Intel...

Επιστρέφουμε όμως στην ASRock όπου το Intel Z97 Express chipset θα εκπροσωπηθεί από την ASRock Z97 Pro4 ενώ για το Intel H97 Express chipset το φίδι από την τρύπα θα το βγάλει η ASRock H97M Pro4. Οι δύο μητρικές έρχονται με διαφορετικό Form Factor με την Z97 Pro4 να είναι εξ' ονόματος Full ATX μητρική ενώ το επίθεμα M μετά το H97 της ASRock H97M Pro4 δηλώνει ευκρινώς πως πρόκειται για μια micro ATX μητρική.

Αρκετά με την εισαγωγή, ας δούμε τι νέο φέρνουν τα Intel 9 series chipsets.

The Intel 9 Series Chipsets

Καταρχάς αν ξεκαθαρίσουμε κάτι που αποτελεί απορία για αρκετούς σχετικά με τη συμβατότητα των Intel 8 & 9 Express Chipsets με τους Devil's Canyon και πιο σημαντικό με τους επερχόμενους Broadwell.

Αρχικά ή Intel είχε αναφέρει πως ενδέχεται ορισμένες μητρικές να μην είναι συμβατές με τους Devil's Canyon. Δεν αποτελεί ασυμβατότητα των Intel 8 series chipsets παρά ίσως ασυμβατότητα συγκεκριμένων μητρικών, αν υπάρχουν τέτοιες, μιας και πλέον τα Intel 8 series chipsets αναφέρονται κανονικά στο combatibility list των Devil's Canyon και οι περισσότεροι κατασκευαστές μητρικών έχουν κυκλοφορήσει bioses με υποστήριξη για αυτούς.

Από την άλλη, η Intel είχε αναφέρει από μιας αρχής πως οι επερχόμενοι Broadwell θα είναι συμβατοί μόνο με τα νέα Intel 9 series chipsets. Κάτι τέτοιο φαίνεται να ισχύει σύμφωνα με την ενημέρωση που έχουμε αυτή τη στιγμή μιας και απ' ότι ακούγεται ο FIVR των Intel Haswell παίρνει πόδι από το package των Intel Broadwell. Το μόνο σίγουρο είναι πως ο χρόνος θα δείξει.

Για την ώρα, ας ρίξουμε μια ματιά στα Block Diagrams των Intel Z97 & H97 Express Chipsets.

Όπως παρατηρούμε, τρεις αλλαγές όλες και οι όλες φέρνουν τα Intel 9 series chipsets, με τις δύο από αυτές να είναι δευτερευούσης σημασίας. Ας τις δούμε όλες ονοματικά:

• Intel ME9.1 & RST13 με optimization για hybrid SSDs
• Intel Device Protection with Boot Guard
• PCI Express Storage Support

Όπως βλέπουμε η Intel αναβαθμίζει την Managment Engine των 9 series chipsets στην έκδοση 9.1 (9.0 για τα 8 series chipsets) ενώ αυξάνει την προστασία των συσκευών με την τεχνολογία Intel Device Protection with Boot Guard.
Σημαντικότερη όλων όμως είναι η υποστήριξη PCI Express Storage από τa Intel 90 Series Express Chipsets κάτι που ανοίγει το δρόμο στους κατασκευαστές να εφοδιάσουν τις μητρικές με θύρες νέου τύπου m.2 ή και SATA Express.
Υπάρχει μια σοβαρή λεπτομέρεια όμως που ανέδειξε τους πονηρούς κατασκευαστές(με την καλή έννοια) και έδειξε ποιοι τζογάρουν μεταξύ εντυπωσιασμού και επιδόσεων. Ο "λάκος στη φάβα" του m.2 είναι το από που θα περάσουν τα data.
Αν ο κατασκευαστής αποφασίσει να δώσει προβλεπόμενα τα lanes του m.2 από το chipsets τότε το περιορίζει αφού το chipset επικοινωνεί με τον επεξεργαστή μέσω διαύλου DMI 2.0 που έχει μέγιστη θεωρητική διαμεταγωγή 2GB/s. Μέσα από αυτά τα 2GB/s έχουν να περάσουν USB, κάρτες ήχου, τα πάντα όλα και τα κοάλα τίποτα της μητρικής. Ίσως όχι το ιδανικότερο σενάριο αλλά τουλάχιστον τα 16 PCIe Lanes του επεξεργαστή παραμένουν ελεύθερα προς χρήση από ότι τα χρειάζεται πραγματικά.
Αν λοιπόν ο κατασκευαστής είναι "πονηρός", τι κάνει; "Κόβει" τέσσερα PCie 3.0 lanes από τον επεξεργαστή (παρακάμπτοντας το Intel Rapid Storage Technology και το DMI 2.0) και τα δίνει στη θύρα m.2. Παράδειγμα η ASRock Z97 Extreme6 καλή ώρα. Έτσι έχει μέγιστες επιδόσεις από την εν λόγω θύρα με μια σχετικά μικρή επιβάρυνση στην κάρτα γραφικών ή σε ότι τέλος πάντων χρησιμοποιήσει τις υπόλοιπες 12 PCIe 3.0 lanes του επεξεργαστή. Βέβαια και εδώ υπάρχει λάκος μιας και αυτός ο τρόπος λειτουργίας πρέπει να υποστηρίζεται με driver από την κατασκευάστρια της μητρικής είτε στηρίζεται στην εγγένη υποστήριξη των Windows 8.1 σε PCIe SSDs.
Τα M.2 και SATA Express παρέχουν διπλή συμβατότητα τόσο σε "δίσκους" SATA μέσω AHCI όσο και σε "δίσκους" PCIe μέσω NVM Express. Η Intel συνιστά για τις θύρες m.2 υλοποιούνται με υποστήριξη τόσο σε PCIe SSDs όσο και σε SATA με τους κατασκευαστές motherboard να έχουν σχετική ελευθερία στο θέμα αυτό μιας και υπάρχουν μητρικές με PCIe only m.2 θύρες.
Όλη λογική πίσω από το SATA Express είναι ο συνδυασμός Serial ATA και PCI Express στην ίδια φυσική διεπαφή. Οπότε, περιμένουμε τις υλοποιήσεις που εξοπλίζονται με τα Intel 9 series chipsets να υποστηρίζουν και τα δύο είδη "δίσκων". Η φυσική διεπαφή του Sata Express αποτελείται στην πραγματικότητα από δύο θύρες SATA συν ένα τρίτο μικρό βύσμα που βρίσκεται στα αριστερά. Εννοείται πως το Sata Express είναι backwards compatible με το απλό Sata.

Αυτά τα ολίγα για τα νέα chipset της Intel, ας ρίξουμε μια ματιά στα χαρακτηριστικά των δύο μητρικών.
Χαρακτηριστικά ASRock Z97 Pro4 & H97M Pro4
Αναλυτικά, τα τεχνικά χαρακτηριστικά των τριών μητρικών μπορείτε να τα δείτε στα links της πρώτης σελίδας. Εμείς θα δώσουμε βάση στα επιπλέον γνωρίσματα που προσδίδει η Asrock στις εν λόγω μητρικές / πλατφόρμα, μερικά των οποίων βρίσκουμε ιδιαιτέρως ενδιαφέροντα.

Γενικά, η asrock προσπαθεί εδώ και καιρό να εμπλουτίσει την εμπειρία χρήσης μέσω υλικού ή λογισμικού ώστε να γίνεται όσο το δυνατόν μεγαλύτερη χρήση των δυνατοτήτων της πλατφόρμας της Intel. Επιπλέον παρέχει διάφορες εφαρμογές με στόχο την αύξηση της ευχρηστίας ή των Value-added services.

Όπως έχουμε ξαναπεί, η ASRock ακολουθώντας το φαινόμενο που πλέον έγινε trend, προσπαθεί να δημιουργήσει ένα οικοσύστημα γύρω από τα προϊόντα της παρέχοντας λύσεις που στηρίζονται όχι αποκλειστικά στο υλικό αλλά και στο λογισμικό. Αν θυμόμαστε καλά, για παράδειγμα, η ASRock ήταν από τις πρώτες(Αν όχι η πρώτη) εταιρίες που παρείχαν λογισμικό επιτάχυνσης των επιδόσεων των USB θυρών με τις μητρικές της κάτι το οποίο τότε μπορεί να μην έκανε την τραγική διαφορά αλλά όπως θα δούμε παρακάτω με το πρότυπο USB 3.0 η διαφορά είναι παραπάνω από αισθητή.
Γενικά η εταιρία δεν προσπαθεί να αγγίξει το απόλυτο σε κάποιο τομέα(ίσως αυτό αλλάζει σιγά σιγά με τα High End Extreme μοντέλα) οδηγώντας σε ένα ίσως δύσχρηστο(DFI) και προφανώς ακριβό(ROG) προϊόν αλλά, όσο θυμόμαστε, πάντα προσπαθούσε για κάτι το προσιτό με μεγάλη ευχρηστία και ικανοποιητικές επιδόσεις, ποιότητα που θα στήριζε το σύστημά μας για όσο καιρό διαρκούσε η πλατφόρμα.
Επιπλέον, ως ανεξάρτητη εταιρία εδώ και καιρό που έχει πετάξει για τα καλά τη "ρετσινιά" της "δευτεροκλασάτης asus" αποδεικνύει επανειλημμένα πως τα προϊόντα της "λειτουργούν" και πολλές φορές αποτελούν ένα καλό μείγμα τιμής/παροχών/ποιότητας/επιδόσεων.

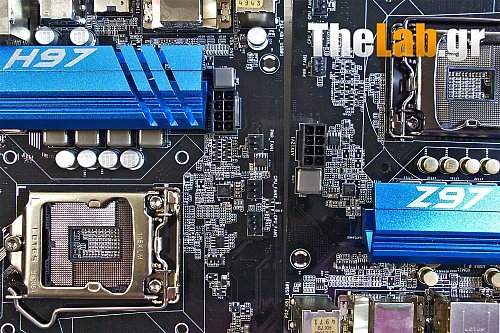

ASRock στο φακό
Οι δύο μητρικές μας ήρθαν χωρίς συσκευασίες και παρελκόμενα οπότε περνάμε κατευθείαν σε μια κοντινή ματιά στα pcb τους. Ξεκινάμε με την ASRock Z97 Pro4.
ASRock Z97 Pro4

ASRock H97M Pro4

Κοινά χαρακτηριστικά για τις δύο ASRock με τέσσερις φάσεις τροφοδοσίας για τον επεξεργαστή με μαέστρο τον Green Hybrid Digital Four Phase PWM ISL9582 της intersil. Πολύ ωραία τοποθέτηση όλου του κυκλώματος τροφοδοσίας με το 8άπινο "κολλημένο" πάνω στον VR και αυτός κολλητά στα power mosfets και τα coils που είναι σχεδόν αγκαλιά στο σοκετ. Παρεμπιπτόντως, δεν παρατηρήσαμε coil whine σε καμία περίπτωση, ασχέτως load κατά τη διάρκεια των δοκιμών.
Από εκεί και πέρα, χρέη monitoring έχει αναλάβει ο Super I/O NCT6776D(EuP2.0) της nuvoton ενώ η ASMedia με τον ASM1083(x1 PCI Express to 32-bit PCI Bridge) χαρίζει δύο PCI σε κάθε μητρική, χαρακτηριστικό που σπανίζει στις μέρες μας μαζί με την υποδοχή PS2. Και τα δύο χαρακτηριστικά τα θεωρούμε πολύ μεγάλο ατού της εν λόγω μητρικής. Ολοκληρώνουμε με το Intel® Ethernet Controller I218V και το ALC892, υπεύθυνα για δίκτυο και ήχο αντίστοιχα.
BIOS και σύστημα δοκιμής
Και περνάμε στο UEFI Bios των τριών ASRocks. Όλοι πλέον καταλαβαίνουμε τι εστι UEFI και πως χειρίζεται. Για όσους όμως δεν γνωρίζουν, wikipedia to the rescue.
Η βάση και η λειτουργικότητα του bios και για τις δύο μητρικές είναι ίδια με ελάχιστες διαφοροποιήσεις σύμφωνα με τον εξοπλισμό της κάθε μιας.

Επιγραμματικά οι ρυθμίσεις τάσης που δίνει το bios των ASRock:

• CPU Base Clock: Από 90MHz έως 300MHz σε βήματα του 0.1MHz
• CPU Adaptive Voltage: Από 0.001V έως 2.0V σε βήματα των 0.001V
• CPU Offset Voltage: Από 0.001V έως 1.0V σε βήματα των 0.001V
• CPU Cache Adaptive Voltage: Από 0.001V έως 2.0V σε βήματα των 0.001V
• CPU Cache Offset Voltage: Από 0.001V έως 1.0V σε βήματα των 0.001V
• System Agent Voltage: Από 0.001V έως 1.0V σε βήματα των 0.001V
• CPU Analog I/O Voltage Offset: Από 0.001V έως 1.0V σε βήματα των 0.001V
• CPU Digital I/O Voltage Offset: Από 0.001V έως 1.0V σε βήματα των 0.001V
• Memory Voltage: Από 1.165V έως 1.800V σε βήματα των 0.005V
• Chipset (PCH) 1.05V Voltage: Από 0.977V έως 1.322V σε βήματα των 0.005V
• Chipset (PCH) 1.5V Voltage: Από 1.365 V έως 1.699V σε βήματα των 0.005V

Το σύστημα δοκιμής περιελάμβανε τα παρακάτω.

Intel i7-4770K ES

Adata 2x4GB DDR3-1600

Samsung 830 256GB

FSP 650W 80+ Bronze

Windows 7 x64 Pro SP1 fully updated

Οι Drivers που χρησιμοποιήσαμε κατά τη διάρκεια του review ήταν οι εξής:

Intel® HD Graphics Driver: 10.18.10.3496

Intel® Chipset Device Software: 9.4.0.1027

Intel USB 3.0 Driver: 2.5.1.28

Intel® Rapid Storage Driver: 12.8.0.1016

Intel® ME: 9.0.5.1367

NVIDIA PhysX System Software: 9.13.1220

Και παραδοσιακά πλέον, μία εικόνα από έκαστο σύστημα με το που μπήκαμε Windows. Από αριστερά προς τα δεξιά Z97 Pro4 και H97M Pro4:

Overclocking

Όπως βλέπουμε, τα χειρότερα αποτελέσματα τα έδωσε η ASRock H97M Pro4. Προτού βιαστούμε όμως, ας κάνουμε το σταυρό μας που η ASRock άφησε ενεργές τις δυνατότητες Overclock στο H97 μιας και η Intel τυπικά απαγορεύει το οverclock σε οτιδήποτε άλλο εκτός Z97. Άλλοι κατασκευαστές τώρα ακολουθούν αυτή τη μόδα, με την ευκαιρία του απαραίτητου bios update με υποστήριξη Devil's Canyon, όπως η MSI για παράδειγμα. Πρωτοπόρος στο unlocking η ASRock από εποχής AMD(ASRock UCC).

Οι καταναλώσεις των συστημάτων μας κυμάνθηκαν στα εξής όρια.

Στον τομέα της κατανάλωσης, η Asrock Z97 Pro4 αποδείχθηκε ιδιαίτερα efficient και ίσως γιαυτό παρουσίαζε σε ορισμένες περιπτώσεις χειρότερες επιδόσεις από την H97M Pro4. Η αυξημένη κατανάλωση της ASRock H97M Pro4 αντικατοπτρίζεται στις θερμικές εκλύσεις του επεξεργαστή με ανάλογη αύξηση της μέγιστης θερμοκρασίας στο γράφημα.

Τέλος, ας δούμε τα Subtimings κάθε μητρικής:

ASRock Z97 Pro4

ASRock H97M Pro4

Μετρήσεις 2D

Παρακάτω θα τρέξουμε αρκετά μετρο-προγράμματα για να δούμε τις επιδόσεις των δύο μητρικών της ASRock της δοκιμής. Το μόνο σχόλιο που θα κάνουμε είναι πως τα αποτελέσματα είναι αναμενόμενα και εντός ορίου σφάλματος.







Μετρήσεις SSD
ASRock Z97 Pro4	ASRock H97M pro4





3DMarks, PCMarks

Και περνάμε στα συνθετικά μετροπρογράμματα που δίνουν μια συνολική εικόνα της απόδοσης του συστήματος, τόσο σε 3D όσο και σε 2D.

Games

Ολοκληρώνουμε τις μετρήσεις των δύο ASRock με ορισμένα δημοφιλή Games που αποτελούν αναπόσπαστο κομμάτι των μετρήσεών μας καιρό τώρα.

Επίλογος

Ακόμα ένα review έφτασε στο τέλος του με πρωταγωνιστές δύο, ουσιαστικά, "motherboard refresh" από την ASrock βασισμένα στα νέα Intel 90 Series Express chipsets. Οι εντυπώσεις που μας άφησαν οι δύο ASRock ήταν αναμενόμενες και λογικές εφόσον οι σημαντικότεροι controllers (memory, PCIe κτλ) έχουν μετακομίσει εδώ και καιρό εντός επεξεργαστή περιορίζοντας τις εκτεταμένες αποκλίσεις μεταξύ των μητρικών.

Και από τις δύο μητρικές απουσιάζουν ειδικά χαρακτηριστικά που είδαμε στο review των ASRock Z87/B85 όπως η κάρτα δικτύου Killer E2200 της Qualcomm ή τα Onboard Power/Reset swithes ή το Purity Sound, και ίσως δεν αποτελούν το ίδιο VFM στα 105€ που ζητάει η ASRock Z97 Pro4 και στα 80€ της ASRock H97M Pro4, αλλά όπως και να κάνουμε είναι νέο chipset με υποστήριξη για τους επερχόμενους Broadwell και παροχή θυρών νέου τύπου m.2 & Sata Express, από την Z97 Pro4 τουλάχιστον.

Βέβαια, οι νέες τεχνολογίες που παρουσιάζονται(m.2, Sata Express) και ζητούν ένα κομμάτι από την περιορισμένη πίτα των PCie lanes, και του γενικά των δυνατοτήτων Ι/Ο, που προσφέρουν οι Haswell οδηγούν σε διαφοροποιήσεις στις τελικές επιδόσεις αφού λόγο του προαναφερθέντος περιορισμού πρέπει να γίνουν ορισμένες παραχωρήσεις.

Κάτι τέτοιο δεν συμβαίνει στην περίπτωση της ASRock Z97 Pro4 μιας και περνάει τις θύρες m.2 και Sata Express προβλεπόμενα μέσω του chipset με την παραχώρηση να έχει γίνει προς τη μεριά των μέγιστων επιδόσεων αποθηκευτικού μέσου για χάριν της μη χρήσης PCie 3.0 από τον επεξεργαστή.

Κάτι που πρέπει να δώσετε προσοχή είναι πως οι δεύτερες PCie x16 και στις δύο μητρικές είναι physical x8 ασχέτως full slot. Οπότε προσοχή στο τι πάτε να εγκαταστήσετε.

Και κλείνουμε την παρούσα δοκιμή δίνοντας για ακόμα μια φορά εύσημα στην ASRock που προσφέρει ανταγωνιστικά προϊόντα, σε καλές τιμές που παρέχουν ακόμα και σήμερα τις προς εξαφάνιση απλές θύρες PCI και PS2.

Nα ευχαριστήσουμε για ακόμα μία φορά την ASRock που μας παραχώρησε τα δείγματα της δοκιμής καθώς και την Intel για τον i7-4770k.

Δεδομένου όλων των παραπάνω, οι βαθμολογίες που παίρνει κάθε μητρική είναι οι ακόλουθες.





Στις τέσσερις του μήνα, έγινε η επίσημη αναγγελία των επεξεργαστών Intel Core, τέταρτης γενεάς, με κωδικό όνομα Haswell από την Intel. Αναμενόμενα, είχε προηγηθεί η αναγγελία ενός νέου socket, του LGA1150 και των Intel 8 Series Express Chipsets.

Η αρχιτεκτονική των Intel Haswell αποτελεί συνέχεια των Ivy Bridge και είναι ειδικά βελτιστοποιημένη ώστε να εκμεταλλεύεται στο μέγιστο τα οφέλη εξοικονόμησης ενέργειας και απόδοσης που προσέφερε η μετάβαση στα 22nm και τα FinFET transistors.

Σε μια αγορά η οποία περνάει κρίση ταυτότητας, με τα κινητά να νομίζουν πως είναι tablet, τα tablet να νομίζουν πως είναι laptops, τα laptops να νομίζουν πως είναι workstations και τα Desktops να προσπαθούν να δικαιολογήσουν την ύπαρξή τους η Intel, με τους Haswell, προσπαθεί να πατήσει πόδι στην αγορά των "υβριδικών" Ultrabooks(Convertible & Detachable) με στόχο να διατηρήσει τις ποσότητες στη λιανική αγορά. Το πολύ ενδιαφέρον και εύστοχο άρθρο του Anand Lal Shimpi, ενός πραγματικού επαγγελματία του χώρου από το AnandΤech, αναλύει την αρχιτεκτονική των Haswell και αποκαλύπτει το παρασκήνιο πίσω από τελευταία φράση της προηγούμενης παραγράφου μυώντας μας στο "πνεύμα των καιρών".

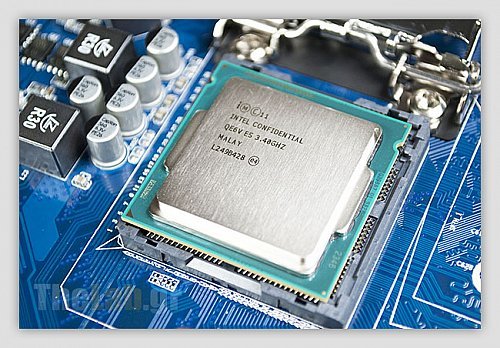

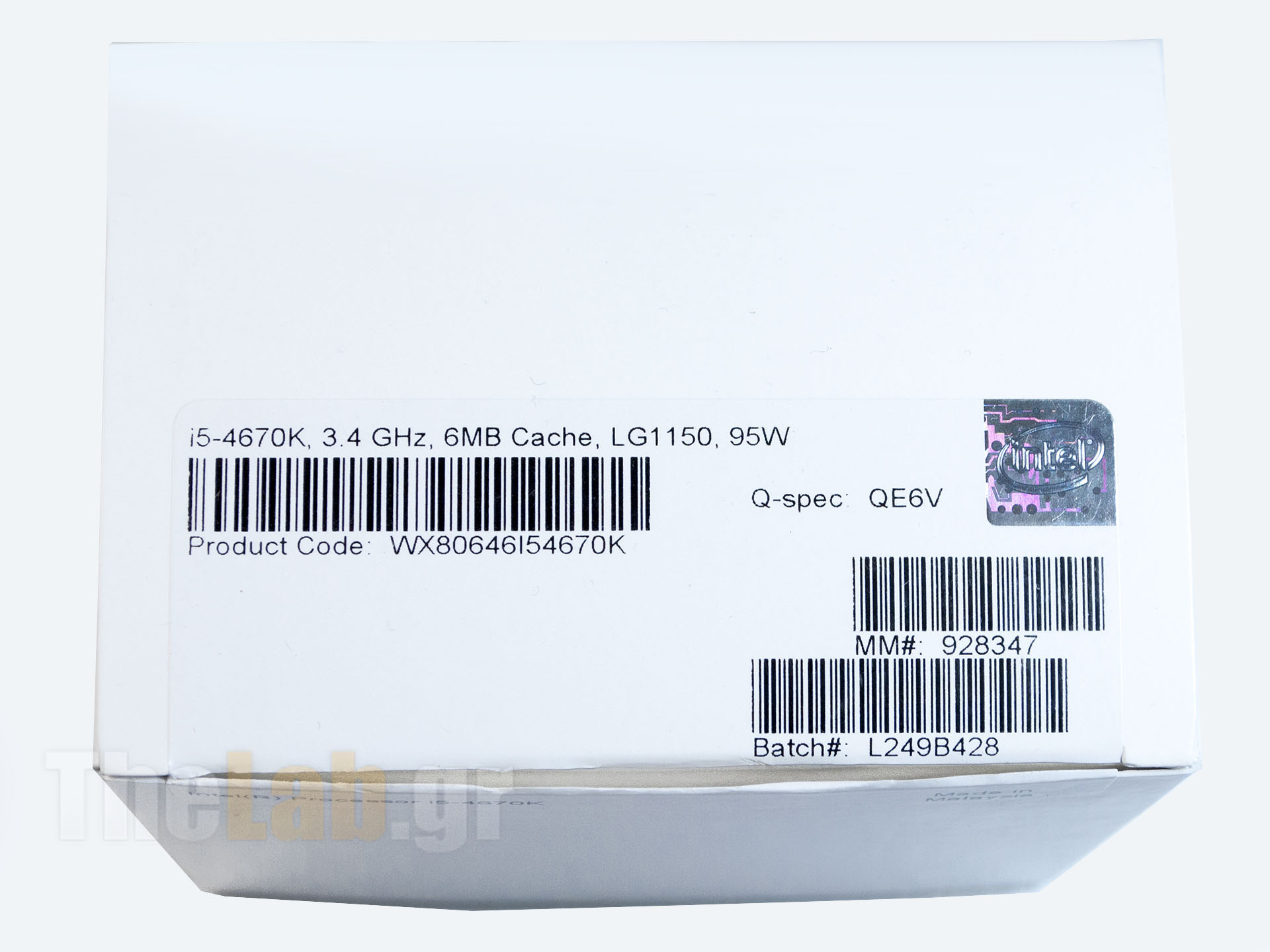

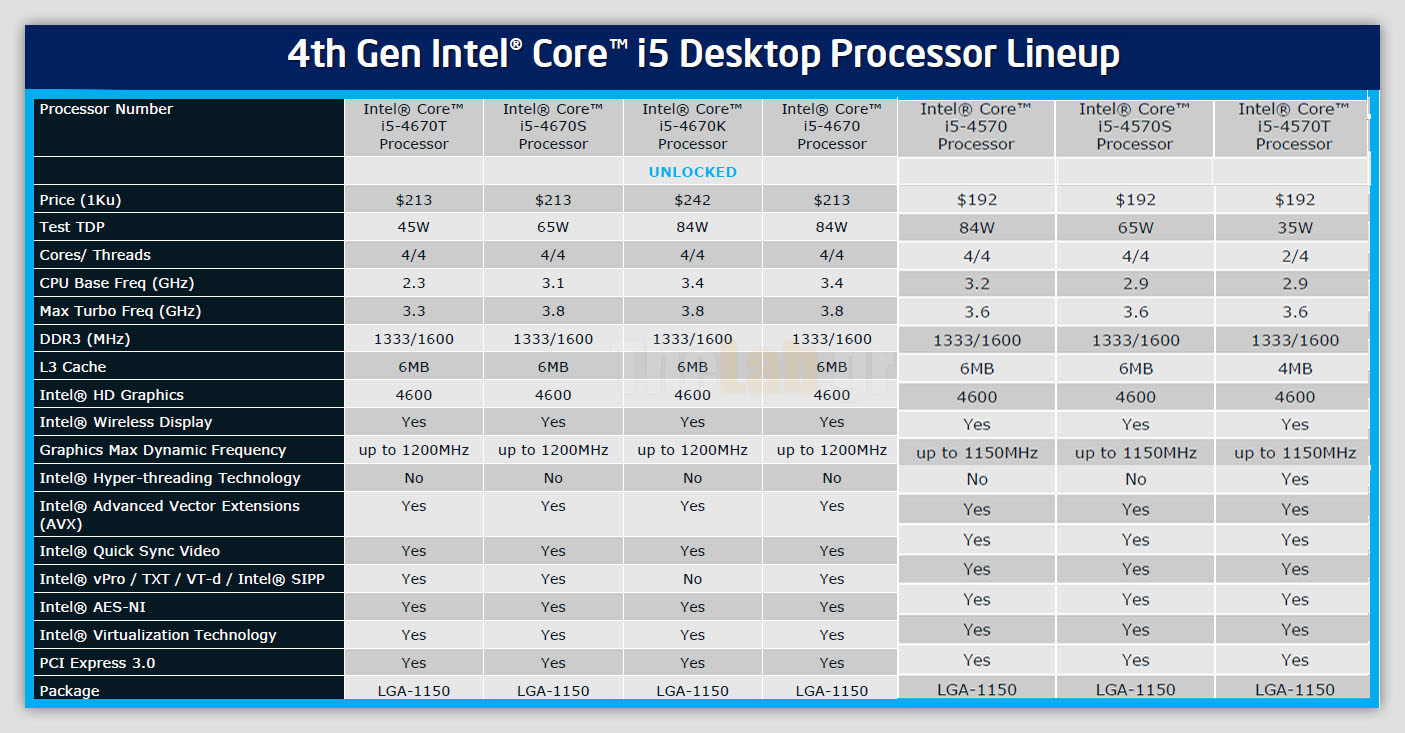

Στη σημερινή δοκιμή με χαρά σας παρουσιάζουμε το δεύτερο μεγαλύτερο μοντέλο των Intel Haswell, Intel Core i5-4670k.

Ο i5-4670k έρχεται με υποστήριξη Intel® Turbo Boost Technology 2.0 μεταβάλλοντας τους χρονισμούς του από τα 3.4GHz στα 3.8Ghz. Δυστυχώς, δίχως την υποστήριξη της Intel® Hyper-Threading Technology τα λογικά νήματα του επεξεργαστή παραμένουν όσα και οι φυσικοί του πυρήνες, δηλαδή τέσσερα.

Η κάτοψη απεικονίζει το die των Intel Haswell. Το μέγεθος του πυρήνα έχει ανέβει στα 177mm², 17mm² περισσότερα από το αντίστοιχο των Ivy Bridge. Ο αριθμός των τρανζίστορ παραμένει στα 1,4δις ενώ η L3 Cache σε ορισμένα SKUs θα είναι πλήρως κοινόχρηστη μεταξύ πυρήνων και ενσωματωμένης κάρτας γραφικών η οποία αποκτά την κωδική ονομασία "GTx".

Υπογραμμίζουμε το "ορισμένα" γιατί με τους Intel Haswell έχουμε την πρώτη κυκλοφορία μη specialized επεξεργαστή που περιλαμβάνει SKUs με 128MB L4 cache, τύπου eDram, για αποκλειστική χρήση από την iGPU κατά τα πρότυπα του Xbox 360 όπως είχε παρουσιαστεί πριν χρόνια. Για την ώρα τα SKUs που θα περιλαμβάνουν τα High Performance GPUs, με κωδική ονομασία GT3e, θα είναι τρία. O i7-4770R, ο i5-4670R και ο i5-4570R. Ο λάκκος στη φάβα είναι πως τα τρία αυτά SKUs θα κυκλοφορήσουν μόνο σε BGA μορφή ...Intel NUC κανείς;

What Grinds Haswell Gears?

Όπως είπαμε και στον πρόλογο, καθαρά αρχιτεκτονικά, οι Intel Haswell αποτελούν ένα ραφινάρισμα της αρχιτεκτονικής των Ivy Bridge, με μικρές αλλαγές, ώστε να δικαιολογείται το "New microarchitecture" που επιβάλει το Tock στο "ρολόι" της Intel. Για όσους δεν έχουν ξεκαθαρίσει την εικόνα του μοντέλου "Tick-Tock" της Intel, ο εν λόγω  πίνακας θα σας λύσει κάθε απορία.

Ίσως δεν ήταν αρκετά εμφανές αλλά, από το 2006 και την αρχική παρουσίαση της αρχιτεκτονικής Core, η Intel μας προϊδέαζε για τη σταδιακή στροφή της αγοράς στα Portables/Νotebooks/AIOs θέτοντας ως πρώτη προτεραιότητα την αγορά των Laptops για την πλειοψηφία των αρχιτεκτονικών για τους επεξεργαστές της. Ο στόχος του TDP για αυτή την κατηγορία ήταν της τάξης των 40 ±5W, φάσμα το οποίο κάλυπτε η υπάρχουσα αρχιτεκτονική Core που κυκλοφόρησε σε παραλλαγές με TDP από 17-135W. Γίνεται προφανές πως κανόνας είναι, η ίδια αρχιτεκτονική να καλύπτει ένα μεγάλο εύρος TDP.





Με την κυκλοφορία των Ultrabooks, το 2011, το προαναφερθέν όριο έπεσε στα 15 ±5W δημιουργώντας την ανάγκη για μια νέα, πιο αποδοτική αρχιτεκτονική και την περαιτέρω ανάπτυξη των SoC, με την αντίδραση της AMD να παίρνει μορφή με το Fusion. Όπως είναι φυσικό, η Intel προσάρμοσε την αρχιτεκτονική της στα νέα δεδομένα, έτσι το όριο των "17-135W", με την κυκλοφορία των Haswell, περιορίστηκε στα 10-84W. Επιπλέον διευρύνθηκε και το κομμάτι της αρχιτεκτονικής SoC για να περιοριστεί το TDP ακόμα κάτω από τα 10W. Και εκεί είναι που οι Haswell φέρνουν τις πιο δραστικές αλλαγές, στη μορφή των Haswell U/Y.







Οι εν λόγω επεξεργαστές διατίθενται ως single chip solutions και ενσωματώνουν στο package του επεξεργαστή μέρος του Voltage Regulator και επιπλέον το SouthBridge που άλλοτε συναντούσαμε επάνω στις μητρικές! Όσο και αν σας φαίνεται περίεργο η ενσωμάτωση του VR στον επεξεργαστή δεν είναι κάτι νέο ως σκεπτικό. Η Intel πειραματιζόταν και παρουσίασε ένα λειτουργικό σύστημα με ενσωματωμένο CMOS VR & SB επάνω στον επεξεργαστή στην IDF του 2005!!!

Με το integration του VR επάνω στον επεξεργαστή, ονόματι FIVR για τους Haswell (Fully Integrated Voltage Regulator) οι Haswell αναλαμβάνουν τον πλήρη έλεγχο στη διανομή τάσεων στα επιμέρους τμήματα των ελεγκτών (π.χ. ελεγκτής PCIe, ελεγκτή μνήμης, επεξεργαστή γραφικών, κλπ...). Με τη χρήση FIVR, η αύξηση των εσωτερικών γραμμών τροφοδοσίας γίνεται πολύ εύκολη υπόθεση. Αυτός είναι και ο λόγος που η Intel διπλασίασε τον αριθμό των εσωτερικών γραμμών τροφοδοσίας. Με περισσότερες ανεξάρτητες γραμμές τροφοδοσίας, υπάρχει αισθητά πιο ακριβής και γρήγορος έλεγχος της τροφοδοσίας στα διάφορα κομμάτια του πυρήνα των Haswell. Τυπικά να αναφέρουμε πως το Power Switching με τον VR στο εσωτερικό των νέων επεξεργαστών είναι 25% πιο γρήγορο από αυτό των Ivy Bridge επιτρέποντας στη μονάδα ελέγχου ισχύος να είναι πιο επιθετική στην επιλογή καταστάσεων χαμηλότερης κατανάλωσης, τα γνωστά S States.

Έτσι έχουμε τη δημιουργία νέων ACPI Sleep States ονόματι S0ix* τα οποία μαζί με ορισμένες τεχνικές εξοικονόμησης ενέργειας που φέρνουν τα Windows 8 όπως το Platform Activity Alignment και νέες τεχνολογίες από την Intel όπως το Panel Self Refresh (PSR) υπόσχονται θεαματικούς χρόνους αναμονής και λειτουργίας για τις συσκευές που θα εξοπλίζουν.





*απαιτούν υποστήριξη από το τροφοδοτικό του συστήματος

Για να μην γίνουμε κουραστικοί, θα κάνουμε μια παύση εδώ και θα σας παροτρύνουμε να δώσετε βάση στην εκ βαθέων ανάλυση της αρχιτεκτονικής των Haswell που έχει κάνει καιρό τώρα ο Anand Lal Shimpi του Anandtech και καλύπτει όλη τη διαδρομή προτού καταλήξουμε στο τελευταίο επίτευγμα της Intel. Απλά για την ώρα συγκρατήστε το εξής:

Οι Haswell είναι η προσπάθεια της Intel να πάρει την καλύτερη της αρχιτεκτονική και να ρίξει τον πήχη του TDP όσο πιο χαμηλά γίνεται.

Για να μην αφήσουμε όμως δυσαρεστημένους όσους δεν έχουν το χρόνο να διαβάσουν την ανάλυση του Anand, αν και πρέπει, ας κάνουμε ένα resume με τα αρχιτεκτονικά highlights των Haswell.





Αρχικά, στο front end του επεξεργαστή, έχουμε βελτιωμένη πρόβλεψη διακλάδωσης και βελτιωμένο hardware prefecher με τα στάδια του pipeline να παραμένουν "σταθερά" μεταξύ 14 και 19 αναλόγως με το αν οι ζητούμενες εντολές βρίσκονται ήδη στη uop cache. Επόμενο βήμα η αύξηση των execution ports από 6 σε 8(αριθμός ο οποίος έμενε αμετάβλητος από την εποχή που πρωτοπαρουσιάστηκε η αρχιτεκτονική Core) με αποτέλεσμα την αύξηση του παραλληλισμού εκτέλεσης, ενώ σημαντική αύξηση είχαμε και στο μέγεθος των Buffers και DataStructures στο εσωτερικό του πυρήνα για τη βελτιστοποίηση του utilization του επεξεργαστή.

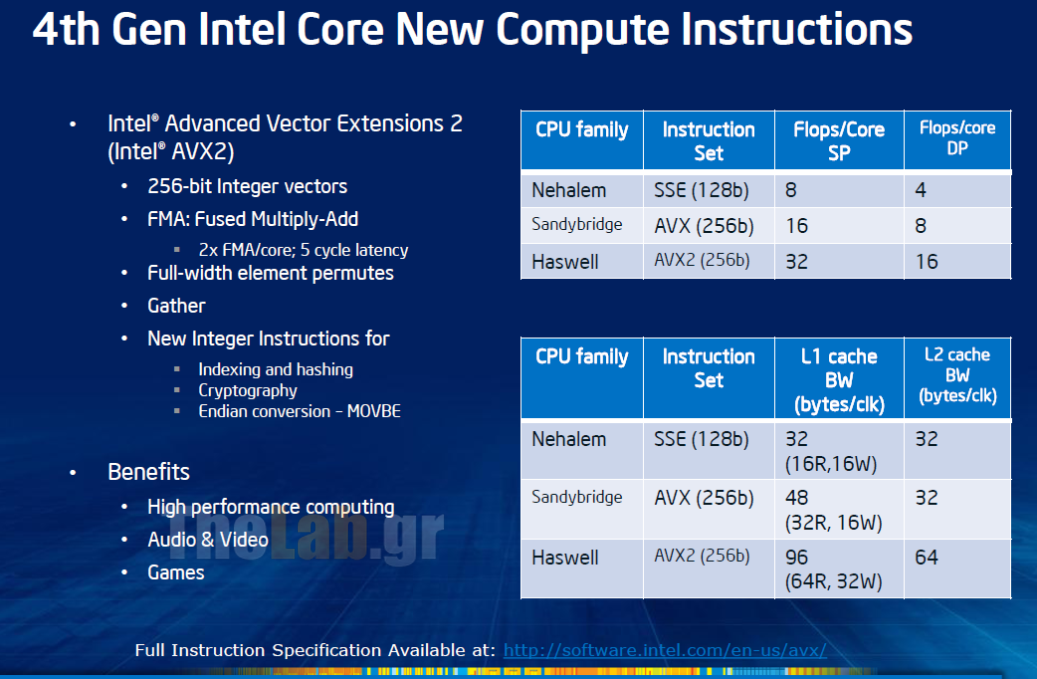

Επιπλέον, έχουμε εμπλουτισμό του Instraction Set με την προσθήκη εντολών AVX2 που περιλαμβάνουν λειτουργίες FMA οι οποίες σχεδόν διπλασιάζουν το Floating Point throughput πράγμα που επέφερε διπλασιασμό του bandwidth της L1 cache. Επίσης, σε ορισμένα SKUs έχουμε και την προσθήκη transactional memory instructions (TSX).

Τέλος, η συχνότητα της L3 cache έπαψε να είναι σύγχρονη με το ρολόι του επεξεργαστή, πράγμα το οποίο δημιουργεί μια μικρή καθυστέρηση 2-3 κύκλων στη διαθεσιμότητά της, αν και στις περισσότερες περιπτώσεις φαίνεται να συμβαδίζει με αυτή των πυρήνων.

Στον τομέα της μνήμης τώρα, οι Haswell έρχονται με αναβαθμισμένο memory controler ο οποίος υποτίθεται ότι έχει αυξημένη ικανότητα να οδηγεί τις μνήμες σε υψηλότερες συχνότητες από τους προκατόχους του.

Κλείνοντας, δυο λόγια και για τα νέα Intel 8 Series Express chipsets.

Δεδομένου πως η Intel βρίσκεται σε μεταβατική φάση μιας νέας διαδικασίας παραγωγής (από 65nm σε 32nm) και της εκ νέου μεταφοράς ορισμένων λειτουργιών στον επεξεργαστή, τα νέα chipsets θα έχουν μικρότερο μέγεθος και θα καταναλώνουν λιγότερο από τους προκατόχους τους.

Με μια ματιά στις προδιαγραφές, τα νέα chipset θα υποστηρίζουν έως 6x SATA 3Gbps και 6x USB3.0. Δυστυχώς ούτε με την κυκλοφορία των Haswell δεν θα δούμε Thunderbolt στα ταπεινά μας PC, χαρακτηριστικό που η Intel κρατάει "αποκλειστική ατραξιόν" για τα προϊόντα της Apple.

Για το Desktop κομμάτι, τα Intel chipsets που θα κυκλοφορήσουν θα είναι τα Z87, Z85, H87, Q87, Q85 και B85. Οι διαφορές μεταξύ των νέων chipsets αντιστοιχούν στις διαφορές μεταξύ των υφιστάμενων Z77, Z75, H77, Q77, Q75 και B75 Express chipsets. Αυτό σημαίνει ότι μόνο τα δύο "Z" chipsets θα μπορούν να επωφεληθούν από τις δυνατότητες υπερχρονισμού των επεξεργαστών K. Επίσης, το Z85 express chipset δεν θα υποστηρίζει SLI ή Crossfire, σε αντίθεση με το Z87. Από την άλλη, ενώ το H87 θα είναι πλήρες επεκτασιμότητας και χαρακτηριστικών, δεν θα παρέχει δυνατότητες υπερχρονισμού. Τέλος, το B85 θα απευθύνεται ως επί το πλείστον σε μητρικές χαμηλού κόστους.

Meet the 4th Generation Intel® Core™ Processor Family

Αντίθετα από ότι μας έχει συνηθίσει τα τελευταία χρόνια η Intel, το Lineup των Haswell δεν θα περιλαμβάνει για την ώρα μοντέλα της κατηγορίας i3 αλλά περιορίζεται μόνο σε i5 και i7, τόσο στο Desktop κομμάτι όσο και στο Mobile. Τα χαρακτηριστικά της κάθε κατηγορίας στους πίνακες που ακολουθούν.

Desktop Haswell SKUs





Mobile Haswell SKUs

Όπως βλέπουμε και στους πίνακες, οι Haswell θα κυκλοφορήσουν σε αρκετά SKUs δίνοντας επιλογές στο κτίσιμο ενός καινούργιου rig είτε Dekstop, είτε Mobile.

Παραδοσιακά, και στην ονοματολογία των Haswell συναντάμε τα επιθέματα S, T και K που αντιστοίχως υποδηλώνουν “performance optimized lifestyle”, “power optimized lifestyle”, "fully multiplier unlocked part", με την προσθήκη του R το οποίο υποδηλώνει πως η iGPU είναι της σειράς HD5200(GT3e - Iris Pro).

Σε αντίθεση με τα 77W TDP των Ivy Bridge, το μέγιστο TDP που συναντάμε στους Haswell είναι τα 84W αποτέλεσμα επιλογής της Intel στο κυνήγι των "απόλυτων επιδόσεων" και του performance/watt. Επίσης παραμένει η εγγενής υποστήριξη σε DDR3 ταχύτητας 1600Mhz και το Boost στις iGPU, ανεβάζοντας τους χρονισμούς τους έως και τα 1300Mhz, στην περίπτωση των μοντέλων GT3.

4th Generation Core™ Processor Graphics

Με την αύξηση του 3D content και του GPGPU, η Intel (με επιρροή από την Apple και τα volumes τα οποία απορροφά) αποφάσισε πως ήταν καιρός να δώσει μεγαλύτερη βάση στις iGPU της. Οι Sandy και Ivy Bridge ήταν μια καλή αρχή, δεδομένου ότι ενσωμάτωναν προηγμένες τεχνικές επεξεργασίας με μια αρχιτεκτονική που μπορούσε να προσφέρει συμπαθητικές επιδόσεις στα παιχνίδια ενώ λειτουργούσε αρκετά καλά και σε περιβάλλον OpenCL.

Οι Intel Haswell συνεχίζουν αυτή την παράδοση, αλλά σε ορισμένες περιπτώσεις, ανεβάζουν τις επιδόσεις των iGPU σε ένα εντελώς νέο επίπεδο με ένα εντελώς απροσδόκητο τρόπο. Αντί τα νέα "high end" GPUs να συνοδεύουν high end CPUs(desktop ή mobile) θα εξοπλίζουν επεξεργαστές μεσαίας κατηγορίας και χαμηλής τάσης! Αυτό είναι απολύτως κατανοητό μιας και οι Enthusiasts θεωρείται πως προτιμούν να εξοπλίζουν τα συστήματά τους με διακριτές κάρτες γραφικών.

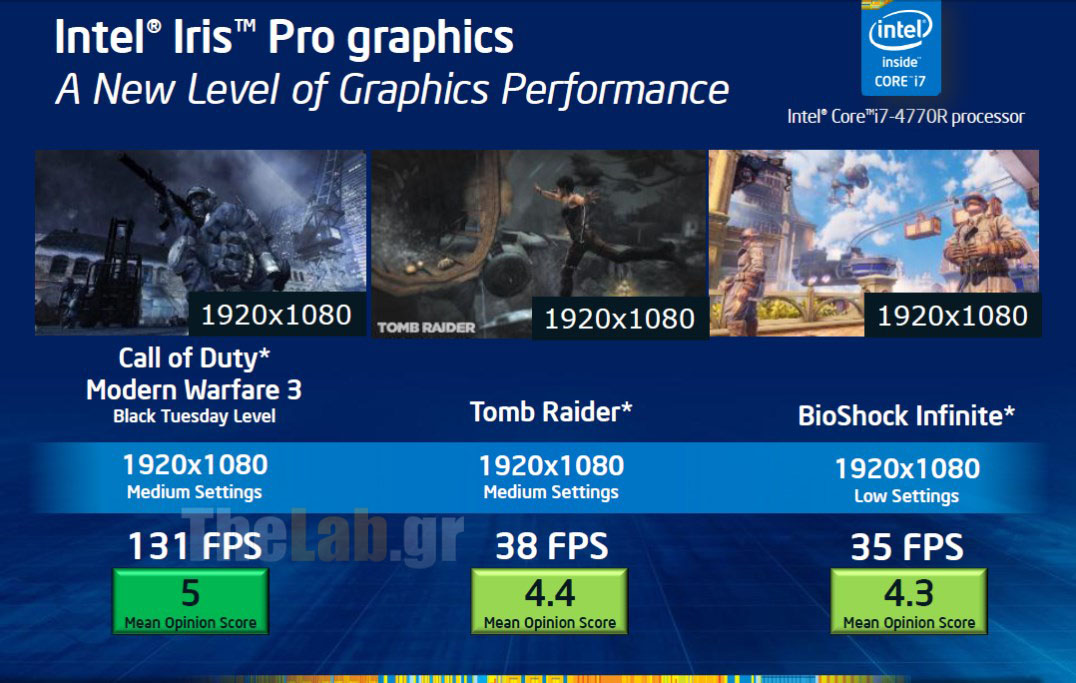

Επανερχόμενοι στις iGPU των Haswell, έχουμε υποστήριξη σε DirectX 11.1, OpenGL 4.2 και OpenCL 1.2 ενώ έχουμε και την παρουσία νέας ονοματολογίας. Κατά βάση, η αρχιτεκτονική της 4ης γενιάς iGPUs είναι ίδια με αυτή των Ivy Bridge απλώς έχουμε αύξηση του παρεχόμενου χώρου επάνω στο CPU die για περισσότερες iGPU cores (Execution Units).

Η τέταρτη γενιά θα περιλαμβάνει μοντέλα με 6 πυρήνες (GT1), με 20 πυρήνες (GT2) ενώ καινούργια προσθήκη αποτελούν τα μοντέλα με κωδική ονομασία GT3 (40 πυρήνες). Ειδική έκδοση του οποίου ονόματι GT3e θα διαθέτει και 128 MB eDRAM.

Ίσως η πιο σημαντική προσθήκη σε αυτή την αρχιτεκτονική είναι ο τρόπος που οι Haswell χειρίζονται το Ring Caching μεταξύ των διαφόρων σταδίων επεξεργασίας. Αντί να έχουμε την πλήρη εξάρτηση της iGPU από τις ανάγκες του επεξεργαστή, η Intel ανεξαρτητοποίησε την ιεραρχία της μνήμης cache, επιτρέποντας στην iGPU να έχει αυτόνομη πρόσβαση στο τελευταίο επίπεδο μνήμης cache. Αυτό συμβάλει στη βελτίωση του scheduling, της ταχύτητας επεξεργασίας και της ταχύτητας πρόσβασης στα δεδομένα. Επιπλέον, αυτό το λεγόμενο "δαχτυλίδι" βοηθά τη ροή δεδομένων μεταξύ υπολοίπων σταδίων επεξεργασίας και μπορεί να αλλάξει χρονισμούς ανεξάρτητα από τους πυρήνες.

Για το Desktop κομμάτι, η Intel έχει εξοπλίσει τα CPU της μόνο με μοντέλα GT2. Σε αυτές τις περιπτώσεις η iGPU θα ονομάζεται Intel HD Graphics 4600 ενώ οι υποχρονισμένες εκδόσεις για ορισμένους επεξεργαστές notebook θα αποκαλούνται HD Graphics 4400 ή 4200. Απ' ότι φαίνεται οι εκδόσεις GT3 (HD5000) θα είναι προνόμιο των Ultrabooks και των All-in-One PCs με επιδόσεις, για την GT3e με τα 128 MB eDRAM, εφάμιλλες μιας Nvidia GeForce GT 650M. Η GT3e θα ονομάζεται επισήμως Intel Iris Pro Graphics 5200. Η GT3 θα κυκλοφορήσει σε δύο παραλλαγές για φορητούς με TDPs 28W και 15W με την ταχύτερη να ονομάζεται Intel Iris Graphics 5100 ενώ η άλλη Intel HD Graphics 5000. Η μόνη διαφορά μεταξύ των δύο είναι η συχνότητα του πυρήνα, που καθορίζεται από το TDP. Η ονομασία Iris θα χρησιμοποιείται μόνο στα High End μοντέλα της Intel.

Στις εικόνες που ακολουθούν, η διαφορά μεταξύ i7-4558U (HD5100) και i7-4770R (HD5200) μέσα από την παρουσίαση της Intel.





Η τέταρτη γενιά Intel Core™ Processor Graphics αναμενόμενα υποστηρίζει την τεχνολογία Intel® Quick Sync η οποία έχει δεχθεί αριθμό αναβαθμίσεων. Επιπλέον των όσων χαρακτηριστικών υποστηρίζονταν μέχρι σήμερα, ο ανανεωμένος hardware Decoder των Haswell υποστηρίζει MPEG4 SVC και Motion-JPEG. Επιπλέον, ο ανανεωμένος hardware Encoder έρχεται με υποστήριξη MPEG2, το οποίο βρίσκει πρακτική εφαρμογή στο transcoding και στο streaming σε DLNA devices.

Επίσης, η Intel φαίνεται να έχει δώσει βάση και στις δυνατότητες Post Processing των Ηaswell οι οποίες περιλαμβάνουν hardware-based μετατροπή στο ρυθμό των καρέ και ειδικούς αλγορίθμους για σταθεροποίηση εικόνας. Επιπροσθέτως φαίνεται να έχει διορθωθεί πλήρως (επιτέλους) το κλείδωμα του HDMI στα 23.976Hz. Φυσικά και συνεχίζει το bitstreaming σε Dolby Digital, TrueHD (up to 7.1), DTS, DTS-HD MA (up to 7.1) από το HDMI ενώ το HW acceleration σε H.264, VC-1 και MPEG-2 πρέπει να θεωρείται δεδομένο

Τέλος, έχουμε την προσθήκη υποστήριξης σε Display Port 1.2 και 4k Displays σε διάταξη που φαίνεται στον ακόλουθο πίνακα.

Μια γρήγορη ματιά: i5-4670k

Προτού πάμε στα αποτελέσματα, μια μικρή ματιά στον επεξεργαστή και στη συσκευασία του. Επειδή ήταν Engineering Sample μην περιμένετε να δείτε την πλήρη retail συσκευασία. Πάντως το συνοδευόμενο Cooler επαρκεί μια χαρά για φυσιολογική χρήση ειδικά με τη λογική του Scenario Design Power (SDP) το οποίο υιοθέτησε η Intel...





Σύστημα δοκιμής

Για το εν λόγω review κάναμε επιστράτευση πληθώρας συστημάτων και μετρήσεων. Όπως θα δείτε και στους πίνακες που ακολουθούν, αποτελέσματα από τα παλαιότερα reviews είναι πλέον συγκεντρωμένα ώστε να υπάρχει δυνατότητα άμεσης σύγκρισης. Εάν για οποιοδήποτε μέτρηση δεν υπήρχε αποτέλεσμα ή ήταν σε μη αποδεκτά όρια, παραλήφθηκε. Όλα τα μετροπρογράμματα, παιχνίδια και τα Windows 7 x64 περιλαμβάνουν τις πιο πρόσφατες ενημερώσεις κατά τη στιγμή που συντάχθηκε το εν λόγω review.

Οι Drivers που χρησιμοποιήθηκαν κατά τη διάρκεια του review ήταν οι εξής:

PhysX™: PhysX_9.12.1031

Intel: 9.3.0.1021 (B85/Z77) / 9.2.3.1022(X79)

iGPU: 15.31.9.64.3165

Και μια εικόνα του i5-4670k με το που ανάψαμε το σύστημα.

Overclocking, Power Consumption

Παρόλο που το μεγαλύτερο μέρος του Voltage Regulator έχει μετακομίσει εντός επεξεργαστή, οι διαθέσιμες επιλογές που μας δίνουν οι μητρικές παραμένουν οι ίδιες. Από την άλλη, αυτή η μετακίνηση επιβαρύνει τα θερμικά φορτία του επεξεργαστή εξού και τα 84W TDP των High End Haswell SKUs έναντι των 77W των Ivy Bridge.

Αυξημένες θερμοκρασίες και αρχιτεκτονική προορισμένη για χαμηλές καταναλώσεις και όπως καταλαβαίνετε το Overclock εξαρτάται όσο ποτέ από το Batch του επεξεργαστή και το χέρι αυτού που θα τον διαλέξει.

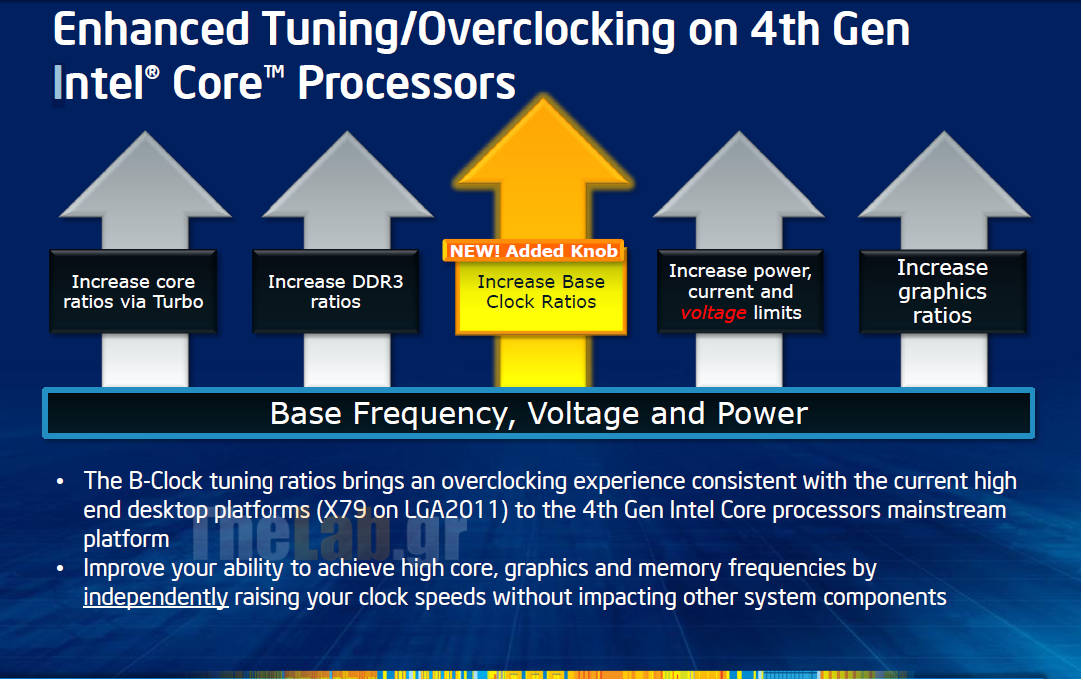

Ο τρόπος υπερχρονισμού δεν αλλάζει με την έλευση των Haswell. Όλοι οι επεξεργαστές έρχονται κλειδωμένοι στις ονομαστικές τους συχνότητες και μόνο τα κομμάτια με το επίθεμα Κ μπορούν να υπερχρονιστούν με αλλαγή του πολλαπλασιαστή. Η μόνη δυνατότητα που προστίθεται είναι αυτή τοy υπερχρονισμού του BCLK μέσω Straps(100/125/167MHz) όπως έχουμε στους SandyBridge-E.

Κατανοούμε πως ο υπερχρονισμός αποτελεί ένα σημαντικό κομμάτι των reviews αλλά δυστυχώς δεν μας δόθηκε η ευκαιρία να υπερχρονίσουμε τον i5-4670k. Λόγος, η DH87RL παρουσίασε πρόβλημα εν μέσω δοκιμών και ευτυχώς που η Intel ήταν αρκετά ευγενική ώστε να μας παραχωρήσει μια DB85FL ώστε να μπορούμε να ολοκληρώσουμε το review. Όπως καταλαβαίνετε, το B85 το οποίο εφοδίαζε την εν λόγω μητρική δεν επέτρεπε καμία ρύθμιση επάνω σε αυτό το κομμάτι, εκτός της iGPU! Αποτελέσματα στο γράφημα που ακολουθεί.

Συμπαθητική διαφορά στην απόδοση από την εντυπωσιακή αύξηση των 400Mhz στα ρολόγια της HD4600. Τα 20EU της iGPU του i5-4670k δίνουν επαρκείς επιδόσεις σε ένα βασικό σύστημα με ελάχιστο overclock.

Power Consumption

Οι μετρήσεις που βλέπετε είναι απευθείας από την πρίζα σύμφωνα με το kill-a-watt. Αν συνυπολογίσετε ότι το τροφοδοτικό χωρίς καθόλου φορτίο τραβάει περίπου 26Watt τότε καταλαβαίνετε πόσο χαμηλά έχουν πέσει οι καταναλώσεις της τελευταίας γενιάς επεξεργαστών της Intel, ειδικά σε Idle. Η μέτρηση όσο ανεβαίνει το Load είναι λίγο σχετική μιας και ανεβαίνει το efficiency του τροφοδοτικού.

Αξιοπερίεργη η κατανάλωση του i5-4670k, όταν έρχεται στα όρια από το Prime95, που οποία ξεπερνά αυτή των δύο οκταπύρηνων αντιπάλων του. Είναι εύκολο να αντιληφθείτε το γιατί αν θυμηθείτε τι λέγαμε, στη σελίδα που αναλύαμε την αρχιτεκτονική, σχετικά με τα περισσότερα execution ports. Είναι η παραχώρηση της Intel για να ανεβάσει το IPC.

Σχετικά με θερμοκρασίες, η προβληματική εικόνα που είχαμε IVB δεν έχει εξαλειφθεί αλλά έχει βελτιωθεί η ομοιομορφία. Οπότε, με εξωτερική 26° είχαμε σε Idle ανά πυρήνα 40/40/36/36, κατά το load με Prime95, 81/81/76/76 ενώ το συνδυαστικό load CPU&iGPU δημιουργούμε μια επιπλέον διαφορά της τάξης των 5 βαθμών. Με load μόνο στο iGPU, το εργοστασιακό σύστημα ψύξης κατάφερε να κρατήσει τη θερμοκρασία στους 63° με κατανάλωση 63,3watt.

AIDA64

Και ξεκινάμε με τις μετρήσεις και τα αποτελέσματα του γνωστού μετροπρογράμματος AIDA64.

Ενδιαφέροντα τα αποτελέσματα στο AIDA64. Η Intel φαίνεται να έχει πάρει τα μέγιστα από τις SSE4.x ενώ όπου έχουμε υποστήριξη στα νέα Instractions AVX2/FMA3 (AES, Hash, VP8) ο i5-4670 λάμπει δια των επιδόσεών του. Θα περιμέναμε ελαφρώς καλύτερο score στο CPU Queen λόγω βελτιωμένου Branch Prediction αλλά ας μην είμαστε πλεονέκτες.

Αισθητά βελτιωμένος και ο memory controler των Haswell, πράγμα που φαίνεται στην πράξη. Ακόμα και με μειωμένους χρονισμούς κατά 100Mhz, από τον i7-3770k, καταφέρνει και τον ξεπερνά στις περισσότερες μετρήσεις Bandwidth.

wPrime, superPi, TrueCrypt

Fritz, WinRar, CineBench

x264, POVRAY, Media Espresso

PCMark & 3DMark

Και περνάμε στα συνθετικά που τεστάρουν όλο το σύστημα.

Πιο μικρή η διαφορά μεταξύ i5-4670k και i7-3770k στο νέο 3D Mark. Περί το 10%. Σε κάθε περίπτωση συμπαθητικές επιδόσεις για iGPU. Πραγματικά θα θέλαμε να δοκιμάσουμε σύστημα με Iris Pro.

Games

Συνέχεια στις μετρήσεις μας με τα παιχνίδια.

Tick, Tock

Δεν ξέρω ποιες ήταν οι προσδοκίες σας για τους Haswell αλλά για την Intel σίγουρα αποτελούν την απάντηση στο "πρόβλημα" των ARM. Προφανώς, η μπλε κυρία δεν θα μπορούσε να παραδώσει αμαχητί το κομμάτι της αγοράς των mobile(Tablets, Portables, Convertibles) οπότε και όλες της οι προσπάθειες επικεντρώθηκαν στη μεταφορά της αρχιτεκτονικής x86 σε όσο πιο χαμηλό TDP γίνεται, με εξαιρετικές επιδόσεις, δημιουργώντας επεξεργαστές που θα μπορούσαν να αποκόψουν με ευκολία την "λαίλαπα" των ARM. Από την άλλη, χωρίς άμεσο ανταγωνισμό στο κομμάτι του x86, η Intel παίζει κρυφτό (5-10-15 αναφερόμενος στη διαφορά επιδόσεων μεταξύ SB/IB/Haswell) με τα νεύρα μας στο ρυθμό του Tick, Tock model της.

Τα κέρδη απόδοσης σε σχέση με τους Ivy Bridge εξαρτώνται από το είδος και το φόρτο της εργασίας, αλλά σε γενικές γραμμές να υπολογίζετε από χαμηλά μονοψήφια νούμερα έως λίγο κάτω από 20%. Βεβαίως η αναβάθμιση σε Haswell από Ivy Bridge, τουλάχιστον στο κομμάτι του Desktop, δεν δικαιολογείται απόλυτα όμως στο κομμάτι των φορητών αποτελεί κάτι παραπάνω από επένδυση.

Σχετικά με την περίπτωση του i5-4670k τώρα, θεωρούμε πως μπορεί να αποτελέσει το VFM της γενιάς με τιμή και επιδόσεις κατάλληλες τόσο για το μέσο gamer, τον απαιτητικό στις εφαρμογές γραφείου αλλά και σε ένα αξιοπρεπές HTPC μιας και οι επιδόσεις των νέων Intel HD Graphics ενδείκνυνται για Full HD content αλλά και για βασικό gaming. Επιπροσθέτως η επίλυση του προβλήματος με το τρίτο δεκαδικό ψηφίο στη συχνότητα ανανέωσης (23,976 fps) ολοκληρώνει την καλή εικόνα των Haswell με τα εξτρά χαρακτηριστικά σε encoding/decoding να βάζουν το κερασάκι στην τούρτα.

Ακόμα ένα review προσφορά της Kingston, δια χειρός theLab.gr και αυτή τη φορά ο λόγος γίνεται για τη νέα σειρά μνημών HyperX με κωδική ονομασία Predator που παρουσιάστηκε περίπου δύο μήνες πριν.

Το ακριβές μοντέλο της δοκιμής είναι το KHX24C11T2K2/8X. Πρόκειται για ένα Dual Channel DDR3 kit χωρητικότητας 8GB, ταχύτητας 2400Mhz με timings 11-13-13-30 2T.

Στόχος της σειράς HyperX Predator ήταν η δημιουργία μνημών υψηλής απόδοσης με προσανατολισμό τους gamers και enthusiasts. Ο νέος σχεδιασμός που εφάρμοσε η Kingston στις ψύκτρες των Predator είχε ως στόχο τη βελτίωση τόσο της αισθητικής και της πρακτικότητας(πάχος/ύψος dimm) όσο και της καλύτερης διασποράς της θερμότητας.

Οι Predator κυκλοφορούν σε μια ποικιλία κιτ και συχνοτήτων, από 8GB έως 32GB με τις ταχύτητες να κυμαίνονται από 1600MHz έως και 2666MHz. Τα δύο διαθέσιμα κιτ των 32GB (4x8GB) χρονίζονται από κοινού στα 1600MHz με το ένα να υποστηρίζει εγγενώς XMP κάτι που σημαίνει ότι το κιτ θα είναι «plug and play» από άποψης timings και συχνότητας. Το γρηγορότερο κιτ της οικογενείας θα προσφέρεται στα 8GB (2x4GB) χρονισμένο στα εντυπωσιακά 2666MHz.

Εφόσον λοιπόν πήραμε μια ιδέα για τις νέες HyperX, ας δούμε αναλυτικά τα χαρακτηριστικά και την οικογένεια.

Τεχνικά χαρακτηριστικά

Στον παρακάτω πίνακα παρατίθενται τα τεχνικά χαρακτηριστικά του προϊόντος όπως αναφέρονται στην ιστοσελίδα του κατασκευαστή

Συσκευασία και Εμφάνιση

Σύστημα δοκιμής

Το σύστημα της δοκιμής αποτελείτο απο τα παρακάτω:

Τα μετροπρογράμματα που χρησιμοποιήσαμε ήταν τα εξής:

• AIDA64 Ultimate Suite
• Sisoft Sandra 2012
• Cinebench 11.5
• SuperPi mod1.5 XS
• wPrime v2.07
• x264 HD Benchmark v4.0
• RamDisk Measurements with AS SSD Benchmark & Crystal Disk Mark 3.0.1 x64
• Photoshop CS5: 600MB of pictures(4-5MB each) loading from RamDisk

AIDA64, SisoftSandra 2012, Cinebench 11.5

AIDA64 Cache & Memory Benchmark
GB316GB1866C10QC	F3-2133C9Q-16GAB	KHX24C11T2K2/8X





Αν και με διαφορετικές εκδόσεις του AIDA64, οι μετρήσεις είναι ακριβείς μιας και κάναμε εκ των υστέρων επιβεβαίωση. Στο προκείμενο όμως, βλέπουμε για ακόμα μια φορά πως ο κώδικας του AIDA δεν δείχνει διαφορές μεταξύ Quad και Dual channel παρά στο latency οπού τα 2400Mhz ρίχνουν περίπου 1ns την υστέρησή τους από τις F3-2133C9Q-16GAB. Τελικά μήπως δεν έχει και τόσο διαφορά σε real life το Quad από το Dual στους SB-E ή είναι καθαρά θέμα κώδικα; Για να δούμε.





Το SisoftSandra 2012 επαναφέρει την τάξη με τα δύο Quad kit να δείχνουν τα δόντια τους ενώ οι HyperX Predator προσπαθούν να κερδίσουν έδαφος με τη διαφορά των 267Mhz από το πιο γρήγορο Quad kit.





Ασχέτως τι λέει το SisoftSandra 2012, το cinebench δείχνει όχι μόνο να μην συγκινείται από το Quad channel αλλά οι Kingston HyperX Predator περνάνε μπροστά έστω και απειροελάχιστα.

SuperPi mod1.5 XS, wPrime v2.07, x264 HD Benchmark v4.0

ASSSD, CDM, Photoshop CS5

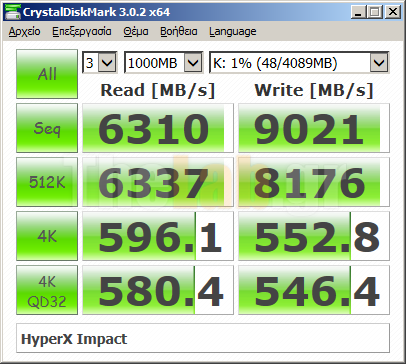

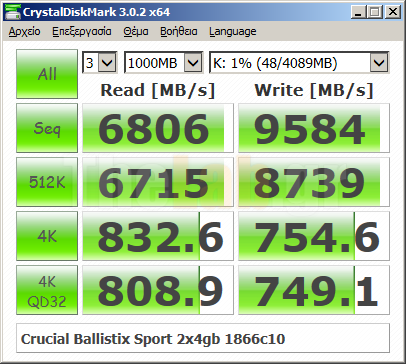

CrystalDiskMark 3.0.1 x64 RamDisk Bencing
GB316GB1866C10QC	F3-2133C9Q-16GAB	KHX24C11T2K2/8X

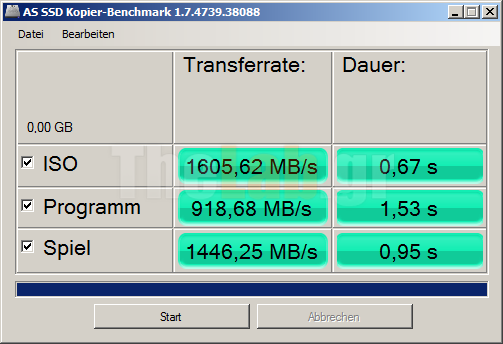

ASSSD Copy Benchmark RamDisk Bencing
GB316GB1866C10QC	F3-2133C9Q-16GAB	KHX24C11T2K2/8X





Παραδοσιακά πλέον, κάναμε χρήση RamDisk ώστε να μετρήσουμε με ASSSD & CDM τις επιδόσεις των κιτ μας καθώς και να φορτώσουμε φωτογραφίες για το τεστ του photoshop.

Τα δύο τεστ δείχνουν καλύτερα την πραγματική διαφορά μεταξύ Quad και Dual στην πλατφόρμα των SB-E καθώς και το αντίκτυπο της συχνότητας/timings των κιτ.

Όπως βλέπουμε λοιπόν από το CDM, το Quad channel κάνει σοβαρή διαφορά όσο το μέγεθος της μεταφερόμενης πληροφορίας μειώνεται οπού τα παραπάνω lanes μπορούν και μετακινούν ταυτόχρονα περισσότερα μικρά πακέτα δημιουργώντας μια διαφορά της τάξης του 30% στα 4k. Στις σειριακές μεταφορές φαίνεται ξεκάθαρα πως η ονομαστική ταχύτητα είναι αυτή που έχει τον πρώτο ρόλο με τις Predator να έρχονται πολύ κοντά στα δύο Quad Kits.

Η παραπάνω διαπίστωση είναι ακόμα πιο ευκρινής μέσω ASSSD όπου κατά τη μεταφορά ISO οι Predator ξεπερνάνε τα δύο Quad channel kits ενώ μένουν πίσω στη μέτρηση Program που μεταφέρονται μικρά αρχεία και επανέρχονται σε μια ισορροπία στη μεικτή κατάσταση του Game που μετακινεί μικρά και μεγάλα αρχεία.





Στο εν λόγω τεστ φαίνεται η διαφορά μεταξύ χωρητικότητας παρά διαύλου με το photoshop να προσπαθεί να στριμώξει τα πάντα στον περιορισμένο χώρο των 8GB όπου τα 2400Mhz δεν βοήθησαν σχεδόν καθόλου.

Υπερχρονισμός

Όπως αναφέραμε και στα review των GB316GB1866C10QC και F3-2133C9Q-16GAB, τα Hynix H5TQ2G83xFR-H9C διαμορφώνουν τα timings τους σύμφωνα με τον τύπο X - (X +2) - (X +1) όπου το X είναι το tCL και σύμφωνα με αυτό τα tRCD και tRP διαμορφώνονται αναλόγως. Επιπλέον το tRAS δεν πρέπει να πέφτει κάτω από 28 αν θέλουμε να ξεπεράσουμε τα 2000-2100 MHz, εναλλακτικά έχει να κάνει με την εκάστοτε περίπτωση και το πως θέλουμε να σετάρουμε τη μνήμη μας. Τέλος, η χρήση 2T δεν δίνει κάποιο ουσιαστικό πλεονέκτημα έναντι του 1Τ το οποίο μπορούμε να χρησιμοποιούμε έως τα όρια χρονισμού των μνημών μας, υπό φυσιολογικές συνθήκες.

Όμοια με τα προηγούμενα reviews, τα dimms των KHX24C11T2K2/8X δοκιμάστηκαν ένα ένα χωρίς να παρουσιάζουν αισθητές διαφορές στην απόδοσή τους πράγμα που σημαίνει πως το πάντρεμα και της Kingston είναι άριστο.

Ο πίνακας που ακολουθεί μας δίνει μια γενική ιδέα για το τι μπορούμε να περιμένουμε από μνήμες που στηρίζονται στα Hynix H5TQ2G83xFR-H9C. Βεβαίως, σημαντικό ρόλο παίζουν το pcb και το binning των IC's όντας δύο από τους βασικούς λόγους που βλέπουμε διαφορετικές αποδόσεις σε μνήμες που χρησιμοποιούν τα ίδια chip.

Τα αποτελέσματα που πήραμε στις δικές μας δοκιμές των KHX24C11T2K2/8X είναι τα ακόλουθα.

Περιμέναμε κάτι το παραπάνω από το overclock των KHX24C11T2K2/8X, δεδομένου πως μιλάμε για ένα Dual Channel kit. Η συμπεριφορά τους μας θύμισε λίγο τις G.Skill F3-2133C9Q-16GAB, στο ανάποδο, δείχνοντας μια τέλεια εικόνα σε χαμηλά volt ξεπερνώντας την πολύ καλή εικόνα του κιτ της GEIL αλλά δυσφορία σε μεγαλύτερες τάσεις. Και είναι περίεργο γιατί πρόκειται για ένα κιτ rated στα 1.65v.

Το μέγιστο σταθερό overclock που επιτύχαμε ήταν το εξής:

Δυστυχώς τα όρια του memory controller του i7-3930k δεν μας επέτρεψε να πάρουμε το μέγιστο δυνατό από τις KHX24C11T2K2/8X από τις οποίες μπορείτε να περιμένετε -ιδανικά- να πιάσουν τους χρονισμούς του μεγαλύτερου αδερφού τους, KHX26C11T2K2/8X.

Επίλογος

Κατ' ουσία, τι είναι τελικά οι HyperX Predator;

Για την Kingston, είναι μια ανανέωση της σειράς των HyperX με νέα εμφάνιση στα Heat Spreaders (η οποία είναι αντικειμενικά πιο εντυπωσιακή από αυτή των γερασμένων πλέον HyperX T1) και μια μείωση των διαστάσεων στα dimms που αυξάνει την ευελιξία τοποθέτησής τους.

Από θέμα απόδοσης, οι KHX24C11T2K2/8X δεν έχουν να προσφέρουν κάτι εξωπραγματικά καλύτερο από την προηγούμενη γενιά των HyperX οι οποίες επίσης περιελάμβαναν κιτ στα 2400Mhz και 2666Mhz, αλλά με IC's και pcb κατασκευής Samsung. Βεβαίως η απόδοσή τους μας εξέπληξε σε σύγκριση με τα δύο Quad kits πράγμα που θα πρέπει να μας προβληματίσει στο κατά πόσο χρησιμοποιούμε εφαρμογές που αξιοποιούν όλο αυτό το bandwidth που μας προσφέρουν οι μνήμες και ο memory controler του i7-3930k.

Τιμολογιακά, οι KHX24C11T2K2/8X στα $ 67.00 αποτελούν απείρως καλύτερη επιλογή από τις KHX26C11T2K2/8X οι οποίες ζητάνε τα τριπλάσια χρήματα για την απόκτησή τους. Αυτό είναι όμως το τίμημα του binning για τη ναυαρχίδα της σειράς των HyperX Predator.

Σε κάθε περίπτωση κρίνοντας από αυτό που αγοράζεις και την γνωστή αξιοπιστία και υποστήριξη της Kingston οι KHX24C11T2K2/8X θέτουν σοβαρή υποψηφιότητα ως ένα από τα πιο γρήγορα Dual chennel kit των 8GB με τα οποία μπορείτε να εξοπλίσετε τον υπολογιστή σας.

Πλεονεκτήματα:

• Σωστό ύψος που δεν βρίσκει σε ψύκτρες
• Διαθέτουν σύστημα ψύξης
• Τιμή

Μειονεκτήματα:

• Χαλαρά Timings
• Επίφοβη συσκευασία

Ουδέτερα:

• Εμφάνιση
• Overclocking

Έπρεπε να κάνουμε υπομονή μέχρι τα τέλη του περασμένου Μάρτη για να δούμε στα ράφια των καταστημάτων το επόμενο Tick του ρολογιού της Intel, το οποίο ήχησε με την κυκλοφορία των Ivy Bridge. Αν και οι νέοι επεξεργαστές παρέμειναν συμβατοί με το μέχρι πρότινος high end chipset της κατασκευάστριας Ζ68 Express Chipset, η Intel αποφάσισε(ως συνήθως) το launch των νέων επεξεργαστών να συνοδευτεί με την παρουσίαση ενός νέου high end chipset με την ονομασία Ζ77 Express Chipset.

Περίπου στις αρχές του χρόνου είχαν αρχίσει να κάνουν την εμφάνισή τους τα πρώτα δείγματα μητρικών εφοδιασμένων με το νέο chipset που στην πραγματικότητα δεν αποτελούσε τίποτα περισσότερο από ένα απλό refresh του Z68 με native υποστήριξη USB3.0. Η υποστήριξη PCIe 3.0 και το 63x multi στον επεξεργαστή, όπως φάνηκε με τον καιρό, αποτέλεσαν διαφημιστικά τεχνάσματα των εταιριών για την προώθηση του νέου hardware αφού δεν είναι μικρός ο αριθμός των μητρικών εφοδιασμένων με το Z68 που λειτουργούν μια χαρά σε ταχύτητες PCie 3.0 ενώ το 63x multi αποτελεί καθαρά περιορισμό των εταιριών μέσω bios.

Εμείς στο theLab.gr πήραμε μια πρώτη γεύση της νέα πλατφόρμας στο review του Intel i7-3770k το οποίο ακολούθησε το preview της DZ77GA-70K που αποτελούσε την ναυαρχίδα της κατασκευάστριας για το s1155 εφοδιασμένης με το Z77 express chipset.

Αυτή τη φορά θα δούμε κάτι πιο value για το s1155 από χειρός MSI, που ακούει στο όνομα Z77A-G43.

Εν συντομία, η Z77A-G43 αποτελεί τη δεύτερη πιο φθηνή πρόταση της MSI για το socket 1155 που εφοδιάζεται με το intel Z77, προσφέροντας όλα τα πλεονεκτήματα του νέου high end chipset της Intel. Αν και τιμολογιακά η εν λόγω μητρική ανήκει στην περιοχή των 100€, δεν παύει να κάνει χρήση υλικών Military Class III για μέγιστη αξιοπιστία και σταθερότητα ενώ δεν λείπουν τα γνωστά χαρακτηριστικά της MSI όπως OC Genie II, ClickBIOS II, THX TruStudio PRO και υποστήριξη σε AMD Crossfire.

Αρκετά όμως για την ώρα. Ας περάσουμε στα χαρακτηριστικά της Z77-G43.

Τεχνικά Χαρακτηριστικά

Τα τεχνικά χαρακτηριστικά της MSI Z77A-G43 όπως αναφέρονται στο site της κατασκευάστριας είναι τα εξής:

Αφού είδαμε τα τυπικά τεχνικά χαρακτηριστικά της MSI Z77A-G43, ας δούμε λίγο πιο αναλυτικά ορισμένα εξτρά χαρακτηριστικά που έχει ενσωματώσει η MSΙ στην εν λόγω μητρική:

Είναι παράδοση της MSI πλέον, τα προϊόντα της να κάνουν χρήση ιδιαίτερα ανθεκτικών και αξιόπιστων υλικών που η απόδοσή τους τα κατατάσει στη λεγόμενη Military Class.

Με την κυκλοφορία του Intel Z77 Express chipset, η κατασκευάστρια παρουσίασε την τρίτη γενεά των εν λόγω εξαρτημάτων που περιλαμβάνουν τα γνωστά Hi-c Caps με οκτώ φορές μεγαλύτερη μακροζωΐα απο έναν "κοινό" Solid Cap, τα Solid Ferrite Chokes με 30% παραπάνω ηλεκτρική χωρητικότητα, 10% αυξημένη αποδοτικότητα και μεγαλύτερη σταθερότητα υπό συνθήκες υπερχρονισμού σε σχέση με ένα κοινό Choke. Κερασάκι στην τούρτα η χρήση αποκλειστικά Solid Caps στα δευτερεύοντα σημεία της μητρικής με αναμενόμενο χρόνο ζωής πάνω απο 10 χρόνια!

Όπως και πρίν, έτσι και το OC Genie περνάει στη δευτερη νεότητά του και υπόσχεται την αύξηση των επιδόσεων του υπολογιστή μας σε μόλις 1 δευτερόλεπτο!

Δουλειά του να εντοπίζει αυτόματα τα χαρακτηριστικά του επεξεργαστή των μνημών και ενδεχόμενα της iGPU του επεξεργαστή και να προσαρμόζει τους χρονισμούς τους ώστε να παρέχουν το μέγιστο δυνατό μεσα σε προκαθορισμένα όρια ασφάλειας, μέχρι 4,2GHz για τον επεξεργαστή και έως 36% για το iGPU

Με τη γενιά των "BIOS" που έρχονται θα "ξεχάσουμε" το πληκτρολόγιο απ' ότι φαίνεται. Το MSI Click Bios στηρίζεται επάνω στην αρχιτεκτονική UEFI δηλαδή Extensible Firmware Interface.

Παράθεση

The Extensible Firmware Interface (EFI) is a specification that defines a software interface between an operating system and platform firmware. EFI is intended as a significantly improved replacement of the old legacy BIOS firmware interface historically used by all IBM PC compatible personal computers. The EFI specification was originally developed by Intel, and is now managed by the Unified EFI Forum and is officially known as Unified EFI (UEFI).

Πρόκεται για κάτι αντίστοιχο του ASUS Splashtop Express Gate που υποστήριζε η P5Q3 Deluxe για παράδειγμα. Προκειται για ένα μίνι λειτουργικό σύστημα αστραπιαίας εκκίνησης που παρέχει τις βασικές δυνατότητες που χρειάζεται καθημερινά ένας χρήστης. Αναφερόμαστε στα: Internet browsing, Chatting, διαχείριση των αρχείων στους σκληρούς μας και τέλος δυνατότητα διαχείρισης των εγγράφων και των φωτογραφιών μας!

Intel 70 Series Express Chipsets

Με την υιοθέτηση της μετακίνησης των κρισίμων ελεγκτών στο εσωτερικό του επεξεργαστή(memory, pcie controllers) και από τις δύο εταιρίες, η κατασκευή των chipsets απλοποιήθηκε σε τέτοιο βαθμό που έχει περιορίσει τον ρόλο τους σε απλό διαχειριστή των διεπαφών(I/O) του συστήματος. Δεν ευθύνεται και δεν επηρεάζει δηλαδή τις επιδόσεις του συστήματος όπως παλαιότερα όπου υπήρχαν NorthBridge / Southbridge αλλά καθορίζει το σχεδιασμό των μητρικών και τη χρήση των εξτρά controllers που θα χρειαστούν.

Τα κύρια μειονεκτήματα του Intel Z68 ήταν δύο. Δεν είχε περισσότερες από δύο Sata 6GBps και δεν είχε εγγενή υποστήριξη USB3.0. Αν και το Intel Z77 απέκτησε τέσσερις εγγενείς USB3.0 δυστυχώς με τις Sata 6GBps θα μας απογοητεύσει, προσφέροντας ακόμα δύο. Όπως φαίνεται μετά το φιάσκο του P67 η Intel απέκτησε μια πιο συντηρητική νοοτροπία με τις εν λόγω θύρες.

Ακόμα ένα χαρακτηριστικό που περιμέναμε με το Intel Z77 και δεν θα δούμε είναι το ThunderBolt. Η Intel έχει αφήσει την Apple μόνη της να προωθήσει αυτό το χαρακτηριστικό με τη νέα σειρά των MacBook Pro & Air. Οπότε όσες μητρικές θέλουν να το προσφέρουν, μόνο με external controller. Επιπλέον το Intel Z77 απαρνείται εντελώς το κλασσικό PCI του οποίου η παροχή στηρίζεται πλέον αποκλειστικά σε onboard controller.

Θετικό είναι πως πλέον η Intel έχει περιορίσει τις εκδόσεις των Intel 7 series chipsets και έτσι θα έχουμε μόνο τα Z και τα H με τα πρώτα να αποτελούν τα performance oriented ενώ τα δεύτερα την επιλογή του μέσου συστήματος, με κανένα απο τα δύο να μην περιορίζει την λειτουργικότητα του επεξεργαστή όπως παλαιότερα που ανάλογα το chipset είχαμε ή δεν είχαμε λειτουργική την κάρτα γραφικών του επεξεργαστή κτλ.

Βέβαια μεγάλο ρόλο έπαιξε και ότι πλέον η HD4000 που εφοδιάζει τους Ivy Bridge, μαζί με το Lucid Virtu και το Virtu MVP προσφέρουν ουσιαστικά προτερήματα σε απόδοση. Επίσης τα προαναφερθέντα είναι και ένας από τους λόγους που πλέον το Intel Z77 προσφέρει τρεις εξόδους εικόνας σε σχέση με τις δύο που προσφέρει το Intel Z68.

Μια μικρή σύγκριση των δύο chipsets μας δίνει μια καλύτερη εικόνα:

Και μια μικρή σύγκριση των επιμέρους χαρακτηριστικών των Intel 7 series chispets:

Τα block diagrams των Intel Z77, Z75, H77 είναι το παρακάτω:

Συσκευασία και περιεχόμενα

Μια πιο κοντινή ματιά στη MSI Z77A-G43

Ώρα να εμβαθύνουμε περισσότερο στη μητρική:





Έξι τα sata ports της Z77A-G43 με το Z77 να παρέχει δύο των 6Gbps(Λευκά) και τέσσερα των 3Gbps(Μαύρα). Ακριβώς κάτω από την ευμεγέθη ψήκτρα του chipset διακρίνεται το bios chip ενώ στα αριστερά του το hw monitor της Fintek ευθύνεται για τα readings των volt, temps κ.ο.κ.





Προχωράμε πάνω από τις θύρες sata και βλέπουμε τις τέσσερις υποδοχές μνήμης RAM Που υποστηρίζουν ταχύτητες έως 2800Mhz με OC και χρήση επεξεργαστή 22nm. Μπροστά από αυτές, το ATX24 δύο υποδοχές ανεμιστήρων και ένα USB3.0 header.





Άριστη η επεκτασιμότητα της Z77A-G43 για την κατηγορία τιμής της. Προσφέρει δύο θύρες PCIe x16, μία PCIe x1 και τρεις απλές PCI. Στην ίδια εικόνα, ο PCIe2PCI controller της asmedia και το πολύ καλό ALC892, υπεύθυνο για την ηχητική απόδοση της μητρικής.







Κοντινό στο s1155. Διαφαίνονται και οι πέντε φάσεις τροφοδοσία του επεξεργαστή, με τα SFC's και τα Solid Caps, που όμως κάνουν χρήση απλών mosfet κατασκευής NIKOS.





Κοντινό στον πρωταγωνιστή της Z77A-G43. Intel Z77 Express chipset.

BIOS και σύστημα δοκιμής

To BIOS της Z77A-G43 ακολουθεί το πρότυπο UEFI και χειρίζεται πλήρως μέσω ποντικιού. Στις εικόνες που ακολουθούν, μια πρώτη ματιά σε αυτό.

Και μια εικόνα από το σύστημά μας εντός Windows.

Το σύστημα δοκιμής περιελάμβανε τα παρακάτω.

• Intel i7-3770k (retail)
• Geil Black Dragon 16GB 1866MHz CL10 Quad Channel
• AMD Radeon HD7970 3GB
• G.Skill Phoenix 115GB
• Crucial C300 64GB
• ASUS CD-ROM
• OCZ Gold Z series 850W
• Dell 3008WFP
• CoolerMaster Lab Benchtable
• Windows 7 x64 Pro

Οι Drivers που χρησιμοποιήθηκαν κατά τη διάρκεια του review ήταν οι εξής:

AMD: Catalyst 12.3 WHQL

PhysX™: PhysX_9.10.0514

Intel Inf: 9.3.0.1021

Overclocking

Προτού δούμε τα αποτελέσματα που επιτύχαμε κατά τον υπερχρονισμό της MSI Z77A-G43, ας δούμε λίγο τις δυνατότητες που μας παρέχουν τα συνοδευτικά προγράμματα για τα Windows ονόματι MSI Control Center και Click Bios II.





Αριστερά το Control Center μας δίνει πληροφορίες για την κατάσταση της μητρικής καθώς μας επιτρέπει να αλλάξουμε περιορισμένες παραμέτρους ενώ δεξιά, το Click Bios II μας δίνει άμεση πρόσβαση στο σύνολο των παραμέτρων του Bios της μητρικής εντός Windows! Οι τιμές που βλέπετε στο vCore και στο vDimm είναι οι μέγιστες που προσφέρει η Z77A-G43 με τον επεξεργαστή να μπορεί να δεχτεί μέχρι +0.06v και την τάση της μνήμης να έχει ως όριο τα 1.8v.





Ορισμένες από τις οθόνες του Control Center. Στο tab overclocking έχουμε και το κουμπί ενεργοποίησης του OC Genie. Όσες φορές και αν δοκιμάσαμε να το ενεργοποιήσουμε, αν και πήραμε επιβεβαίωση από τη μητρική πως ενεργοποιήθηκε, ο επεξεργαστής και οι μνήμες παρέμεναν στις εργοστασιακές τους τιμές.





Σχεδόν όλες οι ρυθμίσεις του Bios της μητρικής μπορούν να γίνουν εντός windows μέσω του Click Bios της MSI. Βέβαια ορισμένες απαιτούν επανεκκίνηση του συστήματος για να εφαρμοστούν ενώ άλλες αλλάζουν on the fly.







Στις παραπάνω εικόνες τα μέγιστα σταθερά αποτελέσματα που επιτύχαμε με την Z77A-G43. Ο επεξεργαστής σταμάτησε στα 4.5GHz με την Akasa Venom ενώ οι μνήμες έμειναν χαμηλά στα 2310Mhz. Δυστυχώς το όριο των ±5Mhz στο BCLK των Ivy Bridge και το "ανεμικό" σύστημα τροφοδοσίας της μητρικής δεν μας επέτρεψαν να πάρουμε το κάτι παραπάνω από τον επεξεργαστή και δυσκόλεψαν πολύ την ανεύρεση του ιδανικού σημείου BCLK και memory multi. Πολύ καλά αποτελέσματα είχαμε από την iGPU του i7-3770k η οποία παρέμεινε σταθερή στα 1350Mhz core, με επιδόσεις που φαίνονται στις εικόνες των 3DMarks που ακολουθούν.





Πολύ καλή η απόδοση της HD4000 της Intel. Για να κατανοήσουμε το πόσο πολύ έχουν εξελιχθεί οι iGPU θα σας θυμίσουμε πως η συγκεκριμένη απόδοση της HD4500 έρχεται σχεδόν στα ίδια με μια HD3850 ή μια 9600GT. Not Bad ε;







DX11 support για τις HD4000 series, οι οποίες αν και αποδίδουν άριστα έχουν έντονο ανταγωνισμό από τις APU's της AMD.

Μετρήσεις 2D

Ακολουθούν αποτελέσματα από τα κλασσικά μετροπρογράμματα που χρησιμοποιούμε για τη σύγκριση επιδόσεων μεταξύ components. Με τον καιρό η βάση εμλουτίστηκε και πλέον μπορείτε να έχετε μια αρκετά καλή εικόνα για την απόδοση του εν δοκιμή εξαρτήματος. Αρκετά όμως, ας δούμε δύο Z77 Head 2 Head!

Η γενική εικόνα που αποκομίζουμε από την Z77A-G43 είναι αυτή ενός ραφιναρισμένου προϊόντος, το οποίο αν και ανήκει στην οικονομική σειρά της MSI τα καταφέρνει μια χαρά ακόμα και απέναντι στην μέχρι πρότινος ναυαρχίδα της Intel.

Βέβαια τα απόλυτα όρια τα θέτει ο επεξεργαστής και οι μνήμες, οπότε με όλους τους controllers ενσωματωμένους σε αυτόν οι διαφορές που μπορεί να προσφέρει μια μητρική περιορίζονται στον καλύτερο σχεδιασμό των traces, της πολιτικής του Turbo Mode και των default subtimings των μνημών.

3DMarks, PCMarks

Και περνάμε στα συνθετικά που τεστάρουν όλο το σύστημα. Υπόψιν ότι για τα HDD tests χρησιμοποιήσαμε ξεχωριστό δίσκο από αυτό του συστήματος. Αναφερόμαστε στον C300 128GB της Crucial και ο οποίος ήταν άδειος για χάρη του τεστ.

Games

Συνέχεια στις μετρήσεις μας με τα παιχνίδια.

Περίεργη η εικόνα της MSI Z77A-G43 στα δύο προηγούμενα τεστ. Το πιο πιθανό να είναι θέμα bios αφού η απόδοση της μητρικής στα 2D είναι μια χαρά.

Σταθερά μπροστά η MSI Z77A-G43 σε Metro2033 και Lost Planet2. Μικρή καμπή των επιδόσεών της στα 2560x1600 αλλά εντός ορίου σφάλματος.

Πολύ καλή απόδοση για την MSI Z77A-G43 στο Battlefield 3 η οποία μπαίνει σφήνα ανάμεσα στα δύο X79.

Εύκολη επικράτηση για την MSI Z77A-G43 στο Resident Evil 5 ενώ κατά πόδας ακολουθεί και η Intel DZ77GA-70K. Και οι δύο μαζί αφήνουν πίσω τα X79.

Ίδια εικόνα με του Battlefield 3 και στα Dirt3/F1 2011, με την MSI Z77A-G43 να μπαίνει σφήνα μεταξύ δύο μητρικών που αυτή τη φορά είναι οι DZ77GA-70K στην κορυφή με τις Rampage/Maximus να έπονται.

Επίλογος

Ακόμα ένα review έφτασε στο τέλος του με πρωταγωνιστή ένα τίμιο board από την MSI.

Οι εντυπώσεις που μας άφησε η Z77A-G43 ήταν σε γενικές γραμμές πολύ καλές με μοναδικό ψεγάδι τη μη λειτουργία του OC Genie. Μπορεί να έτυχε με το συγκεκριμένο κομμάτι μιας και μας ήρθε αρκετά ταλαιπωρημένο από το διηπειρωτικό του ταξίδι ή υπήρξε κάποιο θέμα με το συγκεκριμένο συνδυασμό hw/bios.

Σαν συμπέρασμα, η αίσθηση που αποκομίσαμε από την επαφή μας με την Z77A-G43 είναι πως πρόκειται μια καθόλα αξιόλογη μητρική(περιορισμένη εσκεμμένα σύμφωνα με την κατηγορία τιμής της) η οποία θα αποτελέσει μια σταθερή και αξιόπιστη βάση για οποιοδήποτε σύστημα. Για την αξιοπιστία φροντίζουν τα Military III components της MSI ενώ για τη σταθερότητα το αρκετά καλοδουλεμένο και ευκίνητο UEFI Bios.

Μπορεί να μην αποτελεί τέρας υπερχρονισμού όμως με το σκεπτικό πως κατά πάσα πιθανότητα θα συνοδευτεί από κάποιον επεξεργαστή 22nm, που τυπικά έχει μικρή κατανάλωση, η MSI έκανε την επιλογή να δώσει λίγα περισσότερα χαρακτηριστικά σε βάρος των φάσεων/ενίσχυσης της τροφοδοσίας του επεξεργαστή. Βέβαια οι περιορισμοί που έχουν τεθεί μέσω bios θα σας αποτρέψουν από το να φέρετε το κύκλωμα τροφοδοσίας στα όριά του αλλά περιορίζουν και τις δυνατότητες υπερχρονισμού.

Τέλος, στα περίπου 105€ που μπορούμε να την βρούμε σήμερα ο μόνος αντίπαλος που έρχεται κοντά είναι η Asrock Z77 Pro3 η οποία "σχεδόν" προσφέρει τα ίδια χαρακτηριστικά με την Z77A-G43. Σε κάθε περίπτωση βέβαια η Z77A-G43 παραμένει η καλύτερη επιλογή στα 100€ για το Z77 express chipset.

Την περασμένη εβδομάδα πήραμε μια ιδέα του Intel Z77 express chipset στο preview της DZ77GA-70K το οποίο αποτελεί συνοδό των πολύ-αναμενόμενων Intel Ivy Bridge για το socket 1155. Μετά από αλλεπάλληλες καθυστερήσεις, εσκεμμένες και μη, έφτασε η ώρα να δούμε από κοντά το ολοκαίνουργιο επίτευγμα της Intel που θέτει δύο σημαντικά ορόσημα για την ίδια και τον κόσμο της τεχνολογίας.

Πρώτα από όλα είναι οι πρώτοι μαζικά διαθέσιμοι επεξεργαστές παγκοσμίως που κατασκευάζονται με τη λιθογραφική μέθοδο των 22nm. Όπως καταλαβαίνετε το ατομικό επίπεδο δεν υπήρξε ποτέ πιο κοντά και η δημιουργία ενός τέτοιου "μικρόκοσμου" απαιτεί ιδιαίτερη τεχνολογική "ωριμότητα". Δεύτερον, αποτελούν τους πρώτους επεξεργαστές παγκοσμίως που κάνουν χρήση 3D Tri-Gate Transistors δίνοντας νέα πνοή στο νόμο του Moore που παραμένει εφαρμόσιμος για τις γενεές επεξεργαστών που πρόκειται να ακολουθήσουν.

Ύστερα από την παρουσίαση των Sandy Bridge οι οποίοι αποτέλεσαν τη μεγαλύτερη αρχιτεκτονική αλλαγή μετά τους Conroe, η χρήση των Trigate Transistors αποτελεί το "next big thing" για την Intel το οποίο, σε συνδυασμό με τα Intel 7 Series Express Chipsets, θα δώσει ώθηση σε νέες καινοτομίες για ένα ευρύ φάσμα συσκευών, από φορητές έως ισχυρούς cloud-based servers.

Στη σημερινή δοκιμή με χαρά σας παρουσιάζουμε το μεγαλύτερο μοντέλο των Intel Ivy Bridge, Intel Core i7-3770k.

Όπως όλοι οι επεξεργαστές της τρίτης γενεάς των Intel Core στην οποία ανήκουν και οι Ivy Bridge, έτσι και ο i7-3770k υποστηρίζει τη γνωστή Intel® Turbo Boost Technology η οποία πέρασε στη δεύτερη έκδοσή της δίνοντας το απαραίτητο boost όταν ο φόρτος εργασίας απαιτεί επιπλέον απόδοση και μεγαλύτερη προσαρμοστικότητα, ενώ η Intel® Hyper-Threading Technology επιτρέπει σε κάθε πυρήνα του επεξεργαστή να εκτελεί έως και δύο νήματα εργασιών ταυτόχρονα βελτιώνοντας το multitasking και το workflow των εφαρμογών.





Η κάτοψη απεικονίζει το die του i7-3770k ενώ δεξιά του βλέπουμε το Wafer από το οποίο παράγεται. Ο πυρήνας έχει μέγεθος 160mm², περιλαμβάνει 1,4δις τρανζίστορ ενώ η L3 Cache είναι πλήρως κοινόχρηστη μεταξύ πυρήνων και κάρτας γραφικών της οποίας το μοντέλο σε ορισμένα SKUs θα είναι Intel® HD Graphics 4000. Ένα καινούργιο χαρακτηριστικό είναι η αναβάθμιση του PCIe controller από Version 2 σε Version 3. Ως γνωστόν το PCIe v3.0 έχει διπλάσιο bandwidth από το παλαιότερο PCIe v2.0 οπότε στην περίπτωση του s1155 που τα Lanes παραμένουν στα 16, ο διπλασιασμός του bandwidth των 8 Lanes σε καταστάσεις xfire/SLi ίσως δώσουν το κάτι παραπάνω.

Η φιλοσοφία πάνω στην οποία έχτισε η Intel τους Ivy Bridge είναι το τρίπτυχο Cooler/Richer/Lighter. Χάρη σε αυτή και τις προαναφερθέντες τεχνολογίες το σύστημα που εφοδιάζεται με έναν Intel Core μπορεί να προσαρμόζεται στις ανάγκες του χρήστη είτε πρόκειται για απαιτητικές εφαρμογές, είτε πρόκειται για ψυχαγωγία επιτρέποντας περισσότερα σε λιγότερο χρόνο.Όλα τα παραπάνω, με την εξοικονόμηση ενέργειας και τα οφέλη απόδοσης των 3D Tri-Gate Transistors και της αρχιτεκτονικής των 22nm, λεπτομέρειες της οποίας θα δούμε στην επόμενη σελίδα.

3D Tri-Gate Transistors

Όπως προαναφέραμε, ο i7-3770k αποτελεί το πρώτο ολοκληρωμένο παγκόσμιας παραγωγής που κάνει χρήση των 3D Tri-Gate Transistors. Η βασική αρχιτεκτονική των Ivy Bridge συγκριτικά με τους Sandy Bridge παραμένει η ίδια απλά η κατασκευαστική μέθοδος και τα μικρότερα nm είναι που κάνουν τη διαφορά στην περίπτωση τους. Προτού συνεχίσουμε, δείτε την εικόνα και το video που ακολουθούν και παρουσιάζουν τα Tri-Gate Transistors και τα 22nm από κοντά.











Όπως γίνεται εμφανές στις εικόνες, τα 3D TriGate Transistors έχουν όντως κάτι το τρισδιάστατο στην αρχιτεκτονική τους. Η διαφορά είναι ακόμα πιο εμφανής με την παράθεση ενός κοινού transistor οπού οι πύλες ακουμπάνε επάνω στο υπόστρωμα πυριτίου του πυρήνα σε σχέση με τα 3D TriGate Transistors οπού το υπόστρωμα πυριτίου "μπαίνει μέσα" στην πύλη.







Όπως βλέπουμε καλύτερα στις παραπάνω εικόνες, η πύλη των 3D TriGate Transistors αγκαλιάζει από τρεις πλευρές το "πτερύγιο" πυριτίου με αποτέλεσμα να έχει καλύτερο έλεγχο στην κατάσταση του transistor και na επιτρέπει τη διέλευση περισσότερου ρεύματος στην κατάσταση "on".

Το βασικό πρόβλημα της παλαιότερης αρχιτεκτονικής που ξεπερνούν τα 3D TriGate Transistors είναι το διαρρέον ρεύμα μεταξύ υποστρώματος πυριτίου και στρώματος αναστροφής το οποίο είχε ως αποτέλεσμα πρώτον, να αυξάνεται ο χρόνος αλλαγής κατάστασης του transistor και κατ' επέκταση η ταχύτητα ολόκληρου του ολοκληρωμένου και δεύτερον την αύξηση της κατανάλωσης και των θερμικών απωλειών.

Μέθοδοι όπως οι Partially Depleted SOI (PDSOI) και Fully Depleted SOI (FDSOI) μειώνουν το φαινόμενο, όχι τόσο επιτυχώς όσο τα 3D TriGate Transistors, ενώ προσθέτουν ένα 10% στο κόστος παραγωγής. Τα Fully Depleted Tri-Gate Transistors ξεπερνούν τις μέχρι τώρα γνωστές μεθόδους παραγωγής με μια αύξηση κόστους της τάξης του 2-3%. Στις εικόνες που ακολουθούν, τα προαναφερθέντα σε διαγράμματα.







Οπότε, να ανακεφαλαιώσουμε με τα προτερήματα της χρήσης 3D Trigate Transistors τα οποία είναι τα ακόλουθα.



3rd Generation Intel® Core™ Processor Family Όπως μας έχει συνηθίσει τα τελευταία χρόνια η Intel, το Lineup των Ivy Bridge θα περιλαμβάνει τους Core i3, i5 και τα top μοντέλα i7 τόσο στο Desktop κομμάτι όσο και στο Mobile. Τα χαρακτηριστικά της κάθε κατηγορίας μοντέλου στον πίνακα που ακολουθεί.





Τα SKUs που πρόκειται να κυκλοφορήσουν καθώς και τα χαρακτηριστικά τους μαζί με τις τιμές για όσα έχουν ανακοινωθεί, στους πίνακες που ακολουθούν







H intel φαίνεται να έχει μεγάλη εμπιστοσύνη στους Ivy Bridge και κυκλοφορεί αρκετά SKUs που καλύπτουν όλες τις απαιτήσεις είτε σε Dekstop είτε σε Mobile. Και εδώ έχουμε τα προθέματα S,T και K που αντιστοίχως υποδηλώνουν “performance optimized lifestyle”, “power optimized lifestyle”, "fully multiplier unlocked part". Εντύπωση κάνουν τα 77W TDP που παρατηρούμε ως μέγιστο TDP της σειράς αναλογιζόμενοι τα 95W του i7-2700k(SB) και τα "εξωφρενικά" 130W των SB-E. Οι πιο παρατηρητικοί θα είδατε ήδη πως όλοι οι Ivy Bridge έρχονται με εγγενή υποστήριξη σε DDR3 ταχύτητας 1600Mhz(1333MHz SB/SB-E) ενώ και οι ενσωματωμένες κάρτες γραφικών έχουν ανάλογη λειτουργία με αυτή του Turbo Boost του επεξεργαστή, ανεβάζοντας τους χρονισμούς τους έως και τα 1250Mhz. The i7-3770k SpecsΟνομαστικά τα χαρακτηριστικά του i7-3770k είναι τα ακόλουθα:



Όλα νοικοκυρεμένα και στην πρώτη εικόνα βλέπουμε μαζεμένα όλα τα features των Ivy Bridge Based Cores τα οποία είναι διαθέσιμα ανάλογα το SKUs. Ακόμα πιο ενδιαφέρουσα είναι η δεύτερη εικόνα που ξεδιαλύνει το τοπίο στον υπερχρονισμό των Ivy Bridge. Δυστυχώς το limitation του BCLK παραμένει στα ±7Mhz. Οπότε, έχουμε κι λέμε:

• Τέσσερις παραπάνω πολλαπλασιαστές για τον επεξεργαστή
• Ρύθμιση του Core Ratio σε πραγματικό χρόνο εντός windows ανεξάρτητα για κάθε πυρήνα
• Τρεις παραπάνω πολλαπλασιαστές για την InDie κάρτα γραφικών
• Επίσημα υποστήριξη για έως και 2667Mhz DDR3 σε βήματα των 200 και 266Mhz
• Υποστήριξη σε XMP v1.3

3rd Generation Core™ Processor Graphics

Αντικειμενικά, το μεγαλύτερο performance enhancement που έχει γίνει στους Ivy Bridge είναι αυτό της ενσωματωμένης κάρτας γραφικών που πλέον ανήκει στην τρίτη γενεά των Intel Core Processor Graphics. Για την περίπτωση του i7-3770k ακούει στο όνομα HD4000 και περιλαμβάνει 16 Execution Units(EUs), Media hardware Acceleration, DX11/OpenGL 3.1/SM4.1/Tesselation support ενώ υποστηρίζει κανονικά 3D Content μέσω HDMI v1.4. Από πλευράς απόδοσης σε καταστάσεις Gaming, η Intel υποστηρίζει ότι η σειρά HD4000 αποδίδει έως και δύο φορές καλύτερα από τη δεύτερη γενεά Core™ Processor Graphics.



Προφανώς και τα 3rd Generation Core™ Processor Graphics υποστηρίζουν την τεχνολογία Intel® Quick Sync της οποίας η απόδοση μας άφησε πραγματικά με το στόμα ανοικτό. Οι συνεργασίες της Intel αναπτύσσονται και μαζί τους οι υποστηριζόμενες από την Intel® Quick Sync εφαρμογές με κέρδος σε χρόνο αναπαραγωγής και μετατροπής περιεχομένου.







Επίσης έχει διορθωθεί το κλείδωμα του HDMI στα 23.976Hz πράγμα που περιμέναμε εναγωνίως μιας και η υποστήριξη μόνο 24Hz με τους SB δεν είχε αφήσει τις καλύτερες εντυπώσεις. Φυσικά και συνεχίζει το bitstreaming σε Dolby Digital, TrueHD (up to 7.1), DTS, DTS-HD MA (up to 7.1) από το HDMI ενώ το HW acceleration σε H.264, VC-1 και MPEG-2 πρέπει να θεωρείται δεδομένο πλέον.

Αντίστοιχα με την AMD και η Intel έχει προσθέσει αρκετά νέα χαρακτηριστικά που βοηθούν στο EveryDay Computing ασχέτως κατηγορίας επεξεργαστή. Στις εικόνες που ακολουθούν παρουσιάζονται αναλυτικά.

Μια γρήγορη ματιά στον i7-3770k

Προτού πάμε στα αποτελέσματα, μια μικρή ματιά στον επεξεργαστή και στη συσκευασία του. Επειδή ήταν Engineering Sample μην περιμένετε να δείτε πλήρη retail συσκευασία με ψήκτρα αν και το κουτί προδίδει πως θα συνοδεύεται από σύστημα ψύξης.

Σύστημα δοκιμής

Για το εν λόγω εξαντλητικό review κάναμε επιστράτευση τριών συστημάτων που ήταν τα ακόλουθα:

Όπως θα δείτε και στους πίνακες που ακολουθούν, αποτελέσματα από τα παλαιότερα reviews είναι πλέον συγκεντρωμένα ώστε να υπάρχει δυνατότητα άμεσης σύγκρισης. Εάν για οποιοδήποτε μέτρηση δεν υπήρχε αποτέλεσμα ή ήταν σε μή αποδεκτά όρια, παραλήφθηκε. Όλα τα μετροπρογράμματα, παιχνίδια και τα Windows 7 x64 περιλαμβάνουν τις πιο πρόσφατες ενημερώσεις κατά τη στιγμή που συντάχθηκε το εν λόγω review.

Οι Drivers που χρησιμοποιήθηκαν κατά τη διάρκεια του review ήταν οι εξής:

AMD: Catalyst 12.2 WHQL

PhysX™: PhysX_9.10.0514

Intel: 9.3.0.1019 / 9.2.3.1022(X79)

Και μια εικόνα του i7-3770k με το που ανάψαμε το σύστημα.

Overclocking, Power Consumption

Καταρχάς να αναφέρουμε ότι μάλλον ο επεξεργαστής που λάβαμε είτε είχε στραβό HeatSpreader είτε υπήρχε κάποια ασυμβατότητα μεταξύ της Akasa Venom και του socket της DZ77GA-70K μιας και οι θερμοκρασίες που είδαμε κατά τον υπερχρονισμό του i7-3770k μόνο καλές δεν ήταν. Οι θερμοκρασίες σε idle καταστάσεις κυμάνθηκαν γύρω στους 45-50°C ενώ σε Load ξεπεράσαμε τους 95°C κατά τον υπερχρονισμό και μάλιστα με χρήση Artic Ceramique. Αυτός είναι και ένας λόγος που ενώ τρέξαμε κάποια τεστ στα 5000, μετά από λίγο πέσαμε στα 4800 και τρέξαμε τα τρία τυπικά τεστ σε αυτή τη συχνότητα. Στον πίνακα που ακολουθεί, οι διαφορές μεταξύ i7-3770k stock & i7-3770k @ 4800.

Οι καταναλώσεις των συστημάτων μας κυμάνθηκαν στα εξής όρια*.

Όπως βλέπουμε το καλύτερο Perf/Watt φεύγει από τα χέρια του i7-2600k και παραδίδεται άξια στο νέο i7-3770k με αισθητή διαφορά σε φορτίο. Η κατανάλωση των υπολοίπων επεξεργαστών της άτυπης βάσης μας φαντάζουν τραγικές εμπρός στα 89Watt του Ivy Bridge!

*Σημείωση: Οι τιμές έχουν υπολογιστεί με 0.86 efficiency στο τροφοδοτικό σύμφωνα με Z850. Για την κατανάλωση από την πρίζα προσθέστε 14%.

AIDA64

Και ξεκινάμε με τις μετρήσεις και τα αποτελέσματα του γνωστού μετροπρογράμματος AIDA64.

wPrime, superPi, TrueCrypt

Fritz, WinRar, CineBench

PCMarks

Και περνάμε στα συνθετικά που τεστάρουν όλο το σύστημα. Υπόψιν ότι για τα HDD tests χρησιμοποιήσαμε ξεχωριστό δίσκο από αυτό του συστήματος. Αναφερόμαστε στον C300 128GB της Crucial και ο οποίος ήταν άδειος για χάρη του τεστ.

3DMarks

Και περνάμε στα συνθετικά των τριών διαστάσεων και στα παιχνίδια στην επόμενη σελίδα. Λογικά περιμένουμε εκπληκτικά πράγματα από τον i7-3930k.

Κουραστήκατε; Δε νομίζω; Εδώ δεν κουραστήκαμε εμείς που γράφουμε:hang3: Παρακάτω...

Games

Συνέχεια στις μετρήσεις μας με τα παιχνίδια. Η λογική που προτιμήσαμε τα εν λόγω παιχνίδια είναι απλή. Είναι από τα πιο multithreaded παιχνίδια που κυκλοφορούν. Οπότε μιας και δεν έχει νόημα να δούμε την απόδοση των επεξεργαστών στα 2560x1600 με 8AA & 16AF, προτιμήσαμε σχετικά χαμηλές αναλύσεις και ποιότητες γραφικών.

Το Unit Benchmark δείχνει την ίδια εικόνα που έχουν δείξει όλα τα συνθετικά έως τώρα μεταξύ Ivy/Sandy. Δεν παραδίδει τα όπλα ο i7-3930k αν και είναι ο επεξεργαστής με τους μικρότερους χρονισμούς.

Μικρότερες διαφορές στο Late Game View αν και ίδια εικόνα με το Unit Benchmark.

Δεν χρειάζονται συστάσεις για το metro2033. Απλά επιβεβαιώνουμε για ακόμα μια φορά ότι όσο ανεβαίνουμε σε αναλύσεις ο επεξεργαστής τόσο μικρότερη διαφορά κάνει. Όχι πάντα αλλά θα καταλάβετε τι εννοούμε παρακάτω.

Παρόμοια εικόνα και στο Lost Planet 2 με τους επεξεργαστές να δείχνουν μια παραπάνω διαφοροποίηση.

Ακόμα μια νέα προσθήκη στις μετρήσεις μας το bf3. Η μέτρηση έγινε ακριβώς όπως γίνεται και στο toms hardware με Fraps και την εισαγωγή του "Going Hunting". Μικρές έως ελάχιστες οι διαφορές και εδώ. Περισσότερο μιλάει η αρχιτεκτονική των Intel Core. Εάν είχαμε δείγμα από AMD τότε θα καταλαβαίναμε πόσο μπροστά είναι η Intel.

Περίεργα αποτελέσματα μας έδωσε ο i7-2600k εδώ αλλά ενδέχεται να έχει να κάνει και η μητρική για αυτή τη συμπεριφορά. Ήταν επαναλήψημα πάντως.

Ίδια αποτελέσματα με το Resident Evil και το Dirt3, με ένα "pinch" από AMD Catalyst για να βλέπουμε τα χάλια μεταξύ των τριών αναλύσεων...

Τελευταίο στις μετρήσεις μας το F1 2011. Τελικά το f1 2011 αποδεικνύεται ιδιαίτερα Mhz friendly!

CrossFire: s1155 vs s1155 vs s2011

Ορίστε. Μια φορά που βρέθηκε το κατάλληλο HW μαζεμένο και καλοί φίλοι (ακόμα με κυνηγάνε να πάρουν πίσω τα συστήματά τους) ώστε να βγει ένα review της προκοπής με σύγκριση MultiGPU μεταξύ διαφορετικών sockets (s2011/s1155). Για να δούμε τι θα δούμε. Υπόψιν, "μιλάνε" και οι Catalyst εδώ.

Tick, Tock

Το ρολόι της Intel χτυπάει και είναι άξιον απορίας με τι θα μας εκπλήξει και πάλι. Ποια της πατέντα θα ρίξει λάδι στη φωτιά του τεχνολογικού κόσμου ώστε να προχωρήσει ακόμα πιο μπροστά, σε ακόμη πιο μικρά.

Με τον Ivy Bridge η Intel δεν κυκλοφόρησε ένα προϊόν, έκανε μια δήλωση. Πως μπορεί να είναι ο καταλύτης για τα μεγάλα τεχνολογικά brakethroughs που θα έρθουν. Και τι πιο βολικό από το να παρουσιάσεις μια αρχιτεκτονική, που ήδη έχεις τελειοποιήσει εδώ και χρόνια αφήνοντας πίσω έτη τον ανταγωνισμό, με τεχνολογία του αύριο που δουλευεις απο το 2002!. Φυσικά αναφερόμαστε στα 3D TriGate Transistors που όντως επαναφέρουν στην τροχιά του Moore τους επεξεργαστές μέχρι να φτάσουν το ατομικό επίπεδο που είναι εξαιρετικά κοντά.

Τυπικά ο i7-3770k είναι ένα migration του Sandy Bridge στα 22nm. Για τους εμπορικούς υπολογιστές/συσκευές θα αποτελέσει έναν αποδοτικό performer για Light Form Factors με μικρά σχετικά κέρδη σε υπολογιστική ισχύ αλλά με αισθητή διαφορά στην απόδοση των ενσωματωμένων γραφικών. Κερασάκι στην τούρτα οι βελτιωμένα χαρακτηριστικά ασφαλείας που ενσωματώνουν. Για το κομμάτι των servers τώρα, οι Ivy bridge θα αυξήσουν τo efficiency και θα εμπλουτίσουν τα αποθηκευτικά χαρακτηριστικά χάρη στα Intel 7 Series Chipsets.

Εν κατακλείδι, εάν διαθέτετε έναn από τους δύο κορυφαίους Sandy Bridge που κυκλοφορούν, δεν θα χρειαστεί να κάνετε τη μετάβαση στη νέα πλατφόρμα. Σε διαφορετική περίπτωση, αν δεν σας ενοχλούν τα μόνο δύο Sata 6Gbps που δίνει εγγενώς το Intel Z77 και σας εκνευρίζουν τα 24Hz του HDMI των SB, μόνο και μόνο για το Performance/Watt δεν κοιτάτε αλλού. Ένας Ivy Bridge είναι ότι περιμένατε να αγοράσετε.
