Με την έλευση των μονοπύρηνων θηρίων της τρέχουσας γενεάς και σύμφωνα με τις ανακοινωθείσες καταναλώσεις πιστέψαμε ότι έχουμε πλησιάσει επικίνδυνα τα όρια του PCIe v2.1 όσο αναφορά τις προδιαγραφές τροφοδοσίας που μπορεί να καλύψει.

Λογικά, το πρώτο ερώτημα που δημιουργήθηκε στο μυαλό μας ήταν το κατά πόσο θα καταφέρουν να παρουσιάσουν διπύρηνα τέρατα και αυτή τη φορά. Η απορία μας λύθηκε με την κυκλοφορία της Radeon HD6990 4GB, που θα έχουμε την ευκαιρία να παρουσιάσουμε στην εν λόγω δοκιμή, με την nVidia να ακολουθεί λανσάροντας την GeForce GTX 590 3GB.

Οι δύο εταιρίες ξεπέρασαν τον εαυτό τους για να καταστήσουν δυνατή την κυκλοφορία των παραπάνω καρτών με χρήση πλήρη πυρήνων(shaders) μένοντας μέσα στο Power Envelope των 375w* που υποστηρίζει το PCIe v2.1 χάρη στην εφαρμογή τεχνικών εξοικονόμησης ενέργειας, μηχανισμών περιορισμού της κατανάλωσης και μείωση χρονισμών σε σχέση με τις μονοπύρηνες κάρτες.

Ας ξεκινήσουμε λοιπόν την ξενάγησή μας στα ενδότερα της Radeon HD6990.

*Υπολογίζοντας 2x8pin για την κάρτα και 75w για το PCIe slot. Το ανώτερο για το PCIe είναι 150W θέτοντας ως μέγιστο θεωρητικό τα 450W.

Inside "Antilles"

Για ακόμα μια φορά, το codename της κάρτας προέρχεται από ένα σύμπλεγμα νήσων της Αμερικής που σχηματίζει μέρος των Δυτικών Ινδιών στη Καραϊβική Θάλασσα. Οι Αντίλλες είναι διαιρεμένες σε δύο μεγάλες ομάδες νησιών: στις "Μεγάλες Αντίλλες" οι οποίες αποτελούνται από τα νησιά της Κούβας, της Τζαμάικας της Ισπανιόλας και του Πουέρτο Ρίκο, και στις "Μικρές Αντίλλες", νοτιοανατολικά, οι οποίες αποτελούνται από το Βόρειο συγκρότημα ή Προσήνεμα Νησιά (Νήσοι Ουίντουορντ) και το Νότιο συγκρότημα ή Υπήνεμα Νησιά (Νήσοι Λίουορντ).

Γεωγραφικά, οι Αντίλλες αποτελούν μέρος της Βόρειας και Κεντρικής Αμερικής. Πολιτισμικά η Κούβα, η Αϊτή, η Δομινικανή Δημοκρατία και η περιοχή του Πουέρτο Ρίκο θεωρούνται μέρος της Λατινικής Αμερικής.

Έχουμε γίνει εξπέρ πλέον στην γεωγραφία έτσι; Ας δούμε επιτέλους και την αρχιτεκτονική.

Από αρχιτεκτονικής απόψεως, η Radeon HD6990 δεν είναι κάτι νέο αφού κατ' ουσίαν πρόκειται για ένα ζεύγος Cayman XT που επικοινωνούν μέσω ενός PCIe switch της PLX.

Για να παραμείνει η Radeon HD6990 εντός προδιαγραφών PCIe και να μη μειωθούν χαρακτηριστικά από τους Cayman(shaders), η AMD εξόπλισε την Antilles με επίλεκτους πυρήνες Cayman XT χαμηλών ηλεκτρικών και θερμικών απωλειών. Αυτό έχει σαν παρενέργεια το μικρό αριθμό παραγόμενων καρτών με επιπτώσεις στη διαθεσιμότητά τους.

Μιας λοιπόν και έχουμε να κάνουμε πάλι με τον Cayman XT, ας ξαναθυμηθούμε ορισμένα χαρακτηριστικά του.

Εν συντομία, ο Cayman XT κάνει χρήση της νέας απλοποιημένης αρχιτεκτονικής VLIW4 η οποία προσφέρει την ίδια υπολογιστική ισχύ με των VLIW5(Barts/Cypress) καταλαμβάνοντας 10% λιγότερο χώρο στο die. Αποτέλεσμα να έχουμε 24 SIMD engines και 92 Texture Units στον πυρήνα του Cayman XT τα οποία σε σύγκριση του Cypress (HD5870), έχουν αυξηθεί κατα 4 SIMDs και 12 Texture Units.

Εξαιτίας των παραπάνω, η νέα αρχιτεκτονική επιφέρει βελτίωση της τάξης του 10% στην απόδοση ανά mm². Επιπλέον απλουστεύεται το scheduling και το register management. Άλλοι τομείς που έχουν βελτιωθεί περιλαμβάνουν τα Render Back-ends και το GPU Compute, το οποίο πλέον υποστηρίζει Asynchronous dispatch.

Οι βελτιστοποιήσεις αυτές, ανέβασαν τον αριθμό των τρανζίστορς σε 2.64 δις από τα 2.15δις του Cypress.

Για να καταστήσει δυνατή την επικοινωνία των δυο Cayman XT, η AMD για ακόμα μια φορά έχει κάνει χρήση PCIe switch της PLX για τη Radeon HD6990 με συνολική διαμεταγωγή 7.92 Gbps. Για την Antilles έγινε χρήση ενός chip εξαιρετικά χαμηλής απόκρισης ώστε να εξαλειφθούν οποιεσδήποτε καθυστερήσεις υπήρχαν στις παλαιότερες γενεές παρέχοντας συνολικά 48 PCIe Lanes. Ουσιαστικά πρόκειται για το ίδιο 8647 chip που εφοδίαζε την HD5970 αλλά λόγω καλύτερης αρχιτεκτονικής από μεριάς Cayman, σε σχέση με το Cypress, αναμένεται καλύτερο utilization αυτού.

Η σχεδίαση της όλης κάρτας από την AMD είναι μια απλή προσέγγιση μονού pcb με γνώμονα τις χαμηλές ενεργειακές απώλειες(3W η κατανάλωση του PCIe switch) και τις μικρές καθυστερήσεις στην επικοινωνία των δύο πυρήνων μιας και δεν έχουμε τη μεσολάβηση crossfire bridge από ενδεχόμενη χρήση διπλού pcb αλλά χρήση χαμηλής απόκρισης PCIe switch.

Antilles PowerTune

Όπως αναφέραμε και στην εισαγωγή, η μεγαλύτερη πρόκληση πλέον για τους κατασκευαστές GPUs είναι ο περιορισμός και ο έλεγχος της κατανάλωσής τους για να μην βγούν εκτός προδιαγραφών.

Ο δρόμος που ακολούθησε η nVidia ήταν αυτός της μείωσης του TDP των πυρήνων(χαμηλότερα ρολόγια), του ελέγχου της ισχύος τροφοδοσίας με τα ανάλογα κυκλώματα, των αναβαθμισμένων ψυκτρών(vapor chambers) και της αναγνώρισης εφαρμογών(application detection).

Ο δρόμος της AMD από την άλλη ακούει στο όνομα PowerTune.

Πρόκειται για έναν σύνθετο μηχανισμό υπολογισμού ισχύος τροφοδοσίας που μπορεί να προσαρμόζει σε πραγματικό χρόνο το βέλτιστο TDP! Δηλαδή διαφοροποιεί τον χρονισμό των πυρήνων παραμένοντας εντός TDP έως ένα προκαθορισμένο μέγιστο ενεργειακό όριο.



Η όλη λογική πίσω από το PowerTune είναι η ισορροπία μεταξύ κατανάλωσης, χρονισμών και θερμικών φορτίων. Χωρίς αυτό οι χρονισμοί του Antilles θα ήταν σημαντικά χαμηλότεροι αφού δεν θα υπήρχε κανένας μηχανισμός ώστε να μείνει το TDP εντός προδιαγραφών.

Ο Antilles αποτέλεσε ιδιαίτερα δύσκολο εγχείρημα στον έλεγχο κατανάλωσης αφού από μόνος του ένας Cayman XT μαζί με τα 2GB GDDR5 αρκούν για να ξεπεράσουμε τα 375W που ορίζει το PCIe certification. To PowerTune περιορίζει την κατανάλωση και μεταβάλει τους χρονισμούς ώστε να κρατηθεί εντός ορίων η Radeon HD6990 με το χρήστη να μπορεί να περιορίσει το ρόλο του εφόσον επιθυμεί να την υπερχρονίσει. Η δυνατότητα αυτή παρέχεται μέσω του CCC στο secrion overclocking με τον slider Power Control Settings.

Η λογική με την οποία το PowerTune προσαρμόζει την κατανάλωση και τους χρονισμούς είναι μέσω σεναρίων εκτέλεσης εφαρμογών μη ρεαλιστικής κατανάλωσης, σε αντίθεση με τα παιχνίδια, γνωστών και ως Power Viruses. Παραδείγματα είναι τα 3D Marks, FurMark κλπ.

Σε αυτές τις περιπτώσεις, αντί να αφήσει την κάρτα να δουλέψει έστω και στιγμιαία σε ακραία φορτία, ρίχνει τους χρονισμούς μιας και τα προαναφερθέντα προγράμματα οδηγούν τις κάρτες στην κατανάλωση εξαιρετικά υψηλών ενεργειακών φορτίων. Υπό κανονικές συνθήκες, οποιοδήποτε παιχνίδι δεν μπορεί να προσεγγίσει καν τα φορτία που αγγίζουν αυτά τα προγράμματα.

Πάντως μην ανησυχείτε ότι το PowerTune σας κόβει απόδοση μιας και τα σενάρια που εκτελεί είναι υπολογισμένα για πυρήνες υψηλών απωλειών και θερμοκρασίας περιβάλλοντος 45°C.

Βέβαια ενδέχεται να υπάρχουν παιχνίδια τα οποία να μην έχουν περαστεί ακόμα μέσα στα Crossfire Profiles και να έχουν μειωμένη απόδοση αλλά η AMD κάνει το καλύτερο δυνατό τελευταία με τις συνεχείς ανανεώσεις των drivers και των CAP profiles.

Τεχνικά χαρακτηριστικά AMD HD6990

Σύμφωνα με την μαμά AMD, τα τεχνικά χαρακτηριστικά της HD6990 έχουν ως εξής:

AMD Radeon™ HD 6990 GPU Feature Summary

• Default (BIOS1)
  • Up to 830MHz Engine Clock
  • 5.10 TFLOPs Single Precision compute power
  • 1.27 TFLOPs Double Precision Compute Power
• Overclocked (BIOS2)
  • Up to 880MHz Engine Clock
  • 5.40 TFLOPs Single Precision compute power o 1.37 TFLOPs Double Precision Compute Power
• 4GB GDDR5 Memory
• 1250MHz Memory Clock (5.0 Gbps GDDR5)
• 320 GB/s memory bandwidth (maximum)
• TeraScale 3 Unified Processing Architecture
  • 3072 Stream Processors
  • 192 Texture Units
  • 128 Z/Stencil ROP Units
  • 64 Color ROP Units
  • Dual geometry and dual rendering engines
• High Speed 256-bit GDDR5 memory interface
• PCI Express 2.1 x16 bus interface
• “Eye-Definition” graphics
  • Second generation DirectX® 11 graphics
    • Full DirectX® 11 support
    • Scalable geometry processing technology
    • Shader Model 5.0
    • DirectCompute 11 support
    • Quad advanced programmable hardware tessellation units
    • Accelerated multi-threading
    • HDR texture compression
    • Order-independent transparency
  • OpenGL 4.1 support
  • Image quality enhancement technology
    • Up to 24x multi-sample and super-sample anti-aliasing modes
    • Adaptive anti-aliasing
    • Enhanced Quality Anti-Aliasing (EQAA)
    • Morphological Anti-Aliasing (MLAA)
    • 16x angle independent anisotropic texture filtering
    • 128-bit floating point HDR rendering
• AMD Eyefinity multi-display technology¹
  • Native support for up to 5 simultaneous displays
    • Up to 6 displays supported with DisplayPort 1.2 Multi-Stream Transport
  • Independent resolutions, refresh rates, color controls, and video overlays
  • Display grouping
    • Combine multiple displays to behave like a single large display
• AMD App Acceleration²
  • OpenCL 1.1 Support
  • DirectCompute 11
  • Double Precision Floating Point
  • Accelerated video encoding, transcoding, and upscaling
  • UVD 3 dedicated video playback accelerator
    • MPEG-4 AVC/H.264
    • VC-1
    • MPEG-2 (SD & HD)
    • Multi-View Codec (MVC)
    • MPEG-4 part 2 (DivX, Xvid)
    • Adobe Flash
  • Enhanced Video Quality features
    • Advanced post-processing and scaling
    • Dynamic contrast enhancement and color correction
    • Brighter whites processing (Blue Stretch)
    • Independent video gamma control
    • Dynamic video range control
  • Dual-stream HD (1080p) playback support
  • DXVA 1.0 & 2.0 support
• AMD HD3D technology⁴
  • Stereoscopic 3D display/glasses support
  • Blu-ray 3D support
  • Stereoscopic 3D gaming
  • 3rd party Stereoscopic 3D middleware software support
• AMD CrossFireX™ multi-GPU technology⁵
  • Dual card performance scaling
• Cutting-edge display support
  • DisplayPort 1.2
    • Max resolution: 2560x1600 per display
    • Multi-Stream Transport
    • 21.6 Gbps bandwidth
    • High bit-rate audio
  • HDMI 1.4a with Stereoscopic 3D Frame Packing Format, Deep Color, xvYCC wide gamut support, and high bit-rate audio
    • Max resolution: 1920x1200
  • Dual-link DVI with HDCP
    • Max resolution: 2560x1600
• Integrated HD audio controller
  • Output protected high bit rate 7.1 channel surround sound over HDMI with no additional cables required
  • Supports AC-3, AAC, Dolby TrueHD and DTS Master Audio formats
• AMD PowerPlay™ power management technology³
  • AMD PowerTune technology⁷
    • Intelligent power management hardware
  • Dynamic power management with low power idle state
  • Ultra-low power state support for multi-GPU configurations
• AMD Catalyst™ graphics and HD video configuration software
  • Software support for Windows 7, Windows Vista, and Windows XP
  • AMD Catalyst™ Control Center - AMD Catalyst™ software application and user interface for setup, configuration, and accessing features of AMD Radeon products.
  • Unified Graphics display driver - AMD Catalyst™ software enabling other PC programs and devices to use advanced graphics, video, and features of AMD Radeon™ products.

Eyefinity α'λα Antilles

H ATi πιστή στην ευελιξία του Eyefinity, επεκτείνει τις δυνατότητες του και στην Radeon HD6990. Mε σύμμαχο τέσσερα mini DisplayPorts 1.2 τα οποία έχουν την δυνατότητα να τριπλασιάσουν τις εξόδους τους (μέσω ειδικά υποστηριζόμενων monitor ή με ενός ειδικού hub) ειναι ικανή να τροφοδοτήσει μέχρι 6 οθόνες με πολλές δυνατότητες για συνδυασμούς. Από μία μέχρι έξι οθόνες, έκαστη εως 2560x1600.

Θα περιμέναμε παραπάνω εξόδους μιας και η HD6990 αποτελείται από δύο πυρήνες αλλά δυστυχώς μόνο ο ένας εκτελεί χρέη απεικόνισης.

Εξωτερική εμφάνιση HD6990

Για ακόμα μια φορά, η HD6990 ακολουθεί το κλασσικό σχέδιο/εμφάνιση/χρωματική παλέτα των BBA καρτών. To σύστημα ψύξης καλύπτει όλη την επιφάνεια του PCB. Δεσπόζει το μαύρο με κόκκινες λεπτομέρειες και η διαφορά από την σειρά 5xxx δεν είναι παρά ένα "ανάγλυφο" διακριτικό αυτοκόλλητο με την ονομασία της κάρτας.

Κλασσική εμφάνιση ATi... Από πλευράς συνδέσεων είναι υπερπλήρης. 1 x DVI, 4x Mini DisplayPorts

Δύο οκτάπινα για καλύψουν τις ενεργειακές ανάγκες του τέρατος που φτάνουν τα 450W!

Όλες οι HD6900 series έρχονται εφοδιασμένες με το εικονιζόμενο διακοπτάκι. Στις μεν HD6950/HD6970

εναλλάσσει μεταξύ του κανονικού bios και ενός δεύτερου chip στο οποίο μπορούμε να φορτώσουμε ότι bios θέλουμε.

Στην περίπτωση της HD6990 όμως το εν λόγο switch, μεταβάλει μεταξύ των κανονικών χρονισμών και της λειτουργίας AUSUM

Κάτω από το καπό της HD6990. Full Cover η ψύκτρα των Cayman. Από τις καλύτερες αν όχι η καλύτερη stock ψύκτρα.

Τα 4GB DDR5 από τη Hynix για τη Radeon HD6990 με κωδικό H5GQ1H24MFR και 0.5ns.

O voltage controller της Antilles από τη Volterra με κωδικό VT1556

Σύστημα δοκιμής - Overclocking

Το σύστημα πάνω στο οποίο δοκιμάστηκε η HD6990 έχει ώς εξής:

Τα μετροπρογράμματα που χρησιμοποιήσαμε ήταν τα εξής:

*Οι ρυθμίσεις αναφέρονται στον εκάστοτε πίνακα αποτελεσμάτων

• 3DMark Vantage
• 3DMark11
• Crysis Warhead
• Stalker:Call of Pripyat
• Resident Evil 5
• GTA IV
• DiRT2
• Batman Arkham Asylum
• Lost Planet 2

Σε κάθε περίπτωση οι δοκιμές πραγματοποιήθηκαν στις παρακάτω αναλύσεις:

• 1680 x 1050
• 1920 χ 1200
• 2560 χ 1600

Το σύστημα είχε τις εξής ρυθμίσεις:

i7-980X @ 4GHz

Fsb @ 133MHz

Memory @ 1600 7-7-7-24

Με την κυκλοφορία της σειράς HD6900, η AMD παρουσίασε ένα απλό αλλά συνάμα χρήσιμο χαρακτηριστικό. Αναφερόμαστε στο Dual Bios.

Ο αρχικός του σκοπός ήταν να περιορίσει τα άτομα που είχαν την ικανότητα να καταστρέψουν τις κάρτες με αποτυχημένα bios flash αλλά και ως αντίμετρο σε περιπτώσεις όπου απλά είχε γίνει corrupt το αρχικό bios για οποιοδήποτε λόγο. Σαν αποτέλεσμα έχουμε ένα διακοπτάκι όπου αν οτιδήποτε πάει στραβά μπορούμε να ξανά-μπουτάρουμε με το αρχικό bios της κάρτας αλλά και τη δυνατότητα σαν Overclockiers να δοκιμάσουμε οποιοδήποτε bios θέλουμε στο δευτερεύον chip χωρίς να φοβόμαστε ότι θα καταστρέψουμε την κάρτα μας.

Για την HD6990 το διακοπτάκι αλλάζει δυνατότητες. Αντί για να έχουμε μια θέση (2) με το αρχικό και μία θέση (1) για πειραματισμό με οποιοδήποτε bios, το διακοπτάκι αποκτά την εντυπωσιακή ονομασία AUSUM!!!

Τι μπορεί να είναι το AUSUM? Πολύ απλά σημαίνει Antilles Unlocking Switch for Uber Mode!!! Now this i like που λένε και στο χωριό μου.

Στην ουσία αυτό που κάνει το εν λόγω διακοπτάκι είναι να εναλλάσσει μεταξύ δύο προκαθορισμένων bios οπού στη θέση (2) χρονίζει την κάρτα στα 830MHz ενώ στην UBER θέση (1) ανεβάζει το χρονισμό των πυρήνων στα 880MHz ενώ παράλληλα ανεβάζει και το voltage από 1.12v σε 1.175v για μεγαλύτερη σταθερότητα.

Σημαντικό ρόλο σε αυτή παίζει και το αναβαθμισμένο pcb που με τη βοήθεια των διπλών Volterra regulators, μπορούν να τροφοδοτήσουν απρόσκοπτα έως 450W στα δύο power hungry Cayman XT.

Μεγάλη προσοχή πρέπει να δοθεί από τους επίδοξους moders διότι η AMD για να κρατήσει τις θερμοκρασίες του θηρίου σε λογικά πλαίσια, παρόλο που όπως αναφέραμε είναι διαλεγμένοι για μικρές θερμικές απώλειες, δεν έχει χρησιμοποιήσει απλή thermal paste αλλά θερμοαγώγιμη πάστα τύπου Phase-change!!! Η AMD υποστηρίζει ότι ο συγκεκριμένος τύπος πάστας προσφέρει 8% καλύτερες επιδόσεις από τις απλές.

Κατά συνέπεια αν αφαιρεθεί το αρχικό σύστημα ψύξης, δεν πρόκειται να έχει ποτέ ξανά την ίδια απόδοση!

Επιπλέον φαίνεται πως η AMD έχει μεγάλες προσδοκίες για το overclock που μπορεί να επιτύχει η HD6990 και ενώ συνήθως τα όρια του CCC είναι περίπου στα +50MHz για τον πυρήνα, στην περίπτωση της Antilles έχει δώσει το εντυπωσιακό όριο των 1200MHz. 370MHz "αέρα" από τα στοκ ρολόγια!!!

Αποτελέσματα

Και περνάμε στο ζουμί της παρουσίασης. Να τονίσουμε ότι οι ρυθμίσεις που επιλέχθηκαν ήταν τα υψηλότερες δυνατές σε κάθε περίπτωση μιας και οι απαιτήσεις που αναμένονται από μια τέτοια κάρτα είναι κορυφαίες.

• Σε κάθε περίπτωση οι ρυθμίσεις που χρησιμοποιήθηκαν είτε αναφέρονται εντός του διαγράμματος είτε σε ανάλογη οπτική απεικόνιση.

Επίλογος

Είναι η πρώτη φορά που δοκιμάζουμε τέτοιο τέρας στο εργαστήρι. Το σοκ της αρχικής επαφής, λόγω μεγέθους, ήρθε να διαδεχθεί η έκπληξη της φανταστικής απόδοσης της HD6990 που διαπιστώσαμε ιδίοις όμμασι κατά την πορεία ενασχόλησης με αυτή. Αν δεν δοκιμάζαμε την εν λόγω κάρτα δεν θα πιστεύαμε ότι μπορεί να έχει τόσο καλό scalling, επιδόσεις και θερμοκρασίες.

Το μόνο αρνητικό που μπορούμε να της καταλογίσουμε είναι το stattering που παρατηρήσαμε σε ορισμένα παιχνίδια(warhead) όταν τα frames έπεφταν κάτω από 60 και ότι δεν υπάρχει δυνατότητα "οδήγησης" περισσότερων από έξι monitors.

Από θέμα θορύβου η κάρτα τα πήγε εξαιρετικά καλά και μάλιστα ήταν ακουστή μόνο σε περιπτώσεις που δοκιμάζαμε με πολλά φίλτρα σε υψηλές αναλύσεις. Σε αυτές τις περιπτώσεις είχαμε το γνωστό φύσημα που ακούγεται από το fan της κάρτας το οποίο αν και ακουστό δεν ενοχλούσε σαν συχνότητα. Εκτός και αν προορίζετε την κάρτα για htpc, που μάλλον δεν θα την χωρέσετε, ο θόρυβος που παράγει είναι πέραν του δέοντος ανεκτός.

Αν συνυπολογίσουμε τα προβλήματα αξιοπιστίας που αντιμετώπισε η nVidia με την GTX590, τις προσπάθειες της AMD για βελτίωση των Catalyst που παρατηρούμε τελευταία και τη φυσιολογική της τιμή στα 599€, όπως κυμαίνεται στα Ελληνικά καταστήματα, θεωρούμε ότι πρόκειται για μια πολύ αξιόλογη πρόταση στην κατηγορία της που δεν μπορεί να περάσει απαρατήρητη.

Για το thelab.gr, είναι απλά η καλύτερη single pcb κάρτα που έχουμε δοκιμάσει έως τώρα.

Ευχαριστούμε την AMD για την παραχώρηση των δειγμάτων

Εδώ και καιρό ακούγαμε από την AMD για Fusion και Fusion δεν βλέπαμε. Η μυστικοπάθεια στην οποία είχε περιπέσει η πράσινη ήταν πρωτοφανής. Μέχρι πρόσφατα, που έγινε και η επίσημη παρουσίαση της πλατφόρμας, ούτε ένα νούμερο δεν είχε διαρρεύσει, ούτε ένα benchmark από το γνωστό ύποπτο δεν είχε δημοσιευθεί.

Για να φρεσκάρουμε τη μνήμη μας, Fusion αποκαλεί η AMD τη συγχώνευση ενός επεξεργαστή και μιας κάρτας γραφικών στο ίδιο "κέλυφος", αγγλιστί, die. Τι πρωτοποριακό μπορεί να μας αποφέρει η εν λόγω συγχώνευση και γιατί η AMD σχεδιάζει τα προϊόντα της με αυτή τη λογική; Για δύο λόγους:

Πρώτα απ' όλα είναι η ευκαιρία της AMD να μπεί δυναμικά στο παιχνίδι των netbook και των οικονομικών laptop από την οποία είναι απούσα αρκετό καιρό και είναι ένα από τα ποιο προσοδοφόρα κομμάτια της αγοράς. Όλοι έχουμε προσέξει πως εκτοξεύτηκαν οι πωλήσεις των netbook τα τελευταία 2 χρόνια.

Με τη δημιουργία ενός all-in-one πακέτου μπορείς να διαθέσεις ανταγωνιστικές λύσεις, με περιορισμένο όγκο και άρα ότι πρέπει για μικρά, υπερφορητά netbooks αλλά με μεγάλη ευχρηστία και μικρή κατανάλωση μιας και θα προσφέρουν απείρως καλύτερες επιδόσεις από τις υπάρχουσες λύσεις με TDP στα 9W!

Δεύτερον, δεν αρκούσε, και δεν ηταν και δυνατή, η απλή σμίκρυνση ενός από τους υπάρχοντες επεξεργαστές. Έπρεπε να γίνει ένας νέος επανασχεδιασμός με γνώμονα το σκοπό αυτό. Οπότε, όπερ και εγένετο Fusion.

Αν και τα βλέμματα είναι στραμμένα στους Bulldozer, η AMD έχει αρχίσει τη διάθεση των πρώτων "δειγμάτων" Fusion, είτε σε έτοιμα netbook/laptops, είτε σε μικρές Μini-itx μητρικές εφοδιασμένες με το μεγαλύτερο από τα μικρότερα παιδιά της οικογενείας των Brazos την AMD E350 APU.

Μία από τις εταιρίες που διαθέτουν στο εμπόριο αυτό τον τύπο Mini-itx μητρικών(συστημάτων καλύτερα μιας και είναι ολοκληρωμένα συστήματα) είναι και η MSI με τις E350IA-E45 και E350IS-E45. Η διαφορά τους να έγκειται στα περιφερειακά που ενσωματώνουν.

Κυρίες & Κύριοι, Γονείς και Παιδιά, Νέοι και Γέροι, σας παρουσιάζουμε την MSI E350IA-E45.

Brazos: Η μικρή μας οικογένεια

Όπως αναφέραμε και στην εισαγωγή, η AMD δημιούργησε τους Low Power Brazos από το μηδέν γιατί δεν ήταν δυνατόν να δημιουργήσει κάτι αντίστοιχο από τα προϊόντα που ήδη διέθετε.

Είναι εφικτό να δημιουργήσεις ένα ολοκληρωμένο που να κινείται στο φάσμα από 10 έως 100Watt με διάφορα οptimizations όπως το να ρίξεις τα volt λειτουργίας, να παίξεις με τα ρολόγια ή ακόμα και να μειώσεις ή να αφαιρέσεις εντελώς την L3 Cache(Phenom II X4 840) αλλά ακόμα και έτσι δεν πρόκειται να φτάσεις σε επίπεδα του 1W.

Η Intel το κατανόησε νωρίς και κατέληξε με τον Atom που λειτουργεί σε ένα εύρος από 0.5 έως 5W. Λόγω περιορισμών στη μέθοδο κατασκευής(45nm) και της επιθυμίας της Intel να κρατήσει το μέγεθος του die μικρό για μεγιστοποίηση κερδών, κατέληξε σε μια εκσυγχρονισμένη έκδοση της αρχιτεκτονικής του αρχικού Pentium με σειριακή επεξεργασία εντολών αλλά με δύο "κανάλια" instruction decoders!

Η AMD με τη σειρά της έδειξε την ίδια κατανόηση και είδε ότι με την υπάρχουσα αρχιτεκτονική των Phenom II που κυμαινόταν από 9 έως 140watt δεν θα μπορούσε να δημιουργήσει κάτι αξιόλογο σε ανάλογο power envelope με τον Atom.

Οι μηχανικοί της πράσινης κατέληξαν με τη δημιουργία ενός πυρήνα ονόματι Bobcat που πληρεί τις παραπάνω ενεργειακές προϋποθέσεις που έχουμε αναφέρει. Αρχιτεκτονικά, όπως και ο Atom, χρησιμοποιεί διπλά κανάλια instruction decoders αλλά αντίθετα από αυτόν υποστηρίζει επεξεργασία εντολών εκτός σειράς γεγονός που δίνει αυτομάτως προβάδισμα στις επιδόσεις του Bobcat.

H αρχιτεκτονική του πυρήνα Βobcat

Βεβαίως, δεν είναι μόνο αρχιτεκτονικό το προβάδισμα της AMD με τον Bobcat(σε σχέση με τον Atom) αλλά αποτελεί το πρώτο SoC ολοκληρωμένο που ενσωματώνει μία DirectX11 GPU στο ίδιο die!

H AMD αποκαλεί αυτή τη συγχώνευση Fusion και το ολοκληρωμένο, APU(Accelerated Processing Unit).

Οι εκδόσεις στις οποίες θα συναντήσουμε τις βασισμένες στον Bobcat APUs είναι οι εξής:

Προφανώς, όπως κάθε επεξεργαστής, ο Bobcat χρειάζεται "κάποιον" να του παρέχει διασύνδεση με τα περιφερειακά του συστήματος που είναι η δουλειά των SouthBridge.

Έτσι, στην περίπτωση της πλατφόρμας Brazos, χρέη SouthBridge αναλαμβάνει το ολοκαίνουργιο Hudson Fusion Controller Hub (FCH). Το μικροσκοπικό αυτό chip είναι υπεύθυνο για την παροχή διασυνδέσεων sata 6Gbps, usb, ήχου και Ethernet.

Χαρακτηριστικά

Τα χαρακτηριστικά της MSI E350IA-E45 όπως αναφέρονται στη σελίδα του κατασκευαστή είναι τα εξής:

Εικόνες

Σύστημα δοκιμής

Τα μετροπρογράμματα που χρησιμοποιήσαμε ήταν τα εξής:

• AIDA64 Extreme
• SisoftSandra 2011c
• CINEBENCH 11.5
• Fritz Benchmark
• Driverheaven Photoshop Bench V3.0
• POV RayTrace Benchmark v3.7
• x264 HD Benchmark v3.0
• WinRar 3.9.3 x64
• PcMark Vantage, 3DMark Vantage, 3DMark11
• Crysis Warhead, Stalker:Call of Pripyat, Resident Evil 5, GTA IV, DiRT2, Batman Arkham Asylum, Lost Planet 2, Metro2033.

Brazos: A/V Encoding-Decoding

Από τη στιγμή που κυκλοφόρησαν οι πρώτες Mini-itx μητρικές με Atom, όλοι αναρωτήθηκαν πώς είναι οι επιδόσεις τους στην αναπαραγωγή πολυμέσων μιας και το μικρό μέγεθος μαζί με την ελάχιστη κατανάλωση ήταν αρκετά για κεντρίσουν το ενδιαφέρον και του λιγότερο φανατικού των HTPC.

Το κεφάλαιο HTPC έγινε ενδιαφέρον με την κυκλοφορία των πρώτων Mini-itx εφοδιασμένων με το ION της nVidia μιας και ο "ανεμικός" Atom(ακόμα και με τη χρήση HyperThreading) δεν μπορούσε να αντεπεξέλθει πλήρως στην αναπαραγωγή υλικού υψηλής ανάλυσης, ιδιαίτερα στην αναπαραγωγή H.264 streams.

Το μέλλον της πλατφόρμας ION δεν προβλέπεται λαμπρό μιας και η Intel στους νέους Atom Cedar Trail που αναμένονται τέλος του χρόνου θα ενσωματώσει H.264 decode acceleration οπότε υποθέτουμε ότι θα υποστηρίξει τη δική της λύση.

Από την άλλη πλευρά η AMD με τη χρήση της HD6310(που ουσιαστικά είναι μια κανονική entry level gpu) στην πλατφόρμα Brazos μπορεί να παρέχει όλα τα πλεονεκτήματα στην αναπαραγωγή πολυμέσων και διακωδικοποίησης που προσφέρει η κανονική σειρά HD6000 όπως η εγγενής υποστήριξη HDMI. Επίσης η HD6310 παρέχει πλήρη υποστήριξη του AMD UVD3 και hardware acceleration σε H.264, VC-1 και MPEG-2.

Τέλος, ένα χαρακτηριστικό που υποστήριζαν μέχρι πρόσφατα μόνο τα chipsets της Intel είναι πλέον παρόν και στην πλατφόρμα Brazos. Αναφερόμαστε στη δυνατότητα Dolby TrueHD και DTS-HD MA bitstreaming μέσω του HDMI. Βέβαια σε αντίθεση με αυτά, μπορεί και κλειδώνει κανονικά στα 23.976hz καθιστώντας την πλατφόρμα Brazos την πιο ολοκληρωμένη λύση σε αναπαραγωγή HD υλικού μέχρι στιγμής. Σχεδόν.

Και λέμε σχεδόν γιατί δεν μπορέσαμε να αναπαράγουμε με επιτυχία βίντεο 1080p 60fps Η.264.

Στα μενού των Catalyst κάτω από το Tab Video έχουμε την επιλογή Video Converter. Εφόσον η HD6310 υποστηρίζει όλα τα χαρακτηριστικά της σειράς HD6000 είπαμε να το δοκιμάσουμε. Έγινε μια δοκιμή με μετατροπή ενός mpg video, 880MB περίπου, σε .mp4 για iPod. Όπως θα δείτε και στις εικόνες που ακολουθούν, η διαδικασία κράτησε περίπου 22 λεπτά!

Επίσης έγινε μετατροπή ενός trailer του portal2 με στοιχεία: 1080p24Hz H.264 μεγέθους 58ΜΒ περίπου. Η μετατροπή του σε iPod video κράτησε 26 δεύτερα!!!

Αν και η AMD έχει hardware acceleration σε περιεχόμενο Flash επίσημα εδώ και λίγο καιρό, φαίνεται πως για το Βrazos είναι ακόμα νωρίς. Έτσι, αν και δεν δημιουργείται κάποιο πρόβλημα σε αναπαραγωγή ακόμα και 720p videos από το youtube, το cpu utilization παραμένει σχετικά υψηλό στα 1080p στα οποία δεν έχουμε την επιθυμητή ροή. Η AMD έχει αναφέρει ότι δουλεύει σε συνεργασία με την Adobe επάνω στο θέμα και θα επιλυθεί πλήρως σε νεότερες εκδόσεις Catalyst & Flash Player.

Αποτελέσματα 2D

Πριν ξεκινήσουμε, να αναφερθούμε στους αντίπαλους του E350 που παρουσιάζουμε.

Καταρχάς δεν υπήρχαν αρκετά αποτελέσματα από την πλατφόρμα Atom γι' αυτό σε ορισμένες περιπτώσεις αλλάζει ο "αντίπαλος" του E-350 ή απλά δεν έχουμε παραθέσει αποτελέσματα. Οπότε έχοντας τα παραπάνω στο μυαλό ας δούμε τα αποτελέσματα.

Αποτελέσματα 3D

Πριν δούμε τα αποτελέσματα των μετρήσεων στα παιχνίδια να πούμε το εξής.

Επειδή δεν περιμέναμε ιδιαίτερες επιδόσεις από την πλατφόρμα brazos μιας και δεν κατασκευάστηκε με προοπτική να αποτελέσει παιχνιδομηχανή, οι ρυθμίσεις και τα αποτελέσματα που πήραμε ξεκίνησαν με χαμηλές ρυθμίσεις και σταδιακά ανεβάζαμε έως εκεί που ήταν "playable" ένα παιχνίδι.

Αν στα minimum του παιχνιδιού δεν ήταν "playable", προφανώς δεν μπήκαμε στον κόπο να δοκιμάσουμε κάτι παραπάνω.

Θερμοκρασίες, Κατανάλωση, Θόρυβος

Όπως αναφέραμε προηγουμένως, η stock ψύξη της MSI Ε350ΙΑ-Ε45 είναι διαφορετική στο retail προϊόν από το δείγμα που είχαμε στην κατοχή μας.

Στο θέμα των θερμοκρασιών, ο Ε-350 κυμάνθηκε από 41°C σε καταστάσεις idle έως και 59°C με prime95 σε Small FFTs & το FurMark να τρέχουν ταυτόχρονα!

Από θέμα θορύβου, η αλουμινένια ψύκτρα του Ε-350 με την οποία έχει εφοδιάσει η MSI το δείγμα, κρίναμε ότι εκτός από σχετικά ανεπαρκής ήταν και θορυβώδης. Αν και δεν είχαμε κάποιο ντεσιμπελόμετρο για να μετρήσουμε ακριβώς τον παραγόμενο θόρυβο ήταν αισθητός, όχι ενοχλητικός, αλλά δεν ήταν ακριβώς αυτό που χρειάζεται ένα "αθόρυβο" htpc που θα μπορούσε να μπει στο σαλόνι μας. Ίσως εντός κουτιού να μην ακουγόταν αλλά τουλάχιστον επάνω στο benchtable το ακούγαμε. Μακάρι να προσφέρει παθητική λύση η MSI.

Τέλος, στην κατανάλωση η AMD έχει κάνει θαύματα. Χάριν στο PicoPSU μπορέσαμε να μετρήσουμε καθαρά watt που κατανάλωνε το σύστημά μας. Η AMD δηλώνει για το Brazos:

\ έγραψε:

Power consumption based on Thermal Design Power (TDP) specifications of the CPU and chipset. "Brazos" platform consists of "Zacate" APU (18W ) with "Hudson" Fusion Control Hub (5W ) = 23W.

Τα αποτελέσματα που πήραμε εμείς, σε σύγκριση με τον D525 είναι τα ακόλουθα

Όπως βλέπουμε και στον πίνακα, 32Watt σε full load(prime95 Small FFTs & FurMark) θεωρούμε ότι είναι επίτευγμα για την AMD. Αν τα βάλουμε και σε αντιπαράθεση με την απόδοση της πλατφόρμας Brazos τότε η AMD αξίζει ένα τεράστιο μπράβο.

Zacate Karate

Με την κυκλοφορία των Brazos και την Intel να μη δίνει DMI licence στην nVidia, το ION δείχνει να κλείνει κάπου εδώ τον κύκλο του και να παραδίδει τα σκήπτρα στην έτερη πράσινη.

Για περίπου 100€(135€ στην περίπτωση της MSI E350IA-E45) έχουμε τη δυνατότητα να αποκτήσουμε μια Mini-itx με τον E-350 ο οποίος είναι γρηγορότερος από έναν Atom, από το ION και με περισσότερα features(sata 6gbps, usb3.0, HDMI 1.4 κλπ, κλπ).

Χάρις την HD6310 που ενσωματώνει ο Zacate, η οποία υποστηρίζει natively DTS-HD MA και Dolby TrueHD bitstreaming, θα αποτελέσει γερή βάση για ένα μικρό, οικονομικό και εν τέλει αξιόλογο HTPC που θα καλύψει το μεγαλύτερο μέρος των αναγκών της αγοράς. Προφανώς θα υπάρχουν και περιπτώσεις που η ισχύς του Zacate δεν θα καλύπτει, αλλά λύσεις υπάρχουν.

Σαν entry παιχνιδομηχανή μπορούμε να πούμε ότι ο Ε350 δεν πετυχαίνει το στόχο αν και πιστευουμε ακράδαντα οτι μπορεί να βελτιώσει κατα πολύ τις επιδόσεις του με καλύτερους drivers και ανάλογο tweaking στο εκάστοτε παιχνίδι.

Αν κρίνουμε από τις επιδόσεις του Brazos, οι επερχόμενοι Llano θα μπορέσουν να προσφέρουν ένα value πακέτο που θα τα κάνει όλα και θα συμφέρει. Έως τότε, καλως ήλθες Brazos, αντικαταστάτη του ION!

Από τη σειρά 1x00 έως τη σειρά 5x00 η ATi... AMD ήθελα να πω, μας είχε συνηθίσει να θεωρούμε τα μοντέλα με x=4 να αντιπροσωπεύουν τη μικρή σειρά της κόκκινης, τα μοντέλα με x=6,7 να είναι η middle class και όπου x=8 να έχουμε τα high end . Με την παρουσία των 5000 series ξαναείδαμε το εννέα στην κωδική ονομασία της 5900, ψηφίο που είχαμε να δούμε από τις σειρές 1x00 & 2x00 με τις 1900 & 2900 series. Στην περίπτωση της 5900, αντιπροσώπευε το εκάστοτε διπύρηνο τέρας που στην ουσία ήταν δύο 5870 σε ένα pcb. Ο "χορός" είχε αρχίσει από την 3870x2.

Όπως ήταν αναμενόμενο, με την κυκλοφορία της σειράς 6x00, όλοι περίμεναν ότι η HD6870 που ανακοινώθηκε τότε θα ήταν και ο άξιος αντικαταστάτης της ένδοξης HD5870 που μας κράτησε συντροφιά από τα τέλη του 2009. Από τις πιο εμπορικές κάρτες και το να βαδίσεις ή να ξεπεράσεις τα βήματά της αυτομάτως αναδεικνυόταν σε σοβαρή δουλειά.

Τελικά η HD6870 δεν ήταν αυτό που όλοι νομίζαμε. Μέχρι τη στιγμή της παρουσίασής της, η κορυφαία σειρά μονοπύρηνων καρτών της κόκκινης είχε την ονομασία x800. Ξαφνικά με την HD6870 ο αριθμός 8 έγινε συνώνυμο της μεσαίας σειράς επιδόσεων!

Μετά το πρώτο "σοκ" και αφού όλοι κατάλαβαν τι γίνεται πλέον με τις ονομασίες τις AMD, κυκλοφόρησε και η high end σειρά των 6900 με την παράσταση να ανοίγουν δύο μοντέλα. Η HD6950 που θεωρητικά αντικαθιστούσε την HD5850 και η HD6970 που με τη σειρά της είχε στόχο να αποσύρει την HD5870. Πρόσφατα κυκλοφόρησε και η HD6990 που αντιπροσωπεύει την Enthusiast vga της κόκκινης.

Στην εν λόγω παρουσίαση θα έχουμε την ευκαιρία να δούμε την απόδοση δύο HD6950 σε διάταξη Crossfire για να δούμε πόσο καλά πάνε τα νέα καμάρια της κόκκινης και τελικά τι μπορούμε να αγοράσουμε αυτό τον καιρό για περίπου 500€.

Inside "Cayman"

Cayman, η αλλιώς οι νήσοι Καϋμάν.

Τα Νησιά Καϋμάν είναι ένα υπερπόντιο έδαφος του Ηνωμένου Βασιλείου και βρίσκεται στην Καραϊβική Θάλασσα. Πρόκειται για ένα σύμπλεγμα τριών νήσων συνολικής έκτασης 262 km² και πληθυσμού 49.035 κατοίκων. Πρωτεύουσα των νησιών είναι η Τζωρτζτάουν και επίσημη γλώσσα η αγγλική.

Πιστεύουμε ότι σας καλύψαμε πλήρως για την προέλευση της ονομασίας. Να δούμε και την αρχιτεκτονική τώρα;

Απο άποψη λιθογραφίας, τα Cayman ακολουθούν τη λογική των Bart. Χρησιμοποιούν την ίδια μέθοδο των 40nm που χρησιμοποιήθηκε τόσο η σειρά 5xxx, όσο και η 4xxx.

Τα Cayman λοιπόν, στη σειρά 69xx, μας παρουσιάζονται σε δυο παραλλαγές. Σαν Cayman XT στην "μεγάλη" HD6970 και σαν Cayman Pro στην μικρότερη HD6950.

Στόχος της AMD ήταν να δημιουργήσει μια πιο αποτελεσματική αρχιτεκτονική επεξεργασίας κώδικα(opencl) και γραφικών με αυξημένη απόδοση στον γεωμετρικό υπολογισμό, προσθήκη νέων χαρακτηριστικών με στόχο την βελτίωση της ποιότητας εικόνας(MLAA) και, τέλος, τη βελτίωση της κατανάλωσης των νέων θηρίων.

Για αρχή, η AMD χρησιμοποίησε τη νέα αρχιτεκτονική VLIW4 η οποία προσφέρει την ίδια υπολογιστική ισχύ με των VLIW5(Barts/Cypress) καταλαμβάνοντας 10% λιγότερο χώρο στο die. Αποτέλεσμα να χωρέσουν 24 SIMD engines και 88 Texture Units στον πυρήνα του Cayman Pro τα οποία σε σύγκριση του Cypress (HD5870), έχουν αυξηθεί κατα 4 SIMDs και 8 Texture Units.

Λόγω αυτών, η νέα αρχιτεκτονική επιφέρει 10% παραπάνω απόδοση ανά mm². Επίσης απλουστεύει το scheduling και το register management. Άλλοι τομείς που έχουν βελτιωθεί περιλαμβάνουν τα Render Back-ends και το GPU Compute, το οποίο πλέον υποστηρίζει Asynchronous dispatch.

Οι βελτιστοποιήσεις αυτές, ανέβασαν τον αριθμό των τρανζίστορς σε 2.64 δις (απο 2.15). Η ταχύτητα του πυρήνα της HD6950 είναι 800MHz και των μνημών 5GHz (1.250MHz DDR). Το interface έχει εύρος 256-bit, η κάρτα έρχεται εξοπλισμένη με 2GB μνήμης και με bandwidth που αγγίζει τα 160 GB/sec.

Ο Cayman Pro, έχει 1408 stream processors, 24 SIMD engines, 88 texture units και 32 ROP's. H μονάδα για το Tessellation εξακολουθεί να είναι 1 (μια) αλλά με απόδοση περίπου 2,5 φορές μεγαλύτερη από αυτή των Cypress.

Τα τεχνικά χαρακτηριστικά της 6950

Σύμφωνα με την μαμά AMD, τα τεχνικά χαρακτηριστικά της HD6950 έχουν ως εξής:

AMD Radeon™ HD 6950 GPU Feature Summary

• Up to 800MHz Engine Clock
• 2GB GDDR5 Memory
• 1250MHz Memory Clock (5.0 Gbps GDDR5)
• 160 GB/s memory bandwidth (maximum)
• 2.25 TFLOPs Single Precision compute power
• 562.5 GFLOPs Double Precision compute power
• Double slot form factor
• TeraScale 3 Unified Processing Architecture
  • 1408 Stream Processors
  • 88 Texture Units
  • 128 Z/Stencil ROP Units
  • 32 Color ROP Units
• High Speed 256-bit GDDR5 memory interface
• PCI Express 2.1 x16 bus interface
• “Eye-Definition” graphics
  • New and advanced architecture
    • Full DirectX® 11 support
    • Scalable geometry processing technology
    • Shader Model 5.0
    • DirectCompute 11
    • Dual advanced programmable hardware tessellation units
    • Accelerated multi-threading
    • HDR texture compression
    • Order-independent transparency
  • OpenGL 4.1 support
  • Image quality enhancement technology
    • Up to 24x multi-sample and super-sample anti-aliasing modes
    • Adaptive anti-aliasing
    • Enhanced Quality Anti-Aliasing (EQAA)
    • Morphological Anti-Aliasing (MLAA)
    • 16x angle independent anisotropic texture filtering
    • 128-bit floating point HDR rendering
• AMD Eyefinity multi-display technology¹
  • Native support for up to 4 simultaneous displays
    • Up to 6 displays supported with DisplayPort 1.2 Multi-Stream Transport
  • Independent resolutions, refresh rates, color controls, and video overlays
  • Display grouping
    • Combine multiple displays to behave like a single large display
• AMD EyeSpeed visual acceleration²
  • AMD Accelerated Parallel Processing (APP) technology^3,4
    • OpenCL 1.1 Support
    • DirectCompute 11
    • Double Precision Floating Point
    • Accelerated video encoding, transcoding, and upscaling
  • UVD 3 dedicated video playback accelerator
    • MPEG-4 AVC/H.264
    • VC-1
    • MPEG-2 (SD & HD)
    • Multi-View Codec (MVC)
    • MPEG-4 part 2 (DivX, Xvid)
    • Adobe Flash
  • Enhanced Video Quality features
    • Advanced post-processing and scaling
    • Dynamic contrast enhancement and color correction
    • Brighter whites processing (Blue Stretch)
    • Independent video gamma control
    • Dynamic video range control
  • Dual-stream HD (1080p) playback support
  • DXVA 1.0 & 2.0 support
• AMD HD3D technology⁵
  • Stereoscopic 3D display/glasses support
  • Blu-ray 3D support
  • Stereoscopic 3D gaming
  • 3rd party Stereoscopic 3D middleware software support
• AMD CrossFireX™ multi-GPU technology⁶
  • Dual, triple or quad-GPU scaling
• Cutting-edge integrated display support
  • DisplayPort 1.2
    • Max resolution: 2560x1600 per display
    • Multi-Stream Transport
    • 21.6 Gbps bandwidth
    • High bit-rate audio
  • HDMI 1.4a with Stereoscopic 3D Frame Packing Format, Deep Color, xvYCC wide gamut support, and high bit-rate audio
    • Max resolution: 1920x1200
  • Dual-link DVI with HDCP
    • Max resolution: 2560x1600
  • VGA
    • Max resolution: 2048x1536
• Integrated HD audio controller
  • Output protected high bit rate 7.1 channel surround sound over HDMI with no additional cables required
  • Supports AC-3, AAC, Dolby TrueHD and DTS Master Audio formats
• AMD PowerPlay™ power management technology³
  • AMD PowerTune technology
    • Intelligent power management hardware
  • Dynamic power management with low power idle state
  • Ultra-low power state support for multi-GPU configurations
• AMD Catalyst™ graphics and HD video configuration software
  • Software support for Windows 7, Windows Vista, and Windows XP
  • AMD Catalyst™ Control Center - AMD Catalyst™ software application and user interface for setup, configuration, and accessing features of AMD Radeon products.
  • Unified Graphics display driver - AMD Catalyst™ software enabling other PC programs and devices to use advanced graphics, video, and features of AMD Radeon™ products.

Eyefinity α'λα Cayman

H ATi εξακολουθεί και ποντάρει πολλά στο Eyefinity και συνεχίζει να το εξελίσσει και στον καινούριο πυρήνα της. Αυτή τη φορά, χρησιμοποίησε σαν σύμμαχο το DisplayPort 1.2 το οποίο έχει την δυνατότητα να τριπλασιάσει τις εξόδους του μέσω ειδικά υποστηριζόμενων monitor ή με ενα ειδικό hub το οποίο υπάρχει διαθέσιμο σε ορισμένα μαγαζιά για την ώρα.. Εξόπλισε, λοιπόν όλη σχεδόν τη σειρά των HD6000 series, οχι με ενα, αλλα με δυο DisplayPorts και κράτησε τόσο το HDMI (1.4a), όσο και τα διπλά DVI.

Εν ολίγοις, μια 6950 ειναι ικανή να τροφοδοτήσει μέχρι 6 οθόνες με πολλές δυνατότητες για συνδυασμούς. Απο μία μέχρι τρείς οθόνες, έκαστη εως 2560x1600. Η 6 οθόνες μέχρι 1920x1200. Εντυπωσιακό, αλλά θα χρειαστείτε πρόσθετο εξοπλισμό...

Εξωτερική εμφάνιση

Για ακόμα μια φορά, η HD6950 ακολουθεί το κλασσικό σχέδιο/εμφάνιση/χρωματική παλέτα των BBA καρτών. To σύστημα ψυξης καλύπτει όλη την επιφάνεια του PCB, δεσπόζει το μαύρο με κόκκινες λεπτομέρειες και η διαφορά απο την σειρά 5xxx δεν είναι κάτι το ιδιαίτερο, παρα ενα "ανάγλυφο" διακριτικό αυτοκόλλητο με την ονομασία της κάρτας.

Κλασσική εμφάνιση ATi... Από πλευράς συνδέσεων ειναι υπέρπληρης. 2 x DVI, 2 x Mini DisplayPort και ενα κανονικό HDMI

Όλες οι 6900 series έρχονται εφοδιασμένες με αυτό το διακοπτάκι που εναλλάσσει μεταξύ ενός κανονικού bios chip που μπορούμε να του φορτώσουμε ότι bios θέλουμε και ενός write protected που περιέχει το αρχικό bios. Fool Proof desing από την AMD.

Κάτω από το καπό της HD6950. Full Cover η ψύκτρα των Cayman. Από τις καλύτερες αν όχι η καλύτερη stock ψύκτρα.

Σύστημα δοκιμής - Overclocking

Το σύστημα πάνω στο οποίο δοκιμάστηκε η HD6950 έχει ώς εξής:

Το κεφάλαιο Overclocking στις HD6950 δεν αρκεί για να καλύψει τα "αίσχη" που μπορούμε να κάνουμε με αυτές. Το Overclocking δίνει ίσως το λιγότερο στην όλη βελτίωση που επιδέχονται.

Για να γίνουμε πιο σαφείς, με ένα απλούστατο Βios flash απο το μεγαλύτερο αδελφάκι της, την HD6970, ακολουθόντας τον εν λόγω οδηγό του techpowerup(εννοείται με καθαρά δική σας ευθύνη η οποία ουσιαστικά ακυρώνει την εγγύησή τους) μπορούμε να ξεκλειδώσουμε τους χαμένους Unified Shaders μεταπηδώντας απο τους 1408sp στους 1536sp. Οποιεσδήποτε απορίες με τη διαδικασία μπορείτε να ρωτάτε στο εξής thread. Με την επιτυχή πραγματοποίηση του ξεκλειδώματος, αποκτάμε ουσιαστικά μια HD6970 στην τιμή της HD6950. Περίπου.

Γιατί περίπου;

Επειδή πάντα η φάβα έχει λάκο, έτσι και η AMD έχει πραγματοποιήσει εσκεμένες μικροαλλαγές στα pcb των HD6950 κόβωντας λίγο απο τις δυνατότητες τροφοδοσίας του Cayman, εμποδίζοντας το να επιτύχει τους ίδιους χρονισμούς με αυτούς μιας κανονικής HD6970. Βέβαια αυτό χωρίς να υπολογίζουμε τον παράγοντα των δυνατοτήτων του εκάστοτε πυρήνα που έλαχε στην κάρτα γιατί έχουμε δεί πάμπολες φορές, απλές κάρτες να clockάρουν πολύ καλύτερα απο uber super wow pcb κλπ ειδικές εκδόσεις καρτών.

Όπως και να έχει το εργαλείο που χρησιμοποιήσαμε και εμείς για να ανεβάσουμε χρονισμούς στις HD6950 τις οποίες αφήσαμε στην ησυχία τους απο άποψη shaders, ...αυτή τη φορά, ηταν το πασίγνωστο MSI Afterburner στην έκδοση 2.1.0 που μπορείτε να κατεβάσετε απο εδώ.

Οι χρονισμοί που καταφέραμε με μία κάρτα κυμάνθηκαν στα 950/1450 ενώ για τις δύο κάρτες ο πυρήνας έπεσε περίπου 40 Mhz στα 910/1450 με το slider των volt τερματισμένο.

Αποτελέσματα

Επίλογος

Ακόμα ένα review έφτασε στο τέλος του. Για ακόμα μια φορά πρέπει να περιγράψουμε εν συντομία τι είδαμε και πιο το συμπέρασμα αυτών. Aπ' όσο θυμάμαι δεν είχαμε την ευκαιρία να παρουσιάσουμε στο παρελθόν κάποιο Crossfire ή SLi configuration αλλά αυτή τη φορά η AMD μας έδωσε την ευκαιρία.

Όπως είδαμε και απο τα αποτελέσματα το Crossfire δείχνει να έχει πλέον πολύ καλό Scalling (πράγμα που απο μόνο του χτυπά το καμπανάκι της απόδοσης που αναμένεται απο την HD6990). H AMD έχει πάρει το παιχνίδι των Drivers σοβαρά για πρώτη φορά στην ιστορία της παρέχοντας σοβαρές ενημερώσεις και Game Profiles με ουσιαστικά optimizations. Ποτέ δεν λείπουν τα μικροπροβλήματα αλλά δεν έχουμε τα χάλια που είχαμε καιρό πρίν. Επιπλέον, το xfire, είναι ξεκάθαρα απαραίτητο οταν η αναλύσεις που χρησιμοποιούμε κυμαίνονται στα 2560x1600 ή σε multi-monitor configurations και ιδιαίτερα αν γίνεται χρήση φίλτρων.

Βέβαια δεν έγινε δοκιμή των κορυφαίων HD6970 ώστε να δούμε τις επιδόσεις που μπορούν να καταφέρουν με τους επιπλέον shaders, αυτό θα γίνει σε επόμενο review, αλλά έστω και μόνη της μια HD6950 (ίσως με λίγο overclocking) είναι παραπάνω απο ικανή για να απολαμβάνουμε οποιοδήποτε παιχνίδι σε αναλύσεις μέχρι 1920x1200 με οποιαδήποτε φίλτρα.

Απο την άλλη πλευρά, η χαμηλή κατανάλωση τους σε καταστάσεις Idle/Load(20W / 200W έκαστη) καθώς και οι χαμηλές θερμοκρασίες(45°C idle / 90°C Load με εξωτερική 20°C) καθιστούν το Crossfire των HD6950 ιδανικούς παρτενέρ ένα σύστημα τόσο ισχυρό όσο και οικονομικό.

Τέλος, η τιμή των περίπου 500€, αν συνυπολογιστεί και η δυνατότητα ενεργοποίησης των παραπάνω Shaders καθιστούν το πακέτο ιδιαίτερα ελκυστικό. Προσοχή μόνο γιατί έχουν παρουσιαστεί εκδόσεις χωρίς το Bios Switch οι οποίες δεν ξεκλειδώνουν.

Ευχαριστούμε την AMD για την παραχώρηση των δειγμάτων

Με την κυκλοφορία των Intel P67 chipsets οι γνωστές εταιρίες παραγωγής μνημών έσπευσαν να κυκλοφορήσουν νέα κιτ μνημών τα οποία θεωρητικά ήταν βελτιστοποιημένα για τη νέα πλατφόρμα.

Ανάμεσα σε αυτούς και η γνωστή μας Corsair η οποία παρουσίασε τη νέα σειρά μνημών ονόματι Vengeance με έμφαση στους overclockers και με εξαιρετικά χαμηλή τιμή και εντυπωσιακή εμφάνιση όπως αναφέρει και στην επίσημη ιστοσελίδα της.

"Οι πελάτες μας ζητούσαν μνήμες με εξαιρετικές επιδόσεις υπερχρονισμού στο ελάχιστο δυνατό κόστος και εμείς τους αφουγκραστήκαμε" δήλωσε ο Thi La, αντιπρόεδρος της Corsair. "Πιστεύω ότι οι χρήστες μας θα ενθουσιαστούν με την εμφάνιση και τις επιδόσεις που θα πετύχουν με τη νέα σειρά Vengeance."

Για όσους σκέφτονται να αναβαθμίσουν στη νέα πλατφόρμα, όταν μας επανέλθει με τα επιδιορθωμένα PCH, είναι μια καλή ευκαιρία να πολλαπλασιάσουν την ποσότητα της κύριας μνήμης τους και μαζί την απόκρισή του σε βαριές εφαρμογές. Τα μοντέλα που περιλαμβάνει η σειρά εμφανίζονται στον πίνακα που ακολουθεί.

Tο κιτ το οποίο θα έχουμε την ευκαιρία να παρουσιάσουμε είναι το Dual Channel kit των 8GΒ με κωδική ονομασία CMZ8GX3M2A1600C9. Αποτελείται από δύο dimms των 4GB έκαστο, ταχύτητας 1600Mhz με default timings 9-9-9-24 2T.

Ας δούμε πιο αναλυτικά όμως τη σειρά Vengeance.

Τεχνικά Χαρακτηριστικά: Corsair Vengeance 8GB PC3-12800

Στον παρακάτω πίνακα παρατίθενται τα τεχνικά χαρακτηριστικά του προϊόντος όπως αναφέρονται στην ιστοσελίδα του κατασκευαστή:

Εξαιρετική εμφάνιση, εξαιρετικό οverclocking σε εξαιρετική τιμή

Οι Corsair Vengeance έχουν σχεδιαστεί με γνώμονα τους overclockers. Για την κατασκευή τους έχει γίνει χρήση ειδικά επιλεγμένων ICs με υψηλή απόδοση και δυνατότητές. Τα heatspreaders αλουμινίου απομακρύνουν ικανοποιητικά τη θερμότητα και παρέχουν την επιθετική εμφάνιση που ταιριάζει στο Gaming Rig σας. Μπόνους, η ελκυστικά χαμηλή τιμή των Vengeance θα αφήσει χώρο στον προϋπολογισμό του συστήματός σας.

Βελτιστοποιημένες για συμβατότητα με τα νεότερα CPU και Μητρικές

Οι Corsair Vengeance έχουν σχεδιαστεί ειδικά για τους τελευταίους επεξεργαστές. Λειτουργούν στα 1.5V για μέγιστη συμβατότητα με όλους τους επεξεργαστές Intel Core ™ i3, i5 και i7.

Πυκνότητα "επόμενης γενιάς" για τους Power Users

Τα περισσότερα DIMMs Vengeance χρησιμοποιούν ICs των δύο gigabit. Η αυξημένη πυκνότητα έχει ως αποτέλεσμα να έχουμε 8GB με τη χρήση μόνο δύο DIMMs και δίνει τη δυνατότητα να εξοπλίσουμε μια triple channel μητρική με το εξωφρενικό ποσό των 24GB μνήμης για μέγιστες επιδόσεις σε εφαρμογές multitasking.

Εικόνες: Corsair Vengeance 8GB PC3-12800

Σύστημα δοκιμής

Το σύστημα της δοκιμής αποτελείτο απο τα παρακάτω:

Τα μετροπρογράμματα που χρησιμοποιήσαμε ήταν τα εξής:

• AIDA64 Extreme suite
• SisoftSandra 2011
• CINEBENCH 11.5
• SuperPi mod1.5 XS
• wPrime v2.04
• Windows Boot Time Utility
• x264 HD Benchmark v3.0
• Photoshop CS4
• PcMark Vantage

Οι μετρήσεις έγιναν με τις εξής ρυθμίσεις στις μνήμες:

• 1600MHz 9-9-9-24 2T
• 1600MHz 9-9-9-24 1T
• 1866MHz 9-11-9-24 1T

Επιπλέον, για τις μετρήσεις 8GB vs 4GB έγινε χρήση των Geil Evo Two 2000 9-9-9-24 οι οποίες χρονίστηκαν στα 1600 9-9-9-24 για να έχουμε ίδιες ρυθμίσεις με τις Vengeance. Όλα τα subtimngs έμειναν στο auto οπότε τις τιμές τους διαμόρφωνε το spd κάθε μιας.

Μετρήσεις

Υπερχρονισμός

Όπως είδαμε και από τα specs του κατασκευαστή των ICs, δεν περιμέναμε ιδιαίτερα εντυπωσιακά αποτελέσματα κατά τον υπερχρονισμό των Vengeance. Το καλύτερο αποτέλεσμα που πετύχαμε είναι το παρακάτω.

CPU-Z Validator 3.1

Γενικά κάτω από 8-8-8-24 απλά ξεχάστε το. Ακόμα και αυτά με δυσκολία τα καταφέραμε μέχρι τα 1600Mhz.

Επίσης ξεχάστε οτιδήποτε πάνω από 950Mhz(1900DDR) μιας και δεν καταφέραμε να πάρουμε ένα αποτέλεσμα της προκοπής.

Αν παίξετε με timings 13-13-13-30++ ίσως φτάσετε οριακά τα 2000Mhz αλλά είναι δώρον άδωρον.

Επιπλέον, μην ξεπεράσετε τα 1.6volt μιας και οι μνήμες δεν ακούνε. Μόνο ζημιά θα προκαλέσετε.

Τέλος ας μην ξεχνάμε ότι μιλάμε για 2gigabit ICs που όπως και να το κάνουμε είναι αρκετά πυκνά για να έχουν "χώρο" για να αντέξουν τα αυξημένα εσωτερικά leaks κατά τον υπερχρονισμό.

Επίλογος

Για να είμαστε ειλικρινείς, οι Vengeance δεν ήταν ακριβώς αυτό που περιμέναμε από αυτά που είχαμε ακούσει.

Ειδικά από την εταιρία που παράγει τις απόλυτες μνήμες, Corsair Dominator, περιμέναμε κάτι παραπάνω.

Από θέμα καθαρών επιδόσεων τα αυξημένα timings και τα 2Τ, σαν προκαθορισμένη ρύθμιση, δεν βοηθούν ιδιαίτερα το σύστημα του απαιτητικού gamer. Τα 1600Mhz είναι τα μόνα που βοηθούν την κατάσταση. Τα 8GB φαίνεται να βοηθoύν περισσότερο σε εφαρμογές επεξεργασίας εικόνας παρά στα παιχνίδια τα οποία προτιμούν χαμηλά timings. Επίσης με την ευρεία κυκλοφορία των ssd έχει εξαφανιστεί η ανάγκη για απενεργοποίηση του page file όπου εκεί θα μπορούσαμε να έχουμε αδιαμφισβήτητο κέρδος.

Από την άλλη, τα λίγα volt που χρειάζονται για να λειτουργήσουν τις καθιστούν ιδιαίτερα συμβατές με κάθε τύπο συστήματος.

Από θέμα εμφάνισης.... περί ορέξεως κολοκυθόπιτα. Γούστα είναι αυτά. Προσωπικά δεν με τρέλαναν.

Από θέμα υπερχρονισμού τώρα. Ενδέχεται να είναι το πιο δύστροπο σετάκι μνημών που έχω συναντήσει από την εποχή των winbond ch5. Πολύ συγκεκριμένα timings και ιδιαίτερα περιορισμένο εύρος υπερχρονισμού. Σχεδόν ακατάλληλες για οτιδήποτε παραπάνω από αυτό που τις έχει ορίσει η κατασκευάστρια.

Τέλος, αν και η τιμή διάθεσης των Vengeance είναι σε γενικές γραμμές εντυπωσιακά χαμηλή, για την ποσότητα μνήμης που αγοράζουμε σε σχέση με τη χαμηλή τάση λειτουργίας τους, δεν παύει να δέχεται άμεσο ανταγωνισμό απο κιτάκια όπως της G.Skill τα οποία ναί μεν λειτουργούν με περισσότερα volt(ορισμένα μοντέλα) αλλά δίνουν και αυτά εντυπωσιακή εικόνα με πιο ελαστική συμπεριφορά στον υπερχρονισμό.

Επιπλέον κάτι "παράλογο" που παρατηρήσαμε είναι οτι μπορούμε να προμηθευτούμε 2 ξεχωριστά dimm vengeance 4GB 1600 9-9-9-24 με περίπου 20€ λιγότερα από το κιτ, τουλάχιστον στην Ελληνική αγορά. Υποτίθεται όμως ότι στο κιτ πληρώνεις και το "πάντρεμα" των dimms που κάνει η εταιρία για να έχει το κιτ πιο ομοιόμορφη απόδοση. Βεβαίως μπορούμε πάντα να βρούμε καλύτερα dimms από μνήμες του "κιλού" με αρκετά χαμηλότερη τιμή από των Vengeance, αρκεί να ξέρουμε να ψαχτούμε.

Ένα είναι το γεγονός που δεν πρέπει να παραλείψουμε από την παρουσίαση του εν λόγω κιτ. Η αξιοπιστία και η υποστήριξη της Corsair που δεν υπάρχει περίπτωση να σας εγκαταλείψει σε καμία περίπτωση. Για πολλούς, μπορεί να είναι ο βασικότερος λόγος να επιλέξουν τις Corsair Vengeance.

Corsair Vengeance 8GB PC3-12800 CL9

17/02/2011

Ευχαριστούμε την Corsair για την παραχώρηση του δείγματος της παρουσίασης

Με την έλευση του 2011 και εν μέσω οικονομικής κρίσης η Intel προχώρησε ακάθεκτη, και λίγο πιο νωρίς απ' ότι περιμέναμε, στη διάθεση των νέων επεξεργαστών Intel Sandy Bridge και των Cougar Point chipsets αντικαθιστώντας έτσι τους Lynnfield και τα Ibex Peak Chipsets. Οπότε εκ πρώτης όψεως φαίνεται οτι απλά από το s1156 και το P55 μεταβήκαμε στο s1155 και το P67.

Το θέμα είναι ότι η Intel δεν έκοψε απλά ένα pin από το socket και ανέβασε μια δεκάδα την ονομασία του PCH αλλά κατασκεύασε ένα εξ' ολοκλήρου νέο προϊόν αυξάνοντας την απόδοση της νέας middle-low end πλατφόρμας της σε επίπεδα που ανταγωνίζεται ή και ξεπερνά σε επιδόσεις την παρούσα high end!

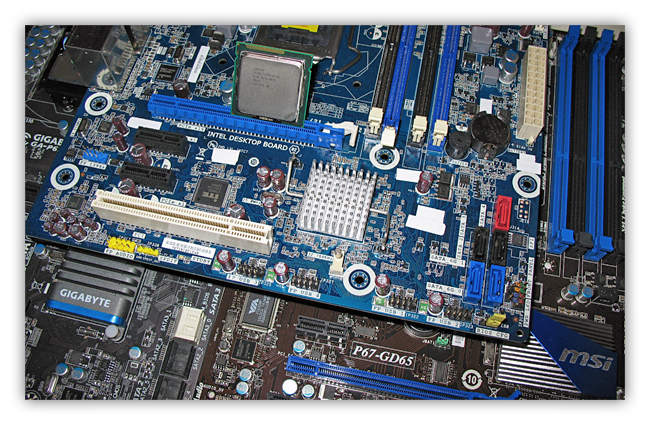

Για να μην πολυλογούμε στην εν λόγω δοκιμή συγκρίνουμε τρεις μητρικές εφοδιασμένες με την κορυφή των Cougar Point Chipsets ή αλλιώς το Intel Express P67 με επικεφαλής την κορυφή των Intel Sandy Bridge, Intel 2600K.

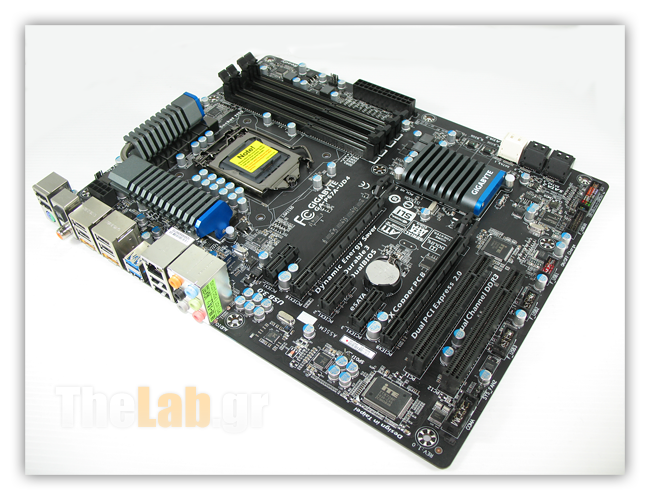

Οι μητρικές που θα δούμε είναι οι δύο που είχαμε κάνει preview δηλαδή η MSI P67A-GD65 και η Gigabyte P67A-UD4 μαζί με την Intel DP67DE που μας ήρθε παρέα με τον Intel 2600K απο την Intel.

Η συνέχεια στις σελίδες που ακολουθούν.

Intel s1155

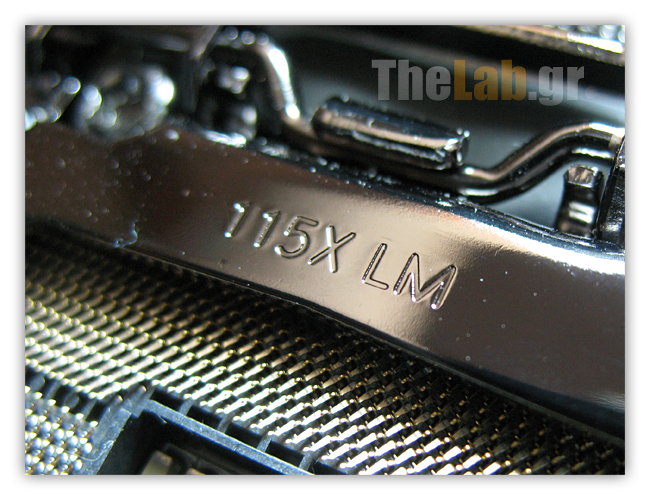

Πριν ξεκινήσουμε με τους αριθμούς, δύο λόγια για το s1155.

Όπως αναφέραμε και στον πρόλογο ο Sandy Bridge δεν είναι απλά ένας Lynnfield με ένα λιγότερο pin αλλά ένας εξ' ολοκλήρου νέος επεξεργαστής. Συγκεκριμένα οι SB αποτελούν την μεγαλύτερη αρχιτεκτονική αλλαγή για την Intel από την εποχή των Conroe!

Σαν γενικότερο layout δε φαίνεται να έχουν αλλαξει και πολλά αφού το package είναι περίπου το ίδιο όπως και η επιφάνεια του του πυρήνα. Με μια πιο κοντινή ματιά όμως οι αρχιτεκτονικές αλλαγές γίνονται εμφανείς.

Για αρχή, η μηχανή εκτέλεσης εντολών τυχαίας σειράς(out of order) έχει αλλάξει ριζικά ενώ το front-end(Cache & Instruction Decoders) του επεξεργαστή έχει ανεβάσει την απόδοση του με την L1 i-cache να μπορεί να αποθηκευσει μέχρι 1.5K micro-ops. Η νέα Branch Prediction Unit χρησιμοποιεί πλέον ένα bit για μια ομάδα κλάδων απο ένα bit για κάθε κλάδο όπως στο παρελθόν με αποτέλεσμα να είναι πιο ακριβής και αποδοτική στις προβλέψεις της.

Τέλος, όλοι οι πυρηνες μπορούν να ανταλλάσουν δεδομένα μεταξύ τους, μεταξύ της κοινής L3 Cache και του iGPU μέσω του αναβαθμισμένης διαμεταγωγής Data Ring εύρους 256bit. Επιπλέον η L3 Cache λειτουργεί σύμφωνα με την ταχύτητα του επεξεργαστή το οποίο είναι και καλό και κακό. Καλό οταν οι πυρήνες λειτουργούν σε κατάσταση Turbo, κακό οταν οι πυρήνες είναι σε κατάσταση Idle και ρίχνουν την ταχύτητά τους άρα και την απόδοση της L3.

Μιλώντας για Turbo, με τους Sandy Bridge το εν λόγω χαρακτηριστικό περνάει στη δεύτερη γενιά του. Η φιλοσοφία του Turbo 2.0 έχει αλλάξει αρκετά σε σχέση με αυτή των Lynnfield μιας και πλέον δεν έχουμε απλά μια αλλαγή πολλαπλασιαστή μέχρι να χτυπήσουμε ταβάνι στο TDP αλλά πλέον το όριο του TDP ρυθμίζεται δυναμικά από το χαμηλότερο έως το υψηλότερο σημείο που θέλουμε να κινηθούμε! Αυτό μας δίνει τη δυνατότητα να αυξήσουμε ή να μειώσουμε τα όρια κατανάλωσης του επεξεργαστή μας και να αναλαμβάνει τα υπόλοιπα μόνος του.

Όλα τα παραπάνω μπορεί να μην ακούγονται σαν πληθώρα αλλαγών όμως αποδεικνύονται ικανά να ανεβάσουν την απόδοση κατά 10-50%, ανάλογα την εφαρμογή, σε σχέση με τους Lynnfield!

Η οικογένεια και τα χαρακτηριστικά των Sandy Bridge, που κυκλοφορούν ή πρόκειται να κυκλοφορήσουν και θα μας απασχολήσουν, παρουσιάζεται αναλυτικά στον πίνακα που ακολουθεί.

Το χαρακτηριστικό 'Κ' μετά το μοντέλο του επεξεργαστή υποδηλώνει οτι έχει ξεκλείδωτο πολλαπλασιαστή. Επιπλέον αυτών των μοντέλων θα κυκλοφορίσουν και μοντέλα με διακριτικά 'S' & 'T' που θα υποδηλώνουν επεξεργαστές χαμηλής και πάρα πολύ χαμηλής κατανάλωσης με TDP από 65-35W.

Πλήρη λίστα με τα μοντέλα που αναμένεται να κυκλοφορήσουν μπορείτε να βρείτε εδώ.

Ανάμεσα στα 995 εκατομύρια τρανζιστορ των SB τα 114εκ ανήκουν στο ενσωματωμένο κύκλωμα γραφικών που η Intel ονομάζει Gen 6.0 Processor Graphics Controller. Όπως με τον υπόλοιπο επεξεργαστή και το iGPU έχει αυξήσει τα IPCs του με αποτέλεσμα να προσφέρει απόδοση εφάμιλη με κάρτες γραφικών της κατηγορίας των 30-40€. Αρκετά καλή απόδοση για iGPU δηλαδή.

Ολοκαίνουργια προσθήκη στους SandyBridge το Hardware Acceleration σε Τranscoding χάρη στην υποστήριξη εντολών AVX(Advanced Vector eXtensions) για τις οποίες θα χρειαστείτε Windows 7 με Sp1. Χάρη σε αυτή την καινοτομία ένα τρίλεπτο 1080p 30Mbps video να χρειάζεται 14 δεύτερα για να μετατραπεί σε 640 x 360 iPhone video!

Μελανό σημείο και αυτής της γενιάς Intel Graphics η μη σωστή υποστήριξη 24'p' output.

Όπως γνωρίζουμε τα 24'p' videos δεν είναι πραγματικά 24Hz αλλά 23.976... Στην ενσωματωμένη GPU των Lynnfield η έξοδος κλείδωνε στα 24p ακριβώς ότι και να δεχόταν σαν input με αποτέλεσμα να μην έχουμε ακριβές κλείδωμα του framerate.

Με τον Gen 6.0 Processor Graphics Controller των SB υπάρχει τουλάχιστον software fix απο την Intel για να κλειδώνει το output στα 23.97Hz το οποίο αν και δεν αποτελεί ολοκληρωμένη λύση, τουλάχιστον προσφέρει καλύτερη ροή απο τα 24Hz των Lynnfield. Η Intel είναι πλέον ενήμερη για το πρόβλημα και η μέχρι τώρα ενημέρωση είναι πως η πραγματική λύση του προβλήματος θα έρθει με την έλευση των Ivy Bridge.

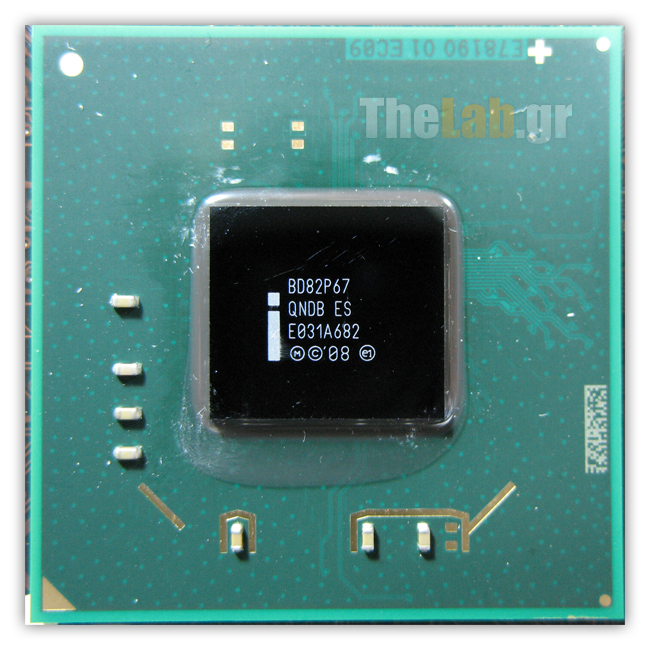

Ο απόγονος του Intel P55 Express Chipset δεν διαφέρει ιδιαιτέρως από τον προκάτοχό του. Βασικές αλλαγές η παροχή δύο native υποδοχών Sata 6Gbps και η ανανέωση των παρεχόμενων PCIe x1 από PCIe v1.0 σε PCIe v2.0.

Ένα επιπλέον "χαρακτηριστικό" των νέων cougar point είναι το κλείδωμα της δυνατότητας υπερχρονισμού ανάλογα το chipset! Τι εννοούμε.

Οι εκδοχές του Cougar Point που κυκλοφορούν είναι προς το παρόν δύο. Το P67 και το H67. Η intel λοιπόν αποφάσισε ότι όσοι έχουν το P67 θα μπορούν μεν να υπερχρονίσουν ελεύθερα τον επεξεργαστή τους, αφού δίνεται η δυνατότητα αλλαγής πολλαπλασιαστή και bclk, αλλά δεν θα μπορούν να υπερχρονίσουν την ενσωματωμένη iGPU. Στην συγκεκριμένη περίπτωση μπορούμε να πούμε ότι έχει μια λογική μιας και το P67 δεν κάνει χρήση της iGPU ούτε έχει ανάλογες εξόδους εικόνας.

Το παράλογο της υπόθεσης είναι ότι στο Η67 παρόλο που δίνεται η δυνατότητα υπερχρονισμού της iGPU, η δυνατότητα υπερχρονισμού του επεξεργαστή είναι κλειδωμένη! Και όχι απλά απαγορεύει την αλλαγή του πολλαπλασιαστή αλλά και την αλλαγή του bclk!!!

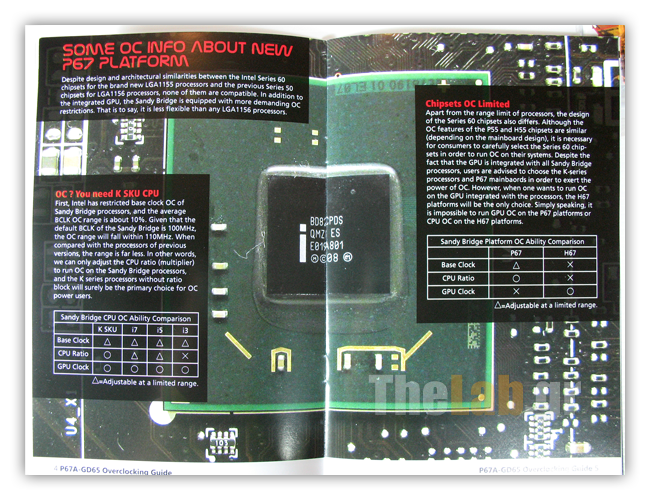

Οι επίδοξοι overclockers, που δεν αφήνουν ούτε το htpc τους στην ησυχία του, θα πρέπει να περιμένουν την κυκλοφορία του Intel Z68 Express chipset που δεν θα έχει τους ίδιους περιορισμούς με το Η67. Αναμένεται μέσα στο Q2 του 2011.

Εικόνες: i7-2600Κ & Intel DP67DE

Με την ευκαιρία της πλήρους παρουσίασης τους, ας δούμε μερικές εικόνες από τον i7-2600K και την Intel DP67DE παράλληλα με φρεσκάρισμα της μνήμης μας με τις εικόνες των MSI P67A-GD65 & Gigabyte P67A-UD4. Υπόψην οτι στα previews των δύο τελευταίων έχει ανανεωθεί το bios section με δυο ολοκαίνουργιες Flash Galleries γεμάτες εικόνες.

Και μια μικρή ματιά στο bios της DP67DE

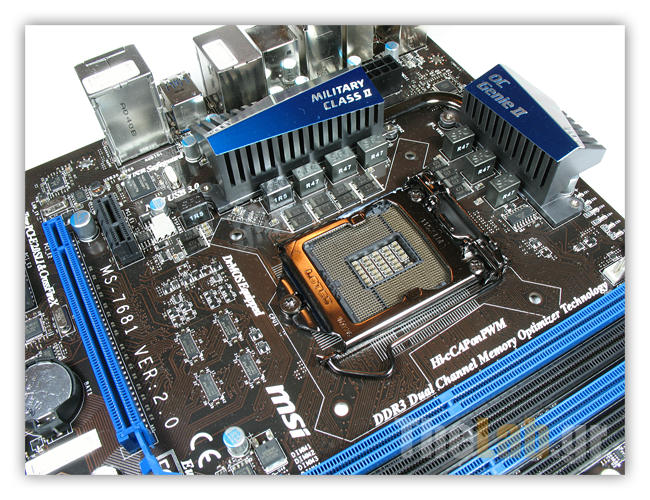

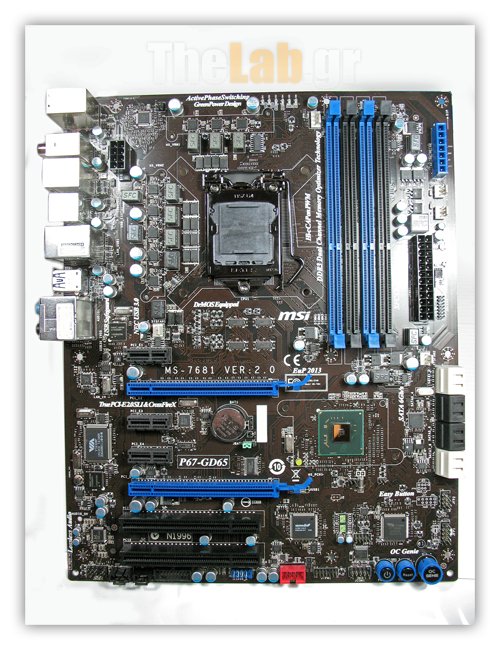

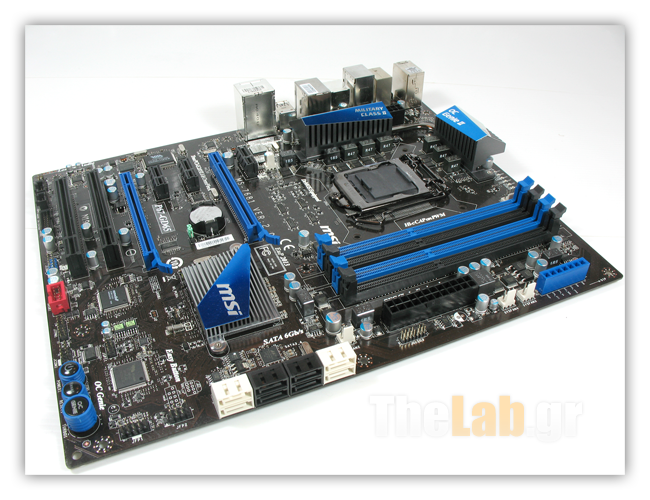

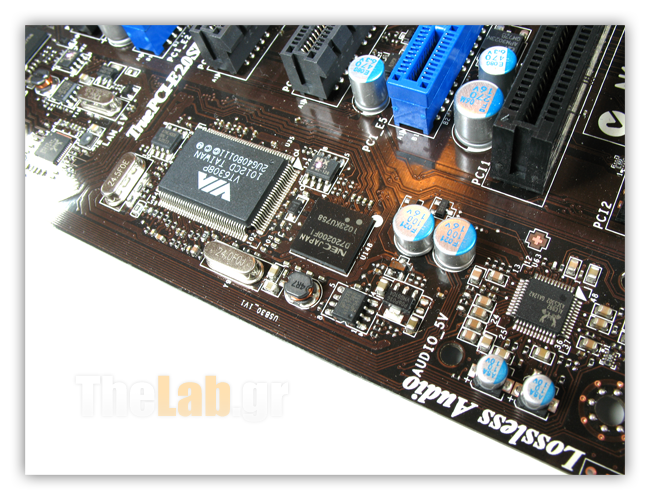

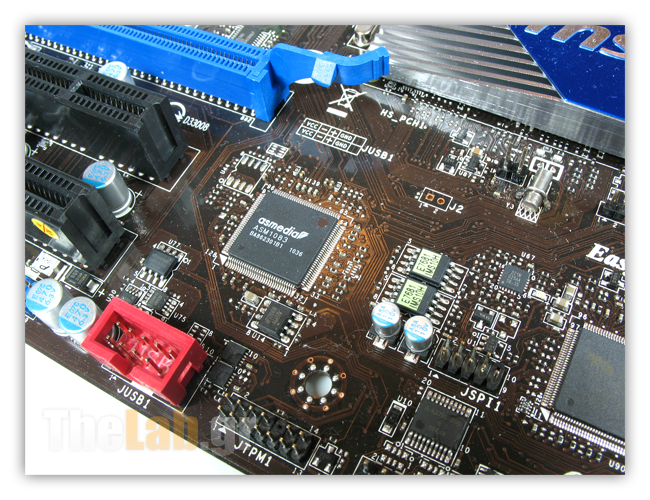

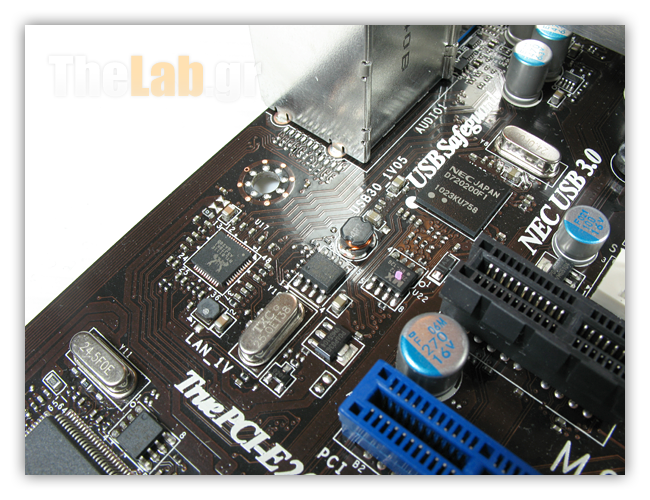

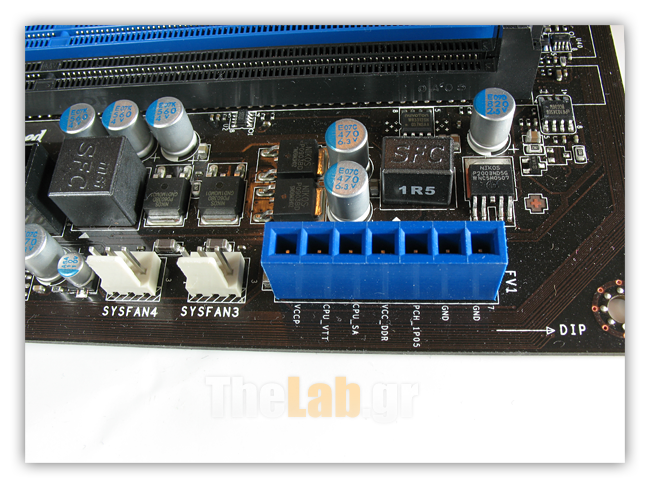

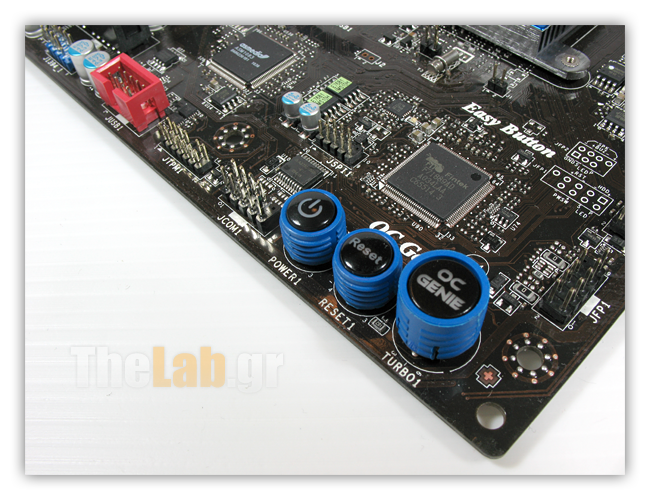

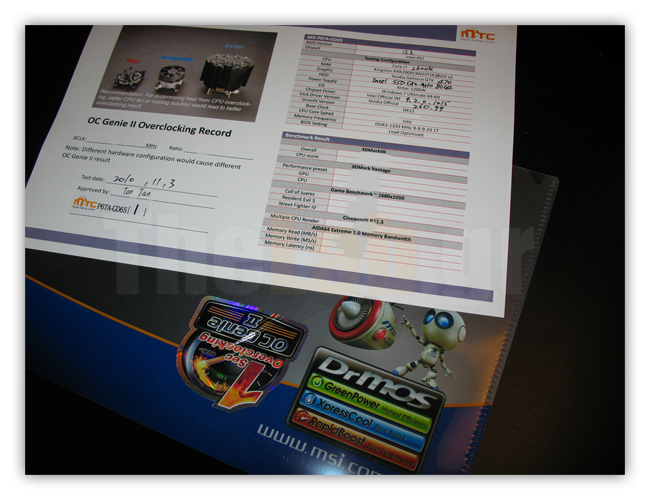

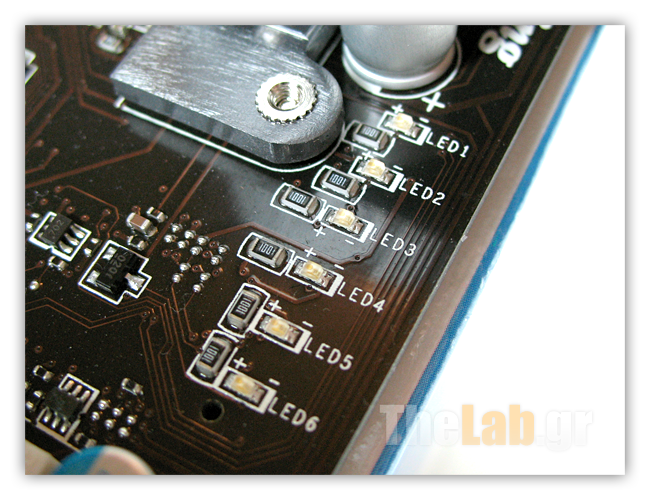

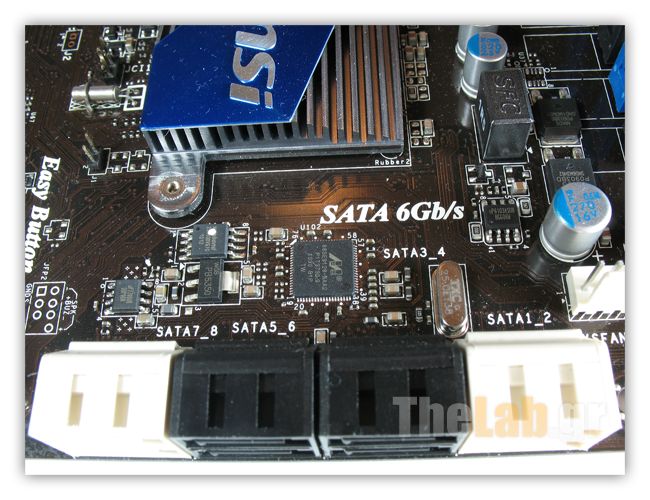

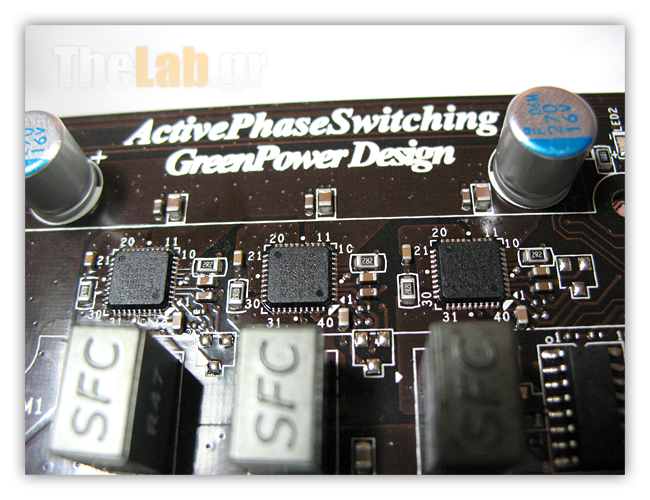

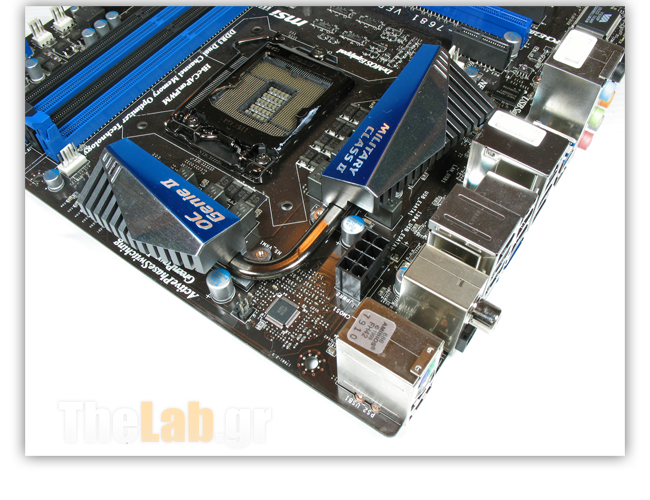

Εικόνες: MSI P67A-GD65

Πλήρες το I/O panel με έναν κοινόχρηστο υποδοχέα PS/2, οκτώ USB 2.0 ports, εξωτερικό κουμπί για clear CMOS, εξόδους coaxial / optical SPDIF, FireWire (IEEE1394), δύο eSATA-300 ports, μια Gigabit Ethernet, δύο USB 3.0(μπλέ) και αναλογικές εξόδους ήχου 7.1

Εικόνες: Gigabyte GA-P67A-UD4

Ακόμα μια εικόνα σχεδόν καρμπόν της MSI. PS/2, οκτώ USB 2.0 ports, έξοδοι coaxial / optical SPDIF, δύο eSATA-300 ports, μια Gigabit Ethernet, δύο USB 3.0(μπλέ) και αναλογικές εξόδους ήχου 7.1. Λείπουν το εξωτερικό κουμπί για clear CMOS και η μια FireWire (IEEE1394) που προσέφερε η πρόταση της MSI

Σύστημα δοκιμής

Το σύστημα της δοκιμής μας όπως φαίνεται στην παρακάτω εικόνα.

Τα μετροπρογράμματα που χρησιμοποιήσαμε ήταν τα εξής:

• AIDA64 Extreme suite
• SisoftSandra 2010c
• CINEBENCH 11.5
• Fritz Benchmark
• Driverheaven Photoshop Bench V3.0
• POV RayTrace Benchmark v3.7 RC3
• x264 HD Benchmark v3.0
• CrystalDiskMark 2.2 x64
• PcMark Vantage, 3DMark Vantage, 3DMark11
• Crysis Warhead, Stalker:Call of Pripyat, Resident Evil 5, GTA IV, DiRT2, Batman Arkham Asylum, Lost Planet 2, Metro2033.

Το λειτουργικό σύστημα ήταν φυσικά τα Windows 7 Professional. Οι drivers για το P67 ήταν οι inf 9.0.2.1015 με Intel ME έκδοσης 7.0.0.1144. Οι Drivers για την nVidia ήταν οι 260.99WHQL. Όλα τα παιχνίδια και μετροπρογράμματα είχαν τα τελευταία patch και updates περασμένα.

Μετρήσεις 2D

Αρχή με τα συνθετικά που σκοπό έχουν να στρεσάρουν επεξεργαστή, μνήμες και chipset.

Μετρήσεις 3D

Ας δούμε και την απόδοση του Intel P67 με τις δεκαέξι PCIe Lanes σε 3D καταστάσεις.

Υπερχρονισμός

Ας ξεκινήσουμε με τα αποτελέσματα για να αναλύσουμε κάθε περίπτωση ξεχωριστά παρακάτω.

Cpu-z validation links για μέγιστη συχνότητα λειτουργίας του επεξεργαστή, μέγιστο bclk και μέγιστη συχνότητα μνημών.

CpuZ Validation - Max Core SpeedMSI P67A-GD65

CpuZ Validation - Max bclk MSI P67A-GD65

CpuZ Validation - Max Memory Speed MSI P67A-GD65

CpuZ Validation - Oc Genie Record MSI P67A-GD65

CpuZ Validation - Max Core Speed Gigabyte P67A-UD4

CpuZ Validation - Max bclk Gigabyte P67A-UD4

CpuZ Validation - Max Memory Speed Gigabyte P67A-UD4

Ακόμα ένα επεισόδιο του τοίχου που είχαμε πρωτοδεί στο P55. Και οι δύο μητρικές αρνήθηκαν πεισματικά να μας δώσουν πάνω από 107 bclk, τουλάχιστον στο χρόνο που μας είχαν διατεθεί. Αν εξαντλήσετε τα όρια της υπομονής σας, ίσως φτάσετε παραπάνω. Όχι για πολύ όμως. Μερικές εικόνες στο διαδίκτυο από Maximus IV Extreme είναι τα μόνα δείγματα γραφής με 108Mhz bclk στο P67. Οπότε οι ελπίδες για κάτι παραπάνω εξανεμίζονται. Επιπλέον έχουμε και την αναφορά της MSI στο συνοδευτικό υλικό της P67A-GD65 ότι η Intel έχει ούτως ή άλλως κλειδώσει το bclk στα 110Mhz και αυτομάτως το νούμερο φαντάζει ουτοπικό. Ας δούμε όμως κάθε περίπτωση ξεχωριστά.

H P67A-UD4 αποδείχθηκε η πιο εύκολη και καλοζυγισμένη μητρική για τον i7-2600K. Ουσιαστικά ανεβάζοντας μόνο το vCore πιάσαμε αμέσως τα 4.8Ghz - no drama. Μπορεί να μην έχει γραφικό UEFI ή παιχνίδια στο bios αλλά για για αυτόν που θέλει να κάνει τη δουλειά του αποτελεί μια οικεία εικόνα.

Δυστυχώς δεν υπάρχει ανάλογο σύστημα με το OcGenie της MSI που να κάνει αυτόματο OC μέσω ενσωματωμένου στη μητρική hardware αλλά το παρεχόμενο software είναι το μεγάλο ατού της P67A-UD4 σε σημείο που πιστεύουμε ότι η Gigabyte έχει υπερβάλει.

Τα γνώριμα ακρωνύμια που θα συναντήσουμε στη λίστα των προγραμμάτων μας αφού εγκαταστήσουμε την P67A-UD4 είναι τα DES και EasyTune. Νέες προσθήκες είναι τα Cloud OC Tuner και το Quicboost που περιλαμβάνεται στη σουίτα Smart6 της Gigabyte.

Το DES ή Dynamic Energy Saver έχει περάσει στη δεύτερη έκδοσή του και ονομάζεται DES2. Ουσιαστικά μπορεί να ελέγξει όλα τα ενεργά υποσυστήματα που βρίσκονται επάνω στη μητρική ανάλογα με το επίπεδο κατανάλωσης που επιθυμούμε. Οι εικόνες που ακολουθούν μας δείχνουν τις επιλογές του.

Το EasyTune τώρα έχει και αυτό ανανεωθεί φτάνοντας την έκδοση έξι. Το EasyTune6 λοιπόν είναι σχεδόν όπως το E-LEET της EVGA παρέχοντας μας όλες τις ρυθμίσεις, επιλογές, διαγνωστικά μπορεί να χρειαστούμε για την πλήρη και άμεση διαχείριση της μητρικής μέσα μέσα από τα windows. Το πιο χρήσιμο εργαλείο της Gigabyte.

Νέο χαρακτηριστικό στη σουίτα λογισμικού που παρέχει η Gigabyte είναι το Cloud OC Τuner. Πρόκειται για τη web based διαχείριση της μητρικής με τη βοήθεια ενός server που εγκαθίσταται και τρέχει τοπικά παρέχοντας τοπική ή απομακρυσμένη διαχείριση της μητρικής μας μέσω WLAN/BT με ανάλογες δυνατότητες όπως το EasyTuner. Μπορεί κανείς να την ονομάσει software έκδοση του RC BlueTooth της Asus που είχαμε δει στο review της M3X.

Τέλος για την Gigabyte, το QuickBoost. Πρόκειται για 3 προκαθορισμένα προφίλ υπερχρονισμού που επιλέγονται χάρη στο εν λόγω πρόγραμμα και μας δίνουν άμεσα και εύκολα επιπρόσθετες επιδόσεις.

MSI P67A-GD65. Η πιο δύσκολη από τις δύο. Μας έφερε θύμησες από την πάλαι ποτέ DFI εποχή. Μπορεί να έφτασε τους χρονισμούς που έπιασε η Gigabyte αλλά οριακά και με πολύ μεγαλύτερη δυσκολία. Τα πάντα της έφταιγαν.

Σκηνή πρώτη: Θέλετε να αράξετε και να την αφήσετε να κάνει αυτόματα overclock μέσω του OcGenie;

Κινδυνεύετε να πάρετε το cpu στο χέρι από τα τεραβολτ που δίνει! Ακόμα και στο τελευταίο bios v1.7 το θέμα παραμένει. Μοιάζει να έχουν κάνει αντιγραφή τις ρυθμίσεις του P55 και των Lynnfield. Δυστυχώς έχουμε να κάνουμε με 32nm επεξεργαστές και όχι 45nm όπως οι Lynfield.

Για να καταλάβετε τι εννοούμε, στα 4.2Ghz που υπερχρονίζει τον 2600Κ η P67A-GD65 δίνει 1.35v vCore. Αυτό είναι αρκετά παραπάνω απ' όσο χρειαζόμαστε(1.31v) για να πιάσουμε τα 4.8Ghz με τον εν λόγο επεξεργαστή! Η συμβουλή μας είναι ότι αν θέλετε να υπερχρονίσετε την εν λόγω μητρική, τις κρίσιμες επιλογές τάσης περάστε τες χειροκίνητα.

Σκηνή δεύτερη: Είστε σίγουρος ότι το έχετε και θα της αλλάξετε τα φώτα;

Για αρχή πρέπει να απενεργοποιήσετε το APS και την επιλογή OverSpeed Protection που βρίσκεται στο μενού CPU Feature. Από εκεί και πέρα χρόνο να έχετε και την άκρη θα την βρείτε. Πάντως το vDrop βάλτε το στο Low για να ξέρετε τι βάζετε και τι δίνει.

TopTip: Η μητρική μεταξύ idle και load έχει σημαντικό vdroop. Υπάρχει δηλαδή περίπτωση να περνάει κανονικά ότι τεστ την υποβάλετε και με το που τελειώσει και βγει στο desktop να σας πετάξει μια ωραιότατη BSOD που θα είναι όλη δική σας. Στις εικόνες που ακολουθούν η διαφορά μεταξύ idle/load και Low vDrop/High vDrop.

Βεβαίως και η MSI δεν θα μπορούσε να μην συνοδεύει την P67A-GD65 χωρίς μια σουίτα διαχείρισης μέσα από τα windows. Αναφερόμαστε στο γνωστό MSI Control Center που έχουμε ξαναδεί στο παρελθόν και το οποίο έχει γίνει πιο "Εdward" από ποτέ. Απλά πανέμορφο!

Σημαντική η απουσία ρύθμισης πολλαπλασιαστών επεξεργαστή και μνήμης.

Τέλος, κρίναμε ότι θα είχε ενδιαφέρον να παραθέσουμε ένα δείγμα του επεξεργαστή χωρίς το HyperThreading για να δούμε τις επιδόσεις του σε δύο δημοφιλή προγράμματα. Πιστεύουμε θα εκπλαγείτε, τόσο από τα αποτελέσματα, όσο και από τη διαφορά που κάνει το HT σε εφαρμογές που το χρησιμοποιούν. Στα παιχνίδια π.χ μας είναι αδιάφορο.

Cougar Point ή Got a Point;

Πάντα είχε την τάση να μας μπερδεύει αυτή η Intel με τα άπειρα chipsets, αρχιτεκτονικές, επεξεργαστές μοντέλα κ.ο.κ. Πλέον εκτός από τον τομέα της ονοματολογίας έχει βαλθεί να μας αποτελειώσει και στον τομέα των επιδόσεων. Δηλαδή η παραλογία ποια είναι;

Έχουμε ένα Χ58 το οποίο κοντεύει να τα χιλιάσει με οτιδήποτε τετραπύρηνο επεξεργαστή που βγήκε για αυτό να βρίσκει άμεσο ανταγωνισμό, ακόμα και να ξεπερνιέται, από την προηγούμενη middle range με το P55 και τους Lynnfield. Βέβαια πήρε το αίμα του πίσω με τον i7-980Χ, έναν φανταστικό επεξεργαστή, ο οποίος πλέον δέχεται το ανελέητο σφυροκόπημα της νέας middle range των Sandy Bridge και του P67! Άντε να έρθει το s2011, να κυκλοφορήσει και το Z68 και να είμαστε όλοι μια ωραία ατμόσφαιρα...

Αρκετά με τις αμπελοφιλοσοφίες όμως να αποφανθούμε για όσα είδαμε.

Intel i7-2600K: Πολλά υποσχόμενη νέα αρχιτεκτονική, αναμφισβήτητα εντυπωσιακές επιδόσεις σε όλους τους τομείς αλλά με το κατάλληλο ψαλίδισμα για να ταιριάξει στο middle range. Θα περιμένουμε το s2011 για να δούμε τι μπορεί πραγματικά να κάνει σε όλη του την έκταση.

Intel P67/Η67: Δεν είδαμε καμιά ιδιαίτερη διαφορά από το P55. Δύο παραπάνω χαρακτηριστικά και αυτό είναι όλο. Το Braidwood το πήρε το εύρηκα;

Intel DP67DE: Η μητρικής της κατασκευάστριας. Δεν έχουμε να σχολιάσουμε κάτι. Meant for business απλά. Τιμολογείται στα 105€

Gigabyte P67A-UD4: Αρχικά μια πανέμορφη μητρική. Ο άνετος και πολλά υποσχόμενος overclocker της δοκιμής. Πολύ καλό λογισμικό και υποστήριξη. Μέτρια επεκτασιμότητα και χωρίς ιδιαίτερα χαρακτηριστικά που να την ξεχωρίζουν όπως το OcGenie της MSI. Τιμολογείται στα 184€

MSI P67A-GD65: H Μillitary Class της παρέας. Βρίθει από ιδιαίτερα χαρακτηριστικά, υλικά, κουμπάκια, θύρες κ.ο.κ. Θα αποτελέσει τόσο τη μητέρα ενός gaming rig όσο και ενός SOHO Workstation. Όχι η κορυφαία επιλογή για τον οverclocker αλλά η καταλληλότερη για να "τη λέτε" στον Χλιδάνεργο φίλο σας που δεν έχει Puppy Run το BIOS του.

Καλό είναι να έχετε το νου σας για νεότερα bios μιας και οι μηχανικοί της MSI βγάζουν σωρηδόν για να λύσουν διάφορα προβλήματα. Τιμολογείται στα 180€

Επτά ημέρες μέχρι τα Χριστούγεννα σύμφωνα με τα Jumbo και περίπου ένα μήνα πρίν ο συνήθης ύποπτος MOS μας είχε ενημερώσει για την επερχόμενη γενιά των Ultra Durable 3 μητρικών της Gigabyte σχεδιασμένες για το s1155 και τους Intel Sandy Bridge. Σε αυτό το preview, έχουμε την ευκαιρία να δούμε απο κοντά τον βενιαμίν της high end σειράς της εταιρίας ονόματι GA-P67A-UD4.

Ακόμα μια μητρική για τους ακυκλοφόρητους Sandy Bridge απο το TheLab, για τα μάτια σας μόνο!


Πρωταγωνιστής και σε αυτή τη μητρική όπως στην MSI P67A-GD65 που παρουσιάσαμε τις προάλλες, είναι το ολοκαίνουργιο Intel P67 Express Chipset. Βεβαίως τι θα ηταν ο πρωταγωνιστής χωρίς το σωστό cast. Γι' αυτό η Gigabyte συνοδεύει το Intel P67 με αναβαθμισμένης ποιότητας και αναμφίβολης καλαισθησίας PCB, μαύρου χρώματος, αναβαθμισμένη τροφοδοσία 12+2 φάσεων για τον επεξεργαστή με χρήση DrMos, τις απαραίτητες υποδοχές usb3.0 / sata 6BGps και πλούσια βοηθήματα.
Μεγάλος απών για τη μητρική της Gigabyte το UEFI bios λόγω χρήσης του παλιού & κλασσικού Award Bios της Phoenix Technologies. Βέβαια δεν γνωρίζουμε αν η Gigabyte αποφασίσει να κάνει μια αλλαγή της τελευταίας στιγμής, γι' αυτό ας μην βιαστούμε να την "κατηγορήσουμε".

Bios: Gigabyte GA-P67A-UD4

Όπως προαναφέραμε η Gigabyte GA-P67A-UD4 δεν έρχεται εφοδιασμένη με γραφικό UEFI bios. Βέβαια δεν υπολείπεται της λειτουργικότητας ενός EFI bios μιας και από το F6 bios και μετά υποστηρίζει κανονικά boot από 3+ΤΒ σκληρούς δίσκους που είναι ένα από τα βασικά πλεονεκτήματα των EFI bioses.



Τεχνικά Χαρακτηριστικά: Gigabyte GA-P67A-UD4

Τα τεχνικά χαρακτηριστικά της Gigabyte GA-P67A-UD4 όπως μας τα εμπιστευτηκε η κατασκευάστρια είναι τα εξής:

Στον προηγούμενο πίνακα είδαμε τα τυπικά χαρακτηριστικά της Gigabyte GA-P67A-UD4. Ας δούμε λίγο πιο αναλυτικά ορισμένα χαρακτηριστικά που ενσωματώνει:

Ultra Durable 3

Όπως αναφέραμε στην αρχή, η συγκεκριμένη γενιά μητρικών της Gigabyte έρχεται με την πιστοποίηση Ultra Durable 3. Αυτό σαν τεχνικά χαρακτηριστικά σημαίνει τέσσερα πράγματα:

[*]Διπλάσιου πάχους χαλκό μεταξύ των στρωμάτων του PCB σε σχέση με τις προηγούμενες γενιές(70μm έναντι 35)
[*]Ιαπωνικοί Solid Caps σε όλη τη μητρική με 50000 ώρες ευδόκιμο ζωής
[*]Χαμηλής αντίστασης (RDS on) mosfet
[*]Πηνία με πυρήνα Φερρίτη

Όλα τα παραπάνω έχουν ως αποτέλεσμα μικρότερες θερμοκρασίες, καλύτερα αποτελέσματα υπερχρονισμού, μεγαλύτερη αποδοτικότητα και λιγότερες ηλεκτρομαγνητικές παρεμβολές μεταξύ των συστημάτων της μητρικής μας.


Dynamic Energy Saver 2

Η συγκεκριμένη λειτουργία που μας προσφέρει η Gigabyte GA-P67A-UD4 αναφέρεται στη δυναμική διαχείριση της κατανάλωσης του συστήματός μας με τη βοήθεια πατενταρισμένου software & hardware. Όπως θα δούμε παρακάτω υπάρχει ειδικό chip επάνω στη μητρική που ανιχνεύει τη σύνθεση του υπολογιστή μας και αλλάζει δυναμικά, σε ένα εύρος 6-12, τις φάσεις τροφοδοσίας του επεξεργαστή μας όπως επίσης ρυθμίζει την κατανάλωση της GPU και των σκληρών δίσκων για το καλύτερο δυνατό αποτέλεσμα επιδόσεων/κατανάλωσης.


Smart 6

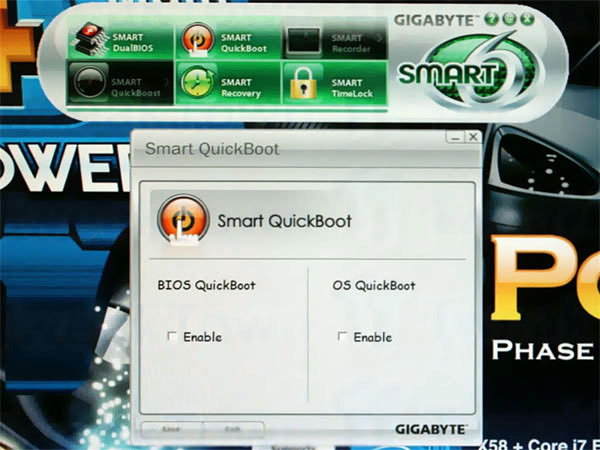

Πρόκειται για ένα πακέτο έξυπνων εφαρμογών που έχει συγκεντρώσει η Gigabyte για να κάνει τη ζωή μας πιο εύκολη. Οι εικόνες του interface που ακολουθούν απεικονίζουν τις λειτουργίες που θα παρέχει η εν λόγω σουίτα.

Gigabyte Smart 6

Auto Green
Πρόκειται για μια τεχνολογία της Gigabyte που στόχο έχει τη δυναμική διαχείριση του συστήματός σας. Ο τρόπος που λειτουργεί είναι με τη χρήση Bluetooth. Ορίζετε το κινητό σας ώς το Auto Green Key και όταν απομακρύνεστε απο αυτόν και το κινητό σας βγαίνει εκτός range του Bluetooth τότε αυτός μπαίνει στο ανάλογο Mode που του έχετε ορίσει. Suspend to Ram ή StandBy. Κρίμα που δεν τον ανοίγει κιόλας όταν καθόμαστε κοντά του.


eXtreme Hard Drive(X.H.D)

Πρόκειται για μια λειτουργία της GA-P67A-UD4 κατά την οποία προσθέτει στο υπάρχον Raid configuration τον νεοαποκτηθέντα σκληρό δίσκο σας και βελτιστοποιεί τα Read/Write του Array αυτόματα.

Εικόνες: Gigabyte GA-P67A-UD4

Η συσκευασία της Gigabyte GA-P67A-UD4. Πολύ όμορφος συνδυασμός χρωμάτων που κερδίζει εύκολα τα βλέμματα.

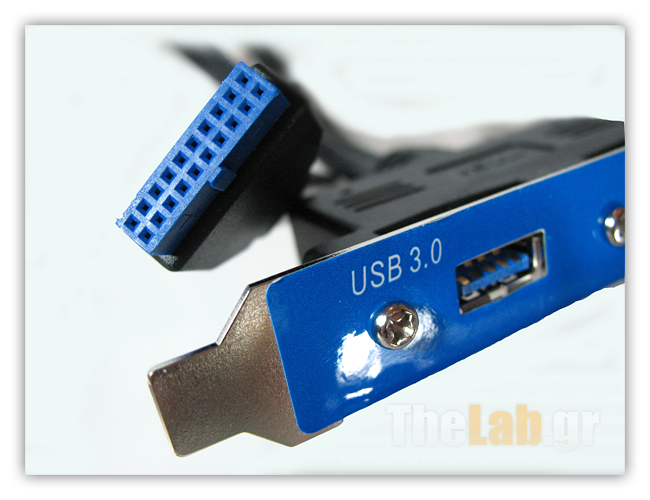

Τα περιεχόμενα. Τέσσερα καλώδια sata, το backpanel ένα user manual και δύο quick installation guides. Όμορφη προσθήκη τα αυτοκολλητάκια με το λογότυπο της εταιρίας & το σήμα της Dolby Laboratories λόγω υποστήριξης των προδιαγραφών από το ALC892 HD Audio chip με το οποίο εφοδιάζεται η GA-P67A-UD4. Το καλύτερο απ' όλα όμως είναι ότι τα έγγραφα περιέχουν οδηγίες και στα Ελληνικά σε αντίθεση με την MSI. ΜΠΡΑΒΟ στην Gigabyte που δείχνει να σέβεται τον Έλληνα καταναλωτή.

Η Gigabyte GA-P67A-UD4 απο δύο οπτικές γωνίες. Απίστευτα όμορφη μητρική με το μαύρο ματ pcb και τις ανοδιωμένες πινελιές στις ψύκτρες. Εκτός από εμφάνιση όμως το pcb φέρει την σφραγίδα Ultra Durable 3 που σημαίνει οτι το πάχος των copper layers μεταξύ των στρωμάτων του pcb έχει διπλασιαστεί από 35 μικρά σε 70! Τι σημαίνει πρακτικά αυτό; Σημαίνει ότι μπορεί να διαχειριστεί σχεδόν το διπλάσιο ρεύμα απ' ότι μπορεί ένα layer των 35μικρών αφού έχει λιγότερες απώλειες. Well Done Gigabyte!

Όψη και κάτοψη της μητρικής. Σχεδόν καρμπόν με την MSI P67. To μόνο πρόβλημα που μπορεί να συναντήσετε είναι το να καλύπτει η ψύκτρα τα δύο κοντινά στο επεξεργαστή memory slots. Επίσης η μπαταρία δεν είναι σε καλό σημείο. Με dual slot vga χάνετε τη δυνατότητα να τη βγάλετε. Πρέπει πρώτα να βγεί η κάρτα για να μπορεί να βγεί η μπαταρία.

Ακόμα μια εικόνα σχεδόν καρμπόν της MSI. PS/2, οκτώ USB 2.0 ports, έξοδοι coaxial / optical SPDIF, δύο eSATA-300 ports, μια Gigabit Ethernet, δύο USB 3.0(μπλέ) και αναλογικές εξόδους ήχου 7.1. Λείπουν το εξωτερικό κουμπί για clear CMOS και η μια FireWire (IEEE1394) που προσέφερε η πρόταση της MSI
Αναλυτικά: Gigabyte GA-P67A-UD4

Ώρα να εμβαθύνουμε περισσότερο στη μητρική:

Αντί για τον ASMedia ASM1083 σαν PCI controller, η Gigabyte έχει προτιμήσει τη λύση της ITE με κωδικό IT8892Ε. Ομοίως με την P67A-GD65, η GA-P67A-UD4 εξοπλίζεται με Dual Bios και χρησιμοποιεί τον NEC μPD720200F1 για τις δύο οπίσθιες και τις δύο εμπρόσθιες usb3.0. Αν το κουτί σας διαθέτει θύρες usb3.0 υπάρχει υποδοχέας επάνω στη μητρική ανάλογος με αυτόν που είχαμε δεί στην MSI. Δυστυχώς δεν μας παρέχεται κάποιο Backpanel για να να κάνουμε χρήση των δύο usb3.0 που μας δίνει ο εμπρόσθιος μPD720200F1 σε περίπτωση που το κουτί μας δεν διαθέτει υποδοχείς.

Μαζεμένοι στην πίσω πλευρά της μητρικής οι ελεγκτές για ήχο, Usb3.0, ΙΟ και Ethernet. Πάνω από τον NEC μPD720200F1 που αχνοφαίνεται στο βάθος συναντάμε τον Marvel 88SE9128 για τα δύο eSata 6GBps

Αριστερά και δεξιά από τα memory slots συναντάμε δύο controller chips μαζί με έξι phase leds για ένδειξη των χρησιμοποιούμενων φάσεων. Αριστερά έχουμε τον super I/O controller της ΙΤΕ με κωδικό iTE IT8275E αγνώστων λοιπών στοιχειών που η Gigabyte αναφέρει ότι ευθύνεται για το Phase switching της μητρικής και από την άλλη έχουμε τον 6-κάναλο ISL6366 phase controller της Interstil. Το κάθε κανάλι του οδηγεί ένα ζεύγος απο τα DrMos της GA-P67A-UD4 που μας δίνουν "12 φάσεις" τροφοδοσίας. Κατά πόσο θεωρείται κανονικό 12phase σηκώνει συζήτηση.

Κοντινό στο s1155 και στη γύρω περιοχή. "12+2" φάσεις τροφοδοτούν τον επεξεργαστή της GA-P67A-UD4 και για πρώτη φορά η Gigabyte φαίνεται να αναγνωρίζει την αποδοτικότητα των DrMos και να τα χρησιμοποιεί σε προϊόντα της. Όλα τα DrMos καλύπτονται απο ψύκτρες που χρησιμοποιούν heatpipe για τη μεταφορά θερμότητας. Πρόκειται για τα https://www.vishay.com/docs/64981/sic769cd.pdf

της Vishay και φαίνεται να λειτουργούν στο 1MHz, ομοίως με αυτά της MSI P67A-GD65.

Κοινός παρονομαστής, το Intel P67 Express chipset. Εδώ "ντυμένο" στα μαύρα.[/CENTER]

Επίλογος

Η ώρα της κρίσης για την Gigabyte GA-P67A-UD4. Ας αρχίσουμε με τα της εμφάνισης.

Αν ήταν αν διαλέξουμε μεταξύ των δύο μητρικών που έχουμε δει ως τώρα με κριτήριο την εμφάνιση, θα αγοράζαμε την GA-P67A-UD4 με κλειστά τα μάτια. Μόνο μια ROG ή μια Classified θα μπορούσε να αποσπάσει το βλέμμα μας από επάνω της και αυτό με δυσκολία.
Από θέμα επιδόσεων και κατασκευής, τουλάχιστον σε θεωρητικό επίπεδο, έχουμε μεγαλύτερες προσδοκίες από την GA-P67A-UD4 απ' ότι από την P67A-GD65. Περισσότερες φάσεις, καλύτερο pcb και ισάξια δευτερεύοντα components που μας κάνουν να ανυπομονούμε να τη δοκιμάσουμε σε "ζόρικες" καταστάσεις.
Τα βοηθήματα λογισμικού είναι καλές προσθήκες αν και αμφίβολη η χρησιμότητά τους στην πλειοψηφία των χρηστών. Δεν παύουν να παρέχουν όμως χρήσιμες ευκολίες.
Σαν γενική εικόνα, η Gigabyte φαίνεται να έχει δώσει μεγαλύτερη βάση στις επιδόσεις και την κατανάλωση ενώ η MSI με την P67A-GD65 προσφέρει ένα πιο all around και εύκολο προϊόν με την έξτρα Firewire, το USB3.0 BackPanel, το oc genie2 κλπ.

Τέλος, και σε αυτή τη μητρική παρατηρούμε το ίδιο λειτουργικό πρόβλημα όπως σε όλες τις Intel P67 based μητρικές που έχουμε δει έως τώρα. Αναφερόμαστε στην απόσταση μεταξύ s1155 και memory slots που δεν επαρκεί για ψύκτρα οριζόντιου προσανατολισμού.

Όπως και να έχει η αλήθεια θα λάμψει στο επερχόμενο RoundUp οπότε όπως είπαμε και την προηγούμενη φορά,
Stay Tuned!


Ευχαριστούμε την Gigabyte για την παραχώρηση του δείγματος της παρουσίασης

Καρόπουλος (NoDsl) Διονύσιος

Δέκα ημέρες μέχρι τα Χριστούγεννα, σύμφωνα πάντα με τα Jumbo, και μόλις πρόσφατα νιώσαμε οτι διανύουμε χειμώνα. Τα απανταχού μικρά και μεγάλα παιδιά αναμένουν υπομονετικά την ωραία πρωΐα των Χριστουγέννων που θα βρούν την κρεμασμένη κάλτσα δίπλα στο τζάκι γεμάτη με αυτό που ποθούν και για το οποίο είχαν γράψει στον Άϊ Βασίλη.

Απ' ότι φαίνεται τα μεγάλα παιδιά του TheLab ηταν εξαιρετικά φρόνιμα εφέτος και ο καλοσυνάτος κοκκινοφορεμένος Άγιος αποφάσισε να στείλει μια ώρα αρχύτερα το δώρο μας! Συγκεκριμένα με courier απο το Hong Kong!!...

Αφού παραλάβαμε και ευχηθήκαμε για τις μέρες, αποσυρθήκαμε γοργά στο θάλαμο "Ιεράς εξέτασης" του TheLab για να δούμε τι καλό μας έφερε ο Άγιος. Ελπίζω να μην είναι ελαφάκι...

Με γρήγορες κινήσεις απομακρύνουμε το υλικό συσκευασίας που έκρυβε εκνευριστικά το περιεχόμενο και παίρνουμε μια πρώτη ματιά απο το δώρο μας.

Δεν είναι ελαφάκι! Hurrah!!!



Όπως καταλάβατε είναι η ολοκαίνουργια και ακυκλοφόρητη MSI P67A-GD65 που προορισμός της είναι το ζευγάρωμα με κάποιον απο τους επίσης ακυκλοφόρητους και πολύ αναμενόμενους Sandy Bridge της Intel.

Πρωταγωνιστής της εν λόγω μητρικής είναι το ολοκαίνουργιο Intel P67 Express Chipset που μαζί με το "νέο" socket 1155 αποτελούν τις κύριες διαφοροποιήσεις της επερχόμενης πλατφόρμας.

Ας γυρίσουμε όμως σελίδα για να την γνωρίσουμε καλύτερα.

Τεχνικά Χαρακτηριστικά: MSI P67A-GD65

Τα τεχνικά χαρακτηριστικά της MSI P67A-GD65 όπως μας τα εμπιστευτηκε η κατασκευάστρια είναι τα εξής:

Στον προηγούμενο πίνακα είδαμε τα τυπικά χαρακτηριστικά της MSI P67A-GD65. Ας δούμε λίγο πιο αναλυτικά ορισμένα χαρακτηριστικά που ενσωματώνει:

Όπως είχαμε γνωρίσει αρχικά απο το review της MSI Big Bang Fusion, τα προιόντα που διαθέτει η MSI κάνουν χρήση ιδιαίτερα ανθεκτικών και αξιόπιστων υλικών που η απόδοσή τους τα κατατάσει στη λεγόμενη Military Class.

Με την MSI P67A-GD65, η κατασκευάστρια παρουσίαζει τη δευτερη γενεά αυτών των εξαρτημάτων που περιλαμβάνουν τα γνωστά Hi-c Caps με οκτώ φορές μεγαλύτερη μακροζωΐα απο έναν "κοινό" Solid Cap, τα Solid Ferrite Chokes με 30% παραπάνω ηλεκτρική χωρητικότητα, 10% αυξημένη αποδοτικότητα και μεγαλύτερη σταθερότητα υπό συνθήκες υπερχρονισμού σε σχέση με ένα κοινό Choke. Κερασάκι στην τούρτα η χρήση αποκλειστικά Solid Caps στα δευτερεύοντα σημεία της μητρικής με αναμενόμενο χρόνο ζωής πάνω απο 10 χρόνια!

Όπως και πρίν, έτσι και το OC Genie περνάει στη δευτερη νεότητά του και υπόσχεται την αύξηση των επιδόσεων του υπολογιστή μας σε μόλις 1 δευτερόλεπτο!

Δουλειά του να εντοπίζει αυτόματα τα χαρακτηριστικά του επεξεργαστή των μνημών και ενδεχόμενα της iGPU του επεξεργαστή και να προσαρμόζει τους χρονισμούς τους ώστε να παρέχουν το μέγιστο δυνατό μεσα σε προκαθορισμένα όρια ασφάλειας, μέχρι 4,2GHz για τον επεξεργαστή και έως 36% για το iGPU

Με τη γενιά των "BIOS" που έρχονται θα "ξεχάσουμε" το πληκτρολόγιο απ' ότι φαίνεται. Το MSI Click Bios στηρίζεται επάνω στην αρχιτεκτονική UEFI δηλαδή Extensible Firmware Interface. Επιπλέον η μητρική διαθέτει δύο bios chips, προφανώς, για λόγους προστασίας.

Παράθεση

The Extensible Firmware Interface (EFI) is a specification that defines a software interface between an operating system and platform firmware. EFI is intended as a significantly improved replacement of the old legacy BIOS firmware interface historically used by all IBM PC compatible personal computers. The EFI specification was originally developed by Intel, and is now managed by the Unified EFI Forum and is officially known as Unified EFI (UEFI).

Πρόκεται για κάτι αντίστοιχο του ASUS Splashtop Express Gate που υποστήριζε η P5Q3 Deluxe για παράδειγμα. Προκειται για ένα μίνι λειτουργικό σύστημα αστραπιαίας εκκίνησης που παρέχει τις βασικές δυνατότητες που χρειάζεται καθημερινά ένας χρήστης. Αναφερόμαστε στα: Internet browsing, Chatting, διαχείριση των αρχείων στους σκληρούς μας και τέλος δυνατότητα διαχείρισης των εγγράφων και των φωτογραφιών μας!

Intel 60 Series Express Chipsets

Στο συγκεκριμένο σκέλος του preview, ορισμένες σημαντικές πληροφορίες σχετικά με τα Intel 60 Series Express Chipsets(στην οικογένεια των οποίων ανήκει και το P67) που πρέπει να γνωρίζετε πολύ καλά πρίν καταλήξετε στην αγορά σας.

Επειδή με τους Sandy Bridge η φιλοσοφία του Overclocking αλλάζει ριζικά, μιας και η Intel αποφάσισε οτι πρέπει να μας κάνει τη ζωή δυσκολότερη, πρέπει να κατανοήσετε τι δυνατότητες παρέχει η κάθε έκδοση των Intel 60 series chipsets ώστε να μη βρεθείτε προ εκπλήξεως.

Η εικόνα που ακολουθεί απο τον Overclocking Guide που συνόδευε την MSI P67A-GD65 μας δίνει τις πληροφορίες που χρειαζόμαστε.

Επόμενη σελίδα, UEFI preview!

Bios: MSI P67A-GD65

Επειδή μια εικόνα ισούται με χίλιες λέξεις, ελπίζουμε οτι με τις παρακάτω εικόνες θα σας λυθούν πολλές απορίες και θα ικανοποιήσουμε την περιέργειά σας σχετικά με το πώς θα είναι οπτικά και λειτουργικά το Click Bios της MSI.

Εικόνες: MSI P67A-GD65

Πλήρες το I/O panel με έναν κοινόχρηστο υποδοχέα PS/2, οκτώ USB 2.0 ports, εξωτερικό κουμπί για clear CMOS, εξόδους coaxial / optical SPDIF, FireWire (IEEE1394), δύο eSATA-300 ports, μια Gigabit Ethernet, δύο USB 3.0(μπλέ) και αναλογικές εξόδους ήχου 7.1

Αναλυτικά: MSI P67A-GD65

Ώρα να εμβαθύνουμε περισσότερο στη μητρική:

Επίλογος

Στην παραπάνω εικόνα φαίνεται ένα έγγραφο της MSI που συνόδευε μεταξύ άλλων τη μητρική και μας έδινε ορισμένα αποτελέσματα σε διάφορα μετροπρογράμματα. Προφανώς μέχρι να λήξει το NDA τα χέρια μας είναι "δεμένα". Οπότε για να μη μας δέσουν στην πραγματικότητα τα αποτελέσματα έχουν αφαιρεθεί.

Σχετικά με την MSI P67A-GD65 τώρα, όπως και όλες οι μητρικές της σειράς GD65 ανήκουν κατα τη γνώμη μας στη χρυσή τομή μεταξύ χαρακτηριστικών και τιμής. Γενικά αποτελούν value for money προΐόντα για αυτά που προσφέρουν.

Στην ουσία αυτό που αποκομίσαμε απο την P67A-GD65 είναι ένα γενικό facelift όπως αποτελεί ουσιαστικά το s1155. Ίδιο socket με διαφοροποιήσεις στα σημείο, ίδιο chipset με διαφοροποιήσεις στα σημεία και military class components που κατα τη γνώμη μας απλά απέκτησαν ένα '2'. Αποδεδειγμένη η αποδοτικότητά τους αναμφισβήτητα αλλά έως εκεί. Δεν έχουμε πραγματικά άλλη γενιά.

Το πραγματικά εντυπωσιακό νέο χαρακτηριστικό που πρωτοσυναντήσαμε στην P67A-GD65 είναι το Click Bios που πραγματικά είναι κάτι καινούργιο. Οπτικά υπέροχο και λειτουργικά άρτιο. Πραγματικά, μια γενιά μπροστά.

Επιπλέον το winki3 είναι μια όμορφη και χρήσιμη προσθήκη που έλειπε απο την πλειοψηφία των μητρικών της MSI.

Εν κατακλείδι, μέχρι να την δούμε δίπλα δίπλα με άλλες υλοποιήσεις του P67 δεν θα αναφέρουμε κάτι για επιδόσεις. Δεν είναι ο σκοπός του Pre-View άλλωστε. Αλλά σαν προΐόν κρίνεται καθ' όλα άρτιο.

Stay Tuned!

Για κάποιον περίεργο λόγο, φαίνεται πως όταν οδηγείς την κούρσα για κάμποσο καιρό, η καλολαδωμένη μηχανή σου μπαίνει σε "αυτόματο πιλότο" και εμφανίζει την σειρά 6xxx. Δεν κατηγορούμε την ATi, ισα-ισα. Όταν εισαι για 6 μήνες η μόνη εταιρεία που έχει εκπρόσωπο στο DX11 API, έχεις την άνεση να... χαζέψεις λίγο παραπάνω. Φαίνεται όμως, πως η ATi, μπορεί να πληρώσει ακριβά αυτή της την υπεροψία.

Γιατι η απάντηση της nVidia ηταν γρήγορη και ουσιώδης. Η GTX460 μοιάζει να κατατροπώνει την HD5830 και η GTS450 βασισμένη στο GF106 στοχεύει απ' ευθείας στο λαρύγγι της HD5770. Και σαν να μην έφτανε αυτό, η 6870 μπορεί να κερδίζει με την μία τον πόλεμο των εντυπώσεων, αλλα δεν ειναι αυτο που... ακούγεται.

Η 6870 δεν είναι ο μεγάλος αδελφός της 5870, εχει χειρότερες επιδόσεις και είναι μάλλον -απο πλευράς επιδόσεων- εφάμιλλη με την 5770. Ναι, καλά ακούσατε και μάλλον τρελός παπάς την βάφτισε. Δεν εξηγείται αλλιώς, μιας και, εδω και χρόνια, η x870 σηματοδοτεί τις εκάστοτε ναυαρχίδες στις μονοπύρηνες κάρτες γραφικών της ATi. Γιατί να αλλάξει τώρα αυτό; Η ATi μας δίνει μια, οχι και τόσο πειστική απάντηση.

Σύμφωνα με την εταιρεία λοιπόν, η 5770 έχει άξια το κομμάτι της στην πιτα και θα συνεχίσει να παράγεται για αρκετό καιρό ακόμα. Γι αυτό τον λόγο λοιπόν, αποφάσισε να μην μας... μπερδέψει και δίνει στην καινούρια της κάρτα μια ονομαστική αναβάθμιση. Περίεργο, γιατί τόσο καιρό αυτό δεν έκανε;

Οπότε μην βιαστείτε ακόμα να πάρετε μια 6870 βασιζόμενοι μόνο και μόνο στο όνομά της (ειδικά όσοι έχετε 5870) καθώς στην ουσία θα κάνετε... υποβάθμιση. Τι ακριβώς παίζεται όμως με την νέα σειρά 6xxx, τον νέο πυρήνα Barts και συγκεκριμένα την HD6870 που έχουμε την δυνατότητα να δοκιμάσουμε; Πάμε παρακάτω να δούμε. Shall we?

Inside "Barts"

Barts, η αλλιώς "Αγ. Βαρθολομαίος".

Μην γελάτε, το Barts είναι σύντμηση του St. Barthelemew, νησιού της Καραϊβικής όπως και όλη η σειρά πυρήνων της κόκκινης αρχίζοντας απο την σειρά 5xxx. Barts, Cayman, Whistler, Antilles & Blackcomb. Όλα τους, νησιά. Αρκετά όμως με την γεωγραφία.

Απο άποψη λιθογραφίας, ο Barts δεν είναι κάτι ιδιαίτερο. Χρησιμοποιεί την ίδια μέθοδο των 40nm που χρησιμοποίησε τόσο η σειρά 5xxx, όσο και η 4xxx.

Λαμβάνοντας υπ'οψην το παραπάνω μαζί με τη μείωση των transistors, η δημιουργία του Barts δεν ήταν και ιδιαίτερη πρόκληση για τους μηχανικούς της AMD.

Ο Barts, λοιπόν, στην σειρά 68xx, μας παρουσιάζεται με δυο παραλλαγές. Σαν Barts XT στην "μεγάλη" HD6870 και σαν Barts Pro στην μικρότερη HD6850.

Στην ουσία, προκειται για μια ραφιναρισμένη έκδοση του πυρήνα Cypress που είδαμε και δοκιμάσαμε στην σειρά 58xx, βελτιστοποιημένου τόσο απο πλευράς σχεδίασης, όσο και απο κατανάλωση. Επανασχεδιασμένα Tessellation units τα οποία συμφωνα πάντα με την ATi, φτάνουν εώς και 2 φορές την απόδοση του προγενέστερου πυρήνα.

Οι βελτιστοποιήσεις αυτές, κατέβασαν τον αριθμό των τρανζίστορς σε 1.7 δις (απο 2.15). Η ταχύτητα του πυρήνα της HD6870 είναι 900MHz και των μνημών 4.2GHz (1.050MHz DDR). Το interface έχει εύρος 256-bit, η κάρτα έρχεται εξοπλισμένη με 1GB μνήμης και με bandwidth που αγγίζει τα 134.4 GB/sec.

Εδω όμως αρχίζουν τα πράγματα και περιπλέκονται.

Ο Barts XT, έχει πλέον 1.120 stream processors, 14 SIMD engines, 56 texture units και 32 ROP's. Και λέμε περιπλέκονται, καθώς τα νούμερα αυτά είναι πιο κοντά σε μια HD5830, απο μια HD5770. Μένει να δούμε στη συνέχεια, αν και κατα πόσο αυτο είναι αποτέλεσμα της προαναφερθείσας βελτιστοποίησης. Αν και, σχεδόν πάντα, όσο πιο πολλά, τόσο πιο καλά.

Επανάληψη και στo Tessellation unit. Εξακολουθεί να είναι 1 (ενα), σε αντίθεση με την GTX 460 που έρχεται εξοπλισμένη με 7.

Τα τεχνικά χαρακτηριστικά της 6870

Σύμφωνα με την μαμά ATi, τα τεχνικά χαρακτηριστικά της 6870 έχουν ως εξής:

Eyefinity α'λα Barts

H ATi εξακολουθεί και ποντάρει πολλά στο Eyefinity και συνεχίζει να το εξελίσσει και στον καινούριο πυρήνα της. Αυτή τη φορά, χρησιμοποίησε σαν σύμμαχο το DisplayPort 1.2 το οποίο έχει την δυνατότητα να τριπλασιάσει τις εξόδους του μέσω ειδικά υποστηριζόμενων monitor ή με ενα ειδικό hub το οποίο αναμένεται να κυκλοφορήσει. Εξόπλισε, λοιπόν, την 6870 οχι με ενα, αλλα με δυο DisplayPorts και κράτησε τόσο το HDMI (1.4a), όσο και τα διπλά DVI.

Εν ολίγοις, μια 6870 ειναι ικανή να τροφοδοτήσει μέχρι 6 οθόνες με πολλές δυνατότητες για συνδυασμούς. Απο μία μέχρι τρείς οθόνες, έκαστη εως 2560x1600. Η 6 οθόνες μέχρι 1920x1200. Εντυπωσιακό, αλλά θα χρειαστείτε πρόσθετο εξοπλισμό...

Εξωτερική εμφάνιση

Για ακόμα μια φορά, η ATi έφτιαξε μια κάρτα που πραγματικά χαίρεσαι να την βλέπεις. To σύστημα ψυξης καλύπτει όλη την επιφάνεια του PCB, δεσπόζει το μαύρο με κόκκινες λεπτομέρειες και η διαφορά απο την σειρά 5xxx δεν είναι κάτι το ιδιαίτερο, παρα ενα "ανάγλυφο" διακριτικό αυτοκόλλητο με την ονομασία της κάρτας.

Απο πλευράς συνδέσεων ειναι υπέρπληρης. 2 x DVI, 2 x Mini DisplayPort και ενα κανονικό HDMI. Υπερπλήρης. Αυτο ακριβώς το ρήμα έψαχνα. Καμία αντίρρηση; I thought so...

Σύστημα δοκιμής - Overclocking

Το σύστημα πάνω στο οποίο δοκιμάστηκε η ATi RADEON HD6870 έχει ώς εξής:

Και επειδή στην επόμενη σελίδα αρχίζουν τα αποτελέσματα, πρέπει σε αυτό το σημείο να σας εξηγήσω τι θα δείτε. Θεώρησα ανούσια την κατα μέτωπον σύγκριση με μια ημίαιμη κάρτα και γι αυτόν ακριβώς το λόγο έβαλα την 6870 κόντρα με την αποδεδειγμένη ισχύ της 5870. Έτσι για να έχουμε ενα καλύτερο scaling των επιδόσεων και για καλύτερη σύγκριση.

Επίσης, θα παρατηρήσετε οτι η 6870 έχει μετρηθεί τόσο στα εργοστασιακά της ρολόγια, όσο και υπο καθεστώς overclock. Ύστερα απο αρκετό ψάξιμο και λαμβάνοντας υπ'οψην τις συνθήκες υπο τις οποίες υπερχρονίζουν οι περισσότεροι, θεώρησα σαν πιο αντιπροσωπευτικές συχνότητες τα 1000MHz πυρήνα (απο 900) και 1180MHz στις μνήμες (απο 1050ΜΗz). Δυστυχώς, αν και ο πυρήνας ανέβαινε μέχρι και τα 1050, οι μνήμες στα 1180 βρήκαν το απόλυτο ταβάνι τους. Οπότε αρκέστηκα με τα νούμερα που σας προανέφερα.

Μπορείτε τωρα να περάσετε στο.. σαλόνι με τα αποτελέσματα...

Αποτελέσματα Synthetic

Για να είμαι ειλικρινής, σε αυτο το πεδίο δοκιμών περίμενα να δώ πως θα αντιδρούσε η 6870 κόντρα στην 5870. Και απο ότι φαίνεται, δεν έπεσα πολύ έξω... Η 6870 οπως θα διαπιστώσετε απο τα διαγράμματα, σε περιπτώσεις οπου το Tessellation μπαίνει δυνατά στο παιχνίδι, στην κυριολεξία κατακεραυνώνει την 5870. Σίγουρα κατι που δεν περιμένεις απο μια κάρτα που κοστίζει τα 2/3 της 5870.

Καλά μας τα λέγανε λοιπόν οι αρχιμηχανικοί της AMD για το ανασχεδιασμένο Tessellation Unit που έρχονται εφοδιασμένες οι κάρτες γραφικών της, σειράς 6xxx. Πάμε όμως να τα δούμε λιγο πιο αναλυτικά.

Αποτελέσματα Gaming

Τα συνθετικά benchmarks λένε μόνο την μισή αλήθεια. Την άλλη μισή την μαθαίνουν με τον πιο ψυχρό τρόπο οι απανταχού gamers. Πάμε να δούμε τι ψάρια πιάνει η 6870 σε μερικές μετρήσεις σε συνθήκες πραγματικού κόσμου...

Επίλογος

Ενα βήμα εμπρός και δύο πίσω; Εύλογη απορία, μόνο που εδώ δεν ισχύει κάτι τέτοιο. Όπως είδαμε και στα αποτελέσματα των μετρήσεων, η 6870 μπαίνει δυνατά στο παιχνίδι σχεδόν χτυπώντας στα ίσια την 5870. Και όπως εξηγήσαμε και στην αρχή, η 6870 δεν λανσάρεται σαν αντικαταστάτης της 5870, αλλα της μικρότερης 5770. Και τα καταφέρνει μια χαρά, έχοντας στρατηγικό όπλο τo ανασχεδιασμένο tessellation unit. Το σημειο δηλαδή στο οποίο μέχρι στιγμής υπερτερούσε η nVidia.

Μην ξεχνάτε πως ακόμα δεν έχουμε δεί δύο ακόμα νησιά... Το Cayman, το οποίο θα αποτελέσει την flagship προσθήκη της ATi στις μονοπύρηνες κάρτες γραφικών με το όνομα 6970 και το Antilles, το οποίο υπόσχεται να ταράξει τα νερά.

Προσωπικά, θεωρώ αστεία την κίνηση της κόκκινης να αλλάξει την ονοματολογία των καρτών της καθώς το μόνο που κατάφερε ήταν να πάρει επικριτικά σχόλια απο τον τύπο και την κοινότητα, αλλα και να μπερδέψει πολλούς απο το κοινό της.

Ας όψεται, στο δια ταύτα λοιπόν. Η 6870 άφησε θετικές εντυπώσεις. Αφ' ενός απο την τιμή της, καθώς την στιγμή που γράφεται το review, τιμάται στα ελληνικά καταστήματα περίπου στα 220€. Τα οποία δεν είναι και τόσα πολλά αν σκεφτείς τι παίρνεις απο πλευράς επιδόσεων.

Εγώ πάντως σίγουρα θα το σκεφτόμουν πολύ σοβαρά να την βγάλω απο το κουτί και να ξαναβάλω πάνω την 5870, την οποία δεν βλέπω πλέον με το ίδιο ματι που την έβλεπα πριν λιγο... Περι ορέξεως βέβαια, κολοκυθόπιτα.

Ευχαριστούμε την AMD για την παραχώρηση του δείγματος

Το πρόσφατο review της ATi 5830 έφερε την απορία στο πρόσωπο αρκετών από εμάς και μας έκανε να ψάχνουμε να καθαρίσουμε το φάκελο με τα temporary internet files του browser μας.

Το τοπίο ξεκαθαρίζει σήμερα. Και για να γίνουμε πιο συγκεκριμένοι ξεκαθαρίζει με την παρουσίαση μιας σχετικά πρόσφατης middle range πρότασης από την πράσινη κυρία των γραφικών, ευρέως γνωστή και ως nVidia.

Η κάρτα της παρούσας παρουσίασης μας έρχεται από την MSI και το ακριβές μοντέλο αυτής είναι MSI GeForce GTX 460 Cyclone OC 1GB.

Όπως είναι αναμενόμενο, έρχεται εξοπλισμένη με όλα τα καλούδια και πατέντες που έχουμε δεί στις τελευταίες υλοποιήσεις της MSI από Hi-C Caps, Solid State Chocks και All Solid CAPs έως το νέο Cyclone Thermal Design για μακροζωία και σταθερότητα.

Without further adο, που λένε και στο χωριό μας, τα χαρακτηριστικά της MSI GeForce GTX 460 Cyclone OC 1GB στη σελίδα που ακολουθεί.

Τεχνικά Χαρακτηριστικά: GeForce GTX 460 Cyclone OC 1GB

Τα τεχνικά χαρακτηριστικά της MSI GeForce GTX 460 Cyclone OC 1GB όπως αναφέρονται στο site της κατασκευάστριας:

GTX 460 ή GTX 460;

Όπως βλέπουμε και στον πίνακα που προηγήθηκε, υπάρχουν τρείς βασικές διαφορά μεταξύ GTX460 1GB και GTX460 768ΜB. Αυτές είναι ο αριθμός των Raster Operation Units ή ROPs, το Μemory Bus BW και η L2 Cache(384k/768MB - 512k/1GB).

Οπότε απενεργοποιόντας τον ένα από τους τέσσερις memory controllers, όπως όλα δείχνουν, μειώνουμε το memory bus στα 192bit, από τα 256bit που έχει η έκδοση του 1GB, και με αυτό και την απόδοση. Στην πραγματικότητα τα μειωμένα ROPs και το memory bus είναι που κάνουν τη διαφορά και όχι τα 256MB extra μνήμης.

Στις εικόνες που ακολουθούν, η διαφορά του GF104 από το GF100 και η δομή ενός SM Engine.

Η διαφορά μεταξύ GF100 και GF104 είναι φανερή από την πρώτη ματιά. Στην ουσία πρόκειται για ένα remake του GF100 με περισσότερα cuda cores στο κάθε SM unit. Προφανώς αφού τα GPC (Graphics Processing Clusters. Ονομασία της nVidia) έπεσαν στα μισά και κάθε SM έχει από ένα tesselator, η tesselation απόδοση του GF104 είναι η μισή σε σχέση με αυτή του GF100. Επιπλέον, το GF104 έρχεται με τη μία SM Unit ανενεργή.



Πατήστε πάνω στην εικόνα για μια αναλυτική ματιά στο κάθε die.

Η τομή ενός SM Engine

Εικόνες: GeForce GTX 460 Cyclone OC 1GB

Και αφού είδαμε τα χαρακτηριστικά της MSI GTX 460 Cyclone OC 1GB, καιρός να ρίξουμε και μια ματιά στη σιλουέτα της. Αρχή κάνει η συσκευασία.

Ενδότερη ματιά: GeForce GTX 460 Cyclone OC 1GB

Αφού πήραμε μια γενική ιδέα για την εμφάνιση της MSI GeForce GTX 460 Cyclone OC 1GB, ας δούμε λίγο αναλυτικά τα χαρακτηριστικά της.

Σύστημα δοκιμής / Μεθοδολογία / Overclocking

Τα μετροπρογράμματα που χρησιμοποιήσαμε ήταν τα εξής:

• 3DMark Vantage
• Unigine Heaven Benchmark
• FurMark
• Stone Giant
• Crysis Warhead
• Resident Evil 5

Σε κάθε περίπτωση οι δοκιμές πραγματοποιήθηκαν στις παρακάτω αναλύσεις:

• 1280 x 1024
• 1920 χ 1080
• 2560 χ 1600

Στις περιπτώσεις όπου το Physx επηρέαζε την απόδοση, πραγματοποιήθηκαν δοκιμές και με απενεργοποιημένο και με ενεργοποιημένο το εν λόγω χαρακτηριστικό.

Τέλος οι δοκιμές πραγματοποιήθηκαν τόσο με την κάρτα στους αρχικούς της χρονισμούς όσο και υπερχρονισμένη για να κρίνουμε τη διαφορά απόδοσης που μας έδινε η κάρτα.

ΠΡΟΣΟΧΗ: Λόγω κεκτημένης ταχύτητας, η ανάλυση της 460 στα 1920px ήταν 1080px ενώ της 5830, 1200px.

Overclocking

Δυστυχώς δεν έχουμε κρατήσει κάποιο screeny με τα αποτελέσματα υπερχρονισμού αλλά να αναφέρουμε τα εξής:

Το εργαλείο που χρησιμοποιήσαμε ήταν το γνωστό MSI Afterburner. Δεν ανεβάσαμε vGPU αλλά μείναμε στα default 0.978v.

Με αυτή την τάση μπορέσαμε να καταφέρουμε συχνότητα πυρήνα μέχρι 903Mhz αλλά όχι σταθερά. Για να βγάλει όλα τα τεστ πέσαμε στα 870. Επιπλέον οι μνήμες έκαναν το εκπληκτικό άλμα απο τα 1800MHz στα 2280, με μέγιστα σταθερά τα 2250. Επίσης, η συχνότητα των μνημών δεν έδειχνε να επηρεάζεται από αυτή του πυρήνα και το αντίστροφο, όπως γίνεται με τις ATi.

Τέλος, οι θερμοκρασίες που καταγράψαμε σε Full Load κυμάνθηκαν σε μέγιστο 65°C, τιμή άριστη και με σχεδόν μηδενικό θόρυβο από τον ανεμιστήρα της κάρτας.

Αποτελέσματα: Συνθετικά

Ξεκινάμε με τα καθιερωμένα 3D Mark Vantage, Unigine και Furmark για άμεση σύγκριση με τα αποτελέσματα της HD5830.

Αποτελέσματα: Games

Και περνάμε στα παιχνίδια... Εδώ μπορούμε να πούμε ότι είμαστε πιο αντικειμενικοί μιας και το benchmark optimization της nVidia είναι περισσότερο γνωστό για την αποτελεσματικότητά του από αυτό της ATi.

Κυκλώνας;

Καλή ερώτηση, αλλά η απόφαση θα βγει αφού πέσει στα χέρια μας μια ATi HD6800 series(Και να μη μου επιτρέπετε, εγώ πάλι ATi θα τη λέω). Έως τότε θα μείνουμε πραγματικά εντυπωσιασμένοι από την άριστη απόδοση της MSI GTX 460 Cyclone OC 1GB.

Βασίζεται στο reference design της nVidia, με τις πινελιές και την ποιότητα της MSI πάντα, αποτελώντας ένα πολύ καλά ζυγισμένο προϊόν από όλες τις απόψεις. Ήταν το GPU που έκανε την nVidia να πατάει σταθερά στο middle range, αυτής της γενιάς, οπού βρίσκονται και τα περισσότερα χρήματα. Δεν θα αναλωθούμε να αναλύσουμε περί Image Quality, Multimedia Performance και AF Quality αλλά θα μείνουμε στους αριθμούς. Σε ένα ανεξάρτητο άρθρο με ανάλυση περί MLAA, ίσως.

Μετά τη άρον άρον απόσυρση της GTX 465, ένα προϊόν που ακόμα να καταλάβουμε το λόγο ύπαρξής του, η πράσινη έκανε κίνηση ματ δίνοντας ακριβώς τη δύναμη που χρειάζεται ο μέσος gamer σε άριστη τιμή.

Αν θές να συγκρίνεις μια ATi και μια nVidia με μία λέξη, αυτή θα ήταν εύκολη. Η nVidia δείχνει πιο εύκολη σαν κάρτα. Δεν αναφέρω από θέμα δυνατοτήτων ή απόδοσης κάθ' αυτής. Αλλά η αίσθηση που ο, ίσως αρχάριος, χρήστης αποκομίσει.

Προσωπική άποψη, μείνετε μακρυά από τις κάρτες με τα 768MB και προτιμήστε το Full GF104. Ούτως η άλλως η διαφορά σε τιμή δεν είναι απαγορευτική.

Οπότε, μέχρι να πάρουμε στα χέρια μας μια HD6800 η GTX460 αποτελεί το βασιλιά της μετριότητας!

5/11/2010

Ευχαριστούμε την MSI για την παραχώρηση των δειγμάτων της παρουσίασης

Μετά το σχεδόν Review Spree της πλατφόρμας Leo, επανερχόμαστε στην Intel και συγκεκριμένα στο s1156.

Η σημερινή παρουσίαση αναφέρεται σε μια μητρική της σειράς Maximus η οποία αισίως έφτασε στην τρίτη νεότητά της με την κυκλοφορία της Maximus IIΙ Extreme ακολουθώντας την Maximus III Formula. Δε νομίζω ότι χρειάζεται ιδιαίτερη εισαγωγή για την εν λόγω σειρά της ASUS αφού το λογότυπο της ROG αποτελεί ευσεβή πόθο μέσα στο case κάθε φανατικού Gamer/Overclocker, και όχι μόνο. Κάτι το οποίο χρίζει ιδιαίτερης αναφοράς όμως είναι το ακόλουθο:

Παράθεση

Η ονομασία "ASUS" προέρχεται από τα τέσσερα τελευταία γράμματα του Πήγασου(Pegasus), το φτερωτό άλογο της Ελληνικής μυθολογίας που αντιπροσωπεύει την έμπνευση της τέχνης και της μάθησης. H ASUS ενσωματώνει τη δύναμη, το δημιουργικό πνεύμα και την αγνότητα που συμβολίζονται από αυτό το βασιλοπρεπές και ευκίνητο μυθικό πλάσμα που πετά στα ύψη της ποιότητας και καινοτομίας με κάθε νέο προϊόν που εισάγει στην αγορά.

Η ASUS ακολουθεί την τεχνολογική και αισθητική τελειότητα μέσω της συνεχούς καινοτομίας. "Μπαίνουμε" στα παπούτσια των πελατών μας για να αναπτύξουμε μια βαθιά κατανόηση και μια γνήσια συναίσθηση των αναγκών τους, δημιουργώντας προϊόντα που ξεπερνούν τον κανόνα.

Η σχεδιαστική φιλοσοφία της ASUS

Η σχεδιαστική φιλοσοφία της ASUS έχει ως στόχο την ανάπτυξη λύσεων υψηλής ποιότητας για την πλήρη ικανοποίηση των πελατών μας. Η σχεδιαστική μας διαδικασία είναι δομημένη γύρω από ενδελεχή έρευνα, σύντομη αναμονή και καλά σχεδιασμένη εκτέλεση. Ενεργούμε με σφαιρική οπτική και εστιάζουμε στις δικές μας δυνάμεις, συνθήκες και κληρονομιά.

Όπως είναι εμφανές, στόχος της ASUS είναι η κορυφή και η Maximus III Extreme ενστερνίζεται κατά γράμμα τα παραπάνω γραφόμενα. Η συνέχεια στις σελίδες που ακολουθούν.

Τεχνικά Χαρακτηριστικά: ASUS Maximus III Extreme

H ASUS έχει κάνει έναν ενδιαφέροντα ονομαστικό διαχωρισμό των προϊόντων της σειράς ROG σύμφωνα με το socket για το οποίο προορίζονται. Η σειρά Rampage για το s1366, η Maximus για το socket 1156 και η σειρά Crosshair για την πλατφόρμα της AMD.

Επιπλέον ανάλογα με το επίπεδο εξοπλισμού ακολουθεί και η ανάλογη δευτερεύουσα ονομασία. Formula για τις πιο light εκδόσεις και Extreme για τις κορυφαίες.

Ασχέτως το επίπεδο εξοπλισμού όμως, και οι μεν και οι δε παραμένουν γνήσια τέκνα της σειράς Republic Of Gamers ακολουθώντας τον κόκκινο/μαύρο χρωματισμό που ορίζει το layout της σειράς ROG και με το σχεδιασμό των ψυκτρών να κερδίζει την παράσταση και τα βλέμματα.

Όπως όλες οι μητρικές ROG έτσι και η Maximus III Extreme έρχεται σε κόκκινη συσκευασία με παράθυρο στο εμπρόσθιο μέρος δίνοντας μια πρώτη γεύση από το διαμαντάκι που κρύβεται μέσα.

Επιγραμματικά, η αρκετά μεγάλη λίστα με τα χαρακτηριστικά της Maximus III Extreme όπως αναφέρονται στην ιστοσελίδα της κατασκευάστριας είναι τα ακόλουθα:

• Supports the Intel® Core™ i7, i5 and i3 Processors in the LGA1156 Package
• Intel® P55 chipset
• Dual-channel, DDR3 2200(O.C.) Support
• ROG Connect - Plug and Overclock - Tweak it the hardcore way!
• RC Bluetooth - Overwhelm your acknowledgement with wireless overclocking experience!
• USB BIOS Flashback - No worry of BIOS crash anytime!
• Extreme Engine Digi+
• USB 3.0 Support / Sata 6.0 Support
• SLI/CrossFireX On-Demand (nVidia NF200)
• 10-channel Audio

Από τα παραπάνω χαρακτηριστικά θα σταθούμε στα εξής:

Όπως είδαμε στο review της Crosshair IV η ASUS με τις τελευταίες μητρικές της σειράς ROG προωθεί τη λογική του απομακρυσμένου ελέγχου της μητρικής χωρίς τη συνοδεία εξωτερικού control panel (που θα διατιθόταν στο bundle της μητρικής) αλλά μέσω δευτέρου υπολογιστή ή κινητού!

Έτσι όπως το ROG Connect λειτουργεί μέσω καλωδίου USB σε ένα Laptop/Netbook όπου μας δίδεται η δυνατότητα να έχουμε εικόνα από real-time POST codes, hardware status readouts και να κάνουμε οποιεσδήποτε on-the-fly ρυθμίσεις σε επίπεδο υλικού, έτσι και με το RC Bluetooth μας δίνεται η δυνατότητα να πραγματοποιήσουμε όλα τα παραπάνω, ασύρματα αυτή τη φορά. Μάλιστα το BT module έχει δυνατότητα διπλής λειτουργίας ανάλογα με το αν έχουμε πατημένο το onboard κουμπάκι.

Αν είναι πατημένο και φωτίζει το σήμα του Bluetooth μπαίνει σε λειτουργία RC Bluetooth(Αυτό είναι και το όνομα που εμφανίζει στο σκανάρισμα γειτονικών bluetooth συσκευών όταν ψάχνετε να το κάνετε pair με το κινητό σας) ενώ αν όχι, λειτουργεί σαν ένα οποιοδήποτε bluetooth module.

\ έγραψε:

Still overclocking in old-fashioned way? Let RC Bluetooth bring you the whole new idea of how to do! Just simply push the button from the Back I/O on the RC Bluetooth card, overclockers can real-time monitor the desktop PC system status & tweak its parameters - such as voltages and frequency on the fly. When users want to use ordinary bluetooth functions, just simply push the button once again & enjoy all the wireless convenience brought from RC Bluetooth.

Και ένα μικρό Demo από τη λειτουργία του εν λόγω συστήματος με τη βοήθεια ενός iphone:

Πρόκειται για τη δυνατότητα πλήρη ελέγχου των φάσεων τροφοδοσίας του CPU ώστε αν είμαστε ιδιαίτερα απαιτητικοί και γνώστες να μπορούμε να επιτύχουμε τη χρυσή τομή μεταξύ απόδοσης και θερμοκρασιών. Είναι ένα σύστημα ανάλογο του συστήματος ελέγχου της MSI με τη Lightning για όσους θυμούνται το περασμένο review. Η Asus μας αναφέρει:

\ έγραψε:

Α next generation dynamic multi-phase power management equipped with high performance digital Voltage Regulator Mudule (VRM) design. Through digital power management, the board can easily achieve the ultimate performance with adjustable CPU PWM frequency. The FET+ expedite heat dissipation & achieve better electric conduction. ML Cap ensures a stable power supply during overvoltage by lowering Equivalent Series Resistance (ESR), keeping critical components reliable. This means you’ll be able to push your spanking new Intel CPU to the limit, hitting benchmark scores that others only dream of. Extreme Engine balances the need for voltage and the desire for rock solid performance to bring the ultimate user experience.

Όλοι γνωρίζουμε πόσο επικίνδυνο είναι το corruption του bios μιας μητρικής που συμβαίνει ουκ ολίγες φορές ειδικά κατά τον υπερχρονισμό με τα απανωτά restart,reset κ.ο.κ.

Με το USB BIOS Flashback μπορούμε να φορτώσουμε το bios από ένα usb flash disk χωρίς να το φορτώσουμε στο onboard CMOS της μητρικής οπότε και να γίνει corrupt να μην επηρεαστεί η μητρική καν. Απλά φορτώνουμε το image στο flash disk και πάμε πάλι.

\ έγραψε:

USB BIOS Flashback must be the most convenient way to flash BIOS ever! It allows overclockers to try their BIOS with the simplist way one can imagine. No need to enter the BIOS or the operating system, just plug the thumb drive into the ROG Connect port & push the ROG Connect button for 2 seconds, BIOS would be automatically flashed under standby power. It΄s no doubt that USB BIOS Flashback gives overclockers the ultimate convenience!

Έως τώρα για να κάνουμε αλλαγή στο configuration του συστήματός μας έπρεπε να μπορούμε να μπούμε στο γνωστό BIOS. Με το ενσωματωμένο αυτό chip η ASUS μας δίνει τη δυνατότητα να ρυθμίσουμε παραμέτρους του συστήματός σε εντελώς hardware επίπεδο κερδίζοντας σε ευελιξία και χρόνο.

\ έγραψε:

The iROG is a special IC which enables several ROG highlitghted functions that gives users full disposal of the motherboard at any stage! This design allows advanced user control and management to be processed purely at a hardware level. iROG greatly increases fun during overclocking for PC enthusiasts and it offers system maintainence and management with more control and efficiency.

Ναί μεν πήρατε μια ROG αλλά δεν είστε και ο ποιο advanced χρήστης αν και θέλετε να πάρετε το μέγιστο απο το σύστημά σας; Γίνετε τσάμπα μάγκας με αυτό το αναμφίβολα πολύ χρήσιμο χαρακτηριστικό. Εσείς επιλέγετε το μοντέλο του επεξεργαστή που θα θέλατε απο μια συγκεκριμένη λίστα που θα εμφανίσει η μητρική ανάλογα με το μοντέλο που διαθέτετε και η μητρική θα κάνει όλα τα υπόλοιπα για εσάς, σύμφωνα πάντα με τις ανοχές των εξαρτημάτων που διαθέτει ο υπολογιστής σας.

\ έγραψε:

Ever wish that you could have a more expansive CPU? Upgrade your CPU at no additional cost with ROG΄s CPU Level Up! Simply pick the processor you wanted to OC to, and the motherboard will do the rest! See the new CPU speed and enjoy that performance instantly. Overclocking is never as easy as this

BIOS: ASUS Maximus III Extreme

Και μια ματιά στο BIOS της ASUS Maximus III Extreme. Είναι κατασκευής AMI και ήταν η έκδοση 0705.

Το τελευταίο διαθέσιμο στο site της κατασκευάστριας είναι το 1101 με release note:

\ έγραψε:

Improve system stability

Κυρίες & Κύριοι, σε πρώτη προβολή της ολόφρεσκιας TheLab.gr Gallery, όλες οι οθόνες του Bios της ASUS Maximus III Extreme! Θαυμάστε!

Εικόνες: ASUS Maximus III Extreme

Ενδότερη ματιά: Maximus III Extreme

Κοντινό στο 1156 socket από δύο οπτικές γωνίες. O ML Cap περιτριγυρισμένος από solid caps

και γενικά μάχιμο περιβάλλον. Μία υποδοχή EPS12V για "μόνο" 336W παροχή. To κόκκινο κουμπί κάτω δεξιά είναι το Q-Reset.

Τι είναι το QReset; Είναι ένας υβριδικός τύπος reset πoυ εφαρμόζει η asus για να βοηθήσει τους

extreme overclockers όταν βρίσκονται σε δίλημμα για το αν πρέπει να κλείσουν το σύστημα ή

να κάνουν reset σε περίπτωση προβλήματος κατά τη διάρκεια του ocing session. Το reset δεν λειτουργεί

πάντα και με reboot δεν έχουμε πάντα POST. Μετά μπαίνουν καμινέτα και τα σχετικά να ανεβάσουμε

θερμοκρασίες. Δεν το θέλουμε αυτό. Με το πάτημα αυτού του κουμπιού λοιπόν, γίνεται clear cmos

αλλά παρακάμπτεται το S5 mode που προκαλεί System Lockup! Φίνα!

Κάτω από τις ψήκτρες, τα PowerMosfets. Δεν έχουμε ξαναδεί κάτι ανάλογο.

Δημοφιλής επιλογή ο NEC USB3 controller σε όσες μητρικές παρέχουν USB3.

Από αριστερά προς τα δεξιά: RealTek GBe controller, VIA ΙEEE 1394 controller, Winbond Super I/O sensor, VIA VT2020 OnBoard SoundCard. Στο βάθος διακρίνουμε μόνο Solid Caps, τα PCIe switches των slots, το pll της ICS και πάνω αριστερά ένα άγνωστων στοιχείων iROG taged IC.

Συγκεντρωμένα τα Measurement Points της μητρικής, τα QLeds που μας υποδεικνύουν γρήγορα

και εύκολα αν και που υπάρχει πρόβλημα κατά το Boot Sequence. Αριστερά από αυτά

το GoButton που εκτελεί διπλή λειτουργία(αν το πατήσουμε πριν το POST ενεργοποιεί το MemOk!

και αν το πατήσουμε μετά φορτώνει το overclocking profile που έχουμε ορίσει από το bios για το GoButton).

Ακριβώς απο πάνω του, το jumperάκι που βλέπετε δεν είναι τίποτε άλλο από ένα Cold Bug Switch

για δοκιμές κάτω του μηδενός.

Τέλος, ένα κοντινό στα P55 και NF200.(διφασική η τροφοδοσία του P55 από τα Κ0355.)

Σύστημα δοκιμής

Το σύστημα της δοκιμής μας όπως φαίνεται στην παρακάτω εικόνα.

Τα μετροπρογράμματα που χρησιμοποιήσαμε ήταν τα εξής:

• Everest Ultimate suite
• SisoftSandra 2010
• CINEBENCH 11.5
• Fritz Benchmark
• Driverheaven Photoshop Bench V3.0
• POV RayTrace Benchmark v3.7 beta
• x264 HD Benchmark v3.0
• CrystalDiskMark 2.2
• PcMark Vantage, 3DMark Vantage
• Crysis Warhead, Stalker:Call of Pripyat, Resident Evil 5, GTA IV, DiRT2, Batman Arkham Asylum.

Η λογική που εκτελέσαμε τα τεστ ήταν με δύο τρόπους για να δούμε κατά πόσο επηρεάζει την απόδοση του συστήματος η λειτουργία Intel Turbo. Με το Turbo On και με το Turbo Off. Ο i7-870 έχει από τα πιο aggresive turbo modes οπότε στην περίπτωση που ήταν ανενεργό ο επεξεργαστής έμενε στα εργοστασιακά 2.9GHz ενώ με την ενεργοποίησή του εκτοξευόταν στα 3.6GHz(!). Σε κάθε περίπτωση οι μνήμες έμεναν στα 1600Mhz με 8-8-8-24 1Ν. Η VGA παρέμενε πάντα στα εργοστασιακά ρολόγια.

Μετρήσεις 2D

Αρχή με τα συνθετικά που σκοπό έχουν να στρεσάρουν το υποσύστημα εκτός κάρτας γραφικών.

Μετρήσεις 3D

Ας δούμε και την απόδοση του P55 με τα native 16 PCIe Lanes σε 3D καταστάσεις.

Υπερχρονισμός

Για ακόμα μία φορά, pic or it didnt happen. Ακολουθούν cpu-z validation για Max MHz και Max BCLK.

CpuZ Validation - Max MHz i7-870

CpuZ Validation - Max Bclk i7-870





Η αλήθεια είναι οτι νιώσαμε κάπως περίεργα οταν βρήκαμε τον ίδιο "τοίχο" στο bclk σε δύο διαφορετικές μητρικές με διαφορετικούς επεξεργαστές. Ο μόνος κοινός παρονομαστής ηταν το Intel P55. Και η ψύξη με απλό αέρα βεβαίως.

Το θέμα είναι πως υπάρχουν δείγματα μητρικών που έχουν ανέβει έως 228 με αέρα και κάτι τέτοιο δεν είδαμε δυστυχώς.

Το μόνο σίγουρο είναι οτι με LΝ2 τα πράγματα θα ηταν πολύ διαφορετικά αφού οι μητρικές επωφελούνται τα μέγιστα απο τις χαμηλές θερμοκρασίες της ψύξης των επεξεργαστών.

MEX;

REX,MEX,REF,MEF κ.ο.κ.

Οι μητρικές της ASUS έχουν οικειοποιηθεί σε τέτοιο βαθμό απο τους κατόχους, θαυμαστές, Gamers κλπ, που απέκτισαν και σύντομα χαϊδευτικά. Πώς να μην αποκτήσουν άλλωστε αφού αν αποφασίσεις και κάνεις το βήμα για την απόκτηση μιας δύσκολα θα την αντικαταστήσεις με οτιδήποτε άλλο.

Έτσι και η Maximus III Extreme, αποτελώντας έμπρακτα την καλύτερη πρόταση της ASUS και μία από τις καλύτερες(αν όχι η καλύτερη) για το socket 1156, με μοναδικά χαρακτηριστικά και δυνατότητες(RC BlueTooth, ML Cap κλπ), με άριστη ποιότητα εξαρτημάτων και fool proof overclocking capabilities είναι έτοιμη να αποτελέσει την ιδανική μητέρα για ένα σύστημα έτοιμο για όλα. Επιπλέον, παρέχει άριστες δυνατότητες επέκτασης με τα πέντε PCIe υποβοηθούμενα από το nVidia nF200 και το ένα all time classic PCI. Ακόμα, παρόλο τον Gaming χαρακτήρα της, δεν χάνει από τις multimedia δυνατότητές της χάρη στην υποστήριξη USB3.0 / Sata 6GBps.

Την αξία, ποιότητα και δυνατότητες μιας ROG και ειδικότερα της Maximus III Extreme τις είδαμε και αδιαμφισβήτητα δίνουν διαχρονικότητα σε ένα σύστημα. Το μόνο ερώτημα είναι το τί διαχρονικότητα θα έχει το s1156 σαν socket μιας και η Intel μας έχει συνηθίσει να τα αλλάζει σαν τα πουκάμισα.

Όπως και να έχει πάντως, όσους s1156 επεξεργαστές και αν αποφασίσετε να αλλάξετε με τον καιρό, μια ASUS ROG θα παραμένει πάντα μια ASUS ROG. Diamonds Are Forever.

Θετικά

• Εμφάνιση
• Σταθερότητα/Ποιότητα
• Επεκτασιμότητα
• Εμπορικότητα

Αρνητικά

• Τιμή(350!)
• Μικρά προβληματάκια με το RC Bluetooth όπως είδαμε και στο video

ASUS Maximus III Extreme

26/10/2010

Ευχαριστούμε την ASUS και την Intel για την παραχώρηση των δειγμάτων της παρουσίασης

Δεν νομίζω πως χωράει αμφιβολία οτι ή αντεπίθεση της ATi με την σειρά 4000 και έπειτα, απέδωσε καρπούς και πλέον η κόκκινη κατέχει δικαιωματικά την μερίδα του λέοντος στην αγορά medium-end καρτών γραφικών. Στην Ελληνική αγορά, που όπως όλα δείχνουν είναι μια απο τις πιο νευραλγικές της Ευρώπης, τα πράγματα ειναι ακόμα χειρότερα. Οι high-end κάρτες έχουν γίνει απλησίαστες και αποτελούν λύση για έχοντες και κατέχοντες και τα καταστήματα χτυπάνε στο ψαχνό. Το Ελληνικό κοινό πλέον έχει στρέψει την προσοχή του, σε λύσεις που είναι οικονομικές αλλα συνδυάζουν και ικανοποιητικές επιδόσεις. Πολυ βολικά τοποθετημένη λοιπόν, παρουσιάζουμε την τελευταιο mid-range προσθήκη της ATi στην σειρά 5000.

Ladies and gentlemen, στην κόκκινη γωνία, με τρέχουσα τιμή στην Ελληνική αγορά τα ~190€, η ATi 5830!

Η εταιρεία υποστηρίζει πως η 5830 κατασκευάστηκε με γνώμονα τις οικονομικές επιδόσεις και, όντως, αποτελεί την πιο οικονομική πρόταση στις κάρτες γραφικών της σειράς 58XX. Τι ακριβώς όμως κρύβεται πίσω απο αυτη την τελευταία προσθήκη; Είναι τόσο ευγενή τα κίνητρα της κατασκευάστριας; Ο Μακιαβέλι υποστήριζε οτι "αυτός που θέλει να απατήσει, θα βρεί κάποιον που θέλει να απατηθεί". Για πάμε παρακάτω να δούμε τι εστί βερίκοκο...

Μια ματιά απο κοντά

Εντελώς reference design, διακρίνονται τα δυο εξάπινα που απαιτούνται για να τροφοδοτηθεί

2 x DVI, HDMI & DisplayPort. Υπερπλήρης.

Η... δικιά μας, engineering sample 5830..

Πρώτο περίεργο δεδομένο. Αυτό που κάνει με την πρώτη ματιά εντύπωση, είναι εξωτερικά η εκπληκτική της ομοιότητα με τον μεγάλο αδελφό της σειράς, την HD 5870. Ακριβώς ίδια τόσο σε διαστάσεις, όσο και στο εργοστασιακό σύστημα ψύξης. Και αναφέρω την 5870, γιατί οσοι έχετε δει μια 5850 απο κοντά, θα έχετε παρατηρήσει πως το PCB και, κατ' επέκτασιν, όλη η κάρτα είναι "ενα κλικ" πιο μικρή απο την 5870. Τυχαίο; Δε νομίζω. Ας εντρυφήσουμε όμως σε λίγο πιο τεχνικά δεδομένα. Στην παρακάτω εικόνα αποσαφηνίζονται τα specs όλων των καρτών της σειράς 58XX. Όσο ξεκάθαρα και να σας φαίνονται, πάμε να τα αποκωδικοποιήσουμε.

Εκ πρώτης όψεως, φαίνεται πολύ όμορφα τοποθετημένη ανάμεσα στην μεγάλη 57άρα και στην μεσαία 58άρα. Για κοιτάξτε λίγο καλύτερα όμως... Η κατανάλωσή της μοιάζει πάρα πολύ με της 5870 και είναι αρκετα μεγαλύτερη απο την υποτιθέμενη μεγαλύτερη της αδερφή, την 5850. Το ίδιο και τα ρολόγια του πυρήνα. Πιο κοντά στην 5870 (800MHz αντί για 850MHz) και πιο μακρυά απο την 5850 (725MHz). Αυτά, σε συνδυασμό με τις ίδιες ακριβώς διαστάσεις της αλλα και τον σχεδιασμό του PCB μας οδηγεί αναπόφευκτα στον εξής συλλογισμό: Μήπως η 5830 πρόκειται για μια "κομμένη" 5870; Αν ναι, λαμβάνοντας υπ'οψην οτι τα μεγάλα παιδιά δεν σταματούν να παίζουν ποτέ, μήπως θα μπορούσαμε να την ξεκλειδώσουμε σε μια 5870; Αν οχι, μήπως δεν πρόκειται για "κομμενη", αλλα για "αποτυχημένη" 5870;

5830 επάνω, 5850 κάτω... Καλά διαβάζετε...

Δεν θα σας ταλαιπωρήσω άλλο. Εν ολίγοις, η 5830 είναι στην ουσία μια 5870 της οποίας ο πυρήνας δεν πέρασε το Quality Control. Έτσι μπήκε σε δίαιτα, αφαιρέθηκαν απο αυτόν (σε επίπεδο hardware) τα ελαττωματικά στοιχεία (ROP's & Stream Processors), και, ώ του θαύματος εγέννετω 5830! Τονίζω, σε επίπεδο hardware, το οποίο σημαίνει οτι ακόμα και αν περάσετε BIOS απο κάποια 5870 ΔΕΝ θα καταφέρετε να τα επανενεργοποιήσετε. Το επιχειρήσαμε και πετύχαμε ακριβώς τα ίδια αποτελέσματα. Κακά μαντάτα λοιπόν για τους επίδοξους tweakers. Άν θέλετε επιδόσεις 5870, καλύτερα να κάνετε οικονομία. Οπότε μας μένει να δούμε τι ακριβώς παίρνουμε απο πλευράς επιδόσεων. Shall we?

Σύστημα δοκιμής & Μεθοδολογία

Για να διαπιστώσουμε την ισχύ της 5830, την κάναμε να συναντήσει μερικά απο τα πιο σκληρά 3D tests που κυκλοφορούν, σε μια σειρά αναλύσεων που πιστεύουμε αντιπροσωπεύει ενα μεγάλο τμήμα του αγοραστικού κοινού, συμπεριλαμβανομένης και της αντίξοης 2560x1600 ενός 30" monitor. Επίσης δεν αρκεστήκαμε στα εργοστασιακά ρολόγια των 800/1150MHz (για κάποιο λόγο το engineering sample που μας έστειλαν ήρθε χρονισμένο με τις μνήμες στα 1150MHz αντί των 1000MHz που αναφέρει το εργοστάσιο), αλλα όλα τα τέστ επαναλήφθηκαν επίσης σε συνθήκες υπερχρονισμού 900/1250MHz.

Το σύστημα που χρησιμοποιήσαμε για τις μετρήσεις είχε ώς εξής:

- Intel Core i7 965 Extreme Edition @ 3.20GHz (Turbo Off)

- ASUS Rampage II Extreme X58

- Mushkin 3x2GB 1600MHz CL7

- Thermaltake ToughPower 1500W

- Samsung 305T 30"

Τα τέστ που επιλέξαμε είναι:

- 3DMark Vantage @ Performance / Xtreme (Stock & OC)

- Crysis Warhead @ 1280x1024 / 1920x1200 / 2560x1600 (Stock & OC)

- Resident Evil 5 Benchmark @ 1280x1024 / 1920x1200 / 2560x1600 (Stock & OC)

- Far Cry 2 Benchmark @ 1280x1024 / 1920x1200 / 2560x1600 (Stock & OC)

- Stalker:Call of Pripyat @ 1280x1024 / 1920x1200 / 2560x1600 (Stock & OC)

- Unigine Heaven DX11 Benchmark @ 1280x1024 / 1920x1200 / 2560x1600 (Stock & OC)

- Stone Giant DX11 Benchmark @ 1280x1024 / 1920x1200 / 2560x1600 (Stock & OC)

- Furmark Benchmark Tool @ 1280x1024 / 1920x1200 / 2560x1600 (Stock & OC)

Ας περάσουμε στα αποτελέσματα.

Gaming Benchmarks

Synthetic Benchmarks

Επίλογος

Η 5830 εκ πρώτη όψεως θα σας εντυπωσιάσει με το μέγεθός της αλλα όπως γίνεται πάντα, είναι απο τις περιπτώσεις που ή θα την αγαπήσεις, ή θα την μισήσεις.

Θα την αγαπήσεις γιατι σίγουρα αποτελεί ενα πολύ καλό κομβικό σημείο για αναβάθμιση, σε λογική τιμή, ειδικά αν αναβαθμίζεις απο παλιότερη γενιά κάρτας. Θα την αγαπήσεις γιατί θα τραβήξει τα μάτια μέσα στο κουτί σου και κανείς δεν θα μπορεί να καταλάβει την διαφορά απο μια 5870 (αν μιλάμε για Reference Design) -και υπάρχουν ανθρωποι που σκέφτονται κατ' αυτόν τον τρόπο-.

Δεν θα την αγαπήσεις όμως, γιατι ειναι φασαριόζα και δεν ντρέπεται να το κρύψει. Δεν θα την αγαπήσεις γιατί τρώει όλο το φαϊ της (βλ. κατανάλωση σχεδόν ίδια με μια 5870) και σίγουρα δεν θα την αγαπήσεις αν είσαι hardcore enthusiast gamer. Οι overclockers μάλλον δεν θα την αγαπήσουν, γιατί δεν προσφέρει έδαφος για πολλά "ποντάκια" στο hwbot, και γιατί (γιατι βρε καλή μου ATi; ) δεν μπορείς να ξεκλειδώσεις τα άτιμα τα ROP's που την διαφοροποιούν απιο την 5870.

Γιατι λοιπόν να την αγοράσεις; Γιατί μάλλον πλασαρίστηκε τέλεια, τοσο απο πλευράς επιδόσεων, τόσο και απο τιμολογιακή πολιτική, ανάμεσα στην μεγάλη της αδερφούλα και την... μικρή 5770...

Ζυγίζοντας λοιπόν, τα συν και τα πλήν της, παίρνει ενα τίμιο 74%.

Αρκετά με τους AMD και ας γυρίσουμε πάλι πίσω στην πλατφόρμα της Intel και συγκεκριμένα σε ένα προϊόν για το socket 1366 ή, για να γίνουμε πιο συγκεκριμένοι, για triple channel memory controlers. Και όχι μόνο θα μπορούσαμε να προσθέσουμε.
Με αρκετή εμπειρία στην αγορά η GEIL, άκα Golden Emperor Int'l Ltd με ίδρυση το 1993, έχει αποδείξει οτι μπορεί να προσφέρει αρκετά ανταγωνιστικές και πρωτοποριακές λύσεις.
Κατα τη γνώμη μας το leap έγινε προς το τέλος της εποχής των DDR2 με τη παρουσίαση και κυκλοφορία της σειράς Black Dragon και ιδιαίτερα της σειράς EVO. Ειδικά στα κιτάκια των 2x2GB οι GEIL EVO ONE ηταν, αν όχι το καλύτερο, απο τα καλύτερα κίτ που κυκλοφορούσαν. Άριστες επιδόσεις και μεγάλα περιθώρια υπερχρονισμού (σχετικα με τις ανοχές των PSC ICs).

Στην απόδοσή τους βέβαια βοηθούσαν στο έπακρο οι πατέντες στο σύστημα ψύξης και ποιοτικού ελεγχου που εισήγαγε η GEIL ονόματι MTCD και DBT που θα δούμε αναλυτικά στην επόμενη σελίδα. Εννοείται οτι όλα της τα προϊόντα συνοδεύονται απο εγγύηση εφ' όρου ζωής. Μεγάλη σιγουριά απο μια εταιρία στα προϊόντα της.

Η εν λόγω παρουσίαση αναφέρεται στη δευτερη γενεά των EVO series, που να μην παραλείψουμε να αναφέρουμε οτι ανοίκει στην Gaming σειρά της GEIL μαζί με τις Dragon, και συγκεκριμένα θα δούμε τις Geil Evo Two 2000MHz C9 Triple Channel kit. Πρόκειται για ένα triple channel κιτάκι, με "παντρεμένα" μεταξύ τους dimms ώστε να έχουμε όσο το δυνατόν ποιο ομοιόμορφα αποτελέσματα απόδοσης και υπερχρονισμού.
Η εργοστασιακή τους ταχύτητα ανέρχεται στα 2000MHz που τις καθιστά απο τις ποιο γρήγορες που κυκλοφορούν, ενώ τα μέτρια timings των CL9-9-9-28 δεν θα αποτελέσουν πρόβλημα σε καμία περίπτωση αφού το 1T που μπορούν να σηκώσουν σε αυτά τα MHz δίνει αρκετά σε bandwidth.

Ας μην τα πούμε όλα τώρα όμως, γι' αυτό γυρίστε σελίδα να τα δούμε ένα-ένα.


Τεχνικά Χαρακτηριστικά: Geil Evo Two 2000MHz C9 Triple Channel
Στον παρακάτω πίνακα παρατίθενται τα τεχνικά χαρακτηριστικά του προϊόντος όπως αναφέρονται στην ιστοσελίδα του κατασκευαστή

Maximized Thermal Conduction & Dissipation

Η τεχνολογία Maximized Thermal Conduction & Dissipation, εν συντομία MTCD, αναφέρεται στον ειδικό σχεδιασμό των λείων αλουμινένιων ψυκτρών των Geil Evo Series που έρχονται σε επαφή με τα memory ICs μέσω ενισχυμένου θερμοαγώγιμου αυτοκόλλητου. Έτσι μεταφέρεται αποτελεσματικά το μεγαλύτερο μέρος της παραγόμενης θερμότητας στη διαθέσιμη επιφάνεια της ψύκτρας.
Αυτή η ταχεία μεταφορά της θερμότητας φέρνει γρήγορα σε θερμική ισορροπία την επιφάνεια των ICs με αυτή της ψύκτρας με αποτέλεσμα να μειώνεται σε ικανό επίπεδο η θερμοκρασία των IC. Η συστοιχία των πτερυγίων μεγιστοποιεί την επιφάνεια αποβολής και αυξάνει το συντελεστή διάχυσης της παραγόμενης θερμότητας.
Ενώ η ψύκτρα των Geil Evo Two δεν έχει κάποιο κινούμενο εξάρτημα, ο ειδικός σχεδιασμός των πτερυγίων, σαν σήραγγα, χρησιμοποιεί τη ροή αέρα που υπάρχει μέσα στο κουτί από τους διάφορους ανεμιστήρες δημιουργώντας ένα wind-tunnel που έχει ως αποτέλεσμα την επαρκή ψύξη τους.Όταν υπάρχει διάταξη δύο (Dual Channel) ή τεσσάρων (Quad Channel) dimm στο σύστημά μας, όλα μαζί τα πτερύγια από το κάθε dimm σχηματίζουν μια σήραγγα που μεγιστοποιεί τη διάχυση θερμότητας αφήνοντας τα IC δροσερά μέσω φυσικής θερμό-απαγωγής.
Η τεχνολογία MTCD των Geil Evo Series είναι μια υψηλής απόδοσης λύση για συστήματα με συνωστισμένο εσωτερικό (πολλά καλώδια, σωλήνες υδρόψυξης κ.α) για την καλύτερη δυνατή διατήρηση της απόδοσης του συστήματός σας!

Die-hard Burn-in Technology

Όπως είχε αναφερθεί και στο review των GEIL Black Dragon, DBT σημαίνει Die-hard Burn-in Technology και είναι μια μέθοδος ελέγχου των modules, ώστε η GEIL να είναι σίγουρη ότι θα υπάρχει μηδενικό failure στις μνήμες που θα φτάσουν στα ράφια των καταστημάτων. Kατ’ επέκταση στον τελικό καταναλωτή. Συγκεκριμένα, σε ειδικά κατασκευασμένα μηχανήματα με πολλαπλούς memory controllers τοποθετούνται και ελέγχονται ταυτόχρονα εως 1000 modules, για 24 ώρες, σε θερμοκρασία που φτάνει τους 100 βαθμούς Κελσίου. Έτσι διασφαλίζεται ότι όσες μνήμες θα εμφάνιζαν κάποιο πρόβλημα στις πρώτες μέρες της λειτουργίας τους δε θα διατεθούν στην αγορά.

Το παρακάτω διάγραμμα της GEIL μας δίνει και μια εικόνα των όσων αναφέραμε παραπάνω:

Εικόνες: Geil Evo Two 2000MHz C9 Triple Channel

Στις παραπάνω εικόνες βλέπουμε τη συσκευασία των Geil Evo Two που έρχεται σε μαυρο κόκκινο χρώμα με παραθυράκια
για να ξέρουμε τι έχουμε μέσα. Τα αυτοκόλλητα στο πίσω μέρος και επάνω στα HeatSpreaders των μνημών
αναφέρουν το ακριβές μοντέλο και μερικά χαρακτηριστικά λειτουργίας όπως τάση και Τimings.

]Ανοίγοντας τη συσκευασία, παίρνουμε μια φιλική προειδοποίηση από τη GEIL για τη συμβατότητα του "Θηρίου"
που είμαστε έτοιμοι να απελευθερώσουμε στο σύστημά μας. We Told You So...

Σε πρώτο πλάνο οι Geil Evo Two 2000MHz C9 Triple Channel. Όμορφος σχεδιασμός, και χρωματικές επιλογές που
σε παρακαλούν να τις συνδυάσεις με μια ROG. Gamers Oriented product είναι άλλωστε.

Οι ψήκτρα των Geil Evo Two που σχεδιάζεται βάση MTCD. Φαίνεται η προσπάθεια μεγιστοποίησης της επιφάνειας
αποβολής της θερμότητας καθώς και της δημιουργίας φαινομένου wind tunnel

Όσο περίεργο και μας φάνηκε, οι Geil Evo Two είναι Single Sided. Οπότε προσέξτε για τυχών ασυμβατότητες.
Στην εικόνα φαίνεται η πίσω πλευρά που στηρίζει το Heat Spreader επάνω στο pcb με ένα αυτοκόλλητο pad.

Και μία "ξεδιάντροπη" για τα μάτια σας μόνο. Τα memory IC's των Geil Evo Two. Από τον κωδικό και το σχήμα
και ύστερα από αρκετό ψάξιμο καταλήξαμε στο ότι πρόκειται για 40nm Elpida BBSE 256Mx8. Μπορεί να μη χτυπάνε CL7 στα 2500MHz
σαν τα MNH-E(50nm) αλλά τουλάχιστον δεν θα τρέχετε για RMA στο https://www.xtremesystems.org/forums/showthread.php?t=227147

πρώτο ζόρισμα

Μια κοντινή στα IC's. Elpida BBSE's. Λεπτομέρεια στο μέσον του κωδικού, τα συγκεκριμένα τσιπάκια είναι A-die.
Υποτίθεται ότι είναι παλιά φουρνιά μιας και κυκλοφορούν D-die. Μάλλον ξεστοκάρουν.
Σύστημα δοκιμής

Το σύστημα της δοκιμής αποτελείτο απο τα παρακάτω:

Τα μετροπρογράμματα που χρησιμοποιήσαμε ήταν τα εξής:

[*]Everest Ultimate suite
[*]SisoftSandra 2010
[*]CINEBENCH 11.5
[*]SuperPi mod1.5 XS
[*]wPrime v2.03
[*]x264 HD Benchmark v3.0
[*]PcMark Vantage, 3DMark Vantage


ΣΗΜΑΝΤΙΚΟ
Για να παίξουν οι μνήμες στα 2000MHz πρέπει ή να υποστηρίζει XMP η μητρική σας είτε να περάσετε χειροκίνητα τις ρυθμίσεις στο BIOS. Στην πρώτη περίπτωση η μητρική θα προσαρμόσει τις ρυθμίσεις της(FSB, CPU multi, Voltages και Timings σύμφωνα με τις τιμές που του ορίζει το spd των μνημών).
Αυτό έχει ώς αποτέλεσμα να μην έχουμε αναλογία στις ρυθμίσεις του συστήματός μας μεταξύ 1333/1600 και 2000 Mhz, μιας και ο μικρότερος πολλαπλασιαστής για τις μνήμες είναι ο 1:1. Έτσι το σύστημα διαφοροποιείται κατα ένα μικρό αλλά όχι ασήμαντο ποσοστό που ανεβάζει τις επιδόσεις πέραν του boost που δίνουν οι ίδιες οι μνήμες. Στην περίπτωση των 1333 και 1600 βλέπουμε άμεση σύγκριση των δύο ρυθμίσεων στις μνήμες χωρίς να παρεμβαίνει το υπόλοιπο σύστημα.



Στις εικόνες απο το everest που ακολουθούν, οι ρυθμίσεις που χρησιμοποιούσε το σύστημά μας σε κάθε μία απο τις παραπάνω περιπτώσεις.


Ρυθμίσεις Συστήματος

Μετρήσεις

Το ζούμι της όλης παρουσιάσης. Τι λένε οι αριθμοί. Για να δούμε...

[*]Εικόνες απο τα αποτελέσματα είναι διαθέσιμες

Everest: Βλέπουμε ξεκάθαρα το boost που μας δίνει στην απόδοση η αύξηση των Mhz. Να θυμάστε οτι
παίζει ρόλο και η συχνότητα του επεξεργαστή στο εν λόγο τεστ οπότε στα 2000Μhz έχουμε και ένα επιπλέον
ποσοστό από αυτό. Προσοχή στα subtimings όσο ζορίζουμε τις μνήμες γιατί πολλές φορές οι μητρικές τα
χαλαρώνουν αυτόματα για αποφυγή λαθών.

Sandra 2010: Ανάλογα αποτελέσματα με του everest και εδώ. Υπόψην, οτι όσο κατεβαίνει το latency
ανεβαίνει η αποκρισιμότητα του συστήματός μας.

CINEBENCH 11.5: Μικρή αλλά αισθητή η διαφορά από το αυξημένο bandwidth των μνημών.


SuperPi mod 1.5 XS: Απίστευτη διαφορά στο 32Μ από τα αυξημένα ρολόγια. Βεβαίως η συχνότητα του
επεξεργαστή εδώ παίζει σημαντικότατο ρόλο.

wPrime V2.03: Όντας αντίστοιχο τεστ με το SuperPi, έχουμε την ίδια συμπεριφορά και εδώ.

x264 HD Benchmark v3.0: Μικρή αλλά αισθητή η διαφορά από το αυξημένο bandwidth των μνημών
που θα σας γλυτώσει κάποιο χρόνο αν ασχολείστε με τη μετατροπή μεγάλων αρχείων x264.

PcMark Vantage: Βλέπουμε ξεκάθαρα το boost που μας δίνει στην απόδοση η αύξηση των Mhz.
Με αύξηση 25% στα ρολόγια των μνημών, είχαμε συνολική αύξηση 2.5% στο ολικό σκορ του τεστ.

3D Mark Vantage: Ανάλογη απόδοση και εδώ, με αύξηση 25% στα ρολόγια των μνημών, είχαμε συνολική
αύξηση 2% στο ολικό σκορ του τεστ. Αρκετά καλή διαφορά για 3D test.[/center]

Υπερχρονισμός
Θα περίμενε κανείς οτι όντας 40nm, τα Elpida BBSE ICs που χρησιμοποιούν οι Geil Evo Two, θα έχουν μεγάλα περιθώρια υπερχρονισμού απο τα Hyper των 50nm. Και όμως δεν είναι έτσι.

Και μάλιστα αυτό ισχύει γενικά γιατί, παρόλο που πέφτουμε σε nm, η λιθογραφία δεν είναι τέλεια οπότε έχουμε μεγάλες απώλειες και στην περίπτωσή μας τα μικρότερα nm αναλώθηκαν στην αύξηση της πυκνότητας των memory chips. Στην περίπτωση των Elpida BBSE έχουμε ICs των 256ΜΒ, single sided & single bank dimms χάνοντας άμεσα σε επιδόσεις μόνο απο αυτό το γεγονός σε σύγκριση με οποιδήποτε double sided dimm ανάλογων timings.
Όπως και να έχει τα BBSE δεν θα απογοητευσουν και αν δεν υπολογίσουμε τα νεοκυκλοφόρητα DDR3 PSCs, στην κατηγορία τους, τα Elpida παιζουν μόνα μπροστά απο micron, samsung και συναφή.



Τα αποτελέσματα που επιτύχαμε είναι τα ακόλουθα:

https://valid.canardpc.com/show_oc.php?id=1391319"]CPU-Z Validation

Αν και δεν προλάβαμε να μπούμε στην φοβερά επίπονη διαδικασία λεπτομερούς εύρεσης sweet spot volt, timings, Mhz που εξαρτώνται απο την εκάστοτε ψύξη, μητρική και γενικά όρια του συστήματος του καθενός μας, δανειζόμενος τα αποτελέσματα του

Μάλιστα επιβεβαιώνουμε τις ρυθμίσεις του Eva και στο δικό μας σύστημα όπου τα 1.72v ηταν το sweet spot για να ανέβουμε στα 2133MHz όπως επίσης ο 2:12 ηταν ο καλύτερος διαιρέτης για τις μνήμες. Τέλος, να αναφέρουμε οτι οι EVO ίσως πάνε καλύτερα απο τις trident γιατί μετά απο μια ποιο προσεκτική ματιά, εντοπίσαμε μερικές σχεδιαστικές λεπτομέριες στο pcb τους(Δεν είναι brainpower) που ίσως κάνουν τη διαφορά, απομονώνοντας τον παράγοντα διαλεγμένων ICs.
Επίλογος

Η τελευταία παρουσίαση που είχε γίνει σε μνήμες ηταν οι [URL="https://www.thelab.gr/showthread.php?t=74670"]Geil Black Dragon[/URL] 2000MHz 2x2GB kit με ανάλογα αποτελέσματα, υπερχρονισμού τουλάχιστον. Δεν είναι τυχαίο οτι έχουμε σχεδόν ίδια απόδοση απο δύο προιόντα που ανοίκουν στο Gaming Segment της εταιρίας.

H Geil στοχεύει πολύ καλά τα προϊόντα της ακροαζόμενη τις εκάστοτε απαιτήσεις του καταναλωτικού κοινού. Μια κίνηση που φαίνεται και απο την απόφασή της να χρησιμοποιήσει, απο τις πρώτες, PowerChips στα τελευταία κιτάκια που κυκλοφορεί με χαρακτηριστικό το CL6 στα 2000Mhz!

Έτσι και οι Geil Evo Two 2000 CL9, που στα 210€ MSRP έρχονται σε άμεση σύγκριση με σχεδόν ίδιες υλοποιήσεις απο την patriot, g.skill, corsair, αποτελούν ένα αξιόλογο προιόν στην κατηγορία του που όμως δεν μπορεί να συγκριθεί με κορυφαία κιτάκια όπως τα Dominator GTX τα οποία πραγματικά ξεφευγουν απο οικονομικής απόψεως για το μέσο χρήστη. Αντ΄αυτού παίρνουν τα μέγιστα από τα Elpida BBSE με τα οποία εφοδιάζονται δίνοντας επιδόσεις που στα 2000Mhz απογειώνουν το σύστημά μας. Και όλα τα προαναφερθέντα με την αξιοπιστία και το στύλ του MTCD based συστήματος ψύξης και του DBT.


Μου κάνει λόγω:

[*]Εμφάνισης

[*]Επαρκής απόδοσης για το middle/high end gaming σύστημα
[*]Αυξημένης αξιοπιστίας χάρη στα MTCD, DBT και χρήσης BBSE αντί Hyper
[*]Σχετικά καλών αποτελεσμάτων υπερχονισμού


Δεν μου κάνει γιατι:

[*]Δεν μπορώ να τρέξω 2500MHz με CL7
[*]Δεν έχει ούτε ένα heatpipe όπως οι Evo One
[*]Στα 210€ δεν ξέρω κατά πόσο θα είναι καλύτερες απο τις trident ή τις viper
που κατα κύριο λόγο είναι ελαφρώς φθηνότερες. Βέβαια παραμένει καλή η τιμή τους

Geil Evo Two 2000MHz C9 Triple Channel
21/9/2010

Ευχαριστούμε την Geil για την παραχώρηση του δείγματος της παρουσίασης

Διονύσιος [NoDsl] Καρόπουλος
