Ακόμα ένα review για AMD πλατφόρμα, θα πεί κάποιος; Γιατί όχι, θα πούμε εμείς...
Τόσο καιρό δεν είχαμε παρουσιάσει κάτι διαφορετικό από την πλατφόρμα της AMD παρά μόνο κάρτες γραφικών και νιώθαμε πως την έχουμε αδικήσει. Τώρα που μας δίνεται η ευκαιρία όμως θα παρουσιάσουμε όσο περισσότερα δείγματα περνάει απο το χέρι μας!

Αρχικά έγινε παρουσίαση της Asus Crosshair IV που εφοδιαζόταν με το AMD 890FX, τη ναυαρχίδα της σειράς, και αποκτίσαμε άποψη για το "Ζενίθ" των AMD 800 series chipsets. Ύστερα είδαμε την Asrock 870 Extreme3 με το μικρότερο μοντέλο της σειράς AMD chipsets, το 870, και μάθαμε και το "Ναδίρ".

Στο σημερινό review θα μάθουμε τι είναι ικανή να στριμώξει η ASrock σε μια επιφάνεια ~0,05 τετραγωνικών μέτρων.
Η απάντηση είναι: Κύκλωμα ικανό να τροφοδοτήσει επεξεργαστές με TDP 140W, ένα AMD 890GX, μια ATi Radeon HD 4290 και μια μικρή αλλά αποδοτική έκπληξη!

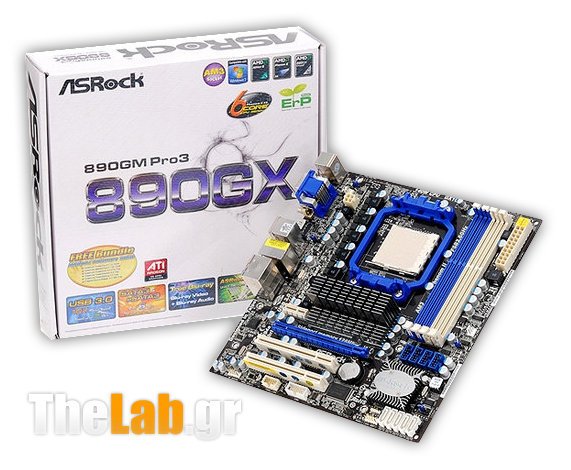

Αναφερόμαστε στην ASrock 890GM Pro3, μια mATX μητρική που αποτελει την πρόταση της ASrock για ένα, υψηλής απόδοσης, πολυμεσικό σύστημα και όχι μόνο.

Η μικρή δηλώνει απροκάλυπτα επάνω στο PCB και στη συσκευασία της, την υποστήριξη Phenom II Χ6 και αυτό ακριβώς θα επιβεβαιώσουμε στο εν λόγω review. Παρακαλώ όπως γυρίσετε σελίδα.

Χαρακτηριστικά: Asrock 890GM Pro3

Η 890GM Pro3 ακολουθεί την ίδια κατασκευαστική και οπτική λογική με την 870 Extreme3 που είδαμε σε προηγούμενη παρουσίαση προσαρμοσμένη στο πρώτυπο mATX για το οποίο σχεδιάστηκε.
Οι κύριες διαφορές που μπορούμε εύκολα να εντοπίσουμε ξεκινούν απο τους υποδοχείς SPDIF, Optical, το clrCMOS button και τις δύο υποδοχές USB που υπήρχαν στο IO panel της 870 Extreme3 και που πλέον έχουν αντικατασταθεί απο τα αναγκαία DVΙ-I, D-Sub και, υποχρεωτικά, απο μία θύρα HDMI 1.3a. Η Οptical δεν μας έχει εγκαταλείψει στην πραγματικότητα αλλά πλέον βρίσκεται μαζί με τις εξόδους ήχου παίρνοντας τη θέση των Mid Surround Speakers (συστήματα 7.1). Οι υπόλοιπες υποδοχές είναι κοινές με της 870 Extreme3.

Αν και η ASrock 890GM Pro3 δεν ανοίκει στη σειρά Extreme3 βασίζεται οπτικά στο Extreme Layout της εταιρίας με το χαρακτηριστικό μαύρο PCB και τα άσπρα/μπλέ expansion slots. Τέλος η 890GM Pro3 εφοδιάζεται με USB 3.0, SATA3 (6Gb/s) και eSATA3 (6Gb/s) όπως όλες οι μητρικές με το SB850.
Στην καρδιά της 890GM Pro3 χτυπάει ουσιαστικά ένα 890FX με τα 16 απο τα 32 PCIe Lanes που δίναται να παρέχει να είναι αφιερωμένα αποκλειστικά στην iGPU της ΑΤi, HD 4290, αφήνοντας διαθέσιμη μία Physical x16 PCIe. Θα μπορούσε να υπήρχε επιλογή χωρισμού σε 2*x8 ώστε να είχαμε δυνατότητα για Crossfire αλλά ούτε ο χαρακτήρας της μητρικής είναι τέτοιος, ούτε χώρος υπάρχει σε τόσο περιορισμένη επιφάνεια για δεύτερο PCIe slot. Οπότε μένουμε με μία Full x16 PCIe θύρα.

Ας δούμε αναλυτικά τα χαρακτηριστικά της https://www.asrock.com/mb/overview.asp?Model=890GM Pro3&cat=Specifications

[*]Phenom II X6 6-Core CPU Ready
[*]Supports UCC feature (Unlock CPU Core)
[*]ASRock DuraCap (2.5 x longer life time), 100% Japan-made high-quality Conductive Polymer Capacitors
[*]Supports CPU up to 140W
[*]Supports Dual Channel DDR3 1800(OC)
[*]Supports ATI™ Hybrid CrossFireX™
[*]Integrated AMD Radeon HD 4290 graphics, DX10.1 Class iGPU, Shader Model 4.1, Max. shared memory 512MB
[*]Built-in 128MB DDR3 1333MHz SidePort Memory
[*]Multi VGA Output options: D-Sub, DVI-D and HDMI
[*]1 x eSATAIII Connector, 5 x SATA3 6.0 Gb/s connectors, 1 x USB 3.0 port, 2 x IEEE 1394 ports
[*]Supports ASRock Instant Boot, Instant Flash, OC Tuner, IES, OC DNA
[*]ErP/EuP Ready
[*]7.1 CH HD Audio with Content Protection, DAC with 110dB dynamic range (VIA® VT2020 Audio Codec with QSound) , Premium Blu-ray audio support[/LIST]

Και του iGPU HD4290
[LIST][*]DirectX 10.1 support
[*]2nd generation Unified Video Decoder (UVD 2.0)
[*] o Full hardware decode acceleration of H.264/VC-1/MPEG2
[*] o Hardware decode acceleration of a secondary video stream (Picture-in-Picture) (10-20% CPU usage decrease)
[*]Improved ATI Avivo Video Post Processor
[*] o Enhanced DVD up-conversion to HD
[*] o Automatic dynamic contrast adjustment
[*]Multichannel LPCM over HDMI (no PAP, no HD audio bitstreaming)



Από τα παραπάνω χαρακτηριστικά θα σταθούμε στα εξής:

Hybrid CrossFire/Hybrid CrossFire X

Όπως βλέπουμε και στον πίνακα η 890GX μας δίνει τη δυνατότητα να χρησιμοποιήσουμε ταυτόχρονα την onBoard 4290 μαζί με ορισμένες κάρτας ATi. Η εικόνα από το manual της 890GM pro3 μας προλάβει τους δυνατούς συνδυασμούς. Όχι και ιδιαίτερη ευελιξία η αλήθεια είναι. Το κακό είναι οτι δεν μπορέσαμε να το δοκιμάσουμε στην πράξη γιατί από τις κάρτες που είχαμε διαθέσιμες ούτε η 4670 έκανε ούτε η 5870.




Προσοχήόμως γιατί λόγω του ότι η Radeon HD 4290 υποστηρίζει DX10.1 εάν τοποθετήσουμε μια DX11 vga της ATi θα λειτουργεί μόνο ως DX10.1!
Δυστυχώς δεν υποστηρίζεται η λειτουργία

AMD Hybrid Graphics - Wikipedia

EN.WIKIPEDIA.ORG

που θα βοηθούσε αρκετά στην κατανάλωση. Περιορίζεται σε μητρικές με mobile chipsets.

Έκπληξη! DDR3 1333 128MB Side Port Memory

Είναι ένα χαρακτηριστικό που δε συναντάμε συχνά, αφού στις περισσότερες περιπτώσεις οι κατασκευαστές αρκούνται στην παραχώριση μερικών MB απο την κύρια μνήμη του συστήματος για την λειτουργία της ενσωματωμένης κάρτας γραφικών.
Η ASrock θέλοντας να ανεξαρτητοποιήσει την HD 4290 απο όποια επιλογή μνήμης του χρήστη καθώς και για, πιο σημαντικό λόγο, να αποδεσμεύσει την κύρια μνήμη απο τις απαιτήσεις του ενσωματωμένου κυκλώματος γραφικών επέλεξε τον ποιό "ακριβό" και αποδοτικό δρόμο της Side Port Memory. Η ανήσυχη ASrock δεν άφησε ούτε αυτό το χαρακτηριστικό ώς έχει αλλά παρέχει τη δυνατότητα ρύθμισης της τάσης λειτουργίας(!) της μνήμης απο το bios, προφανώς, για περιπτώσεις υπερχρονισμού.

Boost performance up to 8.13%

BIOS: ASRock 890GM Pro3
Ακόμα ένα σημείο της ASRock 890GM Pro3 που δεν διαφέρει σχεδόν καθόλου απο αυτό της ASRock 870 Extreme3.

Είναι κατασκευής AMI και μας ήρθε στην έκδοση 1.50.

Το τελευταίο διαθέσιμο στο site της κατασκευάστριας είναι το 1.60 με release note:
Update CPU code

Για ευκολία κατανόησης του "δέντρου" των μενού του bios ακολουθεί ο πίνακας όπου με mouse over έχουμε την περιγραφή αυτού που βλέπουμε και πατώντας επάνω στην εικόνα τη βλέπουμε σε μεγαλύτερη ανάλυση.


Main
OC Tweaker
Advanced
	CPU Configuration
	Chipset
	ACPI Configuration
	Storage Configuration
	PCIPnP
	Super I/O Configuration.
	Usb Configuration
	Asrock Instant Flash
HW Monitor
Boot
Exit

Το εύρος τον ρυθμίσεων που μας δίνει η ASrock 890GM Pro3 είναι το ακόλουθο:

[*]SidePort clock: Από 533 MHz έως 1700 MHz με βήματα των 30 MHz
[*]GPU clock: Από 350 MHz έως 2000 MHz με βήματα του 1 MHz
[*]CPU voltage: Από 0.6000 V έως 2.000 V με βήματα των 0.0125 V
[*]CPU VDDA voltage: Από 2.56 V έως 2.70 V με βήματα των 0.14 V
[*]PCI Express VDDA voltage: Από 1.81 V έως 1.92 V με βήματα των 0.11 V
[*]Memory controller voltage: Από 0.600 V έως 2.000 V με βήματα των 0.0125 V
[*]Memory voltage: Από 0.987 V έως 1.995 V με βήματα των 0.014 V
[*]HyperTransport voltage: Από 1.200 V έως 1.820 V με βήματα των 0.01 V
[*]GPU voltage: Από 1.108 V έως 1.794 V με βήματα των 0.013 V
[*]South bridge voltage: Από 1.10 V έως 1.40 V με βήματα των 0.1 V
[*]SidePort voltage: Από 1.50 V έως 1.80 V με βήματα των 0.1 V
Εικόνες: ASRock 890GM Pro3

Αφού γνωρίσαμε το bios της ASRock 890GM Pro3, ώρα για την οπτική περιήγησή μας στο pcb και το highlighting των επιμέρους σημαντικών στοιχείων της.

Η συσκευασία της Asrock 890GM pro3 είναι κατά τη γνώμη μας πανέμορφη και sparkly όπως η μικρή που στεγάζει. Προσοχή με το 890GX που φιγουράρει στη μέση του εμπρόσθιου μέρους με size 100 και bold μη την μπερδέψετε για άλλο μοντέλο. Πάντως το μικρό κουτί αναφέρει πλήρως τα χαρακτηριστικά της μητρικής.

Τα περιεχόμενα της "μικρής". Λακωνική η Asrock στις μητρικές της. Δε μας χαλάει όμως αφού γλιτώνουμε σε τιμή και κερδίζουμε σε χαρακτηριστικά. Και για 106€ άψογη είναι.

Κάτω απο το χαρτόνι που συγκρατεί τα περιεχόμενα και μέσα σε αντιστατικό σακουλάκι κρύβεται η
ASrock 890GM pro3. Στις παραπάνω εικόνες το έμπροσθεν και όπισθεν μέρος της καθώς και δύο που καταδεικνύουν γενικότερο layout της μητρικής.

Τα Ι/Ο ports της μητρικής. Απο αριστερά προς τα δεξιά έχουμε: 2xusb & PS2, D-Sub & DVI-I,
HDMI 1.3a, 2xusb & 1394 & eSATA3, GBe & 1xusb & 1x usb[COLOR="Red"]3[/COLOR] , HD Audio Jacks & Optical

Ενδότερη ματιά: Asrock 890GM Pro3
Μετά τη γενική ματιά στο pcb, μια πιο αναλυτική ματιά στην Asrock 890GM pro3.

Η περιοχή γύρω απο το socket και τα slots των μνημών. [COLOR="Red"]ΠΡΟΣΟΧΗ[/COLOR]: Για Dual Channel configuration οι μνήμες πάνε στα ίδιου χρώματος slots!
Όπως αναγράφεται στο pcb, υποστηρίζονται επεξεργαστές με tdp 140W, ΗΤ 3.0, Dual DDR3 μέχρι 1800MHz και DX10.1

Ίδια εικόνα με την ASrock 870 Extreme3 και το κύκλωμα τροφοδοσίας της 890GM pro3 με 4+1 φάσεις. Το μόνο που αλλάζει είναι η αντικατάσταση του 8-pin EPS12V με ένα 4-pin ATX12V.
L6717 is a hybrid CPU power supply controller embedding 2 high-current drivers for the CORE section and 1 driver for the NB section - requiring up to 2 external drivers when the CORE section works at 4 phase to optimize the application overall cost. I2C interface allows to manage offset both CORE and NB sections, switching frequency and dynamic phase management saving in component count, space and power consumption. Dynamic phase management automatically adjusts phase-count according to CPU load optimizing the system efficiency under all load conditions. The dual-edge asynchronous architecture is ® optimized by LTB technology allowing fast loadtransient response minimizing the output capacitor and reducing the total BOM cost. Fast protection against load over current is provided for both the sections. Feedback disconnection protection prevents from damaging the load in case of disconnections in the system board. L6717 is available in VFQFPN48 package.

O USB3 controler... Plaisio ΟΕΜ(Fresko); Παρατηρήθηκε πρόβλημα με τους drivers του συνοδευτικού cd για windows7 x64. Δεν ήταν signed με αποτέλεσμα να μην τους φορτώνει και κατ' επέκταση να μη λειτουργεί. Κατεβάζοντας τους τελευταίους από το site της ASrock λειτούργησε μια χαρά.

Σε αντίθεση με την 870 Extreme3 που έκανε χρήση του Realtek ALC892, η 890GM pro3 εφοδιάζεται με το VIA VT2020 που εξοπλιζόταν και η Crosshair IV Formula. Πρόκειται για τον πιο ποιοτικό controller που χρησιμοποιείται τελευταία με SNR >110dB, ότι πρέπει για να έχουμε πλήρες δυναμικό εύρος κατά την αναπαραγωγή Blu-ray Discs

Winbond! ΒΗ-5, CL1, Ι/Ο controllers κλπ. Πόσο καιρό είχαμε να δούμε τέτοιο σε μητρική; We missed you.

To pll της μητρικής απο την ICS. Συνήθης ύποπτος.

Χμμμ. Εδώ κάτι που δεν έχουμε ξαναδεί. Ψάχνοντας να βρούμε τι είναι αυτό μάθαμε οτι πρόκειται για ένα 1:2/2:1 Switch μεταξύ HDMI και DVI-Ι

O GBit Ethernet controller της Realtek. RTL8111E.

Και το AMD 890GX chispet μετά της 1Gbit sideport συνοδείας του, κατασκευής nanya. 128MB 1333Mhz με πλήρη δυνατότητα OC. Μπορεί να παίξει κανονικά μαζί με τη shared RAM ασύγχρονα.

Τέλος, το γνωστό SB850.

Σύστημα δοκιμής
Το σύστημα της δοκιμής μας αποτελείτο απο τα παρακάτω:

Τα μετροπρογράμματα που χρησιμοποιήσαμε ήταν τα εξής:
[*]Everest Ultimate suite
[*]SisoftSandra 2010
[*]CINEBENCH 11.5
[*]Fritz Benchmark
[*]Driverheaven Photoshop Bench V3.0
[*]POV RayTrace Benchmark v3.7 beta
[*]x264 HD Benchmark v3.0
[*]CrystalDiskMark 2.2
[*]WinRar
[*]PcMark Vantage, 3DMark Vantage
[*]Crysis WarHead, Stalker:Call of Pripyat, Resident Evil 5, Batman: Arkham Asylum, GTA IV, Dirt2

Mια αναλυτική ματιά στο σύστημά μας μέσω των πληροφοριακών εργαλείων CpuZ, GpuZ, CPUID και TMonitor. [COLOR="Red"]Παρατήρηση[/COLOR] στη συχνότητα λειτουργίας των μνημών και τα timings τους. Στις προηγούμενες δοκιμές 890FX,870 ήταν 1333MHz με 9άρια. θα υπάρξει "ανακοίνωση" για το λόγο της αλλαγής.

ASRock 890GM Pro3 Windows Utillities

Στο CD που συνοδεύει τη μητρική, όπως και στην 870 Extreme3, υπάρχει το IES ή αλλιώς Intelligent Energy Saver. Δουλειά του είναι να αλλάζει δυναμικά τις ενεργές φάσεις τροφοδοσίας του επεξεργαστή εξοικονομώντας ενέργεια.
Και στην 890GΜ pro3 είχαμε το ίδιο θέμα με το IES που συναντήσαμε στην 870 Extreme3, έκδοσης 2.0.61. Κατεβάζοντας το 2.0.78 απο το site δεν είχαμε κανένα πρόβλημα.
*]Γενικά οι εκδόσεις που είχαν τα cd των μητρικών ηταν αρκετά παλιές οπότε καλό είναι να κατεβάζετε τα πιο πρόσφατα απο το site της Asrock
Yπόψιν, για να λειτουργίσει το εν λόγω χαρακτηριστικό πρέπει να είναι ενεργό το C&Q απο το Bios.

Τέλος, ας δούμε και δύο εικόνες από τα εργαλεία που έχουμε στη διάθεσή μας για υπερχρονισμό μέσα από τα Windows. Στη μία εικόνα έχουμε το OC Tuner, αντίστοιχο του TurboV EVO της ASUS και στην επόμενη το OC DNA που φορτώνει προφίλ απο τα windows.

Windows OC Utilities
Asrock OC Tuner	Asrock OC DNA

Μετρήσεις 2D

Όπως πάντα, αρχίζουμε με τις μετρήσεις συστήματος.


Everest

Sandra 2010


CINEBENCH 11.5


Fritz Benchmark


Driverheaven Photoshop Bench V3.0


POV RayTrace Benchmark v3.7 beta

x264 HD Benchmark v3.0


WinRar


CrystalDiskMark 2.2


PcMark Vantage

Μετρήσεις 3D
Και οι απαραίτητες μετρήσεις 3D. Να τονίσουμε οτι έχει γίνει αλλαγή της μικρής ανάλυσης απο 1280*800 σε 1280*1024. Όπου δεν υπήρχαν αποτελέσματα απλά δεν υπάρχει τιμή στο γράφημα.

3D mark Vantage


Crysis WarHead


Stalker


RE5


Batman: Arkham Asylum (Physx Off)


DIRT 2

Grand Theft Auto IV
Υπερχρονισμός
Σταθερά, cpu-z validation για την πιστοποίηση των αποτελεσμάτων μας.

Η μέγιστη συχνότητα που επιτύχαμε με την Akasa Nero S στον AMD Phenom II X6 1090T είναι μειωμένη κατά ~100Mhz σε σχέση με την 870 Extreme3 αν και οι δύο χρησιμοποιούν τροφοδοσία 4+1 φάσεων. Υποθετικά ο κύριος υπαίτιος είναι η αφαίρεση του 8-pin EPS12V. Επιπλέον η σταθερή συχνότητα λειτουργίας μειώθηκε κατά ~100Mhz σε σχέση πάντα με την 870 Extreme3.




Σε περίπτωση που σας μπεί η φιλόδοξη ιδέα να υπερχρονίσετε το onboard "τέρας" HD4290, η ATi δεν θα σας διευκολύνει ιδιαιτέρως αφού το μενού OverDrive λείπει απο το drop down list του CCC. Για αυτό, μπορείτε πάντα να χρησιμοποιήσετε τις ρυθμίσεις από το bios της 890GM Pro3.

...μεγάλη σε επιδόσεις.

Όπως είδαμε και στο review της ASrock 870 Extreme3 η Asrock φαίνεται να έχει βρεί τη χρυσή τομή μεταξύ απόδοσης και τιμής διαθέτοντας προϊόντα που αποκλείεται να μας αφήσουν αδιάφορους.
H ASrock 890GM Pro3 είναι αντικειμενικά μια πάνοπλη mATX μητρική που προσφέρει περισσότερα πολλές φορές απ' όσα θα περιμέναμε στην τιμή των 106€ που διατίθεται.
Με το συνδιασμό ενός Phenom II Χ3 που πολύ εύκολα μπορεί να μετατραπεί σε τετραπύρηνο, χάρη στο Unlock Cpu Core που πρώτη υποστήριξε η Asrock σε mATX μητρική, της ATi HD 4290 με το UVD2 και του ικανού αριθμού USB3 ports θέτει σοβαρή υποψηφιότητα για μια θέση δίπλα απο την τηλεόρασή μας και όχι μόνο.

Asrock 890GM Pro3 27/8/2010


Ευχαριστούμε Θερμά την ASrock και την AMD για τη παραχώρηση των δειγμάτων της παρουσίασης



Καρόπουλος (NoDsl) Διονύσιος

Με την κυκλοφορία των εξαπύρηνων της AMD, το socket AM3 ήρθε ξανά και πιο δυνατά στο προσκήνιο αφού με τα χρήματα που χρειάζεται να αποχωριστείς για την αγορά μόνο του Intel 980X μπορείς να συνθέσεις ένα πλήρες εξαπύρηνο "τέρας" με τις ευλογίες της AMD!
Κατά γενική ομολογία οι δυνατότητες που σου δίνουν, σε κάθε κατηγορία τιμής, τα προϊόντα που απευθύνονται στους επεξεργαστές της πράσινης είναι κατά πολύ περισσότερες απο αυτές τις Intel. Είναι λογικό αφού, όπως αναφέραμε και στο review του Phenom II X6 1090Τ, όπλο της AMD είναι η τιμολογιακή πολιτική που στόχο έχει τις περισσότερες παροχές ανά κατηγορία τιμής συγκριτικά με την αντίπαλό της.
Υπενθυμίζουμε ότι τα προϊόντα της AMD δε στοχεύουν(δεν μπορούν έως ένα σημείο η αλήθεια είναι) τις απόλυτες επιδόσεις αλλά την καλύτερη απόδοση για τη δεδομένη τιμή, αν και η παραπάνω δήλωση μπορεί να μην είναι ακριβώς αληθής μιας και η πράσινη έχει κρυμμένους άσσους κάτω από το μανίκι. Θα εξηγήσουμε παρακάτω.

Σε αυτή τη δοκιμή θα έχουμε την ευκαιρία να γνωρίσουμε την Asrock 870 Extreme3. Μια μητρική για socket AM3 με value τιμή και Extreme χαρακτήρα.

Όπως ήδη γνωρίζετε, και οι μητρικές με το λογότυπο της Asus και αυτές με της Asrock ανοίκουν και διανέμονται από την ASUS. Αν και η κατασκευή τους γίνεται ουσιαστικά απο την ίδια εταιρία, η ASUS προτιμά να διανέμει με διαφορετικά λογότυπα τα προϊόντα της ώστε να κάνει εντελώς διακριτό το target price group που απευθύνονται. Παρόλο που τα προϊόντα της Asrock τοποθετούνται στο value segment πολλές φορές δεν είναι χαμηλότερων επιδόσεων από αντίστοιχα με το Brand Name της ASUS. Ίσως λίγο πιο φτωχά σε δευτερεύοντα χαρακτηριστικά.

Ας μη μακρηγορούμε άλλο όμως και ας περάσουμε στα τεχνικά χαρακτηριστικά της ψυχής της Asrock 870 Extreme3 που δεν είναι άλλα από τα AMD 800 chipset series και την λεπτομερή ανάλυση του κάθε ενός ώστε να αποκτήσουμε πλήρη άποψη για το τι μας προσφέρει και τι φιλοσοφία κρύβει.
[BREAK=AMD 800 series chipsets]
Το επίσημο launch των AMD 800 chipset series έγινε από την AMD το χρόνο που μας πέρασε. Η πρώτη αποκάλυψή τους έγινε στα presentation slides κατά τη διάρκεια της AMD Financial Analyst Day που έλαβε μέρος στις 13 Δεκεμβρίου του 2007.
Απευθύνονται και στις τρεις κατηγορίες προϊόντων(Servers/Workstations, Desktops και Netbooks) σημαίνοντας και την επιστροφή της AMD στο κομμάτι των workstations μετά την ολοκλήρωση απορρόφησης της ATi το 2006.
Τα chipset που θα μας απασχολήσουν και θα συναντήσουμε είναι προφανώς αυτά που απευθύνονται στο desktop κομμάτι. Ακολουθεί μια πιο αναλυτική ματιά στα διαθέσιμα για το socket AM3:

890FX

[*]Codenamed RD890
[*]Single AMD processor configuration
[*]Four physical PCIe 2.0 x16 slots @ x8, one PCIe 2.0 x4 slot and two PCIe 2.0 x1 slots, the chipset provides a total of 38 PCIe 2.0 lanes and 4 PCIe 2.0 for A-Link Express III solely in the Northbridge
[*]HyperTransport 3.0 and PCI Express 2.0
[*]ATI CrossFire X
[*]AMD OverDrive
[*]IOMMU
[*]Pairs with SB850 southbridge with support up to six SATA 6.0 Gbit/s ports
[*]Enthusiast discrete multi-graphics segment]

890GX

[*]Codenamed RS880D
[*]Single AMD processor configuration
[*]Two physical PCIe 2.0 x16 slots (one @ x16 or two @ x8 in Crossfire mode), one PCIe 2.0 x4 slot and two PCIe 2.0 x1 slots, the chipset provides a total of 22 PCIe 2.0 lanes and 4 PCIe 2.0 for A-Link Express III solely in the Northbridge
[*]Integrated graphics: Radeon HD 4290
[*]Side-port memory as local frame buffer, supporting DDR3 chips up to DDR3-1333.
[*]ATI PowerPlay technology
[*]Two physical PCI-E x16 slots (one 16x and one 8x electrically. In Crossfire mode, both will revert to 8x electrically)
[*]HyperTransport 3.0 and PCI Express 2.0
[*]ATI CrossFire
[*]Hybrid CrossFire X
[*]AMD OverDrive
[*]Performance hybrid multi-graphics segment[/LIST]
880G[LIST][*]Codenamed RS880
[*]Single AMD processor configuration
[*]One physical PCIe 2.0 x16 slot, one PCIe 2.0 x4 slot and two PCIe 2.0 x1 slots, the chipset provides a total of 22 PCIe 2.0 lanes and 4 PCIe 2.0 for A-Link Express III solely in the Northbridge
[*]Integrated graphics:Mobility Radeon HD 4250
[*]Side-port memory as local frame buffer, supporting DDR3 modules up to DDR3-800.
[*]ATI PowerPlay 7.0 technology
[*]HyperTransport 3.0 and PCI Express 2.0
[*]ATI CrossFire
[*]Hybrid CrossFire X

870

[*]Codenamed RX880
[*]Single AMD processor configuration
[*]One physical PCIe 2.0 x16 slot, one PCIe 2.0 x4 slot and two PCIe 2.0 x1 slots, the chipset provides a total of 22 PCIe 2.0 lanes and 4 PCIe 2.0 for A-Link Express III solely in the Northbridge
[*]HyperTransport 3.0 and PCI Express 2.0
[*]Mainstream discrete multi-graphics segment


Αν κρίνουμε από το chipset που χρησιμοποιεί κάθε μητρική, καταλαβαίνουμε το target group στο οποίο απευθύνεται.
Σε αντίθεση με τη High End Crosshair IV που όπως είδαμε στο review της πλατφόρμας Leo εφοδιάζεται με το AMD 890FX, η 870 Extreme3 κάνει χρήση του AMD 870.

Ενδεικτικά παραθέτουμε και το Block Diagram του 890GX:

Αντίθετα από την Intel που με την παρουσίαση των Lynnfield και των 5x chipset series κατάργησε τη δομή Northbridge/SouthBridge, συνεχίζοντας να προωθεί αυτή την αρχιτεκτονική, η AMD παραμένει πιστή αφού ο Graphics Controler συνεχίζει να βρίσκεται εκτός επεξεργαστή.


Τα χαρακτηριστικά των SB8xx SouthBridges που παρουσιάστηκαν στο ίδιο event που αναφέραμε πιο πριν είναι:

SB8xx family of southbridges(SB850, SB810)

[*]A-Link Express updated to PCI Express 2.0 x4 lanes giving 2 GB/s bandwidth, named "A-Link Express 3.0"[*]Southbridge incorporating 4 PCI Express 2.0 lanes
[*]Supporting C6 power state, which is featured in Fusion processors
[*]Southbridge incorporating Gigabit Ethernet MAC
[*]Support integrated clock generator as optional feature
[*]Support for AHCI 1.2 with SATA FIS–based switching support
[*]Mandatory support for SATA 1.5 Gbit/s, 3.0 Gbit/s, and SATA 6.0 Gbit/s - no support for Sata 6.0 Gbit/s in SB810.
[*]Two embedded 8051 controllers, and one dedicated for DASH compliance
[*]Support for 14 USB 2.0 ports and 2 USB 1.1 ports, 3 integrated EHCI controllers - no support for USB 3.0 in initial products, early boards based on the chipset used a NEC chip for USB 3.0 support.

[*]Supports 5 fan controls, 8 Vin and 4 Tempin for hardware monitoring

Το διακριτικό G στο τέλος της ονομασίας μερικών από τα AMD 800 chipset series αναφέρεται στο ενσωματωμένο κύκλωμα γραφικών που εφοδιάζονται. Αναφερόμαστε στα 880G και 890GX τα οποία παρέχουν hardware επιτάχυνση video διαφόρων επιπέδων. Στον πίνακα που ακολουθεί παρουσιάζονται αναλυτικά:

Χαρακτηριστικά: Asrock 870 Extreme3

Η 870 Extreme3 είναι η πιο προσιτή από τις μητρικές της Asrock με το διακριτικό Extreme3, γεγονός που την κάνει ιδιαίτερα ενδιαφέρουσα επιλογή.
Όπως όλες οι μητρικές της σειράς Extreme3 έτσι και η 870 Extreme3 εφοδιάζεται με USB 3.0, SATA3 (6Gb/s) και eSATA3 (6Gb/s), όπως επίσης ακολουθεί τη σχεδίαση του Extreme Layout της εταιρίας με το χαρακτηριστικό μαύρο PCB και τα άσπρα/μπλέ expansion slots.
Ωστόσο, το διακριτικό Extreme3 δεν αναφέρεται μόνο σε ένα-δύο νέα χαρακτηριστικά και εντυπωσιακούς χρωματισμούς αλλά, σε όσες μητρικές το φέρουν, η Asrock ενσωματώνει όλα τα χαρακτηριστικά που μπορεί να παρέχει με γνώμονα το Enthusiasts Segment.
Στην "καρδιά" της 870 Extreme3 "χτυπάει" το AMD 870 chipset που συνοδεύεται από το SB850 south bridge.
Συγκριτικά με το 890FX που όπως είδαμε στην προηγούμενη σελίδα παρέχει 38 PCIe lanes, το 870 παρέχει μόνο 22 με αποτέλεσμα η 870 Extreme3 να υποστηρίζει 2*PCIe 16x που σε CrossFire λειτουργούν σε 8x mode. Δεν είναι το ιδανικότερο setup για CrossfireX, αν και υποστηρίζεται σαν χαρακτηριστικό από τη μητρική, αλλά αυτοί που θα προβούν στην αγορά μιας 870 Extreme3 που κοστίζει 100€, πολύ αμφιβάλουμε εάν θα απογοητευθούν ιδιαιτέρως από αυτό τον περιορισμό, πόσο μάλλον να προβούν στην αγορά περισσοτέρων της μίας καρτών.

Ας δούμε όμως και αναλυτικά τι μας προσφέρει η [URL="https://www.asrock.com/mb/overview.asp?Model=870%20Extreme3"]870 Extreme3[/URL] σε αυτά τα 100€:
[*]Phenom II X6 Six-Core CPU Ready
[*]Supports UCC feature (Unlock CPU Core)
[*]ASRock DuraCap (2.5 x longer life time), 100% Japan-made high-quality Conductive Polymer Capacitors
[*]Supports ATI™ Quad CrossFire™, CrossFireX™
[*]1 x eSATAIII Connector, 5 x SATA3 6.0 Gb/s connectors, 2 x USB 3.0 ports, 2 x IEEE 1394 ports
[*]Smart Swith Design : 1 x Power Switch with LED, 1 x Reset Switch with LED, 1 x Clear CMOS Switch with LED
[*]Supports ASRock Instant Boot, Instant Flash, OC Tuner, IES, OC DNA, Multi-Speed Fan Control
[*]7.1 CH HD Audio with Content Protection (Realtek ALC892 Audio Codec) , Premium Blu-ray audio support
[*]ErP/EuP Ready


Από τα παραπάνω χαρακτηριστικά θα σταθούμε στα εξής:

Unlock CPU Core

Πρόκειται για το ποιο χρήσιμο και το πιο σημαντικό χαρακτηριστικό των μητρικών για socket AM3.
Σχεδόν πάγια τακτική της AMD πλέον είναι, σε αρκετά μοντέλα, η δυνατότητα να ξεκλειδώνουν κάποιοι πυρήνες μετατρέποντας έναν φθηνό συνήθως επεξεργαστή σε κάποιον άλλο μεγαλύτερης επεξεργαστικής ισχύος και τιμής!

Για παράδειγμα αρκετοί AMD X2 / X3 μετατρέπονταν σε X4 και ευελπιστούμε και οι επερχόμενοι AMD X4(Zosma) να μετατρέπονται σε X6 (Phenom II X4 960T). Πάντως έχετε κατά νου ότι δεν είναι σίγουρο 100% ότι θα πετύχει μια τέτοια μετατροπή. Εξαρτάται πάντα από τον εκάστοτε επεξεργαστή.

Στο video που ακολουθεί παρουσιάζεται ενδεικτικά αυτή η διαδικασία:

OC DNA

Το OC DNA είναι το αντίστοιχο του ABS της DFI που είχαμε δει στο [URL="https://thelab.gr/showthread.php?t=66564&garpg=6"]review της Blood Iron[/URL]. Χάρις αυτό το προγραμματάκι μπορούμε να δημιουργήσουμε, να μοιραστούμε και να εφαρμόσουμε Overclock Profiles χωρίς να ασχοληθούμε με ρυθμίσεις BIOS και τα συναφή που μπορεί να μην απασχολούν ή να δυσκολεύουν το μέσο χρήστη που απλά θέλει κάτι παραπάνω από το σύστημά του με το πάτημα ενός κουμπιού.

Στο video που ακολουθεί μια παρουσίαση του OC DNA από την Asrock:

Instant Boot


Το Instant Boot της Asrock δεν έχει να κάνει με το Express Gate που είχαμε δει στις μητρικές της ASUS που εκκινούσαν σε unix από έναν μικρό ενσωματωμένο SSD. Πρόκειται για μία τεχνολογία της Asrock που με βάση το S4 Resume from Standby υποστηρίζει ότι μπορεί να εκκινήσει τον υπολογιστή μας σε πλήρη λειτουργικά windows μέσα σε 4 δεύτερα!
[*]Κατα τις δοκιμές μας επιβεβαιώσαμε οτι πραγματικά λειτουργεί αυτό το χαρακτηριστικό απλά η λειτουργία του είναι λίγο παράξενη. Απ' όσο καταλάβαμε ο υπολογιστής, παρόλο που επιλέγαμε shutdown, έκανε επανεκκίνηση του λειτουργικού μέχρι να μπεί desktop και με το που φόρτωνε τα πάντα έκανε instant standby σε εκείνο το σημείο. Οπότε με το πάτημα του Power ο υπολογιστής άνοιγε ακριβώς στο σημείο που πρωτο-μπαίνεις windows. Όχι και άσχημα.

Αναλυτικά για το Instant Boot

BIOS: Asrock 870 Extreme3
Και μια ματιά στο BIOS της Asrock 870 Extreme3. Είναι κατασκευής AMI, πανομοιότυπο αυτού της Asus που είδαμε στοreview της πλατφόρμας Leo και ήταν η έκδοση 1.40.

Το τελευταίο διαθέσιμο στο site της κατασκευάστριας είναι το 1.50 με release note:
Update CPU code

Για ευκολία κατανόησης του "δέντρου" των μενού του bios ακολουθεί ο πίνακας όπου με mouse over έχουμε την περιγραφή αυτού που βλέπουμε και πατώντας επάνω στην εικόνα τη βλέπουμε σε μεγαλύτερη ανάλυση.



Main
OC Tweaker
Advanced
	CPU Configuration
	Chipset
	ACPI Configuration
	Storage Configuration
	PCIPnP
	Super I/O Configuration.
	Usb Configuration
	Asrock Instant Flash
HW Monitor
Boot

Εικόνες: Asrock 870 Extreme3

Αφού γνωρίσαμε το bios της Asrock 870 Extreme3, ήρθε η ώρα για την οπτική περιήγησή μας στο pcb της και το highlighting των επιμέρους σημαντικών στοιχείων της.

Ξεκινώντας, η συσκευασία της Asrock 870 Extreme3 είναι απλή χωρίς φαντεζί στοιχεία αλλά με τονισμένα
τα χαρακτηριστικά της. Περίοπτο το σήμα 333 που συμβολίζει την ταυτόχρονη υποστήριξη USB3,SATA3 και eSATA3.

Τα περιεχόμενα που μας περιμένουν με το άνοιγμα της συσκευασίας φαίνονται στην πιο πάνω εικόνα.
Σπαρτιάτισσα η Asrock 870 Extreme3. Εντάξει όμως. 100 ευρώ κάνει. Τι περιμέναμε να έχει μέσα;[/SIZE]

Κάτω απο το χαρτόνι που συγκρατεί τα περιεχόμενα και μέσα σε αντιστατικό σακουλάκι κρύβεται η
Asrock 870 Extreme3. Στις παραπάνω εικόνες το έμπροσθεν και όπισθεν μέρος της.

Αφαιρώντας τις ψύκτρες, οι εικόνα που έχουμε με εκτεθημένα τα AMD 870 chipset και SB850 είναι η εξής.

Τα Ι/Ο ports της μητρικής. Απο αριστερά προς τα δεξιά έχουμε: 2xusb & PS2, Coaxial SPDIF Out,
Optical SPDIF Out, clear CMOS button, 2xusb[COLOR="Red"]3[/COLOR] & 1394 & eSATA3,GBe & 2xusb, HD Audio Jacks

Ενδότερη ματιά: Asrock 870 Extreme3

Μετά τη γενική ματιά στο pcb, μια πιο αναλυτική ματιά στην Asrock 870 Extreme3.

Η περιοχή γύρω απο το socket και τα slots των μνημών. ΠΡΟΣΟΧΗ: Για Dual Channel configuration οι μνήμες πάνε στα ίδιου χρώματος slots!
Όπως βλέπουμε και να αναγράφεται, υποστηρίζονται και οι 140W επεξεργαστές, ΗΤ 3.0 και Dual DDR3 μέχρι 1800MHz επισήμως.

Ορθά τοποθετημένα κοντά στο AM3, τα power mosfets και ο phase controller τους. Πρόκειται για το L6717 της ST που κρύβεται στη γωνία του cpu bracket και μας δίνει δυναμική διαχείριση των τεσσάρων φάσεων τροφοδοσίας του επεξεργαστή.[/SIZE]
L6717 is a hybrid CPU power supply controller embedding 2 high-current drivers for the CORE section and 1 driver for the NB section - requiring up to 2 external drivers when the CORE section works at 4 phase to optimize the application overall cost. I2C interface allows to manage offset both CORE and NB sections, switching frequency and dynamic phase management saving in component count, space and power consumption. Dynamic phase management automatically adjusts phase-count according to CPU load optimizing the system efficiency under all load conditions. The dual-edge asynchronous architecture is ® optimized by LTB technology allowing fast loadtransient response minimizing the output capacitor and reducing the total BOM cost. Fast protection against load over current is provided for both the sections. Feedback disconnection protection prevents from damaging the load in case of disconnections in the system board. L6717 is available in VFQFPN48 package.

Πιο αριστερά ο NEC USB3 controler, ίδιος με της Crosshair IV, και ακριβώς δίπλα του ο GBethernet controller της Realtek.

Προχωρώντας πιο κάτω ο sound controller της Realtek, ALC892.

Δίπλα του ο Ι/Ο Sensor της Nuvoton... Απο πού τον ξέθαψαν αυτόν;

Απέναντι απο αυτά, τα expansion slots της Asrock 870 Extreme3. 2xPCIe 1x, 2PCIe 16x που σε crossfire δουλεύουν 8x και τέλος 2 απλές PCI.

Πάνω απο αυτά το AMD 870 Chipset. Μικροσκοπικό!

Σε κάθε "ευκαιρία" η Asrock 870 Extreme3 τονίζει τα "χαρίσματά" της.

Kατεβαίνοντας, το SB850.

Τα πέντε SATA3 6.0 Gb/s. Native υποστήριξη απο το SB850!

Και τέλος τα κουμπιά Power, Reset και η διαγνωστική οθόνη της μητρικής. Διακρίνεται ο Firewire controller της VIA VT6315N.

Σύστημα δοκιμής
Το σύστημα της δοκιμής μας όπως φαίνεται στην παρακάτω εικόνα.

Τα μετροπρογράμματα που χρησιμοποιήσαμε ήταν τα εξής:
[*]Everest Ultimate suite
[*]SisoftSandra 2010
[*]CINEBENCH 11.5
[*]Fritz Benchmark
[*]Driverheaven Photoshop Bench V3.0
[*]POV RayTrace Benchmark v3.7 beta
[*]x264 HD Benchmark v3.0
[*]CrystalDiskMark 2.2
[*]WinRar
[*]PcMark Vantage, 3DMark Vantage
[*]Crysis WarHead, Stalker:Call of Pripyat, Resident Evil 5, Batman: Arkham Asylum, GTA IV, Dirt2




Asrock 870 Extreme3 Windows Utillities

Στο CD που συνοδεύει τη μητρική, εκτός απο τους αναγκαίους drivers υπάρχουν και διάφορα utilities που σκοπό έχουν να κάνουν τη ζωή μας ποιο εύκολη ή να μας διαθέσουν τις επιπλέον λειτουργίες της μητρικής. Ένα απο αυτά που μας κίνησε την περιέργεια ήταν το IES ή αλλιώς Intelligent Energy Saver.
Δουλειά του είναι να αλλάζει δυναμικά τις ενεργές φάσεις τροφοδοσίας του επεξεργαστή εξοικονομώντας ενέργεια. Στην πράξη όντως εξοικονομεί αλλά με μερικές παρενέργειες. Στις εικόνες που ακολουθούν, έχουμε την κατανάλωση idle και load χωρίς και με το IES ενεργό. Παρατηρήστε τι γίνεται με το IES ενεργό σε Load...

[*]Το παραπάνω πρόβλημα διορθώθηκε στην τελευταία έκδοση του IES 2.0.78.

Μετρήσεις 2D

Όπως πάντα, αρχίζουμε με τις μετρήσεις συστήματος.

Everest

Sandra 2010

CINEBENCH 11.5

Fritz Benchmark

Driverheaven Photoshop Bench V3.0

POV RayTrace Benchmark v3.7 beta

x264 HD Benchmark v3.0

WinRar

CrystalDiskMark 2.2

PcMark Vantage

Μετρήσεις 3D
Και οι απαραίτητες μετρήσεις 3D.

3D mark Vantage

Crysis WarHead

Stalker

RE5

Batman: Arkham Asylum (Physx Off)

DIRT 2

Grand Theft Auto IV

Υπερχρονισμός

Πιστοί στα πιστεύω μας, παρατίθεται cpu-z validation για την πιστοποίηση των αποτελεσμάτων μας.

Η μέγιστη συχνότητα που επιτύχαμε με την Akasa Nero S στον AMD Phenom II X6 1090T είναι καλή αλλά όχι όσο αυτής που καταφεραμε με την Crosshair IV Formula. Επιπλέον η σταθερή συχνότητα λειτουργίας μειώθηκε κατά ~100Mhz.

Τέλος, ας δούμε και δύο εικόνες από τα εργαλεία που έχουμε στη διάθεσή μας για υπερχρονισμό μέσα από τα Windows. Στη μία εικόνα έχουμε το OC Tuner, αντίστοιχο του TurboV EVO της ASUS και στην επόμενη το OC DNA που φορτώνει προφίλ απο τα windows.


Windows OC Utilities
Asrock OC Tuner	Asrock OC DNA

Εν Τέλει...

Eνώ στο review με την Crosshair IV είδαμε πώς αποδίδει η κορυφαία AM3 μητρική με το AMD 890FX και ανάλογη τιμή, στο review της Asrock 870 Extreme3 πήγαμε στο άλλο άκρο βλέποντας την απόδοση μιας budget μητρικής με το μικρότερο των AMD 800 series chipsets.
Δεν παρατηρούνται λειτουργικές ελλείψεις στην 870 Extreme3 οπότε δεν θα σας δυσκολέψει παραπάνω απο μια ακριβότερη μητρική. Απο πλευράς απόδοσης περιμέναμε χειρότερα αποτελέσματα όμως και το AMD 870 δεν υστερεί ιδιαιτέρως του κορυφαίου 890FX, και η asrock έχει κάνει πολύ καλή δουλειά προσφέροντας ένα προϊόν αρίστης απόδοσης προς τιμή.
Υπάρχουν μερικά πράγματα που θα έπαιρναν βελτίωση, ειδικά όσο αναφορά το συνοδευτικό software και την ποιότητα κατασκευής του PCB σε ορισμένα σημεία, αλλά ας μην είμαστε πλεονέκτες.

Η 870 Extreme3 μας δίνει όσα θα χρειαστούμε και παραπάνω αποτελώντας μια επιλογή που θα πρέπει να έχουμε υπόψην μας αν θέλουμε να κινηθούμε στην κατηγορία των 100€.



Asrock 870 Extreme3 10/8/2010


Ευχαριστούμε Θερμά την ASrock και την AMD για τη παραχώρηση των δειγμάτων της παρουσίασης

Καρόπουλος (NoDsl) Διονύσιος

Πάει αρκετός καιρός από τότε που οι κάτοχοι συστημάτων με επεξεργαστές AMD θεωρούνταν enthusiasts. Το δημιούργημα της AMD με κωδικό όνομα Κ8, ο ιστορικός https://www.en.wikipedia.org/wiki/Athlon_64, σήμανε μια νέα εποχή στην αρχιτεκτονική επεξεργαστών και την περίοδο που πρώτο-εμφανίστηκε, σεπτέμβριος του 2003, ήταν ασυναγώνιστος! Πόσοι δεν είχαν στην κατοχή τους τουλάχιστον έναν A64 3000+ ή κάποιο από τους τότε πρωτοποριακούς διπύρηνους Athlon X2. Αυτό κράτησε για αρκετό καιρό μιας και η Intel δεν μπορούσε να δημιουργήσει την απάντηση σε αυτό το καινοτόμο chip.

Η απάντηση της μπλε κυρίας ήρθε 3 ολόκληρα χρόνια μετά, τον Ιανουάριο του 2006, με την έλευση της αρχιτεκτονικής https://www.en.wikipedia.org/wiki/Intel_Core

που έφεραν οι Yonah και Merom. Μάλιστα ήταν μια "πληρωμένη" απάντηση αφού από τότε η εικόνα παραμένει δυστυχώς ή ευτυχώς η ίδια με την AMD να μην μπορεί να συναγωνιστεί την τότε επαναστατική αρχιτεκτονική της Intel που για πρώτη φορά έδιωξε από επάνω της το χαρακτηρισμό "κούφια Mhz", όπως θα θυμούνται οι παλαιότεροι να λέγεται για τους επεξεργαστές Pentium 4.

Η AMD βεβαίως προσπάθησε να βγει από το τέλμα που περιέπεσε με το λανσάρισμα της σειράς https://www.en.wikipedia.org/wiki/AMD_Phenom

(Κ10). Μία όχι και τόσο επιτυχημένη αρχιτεκτονική μιας και ούτε μπορούσε να πλησιάσει την απόδοση των Core ούτε μπορούσε να επιτύχει ανάλογα αποτελέσματα υπερχρονισμού μένοντας αρκετά πίσω σε επιδόσεις και κατ' επέκταση πωλήσεις.

Σχεδόν δύο χρόνια μετά, δεκέμβριος 2008, με την AMD να προσπαθεί να κρατηθεί στο παιχνίδι με όπλο την τιμολογιακή πολιτική της, έχουμε την κυκλοφορία του https://www.en.wikipedia.org/wiki/Phenom_II. Ένα chip με αρκετές βελτιώσεις σε όλα τα σημεία σε σχέση με τον προκάτοχό του και επιτέλους η AMD δείχνει σημάδια ανταγωνισμού στην Intel.

Σε αυτό το review, θα ασχοληθούμε με ένα από τα πιο πρόσφατα επιτεύγματα της AMD που ακούει στο όνομα Phenom II X6 και συγκεκριμένα με το μοντέλο 1090T Black Edition. Πρόκειται για έναν Single Die εξαπύρηνο επεξεργαστή με κωδική ονομασία Thuban που ανήκει στην αρχιτεκτονική Κ10 με υποστήριξη για socket AM3 και dual channel DDR3.

Το πρόγραμμα της AMD, όπως φαίνεται στον πίνακα που ακολουθεί, αποκαλύπτει τα μοντέλα που θα τεθούν σε κυκλοφορία μέσα στο χρόνο που διανύουμε. Το ενδιαφέρον των περισσοτέρων επικεντρώνεται στην κυκλοφορία του μικρού X4 960T ο οποίος θα είναι ουσιαστικά ένας Thuban με ανενεργούς τους 2 πυρήνες. Αν ακολουθήσει τη φιλοσοφία που μας έχει συνηθίσει η AMD και μπορούν να ξεκλειδωθούν, θα αποτελέσει σίγουρο Best Seller!

Εξαπύρηνος άρα και ακριβός; Χάρη την AMD όχι πια. Ξεχάστε τα 1000€ που πρέπει να αποχωριστεί κανείς για να κάνει δικό του έναν 980Χ της Intel. O μεγαλύτερος της AMD κοστίζει περίπου το 1/4 του αντίστοιχου εξαπύρηνου της μπλε. Άραγε έχει και το 1/4 της απόδοσής του;

Για να δούμε...
H πλατφόρμα Leo
Ακούγοντας AMD Dragon πιστεύουμε ότι κάτι σας έρχεται στο νου. Ακούγοντας Leo; Does it ring a bell?

Και όμως με την κυκλοφορία των AMD Phenom II X6 και των AMD 800 series chipsets ολοκληρώθηκε η διαθεσιμότητα του υλικού, απόγονου της πλατφόρμας Dragon, με κωδική ονομασία Leo!
Όχι τόσο εντυπωσιακή ονομασία όσο το Dragon τολμούμε να πούμε.

Στην εικόνα που ακολουθεί από επίσημα έγραφα της AMD με τα Roadmaps με τις πλατφόρμες fusion που ήδη κυκλοφορούν είτε που πρόκειται να κυκλοφορήσει η AMD.

Απ' όσο βλέπουμε η AMD έχει ως τακτική πλέον τη διάθεση πλατφόρμας παρά μεμονωμένων κομματιών που μπορούν να απαρτίζουν ένα σύστημα. Επιπλέον υπάρχουν μικρά τεχνάσματα που επιτρέπουν στα πακέτα της να αποδίδουν καλύτερα απ' ότι σαν ξέχωρα κομμάτια.
Ένα απλό παράδειγμα είναι η απόδοση των AMD Radeon series επάνω σε chipsets AMD. Αν τρέξετε πχ 3DMark06 με μια 5870 σε AMD chipset και σε ένα οποιοδήποτε Intel φροντίζοντας να έχετε ίδιο ή παραπλήσιο CPU score θα παρατηρήσετε ότι τα SM2/SM3 είναι καλύτερα στο allAMD σύστημα παρά στο Intel/AMD.
Αν συνυπολογίσουμε και τα παραδοσιακά καλύτερα και πιο απροβλημάτιστα AMD chipsets από αυτά της Intel υπάρχει ένα tradeoff σε διάφορα χαρακτηριστικά που πρέπει να καθορίσει πολύ καλά ο υποψήφιος αγοραστής πριν κάνει την κίνησή του.


Αναλυτικότερα για τα rollouts της AMD στα έγραφα  https://sites.amd.com/us/Documents/FAD_2009_Platform_and_Processor_Roadmaps.pdf] και https://phx.corporate-ir.net/External.File?item=UGFyZW50SUQ9MjAzMjR8Q2hpbGRJRD0tMXxUeXBlPTM=&t=1 της εταιρίας.

AMD Phenom™ II X6 Black 1090T

Τα τεχνικά χαρακτηριστικά του προϊόντος όπως μας αναφέρονται στην ιστοσελίδα της κατασκευάστριας είναι τα ακόλουθα.

]Η αρχιτεκτονική του Phenom II

O AMD Phenom™ II X6 Black 1090T βασίζεται στην αρχιτεκτονική Phenom II. Ας δούμε αναλυτικά λοιπόν τα χαρακτηριστικά της.

Τεχνικά χαρακτηριστικά AMD Phenom™ II
[*]Die size: 346mm2
[*]Transistors: 904Million
[*]cMOS Tech: 45nm SOI
[*]Voltage: 1.125-1.40V
[*]Max Temperature: 62-71°C
[*]System bus: 4.0 GT/s
[*]768KB L1 Cache (Instruction + Data): 128KB x6 (64KB + 64KB for each core)
[*]3MB L2 Cache: 512KB x6
[*]6MB L3 Cache: 6MB Shared L3



Γενικά χαρακτηριστικά Χ6
[*]True Six Core Processing
[*]AMD Turbo CORE Technology
[*]Direct Connect Architecture
[*]HyperTransport 3.0 Technology
[*]Integrated Dual-Channel Memory Controller supports DDR2 and DDR3 memory
[*]AMD Balanced Smart Cache
[*]AMD Dedicated Multi-cache
[*]AMD Virtualization (AMD-V)Technology
[*]AMD PowerNow 3.0 Technology
[*]AMD Dynamic Power Management
[*]Multi-Point Thermal Control
[*]AMD CoolCore Technology

Όπως βλέπουμε και στον πίνακα όλοι οι εξαπύρηνοι Phenom II βασίζονται στην ίδια αρχιτεκτονική 45nm που βασίζεται όλη η σειρά των Phenom II, από τους ταπεινούς διπύρηνους έως τους ποιο δυνατούς εξαπύρηνους.
Χάρις την λιθογραφία των 45nm και διάφορες βελτιώσεις, που έπιασαν τόπο απ' ότι φαίνεται, η AMD κατάφερε να κρατήσει τους Χ6 στο ίδιο Τhermal Εnvelope με τους τετραπύρηνους Phenom, δηλαδή στα 95/125W και να λανσάρει προϊόντα με ανταγωνιστικά ρολόγια. Είναι εντυπωσιακό που ο γρηγορότερος Χ6 είναι μόνο 200MHz ποιο αργός από τον ταχύτερο Χ4!
Είναι ένα σημαντικό επίτευγμα που προδιαγράφει κάποια στοιχεία για το μέλλον της εν λόγω αρχιτεκτονικής μιας και όσοι θυμούνται το μεγαλύτερο πρόβλημα που καθυστέρησε υπερβολικά το λανσάρισμα του πρώτου Phenom ήταν ότι η AMD δεν μπορούσε να επιτύχει τα ρολόγια που ήθελε μέσα στο μέγιστο αποδεκτό TDP των 125W την ώρα που η αντίπαλός της μονοπωλούσε με διπύρηνους των 65W(E6600) και τετραπύρηνους των 95W(Q6600).

[*]Υπόψη ότι το TDP δεν είναι το απόλυτο όριο μέγιστης εκπεμπόμενης θερμότητας αλλά ο μέσος όρος του επεξεργαστή κατά την εκτέλεση εμπορικών εφαρμογών. Ο επεξεργαστής μπορεί στιγμιαία να αποβάλει μεγαλύτερα ποσοστά. Απλά ορίζει το γενικό πλάνο για τη συμβατότητα του προϊόντος με τα υπάρχοντα συστήματα ψύξης.


Είναι κατανοητό ότι η AMD έχει πάρει σοβαρά το παιχνίδι της τιμολογιακής πολιτικής, γι' αυτό άλλωστε και τα προϊόντα της σχεδιάζονται μια λογική απόδοσης προς δεδομένη τιμή. Με άλλα λόγια δεν προσπαθεί να δημιουργήσει κάτι φανταστικά καινοτόμο που δεν θα υπόκειται σε κανένα είδους περιορισμό αλλά προσπαθεί να διαθέσει όσο περισσότερους πυρήνες μπορεί σε κάθε χρηματικό επίπεδο από την αντίπαλη Intel.

Το παραπάνω είναι κάτι που πρέπει να έχουμε υπόψη μας ώστε να αντιληφθούμε καλύτερα τις επιλογές που έκανε η AMD στην υλοποίηση των Phenom II X6. Για παράδειγμα, όταν η Intel πρόσθεσε δύο πυρήνες στους Nehalem αύξησε και την L3 cache κατά 50%. Η AMD δεν προβεί σε αντίστοιχη κίνηση στους Phenom II X6 αφήνοντας την L3 στα 6ΜΒ όπως ήταν στους Phenom II X4.

Επιπλέον υπάρχει και αντίστοιχο θέμα με το memory bandwidth όπου πρακτικά εκκρεμούν διαπιστώσεις. Για να γίνει κατανοητό αυτό στο οποίο αναφερόμαστε παραθέτουμε το ακόλουθο απόσπασμα από Intel:

it takes at least 3 cores to fully saturate Lynnfield's dual-channel DDR3-1333 memory bus. That's three cores all working on memory bandwidth intensive threads at the same time. That's a pretty stiff requirement. In the vast, vast majority of situations Lynnfield's dual channel DDR3 memory controller won't hurt it.
Move up to 6 or 8 core designs and a third memory channel is necessary, and that's why we'll see those processors debut exclusively on LGA-1366 platforms. P55 looks like it'll be limited to four cores and below.

Όπως αντιλαμβανόμαστε όταν ξεπεράσουμε τους τέσσερις πυρήνες, η χρήση Τriple Channel memory κρίνεται σχεδόν επιτακτική. Στην περίπτωσή μας η AMD έχει παραμείνει στο "πατροπαράδοτο" Dual Channel memory configuration. Την κατάσταση σώζει εν μέρη ή και εντελώς για την ώρα, η χρήση DDR3 που με τους χρονισμούς που επιτυγχάνει προσφέρει αρκετό bandwidth.

Διαβάζοντας όλα τα παραπάνω και πριν βιαστούμε να κακό-χαρακτηρίσουμε τις επιλογές της πράσινης, παρ’ όλες τις θυσίες και "τσιγκουνιές" που περιέπεσε δεν παρέλειψε να ενσωματώσει και ένα νέο(για την AMD) χαρακτηριστικό που δεν υποστήριζαν οι μέχρι τώρα Phenom II. Είναι κάτι που έχουμε ήδη δει από την Intel και είναι η λειτουργία Turbo. Συγκεκριμένα το T που έχει στο τέλος η ονομασία των εξαπύρηνων μοντέλων αναφέρεται στην AMD Turbo Core technology.
Όλα αυτά σε μια απίστευτη τιμή κοντά στα 300€. Not bad. Not bad at all.




AMDs Turbo Core

Στον παραπάνω πίνακα φαίνεται η λειτουργία του Turbo Core. Είναι αντίστοιχη τεχνολογία με αυτή της Intel. Ουσιαστικά πρόκειται για ένα σύστημα το οποίο κατά τη εκτέλεση προγραμμάτων που δεν είναι σε θέση να κάνουν χρήση όλων των διαθέσιμων πυρήνων του επεξεργαστή, αυτός ανεβάζει τα ρολόγια(μέγιστο 500MHz) και την τάση αυτών που χρησιμοποιούνται ρίχνοντας αντίστοιχα το χρονισμό και την τάση αυτών που είναι σε idle state με μέτρο πάντα να είναι μέσα στο TDP των 125W.

Η μέχρι τώρα λογική που ακολουθούσαν και οι δύο εταιρίες για την υλοποίηση του Turbo ήταν η χρήση των λεγόμενων Power Gate Transistors. Αυτό που έκαναν είναι αυτό που λέει το όνομά τους. Ήταν πύλες.
Με την παρεμβολή μιας στη γραμμή τροφοδοσίας ενός πυρήνα εξασφάλιζες την κατά βούληση απενεργοποίησή του. Στο παρελθόν, οι AMD και η Intel χρησιμοποιούσαν τέτοιες πύλες στη γραμμή του clock signal ολόκληρου του επεξεργαστή ή ενός κομματιού του. Η συγκεκριμένη τεχνική άφηνε τον επεξεργαστή αδρανή αλλά δεν τον εμπόδιζε από το να καταναλώνει έστω και ελάχιστη ενέργεια. Υπήρχε βεβαίως και η δυνατότητα πλήρους απενεργοποίησης ενός πυρήνα.

Ποιο συγκεκριμένα, η αρχή λειτουργίας του Turbo Boost της Intel είναι πως αν μπορείς να βγάλεις εντελώς ένα πυρήνα από το σύνολο του TDP, τότε με μερικές έξτρα εσωτερικές ρουτίνες μπορείς να ανεβάσεις τους χρονισμούς των υπόλοιπων πυρήνων έως ότου φτάσεις το TDP ή φυσικά όρια.
Η λογική που ακολουθεί η AMD, η οποία υπήρχε στους αρχικούς Phenom αλλά καταργήθηκε για λόγους απόδοσης με τους Phenom II, είναι η δυναμική διαχείριση της συχνότητας όλων των πυρήνων. Πλέον επανήλθε με τους Phenom II X6.

Εάν οι μισοί ή περισσότεροι πυρήνες ενός Thuban είναι αδρανείς τότε η τεχνολογία Turbo Core κάνει τα εξής.

[*]Κατεβάζει τα ρολόγια των ανενεργών πυρήνων κατά μέγιστο 800MHz.
[*]Ανεβάζει την τάση λειτουργίας σε όλους τους υπόλοιπους.
[*]Ανεβάζει τα ρολόγια των ενεργών πυρήνων κατά μέγιστο 500MHz.

Σαν αποτέλεσμα η Turbo Core βελτιώνει την απόδοση κατά 2-10% με μέγιστη αύξηση χρονισμού 12.5%. Στην πράξη το κέρδος απόδοσης και κατανάλωσης που έχει η αντίστοιχη τεχνολογία της Intel είναι μεγαλύτερο αφού απενεργοποιεί εντελώς τους πυρήνες αντί να τους υποχρονίζει.
Επιπλέον παρατηρήθηκαν μερικά προβλήματα απόδοσης, όπως είχαν αναφερθεί στο παρελθόν και ήταν ο λόγος να μην υποστηρίζεται από την αρχή το Turbo Core στους Phenom II, αλλά δεν φαίνεται να είναι κάτι γενικό.

ASUS Crosshair IV Formula
Και περνάμε στην κορυφαία μητρική για socket ΑΜ3. Αναφερόμαστε στην CrossHair IV Formula. Μια μητρική μέλος της σειράς Republic Of Gamers της ASUS που αποκλειστικό στόχο έχει την αγορά των Εnthusiasts/Gamers με ότι αυτό συνεπάγεται. Τα Full Specifications

H τέταρτη γενιά των μητρικών Crosshair ακολουθεί τα χρώματα(κόκκινο/μαύρο) που ορίζει το layout της σειράς ROG και ο σχεδιασμός των ψηκτρών της κερδίζει την παράσταση και τραβά τα βλέμματα αφήνοντας έκπληκτο και τον πιο απαιτητικό Gamer.Όπως όλες οι μητρικές ROG έτσι και η Crosshair IV Formula έρχεται σε κόκκινη συσκευασία με παράθυρο στο εμπρόσθιο μέρος δίνοντας την ευκαιρία στα αδιάκριτα βλέμματά μας να πάρουν μια πρώτη γεύση από το διαμαντάκι που κρύβεται μέσα.
Αν και γενικότερα η ASUS μας έχει συνηθίσει με πλούσια συνοδευτικά και πολλές πρωτοτυπίες στα προϊόντα της σειράς ROG, δεν] είδαμε να έχει συμβεί κάτι ανάλογο και στην Crosshair IV Formula αφού εκτός από μερικά καλώδια sata, ένα eSata πανελάκι και τα manual δεν είδαμε να συνοδεύεται από κάτι xtra. Η τιμή της στα Ελληνικά καταστήματα διαμορφώνεται στα 199€.

H Crosshair IV Formula κάνει χρήση του AMD 890FX chipset που συνοδεύεται από το SB850 south bridge. Tο 890FX είναι όπως λέμε "the real deal" παρέχοντας 38 PCIe lanes που υποστηρίζουν 2*PCIe 16x για CrossFire ή 4*PCIe 8x για περιπτώσεις QuadFire.

Ονομαστικά, η λίστα με τα χαρακτηριστικά της

Crosshair IV Formula[/URL]:[LIST][*]AMD Phenom II X6 CPU Ready
[*]AMD 890FX / SB850
[*]Dual DDR3 2000(O.C.)
[*]ROG Connect - Plug and Overclock, Tweak it the hardcore way!
[*]Turbo Unlocker - On Demand Real Time CPU Boost
[*]Core Unlocker - Intelligently Unlocks True Core Performance
[*]TPu/EuP Ready
[*]ROG Connect / ProbeIt measurement points / iROG / MemOK! / Voltiminder LED / COP EX
[*]SupremeFX X-Fi
[*]USB 3.0 Support
[*]SATA 6Gb/s
[*]O.C. Profile
[*]EZ Flash2
[*]Stack Cool2


Από τα παραπάνω χαρακτηριστικά θα σταθούμε στα εξής:


ROG Connect
Όπως αναγράφεται και στο site της κατασκευάστριας πρόκειται για ένα χαρακτηριστικό της Crosshair IV Formula όπου συνδέοντας τον υπολογιστή μέσω USB με ένα laptop/Netbook μας δίδεται η δυνατότητα να έχουμε εικόνα από real-time POST codes, hardware status readouts και να κάνουμε οποιεσδήποτε on-the-fly ρυθμίσεις σε επίπεδο υλικού.
Monitor the status of your desktop PC and tweak its parameters in real-time via a notebook—just like a race car engineer—with ROG Connect



MemOK!
Όλοι γνωρίζουμε πόσο επίπονο είναι να χρειάζεται να κάνεις hard reset στο bios, μετά από μια αποτυχημένη ρύθμιση των timings των μνημών, είτε με jumper είτε βγάζοντας την μπαταρία. Ειδικά αν το κουτί είναι κλειστό και είναι έχουμε MultiGPU Configuration ή έχει γενικά δύσκολη πρόσβαση.
Χάρις το MemOK! της Crosshair IV Formula μας επιτρέπεται να bootάρουμε ακόμα και αν οι ρυθμίσεις στις μνήμες μας είναι λάθος. Ότι πιο χρήσιμο!
This remarkable memory rescue tool requires nothing but a push of a button to patch memory issues and get your system up and running in no time. The technology is able to determine failsafe settings that can dramatically improve system booting success.



COP EX
Αγοράζοντας μια Crosshair IV Formula, θεωρείται σχεδόν βλαστήμια να μην ασχολείσαι με Overclocking. Βεβαίως μερικές φορές είτε από ενθουσιασμό είτε από λάθος είτε από παράνοια του χρήστη, διακυβεύουμε την ακεραιότητα του συστήματός μας με συνήθη ύποπτο τις θερμοκρασίες.
Η Crosshair IV Formula με το COP EX μας επαναφέρει στην τάξη ελέγχοντας για τυχόν υπερθέρμανση των επιμέρους στοιχείων που καταπονούνται αφήνοντας την προσοχή μας να εστιάζεται αποκλειστικά στο Benching.
[quote]COP EX allows overclockers to increase chipset voltages without the worries of overheating. It can also be used to monitor and save an overheating GPU.[/quote]

BIOS: ASUS Crosshair 4

Και μια ματιά στο BIOS της ASUS Crosshair IV Formula. Είναι κατασκευής AMI και ήταν η έκδοση 0801.
Το τελευταίο διαθέσιμο στο site της κατασκευάστριας είναι το 0905 με release note:
Fix the system may not shut down by pressing the power button for 4 seconds when VID manual mode is enabled.

Για ευκολία κατανόησης του "δέντρου" των μενού του bios ακολουθεί ο πίνακας όπου με mouse over έχουμε την περιγραφή αυτού που βλέπουμε και πατώντας επάνω στην εικόνα τη βλέπουμε σε μεγαλύτερη ανάλυση.

Extreme Tweaker
Main
Advanced
	CPU configuration
	Chipset
	OnBoard Dev. conf.
	USB config.
	PCIPnP
	LED config.
	iROG config.
	EC Inf.
	ROG Connect
Power
Boot
Tools

Μια κοντινή ματιά: AMD Phenom II 1090T / Asus Crosshair IV

[*]Πατήστε επάνω για μεγαλύτερη ανάλυση


AMD Phenom™ II X6 Black 1090T

Όπως όλοι οι επεξεργαστές της σειράς Black Edition, έτσι και ο AMD Phenom™ II X6 Black 1090T έρχεται με μαύρη συσκευασία που μας αναφέρει το μοντέλο και διαθέτει παράθυρο που εξυπηρετεί τους "κυνηγούς" του καλύτερου stepping.
Για όσους τώρα μαθαίνουν και για όσους θυμούνται, μια λίστα με τα stepping αναφοράς για τους Thuban υπάρχει

https://www.xtremesystems.org/forums/showthread.php?t=250607

.

Πόσο καιρό έχετε να δείτε επεξεργαστή που να διαθέτει pins και να μπαίνει κουμπωτά στο socket. Προσωπικά, είχαμε να δούμε πολύ καιρό. Επίσης κατά τη γνώμη μας είναι αρκετά πιο αξιόπιστο από τα αντίστοιχα της Intel αφού όλοι θυμόμαστε τα καπνισμένα Foxconn...
Πάντως το https://support.amd.com/us/Processor_TechDocs/40523.pdf

δεν είναι τίποτε παραπάνω από το 939 καθρεπτισμένο. Αν το καλοσκεφτείτε από το 2004 η AMD θεωρητικά δεν έχει αλλάξει socket. Πρακτικά το AΜ3 έχει 941 επαφές ενώ οι CPU έχουν 938!



Asus Crosshair IV

H Συσκευασία της Asus Crosshair IV Formula. Στα χρώματα της ROG όπως είχαμε αναφέρει.
Το παράθυρο πλέον γνώριμο χαρακτηριστικό στα High End pc parts

Ανοίγοντας το κουτί, έχουμε άλλα δύο μικρότερα οπου στο ένα έχουμε την Crosshair IV και στο άλλο τα παρελκόμενα που τη συνοδεύουν.

Στα παρελκόμενα έχουμε τα απολύτως απαραίτητα. Ίσως περιμέναμε κάτι παραπάνω για 200ευρώ μητρική.
Έχει βέβαια τα πολύ χρήσιμα αυτοκόλλητα για χαρακτηρισμό των καλωδίων σε περίπτωση που τα πράγματα είναι λίγο στριμωγμένα στο κουτί σας.

Κυρίες και Κύριοι, Η Αυτού αποδοτικότης, Asus Crosshair IV Formula. Έμπροσθεν και όπισθεν.
Λεπτομέρεια. Δείτε τους ακροδέκτες που έχει η δεύτερη και η τέταρτη PCIe 16x. Στην πραγματικότητα αυτές οι δύο είναι 8x physical.
Οπότε για full απόδοση crossfire οι κάρτες στην πρώτη και τρίτη!

Το σύστημα ψύξης της Crosshair IV Formula. Heatpipes και εδώ.

Από αριστερά προς τα δεξιά έχουμε: PS2, 2x usb, clear cmos button, 2x usb3, optical, 2xusb, 1394, eSata, 2xusb, GBe, iRoG connect button & usb slot, Sound.

Από αριστερά προς τα δεξιά έχουμε: Auto OC Button, Core Unlocker Button, Power Button, Reset Button.

Και προχωράμε σε μια πιο αναλυτική ματιά στην Asus Crosshair IV Formula

Κοντινό στο AM3 socket. Ουσιαστικά μας συντροφεύει από το 2003!

Λίγο παραδίπλα, το EPu chip υπεύθυνο για το power managment της μητρικής. Eco Friendly η Crosshair IV

Πάνω από αυτό, ο NEC USB3 controller. Δημοφιλής επιλογή σε όσες μητρικές υποστηρίζουν usb3.

Παραμένοντας από την ίδια πλευρά της μητρικής με τα προηγούμενα και λίγο πιο κάτω, ο GBe controller της Marvell.

Ακριβώς από κάτω, το VIA chip υπεύθυνο για τον ήχο της μητρικής. Δεν είναι Creative αλλά έχει license να κάνει emulation τα software optimizations της X-Fi όπως X-Fi Crystalizer κ.α

Μετάβαση στην απέναντι πλευρά και το πρώτο που συναντάμε είναι τα PCIe Lane switches υπεύθυνα για την αλλαγή από 2x16 σε 4x8.

Συνεχίζοντας προς τα δεξιά, συναντάμε είναι το clock generator της μητρικής κατασκευής ICS.

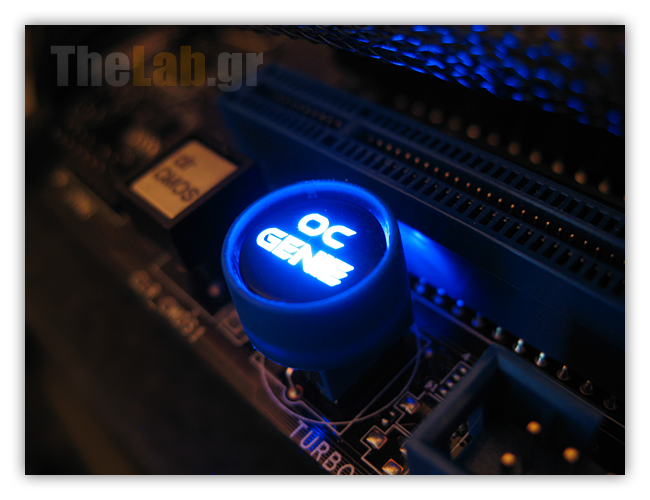

Ένα βήμα προς τα πάνω και βλέπουμε το Go Button. Δουλειά του είναι να ελέγχει τη συμβατότητα της μνήμης κατά το POST και να φορτώνει memory profiles όταν είμαστε σε περιβάλλον windows.

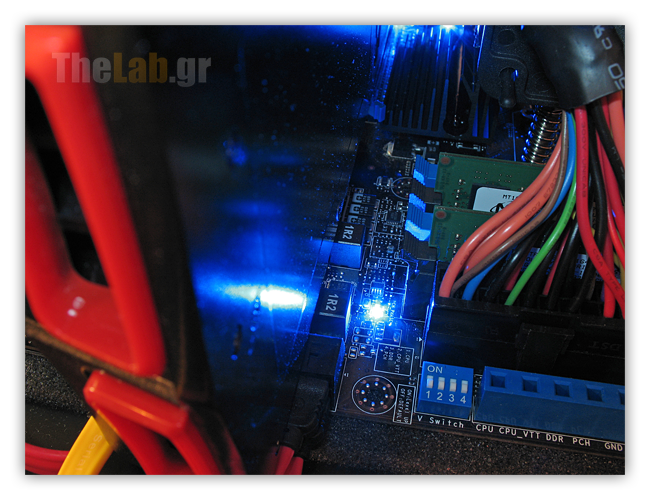

[SIZE="1"]Συγκεντρωμένα τα measurement points της μητρικής, το TurboV sens chip υπεύθυνο για το αυτόματο OC της μητρικής σύμφωνα με ότι λαμβάνει από τα εξαρτήματα του συστήματός. Δίπλα του το monitoring chip της ITE.[/SIZE]

Τέλος, ένα κοντινό στα AMD 890FX και SB850.



Σύστημα δοκιμής / Τουρμπίζοντας τον AMD Phenom™ II X6 Black 1090T

Το σύστημα της δοκιμής μας όπως φαίνεται στην παρακάτω εικόνα.

Τα μετροπρογράμματα που χρησιμοποιήσαμε ήταν τα εξής:

[*]Everest Ultimate suite
[*]SisoftSandra 2010
[*]CINEBENCH 11.5
[*]Fritz Benchmark
[*]Driverheaven Photoshop Bench V3.0
[*]POV RayTrace Benchmark v3.7 beta
[*]x264 HD Benchmark v3.0
[*]WinRar
[*]CrystalDiskMark 2.2
[*]PcMark Vantage, 3DMark Vantage
[*]Crysis, Stalker:Call of Pripyat, Resident Evil 5



Τουρμπίζοντας τον AMD Phenom™ II X6 Black 1090T

Διαβάζοντας τις προηγούμενες σελίδες σχετικά με τη λειτουργία του Turbo της AMD θα περίμενε να βλέπει έναν ή μερικούς πυρήνες σε Full Load και κάποιους να είναι σε εντελώς Ιdle κατάσταση. Προφανώς η AMD δεν αρέσκεται στους slackers. Έτσι όταν τρέξετε μια εφαρμογή η οποία δεν μπορεί να χρησιμοποιήσει πάνω από τρεις πυρήνες ταυτόχρονα, ο Phenom™ II κάνει από μόνος του ένα Load Balancing μεταξύ των πυρήνων με αποτέλεσμα και η δουλειά να τελειώνει στον ίδιο, ή και καλύτερο χρόνο, και να έχουμε καλύτερες θερμοκρασίες αφού όλοι οι πυρήνες δουλεύουν με χαμηλότερο Utilization.

Για να επαληθεύσουμε την παραπάνω διαπίστωση κάναμε χρήση του γνωστού Prime95 v25.9 αλλάζοντας κάθε φορά τους ενεργούς πυρήνες και τεστάροντας πάντα σε Small FFTs. Στην πρώτη εικόνα έχουμε τον αυτόματο διαμοιρασμό των πόρων του επεξεργαστή από τα Windows 7, αν και δείχνει να έχει κάνει assign τα instances στους δύο τελευταίους πυρήνες, και στην επόμενη έχουμε ορίσει μόνοι μας από Τask Μanager τα Ιnstances να τρέχουμε στους πυρήνες 0,1.

Στον πίνακα που ακολουθεί, οι εικόνες που πιστοποιούν του λόγου το αληθές:

Δύο Instances
Χωρίς manual affinity	Με manual affinity

Αυτό το χαρακτηριστικό η AMD το ξεκίνησε την εποχή των Athlon 64 X2 οπου τότε έπρεπε να εγκαταστήσεις το

https://support.amd.com/us/Pages/dynamicDetails.aspx?ListID=c5cd2c08-1432-4756-aafa-4d9dc646342f&ItemID=153&lang=us

AMD Dual-Core Optimizer[/URL] που έκανε Load Balance στους πυρήνες τις εφαρμογές που δεν μπορούσαν να χρησιμοποιήσουν τα τότε πολυπύρηνα τέρατα.



AMD Overdrive

Τέλος, μερικά Views του πολύ χρήσιμου utility της ίδιας της AMD ονόματι AMD Overdrive που μας δίνει πλήρη έλεγχο του συστήματός μας από monitoring έως on the fly overclocking.

Μετρήσεις 2D

Και ξεκινάμε με τις μετρήσεις σε συνθετικά μετροπρογράμματα που σκοπό έχουν να στρεσάρουν αποκλειστικά τον επεξεργαστή.
Η γνώμη μας είναι πως εδώ πρέπει να πέσει το κύριο βάρος της δοκιμής, γι' αυτό και ασχοληθήκαμε εκτενώς εφόσον έχει αναφερθεί, δοκιμαστεί και επιβεβαιωθεί πως οι περισσότεροι των 3 πυρήνων δεν προσφέρουν κάτι ουσιαστικό στα παιχνίδια.

Προτού ξεκινήσουμε θα θέλαμε να τονίσουμε το εξής. Η σωστή λογική όταν συγκρίνεις 2 πράγματα είναι να επιλέγεις κατηγορία ανάλογα την τιμή. Οι επεξεργαστές στα αποτελέσματα που παρατίθενται είναι απο εντελώς διαφορετικές κατηγορίες τιμής για λόγους πληρότητας. Ενδεικτικά οι τιμές των επεξεργαστών.

Intel Core i7-980 Extreme = > 1052€
Intel Core i7-965 Extreme ==> 940€
Intel Core i7-870 ========> 299€
AMD Phenom II X6 1090T == > 295€
Intel Core i5-750 ========> 202€

Αυτό στο οποίο θέλουμε να καταλήξουμε είναι ότι ο X6 1090T αντικειμενικά συγκρίνεται άμεσα με τον i7-870 ή π.χ με έναν i7-930. Ας μην υπολογίζουμε υπερχρονισμό όμως γιατί εκεί τα πράγματα είναι πολύ ρευστά και σε μοντέλα και σε ψύξεις και σε πολλά άλλα. Ας παραμείνουμε στα εργοστασιακά ρολόγια.

Ας δούμε τα πρώτα αποτελέσματα.


Everest


Sandra 2010

CINEBENCH 11.5

Fritz Benchmark

Driverheaven Photoshop Bench V3.0


POV RayTrace Benchmark v3.7 beta

x264 HD Benchmark v3.0

WinRar

CrystalDiskMark 2.2

PcMark Vantage

Μετρήσεις 3D
Όπως αναφέραμε και πρίν, περισσότεροι πυρήνες δεν σημαίνουν και περισσότερα FPS. Περισσότερο μετράει η απόδοση per clock και εκεί η Intel έχει προβάδισμα όπως θα δούμε και στα γραφήματα.

3D mark Vantage


Crysis

Stalker


RE5
Υπερχρονισμός

Όπως έχουμε πει πάρα πολλές φορές και θα συνεχίσουμε να το λέμε, pic or it didnt happen. Στην προκειμένη περίπτωση δεν έχουμε pic αλλά έχουμε cpu-z validation και hwbot.org submition. Πιστεύουμε είναι αρκετά.

https://valid.canardpc.com/show_oc.php?id=1327276"]CpuZ

Validation

Η συχνότητα που επιτύχαμε με την Akasa Nero S είναι η 3η καλύτερη σε όλο των κόσμο σε overclocking 1090Τ με απλό αέρα. Όχι άσχημα για έναν εξαπύρηνο. Δε νομίζετε;




Ας δούμε όμως και τι κατάφερε η ίδια η μητρική να μας δώσει σαν αποτέλεσμα με το πάτημα του O.C button.

Πατήστε πάνω στην εικόνα για μεγαλύτερη

Βλέπουμε ότι η Crosshair IV επιλέγει να ανεβάσει ρολόγια κρατώντας τον πολλαπλασιαστή στην αρχική τιμή και ανεβάζοντας το FSB της.
Σε γενικές γραμμές είναι συνιστώμενη μέθοδος μιας και πρώτον δεν έχουν όλοι οι επεξεργαστές ξεκλείδωτο πολλαπλασιαστή και δεύτερον πάντα κερδίζουμε από την αύξηση του bw του fsb.
Βέβαια πρέπει να είμαστε σίγουροι ότι τα υποσυστήματα του συστήματός μας αντέχουν τα αυξημένα ρολόγια και δεν βγάζουν σφάλματα διαφορετικά θα έχουμε χειρότερα αποτελέσματα.




Και μια ματιά σε μια ρύθμιση που έκανε την εμφάνισή της με τους Phenom. Αναφερόμαστε στο Ganged και Unganged mode των μνημών. Τα δύο παρακάτω screenshots από τα τεστ μας πιστεύουμε λύνουν κάθε απορία.

Όπως είναι εμφανές το καλύτερο είναι το Unganged Mode. Ακόμα και με 7άρια σε σχέση με τα 9άρια του Unganged, το Ganged δεν μπορεί να το πλησιάσει σε απόδοση. Δείτε τραγική διαφορά στο Copy!
Η default ρύθμιση στην Crosshair IV για το Unganged Mode από bios είναι Always. Κάτι ξέρουν οι μηχανικοί της Asus.




Επιπλέον, ας δούμε και δύο εικόνες από τα εργαλεία που έχουμε στη διάθεσή μας για υπερχρονισμό μέσα από τα Windows. Στη μία εικόνα έχουμε το εργαλείο που έρχεται με την Crosshair IV κατασκευής ASUS και λέγεται ASUS TurboV EVO και στην επόμενη, το AMD Overdrive Utility.

Windows OC Utilities
ASUS TurboV EVO	AMD Overdrive Utility

Τέλος, ας δούμε πόση διαφορά έχουμε σε 3 ενδεικτικά μετροπρογράμματα στα 4300 όπου είχαμε το μέγιστο σταθερό OC με αέρα.


Επίλογος

Είχαμε αρκετό καιρό να δοκιμάσουμε σύστημα με επεξεργαστή και μητρική για AMD πλατφόρμα. Προσωπικά ένιωσα μια μικρή συγκίνηση μιας και ξεκίνησα με έναν AMD Athlon XP 1600+ palomino core και μετά από την golden era των Α64 δεν ξαναπέρασε AMD από τα χέρια μου.
Ο τελευταίος A64 που κατείχα, ένας X2 3800+, έχει μείνει στην οικογένεια και εκτελεί ακούραστα τα καθήκοντά του μέχρι και σήμερα.

Αποδεικνύεται περίτρανα ότι η AMD έχει καταφέρει να βελτιώσει αισθητά την αρχιτεκτονική της σε σημείο που πλέον είναι αρκετά ανταγωνιστική. Όχι απλά έχει διορθώσει τη θερμική συμπεριφορά των επεξεργαστών της ώστε να έχουμε τα εντυπωσιακότατα αποτελέσματα υπερχρονισμού που είδαμε αλλά έχει καταφέρει να μετατρέψει τις θερμικές απώλειες σε πραγματική απόδοση κλείνοντας την ψαλίδα της απόδοσης Clock2Clock από την αντίπαλό της.

Εν κατακλείδι, εάν ψάχνετε για την απόλυτη απόδοση ίσως να μην είναι ο καταλληλότερος επεξεργαστής για το σύστημά σας αλλά εάν ψάχνετε τον καλύτερο all rounder για το κόστος του είναι ότι πιο τίμιο μπορείτε να αγοράσετε σήμερα.

AMD Phenom™ II X6 Black 1090T 30/7/2010


Ευχαριστούμε Θερμά την AMD και την ASUS για τη παραχώρηση των δειγμάτων της παρουσίασης

Καρόπουλος (NoDsl) Διονύσιος

Με τις νέες nVidia στην κυκλοφορία, τους προμηθευτές να τρέχουν και να μη φτάνουν, τους retailers να παλεύουν όπως οι ανύπαντρες για την ανθοδέσμη και τους υποψήφιους αγοραστές να προσπαθούν με κάθε τρόπο να αποκτήσουν μία, θα ασχοληθούμε με κάτι πιο οικείο και γνώριμο που μας συντροφεύει εδώ και καιρό προσφέροντας τα καρέ που χρειάζονται για να απολαύσουμε τα αγαπημένα μας παιχνίδια. Αναφερόμαστε βεβαίως στη σειρά 5000 της ATi. Ειδικότερα χάρη στη σειρά 5800 μπορούμε να παίζουμε απρόσκοπτα ακόμα και τους πιο απαιτητικούς τίτλους σε υψηλές αναλύσεις χωρίς (πολλές)υποχωρήσεις.

Οι βασικές υλοποιήσεις που έχουν παρουσιάσει οι εταιρίες στηρίζονται στο reference design της μαμάς ATi, από το pcb μέχρι και την ψύκτρα(κωδική ονομασία phoenix). Ελάχιστες από αυτές παρουσίασαν με τον καιρό ειδικές εκδόσεις αυτών των καρτών είτε με αναβαθμισμένη σχεδίαση στο pcb, είτε ανασχεδιασμένες ψύκτρες που υπόσχονταν καλύτερες επιδόσεις και χαμηλότερες θερμοκρασίες αντίστοιχα ή και ταυτόχρονα. Πρόσφατα παρουσιάστηκαν και οι eyefinity εκδόσεις που εξοπλίζονται με 2GB μνήμης και 6 display ports για ταυτόχρονη απρόσκοπτη οδήγηση μέχρι και 6 οθονών μέγιστης ανάλυσης 7680x3200 ή αλλιώς 24.6 megapixels!

Τι γίνεται όμως οταν συνδυάσουμε ένα τόσο ικανό GPU όπως το Cypress R870 με ένα pcb της φιλοσοφίας που είδαμε στο review της MSI Big Bang Fusion;

Με μία λέξη, Αστραπή!

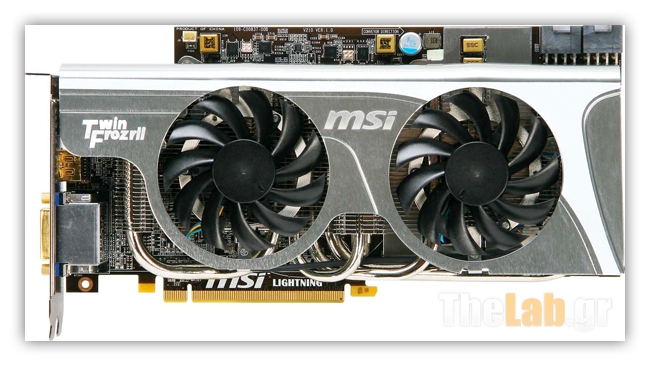

Η MSI 5870 Lightning που θα παρουσιάσουμε στις επόμενες σελίδες αποτελεί την κορυφή των προϊόντων απεικόνισης της MSI και μία από τις κορυφαίες, αν όχι η κορυφαία, προτάσεις για το R870 γενικώς. Ανήκει στη σειρά με κωδική ονομασία Lightning που είναι αντίστοιχης λογικής με τη σειρά μητρικών Big Bang της ίδιας εταιρίας οπότε εξοπλίζεται με όλα τα μοναδικά χαρακτηριστικά που μας έχει συνηθίσει η MSI όπως Solid State Chokes, Military Class Hi-c Caps, V points και πολλά ακόμα που θα αναφέρουμε παρακάτω.

Πρίν δούμε όμως τι ακριβώς έχει κάνει η MSI με αυτή την κάρτα ας ρίξουμε μια ματιά στο απόσπασμα που παραθέτω απο έγραφο της ίδιας της κατασκευάστριας σχετικά με κάτι το οποίο προσωπικά δεν είδα να αναφέρεται πουθενά και κατα την ταπεινή μου γνώμη ειναι μεγίστης σημασίας:

MSI έγραψε:

...Lots of vendors are releasing so called custom ATI Radeon HD5870 graphics cards, but none of them have seen so many changes as the R5870 Lightning. The card is made in conjunction with well known Greek overclocker Hipro5, who fine-tuned the card and made it the best HD5870 graphics card for extreme cooling...

Εάν αυτό δεν αξίζει πραγματικά συγχαρητήρια, δεν ξέρω τι μπορεί. Μπράβο που ένας Έλληνας μπόρεσε και έσπασε τα δεσμά μιας χώρας που "σκοτώνει" τα παιδιά της δείχνοντας τι μπορεί να καταφέρει ο καθένας μας με σκληρή δουλειά, επιμονή και την ετοιμότητα να αξιοποιήσει την ευκαιρία ώστε να καλλιεργήσει το ταλέντο του πέρα απο απλό χόμπι.

Τεχνικά Χαρακτηριστικά / Συσκευασία και Περιεχόμενα

Τα τεχνικά χαρακτηριστικά του προϊόντος όπως αναφέρονται στην ιστοσελίδα της κατασκευάστριας είναι τα ακόλουθα.

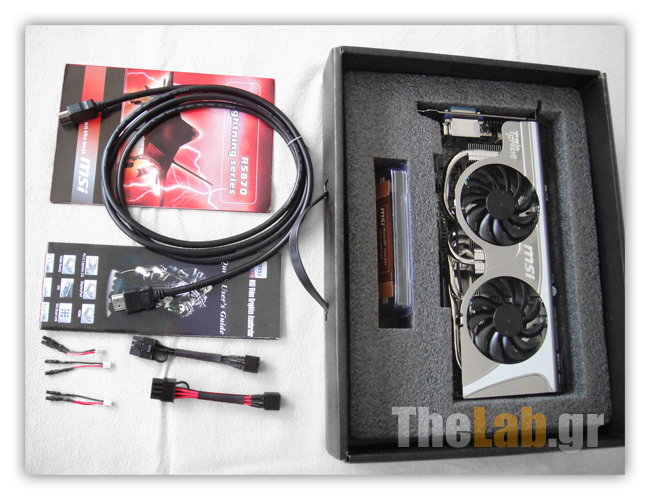

Συσκευασία και Περιεχόμενα

Η φιλοσοφία μιας Αστραπής

Προτού δούμε από απόσταση αναπνοής την αστραπή, ας πάρουμε μια ιδέα από την φιλοσοφία που κρύβεται πίσω απο τη δημιουργία/κατασκευή ενός τέτοιου φαινομένου:

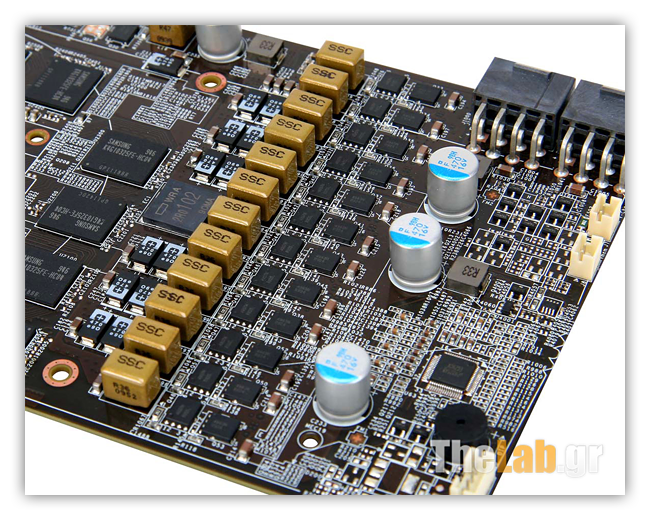

Όπως αναφέρεται τόσο στα χαρακτηριστικά όσο και στη συσκευασία, η MSI Lightning είναι η πρώτη κάρτα με συνολικά 15 φάσεις τροφοδοσίας. Για να είμαστε ακριβείς, 13 φάσεις για την τροφοδοσία του Cypress και άλλες 2 φάσεις για τις μνήμες όπως φαίνεται και στην εικόνα που ακολουθεί.

Για όσους ενδιαφέρονται, οι κωδικοί των τρανζίστορ τροφοδοσίας είναι: Core PWM IC: up6208, Memory PWM IC: up6205. Επίσης το κύκλωμα τροφοδοσίας έχει OverCurrentProtection στα 240A και OverVoltageProtection στα 2.1V.

Επιπλέον, η MSI Lightning εφοδιάζεται με 2*8άπινα PCIe Connectors. Χάρις αυτά έχει τη δυνατότητα να τραβήξει, θεωρητικά, τα διπλάσια Αmpers απο τα 2*6 Pin Connectors της Reference 5870. Κατ' επέκταση 25A από τα +12v Rails. Αν υπολογίσουμε και τα 5.5A που μπορεί να τραβήξει από το PCIe 16x, μας κάνουν 30.5A. Σύνολο 375W για να καλύψουν και την πιο ακραία ανάγκη τροφοδοσίας της κάρτας, ειδικά σε καταστάσεις extreme υπερχρονισμού.

Μπορεί σε έναν απλό χρήστη να φαίνεται αρκετά OverBuild αλλά όσοι ασχολούνται με extreme overclocking

θα εκτιμήσουν στο έπακρο τις ανοχές που δίνει κατασκευαστικά η MSI στην Lightning



Είναι προφανές ότι από τη High End πρόταση της MSI στις κάρτες γραφικών με πυρήνα ATi δεν θα έλειπαν τα εξωτικά χαρακτηριστικά που έχουμε δει σε όλη τη νέα σειρά προϊόντων της όπως είναι τα Military Class Hi-c Caps, SSC κ.α. Με τη Lightning όμως προχωράει ένα βήμα παραπέρα και κάνει χρήση ενός χαρακτηριστικού που πρώτη μας παρουσίασε η ASUS σε προϊόντα της σειράς ROG. Αναφερόμαστε στους ML Caps ή πιο κατανοητά στους Multilayer Polymer CapaCitors. Μερικές χρήσιμες πληροφορίες για αυτό τον τύπο πυκνωτών μπορείτε να δείτε εδώ.

Απίστευτα χαρακτηριστικά για ένα τετραγωνάκι 2*2cm περίπου.

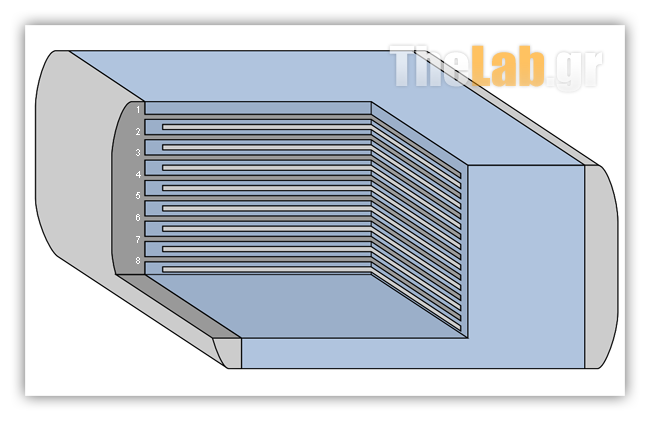

Συνοψίζοντας τα χαρακτηριστικά του MLCC έχουμε:

• Είναι οι επόμενης γενιάς πυκνωτές κατάλληλοι για extreme designs
• Μικρές διαστάσεις / Επίπεδοι, ιδανικοί για extreme ψύξη
• Απίστευτη χωρητικότητα που αγγίζει το 0.001 Farad! (Για όσους δεν καταλαβαίνουν το μέγεθος της χωρητικότητας η Γή έχει χωρητικότητα 0.0007 Farad )
• Πολύ χαμηλό ESR της τάξης του 1mΩ
• Ακολουθούν σχεδιασμό απόζευξης που σημαίνει οτι φιλτράρουν τα παράσιτα που λαμβάνουν από ορισμένα εξαρτήματα και δεν τα διαδίδουν και στα υπόλοιπα. Κατά συνέπεια έχουμε μικρότερο ripple και πιο άμεση απόκριση.
• Ο MLCC της Lightning είναι τοποθετημένος στην πλησιέστερη του Cypress διαδρομή για ελαχιστοποίηση των απωλειών και παρασιτικών φαινομένων.

Όμορφα όλα αυτά τα καλούδια που εφοδιάζει η MSI τη Lightning αλλά κάπου στηρίζονται. Με κάποιο τρόπο πρέπει να "μιλήσουν" το ένα στο άλλο. Είναι ίσως κάτι που δεν μας γεμίζει το μάτι, ίσως δεν του έχουμε δώσει ποτέ σημασία όμως παίζει τον ίδιο σημαντικό ρόλο όπως όλα τα υπόλοιπα εξαρτήματα που αποτελούν την κάρτα.

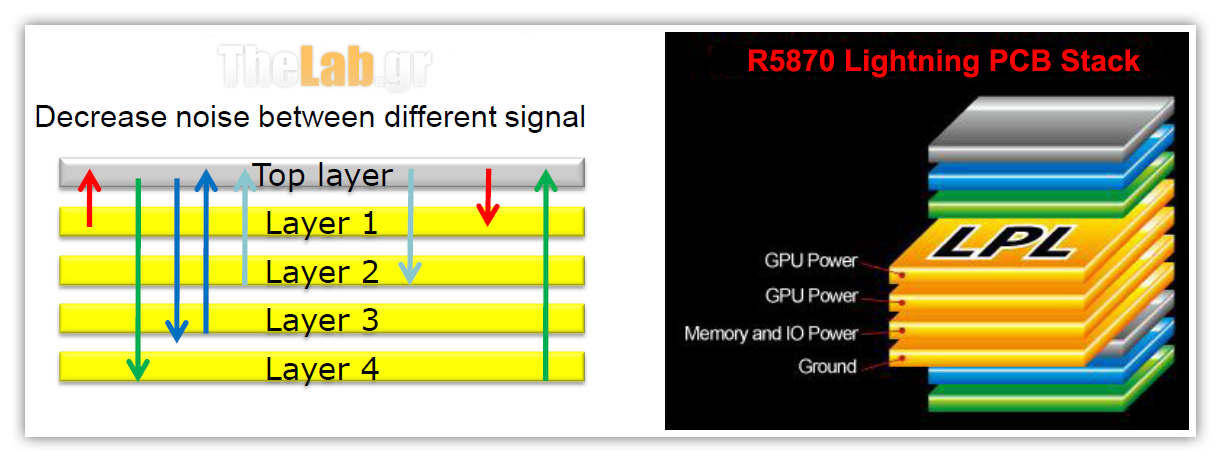

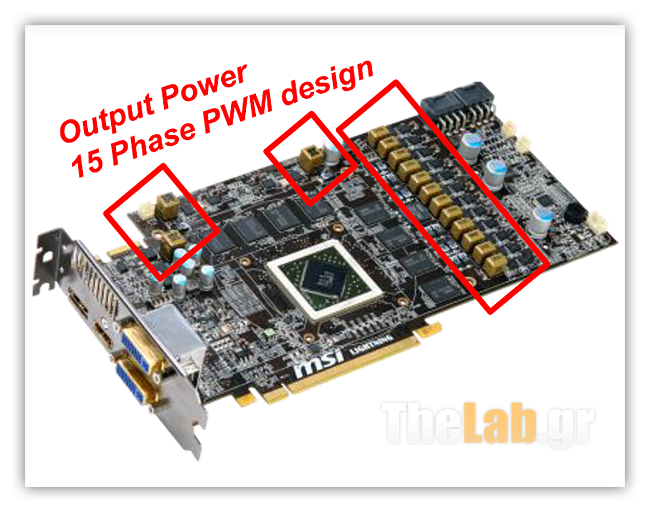

Βεβαίως μιλάμε για το PCB. Εννοείται οτι και εδώ η MSI έβαλε το χέρι της και δεν περιορίστηκε στη βελτίωση του υπάρχοντος reference αλλά κατασκεύασε απο το μηδέν την ιδανική βάση για τη συνολικά εξωτική φιλοσοφία της Αστραπής. Το όνομα αυτής, LPL (Lightning Power Layer)

Συνοψίζοντας τα χαρακτηριστικά του LPL έχουμε:

• Ξεχωριστά κυκλώματα για GPU, Memory, και Τροφοδοσία
• Αυξημένη σταθερότητα για το κύκλωμα τροφοδοσίας
• Εξάλειψη του θορύβου τροφοδοσίας(ripple)
• Καλύτερη ψύξη του PCB

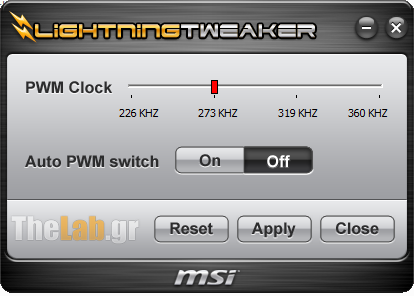

Τέλος, μπορεί η MSI να κατασκεύασε την Αστραπή με στόχο τις απόλυτες επιδόσεις, δεν άφησε όμως κατά μέρους την οικολογική της συνείδηση. Γι' αυτόν το λόγο εφοδιάζεται με το γνωστό MSI Active Phase Switching που μέσω ενός μικρού utility ονόματι MSI Lightning Tweaker μας δίνει τη δυνατότητα να ρυθμίσουμε κατά βούληση τις φάσεις τροφοδοσίας του GPU που θα είναι σε χρήση ή να το αφήσουμε να τις ελέγχει αυτόματα ανάλογα με το φόρτο του πυρήνα. Οι φάσεις που βρίσκονται σε χρήση τη δεδομένη στιγμή είναι εμφανείς απο τα 12 LED που βρίσκονται στο πίσω μέρος της Lightning.

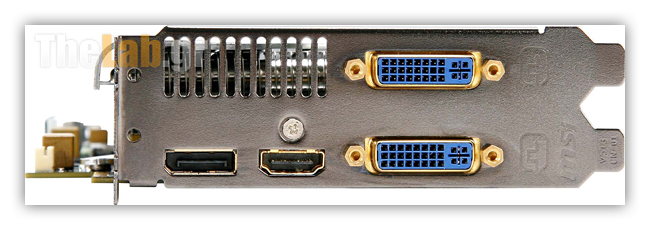

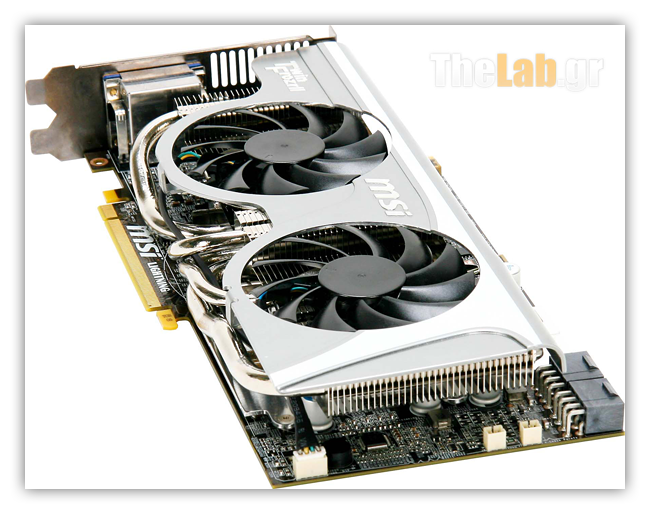

Μιά αστραπή από κοντά

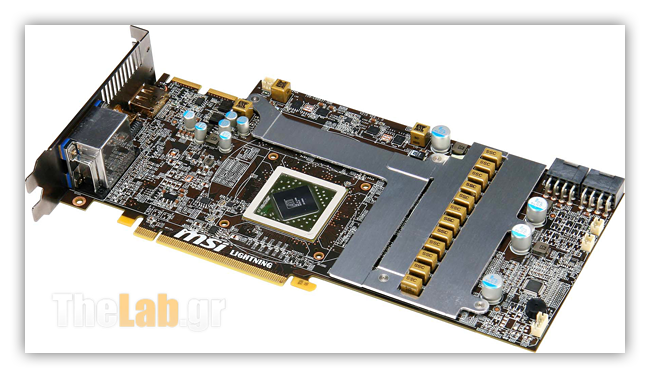

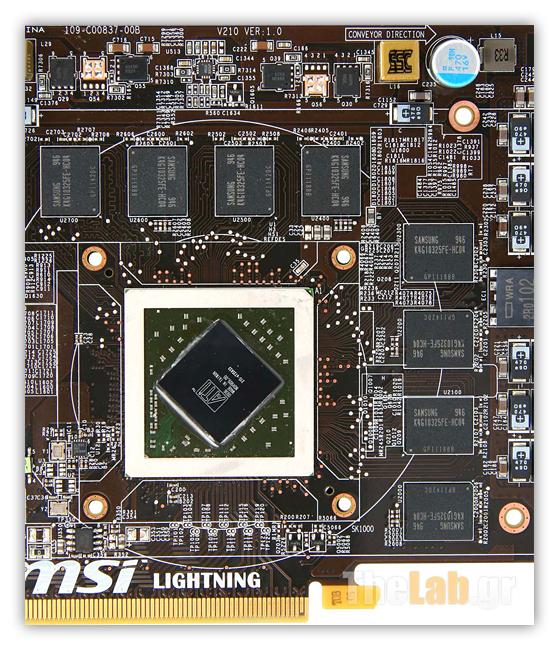

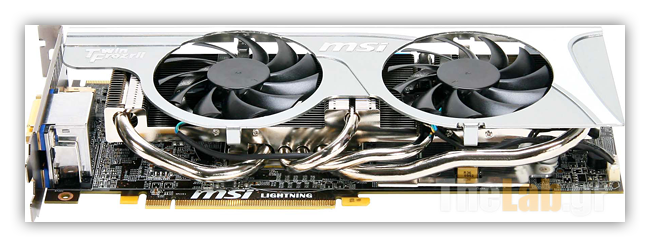

Η αλήθεια είναι ότι υπό κανονικές συνθήκες θα μας έπαιρνε καιρό να απαθανατίζαμε ένα τέτοιο φαινόμενο με το φακό της φωτογραφικής όμως χάρις τις ιδιαίτερες ικανότητες του LevelOne και τις "ευλογίες" της MSI σας το παρουσιάζουμε!

• Για μεγαλύτερες εικόνες πατήστε επάνω τους.

Συστήματα Δοκιμής / Παρατηρήσεις / MSI Afterburner

Για τις δοκιμές μας χρησιμοποιήσαμε 2 συστήματα όπου το καθένα αντιπροσώπευε καλύτερα την εκάστοτε χρήση, κατά την άποψή μας. Η εικόνα που ακολουθεί μας τα παρουσιάζει.

• Drivers Catalyst 10.3 Official
• Windows 7 x64

Τα αποτελέσματα που συγκεντρώσαμε ήταν από τα παρακάτω παιχνίδια ή συνθετικά μετροπρογράμματα:

• 3DMark06
• 3DMark Vantage
• Passmark
• Unigine Heaven v2.0
• Crysis Warhead
• Metro 2033
• Dirt 2
• S.T.A.L.K.E.R: Call Of Pripyat

Οι μετρήσεις έγιναν στις εξής αναλύσεις και με τα αναφερόμενα φίλτρα.

• 1680*1050 0AA 0AF
• 1680*1050 8AA 0AF
• 1680*1050 8AA 16AF
• 1920*1080 0AA 0AF
• 1920*1080 8AA 0AF
• 1920*1080 8AA 16AF
• 2560*1600 0AA 0AF
• 2560*1600 8AA 0AF
• 2560*1600 8AA 16AF

Επίσης να σημειωθεί οτι στην περίπτωση του συστήματος με τον i7-965 ο επεξεργαστής ήταν μόνιμα χρονισμένος στα 4GHz ενώ για το σύστημα με τον i7-980X κινηθήκαμε από 3.33 έως ~5.4GHz

ΝΟΤΕ: Kατα την διάρκεια των δοκιμών με την αστραπή είχαμε μεταξύ άλλων απωλειών και την 30" Samsung του LevelOne η οποία διαγνώστηκε για πάνελ. Οπότε απουσιάζουν μερικά αποτελέσματα σε 2560*1600. Ειλικρινά μας συγχωρείτε αλλά δεν μπορέσαμε να βρούμε οθόνη αντικατάστασης που να υποστηρίζει 2560*1600.

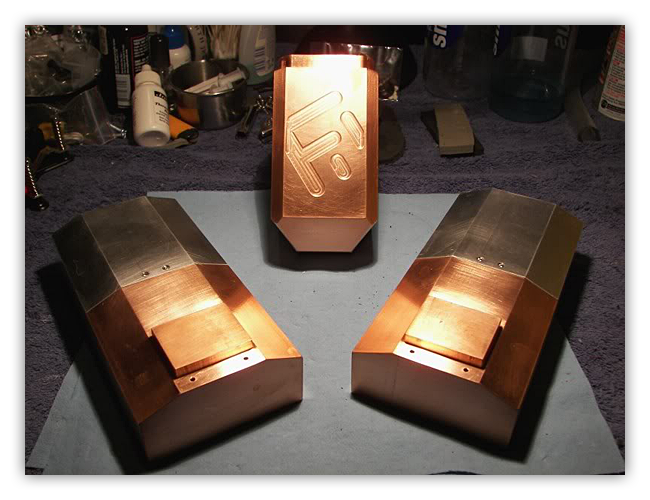

Υπερχρονισμός με Άζωτο

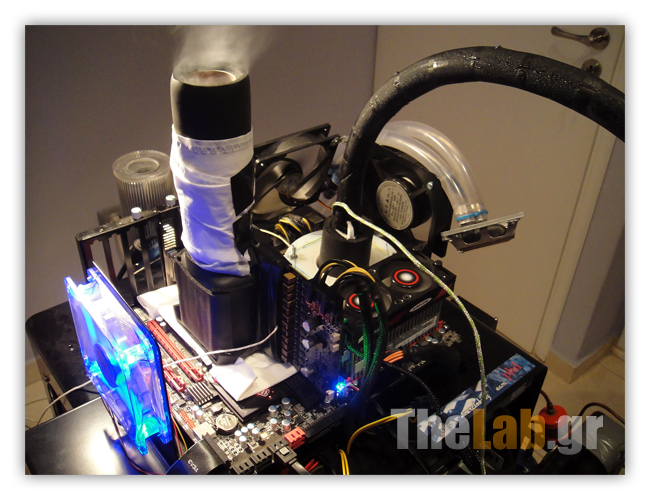

Όπως είναι προφανές προβήκαμε και σε δοκιμές με Άζωτο ή αλλιώς LN2 χάρις τη βοήθεια του custom LN2 gpu pot κατασκευής phil. Πώς ηταν δυνατόν να μην δοκιμάζαμε αφού η ίδια η MSI έχει σχεδιάσει, κατασκευάσει και εξοπλίσει την Lightning με το σκεπτικό της απόλυτης απόδοσης που προφανώς μπορούμε να πάρουμε μόνο με την ανάλογη ψύξη, αρκετών βαθμών υπό το μηδέν.

ΠΡΟΣΟΧΗ: Αν ο σκοπός σας είναι να χρησιμοποιήσετε την εν λόγω κάρτα με άζωτο θα δυσκολευτείτε αρκετά να βρείτε POT που να πατάει στον πυρήνα χωρίς να βρίσκει σε κάποιο SSC. Για παράδειγμα το νέο ΤΕΚ9 του KIngpIn ΔΕΝ κάνει για την lightning ενώ το παλιό ηταν μια χαρά. Οπότε ψαχτείτε πριν αποφασίσετε.

MSI Afterburner

Mια ματιά στο εργαλείο που μας επέτρεψε να ανεβάσουμε ρολόγια και volts στην Αστραπή. Προέρχεται απο τη συνεργασία της MSI με τον δημιουργό του γνωστού σε όλους Rivatuner και το οποίο η MSI ονομάζει AfterBurner. Η έκδοση που μας διέθεσε η MSI ηταν η 1.5.1 Extreme Version η οποία μας επέτρεψε να ανεβασουμε τo vGPU μέχρι τα 1.6 volt. Αυτή είναι και η μόνη διαφορά του απο τη Version 1.5.1 που διαθέτει για το ευρύ κοινό η MSI στην ιστοσελίδα του προϊόντος και το οποίο επιτρέπει την άυξηση του vGPU έως τα 1.35 volt.

Εκτός των σωστών μετρήσεων που αναφέρει το πρόγραμμα σε σχέση με το GPU-Z, βλέπουμε και τη θερμοκρασία της κάρτας σε idle. 27°C! To Twin Frozr II κάνει δουλειά με 21°C περιβάλλοντος. Λογικό και επόμενο να είναι άριστη η απόδοσή του και σε κατάσταση πλήρους φορτίου που επιτύχαμε με τη χρήση του Furmark όπως φαίνεται και στην εικόνα που ακολουθεί. 71°C σε πλήρες φορτίο! Όχι και άσχημα έ;

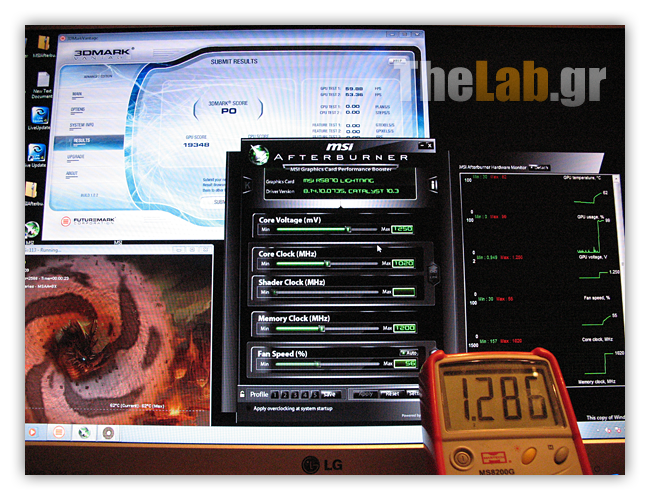

Επιπλέον η ακρίβεια του αισθητήρα της Lightning φαίνεται και με τη χρήση πολύμετρου απο τα vPoints. Στην πρώτη εικόνα βλέπουμε το ρευμα σε κατάσταση idle και στην επόμενη με ρύθμιση 1.25 απο το AfterBurner.

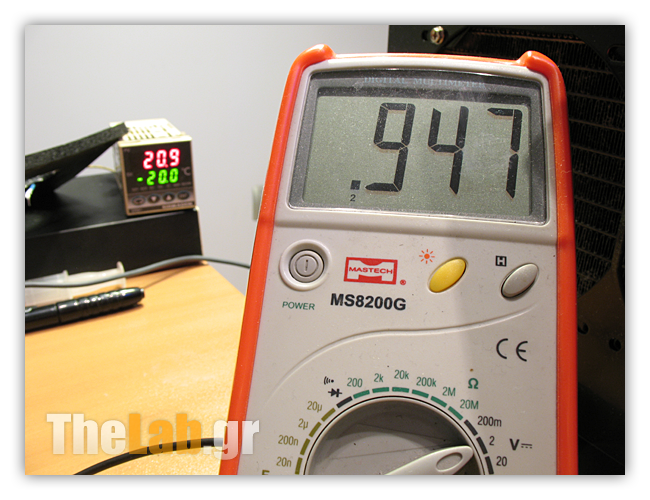

• Tο πολύμετρο αποκάλυψε και ένα αισθητό overvoltage που κάνει η κάρτα σε πλήρες φορτίo και είναι της τάξης των 0.04volts. Όχι πολύ αλλά όχι και λίγο. Έχετε το νού σας.

Υπερχρονισμός

Είναι λογικό να διαχωρίσουμε τα αποτελέσματα ανάλογα με τη μέθοδο ψύξης. Έτσι έχουμε:

Twin Frozr II

Σε αυτή την κατηγορία έχουμε 3 υποκατηγορίες. Αποτελέσματα χωρίς να ανεβάσουμε vGPU, με το vGPU στα 1.25 μέσω του MSI Afterburner 1.5.1 -μια καλή τιμή για χρήση με τη στόκ ψύκτρα για κάθε μέρα λαμβάνοντας πάντα ώς κριτήρια τη μακροζωΐα της κάρτας και την απόδοση σε σχέση με το ρευμα που της δίνουμε- και τέλος με αυξημένο vGPU και τον i7-980X χρονισμένο στα 4400MHz ώστε να δούμε εάν υπάρχει bottleneck ακόμη και απο το δωδεκαπύρηνο "τέρας" της intel.

Και τώρα στα ενδιαφέροντα...

Άζωτο

Αρχικά μερικές εικόνες με την πληγωμένη μας μπουκαλα που έχει παγώσει τα πάντα, τον phil επι τω έργο και το σύστημά μας σε ώρα δράσης για να ανοίξει η όρεξη.

Τα video που ακολουθούν μας κάνουν μια μικρή εισαγωγή στο μαγικό κόσμο κοντά στο απόλυτο μηδέν. Στο πρώτο video βλέπουμε πώς γεμίζουμε το άζωτο στα θερμός για πρακτικούς λόγους και στο δευτερο την πρώτη επαφή με την κάρτα που ψάχναμε αν υπάρχει coldbug, σε τι βαθμούς είναι και μια πρώτη γεύση απο τα ρολόγια που καταφέρνει η κάρτα. Απολαύστε!

Τα αποτελέσματα που καταφέραμε ηταν:

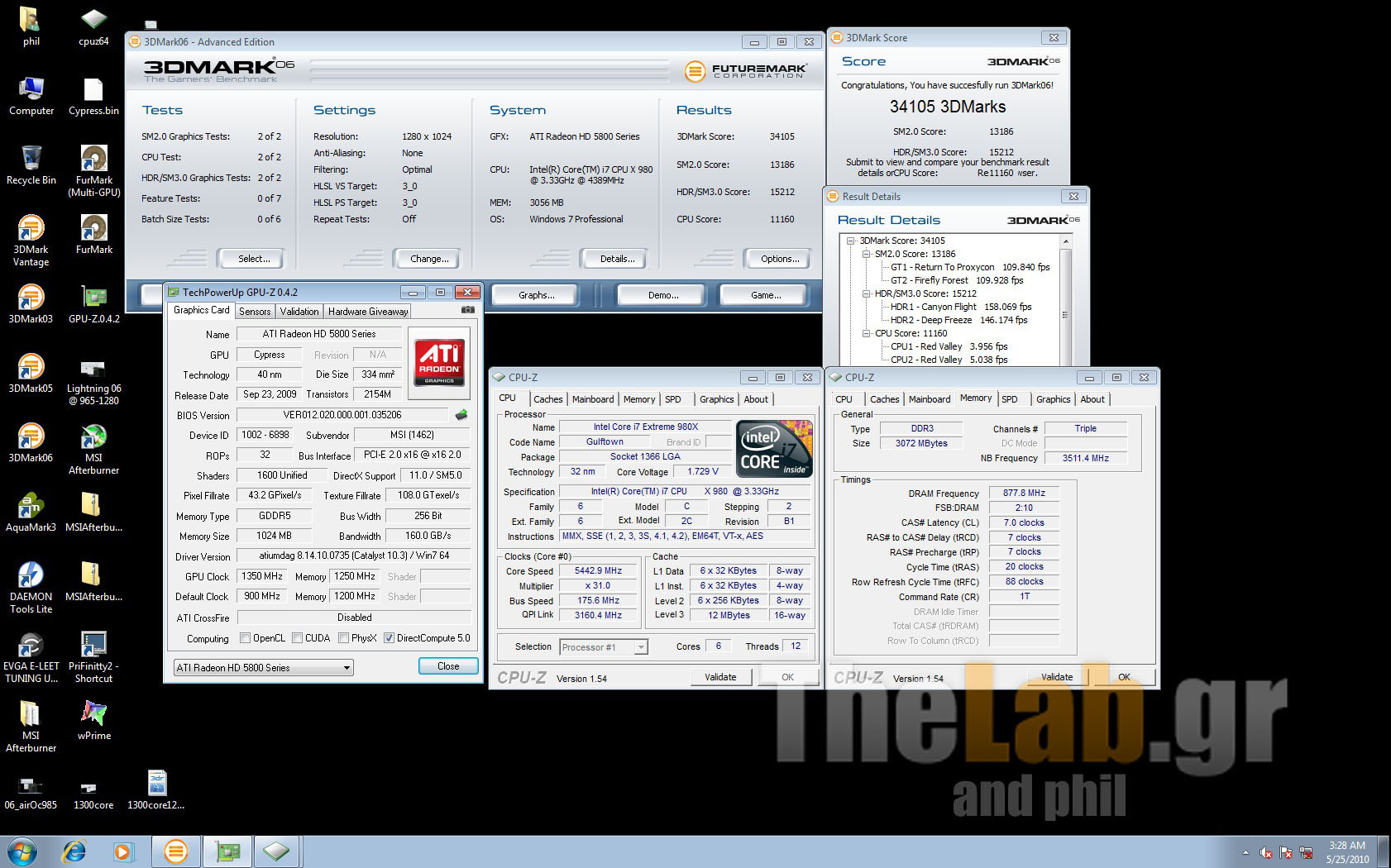

3DMark06

• Core 1350MHz
• Mem 1250Mhz
• Vgpu 1.5
• Score 34105
• HWbot.org #65 παγκόσμια (σε όλες τις κάρτες)

3DMark Vantage

• Core 1300MHz
• Mem 1260Mhz
• Vgpu 1.5
• Score P27789
• HWbot.org #38 παγκόσμια (σε όλες τις κάρτες)
•



Validation Link

Μετρήσεις Συνθετικά/Παιχνίδια

Και τώρα τα αποτέλεσματα των μετρήσεων με τον i7-965 στα 4GHz.

Ας ξεκινήσουμε απο το συνθετικό Passmark για να πάρουμε μια γενική άποψη για τις δυνατότητες του συστήματός μας.

Aς δούμε τώρα την απόδοση του κεραυνού στα παιχνίδια που προφανώς είναι ο βασικός λόγος ύπαρξής του.

Επίλογος

MSI Lightning. Είναι πραγματικά Αστραπή;



Η αλήθεια είναι πως στην τιμή που διατίθεται, μια μικρή ηλεκτρική εκκένωση διαπερνά την τσέπη μας και ευχόμαστε να αντιστοιχεί και στις επιδόσεις της. Βεβαίως μην ξεχνάμε οτι παρόλο που σαν απόλυτη τιμή είναι υψηλη, παραμένει η ποιο φθηνή απο τις factory OverClocked κάρτες!

Ας τα δούμε όμως αντικειμενικά και ένα ένα.

Αρχικά τα αποτελέσματα με τη στοκ ψύκτρα είναι εντυπωσιακά και κινούνται στα ίδια όρια με όλες τις ειδικές εκδόσεις τέτειων καρτών. Σε κάθε περίπτωση είναι σε θέση να δώσει το κάτι παραπάνω στο χρήστη που πληρώνει για να έχει το ταχύτερο δυνατό απο μια 5870. Μόλις πρόσφατα έχασε τα σκήπτρα της ταχύτερης 5870 παραγωγής απο την Gigabyte SoC με τους handpicked πυρήνες του 1GHz και η οποία δεν έχει ακόμα επαρκή διαθεσιμότητα.

Στο θέμα του υπερχρονισμού τώρα, δεν καταφέραμε να αγγίξουμε το απόλυτο. Η κάρτα δεν είχε τη δυνατότητα να αγγίξει τα 1400MHz πυρήνα που είχε αγγίξει στα χέρια του Hipro5 και ούτε κάν το απόλυτο WR που πρόσφατα κατέκτησε απο την ASUS η GigaByte με τη SoC, στα 1525MHz πυρήνα.

Βέβαια μη νομίζετε οτι όλα τα κομμάτια πάνε τόσο. Παίζει φοβερό ρόλο στο τι κομμάτι πυρήνα θα πέσουμε. Υπάρχουν απλές 5870 του "κιλού" που μπορεί να κάνουν αντίστοιχες κάρτες με την MSI Lightning να κοκκινίσουν. Επίσης υπάρχουν δείγματα MSI Lightning που πήγαν και ~1500MHz πυρήνα. Massman για παράδειγμα.

Αυτό που έχει ουσία είναι πως η MSI Lightning προσφέρει τη χρυσή τομή μεταξύ τεχνολογίας, ησυχίας και προοπτικής απο οτιδήποτε κυκλοφορεί αυτή τη στιγμή. Απο την άλλη με την έλευση του GTX 480 το παιχνίδι αποκτά ενδιαφέρον, κάνοντας ακόμα πιο δύσκολη την επιλογή στην κατηγορία τιμής της.

Η επιλογή όπως πάντα δική σας!

Θετικά

• Επιδόσεις απο το εργοστάσιο
• Θόρυβος
• Κατανάλωση
• Ευελιξία διαχείρισης
• Τιμή

Αρνητικά

• Απόλυτες επιδόσεις
• Υποχρεωτική υποστήριξη 8πινου απο το τροφοδοτικό μας
• Σπαρτιάτικη "περιβολή"

Δεν πάει πολύς καιρός από τότε που η γνωστή σε όλους MSI παρουσίασε στο κοινό τη δική της Gamers Oriented σειρά προϊόντων με κωδική ονομασία Big Bang, κάτι σαν τη ROG της ASUS. Πρώτη έκανε την εμφάνισή της η MSI Big Bang Trinergy, μια μητρική με πλούσια ποιοτικά και λειτουργικά χαρακτηριστικά. Μοναδικό της γνώρισμα ήταν η ενσωμάτωση και πρώτη παγκόσμια παρουσίαση του nForce 200 chip της nVidia που δίνει στο Intel P55 express chipset τη δυνατότητα για 3-Way SLI με την παροχή 2 εξτρά x16 PCIe lanes συμπληρώνοντας το κομμάτι του s1156 που "πάσχει".

Τώρα, όσοι παρακολουθείτε τακτικά τα νέα, μερικές εβδομάδες πριν θα θυμάστε βεβαίως την είδηση του φίλτατου MOS σχετικά με την παρουσίαση των νέων μητρικών της MSI με τους νέους Hi-c πυκνωτές. Όπως ενημερωθήκαμε λοιπόν από την είδηση, η μητρική ακολουθεί τον ίδιο σχεδιασμό με την Trinergy και τα ίδια ποιοτικά χαρακτηριστικά αλλά με διαφορετικό μοναδικό γνώρισμα αυτή τη φορά. Σε αυτή τη μητρική η MSI αντικατέστησε το nForce 200 chip της nVidia με το αμφιλεγόμενα αποτελεσματικό Hydra 200 της LucidLogix που επιτρέπει το συνδυασμό καρτών από διαφορετικούς κατασκευαστές. Για την ώρα τουλάχιστον, στη λίστα συμβατότητας αναφέρονται μόνο ορισμένες κάρτες των δύο μεγάλων αντιπάλων ATi & nVidia.

Όπως είναι φυσικό, λίγες βδομάδες αργότερα και χάρη στην αεικίνητη ομάδα του TheLab.gr, έχουμε την τιμή και την αποκλειστικότητα, για την Ελλάδα, να σας παρουσιάσουμε μία εκ των δύο κορυφαίων μητρικών για Socket 1156 της MSI, την Big Bang Fusion.

Τα ελάχιστα preview/review που κυκλοφορούν αυτή τη στιγμή έχουν επικεντρωθεί στο Hydra chip παραγκωνίζοντας την υπόλοιπη μητρική που ομολογουμένως είναι κατασκευασμένη με στόχο την κορυφή. Απο όλες τις απόψεις.

Επομένως είναι άδικο να εστιάσουμε μόνο στο συγκεκριμένο, πρωτότυπο μεν αλλά όχι και το μοναδικό της χαρακτηριστικό και να μην αναφερθούμε εκτενώς σε όλα τα μοναδικά χαρακτηριστικά που συγκεντρώνει, από τους Military Class Hi-c Caps, το V kit και το OC Genie έως τα OC Dashboard και την Quantum Wave™ Audio Card.

Γι' αυτό καθίστε αναπαυτικά, πιείτε μια γουλιά από τον καφέ σας και συνεχίστε στη δεύτερη σελίδα του review γιατί με όλα αυτά που έχει στριμώξει η MSI επάνω σε μια επιφάνεια 305 mm × 244 mm, έχουμε αρκετό δρόμο μπροστά μας.

They had a dream...

Οι μηχανικοί της LucidLogix πρέπει να είναι μεγάλοι ιδεαλιστές. Ποια άλλη εξήγηση μπορεί να δοθεί για τη φαεινή ιδέα που τους ώθησε στη δημιουργία του Hydra 200. Προφανώς θέλησαν με το έργο τους να εφαρμόσουν τα λόγια του Martin Luther King στην πληροφορική!

They Had a Dream... Ένα όνειρο όπου όλες οι κάρτες ανεξαρτήτου χρώματος μπορούν να χρησιμοποιούνται μαζί χωρίς να υπάρχουν ασυμβατότητες και περιορισμοί. Εννοείται, με το ανάλογο κέρδος σε επιδόσεις αλλιώς δεν θα ήταν καν άξιο αναφοράς.

Ας αφήσουμε τις υποθέσεις όμως και ας δούμε τα δεδομένα για το Lucid's Hydra chip.

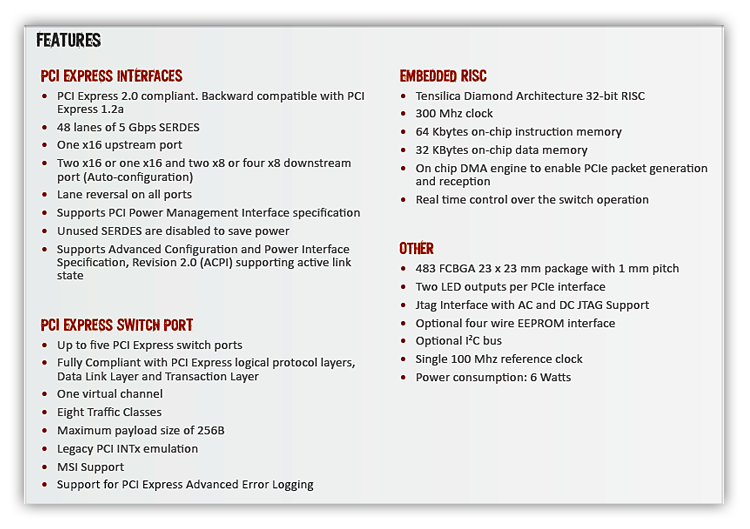

Τα τεχνικά χαρακτηριστικά του Lucid Hydra 200 είναι τα εξής:

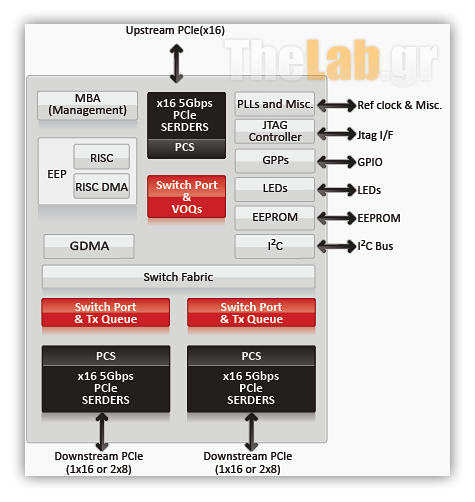

LucidLogix Hydra 200 diagram

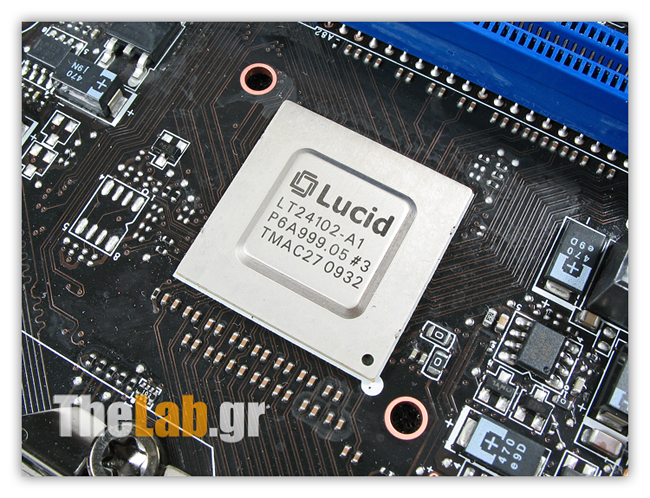

Σύμφωνα με το site της LucidLogix, το Lucid Hydra 200 με κωδικό LT24102 που χρησιμοποιεί η MSI στη Big Bang Fusion είναι η κορυφή της σειράς Hydra 200. Όπως αναφέρεται και στο site της κατασκευάστριας, έχει δυνατότητα για 48 x 5 Gbps SERDES lanes, advanced DMA με συνδυασμό ενός προγραμματιζόμενου RISC επεξεργαστή με full PCI-Express switch core. Αυτό μεταφράζεται σε 1*16x upload port και 2*16x ή 4*8x download ports. Στην πράξη η upload port χρησιμοποιείται για να περάσει δεδομένα από τις download ports(ασχέτως configuration) του Hydra 200 -ουσιαστικά οι 3*PCIe 16x θύρες- στα 16 lanes του i5/i7 PCIe controller. Έτσι δεν έχουμε πραγματική αύξηση των PCIe 16x αλλά συνδυασμό τους για να περάσουν στα 16 lanes που στην τελική μας παρέχει o επεξεργαστής. Είναι κάτι παρόμοιο με το bridge που χρησιμοποιεί η ATi στις dual core εκδόσεις της απλά με πολύ περισσότερες δυνατότητες.

Επίσης αυτός είναι και ο λόγος για τον οποίο το Hydra 200 δεν υποστηρίζει κάρτες με δικό τους bridge. Κατά συνέπεια αποκλείονται οι 2πύρηνες κάρτες που κυκλοφορούν ασχέτως κατασκευαστή και είναι κάτι πολύ σημαντικό που πρέπει να έχετε υπόψιν εάν έχετε την πρόθεση να κάνετε χρήση του Hydra 200 και όχι μόνο του Intel P55.

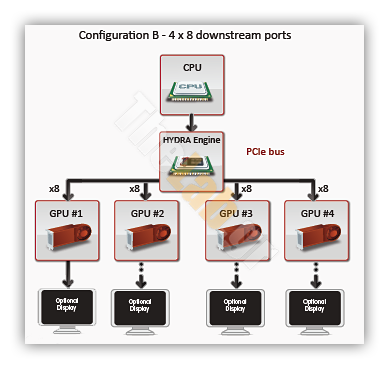

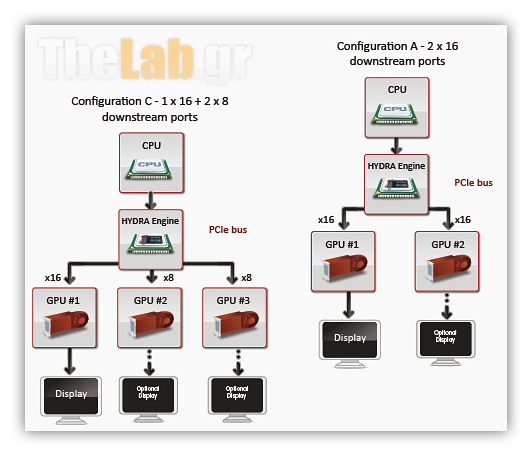

Στα διαγράμματα που ακολουθούν παρουσιάζονται γραφικά τα διαφορετικά configurations που υποστηρίζει το LT24102.

Όπως καταλαβαίνετε, το Lucid Hydra 200(LT24102) έχει τη δυνατότητα να λειτουργεί μέχρι και 4 κάρτες ταυτόχρονα σε 8x mode. Στην MSI Big Bang fusion πάντως, μιας και οι PCIe είναι μόνο 3 η λειτουργία του Lucid περιορίζεται σε 2*16x ή 1*16x + 2*8x.

Τεχνικά χαρακτηριστικά

Τα τεχνικά χαρακτηριστικά της μητρικής όπως μας αναφέρονται στην ιστοσελίδα της κατασκευάστριας είναι τα εξής:

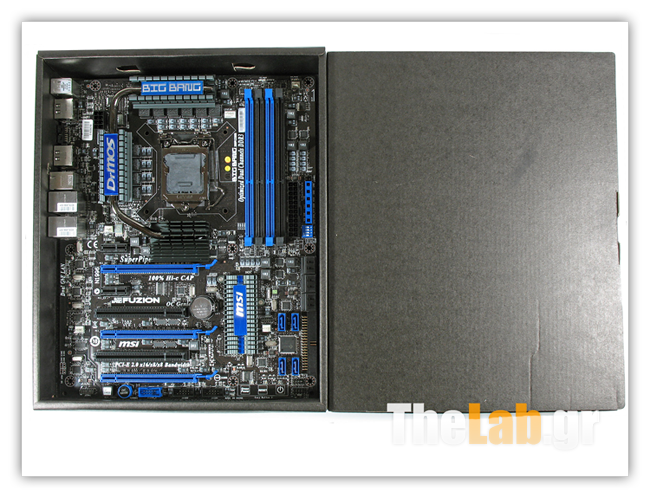

Συσκευασία και περιεχόμενα

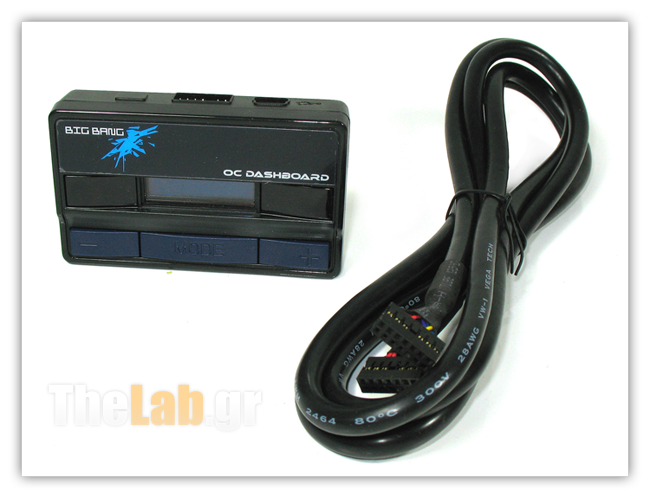

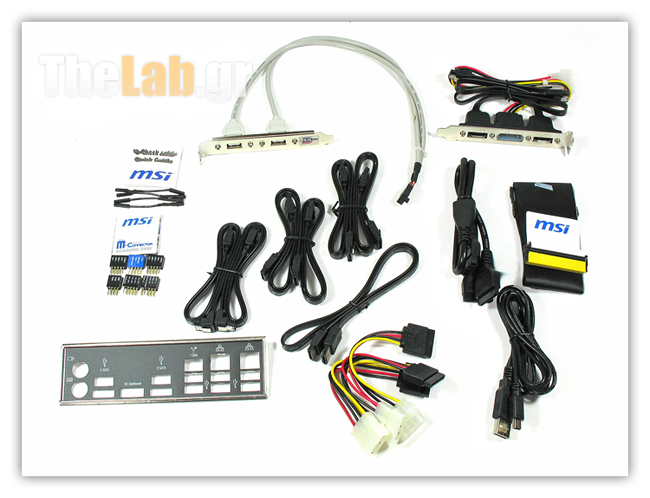

Και ξεκινάμε την οπτική περιήγηση στην πολλά υποσχόμενη MSI Big Bang Fusion!

• Για μεγαλύτερες εικόνες πατήστε επάνω τους.

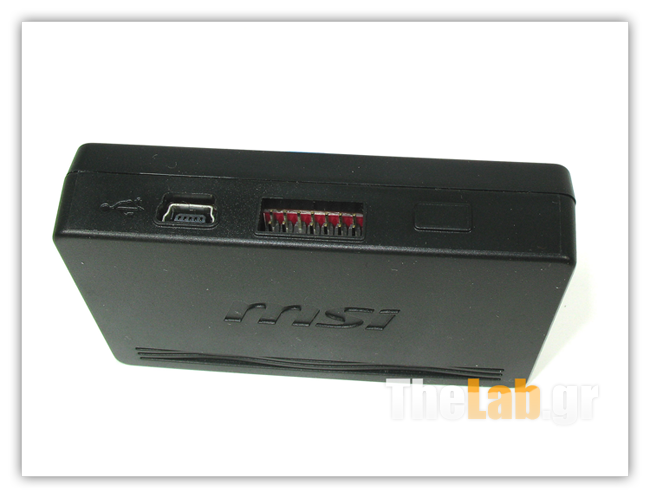

The Big Bang Fusion

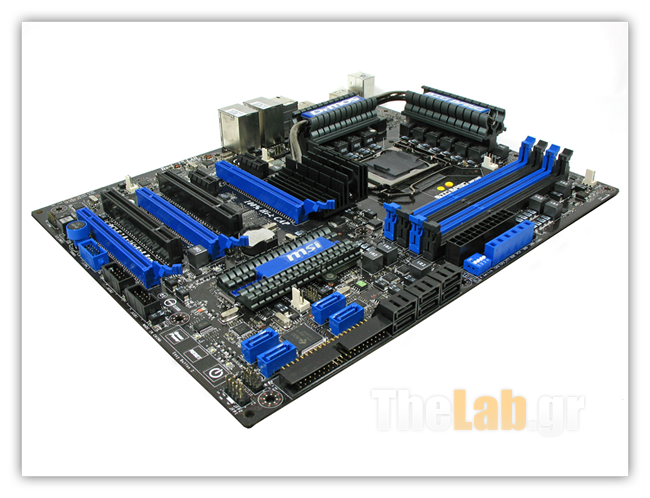

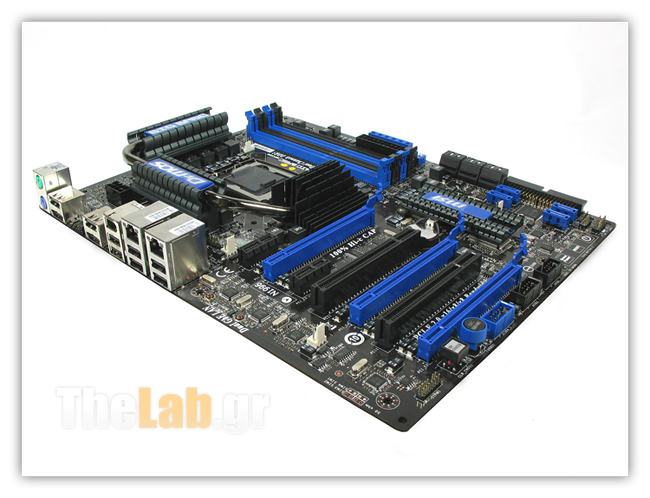

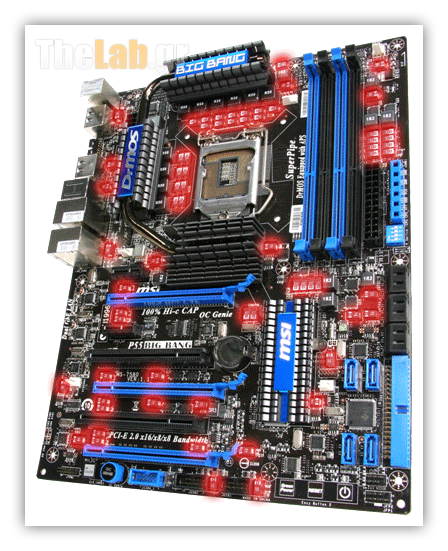

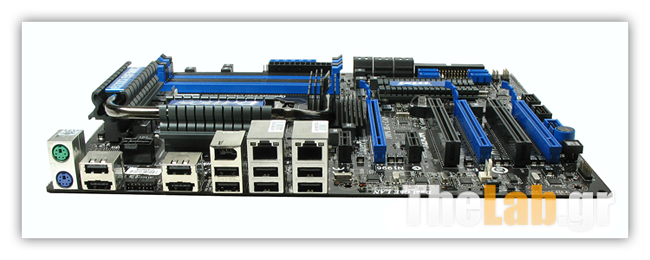

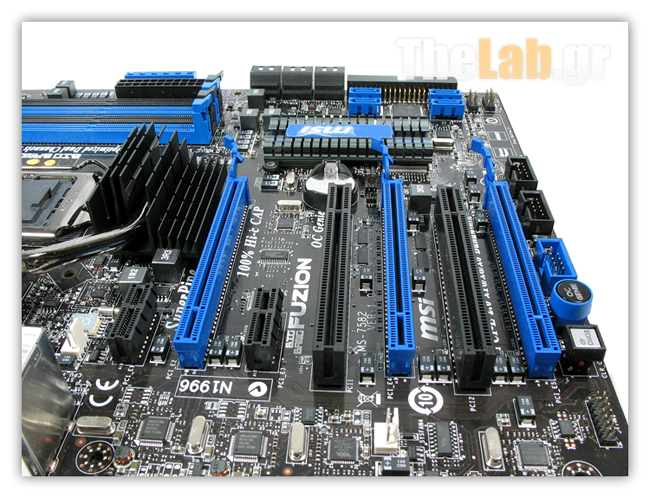

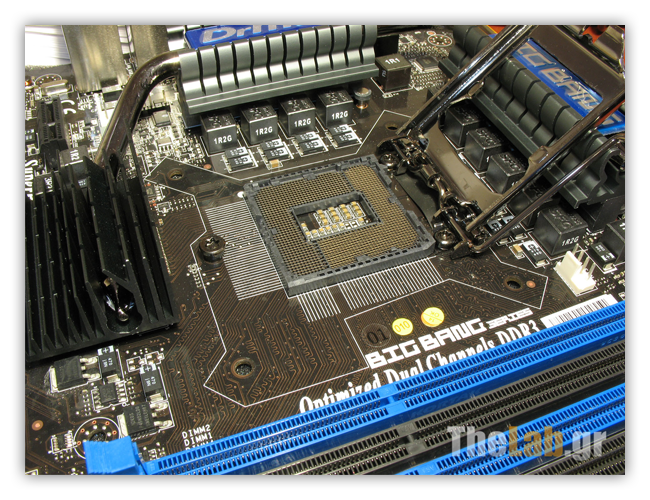

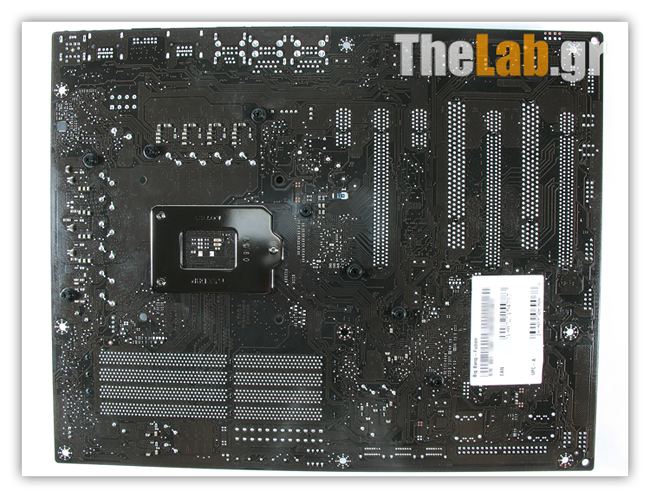

Και περνάμε στην ίδια τη μητρική

• Για μεγαλύτερες εικόνες πατήστε επάνω τους.

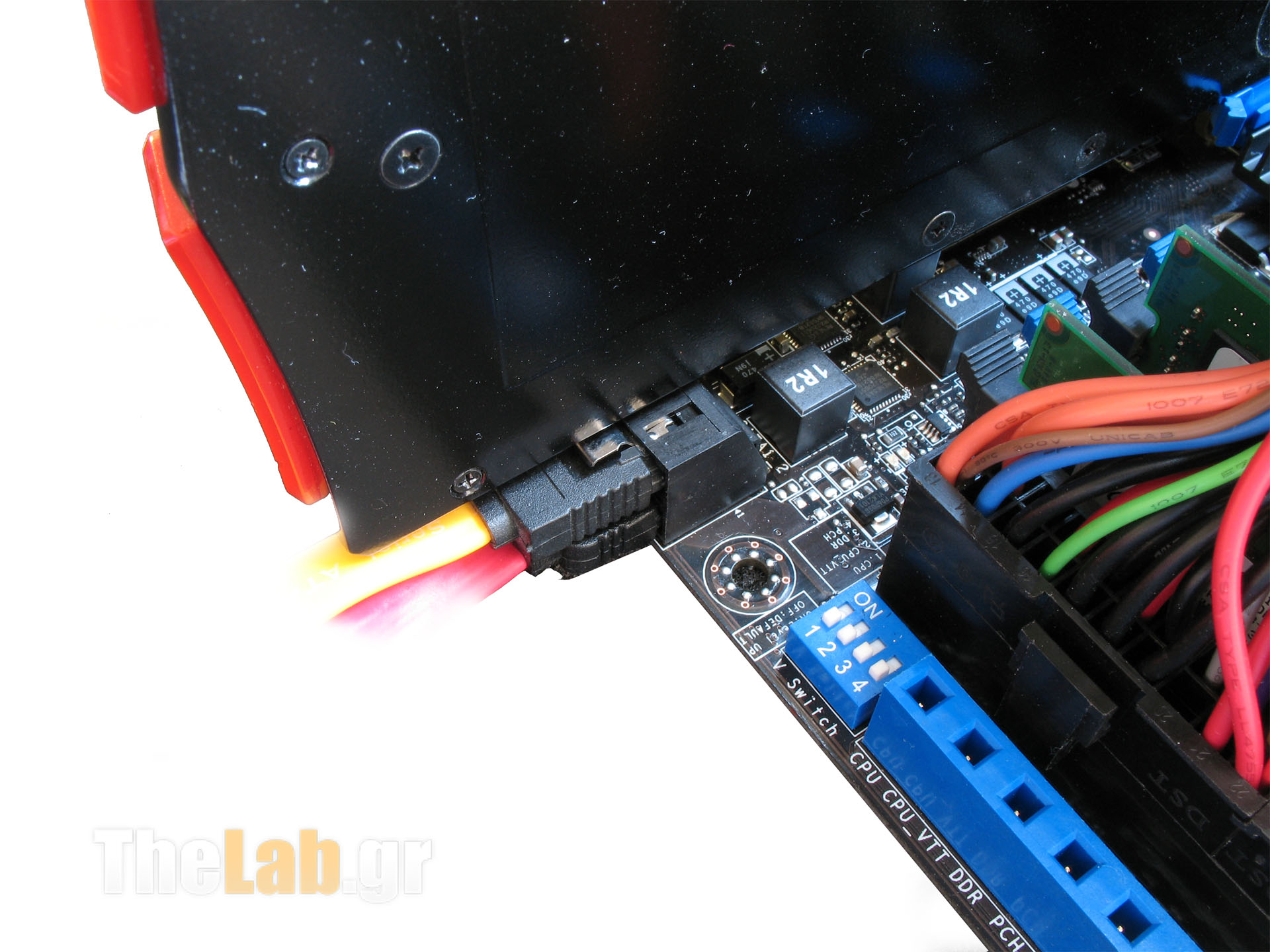

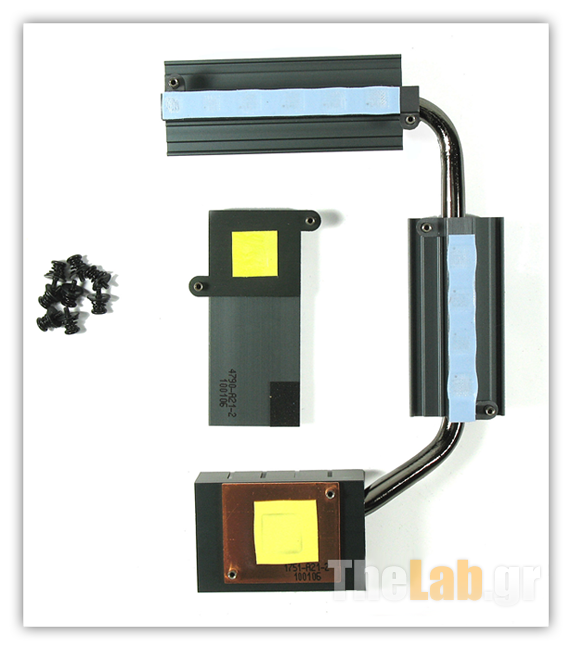

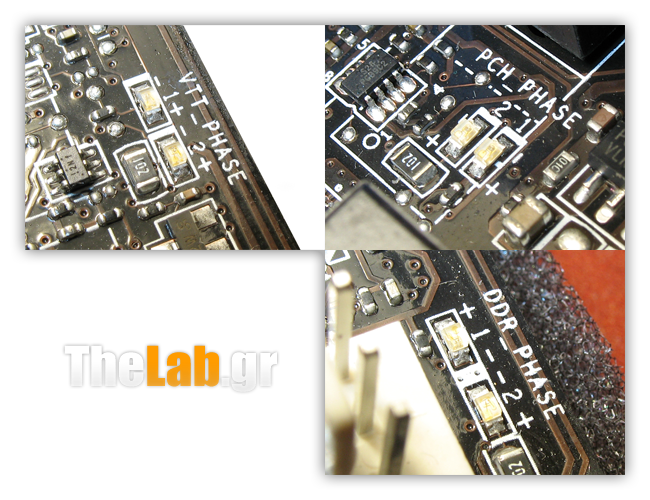

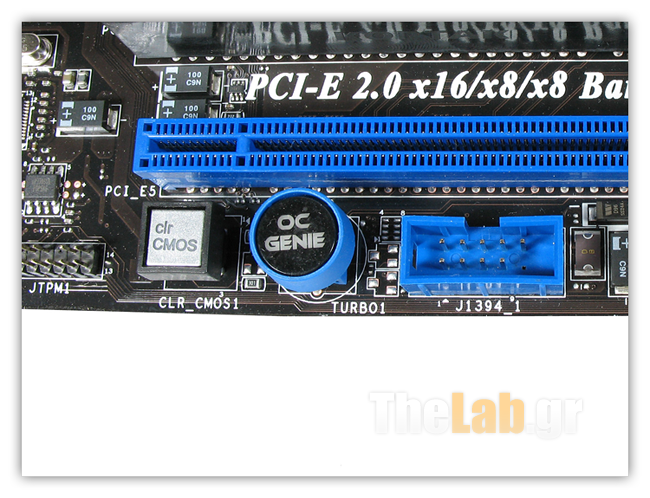

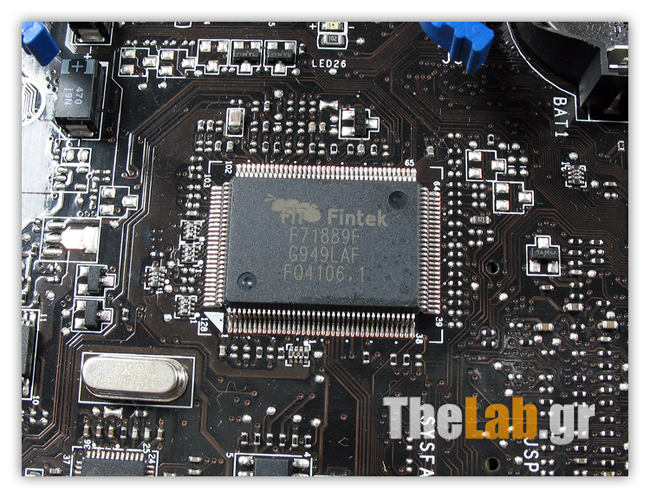

The Big Bang Fusion - HighLights

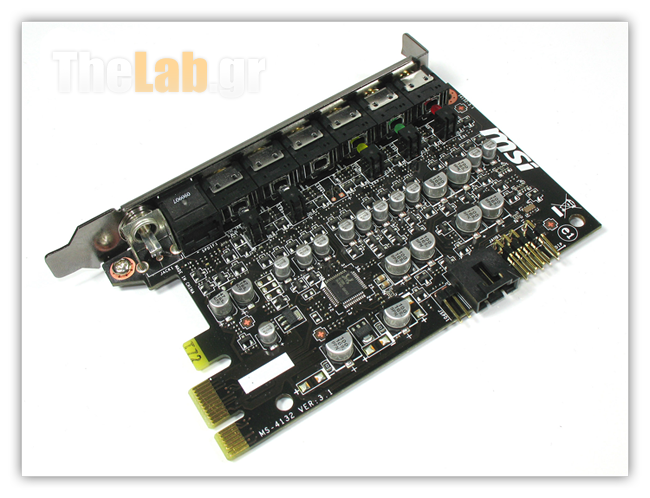

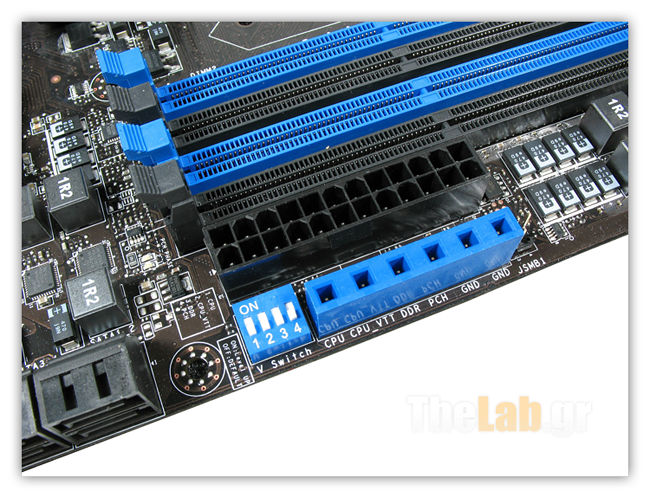

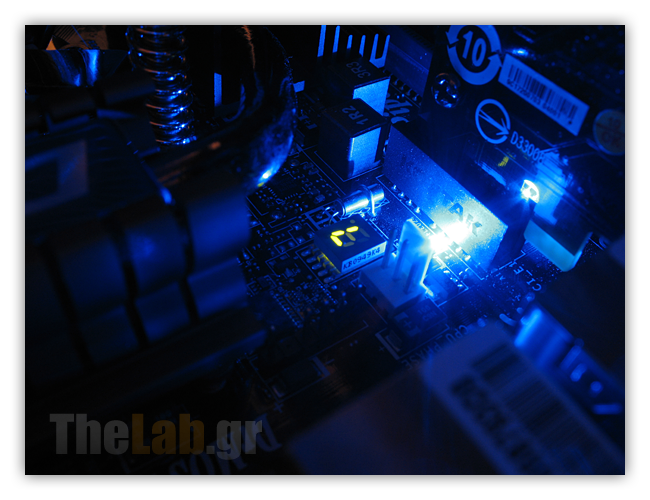

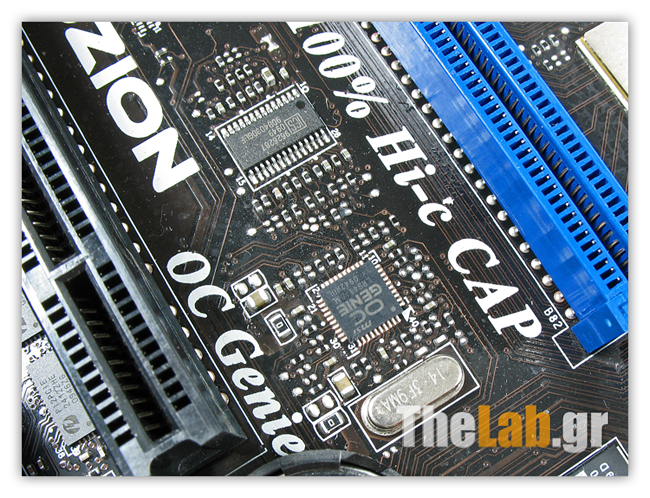

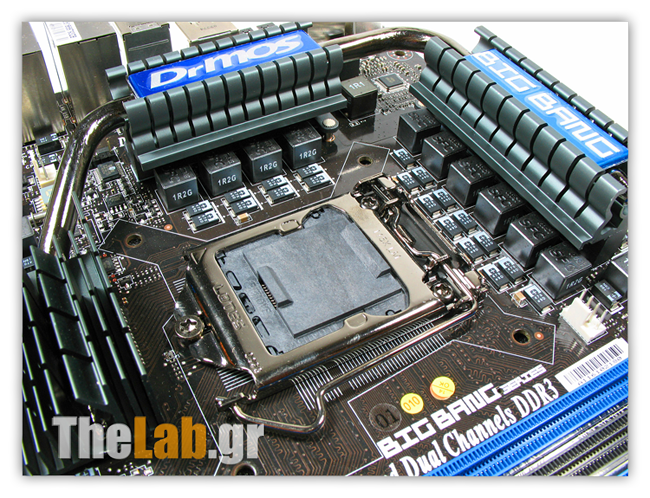

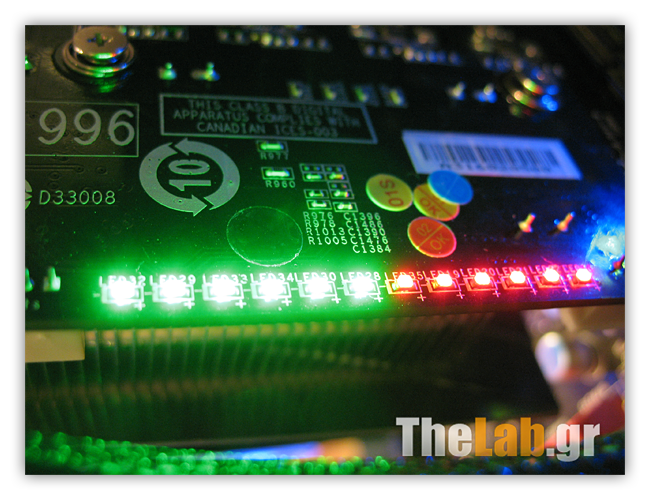

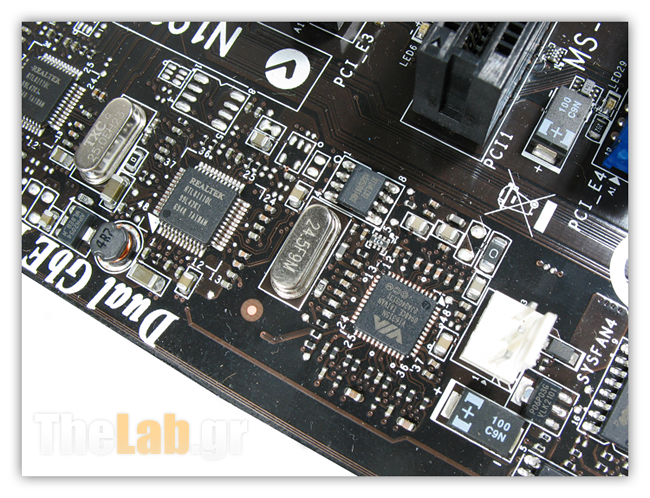

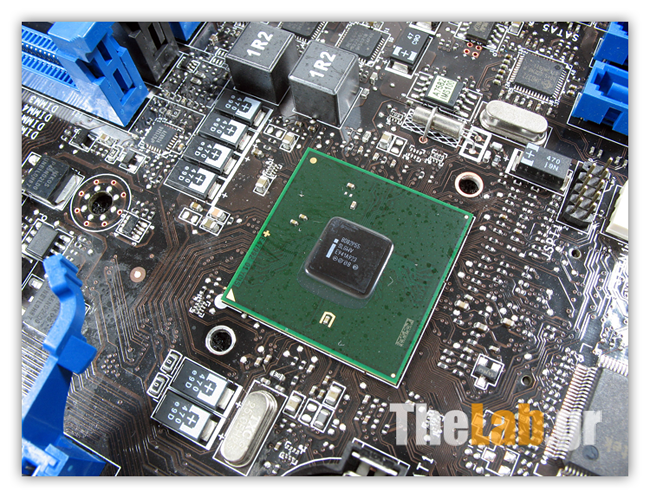

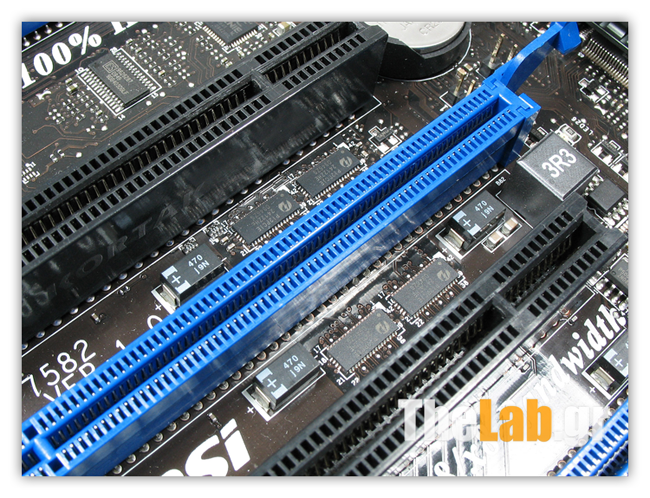

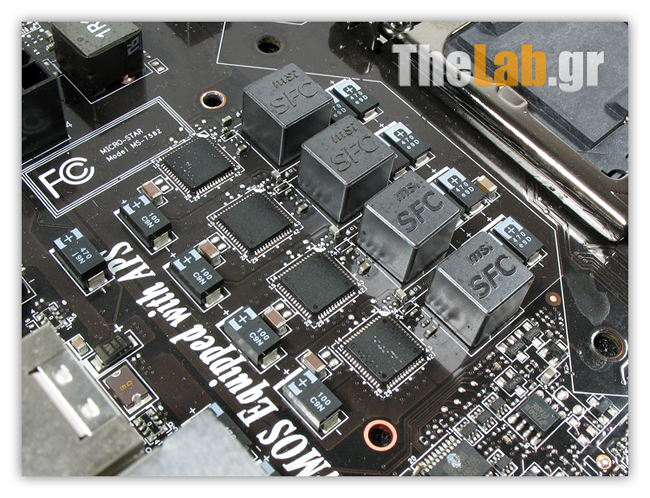

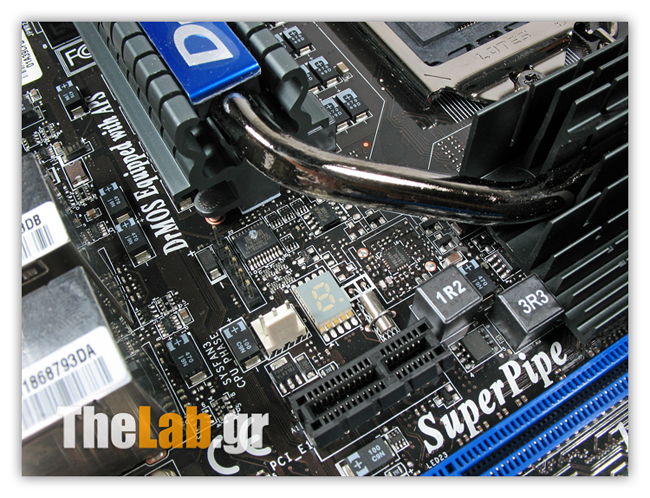

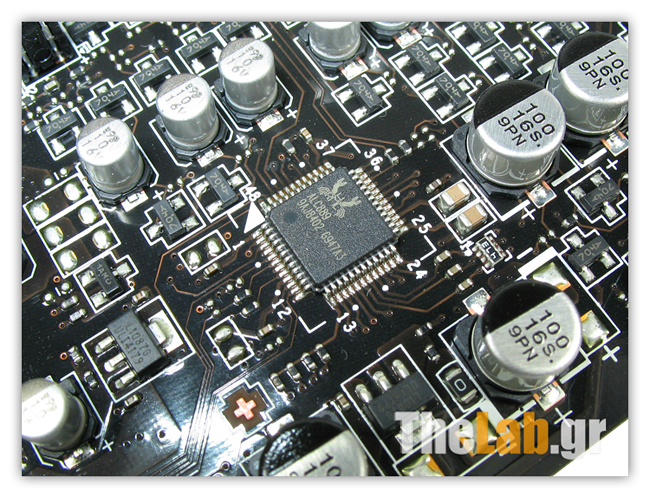

Και τώρα σε μια πιο αναλυτική ματιά τα highlights της μητρικής

• Για μεγαλύτερες εικόνες πατήστε επάνω τους.

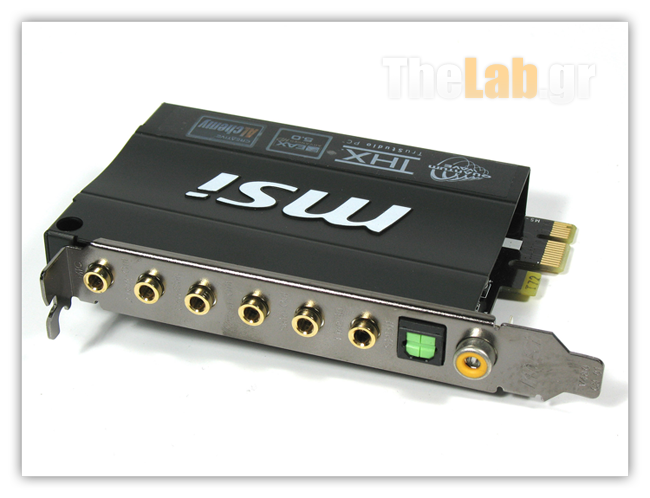

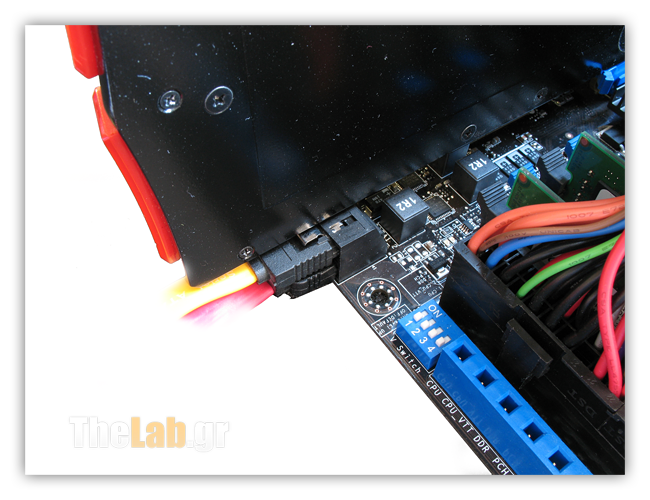

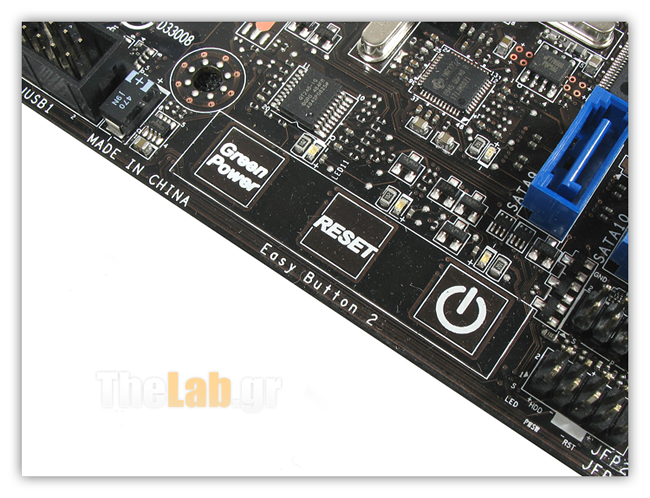

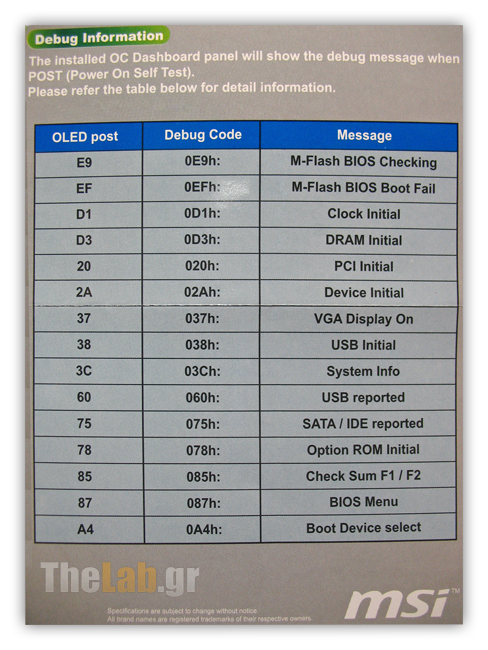

The Big Bang Fusion - Επιπλέον χαρακτηριστικά/Παρατηρήσεις.

Σύστημα δοκιμής - Παρατηρήσεις σχετικά με το Hydra

Το σύστημα της δοκιμής μας περιελάμβανε τα εξής

Σχετικά με το Hydra 200

Κατά τη διάρκεια των δοκιμών μας, παρουσιάστηκαν αρκετά προβλήματα ασυμβατότητας του Hydra 200 με ορισμένους Drivers τόσο της ATi όσο και της nVidia. Ασυμβατότητα η οποία άλλοτε δημιουργούσε προβλήματα με τα ίδια τα Windows 7 είτε με τη δυνατότητα εκτέλεσης ορισμένων εφαρμογών/benchmarks.

Συγκεκριμένα υπήρξε πρόβλημα με τους ATi Catalyst 10.2/10.1 στην περίπτωση που κάναμε Crossfire μέσω του Hydra. Με το πρώτο benchmark το σύστημα κράσαρε με υπεύθυνο ένα dll που ερχόταν με τους 10.series drivers της ATi. Το πρόβλημα λύθηκε γυρνώντας στην αμέσως προηγούμενη γενεά της ATi, τους 9.series και συγκεκριμένα με τους 9.12.

Αντίστοιχο πρόβλημα υπήρξε και με τους Forceware 196.21 της nVidia όπου το Vantage δεν έλεγε να τρέξει σε configuration nVidia μαζί με ATi και το οποίο λύθηκε με τους 195.62.

Το περίεργο ήταν ότι υποτίθεται ότι οι drivers έπρεπε να υποστηρίζονταν με τον Hydra driver 1.4.109 όπου ηταν ο τελευταίος διαθέσιμος.

Ένα άλλο πρόβλημα το οποίο κληθήκαμε να αντιμετωπίσουμε ηταν το οτι στην προσπάθειά μας να βρούμε τι φταίει και το σύστημα δεν δουλεύει όπως πρέπει, τελευταία στιγμή η MSI μας έστειλε ένα νέο Bios(A7582IMS.113) το οποίο υποθέσαμε οτι θα μας έλυνε τα προβλήματα. Αν' αυτού μας δημιούργησε περισσότερα αφού το OcGenie χρόνιζε παραπάνω κατα 2 MHz το FSB και χαλάρωνε τα secondary timings στις μνήμες με αποτέλεσμα εάν δεν είχαμε screeny με τα settings του παλιού bios να ξανασετάρουμε, να αναγκαζόμασταν να τρέχαμε τα πάντα απο την αρχή!

Όλα τα παραπάνω τα αναφέρουμε για να ξεκαθαρίσουμε τους λόγους οπου χρησιμοποιήσαμε διαφορετικούς drivers κάνοντας έτσι ίσως μή συγκρίσιμα ελάχιστα αποτελέσματα των δοκιμών. Δυστυχώς ηταν τόσο πολύ το υλικό της μητρικής που μας αποκαρδίωσε ένα ενδεχόμενο run απο την αρχή, τελευταία στιγμή.

Κάτι πολύ σημαντικό που πρέπει να αναφέρουμε εδώ είναι πως drivers για το Hydra 200 διατίθενται μόνο απο την MSI σε συνεργασία με τη Lucid. Στο site της κατασκευάστριας δεν υπάρχει κανένα link για support. Οπότε είμαστε 100% εξαρτημένοι απο την MSI στην συχνή ενημέρωση του Hydra driver.

Τέλος καλό όλα καλά πάντως και ευτυχώς είμαστε σε θέση να σας παρουσιάσουμε τα αποτέλεσματα των δοκιμών μας στις επόμενες σελίδες.

Hydra Logo

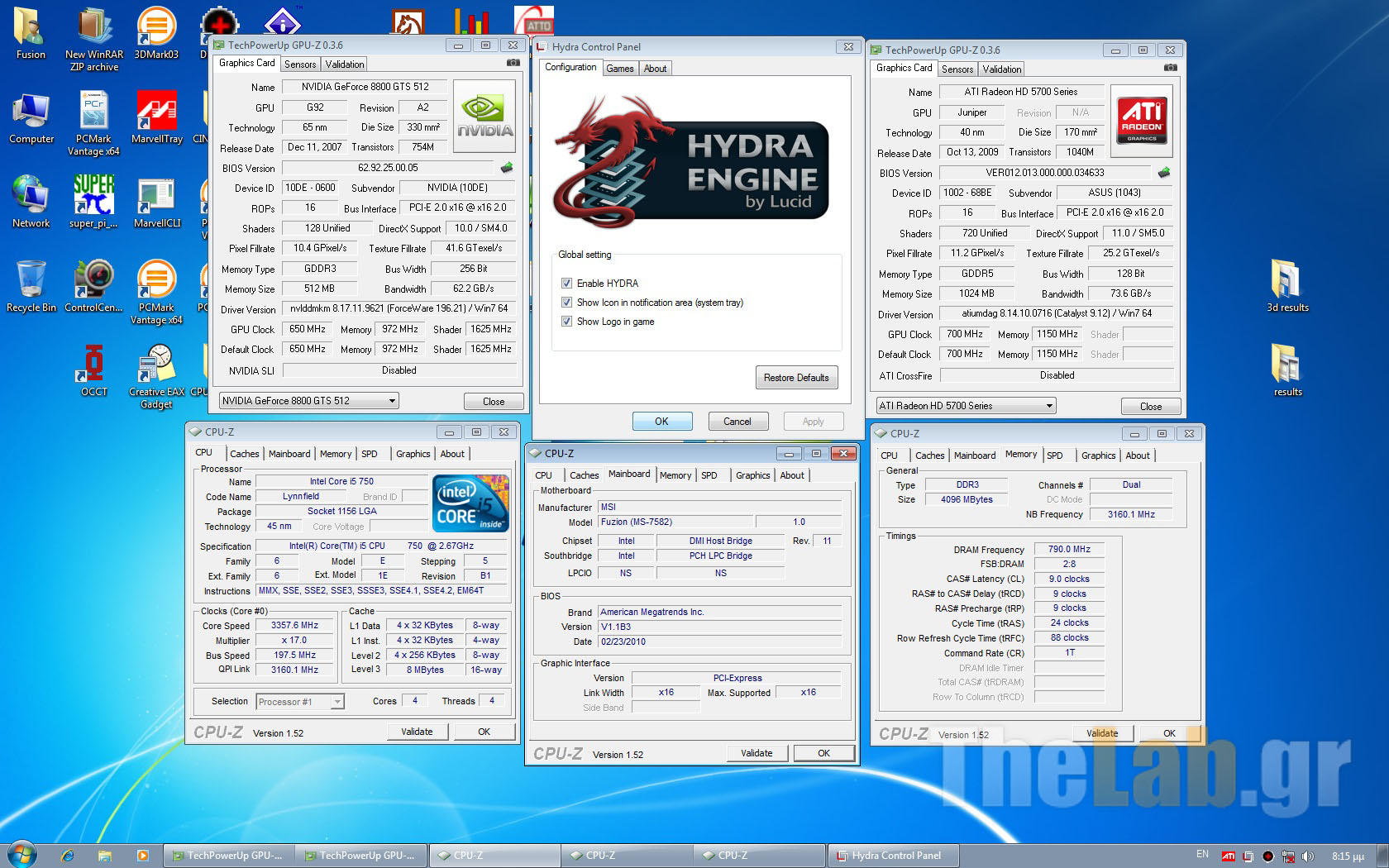

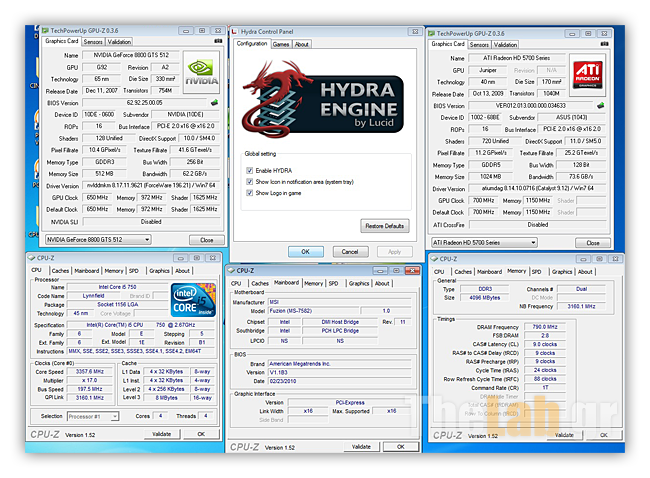

Όταν ενεργοποιηθεί το Hydra 200 και μετά από δική μας επιλογή από το εικονίδιο της taskbar, έχουμε οπτική ένδειξη στο πάνω αριστερά μέρος της οθόνης μας. Στις εικόνες που ακολουθούν, στην πρώτη, φαίνεται το Logo που εμφανίζεται με ATi στο πρώτο PCIe slot και nVidia στο δεύτερο(X-Mode) ενώ στην επόμενη το Hydra λειτουργεί σε Α ή Ν Mode.

Overclocking

Είμαστε άνθρωποι που πιστεύουμε στο "εικόνα αλλιώς δεν έγινε ποτέ". Οπότε ακολουθεί αυτό:

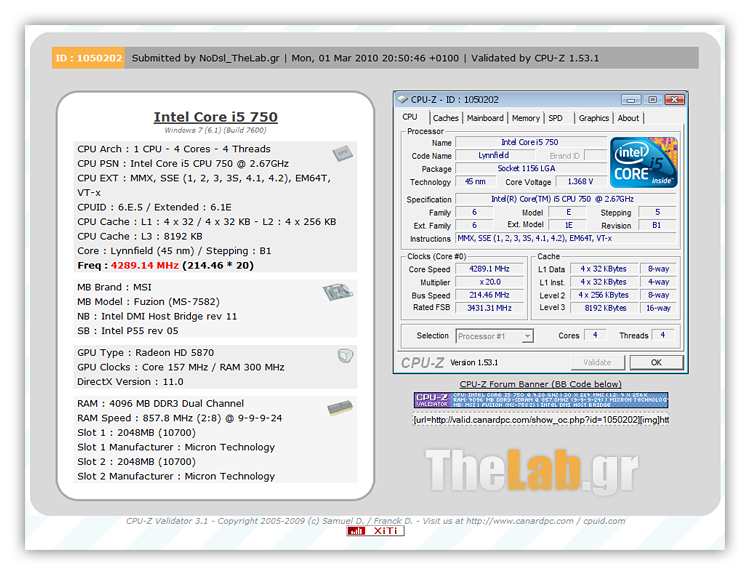

http://valid.canardpc.com/show_oc.php?id=1050202

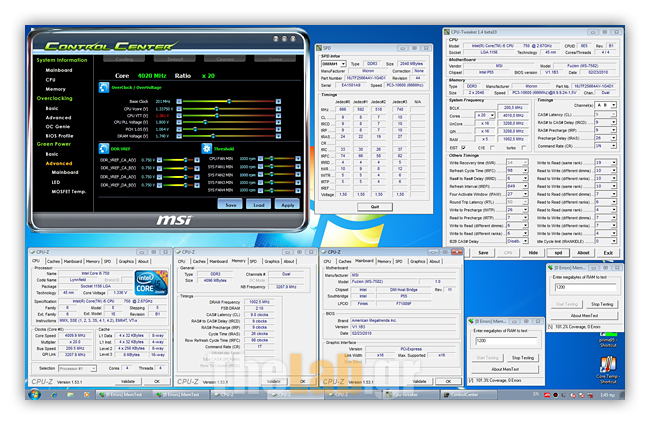

Στην εικόνα φαίνεται το μέγιστο Overclock που καταφέραμε στον ταπεινό Intel i5 750 μας με μόνη ψύξη την Akasa Νero S και μάλιστα σε θερμοκρασία δωματίου. Εννοείται ότι εκεί δοκιμάσαμε μόνο να πάρουμε screeny αν και δεν τρέξαμε sPi 1M που μπορεί και να πέρναγε. Απλά επειδή ήμασταν λίγο προσεκτικοί με τα πολλά volt όντας η πρώτη μας φορά με το συγκεκριμένο σύστημα και με αέρα δε ζορίσαμε στο όριο.

Κάπου εκεί τελειώνει και η MSI Big Bang Fusion από FSB αφού ότι και να δοκιμάσαμε για να σηκώσουμε το FSB πάνω από 217ΜHz απέτυχε. Οριακά μπήκαμε στα 217MHz όπου και κράσαρε αργά η γρήγορα.

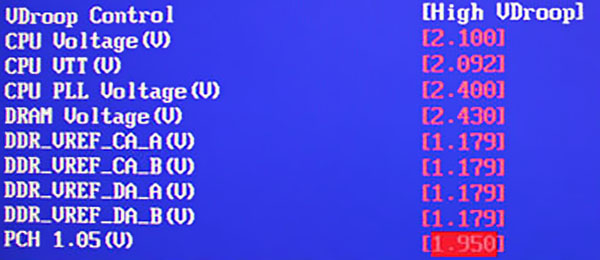

Αυτό που έχουμε να παρατηρήσουμε είναι οτι η μητρική είναι καταπληκτική στο θέμα Overclock. Εξηγώντας, εάν bootάρει σε κάποια settings που της έχουμε ορίσει τότε θα είναι σταθερή και θα τρέξει τα πάντα για όσο θέλουμε. Δεν παρουσίασε μερική αστάθεια ή δεν χρειάστηκε ιδιαίτερα ψαξίματα. Ή παίζει ή δεν παίζει. φοβερή!

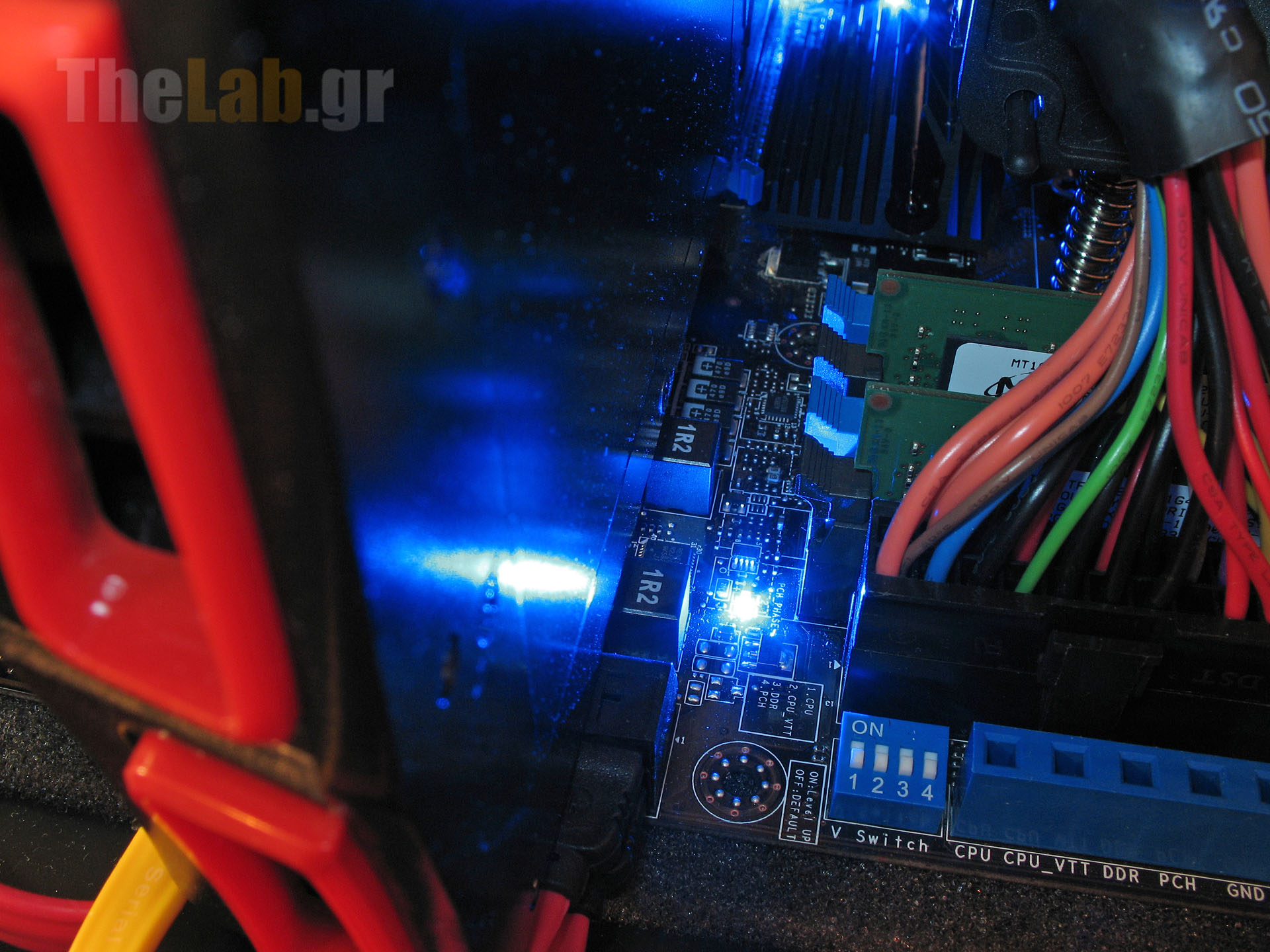

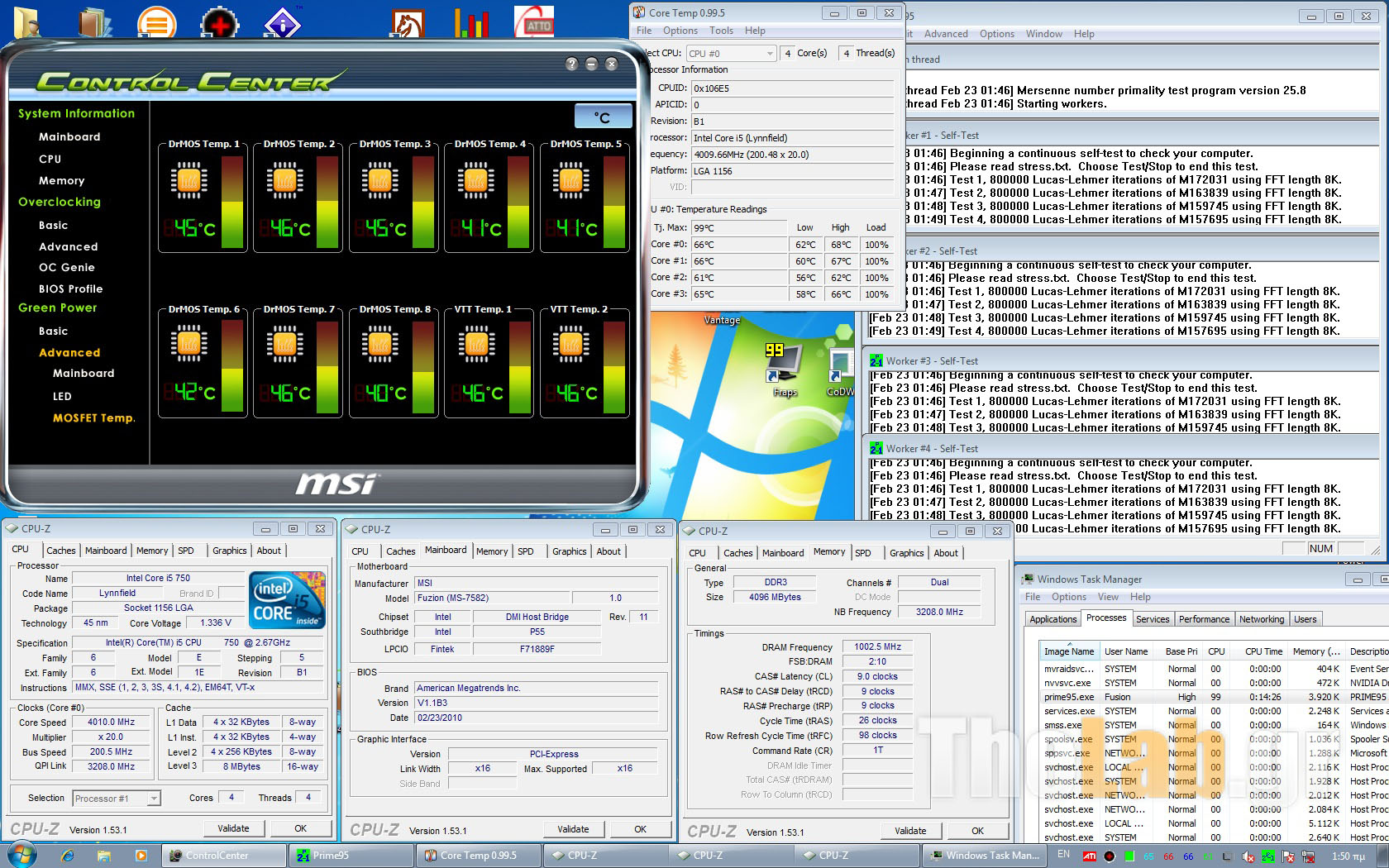

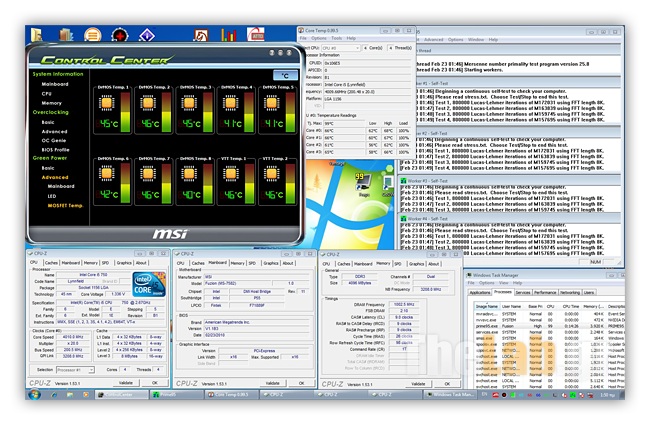

Το επίσης φοβερό με τη συγκεκριμένη μητρική είναι το πόσο "δροσερή" είναι. Στην εικόνα που ακολουθεί φαίνονται οι θερμοκρασίες των DrMos mosfets κατά τη διάρκεια Full Oced prime95 multithread session καθώς και τα γενικότερα settings που χρησιμοποιούσε το σύστημά μας.

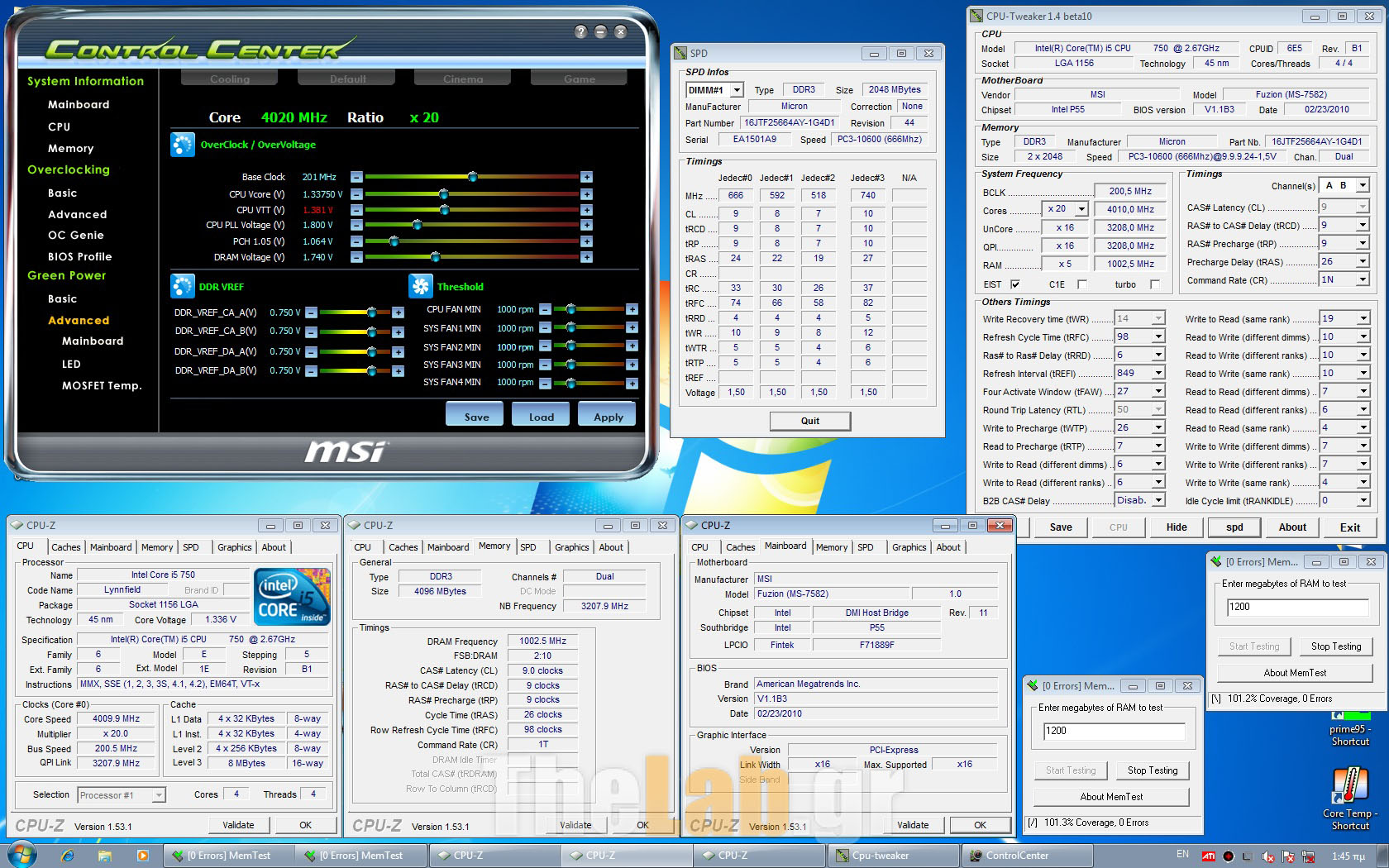

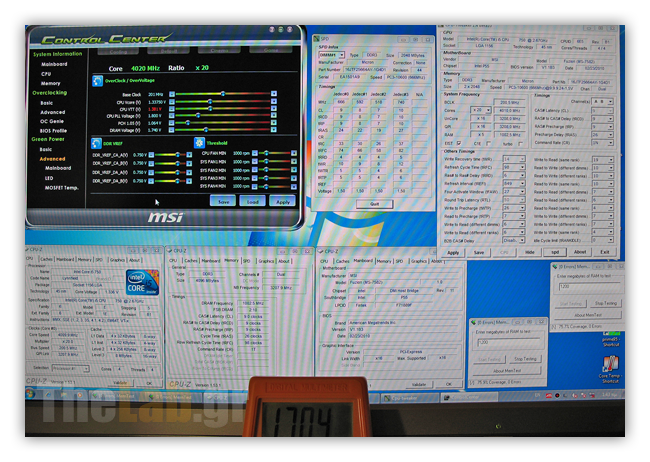

Στην εικόνα που ακολουθεί, οι μνήμες μας με τα παλιά καλά Micron D9JNM, απόγονους των D9GTR/GTS στα 2GHz με 1.704 real volt! Πραγματικά εντυπωσιακό.

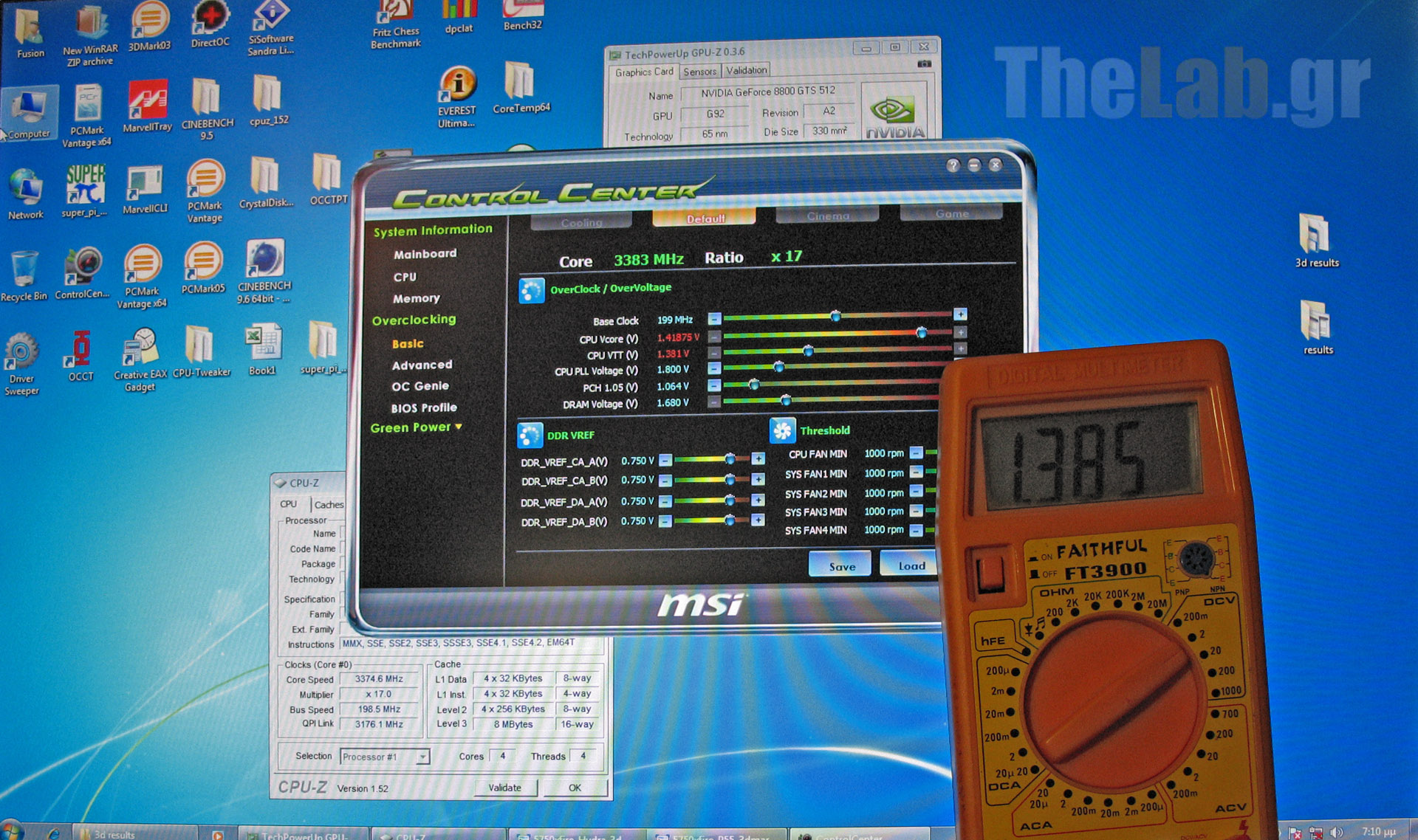

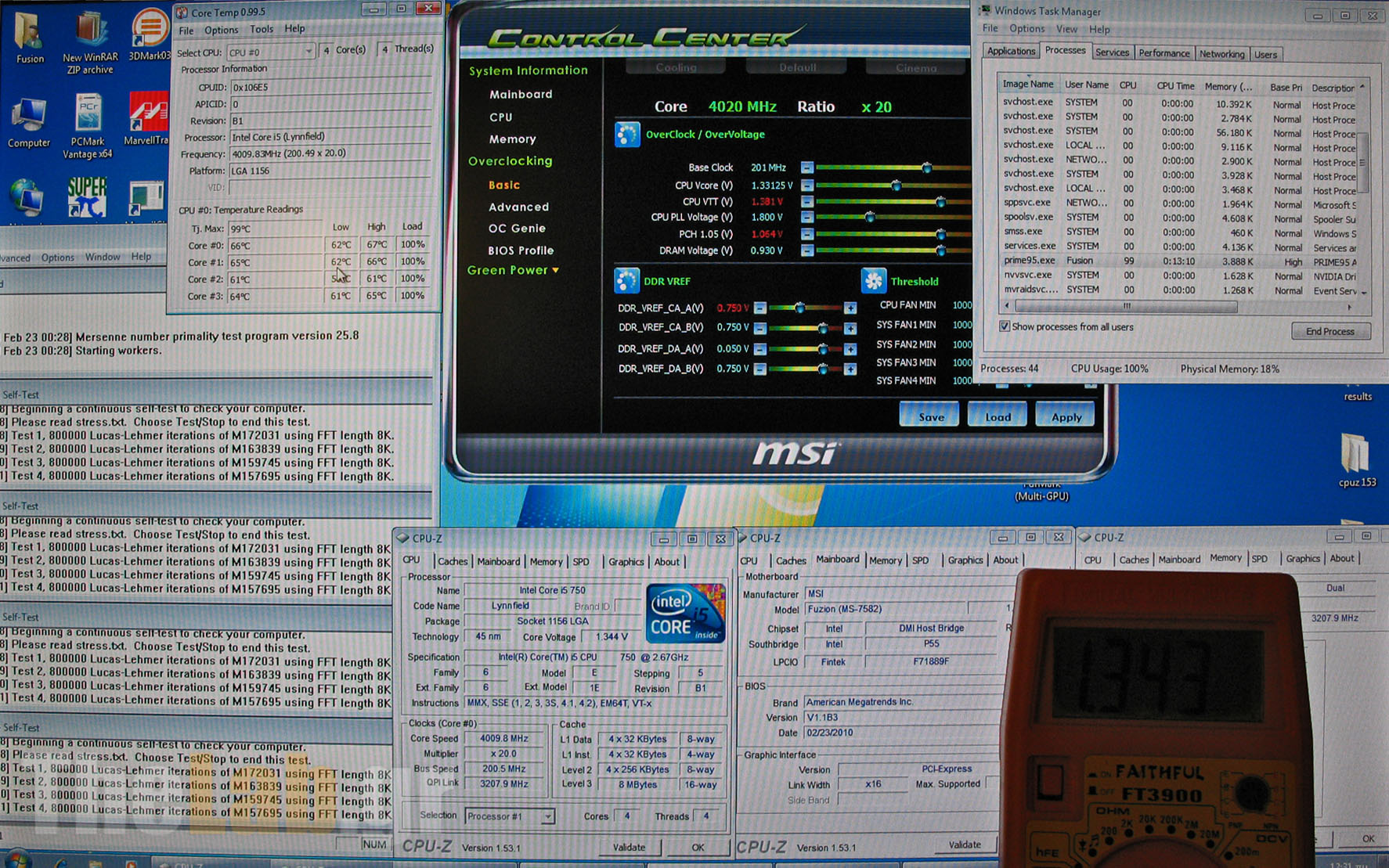

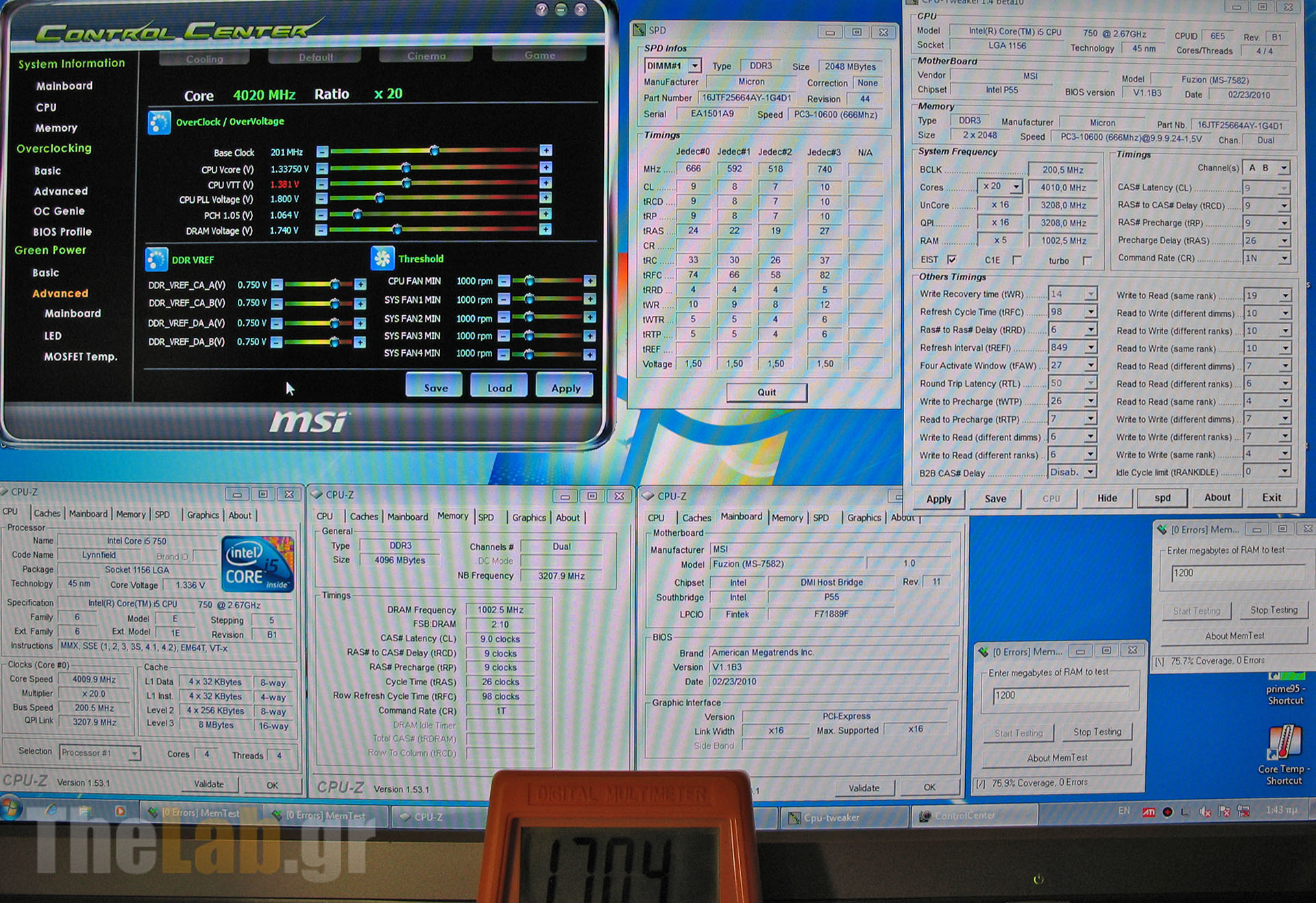

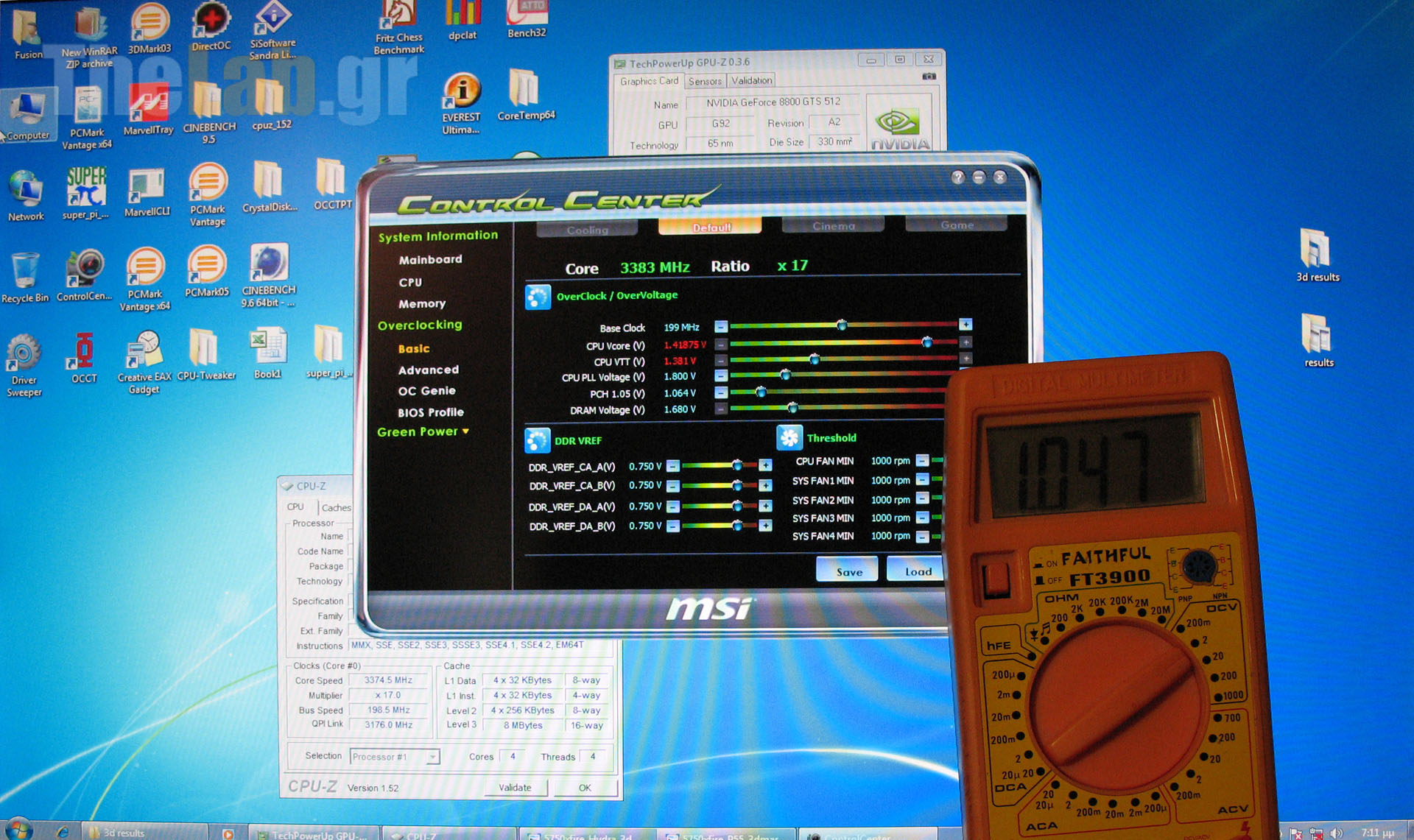

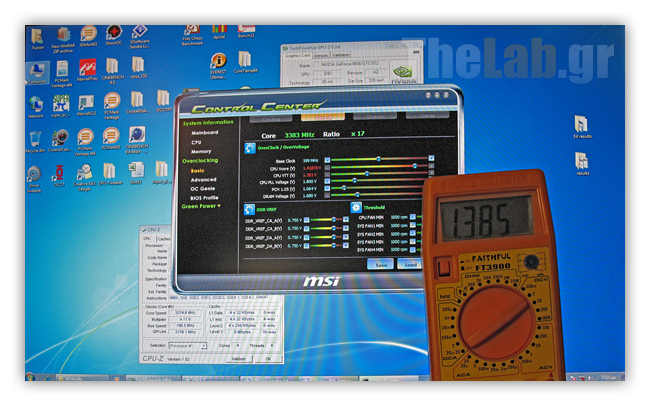

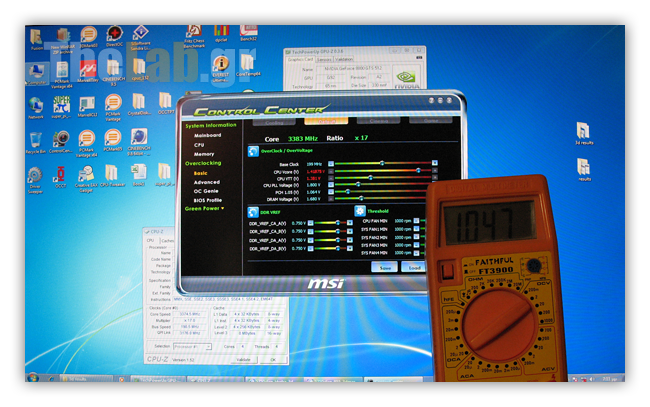

Τέλος μερικές εικόνες στις οποίες φαίνεται η ακρίβεια της ένδειξης του IOchip σε σχέση με τη μέτρηση μέσω Vpoints. Στην δεύτερη εικόνα φαίνεται και το overclock που έκανε αυτόματα η Big Bang Fusion με την ενεργοποίηση του OcGenie.



Αρκετά ακριβής η ένδειξη του IO chip αν και αφού έχουμε στη διάθεσή μας Vpoints το καλύτερο είναι να μετράμε από εκεί. Συγκεκριμένα στο vCore με τη ρύθμιση Vdrop σε Low από το bios η ένδειξη που μετράμε είναι ακριβώς ότι μας δείχνει η οθόνη στο CpuZ. Εναλλακτικά έχει μεγάλη απόκλιση.

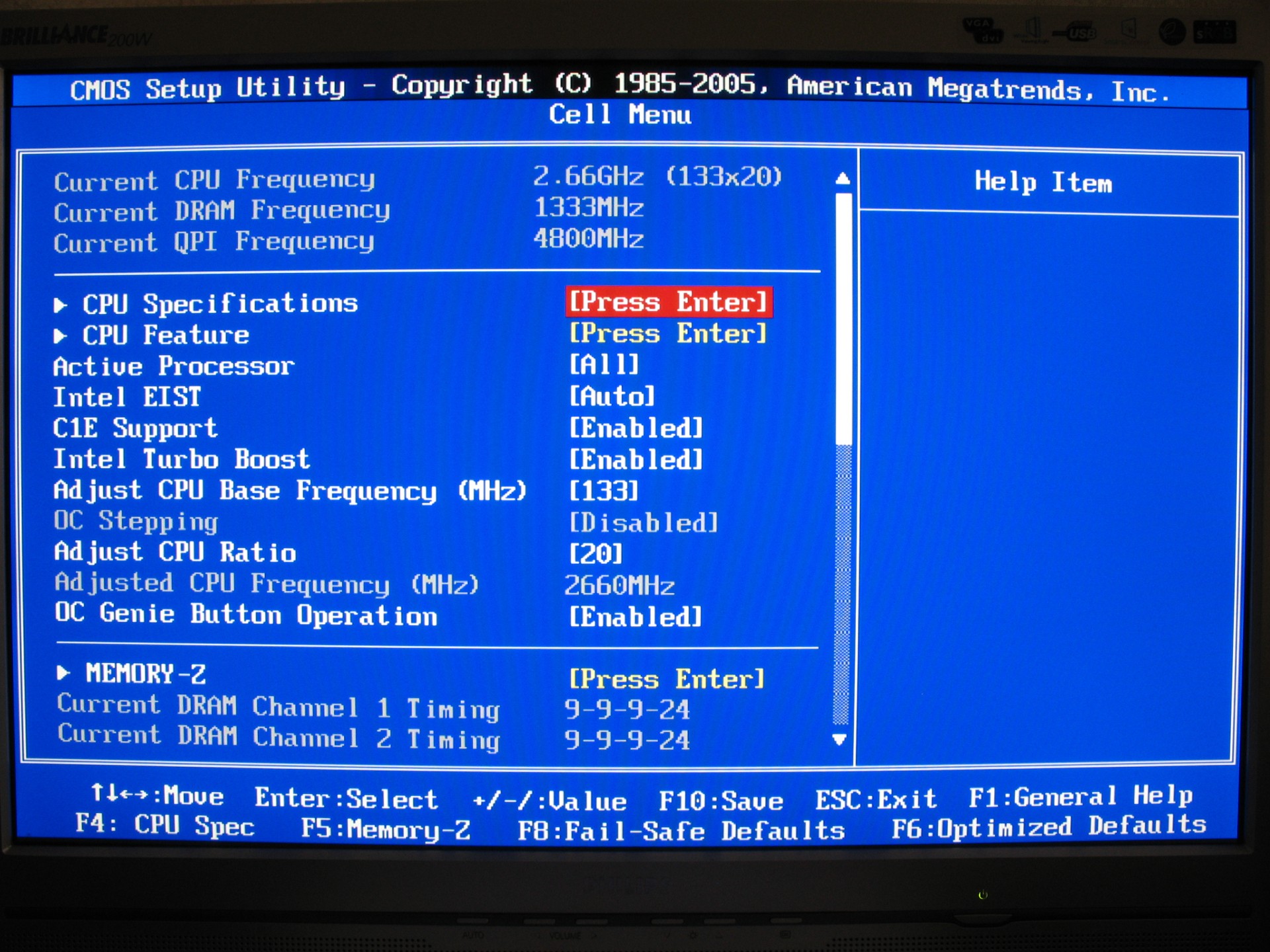

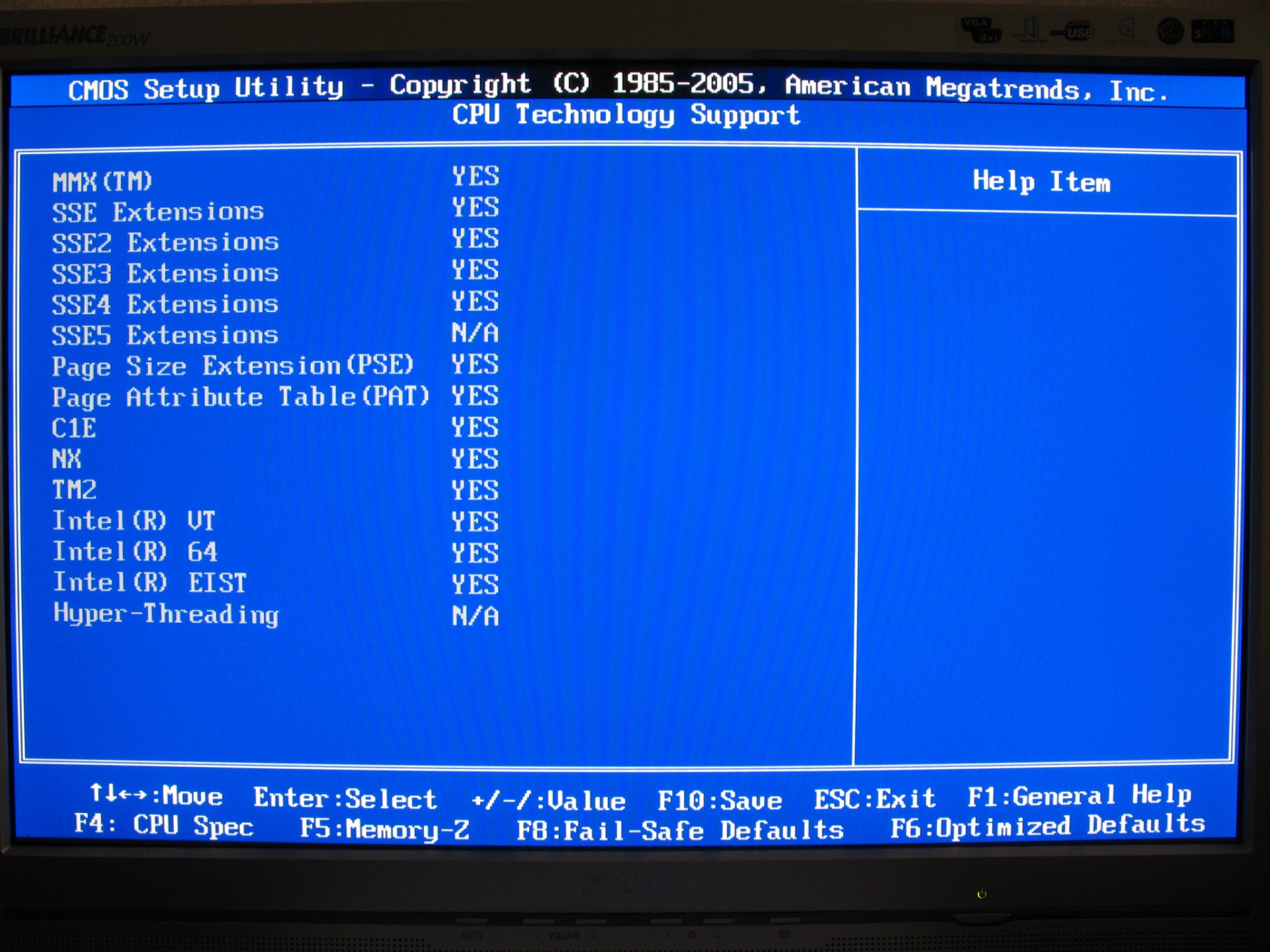

The Big Bang Bios

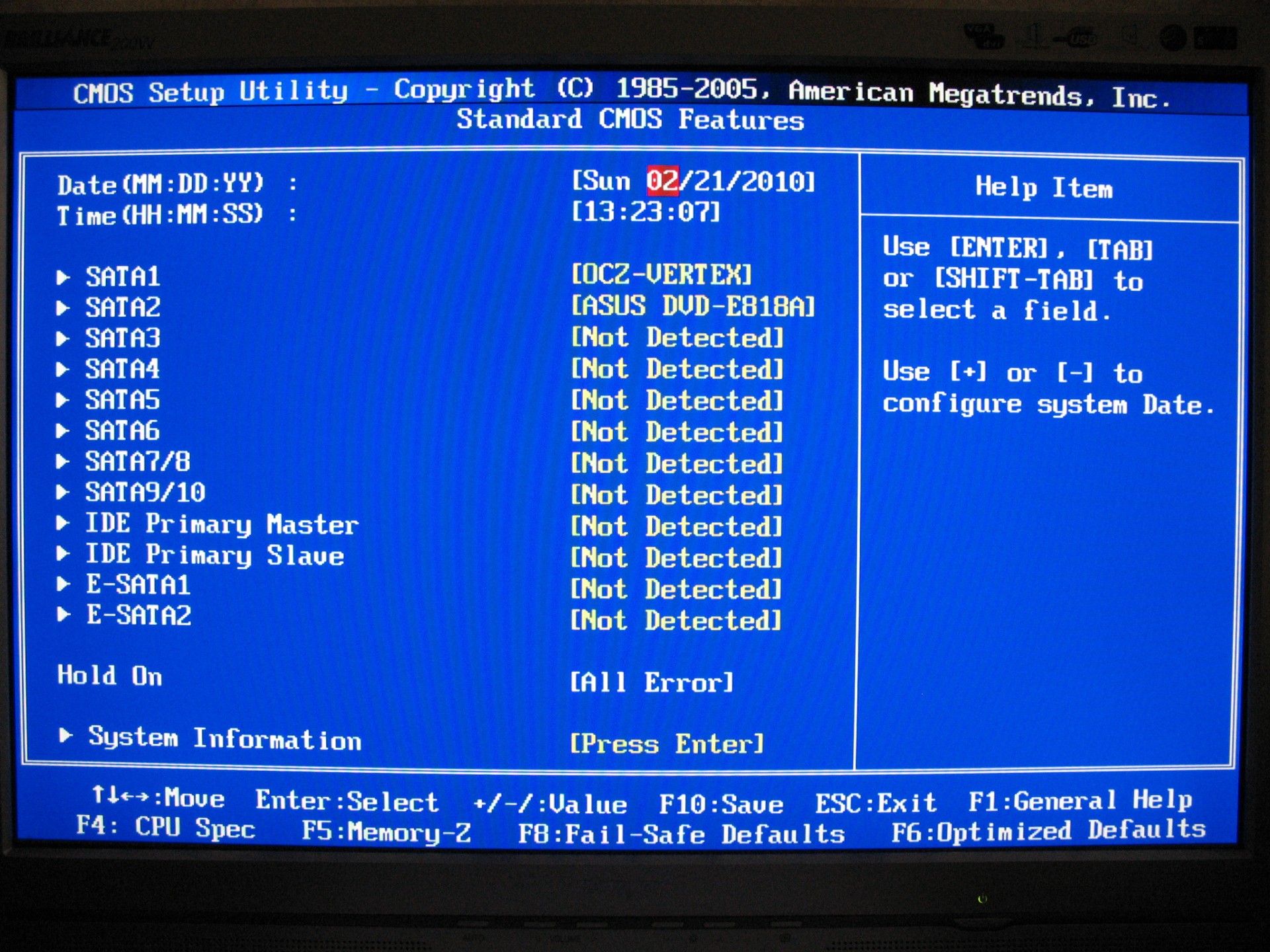

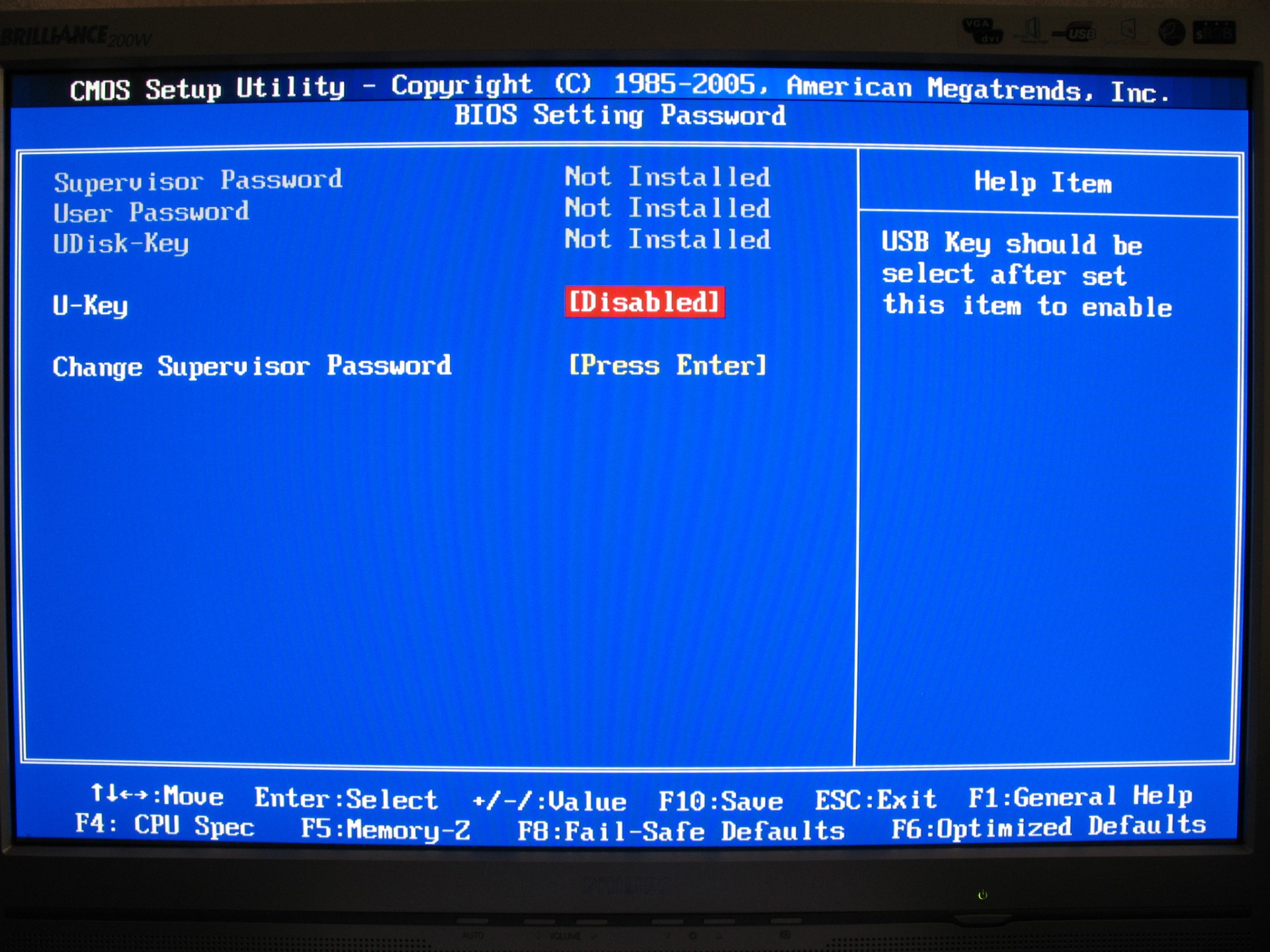

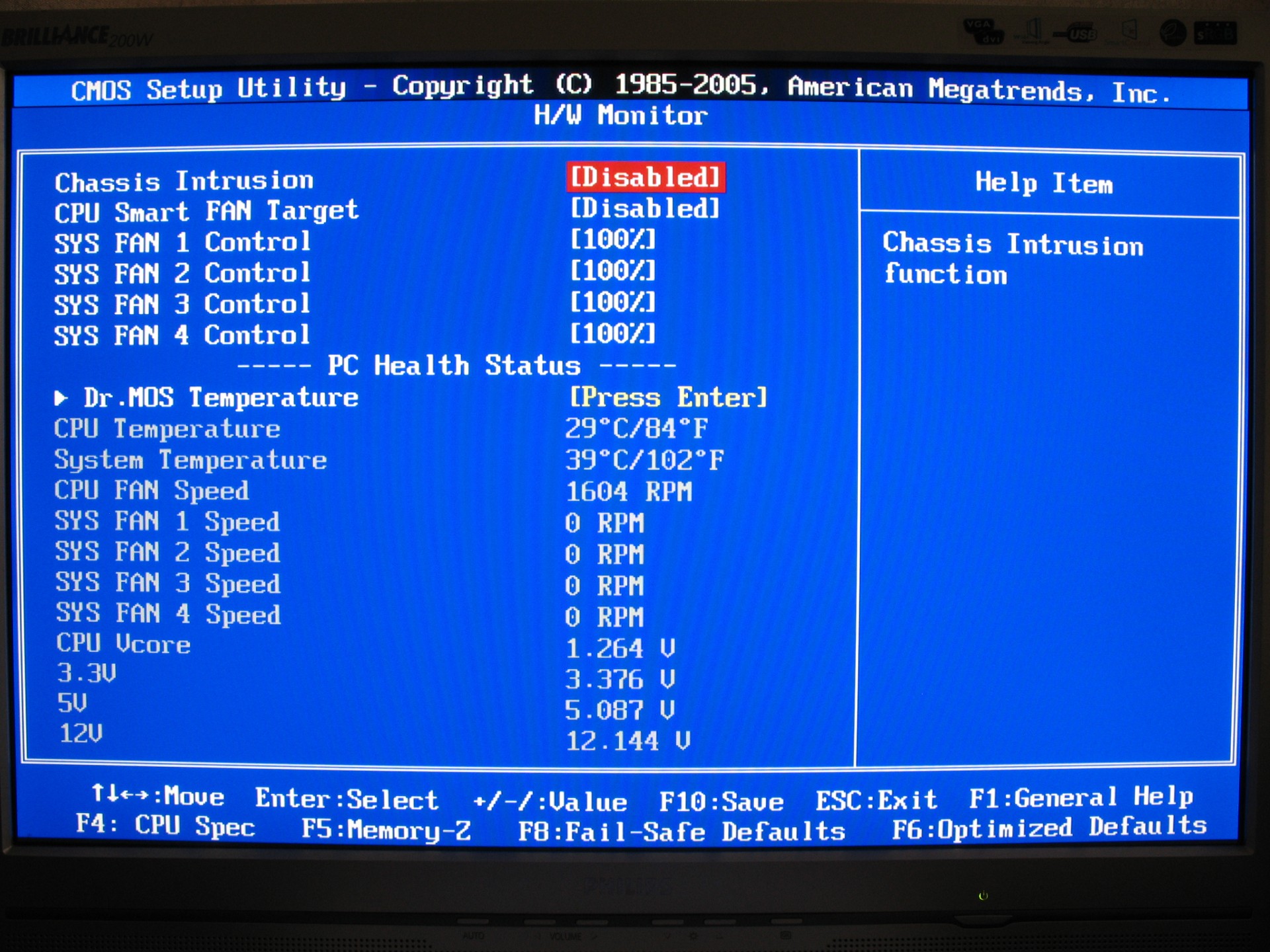

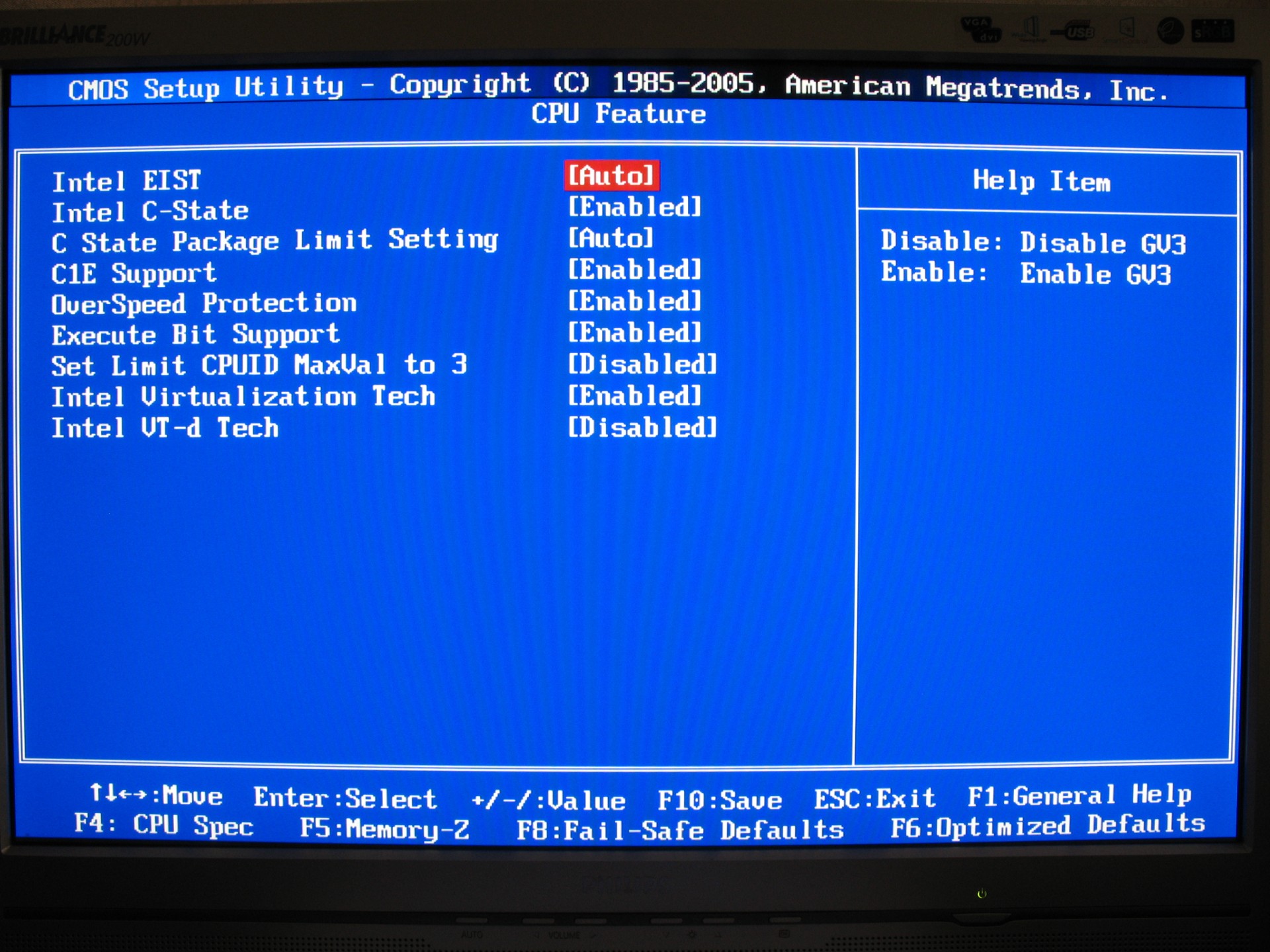

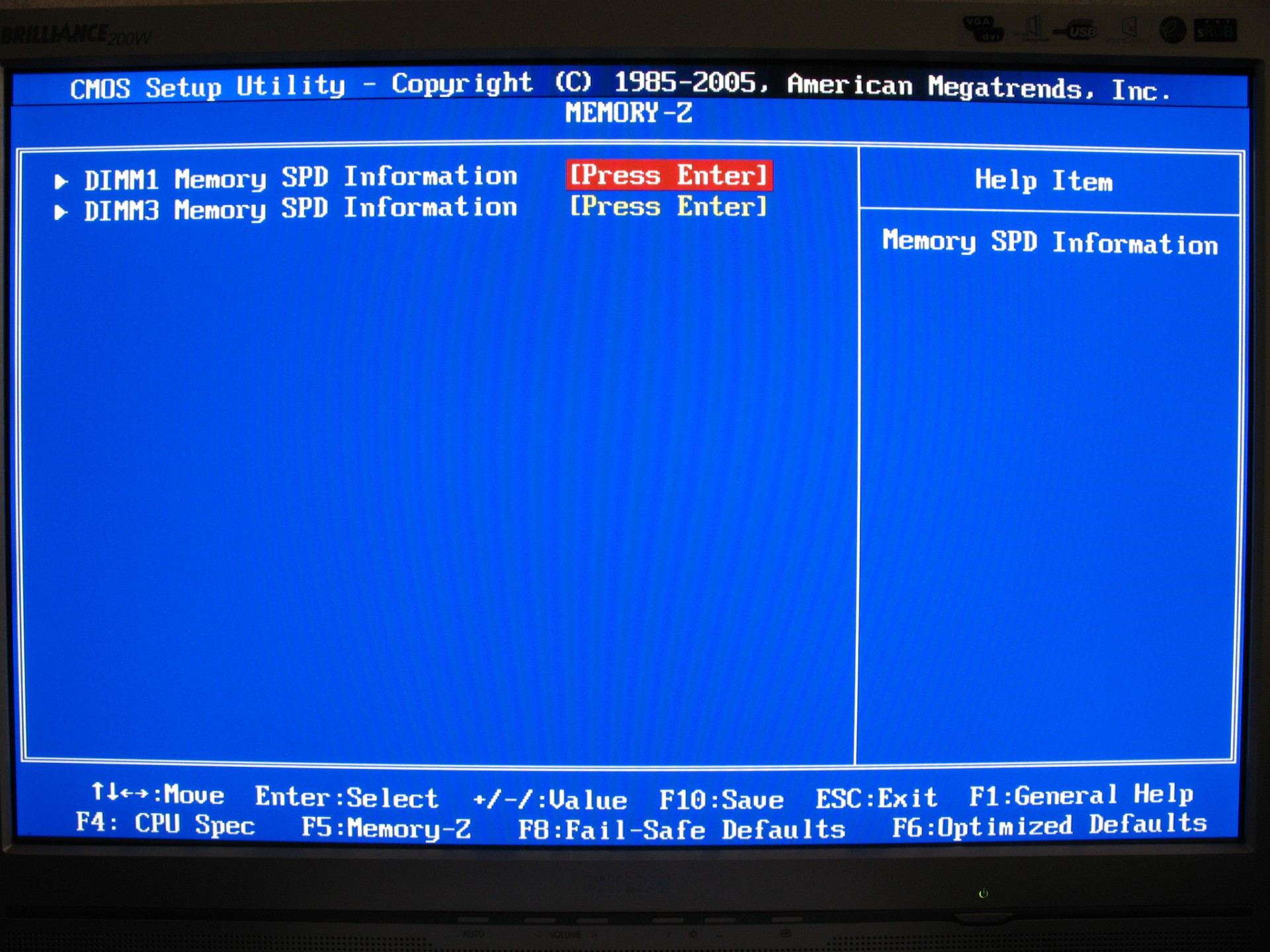

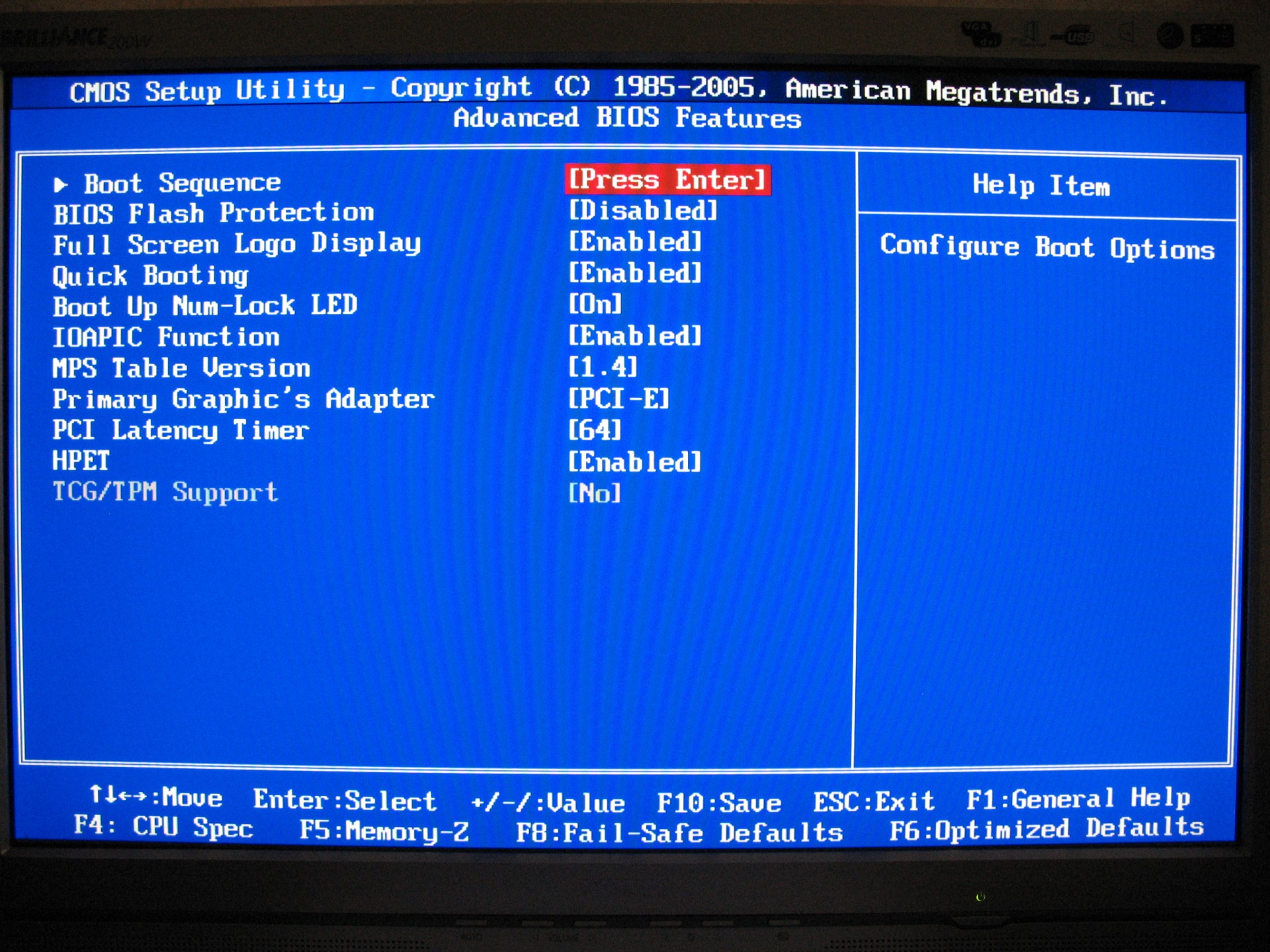

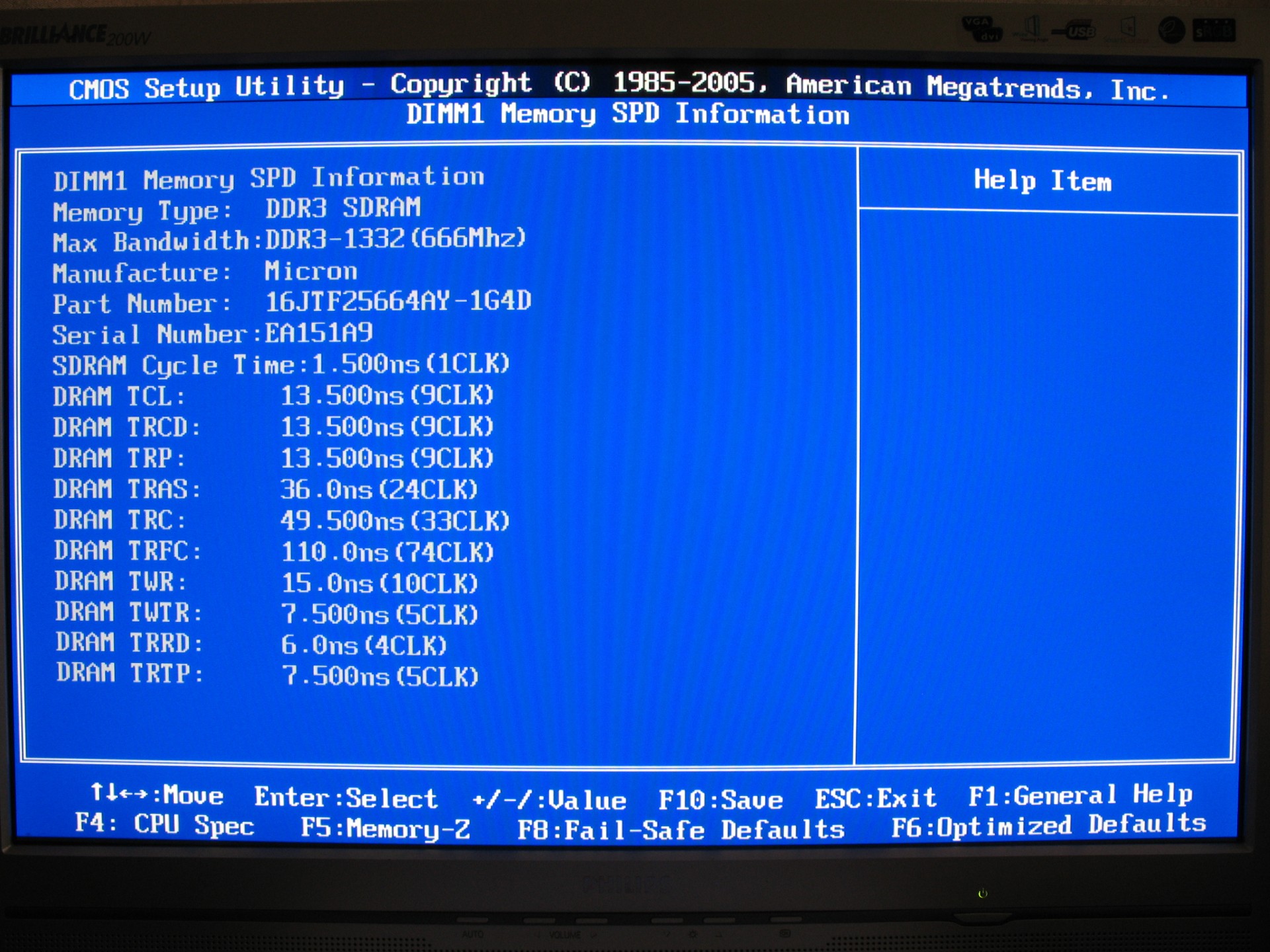

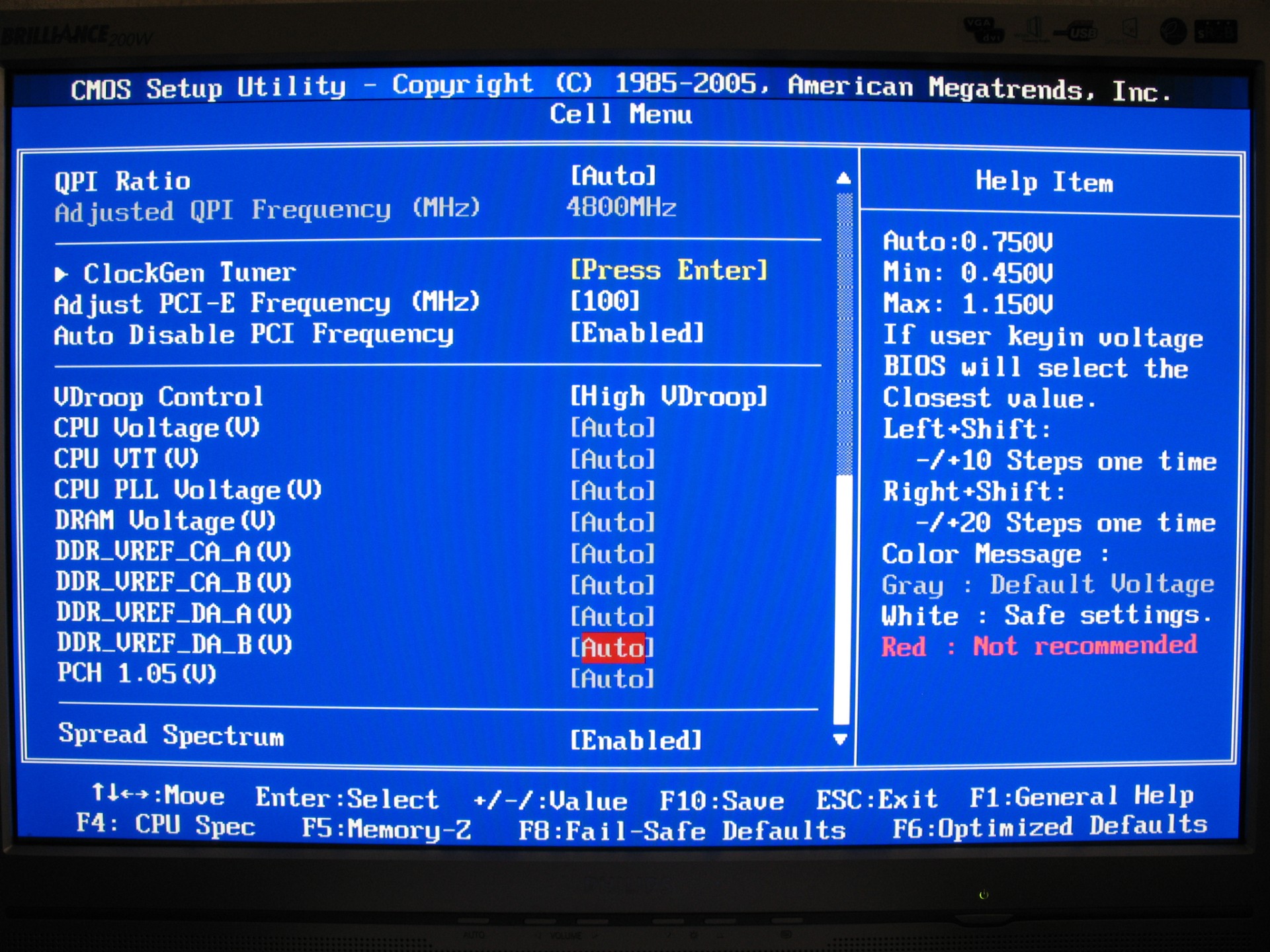

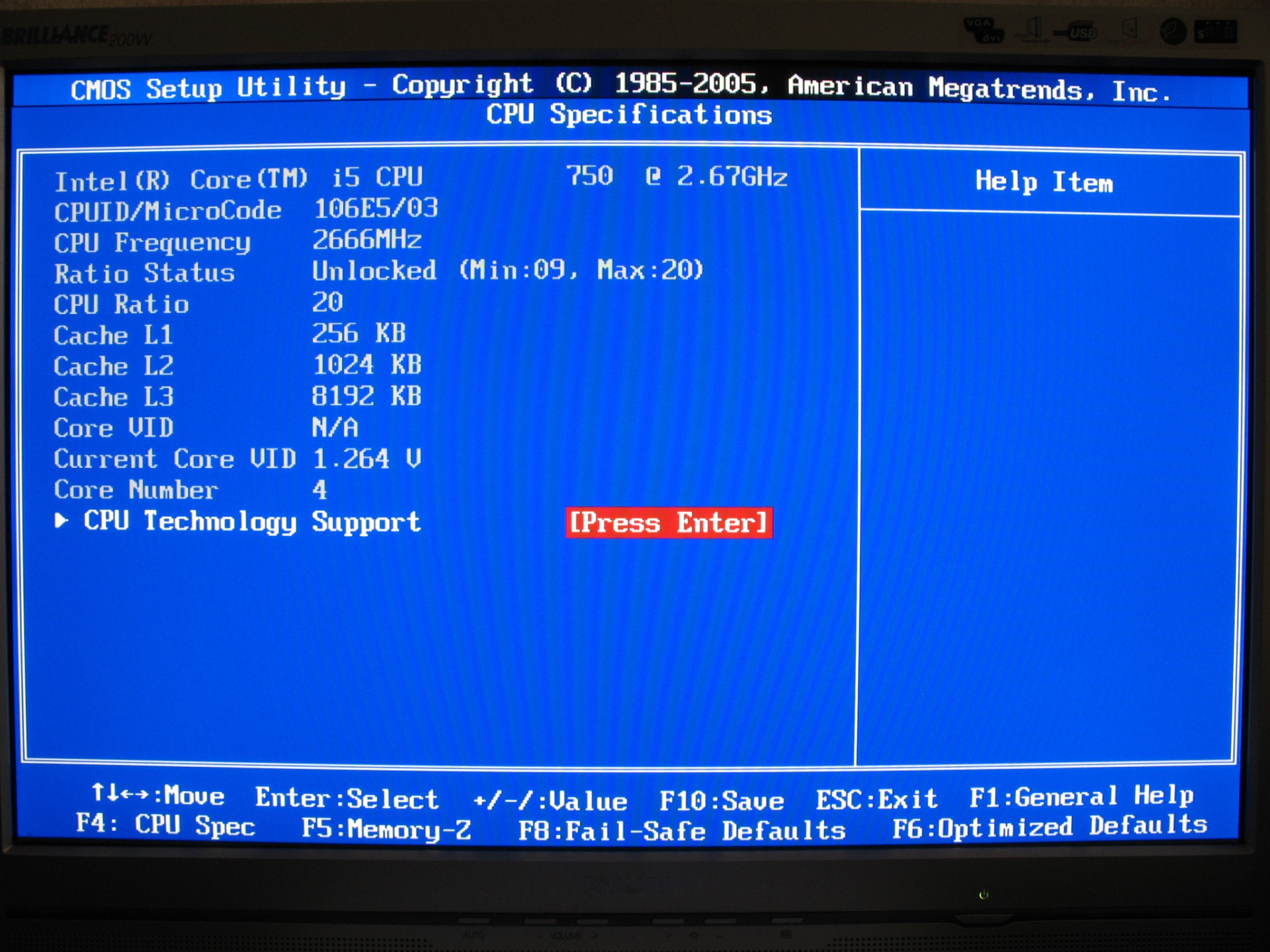

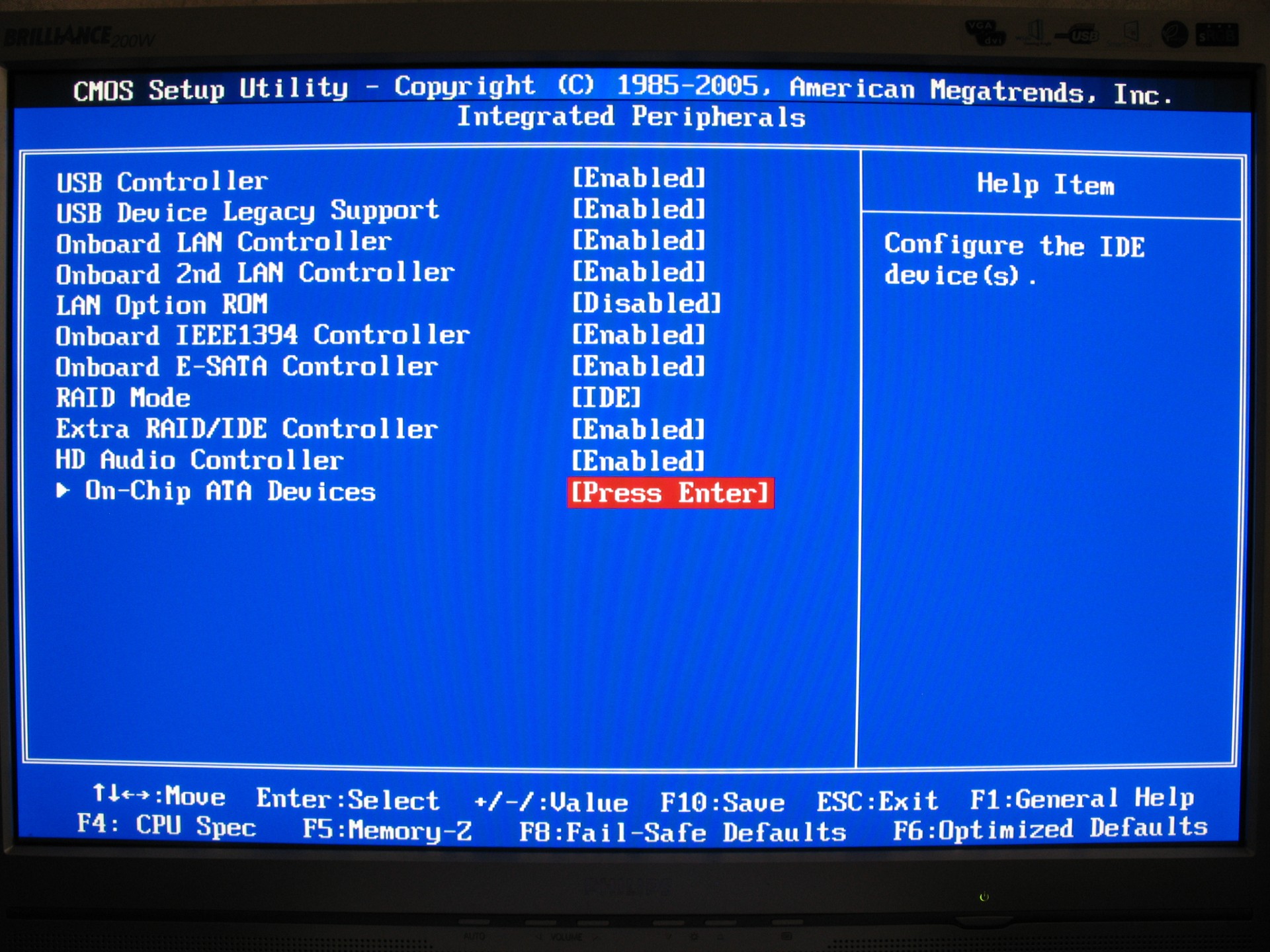

Το bios της μητρικής είναι κατασκευής ΑΜΙ. Στις εικόνες που ακολουθούν παρουσιάζεται εν' συντομία.

• Για μεγαλύτερες εικόνες πατήστε επάνω τους.

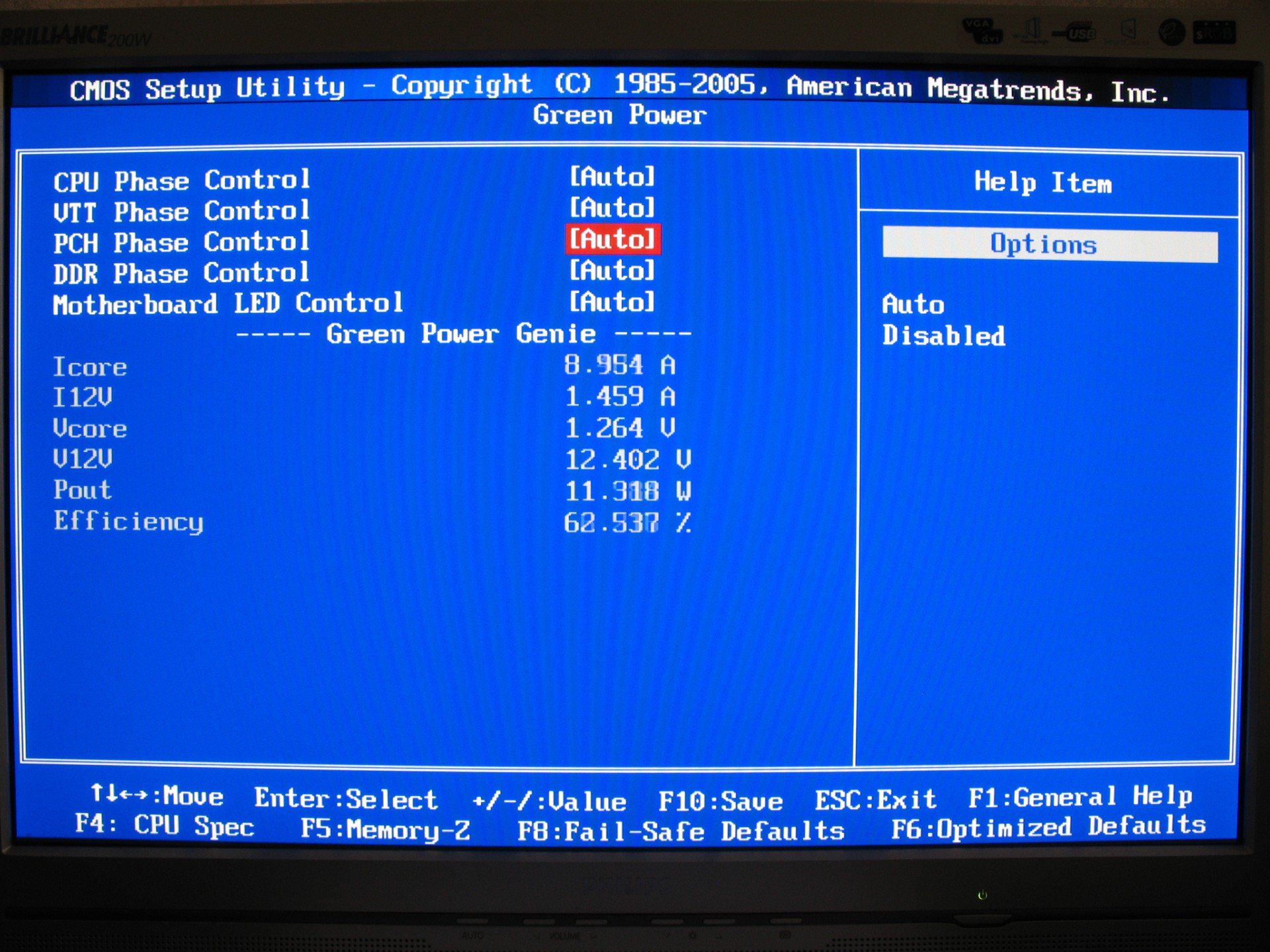

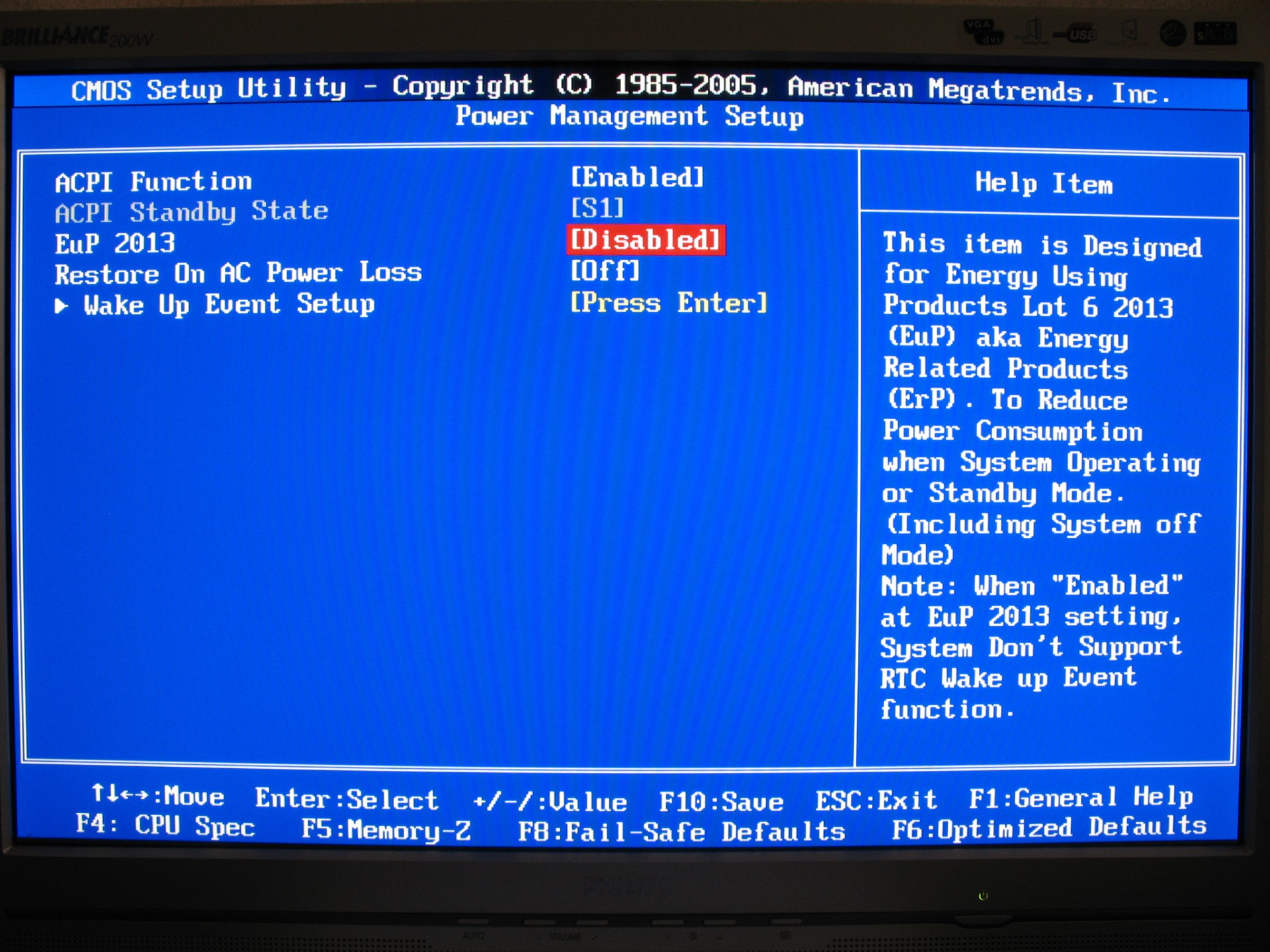

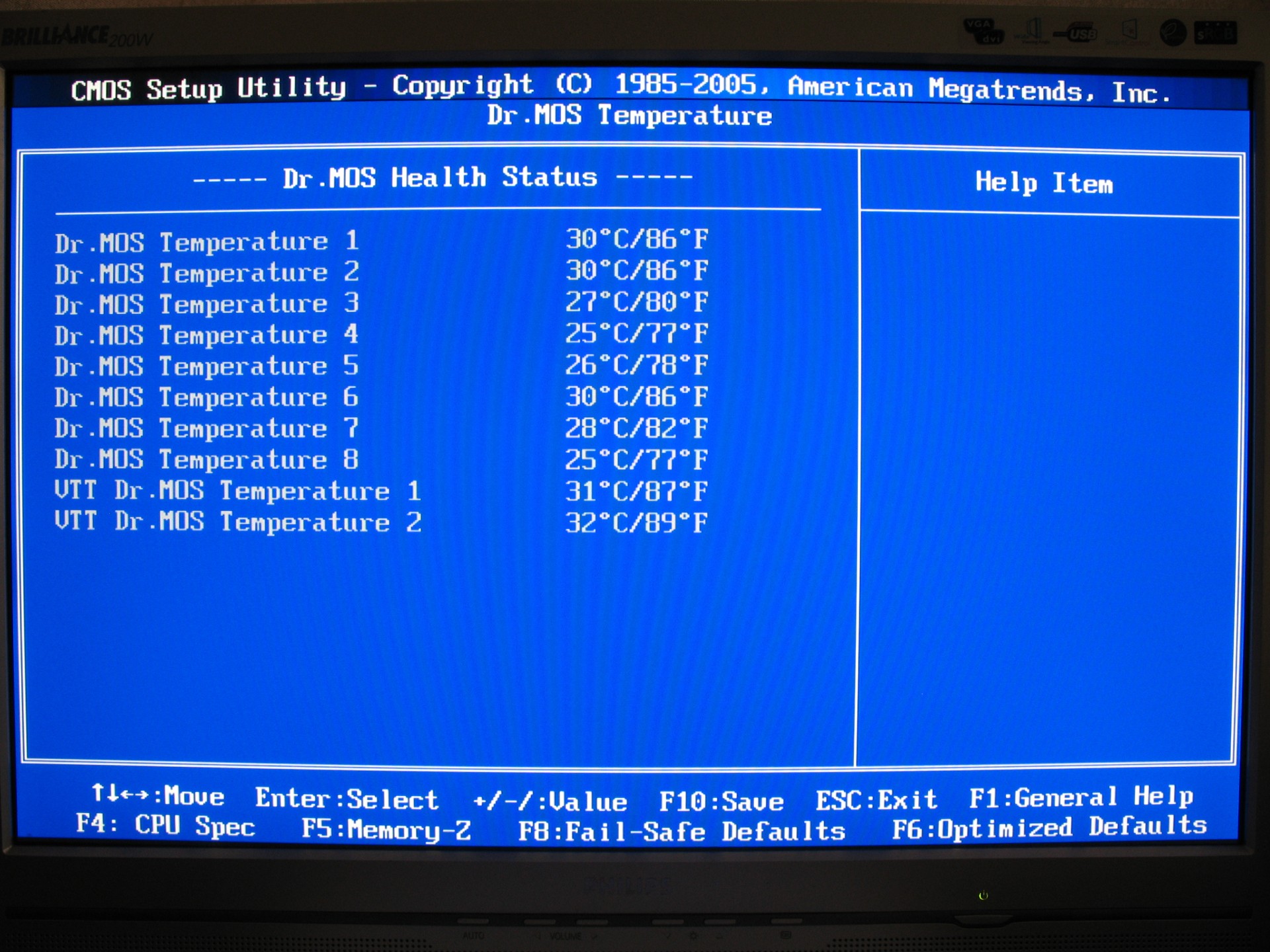

Ενδιαφέρον χαρακτηριστικό εκτός του Green Power Menu όπου φαίνεται το πόσο οικονομική είναι η μητρική μας, είναι το ότι μας δίνει τη δυνατότητα στο μενού M-Flash να τρέξουμε bios που είναι αποθηκευμένο σε ένα usb stick χωρίς να φλασάρουμε τη μητρική!

Οκ, καλύψαμε τα δεδομένα για τη μητρική, ελπίζουμε, όσο καλύτερα γινόταν. Εφόσον αντέχετε ακόμα ή δεν σας έχει πάρει ο ύπνος πάμε στην επόμενη σελίδα να δούμε στην πράξη τι γίνεται γιατί στη θεωρία όλα ωραία είναι.

Αποτελέσματα 2D

Ξεκινάμε λοιπόν με τα κλασσικά μετροπρογράμματα που τρέχουμε κάθε φορά και μας δίνουν μια γενική ιδέα για τις δυνατότητες που πρέπει να περιμένουμε από το σύστημά μας.

• Τα αποτελέσματα των δοκιμών είναι διαθέσιμα και σε Screenshots στο εξής link.

Αφού πήραμε μια γεύση από τις επιδόσεις του συστήματος σε εξομοιώσεις καθημερινών εργασιών, ας δούμε και τις επιδόσεις του σε στιγμές ψυχαγωγίας. Επόμενα Charts παρακαλώ!

Αποτελέσματα 3D

Gaming Frenzy και πρώτα μια εικόνα από τους δύο αντιπάλους να στέκονται ο ένας απέναντι από τον άλλο και χωρίς τις ευλογίες της πράσινης. Eat this green one!

Κατανάλωση

Με τα νέα οικονομικά μέτρα, θα μετράμε και το τελευταίο Watt που καταναλώνει το σύστημά μας από εδώ και πέρα. Ακριβώς αυτό κάναμε και εμείς και τα αποτελέσματα ακολουθούν

• Να τονιστεί ότι η MSI στην τελευταία γενεά μητρικών της τα πάει πάρα πολύ καλά σε θέματα κατανάλωσης. Επιπλέον, με τα εξωτικά υλικά που χρησιμοποιεί βελτιώνει ακόμα περισσότερο την κατανάλωση των προϊόντων της. Μπροστάρης η MSI στην πράσινη ανάπτυξη...

Επίλογος

Ναι, τα καταφέραμε, τελειώσαμε αυτό το Γολγοθά που ονομάζεται Big bang Fusion. Κόντεψε να μας πάρει 2012... 14 σελίδες που δεν χαλαρώνουν πουθενά. Αποτελέσματα και εικόνες δίχως τέλος. Δυστυχώς δεν έχει δωράκι όπως στον χριστουγεννιάτικο διαγωνισμό. Έχει όμως την κρίση και το επίλογο του προϊόντος.

MSI Big Bang Fusion. Τελικά είναι το Big Bang των μητρικών; Για την MSI η γνώμη μας είναι ότι όντως ήταν η αρχή της δημιουργίας μιας κατηγορίας προϊόντων που έλειπε από την εταιρία. Επιπλέον με τα εξωτικά Hi-c Caps, DrMOS, SFC και τα υπόλοιπα μοναδικά χαρακτηριστικά που χρησιμοποιεί η MSI, πάει ένα βήμα παραπέρα από τον ανταγωνισμό προσφέροντας Τrouble Free προϊόντα υψηλών επιδόσεων.

Σχετικά με το Hydra 200 τώρα, δεν μπορούμε να πούμε ότι μας εντυπωσίασε κιόλας. Καταρχάς δεν είχε την αναμενόμενη απόδοση και επίσης είμαστε 100% εξαρτημένοι απο τη LucidLogix για την παροχή driver που θα υποστηρίζει το όποιο παιχνίδι θέλουμε να τρέξουμε. Ας μην αναφερθούμε στα προβλήματα με τους drivers.

Για να το κάνουμε πιο λιανά εάν είχαμε μια Big Bang χωρίς Hydra 200 και σε τιμή αρκετά καλύτερη απο τα 350$ MSRP που έχει η συγκεκριμένη μητρική(άλλο θέμα και αυτό της τιμής για μια middle end πλατφόρμα αλλά δεν είναι της παρούσης), θα της βάζαμε ένα ξερό 5/5. Με το Hydra όλα αλλάζουν.

Εν κατακλείδι, εάν ψάχνετε για μια κορυφαία μητρική για socket 1156 αυτή είναι μια μητρική την οποία θα πρέπει να έχετε σοβαρά υπόψιν σας. Δυστυχώς, το Ηydra 200 ανεβάζει την τιμή της χωρίς λόγο. 'Ίσως η καλύτερη επιλογή να είναι η Τrinergy που εφοδιάζεται με το nForce200. Αυτή η μητρική πιστεύουμε ότι θα αξίζει και το τελευταίο ευρώ που ζητάει.

Κλείστε τους θερμοσίφωνες σας και.. ΠΑΜΕ!

DFI.. Τι μπορεί να πεί κανείς γι αυτη την εταιρία και τα προϊοντα της... Πρόκειται απο τις περιπτώσεις που, ή θα την αγαπήσεις, η θα την μισήσεις. Θρυλικές μητρικές, αμέτρητα παγκόσμια ρεκόρ αλλα και... ιδιαιτερότητες που θα συναντούσε κανείς σε πριμαντόνα. Το μόνο σίγουρο είναι οτι δεν μπορείς να αποκαλείσαι θιασώτης της πληροφορικής και του υπερχρονισμού, αν δεν ειχες ποτέ στην κατοχή σου μια DFI... Απο τις θρυλικές nForce μέχρι και τις πιο συγχρονες socket 775, θα συναντήσετε πολλούς "ταγμένους". Η αλήθεια είναι πως ακόμα και η ίδια η DFI ποτέ δεν έδωσε βάρος (απο πλευράς marketing σαφώς) στην απόλυτη σταθερότητα αλλα επέμενε να έχει σαν μότο της, τις απόλυτες επιδόσεις. Ακόμα και τα μικρότερα μοντέλα της οπως είδαμε και στο review της Blood Iron, έχουν μέσα τους το γονίδιο. "Κοιτάχτε με, δαγκώνω!", φωνάζουν για να τις ακούσετε και να τις εμπιστευτείτε στο νέο σας σύστημα.

Η DFI LanParty DK X58-T3eH6 (Τ3eΗ6 στο εξής), είναι η αλήθεια, οτι έρχεται σαν outsider και σαν μια ελαφρώς φθηνότερη προσθήκη στην σειρά μητρικών για Socket 1366 εφοδιασμένες με το Χ58. Στην ουσία η DFI την λανσάρει σαν την entry-level X58 μητρική της, αν και η κατηγορία "Dark" στην οποία ανήκει, σου αφήνει εχέγγυα οτι δεν εχεις αγοράσει απλά "οτι πιο φτηνό κυκλοφορεί" και πως μπορείς να περιμένεις πολλά απο αυτήν μιας και δεν υπολείπεται σε τίποτα απο την μεγάλη της αδερφούλα. ICH10R στο ρόλο του Southbridge, κανονικότατο και υπερπλήρες το Χ58 στα βόρεια και Triple Channel DDR3 με 6 ολόκληρα slot.

Συσκευασία & Περιεχόμενα

Το κουτί στο οποίο έρχεται, όπως βλέπετε ειναι αρκετά εντυπωσιακό. Μας ενημερώνει πλήρως για τα χαρακτηριστικά της μητρικής και δίνει ιδιαιτερη εμφαση στο γεγονός οτι το "bug" της Intel να σβήνει την μητρική ύστερα απο κάθε προσπάθεια overclock εχει εξαλειφθεί. Ιριδίζοντα λογότυπα και αρκετό κόκκινο χρώμα. Κατι που σε παραξενεύει βέβαια, μολις ανοίξεις το κουτί και αντικρύσεις τόσο πράσινο όσο τα Σκωτσέζικα highlands.

Τα περιεχόμενα της συσκευασίας κρίνονται ικανοποιητικά. Δυο πράσινα UV SATA καλώδια, τα συνηθισμένα στρογγυλά IDE για σκληρούς, οπτικά και floppy (και αυτα UV), δυο εγχειρίδια χρήσης (το ενα για το σύστημα ABS), ενα DVD με τους οδηγούς και διάφορο άλλο λογισμικό, και 4 ταχυσύνδεσμους για τα USB, το FireWire και το μπροστινό panel. Επίσης το backplate της μητρικής, ενα σακουλάκι με jumpers (ειμαι DFI και το φωνάζω!) και 2 γέφυρες για χρήση καρτών γραφικών σε διάταξη SLI και CrossFire.

Τεχνικά Χαρακτηριστικά

Τα χαρακτηριστικά της μητρικής, όπως τα ανακοινώνει η ίδια η DFI έχουν ώς εξής:

Σχεδιασμός PCB & Λειτουργικότητα

Ας περάσουμε στον σχεδιασμό και την χρηστικότητα της μητρικής. Η T3eH6 εχει σχεδόν κλασική διάταξη μητρικής εξοπλισμένης με το Χ58.

Το τμήμα γύρω απο τον επεξεργαστή φαντάζει ιδανικό. Άπλετος χώρος γύρω απο το socket για χρήση μεγάλων ψυκτρών και εξ' ολοκλήρου χρήση solid state πυκνωτών απο το 6-phase κύκλωμα τροφοδοσίας του επεξεργαστή αλλα και στην υπόλοιπη μητρική.

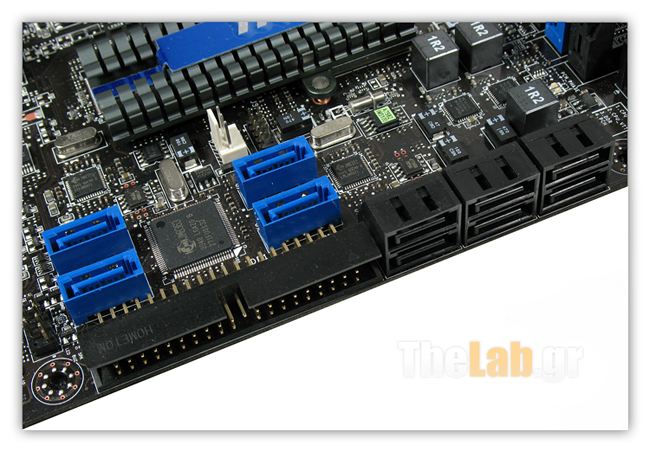

Τόσο οι συνδέσεις IDE, όσο και οι SATA και τροφοδοσίας ειναι βολικά τοποθετημένες και υπάρχουν 6 θέσεις για μνήμες DDR3.

Το σύστημα ψύξης αποτελείται απο δυο ξεχωριστά κομμάτια: Την ψύκτρα που εχει αναλάβει να κρατήσει δροσερό το Southbridge και η οποία αγκιστρώνει με δυο πολυ απλά πλαστικά push-pins, και το σύστημα ψύξης του Northbridge και των MOSFET. Αυτα τα δύο ενώνονται μεταξύ τους με ενα heatpipe και σε αντίθεση με τα push-pins του Southbridge, αυτα βρίσκονται βιδωμένα με ενα σταθερό σύστημα τοποθέτησης.

Το υπόλοιπο μέρος της μητρικής καταλαμβάνεται απο τις θύρες PCI-e και τις υπόλοιπες θύρες επέκτασης. Η T3eH6 διαθέτει 3 θύρες PCI-e 2.0 x16. Οι δυο πράσινες μπορούν να λειτουργήσουν πρόσω ολοταχώς ταυτόχρονα στα x16, ενω η κίτρινη ειναι περιορισμένη στο x4. Επιπλέον υπάρχουν δυο κλασσικές PCI θύρες, και μια PCI-e x4. Διπλα απο τις πράσινες PCI-e θα βρείτε και απο ένα βυσμα τροφοδοσίας τύπου floppy, το οποίο αναλάμβάνει να τροφοδοτήσει τις θύρες οταν αυτές ειναι κατειλημμένες απο κάρτες γραφικών υψηλων επιδόσεων.

Απο πλευράς συσκευών αποθήκευσης, η T3eH6 διαθέτει 6 θύρες SATA που ελέγχονται απο τον ICH10R (πράσινες), και δυο (κίτρινες) οι οποίες πέφτουν μαζί με τις IDE επάνω σε εναν JMB363 ελεγκτή της JMicron.

Ενα ιδιαίτερο χαρακτηριστικό που θεωρώ πολύ χρήσιμο ειναι οι 6 παροχές ρεύματος για ανεμιστήρες καθώς επίσης και τα σημεία μέτρησης των τάσεων CPU, CPU VTT, IOH, ICH, και QPI (κατι το οποίο ακομα και το εγχειρίδιο χρήσης δεν αναφέρει). Η μητρική έρχεται εξοπλισμένη και με on-board κουμπία για την ενεργοποίησης της και την επαναφορά της. Επάνω σε ενα αυτοκόλλητο, τοποθετημένο επάνω στις θύρες PCI θα βρείτε και τον τρόπο με τον οποίο μπορείτε να κανετε και reset στο BIOS. Αυτος ειναι, πατώντας και τα δυο κουμπιά ταυτόχρονα. Κάθε μητρικη DFI που σέβεται τον εαυτό της, έρχεται εξοπλισμένη με τα διαγνωστικά LED. Το ίδιο και η T3eH6. Θα σας ενημερώσει για οτιδήποτε πάει λάθος κατα την εκκίνηση του συστήματος σας.

Επίσης, διάσπαρτα επάνω στην μητρική θα παρατηρήσετε εναν αρκετά ανησυχητικά μεγάλο αριθμό απο βραχυκυκλωτήρες, μερικοί απο τους οποίους καθορίζουν την αρχική συχνότητα του FSB. Βεβαια, οι διαθέσιμες επιλογές των 800, 1066 και 1333ΜΗz δεν εχουν καμία πρακτική σημασία. Επίσης ενα αλλο "σετ" απο jumpers, ελέγχει την ταση CPU VTT και δέχεται τιμές 1.2V, 1.4V και 1.6V.

Απο πλευράς συνδεσιμότητας, η T3eH6 κρίνεται επαρκής. Στο οπίσθιο πάνελ υπάρχουν οι εξής υποδοχές:

BIOS

Προκειται για το κλασσικό layout της Award, και εκ πρώτης όψεως δεν θα σας ξενίσει. Τωρα... αρχίζουν τα δυσκολα, γιατι ενα άλλο γνώρισμα της DFI ειναι να περιπλέκει ακόμα και τις πιο απλές λειτουργίες. Δυο πράγματα ειναι σίγουρα. Το πρώτο ειναι οτι το πλήθος των επιλογών μεσα στο BIOS θα ικανοποιήσει ακόμα και τους πιο απαιτητικούς overclockers και το δεύτερο ειναι οτι θα το επισκεφθείτε πολλές φορές...

Δειτε μια σύντομη παρουσίαση των μενού επιλογών του BIOS της T3eH6:

Συστημα Δοκιμής & Μεθοδολογία

Για τις ανάγκες των δοκιμών, και ουτως ώστε τα αποτελέσματα που θα εξάγουμε να είναι οσο πιο χρήσιμα γίνεται, αποφασίσαμε να χρησιμοποιήσουμε τα εξής προγράμματα & ρυθμίσεις.

Κατ' αρχην, ο i7 Extreme Edition καθ' ολη την διάρκεια των δοκιμών θα ειναι χρονισμένος στα εργοστασιακά ρολόγια (3.20GHz) εκτός απο το τμήμα του υπερχρονισμού, το οποίο θα εξεταστεί σε επόμενη σελίδα. Οι μνήμες ρυθμίστηκαν απο το BIOS επίσης σύμφωνα με τις εργοστασιακές προδιαγραφές τους (1600MHz CL7-7-7-20) και οι δίσκοι ειναι σε συστοιχία RAID-0 με block size τα 128kB.

Το λειτουργικό σύστημα που χρησιμοποιήσαμε ειναι μια καθαρή εγκατάσταση των Windows 7 Ultimate x64 με όλα τα απαραίτητα updates μέσω του Windows Update.

Το ίδιο ισχύει και για τις μετρήσεις που έγιναν με την Rampage II Extreme (οχι που θα σας άφηνα έτσι ). Θεώρησα οτι ο καλύτερος τρόπος για να δείτε τις επιδόσεις της, ειναι μια κατα μέτωπον επίθεση με μια απο τις καλύτερες -ομολογουμενως- μητρικές σε X58 υλοποίηση... Ίδιες ακριβώς ρυθμίσεις απο το BIOS, ιδια ρολόγια, ιδια ρεύματα και πάμε να δούμε τι ψάρια θα πιάσουμε...

Και τώρα, ας περάσουμε στην λίστα με τα μετροπρογράμματα:

Όπως πάντα τα χωρίζουμε σε δυο κατηγορίες. Τα προγράμματα 2D (τα οποία περιλαμβάνουν στην ουσία όλα πλήν των 3D) και ειναι τα εξης:

- SuperPi (1M & 32M)

- Lavalys Everest Memory Suite

- PCMark Vantage

- WinRAR benchmark

- CrystalDiskMark

Και τέλος, τα μετροπρογράμματα 3D που περιλαμβάνουν:

- 3DMark06

- 3DMark Vantage

Αποτελέσματα 2D

Θα αρχίσω την αφήγηση των αποτελεσμάτων με ενα spoiler: Οι όποιες διαφορές θα δείτε αναμεσα στις μητρικές, περιορίζονται σε αυτην την κατηγορία.

Ξεκινώντας με το SuperPi και την ιδιότητα του να ξεζουμίζει μνήμες και επεξεργαστή... Σε ένα έμπειρο ματι, η διαφορά στο 1Μ δεν είναι δα και μεγάλη (ισως και μεσα στο περιθώριο σφάλματος) αλλα πραγματικά η διαφορά των 10 δευτερολέπτων στα 32Μ μας δείχνει γιατι η Rampage κοστίζει τα διπλά λεφτά. Η διαφορά εδώ οφείλεται στους πιο "σφιχτους" εσωτερικούς χρονισμούς του Χ58 της ASUS.

Προχωράμε στην δημοφιλή σουίτα της Lavalys, EVEREST. Στην οποία επαναλαμβάνεται σε όλες τις μετρήσεις το ιδιο σκηνικό. Η Rampage II Extreme ειναι λίγο μπροστά σε όλα. Δικαιολογεί, ομως, αυτο το λίγο την διαφορά στην τιμή με την DFI; Μαλλον θα χρειαστεί να περιμένετε μέχρι την αποφώνηση.

Μετρήσεων συνέχεια βάζοντας σε δοκιμή τον ICH10R. CrystalDiskMark λοιπόν, ολοι το ξέρουμε, ολοι το εμπιστευόμαστε. Και εδω επαναλαμβάνεται ομως το ίδιο σενάριο. Αυτη την φορά δεν ξέρω ποιον πρέπει να κατηγορήσω για τις διαφορές.

WinRAR benchmark εδω. Μικρές διαφορές παλι.

Και κλείνουμε τα 2D τέστς με την επίσης δημοφιλή σουίτα της Futuremark, το PCMark Vantage. Σε όλο το φάσμα των μετρήσεων η DFI ακολουθεί κατα πόδας.

Αποτελέσματα 3D

Όπως σας προανέφερα, οι διαφορές στις δυο μητρικές περιορίζονται στα 2D tests. Εδω οπως θα δείτε παρακάτω, τόσο το 3DMark06, όσο και το 3DMark Vantage, μοιράζονται πανω κάτω τα ίδια αποτελέσματα με απειροελάχιστες διαφορές.

Overclocking

Γεγονός #1: Οι μισοί απο εσάς ξεκίνησαν να διαβάζουν το review απο αυτή τη σελίδα.

Γεγονός #2: Το 33% απο τους υπόλοιπους μισούς θα ήθελαν το review να ξεκίναγε απο αυτη τη σελίδα.

Γεγονός #3: Δυο απο εσάς θα μου στείλουν πμ μεσα στην εβδομάδα που θα έρθει ρωτώντας με για την μητρική.

Γεγονός #4: Εχετε στραβώσει που μεσα σε ενα κοκκινο κουτί βρίσκεται μια πράσινη μητρική.

Αν μπερδευτήκατε με όλα αυτα, κλείστε το review αμέσως! Γιατι μπροστά στο θέμα overclocking με την T3eH6, αυτα είναι περίπατος στο Ζάππειο... Πονοκεφάλιασα σας λεω, οχι γιατι η μητρική μουλάρωνε, αλλα γιατι οι brainiacs της DFI έχουν κάνει το BIOS αBIOτο. Δεν παλευεται λέμε. End of story. Και αυτο που πραγματικά σε ζαλίζει, ειναι πως στο διάτανο δίνουν αυτη τη μητρική σαν "entry-level". Και προφανώς, η μονη λογική εξήγηση ειναι οτι το "entry-level" κοινό της DFΙ ειναι πολύ σκληρό για να πεθάνει.

Σαν μέτρο συγκρισης και εδω, θα πάρω την Rampage II Extreme με την οποία με το "καλημέρα" και χωρις πολλα πολλα και ιδιαίτερα ψαξίματα, εβαλα τον 965 Extreme Edition να δουλεύει στα 4.050MHz με μια True Black. Το μέγιστο overclock που έχω πετύχει στην ASUS με την ίδια ψύξη ήταν τα 4.2GHz με μόνο μου περιορισμό την τάση του επεξεργαστή, καθώς για να ξεσκαλώσει απο τα 4.0GHz χρειάζεται μια εκθετική αυξησή της, την οποια δεδομένου των θερμοκρασιών που ανέβαζει ο i7, κρίνω ως όριο.

Εδω θα πρέπει να σταθώ λιγο στις διαθέσιμες επιλογές στο BIOS των δύο μητρικών. Το μεν BIOS της Rampage II Extreme ειναι υπερπλήρες και ταξινομημένο με βάση την λογική, ενω το δε της DFI ακολουθεί μια οργάνωση που όμοια της δεν εχω ματασυναντήσει... Και εννοώντας οργάνωση, εννοώ την απόλυτη απουσία της. Δεκάδες ακαταλαβίστικες ρυθμίσεις διάσπαρτες μεσα στα υπομενού τις οποίες αν διαννοηθείς να τις πειράξεις (η να βάλεις οτιδήποτε άλλο περαν του default), την έκατσες. Reset BIOS και ξανα απο την αρχη. Βεβαια, οπως ειπαμε, πρόκειται για μια DFI με 99% αμετάλλαχτο DNA. Εδω κάπου ξεχωρίζουν οι άντρες απο τα αγόρια...

Πάμε λοιπόν στην αναζήτηση των 4.050 μεγάκυκλων... Το σχέδιο έλεγε 27x multi x 150BCLK (η δοκιμασμένη συνταγη της R2E)... 1.31 ρευμα στον επεξεργαστή, οι μνήμες στα 1500MHz για να αποκλείσουμε τυχον ενδεχόμενο μηπως μας μποτιλιάρουν αλλα του κάκου (οχι του διαιτητή). Η μητρική κόλλαγε στο CPU INIT (συμφωνα με το debugging LED και cross-reference στο manual). Αλλα επειδή ο καλός ο μονομάτης ξερει κι άλλο ταβλι Χάρη, είπα να δοκιμάσω 30x multi x 133BCLK. Αυτο μας δίνει 3.990MHz και 1600MHz στις μνήμες. Εκει άναψε το μηχάνημα με το ίδιο ρεύμα και δουλεψει ΚΑΠΩΣ σταθερά. Αδυνατώ να αποδεχθώ το γεγονός οτι η μητρική δεν μπόρεσει να ανέβει 17MHz BCLK και είμαι βεβαιος οτι σε καποιο άλλο BIOS θα διορθωθεί.

Το γεγονός όμως παραμένει, η T3eH6, δεν ειναι και η πιο φιλική μητρική προς τον χρήστη. Σίγουρα, η ευκολία με την οποία επιτυγχάνεις τα ίδια επίπεδα overclock με την R2E κοστίζει. Και κοστίζει σχεδον διπλάσια. Αρα, δεν μπορώ να πω οτι η DFI με απογοήτευσε, απλα με δυσκόλεψε. Παρ' ολα αυτα, αν το overclock ειναι αυτοσκοπός, μαλλον θα πρέπει να στρέψετε το βλέμα σας σε κατι πιο ιδιαίτερο (και ακριβό)...

Συμπεράσματα - Αποφώνηση

Πραγματικά, η πιο δύσκολη αποφώνηση που χρειάστηκε ποτέ να γράψω. Πως μπορείς να κρίνεις μια DFI, με τι γνωμονα; Η λογική λέει "με τον ίδιο γνωμονα που κρίνεις οποιαδήποτε αλλη μητρική", αλλα η καρδιά λέει "οχι, μη! Ειναι DFI!"...

Με γνώμονα λοιπόν την λογική, της έβαλα ενα "4" στα χαρακτηριστικά τα οποία με κάλυψαν επαρκώς, χωρίς να συναντήσω κάποια κραυγαλέα έλλειψη. Της έβαλα ενα γενναίο "4.5" για την τιμή η οποία κυμάινεται περίπου στα €165, γιατι διαπρέπει και γιατί το μόνο πράγμα που με κράτησε απο το πεντάρι είναι η τιμή της σαν απόλυτο νούμερο, σαν αντίδραση στις γενικώς υψηλές τιμες του X58 και της παρέας του. Της έδωσα ενα (επισης γενναίο) "3.0" στην χρηστικότητα, καταχρηστικότατα. Μη ρωτάτε εμένα, το φαρμακοποιό μου ρωτήστε που του άδειασα τα ραφιά απο τα Panadol μεχρι να την κάνω να δουλέψει σταθερά. Και ενα -καθ' ολα τιμιο- "4.5" στις επιδόσεις, γιατι, ειδικά σε συνάρτηση με το κόστος αγοράς της, πρόκειται για μια αξιοπρεπέστατη μητρική με παρα πολυ καλές επιδόσεις η οποία κόντραρε στα ίσια την ASUS Rampage II Extreme. Ακρως εντυπωσιακό.

Σε καμία περίπτωση δεν θέλω να σας περάσω το "Rampage >> T3eH6" ούτε να σας κάνω να "λυπηθείτε" την κακομοίρα την DFI που την έβαλα κόντρα στην ASUS. Για τα δικά μου δεδομένα η DFΙ είναι φανταστική.

Αλλα επειδή κανείς δεν βρίσκεται στο απυρόβλητο, παμε: Μπορώ να ζήσω με το γεγονός οτι το BIOS ειναι πολλαπλάσια δυσκολότερο απο την highest-end Rampage II Extreme μου, στην οποία παίζω σταθερά με αερα @ 4.050MHz πειράζοντας δυο-τρια πραγματάκια σε αντίθεση με την DFI που με έκανε να υπνοβατώ για να καταφέρω να έχω αποδεκτές επιδόσεις, οχι χαρην απόλυτων αριθμών αλλα χάρην της καθημερινής συμβίωσης. Μπορώ επίσης να ανεχτώ το γεγονός οτι το κουτι της ειναι κόκκινο και η μητρική πράσινη (μα δεν μπορω να το χωνέψω με τιποτα λέμε). Μπορώ κάλλιστα να συμβιβαστώ με το γεγονός οτι η μητρική κοστίζει όσο οι μνήμες. Μπορώ, επίσης, με ευκολία να ανεχτώ τους φίλους μου να με κοροϊδεύουν για το γεγονός οτι δεν έκανα την "σοφη επιλογή".

Αλλα όσο και να προσπάθησα μέσα μου, δεν μπόρεσα ποτέ να χωνέψω οτι ειμαι με μια μητρική της DFI που δεν ανήκει στην high-end σειρά της... Αν και -τονιζω- δεν έχει τίποτα να ζηλέψει.

Αν μπορείτε να ζήσετε με τα χούγια της, και αν έχετε την υπομονή να καθίσετε να την ρυθμίσετε σωστά, τοτε μην το σκέφτεστε καθόλου. Η T3eH6 θα σας αποζημιώσει με το παραπάνω!

Τα τελευταία χρόνια η GEIL άρχισε να δραστηριοποιείται ενεργά στο χώρο του gaming. Φυσικά, δεν εννοούμε ότι αποφάσισε να επεκταθεί έξω από τον τομέα παραγωγής μνημών. Αντίθετα, με ενεργή συμμετοχή σε διαγωνισμούς, με το σπονσοράρισμα ομάδων, αλλά κυρίως με την επικοινωνία, την ανταλλαγή απόψεων και την κατανόηση των αναγκών των gamers, κατάφερε να δημιουργήσει μια πολύ δυνατή σειρά μνημών, τις Black Dragon.

Οι Black Dragon, μέχρι πριν λίγο καιρό αφορούσαν μνήμες DDR2 και παλιότερα DDR. Πλέον, η σειρά ανανεώθηκε και συμβαδίζει με την σημερινή τεχνολογία, χρησιμοποιεί DDR3 μνήμες, κυκλοφορεί σε dual, triple και quad kit, ενώ οι ονομαστικές συχνότητες αρχίζουν από τα 1333MHz και φτάνουν μέχρι τα 2133MHz!

Αυτή τη φορά έχουμε την ευκαιρία να δοκιμάζουμε ένα kit από αυτές τις μνήμεςκαι συγκεκριμένα τις Black Dragon PC3-16000. Είναι ένα dual channel kit, DDR3 μνημών, χρονισμένων στα 2000MHz

Πίνακας χαρακτηριστικών

Στον παρακάτω πίνακα παρατίθενται τα τεχνικά χαρακτηριστικά του προϊόντος όπως αναφέρονται στην ιστοσελίδα του κατασκευαστή

DBT

Εδώ έχουμε κάτι περίεργα αρχικά. Τι σημαίνουν ως αρχικά και τι σημαίνουν στην πράξη; DBT σημαίνει Die-hard Burn-in Technologyκαι είναι μια μέθοδος ελέγχου των modules, ώστε η GEIL να είναι σίγουρη ότι θα υπάρχει μηδενικό failure στις μνήμες που θα φτάσουν στα ράφια των καταστημάτωνκαι κατ’επέκταση στον τελικό καταναλωτή.

Συγκεκριμένα, σε ειδικά κατασκευασμένα μηχανήματα, με πολλαπλούς memory controllers, τοποθετούνται και ελέγχονται ταυτόχρονα εως 1000 modules, για 24 ώρες, σε θερμοκρασία που φτάνει τους 100 βαθμούς Κελσίου. Έτσι διασφαλίζεται ότι όσες μνήμες θα εμφάνιζαν κάποιο πρόβλημα στις πρώτες μέρες της λειτουργίας τους δε θα διατεθούν στην αγορά. Το παρακάτω διάγραμμα της GEIL μας δίνει και μια εικόνα των όσων αναφέραμε παραπάνω:

Φωτογραφίες

Σύστημα δοκιμών και μεθοδολογία

Για τη δοκιμή των μνημών, θα βασιστούμε στο εξής σύστημα:

Τρέξαμε 3 φορές κάθε benchmarkκαι βγάλαμε το μέσο όρο και των τριών μετρήσεων, ώστε να αποφύγουμε πιθανές ακραίες τιμές.

Οι μετρήσεις που πήραμε αφορούν δύο κιτ μνήμης:

Everest

Στο πρώτο τεστ των δοκιμών μας οι μνήμες της GEIL δείχνουν τα δόντια τους, κυρίως στα τεστ ανάγνωσης και αντιγραφής, όπου οι επιδόσεις τους είναι κατά 10% και 5,6% καλύτερες των triple chanel OCZ. Στο τεστ εγγραφών, οι επιδόσεις των δύο σετ, είναι πανομοιότυπες και είναι μέσα στα όρια του στατιστικού σφάλματος.

Και στο τεστ για το latency, οι μνήμες της GEIL έχουν μεγάλο προβάδισμα, της τάξης του 25%

SiSoft Sandra Lite 2010 & WinRARx64 3.90

Στις μετρήσεις διαμεταγωγής του SiSoft Sandra Lite 2010, βλέπουμε τα αποτελέσματα να έχουν αντιστραφεί με τη διαφορά να είναι και εδώ της τάξης του 5-11%, αυτή τη φορά όμως υπέρ των OCZ, οι οποίες προφανώς ευννούνται από τη διάταξη triple chanel.

Στο latency test του SiSoft Sandra, οι μνήμες της GEIL συνεχίζουν να έχουν καλύτερες επιδόσεις, της τάξης του 12,5%, εκμεταλλευόμενες την πολύ υψηλή συχνότητα χρονισμού τους.

Στο WinRAR, η διαφορά είναι πολύ μικρή, της τάξης του 2,5%, αλλά και αυτή τη φορά είναι υπέρ των μνημών της GEIL

Street Fighter Benchmark & 3DMark06

Στο τελευταίο σετ μετρήσεων, δοκιμάσαμε τις μνήμες μας σε ένα παιχνίδι (Street Fighter IV), αλλά και σε ένα μετροπρόγραμμα για γραφικά (3dMark 06). Οι διαφορές είναι πολύ μικρές, της τάξης του 1% -αυτή τη φορά όμως, είναι εκτός των περιθορίων σφάλματος-και δίνουν μια ελαφρά υπεροχή στις μνήμες της GEIL.

Overclocking

Παρ'ότι τα 2000MHz είναι από μόνα τους αρκετά, δεν μπορούσαμε να μη δοκιμάσουμε το πόσο ψηλά μπορούν να πάνε οι μνήμες. Το κοντέρ στις μετρήσεις μας σταμάτησε στα 2110MHz, με timings 9-9-9-28 1T στα 1,71V. Ο πολλαπλασιαστής του επεξεργαστή έμεινε σταθερά στο x16, οπότε η νέα συχνότητα διαμορφώθηκε στα 3,38 GHz. Η αύξηση αυτή, που ήταν της τάξης του 5% έφερε ανάλογη αύξηση επιδόσεων στα τεστ για τις μνήμες (Lavalys Everest, SiSoft Sandra, WinRAR), αλλά στα μετροπρογράμματα που αφορούν στα παιχνίδια (StreetFighter IV & 3D Mark 06) η αύξηση ήταν της τάξης του 1%.

Αναλυτικά τα αποτελέσματα παρατίθενται στα παρακάτω γραφήματα:

Επίλογος - Συμπεράσματα

Από άποψη επιδόσεων, οι μνήμες της GEIL είναι ίσως η δεύτερη καλύτερη επιλογή για κάποιον που ψάχνει ένα πολύ καλό κιτ dual channel μνημών. Η πρώτη επιλογή, θα είναι οι μνήμες της ίδιας σειράς, με ονομαστική ταχύτητα 2133MHz. Κατάφεραν και κοίταξαν στα μάτια μνήμες σε διάταξη triple channel, που θεωρητικά έχουν το πλεονέκτημα της μεγαλύτερης διαμεταγωγής, ενώ στις περισσότερες περιπτώσεις τις ξεπέρασαν σε επιδόσεις.

Κατά τη διάρκεια του overclocking, στο οποίο τα πήγαν αρκετά καλά, ενώ εντύπωση μας έκανε το γεγονός ότι παρά το γεγονός ότι η τάση ήταν 1,71V και οι μνήμες δε φορούσαν ψύκτρες αλλά ήταν τελείως γυμνές, μετά τα τεστ ήταν απλώς χλιαρές.

Ενημερωθήκαμε από την GEIL ότι η τιμή τους στην Ευρωπαϊκή αγορά θα κυμαίνεται στα 140€, ποσό αρκετά υψηλό όταν με 5€ παραπάνω υπάρχουν οι GEIL Ultra 4gb 2133MHz. Για αυτό το λόγο, η συνολική βαθμολογία του προϊόντος είναι:

Ευχαριστούμε θερμά τη GEIL για την παραχώρηση των μνημών
