συνδεση πανελ aerocool

[dimitris74]

πήρα ενα πανελάκι aerocool coolpanel.

εχει επανω card reader που συνδεεται εξωτερικα με usb οπως φαινεται εδώ.

το θέμα είναι οτι η μητρική μου έχει ελεύθερες Usb έτσι ώστε να το συνδεσω εσωτερικά και να μην χάσω την εξωτερική.

πώς θα γίνει το κονέ να συνδεθούν? εχετε καμμια ιδέα

[Dellodas]

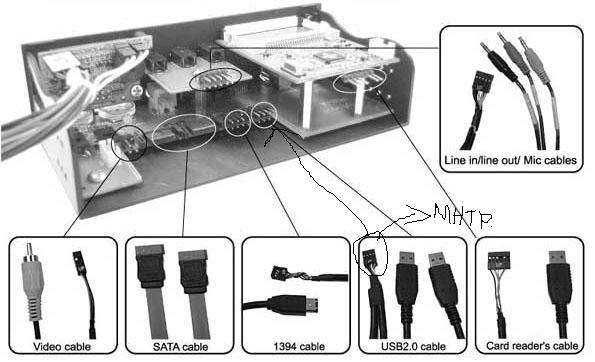

συνδέεις το usb2 καλώδιο (το αριστερό καλώδιο στη φώτο με τα usb2.0) στην είσοδο της μητρικής.

[dimitris74]

συνδέεις το usb2 καλώδιο (το αριστερό καλώδιο στη φώτο με τα usb2.0) στην είσοδο της μητρικής.

μλκ δεν το είπα πριν, τα καλώδια που φαίνονται είναι ενιαια, δηλ απο την μία το συγκεκριμένο που λές ειναι κανονικό Usb και απο την αλλη μπαινει στο πανελάκι με τα πινάκια

εδω δηλαδή

εγώ θέλω να χρησιμοποιήσω τα εσωτερικά που ειναι με πινάκια και στις δύο ακρες.

το θέμα είναι δεν ξέρω την συνδεσμολογία του card reader, εχει 5 πινάκια ενώ το καλωδιο έχει 4 που κανονικά το συνδέει.

[Michalis76]

συνδέεις το usb2 καλώδιο (το αριστερό καλώδιο στη φώτο με τα usb2.0) στην είσοδο της μητρικής.

Αυτό είναι για να το συνδέσεις σε εξωτερικό usb και όχι στης μητρικής.

@ Dimitris: Από κολητήρι πως τα πας?

[Dellodas]

αν δεν είχε η μητρική σου τέτοιο καλώδιο μπορείς να αγοράσεις.

[dimitris74]

εχω τετοια καλώδια εδω απο παροπλισμένα συστηματα,

@ michalis απο κολλητηρη εχω καιρο να πιασω

αυτα ειναι που πρεπει να αποκρυπτογραφησω

[Michalis76]

το θέμα είναι δεν ξέρω την συνδεσμολογία του card reader, εχει 5 πινάκια ενώ το καλωδιο έχει 4 που κανονικά το συνδέει.

Από ότι δείχνεις και στην φωτογραφία (της M/B προφανώς) το πέμπτο pin είναι dummy (δεν χρησιμοποιείται πουθενά) και στην δεύτερη φωτογραφία δείχνεις ότι ξέρεις την συνδεσμολογία στο card reader. Sorry κάπου με χάνεις.

Καλώδιο πάντως μπορείς να φτιάξεις ή να αγοράσεις όπως αναφέρει και ο Dellodas.

[Michalis76]

GND=GND

D+=P+

D-=P-

Vcc=USB_PWR

DUMMY=ΑΧΡΗΣΤΟ

[dimitris74]

μιχάλη τα Usb Παιζουν κανονικά, αυτο που ψάχνω είναι στο card reader, δες την τελευταια φωτο.

[Michalis76]

δες την τελευταια φωτο.

Τώρα σε έπιασα. Επειδή είναι πολύ μικρή φωτό και δεν βγάζω άκρη μπορείς να μου πείς τι χρώματα έχουν τα καλώδια του card reader?

[dimitris74]

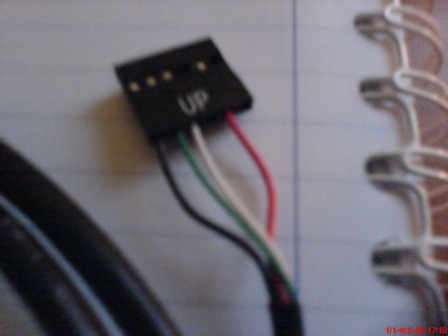

αυτο ειναι το καλωδιο που πάει στο card reader

[couveland]

Είχα πάρει το ίδιο και παρόλο που είμαι έμπειρος με κολλητήρια κλπ, σπάστηκα τόσο που το γύρισα πίσω στο μαγαζί. Το panel αυτό πρέπει να φτιάχτηκε από ηλίθιους. Ενας από τους λόγους που παίρνεις panel είναι και για να γλυτώσεις χώρο από πίσω στο κουτί. Το συγκεκριμένο όχι μόνο απαιτεί να κρατήσεις όλα τα λαμάκια USB, Firewire, κλπ ως έχουν, αλλά και να σπαταλήσεις ένα ακόμα ώστε να βγαίνουν τα καλώδια έξω.

!@#$! μη πω !@#$^***

[sa1901]

Ή παίρνεις μία κάρτα σε PCI που δίνει εσωτερική USB

http://www.e-shop.gr/show_per.phtml?id=PER.569656

http://www.e-shop.gr/show_per.phtml?id=PER.613706

ή παίρνεις αυτό το καλώδιο και το ξεβιδώνεις από το bracket, για να το έχεις εσωτερικά στο κουτί.

http://www.e-shop.gr/show_per.phtml?id=PER.750650

Ούτε περίπλοκες διαδικασίες, ούτε τίποτα.

[dimitris74]

τελικα με λιγο ψαξιμο και χειρουργειο σε ενα καλώδιο για συνδεση των ηχείων μπροστα και καθαρό μυαλο βρεθηκε λύση και παίζουν τα πάντα σωστά, τα ανεμιστηρια μόνο μένουν να εγκατασταθουν και να ρυθμιστούν και τελείωσε.

ευχαριστώ για τις απαντήσεις παιδια.

ξέχασα να πώ ότι το πήρα απο πλαίσιο στην μεταμόρφωση χτές 29ευρω απο 49 πού είχε κανονικά, τα είχαν σε προσφορά.
