Gigabyte Brix S GB-BSi5HA 6200

Wed, 08 Mar 2017 10:01:00 +0000

H Gigabyte είναι πολύ γνωστή σε όλους από τις μητρικές και τις κάρτες γραφικών που παράγει εδώ και χρόνια. Αυτό όμως που ίσως αγνοούν αρκετοί από τους αναγνώστες του φόρουμ μας, είναι πως προσφέρει και μία μεγάλη γκάμα από μικρά barebones (nuc-οειδή θα τα έλεγαν κάποιοι). Χαρακτηριστικά, με μία γρήγορη αναζήτηση στην ελληνική αγορά βρήκαμε πάνω από 30 μοντέλα διαθέσιμα. Έτσι, σήμερα σας παρουσιάζουμε ένα από αυτά, το Gigabyte Brix S GB-BSi5HA-6200, το οποίο παρά τις ελάχιστες διαστάσεις του έρχεται εξοπλισμένο με επεξεργαστή Intel Core i5-6200U, θέσεις τόσο για M2 SSD 2280 όσο και για HDD/SSD των 2.5" και υποστήριξη μνήμης DDR4 2133Mhz έως και 32GB.

Όπως καταλαβαίνετε, χάρη στα χαρακτηριστικά του, το εν λόγω barebone είναι ένα ικανότατο μηχανάκι, που μπορεί να εκπληρώσει μία σειρά από διαφορετικούς ρόλους, είτε σαν οικιακός υπολογιστής / HTPC είτε σαν επαγγελματικό σύστημα ή σύστημα digital signage. Ας αφήσουμε όμως τις εισαγωγές και ας περάσουμε στο ζουμί της παρουσίασης.

Συσκευασία - Παρελκόμενα

Όπως βλέπετε στις φωτογραφίες, σε αντίθεση με άλλους κατασκευαστές barebones, η Gigabyte έχει δώσει ιδιαίτερη σημασία στην συσκευασία του συστήματος. Έτσι αυτό έρχεται σε ένα μαύρο ποιοτικό κουτί με μαγνητικό κλείσιμο το οποίο παρέχει τόσο την απαραίτητη προστασία, όσο και την αίσθηση πολυτέλειας που πολλές φορές ζητά ο αγοραστής μίας συσκευής σε αυτή την κατηγορία τιμής. Η συσκευασία είναι η ίδια για όλα τα barebones της σειράς Brix S και ένα αυτοκόλλητο στην πίσω πλευρά παρέχει τις αναλυτικές πληροφορίες για το τι υπάρχει εντός.

Τα παρελκόμενα του Brix ήταν λίγο πολύ αναμενόμενα. Βάση Vesa για στήριξη της συσκευής πίσω από την οθόνη ή την τηλεόρασή σας, ένα σύντομο manual, ένας οπτικός δίσκος με τους απαραίτητους οδηγούς (όχι δεν θα γκρινιάξω για τους οπτικούς δίσκους με οδηγούς εν έτη 2017), οι απαραίτητες βίδες και το τροφοδοτικό. Όπως βλέπετε στην φωτογραφία που ακολουθεί, μαζί με το τροφοδοτικό βρίσκουμε δύο καλώδια σύνδεσης με το δίκτυο ρεύματος, ένα τύπου Shuko και ένα τύπου BS1363 για τους κατοίκους της Μεγάλης Βρετανίας. Προφανώς το τμήμα logistics της Gigabyte έκρινε πως η επιλογή αυτή τους συμφέρει, οπότε πάμε παρακάτω...

Το τροφοδοτικό είναι της Asian Power Devices και έχει έξοδο 19V με μέγιστο ρεύμα 3.42Α και συνολική αποδιδόμενη ισχύ τα 65W. Μπορεί να λειτουργήσει με τάση εισόδου από 100 έως 240 Volt είτε στα 50 είτε στα 60 Hz .

Τεχνικά Χαρακτηριστικά

Τα τεχνικά χαρακτηριστικά του Gigabyte Brix S GB-BSi5HA 6200 παρατίθενται συνοπτικά στον πίνακα που ακολουθεί, ενώ για ακόμα περισσότερες πληροφορίες σχετικά με τα υποσυστήματά του, μπορείτε να επισκευθείτε την ιστοσελίδα του προϊόντος

Κατά το χρόνο συγγραφής της παρουσίασης το Βrix της δοκιμής ήταν διαθέσιμο κατόπιν παραγγελίας σε δύο καταστήματα της ελληνικής αγοράς με τιμή λίγο παραπάνω από 400 ευρώ. Εάν στα χρήματα αυτά προσθέσουμε το κόστος μνήμης και ενός SSD τότε μπορείτε να υπολογίζετε κάπου 550 ευρώ για ένα πλήρες σύστημα βασισμένο σε αυτό. Aξίζει να αναφέρουμε πως όλα τα barebones της σειράς Brix συνοδεύονται από 3ετή εγγύηση.

Το εξωτερικό

Βγάζοντας το barebone από τη συσκευασία του, το πρώτο πράγμα που κάνει εντύπωση είναι το μέγεθός του. Είναι πραγματικά μικρό, μικρότερο όσον αφορά την επιφάνεια που καταλαμβάνει από οποιοδήποτε άλλο barebone έχει περάσει από τα χέρια του γράφοντος. Έτσι με διαστάσεις βάσης περίπου 11 x 12 εκατοστά, για να χωρέσουν τα πάντα στο εσωτερικό του έχει λίγο αυξημένο ύψος της τάξης των 4.5 εκατοστών. Όσοι το βρίσκετε ψηλό, μπορείτε να διαλέξετε την έκδοση χωρίς τη δυνατότητα τοποθέτησης μονάδας αποθήκευσης των 2.5" η οποία έχει ένα εκατοστό μικρότερο ύψος. Κατά τα άλλα η μονάδα ακολουθεί λιτές γραμμές, χωρίς να προσπαθεί να κερδίσει τις εντυπώσεις με σχεδιαστικές φανφάρες, άλλωστε όσοι προτιμούν μηχανάκια τέτοιων διαστάσεων το κάνουν για να τα κρύψουν κάπου και όχι για να τα επιδείξουν.

Στο επάνω μέρος του Brix βρίσκουμε πάνω αριστερά το λογότυπο της κατασκευάστριας εταιρίας και κάτω δεξιά τον τριγωνικό διακόπτη ενεργοποίησης, ο οποίος κρύβει μέσα του και το ενδεικτικό Led λειτουργίας της συσκευής. Περνώντας στο κάτω μέρος της συσκευής, βλέπουμε τις βίδες να έχουν χωνευτεί στα ελαστιχένια αντικραδασμικά ποδαράκια, πράγμα που σημαίνει ότι για το άνοιγμα του barebone δε θα χρειάζεται να τα αφαιρείτε (πράγμα που συμβαίνει σε αρκετά μοντέλα του ανταγωνισμού). Ένα ευμεγέθες βέλος μας ενημερώνει για το πώς πρέπει να το τοποθετήσουμε σε περίπτωση που επιλέξουμε να το κρεμάσουμε με το στήριγμα VESA ενώ κάτω από το βέλος υπάρχει μία διαμόρφωση που κλειδώνει το barebone στο στήριγμα. Τέλος, μεγάλο μέρος της κάτω πλευράς καταλαμβάνεται από το αυτοκόλλητα που φιλοξενούν serial number, προδιαγραφές και πρότυπα συμμόρφωσης με διαφόρους κανονισμούς και μία μικρή γρίλια για την εισαγωγή αέρα.

Όπως φαντάζεστε, σε ένα τόσο μικρό barebone οι θύρες Ι/Ο θα είναι κάπως περιορισμένες. Έτσι στο μπροστινό μέρος βρίσκουμε τις δύο θύρες USB 3.1 με τη μία από αυτές να είναι type C και την τετραπολική θύρα των 3.5mm για τη σύνδεση headset, ενώ στο πίσω μέρος υπάρχουν δύο θύρες USB 3.0, μία θύρα RJ45 για σύνδεση δικτύου Gigabit, οι θύρες mini Displayport και HDMI με δυνατότητα απεικόνισης αναλύσεων 4Κ στα 60 και 24Hz αντίστοιχα και την υποδοχή παροχής ρεύματος. Επιπλέον βρίσκουμε μία υποδοχή για κλειδαριά kensington και τις γρίλιες εξαγωγής του αέρα από την ψύκτρα του επεξεργαστή. Η επιλογή της Gigabyte να μη χρησιμοποιήσει καμία θύρα USB2.0 είναι το λιγότερο αξιέπαινη μιας και με μόλις 4 συνολικά θύρες θα ήταν κρίμα οι 2 να είναι USB2.0. Πάντως εάν αποφασίσετε να χρησιμοποιήσετε το Brix ως το βασικό σας υπολογιστή, καλό θα ήταν να βάλετε στο budget και ένα καλό hub μιας και οι θύρες USB δεν είναι ποτέ αρκετές.

Το εσωτερικό

Αφαιρώντας τις 4 βίδες που υπάρχουν στην κάτω πλευρά του barebone αποκτούμε πρόσβαση στο εσωτερικό για την εγκατάσταση των απαραίτητων υποσυστημάτων. Όπως βλέπετε στις φωτογραφίες που ακολουθούν, η θέση της μονάδας αποθήκευσης των 2.5" βρίσκεται στη βάση του συστήματος με το καλώδιο που ενσωματώνει το Sata και την τροφοδοσία αυτής να είναι proprietary. Κατά τα άλλα, η εκμετάλλευση της διαθέσιμης επιφάνειας είναι πολύ καλή, ενώ όσοι αναρωτηθούν για τον φαινομενικά κενό χώρο στο κέντρο, θα τους απαντήσουμε πως ακριβώς από κάτω φιλοξενείται ο επεξεργαστής.

Για την αφαίρεση της μητρικής, χρειάζεται να λύσουμε μία μόνο επιπλέον βίδα μιας και οι τέσσερεις βίδες που κρατούν το κάτω μέρος, είναι αρκετά μακριές και χρησιμεύουν και στην στήριξη της μητρικής. Όπως είπαμε και σε προηγούμενη ενότητα, το BSi5HA-6200 είναι συμβατό με μνήμες DDR4 SODIMM των 2133 MHz, ενώ μπορεί να δεχθεί και SSD Μ2.2280. Όπως βλέπετε, για λόγους χώρου, ο εν λόγω SSD τοποθετείται πάνω από την κάρτα ασύρματης δικτύωσης της Intel, και στηρίζεται με τη βίδα που βλέπουμε στα δεξιά της μπαταρίας CMOS. Λόγω της διάταξης αυτής, το Brix είναι συμβατό μόνο με SSD μεγέθους 2280 και όχι τους μικρότερους 2242 και 2260. Δεδομένου όμως ότι αυτό είναι το δημοφιλέστερο μέγεθος δε το θεωρούμε πως είναι πρόβλημα. Κατά τα άλλα, η κατασκευή της μητρικής είναι υποδειγματική και ακριβώς ότι περιμέναμε από μία εταιρεία σαν τη Gigabyte.

Το πίσω μέρος της μητρικής καταλαμβάνεται στο μεγαλύτερο βαθμό από το σύστημα ψύξης του επεξεργαστή, το οποίο όπως είναι αναμενόμενο θυμίζει έντονα αυτά των φορητών υπολογιστών. O ανεμιστήρας που έχει επιλεγεί για τη μεταφορά της θερμότητας του επεξεργαστή στο περιβάλλον είναι ο Delta BSB05505HP διαστάσεων 5.5 cm που λειτουργεί στα 5V και 0.4Α έχοντας τετράπινη σύνδεση για την καλύτερη ρύθμιση των στροφών λειτουργίας.

Μεθοδολογία Μετρήσεων

Φτάσαμε λοιπόν στην ώρα των μετρήσεων. Στο σημείο αυτό πρέπει να σας ενημερώσουμε πως ο SSD M2 2242 τον οποίο είχαμε χρησιμοποιήσει στα review των barebones της Shuttle δεν είναι συμβατός με το Brix, οπότε αναγκαστικά χρησιμοποιήσαμε έναν άλλο SSD και συγκεκριμένα τον Sandisk SDSSDA-240G. Έτσι τα αποτελέσματα στο PC Mark 8 του Brix δεν είναι απολύτως συγκρίσιμα με αυτά των Shuttle. Οι μνήμες που εγκαταστήσαμε ήταν ένα ζευγάρι DDR4 SODIMMs της Hynix χρονισμένο στα 2133 Mhz με timings 15-15-15-36. Φυσικά εγκαταστήσαμε το πιο πρόσφατο build των Windows 10 x64 και περάσαμε τις τελευταίες εκδόσεις των drivers από την ιστοσελίδα της Gigabyte.

Πριν ξεκινήσουμε την παρουσίαση των μετρήσεων, καλό θα ήταν να επισημάνουμε πως εξαιρώντας τα θέματα θερμικής συμπεριφοράς και κατανάλωσης, ο Intel Core i5 6200U είναι όσον αφορά το θέμα των χαρακτηριστικών παρόμοιος με τον desktop επεξεργαστή Intel Core i3 6100 με φυσικά χαμηλότερο χρονισμό. Έτσι φτάνοντας στην λειτουργία turbo τα 2.80 Mhz υπολείπεται του χρονισμένου στα 3.70 Ghz i3 κατά 25%. Συνεπώς στα αμιγώς CPU benchmarks περιμένουμε να δούμε αντίστοιχη διαφορά επιδόσεων.

AIDA 64

Όπως βλέπετε στα γραφήματα που ακολουθούν οι υποψίες μας για τα αποτελέσματα του Intel Core i5 6200U σε σχέση με τον i3 6100 επιβεβαιώθηκαν. Αντίθετα, στις μετρήσεις μνήμης οι DDR4 σε συνεργασία με τον i5 απέδωσαν τα μέγιστα των δυνατοτήτων τους σε όλες τις κατηγορίες, πράγμα που δεν είχε συμβεί στην περίπτωση του i3 στο DH110SE. Αυτό ακριβώς είχε σαν αποτέλεσμα την υψηλότερη βαθμολογία του i5 στο Photoworxx το οποίο στρεσσάρει έντονα και τις μνήμες εκτός από τον επεξεργαστή.

PCMark 8

Στο PCMark 8 η ψαλίδα ανάμεσα στους δύο Core κλείνει αρκετά, τόσο λόγω της καλύτερης απόδοσης των μνημών, όσο και λόγω του διαφορετικού (και πιο γρήγορου SSD)

3DMark

Στο 3DMark τα αποτελέσματα είναι επίσης λίγο πολύ αναμενόμενα (και σχεδόν σίγουρα δεν ενδιαφέρουν τους μελλοντικούς αγοραστές του barebone)

Λοιπές Μετρήσεις CPU

Tέλος, όπως συνηθίζουμε σας παρουσιάζουμε και κάποιες μετρήσεις με legacy benchmarks, για να έχετε ένα εύκολο μέτρο σύγκρισης με το δικό σας σύστημα.

Θερμοκρασίες - Κατανάλωση - Θόρυβος

Ας δούμε τώρα πώς τα πάει το BSi5HA-6200 όσον αφορά κατανάλωση, θερμοκρασίες και θόρυβο, κάτι που σίγουρα θα ενδιαφέρει τους μελλοντικούς του αγοραστές. Για τις μετρήσεις μας, όπως πάντα χρησιμοποιήσαμε το stress test του AIDA64. Τα αποτελέσματα του Brix ήταν αναμενόμενα καλά, έχοντας κατανάλωση σε idle μόλις 12 W, σβηστό 0.2 W ενώ σε πλήρες φορτίο η κατανάλωση έφτασε τα 37 W πράγμα που σημαίνει ότι η επιβάρυνση του λογαριασμού ρεύματος θα είναι μηδαμινή.

Για την μέτρηση θερμοκρασίας, τρέξαμε το stress test του AIDA για 20 λεπτά με την θερμοκρασία περιβάλλοντος να βρίσκεται στους 20 βαθμούς κελσίου. Η μέγιστη θερμοκρασία που είδαμε στον επεξεργαστή ήταν 81 βαθμοί κελσίου, οποία χαρακτηρίζεται ως αναμενόμενη δεδομένου του μεγέθους του κουτιού.

Ο ανεμιστήρας κατά το τρέξιμο του stability test ήταν στην αυτόματη λειτουργία και η ταχύτητα περιστροφής του άγγιξε τις 5000 στροφές ανά λεπτό. Σαφώς και η παρουσία τους ήταν αντιληπτή και σε ένα βαθμό ενοχλητική, το σενάριο όμως της λειτουργίας του Brix υπό τέτοιες συνθήκες είναι μάλλον σπάνιο. Σε συνήθη χρήση πάντως, το Brix είναι σχεδόν σα να μην υπάρχει και σίγουρα μπορείτε να το έχετε δίπλα σας στο γραφείο χωρίς να ενοχλεί.

Επίλογος

Κάπου εδώ φτάσαμε για μια ακόμα φορά στην ώρα του απολογισμού. Το BSi5HA-6200 είναι ένα σύστημα που μπορεί να επιτελέσει μία σειρά από διαφορετικούς ρόλους είτε αυτοί αφορούν οικιακή είτε επαγγελματική χρήση. Ο επεξεργαστής του παρέχει αρκετή ισχύ για το χρήστη που δεν θέλει κάτι το εξεζητημένο ενώ το ενσωματωμένο σε αυτόν υποσύστημα γραφικών μπορεί να αποτελέσει μία άριστη βάση για εφαρμογές HTPC. Μιας και οι επεξεργαστές Skylake βρίσκονται πλέον στη δύση της καριέρας τους (ήδη έχουν κυκλοφορήσει και Brix με Kaby Lake) νομίζουμε πως δεν χρειάζεται να ξαναπούμε τα πλεονεκτήματα τους στην αναπαραγωγή "δύσκολων" αρχείων video όπως HEVC.

Οπότε πάμε στο μεγάλο ερώτημα εάν αξίζει η αγορά του BRIX S BSi5HA-6200. H απάντηση είναι ναι υπό συνθήκες. Αυτή τη στιγμή δεν βρήκαμε σε κάποιο κατάστημα της ελληνικής αγοράς το ακριβώς αντίστοιχο Kaby Lake μοντέλο, για να σας πούμε εάν αξίζει να το προτιμήσετε έναντι του Skylake. Από όσο δείχνουν όμως τα πράγματα η τιμή του "παλαιού" μοντέλου είναι σε πτωτική πορεία, οπότε έαν δε σκοπεύετε να αξιοποιήσετε κάποιες από τις επιπλέον δυνατότητες των Kaby Lake (που στην περίπτωση ενός HTPC είναι η επιτάχυνση υλικού σε 10bit HEVC και η υποστήριξη HDMI 2.0 με 60hz) τότε ναι, δεδομένου ότι με βάση τις τρέχουσες τιμές του ανταγωνισμού (βλέπε Intel NUC και Shuttle NC02U) αξίζει να το προτιμήσετε.

Όπως πάντα, θα κλείσουμε την παρουσίαση με τα θετικά και τα αρνητικά σε μορφή bullet points:

Πάρα πολύ μικρό μέγεθος
Χαμηλή κατανάλωση
Χαμηλή στάθμη θορύβου
Υποστήριξη DDR4
Δύο θύρες USB3.1 (η μία Type C) μπροστά
Θύρες HDMI & Displayport με υποστήριξη 4Κ
Δυνατότητα σύνδεσης μονάδας αποθήκευσης 2.5" και M2 2280
Πολύ εύκολη εγκατάσταση υποσυστημάτων
Χαμηλή τιμή (σε σχέση με τον ανταγωνισμό)
Ενσωματωμένος προσαρμογέας ασύρματου δικτύου Μ2.2230 της Intel

Μόνο 2 θύρες USB στο πίσω μέρος (ευτυχώς και οι 2 USB3.0)
Απουσία ενσωματωμένου Card Reader
Λίγο θορυβώδες σε πλήρες φορτίο

Λαμβάνοντας υπόψη όλα τα παραπάνω η βαθμολογία που παίρνει το Gigabyte BRIX S BSi5HA-6200 είναι :

 theLAB.gr

Ευχαριστούμε θερμά την Gigabyte για την παραχώρηση του δείγματος της δοκιμής

Γεώργιος GriGaS Ρήγας 8/3/2017

Shuttle DH110SE review

Tue, 20 Dec 2016 08:00:00 +0000

Εισαγωγή

Πριν μερικές εβδομάδες, η γνωστή σε όλους σας Shuttle παρουσίασε αρκετά αθόρυβα ένα νέο slim PC με την ονομασία XPC Slim DH110SE. Βασισμένο στο DH110 έρχεται με περιορισμένο αριθμό θυρών Ι/Ο (το πρώτο Shuttle εδώ και καιρό χωρίς σειραϊκή θύρα) και αρκετά σπαρτιάτικο εξοπλισμό, προσφέροντας όμως σαν αντιστάθμιση την υποστήριξη μνήμης DDR4 σε μορφή SODIMM και χαμηλότερο κόστος. Αν λάβουμε υπόψη ότι η πλειοψηφία των οικιακών χρηστών δεν ενδιαφέρονται για πολλά από τα ιδιαίτερα χαρακτηριστικά που προσφέρουν τα barebones της Shuttle, η κίνηση αυτή της Shuttle κρίνεται αρκετά σωστή μιας και για πολλούς η τσιμπημένη τιμή τους αποτελεί αποτρεπτικό παράγοντα για την αγορά τους.

Στη σημερινή παρουσίαση λοιπόν, θα δούμε το DH110SE, το οποίο έρχεται υποστηρίζοντας επεξεργαστές Skylake Socket 1151 με TDP έως 65 Watt, χωρίς καμία δυνατότητα υπερχρονισμού (ξεχνάμε την σειρά Κ) και βασίζεται στο low-budget chipset H110 Express της Intel.

Συσκευασία - Παρελκόμενα

Το DH110SE έρχεται στην τυπική συσκευασία που συναντάμε σε όλα τα Shuttle αυτών των διαστάσεων. To χαρτονένιο κουτί είναι κοινό για όλα τα XPC Slim και στην πλάγια όψη του έχει ένα μεγάλο έγχρωμο αυτοκόλλητο με μία φωτογραφία και τα βασικά τεχνικά χαρακτηριστικά του.

Όπως είπαμε και στην εισαγωγή, ο εξοπλισμός του DH110SE είναι αρκετά σπαρτιάτικος και έτσι λάμπουν διά της απουσίας τους τόσο το στήριγμα Vesa όσο και η βάση/ποδαράκια για την όρθια τοποθέτηση. Τα μοναδικά παρελκόμενα που θα βρείτε είναι το τροφοδοτικό των 90W της ACBEL που δίνει ρεύμα 19V και έως 4.74Α, ένα πλαστικό καπάκι προστασίας για το socket της μητρικής, μία μικροσκοπική σύριγγα με θερμοαγώγιμη πάστα και τέσσερεις βίδες για την στήριξη ενός HDD/SSD των 2.5". Φυσικά υπάρχει οδηγός quick start σε αρκετές γλώσσες και ένα DVD με τους απαραίτητους οδηγούς. Όσοι διαβάζετε τα reviews του γράφοντος θα έχετε βαρεθεί να τον διαβάζετε να γκρινιάζει για τα DVD που δίνει εν έτη 2016 (κοντεύουμε 2017) η Shuttle μαζί με τα barebones της, οπότε πάμε παρακάτω.

Τεχνικά Χαρακτηριστικά

Τα τεχνικά χαρακτηριστικά του Shuttle XPC Slim DH110SE παρατίθενται αναλυτικά στον πίνακα που ακολουθεί, ενώ για ακόμα πιο αναλυτικές πληροφορίες δεν έχετε παρά να επισκευθείτε την επίσημη ιστοσελίδα του προϊόντος.

H προτεινόμενη τιμή λιανικής του DH110SE ανέρχεται στα 218 € συμπεριλαμβανομένου του ΦΠΑ, ενώ κατά το χρόνο συγγραφής του review το βρήκαμε διαθέσιμο σε ένα μόνο κατάστημα της ελληνικής αγοράς στα 220 €. Για να έχετε μια εικόνα του συνολικού κόστους ενός συστήματος με το DH110SE, 8GB Ram DDR4 SODIMM κοστίζουν περίπου 50 ευρώ, ενώ όσον αφορά τον επεξεργαστή, μπορείτε να ξεκινήσετε από ένα Celeron των 40 ευρώ και να φτάσετε στον i7 6700 που κοστίζει περίπου 330 ευρώ και είναι ο μεγαλύτερος υποστηριζόμενος επεξεργαστής σύμφωνα με τη σχετική λίστα της Shuttle.

[EDIT 28/2/2017 : Πλέον υποστηρίζονται και επεξεργαστές Kaby Lake. Περισσότερες πληροφορίες στα σχόλια]

Το εξωτερικό

Όσον αφορά το εξωτερικό του, το DH110SΕ δεν έχει να επιδείξει κάτι διαφορετικό σε σχέση με τα άλλα μοντέλα της Shuttle που ακολουθούν το ίδιο form factor. Στην μπροστινή πλευρά, ξεκινώντας από τα αριστερά, βρίσκουμε τις τριπολικές υποδοχές των 3.5mm για σύνδεση μικροφώνου και ακουστικών και τα LED ένδειξης λειτουργίας και προσπέλασης του HDD/SSD που έχουν χρώμα μπλε και πορτοκαλί αντίστοιχα. Στο κέντρο βρίσκουμε τον διακόπτη ενεργοποίησης ενώ στα δεξιά του υπάρχει ένας αναγνώστης μνημών SD. Τέλος στη δεξιά πλευρά βρίσκουμε 2 θύρες USB 3.0 και 2 θύρες USB2.0.

Περνώντας στην πίσω πλευρά, η οποία δυστυχώς δεν είναι βαμμένη, από τα αριστερά προς τα δεξιά βλέπουμε την υποδοχή τροφοδοσίας, τις θύρες HDMI και DisplayPort, την θύρα Ethernet και τέσσερεις θύρες USB 2.0. Η μικρή τετράγωνη οπή που υπάρχει τέρμα δεξιά φιλοξενεί 2 ζεύγη jumpers. Με το ένα ζεύγος μπορούμε να εκτελέσουμε Clear Cmos χωρίς να χρειάζεται να ανοίξουμε το καπάκι, ενώ στο άλλο μπορούμε να συνδέσουμε έναν εξωτερικό διακόπτη τροφοδοσίας, πράγμα πολύ χρήσιμο σε περιπτώσεις που θα χρησιμοποιήσουμε το DH110SE σε εφαρμογές digital signage που θα περιλαμβάνουν την τοποθέτησή του barebone σε κάποιο δύσκολα προσπελάσιμο σημείο. Τέλος αξίζει να αναφέρουμε πως όπως βλέπετε η Shuttle έχει χρησιμοποιήσει το ίδιο back panel με κάποιο άλλο μοντέλο (προφανώς για λόγους οικονομίας), αλλά από τις διαθέσιμες οπές οι μόνες που μπορούν να χρησιμοποιηθούν είναι οι δύο κυκλικές κάτω από τις βίδες στις οποίες μπορούν να τοποθετηθούν κεραίες ασύρματης δικτύωσης.

Οι πάνω και κάτω πλευρές δεν έχουν κάτι ιδιαίτερο να δείξουν. Στην επάνω πλευρά υπάρχουν 2 είσοδοι αέρα για τους ανεμιστήρες που ψύχουν τον επεξεργαστή, ενώ στην κάτω βρίσκουμε μόνο τέσσερα λαστιχένια αντικραδασμικά ποδαράκια και τα αυτοκόλλητα με τις προδιαγραφές του συστήματος. Τελος, τα δύο πλαϊνά είναι διάτρητα και εξυπηρετούν στην εξαγωγή αέρα.

Το εσωτερικό

Ας περάσουμε τώρα στο εσωτερικό, που έχει και περισσότερο ενδιαφέρον. Λύνοντας τις δύο βίδες που βρίσκονται στο πίσω μέρος, αφαιρούμε το καπάκι και αποκτούμε πλήρη πρόσβαση στη μητρική. Όπως βλέπετε το κάτω μέρος του καπακιού είναι και αυτό άβαφτο (η karmen1983 θα είχε ήδη αρχίσει τη γκρίνια) ενώ η μοναδική προστασία που υπάρχειστις οπές εισόδου αέρα είναι μία μεταλλική γρίλια.

Για να προχωρήσουμε στην εγκατάσταση του επεξεργαστή και των μνημών αρχικά πρέπει να αφαιρέσουμε την βάση της μονάδας αποθήκευσης των 2.5" αφαιρώντας τη βίδα που βρίσκεται κεντρικά στην αριστερή πλευρά όπως βλέπουμε τη φωτογραφία. Στη συνέχεια λύνουμε τις 4 βίδες που συγκρατούν τη ψύκτρα και είμαστε έτοιμοι να εγκαταστήσουμε τον επεξεργαστή μας.

Πριν προχωρήσουμε όμως στην εγκατάσταση του επεξεργαστή, ας ρίξουμε μια ματιά στο σύστημα ψύξης. Αυτό αποτελείται από μία ψύκτρα με χάλκινη βάση και δύο heatpipes και έχει επάνω της δύο ανεμιστήρες των 60mm της Apistek τους οποίους έχουμε δει αρκετές φορές σε παρόμοια συστήματα της Shuttle.

Για τη μητρική του DH110SE δε χρειάζεται να πούμε και πολλά, καθ'ότι είναι μία τυπική κατασκευή της Shuttle με την αξιοποίηση του διαθέσιμου χώρου να είναι η καλύτερη δυνατή. Το chipset βρίσκεται στα αριστερά του επεξεργαστή και ψύχεται παθητικά και ακριβώς από κάτω βρίσκουμε δύο υποδοχές Μ2, μία για SSD διαστάσεων 2242 ή 2260 και μία για κάρτα ασύρματης δικτύωσης 2230. Δυστυχώς, προφανώς για λόγους χώρου, δεν υποστηρίζονται SSD διάστασης 2280 και έτσι οι επιλογές μας είναι εξαιρετικά περιορισμένες. Φυσικά υπάρχει πάντα η δυνατότητα σύνδεσης ενός κανονικού SSD των 2.5" στη βάση που είδαμε σε προηγούμενη φωτογραφία, χρησιμοποιώντας το καλώδιο που βλέπουμε να κρέμεται στα δεξιά.

Η εγκατάσταση των υποσυστημάτων στο DH110SΕ είναι εξαιρετικά απλή, παρ' όλα αυτά καλό θα ήταν να ρίξετε μια ματιά στο quick start guide πριν ξεκινήσετε. Για τις ανάγκες της σημερινής παρουσίασης, εξοπλίσαμε το barebone με έναν Core i3 6100, 2 DIMM των 4GB έκαστο χρονισμένα στα 2133 Mhz και έναν M2 SSD.

Κλείνοντας την ενότητα αυτή, σας παραθέτουμε και μία εικόνα της μητρικής όπως θα τη βρείτε στο quickstart guide του συστήματος. Επίσης, δεδομένου του ότι το BIOS του DH110SΕ δεν διαθέτει καμία απολύτως ρύθμιση σχετικά με επεξεργαστή και μνήμες, δεν σας δείχνουμε φωτογραφίες αυτού, αλλά σας παραπέμπουμε στο σχετικό manual.

Μεθοδολογία Μετρήσεων

Φτάσαμε λοιπόν στην ώρα των μετρήσεων. Για τις ανάγκες της παρουσίασης εξοπλίσαμε το DH110SE με τον ίδιο SSD που χρησιμοποιούμε στα review των barebones της Shuttle,έναν Trancend TS128GMTS400, ενώ οι μνήμες που εγκαταστήσαμε ήταν ένα ζευγάρι DDR4 SODIMMs της Hynix χρονισμένο στα 2133 Mhz με timings 15-15-15-36. Φυσικά εγκαταστήσαμε το πιο πρόσφατο build των Windows 10 x64 και περάσαμε τις τελευταίες εκδόσεις των drivers από την ιστοσελίδα της Shuttle.

AIDA64

Ξεκινώντας με το AIDA64 βλέπουμε τον Core i3 6100 να έχει τεράστιες διαφορές από τους λαπτοπίσιους Celeron και i3 με τους οποίους το συγκρίνουμε. Το γιατί κάνουμε την σύγκριση αυτή, θα το εξηγήσουμε στον επίλογο. Στις μετρήσεις μνήμης τα αποτελέσματα δεν είναι και τόσο καλά, πράγμα που αποδίδεται στην χρήση του low-end Intel H110 αντί του πιο δυνατού Η170 που είχαμε δει στην παρουσίαση του SH170R6 πριν μερικούς μήνες και στη χρήση μνημών SODIMM.

PCMark 8

Περνώντας στο PCMark8 και τονίζοντας ότι για μια ακόμα φορά χρησιμοποιούμε και στα 3 συστήματα τον ίδιο SSD, βλέπουμε διαφορές της τάξης του 40% πάνω σε σχέση με τον i5 5005u του NC01U3. Προφανώς και αντιλαμβανόμαστε ότι το DH110SE ακόμα και με τον μικρότερο i3 αποτελεί ένα αξιολογότατο σύστημα για καθημερινή χρήση.

3DMark

Για τα μάτια του κόσμου και μόνο, τρέξαμε και το 3DMark. Προφανώς και δεν πρόκειται για gaming σύστημα, ούτε πιστεύουμε πως υπάρχει περίπτωση να υπάρξει χρήστης που θα το αγοράσει ελπίζοντας να παίζει νέα παιχνίδια, αλλά χάρην σύγκρισης και συνέχειας των μετρήσεων, σας παρουσιάζουμε τα αποτελέσματα.

Λοιπές Μετρήσεις CPU

Τέλως για τους λάτρεις των vintage benchmarks, μετρήσαμε και με τα παλιά καλά SuperPiMod, wPrime και Fritz Chess Benchmark. Ο Core i3 δείχνει και εδώ τα δόντια του.

Θερμοκρασίες - Κατανάλωση - Θόρυβος

Ας δούμε τώρα πώς τα πάει το DH110SE όσον αφορά κατανάλωση, θερμοκρασίες και θόρυβο, κάτι που σίγουρα θα ενδιαφέρει τους μελλοντικούς του αγοραστές. Για τις μετρήσεις μας, όπως πάντα χρησιμοποιήσαμε το stress test του AIDA64. Τα αποτελέσματα του DH110SE ήταν παραπάνω από καλά, έχοντας κατανάλωση σε idle μόλις 12 W, σβηστό 0.2 W ενώ σε πλήρες φορτίο η κατανάλωση εκτοξεύθηκε στα 66 W πράγμα αναμενόμενο λόγω επεξεργαστή.

Για την μέτρηση θερμοκρασίας, τρέξαμε το stress test του AIDA για 25 λεπτά με την θερμοκρασία περιβάλλοντος να βρίσκεται στους 20 βαθμούς κελσίου. Η μέγιστη θερμοκρασία που είδαμε στον επεξεργαστή ήταν 87 βαθμοί κελσίου, οποία χαρακτηρίζεται ως αναμενόμενη δεδομένου του μεγέθους του κουτιού. Αν και οι μετρήσεις που πραγματοποιήσαμε έγιναν με την θερμοαγώγιμη που παρέχεται από την Shuttle, δοκιμάσαμε και με Arctic Silver Ceramique χωρίς κάποια ιδιαίτερη διαφοροποίηση στα αποτελέσματα. Δεδομένου ότι το throttling αρχίζει από τους 100 βαθμούς, κατά τους καλοκαιρινούς μήνες, ίσως να αντιμετωπίσετε κάποιο πρόβλημα, δεδομένου ότι η shuttle δίνει θερμοκρασιακό εύρος λειτουργίας από 0 έως 50 βαθμούς κελσίου. Αξίζει πάντως να τονίσουμε ότι οι παραπάνω θερμοκρασίες μετρήθηκαν σε πλήρες φορτίο CPU και GPU, κατά το οποίο το σύστημα τραβάει από το δίκτυο 66 W, ενώ στην περίπτωση που δεν στρεσσάρουμε την GPU, η απαιτούμενη ηλεκτρική ισχύς πέφτει στα 50 W με αντίστοιχα χαμηλότερες θερμοκρασίες.

Οι ανεμιστήρες κατά το τρέξιμο του stability test ήταν στην αυτόματη λειτουργία και η ταχύτητά περιστροφής τους άγγιξε τις 2900 στροφές ανά λεπτό. Σαφώς και η παρουσία τους ήταν αντιληπτή και σε ένα βαθμό ενοχλητική, αλλά όταν μιλάμε για εργασιακό περιβάλλον δύσκολα θα ενοχλήσει. Σε συνήθη χρήση πάντως, το DH110SE είναι σχεδόν σα να μην υπάρχει και το μόνο πιο ήσυχο από αυτό είναι ένα fanless σύστημα.

Επίλογος

Φτάσαμε λοιπόν στην ώρα του απολογισμού. Το DH110SΕ είναι ένα σύστημα που μπορεί να επιτελέσει πολλούς διαφορετικούς ρόλους, από βασικό σύστημα για έναν επαγγελματία που δεν έχει απαιτήσεις σε τρισδιάστατα γραφικά μέχρι οικιακό σύστημα σε σπίτι που δεν υπάρχει gamer ή ακόμα και σαν υπολογιστής ειδικών εφαρμογών όπως digital signage απαιτήσεων. Χάρη σε κάποιες παραχωρήσεις που έχουν γίνει στον εξοπλισμό του έρχεται με μία τιμή που ανταγωνίζεται στα ίσα την λύση του να αγοράσει κανείς ένα σετ mini itx με τα αντίστοιχα υποσυστήματα, προσφέροντας παράλληλα την αξιοπιστία που δίνουν τα συστήματα της Shuttle. Εάν στα 220 ευρώ που ζητάει προσθέσουμε και τα 130 που κοστίζει ένας i3 6100, φτάνουμε στα 350 ευρώ και ίσως αρχίζετε να καταλαβαίνεται για πιο λόγο το συγκρίναμε με το NC01U3. Αν ανατρέξουμε στον τιμοκατάλογο λιανικής της Shuttle, θα δούμε ότι το NC01U3 κοστίζει 370 ευρώ (και μπορείτε να το βρείτε στην Ελλάδα και με 335) και το νεώτερο NC02U3 κοστίζει 378 ευρώ έχοντας τον σαφώς υποδεέστερο i3 6100u. Τι σημαίνει αυτό; Ότι με μία μικρή παραχώρηση στο θέμα του μεγέθους, το DH110SE αποτελεί αυτή τη στιγμή το φτηνότερο barebone της Shuttle με επεξεργαστή Core Skylake έχοντας το αβαντάζ του να είναι γρηγορότερο και να έχει τη δυνατότητα αναβάθμισης επεξεργαστή.

Με το σκεπτικό αυτό, το DH110SE αποτελεί μία άριστη επιλογή για οποιονδήποτε επιθυμεί ένα σύστημα επιδόσεων, αρκεί να μη χρειάζεται κάρτα γραφικών. Eάν λάβουμε υπόψη και τη χαμηλή του κατανάλωση την οποία πολύ δύσκολα θα αγγίξει σύστημα αντίστοιχων επιδόσεων και μεγέθους, η επιλογή του DH110SE γίνεται ακόμα πιο δελεαστική. Σκεφτείτε ότι με το κόστος της kWh στα επαγγελματικά τιμολόγια να έχει ξεπεράσει τα 0.20 € μία ημερήσια εξοικονόμηση της τάξης των 0.50 kWh αντιστοιχεί σε 1 € ρεύμα ημερησίως. Καθόλου άσχημα για επαγγελματίες που έχουν ανοιχτό υπολογιστή 10 ώρες την ημέρα.

Ας συνοψίσουμε τα θετικά και τα αρνητικά του DH110SE σε μορφή bullet points ώστε να περάσουμε και στη βαθμολογία:

Μικρό μέγεθος
Χαμηλή κατανάλωση
Χαμηλή στάθμη θορύβου
Υποστήριξη DDR4
Δύο θύρες USB3.0 και Card Reader μπροστά
Θύρες HDMI & Displayport με υποστήριξη 4Κ
Δυνατότητα σύνδεσης μονάδας αποθήκευσης 2.5" και M2
Πολύ εύκολη εγκατάσταση υποσυστημάτων
Χαμηλή τιμή (για αυτά που προσφέρει)
Δυνατότητα σύνδεσης εσωτερικού προσαρμογέα ασύρματου δικτύου Μ2.2230

Μόνο 4 θύρες USB2.0 στο πίσω μέρος (καμία USB3.0)
Υποστήριξη SSD M2.2242 & 2260 (δεν υποστηρίζονται οι πιο διαδεδομένοι 2280)
Υψηλή θερμοκρασία επεξεργαστή σε πλήρες φορτίο

Λαμβάνοντας υπόψη όλα τα παραπάνω η βαθμολογία που παίρνει το Shuttle DH110SE είναι:

 theLAB.gr

Ευχαριστούμε θερμά την Shuttle για την παραχώρηση του δείγματος της δοκιμής

Γεώργιος GriGaS Ρήγας 21/12/2016

Qnap TS-253A/8G Review

Mon, 05 Dec 2016 19:31:00 +0000

Πρόλογος

Πολύς χρόνος πέρασε και μπήκε πολύ νερό στο αυλάκι από την τελευταία φορά που ασχολήθηκα με NAS. Πριν σχεδόν 4 χρόνια είχα παρουσιάσει εδώ στο TheLab.gr το Synology 713+, ένα θηρίο τότε το οποίο είχε μνήμη RAM αναβαθμίσιμη από το 1 Gb στα 4 Gb, το οποίο ήταν το μέγιστο ποσό μνήμης που υποστήριζε ο διπύρηνος ATOM επεξεργαστής που διέθετε. Τότε, η προοπτική χειρισμού του NAS μέσω ενός λειτουργικού συστήματος με τη χρήση φυλλομετρητή ιστού και η δυνατότητα να έχεις πρόσβαση στο NAS σου από παντού ήταν πρωτοποριακά και πραγματικά τότε ο χρήστης καταλάβαινε ότι τα δεδομένα του δεν έχουν φυσικό όριο και μπορεί να είναι διαθέσιμα παντού.

Οι δυνατότητες των NAS είναι μεγάλες και με την κατάλληλη εγκατάσταση μπορεί ο χρήστης να κάνει πολλά πράγματα, αλλά όπως μας έχει μάθει η διαδικτυακή κουλτούρα, οι μεγάλες δυνάμεις φέρουν και μεγάλες ευθύνες. Ransomlocker, επιθέσεις σε NAS, υποκλοπή δεδομένων και γενικότερα η έκθεση των δεδομένων σας στο διαδίκτυο ίσως να σας δημιουργεί περισσότερες ανασφάλειες από το να σας λύνει προβλήματα.

Στην τετράχρονη σχέση μου με το Synology DS713+ δεν αντιμετώπισα προβλήματα, μιας και η εταιρία, όπως και όλες οι άλλες, έβγαζαν συχνές αναβαθμίσεις ασφαλείας, τις οποίες αν ο χρήστης τις ακολουθούσε, δεν θα αντιμετώπιζε κανένα πρόβλημα. Όταν πριν λίγο καιρό έπεσε στα χέρια μου το TS-253A της Qnap τότε αισθάνθηκα σαν να ανακάλυψα ξανά ("rediscover NAS" θα έλεγε το marketing της Apple ) αυτή την ιδιαίτερη κατηγορία υπολογιστικού συστήματος.

Η φράση υπολογιστικό σύστημα δεν χρησιμοποιήθηκε τυχαία, μιας και το TS-253A δεν είναι απλά ένα NAS, αλλά έχει την δυνατότητα, υπό συνθήκες που θα αναλύσουμε αργότερα, να γίνει και ένας πλήρης λειτουργικός υπολογιστής. Σας τράβηξα τη προσοχή; Ωραία. Ας πάμε λοιπόν να σας παρουσιάσουμε το TS-253A της Qnap!

Χαρακτηριστικά

Τα χαρακτηριστικά του TS-253A μπορείτε να τα δείτε στον πίνακα παρακάτω.

Αξίζει να σημειωθεί, ότι το TS-253A, έχει την δυνατότητα να επεκτείνει τις αποθηκευτικές του δυνατότητες με την προσθήκη συσκευών επεκτάσεων με σκοπό την αύξηση του αποθηκευτικού χώρου. Τα μοντέλα που υποστηρίζονται από το TS-253A είναι τα εξής:

- UX-800P με μέγιστο υποστηριζόμενο αριθμό δίσκων τους 10 και συνολικό μέγιστο αποθηκευτικό χώρο τα 80 Tb

- UX-500P με μέγιστο υποστηριζόμενο αριθμό δίσκων τους 7 και συνολικό μέγιστο αποθηκευτικό χώρο τα 56 Tb

Πίνακας Χαρακτηριστικών

Όνομα Μοντέλου	TS-253A-4G \| TS-253A-8G
Επεξεργαστής	14 nm Intel® Celeron® N3150/N3160 1.6 GHz τετραπύρηνος επεξεργαστής
Μονάδα κινητής υποδιαστολής	✔ Ναι
Κρυπτογράφηση Υλικού	✔ (AES-NI)
Επεξεργαστής Γραφικών	8ης γενιάς γραφικά Intel HD
Μνήμη Συστήματος	TS-253A-4G: 4GB (2 x 2GB) TS-253A-8G: 8GB (2 x 4GB)
Μέγιστη χωρητικότητα RAM	8 GB
Σύνολο θέσεων μνήμης	2, SODIMM DDR3L-1600 (*Για συστήματα με ζεύγος μνημών, πρέπει να χρησιμοποιήσετε πανομοιότυπα αρθρώματα DDR3L.)
Μνήμη Flash	512MB
Μέγιστος αριθμός σκληρών δίσκων	2
Είδος σκληρού δίσκου	Δίσκοι με δυνατότητα εναλλαγής εν λειτουργία (Hot-swappable) 3.5" ή 2.5" SATA 6Gb/s, SATA 3Gb/s HDD ή SSD
Θύρες δικτύου	2 x Gigabit RJ-45 θύρες δικτύου
USB	4 x USB 3.0 θύρες (Μπροστά:1, Πίσω:3) Υποστήριξη USB εκτυπωτή, φλασάκια, USB UPS κτλ
Έξοδος Video	2 x HDMI, υποστηρίζει έως 4K 2160P 30Hz Ultra HD
Είσοδος ήχου	2 x 6.3mm εισόδους μικροφώνου (υποστηρίζει μόνο δυναμικά μικρόφωνα)
Έξοδος ήχου	Υποδοχή εξόδου ήχου (για ενισχυτή ή ενισχυτή ακουστικών)
Ενδείξεις LED	Κατάστασης, USB, HDD 1-2
Κουμπιά	Συστήματος: Κουμπί έναρξης, κουμπί μιας κίνησης λήψης αντιγράφων ασφαλείας σε USB , κουμπί επαναφοράς
Δέκτης Υπέρυθρων IR	✔, υποστηρίζει τα QNAP RM-IR002, RM-IR003 και συμβατά χειριστήρια τύπου MCE
Άλλες διεπαφές	Θύρα ασφαλείας Kensington, θύρα κονσόλας (συντήρηση συστήματος)
Βομβητής ειδοποίησης	Ειδοποίηση συστήματος
Τάξη Μεγέθους	Πύργος
Διαστάσεις	150(Υ) x 102(Π) x 216(Μ) mm 5.91(Υ) x 4.02(Π) x 8.5(Μ) inch
Βάρος	Καθαρό: 1.74 kg (3.84 lbs) Μεικτό: 2.92 kg (6.44 lbs)
Ενεργειακή κατανάλωση	Κατάσταση καταστολής: 1.18W HDD σε αναμονή: 8.38W λειτουργία: 14.43W
Επίπεδα θορύβου *	Πίεση ήχου (LpAm) :18.3 dB(A)
Θερμοκρασία λειτουργίας	0-40˚C
Σχετική υγρασία	5~95% RH μη συμπυκνωμένη, wet bulb: 27˚C
Τροφοδοσία Ρεύματος	65W AC μετασχηματιστής, 100-240V
Ανεμιστήρας	7cm αθόρυβος ανεμιστήρας ψύξης (12V DC)

Η τιμή του TS-253A/8G της Qnap την ώρα που γραφόταν αυτή η παρουσίαση ξεκινάει από τα 488,56 € στα ελληνικά καταστήματα, ενώ η έκδοση με τα 4Gb μνήμης ξεκινάει από τα 411,50 €

Παρουσίαση

Η συσκευασία στην οποία παραλάβαμε το Qnap TS-253A δεν ήταν κάτι το ιδιαίτερο, ένα χάρτινο κουτί με τα χαρακτηριστικά του, με την σκληρότητα του εξωτερικού περιβλήματος σε τέτοιο βαθμό έτσι ώστε να μπορέσει να προστατεύσει το εσωτερικό από ήπια κακομεταχείριση, η οποία είναι συνήθης στα κέντρα διαλογής και αποστολής δεμάτων σε όλο το κόσμο.

Μέσα στη συσκευασία περιέχονται τα παρακάτω:


TS-253A	Καλώδιο Ethernet x 2	Τροφοδοσία ρεύματος AC 65W


Καλώδιο Ρεύματος	Βίδες φρεζάτες x 8 (για 3.5" HDD)	Βίδες χωνευτές x 6 (για 2.5" HDD)

Το NAS αυτό καθεαυτό ακολουθεί την σχεδιαστική γραμμή όλων των υπόλοιπων μοντέλων της εταιρίας, δηλαδή μια "φάσα" πάνω στην οποία βρίσκονται όλα τα κουμπιά ενδείξεως και ελέγχου η οποία ξεχωρίζει αισθητικά από το υπόλοιπο μπροστινό σώμα της συσκευής. Μπροστά από ό,τι μπορείτε να δείτε και εσείς έχουμε μια usb 3.0 θύρα, ενώ στο πίσω μέρος βρίσκονται άλλες 3 usb 3.0 θύρες, δύο θύρες HDMI, δύο θύρες δικτύου, εισόδους για δύο μικρόφωνα καθώς επίσης και μια έξοδο για προσθήκη ηχείων.

Εσωτερικά, η κατασκευή είναι πολύ προσεγμένη, ενώ θετική εντύπωση μας άφησε το γεγονός ότι η πρόσβαση στις μνήμες RAM τις οποίες διαθέτει το TS-253A είναι άμεση και δεν χρειάζεται να το κάνεις φύλλο και φτερό έτσι ώστε να αποκτήσει ο χρήστης πρόσβαση στο ή στα αρθρώματα μνήμης για να προβεί σε αλλαγή τους. Βέβαια, στην έκδοση των 8Gb την οποία διαθέταμε για τις ανάγκες της παρουσίασής μας, επέμβαση για προσθήκη μνήμης δεν είναι δυνατή, μιας και αυτά είναι η μέγιστη χωρητικότητα που μπορεί να υποστηρίξει ο εγκατεστημένος επεξεργαστής, όπως θα δείτε και παρακάτω. Επίσης πολύ καλή εντύπωση μας έκανε το διάφανο σκληρό πλαστικό το οποίο προστατεύει την μητρική πλακέτα του NAS. Μια προσθήκη που δεν επηρεάζει μεν τις επιδόσεις αλλά δίνει μια πινελιά προσοχής στη λεπτομέρεια.

Η πρόσβαση στα φατνία των δίσκων είναι πολύ εύκολη και επιτυγχάνεται από το μπροστινό μέρος απλά τραβώντας τα προς τα έξω. Στη συσκευασία παρέχονται τέσσερις βίδες για δίσκους 3.5" και τέσσερις βίδες για δίσκους 2.5" όπως αναφέραμε και πιο πάνω, έτσι ώστε να είναι δυνατή η εγκατάσταση οποιουδήποτε είδους δίσκου.

Σημεία Ενδιαφέροντος στο Qnap TS-253A

Σε αυτή την ενότητα της παρουσίασης, θα σας αναλύσουμε τι είναι τα σημεία εκείνα τα οποία κάνουν το TS-253A να ξεχωρίζει από τα άλλα NAS της κατηγορίας του και γιατί θα πρέπει να το προτιμήσετε ή όχι έναντι άλλων προτάσεων της αγοράς.

Το TS-253A είναι στην ουσία μια προσέγγιση της Qnap για την εποχή του διαδικτύου των πραγμάτων (Internet of Things, IoT), μιας και το συγκεκριμένο NAS μπορεί να χρησιμοποιηθεί, με τη βοήθεια του Linux Station, σαν πύλη των IoT εφαρμογών προς έξυπνες οικιακές συσκευές. Επίσης η πλατφόρμα πάνω στην οποία τρέχει το TS-253A σας δίνει την δυνατότητα να αναπτύξετε και να τρέξετε εφαρμογές IoT απευθείας σε αυτό, από όπου και να βρίσκεστε, χάρη στην πολύ καλή εφαρμογή myqnapcloud.

Επεξεργαστής

Στο εσωτερικό του TS-253A βρίσκουμε έναν Intel® Celeron® N3160 (Q1 2016) με τέσσερις πυρήνες και τέσσερα νήματα επεξεργασίας, χρονισμένο στα 1,6 Ghz ο οποίος μπορεί να φτάσει σε turbo mode τα 2,24 Ghz. Σχεδιαστικά, η μέγιστη θερμική ισχύ του επεξεργαστή είναι στα 6W Η μέγιστη ποσότητα μνήμης RAM που υποστηρίζει είναι τα 8Gb, οπότε επιλέγοντας το μοντέλο με τα 8Gb, αυτόματα έχετε τη μέγιστη ποσότητα RAM που μπορεί να εγκατασταθεί.

Εικόνα

Ο Intel® Celeron® N3160 έχει ενσωματωμένο τον επεξεργαστή γραφικών της Intel 8ης γενιάς, ο οποίος ακολουθεί την μικροαρχιτεκτονική Airmont και φέρει την εμπορική ονομασία Intel HD Graphics 400. Η συγκεκριμένη σειρά γραφικών επεξεργαστών έχει την δυνατότητα να υποστηρίξει αποκωδικοποίηση και αναπαραγωγή 4Κ (Η.264) χωρίς σπασίματα και διακοπές. Επίσης με την διακωδικοποίηση (transcoding) ακόμα και αν συνδέεστε στο NAS μέσω σύνδεσης χαμηλής ταχύτητας στο διαδίκτυο, μπορείτε να δείτε τα βίντεο σας σε μικρότερη ανάλυση από τις εφαρμογές File Station, Video Station, και της εφαρμογής κινητών Qfile, επιλέγοντας μια προκωδικοποιημένη σε χαμηλότερη ανάλυση έκδοση του αρχείου που θέλετε να δείτε.

Volume/LUN Snapshot

To TS-253A, είναι ένα προϊόν το οποίο ξεφεύγει από την νοοτροπία της απλής οικιακής χρήσης, μιας και εντάσσεται από την Qnap, στην κατηγορία SMB (Small Medium Business), πράγμα που σημαίνει ότι παρέχει υποστήριξη σε λειτουργίες που υποστηρίζουν τις μικρομεσαίες επιχειρήσεις, όπως το Volume/LUN Snapshot το οποίο επιτρέπει αρχεία και φακέλους να μπορούν να επαναφερθούν σε πρότερη κατάσταση σε περίπτωση που υπάρχει κάποια μη αντιστρεπτή βλάβη αυτών.

Karaoke

Ναι karaoke. Το Qnap TS-253A έχει σκοπό όχι μόνο να είναι ο πιστός συνεργάτης της μικρομεσαίας επιχείρησης, αλλά επίσης εποφθαλμιεί να γίνει το κέντρο της οικιακής σας διασκέδασης αν το επιλέξετε για αυτό το λόγο. Με την εφαρμογή QNAP OceanKTV, και με τη διπλή έξοδο θυρών 3,5” μικροφώνου μπορείτε να τραγουδήσετε μόνοι σας ή με παρέα, είτε είστε στο σπίτι σας, είτε έχετε ξεμείνει στο γραφείο προσπαθώντας να προλάβετε τις καταληκτικές ημερομηνίες της εργασίας που έχετε αναλάβει.

Κέντρο παρακολούθησης

Last but not least, δεν πρέπει να ξεχάσουμε να μνημονεύσουμε ότι με τη βάση δεδομένων των 3,000 συμβατών IP καμερών που διαθέτει η Qnap, σίγουρα θα μπορείτε να χρησιμοποιήσετε την κάμερα που έχετε ή θα βρείτε μία που σας ταιριάζει. Η βασική άδεια που δίνει η Qnap με την αγορά του TS-253A περιλαμβάνει 4 κανάλια (δηλαδή 4 κάμερες) ενώ αν θέλετε να υποστηρίξετε περισσότερες κάμερες, τότε μπορείτε να αγοράσετε επιπλέον άδειες προς $60,00 έκαστη, μέχρι το μέγιστο αριθμό των 40 καναλιών (το φάγαμε το ινστιτούτο Φλωρεντίας). Επίσης υποστηρίζεται η παρακολούθηση των εγκατεστημένων καμερών σας από κινητά με λειτουργικό iOS και Android (για άλλη μια φορά το λειτουργικό της Microsoft λάμπει δια της απουσίας του).

Hybrid Desk/Linux Station

Μια λειτουργία η οποία μπορεί να χαρακτηριστεί κάλλιστα αρθρωματική (modular) σε επίπεδο λογισμικού, μιας και δεν εντάσσεται ακριβώς στο σύνολο των υπηρεσιών που προσφέρει το TS-253A στον χρήστη με τη χρήση τις διεπαφής του λειτουργικού συστήματος διαχείρισης του NAS. Αντιθέτως, με τις θυρες HDMI που διαθέτει και με την βοήθεια ενός ή δύο usb θυρών μπορείτε να έχετε έναν υπολογιστή ο οποίος μοιράζεται βέβαια χώρο με το NAS, αλλά στην ουσία παίρνετε ένα προϊόν δύο σε ένα. Αυτή τη τεχνολογία σας επιτρέπει να έχετε ένα Hybrid Station το οποίο κατασκευάστηκε με την ιδέα του "Σαλονάτου pc" στο μυαλό, με την υποστήριξη φυλλομετρητή ιστού (hello netflix ) , διάφορους media players και κάποια βασικά παιχνιδάκια τα οποία μπορείτε να τα χειριστείτε με πληκτρολόγιο.

Η εναλλακτική προβολή του linux station από φυλλομετρητή ιστού

Το Linux Station από την άλλη, είναι μια τυπική επιτραπέζια πλατφόρμα Linux, η οποία σας επιτρέπει να χρησιμοποιήσετε το QTS ενώ ταυτόχρονα χρησιμοποιείτε το λειτουργικό Linux σε μια οθόνη με έξοδο HDMI. Έχετε την δυνατότητα να ενεργοποιήσετε την σύνδεση απομακρυσμένης επιφάνειας εργασίας για να έχετε πρόσβαση σε αυτό μέσω φυλλομετρητή ιστού από τον προσωπικό σας υπολογιστή.

Για να γίνει δυνατή η εγκατάσταση του Linux station πρέπει να έχετε την έκδοση του Container Station 1.6 ή μεγαλύτερη εγκατεστημένη, πρέπει να είστε συνδεδεμένοι στο διαδίκτυο κατά τη διάρκεια της εγκατάστασης και επίσης πρέπει το NAS σας να διαθέτει τουλάχιστον 4 Gb RAM, έτσι ώστε να μπορέσει να υποστηρίξει τη ταυτόχρονη λειτουργία και των δύο λειτουργικών συστημάτων. Επίσης δεν είναι δυνατή η ταυτόχρονη ενεργοποίηση του Linux Station και του HD Station. Κάθε χρονική στιγμή, μόνο ένα από τα δύο μπορεί να είναι ενεργοποιημένα.

Αναφορικά με το Container Station, αυτό ενσωματώνει τεχνολογίες δημιουργίας εικονικού περιβάλλοντος LXC (πληροφορίες https://linuxcontainers.org/lxc/introduction/) και Docker (πληροφορίες https://www.docker.com/what-docker) και μπορεί να σηκώσει εκτός από διανομές Linux, εφαρμογές όπως LibreOffice, MongoDB, Nginx, Node.js, Redis, MySQL, WordPress, Deluge, Minecraft, Wine, Jenkins, GitLab, Redmine, Joomla!, και πολλές άλλες.

Η δυνατότητα χειρισμού του Linux από φυλλομετρητή είναι εγγενής στο QTS

Η Βράση και το σίδερο

Λίγο πριν τις μετρήσεις, θα σας αναφέρω τις εντυπώσεις που μου άφησε το συγκεκριμένο NAS και πως αυτό «στάθηκε» απέναντι στο DS713+ το οποίο με συντρόφευε τα τελευταία τέσσερα χρόνια. Το 2011 η Synology ήταν η επικρατούσα εταιρία στο χώρο των δικτυακών συσκευών αποθήκευσης (NAS) μιας και είχε μπει στο χώρο με φόρα και με ιδέες. Με το πέρασμα του χρόνου η φόρα μειώθηκε, μπήκαν και άλλες εταιρίες, άλλες πιο δυναμικά και άλλες φέροντας καινοτομίες, και η Synology χτυπήθηκε από την κατάρα του πρωτοπόρου. Παρέμεινε στα κεκτημένα και δεν τόλμησε να κάνει το παραπάνω βήμα. Να κάνει τις εφαρμογές της πιο φιλικές στο χρήστη, να δώσει μια διεπαφή χρήστη απλή και κατανοητή, και προπάντων στην γλώσσα του χρήστη.

Αυτά που δεν τόλμησε να κάνει η Synology, τα βλέπουμε από την Qnap να τα καταφέρνει και να εγκαθίσταται πλέον αν όχι στη κορυφή, μέσα στη πρώτη τριάδα των πιο προβεβλημένων εταιριών κατασκευής συσκευών δικτυακής αποθήκευσης. Και αυτό έγινε, γιατί η Qnap περπάτησε το επιπλέον χιλιόμετρο στην χρηστικότητα της συσκευής και έκανε την εγκατάσταση φιλική για τον χρήστη, η διάταξη των εφαρμογών είναι έτσι που δεν σου αφήνει αμφιβολίες και το τι θα βρεις που, ενώ οι εκτός συστήματος εφαρμογές, αυτές που δοκίμασα σε περιβάλλον iOS δούλεψαν αμέσως και χωρίς κανένα πρόβλημα.

Συνοψίζοντας, η Qnap, με εξελληνισμένο περιβάλλον εγκατάστασης και διαχείρισης, με εφαρμογές σε τρίτες συσκευές (κινητά, υπολογιστές και φορητούς), με δυνατότητα απόκτησης και εγκατάστασης πιστοποιητικού SSL από την ίδια και πραγματική υποστήριξη πολλών router έτσι ώστε να γίνει αυτόματα και άμεσα η ρύθμιση port forwarding, βάζει τα γυαλιά στην «κουρασμένη» Synology η οποία δεν κατάφερε ποτέ να απαλλαγεί από τις αγκυλώσεις στο λειτουργικό διαχείρισης και να αποκτήσει την ευελιξία της Qnap. Βάζοντας στην εξίσωση και την ύπαρξη 2 εξόδων HDMI, 4 USB θυρών και 2 gigabit Ethernet θυρών, τότε έχουμε μια πρόταση από την Qnap που δύσκολα θα μπορέσει κάποιος να αρνηθεί.

Μετρήσεις/Δοκιμές

Οι μετρήσεις που κάναμε στο Qnap TS-253A, στην ουσία επιβεβαίωσαν αυτό που περιμέναμε. Εξωγενείς παράγοντες ήταν αυτοί που επηρέασαν τις επιδόσεις του NAS. Η πεπερασμένη ταχύτητα του οικιακού gbit δικτύου και η ταχύτητα των μηχανικών δίσκων είναι αυτά που καθόρισαν τις επιδόσεις. Κατά τη διάρκεια των δοκιμών, οι διαγραφή και η δημιουργία διατάξεων δίσκων ήταν γρήγορη ενώ παρόλα την πληθώρα επιλογών (Thin/Thick provisioning) εμείς προτιμήσαμε τις παραδοσιακές διατάξεις για τις μετρήσεις μας, JBOD και RAID1, τόσο για λόγους συνέχειας με παλαιότερες παρουσιάσεις, τόσο επειδή είναι μετρήσεις που είναι πιο ξεκάθαρες σε θέμα επιδόσεων, μιας και σημείο ενδιαφέροντος ήταν αν θα τερματίσουμε δίσκους και δίκτυο, πράγμα που όπως θα δείτε παρακάτω τα καταφέραμε.

Για τη δοκιμή χρησιμοποιούνται τα εξής μετροπρογράμματα, με τα ακόλουθα σενάρια χρήσης:

Intel NASPT Excerciser: Batch Loop των 5 επαναλήψεων σε σύστημα με 2GB RAM (για αποφυγή caching). Παρουσιάζεται μέσος όρος όλως των λαμβανομένων τιμών.
NAS Performance Tester v1.7: 10 επαναλήψεις εγγραφής/ανάγνωσης για αρχεία μεγέθους 100, 400 και 1000MB. Μέσος όρος των λαμβανομένων τιμών.
Εντολή Robocopy: Εγγραφή/ανάγνωση α) 2000 αρχείων μεγέθους 50KB, β) 200 αρχείων μεγέθους 500KB, γ) 200 αρχείων μεγέθους 5mb και δ) ενός αρχείου 4GB

Disk Speed Test: Μέτρηση ταχύτητας απομακρυσμένου δίσκου και καθορισμός ανάλογα με την ταχύτητα την δυνατότητα αναπαραγωγής αρχείων πολυμέσων διαφόρων τύπων και αναλύσεων, καθώς επίσης και την μέγιστη τιμή fps (Frames per Second) αυτών.


RAID 1 - No encryption	RAID1 - Encryption

JBOD - No encryption	JBOD - Encryption

Οι μετρήσεις όπως βλέπετε σε όλα τα σενάρια είναι υψηλές και σίγουρα θα σας βγάλουν ασπροπρόσωπους σε σχεδόν όλα τα καθημερινά σενάρια.

Link Aggregation Tests

Το Qnap TS-253A διαθέτει όπως σας περιγράψαμε παραπάνω 2 θύρες δικτύου ταχύτητας 1000 mbps έκαστη. Το QTS, μας δίνει την δυνατότητα να ενώσουμε αυτές τις δύο θύρες έτσι ώστε να είναι δυνατή, υπό συγκεκριμένες συνθήκες*, η επίτευξη ταχύτητας μεταφοράς δεδομένων της ταξης των 2000 mpbs το οποίο αντιστοιχεί σε 250 Mb/sec. Για να μπορέσουμε να εξετάσουμε αυτή τη δυνατότητα, αλλάξαμε τη διάταξη των δίσκων μας σε Raid0 - μια διάταξη την οποία δε θα σας προτείναμε να κρατήσετε, εκτός αν θέλετε να ζείτε επικίνδυνα, μιας και σε περίπτωση που ένας από τους δύο δίσκους βγει εκτός λειτουργίας, χαιρετάτε όλα τα δεδομένα σας στο NAS.

Για την επίτευξη της δοκιμής, χρησιμοποιήθηκε managed switch το οποίο δίνει την δυνατότητα χρήσης του Link Aggregation Control Protocol (LACP) άρα του "δεσίματος δύο θυρών του switch με σκοπό την διαμεταγαγωγή δεδομένων με ρυθμό τις τάξης των 2 gbit. Επίσης, χρησιμοποιήθηκαν 3 υπολογιστές οι οποίοι είχαν λειτουργικό macOS Sierra, Linux Ubuntu 16.04 LTS και Windows 10 Pro.

Οι ταχύτητες που επιτεύχθηκαν ήταν της τάξης των 220 Mb/sec το οποίο μεταφράζεται σε 1760 Mb/sec

Επίλογος

Στα χέρια μας είχαμε και σας παρουσιάσαμε το NAS της Qnap, το TS-253A/8G. Στα χέρια μας έχουμε ένα εργαλείο το οποίο δεν φοβάται τα δύσκολα - λόγω του επεξεργαστή και του ποσού της μνήμης που μπορεί να φέρει - έχει προσεγμένη κατασκευή και με την υποστήριξη του QTS, του λογισμικού διαχείρισης της Qnap, πακετάρουν και παραδίδουν ένα πολύ αξιόλογο μηχάνημα.

Μέρος της θετικής μου εντύπωσης προκλήθηκε μετά από την τετράχρονη συμβίωσή μου με το Synology το οποίο έχει μείνει πίσω σε θέματα αισθητικής και χρηστικής ευκολίας των εφαρμογών, κάτι στο οποίο η Qnap - τόσο σε επίπεδο λογισμικού, όσο και σε επίπεδο υλικού - παίρνει άριστα. Εύκολη εγκατάσταση, σε εξελληνισμένο περιβάλλον και εφαρμογές που απλά δουλεύουν χωρίς πολλά πολλά.

Επίσης στον επίλογο δε πρέπει να ξεχάσουμε να αναφέρουμε την δυαδικότητα αναφορικά με την χρήση της συσκευής αυτής όπου μπορεί να χρησιμοποιηθεί σαν NAS, και με τη χρήση των HDMI θυρών που διαθέτει να χρησιμοποιηθεί σαν media center (Hybrid Station) ή σαν κανονικός επιτραπέζιος υπολογιστής (Linux Station).

Με την κίνηση αυτή της Qnap να φέρει χαρακτηριστικά SMB (μικρομεσαίων επιχειρήσεων) NAS στην κατηγορία SOHO (οικιακής χρήσης και χρήσης σε μικρά γραφεία) NAS χωρίς να δίνετε ένα σκασμό λεφτά - χωρίς να σημαίνει ότι θα το πάρετε τζάμπα, δεν μπορώ να σκεφτώ έναν λόγο για να μην το προτιμήσετε για την αγορά σας.

Ο καλός
- Δυνατότητες εικονικοποιήσης (Virtualization) για την ανάπτυξη IoT εφαρμογών
- Υποστήριξη διακωδικοποίησης (Transcoding) video ανάλυσης 4k
- Λειτουργία 2 σε 1 με χρήση σαν NAS ή/και Linux/Media Center
- Άριστη υποστήριξη συνδεσιμότητας με τρίτες συσκευές όπως PC και έξυπνα τηλέφωνα.
- Άριστες επιδόσεις

- Τιμή που ανταποκρίνεται στις δυνατότητές του.

Ο Κακός
- Ο κακός έμεινε άνεργος σε αυτό το review. Nothing to see here, move along please.

Ο Αδιάφορος
- Δεν υπάρχει θύρα SD, θα θέλαμε να υπήρχε αλλά δεν μας λείπε κιόλας.

Μετά λοιπόν όλα τα παραπάνω η ετυμηγορία μας για το Qnap TS-253A/8G είναι η ακόλουθη:

 theLAB.gr

Ευχαριστούμε θερμά την QNAP για την παραχώρηση του δείγματος της δοκιμής

Shuttle SZ170R8

Mon, 28 Nov 2016 10:30:00 +0000

Εισαγωγή

Την ποιότητα και τις δυνατότητες των Barebones της Shuttle την έχετε γνωρίσει μέσα από τις παρουσιάσεις του TheLab.gr εδώ και καιρό. Σήμερα όμως το μενού έχει κάτι ιδιαίτερο, καθώς θα σας παρουσιάσουμε το κορυφαίο της σειράς XPC Cube, το Shuttle XPC Cube SZ170R8.

Ας πάρουμε όμως τα πράγματα με τη σειρά. Για όσους δε γνωρίζουν, Barebone ονομάζουμε έναν υπολογιστή που περιέχει τα βασικά στοιχεία και εξαρτήματα ενώ αφήνει το χρήστη να συμπληρώσει τα υπόλοιπα. Στη συγκεκριμένη περίπτωση, η σειρά XPC Cube της Shuttle περιλαμβάνει το κουτί, τροφοδοτικό, μητρική και ψύκτρα του επεξεργαστή. Ο χρήστης πρέπει να συμπληρώσει τον επεξεργαστή, τη μνήμη και τη μονάδα αποθήκευσης, για να έχει ένα ολοκληρωμένο και λειτουργικό σύστημα.

Όπως μαρτυράει το όνομά του, η μητρική του Shuttle XPC Cube SZ170R8 βασίζεται στο chipset Z170 της Intel, υποστηρίζοντας έτσι το socket 1151 και επεξεργαστές της γενιάς Skylake και κάνοντας δυνατό τον υπερχρονισμό της σειράς K των εν λόγω επεξεργαστών.

Πάμε λοιπόν να δούμε αναλυτικά τι είναι και τι μας παρέχει το Shuttle XPC Cube SZ170R8.

Συσκευασία και παρελκόμενα

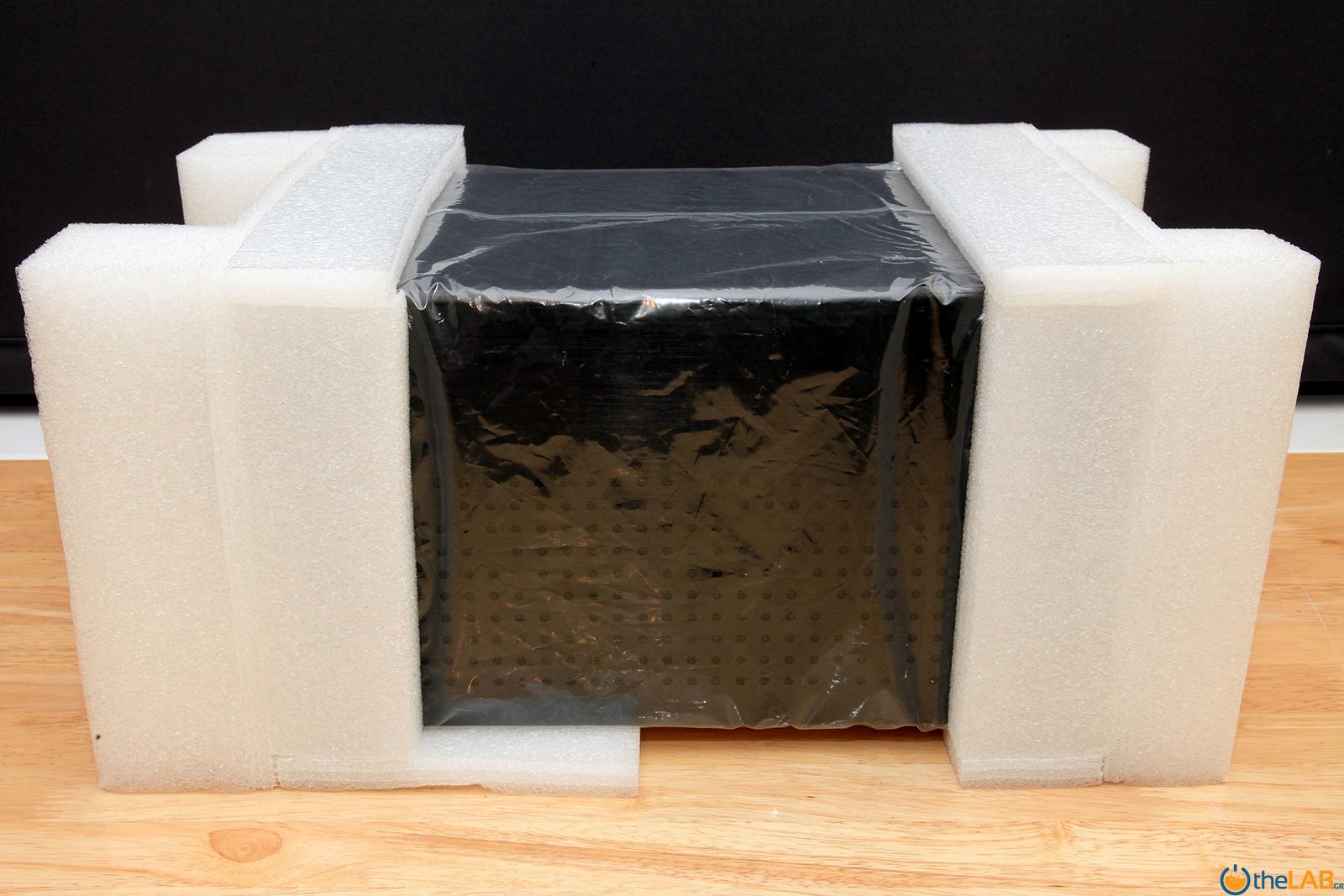

Το Shuttle XPC Cube SZ170R8 έρχεται προστατευμένο σε ένα λευκό κουτί που διαθέτει ένα βολικό χερούλι στην κορυφή του και αρκετή προστασία στο εσωτερικό του για να εξασφαλίσει ότι το προϊόν θα φτάσει στα χέρια σας σώο. Το προϊόν συνοδεύεται από όλα τα απαραίτητα παρελκόμενα. Έτσι διαθέτει βίδες για τη στήριξη των συσκευών, καλώδια για τη σύνδεση των drives με τη μητρική, θερμοαγώγιμη πάστα για τον επεξεργαστή, καλώδιο παροχής ρεύματος, το Quick Guide που εξηγεί πώς γίνεται η εγκατάσταση των εξαρτημάτων στο Shuttle XPC Cube SZ170R8 και το CD με τους drivers της μητρικής.

Κουτί και Τροφοδοτικό

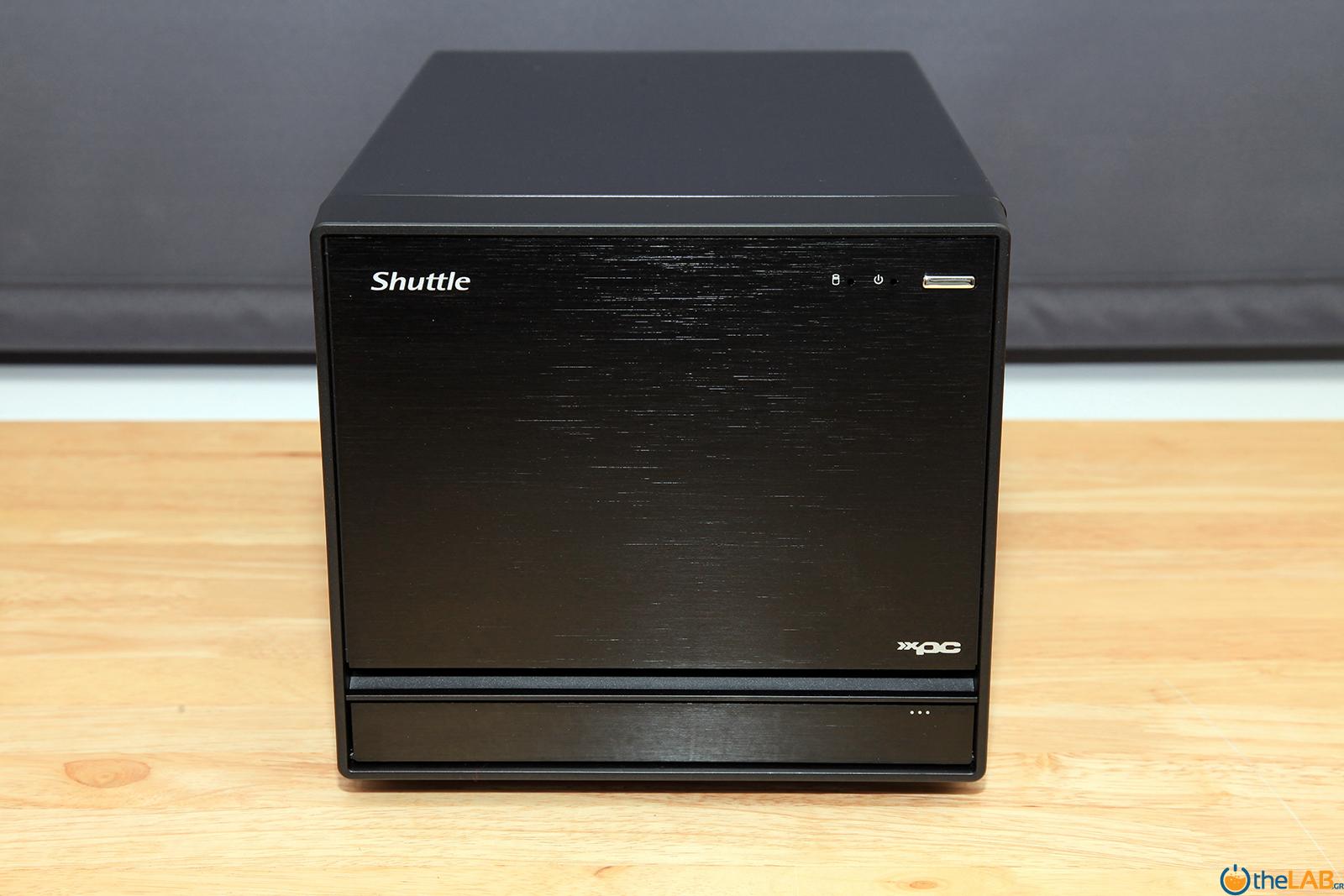

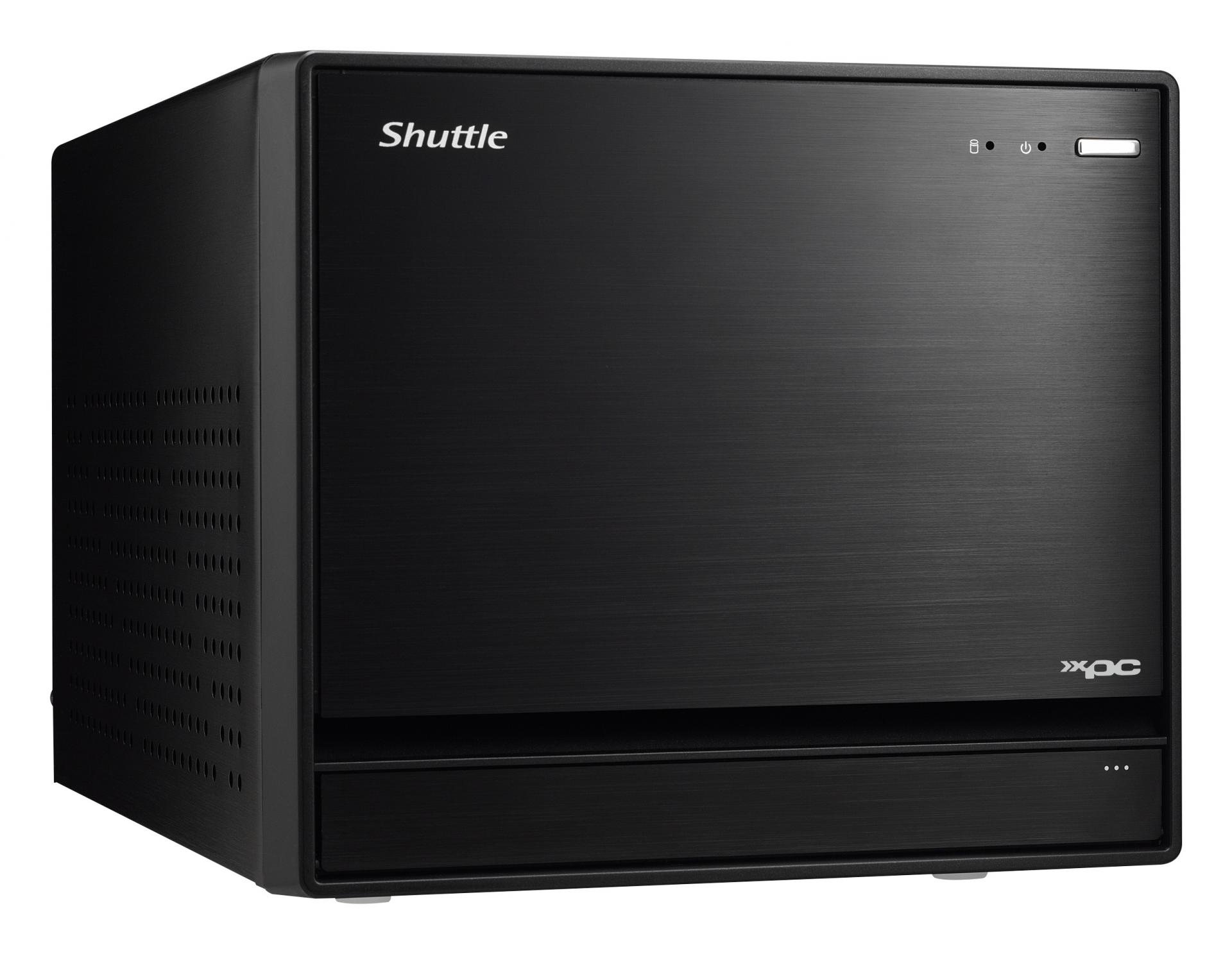

Οι διαστάσεις του Shuttle XPC Cube SZ170R8 είναι 21,6cm (π) χ 19,8cm (υ) χ 33,2cm (β) και το κουτί του αποτελείται εξ' ολοκλήρου από αλουμίνιο, εκτός από την πρόσοψη που είναι πλαστικό με επικάλυψη αλουμινίου στο εμπρός μέρος της. Η ποιότητα των υλικών είναι εξαιρετική. Επάνω δεξιά βρίσκουμε το πλήκτρο εκκίνησης του συστήματος καθώς και ενδεικτικά LEDs λειτουργίας του συστήματος και των drives. Μια πίεση στις 3 τελείες που βλέπετε κάτω δεξιά αποκαλύπτει ένα κρυφό διαμέρισμα της πρόσοψης όπου βρίσκουμε συνδέσεις για μικρόφωνο και ακουστικά καθώς και 2 θύρες USB 3.0.

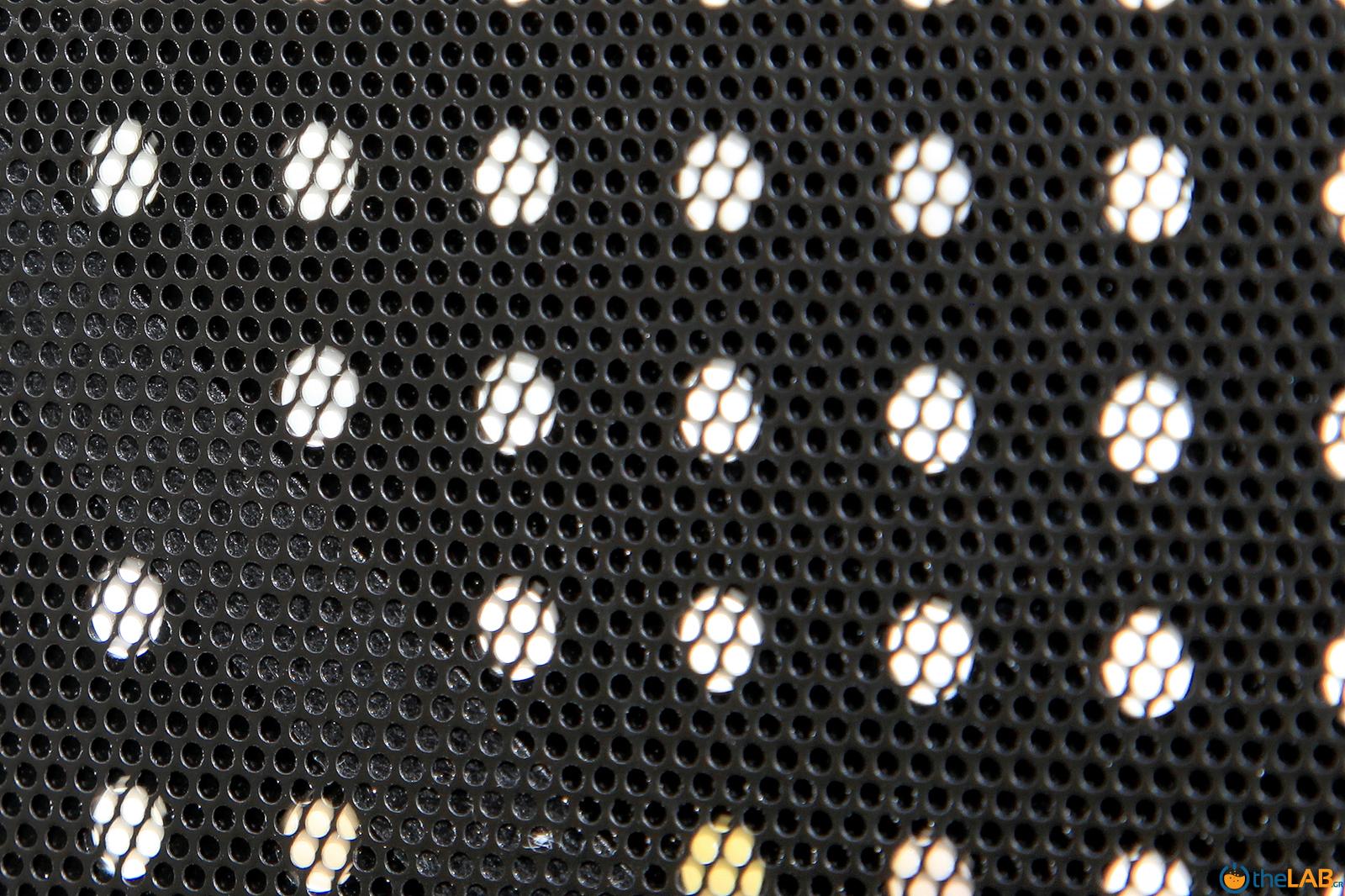

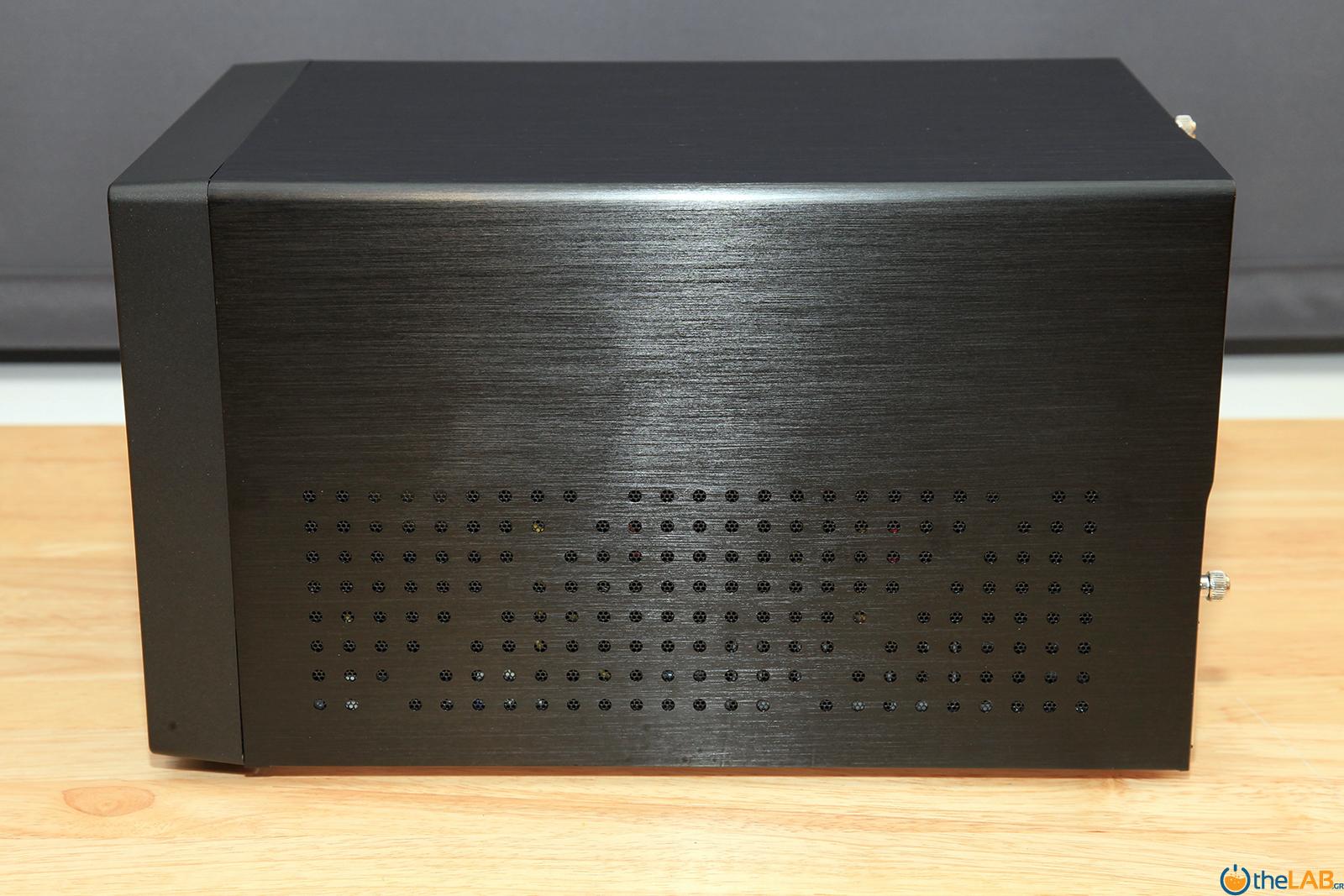

Τα πλαϊνά είναι διάτρητα για να εξασφαλίζουν την είσοδο φρέσκου αέρα ενώ το αριστερό πλαϊνό (όπως κοιτάμε το κουτί από εμπρός) είναι διάτρητο σε μεγαλύτερο ύψος καθώς από αυτό θα τροφοδοτηθεί μια κάρτα γραφικών με φρέσκο αέρα. Και τα 2 διάτρητα πλαϊνά διαθέτουν εσωτερικό, μη αφαιρούμενο φίλτρο σκόνης.

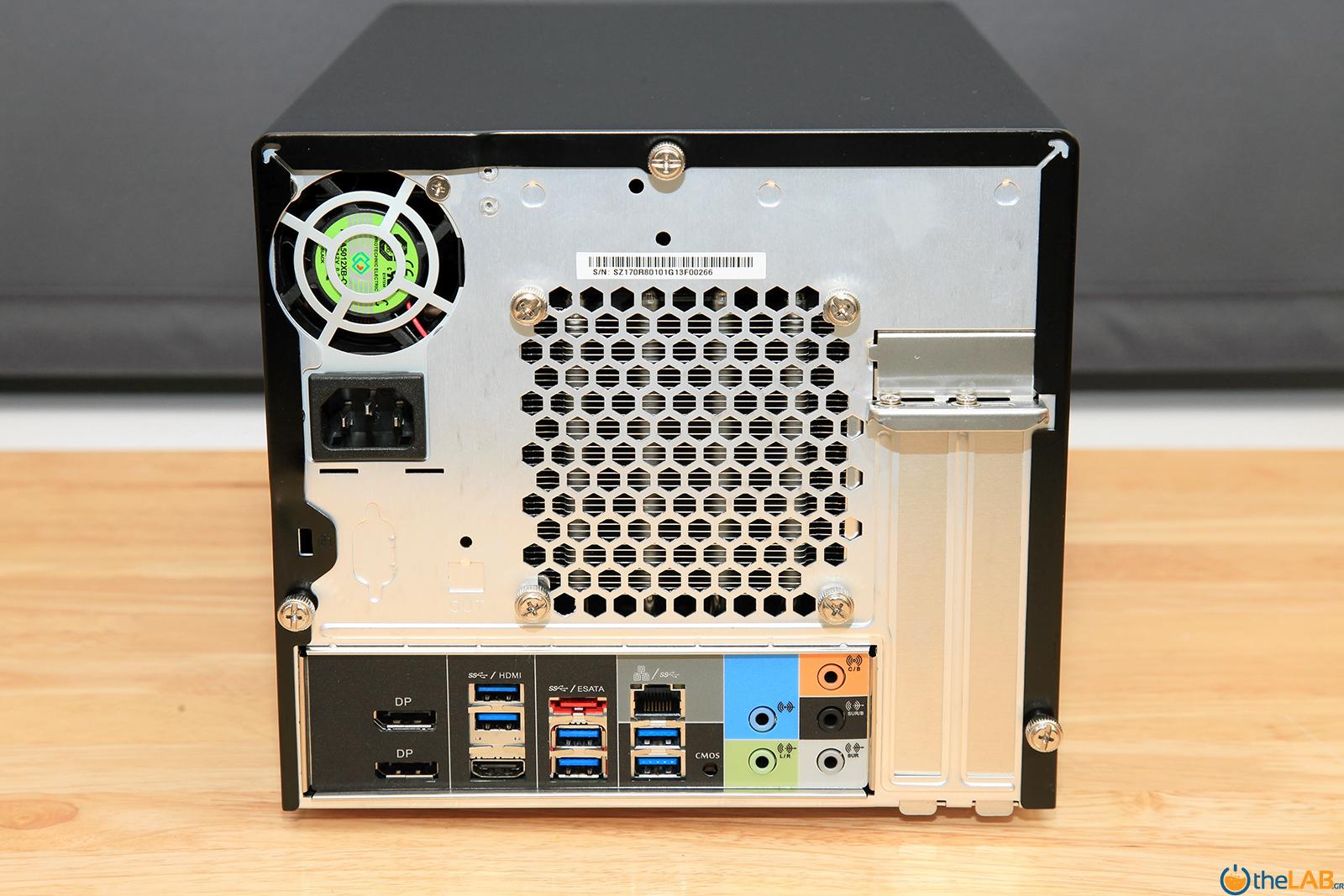

Ξεκινάμε το πίσω μέρος από πάνω αριστερά όπου ουσιαστικά βλέπουμε το πίσω μέρος του τροφοδοτικού του Shuttle XPC Cube SZ170R8. Ο ανεμιστήρας του είναι αρκετά ήσυχος σε χαμηλά φορτία, αν και είναι μόλις 40mm. Όταν φυσικά ανεβαίνουν οι απαιτήσεις τροφοδοσίας, ανεβαίνουν και οι στροφές.

Δεξιά από τον ανεμιστήρα του τροφοδοτικού διακρίνουμε μία καλυμμένη στρογγυλή οπή και δεξιότερα αυτής στο ίδιο ύψος άλλες δύο, με την τελευταία να βρίσκεται στην άλλη άκρη του κουτιού. Αυτές είναι οπές που μπορεί να ανοιχτούν με απλή πίεση στο κάλυμμα που έχουν για να τοποθετηθούν κεραίες για το προαιρετικό WLAN module που υποστηρίζει το Shuttle XPC Cube SZ170R8.

Κάτω από το τροφοδοτικό ακριβώς, διακρίνουμε μία ακόμη καλυμμένη οπή, αυτή τη φορά για σειριακό βύσμα. Η μητρική του Shuttle XPC Cube SZ170R8 διαθέτει το σχετικό header, έτσι αν χρειαστείτε σειριακή θύρα, ένα απλό καλώδιο αρκεί για να την έχετε στο πίσω μέρος του κουτιού.

Στο κέωτρο της πίσω πλευράς διακρίνουμε ένα διάτρητο τμήμα και από μέσα την ψύκτρα του επεξεργαστή. Ο σχεδιασμός της Shuttle έχει έξυπνα τοποθετήσει την ψύκτρα του επεξεργαστή στο σημείο εξαγωγής αέρα από το κουτί, εξασφαλίζοντάς ότι ο θερμός αέρας από την ψύξη του επεξεργαστή θα φεύγει απ' ευθείας έξω.

Δεξιά από το διάτρητο τμήμα βλέπουμε δύο καλύμματα για κάρτες PCI Express, που σημαίνει ότι το Shuttle XPC Cube SZ170R8 μπορεί να δεχτεί οποιαδήποτε κάρτα γραφικών, αφού έχει και το κατάλληλο μήκος.

3 χειρόβιδες περιμετρικά του κουτιού, χωρίς προστατευτικές λαστιχένιες ροδέλες που θα προστάτευαν το φινίρισμα, συγκρατούν το κάλυμμα του κουτιού και με την αφαίρεσή τους αποκτούμε πρόσβαση στο εσωτερικό. 4 ακόμη χειρόβιδες περιμετρικά του διάτρητου τμήματος συγκρατούν το shroud και τον ανεμιστήρα του συστήματος ψύξης του επεξεργαστή.

Τέλος, κάτω αριστερά, έχουμε το I/O Panel της μητρικής που περιλαμβάνει 2 Display Ports, 1 HDMI, 6 θύρες USB 3.0, 1 θύρα External Sata, 1 Gigabit Ethernet Port και τις εισόδους εξόδους της κάρτας ήχου. Τέλος, κάτι που δε συναντάμε συχνά, ένα πλήκτρο για να κάνουμε Reset στο BIOS, χωρίς να χρειαστεί να ανοίξουμε το κουτί.

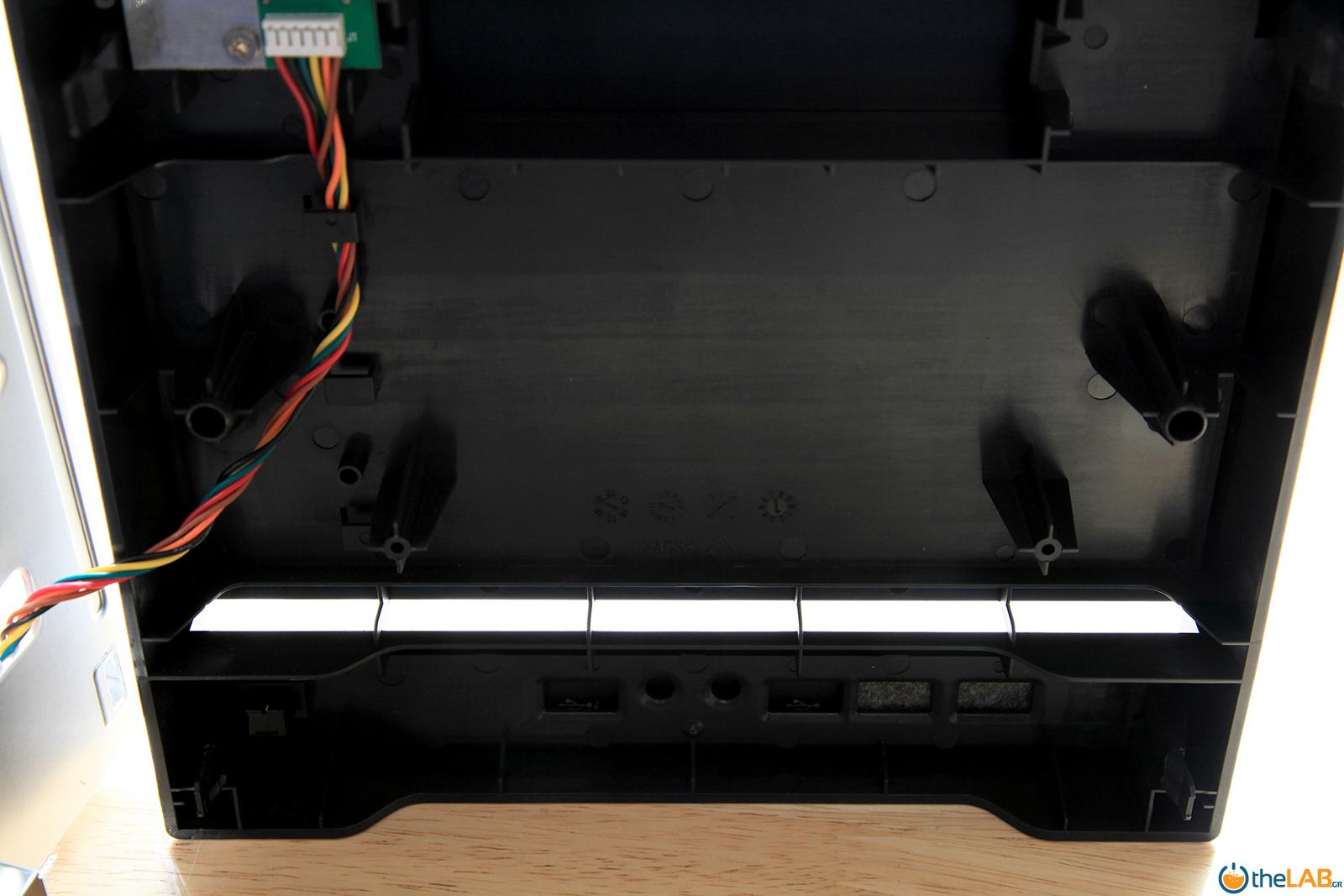

Αφαιρέσαμε λοιπόν τις 3 περιμετρικές χειρόβιδες και αφαιρέσαμε το καπάκι. Το δεξί μέρος του κουτιού καταλαμβάνεται σε μεγάλο μέρος από το τροφοδοτικό που σε σχήμα θυμίζει αυτά που συναντάμε σε servers. Πρόκειται για ένα τροφοδοτικό με πιστοποίηση 80 Plus Silver, ισχύος 500W, Active PFC και 3 12V rails 2 tvn 16A και 1 των 17Α. Διαθέτει, εκτός από το 24pin και 4pin της μητρικής, 2 καλώδια με 2 SATA Power το καθένα, 1 καλώδιο με 2 molex και ένα καλώδιο με 2 βύσματα για την τροφοδοσία της κάρτας γραφικών, το ένα 6 pin και το άλλο 8 ή 6 pin.

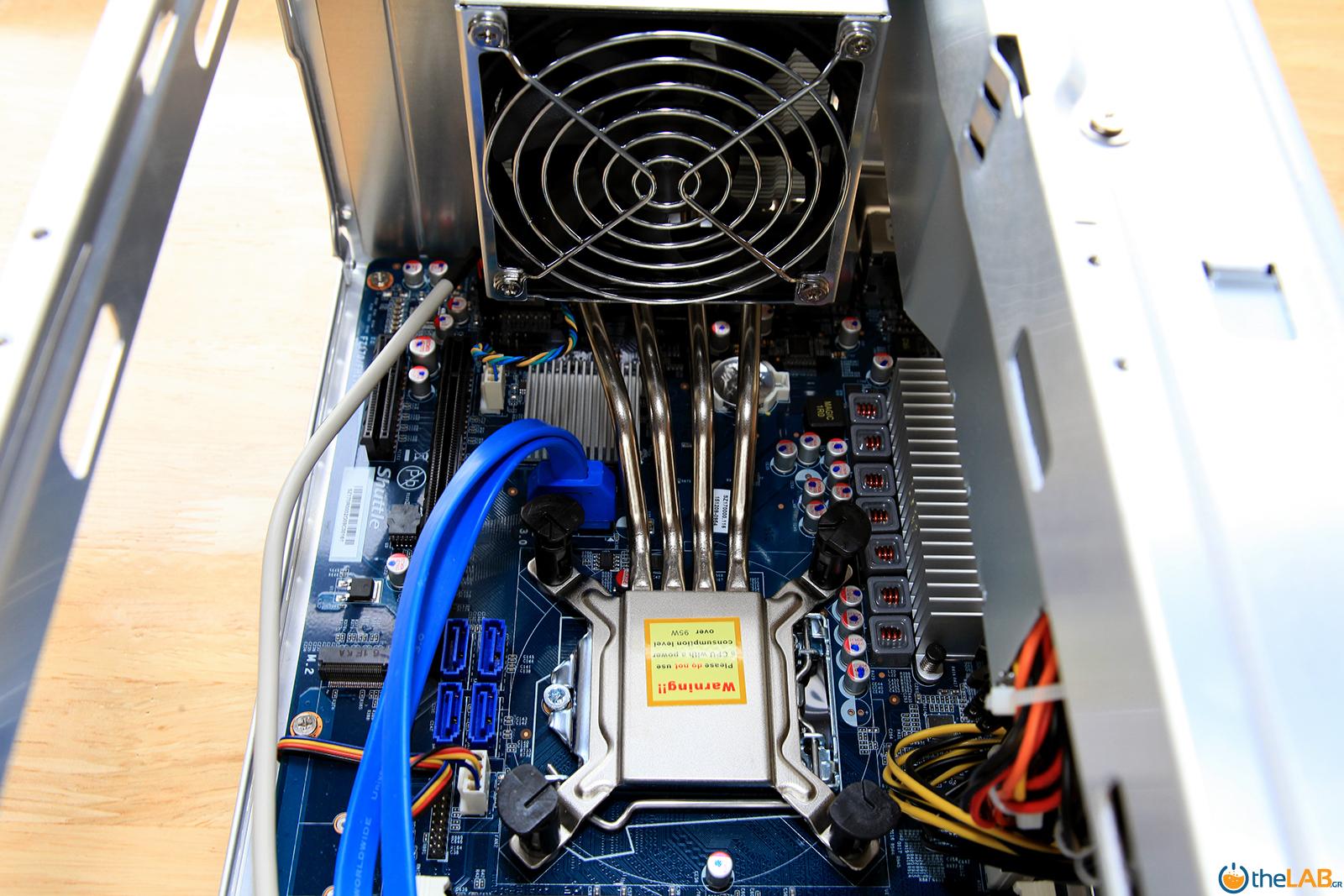

Στην αριστερή πλευρά βλέπουμε το σύστημα ψύξης του επεξεργαστή που με 4 heatpipes μεταφέρει τη θερμότητα από τον επεξεργαστή στο πίσω μέρος ώστε αυτή να βγει άμεσα έξω από το κουτί. Βλέπουμε επίσης το cage των σκληρών δίσκων.

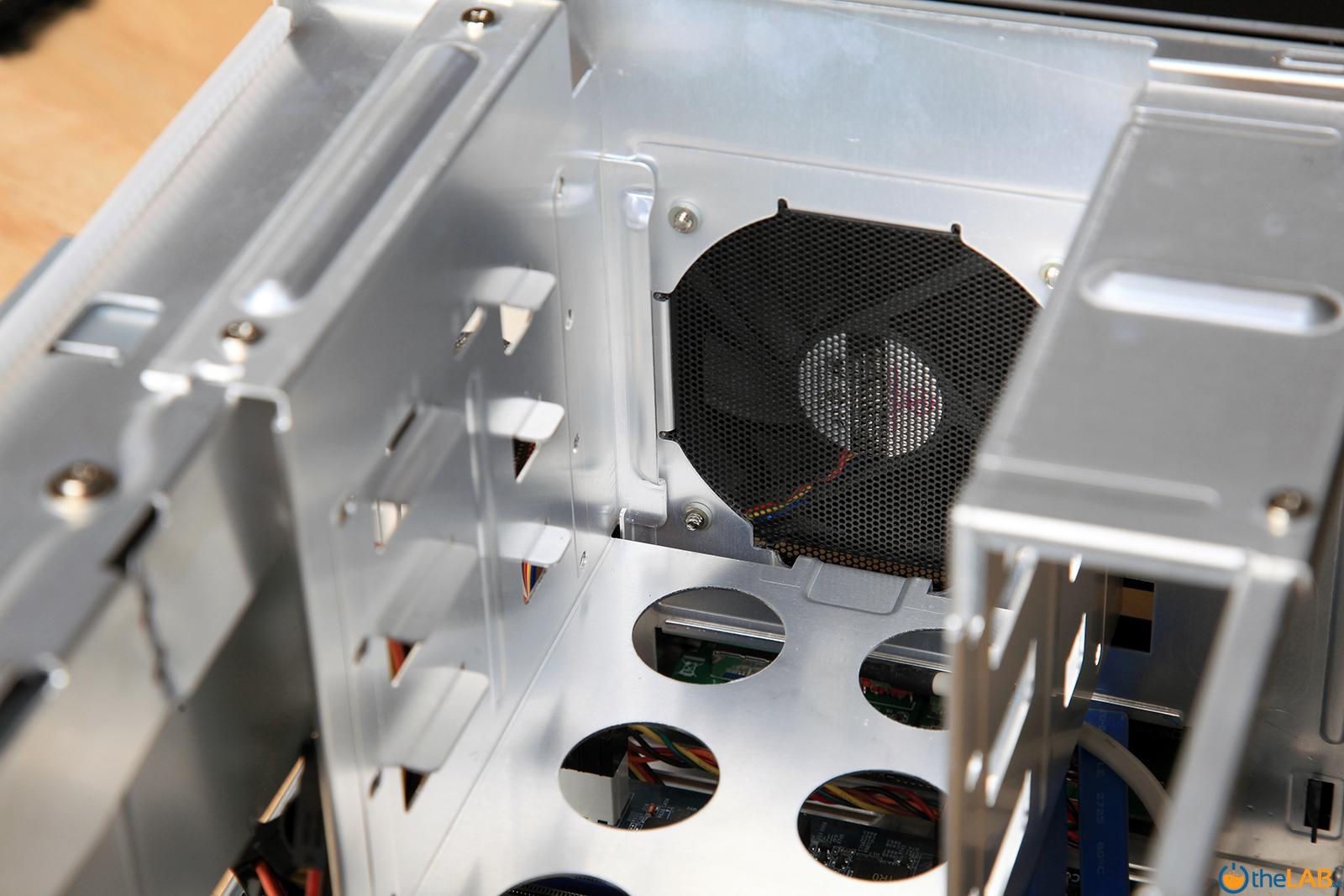

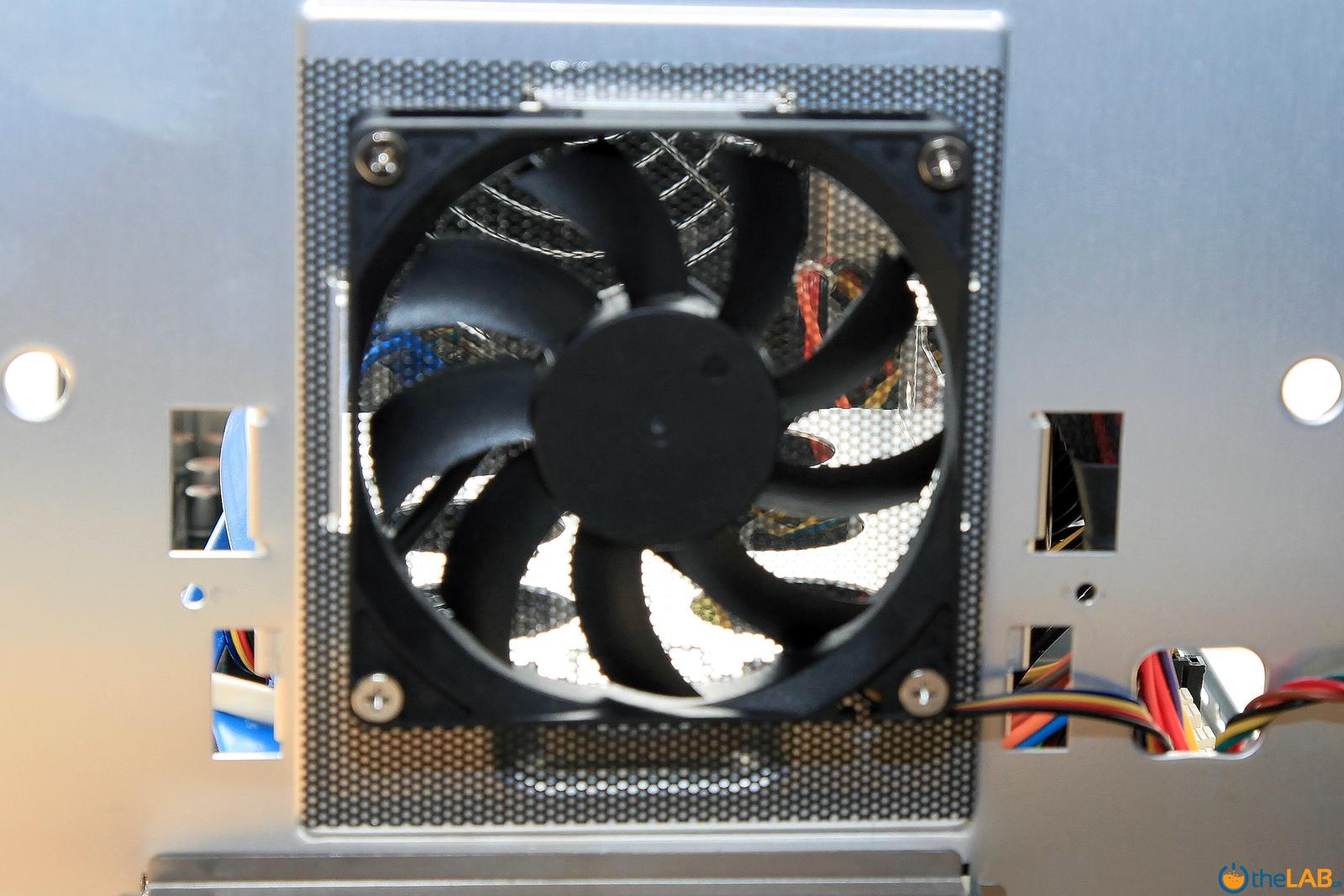

Το Cage των σκληρών δίσκων είναι αφαιρούμενο και ψύχεται από έναν ανεμιστήρα στην πρόσοψη του κουτιού, ο οποίος όμως καλύπτει καλά μόνο τις 3 κατώτερες από τις 4 συνολικά θέσεις σκληρών δίσκων. Η αφαίρεσή του απαιτεί κατσαβίδι καθώς στηρίζεται στο κουτί με 4 βίδες και κάνει πολύ ευκολότερη την τοποθέτηση των drives.

Όπως είναι εμφανές, το cage υποστηρίζει μόνο drives 3,5" και για την τοποθέτηση drives 2,5" απαιτείται αντάπτορας. Μπορείτε να χρησιμοποιήσετε οποιονδήποτε αντάπτορα, αλλά η Shuttle προτείνει τον δικό της, ο οποίος κοστίζει 10 ευρώ και με τον οποίον μπορείτε να τοποθετήσετε 2 drives των 2,5" σε μία από τις 4 υποδοχές του cage.

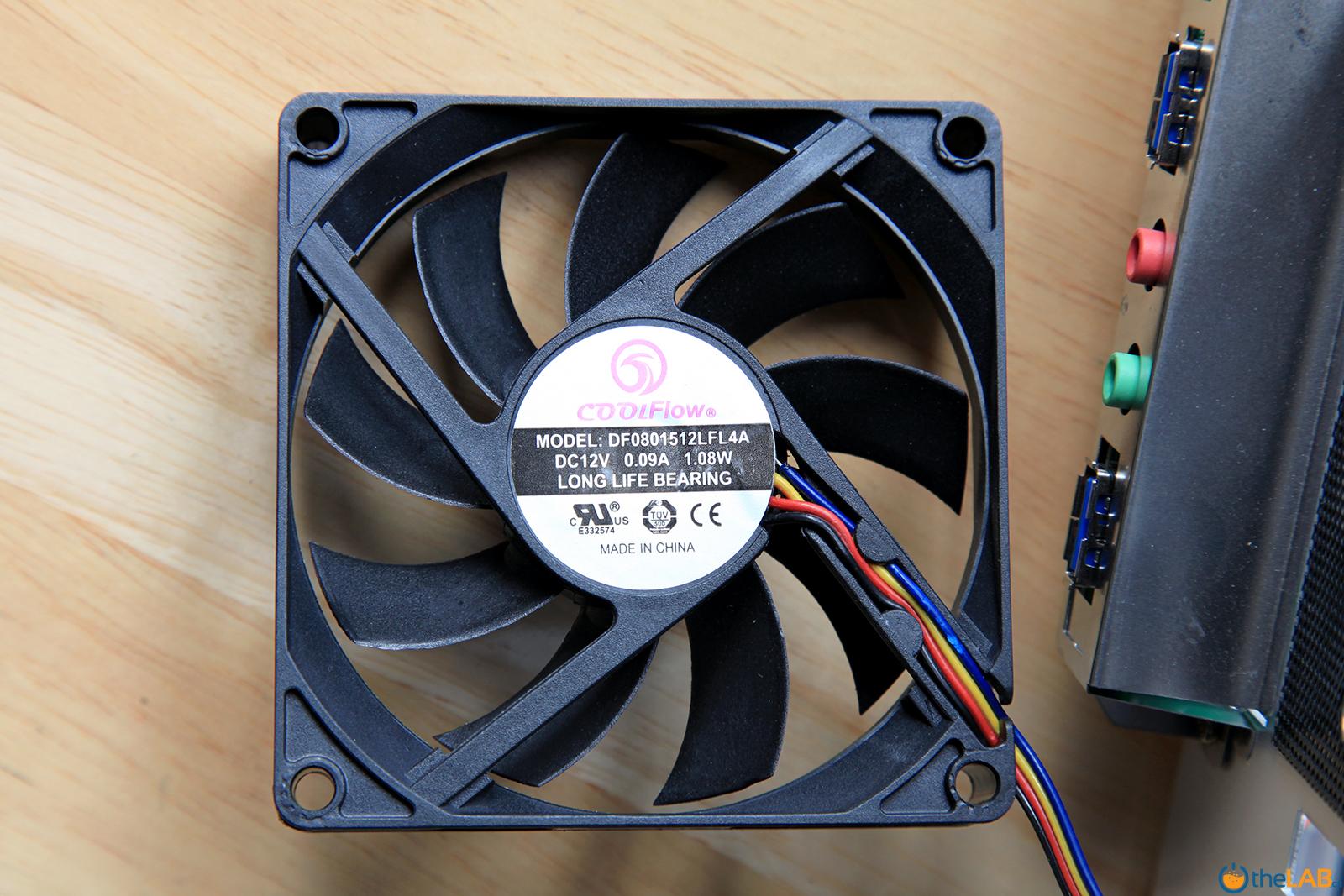

Ο ανεμιστήρας στην πρόσοψη που ψύχει τους δίσκους είναι 80mm PWM και λεπτού πάχους (CoolFlow DF0801512LFL4A), ενώ μεταξύ αυτού και του εσωτερικού του κουτιού συναντάμε το ίδιο φίλτρο σκόνης που είδαμε στα 2 πλαϊνά. Ο ανεμιστήρας αυτός τροφοδοτείται με αέρα από μια έξυπνα τοποθετημένη γρίλια στην πρόσοψη.

Ψύξη Επεξεργαστή

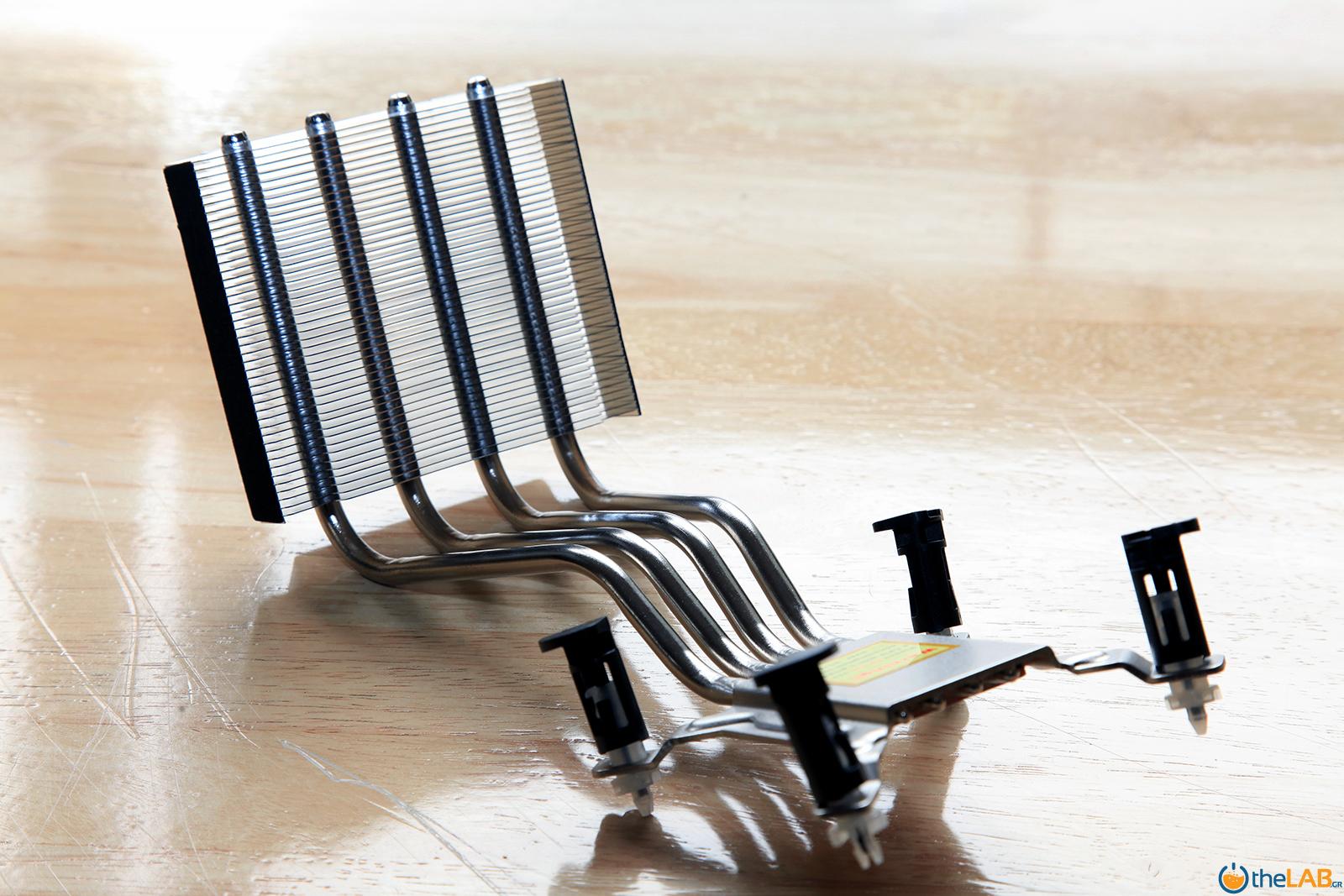

Το σύστημα ψύξης του επεξεργαστή αποτελείται από 2 τμήματα. Το Shroud που φέρει και τον ανεμιστήρα και στηρίζεται στο ίδιο το κουτί με 4 χειρόβιδες που συναντήσαμε στο πίσω μέρος του και την ψύκτρα που κουμπώνει στη μητρική με τον κλασικό μηχανισμό των original ψυκτρών της Intel. 4 heatpipes ενώνουν τη βάση της ψύκτρας με τα fins και μεταφέρουν τη θερμότητα από τον επεξεργαστή στην έξοδο αέρα του κουτιού. Έτσι ο ανεμιστήρας της ψύκτρας παίζει και το ρόλο του ανεμιστήρα εξόδου αέρα από το κουτί και ο θερμός αέρας από την ψύξη του επεξεργαστή εκλύεται απ' ευθείας στο περιβάλλον. Η απόδοση του συστήματος ψύξης υποστηρίζει επεξεργαστές με κατανάλωση ενέργειας έως και 95W.

Ο ανεμιστήρας είναι κατασκευής της AVC, μοντέλο DS09225R12HP207, PWM με υδραυλικό ρουλεμάν, διαστάσεων 92mm ενώ το πάχος του είναι το συνηθισμένο, δηλαδή 25mm. Η απόδοσή του είναι ικανοποιητική αλλά παράγει αυτόν τον γνωστό ενοχλητικό θόρυβο σαν ροκάνα που είχαμε συναντήσει παλιότερα σε κάποια blower καρτών της AMD. Προσωπικά θα τον αντικαθιστούσα αμέσως με κάτι που δε θα έκανε αυτόν τον θόρυβο. Το ίδιο φαινόμενο είχα παρατηρήσει και στο SH170R6 της Shuttle και αναρωτιέμαι γιατί η εταιρία επιμένει να εξοπλίζει τα προϊόντα της με αυτούς τους ανεμιστήρες. Οι στροφές του υπό φορτίο ξεπέρασαν ελαφρά τις 2000 στροφές ανά λεπτό. Το Shroud διαθέτει λαστιχάκια απομόνωσης (των πολλών) κραδασμών του ανεμιστήρα.

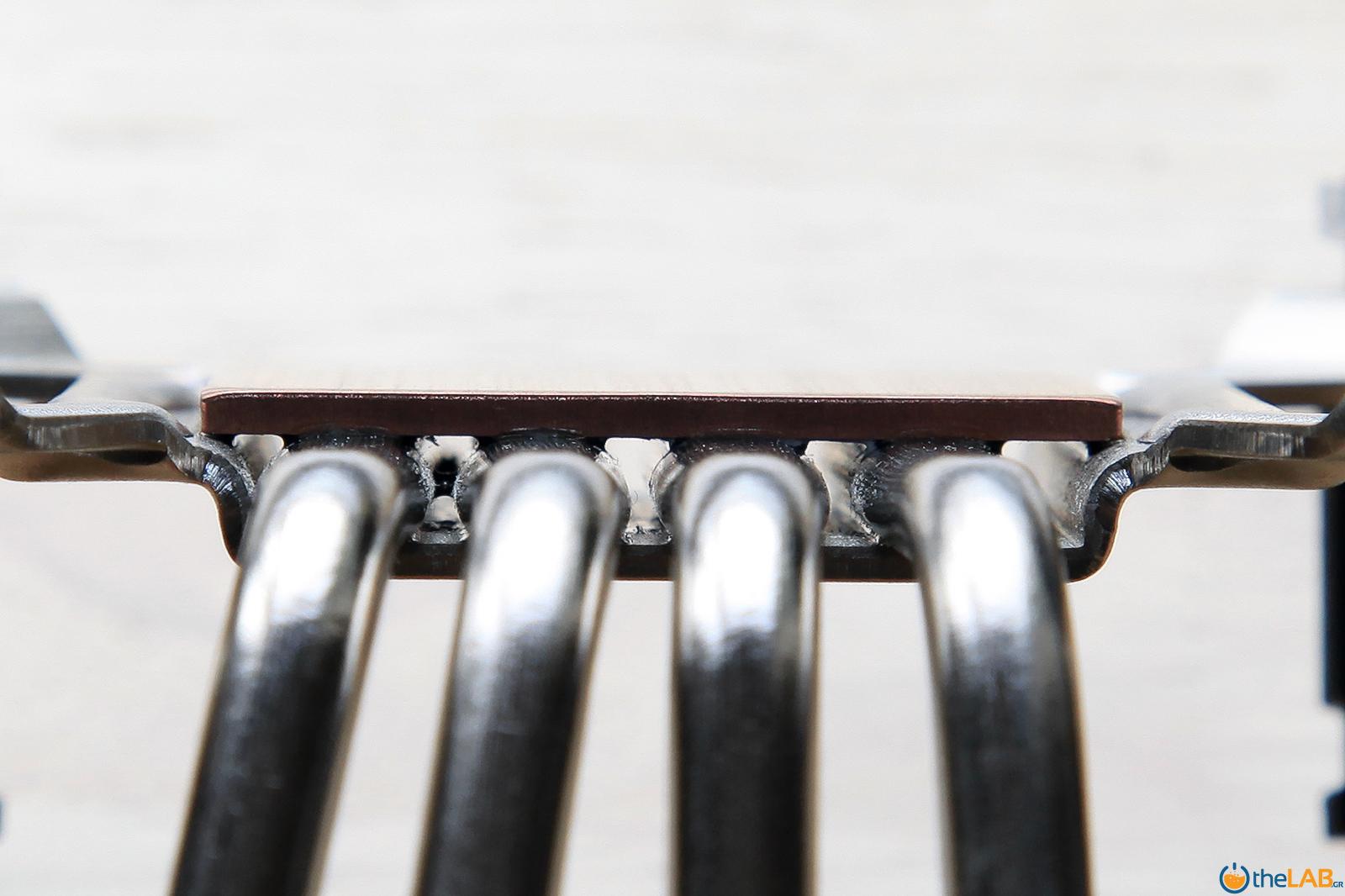

Η ψύκτρα είναι έξυπνα και ποιοτικά κατασκευασμένη, αλλά θα μπορούσε να ήταν πιο ισχυρή για να μπορέσει να καλύψει καλύτερα έναν υπερχρονισμένο επεξεργαστή. Τα Heatpipes είναι κολλημένα στη λεπτή χάλκινη βάση της, η οποία δεν είναι γυαλισμένη. Ο μηχανισμός στήριξής της είναι, όπως ήδη είπαμε, ο κλασσικός μηχανισμός στήριξης των original ψυκτρών της Intel.

Προδιαγραφές και Μητρική

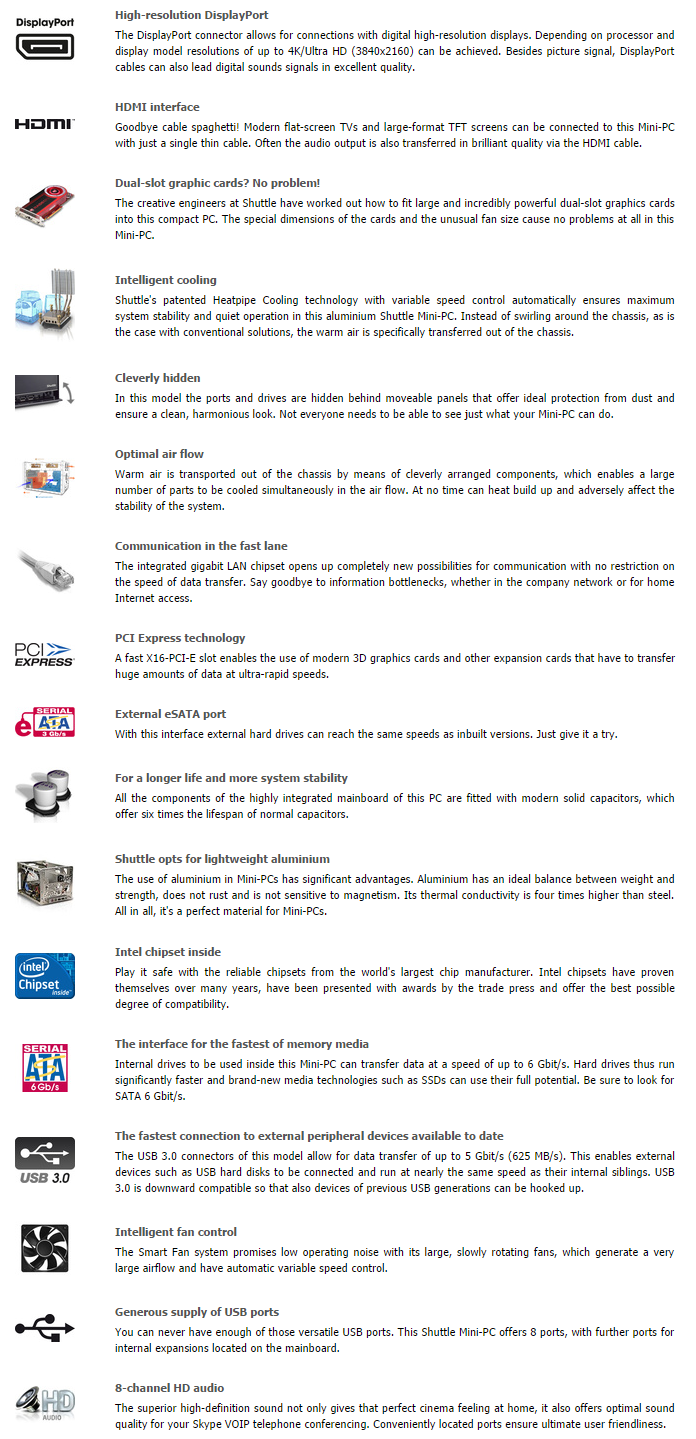

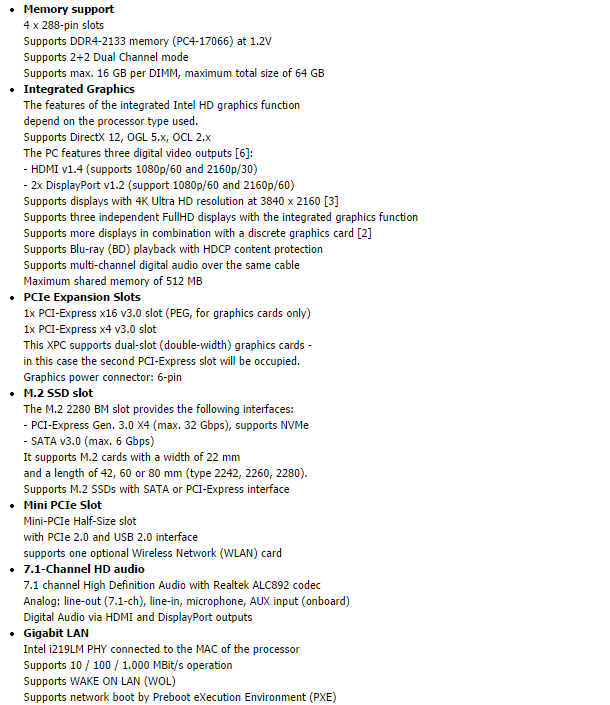

Τα βασικά χαρακτηριστικά του Shuttle XPC Cube SZ170R8 φαίνονται στον παρακάτω πίνακα. Όπως θα δείτε το Shuttle XPC Cube SZ170R8 δεν έχει τίποτα να ζηλέψει από μεγαλύτερες σε διαστάσεις υλοποιήσεις και μπορεί να μετατραπεί πολύ εύκολα σε ένα εξαιρετικό Gaming PC.

Για όποιον θέλει να δει αναλυτικά τα χαρακτηριστικά του Shuttle XPC Cube SZ170R8, παρατίθεται ο παρακάτω αναλυτικός πίνακας χαρακτηριστικών:

EDIT 26/02/2017:

Το Shuttle SZ170R8 με το νέο Beta BIOS SZ170000.202, υποστηρίζει πλέον και επεξεργαστές Kaby Lake!

Για την αναβάθμιση του BIOS θα χρειαστείτε έναν επεξεργαστή Skylake, πράγμα λογικό αφού πριν από την αναβάθμιση οι επεξεργαστές Kaby Lake δεν υποστηρίζονται. Επίσης καλό είναι να σημειώσετε ότι η αναβάθμιση δεν μπορεί να γίνει από το αρχικό BIOS SZ170000.114 κατ' ευθείαν στο Beta BIOS SZ170000.202, αλλά πρέπει πρώτα να περάσετε την ενδιάμεση έκδοση, SZ170000.116, κάτι που δεν αναφέρεται στην ιστοσελίδα της Shuttle και μπορεί να παιδέψει κάποιους. Όλα τα παραπάνω BIOS μπορείτε να τα βρείτε εδώ.

Τα περισσότερα από τα παραπάνω χαρακτηριστικά αφορούν ουσιαστικά τη μητρική του Shuttle XPC Cube SZ170R8 την οποία βλέπετε παρακάτω:

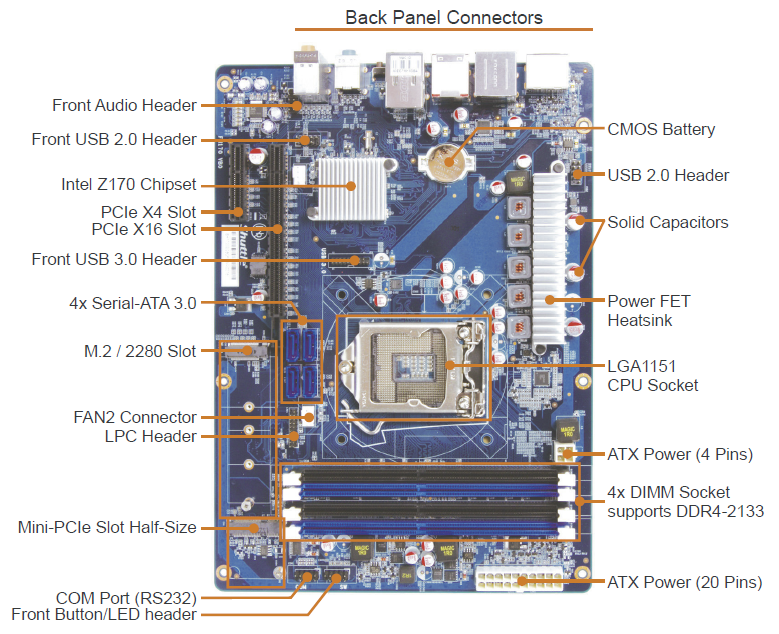

Η μητρική του Shuttle XPC Cube SZ170R8 βασίζεται στο Chipset Ζ170 της Intel και διαθέτει LGA 1151 CPU Socket. Χρησιμοποιεί πυκνωτές στερεής φάσης (Solid State) για μεγαλύτερη αντοχή στο χρόνο. Διαθέτει 4 DIMM Sockets που υποστηρίζουν μνήμη DDR4 στα 1,2V, υποστηρίζοντας συνολικά μέχρι και 64GB μνήμης RAM. Έχει μία θύρα PCI Express 16x για την κάρτα γραφικών και μία ακόμη, 4χ (τα συνολικά PCI-e Lanes του Z170 είναι 16). Για τα μέσα αποθήκευσης υπάρχουν 4 θύρες SATA 3.0 (6Gb/s) και ένα M.2 2280 ΒΜ slot που υποστηρίζει το πρωτόκολλο NVME. Τέλος, ένα Half-Size Mini-PCIe slot μπορεί να φιλοξενήσει ένα WLAN controller που μπορεί να συνδεθεί με τις κεραίες που μπορούν να τοποθετηθούν στις υποδοχές του πίσω μέρους του κουτιού που συζητήσαμε νωρίτερα.

Συνολικά, μια σύγχρονη, ολοκληρωμένη και ισχυρή μητρική που δύσκολα θα αφήσει κάποιον παραπονεμένο από πλευράς δυνατοτήτων, ειδικά όταν μιλάμε για ένα τόσο μικρό σύνολο.

Αν τώρα κάποιος θελήσει στο μέλλον να αλλάξει μητρική, το κουτί του Shuttle XPC Cube SZ170R8 μπορεί να φιλοξενήσει οποιαδήποτε Mini-ITX μητρική, αλλά τότε χάνεται το πλεονέκτημα της ειδικής ψύκτρας του επεξεργαστή που βγάζει τον ζεστό αέρα απ' ευθείας έξω από το κουτί καθώς επίσης και θεωρώ απίθανο οποιαδήποτε Mini-ITX μητρική να διαθέτει τόσες δυνατότητες όσο αυτή του Shuttle XPC Cube SZ170R8. Είναι όμως μια δυνατότητα που δεν κοστίζει κάτι και καλό είναι που υπάρχει.

Υπερχρονισμός και Επιδόσεις

Για να δούμε τις επιδόσεις και τις ικανότητες υπερχρονισμού του Shuttle XPC Cube SZ170R8, επιλέξαμε τον Intel Core i5-6600K. Πρόκειται για έναν επεξεργαστή με TDP 91W, κοντά δηλαδή στα μέγιστα 95W που θεωρητικά αντέχει η ψύξη που παρέχει το Shuttle XPC Cube SZ170R8. Βέβαια με τον υπερχρονισμό θα τα περάσουμε σίγουρα κι αυτά.

Το BIOS της μητρικής του Shuttle XPC Cube SZ170R8 είναι εντελώς βασικό και δεν έχει κάποιο νόημα να σας το παρουσιάσουμε. Θα περιοριστούμε λοιπόν στη σελίδα που αφορά τον υπερχρονισμό και θα σας δείξουμε μάλιστα τον υπερχρονισμό που πετύχαμε και με ποιες ρυθμίσεις.

Αρχικά ο Intel Core i5-6600K λειτουργεί στα 3600MHz με Turbo Speed τα 3900MHz. Εμείς με το Shuttle XPC Cube SZ170R8 και με όριο να μην ξεπερνάει τους 80 βαθμούς κελσίου ο κανένας πυρήνας του επεξεργαστή κατά την εκτέλεση του Intel Burn Test για μισή ώρα, πετύχαμε σταθερό υπερχρονισμό στα 4700ΜHz. Όχι και πολύ άσχημα για ένα τόσο μικρό κουτί με τόσο μικρή ψύκτρα.

Με τις ρυθμίσεις που βλέπετε λοιπόν, πετύχαμε τον υπερχρονισμό στα 4700ΜHz. Η διαδικασία ήταν εύκολη, με τη μητρική του Shuttle XPC Cube SZ170R8 να είναι υπάκουη και όταν το παρακάναμε απλά να επανεκκινεί μόνη της με βασικές ρυθμίσεις. Ούτε καν χρειάστηκε να πατήσουμε ποτέ το πλήκτρο Reset για το BIOS, το οποίο βρίσκεται όπως είπαμε πολύ βολικά στο I/O Panel της μητρικής.

Ορίστε λοιπόν οι διαφορές σε συχνότητα και τάση επεξεργαστή πριν και μετά τον υπερχρονισμό, σε πλήρες φορτίο, αριστερά, χωρίς υπερχρονισμό και σε κατάσταση Turbo, δεξιά με μόνιμο υπερχρονισμό στα 4700MHz :

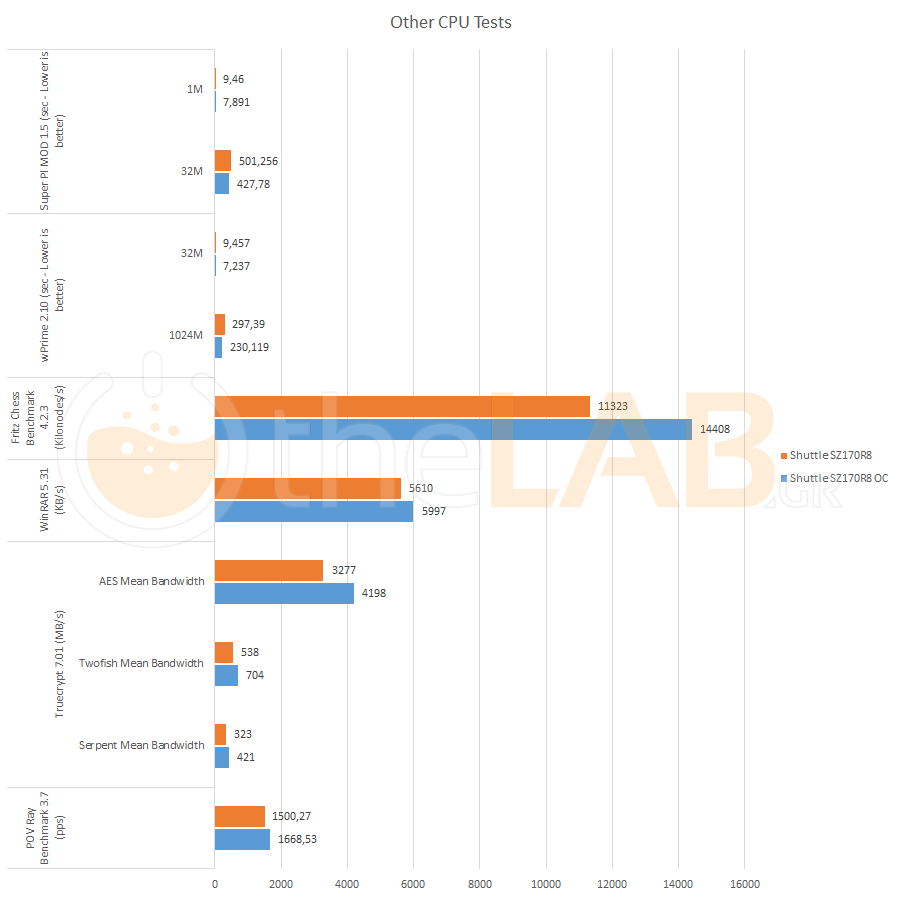

Για να δείτε τη διαφορά στις επιδόσεις που προσφέρει ο εν λόγω υπερχρονισμός, τρέξαμε και μερικά δημοφιλή benchmarks.

Όπως ήταν αναμενόμενο, ο υπερχρονισμός αλλού παίζει μεγάλο ρόλο, αλλού μικρό και αλλού κανέναν. Σε κάθε περίπτωση είναι μια ευχάριστη δυνατότητα που το Shuttle XPC Cube SZ170R8 προσφέρει. Είναι αξιοσημείωτο ότι σε κανένα σημείο των δοκιμών και των μετρήσεών μας δεν αντιμετωπίσαμε κάποιο πρόβλημα και όλα λειτούργησαν υποδειγματικά, παρά τις κακουχίες στις οποίες υποβάλαμε το δείγμα μας.

Κατανάλωση

Η κατανάλωση είναι ένα θέμα που θα απασχολήσει αρκετούς που θα θελήσουν να χρησιμοποιήσουν το Shuttle XPC Cube SZ170R8 σαν Multimedia PC και "κατεβαστήρι". Είναι βέβαια συνάρτηση και του πολύ καλού Power Management του επεξεργαστή που χρησιμοποιήθηκε.

Πάντως κατά τη μέτρηση δε χρησιμοποιήσαμε κάρτα γραφικών για να δείξουμε την επίπτωση κυρίως της μητρικής και του τροφοδοτικού. Χρησιμοποιήθηκαν λοιπόν μόνο τα 8GB μνήμης, ένας SSD και φυσικά ο επεξεργαστής.

Είναι αξιοσημείωτο ότι πριν και μετά τον υπερχρονισμό η κατανάλωση σε κατάσταση ηρεμίας ήταν η ίδια και μάλιστα πολύ χαμηλή. Αλλά και σε πλήρες φορτίο οι διαφορές ήταν μικρές.

Εξαιρετικό σε κατανάλωση λοιπόν το Shuttle XPC Cube SZ170R8.

Ήχος

Όπως σε κάθε σύστημα με ενσωματωμένη κάρτα ήχου, έτσι κι εδώ τρέξαμε το RightMark Audio Analyzer. Τα αποτελέσματα έδειξαν ότι η γενική απόδοση της κάρτας ήχου του Shuttle XPC Cube SZ170R8, χωρίς να διεκδικεί δάφνες, είναι πολύ καλή.

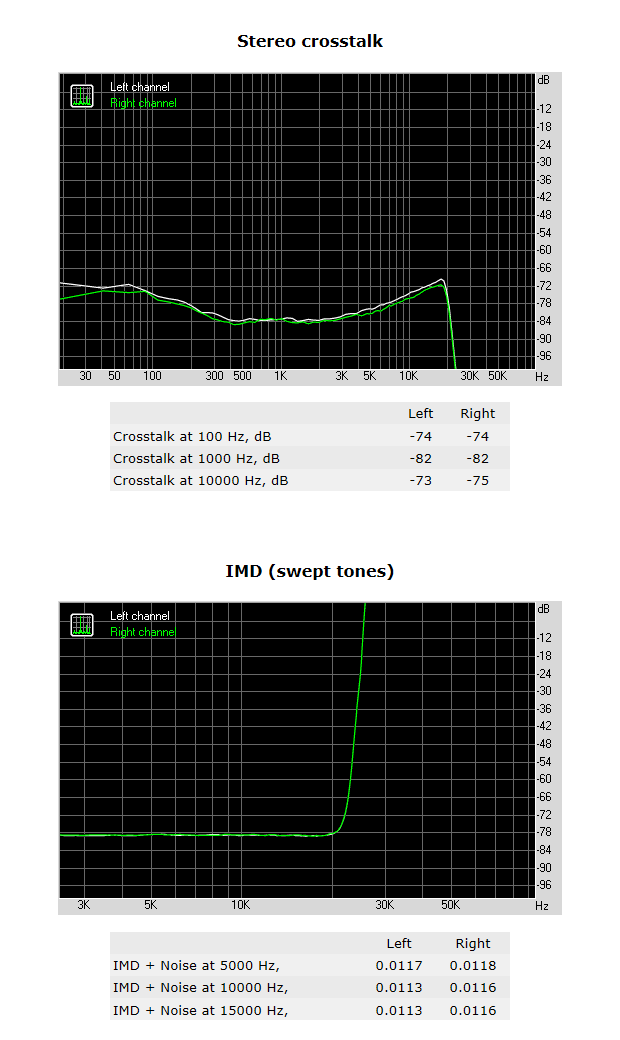

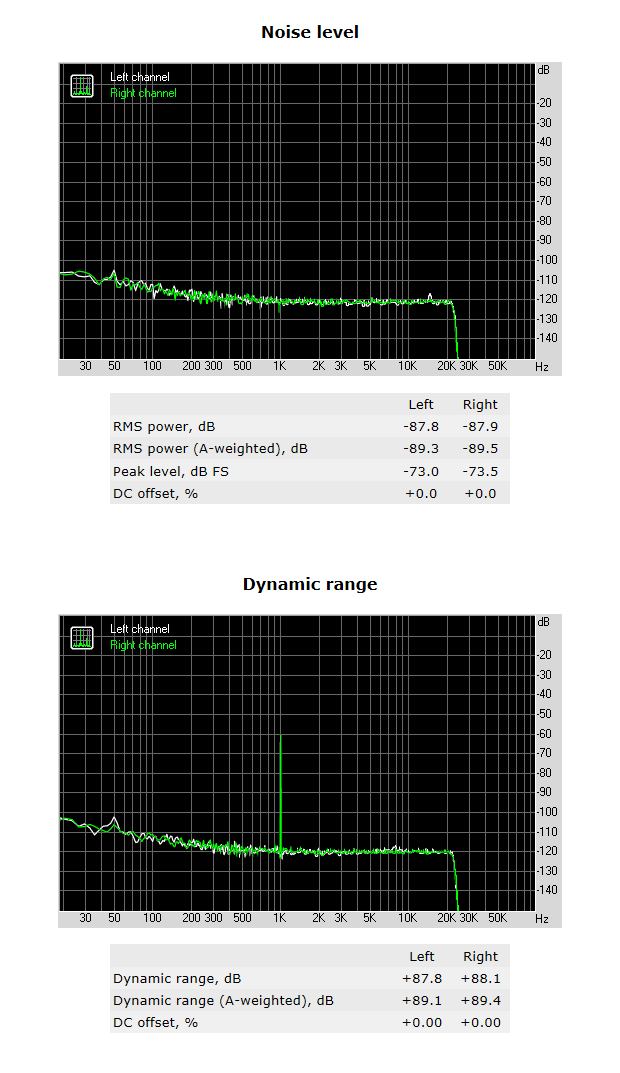

Ακολουθούν τα αναλυτικά αποτελέσματα για όσους θέλουν περισσότερες λεπτομέρειες:

Απολογισμός

Οι επιδόσεις ενός Barebone εξαρτώνται από τις επιμέρους επιδόσεις των τμημάτων που το αποτελούν. Δηλαδή του κουτιού, της μητρικής, της ψύκτρας και του τροφοδοτικού. Για να δούμε πώς τα πάει σε αυτούς τους τομείς το Shuttle XPC Cube SZ170R8.

Όσον αφορά το κουτί λοιπόν, είναι έξυπνα σχεδιασμένο, με πολύ καλή ποιότητα κατασκευής και σωστή εκμετάλλευση του χώρου. Η ροή του αέρα που δημιουργούν οι 2 ανεμιστήρες είναι ικανοποιητική και η δυνατότητα τοποθέτησης τεσσάρων σκληρών δίσκων 3,5" συν ενός M.2 SSD άκρως εντυπωσιακή για αυτό το μέγεθος. Έχει επίσης την δυνατότητα εγκατάστασης οποιασδήποτε κάρτας γραφικών μπορεί να υποστηρίξει το τροφοδοτικό του, και αυτές είναι η μεγάλη πλειοψηφία καθώς το τροφοδοτικό είναι ποιοτικό και ισχύος 500W.

Που μας φέρνει στο τροφοδοτικό. Το τροφοδοτικό του Shuttle XPC Cube SZ170R8 είναι ένα ισχυρό για το μέγεθός του, ποιοτικό τροφοδοτικό με ό,τι μπορεί να χρειαστεί ένας υπολογιστής που χωράει σε κουτί τέτοιου μεγέθους. Έχει πιστοποίηση 80+ Silver και είναι ιδιαίτερα αποδοτικό σε χαμηλά φορτία, καθώς και εντελώς αθόρυβο σε αυτά. Ο θόρυβος ανεβαίνει όταν ανεβαίνουν και τα φορτία, αλλά αυτό είναι φυσιολογικό καθώς εξοπλίζεται με ανεμιστήρα 40mm.

Η ψύκτρα του επεξεργαστή είναι πολύ έξυπνα σχεδιασμένη ώστε με τα 4 heatpipes να μεταφέρει τη θερμότητα του επεξεργαστή στο πίσω μέρος του κουτιού από όπου αποβάλλεται στο περιβάλλον χωρίς να επιβαρύνει τη θερμοκρασία του αέρα που βρίσκεται μέσα στο κουτί. Πέρα από αυτό, οι επιδόσεις της είναι μέτριες και ο ανεμιστήρας που χρησιμοποιήθηκε ποιοτικός αλλά θορυβώδης, με αυτόν τον κλασσικό ήχο σαν ροκάνα που θυμίζει κάποια παλιά blowers σε κάρτες γραφικών της AMD. Ο θόρυβος αυτός ήταν ιδιαίτερα ενοχλητικός, ειδικά υπό φορτίο όπου ο ανεμιστήρας ξεπέρασε ελαφρώς τις 2000 στροφές ανά λεπτό.

Και τέλος η μητρική, από την οποία δεν είχα κανένα παράπονο. Πλήρως εξοπλισμένη, λειτουργική και γενναιόδωρη, έκανε τον υπερχρονισμό του Intel Core i5-6600K παιχνίδι, παρά τις περιορισμένες δυνατότητες που δίνει το BIOS.

Η επίσημη τιμή του Shuttle XPC Cube SZ170R8 για την Ελληνική αγορά είναι 396 ευρώ συμπεριλαμβανομένου του Φ.Π.Α. ενώ μπορέσαμε να το εντοπίσουμε σε κατάστημα στην τιμή των 362,14 ευρώ συμπεριλαμβανομένου του Φ.Π.Α. Η τιμή είναι θα λέγαμε λογική για ένα Premium προϊόν που δε θα αφήσει κανέναν παραπονεμένο σε κανένα σχεδόν πεδίο, εκτός ίσως από το θόρυβο του ανεμιστήρα της ψύκτρας.

Ας συνοψίσουμε τα πλεονεκτήματα και τα μειονεκτήματα του Shuttle XPC Cube SZ170R8:

Πλεονεκτήματα

+ Αλουμινένιο κουτί με εξαιρετική ποιότητα κατασκευής

+ Μικρό μέγεθος και βάρος

+ Μητρική πλήρης χαρακτηριστικών με chipset Z170 και δυνατοτήτων Full-size μητρικών

+ Υποστήριξη επεξεργαστών Skylake και Kaby Lake (με BIOS Update - χρειάζεται επεξεργαστή Skylake)

+ Δυνατότητα εύκολου υπερχρονισμού για επεξεργαστές που το υποστηρίζουν

+ Ειδική custom ψύκτρα καλής κατασκευής που βγάζει το θερμό αέρα εκτός κουτιού

+ Ποιοτικό και αθόρυβο τροφοδοτικό 500W 80+ Silver

+ Υποστήριξη της μεγάλης πλειοψηφίας των ισχυρών καρτών γραφικών

+ Υποστήριξη M.2 SSD με NVME

+ Θέσεις για 4 σκληρούς δίσκους 3,5" με ροή αέρα

Μειονεκτήματα

- Θόρυβος από τον ανεμιστήρα της ψύκτρας

Με βάση τα παραπάνω, η συνολική βαθμολογία του Shuttle XPC Cube SZ170R8 είναι:

? theLAB.gr

Ευχαριστούμε θερμά την Shuttle για την παραχώρηση του δείγματος της δοκιμής

Πολύμερος Αχανιώτης 28/11/2016

Shuttle XPC Nano NC02U

Tue, 15 Nov 2016 08:00:00 +0000

Εισαγωγή

Πριν μερικούς μήνες σας είχαμε παρουσιάσει την σειρά XPC Nano της Shuttle με ονομασία NC01Ux και επεξεργαστές Broadwell η οποία μας είχε αφήσει άριστες εντυπώσεις, ενώ μολις πριν δύο μήνες είδαμε και την σειρά DS67Ux η οποία έχοντας πιο επαγγελματικό προσανατολισμό ήρθε εξοπλισμένη με τους νεότερους επεξεργαστές της οικογένειας Skylake. Τι έμενε λοιπόν; Μα φυσικά η νεότερη γενιά των Shuttle XPC Nano, το μικρότερο μέλος της οποίας σας παρουσιάζουμε σήμερα. Έχοντας την (αναμενόμενη) ονομασία XPC Nano NC02Ux, η νέα σειρά μικροσκοπικών barebones της Shuttle έρχεται να διεκδικήσει μία θέση στο γραφείο ή στο σαλόνι σας. Τα όποια θεματάκια είχαμε επισημάνει στην παρουσίαση του NC01U3 φαίνεται να έχουν διορθωθεί, ενώ αξίζει να επισημάνουμε πως η θύρα επέκτασης που είχαμε δει στο κάτω μέρος του NC01U εγκαταλήφθηκε.

Tα νέα XPC nano κυκλοφορούν σε τέσσερεις παραλλαγές με διαφοροποίηση ως προς τον επεξεργαστή. Έτσι ξεκινώντας από τον Intel Celeron 3855U φτάνουμε στον Intel Core i7-6500U με τα ενδιάμεσα μοντέλα να εξοπλίζονται με τους αντίστοιχους i3 και i5. Τα αναλυτικά χαρακτηριστικά των διαθέσιμων επεξεργαστών μπορείτε να τα δείτε αναλυτικά στην ιστοσελίδα της Intel.

Ας περάσουμε όμως να δούμε αναλυτικά τα τεχνικά χαρακτηριστικά του Shuttle NC02U με επεξεργαστή Intel Celeron 3855U που θα δοκιμάσουμε σήμερα.

1.Εισαγωγή 2.Τεχνικά Χαρακτηριστικά 3.Συσκευασία 4.Το εξωτερικό 5.Το εσωτερικό 6.Το BIOS 7.Μετρήσεις 8.Video - Θόρυβος - Κατανάλωση 9.Επίλογος

Τεχνικά Χαρακτηριστικά

Τα τεχνικά χαρακτηριστικά του Shuttle XPC Nano NC02U παρατίθενται συνοπτικά στον πίνακα που ακολουθεί, ενώ για ακόμα περισσότερες πληροφορίες σχετικά με τα υποσυστήματά του, μπορείτε να επισκευθείτε την ιστοσελίδα του προϊόντος.

H προτεινόμενη τιμή λιανικής του Shuttle NC02U για την ελληνική αγορά ανέρχεται στα 167 ευρώ συμπεριλαμβανομένου του ΦΠΑ και κατά το χρόνο συγγραφής του review το βρήκαμε διαθέσιμο σε ένα μόνο κατάστημα της χώρας μας στα 175 ευρώ. Στο κόστος αυτό πρέπει να προστεθεί το κόστος μνήμης και SSD/HDD οπότε υπολογίστε κάπου 300 ευρώ για ένα πλήρες σύστημα.

Συσκευασία

Όπως μας έχει συνηθίσει και από άλλα barebones που έχουμε δοκιμάσει, έτσι και στην περίπτωση της σειράς XPC nano η Shuttle έχει επιλέξει ένα απλό χαρτονένιο κουτί χωρίς ιδιαίτερες γραφιστικές πινελιές και φανφάρες. Το κουτί είναι κοινό και για τα 4 μοντέλα της σειράς nano και η διαφοροποίηση τους γίνεται με ένα αυτοκόλλητο στο πλάι το οποίο περιέχει αναλυτικές πληροφορίες για το περιεχόμενο και τα τεχνικά χαρακτηριστικά αυτού.

Ανοίγοντας το κουτί, εκτός από το barebone βρίσκουμε ένα δεύτερο κουτί το οποίο περιέχει τα διάφορα παρελκόμενα, ένα σύντομο φυλλάδιο με τις οδηγίες εγκατάστασης και ένα DVD με τους απαραίτητους οδηγούς. Ναι, καλά το διαβάσατε, εν έτει 2016 η Shuttle εξακολουθεί να δίνει DVD με οδηγούς σε συστήματα τα οποία μπορούν να το αξιοποιήσουν μόνο με την αγορά ενός εξωτερικού USB οδηγού. Αν και θα προτιμούσαμε να είχε επιλεγεί η λύση ενός USB stick (δεδομένου ότι δεν θα ήταν ιδιαίτερο κόστος και συζητάμε για ένα ακριβούτσικο προϊόν), το προσπερνάμε μιας και τα σύγχρονα λειτουργικά βλέπουν χωρίς ανάγκη οδηγών τις κάρτες δικτύου, άρα ακόμα και εάν δεν έχουμε άλλο υπολογιστή στη διάθεσή μας, θα μπορέσουμε να κατεβάσουμε τους οδηγούς από την ιστοσελίδα της Shuttle.

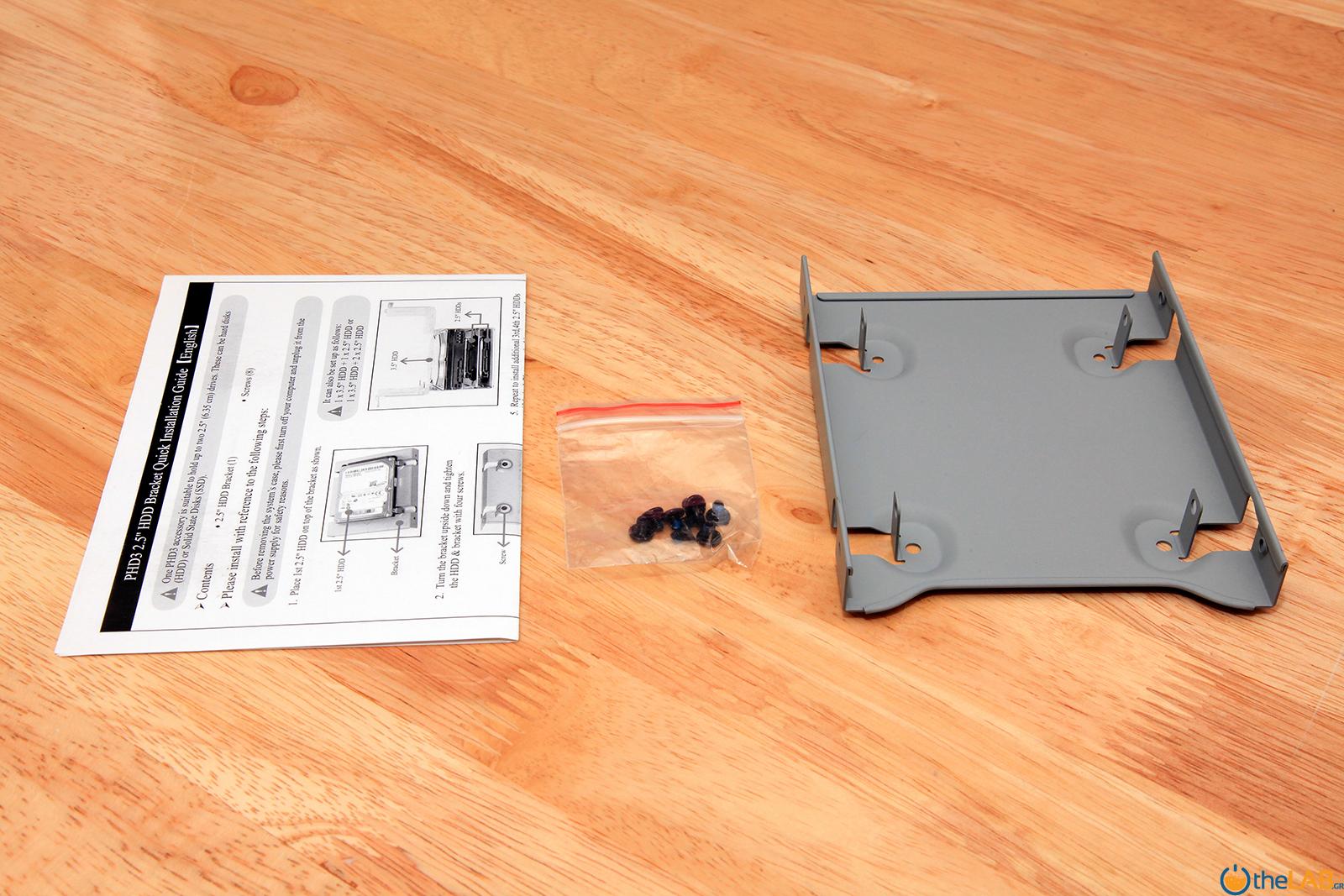

Όπως βλέπετε στις παραπάνω φωτογραφίες, εκτός από τις οδηγίες εγκατάστασης και το DVD με τους οδηγούς, τα παρελκόμενα του NC02U είναι:

Δύο μεταλλικά ποδαράκια μαύρου χρώματος
Τα εξαρτήματα για κρέμασμα του barebone πίσω από την οθόνη (VESA)
Ένα caddy για δίσκο 2.5"
Τροφοδοτικό 65W της APD
Οι απαραίτητες βίδες
4 λαστιχένια ποδαράκια

Το εξωτερικό

Πριν ξεκινήσουμε την ενότητα αυτή, να σας ενημερώσουμε πως οι φωτογραφίες που θα δείτε είναι από την ιστοσελίδα του προϊόντος καθ' ότι το δείγμα που λαβαμε ήταν διαφορετικού χρώματος από αυτό που τελικά θα κυκλοφορήσει στην αγορά. Όπως ενημερωθήκαμε από την Shuttle, ο αρχικός σχεδιασμός ήταν η σειρά NC02U να έχει ανθρακί χρώμα, ιδέα όμως που τελικά εγκαταλείφθηκε και έτσι το NC02U είναι μαύρο. Ως εκ τούτου, κατόπιν συνεννοήσης με την Shuttle δεν φωτογραφίσαμε το εξωτερικό του NC02U.

Όσοι θυμούνται την προηγούμενη σειρά XPC Nano θα διαπιστώσουν από την πρώτη κιόλας φωτογραφία πως η σχεδιαστική φιλοσοφία παραμένει ίδια με τις κύριες διαφοροποιήσεις να εντοπίζονται σε χρώματα, υφές και τον διακόπτη ενεργοποίησης. Έτσι, τα πλαϊνά είναι φτιαγμένα από ματ μαύρο πλαστικό και η επάνω επιφάνεια από πλαστικό με μεταλλική επικάλυψη που διαθέτει όψη βουρτσισμένου αλουμινίου με το λογότυπο της Shuttle στο κέντρο. Οι διαστάσεις μήκους και πλάτους παρέμειναν σταθερές στα 14.1 cm ενώ το ύψος αυξήθηκε στα 4.2 cm δίνοντας στον χρήστη τη δυνατότητα να εγκαταστήσει δίσκους 2.5" με ύψος έως και 15mm.

H μπροστινή πλευρά όπως βλέπετε μας επιφυλάσσει μία πολύ ευχάριστη έκπληξη, μιας και στα αριστερά πέρα από την κλασσική θύρα USB3.0, βρίσκουμε και μία θύρα USB3.0 type C. Στο κέντρο υπάρχει η πάντα ευπρόσδεκτη υποδοχή για κάρτες μνήμης SD και στα δεξιά βρίσκουμε τον διακόπτη ενεργοποίησης με τα LED ένδειξης προσπέλασης δίσκου και λειτουργίας.

Στην πλάγια αριστερή πλευρά, εκτός από τις γρίλιες εισαγωγής αέρα, βρίσκουμε τις υποδοχές για τις βίδες που θα συνδέσουμε τα μεταλλικά ποδαράκια εάν επιθυμούμε να τοποθετήσουμε το barebone όρθιο στο γραφείο μας και μία σειραϊκή θύρα RS232. Όπως καταλαβαίνετε, σε περίπτωση που προτιμήσουμε την όρθια τοποθέτηση, η προαναφερθείσα θύρα δεν μπορεί να χρησιμοποιηθεί.

Περνώντας στην πίσω πλευρά, βλέπουμε από τα αριστερά προς τα δεξιά την θύρα τροφοδοσίας DC, τις θύρες HDMI και Displayport, την θύρα Ethernet, δύο θύρες USB 2.0 και το τετραπολικό jack των 3.5mm για σύνδεση μικροφώνου-ακουστικών. Παρατηρούμε λοιπόν πως η θύρα mini Displayport της προηγούμενης γενιάς αντικαταστήθηκε από την μεγαλύτερη και πιο διαδεδομένη, ενώ η επιλογή για τετραπολικό jack ήχου μας δίνει μεν τη δυνατότητα να συνδέσουμε το handsfree μας, απαιτεί δε αντάπτορα για headsets με ξεχωριστά βύσματα ηχείων - μικροφώνου.

Για το τέλος αφήσαμε την κάτω πλευρά, οποία με την κατάργηση της θύρας επέκτασης δεν παρουσιάζει και ιδιαίτερο ενδιαφέρον. Κεντρικά βρίσκουμε τις δύο υποδοχές για βίδες πάνω στις οποίες θα συνδεθεί η βάση VESA και στις τέσσερεις γωνίες υπάρχουν λαστιχένια αντικραδασμικά ποδαράκια. Όπως βλέπετε τα δύο κάτω ποδαράκια έχουν την ένδειξη S από την αγγλική λέξη screw που υποδηλώνουν πως εκεί θα βρούμε τις βίδες που χρειάζεται να λύσουμε για να αποκτήσουμε πρόσβαση στο εσωτερικό. Σε μία προσπάθεια να κάνουν τη ζωή μας ακόμα πιο εύκολη, οι σχεδιαστές της Shuttle επέλεξαν να μην κολλήσουν τα ποδαράκια και να μας τα δώσουν ως παρελκόμενο, μιας και ούτως ή άλλως θα χρειαστεί να ανοίξουμε το barebone για να εγκαταστήσουμε μνήμη και δίσκο. Οι μικρές λεπτομέρειες που κάνουν τη διαφορά...

Το εσωτερικό

Ας περάσουμε τώρα στο εσωτερικό του NC02U. Για να αποκτήσουμε πρόσβαση σε αυτό χρειάζεται να ξεβιδώσουμε τις δύο βίδες που βρίσκονται στη βάση του και να ξεκουμπώσουμε τα δύο καπάκια. Το ένα SODIMM εγκαθίσταται στην κάτω πλευρά, δίπλα στον προσαρμογέα ασύρματου δικτύου και το άλλο στην επάνω πλευρά ακριβώς πάνω από τον ανεμιστήρα όπως βλέπουμε την φωτογραφία. Στα δεξιά του ανεμιστήρα βλέπουμε και την υποδοχή για M2 SSD. Η Shuttle έχει προνοήσει να τοποθετήσει σπειρώματα για σύνδεση M2.2242, 2260 και 2280, οπότε σε σχέση με την προηγούμενη γενιά XPC nano έχετε πολύ περισσότερες διαθέσιμες επιλογές.

Όπως πιθανώς θυμάστε, στο NC01U η εγκατάσταση μνημών και M2 SSD ήταν λίγο δυσκολότερη μιας και έπρεπε να αφαιρεθεί ολόκληρη η μητρική καθώς και μία επιπλέον πλακέτα. Ο νέος σχεδιασμός όμως του κουτιού κάνει την παραπάνω διαδικασία εξαιρετικά απλή. Φαίνεται πως οι σχεδιαστές της Shuttle, δίνουν βάρος στις απόψεις των ανά τον κόσμο reviewers. Φυσικά δεν μπορούσαμε να μην αφαιρέσουμε την μητρική από το κουτί. Έτσι όπως βλέπετε στις παρακάτω φωτογραφίες, όλα είναι τακτοποιημένα, με την πλακέτα να είναι υποδειγματική όσον αφορά την εκμετάλλευση του διαθέσιμου χώρου. Στην αριστερή φωτογραφία βλέπουμε το καλώδιο σύνδεσης συσκευής Sata 2.5", η οποία όπως προείπαμε θα εγκατασταθεί στο caddy που είδαμε στα παρελκόμενα και με ύψος 15mm μπορεί να έχει πολύ μεγάλη χωρητικότητα, ενώ άξιο λόγου είναι και το γεγονός ότι ο ανεμιστήρας του επεξεργαστή είναι πλέον με 4 καλώδια αντί για 3 που είχε στο NC01U. Λέτε να είναι πιο ήσυχος;

Κλείνουμε την ενότητα αυτή με την βιντεοπαρουσίαση του NC01U από το κανάλι της Shuttle στο youtube.

Το BIOS

Όπως ήταν αναμενόμενο, το BIOS του NC02U δεν δίνει καμία δυνατότητα υπερχρονισμού και περιορίζεται στις κλασσικές ρυθμίσεις που έχουμε συνηθίσει σε όλα τα slim και nano προϊόντα της Shuttle.

Μετρήσεις

Φτάσαμε λοιπόν στην ώρα των μετρήσεων. Για τις ανάγκες της παρουσίασης εξοπλίσαμε το NC02U με τα ίδια υποσυστήματα που είχαμε χρησιμοποιήσει στα review των DS67U και NC01U3, ώστε να μπορούμε να συγκρίνουμε τα αποτελέσματα με όσο το δυνατό μεγαλύτερη αξιοπιστία. Τοποθετήσαμε λοιπόν έναν SSD Trancend TS128GMTS400 και ένα ζευγάρι μνημών DDR3L 2x4GB της Crucial χρονισμένο στα 1600 Mhz με timings 11-11-11-28, εγκαταστήσαμε τα Windows 10 x64 build 14393 και περάσαμε τις τελευταίες εκδόσεις των drivers από την ιστοσελίδα της Shuttle.

Οι μετρήσεις έγιναν με το συνηθισμένο τρόπο, χρησιμοποιώντας δηλαδή μετροπρογράμματα όπως τα PCMark8, 3DMark, wPrime, SuperPi και το AIDA64 Engineer Edition το οποίο είναι μια ευγενική προσφορά της finalwire την οποία και ευχαριστούμε. Αξίζει να επισημάνουμε στο σημείο αυτό πως τα NC02U και DS67 όσον αφορά τα υποσυστήματα τα οποία καθορίζουν τις επιδόσεις είναι πανομοιότυπα

AIDA 64

Ξεκινάμε λοιπόν τις μετρήσεις με το AIDA64 και όπως είναι αναμενόμενο, ένας Celeron, ακόμα και αν ανήκει στην οικογένεια των Skylake δεν παύει να είναι Celeron. Οι διαφορές ανάμεσα στον 3885U και τον 5005U είναι από σημαντικές έως χαοτικές. Δεν συμβαίνει όμως και στις μετρήσεις μνήμης το ίδιο, όπου στα benchmarks που μετράνε την διαμεταγωγή δεδομένων παρουσιάζεται 5-10% γρηγορότερος, χωρίς να καταφέρνει όμως το ίδιο και στην μέτρηση του latency. Κατά τα άλλα οι επιδόσεις του NC02U είναι σχεδόν ίδιες με αυτές του DS67U.

PCMark 8

Περνώντας στο PCMark8, βλέπουμε και πάλι τις επιδόσεις του NC02U να είναι πανομοιότυπες με αυτές του DS67U με την ψαλίδα ανάμεσα στον Celeron και τον i3 να κλείνει λόγω του ότι μπήκαν στο παιχνίδι οι μνήμες και ο SSD.

3DMark

Προχωρώντας στο 3DMark (το οποίο κατά την άποψη του γράφοντος έχει ελάχιστη σημασία σε ένα τέτοιο μηχάνημα) βλέπουμε ότι το νεώτερης γενιάς υποσύστημα γραφικών του Skylake Celeron δεν μπορεί να σταθεί στο πλάι αυτού του Broadwell Core i3. Αναμενόμενο θα μου πείτε, και η αλήθεια είναι πως η σύγκριση θα είχε νόημα μόνο εάν είχαμε στον πάγκο δοκιμών το NC02U3 με τον Skylake Core i3.

Λοιπές Μετρήσεις CPU

Για το τέλος αφήσαμε τα παλιά καλά SuperPiMod, wPrime και Fritz Chess Benchmark. Και εδώ οι διαφορές του Celeron σε σχέση με τον i3 είναι σημαντικές.

Αναπαραγωγή 4K & HEVC x265

Ας αφήσουμε τα μετροπρογράμματα και ας περάσουμε σε ένα θέμα που αφορά τόσο αυτούς που θα επιλέξουν το NC02U για εφαρμογές digital signage όσο και αυτούς που βλέπουν σε αυτό το ιδανικό HTPC, την αναπαραγωγή αρχείων video. Όπως είδαμε στην ενότητα των τεχνικών χαρακτηριστικών, η μεν θύρα Displayport υποστηρίζει αναλύσεις μέχρι και 3840χ2160 στα 60 Hz η δε θύρα HDMI υποστηρίζει την ίδια μέγιστη ανάλυση αλλά με μέγιστο ρυθμό ανανέωσης στα 24 Hz. Όπως είχαμε δει στην παρουσίαση του DS67U ακόμα και ο μικρός Celeron 3855U, αποδίδει εξαιρετικά στην αναπαραγωγή video, οπότε στο πανομοιότυπο NC02U δεν περιμένουμε κάτι διαφορετικό.

Για τις δοκιμές μας χρησιμοποιήσαμε τον γνωστό σε όλους MPC-HC, στον οποίο μετά από πειραματισμό επιλέξαμε την ρύθμιση Hardware Acceleration - DXVA Native και μία σειρά από αρχεία video τα οποία επιλέξαμε από την σχετική λίστα που προτείνεται από το Wiki του Kodi. H αναπαραγωγή των video έγινε τόσο τοπικά από τον SSD όσο και μέσω ενός NAS που επικοινωνούσε με το NC02U με ταχύτητα 1 Gbps.

Όσον αφορά τα αρχεία με κωδικοποίηση χ264 τα πράγματα ήταν και στην περίπτωση του NC02U εξαιρετικά. Η δυνατότητα hardware acceleration της διαδικασίας αποκωδικοποίησης βρίσκεται πλέον σε εξαιρετικά ώριμο στάδιο και έτσι στη μεν ανάλυση των 1920χ1080 πετύχαμε αναπαραγωγή video με bitrate που έφτανε τα 250 mbps, ενώ την ίδια επιτυχία είχε και η αναπαραγωγή video ανάλυσης 3840x2160 με bitrate 238 mbps.

Το ίδιο ισχύει και για τα αρχεία HEVC x265, όπου οι δυνατότητες hardware acceleration της οικογένειας Skylake και συγκεκριμένα της Intel HD510 επέτρεψε την απροβλημάτιστη αναπαραγωγή αρχείων HEVC 3840x2160, 70.4 Mbps, 50 fps. Για μια ακόμα φορά, πρέπει να τονίσουμε πως τα αρχεία 10bit δεν υποστηρίζονται από τους Skylake.

Tα παραπάνω μας δείχνουν πως χάρη στον επεξεργαστή Skylake και την επιτάχυνση υλικού που δίνει η Intel HD Graphics 510, το Shuttle NC02U αποδίδει άριστα στην αναπαραγωγή video και δεν θα απογοητεύσει ακόμα και τους πολύ απαιτητικούς χρήστες.

Θερμοκρασίες - Κατανάλωση - Θόρυβος

Ας δούμε τώρα πώς συμπεριφέρεται το NC02U όσον αφορά την κατανάλωση, τις θερμοκρασίες και τον θόρυβο, κάτι που σίγουρα θα ενδιαφέρει τους μελλοντικούς αγοραστές του περισσότερο και από τις επιδόσεις του. Θα ξεκινήσουμε με την κατανάλωση, όπου ο Intel Celeron 3855U έδειξε τα προτερήματα των μόλις 15W TDP. Σε idle η κατανάλωση που μετρήσαμε ήταν μόλις 6 W (πράγμα στο οποίο σίγουρα βοήθησε η απουσία μηχανικού δίσκου), σε πλήρες φορτίο μέσα από το stress test του AIDA64 η κατανάλωση ήταν 18 W, ενώ με το σύστημα σβηστό η κατανάλωση ήταν μόλις 0.2 W. H Η αρκετά χαμηλότερη κατανάλωση σε σχέση με το DS67U προφανώς οφείλεται στα πολύ λιγότερα υποσυστήματα που διαθέτει το NC02U.

Για την μέτρηση θερμοκρασίας, χρησιμοποιήσαμε επίσης το stress test του AIDA 64, με την επιλογή να στρεσσάρει CPU, FPU, GPU,cache και μνήμη με τη θερμοκρασία περιβάλλοντος να είναι 21 βαθμοί κελσίου. Με το σύστημα να βρίσκεται σε όρθια θέση, τρέξαμε το τεστ για περίπου 20 λεπτά και η μέγιστη θερμοκρασία που είδαμε στον επεξεργαστή ήταν 66 βαθμοί κελσίου. Αυτό όμως που πρέπει να σημειωθεί ήταν ότι οι μέγιστες στροφές που έφτασε ο ανεμιστήρας κατά τη διάρκεια διεξαγωγής της μέτρησης ήταν 2801, λίγο παραπάνω από τις ελάχιστες 2000 στις οποίες περιστρέφεται.

Φτάνουμε έτσι στο θέμα του θορύβου το οποίο μας είχε προβληματίσει αρκετά στην παρουσίαση του NC01U. Όπως είδατε, η ελάχιστη ταχύτητα περιστροφής του ανεμιστήρα έχει περιοριστεί στις περίπου 2000 στροφές ανά λεπτό, από τις σχεδόν 4000 του προηγούμενου μοντέλου. Ως εκ τούτου, ο θόρυβος έχει περιοριστεί κατά πολύ, καθιστώντας το NC02U εξαιρετικά αθόρυβο. Ακόμα και στην περίπτωση του stress test, που οι στροφές του ανεμιστήρα ανέβηκαν στις 2800 στροφές, ο θόρυβος ήταν ελάχιστος.

Επίλογος

Φτάσαμε λοιπόν στο τέλος της σημερινής παρουσίασης και στην ώρα της βαθμολογίας. Όπως προαναφέραμε, ένα πλήρες σύστημα βασισμένο στο NC02U με 8GB Ram και SSD θα σας κοστίσει κάπου 300 ευρώ. Λαμβάνοντας υπόψη ότι σίγουρα πληρώνουμε ένα premium για το μέγεθος, την κατανάλωση και την ποιότητα κατασκευής, το ποσό φαίνεται αρκετά λογικό. Οι σύγχρονοι Celeron έχουν βελτιωθεί αρκετά σε σχέση με τους προκατόχους τους, δίνοντας τη δυνατότητα να αντεπεξέλθουν σε καθημερινές απλές εργασίες, ενώ το hardware acceleration που προσφέρουν σε αρχεία video τόσο x264 όσο και x265 σε συνδιασμό με τις δύο θύρες HDMI και Displayport καθιστούν το NC02U ένα ιδανικό HTPC.

Αξίζει να τονίσουμε πως μας χαροποίησε ιδιαίτερα το γεγονός ότι η Shuttle μελέτησε ιδιαίτερα τα μειονεκτήματα της προηγούμενης γενιάς και μας έφερε ένα προϊόν το οποίο πέρα από το νέο επεξεργαστή διορθώνει τα (λιγοστά) ψεγάδια του προκατόχου του. Όσοι το προτιμήσετε, καλό θα ήταν να σκεφτείτε σοβαρά την αγορά ενός M2 SSD ώστε να σας μείνει ελεύθερη η θέση για δίσκο 2.5". Με τη δυνατότητα σύνδεσης δίσκου έως 15mm το NC01U μπορεί να γίνει μέχρι και ένας μικροσκοπικός home server.

Ας συνοψίσουμε λοιπόν τα θετικά και τα αρνητικά του NC02U σε μορφή bullet points ώστε να περάσουμε στη βαθμολογία.

Μικρό μέγεθος
Χαμηλή κατανάλωση
Χαμηλή στάθμη θορύβου
Αξιοπρεπέστατες επιδόσεις
Δυνατότητα αναπαραγωγής x265 video
Θύρα USB3.0 type C
Evσωματωμένη κάρτα ασύρματου δικτύου
Πανεύκολη εγκατάσταση υποσυστημάτων
Κανονική θύρα Displayport

Μόνο δύο θύρες USB2.0 στο πίσω μέρος

Με βάση λοιπόν όλα τα παραπάνω, η βαθμολογία που παίρνει το DS67U είναι :

 theLAB.gr

Ευχαριστούμε θερμά την Shuttle για την παραχώρηση του δείγματος της δοκιμής

Γεώργιος GriGaS Ρήγας 14/11/2016

Arctic Z1-3D Monitor Stand

Mon, 10 Oct 2016 08:45:00 +0000

Εισαγωγή

Όπως πολλοί από τους χρήστες του TheLab.gr έτσι και ο γράφων περνά κάπου 10 ώρες την ημέρα μπροστά από την οθόνη του υπολογιστή του. Όταν συζητάμε για τέτοια πολύωρη χρήση υπολογιστή, ο παράγοντας εργονομία είναι κάτι που από πολυτέλεια γίνεται καθημερινή ανάγκη και έτσι, μαζί με την καλή καρέκλα γραφείου, το εργονομικό πληκτρολόγιο και ποντίκι, έρχεται και το θέμα της θέσης της οθόνης. Πριν από λίγο καιρό, αναζητώντας νέα οθόνη για τον χώρο εργασίας, ο γράφων έφτασε στο συμπέρασμα πως μία αρκετά μεγάλη γκάμα από κατά τα άλλα αξιόλογες οθόνες παρέχουν από ελάχιστη έως καθόλου ευελιξία όσον αφορά την ρύθμιση τους σε ύψος και κλίση, καθιστώντας τες αντι-εργονομικές.

Έχοντας κάτι τέτοιο στο μυαλό τους, οι σχεδιαστές της Arctic δημιούργησαν ένα monitor stand το οποίο έρχεται να συμπληρώσει αυτό το κενό. Σε αντίθεση με το Z2 Pro που σας είχε παρουσιάσει η karmen1983 πριν ένα περίπου χρόνο, το Z1-3D που σας παρουσιάζουμε σήμερα είναι μία βάση για μία μόνο οθόνη η οποία διαθέτει πνευματικό βραχίονα για ακόμα πιο εύκολη μετακίνηση και ρύθμιση. Όπως καταλαβαίνετε από την λέξη 3D, επιτρέπει την ρύθμιση της οθόνης σε οποιαδήποτε άξονα και συγκεκριμένα προσφέρει δυνατότητα περιστροφής 360 μοιρών, δυνατότητα ρύθμισης ύψους και δυνατότητα ρύθμισης κλίσης (tilt) σε ένα εύρος που φτάνει τις 45 μοίρες. Όπως και το Z2 Pro διαθέτει USB 3.0 hub με εξωτερική τροφοδοσία για να σύνδεση με USB thumb drives και φόρτιση συσκευών ενώ το μέγεθος των βραχίονών του υπόσχεται σημαντική απελευθέρωση του διαθέσιμου χώρου του γραφείου του χρήστη.

1.Εισαγωγή 2.Τεχνικά Χαρακτηριστικά 3.Συσκευασία 4.Φωτογράφιση 5.Συναρμολόγηση 6.Εγκατάσταση 7.Απολογισμός

Τεχνικά Χαρακτηριστικά

Tα τεχνικά χαρακτηριστικά του Z1-3D παρουσιάζονται στον πίνακα που ακολουθεί :

H προτεινόμενη τιμή λιανικής της Z1-3D σύμφωνα με το eshop της Arctic ανέρχεται στα 89.99 € συν μεταφορικά. Ευχάριστη έκπληξη όμως αποτέλεσε το γεγονός ότι την βρήκαμε στην ελληνική αγορά στα 76.32 €, τιμή εξαιρετικά ανταγωνιστική για αυτά που προσφέρει. Τέλος αξίζει να αναφέρουμε πως η Z1-3D συνοδεύεται από διετή εγγύηση.

1.Εισαγωγή 2.Τεχνικά Χαρακτηριστικά 3.Συσκευασία 4.Φωτογράφιση 5.Συναρμολόγηση 6.Εγκατάσταση 7.Απολογισμός

Συσκευασία

To Ζ1-3D έρχεται σε μία συσκευασία που σε καμία περίπτωση δεν προϊδεάζει για το βάρος της το οποίο είναι λίγο παραπάνω από 3.5 κιλά. Δυστυχώς η συσκευασία έφτασε στα χέρια του γράφοντος αρκετά ταλαιπωρημένη και γεμάτη αυτοκόλλητα από τις μεταφορικές, οπότε για την καλύτερη ενημέρωσή σας, σας παραθέτουμε και τις φωτογραφίες που υπάρχουν στην ιστοσελίδα του προϊόντος.

Όπως βλέπετε, συσκευασία διατηρεί τους μπλε - λευκούς χρωματισμούς που έχουμε συνηθίσει να βλέπουμε σε όλα τα προϊόντα της Arctic και παρέχει όλες της πληροφορίες που μπορεί να χρειαστεί ο μελλοντικός αγοραστής της. Μιας και τεχνικά χαρακτηριστικά τα είδαμε στην προηγούμενη σελίδα, ας ανοίξουμε την συσκευασία να δούμε αναλυτικά τα περιεχόμενά της.

Όπως βλέπετε, η βάση έρχεται 100% αποσυναρμολογημένη. Κάποια από τα εξαρτήματα βρίσκονται στα 5 μικρά κουτάκια, ενώ κάποια άλλα βρίσκονται σε νάυλον. Από την αριστερά φωτογραφία ξεχωρίζουμε το εξάρτημα με τις υποδοχές VESA στα αριστερά και τον βραχίονα επέκτασης στα δεξιά. Η χρήση του βραχίονα επέκτασης είναι προαιρετική, και προτείνεται σε όσους θέλουν επιπλέον δυνατότητες μετακίνησης της οθόνης τους. Από όσο φαίνεται μας περιμένει αρκετή δουλειά μέχρι να στήσουμε την βάση στο γραφείο. Βοηθός μας σε αυτή την εργασία θα είναι βέβαια το manual, το οποίο αν και μικρό είναι πολύ περιεκτικό και επεξηγηματικό.

1.Εισαγωγή 2.Τεχνικά Χαρακτηριστικά 3.Συσκευασία 4.Φωτογράφιση 5.Συναρμολόγηση 6.Εγκατάσταση 7.Απολογισμός

Φωτογράφιση

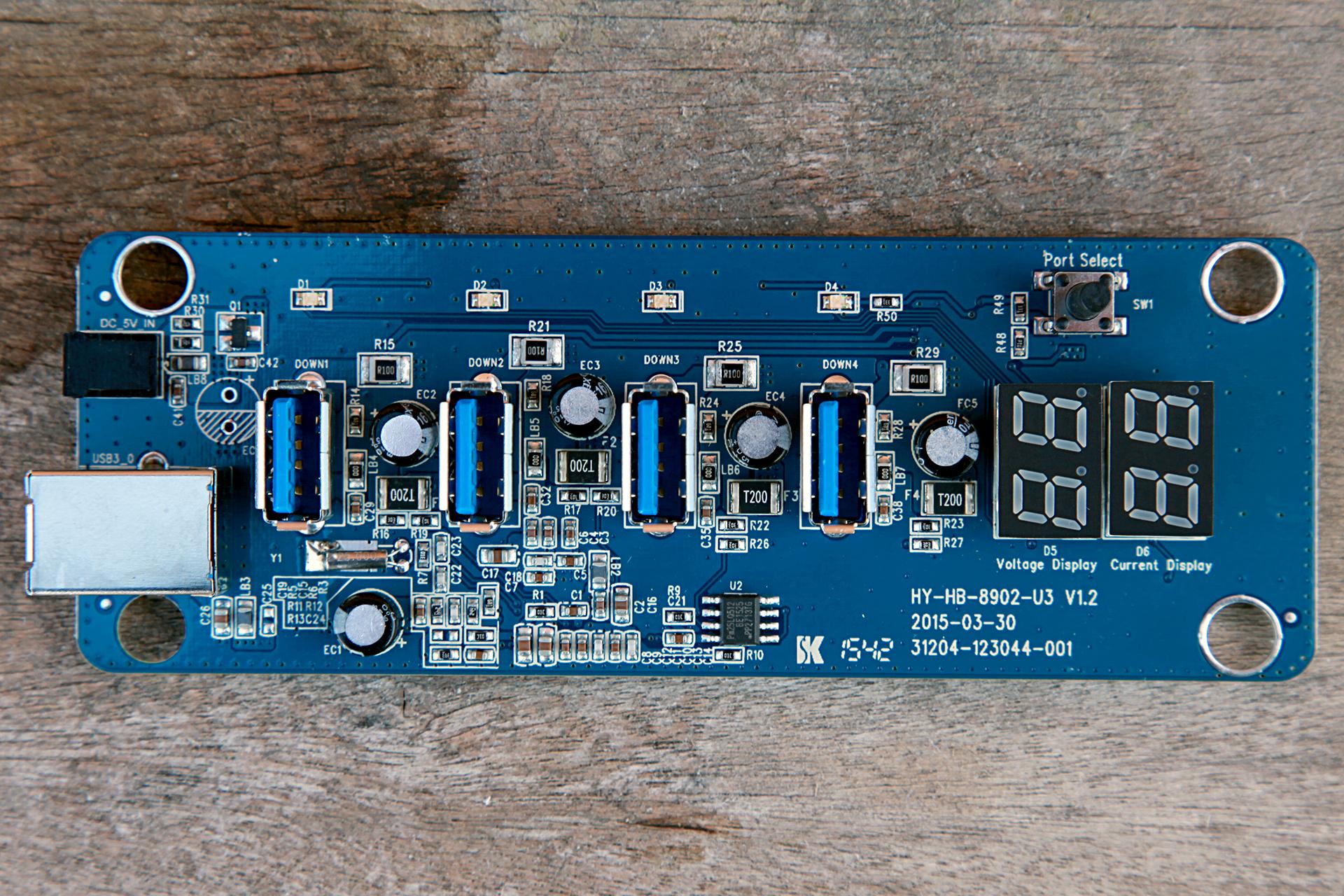

Ας ξεκινήσουμε με την βάση - USB Hub. Αυτή είναι κατασκευασμένη από χυτό αλουμίνιο και διαθέτει 3 θύρες USB 3.0 στο μπροστινό μέρος και μία θύρα στο επάνω. To μεν καλώδιο USB3.0 για σύνδεση με τον υπολογιστή είναι μόνιμα συνδεδεμένο επάνω της, το δε καλώδιο παροχής ρεύματος συνδέεται στο πίσω μέρος της βάσης. Κεντρικά βρίσκουμε το θηλυκό σπείρωμα σύνδεσης του κατακόρυφου σωλήνα πάνω στο οποίο θα συνδεθεί ο βραχίονας της βάσης ενώ στο κάτω μέρος υπάρχουν και οι τέσσερεις υποδοχές για τις βίδες alen με τις οποίες θα συνδεθεί η βάση με τον μηχανισμό στήριξης.

Στη συνέχεια έχουμε τον μηχανισμό στήριξης σε γραφείο ο οποίος μας εντυπωσίασε με την στιβαρότητά του, με τo πάχος του μετάλλου που έχει χρησιμοποιηθεί για την κατασκευή του να ανέρχεται στα 5 mm. Σε περίπτωση που επιθυμούμε να στηρίξουμε την βάση στο γραφείο χρησιμοποιώντας κάποια διαθέσιμη οπή που υπάρχει σε αυτό, ο σφικτήρας μπορεί να αφαιρεθεί αφού λύσουμε πρώτα μερικές βίδες.

Για τον σωλήνα που συνδέει την βάση με τους βραχίονες δεν έχουμε κάτι ιδιαίτερο να πούμε, πέραν του ότι διαθέτει σπείρωμα από την μία του πλευρά για την σύνδεση με την βάση.

Ας περάσουμε τώρα στο πιο ενδιαφέρον εξάρτημα, που δεν είναι άλλο από τον πνευματικό βραχίονα. Όπως βλέπετε την φωτογραφία, στα αριστερά συνδέεται με τον σωλήνα ή με τον βραχίονα επέκτασης ενώ στα δεξιά με το στήριγμα Vesa. Στο επάνω μέρος διαθέτει λαστιχένια επένδυση για καλύτερο πιάσιμο όταν τον μετακινείτε.

Στα κάτω πλευρά του βραχίονα βλέπουμε το έμβολο, το οποίο διαθέτει και μία βίδα για ρύθμιση της σκληρότητάς του. Έτσι ανάλογα με τα γούστα μας, αλλά και το βάρος της οθόνης, μπορούμε να τροποποιήσουμε την δύναμη που θα χρειάζεται να θέσουμε στο μπράτσο για να το ανεβοκατεβάσουμε.

Στο σημείο που θα συνδεθεί η βάση VESA υπάρχει ένας "λαιμός" στον οποίο με την βοήθεια μίας βίδας allen και ενός παξιμαδιού (το οποίο όπως βλέπεται χωνεύεται στην εξαγωνική πατούρα στερεώνουμε την βάση. Τέλος στο κάτω μέρος του βραχίονα βρίσκουμε και δύο κλιψάκια για το πέρασμα τον καλωδίων, ώστε να πετύχουμε το βέλτιστο δυνατό cable management.

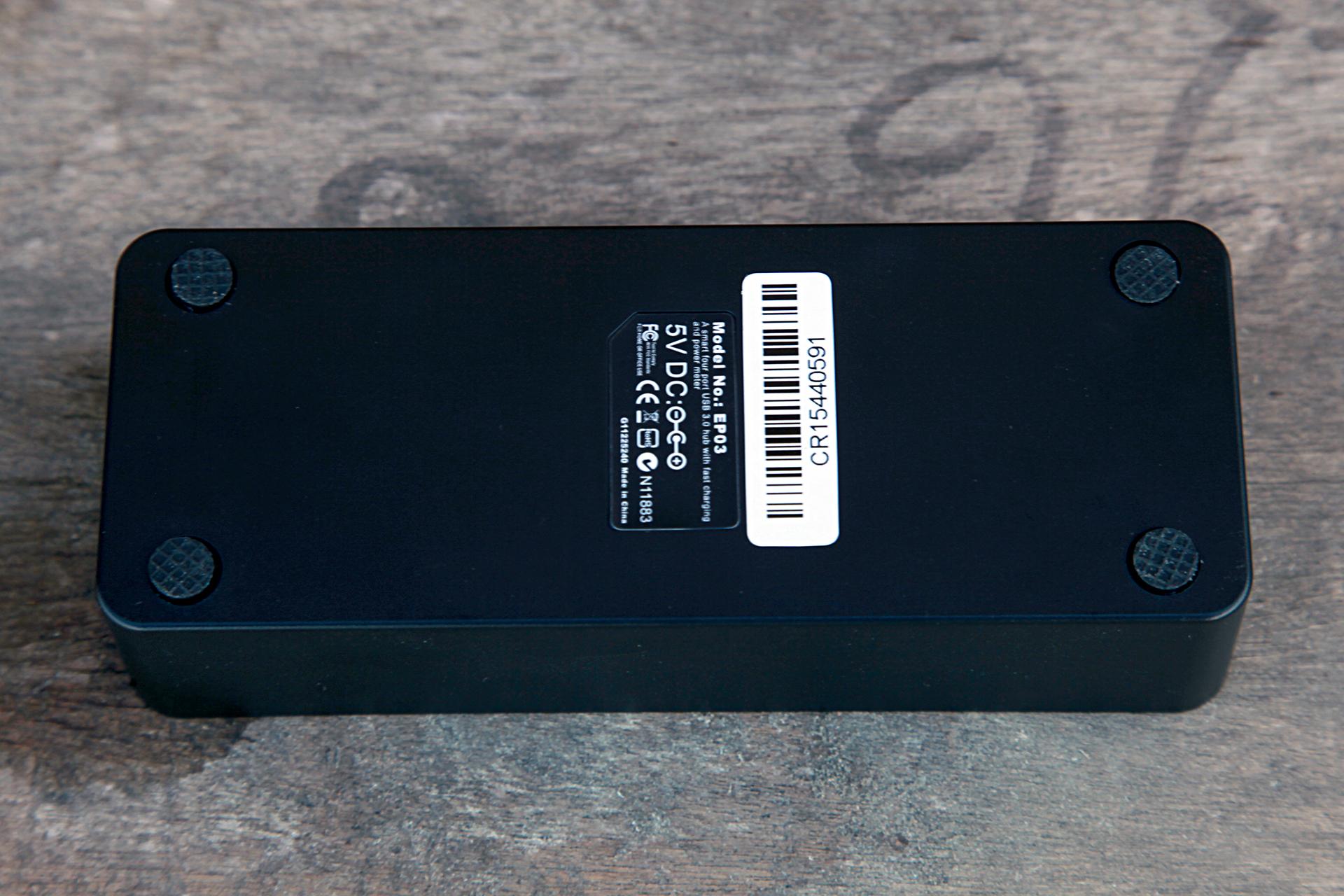

Για το τροφοδοτικό του Hub, δεν έχουμε να πούμε κάτι ιδιαίτερο, πέραν του ότι δίνει συνολική ισχύ 10 Watt, μπορεί δηλαδή να δώσει άνετα το επιπλέον ρεύμα που χρειάζονται συσκευές όπως ένας εξωτερικός σκληρός δίσκος ή ένα tablet για την φόρτισή του. Η επιλογή της Arctic για τροφοδοτήσει το Hub με εξωτερικό τροφοδοτικό είναι κάτι που εκτιμήσαμε ιδιαιτέρως.

Για το τέλος σας αφήσαμε όλα τα μικροεξαρτήματα και βίδες που υπήρχαν στην συσκευασία.

Αυτά ξεκινώντας από πάνω αριστερά είναι

1. Ο σφικτήρας για την ρύθμιση ύψους του μπράτσου στην σωλήνα

2. Η βίδα (με ελατήριο προέντασης) για την σύνδεση του πνευματικού βραχίονα στον βραχίονα προέντασης και το αντίστοιχο καπάκι

3. Κλιπ για διαχείριση καλωδίων που τοποθετείτε στον κατακόρυφο σωλήνα

4. Αποστάτες για την στήριξη Vesa

5. Διακοσμητικά καπάκια

6. Αρκετές βίδες και 3 μεγέθη κλειδιά allen

7. Μία μεταλλική πλάκα που χρησιμοποιούμε εάν το γραφείο μας διαθέτει οπή στην οποία θα προσαρμόσουμε την βάση.

1.Εισαγωγή 2.Τεχνικά Χαρακτηριστικά 3.Συσκευασία 4.Φωτογράφιση 5.Συναρμολόγηση 6.Εγκατάσταση 7.Απολογισμός

Συναρμολόγηση

H διαδικασία της συναρμολόγησης της βάσης είναι σε γενικές γραμμές αρκετά απλή. Καλό θα ήταν να διαβάσετε από την αρχή έως το τέλος το manual πριν ξεκινήσετε την διαδικασία, ώστε να αποφύγετε απρόοπτα και καθυστερήσεις. Το μόνο που θα χρειαστείτε εκτός από τα 3 allen που περιέχονται στην συσκευασία είναι ένα σταυροκατσάβιδο. Η διαδικασία που θα σας περιγράψουμε παρακάτω αφορά την εγκατάσταση της βάσης σε γραφείο με την βοήθεια του σφικτήρα χωρίς την ύπαρξη οπής στην επιφάνεια του γραφείου μας.

Αρχικά πρέπει να συνδέσουμε το Hub με τον σφικτήρα. Αυτό γίνεται πολύ εύκολα με 4 βίδες όπως βλέπουμε στις φωτογραφίες που ακολουθούν.

Στην συνέχεια περνάμε στον κατακόρυφο σωλήνα. Αφού περάσουμε τον σφικτήρα προσαρμόζουμε στον σωλήνα τον βραχίονα προέκτασης.

Πλέον είμαστε έτοιμοι να συνδέσουμε αυτά που έχουμε ήδη ετοιμάσει. Έτσι βιδώνουμε τον σωλήνα επάνω στο Hub.

Σειρά έχει η βάση Vesa και ο πνευματικός βραχίονας. Η σύνδεσή τους γίνεται με μία βίδα και ένα παξιμάδι το οποίο χωνεύεται στον λαιμό του βραχίονα. Όπως βλέπετε, η βάση Vesa διαθέτει δύο σετ οπών, για οθόνες που ακολουθούν είτε το πρότυπο 75x75 είτε το πρότυπο 100x100. Επιπλέον βλέπουμε και μία βίδα η οποία χρησιμοποιείται για το σφίξιμο της ρύθμισης tilt.

Πλέον, για να ολοκληρώσουμε την συναρμολόγηση, το μόνο που χρειάζεται είναι να τοποθετήσουμε τον πνευματικό βραχίονα επάνω στον βραχίονα επέκτασης και να συνδέσουμε τους δύο βραχίονες με την βίδα που φέρει ελατήριο προέντασης. Επειδή όμως αυτό θα μας δυσκολέψει μετά στο κρέμασμα της οθόνης καλό είναι να το αφήσουμε για αργότερα.

1.Εισαγωγή 2.Τεχνικά Χαρακτηριστικά 3.Συσκευασία 4.Φωτογράφιση 5.Συναρμολόγηση 6.Εγκατάσταση 7.Απολογισμός

Εγκατάσταση

Φτάσαμε λοιπόν στην ώρα της εγκατάστασης. Το πρώτο πράγμα που πρέπει να λάβουμε υπόψη πριν ακόμα αγοράσουμε μία βάση οθόνης της Arctic είναι εάν το γραφείο μας είναι κατάλληλο για τη στήριξη αυτής. Υπάρχουν δύο παράμετροι που μας ενδιαφέρουν. Η πρώτη είναι το πάχος του γραφείου μας, το οποίο δεν πρέπει να ξεπερνά τα 65 mm. Η δεύτερη είναι το υλικό από το οποίο είναι φτιαγμένο το γραφείο μας, το οποίο πρέπει να είναι συμπαγές. Η Arctic μας δίνει κάποια παραδείγματα γραφείων κατασκευής IKEA τα οποία δεν είναι συμβατά με τις βάσεις της.

Αφού βεβαιωθούμε για τα παραπάνω, η διαδικασία είναι εξαιρετικά απλή. Στο σημείο αυτό αξίζει να επαναλάβουμε την διαπίστωση της karmen1983 στην προηγούμενη παρουσίαση βάσης της Arctic ότι το γραφείο μας κινδυνεύει από γρατζουνιές. Ούτε και στην περίπτωση της Z1-3D έχει προβλεφθεί από την Arctic κάποια προστατευτική επιφάνεια που θα τοποθετηθεί ανάμεσα στο γραφείο μας και την βάση-hub. Έτσι καλό θα ήταν να χρησιμοποιήσουμε την βάση σαν πατρόν και να κόψουμε ένα κομμάτι χαρτόνι/ύφασμα/τσόχα το οποίο θα αναλάβει να προστατέψει την επιφάνεια του γραφείου μας.

Όπως θυμάστε από την προηγούμενη σελίδα, είχαμε αφήσει την βάση σε δύο κομμάτια. Το ένα ήταν το σύνολο σφικτήρας - hub - σωλήνας - βραχίονας επέκτασης και το άλλο ήταν το σύνολο πνευματικό μπράτσο - βάση VESA. Τι πρέπει να κάνουμε τώρα; Μα φυσικά να στερεώσουμε το πρώτο σύνολο επάνω στην επιφάνεια του γραφείου μας, να συνδέσουμε το δεύτερο σύνολο με την οθόνη μας και το τέλος να τα συνδέσουμε όλα μαζί.

H σύνδεση της βάσης στο γραφείο ήταν όπως φαντάζεστε εξαιρετικά απλή υπόθεση. Στις φωτογραφίες που ακολουθούν βλέπετε την βάση αφού έχουμε ολοληρώσει και το cable management. Στο κλιπ που είναι συνδεδεμένο στον σωλήνα βλέπετε το καλώδιο HDMI και το καλώδιο τροφοδοσίας της οθόνης, ενώ στα δεξιά του hub βλέπουμε το καλώδιο USB και στα αριστερά το καλώδιο τροφοδοσίας του hub.

Στη συνέχεια ήρθε η ώρα που έπρεπε να συνδέσουμε την οθόνη στη βάση Vesa. Εάν κάνετε τη διαδικασία χωρίς βοήθεια είναι καλύτερα να έχετε την οθόνη σε κάποια σταθερή επιφάνεια και να βάλετε από πάνω το στήριγμα Vesa και να βιδώσετε τις τέσσερεις βίδες. Όπως θα δείτε στην φωτογραφία που ακολουθεί, η οθόνη μας διαθέτει μία πατούρα που εξέχει περίπου 1 εκατοστό, η οποία εμποδίζει την εγκατάσταση της βάσης. Ευτυχώς όμως η Arctic έχει προνοήσει και έχει συμπεριλάβει στην συσκευασία 4 αποστάτες και επιπλέον σετ μακριές βίδες για αντιμετώπιση τέτοιοων περιπτώσεων.

Έτσι είμαστε πλέον έτοιμοι να συνδέσουμε τον πνευματικό βραχίονα με τον βραχίονα επέκτασης. Αφού το κάνουμε αυτό είμαστε έτοιμοι να περάσουμε και τα καλώδια από τα κλιψάκια που βρίσκονται στο κάτω μέρος του πνευματικού βραχίονα.

Πλεόν είμαστε έτοιμοι να κάτσουμε στο γραφείο μας και να απολαύσουμε την οθόνη μας πάνω στη νέα της βάση.

Όπως παρατηρείτε η οθόνη του γράφοντος έχει τις υποδοχές για βάση Vesa πολύ ψηλά. Δυστυχώς η επιλογή αυτή της Samsung καθιστά αδύνατο το γύρισμα της οθόνης κατά 90 μοίρες γιατί η ροπή που ασκεί το βάρος της οθόνης ως προς τον άξονα περιστροφής επαναφέρει την οθόνη σε οριζόντια θέση. Άρα η κίνηση Pivot είναι εφικτή μόνο με οθόνες που έχουν τις οπές στήριξης Vesa κεντρικά.

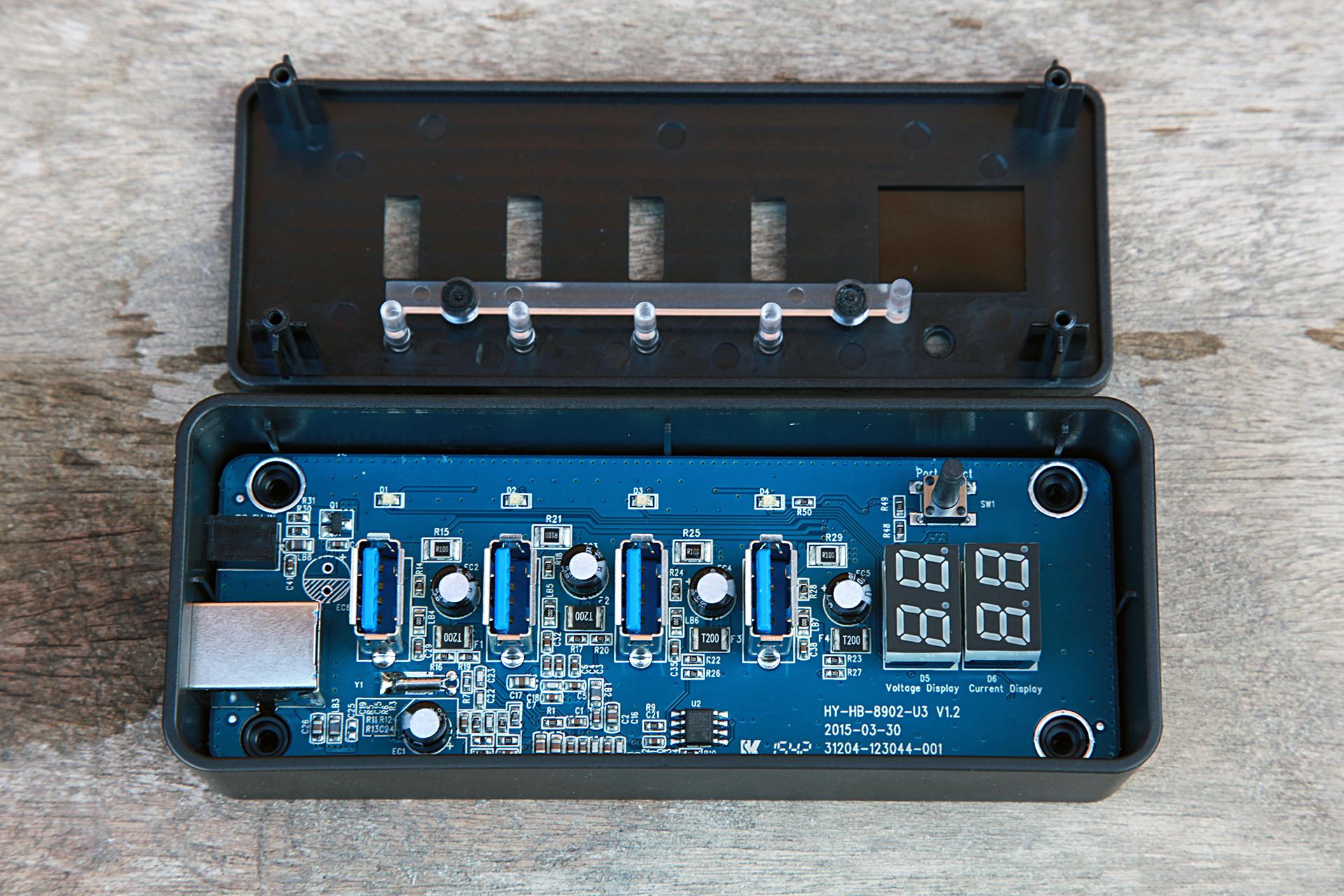

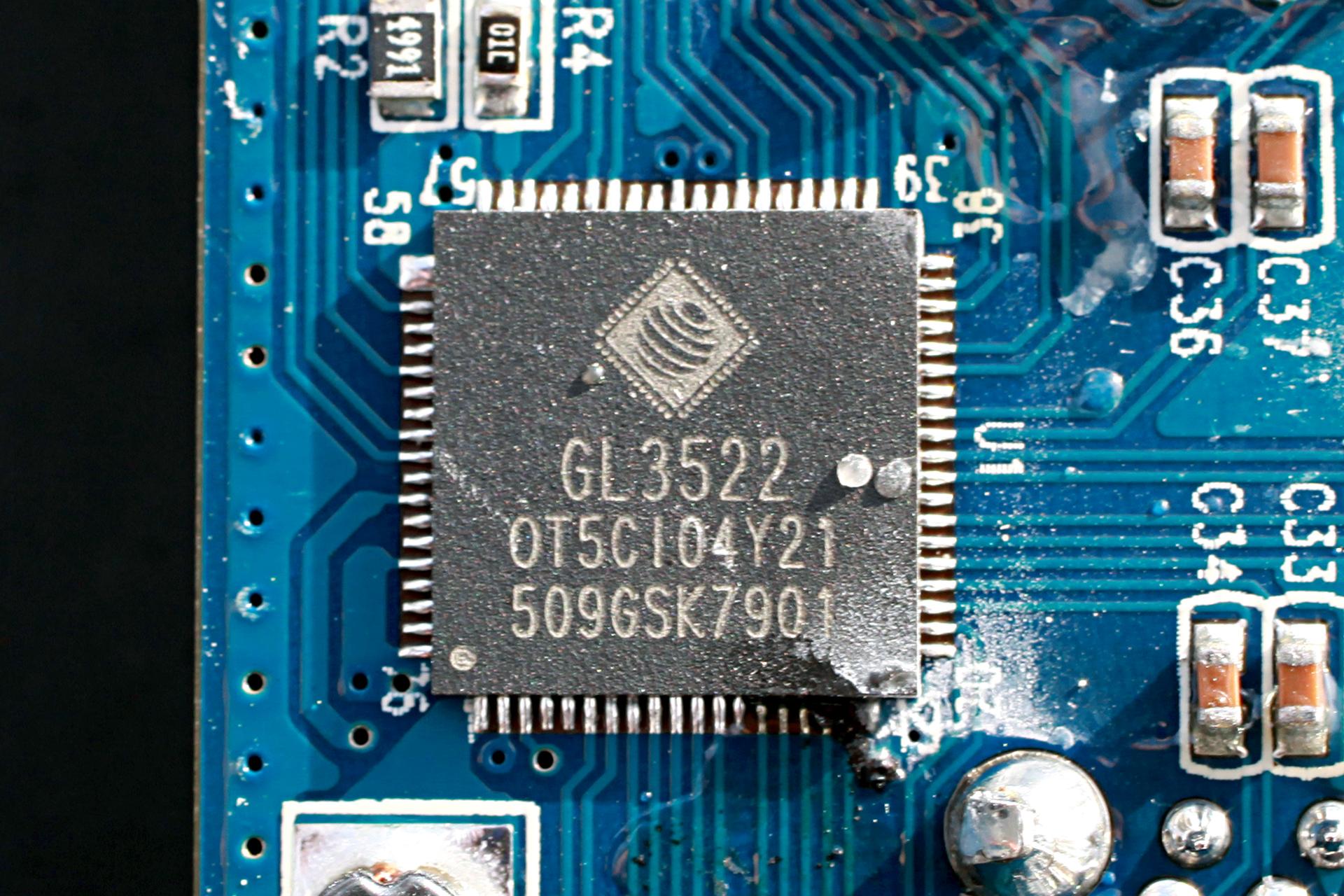

Αφήσαμε για το τέλος τις επιδόσεις του USB Hub. Δυστυχώς κατά το χρόνο συγγραφής του review δεν είχαμε στην διάθεσή μας κάποιο πάρα πολύ γρήγορο USB Stick ή κάποιον USB3.0 SSD οπότε περιοριστήκαμε σε μέτρηση ενός σκληρού δίσκου 2.5" 7200 rpm. Όπως θα δείτε στην εικόνα που ακολουθεί, οι αποκλίσεις ανάμεσα στην σύνδεση του σκληρού δίσκου απευθείας στην μητρική και επάνω στο hub είναι μηδαμινές και στα όρια του στατιστικού σφάλματος.

1.Εισαγωγή 2.Τεχνικά Χαρακτηριστικά 3.Συσκευασία 4.Φωτογράφιση 5.Συναρμολόγηση 6.Εγκατάσταση 7.Απολογισμός

Απολογισμός - Συμπεράσματα

Φτάσαμε λοιπόν στην ώρα του απολογισμού. Κατά τη διάρκεια συγγραφής της παρουσίασης, ο γράφων εγκατέστησε την Z1-3D στο γραφείο της εργασίας του και περνούσε μαζί της τουλάχιστον 8 ώρες ημερησίως. Το επίπεδο εργονομίας που προσέφερε η βάση ήταν ανεπανάληπτο. Ανά πάσα στιγμή η θέση και η κλίση της οθόνης μπορούσε να προσαρμοστεί στις ανάγκες του χρήστη αλλά και των συνεργατών του. Επιπλέον, ο χώρος που απελευθερώθηκε στο γραφείο ήταν επίσης σημαντικός, ιδιαίτερα εάν λάβουμε υπόψη ότι ο γράφων αν και μύωπας έχει την συνήθεια να κάθεται στον υπολογιστή χωρίς γυαλιά και να φέρνει την οθόνη στα 40 εκατοστά ώστε να βλέπει.

Εξαιρετικά καλή εντύπωση μας άφησε και η ύπαρξη του τετραπλού USB3.0 Hub το οποίο μάλιστα διαθέτει και εξωτερική τροφοδοσία. Η σύνδεση ενός USB stick, ενός σκληρου δίσκου ή ακόμα και του κινητού τηλεφώνου για φόρτιση γίνεται απλή υπόθεση ιδιαίτερα εάν έχουμε τον υπολογιστή μας στο δάπεδο.

Το μοναδικό παράπονό μας από την Ζ1-3D είναι η έλλειψη κάποιου προστατευτικού για την επιφάνεια του γραφείου μας. Μικρό το κακό, θα πείτε, μιας και διορθώνεται με ένα κομμάτι χαρτόνι... Παρ' όλα αυτά, θα θέλαμε από ένα τόσο καλά μελετημένο και αψεγάδιαστο προϊόν και ένα κομμάτι λάστιχο στην συσκευασία.

Ας συνοψίσουμε λοιπόν τα θετικά και αρνητικά της Arctic Ζ1-3D σε μορφή λίστας ώστε να περάσουμε και στην βαθμολογία.

Ποιότητα κατασκευής
Τιμή
Ευκολία εγκατάστασης
Τετραπλό USB3.0 HUB με εξωτερική τροφοδοσία
Απεριόριστες δυνατότητες ρύθμισης της οθόνης
Δυνατότητα εγκατάστασης σε γραφείο είτε με σφικτήρα είτε σε οπή
Πολύ καλό cable management

Απουσία κάποιου είδους προστασίας για την επιφάνεια του γραφείου

Λαμβάνοντας λοιπόν υπόψη όλα τα παραπάνω, η βαθμολογία της Arctic Z1-3D είναι :

 theLAB.gr

Ευχαριστούμε θερμά την Arctic για την παραχώρηση του δείγματος της δοκιμής.

http://s3-eu-west-1.amazonaws.com/thelab.gr/uploads/gallery/album_982/gallery_31050_982_2356.jpg

Γεώργιος GriGaS Ρήγας 10/10/2016

QNAP TS-251A/2G

Mon, 26 Sep 2016 16:30:00 +0000

Εισαγωγή

Έχουν περάσει σχεδόν 5 χρόνια από τότε που έπεσε στα χέρια του γράφοντος το πρώτο του QNAP. Εξοπλισμένο με επεξεργαστή ARM στα 2Ghz και 512 MB Ram, έχει γράψει παραπάνω από 40.000 ώρες λειτουργίας χωρίς να διαμαρτυρηθεί ποτέ. Ανεβάζει, κατεβάζει, τραβάει backup και δίνει ήχο και εικόνα μέσω DLNA σε πολλές συσκευές μέσα στο σπίτι. Φυσικά, μία πενταετία στον χώρο της πληροφορικής είναι όπως και να το κάνουμε αρκετά μεγάλο χρονικό διάστημα και οι τακτικές αναβαθμίσεις και βελτιώσεις του λειτουργικού συστήματος της QNAP είχαν σαν συνέπεια την λειτουργία του hardware στα όριά του, με τη μνήμη να είναι μονίμως οριακή και τον επεξεργαστή να ζορίζεται.

Πριν λίγο καιρό όμως, η QNAP παρουσίασε την νέα σειρά TS-x51A η οποία συνδιάζει τεχνικά χαρακτηριστικά που ως τώρα βλέπαμε σε ακριβότερες σειρές με ένα πιο "οικιακό" προφίλ. Δεν είναι τυχαίο άλλωστε ότι η QNAP έχει χαρακτηρίσει την σειρά χ51Α ως SOHO/High-End Home σύστημα, και την εξοπλίζει τόσο με τετραπύρηνο Intel Celeron, όσο και με μνήμη RAM που μπορεί να φτάσει τα 8 GB, θύρα HDMI, τηλεχειριστήριο και διπλές θύρες Gigabit Ethernet.

Όπως καταλαβαίνετε, το TS-251A/2G είναι ένα NAS που απευθύνεται στον συνειδητοποιημένο αγοραστή που επιθυμεί ένα σύστημα που θα του προσφέρει τα πάντα και θα συνοδεύεται από την αξιοπιστία που δίνει ένα επώνυμο NAS. To εάν καταφέρνει να εκπληρώσει τις προσδοκίες του τμήματος R&D της QNAP είναι κάτι που θα δούμε στις σελίδες που ακολουθούν.

Συσκευασία και παρελκόμενα

Όσοι παρακολουθείτε τα προϊόντα της QNAP θα θυμάστε ότι πάντα έρχονταν σε εντυπωσιακές συσκευασίες με υπερπληθώρα φωτογραφιών και πληροφοριών. Όπως αποδείχθηκε όμως ανοίγοντας την κούτα που μας έφερε η μεταφορική, προφανώς για λόγους μείωσης κόστους, έχει γίνει μία στροφή όσον αφορά το αισθητικό κομμάτι της συσκευασίας και έτσι η συσκευασία είναι generic χαρτονένια για όλες τις συσκευές δύο δίσκων με ένα αυτοκόλλητο να περιγράφει το περιεχόμενο αυτής.

Όπως βλέπετε, η έκδοση του TS-251A που θα σας παρουσιάσουμε σήμερα είναι αυτή με τα 2GB Ram και συνοδεύεται από τηλεχειριστήριο για την περίπτωση που επιθυμείτε μέσω της θύρας HDMI (η οποία υποστηρίζει 4Κ αναλύσεις) να το χρησιμοποιήσετε και ως media center, μιας και στα NAS με επεξεργαστή Intel υπάρχει η δυνατότητα εγκατάστασης του Kodi.

Ανοίγοντας το κουτί αντικρίζουμε ένα ευχαριστήριο μήνυμα από την QNAP και κάποιους συνδέσμους από τους οποίους μπορούμε να αντλήσουμε πληροφορίες σχετικά με το νέο μας απόκτημα.

Προχωρώντας στα ενδότερα της συσκευασίας, βρίσκουμε ένα ακόμα κουτί, το οποίο περιέχει τόσο το NAS όσο και τα παρελκόμενά του.

Ας ξεκινήσουμε με τα παρελκόμενα του TS-251A. Εκτός από το απαραίτητο τροφοδοτικό, βρίσκουμε τις βίδες για την προσαρμογή δίσκων 3.5" ή 2.5", δύο καλώδια Ethernet UTP Cat5e, ένα συνοπτικό Quick Installation Guide και ένα τηλεχειριστήριο.

Το τροφοδοτικό της συσκευής είναι κατασκευής της Delta, πράγμα που εγγυάται την αξιοπιστία του και έχει έξοδο 12 V και 5.417 A δίνοντας συνολική ισχύ στην έξοδό του 65 W. To τηλεχειριστήριο, είναι το κλασσικό που συνοδεύει όλα τα Nas της Qnap που διαθέτουν θύρα HDMI και διαθέτει τα απολύτως απαραίτητα πλήκτρα. Λάμπουν δια της απουσίας τους τα πλήκτρα play/pause οπότε οι hardcore multimedia users θα πρέπει να στραφούν σε κάποια εναλλακτική. Περισσότερα για το θέμα του τηλεχειρισμού θα πούμε σε επόμενη ενότητα της παρουσίασης.

Τεχνικά Χαρακτηριστικά

Στον πίνακα που ακολουθεί, μπορείτε να δείτε αναλυτικά τα τεχνικά χαρακατηριστικά του TS-251A/2G όσον αφορά το hardware. Όπως θα δείτε είναι άριστα εξοπλισμένο με μία πληθώρα από θύρες Ι/Ο και δεν του λείπει τίποτα, με μοναδική εξαίρεση την θύρα eSata η οποία όμως από τότε που εμφανίστηκε το πρωτόκολο USB3.0 είναι είδος προς εξαφάνιση.

Αξίζει να σημειώσουμε πως το TS-251A είναι επεκτάσιμο, μιας και με τις μονάδες επέκτασης UX-500P και UX-800P μπορείτε να επεκτείνετε την χωρητικότητα του κατά 5 και 8 δίσκους αντίστοιχα, φτάνοντας τον διαθέσιμο χώρο στο αστρονομικό νούμερο των 80GB.

Στην συνέχεια έχουμε τον πίνακα με τα χαρακτηριστικά του λειτουργικού συστήματος QTS και των ενσωματωμένων εφαρμογών/υπηρεσιών.

Το QNAP TS-251A/2G κατά το χρόνο συγγραφής του review δεν ήταν διαθέσιμο στην ελληνική αγορά. Στη Γερμανία η τιμή του ξεκινά από περίπου 305 €, τοποθετείται δηλαδή τιμολογιακά ανάμεσα στα TS-251 και TS-251+. Δεδομένου ότι τα 251 και 251+ κυκλοφορούν στην Ελλάδα με τιμή 260 και 360 ευρώ αντίστοιχα, περιμένουμε μία αντίστοιχη τιμή και για το TS-251A/2G όταν αυτό κυκλοφορήσει και στην αγορά της χώρας μας.

Το εξωτερικό

Όπως βλέπετε στις φωτογραφίες που ακολουθούν, το TS-251A ακολουθεί τον κλασσικό σχεδιασμό όλων των προϊόντων της QNAP. Όπως συνηθίζεται για τα "οικιακά" nas, ο χρωματισμός του είναι λευκός με μία λωρίδα σε τυρκουάζ-γαλάζιο μεταλλικό στην αριστερή πλευρά της πρόσοψης να σπάει την μονοτονία και να φιλοξενεί τοσο τα ενδεικτικά LED όσο και τους διακόπτες και τις εμπρόσθιες θύρες I/O. Στο αριστερό πλαϊνό υπάρχουν κάποιες οπές για την εισαγωγή αέρα, ενώ στην δεξιά πλευρά υπάρχει ένα ευμεγέθες αυτοκόλλητο με οδηγίες για την αρχικοποίηση του συστήματος. Εκεί θα δούμε και ένα μοναδικό για κάθε συσκευή QR Code το οποίο υπόσχεται να κάνει την διαδικασία της πρώτης εκκίνησης εύκολη ακόμα και κάποιον ο οποίος έχει στην διάθεσή του μόνο ένα smartphone ή ένα tablet. Στην πίσω πλευρά, βρίσκουμε τις υπόλοιπες θύρες I/O, τον ανεμιστήρα εξαγωγής και την υποδοχή σύνδεσης με το τροφοδοτικό.

Ας δούμε τώρα λίγο πιο αναλυτικά το εξωτερικό. Όπως βλέπετε, υπάρχουν πέντε ενδεικτικά LED τα οποία είτε σταθερά αναμένα, είτε αναβοσβήνοντας μας δείχνουν:

Την κατάσταση λειτουργίας
Την λειτουργία των θυρών ethernet
Την λειτουργία της μπροστινής θύρας USB
Την λειτουργία των δύο σκληρών δίσκων (υπάρχει ξεχωριστό LED για κάθε έναν από τους δύο δίσκους.

Ακριβώς από κάτω υπάρχει ένας αναγνώστης για μνήμες τύπου SD, ο οποίος διαθέτει επίσης ένα κρυφό LED. Έτσι όσοι ασχολείστε με την φωτογραφία μπορείτε με μεγάλη ευκολία να κανονίζετε τα τακτικά backup των καρτών μνήμης σας.

Στη συνέχεια έχουμε το μπουτόν ενεργοποίησης και ακριβώς από κάτω του το μπουτόν που ενεργοποιεί το One Touch Backup. Με το συγκεκριμένο μπουτόν έχουμε την δυνατότητα του αυτοματοποιημένου backup της συσκευής που εισάγουμε στην μπροστινή θύρα USB 3.0. Έτσι με ένα μόνο πάτημα ξεκινά το backup του USB stick ή σκληρού δίσκου που έχουμε συνδέσει εκεί, με βάση τις ρυθμίσεις που έχουμε κάνει από το Administration Panel. Τέλος συναντάμε (για πρώτη φορά σε nas της QNAP) μία θύρα USB 3.0 Micro-B σαν αυτές που υπάρχουν στους εξωτερικούς σκληρούς δίσκους. Με αυτή υπάρχει η δυνατότητα να συνδέσουμε το Nas σε ένα PC χωρίς να υπάρχει δίκτυο, είτε για λόγους ασφαλείας είτε για λόγους αξιοποίησης της ταχύτητας του USB 3.0. Η σύνδεση αυτή φέρει την ονομασία USB QuickAccess και για να λειτουργήσει απαιτεί την εφαρμογή Qfinder Pro, η οποία χρησιμοποιείται και για την αρχικοποίηση του Nas.

Περνώντας στον πίσω μέρος και ξεκινώντας από πάνω προς τα κάτω, βρίσκουμε το reset button, ένα service port, θύρα για μικρόφωνο και ακουστικά και μία θύρα HDMI. Όπως καταλαβαίνετε, το TS-251A έχει έντονο multimedia προσανατολισμό, αλλά αυτό είναι κάτι που θα αναλύσουμε στην συνέχεια. Ακριβώς κάτω από την θύρα HDMI βρίσκουμε δύο θύρες USB 3.0 και τις δύο θύρες Ethernet. Τέλος κάτω δεξιά έχουμε την είσοδο για το τροφοδοτικό των 12V DC, ενώ κάτω αριστερά βρίσκεται η υποδοχή για μία κλειδαριά τύπου Kensington.

Το κάτω μέρος του TS-251A δεν έχει να επιδείξει κάτι το ιδιαίτερο πέρα από 4 λαστιχένια ποδαράκια τα οποία εξασφαλίζουν την μικρότερη δυνατή μεταφορά κραδασμών από τους σκληρούς δίσκους προς την επιφάνεια που βρίσκεται το Nas.

Τέλος, τα HDD cages είναι πανομοιότυπα με αυτά που βλέπουμε εδώ και πολλά χρόνια στις συσκευές της QNAP και είναι κατασκευασμένα από πλαστικό, ενώ δεν διαθέτουν κάποιου είδους μηχανισμό κλειδώματος. Μικρό το κακό, δεδομένου ότι μιλάμε για συσκευή με οικιακό προσανατολισμό.

Το εσωτερικό

Aφαιρώντας δύο βίδες που βρίσκονται στο πίσω μέρος της συσκευής (και χωρίς να παραβιάσουμε την εγγύηση μιας και το σχετικό αυτοκόλλητο απουσιάζει, ερχόμαστε σε πρώτη επαφή με το εσωτερικό. Η πρώτη αυτή επαφή είναι αρκετά περιορισμένη, μιας και το μεταλλικό cage που φιλοξενεί τους δύο δίσκους κρύβει ολόκληρη την μητρική του TS-251A. Όπως βλέπετε, για να μπορέσουμε να αλλάξουμε τις μνήμες πρέπει να αφαιρεθεί και το cage, πράγμα που καθιστά την εν λόγω διαδικασία αρκετά δύσκολη για τον μέσο χρήστη. Από την άλλη όμως, είναι κάτι που θα γίνει το πολύ μία φορά, οπότε δεν το θεωρούμε και ιδιαίτερο μειονέκτημα.

Αφαιρώντας μερικές ακόμα βίδες, βγαίνει το και το cage των δίσκων το οποίο στο εσωτερικό του έχει μία μικρή πλακέτα με τις θύρες Sata και τις υποδοχές τροφοδοσίας των σκληρών δίσκων. Η πλακέτα αυτή συνδέεται με την μητρική του Nas μέσω μίας θύρας PCI express.

Όπως φαίνεται στις φωτογραφίες που ακολουθούν, τα πάντα στο εσωτερικό είναι εξαιρετικά μελετημένα και τακτοποιημένα. Η ποιότητα της μητρικής είναι άριστη και η εκμετάλλευση του ομολογουμένως περιορισμένου χώρου είναι πολύ καλή. Aνάμεσα στις δύο θύρες Ethernet και την θύρα PCIe βρίσκουμε τους δύο ελεγκτές RTL8111E οι οποίοι αναλαμβάνουν την δικτύωση της συσκευής. Στο μπροστινό μέρος της μητρικής βρίσκουμε άλλον έναν RTL8111E ο οποίος σε συνδιασμό μαζί με έναν RTL 8153 είναι υπεύθυνος για την USB διασύνδεση της συσκευής όταν επιλέγουμε να την συνδέσουμε μέσω της θύρας USB QuickAccess

O Celeron N3060 έχοντας μόλις 6 W TDP δεν απαιτεί κάτι παραπάνω από μία μικρή παθητική ψύκτρα, ενώ τα δύο SODIMM μνήμης του 1 GB έκαστο με τα οποία έρχεται η συσκευή είναι της ADATA και είναι χρονισμένα στα 1600 Mhz και φυσικά είναι τύπου DDR3L, δουλεύουν δηλαδή στα 1.35V. Μία μπαταρία CR2032 αναλαμβάνει να κρατήσει τις ρυθμίσεις σε περίπτωση που η συσκευή βρεθεί εκτός ρεύματος και τέλος στην άκρη της μητρικής βλέπουμε και σε πλήρη παράταξη τα ενδεικτικά LED.

Για την πλακέτα σύνδεσης των σκληρών δίσκων δεν έχουμε κάτι ιδιαίτερο να επισημάνουμε, οπότε περνάμε στον ανεμιστήρα. Αυτός είναι κατασκευής της YS Tech και συγκεκριμένα ο FD120725MB και έχει διαστάσεις 70χ70mm. Δουλεύει σε ένα εύρος τάσης από 7 έως 13.2 V με μέγιστη ταχύτητα περιστροφής τις 4000 rpm στις οποίες αποδίδει 33.1 cfm με θόρυβο 34.5 db. Η διάρκεια ζωής του φτάνει τις 80.000 ώρες, δηλαδή κάπου 9 χρόνια. Ακόμα και αν σας χαλάσει νωρίτερα, η σύνδεση του γίνεται με κλασσικό 4pin καλώδιο και η αντικατάστασή του είναι απλούστατη υπόθεση.

Αρχικοποίηση (Initialization)

Ας μπούμε όμως στο ζουμί της παρουσίασης και ας ξεκινήσουμε με την αρχικοποίηση της συσκευής μας. Η QNAP μας δίνει 3 εναλλακτικές :

1. Σκανάροντας το QR code που βρίσκεται στο αυτοκόλλητο της συσκευής μας, η διαδικασία γίνεται χωρίς την χρήση υπολογιστή.

2. Από την σελίδα start.qnap.com ορίζουμε ποιο είναι το nas μας, και αφού ακολουθήσουμε τα βήματα που περιγράφονται μεταφερόμαστε στην σελίδα install.qnap.com στην οποία καταχωρούμε το Cloud Key που βρίσκεται στο ίδιο αυτοκόλλητο με το QR Code και προχωράμε την διαδικασία.

3. Εγκαθιστούμε στον υπολογιστή μας την εφαρμογή Qfinder Pro και αφού αυτή βρει το NAS στο δίκτυό μας, ακολουθούμε τα βήματα που φαίνονται στις παρακάτω εικόνες.

Η διαδικασία αρχικοποίησης του Nas είναι εξαιρετικά απλή. Αρχικά καλούμαστε να απαντήσουμε στο ερώτημα, εάν επιθυμούμε να χρησιμοποιήσουμε την συσκευή για κατ'οίκον ή επαγγελματική χρήση. Στην πρώτη περίπτωση εγκαθίστανται και ενεργοποιούνται μία σειρά από υπηρεσίες Multimedia, ενώ στην δεύτερη όχι. Είτε επιλέξουμε το ένα είτε το άλλο, έχουμε φυσικά την δυνατότητα της χειροκίνητης εγκατάστασης/απεγκατάστασης των εφαρμογών και υπηρεσιών που επιθυμούμε.

Κατά τα άλλα, η διαδικασία είναι εξαιρετικά απλή, και αφού ορίσουμε τις παραμέτρους του συστήματος, μία πράσινη μπάρα μας δείχνει την πρόοδο της εγκατάστασης. Όταν αυτή τελειώσει, μπορούμε μέσω του browser να εισέλθουμε στο administrative panel.

Στο σημείο αυτό αξίζει να σημειώσουμε ότι για όσους αναβαθμίζουν από μία συσκευή της QNAP σε μία άλλη, υπάρχει η δυνατότητα migration. Αυτό σημαίνει πως μεταφέρουμε τους δίσκους από την παλιά μας συσκευή στην νέα, τρέχουμε τον Qfinder Pro και σε λίγα λεπτά τα δεδομένα μας βρίσκονται στο νέο μας Nas. H διαδικασία και οι περιορισμοί αυτής περιγράφονται αναλυτικά στο manual τoυ λειτουργικού συστήματος. Δοκιμάσαμε με επιτυχία την μεταφορά των δεδομένων μας από το παλιό TS-219P II στο TS-251A και το μοναδικό πρόβλημα το οποίο διαπιστώσαμε ήταν ότι κάποιες 3rd party εφαρμογές ήθελαν επανεγκατάσταση, λόγω της μετάβασης από επεξεργαστή ARM σε επεξεργαστή Intel. Σε κάθε περίπτωση πάντως, εάν επιχειρήσετε την παραπάνω διαδικασία, καλό θα είναι να έχετε κρατήσει backup τα δεδομένα σας.

To λειτουργικο σύστημα

To λειτουργικό σύστημα της QNAP έχει φτάσει αισίως στην έκδοση 4.2.2 και σε συσκευές όπως το TS-251A περιλαμβάνει εφαρμογές και υπηρεσίες για τις οποίες θα μπορούσαμε να γράφουμε επί μέρες. Για τις ανάγκες της σημερινής παρουσίασης θα σας παρουσιάσουμε τις βασικότερες από αυτές.

Η είσοδος στο λειτουργικό QTS γίνεται μέσω του browser και αφού εισάγουμε username και password αντικρίζουμε το γνωστό και από άλλες παρουσιάσεις panel. Στην επιφάνεια εργασίας του QTS υπάρχουν μία σειρά από εικονίδια για γρήγορη πρόσβαση στις αγαπημένες μας εφαρμογές, ενώ πατώντας πάνω αριστερά εμφανίζεται ένα εκτενέστερο μενού με εφαρμογές. Πάνω δεξιά έχουμε τις ειδοποιήσεις, μία μπάρα για γρήγορη αναζήτηση και τέρμα δεξιά το εικονίδιο για το dashboard.

Πατώντας το εικονίδιο αυτό, εμφανίζεται ένα παράθυρο από το οποίο μπορούμε με μία ματιά να έχουμε μία γενική εικόνα του τι συμβαίνει στη συσκευή μας. Ενημερωνόμαστε για την κατάσταση των σκληρών δίσκων, τις θερμοκρασίες, το φορτίο του επεξεργαστή και της μνήμης, του χρήστες που είναι συνδεδεμένοι ενώ και με κάτι σαν RSS feed λαμβάνουμε ειδοποιήσεις από την QNAP για αναβαθμίσεις και άλλα νέα που μπορεί να μας ενδιαφέρουν.

Όλες οι ρυθμίσεις γίνονται από το Control Panel, το οποίο ναι μεν απαιτεί κάποια εξοικείωση, αλλά είναι δομημένο με τέτοιο τρόπο που με λίγες ώρες ενασχόλησης ο νέος άπειρος χρήστης θα μπορεί να βρει και να ρυθμίσει τα πάντα. Ενδεικτικά σας δείχνουμε και ένα screenshot από τον Storage Manager από όπου μπορούμε να δούμε και να ρυθμίσουμε οτιδήποτε αφορά τις μονάδες αποθήκευσης που έχουμε εγκαταστήσει στην συσκευή.

Στην συνέχεια θα δούμε τα 4 βασικά Stations, τα οποία υπάρχουν σε όλα τα QNAP. Τα μεν Photo, Video & Music Station όπως καταλαβαίνετε από τις ονομασίες τους είναι εφαρμογές προβολής και διαχείρισης αρχείων πολυμέσων. Στο σημείο αυτό αξίζει να τονίσουμε πως η πρόσβαση σε αυτά εκτός τοπικού δικτύου είναι πολύ απλή υπόθεση, και έτσι μπορείτε να μοιράζεστε τις φωτογραφίες σας με τους φίλους σας, δημιουργώντας έναν guest λογαριασμό ή να έχετε πρόσβαση στην μουσική σας συλλογή από οπουδήποτε υπάρχει πρόσβαση στο διαδίκτυο. Για όσους τους απασχολεί η περιορισμένη δυνατότητα upload της σύνδεσής τους, αξίζει να αναφέρουμε ότι το TS-251A υποστηρίζει real time transcoding και έτσι θα μπορείτε να βλέπετε και τα video σας, ακόμα και αν αυτά είναι μεγάλου bitrate.

Φυσικά υπάρχουν και ενσωματωμένες εφαρμογές για διαχείρηση downloads και διαχείριση των αρχείων. Έτσι με τον Download Station, μπορείτε να κατεβάζετε είτε μέσω πρωτοκόλλου http/ftp είτε μέσω torrent, ενώ στο σημείο αυτό αξίζει να επισημάνουμε πως η γνωστή σε κάποιους εφαρμογή Qget (ο download manager της QNAP) σταμάτησε να διατίθεται. Ο File Station είναι μία εφαρμογή διαχείρισης των αρχείων η οποία χωρίς πολλές πολλές φανφάρες αναλαμβάνει την διαχείριση των αρχείων μας σε τοπικό επίπεδο, χωρίς να προκύπτει η οποιαδήποτε καθυστέρηση λόγω της ταχύτητας του δικτύου.

Τέλος, αυτό που δεν θα μπορούσε να λείπει από ένα Nas είναι μία εφαρμογή διαχείρισης backup, το οποίο ονομάζεται (τι άλλο;) Backup Station. Εδώ μπορούμε να οργανώσουμε τόσο το backup από το PC μας στο Nas (με τη βοήθεια της σχετικής εφαρμογής) όσο και το backup του Nas μας σε ένα άλλο Nas ή στο σύννεφο, αλλά και των USB συσκευών μας μέσω του κουμπιού OneTouchBackup που είδαμε πως υπάρχει στην πρόσοψη της συσκευής.

Πέρα από τις ενσωματωμένες εφαρμογές, υπάρχει μία μεγάλη γκάμα από 3rd party εφαρμογές οι οποίες μπορούν να επεκτείνουν τις δυνατότητες της συσκευής μας και τις οποίες μπορείτε να δείτε κατηγοριοποιημένες στην σχετική ιστοσελίδα της κατασκευάστριας.

Για το τέλος αφήσαμε τα όσα σχετίζονται με τις δυνατότητες χρήσης του TS-251A μέσω της θύρας HDMI και του τηλεχειριστηρίου ή ενός σετ πληκτρολογίου-ποντικιού. Εγκαθιστώντας λοιπόν τον HD - HybridDesk Station και συνδέοντας το TS-251A με μία οθόνη, αυτό γίνεται ένας σχεδόν κανονικός υπολογιστής. Πέρα από το Kodi που θα δούμε εκτενέστερα στη συνέχεια, έχουμε browser (μπορούμε να επιλέξουμε ανάμεσα σε Chrome & Firefox), έχουμε εφαρμογές για social media, spotify & Youtube και φυσικά έχουμε πρόσβαση στα αρχεία μας, μέσω του File Station και των Photo, Video & Music Station. Μήπως τα HTPC πρέπει να φοβούνται;

Κερασάκι στην τούρτα είναι η δυνατότητα εγκατάστασης κανονικού λειτουργικού συστήματος, τη οποία δεν μπορέσαμε δυστυχώς να δοκιμάσουμε λόγω του γεγονότος ότι απαιτεί 4GB Ram. Η QNAP μας δίνει δύο εναλλακτικές. H πρώτη και απλούστερη είναι η απευθείας εγκατάσταση του Linux Station, το οποίο δεν είναι άλλο από μία διανομή Ubuntu κομμένη και ραμμένη πάνω στα Qnap. H δεύτερη είναι η εγκατάσταση του λειτουργικού συστήματος της επιλογής μας (φυσικά και Windows) μέσω του Virtualization Station. Έτσι μπορείτε οπουδήποτε και αν βρίσκεστε πρόσβαση στις εφαρμογές σας με την μεγαλύτερη δυνατή ασφάλεια.

Στην συνέχεια σας παραθέτουμε και ένα video από το κανάλι της QNAP στο YouTube όπου μπορείτε να δείτε το Linux Station σε λειτουργία.

Όπως καταλαβαίνετε, οι δυνατότητες του QTS είναι τόσες που θα μπορούσαμε να γράφουμε σελίδες επί σελίδων. Όσοι έχετε διάθεση να το ψάξετε ακόμα περισσότερο, μπορείτε να επισκευθείτε ένα από τα Live Demo της QNAP ενώ σας έχουμε ετοιμάσει και ένα video με πλήρη περιήγηση στα ενδότερα του QTS 4.2.2.

Κλείνοντας τα περί του λειτουργικού συστήματος, και για όσους δεν έχουν ξαναέρθει σε επαφή με κάποια συσκευή της QNAP, αξίζει να υπενθυμίσουμε πως μέσω της υπηρεσίας MyQNAPCloud υπάρχει δυνατότητα για απομακρυσμένη πρόσβαση και διαχείριση της συσκευής μας και του περιεχομένου αυτής, από οπουδήποτε υπάρχει σύνδεση στο διαδίκτυο.

Multimedia

Οι δυνατότητες του TS-251A/2G όσον αφορά την διαχείριση αρχείων Multimedia είναι πάρα πολλές. Όπως είδαμε στην ενότητα των τεχνικών χαρακτηριστικών έρχεται εξοπλισμένο τόσο με θύρα HDMI όσο και με θύρες 3.5mm για ηχεία και μικρόφωνο. Χάρη στην αρκετή επεξεργαστική ισχύ που διαθέτει και την υποστήριξη hardware acceleration είναι δυνατό το transcoding αρχείων video on the fly δίνοντας έτσι την δυνατότητα αναπαραγωγής τους από οποιαδήποτε συσκευή και οποιοδήποτε δίκτυο. Επιπλέον, πέραν της σύνδεσης HDMI, η μεταφορά εικόνας μπορεί να γίνεται είτε μέσω DLNA είτε μέσω συσκευών Apple TV, Chromecast, Roku και Amazon Fire TV. Ενδεικτικά, το παρακάτω διάγραμμα μας παρουσιάζει τις δυνατότητες streaming ανάλογα με το είδος της δικτύωσης που χρησιμοποιούμε.

Πολλοί θα αναρωτηθήτε τι χρησιμότητα μπορεί να έχει μία θύρα μικροφώνου σε ένα Nas. Μπορεί στη χώρα μας το Karaoke να μην είναι ιδιαίτερα δημοφιλές, δεν ισχύει το ίδιο όμως και για τον υπόλοιπο κόσμο. Έτσι η QNAP δημιούργησε το OceanKTV, μία εφαρμογή για Karaoke η οποία εκμεταλλεύεται τις θύρες HDMI και μικροφώνου για χρήση του Nas ως μηχανή Karaoke. Μάλιστα για όσους επιθυμούν πιο επαγγελματικά αποτελέσματα υπάρχει η δυνατότητα σύνδεσης του Nas με το QNAP Audio Box το οποίο είναι ένας ενισχυτής μικροφώνων με 2 εισόδους των 6.3mm. Επιπλέον μέσω της εφαρμογής για iOS/Android υπάρχει και η δυνατότητα για χρήση του κινητού ή του tablet ως χειριστηρίου της εφαρμογής. Δυστυχώς το OceanKTV απαιτεί 4gb Ram για την λειτουργία του και έτσι δεν μπορέσαμε να το δούμε στην πράξη.

Ας περάσουμε όμως στο θέμα της διαχείρισης αρχείων video που μας ενδιαφέρει περισσότερο. Εδώ τα πράγματα είναι λίγο πολύ όπως τα ξέρουμε. Μπορούμε να έχουμε πρόσβαση είτε απευθείας στους φακέλους του Nas, είτε να χρησιμοποιήσουμε έναν media server ο οποίος θα αναλαμβάνει την επικοινωνία του TS-251A/2G με τις συσκευές μας. Η δυνατότητα real time transcoding είναι φυσικά παραπάνω από ευπρόσδεκτη, ενώ πολύ γρήγορα γίνεται και η offline διαδικασία. Ενδεικτικά, η μετατροπή ενός αρχείου mkv 720p των 900 mb και διάρκειας 25 λεπτών σε 480p των 370 mb έγινε σε περίπου 3 λεπτά.

Αυτό όμως που έχει ακόμα μεγαλύτερο ενδιαφέρον είναι η δυνατότητα χρήσης του TS-251A/2G σαν ένα κανονικό HTPC. Όπως είδαμε έρχεται εξοπλισμένο με τηλεχειριστήριο, με το οποίο μπορούμε να χειριστούμε μία σειρά από εφαρμογές, με πιο ενδιαφέρουσα από όλες να είναι φυσικά το γνωστό σε όλους Kodi. Δεν λείπουν φυσικά οι browsers, μάλιστα έχουμε τη δυνατότητα επιλογής ανάμεσα σε firefox και chrome, ενώ παρόντες δηλώνουν και τα YouTube, Spotify, Skype και Plex. Ευχαρίστη έκπληξη ήταν και η ύπαρξη του Libre Office ώστε να μπορείτε να βλέπετε και να επεξεργάζεστε αρχεία κειμένου, λογιστικών φύλλων, παρουσιάσεων και βάσεων δεδομένων. Όλα τα παραπάνω τρέχουν κάτω από την σκέπη του HybridDesk Station, ο οποίος συνεργάζεται πέραν του τηλεχειριστηρίου και με πληκτρολόγιο και ποντίκι. Στο σημείο αυτό πρέπει να τονίσουμε πως το TS-251A/2G δεν υποστηρίζει το πρωτόκολλο CEC και έτσι σε περίπτωση που επιθυμείτε να το χρησιμοποιήσετε σαν HTPC θα πρέπει να τοποθετηθεί σε σημείο που θα υπάρχει οπτική επαφή του NAS με το τηλεχειριστήριο. Εάν αυτό δεν είναι εφικτό, η λύση είναι κάποιο IR-RF extender, το Flirc ή η εφαρμογή Qremote που μετατρέπει το κινητό σας τηλέφωνο ή την ταμπλέτα σας σε ένα πλήρες τηλεχειριστήριο, με επιπλέον touchpad και πληκτρολόγιο.

To HD Station, εφόσον είναι ενεργοποιημένο, τρέχει πάντα στο παρασκήνιο και το μόνο που χρειάζεται από τον χρήστη είναι να γυρίσει την τηλεόρασή του στο HDMI στο οποίο έχει συνδεθεί το TS-251A. Αρχικά, χρειάζεται να κάνουμε login, δίνοντας τον κωδικό πρόσβασης του χρήστη και αμέσως βλέπουμε τα εικονίδια των εφαρμογών που υπάρχουν εγκατεστημένες. Όπως βλέπετε το interface είναι πλήρως εξελληνισμένο.

Οι πιο παρατηρητικοί, θα έχουν ήδη δει τα εικονίδια των διαφόρων stations. Έχουμε λοιπόν πρόσβαση σε αυτά και από την τηλεόρασή μας, και έτσι μπορούμε να διαχειριστούμε πλήρως το Nas χωρίς την ανάγκη κάποιας άλλης συσκευής.

Ας ξεκινήσουμε με το Kodi. Αυτό δεν έχει καμία διαφορά από τις εκδόσεις που έχουμε στους υπολογιστές μας. Μάλιστα, στις πληροφορίες συστήματος, αποκαλύπτεται πως το HD Station είναι μία διανομή Ubuntu 14.04 LTS, πράγμα που θεωρούμε πως είναι ιδιαιτέρως θετικό από άποψη σταθερότητας και υποστήριξης. Το Kodi βρίσκεται στην έκδοση 16, μία έκδοση πίσω δηλαδή από την 16.1 που υπάρχει αυτή τη στιγμή διαθέσιμη. Κατά τα άλλα, κατά την χρήση του τα πάντα ήταν 100% απροβλημάτιστα. Δοκιμάσαμε αρκετά αρχεία video, συμπεριλαμβανομένων αρχείων μεγάλου bitrate χωρίς κανένα πρόβλημα.

Μία άλλη εφαρμογή που έχει ιδιαίτερο ενδιαφέρον είναι αυτή του Youtube. Το interface αυτής είναι υλοποιημένο με τρόπο που κάνει την περιήγηση στα διάφορα video πολύ άνετη, και είναι πλήρως προσαρμοσμένο στην χρήση με τηλεχειριστήριο από απόσταση (σε αντίθεση με την εφαρμογή Youtube όταν αυτή τρέχει σε android boxes)

Τέλος, οι δύο browsers είναι λειτουργικότατοι και δεν αντιμετωπίσαμε κάποιο πρόβλημα με τιν απεικόνιση ιστοσελίδων. Για την χρήση τους το remote δεν αρκεί και θα πρέπει είτε να συνδέσετε κάποιο ασύρματο πληκτρολόγιο/ποντίκι είτε να χρησιμοποιήσετε την εφαρμογή Qremote

Οι δυνατότητες που προσφέρει το HD Station είναι πάρα πολλές και για την πλήρη παρουσίαση και ανάλυσή τους θα χρειαζόμασταν μία ξεχωριστή παρουσίαση. Πιστεύουμε όμως ότι σας δώσαμε μία καλή γεύση για τις δυνατότητές του, οπότε ας περάσουμε στην επόμενη ενότητα.

Mobile εφαρμογές

Ας περάσουμε τώρα στο κομμάτι των mobile εφαρμογών. H Qnap έχει φροντίσει να δημιουργήσει μία μεγάλη γκάμα από εφαρμογές για χρήση με κινητά τηλέφωνα και tablets με τις οποίες μπορούμε να εκμεταλλευτούμε αρκετές από τις δυνατότητες της συσκευής μας. Όλες οι εφαρμογές είναι διαθέσιμες για συσκευές Android και iOS, ενώ για Windows Phone θα βρείτε τα απολυτως βασικά.

Qfile : Πρόκειται για έναν file manager με τον οποίο μπορούμε να διαχειριστούμε τα αρχεία που βρίσκονται αποθηκευμένα στο nas.
Qmanager : Με τον Qmanager έχουμε πρόσβαση στις βασικές ρυθμίσεις του control panel. Μπορούμε να δούμε την κατάσταση του συστήματος, να ανοιγοκλείσουμε services, να εκτελέσουμε restart ή shutdown κλπ.
Qmusic : Το Qmusic είναι ένας audio player που τραβάει δεδομένα από το nas. Έτσι, μπορούμε να έχουμε στην φορητή μας συσκευή ολόκληρη την μουσική μας συλλογή.
Qphoto : Είναι το αντίστοιχο του Photo Station για φορητές συσκευές. Μπορούμε να έχουμε πρόσβαση στις φωτογραφίες που είναι αποθηκευμένες στο nas, να δημιουργήσουμε slideshows και να τις μοιραστούμε με τα διάφορα μέσα κοινωνικής δικτύωσης.
Qvideo : Η εφαρμογή qvideo είναι το αντίστοιχο του qmusic για αρχεία video.
Qnotes & QnotesHD : H εφαρμογή Qnotes συνδέεται με το Note Station το οποίο έχει φτιαχτεί για διαχείριση σημειώσεων από πολλούς χρήστες και μας δίνει τις δυνατότητες αυτού, χωρίς να είμαστε κοντά σε υπολογιστή.
Qremote : Εφαρμογή remote control που υποκαθιστά το τηλεχειριστήριο για χρήση του nas μέσω της θύρας HDMI.
Qmailclient : Εφαρμογή διαχείρισης πολλαπλών λογαριασμών email μέσω του nas.
Qget: Εφαρμογή για διαχείριση των downloads μας μέσω του Download Station.
Vmobile : Το Vmobile μας συνδέει με το Surveillance Station για επικοινωνία με της IP cameras τις οποίες έχουμε συνδέσει με το TS-131.
OceanKTVClient : Client για την εφαρμογή OceanKTV.

Αναλυτικές πληροφορίες για τις mobile εφαρμογές καθώς και screenshots αυτών μπορείτε να βρείτε τόσο στην ιστοσελίδα της QNAP, όσο και στα store των συσκευών Android, iOS και Windows Phone.

Σύστημα δοκιμών και μεθοδολογία μετρήσεων

Ας περάσουμε όμως σιγά σιγά στις μετρήσεις, για τις ανάγκες των οποίων χρησιμοποιήσαμε δίσκους Western Digital RED 2TB ενώ σαν client είχαμε το Shuttle DS67U που σας παρουσιάσαμε πριν λίγες μέρες, το οποίο διαθέτει 2 gigabit κάρτες δικτύου της Intel, έναν SSD ADATA 128gb, 8GB Ram και έχει εγκατεστημένα Windows 7 x64 με όλες τις τελευταίες ενημερώσεις.

Τα χαρακτηριστικά του δικτύου είναι τα εξής

Router : TP-Link W8970
Switch : TP-Link TL-SG2008
Καλωδιώσεις : Cat6 μήκους 50cm

Για τη δοκιμή χρησιμοποιούνται τα εξής μετροπρογράμματα, με τα ακόλουθα σενάρια χρήσης:

Intel NASPT Excerciser: Batch Loop των 5 επαναλήψεων σε σύστημα με 2GB RAM (για αποφυγή caching). Παρουσιάζεται μέσος όρος όλως των λαμβανομένων τιμών.
NAS Performance Tester v1.7: 10 επαναλήψεις εγγραφής/ανάγνωσης για αρχεία μεγέθους 100, 400 και 1000MB. Μέσος όρος των λαμβανομένων τιμών.
Εντολή Robocopy: Εγγραφή/ανάγνωση α) 2000 αρχείων μεγέθους 50KB, β) 200 αρχείων μεγέθους 500KB, γ) 200 αρχείων μεγέθους 5mb και δ) ενός αρχείου 4GB

Οι μετρήσεις έγιναν στα εξής configurations :

Single Disk 1x2TB
Encrypted Single Disk 1x2TB
RAID 1 2x2TB
Enrypted RAID 1 2x2TB

Επιλέον για να δούμε το κατά πόσον το link aggregation βοηθά σε multi-client σενάρια χρήσης, ρυθμίσαμε τους 2 WD Red σε RAID0, ενεργοποιήσαμε την λειτουργία teaming στο Nas και αρχίσαμε τις αντιγραφές από και προς το NAS, εκμεταλλευόμενοι τόσο τις διπλές Ethernet του Shuttle, όσο και ένα Dell Latitude με Gigabit Ethernet controller της Intel.

Για την μέτρηση των επιδόσεων κατά τη σύνδεση με τη θύρα USB QuickAccess, κρατήσαμε τη διάταξη των δίσκων σε RAID0 και αντιμετωπίσαμε το Nas σαν έναν εξωτερικό δίσκο, τρέχοντας το γνωστό σε όλους CrystalDiskMark. Κρατήστε χαμηλά τις προσδοκίες σας όμως, γιατί όπως είδαμε στις φωτογραφίες του εσωτερικού, η σύνδεση αυτή φαίνεται να μην είναι μία καθαρή USB3.0 σύνδεση, αλλά ένα Gigabit Lan μέσω USB3.0.

Μετρήσεις

Στα διαγράμματα που ακολουθούν παρουσιάζονται των μετρήσεων που τρέξαμε στο TS-251A/2G.

Όπως βλέπετε, το TS-251A/2G τα πήγε όπως περιμέναμε πολύ καλά. Στα μεγάλα αρχεία, ταχύτητες άνω των 100 mb/sec (που για τους χρήστες nas αποτελεί και ένα ψυχολογικό όριο) ήταν συχνότατο φαινόμενο, ενώ χάρη στον δυνατό επεξεργαστή, τα αποτελέσματα και στα 4 configurations ήταν πανομοιότυπα. Όσοι λοιπόν ενδιαφέρεστε για encryption των δεδομένων σας, έχετε έναν ακόμα λόγο να το προτιμήσετε.

Link Aggregation & USB QuickAccess

Όπως είδαμε παραπάνω, το TS-251A/2G έρχεται εξοπλισμένο με δύο θύρες Gigabit Ethernet. Έτσι, εφ'όσον το συνδέσουμε σε κάποιο smart/managed switch μπορούμε να τις εκμεταλλευτούμε είτε με την μία να είναι backup της άλλης, είτε χρησιμοποιώντας και τις 2 παράλληλα για μεγαλύτερη ταχύτητα. Στο σημείο αυτό πρέπει να τονίσουμε ότι οι υψηλές ταχύτητες του teaming των δύο θυρών εμφανίζονται μόνο σε multi-client σενάρια. Έτσι ακόμα και εάν ο υπολογιστής μας έχει δύο θύρες Ethernet που υποστηρίζουν Link Aggregation (όπως το Shuttle DS67U που χρησιμοποιήσαμε για τις μετρήσεις μας) σε αντιγραφή ενός αρχείου δεν πρόκειται να δούμε κάτι υψηλότερο από αυτό που μπορεί να δώσει η μία θύρα Ethernet.

Για τις μετρήσεις μας, χρησιμοποιήσαμε το πρωτόκολλο 802.3ad dynamic - Layer 2+3, μετά από αρκετές δοκιμές μιας και αυτό έδειξε την καλύτερη συμπεριφορά όσον αφορά την ταχύτητα διαμεταγωγής. Φυσικά, το να τρέξουμε παράλληλα benchmarks στους δύο clients δεν είχε κανένα απολύτως νόημα, και έτσι αρκεστήκαμε σε αντιγραφές μέσω samba αρχείων των 4gb.

Όπως βλέπετε, και οι δύο θύρες δούλεψαν στο μέγιστό τους επιβεβαιώνοντας τους ισχυρισμούς της QNAP για ταχύτητες άνω των 220 mb/sec.

Ας περάσουμε τώρα στην σύνδεση μέσω της θύρας USB QuickAccess. Αυτή όπως προείπαμε υλοποιείται μέσω ενός ελεγκτή Ethernet Realtek RTL8111E και ενός ελεγκτή USB Realtek RTL8153. Όπως καταλαβαίνετε, οι επιδόσεις στην περίπτωση αυτή "κόβονται" από τον RTL8111E και έτσι δεν περιμένουμε να δούμε νούμερα πάνω από 120 mb/sec. Όσοι αναρωτηθείτε ποιο το νόημα μιας τέτοιας σύνδεσης, να σας υπενθυμίσουμε πως υπάρχουν αρκετά καινούργια laptops χωρίς θύρα Gigabit Lan, ενώ αξίζει να αναφέρουμε και τα Macbook που δεν έχουν καθόλου θύρα Ethernet. Σε τελική ανάλυση μία επιπλέον θύρα που δίνει μία επιπλέον εναλλακτική μορφή σύνδεσης χωρίς να στερεί κάτι από τη συσκευή είναι πάντα ευπρόσδεκτη.

Κατανάλωση & Θόρυβος

Όσον αφορά το θέμα του θόρυβου και της κατανάλωσης τα πράγματα ήταν αναμενόμενα καλά. Σε όλη τη διάρκεια του review το nas βρισκόταν επάνω στο γραφείο του γράφοντος και δίπλα σε ένα fanless Shuttle DS67U. Ο ανεμιστήρας ήταν κυριολεκτικά σαν να μην υπήρχε και το μόνο που ακουγόταν ήταν το γουργούρισμα των 2 WD Red.

Όσον αφορά την κατανάλωση, τα πράγματα ήταν επίσης καλά. Το TS-251A/2G είναι μία συσκευή που σίγουρα δεν θα επιβαρύνει τον λογαριασμό του ρεύματος, μιας και όπως βλέπετε στο διάγραμμα που ακολουθεί δεδομένης της επεξεργαστικής ισχύος και των τεχνικών χαρακτηριστικών του η κατανάλωση του TS-251A/2G είναι χαμηλή.

Απολογισμός - Συμπεράσματα

Κάπως έτσι, φτάνουμε για μια ακόμα φορά στην ώρα του απολογισμού. Μετά από σχεδόν ένα μήνα συμβίωσης με το TS-251A/2G πρέπει να ομολογήσουμε ότι δε μας προβλημάτισε ούτε μία φορά. Οι επιδόσεις του ήταν σε όλες τις περιπτώσεις αναμενόμενα πολύ καλές και πολύ κοντά στα όσα αναφέρει η κατασκευάστρια στην ιστοσελίδα του προϊόντος, ενώ οι δυνατότητες που προσφέρει στον χρήστη είναι πραγματικά ατελείωτες. Πέρα από τα κλασσικά που προσφέρει ένα NAS, οι εφαρμογές που περιλαμβάνονται στο HD Station κάνουν το TS-251A/2G ένα αξιολογότατο HTPC, μιας και πέρα από το Kodi και τις λοιπές εφαρμογές διαχείρισης και προβολής αρχείων πολυμέσων, διαθέτει τόσο browser (και μάλιστα τόσο τον Firefox όσο και τον Chrome) όσο και Libre Office. Και όλα αυτά πίσω από μία έκδοση Ubuntu Linux με όλα όσα συνεπάγεται αυτό σε θέμα σταθερότητας και αξιοπιστίας.

Δυστυχώς, λόγω του ότι το μοντέλο που μας ήρθε είχε μόνο 2GB Ram, δεν μπορέσαμε να δοκιμάσουμε τις δυνατότητες Virtualization του TS-251A. H αλήθεια είναι ότι είχαμε αρκετή περιέργεια να δούμε πώς τρέχουν τα Windows σε αυτό... Επιφυλασσόμαστε όμως για το μέλλον.

Κλείνοντας, το μοναδικό μας παράπονο από το TS-251A είναι ότι δεν υποστηρίζει CEC για χειρισμό του μέσω του τηλεκοντρόλ της τηλεόρασης και δεν έχει εξωτερικό Ir Receiver. Αυτό έχει σαν αποτέλεσμα να μας περιορίζει πολύ στο πού θα το τοποθετήσουμε εφόσον θέλουμε να το χρησιμοποιήσουμε σαν HTPC με το δικό του τηλεχειριστήριο. Ευτυχώς, πλέον υπάρχει μία τεράστια γκάμα από τηλεχειριστήρια RF τα οποία με μικρό κόστος μπορούν να αξιοποιηθούν στην περίπτωση αυτή. Εναλλακτικά, υπάρχει και το Flirc, το οποίο κατά τις δοκιμές μας συνεργάστηκε άψογα με το TS-251A.

Συνοψίζοντας, τα θετικά και τα αρνητικά του TS-251A/2G είναι τα εξής :

Υψηλές επιδόσεις
Υψηλές επιδόσεις σε encrypted volume
2 θυρες Gigabit Ethernet με Link Aggregation
Θύρα HDMI για σύνδεση με τηλεόραση/οθόνη
Θύρες Audio 3.5mm
Θύρα USB QuickAccess
SD card reader στο μπροστινό μέρος
Μνήμη Ram επεκτάσιμη έως 8GB
Δυνατότητες Virtualization
Υπερπλήρες HD Station με browser, Kodi, LibreOffice και πολλές άλλες εφαρμογές
Τηλεχειριστήριο
Ποικιλία mobile εφαρμογών
Δυνατότητες απομακρυσμένης διαχείρισης

Απουσία HDMI-CEC ή εξωτερικού IR receiver
Περιορισμός ταχύτητας θύρας USB QuickAccess στο 1 Gbps

Με βάση λοιπόν όλα τα παραπάνω, η βαθμολογία που παίρνει το QNAP TS-251A/2G είναι :

 theLAB.gr

Ευχαριστούμε θερμά την QNAP για την παραχώρηση του δείγματος της δοκιμής

Γεώργιος GriGaS Ρήγας 26/9/2016

Shuttle XPC Slim DS67U

Tue, 06 Sep 2016 15:00:00 +0000

Εισαγωγή

Για τα barebones της Shuttle δεν χρειάζεται να πούμε και πολλά. Έχουν περάσει αμέτρητα από τον πάγκο του εργαστηρίου μας και όλα μας άφησαν εξαιρετικές εντυπώσεις τόσο ως προς την ποιότητα κατασκευής τους, όσο και ως προς τις δυνατότητες και τις επιδόσεις τους. Πριν δυομιση περίπου χρόνια σας είχαμε παρουσιάσει το Shuttle DS437, ένα fanless σύστημα βασισμένο σε Ivy Bridge Celeron το οποίο μας είχε εντυπωσιάσει τόσο με τις δυνατότητές του, όσο και με την εντελώς αθόρυβη λειτουργία του. Τα πράγματα εξελίχθηκαν αρκετά στο διάστημα που μεσολάβησε και πριν λίγο καιρό η Shuttle παρουσίασε την σειρά DS67Uχ που βασίζεται σε επεξεργαστές Skylake U και διατίθεται σε 4 συνολικά παραλλαγές με διαφοροποίηση στον επεξεργαστή (και κατ' επέκταση στην ενσωματωμένη κάρτα γραφικών).

Όπως και το DS437 έτσι και η σειρά DS67Uχ απευθύνεται όχι μόνο στον μέσο χρήστη που επιθυμεί ένα αθόρυβο HTPC ή υπολογιστή γραφείου, αλλά και σε ιδιαίτερες εφαρμογές που απαιτούν 24ωρη λειτουργία (βιομηχανία ή καταστήματα) διαθέτοντας τόσο 2 σειραϊκές θύρες όσο και διάφορα άλλα καλούδια που θα δούμε στην συνέχεια. Οι επεξεργαστές με τους οποίους μπορούμε να προμηθευθούμε τα barebones της σειράς DS67U ξεκινούν από τον Celeron 3855U και φθάνουν στον Core i7 6500U οι οποίοι βασίζονται σε λιθογραφία των 14 nm και έχουν εξαιρετικά χαμηλό TDP της τάξης των 15 Watt. Με την επιλογή της συγκεκριμένης κατηγορίας επεξεργαστών έγινε εφικτή η δημιουργία ενός συστήματος το οποίο παρέχει από χαμηλή έως αρκετά υψηλή επεξεργαστική ισχύ χωρίς την ύπαρξη ανεμιστήρα.

Ας περάσουμε όμως να δούμε αναλυτικά τα τεχνικά χαρακτηριστικά του Shuttle DS67U με επεξεργαστή Intel Celeron 3855U που θα δοκιμάσουμε σήμερα.

Τεχνικά Χαρακτηριστικά

Τα τεχνικά χαρακτηριστικά του Shuttle XPC Slim DS67U παρατίθενται συνοπτικά στον πίνακα που ακολουθεί, ενώ για ακόμα περισσότερες πληροφορίες σχετικά με τα υποσυστήματά του, μπορείτε να επισκευθείτε την ιστοσελίδα του προϊόντος.

Όπως βλέπετε, η σειρά DS67Ux μπορεί να καλύψει ένα μεγάλο εύρος εφαρμογών. Οι θύρες Ι/Ο που διαθέτει είναι παραπάνω από επαρκείς και η ύπαρξη 2 καρτών δικτύου με δυνατότητες load balancing & failover και 2 σειραϊκών θυρών σε συνδιασμό με την πιστοποιημένη δυνατότητα 24ωρης λειτουργίας το καθιστούν ιδανικό για μια μεγάλη επαγγελματικών εφαρμογών.

H προτεινόμενη τιμή λιανικής του Shuttle DS67U για την ελληνική αγορά ανέρχεται στα 278 ευρώ συμπεριλαμβανομένου του ΦΠΑ και κατά το χρόνο συγγραφής του review δεν το βρήκαμε διαθέσιμο σε κάποιο κατάστημα της χώρας μας. Στο κόστος αυτό πρέπει να προστεθεί το κόστος μνήμης και SSD/HDD οπότε υπολογίστε κάπου 400 ευρώ για ένα πλήρες σύστημα.

Συσκευασία

Όπως μας έχει συνηθίσει και από άλλα barebones που έχουμε δοκιμάσει, έτσι και στην περίπτωση της σειράς DS67Ux η Shuttle έχει επιλέξει ένα απλό χαρτονένιο κουτί χωρίς ιδιαίτερες γραφιστικές πινελιές και φανφάρες. Το κουτί είναι κοινό και για όλα τα μοντέλα της σειράς και η διαφοροποίηση τους γίνεται με ένα αυτοκόλλητο στο πλάι το οποίο περιέχει αναλυτικές πληροφορίες για το περιεχόμενο και τα τεχνικά χαρακτηριστικά αυτού.

Όσον αφορά το φυλλάδιο οδηγιών εγκατάστασης, προτείνουμε στους μελλοντικούς αγοραστές να το διαβάσουν προσεκτικά, μιας και σε συστήματα τέτοιων διαστάσεων οι οδηγίες είναι πολύ σημαντικές καθ' ότι συχνά χρειάζεται να γίνουν τα πράγματα με συγκεκριμένη σειρά.

Ας περάσουμε τώρα στο τροφοδοτικό του NC01U3, το οποίο είναι τύπου brick και προφανώς χωρίς ανεμιστήρα. Είναι κατασκευής της APD και λειτουργεί σε ένα εύρος τάσεων εισόδου από 100 έως 240 V και σε συχνότητα 50 ή 60 hz. Το ρεύμα εξόδου είναι τάσης 19V και μέγιστης έντασης 3,42Α, μπορεί δηλαδή να δώσει μέγιστη ισχύ 65 W.

Για το τέλος αφήσαμε τα υπόλοιπα παρελκόμενα του NC01U3 που είναι η βάση κατακόρυφης τοποθέτησης, η βάση για στήριξη πίσω από οθόνη τύπου VESA 75/100mm, τα εξαρτήματα για την σύνδεση σκληρού δίσκου 2.5" μαζί με τις απαραίτητες βίδες και δύο κεραίες ασύρματης δικτύωσης.

Το εξωτερικό

Όσοι θυμάστε το review του DS437 πριν δυομιση χρόνια, θα έχετε διαπιστώσει πως το DS67U είναι σχεδόν όμοιο με αυτό. Ακολουθεί την βιομηχανική αισθητική που η Shuttle συνηθίζει να δίνει στα fanless συστήματά της και αν και δεν μπορεί να χαρακτηριστεί άσχημο, σίγουρα δεν μπορεί να χαρακτηριστεί όμορφο. Λίγο όμως μας ενδιαφέρει αυτό.

Η μπροστινή πλευρά του φιλοξενεί 2 θύρες USB3.0, 2 θύρες USB 2.0, έναν αναγνώστη μνημών SD και δυο σειραϊκές θύρες, μία εκ των οποίων υποστηρίζει τα πρότυπα RS232, RS422 & RS485, ενώ η άλλη περιορίζεται στο RS232. Οι δύο σειραϊκές διαθέτουν πλαστικά καπάκια, τόσο για την προστασία των pins τους, όσο και για αισθητικούς λόγους. Επιπλέον, στο κέντρο υπάρχει ο διακόπτης ενεργοποίησης και δύο ενδεικτικά Led για την λειτουργία του συστήματος και την προσπέλαση του αποθηκευτικού μέσου.

Ας περάσουμε τώρα στην πίσω πλευρά του DS67U. Λόγω χρώματος ξεχωρίζουν οι υποδοχές για τις δύο κεραίες ασύρματες δικτύωσης που είδαμε στα παρελκόμενα. Η επιλογή της Shuttle να εξοπλίσει το DS67U με εξωτερικές κεραίες, είναι σίγουρα προς όφελος όσων επιθυμούν την ασύρματη δικτύωση μιας και σίγουρα θα προσφέρει καλύτερη απόδοση. Κατά τα άλλα, ξεκινώντας από τα αριστερά προς τα δεξιά βλέπουμε μία θύρα με 4 pins. Αυτή μπορεί να χρησιμοποιηθεί είτε για να κάνουμε Clear CMOS, είτε για την σύνδεση ενός εξωτερικού διακόπτη ενεργοποίησης, στην περίπτωση που η συσκευή είναι τοποθετημένη σε κάποιο μη προσβάσιμο μέρος (π.χ. Infokiosk), είτε για να δώσει τάση 5V DC. Στη συνέχεια έχουμε τις θύρες Displayport 1.2 και HDMI 1.4 οι οποίες υποστηρίζουν ανάλυση έως 4096 χ 2304 στα 60 και 24 Hz αντίστοιχα και τις αναλογικές θύρες ήχου για μικρόφωνο και ακουστικά/ηχεία. Στη συνέχεια έχουμε άλλες δύο θύρες USB 2.0 (φτάνοντας συνολικά τις 4) και τις δύο θύρες Ethernet RJ45. Αυτές υποστηρίζουν teaming/failover και έτσι μπορούμε να εκμεταλλευτούμε είτε την διπλάσια ταχύτητα είτε την αυξημένη αξιοπιστίαπου προσφέρει το Dual Gigabit Ethernet. Τέλος τέρμα δεξιά υπάρχει η υποδοχή σύνδεσης με το τροφοδοτικό των 65 Watt.

Tα πλαϊνά του DS67 δεν έχουν να μας επιδείξουν κάτι το ιδιαίτερο. Στην αριστερή πλευρά βρίσκουμε το λογότυπο της Shuttle και ένα αυτοκόλλητο με τα διάφορα πρότυπα και προδιαγραφές της συσκευής, ενώ στα δεξιά υπάρχουν τα δύο καπάκια από τα οποία αποκτούμε πρόσβαση στο εσωτερικό για την εγκατάσταση μνήμης και SSD. Ένα κίτρινο βέλος με την ένδειξη UP μας τονίζει πως σε περίπτωση που επιλέξουμε την όρθια τοποθέτηση, τότε είμαστε υποχρεωμένοι να ακολουθήσουμε την φορά του βέλους (προφανώς για λόγους ροής του θερμού αέρα).

Στην περίπτωση που επιλέξουμε να τοποθετήσουμε το DS67U όρθιο, είμαστε υποχρεωμένοι να εγκαταστήσουμε σε αυτό τα μεταλλικά ποδαράκια. Με τον τρόπο αυτό εξασφαλίζεται η κατακόρυφη ροή του αέρα από της τρύπες αερισμού που βρίσκονται αντιδιαμετρικά στο κουτί. Τα ποδαράκια διαθέτουν χοντρά λαστιχένια αντικραδασμικά στο κάτω μέρος του (αν και σε περίπτωση που χρησιμοποιήσετε SSD οι κραδασμοί είναι απλώς ανύπαρκτοι) τα οποία εξυπηρετούν επιπλέον την σταθερή στήριξη του συστήματος στο γραφείο σας.

Το εσωτερικό

Ας περάσουμε τώρα στο εσωτερικό του DS67U. Όπως βλέπετε τα πάντα είναι προσεγμένα και εξαιρετικά τακτοποιημένα. Το επάνω καπάκι μας δίνει πρόσβαση στις δύο υποδοχές για μνήμη RAM SODIMM DDR3L (1.35V) και στην υποδοχή για SSD m2.2242 ενώ το κάτω φιλοξενεί την θέση για μία μονάδα SSD/HDD SATA3 με πάχος έως 12.5mm και την θέση της κάρτας ασύρματης δικτύωσης.

Αφαιρώντας ολόκληρο το πλαϊνό μπορείτε να δείτε ακόμα καλύτερα, το πόσο προσεγμένη είναι η κατασκευή της μητρικής του μικρού DS67. Για όσους αναρωτιούνται, ο επεξεργαστής βρίσκεται στην πίσω πλευρά με το αριστερό πλαινό να αποτελεί το σύστημα ψύξης του.

Το BIOS

Όπως ήταν αναμενόμενο, το BIOS του DS67U δεν δίνει καμία δυνατότητα υπερχρονισμού και περιορίζεται στις κλασσικές ρυθμίσεις που έχουμε συνηθίσει σε όλα τα slim και nano προϊόντα της Shuttle.

Μεθοδολογία Μετρήσεων

Φτάσαμε λοιπόν στην ώρα των μετρήσεων. Για τις ανάγκες της παρουσίασης εξοπλίσαμε το DS67U με τα ίδια υποσυστήματα που είχαμε χρησιμοποιήσει στο review του NC01U3, ώστε να μπορούμε να συγκρίνουμε τα αποτελέσματα με όσο το δυνατό μεγαλύτερη αξιοπιστία. Τοποθετήσαμε λοιπόν έναν SSD Trancend TS128GMTS400 και ένα ζευγάρι μνημών DDR3L 2x4GB της Crucial χρονισμένο στα 1600 Mhz με timings 11-11-11-28, εγκαταστήσαμε τα Windows 10 x64 build 14393 και περάσαμε τις τελευταίες εκδόσεις των drivers από την ιστοσελίδα της Shuttle.

Οι μετρήσεις έγιναν με το συνηθισμένο τρόπο, χρησιμοποιώντας δηλαδή μετροπρογράμματα όπως τα PCMark8, 3DMark, wPrime, SuperPi και το AIDA64 Engineer Edition το οποίο είναι μια ευγενική προσφορά της finalwire την οποία και ευχαριστούμε. Όσον αφορά το AIDA64 λόγω ασυμβατότητας της έκδοσης που χρησιμοποιούσαμε ως τώρα με τους Skylake οι μετρήσεις έγιναν με την πιο πρόσφατη έκδοση αυτού.

AIDA 64

PCMark 8

Αφού φάγαμε την πρώτη κρυάδα με τις μετρήσεις του AIDA64, περνάμε στο PCMark8. Σας υπενθυμίζουμε ότι μετρήσαμε τα δύο συστήματα με τις ίδιες μνήμες και SSD, ίδια έκδοση του PCMark8 και μοναδική διαφοροποίηση ανάμεσά τους ήταν το build των Windows 10 x64. Εδώ τα πράγματα είναι σαφώς καλύτερα μιας και οι διαφορές ανάμεσα στα δύο συστήματα είναι της τάξης του 10-15%. Καθόλου άσχημα για τον μικρό Celeronάκο...

3DMark

Λοιπές Μετρήσεις CPU

Αναπαραγωγή 4K & HEVC x265

Ας αφήσουμε τα μετροπρογράμματα και ας περάσουμε σε ένα θέμα που αφορά τόσο αυτούς που θα επιλέξουν το DS67U για εφαρμογές digital signage όσο και αυτούς που βλέπουν σε αυτό το ιδανικό HTPC, την αναπαραγωγή αρχείων video. Όπως είδαμε στην ενότητα των τεχνικών χαρακτηριστικών, η μεν θύρα Displayport υποστηρίζει αναλύσεις μέχρι και 4096χ2304 στα 60 Hz η δε θύρα HDMI υποστηρίζει την ίδια μέγιστη ανάλυση αλλά με μέγιστο ρυθμό ανανέωσης στα 24 Hz. Μένει λοιπόν να δούμε ένα το DS67U μπορεί να αξιοποιήσει τις αναλύσεις αυτές για αναπαραγωγή αρχείων video.

Όσον αφορά τα αρχεία με κωδικοποίηση χ264 τα πράγματα ήταν αναμενόμενα εξαιρετικά. Η δυνατότητα hardware acceleration της διαδικασίας αποκωδικοποίησης βρίσκεται πλέον σε εξαιρετικά ώριμο στάδιο και έτσι στη μεν ανάλυση των 1920χ1080 πετύχαμε αναπαραγωγή video με bitrate που έφτανε τα 250 mbps, ενώ την ίδια επιτυχία είχε και η αναπαραγωγή video ανάλυσης 3840x2160 με bitrate 238 mbps.

Οι πιο διαβασμένοι, θα θυμούνται πως οι ενσωματωμένες GPU στους επεξεργαστές της οικογένειας Skylake υποστηρίζουν hardware acceleration και για τον νεότερο codec HEVC x265. Η αλήθεια είναι πως είχαμε αρκετές επιφυλάξεις για τις δυνατότητες του βενιαμίν της οικογένειας Intel HD 510, αλλά τα αποτελέσματα μας διέψευσαν. Να τονίσουμε στο σημείο αυτό πως τα αρχεία που χρησιμοποιήσαμε ήταν 8 bit και όχι 10 bit, μιας και μόνο αυτά υποστηρίζονται από την οικογένεια των Skylake και προφανώς η επεξεργαστική ισχύς του Celeron 3855U δεν αφήνει περιθώρια για αναπαραγωγή χωρίς επιτάχυνση υλικού. Έτσι, μπορέσαμε να αναπαράγουμε με άνεση video HEVC, 3840x2160, 70.4 Mbps, 50 fps που σημαίνει μέγεθος αρχείου περίπου 500 mb το λεπτό.

Tα παραπάνω μας δείχνουν πως χάρη στον επεξεργαστή Skylake και την επιτάχυνση υλικού που δίνει η Intel HD Graphics 510, το Shuttle DS67U αποδίδει άριστα στην αναπαραγωγή video και δεν θα απογοητεύσει ακόμα και τους πολύ απαιτητικούς χρήστες.

Θερμοκρασίες - Κατανάλωση - Θόρυβος

Ας δούμε τώρα πώς συμπεριφέρεται το DS67U όσον αφορά την κατανάλωση, τις θερμοκρασίες και τον θόρυβο, κάτι που σίγουρα θα ενδιαφέρει τους μελλοντικούς αγοραστές του περισσότερο και από τις επιδόσεις του. Θα ξεκινήσουμε με την κατανάλωση, όπου ο Intel Celeron 3855U έδειξε τα προτερήματα των μόλις 15W TDP. Σε idle η κατανάλωση που μετρήσαμε ήταν μόλις 10.9 W (πράγμα στο οποίο σίγουρα βοήθησε η απουσία μηχανικού δίσκου), σε πλήρες φορτίο μέσα από το stress test του AIDA64 η κατανάλωση ήταν 21.8 W, ενώ με το σύστημα σβηστό η κατανάλωση ήταν μόλις 0.3 W.

Για την μέτρηση θερμοκρασίας, χρησιμοποιήσαμε επίσης το stress test του AIDA 64, με την επιλογή να στρεσσάρει CPU, FPU, GPU,cache και μνήμη ενώ σε μία προσπάθεια να δούμε το πώς συμπεριφέρεται το σύστημα παθητικής ψύξης επιλέξαμε να εκτελέσουμε τις μετρήσεις με τη θερμοκρασία περιβάλλοντος να είναι 30 βαθμοί κελσίου. Μιας και πρόκειται για fanless σύστημα, τρέξαμε το τεστ για 45 λεπτά και διαπιστώσαμε πως η μέγιστη τιμή της θερμοκρασίας του επεξεργαστή ήταν μόλις 56 βαθμοί κελσίου. Το σύστημα κατά τη διάρκεια της δοκιμής ήταν σε όρθια θέση και σε σημείο που δεν υπήρχε κάποιο ρεύμα αέρα.

Τέλος, για τον θόρυβο το μόνο που έχουμε να πούμε είναι πως απλά δεν υπήρχε. Όπως είχαμε ξαναγράψει πριν καιρό στην παρουσιάση του DS437, η διαφορά ανάμεσα σε ένα silent και ένα fanless σύστημα είναι τεράστια. Το μόνο που κάνει τον χρήστη να καταλαβαίνει ότι το σύστημα είναι σε λειτουργία είναι τα ενδεικτικά LED.

Επίλογος

Κάπως έτσι φτάσαμε στο τέλος της σημερινής παρουσίασης και στην δύσκολη ώρα της βαθμολογίας. Όπως προαναφέραμε, ένα πλήρες σύστημα με SSD και 8GB Ram θα κοστίσει περίπου 400 ευρώ, τα οποία σίγουρα σε αρκετούς θα φανούν πολλά. Σε αυτό το σημείο όμως πρέπει να ξαναπούμε ότι η σειρά DS67 δεν δημιουργήθηκε με σκοπό να χρησιμοποιηθεί σαν ένα PC για Office και Internet. Δεν λέμε ότι δεν μπορεί να το κάνει, όπως είδαμε στις μετρήσεις του PCMark8 στέκεται με εξαιρετική αξιοπρέπεια δίπλα σε συστήματα με i3 mobile, ενώ οι δοκιμές αναπαραγωγής αρχείων video μας έδειξαν πως πρόκειται για μια αρκετά future-proof επιλογή σε όσους δουν σε αυτό το ιδανικό HTPC.

Παρ'όλα αυτά πρέπει να τονίσουμε για μια ακόμα φορά πως το DS67U καθώς και τα μεγαλύτερα αδέρφια του δημιουργήθηκαν στοχεύοντας να καλύψουν κυρίως βιομηχανικές/επαγγελματικές εφαρμογές οι οποίες θα αξιοποιήσουν στο μεγαλύτερο δυνατό ποσοστό τις δυνατότητες που προσφέρει το Dual Gigabit Ethernet, οι 2 σειραϊκές θύρες, η πιστοποιημένη ικανότητα λειτουργίας 24/7 και τα λοιπά καλούδια που περιγράψαμε στην σημερινή παρουσίαση.

Κλείνοντας τον επίλογο, και πριν την παρουσίαση των bullet points με τα θετικά και τα αρνητικά, θα ήθελα για πρώτη φορά να μιλήσω σε πρώτο ενικό για το σύστημα που σας παρουσίασα σήμερα. Πριν δύο περίπου χρόνια, έδωσα το DS437 σε μέλος του φόρουμ γιατί εκείνη την περίοδο δεν το χρειαζόμουν. Το πόσες φορές το μετάνοιωσα είναι κάτι που δεν μπορώ να περιγράψω. Από τη στιγμή που παρέλαβα το DS67, το έστησα στο γραφείο που έχω στο σαλόνι του σπιτιού, το συνέδεσα τόσο με την οθόνη όσο και με την τηλεόραση και απολαμβάνω την απόλυτη ηρεμία. Δεν είναι το πιο δυνατό σύστημα του κόσμου, αλλά ποιος χρειάζεται το πιο δυνατό σύστημα του κόσμου για το Kodi και τις βασικές εργασίες που κάνει σπίτι; Κανείς... Η ηρεμία όμως είναι κάτι που δύσκολα αποτιμάται σε ευρώ και για αυτή την ηρεμία, το DS67U θα είναι στο γραφείο μου, μέχρι το επόμενο fanless slim PC που θα έρθει για review.

Συνοψίζοντας λοιπόν, τα θετικά και τα αρνητικά του DS67U είναι τα εξής

Μικρό μέγεθος.
Χαμηλή κατανάλωση.
100% αθόρυβο.
Αξιοπρεπείς επιδόσεις δεδομένου μεγέθους & passive λειτουργίας.
Δυνατότητα για ταυτόχρονη τοποθέτηση SSD & HDD (με χρήση Μ2 SSD).
Yπερπληθώρα I/O Ports.
Ενσωματωμένη ασύρματη κάρτα δικτύου με εξωτερικές κεραίες
2 θύρες Gigabit Ethernet.

Σε ορισμένους θα φανεί ακριβό.
Industrial αισθητική

Με βάση λοιπόν όλα τα παραπάνω, η βαθμολογία που παίρνει το DS67U είναι :

 theLAB.gr

Ευχαριστούμε θερμά την Shuttle για την παραχώρηση του δείγματος της δοκιμής

Γεώργιος GriGaS Ρήγας 6/9/2016

Asustor AS1004T 4 bay NAS Review

Wed, 31 Aug 2016 08:40:00 +0000

Πρόλογος

Η Asustor είναι μία σχετικά νέα εταιρία στο χώρο, μιας και δημιουργήθηκε μόλις το 2011. Παρόλα αυτά όμως, τα βήματα τα οποία έκανε ήταν γρήγορα και προς τη σωστή κατεύθυνση. Η εταιρία διαθέτει πλέον μία μεγάλη γκάμα προϊόντων, που μπορούν να καλύψουν από έναν home user, μέχρι μία επιχείρηση.

Προσωπικά, είμαι κάτοχος τα τρία τελευταία χρόνια ενός NAS της εταιρίας, συγκεκριμένα του AS302T και δηλώνω ικανοποιημένη. Αρχικά υπήρχαν κάποιες δυσκολίες, αλλά με τακτικά updates, μία-μία άρχισε να αποτελεί παρελθόν.

Το σημερινό NAS που θα σας παρουσιάσουμε είναι το μοντέλο AS1004T και μπορεί να φιλοξενήσει έως και τέσσερις δίσκους στο εσωτερικό του. Το μεγάλο του πλεονέκτημα είναι σίγουρα η τιμή του, η οποία δεν υπερβαίνει τα 300 ευρώ στην Ελλάδα τη στιγμή που γράφονται αυτές εδώ οι γραμμές. Διαθέτει δύο θύρες USB3.0, χωρητικότητα που μπορεί να φτάσει τα 32TB, ένα φιλικό προς τον χρήστη περιβάλλον και υπόσχεται να κρατήσει τα δεδομένα σας με ασφάλεια.

Ειδικά το τελευταίο, είναι κάτι που απασχολεί πολύ κόσμο στον χώρο της τεχνολογίας. Ένας απλός δίσκος μπορεί να κρατάει τα αρχεία σας, αλλά δεν αποτελεί ασφάλεια. Ένας δίσκος ίσον κανένας γι' αυτή τη δουλειά και εδώ είμαστε σήμερα να ανακαλύψουμε μαζί τις δυνατότητες του Asustor AS1004T.

Χαρακτηριστικά

Τα αναλυτικά χαρακτηριστικά του NAS ακολουθούν. Επειδή τέτοιου είδους συσκευές έχουν πολλά να αναφέρουν και για να αποφευχθεί κάποιο λάθος από τη μεριά μας, προτιμήσαμε να σας τα παρουσιάσουμε αυτούσια από το site της κατασκευάστριας.

Εάν σκοπεύετε να γίνεται κάτοχος του συγκεκριμένου NAS καλό είναι να ρίξετε μία ματιά στη λίστα συμβατότητας με τους σκληρούς δίσκους.

Η τιμή του AS1004T τη στιγμή που γράφονται αυτές εδώ οι γραμμές είναι στα 291.18€ συμπεριλαμβανομένου του ΦΠΑ και συνοδεύεται από τριετή εγγύηση.

Συσκευασία και παρελκόμενα

Η συσκευασία του προϊόντος είναι μικρή σε διαστάσεις και το χρώμα που κυριαρχεί πάνω της είναι το λευκό. Στο μπροστινό μέρος βλέπουμε μία γενική εικόνα του NAS με τα βασικά χαρακτηριστικά του. Ενημερωνόμαστε λοιπόν ότι ο επεξεργαστής είναι διπύρηνος και συγκεκριμένα ο ARMADA 385 στο 1GHz, η μνήμη είναι 512MB που όπως θα δούμε και στη συνέχεια δεν είναι επεκτάσιμη, μπορούν να φιλοξενηθούν τέσσερις σκληροί δίσκοι στο εσωτερικό και έχουμε και το πλεονέκτημα της USB3.0 σύνδεσης.

Στις μικρές πλευρές της συσκευασίας παίρνουμε πληροφορίες μέσω εικόνων για τις δυνατότητες του NAS...

Και στην τέταρτη πλευρά, ενημερωνόμαστε σε δεκαεννέα γλώσσες, μη συμπεριλαμβανομένης της ελληνικής, για μερικά ακόμα από τα χαρακτηριστικά της συσκευής και τι αυτή υποστηρίζει.

Στο επάνω μέρος έχει μία χειρολαβή, που θα σας βοηθήσει να την πιάσετε σαν βαλιτσάκι και να την μεταφέρετε από το κατάστημα αγοράς, στην άνεση του σπιτιού σας. Μόλις ανοίξετε τη συσκευασία θα αντικρίσετε ένα "ευχαριστώ" από την εταιρία για την προτίμηση και την εμπιστοσύνη σας.

Εσωτερικά η συσκευή είναι προστατευμένη με δύο κομμάτια από αφρώδες πολυμερές και μία νάιλον σακούλα, για να φτάσει ασφαλή στα χέρια σας και χωρίς το παραμικρό ψεγάδι.

Εντός βρίσκουμε επίσης ένα χαρτονένιο κουτί που περιέχει τα συνοδευτικά του NAS. Αυτά είναι ένα quick start guide, ένα CD που θα σας καθοδηγήσει στα πρώτα σας βήματα, ένα καλώδιο για το τροφοδοτικό που έχει output 12V και 7,5Α, ένα καλώδιο δικτύου (Cat 5e) μήκους 1,5m και φυσικά τις απαραίτητες βίδες για την εγκατάσταση των δίσκων. Καλό είναι να πούμε εδώ ότι όλες οι βίδες που χρησιμοποιούνται στην συσκευή, για να έχετε πρόσβαση στο εσωτερικό της αλλά και αυτές για την εγκατάσταση των δίσκων, είναι χειρόβιδες και συνεπώς δεν απαιτείται η χρήση κατσαβιδιού.

Ένα ακόμα μέτρο προστασίας, είναι η αυτοκόλλητη μεμβράνη που βρίσκουμε στο μπροστινό μέρος και η οποία κατά την αφαίρεσή της δεν άφησε ίχνη κόλλας πάνω στην πρόσοψη.

Εξωτερικό μέρος

Καιρός να το δούμε και λίγο πιο αναλυτικά όμως. Το περίβλημα της συσκευής είναι κατασκευασμένο εξολοκλήρου από ABS πλαστικό. Παντού υπάρχει το μαύρο ματ, με εξαίρεση την πρόσοψη όπου υπάρχει ένα ρομβοειδές εφέ ή αν θέλετε ένα εφέ διαμαντιού.

Πάνω και αριστερά στην πρόσοψη βλέπουμε τα τέσσερα LEDs που μας ενημερώνουν για κάποιες λειτουργίες. Από πάνω και προς τα κάτω έχουμε το LED που μας δείχνει αν το NAS είναι σε λειτουργία, κάτω από αυτό το system status LED, το Network LED και τέλος αυτό των δίσκων. Βέβαια θα προτιμούσαμε ένα LED ανά δίσκο, για καλύτερη και πιο άμεση πληροφόρηση.

Κάτω και αριστερά έχουμε μία θύρα USB3.0 και πάνω από αυτήν εντοπίσαμε ένα "παράθυρο" για IR receiver. Ίσως μελλοντικά κάτι να έχει στο μυαλό της η εταιρία για το συγκεκριμένο NAS. Tο AS302T που έχω στη κατοχή μου, το εξοπλίζει κατευθείαν με τηλεκοντρόλ, οπότε ίσως να είναι κάποιο upgrade για το AS1004T.

Τέλος, πάνω και δεξιά βλέπουμε το σήμα της εταιρίας.

Εκτελώντας την πρώτη περιστροφή δεν έχουμε να σχολιάσουμε και πολλά όπως βλέπετε

Στο πίσω μέρος πάλι υπάρχει "τροφή" για σχόλια... Πρώτο-πρώτο θα σχολιάσουμε τον ελεγχόμενο με PWM ανεμιστήρα 120mm που αναλαμβάνει την ψύξη του εσωτερικού.

Πάνω και δεξιά, υπάρχει μία άβολη θέση για το κουμπί εκκίνησης. Προσωπικά θα το προτιμούσα στο μπροστινό μέρος για πιο άμεση πρόσβαση. Κάτω από αυτό υπάρχει το κουμπί reset και ακόμα πιο κάτω, βλέπουμε την δεύτερη θύρα USB3.0, τη θύρα δικτύου και το DC input όπου θα "κουμπώσει" το τροφοδοτικό.

Κάτω και αριστερά υπάρχει το λατρεμένο αυτοκόλλητο κάθε reviewer που θα παραβιαστεί και θα χαθεί κάθε εγγύηση. Δίπλα βλέπουμε την οβάλ οπή του K-Lock.

Μία ακόμα περιστροφή και τα πράγματα μας θυμίζουν το άλλο πλαϊνό. Κάποιος θα αναρωτηθεί μα καλά αυτός ο ανεμιστήρας από που θα τροφοδοτηθεί με αέρα αφού είναι κλειστό στα πέριξ;

Η απάντηση είναι "μα από κάτω φυσικά"... Η εταιρία επέλεξε να έχει ένα καθαρό Look στο NAS, οπότε οι γρίλιες για τον αέρα είναι κρυμμένες στο εμπρός τμήμα της κάτω πλευράς.

Εσωτερικό

Πάμε να δούμε όμως και το εσωτερικό. Για να αποκτήσουμε πρόσβαση αρκεί να ξεβιδώσουμε τέσσερις χειρόβιδες. Πάντα μου αρέσει να βλέπω χειρόβιδες, καθώς δεν χρειάζεται να έχω από δίπλα μόνιμα και ένα κατσαβίδι.

Τραβάμε προς τα πίσω μιας και το πλαστικό είναι συρταρωτό και το γατίσιο βλέμμα του Λάμπη αναλαμβάνει να μας ξεναγήσει.

Όπως σας αναφέραμε ήδη, τα μαύρα τμήματα που βλέπουμε στο NAS εξωτερικά, είναι κατασκευασμένα από ABS. Το πλαστικό είναι καλής ποιότητας αλλά σίγουρα θα θέλαμε μία μεταλλική κατασκευή. Στο χρηματικό εύρος όμως που κινείται το NAS, μάλλον θα παραμείνει ένας ανεκπλήρωτος πόθος.

Αφού βάλαμε σε μία άκρη το πλαστικό τμήμα, πλέον μπορούμε να δούμε το άλλο μισό...

Το Cage είναι μεταλλικό και στο εσωτερικό του μπορεί να φιλοξενήσει τέσσερις δίσκους 3.5". Οι δίσκοι 2,5" δεν υποστηρίζονται από το cage χωρίς τη χρήση κάποιου συρταριού/αντάπτορα. Στο πίσω μέρος βλέπουμε και την πλακέτα που θα τους υποδεχτεί.

Απαραίτητη προϋπόθεση για να εκκινήσει και να προχωρήσει σωστά η διαδικασία εγκατάστασης, εφόσον δεν θα εγκαταστήσετε τέσσερις δίσκους στο εσωτερικό, είναι να υπάρχει δίσκος στην θέση 1 η οποία είναι η τέρμα κάτω. Αυτό που βλέπετε με απλά λόγια στη φωτογραφία που ακολουθεί.

Το πρώτο που αφαιρέσαμε από το εσωτερικό του NAS ήταν το cage δίσκων. Αρκούσε να ξεβιδώσουμε έξι συνολικά βίδες και να ξεκουμπώσουμε την πλακέτα των δίσκων από τη μητρική, φωτογραφίες της οποία βλέπετε παρακάτω και η ποιότητα των κολλήσεων επάνω της είναι εξαιρετική.

Αμέσως μετά σειρά πήρε η μητρική πλακέτα. Αξίζει να σας αναφέρουμε ότι μέχρι και σε αυτό εδώ το στάδιο, όπου πλέον όλα τα ζωτικής σημασίας εξαρτήματα είναι στα χέρια μας, δεν έχουμε ακουμπήσει το αυτοκόλλητο που αν παραβιαστεί χάνεται η εγγύηση.

Επάνω στην μητρική εντοπίζουμε solid πυκνωτές της εταιρίας CapXon...

... Και φυσικά τον επεξεργαστή (κάτω από την αλουμινένια ψύκτρα) και δίπλα σε αυτόν την μνήμη από την Samsung, η οποία όπως ήδη αναφέραμε, αλλά και μπορείτε να συμπεράνετε από τη φωτογραφία, δεν είναι επεκτάσιμη

Δίπλα στη θύρα που κουμπώνει η πλακέτα των δίσκων, εντοπίσαμε τον Gigabit Ethernet transceiver από την Marvel και στη δεύτερη φωτογραφία που ακολουθεί φαίνεται η 128Mb bits serial Flash memory από την Macronix.

Και ήρθε η ώρα της παραβίασης, αν και ήδη έχουμε παραβιάσει όπως είδαμε σχεδόν τα πάντα. Η εταιρία θέλησε να βάλει το αυτοκόλλητο της εγγύησης σε μία από τις τέσσερις βίδες του ανεμιστήρα 120mm. Προσωπικά θα προτιμούσα να μπει σε κάποια από τις βίδες της μητρικής, έτσι ώστε ο χρήστης να μπορεί να αλλάξει τον ανεμιστήρα εφόσον το επιθυμεί ή αν αυτός χαλάσει, χωρίς να καταστρέφει την εγγύησή του. Εξάλλου η ζημιά στη μητρική είναι πολύ πιο εύκολη να προκληθεί αφού μπορεί να αφαιρεθεί χωρίς να ακουμπήσουμε το αυτοκόλλητο, από ότι η αλλαγή ενός ανεμιστήρα.

Ο ανεμιστήρας όπως ήδη αναφέραμε είναι 120mm, λειτουργίας PWM της εταιρίας Yen Sun Technology, με μέγιστο αριθμό στροφών τις 2600, 106.1 cfm ροή αέρα και 5.8 mm-H2O μέγιστη στατική πίεση. Το προσδόκιμο ζωής του είναι οι 70.000 ώρες, που σημαίνει περίπου 8 χρόνια. Πέντε χρόνια λοιπόν περισσότερα, από ότι η εγγύηση που δίνει η Asustor για το NAS. Θεωρητικά λοιπόν και βάση των μαθηματικών, δεν θα χρειαστεί να μπείτε στο δίλημμα για να παραβιάσετε το αυτοκόλλητο

Εγκατάσταση δίσκων

Οι δίσκοι που επιλέξαμε για την σημερινή παρουσίαση είναι τέσσερις Western Digital Red, χωρητικότητας 2TB έκαστος. Η εγκατάσταση δεν γίνεται με κάποια συρτάρια, αλλά απευθείας πάνω στο μεταλλικό Cage δίσκων με την χρήση χειρόβιδων.

Εγκατάσταση NAS

Για να εγκαταστήσουμε ή αν θέλετε να ρυθμίσουμε το NAS μας και να το εντάξουμε στο οικιακό μας δίκτυο, χρησιμοποιούμε το CD που μας παρέχει η Asustor. Μόλις ανοίξει τότε επιλέγουμε να εγκαταστήσουμε το Control Center.

Μόλις εγκατασταθεί βλέπουμε το AS1004T -όπως και το AS302T- με Status "στα κόκκινα" δείχνοντάς μας ότι δεν έχει γίνει initialize το NAS. Οπότε, για να προχωρήσουμε στην προετοιμασία του, δεν έχουμε από το να κάνουμε κλικ με το ποντίκι μας πάνω στο κόκκινο status...

... Μόλις γίνει αυτό, ανοίγει στον Browser μας η σελίδα για το Setup...

Δεν έχουμε από το να ακολουθήσουμε τα βήματα και να συμπληρώσουμε τα ανάλογα πεδία.

Σε αυτό το σημείο αν έχουμε πάνω από έναν δίσκους στο εσωτερικό του NAS, μπορούμε να επιλέξουμε και ποιον τύπο RAID θέλουμε. Στο παράδειγμα παρακάτω, έχουμε επιλέξει το RAID5 ανάμεσα σε τέσσερις δίσκους.

Με μερικά click και αφού έχουμε κάνει και τη διαδικασία εγγραφής μας στην Asustor, έχουμε μία πρώτη εικόνα από AS1004T.

Και αν επιστρέψουμε στο Control Center, βλέπουμε ότι έχουμε πανέτοιμο το NAS.

Εφαρμογές

Η εταιρία διαθέτει μία μεγάλη γκάμα από εφαρμογές για το AS1004T και παρακάτω μπορείτε να τις δείτε σε κατηγορίες. Με κλικ πάνω στην εφαρμογή μπορείτε να δείτε αναλυτικά τι αυτή προσφέρει.

ASUSTOR Portal

Reviews: Reviews

Gigabyte Brix S GB-BSi5HA 6200

Shuttle DH110SE review

Qnap TS-253A/8G Review

Shuttle SZ170R8

Shuttle XPC Nano NC02U

Arctic Z1-3D Monitor Stand

QNAP TS-251A/2G

Shuttle XPC Slim DS67U

Asustor AS1004T 4 bay NAS Review

Shuttle XPC Nano NC01U3

Silverstone ES01 2.4GHz Wireless Power & Reset

Silverstone SST-EP03B USB 3.0 Hub
