Πρόλογος

Καιρός πολύς δεν πέρασε, αλλά ο ακούραστος ανταγωνισμός ανάμεσα στις κατασκευάστριες, με "μήλο της Έριδος" την προσοχή μας, καλά κρατεί!

Η Corsair έχοντας επενδύσει χρόνο και κόπο στο θέμα του RGB φωτισμού, μπορούμε να πούμε -αν όχι ότι καθορίζει- ότι αποτελεί τον "κύριο παίκτη"  στο χώρο αυτό και η πληθώρα των σχετικών προϊόντων της εμπλουτίζεται με ένα ακόμα, το οποίο μάλιστα μας έρχεται σαν kit . . .

. . . τριών ανεμιστήρων SP120 RGB PRO οι οποίοι έχουν RGB φωτισμό και συνοδεύονται από το νέο RGB controller της Corsair που ακούει στον κωδικό Lighting Node CORE.

Το πακέτο από την πρώτη γρήγορη ματιά φαίνεται εντυπωσιακό και με τη δεύτερη . . . εντυπωσιακότερο!

Η Corsair συνδυάζει στον Lighting Node CORE δυο συσκευές ελέγχου που έχουν ήδη δείξει άριστη διαγωγή (Lighting Node PRO και RGB Fan Hub)  και  περιορίζεται το "χάος" των καλωδίων διευκολύνοντας την τοποθέτηση τόσο του ίδιου του controller, όσο και των ανεμιστήρων!

Έτσι, μπορεί υπό την διεύθυνση του ώριμου πλέον προγράμματος γενικής διαχείρισης περιφερειακών iCUE, να ελέγξει το φωτισμό μέχρι έξι ανεμιστήρων με τους τρεις από αυτούς, να βρίσκονται ήδη στο πακέτο!

Όμως η κατασκευάστρια δεν μένει εκεί, καθώς και οι ανεμιστήρες είναι νέοι. Μηχανικά είναι ταυτόσημοι με τους ήδη δοκιμασμένους SP120 RGB LED, αλλά όσον αφορά στο φωτισμό τους δεν έχουν καμία σχέση καθώς, τα οκτώ LEDs που φέρουν στο Impeller hub και το iCUE, με την βοήθεια του Lighting Node CORE, κάνουν τη διαφορά και αυτή είναι κυριολεκτικά χαώδης!

Αλλά ας αφήσουμε τα πολλά λόγια και πάμε να δούμε από κοντά, περί τίνος πρόκειται.

Τεχνικά χαρακτηριστικά

Στον πίνακα που ακολουθεί μπορείτε να δείτε τα τεχνικά χαρακτηριστικά των ανεμιστήρων  Corsair SP120 RGB PRO.
Όπως θα διαπιστώσετε παρατίθενται πολλά χαρακτηριστικά, εκ των οποίων αρκετά, δεν δίνονται από την κατασκευάστρια αλλά αποτελούν δικές μας προσθήκες.

Να σημειώσουμε ότι τα χαρακτηριστικά που προσθέσαμε εμείς έχουν κίτρινους ορισμούς και μπλε τιμές.
Επίσης με μπλε χαρακτήρες, δίπλα σε κάποιες "εργοστασιακές" τιμές, είναι σημειωμένες οι τιμές που μετρήσαμε εμείς κατά την διάρκεια των δοκιμών και επιπλέον, με πράσινους χαρακτήρες μπορείτε να βρείτε χαρακτηριστικά για τα οποία, κάνουμε μια πιθανή υπόθεση καθώς δεν βρήκαμε κάτι σχετικό.

Οι ανεμιστήρες του πακέτου αυτού έχουν εγγύηση δύο ετών, συνιστώμενη τιμή από την κατασκευάστρια τα 55,99€ και την στιγμή που γράφεται αυτή η παρουσίαση το βρίσκουμε στην Ελληνική αγορά προς 50,91€ του ΦΠΑ συμπεριλαμβανομένου, συν 3,9€ λοιπά έξοδα.

Συσκευασία και παρελκόμενα

Η Corsair έχει πετύχει το να δίνει την βασική πληροφορία με τρόπο τόσο εύληπτο, που αρκεί μια ματιά για να καταλάβεις περί τίνος πρόκειται!

Το κιτρινόμαυρο χρωματικό μοτίβο "φωνάζει από μακρυά" την "ταυτότητά" του και δίνει μια επιθετική, αλλά και ισορροπημένη αίσθηση !

Η πληροφορία δεν είναι πολλή, αλλά τελικώς είναι όση χρειάζεται, αν και προσωπικά και με βάση την τιμή του προϊόντος, θα το ήθελα το κάτι τις το παραπάνω !

Η βασική πλευρά του κουτιού όσον αφορά στις πληροφορίες είναι η πίσω . . .

Από εδώ -πέρα από τα τεχνικά χαρακτηριστικά που ήδη τα είδαμε αναλυτικά-  κρατάμε την δυνατότητα ελέγχου των LEDs των ανεμιστήρων, το κάθε ένα ξεχωριστά και το "μαγευτικό" αποτέλεσμα που έχει αυτό!

Ας ανοίξουμε όμως το κουτί:

Οι ανεμιστήρες βρίσκονται ο κάθε ένας στη δική του προστατευτική θήκη και υπάρχει και ένα κίτρινο κουτάκι με τα παρελκόμενα, του οποίου τα περιεχόμενα τα βλέπουμε στη δεξιά φωτογραφία.

Φυσικά αυτό που δεσπόζει με τη σημασία του είναι ο νέος RGB controller της Corsair (Lighting Node CORE)!  Υπάρχει και μια αυτοκόλλητη αφρώδης ταινία διπλής όψης για την στερέωσή του και τρία σετ από μαύρες βίδες (11,2mm) για την στήριξη των ανεμιστήρων.

Εδώ να πω ότι με δεδομένο ότι οι ανεμιστήρες δεν έχουν κάποιο μέσο για την απόσβεση των κραδασμών τους, θα ήταν πολύ καλή ιδέα να υπήρχαν και κάποιες rubber screws για την στήριξή τους στο κουτί, καθώς επίσης και κάποιες μακριές βίδες (33,6mm) για την στήριξή τους σε ένα radiator. Πιστεύω ότι το κόστος θα ήταν ασήμαντο και το όλο πακέτο θα ήταν πολύ πιο πλήρες και πιο κοντά σε αυτό που περιμένει ο αγοραστής!

Τα παρελκόμενα κλείνουν με το φυλλάδιο των οδηγιών εγκατάστασης και το περί εγγύησης δισέλιδο.

Τα παρελκόμενα από κοντά

Δεν μπορούμε να φύγουμε από τα παρελκόμενα χωρίς να ρίξουμε μια πιο κοντινή ματιά στον RGB Controller που εφοδιάζει η κατασκευάστρια το kit των ανεμιστήρων. Πρόκειται για τον Lighting Node CORE, και αρκετά πράγματα γι αυτόν είδαμε σε ένα από τα πιο πρόσφατα review κουτιών.

Μετά το σχετικό ξεβίδωμα (οι βίδες δεν είναι ασφαλισμένες) έχουμε το πρώτο κοντινό στην άνω όψη της πλακέτας:

Α. Όψη θυρών ελέγχου.

1.  Δεξιά έχουμε τις συνδέσεις με την τροφοδοσία και την μητρική ( SATA power,  USB 2.0 Header)

 2. Οι έξι πόρτες για τον RGB έλεγχο διαθέτουν υποδοχή για τον μηχανισμό «κλειδώματος» των RGB βυσμάτων, έτσι ώστε να εξασφαλίζουν την καλύτερη σύνδεση. (Belt lock DuPont MX2.54 CD-ROM Plug)

3. Δεύτερη ένδειξη ότι έχουμε να κάνουμε με μια ποιοτική κατασκευή είναι και το ότι σε κάθε θύρα RGB υπάρχει και ένας πυκνωτής 100μf/ 10Vdc που φροντίζει για την κατά το δυνατόν πιο ομαλή τροφοδοσία της θύρας, αλλά και την απόζευξη των αιχμών φορτίου της.

4. Τρίτη ένδειξη, είναι η ασφάλεια (F3) που διακρίνουμε δίπλα στην J3 θύρα.

5.  Στο κέντρο και δεξιά υπάρχει ένας κρύσταλλος (XTAL -12ΜΗz) που με τους συνοδούς πυκνωτές C1 και C2 αποτελούν τα εξωτερικά εξαρτήματα ενός «ρολογιού» επεξεργαστή.

6. Τα του 5 σε συνδυασμό με το στεγανό resettable push button μας προϊδεάζουν για την ύπαρξη κάποιου microcontroller στην άλλη όψη της πλακέτας.

Ένα κοντινό στο "στεγανό" κουμπί του reset και τον κρύσταλλο των 12 MHz.

Και σαν εισαγωγή για την άλλη πλευρά της πλακέτας, ένα κοντινό στον micro-controller που φιλοξενεί αυτή. . .

        Πρόκειται  για τον LPC11U37F  της NXP Semiconductors, έναν 32-bit ARM Cortex-M0 micro-controller, με αρκετά μεγάλες δυνατότητες, ο οποίος αναλαμβάνει την διαχείριση όλων των σημάτων ελέγχου προς τα RGB κυκλώματα των έξι ανεμιστήρων , με βάση τις «επιθυμίες» μας, που του διαβιβάζει το iCUE πρόγραμμα ολοκληρωμένης διαχείρισης “περιφερειακών»  της Corsair, η οποία -αν κρίνουμε από τις δυνατότητες  του microcontroller- δεν κάνει κανένα συμβιβασμό!

η     Η καλή μέχρι τώρα εικόνα, γίνεται ακόμα καλύτερη, καθώς:

Η   1. Η  κάθε θύρα RGB διαθέτει τη δική της Safety Fuse (F1  - F6) μαρτυρώντας ότι η Corsair παίρνει τα κατάλληλα μέτρα για να περιορίσει τις επιπτώσεις μιας δικής μας αδεξιότητας ή ενός σφάλματος! Έτσι, ένα τυχαίο βραχυκύκλωμα ενός καλωδίου RGB δεν θα σημάνει την πλήρη αποφωταγώγηση του υπολογιστή μας !

      2. Οι ασφάλειες μοιάζει να είναι της Αμερικανογεννούς  πολυεθνικής Littelfuse,  γνωστής για την ποιότητα των προϊόντων της και το ρεύμα που αντιδρούν, είναι τα 5A.

3    3. Η ποιότητα των κολλήσεων είναι καλή και δεν είδαμε κάτι που να μας προξενήσει την αμφιβολία για την επάρκειά τους.

Τα αρνητικά:  Το μόνο που μπορούμε να καταλογίσουμε στα αρνητικά, είναι ότι η πλακέτα θα χρειαζόταν για "αισθητικούς" λόγους, λίγο μεγαλύτερη φροντίδα, καθώς την "γρατζουνιά" στην όψη του micro-controller  δεν την κάναμε εμείς. Βεβαίως αυτή δεν είναι βαθειά, προφανώς κάποια πλακέτα ξύστηκε πάνω, οπότε δεν έγινε ζημιά!  Επίσης ένα πιο επιμελές καθάρισμα, μπορεί να κάνει θαύματα σε πολύ μικρό χρόνο !

Ένα πανάκι ποτισμένο με Ισοπροπυλική Αλκοόλη, έκανε την πλακέτα λαμπίκο εν ριπή οφθαλμού!   Και αν χειρωνακτικά μπορείς να πετύχεις εύκολα αποτέλεσμα,  αν το κάνεις βιομηχανικά, θα πετύχεις ακόμα καλύτερο καθάρισμα !

Συνοψίζοντας:  Η όλη κατασκευή αποτελεί ένα από τα σημαντικά «συν» οποιουδήποτε κουτιού, καθώς επιτρέπει την διαχείριση μέχρι και έξι ανεμιστήρων RGB, που έχουμε δει και από άλλες παρουσιάσεις ότι πραγματικά αποτελούν «υπερθέαμα" καθώς επιτρέπει μέσω του iCUE,  τον δημιουργικό φωτισμό του κουτιού μας και την πλήρη προσαρμογή του στις επιθυμίες μας!

Κερασάκι στην τούρτα, είναι το γεγονός ότι, η τελείως ανεξάρτητη διαχείριση κάθε ενός LED, καθώς και ανάθεση σε αυτό περισσότερων του ενός εφε,  μπορεί να δώσει "άπειρους" συνδυασμούς, επιτρέποντας την δημιουργία πραγματικά μοναδικού φωτιστικού αποτελέσματος!

Η εγκατάσταση του Lighting Node CORE είναι απλή και υπάρχει ένα σχετικό -σύντομο- video από την κατασκευάστρια:

Από εδώ να σημειώσουμε δύο σημαντικά πράγματα:

1. Τους ανεμιστήρες τους συνδέουμε ξεκινώντας από την θέση 1 και συνεχίζουμε χωρίς  να αφήνουμε κενές θέσεις, μέχρι να βάλουμε όλους τους ανεμιστήρες που έχουμε (έως έξι).

2. Στον ίδιο Lighting Node CORE μπορούμε να βάλουμε μόνο ανεμιστήρες της ίδιας RGB σειράς!

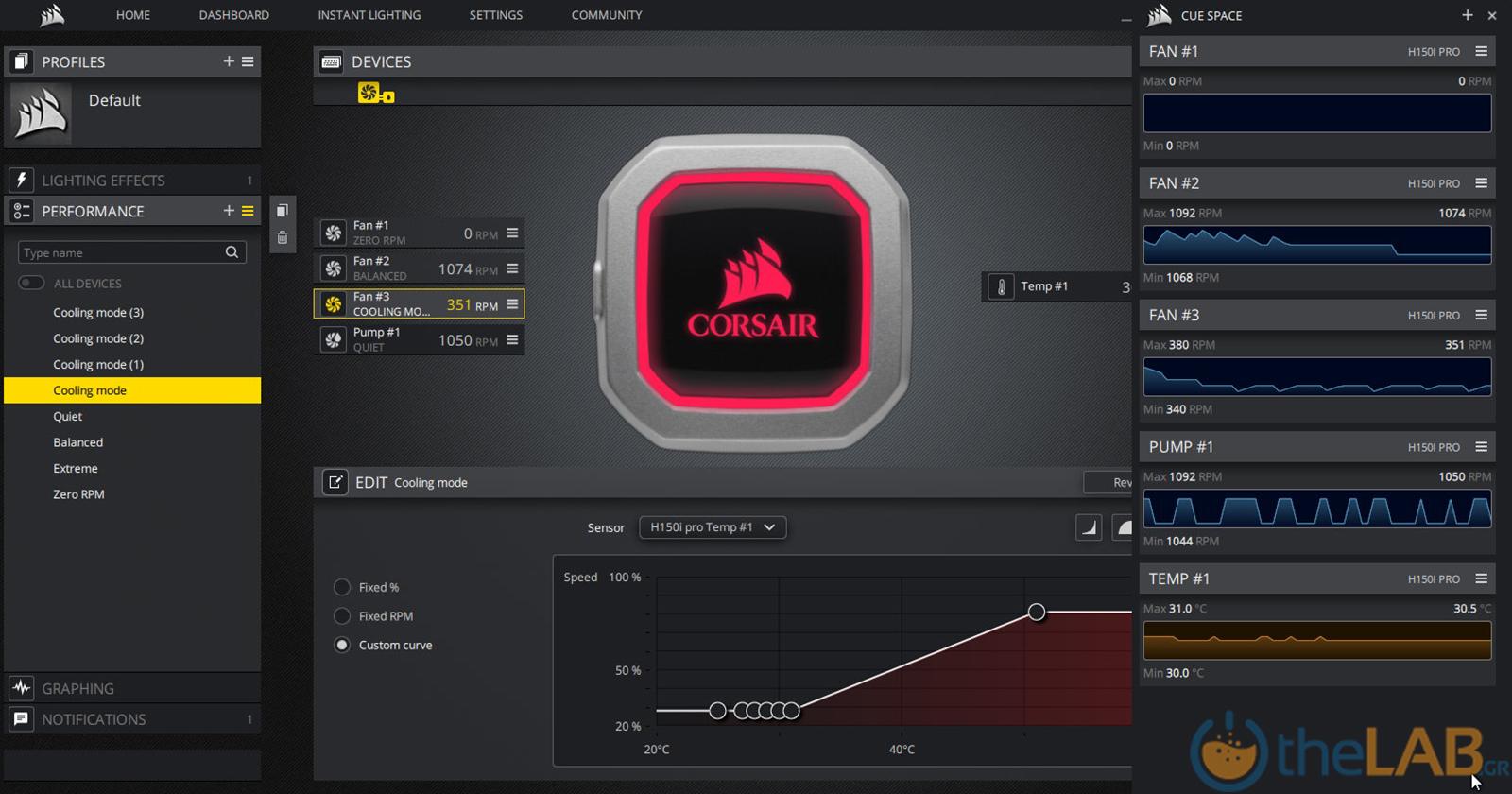

Corsair  iCUE

Το πρόγραμμα διαχείρισης της Corsair βρίσκεται στην 3.20.80 έκδοσή του και έχοντας λύσει τα "παιδικά" του προβλήματα, είναι πλέον ένα πολύ ισχυρό εργαλείο διαχείρισης του υπολογιστή μας και αυτό καθιστά τις συσκευές του "οικοσυστήματος iCUE" της κατασκευάστριας ακόμα πιο θελκτικές!

Εκτιμώντας σωστά την δυναμική του προϊόντος αυτού, η Corsair έχει κυκλοφορήσει μια σειρά από μικρά αλλά διαφωτιστικά video για το How to του iCUE, που πραγματικά σε βάζουν στον "κόσμο" του, και δίνουν ουσιαστική βοήθεια για την πληρέστερη εκμετάλλευση τόσο του προγράμματος, όσο και -κυρίως- των ελεγχόμενων από αυτό συσκευών (ανεμιστήρων στην περίπτωσή μας!) .

Και εμείς από τη δική μας πλευρά, ετοιμάσαμε κάποια σειρά οδηγιών και συμβουλών για τη ρύθμιση και χρήση του iCUE, τις οποίες για συγκεκριμένους λόγους θα δείτε στο πρώτο post μετά την παρουσίαση.

Οι ανεμιστήρες από κοντά

Με τη πρώτη ματιά υπάρχουν τα γνωστά ήδη από τις προηγούμενες πρόσφατες σειρές χαρακτηριστικά, όπως είναι οι  διαμορφώσεις των γωνιών του πλαισίου, των μπράτσων και φυσικά το μαύρο χρώμα.

Το νέο που βλέπουμε είναι ότι το πλαίσιο είναι τώρα λεπτότερο, επιτρέποντας την καλύτερη εκμετάλλευση των διαθέσιμων διαστάσεων για την επίτευξη υψηλότερου air flow!

Η φτερωτή έχει νέα σχεδίαση σε σχέση με αυτές που είδαμε πρόσφατα, όμως η κάλυψη της διατομής παραμένει περίπου στο 66%, σαν ένας καλός συμβιβασμός, ανάμεσα στην ευκταία υψηλή στατική πίεση και το απαραίτητο air flow.

Οι βραχίονες στήριξης του κινητήρα ακολουθούν και εδώ την ακτινική ευθεία και μολονότι αυτό αντιβαίνει στους κανόνες της καλής ακουστικής, η Corsair παραμένει στο σχέδιο αυτό, καθώς -ομολογουμένως- τα άλλα μέτρα που έχει πάρει κατορθώνουν να αντισταθμίσουν το πρόβλημα.

Η υπό γωνία όψη του ανεμιστήρα,  αποκαλύπτει τα άνετα κανάλια ροής του αέρα καθώς και την προοδευτική καμπύλωση των πτερυγίων που συμβάλουν στην επίτευξη της υψηλότερης στατικής πίεσης κάτω από το συγκεκριμένο air flow.

Διακρίνονται τα "νεύρα" ενίσχυσης της ακαμψίας του πλαισίου, το οποίο παρά το ότι είναι πολύ λεπτότερο των προηγούμενων ανεμιστήρων, αποδεικνύεται στιβαρό πέραν κάθε λογικής απαίτησης!

Επιπλέον αυτού, το πλαίσιο παραμένει ουσιαστικά "τετράγωνο" χωρίς να έχει αποκοπές "καλλιτεχνικής φύσης", που θα άφηναν κενά στην εφαρμογή του ανεμιστήρα πάνω σε ένα radiator. Έτσι οι ανεμιστήρες αυτοί παρουσιάζουν χαμηλό ποσοστό διαφυγής αέρα σε θέση Push πράγμα κρίσιμο σε εφαρμογές ψύξης μέσω ΑΙΟ.

Η χοάνη εισόδου που σχηματίζει το πλαίσιο του ανεμιστήρα είναι ιδιαίτερα "ανοιχτή" και στοχεύει στην τροφοδότηση της φτερωτής με αυξημένη ποσότητα αέρα , εκεί ακριβώς που χρειάζεται περισσότερο, κατευθείαν δηλαδή στην εξωτερικότερη περιοχή των πτερυγίων όπου η ροή είναι ταχύτερη και συνεπώς υψηλότερη!

Οι γωνίες του ανεμιστήρα -θυσία στην περιστολή του κόστους-  δεν φέρουν τα γνωστά ελαστικά τακουνάκια τα οποία  αποκόπτουν την μετάδοση των κραδασμών που ενδεχομένως παράγει ο ανεμιστήρας, πράγμα που στο παρελθόν φάνηκε ότι δεν υπήρχε ιδιαίτερο πρόβλημα γιατί τα έδρανα και το "ζύγισμα" της φτερωτής  ήταν πολύ καλά!

Στο προκείμενο όμως, με μέσο αναμενόμενο χρόνο ζωής (MTBF) των "Hydraulic Bearing" εδράνων τις 40.000h, το αν θα ισχύει το ίδιο,  μένει να αποδειχθεί.

Η φτερωτή στρέφεται αρκετά κοντά στο επίπεδο στερέωσης του ανεμιστήρα ( ~2,5mm) και έτσι θα πρέπει να είμαστε προσεκτικοί όταν τους τοποθετούμε σε θέση "Pull" σε κουτιά με "περίεργες" διαμορφώσεις στα ανοίγματα στήριξης των ανεμιστήρων, για να αποφύγουμε τον θόρυβο από το φαινόμενο της σειρήνας!

Στην πλευρά εξόδου όμως, δεν υπάρχει κανένα πρόβλημα, καθώς η αντίστοιχη απόσταση είναι ~7,5mm οπότε δεν υπάρχει περίπτωση τα στρεφόμενα πτερύγια να αλληλεπιδράσουν με το κουτί μας (σε θέση "Push") !

Σημειώνουμε την πολύ στιβαρή κατασκευή των γωνιών του πλαισίου και βάζοντας έναν (*) στην αντίστροφή κλίση των "εσοχών" των απέναντι βραχιόνων στήριξης του κινητήρα, πάμε να δούμε αυτές τις λεπτομέρειες που κατά κανόνα κάνουν τη διαφορά!

Οι λεπτομέρειες που κάνουν τη διαφορά

Οι βραχίονες στήριξης του κινητήρα μας απασχολούν κατά κανόνα σε κάθε ανεμιστήρα, καθώς είναι το -κατ΄ανάγκην-  πλησιέστερο εμπόδιο στην ροή του αέρα και ένα από τα σημεία που ενοχοποιούνται για ένα μέρος του θορύβου που παράγει ο ανεμιστήρας.

Όπως είπαμε και είδαμε πιο πάνω, οι βραχίονες αυτοί είναι κάθετοι στην περιφέρεια του πλαισίου, αλλά παρ' όλα αυτά δεν παράγουν κάποιον ιδιαίτερο θόρυβο γιατί έχουν στην πίσω τους πλευρά μια εσοχή:

Αυτή η εσοχή έχει πρισματική μορφή και στην ουσία εξασφαλίζει χώρο πίσω από τον βραχίονα μέσα στον οποίο "απορροφώνται" και εξασθενούν οι μικροστρόβιλοι που δημιουργούνται από την ροή του αέρα γύρω από το στήριγμα.

Αυτή η τεχνική έχει αποδώσει πολύ καλά και σε συνεργασία με την πρισματική διαμόρφωση της άλλης πλευρά του κάθε βραχίονα, η ροή του αέρα είναι ομαλότερη και αθόρυβη!

Ανάλογη προσοχή δόθηκε και στον βραχίονα που "υποστηρίζει" τα όχι και λίγα καλώδια του ανεμιστήρα.  Τα επτά καλώδια είναι μέσα σε "λούκι" και αλλάζουν πορεία συστρεφόμενα με τον κατάλληλο τρόπο και σταθεροποιούμενα με ένα δεματικό,  δημιουργούν το ελάχιστο δυνατό εμπόδιο στη ροή του αέρα και φυσικά, ένα αναλόγως μικρό ηχητικό αποτύπωμα.

Η μορφή των πτερυγίων σε αυτούς τους ανεμιστήρες προσπαθεί να συμβιβάσει την αποτελεσματική λειτουργία απέναντι σε κάποια αντίσταση ροής (βλέπε αναγκαία στατική πίεση) και την επάρκεια της παροχής αέρα και μάλιστα, λόγω των εύλογων απαιτήσεων για χαμηλό θόρυβο, αυτά πρέπει να τα πετύχει σε αρκετά χαμηλές στροφές (Max rpm = 1400) !  Για να δούμε όμως λίγο την γεωμετρία της φτερωτής, στην πρώτη από της φωτογραφίες που ακολουθούν.

Με σκοπό να καθοδηγηθεί ο αέρας προς το κέντρο του ανεμιστήρα (τροφοδότηση της τυφλής περιοχής) και να επιτευχθεί υψηλότερη πίεση σε χαμηλές στροφές, η καμπύλωση του χείλους εκβολής ("πίσω" χείλος) είναι πολύ έντονη.  Αυτό αποτελεί μια γνωστή συνταγή που δίνει λύση χωρίς εξωτικές προσεγγίσεις υψηλού κόστους.

Βεβαίως αυτή η τόσο έντονη καμπύλωση, φτάνει σε σημείο όπου, η γωνία του χείλους κοντά στο hub της φτερωτής, να πλησιάζει την ορθή γωνία και τελικώς να την ξεπερνά και να γίνεται "αρνητική".  Δηλαδή η "γωνία" που σχηματίζει το χείλος εκβολής του πτερυγίου με την περιφέρεια του κύκλου που περνά από την βάση του (σημείο Β) είναι λίγο μικρότερη των 90^ο . Το ίδιο παρατηρείται και στην ανάλογή γωνία στο χείλος προσβολής ("εμπρός" χείλος πτερυγίου).

Αυτό όμως που μας ενδιαφέρει, είναι το χείλος εκβολής !

Ο λόγος θα φανεί σε μια σειρά φωτογραφίες, και βάζουμε αρχή από την άνω δεξιά.  Εδώ το χείλος εκβολής ίσα που αρχίζει να περνά πάνω από το στήριγμα του ανεμιστήρα. Η γωνία του χείλους είναι σχεδόν 40^ο  σε σχέση με το στήριγμα, οπότε το χείλος "διασταυρώνεται" με το στήριγμα σε ένα μόνο "σημείο", συνεπώς το ρεύμα αέρα που προωθεί το πτερύγιο διασπάται από την παρουσία του στηρίγματος μόνο σε μια μικρή περιοχή. Συνεπώς ο θόρυβος που παράγεται από αυτή την προοδευτική διακοπή της ομαλής ροής του αέρα είναι πολύ μικρός!

Το πτερύγιο συνεχίζει να κινείται και λόγω της σχεδίασής του , προοδευτικά η γωνία μεταξύ του χείλους εκβολής και του στηρίγματος του ανεμιστήρα μειώνεται. Αλλά για την ώρα δεν δημιουργείται ιδιαίτερο θέμα καθώς η γραμμική ταχύτητα του πτερυγίου στο "σημείο" εκείνο είναι χαμηλότερη από αυτήν του άκρου του πτερυγίου, οπότε ο θόρυβος από αυτήν, την όχι και τόσο ιδανική "συνάντηση" πτερυγίου και στηρίγματος, παραμένει χαμηλός.

Στην τρίτη φωτογραφία (άνω δεξιά), βλέπουμε τι συμβαίνει λίγο αργότερα. Το χείλος του πτερυγίου (σε ένα μήκος μεγαλύτερο από το 1/4 του, "περνά" ταυτόχρονα πάνω από το στήριγμα! Συνεπώς εδώ έχουμε την απότομη διακοπή ενός σημαντικού μέρους της ροής αέρα, που δημιουργεί η φτερωτή!

Και ναι, μπορεί εδώ η γραμμική ταχύτητα να είναι ακόμα μικρότερη, αλλά δεν μπορεί να "σώσει" τόσο αποτελεσματικά την κατάσταση και τελικώς η ηχητική υπογραφή του ανεμιστήρα επιβαρύνεται από το ρίπισμα  που  δημιουργείται από αυτή την ρυθμικά επαναλαμβανόμενη διακεκομμένη ροή του αέρα  !

Αυτός είναι ένας από τους λόγους που ο συγκεκριμένος ανεμιστήρας δεν μπορεί να επιτύχει ακόμα πιο χαμηλό θόρυβο.

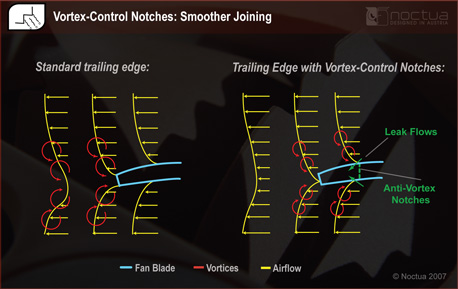

Με δεδομένη την αναγκαιότητα -τεχνική ή οικονομική- της συγκεκριμένης σχεδίασης των πτερυγίων, η ενδεδειγμένη λύση είναι η τοποθέτηση των στηριγμάτων του κινητήρα, υπό κάποια γωνία σε σχέση με την ακτίνα του κύκλου που περνά από την θέση έδρασής του στο πλαίσιο του ανεμιστήρα.

Είναι αυτή η τόσο συνηθισμένη "λοξή"  ή και "καμπυλωτή" τοποθέτηση των μπράτσων που βλέπουμε τόσο συχνά και που και η ίδια η Corsair χρησιμοποιεί σε άλλους ανεμιστήρες της!

Η αλληλοκάλυψη των πτερυγίων είναι φυσικά αρνητική, τόσο για τους κοινούς σε όλους τους ανεμιστήρες τεχνικούς λόγους χύτευσης της φτερωτής, όσο και εν προκειμένω,  για λόγους βελτίωσης του air flow του ανεμιστήρα:

Ή προβολή της "αρχής" ενός πτερυγίου απέχει περίπου 2,5mm από το "τελείωμα" του προπορευόμενου πτερυγίου.  Αυτό συμβάλει στην δημιουργία ενός πιο "άνετου" καναλιού διέλευσης του αέρα και μολονότι αντιστρατεύεται την επίτευξη υψηλής στατικής πίεσης, βοηθά αρκετά στην αύξηση της παροχής του ανεμιστήρα!

Όλα δηλαδή -για μια άλλη φορά (!)   - είναι θέμα συμβιβασμών και το αν πέτυχε η "συνταγή" θα φανεί στις μετρήσεις που θα δούμε λίγο πιο κάτω.

Για την ώρα ας ρίξουμε μερικές "κλεφτές ματιές" σε δυο τρία σημεία ακόμα . . .

Η φτερωτή του ανεμιστήρα δεν βγαίνει και έτσι μόνο μια κλεφτή ματιά στα ενδότερα του κινητήρα της και των RGB LEDs που φιλοξενεί το hub μπορούμε να σας δώσουμε:

Όμως κανείς δεν μας εμποδίζει να σηκώσουμε (προσεκτικά ! ) το χαρτί που καλύπτει την πίσω πλευρά για να δούμε αν ο άξονάς του είναι επισκέψιμος και φυσικά -όπως συνηθίζεται- δεν είναι. Υπάρχουν κάποια απατηλά βαθουλώματα, αλλά είναι τυφλά.

Οπότε το μόνο που απομένει είναι ένα κοντινό στη συνδεσμολογία των επτά καλωδίων του ανεμιστήρα.
Όλα νοικοκυρεμένα -απαραίτητο λόγω "συνωστισμού" (!)-  επάνω τα - πολύ κακώς για την γνώμη μας-  μόνο τρία τροφοδοτικά καλώδια του κινητήρα και κάτω τα τέσσερα καλώδια της επικοινωνίας του LED controller με τον οδηγό των LEDs του ανεμιστήρα.

Εδώ να διευκρινίσω, ότι πλέον, με τόση τεχνολογία επενδεδυμένη στους ανεμιστήρες (RGB κλπ) φαίνεται ανακόλουθο να μην χρησιμοποιούνται κινητήρες με PWM έλεγχο ( με τέσσερα καλώδια).  Η διαφορά κόστους είναι αστεία σε σχέση με την ευελιξία και την αύξηση των δυνατοτήτων ελέγχου του ανεμιστήρα.  Εδώ η Corsair προφανώς σε μια προσπάθεια περιορισμού του κόστους, για να πετύχει ένα προϊόν οικονομικά πιο προσιτό, επιλέγει την παλαιά κλασική μέθοδο ελέγχου των στροφών μέσω αυξομείωσης της τάσης τροφοδοσίας του ανεμιστήρα (Voltage control).

Της το "συγχωρούμε" (!), αλλά πολύ θα θέλαμε να δούμε μια έκδοση με PWM control !

Και ένα tip προς τους φίλους με αυξημένη περιέργεια.   Η άνω δεξιά φωτογραφία δεν μπήκε για να δείτε τα στοιχεία του ανεμιστήρα !

Αν σηκώσετε το χαρτάκι από τον ανεμιστήρα, όσο προσεκτικά και να το κάνετε και όσο προσεκτικά και να το επαναφέρετε . . . αυτό θα φαίνεται !

Η Corsair έχει φροντίσει το "χαρτί" αυτό, να είναι ειδικό και να σχηματίζει ραβδώσεις επάνω του την ώρα που ξεκολλάει !

Θέματα μακροζωίας και "ασφάλειας".

Πριν φύγουμε όμως από εδώ να σημειώσουμε ότι, η προσπάθεια περιστολής του κόστους οδήγησε σε μία  στοιχειώδη προσέγγιση στο θέμα κινητήρας!

Και ναι, αναφέραμε ήδη το γεγονός ότι δε είναι PWM αλλά επίσης εντοπίζουμε  -και είναι σαφώς σημαντικότερο- ότι στερείται ακόμα και διατάξεων  απαραίτητων στην μεγαλύτερη ασφάλεια της λειτουργίας του.  Ο λόγος, για την απουσία συστήματος παύσης της λειτουργίας του ανεμιστήρα στην περίπτωση που η φτερωτή του "μαγκώσει" !

Στην πλειοψηφία των ανεμιστήρων -και από την ίδια την Corsair- προβλέπεται η δυνατότητα αυτή.   Ο κινητήρας σταματά, δεν καταναλίσκει ισχύ και περιοδικά κάθε κάποια δευτερόλεπτα, κάνει μια σύντομη απόπειρα εκκίνησης για να "δει" αν το εμπόδιο παραμένει ή έφυγε! Αν το εμπόδιο απομακρύνθηκε, συνεχίζει κανονικά την λειτουργία του, διαφορετικά επαναλαμβάνει διαρκώς αυτή τη διαδικασία ελέγχου.

Στους συγκεκριμένους όμως ανεμιστήρες ο κινητήρας εξακολουθεί και "δουλεύει" αν η φτερωτή μαγκώσει, τροφοδοτούμενος κανονικά με ρεύμα!

Η διαφορά του ρεύματος είναι μικρή καθώς,  υπό φορτίο ο ανεμιστήρας καταναλίσκει ~168 mAdc (~2,016 Watt)  και μπλοκαρισμένος τραβάει ~190mAdc  (~ 2,28 Watt). Το θέμα όμως βρίσκεται στο ότι ο κινητήρας πλέον,  δεν ψύχεται από το ρεύμα αέρος που δημιουργούσε η φτερωτή  και έτσι, ακόμα και αυτή η μικρή ισχύς είναι σε θέση προοδευτικά να δημιουργήσει πρόβλημα.

Σε δοκιμή που κάναμε εμείς -με σβηστά τα RGB LEDs-  μετρώντας με Infra-red θερμόμετρο, "εξ επαφής" με τον ανεμιστήρα, είχαμε μια μεταβολή της θερμοκρασίας του Fan/Impeller  hub από τους 44,6 ^οC στους 68,3 ^οC σε χρόνο 30 min και θερμοκρασία περιβάλλοντος 27,8 ^οC. Η θερμοκρασία έπεσε στους 44,2 ^oC μετά από 10 λεπτά κανονικής λειτουργίας του ανεμιστήρα στις 1400rpm.

Σαφώς και τίποτε δεν κάηκε, αλλά αυτή η άνοδος της θερμοκρασίας με θερμοκρασία περιβάλλοντος "ευνοϊκή"  και με ένα ελαφρύ air flow στο χώρο,  καθώς και η χαρακτηριστική οσμή ηλεκτρονικών και πλαστικών που έχουν ζεσταθεί, δεν σε αφήνουν να το πάρεις αψήφιστα το πράγμα!

Επιπλέον αυτού, από ότι φαίνεται -ιδιαίτερα- από την καμπύλη του Step Delta που μας δείχνει πόσο ανεβαίνει η θερμοκρασία από πεντάλεπτο σε πεντάλεπτο, είναι φανερό ότι η άνοδος της θερμοκρασίας δεν έχει τελειώσει στην λήξη των 30 λεπτών, η θερμική ισορροπία βρίσκεται ακόμα πιο ψηλά και η απόσταση από την κρίσιμες θερμοκρασίες για τα commercial / industrial ολοκληρωμένα είναι μικρή !

Σε σύγκριση με την συμπεριφορά του Corsair SP120 RGB PRO, δίπλα του παρατίθεται η συμπεριφορά ενός πολύ ζεστού ανεμιστήρα, ο οποίος σε κανονική λειτουργία φτάνει τους ~58 ^oC και όπως είναι απολύτως αναγκαίο, διαθέτει το σύστημα αδρανοποίησης του κινητήρα, το οποίο χαμηλώνει προοδευτικά τη θερμοκρασία του, περίπου κατά 10 ^oC.

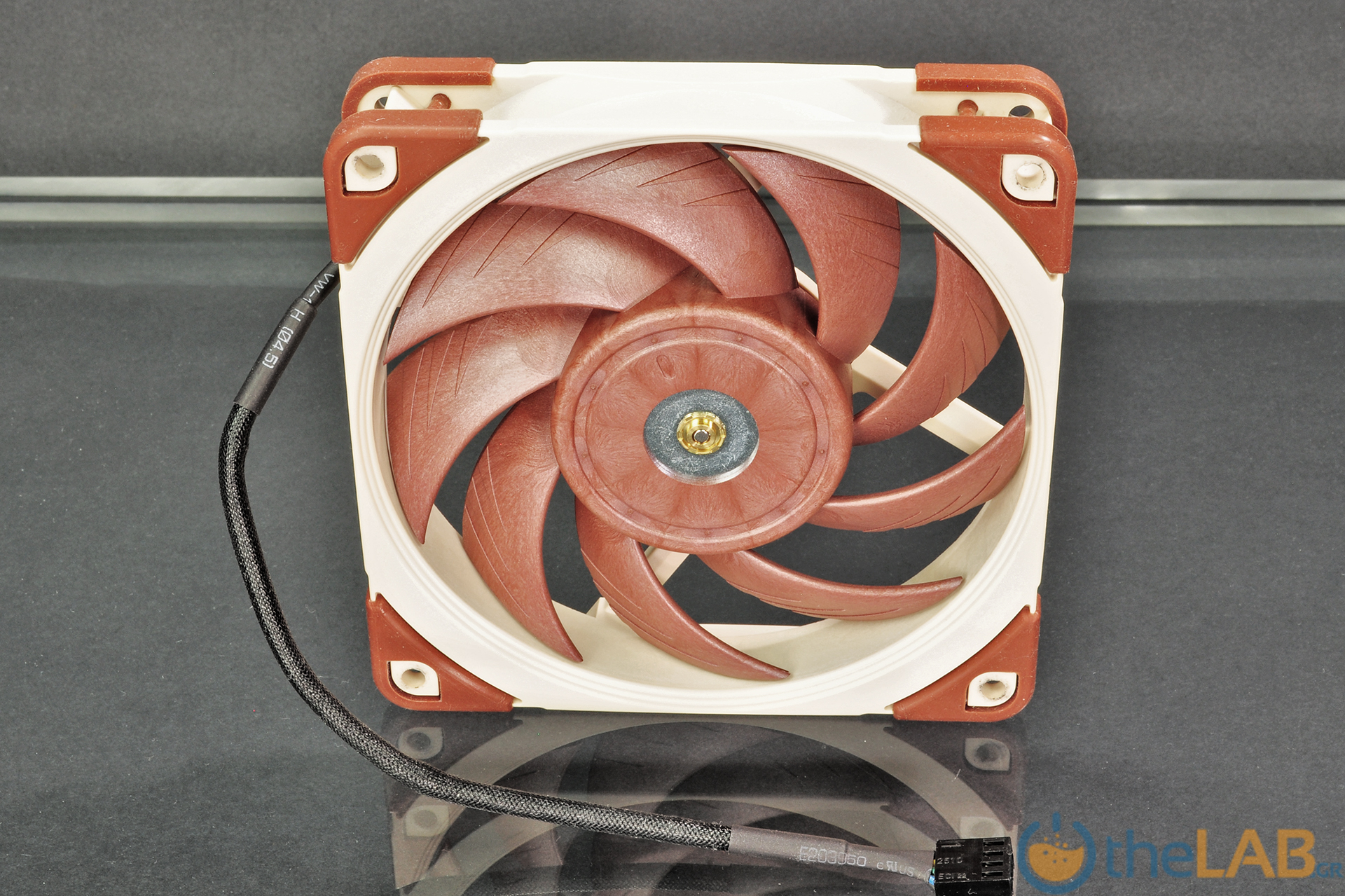

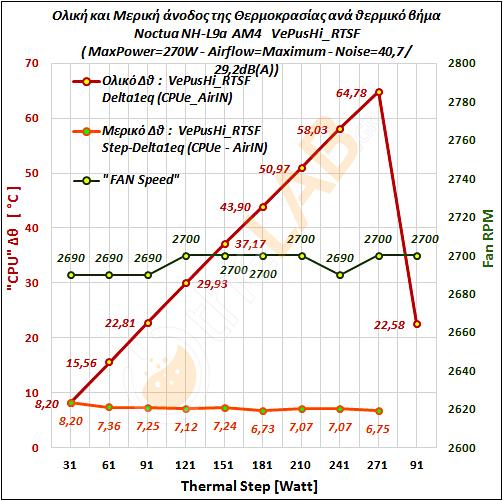

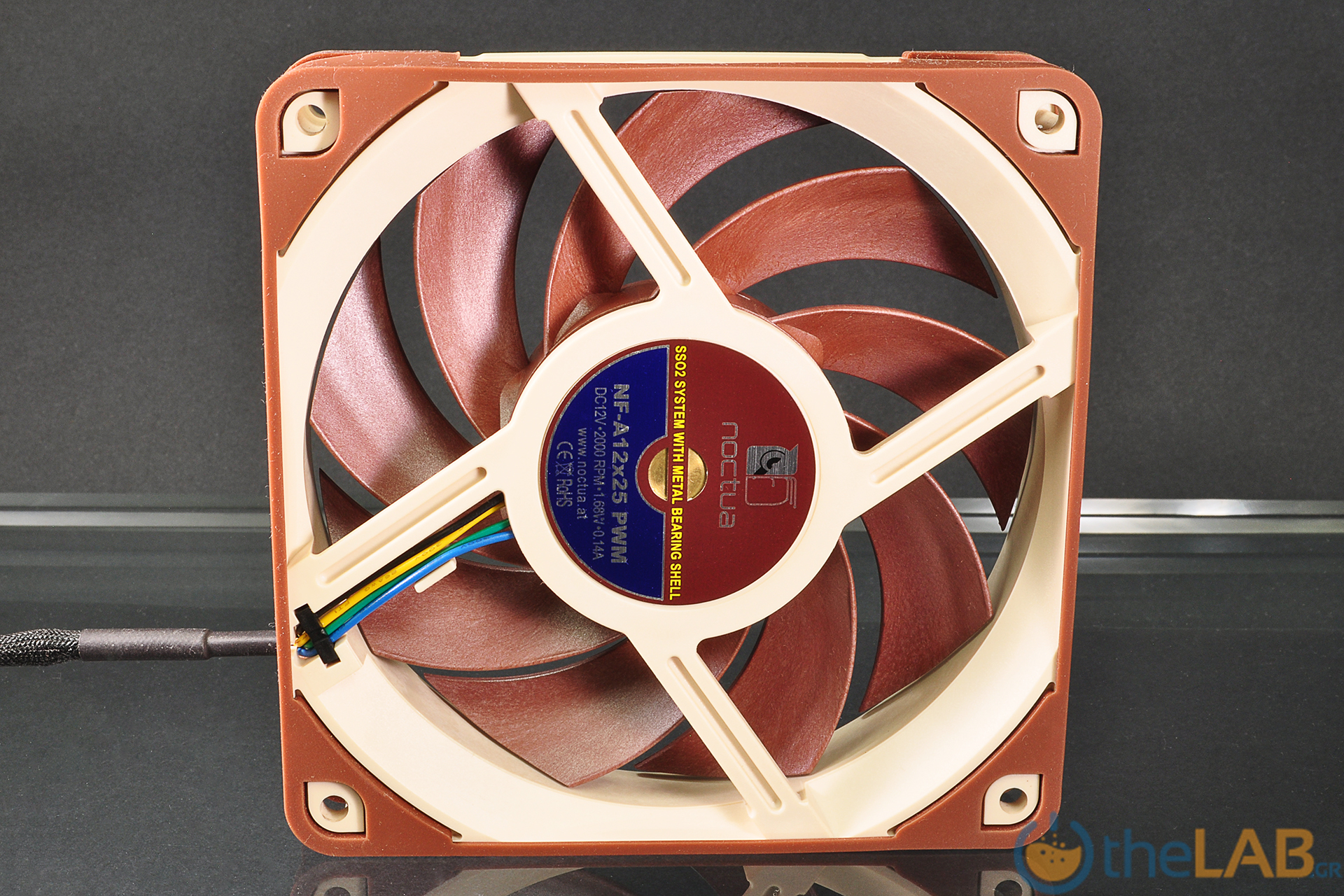

Φυσικά υπάρχουν και ακόμα πιο αποτελεσματικές λύσεις, όπως ο ανεμιστήρας στο αριστερό διάγραμμα  που ακολουθεί, ο οποίος μολονότι σε κανονική λειτουργία έχει ένα Δθ ~11^oC, το μπλοκάρισμα της φτερωτής του, τον επιβαρύνει μόνο με ~3,1 ^oC.

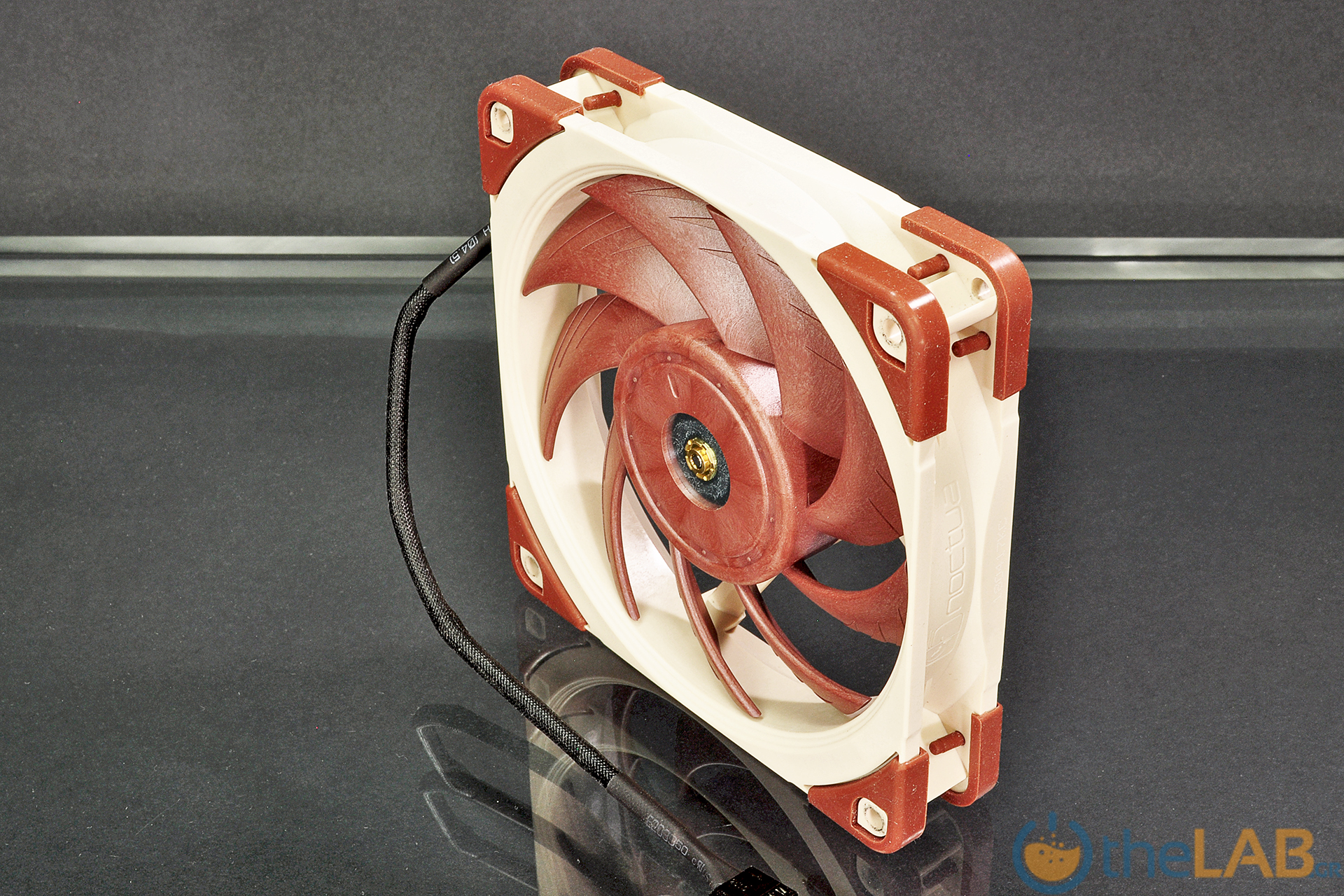

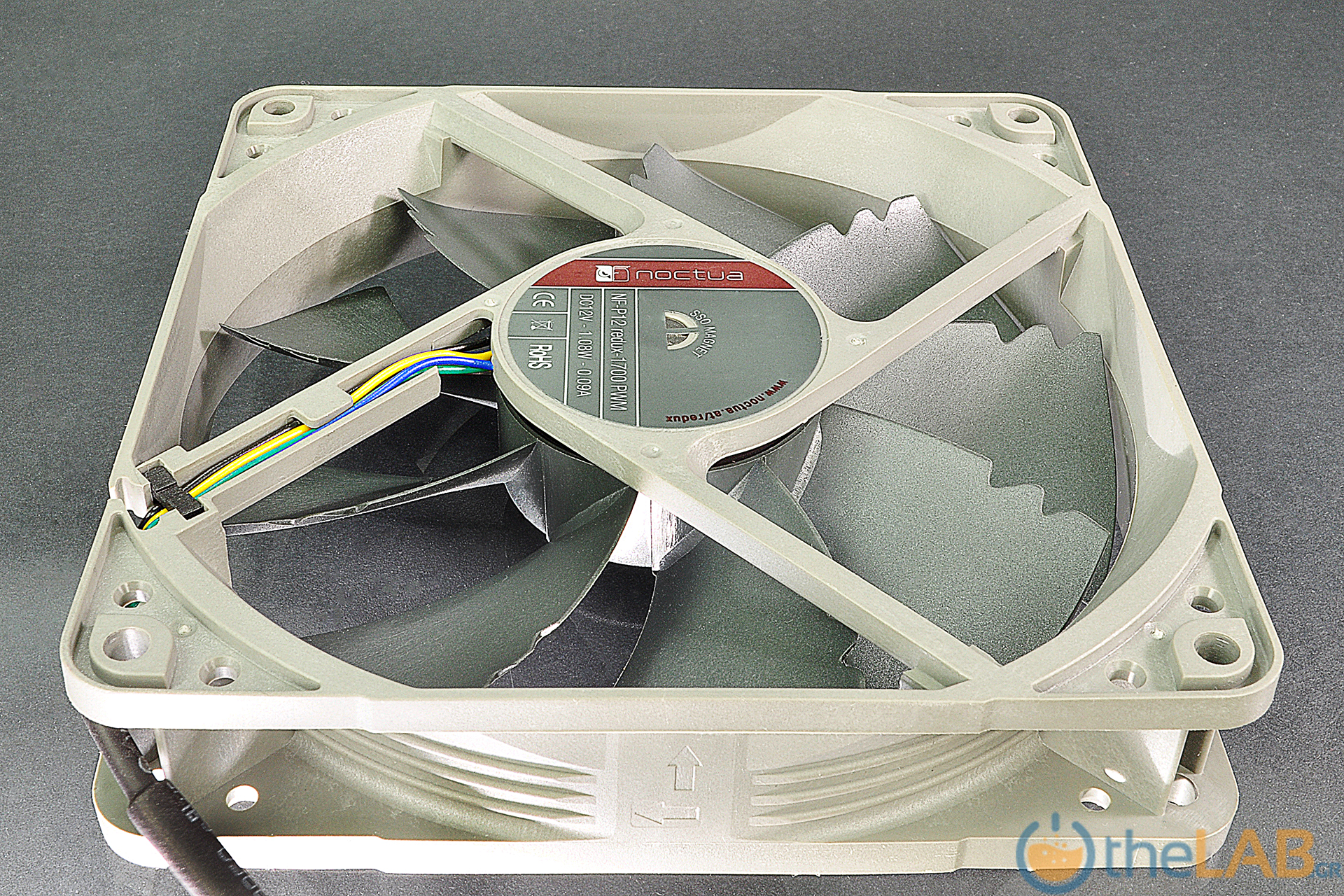

Στο δεξιό γράφημα έχουμε τον Noctua ο οποίος διαθέτει το καλύτερο σύστημα και τις πιο χαμηλές θερμοκρασίες, καθώς η ήδη εξαιρετικά χαμηλή θερμοκρασία λειτουργίας του (Δθ=~ 0,6 ^oC) αυξάνει -μεγίστως- μόνο κατά 2 ^oC,  πράγμα που λόγω τιμής και κατασκευής, είναι αναμενόμενο!

Πιστεύω ότι η Corsair  θα πρέπει να το δει το θέμα με λίγο ευρύτερη σκέψη και ας αυξηθεί ελάχιστα και το κόστος σε μια νέα έκδοση ανεμιστήρων, κανείς δεν πρόκειται να έχει "παράπονο" για περισσότερη ασφάλεια!

Συνδεσμολογία

Επειδή στην προηγούμενη παρουσίαση  RGB ανεμιστήρων της Corsair που είχαμε εδώ (LL-140 RGB PWM), η εικόνα θύμιζε λίγο μακαρονάδα, ας δούμε πόσο καλύτερη έγινε η κατάσταση με την  έλευση του Corsair Lighting Node CORE:

Η απλοποίηση των συνδέσεων -σε αντίθεση με το χρώμα του ανεμιστήρα (!) - είναι προφανής !

Ο ανεμιστήρας με το τριπολικό καλώδιό του, συνδέεται με το βύσμα τροφοδότησης του κινητήρα του στην πηγή ελέγχου των στροφών του (μητρική, fan controller, κ.λπ.) και με το τετραπολικό του, συνδέεται πάνω στην κατάλληλη πόρτα του Lighting Node CORE . . . τέλος !

Τα καλώδια του ανεμιστήρα είναι μαύρα και το καλώδιο που συνδέεται στον RGB controller έχει ειδικό βύσμα (Belt lock DuPont MX2.54 CD-ROM Connector) που οι παλαιότεροι θα το θυμούνται από τα CD-ROM. Εξασφαλίζει σαφήνεια προσανατολισμού και όπως μπορούμε να δούμε στην επόμενη φωτογραφία έχει μηχανισμό και "κλειδώνει" στη θέση του!

Οι συνδέσεις του Lighting Node CORE, είναι επίσης απλές.  Ένα καλώδιο Sata Power για την τροφοδότησή του και ένα καλώδιο με 9-pin USB connector για την σύνδεσή του με κάποιο USB  header της μητρικής μας!

Αλλά ήρθε η ώρα -πέρα από το αισθητικό θέμα στο οποίο όπως είδαμε οι νέοι ανεμιστήρες της Corsair διαπρέπουν- να δούμε και  στο πρακτικό θέμα του air flow και του θορύβου, τι έδειξαν οι μετρήσεις μας, πως τα  πάνε οι Corsair SP120 RGB PRO με τους αριθμούς!

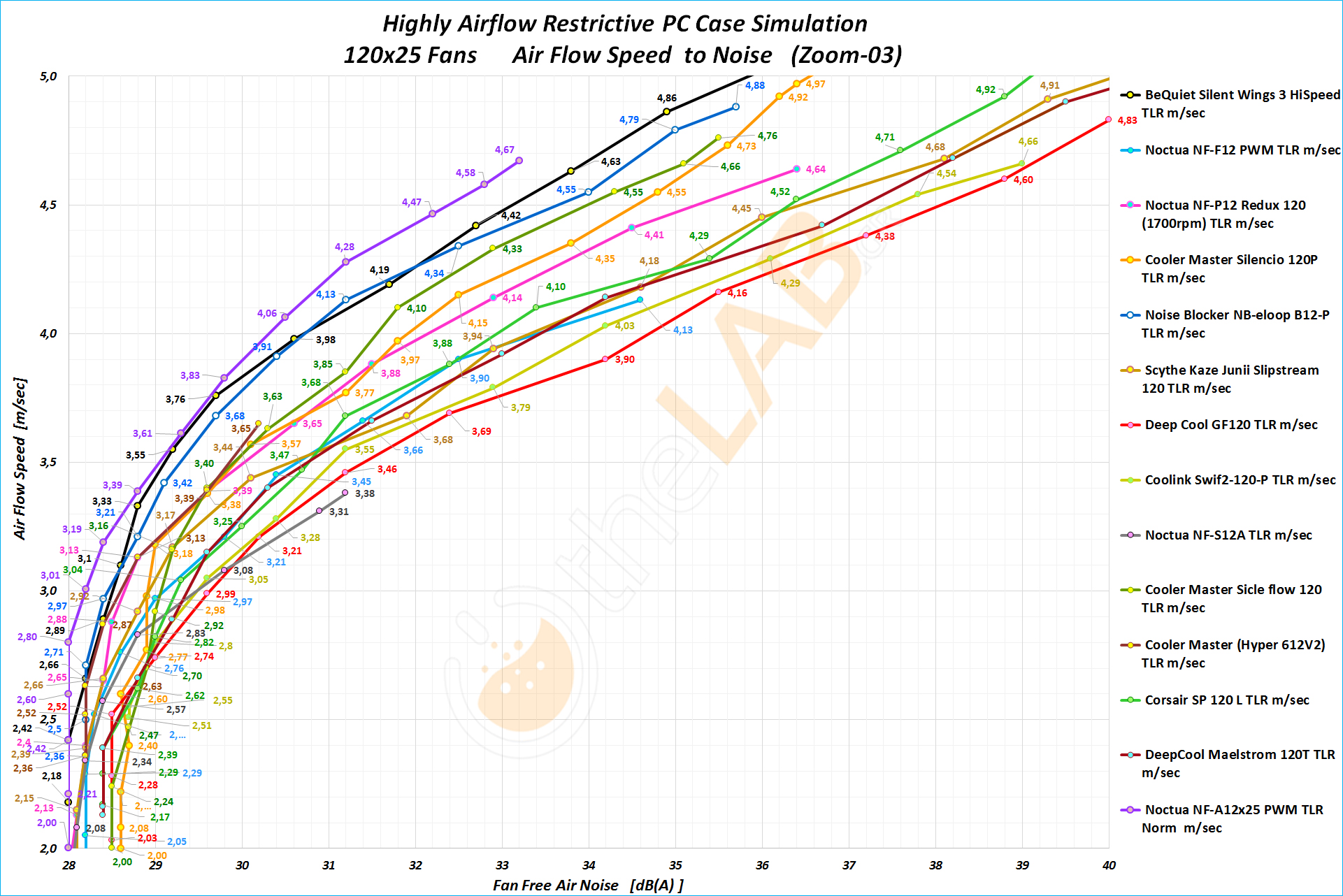

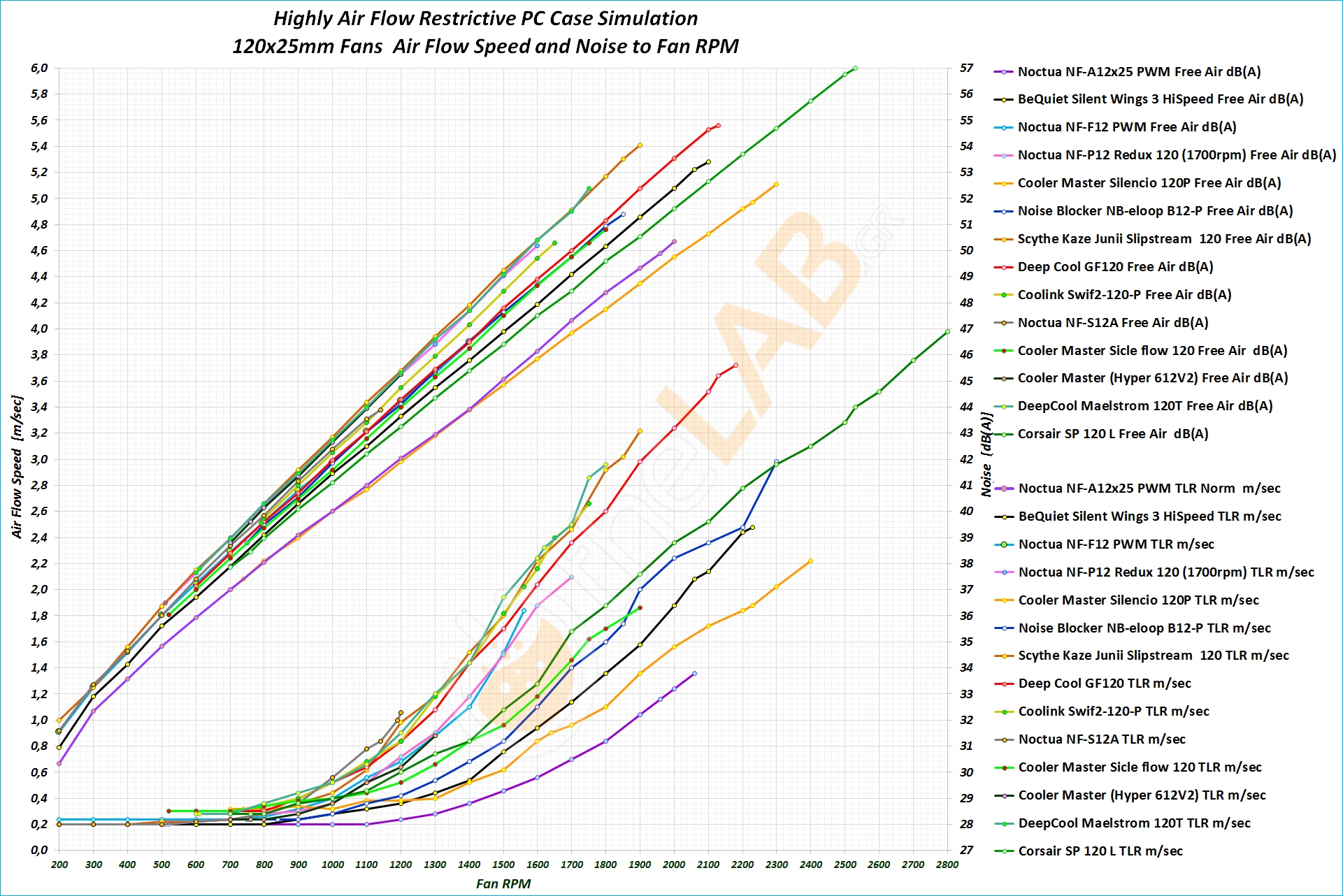

Προσομοίωση μετρήσεων σε  PC Case με μεγάλη αντίσταση στη ροή του αέρα

Όσοι φίλοι δεν έχουν δει ή θέλουν να θυμηθούν τα σχετικά με το σύστημα προσομοίωσης που χρησιμοποιούμε, μπορούν να ανοίξουν το spoiler που ακολουθεί:

Πρώτο ερώτημα και λογικό:

Πως τα πάει ο Corsair SP120 RGB PRO πάνω σε ένα σχετικά αρκετά "σφιχτό" κουτί με πυκνό φίλτρο και στενάχωρο εσωτερικό;

Και η απάντηση θα χρειαστεί κάποια επεξεργασία και . . . αυτοσυγκράτηση!

Γιατί τα πράγματα δεν δείχνουν καλά !

Ο SP120 RGB PRO, κατατάσσεται ανάμεσα στους ουραγούς της κατηγορίας και ναι μεν "συμπλέκεται" ανταγωνιζόμενος μαζί τους, αλλά η εικόνα είναι αρκούντως εύγλωττη . . .

Ο σημερινός φιλοξενούμενος του TheLab, δεν μπορεί να αποτελεί πρώτη επιλογή -ούτε καν δεύτερη ! - για ανεμιστήρα κουτιού!

Σαφώς υπάρχουν ανάλογοι με αυτόν ανεμιστήρες και κάποιοι εξειδικευμένοι γι' αυτή την δουλειά ( Noctua NF-S12) με τους οποίους πάει στα ίσια, αλλά υπάρχουν και πολλοί με αισθητά καλύτερο δείκτη air flow προς θόρυβο.

Υπάρχει όμως μια βασική και κρίσιμη διαφορά:

Ανάμεσα σε όλους αυτούς με τις καλύτερες επιδόσεις ανεμιστήρες, δεν υπάρχει κανείς που να έχει την δυνατότητα RGB και μάλιστα όχι γενικώς ενός RGB, αλλά -ας μου επιτραπεί η έκφραση- του  "ονειρικού" RGB περιβάλλοντος που μπορεί να δημιουργήσει το iCUE της Corsair με τη συνεργασία του κατάλληλου και συμπαραδιδόμενου εξοπλισμού (Corsair Lighting Node CORE)!

Αυτό είναι το βασικό ατού αυτού του ανεμιστήρα και είναι βαρύ και αδιαμφισβήτητο!

Μπορεί τα παραπάνω να είναι έτσι όπως τα είπα, αλλά προσωπικά, δεν παύει να μου φαίνεται λίγο "άκυρο", η Corsair με την παράδοση που έχει, να επαφίεται μόνο στις οπτικές επιδόσεις του ανεμιστήρα, έστω και αν αυτές είναι εξαιρετικές!

Οπότε, πάμε να δούμε τι είχε "στο μυαλό" της η κατασκευάστρια . . .

Το νέο σύστημα μέτρησης ανεμιστήρων του TheLab.gr

Όσοι φίλοι δεν έχουν δει ή θέλουν να θυμηθούν τα σχετικά με το σύστημα μέτρησης του air flow των ανεμιστήρων που χρησιμοποιούμε, μπορούν να ανοίξουν το spoiler που ακολουθεί:


Εδώ λοιπόν "βάζοντας το δάχτυλο επί τον τύπον των ήλων" . . .

Για να δούμε τι κατορθώνει ο Corsair SP120 RGB PRO πάνω σε AIO radiators, που πρακτικά με τα τόσα κουτιά με διαφανή  πλαϊνά που κυκλοφορούν, αποτελεί την πιθανότερη χρήση του.

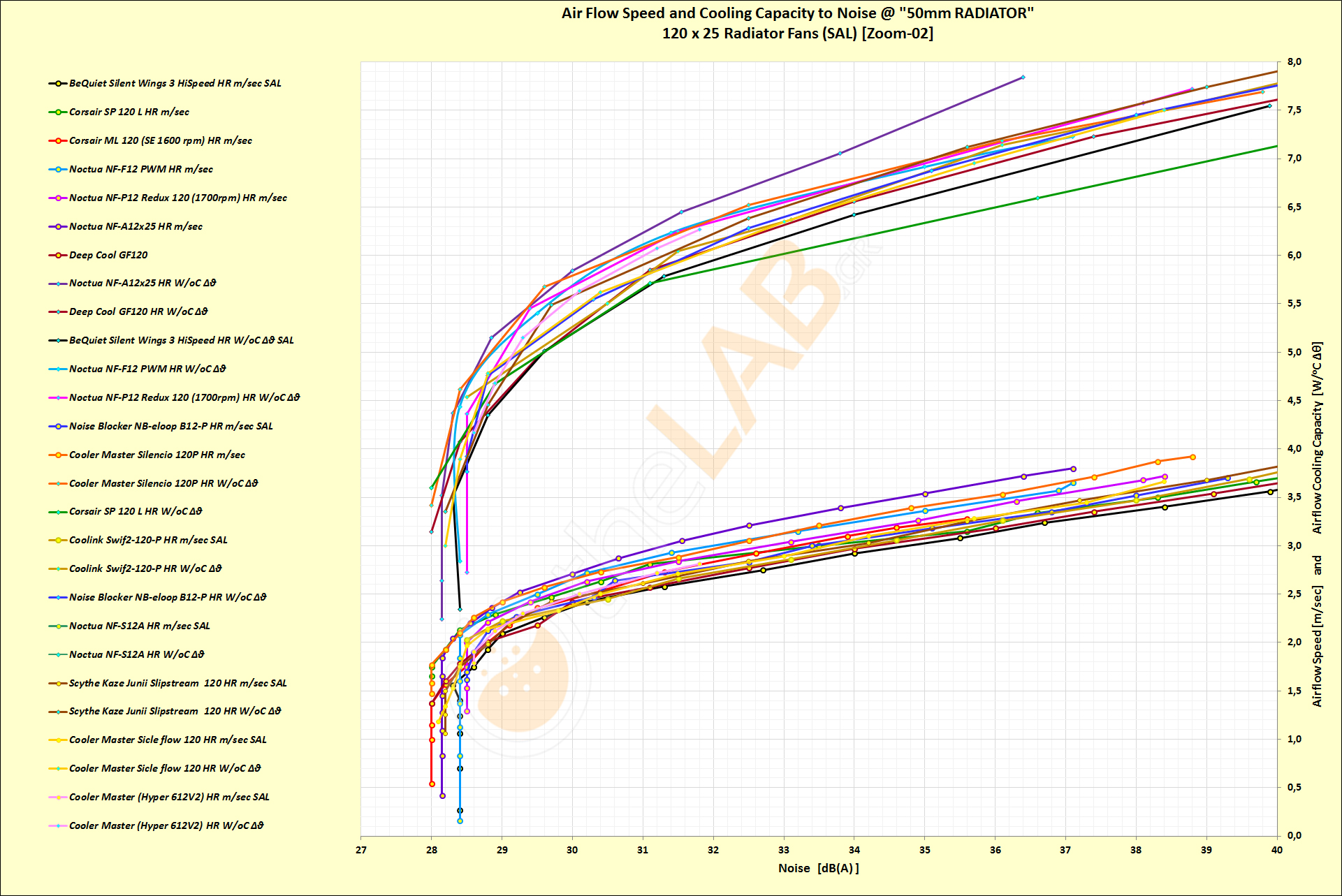

Μετρήσεις σε Radiator 120x120x50 mm

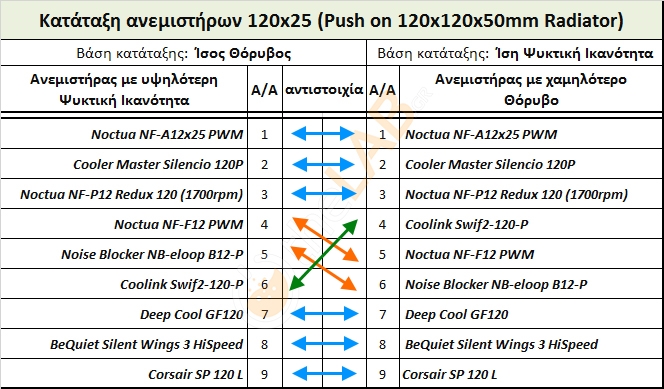

1.  Μετρήσεις της ταχύτητας ροής του αέρα  ανεμιστήρων 120x25, (PUSH on 120x120x50mm  radiator) ως προς τον Θόρυβο που παράγουν.

Αυτή είναι η πρώτη κατηγορία μετρήσεων σύγκρισης, η οποία όπως είδαμε και στην πιο πρόσφατη παρουσίαση ανεμιστήρων, μας έδωσε πολύ χρήσιμα στοιχεία για την συμπεριφορά των ανεμιστήρων, "εστιασμένη"  στην πιο λογική και πλησιέστερη προς την πραγματική χρήση τους, βάση:

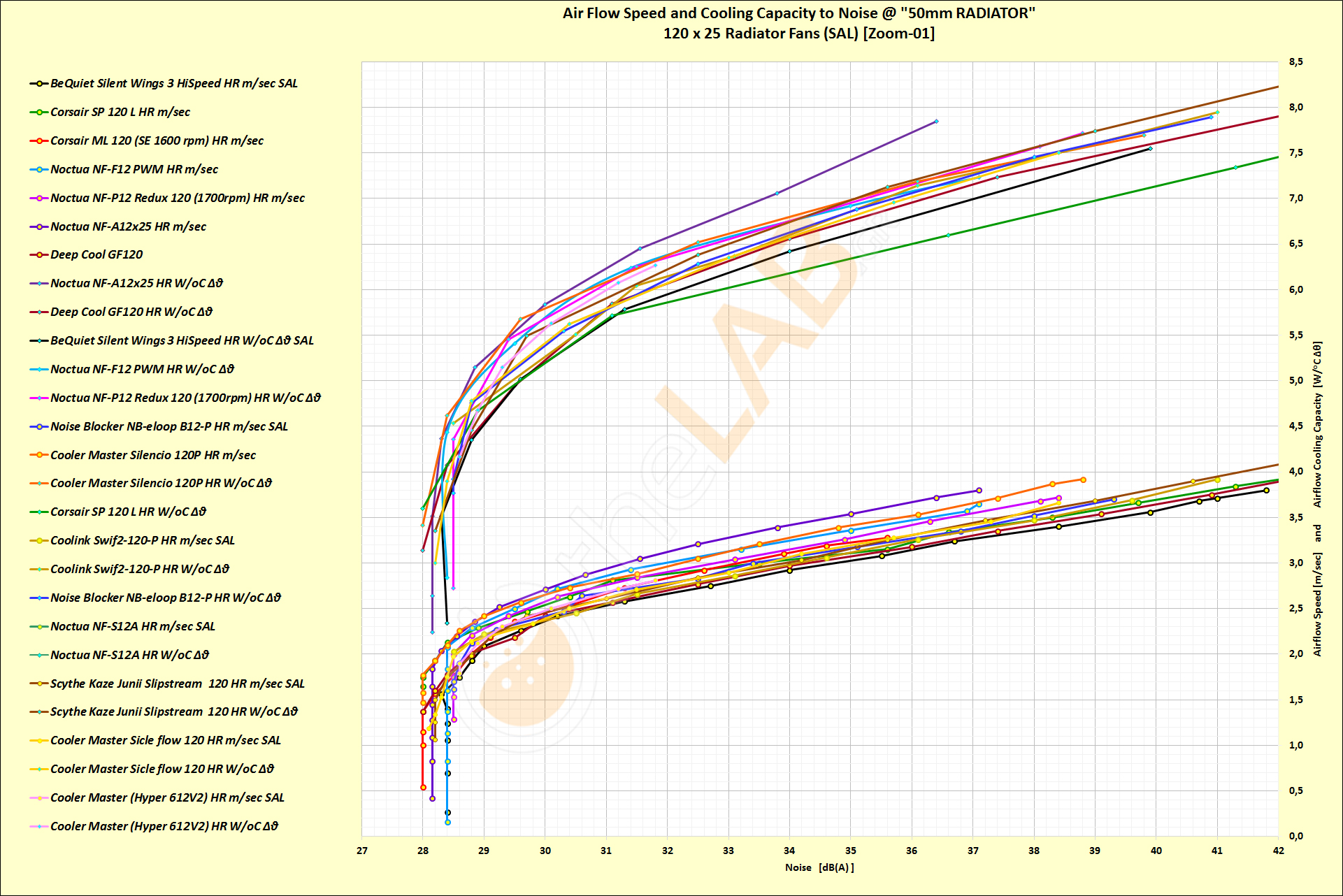

Απόδοση προς θόρυβο!

Η πρώτη εικόνα ναι μεν βάζει τον SP120 RGB PRO στις χαμηλότερες επιδόσεις σε αυτή τη κατηγορία, αλλά μια προσεκτικότερη ματιά δείχνει ότι:

Το air flow που επιτυγχάνει σε  AIO radiator των 50mm, είναι ανάλογο με το air flow των δύο ανεμιστήρων της Deep Cool, υστερεί ελαφρά του Coοlink SWiF2 120P   και είναι σαφώς καλύτερο από αυτό που επιτυγχάνει ο με πολλές περγαμηνές -αλλά με σχεδιαστική "αστοχία"- Silent Wings 3 HS, και σε απόσταση "αναπνοής" βρίσκονται και άλλοι ανεμιστήρες της κατηγορίας.

Αυτό όμως που έχει από σχεδιαστική άποψη,  μεγάλη σημασία να δούμε, είναι το πόσο καλύτερες επιδόσεις έχει ο ομόσταυλος Corsair ML120, ο οποίος έχει σχεδόν την ίδια φτερωτή  και παρά την ελαφρά μικρότερη ελεύθερη διατομή και το πιο "σφιχτό" πλαίσιο του, κατορθώνει χάρη στα έδρανα μαγνητικής αιώρησης που διαθέτει, να παράγει αισθητά λιγότερο θόρυβο και τελικώς αυτό, τον κάνει και ξεχωρίζει!

Όπως όμως και να έχει, μπορούμε να πούμε με ασφάλεια, ότι τα radiator των 50mm δεν είναι το "στοιχείο" του Corsair SP120 RGB PRO.

Μπορεί να μην είναι ουραγός και το RGB του, να ανεβάζει πολύ τις πιθανότητες επιλογής του, αλλά πιστεύω ότι αλλού στοχεύει η Corsair και σε αυτό συνηγορεί και δίνει λογική βάση και η πολλαπλότητα του κιτ,  καθώς τα 50ρια rad για ΑΙΟ με περισσότερους τους ενός ανεμιστήρες δεν είναι . . . ο κανόνας !

Μετρήσεις σε Radiator 120x120x30 mm

2.  Μετρήσεις της ταχύτητας ροής του αέρα  ανεμιστήρων 120x25, (PUSH on 120x120x30mm  radiator) ως προς τον Θόρυβο που παράγουν.

Αυτή είναι η κατηγορία που λογικά αποτελεί τον κατασκευαστικό στόχο της Corsair !

Και εδώ τα αποτελέσματα των μετρήσεων είναι πραγματικά πολύ ενδιαφέροντα, καθώς επιβεβαιώνεται η υπόθεση που κάναμε και μάλιστα πανηγυρικά!

Ο Corsair SP120 RGB PRO "μεταμορφώνεται", δείχνει τα "δόντια" του και βάζει την πλειοψηφία του ανταγωνισμού  στην άκρη !

Αλλά ας ρίξουμε μια πιο κοντινή ματιά στην "χρήσιμη περιοχή".

Η προηγούμενη εικόνα έχει αναστραφεί!

Οι επιδόσεις του είναι συγκρίσιμες με αυτές του εξειδικευμένου -και μέχρι πρότινος κορυφαίου-  Noctua NF-F12 PWM (!) και μεσοσταθμικά ανταγωνίζεται στα ίσια, τον Noise Blocker, αφήνοντας πίσω σχεδόν όλους τους άλλους, ομόσταυλους και μη, ανεμιστήρες της κατηγορίας.

Οι μόνοι ανεμιστήρες που έχουν καλύτερες επιδόσεις είναι οι δύο κορυφαίοι ανεμιστήρες της Noctua, o "δεν τον βάζει το μάτι σου" (!) NF-P12 Redux και ο επαναστατικής σχεδίασης ΝF-A12x25 PWM !

Στο σημείο αυτό, καλό είναι  να δώσουμε και μια ερμηνεία γιατί ο SP120 RGB PRO είναι καλύτερος από τον ανάλογης σχεδίασης ML120. O λόγος έγκειται στο ότι το πλαίσιο του SP120 είναι πιο ελεύθερο και καλύτερα σχεδιασμένο για την επίτευξη υψηλότερου air flow και παράλληλα αυτές οι αυξημένες διαστάσεις της ελεύθερης διατομής του, επιτρέπουν στην ελαφρά μεγαλύτερη φτερωτή του SP120 να δουλέψει πιο αποδοτικά!

Αυτό που τελικά κρατάμε από εδώ είναι ότι:

Ο Corsair SP120 RGB PRO κατατάσσεται ανάμεσα στους καλύτερους ανεμιστήρες χαμηλού θορύβου για ΑΙΟ 30mm radiator που έχουμε δοκιμάσει και παράλληλα, μπορώντας να κάνει το κουτί σας μια οπτική πανδαισία, βάζει σοβαρή και "αποκλειστική" θα έλεγα υποψηφιότητα, για την επόμενη αναβάθμιση των "εραστών του ονείρου" !

Συμπεράσματα και βαθμολογία

Μετά από αρκετές ημέρες που "παίξαμε" και βασανίσαμε τους νέους ανεμιστήρες SP120 RGB PRO της Corsair, ήρθε και η ώρα του απολογισμού !

Βάζοντας τα πράγματα σε μια σειρά το πρώτο που πρέπει να πω είναι ότι η Corsair κάνει την επόμενη λογική κίνηση:

Να συνδυάσει την απόδοση των ανεμιστήρων με το αισθητικό αποτέλεσμα που μπορεί να φέρει ο RGB φωτισμός τους.

Το προσπάθησε αυτό και μάλιστα με πολύ μεγάλη επιτυχία στους LL-140 RGB PWM ανεμιστήρες που είχαμε δει πριν λίγο καιρό, και στους οποίους είχαμε εντοπίσει ότι προς χάριν των περιμετρικά τοποθετημένων LEDs, το πλαίσιο του ανεμιστήρα είναι πολύ παχύ και έτσι μειώνονται οι δυνατότητες air flow του ανεμιστήρα.

Εδώ λύνει αυτό το πρόβλημα, καταργεί τον περιμετρικό φωτισμό και ελαττώνει στα "φυσιολογικά" όρια, το πάχος του πλαισίου του ανεμιστήρα και έτσι αναβαθμίζει αισθητά την απόδοση του ανεμιστήρα αυτού!

Σαν αντιστάθμισμα της έλλειψης των περιμετρικών LEDs, η κατασκευάστρια τοποθετεί στο κέντρο της φτερωτής οκτώ -αντί για τέσσερα- LEDs,  τα οποία εκμεταλλευόμενα την κατάλληλη διαφάνεια της φτερωτής και το μικρότερο μέγεθός της (σε σχέση με αυτήν του LL-140 RGB) μας δίνει εξίσου εντυπωσιακά αποτελέσματα στον αισθητικό τομέα!

Και μάλιστα -προσωπικά- μου πάει λίγο καλύτερα αυτός ο φωτισμός που έρχεται και "μαλακώνει" προοδευτικά στα άκρα της φτερωτής, σε σύγκριση με το έντονα φωτεινό δαχτυλίδι που περιέβαλε την φτερωτή των LL-140 RGB.

Έτσι έχουμε και καλά χαρακτηριστικά air flow και πίεσης, και αμείωτη τη δυνατότητα για πραγματικά "υπνωτικά" φωτιστικά εφέ!

Με ένα "σμπάρο" που λένε, επιτυχία σε δύο επίπεδα που μέχρι τώρα φαινόταν ότι έρχονται σε αντίθεση!

Ένα εύγε λοιπόν  από εμάς προς την Corsair, που δεν επαναπαύεται στις "δάφνες" της και προσπαθεί να πάει τα πράγματα ένα βήμα πιο πέρα!

Βεβαίως, δεν είναι όλα ρόδινα, και μολονότι αντιλαμβανόμαστε την προσπάθεια της κατασκευάστριας να περιορίσει το κόστος για να γίνει ευρύτερα προσιτό το συγκεκριμένο προϊόν και την επικροτούμε, δεν μπορούμε να μην θέλουμε να δούμε σε μια μελλοντική έκδοση, έναν κινητήρα με έλεγχο PWM και καλύτερα έδρανα, γιατί όχι και τα μαγνητικής αιώρησης που τόσο καλή συμπεριφορά έδειξαν, τα οποία θα αναβαθμίσουν την κατάταξη του ανεμιστήρα!

Θα θέλαμε επίσης, να δούμε και ελαστικά τακουνάκια απόσβεσης κραδασμών και οπωσδήποτε, να εκσυγχρονιστεί ο τρόπος που αντιδρά ο κινητήρας στην περίπτωση που μαγκώσει η φτερωτή!

Συνοψίζοντας τα αποτελέσματα των μετρήσεών μας, είναι προφανές ότι η Corsair με τους SP120 RGB PRO, έχει από "ψυκτική" άποψη, μια άριστη πρόταση για εφαρμογή σε AIO 240x120x30mm, ή ακόμα καλύτερα για 360x120x30mm, καθώς πρακτικά, μόνο δύο από τους ανεμιστήρες που έχουμε δοκιμάσει,  πετυχαίνουν καλύτερα αποτελέσματα, αλλά . . . στο  "σκοτάδι"!

Και φυσικά δεν έχει αντίπαλο στο θέμα της ευέλικτης αισθητικής παρέμβασης στην όψη του προσωπικού μας υπολογιστή, καθώς -όσο φτωχά και αν είναι αυτά που μπορώ να σας μεταφέρω- το αποτέλεσμα είναι ακριβώς όπως το αναφέρει η κατασκευάστρια: "Create mesmerizing RGB lighting".

Και είναι από τις λίγες φορές που συντασσόμαστε ανεπιφύλαχτα με ένα διαφημιστικό κείμενο!

Με την βοήθεια του νέου RGB controller Lighting Node CORE και του iCUE, που δίνει την δυνατότητα να ρυθμίσεις κάθε ένα LED με διαφορετικό τρόπο αλλά και -κατά περίπτωση- να το "συνδέσεις" με περισσότερα του ενός εφέ, μπορεί ο κάθε χρήστης να έχει το δικό του μοναδικό αισθητικό αποτέλεσμα !

Τα μακριά -και ευτυχώς λεπτά- μαύρα καλώδια των ανεμιστήρων, καθώς και η απλοποίηση των συνδέσεων που σημαίνει η χρήση του Lighting Node CORE, θα επιτρέψουν με λίγη προσοχή την διακριτική τακτοποίησή τους και την αποφυγή της γνωστής και αντιαισθητικής "μακαρονάδας" που συνήθως σημαίνουν τα πολλά καλώδια!

Αν δε, χρησιμοποιούμε και άλλα προϊόντα του RGB "οικοσυστήματος" της Corsair, τότε η προσθήκη των ανεμιστήρων της σημερινής παρουσίασής μας, θα αποτελέσει πραγματικά σημαντική βελτίωση στο όλο αισθητικό αλλά και λειτουργικό αποτέλεσμα!

Υπενθυμίζουμε ότι το kit των τριών  ανεμιστήρων της σειράς Corsair SP120 RGB PRO,  συμπεριλαμβανόμενου του Lighting Node CORE έχει συνιστώμενη τιμή από την κατασκευάστρια τα 55,90€ και την ώρα που γράφονται αυτές οι γραμμές το βρίσκουμε στην Ελληνική αγορά προς 50,91€ συν 3,9€ λοιπά έξοδα.

Το kit  συνοδεύονται με διετή εγγύηση από τον κατασκευαστή.

Συνοψίζοντας λοιπόν, ας δούμε επιγραμματικά τα πλεονεκτήματα και μειονεκτήματά τoυς:

• Η συσκευασία των ανεμιστήρων  εξασφαλίζει την προστασία των περιεχομένων της και την τάξη σε όλα τα παρελκόμενά τους.
• Στιβαρή κατασκευή του πλαισίου.
• Ο θόρυβος που παράγουν, ακόμα και στις υψηλές στροφές είναι σχετικά χαμηλός και μειώνεται ακόμα περισσότερο σε χαμηλότερα air flow, μέχρι του σημείου να μην ανιχνεύεται.
• Το air flow που μπορούν να επιτύχουν είναι μέσα στα πλαίσια της κατηγορίας τους και μπορούν να αντικαταστήσουν κάποιον ανάλογο ανεμιστήρα.
• Η "στατική" πίεση που μπορούν να αναπτύξουν τους κάνει κατάλληλους για  radiator, ιδιαίτερα των 30mm πάχους.
• Η υλοποίηση των απαιτούμενων συνδέσεων δεν δημιουργεί αισθητή επιβάρυνση στο θέμα του cable management.
• Συνοδεύονται από το πολύ ευέλικτο software ελέγχου  Corsair iCUE, το οποίο επιτηρεί συνεχώς την RGB λειτουργία τους.
• Ο RGB φωτισμός αν και  βρίσκεται μόνο στο hub του κινητήρα, δημιουργεί με τα οκτώ LEDs του, πολύ αποτελεσματικά και εντυπωσιακά εφέ.
• Ο έλεγχος του RGB φωτισμού πραγματοποιείται μέσω του νέου Lihgting Node CORE που συμπεριλαμβάνεται στα παρελκόμενα.
• Οι δυνατότητες ελέγχου του RGB φωτισμού, είναι πολύ μεγάλες και επιτρέποντας τον έλεγχο  ακόμα και σε επίπεδο ενός LED, επιτυγχάνεται εξαιρετικό αισθητικό αποτέλεσμα.
• Τα καλώδιά τους είναι αρκετά μακριά για να φτάνουν "παντού" χωρίς προσθήκες και αρκετά λεπτά και μαύρα, για να επιτρέπουν την διακριτική τους εγκατάσταση σε οποιοδήποτε κουτί.

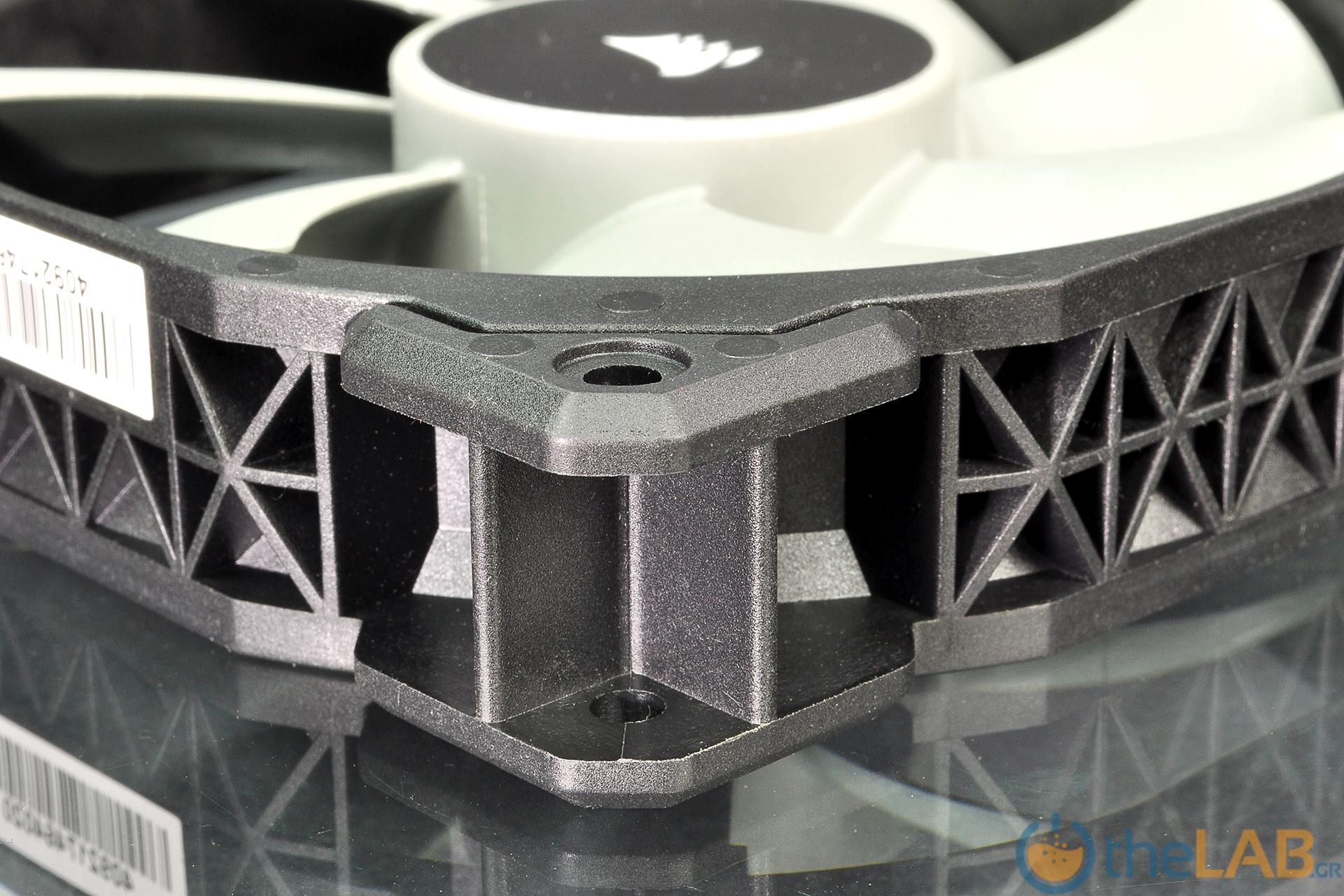

• Δεν διαθέτουν αντικραδασμικά παρεμβύσματα στις γωνίες του πλαισίου.
• Δεν διαθέτουν κάποιο αντικραδασμικό μέσο στήριξης (rubber screws).
• Παρέχονται μόνο κοντές βίδες για τη στήριξη των ανεμιστήρων και όχι και μακρύτερες για την στερέωσή τους σε ΑΙΟ radiator.
• Αν η φτερωτή τους μπλοκάρει, ο ανεμιστήρας δεν διαθέτει δυνατότητα αναστολής της λειτουργίας του.
• Η εγγύησή τους είναι διετής.

Με βάση όλα τα παραπάνω η γενική βαθμολογία που αποσπά το  CORSAIR iCUE SP120 RGB PRO Performance 120mm Triple Fan Kit with Lighting Node CORE, δε μπορεί να είναι μικρότερη από:

Ευχαριστούμε θερμά την Corsair   για την παραχώρηση του δείγματος της δοκιμής.

Για    το    TheLab.gr,      Seafalco    14/10/2019

Πρόλογος

Η Noctua, χωρίς καμία αμφιβολία κατέχει μια σημαντική θέση στη σκέψη όλων των χρηστών που ενδιαφέρονται για την τεχνολογία της ψύξης. Δεν λέω φυσικά ότι όλοι την σκέφτονται με τον καλύτερο τρόπο (!)  και  γι' αυτό ας όψονται τα ιδιότυπα χρώματα που χρησιμοποιεί σαν "σήμα κατατεθέν" στους ανεμιστήρες της!

Ακριβώς όμως αυτοί, οι "άσπονδοι φίλοι", στη σημερινή παρουσίαση, ίσως βρουν τον λόγο για να ξεπεράσουν τους όποιους αισθητικούς ενδοιασμούς τους, γιατί η νέα ψύκτρα της κατασκευάστριας, που ακούει στον κωδικό NH-U12A, έχει τόσο πολλά "ατού" και επιτυγχάνει τέτοιες επιδόσεις, που αποτελούν πραγματική πρόκληση!

Με ενεργό όγκο κάτι λιγότερο από 1,5 Lit, έχει επιδόσεις που ελάχιστα απέχουν από αυτές ψυκτρών με σχεδόν διπλάσιο όγκο, διατηρώντας -παράλληλα- τον θόρυβό της, σε επίπεδα συγκρίσιμα ή και χαμηλότερα από αυτές !

Θέλω να ελπίζω ότι ήδη σας κέντρισα την περιέργεια για το τι νέο μας ετοίμασε , ή τόσο γνωστή στο να ξεπερνά τον εαυτό της, Noctua!

Η συνταγή είναι απλή και πρακτικά συνίσταται στο να πάρεις το καλό και να το κάνεις καλύτερο, ή αν αυτό δεν αρκεί,  να στοχεύεις στο "απόλυτο" διαθέτοντας "αφειδώς" χρόνο και χρήμα !

Αυτό βέβαια είναι ένα πολύ ακριβό "σπορ" με το οποίο -ευτυχώς για εμάς (!)- η κατασκευάστρια ποτέ δεν δίστασε να ασχοληθεί και αυτά που θα δούμε στη συνέχεια, αποτελούν αποτέλεσμα μακροχρόνιας επίμονης έρευνας και όχι εύνοια της τύχης!

Η Noctua έχοντας σαν βάση την ψύκτρα  NH-U12S που αποδείχθηκε "εργαλείο για όλες τις δουλειές", σχεδιάζει μια  -μόλις κατά 11mm- παχύτερη ψύκτρα, ενσωματώνει σε αυτήν δύο επιπλέον heat pipes  και εκμεταλλευόμενη την αθόρυβη δύναμη των νέων της ανεμιστήρων NF-A12x25, ανοίγει νέες προοπτικές στην χρήση μιας μέσου μεγέθους αερόψυκτρας σε απαιτητικές εφαρμογές!

Αν σε αυτά προσθέσετε την πολύ καλή συμβατότητα με το πέριξ του socket hardware (μνήμες κλπ) έχουμε μια ψύκτρα που θα ανακαθορίσει το "τοπίο" της αερόψυξης !

Πάμε λοιπόν στη συνέχεια, να δούμε πόσο απέχουν αυτά από την αλήθεια και αν θα τη γλιτώσω και αυτή τη φορά . . . τη "ρετσινιά" !

Τεχνικά χαρακτηριστικά

Στους πίνακες που ακολουθούν μπορούμε να δούμε με αρκετή λεπτομέρεια τα χαρακτηριστικά της ψύκτρας που σας παρουσιάζουμε σήμερα.
Ο πρώτος πίνακας μας δίνει συνοπτικά όλη την σχετική πληροφορία, τόσο αυτήν που υπάρχει στα data της ψύκτρας, όσο και σε όσα διαπιστώθηκαν / μετρήθηκαν από εμάς στο εργαστήριο του TheLab, τα οποία σημειώνουμε με μπλε χαρακτήρες.

Από εδώ σημειώνουμε την συμβατότητα με την πλειοψηφία των sockets και τα -για πρώτη φορά σε Noctua-  επτά heat pipes!

Δεν μας διαφεύγει το αισθητό βάρος στο οποίο συμβάλει το ογκώδες χάλκινο block.

Και εδώ έχουμε την δεύτερη και σημαντικότερη πρωτιά για την Noctua, τους νέους ανεμιστήρες NF-A12x25 pwm που αναλαμβάνουν τις push-pull αναπνοές της NH-U12A.  Αυτοί αποτελούν -πλέον- το "βαρύ πυροβολικό" της κατασκευάστριας στην αποτελεσματική και αθόρυβη ψύξη.

Σημειώνουμε την εξαετή εγγύηση και παραθέτουμε κάποια χρήσιμα link:

        Product page:  https://noctua.at/en/nh-u12a

        Socket Compatibility : https://noctua.at/en/support/compatibility-lists

        CPU Compatibility :  https://noctua.at/en/support/compatibility-lists/cpu

        Main-board Compatibility: https://noctua.at/en/nh-u12a/comp

        Case Compatibility: https://noctua.at/en/nh-u12a/ccomp

        Installation Manual : https://noctua.at/media/blfa_files/manual/noctua_nh_u12a_manual_en_web.pdf

        Data sheet : https://noctua.at/media/blfa_files/infosheet/noctua_nh_u12a_datasheet_en_web.pdf

        Specification : https://noctua.at/en/nh-u12a/specification

        FAQs :  https://noctua.at/en/nh-u12a/faq

        LGA 1366, LGA 775 sockets mounting kit :  https://noctua.at/en/nm-i3-mounting-kit

Συνέχεια έχει ο πίνακας με τα πιο "ιδιαίτερα" χαρακτηριστικά της ψύκτρας, όπου μπορούμε να δούμε συνοπτικά τις κατασκευαστικές λεπτομέρειες της ψύκτρας, αλλά και τις παραμέτρους που εξαρτώνται από αυτές και καθορίζουν την θερμική συμπεριφορά της.

Τόσο, η χαμηλή σχετικά Ελευθερία Εισόδου (81,2%), όσο και ο συντελεστής πυκνότητας (96,5), μιλούν για μια πυκνή δομή πτερυγίων η οποία  έχοντας σχετικά μεγάλη διαδρομή του αέρα μεταξύ τους (58mm), θα απαιτήσει ανεμιστήρες με αισθητά υψηλή πίεση για να πετύχει υψηλές επιδόσεις.

Και εδώ κρύβεται η δυσκολία, αλλά και η μεγάλη επιτυχία κατά τα λεγόμενα της Noctua!

Η Noctua NH-U12A έχει από την κατασκευάστρια εταιρία προτεινόμενη τιμή 99.90  € (MSRP) του ΦΠΑ συμπεριλαμβανομένου. Συνοδεύεται από εξαετή εγγύηση και την ώρα που ολοκληρώνεται το review της, την βρήκαμε  στα Ελληνικά καταστήματα. προς 99,48€ (συν ~4,5€ μεταφορικά) με το ΦΠΑ.

Συσκευασία και παρελκόμενα

Η κλασική συσκευασία της κατασκευάστριας με τα διακριτικά χρώματα και την αφθονία της πληροφορίας για το προϊόν, είναι εδώ.

Οι δύο "κύριες"  όψεις έχουν τις ίδιες πληροφορίες σχετικά με τα βασικά χαρίσματα της Noctua NH-U12A.

Στην αριστερή διακρίνουμε το QR code που οδηγεί στη σελίδα του προϊόντος και στην δεξιά, το ασημί badge που δηλώνει ευθαρσώς ότι, με αυτή την ψύκτρα "των 120mm" μπορούμε να έχουμε επιδόσεις ψύκτρας με ανεμιστήρες των 140mm!

Τα σημαντικά όμως υπάρχουν στις άλλες πλευρές όπου συναντάμε τα χαρακτηριστικά, την συμβατότητα με τα socket και τις διαστάσεις της ψύκτρας (αριστερά) και τα βασικά της πλεονεκτήματα (δεξιά).

Και κλείνουμε με την πιο "χορταστική" από άποψη πληροφορίας πλευρά της συσκευασίας.

Όπου θα βρούμε σε συντομία "όλες" τις τεχνολογίες που ενσωματώνει η σημερινή φιλοξενούμενη του TheLab.gr!

Ιδιαίτερη προσοχή δίνουμε στην συμβατότητα με μνήμες που έχουν υψηλά heat spreaders, τους δυο NF-A12x25 pwm ανεμιστήρες και την συμβατότητα με παλαιότερα sockets με τη χρήση του δωρεάν παρεχόμενου MN-I3 συστήματος στήριξης.

Αλλά ήρθε η στιγμή των -μερικών- αποκαλυπτηρίων . . .

Πρώτη εντύπωση η κασετίνα με τα πλούσια παρελκόμενα και πίσω από αυτήν, φασκιωμένη σε πολλαπλές στρώσεις χοντρού χαρτονιού, ή ψύκτρα μας.

Ανοίγοντας την κασετίνα, όλα είναι τακτοποιημένα σε χωρίσματα του εσωτερικού της και η κάθε μια ομάδα ανάλογα με τη χρήση σε δικό της σακουλάκι.  Δεξιά έχουμε τα τρία φυλλάδια με τις οδηγίες χρήσης, αντίστοιχα για τα LGA115x, LGA20xx και AMD sockets.

Τακτοποιώντας τα σε ομάδες, έχουμε πρώτα (κάτω αριστερά) τα κοινά σε όλες τις εγκαταστάσεις παρελκόμενα, τα οποία περιλαμβάνουν πέρα από το ιδιότυπο κατσαβίδι και το μεταλλικό σηματάκι της κατασκευάστριας, ένα Y-splitter (NA-YC1) για τη σύνδεση των δύο ανεμιστήρων, και δυο LNA Adapters (NA-RC14) για την μόνιμη μείωση των μέγιστων στροφών στις ~1700prm.

Βασικό παρελκόμενο η θερμοαγώγιμη πάστα της Noctua (NT-H1) που αρκεί για περισσότερες της μιας εγκαταστάσεις.

Δεξιά έχουμε τα απαραίτητα εξαρτήματα στερέωσης σε INTEL LGA115x socket στα οποία περιλαμβάνεται και το πολύ καλό CPU back plate του συστήματος SecuFirm2 που έχει εδώ και πολλά χρόνια, θέσει το ορόσημο της εύκολης και στιβαρής εγκατάστασης.

Στη συνέχεια (αριστερά άνω) βλέπουμε τα εξαρτήματα που θα χρειαστούμε για την στερέωση σε INTEL LGA20xx socket και δεξιά τους τα αντίστοιχα παρελκόμενα για τα sockets της AMD στα οποία θα σημειώσουμε ότι, οι λευκοί αποστάτες (NM-APS5 _ White) είναι για τα AM2(+), AM3(+), FM1 και FM2(+) sockets, ενώ οι γκρι αποστάτες ( NM-APS4 _ Grey) είναι για το νέο AM4 socket.

Για τα socket της  AMD δεν παρέχεται CPU backplate καθώς αυτό ήδη υπάρχει στη μητρική σας!

Από τα παρελκόμενα δεν λείπει τίποτε  και η ασφαλής εγκατάσταση -με την βοήθεια των πολύ επεξηγηματικών οδηγιών- είναι ζήτημα λίγων λεπτών ακόμα και για ένα πρωτόπειρο χρήστη!

Η  Noctua NH-U12A  από κοντά

Η ψύκτρα έρχεται εξαιρετικά προστατευμένη σε διπλή στρώση χαρτονιού, με κενό ανάμεσα, που εγγυάται την ακεραιότητά της από κάθε λογική κακουχία. Οι δύο ανεμιστήρες της είναι ήδη τοποθετημένοι επάνω της.

Και τώρα μπορούμε να ρίξουμε την πρώτη ματιά στην NH-U12A . . .

Το σχήμα της είναι ουσιαστικά κυβικό και η πρώτη εικόνα δίνει την αίσθηση της στιβαρότητας και της ποιότητας.

Μια γρήγορη περιμετρική ματιά . . .

. . . και τις  εντυπώσεις κλέβουν φυσικά οι δύο νέοι ανεμιστήρες NF-A12x25 pwm  που την συνοδεύουν για τους οποίους είδαμε αρκετά πράγματα στην πρόσφατη δική τους παρουσίαση, και σήμερα θα έχουμε την ευκαιρία να τους δούμε σε πραγματική δράση !

Αλλά -μολονότι πιο διακριτικό- δεν διαφεύγει της προσοχής μας το μικρό "δάσος" των heat pipes!

Οπότε, ας κάνουμε μια "βουτιά" πιο κοντά . . .

. . . και στο "δάσος", αλλά και στην εντυπωσιακή παρουσία και κατασκευή του ανεμιστήρα με το μεταλλικό impeller hub και τον πρεσαριστό άξονά του!

Η κατασκευή της ψύκτρας είναι ασύμμετρη προκειμένου το σώμα της να απομακρυνθεί από την περιοχή που καταλαμβάνουν οι μνήμες και έτσι έχει ουσιαστικά 100% συμβατότητα με τις μνήμες που φέρουν υψηλά heat spreaders, εξαίρεση φυσικά αποτελούν οι μητρικές με LGA2066 socket όπου οι μνήμες της δεύτερης / πίσω ομάδας  μπορούν να έχουν ύψος μέχρι 42 mm, εκτός και αν το κουτί μας είναι φαρδύτερο και επιτρέπει στον πίσω ανεμιστήρα να σηκωθεί προς τα επάνω, οπότε το πρόβλημα λύνεται.

Το μέγεθος της ψύκτρας ουσιαστικά καθορίζεται από τις διαστάσεις των ανεμιστήρων της και έχει συνολικό ύψος 158 mm από το καπάκι της CPU (συνολικό ύψος από τη μητρική ~166mm), με αποτέλεσμα την πολύ ευρεία συμβατότητα με τα υπάρχοντα κουτιά υπολογιστών.

Αλλάζοντας την γωνία θέασης έχουμε μια καλύτερη όψη στο δεύτερο βασικό ατού αυτής της ψύκτρας:

Η διάταξη των heat pipes είναι ασύμμετρη καθώς και η ίδια η ψύκτρα έχει ασύμμετρη κατασκευή, έτσι στην αριστερή φωτογραφία ο push ανεμιστήρας είναι ο κάτω και ο pull επάνω. Από τις δοκιμές που κάναμε φάνηκε ότι η ασυμμετρία της κατασκευής δεν προκαλεί μια αντίστοιχη ανομοιομορφία στην θερμική συμπεριφορά, αλλά αυτά θα τα αφήσουμε για το αντίστοιχο τμήμα της παρουσίασής μας.

Στη δεξιά φωτογραφία έχουμε την πρώτη θέα στο cold plate και στα  δεκατέσσερα- άκρα των heat pipes!

Όπως βλέπουμε καθαρότερα εδώ, η ασύμμετρη τοποθέτηση της ψύκτρας επεκτείνεται και στο ίδιο το block, το οποίο λόγω του ότι είναι μεγαλύτερο -προκειμένου να χωρέσει το επιπλέον heat pipe- αναγκαστικά είναι και αυτό "τραβηγμένο" πιο μακριά από την πλευρά της ψύκτρας που αντικρίζει τις μνήμες.

Η στήριξη των ανεμιστήρων γίνεται με τα επαρκέστατα και -στην περίπτωση που χρειαστεί- ρυθμίσιμα συρμάτινα ελάσματα.

Το θερμικό σώμα της ψύκτρας

Αλλά είναι ώρα να δούμε πιο καλά το ψυκτικό σώμα της Noctua NH-U12A.

Τα πτερύγια από τη μία πλευρά τους έχουν μια εσοχή που επιτρέπει στο κατσαβίδι την ευθεία πρόσβαση στη βίδα στήριξης της ψύκτρας, και αυτή είναι η λεπτομέρεια που ξεχωρίζει τις δύο επόμενες φωτογραφίες που αντιστοιχούν σε δύο πλευρές της ψύκτρας και όχι σε μία όπως είναι η -δικαιολογημένη- πρώτη εντύπωση.

Στην επόμενη φωτογραφία φαίνεται καθαρά το πόσο "μέσα" είναι από το "πρόσωπο" των πτερυγίων η δεξιά βίδα στήριξης καθώς επίσης και η έκκεντρη τοποθέτηση του ελάσματος στήριξης του block.

Αυτή η λεπτομέρεια φαίνεται ακόμα πιο καθαρά στην επόμενη φωτογραφία , στην οποία επίσης διακρίνουμε εύκολα ότι στην "είσοδο" των πτερυγίων -κάτω στη φωτογραφία) όπου ο αέρας είναι πιο δροσερός είναι πιο πυκνή η διάταξη των heat pipes. Αντίθετα καθώς προχωράμε προς την "έξοδο" των πτερυγίων, όπου ο αέρας είναι θερμότερος και η ικανότητα αποβολής θερμότητας των πτερυγίων ανά μονάδα επιφανείας μειώνεται,  τα heat pipes λιγοστεύουν για να καταλήξουν στο τελευταίο τέταρτο της διαδρομής του αέρα να έχουμε μόνο δυο heat pipes.

Αντικειμενικός σκοπός είναι το κάθε heat pipe να περιβάλλεται από μια περιοχή πτερυγίων εξίσου αποτελεσματική στην αποβολή θερμότητας με αυτήν που περιβάλει κάθε άλλο heat pipe.

Στο κέντρο των πτερυγίων, κάτω από το λογότυπο της Noctua, υπάρχει μια οπή που επιτρέπει να περάσει το κατσαβίδι για την βίδα που σφίγγει το έλασμα στήριξης της ψύκτρας επάνω στο block.

Στην πλευρά εισόδου των πτερυγίων, σχηματίζεται μια "εσοχή" που διευκολύνει την διανομή του αέρα στην τυφλή περιοχή του ανεμιστήρα (πίσω από τον κινητήρα του), επίσης σημειώνουμε τις δύο ζώνες όπου η ακμή των πτερυγίων είναι πριονωτή.

Αυτή η διαμόρφωση βοηθά στον βαθμιαίο διασκορπισμό του μετώπου του αέρα σε αυτή τη περιοχή που η  ταχύτητά του είναι μεγαλύτερη και έτσι μειώνεται ο θόρυβος.

Στις δύο μικρές πλευρές της ψύκτρας, τα πτερύγια είναι αναδιπλωμένα και "κλειδωμένα" μεταξύ τους, έτσι αυξάνεται η ακαμψία και η στιβαρότητα της ψύκτρας, αλλά και -επίσης σημαντικό- η ψύκτρα παίρνει τη μορφή κλειστού αεραγωγού, πράγμα που εξασφαλίζει ότι όλη η παροχή των ανεμιστήρων θα "χρησιμοποιηθεί" μεταξύ των πτερυγίων και πουθενά αλλού!

Βεβαίως υπάρχουν και άλλες "σχολές" επ' αυτού και η κουβέντα είναι μεγάλη, αλλά η Noctua συνηθίζει αυτήν την κατασκευή και η ιστορία την έχει δικαιώσει!

Μια ματιά από κοντά στην κάτω πλευρά δείχνει το σχεδόν mirror finish του cold plate, αλλά και την φανερά ασύμμετρη διάταξη των heat pipes.

Η κάτω πλευρά είναι εξαιρετικά πυκνοκατοικημένη και υπάρχουν heat pipes τοποθετημένα ακριβώς στο όριο των πτερυγίων.

Αυτό επιβάλει και το ποια θα είναι είναι η πλευρά εισόδου του ρεύματος αέρα που ψύχει τα πτερύγια.

Στις δυο προηγούμενες φωτογραφίες φαίνεται η ασύμμετρη τοποθέτηση του ελάσματος στήριξης του block, και οι εσοχές στην απόληξη των πτερυγίων μέσα στις οποίες πιάνουν τα συρμάτινα ελάσματα στήριξης των ανεμιστήρων.

Το Block

Είναι πραγματικά ογκώδες και παρά το ότι είναι λείο, μπορείς να διακρίνεις τις χαράξεις που έχει αφήσει η κατεργασία στο cold plate.

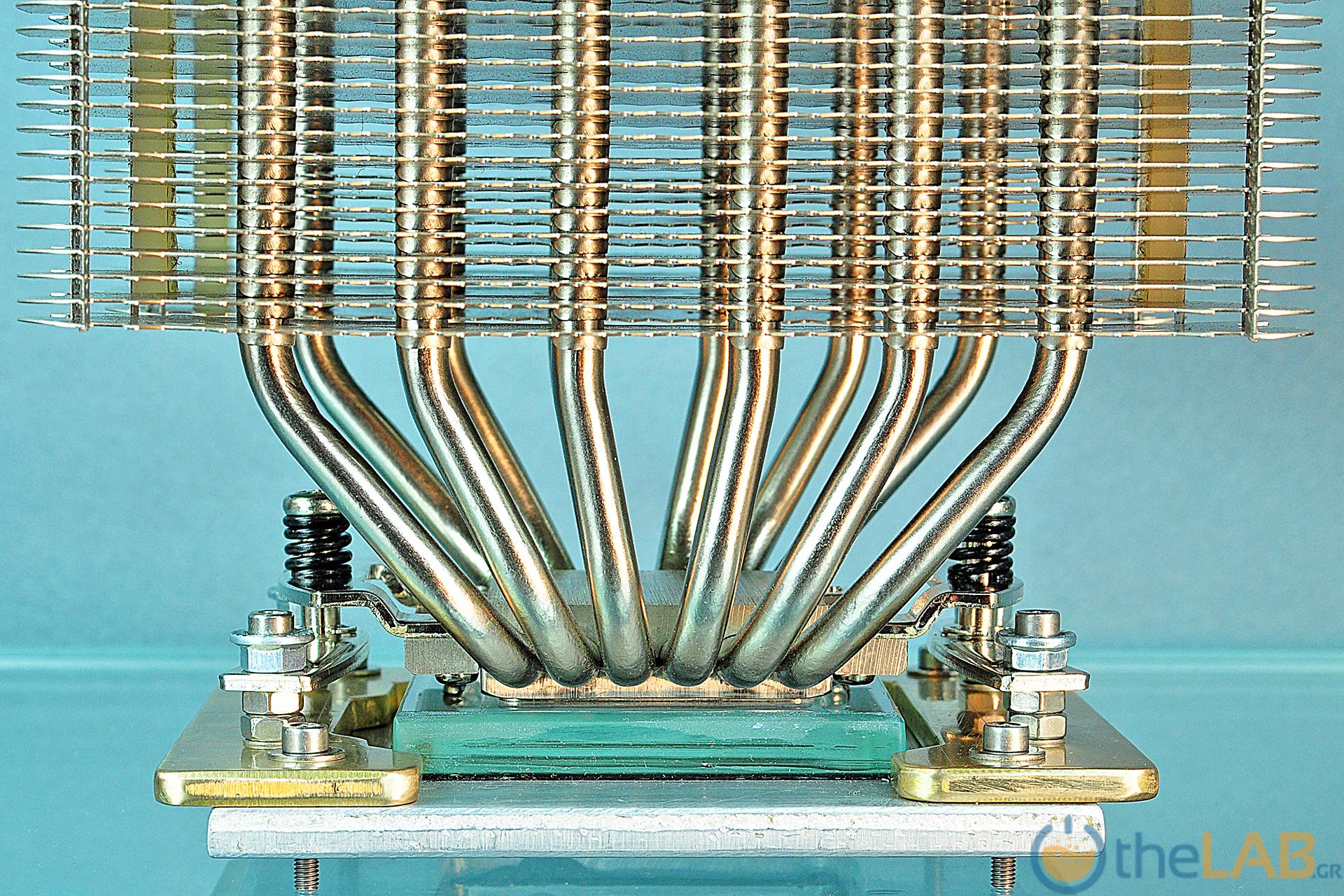

Τα δεκατέσσερα άκρα των heat pipes θέλουν το χώρο τους για να κατανεμηθούν, αλλά διατάσσοντάς τα σε τρία "επίπεδα" ανά πλευρά, όλα πάνε πρίμα!

Αυτό όμως που δεν φαίνεται να πηγαίνει και τόσο καλά, είναι η επαφή των heat pipes με το cold plate.

Πράγματι, αρκετά από αυτά, κυριολεκτικά δεν έχουν καμία επαφή με την κάτω πλάκα του block !

Από όποια πλευρά και να το δεις τα κενά είναι πολλά και αισθητά, βεβαίως το πολύ μεγάλο μέγεθος του cold plate μας βάζει σε σκέψεις και . . .

. . . παχύμετρο και έχουμε και λέμε: Πλάτος cold plate = 48,5mm   /   Πλάτος άνω τμήματος block = 33mm.

Συνεπώς το πλάτος του άνω τμήματος του block υπερκαλύπτει κατά πολύ τον "κρύσταλλο" (DIE) οποιασδήποτε CPU με την οποία είναι συμβατή η ψύκτρα.

Αλλά η Noctua, εκμεταλλευόμενη την άριστη θερμική αγωγιμότητα του χαλκού που χρησιμοποιεί και το πάχος του (min=2mm), κάνει το το cold plate ακόμα μεγαλύτερο έτσι ώστε να απορροφήσει την θερμότητα ακόμα και από τα περιμετρικά σημεία του καλύμματος του CPU  DIE και χρησιμοποιεί αυτά τα 7,7 mm που έχει "αέρα" από κάθε πλευρά, για να κάμψει προοδευτικά τα Heat pipes προκειμένου να αποφύγει τις έντονες ρικνώσεις, πού -όπως και να το κάνουμε- δεν σημαίνουν καλά πράγματα ούτε για την ποιότητα της κατασκευής ούτε και για την θερμοαγωγιμότητα του συγκεκριμένου heat pipe!

Στην κρίσιμη περιοχή όμως, τα heat pipes όχι μόνο έχουν τέλεια εφαρμογή με το block αλλά είναι και επιμελώς συγκολλημένα με αυτό!

Αυτό που μας κάνει ακόμα θετικότερη εντύπωση είναι το εξαιρετικά μεγάλο πάχος (min=7mm) του άνω τμήματος του block που εγγυάται την άριστη ισοκατανομή του θερμικού φορτίου σε όλα τα heat pipes, πράγμα που βελτιώνει ακόμα περισσότερο την αποτελεσματικότητα της ψύκτρας.

Για την ακρίβεια της συναρμογής της επάνω πλάκας του block με την κάτω (cold plate) φροντίζει η διαμόρφωση που έχει η άνω πλάκα μέσα στην οποία "κάθεται" το cold plate (κάτω αριστερά).

Με την ίδια επιμέλεια είναι συγκολλημένα τα heat pipes και στα πτερύγια, όπως μπορούμε να διακρίνουμε (άνω δεξιά) από τα ίχνη της κόλλησης που φαίνονται στα σημεία που αυτά υποδέχονται τα heat pipes.  Και από αυτή τη γωνία παρατήρησης διαπιστώνουμε ότι οι ρικνώσεις στα heat pipes είναι ελάχιστες και σαφώς απέχουν πολύ από του να αποτελούν πρόβλημα άλλο από αισθητικό.

Η επιφάνεια του Cold plate

Αυτή η φωτογραφία με παίδεψε πολύ ώρα, γιατί ενώ υπάρχουν οι γραμμώσεις που αφήνει η  CNC κατεργασία της επιφάνειας του cold plate, αυτές είναι πολύ δύσκολο να φανούν σωστά στο φακό!

Όπως έχουμε αναφέρει και στο παρελθόν οι μικροσκοπικές αυτές αυλακώσεις "απορροφώντας" την τυχούσα περίσσεια της θερμοαγώγιμης πάστας, επιτρέπουν την καλύτερη επαφή του cold plate με το CPU heat spreader στην περίπτωση που πράγματι έχουμε βάλει περισσότερη πάστα.  H Noctua ακολουθεί αυτήν τη τεχνική , αλλά με τους δικούς της όρους, φροντίζοντας οι αυλακώσεις να είναι πραγματικά πολύ μικρές και πετυχαίνει τη "χρυσή τομή" ανάμεσα στην αντιμετώπιση των αστοχιών της εφαρμογής του T.I.M. και της λείας επιφάνειας που -έστω και με πολλές απαιτήσεις στην εφαρμογή της θερμοαγώγιμης- εξασφαλίζει την καλύτερη δυνατή επαφή των δύο επιφανειών.

Πράγματι η κατεργασία της επιφάνειας του cold plate έχει σταματήσει λίγο πριν το "απόλυτο" mirror like !

Οι δοκιμές που κάναμε και ο έλεγχος της διασποράς της Θερμοαγώγιμης πάστας, δικαιώνουν την επιλογή της κατασκευάστριας, καθώς υπάρχει πάρα πολύ καλή διασπορά της πάστας!

Η συναρμογή των τμημάτων της ψύκτρας.

Είδαμε λίγο πιο πριν τη συναρμογή των heat pipes στο block, εξίσου προσεκτική δουλειά έχει γίνει σε κάθε επαφή των χάλκινων heat pipes με τα αλουμινένια πτερύγια.

Για να δοθεί χώρος να καμφθούν τα πολύ εσωτερικά heat pipes τα τρία κάτω πτερύγια κόπηκαν στην επίμαχη περιοχή.

Όλα δε, είναι συγκολλημένα μεταξύ τους . . .

. . . με την "ευλαβική" θα έλεγες προσοχή, της χειροποίητης δουλειάς!

Φυσικά οι κολλήσεις δεν είναι δυνατόν να γίνουν με το χέρι, απλά αυτή ή τόσο καλή εικόνα των κολλήσεων, δείχνει πόσο καλά έχει η Noctua προσαρμόσει την τεχνική συγκόλλησης brazing, στις ποιοτικές της απαιτήσεις.  Απλά δεν ξεφεύγει τίποτε!

Οι ανεμιστήρες

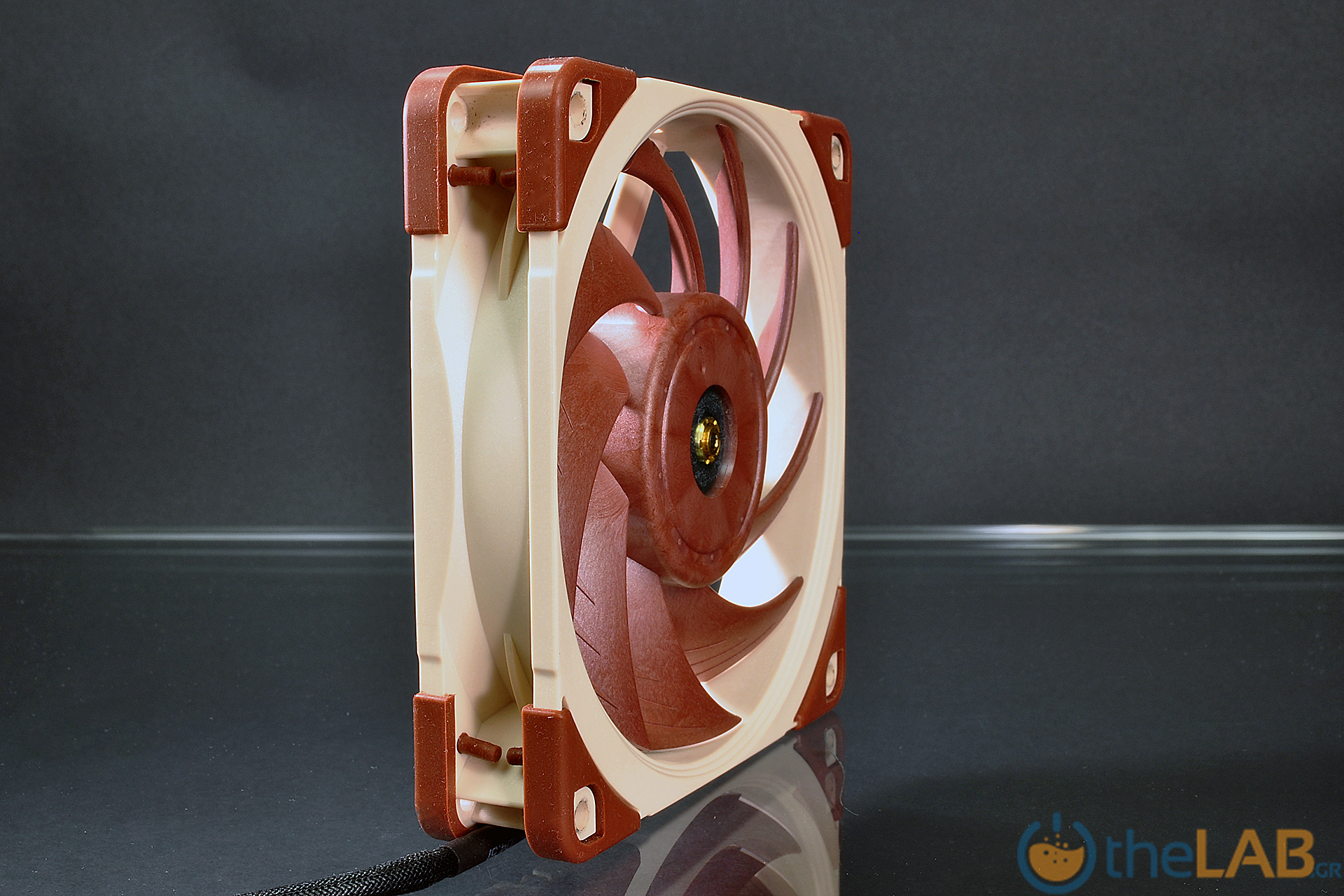

Οι δύο ανεμιστήρες που συνοδεύουν την NH_U12A είναι οι νέοι ανεμιστήρες των 120mm της Noctua, με κωδικό NF-A12x25 pwm και αποτελούν την  αιχμή του δόρατος της κατασκευάστριας σε ότι έχει να κάνει με ανεμιστήρες. Η ανάπτυξή τους κράτησε σχεδόν πέντε χρόνια και τα πλεονεκτήματα που συγκεντρώνουν είναι  πολλά και πραγματικά αποτελούν ορόσημο στην αθόρυβη και αποτελεσματική ψύξη!

Με αυτούς ασχοληθήκαμε εκτενώς στην προηγούμενη παρουσίασή μας την οποία μπορείτε να βρείτε εδώ: Noctua NF-A12x25 and Noctua NF-P12 Redux series fans, review

Έτσι θα αποφύγουμε εδώ την εκ βάθρων ανάλυσή τους και θα αρκεστούμε σε μια πολύ σύντομη παρουσίασή τους.

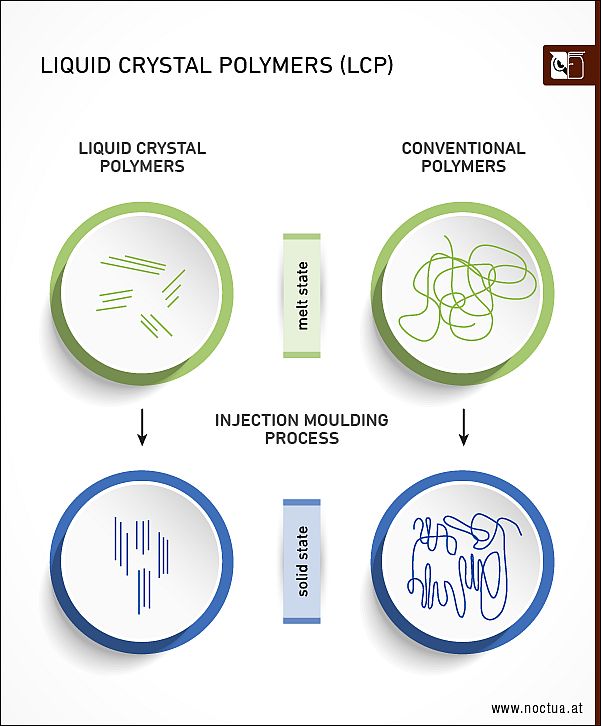

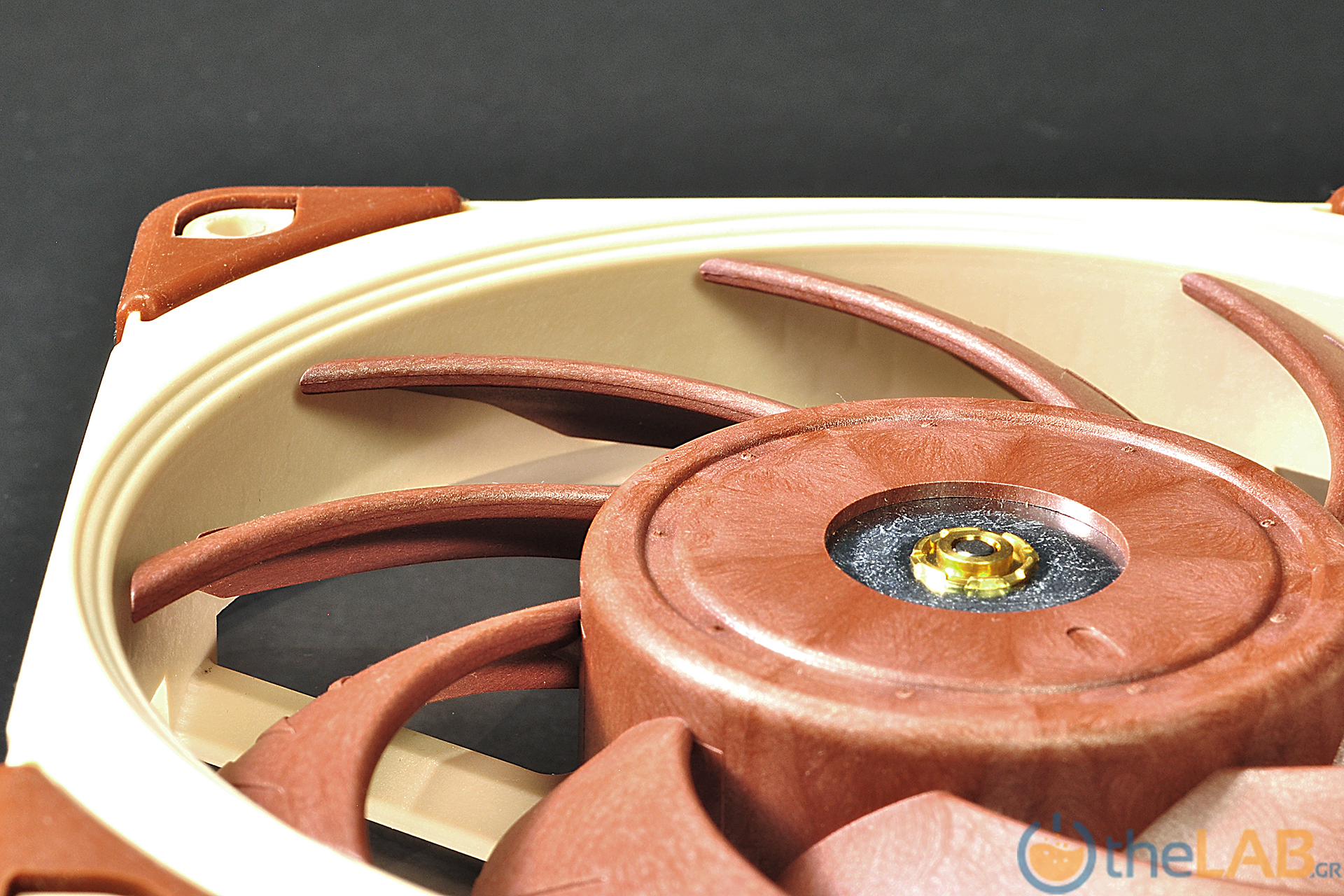

Οι ανεμιστήρες ακολουθούν την ήδη δοκιμασμένη σχεδίαση των πτερυγίων με την έντονη προπορεία του ακροπτερύγιου να καθορίζει παράλληλα την υψηλή απόδοση και τον χαμηλό θόρυβο, με τη διαφορά ότι η Noctua ώθησε τα πράγματα στα άκρα και κατόρθωσε να πετύχει την κατασκευή ενός ανεμιστήρα ικανού, να δώσει τη δυνατότητα σε μια ψύκτρα των 120 mm να ανταγωνιστεί στα ίσια ψύκτρες των 140 mm!

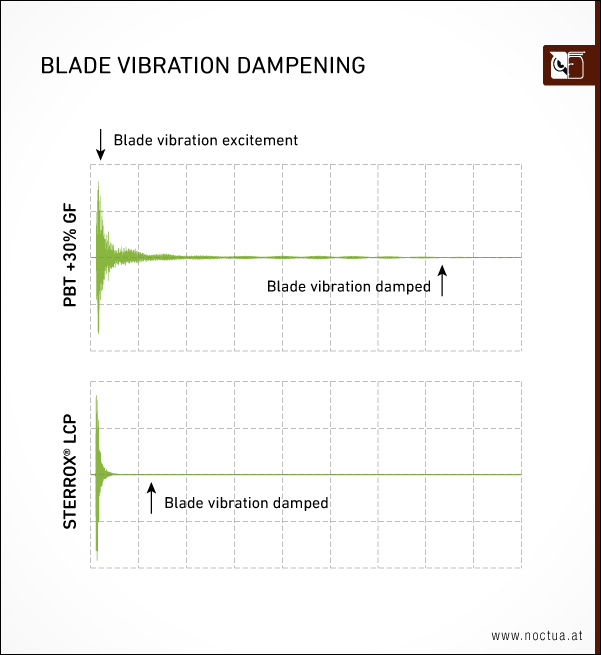

Η φτερωτή με τα εννέα πολύ "λοξά" πτερύγια έχει μεγάλη στιβαρότητα και ακαμψία χάρις στο νέο υλικό που την αποτελεί, το Sterrox, το οποίο αναπτύχθηκε από την Noctua προκειμένου να μπορέσει να μπορέσει να πετύχει τη βασική ιδιότητα του ανεμιστήρα αυτού, που δεν είναι άλλη από το ότι τα πτερύγια του ανεμιστήρα στρέφονται εξαιρετικά κοντά στο πλαίσιό του.

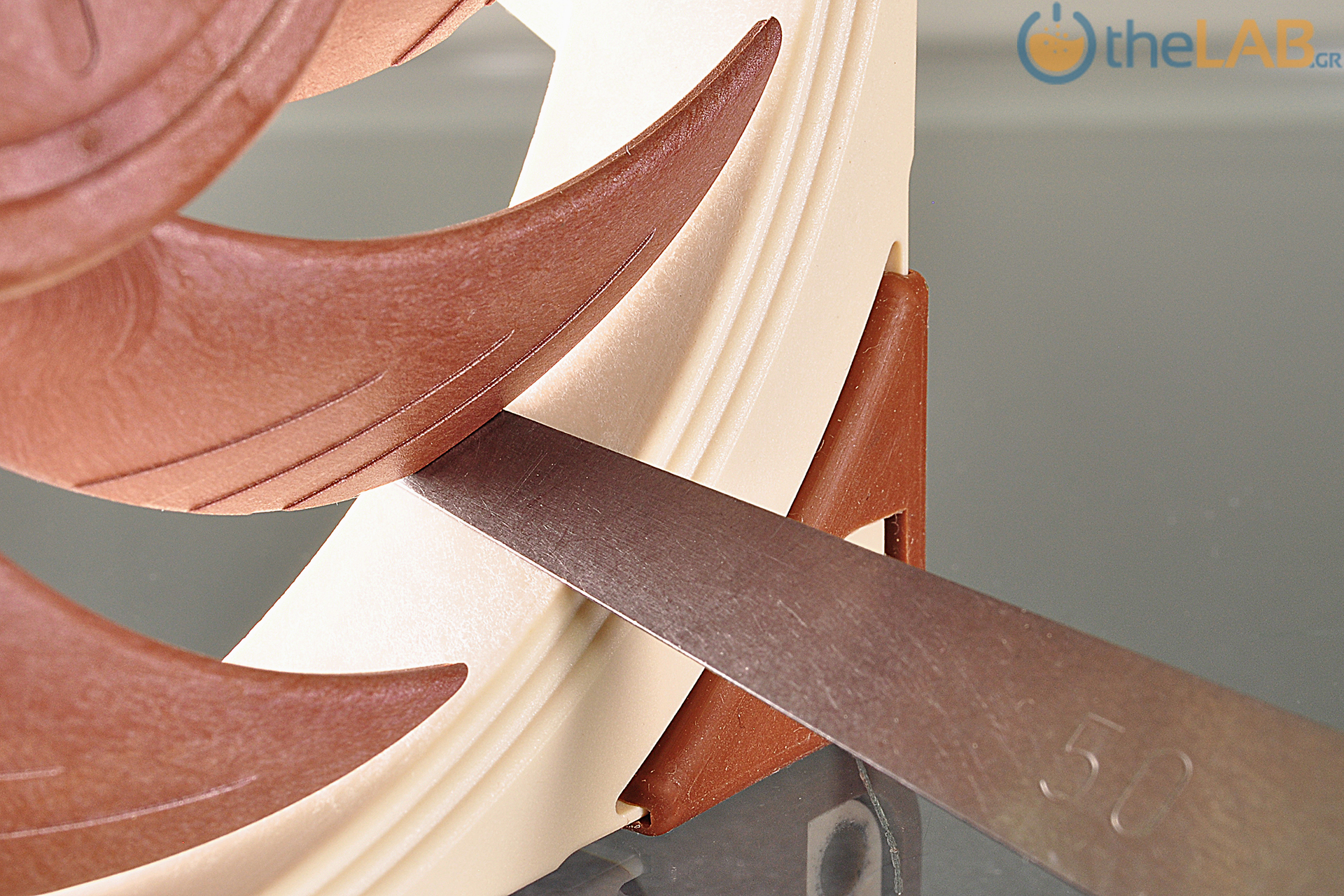

Η απόσταση αυτή είναι μόλις 0,5mm και η επίτευξή της ήταν απαραίτητη προκειμένου να αυξηθεί η πίεση που μπορεί να παράγει ο ανεμιστήρας, να αυξηθεί η παροχή του κάτω από συνθήκες υψηλής στατικής πίεσης και παράλληλα να μειωθεί ο θόρυβος που χρειάζεται για να γίνουν τα δύο προηγούμενα !

Στην όλη άκαμπτη κατασκευή συμβάλει πολύ και η νέα μεταλλική υποδομή της βάσης της φτερωτής, καθώς και η επίσης μεταλλική εμφύτευση του άξονά της, που μειώνει κατά πολύ τους κραδασμούς και συμβάλει στον παραπέρα περιορισμό του θορύβου.

Φυσικά δεν λείπουν και οι άλλες τεχνολογίες μείωσης του θορύβου που έχει αναπτύξει η Noctua, όπως είναι το βαθμιδωτό χείλος εισόδου στο πλαίσιο του ανεμιστήρα και τα κανάλια επιτάχυνσης της ροής του αέρα στην πλευρά υποπίεσης των ακροπτερυγίων, αλλά για όλα αυτά τα πολύ ενδιαφέροντα υπάρχει μια πολύ πιο ενδελεχής παρουσίαση για όποιον φίλο θέλει να φρεσκάρει τη μνήμη του!

Θέματα συμβατότητας και εγκατάστασης

Η Noctua NH-U12A είναι απίθανο να σας φέρει δυσκολία με την μητρική σας καθώς έχει εκτεταμένη συμβατότητα με την πλειοψηφία από αυτές.

Σε αυτό βοηθάει και το ότι δεν έρχεται σε αντιπαράθεση με τις μνήμες που έχουν μεγάλες ψύκτρες, αλλά καλού κακού δεν χάνετε τίποτε αν συμβουλευτείτε τα παραπάνω link :

        Socket Compatibility : https://noctua.at/en/support/compatibility-lists

        CPU Compatibility :  https://noctua.at/en/support/compatibility-lists/cpu

        Main-board Compatibility: https://noctua.at/en/nh-u12a/comp

        Case Compatibility: https://noctua.at/en/nh-u12a/ccomp

Καθώς επίσης και το εκτεταμένο παράρτημα με τις συχνές ερωτήσεις.

         FAQs :  https://noctua.at/en/nh-u12a/faq

Πέρα από αυτά, επίσης βέβαιο είναι ότι δεν θα έχετε κανένα πρόβλημα με την ενδεχομένως παρακείμενη κάρτα γραφικών καθώς το πλάτος της ψύκτρας είναι μόλις 125mm και όπως μπορούμε να δούμε στα δύο σχέδια που ακολουθούν . . .

Τόσο όσον αφορά στην συμβατότητα με τις μνήμες που έχουν υψηλές ψύκτρες, αλλά και όσον αφορά στο "πάτημα" της ψύκτρας . . .

. . . είναι πολύ δύσκολο να συναντήσετε κάποιο πρόβλημα.

Εδώ να σημειώσουμε ότι αν έχετε παλαιότερο socket ( LGA775, LGA1366) μπορείτε να χρησιμοποιήσετε την NH-U12A παραγγέλλοντας το LGA 1366, LGA 775 sockets mounting kit ΝΜ-Ι3  και μάλιστα χωρίς να πληρώσετε, αρκεί να ισχύουν τα παρακάτω :

Owners of Noctua CPU coolers* can obtain the NM-I3 Mounting-Kit free of charge via this form. A proof of purchase (photo, scan or screenshot of the invoice) of both a Noctua CPU cooler and either a socket 775/1366 mainboard or socket 775/1366 CPU are required.

Η εγκατάσταση της ψύκτρας με την βοήθεια του Secufirm2 mounting kit είναι απλά παιχνίδι!

Οι οδηγίες είναι πραγματικά διαφωτιστικές και όλα θα τελειώσουν, σωστά και χωρίς άγχος σε μερικά λεπτά!

Το μόνο που θα πρέπει να προσέξετε είναι να χρησιμοποιήσετε το σωστό Installation manual ανάλογα με τον επεξεργαστή σας (υπάρχουν τρία συνολικά) και όλα τα άλλα είναι "τυφλοσούρτης" !

Αλλά για τους φίλους που είναι  "οπτικοακουστικοί τύποι" υπάρχουν από την κατασκευάστρια μια σειρά από Installation video.

Οι λεπτομέρειες που κάνουν τη διαφορά

Περί κολλήσεων συνέχεια!

Τα πτερύγια που "κόπηκαν" είναι τρία και το πέρασμα των heat pipes γίνεται με αρκετό "αέρα" από αυτά και φυσικά οι κολλήσεις είναι όπως πρέπει.

Για την τακτοποιημένη απόσταση μεταξύ των πτερυγίων φροντίζει το σύστημα εκτόνωσης των οπών συναρμογής που δημιουργεί μικρούς κυλίνδρους/αποστάτες σε κάθε πτερύγιο, οι οποίοι εξασφαλίζουν την σωστή τοποθέτηση των πτερυγίων.

Και φυσικά η μέθοδος συγκόλλησης brazing, εδώ, στον απρόσιτο χώρο ανάμεσα στα πτερύγια, βρίσκεται στο "στοιχείο" της και αποδίδει τέλεια συγκόλληση μεταξύ των heat pipes και των πτερυγίων.  Αυτό βεβαίως απαιτεί πολύ προσεκτικές διαδικασίες και αυστηρό έλεγχο των συνθηκών, αλλά αν θέλεις το "απόλυτο" και αυτό που θα διαρκέσει "μια ζωή", τότε δεν έχεις και πολλές επιλογές!

Η επιπεδότητα του Cold Plate

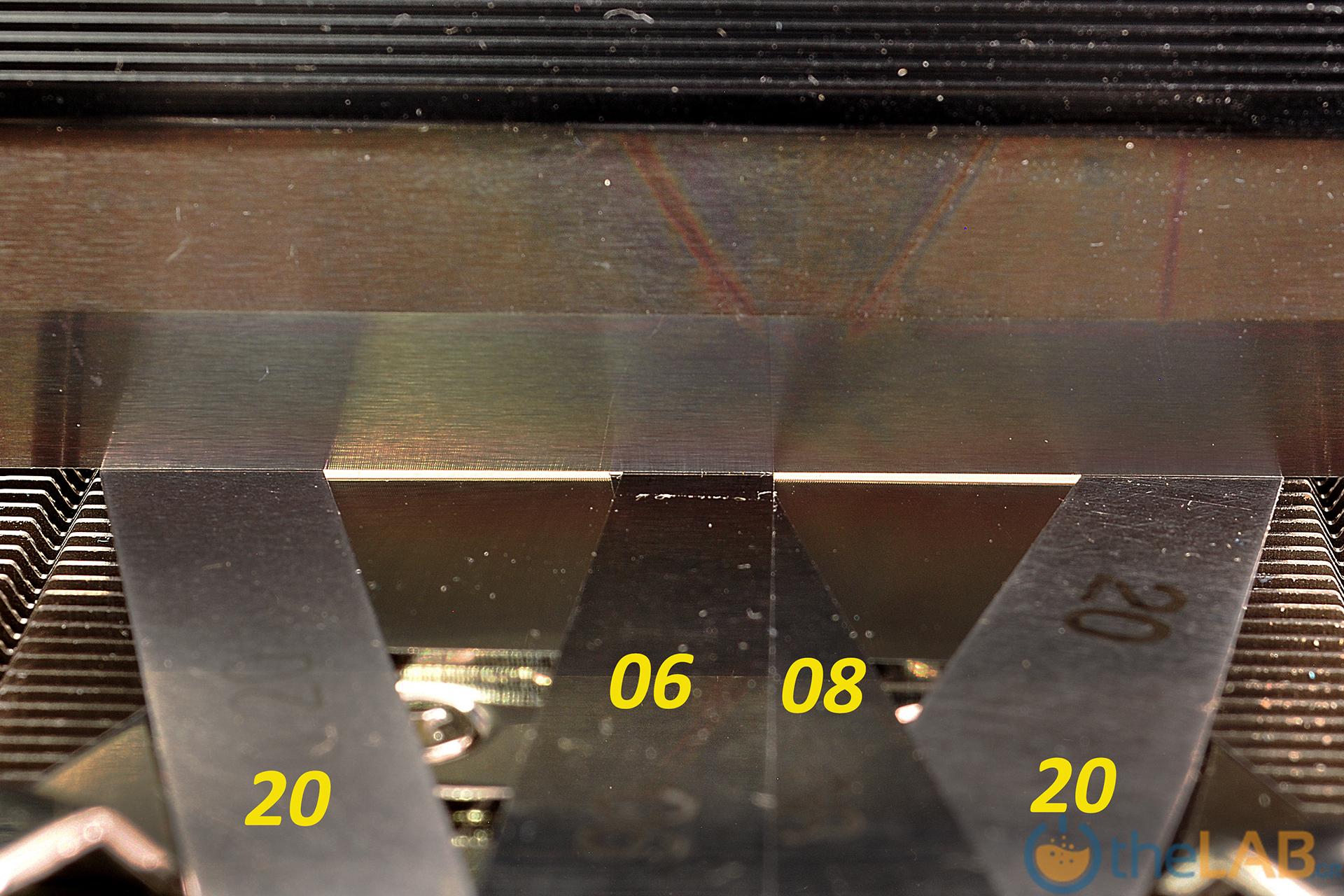

Τα φίλερ και η ρίγα ελέγχου δείχνουν :

Παράλληλα με τον άξονα των heat pipes η κυρτότητα είναι ~60μm, ενώ κάθετα προς αυτά - παράλληλα προς τη ροή του αέρα διαμέσου της ψύκτρας- η κυρτότητα είναι αισθητά μικρότερη καθώς μόλις φτάνει στα 10μm.

Η διασπορά της θερμοαγώγιμης πάστας (T.I.M.)

Η εικόνα που παίρνουμε από την διασπορά της θερμοαγώγιμης πάστας, επιβεβαιώνει τις μετρήσεις επιπεδότητας.

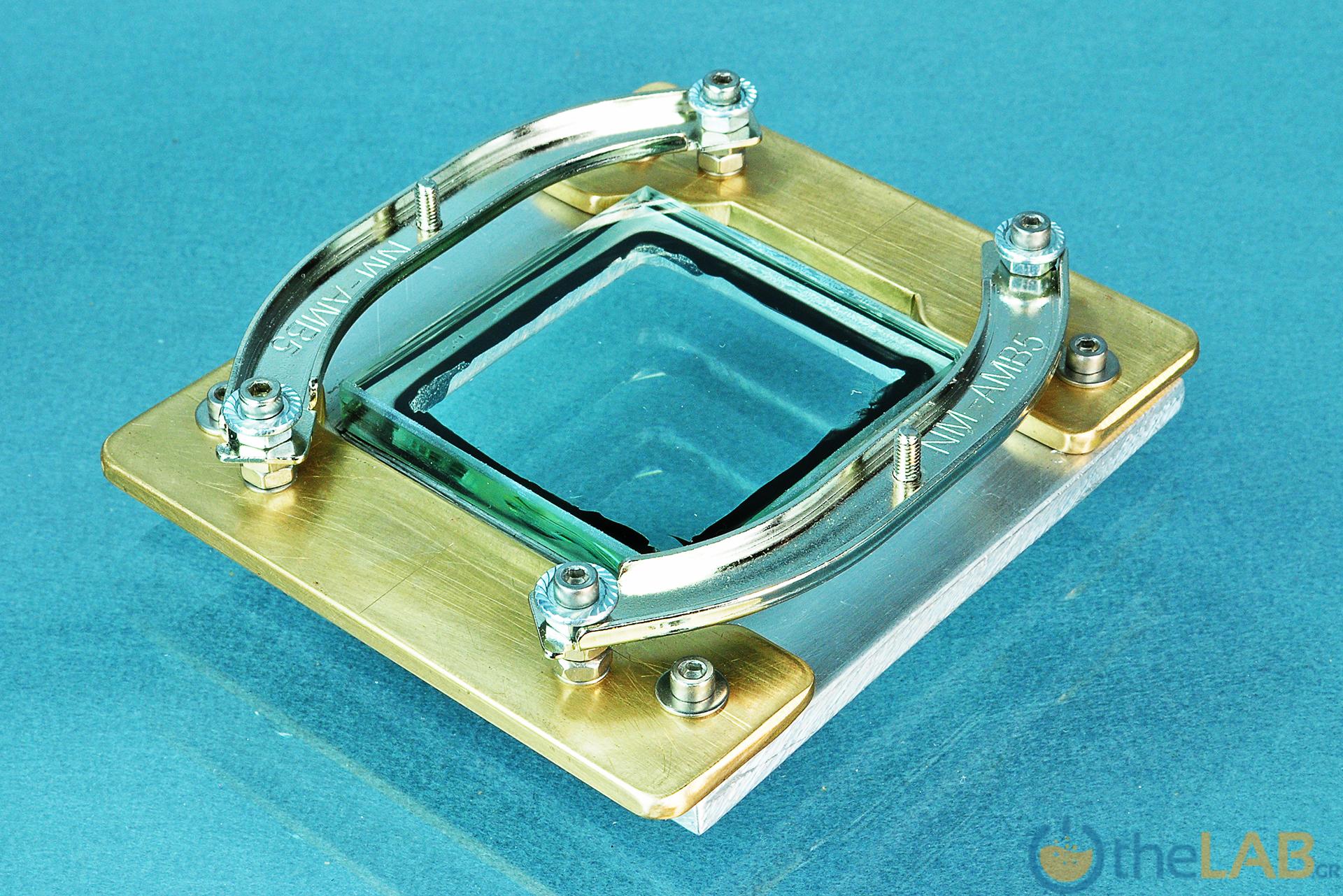

Δεδομένου ότι η πλάκα του Loader έχει τελείως επίπεδη και ανελαστική επιφάνεια, η διασπορά της T.I.M. ανακλά την επιπεδότητα του cold plate.

Έτσι κάθετα στα heat pipes -παράλληλα με το έλασμα στήριξης της ψύκτρας, μεταξύ των δύο επιφανειών έχει απομείνει μια ελάχιστη ποσότητα πάστας, και όσο πλησιάζουμε προς τις δύο παράλληλες αυτού του άξονα ακμές (στις φωτογραφίες είναι η πάνω και η κάτω) η ποσότητα της θερμοαγώγιμης αυξάνει ελαφρά.

Σε μια  εφαρμογή σε πραγματική CPU, όπου υπάρχει κάποια ελάχιστη ελαστικότητα και η ελαφρώς κοίλη διαμόρφωση του CPU heat spreader, η ήδη καλή εφαρμογή του cold plate θα είναι ακόμα καλύτερη από αυτήν των φωτογραφιών!

Η ηλεκτρική συμπεριφορά των ανεμιστήρων πάνω στην ψύκτρα

Δεν θα αφήναμε χωρίς μια πιο κοντινή ματιά τα "καμάρια" της Noctua.

Για να δούμε λοιπόν σε δύο γραφήματα πως συμπεριφέρονται οι δύο NF-A12x25 pwm πάνω στην ψύκτρα σαν ζευγάρι.

Α. Γράφημα μεταβολής της απορροφούμενης ισχύος, της ταχύτητας περιστροφής και του θορύβου ως προς το Duty Cycle του PWM σήματος που οδηγεί τους ανεμιστήρες (είτε από το αντίστοιχο fan header της μητρικής μας, είτε από κάποιον κατάλληλο fan controller)

Η τελείως ομαλή μεταβολή του γραφήματος της ισχύος (θυμίζω εδώ ότι μετράμε και τους δύο ανεμιστήρες ταυτόχρονα), καθώς και η γραμμική σχεδόν σχέση του Duty Cycle (DuCy) του PWM σήματος ελέγχου των ανεμιστήρων, με την ταχύτητα περιστροφής τους, δείχνει την εξαίρετη δουλειά που έχει γίνει στο ηλεκτρικό / ηλεκτρονικό κομμάτι των ανεμιστήρων.

Και επισφράγισμα σε αυτό έρχεται η καμπύλη του θορύβου που την κοιτάς και "δεν  πιστεύεις" ότι δυο ανεμιστήρες στις 2100rpm, πάνω στην ψύκτρα και με το dB(A) meter στο μισό μέτρο απόσταση, παράγουν μόνο 39,0 dB(A) !

B. Γράφημα μεταβολής της απορροφούμενης ισχύος, του Duty Cycle και του θορύβου ως προς την ταχύτητα περιστροφής των ανεμιστήρων.

Ανάλογη είναι η εικόνα και με βάση τις στροφές των ανεμιστήρων.

Αυτό που έχουμε να μεταφέρουμε σαν πείρα μετά από σχεδόν τέσσερις μήνες επαφής μαζί τους και μετά από εξαντλητικές δοκιμές, είναι ότι είναι οι πιο ήσυχοι ανεμιστήρες, που μπορούν πράγματι να κάνουν τη διαφορά, γιατί η σχεδίασή τους έκανε εφικτή την υψηλή απόδοση και μάλιστα κάτω από συνθήκες σχετικά υψηλής στατικής πίεσης, χωρίς ο εξαιρετικά χαμηλός θόρυβός τους, να έχει καμία σχέση, με αυτό που μέχρι τώρα -στο όνομα ανάλογων επιδόσεων- εθεωρείτο αποδεκτός θόρυβος!

Φυσικά όλα αυτά ενισχύονται ακόμα περισσότερο από το γεγονός ότι η Noctua NH-U12A είναι μια ψύκτρα με ενεργό συνολικό όγκο ούτε καν 1,5 lit, αλλά γι αυτά θα έχουμε την ευκαιρία να πούμε αρκετά στο κεφάλαιο των Μετρήσεων που ακολουθεί . . .

Μετρήσεις

Εδώ  μπορούμε να δούμε την συνοπτική εικόνα της Noctua NH-U12A, έτσι όπως καταγράφηκε στις  τυπικές δοκιμές (60 - 360 Watt)  που έγιναν και μιλάμε τόσο  για την αμφίπλευρη PUSH-PULL διάταξη των  ανεμιστήρων,  όσο και τις μονόπλευρες PUSH και PULL.
Αλλά πριν προχωρήσετε, καλό είναι για όσους θέλουν να θυμηθούν τις συντομογραφίες που χρησιμοποιούμε, να διαβάσουν τις επεξηγήσεις που ακολουθούν στο spoiler!

Σε αυτήν την παρουσίαση θα έχουμε αρκετά νούμερα να δούμε, και λόγω μιας -για καλούς λόγους !- παρέκκλισης που θα κάνουμε, αυτά θα είναι ακόμα περισσότερα!

Ας βάλουμε λοιπόν σε μια σειρά τα πράγματα που μας ενδιαφέρουν όταν ελέγχουμε αν μια ψύκτρα κάνει για την δουλειά μας, γιατί -το έχουμε πει πολλές φορές από αυτή τη θέση- καλοί είναι οι αριθμοί αλλά υπάρχει και η ουσία και αυτή δεν είναι άλλη από το γεγονός ότι εδώ και πάρα πολλά χρόνια οι προσωπικοί υπολογιστές έπαψαν να είναι κάτι «αξιοπερίεργο» και σπάνιο, στο οποίο συγχωρείς τα «παράπλευρα» προβλήματα, όπως π.χ. είναι ο θόρυβος.

Το σύστημα ψύξης ενός PC είναι αυτό που κυρίως θα καθορίσει αν ο υπολογιστής μας είναι ένας διακριτικός βοηθός, ή ένας απαιτητικός «δυνάστης» και οι βασικές παράμετροι επιλογής του είναι τρεις: Όγκος, θερμική απόδοση (Δθ) και θόρυβος που παράγει.

Με αυτά κατά νου, ας πάμε να δούμε τον πρώτο συνοπτικό πίνακα.

Α.  Σύνοψη βασικής θερμικής συμπεριφοράς με την Τ.Ι.Μ. αναφοράς  (Arctic MX-4)
Στον πίνακα που ακολουθεί έχουν συμπεριληφθεί οι δοκιμές που έγιναν  σε διάφορα airflow και θερμικές καταπονήσεις στους ακόλουθους προσανατολισμούς  ροής  αέρα και setup στα οποία έχει χρησιμοποιηθεί η θερμοαγώγιμη πάστα αναφοράς που χρησιμοποιούμε (Arctic MX-4):

1. Μετρήσεις πλάγιου προσανατολισμού με τους ανεμιστήρες σε διάταξη PUSH-PULL με την MX-4 TIM.  ( Table   Delta-T Graph    Rca Graph   Cooling Capacity Graph )
2. Μετρήσεις πλάγιου προσανατολισμού, με τους ανεμιστήρες σε διάταξη PUSH με την MX-4 TIM.  (Table  Delta-T Graph    Rca Graph   Cooling Capacity Graph )
3. Μετρήσεις πλάγιου προσανατολισμού, με τους ανεμιστήρες σε διάταξη PULL με την MX-4 TIM.   (Table       Delta-T Graph    Rca Graph   Cooling Capacity Graph )
4. Μετρήσεις οριζόντιου προσανατολισμού με τους ανεμιστήρες σε διάταξη PUSH-PULL με την MX-4 TIM.    (Table       Delta-T Graph    Rca Graph   Cooling Capacity Graph )
5. Μετρήσεις κατακόρυφου προσανατολισμού με τους ανεμιστήρες σε διάταξη PUSH-PULL με την MX-4 TIM.    (Table       Delta-T Graph    Rca Graph   Cooling Capacity Graph )

Με θόρυβο 39,0 dB(A) δεν βάζει υποψηφιότητα για την πιο αθόρυβη ψύκτρα!

Ευτυχώς όμως για την Noctua,  τα dB(A) δεν «τα λένε όλα», υπάρχει και η χροιά του θορύβου, την οποία δεν μπορεί να την πιάσει το d(B(A) meter και αυτή είναι που κάνει τη διαφορά! Δυστυχώς φασματόμετρο δεν έχουμε, οπότε θα πρέπει να με εμπιστευτείτε.

Ο θόρυβος που παράγει είναι ένα χαμηλό «ομοιογενές» φύσημα  στο οποίο δεν μπορείς να διακρίνεις εξάρσεις, δεν υπάρχουν κάποιες συχνότητες που «ακούγονται» πιο έντονα, και απουσιάζουν οι τόσο ενοχλητικοί συντονισμοί.

Ειλικρινά, κοιτάς την ψύκτρα που έχει δυο ανεμιστήρες να στρέφονται στις 2100rpm και δεν το πιστεύεις ότι πρέπει να πλησιάσεις πολύ για να αρχίσει ο θόρυβός της να «προβάλει» από τον θόρυβο του περιβάλλοντος.

Η ψύκτρα στο μέγιστο air flow ναι μεν διατηρεί -στα 360Watt- το Δθ στους ασφαλέστατους +38,5 ^οC, αλλά και πάλι δεν έχει τα «φόντα» να δρέψει τις δάφνες της υψηλής απόδοσης!

Θα χρειαστεί να δούμε τον τρίτο παράγοντα για να καταλάβουμε πόσο λάθος είναι ο "μονοδιάστατος" τρόπος αξιολόγησης, γιατί με ενεργό όγκο (πτερύγια + ανεμιστήρες) κάτι λιγότερο από 1,5 lit, η Noctua NH-U12A, θέτει -κυριολεκτικά- νέα ορόσημα όχι μόνο στο τι σημαίνει αθόρυβη αποτελεσματικότητα, αλλά και  στον όγκο που απαιτείται γι’  αυτήν!

Για να το αντιληφθούμε αυτό θα παραθέσω συγκριτικά στοιχεία από την NH-U12A και από δυο άλλες αντιπροσωπευτικές κορυφαίες ψύκτρες, δίνοντας για όλες τον συνολικό όγκο τους:

1.       Noctua NH-U12A, όπου Hi-Noise = 39,0 dB(A), Total-Vol*=~2,212 lit

Δθ (360W) = 38,54 ^oC  και  Δθ (240W) = 26,54 ^oC

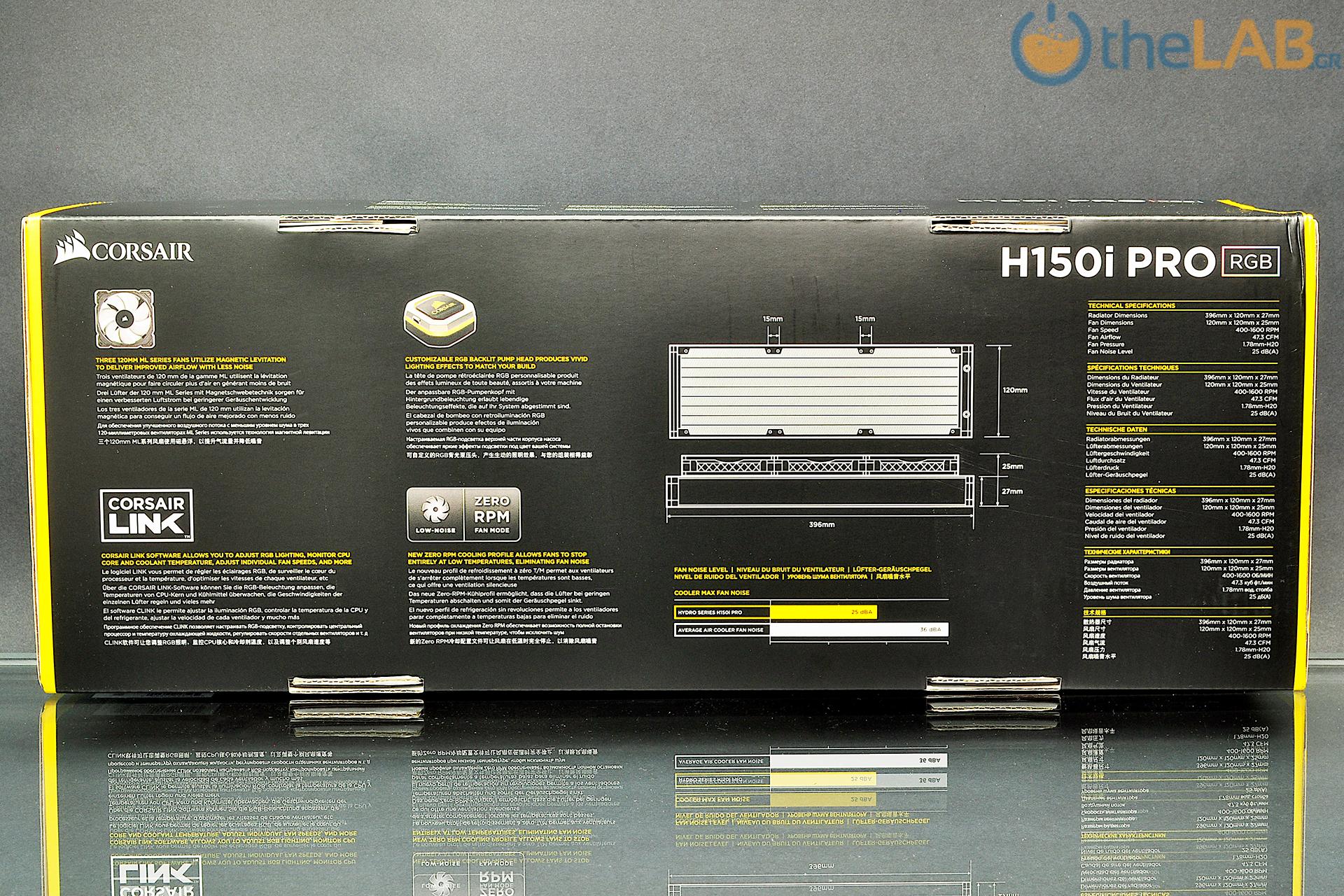

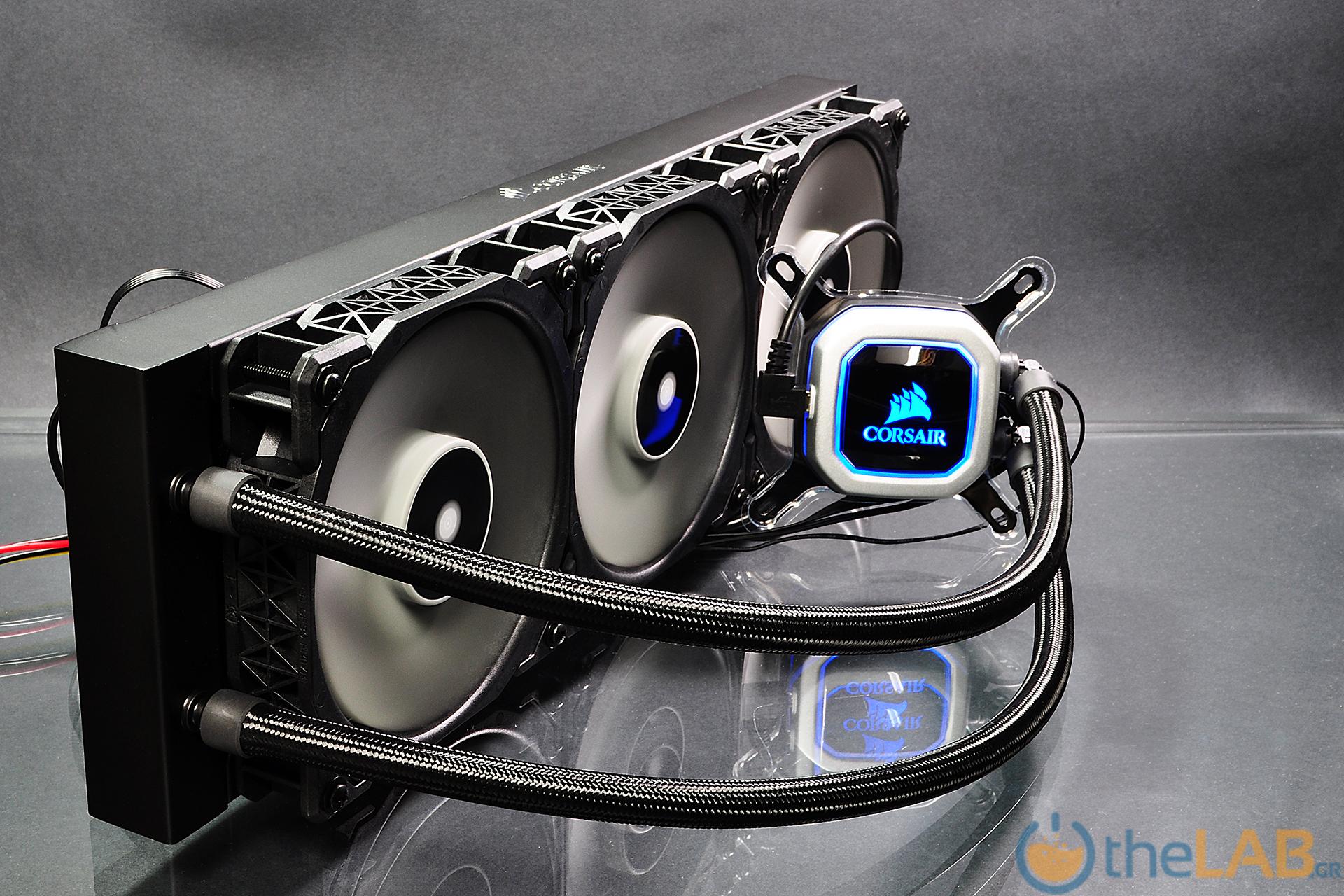

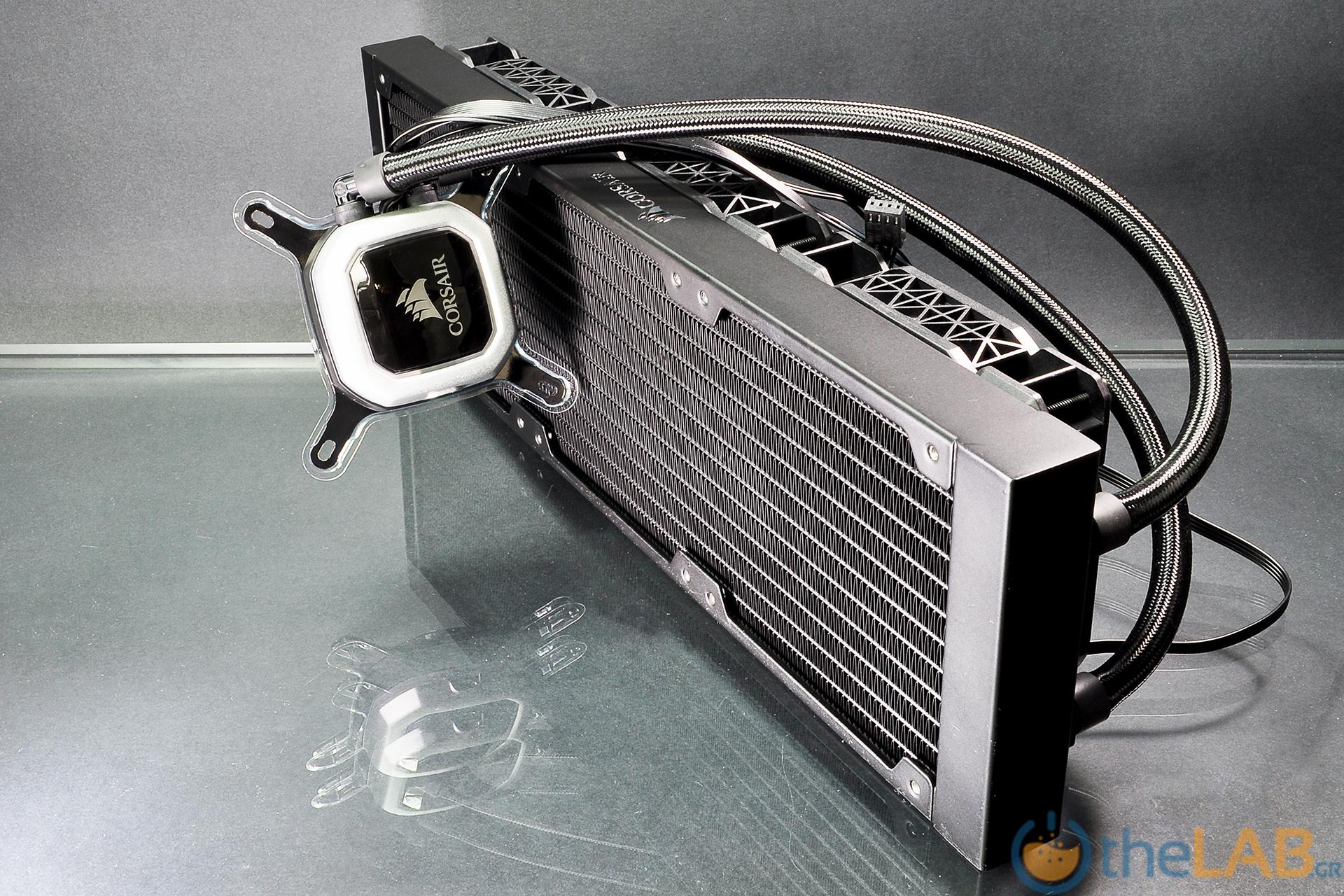

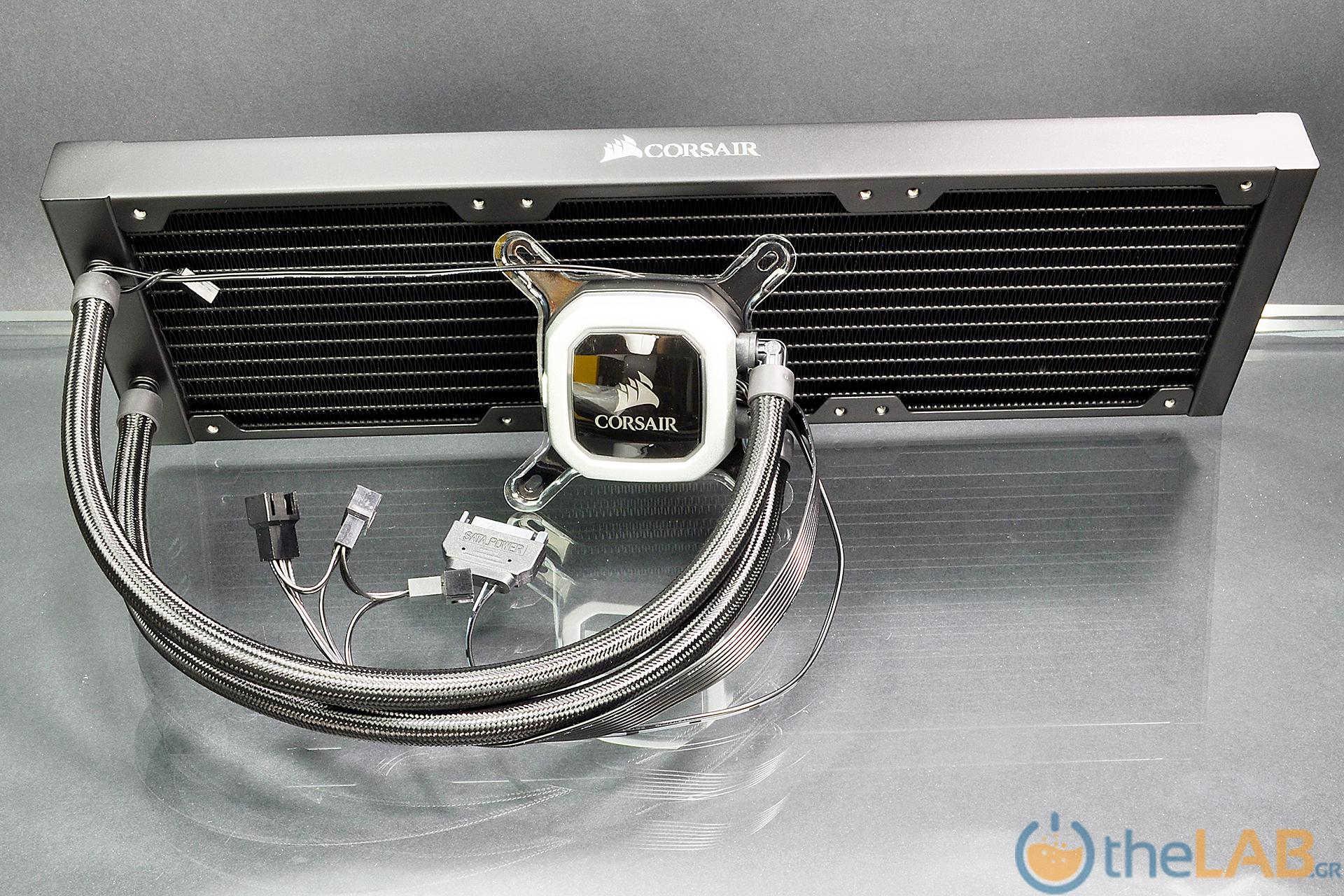

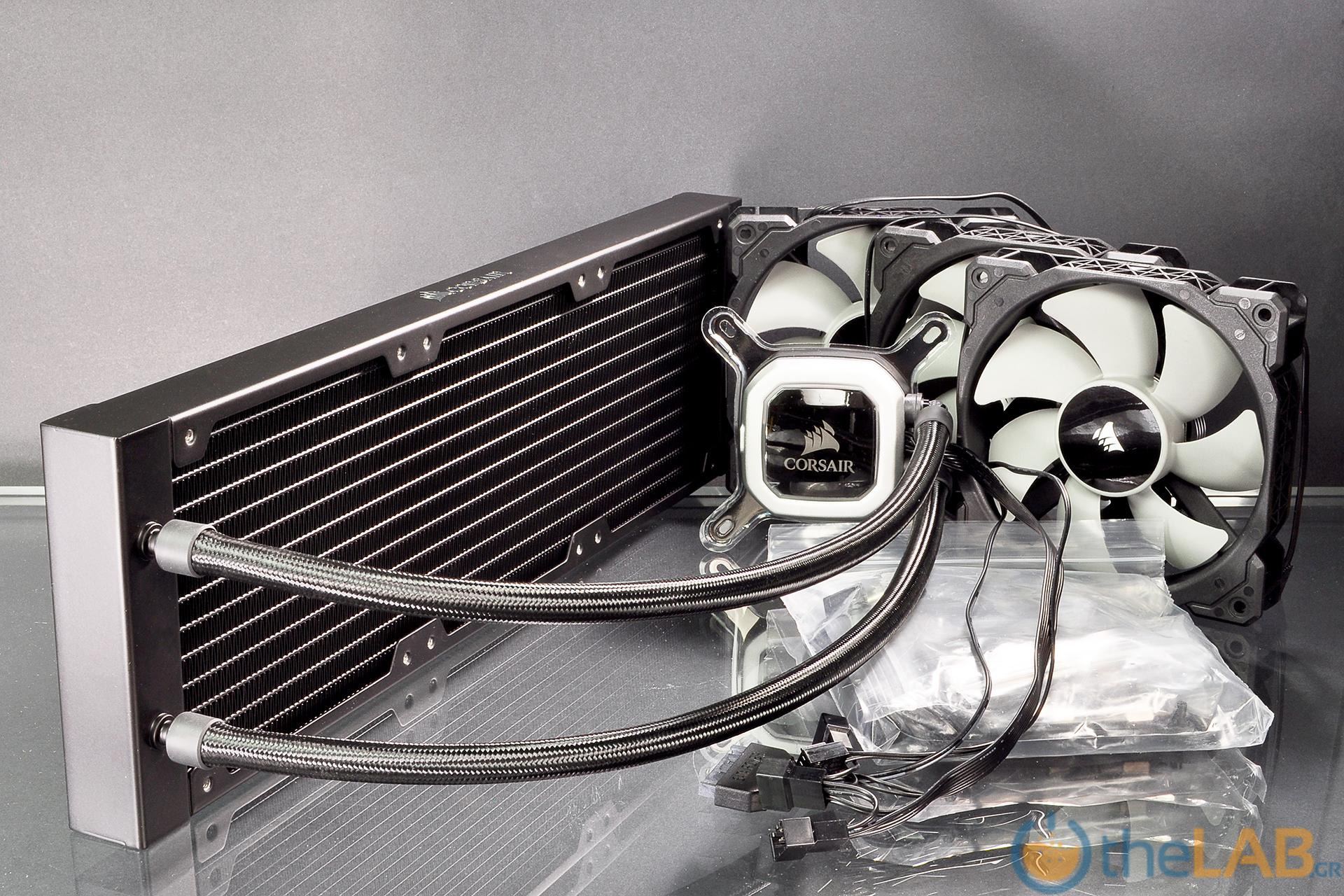

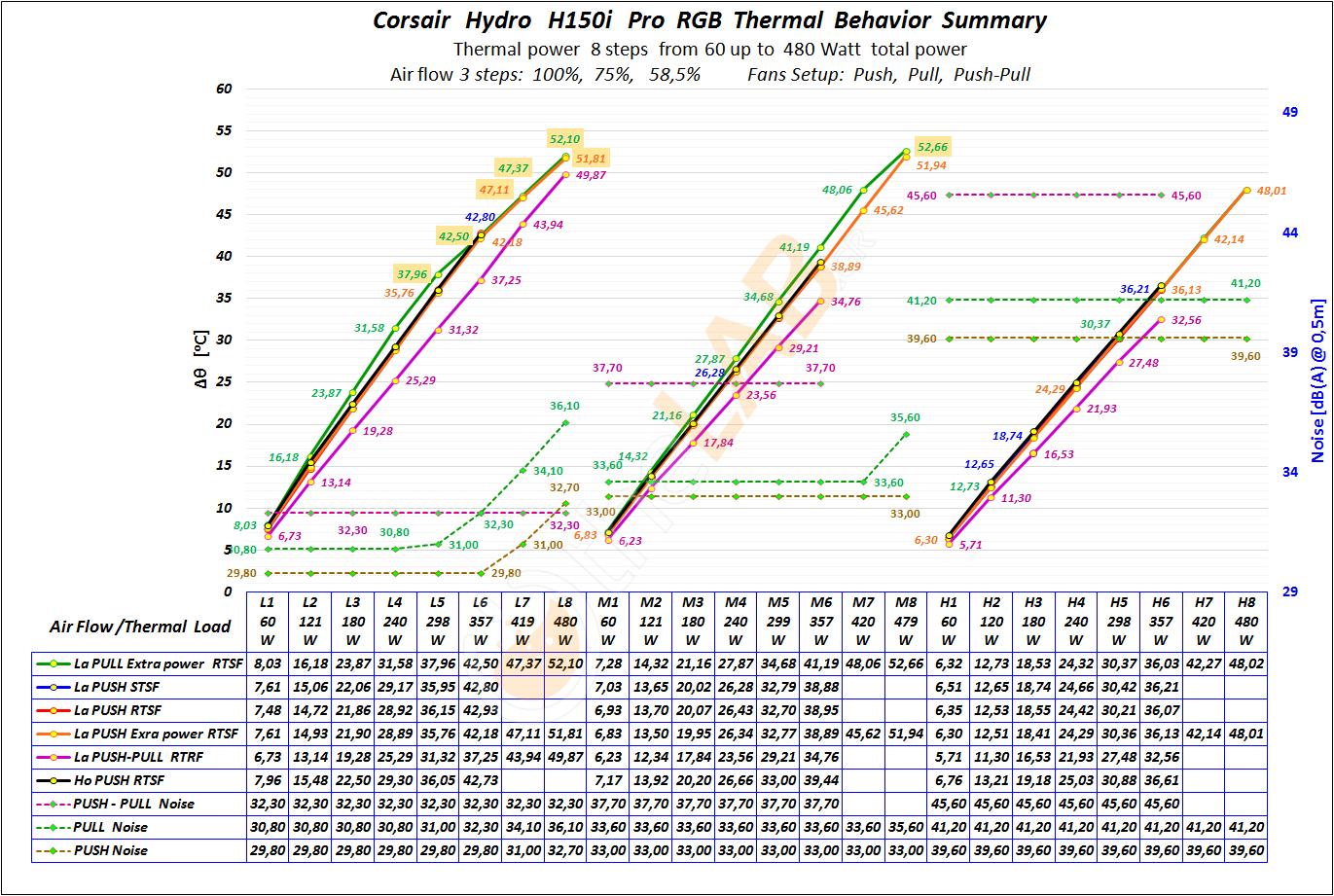

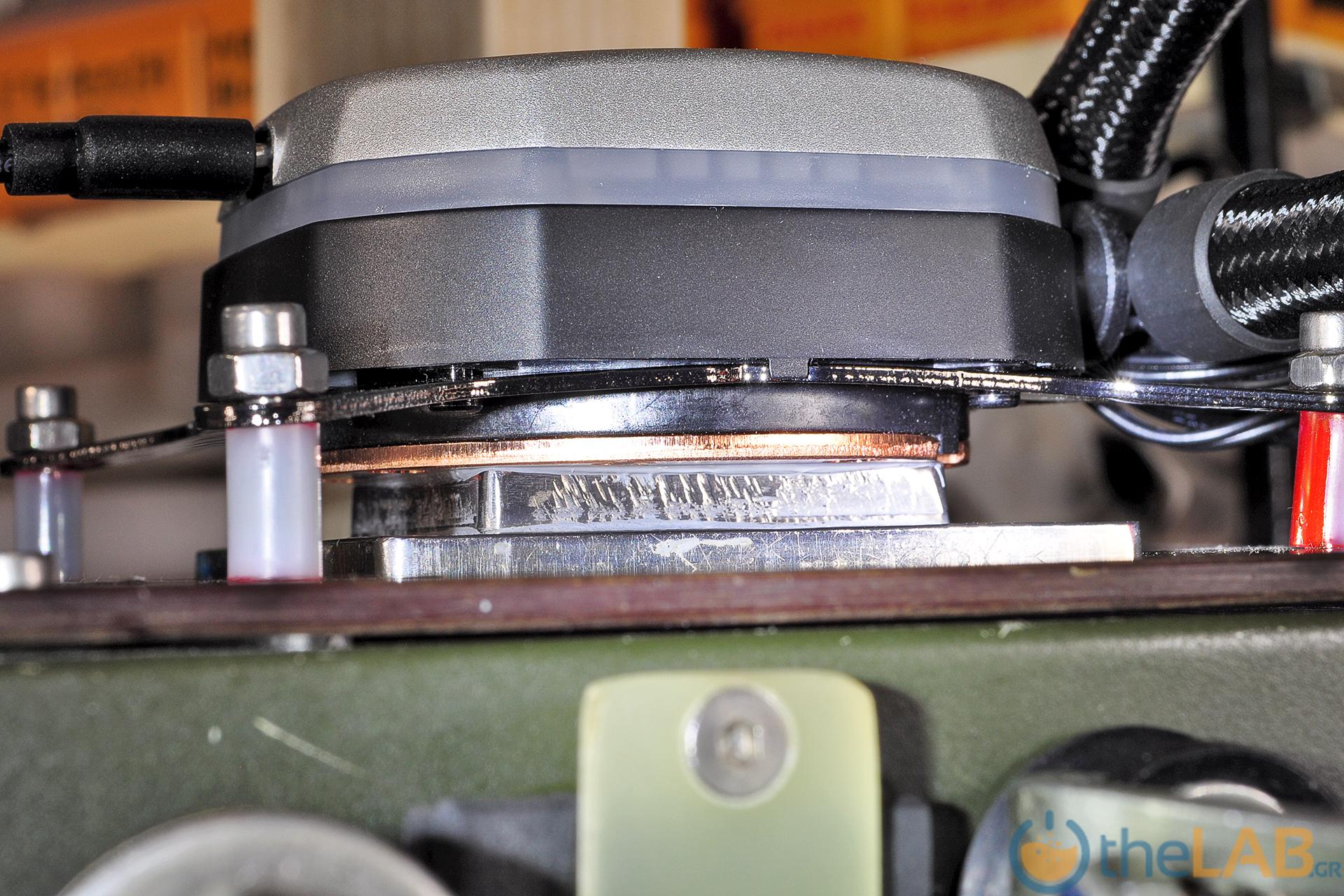

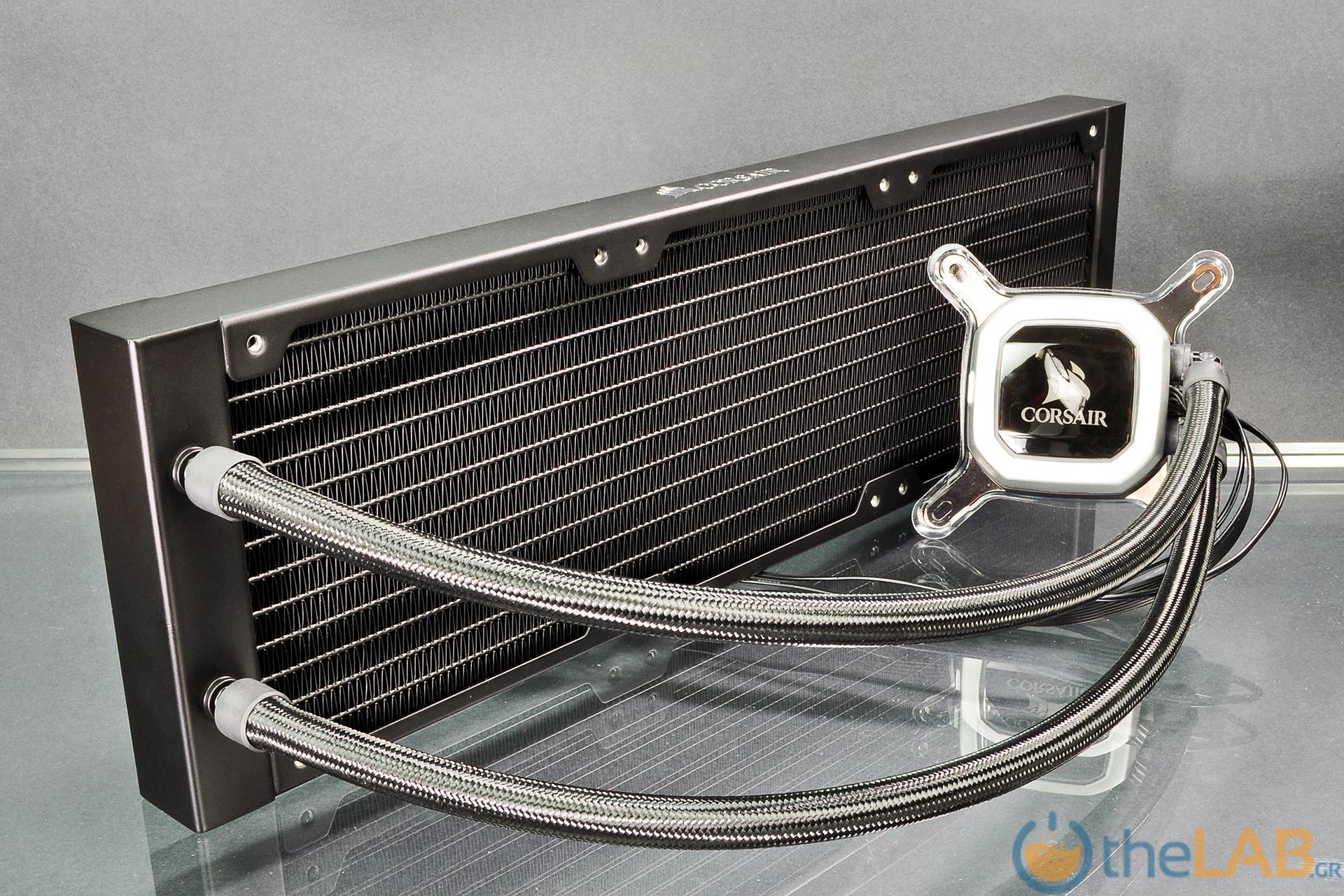

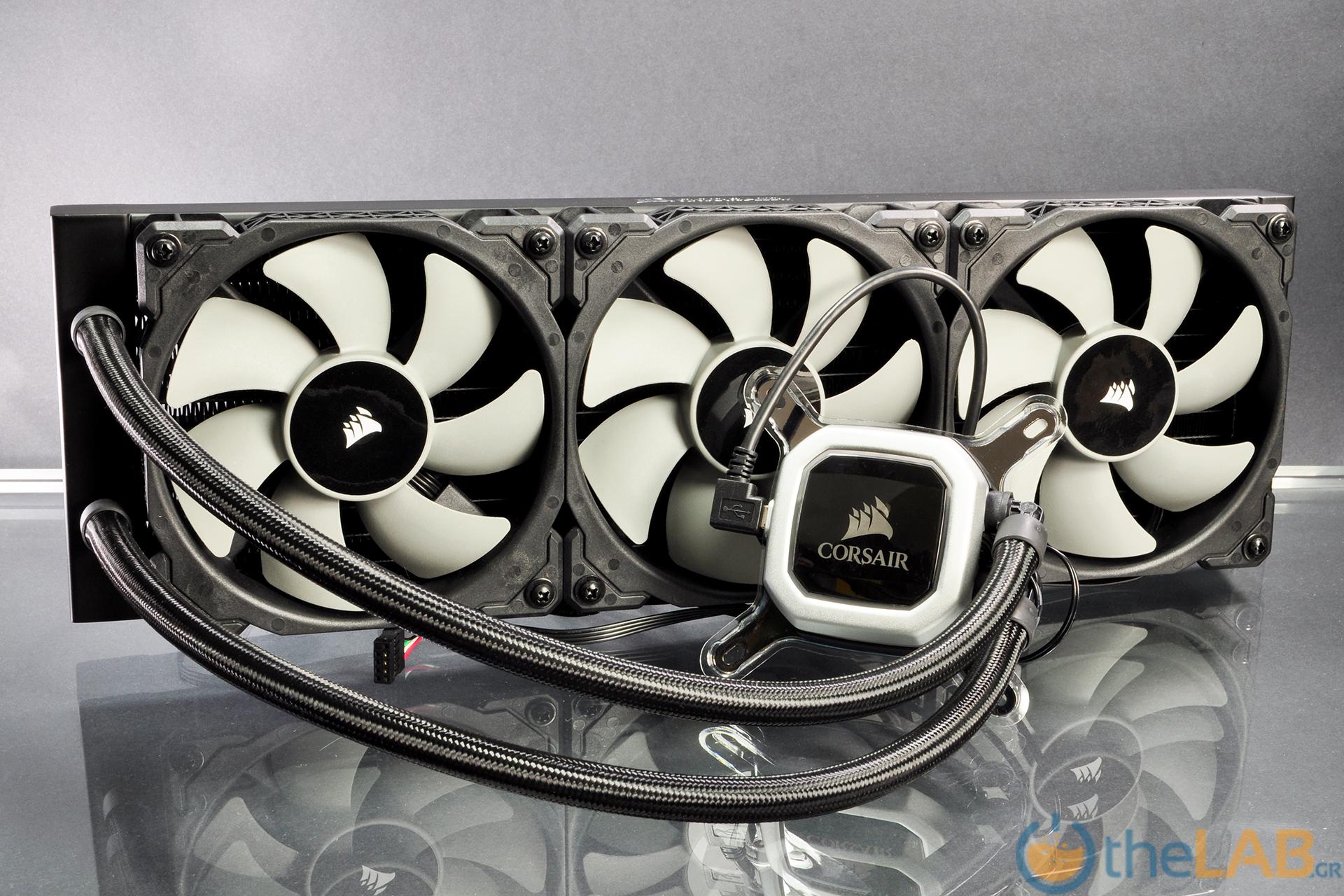

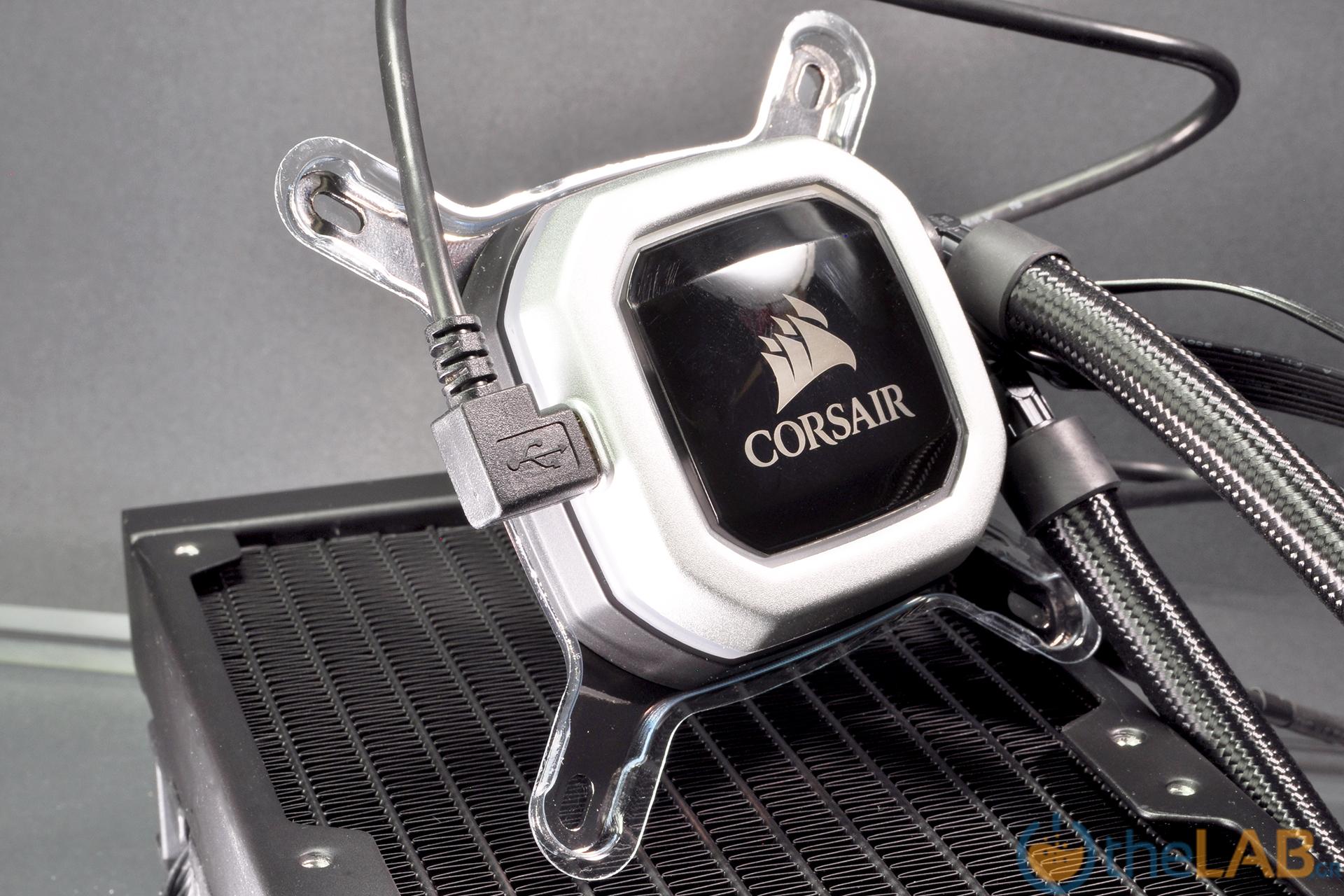

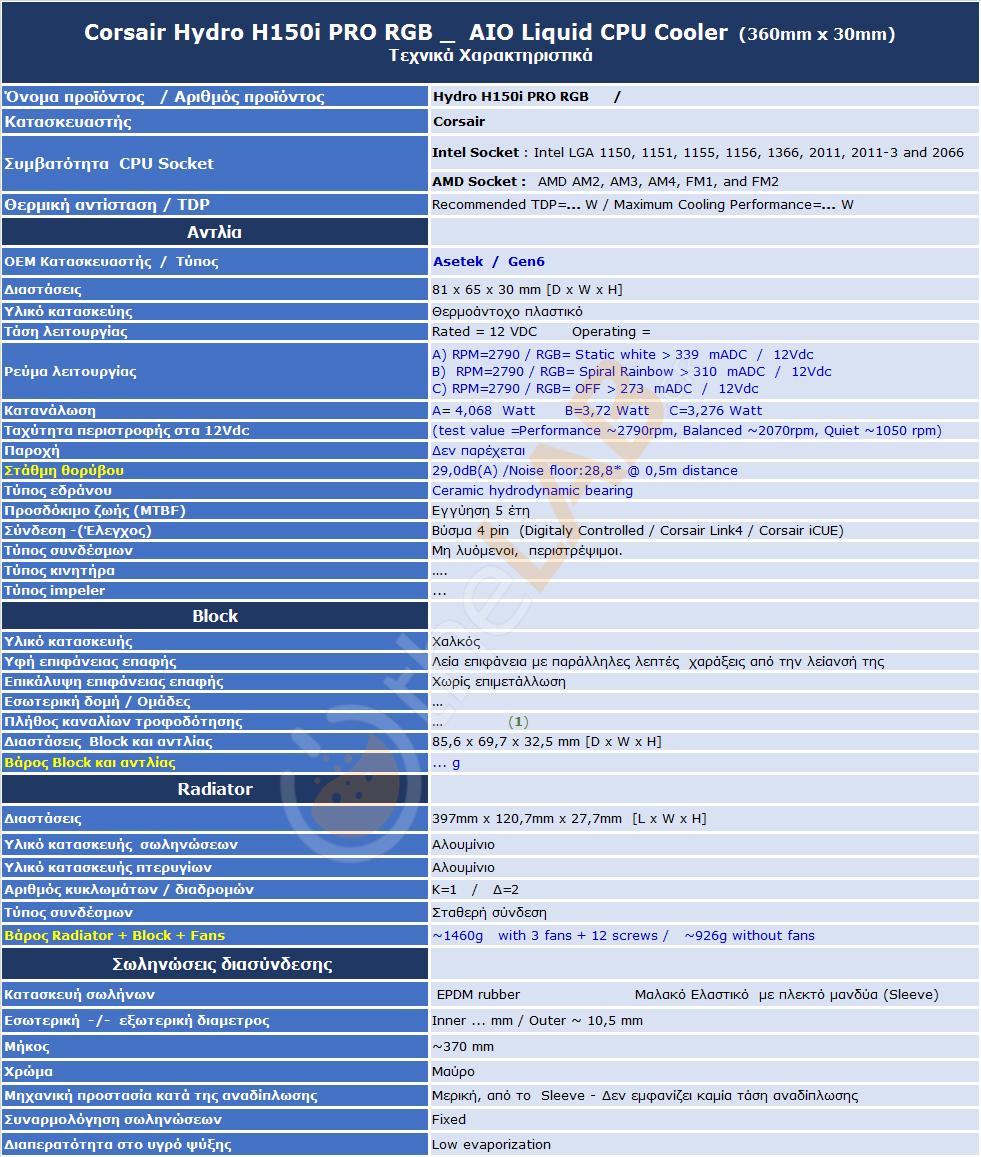

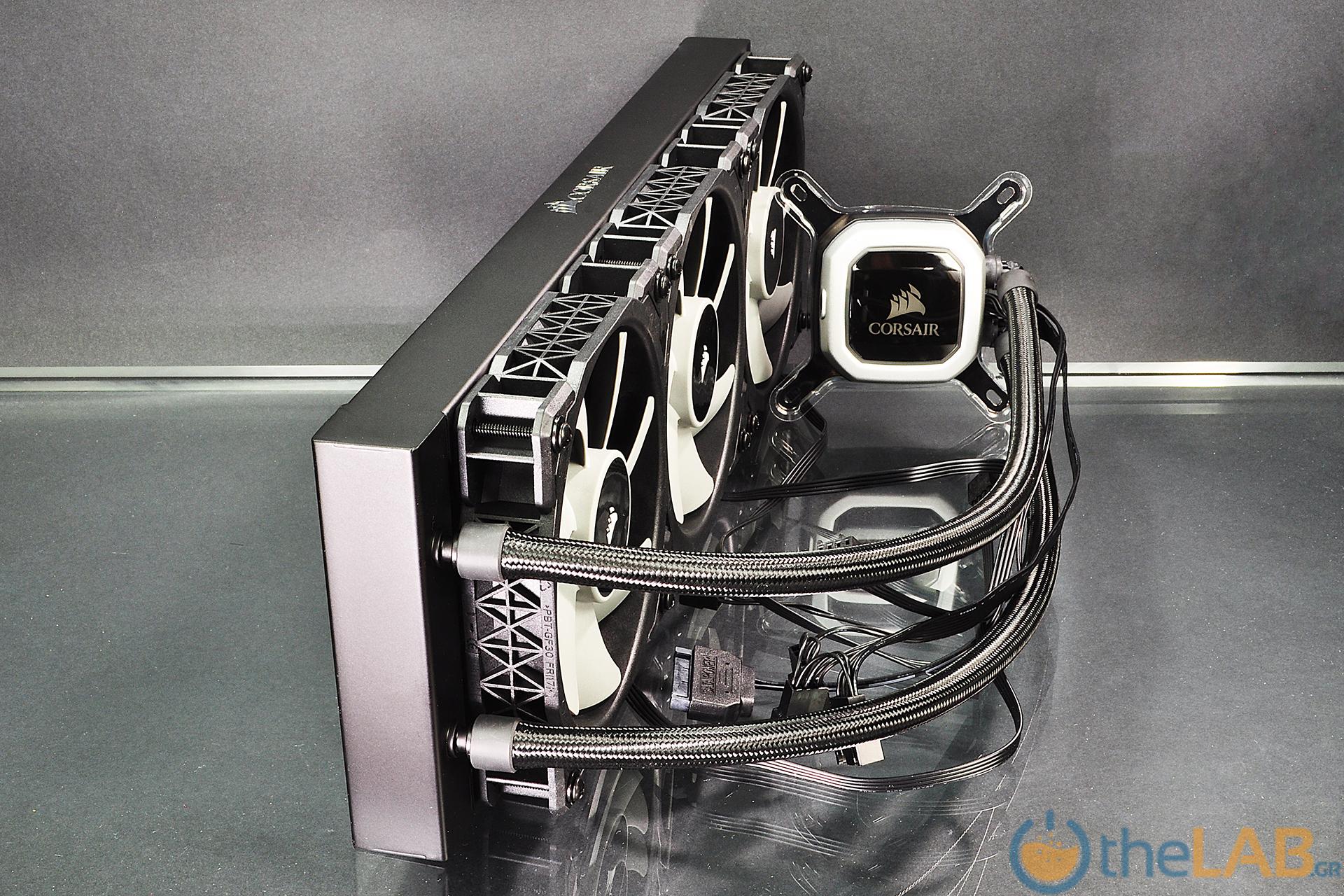

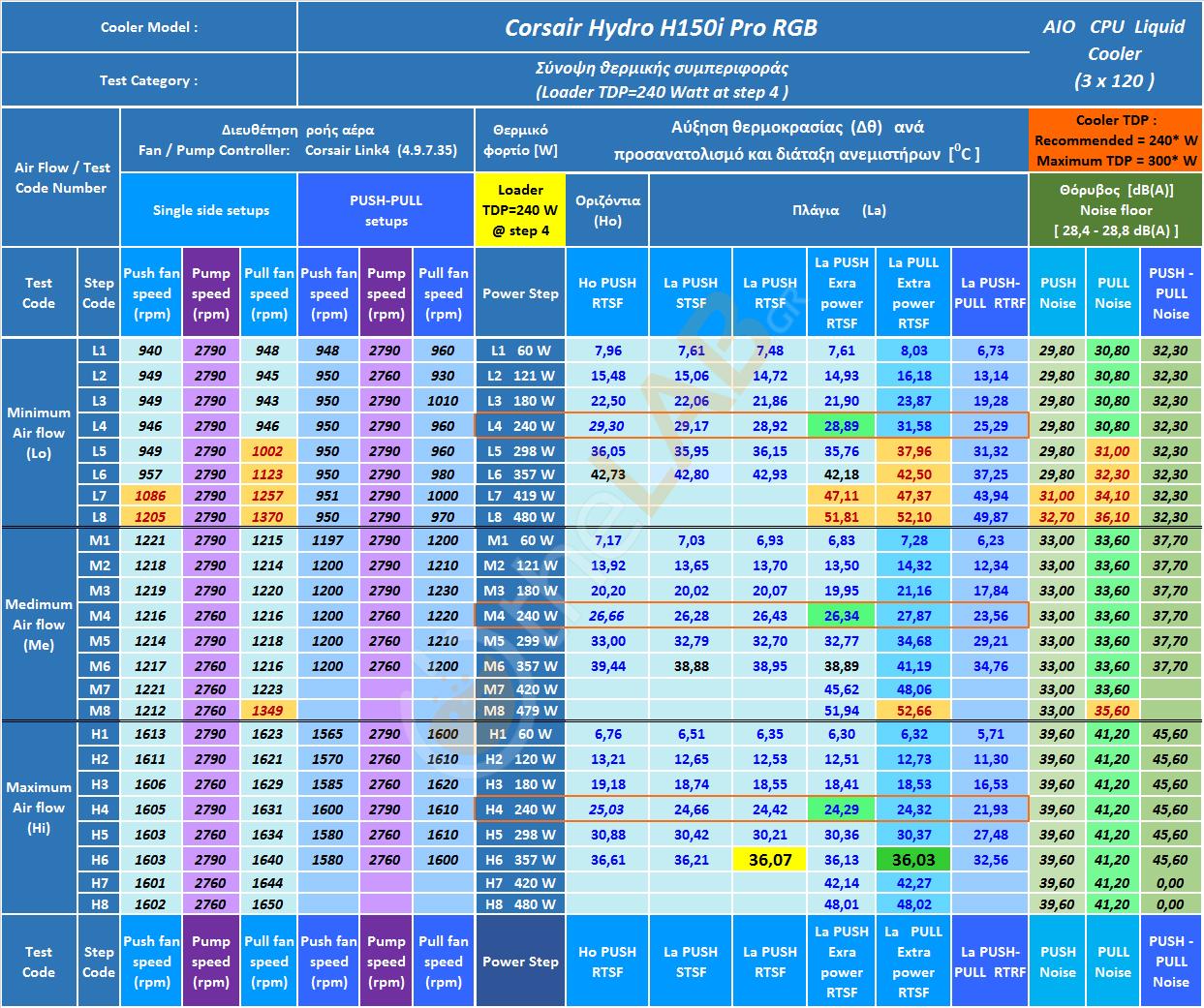

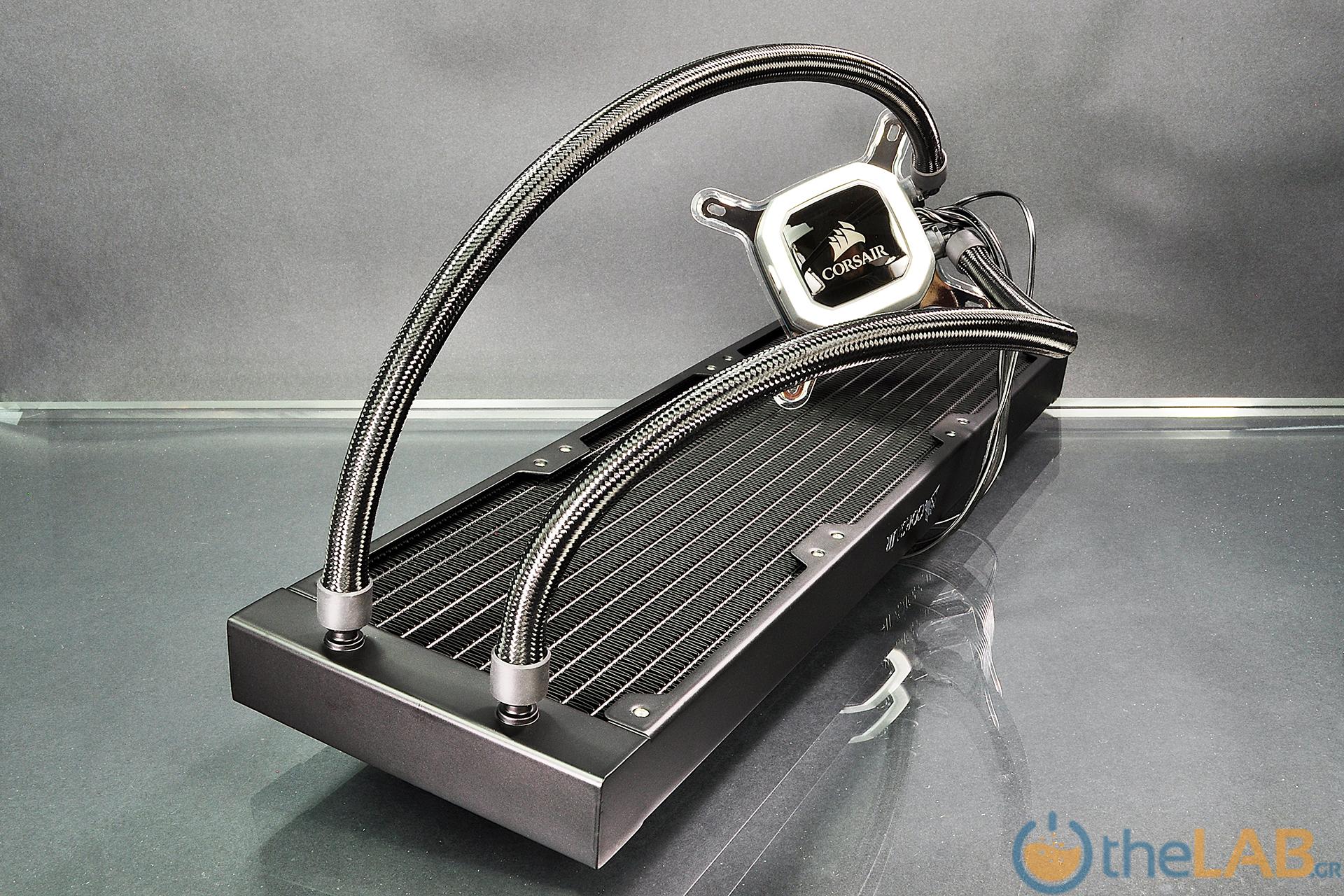

2.       Corsair Hydro H150i PRO RGB, όπου Hi-Noise = 39,6 dB(A), Total-Vol*=~3,285 lit

Δθ (360W) = 36,03 ^oC  και  Δθ (240W) = 24,32 ^oC

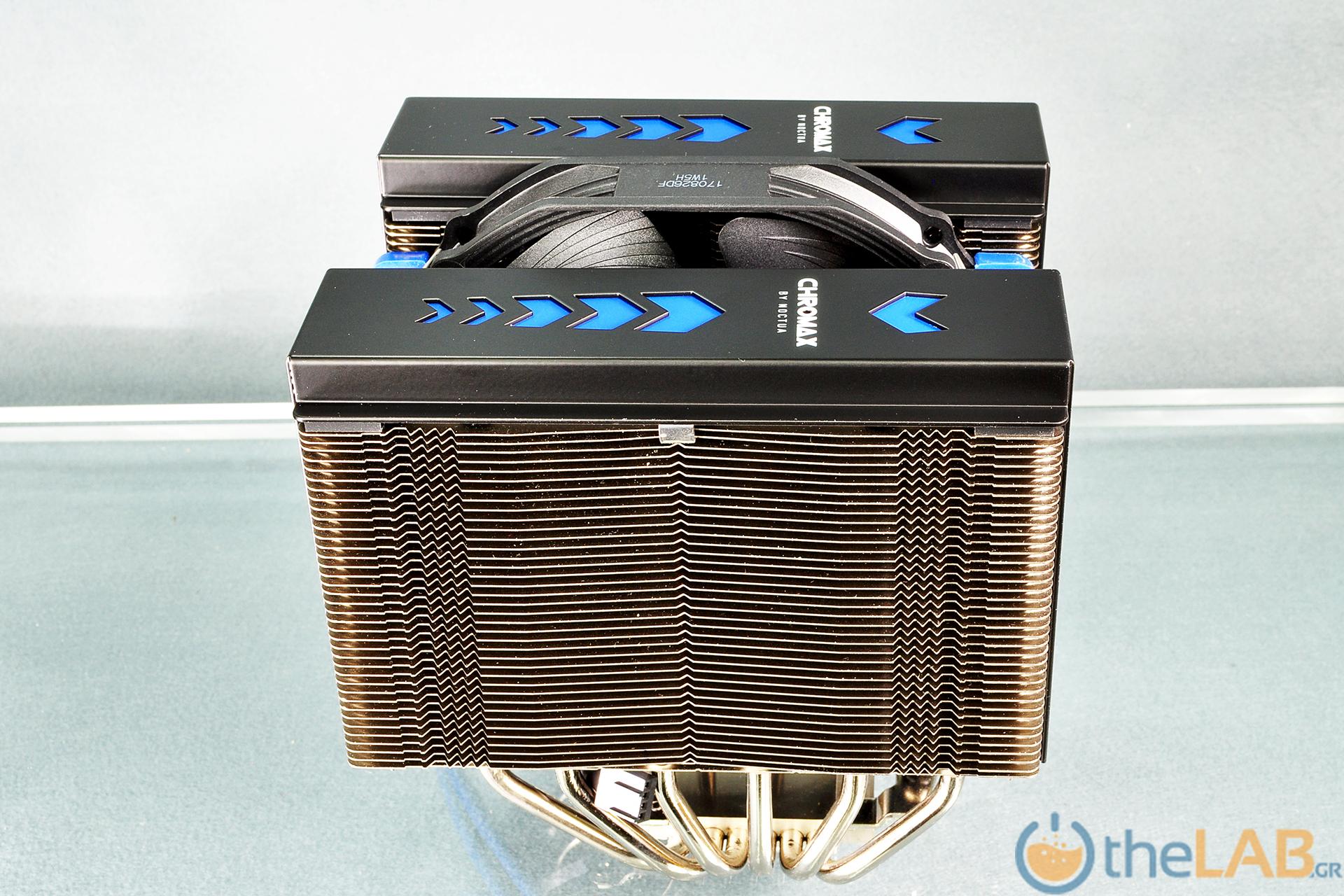

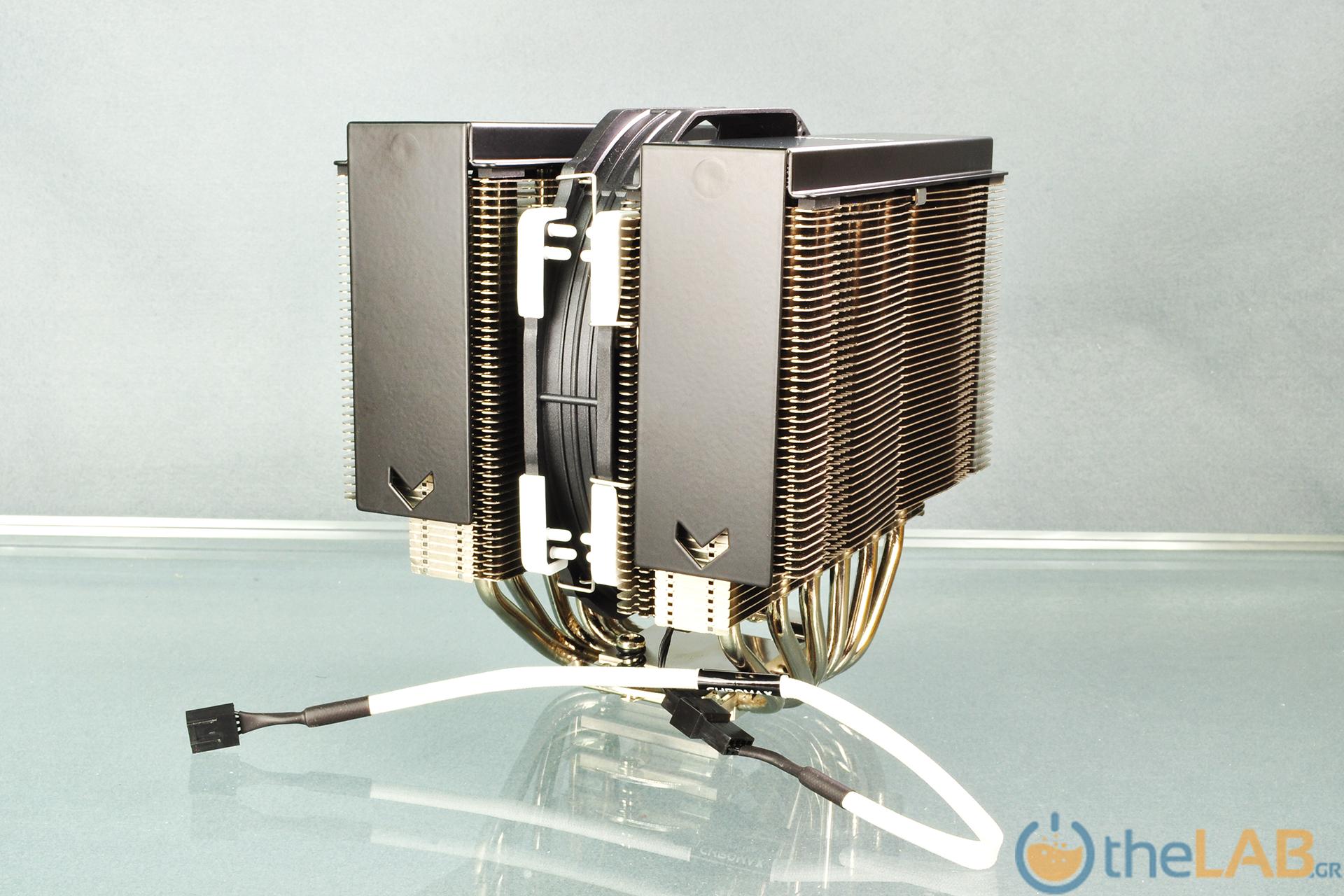

3.       Noctua NH-D15 SE-AM4, όπου Hi-Noise = 39,9 dB(A), Total-Vol*=~3,985 lit

Δθ (360W) = 37,04 ^oC  και  Δθ (240W) = 25,57 ^oC

{*Total-Vol = Ο συνολικός χώρος που καταλαμβάνει η ψύκτρα πάνω στην μητρική, συμπεριλαμβανομένου και του χώρου κάτω από αυτήν.}

Το πράγμα μιλάει από μόνο του !

• Η σημερινή φιλοξενούμενη του TheLab, συγκρινόμενη με μια 3x120 ΑΙΟ η οποία έχει κατά ~48,5% μεγαλύτερο όγκο, κατορθώνει να υστερεί μόνο 2 – 2,5 ^οC από αυτήν και μάλιστα, παράγοντας και ελαφρά λιγότερο θόρυβο !
• Αν δε, την συγκρίνουμε με την «ομόσταυλη» κορυφαία αερόψυκτρα, τότε τα πράγματα είναι ακόμα πιο εντυπωσιακά, καθώς την ακολουθεί με διαφορά μόνο 1 – 1,5 ^οC, ενώ ο όγκος της προπορευόμενης είναι  ~80%  μεγαλύτερος από αυτόν της NH-U12A και -«κερασάκι στην τούρτα»- αυτό το πετυχαίνει κάνοντας και σχεδόν 1 dB(A) λιγότερο θόρυβο!
• Νομίζω ότι τώρα έχουμε την πλήρη εικόνα της Noctua NH-U12A, η οποία απολύτως δικαιολογημένα βρίσκεται στο επίκεντρο του ενδιαφέροντος όλων όσων ψάχνουν για «ανθρώπινες» συνθήκες συμβίωσης με τον προσωπικό τους υπολογιστή!
• Είναι μαζεμένη, είναι αθόρυβη και  πολύ λίγο υστερεί από τις κορυφαίες  ψύκτρες-"Μαμούθ"!  Τα «έχει όλα και συμφέρει» δηλαδή !

Πέρα όμως από τα «βασικά», ας δούμε και μερικά ακόμα ενδιαφέροντα για τα οποία θα μας διευκολύνει ένα γράφημα όσων βρίσκονται στον προηγούμενο πίνακα.

1.       Η θερμική συμπεριφορά της Noctua NH-U12A, έχει υποδειγματική γραμμικότητα, πράγμα που σημαίνει ότι μέχρι την μέγιστη ισχύ των 360 Watt η ψύκτρα «αισθάνεται» στο στοιχείο της !

Οι καμπύλες εξέλιξης του Δθ είναι πρακτικά ευθείες και εμφανίζουν μια αξιοσημείωτη ομοιότητα ανάπτυξης σε κάθε ένα από τα air flow των δοκιμών.

2.       Ακριβώς την ίδια γραμμικότητα επιδεικνύει και στα setup με ένα ανεμιστήρα, όπου βεβαίως το Pull setup -όπως είναι φυσικό- υστερεί αισθητά*.  Αντίθετα,  το Push setup μολονότι υστερεί σε σχέση με το Push-Pull δεν παύει -εκμεταλλευόμενο τις μεγάλες δυνατότητες του ανεμιστήρα NF-A12x25 pwm- να αποτελεί μια δόκιμη λύση σε περιπτώσεις που υπάρχει πρόβλημα χώρου και έχουμε και 1,3 dB(A) λιγότερο θόρυβο στο μέγιστο air flow.      *(γι’ αυτό και δεν ασχοληθήκαμε μαζί του, μιας και είναι εξόχως απίθανο να προτιμηθεί στην πράξη).

3.       Αυτό όμως που είναι  σημαντικότερο από ότι έχουμε πει μέχρι τώρα, είναι ότι, η πιο συνήθης τοποθέτηση της ψύκτρας (Πλάγια / Lateral), είναι και η πιο αποτελεσματική!  Πρακτικά, η πλάγια τοποθέτηση (μοβ) δύσκολα διακρίνεται από την οριζόντια (μαύρο), ή οποία την ακολουθεί κατά πόδας στο υψηλό air flow, για να την προσπεράσει -έστω και ελάχιστα- όπως είναι φυσικό, στα χαμηλότερα air flow.

4.       Η κατακόρυφη τοποθέτηση, υστερεί ελαφρά και των δύο άλλων. Το πώς το κατάφερε αυτό η Noctua . . . μη με ρωτάτε !

5.       Τελευταίο, αλλά όχι σε σπουδαιότητα, είναι ότι, η ήδη από το υψηλό air flow διακριτική λειτουργία της ψύκτρας,  στο  μέσο air flow με 32,1dB(A), δεν ξεχωρίζει από τους θορύβους ενός σχετικά ήσυχου χώρου, για να καταλήξει στο χαμηλό air flow με 29,1dB(A), να μην ακούγεται καθόλου . . . "ανεξαρτήτως" του χώρου!

{Υπενθυμίζω ότι ο θόρυβος σε ένα ήσυχο δωμάτιο πόλης το βράδυ, είναι περίπου 34 dB(A), ενώ ο χώρος που γίνονται οι μετρήσεις του TheLab.gr έχει αρκετά χαμηλότερο υπόβαθρο θορύβου (28,0 – 28,7 dB(A))}

6.       Στα ακόμα χαμηλότερα air flow η Noctua NH-U12A, παρά το ότι μόνο οπτικά μπορείς να καταλάβεις ότι δουλεύει (!), εξακολουθεί και κρατάει τον επεξεργαστή μας ασφαλή, και αν είμαστε λογικοί, μπορεί να υποστηρίξει εύκολα κάθε εφαρμογή μας που απαιτεί απόλυτο dead silence ακόμα και σε ένα πολύ ήσυχο χώρο!

Β.   Θερμική συμπεριφορά με την Τ.Ι.Μ. που συνοδεύει την ψύκτρα (Stock T.I.M. /  Noctua NT-H1)

Σας αναφέραμε πιο πριν, ότι στη σημερινή παρουσίαση έχουμε μια μικρή παρέκκλιση για πολύ καλούς λόγους.

Το αίτιο αυτής της παρέκκλισης είναι ότι η Noctua κατασκεύασε μια νέα θερμοαγώγιμη πάστα την Noctua NT-H2 ή οποία είναι -κατά τα λεγόμενα της κατασκευάστριας- ελαφρά καλύτερη της NT-H1.

Αποφασίσαμε λοιπόν -παρά το ότι για τις θερμοαγώγιμες αυτές πάστες θα γίνει ειδική παρουσίαση- να κάνουμε και εδώ κάποιες μετρήσεις με αυτές για να δούμε περί τίνος πρόκειται, έτσι σαν πρόγευση!

Φυσικά αυτά τα αποτελέσματα δεν έχουν βάση σύγκρισης με την ως τώρα αναπτυσσόμενη βάση σύγκρισης των ψυκτρών, αλλά σε μια  συγκεκριμένη ψύκτρα, μπορούμε κάλλιστα  να δούμε τι διαφορές παρουσιάζουν οι τρεις θερμοαγώγιμες πάστες.

Στον πίνακα που ακολουθεί έχουν συμπεριληφθεί οι δοκιμές που έγιναν  σε διάφορα airflow και θερμικές καταπονήσεις στους ακόλουθους προσανατολισμούς  ροής  αέρα και setup στα οποία έχει χρησιμοποιηθεί η θερμοαγώγιμη πάστα που έρχεται μαζί με την ψύκτρα: (Noctua NT-H1).

1. Μετρήσεις πλάγιου προσανατολισμού με τους ανεμιστήρες σε διάταξη PUSH-PULL με την Noctua NT-H1.    (Table       Delta-T Graph    Rca Graph   Cooling Capacity Graph )
2. Μετρήσεις οριζόντιου προσανατολισμού με τους ανεμιστήρες σε διάταξη PUSH-PULL με την Noctua NT-H1.   (Table        Delta-T Graph    Rca Graph   Cooling Capacity Graph )
3. Μετρήσεις κατακόρυφου προσανατολισμού με τους ανεμιστήρες σε διάταξη PUSH-PULL με την Noctua NT-H1   (Table  Delta-T Graph    Rca Graph   Cooling Capacity Graph )

Από ότι εύκολα μπορούμε να δούμε, με την εμπεριεχόμενη στη συσκευασία της θερμοαγώγιμη πάστα, η συμπεριφορά της ψύκτρας είναι σχεδόν η ίδια με αυτήν που έχει όταν χρησιμοποιούμε την πάστα αναφοράς (Arctic MX-4).

Στο γράφημα των μετρήσεων με την Noctua NT-H1, διαπιστώνουμε όπως και πριν ότι η κατακόρυφη τοποθέτηση της ψύκτρας υστερεί ελαφρά σε απόδοση  και ότι στις επιδόσεις της τόσο σε οριζόντια, όσο και στην "δημοφιλέστερη" πλάγια τοποθέτηση προηγείται ελάχιστα η πλάγια.

Η γραμμικότητα φυσικά είναι υποδειγματική και οι ευτυχείς κάτοχοι . . . ευτυχέστεροι !

Γ.   Θερμική συμπεριφορά με την νέα Τ.Ι.Μ. που διαθέτει τώρα η Noctua (Alternative T.I.M. / Noctua NT-H2)

Εδώ θα έχουμε την ευκαιρία να δούμε αν οι -ομολογουμένως μετριοπαθείς-  ανακοινώσεις της κατασκευάστριας είναι βάσιμες και πόσο!

Στον πίνακα που ακολουθεί έχουν συμπεριληφθεί οι δοκιμές που έγιναν  σε διάφορα airflow και θερμικές καταπονήσεις στους ακόλουθους προσανατολισμούς  ροής  αέρα και setup στα οποία έχει χρησιμοποιηθεί η θερμοαγώγιμη πάστα  (Noctua NT-H2):

1. Μετρήσεις πλάγιου προσανατολισμού με τους ανεμιστήρες σε διάταξη PUSH-PULL με την Noctua NT-H2.   (Table       Delta-T Graph    Rca Graph   Cooling Capacity Graph )
2. Μετρήσεις πλάγιου προσανατολισμού, με τους ανεμιστήρες σε διάταξη PUSH με την Noctua NT-H2.    (Table  Delta-T Graph    Rca Graph   Cooling Capacity Graph )
3. Μετρήσεις οριζόντιου προσανατολισμού με τους ανεμιστήρες σε διάταξη PUSH-PULL με την Noctua NT-H2.   (Table       Delta-T Graph    Rca Graph   Cooling Capacity Graph )
4. Μετρήσεις κατακόρυφου προσανατολισμού με τους ανεμιστήρες σε διάταξη PUSH-PULL με την Noctua NT-H2   (Table       Delta-T Graph    Rca Graph   Cooling Capacity Graph )

Και πραγματικά η συμπεριφορά της ψύκτρας είναι βελτιωμένη κατά 1  έως 1,5 ^οC μιλώντας για το υψηλό air flow.

Καθόλου άσχημα θα έλεγα, καθώς οι διαφορές αυτές δεν έρχονται εύκολα.

Βεβαίως εδώ σας χρωστάμε ένα ακόμα έλεγχο που έχει να κάνει με την δήλωση της κατασκευάστριας ότι οι διαφορές που παρατηρούνται είναι πιο έντονες όσο υψηλότερα ανεβαίνουμε σε θερμική καταπόνηση.  Επιφυλασσόμαστε λοιπόν για το "Εις βάθος" κεφάλαιο !

Μοναδική νέα παρατήρηση είναι το ότι η κατακόρυφη τοποθέτηση μοιάζει να ελαττώνει την ούτως ή άλλως μικρή απόστασή της από τους δύο άλλους προσανατολισμούς.

Να πω εδώ για τους φίλους που ενδιαφέρονται ιδιαίτερα για τις διαφορές αυτές και ήδη κουράστηκαν με το πάνω κάτω στην οθόνη, ότι στο επόμενο κεφάλαιο θα υπάρχουν συγκριτικά διαγράμματα και με τις τρεις θερμοαγώγιμες πάστες και θα μπορούν με την άνεσή τους να τα μελετήσουν.

Μετρήσεις εις βάθος και γραφήματα

Στον τομέα αυτό, όπως ξέρετε παρουσιάζουμε μόνο τα θέματα που έχουν ιδιαίτερο ενδιαφέρον, καθώς  η πλήρης έκθεση όλων των μετρήσεων που γίνονται, σε πλήρη λεπτομέρεια,  θυμίζει μικρή "διατριβή" και αυτό λειτουργεί εις βάρος των σημείων που κάθε φορά έχουν ιδιαίτερο χρηστικό ενδιαφέρον, κουράζοντας ενδεχομένως  τον αναγνώστη στη προσπάθεια να επικεντρωθεί στα σημαντικά!

Φυσικά  όλη η μέχρι τώρα παρουσιαζόμενη πληροφορία εξακολουθεί και παράγεται "αυτόματα" και είναι  ανά πάσα στιγμή διαθέσιμη* αν χρειαστεί, τόσο στο σχολιασμό της παρουσίασης, όσο και σε όποιον φίλο θέλει να εμβαθύνει στο θέμα!

(*)Οι μετρήσεις που έγιναν συνολικά μπορούν να βρεθούν εδώ:

1. Μετρήσεις πλάγιου προσανατολισμού με τους ανεμιστήρες σε διάταξη PUSH-PULL με την Arctic MX-4.  ( Table   Delta-T Graph    Rca Graph   Cooling Capacity Graph )
2. Μετρήσεις πλάγιου προσανατολισμού, με τους ανεμιστήρες σε διάταξη PUSH με την Arctic MX-4.  (Table  Delta-T Graph    Rca Graph   Cooling Capacity Graph )
3. Μετρήσεις πλάγιου προσανατολισμού, με τους ανεμιστήρες σε διάταξη PULL με την Arctic MX-4.   (Table       Delta-T Graph    Rca Graph   Cooling Capacity Graph )
4. Μετρήσεις οριζόντιου προσανατολισμού με τους ανεμιστήρες σε διάταξη PUSH-PULL με την Arctic MX-4..  (Table       Delta-T Graph    Rca Graph   Cooling Capacity Graph )
5. Μετρήσεις κατακόρυφου προσανατολισμού με τους ανεμιστήρες σε διάταξη PUSH-PULL με την Arctic MX-4. (Table       Delta-T Graph    Rca Graph   Cooling Capacity Graph )
6. Μετρήσεις πλάγιου προσανατολισμού με τους ανεμιστήρες σε διάταξη PUSH-PULL με την Noctua NT-H1.    (Table       Delta-T Graph    Rca Graph   Cooling Capacity Graph )
7. Μετρήσεις οριζόντιου προσανατολισμού με τους ανεμιστήρες σε διάταξη PUSH-PULL με την Noctua NT-H1.   (Table        Delta-T Graph    Rca Graph   Cooling Capacity Graph )
8. Μετρήσεις κατακόρυφου προσανατολισμού με τους ανεμιστήρες σε διάταξη PUSH-PULL με την Noctua NT-H1   (Table  Delta-T Graph    Rca Graph   Cooling Capacity Graph )
9. Μετρήσεις πλάγιου προσανατολισμού με τους ανεμιστήρες σε διάταξη PUSH-PULL με την Noctua NT-H2.   (Table       Delta-T Graph    Rca Graph   Cooling Capacity Graph )
10. Μετρήσεις πλάγιου προσανατολισμού, με τους ανεμιστήρες σε διάταξη PUSH με την Noctua NT-H2.    (Table  Delta-T Graph    Rca Graph   Cooling Capacity Graph )
11. Μετρήσεις οριζόντιου προσανατολισμού με τους ανεμιστήρες σε διάταξη PUSH-PULL με την Noctua NT-H2.   (Table       Delta-T Graph    Rca Graph   Cooling Capacity Graph )
12. Μετρήσεις κατακόρυφου προσανατολισμού με τους ανεμιστήρες σε διάταξη PUSH-PULL με την Noctua NT-H2   (Table       Delta-T Graph    Rca Graph   Cooling Capacity Graph )

Το γενικό γράφημα θερμικής συμπεριφοράς με κάποιες "βοηθητικές" γραμμές αναδεικνύουν  την σχεδόν πλήρως γραμμική συμπεριφορά της Noctua NH-12A.

1. Η αύξηση της θερμοκρασίας σε οποιοδήποτε air flow έχει γραμμική σχέση με την ανάλογη αύξηση της θερμικής καταπόνησης.
2. Η αύξηση της θερμοκρασίας για την ίδια θερμική καταπόνηση (διακεκομμένες "οριζόντιες" γραμμές) σε σχέση με την μείωση του air flow,  είναι επίσης σχεδόν τελείως γραμμική, πράγμα που δείχνει αφενός την από μεριάς μας σωστή επιλογή των διάφορων air flow, και αφετέρου και πολύ σημαντικότερο, την εξαιρετική προβλεψιμότητα της συμπεριφοράς της ψύκτρας που φιλοξενούμε σήμερα!
3. Θα πρέπει πραγματικά να το παρακάνουμε στην ελάττωση της ροής του αέρα, για να φανεί διαφορά στη συμπεριφορά της και αυτή περιορίζεται στην απότομη αλλαγή κλίσης των βοηθητικών γραμμών, καθώς -σε πείσμα των δικών μας προσπαθειών-  η ίδια η εξέλιξη της θερμοκρασίας στο εξαιρετικά χαμηλό air flow (ULo) (600rpm), παραμένει πρακτικά ευθεία!

Από αυτή τη θέση πολλές φορές έχουμε "εκθειάσει" ψύκτρες που παρουσιάζουν "πλήρως" γραμμική συμπεριφορά, σήμερα όμως είναι από τις λίγες φορές που έχουμε την ευκαιρία να το κάνουμε αυτό για μια συγκριτικά μικρή σε μέγεθος ψύκτρα, η οποία αντιμετωπίζει "στα ίσια"  ψύκτρες αρκετά ογκωδέστερες και μάλιστα παράγοντας και ελαφρά λιγότερο θόρυβο!

Η θερμική συμπεριφορά σε πλάγια τοποθέτηση (La) με την θερμοαγώγιμη αναφοράς  (Arctic MX-4) και σε Push-Pull setup

Στα πλαίσια της καλύτερης γνωριμίας μας με τις δυνατότητες της Noctua NH-U12A, ας δούμε την θερμική συμπεριφορά της λίγο πιο διεξοδικά.

Τον πίνακα των μετρήσεων μπορείτε να τον βρείτε εδώ: Lateral Orientation Thermal Behavior @ Arctic MX-4

Τα γραφήματα όλων των air flow είναι και από κοντά, πρακτικά, ευθείες, πράγμα που υποδηλώνει ότι ακόμα και τα 360 Watt η Noctua NH-U12A, απέχει αρκετά από το να δείξει σημεία "κόπωσης" !

Για να δούμε όμως δυο πολύ πιο διαφωτιστικά διαγράμματα:

Στο αριστερό διάγραμμα έχουμε το ήδη αρκετά γνωστό γράφημα της μεταβολής της θερμικής αντίστασης ανάλογα με το εφαρμοζόμενο στην ψύκτρα θερμικό φορτίο.

Όπως έχουμε κατά καιρούς πει, μια ψύκτρα -καθώς το υψηλότερο θερμικό φορτίο αυξάνει τη θερμοκρασία της- βελτιώνει την απόδοσή της.  Δηλαδή όσο πιο πολύ την "ζορίζουμε" τόσο πιο αποτελεσματικά δουλεύει.

Πράγματι στο γράφημα της Θερμικής Αντίστασης (Rca) βλέπουμε τις τέσσερις κάτω καμπύλες να έχουν ελαφρά μεν, αλλά σαφέστατα κατωφερή κλίση, καθώς το αυξανόμενο θερμικό φορτίο προκαλεί μείωση της θερμικής αντίστασης. Για παράδειγμα, στο υψηλό air flow η ψύκτρα από τα 60W μέχρι τα 360W αυξάνει την αποτελεσματικότητά της  κατά ~16%!

Μόνο στο Ultra Low Air Flow (600 rpm) η καμπύλη από τα 180 Watt και μετά αρχίζει να ανηφορίζει ελαφρά, δείχνοντας ότι δεν μπορούμε να έχουμε πολλές απαιτήσεις ακόμα από αυτό το air flow !

Αντίστοιχη εικόνα έχουμε και από το γράφημα της Ψυκτικής Ικανότητας, που μας λέει πόσα Watt θερμικής ισχύος χρειάζονται για να ανεβάσει η ψύκτρα την θερμοκρασία της κατά 1 ένα βαθμό Κελσίου.

Από το υψηλό air flow έχουμε ότι στα 60 Watt η ψύκτρα χρειάζεται ~8W για να ανεβάσει ένα βαθμό θερμοκρασία, ενώ στα 360 W χρειάζεται ~9,3 W, με άλλα λόγια, η ικανότητά της να αποβάλλει το θερμικό φορτίο της στο περιβάλλον αυξάνει κατά ~ 16%, ποσοστό που δεν είναι καθόλου ευκαταφρόνητο!

Αντίστοιχες καμπύλες που αφορούν τους άλλους προσανατολισμούς, μπορείτε να βρείτε ακολουθώντας τα link που είναι στην αρχή αυτού του κεφαλαίου.

Η θερμική συμπεριφορά σε κατακόρυφη τοποθέτηση (Ve) με την θερμοαγώγιμη αναφοράς  (Arctic MX-4) και σε Push-Pull setup

Είπαμε προηγουμένως ότι η κατακόρυφη τοποθέτηση, υστερεί ελαφρά σε σχέση με τους  δύο άλλους βασικούς προσανατολισμούς της, αυτό όμως δεν σημαίνει ότι η ψύκτρα παρουσιάζει κάποια άλλη διαφορά στη συμπεριφορά της.

Τον πίνακα των μετρήσεων μπορείτε να τον βρείτε εδώ: Vertical Orientation Thermal Behavior @ Arctic MX-4

Η γραμμικότητα της θερμικής συμπεριφοράς της είναι παραδειγματική και η μέγιστη θερμική της υστέρηση σε σχέση με τους άλλους προσανατολισμούς είναι της τάξης του ενός βαθμού.

Ανάλογη και πιο ευκρινή εικόνα δίνουν και τα άλλα δύο βασικά διαγράμματα με τελικό και ασφαλές συμπέρασμα ότι η Noctua NH-U12A δεν έχει κανένα πρόβλημα να λειτουργήσει άριστα και σε κατακόρυφη θέση.

Η Θερμική Αντίσταση της ψύκτρας

Θα ήταν παράλειψή μας, αν δεν δοκιμάζαμε το που μπορεί να φτάσει η Noctua NH-U12A.  Την δοκιμάσαμε λοιπόν με έναν ανεμιστήρα πολύ μεγάλης στατικής πίεσης και παροχής που φυσικά δεν είναι για πραγματική εφαρμογή, αλλά θα μας βοηθήσει να καταλάβουμε το μέχρι που έχει νόημα να "ψαχτούμε" αν θελήσουμε να πάρουμε κάτι παραπάνω από την ψύκτρα μας.

Ο πίνακας τιμών μπορεί να βρεθεί εδώ: Rca Estimation Table

Περίπου στις 1950rpm το τερατάκι της EBM-Papst έχει την ίδια απόδοση με τον ανεμιστήρα που συνοδεύει την ψύκτρα (σε Push setup), ενώ στις ~2450rpm  πιάνει τις επιδόσεις του Push-Pull setup.  Από το σημείο αυτό και ανεβάζοντας σχεδόν τος διπλάσιες στροφές στις 4.800rpm το Δθ της Noctua NH-U12A κατεβαίνει σχεδόν έξη βαθμούς (από ~38,5 πάει ~32,8).

Ομολογουμένως εντυπωσιακή επίδοση, αλλά αυτό δεν θα μας εμποδίζει να δούμε την "άλλη πλευρά του νομίσματος"!

Και να το θέλαμε δηλαδή, δεν θα μπορούσαμε  καθώς, η φασαρία με τον EBM-Papst, είναι "εφιαλτική"!

Από ότι μας δείχνει η καμπύλη του θερμικού κέρδους που φέρνει κάθε βήμα αύξησης των στροφών (300rpm), πέρα από τις 3.300 (το πολύ 3.600rpm), αυτό είναι πραγματικά μικρό για να αντισταθμίσει τον παραγόμενο θόρυβο!

Βεβαίως η "φασαρία" άξιζε το κόπο, γιατί τα δυο παραπάνω γραφήματα δείχνουν με τον πιο εύγλωττο τρόπο ότι τα όρια της ψύκτρας είναι πραγματικά αρκετά πιο πέρα από ότι -στο όνομα του χαμηλού θορύβου-  "αξιοποιεί"  η κατασκευάστρια, και κατά την άποψή μας, πολύ καλά κάνει!

Γιατί, αν στο αριστερό διάγραμμα χρειάζεται κάποια εξοικείωση για να δεις το πόσο αυξάνει η απόδοσή της, στο δεξιό τα πράγματα είναι πολύ πιο ευδιάκριτα, καθώς η βελτίωση της Ψυκτικής Ικανότητας, είναι σχεδόν 3,2 ^οC.

Αλλά είπαμε, ο σεβασμός στον άνθρωπο / χρήστη επιβάλλει δραστικούς περιορισμούς στον θόρυβο και η Noctua  τα καταφέρνει εξαιρετικά και σε αυτόν τον τομέα.

Τι γίνεται όταν "ξεφύγουν τα πράματα" !

Αυτή η θερμική συμπεριφορά της ψύκτρας μας έβαλε σε πειρασμό να  ψάξουμε για λογαριασμό σας, το που βρίσκονται τα όρια της NH-U12A.

Αξιοποιώντας τις νέες αυξημένες δυνατότητες του "Ήφαιστου" κάναμε αρκετές δοκιμές σε αρκετά μεγαλύτερη θερμική καταπόνηση.

Και έχοντας κατά νου τη δήλωση της κατασκευάστριας ότι, η νέα θερμοαγώγιμη πάστα της (Noctua NT-H2) είναι "προσανατολισμένη" στις ιδιαίτερα υψηλές θερμικές καταπονήσεις, κάναμε δοκιμές και με τις τρεις θερμοαγώγιμες πάστες σε θερμική καταπόνηση μέχρι τα 480 W !

Τον πίνακα των δεδομένων θα τον βρείτε εδώ: Tim Comparison @ High thermal power_Lateral Orientation

Συμπέρασμα πρώτο και βασικό!

Οι γνωστές θερμοαγώγιμες που συμμετέχουν στην πρόχειρη σύγκρισή μας δικαιολογούν την φήμη τους.

1. Πράγματι η καμπύλη της Noctua NT-H1 ταυτίζεται σχεδόν με αυτήν της  Arctic MX-4, υστερώντας -μεσοσταθμικά- μόλις 0,26 ^οC από αυτήν και μόνο μετά τα 420W εμφανίζει μια πιο ευδιάκριτη υποχώρηση κατά 1,2  ^οC.
2. Η Arctic MX-4, εμφανίζει πλήρως γραμμική συμπεριφορά ακόμα και στα 480W.
3. H νέα θερμοαγώγιμη πάστα Noctua NT-H2, σε όλο το φάσμα της δοκιμής αποδίδει ελαφρά χαμηλότερες θερμοκρασίες.
4. Όσο η θερμική ισχύς αυξάνει, η  Noctua NT-H2 αυξάνει σταθερά τη διαφορά της για να φτάσει να είναι ~2,2 βαθμούς δροσερότερη από την Noctua ΝΤ-Η1 και ~1 βαθμό από την MX-4.

Βεβαίως, σε μια σύγκριση θερμοαγώγιμων παστών δεν φτάνει ούτε μία ούτε δύο δοκιμές, θα πρέπει να γίνουν πολλές δοκιμές και σε διαφορετικές καταστάσεις έτσι ώστε να ελαχιστοποιηθεί η επίδραση της "τυχαιότητας" , για το λόγο αυτό επιφυλασσόμαστε για την επόμενη παρουσίασή μας.

Αυτό όμως που φαίνεται δύσκολα στο προηγούμενο γράφημα, είναι ολοφάνερο στα επόμενα δύο:

Στο γράφημα των Θερμικών Αντιστάσεων (Rca Delta / άνω αριστερά ) που παρουσιάζει η ψύκτρα με τις τρεις πάστες είναι ευδιάκριτο ότι:

1. Με την παλαιά θερμοαγώγιμη της Noctua  (NT-H1), μολονότι ακολουθεί από κοντά την Arctic MX-4, υστερεί ελαφρά από αυτήν και μάλιστα η διαφορά αυτή γίνεται περισσότερο αισθητή στα 480W.
2. Με την  Arctic MX-4, η ψύκτρα παρουσιάζει μια εξαιρετική ομαλή καμπύλη εξέλιξης των τιμών της θερμικής αντίστασης και  δείχνει ότι έχει ακόμα μεγαλύτερα περιθώρια, καθώς μόλις στα 480W, αρχίζει να δείχνει ότι παύει η  βελτίωση της Rca.
3. Όταν δε η Noctua NH-U12A "μπει" στον Loader με την νέα πάστα της Noctua την NT-H2, τότε πραγματικά υπάρχει μετρήσιμη διαφορά!   Βεβαίως στα 480W μολονότι σαφώς καλύτερη από ότι με την MX-4, δείχνει ότι μπαίνει σαφώς σε φάση αναστροφής της βελτίωσης καθώς οι τιμές της επιτυγχανόμενης Rca αρχίζουν να αυξάνουν.
4. Από την άλλη πλευρά, λόγω του ότι υπάρχει το περιθώριο του ενός βαθμού, είναι πολύ πιθανόν σε ένα σενάριο ακόμα μεγαλύτερης θερμικής καταπόνησης να κρατήσει τα πρωτεία.

Ανάλογη εικόνα υπάρχει και από το διάγραμμα της Ψυκτικής Ικανότητας, όπου:

1. H Noctua NH-U12A με την νέα θερμοαγώγιμη πάστα της κατασκευάστριας, εμφανίζει απόδοση καλύτερη κατά ~3% σε σχέση με τις επιδόσεις της με την Arctic MX-4, εκτός από το τελευταίο τμήμα (480W) όπου η μεταξύ τους "απόσταση" πέφτει  στο 2%.
2. H  ψύκτρα με την Noctua-NT-H1 έχει μια πιο αισθητή υστέρηση, η οποία ξεκινάει από το ~6% για να περάσει από το 3,5% στα 420W και να καταλήξει στα 420W, 4,4% λιγότερο αποτελεσματική από ότι με την NT-H2.

Και από τα δύο διαγράμματα προκύπτει η ακόμα πιο σημαντική διαπίστωση ότι, η NH-U12A μέχρι και τα 420Watt δεν δείχνει το παραμικρό ίχνος "θερμικής κόπωσης", και θα πρέπει να πάμε στα 480 W για να αρχίσουν να φαίνονται οι πρώτες ενδείξεις, καθώς η θερμική της αποτελεσματικότητα παύει να βελτιώνεται!

Συνεπώς, η Noctua σαν καλά να τα έλεγε στο διαφημιστικό  της για την νέα θερμοαγώγιμη πάστα της.

Από τη δική μας πλευρά πρέπει να τονίσουμε αυτό που ήδη  φάνηκε από την διατύπωση που χρησιμοποιήσαμε πιο πάνω:

Αυτά είναι τα αποτελέσματα μερικών μετρήσεων με την ψύκτρα NH-U12A, δεν σημαίνει ότι θα είναι τα ίδια με μια άλλη ψύκτρα, μπορεί να είναι χειρότερα ή μπορεί να είναι και καλύτερα, αυτό που κρατάμε από εδώ είναι ότι, η νέα θερμοαγώγιμη Noctua NT-H2 επιτυγχάνει μεγαλύτερο θερμικό όφελος όταν χρησιμοποιείται σε CPU με μεγάλη επιφάνεια και σε υψηλά θερμικά φορτία.

Η ασυμμετρία της κατασκευής της ψύκτρας

Αυτή η μετατοπισμένη θέση των πτερυγίων σε σχέση με το block καθώς και η ασύμμετρη τοποθέτηση των heat pipes είναι χαρακτηριστικά μιας προσανατολισμένης κατασκευής και φυσικά μπήκαμε σε σκέψεις:

Η φυσιολογική κατεύθυνση της ροής του αέρα είναι από αριστερά προς τα δεξιά στην αριστερή φωτογραφία και από κάτω προς τα επάνω στην δεξιά φωτογραφία και το ερώτημα είναι:

Τι θα γινόταν αν τοποθετούσαμε τους ανεμιστήρες ανάποδα έτσι ώστε η ψύκτρα να τροφοδοτείται με δροσερό αέρα από τον πίσω ανεμιστήρα του κουτιού;

Φυσικά αυτό το ερώτημα είναι λίγο "θεωρητικό" αλλά η απάντηση που πήραμε είναι τελείως πραγματική !

Για να ελαχιστοποιήσουμε κατά το δυνατόν τους "εξωτερικούς" παράγοντες και τις υπεισερχόμενες μεταβλητές, επιλέχτηκε ο οριζόντιος προσανατολισμός όπου η ροή του αέρα είναι από κάτω προς τα επάνω, έτσι περνά πρώτα από τα πολλά heat pipes και μετά από τα λίγα. Κατόπιν οι ανεμιστήρες αντιστράφηκαν και το όλο σύστημα τοποθετήθηκε περιεστραμμένο  κατά 180 μοίρες, έτσι και πάλι η ροή του αέρα ήταν από κάτω προς τα επάνω αλλά ο αέρας έρεε πλέον, από τα λίγα heat pipes προς τα πολλά.

Τον πίνακα των μετρήσεων μπορείτε να τον βρείτε εδώ: Πίνακας τιμών ελέγχου αναστροφής ανεμιστήρων

Όχι δεν έκανα  λάθος στο γράφημα !

Οι καμπύλες είναι δύο, αλλά έχουν πραγματικά ασήμαντη διαφορά μεταξύ τους.

Θα πρέπει να δούμε τα διαγράμματα της Rca και της Ψυκτικής Ικανότητας για να διακρίνουμε κάτι.

Και τα δύο διαγράμματα δείχνουν μια "αδιόρατη" υπεροχή της αντίστροφης φοράς, αλλά τόσο μικρής που απαιτεί πολλές επαναλήψεις δοκιμών για να διευκρινιστεί αν αυτό είναι συστηματικό!  Αλλά σαφώς και δεν θα μπούμε στη διαδικασία αυτή, θα κρατήσουμε όμως την ουσία που δεν είναι άλλη από την απειροελάχιστη διαφορά μεταξύ των δύο setup και τελικώς, το ότι η Noctua, ακόμα και όταν σχεδιάζει . . . "ανάποδα", τα πράγματα πάνε "ίσια"!

Η θερμική συμπεριφορά σε πλάγια τοποθέτηση (La) με την θερμοαγώγιμη αναφοράς  (Arctic MX-4) και σε Pull setup

Θα μου πείτε ότι εντάξει καλό είναι να το ψάχνεις, αλλά ποιος θα στήσει την ψύκτρα σε αυτό το setup!

Και θα έχετε δίκιο, γιατί και δεν υπάρχει λόγος που να επιβάλει αυτή την τοποθέτηση και  οι επιδόσεις της είναι πολύ χαμηλότερες!

Η περιέργεια όμως είναι μεγάλο πράγμα, ε και όταν έχεις και το "άλλοθι" της πιο πλήρους παρουσίασης, ασχολείσαι και με τα απίθανα !

Σαν αποζημίωση όμως αρκετές φορές βρίσκουμε κάτι που μπορεί να δείξει από μια άλλη "οπτική γωνία" τα πράγματα . . .

Επειδή -για τους προαναφερθέντες λόγους- δεν σκόπευα να ασχοληθώ ενδελεχώς με το setup αυτό, πήρα μια μέτρηση σε υψηλό air flow και απλώς, για να έχω μια ιδέα τι γίνεται και στα άλλα air flow, όταν έφτασα στην μέγιστη θερμική καταπόνηση (360W), χαμήλωσα τις στροφές του ανεμιστήρα  σε μέσες και στη συνέχεια σε χαμηλές στροφές.

Το αποτέλεσμα αναμενόμενο και αρκετά διαφωτιστικό, μέχρι τη στιγμή που έγινε πολύ ενδιαφέρον όταν παρατήρησα ότι την μείωση των στροφών από υψηλές σε μέσες, στο διάγραμμα της θερμοκρασίας κάλλιστα θα μπορούσες να την εκλάβεις σαν μια αύξηση της καταπόνησης κατά ένα βήμα των 60W ακόμη!   Και το ίδιο -με μικρή απόκλιση- συμβαίνει και στην επόμενη μείωση του air flow.

Με άλλα λόγια, δεδομένης της γραμμικής συμπεριφοράς της ψύκτρας, αν δεν δοθεί το διάγραμμα των στροφών του ανεμιστήρα, μπορείς να θεωρήσεις ότι το γράφημα του CPU Δθ  έγινε σε οκτώ βήματα των 60W !

Πράγμα που κάτι σημαίνει για την επιλογή που έχουμε κάνει στην κλιμάκωση των air flow!

Σενάρια χρήσης της ψύκτρας

Νέος τομέας του "Εις βάθος" κεφαλαίου των μετρήσεων, με στόχο να αποτυπώσει πιο συγκεκριμένα κάποια σχήματα / ρυθμίσεις χρήσης μιας ψύκτρας.  Για την ρύθμιση των στροφών των ανεμιστήρων θα στηριχτούμε είτε στο BIOS της μητρικής μας, είτε σε κάποιο πρόγραμμα διαχείρισης θερμοκρασιών και ανεμιστήρων, είτε σε κάποιον έξυπνο fan controller.

Βασικά διακρίνουμε δύο σενάρια που ορίζουν αντίστοιχα δυο περιοχές λειτουργίας της ψύκτρας μας με βάση τις θερμοκρασίες της CPU μας:

1. Constant Temperature Operation Array:  Ορίζει  την  περιοχή λειτουργίας με βάση μια σταθερή θερμοκρασία λειτουργίας, και έτσι εκμεταλλευόμενη τις  θερμικές δυνατότητες της ψύκτρας,  αποσκοπεί στο χαμηλότερο δυνατό θόρυβο λειτουργίας.
2. Gradual Temperature Rise Operation Array:  Ορίζει την περιοχή λειτουργίας με βάση μια καμπύλη, η οποία,  αξιοποιώντας τον χαμηλό θόρυβο που παράγει η ψύκτρα, στοχεύει στην ελάττωση των θερμοκρασιών.

Παίρνοντας σαν βάση το γράφημα των θερμοκρασιών για τα διάφορα air flow, της πιο πιθανής τοποθέτησης της Noctua NH-U12A έχουμε:

1.  Στην περίπτωση της λειτουργίας με σταθερή θερμοκρασία, επιλέξαμε την θερμοκρασία που αντιστοιχεί στο μέγιστο air flow (2100rpm) και στη μέγιστη θερμική  καταπόνηση (360W).  Με αφετηρία το Δθ των  38,5 ^οC (σημείο Α), ορίζουμε στα διαγράμματα των χαμηλότερων air flow, αντιστοίχως τα σημεία B, C, D, E.

Αυτό σημαίνει ότι από τα  0 έως τα 165 W όπου η ψύκτρα μας θα φτάσει σε  Δθ=38,5 ^οC, θα εργάζεται με τους ανεμιστήρες στο ULo επίπεδο (600rpm) και θα μας εξασφαλίζει τον χαμηλότερο δυνατό θόρυβο!

Από το σημείο αυτό και πάνω -και πάντα σε συνάρτηση με το είδος του ελέγχου που έχουμε- θα αρχίσει να αυξάνει προοδευτικά τις στροφές των ανεμιστήρων έτσι ώστε να διατηρείται  το Δθ στην ίδια τιμή (38,5 ^οC), μέχρι που σταδιακά και με την ανάλογη αύξηση του θερμικού φορτίου,  οι ανεμιστήρες θα φτάσουν στις μέγιστες στροφές  τους.

2.  Στην περίπτωση που θέλουμε μια πιο ισορροπημένη λειτουργία, θα επιλέξουμε / ορίσουμε μια δική μας καμπύλη λειτουργίας (custom curve) που ταιριάζει με τις ανάγκες του συστήματός μας.

  Εμείς έχουμε φτιάξει μια καμπύλη βαθμιαίας αύξησης της θερμοκρασίας  με τα σημεία (e, d, c, b, a) που ορίζονται με την "κλιμακωτή" αύξηση του air flow, η οποία παρακολουθεί την αντίστοιχη κλιμακωτή αύξηση της θερμικής καταπόνησης.

Πρακτικά και για λόγους ευκολίας η καμπύλη ορίζεται ανάστροφα, ξεκινώντας από το υψηλό (Hi) air flow όπου επιλέγουμε την θερμοκρασία που αντιστοιχεί στα 360W (σημείο a),  μετά στο μέσο (Me) air flow  διαλέγουμε τη θερμοκρασία που αντιστοιχεί στα 300W (σημείο b)  και με τον τρόπο αυτό συνεχίζουμε μέχρι το εξαιρετικά χαμηλό (ULo) air flow, όπου επιλέγουμε τη θερμοκρασία που αντιστοιχεί στα 120 W (σημείο e).

Έτσι με αυτές τις πέντε θερμοκρασίες ορίζεται μια καμπύλη για την μεταβολή της θερμοκρασίας οι οποία "παρακολουθεί" την αύξηση της θερμικής καταπόνησης, και αξιοποιεί σταδιακά το διαθέσιμο φάσμα στροφών των ανεμιστήρων, προκειμένου η μεταβολή του Δθ να "υπακούει" σε αυτήν την καμπύλη (σημεία e, d, c, b, a).

  Συνεπώς, η θερμοκρασία σε όλο το φάσμα της θερμικής καταπόνησης -και "σε βάρος" του θορύβου- διατηρείται χαμηλότερα από ότι στο προηγούμενο σχήμα λειτουργίας και μόνο όταν προοδευτικά  φτάσουμε στην μέγιστη θερμική καταπόνηση, το Δθ θα φτάσει το μέγιστο των 38,5 ^οC.

Συγκριτική κατάταξη

Ώρα όμως να δούμε πως διαμορφώνεται με την προσθήκη της Noctua NH-U12A το διάγραμμα συγκριτικής παρουσίασης των επιδόσεων των ψυκτρών, που έχουν περάσει από τον πάγκο του TheLab !

Για να διευκολυνθεί η ανάγνωση των γραφημάτων έχουμε χωρίσει χρωματικά τις ψύκτρες σε τρεις κατηγορίες ισχύος (180, 240 και 360 Watt) οι οποίες αντιστοιχούν στην μέγιστη θερμική καταπόνηση που δοκιμάστηκαν.
Με αυτά κατά νου, ας δούμε τα αποτελέσματα που έφερε η ψύκτρα της σημερινής μας παρουσίασης δοκιμαζόμενη στα 360 Watt.

Α. Σύνθετη κατάταξη με βάση το Δθ και τον θόρυβο, με πρωτεύον κριτήριο το Δθ.
(Pthermal = Max, Air flow = Max, Noise measurement distance = 0,5m)

Η εικοστή θέση στην κατάταξη, δεν είναι από πρώτη ματιά κάτι που το "περηφανεύεσαι" !

Μια δεύτερη ματιά όμως δείχνει ότι:

• Η μοναδική αερόψυκτρα με τυπικό setup που είναι πιο πάνω σε επιδόσεις (κατά 1,5 ^οC) είναι η ομόσταυλη NH-D15 SE AM4, η οποία με 93% μεγαλύτερο θερμικό όγκο και 80% μεγαλύτερο συνολικό όγκο επιτυγχάνει μόλις κατά 4% χαμηλότερες θερμοκρασίες !
• Και μάλιστα για να το πετύχει αυτό παράγει και ~ 1dB(A) θόρυβο παραπάνω!

Νομίζω ότι αυτά αρκούν για να φανεί το πόσο πολύ έχει εξελίξει η Noctua την ψύκτρα που φιλοξενούμε σήμερα στο Εργαστήρι μας.

• Αν σε αυτά δε προσθέσουμε ότι όλες οι άλλες ψύκτρες που βρίσκονται πιο πάνω σε κατάταξη είναι ΑΙΟ υδροψύξεις, χάνει ουσιαστικά το έδαφός της και η πιο δύσπιστη επιφύλαξη !

Βεβαίως -με βάση αυτά που μετρήσαμε εμείς- η Noctua NH-U12A, μπορεί να επιτύχει άνετα πολύ χαμηλότερες θερμοκρασίες, αρκεί να είμαστε διατεθειμένοι να παραβλέψουμε τον δεύτερο και εξίσου σημαντικό στόχο της κατασκευής της.

Και φυσικά μιλάω για την επιλογή των ανεμιστήρων που την συνοδεύουν και τον χαμηλό θόρυβο που παράγουν.

Β. Σύνθετη κατάταξη με βάση το θόρυβο και το Δθ, με πρωτεύον κριτήριο το θόρυβο.
(Pthermal = Max, Air flow = Max, Noise measurement distance = 0,5m)

Εδώ τα πράγματα -με την έβδομη θέση- είναι πολύ καλύτερα ακόμα και αν δεν κοιτάξουμε πιο προσεκτικά.

Και πάλι όμως τα 39 dB(A) δεν είναι μια τιμή που μπορείς να την χαρακτηρίσεις σαν "αθόρυβη", και δεν είναι!

Αν είσαι στο μισό μέτρο δίπλα της με την ψύκτρα ελεύθερη στον αέρα και στο μέγιστο air flow τότε, ναι, ακούς ένα διακριτικό ομαλό φύσημα από το οποίο απουσιάζουν ενοχλητικές εξάρσεις σε κάποιες συχνότητες.

Αν όμως πάμε στο μέσο air flow τότε η ψύκτρα ακόμα και ελεύθερη δίπλα σου, χάνεται στον θόρυβο του περιβάλλοντος, όταν δε, πάμε στη χαμηλή ρύθμιση των ανεμιστήρων, μόνο αν την κοιτάξουμε μπορούμε να καταλάβουμε  ότι δουλεύει!

Επιβεβαιώνεται λοιπόν η επιλογή της Noctua για την  κατασκευή μιας ψύκτρας με όσο γίνεται πιο ισορροπημένες επιδόσεις που θα αποδίδει αξιοπρεπώς χαμηλές θερμοκρασίες κάνοντας λίγο θόρυβο και έχοντας παράλληλα, μικρό και εύκολα συμβιβάσιμο με το υπόλοιπο hardware, όγκο!

Μια ψύκτρα πασπαρτού !

Αλλά για πάμε να δούμε τι γίνεται όταν πάρουμε τους παραπάνω παράγοντες σε συνδυασμό μεταξύ τους, γιατί μόνο έτσι πλησιάζουμε την πραγματική χρήση μιας ψύκτρας.

Συνδυαστική κατάταξη με σταθμισμένο σύστημα βαρών

Ο τίτλος δεν είναι και ο πιο δόκιμος, αλλά δίνει έμφαση σε αυτό που επιχειρεί να δώσει απάντηση σε σύνθετα και πραγματικά ζητήματα, όπως:

• "Ποια ψύκτρα έχει καλές επιδόσεις, αλλά παράλληλα έχει και χαμηλό θόρυβο; "
• " Θέλω μια ψύκτρα που να έχει επιδόσεις αλλά να μη μου "παίρνει" τα αυτιά ! "
• " Χρειάζομαι μια ψύκτρα που να είναι ήσυχη, χωρίς να είναι και "ψοφίμι ! "

Αυτός ο πιο σύνθετος τρόπος αξιολόγησης λειτουργεί με σύστημα βαρών, τροποποιώντας την συμμετοχή των βασικών μεγεθών ανάλογα με την απόλυτη τιμή τους και πόσο αυτή αποκλίνει από μια κοινή  τιμή αναφοράς, σε διακριτά βήματα, για κάθε ένα από τα οποία, ισχύουν διαφορετικοί συντελεστές συμμετοχής.

Έτσι, άλλο τελικό συντελεστή συμμετοχής θα έχει μια ψύκτρα που είναι ήσυχη και άλλο μια εξαιρετικά θορυβώδης.

Με αυτό το τρόπο μένουν στις κατώτερες θέσεις ψύκτρες που είτε είναι πολύ "ζεστές", είτε πολύ θορυβώδεις, και φυσικά αυτές που έχουν και τα δυο αυτά μειονεκτήματα, πάνε κατ' ευθείαν στο τέλος!

Αντίθετα, ψύκτρες που έχουν πιο ισορροπημένα χαρακτηριστικά λειτουργίας, υφίστανται μικρότερη επιβάρυνση και ανεβαίνουν στην κατάταξη, στην κορυφή της οποίας είναι φυσικά οι ψύκτρες που είναι δροσερές και αθόρυβες!

Το αποτέλεσμα αυτής της ανάλυσης / κατάταξης είναι πολύ πλησιέστερα στην πραγματική μέση χρήση που επιφυλάσσουμε στους υπολογιστές μας !

Στη συνέχεια ακολουθούν τρία σύνθετα ραβδογράμματα, στα οποία υπάρχουν  οι βασικές παράμετροι ανάλυσης της συμπεριφοράς μιας ψύκτρας -για την ώρα- στην μέγιστη καταπόνηση!

Γ. Σταθμισμένη  κατάταξη με βάση το συνδυασμό του Δθ  και του θορύβου, στο μέγιστο θερμικό φορτίο και air flow.

Γράφημα με βάση σύστημα βαρών, σταθμισμένο για ισόποση συμμετοχή του Δθ και του Θορύβου, .
(Pthermal = Max, Air flow = Max, Noise measurement distance = 0,5m)

Στο ραβδόγραμμα που ακολουθεί υπάρχουν τα ακατέργαστα δεδομένα (Δθ και Noise) σαν βάση αναφοράς και η παράμετρος Δθ/Noise Weighted Average που είναι η πρώτη ράβδος κάθε τριάδας και αποτελεί το πρώτο κριτήριο κατάταξης μέσα σε κάθε ομάδα ψυκτρών έτσι όπως αυτές διαχωρίστηκαν με βάση την ισχύ της δοκιμής τους.

Η συνδυαστική συναξιολόγηση του θορύβου και της αύξησης της θερμοκρασίας, φέρνει την Noctua NH-U12A ανάμεσα στις πιο ισορροπημένες και αποτελεσματικές προτάσεις, και μάλιστα στην έκτη θέση, πολύ κοντά στην κορυφή καθώς, ουσιαστικά πάνω από αυτήν βρίσκεται η μεγάλη της αδελφή (NH-D15 x x) και δύο πολύ ήσυχες ΑΙΟ.

Αυτό, σε συνδυασμό με το γεγονός ότι η  NH-U12A έχει σημαντικά μικρότερο όγκο από αυτές (ιδιαίτερα από την NH-D15 xx*),  καθιστά την σημερινή φιλοξενούμενή μας όχι μόνο την καλύτερη και πιο ισορροπημένη επιλογή ανάμεσα στις αερόψυκτρες που έχουμε δοκιμάσει αλλά εκτοπίζει με συνοπτικές διαδικασίες σχεδόν όλες τις ΑΙΟ υδροψύξεις που βρίσκονται στους πίνακές μας!

{* Με το:  Noctua NH-D15 xx,  αναφέρομαι -για ευκολία- στις δυο εκδόσεις της Noctua NH-D15, στην Noctua NH-D15S (Push-Midle)  και στην Noctua NH-D15 SE AM4 (Push-Midle),που βρίσκονται υψηλότερα σε κατάταξη.}

Δ.Σταθμισμένη  κατάταξη με βάση το συνδυασμό του Δθ  και του θορύβου, στο μέγιστο θερμικό φορτίο και air flow.

Γράφημα με βάση σύστημα βαρών, σταθμισμένο για Χαμηλότερο Δθ.
(Pthermal = Max, Air flow = Max, Noise measurement distance = 0,5m)

Εδώ στη συνταγή αξιολόγησης έχουμε δώσει μεγαλύτερο βάρος στις επιδόσεις και μικρότερο στο Θόρυβο. Το κριτήριο κατάταξης είναι η πρώτη ράβδος κάθε τριάδας (Δθ / Noise Weighted Average).

Στον πιο δύσκολο "στίβο" όπου υπερισχύουν οι καλύτερες επιδόσεις, η NH-U12A υποχωρεί μόνο κατά τρεις θέσεις χωρίς ουσιαστικά -έστω και στην ένατη θέση- να απομακρύνεται από την κορυφή, καθώς οι ψύκτρες που επιτυγχάνουν υψηλότερες επιδόσεις, είναι οι ίδιες με του προηγούμενου πίνακα αυξημένες κατά μία ακόμα ΑΙΟ (Cooler Master Nepton 240 M) που τώρα, παρά τον υψηλότερο θόρυβό της, συγκαταλέχθηκε στις κορυφαίες χάρη στις καλές επιδόσεις της .

Ε. Σταθμισμένη  κατάταξη με βάση το συνδυασμό του Δθ  και του θορύβου, στο μέγιστο θερμικό φορτίο και air flow.

Γράφημα με σύστημα βαρών, σταθμισμένο για Χαμηλότερο Θόρυβο.
(Pthermal = Max, Air flow = Max, Noise measurement distance = 0,5m)

Και ήρθε η ώρα για να απαντηθεί το ερώτημα  όλων αυτών που θέλουν να κάνουν τη δουλειά τους, αλλά δεν "θυσιάζουν" τα αυτιά τους!

Και η καλή εικόνα της Noctua ΝΗ-U12A, γίνεται ακόμα καλύτερη, καθώς στην κατάταξη αυτή που βάζει σε προτεραιότητα περισσότερο την ησυχία μας, ανεβαίνει στην έβδομη θέση του πίνακα και η μόνη αλλαγή σε σχέση με τον προηγούμενο πίνακα είναι ότι η ΑΙΟ της Cooler Master αντικαταστάθηκε από μια εξαιρετικά αθόρυβη αερόψυκτρα της ίδιας εταιρίας (Hyper 612 v.2).

Η σύνοψη όλων  των προηγουμένων, κάνει την ζωή του reviewer . . . εύκολη !

Πραγματικά, σπάνια είμαστε στη θέση να έχουμε μόνο καλά λόγια να πούμε, καθώς -όσο και αν προσπαθήσαμε- δεν καταφέραμε να βρούμε έστω ένα ψεγάδι.

Η κορυφαία ποιότητα κατασκευής του σώματος της ψύκτρας με τα επτά -κολλητά στα πτερύγια-  heat pipes και το συμπαγές χάλκινο block, με την συνεργασία των δύο εξαιρετικών ανεμιστήρων -που αποτελούν  ότι καλύτερο υπάρχει όχι μόνο από την κατασκευάστρια, αλλά  -σύμφωνα με τις μετρήσεις μας- και γενικότερα-  κατορθώνει να κάνει τα δύσκολα . . . εύκολα, ανακαθορίζοντας το τι σημαίνει αθόρυβη αποτελεσματικότητα, τόσο δραστικά, που αυτή η τόσο ισορροπημένη  θερμοηχητική συμπεριφορά της, πραγματικά θα αποτελέσει κατασκευαστικό ορόσημο!

Έτσι, το Εύγε! που απευθύνουμε στο RND team της Noctua, είναι από τα πιο ανεπιφύλακτα  και  δικαιολογημένα που έχουμε απευθύνει μέχρι τώρα!

Επίλογος

Και να 'μαστε λοιπόν, μετά από 65 σετ δοκιμών που χρειάστηκαν πάνω από 500 ώρες για να ολοκληρωθούν, που θα πρέπει να βάλουμε σε μερικές προτάσεις όλα αυτά που διαπιστώσαμε και πώς, η σημερινή φιλοξενούμενη μας, αντιμετώπισε τις προσπάθειές μας να βρούμε ποια είναι τα όριά της και να αποκαλύψουμε τις αδυναμίες της!

Η ουσία όλης αυτής της προσπάθειας μπορεί να συμπυκνωθεί σε μια φράση:

Η Noctua προσθέτει στη γκάμα των σπουδαίων προϊόντων της, ένα ακόμα, το οποίο  -συνεχίζοντας τις παραδόσεις της κατασκευάστριας- όχι μόνο θα αποτελέσει για καιρό  το τεχνολογικό ορόσημο σύγκρισης, αλλά  και θα αναδιαμορφώσει δραστικά, τα αποδεκτά όρια λειτουργίας μιας ψύκτρας μέσου μεγέθους και κατ' επέκταση, αυτά που θα θεωρούνται   "λογικές τιμές" στην θερμοηχητική συμπεριφορά μιας τέτοιας ψύκτρας !

H Noctua NH-U12A, με την αξιοποίηση της εδώ και πολλά χρόνια δοκιμασμένης τεχνικής συγκόλλησης των heat pipes στα πτερύγια και με την προσθήκη ενός επιπλέον heat pipe, καθώς και με την προσεκτική κατανομή τους, μας δίνει ένα εξαιρετικά αποδοτικό θερμικό σώμα.

Το οποίο, βρίσκει στους δύο ανεμιστήρες Noctua NF-A12x25 PWM που την συνοδεύουν, τους ιδανικούς συνεργάτες για την υλοποίηση του εξαιρετικά δύσκολου στόχου της κατασκευής μιας ψύκτρας μέσου όγκου, με υψηλές θερμικές επιδόσεις και πολύ χαμηλό θόρυβο!

Από τους πραγματικά εξονυχιστικούς ελέγχους που κάναμε, αποδεικνύεται περίτρανα ότι, αυτά τα πέντε χρόνια που χρειάστηκαν για την ανάπτυξη των νέων ανεμιστήρων της κατασκευάστριας, ήδη, στα αποτελέσματα που επιτυγχάνει η NH-U12A, βρίσκουν μια εξαιρετική ανταπόδοση που μας προϊδεάζει για ακόμα περισσότερα πράγματα στο μέλλον!

Έχουμε μια ψύκτρα με ανεμιστήρες των 120mm, με  θερμικό σώμα (πτερύγια) όγκου μόλις 741cc και ενεργό όγκο (πτερύγια + ανεμιστήρες) 1461cc, η οποία ανταγωνίζεται "στα ίσια" ψύκτρες με ανεμιστήρες των 140cm  που έχουν  θερμικό σώμα ~93% μεγαλύτερο και αντιστοίχως ενεργό όγκο αυξημένο κατά  ~ 65%, υστερώντας μόνο 1,5 ^oC από αυτές και αυτό, στη μέγιστη θερμική καταπόνηση!

Σε αυτή τη σύγκριση αναφερόμαστε στη κορυφαία ψύκτρα της Noctua (ΝΗ-D15 x x) και μοιάζει κάπως αντιφατικό, η ίδια η εταιρία να βγάζει προϊόντα που ανταγωνίζονται τα ήδη υπάρχοντα κορυφαία της!

Αλλά από την μια μεριά, αυτό απαιτεί η εξέλιξη και από την άλλη, η Noctua, "έχει κάνει τους λογαριασμούς της", γιατί -ας μην ξεχνάμε ότι- οι "NF-A14x25 PWM"* ετοιμάζονται, και όταν φτάσουν στην αγορά, καμία ψύκτρα των 140mm δεν θα είναι πλέον η ίδια!  {* Για λόγους ευκολίας έγινα αυτόκλητος "νονός" !  }

Όμως η Noctua NH-U12A, δεν "περιορίζεται" μόνο στο να  βάλει -πλην μιας- όλες τις αερόψυκτρες που έχουμε δοκιμάσει, "στην άκρη", αλλά αμφισβητεί ευθέως και την πλειοψηφία των ΑΙΟ υδροψύξεων, πετυχαίνοντας εξαιρετικούς  δείκτες θερμοηχητικής συμπεριφοράς!

Εδώ θα ήθελα να μου "συγχωρέσετε" το νεολογισμό, αλλά εδώ και αρκετό καιρό  το τοπίο στον χώρο της ψύξης των προσωπικών υπολογιστών έχει  αλλάξει και δεν μπορούμε πλέον να αρκεστούμε στην εύκολη  διάκριση ανάμεσα στις "επιδόσεις" (Δθ) και στον Θόρυβο μιας ψύκτρας και επιζητώντας το ένα, να είμαστε αναγκασμένοι / διατεθειμένοι,  να συμβιβαστούμε στο άλλο !

Τώρα  δεν χρειάζεται να κάνουμε τα στραβά μάτια, οι λύσεις πλέον, υπάρχουν και τις βρίσκουμε σε όλες εκείνες τις ψύκτρες που "αποφάσισαν" ότι το θέμα των θερμικών επιδόσεων είναι άρρηκτα συνδεδεμένο με το ζήτημα των ηχητικών επιδόσεων!

Η Noctua έχει αποδείξει με όλη τη σειρά των προϊόντων της, ότι αυτή ακριβώς η άρρηκτη σύνδεση υψηλών επιδόσεων / χαμηλού θορύβου και η επίτευξη ισορροπημένων λύσεων ψύξης, αποτελεί τον "ιδρυτικό τεχνολογικό στόχο" της και πλέον, με την πολύχρονη έρευνά της είναι σε θέση για μια ακόμα φορά, να ορίσει εν νέου τα "Κριτήρια" του τι σημαίνει Αθόρυβη Αποτελεσματικότητα!

Αν σε αυτά προσθέσουμε ότι, ήδη από το μέσο air flow και στα  "λογικά" 300W, οι θερμικές επιδόσεις της  είναι ακόμα καλύτερες (~1,3 ^oC) και  ο Θόρυβος είναι μόνο ~32 dB(A), για να καταλήξει σε επίπεδα πραγματικά Dead Silent στο χαμηλό air flow όπου οι θερμοκρασίες στα "αρμόζοντα" 240W είναι ακόμα ~2 ^oC  χαμηλότερα (!), εύκολα αντιλαμβανόμαστε ότι έχουμε να κάνουμε με την ψύκτρα που είναι για όλες τις απαιτήσεις και επιπλέον -χάρη στην ευκολία και τη στιβαρότητα της στήριξής της-  για όλους τους χρήστες !

Συνοψίζοντας όλα αυτά σε μια φράση:

Όσοι φίλοι ψάχνουν για την ψύκτρα που είναι ικανή να υποστηρίξει, από τον -με διακριτική ησυχία-  σημαντικό υπερχρονισμό της CPU τους χωρίς να την "φουντώνει",  μέχρι την ευλαβική απουσία κάθε θορύβου, διατηρώντας δροσερό και σε πλήρη απόδοση τον επεξεργαστή τους, αν  δουν το τι προσφέρει η Noctua NH-U12A . . . θα σταματήσουν να ψάχνουν !

Υπενθυμίζουμε ότι η Noctua NH-U12A έχει από την κατασκευάστρια εταιρία προτεινόμενη τιμή 99.90  € (MSRP) του ΦΠΑ συμπεριλαμβανομένου. Συνοδεύεται από εξαετή εγγύηση και την ώρα που ολοκληρώνεται το review της, την βρήκαμε  στα Ελληνικά καταστήματα. προς 99,48€ (συν ~4,5€ μεταφορικά) με το ΦΠΑ.


Κλείνοντας τη σημερινή παρουσίασή μας, ας δούμε επιγραμματικά τα πλεονεκτήματα και μειονεκτήματα της Noctua NH-U12A.

• Υψηλής ποιότητας και εξαιρετικά στιβαρή κατασκευή.
• Κορυφαίες επιδόσεις για το μέγεθός της και όχι μόνον.
• Μέσο μέγεθος που δεν "δεσπόζει" στην μητρική.
• Ύψος συμβατό με τα περισσότερα κουτιά μέσου όγκου.
• Λειτουργικό και στιβαρό σύστημα στήριξης με πολύ εύκολη εγκατάσταση.
• Σύστημα ελατηρίων σταθερής συμπίεσης που εξασφαλίζουν συγκεκριμένη και σταθερή πίεση συναρμογής Cold plate και CPU Heat spreader.
• Εξαιρετικά γραμμική θερμική συμπεριφορά, τόσο στην περιοχή του TDP της, όσο και πολύ πέρα από αυτό.
• Πολύ καλή συμβατότητα με τα πέριξ του socket εξαρτήματα, όπως μνήμες με υψηλά heat spreaders.
• Πολύ καλή συμβατότητα με την κάρτα γραφικών, ακόμα και αν αυτή τοποθετηθεί στην πρώτη PCI θέση.
• Πολύ αποτελεσματικοί και κορυφαίων προδιαγραφών, PWM ανεμιστήρες, με νέας τεχνολογίας φτερωτή και Ultra high tip clearance.
• Πολύ χαμηλός θόρυβος ακόμα και σε υψηλές στροφές, ο οποίος είναι απαλλαγμένος από ενοχλητικές συχνότητες.
• Εξαιρετικά μεγάλου εύρους ρύθμιση των στροφών των ανεμιστήρων.
• Πολύ χαμηλή κατανάλωση των ανεμιστήρων.
• Sleeved καλώδιο ανεμιστήρων.
• Παρέχεται Y-splitter cable για την σύνδεση και των δυο ανεμιστήρων σε ένα fan header της μητρικής.
• Παρέχονται δυο ρυθμιστικά μέσα των μέγιστων στροφών (LNA Adapter)
• Παρέχεται θερμοαγώγιμη πάστα που επαρκεί για περισσότερες της μιας εφαρμογές.
• Αναλυτικά manual.
• Εγγύηση έξι ετών.

• Εδώ πραγματικά δεν έχω να καταλογίσω τίποτε, το μόνο που θα πω είναι ότι η τιμή της ψύκτρας, μολονότι κατά την άποψή μου είναι δικαιολογημένη (μην ξεχνάμε το κόστος που αντιπροσωπεύουν οι ανεμιστήρες της), θα ήθελα  για λογαριασμό όλων εκείνων των χρηστών που τους είναι κρίσιμη μια καλύτερη τιμή,  να την δω με λίγο χαμηλότερη τιμή, πράγμα που θα διευρύνει και την προσβασιμότητα  σε αυτήν.

Με βάση όλα τα παραπάνω, η γενική βαθμολογία που αποσπά η Noctua NH-U12A, δε μπορεί να είναι μικρότερη από:

Ευχαριστούμε θερμά την Noctua  για την παραχώρηση του δείγματος της δοκιμής.

Για    το    TheLab.gr,      Seafalco     11/7/2019

Πρόλογος

Το είχαμε δει στις αρχές του 2018 ( 2 Μαΐου) στη Βιένη, και είχαμε εντυπωσιαστεί! Αλλά άλλο να το βλέπεις στο video και άλλο να το έχεις ανά χείρας !

Ο λόγος για τη νέα σειρά των ανεμιστήρων της Noctua, που ακούει στο κωδικό NF-A12x25, για την οποία ακούσαμε και διαβάσαμε τόσα εντυπωσιακά, που -δε σας το κρύβω!- όταν ήρθε η κούτα με τα δείγματα, μια συγκίνηση, την έπαθα!

Λογικό βεβαίως, καθώς αυτός ο ανεμιστήρας είναι αποτέλεσμα μιας αποκλειστικής διαδικασίας ανάπτυξης που κράτησε περισσότερα από τέσσερα χρόνια!    Και ακόμα λογικότερο είναι ότι,  ένας σοβαρός κατασκευαστής δεν ασχολείται με ένα συγκεκριμένο θέμα για τόσο καιρό, αν αυτό δεν είναι πραγματικά σημαντικό!

Με τις πρώτες ενδείξεις να "μιλούν" για ένα ανεμιστήρα που μπορεί να κάνει την ίδια  δουλειά που κάνουν δύο ανεμιστήρες και μάλιστα όχι όποιοι κι΄ όποιοι, αλλά οι ομόσταυλοι NF-F12 PWM, είναι φυσικό να θέλεις να δεις πόση πια διαφορά μπορεί να κάνει το γεγονός ότι τα πτερύγια του ανεμιστήρα αυτού στρέφονται μόλις μισό χιλιοστό από το πλαίσιό του!

Για να φτάσει η Noctua στο αποτέλεσμα της φωτογραφίας, χρειάστηκε να κατασκευάσει ένα νέο πολυμερές (Liquid Polymer), το οποίο το βάφτισε  Sterox εμπνεόμενη από μια δικιά μας λέξη που σημαίνει στιβαρός, άκαμπτος.  Αυτή είναι και η βασική ιδιότητα του υλικού αυτού, το οποίο  βασιζόμενο στην ιδιαίτερη διάταξη των μοριακών αλυσίδων του, είναι σε θέση να δώσει στην φτερωτή την απαραίτητη στιβαρότητα και ακαμψία που απαιτεί το πρωτόγνωρα μικρό διάκενο μεταξύ αυτής και του πλαισίου της!

Φυσικά η όλη σχεδίαση είναι νέα και έχουν γίνει πάρα πολλές προσεγγιστικές δοκιμές και βελτιώσεις στο σχήμα της φτερωτής, προκειμένου ο ανεμιστήρας αυτός να θέσει νέα όρια στο τι σημαίνει αθόρυβη αποτελεσματικότητα!

Στην σειρά περιλαμβάνονται για την ώρα τρία μοντέλα στην διάσταση των 120x25mm τα οποία έχουν τον ίδιο βασικό κωδικό και διαφοροποιούνται με βάση τον τρόπο ελέγχου τους και τις στροφές τους. Συγκεκριμένα είναι το NF-A12x25 PWM, το NF-A12x25 FLX και το NF-A12x25 ULN που θα τα δούμε στη σημερινή παρουσίασή μας.  Για τα μοντέλα στα 140x25mm, οι πληροφορίες λένε ότι βρίσκονται κάπου στο μέσον της ανάπτυξής τους, οπότε μέσα στα επόμενα χρόνια θα έχουμε και από εκεί ευχάριστα νέα.

Παράλληλα με αυτούς τους νέους ανεμιστήρες που μέλλεται να γίνουν η πρώτη επιλογή στις ακριβές λύσεις, η κατασκευάστρια ετοίμασε και μια νέα σειρά ανεμιστήρων με αρκετά οικονομικότερη κατασκευή προκειμένου να δώσει στους χρήστες που στρέφονται σε λύσεις χαμηλότερου κόστους, την δυνατότητα να αποκτήσουν με πολύ μικρή διαφορά, προϊόντα με την ποιοτική  σφραγίδα της Noctua!

Η σειρά αυτή είναι η έκδοση Redux της γνωστής και δοκιμασμένης σειράς NF-P12 και για την ώρα περιλαμβάνει τέσσερα μοντέλα, το NF-P12 Redux 1700 PWM, το NF-P12 Redux 1300 PWM, το NF-P12 Redux 1300 και το NF-P12 Redux 900.

Όλα έχουν την ίδια γνωστή σχεδίαση και έρχονται με τις καλύτερες περγαμηνές όσον αφορά στην αθόρυβη και αποτελεσματική υποστήριξη τόσο αεροψυκτρών, όσο και υδροψύξεων.

Η κουβέντα όμως είναι μεγάλη και καλό είναι να προχωρήσουμε στα επόμενα για να δούμε το τι και το πως!

Τεχνικά χαρακτηριστικά

Στους επόμενους πίνακες μπορείτε να βρείτε τα χαρακτηριστικά και των επτά ανεμιστήρων που θα παρουσιαστούν σήμερα, και μάλιστα -παρά το ότι μπήκαμε στον πειρασμό να συμπτύξουμε τα κοινά χαρακτηριστικά τους- για λόγους αυτοτέλειας της πληροφορίας δεν το κάναμε, έτσι ο κάθε πίνακας είναι ανεξάρτητος από τους άλλους και περιέχει όλη την πληροφορία που αφορά στο συγκεκριμένο μοντέλο.

Όπως θα διαπιστώσετε παρατίθενται πολλά χαρακτηριστικά, εκ των οποίων αρκετά, δεν δίνονται από την κατασκευάστρια αλλά αποτελούν δικές μας προσθήκες. Να σημειώσουμε ότι τα χαρακτηριστικά που προσθέσαμε εμείς έχουν κίτρινους ορισμούς και μπλε τιμές.
Επίσης με μπλε χαρακτήρες, δίπλα σε κάποιες "εργοστασιακές" τιμές, είναι σημειωμένες οι τιμές που μετρήσαμε εμείς κατά την διάρκεια των δοκιμών

Πριν προχωρήσετε παρακάτω καλό είναι να πούμε ότι:

Στον πίνακα έχουν προστεθεί τρία νέα στοιχεία, το ένα είναι ο συντελεστής ελευθερίας εισόδου του ανεμιστήρα που μας δίνει -σε ποσοστό επί της συνολικής διατομής εισόδου- την πραγματικά ελεύθερη διατομή που διατίθεται στο air flow του ανεμιστήρα.

Το δεύτερο στοιχείο -χάρη στη Noctua ! - είναι το διάκενο φτερωτής / πλαισίου (Wing-tip Clearance) και το τρίτο είναι η απόσταση του "επιπέδου" της φτερωτής τόσο από το επίπεδο εισόδου του πλαισίου του ανεμιστήρα, όσο και από το αντίστοιχο, εξόδου.

Αυτά τα νέα στοιχεία μας ενδιαφέρουν τόσο για  να έχουμε επιπλέον παραμέτρους που κρίνουν την συμπεριφορά ενός ανεμιστήρα (air flow, noise) όσο και για να έχουμε πιο λεπτομερή στοιχεία για την σύγκρισή του με άλλους ανεμιστήρες.

Noctua NF-A12x25 PWM  Information Sheet (PDF),   Noctua NF-A12x25 PWM  Installation Manual (PDF)

Πρώτο είναι το PWM μοντέλο και όσον αφορά στον ίδιο τον ανεμιστήρα και τα παρελκόμενά του, δεν λείπει τίποτε!

Αλλά γι' αυτά θα τα πούμε πιο κάτω, για την ώρα πάμε να δούμε και τα άλλα δύο μοντέλα της σειράς αυτής:

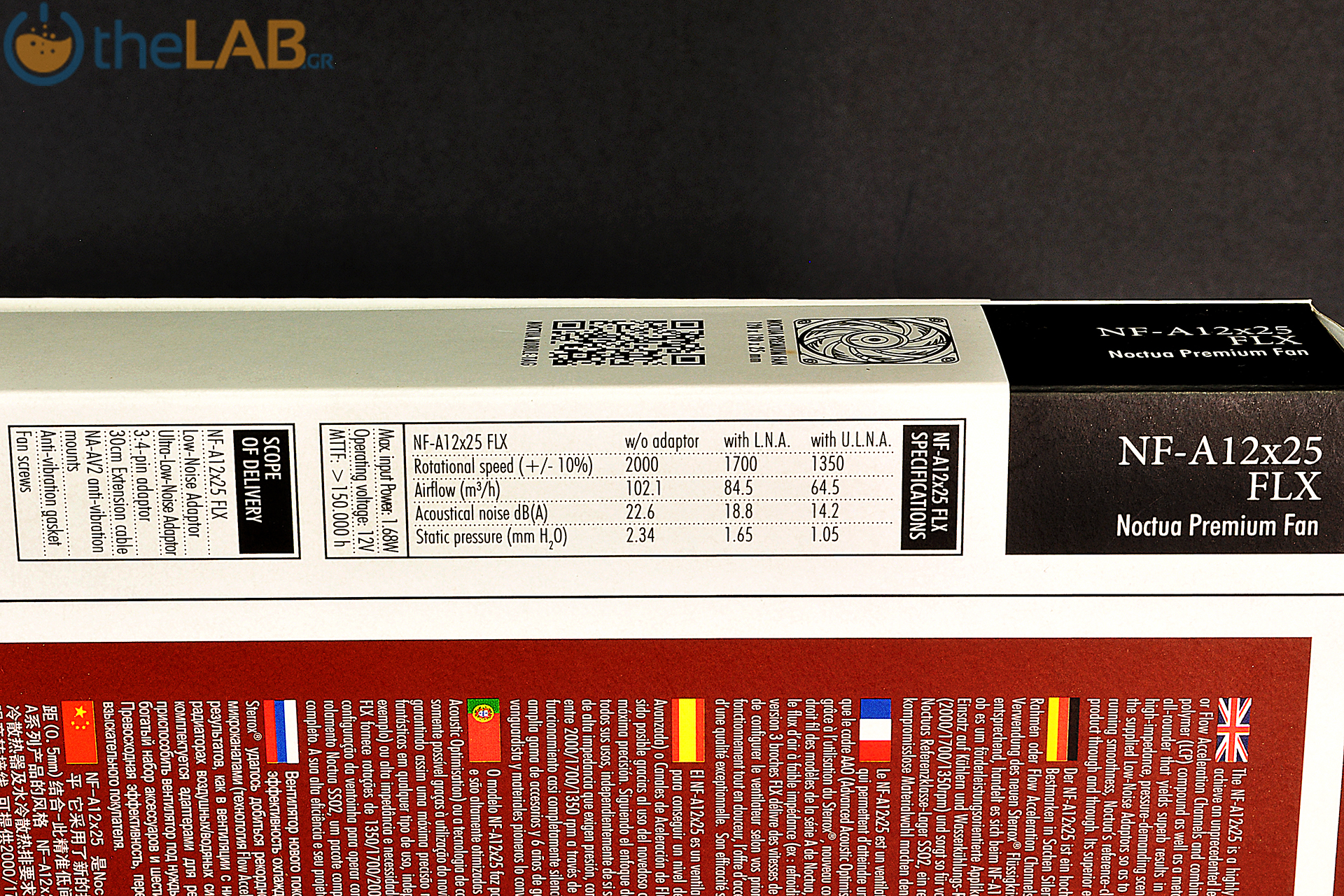

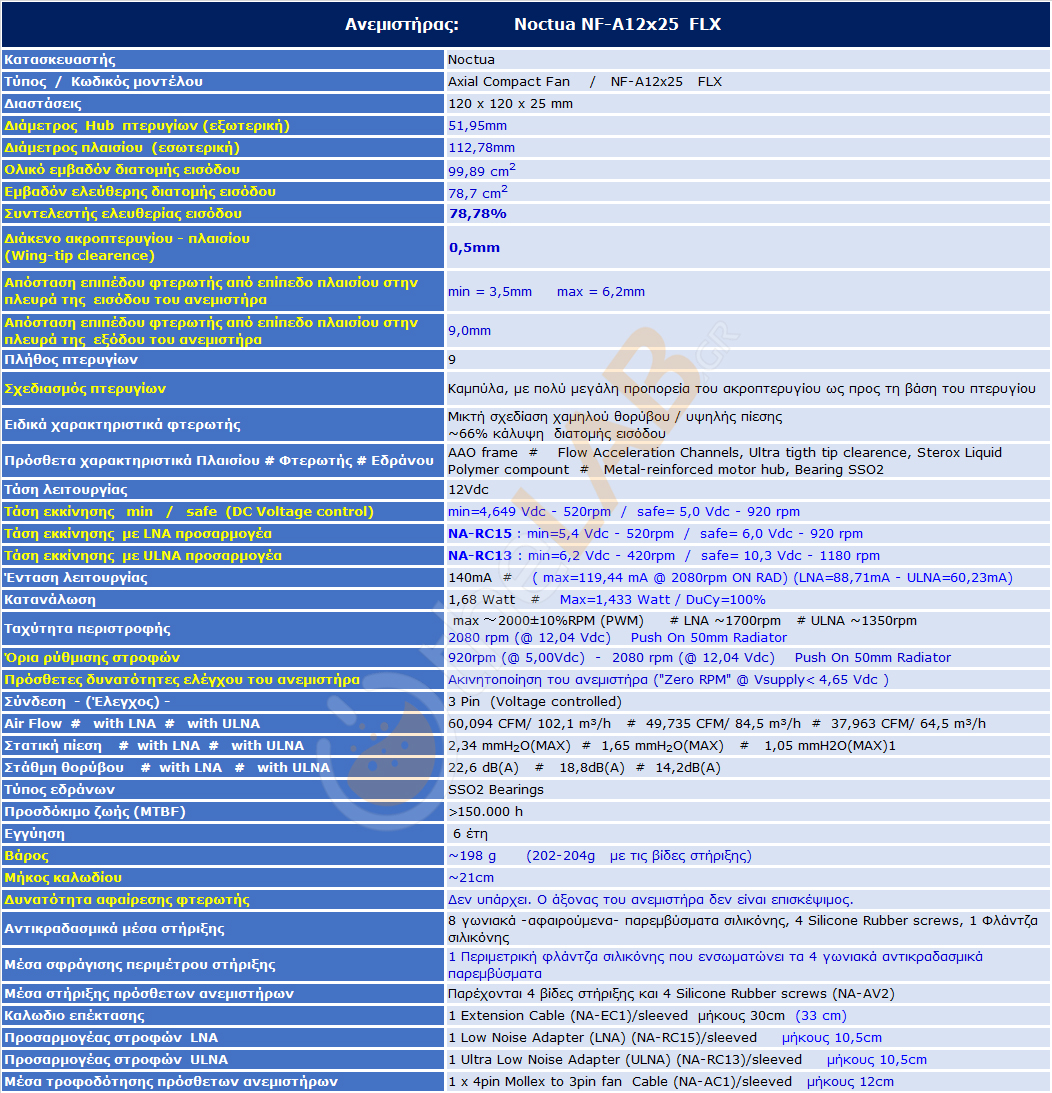

Noctua NF-A12x25 FLX Information Sheet (PDF), Noctua NF-A12x25 FLX  Installation Manual (PDF)

Εδώ έχουμε την έκδοση με έλεγχο συνεχούς τάσης και τα ίδια υπόλοιπα χαρακτηριστικά.

Βεβαίως με δεδομένο ότι ένας PWM ανεμιστήρας μπορεί να δουλέψει κάλλιστα και έλεγχο DC τάσης, κάνει την επιλογή του μοντέλου αυτού λίγο "περίεργη", αλλά αυτό αλλάζει μόλις προσέξεις ότι έρχεται με δυο προσαρμογείς στροφών (LNA, ULNA), οπότε γίνεται φανερή η στόχευσή του σε θέσεις όπου οι ανεμιστήρες δεν χρειάζεται να αλλάζουν συχνά στροφές!

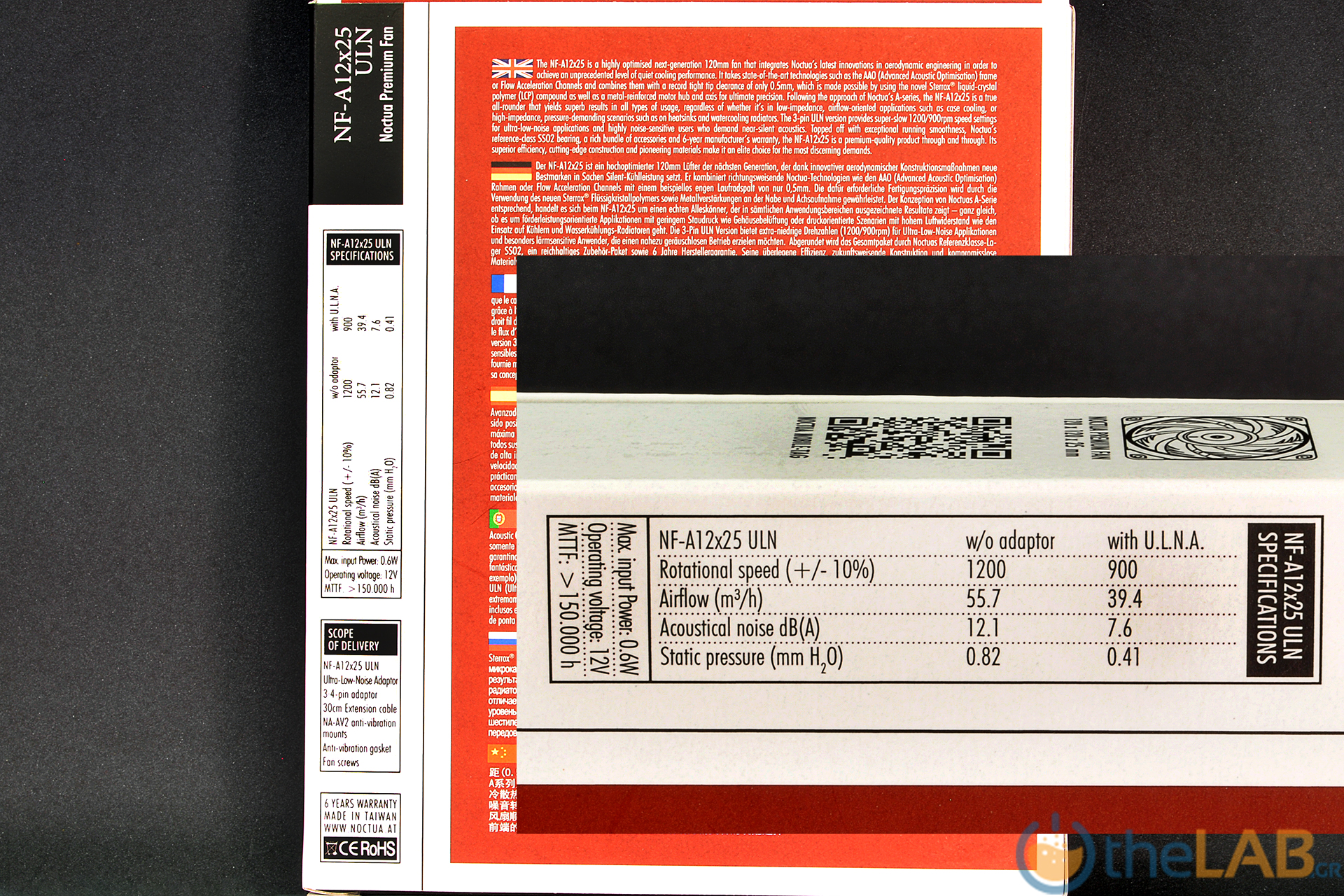

Noctua NF-A12x25 ULN Information Sheet (PDF),   Noctua NF-A12x25 ULN Installation Manual (PDF)

Εδώ ισχύουν επίσης τα όσα είπαμε ακριβώς πριν, με τη διαφορά ότι έχουμε αρκετά χαμηλότερες στροφές οι οποίες με τη χρήση του παρεχόμενου ULNA χαμηλώνουν κι' άλλο και -συνακόλουθο των προηγουμένων- μη ανιχνεύσιμο θόρυβο!

Και συνεχίζουμε με τους χαμηλότερου κόστους ανεμιστήρες της σειράς NF-P12 Redux.

Noctua NF-P12 Redux 1700 PWM Information Sheet (PDF)

Όπως βλέπετε, το χαμηλό κόστος δεν εμπόδισε την εξαετή εγγύηση καθώς, η κατασκευάστρια, προτίμησε να περικόψει οτιδήποτε δεν είναι ζωτικής σημασίας, προκειμένου να διατηρήσει την ποιότητα κατασκευής στα επίπεδα εκείνα που περιμένουν οι χρήστες από την Noctua!

Έτσι δεν έχουμε ούτε αντικραδασμικά μαξιλαράκια, ούτε καλώδια για προσαρμογή στροφών!  Ο ανεμιστήρας έρχεται "γυμνός" από παρελκόμενα, αλλά -όπως θα δούμε στις μετρήσεις- πλήρης δυνατοτήτων για να δώσει μαθήματα αποτελεσματικότητας και διακριτικότητας σε πολλούς άλλους ομόλογούς του!

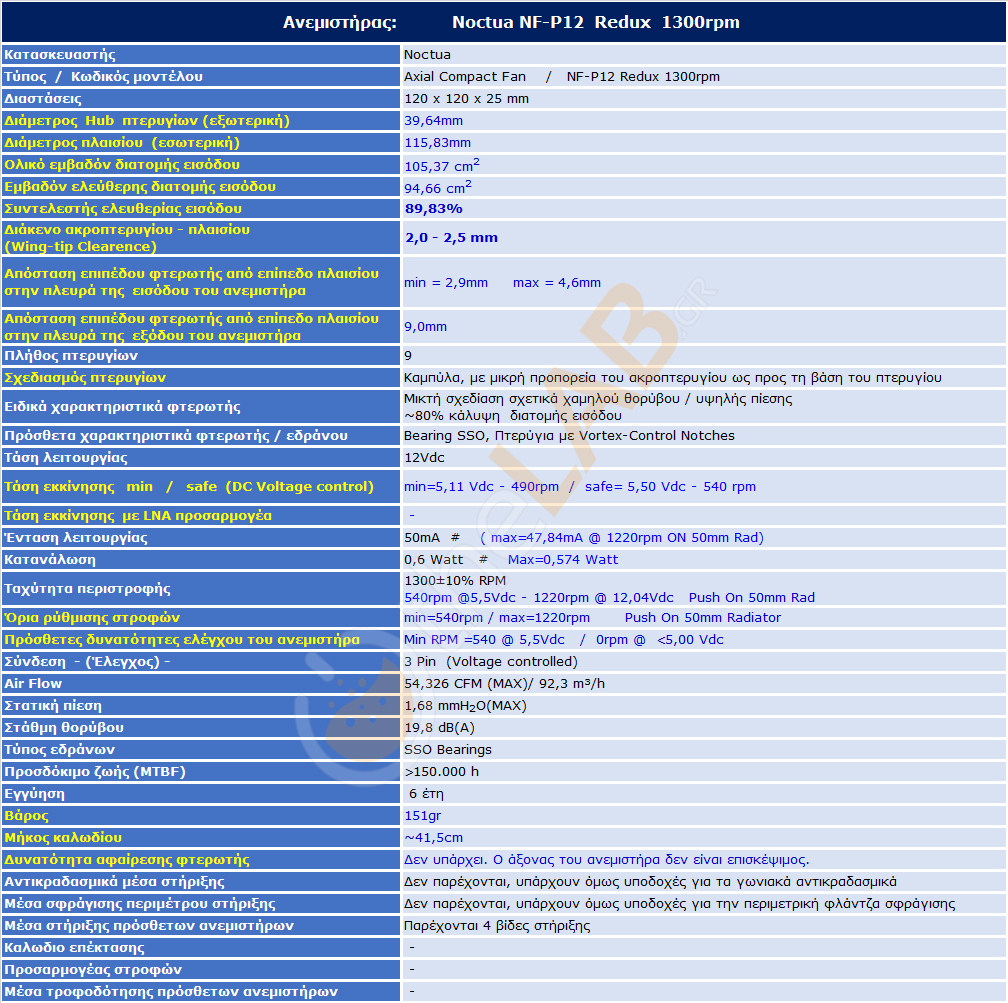

Noctua NF-P12 Redux 1300 PWM Information Sheet (PDF)

Αυτό είναι το δεύτερο PWM μοντέλο, και προορίζεται για σημεία που έχουμε δυνατότητα ελέγχου των στροφών και θέλουμε τον ελάχιστο θόρυβο.

Και ακολουθούν δύο μοντέλα, με έλεγχο συνεχούς τάσης (Voltage Controll), προσανατολισμένα σε εφαρμογές όπου δεν χρειαζόμαστε μεταβολή των στροφών. Η διαφοροποίησή τους βασικά γίνεται με το airflow και τον θόρυβο, με τον δεύτερο εξ αυτών να είναι ουσιαστικά dead silent!

Noctua NF-P12 Redux 1300 Information Sheet (PDF)

Noctua NF-P12 Redux 900 Information Sheet (PDF)

Η σειρά αυτή αποτελεί μια εξαίρετη οικονομική επιλογή, αλλά αυτό θα φανεί πολύ καλύτερα στις μετρήσεις, για την ώρα σειρά έχει να δούμε από κοντά τους ανεμιστήρες.

Οι τιμές:  Ο προσδιορισμός τους αποδείχτηκε μια πολύ "ευμετάβλητη υπόθεση", υπάρχει όμως ένα καλό σε αυτήν, ότι γενικά οι τιμές στην Ελληνική αγορά είναι αρκετά καλές σε σύγκριση με αυτά που βλέπουμε αλλού !

Συγκεκριμένα τους ανεμιστήρες της σειράς Noctua NF-A12x25 xxx, θα τους βρείτε από 28,9  έως 33,6 € (συν 4 - 4,5 € λοιπά έξοδα), ενώ για την σειρά  NF-P12 Redux xxx, θα πρέπει να διαθέσετε 16,0 - 17,5 € (συν 5 - 6,7 € λοιπά έξοδα).

Και οι δύο σειρές συνοδεύονται από εξαετή εγγύηση από τον κατασκευαστή.

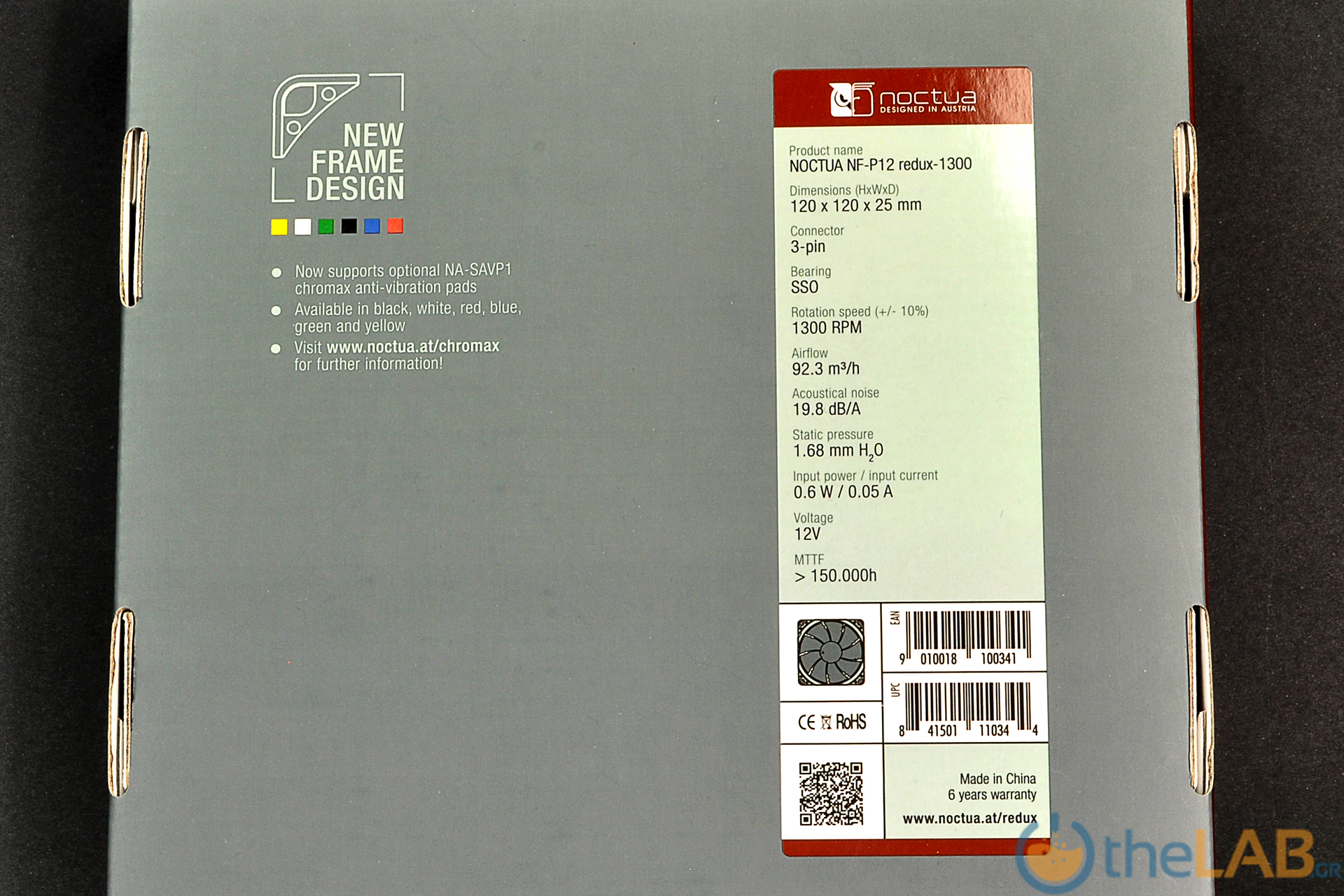

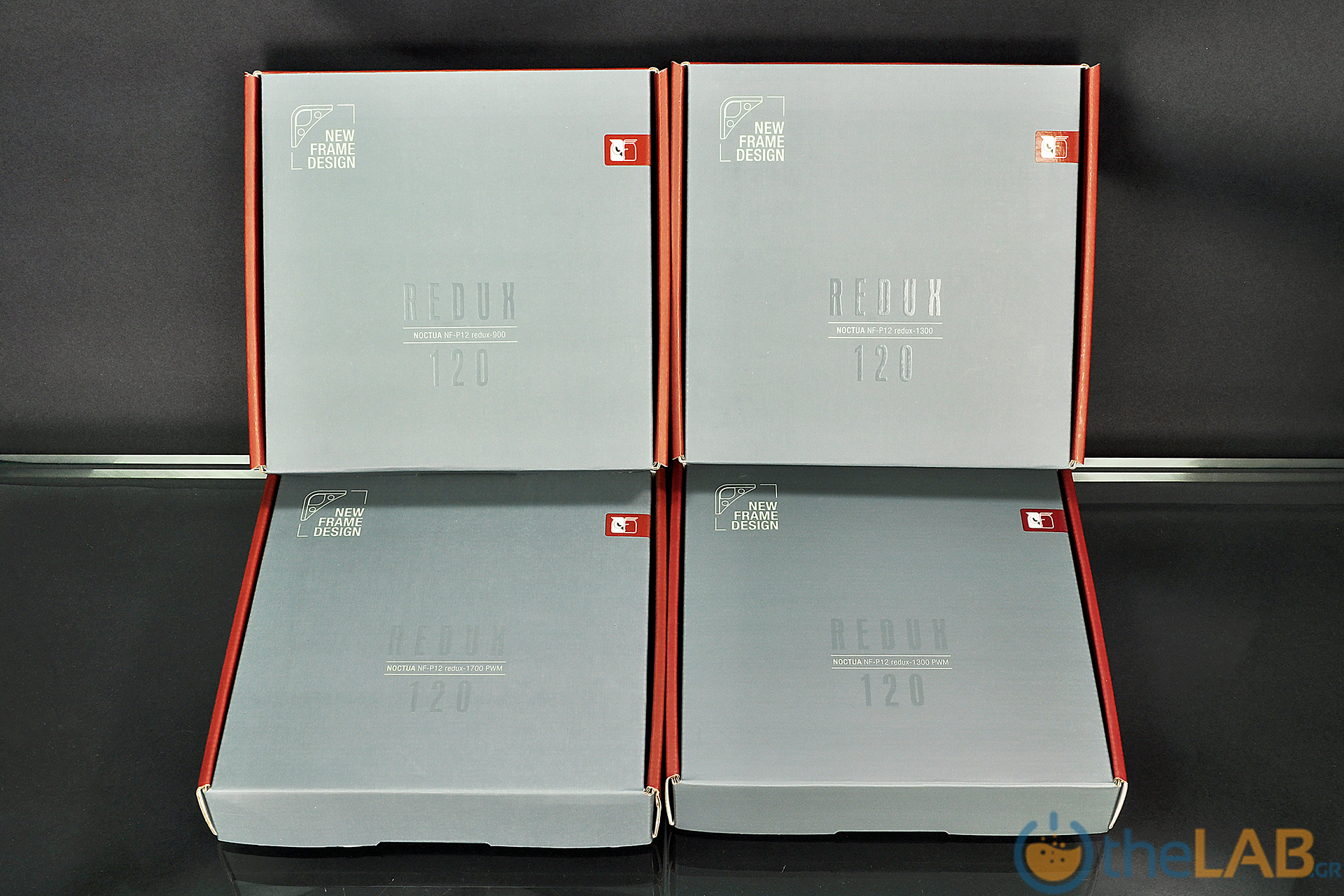

Συσκευασία και παρελκόμενα των ανεμιστήρων NF-P12 Redux

Η συσκευασία ανακλά την επιλογή της κατασκευάστριας για ακραία περιστολή του κόστους!

Το κουτί περιέχει τα απολύτως απαραίτητα, τον ανεμιστήρα και τέσσερις απλές βίδες!

Βεβαίως, αυτή η  "φτήνια" είναι καλύτερη από το standard πολλών άλλων κατασκευαστών !

Στη συνέχεια μια σύντομη παράθεση των χαρακτηριστικών των ανεμιστήρων τόσο στο κουτί τους,  όσο και στην πινακίδα τους:

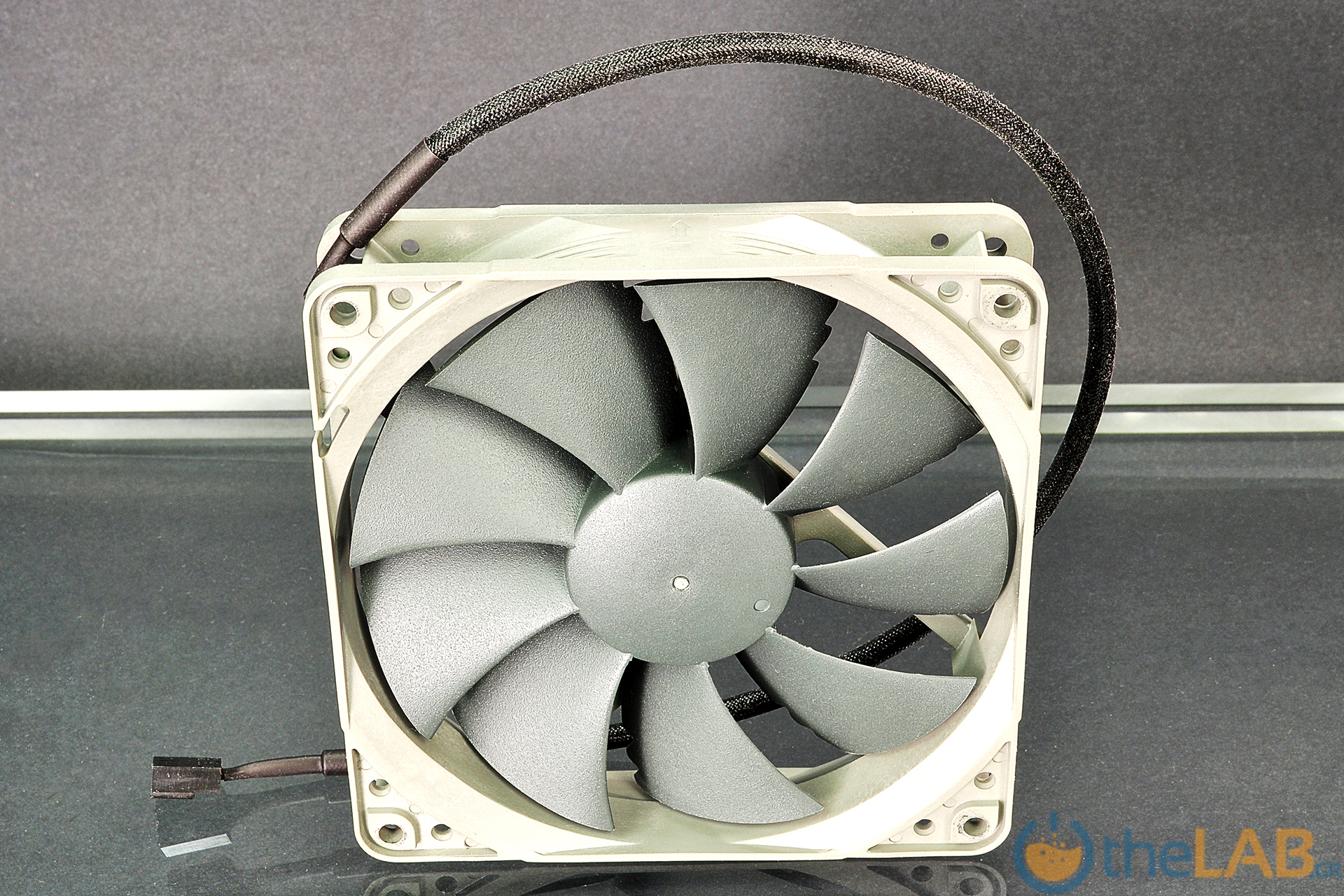

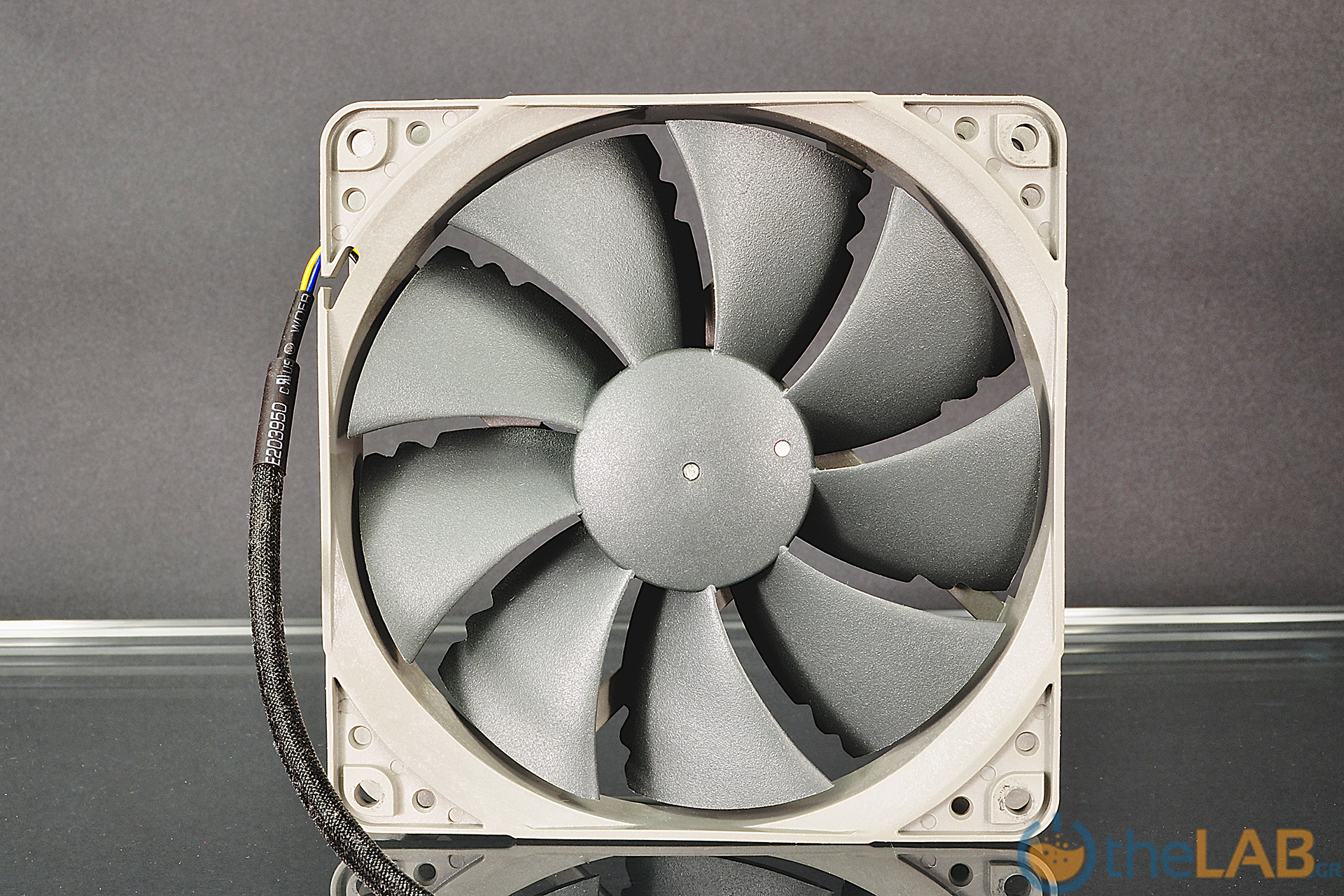

Α.  Noctua NF-P12 Redux 1700 PWM

Η κατασκευή  όλων των ανεμιστήρων είναι ταυτόσημη, με μοναδική διαφοροποίηση το θέμα των στροφών και του τρόπου οδήγησης.

Εδώ οι στροφές είναι 1700, και η οδήγηση μέσω σήματος PWM.

B. Noctua NF-P12 Redux 1300 PWM

Εδώ παραμένει το PWM αλλά οι στροφές είναι μόνο 1300, με αντίστοιχη φυσικά μείωση στον θόρυβο που είναι και το ζητούμενο!

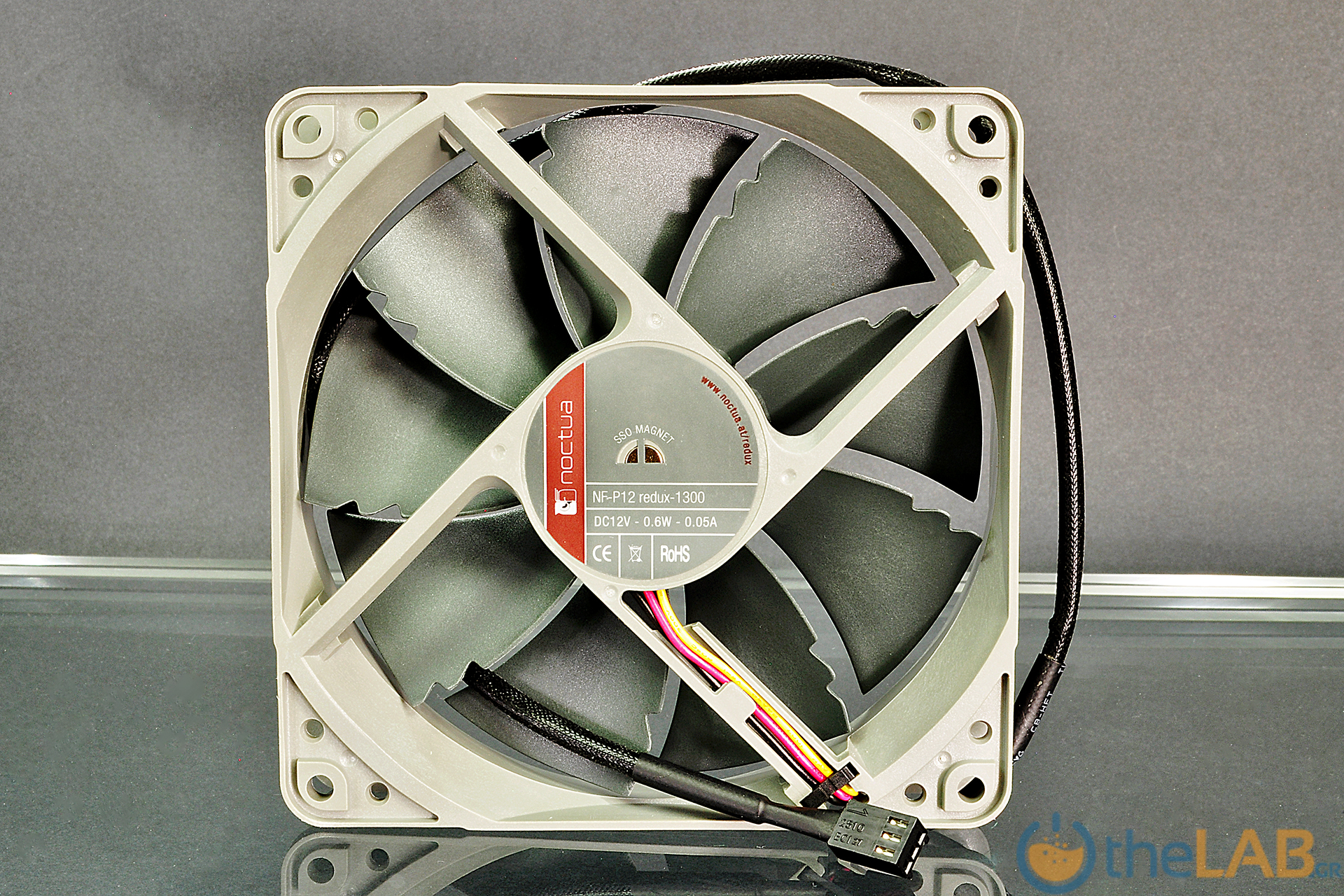

Γ.  Noctua NF-P12 Redux 1300

Οι στροφές και ο θόρυβος είναι ίδιος με το προηγούμενο μοντέλο, αλλά η οδήγηση είναι απλούστερη, μέσω μεταβολής της τάσης τροφοδότησης.

Δ.  Noctua NF-P12 Redux 900

Στο τελευταίο μοντέλο της σειράς, έχουμε σαφή μείωση των στροφών , αλλά και του θορύβου, και έλεγχο με  DC τάση, αν και  λόγω των χαμηλών στροφών και του "ανύπαρκτου" θορύβου, μάλλον είναι πολύ απίθανο να χρειαστεί να του μειώσουμε τις στροφές!

Οι ανεμιστήρες της σειράς NF-P12 Redux από κοντά

Ο σχεδιασμός τους είναι έντονα προσανατολισμένος στην ανάπτυξη "στατικής" πίεσης. Η σχεδόν κατά 89% κάλυψη της διατομής τους από την φτερωτή καθώς το αντιστοίχως μικρό διάκενο των πτερυγίων στην βάση τους, είναι τελείως χαρακτηριστική του προσανατολισμού αυτού.

Για το Air flow η Noctua βασίζεται στην καλή εκμετάλλευση του hub της φτερωτής και στα μεγάλα ανοίγματα μεταξύ των πτερυγίων -όταν τα κοιτάμε υπό γωνία- από τα οποία περνά ο αέρας.

Βοήθεια στο καλύτερο air flow αλλά και στο περιορισμό του θορύβου, δίνουν οι λοξές πλευρές των βραχιόνων στήριξης του κινητήρα, προς την πλευρά που δέχονται το ρεύμα αέρα που δημιουργεί η φτερωτή.

Ο ανεμιστήρας αυτός από ότι έδειξαν οι μετρήσεις μας "αισθάνεται"  μια χαρά πάνω σε radiator των 50mm, έχοντας  πρακτικά πολύ καλές επιδόσεις που συνδυάζουν την υψηλή απόδοση  με το χαμηλό θόρυβο!

Η κατασκευή του είναι εξαιρετικά στιβαρή και μολονότι -για λόγους περιορισμού του κόστους- δεν συνοδεύεται από αντικραδασμικά "τακουνάκια" στις γωνίες του πλαισίου, αυτές διαθέτουν τις απαραίτητες υποδοχές για να τα δεχτούν.

Το ίδιο το πλαίσιο, πέρα από τις χοάνες εισόδου και εξόδου, δεν ενσωματώνει άλλες τεχνολογίες περιορισμού του θορύβου.

Το πολύ καλό sleeving του καλωδίου είναι εδώ και σαν εισαγωγή εις τα "ενδότερα" που ακολουθούν, να σημειώσουμε τα "περίεργα" τριγωνικά κοψίματα που έχουν τα πτερύγια της φτερωτής.

Οι λεπτομέρειες που κάνουν τη διαφορά

Παρά το ότι είναι η οικονομικά ευπρόσιτη σειρά της Noctua, δεν παύει να είναι Noctua!

Πράγμα που σημαίνει ότι, μπορεί να μην ενσωματώνει πολλές τεχνολογίες της κατασκευάστριας, αλλά δεν στερείται αυτών που είναι κρίσιμες στο θέμα απόδοσης και περιορισμός θορύβου.

Η φτερωτή του μένει αισθητά χαμηλότερα από το επίπεδο εισόδου του πλαισίου (min ~2,9mm) με σκοπό να περιορίσει κατά το δυνατόν το θόρυβο (από το φαινόμενο της σειρήνας), στην περίπτωση που ο ανεμιστήρας μπει σε θέση Pull. Στην κλασική θέση Push τα 9,0mm που απέχει η κάτω πλευρά της φτερωτής του από το επίπεδο εξόδου του πλαισίου, είναι υπεραρκετά για να μηδενίσουν την επίδραση του φαινομένου αυτού.

Στον περιορισμό του θορύβου, αλλά και στην ανάπτυξη υψηλότερης πίεσης συμβάλει και η πολύ μικρή γωνία του χείλους προσβολής των πτερυγίων, η οποία κοντά στα ακροπτερύγια μειώνεται σχεδόν στο "μηδέν"!

Η αλληλοκάλυψη των πτερυγίων είναι πολύ "σφιχτή",  μιας και πρακτικά, εκεί που τελειώνει το ένα πτερύγιο αρχίζει το άλλο . . .

. . . ιδιαίτερα από την κάτω πλευρά της φτερωτής εύκολα βλέπουμε ότι η απόσταση τοποθέτησης των πτερυγίων κατά το άξονα του air flow είναι μόλις ~2mm.

Η λοξές πλευρές των στηριγμάτων του κινητήρα βοηθούν στην ησυχότερη λειτουργία του ανεμιστήρα, αλλά αυτό που συμβάλει σημαντικά είναι αυτά τα "κοψίματα" στα άκρα των πτερυγίων.

Παρατηρώντας προσεκτικά τις εγκοπές αυτές διακρίνεται ότι δεν είναι κατασκευασμένες ακριβώς στην ίδια θέση και καθώς δεν έχουμε αναφερθεί άλλη φορά στην τεχνολογία αυτή, πάμε να της ρίξουμε μια πιο αναλυτική ματιά !

Noctua Nine Blade Design with Vortex-Control Notches

Ο σχεδιασμός της σειράς NF-P12 (Redux και μη), βασίζεται σε εννέα μεγάλα πτερύγια, τοποθετημένα σε μικρή απόσταση μεταξύ τους, τα οποία έχουν σχετικά μικρή γωνία προσβολής (κλίση). Αυτό συμβάλει στην επίτευξη της υψηλότερης δυνατής στατικής πίεσης, χωρίς παράλληλα να αμελεί και το air flow.

Έτσι π.χ. στις 1300rpm ο ανεμιστήρας αναπτύσσει πίεση που άλλοι ανεμιστήρες αναπτύσσουν στα 1600rpm!

Αυτός ο σχεδιασμός καθιστά τη σειρά NF-P12 Redux μια άριστη επιλογή για εφαρμογές που παρουσιάζουν υψηλή αντίσταση, όπως είναι CPU Coolers, Water Cooling Radiators, PC Cases με πολύ πυκνά φίλτρα.

Φυσικά η αύξηση του αριθμού των πτερυγίων και την «στατικής» πίεσης, συνδέονται με την σχετική αύξηση του θορύβου που παράγει η φτερωτή. Το πρόβλημα αυτό στην σειρά NF-P12 αντιμετωπίστηκε μες την προσθήκη Vortex-Control Notches στο χείλος εκβολής των πτερυγίων κοντά στο άκρο τους (ακροπτερύγιο),  όπου δημιουργούνται οι ισχυρότεροι στροβιλισμοί.

.

Με τον τρόπο αυτό, δημιουργήθηκε μια μικρή περιοχή όπου το πτερύγιο παρουσιάζει «διαρροή» στην τυπική ροή του αέρα. Αυτό έχει σαν αποτέλεσμα να δημιουργούνται πολλοί μικρότεροι στρόβιλοι οι οποίοι «σβήνουν» πολύ σύντομα και δεν δημιουργούν θόρυβο. Αντίθετα στο πτερύγιο χωρίς εγκοπές, οι στρόβιλοι είναι λίγοι και ισχυροί και αργούν να «σβήσουν», προκαλώντας ισχυρότερο θόρυβο.

Αυτή η ελάττωση του θορύβου είναι σημαντική τόσο σε απόλυτη τιμή, όσο και κυρίως στη βελτίωση της  ψυχοακουστικής υπογραφής του ανεμιστήρα.

Για την επιπλέον βελτίωση της ψυχοακουστικής εικόνας του ανεμιστήρα, οι εγκοπές ελέγχου των στροβιλισμών, αλλάζουν ελαφρά θέση από πτερύγιο σε πτερύγιο, έτσι ώστε το κάθε πτερύγιο να παράγει μια διαφορετική ομάδα στροβίλων.

Αυτό συμβάλει στην διασπορά του θορύβου του ανεμιστήρα σε μεγαλύτερο φάσμα συχνοτήτων και συνεπώς, στον δραστικό περιορισμό των ηχητικών εξάρσεων σε συγκεκριμένες συχνότητες, με τελικό αποτέλεσμα ο θόρυβος του να είναι πιο ευχάριστος (λιγότερο ενοχλητικός) στην ανθρώπινη ακοή!

Στην αθόρυβη λειτουργία συμβάλουν και άλλοι παράγοντες όπως είναι τα αυτοσταθεροποιούμενα έδρανα  SSO bearing και ο κινητήρας που διαθέτει οδήγηση με Smooth Commutation Drive system το οποίο περιορίζει δραστικά τον ηλεκτρονικό θόρυβο που προέρχεται από τα τυλίγματα του κινητήρα. Έχουμε αναφερθεί στο παρελθόν γι' αυτά, οπότε -λόγω φόρτου της σημερινής παρουσίασης- θα περιοριστούμε στα link που βάλαμε και δεν θα επεκταθούμε.

Το πρακτικό αποτέλεσμα όλων αυτών είναι ότι στις δοκιμές, οι ανεμιστήρες NF-P12 Redux  "έβαλαν στην άκρη" αρκετούς επώνυμους και εξειδικευμένους ανεμιστήρες, υπερσκελίζοντάς τους με χαρακτηριστική άνεση!

Συσκευασία και παρελκόμενα των ανεμιστήρων NF-Α12x25

Η συσκευασία  είναι ανάλογη ενός κορυφαίου προϊόντος και απλά, δεν έχουμε δει κάτι πιο ολοκληρωμένο, τόσο σε παρελκόμενα, όσο και σε πληροφορία σχετικά με τον ανεμιστήρα που περιέχει.

Η σειρά για την ώρα αριθμεί τρία μοντέλα, το NF-A12x25 PWM  με PWM έλεγχο και 2000rpm,  το NF-A12x25 FLX που έχει τις ίδιες στροφές αλλά ελέγχεται μέσω ρύθμισης της τάσης τροφοδοσίας (DC Voltage Control) και τέλος, υπάρχει και το μοντέλο NF-A12x25 ULN με DC Voltage Control και 1200rpm, το οποίο προσανατολίζεται σε λιγότερο μεταβλητές χρήσεις όσον αφορά στη μεταβολή των στροφών τους.

Ας τα δούμε όμως ένα - ένα . . .

Α. Noctua NF-A12x25 PWM

Η ναυαρχίδα της σειράς έρχεται εξοπλισμένη με PWM έλεγχο του κινητήρα και μια σειρά άλλα καλούδια.

Η πρόσοψη αναφέρει τα βασικά χαρακτηριστικά του σε επικεφαλίδες με ουσιαστικά νέα, το ειδικό υλικό Sterox που ανέπτυξε η Noctua για την κατασκευής της φτερωτής και την πολύ μικρή απόσταση που την χωρίζει  από το  πλαίσιο του ανεμιστήρα.

Στην πίσω πλευρά βρίσκουμε τα βασικά τεχνικά χαρακτηριστικά και μια πολύγλωσση (Τα Ελληνικά δεν συμπεριλαμβάνονται! ) περιγραφή των βασικών ιδιοτήτων του.

Ανοίγοντας το πρόσθιο κάλυμμα του κουτιού έχουμε την πρώτη ευχάριστη "έκπληξη", καθώς διαπιστώνουμε ότι ο ανεμιστήρας έρχεται εξοπλισμένος "σαν αστακός" από παρελκόμενα, αλλά αυτό που τραβάει το μάτι είναι η αριστερή "σελίδα" που περιέχει ένα συγκριτικό γράφημα για την απόδοση του συγκεκριμένου ανεμιστήρα σε σχέση με δυο άλλους -επίσης Noctua-  που διακρίνονται εδώ και πολλά χρόνια για τις επιδόσεις τους!

Σε αυτό το γράφημα θα έχουμε ειδική αναφορά στη συνέχεια της παρουσίασης.  Άλλη μια "έκπληξη" μας περιμένει ανοίγοντας το πίσω κάλυμμα του κουτιού, όπου ερχόμαστε με ένα ολόκληρο "δισέλιδο" που αναφέρει όλες τις τεχνολογίες που χρησιμοποιεί η συγκεκριμένη σειρά.

Σε πολλές από αυτές έχουμε ήδη αναφερθεί και στο παρελθόν, αλλά υπάρχουν και πολλές νέες (Ulta-tigth tip clearance, Metal-reinforced motor hub, Sterrox liuid-crystal polymer compount) και θα έχουμε την ευκαιρία να τις δούμε πιο κάτω. Για την ώρα, αυτά που περιληπτικά αναφέρει η κατασκευάστρια είναι ήδη αρκετά!

Εδώ σημειώνουμε τα έδρανα τύπου SSO2, τον Smooth Commutation Driver (SCD) του κινητήρα που περιορίζει τους ηλεκτρονικούς θορύβους, και φυσικά τα έξι χρόνια εργοστασιακής εγγύησης!

 Είναι όμως ώρα να ανοίξουμε το κουτί και να βγάλουμε έξω το περιεχόμενό του που φιλοξενείται σε μια πρόσθετη πλαστική διαφανή θήκη.

Η οποία φιλοξενεί ότι θα μπορούσαμε να ζητήσουμε, αλλά και ότι δεν θα "τολμούσαμε" να απαιτήσουμε!

Ξεκινώντας από αριστερά η Noctua εξοπλίζει τον ανεμιστήρα με τρία καλώδια, ένα προέκτασης (~30cm), ένα PWM Fan Splitter για την προσθήκη και δεύτερου ανεμιστήρα στο ίδιο καλώδιο και ένα  προσαρμογέα στροφών (Low Noise Adapter, LNA) που περιορίζει τις μέγιστες στροφές (για σήμα PWM=100%) στις ~1700rpm. Το sleeving όλων των καλωδίων -ενσωματωμένου και παρελκομένων- είναι εξαιρετικής ποιότητας και πυκνότητας.

Στο κέντρο δεσπόζει η προσαρμοζόμενη ελαστική φλάντζα σιλικόνης για την ελαχιστοποίηση των διαρροών αέρα από την περίμετρο στήριξης σε ένα ΑΙΟ radiator.

Μέσα στην φλάντζα υπάρχουν οι τέσσερις silicone rubber screws για την αποκοπή έστω και των ελάχιστων κραδασμών που ενδέχεται να μεταφερθούν από τον ανεμιστήρα στο σημείο στήριξής του και από εκεί στο σασί του κουτιού μας!

Τα παρελκόμενα κλείνουν με τέσσερις κοινές μεταλλικές επιχρωμιωμένες βίδες για την κλασική βιδωτή στήριξη του ανεμιστήρα.

Το μόνο που λείπει για να μην λείπει τίποτε απολύτως (!)  είναι και τέσσερις βίδες των 30mm με τις ροδέλες τους, για να έχουμε έτοιμο ότι χρειαζόμαστε για να εγκαταστήσουμε Push-Pull στο radiator μας!

Σε συντομία θα δούμε τη συσκευασία και τα παρελκόμενα και των δύο άλλων ανεμιστήρων για να προχωρήσουμε στην παρουσίαση των κοινών σε όλους χαρακτηριστικών.

Β. Noctua NF-A12x25 FLX

Ο ανεμιστήρας αυτός είναι η "αναλογική" έκδοση του προηγούμενου, καθώς το μόνο που τους διακρίνει είναι ότι ο κινητήρας του ελέγχεται με μεταβαλλόμενη DC τάση.

Η  επιλογή αυτή προφανώς και τον κάνει κατάλληλο για θέσεις όπου δεν θέλουμε συχνά αλλαγή στροφών, αλλά μας ενδιαφέρει η σταθερή λειτουργία σε χαμηλότερες στροφές και εδώ -όπως βλέπουμε στη συνέχεια- ο ανεμιστήρας αυτός είναι ευέλικτος  καθώς, διαθέτει τη δυνατότητα για τρία σταθερά επίπεδα στροφών (2000, 1700 και 1350 rpm).

Το διαφορετικό χαρακτηριστικό που διαθέτει είναι ένας ειδικός driver του κινητήρα, ο οποίος βασιζόμενος στην "προοδευτική" μεταγωγή κατάστασης (ΟΝ - OFF) του κυκλώματος οδήγησης του κινητήρα, περιορίζει δραστικά τις έντονες μεταβολές της ροπής, και τον ηλεκτρονικό θόρυβο.  Φυσικά και τα δύο μειώνουν στο ελάχιστο το θόρυβο που παράγει ακόμα και αν βρίσκεσαι πολύ κοντά του!

Tα παρελκόμενα είναι πλούσια, καθώς πέρα από το καλώδιο επέκτασης, υπάρχουν και δύο προσαρμογείς στροφών, ένας για την μείωσή τους στις 1700rpm  (LNA) και ένας για τις 1350rpm (ULNA). Επιπλέον αυτών, βλέπουμε ένα ακόμα καλώδιο που θα επιτρέψει την τροφοδότηση του ανεμιστήρα με έναν "κλέφτη" Mollex.  Και ο εξολισμός του κλείνει με τις κλασικές βίδες στήριξης και τα ελαστικά παρεμβύσματα κατά του θορύβου και των διαρροών αέρα!

Γ. Noctua NF-A12x25 ULN

Αυτός είναι ο "μικρός" της ομάδας !

Ο θόρυβός του ξεκινά από τα μη ανιχνεύσιμα 12,1 dB(A) για να μειωθεί στα "ανύπαρκτα" 7,6 dB(A) !

Ο ανεμιστήρας αυτός θα είναι ο εξαιρετικά διακριτικός και αποτελεσματικός "εργάτης"των συστημάτων που απαιτούν "απόλυτη" ησυχία, η οποία πλέον, μπορεί να έχει και  "ενεργή" λύση η οποία  εκτός από πραγματικά ήσυχη, είναι πλέον και αποτελεσματική, καθώς, τα σχεδόν 33CFM με μόλις 12,1 dB(A), δεν είναι καθόλου ευκαταφρόνητη επίδοση !

Στα χαρακτηριστικά του δεν έχουμε κάποια αλλαγή από τον προηγούμενο "αναλογικό" ανεμιστήρα με μόνη διαφορά τις χαμηλότερες στροφές που πλέον είναι μεγίστως 1200rpm και με τη χρήση του παρεχόμενου ULNA προσαρμογέα πέφτουν στις 900rpm.

Τα υπόλοιπα παρελκόμενα είναι τα ίδια με αυτά της FLX έκδοσης.

Οι ανεμιστήρες Noctua της σειράς NF-Α12x25 από κοντά

Οι τρεις ανεμιστήρες -εξαιρουμένων των κινητήρων τους- έχουν τα ίδια κατασκευαστικά χαρακτηριστικά και έτσι θα δούμε αντιπροσωπευτικά τον Noctua NF-A12x25 PWM.

Όπως και να έχει -από άποψη μορφολογίας- το παθαίνεις το . . . deja vu σου!

Η Noctua αποφασίζει να περάσει στην επόμενη γενεά ανεμιστήρων χρησιμοποιώντας μια από καιρό δοκιμασμένη λύση, τα καμπύλα πτερύγια με μεγάλη προπορία του ακροπτερυγίου σε σχέση με τη βάση του. Αλλά οι ομοιότητες στη μορφή σταματούν εκεί!

Έχοντας να "αντιμετωπίσει" μια εξαιρετικά επιτυχή λύση, δεν έχει άλλο δρόμο από το να την βελτιώσει και το κάνει όπως ξέρει καλύτερα, ανεβάζοντας τον πήχη πολύ ψηλά !

Πρώτη παρατήρηση -που πραγματικά εντυπωσιάζει- είναι τα πτερύγια που σχεδόν εφάπτονται στο πλαίσιο του ανεμιστήρα, δεύτερη, το ποσοστό κάλυψης της διατομής εισόδου από τα πτερύγια, είναι της τάξης του ~66% και μαρτυρά ότι η στόχευση της σχεδίασης είναι διπλή καθώς, πέρα από το θέμα της στατικής πίεσης έχει  πάρει πολύ σοβαρά υπόψη της και το ζήτημα του air flow.

Δεν μας διαφεύγει το πραγματικά μεγάλο motor hub με την μεταλλική κατασκευή και η περήφανη -βεβαίως βεβαίως (!)- προσκόλληση της κατασκευάστριας στα -δε μας χαλάνε καθόλου- χαρακτηριστικά της χρώματα!

Διακρίνουμε τα κανάλια επιτάχυνσης της ροής του αέρα στα ακροπτερύγια που αποτρέπουν την αποκόλληση του οριακού στρώματος του αέρα από αυτά, πράγμα που έχει ευεργετική επίδραση στην επιπλέον μείωση του θορύβου, καθώς και την κλιμακωτή περίμετρο του πλαισίου του ανεμιστήρα που φροντίζει για την δημιουργία ενός αντιθορυβικού "μαξιλαριού" αέρα μέσα στο οποίο κινούνται τα ακροπτερύγια της φτερωτής.

Ο ανεμιστήρας έρχεται πλήρως εξοπλισμένος με αντικραδασμικά μέσα στήριξης, με επιπλέον δυνατότητα, να χρησιμοποιήσει και φλάντζα στεγανοποίησης / περιορισμού των διαρροών αέρα όταν τον χρησιμοποιούμε σε radiator.

Τα εννέα πτερύγιά του, μεταξύ βάσης και άκρου τους παρουσιάζουν μέτρια αλλαγή κλίσης και μεταξύ τους δημιουργούνται μεγάλα "κανάλια" εισροής αέρα.

Στην πίσω πλευρά έχουμε υπό κλίση τοποθετημένους  ίσιους βραχίονες στήριξης του κινητήρα, χωρίς φόβο ανάπτυξης του φαινομένου της σειρήνας, καθώς τα πτερύγια είναι τόσο "λοξά" που οι ακμές τους σχηματίζουν σχεδόν ορθή γωνία με τους βραχίονες στήριξης.

Πολύ προσεγμένη -και με ειδικό clip- η στερέωση των καλωδίων και φυσικά το -δεδομένο- ποιοτικό sleeving τους!

Και ευκαιρία να δούμε και την φλάντζα στεγανοποίησης τοποθετημένη -πολύ εύκολα- στις πίσω πλευρά του ανεμιστήρα.

Από ότι μετρήσαμε, έχει θετική επίδραση καθώς, πράγματι μειώνει το θόρυβο και αυξάνει το τελικό air flow δια μέσου του radiator.

Αυτό που δεν φαίνεται στις φωτογραφίες, αλλά μας έκανε πολύ καλή εντύπωση είναι η αίσθηση στιβαρότητας που δίνει ο ανεμιστήρας!

Το βάρος του -ανακλώντας προφανώς το διαφορετικό υλικό κατασκευής της φτερωτής- είναι αισθητά μεγαλύτερο, και πέρα από αυτό, η ίδια η κατασκευή του εδράνου είναι πολύ πιο στιβαρή και άκαμπτη.

Αλλά με αυτά, ελπίζω να σας κίνησα την περιέργεια για το επόμενο κεφάλαιο, όπου θα δούμε τις νέες τεχνολογίες και λύσεις που εφαρμόζει η Noctua στους ανεμιστήρες αυτούς.

Οι νέες τεχνολογίες και υλικά της σειράς Noctua  NF-A12x25

Σαν μια μικρή εισαγωγή και "ανάσα"  από το διάβασμα, παραθέτω ένα μικρό video της κατασκευάστριας . . .

. . . και μια συνέντευξη που παραχώρησε ο Noctua CTO, που απαντά σε πολλά ερωτήματα:

Interview with Lars Strömbäck (Noctua CTO) about the development of the NF-A12x25 fan

Εμείς όμως επιστρέφουμε στην παρουσίασή μας, η οποία εδώ θα ασχοληθεί με ό,τι  νέο έχει αυτή η  σειρά των ανεμιστήρων της Noctua.

Θέλοντας να αποδώσουμε έναν ελάχιστο σεβασμό στην προσπάθεια που έκανε η κατασκευάστρια για την ανάπτυξη του NF-A12x25, ας δούμε λίγο πιο διεξοδικά τις τεχνικές προκλήσεις που αντιμετώπισε και με ποιο τρόπο τις ξεπέρασε.

NF-A12x25: Τεχνολογικό υπόβαθρο και κατασκευαστικές προκλήσεις

Για την ανάπτυξη αυτού του ανεμιστήρα χρειάστηκαν πάνω από τεσσεράμισι χρόνια και η CNC κατασκευή, περισσότερων των 200 δοκιμαστικών πρωτοτύπων!

Μια από τις κρίσιμες διαφορές που επιτρέπει στον NF-A12x25 να ξεπερνά τις επιδόσεις των «προκατόχων» του είναι η απόσταση μεταξύ του ακροπτερυγίου και της εσωτερικής επιφάνειας του πλαισίου. Σε αντίθεση με τους περισσότερους ανεμιστήρες των 120mm, όπου αυτή κυμαίνεται από το 1,5mm έως τα 3mm, ο NF-A12x25 θέτει νέα κατασκευαστικά όρια και την μειώνει στο 0,5mm !

Αυτό επιτρέπει στον ανεμιστήρα να δουλεύει πιο αποτελεσματικά στις περιπτώσεις όπου λειτουργεί έναντι σε αυξημένη  αντίσταση ροής, όπως είναι οι αερόψυκτρες και τα radiator, και να ελαχιστοποιεί τις απώλειες αέρα που οφείλονται στην ανάστροφη πίεση (back pressure) που -αναπόφευκτα- αναπτύσσεται μεταξύ ανεμιστήρα και ψυχόμενου εξαρτήματος.

Η κατασκευή ενός ανεμιστήρα με tip clearance μόνο 0,5mm δεν απαιτεί μόνο μεγαλύτερη ακρίβεια και αυστηρότερες κατασκευαστικές ανοχές, αλλά -και πρωτίστως- την αντιμετώπιση των φαινομένων ερπυσμού (Creep) του υλικού της φτερωτής, πράγματα τα οποία, δεν απασχολούν  μια συμβατική κατασκευή όπου το διάκενο αυτό είναι μεγαλύτερο.

Το πρόβλημα βρίσκεται στο ότι σε βάθος χρόνου και κάτω από την επίδραση της φυγόκεντρης δύναμης, εμφανίζονται λόγω ερπυσμού του υλικού, ελαφρές μόνιμες παραμορφώσεις που αυξάνουν τη διάμετρο της φτερωτής!

Για παράδειγμα, η τυπική φτερωτή ενός ανεμιστήρα 120mm κατασκευασμένη από PBT, μπορεί να αυξήσει τη διάμετρό της κατά ~0,2mm, πράγμα για το οποίο, ένας ανεμιστήρας με διάκενο 2mm, απλά, «αδιαφορεί»!

Αν όμως ο στόχος είναι να έχεις διάκενο φτερωτής / πλαισίου της τάξης του 0,5mm τότε το θέμα αυτό αποκτά κρισιμότατη σημασία, καθώς, ακόμα και ερπυσμός της τάξης του 0,2mm μπορεί να αποβεί καταστροφικός αν συνυπάρχει ακόμα και το  ελάχιστο πρόβλημα αστάθειας ή κραδασμών!

Οι μηχανικές βελτιώσεις

Με σκοπό να επιτευχθεί μια ριζικά στιβαρότερη κατασκευή, η Noctua πήρε μια σειρά μέτρα, τα οποία από κατασκευαστική  σκοπιά καθιστούν τον  NF-A12x25 τον πιο εξελιγμένης και σύνθετης κατασκευής ανεμιστήρα της, μέχρι σήμερα!

Πρώτο βήμα, η κατασκευή του κελύφους του κινητήρα, εξολοκλήρου από χάλυβα με σκοπό την ενίσχυση της στιβαρότητας και ακαμψίας της πλαστικής κατασκευής της φτερωτής.

Σε αυτό το χαλύβδινο κέλυφος, εμφυτεύτηκε ο άξονας του ανεμιστήρα με την βοήθεια ενός πρόσθετου εξαρτήματος από ορείχαλκο, με αποτέλεσμα την πολύ πιο στιβαρή σύνδεση άξονα και φτερωτής.

Αυτά συνέβαλαν στην επιζητούμενη μείωση των ανοχών και στην ανάλογη αύξηση της σταθερότητας, στην κρίσιμη περιοχή του motor hub του ανεμιστήρα.

Η συμβολή της τεχνολογίας των υλικών

Η υπέρβαση ωστόσο  των προβλημάτων του ερπυσμού της φτερωτής ήρθε μέσα από την ανάπτυξη ενός νέου πολυμερούς υγρών κρυστάλλων (Liquid Crystal Polymer, LCP), το οποίο σε σχέση με τα συμβατικά θερμοπλαστικά (όπως ABS, PA, PBT, PC), παρουσιάζει πολύ καλύτερη διαστασιολογική σταθερότητα, και μικρότερο ερπυσμό.

Το όνομα που του δόθηκε είναι Sterrox και είναι εμπνευσμένο από την Ελληνική λέξη Στερρός, που σημαίνει σφιχτός, στιβαρός, σταθερός, στέρεος, σκληρός.

Τα πολυμερή υγρών κρυστάλλων παρουσιάζουν εξαιρετικές χημικές και μηχανικές ιδιότητες. Έχουν  υψηλή αντοχή σε εφελκυσμό και είναι περιβαλλοντικά αδρανή.

Έτσι αποτελούν ιδανικά υλικά για ιατρικές και στρατιωτικές εφαρμογές, όπου οι αυστηρές απαιτήσεις μπορούν να υποστηρίξουν το αρκετά υψηλότερο  κόστος τους (χονδρικά τέσσερις φορές υψηλότερο από το PBT). Το πιο γνωστό LCP υλικό είναι το Kevlar που χρησιμοποιείται στα αλεξίσφαιρα γιλέκα λόγω του πολύ υψηλού λόγου αντοχής προς βάρος που το χαρακτηρίζει.

Η εξαιρετική μηχανική στιβαρότητα των υλικών LCP, βασίζεται στην μοναδική τους μοριακή δομή.

Αντίθετα με τα συμβατικά πολυμερή, τα οποία τόσο σαν στερεά όσο για σαν τήγματα,  χαρακτηρίζονται από την χαοτική διευθέτηση των μοριακών τους αλυσίδων, τα θερμοτροπικά πολυμερή από LCP όπως το Sterrox εμφανίζουν -ακόμα και σαν τήγματα- μια καλά τακτοποιημένη ευθυγράμμιση των ραβδόμορφων μορίων τους και στερεοποιούνται σε πολύ αυστηρά προσανατολισμένες και -ως εκ τούτου, σαν σύνολο-  εξαιρετικά  στιβαρές μοριακές αλυσίδες, οι οποίες τους χαρίζουν αυτές τις εξελιγμένες μηχανικές ιδιότητες.

Το Sterrox  είναι το σύνθετο υλικό που ανέπτυξε η Noctua από LCP ενισχυμένο με ίνες γυαλιού, ειδικά προσαρμοσμένο στις απαιτήσεις των ανεμιστήρων της επόμενης γενεάς, όπως οι NF-A12x25.  Παρουσιάζει πάρα πολύ υψηλή αντοχή στον εφελκυσμό, εξαιρετική διαστασιολογική σταθερότητα, και κατάστησε δυνατή την μείωση των φαινομένων ερπυσμού της φτερωτής, σε επίπεδα που με τα συμβατικά υλικά (PBT , PA), είναι απλά ανέφικτα!

Η μείωση του θορύβου

Το Sterrox όμως δεν προσέφερε μόνο στην ελαχιστοποίηση του Wing  tip Clearance, αλλά -διαθέτοντας ελαστικότητα και υψηλή ικανότητα απόσβεσης δονήσεων- αποτέλεσε το υλικό «κλειδί» για την μείωση  των φαινομένων συντονισμού και των εξ αυτών προκαλουμένων δονήσεων.

Συγκεκριμένα, η χρήση του Sterrox επιτρέπει την καταστολή του φαινομένου blade surface mode vibration, το οποίο εξαρτάται από την ιδιοσυχνότητα συντονισμού της φτερωτής και  συνίσταται στο ότι, η στροβιλώδης ροή του αέρα γύρω από τα πτερύγια της φτερωτής, προκαλεί μικροδονήσεις σε αυτά μεταφέρνοντάς τους  αρκετή ενέργεια, πράγμα που τελικά οδηγεί σε αύξηση των δονήσεων λόγω συντονισμού.

Αυτές οι επιφανειακές δονήσεις είναι μεν μικροσκοπικές για να είναι κρίσιμες από μηχανικής σκοπιάς (σε αντίθεση με τις δονήσεις από έλλειψη ζυγοστάθμισης π.χ.), αλλά μπορούν να προκαλέσουν σοβαρά προβλήματα στον τομέα της ακουστικής συμπεριφοράς της συντονιζόμενης φτερωτής!

Η διαφορά πίεσης που επικρατεί μεταξύ της άνω πλευράς των πτερυγίων (χαμηλή) και της κάτω (υψηλή), θέτει τα πτερύγια σε κίνηση παράλληλα  με τον άξονα περιστροφής του κινητήρα.  Από αεροακουστικής σκοπιάς η κατάσταση είναι ανάλογη με αυτό που συμβαίνει σε ένα σε ένα ηχείο μουσικής, όπου η διαφορά των πιέσεων μεταξύ εσωτερικού και εξωτερικού του ηχείου, μεταφέρει κινητική ενέργεια στα μεγάφωνα και  συμβάλει στην κίνηση της μεμβράνης / κώνου τους.

Φυσικά σε ένα ανεμιστήρα το φαινόμενο πρέπει να αποφευχθεί πάση θυσία, γιατί επηρεάζει δυσμενώς την ηχητική υπογραφή του ανεμιστήρα. Εδώ είναι λοιπόν, που η υψηλή στιβαρότητα και οι αυξημένες αποσβεστικές ιδιότητες του Sterrox LCP, κάνουν τη διαφορά!

Σε σύγκρισή με μια φτερωτή κατασκευασμένη από PBT, με βάση τις μετρήσεις με contactless Doppler laser vibrometer,   η φτερωτή από Sterrox LCP αποσβένει πολύ ταχύτερα την ίδια δονητική διέγερση.

Σε πραγματική χρήση αυτό σημαίνει ότι, οι στροβιλισμοί του αέρα θα προκαλούν λιγότερους και ασθενέστερους κραδασμούς στα πτερύγια του ανεμιστήρα και συνεπώς, πολύ λιγότερες δονήσεις θα μεταφέρονται από αυτά στον αέρα σαν θόρυβος, πράγμα που σαφώς συμβάλει σημαντικά στο διακριτικό / «απαλό» ακουστικό προφίλ του Noctua NF-A12x25 !

Φυσικά όλα αυτά είναι απλά οι νέες τεχνολογίες που εφαρμόζονται στους ανεμιστήρες αυτούς, παράλληλα όμως με αυτές, αξιοποιούνται  και μια σειρά ακόμα τεχνολογίες που από καιρό έχουν δείξει την αξία τους. Τις αναφέρω επιγραμματικά καθώς έχουμε αναφερθεί και πάλι σε αυτές, για να μπορέσει όποιος θέλει να τις "φρεσκάρει", να το κάνει εύκολα.

1. Το αυτοεπικεντρούμενο και αυτοσταθεροποιούμενο έδρανο SSO2 Bearing

2. Το σύστημα οδήγησης του κινητήρα με την ομαλή αλλαγή κατάστασης Smooth Commutation Drive (SCD) που περιορίζει τον ηλεκτρονικό θόρυβο που παράγει ο κινητήρας.

3. Το πλαίσιο με την βελτιωμένη ακουστική συμπεριφορά AAO frame   που ενσωματώνει την κλιμακωτή περίμετρο του πλαισίου Stepped Inlet Design και τις μικροδομές ανάπτυξης παχύτερου οριακού στρώματος στην εσωτερική περίμετρο του πλαισίου  Ιnner Surface Microstructures   που αυξάνουν την επιτυγχανόμενη "στατική πίεση" και μειώνουν τον θόρυβο του ανεμιστήρα.

4. Το μεταλλικό περίβλημα του εδράνου Mettal Bearing Shell  που αυξάνει την ακρίβεια της λειτουργίας και την ελαχιστοποίηση των κραδασμών

Το τελικό αποτέλεσμα

Η Noctua όπως  είδαμε επένδυσε πολύ κόπο, χρόνο και χρήμα στην ανάπτυξη της νέας γενεάς ανεμιστήρων της και το μόνο σίγουρο είναι ότι  έχει σκεφτεί πολύ, τόσο τη σχεδιαστική στόχευσή τους, όσο και τις εφαρμογές που είναι σε θέση να αντιμετωπίσει με επιτυχία.

Για  να δούμε τι μας λέει στην τεκμηρίωση του NF-A12x25.

NF-A12x25: Performance comparison to NF-F12 and NF-S12A

Στο γράφημα που ακολουθεί συγκρίνονται τρεις ανεμιστήρες με διαφορετικά χαρακτηριστικά. Οι δύο, «καλύπτουν» τις ακραίες περιοχές του φάσματος λειτουργίας (ο NF-F12 έχει σχεδιαστεί για την επίτευξη υψηλής «στατικής» πίεσης, ενώ ο NF-S12A έχει σαν στόχο το υψηλό air flow σε περιβάλλον με χαμηλή αντίσταση στη ροή του αέρα), ενώ ο τρίτος (NF-A12x25) διαθέτει μια προσεκτικά σχεδιασμένη καμπύλη πίεσης ως προς air flow (P/Q) ώστε να επιτυγχάνει τα καλύτερα αποτελέσματα στην μέση περιοχή λειτουργίας, η οποία «καλύπτει»  όλες τις κοινές εφαρμογές ψύξης.

Οι καμπύλες  P/Q μας δείχνουν πόσο αέρα κατορθώνει να προωθήσει ο κάθε ανεμιστήρες δια μέσου  των τριών τυπικών αντιστάσεων (κουτί, αερόψυκτρα ,radiator) που συναντώνται στους προσωπικούς υπολογιστές.

Όπως βλέπουμε -επάνω αριστερά- ο NF-F12 παράγει την υψηλότερη στατική πίεση και ο NF-S12A -κάτω δεξιά- παράγει το υψηλότερο air flow, αλλά εκτός αυτών των δύο ακραίων τμημάτων, σε όλη την υπόλοιπη περιοχή λειτουργίας, που αφορά στις συνθήκες που συνήθως συναντάμε στους υπολογιστές μας, οι καλύτερες επιδόσεις έρχονται από τον NF-A12x25 !

Με άλλα λόγια η Noctua έφτιαξε έναν all-rounder ανεμιστήρα, ο οποίος, όχι μόνο μπορεί να αντιμετωπίσει ολόκληρο το πρακτικό φάσμα εφαρμογής των ανεμιστήρων στους προσωπικούς υπολογιστές, αλλά να το κάνει και με χαρακτηριστική άνεση!

Στο διάγραμμα που ακολουθεί φαίνεται πολύ καθαρά αυτό, καθώς ο NF-A12x25 έχει το ευρύτερο φάσμα εφαρμογών!

Όλα αυτά μοιάζουν πολύ ωραία για να είναι αληθινά, αλλά -για μια φορά ακόμα- η Noctua έκανε αυτό που ξέρει καλύτερα, έσπρωξε τα όρια του τι είναι εφικτό, ακόμα πιο πέρα, χαράζοντας νέους δρόμους εξέλιξης και έδωσε σε εμάς έναν ανεμιστήρα, στον οποίο θα καταλήγουν -για πολύ καιρό- οι όποιες αναζητήσεις μας για την καλύτερη λύση!

Φυσικά αυτή η "συμπαράταξή" μου με τα λεγόμενα της Noctua, έχει πολύ ισχυρές βάσεις, που προέκυψαν μετά από την κατασκευή νέου εξειδικευμένου  εξοπλισμού μετρήσεων με τον οποίο έγιναν  εκατοντάδες  ωρών μετρήσεων τους τελευταίους δύο μήνες!

Από πλευράς μου, οτιδήποτε λιγότερο, θα ήταν "ανάρμοστο", τόσο απέναντι στην εταιρία που μας τιμά με την προσοχή της και το μεράκι της, όσο και κυρίως, απέναντι στους  φίλους του TheLab.gr !

Πριν όμως πάμε στο αποτέλεσμα αυτής της προσπάθειας, να ρίξουμε μια κοντινή ματιά στον NF-A12x25 PWM.

Η σειρά ανεμιστήρων NF-A12x25 της Noctua από κοντά

Με την πρώτη κοντινή ματιά τη προσοχή μας τραβάει το νέο υλικό, μοιάζει - και είναι- τελείως διαφορετικό από ότι έχουμε δει μέχρι τώρα σε ανεμιστήρα !

Ακόμα και μακροσκοπικά το υλικό φαίνεται σαν να είναι γεμάτο προσανατολισμένες "παράλληλα" δομές. Προφανώς και δεν είναι οι μοριακές αλυσίδες που το αποτελούν, αλλά δίνει την εντύπωση ότι είναι εξαιρετικά ενισχυμένο!

Ευδιάκριτος το κέντρο του χαλύβδινου κελύφους του κινητήρα και ο μπρούτζινος δακτύλιος πρεσαρίσματος του άξονα πάνω σε αυτό.

Στις άκρες των πτερυγίων υπάρχουν τα τριγωνικά ανάγλυφα μεταξύ των οποίων δημιουργούν τα κανάλια επιτάχυνσης της ροής του αέρα, πράγμα που αποτρέπει, τόσο την αποκόλληση του οριακού στρώματος στην περιοχή αυτή, όσο και τον θόρυβο που τη συνοδεύει!

Σε αυτή τη φωτογραφία ο φακός μας έκανε τη χάρη να αποτυπώσει πιο καλά το σύστημα στήριξης του άξονα στην φτερωτή, και πράγματι είναι πολύ στιβαρό.

Αυτό που κάνει τη μεγαλύτερη εντύπωση  και είναι και αυτό που έχει σημασία, είναι το πόσο κοντά βρίσκεται η φτερωτή στο πλαίσιο του ανεμιστήρα.  Πρέπει να διαλέξεις πολύ προσεκτικά τη γωνία φωτογράφισης για να φανεί το κενό αυτό, διαφορετικά το πτερύγιο μοιάζει να εφάπτεται στο πλαίσιο.

Σημαντικό είναι το ότι η κορυφή του  πτερυγίου δεν είναι πλέον στρογγυλεμένη, αλλά τελείως οξεία, ακολουθώντας αυστηρά την καμπύλη του χείλους προσβολής του πτερυγίου.

Η βαθμιδωτή περίμετρος του πλαισίου του ανεμιστήρα, φροντίζει για τη δημιουργία των μικρών μεταβατικών στροβίλων που είναι απαραίτητοι για να μειωθεί ο θόρυβος της απότομης επιτάχυνσης του ρεύματος αέρα από τη φτερωτή.

Η φτερωτή περιστρέφεται ακριβώς μετά το τέλος της βαθμιδωτής περιμέτρου, και τα σχεδόν 5mm που βρίσκεται  "μέσα" από το "πρόσωπο" του πλαισίου, αποτελούν μια καλή εγγύηση, ότι το φαινόμενο της σειρήνας δεν θα μας απασχολήσει ακόμα και αν τον βάλουμε σε θέση Pull.

Στο σημείο αυτό εντοπίζουμε και ένα άλλο δείγμα του πραγματικού fine tuning που έχει υποστεί ο ανεμιστήρας αυτός.

Το AAO Frame της Noctua χαρακτηρίζεται από μικροσκοπικές εσοχές στην περίμετρο του πλαισίου, οι οποίες εξασφαλίζουν ένα παχύτερο οριακό στρώμα αέρα που προσκολλάται στο πλαίσιο και λειτουργεί σαν αέρινη "φλάντζα" για τα ακροπτερύγια. 'Έτσι αυτά στρέφονται μέσα σε ένα "μαξιλάρι"  "ακίνητου" αέρα, το οποίο "σφραγίζει" το διάκενο μεταξύ αυτών και του πλαισίου, με αποτέλεσμα να ελαχιστοποιείται η διαρροή αέρα από back pressure!

Εδώ λοιπόν, όπου το tip clearance μειώθηκε στο 0,5mm,  δεν χρειάζεται πια τόσο παχύ "μαξιλάρι αέρα" για τη σφράγιση του διακένου ακροπτερυγίου και πλαισίου. Το ιδανικό είναι ένα λεπτότερο στρώμα αέρα, οπότε οι μικροεσοχές που το δημιουργούν, έχουν γίνει αισθητά μικρότερες, σχεδόν αδιόρατες!

Φυσικά για να πετύχει η συνταγή θα πρέπει η κατασκευή να είναι πολύ στιβαρή και από ότι φαίνεται η Noctua, δεν αρκέστηκε μόνο στις εξαιρετικές ιδιότητες του Sterrox LCP,  σχεδίασε τη φτερωτή έτσι που . . .

. . . που θα μπορούσε άνετα να ανήκει σε κάποιο αεριοστρόβιλο.

Το πάχος των πτερυγίων, η ενίσχυση της βάσης τους, το διπλό τοίχωμα του hub, και η προσοχή που έχει δοθεί, κάνουν τη φτερωτή πέρα από "βράχο" και μια μικρή "κατάθεση ψυχής" της ομάδας που την ανέπτυξε και από τη θέση του reviewer, ένα μεγάλο μπράβο, μοιάζει πολύ μικρό!

Ευδιάκριτη είναι και η αισθητή απόσταση  μεταξύ των βάσεων των πτερυγίων που  φροντίζει για την αύξηση του air flow προκειμένου ο NF-A12x25 να έχει "όλο το πακέτο" με τρόπο που πραγματικά δεν έχουμε δει άλλη φορά!

Τελευταίο άφησα την "τοποθέτηση του δακτύλου επί τον τύπον των ήλων" . . .

. . . η απόσταση πτερυγίου και πλαισίου, είναι ακριβώς 50/100mm (!) και μάλιστα . . . "σφιχτά" !

Έλεγξα, από περιέργεια με δύο φιλερ ταυτόχρονα σε αντιδιαμετρικά σημεία, καμία διαφορά.

Με αυτά φτάσαμε στο τέλος της παρουσίασης του ανεμιστήρα, αλλά όχι και σε αυτό του "εξοπλισμού" του!

Fan mounting adaptors NA-SFA1

Ο λόγος για τους προσαρμογείς που επιτρέπουν την τοποθέτηση των ανεμιστήρων NF-A12x25 και σε radiator των 140mm.

Η συσκευασία περιέχει δύο adaptors, προκειμένου να καλύψει τα 2x140 radiators και να δώσει τη δυνατότητα στους χρήστες να αποκτήσουν μια πολύ πιο αθόρυβη και εξίσου -αν όχι περισσότερο- αποδοτική 2x140 AIO!

Με δεδομένο το πόσο πλεονεκτεί -ιδιαίτερα στο θέμα του θορύβου - ένας ανεμιστήρας των 140mm  σε σχέση με έναν των 120mm, η "κίνηση" μοιάζει να είναι "αυθάδης", αλλά η Noctua είχε πάνω από τέσσερα χρόνια να το "ψάξει" και να εξαντλήσει όλες τις . . . "ευγένειες" (!)

Η κατασκευή είναι πολύ προσεγμένη και έχει πρόβλεψη για τη στερέωση του ανεμιστήρα, τόσο με τις μεταλλικές βίδες που τον συνοδεύουν, όσο -και καλύτερα- με τις οκτώ silicone rubber screws που συνοδεύουν τα adaptors.

Με λίγη προσοχή περνάμε τα ελαστικά στηρίγματα, και φροντίζουμε έτσι ώστε από την επάνω πλευρά του ανεμιστήρα να προβάλει μόνο ο "κώνος" με τον αριθμό 5.

Εδώ να δώσουμε και ένα tip: Αυτή η επίπεδη περιοχή που έχει τους αριθμούς εξυπηρετεί κατά την εξαγωγή των  Silicone rubber screws, καθώς δίνει το απαραίτητο χώρο για να κινηθούν οι άκρες της βάσης της μικροσκοπικής πυραμίδας -εφόσον τις βοηθήσετε εσείς με ένα μικρό μυτοτσίμπιδο- και έτσι αυτή να συσταλεί για να περάσει "ανάποδα"  μέσα στην οπή.

Στην εγκατάσταση αυτή δοκιμάσαμε να βάλουμε τον ανεμιστήρα με την φλάντζα, αλλά δεν την χρειάζεται γιατί κάθεται εφαρμοστά μέσα στο πλαίσιο του προσαρμογέα.  Δοκιμάσαμε λοιπόν χωρίς να βάλουμε τα ελαστικά τακουνάκια στις γωνίες του (την αντικραδασμική δουλειά τους την κάνουν πλέον οι ελαστικές "βίδες"), βιδώθηκε και το adaptor σε ένα radiator και όλα πήγαν μια χαρά και με πολύ καλή εφαρμογή!

Προσοχή εδώ, επειδή η στήριξη μπορεί να γίνει και αντίστροφα, και το έχουμε δει και στον web:   Η σωστή τοποθέτηση είναι αυτή, με το πλαίσιο του adaptor σε επαφή με το radiator, για να σφραγίζει η περίμετρος επαφής τους και να μην υπάρχουν απώλειες αέρα από back pressure !

Το σωστό όμως είναι να τον τοποθετήσουμε μαζί με τα κάτω τακουνάκια του, καθώς το πλαίσιο του προσαρμογέα έχει ειδική διαμόρφωση για να τα υποδεχτεί χωρίς να δημιουργηθεί διαρροή αέρα, για την ακρίβεια, βάζοντάς τα, σφραγίζει τελείως η περίμετρος του adaptor πάνω στο πλαίσιο του ανεμιστήρα.

Η προσοχή που έχει δοθεί στην κατασκευή φαίνεται και από τα οκτώ "κλειδιά" που υπάρχουν στο πλαίσιο του adaptor αλλά και του ανεμιστήρα, με την βοήθεια των οποίων ο ανεμιστήρας ακινητοποιείται σε μια ακριβώς θέση, χωρίς να "παίζει" και να δονείται!

Η τελική εικόνα είναι ενδιαφέρουσα, και από ότι έδειξαν οι μετρήσεις, τα αποτελέσματα είναι ακόμα πιο ενδιαφέροντα!

Και με αυτά, ήρθε η ώρα να πάμε να δούμε σε όλα αυτά που ισχυρίζεται η Noctua, που βρίσκεται η διαχωριστική γραμμή ανάμεσα στην  αλήθεια και την -θεμιτή- διαφημιστική προσπάθεια.

Για να μπορέσουμε όμως να απαντήσουμε στο ερώτημα αυτό, έπρεπε να μπορούμε να μετρήσουμε το air flow των ανεμιστήρων!

Οπότε, μιας και τέτοιος εξοπλισμός δεν υπήρχε, χρειάστηκε -πιστοί στις παραδόσεις του TheLab.gr (!)-  να τον φτιάξουμε εμείς!

Για πάμε να δούμε το πώς και το τι.

Το νέο σύστημα μέτρησης ανεμιστήρων του TheLab.gr

 Η διαδικασία ανάπτυξης ενός συστήματος μέτρησης του air flow των ανεμιστήρων που χρησιμοποιούμε στα PC μας, ήταν από πάντα ένας στόχος, που λόγω των αρκετών δυσκολιών που έχει η υλοποίησή του, έμενε -λίγο πολύ- στο πίσω μέρος της σκέψης.

Όμως τώρα τελευταία, με αφορμή την νέα παραγωγή των ανεμιστήρων της Noctua, στήθηκε  με τα μέσα που διαθέταμε ένα σύστημα μέτρησης που θέλω να πιστεύω ότι μπορεί να αποδώσει πολύ χρήσιμα συμπεράσματα.

Σαφώς το σύστημα αυτό δεν έχει βλέψεις να δρέψει τις δάφνες των απόλυτων μετρήσεων, αλλά να δώσει συγκριτικές μετρήσεις με αρκετή αξιοπιστία και συνέπεια, έτσι ώστε να μπορούν να εξαχθούν ασφαλή συμπεράσματα από αυτές.

Το υλικό

Το σύστημα «στήθηκε» γύρω από ένα όργανο μέτρησης ροής αέρα της Mastech το MS6252A, το οποίο χωρίς να είναι κάτι εξαιρετικό,   παρουσιάζει -εφόσον μείνεις εντός των προδιαγραφών του- μια πολύ καλή επαναληψιμότητα και σταθερότητα των μετρήσεών του.

Στο σκαρίφημα που ακολουθεί υπάρχει όλη η κατασκευαστική πληροφορία για τα υλικά που χρησιμοποιήθηκαν, που πρακτικά είναι πλαστικές συστολές υδραυλικών εγκαταστάσεων.

Φυσικά το σύστημα μέτρησης απέχει πολύ από του να είναι "τέλειο", καθώς, η ίδια η μετρητική διάταξη αντιπροσωπεύει μια αισθητή αντίσταση στη ροή του αέρα!

Αυτό όμως δεν μας ενοχλεί, καθώς αυτή η αντίσταση είναι ή ίδια για όλους τους ανεμιστήρες και δεν επηρεάζει την μεταξύ τους συγκριτική κατάταξη.

Το σύστημα μέτρησης αποτελείται από ένα σταθερό μετρητικό τμήμα που περιλαμβάνει το όργανο μέτρησης  και την χοάνη προσαρμογής του στις άλλες χοάνες, που είναι μόνιμα συνδεδεμένες με τα διάφορα είδη radiator που χρησιμοποιεί το σύστημα μέτρησης.

Συγκεκριμένα οι μετρήσεις του air flow γίνονται σε τρία radiator με μέση πυκνότητα πτερυγίων 19,0 +/- 0,5 FPI  και διαστάσεων:

1.       120 x 50 mm

2.       240 x 30 mm

3.       280 x 30 mm

Έκαστο των οποίων έχει στεγανά συνδεμένη επάνω του την δική του χοάνη προσαρμογής προς την χοάνη της μετρητικής διάταξης.

Η μεθοδολογία

Α. Η μέτρηση του air flow έγινε με μέτρηση της ταχύτητας εξόδου του αέρα από την μετρητική διάταξη, και οι τιμές είναι σε m/sec.

Β. Η μέτρηση του θορύβου γίνεται σε τρία όμοια radiator με βάση τον τρόπο που μετράμε όλες τις ψύκτρες, δηλαδή με το dB(A) meter πάνω στον άξονα εισόδου του ανεμιστήρα και σε απόσταση 0,5m από το motor hub του (ο ανεμιστήρας είναι σε θέση PUSH) και οι τιμές είναι σε dB(A).

Γ. Επιπρόσθετα, για να υπάρχει μια πιο «ζωντανή» και άμεση σύνδεση της μετρούμενης ταχύτητας του ρεύματος αέρα που επιτυγχάνει ο κάθε ανεμιστήρας, και της απόδοσής του σε πραγματικές συνθήκες λειτουργίας, έγιναν και μετρήσεις των ανεμιστήρων με πραγματικό θερμικό φορτίο στον Loader ('Ήφαιστος) που χρησιμοποιείται για τις μετρήσεις των ψυκτρών.

Οι μετρήσεις αυτές έγιναν στην ίδια ΑΙΟ (Arctic Liquid Freezer 120 (x 50)) και με τις ίδιες ακριβώς συνθήκες μέτρησης (θερμικά φορτία, Fan rpm, Pump rpmκ.λπ.) για κάθε ανεμιστήρα.

Δ. Οι θερμικές μετρήσεις εκφράστηκαν σε τιμές που δίνουν άμεσα την Ψυκτική Ικανότητα  (Cooling Capacity) του κάθε ανεμιστήρα. Συγκεκριμένα δίνονται -για κάθε διαφορετική τιμή στροφών του κάθε ανεμιστήρα- το πόσα Watt θερμικής ισχύος χρειάζονται, ώστε να έχουμε άνοδο του Δθ του loader κατά ένα βαθμό Celsius.  ( Watt / ^οC Δθ)

Παρουσίαση αποτελεσμάτων

Δυστυχώς, μολονότι προσπάθησα, δεν είναι δυνατή η απόδοση πινάκων με τα αποτελέσματα, καθώς αυτοί είναι πραγματικά τεράστιοι για να χωρέσουν οπουδήποτε.

Έτσι τα αποτελέσματα θα παρουσιαστούν μόνο σε γραφήματα, που είναι και τα πιο δυναμικά εργαλεία για την κατανόηση της συμπεριφοράς των ανεμιστήρων.

Τα γραφήματα παρουσιάζονται σε διάφορες μεγεθύνσεις, προκειμένου αφενός να γίνουν διακριτές όλες οι μετρηθήσες τιμές, και αφετέρου για να γίνει ευδιάκριτη η συμπεριφορά όλων των ανεμιστήρων.

Εκτός από τους «δύο»  ανεμιστήρες της σημερινής παρουσίασης, στις μετρήσεις συμμετέχουν και αρκετοί άλλοι ακόμα, προκειμένου να δοθεί ένα καλό μέτρο σύγκρισης.

Για πάμε λοιπόν να δούμε τα αποτελέσματα αυτού του -όχι και τόσο μικρού- round up ανεμιστήρων που ετοιμάσαμε για εσάς !

Μετρήσεις σε Radiator 120x120x50 mm

Συμπαθάτε με για το πόσο "αργήσαμε" να φτάσουμε εδώ, αλλά όπως είδατε τα θέματα ήταν πολλά και δεν έπρεπε να περαστούν στα πεταχτά!

Μεγάλη διευκόλυνση μας έκανε το γεγονός ότι, μολονότι οι νέοι ανεμιστήρες είναι επτά, τελικώς κατασκευαστικά έχουμε μόνο δύο σειρές, τα μοντέλα των οποίων διαφοροποιούνται μόνο κατά τον ρυθμό περιστροφής.

Δεδομένου λοιπόν ότι ο πιο πολύστροφος ανεμιστήρας της κάθε σειράς, εκπροσωπεί και υπερκαλύπτει τις ιδιότητες των πιο αργόστροφων, αρκούσε να κάνουμε εξονυχιστικό έλεγχο σε αυτόν για να έχουμε ακριβή συμπεράσματα και για του άλλους ανεμιστήρες.

Οι μετρήσεις χωρίστηκαν σε μετρήσεις Θορύβου, Ταχύτητας Ροής αέρα και Ικανότητας για Ψύξη ενός δεδομένου θερμικού φορτίου.

Συμμετείχαν εκτός από τους παρουσιαζόμενους και αρκετοί άλλοι ανεμιστήρες, δημοφιλείς και μη, γνωστοί και "όχι", και μας περίμεναν και από αυτή τη πλευρά αρκετές εκπλήξεις!

Φτιάξτε καφέ λοιπόν και πάμε λοιπόν να βάλουμε αρχή!

Εδώ να πω ότι τα γραφήματα είναι σε ανάλυση 1920x1280px οπότε όταν χρειαστεί να τα δείτε με πιο πολύ λεπτομέρεια . . . δεξί Click στο γράφημα . . . Open in a new tab . . . και πατάτε το σταυρουδάκι του μεγεθυντικού φακού. Με αυτό το τρόπο θα μπορείτε και να δείτε πιο εύκολα αυτό που θέλετε.

1.  Μετρήσεις Θορύβου ανεμιστήρων 120x25,  ως προς την ταχύτητα περιστροφής τους (PUSH on 120x120x50mm  radiator)

Η μέτρηση του θορύβου έγινε στον από την πλευρά της αναρρόφησης (εισόδου) των ανεμιστήρων με το όργανο τοποθετημένο στον άξονα περιστροφής του κινητήρα και σε απόσταση μισού μέτρου (0,5m) από το motor hub.

01_Γράφημα Α1-Ζ0

Ο λιγότερο γνωστός από αυτούς είναι ο Coolink Swif2 120P, ο οποίος είναι και ο πιο φασαριόζος, ακολουθούν με σχεδόν ταυτόσημες καμπύλες δύο της Noctua (NF-F12 PWM και NF-P12 Redux) και η σειρά προς τις υψηλότερες στροφές συνεχίζεται με DeepCool GF120, Corsair SP 120L, Noise Blocker NB e-Loop B12-P και τον γνωστό σε πολλούς BeQuiet Silent Wings  High Speed και η ακολουθία κλείνει -αρκετά πιο κάτω- με τον Noctua NF-A12x25 που συναγωνίζεται τον Cooler Master Silencio 120P για το ποίος κάνει λιγότερο θόρυβο!

Η εικόνα αναμενόμενη, καθώς το περιμέναμε ο NF-A12x25 να είναι αθόρυβος, οπότε αφήνοντας εκτός του γραφήματος τις περιοχές που δεν μας ενδιαφέρουν (πολύ χαμηλές στροφές) για να δούμε τι παρατηρήσεις έχουμε.

02_Γράφημα Α2-Ζ1

1.  Οι δύο "καλοί"  της Noctua (NF-F12 PWM και NF-A12x25), στο μέγιστο των στροφών τους παράγουν τον ίδιο θόρυβο, πράγμα που σημαίνει πολλά για την  δουλειά που έχει γίνει και στους δυο ανεμιστήρες (μην ξεχνάμε ότι ο NF-F12 pwm έχει διάταξη focused air flow με 11 ακίνητα πτερύγια).

2. Ανάλογη παρατήρηση άλλα με πολύ μεγαλύτερη επίφαση, ισχύει και για  τον ΝF-Α12x25, όπου οι μέγιστες στροφές είναι 550rpm περισσότερες!

3. Ο μόνος ανεμιστήρας που είναι οριακά  πιο αθόρυβος  (υπό συνθήκες αυτό* ) είναι ο Cooler Master Silencio 120P.

4. Όλοι οι άλλοι ανεμιστήρες -ιδιαίτερα οι πολύστροφοι- βρίσκονται κάπου ανάμεσα καθώς είναι ακόμα κάτω από την μέγιστη επίδοσή τους.

Κρατώντας από εδώ ότι, ο Noctua NF-A12x25 -παρά τις 2050rpm του- είναι από τους πιο αθόρυβους ανεμιστήρες για πάμε να δούμε την επόμενη παράμετρο που χρειαζόμαστε για να πλησιάσουμε στο πρώτο μας συμπέρασμα.

2.  Μετρήσεις Ταχύτητας Air Flow ανεμιστήρων 120x25, ως προς την ταχύτητα περιστροφής τους (PUSH on 120x120x50mm  radiator)

Ο τρόπος μέτρησης ήδη έχει περιγραφεί, οπότε προχωράμε ευθύς στο πρώτο γράφημα.

03_Γράφημα Α3-Ζ0

Οι πρώτες σκέψεις . . .   "Δυσάρεστο μεν, αναμενόμενο δε!"  και  "Την φυσική του πράγματος δεν μπορείς να την εκβιάσεις!"

Οι αθόρυβοι ανεμιστήρες από πρώτη ματιά, μοιάζει απλά να "πάτωσαν" σε επιδόσεις, όσον αφορά στο Air Flow δια μέσου του radiator των 50mm !

Ας πλησιάσουμε όμως λίγο πιο κοντά να δούμε τι έχουμε από εδώ !

04_Γράφημα Α4-Ζ1

1. Οι αθόρυβοι ανεμιστήρες για να πετύχουν το ίδιο Air flow με κάποιους πιο "αποδοτικούς" (Coolink SWif2,  NF-F12,  NF-P12, Noise Blocker) αναγκάζονται να στραφούν με αρκετά περισσότερες στροφές (έως και 550rpm περισσότερες! ).

2. Με αυτές όμως τις αυξημένες στροφές πετυχαίνουν να έχουν ακριβώς τις ίδιες επιδόσεις!

3. Οι στροφές των ανεμιστήρων μας ενδιαφέρουν μόνο γιατί -γενικώς- συνδέονται άμεσα με το θόρυβό τους.

4. Στη πρώτη ομάδα γραφημάτων [ A1-Z0,  A2-Z1] έχουμε δυο ανεμιστήρες, που αψηφούν την γενίκευση της προηγούμενης παρατήρησης και παρά τις αυξημένες στροφές τους είναι είναι οι πιο αθόρυβοι!

Συνεπώς θέλουμε λίγο δουλειά ακόμα για να πλησιάσουμε όσο πρέπει !

3.  Μετρήσεις της Ψυκτικής Ικανότητας (Cooling Capacity) του Air Flow ανεμιστήρων 120x25, ως προς την ταχύτητα περιστροφής τους (PUSH on 120x120x50mm  radiator)

Πριν μπούμε σε αυτή τη μέτρηση, να διευκρινίσω κάποια πράγματα για τον "νεολογισμό" που χρησιμοποίησα για το μέγεθος αυτό:

1. Σε αντίθεση με την "απόλυτη" θερμοκρασία, η χρήση του Δθ σαν μέσο αξιολόγησης μιας ψύκτρας, είναι προφανές ότι "αποδεσμεύει"* το αποτέλεσμα της μέτρησης, από την ακριβή θερμοκρασία του περιβάλλοντος που έγινε αυτή και έτσι, καθιστά δυνατή την εύκολη σύγκριση μετρήσεων που δεν έχουν ληφθεί κάτω από την ίδια ακριβώς εξωτερική θερμοκρασία.
2. Η χρήση όμως του Δθ είναι άμεσα συνδεδεμένη με την συγκεκριμένη θερμική ισχύ που το προκάλεσε!   Με άλλα λόγια δεν αρκεί να ξέρουμε ποίο είναι το Δθ μιας μέτρησης, αλλά οπωσδήποτε και πόσα Watt θερμικής ισχύος προκάλεσαν αυτό το Δθ !
3. Στις μέχρι τώρα μετρήσεις μας χρησιμοποιούμε σαν ισχυρότερο αναλυτικό μέσο την Θερμική αντίσταση (Rca) η οποία "δεν"* εξαρτάται από την θερμική ισχύ που χρησιμοποιούμε σε κάθε δοκιμή, αλλά αυτό το μέγεθος είναι κάπως δύσχρηστο (πολλά τα μηδενικά ! )
4. Οπότε είχαμε μεγάλα εμπόδια στην κατασκευή ενός ενιαίου γραφήματος της θερμικής συμπεριφοράς των ανεμιστήρων.
5. Η λύση δόθηκε με "επιμερισμό".  Από τα δύο μεγέθη (Δθ και Watt) υπολογίστηκε ένα νέο, η Ψυκτική ικανότητα ( CC) σαν ο λόγος της θερμικής ισχύος προς το Δθ που αυτή προκαλεί.  [ π.χ . με θερμική ισχύ 60 Watt  το Δθ είναι 12 ^οC , συνεπώς η CC= 60/12=5 Watt/^oC Δθ.]
6. Άρα το νέο μέγεθος CC μας λέει:  Πόσα Watt θερμικής ισχύος χρειάζονται για να ανέβει το Δθ κατά ένα ^οC.  Τα δύο μεγέθη συνδυάστηκαν μεταξύ τους και μας έδωσαν ένα νέο που μεταφέρει πιο χρήσιμη πληροφορία και μπορεί να αναπαρασταθεί πιο εύκολα στο γράφημα!
7. Με άλλα λόγια -και ζητώντας την κατανόηση των φίλων Φυσικών, για τη "μαλλιαρή" απόδοση των όρων-  στη θέση της "Θερμικής Αντίστασης" (ThRca=Δθ/ Watt) χρησιμοποιούμε την "Θερμική Αγωγιμότητα" (Thermal Conductance, ThCca=Watt/Δθ), αλλά το όνομα Ψυκτική Ικανότητα (Cooling Capacity), "απενεχοποιείται" από την αυστηρή επιστημονική απόδοση και -κυρίως- μου φάνηκε πιο. . . cool ! .
8. Από εκεί και πέρα, το "μόνο" που χρειαζόταν ήταν να γίνουν μετρήσεις σε διάφορες ταχύτητες περιστροφής των ανεμιστήρων για να δούμε πώς ακριβώς αυτή η αλλαγή επιδρά στην αποτελεσματικότητα του συστήματος ψύξης που τροφοδοτεί ο ανεμιστήρας.

 { * Δεν είναι ακριβώς έτσι , αλλά σε ότι αφορά στην ακρίβεια που χρειαζόμαστε εμείς , μπορούμε να το δεχτούμε! }

Παρατήρηση:  Οι προσεκτικοί φίλοι θα δουν αμέσως ότι έχει υπάρξει ένας αισθητός διαχωρισμός και αναδιάταξη των καμπυλών σε σχέση με αυτές του air flow.
Αυτό μοιάζει περίεργο, γιατί το air flow συνδέεται άμεσα με το θερμικό αποτέλεσμα που προκαλεί, αν όμως πάρουμε υπόψη ότι στις μετρήσεις αυτές μετράμε θερμοκρασίες πάνω στον Loader του "Ήφαιστου" και δεν παρεμβάλλεται πλέον η αντίσταση που προβάλει στη ροή του αέρα το σύστημα μέτρησής της, είναι λογικό το air flow -γενικά- να είναι υψηλότερο και ενδεχομένως με  διαφορετική αναλογία για κάθε ανεμιστήρα.

Για κάποιους από αυτούς, αυτή η μικρότερη αντίσταση ροής σημαίνει αισθητά διαφορετική συμπεριφορά, για κάποιους άλλους, όχι !

05_Γράφημα Α5-Ζ0

1. Παρά το ότι προηγουμένως (04_Γράφημα Α4-Ζ1) ο NF-F12x25 είχε ακριβώς το ίδιο air flow με του CM Silencio, τώρα που μειώθηκε η αντίσταση ροής, πετυχαίνει καλύτερο αποτέλεσμα από αυτόν και μάλιστα με 300rpm λιγότερες!

2.  Κατατάσσεται καλύτερος από όλους τους άλλους ανεμιστήρες της Noctua.

3. Αξίζει να προσέξουμε ότι από τις 1800rpm και πάνω ο Noctua NF-A12x25, αρχίζει σε αντίθεση με τους άλλους να ανεβάζει απόδοση, πράγμα που σημαίνει ότι η φτερωτή του δουλεύει ακόμα πιο αποτελεσματικά στις υψηλότερες στροφές.

06_Γράφημα Α6-Ζ1

Πλησιάζουμε στη χρήσιμη περιοχή του γραφήματος . . .

3. Εξαιρουμένων των δύο που ξεπερνούν σε Cooling Capacity τον NF-A12x25, με όλους τους άλλους ισοβαθμεί.

4. Σημειώνουμε την καλή επίδοση του Noise Blocker και του Coolink SWif2, ο οποίος παρά το ότι δεν "μοιάζει" να είναι για radiator, τα πάει μια χαρά μαζί τους, έστω και με κάποιο παραπάνω θόρυβο.

5. Σαν μέτρο του πόσο ανέβηκαν οι επιδόσεις του  Noctua NF-A12x25 (ιδιαίτερα στις τελευταίες 200rpm)  μπορούμε να δούμε το πόσο πλησίασε τον Noise Blocker από τον οποίο πριν (04_Γράφημα Α4-Ζ1) απείχε αρκετά !

6. Και όπως και στην προηγούμενη ομάδα γραφημάτων (air flow speed) έτσι και εδώ οι δύο άλλοι Noctua -με τον NF-P12 Redux να δείχνει το δρόμο- ανταγωνίζονται με χαρακτηριστική άνεση τους άλλους συμμετέχοντες πετυχαίνοντας το ίδιο αποτέλεσμα με 100 -150 rpm λιγότερες !

Με όλα αυτά, έχουμε πια αρκετή πληροφορία για να δούμε τι πραγματικά συμβαίνει. Οπότε, για να έχουμε μια ολοκληρωμένη εικόνα, ας βάλουμε όλα τα προηγούμενα μαζί, σε μια εικόνα!

4.  Μετρήσεις του Θορύβου, της ταχύτητας ροής του αέρα  και της Ψυκτικής Ικανότητας (Cooling Capacity) του Air Flow Speed ανεμιστήρων 120x25, ως προς την ταχύτητα περιστροφής τους (PUSH on 120x120x50mm  radiator)

Το γεγονός ότι όλες οι μετρήσεις που έγιναν είχαν σαν βάση αναφοράς την ταχύτητα περιστροφής των ανεμιστήρων, μας επιτρέπει να τις τοποθετήσουμε όλες μαζί σε ένα γράφημα με  κοινή βάση αναφοράς τις στροφές των ανεμιστήρων.

07_Γράφημα Α7-Ζ0

. . . αυτά ! ! !

Ψυχραιμία, είμαστε στο καλύτερο ! Γιατί έχοντας όλα τα δεδομένα μπορούμε να αρχίσουμε να το σκεφτόμαστε το πράγμα πιο ολοκληρωμένα και να πάρουμε τις απαντήσεις με ακρίβεια και κυρίως χωρίς "υποθέσεις" και "παραδοχές" που σηκώνουν πολύ "νερό στο κρασί" τους.

Γιατί πραγματικά, θα ήταν απείρως πιο εύκολο να πούμε -όπως τόσοι άλλοι έκαναν (!)- "Τι καταπληκτικοί αυτοί οι νέοι Noctua! Οι καλύτεροι όλων ! ! "

Αλλά τότε, μάλλον θα μας διαβάζατε κάπου αλλού!

Ερώτημα πρώτο λοιπόν και πολύ σημαντικό:

" Θέλω ένα σύστημα με επιδόσεις, αλλά όχι και να μου παίρνει τα αυτιά !

Ποίος ανεμιστήρας με τις επιδόσεις που χρειάζομαι, έχει και χαμηλό θόρυβο ; "

5.  Κατάταξη  ανεμιστήρων (120x25) με την ίδια  Ψυκτική Ικανότητα (Cooling Capacity), με βάση το θόρυβο που παράγουν (PUSH on 120x120x50mm  radiator)

Εδώ είναι που το γράφημα δείχνει τη "δύναμη" και την ευελιξία που έχει στο να παράγει -γρήγορα- σαφή αποτελέσματα:

1. Τραβάμε μια οριζόντια γραμμή στο Cooling Capacity που μας "ενδιαφέρει" (έστω στα 7 Watt/ ^oC Δθ).
2. Ο άξονας τέμνει τις καμπύλες της Ψυκτικής ικανότητας των ανεμιστήρων σε ισάριθμα με το πλήθος τους σημεία.
3. Από το κάθε σημείο τομής τραβάμε μια κατακόρυφη γραμμή μέχρι αυτή να συναντήσει την καμπύλη του θορύβου του αντίστοιχου ανεμιστήρα.
4. Από τα σημείο τομής επί των καμπυλών του θορύβου, τραβάμε οριζόντιες γραμμές προς τον άξονα του θορύβου και σημειώνουμε τις τιμές που "στοχεύουν"!

08_Γράφημα Α8-Ζ0_vect

1. Ο συνδυασμός των καμπυλών της Ψυκτικής Ικανότητας με αυτές του θορύβου, έβγαλε αμέσως το "νικητή" και μάλιστα με μεγάλη διαφορά!

2. Ο Noctua NF-A12x25 παρέχοντας ακριβώς την ίδια ψύξη στο σύστημά μας, είναι ~1,5 dB(A) πιο διακριτικός από τον πιο αθόρυβο των άλλων και ~5,8dB(A)  πιο ήσυχος από τον πιο θορυβώδη!

Αυτό ξεκαθαρίζει απολύτως πολλά πράγματα και δείχνει ότι, η Noctua "κάτι ήξερε" που το πάλευε τόσα χρόνια!

3. Αξίζει να δούμε ότι, αυτή η μεγάλη διαφορά στην κατάταξη όσο αφορά στο θόρυβο, δεν είναι τόσο εμφανής (αλλά ούτε και "συνεπής") όταν δούμε τι δείχνουν οι αντίστοιχες προβολές, από τα σημεία τομής στις καμπύλες της ταχύτητας του air flow speed προς τον αντίστοιχο άξονα (δεξιός κατακόρυφος)

4. Σε αυτές τις προβολές ο Noctua NF-A12x25 έχει οριακά την χαμηλότερη επίδοση με σχεδόν όλους τους άλλους να κινούνται πολύ κοντά του.

Κρατώντας αυτά, πάμε και στο  άλλο ερώτημα ακανθώδες ερώτημα που έχουμε και εκφράζει ολοένα και περισσότερους χρήστες:

" Θέλω ένα σύστημα πραγματικά ήσυχο, αλλά όχι και να φουντώνει με το "παραμικρό" !

Ποίος ανεμιστήρας με τον χαμηλό θόρυβο που χρειάζομαι, έχει και τις επιδόσεις ; "

6.  Κατάταξη  ανεμιστήρων (120x25)  που παράγουν τον ίδιο θόρυβο (PUSH on 120x120x50mm  radiator), με βάση την Ψυκτική Ικανότητα (Cooling Capacity) που μπορούν να παρέχουν.

Η "άσκηση" είναι πλέον γνωστή, απλά ορίσαμε ένα κοινό επίπεδο αναφοράς όσον αφορά στο θόρυβο (εν προκειμένω τα 34 dB(A) ) και πάμε να δούμε τι έβγαλε το γράφημα με τις ανάλογες προβολές.

09_Γράφημα Α9-Ζ0_vect

Αν εξετάσετε το γράφημα σε πλήρη ανάλυση εύκολα θα καταλήξετε στον επόμενο πίνακα.

Στην αριστερή στήλη έχουμε τα αποτελέσματα αυτού του γραφήματος και στη δεξιά, του ακριβώς προηγούμενου.

Όπως βλέπετε, οι τρεις πρώτοι ανεμιστήρες παραμένουν στη θέση τους, το ίδιο κάνουν και οι τρεις τελευταίοι, μόνο στην μεσαία περιοχή έχουμε μικρές ανακατατάξεις με τον Coolink SWif2 να κερδίζει δύο θέσεις όσον αφορά στο Θόρυβο!

Αξιοσημείωτη είναι η πολύ κακή θέση που παίρνει ο BeQuiet Silent  Wings 3 High Speed, έχουμε άποψη γιατί συμβαίνει αυτό, αλλά δεν είναι της παρούσης.

Αρκετά πιο πριν αναφέραμε ότι η Noctua έφτιαξε έναν all rounder ανεμιστήρα, πιστεύω ότι ήδη έχουμε την πρώτη και αδιαμφισβήτητη απόδειξη!

Και το καλύτερο είναι ότι, αυτό το πετυχαίνει όχι ακολουθώντας κάπου κοντά στην κορυφή, αλλά καθορίζοντας -και μάλιστα με αρκετή διαφορά από τον επόμενο- ποία είναι αυτή η κορυφή!

Κλείνοντας αυτό το τμήμα των μετρήσεων (όχι τις μετρήσεις !  ) δεν μπορούμε παρά να σημειώσουμε ότι η όλη διαδικασία είναι επίπονη και αν το θέλετε, πάσχει εγγενώς από το ότι η βάση αναφοράς της  είναι οι στροφές των ανεμιστήρων.

Αναγκαίο βέβαια αυτό, κατά τη διάρκεια των μετρήσεων καθώς είναι το εύκολα μετρήσιμο και κυρίως, το αυστηρά ελέγξιμο στοιχείο της λειτουργίας των ανεμιστήρων, αλλά δεν παύει να μην έχει απόλυτη σχέση με τη μία τουλάχιστον παράμετρο που μας ενδιαφέρει, τον Θόρυβο!

Πράγματι ολοένα και πιο συχνά βλέπουμε ανεμιστήρες που ενώ στρέφονται αρκετά γρήγορα κάνουν -ευχαρίστως- "δυσανάλογα" χαμηλό θόρυβο.

Και επιπλέον αυτών, έχοντας κάνει την καταγραφή των μετρήσεων με τρόπο που να αντιστοιχεί ακριβώς όλες τις παραμέτρους (και τον Θόρυβο)  με κάποιες συγκεκριμένες στροφές, μπορούμε να θέσουμε σαν κοινή βάση αναφοράς όχι τις στροφές αλλά τον θόρυβο !

7.  Μετρήσεις  της Ψυκτικής Ικανότητας (Cooling Capacity) και του Air Flow Speed ανεμιστήρων 120x25, (PUSH on 120x120x50mm  radiator) ως προς τον Θόρυβο που παράγουν.

Οι επάνω καμπύλες μας δίνουν την Ψυκτική Ικανότητα και οι κάτω τα αντίστοιχα Air Flow Speed.

Και  πλέον στο γράφημα συμμετέχουν:  13 ανεμιστήρες στο Cooling Capacity και 14 στο  Air flow Speed.

10_Γράφημα Β1-Ζ0

Με βάση αναφοράς τον Θόρυβο, τα πράγματα πήραν τη σωστή θέση και o NF-A12x25 τον "ανήφορο", πετυχαίνοντας πολύ υψηλές επιδόσεις με ελάχιστο θόρυβο!

Προσπερνάμε στα γρήγορα τα γραφήματα γιατί θα τα δούμε αναλυτικότερα στη συνέχεια . . .

11_Γράφημα  Β2-Ζ1                                                                                                                12_Γράφημα  Β3-Ζ2

Αλλά ας σταθούμε στη πιο μεγάλη μεγέθυνση γιατί πλέον φαίνεται καθαρά αυτό που είπαμε πιο πάνω:

13_Γράφημα Β4-Ζ3

1. Ο Noctua NF-A12x25 PWM κατατάσσεται με πολύ μεγάλη διαφορά στην πρώτη θέση της Ψυκτικής Ικανότητας, και ακολουθούν η γνωστή τριάδα, CM Silencio, Noctua NF-F12 PWM και Noctua NF-P12 Redux.

2. Επίσης σημαντικό -αν όχι σημαντικότερο- είναι ότι πλέον στο γράφημα της ταχύτητας του air flow,  o NF-A12x25 PWM δεν είναι πλέον ουραγός, γιατί καθώς η βάση αναφοράς είναι -και σωστά-  ο θόρυβος, ο ανεμιστήρας "δείχνει τι μπορεί να κάνει" και από ό,τι φαίνεται, αφήνει αισθητά πίσω τον ανταγωνισμό!

3. Το γεγονός ότι οι πιο πολλές καμπύλες είναι η μία πάνω στην άλλη , δηλώνει χωρίς περιφράσεις ότι,  οι διαφορές μεταξύ των ανεμιστήρων πρακτικά είναι πολύ μικρές.

4. Συνεπώς, το να προηγείται τόσο αισθητά ένας ανεμιστήρας,  δεν είναι καθόλου εύκολη υπόθεση!

Πολύ καλή η "μακροσκοπική" εικόνα, αλλά για να μπορέσουμε όμως να δούμε τι ακριβώς μετρήθηκε και να έχει πρακτική αξία η δουλειά που έγινε, είναι ώρα να τα δούμε από λίγο πιο κοντά και με νούμερα!

8.  Μετρήσεις της Ψυκτικής Ικανότητας (Cooling Capacity)  ανεμιστήρων 120x25, (PUSH on 120x120x50mm  radiator) ως προς τον Θόρυβο που παράγουν.

Οι μετρήσεις στη συνέχεια, αναφέρονται μόνο στην επιτυγχανόμενη από τους ανεμιστήρες Ψυκτική Ικανότητα.

Ουσιαστικά είναι το θερμικό αποτέλεσμα που έχει ο ανεμιστήρας και έχει το σημαντικό "μειονέκτημα"  ότι, για να μετρηθεί χρειάζεται πολύς χρόνος προκειμένου να είμαστε σίγουροι ότι, το θερμικό σύστημα Loader/Cooler έχει έρθει σε θερμική ισορροπία!

14_Γράφημα C1-Ζ0

1. Κάποιοι ανεμιστήρες (Corsair SP 120L, DeepCooll GF120, Scythe Kaze Junii Slipstream) επιτυγχάνουν  μεγαλύτερη ψυκτική Ικανότητα (κατά ~0,8 - 1 Watt/^oC Δθ).

2. Η ηχητική επιβάρυνση για να το πετύχουν αυτό είναι από ~8,5 -  13 dB(A) περισσότερα από τον αντίστοιχο θόρυβο του Noctua NF-A12x25.

3. Συνεπώς, αντικειμενικά δεν τίθεται κανένας λόγος σύγκρισης, η διαφορά στο θόρυβο, τουλάχιστον μέσα στα πλαίσια που εξετάζουμε είναι απλά,  "χαώδης".

15_Γράφημα C2-Ζ1                                                                                                                    16_Γράφημα C3-Ζ2

Και εδώ μπορούμε να αρχίσουμε να αφαιρούμε τα τμήματα που "δεν" μας ενδιαφέρουν . . .

                     17_Γράφημα C4-Ζ3

1. Επικεντρώνοντας στην περιοχή που μας ενδιαφέρει για ένα σύστημα ήσυχο και αποτελεσματικό  (30 - 40 dB(A) βλέπουμε την υπεροχή που ο χαμηλός θόρυβος χαρίζει στον NF-A12x25 !

2. Ο μεγάλος ουραγός εδώ είναι ο ταχύστροφος της Corsair (SP 120 L) καθώς αποδίδει πολύ υψηλότερα, όσον αφορά στο . . . θόρυβο !

3. Όλοι οι άλλοι ανεμιστήρες "συνωθούνται" σε μια ζώνη δηλώνοντας εμμέσως πλην σαφώς, ότι δεν είναι καθόλου εύκολη δουλεία να ξεχωρίσεις από τον ανταγωνισμό και εν προκειμένω ο NF-A12x25, απλά . . . διέλυσε τον ανταγωνισμό!

4. Πολύ καλή κατάταξη παίρνει και ο έτερος της σημερινής παρουσίασης (Noctua NF-P12 Redux 1700 PWM), ο οποίος διαγκωνίζεται με τρεις ανεμιστήρες για τη δεύτερη θέση και τελικά -στις υψηλές στροφές- το κατορθώνει έστω και οριακά !

9.  Μετρήσεις της ταχύτητας ροής του αέρα  ανεμιστήρων 120x25, (PUSH on 120x120x50mm  radiator) ως προς τον Θόρυβο που παράγουν.

Καλές ήταν οι μετρήσεις της Ψυκτικής Ικανότητας, αλλά μπορούμε να κάνουμε την δουλειά μας σχεδόν εξίσου καλά και με την ταχύτητα ροής του αέρα.  Άλλωστε  αυτή  είναι άμεσα συνδεδεμένη με τη θερμικό αποτέλεσμα που φέρνει το ρεύμα αέρα που προωθεί ένας ανεμιστήρας μέσα σε μια ψύκτρα!

18_Γράφημα D1-Ζ0

19_Γράφημα D2-Ζ1                                                                                                        20_Γράφημα D3-Ζ2

Προσπερνώντας τα ενδιάμεσα γραφήματα -τα οποία υπενθυμίζω ότι είναι σε πλήρη ανάλυση σε "δυο click απόσταση" , ερχόμαστε στην περιοχή ενδιαφέροντος από 30 έως 40 dB(A) !

21_Γράφημα D4-Ζ3

1. Η μεγέθυνση ξεκαθαρίζει την εικόνα μέσα σε αυτή τη ζώνη που βρίσκονται οι περισσότεροι ανεμιστήρες και αυτοί που ξεχωρίζουν αμέσως  -πέραν του NF-A12x25-  είναι οι χαμηλού θορύβου (CM Silencio, Noctua NF-F12, Noctua Nf-12P Redux).

2. Πολύ καλή θέση -σε όλα τα μέχρι τώρα αποτελέσματα, έχει ο "φτηνός" της Noctua (NF-P12 Redux) ο οποίος έχει πλασαριστεί στην ανώτερη τετράδα της όλης κατάταξης !  Προφανώς η εννέα πτερυγίων φτερωτή και οι εγκοπές τους, κάνουν πολύ καλή δουλειά τόσο στο air flow , όσο και στον παραγόμενο θόρυβο!

3. Εδώ πρέπει να σημειώσουμε ότι κάποιες μικρές αλλαγές στην κατάταξη οφείλονται στο γεγονός ότι σε αυτήν τη μέτρηση παρεμβάλλεται στην ροή του αέρα και η αντίσταση της μετρητικής διάταξης, η οποία στην προηγούμενη ομάδα μετρήσεων (Ψυκτικής Ικανότητας) δεν υπήρχε!

Συμπεράσματα από τις δοκιμές σε radiator  50 mm

Όλα όσα θα ήθελα να πω, βρίσκονται πιο πάνω, ένα μόνο θα κρατήσω εδώ:

Η σειρά  Noctua NF-A12x25 (xxx), ανοίγει νέες και εντυπωσιακές προοπτικές για τα αποτελεσματικά και ήσυχα  συστήματα, καθώς θέτει νέα όρια στην τεχνολογία των ανεμιστήρων για  προσωπικούς υπολογιστές που παίρνουν υπόψη τους και τα ίδια . . . τα πρόσωπα !

Ανακαθορίζει τη σχέση Επιδόσεις - Θόρυβος και "καταργεί" πρακτικά την αντιδιαστολή τους!

Μετρήσεις σε Radiator 120x120x30 mm

Σειρά έχουν τώρα οι μετρήσεις που έγιναν με τους ανεμιστήρες τοποθετημένους σε radiator 120x120x30 mm

Εδώ περιμένουμε η χαμηλότερη αντίσταση ροής του λεπτότερου radiator  να αυξήσει τις επιδόσεις όλων των ανεμιστήρων.

Και θα ξεκινήσουμε την παρουσίαση των μετρήσεων όπως κάναμε και για τα Radiator των 50mm.

10.  Μετρήσεις του Θορύβου και της ταχύτητας ροής του αέρα  ανεμιστήρων 120x25, ως προς την ταχύτητα περιστροφής τους (PUSH on 120x120x30mm  radiator)

Η συνολική εικόνα για το radiator των 30mm, δεν διαφοροποιείται ποιοτικά από αυτήν που είδαμε στο 50mm.

22_Γράφημα E1-Ζ0

1. Υπάρχουν πέντε ανεμιστήρες που πετυχαίνουν υψηλότερη ταχύτητα ροής δια μέσου του radiator.

2. Κανείς από αυτούς δεν έχει θόρυβο -έστω και "από μακριά"- συγκρίσιμο με τον θόρυβο που παράγει ο NF-A12x25 PWM.

Κάνοντας zoom στην χρήσιμη περιοχή . . .

23_Γράφημα E2-Ζ1

. . . έχουμε όλες τις μετρηθήσες τιμές για όποιον θέλει να το ψάξει περισσότερο !

Αλλά και κάποιες παρατηρήσεις που έχουν να κάνουν με την επίδραση του λεπτότερου radiator σε κάθε διαφορετικό ανεμιστήρα.

1. O BeQuiet Silent Wings 3 HS, "αισθάνεται" πολύ πιο άνετα στο 30ρι  Rad και από ουραγός , πλασάρεται πλέον στο κέντρο της περιοχής λειτουργίας των ανεμιστήρων.

2. Αντίστοιχη ελαφρά άνοδο έχει και ο NF-A12x25.

3. Αυτοί που είναι αμετακίνητοι στην ανώτερη ζώνη της περιοχής λειτουργίας είναι ο Coolink SWif2 και οι δύο Noctua (NF-P12 RZedux 1700 PWM, NF-F12 PWM)

4. Στις υψηλότερες επιδόσεις οι στροφές μεταξύ των διαφορετικών ανεμιστήρων που έχουν την ίδια επίδοση μπορεί να διαφέρουν και 500rpm !

5.  Συνεπώς και εδώ (αναμενόμενο !    ), ο ασφαλής οδηγός για να αναδειχθούν οι πραγματικές επιδόσεις, είναι η σύγκριση με βάση τον παραγόμενο θόρυβο.

Πριν όμως πάμε να δούμε τη συμπεριφορά των ανεμιστήρων ως προς το θόρυβό τους, ας ρίξουμε μια σύντομη ματιά στα δυο βασικά ερωτήματα που θέσαμε και πιο πριν:

11.  Κατάταξη  ανεμιστήρων (120x25) με την ίδια Ταχύτητα ροής αέρα, με βάση το θόρυβο που παράγουν (PUSH on 120x120x30mm  radiator)

Η  διαδικασία είναι ή ίδια με του γραφήματος 08_ Γράφημα  Α8-Ζ0.

24_Γράφημα E3-Ζ1_vect

1. Η Noctua και πάλι "κάνει το ένα -δύο" !

2. Κάπου στο κέντρο συνωστίζονται οι περισσότεροι ανεμιστήρες κι ο χαμηλότερος σε επιδόσεις είναι ο  Corsair SP 120P.

12.  Κατάταξη  ανεμιστήρων (120x25)  που παράγουν τον ίδιο θόρυβο (PUSH on 120x120x30mm  radiator), με βάση την Ταχύτητα ροής του Αέρα που μπορούν να επιτύχουν.

Η  διαδικασία είναι ή ίδια με του γραφήματος 09_ Γράφημα  Α9-Ζ0.

25_Γράφημα E4-Ζ1_vect

1. Και πάλι οι δύο Noctua (NF-A12x25,  NF-P12 Redux) έχουν τις υψηλότερες επιδόσεις.

2. Ο Corsair SP 120 L, "ασθμαίνει" με την χαμηλότερη επίδοση

3. Όλοι οι άλλοι είναι ο ένας πάνω στον άλλο

Ώρα όμως να δούμε πως διαμορφώνονται τα πράγματα όταν η βάση σύγκρισης είναι ο Θόρυβος.

13.  Μετρήσεις της ταχύτητας ροής του αέρα  ανεμιστήρων 120x25, (PUSH on 120x120x30mm  radiator) ως προς τον Θόρυβο που παράγουν.

Σαν απόδειξη της αναλυτικής δυνατότητας που δίνουν αυτά τα γραφήματα, μπορούμε να δούμε τις ανακατατάξεις που συνέβησαν μόλις πήρα υπόψη μας την δεύτερη βασική παράμετρο κάθε συστήματος ψύξης, τον θόρυβο!

26_Γράφημα F1-Ζ0

1. Ο Noctua NF-A12x25 κάνει τη ίδια "δουλειά" που κάνουν και οι άλλοι, αλλά με ~ 2,1  έως και 5,5 dB (A) λιγότερα!

2. Ο BeQuiet πληρώνοντας το γεγονός ότι δεν είναι και τόσο αθόρυβος, επανέρχεται ουραγός στις επιδόσεις παρέα με τον Corsair SP 120 L.

3. Και πάντα -ανεξαρτήτως συνθηκών- δεύτερος στη κατάταξη ο "ταπεινός"  Noctua NF-P12 Redux,  ο οποίος εκμεταλλευόμενος το σχεδιασμό του, δίνει μαθήματα.

Αφήνω εδώ τις ενδιάμεσες μεγεθύνσεις . . .

27_Γράφημα F2-Ζ1                                                                                                           28_Γράφημα F3-Ζ2

. . . και πάμε να δούμε την περιοχή που έχει σημασία (29 -  40 dB(A) ).

29_Γράφημα F4-Ζ3

1. Στην στάθμη των 37 dB(A), o  NF-A12x25,  επιτυγχάνει  5,6 % υψηλότερη ταχύτητα ροής αέρα σε σχέση με την δεύτερο (Noctua NF-P12 Redux) και ένα εντυπωσιακότατο  ~20%  σε σχέση με τους δύο που έχουν την χαμηλότερη επίδοση (Corsair SP 120 L  και BeQuiet Silent Wings 3 HS )! ! !

2. Στα 34 dB(A), οι γραμμές (λέγε με επιδόσεις !   ) πυκνώνουν, αλλά και πάλι ο NF-A12x25 έχει 3,7 % υψηλότερη ταχύτητα από το δεύτερο και ~ 17% από τον τελευταίο ! ! !

Αυτό που δηλώνουν όλες οι μέχρι τώρα μετρήσεις και η σταθερή πρωτιά -και με διαφορά- της νέας γενεάς ανεμιστήρων της Noctua, είναι ότι κάτι ήξερε το RND τμήμα της εταιρίας και δαπάνησε αυτά τα 4+ χρόνια στην ανάπτυξη τους, γιατί τέτοια αποτελέσματα, απλά . . . "δεν υπάρχουν" ! ! !

 Μολονότι απέχουμε ακόμα από την ολοκλήρωση των μετρήσεων, είναι  το κατάλληλο σημείο να δούμε την συγκριτική εικόνα που δίνουν οι ανεμιστήρες βάζοντας σε ένα γράφημα τις επιδόσεις τους τόσο σε rad 50mm όσο και σε rad 30mm!

14.  Συνοπτική κατάταξη  ανεμιστήρων (120x25)  που παράγουν τον ίδιο θόρυβο (PUSH on 120x120x30mm  και 120x120x50mm radiator),  με βάση την Ταχύτητα ροής του Αέρα που μπορούν να επιτύχουν.

Ο σκοπός εδώ είναι να δούμε πόσο επηρεάζονται οι διάφοροι ανεμιστήρες από την αλλαγή radiator (από 50mm σε 30mm πάχος).

Εδώ η τεχνική είναι πολύ πιο απλή (όταν έχεις τη σωστή βάση στο γράφημα  . . . "μετράει" !

Τραβάμε μια κατακόρυφη γραμμή και από τα σημεία τομής , τραβάμε γραμμές προς τον άξονα της Ταχύτητας ροής και . . .

30_Γράφημα K1-Ζ1_vect

1. Το ότι ο NF-A12x25 είναι πρώτος στην κατάταξη σε Rad 50mm, δεν είναι νέο.

2. Αυτό που είναι νέο, είναι ότι οι επιδόσεις του στο 50mm Radiator, πλησιάζουν πολύ κοντά στις επιδόσεις του δεύτερου στο Rad των 30mm !

Το ότι τα πάει καλά το ξέραμε, αλλά  ότι είναι τόσο καλά, τώρα το είδαμε !

14.  Συνοπτική κατάταξη  ανεμιστήρων (120x25)  που επιτυγχάνουν την ίδια Ταχύτητα ροής Αέρα (PUSH on 120x120x30mm  και 120x120x50mm radiator),  με βάση τον θόρυβο που παράγουν.

Αυτή τη φορά η γραμμή αναφοράς είναι οριζόντια  (άξονας Ταχύτητας ροής αέρα) και οι προβολές κατακόρυφες (άξονας Θορύβου)

31_Γράφημα K2-Ζ1_vect

1. Η διαφορά στον παραγόμενο θόρυβο είναι μεγάλη, καθώς δεν είναι μόνο τα ~4,5dB(A) που χωρίζουν τον NF-A12x25 από τον πιο θορυβώδη της σύγκρισης (Corsair SP 120 L),  αλλά και η παντελής έλλειψη συντονισμών και ενοχλητικών ενισχύσεων κάποιων συχνοτήτων, που είναι τόσο διαδεδομένες σε ανεμιστήρες χαμηλότερης ποιότητας.

2. Με βάση όλα αυτά και σε μια διαδικασία επιλογής ενός ισορροπημένου ανεμιστήρα,  που βασίζεται σε τεκμήρια και μετρήσεις, κανείς άλλος ανεμιστήρας από όσους μετρήσαμε, δεν μπορεί να συγκριθεί -ούτε καν από μακριά- με τον Noctua NF-A12x25.

Προσομοίωση μετρήσεων σε  PC Case με μεγάλη αντίσταση στη ροή του αέρα

Η χρήση του NF-A12x25  σαν "απλό" case fan αφορά περισσότερο στα μοντέλα της σειράς που έχουν πιο "κλασικό" έλεγχο στροφών (δεν είναι PWM) όπως είναι ο FLX και ο ULN.  Όπως και να έχει βέβαια, και παρά το κόστος τους που "δεν συνάδει" με την χρήση τους σε τόσο "ταπεινή" θέση, το ίδιο το θέμα, του πως τα πάνε οι νέοι ανεμιστήρες της Noctua  με  ένα "κουτί", είναι πολύ ενδιαφέρον και φυσικά το ψάξαμε όσο πιο ολοκληρωμένα μπορέσαμε!

Η συσκευή προσομοίωσης του "κουτιού"

Η βασική ιδέα είναι . . . πολύ βασική !

Ένα σύστημα στο οποίο, από την μια άκρη προσπαθούμε να του βάλουμε αέρα μέσα με ένα ανεμιστήρα , ο αέρας συναντά εμπόδια στην διαδρομή του μέσα στο σύστημα αυτό και τελικά, βγαίνει από το άλλο του άκρο, όπου και μετράται η ταχύτητά του.

Αν όπου σύστημα βάλετε μερικές συναρμολογούμενες σωληνώσεις και όπου διάφορα εμπόδια, βάλετε διαφράγματα διάχυσης και ευθειασμού της ροής του αέρα, θα έχετε μια χονδρική ιδέα του τι βρίσκεται εκεί μέσα . . .

Στις μετρήσεις που ακολουθούν χρησιμοποιήθηκε η τρίτη εκδοχή συναρμολόγησης με την μεγαλύτερη αντίσταση.

Να σημειώσω εδώ ότι η βαθμίδα "Measurement" δεν είναι  ακόμα λειτουργική καθώς χρειάζεται ένα σχετικά ακριβό όργανο (Hot Wire Anemometer), δεν αφαιρέθηκε όμως από το test rig καθώς η αντίσταση που προβάλει στη ροή του αέρα, είναι πολύ μικρή !

Η μέτρηση έγινε όπως και στις προηγούμενες μετρήσεις, εξαναγκάζοντας όλη την ποσότητα του αέρα να περάσει μέσα από το Vane Air flow Speed Meter, η αντίσταση του οποίου βεβαίως δεν είναι αμελητέα, αλλά καθώς είναι κοινή σε όλες τις μετρήσεις, δεν επηρεάζει την συγκριτική σχέση των ανεμιστήρων μεταξύ τους.

Ο θόρυβος μετρήθηκε με τους ανεμιστήρες σε ελεύθερο περιβάλλον, καθώς αυτό ήταν το "πλησιέστερο" με τη λειτουργία ενός ανεμιστήρα πάνω σε κάποιο πλαϊνό ενός κουτιού (Προϋποτίθεται  ότι ή ίδια η θέση στήριξης, δεν προκαλεί προβλήματα θορύβου από αεροδυναμικά φαινόμενα).

15.  Μετρήσεις του Θορύβου (Free Air) και της ταχύτητας ροής του αέρα  ανεμιστήρων 120x25  (PUSH on Highly Air Flow Restrictive PC Case  simulation rig), ως προς την ταχύτητα περιστροφής τους

Τιμές δεν έχω συμπληρώσει στα γραφήματα, αλλά χρησιμοποιώντας τον κάναβο του γραφήματος μπορούν να βρεθούν με μεγάλη ακρίβεια.

Το θέμα μας όμως δεν είναι στις ακριβείς τιμές, αλλά στην γενική εικόνα.

32_Γράφημα M1-Ζ0

1. Ο Noctua NF-A12x25 με τον CM Silencio κάνουν παρέα στην κατώτερη πλευρά του διαγράμματος τόσο όσο αφορά στον θόρυβο όσο και στις "επιδόσεις" !

2. Για να είμαστε όμως ακριβέστεροι, οι επιδόσεις των δυο που προανέφερα είναι ανάλογες με αυτές των υπόλοιπων ανεμιστήρων, απλά έρχονται με περισσότερες στροφές!

3. Στην άλλη πλευρά του γραφήματος έχουμε τους αρκετά θορυβώδεις DeepCool 120T, Scythe SlipStream, Coolink Swif2 και παρέα τους στις υψηλές επιδόσεις, τον άλλον ανεμιστήρα της σημερινής παρουσίασης τον Noctua NF-P12 Redux 1700 PWM, ο οποίος όμως κάνει αρκετά λιγότερο θόρυβο από τους άλλους "συμπρωταγωνιστές" του!

16.  Κατάταξη  ανεμιστήρων (120x25) με την ίδια Ταχύτητα ροής αέρα (PUSH on Highly Air Flow Restrictive PC Case  simulation rig), με βάση το θόρυβο που παράγουν (Free Air Noise)

33_Γράφημα M2-Ζ0_vect

1. Η πρωτοκαθεδρία είναι γνωστό πλέον που πάει !

2. Αμέσως όμως μετά τον NF-A12x25 πλασάρεται ο BeQuiet Silent Wings 3 HS, ο οποίος εκμεταλλευόμενος το πιο "ελεύθερο" περιβάλλον έχει υψηλότερο air flow και υπερσκελίζει τον CM Silencio.

3. Καλύτερα σε αυτό το "περιβάλλον" αισθάνονται και οι Noise  Blocker NB-eLoop, αλλά και ο ταπεινός CM Sicle Flow !

4. Στην άλλη πλευρά του θορύβου, αυτός που για να κάνει την ίδια ακριβώς δουλειά με τους υπόλοιπους, "σου παίρνει τα αυτιά",  είναι ο DeepCool GF120.

5. Αυτό που κρατάμε από εδώ είναι η μέση επιβάρυνση σε θόρυβο που καταλογίζεται στον εξαιρετικό -από air flow speed- Noctua NF-12P Redux.

17.  Κατάταξη  ανεμιστήρων (120x25) που παράγουν τον ίδιο θόρυβο (Free Air Noise), με βάση την ταχύτητα ροής αέρα που επιτυγχάνουν (PUSH on Highly Air Flow Restrictive PC Case  simulation rig)

Βάζουμε ένα χαμηλό κατώφλι αναφοράς στον θόρυβο (μόλις 32 dB(A) ) και πάμε να δούμε τι έδειξε η σύγκριση.

34_Γράφημα M3-Ζ0_vect

1.  Και πάλι η πρώτη θέση στον Noctua NF-A12x25 PWM.

2. Οι BeQuiet και Noise  Blocker αισθάνονται πλέον "στο στοιχείο" τους

3. Και στη τρίτη θέση ο "ταπεινός" Coole Master Sicle Flow, που μοιράζεται -έστω και από πολύ μακριά- την μορφολογία της φτερωτής, αποδεικνύει έμπρακτα, αφενός  ότι η καταλληλότητα ενός ανεμιστήρα εξαρτάται από τις συνθήκες που θα κληθεί να δουλέψει, και αφετέρου ότι δεν είναι ανάγκη για όλες τις δουλειές να ζητάμε  το top!

4. Εξαίρεση σε όλα αυτά αποτελεί ο Noctua NF-A12x25, ο οποίος "αδιαφορεί παγερά" (!) για τις συνθήκες που θα κληθεί να δουλέψει . . . "το έχει", με όλες !

18.  Μετρήσεις της ταχύτητας ροής του αέρα  ανεμιστήρων 120x25, (PUSH on Highly Air Flow Restrictive PC Case  simulation rig) ως προς τον Θόρυβο (Free Air Noise) που παράγουν.

Υπενθυμίζω εδώ ότι ο θόρυβος δεν μετρήθηκε επάνω στο test rig, αλλά στον ελεύθερο αέρα.

35_Γράφημα N1-Ζ0

1. Ο Noctua NF-A12x25, σαφώς και δεν έχει το υψηλότερο air flow speed, υπάρχουν αρκετοί ανεμιστήρες που τον ξεπερνούν και κάποιοι κατά πολύ!

2. Αν όμως για να έχω 0,8m/sec περισσότερα,  πρέπει να το "πληρώσω" με 12 dB(A) παραπάνω (!), θα . . . προσπεράσω ατάραχος !

3. Σαφώς υπάρχουν και άλλες επιλογές που δεν είναι τόσο τραβηγμένες και βεβαίως, πολύ καλοί ανεμιστήρες που σε αυτό το περιβάλλον με την χαμηλότερη αντίσταση ροής, πηγαίνουν αρκετά καλύτερα από τον NF-A12x25, και αυτό το κάνουν χωρίς να "ξεφεύγουν" σε θόρυβο, καθώς μέχρι τα 35,5 dB(A), και για την ίδια με τον Noctua NF-A12x25 απόδοση, υπάρχουν οι Noise Blocker Silent Wings 3 HS, Noise Blocker NB eLoop, Cooler Master Sicle flow, και  Cooler Master  Silencio.

4. Κανείς όμως από αυτούς δεν παράγει μόνο 33,2 dB(A) θόρυβο !

Συνεπώς και έχοντας τη λογική  σαν οδηγό μιας ισορροπημένης αξιολόγησης, η επιλογή του Noctua ΝF-A12x25, δεν μοιάζει απλά, αλλά είναι, μονόδρομος!

Αφήνω εδώ και τις ενδιάμεσες μεγεθύνσεις των μετρήσεων αυτών . . .

36_Γράφημα N2-Z2                                                                                                         37_Γράφημα N5-Z5

. . . και πάμε να δούμε με πιο πολύ λεπτομέρεια την εικόνα που έχουμε για την περιοχή από τα 28 έως και τα 40dB(A).

38_Γράφημα N4-Z4

1. Η βασική παρατήρηση είναι το πόσο αθόρυβα κατορθώνει να φτάσει στην μέγιστη του επίδοσή του ο ανεμιστήρας  NF-A12x25.

2. Βέβαια υπάρχουν και άλλοι ανεμιστήρες που κάνουν παραπλήσιο θόρυβο και έχουν και καλύτερες επιδόσεις.

3. Σε έναν case fan όμως ελάχιστες παραχωρήσεις γίνονται και η ανοχή στο θόρυβο, κατά κανόνα δεν είναι σε αυτές!

Επειδή όμως με μερικές γραμμές θα φανούν όλα αυτά με μία ματιά . . .

39_Γράφημα N4-Z4_Vect

Στο ίδιο γράφημα έχουμε τόσο την κατάταξη με βάση τον παραγόμενο θόρυβο, όσο και αυτήν, με βάση την επιτυγχανόμενη ταχύτητα ροής του αέρα.

Σας αφήνω να το ψάξετε με την ησυχία σας και εγώ πάω να δω τι άλλο μας επιφυλάσσει η Noctua !

19.  Μετρήσεις της ταχύτητας ροής του αέρα  ανεμιστήρων 140x25, (PUSH on a 140x30mm radiator) ως προς τον Θόρυβο που παράγουν.  Συμμετέχει και ο Noctua NF-A12x25 με τη χρήση του NA-SFMA1 120>140mm mounting adapter.

Τον είδαμε αρκετά πιο πάνω αυτόν τον προσαρμογέα που επιτρέπει την αντικατάσταση των 140mm ανεμιστήρων μας με τον NF-A12x25.

Η πρώτη σκέψη φυσικά -και κάπως αυθόρμητα- ήταν ότι . . . "Εντάξει τώρα, καλός ο ανεμιστήρας, αλλά όχι και να παροπλίσουμε τους ήσυχους και ωραίους 140ρηδές μας, για χάρη του! "

Επειδή όμως άλλο είναι το τι μπορεί να σκέφτεσαι και άλλο τι δείχνουν τα  όργανα μέτρησης, για πάμε να δούμε πως τα πήγε ο NF-A12x25 !

Με τη βοήθεια του προσαρμογέα NA-SFMA1 η τοποθέτηση του NF-A12x25 πάνω στο radiator των 140x30mm, ήταν ζήτημα ενός λεπτού.

Στο ίδιο radiator έχουν ήδη μετρηθεί άλλοι επτά ανεμιστήρες (φαίνονται στο γράφημα ποιοι είναι ) και μολονότι η Noctua το έλεγε ευθαρσώς, μιαν έκπληξη . . . την πάθαμε !

40_Γράφημα P1-Z0

1. Ο Noctua NF-A12x25 PWM, ήρθε και "στρογγυλοκάθισε" ακριβώς στη μέση επίδοση των 140x25mm ανεμιστήρων που τυπικά  συμμετέχουν στην μέτρηση!

2. Βεβαίως και υπάρχει κάποιος εσκεμμένα για να φανεί το ότι οι μεγάλες επιδόσεις, έρχονται συνήθως και με αρκετό θόρυβο (Corsair SP-140L).

3. Όλοι οι  ανεμιστήρες στην περιοχή μέχρι τα 38 dB(A), είναι πολύ κοντά σε επιδόσεις και θόρυβο.

Αλλά για να το δούμε αυτό καλύτερα . . .

41_Γράφημα P2-Z2

1. Ουσιαστικά ο NF-A12x25, "ώς μη όφειλε", έρχεται τρίτος στην κατάταξη ακολουθώντας τους BeQuiet Silent Wings3 HS PWM 140mm και τον Phanteks PH-F140 HP II.

2. Οι άλλοι πέντε ανεμιστήρες μολονότι των 140mm και όλοι σε "χρήση" σαν radiator fans, δεν κατορθώνουν να πετύχουν καλύτερο αποτέλεσμα.

3. Αξιοσημείωτο είναι ότι σε όλο το φάσμα λειτουργίας τους , ο NF-A12x25 είναι καλύτερος από τον oμόσταυλο Noctua NF-A14 PWM.

Αυτό όμως που έχει τη μεγαλύτερη σημασία  και είναι το κύριο που σηματοδοτεί αυτή η σύγκριση,  είναι ένα:

Όταν με το καλό έρθει η ώρα να δούμε και την έκδοση των 140x25  ( "NF-A14x25" ίσως), πολλά επιτελεία RnD των άλλων κατασκευαστών, θα χάσουν τον ύπνο τους, αν δεν συμβαίνει ήδη αυτό !

Μετρήσεις σε βάθος

Μετά από τόσα γραφήματα που εδραιώνουν μια πολύ καλή και κατά το δυνατόν ολοκληρωμένη εικόνα των ανεμιστήρων της σημερινής παρουσίασης, αλλά και όλων των άλλων του μικρού roundup, θα ήταν παράλειψη να μην αναφερθούμε και στη δυναμική του πράγματος.

Με άλλα λόγια, όπως κάνουμε και στις ψύκτρες, μια εύλογη απορία είναι το  κατά πόσον ο κάθε ανεμιστήρας έχει περιθώρια βελτίωσης της απόδοσής του.

Φυσικά δεν είμαστε σε θέση να δοκιμάσουμε κατασκευαστικές αλλαγές, αλλά κάλλιστα  μπορούμε να εξετάσουμε τη συμπεριφορά των ανεμιστήρων με λίγο πιο σύνθετο τρόπο, έτσι ώστε να βγάλουμε κάποια επιπλέον συμπεράσματα γι' αυτήν.

20.  Γραφική απεικόνιση του λόγου της Ψυκτικής Ικανότητας ως προς  τον θόρυβο, ανεμιστήρων 120x25, (PUSH on a 120x50mm radiator) με βάση τον ρυθμό περιστροφής τους.

Το ερώτημα είναι:

Πόση ψυκτική ικανότητα παραπάνω κερδίζουμε για κάθε dB(A) θορύβου που ανεχόμαστε ;

Η απάντηση με δεδομένα τα στοιχεία από τις μετρήσεις είναι απλή, διαιρούμε -για κάθε σημείο μέτρησης- την τιμή της ψυκτικής ικανότητας με τον θόρυβο που παράγει ο ανεμιστήρας.  Αυτό όμως που προκύπτει από το γράφημα είναι πολύ πιο ενδιαφέρον!

{Για λόγους ευκρίνειας οι τιμές έχουν πολλαπλασιαστεί επί 100, έτσι γλιτώνουμε τα πολύ μικρά νούμερα, και η αναλογία μεταξύ των μετρήσεων παραμένει ανέπαφη.}

42_Γράφημα Q1-Z0

1. Όσο ανεβαίνουν οι στροφές των ανεμιστήρων, αυτοί αυξάνουν την απόδοσή τους και για κάθε dB(A) θόρυβο που παράγουν αποδίδουν    μεγαλύτερη ψυκτική ικανότητα.

2. Αυτός ο ρυθμός της αύξησης των επιδόσεων αρχίζει και μειώνεται από κάποιες στροφές και πάνω.

3. Για κάθε ανεμιστήρα αυτό το σημείο που η αύξηση αρχίζει να μειώνεται, είναι διαφορετικό (άλλοι αρχίζουν από τις 1000rpm και άλλοι στις 1200rpm).

4. Προοδευτικά η βελτίωση των επιδόσεων καθώς οι στροφές αυξάνουν, μειώνεται κι' άλλο και τελικώς ο κάθε ανεμιστήρας φτάνει σε μια κορυφαία επίδοση όπου  η ψυκτική ικανότητά του σε σχέση με τον θόρυβο που παράγει, γίνεται μέγιστη.

5. Από το σημείο αυτό και πέρα, υπάρχει μια περιοχή που οι επιδόσεις είναι σταθερές και μετά από αυτήν, οι επιδόσεις αρχίζουν να μειώνονται !

6. Σε άλλους ανεμιστήρες η κάμψη αρχίζει πολύ σύντομα μετά το κορυφαίο σημείο και σε άλλους αρκετά μετά με κάποιους να έχουν σταθερή συμπεριφορά μέχρι και τις 1800 και 2000rpm!

7. Ένας όμως ανεμιστήρας "δεν" υπακούει στη γενικότερη αυτή συμπεριφορά και αυτός είναι ο Noctua NF-A12x25.

43_Γράφημα Q2-Z1

8. Ο Noctua NF-A12x25  ξεκινώντας ρυθμούς αύξησης κοντά στο κάτω όριο, προοδευτικά διατηρεί πολύ καλύτερα αυτόν τον ρυθμό και λίγο πριν τις 1500rpm έχει ξεπεράσει όλους τους άλλους ανεμιστήρες και συνεχίζει με διαρκώς βελτιούμενες επιδόσεις μέχρι και το τέλος της περιοχής λειτουργίας.

9. Αξιοποιώντας τον χαμηλό θόρυβο που παράγει και διατηρώντας παράλληλα υψηλό air flow, καταλήγει να έχει 6,8% καλύτερη επίδοση από την καλύτερη επίδοση ανεξαρτήτως στροφών που σημείωσαν οι άλλοι ανεμιστήρες και 13% καλύτερη επίδοση από το μέσο όρο των επιδόσεων των άλλων ανεμιστήρων, στις 2000 rpm που είναι οι μέγιστες στροφές του.

10. Αυτό σημαίνει ότι ο NF-A12x25 έχει πολλά ακόμα περιθώρια για αύξηση των επιδόσεών του, αρκεί να είμαστε διατεθειμένοι να υποστούμε λίγο περισσότερο θόρυβο.

11. Το ότι απλά αυξάνοντας τις στροφές του, θα έρθουν αρκετά  υψηλότερες επιδόσεις, φυσικά δεν το ξέρουμε μόνο εμείς, το ξέρει πολύ καλύτερα η Noctua, η οποία -και καλά κάνει- έχει ένα προϊόν που δεν έχει αντίπαλο και κρατάει και κάποιους κρυφούς  "Άσους" στο μανίκι για την συνέχεια!

12. Να μην ξεχνάμε όμως και τον άλλον συμπαρουσιαζόμενο ανεμιστήρα, τον Noctua NF-P12 Redux 1700,  ο οποίος έχει κορυφαίες επιδόσεις και εξαιρετικά σταθερές (από τις 1200 - 1650 rpm διατηρεί σταθερό λόγο Ψυκτικής ικανότητας προς θόρυβο.  Αυτό τον κάνει μια εξαιρετική και οικονομική επιλογή για θέσεις όπως αυτή ( radiator fan)!

21.  Γραφική απεικόνιση του λόγου του θορύβου ως προς την  Ψυκτική Ικανότητα, ανεμιστήρων 120x25, (PUSH on a 140x50mm radiator) με βάση τον ρυθμό περιστροφής τους.

Το ερώτημα είναι:

Πόσο θόρυβο επιπλέον, κοστίζει, κάθε μονάδα (Watt/oC Δθ) που αυξάνεται η  ψυκτική ικανότητα που θέλουμε ;

Η απάντηση δίνεται από την αντίστροφή διαίρεση, (διαιρούμε -για κάθε σημείο μέτρησης- την τιμή του θορύβου με την αντίστοιχη ψυκτική ικανότητα που επιτυγχάνει ο ανεμιστήρας.  Και πάλι το γράφημα μας αποζημιώνει και με το παραπάνω για το "κόπο" !

44_Γράφημα R1-Z0

1. Μέχρι τις 1400 rpm όλοι σχεδόν οι ανεμιστήρες έχουν "πιάσει" το μέγιστο των επιδόσεών τους και παρουσιάζουν το μικρότερο αναλογικό κόστος σε θόρυβο για την Ψυκτική Ικανότητα που επιτυγχάνουν!

2. Μόνο δυο ανεμιστήρες συνεχίζουν   με έστω και ελαφρά βελτίωση μέχρι τις 1700 rpm και οριακά στις 2000 rpm.

3. Από ένα σημείο και πέρα οι ανεμιστήρες εμφανίζουν μια προοδευτική μείωση των επιδόσεών τους (οι καμπύλες αρχίζουν να στρέφουν προς τα επάνω)

4. O Noctua NF-A12x25, μολονότι ξεκινά με την χαμηλότερη επίδοση (στις 500rpm) βελτιώνεται συνεχώς ανεβάζοντας επιδόσεις και λίγο πριν τις 1500 rpm  περνά στην κορυφή των επιδόσεων και συνεχίζει να απομακρύνεται από τους άλλους ανεμιστήρες, ελαττώνοντας συνεχώς το ηχητικό κόστος των επιδόσεών του και μάλιστα χωρίς να εμφανίζει τάσεις μείωσης του ρυθμού βελτίωσής του!

45_Γράφημα R2-Z1

Στην μεγέθυνση του πιο ενδιαφέροντος τμήματος του γραφήματος, έχουμε ευκρινέστερη εικόνα του πράγματος!

5. Ο Cooler Master Silencio 120P δείχνει την κλάση του πετυχαίνοντας πολύ καλές επιδόσεις (4,983 / 1700 rpm) .

6. Ο ταπεινός Scythe Kaze Junii  πετυχαίνει και αυτός εξαιρετική επίδοση (4,999 στις 1400rpm)

7. Εξίσου καλές επιδόσεις σημειώνουν και οι δύο άλλοι Noctua (NF-P12 Redux, NF-F12 PWM), όπου με περίπου 5, 0 στις 1200rpm δείχνουν την υψηλή ικανότητά τους να ψύξουν αποτελεσματικά και αθόρυβα ένα radiator.

8. O Noctua NF-P12 Redux  εμφανίζει μια εξαιρετική σταθερότητα σε όλη σχεδόν την χρήσιμη περιοχή λειτουργίας του (1200 - 1650 rpm)

9. Ο BeQuiet Silent Wings 3 HS μολονότι έχει πολύ καλή συμπεριφορά, αυτή είναι αρκετά πίσω από τις κορυφαίες επιδόσεις και ο ανεμιστήρας "πληρώνει" την κατασκευαστική επιλογή του "ελεύθερου πλαισίου".

10. Και φυσικά (ναι, πλέον μοιάζει φυσικό) ο Noctua NF-A12x25, "ανταποδίδοντας" τα χρόνια ανάπτυξής του, με τον καλύτερο τρόπο, επιτυγχάνει τις καλύτερες επιδόσεις και επιπλέον αυτού δεν εμφανίζει καμία τάση κάμψης του ρυθμού βελτίωσής τους, δείχνοντας εμμέσως -πλην σαφώς- ότι τα όριά του είναι αρκετά πέρα από τις 2000 rpm!

Συμπεράσματα και βαθμολογία

Πέρασαν δυο μήνες και παραπάνω, πήραμε -λόγω εποχής- το χρόνο μας και τον επενδύσαμε πιστεύω καλά !

Μετά από την κατασκευή δύο modular συστημάτων μέτρησης του air flow και πολλές μετρήσεις με αυτά, είμαστε σε θέση να έχουμε μια ολοκληρωμένη και τεκμηριωμένη άποψη για τις δύο νέες σειρές ανεμιστήρων της  Noctua.

Ας  ξεκινήσω με την σειρά NF-P12 Redux όπως κάναμε και στην παρουσίαση και μετά πάμε και στην "αιχμή του δόρατος" που ακούει στο όνομα NF-A12x25 !

Noctua NF-P12 Redux

Όταν -έχοντας στο νου "το καλό και φτηνό"-  ψάχνουμε για ανεμιστήρα και φτάσουμε σε αυτόν που:

1. Κατατάσσεται δεύτερος στην Ψυκτική Ικανότητα σε "50ρι" radiator, ανάμεσα σε πολλούς επώνυμους και "πιο" εξειδικευμένους ανεμιστήρες.

2. Είναι δεύτερος στην ταχύτητα του air flow που μπορεί να αναπτύξει σε "30ρι" radiator.

3. Πετυχαίνει μια αξιοπρεπή ροή αέρα ακόμα και σαν case fan.

4. O θόρυβος που παράγει σε καμία περίπτωση δεν φτάνει τα 39 dB(A)* {*Μετρημένα στο μισό μέτρο}.

5. Έχει έξη χρόνια εγγύηση

6. Κοστίζει 16 €

7. Λέγεται Noctua

. . . σταματάμε να ψάχνουμε άλλο !

Η Noctua  με την σειρά NF-P12  Redux καθιστά προσιτό σε πολύ ευρύτερο κοινό, έναν εξαιρετικό σε επιδόσεις ανεμιστήρα, που είναι σε θέση να δώσει λύση αποτελεσματική και αθόρυβη σε όποιο πρόβλημα ψύξης έχουμε, είτε αυτό είναι AIO radiator, είτε είναι αερόψυκτρα και δεν θα σας απογοητεύσει ούτε σε ένα "σφιχτό" κουτί.

Ο τρόπος που το πετυχαίνει αυτό η Noctua είναι μια ακόμα απόδειξη του τρόπου που αντιμετωπίζει τους χρήστες που την προτιμούν. Δεν ρίχνει την ποιότητα, απλά περικόπτει -ακόμα και στο είδος της συσκευασίας- οτιδήποτε θα μπορούσε να χαρακτηριστεί σαν μη απαραίτητο (αντικραδασμικά τακουνάκια, καλώδια προέκτασης κ.λπ.), αλλά διατηρεί τα έξη χρόνια εγγύηση!

Στα αρνητικά τους , ουσιαστικά δεν έχω να καταλογίσω ούτε τα "περί ορέξεως . . . " που αναφέρονται στον χρωματισμό, καθώς οι δυο αποχρώσεις του γκρι, είναι διακριτικές και μπορούν να ενσωματωθούν εύκολα σε ένα κουτί.

Η έλλειψη των αντικραδασμικών είναι κατανοητή, καλό όμως θα ήταν να μην υπάρχει.  Όπως και να έχει, είναι καλό που το πλαίσιο είναι έτοιμο να δεχτεί όποια αντικραδασμική λύση θελήσουμε , αν και η λειτουργία των ανεμιστήρων είναι τόσο "καθαρή" από κραδασμούς που ουσιαστικά, μόνο επιζητώντας το "απόλυτο" θα τα χρειαστούμε !

Αν έπρεπε να περιορίσω σε μια φράση όλα αυτά, αβίαστα θα έλεγα ότι:

Αν το περιθώριο εξόδων που έχουμε είναι σχετικά μικρό, αλλά δεν θέλουμε να κάνουμε υποχωρήσεις στην  ποιοτική και αποτελεσματική λύση στο θέμα ανεμιστήρας, θα κάνουμε χάρη στον εαυτό μας να σταθούμε πολύ προσεκτικά  στην σειρά NF-P12 Redux της Noctua, γιατί έχει την απάντηση στο πρόβλημά μας και μάλιστα με τρόπο που θα υπερκαλύψει ό,τι απαιτήσεις έχουμε !

Υπενθυμίζουμε ότι τους ανεμιστήρες της σειράς Noctua NF-P12 Redux xxx θα τους βρείτε στην Ελληνική αγορά από 16,0 -17,5 € (συν 5 - 6,7 € λοιπά έξοδα) του ΦΠΑ συμπεριλαμβανομένου. H σειρά  συνοδεύονται από εξαετή εγγύηση από τον κατασκευαστή.

Με βάση όλα τα παραπάνω η γενική βαθμολογία που αποσπά η σειρά Noctua NF-P12 Redux xxx, δε μπορεί να είναι μικρότερη από:

 {Αναλυτικά παίρνει :    Χαρακτηριστικά : 9,    Χρηστικότητα : 9 ,   Ποιότητα : 9,    Επιδόσεις: 9 ,    Απόδοση /΄Τιμή: 9,5 }

Noctua NF-A12x25

Η Noctua με τη σειρά ανεμιστήρων NF-A12x25 έθεσε μια νέα βάση σύγκρισης και τεχνολογικά όρια τα οποία θα χρειαστεί μεγάλη προσπάθεια για να ξεπεραστούν!

Βέβαια το να αποτελούν τα προϊόντα της συγκεκριμένης εταιρίας μέτρο σύγκρισης δεν είναι κάτι νέο, αλλά εν προκειμένω, το θέμα πάει αρκετά πιο πέρα καθώς, ουσιαστικά ανοίγει νέους κατασκευαστικούς ορίζοντες με νέες δυνατότητες και -δεδομένου ότι αυτό είναι το πρώτο βήμα- πρωτοφανείς δυνατότητες βελτίωσης.

Πραγματικά και "υπό το φως" των τελευταίων γραφημάτων (42 έως 45),  είμαι πολύ περίεργος να δω μια High Performance έκδοση του ανεμιστήρα αυτού με 3000+ rpm και με θόρυβο κάτω από 30 dB(A), τι αποτελέσματα θα έφερνε και αν θα υπήρχε έστω και ένας ανεμιστήρας με επιδόσεις απλά να πλησιάζουν από μακριά!

Εδώ να αφήσω σαν "παρακαταθήκη" για το μέλλον το ότι, η έκδοση των 140x25 mm της σειράς  αυτής, αναμένεται στο  β' εξάμηνο του 2019.

Σαφώς και τα  εγκωμιαστικά σχόλια δεν είναι κάτι που το  έχουμε εύκολο, αλλά όταν αξίζει να δοθούν δεν έχουμε κανένα ενδοιασμό να είναι και θερμά αυτά, καθώς από τη μεριά μας, είναι το λιγότερο που μπορούμε να κάνουμε σαν ανταπόδοση στην άοκνη προσπάθεια κάποιων εταιριών για διαρκή και ουσιαστική εξέλιξη!  Γιατί, καλά είναι και τα φωτάκια  και τα RGB, αλλά το να σπας το φράγμα των φυσικών περιορισμών με καινοτόμες υλοποιήσεις, όπως και να το  κάνουμε, είναι ασυγκρίτως δυσκολότερο και καλύτερο !

Η Noctua δεν έχει κερδίσει την προτίμηση τόσων χρηστών τυχαία!  Πάντα τα προϊόντα της ήταν εξαιρετικά μελετημένα και ισορροπημένα, συνδυάζοντας τις καλές -για κάθε περίπτωση- επιδόσεις με τον χαμηλότερο δυνατό θόρυβο, γιατί πάντα στους κεντρικούς σχεδιαστικούς της στόχους ήταν ο άνθρωπος / χρήστης  που "συμβιώνει" με αυτά!

Αυτή τη κατασκευαστική κουλτούρα βλέπουμε και στον NF-A12x25, μόνο πώς εδώ είναι πλέον στο απόγειό της και το αποτέλεσμα της, είναι η κυριολεκτική "απογείωση" των επιδόσεων της σειράς αυτής καθώς ήρθε και πήρε την πρώτη θέση και με μεγάλη διαφορά από τον δεύτερο σε όλες τις κατηγορίες δοκιμών που κάναμε.

Και αυτές δεν ήταν λίγες :

• Air flow speed @ 50mm RAD.
• Air flow speed @ 30mm RAD.
• Air flow speed @ Highly Air Flow Restrictive PC Case  simulation rig.
• Cooling Capacity @ 50mm RAD).

Και σε αυτές δεν συμετείχαν μόνο οι ανεμιστήρες της παρουσίασης, αλλά και πολλοί άλλοι.

Αυτό ήταν η δική μας επιλογή, τόσο απέναντι στην κατασκευάστρια όσο -και κυρίως- απέναντι σε εσάς, έτσι ώστε και στην νέα αυτή κατηγορία προϊόντων, όταν φτάσουμε εδώ, να μπορούμε να υποστηρίξουμε με τεκμήρια τη φράση κλειδί που  βάζουμε στο τέλος των παρουσιάσεών μας!

"Αν θεωρείτε ότι ένας προσωπικός υπολογιστής εκτός από υψηλές επιδόσεις θα πρέπει να σας εξασφαλίζει και την προσωπική σας ηρεμία, παραμένοντας ηχητικά από  διακριτικός έως απαρατήρητος, τότε είναι ώρα να στρέψετε τη προσοχή σας στην σειρά ανεμιστήρων Noctua NF-A12x25 xxx.  Θα σας δώσει την ιδανική λύση στο ζήτημα της ψύξης, όσο αυστηρά κριτήρια και αν έχετε καθώς, αυτή τη στιγμή δεν υπάρχει άλλος ανεμιστήρας που να συνδυάζει πιο αποτελεσματικά τις υψηλές επιδόσεις, με τον εξαιρετικά χαμηλό θόρυβο!"

Υπενθυμίζουμε ότι τους ανεμιστήρες της σειράς Noctua NF-A12x25 xxx, συνοδεύει εξαετής εγγύηση από τον κατασκευαστή και θα τους βρείτε στην Ελληνική αγορά, από 28,9  έως 33,6 € (συν 4 - 4,5 € λοιπά έξοδα) του ΦΠΑ συμπεριλαμβανομένου.

Κλείνοντας τη σημερινή παρουσίασή μας, ας δούμε επιγραμματικά τα πλεονεκτήματα και μειονεκτήματα της σειράς Noctua NF-A12x25 xxx

• Υψηλής ποιότητας και εξαιρετικά στιβαρή κατασκευή.
• Κορυφαίες επιδόσεις.
• Πολύ αποτελεσματικός και υψηλών προδιαγραφών, PWM κινητήρας με νέας τεχνολογίας βαθμίδα ισχύος με smooth comutation.
• Πολύ χαμηλός θόρυβος ακόμα και σε υψηλές στροφές, ο οποίος είναι απαλλαγμένος από ενοχλητικές συχνότητες.
• Sleeved καλώδιο
• Παρέχονται  ανάλογα το μοντέλο ένα ή δύο σταθερά ρυθμιστικά μέσα των στροφών ( LNA και ULNA  Adapter).
• Παρέχεται καλώδιο επέκτασης.
• Παρέχεται καλώδιο Y-splitter
• Παρέχονται silicone ruber screws
• Παρέχονται αντικραδασμικά μέσα στήριξης (τακουνάκια) και στις οκτώ γωνίες του ανεμιστήρα.
• Παρέχεται αντικραδασμική φλάντζα σιλικόνης για την σφράγιση των διαρροών αέρα στα radiator και για την αποτροπή διάδοσης κραδασμών.
• Αναλυτικά manual.
• Εγγύηση έξι ετών.

• Το γεγονός ότι όλες αυτές οι νέες τεχνολογίες, τα πολύ ακριβότερα υλικά και οι πιο σύνθετες κατασκευαστικές διαδικασίες, ανακλώνται σε μια μικρή σχετικά αύξηση του κόστους των ανεμιστήρων, κάνει σαφή την πρόθεση της κατασκευάστριας να διευρύνει την αγοραστική βάση της νέας σειράς.  Έτσι πρακτικά, το "αρνητικό" μας είναι μια επιθυμία για ακόμα χαμηλότερες τιμές, έτσι που να έχουν "όλοι" την πρόσβαση σε αυτούς τους ανεμιστήρες!

Με βάση όλα τα παραπάνω η γενική βαθμολογία που αποσπά η σειρά Noctua NF-A12x25 xxx, δε μπορεί να είναι μικρότερη από:

Ευχαριστούμε θερμά την Noctua  για την παραχώρηση των δειγμάτων της δοκιμής.

Για    το    TheLab.gr,      Seafalco     22/10/2018

Πρόλογος

Πριν λίγο καιρό είχαμε δει εδώ, την πρώτη προσπάθεια της Corsair στη κατεύθυνση της κατασκευής ΑΙΟ compact υδρόψυξης, με καλές επιδόσεις και πολύ χαμηλό θόρυβο.  Πράγματι, αυτό το πρώτο βήμα ήταν εντυπωσιακό, καθώς η H115i PRO RGB υπηρετεί και μάλιστα, με εξαιρετική επιτυχία το moto της κατασκευάστριας : " BE SEEN, NOT HEARD " !

Σήμερα έχουμε στο πάγκο του TheLab.gr, το έτερον σκέλος αυτής της πρώτης προσπάθειας, που ακούει στο όνομα: Corsair Hydro Series H150i PRO RGB.

Και όπως βλέπετε, η σημερινή φιλοξενούμενή μας, αποτελεί και μια δεύτερη πρωτιά της κατασκευάστριας, καθώς είναι η πρώτη της ΑΙΟ με τριπλό radiator (3 x 120mm)!

Προϊόν το οποίο σαφώς και έλειπε από την γκάμα της εταιρίας, η οποία παρά τα πολλά μοντέλα που συμπεριλαμβάνει, μέχρι τώρα δεν είχε 360ρι radiator.  Αυτό είναι ένα σημαντικό θετικό για την H150i PRO RGB, και η κατασκευάστρια κάνει συνειδητή προσπάθεια να παραμείνει τέτοιο, εφοδιάζοντας την με τρεις ανεμιστήρες της γνωστής σειράς ML120, αλλά σε ειδική αργόστροφη έκδοση ( Max rpm = ~1600).

Ο στόχος αυτής της επιλογής είναι φυσικά ο χαμηλός θόρυβος, και μένει να δούμε πόσο καλά τα πάει στο θέμα αυτό.

Το block είναι το ίδιο με αυτό που είδαμε και στην πρόσφατη παρουσίαση της μικρότερης αδελφής της ( H115i PRO RGB) και είναι εφοδιασμένο με τη νέα τοπολογία του -πολύ ικανοποιητικού- RGB φωτισμού.

Τον έλεγχο της ΑΙΟ, μπορούμε να τον αναθέσουμε είτε, στο παλαιότερο -και μη αναπτυσσόμενο πλέον- πρόγραμμα Corsair Link4 που συνόδευε μέχρι πριν λίγο καιρό την ψύκτρα,  είτε -και προτιμότερο- στο νέο ισχυρότερο και πιο ολοκληρωμένο πρόγραμμα γενικής διαχείρισης της εταιρίας που αντικαθιστά και ενσωματώνει όλα τα επιμέρους προγράμματα διαχείρισης, το Corsair iCUE.

Ακολουθήστε μας λοιπόν στα επόμενα να την γνωρίσουμε από κοντά και να δούμε πως συμπεριφέρθηκε  η φιλοξενούμενή μας, στις όχι και τόσο ευγενικές "περιποιήσεις" που της επιφύλαξε ο "πάγκος" του TheLab.gr !

Τεχνικά χαρακτηριστικά

Στους πίνακες που ακολουθούν μπορείτε να δείτε τα τεχνικά χαρακτηριστικά της Corsair Hydro H150i PRO RGB.
Όπως θα διαπιστώσετε παρατίθενται πολλά χαρακτηριστικά, εκ των οποίων αρκετά, δεν δίνονται από την κατασκευάστρια αλλά αποτελούν δικές μας προσθήκες. Να σημειώσουμε ότι τα χαρακτηριστικά που προσθέσαμε εμείς έχουν κίτρινους ορισμούς και μπλε τιμές.
Επίσης με μπλε χαρακτήρες, δίπλα σε κάποιες "εργοστασιακές" τιμές, είναι σημειωμένες οι τιμές που μετρήσαμε εμείς κατά την διάρκεια των δοκιμών και επιπλέον, με πράσινους χαρακτήρες μπορείτε να βρείτε χαρακτηριστικά για τα οποία, κάνουμε μια πιθανή υπόθεση καθώς δεν βρήκαμε κάτι σχετικό.

Η κατασκευή του radiator ακολουθεί την πεπατημένη και πολύ καλά κάνει, καθώς έχει ήδη αποδείξει από καιρό την αξιοπιστία της!

Η αντλία είναι νέα ( Asetek / Gen 6) και στοχεύει με επιτυχία στο χαμηλότερο θόρυβο και επίσης νέα, είναι η τοπολογία των φωτιζόμενων λεπτομερειών του Block.

Η συμβατότητα με σχεδόν όλα τα σύγχρονα socket είναι εξασφαλισμένη και οι τοπογραφικές διενέξεις με άλλα πέριξ του socket εξαρτήματα ουσιαστικά είναι ανύπαρκτες!

Οι ανεμιστήρες ανήκουν στη νέα σειρά της κατασκευάστριας, η οποία διαθέτει έδρανα μαγνητικής αιώρησης. Οι μηδαμινές τριβές και ο πολύ χαμηλός σχετικός θόρυβος λειτουργίας, χρησιμοποιούνται με επιτυχία από την Corsair για να στηρίξουν το moto του προϊόντος.

Πέρα όμως από αυτά, τα 56 mΑ μέγιστο ρεύμα λειτουργίας του ανεμιστήρα πάνω στο radiator δείχνουν απερίφραστα ότι εδώ η Corsair έχει κάνει πολύ καλή δουλειά!

Επίσης πολύ ευπρόσδεκτες είναι οι επιπλέον βίδες για την στήριξη τριών ακόμα ανεμιστήρων (Push-Pull setup).

Φυλλάδιο οδηγιών: https://www.corsair.com/corsairmedia/sys_master/productcontent/H150i_PRO_QSG.pdf

Σελίδα προϊόντος: https://www.corsair.com/eu/en/Categories/Products/Liquid-Cooling/Hydro-Series™-H150i-PRO-RGB-360mm-Liquid-CPU-Cooler/p/CW-9060031-WW

Προγράμματα διαχείρισης:   Corsair Link4 / iCUE  software

Πριν προχωρήσουμε πιο πέρα να σημειώσουμε την έλλειψη θερμοαγώγιμης πάστας, πέραν αυτής που είναι ήδη τοποθετημένη στο cold plate!

Καθώς επίσης και τα πέντε χρόνια εγγύησης που δίνει η Corsair.

Και κλείνουμε τα χαρακτηριστικά με της θερμικές παραμέτρους της H150i PRO RGB.

Κάνοντας μια αναπόφευκτη σύγκριση με την H115i PRO RGB, βλέπουμε ότι -αξιοποιώντας τις μεγαλύτερες διαστάσεις του radiator- η Corsair επιλέγει λίγο παχύτερα πτερύγια (0,24mm) με στόχο να ανεβάσει την απόδοση τους. Έτσι βέβαια καταλήγει σε ένα πιο σφιχτό radiator (ελευθερία air flow= 67,68%) αλλά αυτό το αντιμετωπίζουν εύκολα οι ανεμιστήρες με την ελαφρά υψηλότερη "στατική πίεσή τους (1,78 mm H₂0) και σε αυτό έρχεται βοηθός η ελαφρά μικρότερη πυκνότητα του radiator.

Τελικό -προβλεπόμενο- αποτέλεσμα, οι καλύτερες επιδόσεις από πλευράς radiator, που θα επιτρέψουν στην Corsair να "παίξει" με την αντλία και τους ανεμιστήρες προκειμένου να ικανοποιήσει τις απαιτήσεις για χαμηλό θόρυβο!

H Corsair Hydro Series H150i Pro RGB έχει πενταετή εγγύηση και MSRP από την Corsair 174,90 €, και  την στιγμή που γράφεται αυτή η παρουσίαση,  την βρίσκουμε στα Ελληνικά καταστήματα προς 166,0 € συν ~4 € λοιπά έξοδα, του ΦΠΑ συμπεριλαμβανομένου.

Συσκευασία και παρελκόμενα

Από γραφιστικής άποψης τα κουτιά της νέας σειράς είναι πραγματικά εντυπωσιακά!  Τραβούν το μάτι στα σίγουρα, χωρίς να είναι κραυγαλέα, πετυχαίνοντας μια πολύ καλή ισορροπία στο οπτικό αποτέλεσμα!

Οι βασικές πληροφορίες σε τίτλους . . .

Δεσπόζουν φυσικά, οι τρεις χαμηλού θορύβου ανεμιστήρες των 120mm οι οποίοι είναι από τη σειρά  ML  που διαθέτει έδρανα μαγνητικής αιώρησης  και το φωτιζόμενο block (logo  και δυο περιμετρικές ζώνες). Οι ανεμιστήρες διαθέτουν δυνατότητα Zero RPM και τα πάντα μπορούν να ελεγχθούν από το Corsair Link σύμφωνα με το "κουτί" αλλά και -με βάση νεώτερες ανακοινώσεις- με το νέο και πολύ ωραίο  ( )  Corsair iCUE, που αντικαθιστά και ενσωματώνει όλα τα παλαιότερα προγράμματα διαχείρισης!

Σε άλλες δυο μεγάλες πλευρές έχουμε επανάληψη των γνωστών χαρακτηριστικών και τις διαστάσεις της ΑΙΟ και τα επιμέρους τεχνικά χαρακτηριστικά της. Δεξιά υπάρχει η αναφορά στη λίστα με τα συμβατά socket καθώς και στα περιεχόμενα της συσκευασίας.

Οι υπόλοιπες πλευρές φιλοξενούν ουσιαστικά τις ίδιες πληροφορίες και εδώ η Corsair χάνει μια καλή ευκαιρία να πει δυο παραπάνω πράγματα για την H150i PRO RGB, αλλά με ανάλογες χαμένες ευκαιρίες, μας έχει συνηθίσει η κατασκευάστρια,   οπότε πάμε παρακάτω να δούμε τα περιεχόμενα του  κουτιού.

Η χάρτινη θήκη με το χοντρό χαρτί προστατεύει επαρκώς την ΑΙΟ μας και έτσι αυτή φτάνει άθικτη στα αποκαλυπτήριά της !

Τα πάντα είναι προστατευμένα σε επιπλέον νάιλον σακούλες και με τη βοήθεια των αναλυτικών οδηγιών, μπορούμε να αρχίσουμε την εξερεύνησή της ξεκινώντας από τα παρελκόμενα που την συνοδεύουν!

A. Τα παρελκόμενα για τα Intel sockets:

Οι εικοσιτέσσερις βίδες και οι αντίστοιχες ροδέλες που θα χρειαστούμε σε μια εγκατάσταση Push-Pull, δεσπόζουν στα παρελκόμενα. Αν δεν έχουμε όμως τόσο μεγάλες βλέψεις, πάλι εικοσιτέσσερις βίδες θα χρειαστούμε, απλά οι μισές από αυτές θα είναι οι κοντές που πλαισιώνουν το CPU back plate από την επάνω του πλευρά.

Το CPU Back plate είναι από πλαστικό, αλλά στα κρίσιμα σημεία (στήριξη αποστατών ψύκτρας) υπάρχουν μεταλλικά σπειρώματα και πολύ στιβαρή κατασκευή.  Στο εσωτερικό του διακρίνουμε τις τέσσερις "χειρόβιδες" για την στήριξη του block πάνω στο CPU back plate, αριστερά τους αποστάτες που προορίζονται για τα 20ΧΧ sockets και δεξιά τους αποστάτες για τα υπόλοιπα Intell sockets.

Τα παρελκόμενα κλείνουν με το καλώδιο που θα συνδέσει το block της H150i PRO RGB με τη μητρική μας, στο οποίο -και πολύ σωστά- μπήκε micro USB βύσμα.

Υπάρχει ένα ακόμα παρελκόμενο που δεν βρίσκεται εδώ γιατί είναι ήδη προσαρμοσμένο στο block. Πρόκειται για το retension ring που βοηθά στη στερέωση του block πάνω στους αποστάτες στήριξής του και θα το δούμε λίγο παρακάτω καθώς, δεν ήθελα να διακινδυνεύσω την οπτική ακεραιότητα της θερμοαγώγιμης πάστας, βγάζοντάς το!

Β. Τα παρελκόμενα για τα AMD sockets.

Το μόνο που αλλάζει είναι το ειδικό retension ring με τα δύο σημεία στήριξης και οι ειδικές βιδοθηλιές, που πιάνουν πάνω στις υποδοχές του stock  συστήματος στήριξης της ψύκτρας της AMD μητρική σας, καθώς η ψύκτρα δεν συνοδεύεται από AMD CPU back plate.

Από τα παρελκόμενα -όπως βλέπετε- λάμπει δια της απουσίας του, ένα σωληνάριο με θερμοαγώγιμη κρέμα, το οποίο θα μπορούσε κάλλιστα να συνοδεύει την ΑΙΟ μας, αν μη τι άλλο, για να συνάδει με την τιμή της, και να διευκολύνει τον πρωτόπειρο χρήστη σε μια δεύτερη απόπειρα εγκατάστασης!

Και μιας και αναφέρθηκε η εγκατάσταση, σημειώνουμε το πολύ καλό φυλλάδιο οδηγιών που συνοδεύει την H150i PRO RGB, και κάνει την ολοκλήρωσή της ζήτημα μερικών λεπτών!

Η ψύκτρα από κοντά

Τα σχεδόν 40 εκατοστά του μήκους του radiator δεν είναι και συνηθισμένο θέαμα σε ΑΙΟ και σίγουρα διεκδικεί την προσοχή μας !

Αλλά το ίδιο σκληρά προσπαθούν και οι σωληνώσεις με το πολύ καλό sleeve τους, όμως όλα αυτά θα πάνε στην άκρη μόλις ο κύριος πρωταγωνιστής πάρει ζωή!

Ο λόγος φυσικά για το Block . . .

. . . το οποίο με τις εξελιγμένες δυνατότητες που έχει ο RGB φωτισμός του, μπορεί να συμμετέχει σχεδόν σε όλα τα χρωματικά εφέ που διαθέτει το Corsair iCUE.

Η Corsair και στην H150i PRO RGB , χρησιμοποιεί radiator και block της  Asetek, με την οποία διατηρεί μακρόχρονη συνεργασία. Με δεδομένο αυτό, πάει στα σίγουρα και μάλιστα, η αντλία που χρησιμοποιεί, είναι νέα γενιά  Asetek Gen6, η οποία είναι ελαφρά μικρότερη, έχει οκταπολικό κινητήρα και  impeler επτά πτερυγίων, αρκετά διαφορετικής κατασκευής από τις Asetek Gen5.  Στόχος φυσικά, η υψηλή απόδοση και ο χαμηλός θόρυβος!

Οι σωληνώσεις ακολουθούν πειθήνια κάθε λογική απαίτησή μας, χωρίς να εμφανίζουν τάση να διπλώσουν.  Η πλεκτή τους επικάλυψη διατηρεί τη θέση της αδιαμαρτύρητα χάρη στις τερματικά πλαστικά κολάρα σύσφιξης / προστασίας.

Το radiator

Τόσο από τις προηγούμενες φωτογραφίες όσο και από την επόμενη φαίνεται καθαρά, ότι στο θέμα του "στυλ" η Corsair προχωρά ένα βήμα ακόμα, καθώς σε αυτό το radiator τα καζανάκια (tank) ουσιαστικά δεν διακρίνονται από τα πλευρικά ελάσματα στήριξης του radiator και των ανεμιστήρων πάνω σε αυτό.

Οι αποστάσεις τον ενδιάμεσων οπών στερέωσης απέχουν 15mm (οι γειτονικοί ανεμιστήρες "ακουμπάνε" μεταξύ τους) και θα πρέπει να το λάβετε υπόψη, αν έχετε κάποιο κουτί που -παραδόξως- δεν την υποστηρίζει!

Η δουλειά που έχει γίνει στο sleeving  των σωλήνων , αλλά και στην εξασφάλισή τόσο αυτού, όσο και της στεγανότητας του κυκλώματος, είναι πολύ καλή και τα πλαστικά "κολάρα" δεν έδειξαν καμία τάση υποχώρησης , παρά τις επιστάμενες προσπάθειές μας !

Το radiator έχει 12 σωλήνες (έξη σε κάθε διαδρομή) και οι βίδες των ανεμιστήρων , δεν υπάρχει φόβος να τις αγγίξουν!

Με μια ματιά στα διαπιστευτήρια του radiator, πάμε να δούμε το πιο ενδιαφέρον τμήμα του κυκλώματος ψύξης . . .

Το Block

Αυτό είναι το "κέντρο επιχειρήσεων" της Η150i PRO RGB, όλα συνδέονται εδώ και όλα ρυθμίζονται από εδώ !

Το logo είναι αρκετά μεγαλύτερο και το γωνιακό βύσμα -που διευκολύνει πολύ στα θέματα συμβατότητας με τα πέριξ του socket εξαρτήματα , είναι πλέον micro USB !  Στην ακριβώς απέναντι πλευρά βρίσκουμε τις σωληνώσεις του ψυκτικού υγρού που καταλήγουν σε γωνιακούς συνδέσμους οι οποίοι μπορούν να περιστραφούν σχετικά ελεύθερα και διευκολύνουν την τελική τοποθέτηση της ψύκτρας!

Σε όλη τη διάρκεια των δοκιμών και παρά την συγκεκριμένη προσπάθεια που κάναμε (a.k.a. "προσομοίωση βάρβαρης μεταχείρισης"    ) δεν έδειξαν την παραμικρή τάση για υγρασίες, το δε sleeve, διατήρησε ατάραχο τη . . . θέση του!

Ανάμεσα στις δυο σωλήνες έχουμε και μια αρμαθιά καλώδια το οποία είναι ενωμένα σε ομάδες μεταξύ τους (ribbon cable) και συγκεκριμένα έχουμε:

• Ένα διπολικό που καταλήγει σε βύσμα power Sata και αναλαμβάνει την τροφοδοσία της ΑΙΟ.
• Ένα διπολικό που καταλήγει σε τριπολικό θηλυκό βύσμα ανεμιστήρων, το οποίο μεταφέρει στη μητρική τις στροφές της αντλίας, προκειμένου εκείνη να δει ότι ο "GPU FAN" περιστρέφεται και έτσι να επιτρέψει τη λειτουργία της μητρικής.
• Ένα οκταπολικό που καταλήγει σε τρία τετραπολικά αρσενικά βύσματα ανεμιστήρων.  Να σημειώσουμε εδώ ότι μέσω του iCUE μπορείτε να δείτε και να ρυθμίσετε τις στροφές καθενός από τους τρεις ανεμιστήρες, ξεχωριστά!   Γι' αυτό και τα βύσματα είναι πλήρως καλωδιωμένα.

Ε, και αφού τα είδαμε από κοντά, ας τα βάλουμε και στο ρεύμα!

Εδώ η ΑΙΟ απλά μπήκε σε τάση και δεν επικοινωνεί με κάποιο PC, αυτό δεν αποτελεί πρόβλημα καθώς διατηρεί ένα μέρος από τις ρυθμίσεις που είχε την τελευταία φορά που βρέθηκε σε επικοινωνία με το πρόγραμμα διαχείρισής της.

Αλλά για εμάς πιο κρίσιμη είναι η "αθέατη" πλευρά των πραγμάτων . . .

Το Cold plate

Αυτό  -όπως ήδη έχουμε πει-  έρχεται ήδη με απλωμένη την θερμοαγώγιμη πάστα και φυσικά το INTEL retension ring προκειμένου να στηριχτεί σωστά το πλαστικό προστασίας του cold plate.  Και τα δυο καλά και ευπρόσδεκτα, ιδιαίτερα από τους πρωτόπειρους χρήστες καθώς τους αφαιρεί ένα από τα πιο σημαντικά άγχη . . .  "Μήπως έβαλα πολύ θερμοαγώγιμη πάστα ;  Μπα δεν νομίζω . . .  ! "

Η θερμοαγώγιμη είναι καλής ποιότητας και παρά το ότι δεν πετυχαίνει πολύ καλή διασπορά, πιάνει μια χαρά την κρίσιμη περιοχή και αυτό φαίνεται και από τις μετρήσεις μας.

Με μια ελαφρά περιστροφική κίνηση απασφαλίζουμε και αφαιρούμε το retension ring  και έχουμε ανεμπόδιστη θέα στο cold plate και την μηχανικά διαστρωμένη θερμοαγώγιμη πάστα, αλλά και στους τέσσερις πίρους στερέωσής του και στα ισάριθμα πλαστικά τριγωνικά πρίσματα που ασφαλίζουν το retension ring  στη θέση του!

Κρατάμε την στιβαρότητα της κατασκευής και την πραγματικά μεγάλη ευκολία συναρμολόγησης, καθώς επίσης και τις μικροσκοπικές χαράξεις που έχουν αφεθεί εσκεμμένα στην επιφάνεια του cold plate με στόχο την καλύτερη θερμική επαφή με το CPU heat spreader.

Οι ανεμιστήρες

Όπως ίσχυε στην Η115i PRO RGB, έτσι και εδώ, το εξάρτημα "κλειδί" σε αυτό που αποτελεί τον κατασκευαστικό στόχο  και της H150i PRO RGB, είναι οι ανεμιστήρες της, γιατί η αναβαθμισμένη αντλία της είναι  ακόμα πιο ήσυχη από πριν και η Corsair γνώριζε ότι η επιλογή τους θα είναι κρίσιμη!

Αλλά η συνταγή είναι ήδη δοκιμασμένη !

Τα έδρανα είναι εξαιρετικά, οπότε απλά χρειαζόταν το fine tuning . . . και αυτό έγινε στις στροφές των ήδη γνωστών ανεμιστήρων ML120.

Από 2400rpm τις μείωσαν σε 1600rpm και έτσι ο μέγιστος θόρυβός τους από 37 dB(A), κατέβηκε στα 25 dB(A).

Απλό, αποτελεσματικό και ανέξοδο, αρκεί να έχεις ένα ανεμιστήρα που μπορεί να σταθεί στο ύψος των περιστάσεων !

Και από ότι έχουμε δει, αυτή η σχεδίαση ήδη έχει δείξει πολύ καλά δείγματα γραφής, τόσο στην εξασφάλιση ενός υπολογίσιμου air flow, όσο και στην επίτευξη της απαραίτητης "στατικής" πίεσης που απαιτεί ένα "μονό/λεπτό"  radiator.  Τα μεγάλα κανάλια ροής μεταξύ των πτερυγίων "φροντίζουν" για το πρώτο και η κλίση των πτερυγίων με την χαρακτηριστικά μικρή μεταβολή, για το δεύτερο!

Η κάλυψη της διατομής του ανεμιστήρα είναι περίπου 66% και αυτή κατανέμεται ομοιόμορφα σε όλο το μήκος των πτερυγίων. Τα ίσια μπράτσα στήριξης μολονότι δεν συνάδουν με τις κλασικές σχεδιάσεις, τελικώς όπως είδαμε και στην προηγούμενη παρουσίαση, δεν ενοχοποιούνται για πλεονάζοντα θόρυβο! Ο ανεμιστήρας ελέγχεται με σήμα PWM και το μαύρο καλώδιό τους είναι μεν χωρίς κάλυμμα, αλλά το χρώμα του θα βοηθήσει στο "κρύψιμό" του μέσα στο κουτί μας.

Η κατασκευή του πλαισίου των ανεμιστήρων είναι εξαιρετικά στιβαρή, αλλά δεν περιλαμβάνει κανένα μέσω αποκοπής των "μέσω επαφής μεταφερόμενων" κραδασμών (Δεν υπάρχουν γωνίες με ελαστικά έδρανα, ή -έστω- ελαστικά τακουνάκια στις γωνίες).  Ευτυχώς η τεχνολογία των εδράνων του κινητήρα περιορίζει πολύ τους κραδασμούς και έτσι πρακτικά η μόνη πηγή κραδασμών που απομένει είναι μια άσχημα χυτευμένη φτερωτή, πράγμα που είναι πολύ "χοντρό" για να διαφύγει του κατασκευαστικού ποιοτικού ελέγχου σειράς!

Όπως και να έχει όμως θα θέλαμε να δούμε την H150i PRO RGB, σαν "αιχμή του δόρατος" που είναι στον τομέα της ήσυχης υδρόψυξης, να εφοδιάζεται και με τους ανάλογα επιμελημένους ανεμιστήρες και -γιατί όχι!- και με RGB δυνατότητες, έτσι που να είναι σε πλήρη αντιστοιχία το κουτί με το περιεχόμενο !

Zero RPM mode:   Οι ανεμιστήρες αυτοί, όταν το σήμα του Duty Cycle  μειωθεί στο ~14% και κάτω, ακινητοποιούνται.

Τονίζουμε ξέχωρα αυτή τη δυνατότητα, όχι γιατί στις δοκιμές απεδείχθη σημαντική (με 60 Watt οι ανεμιστήρες αρχίζουν μετά από μερικά λεπτά να στρέφονται) αλλά γιατί, σε ένα πραγματικό κουτί, όπου επικρατεί μια -ανεξάρτητη από την ΑΙΟ- γενικότερη ροή αέρα, μπορεί να αποδειχθεί σημαντική, επιτρέποντας στην ΑΙΟ μας να εκμεταλλευθεί την μεγάλη της επιφάνεια και να παραμένει  πρακτικά τελείως αθόρυβη στα χαμηλά θερμικά φορτία.

Η ΑΙΟ μας συναρμολογημένη

Ήρθε η ώρα σιγά σιγά . . .

Από όπου και να το δεις, μια επιβλητικότητα την έχει !
Και σίγουρα η οπτική της επίδραση σε ότι κουτί και αν μπει θα είναι καθοριστική. Αυτός είναι και ένας σημαντικός λόγος που η Corsair προτιμά να υπάρχει η επιλογή της διακριτικότητας στο φαίνεσθαι!   Αν το κουτί σου έχει ένα πολύ διακριτικό ύφος . . . κανένα πρόβλημα, απενεργοποιείς και τον RGB φωτισμό και μόνο το Pitch Black είναι πιο "σοβαρό" !

Αν πάλι το θέλετε το . . . "χρωματάκι" σας , επίσης κανένα πρόβλημα, RGB = On  και με τη βοήθεια του Corsair iCUE μπορείτε να κάνετε ό,τι θέλετε!

Η φωτογραφική απεικόνιση, υστερεί πολύ από την πραγματική οπτική εντύπωση, αλλά ελπίζω η αίσθηση της διαφοράς να "περνάει" στην εικόνα!

Οι δυνατότητες του RGB φωτισμού του block είναι μεγάλες και μπορεί -πέραν της αισθητικής-  να βρει και πιο "τεχνική" χρήση" καθώς, το χρώμα του φωτισμού του  μπορεί να συνδεθεί με την θερμοκρασία, είτε της ΑΙΟ (που είναι "default" ρύθμιση), είτε με την θερμοκρασία της CPU του συστήματός μας.

Φυσικά με το θέμα του φωτισμού δε θα ασχοληθώ, τόσο γιατί, ό,τι και να προσπαθήσω να μεταφέρω εδώ θα είναι πολύ λίγο και "άδικο", όσο και για να μη σας χαλάσω τη χαρά της ανακάλυψης!

Ένα μόνο μπορώ να πω στα σίγουρα για το πρόγραμμα διαχείρισης . . . καφέ δε φτιάχνει !

Με την ευκαιρία, περί του φαίνεσθαι, δυο σκέψεις!

Πρώτα η κακή: Αυτό το τύπου χωροδικτυώματος πλαίσιο των ανεμιστήρων, πόση σκόνη άραγε μπορεί να μαζέψει !

Και μετά η . . . προκλητική: Αυτή η πίσω πλευρά δεν φαίνεται πολύ άδεια;  Σαν κάτι να περιμένει μοιάζει !

Πράγματι η σκέψη για Push-Pull, εύκολα περνάει από το νου, με μια τριάδα ML120 PRO RGB LED 120MM PWM σε Push και τους stock σε Pull, θα ήταν χάρμα οφθαλμών!

Βέβαια εδώ υπάρχει ένα αλλά και μάλιστα μεγάλο, ανάλογο του διόλου ευκαταφρόνητου  κόστους αυτής της αναβάθμισης!

Αλλά γι' αυτά  . . . αργότερα!

Οι λεπτομέρειες που κάνουν τη διαφορά !

Κι ερχόμαστε στο κομμάτι της παρουσίασης που σηκώνει την αυλαία της "πρώτης ματιάς" και πάει και λίγο πιο πέρα το ψάξιμο!

Πέρα από το ότι προσωπικά μου αρέσει -και ελπίζω ότι δεν είμαι ο μόνος!- αισθάνομαι ότι ο καλύτερος τρόπος για να τιμήσεις την προσπάθεια κάποιου, είναι να μην την αφήσεις να περάσει απαρατήρητη!

Δεν βρίσκουμε πάντα σημαντικά πράγματα, αλλά ποτέ δεν έχουμε βγει από αυτό το κεφάλαιο, χωρίς να δούμε κάτι χρήσιμο και ενδεχομένως, νέο!

Υπομονή !   Τα πράγματα είναι απλούστερα από ότι δείχνουν!

Η πρώτη επαφή του πρωτόπειρου χρήστη με το καλωδιομάνι (αν και εδώ δεν είναι και τόσο πολλά) είναι κρίσιμη, αλλά πολύ σύντομα, αυτό που φαινόταν σαν μια "ολίγη από μακαρόνια", τακτοποιείται και βολεύεται μια χαρά και στο τέλος, εκτιμούμε ιδιαίτερα την πρόβλεψη της Corsair να επικοινωνούν όλα με το Block!

Ένα- δυο σημεία προσοχής , για να μην χρειαστεί να ξαναφτιάχνεται τα καλώδια:

1. Κάνετε πρόχειρα τη σύνδεση των ανεμιστήρων, ενεργοποιήστε και το πρόγραμμα διαχείρισης  και αντιστοιχήστε τα βύσματα των ανεμιστήρων με αυτά που το πρόγραμμα ιεραρχεί (Fan#1, Fan#2, Fan#3). Βάλετε κάποιο σημαδάκι για να ξεχωρίζουν, θα σας διευκολύνει όταν θα ασχολείστε με τη ρύθμιση του iCUE.

2. Μη βιαστείτε να στερεώσετε τα πάντα στη θέση τους (καλώδια κλπ), δείτε πρώτα πως λειτουργούν όπως εσείς θέλετε!

Το radiator

Για να εκμεταλλευτούμε την βαρύτητα, στην περίπτωση που το radiator μπει σε πλάγια θέση (π.χ. κουτί HTPC), θα πρέπει η είσοδος του να τοποθετηθεί ψηλότερα από την έξοδό του και για να μην ψάχνετε ποια είναι ποια . . .

Δεξιά βλέπουμε το αυτονόητο !

Ακόμα και αν κάνουμε λάθος και χρησιμοποιήσουμε βίδα με μεγαλύτερο από το κανονικό μήκος, δεν κινδυνεύει η στεγανότητα του radiator, καθώς το χειρότερο που έχει να συμβεί είναι να στραπατσαριστούν δυο-τρία πτερύγια.

Όπως αναφέρουμε στις θερμικές παραμέτρους του radiator, τα πτερύγιά του είναι παχύτερα από ότι συνηθίζεται (0,24mm).

Αυτό είναι ζήτημα επιλογής, γιατί το παχύτερο έλασμα το επιτρέπει να υπάρχουν πολύ περισσότερες μικροπερσίδες (Louvers) σε κάθε στοιχειώδες πτερύγιο, και παράλληλα  -καθώς αυτές, αναγκαστικά  έχουν μικρότερο πλάτος-  παρεμβάλλονται λιγότερο στο μεταξύ των πτερυγίων κενό.

'Έτσι ταυτόχρονα έχεις και πολύ καλή αξιοποίηση  των πτερυγίων και μια αρκετά ελεύθερη διέλευση του αέρα μεταξύ τους!

Με άλλα λόγια, θα έχει πολύ δίκιο όποιος κάνει συνειρμούς με . . . πίτες και σκύλους!

Η επιπεδότητα του Cold Plate

Η γνωστή διαδικασία . . .

. . . έδειξε ότι το Cold Plate είναι σχεδόν επίπεδο, καθώς και στις δύο κατευθύνσεις η απόκλισή του από το dead flat είναι μόλις 2/100mm (20μm)!

Συνεπώς αναμένουμε πολύ καλό πάτημα στην επιφάνεια του Loader  που θα αναλάβει να την . . . "τηγανίσει" !

Η υφή της επιφάνειας του cold plate είναι η γνωστή λεία στην αφή αλλά "άγρια" στην όψη επιφάνεια που βρίθει από μικροσκοπικές χαράξεις :

Οι οποίες, απορροφώντας την όποια περίσσεια θερμοαγώγιμης πάστας στα μικροσκοπικά κενά τους, θα επιτρέψουν ένα πολύ καλύτερο πάτημα του cold plate πάνω στο CPU heat spreader.

Με την ευκαιρία αυτού του κοντινού πλάνου σημειώνουμε και δυο από τα τέσσερα τριγωνικά πλαστικά πρίσματα που κλειδώνουν το retension ring  στη θέση του.

Στην επόμενη φωτογραφία φαίνονται και τα τέσσερα πλαστικά κλειδώματα του retension ring και στη δεξιά, μπορούμε να δούμε τόσο αυτά όσο και τη διαμόρφωση των μεταλλικών πίρων που συγκρατούν το retension ring.

Η κατασκευή αυτή είναι πολύ στιβαρή και πολύ πιο εύκολη στη συναρμολόγηση και επιπλέον αυτών, η ρύθμιση της δύναμης σύσφιξης του cold plate πάνω στο  CPU heat spreader, βασικά ορίζεται από την ελαστικότητα των τεσσάρων βραχιόνων του retension ring και όχι από το πόσο "αντρειωμένοι" είμαστε!

Η φωτογραφία αυτή είναι με την θερμοαγώγιμη πάστα αναφοράς (Arctic MX-4)

Το αποτέλεσμα είναι ένα πολύ καλό "πάτημα" του cold plate πάνω στο κάλυμμα της "CPU" και μια εξίσου καλή θερμική σύζευξη των δυο!

Η διασπορά της θερμοαγώγιμης πάστας

Στις επόμενες δυο φωτογραφίες φαίνεται η διασπορά της ήδη εγκατεστημένης stock Τ.Ι.Μ . μετά από αρκετές ώρες  δοκιμών και πολλούς κύκλους θέρμανσης-ψύξης.

Είναι φανερό ότι ο ομοιόμορφος προσανατολισμός των "χαράξεων" του cold plate λειτουργεί κάπως ανασταλτικά στην διασπορά της θερμοαγώγιμης στην κάθετη προς τις "χαράξεις" διεύθυνση.  Παρ' όλα αυτά, η διασπορά καλύπτει ολόκληρη την επίμαχη περιοχή και χαρακτηρίζεται σαν αρκετά καλή !

Πάνω αριστερά διακρίνεται μια σταγόνα πιθανότατα από το λιπαντικό που περιέχει η stock T.I.M.

Η διασπορά της Τ.Ι.Μ.  αναφοράς

Εδώ η πάστα απλώνεται σε μια πολύ λεπτή στρώση σε ολόκληρη την επιφάνεια του Hot Plate του Loader και έτσι δεν έχει κάποια επίδραση στη διασπορά της η κατεύθυνση των χαράξεων του Cold Plate, αν υπάρχουν.

Εδώ το ξεβίδωμα του block -όπως βλέπετε κι εσείς- έγινε από την κάτω δεξιά βίδα προς την επάνω αριστερή, με αποτέλεσμα οι ισχυρότερες ενδείξεις της απότομης αποκόλλησης  (δενδροειδείς δομές κλπ) να είναι ευδιάκριτες κάτω δεξιά και προοδευτικά να εξαφανίζονται πηγαίνοντας προς την επάνω αριστερή γωνία, όπου συγκεντρώθηκε η θερμοαγώγιμη πάστα καθώς οι δυο επιφάνειες "άνοιγαν" προοδευτικά σαν "ψαλίδι".

Όπως βλέπετε έγιναν δύο εγκαταστάσεις για λόγους ελέγχου, με την πρώτη -από όπου είναι οι από επάνω φωτογραφίες- έγινε μια δοκιμή για να υπάρχει "σημείο" αναφοράς  και μετά έγινε δεύτερη εγκατάσταση και σύγκριση των δυο δοκιμών.

Αυτό μας δίνει μια καλή ιδέα για την επαναληψιμότητα  των δυνάμεων σύσφιξης που επιτυγχάνει το retension ring.

Τα αποτελέσματα των δύο μετρήσεων είναι πολύ κοντά μεταξύ τους (μέγιστη διαφορά 0,6 ^oC στα 360 Watt) οπότε, το νέο σύστημα στερέωσης της Corsair περνάει αλώβητο το test και μας εγγυάται την  αξιόπιστη θερμική σύζευξη του Cold Plate  με το CPU Heat Spreader!

Το CPU Back Plate

Στο θέμα αυτό έχουμε αναφερθεί και στο παρελθόν, καθώς ο αποστάτης που βιδώνεται στο cpu back plate δεν σφίγγει πάνω στην μητρική, αλλά απέχει  ~1 έως 2 mm από την επάνω επιφάνειά της. Αυτό δεν δημιουργεί πρόβλημα, αλλά αν θέλουμε να εξαντλήσουμε κάθε περιθώριο άριστης θερμικής σύζευξης της ΑΙΟ με τον επεξεργαστή μας , έχουμε -ανάλογα με τη μητρική μας- πεδίο πειραματισμού (!) λαμπρόν!

Σε πολύ λεπτές μητρικές (π.χ. κάποιες mini ή micro ATX) υπάρχει περίπτωση η μητρική να έχει πάχος πιο λίγο από το 1,6mm,οπότε αξίζει το κόπο να πειραματιστείτε με την προσθήκη λεπτών πλαστικών ροδελών που θα τις περάσετε στα σωληνάκια του CPU back plate, πριν το τοποθετήσετε στην μητρική σας. Έτσι θα πετύχετε καλύτερες δυνάμεις σύσφιξης ακόμα και σε αυτή την οριακή κατάσταση.

Θα το επαναλάβουμε και εδώ, αν και δεν είναι ακριβώς ζήτημα συμβατότητας, οι χρήστες με μητρικές AMD θα χρειαστούν οπωσδήποτε την υποδομή στήριξης που έχει η μητρική τους, καθώς η Corsair την θεωρεί δεδομένη.

Ζητήματα συμβατότητας

Καθώς το  USB mico βύσμα που χρησιμοποιείται για τη διασύνδεση του block με τη μητρική μας είναι γωνιακό,  το μοναδικό σημείο που παραβιάζει το αυστηρό foot print των  95x95 mm της INTEL είναι η πλευρά που υπάρχουν τα γωνιακά ρακόρ της αντλίας, και αυτό, για μόλις ~2,5mm !   Οπότε θα είναι πράγματι περίεργο να συναντήσετε το οποιοδήποτε πρόβλημα συμβατότητας με τα πέριξ του socket υλικά.

Οι ανεμιστήρες

Στα παραδόξως ίσια και "κάθετα" μπράτσα στήριξης του  κινητήρα του ανεμιστήρα αναφερθήκαμε και στην προηγούμενη παρουσίαση, εδώ έχουμε δυο καλύτερες φωτογραφίες στις οποίες φαίνεται πολύ καλά η διαμόρφωση της πίσω πλευράς του κάθε βραχίονα.

Η διαμόρφωση αυτή συμβάλει στην "απορρόφηση" των μικροστροβίλων του αέρα που ριπίζει τα στηρίγματα και συνεπώς, στην ανάλογη μείωση του θορύβου που παράγεται.

Επίσης στις δυο αυτές φωτογραφίες φαίνεται καθαρά, τόσο η κλίση των πτερυγίων στην βάση τους, όσο και το πόσο απέχουν οι βάσεις  μεταξύ τους. Και τα δύο δηλώνουν  με σαφήνεια το διπλό σχεδιαστικό στόχο του ανεμιστήρα, καθώς οι κλίσεις στοχεύουν στην επίτευξη υψηλής "στατικής" πίεσης και το αισθητό κενό μεταξύ των πτερυγίων, στο κατά το δυνατόν υψηλότερο air flow!

Να επαναλάβω εδώ ότι αυτά τα καλώδια που "κόβουν" το ρεύμα του  αέρα, αποτελούν σχεδιαστικό "ατόπημα" !

Σίγουρα με λίγη σκέψη, θα βρεθεί μια καλύτερη λύση, γιατί τώρα που η Corsair μπαίνει στο χώρο των κατασκευών χαμηλού θορύβου, θα πρέπει να συνυπολογίζει και να σκέφτεται πράγματα που πριν, απλά "δεν την απασχολούσαν" !

Ένα από αυτά φαίνεται στη δεξιά φωτογραφία, όπου αναδεικνύεται η έλλειψη φινιρίσματος στις ακμές των πτερυγίων.  Σαφώς δεν έχουμε να κάνουμε με κάτι σημαντικό, ούτε με κάτι που δεν μπορεί να διορθωθεί με ένα απαλό "χάϊδεμα", αλλά πιθανότατα ένα μικρό μέρος του θορύβου και σίγουρα της "υφής" του, θα οφείλεται σε αυτά τα υπολείμματα της χύτευσης της φτερωτής.

Το πρόγραμμα Corsair iCUE

Το είπαμε και πιο πριν ότι δεν παρουσιάζουμε το πρόγραμμα διαχείρισης, αλλά το χρησιμοποιήσαμε σε όλες τις δοκιμές μας και έχουμε τις παρατηρήσεις μας κατανεμημένες εκεί που ανήκουν από άποψη ουσίας.

Το iCUE ήταν ένας πολύ καλός βοηθός και όλες αυτές τις (πολλές) ημέρες των δοκιμών δεν μας δημιούργησε κάποιο θέμα.

Οι δυνατότητες που έχει είναι πολλές, και αν λείπουν κάποια πραγματάκια, δεν δημιουργούν πρόβλημα.

Η παραμετροποίηση που μπορεί να δεχτεί είναι πολύ μεγάλη, χαρακτηριστικά στη συνέχεια θα δούμε κάποια ενσταντανέ από την λειτουργία του, όπου η αντλία και ο κάθε ένας από τους τρεις ανεμιστήρες, βρίσκονται σε διαφορετικό mode λειτουργίας!

Οι επιλογές που έχουμε κάνει είναι :  Fan1>>Zero RPM mode,  Fan2>>Balanced mode,   Fan3>>Cooling mode,   Pump>>Quiet mode και ο αισθητήρας που λαμβάνει τη θερμοκρασία ελέγχου είναι αυτός που βρίσκεται μέσα στο block και βλέπει τη θερμοκρασία της αντλίας (πρακτικά τη θερμοκρασία του θερμού ψυκτικού υγρού στην έξοδό του από την αντλία προς το radiator).

Βλέπουμε ότι παρά τους διαφορετικούς καθορισμούς , όλα δουλεύουν σωστά !

Εδώ το μόνο που αλλάξαμε είναι ότι η ΑΙΟ ελέγχεται από τη θερμοκρασία της CPU του υπολογιστή που είναι συνδεδεμένη και όχι από τη θερμοκρασία του block της.  Το iCUE αντιδρά σωστά στην αυξημένη θερμοκρασία της CPU και προσπαθεί ανεβάζοντας τις στροφές των ανεμιστήρων  και της αντλίας, να αντιμετωπίσει αυτή την αύξηση.

Οι βασικοί καθορισμοί του κάθε στοιχείου παραμένουν, αλλά έχουν παρακαμφθεί προκειμένου να πέσουν οι θερμοκρασίες!

Αυτό είναι μια έμμεση , αλλά σαφής απόδειξη ότι το πρόγραμμα διαχείρισης, σέβεται αυτά που θέλουμε, αλλά προσέχει και την υγεία του επεξεργαστή μας!

Εδώ έχουμε και πάλι συνδέσει τον έλεγχο της ΑΙΟ με την -χαμηλή- θερμοκρασία του block*  και όλα επιστρέφουν σε κατάσταση συμφωνίας με τις ρυθμίσεις μας!   Στη δεξιά πλευρά του στιγμιότυπου, στη στήλη του CUE Space μπορούμε να δούμε τη μεταβατική κατάσταση επιστροφής στις ρυθμίσεις μας.   {*Το block βρίσκεται τοποθετημένο στον Loader και όχι σε κάποια πραγματική CPU}

Με πολλές ευχές λοιπόν, προς τους ευτυχείς χρήστες για καλή διασκέδαση με το iCUE, προχωράμε στα αποτελέσματα των μετρήσεων.

Μετρήσεις

Εδώ  μπορούμε να δούμε την συνοπτική εικόνα της Corsair Hydro Series H150i PRO RGB, έτσι όπως καταγράφηκε στις  τυπικές δοκιμές (60 - 360 Watt)  που έγιναν και μιλάμε τόσο  για την PUSH διάταξη των  ανεμιστήρων,  όσο και την PUSH-PULL  για όσους δεν έχουν πρόβλημα χώρου στο κουτί τους.  Σε αυτό το πίνακα όμως έχουμε και κάτι νέο, καθώς η ψύκτρα από άποψη μεγέθους το υποστηρίζει, κάναμε μερικές σειρές δοκιμών σε οκτώ βήματα των 60 Watt, με άλλα λόγια προστέθηκαν δυο ακόμα βήματα, ένα στα 420 Watt και ένα στα 480 Watt !
Αλλά πριν προχωρήσετε, καλό είναι για όσους θέλουν να θυμηθούν τις συντομογραφίες που χρησιμοποιούμε, να διαβάσουν τις επεξηγήσεις που ακολουθούν στο spoiler!


Σύνοψη βασικής θερμικής συμπεριφοράς
Στον πίνακα που ακολουθεί έχουν συμπεριληφθεί οι δοκιμές που έγιναν  σε διάφορα airflow και θερμικές καταπονήσεις στους ακόλουθους προσανατολισμούς  ροής  αέρα και setup :

1. Μετρήσεις πλάγιου προσανατολισμού, με τους ανεμιστήρες σε διάταξη PUSH με την stock TIM. ( Table,   Delta-T Graph,  Rca Graph)_
2. Μετρήσεις πλάγιου προσανατολισμού, με τους ανεμιστήρες σε διάταξη PUSH με την MX-4 TIM.  ( Table,   Delta-T Graph,  Rca Graph)_
3. Μετρήσεις πλάγιου προσανατολισμού, σε υψηλότερη ισχύ, με τους ανεμιστήρες σε διάταξη PUSH με την MX-4 TIM.  ( Table,   Delta-T Graph,  Rca Graph)_
4. Μετρήσεις πλάγιου προσανατολισμού με τους ανεμιστήρες σε διάταξη PUSH-PULL με την MX-4 TIM.  ( Table,   Delta-T Graph,  Rca Graph)_
5. Μετρήσεις οριζόντιου προσανατολισμού με τους ανεμιστήρες σε διάταξη PUSH με την MX-4 TIM.  ( Table,   Delta-T Graph,  Rca Graph) _
6. Μετρήσεις πλάγιου προσανατολισμού, σε υψηλότερη ισχύ, με τους ανεμιστήρες σε διάταξη PULL με την MX-4 TIM.  ( Table,   Delta-T Graph,  Rca Graph) _

Να σημειώσω εδώ ότι οι δοκιμές έγιναν με το Corsair iCUE ενεργό και όλες οι αλλαγές στροφών πραγματοποιήθηκαν μέσω αυτού, συνεπώς θα έχετε και την ευκαιρία να δείτε σε ποια σημεία παρενέβη και άλλαξε τις στροφές προκειμένου να κρατήσει τις θερμοκρασίες χαμηλότερα.

Αυτό βέβαια σημαίνει ότι για  κάθε μέτρηση παρατίθενται ξεχωριστές τιμές στροφών και θορύβου πέραν των τιμών της θερμοκρασίας.

Οι αλλαγές στροφών που έκανε το πρόγραμμα διαχείρισης, καθώς και τα αποτελέσματά τους σε θόρυβο και θερμοκρασία, έχουν σημειωθεί με κεραμιδί χαρακτήρες.

Η καλύτερη επίδοση στο μέγιστο φορτίο, έχει μεγαλύτερους χαρακτήρες σε κίτρινο φόντο και η καλύτερη επίδοση στο τυπικό φορτίο είναι μέσα σε πράσινο φόντο.

Με πορτοκαλί φόντο έχουν σημειωθεί όλες οι τιμές όπου παρενέβη το πρόγραμμα διαχείρισης Corsair iCUE και άλλαξε τις στροφές των ανεμιστήρων.

Με 39,6 dB(A) στο υψηλό air flow, αθόρυβη, δεν την λες!

1. Αυτό όμως εξαρτάται πολύ από τη χροιά του ήχου, γιατί σε αυτά τα οριακά επίπεδα (κοντά στα 40dB(A) παίζει μεγάλο ρόλο το φάσμα  συχνοτήτων του θορύβου.  Στην περίπτωση λοιπόν της Η150i PRO RGB, αυτό είναι απαλλαγμένο από ενοχλητικές  εξάρσεις συχνοτήτων και αυτό που ακούμε σε απόσταση μισού μέτρου και χωρίς κανένα εμπόδιο ανάμεσα, είναι ένα απαλό φύσημα το οποίο πολύ γρήγορα εντάσσεται  στο υπόβαθρο των θορύβων του χώρου μετρήσεων που -όπως ξέρετε- είναι αρκετά χαμηλό !
2.  Αυτό σαν αρχική διαπίστωση αποτελεί μια καλή βάση εκκίνησης και η συνέχεια έπεται ακόμα καλύτερη γιατί, η σύγκριση των επιδόσεων αυτών με μια (για να μην πω «την» ) κορυφαία αερόψυκτρα  μεγάλου μεγέθους βρίσκει την ΑΙΟ μας χονδρικά 1  - 2 ^οC δροσερότερη (πράγμα που δεν είναι και κάτι σημαντικό) και ελαφρά πιο ήσυχη (~ 0,3 dB(A)), πράγμα που -αντιθέτως- δεν είναι διόλου ευκαταφρόνητο!
3.  Σαφώς και δεν παρουσιάζει την θεαματική διαφορά στο θόρυβο που είδαμε στην Η115i PRO RGB, αλλά –ανάλογα το air flow- παραμένει από  ~0,8 ^oC έως και ~3,5 ^oC δροσερότερη από την μικρή της αδελφή!   Η δε ηχητική επιβάρυνση κυμαίνεται από 3 dB(A) μέχρι τα 0,2 dB(A).
4. Αν όμως δούμε τι συμβαίνει στις λογικές καταναλώσεις των 240 Watt (που σημαίνει αρκετά ανεβασμένα τα ρολόγια), η Η150i PRO RGB εύκολα μπορεί να δουλέψει σε μέσο air flow με το Δθ= ~26,4 ^oC και το θόρυβο στα μόλις ανιχνεύσιμα 33,0 dB(A) με τη  CPU μας –σε ένα ευάερο κουτί να βρίσκεται κάπου στους  55 με 57 ^οC.
5. Στη δοκιμή ίσου θορύβου που κάναμε (δεν συμπεριλαμβάνεται στον πίνακα), το αποτέλεσμα ήταν : Η Η150i PRO RGB στις ~1400 rpm κάνει τον ίδιο θόρυβο με την H115i PRO RGB (στο μέγιστο air flow της) και το Δθ που επιτυγχάνει είναι ~1,2 ^oC υψηλότερο.

Όπως  φαίνεται από τα προηγούμενα, η επιλογή της Corsair για ΑΙΟ χαμηλού θορύβου ισχύει και υπηρετείται και στην σημερινή φιλοξενούμενη, απλά σε αυτήν λόγω των πιο ταχύστροφων ανεμιστήρων  δεν είναι τόσο θεαματική και άμεση η αναγνώρισή της!

Για τα πρακτικά του πράγματος πρέπει να σημειώσουμε:

1. Την ελάχιστη διαφορά που υπάρχει ανάμεσα στους προσανατολισμούς του radiator, καθώς η οριζόντια τοποθέτηση υστερεί μόλις μερικά δέκατα του βαθμού από την πλάγια.
2. Η διαφορές στο setup των ανεμιστήρων όμως, είναι αμελητέες μόνο στο υψηλό air flow, όταν πάμε στο μέσο και χαμηλό, το Pull setup υστερεί αισθητά από το Push (~2,5oC)
3. To Pull setup είναι ελαφρά πιο θορυβώδες από το Push.
4. To Push-Pull setup δίνει πολύ περισσότερες δυνατότητες χειρισμού, καθώς είναι  ~ 3 με 4 βαθμούς δροσερότερο, μπορούμε να έχουμε την ΑΙΟ κάτω από τα 33 dB(A) και τις θερμοκρασίες  -στη χειρότερη περίπτωση- μόλις ένα βαθμό υψηλότερες από το υψηλό air flow του Push setup όπου ο θόρυβος είναι 7,3 dB(A) υψηλότερος !

Για να τα δούμε όμως όλα αυτά με μια ματιά και αρκετά περισσότερα, στο γράφημα του συνοπτικού πίνακα που είδαμε πιο πάνω:

Η επιτομή της γραμμικότητας στην θερμική συμπεριφορά !

Στο υψηλό air flow -όπου το Corsair iCUE δεν βρίσκει λόγο να παρέμβει, τα πάντα είναι ολόισια, σταθερά και προβλέψιμα !

1. Η Corsair H150i PRO RGB έχει τόσο ομοιογενή συμπεριφορά που είναι αδιάφορο τι προσανατολισμό ή -μονόπλευρο- setup θα επιλέξεις, το θερμικό αποτέλεσμα θα είναι το ίδιο καλό για όλα!
2. Το Push-Pull setup επίσης γραμμικό και φυσικά, με χαμηλότερες θερμοκρασίες.
3. Η γραμμική συμπεριφορά δεν αλλάζει ούτε και όταν η θερμική ισχύς ανεβαίνει στα 480 Watt !

Η ίδια εικόνα διατηρείται και στο μέσο air flow με μοναδική εξαίρεση το Pull setup όπου στα 480 Watt πλέον το iCUE παρεμβαίνει και αυξάνει τις στροφές των ανεμιστήρων.

Στο χαμηλό air flow  μόνο το Push-Pull setup δεν επηρεάζεται από το iCUE, τα άλλα setup πάνω από τα 360 Watt δέχονται μικρορυθμίσεις στις στροφές των ανεμιστήρων, και φυσικά το Pull setup, ήδη από τα 300 Watt αρχίζει να απασχολεί το πρόγραμμα διαχείρισης, δεχόμενο προοδευτική αύξηση των στροφών των ανεμιστήρων και παράλληλη -φυσικά- αύξηση του θορύβου!

Εξαιρετική εντύπωση προκαλεί η αταραξία με την οποία η ΑΙΟ δέχεται τη θερμική καταπόνηση των 480 Watt, η οποία σαφώς και δεν αντιπροσωπεύει κάποια CPU, αλλά αποτελεί ένα εξαιρετικό μέσο για να ωθήσουμε μια  ψύκτρα στα άκρα.

Αυτό που φάνηκε εδώ, είναι ότι το όριο της Η150i είναι ακόμα πιο ψηλά !

Μετρήσεις εις βάθος και γραφήματα

Στον τομέα αυτό, όπως ξέρετε παρουσιάζουμε μόνο τα θέματα που έχουν ιδιαίτερο ενδιαφέρον, καθώς  η πλήρης έκθεση όλων των μετρήσεων που γίνονται, σε πλήρη λεπτομέρεια,  θυμίζει μικρή "διατριβή" και αυτό λειτουργεί εις βάρος των σημείων που κάθε φορά έχουν ιδιαίτερο χρηστικό ενδιαφέρον, κουράζοντας ενδεχομένως  τον αναγνώστη στη προσπάθεια να επικεντρωθεί στα σημαντικά!

Φυσικά  όλη η μέχρι τώρα παρουσιαζόμενη πληροφορία εξακολουθεί και παράγεται "αυτόματα" και είναι  ανά πάσα στιγμή διαθέσιμη* αν χρειαστεί, τόσο στο σχολιασμό της παρουσίασης, όσο και σε όποιον φίλο θέλει να εμβαθύνει στο θέμα!

(*)Οι μετρήσεις που έγιναν συνολικά μπορούν να βρεθούν εδώ:

1. Μετρήσεις πλάγιου προσανατολισμού, με τους ανεμιστήρες σε διάταξη PUSH με την stock TIM. ( Table,   Delta-T Graph,  Rca Graph)_
2. Μετρήσεις πλάγιου προσανατολισμού, με τους ανεμιστήρες σε διάταξη PUSH με την MX-4 TIM.  ( Table,   Delta-T Graph,  Rca Graph)_
3. Μετρήσεις πλάγιου προσανατολισμού, σε υψηλότερη ισχύ, με τους ανεμιστήρες σε διάταξη PUSH με την MX-4 TIM.  ( Table,   Delta-T Graph,  Rca Graph)_
4. Μετρήσεις πλάγιου προσανατολισμού με τους ανεμιστήρες σε διάταξη PUSH-PULL με την MX-4 TIM.  ( Table,   Delta-T Graph,  Rca Graph)_
5. Μετρήσεις οριζόντιου προσανατολισμού με τους ανεμιστήρες σε διάταξη PUSH με την MX-4 TIM.  ( Table,   Delta-T Graph,  Rca Graph) _
6. Μετρήσεις πλάγιου προσανατολισμού, σε υψηλότερη ισχύ, με τους ανεμιστήρες σε διάταξη PULL με την MX-4 TIM.  ( Table,   Delta-T Graph,  Rca Graph) _
7. Μετρήσεις πλάγιου προσανατολισμού,  σε διάταξη PUSH με την stock TIM και iCUE > ZeroRPM mode. ( Table,   Delta-T Graph,  Rca Graph)_
8. Μετρήσεις πλάγιου προσανατολισμού,  σε διάταξη PUSH με την stock TIM και iCUE > Balance mode. ( Table,   Delta-T Graph,  Rca Graph)_
9. Μετρήσεις πλάγιου προσανατολισμού,  σε διάταξη PUSH με την stock TIM και iCUE > Quiet mode. ( Table,   Delta-T Graph,  Rca Graph)_

Το συνοπτικό γράφημα της θερμικής συμπεριφοράς, όχι τόσο συνοπτικά !

Το είδαμε ακριβώς προηγουμένως, αλλά ας το δούμε στη συνέχεια πιο εμπλουτισμένο !

Λίγο πριν είδαμε τα βασικά στοιχεία του διαγράμματος αυτού και τα κύρια συμπεράσματα που βγάζουμε για την ψύκτρα, της οποίας εκθειάσαμε τη γραμμικότητα. Εδώ θα το πάμε λίγο πιο βαθειά το πράγμα, και θα αξιοποιήσουμε αυτή τη γραμμικότητα, αλλά για να το κάνουμε αυτό χρειαζόμαστε ακόμα μερικές γραμμές (αρκετές γραμμές δηλαδή) :

1. Αν πάρουμε τρία αντίστοιχα σημεία από ένα σε κάθε air flow (έστω αυτά που αντιστοιχούν στα 240 Watt του La PUSH Extra Power RTSF  των οποίων οι τιμές έχουν πράσινο φόντο στον πίνακα) βλέπουμε ότι αυτά με μεγάλη προσέγγιση ανήκουν στη ίδια "οριζόντια" ευθεία! Το ίδιο ακριβώς ισχύει και για όλες τις άλλες τριάδες τιμών, αυτού του setup, (πορτοκαλί διακεκομμένες γραμμές).
2. Αντιστοίχως ισχύουν τα ανάλογα και στα άλλα setup, από τα οποία έχουμε φτιάξει τις "οριζόντιες" ευθείες (μοβ) του Push-Pull setup.

A.  Αξιοποιώντας αυτό, καθώς και την γραμμική συμπεριφορά της ΑΙΟ, μπορούμε όχι μόνο να δούμε ποιο θα είναι το Δθ σε μια ενδιάμεση θερμική καταπόνηση (που το έχουμε κάνει αρκετές φορές) αλλά και ποίο είναι το Δθ σε μια καταπόνηση, για την οποία δεν έχουμε κάνει καν δοκιμή !

Για παράδειγμα ας πάρουμε το Push-Pull setup, στο οποίο οι δοκιμές του μέσου και υψηλού air flow σταμάτησαν στα 360 Watt.

Προεκτείνοντας τις ευθείες του διαγράμματος του Δθ και παίρνοντας τις τομές τους με τις κατακόρυφες που αντιστοιχούν στα 420 και 480 Watt, προσδιορίζουμε τέσσερα σημεία, δύο στο μέσο air flow ( 1, 2 ) και δύο στο υψηλό (3, 4), αυτά αντιστοιχούν στις τιμές του Δθ για τις αντίστοιχες καταπονήσεις.

Το ότι πράγματι αυτές οι τιμές είναι σωστές, μπορούμε να το επιβεβαιώσουμε χρησιμοποιώντας σαν σημείο αναφοράς τις πραγματικές τιμές του χαμηλού air flow και ελέγχοντας αν η κάθε τριάδα τιμών (μια πραγματική και δυο προβλεπόμενες) ανήκει στη ίδια ευθεία.

Πράγματι οι δυο τριάδες Δθ μας δίνουν δύο ακόμα ευθείες μια για τα 420 Watt και μια για τα 480 Watt!

B. Με ανάλογο τρόπο μπορούμε να βρούμε ποίες θα ήταν οι τιμές του Δθ, αν δεν παρενέβαινε το Corsair iCUE στο χαμηλό και μέσο  air flow για το Pull setup. Έτσι ορίζουμε τα σημεία a, b, c, d στο χαμηλό και e στο μέσο και με ένα πρόχειρο έλεγχο βλέπουμε ότι τα Δθ των 480 Watt των τριών air flow βρίσκονται στην ίδια "οριζόντια" ευθεία!

Αυτά, σε συνδυασμό με την εξαιρετική σταθερότητα που έδειξε σε πολύωρες δοκιμές σε σταθερά  θερμικά φορτία, αποτελούν την καλύτερη επικύρωση της εντύπωσης που διαρκώς είχαμε στις θερμικές δοκιμές:

   "Η Corsair H150i PRO RGB συμπεριφέρεται τόσο γραμμικά και προβλέψιμα, όσο και ένα εργαστηριακό όργανο!"

Η επίδραση του Corsair iCUE

Δεν έχουμε κάνει κάποια ιδιαίτερη μνεία στο πρόγραμμα διαχείρισης της Corsair (θα απαιτούσε ένα δικό του review!), αλλά  θα δείξουμε κάποια χαρακτηριστικά παραδείγματα του τρόπου που παρεμβαίνει στη λειτουργία της ΑΙΟ μας  και εξασφαλίζει τόσο την υγεία του επεξεργαστή μας , όσο και των αυτιών μας!

Μετρήσεις σε πλάγια θέση και Pull setup.

{Πίνακας δεδομένων,  Γράφημα Rca}

Στο μέγιστο air flow δεν υπάρχει καμία παρέμβαση, καθώς οι παράμετροι που έχουμε εμείς επιλέξει (βασικά οι στροφές των ανεμιστήρων) είναι στη μέγιστη ρύθμισή τους.  Όσο όμως το air flow πάει προς χαμηλότερες τιμές το Corsair iCUE αρχίζει να παρεμβαίνει.

Έτσι στο μέσο air flow επιταχύνει τους ανεμιστήρες στο 8ο βήμα (480Watt), ενώ στο χαμηλό ήδη από τα 300 Watt έχει αρχίσει και ρυθμίζει τους ανεμιστήρες προοδευτικά σε ολοένα και περισσότερες στροφές.

Αυτά, συγκρατούν τις θερμοκρασίες χαμηλότερα και αυξάνουν ελαφρά το θόρυβο, οπότε σαν τελικό αποτέλεσμα . . . όλα καλά!

Εδώ βέβαια να σημειώσουμε ότι για να φανούν αυτές οι διαφοροποιήσεις και να επέμβει το πρόγραμμα διαχείρισης, έπρεπε να το παρακάνουμε και να ζητήσουμε 300 Watt από το χαμηλό air flow, και πιο σημαντικό από αυτό είναι η αίσθηση ασφάλειας αλλά και "διακριτικότητας"  που δίνει το iCUE !

Corsair iCUE  Zero RPM mode

{Πίνακας δεδομένων}

Όπως είπαμε και πιο πριν, οι ανεμιστήρες ML120 (1600rpm max), όταν το σήμα του Duty Cycle  μειωθεί στο ~14% και κάτω, ακινητοποιούνται.

Προσπαθήσαμε να το αναπαράγουμε αυτό, αλλά στο ελεύθερο περιβάλλον της δοκιμής, χωρίς την υποβοήθηση του γενικότερου  air flow ενός κουτιού, τα 60 Watt που είναι το ελάχιστο φορτίο απεδείχθει μεγάλο.  Οι ανεμιστήρες για κάποια ώρα παρέμειναν ακίνητοι, αλλά τελικώς ετέθησαν σε λειτουργία από το iCUE.

Έχει όμως ιδιαίτερο ενδιαφέρον να δούμε τη συμπεριφορά του προγράμματος, όταν του ζητάμε να κρατήσει την ΑΙΟ μας όσο πιο ήσυχη είναι δυνατόν.

Νομίζω ότι καλύτερο αποτέλεσμα δεν θα μπορούσαμε να περιμένουμε !

Το iCUE αξιοποιώντας τα περιθώρια του "επεξεργαστή" μας κράτησε το σύστημά μας dead silend και ασφαλές !

Και αν "λογικευτούμε" και πάψουμε να του ζητάμε να αντιμετωπίσει τέτοια φορτία και πάμε στα λογικά μέγιστα για χαμηλό air flow (240W), τότε μπορούμε να μιλάμε -εκτός από αθόρυβο- και για "δροσερό" σύστημα !

Εδώ μια πληροφορία: Όπως έχουμε πει όταν η ΑΙΟ χάσει την επικοινωνία της με τον υπολογιστή μας, διατηρεί σαν τρόπο λειτουργίας αυτόν που είχε την τελευταία φορά που επικοινώνησε με τον υπολογιστή μας. Αυτό ισχύει μέχρι να την απενεργοποιήσουμε, καθώς όταν τροφοδοτηθεί εκ νέου περνά σε Balanced  mode λειτουργίας.

Εξαίρεση αποτελεί το Zero RPM mode, το οποίο το εγκαταλείπει -προφανώς για λόγους ασφαλείας- περίπου μισό  λεπτό αφότου χάσει επαφή με τον υπολογιστή μας και στρέφει τους ανεμιστήρες με ~680rpm.

Corsair iCUE Quiet mode

{Πίνακας δεδομένων}

Είναι το επόμενο mode λειτουργίας όσον αφορά στον περιορισμό του θορύβου που παράγει η ΑΙΟ μας.

Και όπως βλέπουμε ο θόρυβος χαμήλωσε -οριακά- λίγο ακόμα δικαιώνοντας και πάλι το moto της  κατασκευάστριας!

Οι δε θερμοκρασίες κινούνται στα ίδια με πριν επίπεδα που -μεγίστως- και χωρίς να μπορούν να χαρακτηριστούν "δροσερές", οπωσδήποτε δεν εμπνέουν καμία ανησυχία!

Από εκεί και πέρα είναι στο δικό μας χέρι να έρθουμε στα "συγκαλά" μας και να κρατήσουμε αυτά τα mode λειτουργίας για τις μη απαιτητικές εφαρμογές, και όχι να παίζουμε το FPS game που μας αρέσει, με τα μεγάφωνα "τσίτα", τη κάρτα γραφικών να βουρλίζεται και την CPU σε Dead Silence mode ! ! !

Corsair iCUE Balanced mode

{Πίνακας δεδομένων}

Τελευταίο θα δούμε τον ισορροπημένο τρόπο λειτουργίας, που αποτελεί και τον τρόπο λειτουργίας στον οποίο πηγαίνει η ΑΙΟ αν χάσει την  επικοινωνία με το PC μας  και -παροδικά- την τάση τροφοδοσίας της.

Εδώ ο στόχος άλλαξε, θέλουμε απόδοση και αν γίνεται, και ησυχία.

Οι ανεμιστήρες από τα 120 Watt κιόλας οδηγούνται στις μέγιστες στροφές τους, οπότε το μόνο που μπορεί να χρεωθεί υπέρ του περιορισμού του θορύβου είναι το γεγονός ότι η αντλία λειτουργεί στο Balanced mode ( 2070rpm) !  Mε δεδομένο ότι ο θόρυβος της αντλίας είναι μόλις και μετά βίας ανιχνεύσιμος (29,0 dB(A) / 28,8 dB(A)), αυτή η απόπειρα περιορισμού του θορύβου, μοιάζει να είναι εκτός στόχου, καθώς η όποια μείωση προκύψει θα περάσει απαρατήρητη κάτω από τον θόρυβο των ανεμιστήρων!

Πιστεύω ότι το Balanced mode χρειάζεται ανακαθορισμό παραμέτρων, γιατί όπως είναι τώρα, "γέρνει" πολύ υπέρ της απόδοσης και δεν κάνει σχεδόν τίποτε για τον περιορισμό του θορύβου.  Θα ήταν πολύ προτιμότερο, αυτό το mode  να έρθει πιο κοντά στις παραμέτρους που χρησιμοποιούμε εμείς στις δοκιμές μέσου air flow καθώς, όπως είναι τώρα το Balanced mode, είναι σχεδόν το ίδιο με το Performance mode (διαφέρουν μόνο στις στροφές της αντλίας).

Ενδεικτικά σημειώνουμε ότι στο Performance mode, μολονότι η αντλία αυξάνει τις στροφές της στις 2790 rpm, η επίδραση που έχει στις θερμοκρασίες είναι μικρή.  Συγκεκριμένα στα 360Watt και στο μέγιστο air flow, το κέρδος είναι η μείωσή της κατά ~1,3 ^oC !

Συγκριτική κατάταξη

Ώρα όμως να δούμε πως διαμορφώνεται με την προσθήκη της Corsair Hydro Series H150i PRO RGB  το διάγραμμα συγκριτικής παρουσίασης των επιδόσεων των ψυκτρών, που έχουν περάσει από τον πάγκο του TheLab !

Για να διευκολυνθεί η ανάγνωση των γραφημάτων έχουμε χωρίσει χρωματικά τις ψύκτρες σε τρεις κατηγορίες ισχύος (180, 240 και 360 Watt) οι οποίες αντιστοιχούν στην μέγιστη θερμική καταπόνηση που δοκιμάστηκαν.
Με αυτά κατά νου, ας δούμε τα αποτελέσματα που έφερε η ψύκτρα της σημερινής μας παρουσίασης δοκιμαζόμενη στα 360 Watt.

Α. Σύνθετη κατάταξη με βάση το Δθ και τον θόρυβο, με πρωτεύον κριτήριο το Δθ.
(Pthermal = Max, Air flow = Max, Noise measurement distance = 0,5m)

Η Corsair από ότι φαίνεται έχει μελετήσει πολύ καλά τις κινήσεις της.

Με δεδομένο τον αναπόφευκτα μεγαλύτερο θόρυβο που παράγουν οι μικρότεροι ανεμιστήρες της H150i  PRO RGB, ρυθμίζει τις στροφές τους έτσι που να είναι οριακά πιο ήσυχη από την πιο αθόρυβη των μεγάλων αεροψυκτρών, που πλέον, είναι ο "φυσικός" αντίπαλος της νέας σειράς ΑΙΟ της κατασκευάστριας!

Σε αυτή την οριακή προπορεία, προσθέστε και τις ελαφρά χαμηλότερες θερμοκρασίες (που γίνονται -συγκριτικά- αισθητά καλύτερες όσο μειώνεται το air flow) και έχετε τη συνταγή της επιτυχίας !

Μια ΑΙΟ διπλού χαρακτήρα, γιατί θα υποστηρίξει τις υψηλές απαιτήσεις σας, είτε αυτές είναι στην κατεύθυνση των επιδόσεων, είτε του χαμηλού θορύβου!  Το "κόστος" της όποιας επιλογής είναι μικρό και εύκολα "υποφερτό", ~3 dB(A) για της επιδόσεις και 1,5 ^oC για την ηρεμία της ακοής σας και όχι μόνον!

Τίποτε από αυτά δεν θα ήταν εφικτό, αν το radiator της δεν είχε τόσο μεγάλο απόθεμα απόδοσης.

Έτσι η  Corsair  με την H150i PRO RGB κάνει το "1, 2"  στην κορυφή των μεγάλων αεροψυκτρών και δίνει μαθήματα ισορροπημένου σχεδιασμού στις άλλες ΑΙΟ

Αλλά είναι η κατάλληλη στιγμή για τον επόμενο πίνακα...

Β. Σύνθετη κατάταξη με βάση το θόρυβο και το Δθ, με πρωτεύον κριτήριο το θόρυβο.
(Pthermal = Max, Air flow = Max, Noise measurement distance = 0,5m)

Το αποτέλεσμα είναι ευθεία συνάρτηση του -αναπόφευκτα- υψηλότερο ρυθμού περιστροφής των ανεμιστήρων.

Η Corsair H150i PRO RGB πλασάρεται  στην κορυφαία πεντάδα  του πίνακα και καθώς οι ψύκτρες τις οποίες ακολουθεί είναι ότι πιο ήσυχο έχουμε δοκιμάσει, η πέμπτη θέση είναι πραγματικά καλή !

Αλλά εδώ έχουμε ένα radiator με μεγάλο απόθεμα ισχύος το οποίο επιτρέπει στους ανεμιστήρες να χαμηλώσουν στροφές , χωρίς οι θερμοκρασίες να πάρουν τα "βουνά"!   Έτσι "γυρίζοντας" σε μέσο air flow, έχουμε το θόρυβο να πέφτει στα 33,0 dB(A) και το Δθ να γίνεται ~38,9 ^oC και όπως εύκολα μπορείτε να δείτε, τα πράγματα αλλάζουν άρδην!

Αυτό είναι και ένα πολύ καλό επιχείρημα υπέρ της ανάγκης για να μην βλέπουμε τα πράγματα "μονοδιάστατα", αλλά πολύπλευρα και συνδυάζοντας μεταξύ τους τουλάχιστον τις βασικές παραμέτρους τους.

Συνδυαστική κατάταξη με σταθμισμένο σύστημα βαρών

Ο τίτλος δεν είναι και ο πιο δόκιμος, αλλά δίνει έμφαση σε αυτό που επιχειρεί να δώσει απάντηση σε σύνθετα και πραγματικά ζητήματα, όπως:

• "Ποια ψύκτρα έχει καλές επιδόσεις, αλλά παράλληλα έχει και χαμηλό θόρυβο; "
• " Θέλω μια ψύκτρα που να έχει επιδόσεις αλλά να μη μου "παίρνει" τα αυτιά ! "
• " Χρειάζομαι μια ψύκτρα που να είναι ήσυχη, χωρίς να είναι και "ψοφίμι ! "

Το είχαμε πει από το προηγούμενο review, ότι είναι ανάγκη να φτιαχτεί ένα πιο δυνατό αναλυτικό εργαλείο για την κατάταξη των ψυκτρών.

Ήδη ένα μέρος από αυτή τη δουλειά έχει αρχίσει και δίνει αποτελέσματα, απαντώντας πολύ πιο ολοκληρωμένα στα προηγούμενα ερωτήματα.

Φυσικά υπάρχει ακόμα δρόμος μέχρι να ωριμάσει αυτό το σύστημα εκτίμησης, αλλά μπορούμε και από τώρα να δούμε τι αποδίδει σαν "απαντήσεις" και να κρίνουμε τις "επιδόσεις" του!

Αυτός ο πιο σύνθετος τρόπος αξιολόγησης λειτουργεί με σύστημα βαρών, τροποποιώντας την συμμετοχή των βασικών μεγεθών ανάλογα με την απόλυτη τιμή τους, σε διακριτά βήματα, για κάθε ένα από τα οποία, ισχύουν διαφορετικοί συντελεστές συμμετοχής.

Έτσι, άλλο τελικό συντελεστή συμμετοχής θα έχει μια ψύκτρα που είναι ήσυχη και άλλο μια εξαιρετικά θορυβώδης.

Με αυτό το τρόπο μένουν στις κατώτερες θέσεις ψύκτρες που είτε είναι πολύ "ζεστές", είτε πολύ θορυβώδεις, και φυσικά αυτές που έχουν και τα δυο αυτά μειονεκτήματα, πάνε κατ' ευθείαν στο τέλος!

Αντίθετα, ψύκτρες που έχουν πιο ισορροπημένα χαρακτηριστικά λειτουργίας, υφίστανται μικρότερη επιβάρυνση και ανεβαίνουν στην κατάταξη, στην κορυφή της οποίας είναι φυσικά οι ψύκτρες που είναι δροσερές και αθόρυβες!

Για την ώρα, τα δεδομένα που υπήρχαν έτοιμα σε συνοπτικούς πίνακες, αφορούν σε συνθήκες μέγιστης θερμικής καταπόνησης και μέγιστης παροχής αέρα, πράγμα που φυσικά δεν καλύπτει όλο το φάσμα λειτουργίας μιας ψύκτρας.  Συνεπώς για να υπάρχει μια κατά το δυνατόν πληρέστερη εικόνα χρειάζεται να αναλυθεί συγκριτικά τι συμβαίνει και σε άλλες συνθήκες λειτουργίας.

Αυτά τα δεδομένα όμως υπάρχουν στις επιμέρους μετρήσεις, αλλά όχι σε κάποιο εν λειτουργία συνοπτικό πίνακα συγκριτικής κατάταξης, οπότε θα πρέπει να δείξετε λίγο υπομονή μέχρι να ολοκληρωθεί η χρονοβόρα διαδικασία που απαιτείται.

Ακόμα όμως και με αυτές τις ελλείψεις, το αποτέλεσμα αυτής της ανάλυσης / κατάταξης είναι πολύ πλησιέστερα στην πραγματική  μέση χρήση που επιφυλάσσουμε στους υπολογιστές μας !

Στη συνέχεια ακολουθούν τρία σύνθετα ραβδογράμματα, στα οποία υπάρχουν όλες οι βασικές παράμετροι ανάλυσης της συμπεριφοράς μιας ψύκτρας -για την ώρα- στην μέγιστη καταπόνηση!

Γ. Σταθμισμένη  κατάταξη με βάση το συνδυασμό του Δθ  και του θορύβου, στο μέγιστο θερμικό φορτίο και air flow.

Γράφημα σταθμισμένης και ισόποσης συμμετοχής του Δθ και του Θορύβου, με βάση σύστημα βαρών.
(Pthermal = Max, Air flow = Max, Noise measurement distance = 0,5m)

Στο ραβδόγραμμα που ακολουθεί υπάρχουν τα ακατέργαστα δεδομένα (Δθ και Noise) σαν βάση αναφοράς, και έχει αφεθεί και η παράμετρος Δθ/Noise Combination* με σκοπό να φανεί το ποσοστό διόρθωσης που επιφέρει στην κατάταξη η παράμετρος Δθ/Noise Waighted Average που αποτελεί και το πρώτο κριτήριο κατάταξης μέσα σε κάθε ομάδα ψυκτρών έτσι όπως αυτές διαχωρίστηκαν με βάση την ισχύ της δοκιμής τους.

{* Είναι η το άθροισμα των μέσω τιμών του Δθ που επιτυγχάνει μια ψύκτρα και του θορύβου που απαιτείται γι' αυτό.}

Η  Corsair H150i PRO RGB πάει αμέσως στην δεύτερη θέση του πίνακα κατάταξης να κάνει παρέα στην μικρή της αδελφή, που μονοπωλεί τις δύο πρώτες θέσεις, καθώς οι επιδόσεις της H115i στο Δθ και στο Θόρυβο, είναι πιο ισορροπημένες.

Αυτό το θέμα αναδείχνεται περισσότερο στο Push-Pull setup όπου η φιλοξενούμενή μας χάνει μερικές θέσεις ακόμα επιτρέποντας σε "μία" αερόψυκτρα και μια ΑΙΟ να μπουν ανάμεσα!

Η εικόνα της κατάταξης λοιπόν βελτιώνεται και έρχεται πιο κοντά σε αυτό που χρειάζεται ο χρήστης που ψάχνει μια ισορροπημένη λύση.

Δ.Σταθμισμένη  κατάταξη με βάση το συνδυασμό του Δθ  και του θορύβου, στο μέγιστο θερμικό φορτίο και air flow.

Γράφημα σταθμισμένο για Χαμηλότερο Δθ.
(Pthermal = Max, Air flow = Max, Noise measurement distance = 0,5m)

Εδώ στη συνταγή αξιολόγησης έχουμε δώσει μεγαλύτερο βάρος στις επιδόσεις και μικρότερο στο Θόρυβο. Το κριτήριο κατάταξης είναι η πρώτη ράβδος κάθε τετράδας (Δθ / Noise Waighted Average).

Η κατάταξη ανακλά τις επιλογές μας, γιατί είπαμε, είναι σταθμισμένη!   "Κάνει τη χάρη" στις επιδόσεις, αλλά δεν επιτρέπει και τον πλήρη συμβιβασμό στο όνομα των χαμηλών θερμοκρασιών, γιατί έχουμε και . . . αυτιά !

Οι ψύκτρες που μπορούν να πετύχουν χαμηλές θερμοκρασίες και δείχνουν και κάποια "συγκράτηση" στον θόρυβο πάνε στην κορυφή, με πρώτη την Corsair H115i PRO RGB και αμέσως μετά την CM Nepton 240M, που καταλαμβάνει την δεύτερη θέση, και η συνέχεια είναι υπόθεση . . . Corsair !

Η H150i PRO RGB, έρχεται τέταρτη και πέμπτη.  Όλες οι υπόλοιπες ψύκτρες βρίσκονται σε κατώτερες θέσεις.

Οι "παραδοσιακές" ψύκτρες χαμηλού Δθ, ανεβαίνουν σε κατάταξη, αλλά σχετικά συγκρατημένα καθώς, "πληρώνουν ακριβά" τον πολύ υψηλό θόρυβο που παράγουν προκειμένου να επιτύχουν αυτά τα Δθ!

Ε. Σταθμισμένη  κατάταξη με βάση το συνδυασμό του Δθ  και του θορύβου, στο μέγιστο θερμικό φορτίο και air flow.

Γράφημα σταθμισμένο για Χαμηλότερο Θόρυβο.
(Pthermal = Max, Air flow = Max, Noise measurement distance = 0,5m)

Και ήρθε η ώρα για να απαντηθεί το ερώτημα  όλων αυτών που θέλουν να κάνουν τη δουλειά τους, αλλά δεν "θυσιάζουν" τα αυτιά τους!

Πρώτη όπως είναι φυσικό η Corsair H115i PRO RGB, μετά οι δυο πιο ήσυχες αερόψυκτρες και στη συνέχεια, η Η150i PRO RGB στην πέμπτη θέση και ακολουθούν όλες οι άλλες ψύκτρες!

Από ότι έχει φανεί μέχρι τώρα η Corsair H150i PRO RGB, από όποια μεριά και αν το εξετάσεις, ανήκει στην κορυφαία ομάδα ψυκτρών κάθε  επιλογής που μένει σε λογικά πλαίσια και δεν ζητά ακραίες λύσεις!

Μπορεί να μην είναι στο επίπεδο της κορυφαίας "μικρής της αδελφής", αλλά είναι πολύ κοντά σε αυτό!

Αυτά τα γραφήματα κατάταξης έχουν πάρει πολύ περισσότερες "παραμέτρους" υπόψιν του και τελικώς, αποδίδουν ένα αποτέλεσμα που έχει πολύ μεγάλη χρηστική αξία, καθώς ουσιαστικά, η κατάταξη ακολουθεί μια διαδικασία που προσομοιώνει  -έστω και μερικώς- αυτό που θα κάναμε εμείς, ψάχνοντας ποια ψύκτρα μπορεί να είναι η "χρυσή τομή" ανάμεσα στην απόδοση και την ησυχία, ή ποία θα δώσει χαμηλότερες σχετικά θερμοκρασίες διατηρώντας το θόρυβο σε πολιτισμένα επίπεδα!

Αξίζει να σημειώσουμε τις διορθώσεις στην κατάταξη των ακραίας συμπεριφοράς ψυκτρών, και το πόσο καλή απόδοση εμφανίζουν κάποιες μικρές ψύκτρες που είχαμε στο παρελθόν εκθειάσει!

Για τα υπόλοιπα σας αφήνω να μελετήσετε με την ησυχία σας αυτή την νέα οπτική στο θέμα της ουσιαστικότερης συγκριτικής αξιολόγησης των ψυκτρών, και πάμε για το κλείσιμο της παρουσίασής μας.

Επίλογος

Η Corsair στο χώρο της υδρόψυξης έχει πολύ μακρά παρουσία, την οποία κοσμούν αρκετά και πολύ επιτυχημένα μοντέλα!

Όμως οι καιροί αλλάζουν και οι απαιτήσεις των χρηστών επίσης και πλέον, το κυνήγι των απόλυτων επιδόσεων δεν φαίνεται να έχει όλα τα "φώτα" επάνω του.

Αργά αλλά σταθερά το πράγματα στρέφονται προς τα εκεί που πάντα θα έπρεπε να στοχεύουν, την ποιότητα ζωής και συμβίωσης των χρηστών με τα "μηχανήματά" τους. Αρκετοί κατασκευαστές έχουν ήδη στραφεί προς τα εκεί και ήδη έχουμε δει και από εδώ κάποιους από αυτούς, Και φυσικά η Corsair έπρεπε να "απαντήσει" -πρώτα με την H115i PRO RGB και σήμερα με την H150i PRO RGB-  και η απάντηση  ήταν . . . "αποστομωτική"!

"Είναι ήσυχη σαν τις μαμούθ αερόψυκτρες, αλλά πιο "δροσερή" από αυτές!   Τι είναι; "

Η Corsair απαντά και σε αυτό το ερώτημα και η απάντηση ακούει στο όνομα H150i PRO RGB και αποτελεί το δεύτερο σκέλος της εκπόρθησης του "ασφαλούς" οχυρού των αεροψύξεων! Το πρώτο ήταν μια  AIO που είχε τις ίδιες θερμοκρασίες και λιγότερο θόρυβο από τις αερόψυκτρες, και το δεύτερο, μια ΑΙΟ με τον ίδιο θόρυβο αλλά  χαμηλότερες θερμοκρασίες!  Όλοι ευχαριστημένοι και οι ανταγωνιστές να  . . . ψάχνονται !

Η Corsair στην  H150i PRO RGB, διαθέτοντας τρεις ανεμιστήρες της σειράς ML, χαμηλώνει τις μέγιστες στροφές τους και αυτό της   δίνει το "εισιτήριο" για το "ρετιρέ" των ισορροπημένων επιδόσεων!  Βεβαίως και ευτυχώς για εμάς, δεν είναι μόνη της εκεί, υπάρχουν αρκετές ακόμα ψύκτρες με ανάλογη συμπεριφορά, αλλά το γεγονός ότι και πάλι η Corsair καταλαμβάνει τις πρώτες θέσεις, λέει πολλά !

Στο μόνο σημείο που υστερεί ελαφρά σε σχέση με τον "λογικό" της αντίπαλο, την "μικρή της αδελφή," είναι στο θέμα του θορύβου, που παρά το ότι πράγματι δεν είναι καθόλου ενοχλητικός (ένα απλό χαμηλό φύσημα), δεν μπορείς να πεις ότι δεν τον ακούς κιόλας!

Συνεπώς το moto της κατασκευάστριας υλοποιείται λίγο πάνω από το μέσο air flow και κάτω (για την ακρίβεια από τις ~1400 rpm ) με "κόστος" της τάξης του ενός βαθμού.  "Αντίτιμο" που με προθυμία πληρώνεις καθώς, η ΑΙΟ "χάνεται" από  το ακουστικό τοπίο!

Από πλευράς εγκατάστασης και ρύθμισης δεν θα συναντήσετε κανένα πρόβλημα, όλα είναι ζήτημα μερικών λεπτών, το νέο σύστημα στήριξης φροντίζει για την εύκολη και στιβαρή εγκατάσταση και το φυλλάδιο οδηγιών δεν θα σας αφήσει τίποτε "σκοτεινό". Το μόνο κακό είναι ότι αν για τον οποιονδήποτε λόγο χρειαστεί να επαναλάβετε την εγκατάσταση, θα πρέπει να έχετε δική σας θερμοαγώγιμη πάστα !

Το θέμα της διαχείρισης της ψύκτρας αλλά και των θερμοκρασιών στο κουτί μας καθώς και του θορύβου του, μπορείτε να το αναθέσετε με κάθε ασφάλεια στο Corsair iCUE που "συνοδεύει" την H150i PRO RGB και σας κάνει τη ζωή εύκολη αλλά  και όμορφη καθώς, διαχειρίζεται και το φωτεινό logo στο block και μπορεί να αποτελέσει ένα ενιαίο οπτικό σύνολο με τα άλλα -ενδεχομένως υπάρχοντα-  RGB προϊόντα της Corsair που έχετε.

Αυτή η δυνατότητας συνολικής διαχείρισης, και η "προστιθέμενη αξία" της, είναι κάτι που μετριάζει αισθητά τον αντίκτυπο που έχει το κόστος της Η150i PRO RGB. Γιατί αυτό -ιδιαίτερα μέσα στις συνθήκες που βιώνουμε στη χώρα μας- είναι πραγματικά δυσβάστακτο και μολονότι μπορούμε να βρούμε πολλούς λόγους που το "δικαιολογούν", θα είναι πραγματικά ευχής έργον, η τιμή της να μειωθεί έτσι ώστε να γίνει προσβάσιμη σε περισσότερους χρήστες.

Γιατί το σίγουρο είναι ένα:

Όποιου, το κουτί και τα οικονομικά του επιτρέπουν να αποκτήσει την H150i PRO RGB, δεν πρόκειται να το μετανιώσει!

Η Corsair σε αυτήν ενσωματώνει μια πολύ δυνατή και τίμια πρόταση για την ψύξη του υπολογιστή σας, ικανή να ανταπεξέλθει σε οποιαδήποτε απαίτησή του και διατηρώντας το θόρυβο σε πολιτισμένα έως ανύπαρκτα επίπεδα, να φροντίζει παράλληλα την πνευματική ηρεμία του ευτυχή κατόχου της!

Στο σημείο αυτό να σας υπενθυμίσουμε ότι η Corsair Hydro Series H150i Pro RGB έχει πενταετή εγγύηση και MSRP από την Corsair 174,90 €, και  την στιγμή που γράφεται αυτή η παρουσίαση,  την βρίσκουμε στα Ελληνικά καταστήματα προς 166,0 € συν ~4 € λοιπά έξοδα, του ΦΠΑ συμπεριλαμβανομένου.

Συνοψίζοντας λοιπόν, ας δούμε επιγραμματικά τα πλεονεκτήματα και μειονεκτήματά της

• Η συσκευασία της ψύκτρας εξασφαλίζει την προστασία των περιεχομένων της και την τάξη σε όλα τα παρελκόμενά της.
• Συμβατότητα με όλες τις σύγχρονες πλατφόρμες.
• Σύστημα στερέωσης με πολύ εύκολη και στιβαρή εγκατάσταση.
• Δεν εμποδίζει την πρόσβαση σε βύσματα και κάρτες που είναι κοντά στο socket.
• Ανεμιστήρες με μαγνητικά έδρανα αιώρησης,  χαμηλού θορύβου και σχετικά υψηλής στατικής πίεσης.
• Ανεμιστήρες με πολύ μεγάλο φάσμα ελέγχου των στροφών τους.
• Δυνατότητα ακινητοποίησης των ανεμιστήρων (Zero RPM) σε χαμηλά θερμικά φορτία για την επίτευξη ακόμα χαμηλότερου θορύβου.
• Η τροφοδοσία και ο PWM έλεγχος των ανεμιστήρων, εξασφαλίζεται από καλώδιο που είναι ενσωματωμένο στο "block".
• Ο Θόρυβος στις  υψηλές στροφές μολονότι αισθητός, είναι απαλλαγμένος από ενοχλητικές συχνότητες.
• Ο θόρυβος που παράγει, είναι μόλις  αισθητός στις μέσες στροφές και μειώνεται ακόμα περισσότερο σε χαμηλότερα air flow, μέχρι του σημείου να μην ανιχνεύεται.
• Cold plate με καλό "πάτημα", και ειδική επεξεργασία για καλύτερη θερμική σύζευξη.
• Σωλήνες  που δεν διπλώνουν.
• Sleeving στις σωλήνες που εξυπηρετεί και λόγους anti-kink.
• Οι τερματισμοί των σωλήνων είναι ασφαλισμένοι με πλαστικά κολάρα, τα  οποία συγκρατούν και το sleeve.
• Η θερμοαγώγιμη πάστα είναι ήδη τοποθετημένη στο block και έχει καλή θερμική αγωγιμότητα.
• Φωτιζόμενο μεγάλο logo στο block, και δυο περιμετρικές ζώνες, των οποίων ο RGB χρωματισμός μπορεί να "συνδεθεί" και με την θερμοκρασία του συστήματος.
• Αποδοτικό radiator, το οποίο έχει υψηλή απόδοση σε σχετικά χαμηλό air flow, ευνοώντας την αθόρυβη λειτουργία της ΑΙΟ.
• Πολύ καλές επιδόσεις στο θέμα του θορύβου, με θερμικές επιδόσεις καλύτερες  αυτών των  κορυφαίων αεροψυκτρών της κατηγορίας της.
• Η απόδοσή της επιτρέπει την ουσιαστικά αθόρυβη λειτουργία της ΑΙΟ σε πολύ χαμηλό airflow, χωρίς σημαντική θερμική επιβάρυνση
• Συνοδεύεται από ένα πολύ ευέλικτο software ελέγχου  Corsair Link4, το οποίο επιτηρεί συνεχώς την λειτουργία της ψύξης και την ασφάλεια του συστήματος.
• Είναι συμβατή και συνεργάζεται απρόσκοπτα και με το νέο πρόγραμμα γενικής διαχείρισης, iCUE της Corsair.
• Παρέχει βίδες για την στήριξη 6 ανεμιστήρων.
• Εξαιρετικά αναλυτικές οδηγίες εγκατάστασης.
• Πενταετής εγγύηση.

• Οι ανεμιστήρες της δεν διαθέτουν κανένα αντικραδασμικό μέτρο.
• Ο θόρυβος που παράγει στις υψηλές στροφές μολονότι είναι απαλλαγμένος από ενοχλητικές συχνότητες, είναι διακριτός σε ήσυχο χώρο.
• Δεν διαθέτει CPU back plate για την πλατφόρμα της AMD.
• Δεν συνοδεύεται με επιπλέον θερμοαγώγιμη πάστα, πέρα από αυτή που είναι προεγκαταστημένη στο cold plate.
• Η τιμή της, τηρουμένων των αναλογιών με τον ανταγωνισμό,  είναι υψηλή!

Με βάση όλα τα παραπάνω η γενική βαθμολογία που αποσπά η Corsair Hydro Series H150i PRO RGB, δε μπορεί να είναι μικρότερη από:

Ευχαριστούμε θερμά την Corsair   για την παραχώρηση του δείγματος της δοκιμής.

Για    το    TheLab.gr,      Seafalco   2/7/2018

Πρόλογος

Και η μάχη για το χρώμα, καλά κρατεί!

Οι περισσότεροι κατασκευαστές έχουν εμπλακεί πολύ βαθειά στην μάχη για το φως και το χρώμα του!

Η Corsair έχοντας ήδη κάνει τρία βήματα στο χώρο αυτό, αποφασίζει για το τέταρτο, χωρίς να κάνει κανένα συμβιβασμό και μας δίνει μια σειρά ανεμιστήρων που ο RGB φωτισμός και η μεγάλη ποικιλία των εφέ, πραγματικά είναι σε "άλλο" επίπεδο, χαρίζοντάς μας τόσο εντυπωσιακό φωτισμό στο PC μας, σε σημείο να κάθεσαι πραγματικά να τους "χαζεύεις" !

Βεβαίως και πως θα μπορούσε άλλωστε να γίνει διαφορετικά, οι ανεμιστήρες αυτοί δεν "ξεχνούν" ότι έχουν και μια "μηχανική" δουλειά αναλάβει!

Και μάλιστα όχι μόνο τη "θυμούνται", αλλά την κάνουν με αξιόλογη επάρκεια και ιδιαίτερα χαμηλό θόρυβο!

Πρόκειται για τη νέα γενιά ανεμιστήρων LL Series, (120mm και 140mm), διαθέτουν στιβαρό πλαίσιο και πρόβλεψη για περιορισμό τόσο του αεροδυναμικού θορύβου, όσο και της μετάδοσης των κραδασμών!

Οι σημερινοί φιλοξενούμενοι -γιατί μιλάμε για ζεύγος ανεμιστήρων- είναι το ένα από τα δύο μέλη της νέας σειράς, έχουν το κωδικό όνομα LL140 RGB και είναι 140x25mm, ενώ το άλλο μέλος ακούει στο κωδικά LL120 RGB και είναι 120x25mm.

Διαθέτουν φτερωτή εννέα πτερυγίων με σχεδιασμό που συνδυάζει το σχετικά υψηλό air flow με μια μέση στατική πίεση, η οποία τους επιτρέπει να είναι μια πολύ καλή επιλογή τόσο για case fan όσο και για radiator fan!

Αυτή η δυνατότητά τους να καλύψουν από πλευράς air flow, ικανοποιητικά και τις δύο αυτές "θέσεις", είναι κρίσιμη, καθώς τους επιτρέπει την "πρόσβαση" σε όλες τις θέσεις ενός κουτιού που μπορούν να αξιοποιηθούν φωτιστικά. Από εκεί, αξιοποιώντας τα κατανεμημένα σε δυο δακτυλίους  RGB LED τους, έχουν σημαντικές φωτιστικές δυνατότητές οι οποίες τους επιτρέπουν ακόμα και το συνολικό φωτισμό του κουτιού μας.

Ακολουθήστε μας λοιπόν στα επόμενα να τους γνωρίσουμε από κοντά.

Τεχνικά χαρακτηριστικά

Στο πίνακα που ακολουθεί μπορείτε να δείτε τα τεχνικά χαρακτηριστικά των ανεμιστήρων  Corsair LL140  RGB.
Όπως θα διαπιστώσετε παρατίθενται πολλά χαρακτηριστικά, εκ των οποίων αρκετά, δεν δίνονται από την κατασκευάστρια αλλά αποτελούν δικές μας προσθήκες. Να σημειώσουμε ότι τα χαρακτηριστικά που προσθέσαμε εμείς έχουν κίτρινους ορισμούς και μπλε τιμές.
Επίσης με μπλε χαρακτήρες, δίπλα σε κάποιες "εργοστασιακές" τιμές, είναι σημειωμένες οι τιμές που μετρήσαμε εμείς κατά την διάρκεια των δοκιμών και επιπλέον, με πράσινους χαρακτήρες μπορείτε να βρείτε χαρακτηριστικά για τα οποία, κάνουμε μια πιθανή υπόθεση καθώς δεν βρήκαμε κάτι σχετικό.

Φυλλάδιο οδηγιών χρήσης

Το Corsair LL140 RGB 2 Fan Pack 140mm έχει από την κατασκευάστρια διετή  εγγύηση και MSRP 84,90€.

Την στιγμή δε που γράφεται αυτή η παρουσίαση,  το βρίσκουμε στα Ελληνικά καταστήματα προς 77,90€ συν ~6,5 € λοιπά έξοδα, του ΦΠΑ συμπεριλαμβανομένου.

Συσκευασία και παρελκόμενα

Η συσκευασία είναι ό,τι πρέπει για να καταλάβεις το βασικό χαρακτηριστικό του περιεχομένου, ακόμα κι' αν είσαι . . . αναλφάβητος!

Ένα μπράβο στο σχεδιαστικό team της Corsair γιατί κράτησε τα πράγματα στο "όσο πρέπει" !

Οι βασικές πληροφορίες είναι στις δύο αυτές φωτογραφίες, από όπου σταχυολογούμε την συνεργασία με το  Corsair Link, και τον μέσω αυτού, έλεγχο του διπλού βρόχου φωτισμού με τη βοήθεια του Corsair Ligthing Node PRO που συμπεριλαμβάνεται στα παρελκόμενα.

Στη σελίδα του προϊόντος όμως αναφέρεται πλέον η πλήρης συμβατότητά του με το νέο πρόγραμμα συνολικής διαχείρισης της Corsair, το  iCUE.

Επίσης σημειώνουμε τον PWM έλεγχο του κινητήρα και τον χαμηλό θόρυβο του ανεμιστήρα.

Στην δεξιά φωτογραφία έχουμε όλες τις επιμέρους πληροφορίες και τεχνικά χαρακτηριστικά, από όπου σημειώνουμε την απολύτως δικαιολογημένη αν και διόλου ευκαταφρόνητη μέγιστη κατανάλωση των LEDs, και την στατική πίεση του ανεμιστήρα.

Στην επόμενη φωτογραφία κρύβεται και το ένα και μοναδικό σημείο για προσοχή!

Η εγγύηση του ανεμιστήρα περιορίζεται σε δυο χρόνια και αυτό φυσικά σχετίζεται με το είδος των εδράνων των ανεμιστήρων τα οποία είναι υδροδυναμικά και όχι μαγνητικής αιώρησης πού είδαμε στην προηγούμενη παρουσίασή μας.

Αλλά ώρα να ανοίξουμε το κουτί και ιδιαιτέρως εκείνο το μικρό που κρύβει πολύ σημαντικά περιεχόμενα!

Το κουτί έκρυβε τελικά πολλά παρελκόμενα και κυρίως, όχι μηχανικά αλλά ηλεκτρονικά. Στη δεξιά φωτογραφία μπορούμε να δούμε από αριστερά προς τα δεξιά, το καλώδιο USB mini που χρησιμοποιείται για την επικοινωνία των ανεμιστήρων με το PC μας στο οποίο εγκαθίσταται το πρόγραμμα ελέγχου των ανεμιστήρων, δεξιά του υπάρχει το RGB Fan Hub, δίπλα του είναι το καλώδιο επικοινωνίας του RGB Fan Hub με μια από τις πόρτες εξόδου του Lighting Node PRO που βρίσκεται στο άκρο δεξιά και κλείνει ουσιαστικά τα ηλεκτρονικά παρελκόμενα.

Στην κάτω δεξιά γωνία διακρίνουμε δυο αφρώδη αυτοκόλλητα διπλής όψης για την στερέωση του Lighting Node PRO στο κουτί μας.

Τα παρελκόμενα κλείνουν δυο σακουλάκια με οκτώ κοντές βίδες (11,2mm) για την στερέωση των ανεμιστήρων στο κουτί μας, αν επιλέξουμε την άμεση μηχανική τους στερέωση και όχι κάποιο αντικραδασμική μέθοδο (rubber screws)την οποία σαφώς και θα προτιμούσαμε και καλό θα ήταν η Corsair να την παρέχει στο πακέτο των ανεμιστήρων, και όχι μόνο αυτήν, αλλά και οκτώ βίδες κανονικού μήκους (33,6mm) για την στερέωση των ανεμιστήρων σε θέση Push πάνω σε κάποια υπάρχουσα ΑΙΟ των 280mm.

Το βέβαιο είναι ότι έτσι θα διευκόλυνε τον χρήστη με ένα  μηδαμινό κόστος, και θα ικανοποιούσε την προσμονή του αγοραστή που όταν πληρώνει αυτά που πληρώνει,  περιμένει και κάτι παραπάνω από τα απολύτως αναγκαία!

Τα παρελκόμενα από κοντά

Αφού διευκρινίσουμε  ότι όλα τα ηλεκτρονικά παρελκόμενα αφορούν τον RGB φωτισμό των δύο ανεμιστήρων και όχι τον έλεγχο του κινητήρα τους, ας τα δούμε από πιο κοντά:

1. Το Lighting Node PRO,  είναι η συσκευή (κόμβος επικοινωνίας και ελέγχου) που συνδέει τον υπολογιστή μας με δυο ομάδες "αντικειμένων" που διαθέτουν RGB LED φωτισμό.  Ο έλεγχός της εξασφαλίζεται δια μέσω της USB mini σύνδεσης και η τροφοδοσία της μέσω της σύνδεσης Power Sata που διαθέτει.

 Μπορεί να οδηγήσει δύο ομάδες RGB LEDs και η κάθε ομάδα συνδέεται στην "δική" της έξοδο, είτε στην 1 είτε στην 2.Οι έξοδοι είναι τριπολικές και έχουν ειδικό καλώδιο σύνδεσης.

Το καλώδιο αυτό το οποίο είναι δύο αγωγών (!) διαθέτει βύσματα με μηχανικό κλείδωμα και ασφαλίζει στη θέση του με στιβαρότητα . . .

. . . αποκλείοντας την τυχαία αποσύνδεση του Lighting Node PRO από  . . .

Το RGB Fan Hub

Το οποίο παίρνει το σήμα για την λειτουργία των RGB LEDs,  μιας ομάδας και το μοιράζει στα μέλη αυτής της ομάδας.

Η ομάδα των RGB LEDs μπορεί να έχει μέχρι έξη μέλη (τέσσερις ανεμιστήρες ας πούμε και δυο LED ribbons).

Ένα πράγμα είναι σημαντικό να θυμόμαστε, ότι η σειρά σύνδεσης είναι κρίσιμη και ειδικά το να είναι συνεχής ξεκινώντας από την πόρτα 1 και συνεχίζοντας στην επόμενη χωρίς να αφήσουμε κάποια ενδιάμεση πόρτα κενή!

Το RGB Fan Hub πέρα από την είσοδο ελέγχου διαθέτει και δική του τροφοδοσία ισχύος μέσω καλωδίου που καταλήγει σε ένα Power Sata βύσμα.

Και στην πίσω του πλευρά είναι ήδη εξοπλισμένο με αφρώδες αυτοκόλλητο της 3Μ (!) , για την στερέωσή του στο κουτί μας.

Η κάθε το έξοδος (πόρτα) έχει τέσσερις ακροδέκτες αλλά είναι διαφορετική από το βύσμα τροφοδότησης του κινητήρα των  ανεμιστήρων.

Οπότε ώρα να δούμε μια λεπτομέρεια ακόμα.

RGB και συνδεσμολογία

Οι απαραίτητες συνδέσεις για τη λειτουργία του RGB φωτισμού των ανεμιστήρων μοιάζουν λίγο μπέρδεμα, αλλά οι καλές οδηγίες και η δική μας βοήθεια θα λύσει το ζήτημα αμέσως!

Τα δύο "κουτάκια" συνδέονται μεταξύ τους με τρόπο ευθύ που δεν επιτρέπει σφάλματα, τα δύο Power Sata στο τροφοδοτικό και το USB mini καλώδιο σε ένα ελεύθερο USB header της μητρικής μας.

Εδώ προσοχή, αν για οποιοδήποτε λόγο η μητρική σας δεν έχει διαθέσιμο USB header, μπορείτε να χρησιμοποιήσετε ένα κοινό εξωτερικό καλώδιο με κανονικό βύσμα USB και να συνδέσετε το Ligthing Node Pro σε μια οποιαδήποτε πόρτα USB του PC σας, ακόμα και αν αν αυτή είναι σε κάποιο συνδεδεμένο USB hub !

Από ότι διαπιστώσαμε στις πολλαπλές εγκαταστάσεις που κάναμε δεν υπήρξε καμία φορά πρόβλημα με την αναγνώριση και εγκατάσταση των drivers, ούτε και με τις "άπειρες"  εκκινήσεις του προγράμματος που έγιναν κατά τη διάρκεια των δοκιμών!

Όπως βλέπουμε στην επόμενη φωτογραφία, ο κάθε ανεμιστήρας έχει δυο ομάδες καλωδίων των τεσσάρων αγωγών εκάστη.

Μια -σε πρώτο πλάνο- για την οδήγηση του κινητήρα του που έχει το κλασικό βύσμα και μία με το ειδικό βύσμα που κλειδώνει για την οδήγηση των RGB LEDs του ανεμιστήρα.

Η κατάσταση με τα καλώδια και τις διάφορες συνδέσεις τους, δεν είναι και ότι το καλύτερο και σαφώς αποτελεί ένα μικρό "βραχνά", αλλά μικρό, καθώς πρακτικά τα πράγματα είναι τυφλοσούρτης, οι ανεμιστήρες πάνε στο RGB Fan Hub, αυτό στο Lighting Node Pro και εκείνο στο PC, και φυσικά δεν ξεχνάμε τα δύο  καλώδια τροφοδοσίας!

Έχει, λίγο μπέρδεμα !

Αλλά με τη βοήθεια των αυτοκόλλητων ταινιών και των επίπεδων καλωδίων πολύ γρήγορα θα έχουμε μια εύκολη και διακριτική εγκατάσταση καθώς σε αυτό βοηθάει και το μαύρο τους χρώμα! Αυτό που χρειάζεται είναι να πάρετε το χρόνο σας και να μην βιαστείτε να κολλήσετε τα κουτιά στην τελική θέση τους πριν βεβαιωθείτε ότι πράγματι αυτή είναι η βολικότερη.  Μέχρι να το πετύχετε, μια πρόχειρη στερέωση με χαρτοταινία (μπλε κατά προτίμηση!) θα σας βοηθήσει πολύ !

Και αφού λύσαμε το "ακανθώδες" θέμα των διασυνδέσεων και ελπίζω να έπαψε για την ώρα να σας απασχολεί ας πάμε να ρίξουμε μια πιο προσεκτική ματιά στους ίδιους τους ανεμιστήρες σαν τέτοιοι που είναι !

Οι ανεμιστήρες από κοντά

Η κατασκευή του ανεμιστήρα είναι εξαιρετικά στιβαρή και ανάλογη αυτής που είδαμε και στη σειρά ML, με τη διαφορά ότι εδώ έχουμε διαφορετική κατασκευή φτερωτής, καθώς η Corsair επέλεξε μια φτερωτή με εννέα πτερύγια  έντονα κυρτής διαμόρφωσης που συνδυάζει κατά το δυνατόν, την μεγάλη παροχή με την υψηλή πίεση.

Το πρώτο πράγμα που παρατηρούμε όσον αφορά την κατασκευή του ανεμιστήρα είναι το πρωτοφανές πάχος του πλαισίου του.

Πράγματι, μετρώντας 7,9 mm στο λεπτότερο σημείο του, είναι το παχύτερο πλαίσιο ανεμιστήρα που έχουμε δει!

Φυσικά ο λόγος γι' αυτό, βρίσκεται στο ότι μέσα στον λευκό ημιδιαφανή δακτύλιο, βρίσκονται τα 12 από τα συνολικά 16 LEDs που φωτίζουν τον ανεμιστήρα.

Η κάλυψη της διατομής εισόδου από την φτερωτή είναι της τάξης του 75%, πράγμα που μαρτυρά ότι η μια σχεδιαστική απαίτηση είναι η επίτευξη υψηλής στατικής πίεσης, για την άλλη -που αφορά στην παροχή- θα το δούμε στη συνέχεια.

Αυτό που σημειώνουμε εδώ, είναι ότι ο ανεμιστήρας είναι εφοδιασμένος με αντικραδασμικά ελαστικά τακουνάκια.

Τα οποία όμως βρίσκονται σε λίγο "περίεργη" θέση καθώς, απέχουν αρκετά από τον άξονα της βίδας στερέωσης και σε κατασκευές όπου τα στηρίγματα των ανεμιστήρων είναι περιορισμένων  διαστάσεων, ενδέχεται να μην πατάνε πουθενά, επιτρέποντας την άμεση επαφή του πλαισίου του ανεμιστήρα με την βάση στήριξης!

Αυτό φυσικά δεν είναι απαραίτητα κακό, καθώς για παράδειγμα σε ένα radiator επιτρέπει την πλήρη επαφή του πλαισίου στο radiator και την ελαχιστοποίηση των διαρροών αέρα! Η κατασκευή των γωνιών του ανεμιστήρα είναι εξαιρετικά στιβαρή, όπως και η όλη κατασκευή τους άλλωστε!

Οι βραχίονες στήριξης είναι τελείως κάθετοι, όπως είδαμε και στη σειρά ML σε πρόσφατη παρουσίαση, αλλά αυτή τη φορά τα καλώδια είναι πολύ καλύτερα καλυμμένα, δεν μειώνουν τη διατομή του ανεμιστήρα, και προκαλούν λιγότερο θόρυβο.

Το πρόγραμμα ελέγχου των ανεμιστήρων

Οι ανεμιστήρες όπως είδαμε στη συσκευασία, είναι πλήρως ελεγχόμενοι από το Corsair Link που τώρα βρίσκεται στην τέταρτη έκδοσή του και από ότι φαίνεται έχει λύσει όλα τα παιδικά του προβλήματα και είναι ακριβές, λειτουργικό -αν και με κάποια περισσότερη του αναγκαίου, ενδελέχεια- και καθόλου απαιτητικό σε πόρους συστήματος!

Βεβαίως στη σελίδα του προϊόντος, όπως είδαμε και πριν αναφέρει πλέον σαν πρόγραμμα οδήγησης το νέο διαχειριστικό πρόγραμμα της Corsair το  iCUE, το οποίο ενσωματώνει και αντικαθιστά πλέον το Corsair Link.  Εμείς δουλέψαμε τους ανεμιστήρες και με τα δύο προγράμματα και στη συνέχεια σταχυολογούμε κάποιες παρατηρήσεις μας.

Πριν πάμε παρακάτω να πω ότι όλες οι φωτογραφίες με τα οπτικά effects είναι μια πολύ φτωχή αναπαράσταση του φυσικού θεάματος !

Corsair Link 4

Οι ανεμιστήρες σαν κυκλοφορητές αέρα ελέγχονται από το Link4 . . .

Το οποίο στο παραπάνω ενσταντανέ, ελέγχει δύο ΑΙΟ (H115i PRO που την είδαμε, και Η150i που μέλλεται να την δούμε ) και ένα ζευγάρι ανεμιστήρων LL140 RGB οι οποίοι είναι τοποθετημένοι επάνω στην H115i Pro RGB.

Στο αντίστοιχο τμήμα της ΑΙΟ βλέπουμε τις σχετικές πληροφορίες για τους ανεμιστήρες, εδώ να σημειώσω ότι το LED που υπάρχει σε αυτό το τμήμα αναφέρεται στον RGB φωτισμό του block της συγκεκριμένης ΑΙΟ.

Ο RGB φωτισμός των ανεμιστήρων είναι συνδεδεμένος στο LED channel #1 και αν πατήσουμε στο "Confiqure" . . .

Ανοίγει το πρόγραμμα που ελέγχει το Lighting Node Pro και μπορούμε να χειριστούμε τον φωτισμό των ανεμιστήρων, να τους αλλάξουμε το effect και να ορίσουμε τις παραμέτρους λειτουργίας τους.

Εδώ να σημειώσουμε μια διαφορά μεταξύ του Corsair Link και του Corsair iCUE -με το οποίο επίσης μπορούμε να ελέγξουμε τους LL140 RGB- είναι ότι το Link "βλέπει" τον κάθε ανεμιστήρα σαν μια οντότητα και μπορεί να ορίσει άλλο χρώμα  για κάθε ανεμιστήρα.

Αλλά και να ορίσει πέραν αυτών και διαφορετικό RGB mode για κάθε ανεμιστήρα:

Όπως εδώ που έχει επιλεγεί διαφορετικό mode  και χρώμα για κάθε ανεμιστήρα!

Στο Link έχουμε τη δυνατότητα να ορίσουμε την φωτεινότητα των LEDs σε τέσσερα επίπεδα, του τελείως σβηστού συμπεριλαμβανομένου!

Η ρύθμιση της φωτεινότητας επηρεάζει, όλες τις "συσκευές" RGB που είναι συνδεδεμένες σε ένα κανάλι του Lighting Node PRO.

Εν προκειμένω δηλαδή σε ό,τι έχουμε συνδέσει στον RGB Fan Hub που είναι συνδεδεμένος με την έξοδο  [ 1 ] του Lighting Node PRO.

Αυτή η δυνατότητα δεν λείπει από το Corsair iCUE, αλλά όπως θα δείτε είναι . . ."δυσπρόσιτη" !

Corsair iCUE

Το νεώτερο πρόγραμμα iCUE, έχει πιο όμορφο περιβάλλον, αλλά και μια λίγο διαφορετική προσέγγιση . . .

Από την γενική οθόνη, πατάμε στο tab του Lighting Node Pro και ανοίγει επόμενη οθόνη , στην οποία πρέπει να επιλέξουμε το Lighting channel, για να ανοίξει επόμενη οθόνη με το τρέχον RGB mode και από εκεί από το ομολογουμένως μεγάλο drop down menu, να επιλέξουμε ένα άλλο τρόπο λειτουργίας.

Σαφώς βεβαίως είναι ζήτημα εξοικείωσης, αλλά για την ώρα προσωπικά  μου αρέσει καλύτερα η μεγαλύτερη αμεσότητα του Link!

Aπό την άλλη μεριά, το iCUE δεν χρειάζεται τις "διπλές" επικυρώσεις των επιλογών μας που είναι κομμάτι σπαστικό στο Link!

Τελικά -όπως πολύ συχνά συμβαίνει- όλα είναι θέμα προσωπικών προτιμήσεων!

Σημειώνουμε εδώ ότι στο iCUE μπορείς να χειριστείς ένα -ένα LED σαν μια RGB οντότητα, αλλά όχι έναν ολόκληρο ανεμιστήρα !

Έτσι δεν μπορούμε να έχουμε διαφορετικά RGB modes στους ανεμιστήρες ενός καναλιού του Lighting Nobe Pro!

Η ρύθμιση της φωτεινότητας των RGB LEDs

Το θέμα της ρύθμισης της φωτεινότητας είναι ένα άλλο ζήτημα που δείχνει ότι το software  βρίσκεται σε ανάπτυξη.

Η ρύθμιση υπάρχει, αλλά την βρίσκεις μόνο . . . συμπτωματικά !

Από το παράθυρο ρύθμισης των LEDs, πατάμε το tab Settings και ανοίγει νέο παράθυρο για τις ρυθμίσεις.

Σε αυτό επιλέγουμε το εικονίδιο του Lighting Node . . .

. . . και έχουμε πρόσβαση στη ρύθμιση της φωτεινότητας, η οποία και εδώ είναι σε τέσσερα στάδια.

Με τελευταίο φυσικά την πλήρη σβέση των LEDs.

Όπως και να το δεις, η όλη διαδικασία είναι άβολη και "μυστικοπαθής" και σαφώς χρειάζεται διόρθωση στο άμεσο μέλλον!

Το τελικό αποτέλεσμα

Με όποιο και από τα δύο προγράμματα και αν προχωρήσετε την εγκατάσταση των ανεμιστήρων σας, ένα είναι το σίγουρο . . . θα βρεθήτε να παίζετε με τις ώρες και να χαζεύετε το αποτέλεσμα των ρυθμίσεών σας, καθώς αυτό -ακόμα και στο απογυμνωμένο περιβάλλον δοκιμών του TheLab-  είναι . . . "υπνωτικό" ! ! !

Ιδιαίτερα μας άρεσαν οι χαμηλές ταχύτητες και κάποια εφέ περισσότερο από άλλα, αλλά αυτά θα πρέπει να τα ανακαλύψετε μόνοι σας για να έχετε και την ευχαρίστηση ολόκληρη.

Κάτι που δεν μας άρεσε και θα θέλαμε η Corsair να το φτιάξει άμεσα, είναι το κόλλημα των Sticker στο Fan hub, κάποια δεν είναι ακριβώς "κέντρα" τοποθετημένα, με αποτέλεσμα να στραβογυρίζουν και να φαίνεται έντονα καθώς το φόντο τους είναι φωτεινό. Έτσι χαλάει την εικόνα του ανεμιστήρα και ασυναίσθητα θες να τον αγγίξεις να δεις αν έχει κραδασμούς ! !

Και ένα tip, αν σας αρέσει αυτή η εικόνα των "ορατών"  πτερυγίων . . .

. . . θα την βρείτε κάπου στις 680-700 rpm !

Το είπα και πιο πάνω, ότι οι δυνατότητες που έχουμε για φωτογραφική αποτύπωση του "θεάματος" που χαρίζουν οι LL140 RGB,  είναι πολύ φτωχές και έτσι, δεν αποπειρώμαι να "προσβάλω" περισσότερο την εξαιρετική δουλειά που έχει κάνει η Corsair!

Γι αυτήν θα μπορέσετε να βρείτε πολύ υλικό στο ιστό, από το οποίο εμείς θα αρκεστούμε σε ένα oficcial video της κατασκευάστριας:

Το οποίο έχει και ένα λάθος, καθώς -τουλάχιστον εμείς δεν βρήκαμε τον τρόπο- οι ανεμιστήρες αυτοί δεν υποστηρίζουν Zero RPM δυνατότητα, απλώς αν το Duty Cycle του PWM σήματος κατέβει κάτω από τα 34,5% και έως και το 0%, η ταχύτητα περιστροφής του ανεμιστήρα σταθεροποιείται στις ~600-650 rpm.

Ούτε με το Link υπάρχει δυνατότητα, ούτε με το iCUE:

Είτε μέσω Zero RPM προσπαθήσεις, είτε μέσω custom curve  . . .

. . . το αποτέλεσμα είναι το ίδιο, ο ανεμιστήρας δεν ακινητοποιείται !

Και φυσικά δεν φταίει το πρόγραμμα αλλά οι ανεμιστήρες που δεν είναι Zero RPM!

Αντιθέτως η H150i που έχει επάνω ανεμιστήρες ML120, "ακούνε" μια χαρά και σταματάνε!

Για τέτοιες λεπτομέρειες αλλά και πιο ουσιαστικές ακόμα, πάμε στο επόμενο κεφάλαιο, που ασχολείται με αυτά που δεν θα βρεθούν σε μια επιφανειακή επισκόπηση του πράγματος!

Οι λεπτομέρειες που κάνουν τη διαφορά

Αναφέραμε προηγουμένως ότι τα πτερύγια του ανεμιστήρα είναι μεγάλα και αρκετά κοντά μεταξύ τους πράγμα που μαρτυρά σχεδιασμό που έχει πάρει υπόψη του τις απαιτήσεις της υψηλής  στατικής πίεσης, από τις επόμενες φωτογραφίες όμως . . .

Βλέπουμε ότι μεταξύ των πτερυγίων υπάρχει ένα ευρύ κανάλι ροής του αέρα και μάλιστα -όπως δείχνουν οι επόμενες φωτογραφίες- αυτό το κανάλι, είναι τελείως ελεύθερο και ακολουθεί την λοξή γραμμή που ορίζουν τα πτερύγια μεταξύ τους.  Αυτή η διαπίστωση μας οδηγεί σε κατασκευή προσανατολισμένη σε υψηλό και "ανεμπόδιστο" air flow!

Πράγματι βλέποντας τον σχεδιασμό των στηριγμάτων (αυτών που δεν φιλοξενούν καλώδια ) διαπιστώνουμε ότι οι κλίσεις είναι τελείως αντίθετες από ότι συνήθως.

Τα στηρίγματα είναι έχουν κεκλιμένη επιφάνεια προς την πλευρά που δέχονται το ρεύμα αέρα των πτερυγίων, αλλά η κλίση τους είναι όμοια με αυτήν των πτερυγίων. Αυτά τα δυο αξιοποιούνται και επιβάλλονται από ένα είδος ροής μόνο:

Την σχεδόν τελείως ελεύθερη ροή όπου τα πτερύγια του ανεμιστήρα απλώς υποβοηθούν τη ροή του αέρα!

Έτσι οι "παράδοξες" κλίσεις των επιφανειών του στηρίγματος βρίσκουν την εξήγησή τους!

Βεβαίως αυτό -κατά την άποψή μας- είναι  λίγο δίκοπο μαχαίρι , καθώς ο ανεμιστήρας είναι πολλαπλής χρήσης και μπορεί σαν ανεμιστήρας κουτιού οι κλίσεις αυτές να είναι καλές, αν όμως χρησιμοποιηθεί πάνω σε radiator,  τότε αυτές θα κοστίσουν σε παραπάνω θόρυβο!

Οι διαστάσεις του ανεμιστήρα

Εξωτερικά είναι οι γνωστές 140x25 mm και φυσικά δεν εννοώ αυτές, αλλά έχει να κάνει μαζί τους!

Προκειμένου να φιλοξενηθούν τα LEDs φωτισμού του ανεμιστήρα, το πλαίσιό του είναι αρκετά παχύτερο από ότι επιβάλουν οι απατήσεις της στιβαρότητας.

  Συγκεκριμένα το πάχος του πλαισίου (στο λεπτότερο σημείο του) είναι 7,9mm και αυτό έχει σαν αποτέλεσμα:

1. Η εσωτερική διάμετρος του πλαισίου είναι ~124,2mm

2. Η διάμετρος της φτερωτής είναι ~121 mm

3. Η διάμετρος του motor hub είναι  ~51,4mm  (διότι και αυτή είναι λίγο μεγαλύτερη λόγω των τεσσάρων  LEDs που έχει)

Αυτές οι διαστάσεις με μερικούς γρήγορους λογαριασμούς σημαίνουν ότι, η ελεύθερη διατομή εισόδου του ανεμιστήρα είναι μόλις 101,2 cm²

Και λέω μόλις, γιατί αντίστοιχα -ο ίδιων εξωτερικών διαστάσεων- ML140 έχει διατομή εισόδου ίση με 124 cm²

Αν δε, πάμε σε άλλους ανεμιστήρες η διαφορά γίνεται ακόμα πιο μεγάλη, για παράδειγμα ο Noctua NF-A15 έχει διατομή εισόδου σχεδόν 40% μεγαλύτερη, καθώς αυτή είναι 142,4 cm²  ! ! !

Συνεπώς, καλά είναι τα χρώματα και το RGB -το οποίο ειδικά σε αυτούς τους ανεμιστήρες βρίσκεται σε πραγματικά άλλα επίπεδα- αλλά ο LL140 RGB είναι κατ' αρχήν ανεμιστήρας και όχι . . . "φωτιστικό" !

Και φυσικά όσο όμορφος και αν είναι, επειδή δεν είναι LEDοταινία  (!), σίγουρα θα πρέπει να αναλάβει ένα μέρος του air flow, είτε  πρόκειται να αντικαταστήσει  ήδη υπάρχοντα ανεμιστήρα στο σύστημά μας, είτε μπει σαν νέος!

Συνεπώς,  πέραν του φαίνεσθαι, το ερώτημα του:    "Από ουσία (λέγε με air flow και "στατική" πίεση) πως πάει;",

παραμένει και είναι αμείλικτο!

Εδώ ακριβώς λοιπόν, η Corsair ξεκινώντας από το μειονέκτημα της αισθητά μικρότερη διατομή εισόδου, έχει να αντιμετωπίσει τόσο το θέμα  της παροχής αέρα, όσο και του θορύβου, έχοντας αντιπάλους που δεν έχουν υποχρεωθεί σε κανένα αισθητό συμβιβασμό και μείωση διαστάσεων.

Και η έκβαση αυτής της "μάχης", θα κρίνει ουσιαστικά το κατά πόσον o LL140 RGB, αξίζει τα όσα -αρκετά !- ζητά η κατασκευάστρια για την απόκτησή του!

Πάμε λοιπόν να δούμε πως απαντήσαμε εμείς στο ερώτημα αυτό.

Μεθοδολογία συγκριτικής αξιολόγησης του air flow των ανεμιστήρων

Οι φίλοι που παρακολουθούν τη "μαστορική" πλευρά του φόρουμ, ήδη ξέρουν ότι "κάτι ψήνεται" !

Αυτό δεν είναι άλλο από την προετοιμασία ενός εξοπλισμού που θα μας επιτρέψει να μετράμε με σχετικά καλή ακρίβεια την παροχή του αέρα που μπορεί να πετύχει ένας ανεμιστήρας, ανάλογα με τις συνθήκες στις οποίες καλείται να δουλέψει.

Φυσικά στη τελική του κατάληξη το σχέδιο είναι περίπλοκο και "μεγαλόπνοο", αλλά έχει ένα μεγάλο καλό, ότι μπορούμε -ακόμα και πολύ πριν να ολοκληρωθεί- να έχουμε δυνατότητα σύγκρισης μεταξύ των ανεμιστήρων σε διαφορετικές -αλλά συγκεκριμένες ! - συνθήκες λειτουργίας.

Η μετρητική διάταξη αποτελείται από το module μέτρησης της ροής του αέρα και τα module προσαρμογής των ανεμιστήρων, τα οποία -για την ώρα- είναι τρία και έχουν τη δυνατότητα να προσαρμοστούν με ταυτόσημο τρόπο πάνω στο module της μέτρησης.  Έτσι ανάλογα με τις συνθήκες που θέλουμε να μετρήσουμε έναν ανεμιστήρα προσαρμόζουμε στο module της μέτρησης, το κατάλληλο module που αφενός παρέχει στήριξη στον ανεμιστήρα και αφετέρου, δημιουργεί τις επιθυμητές και επαναλήψιμες συνθήκες λειτουργίας.

Για την ώρα, χρησιμοποιούμε τρία modules προσαρμογής:

 Α. Module Πολύ Υψηλής Aντίστασης στη ροή του αέρα (VHR) το οποίο χρησιμοποιεί ένα radiator διαστάσεων 140 x 140 mm, ενεργού πάχους 29mm και με πυκνότητα πτερυγίων 30 FPI.

Β. Module Υψηλής Αντίστασης στη ροή του αέρα (HR) το οποίο χρησιμοποιεί ένα radiator ενεργού πάχους 36,2mm και FPI = 19,5 .

Γ. Module Μέσης Αντίστασης στη ροή του αέρα (MR) το οποίο χρησιμοποιεί ένα radiator 140 x 140 mm  με ενεργό πάχος = 18,4mm και FPI = 19,0.

Εκτός από τις μετρήσεις που γίνονται με τα συγκεκριμένα module Αντίστασης, γίνονται και δύο ακόμα δοκιμές στο νέο σύστημα μετρήσεων:

Δ. Μέτρηση σε σύστημα Χαμηλής Αντίστασης της συνολικής παροχής που επιτυγχάνει ο ανεμιστήρας  (TLR), που χρησιμοποιεί το νέο σύστημα μέτρησης  του air flow που ετοιμάζεται, το οποίο διαθέτει τις διατάξεις που ισοκατανέμουν  τη ροή του αέρα σε όλη τη διατομή μέτρησης, έτσι ώστε αφενός οι μετρήσεις να είναι ανεξάρτητες του σημείου μέτρησης και αφετέρου -και πολύ σημαντικό- αυτήν την ισοκατανομή να την πετυχαίνει παρεμβάλλοντας την ελάχιστη  δυνατή αντίσταση στη ροή του αέρα!

Το όργανο μέτρησης της ταχύτητας ροής του αέρα (MASTECH MS6252A),  εδώ, παρεμβάλλεται με τρόπο ανάλογο με των modules, έτσι ώστε από αυτό να περνά   ολόκληρη η ποσότητα του αέρα που προωθεί ο ανεμιστήρας στο σύστημα μέτρησης.

Αυτό μας δίνει μια αντιστοιχία μέτρησης σε μια σχετικά πυκνή αερόψυκτρα.

Ε. Μέτρηση σε σύστημα Πολύ Χαμηλής Αντίστασης στη ροή του αέρα (PLR) το οποίο χρησιμοποιεί το ίδιο βασικό σύστημα μέτρησης του air flow που ετοιμάζεται, με τη διαφορά ότι σε αυτή τη δοκιμή το όργανο μέτρησης της ταχύτητας του ρεύματος του αέρα τοποθετείται μέσα στην γενικότερη διατομή διέλευσης του ρεύματος του αέρα και έτσι περνά από αυτό μόνο ένα μικρό μέρος από την συνολική ποσότητα του αέρα που προωθεί ο ανεμιστήρας μέσα στη μετρητική διάταξη.

Έτσι πέρα από την ελαχιστοποίηση της επίδρασης του οργάνου μέτρησης στην ίδια την  μέτρηση, που είναι ο απώτερο στόχος της όλης κατασκευής, για την ώρα, έχουμε τη δυνατότητα να έχουμε μια χαλαρή αντιστοιχία με μια σχετικά ελεύθερη αερόψυκτρα.

Οι συνθήκες μέτρησης:

Αφού συναρμολογηθεί το module μέτρησης με το κατάλληλο module αντίστασης στη ροή του αέρα, στερεώνεται ο ανεμιστήρας επάνω στο module προσαρμογής και το όλο σύστημα ελέγχεται για ενδεχόμενα σημεία διαφυγής του αέρα και αν υπάρχουν, αυτά στεγανοποιούνται.

Αυτό είναι σημαντικό καθώς σε αυτές τις μετρήσεις μετράται ολόκληρη η ποσότητα του αέρα που κατορθώνει ο ανεμιστήρας να ωθήσει μέσα από το radiator.  Η μετρητική διάταξη χρησιμοποιεί ένα vane air flow meter (MASTECH MS6252A) και η στήριξή του είναι τέτοια έτσι ώστε ολόκληρη η ποσότητα του αέρα που βγαίνει από το radiator να περνά από την φτερωτή του!

Στην περίπτωση όμως του συστήματος μέτρησης με πολύ χαμηλή αντίσταση στη ροή του αέρα (Ε), και προκειμένου να μην αλλοιώνεται η ροή του αέρα από τη μετρική διάταξη, αυτή δεν επηρεάζεται από ολόκληρη τη ροή του αέρα, αλλά από ένα μικρό μέρος της ροής!

Η διαδικασία μέτρησης:

Ο ανεμιστήρας τροφοδοτείται με 12,000 Vdc και με την βοήθεια μιας  PWM signal generator οδηγείται με σήμα PWM το οποίο μπορεί να μεταβληθεί αδιαβάθμητα από 0%  έως 100%.

Αρχικά ελέγχονται τα όρια λειτουργίας του ανεμιστήρα (ελάχιστες και μέγιστες στροφές) και μετά ξεκινώντας από τις μέγιστες στροφές καταγράφουμε -μετά από μια σχετική χρονική περίοδο σταθεροποίησης, την ταχύτητα ροής του αέρα στην έξοδο της μετρητικής διάταξης.

Στην συνέχεια οι στροφές χαμηλώνουν στην επόμενη "ακέραια" εκατοντάδα στροφών και γίνεται νέα καταγραφή, και ακολούθως οι στροφές χαμηλώνουν 100 rpm και γίνεται νέα μέτρηση και συνεχίζουμε έτσι, μέχρι ο ανεμιστήρας είτε να ακινητοποιηθεί, είτε να σταθεροποιηθεί σε κάποιες ελάχιστες στροφές ανεξάρτητες από το σήμα PWM.

Επίσης, μετράται και ο θόρυβος που παράγει ο ανεμιστήρας σε όλο το φάσμα των στροφών του, για την ώρα μόνο σε ελεύθερο αέρα και όχι επάνω σε αντίστοιχο radiator που είναι το ιδανικό, καθώς ακόμα υπάρχει κάποια δυσκολία.

Οι μετρήσεις αυτές, παρά το ότι δεν είναι απόλυτα προσαρμοσμένες στις συνθήκες λειτουργίας, δεν παύουν σε πολύ μεγάλο ποσοστό να είναι αντιπροσωπευτικές του θορύβου που παράγει ο ανεμιστήρας.

Επικουρικά καταγράφεται και το ποσοστό του σήματος PWM για κάθε μέτρηση αλλά και το ρεύμα λειτουργίας του ανεμιστήρα.

Οι μετρήσεις αυτές υφίστανται επεξεργασία στο Exccel και μας δίνουν τη συμπεριφορά του ανεμιστήρα σε διαγράμματα, στα οποία θα προχωρήσουμε στη συνέχεια, γιατί σαν πολλά να είπα !

Μετρήσεις air flow

Στην σημερινή παρουσίαση έχουμε ένα ανεμιστήρα των 140x25mm, οπότε του έγιναν τέσσερις δοκιμές, και για να έχει νόημα αυτό που κάνουμε και η μέτρηση η ίδια, να έχει αξία, μαζί με τον Corsair LL140 RGB μετρήσαμε ακόμα έξη ανεμιστήρες!

Μιλάμε για ένα μικρό roundup ανεμιστήρων με προσανατολισμό στα δύο στοιχεία που είναι πιο κρίσιμα σε ένα ανεμιστήρα:

Ποίο είναι το air flow που μπορεί να επιτύχει στα διάφορα ενδεχόμενα φορτία που μπορεί να χρησιμοποιηθεί, και πόσο θόρυβο κάνει!

Οι ανεμιστήρες επιλέχτηκαν με κριτήριο το χαμηλό θόρυβο και την δυνατότητα συνεργασίας με radiator και γενικά θέσεις όπου υπάρχει αντίσταση στη ροή του αέρα, φυσικά βάλαμε και έναν φασαριόζο* μέσα στους υπόλοιπους για να έχουμε και μια αίσθηση του μέτρου!

 Οι ανεμιστήρες που συμμετέχουν είναι :

1. Corsair LL140 RGB

2. Corsair ML140

3. Corsair SP140L*

4. Phanteks PH-F140 HP II

5. Arctic F14

6. BeQuiet Silent Wings3 HS PWM

7. Noctua NF-A14 Chromax PWM

Πάμε να δούμε μια πρώτη εικόνα και το . . . συζητάμε !

1.  Γενικό γράφημα ταχυτήτων ροής αέρα,  και θορύβου, ανεμιστήρων χαμηλού θορύβου για χρήση σε συστήματα ψύξης (radiators, air coοlers).

Οι μετρήσεις της ταχύτητας, δίνονται σε m/sec και του θορύβου σε dB(A) μετρημένα σε απόσταση 0,5m από τον ανεμιστήρα και στον άξονά του.

Κατ' αρχήν . . . "ψυχραιμία" !

Οι πίνακες μετρήσεων είναι τόσο εκτεταμένοι που είναι αδύνατο να γίνουν χρηστικοί, οπότε η μόνη δυνατότητα είναι τα γνώριμα και τόσο διαφωτιστικά γραφήματα!

Εδώ έχουμε μια γενική εικόνα, χωρίς τιμές, το γράφημα είναι ήδη πολύ "πηγμένο" !

Ξεκινώντας από κάτω προς τα επάνω, έχουμε τον θόρυβο (έντονο "λαχανί" γέμισμα σημείων μέτρησης), τις μετρήσεις Πολύ Χαμηλής αντίστασης (PLR) από πάνω του ( "ξεπλυμένο λαχανί" γέμισμα), μετά -με κίτρινο γέμισμα- ακολουθεί η ομάδα των καμπυλών από το module Πολύ Υψηλής αντίστασης (VHR),  ακριβώς από πάνω τους, με γαλάζιο γέμισμα είναι οι καμπύλες από τη module Μέσης αντίστασης (MR)  και κλείνουμε με την  κορυφαία ομάδα καμπυλών ("ροζ" γέμισμα) που είναι οι μετρήσεις που έγιναν στο σύστημα Χαμηλής αντίστασης (TLR).

Βλέπουμε ότι οι ομάδες είναι διακριτές, αλλά για να έχουμε καλύτερη εικόνα, ας "εστιάσουμε"  μέσα στην "ωφέλιμη " περιοχή των δοκιμών, η οποία με βάση το στόχο των ανεμιστήρων και το θόρυβό τους, την ορίζουμε από τις 600rpm  μέχρι τις 1400rpm.

2. Εστιασμένο  Γενικό γράφημα ταχυτήτων ροής αέρα,  και θορύβου, ανεμιστήρων χαμηλού θορύβου για χρήση σε συστήματα ψύξης (radiators, air coοlers).Οι μετρήσεις της ταχύτητας, δίνονται σε m/sec και του θορύβου σε dB(A) μετρημένα σε απόσταση 0,5m από τον ανεμιστήρα και στον άξονά του.

Η εικόνα απαλλαγμένη από την "μη" χρηστική πληροφορία, είναι αρκετά πιο ευκρινής!

1. Κατ΄αρχήν ο Corsair LL140 RGB, στο θέμα του θορύβου μπορεί να μην μπορεί να ανταγωνιστεί τον ομόσταυλό του ML140 που παρέα με τον BeQuiet διαπρέπουν σε ησυχία, αλλά πλασάρεται μεταξύ των αθόρυβων ανεμιστήρων πετυχαίνοντας επιδόσεις συγκρίσιμες με του Phanteks και του Arctic, μένοντας -καθώς επιβάλλεται- σε μεγάλη απόσταση από τον Corsair SP140L!

2. Όσον αφορά στις επιδόσεις στον τομέα του air flow, μας περιμένει μια ευχάριστη έκπληξη!

Όπως ήταν -λόγω διαστάσεων- αναμενόμενο ,  σε καμία από τις κατηγορίες δεν ηγείται, όμως, κατορθώνει να έχει μια απόδοση, μέσα στα πλαίσια της κατηγορίας και μόνο σε ένα setup είναι ουραγός και αυτό . . . "βραχεία κεφαλή" !

Αναλογιζόμενοι ότι αυτές οι επιδόσεις προέρχονται από ένα ανεμιστήρα με αισθητά μικρότερη ενεργό διατομή -σε σχέση με τους άλλους συμμετέχοντες στην δοκιμή- μόνο  σαν επιτυχία μπορούν να χαρακτηριστούν !

Για πάμε λοιπόν να δούμε ανά κατηγορία δοκιμών τι έδειξε το συγκεκριμένο Fan Roundup!

3.  Δοκιμές στη διάταξη  Ελάχιστης  Αντίσταση ροής. (PLR)

Οι μετρήσεις της ταχύτητας, δίνονται σε m/sec και του θορύβου σε dB(A) μετρημένα σε απόσταση 0,5m από τον ανεμιστήρα και στον άξονά του.

Εδώ να διευκρινίσω κάτι σημαντικό:

Η μέτρηση γίνεται με το ανεμόμετρο (sensor=vane) τοποθετημένο σε μια σωλήνα μεγάλης διαμέτρου, να παραλαμβάνει και να μετρά τη ροή ενός μικρού τμήματος αυτής.

Συνεπώς όσο οι στροφές χαμηλώνουν τόσο περισσότερο ρόλο παίζουν και οι τριβές του αισθητήρα του.

Για να μειωθεί η επίδρασή τους, οι μετρήσεις γίνονται ξεκινώντας από τις υψηλότερες στροφές.

{Οι τιμές κάτω από τα 0,8 m/sec,  μόνο σαν ενδεικτικές μπορούν να χρησιμοποιηθούν}

Από τις 900 rpm και κάτω, το περιβάλλον με τις πολύ χαμηλές και ελεύθερες ροές είναι φανερό ότι δεν αποτελεί το "στοιχείο" του Corsair LL140 RGB.

Εδώ, "άρχοντας" είναι ο Noctua (όπως και στο υπόλοιπο φάσμα στροφών της κατηγορίας), αλλά από τις 900rpm -όπου ο θόρυβός του είναι στην τάξη του "ανήκουστου"- αρχίζει και βρίσκεται στο στοιχείο του υποσκελίζοντας τόσο τον Phanteks όσο και -λίγο πιο πάνω- τον Silent Wings3 (!), για να καταλήξει λίγο πριν το τέλος του φάσματος των στροφών του,  να ξεπεράσει ακόμα και τον Corsair SP140 L που εδώ είναι μάλλον χαμηλά σε στροφές για να "αντισταθεί" !

Ευχάριστη έκπληξη είναι οι επιδόσεις του Corsair ML140 που παρά τον παραδειγματικά χαμηλό θόρυβό του, κατορθώνει να είναι δεύτερος στην κατηγορία, δείχνοντας πόσο καλή δουλειά μπορεί να κάνει η Corsair όταν δεν είναι "δέσμια" συγκεκριμένων διαστασιολογικών απαιτήσεων!
Φυσικό και αρκετά αναμενόμενο σε αυτή την "ελεύθερης" ροής κατηγορία δοκιμών είναι το πολύ καλό πλασάρισμα του Arctic F14.

Και την ομάδα κλείνει, ο Noctua NF-A14 Chromax, στον οποίο -από ότι φαίνεται- τα "ελεύθερα" περιβάλλοντα . . . πολύ του "αρέσουν" !

4. Δοκιμές στο module Πολύ Υψηλής αντίστασης στη ροή του αέρα. (VHR)

(Radiator διαστάσεων 140 x 140 mm, ενεργού πάχους 29mm και με πυκνότητα πτερυγίων 30 FPI)

Οι μετρήσεις της ταχύτητας, δίνονται σε m/sec και του θορύβου σε dB(A) μετρημένα σε απόσταση 0,5m από τον ανεμιστήρα και στον άξονά του.

Αντιμέτωπος με το πιο "σφιχτό" radiator των δοκιμών, ο  Corsair LL140 RGB, παρά το ότι δεν τον "βάζει το μάτι σου", τα κατάφερε περίφημα!

Από την αρχή ήδη του φάσματός στροφών της περιοχής, φαίνεται ότι δεν έχει καμία "πρόθεση" να το βάλει κάτω !

Πρακτικά από τις 900rpm και πάνω έχει υποσκελίσει τρεις ανεμιστήρες εξειδικευμένους σαν radiator  fans και ουσιαστικά, οι μόνοι που τον ξεπερνούν, είναι ο ομόσταυλός του radiator fan ML140 PWM και ο Noctua NF-A14, ο οποίος αισθάνεται μια χαρά και με τα πολύ "σφιχτά" radiator!

Για την ώρα,  ο LL140 RGB μολονότι μειονεκτεί αναπόφευκτα σε αεροδυναμικές διαστάσεις έναντι των "αντιπάλων" του, κρατάει πολύ καλά και κατατάσσεται στον μέσο όρο των επιδόσεων της κατηγορίας.

5. Δοκιμές στο module Μέσης Αντίστασης στη ροή του αέρα (MR).

(Radiator διαστάσεων 140 x 140 mm  με ενεργό πάχος = 18,4mm και FPI = 19,0)

Οι μετρήσεις της ταχύτητας, δίνονται σε m/sec και του θορύβου σε dB(A) μετρημένα σε απόσταση 0,5m από τον ανεμιστήρα και στον άξονά του.

Το μικρότερου πάχους και πυκνότητας ( FPI)  radiator, αλλάζει τα πράγματα δραματικά!

Ο Phanteks που στις προηγούμενες μετρήσεις ήταν ουραγός , τώρα είναι στη δεύτερη θέση και έχει ανέβει επίσης και ο BeQuiet που όντας καλύτερα προσαρμοσμένος σε αυτή την αντίσταση αυξάνει τις επιδόσεις του περισσότερο από τον LL140 RGB, αφήνοντάς τον στη τελευταία θέση.

Ακόμα και ο μέχρι τώρα σταθερός ML140 πέφτει στην τέταρτη θέση καθώς οι άλλοι ανεμιστήρες έχουν μεγαλύτερο air flow σε συνθήκες μέσης αντίστασης. Γενικά σε αυτή τη μέτρηση φαίνεται ποιοι είναι οι ανεμιστήρες που είναι καλύτερα προσαρμοσμένοι σε μικρού πάχους radiator.

Ένας μόνο δεν αλλάζει θέση, γιατί τα πάει καλά και με τα εύκολα radiator και αυτός είναι ο Noctua NF-A14!

Εδώ βέβαια να σημειώσουμε κάτι που είναι σημαντικό αλλά μπορεί η οπτική αναπαράσταση να το αλλοιώσει:   Η μεγαλύτερη "απόσταση" που χωρίζει τον πρώτο από τον τελευταίο, είναι μόλις 0,3 m/sec το οποίο σημαίνει ότι όλοι οι ανεμιστήρες βρίσκονται σε μια χονδρική μέγιστη διακύμανση της τάξης του +/- 4% ως προς το μέσο όρο των τιμών!

6. Δοκιμές στο σύστημα Χαμηλής Αντίστασης στη ροή του αέρα με μέτρηση της συνολικής παροχής του ανεμιστήρα (TLR).

Οι μετρήσεις της ταχύτητας, δίνονται σε m/sec και του θορύβου σε dB(A) μετρημένα σε απόσταση 0,5m από τον ανεμιστήρα και στον άξονά του.

Σε αυτή τη δοκιμή, η παρουσία του ανεμόμετρου επηρεάζει έντονα τη μέτρηση καθώς αυτό το ίδιο αντιπροσωπεύει ένα μεγάλο μέρος της αντίστασης της όλης μετρητική διάταξης, στη ροή του αέρα.

Υποθέτουμε ότι η συνολική αντίσταση είναι της τάξης μιας σφιχτής αερόψυκτρας μεγάλου μεγέθους, αλλά αυτό μένει να αποδειχθεί στην εξέλιξη και ανάπτυξη του συστήματος μετρήσεων του air flow.

Η αντίσταση μειώθηκε σχετικά με την προηγούμενη δοκιμή και όλοι οι ανεμιστήρες αυξάνουν την ταχύτητα ροής του ρεύματος αέρα που προκαλούν, και  η αύξηση αυτή είναι "ομοιόμορφη".  Ο Corsair LL140 RGB είναι και πάλι μέσα στο παιχνίδι καθώς, ναι μεν ακολουθεί τους άλλους πιο ειδικούς ανεμιστήρες αλλά το κάνει χωρίς να "λαχανιάζει" σε αντίθεση με τον BeQuiet που μοιάζει να μην είναι στο "στοιχείο" του !

Οι κατάταξη των άλλων ανεμιστήρων είναι η αναμενόμενη για ένα "radiator" σχετικά αραιό, και η κατάταξή τους μοιάζει να είναι η λογικότερη μέχρι τώρα, καθώς δεν υπάρχουν εκπλήξεις όσον αφορά τη σχέση σχεδιασμού της φτερωτής και της επιτυγχανόμενης ταχύτητας ροής!

Και πρώτος, σε απόσταση αναπνοής από τον Corsair SP140L, είναι και πάλι ο Noctua NF-A14, αποτελώντας τον αψευδή μάρτυρα του ότι, κάποια πράγματα δεν έρχονται στην τύχη !

Αυτό που είναι σημαντικό όμως εδώ, είναι ότι, η  Corsair έχοντας ένα σημαντικό και αναγκαστικό μειονέκτημα όσον αφορά στη ενεργό διατομή του ανεμιστήρα της τάξης του 25% έως και 35 % σε σχέση με τους άλλους ανεμιστήρες, κατορθώνει με την σχεδίαση της φτερωτής του LL140 RGB και μόνο (μην ξεχνάμε ότι μιλάμε για τις ίδιες στροφές), να υστερεί  μόνο 5 έως 6,5 % (!) και αυτό, από εκείνον που παρουσιάζει την κορυφαία επίδοση!

Αν σκεφτούμε τις αναλογίες λίγο, και το γεγονός ότι η σχεδίαση αυτή κόστισε σε θόρυβο ελάχιστα καθώς, η διαφορά του LL140 RGB από τον πιο αθόρυβο ανεμιστήρα είναι κάτω από 3 dB(A), ουσιαστικά έχουμε να κάνουμε με ένα κατόρθωμα, για το οποίο, μόνο συγχαρητήρια μπορούμε να απευθύνουμε προς τους σχεδιαστές του ανεμιστήρα και την κατασκευάστρια !

Γιατί όπως είπαμε και πριν . . . τίποτε δεν είναι τυχαίο!

Σε αυτό το διάγραμμα φαίνεται και κάτι ακόμα που ενδεχομένως δεν ενδιαφέρει εσάς τους αναγνώστες, αλλά χαροποιεί ιδιαίτερα τον γράφοντα.

Συγκεκριμένα, το γεγονός ότι οι καμπύλες της ταχύτητας είναι σχεδόν ευθείες και παράλληλες μεταξύ τους, μαρτυρά ότι η όλη διάταξη συμπεριφέρεται γραμμικά σε όλο το φάσμα των μέχρι τώρα μετρήσεων και συνεπώς,  ο κόπος και χρόνος για την κατασκευή της βρίσκει την καλύτερη δικαίωσή του!

Στο δια ταύτα λοιπόν . . .

Καλές οι μετρήσεις του air flow αλλά θα ήταν ακόμα καλύτερα να βλέπαμε και τι σημαίνουν σε διαφορές θερμοκρασίας, σε μια ολοκληρωμένη συγκριτική δοκιμή που έγινε κατά τη διάρκεια του review της Corsair H115i PRO RGB.

1. Από ότι βλέπουμε από την πρώτη συγκριτική δοκιμή της Corsair H115i PRO RGB με ανεμιστήρες τους LL140 RGB, από θερμοκρασίες τα πάει λίγο καλύτερα από ότι με τους ML140 που φοράει κανονικά η ΑΙΟ.

Βεβαίως αυτό έρχεται με περίπου 230rpm περισσότερες και συνεπώς με σχεδόν 3dB(A) παραπάνω. Ο συνολικό θόρυβος βέβαια μόλις και ξεπερνά τα 40 dB(A), οπότε παραμένει στα όρια της  «άνεσης».

2. Αν θέλουμε όμως να έχουμε ένα dead silent σύστημα με πλήρη φωταγώγηση, μπορούμε!

Κατεβάζουμε τους ανεμιστήρες στις 670 rpm και ο θόρυβος εξαφανίζεται κυριολεκτικά και το μόνο που "πληρώνουμε" για να έχουμε τις φωταψίες μας, είναι ~0,5 ^οC για κάθε 60 Watt ισχύος, και έτσι αν το φτάσουμε στα 360 Watt (!) τότε απλά θα είναι 3 βαθμούς πιο ζεστό από ότι με τους stock ανεμιστήρες!

Με άλλα λόγια μπορείτε να είσαστε όσο ήσυχα θέλετε και χωρίς περιορισμούς στις "ανησυχίες" σας!

 3. Υπάρχει βέβαια και η "μέση οδός", όπου με λίγες περισσότερες στροφές -πάμε στις 850rpm-  ο θόρυβος πάει και για τα δύο setup  στα ~ 31dB(A) και η μέγιστη θερμική επιβάρυνση του συστήματός σας είναι σε σύγκριση με τους stock ανεμιστήρες μόνο 2,6 ^οC (χονδρικά σε αυτές τις στροφές έχουμε ~ 0,4 ^οC / 60 Watt).

Φυσικά το κέρδος δεν είναι σε αυτούς του 0,4 ^οC σε σχέση με τις 670 rpm, αλλά στο ότι καθώς ανεβαίνει το air flow  και στα δύο setup, το Δθ πέφτει κατά 6,3 ^οC (από 50,7^οC  στους 44,4 ^οC), που δεν είναι καθόλου ευκαταφρόνητη διαφορά θερμοκρασίας!

Μια πρώτη απόπειρα χρήσης των γραφημάτων:

Τα γραφήματα σε σχέση με τους πίνακες έχουν πολύ περισσότερη πληροφορία και κάνουν πολύ εύκολα φανερές τις τάσεις αλλαγής των μεγεθών, αλλά και τις πραγματικές σχέσεις μεταξύ τους.

Ακόμα και απέναντι σε άλλες μεθόδους οπτικής απεικόνισης (π.χ. ραβδογράμματα ) έχουν περισσότερες δυνατότητες, τόσο οπτικές όσο και πρακτικές και αυτές οι τελευταίες είναι που μας ενδιαφέρουν εδώ, καθώς από τα γραφήματα αυτά μπορούμε να έχουμε μια πρώτη συγκριτική αποτίμηση ενός setup . . . σε νούμερα!

Φυσικά αυτό το χρησιμοποιούμε με κάθε λογική επιφύλαξη , καθώς τα δείγματα και οι δοκιμές είναι πολύ λίγες ακόμα, αλλά δεν παύει να αποτελεί ένα ήδη καλό εργαλείο για να μην πηγαίνουμε "στα στραβά" και να ανακαλύπτουμε εκ των υστέρων τα προβλήματα!

Για να δούμε λοιπόν, από το διάγραμμα που αφορά αυτό το setup δοκιμών -όσον αφορά στο radiator-  τι μπορούμε να "βγάλουμε" . . . !

Βλέπουμε ότι για τις 670 rpm -όπου ανά βήμα 60W έχουμε διαφορά στη θερμοκρασία 0,5 ^οC- η διαφορά στην ταχύτητα μεταξύ του LL140 RGB και του ML140, είναι DV₁ =~0,15m/sec και αντίστοιχα στις 850 rpm  όπου έχουμε μικρότερη διαφορά στην ταχύτητα (DV₂=~0,12 m/sec), έχουμε επίσης και χαμηλότερη διαφορά στις θερμοκρασίες ανά βήμα και έτσι σε αυτές τις στροφές και στο έκτο βήμα, έχουμε 2,6 ^οC, ενώ στις 670 rpm είχαμε αντίστοιχα 3,0 ^οC !

Συνεπώς μπορούμε να έχουμε το χαμηλό θόρυβο και την ασφάλεια του επεξεργαστή μας και  παράλληλα «άπειρες» δυνατότητες για δημιουργική αισθητική παρέμβαση στο κουτί μας μέσω των πραγματικά σημαντικών RGB δυνατοτήτων που μας δίνουν οι ανεμιστήρες  αυτοί!

Και το "ηθικό δίδαγμα" από όλα αυτά :

• Αν αντί να έχουμε τους stock ανεμιστήρες στην H115i PRO RGB, βάλουμε τους Phanteks: Θα έχουμε περίπου τον ίδιο θόρυβο και θα είμαστε κατά ~1,2 βαθμούς πιο δροσεροί από το stock setup.
• Ή αν το κύριο ενδιαφέρον μας είναι ο θόρυβος, μπορούμε να πάμε σε Noctua και να είμαστε και 1 - 1,5 dB(A) χαμηλότερα όσο αφορά στο θόρυβο και 2 με 3 βαθμούς πιο δροσερά από την stock σύνθεση!
• Αλλά καμία από αυτές τις εναλλακτικές δεν μπορεί να δώσει στο κουτί σας αυτή την πανδαισία χρωματισμών που οι Corsair LL140 RGB μπορούν να χαρίσουν!
• Συνεπώς:  Εφόσον το θέμα μας είναι η αισθητική αναβάθμιση του κουτιού μας, η επιλογή των LL140 RGB  είναι μια εξαιρετική επιλογή καθώς, αφενός έχει κορυφαίες δυνατότητες RGB φωτισμού και αφετέρου, το θερμικό κόστος που θα πληρώσουμε γι' αυτό, είναι στη χειρότερη περίπτωση λιγότερο από 3 ^oC, και στην άλλη άκρη του φάσματος λειτουργίας, ο θόρυβος θα επιβαρυνθεί κάτι λιγότερο από 3dB(A). Μένοντας όμως  σε μέσες ρυθμίσεις του air flow -ακόμα και στη μέγιστη θερμική καταπόνηση- η ηχητική επιβάρυνση μπορεί να μηδενιστεί και η θερμική να περιοριστεί σε ~2,5 ^οC !

Και κάτι ακόμα που ενδιαφέρει τον "ταλαίπωρο" reviewer . . .

• Αυτές οι μικρές διαφορές  που  πρακτικά  για τον υπολογιστή μας δεν σημαίνουν τίποτε το δραματικό , για την πειραματική επιβεβαίωση της θεωρίας όμως, σημαίνουν πάρα πολλά και εξόχως σημαντικά !

Επίλογος

Αρκετές μέρες παρέα με τα "Παγώνια" της Corsair, μου άφησαν πολύ καλές εντυπώσεις, για την χρωματική πανδαισία που μπορούν να σκορπίσουν γύρω τους, αλλά κυρίως, γιατί όταν είναι η ώρα  για την κλασική δουλειά του ανεμιστήρα και η CPU μας, εξαρτάται από την αποτελεσματικότητά τους, αυτοί . . . δεν "κάνουν το παγώνι"!

Αντίθετα, θα κάνουν τη δουλειά που πρέπει, αποτελεσματικά και ήσυχα, κρατώντας τις θερμοκρασίες χαμηλά και την CPU μας ασφαλή ακόμα και κάτω από βαρύ θερμικό φορτίο!

Αυτό ήταν το κρισιμότερο σημείο στον αξιολόγηση των ανεμιστήρων αυτών, καθώς οι πραγματικά αξιοθαύμαστες δυνατότητες του RGB φωτισμού τους, μπορεί να κερδίζουν επάξια τις οπτικές εντυπώσεις, αλλά υπάρχει και η "πεζή" δουλειά του  να σπρώχνεις τον αέρα!   Και αν εκεί, "χάσεις το παιχνίδι", παντού χαμένο θα το έχεις!

Συμπαθάτε με για την παράφραση του ποιητή, και την ανάλογη διάθεση, αλλά πέρασα "ατελείωτες" ώρες χαζεύοντας -χωρίς να "χορταίνω"- το θέαμα! Πραγματικά είναι πολύ δύσκολο να μεταφέρω την "μαγική" αίσθηση που δημιουργούν και να μην αισθάνομαι ταυτόχρονα, ότι με τη φτώχεια των λόγων μου, αδικώ κατάφωρα τη δουλειά της Corsair και των σχεδιαστών της.

Έτσι, θα ακολουθήσουμε τον δικαιότερο και σαφώς ασφαλέστερο δρόμο, να μείνει το αισθητικό θέμα στην δική σας κρίση και εμείς να δώσουμε το βάρος στα τεχνικά του πράγματος!

Ασφαλέστερος ο δρόμος, αλλά και "επώδυνος" καθώς, για να έχει η τελική μας κρίση το απαραίτητο "ειδικό βάρος", χρειάστηκε η κατασκευή και το στήσιμο του κατάλληλου εξοπλισμού για τον έλεγχο ανεμιστήρων κάτω από διαφορετικές συνθήκες λειτουργίας και φυσικά, ένα μικρό radiator fan roundup!  Αρκετά όμως με εμάς.

Corsair LL140 RGB

Έχουν πολύ υψηλό air flow;

'Όχι!

Είναι τελείως αθόρυβοι;

Όχι!

Έχουν καλό RGB φωτισμό;

Όχι!

 Έχουν πάρα πολύ καλό RGB φωτισμό, εξαιρετικό κατά την άποψή μας!

Και προς τιμήν της η Corsair δεν αρκέστηκε σε αυτόν, αλλά έκανε ότι μπορούσε καλύτερο και στο θέμα του air flow και στου θορύβου και μας δίνει ένα πολύ καλό ανεμιστήρα που μπορεί να "σταθεί" χωρίς κανένα πρόβλημα σε οποιαδήποτε θέση αποφασίσουμε εμείς στο κουτί μας.

Αυτό μπορεί να ακούγεται απλό, αλλά δεν είναι καθόλου έτσι, αντίθετα, αποτελεί μια πολύ περίπλοκη απόπειρα συμβιβασμού μιας σειράς αντιτιθέμενων παραγόντων σε έναν ανεμιστήρα ο οποίος με δεδομένο το σημαντικό μειονέκτημα διαστάσεων που έχει, κατορθώνει όχι μόνο να μη μείνει πίσω από τον ανταγωνισμό, αλλά στις περισσότερες χρήσεις του, να είναι πολύ κοντά στο μέσο όρο της απόδοσης της κατηγορίας του, απέχοντας ελάχιστα σε απόδοση από τις κορυφαίους ανεμιστήρες αυτής!

Και παράλληλα, σε αντίθεση με όλους αυτούς, να έχει τη δυνατότητα να "μεταμορφώσει" τον υπολογιστή μας, με τις "απεριόριστες" δυνατότητες για διάχυτο έγχρωμο φωτισμό του και με τον έλεγχο του προγράμματος διαχείρισης της Corsair μπορεί να συνεργαστεί και με όποιο άλλο RGB προΪόν της κατασκευάστριας και να αποτελέσει τον κρίσιμο παράγοντα  στην αισθητική αναβάθμιση του υπολογιστή σας, ακριβώς όπως το φανταστήκατε!

Όταν το "πακέτο" περιλαμβάνει όλα αυτά, δεν έχεις και πολλά περιθώρια  . . . "βγάζεις το καπέλο" στον δημιουργό  και του απευθύνεις τα συγχαρητήριά σου !

Φυσικά δεν είναι όλα ρόδινα!

Υπάρχουν κάποια μικρά προβλήματα, με βασικό αυτό του κόστους, που μόνο μικρό δεν είναι !

Σαφώς και καταλαβαίνουμε ότι στο πακέτο των δύο ανεμιστήρων περιλαμβάνεται και το "κόστος του φωτισμού" που γλιτώνουμε και ενδεχομένως ισοφαρίζει την διαφορά τιμής, αλλά παρ' όλα αυτά,  πολύ θα θέλαμε να το δούμε να μειώνεται για να έχουν πρόσβαση σε αυτό περισσότεροι χρήστες!

Δεύτερο ζήτημα είναι το "καλωδιομάνι", που πραγματικά, ο άπειρος χρήστης πρέπει να πάρει μια βαθειά ανάσα πριν ασχοληθεί μαζί του!

Τρίτο, το θέμα με τα μηχανικά παρελκόμενα του πακέτου.  Πιστεύουμε ότι οκτώ rubber screws και ισάριθμες μακριές βίδες, δεν θα έριχναν τον προϋπολογισμό της Corsair έξω, και με βάσει την ιστορία της εταιρίας, πιστεύουμε ότι απλά κάποιος δεν κάθισε να το σκεφτεί λίγο καλύτερα.

Προσδοκούμε στη συνέχεια της παραγωγής, αυτή η έλλειψη να εκλείψει!

Και τελευταίο, αλλά όχι σε σημασία, είναι το θέμα της εγγύησης, που είναι μόνο δύο χρόνια ανακλώντας μια λογική επιφύλαξη ενδεχομένως, αλλά μη παύοντας να αφήνει μια "περίεργη" αίσθηση σε αυτόν που πλήρωσε 40€ για έναν ανεμιστήρα και αυτός έχει την "εμπιστοσύνη" του κατασκευαστή του μόνο για  δυο χρόνια!

Βάζοντας  όλα τα παραπάνω σε μια πρόταση . . .

"Ο χρήστης που αρχίζει, ή συνεχίζει την αισθητική αναβάθμιση του κουτιού του και  ο  σχεδιασμός της έφτασε στο ζήτημα των RGB ανεμιστήρων για να συνεχίσει στο επόμενο στάδιο, θα κάνει καλά να δει προσεκτικά την πρόταση της  Corsair, γιατί κατά πάσα πιθανότητα, έχει την απάντηση στο πρόβλημά του και αυτή λέγεται LL140 RGB ! "

Στο σημείο αυτό να σας υπενθυμίσουμε ότι το ζευγάρι των δύο ανεμιστήρων Corsair LL140  RGB έχει διετή εγγύηση και MSRP από την Corsair 84,90€, και  την στιγμή που γράφεται αυτή η παρουσίαση,  τo βρίσκουμε στα Ελληνικά καταστήματα προς 77.90€ συν ~6,5 € λοιπά έξοδα, του ΦΠΑ συμπεριλαμβανομένου.

Συνοψίζοντας λοιπόν, ας δούμε επιγραμματικά τα πλεονεκτήματα και μειονεκτήματά τoυς.

• Η συσκευασία των ανεμιστήρων  εξασφαλίζει την προστασία των περιεχομένων της και την τάξη σε όλα τα παρελκόμενά της.
• Ανεμιστήρες με υδροδυναμικά έδρανα  χαμηλού θορύβου.
• Εξαιρετικά στιβαρή κατασκευή του πλαισίου.
• Αντικραδασμικά παρεμβύσματα στις γωνίες του πλαισίου.
• Ο θόρυβος που παράγουν, ακόμα και στις υψηλές στροφές είναι χαμηλός και μειώνεται ακόμα περισσότερο σε χαμηλότερα air flow, μέχρι του σημείου να μην ανιχνεύεται.
• Το air flow που μπορούν να επιτύχουν είναι μέσα στα πλαίσια της κατηγορίας τους και μπορούν απροβλημάτιστα να αντικαταστήσουν κάποιον ανάλογο ανεμιστήρα.
• Η "στατική" πίεση που μπορούν να αναπτύξουν τους κάνει κατάλληλους ακόμα και για πολύ πυκνά radiator.
• Παρά το μικρότερο μέγεθος της διατομής εισόδου τους, παρουσιάζουν ασήμαντη υστέρηση έναντι των κορυφαίων του ανταγωνισμού!
• Συνοδεύονται από ένα πολύ ευέλικτο software ελέγχου  Corsair Link4, το οποίο επιτηρεί συνεχώς την λειτουργία τους.
• Ο RGB φωτισμός τους ευρίσκεται τόσο στην περίμετρο του ανεμιστήρα, όσο και στο hub του κινητήρα.
• Ο έλεγχος του RGB φωτισμού πραγματοποιείται μέσω του Lihgting Node Pro και ενός RGB fan hub που συμπεριλαμβάνονται στα παρελκόμενα.
• Οι δυνατότητες ελέγχου του RGB φωτισμού, είναι πολύ μεγάλες και το αισθητικό αποτέλεσμα εξαιρετικό.
• Είναι συμβατοί και συνεργάζονται απρόσκοπτα και με το νέο πρόγραμμα γενικής διαχείρισης, iCUE της Corsair.

• Οι ανεμιστήρες ενώ έχουν αντικραδασμικά παρεμβύσματα δεν διαθέτουν και κάποιο αντικραδασμικό μέσο στήριξης (rubber screws).
• Οι ανεμιστήρες δεν διαθέτουν δυνατότητα Zero RPM.
• Παρέχονται μόνο κοντές βίδες για τη στήριξη των ανεμιστήρων.
• Η υλοποίηση των απαιτούμενων συνδέσεων δημιουργεί πρόσθετη επιβάρυνση στο θέμα του cable management.
• Η εγγύησή τους είναι διετής.
• Η τιμή της, τηρουμένων των αναλογιών με τον ανταγωνισμό,  θα θέλαμε να είναι χαμηλότερη.

Με βάση όλα τα παραπάνω, η γενική βαθμολογία που αποσπά τo

Corsair LL140 RGB 140mm Dual Light Loop RGB LED PWM Fan — 2 Fan Pack with Lighting Node PRO ,

δε μπορεί να είναι μικρότερη από:

Ευχαριστούμε θερμά την Corsair   για την παραχώρηση του δείγματος της δοκιμής.

Για    το    TheLab.gr,      Seafalco    29/5/2018

Πρόλογος

Όλοι έχουμε αντιληφθεί την "κοσμογονία" που γίνεται στο "φαίνεσθαι" των προσωπικών υπολογιστών, με τον κάθε κατασκευαστή να έχει τη δική του πολύχρωμη πρόταση για να γοητεύσει τον υποψήφιο αγοραστή.

Το ευτύχημα για εμάς, είναι ότι στο παιχνίδι αυτό εμπλέκονται όλοι οι μεγάλοι "παίκτες" του χώρου, με τελευταία και πιο σημαντική προσχώρηση στον σχετικό ανταγωνισμό του τελευταίου των "συντηρητικών", όπως είδαμε στην πρόσφατη παρουσίασή μας.  Και λέω ευτύχημα γιατί ο κάθε ένας από αυτούς, έχει και μια φήμη να υποστηρίξει, οπότε το θέμα της ουσίας (λέγε με επιδόσεις και συμβίωση με το χρήστη) κανείς δεν το ξεχνά !

Και όχι μόνο δεν το ξεχνούν, αλλά όπως θα δούμε στην σημερινή φιλοξενούμενη, το προωθούν σε νέα ανώτερα επίπεδα που πραγματικά έρχονται, όχι μόνο να βάλουν τον χρήστη στο κέντρο του ενδιαφέροντός τους, αλλά και να στείλουν τον ανταγωνισμό στα εργαστήριά του καθώς -όπως θα δείτε- η νέα κατάσταση που αρχίζει να διαμορφώνεται απαιτεί από όλους την δέουσα "απάντηση"!

Ο λόγος για τη νέα AIO της Corsair  της σειράς Hydro που ακούει στο κωδικό H115i PRO RGB.

Η εισαγωγή μου μοιάζει να είναι λίγο ανορθόδοξη, και ίσως, οριακά προκατειλημμένη!

Σας βεβαιώ ότι για το πρώτο υπάρχουν πολύ καλοί λόγοι και για το δεύτερο . . . ένα ολόκληρο review για να αποφασίσετε!

Ο λόγος αυτής της πρωθύστερης εισαγωγής είναι ότι η σημερινή φιλοξενούμενη αποτελεί το πρώτο δείγμα ουσιαστικής στροφής της Corsair στο θέμα της ελαχιστοποίησης του θορύβου των ΑΙΟ της!

Η Corsair Hydro H115i PRO  RGB  συνοδεύεται από την κατασκευάστρια με την χαρακτηριστική φράση: "BE SEEN, NOT HEARD" και υπόσχεται πολύ καλές επιδόσεις και κυρίως, πολύ χαμηλό θόρυβο.

Πρόκειται για μια ΑΙΟ με δυο ανεμιστήρες των 140mm να ψύχουν ένα radiator 280mm, με την κυκλοφορία του ψυκτικού υγρού να έχει ανατεθεί σε μια νέα αντλία μικρών διαστάσεων που φέρει διαφανή στοιχεία (logo, περιμετρικά φιλέτα) που φωτίζονται από RGB LEDs.

Την όλη διαχείριση της ψύξης αλλά και του RGB αναλαμβάνει το ώριμο πλέον πρόγραμμα διαχείρισης της κατασκευάστριας, το Corsair Link-4 που κυριολεκτικά μας έκανε όλα τα χατίρια!

Αλλά ώρα είναι να αφήσουμε τα πολλά  λόγια και να βάλουμε μπροστά την παρουσίαση για να δούμε, αν πράγματι η φιλοξενούμενή μας θα σταθεί στο ύψος του . . . προλόγου της!

Τεχνικά χαρακτηριστικά

Στους πίνακες που ακολουθούν μπορείτε να δείτε τα τεχνικά χαρακτηριστικά της Corsair Hydro H115i PRO RGB.
Όπως θα διαπιστώσετε παρατίθενται πολλά χαρακτηριστικά, εκ των οποίων αρκετά, δεν δίνονται από την κατασκευάστρια αλλά αποτελούν δικές μας προσθήκες. Να σημειώσουμε ότι τα χαρακτηριστικά που προσθέσαμε εμείς έχουν κίτρινους ορισμούς και μπλε τιμές.
Επίσης με μπλε χαρακτήρες, δίπλα σε κάποιες "εργοστασιακές" τιμές, είναι σημειωμένες οι τιμές που μετρήσαμε εμείς κατά την διάρκεια των δοκιμών και επιπλέον, με πράσινους χαρακτήρες μπορείτε να βρείτε χαρακτηριστικά για τα οποία, κάνουμε μια πιθανή υπόθεση καθώς δεν βρήκαμε κάτι σχετικό.

Κλασική κατασκευή από την Corsair που έχει πολύχρονη πείρα, με πολύ προσεκτική δουλειά στο sleeving των σωληνώσεων αλλά και στον φωτισμό της αντλίας.  Αλλά τα πράγματα δεν μένουν εκεί, καθώς το νέο radiator έρχεται με συγκεκριμένες βελτιώσεις που του ανεβάζουν την απόδοση όπως θα δούμε στη συνέχεια.

Φυλλάδιο οδηγιών εγκατάστασης*  ,   Corsair Link4 software

*Το manual είναι από άλλη πηγή γιατί στη σελίδα του προϊόντος ο σύνδεσμος είναι λάθος.

Οι ανεμιστήρες ανήκουν στη νέα σειρά της κατασκευάστριας, η οποία διαθέτει έδρανα μαγνητικής αιώρησης, τα οποία παρουσιάζουν μηδαμινές τριβές και πολύ χαμηλό θόρυβο λειτουργίας. Τα 55mΑ μέγιστο ρεύμα λειτουργίας του ανεμιστήρα πάνω στο radiator δείχνουν απερίφραστα ότι εδώ η Corsair έχει κάνει πολύ καλή δουλειά!

Πριν προχωρήσουμε πιο πέρα να σημειώσουμε την έλλειψη θερμοαγώγιμης πάστας, πέραν αυτής που είναι ήδη τοποθετημένη στο cold plate!

Καθώς επίσης και τα πέντε χρόνια εγγύησης που δίνει η Corsair.

Και κλείνουμε τα χαρακτηριστικά με της θερμικές παραμέτρους της H115i PRO RGB.

Το radiator είναι ελαφρά πιο ενισχυμένο σε σχέση με αυτό της ομόσταυλης H110i GT καθώς έχει 1,4 mm μεγαλύτερο πάχος και μια σωλήνα παραπάνω.

Αυτό οδηγεί σε ένα κατά ~3% πιο "σφικτό" radiator, το οποίο όμως έχει σχεδόν 9% μεγαλύτερη επιφάνεια αποβολής της θερμότητας!

Συνεπώς αυτό που χρειάζεται για να αναδείξει τις δυνατότητές του το radiator, είναι ο κατάλληλος ανεμιστήρας και φυσικά, η ανάλογη αντλία.

H Corsair Hydro Series H115i Pro RGB έχει πενταετή εγγύηση και MSRP από την Corsair 144,99 €, και  την στιγμή που γράφεται αυτή η παρουσίαση,  την βρίσκουμε στα Ελληνικά καταστήματα προς 138,21€ συν ~7 € λοιπά έξοδα, του ΦΠΑ συμπεριλαμβανομένου.

Συσκευασία και παρελκόμενα

Νέα εποχή, η εποχή του RGB και τα κουτιά φυσικό ήταν να ακολουθήσουν!

Ένα μπράβο στο σχεδιαστική ομάδα του κουτιού γιατί το κράτησαν μέχρι εκεί που γίνεται ενδιαφέρον και βοηθάει στο "διάβασμά" του!

Τα βασικά χαρίσματα της ΑΙΟ μας σε επικεφαλίδες, RGB στην αντλία, μεγάλο radiator, έλεγχος με το Corsair Link, δυνατότητα ακινητοποίησης των ανεμιστήρων, για σχεδόν  dead silent λειτουργία και φυσικά, χαμηλός θόρυβος λειτουργίας!

Η πιο ενδιαφέρουσα πλευρά με τις βασικές ιδιότητες, τις διαστάσεις και τα χαρακτηριστικά της ΑΙΟ μας.

Και κέντρο κάτω . . . την κίτρινη μπάρα που τραβάει το μάτι και κεντρίζει το ενδιαφέρον με τα 20,4 dB(A) της !

Και κλείνουμε με την τρίτη πλευρά, η οποία αναφέρεται στη λίστα των socket και επεξεργαστών που είναι συμβατή η ΑΙΟ μας και στα περιεχόμενα του κουτιού, το οποίο, ώρα είναι να ανοίξουμε !

Όλα είναι τακτοποιημένα με ασφάλεια μέσα στην χαρτονένια θήκη τους και θα ταξιδέψουν ανέπαφα σε εμάς.  Τα περιεχόμενα χωρίς τα προστατευτικά  σακουλάκια τους και πάμε να δούμε τα παρελκόμενα ξεκινώντας από αυτά που προορίζονται για τα socket της INTEL.

Στο κέντρο έχουμε το πλαστικό CPU back plate το οποίο θα μας βοηθήσει στην σωστή εγκατάσταση του block της ψύκτρας μας.

εσωτερικά και στην αριστερή πλευρά βλέπουμε τους τέσσερις αποστάτες που χρησιμοποιούνται στα 115x socket  και δεξιά, τους αποστάτες για το πιο σύγχρονο 2011 και 2066 socket και φυσικά και τις τέσσερις χειρόβιδες που είναι απαραίτητες για τη στερέωση του retension br;acket του block.

Περιμετρικά βλέπουμε τις 16 μακριές βίδες και ροδέλες  που προορίζονται για την στερέωση μέχρι και τεσσάρων ανεμιστήρων στο radiator , καθώς και οκτώ κοντές βίδες γα να στερεώσουμε το radiator στο κουτί μας στο κλασικό στήσιμο οι ανεμιστήρες σε push να ρουφάνε αέρα μέσα από το κουτί και να τον στέλνουν -δια μέσου του radiator- έξω από αυτό.

Στην δεξιότερη πλευρά της φωτογραφίας έχουμε το καλώδιο που συνδέει την αντλία /block με την μητρική μας, προκειμένου να έχουμε τον πλήρη έλεγχό της μέσω του ειδικού software Corsair Link.

Δύο σημαντικές λεπτομέρειες:  Η στήριξη των αποστατών στο CPU back plate, γίνεται μέσα σε μεταλλικές φωλιές, πράγμα που εγγυάται τη στιβαρότητα και τη μακροημέρευση του συστήματος στήριξης.

Το κοντινό στο γωνιακό βύσμα σύνδεσης δείχνει ότι η Corsair  -και πολύ σωστά- εγκατέλειψε το Mini USB βύσμα και χρησιμοποιεί πλέον Micro USB σύνδεση με το block.

Για τα socket της AMD αλλάζει μόνο το retension bracket και προστίθενται δυο βιδοθηλιές, για την στερέωσή του στο σύστημα στήριξης της AMD μητρικής μας.

Φυσικά στην εύκολη εγκατάσταση, μεγάλη βοήθεια έχουμε από το αναλυτικότατο φυλλάδιο οδηγιών* το οποίο το βρήκαμε από άλλη πηγή καθώς στη σελίδα του προϊόντος έχει λάθος link.

Έλλειψη, που -δεδομένου του κόστους της ΑΙΟ- καλό θα ήταν να μην υπήρχε, είναι η απουσία ενός σωληναρίου με θερμοαγώγιμη πάστα, καθώς η μόνη T.I.M. που συνοδεύει την ΑΙΟ, είναι αυτή που -πολύ καλώς- βρίσκεται ήδη εγκατεστημένη στο cold plate του block.

Για τυχούσα δεύτερη εγκατάσταση όμως -πράγμα που σε ένα πρωτόπειρο χρήστη είναι αρκετά πιθανό να χρειαστεί- θα πρέπει να φροντίσετε εσείς για θερμοαγώγιμη πάστα!

Η ψύκτρα από κοντά

Το ελαφρά πυκνότερο radiator και το καλοφτιαγμένο sleeve των σωληνώσεων, κλέβουν την πρώτη εντύπωση, αλλά τελικώς αυτό που μέλλεται να μαγνητίσει το βλέμμα είναι στο βάθος, περιμένοντας την ώρα του να "λάμψει"!   Ο λόγος φυσικά για το block που έρχεται βελτιωμένο και με πιο ήσυχη αντλία.

Η Corsair στην H115i PRO RGB , χρησιμοποιεί radiator και block της  Asetek, που είναι ο ΟΕΜ  κατασκευαστής που έχει συνεργαστεί και σε πολλά άλλα προϊόντα της. Με δεδομένο αυτό, πάει στα σίγουρα και μάλιστα, η αντλία που χρησιμοποιεί, είναι νέα γενιά  Asetek Gen6, η οποία είναι ελαφρά μικρότερη, έχει οκταπολικό κινητήρα και  impeler επτά πτερυγίων, αρκετά διαφορετικής κατασκευής από τις Asetek Gen5.  Στόχος φυσικά, η υψηλή απόδοση και ο χαμηλός θόρυβος!

Η ελαστικότητα των σωληνώσεων δοκιμάστηκε αρκετά κατά τη διάρκεια των ελέγχων μας και πάντα μας έκανε το χατίρι, το δε ποιοτικό sleeve που τις καλύπτει δεν έδειξε την παραμικρή τάση να φύγει από τη θέση του!

Τα ρακόρ στην πλευρά της αντλίας είναι περιστρεφόμενα , βοηθώντας σημαντικά στην διευθέτηση της  ΑΙΟ στο κουτί μας.

Το radiator

Είναι φανερό ότι έχει γίνει προσπάθεια για να έχει μια πιο στυλιζαρισμένη μορφή.

Τα "καζανάκια"  (tank) είναι τελείως επίπεδα και οι τερματισμοί τους είναι ενσωματωμένοι με τα δύο ελάσματα στήριξης του radiator και των ανεμιστήρων σε αυτό.

Βεβαίως, θα θέλαμε να δούμε λίγο πιο ραφιναρισμένη δουλειά στον "αρμό" που σχηματίζεται σε κάθε "καπάκι" των tank, αλλά αυτό είναι απλά μια αισθητική παρατήρηση και δεν σημαίνει τίποτε παραπάνω.

Ένα καλό κοντινό σε ένα από τα σταθερά ρακόρ για να φανεί, τόσο το εξαιρετικό sleeve των σωλήνων, όσο και η εξασφάλιση της σύνδεσης της σωλήνας.  Και με μια τελευταία ματιά στα διαπιστευτήρια του radiator . . .

. . . πάμε να δούμε την "καρδιά" του συστήματος ψύξης!

Το block

Από το block φεύγουν τρία καλώδια που καταλήγουν σε τέσσερις ακροδέκτες.

Οι δύο προορίζονται για τη σύνδεση των δυο PWM ανεμιστήρων που συνοδεύουν την ΑΙΟ μας, ο τρίτος είναι για την τροφοδότηση της αντλίας και των ανεμιστήρων από βύσμα Power Sata και ο τέταρτος, για να μεταφέρει στην CPU μας τον αριθμό των στροφών της αντλίας, έτσι ώστε αυτή να επιτρέψει τη λειτουργία του υπολογιστή μας.

Οι στροφές των ανεμιστήρων αλλά και της αντλίας,  μεταφέρονται μέσω της σύνδεσης USB στον υπολογιστή μας, στο γραφικό περιβάλλον του Corsair Link-4 και από εκεί μπορούμε να τις ρυθμίσουμε κατά πως θέλουμε, ή -αν έχουμε αμφιβολίες- να αναθέσουμε τη διαχείριση του όλου συστήματος στο Corsair Link, επιλέγοντας κάποιο από τα ήδη έτοιμα  modes λειτουργίας.

iCUE και  Link-4

Το Corsair Link βρίσκεται στην τέταρτη έκδοσή του και έχει λύσει τα προβλήματα που είχε στο παρελθόν, παρ΄ όλα αυτά δεν έχει την δυναμικότητα του νέου software γενικής διαχείρισης της Corsair, το iCUE.

Έτσι για την απόκτηση μιας H115i  PRO RGB, για τους φίλους που έχουν ήδη  και άλλες έξυπνες συσκευές της Corsair και ήδη χρησιμοποιούν το νέο ολοκληρωμένο σύστημα διαχείρισης της Corsair, υπάρχει ένα ακόμα σημαντικό κριτήριο, αυτό της συμβατότητας!

Στα "χαρτιά" της ΑΙΟ μας  δεν υπάρχει καμία αναφορά στο iCUE, προφανώς γιατί η ενοποίηση των δυο προγραμμάτων είναι πολύ πρόσφατη, αλλά στην compatibility list του iCUE Early Access - Version 3.1.131 αναφέρεται ότι και η H115i PRO RGB είναι συμβατή και με αυτό το διευρυμένο πρόγραμμα ελέγχου.

Σε αρκετές δοκιμές που κάναμε, δεν συναντήσαμε κάποιο πρόβλημα, πέρα από το διαφορετικό περιβάλλον και το γεγονός ότι στο Link έχεις μια αίσθηση πιο άμεσης πρόσβασης σε αυτό που θέλεις, πράγμα που σίγουρα είναι και θέμα εξοικείωσης με το iCUE!

Έτσι οι χρήστες του iCUE, που όπως και να το κάνουμε έχει πολύ πιο ολοκληρωμένο περιβάλλον, μπορούν άνετα να εντάξουν και την νέα τους ΑΙΟ σε αυτό και να μην "παλεύουν" με δυο διαφορετικά προγράμματα!

Το Cold plate

Το cold plate, όπως είπαμε είναι νέα κατασκευή και έρχεται με την θερμοαγώγιμη πάστα προεγκαταστημένη.

Πράγμα που είναι πολύ καλό, τόσο για τους πρωτόπειρους χρήστες, που δεν θα έχουν να αμφιβάλουν αν έστρωσαν σωστά την θερμοαγώγιμη πάστα, όσο και για τους έμπειρους, σε περίπτωση που δεν έχουν τον απαραίτητο χρόνο!

Η θερμοαγώγιμη αυτή, είναι καλή και όπως θα δούμε και στις μετρήσεις έχει σχεδόν τις ίδιες επιδόσεις με την reference TIM  που χρησιμοποιούμε.

Η συναρμογή του κυκλικού retension bracket γίνεται με την ίδια διαδικασία του περιστροφικού slide in and lock, αλλά πλέον, η στήριξη γίνεται σε τέσσερις μεταλλικούς πίρους και το κλείδωμα βασίζεται στην ελαστικότητα των τεσσάρων τριγωνικών "κλειδιών" που βρίσκονται στο μέσον της κάθε πλευράς.

Σαν τεχνική προσέγγιση είναι πολύ πιο εύκολη από την προηγούμενη με τα πολλαπλά πλαστικά δόντια εμπλοκής και δεν υστερεί σε ασφάλεια και στιβαρότητα!

Οι ανεμιστήρες

Και εδώ ερχόμαστε στο ζήτημα / εξάρτημα "κλειδί" σε αυτό που αποτελεί τον κατασκευαστικό στόχο της H115i PRO RGB.

Με δεδομένο ότι η αντλία της ΑΙΟ είναι αναβαθμισμένη και πιο ακόμα πιο ήσυχη από πριν, η κύρια πηγή του θορύβου είναι οι ανεμιστήρες, και η Corsair γνώριζε ότι η επιλογή τους θα είναι κρίσιμη!

Βεβαίως ήδη από καιρό έχει ένα ισχυρό ατού στο θέμα αυτό, που δεν είναι άλλο από τα ουσιαστικά αθόρυβα έδρανα μαγνητικής αιώρησης (Magnetic Levitation Bearings) του κινητήρα των νέων ανεμιστήρων της.  Και από αυτή τη σειρά εξοπλίζει την Η115i PRO RGB, με δύο ανεμιστήρες που σύμφωνα με τις σχεδιαστικές απαιτήσεις, θα πρέπει να είναι χαμηλού θορύβου.

Αξιοποιεί τη δοκιμασμένη δομή των επτά πτερυγίων και επιλέγει ένα αρκετά μεγάλο ποσοστό κάλυψης της διατομής (~ 66%), πράγμα που δηλώνει εμμέσως πλην σαφώς ότι ο ανεμιστήρας δεν θα διαπρέπει στο υψηλό air flow, αλλά έχει αρκετές βλέψεις στην περιοχή των υψηλών στατικών πιέσεων.

Βεβαίως βλέπουμε και κάποιες επιλογές που δεν συνάδουν με το στόχο του χαμηλού θορύβου, όπως είναι το καλώδιο του ανεμιστήρα που μπαίνει μέσα στο ρεύμα αέρα και  τα τελείως κάθετα μπράτσα στήριξης του κινητήρα, αλλά εδώ την κατάσταση σώνει η διαμόρφωση των στελεχών αυτών και το καμπύλο χείλος εκβολής των πτερυγίων.

Τα πτερύγια δεν παρουσιάζουν έντονη μεταβολή της κλίσης τους, ακολουθώντας την ιδανικότερη κλίση για την επίτευξη υψηλής στατικής πίεσης.

Με τον τρόπο αυτό χάνει κάπως σε air flow αλλά κερδίζει -ότι και από όπου μπορεί- στατική πίεση, γιατί -υπενθυμίζουμε- οι ανεμιστήρες έχοντας στόχο τον χαμηλότερο δυνατό θόρυβο, αναγκαστικά στρέφονται αργά για ΑΙΟ.

Ή για να το θέσουμε πιο σωστά, στρέφονται πολύ αργά για ΑΙΟ . . . και όμως -από ότι έδειξαν οι μετρήσεις μας- τα καταφέρνουν μια χαρά!

Πέραν αυτού όμως και με τη βοήθεια και επίβλεψη του Corsair Link-4 μπορούμε να επιλέξουμε το Zero RPM mode, το οποίο, όταν το επιτρέπει το θερμικό φορτίο, σταματά τους ανεμιστήρες τελείως και χαμηλώνει και τις στροφές τις αντλίας στην πιο χαμηλή κλίμακα.

Η ΑΙΟ μας

Ώρα να τα βάλουμε όλα μαζί να δούμε μια πρώτη εικόνα . . .

Όλα όσα χρειάζονται για να έχεις μια διακριτική παρουσία στο κουτί του υπολογιστή σου, που θα δείξει τις χάρες της . . . μετά το Power-ON !

Ένα μικρό πρόβλημα είναι τα κάπως πλήθια καλώδια του block, αλλά καθώς από αυτά τροφοδοτούνται οι δυο ανεμιστήρες και έχουν και αρκετό μήκος (29cm του block, 30cm των ανεμιστήρων) σίγουρα κάποιος τρόπος θα βρεθεί να βολευτούν διακριτικά εκτός οπτικού πεδίου!

Γιατί το οπτικό πεδίο το χρειαζόμαστε . . .

Για να φανεί και η καλλιτεχνική διάσταση της Corsair H115i PRO RGB.  Και μάλιστα το RGB, όπως μπορεί να σας προϊδεάσει η φτωχή απεικόνιση των φωτογραφιών, έχει κάνει πολύ δρόμο από τότε που πρωτοεμφανίστηκε σαν χαρακτηριστικό.

Τώρα, τα χρώματα είναι πολύ ζωντανά, το logo πολύ μεγαλύτερο και υπάρχουν και δυο περιμετρικές ζώνες που διαχέουν τον φωτισμό στο κουτί μας.

Ο φωτισμός φυσικά ελέγχεται από το Corsair Link, μέσω του οποίου μπορείτε να κάνετε σχεδόν "ό,τι" θέλετε, από το να διαλέξετε όποια απόχρωση σας αρέσει, ή να αφήσετε το πρόγραμμα διαχείρισης να "παίζει" με το φωτισμό, μέχρι να αναθέσετε στον φωτισμό του block, χρέη οπτικού allarm συνδεμένου με  την θερμοκρασία της "CPU" σας!

Να σημειώσουμε εδώ προς άρση παρανοήσεων ότι, το καλώδιο που είναι συνδεδεμένο στο Mini USB port του Block δεν είναι αυτό που συνοδεύει την ΑΙΟ, αλλά ένα δικό μας αρκετά μακρύτερο για να εξυπηρετηθεί το setup των συσκευών ελέγχου που χρησιμοποιούμε.

Οι λεπτομέρειες που κάνουν τη διαφορά !

Στη σημερινή παρουσίαση έχουμε κάποιες μικρές εκπλήξεις και μάλιστα ευχάριστες, αλλά ας βάλουμε τα πράγματα σε μια σειρά γιατί καλό είναι ο κατασκευαστής να προσπαθεί για εμάς, αλλά ακόμα καλύτερο -και για τους δυο- να το καταλαβαίνουμε και εμείς αυτό!

Το radiator

Αν το radiator πρόκειται να το τοποθετήσουμε πλάγια (ας πούμε σε ένα HTPC κουτί) καλό είναι να έχουμε υπόψη που είναι τα ζεστά και που, τα κρύα τα νερά !  Όχι γιατί υπάρχει φόβος να τα κάνουμε μούσκεμα, αλλά γιατί να μην κερδίσουμε έστω και αυτό το λίγο (περίπου 0,7 ^oC στα πολλά ζόρια)  από την ιδανική τοποθέτηση που φαίνεται στην επόμενη φωτογραφία.

Στην δεξιά φωτογραφία έχουμε ένα κοντινό στην δομή των πτερυγίων που φέρουν πολύ πυκνές μικρο-περσίδες (Louvers) με σκοπό να βελτιώσουν την θερμοαπαγωγική ικανότητά τους. Η αναδίπλωση των πτερυγίων αφήνει αρκετό κενό ανάμεσά τους έτσι ώστε και ένας ανεμιστήρας με σχετικά χαμηλή "στατική" πίεση, να μην έχει πρόβλημα !

Η επιπεδότητα του Cold plate

Όπως έχουμε δει και σε άλλα cold plate που εσωτερικά φέρουν scived microfins όπως αυτό της παρουσίασής μας, εμφανίζουν μια μικρή κυρτότητα η οποία είναι ηθελημένη, καθώς στην πράξη το cold plate έχει αρκετή ελαστικότητα για να προσαρμοστεί σωστά τόσο σε μια σύγχρονη CPU με ελαφρά κοίλο heat spreader, όσο και σε μια με dead flat επιφάνεια (όπως είναι και η επιφάνεια του "Ήφαιστου").

Ας δούμε τι έδειξαν τα φίλερ . . .

Η κυρτότητα είναι ίδια και προς τις δύο βασικές κατευθύνσεις και είναι μόλις 4/100mm  (40μm), αλλά αυτή η μικρή κυρτότητα όταν "πατήσει" σωστά το block πάνω στον επεξεργαστή γίνεται ακόμα μικρότερη έως μηδενική, όπως θα δούμε πιο κάτω.

Η κατεργασία του cold plate ακολουθεί τη δημοφιλή τακτική της σχετικά αδρής επιφάνειας που "απορροφά" μέσα στις μικροσκοπικές χαράξεις της την περίσσεια της θερμοαγώγιμης πάστας, εξασφαλίζοντας καλύτερο πάτημα πάνω στο καπάκι του επεξεργαστή.

Το φινίρισμα της επιφάνειας είναι αψεγάδιαστο και οι οκτώ torx βίδες εξασφαλίζουν την απαραίτητη στεγανότητα της αντλίας.

Η διασπορά της θερμοαγώγιμης πάστας

Η ψύκτρα όπως είδαμε πιο πάνω, έρχεται με την θερμοαγώγιμη πάστα ήδη τοποθετημένη στο cold plate.

Ας δούμε πως τα πήγε μετά από μια σειρά δοκιμών που έγιναν με την πάστα αυτή.

Χωρίς να είναι τέλεια η διασπορά, έχει πιάσει σωστά την κρίσιμη κεντρική περιοχή της επαφής και δεν θα έχουμε κάποιο ιδιαίτερο πρόβλημα αν χρησιμοποιήσουμε αυτή την πάστα.  Άλλωστε όπως θα δούμε στις μετρήσεις, μεταξύ της stock πάστας και της πάστας αναφοράς (Arctic ΜΧ-4) που χρησιμοποιούμε στις δοκιμές μας, η διαφορά είναι μικρή.

Όπως και να έχει όμως, φαίνεται σαν η πάστα να είναι πιο σφιχτή από ότι είναι απαραίτητο, με αποτέλεσμα να μην κατανέμεται τέλεια, αν λοιπόν έχετε πιο μεγάλες απαιτήσεις . . .

Το cold plate είχε "βεντουζάρει" στην επιφάνεια του loader και τελικά παρά το ότι είχα ξεβιδώσει τελείως τις βίδες, μόνο όταν έβαλα μοχλό (στην κάτω αριστερή γωνία της φωτογραφίας), έκανε το block  απόφαση να ξεκολλήσει !

Η διασπορά της πάστας είναι πάρα πολύ καλή, παντού είναι φανερές οι μικροσκοπικές δενδροειδείς δομές που αφήνει πίσω της η αναρρόφηση τη στιγμή της αποκόλλησης, με πιο χαρακτηριστικές αυτές στην κάτω αριστερή γωνία, όπου κυριολεκτικά το ακαριαίο κενό απορρόφησε ένα θύσανο από πάστα !

Το χαμηλότερο contrast της επόμενης φωτογραφίας δείχνει ότι η ποσότητα της πάστας που έμεινε ανάμεσα στις επιφάνειες, ήταν -και σωστά- ελάχιστη!

Η αντίστοιχη  εικόνα από την επιφάνεια του Loader επιβεβαιώνει το εξαιρετικό πάτημα που έχει το cold plate του block της Corsair H115i Pro RGB !

Ζητήματα συμβατότητας

Καθώς το  USB mico βύσμα που χρησιμοποιείται για τη διασύνδεση του block με τη μητρική μας είναι γωνιακό,  το μοναδικό σημείο που παραβιάζει το αυστηρό foot print των  95x95 mm της INTEL είναι η πλευρά που υπάρχουν τα γωνιακά ρακόρ της αντλίας, και αυτό, για μόλις ~2,5mm !   Οπότε θα είναι πράγματι περίεργο να συναντήσετε το οποιοδήποτε πρόβλημα συμβατότητας με τα πέριξ του socket υλικά.

Το CPU Back Plate

Στο θέμα αυτό έχουμε αναφερθεί και στο παρελθόν, καθώς ο αποστάτης που βιδώνεται στο cpu back plate δεν σφίγγει πάνω στην μητρική, αλλά απέχει  ~1 έως 2 mm από την επάνω επιφάνειά της. Αυτό δεν δημιουργεί πρόβλημα, αλλά αν θέλουμε να εξαντλήσουμε κάθε περιθώριο άριστης θερμικής σύζευξης της ΑΙΟ με τον επεξεργαστή μας , έχουμε -ανάλογα με τη μητρική μας- πεδίο πειραματισμού (!) λαμπρόν!

Σε πολύ λεπτές μητρικές (π.χ. κάποιες mini ή micro ATX) υπάρχει περίπτωση η μητρική να έχει πάχος πιο λίγο από το 1,6mm,οπότε αξίζει το κόπο να πειραματιστείτε με την προσθήκη λεπτών πλαστικών ροδελών που θα τις περάσετε στα σωληνάκια του CPU back plate, πριν το τοποθετήσετε στην μητρική σας. Έτσι θα πετύχετε καλύτερες δυνάμεις σύσφιξης ακόμα και σε αυτή την οριακή κατάσταση.

Θα το επαναλάβουμε και εδώ, αν και δεν είναι ακριβώς ζήτημα συμβατότητας, οι χρήστες με μητρικές AMD θα χρειαστούν οπωσδήποτε την υποδομή στήριξης που έχει η μητρική τους, καθώς η Corsair την θεωρεί δεδομένη.

Οι ανεμιστήρες

Και ερχόμαστε στο πιο ενδιαφέρον στοιχείο της φιλοξενούμενής μας, στους ανεμιστήρες, οι οποίοι τελικά κάνουν και το μεγαλύτερο μέρος της διαφοράς και όπως θα δούμε στις μετρήσεις που ακολουθούν, η διαφορά είναι πολύ μεγάλη !

Η αρχική εικόνα τους, ναι μεν προδιαθέτει για κάτι καινούριο και είναι ενδιαφέρουσα, αλλά δεν παύει να έχει και κάποια σημεία που δεν μας αρέσουν.

Η κατασκευή τους είναι πραγματικά στιβαρή και οι στροφές τους δεν είναι πολλές, αλλά αυτά τα αντικραδασμικά μαξιλαράκια δεν κοστίζουν τόσο πολύ, και πραγματικά αναβαθμίζουν τη συμπεριφορά ενός ανεμιστήρα. Θα θέλαμε λοιπόν να υπάρχουν, ιδιαίτερα σε ένα προϊόν που ενσωματώνει την τελευταία τεχνολογία εδράνων (Megnetic Levitation) της κατασκευάστριας και πρακτικά αποτελεί την "αιχμή του δόρατός" της!

Βεβαίως, πολύ μας αρέσει που η Corsair άφησε πίσω της, κάποιες χαμηλότερης στιβαρότητας κατασκευές και τώρα οι ανεμιστήρες της  δείχνουν και είναι πραγματικά, άκαμπτοι και ανθεκτικοί σε μηχανικές καταπονήσεις.

Στη δεξιά φωτογραφία βλέπουμε ότι, οι "μύτες" των πτερυγίων είναι στρογγυλεμένες και το χείλος εισόδου του αέρα στο πλαίσιο επίσης στρογγυλεμένο. Στόχος για όλα αυτά είναι  φυσικά  η μείωση του θορύβου. Για τον ίδιο σκοπό, υπάρχει και η σχετικά μεγάλη απόσταση μεταξύ των ακροπτερυγίων και του πλαισίου,  έστω και αν αυτή γίνεται σε βάρος της απόδοσης του ανεμιστήρα, καθώς μειώνει την στατική πίεση που μπορεί να αναπτύξει.

Η αλληλοκάλυψη των πτερυγίων του στην βάση τους είναι σχετικά "χαλαρή" και δεν είναι ακριβώς αυτό που θα βλέπαμε σε ένα ανεμιστήρα που στοχεύει αποκλειστικά στην υψηλή στατική πίεση.  Από την άλλη μεριά η κλίση των πτερυγίων στην βάση τους ακολουθεί αυστηρά τις επιταγές της σχεδίασης για  υψηλή στατική πίεση.

Αυτά τα δυο στοιχεία αρκούν για να τεκμηριώσουν τον σχεδιαστικό προσανατολισμό του ανεμιστήρα, σαν μια προσπάθεια συνδυασμού του air flow με την στατική πίεση, με προεξάρχοντα κανόνα τον χαμηλό θόρυβο.

Αυτό το τελευταίο μας προβλημάτισε, γιατί υπάρχει μια προφανώς "καλλιτεχνική" επιλογή, που δεν συνάδει με όσα ξέρουμε για την μείωση του θορύβου . . .

Ο λόγος για τους βραχίονες στήριξης του κινητήρα και  την θέση τους, η οποία ναι μεν είναι η στιβαρότερη, αλλά από την άλλη μεριά, εξαναγκάζει τα καλώδια του ανεμιστήρα να ακολουθήσουν μια "πρωτότυπη" διαδρομή που τα φέρνει μέσα στο στο ρεύμα αέρα της φτερωτής, να εμποδίζουν ένα μέρος από αυτήν!

Το δεύτερο ζήτημα είναι ότι οι βραχίονες αυτοί είναι ολόισιοι, πράγμα που σημαίνει ότι για τον περιορισμό του θορύβου που προκαλεί το "φαινόμενο της σειρήνας", ο ανεμιστήρας μπορεί να βασιστεί μόνο στο γεγονός ότι το χείλος εκβολής των πτερυγίων του (η πίσω άκρη τους) είναι καμπύλη, οπότε η διέλευσή της πάνω από το στήριγμα θα είναι σχετικά προοδευτική.

Όμως αυτό -κατά κανόνα- δεν αρκεί και μια προσεκτικότερη ματιά δείχνει ότι η Corsair  το έχει πάρει υπόψη της και μάλιστα σοβαρά!

Το στήριγμα από την πλευρά που δέχεται το ρεύμα του αέρα είναι κεκλιμένο σχηματίζοντας ένα οιωνεί μικρό πτερύγιο που κατευθύνει τον αέρα προς την κατεύθυνση της γενικότερης ροής του. Κοιτώντας  στη δεξιά φωτογραφία, το πλαϊνό του στηρίγματος (το χείλος προσβολής αυτού του μικρού πτερυγίου) βλέπουμε ότι είναι παχύ μεν, αλλά ημικυκλικό για να εξομαλύνει της ροή του αέρα γύρω του.

Το ίδιο συμβαίνει και στην άλλη πλευρά του στηρίγματος (αυτή που θα ήταν το χείλος εκβολής, αν το στήριγμα ήταν πτερύγιο) και εδώ υπάρχει το στρογγύλεμα και φυσικά το πλευρό αυτό έχει μικρότερο πάχος.

Αλλά το "μυστικό" της κατασκευής κρύβεται στο λούκι που υπάρχει σε όλο το μήκος του στηρίγματος στην πίσω πλευρά του.

Αυτό σαφώς σημαίνει λιγότερο υλικό χωρίς απώλεια στιβαρότητας, αλλά εξυπηρετεί και αεροδυναμικό "καθήκον" "απορροφώντας" τους μικροστροβίλους του αέρα που τείνουν να  αναπτυχθούν, καθώς αυτός περνά προς την  κάτω πλευρά του στηρίγματος.

Το κενό αυτό δίνει χώρο στους στροβίλους αυτούς να αναπτυχθούν χωρίς να παρεμβαίνουν και να αλλοιώνουν την κύρια ροή του αέρα και φυσικά αυτό σημαίνει χαμηλότερο θόρυβο!

 Και εδώ ανήκουν τα συγχαρητήρια στην Corsair, γιατί πράγματι, ο ανεμιστήρας της μολονότι δεν ακολουθεί την "πεπατημένη"  και χωρίς να εφαρμόζει "εξωτικά" (και πατενταρισμένα) μέσα και τεχνικές, κατορθώνει να είναι πιο αθόρυβος από ένα σημαντικό μέρος του ανταγωνισμού του!

Σαφώς βεβαίως, υστερεί ελαφρά σε απόδοση αλλά εκεί, υπάρχουν περιθώρια, αυτό που έχει σημασία είναι ότι το "στοίχημα"  του moto της συγκεκριμένης ΑΙΟ, το  "BE SEEN, NOT HEARD"  . . .

Το κερδίζει και με το παραπάνω !

Μετρήσεις

Εδώ  μπορούμε να δούμε την συνοπτική εικόνα της Corsair Hydro Series H115i PRO RGB, έτσι όπως καταγράφηκε στις  τυπικές δοκιμές (60 - 360 Watt)  που έγιναν και μιλάμε τόσο  για την PUSH διάταξη των  ανεμιστήρων,  όσο και την PUSH-PULL  για όσους δεν έχουν πρόβλημα χώρου στο κουτί τους.
Αλλά πριν προχωρήσετε καλό είναι για όσους θέλουν να θυμηθούν τις συντομογραφίες που χρησιμοποιούμε, να διαβάσουν τις επεξηγήσεις που ακολουθούν στο spoiler!


Σύνοψη βασικής θερμικής συμπεριφοράς
Στον πίνακα που ακολουθεί έχουν συμπεριληφθεί οι δοκιμές που έγιναν  σε διάφορα airflow και θερμικές καταπονήσεις στους ακόλουθους προσανατολισμούς  ροής  αέρα και setup :

Α. Μετρήσεις πλάγιου προσανατολισμού, με τους ανεμιστήρες σε διάταξη PUSH και την Stock TIM
Β. Μετρήσεις πλάγιου προσανατολισμού, με τους ανεμιστήρες σε διάταξη PUSH και την Reference TIM (Arctic MX-4)
Γ. Μετρήσεις πλάγιου προσανατολισμού, με τους ανεμιστήρες σε διάταξη PUSH-PULL και την Reference TIM (Arctic MX-4)
Δ. Μετρήσεις οριζόντιου προσανατολισμού με τον ανεμιστήρα σε διάταξη PUSH  και την Reference TIM (Arctic MX-4)

E. Μετρήσεις πλάγιου προσανατολισμού, με τους ανεμιστήρες σε διάταξη PULL και την Reference TIM (Arctic MX-4)

Να σημειώσω εδώ ότι οι δοκιμές έγιναν με το Corsair Link4 ενεργό και όλες οι αλλαγές στροφών πραγματοποιήθηκαν μέσω αυτού, συνεπώς θα έχετε και την ευκαιρία να δείτε σε ποια σημεία παρενέβη και άλλαξε τις στροφές προκειμένου να κρατήσει τις θερμοκρασίες χαμηλότερα.

Αυτό βέβαια σημαίνει ότι για  κάθε μέτρηση παρατίθενται ξεχωριστές τιμές στροφών και θορύβου πέραν των τιμών της θερμοκρασίας.

Οι αλλαγές στροφών που έκανε το πρόγραμμα διαχείρισης, καθώς και τα αποτελέσματά τους σε θόρυβο και θερμοκρασία, έχουν σημειωθεί με κεραμιδί χαρακτήρες.

Η καλύτερη επίδοση στο μέγιστο φορτίο, έχει μεγαλύτερους χαρακτήρες σε κίτρινο φόντο και η καλύτερη επίδοση στο τυπικό φορτίο είναι μέσα σε πορτοκαλί φόντο.

Πριν από καιρό έλεγα για μια άλλη υδρόψυξη που είχε "κρίση ταυτότητας" και "νόμιζε" ότι είναι αερόψυκτρα!

Η σημερινή φιλοξενούμενη όμως, το έχει λυμένο αυτό!

Ένα στόχο είχε και τον πέτυχε τόσο καλά, που θα κάνει όλες τις αερόψυκτρες να πάθουν . . . "υπαρξιακή κρίση"!

Όταν είσαι ΑΙΟ και αυτό που πετυχαίνεις είναι  θερμοκρασίες λίγο καλύτερες από μια ογκώδη αερόψυκτρα,  καλό θα είναι να το ξαναδείς το θέμα!

Όταν όμως αυτό, το καταφέρνεις παράγοντας αισθητά λιγότερο θόρυβο (3+ dB(A) ! ) από εκείνες  και είσαι ΑΙΟ, τότε σίγουρα είσαι σε πολύ σωστό δρόμο!

Αυτό είναι και το σημείο αιχμής στην κρίση μας για την συγκεκριμένη ΑΙΟ, καθώς από αυτό το βήμα, το έχουμε επαναλάβει πολλές φορές, ότι οι σκέτοι αριθμοί είναι απατηλοί!  Αυτό που χρειάζεται είναι να βάλουμε σε πρώτο πλάνο το χρήστη και να σταματήσουμε το "ψυχοφθόρο" κυνήγι των απόλυτων επιδόσεων.  Γιατί η απόλυτη επίδοση είναι κάτι εφήμερο και σαφώς πολύ κατώτερης σημασίας από τη ψυχική ηρεμία του χρήστη  και τη ποιότητα συμβίωσής του με τον προσωπικό του υπολογιστή!

1. Με το φορτίο στα 360 Watt και το θόρυβο να βρίσκεται στα 36,6 dB(A),  ένα Δθ λίγο κάτω από 37 ^οC, μόνο σαν εξαιρετική επίδοση μπορεί να χαρακτηριστεί!   Ο επεξεργαστής μας ασφαλής στους  60 - 65 ^οC με τα ρολόγια να έχουν περάσει βαθιά στα κόκκινα και ο θόρυβος να είναι "ανεπαίσθητος" ακόμα και σε ήσυχο χώρο! Αυτό, για τον γράφοντα είναι επίτευγμα!

2. Αν δε, εκλογικευτούμε και δουλέψουμε το σύστημά μας σε πιο "δόκιμα" όρια (240 Watt !), τότε μπορούμε να έχουμε τη θερμοκρασία να κινείται από τους 50 , έως 60 ^oC με τον θόρυβο να ξεκινά από τα δυσδιάκριτα 36,6 dB(A),  και περνώντας από τα πραγματικά ανεπαίσθητα 31 dB(A), να καταλήγει σε επίπεδο dead silence στα  29,6 dB(A) !

3. Με την αντλία να είναι εξαιρετικά ήσυχη και τους ανεμιστήρες να διαπρέπουν σε διακριτικότητα, ο χρήστης μπορεί να έχει το σύστημά του ασφαλές, δροσερό και όσο ήσυχο χρειάζεται εκείνος, έχοντας σαν κερασάκι και την δυνατότητα του Zero RPM των ανεμιστήρων για τα χαμηλά φορτία!

4. Από εκεί και πέρα, όταν πια το παρακάνει, έρχεται το Corsair Link4 και παρεμβαίνει διακριτικά στους καθορισμούς του χρήστη, αλλάζοντας ελαφρά τις παραμέτρους του συστήματος (στροφές ανεμιστήρων και αντλίας) για να το κρατήσει δροσερό με ελάχιστη επιβάρυνση του θορύβου, καθώς η αύξησή του είναι της τάξης του 1 - 1,5 dB(A) και μόνο σαν αμελητέα μπορεί να χαρακτηριστεί!

Για τα χρηστικά του πράγματος να σημειώσουμε τα παρακάτω:

5. Στη δεύτερη στήλη των δοκιμών είναι αυτές που έγιναν με την stock θερμοαγώγιμη πάστα και όπως μπορείτε να δείτε, λίγο υστερεί της MX-4 που χρησιμοποιούμε σαν αναφορά.

6. Η οριζόντια τοποθέτηση του radiator (ταβάνι κουτιού) σε σχέση με την πλάγια, υστερεί ανεπαίσθητα, συνεπώς κινείστε ελεύθερα!

7. Αυτό που θα πρέπει να προσέξετε είναι το στήσιμο του συστήματος σε PULL,  γιατί παρά τις διάφορες "δοξασίες" που κυκλοφορούν ευρέως, θα το "πληρώσετε"  σε αισθητή αύξηση θερμοκρασιών όταν πάτε σε μέσο και χαμηλό air flow για να απαλείψετε το θόρυβο !

8. Το στήσιμο σε PUSH-PULL, μολονότι έφερε ελαφρά χαμηλότερες θερμοκρασίες, στο υψηλό air flow, αυτές συνοδεύτηκαν με παράλληλη αύξηση του θορύβου (41,2 dB(A) ) σε σημείο που να "χάνεται ο στόχος" της ήσυχης ψύξης, για κέρδη της τάξης των 2- 3 βαθμών.

Στο μέσο air flow αντίθετα, το θερμικό κέρδος είναι της τάξης των ~5 ^οC και συνοδεύεται και από ελαφρά χαμηλότερο θόρυβο (κατά 0,8 dB(A) ).

Στην πράξη δηλαδή έχουμε καλύτερες θερμοκρασίες από αυτές του υψηλού air flow σε  Push,  αλλά αυτό δυστυχώς δεν συνεχίζεται και στο χαμηλό air flow, όπου το κέρδος και πάλι περιορίζεται στους ~ 1 - 2 ^oC !

Όλα αυτά όμως μπορούμε τα δούμε αυτά σε ένα διαφορετικό διάγραμμα που λέει με μια ματιά ότι μας ενδιαφέρει...

. . .  και πολλά περισσότερα ακόμα !

1. Καλύτερο setup το πλάγιο σε Push με Τ.Ι.Μ. την  MX-4.

2. Διαφορές μεταξύ των Push Setup στα διάφορα air flow . . . πρακτικώς αμελητέες καθώς, οι καμπύλες έχουν πέσει η  μια πάνω στην άλλη!

3. Το Pull setup, ενώ στο υψηλό air flow δεν υστερεί από το Push, μόλις οι στροφές πέσουν αρχίζει να "λαχανιάζει" αισθητά !

4. Το Push-Pull setup δείχνει να έχει ενδιαφέρον μόνο στο μέσο air flow, στα άλλα δυο πρακτικά δεν αξίζει το κόπο!

5. Στο χαμηλό air flow φαίνεται πόσο κοντά έχει φτάσει η Corsair στην πλήρη εκμετάλλευση και της τελευταίας ρανίδας απόδοσης το radiator,  αλλά και τους ανεμιστήρες, καθώς το Push-Pull setup ίσα που διακρίνεται από τα Push !

6. Η Η115i PRO RGB, αποτελεί "επιτομή" της γραμμικής συμπεριφοράς,καθώς όχι μόνο μέσα σε κάθε air flow οι "καμπύλες" της είναι ευθείες, αλλά και η μεταβολές για το ίδιο φορτίο, ανάμεσα στα διαφορετικά air flow ("οριζόντιες" διακεκομμένες γραμμές) εμφανίζονται πρακτικά τελείως γραμμικές (οι γραμμές που ενώνουν ας πούμε τα 180 Watt ανάμεσα στα τρία air flow αποτελούν ουσιαστικά μία ευθεία!)

Μετρήσεις εις βάθος και γραφήματα

Στον τομέα αυτό, όπως ξέρετε παρουσιάζουμε μόνο τα θέματα που έχουν ιδιαίτερο ενδιαφέρον, καθώς  η πλήρης έκθεση όλων των μετρήσεων που γίνονται, σε πλήρη λεπτομέρεια,  θυμίζει μικρή "διατριβή" και αυτό λειτουργεί εις βάρος των σημείων που κάθε φορά έχουν ιδιαίτερο χρηστικό ενδιαφέρον, κουράζοντας ενδεχομένως  τον αναγνώστη στη προσπάθεια να επικεντρωθεί στα σημαντικά!

Φυσικά  όλη η μέχρι τώρα παρουσιαζόμενη πληροφορία εξακολουθεί και παράγεται "αυτόματα" και είναι  ανά πάσα στιγμή διαθέσιμη* αν χρειαστεί, τόσο στο σχολιασμό της παρουσίασης, όσο και σε όποιον φίλο θέλει να εμβαθύνει στο θέμα!

(*)Οι μετρήσεις που έγιναν συνολικά μπορούν να βρεθούν εδώ:

Α. Μετρήσεις πλάγιου προσανατολισμού, με τους ανεμιστήρες σε διάταξη PUSH με την stock TIM. ( Table,   Delta-T Graph,  Rca Graph)
Β.Μετρήσεις πλάγιου προσανατολισμού, με τους ανεμιστήρες σε διάταξη PUSH με την MX-4 TIM.  ( Table,   Delta-T Graph,  Rca Graph)
Γ. Μετρήσεις πλάγιου προσανατολισμού με τους ανεμιστήρες σε διάταξη PUSH-PULL με την MX-4 TIM.  ( Table,   Delta-T Graph,  Rca Graph)
Δ. Μετρήσεις οριζόντιου προσανατολισμού με τον ανεμιστήρα σε διάταξη PUSH με την MX-4 TIM.  ( Table,   Delta-T Graph,  Rca Graph)

Ε. Μετρήσεις πλάγιου προσανατολισμού με τον ανεμιστήρα σε διάταξη PULL με την MX-4 TIM.  ( Table,   Delta-T Graph,  Rca Graph)

ΣΤ. Μετρήσεις πλάγιου προσανατολισμού,  σε διάταξη PUSH με την stock TIM και Link4 > Performance mode. ( Table,   Delta-T Graph,  Rca Graph)

Z. Μετρήσεις πλάγιου προσανατολισμού,  σε διάταξη PUSH με την stock TIM και Link4 > Balance mode. ( Table,   Delta-T Graph,  Rca Graph)

H. Μετρήσεις πλάγιου προσανατολισμού,  σε διάταξη PUSH με την stock TIM και Link4 > Quiet mode. ( Table,   Delta-T Graph,  Rca Graph)

Η επίδραση του Corsair Link4

Δεν έχουμε κάνει κάποια ιδιαίτερη μνεία στο πρόγραμμα διαχείρισης της Corsair (θα απαιτούσε ένα δικό του review! ), αλλά  θα δείξουμε κάποια χαρακτηριστικά παραδείγματα του τρόπου που παρεμβαίνει στη λειτουργία της ΑΙΟ μας  και εξασφαλίζει τόσο την υγεία του επεξεργαστή μας , όσο και των αυτιών μας!

Στο διάγραμμα αυτό ας δούμε τι γίνεται στο μέσο και χαμηλό air flow, όταν η θερμική ισχύς αρχίσει να αυξάνει.

Οι τρεις μετρήσεις αυτές έχουν γίνει με το Corsair Link4 στις ακόλουθες ρυθμίσεις:

Pump > Performance , Fans ( Hi>Max rpm,  Me>Fixed 860 rpm,  Lo>Fixed 670 rpm)

Στο υψηλό air flow το πρόγραμμα ελέγχου, δεν μπορεί να κάνει κάτι, όλα δουλεύουν στο μέγιστο και οι θερμοκρασίες εξαρτώνται μόνο από το setup.

Στο μέσο air flow μέχρι τα 300 Watt δεν παρεμβαίνει, στο επόμενο βήμα όμως, επεμβαίνει ρυθμίζοντας τους ανεμιστήρες 90rpm παραπάνω πράγμα που κοστίζει περίπου 1,4 dB(A).

Στο χαμηλό air flow όμως, παρεμβαίνει από τα 240 Watt και πάνω και μπορούμε να δούμε από τις καμπύλες του ολικού και μερικού Δθ, ότι η παρέμβαση αυτή είναι πολύ προοδευτική και ομαλή καθώς, αρχίζει να ρυθμίζει τους ανεμιστήρες από αρκετά χαμηλότερα για να φτάσουν στα 300 Watt στις ίδιες στροφές που είχαν και στο μέσο air flow!

Η αίσθηση που αποκομίσαμε από την λειτουργία του Corsair LInk4, ήταν ότι υπήρχε ασφάλεια συνεχώς, είτε εμείς το είχαμε κατά νου, είτε όχι!

Ακόμα και όταν επιχειρήσαμε να το παρακάνουμε, παρενέβη με τρόπο που δεν αδιαφορούσε με αυτό που θέλαμε εμείς, και έκανε προοδευτικά τις αλλαγές τόσο στις στροφές της αντλίας , όσο και των ανεμιστήρων.

Φυσικά για να στρεσάρουμε το σύστημα, βγάλαμε εκτός τον έλεγχο των ανεμιστήρων, αλλά αυτό είναι κάτι που δεν έχει νόημα να το κάνει ο κανονικός χρήστης, καθώς το Corsair Link4 αποδείχτηκε ένας εξαιρετικά διακριτικός βοηθός, με πολύ μεγάλα περιθώρια παραμετροποίησης και πολλές παράπλευρες δυνατότητες, όπως ο έλεγχος του φωτισμού του block.

Push-Pull setup

Στο προηγούμενο κεφάλαιο είπα ότι καλό είναι το Push-Pull setup αλλά υπό προϋποθέσεις, ας δούμε εδώ το λόγο:

Για να προλάβω του φίλους που θα απορούν, σαν Push ανεμιστήρες χρησιμοποιήθηκε ένα ζευγάρι Corsair LL-140 PWM RGB ανεμιστήρες και σαν Pull το ζευγάρι των ML-140 PWM που συνοδεύουν την ψύκτρα.

Οι ανεμιστήρες μπορεί να διαφέρουν σε στροφές αλλά σε αποτέλεσμα είναι παρόμοιας δυναμικότητας και στο συγκεκριμένο στήσιμο έγινε έλεγχος ότι δεν προκαλείται στραγγαλισμός της ροής από τους πιο αργόστροφους ανεμιστήρες.

Πολλές φορές έχουμε πει για τα περιθώρια των radiator, και αυτό συνήθως μένει κάπως αόριστο, εδώ όμως έχουμε μια ευκαιρία να δούμε τι σημαίνει ότι το radiator είναι σχεδιασμένο για χαμηλό air flow.

Μεταξύ του υψηλού και το χαμηλού air flow, αυτό μειώνεται αισθητά, όμως οι θερμοκρασίες δεν ακολουθούν ανάλογα, παραμένουν χονδρικά οι ίδιες (Hi-Me Delta < 1^oC). Αυτό σημαίνει ότι ήδη από το μέσο air flow που μπορεί να εξασφαλίσει το Push-Pull setup, το radiator είναι κοντά στην πλήρη απόδοσή του.

Αυτό το επιβεβαιώσαμε χρησιμοποιώντας πολύ ισχυρότερους ανεμιστήρες σε push με σχεδόν το τριπλάσιο air flow και η θερμοκρασία έπεσε ακόμα  ~2,5 ^οC, αλλά ο θόρυβος ανέβηκε στα 53 dB(A) ! ! !

Συνεπώς το Push-Pull μολονότι πετυχαίνει στο μέσο air flow διαφορά σχεδόν 7 ^oC, επειδή στο υψηλό και χαμηλό Air flow αυτή η διαφορά περιορίζεται στους ~2 ^oC, χάνει μεγάλο μέρος από τα πρακτικά οφέλη του, καθώς το να μείνεις σε Push setup σημαίνει μόνο ~2 ^oC θερμικό κόστος και ~0,8 dB(A) περισσότερο θόρυβο και φυσικά σαν αντιστάθμισμα την εξοικονόμηση δυο ανεμιστήρων!

Τα βασικά modes του Corsair Link4

Το πρόγραμμα Corsair Link βρίσκεται στην 4η έκδοσή του, που είναι πολύ ποιο σταθερή και πολύ ελαφριά για το σύστημά μας και πρόσφατα όπως αναφέρθηκε πιο πριν, "ενοποιήθηκε" με το Corsair iCUE.

Περάσαμε αρκετές ημέρες "παίζοντας" μαζί του, βάζοντάς του συνεχώς "τρικλοποδιές" και όλες τις αντιμετώπισε χωρίς κανένα πρόβλημα!

Έχει την τάση να παρεμβαίνει και να αλλάζει τις παραμέτρους που θέτουμε εμείς , αλλά το κάνει πάντα με μέτρο και ομαλά, και πάντα στο όνομα της ασφαλέστερης λειτουργίας του συστήματός σας, μέσα στα πλαίσια που έχετε ορίσει εσείς.

Για να δούμε πως λειτουργεί, έχουμε κάνει τρεις δοκιμές πλήρους φόρτισης, στα τρία βασικά modes του προγράμματος ελέγχου:

Corsair Link4 - Performance mode

Στο διάγραμμα θερμοκρασιών έχουμε εκτός των δύο Δθ (μερικό και ολικό) και τις άλλες παραμέτρους που μας ενδιαφέρουν (στροφές ανεμιστήρων και αντλίας, καθώς και το θόρυβο).

Βλέπουμε ότι την αντλία την έχει από την αρχή της δοκιμής σε υψηλές στροφές, ενώ τους ανεμιστήρες τους ξεκινά από μέσες στροφές για να καταλήξει στα 180 Watt να τις πάει στο μέγιστο.

Με άλλα λόγια κοιτάει κάπως και την διατήρηση του θορύβου πολύ χαμηλά, αλλά το κύριο θέμα του, σε αυτό το mode είναι να μείνουν οι θερμοκρασίες χαμηλά!

Corsair Link4 - Balance mode

Εδώ το Link4 ξεκινάει τους ανεμιστήρες από πολύ χαμηλά και τους αυξάνει προοδευτικά μέχρι τα 240 Watt που πιάνουν το μέγιστό τους.

Παράλληλα ενώ η αντλία έχει και άλλο περιθώριο να ανέβει, την κρατάει σταθερά σε μέσες στροφές για να μην επιβαρύνει τον θόρυβο (πράγμα που κατά τη γνώμη μας δεν είναι απαραίτητο καθώς η αντλία είναι πολύ ήσυχη! )

Πάντως εμείς το δοκιμάσαμε και δώσαμε εμείς την εντολή να δουλέψει η αντλία σε υψηλές στροφές και το θερμικό κέρδος ήταν  μόλις 1,3 ^οC, οπότε . . . "Έχουν γνώσιν οι φύλακες" !

Αντίστοιχα προοδευτικά ανεβαίνει και ο θόρυβος μένοντας γενικά πολύ χαμηλά !

Corsair Link4 - Quiet mode

Εδώ φαίνεται αυτό που είπαμε στην αρχή αυτού του κεφαλαίου, ότι το Link-4 "σέβεται" τις επιλογές σας!

Χρησιμοποιεί κατά κύριο λόγο την αντλία για να ρίξει τη θερμοκρασία, και πράγματι, η μετάβασή της από τις χαμηλές στροφές στις μέσες, έχει σημαντική επίδραση στην επιβράδυνση της ανόδου της θερμοκρασίας!

Να διευκρινίσουμε και κάτι προς αποφυγή λάθος εντυπώσεων:  Η αντλία δεν έχει τέσσερα επίπεδα στροφών, απλά η τιμή 1630 rpm είναι ο μέσος όρος των στροφών της αντλίας καθώς αυτές μεταβάλλονταν από 1140 σε 2130 με μια περιοδικότητα περίπου 50%.

Τους ανεμιστήρες αυτή τη φορά όμως, τους ανεβάζει μόνο μέχρι τις μέσες στροφές (και λίγο πιο κάτω), προκειμένου να συγκρατήσει το θόρυβο στο μη ανιχνεύσιμο!

Φυσικά η θερμοκρασία στα 360 Watt ανεβαίνει 10 ^oC πιο πάνω από το φυσιολογικό, αλλά το Link4 δεν παρεμβαίνει, απλά περιμένει εσάς να . . . "λογικευτείτε" !

Για να επέμβει, από ότι δοκιμάσαμε εμείς, θα πρέπει η θερμοκρασία της αντλίας να πάει πάνω από τους 51+ ^oC, και εδώ στη δοκιμή που βλέπετε έφτασε μόνο 49,2 ^οC.

Πιστεύω ότι μέχρι εδώ ήδη δόθηκε μια καλή εικόνα των δυνατοτήτων της Corsair Hydro H115i PRO RGB, από όλες τις ενδιαφέρουσες -και "μη"- πλευρές της, και είναι η κατάλληλη στιγμή να δούμε πως τα πήγε με τον ανταγωνισμό της!

Συγκριτική κατάταξη

Ώρα όμως να δούμε πως διαμορφώνεται με την προσθήκη της Corsair Hydro Series H115i PRO RGB  το διάγραμμα συγκριτικής παρουσίασης των επιδόσεων των ψυκτρών, που έχουν περάσει από τον πάγκο του TheLab !

Για να διευκολυνθεί η ανάγνωση των γραφημάτων έχουμε χωρίσει χρωματικά τις ψύκτρες σε τρεις κατηγορίες ισχύος (180, 240 και 360 Watt) οι οποίες αντιστοιχούν στην μέγιστη θερμική καταπόνηση που δοκιμάστηκαν.
Με αυτά κατά νου, ας δούμε τα αποτελέσματα που έφερε η ψύκτρα της σημερινής μας παρουσίασης δοκιμαζόμενη στα 360 Watt.

Α. Σύνθετη κατάταξη με βάση το Δθ και τον θόρυβο, με πρωτεύον κριτήριο το Δθ.
(Pthermal = Max, Air flow = Max, Noise measurement distance = 0,5m)

Η πρώτη -επιφανειακή- ματιά είναι μάλλον "απογοητευτική" !

Η φιλοξενούμενή μας, υστερεί κατά ~6,1 ^οC, από την κορυφαία ομότιμη και "ομόσταυλή" της που βρίσκεται στον πίνακα.

Αλλά εμείς δεν είμαστε εδώ για να μείνουμε στην "επιφάνεια" των πραγμάτων, κοιτάμε και λίγο πιο πέρα και λίγο πιο μέσα !

Δεν είναι δύσκολο να δεις ότι, αυτοί οι έξη βαθμοί, στην άλλη μπάρα του διαγράμματος σημαίνουν 17  dB(A) λιγότερο θόρυβο ! ! !

Αυτό και αν είναι "αντισταθμιστικό όφελος" !

Εσκεμμένα κράτησα το "ίδιο" κείμενο από την  παρουσίαση, που για "πρώτη" φορά, μια ΑΙΟ, αντί να ανταγωνίζεται τις άλλες ΑΙΟ (θεωρώντας το θόρυβο σαν  "φυσικό" αναγκαίο κακό), την είδαμε να στρέφεται προς τη σωστή κατεύθυνση και να κάνει τη μείωση του θορύβου βασικό της ατού, θέτοντας σαν αντιπάλους της, τις μεγάλες αερόψυκτρες και εν ολίγοις και παρά το μέγεθός της, να κατορθώνει  -υπολειπόμενη ελαφρά στο θόρυβο και αισθητά στις θερμοκρασίες- να πετύχει σχεδόν το στόχο της.

Το σημαντικό όμως δεν είναι το τι κατάφερε τότε η Arctic, αλλά το ότι αυτό που "δειλά" είχε ξεκινήσει από την Nepton της  Cooler Master, έχει συνέχεια, και τι συνέχεια!

Η Corsair Hydro Series H115i PRO RGB,  ήρθε και μπήκε επικεφαλής όλων των μεγάλων αεροψυκτρών (360 Watt tested), πετυχαίνοντας -έστω και οριακά- χαμηλότερη θερμοκρασία και -ξεκάθαρα- αισθητά χαμηλότερο θόρυβο από αυτές και αν το πρώτο είναι λογικό και "επιβεβλημένο" για μια ΑΙΟ, το δεύτερο, είναι "κατόρθωμα" που αξίζει της αμέριστης προσοχής και των συγχαρητηρίων  μας!

Αλλά είναι η κατάλληλη στιγμή για τον επόμενο πίνακα...

Β. Σύνθετη κατάταξη με βάση το θόρυβο και το Δθ, με πρωτεύον κριτήριο το θόρυβο.
(Pthermal = Max, Air flow = Max, Noise measurement distance = 0,5m)

Εδώ η H115i PRO RGB ήρθε και στρογγυλοκάθισε στην κορυφή του πίνακα και μάλιστα χωρίς κανένα συμβιβασμό!

Αλλά να εξηγηθώ . . .

Με 36,6 dB(A) και Δθ=36,83 ^οC, κατατάσσεται όσον αφορά στο θόρυβο, πρώτη ανάμεσα σε όλες τις μεγάλες αερόψυκτρες, πλην μιας φωτεινής εξαίρεσης, που βρίσκεται χρόνια στην κορυφή του πίνακά μας.

Βεβαίως η φιλοξενούμενή μας είναι ~8 βαθμούς πιο δροσερή από την Hyper 612 V2,  η οποία όμως είναι 3 dB(A)  ησυχότερη!

Μια πιο προσεκτική ματιά όμως στα αποτελέσματα της AIO, μας δείχνει ότι σε μέσο air flow και στα 360 Watt, έχει Δθ=41,72 και θόρυβο 31,0 dB(A) !

Επιδόσεις που την κατατάσσουν στην απόλυτη κορυφή του πίνακα με κύριο κριτήριο τον θόρυβο!

Ο λόγος που δεν την βάλαμε ήδη εκεί, είναι ότι δεν έχει ολοκληρωθεί ο έλεγχος μήπως υπάρχει και άλλη ψύκτρα με ανάλογες επιδόσεις, για την ώρα μια πρόχειρη έρευνα δείχνει ότι δεν υπάρχει αλλά καλό είναι να είμαστε σίγουροι!

Το συμπέρασμα είναι ένα (και είμαστε χαρούμενοι για την όποια, ελάχιστη συμβολή μας σε αυτό):

Όταν δεχτείς ότι το κυνήγι των απόλυτων θερμικών επιδόσεων -εις βάρος του θορύβου βεβαίως- δεν είναι μονόδρομος, οι δυνατότητες που ανοίγονται για μια ψύκτρα ΑΙΟ είναι τεράστιες!

Λαμπρό παράδειγμα η σημερινή φιλοξενούμενη του TheLab, που εύκολα και αθόρυβα κάνει εξαιρετική δουλειά στο να διατηρεί τον υπολογιστή μας ασφαλέστατο και την ζωή μας ήσυχη, αναβαθμίζοντας ουσιαστικά τη ποιότητα συμβίωσης μας με αυτόν!

Επίλογος

Ελπίζω, φτάνοντας εδώ να έχετε πλέον δικαιολογήσει τον ενθουσιασμό που διαφάνηκε στην εισαγωγή αυτής της παρουσίασης.

Δεν συνέβη καμία απίστευτη επιτυχία, δεν έσπασαν τα ρεκόρ των θερμοκρασιών, αυτό που έγινε είναι πολύ πιο σημαντικό αν και λιγότερο θεαματικό!

Ένας από τους κύριους "παίκτες" στην after market αγορά των προσωπικών υπολογιστών, αποφασίζει να αναπτύξει προϊόντα ΑΙΟ υδρόψυξης προς μια κατεύθυνση που "θεωρείται"  ότι ανήκει στις αερόψυκτρες!

Η αγορά των λύσεων ψύξης χαμηλού θορύβου ποτέ πια δεν θα είναι η ίδια, γιατί πλέον -και χωρίς κανένα "ναι μεν, αλλά"- υπάρχουν και οι ΑΙΟ σε αυτήν και μάλιστα, όχι σαν βοηθητικοί παίκτες αλλά σαν ηγέτες!

Αυτές οι αλλαγές, θα φέρουν  διπλό καλό σε εμάς τους χρήστες, γιατί από τη μια μεριά θα έχουμε περισσότερες επιλογές και από την άλλη, οι  κατασκευαστές αεροψυκτρών, που βλέπουν να εκπορθείτε το "μονοπωλιακό οχυρό" του χαμηλού θορύβου, θα αναγκαστούν να ανασκουμπωθούν για τις δέουσες απαντήσεις.  Κάποιοι από αυτούς προετοιμάζονται από καιρό, οι άλλοι θα ακολουθήσουν και εμείς -ευτυχείς- θα έχουμε πολύ ενδιαφέροντα πράγματα να δούμε στο άμεσο μέλλον!

"Είναι "δροσερή" σαν τις μαμούθ αερόψυκτρες, αλλά πιο ήσυχη από αυτές!   Τι είναι; "

Την απάντηση την πήραμε σε αυτή την παρουσίαση της Corsair Hydro Series H115i PRO  RGB, μιας ΑΙΟ που τίμησε και με το παραπάνω τον ισχυρισμό της κατασκευάστριας, ότι:  "θα την βλέπουμε αλλά δεν θα την ακούμε!"

Και αυτό το πέτυχε, όχι μένοντας "ήσυχη για ΑΙΟ", αλλά αποτελώντας παράδειγμα χαμηλού θορύβου ακόμα και για τις πιο εξελιγμένες αερόψυκτρες!

Μπορώντας -άκοπα- να κρατήσει ακόμα και κάτω από βαρύ υπερχρονισμό (360 Watt) τον επεξεργαστή μας ασφαλή με τον θόρυβο να κινείται από το μόλις διακρινόμενος μέχρι το μη ανιχνεύσιμος, ουσιαστικά αποτελεί μια άριστη επιλογή για οποιονδήποτε θεωρεί ότι ένας προσωπικός υπολογιστής, πέραν του να είναι ισχυρός, οφείλει να είναι και διακριτικός!

Μέχρι τώρα, αυτό  μπορούσαμε να το πετύχουμε με διάφορους τρόπους, κανένας εκ των οποίων δεν συμπεριελάμβανε μια ΑΙΟ, όχι τουλάχιστον στην τυπική της χρήση και σύνθεση!   Από σήμερα όμως, μπορούμε να έχουμε και μια ΑΙΟ στις επιλογές μας!

Μια ΑΙΟ,  που όχι μόνο μπορεί να "μπει στο παιχνίδι" της ποιοτικής συμβίωσης χρήστη - υπολογιστή, αλλά και να το καθορίσει!

Αν το κουτί σας χωράει radiator 2 x 140, τότε τα πράγματα είναι απλά!

Ένα εμπόδιο υπάρχει και παρά  το γεγονός ότι το συνοδό software ελέγχου της , αποτελεί ένα σημαντικό αντιστάθμισμα του κόστους, δεν παύουμε να θέλουμε να την δούμε με χαμηλότερη τιμή, για να γίνει προσβάσιμη σε περισσότερους χρήστες!

Με αυτό λυμένο, τα υπόλοιπα είναι πολύ απλά, η στιβαρή εγκατάστασή της που δεν πρόκειται να έρθει σε διένεξη με κάποιο άλλο κάτοικο της μητρικής σας, το block της Η115ι PRO RGB, που  συμμετέχει ουσιαστικά σε όποιο χρωματικό concept έχει το κουτί σας και όχι μόνον!

Με το πρόγραμμα διαχείρισης, αξιοποιείτε το αθόρυβο και αποτελεσματικό "δίδυμο", ανεμιστήρες / αντλία  και χρησιμοποιώντας κάποιο από τα ήδη υπάρχοντα modes λειτουργίας του, είτε συνθέτοντας ένα δικό σας,  μπορείτε να έχετε -χωρίς αμφιβολίες- και την ασφαλή ικανοποίηση των απαιτήσεών σας και την ηρεμία σας!

Θα μπορούσαμε να επαναλάβουμε πολλά ακόμα,  όμως η τελική ουσία είναι μία !

"Ο χρήστης που σκέφτεται κάποια μεγάλη αερόψυκτρα για να απαλλαγεί  από την θορυβώδη ΑΙΟ του και διστάζει λόγω του όγκου της αερόψυκτρας , αλλά και εκείνος που θέλει το κάτι καλύτερο και διστάζει να πάει σε ΑΙΟ λόγω του θορύβου τους, πλέον δεν έχουν λόγο να προβληματίζονται!

 Η Corsair έχει την απάντηση στο πρόβλημά τους και αυτή λέγεται Hydro Series H115i PRO RGB ! "

Στο σημείο αυτό να σας υπενθυμίσουμε ότι H Corsair Hydro Series H115i Pro RGB έχει πενταετή εγγύηση και MSRP από την Corsair 144,99 €, και  την στιγμή που γράφεται αυτή η παρουσίαση,  την βρίσκουμε στα Ελληνικά καταστήματα προς 138,25€ συν ~6,7 € λοιπά έξοδα, του ΦΠΑ συμπεριλαμβανομένου.

Συνοψίζοντας λοιπόν, ας δούμε επιγραμματικά τα πλεονεκτήματα και μειονεκτήματά της

• Η συσκευασία της ψύκτρας εξασφαλίζει την προστασία των περιεχομένων της και την τάξη σε όλα τα παρελκόμενά της.
• Συμβατότητα με όλες τις σύγχρονες πλατφόρμες.
• Σύστημα στερέωσης με πολύ εύκολη και στιβαρή εγκατάσταση.
• Δεν εμποδίζει την πρόσβαση σε βύσματα και κάρτες που είναι κοντά στο socket.
• Ανεμιστήρες με μαγνητικά έδρανα αιώρησης πολύ χαμηλού θορύβου και σχετικά υψηλής στατικής πίεσης.
• Ανεμιστήρες με πολύ μεγάλο φάσμα ελέγχου των στροφών τους με δυνατότητα zero rpm
• Η τροφοδοσία και ο PWM έλεγχος των ανεμιστήρων, εξασφαλίζεται από καλώδιο που είναι ενσωματωμένο στο "block".
• Ο θόρυβος που παράγει, είναι μόλις  αισθητός στις υψηλές στροφές, μειώνεται ακόμα περισσότερο σε χαμηλότερα air flow, μέχρι του σημείου να μην ανιχνεύεται.
• Δυνατότητα ακινητοποίησης των ανεμιστήρων σε χαμηλά θερμικά φορτία για την επίτευξη ακόμα χαμηλότερου θορύβου.
• Cold plate με καλό "πάτημα", και ειδική επεξεργασία για καλύτερη θερμική σύζευξη.
• Σωλήνες  που δεν διπλώνουν.
• Sleeving στις σωλήνες που εξυπηρετεί και λόγους anti-kink.
• Οι τερματισμοί των σωλήνων είναι ασφαλισμένοι με πλαστικά κολάρα, τα  οποία συγκρατούν και το sleeve.
• Η θερμοαγώγιμη πάστα είναι ήδη τοποθετημένη στο block και έχει καλή θερμική αγωγιμότητα.
• Φωτιζόμενο μεγάλο logo στο block, και δυο περιμετρικές ζώνες των οποίων ο RGB χρωματισμός μπορεί να "συνδεθεί" και με την θερμοκρασία του συστήματος.
• Αποδοτικό radiator, το οποίο έχει υψηλή απόδοση σε σχετικά χαμηλό air flow, ευνοώντας την αθόρυβη λειτουργία της ΑΙΟ.
• Κορυφαίες επιδόσεις στο θέμα του θορύβου, με θερμικές επιδόσεις συγκρίσιμες  με αυτές των  κορυφαίες αεροψυκτρών της κατηγορίας της.
• Η απόδοσή της επιτρέπει την ουσιαστικά αθόρυβη λειτουργία της ΑΙΟ σε πολύ χαμηλό airflow, χωρίς σημαντική θερμική επιβάρυνση
• Συνοδεύεται από ένα πολύ ευέλικτο software ελέγχου  Corsair Link4, το οποίο επιτηρεί συνεχώς την λειτουργία της ψύξης και την ασφάλεια του συστήματος.
• Είναι συμβατή και συνεργάζεται απρόσκοπτα και με το νέο πρόγραμμα γενικής διαχείρισης, iCUE της Corsair.
• Παρέχει βίδες για την στήριξη 4 ανεμιστήρων.
• Εξαιρετικά αναλυτικές οδηγίες εγκατάστασης.
• Πενταετής εγγύηση.

• Οι ανεμιστήρες της δεν διαθέτουν κανένα αντικραδασμικό μέτρο.
• Δεν διαθέτει CPU back plate για την πλατφόρμα της AMD.
• Δεν συνοδεύεται με επιπλέον θερμοαγώγιμη πάστα, πέρα από αυτή που είναι προεγκαταστημένη στο cold plate.
• Η τιμή της, τηρουμένων των αναλογιών με τον ανταγωνισμό,  θα θέλαμε να είναι χαμηλότερη.

Με βάση όλα τα παραπάνω η γενική βαθμολογία που αποσπά η Corsair Hydro Series H115i PRO RGB, δε μπορεί να είναι μικρότερη από:

Ευχαριστούμε θερμά την Corsair   για την παραχώρηση του δείγματος της δοκιμής.

Για    το    TheLab.gr,      Seafalco     7/5/2018

Πρόλογος

Ελάχιστοι κατασκευαστές μπόρεσαν να κατακτήσουν την εκτίμηση του αγοραστικού κοινού, με το τρόπο που το έχει κάνει η Noctua!
Και είναι απόλυτα δικαιολογημένο καθώς, τα προϊόντα της διακρινόμενα για την ποιότητα,τις υψηλές επιδόσεις και την τεχνολογία τους, πολύ γρήγορα αποτέλεσαν -για την μεγάλη πλειοψηφία των χρηστών και το καθένα στη κατηγορία του- το "μέτρο σύγκρισης" των ανταγωνιστικών προϊόντων.
Το μόνο πράγμα που "χαλάει" αυτή την εξαιρετική εικόνα και πολύ συχνά το βλέπουμε σαν επωδό -κατά τα άλλα πολύ θετικών- κριτικών, είναι το αισθητικό θέμα των ανεμιστήρων της.
Αυτή η επιλογή των γαιωδών αποχρώσεων (μπεζ και καφέ), μολονότι αποτέλεσε συνειδητή επιλογή του marketing της εταιρίας, δεν φάνηκε ποτέ να κέρδισε τις "καρδιές" των αγοραστών, καθώς αυτοί βασικά χωρίζονται σε αυτούς που στο όνομα των επιδόσεών τους, δέχονται την όψη τους χωρίς πολλές "γρίνιες" και σε αυτούς που αισθάνονται ότι κάνουν αισθητική παραχώρηση για να πετύχουν τις επιδόσεις που χρειάζονται στο σύστημά τους!
Σαφώς βεβαίως υπάρχουν και εκείνοι που το θέμα τις αισθητικής δεν φαίνεται να τους απασχολεί και είναι ευτυχείς με τις επιδόσεις των ανεμιστήρων της κατασκευάστριας.
Αυτό που είναι πράγματι σπάνιο όμως, είναι να βρεις κάποιον που ανενδοίαστα του αρέσουν οι συγκεκριμένες χρωματικές επιλογές της Noctua!

Η κατασκευάστρια όμως ακούει και κατά πως το συνηθίζει -αφού "πάρει το χρόνο της"- ανταποκρίνεται . . .
Οι πρώτες ενδείξεις φάνηκαν στην γκρι σειρά ανεμιστήρων Redux, που έκανε πιο προσιτή οικονομικά την είσοδο ενός πλατύτερου κοινού στα προϊόντα της. Το δεύτερο βήμα έγινε με τη σειρά Industrial, στην οποία το βασικό χρώμα είναι το μαύρο, με τα καφέ ελαστικά παρεμβύσματα, να δίνουν την "τελευταία μάχη" τιμής!

Και το πλήρωμα του χρόνου ήρθε για το τολμηρό -για την Noctua πάντα- άλμα με το οποίο βγάζει τους ανεμιστήρες της από την αισθητική "γωνία" που τόσα χρόνια βρίσκονταν και τους φέρνει κατευθείαν στο κέντρο του ενδιαφέροντος όλων των χρηστών!
Και φυσικά -Noctua είναι αυτή!- δεν μένει μόνο σε αυτό, αλλά δημιουργεί μια ολόκληρη σειρά προϊόντων, η οποία, χωρίς να θυσιάζει το παραμικρό από επιδόσεις και ποιότητα, όχι μόνο αναιρεί κάθε αισθητική αμφιβολία, αλλά αποτελεί ίσως την πιο ευέλικτη και ολοκληρωμένη αισθητικά πρόταση, ικανή να εναρμονιστεί σε οποιοδήποτε σχεδόν χρωματικό concept έχει ο υπολογιστής σας!

Η σειρά περιλαμβάνει από μαύρους (!) ανεμιστήρες με εναλλάξιμα, έγχρωμα ελαστικά εξαρτήματα και καλώδια, μέχρι -ανάλογης χρωματικής ευελιξίας- καλύμματα ψυκτρών και ακούει στο όνομα Chromax Series.
Και είναι αυτό που λέει το Ελληνικών "καταβολών" όνομά της . . . το Χρώμα στο Max !
Αλλά αν είναι πολλά τα χρώματα, ακόμα περισσότερα είναι τα προϊόντα και τα εξαρτήματά τους, γι' αυτό χωρίς άλλη καθυστέρηση, ακολουθήστε μας στα επόμενα να τα γνωρίσουμε μαζί!

Ένας οδηγός για τη σειρά Chromax της Noctua

Όπως βλέπετε σε αυτή τη παρουσίαση δεν ακολουθούμε την "παραδοσιακή" δομή, γιατί απλά αυτό δεν γίνεται (!) καθώς η Noctua φρόντισε να ταράξει για τα καλά τα νερά, και πιστή στις παραδόσεις της, ακόμα και όταν είναι να τις εγκαταλείψει θα το κάνει συντεταγμένα και χωρίς κανένα "κενό" !

Τριάντα δύο νέοι κωδικοί είναι ικανοί να δημιουργήσουν αρκετή σύγχυση αν δεν τους "βάλεις στη θέση τους" !

Αρχίζουμε λοιπόν με μια συνοπτική αναφορά / μπούσουλα την οποία μπορείτε να την έχετε σαν οδηγό όταν θα . . . "χανόσαστε" !

Η σειρά Chromax αριθμεί τριάντα δύο νέα προϊόντα σαν ξέχωρους κωδικούς, αλλά αυτά ομαδοποιούνται στα παρακάτω:

Chromax fans

Εδώ έχουμε τέσσερις "νέους" ανεμιστήρες:

NF-A15 HS-PWM chromax.black.swap
NF-A14 PWM chromax.black.swap
NF-F12 PWM chromax.black.swap
NF-S12A PWM chromax.black.swap

Πρόκειται για τους ήδη γνωστούς ανεμιστήρες της Noctua, οι οποίοι έχουν κατασκευαστεί με πλαστικό μαύρου χρώματος και συνοδεύονται από 6 εναλλάξιμα σετ έγχρωμων antivibration pads, των οποίων τα  χρώματα  είναι: Μαύρο, κόκκινο, μπλε, κίτρινο, πράσινο και λευκό.

Chromax heatsink covers

Ναι!  Ήρθε η ώρα !

Τι παλιές σας ψύκτρες μπορείτε να τις αναδομήσετε αισθητικά και μάλιστα εκ βάθρων, χωρίς καν να τις απεγκαταστήσετε!

Δυο ομάδες καλυμμάτων για δυο βασικά μοντέλα της κατασκευάστριας, ανοίγουν την αυλαία!

Το πρώτο κάλυμμα ψύκτρας, προορίζεται για τη βασική έκδοση της ψύκτρας μονού πύργου NH-U12S καθώς και για τις δύο παραλλαγές της  NH-U12S SE-AM4 και NH-U12S TR4-SP3 που έχουν συμβατότητα με τα αντίστοιχα socket ΑΜ4 και ΤR4 της AMD.

NA-HC1 chromax.black.swap
NA-HC2 chromax.black
NA-HC2 chromax.white

Υπάρχουν δύο εκδόσεις μια σε μαύρο και μία σε λευκό χρώμα που έχουν σταθερές "διακοσμητικές" λεπτομέρειες και μια σε μαύρο χρώμα η οποία χαρακτηρίζεται από τον επιμέρους κωδικό "Swap" και διαθέτει εναλλάξιμες διακοσμητικές λεπτομέρειες, στα έξη βασικά χρώματα της σειράς!


Ακριβώς τα ίδια ισχύουν και για τους επόμενους τρεις κωδικούς που προορίζονται για την ψύκτρα  NH-D15 και την slim έκδοσή της, NH-D15S αλλά και την ειδική έκδοσή της NH-D15 SE-AM4 για το AMD AM4 socket.

NA-HC3 chromax.black.swap
NA-HC4 chromax.black
NA-HC4 chromax.white

Βασική διαφορά είναι ότι σε αυτά τα προϊόντα, συμπεριλαμβάνονται δυο καλύμματα ψύκτρας καθώς η NH-D15 είναι διπλού πύργου.

Chromax cables

Η χρωματική ανανέωση φυσικά και ασχολείται και με τα καλώδια των ανεμιστήρων τα οποία  διαθέτουν -φυσικά- το γνωστό ποιοτικό sleeve, και βγαίνουν στα έξη βασικά χρώματα: Μαύρο, κόκκινο, μπλε, κίτρινο, πράσινο και λευκό.
Χωρίζονται σε δυο βασικές ομάδες, μια που περιέχει καλώδια επέκτασης μήκους 30cm (μην ξεχνάμε ότι οι ανεμιστήρες της σειράς έχουν ενσωματωμένο ένα πολύ κοντό καλώδιο, πάνω στο οποίο συνδέεται η προέκταση):

NA-SEC1 chromax.black
NA-SEC1 chromax.blue
NA-SEC1 chromax.green
NA-SEC1 chromax.red
NA-SEC1 chromax.white
NA-SEC1 chromax.yellow

Οι υπόλοιποι έξη κωδικοί αναφέρονται σε Y-splitter Fan cables μήκους 11,5cm και μας επιτρέπουν την παράλληλη σύνδεση των ανεμιστήρων μας σε ένα Fan Header της μητρικής μας.

NA-SYC1 chromax.black
NA-SYC1 chromax.blue
NA-SYC1 chromax.green
NA-SYC1 chromax.red
NA-SYC1 chromax.white
NA-SYC1 chromax.yellow

Chromax anti-vibration accessories

Τη σειρά Chromax κλείνουν τα εξαρτήματα που αποτρέπουν την διάδοση των ενδεχόμενων κραδασμών των ανεμιστήρων στο κουτί του υπολογιστή μας.

Η χρωματική τους γκάμα είναι η χαρακτηριστική της σειράς (μαύρο, κόκκινο, μπλε, κίτρινο, πράσινο και λευκό) και διακρίνονται σε δύο είδη:

Το πρώτο περιλαμβάνει τα antivibration pads των ανεμιστήρων:

NA-SAVP1 chromax.black
NA-SAVP1 chromax.blue
NA-SAVP1 chromax.green
NA-SAVP1 chromax.red
NA-SAVP1 chromax.white
NA-SAVP1 chromax.yellow

Και όπως έχει προ πολλού διαπιστωθεί, κάνουν εξαιρετικά την δουλειά τους!

Το δεύτερο είδος είναι τα ελαστικά στερέωσης ("ruber screws") των ανεμιστήρων  στο κουτί μας:

NA-SAV2 chromax.black
NA-SAV2 chromax.blue
NA-SAV2 chromax.green
NA-SAV2 chromax.red
NA-SAV2 chromax.white
NA-SAV2 chromax.yellow

Το βασικό χαρακτηριστικό τους είναι η εξαιρετική αντοχή τους στον εφελκυσμό, και η ευκολία εγκατάστασής τους

Συνιστώμενες τιμές (MSRP)

Ας αφήσουμε εδώ συγκεντρωμένες και τις συνιστώμενες από την κατασκευάστρια τιμές τους και θα τις επαναλάβουμε στην παρουσίαση  κάθε ξεχωριστού κωδικού.

All products are currently shipping and will be available shortly. The manufacturer’s suggested retail prices are as follows:

NF-A15 HS-PWM chromax.black.swap: EUR 26.90/USD 26.90
NF-A14 PWM chromax.black.swap: EUR 24.90/USD 24.90
NF-F12 PWM chromax.black.swap: EUR 22.90/USD 22.90
NF-S12A PWM chromax.black.swap: EUR 22.90/USD 22.90

NA-HC1 chromax.black.swap: EUR 19.90/USD 19.90
NA-HC2 chromax.black: EUR 19.90/USD 19.90
NA-HC2 chromax.white: EUR 19.90/USD 19.90

NA-HC3 chromax.black.swap: EUR 29.90/USD 29.90
NA-HC4 chromax.black: EUR 29.90/USD 29.90
NA-HC4 chromax.white: EUR 29.90/USD 29.90

NA-SEC1 chromax.black: EUR 9.90/USD 9.90
NA-SEC1 chromax.blue: EUR 9.90/USD 9.90
NA-SEC1 chromax.green: EUR 9.90/USD 9.90
NA-SEC1 chromax.red: EUR 9.90/USD 9.90
NA-SEC1 chromax.white: EUR 9.90/USD 9.90
NA-SEC1 chromax.yellow: EUR 9.90/USD 9.90

NA-SYC1 chromax.black: EUR 9.90/USD 9.90
NA-SYC1 chromax.blue: EUR 9.90/USD 9.90
NA-SYC1 chromax.green: EUR 9.90/USD 9.90
NA-SYC1 chromax.red: EUR 9.90/USD 9.90
NA-SYC1 chromax.white: EUR 9.90/USD 9.90
NA-SYC1 chromax.yellow: EUR 9.90/USD 9.90

Για τα αντικραδασμικά ελαστικά (παρεμβύσματα) δεν υπάρχουν τιμές καθώς αυτά συνοδεύουν τους ανεμιστήρες.

Όλα τα προϊόντα -όπως συνηθίζει η κατασκευάστρια- συνοδεύονται από εξαετή εγγύηση.

Τα καλώδια της σειρά Noctua Chromax

Ο κάθε κωδικός, έρχεται στο δικό του κουτί και έτσι αναγκαστικά θα δούμε ενδεικτικά τα περιεχόμενα του ενός από κάθε είδος.

Βάζοντας αρχή από τα καλώδια προέκτασης NA-SEC1 Chromax . . .
