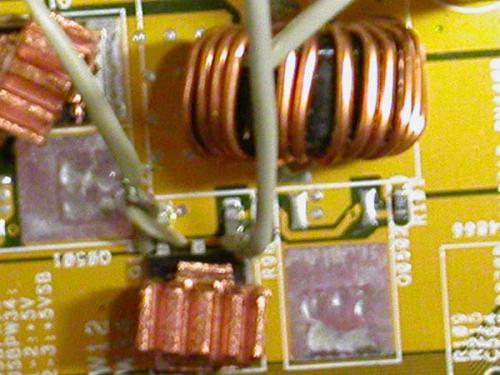

schumifer1442169067 Δημοσιεύτηκε Ιανουάριος 7, 2005 #1 Κοινοποίηση Δημοσιεύτηκε Ιανουάριος 7, 2005 Γράφω αυτές τις γραμμούλες γιατί δεν είδα πουθενά να έχει σημειωθεί κάτι σχετικό οπότε αφού μου ήρθε να το κάνω είπα να πάρω και καμμιά φωτογραφία.Πρακτικά ,ήθελα πού και πού να βλέπω πόσο καλά μετράνε τα διάφορα προγράμματα επιτήρησης τις τάσεις του συστήματος και κυρίως του επεξεργαστή (Vcore). Φυσικά το να λύνω κάθε φορά το κουτί και να χώνομαι ανάμεσα σε λαμαρίνα και τον άκομψο 12άρη προσπαθώντας να πετύχω τα μικροσκοπικά μεταλλάκια των μικροσκοπικότατων mosfet της μητρικής μου δεν ήταν η επιθυμητή λύση. Χώρια που με τη μητρική να δουλεύει το παραμικρό βραχυκύκλωμα θα ήταν και μοιραίο-ελπίζω μόνο για τη μητρική. Λόγω λοιπόν προβλήματος ( http://www.pctechnology.gr/vbull/vb/showthread.php?t=5110 ) αλλά και αλλαγής ψύξης στην κάρτα γραφικών -αυτή η ψύκτρα από τον Celeron καθόταν καιρό τώρα - είπα να δοκιμάσω αυτό το μικρό mod-άκιΛοιπόν .Παίρνουμε αλεύρι ,γάλα αυγ.... εεεε συγγνώμη ,λάθος .Πάμε πάλιΠαίρνουμε μία παλιά πλεξούδα από floppy .-ή ό,τι άλλο πολύ πολύ ποολύ λεπτό συρματάκι μπορούμε να βρούμε που να είναι και μονωμένο φυσικά.Ξεχωρίζουμε ένα από τα καλωδιάκια του.Ξεγυμνώνουμε μισό εκατοστό απ΄ την ακρούλα του ,αφήνουμε μισό εκατοστό καλυμμένο και ξεγυμνώνουμε άλλο μισό εκατοστό αλλά αυτή τη φορά μόνο από τη μία πλευρά.Χρησιμοποιούμε τη γυμνή άκρη ως οδηγό και περνάμε το συρματάκι κάτω από το "καρφάκι" του mosfet. Συλλαμβάνουμε την προβάλλουσα μοίρα και τραβάμε μέχρι να περάσει το κομμάτι που αφήσαμε καλυμμένο και να έρθει σε επαφή η πλευρά που γυμνώσαμε. Η πλευρά που αφήσαμε μονωμένη και ακουμπάει στη μητρική μας μας δίνει λίιιγη παραπάνω σιγουριά. Φυσικά το γυμνό πρώτο τμήμα και το καλυμμένο που πέρασε κάτω από το καρφάκι το στρίβουμε γύρω από το καλώδιο -μην εξέχει τίποτα και την πατήσουμε ακόμη δεν αρχίσαμε!!!Ομοίως και στο άλλο σημείο- η διαφορά δυναμικού συνήθως απαιτεί δύο η άτιμη. Link to comment Share on other sites More sharing options...

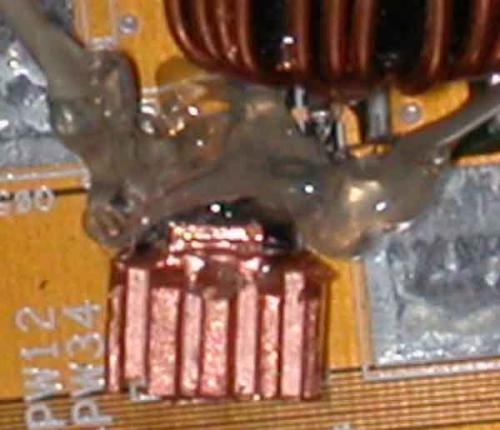

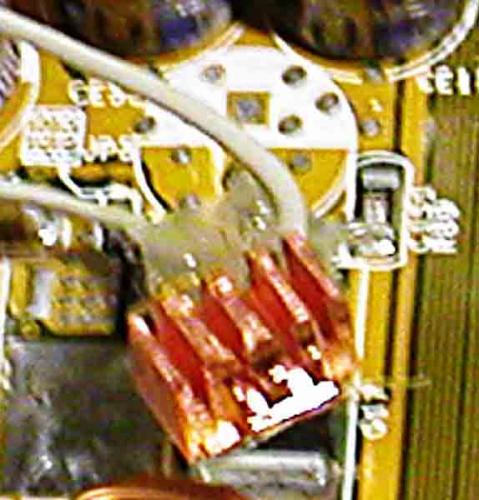

schumifer1442169067 Ιανουάριος 7, 2005 Author #2 Κοινοποίηση Ιανουάριος 7, 2005 Αφού έχουμε προσέξει όσο γίνεται να μην περισσεύει κάποο συρματάκι που να ακουμπάει πουθενά περίεργα -δηλαδή οπουδήποτε! - βάζουμε θερμόκολλα. Έτσι και μονώνουμε και βοηθάμε στην καλύτερη συγκράτηση -όλο και καμμιά γάτα ή καμμιά σκούπα θα θελήσει να τραβήξει τα περίεργα καλωδιάκια που εξέχουν από του κουτί!!!Θα πρέπει να ρίξουμε όμως τη θερμόκολλα με λίγη προσοχή να μην πέσει πάνω στο mosfet -όσο είναι δυνατόν βέβαια.Εγώ για παράδειγμα θα έβαζα μετά χαλκουδάκι πάνω οπότε δεν μπορούσα να ρίξω μπόλικη θερμόκολλα. Φοβού τα καυτά mosfets.Επίσης δε νομίζω ότι είναι προτιμότερο να βάλετε πρώτα το χαλκό και μετά τη θερμόκολλα γιατί μπορεί να κολλήσετε άριστα ... ένα από τα καλωδιάκια πάνω στον ηλεκτροαγώγιμο χαλκό.Βασικά αυτό ήταν όλο με κάποιες σημειώσεις. Link to comment Share on other sites More sharing options...

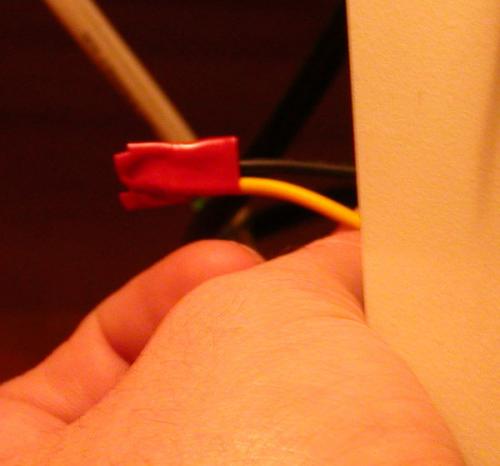

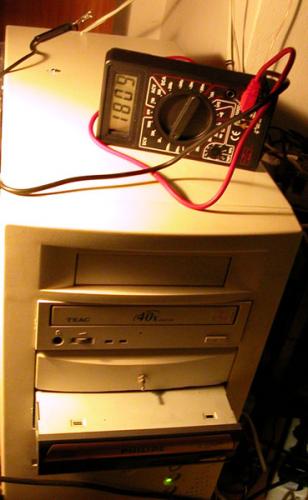

schumifer1442169067 Ιανουάριος 7, 2005 Author #3 Κοινοποίηση Ιανουάριος 7, 2005 -Πρώτα σιγουρευτείτε ότι έχετε το σωστό mosfet για να μη μετράτε άλλα αντί άλλων και πάει στράφι ο κόπος -Δε θυμάμαι ,έγραψα ότι βολεύει να είναι κλειστό το μηχάνημα?:068: :068: -Το καλάι ίσως να είναι καλύτερη και ευκολότερη λύση αλλά σε περίπτωση RMA πολύ θα ήθελα να ακούσω τι θα λέγατε στο μαγαζάτορα!!!:075: -Μετράμε με το πολύμετρο δύο φορές σε κάθε βήμα να μην πω παραπάνω.Δε θα θελετε να κλείσετε το κουτί και να μη δουλεύει τίποτα.Με κλειστό το μηχάνημα ελέγξτε πριν αρχίσετε την αντίσταση ανάμεσα στις επαφές που σας ενδιαφέρουν. -Φροντίστε η μπαταρία του πολυμέτρου να είναι καλή και όσο γίνεται πιο φρέσκια .Δε χρειάζεται να αυξάνετε τις παραμέτρους στις μετρήσεις σας-τώρα φταίει η μπαταρία,εγώ ή το καλώδιο...:075: -Θα έχετε πολλές απώλειες -στο Vcore το 0.0Χ είναι πολύυυυ - λόγω του λεπτού καλωδίου.Είτε παίρνετε μετρήσεις από το mosfet και από τα καλώδια και σημειώνετε τη διαφορά ,είτε κάνετε αυτό που έκανα εγώ.Έκοψα όσο πιο χαμηλά μπορούσα το λεπτό καλωδιάκι πλεξούδας και το ένωσα με καλώδιο τροφοδοτικού=χάλκινο και αρκετά πιο χοντρό.Φυσικά όσο πιο μακρύ ταξίδι κάνει το καλώδιο τόσο πιο μεγάλες και οι απώλειες.Αυτή τη στιγμή η δικές μου είναι πρακτικά μηδέν. -Τέλος τα καλώδια από τα οποία θα μετράμε μετά το Vcore ή ό,τι άλλο θελήσετε να έχετε υπό την επιτήρησή σας-π.χ. Vdimm - καλό είναι να είναι ξεχωριστα μονωμένα ,μην ακουμπήσουν πουθενά ή και μεταξύ τους κι έρθει η καταστροφή!!! Αυτα Καλή Χρονιά και χρόνια πολλά Link to comment Share on other sites More sharing options...
WizarD1416003179 Ιανουάριος 8, 2005 #4 Κοινοποίηση Ιανουάριος 8, 2005 Προσωπικα προτιμω καλάι και μετα απο πανω θερμοκολλα,ο λογος:οποιαδηποτε γεφυρωση γινει μεταξυ καποιου αλλου σημειου με το ποδαρακι του mos-fet θα τα παρεις ολα στο χερι...:039: υ.γ. δεν νομιζω οτι λιγο καλάι στο ποδαρακι του mos-fet ειναι τοσο δυσκολο να φυγει σε περιπτωση rma.Anyway good job.:023: Link to comment Share on other sites More sharing options...
schumifer1442169067 Ιανουάριος 9, 2005 Author #5 Κοινοποίηση Ιανουάριος 9, 2005 Όπως σημείωσα με το καλάι σίγουρα θα είναι πιο εύκολα και σίγουρα .Αλλά ,εγώ δε θα το ρίσκαρα.Γιατί άμα τα πάρω από κάτι τυχαίο τώρα στο χέρι τραβάω τη θερμόκολλα από ένα σημείο και βγαίνει μπονομπλόκ.Όχι ότι πιστεύω πως θα κοιτάξουν τόσο σχολαστικά αλλά ...Θενξ πάντως Link to comment Share on other sites More sharing options...
MrSeanKon Μάρτιος 8, 2005 #6 Κοινοποίηση Μάρτιος 8, 2005 Επειδη μου αρεσει να ξεθαβω πολλα κι αξιολογα threads το περασα στο τριτο ποστ του "Oδηγου Αναφορας" click here για να το βλεπουν ολοι οι χρηστες. Link to comment Share on other sites More sharing options...
schumifer1442169067 Μάρτιος 8, 2005 Author #7 Κοινοποίηση Μάρτιος 8, 2005 Να'σαι καλά.Όπως έχω γράψει αρκετές φορές πριν διαβάσω τα ποστ σου δεν ήξερα τι σημαίνει μόσφετ Link to comment Share on other sites More sharing options...
MrSeanKon Μάρτιος 8, 2005 #8 Κοινοποίηση Μάρτιος 8, 2005 Xμ να που το θυμηθηκα υπαρχει μια συζητηση στο δικο μας forum εκει περι αριθμου των MOSFETs.Γινεται μια ερωτηση για το αν παιζει σημαντικο ρολο η προσθηκη MOSFTETs στη σταθεροποιηση των ρευματων της μητρικης.Aλλα κι εδω ο outlaw λεει κατι αλλα χρησιμα.... :116: Link to comment Share on other sites More sharing options...
Γιώργος Μάρτιος 23, 2005 #9 Κοινοποίηση Μάρτιος 23, 2005 Καλησπέρα.Θα ήταν επιπόλαιο πιστεύω, το να προσθέσει αυθαίρετα κάποιος παράλληλα επιπλέον MOSFET σε μια μητρική.Εξηγούμαι: Η είσοδος των MOSFET ισχύος (Πύλη ή Gate) παρουσιάζει κάποιο σημαντικό χωρητικό φορτίο. Η οδήγησή τους από το παλμοτροφοδοτικό στο οποίο λειτουργούν ως διακόπτες ισχύος, θα ήταν δυσκολότερο να γίνει σωστά, λόγω του αυξημένου συνολικού χωρητικού φορτίου Πύλης. Οι χρόνοι οδήγησης της Πύλης (t_rise και t_fall) θα γινόντουσαν μεγαλύτεροι, με αποτέλεσμα τα MOSFET να μην λειτουργούν ως διακόπτες OΝ/OFF, αλλά για κάποιο μικρό χρονικό διάστημα του κύκλου οδήγησης θα λειτουργούσαν στη γραμμική τους περιοχή.Τι σημαίνει αυτό; Υπερθέρμανση για τα MOSFET και μικρότερος συντελεστής απόδωσης για το παλμοτροφοδοτικό. Ή απλούστερα, αύξηση της κατανάλωσης χωρίς την αντίστοιχη αύξηση της απόδιδόμενης ισχύος, και κίνδυνος μαζικής κατάρρευσης λόγω τοπικής υπερθέρμανσης.Για τη βελτίωση γενικότερα των παλμοτροφοδοτικών, προτείνω:* Αντικατάσταση των MOSFET ισχύος με άλλα ισχυρότερα (μικρότερης αντίστασης αγωγιμότητας R_on) και ταχύτερα στην απόκριση.* Βελτίωση της ψύξης τους.* Και φυσικά, μεγαλύτερους και ποιοτικότερους πυκνωτές με μικρότερη ESR (Equivalent Series Resistance).Αυτά, τα πολύ λίγα για την ώρα.Φιλικά,Γιώργος. Link to comment Share on other sites More sharing options...
schumifer1442169067 Μάρτιος 23, 2005 Author #10 Κοινοποίηση Μάρτιος 23, 2005 Λέω κι εγώ ποιος το θυμήθηκε το θεματάκι. Για πες ρε Γιώργο ,όχι ότι ενδιαφέρομαι να βάλω άλλα μόσφετ αλλά για να μαθαίνουμε .Η μητρική μου έχει θέσεις οι οποίες είναι προφανές ότι θα βάζανε μόσφετ αλλά για κάποιου λόγους (οικονομικούς δε τα βάλανε. Εσύ τώρα όμως λες ότι μπορώ να αλλάξω τα υπάρχοντα .Για δώσε καμια παραπάνω πληροφορία για το πώς, πού βρίσκουμε μόσφετ ,και αν εσύ με τις γνώσεις που προφανώς έχεις θα μπορούσες να αποτολμήσεις να προσθέσεις μόσφετ σε θέσεις που προορίζονταν για αυτά, αλλά δεν τοποθετήθηκαν. Ακόμη ποια είναι τα τεχνικά χαρακτηριστικά των μόσφετ και επειδή έχω σπάσει το κεφάλι μου αλλά δεν μπορώ να το θυμηθώ ,ας γράψει κάποιος τι σημαίνει το αρτικόλεξο. (oxide είναι η τελευταία λέξη αν θυμάμαι καλά και επίσης μία λεξη είναι το στοιχείο ) Link to comment Share on other sites More sharing options...
MrSeanKon Μάρτιος 23, 2005 #11 Κοινοποίηση Μάρτιος 23, 2005 Στον Οδηγο αναφορας θα δεις πολλα ακρωνυμια.Εκει εχει κι αυτο που ρωτησες.Βαλαμε μπολικα αλλα οχι κι ολα!Ο Γιωργος εκανε πολυ καλη αναλυση (δεν σκαμπαζω πολλα απο ηλεκτρονικα τα μισουσα). Link to comment Share on other sites More sharing options...
chaos Απρίλιος 21, 2005 #12 Κοινοποίηση Απρίλιος 21, 2005 Metal Oxide Semiconductor Field Effect Transistor.Μεταλλο οξειδιο ημιαγωγος... Link to comment Share on other sites More sharing options...
