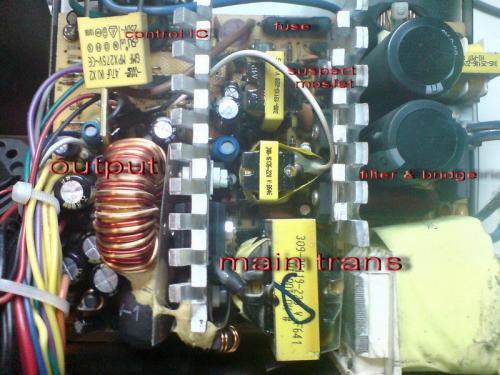

BeetleJuice Δημοσιεύτηκε Οκτώβριος 4, 2008 #1 Κοινοποίηση Δημοσιεύτηκε Οκτώβριος 4, 2008 λοιπον εχουμε εδω ενα LC550 τι παρουσιαζειμπαινει στο ρευμα , συνδεεις μητρικη , αν η μητρικη εχει λαμπακια ολα αναβουν κανονικαμολις πατας διακοπτη δεν συμβαινει τπταφου λες ρε μπας κ χαλασε ο διακοπτης?δοκιμαστηκε σε 2 μητρικες και αντι για διακοπτη βραχυκυκλωμα με το χερι στην μητρικηξανα τπτ αρα ο διακοπτης εκτοςμετα δοκιμαστηκε χωρις μητρικη , με jack στο 24πινοτπτ επισηςαρα μητρικη δεν ειναι , ειναι αμιγως θεμα τροφοδοτικουμετραμε για περιεργες τασεις σε 12 κ 5 , ολες μηδεν (0,01 περιου)η 5VSB ειναι σωστη 5 volt , γιαυτο και παιζουν τα λαμπακια της μητρικης εξαλουη 5αρα για power on φερνει 5 volt στον ακροδεκτη για Power onαρα επισης τιποτα απο αυταπαμε να το ανοιξουμεολα αριστα μεσα , τιποτα περιεργοακομα κ σκονη μηδενμετραμε τα καλωδια πρασινο κ μαυρο μπας κ δεν ερχεται εντοληκαι τα 2 οκαρα εντολη ερχεται για Power onμυρωδιες τιποτα , σκασιματα τιποτα , pcb οχι μαυρισμενο , ουτε καν κιτρινισμενο απο την χρησηπαμε για μετρηση primaryαπο βισμα 220 μεχρι και γεφυρα ολα οκασφαλεια οκγεφυρα οκστον μετασχηματιστη βλεπω 7 volt AC αλλα ειναι κλειστο το τροφοδοτικο , μαλλον και αυτος δειχνει οκοι δικες μου ιδεες ειναιη κατι τρεχει με το μοσφετ ή αντισταση εκκινισηςη κατι τρεχει με το ολοκληρωμενο που αναλαμβανει ελεγχο τασεων και εκκινισηοποιες ιδεες θα μαρεσανκυριως απο AN7ευχαριστω Link to comment Share on other sites More sharing options...
AN7 OverClocker Οκτώβριος 4, 2008 #2 Κοινοποίηση Οκτώβριος 4, 2008 η κατι τρεχει με το ολοκληρωμενο που αναλαμβανει ελεγχο τασεων και εκκινισηTo αυτό πιστεύω και εγώ.Κάνει κανένα περίεργο θόρυβο?Τπτ μεγάλης συχνότητας? Link to comment Share on other sites More sharing options...
Chris Valis Οκτώβριος 4, 2008 #3 Κοινοποίηση Οκτώβριος 4, 2008 Μπα, δεν είναι πολύ πιθανό αυτό που λέτεΠόσο πείρα έχεις από ηλεκτρονικά;Έχεις παλμογράφο;Μπορείς να στείλεις μία φωτογραφια από την πλακέτα για να σου πω που να ψάξεις;Το πως θα ψάξεις για το πρόβλημα εξαρτάται από την τοπολογία και τα ολοκληρωμένα και στοιχεία ισχύος που έχει το τροφοδοτικό.Ας ξεκινήσουμε: - Είναι active PFC ή όχι; Link to comment Share on other sites More sharing options...
BeetleJuice Οκτώβριος 4, 2008 Author #4 Κοινοποίηση Οκτώβριος 4, 2008 To αυτό πιστεύω και εγώ.Κάνει κανένα περίεργο θόρυβο?Τπτ μεγάλης συχνότητας?οχι Ακη , δεν εχουμε φαινομενο υψισυχνου ηχουΤο πως θα ψάξεις για το πρόβλημα εξαρτάται από την τοπολογία και τα ολοκληρωμένα και στοιχεία ισχύος που έχει το τροφοδοτικό.Ας ξεκινήσουμε: - Είναι active PFC ή όχι;ωπακαλως τονναι εχω φτιαξει περιπου 8 τροφοδοτικα εχω φτιαξει και απο το μηδενεχω παλμογραφοαν κρινω απο τα πηνια τα μεγαλα , μαλλον δεν εχει Pfcθα σηκωσω φωτοπου ησουν εσυ τοσο καιρο που ψαχνουμε ψυλλους στα αχυρα κορμι?ε?σηκωνω φωτο κ μιλαμε εκτενεστερα Link to comment Share on other sites More sharing options...
Chris Valis Οκτώβριος 4, 2008 #5 Κοινοποίηση Οκτώβριος 4, 2008 Ωραίος! Κορμί και εγώ; πσσσσς σαν παράσιμο ακούγεται! λολ Ρίξε μια φώτο να την δω Αν δεν είναι αPFC είναι πίο εύκολη η υπόθεση. Τα active είναι παλιόπαιδα, τα passive και τα απλά είναι τα ίδια. Link to comment Share on other sites More sharing options...
BeetleJuice Οκτώβριος 5, 2008 Author #6 Κοινοποίηση Οκτώβριος 5, 2008 Αν δεν είναι αPFC είναι πίο εύκολη η υπόθεση. Τα active είναι παλιόπαιδα, τα passive και τα απλά είναι τα ίδια. οι ηλεκτρονικοι ειναι κορμια απο μονα τους αυτεπαγγελτα εχω φτιαξει και apfc... απλα οταν εχει χοδρο προβλημα το φτιαχνω οταν εχει μικρο αποτι φαινεται κολλαω... Link to comment Share on other sites More sharing options...
Chris Valis Οκτώβριος 5, 2008 #7 Κοινοποίηση Οκτώβριος 5, 2008 χμ... πολύ παλιά τοπολογία, εκείνο το εξάρτημα που λες ότι μπορεί να έχει πρόβλημα είναι 99% υπέυθυνο για το standby τροφοδοτικό (Vsb) το οποίο όπως λες παίζει. Τί ολοκληρωμένα έχει επάνω η πλακέτα; (494 και 393 μάλλον θα έχει). Link to comment Share on other sites More sharing options...
BeetleJuice Οκτώβριος 5, 2008 Author #8 Κοινοποίηση Οκτώβριος 5, 2008 χμ... πολύ παλιά τοπολογία, εκείνο το εξάρτημα που λες ότι μπορεί να έχει πρόβλημα είναι 99% υπέυθυνο για το standby τροφοδοτικό (Vsb) το οποίο όπως λες παίζει. Τί ολοκληρωμένα έχει επάνω η πλακέτα; (494 και 393 μάλλον θα έχει).κατσε μαστοραοταν λες οτι αυτο ειναι οκ εννοεις το "suspect mosfet" που εχω γραψει?αυτο ειναι υποπτο γιατι ειχε πανω κατι σαν καμμενο σκουπιδι και απλα τοχω βαλει στα "υπο ελεγχο"αυτο αποσο ξερω ειναι το vsb και οντως αν δεν ειχε το καμενο σκουπιδι πανω του δεν θα το κοιτουσα κανεγω λεω οτι μαλλον φταιει εκει που γραφω IC , το ολοκληρωμενοεκει κοντα καταληγει και το πρασινο καλωδιακιαυτο ειναι το πρωτο υποπτοτο θεμα ειναι αυτο πως να το βγαλω και πως να το ελεγξωδεν ειναι κ το πιο ευκολο πραγμα...με ρωτησες αν εχω παλμογραφο , τι ειχες στο μυαλο σου να δουμε μαυτον?γιατι απαξ και το τροφοδοτικο δεν κανει καν trigger δεν μπορω να σκεφτω που θα μας φανει χρησιμος ο παλμογραφοςυπαρχουν σαυτα τα IC καποιες πυλες ελεγχου που μπορω να δω αν καποια ειναι καμμενη ΧΩΡΙΣ να το βγαλω ολο εξω?επισης να ρωτησω το εξηςαν η πυλη ειναι καμμενη που κανει το trigger , μπορω ΠΡΟΣΩΡΙΝΑ να την παρακαμψω , να κανει trigger το psu σαν jack, να το μετρησω , να δω αν ειναι οκ στα υπολοιπα εξαρτηματα και ΜΕΤΑ να αλλαξω το IC (που πλεον θα ειμαι σιγουρος οτι μονο αυτο φταιει )πιο λογικο μου ακουγεται να το τσεκαρω οσο ειναι πανω παρα οταν τοχω στο χερι...για δωσε τα φωτα σου κορμαραAS339P-E1 ειναι το ολοκληρωμενομε την ευκαρια να σε ρωτησω κ για μια αλλη επισκευη που κανωσε ενα 600αρι με Pfc εντοπισα το mosfet καμμενο , το ενα απο τα 2 .ειναι το 500βολτ 18 αμπερ της fairchild.δεν το βρηκα πουθενα και πηρα αντι αυτου το μεγαλυτερο σε μεγεθος 14 αμπερ 500 βολττο ζητημα ειναι οτι ειναι με πιο μακρια ποδια και πιο μεγαλο σωμα .θα πρεπει να κοντινω τα ποδια για να μπειτωρα αυτο λογικα λες ποτε να φτανει να χρειαστει αυτα τα 4 αμπερ παραπανω που δεν εχει και να τα τιναξει ολα?και δευτερον , λες να μην δουλευει σωστα που δεν θαναι ταιριασμενο με το αλλο που κανουν μαζι την ιδια δουλεια?ο φανος θα μου φερει το 20 αμπερ 500 βολτ στο ιδιο μεγεθοςνα κανω την επισκευη με το 14αρι ή καλυτερα να περιμενο το 20αρι?και αν ειναι να αλλαξω ενα ή και τα 2 μαζι ζευγαρι και ας μην εχει το αλλο τπτ?μην το καταδικασω χωρις λογο το τροφοδοτικο απο μια βιασυνηεπισης μια ακομα ερωτησηεπισκευασα ενα τροφοδοτικο αλλο και το τελικο αποτελεσμα ειναι να δουλευει μεν αλλα κανει σαν μεγαφωνοδεν μιλαω για να στησεις αυτι και να ακους ηλεκτρονικο θορυβομιλαω για ΜΕΓΑΦΩΝΟ , το ακους περιπου στα 10Khz απο τα 2 μετρα ανεταεγω λεω οτι ειναι ο μεγαλος μετασχηματιστης βραχυκυκλωμενος ή τεζα τελοσπαντωνεσυ? Link to comment Share on other sites More sharing options...
Chris Valis Οκτώβριος 5, 2008 #9 Κοινοποίηση Οκτώβριος 5, 2008 κατσε μαστοραοταν λες οτι αυτο ειναι οκ εννοεις το "suspect mosfet" που εχω γραψει?αυτο ειναι υποπτο γιατι ειχε πανω κατι σαν καμμενο σκουπιδι και απλα τοχω βαλει στα "υπο ελεγχο"αυτο αποσο ξερω ειναι το vsb και οντως αν δεν ειχε το καμενο σκουπιδι πανω του δεν θα το κοιτουσα κανΑφού πέρνεις Vsb άστο προς το παρόν αυτό.εγω λεω οτι μαλλον φταιει εκει που γραφω IC , το ολοκληρωμενοεκει κοντα καταληγει και το πρασινο καλωδιακιαυτο ειναι το πρωτο υποπτοAS339P-E1 ειναι το ολοκληρωμενοΑυτό είναι τελεστικός ενισχυτής, κοιτάζει αν οι τάσεις είναι σωστές και δίνει το Powergood και κόβει όταν έχεις υπερταση. Δεν δημιουργει αυτό τους παλμούς για τα δύο τρανζίστορς ισχύος. Πρέπει να υπάρχει και άλλο ένα IC στην πλακέτα.Τον παλμογράφο θα τον χρειαστείς για να δεις αν διμιουργούνται οι παλμοί που οδηγούν τα τρανζίστορ ισχύος.Σχετικά με την άλλη επισκευή πές μου τα δυο Part numbers να σου πω ακριβώς. Κανονικά δεν πρέπει να κάνεις την αλλαγή που πας να κάνεις. 4 Α δεν είναι πολλά αλλά άλλα χαρακτηριστικά εχουν πιο πολύ σημασία απο τα 4 Α. Για το τρίτο τροφοδοτικό που κάνει σαν μεγάφωνο δεν μπορεί να είναι ο μετασχηματιστής κομμένος γιατί μάλλον αυτός τρίζει από υπερφόρτωση, πρέπει να αναζητήσεις κάποιο σημειο βραχυκυκλώματος ή μεγάλης κατανάλωσης ή κάποιο άλλο πρόβλημα στο PWM κύκλωμα που σου φτάνει τον μετασχηματιστη στον κόρο (=δλδ τα τρανζίστορ σπρώνουν στον μετασχηματιστή πιό πολύ ενέργεια από ότι είναι φτιαγμένος να περνάει). Αυτό μπορεί να συμβεί από λάθος εξάρτημα στα FET ισχύος αν τα έχεις αλλάξει με άλλο τύπο. Link to comment Share on other sites More sharing options...
BeetleJuice Οκτώβριος 5, 2008 Author #10 Κοινοποίηση Οκτώβριος 5, 2008 Αφού πέρνεις Vsb άστο προς το παρόν αυτό.Αυτό είναι τελεστικός ενισχυτής, κοιτάζει αν οι τάσεις είναι σωστές και δίνει το Powergood και κόβει όταν έχεις υπερταση. Δεν δημιουργει αυτό τους παλμούς για τα δύο τρανζίστορς ισχύος. Πρέπει να υπάρχει και άλλο ένα IC στην πλακέτα. Τον παλμογράφο θα τον χρειαστείς για να δεις αν διμιουργούνται οι παλμοί που οδηγούν τα τρανζίστορ ισχύος. Σχετικά με την άλλη επισκευή πές μου τα δυο Part numbers να σου πω ακριβώς. Κανονικά δεν πρέπει να κάνεις την αλλαγή που πας να κάνεις. 4 Α δεν είναι πολλά αλλά άλλα χαρακτηριστικά εχουν πιο πολύ σημασία απο τα 4 Α. Για το τρίτο τροφοδοτικό που κάνει σαν μεγάφωνο δεν μπορεί να είναι ο μετασχηματιστής κομμένος γιατί μάλλον αυτός τρίζει από υπερφόρτωση, πρέπει να αναζητήσεις κάποιο σημειο βραχυκυκλώματος ή μεγάλης κατανάλωσης ή κάποιο άλλο πρόβλημα στο PWM κύκλωμα που σου φτάνει τον μετασχηματιστη στον κόρο (=δλδ τα τρανζίστορ σπρώνουν στον μετασχηματιστή πιό πολύ ενέργεια από ότι είναι φτιαγμένος να περνάει). Αυτό μπορεί να συμβεί από λάθος εξάρτημα στα FET ισχύος αν τα έχεις αλλάξει με άλλο τύπο. Ναι οκ εχω διαβασει για τελεστικους αν και δεν τους παω μια ειναι απο αυτα τα πραγματα που οσο τα ψαχνεις τοσο ξενερωνεις απο τον τροπο που ειναι γραμμενα τα βιβλια εμενα μαρεσουν τα απλα πρακτικα βιβλια με απτα παραδειγματα και βρισκω ολο θεωρειες και αοριστα πραγματα εκειπου διαβαζεις σου πεταει ας πουμε μια φαση , ενα ολοκληρωμα και οκ τρεχα γυρευε περιεργο εγω νομιζα οτι αυτα τα 2 κυκλωματα , δλδ ελεγχος τασης και παλμος εκκινισης βγαινουν απο το ιδιο ολοκληρωμενο... αποσο λες κανω λαθος εχει οντως αλλο ενα κοντα απλα επειδη το "βαρος" των παλμων θεωρητικα δεν ειναι κ τπτ σπουδαιο νομιζα οτι δεν θα εχει και δευτερο εξαρτημα αποκλειστικα γιαυτο αρα ειναι το αλλο κατσε να το δω κ θα στο πω ειναι το AZ7500BP-E1 630J36 τωρα με τον μεγεθυντικο ειδα κατι οπως κοιτας την φωτο , εχει 3 μετασχηματιστες οκ? ο ενας κατω αποτον αλλο. κοιτα τον ΠΑΝΩ πανω αριστερα του εχει το σημειο εξοδου του εκει υπαρχουν 2 διοδακια μικρα απλα και λιγο πιο αριστερα το ολοκληρωμενο ε εκει το Pcb εχει λιγο πιο σκουρο χρωμα οχι ομως και ανησυχητικο , απο μακρια δεν θα το προσεχες... για το αλλο τροφοδοτικο με το καμενο μοσφετ το προβληματικο ειναι αυτο http://www.fairchildsemi.com/ds/FQ/FQP18N50V2.pdf και σαν αντικαταστατη του μου εδωσαν αυτο http://pdf1.alldatasheet.com/datasheet-pdf/view/22408/STMICROELECTRONICS/IRFP450.html οποτε μπορεις να κρινεις γενικα παντως τα Vdss ,Id,Idm,Vgss Ειναι χαμηλοτερα αλλα δεν νομιζω να επιρρεαζει το avalance current ειναι μικροτερο επισης που ειναι σημαντικο και το avalance energy εχει μεγαλη διαφορα κατα 470 joule ωστοσο το μεγεθος και μονο ειναι αποθαρρυντικο γιατι πρεπει να κοψω τα ποδια , να τα φερω πιο κοντινη αποσταση ,να ξανατρυπισω την ψυκτρα μαλλον για να μπει το βιδακι συγκρατησης,ιστοριες για αγριους αλλα απο την αλλη δεν το βρισκω αθηνα το οριτζιναλ εξωτερικο το βρισκω αλλα οκ οχι και 15 ευρω με τα μεταφορικα για κατι που εχει 2δολαρια!ελεος δλδ! καποτε μας στελνανε και δωρεαν δειγματα ουτε αυτο παιζει... για το αλλο το τροφοδοτικο με το μεγαφωνο , μαλλον πρεπει λοιπον να του αλλαξω μοσφετ στο υψηλης ε? χμμμ φασαρια πολλη παντως μουκανε εντυπωση οτι τιναξε τον πυκνωτη το μεγαλο,σπανια το βλεπω αυτο και αυτο αυτοματως μα αναγκαζει να το φοβαμαι δεν μπορω να το μετραω ανοιχτο , ειναι μινι-βομβα αυτος ο πυκνωτης τι σου λεει οτι εσκασε ο πυκνωτης ο μεγαλος? αναρωτιεμαι αν ο μετασχηματιστης φτανει σε κορο οπως και εγω φανταζομουν τοτε τι τον εμποδιζει να κοψει τις περιελιξεις του και να τις βραχυκυκλωσει? δεν φανταζομαι οτι υπαρχει συστημα προστασιας απο overcurrent στον μετασχηματιστη... γιατι αν υπηρχε θα εκλεινε και δεν θα βουιζε αμα βουιζει σημαινει οτι διαρρεται απο ρευμα πολυ.. βασικα αν ποτε μπορεις να διαθεσεις ενα απογεμα ή λιγες ωρες να μου λυσεις μερικες αποριες συγκεκριμενες θα σε ευγνωμονουσα μπορω μεχρι και να σε πληρωσω για να μου εξηγησεις μερικα πραγματα χωρις παρεξηγηση οχι για να φτιαξω τα τροφοδοτικα ,δεν μου καιγεται καρφι νατα φτιαξω ,για το hobby το κανω καθαρα εχω και κατι ωραιες ιδεες αν ενδιαφερεσαι σαν Projects... νασαι καλα παντως που ασχοληθηκες και αυτο μετραει πολυ κ το εκτιμω αφανταστα :T: Link to comment Share on other sites More sharing options...
Chris Valis Οκτώβριος 6, 2008 #11 Κοινοποίηση Οκτώβριος 6, 2008 Μετά από μερικές ώρες troubleshooting μέσω Instant messenger το σκαθάρι βρήκε οτι το 494 δεν έχει πρόβλημα, επίσης και το κύκλωμα εκκίνησης το βρήκε να είναι μια χαρα.Επόμενο σημείο ελέγχου τα Push pull τρανζίστορ τοu μετασχηματιστή οδήγησης των τρανζίστορ ισχύος στο πρωτεύον.Μπράβο ρε κορμί σε παραδέχομαι! Link to comment Share on other sites More sharing options...
BeetleJuice Οκτώβριος 6, 2008 Author #12 Κοινοποίηση Οκτώβριος 6, 2008 Μετά από μερικές ώρες troubleshooting μέσω Instant messenger το σκαθάρι βρήκε οτι το 494 δεν έχει πρόβλημα, επίσης και το κύκλωμα εκκίνησης το βρήκε να είναι μια χαρα.Επόμενο σημείο ελέγχου τα Push pull τρανζίστορ τοu μετασχηματιστή οδήγησης των τρανζίστορ ισχύος στο πρωτεύον.Μπράβο ρε κορμί σε παραδέχομαι!βασικα ηταν λιγο δυσκολο troubleshoot , ποιος παραδεχεται ποιον δεν ξερω...χαχααν δεν ειχα και τον παλμογραφο θαταν ακομα πιο δυσκολοτωρα ειναι τα ζορια γιατι πρεπει να γινει κομματια το τροφοδοτικο και να ψαχνει ποντο ποντοο chris ειναι απλα θεος ρααααα Link to comment Share on other sites More sharing options...
