Εισαγωγή

Έξι μήνες μετά την επίσημη παρουσίασή του, ήρθε η ώρα να υποδεχθούμε στον πάγκο του εργαστηρίου μας το νέο και ριζικά ανανεωμένο XPC Nano της Shuttle. Πέρα από το ολόφρεσκο form factor που δε θυμίζει σε τίποτα τα όσα έχουμε δει στο παρελθόν (και πιστέψτε με, την τελευταία δεκαετία έχουν περάσει από τα χέρια μου σχεδόν όλα τα μικρά barebones της Shuttle) το NA10H7 που θα δοκιμάσουμε έχει μία ακόμα έκπληξη, έρχεται με επεξεργαστή της AMD.

Ακολουθώντας την τάση της εποχής για την τεχνητή νοημοσύνη , έρχεται εξοπλισμένο με AMD Ryzen™ 7-8845HS, μία APU που πέρα από επεξεργαστή και υποσύστημα γραφικών ενσωματώνει και μία NPU που προσφέρει επιπλέον 16 TOPS με τα συνολική απόδοση της APU να φτάνει τα 39 TOPS.

Σας ανοίξαμε την όρεξη; Φτιάξτε καφέ εάν είναι πρωί, βάλτε ποτάκι εάν είναι βράδυ και καλή σας ανάγνωση!

Τεχνικά Χαρακτηριστικά

Τα τεχνικά χαρακτηριστικά του XPC Nano NA10H7 παρουσιάζονται αρκετά αναλυτικά στην ενότητα που ακολουθεί ενώ για ακόμα περισσότερες πληροφορίες μπορείτε να επισκευτείτε την ιστοσελίδα του προϊόντος.

Η ανανεωμένη σειρά των XPC Nano εκτός από το ΝΑ10Η7 περιλαμβάνει και δύο ξαδερφάκια του με ΑΙ επεξεργαστή Intel, τα ΝΤ10Η5 και ΝΤ10Η9 που έρχονται με τους Meteor Lake Core Ultra 5-125H και Core Ultra 9-185H αντίστοιχα. Ας αφήσουμε όμως τους συγγενείς του NA10H7 και ας ξεκινήσουμε με τον επεξεργαστή. Ο AMD Ryzen™ 7 8845HS, ο οποίος έχει ήδη κλείσει δύο χρόνια στην αγορά, είναι αρχιτεκτονικής Zen 4 και κατασκευάζεται με λιθογραφία 4nm της TSMC. Έρχεται με 8 πυρήνες και 16 threads και βασική συχνότητα στα 3.8 GHz η οποία μπορεί να φτάσει σε max boost στα 5.1 GHz. Το ΤDP του ανέρχεται στα 45 watt ενώ υπάρχει και δυνατότητα για "ρυθμιζόμενο" cTDP από 35 έως 54 Watt η οποία υποστηρίζεται και από το BIOS του NA10H7. To υποσύστημα γραφικών είναι το AMD Radeon™ 780M με 12 πυρήνες και συχνότητα λειτουργίας 2700 MHz ενώ η NPU AMD Ryzen™ AI όπως σας είπαμε έχει ισχύ έως 16 TOPS.

Περνώντας στα τεχνικά χαρακτηριστικά του συστήματος, μία ακόμα έκπληξη είναι πως έχουν αφαιρεθεί οι περισσότερες "παλιές" θύρες, έτσι έχουμε για πρώτη φορά ενα shuttle χωρίς serial και vga port. Το σύστημα έρχεται με 8 συνολικά θύρες USB με τις πέντε να είναι 3.2 Gen2 με ταχύτητα έως 10Gbps, μία για λόγους συμβατότητας με ιδιότροπες συσκευές να είναι 2.0, ενώ οι δύο Type C στο πίσω μέρος είναι USB4 40Gbps με υποστήριξη DisplayPort. Όσον αφορά τη δικτύωση οι δύο θύρες Ethernet υποστηρίζουν ταχύτητες 2.5G, ενώ για όσους επιθυμούν ασύρματη δικτύωση υπάρχει μία διαθέσιμη θύρα 2230 στο εσωτερικό και προεγκατεστημένες κεραίες. Τέλος η μέγιστη υποστηριζόμενη μνήμη RAM φτάνει τα 96GB με την εγκατάσταση δύο SO-DIMM DDR5-5600.

Και πάμε στο θέμα της τιμής, όπου μπορούμε να πούμε πως ήταν μία ευχάριστη έκπληξη σε σχέση με αυτά που έχουμε δει στο παρελθόν, μιας και η προτεινόμενη τιμή λιανικής στην ελληνική αγορά είναι 601 ευρώ συν ΦΠΑ, που σε σύγκριση με την τιμή αντίστοιχων Shuttle με επεξεργαστή Intel χαρακτηρίζεται ως φυσιολογική. Δυστυχώς κατά το χρόνο συγγραφής του review δε το βρήκαμε διαθέσιμο ούτε στην ελληνική αγορά ούτε σε κάποιο ευρωπαϊκό amazon.

Συσκευασία - Παρελκόμενα

Ανοίγοντας την κούτα η οποία προστάτευε το κουτί του NA10H7 αντικρίσαμε την πρώτη έκπληξη, η οποία δεν ήταν άλλη από τη συσκευασία στην οποία έρχεται αυτό. Σε αντίθεση με όλα τα Shuttle που έχουμε δει κατά το παρελθόν, για τα ΑΙ PC, η Shuttle επέλεξε μία συσκευασία η οποία χαρακτηρίζεται περισσότερο retail και λιγότερο industrial και μπορεί να σταθεί άνετα στη βιτρίνα ενός καταστήματος λιανικής. Από όσο καταλαβαίνουμε, αυτή η συσκευασία θα χρησιμοποιηθεί για αρκετά μοντέλα και έτσι τα τεχνικά χαρακτηριστικά του NA10H7 έρχονται σε ένα αυτοκόλλητο ίδιων αποχρώσεων με την υπόλοιπη συσκευασία το οποίο βρίσκεται κολλημένο στην πίσω πλευρά αυτής.

Ανοίγοντας τη συσκευασία, εκτός από το barebone, με το οποίο θα ασχοληθούμε στις ενότητες που ακολουθούν, βρίσκουμε τα παρελκόμενα αυτού, τα οποία είναι το τροφοδοτικό του, μία βάση για να το κρεμάσουμε στις υποδοχές VESA της οθόνης μας, μία ψύκτρα για SSD 2280 μαζί με τα σχετικά thermal pads και τις απαραίτητες βίδες.

Το τροφοδοτικό του NA10H7 είναι της FSP με μέγιστη ισχύ 120 Watt και σαφώς περιορισμένες διαστάσεις σε σχέση με όσα έχουμε δει να συνοδεύουν barebones της Shuttle κατά το παρελθόν.

Το εξωτερικό

Δε σας κρύβουμε πως όταν πρωτοείδαμε το NA10H7 στην ιστοσελίδα της Shuttle πριν μερικούς μήνες η πρώτη λέξη που μας ήρθε στο μυαλό ήταν "ΕΠΙΤΕΛΟΥΣ". Το νέο barebone δε θυμίζει σε τίποτα τα προηγούμενα μοντέλα, έχει αποποιηθεί τον industrial σχεδιασμό και είναι ένα καθαρόαιμο mini pc γραφείου. Με όγκο ελάχιστα πάνω από το ένα λίτρο και σχεδόν τετράγωνο αποτύπωμα απαιτεί ελάχιστο χώρο πάνω στο γραφείο ενώ όπως είδαμε και στην ενότητα των τεχνικών χαρακτηριστικών μαζί με την industrial αισθητική αποποιήθηκε και πολλές θύρες που παρέπεμπαν σε παλαιότερες εποχές.

Ξεκινώντας από τη μπροστινή πλευρά, βρίσκουμε 4 θύρες USB 3.2 Gen 2 των 10 Gbps, με την αριστερή να μπορεί να δώσει ρεύμα έως 0.9Α ακόμα και όταν η συσκευή είναι κλειστή, μία είσοδο/έξοδο ήχου με τετραπολικό βύσμα των 3.5mm και το μπουτόν ενεργοποίησης το οποίο ενσωματώνει και το γαλάζιο led ένδειξης λειτουργίας.

Στην πίσω πλευρά τα πράγματα είναι πιο πυκνά και έτσι ξεκινώντας από τα αριστερά έχουμε την είσοδο ρεύματος, μία θύρα type C USB 4.0 των 40 Gbps η οποία ενσωματώνει DisplayPort 1.4 και Power Delivery με ρεύμα 3Α στα 5V, μία θύρα HDMI 2.0, δύο θύρες RJ45 για ενσύρματη δικτύωση ταχύτητας έως 2.5 Gbps, δύο θύρες USB type A με την επάνω να είναι 3.2 Gen 2 και την κάτω 2.0 (χρήσιμη για ιδιότροπα περιφερειακά) και τέλος άλλο ένα ζευγάρι type C USB 4.0 και HDMI 2.0.

Πάνω από της θύρες υπάρχει μία ευμεγέθης γρίλια εξαερισμού, πίσω από την οποία αχνοφαίνεται μία ψύκτρα. Προφανώς αυτή θα αφορά την ψύξη του επεξεργαστή.

Τα δύο πλαϊνά πέρα από τις γρίλιες αερισμού φιλοξενούν το μεν δεξιό μία θύρα για κάρτα μνήμης τύπου SD, το δε αριστερό την υποδοχή για κλειδαριά Kensington.

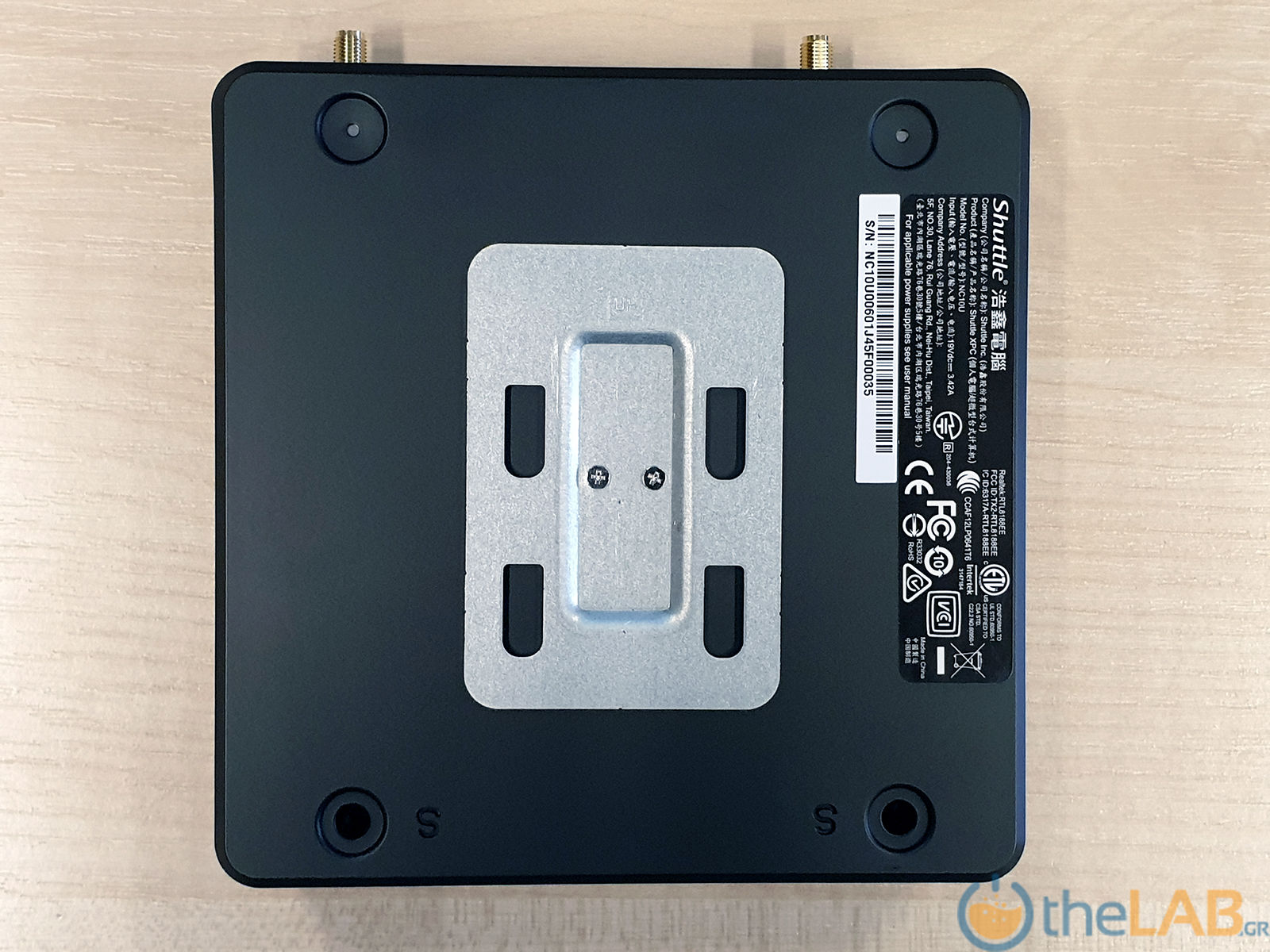

H βάση του NA10H7 (από την οποία το ανοίγουμε ξεβιδώνοντας τις 4 βίδες που βλέπετε στη φωτογραφία για να αποκτήσουμε πρόσβαση στο εσωτερικό του) έχει ακόμα μερικές γρίλιες για τη ροή αέρα.

Πάμε λοιπόν να αφαιρέσουμε τις 4 βίδες και να δούμε τι γίνεται μέσα.

Το εσωτερικό

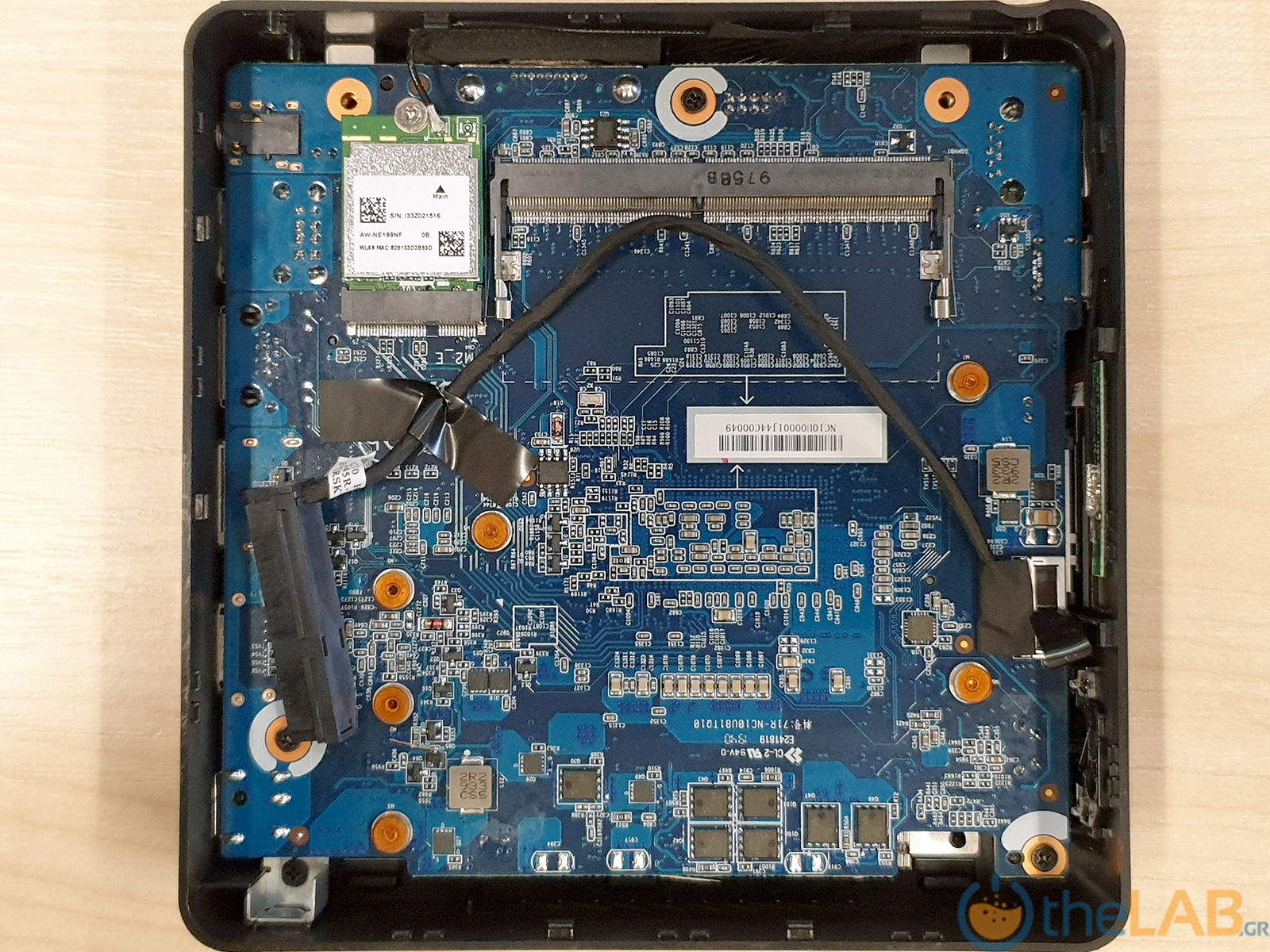

Η πρώτη εικόνα που αντικρίζουμε αφαιρώντας το καπάκι - βάση του NA10H7 είναι τυπική για barebone της Shuttle. Όλα είναι τακτοποιημένα, με πολύ καλή εκμετάλλευση του διαθέσιμου χώρου. Η πλευρά αυτή της μητρικής είναι αυτή στην οποία θα χρειαστεί να επέμβει ο χρήστης για να εγκαταστήσει μνήμη και SSD. Στο πάνω μέρος της φωτογραφίας βλέπουμε τις υποδοχές για τα δύο SODIMM DDR5 ενώ στο κάτω βλέπουμε Μ.2 slots, με το μικρό στα δεξιά να είναι 2230 για εγκατάσταση προσαρμογέα WiFi και το μεγαλύτερο στα αριστερά να είναι 2280 για εγκατάσταση ενός SSD ΝVMe PCIe Gen4x4. Όπως βλέπετε στην περίπτωση που εγκαταστήσετε προσαρμογέα WiFi οι σχετικές κεραίες είναι ήδη προεγκατεστημένες και περιμένουν στη θέση τους.

Το καλώδιο που βλέπετε στον αέρα είναι για τη σύνδεση του ανεμιστήρα που είναι εγκατεστημένος στη βάση του NA10H7 και φροντίζει για την ψύξη του SSD και των μνημών. Πρέπει να ομολογήσουμε πως δε θυμόμαστε άλλο mini PC της Shuttle με 2 ανεμιστήρες. Σε κάθε περίπτωση, με την προϋπόθεση πως το σύστημα θα είναι ήσυχο κατά τη λειτουργία του, κάθε επιπλέον ψύξη είναι ευπρόσδεκτη δεδομένων των θερμοκρασιών που αναπτύσσουν οι σύγχρονοι SSD.

Ρίχνοντας μία πιο προσεκτική ματιά στην μητρική βλέπουμε πως υπάρχουν αρκετά pad τα οποία δε χρησιμοποιήθηκαν αλλά βρίσκονται σε αυτή (σειριακές θύρες, τροφοδοσία ρεύματος, SATA SSD των 2.5 ιντσών, B Key 2280 slot κλπ). Nα περιμένουμε ίσως κάποιο άλλο form factor με ακόμα περισσότερες θύρες; Ο χρόνος θα δείξει.

Φυσικά επόμενο βήμα ήταν να πάμε εκεί που δε θα πάει ο μέσος χρήστης του NA10H7 και να αφαιρέσουμε τη μητρική ώστε να δούμε το σύστημα ψύξης του επεξεργαστή, το οποίο είναι αρκετά ευμεγέθες και ελπίζουμε να προσφέρει την απαραίτητη για τη σωστή λειτουργία ψύξη.

Τέλος όπως βλέπουμε στη φωτογραφία που ακολουθεί το κουτί του NA10H7 διαθέτει αρκετή θωράκιση για προστασία από ηλεκτρομαγνητικές παρεμβολές.

Μεθοδολογία Μετρήσεων

Για τις μετρήσεις της σημερινής παρουσίασης εγκαταστήσαμε την έκδοση 24Η2 των Windows 11 στον Samsung 970 Evo, εγκαταστήσαμε τους οδηγούς από την ιστοσελίδα της Shuttle και χρησιμοποιήσαμε τα ακόλουθα μετροπρογράμματα:

• AIDA64 Engineer Edition, το οποίο είναι μια ευγενική προσφορά της Finalwire
• PCMark 10 Professional Edition, το οποίο είναι μία ευγενική προσφορά της UL Benchmarks
• 3DMark Professional Edition, το οποίο είναι μία ευγενική προσφορά της UL Benchmarks
• Procyon Suite, το οποίο είναι μία ευγενική προσφορά της UL Benchmarks
• Cinebench R24, R23, R20 & R15 και Geekbench.

Ας δούμε λοιπόν πώς τα πήγε το ΝΑ10Η7 με τον AMD Ryzen™ 7 8845HS και τα 32GB Ram DDR5-5600 στις ενότητες που ακολουθούν.

Αποτελέσματα Μετρήσεων

AIDA64 - Cinebench - Geekbench

Ξεκινάμε όπως πάντα με το AIDA64 και την ολοκαίνουργια του έκδοση 8.00. Σε σχέση με το προηγούμενό μας review (από το οποίο έχει περάσει ένας χρόνος) βλέπουμε πως το benchmark CPU Queen έχει περάσει στην απομαχία και τη θέση του πήρε το CPU Checkmate για το οποίο πήραμε την πρώτη μας μέτρηση. Κατά τα άλλα, το NA10H7 κερδίζει οποιοδήποτε άλλο mini PC έχει περάσει από τον πάγκο μας με διαφορές που φτάνουν έως και τον τριπλασιασμό των επιδόσεων. Μοναδική εξαίρεση το CPU AES όπου ο desktop δωδέκατης γενιάς i7 διατηρεί τα πρωτεία.

Και μετά από αυτή την πολύ καλή αρχή περνάμε στο Cinebench όπου στις μεν single core μετρήσεις βλεπουμε αποτελέσματα παρόμοια με αυτά του i7-1355u, στις δε multi core μετρήσεις κατά κράτος επικράτηση του ΝΑ10Η7.

Ίδια εικόνα με το Cinebench έχουμε και στο Geekbench όπου τα 16 thread και η σαφώς ανώτερη GPU του 8845HS δίνουν ευρύ προβάδισμα στο NA10H7.

PCMark 10

Περνώντας στο PCMark10 που προσομοιώνει πιο καθημερινή χρήση ενός υπολογιστή, ο συνδυασμός  GPU, γρηγορότερης μνήμης και περισσότερων threads, δίνει στο ΝΑ10Η7 σαφές προβάδισμα σε όλες τις μετρήσεις, με τις διαφορές να είναι από σημαντικές έως πάρα πολύ μεγάλες ανάλογα με το υποσύστημα που αξιοποιείται.

Procyon Suite

Αντίστοιχα με το PCMark10 είναι τα αποτελέσματα και στο Procyon Suite όπου και πάλι βλέπουμε προβάδισμα του ΝΑ10Η7 για τους ίδιους λόγους που αναφέραμε και στο PCMark10.

3DMark

Kλείνουμε τα benchmarks με τα 4 καθιερωμένα από τη σουίτα 3DMark, όπου βλέπουμε το μοτίβο που ξεκίνησε στην κατηγορία gaming του PCMark10 να επαναλαμβάνεται. H Radeon 780M είναι πολύ γρηγορότερη από οποιαδήποτε ενσωματωμένη GPU της Intel έχουμε δοκιμάσει στο παρελθόν και δίνει αποτελέσματα τα οποία είναι στις περισσότερες περιπτώσεις υπερδιπλάσια της Iris Xe.

Θερμοκρασίες - Κατανάλωση - Θόρυβος

Ξεκινάμε με τις θερμοκρασίες οι οποίες μετρήθηκαν με τη βοήθεια του Stability Test του AIDA64 σε θερμοκρασία χώρου 20 βαθμών Κελσίου. Αξίζει να επισημάνουμε στο σημείο αυτό πως τόσο τα benchmarks που είδατε στην προηγούμενη ενότητα, όσο και η μέτρηση θερμοκρασίας έγινε με τους ανεμιστήρες να είναι ρυθμισμένους μέσα από το BIOS στο Performance Mode, το οποίο ρυθμίζει το cTDP (μέσο TDP) στα 54W έναντι 45 του Normal mode. Όπως βλέπουμε η μέγιστη θερμοκρασία του επεξεργαστή έφτασε σχεδόν τους 90 βαθμούς κελσίου. Δεδομένου ότι η μέγιστη θερμοκρασία λειτουργίας του 8845HS είναι 100 βαθμοί Κελσίου, υπάρχει ενδεχόμενο κατά τους καλοκαιρινούς μήνες σε περίπτωση παρατεταμένου πλήρους φορτίου να υπάρξει θέμα με τη λειτουργία στο Performance Mode.

Περνώντας στην κατανάλωση, βλέπουμε πως σε κατάσταση idle αυτή είναι εξαιρετικά χαμηλή, πολύ χαμηλότερη σα ποσοστό από όλα τα αντιστοιχα συστήματα με επεξεργαστή Intel έχουμε δοκιμάσει τον τελευταίο καιρό. Φυσικά σε κατάσταση πλήρους φορτίου, αυτή εκτοξεύεται στα 91.2 Watt πράγμα λογικό και αναμενόμενο βάσει των επιδόσεων που προσφέρει η APU της AMD.

Τέλος όσον αφορά το θόρυβο, οι ανεμιστήρες κατά το τρέξιμο του stability test έκαναν κάτι παραπάνω από αισθητή την παρουσία τους, πράγμα που δε συνέβει στα υπόλοιπα benchmarks. Έτσι η λειτουργία του σε γενική - καθημερινή χρήση καθορίζεται ως αρκετά ήσυχη, ενώ δεν πρέπει να ξεχνάμε και τη δυνατότητα ρύθμισης του cTDP μέσα από το BIOS η οποία επηρεάζει και τη λειτουργία των ανεμιστήρων.

Επίλογος

Και κάπου εδώ φτάσαμε στον απολογισμό. Στα τελευταία reviews που είχαμε κάνει σε barebones της Shuttle με επεξεργαστές Core i7 της Intel είχαμε εκφράσει την επιθυμία να δούμε και ένα μοντέλο με επεξεργαστή της AMD, ελπίζοντας σε μία διαφορετική τιμολογιακή πολιτική. Και να που η ώρα αυτή όχι μόνο έφτασε, αλλά σε ένα μεγάλο βαθμό πραγματοποίησε και την κρυφή ελπίδα του γράφοντος. Έτσι το NA10H7 είναι ένα όχι μόνο γρήγορο και ικανό barebone, αλλά δεδομένης της ποιότητας κατασκευής και της αξιοπιστίας που χαρακτηρίζει τις συσκευές της Shuttle (να σας υπενθυμίσω πως είμαι καθημερινός χρήστης των barebones της από τις εποχές των Intel Skylake) μπορεί να χαρακτηριστεί ακόμα και ως value for money. Αρκεί να μη μπούμε σε διαδικασία σύγκρισης με το τι μπορούμε να αγοράσουμε από το aliexpress και τα υπόλοιπα αντίστοιχα καταστήματα.

To ΝΑ10Η7 είναι λοιπόν ένα πολύ αξιόλογο barebone το οποίο αναλογικά με το μέγεθός του προσφέρει εξαιρετικές επιδόσεις με πολύ χαμηλή κατανάλωση σε συνθήκες χαμηλού φορτίου και με πολλές δυνατότητες επέκτασης χάρη στις δύο θύρες USB4.0 Type C που βρίσκουμε στο πίσω μέρος του οι οποίες έρχονται σαν κερασάκι στις 6 Type A που διαθέτει. Είναι μία συσκευή για όλους; Εάν μιλάμε για οικιακή χρήση μάλλον όχι, εάν όμως μιλάμε για επαγγελματική χρήση, εφόσον οι δυνατότητές του μπορούν να αξοποιηθούν αποτελεί μία πάρα πολύ καλή πρόταση.

Για να μη μακρηγορούμε, ας συνοψίσουμε τα θετικά και τα αρνητικά του Shuttle XPC Nano NA10H7 σε μορφή bullet points ώστε να περάσουμε και στη βαθμολογία:

• Μικρό μέγεθος
• Χαμηλή κατανάλωση
• Υποστήριξη έως 96GB DDR5 RAM
• Τέσσερεις θύρες USB3.2 10gbps μπροστά με τη μία να υποστηρίζει φόρτιση ακόμα και όταν η συσκευή είναι σβηστή
• Δύο θύρες USB4 Type C των 40 gbps με υποστήριξη displayport
• Δυνατότητα σύνδεσης έως 4 οθονών
• Πολύ εύκολη εγκατάσταση υποσυστημάτων
• Δυνατότητα σύνδεσης εσωτερικού προσαρμογέα ασύρματου δικτύου Μ2.2230
• 2 θύρες Ethernet των 2.5gbit
• Eπιδόσεις αναλογικά με το μέγεθος

• Mόνο δύο θύρες USB type A στο πίσω μέρος
• Η θερμική συμπεριφορά στο Performance Mode ίσως προκαλέσει throttling σε θερμοκρασία δωματίου άνω των 30 βαθμών.

Ευχαριστούμε θερμά την Shuttle για την παραχώρηση του δείγματος της δοκιμής

Γεώργιος GriGaS  Ρήγας 10/11/2025

Εισαγωγή

Έχουν περάσει παραπάνω από 4 χρόνια από την τελευταία φορά που δοκιμάσαμε κάποιο fanless barebone της σειράς DS της Shuttle και με την ανακοίνωση της νέας σειράς DS50U έφτασε στο εργαστήρι μας η ναυαρχίδα της οικογένειας, το DS50U7 το οποίο όπως καταλαβαίνετε από το τελευταίο ψηφίο του ονόματός του εξοπλίζεται με επεξεργαστή Core i7 και συγκεκριμένα τον i7 1355U της οικογένειας Raptor Lake.

Όπως και τα προηγούμενα μοντέλα της ίδιας οικογένειας, έτσι και η σειρά DS50Ux (όπου x ο επεξεργαστής) απευθύνεται τόσο σε μικρό βαθμό στον μέσο χρήστη που απαιτεί την απόλυτη ησυχία από το HTPC ή τον υπολογιστή γραφείου του, όσο και σε μεγαλύτερο βαθμό σε επαγγελματικές, βιομηχανικές ή εργαστηριακές εφαρμογές που απαιτούν πιστοποιημένη 24ωρη λειτουργία και διάφορες -όχι και τόσο συνηθισμένες- θύρες Ι/Ο. Οι επεξεργαστές που θα βρούμε διαθέσιμους στα barebones της σειράς DS50Ux, ξεκινούν από τον Celeron 7305U και φτάνουν έως τον Core i7 1355U με 2 p-cores, 8 e-cores, 12 threads, 12MB Cache και συχνότητα που υπό προϋποθέσεις, μπορεί να φτάσει τα 5.00 GHz.

Ας αφήσουμε όμως τις εισαγωγές και ας περάσουμε στα τεχνικά χαρακτηριστικά του Shuttle XPC Slim DS50U7, με επεξεργαστή Core i7 1355U που θα δοκιμάσουμε σήμερα.

Τεχνικά Χαρακτηριστικά

Τα τεχνικά χαρακτηριστικά του Shuttle Shuttle XPC Slim DS50U7 παρουσιάζονται αρκετά αναλυτικά παρακάτω, ενώ για ακόμα πιο αναλυτικές πληροφορίες μπορείτε να επισκεφθείτε και την ιστοσελίδα του προϊόντος.

H σειρά XPC Slim DS50U είναι διαθέσιμη σε 4 εκδόσεις, με διαφοροποίηση στη CPU, ξεκινώντας από Intel Celeron και φτάνοντας στον i7 που δοκιμάζουμε σήμερα. H επιλογή επεξεργαστή επηρεάζει και την ενσωματωμένη GPU με τον Celeron 7305 και τον i3 1315U να συνοδεύονται από Intel UHD graphics με 48 και 64 execution units αντίστοιχα, ενώ οι μεγαλύτεροι i3 1335u και i7 1355u συνοδεύονται από Intel Iris Xe με 80 και 96 execution units αντίστοιχα. Αναλυτικό πίνακα σύγκρισης των διαθέσιμων επεξεργαστών μπορείτε να βρείτε στην σχετική ιστοσελίδα της Intel.

Aφήνοντας τον επεξεργαστή, βλέπουμε πως το DS50U7 μπορεί να συνδεθεί με έως και τρεις οθόνες, έχει δύο υποδοχές M.2-2280 για SSD ή το εξάρτημα WWN04 για τη σύνδεση 4G/5G module (στην περίπτωση που επιλέξετε δύο SSD ο ένας θα πρέπει να είναι SATA), διαθέτει δύο θύρες δικτύου με τη μία να υποστηρίζει 2.5G ενώ διαθέτει και συνολικά 8 θύρες USB με τις δύο να υποστηρίζουν 10Gbps, τις τέσσερεις 5 Gbps, ενώ για λόγους συμβατότητας με ιδιότροπες παλιές συσκευές βρίσκουμε και δύο θύρες που ακολουθούν την παλαιότερη έκδοση USB2.0.

Όπως βλέπετε, η σειρά DS50Ux μπορεί να καλύψει ένα μεγάλο εύρος εφαρμογών. Οι θύρες Ι/Ο που διαθέτει είναι παραπάνω από επαρκείς και η ύπαρξη 2 καρτών δικτύου με δυνατότητες load balancing & failover, μίας σειραϊκής θύρας και ενός τετράπινου κοννέκτορα που μπορεί να χρησιμοποιηθεί, είτε για εξωτερικό power button, είτε για τροφοδοσία 5V σε συνδυασμό με την πιστοποιημένη δυνατότητα 24ωρης λειτουργίας, το καθιστούν ιδανικό για μια μεγάλη σειρά επαγγελματικών εφαρμογών.

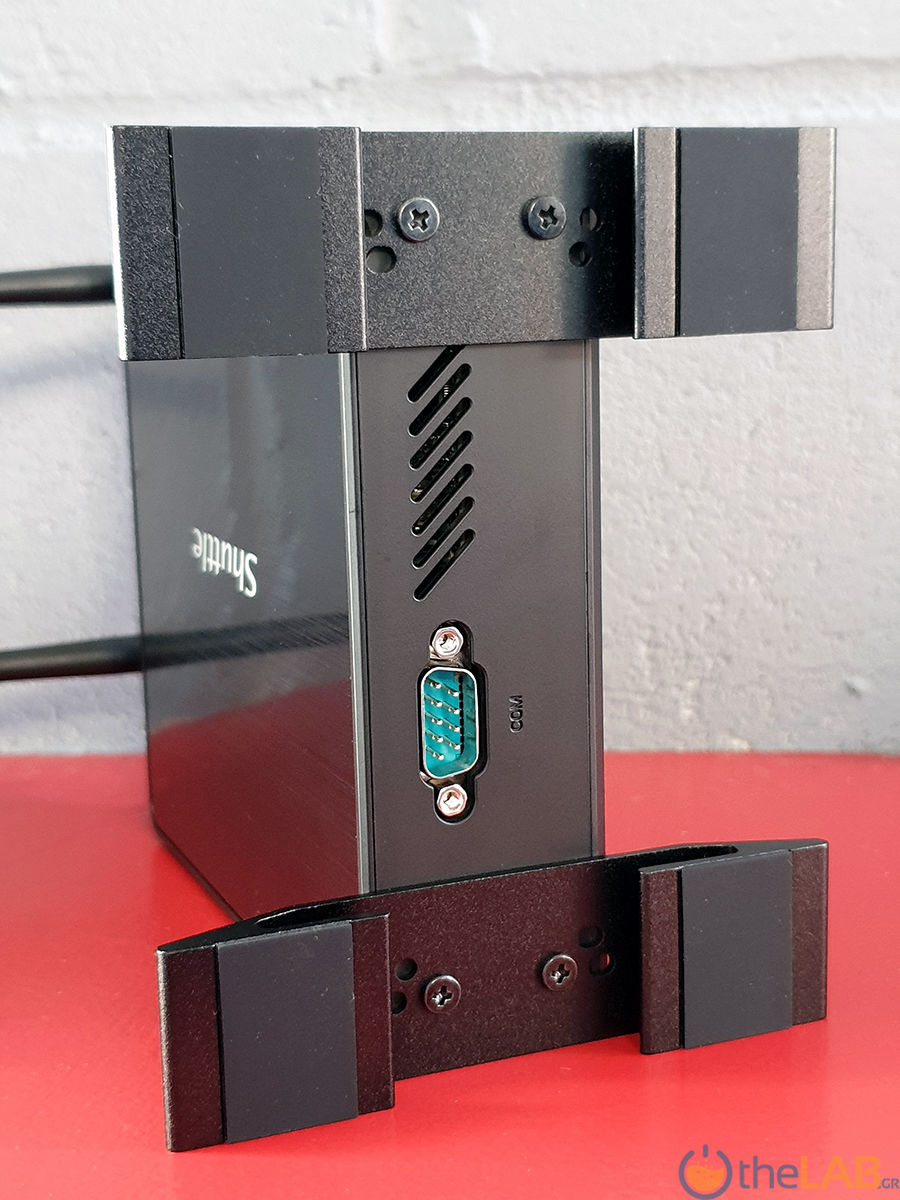

Επιπλέον των παραπάνω, η σειρά DS50Ux είναι συμβατή με το εξάρτημα τοποθέτησης σε rack PRM01, το οποίο δίνει τη δυνατότητα τοποθέτησης δύο slim συσκευών σε rack καταλαμβάνοντας χώρο 2U, με το εξάρτημα τοποθέτησης σε ράγα DIN των 35mm (αυτή που κρεμάμε τους μικροαυτόματους στους ηλεκτρολογικούς πίνακες) DIR01 ενώ με το εξάρτημα PCP11 μπορούμε να αντικαταστήσουμε τη θύρα VGA με μία ακόμα COM.

Και πάμε στο θέμα της τιμής, όπου όπως πολύ σωστά υποθέτετε βάσει όσων έχουμε δει σε προηγούμενα review είναι και στην περίπτωση των DS50Ux μία πονεμένη ιστορία. Έτσι η έκδοση με τον i7 έχει προτεινόμενη τιμή λιανικής 947 ευρώ ενώ η μικρή έκδοση με τον Celeron κοστίζει 351 ευρώ. Ενδιάμεσα τοποθετούνται όπως είναι αναμενόμενο οι i3 και i5 με τιμές 593 και 827 ευρώ αντίστοιχα. Τα παραπάνω ποσά είναι απαγορευτικά προφανώς για οικιακή χρήση και η αγορά ενός barebone της συγκεκριμένης σειράς δικαιολογείται μόνο για επαγγελματική χρήση που θα εκμεταλλεύεται τα ιδιαίτερα χαρακτηριστικά του.

Συσκευασία - Παρελκόμενα

To DS50U7 έρχεται σε μία τυπική για την Shuttle συσκευασία. Το χαρτονένιο κουτί έχει γίνει κοινό για όλα τα Shuttle που χωράνε σε αυτό και οι παρατηρητικοί θα δουν πως απουσιάζουν πλέον από το σκαρίφημα του συστήματος οτιδήποτε έχει σχέση με θύρες και κουμπιά. Στην πλάγια όψη υπάρχει ένα μεγάλο έγχρωμο αυτοκόλλητο με τα βασικά τεχνικά χαρακτηριστικά του barebone.

Ανοίγοντας τη συσκευασία, πέρα από το καλά προστατευμένο barebone βρίσκουμε και το κλασικό κουτί με τα παρελκόμενα.

O εξοπλισμός του DS50U7 είναι ο ίδιος που έχουμε συνηθίσει να βλέπουμε στα Fanless XPC και έτσι σε αυτόν, εκτός από το στήριγμα Vesa περιλαμβάνεται και η βάση/ποδαράκια για την όρθια τοποθέτηση.

Επιπλέον αυτού, τα παρελκόμενα που θα βρείτε είναι το τροφοδοτικό των 90W της AC Bel  που δίνει τάση 19V και ρεύμα έως 4.74Α και όλες τις απαραίτητες βίδες για την στήριξη ενός HDD/SSD των 2.5" καθώς και για τη στήριξη VESA. Φυσικά υπάρχει οδηγός quick start σε αρκετές γλώσσες και ένα DVD με τους απαραίτητους οδηγούς. Ναι καλά διαβάσατε, ακόμα DVD με οδηγούς δίνει η Shuttle (ζω για την ημέρα που δεν θα γράψω αυτή την πρόταση σε review της Shuttle).

Tέλος παρέχονται και τέσσερα thermal pads με τα 2 να προορίζονται για τους M.2 SSD και τα άλλα 2 για τα SODIMM των μνημών. Όπως καταλαβαίνετε, καλό είναι πριν την εγκατάτασταση να ρίξετε μια ματιά στο quickstart guide.

Το εξωτερικό

Όσον αφορά το εξωτερικό του, το DS50U7 εμφανίζεται σαφώς ανανεωμένο σε σχέση με την προηγούμενη γενιά. Έτσι το σύνολο της άνω όψης είναι διάτρητο, γεγονός που έαν συνδυαστεί με το σαφώς αυξημένο βάρος του μας προϊδεάζει πως κάτι έχει αλλάξει με το σύστημα παθητικής ψύξης.

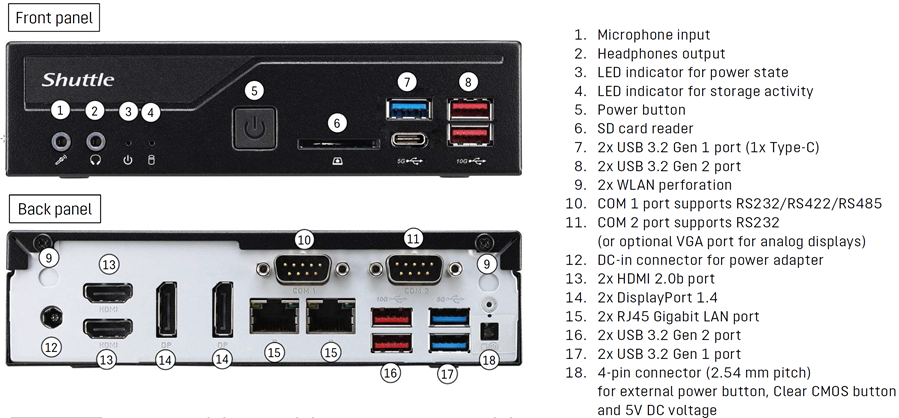

Κατά τα άλλα η μπροστινή του όψη διαθέτει 2 θύρες USB των 10 gbps (κόκκινες), 4 θύρες των 5 gbps (μπλε) τα κλασσικά τριπολικά audio jack των 3.5mm και τα ενδεικτικά LED λειτουργίας και προσπέλασης της μονάδας αποθήκευσης. Δυστυχώς όπως και στην περίπτωση του DL30N που είχαμε δει πρόσφατα, έτσι και εδώ απουσιάζει τόσο ο αναγνώστης μνημών SD όσο και κάποια θύρα Type C.

Περνώντας στην πίσω πλευρά, από τα δεξιά προς τα αριστερα βλέπουμε την υποδοχή τροφοδοσίας, τις δύο θύρες RJ45 (η μία από τις δύο υποστηρίζει έως και 2.5 Gbit Ethernet), μία θύρα VGA (η οποία μπορεί να αντικατασταθεί από μία σειριακή), δύο θύρες USB 2.0 (ιδιαίτερα χρήσιμες για ιδιότροπες βιομηχανικές συσκευές) και μία σειριακή θύρα (με υποστήριξη βοηθητικής τροφοδοσίας 5/12V και τη αριστερή να μπορεί να ακολουθήσει εκτός του RS232 και τα πρωτόκολλα RS422/RS485).

Η σύνδεση με οθόνη πέρα από τη θύρα VGA που ήδη αναφέραμε γίνεται επίσης με μία θύρα HDMI 2.0b και άλλη μία Displayport 1.4a που μπορούν να υποστηρίξουν αναλύσεις έως και 4096x2160 στα 60Hz, ενώ δεν απουσιάζει και η κλασσική μικρή τετράγωνη οπή στα τέρμα αριστερά με τα 2 ζεύγη jumpers. Με το ένα ζεύγος μπορούμε να εκτελέσουμε Clear Cmos χωρίς να χρειάζεται να ανοίξουμε το καπάκι, ενώ στο άλλο μπορούμε να συνδέσουμε έναν εξωτερικό διακόπτη τροφοδοσίας, πράγμα πολύ χρήσιμο σε περιπτώσεις που θα περιλαμβάνουν την τοποθέτησή του barebone σε κάποιο δύσκολα προσπελάσιμο σημείο. Τέλος υπάρχουν και δύο υποδοχείς SMA όπου μπορούν να τοποθετηθούν κεραίες ασύρματης δικτύωσης.

Eλαφρώς διαφοροποιημένη σε σχέση με τις προηγούμενες γενιές είναι και η κάτω πλευρά του DS50U7, μιας και αντί για τα δύο ανεξάρτητα καπάκια που είχαμε συνηθίσει να βλέπουμε, πλέον υπάρχει ένα ενιαίο, το οποίο στο πάνω του μέρος φαίνεται να έχει και κάτι βιδωμένο.

Το εσωτερικό

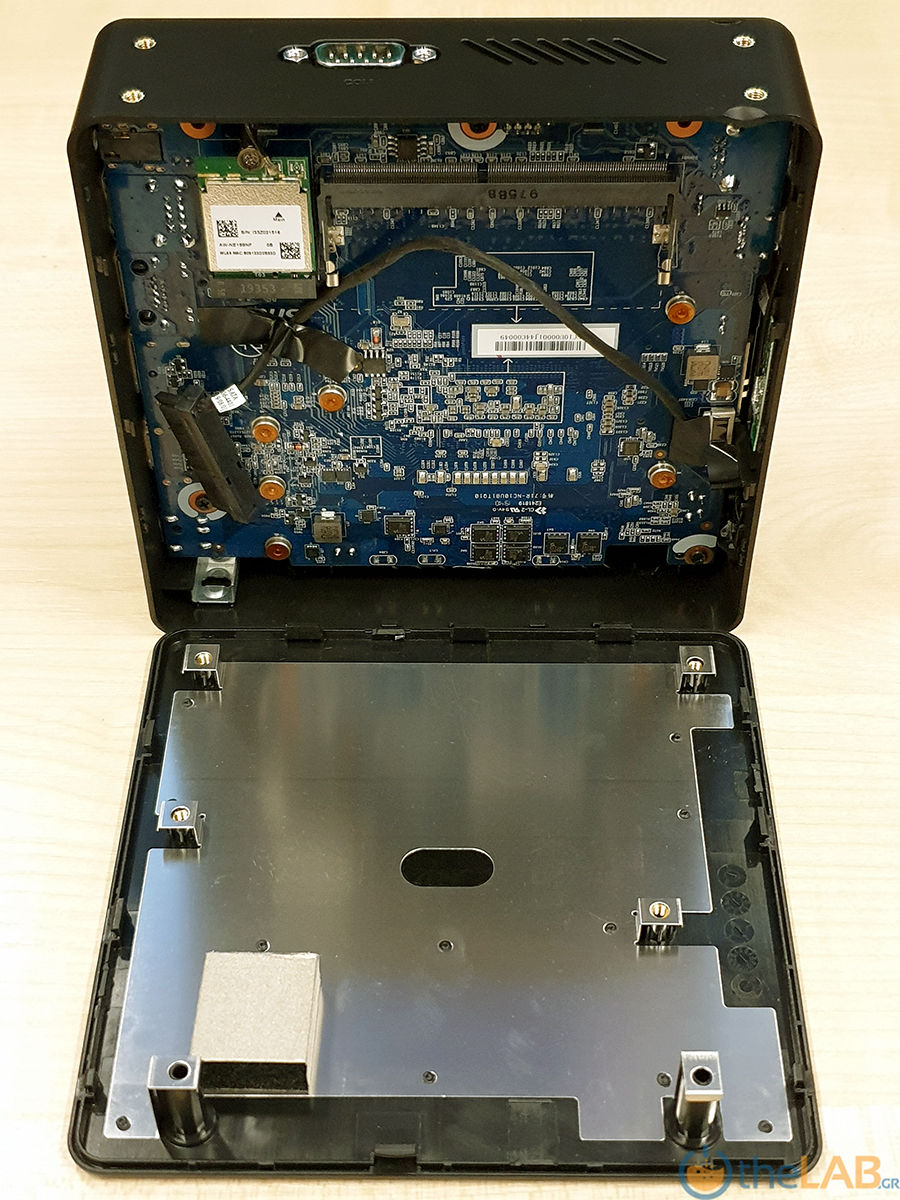

Συνεχίζουμε λοιπόν ξεβιδώνοντας τις δύο βίδες που είδαμε ότι συγκρατούν το ενιαίο πλέον κάτω καπάκι και με το που το αφαιρέσουμε ερχόμαστε αντιμέτωποι με δύο εκπλήξεις. Η πρώτη αφορά την ολοκαίνουργια βάση τοποθέτησης μονάδας αποθήκευσης των 2.5" (το μεταλλικό εξάρτημα που βλέπουμε σε φυσικό χρώμα μετάλλου.

Η δεύτερη έκπληξη είναι η ευμεγέθης μεταλλική επιφάνεια που βρίσκεται στο καπάκι (οι 4 βίδες που αναφέραμε στην προηγούμενη ενότητα) η οποία αναλαμβάνει την ψύξη των δύο M.2 SSD καθώς και των SODIMM των μνημών με τη βοήθεια των τεσσάρων thermal pads που είδαμε στην ενότητα με τα παρελκόμενα. Δεδομένου ότι οι nvme SSD φημίζονται για τις υψηλές θερμοκρασίες τους, κάθε βοήθεια είναι παραπάνω από ευπρόσδεκτη.

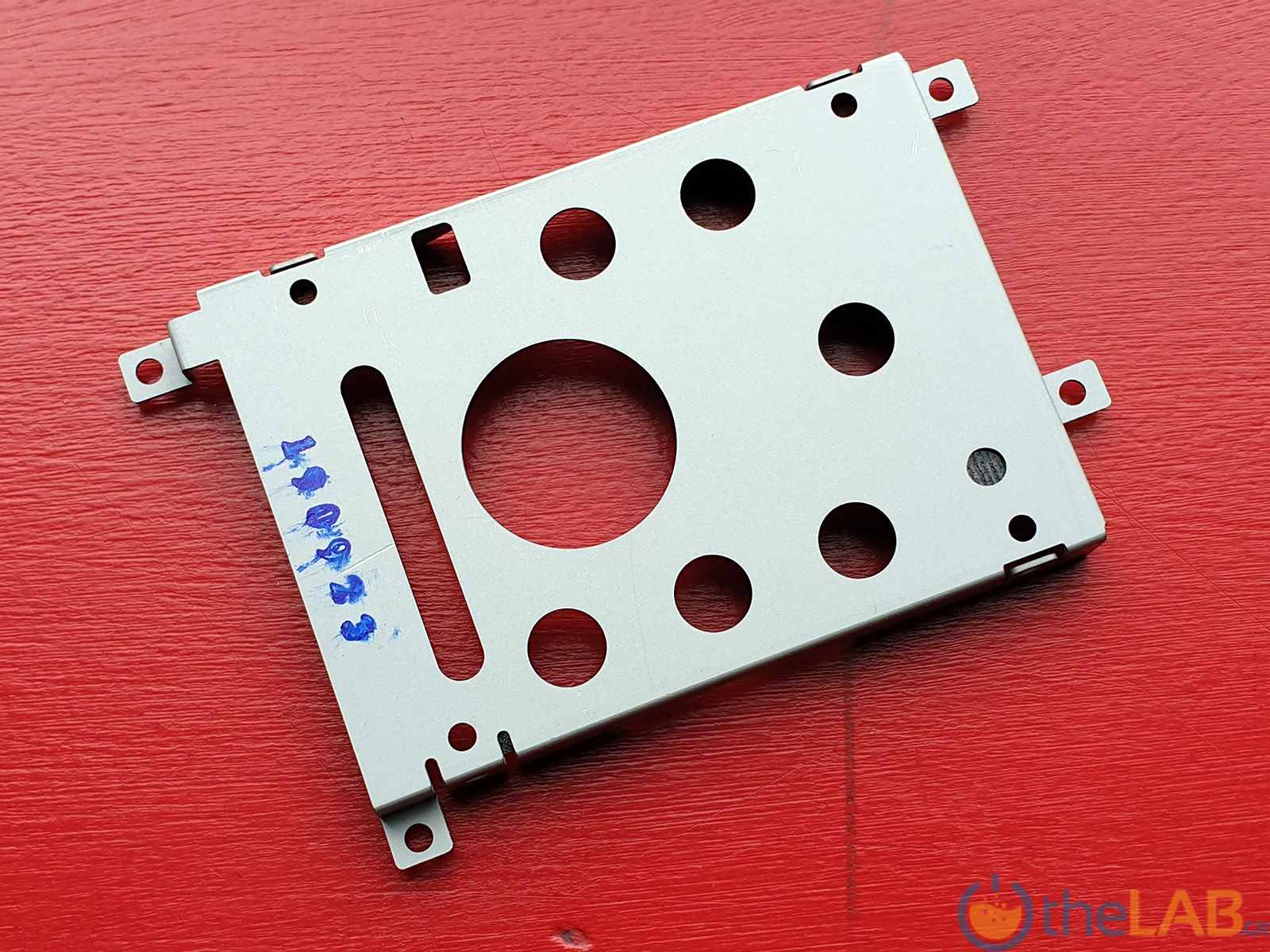

Αφαιρώντας τη βάση της μονάδας των 2.5", βλέπουμε μία τυπική μητρική Shuttle. Τα πάντα είναι τακτοποιημένα, χάρη στην πολύ καλή εκμετάλλευση κάθε διαθέσιμης πιθαμής χώρου.

Ας πάμε να εστιάσουμε λίγο περισσότερο στις λεπτομέρειες που αφορούν την εγκατάσταση των υποσυστημάτων που θα εξοπλίσουν το τελικό σύστημα. Το ορθογώνιο που βλέπετε εκεί που θα τοποθετηθεί το κάτω SODIMM είναι το σημείο που θα πρέπει να τοποθετήσουμε το ένα από τα δύο thermal pad των μνημών. Όσον αφορά τις θύρες Μ.2 υπάρχει σαφής σήμανση για το ποια είναι ποια μιας και όπως εξηγήσαμε, εάν επιλέξουμε την εγκατάσταση δύο SSD ο ένας θα πρέπει να είναι SATA, ενώ εάν θελήσουμε να εγκαταστήσουμε την κάρτα που δίνει συνδεσιμότητα 5G αυτή θα πρέπει να μπει στη θέση με τη σήμανση CN3.

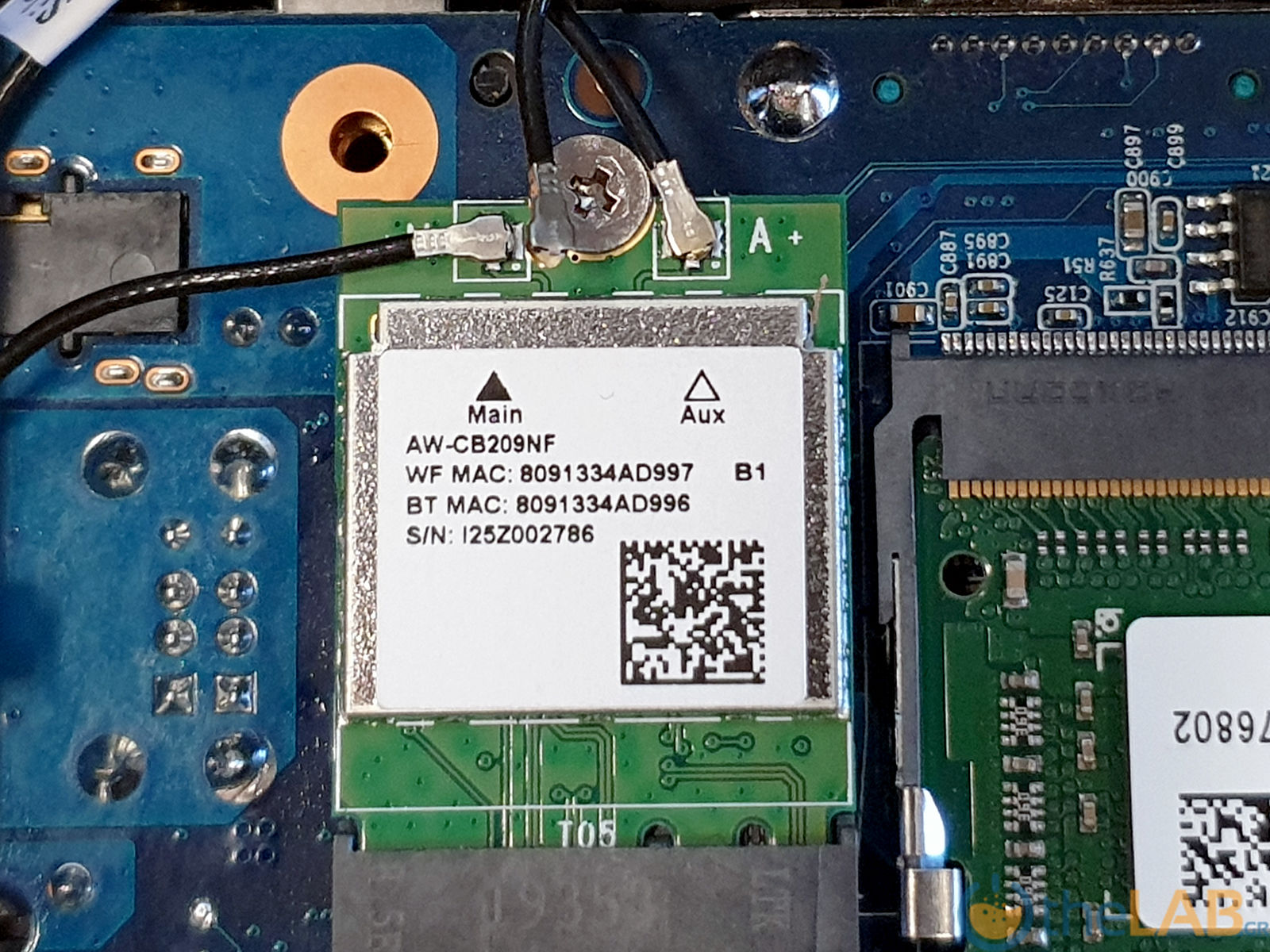

Μία ακόμα υποδοχή M.2, διάστασης 2230 αυτή τη φορά, θα φιλοξενήσει την προαιρετική κάρτα WiFi, ενώ τα καλώδια για τις κεραίες της βρίσκονται εν αναμονή ακριβώς δίπλα της.

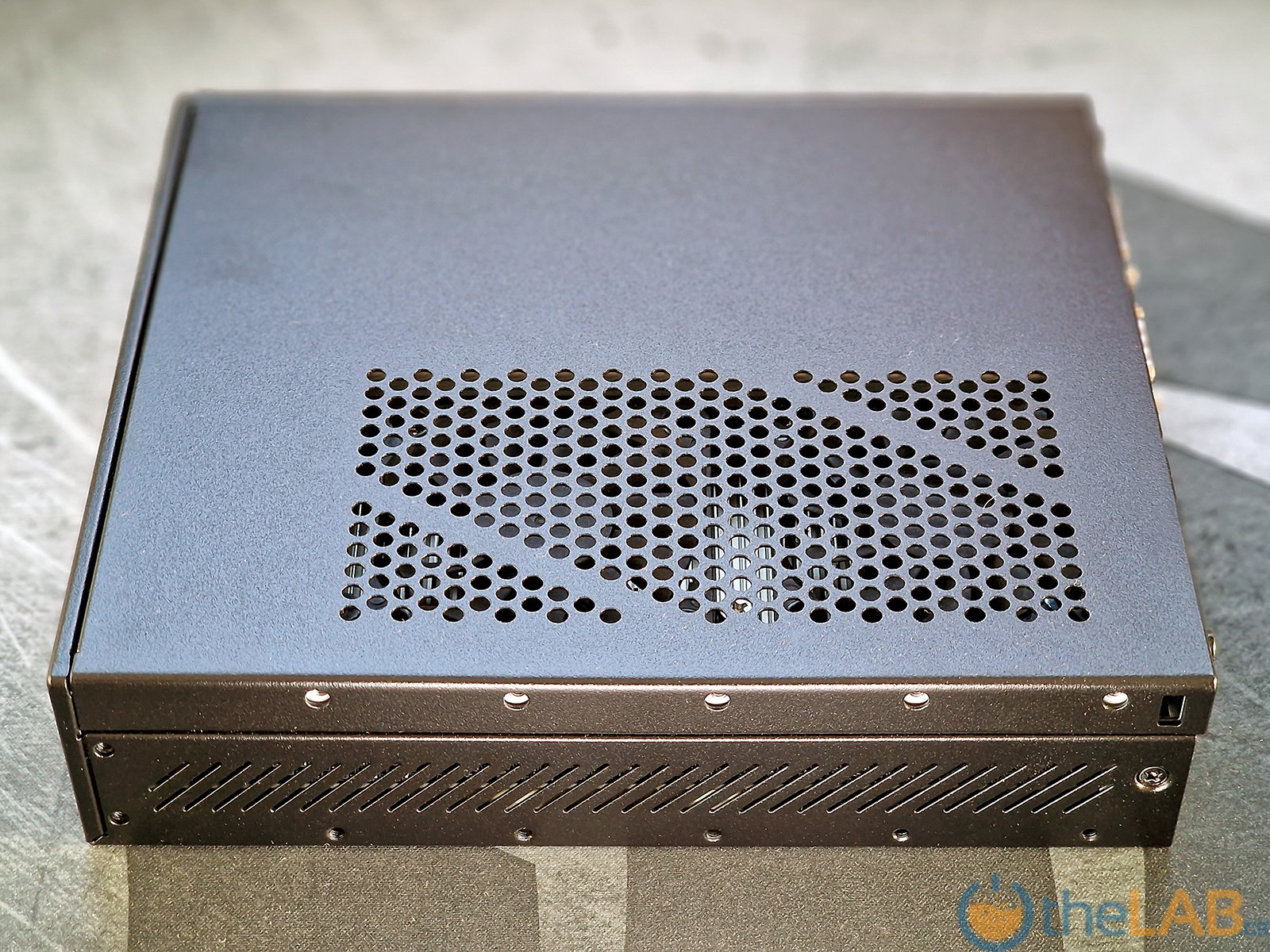

Mιας και η διάτρητη πάνω πλευρά μας κίνησε την περιέργεια όσον αφορά το παθητικό σύστημα ψύξης, αποφασίσαμε να προχωρήσουμε και άλλο στα ενδότερα του barebone. Έτσι μετά από αρκετές βίδες, καταφέραμε να αφαιρέσουμε τη μητρική. Στη φωτογραφία που ακολουθεί πέρα από τον επεξεργαστή (το ξέρατε ότι οι laptop επεξεργαστές της Intel είναι ορθογώνιοι;) και τα εξαρτήματα που αναλαμβάνουν τη σωστή τροφοδοσία του με ρεύμα, βλέπουμε και ένα ακόμα thermal pad. Αυτό αναλαμβάνει τη μεταφορά της θερμότητας του κάτω SODIMM που ειχαμε δει λίγο νωρίτερα στην παθητική ψύκτρα του επεξεργαστή.

Και κάπου εδώ φτάσαμε στην ψύκτρα η οποία στην ουσία είναι όλο το καπάκι με ένα μεγάλο heatpipe να αναλαμβάνει τη μεταφορά θερμότητας στο σύνολο της επιφάνειάς του. Mε TDP 15W που όμως σε καταστάσεις turbo μπορεί να ανέβει στα 55W (ανάλογα με το προφίλ που έχει δώσει ο κατασκευαστής) είμαστε πολύ περίεργοι για τις θερμοκρασίες που θα δούμε στις σχετικές μετρήσεις.

Και μιας και είπαμε μετρήσεις, αρκετά με τις φωτογραφίες, ώρα για το ζουμί της παρουσίασης. Πώς τα πάει το DS50U7 σε σχέση με άλλα fanless και μη barebones που έχουμε δοκιμάσει στο παρελθόν; Η απάντηση στην επόμενη ενότητα.

Μεθοδολογία Μετρήσεων

Για τις μετρήσεις της σημερινής παρουσίασης εγκαταστήσαμε την έκδοση 23Η2 των Windows 11 στον Samsung 970 Evo, εγκαταστήσαμε τους οδηγούς από την ιστοσελίδα της Shuttle και χρησιμοποιήσαμε τα ακόλουθα μετροπρογράμματα:

• AIDA64 Engineer Edition, το οποίο είναι μια ευγενική προσφορά της Finalwire
• PCMark 10 Professional Edition, το οποίο είναι μία ευγενική προσφορά της UL Benchmarks
• 3DMark Professional Edition, το οποίο είναι μία ευγενική προσφορά της UL Benchmarks
• Procyon Suite, το οποίο είναι μία ευγενική προσφορά της UL Benchmarks
• Cinebench R24, R23, R20 & R15 και Geekbench.

Ας δούμε λοιπόν πώς τα πήγε το DS50U7 με τον Intel Core i7-1355u και τα 16GB Ram DDR5-5200 στις ενότητες που ακολουθούν.

Αποτελέσματα Μετρήσεων

AIDA64 - Cinebench - Geekbench

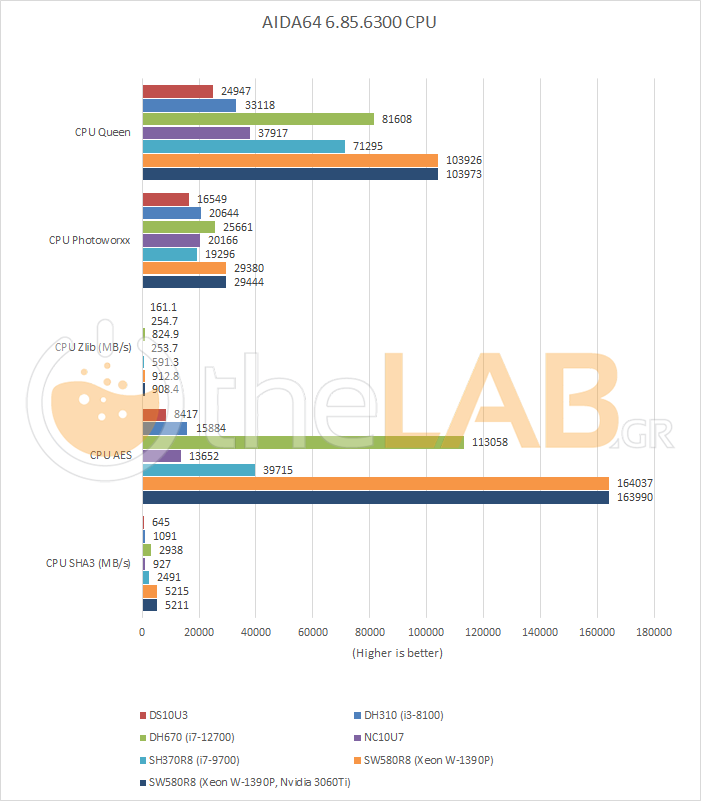

Ξεκινάμε όπως πάντα με το AIDA64 όπου βλέπουμε μία μικρή βελτίωση επιδόσεων στις μετρήσεις της CPU σε σχέση με την προηγούμενη (δωδέκατη) γενιά επεξεργαστών Intel, με εξαίρεση το Photoworxx όπου η σαφώς ταχύτερη μνήμη δίνει προβάδισμα της τάξης του 20%. Φυσικά οι επιδόσεις του desktop i7 είναι σε κάποιες περιπτώσεις εντελώς εκτός συναγωνισμού, πράγμα αναμενόμενο. Στα όρια των στατιστικών διαφορών οι διαφορές στις μετρήσεις FPU, ενώ στις μετρήσεις που αφορούν τη μνήμη, η DDR5 του DS50U7 είναι σαφώς γρηγορότερη από οποιαδήποτε DDR4 έχει δοκιμαστεί ως τώρα.

Ανάλογη με το AIDA64 είναι η κατάσταση και στις μετρήσεις των διαφόρων εκδόσεων του Cinebench όπου ανάλογα το τεστ βρίσκουμε από μικροδιαφορές έως σημαντικό προβάδισμα (σε μετρήσεις όπου προφανώς παίζει ρόλο η ταχύτητα του υποσυστήματος της μνήμης). Και εδώ σε κάποιες περιπτώσεις ο desktop i7 έχει υπερδιπλάσια επίδοση (π.χ. στο R23 Multi core) δε λείπουν όμως και μετροπρογράμματα όπου λόγω μνήμης και GPU παρουσιάζεται 15% πιο αργός (R14 OpenGL).

Kαι μιας και θίξαμε το θέμα GPU, όπως βλέπουμε στις μετρήσεις OpenCL και Vulcan του Geekbench, η νέα έκδοση της Ιntel Xe σε συνδυασμό με τη μνήμη DDR5 δίνουν προβάδισμα στο DS50U7 με αύξηση επιδόσεων της τάξης του 30%.

PCMark 10

Περνώντας στο PCMark10 που προσομοιώνει πιο καθημερινή χρήση ενός υπολογιστή, ο συνδυασμός της νέας GPU, της γρηγορότερης μνήμης και του ελαφρώς έστω βελτιωμένου επεξεργαστή, δίνει στο DS50U7 σαφές προβάδισμα ακόμα και στο desktop DH670 σε όλες τις μετρήσεις εκτός του Microsoft Excel που εξαρτάται πολύ από τις επιδόσεις του επεξεργαστή.

Procyon Suite

Αντίστοιχα με το PCMark10 είναι τα αποτελέσματα και στο νεότερο Procyon Suite όπου και πάλι βλέπουμε προβάδισμα της 13ης γενιάς έναντι της προηγούμενης τόσο χάρη στη βελτίωση του επεξεργαστή, όσο και χαρη στη γρηγορότερη RAM.

3DMark

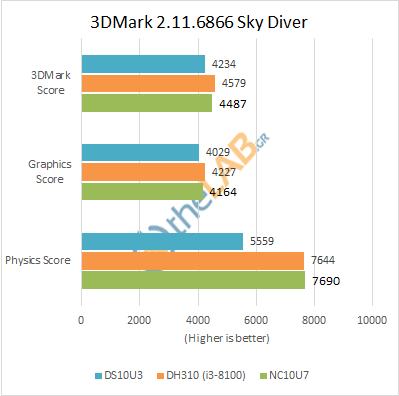

Καθαρά για αρχειακούς λόγους (δε νομίζω πως κάποιος θα ασχοληθεί με gaming στο συγκεκριμένο barebone) σας παραθέτουμε και τα αποτελέσματα στα 4 καθιερωμένα benchmarks του 3DMark τα οποία σε γενικές γραμμές επιβεβαιώνουν το μοτίβο που είδαμε να δημιουργείται και στα προηγούμενα μετροπρογράμματα.

Θερμοκρασίες - Κατανάλωση - Θόρυβος

Ξεκινώντας από τις θερμοκρασίες οι οποίες μετρήθηκαν με το Stability Test του AIDA64 σε θερμοκρασία χώρου 21 βαθμούς, αρχικά βλέπουμε πως σε καμία φάση της εκτέλεσης του τεστ δεν παρατηρήθηκε έστω κάποιο στιγμιαίο throttling. Για τους μεν p-cores παρατηρούμε πως στιγμιαία έφτασαν τη μέγιστη turbo συχνότητα των 5 GHz, αλλά τελικά ο μέσος όρος συχνότητας ήταν λίγο κάτω από την ονομαστική του 1.7 Ghz μιας και όπως βλέπουμε στο τέλος του τεστ έτρεχαν λίγο κάτω από τα 1.6 Ghz. Αντίστοιχα ήταν τα πράγματα και για τους e-cores οι οποίοι επίσης έφτασαν τη μέγιστη turbo συχνότητα των 3.7 GHz διατηρώντας μέση συχνότητα λίγο πάνω από τη βασική του 1.2 GHZ.

Kάτω λοιπόν από τις παραπάνω συνθήκες και αφού τρέξαμε το stability test για 40 λεπτά (όπως κάνουμε σε όλα τα fanless συστήματα), η μέγιστη θερμοκρασία πυρήνα ήταν 72 βαθμοί. Λαμβάνοντας υπόψη πως η θερμοκρασία χώρου ήταν 21 βαθμοί, δηλαδή 19 βαθμοί κάτω από την μέγιστη θερμοκρασία λειτουργίας των 40 βαθμών που δίνει η Shuttle, μπορούμε να πούμε με αρκετή βεβαιότητα πως δε θα έχουμε throttling ούτε και σε θερμοκρασία χώρου 40 βαθμών κελσίου μιας και η μέγιστη θερμοκρασία λειτουργίας του επεξεργαστή σύμφωνα με την Intel είναι 100 βαθμοί Κελσίου.

Όσον αφορά την κατανάλωση, αυτή ήταν ελαφρώς αυξημένη σε σχέση με το i7 προηγούμενης γενιάς, γεγονός που δικαιολογείται από τις επιπλέον θύρες Ι/Ο και πιθανώς τη χρήση μνήμης DDR5. Σε κάθε περίπτωση η κατανάλωση είναι πάρα πολύ χαμηλή, γεγονός ιδιαίτερα σημαντικό για σύστημα που πιθανότατα θα λειτουργεί σε 24ωρη βάση.

Τέλος όσον αφορά το θόρυβο, παρά την απουσία οποιουδήποτε κινούμενου μέρους, παρατηρήσαμε ένα πολύ ελαφρύ coil whine, την ακριβή προέλευση του οποίου δεν καταφέραμε να εντοπίσουμε. Αυτό γινόταν αντιληπτό μόνο σε συνθήκες απόλυτης ησυχίας, άρα δεν είναι κάτι που θα ενοχλήσει ακόμα σε περιβάλλον γραφείου.

Επίλογος

Και κάπου εδώ φτάνουμε και στο τέλος της σημερινής παρουσίασης, η οποία για την πλειοψηφία των αναγνωστών είχε καθαρά φιλολογικό ενδιαφέρον μιας το target group της σειράς DS50 και ιδιαίτερα των core εκδόσεων είναι εξαιρετικά εξειδικευμένο. To DS50U7 με τιμή που ξεπερνάει τα 1000 ευρώ ως πλήρες σύστημα, σίγουρα δεν απευθύνεται ούτε στον οικιακό χρήστη ούτε σε αυτόν που χρειάζεται έναν υπολογιστή γραφείου. Όπως έχουμε γράψει δεκάδες φορές σε προηγούμενες παρουσιάσεις, είναι ένα σύστημα "ειδικών" αποστολών, φτιαγμένο για 24ωρη χρήση είτε αυτή είναι εργαστηριακή είτε βιομηχανική.

H τεράστια διαφορά τιμής (κάπου 600 ευρώ) ανάμεσα στην έκδοση με τον Intel Celeron και την έκδοση με τον i7 που δοκιμάσαμε σήμερα, μας οδηγεί αναπόφευκτα να ξαναεκφράσουμε τον προβληματισμό που είχαμε θέσει και στην παρουσίαση του DS10U3 πριν τεσσεράμιση χρόνια. Μήπως η Shuttle θα έπρεπε να κοιτάξει και προς AMD μεριά;

Σε κάθε περίπτωση, και χρησιμοποιώντας αρκετά barebones της Shuttle σε καθημερινή βάση, με κάποια από αυτά να βρίσκονται σε 24ωρη λειτουργία (το παλαιότερο από τα οποία σε λίγες εβδομάδες κλείνει 8 έτη καθημερινής λειτουργίας έχοντας επιζήσει και από ένα πέσιμο από το 1 μέτρο) μπορούμε να πούμε πως για όσους το χρειάζονται, το DS50U7 μπορεί να γίνει ένας αξιόπιστος συνεργάτης. Εξοπλισμένο με πολύ καλό επεξεργαστή, πολλές δυνατότητες επέκτασης (λαμβάνοντας υπόψη και το μέγεθός του) και μπόλικες θύρες Ι/Ο είναι ικανό να βγάλει σε πέρας όποια αποστολή του ανατεθεί.

Ας συνοψίσουμε τα θετικά και τα αρνητικά του DS50U7 σε μορφή bullet points ώστε να περάσουμε και στη βαθμολογία:

• Μικρό μέγεθος
• Χαμηλή κατανάλωση
• Μηδενική στάθμη θορύβου
• Υποστήριξη DDR5
• Έξι θύρες USB3.0 μπροστά με τις 2 να υποστηρίζουν 10gbps
• Θύρες HDMI & Displayport με υποστήριξη 4Κ
• Δυνατότητα σύνδεσης μίας μονάδας αποθήκευσης 2.5" και δύο M2
• Πολύ εύκολη εγκατάσταση υποσυστημάτων
• Δυνατότητα σύνδεσης εσωτερικού προσαρμογέα ασύρματου δικτύου Μ2.2230
• Δυνατότητα σύνδεσης εσωτερικού προσαρμογέα 5G
• 2 θύρες Ethernet (με τη μία να υποστηρίζει 2.5gbit)
• Eπιδόσεις δεδομένου μεγέθους & passive λειτουργίας
• Δυνατότητα στήριξης σε rack ή ράγα DIN.

• H τιμή των core εκδόσεων
• Mόνο δύο θύρες USB στο πίσω μέρος (και μάλιστα 2.0)

Με βάση λοιπόν όλα τα παραπάνω, η βαθμολογία που παίρνει το DS50U7 είναι :

Ευχαριστούμε θερμά την Shuttle για την παραχώρηση του δείγματος της δοκιμής

Γεώργιος GriGaS  Ρήγας 05/11/2024

Εισαγωγή

Πριν ένα περίπου χρόνο και ενώ η 12η γενιά επεξεργαστών της Intel κυκλοφορούσε ήδη, σας παρουσιάσαμε το μικρό, οικονομικό και fanless Shuttle DL20N6V2. Στο ενδιάμεσο είδαμε μία τεράστια γκάμα από mini PC με τον επεξεργαστή 12ης γενιάς Alder Lake-N Intel N100 να κατακλύζουν την αγορά απευθυνόμενα κατά κύριο λόγο στους οικιακούς χρήστες που επιθυμούν είτε ένα σύστημα βασικών επιδόσεων για ελαφριά χρήση, είτε έναν μικρό οικιακό server - homelab χωρίς ιδιαίτερες απαιτήσεις επεξεργαστικής ισχύος. Όπως ήταν αναμενόμενο πριν λίγο καιρό ήρθε και η σειρά της Shuttle να παρουσιάσει τη δική της υλοποίηση του Intel N100 με το XPC Slim DL30N, το οποίο όμως σε αντίθεση με όσα συστήματα έχουμε δει ως τώρα, απευθύνεται κατά κύριο λόγο σε βιομηχανικές εφαρμογές, digital signage καθώς και σε όσους χρειάζονται thin clients για την εκτέλεση δικτυακών εφαρμογών.

Ρίχνοντας μία γρήγορη ματιά, βλέπουμε πως βάσει χαρακτηριστικών, αποτελεί ένα δυνάμει 100% αθόρυβο σύστημα, δεδομένης της ψύξης του με παθητικό σύστημα χωρίς ανεμιστήρα, το οποίο διαθέτει υπερπληθώρα θυρών Ι/Ο συμπεριλαμβανομένων σειριακών και διπλών 2.5Gbit Ethernet και το οποίο μπορεί να δώσει λύσεις σε αρκετές επαγγελματικές εφαρμογές. Το κατά πόσον τελικά μπορεί να το κάνει καλά θα το δούμε στη συνέχεια οπότε ας ξεκινήσουμε το review.

Συσκευασία - Παρελκόμενα

Το DL30N έρχεται στην τυπική συσκευασία που συναντάμε σε όλα τα Shuttle αυτών των διαστάσεων. To χαρτονένιο κουτί είναι κοινό για όλα τα XPC Slim και στην πλάγια όψη του έχει ένα μεγάλο έγχρωμο αυτοκόλλητο με μία φωτογραφία και τα βασικά τεχνικά χαρακτηριστικά του.

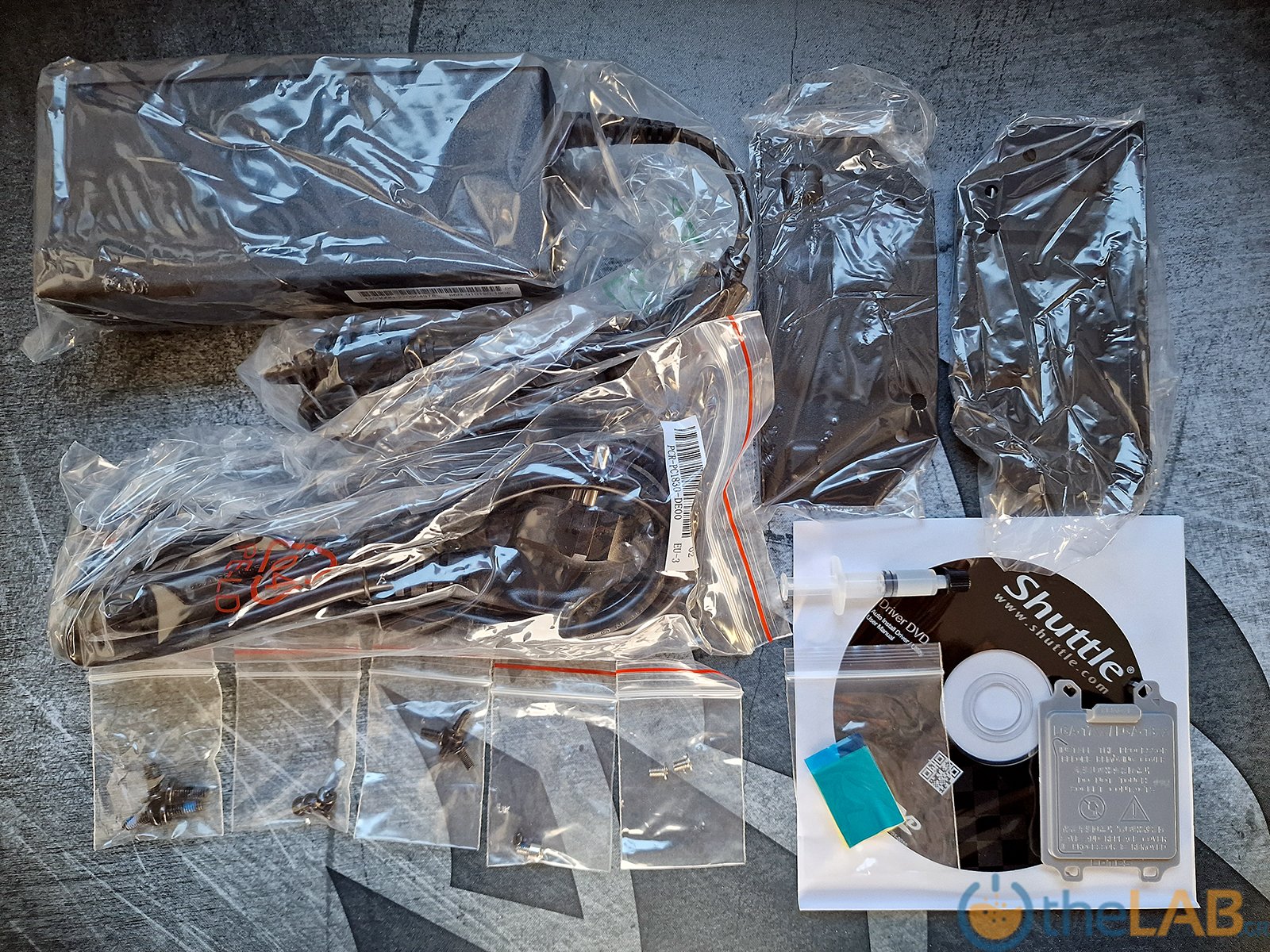

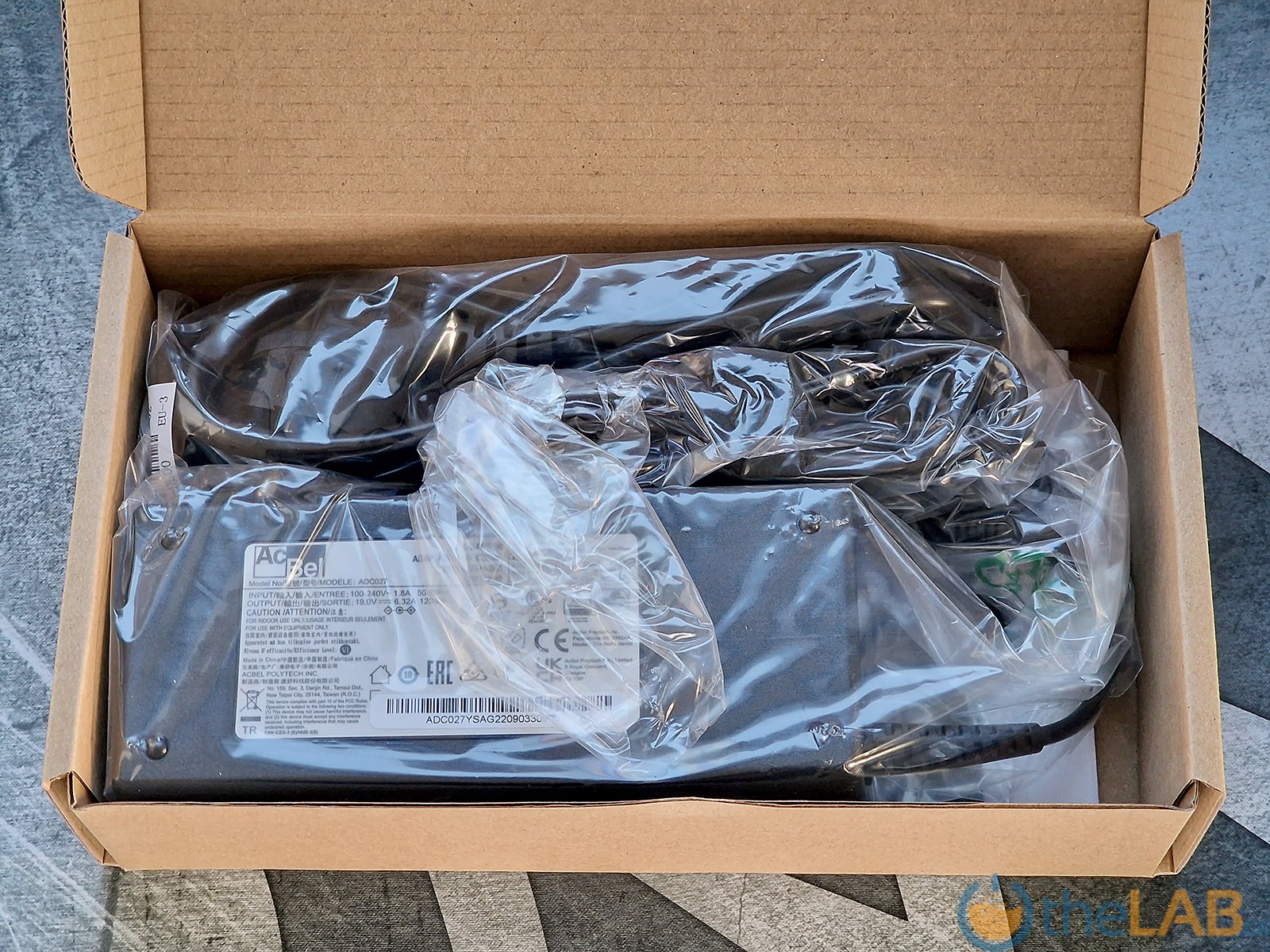

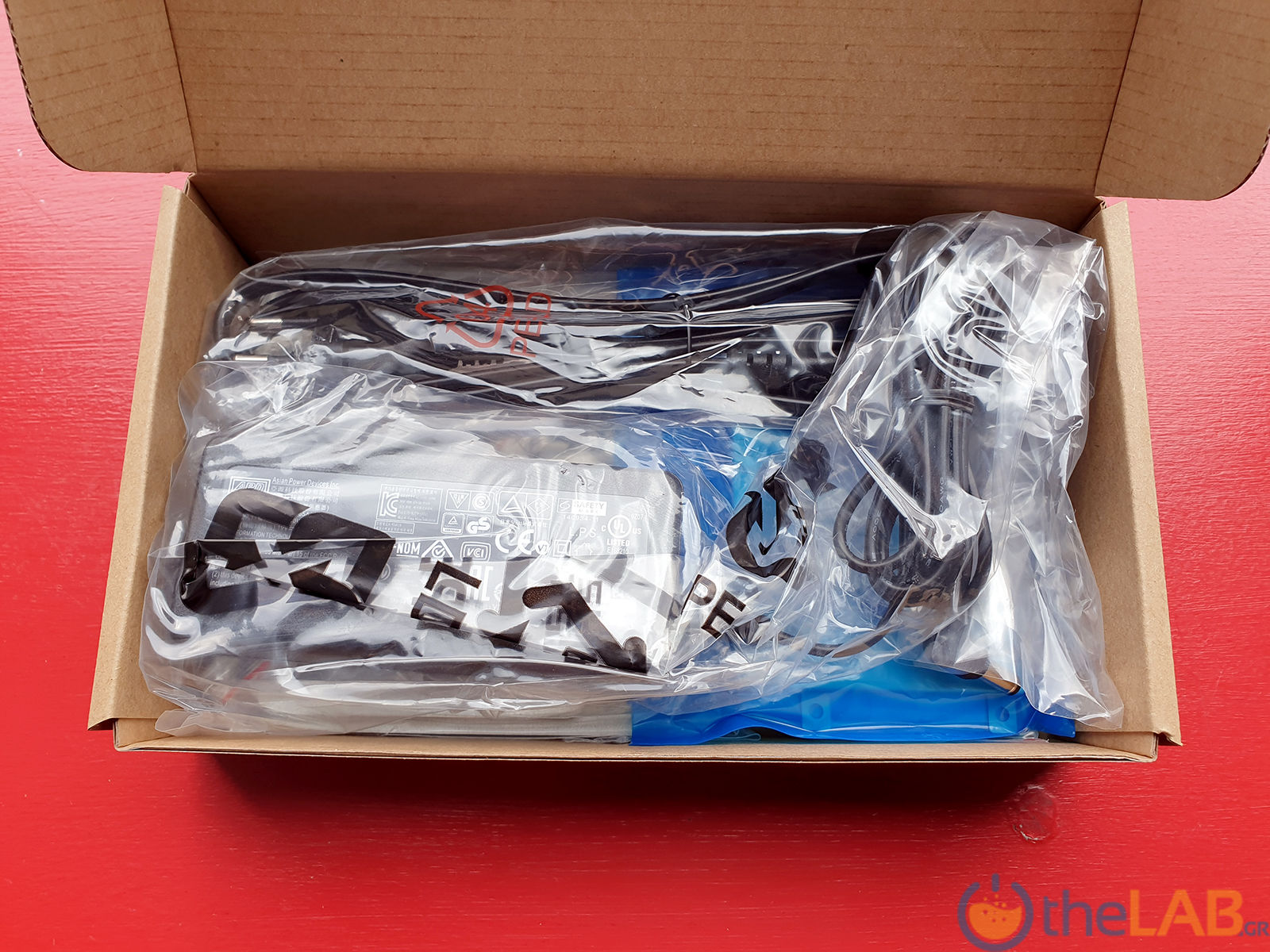

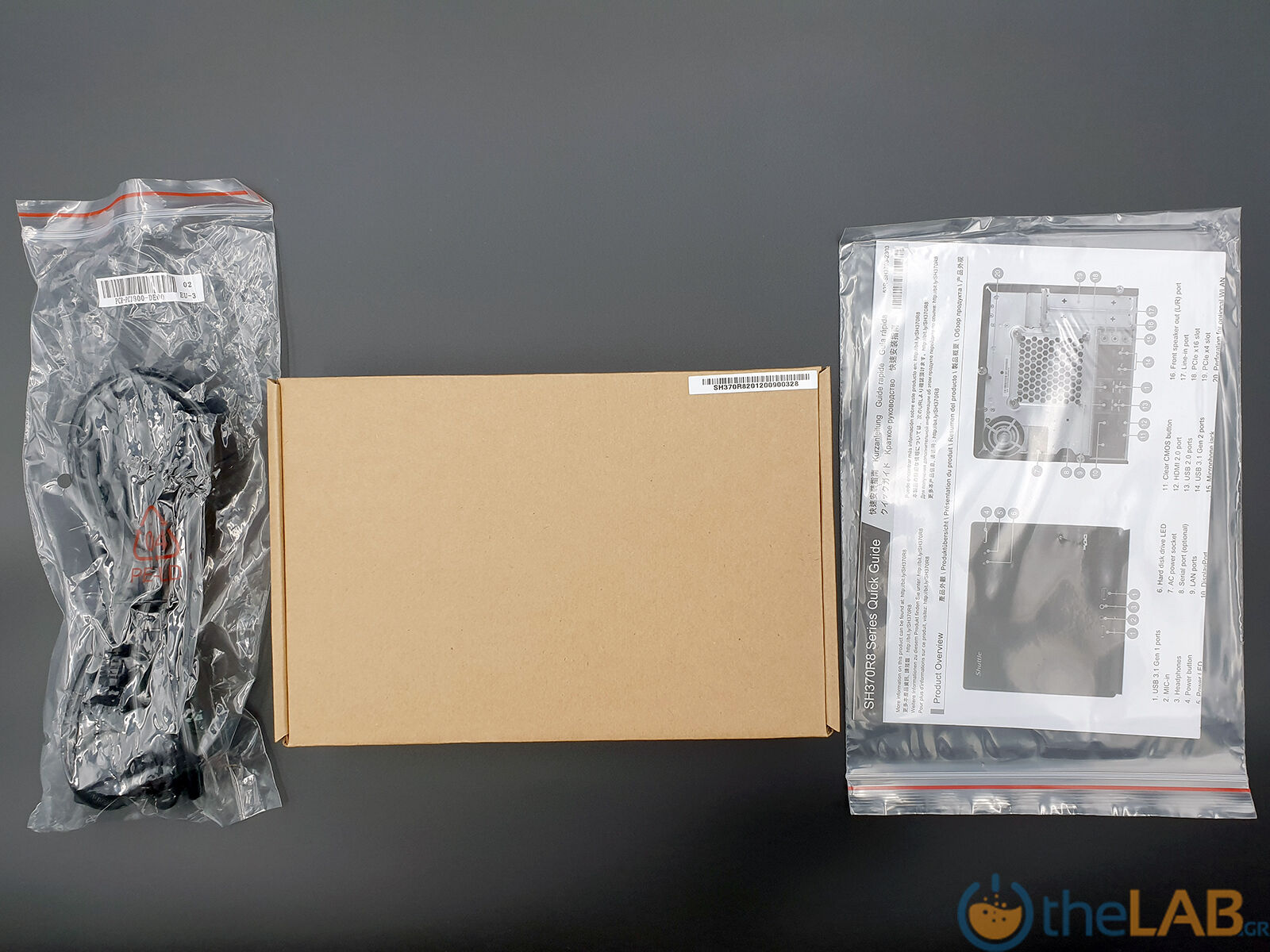

Ανοίγοντας τη συσκευασία, πέρα από το καλά προστατευμένο barebone βρίσκουμε και το κλασσικό κουτί με τα παρελκόμενα.

O εξοπλισμός του DL30N είναι ο ίδιος που έχουμε συνηθίσει να βλέπουμε στα Slim XPC  και έτσι λάμπει διά της απουσίας της η βάση/ποδαράκια για την όρθια τοποθέτηση (η σειρά DL σε αντίθεση με άλλα fanless μοντέλα της Shuttle μπορεί να δουλέψει και σε οριζόντια θέση), ενώ συμπεριλαμβάνεται το στήριγμα Vesa.

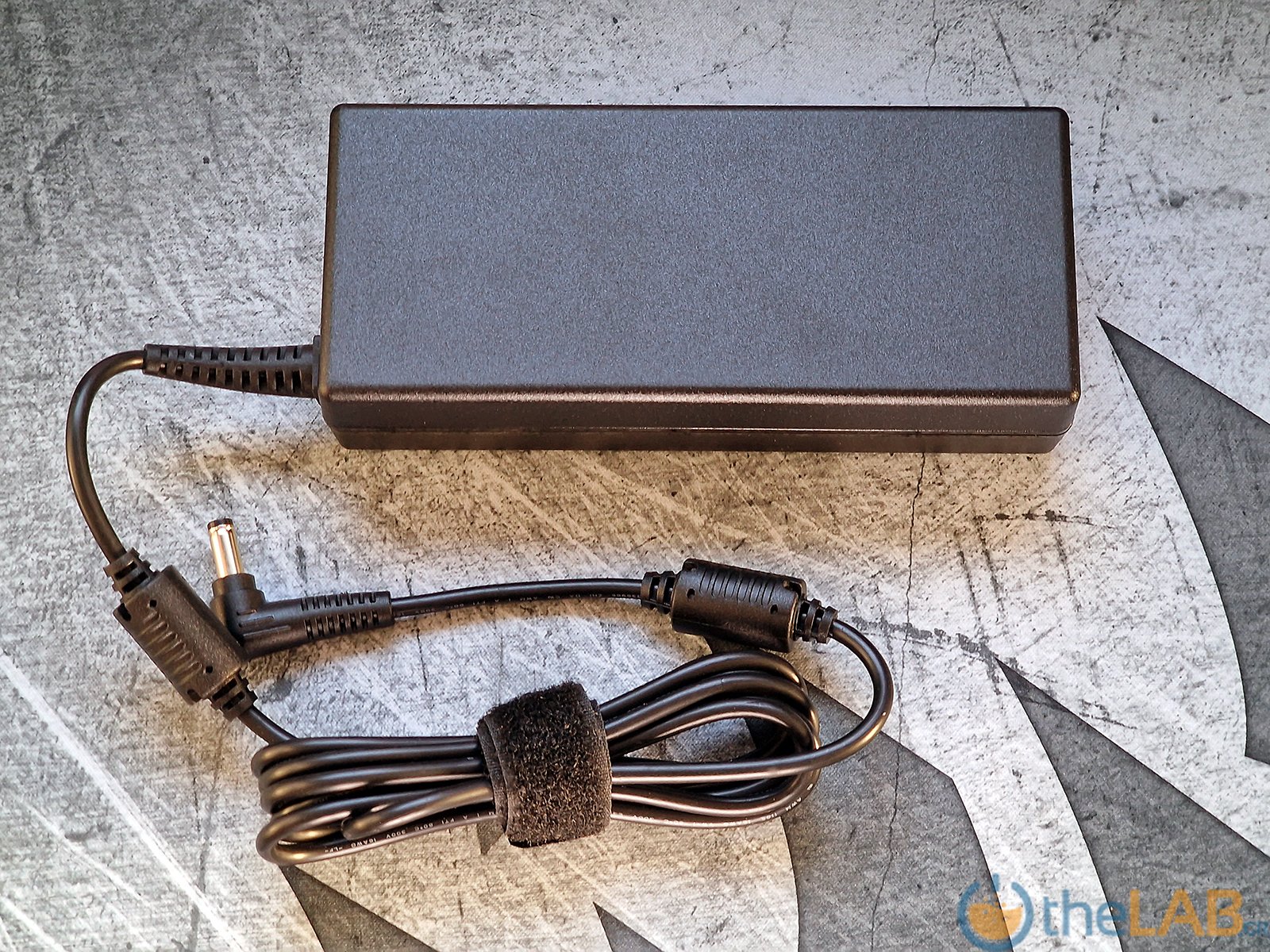

Επιπλέον αυτού, τα παρελκόμενα που θα βρείτε είναι το τροφοδοτικό των 65W της Asian Power Devices  που δίνει τάση 19V και ρεύμα έως 3.42Α και όλες τις απαραίτητες βίδες για την στήριξη ενός HDD/SSD των 2.5" καθώς και για τη στήριξη VESA. Φυσικά υπάρχει οδηγός quick start σε αρκετές γλώσσες και ένα DVD με τους απαραίτητους οδηγούς. Ναι καλά διαβάσατε, ακόμα DVD με οδηγούς δίνει η Shuttle (ζω για την ημέρα που δεν θα γράψω αυτή την πρόταση σε review της Shuttle).

Τέλος, όπως και στην περίπτωση του NC40U7 μας παρέχεται και ενα thermal pad με το οποίο μπορούμε να χρησιμοποιήσουμε τη βάση της μονάδας αποθήκευσης των 2.5" σαν ψύκτρα για τον SSD. Kατά την άποψη του γράφοντος το thermal pad καλό είναι να μη το χρησιμοποιήσουμε εάν σκοπεύουμε να εγκατατήσουμε κάποια μονάδα των 2.5 ιντσών μιας και είναι πιθανότατο να δούμε αντίθετα αποτελέσματα.

Aξίζει να σημειώσουμε εδώ πως στα προαιρετικά παρελκόμενα του DL30Ν, πέρα από τους προσαρμογείς ασύρματης δικτύωσης WiFi και 4G, βρίσκουμε και κιτ στερέωσης αυτού τόσο σε rack 19" όσο και σε ράγα DIN.

Τεχνικά Χαρακτηριστικά

Τα τεχνικά χαρακτηριστικά του Shuttle DL30N παρατίθενται αναλυτικά στον πίνακα που ακολουθεί, ενώ για ακόμα πιο αναλυτικές πληροφορίες δεν έχετε παρά να επισκευθείτε την επίσημη ιστοσελίδα του προϊόντος.

Όπως ο προκάτοχός του, έτσι και το DL30Ν εκτός από την τροφοδοσία των 19V που δίνει το τροφοδοτικό του, μπορεί να λειτουργήσει και με 12V χρησιμοποιώντας την ίδια είσοδο, πράγμα ιδιαίτερα βολικό σε περίπτωση βιομηχανικών εφαρμογών και όχι μόνο.

H προτεινόμενη τιμή λιανικής του DL30N ανέρχεται στα 303 € συμπεριλαμβανομένου του ΦΠΑ, ενώ κατά το χρόνο συγγραφής του review δεν το βρήκαμε διαθέσιμο στην ελληνική αγορά. Για να έχετε μια εικόνα του συνολικού κόστους ενός συστήματος με το DL30N, 16GB Ram DDR5 SODIMM κοστίζουν περίπου 60 ευρώ και ένας NVMe SSD των 500GB ξεκινάει από 40 ευρώ.

Το εξωτερικό

Όσον αφορά το εξωτερικό του, το DL30N έχει ελάχιστες διαφοροποιήσεις από τα προηγούμενα μοντέλα της Slim σειράς που ακολουθούν το ίδιο form factor. Στην μπροστινή πλευρά, ξεκινώντας από τα αριστερά βρίσκουμε τις τριπολικές υποδοχές των 3.5mm για σύνδεση μικροφώνου και ακουστικών και τα LED ένδειξης λειτουργίας και προσπέλασης του HDD/SSD που έχουν χρώμα μπλε και πορτοκαλί αντίστοιχα. Στο κέντρο βρίσκουμε τον διακόπτη ενεργοποίησης ενώ στα δεξιά βρίσκουμε 4 θύρες USB 3.2 Gen1 των 5 Gbit/s. Παρατηρούμε πως πέρα από το ασημι διακοσμητικό - σήμα κατατεθέν των προηγούμενων μοντέλων - απουσιάζει και ο αναγνώστης μνημών SD. Ειλικρινά δε θυμόμαστε την τελευταία φορά που είδαμε κάποιο mini PC της Shuttle χωρίς card reader.

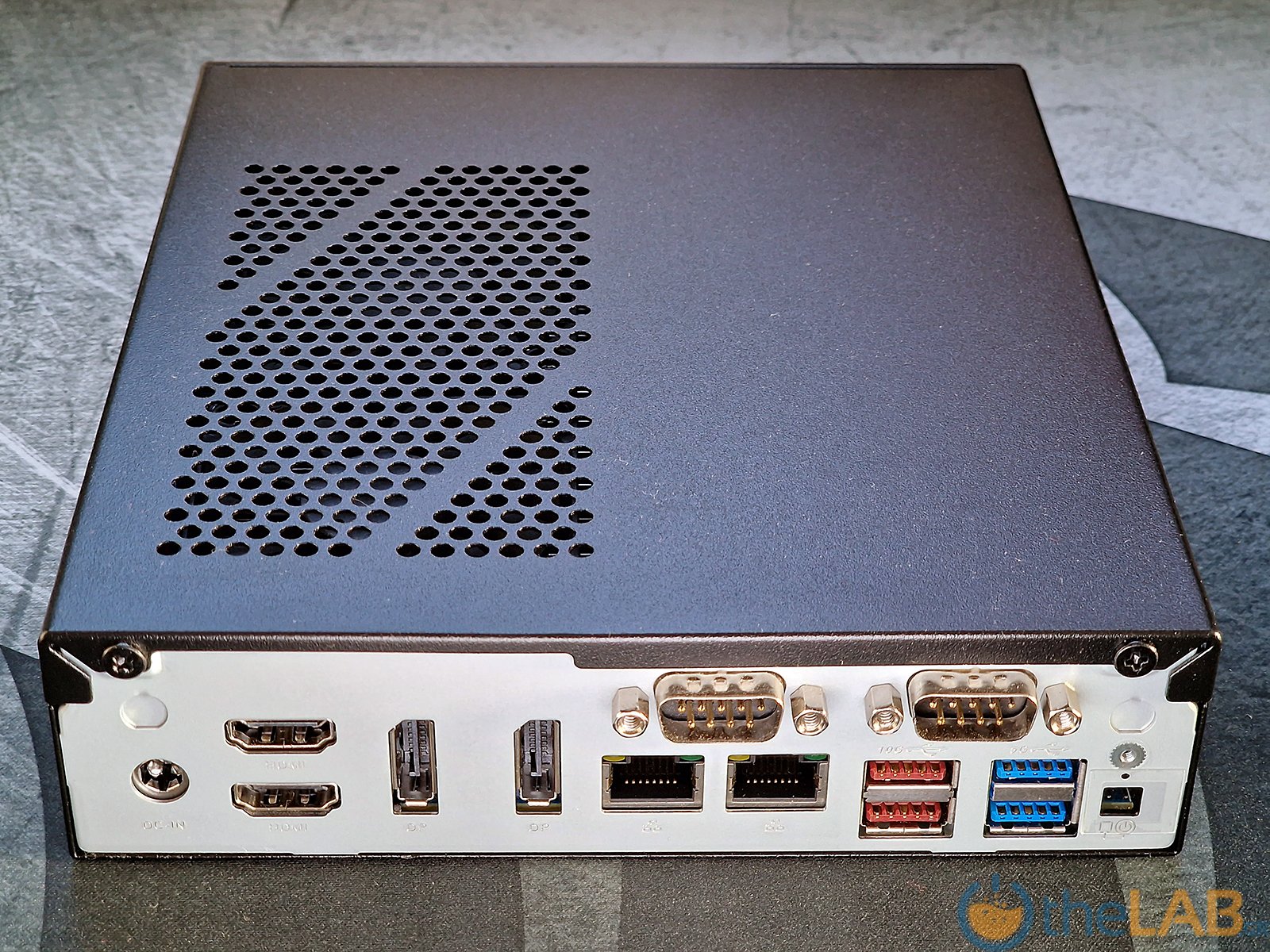

Περνώντας στην πίσω πλευρά, η οποία δυστυχώς δεν είναι βαμμένη, από τα δεξιά προς τα αριστερα βλέπουμε την υποδοχή τροφοδοσίας, τις δύο θύρες RJ45 οι οποίες υποστηρίζουν έως και 2.5 Gbit Ethernet, μία θύρα VGA και δύο σειριακές θύρες (με υποστήριξη βοηθητικής τροφοδοσίας 5/12V και τη αριστερή να μπορεί να ακολουθήσει εκτός του RS232 και τα πρωτόκολλα RS422/RS485), μία θύρα HDMI 2.0b και μία Displayport 1.4a που μπορούν να υποστηρίξουν αναλύσεις έως και 4096x2160 στα 60Hz και τέσσερεις θύρες USB 3.2 Gen 1. Η μικρή τετράγωνη οπή που υπάρχει τέρμα αριστερά φιλοξενεί 2 ζεύγη jumpers. Με το ένα ζεύγος μπορούμε να εκτελέσουμε Clear Cmos χωρίς να χρειάζεται να ανοίξουμε το καπάκι, ενώ στο άλλο μπορούμε να συνδέσουμε έναν εξωτερικό διακόπτη τροφοδοσίας, πράγμα πολύ χρήσιμο σε περιπτώσεις που θα χρησιμοποιήσουμε το DL30N σε εφαρμογές digital signage που θα περιλαμβάνουν την τοποθέτησή του barebone σε κάποιο δύσκολα προσπελάσιμο σημείο. Τέλος υπάρχουν και δύο οπές στις οποίες μπορούν να τοποθετηθούν κεραίες ασύρματης δικτύωσης.

Αν και για οικιακή χρήση θα χαρακτηρίζαμε ιδιαίτερα θετική την ύπαρξη 8 συνολικά θυρών USB 3.2, θεωρούμε πως θα έπρεπε να υπάρχουν και τουλάχιστον δύο θύρες USB 2.0 για την περίπτωση κάποιας ιδιαίτερης εφαρμογής που απαιτεί τη σύνδεση με κάποια δύστροπη συσκευή η οποία δε λειτουργεί σωστά με θύρες USB 3.2. Tουλάχιστον, μιας και ο επεξεργαστής υποστηρίζει την έκδοση 2.0 του πρωτοκόλλου USB, στο εσωτερικό υπάρχει το σχετικό header για προσθήκη θυρών USB 2.0. Tέλος αξίζει να αναφέρουμε πως απουσιάζουν τόσο κάποιες πιο γρήγορες θύρες USB 3.2 Gen 2 των 10 Gbps όσο και κάποια Type C.

Το εσωτερικό

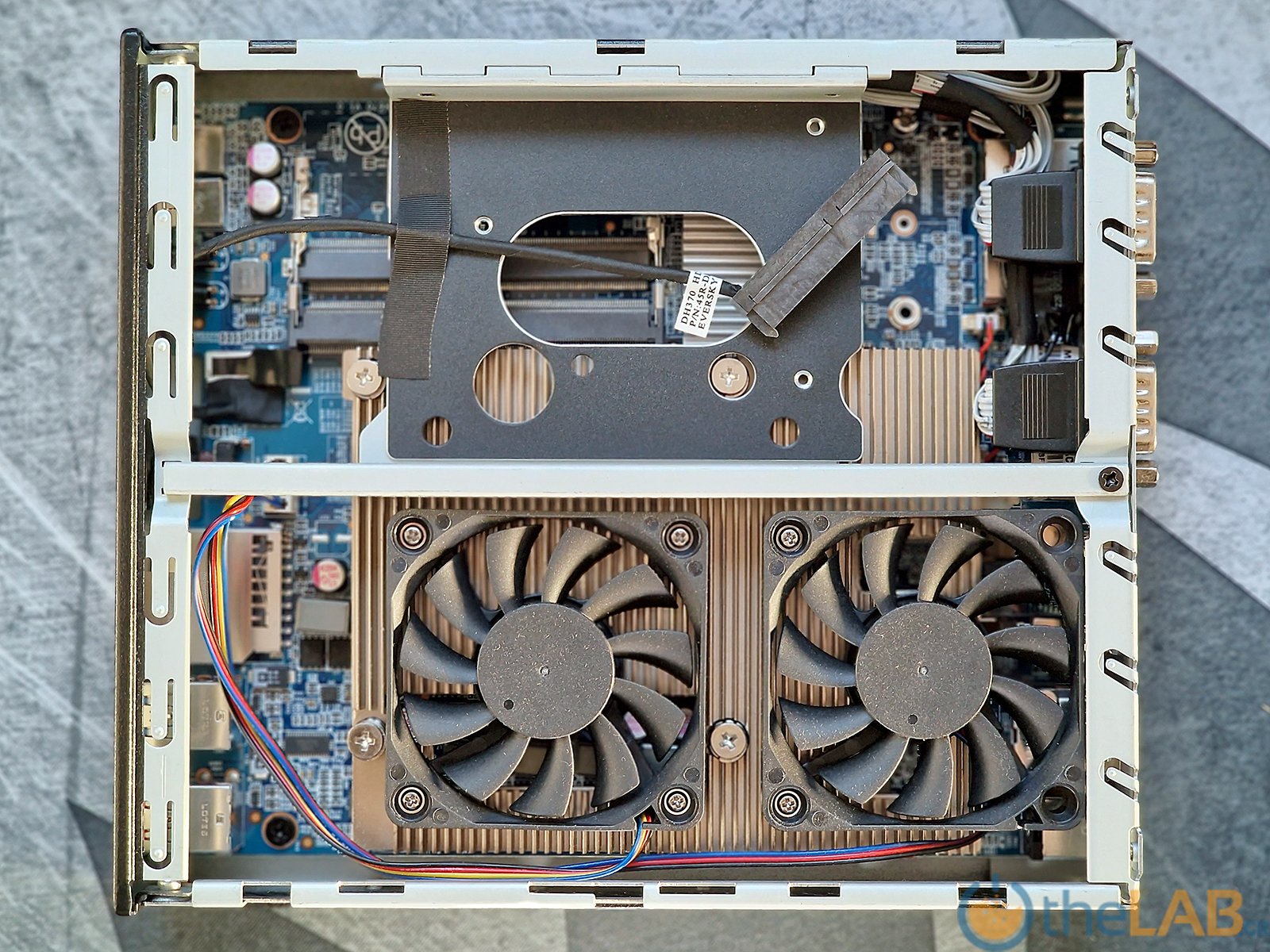

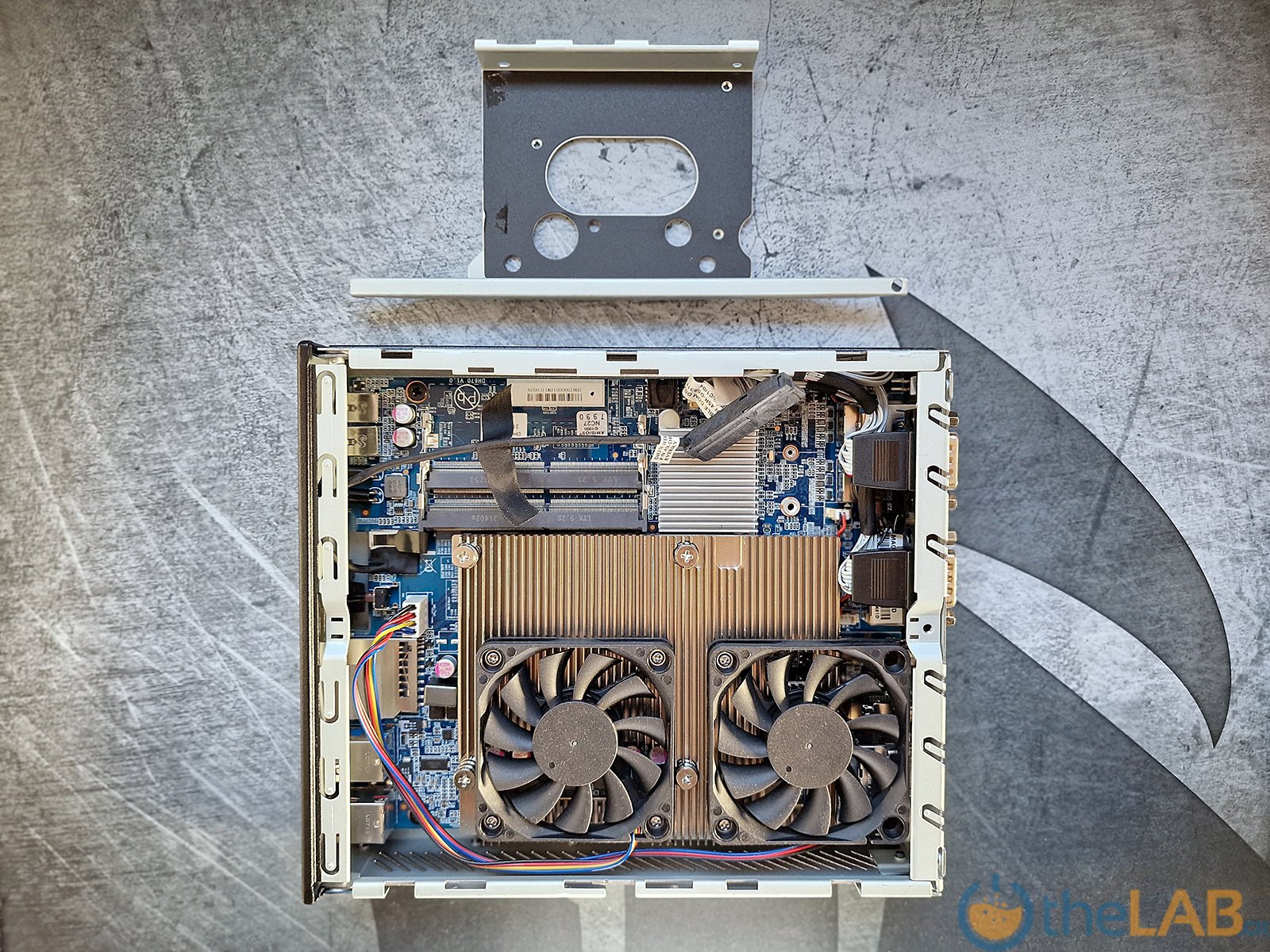

Ας περάσουμε τώρα στο εσωτερικό που έχει και περισσότερο ενδιαφέρον. Όσοι έχετε διαβάσει προηγούμενες παρουσιάσεις που αφορούσαν barebones της Shuttle, θα διαπιστώσετε πως το εσωτερικό έχει πάρα πολλά κοινά με προηγούμενα μοντέλα. Και γιατί να μην έχει, η Shuttle έχει βρει τον τρόπο να χωράει όσο το δυνατόν περισσότερα σε όγκο 1.3 λίτρα και ομάδα που κερδίζει συνήθως δεν αλλάζει.

Σε μια πρώτη ματιά, η μεγάλη διαφοροποίηση του DL30N σε σχέση με την προηγούμενη γενιά και συγκεκριμένα το DL20N6V2 που είχαμε δει σε προηγούμενη παρουσίαση  έγγειται στην αρκετά μεγαλύτερου μεγέθους παθητική ψύκτρα. Θυμάστε που στο review του DL20N6V2 είχαμε παρατηρήσει πως δυσκολευόταν να κρατήσει την burst συχνότητα για παραπάνω απο μερικά δευτερόλεπτα και έφτανε στα όρια του throttling; Από όσο φαίνεται η Shuttle το κατάλαβε και έτσι παρά το γεγονός ότι ο Intel N100 έχει κατά 40% μικρότερο TDP (μόλις 6 watt) επέλεξε να ενισχύσει το σύστημα ψύξης. Το κατά πόσον αυτό βοηθά πραγματικά θα το δούμε στα benchmarks που ακολουθούν σε λίγο.

Για να αποκτήσουμε πλήρη πρόσβαση στη μητρική του DL30N ώστε να εγκαταστήσουμε μνήμη και M2 SSD χρειάζεται να αφαιρέσουμε αρχικά τη βάση τοποθέτησης μονάδας αποθήκευσης των 2.5", η οποία συγκρατείται με μία βίδα που βρίσκεται κεντρικά στην αριστερή πλευρά της φωτογραφίας.

Ακριβώς κάτω από τον επεξεργαστή βρίσκουμε τη μία και μοναδική υποδοχή για μνήμη SODIMM DDR5 (o επεξεργαστής δεν υποστηρίζει dual channel) καθώς και τις δύο υποδοχές M.2, μία για κάρτα ασύρματης δικτύωσης 2230 και μία για έναν SSD μέγιστης διάστασης 2280 ο οποίος μπορεί να είναι είτε SATA είτε NVMe PCIe x2. Φυσικά υπάρχει και η δυνατότητα σύνδεσης ενός κανονικού SSD των 2.5" στη βάση που είδαμε σε προηγούμενη φωτογραφία, χρησιμοποιώντας το καλώδιο που βλέπουμε.

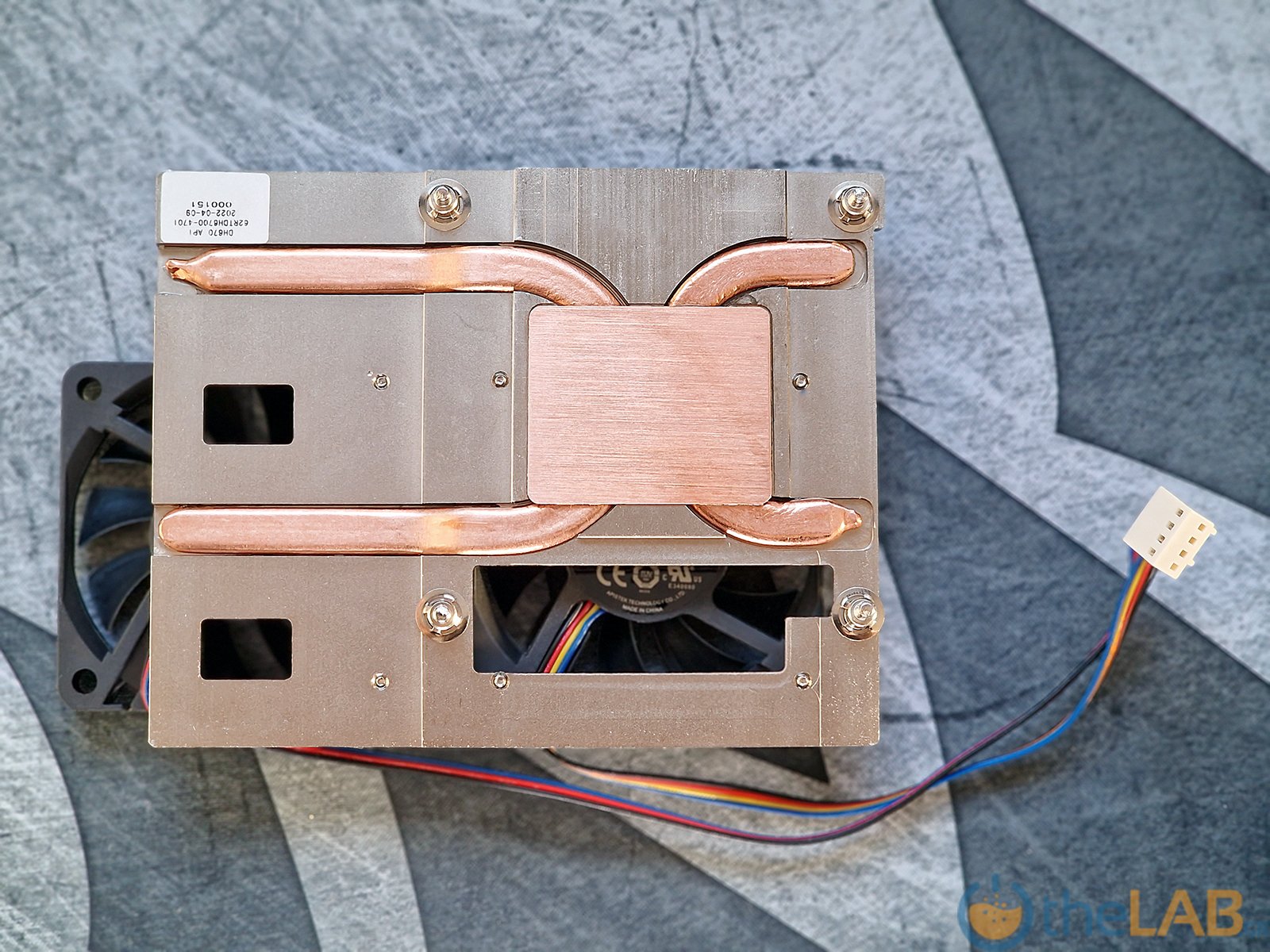

Στην φωτογραφία που ακολουθεί βλέπουμε τα σαφώς μεγαλύτερα πτερύγια της παθητικής ψύκτρας του επεξεργαστή, η οποία επεκτείνεται και στο σύστημα τροφοδοσίας αυτού. Στο σημείο αυτό πρέπει να επισημάνουμε πως δεδομένου ότι το DL30N μπορεί να τοποθετηθεί και σε όρθια θέση με τα προαιρετικά ποδαράκια, θα βοηθούσε εάν τα πτερύγια είχαν περιστραφεί κατά 90 μοίρες ώστε να υπάρχει καλύτερη ροή αέρα προς τα επάνω.

Η εγκατάσταση των υποσυστημάτων στο DL30Ν είναι εξαιρετικά απλή (δεδομένου του γεγονότος ότι ο επεξεργαστής και το σύστημα ψύξης του βρίσκονται ήδη εγκατεστημένα), παρ' όλα αυτά καλό θα ήταν να ρίξετε μια ματιά στο quick start guide πριν ξεκινήσετε. Για τις ανάγκες της σημερινής παρουσίασης, εξοπλίσαμε το barebone με 1 DIMM των 16GB που λειτουργεί στα 4800 Mhz και τoν γνωστό σε όλους Samsung 970 EVO χωρητικότητας 250 GB.

Στη συνέχεια σας παραθέτουμε μία φωτογραφία της μητρικής από το quickstart guide όπου παρουσιάζονται αναλυτικά όλες οι εξωτερικές και εσωτερικές I/O καθώς και τα jumpers.

01. θύρες USB 3.2 Gen 1 (4 εμπρός και 4 πίσω)

02. Διακόπτης ενεργοποίησης

03. Led προσπέλασης μονάδας αποθήκευσης

04. Led ενδειξης λειτουργίας

05. Έξοδος ακουστικών 3.5 mm

06. Είσοδος Μικροφώνου 3.5 mm

07. Θύρα SATA

08. Slot για μνήμες DDR5 SODIMM

09. CPU Intel N100

10. Θύρα Μ.2 2242/2260/2280 για SSD M Key

11. Θύρα Μ.2 2230 για κάρτα ασύρματης δικτύωσης E Key

12. Θύρα HDMI 2.0b

13. Θύρα DisplayPort 1.4

14. Θύρα VGA

15. Θύρα δικτύου RJ45 2.5 Gbit

16. Θύρα δικτύου RJ45 2.5 Gbit

17. Είσοδος ρεύματος (λειτουργία 12V ή 19V)

J1. Jumper για αυτόματη επαναφορά λειτουργίας μετά απο διακοπή τροφοδοσίας

J2. Μπαταρία CMOS

J3. Eπιλογή τροφοδοσίας 5/12V από τις σειριακές θύρες

J4. Σύνδεση σειριακής θύρας 1

J5. Σύνδεση σειριακής θύρας 2

J6. Σύνδεση για επιπλέον θύρες USB 2.0.

J7. Eξωτερικά pin για clear cmos, διακόπτη ενεργοποίησης και παροχή 5V

Μεθοδολογία Μετρήσεων

Για τις μετρήσεις της σημερινής παρουσίασης εγκαταστήσαμε την έκδοση 23Η2 των Windows 11 στον Samsung 970 Evo, εγκαταστήσαμε τους οδηγούς από την ιστοσελίδα της Shuttle και χρησιμοποιήσαμε τα ακόλουθα μετροπρογράμματα (για όσους - κακώς - δε διαβάσαν το review του Shuttle NC40U7 εξηγούμε αναλυτικά τη νέα μεθοδολογία στο review του):

• AIDA64 Engineer Edition, το οποίο είναι μια ευγενική προσφορά της Finalwire
• PCMark 10 Professional Edition, το οποίο είναι μία ευγενική προσφορά της UL Benchmarks
• 3DMark Professional Edition, το οποίο είναι μία ευγενική προσφορά της UL Benchmarks
• Procyon Suite, το οποίο είναι μία ευγενική προσφορά της UL Benchmarks
• Cinebench R24, R23, R20 & R15 και Geekbench.

Ειδικά για τη σημερινή παρουσίαση, μιας και έχει ενδιαφέρον η σύγκριση του DL30N με την προηγούμενη γενιά σε κάποια από τα γραφήματα που ακολουθούν θα δείτε και αποτελέσματα του DL20NV2 το οποίο είχε μετρηθεί με Windows 10 και παλαιότερες εκδόσεις μετροπρογραμμάτων.

Ας δούμε λοιπόν πώς τα πήγε το DL30Ν με τον Intel Ν100 και τα 16GB Ram DDR5-4800 στις ενότητες που ακολουθούν.

Αποτελέσματα Μετρήσεων

AIDA64 - Cinebench - Geekbench

Όπως αναμέναμε οποιαδήποτε σύγκριση του N100 με τους i7 12ης γενιάς είτε mobile είτε desktop είναι το λιγότερο άτοπη. Γι' αυτό στο AIDA64 θα επικεντρωθούμε

στην σύγκριση με τον Pentium N6005 που φορούσε η προηγούμενη γενιά της σειράς DL.

Ξεκινώντας ανάποδα, βλέπουμε πως παρά την αναβάθμιση σε DDR5, το DL30N λόγω single channel υστερεί σε μετρήσεις εγγραφής και αντιγραφής μνήμης RAM ενώ παρουσιάζει αύξηση επιδόσεων της τάξης του 25% στις μετρήσεις ανάγνωσης. Αυτό έχει σαν αποτέλεσμα αντίστοιχα μειωμένες επιδόσεις στις μετρήσεις CPU που επηρεάζονται από την ταχύτητα της μνήμης και συγκεκριμένα στα Photoworxx και Zlib. Στις υπόλοιπες μετρήσεις CPU έχουμε επίσης μειωμένες επιδόσεις οι οποίες κατά την άποψη του γράφοντος αποδίδονται στη μεγάλη διαφορά συχνότητας στην οποία σταθεροποιούνται οι δύο επεξεργαστές όταν έχουν υψηλό φορτίο. Όσον αφορά τις μετρήσεις FPU οι δύο επεξεργαστές μπορούν να χαρακτηριστούν ως ισοδύναμοι.

Στη συνέχεια βλέπουμε τις μετρήσεις όλων 4 τελευταίων εκδόσεων του Cinebench. Στο γράφημα δεν παρουσιάζουμε στοιχεία για το DL20NV2 μιας και είχαμε πάρει μετρήσεις μόνο με τα 15 και 20. Για την ιστορία, η προηγούμενη γενιά είχε μετρηθεί με 354 cb στο R15 CPU, 43.65 fps στο R15 OpenGL και 790 pts στο R20 CPU, άρα και εδώ βλέπουμε ελαφρώς μειωμένες επιδόσεις.

Tέλος, σε δεύτερη εμφάνιση στα reviews μας βλέπουμε και τα αποτελέσματα CPU και GPU του geekbench.

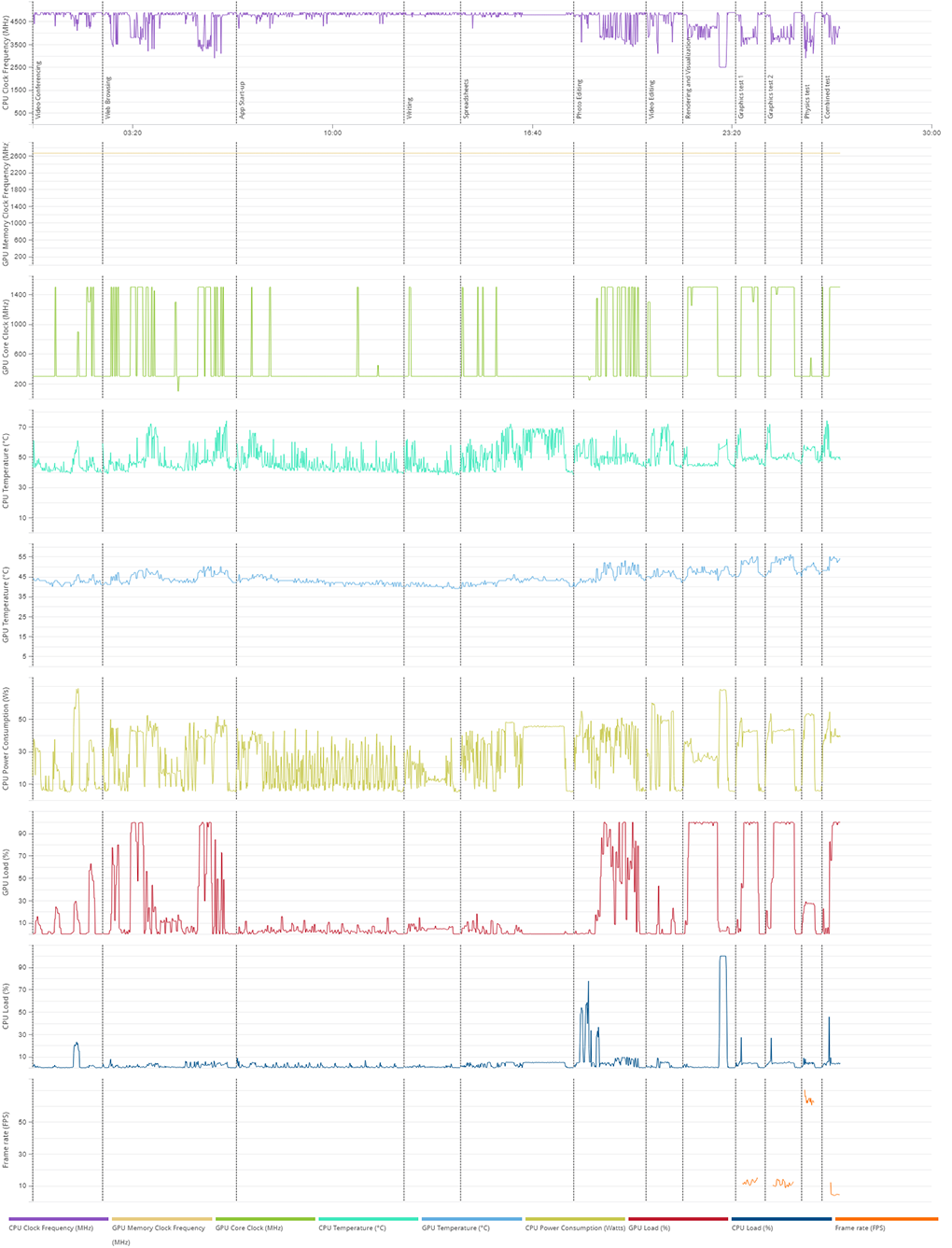

PCMark 10

Mε βάση τα αποτελέσματα που είδαμε στις μετρήσεις CPU, τα αποτελέσματα στο PCMark10 ήταν λίγο πολύ αναμενόμενα. Ένα σύστημα βασισμένο στο DL30N μπορεί να εκτελέσει άνετα βασικές εφαρμογές γραφείου και διαδικτύου, ενώ τα βρίσκει σκούρα στα παιχνίδια και στην επεξεργασία αρχείων multimedia (σίγουρα δεν περιμένατε αυτό το review για να μάθετε τις δυνατότητες του Intel N100). Mιας στα γραφήματα οι συγκρίσεις είναι με συστήματα με επεξεργαστές i7 12ης γενιάς σας παραπέμπουμε και στο FAQ του PCMark10 για να δείτε τα συστήματα αναφοράς που βαθμολογούνται με 5000.

Procyon Suite

Αντίστοιχα με αυτά που είδαμε στο PCMark10 Applications και τα αποτελέσματα του Procyon Office Productivity Benchmark. Υπενθυμίζουμε ότι εδώ το σύστημα αναφοράς (που σκοράρει 5000 στο γενικό σκορ) είναι ένα λαπτοπ με επεξεργαστή Intel® Core™ i5-1135G7.

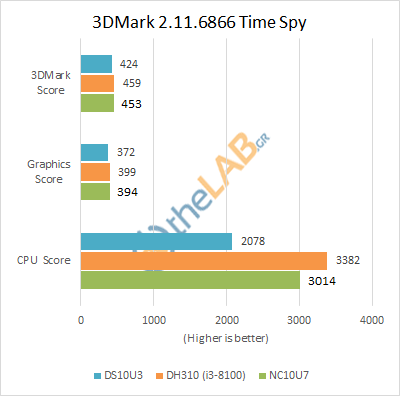

3DMark

Aν και κανείς δεν πρόκειται να αγοράσει το DL30N για gaming, σας παραθέτουμε τα αποτελέσματα από 4 benchmarks του 3DMark τα οποία είναι αναμενόμενα χαμηλά (αλλά δεν ενδιαφέρει κανέναν).

Θερμοκρασίες - Κανατανάλωση - Θόρυβος

Ας δούμε τώρα πώς τα πάει το DL30N όσον αφορά κατανάλωση, θερμοκρασίες και θόρυβο, κάτι που σίγουρα θα ενδιαφέρει τους μελλοντικούς του αγοραστές. Για τις μετρήσεις μας, όπως πάντα χρησιμοποιήσαμε το stress test του AIDA64. Τα αποτελέσματα του DL30N ήταν παραπάνω από πολύ καλά, έχοντας κατανάλωση σε idle μόλις 5.7 W, σβηστό 0.2 W ενώ σε πλήρες φορτίο η κατανάλωση ήταν μόλις 15.1 W, που αντιστοιχεί σε μείωση 40% σε σχέση με την προηγούμενη γενιά. Από όσο φαίνεται λοιπόν όσα χάσαμε σε καθαρή απόδοση στις μετρήσεις CPU τα κερδίσαμε σε απόδοση/watt πράγμα εξαιρετικά σημαντικό για το προφίλ χρήσης μίας τέτοιας συσκευής.

Για την μέτρηση θερμοκρασίας, αφήσαμε το stress test του AIDA να συνεχίσει για 40 λεπτά με την θερμοκρασία περιβάλλοντος να βρίσκεται στους 23 βαθμούς κελσίου. Η μέγιστη θερμοκρασία που είδαμε στον επεξεργαστή ήταν 55 βαθμοί κελσίου, οποία χαρακτηρίζεται ως εξαιρετική. Από οσο φαίνεται ο συνδυασμός χαμηλότερου TDP και μεγαλύτερης ψύκτρας απέδωσε πάρα πολύ καλά και φαίνεται να εγγυάται τη σωστή λειτουργία της συσκευής ακόμα και στην μεγιστη θερμοκρασία λειτουργίας των 40 βαθμών που προβλέπουν οι προδιαγραφές της.

Όσον αφορά το θόρυβο δεδομένου ότι μιλάμε για fanless σύστημα χωρίς μηχανικό δίσκο, αυτός απλά δεν υπήρχε, ενώ δεν παρατηρήσαμε ούτε κάποιου είδους coil whine κατά την διάρκεια της εκτέλεσης των μετροπρογραμμάτων και του stress test.

Επίλογος

Κάπως έτσι φτάσαμε και σήμερα στο τέλος της παρουσίασης. Το Shuttle DL30N είναι ένα σύστημα που σίγουρα δεν απευθύνεται στον οικιακό χρήστη. Kαι πώς να το κάνει αυτό όταν ένα πλήρες σύστημα όπως αυτό που μετρήσαμε αγγίζει τα 400 ευρώ, ενώ με λίγο ψάξιμο βρίσκουμε minipc ή ακόμα και laptop με αντίστοιχα χαρακτηριστικά ακόμα και με τα μισά χρήματα.

Με κύριο χαρακτηριστικό του το συνδυασμό χαμηλής κατανάλωσης και απουσίας οποιουδήποτε είδους θορύβου μπορεί να αποτελέσει ένα επαγγελματικό εργαλείο, είτε αυτό λέγεται thin client, είτε digital signage είτε βιομηχανική εφαρμογή. Εξοπλισμένο με μία πληθώρα Ι/Ο, συμπεριλαμβανομένων σειριακών θυρών και διπλών 2.5 Gbit Ethernet, με δυνατότητα ταυτόχρονης απεικόνισης σε 3 οθόνες και με πιστοποίηση για 24/7 λειτουργία μπορεί να κάνει πάρα πολύ καλά κάποιες συγκεκριμένες δουλειές για τις οποίες έχει φτιαχτεί.

Έχει ελαττώματα; Το πρόβλημα των θερμοκρασιών της προηγούμενης γενιάς φαίνεται να λύθηκε, οπότε τι μας εμεινε για να γκρινιάξουμε; Θα γκρινιάξουμε για τις USB. Θα θέλαμε αντί για τις 8 ίδιες USB 3.2 Type A των 5Gbps να βλέπαμε και κάποιες των 10Gbps, κάποια Type C (μας κακόμαθε η Shuttle με τα τελευταία μοντέλα της) και ένα ζευγάρι USB 2.0 για τυχόν δύστροπες συσκευές που ίσως χρειαστεί να συνδεθούν (εντάξει αυτό ειναι το λιγότερο υπάρχει εσωτερικό header).

Για να μη μακρηγορούμε, ας συνοψίσουμε τα θετικά και τα αρνητικά του Shuttle XPC Slim DL30N σε μορφή bullet points ώστε να περάσουμε και στη βαθμολογία:

• Μικρό μέγεθος
• Χαμηλή κατανάλωση
• Απουσία οποιουδήποτε θορύβου
• 8 συνολικά θύρες USB
• 3 συνολικά θύρες για συνδεση οθόνης με τις 2 να είναι HDMI & Displayport με υποστήριξη 4Κ 60 hz
• Δυνατότητα σύνδεσης μονάδας αποθήκευσης 2.5" και M2
• Υποστήριξη dual 2.5 Gbit Ethernet
• Πολύ εύκολη εγκατάσταση υποσυστημάτων
• Λογική τιμή (για αυτά που προσφέρει)
• Δυνατότητα σύνδεσης εσωτερικού προσαρμογέα ασύρματου δικτύου Μ2.2230
• Εξαιρετική θερμική συμπεριφορά σε υψηλό φορτίο

• Απουσία βάσης για όρθια τοποθέτηση (πωλείται προαιρετικά)
• Απουσία θυρών USB 3.2 των 10 Gbps και θύρας Type C
• Απουσία card reader

Λαμβάνοντας υπόψη όλα τα παραπάνω η βαθμολογία που παίρνει το Shuttle XPC Slim DL30N είναι:

Ευχαριστούμε θερμά την Shuttle για την παραχώρηση του δείγματος της δοκιμής

Γεώργιος GriGaS  Ρήγας 31/05/2024

Στο ραγδαία εξελισσόμενο τοπίο των λύσεων Network Attached Storage (NAS), το QNAP TS-462 αναδεικνύεται ως μια συναρπαστική επιλογή, έτοιμη να καλύψει τις ποικίλες ανάγκες τόσο των οικιακών όσο και των επαγγελματιών χρηστών. Καθώς έχουμε πατήσει γερά στο 2024, η QNAP παραμένει σταθερή στη δέσμευσή της να παρέχει προσιτό αλλά ισχυρό υλικό, όπως δείχνει το παράδειγμα του TS-462. Αυτή η τελευταία προσθήκη στη σειρά της QNAP αντιπροσωπεύει μια στρατηγική κίνηση προς την κατεύθυνση της προσφοράς πιο προσιτών αλλά και πλούσιων σε χαρακτηριστικά εναλλακτικών λύσεων, αποτελώντας απόδειξη της αφοσίωσης της μάρκας στην καινοτομία. Με το TS-462, η QNAP παρουσιάζει μια βιώσιμη επιλογή για όσους επιθυμούν να εισέλθουν στην περιοχή των NAS χωρίς να πουλήσουν νεφρό, διατηρώντας παράλληλα τα υψηλά πρότυπα που αναμένονται από τη μάρκα. Ο συμπαγής σχεδιασμός του και το στιβαρό σύνολο λειτουργιών του το καθιστούν μια ελκυστική πρόταση για τους αγοραστές NAS που αγοράζουν για πρώτη φορά και για τις μικρομεσαίες επιχειρήσεις (ΜΜΕ) που επιθυμούν να ενισχύσουν τις δυνατότητες διαχείρισης των δεδομένων τους.

Ωστόσο, το ερώτημα παραμένει: ξεχωρίζει πραγματικά το TS-462 ανάμεσα στους προκατόχους και τους ανταγωνιστές του; Με μια τιμή εκκίνησης που μπορεί να προβληματίσει κάποιους, είναι απαραίτητο να εμβαθύνουμε σε αυτό που έχει να προσφέρει αυτό το NAS. Από τις ισχυρές προδιαγραφές υλικού έως τις άφθονες επιλογές συνδεσιμότητας, το TS-462 υπόσχεται μια ευέλικτη λύση για διάφορες περιπτώσεις χρήσης. Είτε σας ελκύει η δυνατότητά του ως οικιακού διακομιστή, είτε η ικανότητά του να προστατεύει τα δεδομένα σας, είτε η ευελιξία του για προηγμένες εφαρμογές, το QNAP TS-462 σας καλεί σε εξερεύνηση. Καθώς ξεκινάμε αυτό το ταξίδι ανακάλυψης, ας ξετυλίξουμε τις περιπλοκές αυτού του δυναμικού NAS και ας καθορίσουμε αν είναι το κατάλληλο για τις ανάγκες αποθήκευσης δεδομένων σας. Ας αρχίσει η εξερεύνηση.

Χαρακτηριστικά

Το QNAP TS-462 είναι η συνέχεια του TS-451D, ενώ παράλληλα εισάγει σημαντικές βελτιώσεις για να ανταποκρίνεται στις εξελισσόμενες απαιτήσεις των οικιακών χρηστών και SMB. Με μια οικεία εξωτερική εμφάνιση που θυμίζει το TS-451D, το TS-462 θέτει ως στόχο να επαναπροσδιορίσει τις επιδόσεις και την ευελιξία στο τοπίο των NAS.

Στον πυρήνα του βρίσκεται ο Intel Celeron N4505 στα 10nm με TDP 10W που κυκλοφόρησε το 2021. Διαθέτει δύο πυρήνες και δύο νήματα χρονισμένα σε βασική συχνότητα 2,0 GHz, με δυνατότητα burst έως και 2,9 GHz, ενώ η cache του φτάνει τα 4Mb. Αυτός ο ισχυρός επεξεργαστής δεν είναι μόνο ικανός στο χειρισμό εργασιών αποθήκευσης, αλλά διαπρέπει και σε εφαρμογές πολυμέσων, χάρη στα ενσωματωμένα γραφικά Intel UHD Graphics. Η ενσωμάτωση του hardware-accelerated transcoding αναδεικνύει το TS-462 σε πρωταρχικό υποψήφιο για video streaming, ξεπερνώντας τους ανταγωνιστές του, όπως το Synology DS1522+.

Από πλευράς μνήμης, όπως φαίνεται και από την εικόνα παραπάνω, το TS-462 συνοδεύεται από 4GB DDR4 SODIMM στα 2666 Μhz. Υπάρχει πρόβλεψη επέκτασης έως και 16GB μέσω δύο εύκολα προσβάσιμων υποδοχών SODIMM, ενώ η μέγιστη υποστηριζόμενη συχνότητα λειτουργίας της μνήμης φθάνει τα 2933 Mhz. Αν και στο δικτυακό τόπο της QNAP δεν αναφέρει τίποτα σχετικά με την αναβάθμιση μνήμης RAM στο TS-462, μπορώ να σας εγγυηθώ ότι αυτή είναι δυνατή. Όποιος ενδιαφέρεται για αναβάθμιση της εσωτερικής μνήμης, μπορεί να προμηθευτεί τις Crucial CT8G4S266M 8GB @2666MHz τις οποίες χρησιμοποίησα για την αναβάθμιση από τα αρχικά 4Gb και λειτούργησαν απροβλημάτιστα.

Ο TS-462 δεν τσιγκουνεύεται ούτε στη συνδεσιμότητα, προσφέροντας μια πληθώρα επιλογών εισόδου/εξόδου για να καλύψει ποικίλες ανάγκες. Από θύρες USB 3.2 Gen 2 Type-A για μεταφορά δεδομένων υψηλής ταχύτητας έως HDMI 2.0 για απρόσκοπτη έξοδο βίντεο σε 4K60, η QNAP προσπαθεί να παρέχει μια ολοκληρωμένη εμπειρία χρήστη. Η ενσωμάτωση θύρας LAN 2,5GbE υπογραμμίζει περαιτέρω τη δέσμευσή της στα σύγχρονα πρότυπα δικτύωσης, επιτρέποντας την ταχύτατη μετάδοση δεδομένων.

Επιπλέον, το TS-462 διαθέτει επεκτασιμότητα σε μεγάλο βαθμό, με τέσσερις υποδοχές SATA 6Gbps που φιλοξενούν τεράστιες χωρητικότητες αποθήκευσης και δύο πρόσθετες υποδοχές M.2 2280 για προσωρινή αποθήκευση SSD ή όγκους αποθήκευσης. Η απόφαση της QNAP να υποστηρίξει και τις δύο λειτουργίες το διαφοροποιεί από τους ανταγωνιστές, προσφέροντας στους χρήστες την ευελιξία να βελτιστοποιήσουν την απόδοση της αποθήκευσης ανάλογα με τις προτιμήσεις τους. Ενώ η διασύνδεση PCIe Gen3 x1 μπορεί να περιορίζει τις ταχύτητες των SSD, οι υποδοχές M.2 του TS-462 αντισταθμίζουν με απαράμιλλη ευελιξία, υποστηρίζοντας διάφορες διαμορφώσεις αποθήκευσης πέρα από την απλή προσωρινή αποθήκευση. Αυτή η προσαρμοστικότητα διασφαλίζει ότι οι χρήστες μπορούν να προσαρμόσουν τη ρύθμιση NAS ώστε να ανταποκρίνεται στις συγκεκριμένες απαιτήσεις της ροής εργασιών τους, είτε πρόκειται για ροή πολυμέσων, εικονικοποίηση ή εφαρμογές έντασης δεδομένων.

Αναλυτικά τα χαρακτηριστικά του QNAP TS-462 έχουν ώς εξής:

To QNAP TS-462 την στιγμή συγγραφής του Review η τιμή του στην Ελλάδα ξεκινάει από τα 561,60 €.

QNap QSW-1108-8T Switch

Ένα από τα κύρια πλεονεκτήματα του QNap TS-462, είναι η αναβαθμισμένη συνδεσιμότητα στο δίκτυο, που προσφέρει ταχύτητες μεταφοράς δεδομένων 2.5Gbe. Για να μπορέσουμε να αξιολογήσουμε το πλήρες δυναμικό του NAS, η QNAP μας πρόσφερε ένα switch, το οποίο μπορεί να βοηθήσει στην επίτευξη υψηλών ταχύτητων μετάδοσης δεδομένων. Έτσι λοιπόν, σας παρουσιάζω, μαζί με το TS-462, το QSW-1108-8T.

Το QNAP QSW1108-8T τοποθετείται ως ένα προσιτό αλλά πλούσιο σε χαρακτηριστικά Ethernet Switch 2,5 GbE κατάλληλο για οικιακά δίκτυα. Με οκτώ θύρες, προσφέρει άφθονες επιλογές συνδεσιμότητας για διάφορες συσκευές, καθιστώντας το μια ελκυστική λύση για χρήστες που αναζητούν την αναβάθμιση της ταχύτητας το δικτύου τους. Το QSW1108-8T διαθέτει μια στιβαρή κατασκευή εξ ολοκλήρου από μέταλλο, εξασφαλίζοντας ανθεκτικότητα και αποτελεσματική απαγωγή θερμότητας με παθητική ψύξη. Οι συμπαγείς διαστάσεις του και ο επιτοίχιος σχεδιασμός του ενισχύουν την ευελιξία, καλύπτοντας διαφορετικά σενάρια εγκατάστασης. Μικρή  παραφωνία ίσως να είναι η επιλογή τοποθέτησης των θυρών στο μπροστινό μέρος, γεγονός που ίσως αυξήσει τη πολυπλοκότητα της εγκατάστασης της συσκευής.

Το QSW1108-8T υποστηρίζει ταχύτητες έως και 2,5 GbE, προσφέροντας σημαντική αύξηση της απόδοσης σε σύγκριση με τα παραδοσιακά gigabit switch. Στις δοκιμές που έλαβαν χώρα και θα δείτε παρακάτω, το switch απέδωσε τα αναμενόμενα, καταφέρνοντας ταχύτητες μέχρι και 292Mb/sec κατά τη μεταφορά μεγάλων αρχείων - μια σημαντική βελτίωση σε σχέση με τους τυπικούς μεταγωγείς gigabit. Αυτή η βελτίωση των επιδόσεων είναι ζωτικής σημασίας για τον χειρισμό δραστηριοτήτων υψηλού εύρους ζώνης, όπως η ροή βίντεο 4K ή 8K. Επιπλέον, στα χαρακτηριστικά του διαθέτει λειτουργία ανίχνευσης βρόχων, η οποία ειδοποιεί τους χρήστες για βρόχους ανάδρασης του δικτύου για την αποφυγή διακοπών - ένα πολύτιμο χαρακτηριστικό για την αντιμετώπιση προβλημάτων και τη διατήρηση της σταθερότητας του δικτύου.

Το QSW1108-8T είναι unmanaged switch και ως εκ τούτου, προσφέρει απλή λειτουργικότητα plug-and-play, ελαχιστοποιώντας την πολυπλοκότητα που συνήθως συνδέεται με αναβαθμίσεις δικτύου.

Τα χαρακτηριστικά του QSW1108-8T έχουν ως εξής:

Η τιμή του QSW-1108-8T αυτή τη στιγμή στην ελληνική αγορά ξεκινάει από 212,32 €

Unboxing

Το unboxing του QNAP TS-462 και του QSW-1108-8T μπορείτε να το δείτε στο video παρακάτω. Η συσκευασία ήταν προσεκτικά σχεδιασμένη, παρέχοντας επαρκή προστασία κατά τη μεταφορά. Κατά το άνοιγμα των κουτιών, εντύπωση έκανε η καλή συσκευασία - προστασία των προϊόντων, ενώ στο video μπορείτε να δείτε και μια σύντομη παρουσίαση μερικών χαρακτηριστικών που αναφέρθηκαν και πιο πάνω.

Ας προχωρήσουμε τώρα στα ενδότερα...

Η αναγκαία αναβάθμιση

Η αναβάθμιση της μνήμης RAM του QNAP TS-462 από τα 4GB σε 16GB ήταν ένα κρίσιμο βήμα για την πλήρη απελευθέρωση των δυνατοτήτων αυτής της συσκευής NAS. Με την αύξηση της διαθέσιμης μνήμης, οι χρήστες μπορούν να βελτιστοποιήσουν την απόδοση και τη λειτουργικότητα του TS-462, επιτρέποντάς του να χειρίζεται με ευκολία πιο απαιτητικές εργασίες και φόρτους εργασίας. Σε δοκιμές που έγιναν για να μετρηθεί η συμπεριφορά του NAS με τις δύο διαμορφώσεις, δε βρέθηκαν μεγάλες αλλαγές στους χρόνους Έναρξης και Απενεργοποίησης της συσκευής. Το TS-462 χρειάστηκε και με τις δύο διαμορφώσεις, 5' 20'' για να εκκινήσει πλήρως, ενώ για την πλήρη απενεργοποίησή του χρειάστηκαν 1'20''.

Εκεί που πιστεύουμε ότι θα υπάρχει κέρδος με την αναβάθμιση, είναι σε σενάρια που περιλαμβάνουν multitasking, virtualization ή media streaming, η αναβάθμιση της μνήμης RAM καθίσταται απαραίτητη. Με εγκατεστημένη μνήμη RAM 16 Gb, το TS-462 αποκτά σημαντικά πλεονεκτήματα όσον αφορά τις δυνατότητες πολλαπλών εργασιών και τη συνολική απόκριση του συστήματος. Η διευρυμένη χωρητικότητα μνήμης επιτρέπει την ομαλότερη λειτουργία κατά την ταυτόχρονη εκτέλεση πολλαπλών εφαρμογών, διασφαλίζοντας ότι η απόδοση παραμένει σταθερή ακόμη και υπό μεγάλους φόρτους εργασίας. Επιπλέον, η αυξημένη μνήμη RAM επιτρέπει την αποτελεσματικότερη προσωρινή αποθήκευση δεδομένων, βελτιώνοντας τις ταχύτητες πρόσβασης σε συχνά χρησιμοποιούμενα αρχεία και εφαρμογές. Αυτό έχει ως αποτέλεσμα ταχύτερους χρόνους απόκρισης και βελτιωμένη εμπειρία χρήστη, ιδίως σε σενάρια όπου η γρήγορη πρόσβαση σε δεδομένα είναι κρίσιμη.

Στις μετρήσεις που θα δούμε παρακάτω αναφορικά με την ταχύτητα μεταφοράς δεδομένων, είχαμε τα ίδια αποτελέσματα, με τη διαμόρφωση των 4Gb RAM και με τη διαμόρφωση των 16Gb RAM.

Στον Πάγκο...

Δοκιμές επιδόσεων

Για την μέτρηση των επιδόσεων του Qnap TS-462 με τη βοήθεια του Qnap QSW-1108-8T, το σύστημα δοκιμής περιλαμβάνει από το QNAP TS-462, το switch Qnap QSW-1108-8t και έναν υπολογιστή (σώπα) με i5 12600k,  MSI Pro Z690-A DDR4, η οποία διαθέτει και θύρα 2,5Gbe, γεγονός που μας επέτρεψε να δοκιμάσουμε τα δυόμιση gbit από τον υπολογιστή στο NAS.

Στην καρδιά του NAS, βρίσκονται 4 HDD Seagate Exos 7E8 2TB στις 7200rpm με 256MB Cache καθώς τις 2 θέσεις για Nvme καταλαμβάνουν 2 Samsumg 990 Pro του 1 Tb το καθένα. Πολλές ευχαριστίες στον @jax7480 για την βοήθεια.

Κατά την αξιολόγηση του Qnap TS-462 NAS, πραγματοποιήθηκαν εκτεταμένες δοκιμές επιδόσεων σε διάφορες διαμορφώσεις για να αξιολογήσουμε την ικανότητά του να χειρίζεται λειτουργίες αποθήκευσης, συμπεριλαμβανομένων των ταχυτήτων ανάγνωσης και εγγραφής υπό διαφορετικές ρυθμίσεις RAID και τύπους τόμων. Η κατανάλωση ενέργειας στις δοκιμές καθώς και σε ήρεμη κατάσταση κυμαινόταν στα 42W.

Μεθοδολογία δοκιμών

Οργανώσαμε τις δοκιμές μας σε πολλαπλές ομάδες, καθεμία από τις οποίες αντιπροσώπευε ένα διαφορετικό σενάριο διαμόρφωσης. Αυτές οι διαμορφώσεις περιλάμβαναν διαφορετικά επίπεδα RAID (Raid 0, Raid 1, Raid 6), τύπους τόμων (Thin και Thick) και την παρουσία cache SSD. Για κάθε διαμόρφωση, μετρήσαμε τις ταχύτητες διαδοχικής και τυχαίας ανάγνωσης/εγγραφής για μεγέθη μπλοκ 1MiB και 4KiB.

Σύνοψη αποτελεσμάτων

Ακολουθούν τα βασικά ευρήματα από τις δοκιμές επιδόσεων:

Ταχύτητες διαδοχικής ανάγνωσης/εγγραφής

Η απόδοση κυμάνθηκε από περίπου 230 MB/s έως πάνω από 290 MB/s για μεγέθη μπλοκ 1MiB.

Η παρουσία προσωρινής αποθήκευσης SSD είχε γενικά ως αποτέλεσμα ελαφρώς βελτιωμένες ταχύτητες διαδοχικής ανάγνωσης σε σύγκριση με διαμορφώσεις χωρίς προσωρινή αποθήκευση.

Ταχύτητες τυχαίας ανάγνωσης/εγγραφής:

Οι ταχύτητες τυχαίας ανάγνωσης/εγγραφής, ιδίως για μεγέθη μπλοκ 4KiB, ανέδειξαν την ικανότητα του NAS να χειρίζεται αποτελεσματικά μικρές, τυχαίες λειτουργίες I/O.

Η SSD cache ενίσχυσε σημαντικά την απόδοση τυχαίας ανάγνωσης, με αποτέλεσμα υψηλότερες IOPS (Input/Output Operations Per Second) σε σύγκριση με διαμορφώσεις χωρίς προσωρινή αποθήκευση.

Επίδραση του επιπέδου RAID και του τύπου τόμου

Οι διαμορφώσεις RAID (Raid 0, Raid 1, Raid 6) επέδειξαν διαφορετικά επίπεδα επιδόσεων, με το Raid 0 να προσφέρει συνήθως την υψηλότερη απόδοση τόσο για λειτουργίες ανάγνωσης όσο και εγγραφής.

Οι τύποι thin και thick volume παρουσίασαν παρόμοια χαρακτηριστικά απόδοσης, με το thin provisioning να προσφέρει πλεονεκτήματα στην αποδοτικότητα και την ευελιξία της αποθήκευσης.

Επίδραση της προσωρινής αποθήκευσης SSD

Η προσωρινή αποθήκευση δεδομένων SSD παρείχε αξιοσημείωτα οφέλη απόδοσης, ιδίως σε σενάρια που αφορούσαν τυχαίες λειτουργίες I/O. Ωστόσο, η έκταση της βελτίωσης διέφερε ανάλογα με το φόρτο εργασίας και τη διαμόρφωση.

Συμπέρασμα

Συνολικά, τα αποτελέσματα των δοκιμών επιδόσεων δείχνουν ότι το Qnap TS-462 NAS παρέχει ισχυρή απόδοση σε ένα εύρος διαμορφώσεων αποθήκευσης. Η ικανότητά του να παρέχει υψηλή απόδοση και χαμηλή καθυστέρηση, σε συνδυασμό με την υποστήριξη προσωρινής αποθήκευσης SSD, το καθιστά κατάλληλο για απαιτητικές εφαρμογές αποθήκευσης, όπως η ροή πολυμέσων, η κοινή χρήση αρχείων και η δημιουργία αντιγράφων ασφαλείας δεδομένων. Είτε αναπτύσσεται σε μικρά γραφεία είτε σε οικιακά περιβάλλοντα, το TS-462 προσφέρει μια αξιόπιστη και υψηλής απόδοσης λύση αποθήκευσης.

Προστασία δεδομένων και redundancy

Με βάση τις δοκιμές, η επίπτωση των διαφορετικών διαμορφώσεων RAID (RAID 0, RAID 1, RAID 5, RAID 6) στις ταχύτητες ανάγνωσης/εγγραφής και στο data redundancy για το NAS QNAP TS-462.

RAID 0:

Ταχύτητα ανάγνωσης: Γενικά υψηλές ταχύτητες ανάγνωσης στις διάφορες διαμορφώσεις, που κυμαίνονται από περίπου 273 MB/s έως 292 MB/s.

Ταχύτητα εγγραφής: Παρόμοια με τις ταχύτητες ανάγνωσης, που κυμαίνονται από περίπου 232 MB/s έως 249 MB/s.

Data Redundancy: Δεν υπάρχει πλεονασμός δεδομένων- το data striping χρησιμοποιείται για βελτίωση της απόδοσης.

RAID 1:

Ταχύτητα ανάγνωσης: Ελαφρώς χαμηλότερες ταχύτητες ανάγνωσης σε σύγκριση με το RAID 0, που κυμαίνονται από περίπου 273 MB/s έως 292 MB/s.

Ταχύτητα εγγραφής: Γενικά παρόμοια με το RAID 0, που κυμαίνεται από περίπου 230 MB/s έως 248 MB/s.

Data Redundancy: Παρέχει πλεονασμό δεδομένων μέσω κατοπτρισμού, θυσιάζοντας κάποια χωρητικότητα αποθήκευσης για ανοχή σε σφάλματα.

RAID 5:

Ταχύτητα ανάγνωσης: Παρόμοια με το RAID 1, με ταχύτητες ανάγνωσης που κυμαίνονται από περίπου 273 MB/s έως 292 MB/s.

Ταχύτητα εγγραφής: Λίγο χαμηλότερη σε σύγκριση με το RAID 0 και το RAID 1, με ταχύτητα που κυμαίνεται από περίπου 206 MB/s έως 248 MB/s.

Data Redundancy: Παρέχει data redundancy και ανοχή σε σφάλματα, κατανέμοντας την ισοτιμία στους δίσκους, επιτρέποντας την ανάκτηση δεδομένων σε περίπτωση βλάβης ενός μόνο δίσκου.

RAID 6:

Ταχύτητα ανάγνωσης: Παρόμοια με τα RAID 1 και RAID 5, που κυμαίνεται από περίπου 273 MB/s έως 292 MB/s.

Ταχύτητα εγγραφής: Γενικά παρόμοια με το RAID 5, που κυμαίνεται από περίπου 204 MB/s έως 247 MB/s.

Data Redundancy: Προσφέρει αυξημένη ανοχή σε σφάλματα σε σύγκριση με το RAID 5 με τη χρήση διπλής ισοτιμίας, επιτρέποντας την ανάκτηση από έως και δύο βλάβες μονάδας δίσκου.

Σύγκριση επιδόσεων

Το RAID 0 προσφέρει τις υψηλότερες επιδόσεις όσον αφορά τις ταχύτητες ανάγνωσης/εγγραφής, αλλά δεν διαθέτει πλεονασμό δεδομένων.

Το RAID 1 θυσιάζει κάποιες επιδόσεις για πλεονασμό δεδομένων μέσω κατοπτρισμού.

Τα RAID 5 και RAID 6 προσφέρουν μια ισορροπία μεταξύ επιδόσεων και πλεονασμού δεδομένων, με το RAID 6 να παρέχει μεγαλύτερη ανοχή σε σφάλματα σε βάρος ελαφρώς χαμηλότερων επιδόσεων σε σύγκριση με το RAID 5.

Το QNAP TS-462 NAS είναι εξοπλισμένο με δυνατότητες hot swapping, επιτρέποντας την άνετη και αποτελεσματική αντικατάσταση των σκληρών δίσκων χωρίς να χρειάζεται να απενεργοποιήσετε το σύστημα. Το hot swapping (εναλλαγή εν θερμώ αναφέρεται στη δυνατότητα αφαίρεσης και αντικατάστασης εξαρτημάτων ενώ το σύστημα βρίσκεται σε λειτουργία, επιτρέποντας την αδιάλειπτη λειτουργία και ελαχιστοποιώντας το χρόνο διακοπής λειτουργίας.

Το λογισμικό QTS

Το QNAP TS-462 NAS είναι εξοπλισμένο με το λειτουργικό σύστημα QTS, μια ολοκληρωμένη λύση λογισμικού που αναπτύχθηκε από την QNAP. Το QTS, που βρίσκεται σήμερα στην έκδοση 5.0, λειτουργεί παρόμοια με το Android OS και προσφέρει μια ευρεία γκάμα εφαρμογών, υπηρεσιών και λειτουργιών προσαρμοσμένων για τη διαχείριση δεδομένων στο NAS σας. Αυτό το ολοκληρωμένο λειτουργικό σύστημα εκτελεί εκατοντάδες εφαρμογές και υπηρεσίες, παρέχοντας στους χρήστες ευελιξία και επιλογές προσαρμογής.

Ένα από τα χαρακτηριστικά που ξεχωρίζουν από το QTS στο TS-462 είναι η υποστήριξή του για εργαλεία SSD, συμπεριλαμβανομένων λειτουργιών κατά της φθοράς, καλύτερης σκιαγράφησης προφίλ SSD και επιλογών για αποθήκευση, προσωρινή αποθήκευση ή κλιμακωτή αποθήκευση. Επιπλέον, το QTS προσφέρει ισχυρά χαρακτηριστικά ασφαλείας, με έναν πολυεπίπεδο σύμβουλο ασφαλείας, σαρώσεις κατά του κακόβουλου λογισμικού, παρακολούθηση τείχους προστασίας και εργαλεία ελέγχου πρόσβασης, εξασφαλίζοντας την ασφάλεια των δεδομένων της συσκευής.

Παρά τον ολοκληρωμένο χαρακτήρα του, το QTS μπορεί να παρουσιάσει μια καμπύλη εκμάθησης για τους αρχάριους χρήστες λόγω των εκτεταμένων επιλογών προσαρμογής του. Ωστόσο, η QNAP έχει κάνει σημαντικές βελτιώσεις στην παρουσίαση πληροφοριών και ειδοποιήσεων στο περιβάλλον εργασίας, βελτιώνοντας την εμπειρία του χρήστη και την ασφάλεια. Με την τελευταία έκδοση του QTS, η πλατφόρμα έχει γίνει πιο ασφαλής και στενά ενσωματωμένη, αντιμετωπίζοντας τις ευπάθειες του παρελθόντος και βελτιώνοντας τη συνολική αξιοπιστία του συστήματος.

Το QNAP QTS υπερέχει επίσης στη διαχείριση αποθήκευσης, προσφέροντας εργαλεία για τη διαχείριση αρχείων και φακέλων, τη δημιουργία αντιγράφων ασφαλείας και το χειρισμό πολυμέσων. Οι χρήστες μπορούν εύκολα να διαχειρίζονται αρχεία μέσω της διεπαφής του προγράμματος περιήγησης ιστού, ενώ ο χειρισμός των πολυμέσων απλοποιείται με ένα ειδικό εργαλείο κονσόλας πολυμέσων. Οι επιχειρηματικοί χρήστες θα εκτιμήσουν τις επιλογές ανάπτυξης για εικονικές μηχανές και containers, καθώς και τη συμπερίληψη του QVR Pro για εφαρμογές επιτήρησης.

Σε σύγκριση με ανταγωνιστές όπως η Synology, το QTS μπορεί να είναι περισσότερο προσανατολισμένο προς τους χρήστες ισχύος παρά προς τους αρχάριους, απαιτώντας κάποια εξοικείωση με τις διεπαφές SSH για προχωρημένες εγκαταστάσεις. Ωστόσο, η διεπαφή είναι καλά σχεδιασμένη, με σαφείς μεταφράσεις και καλή εργονομία, εξασφαλίζοντας μια ομαλή εμπειρία χρήσης μόλις εξοικειωθείτε.

Τέλος, το QTS διαθέτει ενεργή κοινότητα που το υποστηρίζει και προσθέτει στην λειτουργικότητά του εφαρμογές και λύσεις για το σπίτι και το γραφείο.

Εν Κατακλείδι

Το QNAP TS-462 NAS αναδεικνύεται ως μια σημαντική αναβάθμιση σε σχέση με τον προκάτοχό του, το TS-451D, προσφέροντας εκσυγχρονισμένο υλικό και βελτιωμένες δυνατότητες απόδοσης. Με χαρακτηριστικά όπως η υποστήριξη SSD M.2 NVMe, η συνδεσιμότητα USB 3.2 Gen 2 και η προεπιλεγμένη σύνδεση 2,5 GbE, το TS-462 αποτελεί μια καλή επιλογή για τους χρήστες που αναζητούν μια ευέλικτη και επεκτάσιμη λύση NAS.

Ένα από τα χαρακτηριστικά που ξεχωρίζουν στο TS-462 είναι η υποστήριξή του για SSD M.2 NVMe, η οποία ενισχύει σημαντικά τις επιδόσεις αποθήκευσης και επιταχύνει την πρόσβαση στα δεδομένα. Επιπλέον, η ενσωμάτωση των συνδέσεων USB 3.2 Gen 2 και 2,5GbE εξασφαλίζει υψηλή ταχύτητα μεταφοράς δεδομένων και απόδοση δικτύου, καλύπτοντας τις απαιτήσεις τόσο των οικιακών όσο και των επαγγελματικών χρηστών.

Ωστόσο, τα αρχικά 4 GB μνήμης ενδέχεται να αποδειχθούν ανεπαρκή για απαιτητικούς φόρτους εργασίας, γεγονός που καθιστά αναγκαία την άμεση αναβάθμιση για την πλήρη αξιοποίηση των δυνατοτήτων του NAS. Ενώ ο περιορισμός των υποδοχών M.2 NVMe SSD σε PCIe Gen 3×1 μπορεί να απογοητεύσει ορισμένους χρήστες, παραμένει μια λογική επιλογή δεδομένων των περιορισμών υλικού του διπύρηνου επεξεργαστή.

Όσον αφορά το λογισμικό, η πλατφόρμα QTS προσφέρει μια ολοκληρωμένη σουίτα λειτουργιών και εφαρμογών, αν και η καμπύλη εκμάθησης μπορεί να είναι πιο απότομη σε σύγκριση με τους ανταγωνιστές. Παρ' όλα αυτά, η QNAP έχει κάνει σημαντικά βήματα στην ενίσχυση της ασφάλειας και των ελέγχων πρόσβασης, εξασφαλίζοντας μια πιο ασφαλή και φιλική προς τον χρήστη εμπειρία.

Με τιμή που κυμαίνεται μεταξύ 550 και 600 ευρώ για την έκδοση RAM 4GB, το QNAP TS-462 προσφέρει σταθερή απόδοση και επεκτασιμότητα, καθιστώντας το κατάλληλο τόσο για οικιακή όσο και για επαγγελματική χρήση. Η υποδοχή HDMI που διαθέτει τον διαφοροποιεί από τους ανταγωνιστές του στην εγχώρια αγορά, ενώ οι ισχυρές επιδόσεις του μπορούν εύκολα να χειριστούν εργασίες κοινής χρήσης αρχείων σε επιχειρηματικά περιβάλλοντα.

Συνοψίζοντας λοιπόν, για το QNAP TS-462 και το QSW-1108-8T έχουμε τα εξής:

Ο καλός

• Εκσυγχρονισμένο υλικό και υποστήριξη προηγμένων χαρακτηριστικών, όπως SSD M.2 NVMe, USB 3.2 Gen 2 και συνδεσιμότητα 2,5GbE
• Επεκτασιμότητα για αναβαθμίσεις μνήμης RAM και διάφορες επιλογές επέκτασης, όπως Wi-Fi 6, κάρτες δικτύου 10GbE/5GbE Multi-Gig και USB 3.2,
• Ευελιξία στη οικιακή χρήση με την υποδοχή HDMI
• Σταθερή απόδοση

Ο Κακός

• Περιορισμένη αρχική μνήμη 4Gb
• Οι υποδοχές M.2 NVMe SSD περιορίζονται σε PCIe Gen 3×1

Ο Αδιάφορος

• Tο TS-462 μπορεί να θεωρηθεί σχετικά ακριβό σε σύγκριση με ορισμένους ανταγωνιστές, ιδίως αν ληφθεί υπόψη η ανάγκη άμεσης αναβάθμισης της μνήμης.
• H πλατφόρμα QTS eνδέχεται να έχει πιο απότομη καμπύλη εκμάθησης σε σύγκριση με τους ανταγωνιστές.
• Οι θύρες του QSW-1108-8T είναι στο μπροστινό μέρος, κάτι που ίσως δυσκολέψει το cable management.

Με βάση λοιπόν όλα τα παραπάνω, η βαθμολογία του QNAP TS-462 είναι:

Εισαγωγή

Έχουν περάσει τρεισήμισι περίπου χρόνια από την τελευταία εμφάνιση κάποιου barebone της οικογένειας XPC nano στον πάγκο των δοκιμών του TheLab.gr, αλλά η αναμονή φαίνεται πως άξιζε μιας και μετά το NC10U7 που μας παρουσίασε ο @pol77 τον Μάρτιο του 2020 (αξέχαστος μήνα για όλους) ήρθε η ώρα για το Shuttle XPC Nano NC40U7 το οποίο αποτελεί και τη ναυρχίδα της οικογένειας εξοπλισμένο με τον 10-πύρηνο Core i7-1255u. Ναι καλά διαβάσατε, έχουμε φτάσει στους 10 πυρήνες και 12 threads σε ένα μηχάνημα όγκου μικρότερου του ενός λίτρου.

Όσοι παρακολουθούν τα προϊόντα της Shuttle θα έχουν ήδη διαπιστώσει πως για λόγους που δεν γνωρίζουμε, υπήρξε μία κάποια καθυστέρηση στην κυκλοφορία νέου προϊόντος της σειράς XPC nano, γεγονός που γίνεται άμεσα αντιληπτό από το γεγονός ότι από την 8η γενιά Intel Core πήγαμε στην 12η. Ας αφήσουμε όμως τις εισαγωγές και ας πάμε να δούμε τι μπορεί να κρύβει εν έτη 2023 ένας υπολογιστής όγκου 850ml.

Συσκευασία - Παρελκόμενα

Όπως κάθε φορά, έτσι και τώρα το κουτί που φιλοξενεί το NC40U7 είναι το γνωστό εδώ και χρόνια για τις σειρές XPC nano με το αυτοκόλλητο στο πλάι να μας πληροφορεί για τα γενικά χαρακτηριστικά της οικογένειας NC40U και ένα επιπλέον αυτοκόλλητο να μας δείχνει ποια έκδοση (στην ουσία η διαφοροποίηση βρίσκεται στον επεξεργαστή) περιέχεται στο εσωτερικό. Έχουμε μπει σε ηλικία πρεσβυωπίας, οπότε μην ταλαιπωρείστε να διαβάσετε τα τεχνικά χαρακτηριστικά από τη φωτογραφία, θα τα παρουσιάσουμε αναλυτικά στην επόμενη ενότητα.

Κλασσικά, μέσα στο κουτί υπάρχει ένα δεύτερο κουτί το οποίο περιέχει όλα τα παρελκόμενα του barebone. Όπως βλέπετε και στη δεύτερη φωτογραφία αυτά είναι μάλλον αρκετούτσικα μιας και φαίνεται να ασφυκτιούν μέσα σε αυτό. Για να δούμε, πόσα εξαρτήματα μπορεί να έχει ένα barebone των 850ml;

Ξεκινώντας με την αριστερή φωτογραφία βλέπουμε πως το NC40U7 έρχεται όπως και όλα τα μικρά Shuttle με βάση για στήριξη στο πίσω μέρος της οθόνης σας, αρκεί αυτή να έχει υποδοχές που ακολουθούν το πρότυπο VESA 75 ή 100. Επίσης για τους λάτρεις των μηχανικών δίσκων υπάρχει και μία βάση για την εγκατάσταση μίας μονάδας αποθήκευσης των 2.5 ιντσών η οποία μάλιστα μπορεί να έχει πάχος έως και 15 χιλιοστά. Καθόλου άσχημα, ειδικά εάν λάβουμε υπόψη πως το barebone διαθέτει και δύο θέσεις για SSD M.2 διάστασης 2280.

Στην επόμενη φωτογραφία βλέπουμε δύο thermal pad, ένα πάχους 8 χιλιοστών και ένα πάχους 10 χιλιοστών, ώστε να εκμεταλευθούμε τα καπάκια του barebone για την απαγωγή της θερμότητας των SSD που θα εγκαταστήσουμε. Σε χωριστά σακουλάκια, ανάλογα με το μέγεθός τους, βλέπουμε τις διάφορες βίδες που θα χρειαστούμε καθώς και δύο ποδαράκια για την περίπτωση που επιθυμούμε να το εγκαταστήσουμε σε όρθια θέση. Εάν αποφασίσετε να το εγκαταστήσετε ξαπλωτό, τότε υπάρχουν και λαστιχένια αντιολισθητικά ποδαράκια.

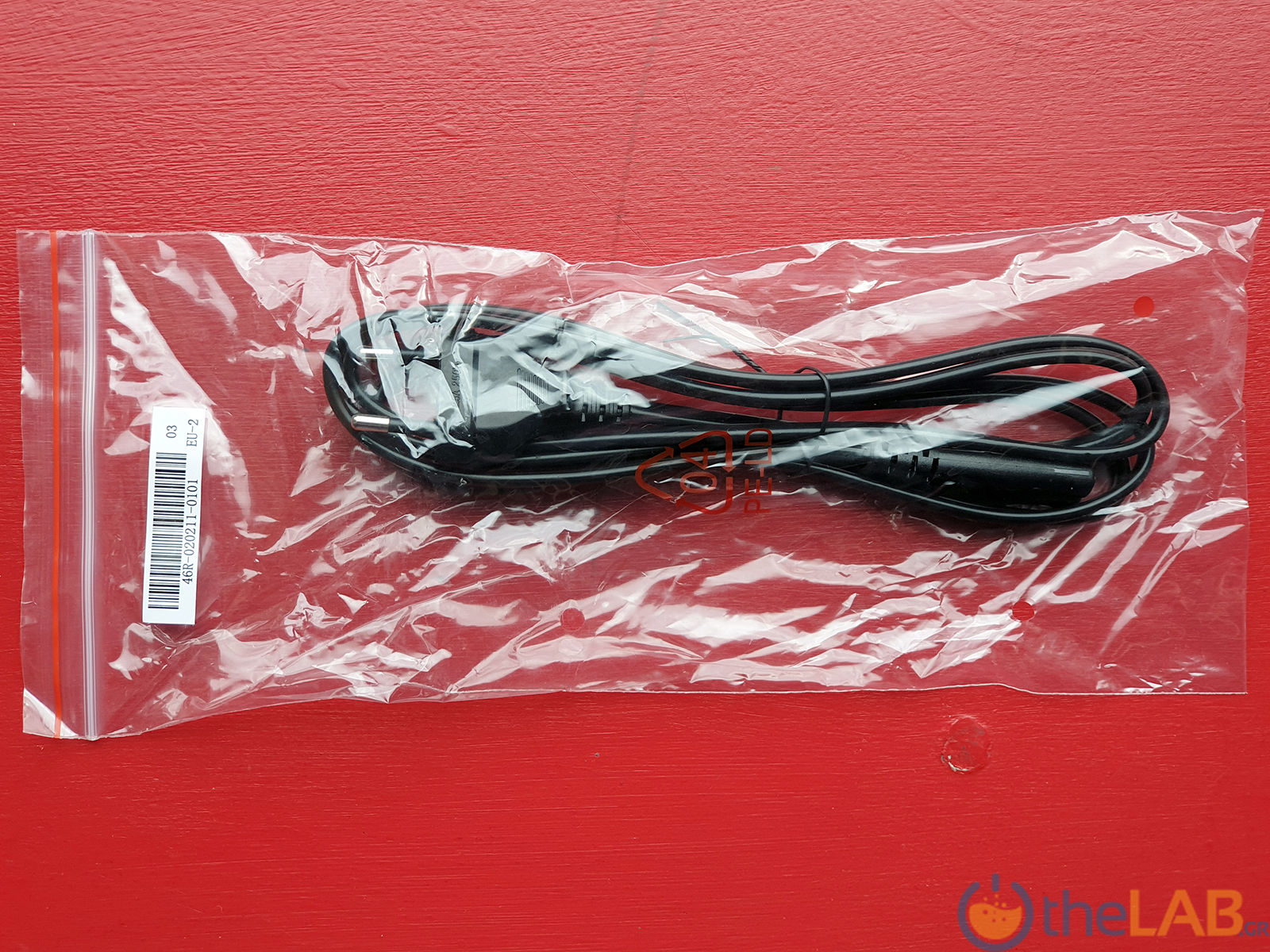

Το τροφοδοτικό των 65 Watt της APD που έχουμε δει πολλές φορές στο παρελθόν δύσκολα θα ζοριστεί ακόμα και σε καταστάσεις πλήρους φορτίου και από την εμπειρία του γράφοντος από την καθημερινή χρήση των barebones της Shuttle εδώ και αρκετά χρόνια είναι και ιδιαίτερα αξιόπιστο.

Μερικά χούγια φαίνεται πως δεν κόβονται με τίποτα. Έτσι και αυτή τη φορά, η Shuttle έχει επιλέξει να δώσει τους απαραίτητους drivers σε ένα DVD, γεγονός που δεν χωράει εν έτει 2023 κάποιο σχόλιο. Από την άλλη το Quick Guide είναι ιδιαίτερα χρήσιμο και επεξηγηματικό και καλό θα είναι να του ρίξετε μια ματιά πριν πιάσετε κατσαβίδι.

Τεχνικά Χαρακτηριστικά

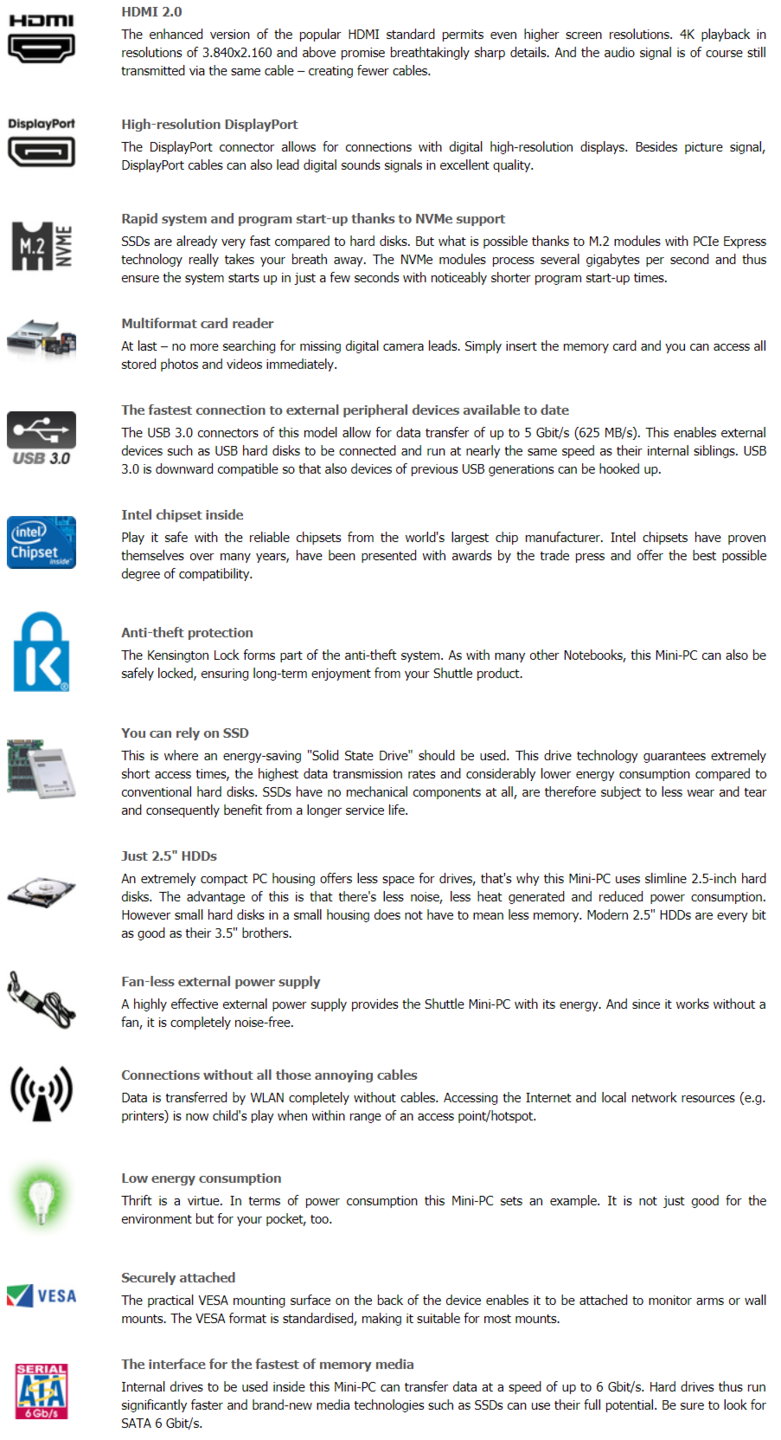

Τα τεχνικά χαρακτηριστικά του Shuttle XPC Nano NC40U7 παρουσιάζονται αρκετά αναλυτικά παρακάτω, ενώ για ακόμα πιο αναλυτικές πληροφορίες μπορείτε να επισκεφθείτε και την ιστοσελίδα του προϊόντος.

H σειρά XPC Nano NC40 είναι διαθέσιμη σε 4 εκδόσεις, με διαφοροποίηση στη CPU, ξεκινώντας από Intel Celeron και φτάνοντας στον i7 που δοκιμάζουμε σήμερα. Όπως βλέπετε μόνο οι 2 μεγάλες εκδόσεις με i5 και i7 περιλαμβάνουν τη νέα ενσωματωμένη GPU Iris Xe η οποία (spoiler alert) μας επιφυλάσσει ευχάριστες εκπλήξεις.

Πέρα από τα σχετικά με τον επεξεργαστή, ξεχωρίζουμε τη δυνατότητα εγκατάστασης 2 SSD Μ.2 με τον ένα από αυτούς να υποστηρίζει PCIe Gen4 x4, την υποστήριξη 3 οθονών (με την 3η να συνδέεται στην μπροστινή θύρα USB-C μέσω Displayport) και την ύπαρξη 7 συνολικά θυρών USB με όλες να υποστηρίζουν το πρωτόκολο USB 3.2 και 2 από αυτές (οι κόκκινες πίσω) να είναι Gen2 με μέγιστη ταχύτητα τα 10 Gbps.

Πάμε τώρα στο θέμα της τιμής, το οποίο όπως έχουμε συνηθίσει και από τα προηγούμενα XPC nano είναι μια ελαφρώς πονεμένη ιστορία. H προτεινόμενη τιμή για το barebone είναι 725 ευρώ συμπεριλαμβανομένου ΦΠΑ, με τη μεγαλύτερη ευθύνη για αυτή να την έχει ο επεξεργαστής μιας και η έκδοση με τον Celeron έχει προτεινόμενη τιμή 224 ευρώ. Κατά το χρόνο συγγραφής του review, δεν βρήκαμε κανένα από τα NC40U διαθέσιμο στην ελληνική αγορά, μία γρήγορη όμως βόλτα στο γερμανικό idealo μας έδειξε πως η έκδοση με τον i7 είναι διαθέσιμη γύρω στα 600 ευρώ, άρα μπορούμε να ελπίζουμε για κάποια καλύτερη τιμή και στην ελληνική αγορά.

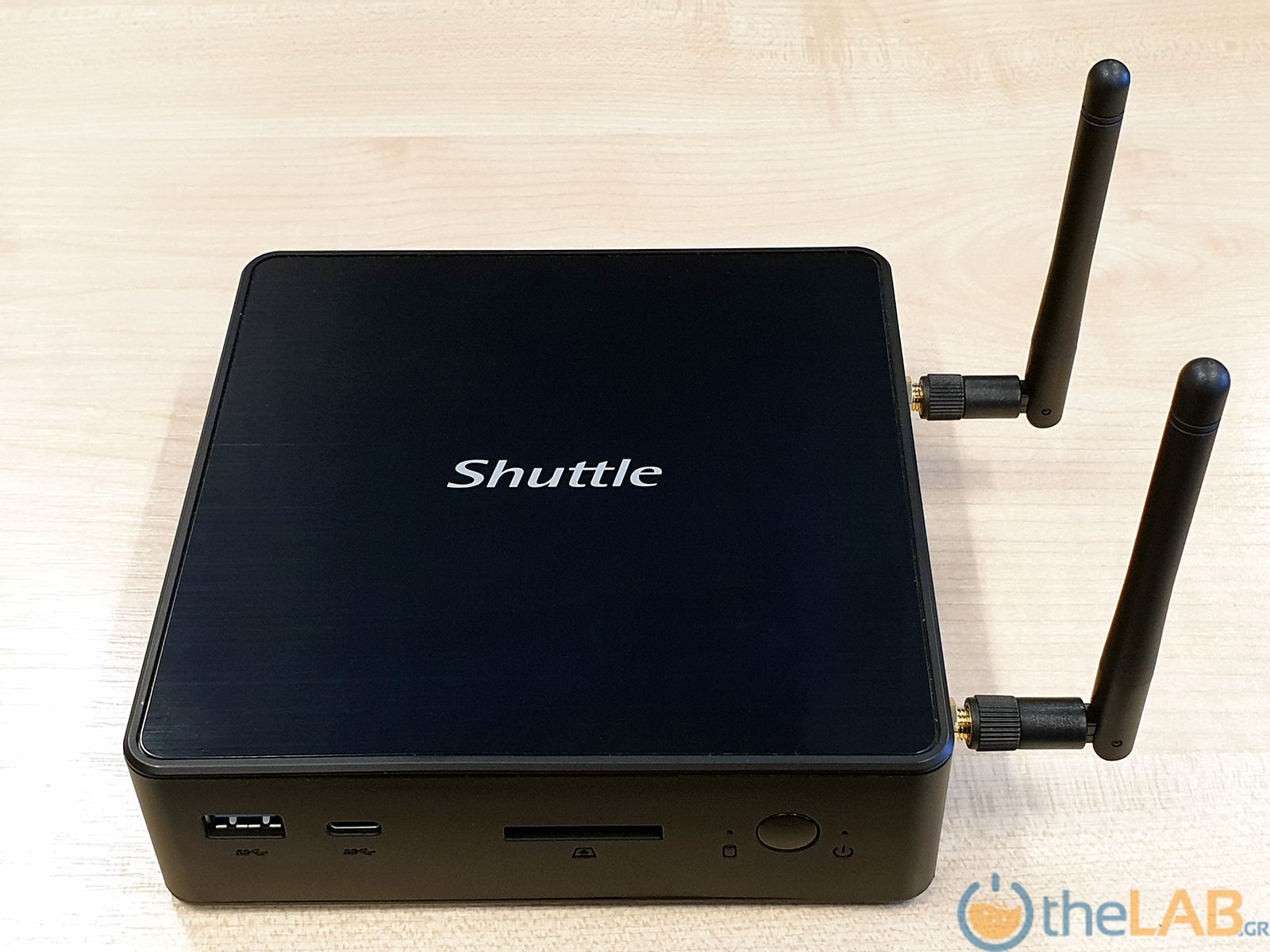

Το εξωτερικό

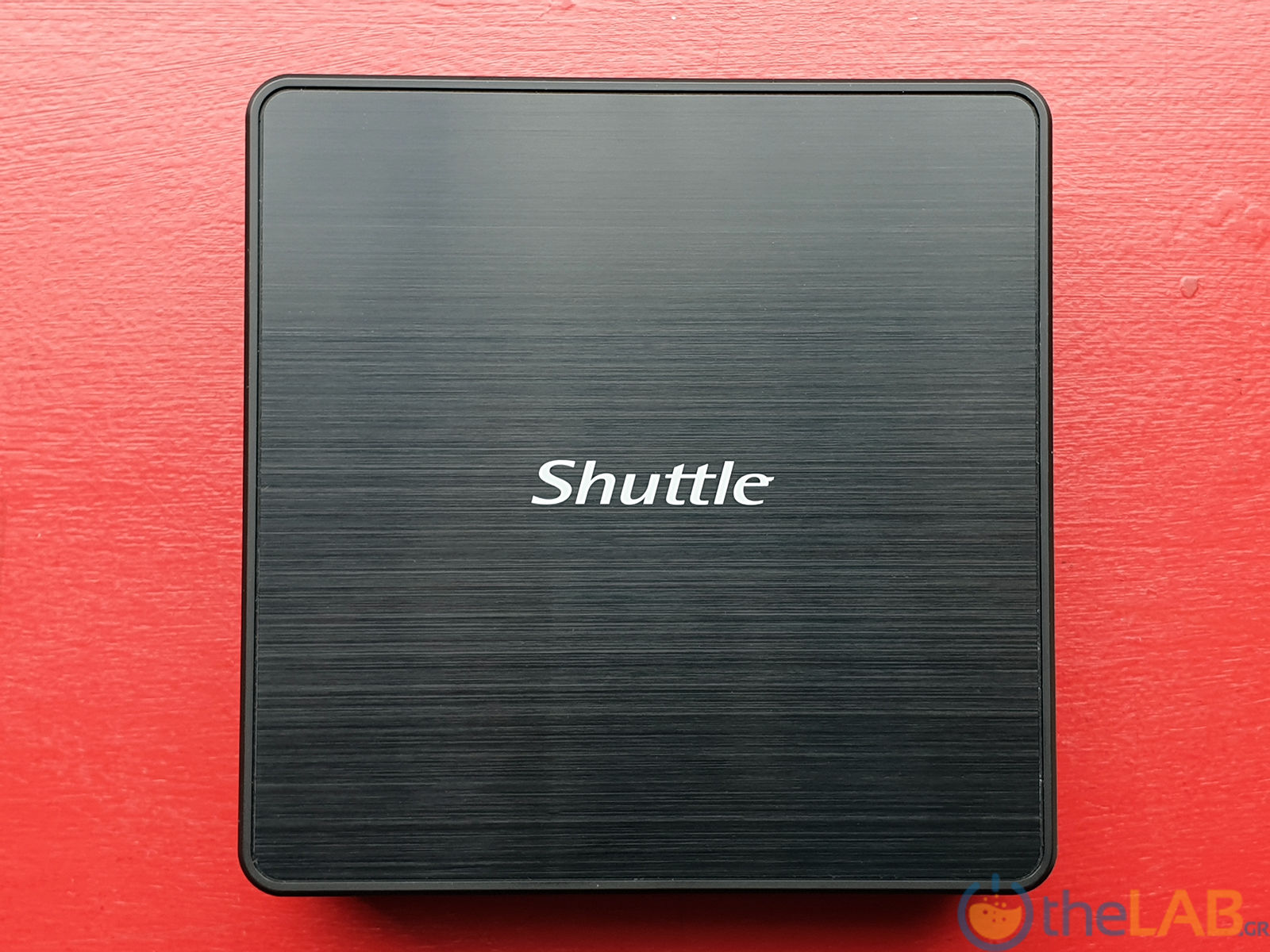

Όπως βλέπετε στις φωτογραφίες που ακολουθούν, η γενική φιλοσοφία κατασκευής του NC40U7 είναι πανομοιότυπη αυτής του προηγούμενου μοντέλου, ακολουθώντας μία λιγότερο industrial και περισσότερο οικιακή αισθητική. Σε αντίθεση με τα περισσότερα μοντέλα της Shuttle το κουτί είναι από καλής ποιότητας πλαστικό αντί για κάποιο μέταλλο με την πάνω πλευρά να έχει όψη βουρτσισμένου αλουμινίου και το λογότυπο της Shuttle στο κέντρο. Στην κάτω πλευρά, πέρα από το αυτοκόλλητο με τα πιστοποιητικά, σειριακούς αριθμούς κλπ, βρίσκουμε με την ένδειξη S τις δύο βίδες που στηρίζουν τα 2 καπάκια και στο κέντρο τις θέσεις για τις βίδες που θα στηρίξετε τη βάση VESA εάν επιλέξετε να το κρεμάσετε πίσω από την οθόνη σας.

Συνεχίζοντας την περιήγηση στο εξωτερικό του NC40U7, στην μπροστινή πλευρά βρίσκουμε 2 θύρες USB 3.2 Type A των 5 Gbps, μία Type C επίσης των 5Gbps η οποία όμως περνάει και Displayport 1.4α για τη σύνδεση 3ης οθόνης με ανάλυση έως 4Κ στα 60Hz, τα δύο audio jacks για μικρόφωνο και ακουστικά και το μπουτόν ενεργοποίησης. Στα δεξιά και αριστέρα του μπουτόν υπάρχουν και δύο ενδεικτικά led, ένα για την ένδειξη προσπέλασης της μονάδας αποθήκευσης και ένα για την ένδειξη λειτουργίας του συστήματος. Δυστυχώς λάμπει δια της απουσίας του το SD Card Reader που βλέπαμε εδώ και πολλά χρόνια σε όλα τα Shuttle. Ενδεχομένως να είναι θέμα χώρου αν κ νομίζουμε πως με λίγη καλή θέληση κάπου θα μπορούσε να τοποθετηθεί, εν ανάγκη αντικαθιστώντας τα 2 τριπολικά audio jack με ένα τετραπολικό.

Περνώντας στην πίσω πλευρά, βρίσκουμε την υποδοχή για παροχή ρεύματος, τις δύο εισόδους οθόνης, μία Displayport 1.4a και μία HDMI 2.0b με δυνατότητα και για τις δύο έως 4Κ 60Hz, 4 θύρες USB 3.2 (2 μπλε 5 Gbps και 2 κόκκινες των 10 Gbps) και μία Gigabit θύρα δικτύου RJ45. Θα θέλαμε κυρίως για λόγους future proofing μία 2.5 Gbps, λαμβάνοντας υπόψη ότι την έχουμε δει παρούσα σε πολύ οικονομικότερα μοντέλα της Shuttle.

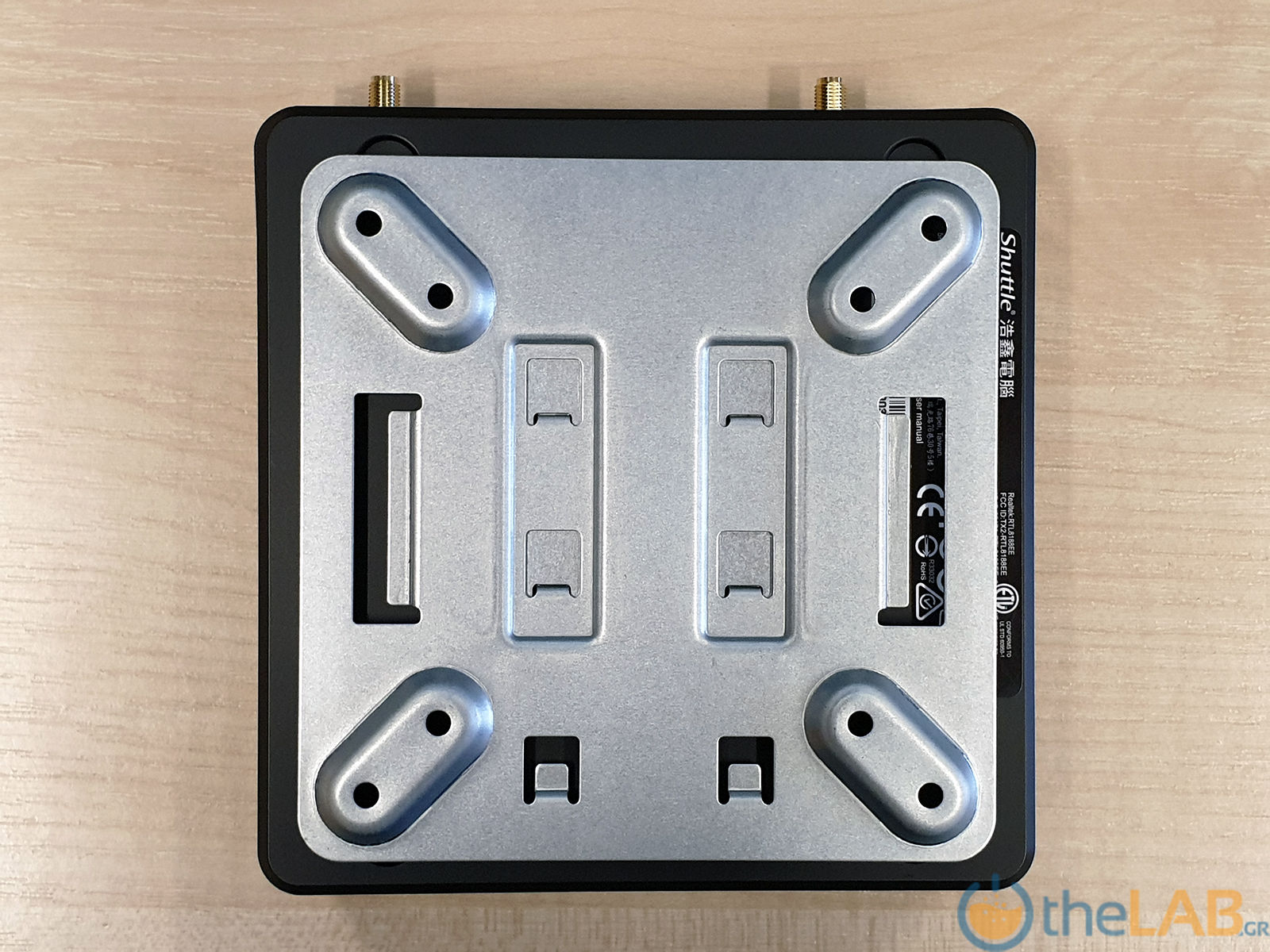

Oι άλλες δύο όψεις δεν έχουν κάτι ιδιαίτερα ενδιαφέρον να δείξουν. Η μεν πάνω όψη (εάν επιλέξουμε να το τοποθετήσουμε όρθιο) έχει 2 cut-outs για κεραίες wifi, μία υποδοχή για κλειδαριά kensington και τις οπές εξόδου αέρα, η δε κάτω όψη έχει γρίλιες εισόδου αέρα και τις υποδοχές όπου θα βιδώσουμε τα ποδαράκια για να το έχουμε όρθιο.

Το εσωτερικό

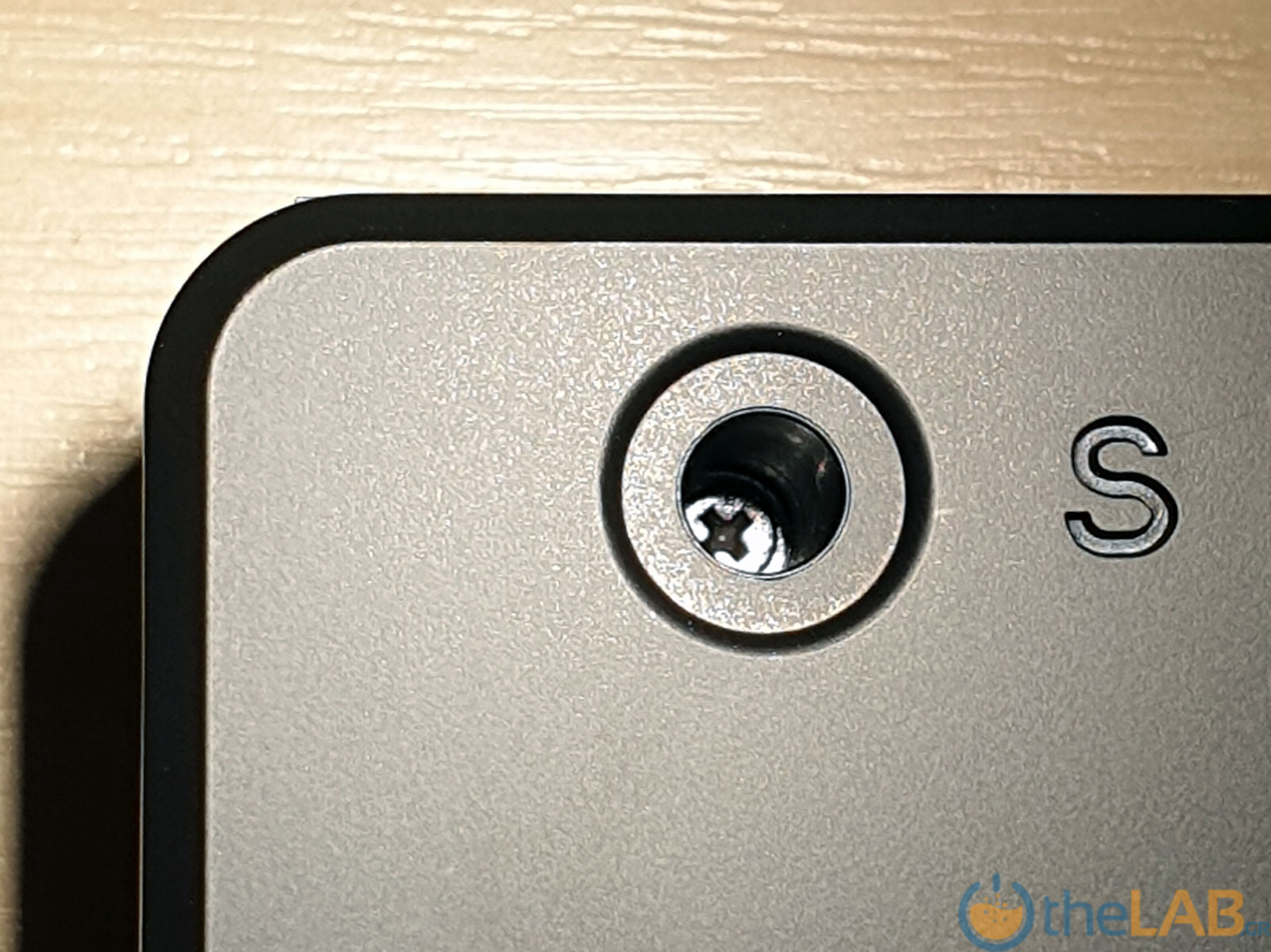

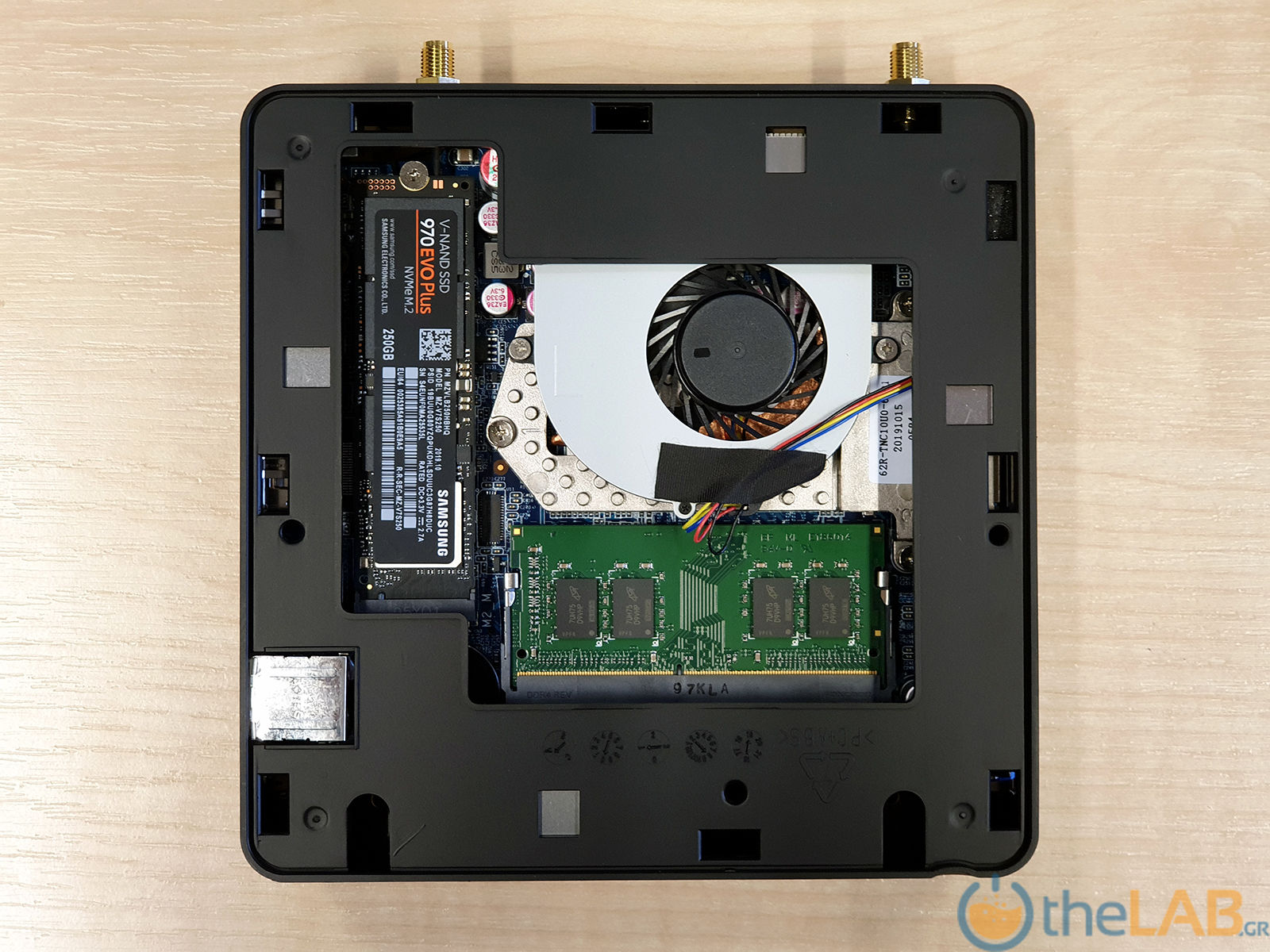

Αφού αφαιρέσουμε τις 2 βίδες που είδαμε πως βρίσκονται στην κατω πλευρά του κουτιού, μπορούμε να ξεκουμπώσουμε τα δύο καπάκια ώστε να αποκτήσουμε πρόσβαση στο εσωτερικό του barebone. Στην κάτω πλευρά, στην οποία υπάρχει σοβαρό ενδεχόμενο να μη χρειαστεί να επεμβείτε ποτέ, βρίσκουμε το καλώδιο για τη σύνδεση μίας μονάδας sata των 2.5 ιντσών και πάχους έως 15 mm (για την τοποθέτησή του χρειάζεται το bay που είδαμε στην ενότητα με τα παρελκόμενα) καθώς και δύο θύρες M.2 για σύνδεση SSD και κάρτας ασύρματης δικτύωσης.

Στις φωτογραφίες που ακολουθούν βλέπουμε τις 2 θύρες Μ.2, μία 2230 για σύνδεση κάρτας ασύρματης δικτύωσης και μία 2280 για SSD που μπορεί να είναι είτε PCIe Gen3 x4 είτε SATA καθώς και τις 2 προεγκατεστημένες εσωτερικές κεραίες ασύρματης δικτύωσης.

Περνώντας στην επάνω πλευρά βλέπουμε το γνωστό και από προηγούμενα μοντέλα σύστημα ψύξης του επεξεργαστή, τη δεύτερη υποδοχή Μ.2 2280 που εδώ υποστηρίζει αποκλειστικά NVMe SSD και μάλιστα αυτός μπορεί να είναι και Gen4 x4.

Στο σημείο αυτό αξίζει να προσθέσουμε πως χάρη στην Intel® Volume Management Device Technology μπορούμε να εγκαταστήσουμε 2 NVMe SSD σε διάταξη RAID0 ή RAID1, με την ταχύτητα προφανώς να περιορίζεται από τον πιο αργό Gen3 που θα βρίσκεται στην κάτω πλευρά. Οι μνήμες που υποστηρίζονται στα 2 SODIMM slots που βλέπουμε είναι ταχύτητας 3200 Mhz στα 1.2 volt και συνολικά μπορούμε να εγκαταστήσουμε έως 64 GB.

Κλείνοντας βλέπουμε πως τα 2 καπάκια στο εσωτερικό τους έχουν κολλημένες 2 μεταλλικές επιφάνειες. Αυτές πέρα από το ρόλο του EMI Shield μπορούν να χρησιμοποιηθούν και ως ψύκτρες για τους M.2 SSD χρησιμοποιώντας τα 2 thermal pad που είδαμε στην ενότητα των παρελκόμενων.

Μεθοδολογία Μετρήσεων

Από τη σημερινή παρουσίαση αποφασίσαμε κάποιες αρκετά σημαντικές αλλαγές στη μεθοδολογία που ακολουθούμε στις μετρήσεις. Ξεκινώντας από το λειτουργικό σύστημα, μετά από αρκετά χρόνια αποχαιρετήσαμε τα Windows 10 και καλωσορίσαμε τα Windows 11 στην έκδοση 23Η2. O βασικότερος λόγος για την απόφαση αυτή ήταν τα διάφορα ζητήματα που έχουν προκύψει στην εκμετάλλευση των performace και efficiency cores από τον scheduler των Windows 10.

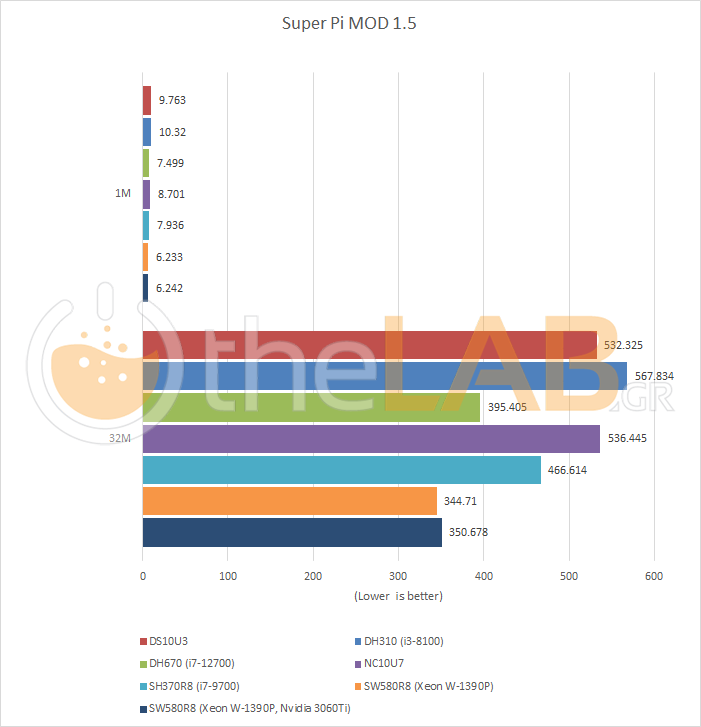

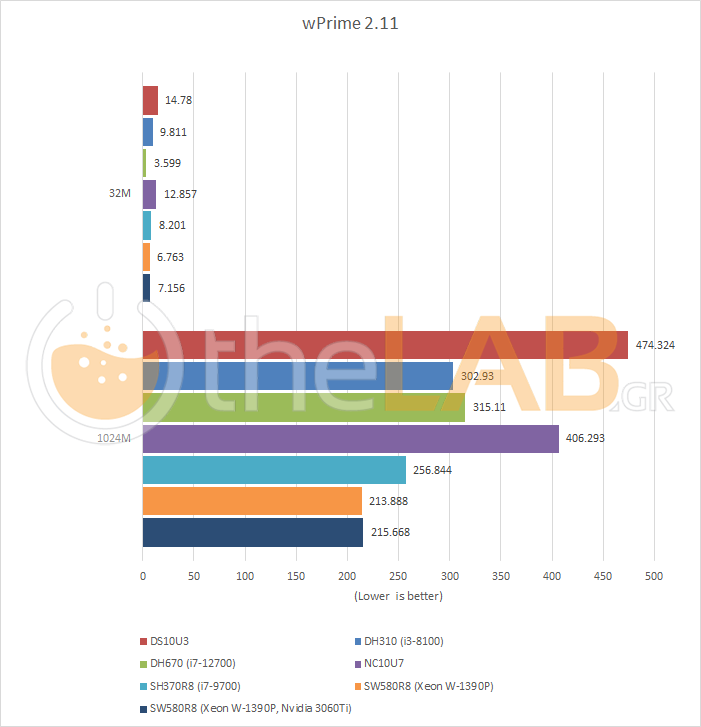

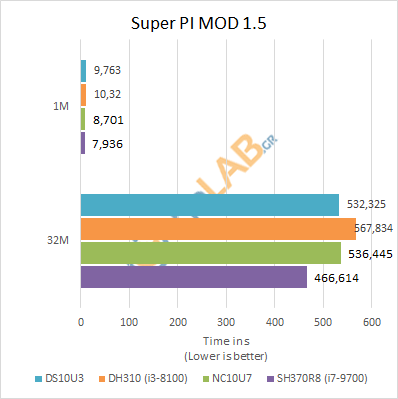

Όσον αφορά τα μετροπρογράμματα, αποχαιρετούμε τα SuperPI Mod, wPrime και Fritz Chess Benchmark τα οποία όπως μας ανέλυσε ο pol77 σε προηγούμενα reviews έχουν δείξει με διάφορους τρόπους την ηλικία τους και προς αντικατάστασή τους πέρα από τις νέες εκδόσεις του Cinebench προσθέσαμε και το ιδιαίτερα δημοφιλές Geekbench, με τη λογική του ότι είναι πολύ εύκολο να το τρέξει ο αναγνώστης και στο δικό του PC ώστε να έχει μία σύγκριση αυτού για το οποίο διαβάζει με αυτό που χρησιμοποιεί. Τέλος προσθέσαμε και το Procyon Office Productivity Benchmark, το νέο μετροπρόγραμμα της UL Benchmarks που παρέχει αποτελέσματα μετρήσεων που αφορούν το Microsoft Office (αντίστοιχο με το PCMark 10 Applications με διαθέσιμη έκδοση όμως και για MacOS). Τα Photo και Video editing Benchmarks του Procyon επιλέξαμε να μη τα χρησιμοποιήσουμε μιας και θεωρούμε πως ένα τέτοιο barebone δεν απευθύνεται σε όσους χρησιμοποιούν επαγγελματικά τέτοιες εφαρμογές, ενώ η εκτέλεσή τους απαιτεί και την εγκατάσταση προγραμμάτων της Adobe για τα οποία ο γράφων δε διαθέτει άδεια χρήσης.

Συνοψίζοντας λοιπόν, τα μετροπρογράμματα που χρησιμοποιήθηκαν για τις ανάγκες της σημερινής παρουσίασης (και τα οποία θα χρησιμοποιούνται και στις επόμενες) είναι τα εξής:

• AIDA64 Engineer Edition, το οποίο είναι μια ευγενική προσφορά της Finalwire
• PCMark 10 Professional Edition, το οποίο είναι μία ευγενική προσφορά της UL Benchmarks
• 3DMark Professional Edition, το οποίο είναι μία ευγενική προσφορά της UL Benchmarks
• Procyon Suite, το οποίο είναι μία ευγενική προσφορά της UL Benchmarks
• Cinebench R24, R23, R20 & R15 και Geekbench.

Όπως καταλαβαίνετε το διαθέσιμο δείγμα για συγκρίσεις ήταν εξαιρετικά περιορισμένο και σε συνδυασμό με το ότι η πλειοψηφία των πρόσφατων reviews του γράφοντος αφορούσε fanless συστήματα εντελώς άλλης κατηγορίας επεξεργαστικής ισχύος, αποφασίστηκε η σύγκριση να γίνει αποκλειστικά με το Shuttle DH670 το οποίο είχε δοκιμαστεί πρόσφατα και το οποίο στην σύνθεση με την οποία είχε μετρηθεί έχει πολύ κοντινή τιμή με το NC40U7.

Κουμπώνουμε λοιπόν 16 GB Ram DDR4-3200, βιδώνουμε τον Samsung 970 στο Μ.2 slot και πάμε να benchάρουμε.

Αποτελέσματα Μετρήσεων

AIDA64 - Cinebench - Geekbench

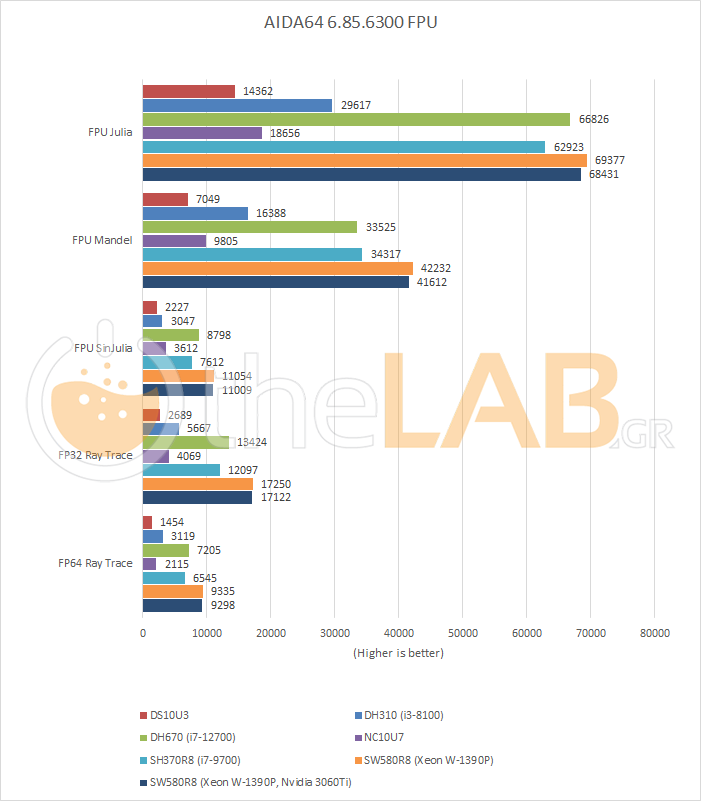

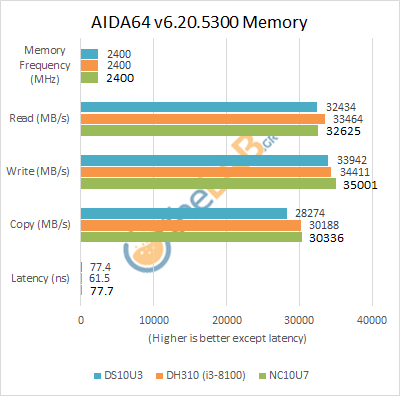

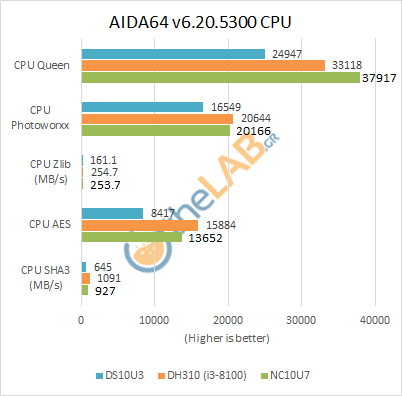

Ξεκινάμε όπως πάντα με το AIDA64, στο οποίο βλέπουμε πως στις μετρήσεις CPU και FPU o dekstop i7 του DH670 νικά κατά κράτος τoν αντίστοιχο mobile του NC40U. Υπενθυμίζουμε πως ο μεν mobile εχει 2 p-cores, 8 e-cores και 12 συνολικά thread ενώ ο desktop 8 p-cores, 4 e-cores και 20 συνολικά thread. Οι διαφορές που βλέπουμε στο τρίτο γράφημα που αφορά τις μνήμες δικαιολογούνται από το μεγαλύτερο χρονισμό του kit που χρησιμοποιήσαμε για το NC40U7.

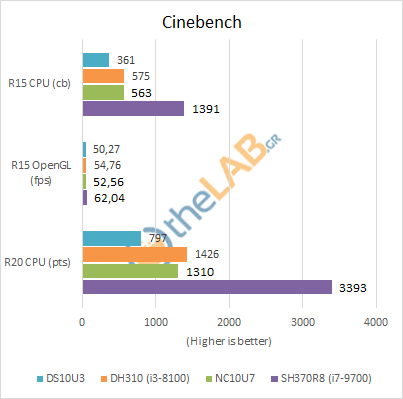

Αντίστοιχα με το AIDA64 είναι τα πράγματα και στις διάφορες εκδόσεις του Cinebench όπου με εξαίρεση την μέτρηση OpenGL της έκδοσης R15 βλέπουμε το NC40U να δίνει πολύ καλά μεν νούμερα για το μέγεθος και το TDP του, αλλά τον desktop επεξεργαστή του DH670 να δείχνει τα δόντια του. Σημειώνουμε εδώ πως για την έκδοση R24 δεν είχαν παρθεί μετρήσεις στο review του pol77 μιας και αυτή παρουσιάστηκε πριν μόλις 3 μήνες.

Τέλος για πρώτη φορά στα review του TheLab.gr μετράμε και με το Geekbench, ένα ιδιαίτερα δημοφιλές benchmark το οποίο βλέπουμε συχνά σε reviews συσκευών όλων των ειδών.

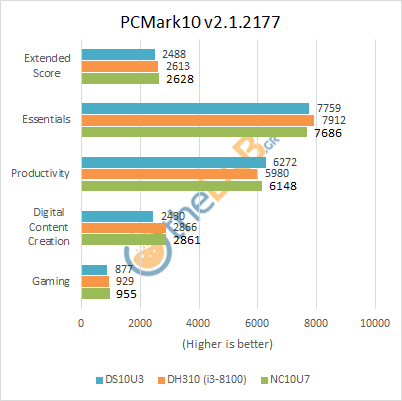

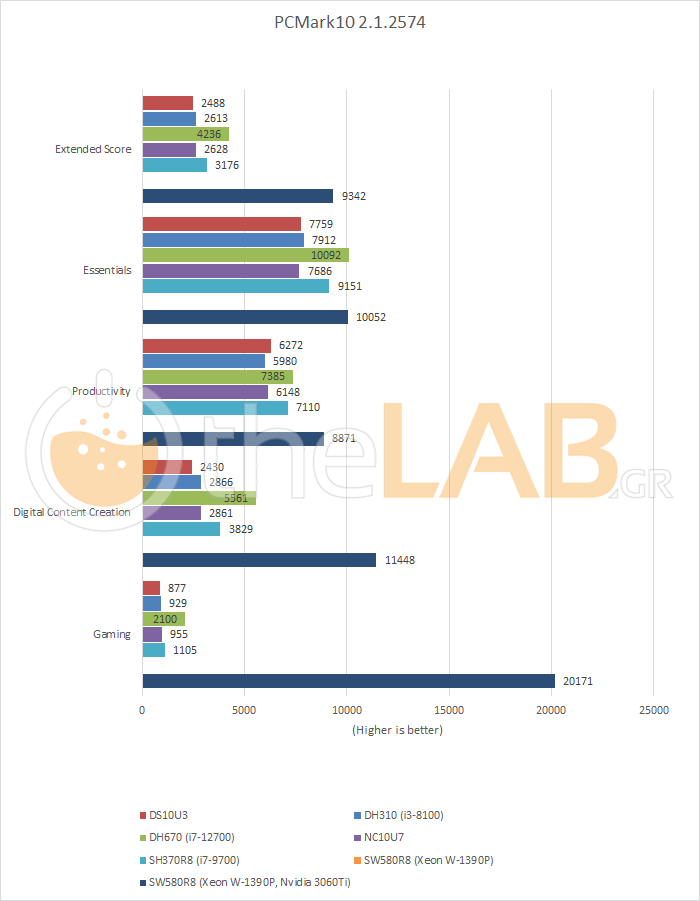

PCMark 10

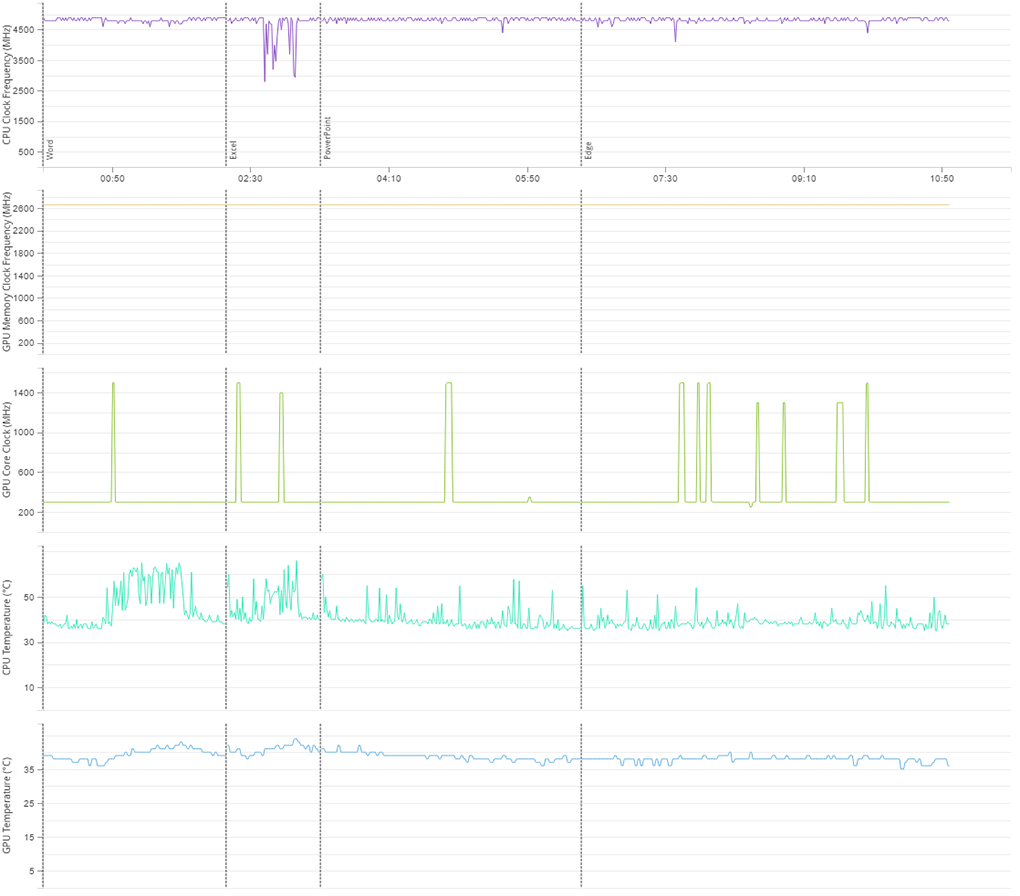

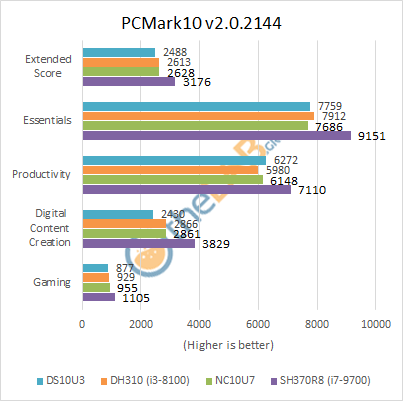

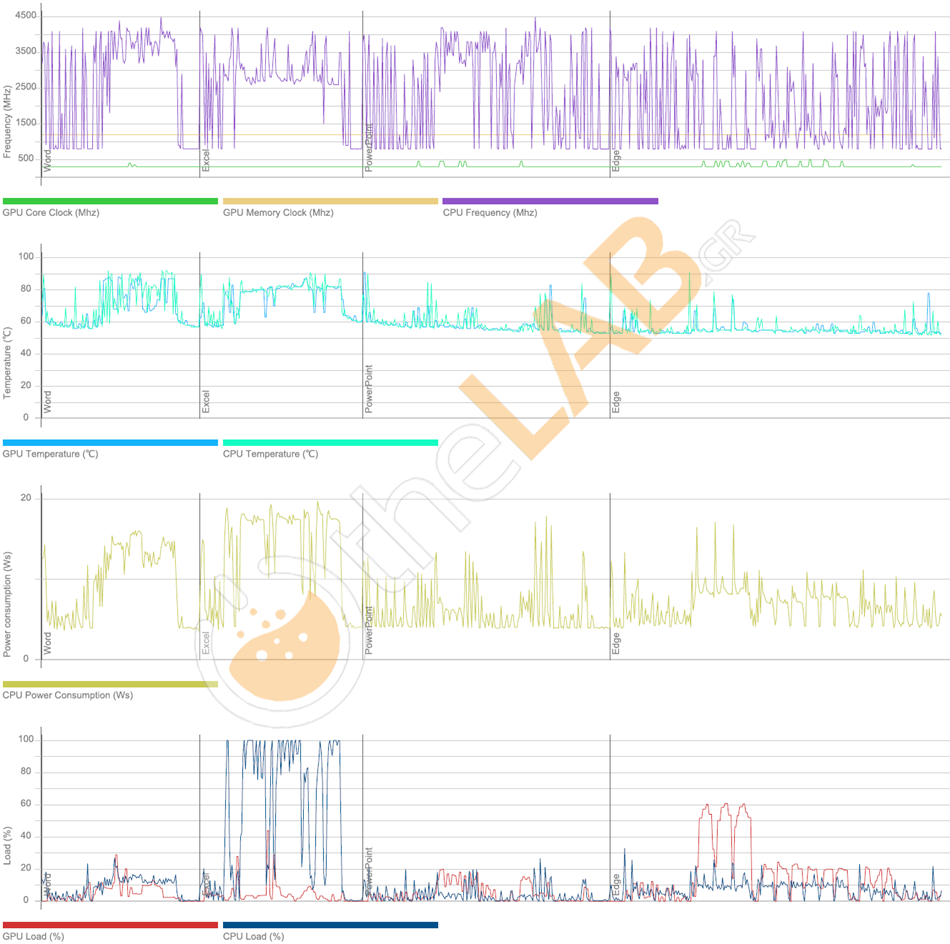

Περνάμε στο PCMark10 το οποίο μετράει διάφορες "καθημερινές" εργασίες που κάνουμε στους υπολογιστές μας. Εδώ αξίζει να υπενθυμίσουμε ότι τα νούμερα που προκύπτουν αποτελούν αποτέλεσμα σύγκρισης με κάποια συστήματα αναφοράς τα οποία παίρνουν βαθμό 5000. Έτσι εάν βλέπετε βαθμολογία πάνω από 5000 το αποτέλεσμα σημαίνει καλύτερες επιδόσεις από το σύστημα αναφοράς, εάν βλέπετε κάτω από το 5000 χειρότερες.

Όπως βλέπουμε, η ψαλίδα ανάμεσα στο NC40U7 και το DH670 με τον i7 12700 κλείνει δραματικά με το πρώτο να κερδίζει σε κάποια από τα benchmarks. Μεγάλη διαφορά της τάξης του 40% υπέρ του βλέπουμε στο Gaming Benchmark όπου η Iris Xe του 1255u δείχνει τα δόντια της στην UHD770 του 12700.

Procyon Suite

Στη συνέχεια σας παραθέτουμε άνευ σύγκρισης με κάτι άλλο και τα αποτελέσματα σε Office Productivity του Procyon Suite. Όπως και στο PCMark 10 Αpplications, έτσι και εδώ εκτελούνται μία σειρά από εργασίες χρησιμοποιώντας το Microsoft Office 2021.

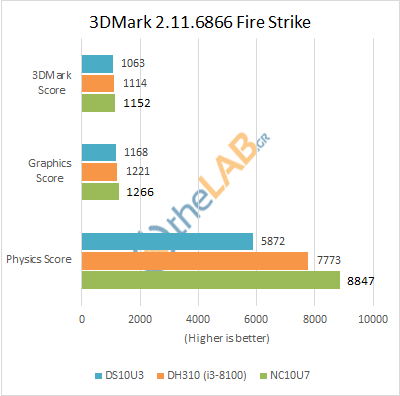

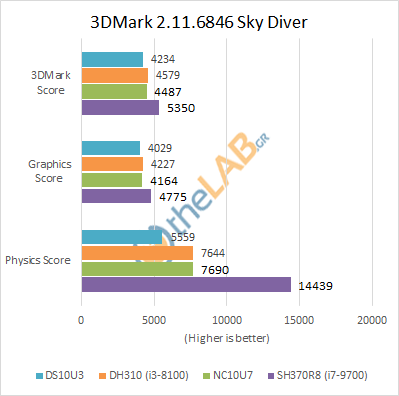

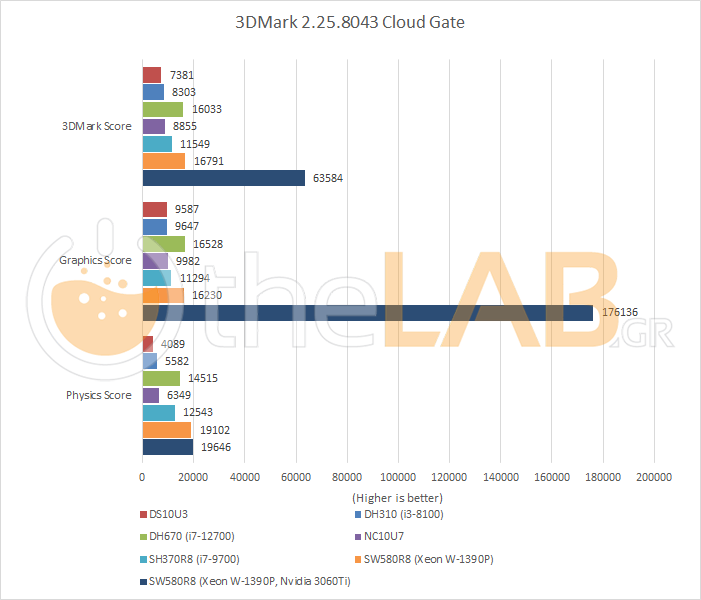

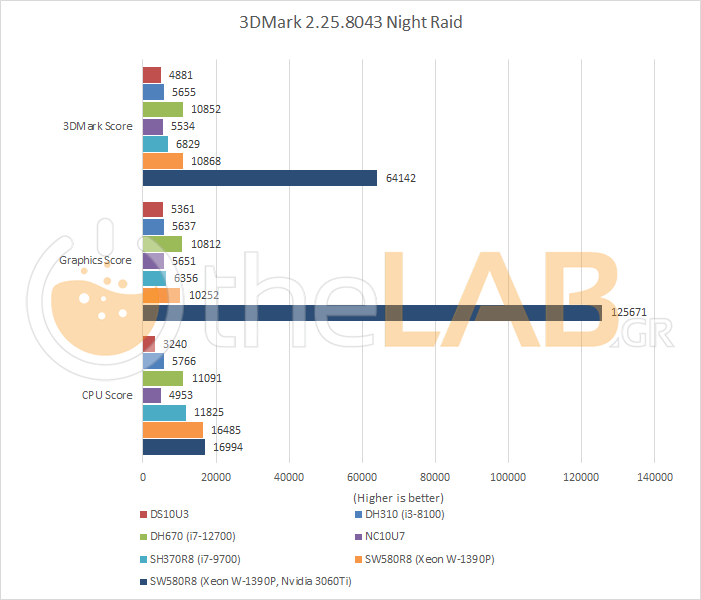

3DMark

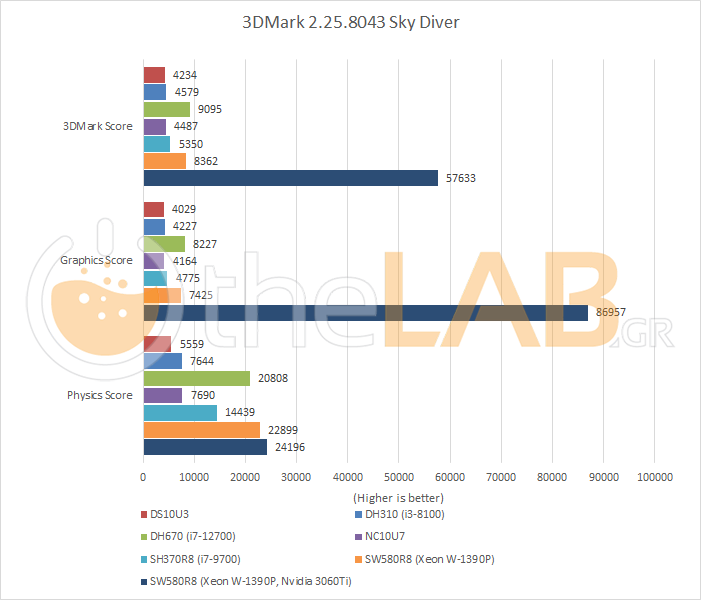

Tα αποτελέσματα στο 3DMark έρχονται να επιβεβαιώσουν αυτό που είδαμε στο gaming benchmark του PCMark 10. Η Iris Xe είναι πολύ πιο δυνατή από την UHD770 και αυτό φαίνεται στο Graphics Score το οποίο έχει 75% βαρύτητα στο γενικό βαθμό. Αντίθετα στο Physics Score όπου όλη η δουλειά γίνεται από τον επεξεργαστή τα 20 threads και η μεγαλύτερη cache του 12700 δίνουν περίπου διπλάσιους βαθμούς σε αυτόν. Κρατάμε λοιπόν πως η νέα γενιά Integrated γραφικών της Intel είναι ιδιαίτερα βελτιωμένη σε σχέση με τις παλαιότερες και πως αποτελεί μεγάλο πλεονέκτημα για το NC40U7.

Θερμοκρασίες - Κατανάλωση - Θόρυβος

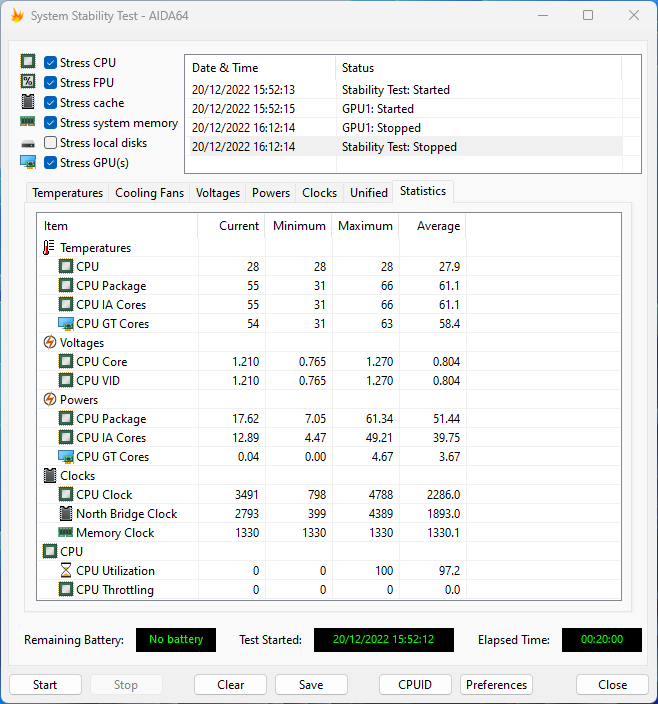

Ξεκινώντας από τις θερμοκρασίες οι οποίες μετρήθηκαν με το Stability Test του AIDA64 σε θερμοκρασία χώρου 18 βαθμούς, βλέπουμε πως στιγμιαία παρουσιάστηκε throttling της τάξης του 3%, το οποίο σταμάτησε με το που έπεσε η συχνότητα. Για τους μεν p-cores παρατηρούμε πως δεν έφτασαν ποτέ στη μέγιστη turbo συχνότητα των 4.7 GHz, γεγονός αναμενόμενο λόγω του ότι ήταν σε πλήρες φορτίο και οι 10 πυρήνες, αλλά τουλάχιστον μπόρεσαν να διατηρήσουν μέση συχνότητα λειτουργίας αρκετά πάνω από την βασική τους που είναι 1.7 GHz. Αντίστοιχα ήταν τα πράγματα και για τους e-cores οι οποίοι μάλιστα έφτασαν και τη μέγιστη turbo συχνότητα των 3.5 GHz διατηρώντας μέση συχνότητα αρκετά πάνω από τη βασική του 1.2 GHZ.

Kάτω λοιπόν από τις παραπάνω συνθήκες και αφού τρέξαμε το stability test βλέπουμε πως με εξαίρεση το στιγμιαίο 100, η μέγιστη θερμοκρασία πυρήνα ήταν 74 βαθμοί. Λαμβάνοντας υπόψη πως η θερμοκρασία χώρου ήταν 18 βαθμοί, δηλαδή 22 βαθμοί κάτω από την μέγιστη θερμοκρασία λειτουργίας των 40 βαθμών που δίνει η Shuttle, μπορούμε να πούμε με αρκετή βεβαιότητα πως οριακά δε θα έχουμε throttling ούτε και σε θερμοκρασία χώρου 40 βαθμών κελσίου.

Στον τομέα της κατανάλωσης το NC40U7 τα πάει αναμενόμενα καλά με κατανάλωση σε idle 12.2 watt και κατανάλωση πλήρους φορτίου 42.2 watt. H πολύ μεγάλη διαφορά σε πλήρες φορτίο με το DH670 οφείλεται κατά κύριο λόγο στο ότι ο μεν 1255u έχει TDP 15 watt ενώ ο 12700 έχει TDP 65 watt.

Κλείνοντας, οι εντυπώσεις που μας άφησε το NC40U7 όσον αφορά τον παραγόμενο από αυτό θόρυβο ήταν άριστες. Σε μεν συνθήκες χαμηλού φορτίου είναι ουσιαστικά αθόρυβο, ενώ σε υψηλό φορτίο ή ακόμα και πλήρες όπως κατά την εκτέλεση του stability test ο θόρυβός του γίνεται αντιληπτός μόνο σε συνθήκες απόλυτης ησυχίας. Σε συνθήκες πχ γραφείου με ανοικτά παράθυρα ή λειτουργία κάποιου κλιματιστικού σε σχετικά κοντινή απόσταση, δύσκολα θα μπορέσετε να το ξεχωρίσετε.

Επίλογος

Φτάσαμε λοιπόν στην ώρα του δια ταύτα. Το Shuttle XPC Nano NC40U7 είναι ένα barebone το οποίο συνδυάζει πολύ καλές επιδόσεις (αναλογικά με το μέγεθός του) με εξαιρετικά χαμηλή κατανάλωση και πολλές δυνατότητες επέκτασης, τόσο όσον αφορά τα μέσα αποθήκευσης (έως δύο NVMe SSD με υποστήριξη RAID και μία μονάδα SATA των 2.5 ιντσών ύψος έως 15mm) όσο και δια μέσου των 7 συνολικά θυρών USB 3.2 με τις δύο από αυτές να είναι Gen2 με μέγιστη ταχύτητα 10 Gbit/s. Κερασάκι στα Ι/Ο είναι η υποστήριξη 3 οθονών ανάλυσης 4Κ στα 60Hz.

Δυστυχώς όλα αυτά έρχονται με ένα αρκετά ανεβασμένο κόστος, το οποίο από πολλούς χρήστες ενδεχομένως να μη μπορεί να δικαιολογηθεί. Όπως είδαμε σε όλα τα benchmarks επεξεργαστή, το λίγο μεγαλύτερο και αντίστοιχου κόστους DH670 με έναν i7 12700 έχει πολύ καλύτερες επιδόσεις παρουσιάζοντας υστέρηση μόνο στις μετρήσεις GPU όπου η νέα Iris Xe της Intel καταφέρνει να ξεπεράσει την UHD 770 έως και κατά 50%. Φυσικά όταν μιλάμε για ενα barebone της Shuttle το οποίο πέρα από χαρακτηριστικά και επιδόσεις πουλάει και αξιοπιστία, ποιότητα κατασκευής και συμμόρφωση με διάφορα Ευρωπαϊκά Πρότυπα, καταλαβαίνετε ότι δε θα μπούμε σε διαδικασία σύγκρισης αυτού με τα διάφορα κινέζικα mini PC που κατά καιρούς βλέπουμε σε σημαντικά χαμηλότερες τιμές.

Για να μη μακρηγορούμε, ας συνοψίσουμε τα θετικά και τα αρνητικά του Shuttle XPC Nano NC40U7 σε μορφή bullet points ώστε να περάσουμε και στη βαθμολογία:

• Επιδόσεις τόσο CPU όσο και GPU (αναλογικά με μέγεθος και κατανάλωση)
• Ποιότητα κατασκευής
• Μικρό μέγεθος και πολύ χαμηλή κατανάλωση
• 7 συνολικά θύρες USB3.2 με 2 εκ των οποίων να ειναι Gen2 και την Type C να υποστηρίζει Displayport
• Δυνατότητα σύνδεσης έως και 3 οθονών 4Κ στα 60Ηz
• Δυνατότητα σύνδεσης 2 NVMe SSD (ένας PCIe Gen3 και ένας Gen4 με υποστήριξη RAID)
• Δυνατότητα εγκατάστασης μονάδας αποθήκευσης των 2.5 ιντσών με ύψος 15mm
• Εξαιρετικά απλή εγκατάσταση.

• Απουσία ενσωματωμένου Card Reader
• Η θύρα Ethernet περιορίζεται στο 1 Gbit αντί για 2.5
• Απουσία ενσωματωμένου WiFi (πωλείται ξεχωριστά)

Λαμβάνοντας υπόψη όλα τα παραπάνω η βαθμολογία που παίρνει το Shuttle XPC Nano NC40U7 είναι:

Ευχαριστούμε θερμά την Shuttle για την παραχώρηση του δείγματος της δοκιμής

Γεώργιος GriGaS  Ρήγας 06/12/2023

Εισαγωγή

Tέτοιες μέρες του 2017 ήταν όταν σας παρουσιάσαμε τη νέα γενιά μικρών οικονομικών fanless συστημάτων με το Shuttle DX30. Έξι χρόνια μετά βρίσκουμε στον πάγκο των δοκιμών το νέο Shuttle DL20N6V2, το οποίο εξοπλισμένο με επεξεργαστή εξαιρετικά χαμηλής κατανάλωσης της οικογένειας Jasper Lake που βασίζεται στην 11η γενιά των επεξεργαστών Core της Intel, απευθύνεται τόσο σε εφαρμογές digital signage όσο και σε όσους χρειάζονται thin clients για την εκτέλεση δικτυακών εφαρμογών.

Ρίχνοντας μία γρήγορη ματιά, βλέπουμε πως βάσει χαρακτηριστικών, αποτελεί ένα δυνάμει 100% αθόρυβο σύστημα, δεδομένης της ψύξης του με παθητικό σύστημα χωρίς ανεμιστήρα, το οποίο διαθέτει υπερπληθώρα θυρών Ι/Ο συμπεριλαμβανομένων και σειριακών και το οποίο μπορεί να δώσει λύσεις σε αρκετές επαγγελματικές εφαρμογές. Το κατά πόσον τελικά μπορεί να το κάνει καλά θα το δούμε στη συνέχεια οπότε ας ξεκινήσουμε το review.

Συσκευασία - Παρελκόμενα

Το DL20N6V2 έρχεται στην τυπική συσκευασία που συναντάμε σε όλα τα Shuttle αυτών των διαστάσεων. To χαρτονένιο κουτί είναι κοινό για όλα τα XPC Slim και στην πλάγια όψη του έχει ένα μεγάλο έγχρωμο αυτοκόλλητο με μία φωτογραφία και τα βασικά τεχνικά χαρακτηριστικά του. Οι πιο παρατηρητικοί ίσως θα διαπιστώσατε πως μάλλον η Shuttle δεν ασχολείται και ιδιαίτερα με το θέμα της λεπτομέρειας στις συσκευασίες της και έτσι στο κουτί απεικονίζεται η παλιά όψη των μοντέλων της σειράς DH με τον παλιό στρογγυλό διακόπτη ενεργοποίησης.

Ανοίγοντας τη συσκευασία, πέρα από το καλά προστατευμένο barebone βρίσκουμε και το κλασσικό κουτί με τα παρελκόμενα.

O εξοπλισμός του DL20N6V2 είναι ο ίδιος που έχουμε συνηθίσει να βλέπουμε στα Slim XPC  και έτσι λάμπει διά της απουσίας της η βάση/ποδαράκια για την όρθια τοποθέτηση (η σειρά DL20 σε αντίθεση με τα άλλα fanless μοντέλα της Shuttle μπορεί να δουλέψει και σε οριζόντια θέση), ενώ (ευτυχώς) συμπεριλαμβάνεται το στήριγμα Vesa.

Επιπλέον αυτού, τα παρελκόμενα που θα βρείτε είναι το τροφοδοτικό των 40W της Asian Power Devices l που δίνει τάση 19V και ρεύμα έως 2.1Α και όλες τις απαραίτητες βίδες για την στήριξη ενός HDD/SSD των 2.5" καθώς και για τη στήριξη VESA. Φυσικά υπάρχει οδηγός quick start σε αρκετές γλώσσες και ένα DVD με τους απαραίτητους οδηγούς. Ναι καλά διαβάσατε, ακόμα DVD με οδηγούς δίνει η Shuttle (ζω για την ημέρα που δεν θα γράψω αυτή την πρόταση σε review της Shuttle).

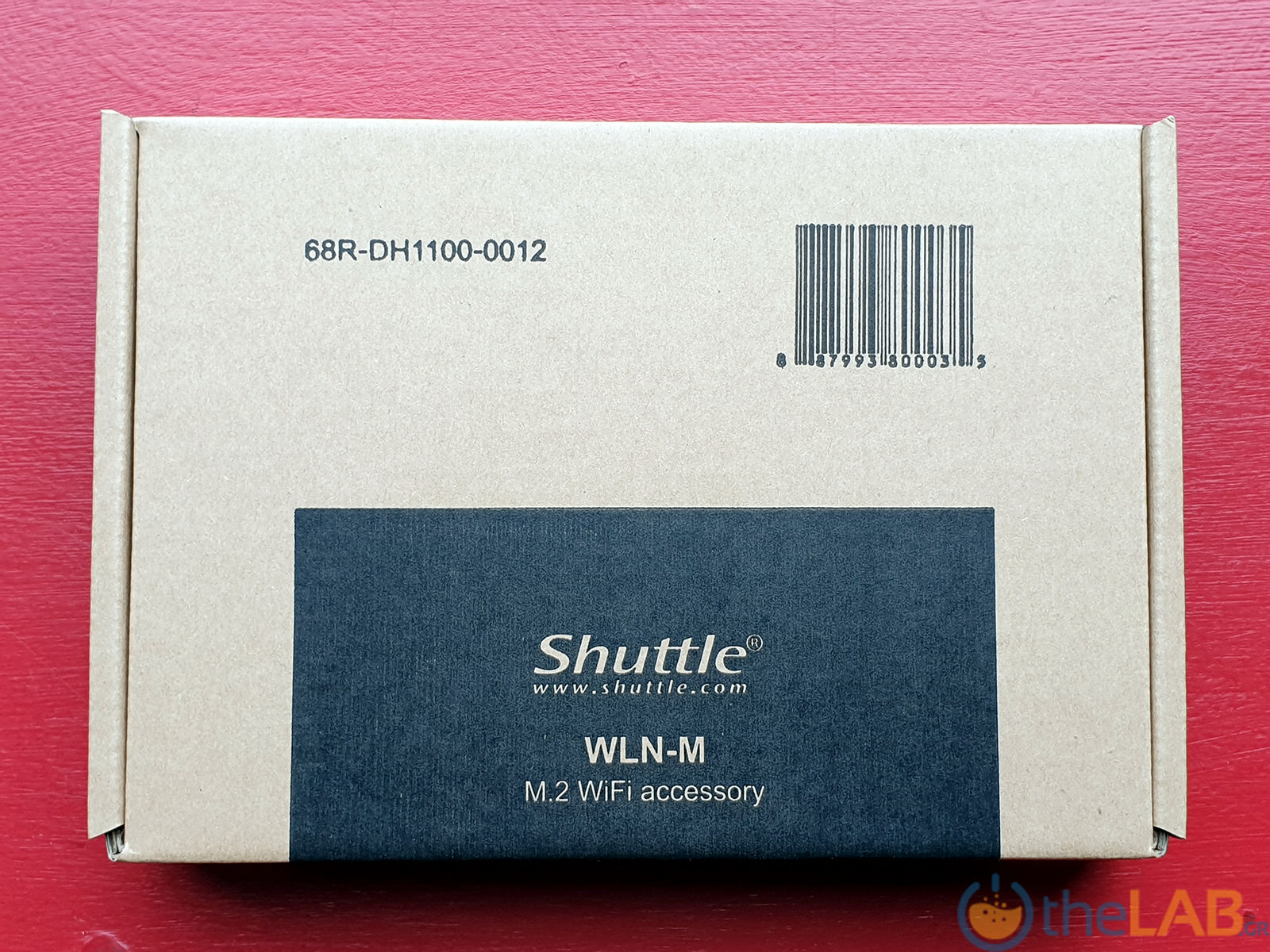

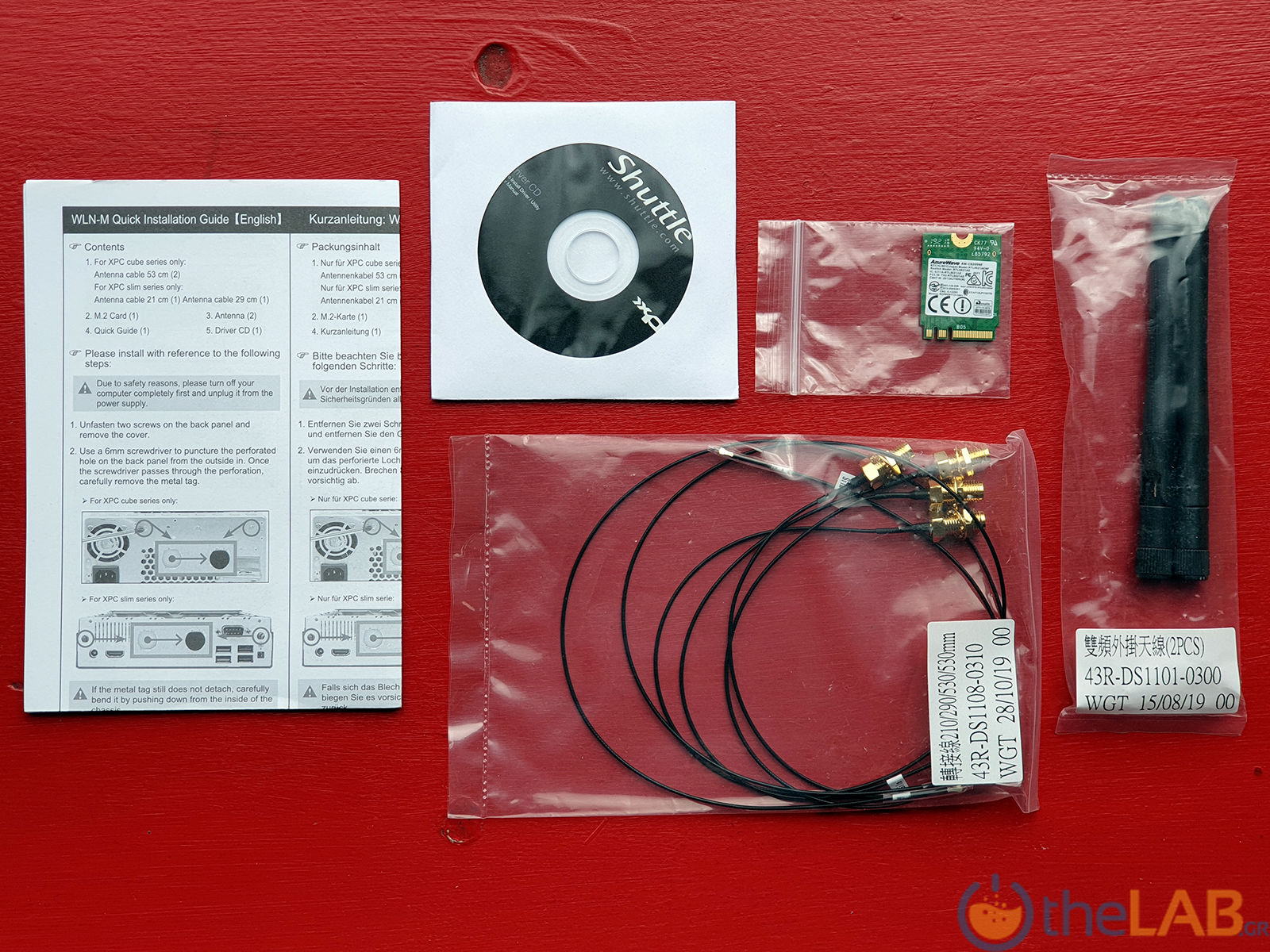

Aξίζει να σημειώσουμε εδώ πως στα προαιρετικά παρελκόμενα του DL20N6V2, πέρα από τους προσαρμογής ασύρματης δικτύωσης WiFi και 4G, βρίσκουμε και κιτ στερέωσης αυτού τόσο σε rack 19" όσο και σε ράγα DIN.

Τεχνικά Χαρακτηριστικά

Τα τεχνικά χαρακτηριστικά του Shuttle DL20N6V2 παρατίθενται αναλυτικά στον πίνακα που ακολουθεί, ενώ για ακόμα πιο αναλυτικές πληροφορίες δεν έχετε παρά να επισκευθείτε την επίσημη ιστοσελίδα του προϊόντος.

Επειδή πολλοί θα το δουν λίγοι θα το προσέξουν, το DL20N6V2 εκτός από την τροφοδοσία των 19V που δίνει το τροφοδοτικό του, μπορεί να λειτουργήσει και με 12V χρησιμοποιώντας την ίδια είσοδο, πράγμα ιδιαίτερα βολικό σε περίπτωση βιομηχανικών εφαρμογών και όχι μόνο.

H προτεινόμενη τιμή λιανικής του DL20N6V2 ανέρχεται στα 360 € συμπεριλαμβανομένου του ΦΠΑ, ενώ κατά το χρόνο συγγραφής του review το βρήκαμε διαθέσιμο στην ελληνική αγορά στην ίδια περίπου τιμή. Για να έχετε μια εικόνα του συνολικού κόστους ενός συστήματος με το DL20N6V2, 16GB Ram DDR4 SODIMM κοστίζουν περίπου 45 ευρώ και ένας NVMe SSD των 500GB ξεκινάει από 30 ευρώ.

Το εξωτερικό

Όσον αφορά το εξωτερικό του, το DL20N6V2 έχει ελάχιστες διαφοροποιήσεις από τα προηγούμενα μοντέλα της Slim σειράς που ακολουθούν το ίδιο form factor (αναφερόμαστε στο DX30 και το DL10J). Στην μπροστινή πλευρά, ξεκινώντας από τα αριστερά βρίσκουμε τις τριπολικές υποδοχές των 3.5mm για σύνδεση μικροφώνου και ακουστικών και τα LED ένδειξης λειτουργίας και προσπέλασης του HDD/SSD που έχουν χρώμα μπλε και πορτοκαλί αντίστοιχα. Στο κέντρο βρίσκουμε τον διακόπτη ενεργοποίησης ενώ στα δεξιά του υπάρχει ένας αναγνώστης μνημών SD, ακριβώς κάτω από την ασημί λεπτομέρεια που δίνει μια τσαχπινιά στο σύστημα. Όσον αφορά τις θύρες USB, βρίσκουμε μόνο ένα ζευγάρι USB 3.2 Gen2 των 10 Gbit/s.

Περνώντας στην πίσω πλευρά, η οποία δυστυχώς δεν είναι βαμμένη, από τα δεξιά προς τα αριστερα βλέπουμε την υποδοχή τροφοδοσίας, τη θύρα RJ45 η οποία υποστηρίζει έως και 2.5 Gbit Ethernet, μία θύρα VGA και δύο σειριακές θύρες (με υποστήριξη βοηθητικής τροφοδοσίας 5/12V και τη αριστερή να μπορεί να ακολουθήσει εκτός του RS232 και τα πρωτόκολλα RS422/RS485), μία θύρα HDMI 2.0b και μία Displayport 1.4a που μπορούν να υποστηρίξουν αναλύσεις έως και 4096x2160 στα 60Hz και από ένα ζευγάρι θύρες USB 2.0 και USB 3.2 Gen 1. Η μικρή τετράγωνη οπή που υπάρχει τέρμα αριστερά φιλοξενεί 2 ζεύγη jumpers. Με το ένα ζεύγος μπορούμε να εκτελέσουμε Clear Cmos χωρίς να χρειάζεται να ανοίξουμε το καπάκι, ενώ στο άλλο μπορούμε να συνδέσουμε έναν εξωτερικό διακόπτη τροφοδοσίας, πράγμα πολύ χρήσιμο σε περιπτώσεις που θα χρησιμοποιήσουμε το DL20N6V2 σε εφαρμογές digital signage που θα περιλαμβάνουν την τοποθέτησή του barebone σε κάποιο δύσκολα προσπελάσιμο σημείο. Τέλος υπάρχουν και δύο οπές στις οποίες μπορούν να τοποθετηθούν κεραίες ασύρματης δικτύωσης.

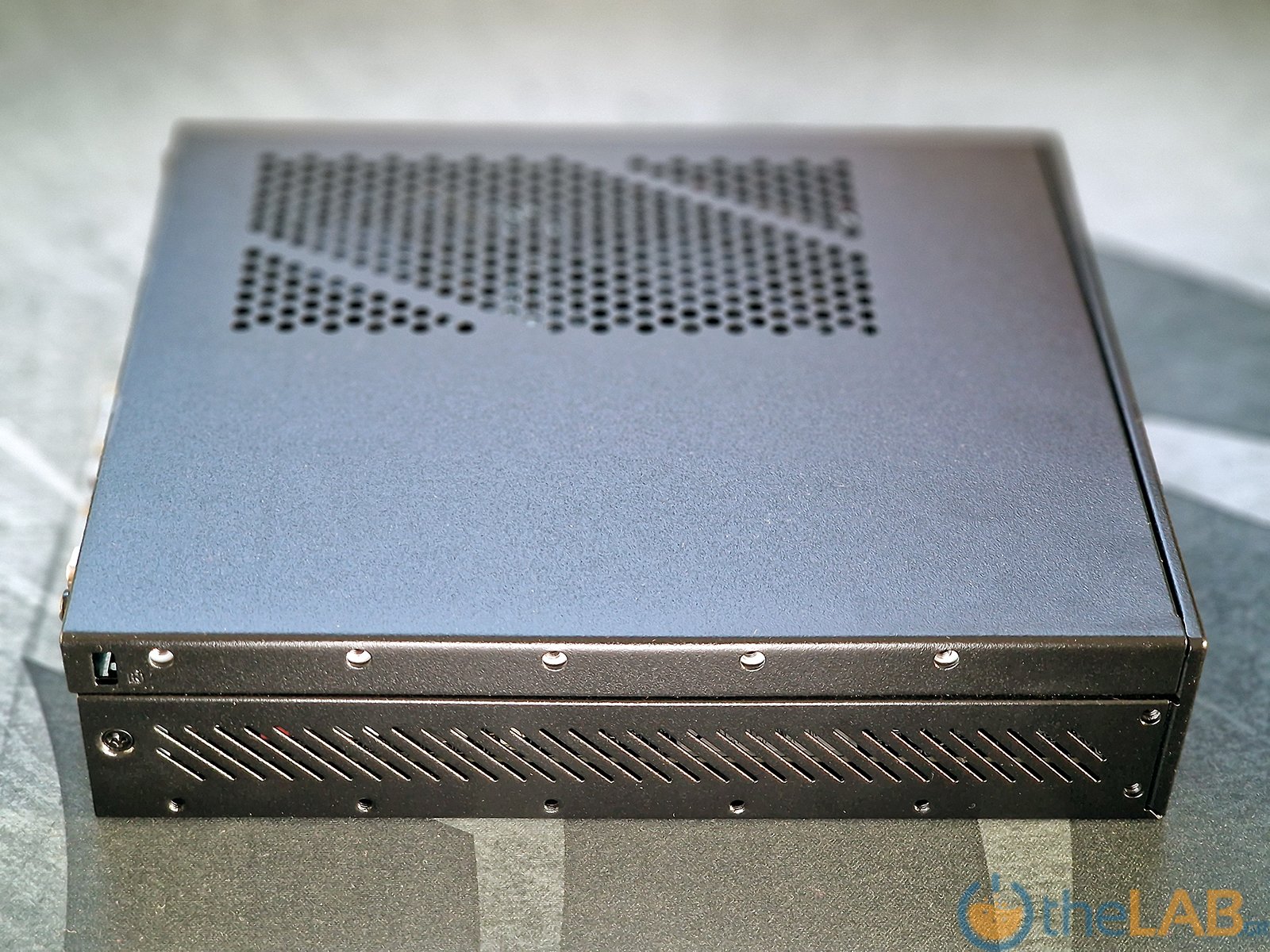

Κλείνοντας, τα δύο πλαϊνά είναι διάτρητα και εξυπηρετούν στην εξαγωγή αέρα ενώ διαθέτουν και κάποιες οπές με σπείρωμα για την στήριξη τόσο της βάσης VESA όσο και της βάσης όρθιας τοποθέτησης (η οποία πωλείται χωριστά).

Το εσωτερικό

Ας περάσουμε τώρα στο εσωτερικό που έχει και περισσότερο ενδιαφέρον. Όσοι έχετε διαβάσει προηγούμενες παρουσιάσεις που αφορούσαν barebones της Shuttle, θα διαπιστώσετε πως το εσωτερικό έχει πάρα πολλά κοινά με προηγούμενα μοντέλα. Και γιατί να μην έχει, η Shuttle έχει βρει τον τρόπο να χωράει όσο το δυνατόν περισσότερα σε όγκο 1.3 λίτρα και ομάδα που κερδίζει συνήθως δεν αλλάζει.

Σε μια πρώτη ματιά, η μεγάλη διαφοροποίηση του DL20N6V2 σε σχέση με τα μοντέλα της σειράς DH που έχουμε συνηθίσει να βλέπουμε έγγειται στην αρκετά μαζεμένου μεγέθους μαύρη παθητική ψύκτρα. Με TDP μόλις 10 watt φαίνεται πως δεν χρειάζεται κάτι περισσότερο για τον Pentium Silver N6005. Όταν τρέξουμε τα benchmarks θα δούμε για πόση ώρα μπορεί να αφήσει τον επεξεργαστή να ανέβει πάνω από τα 2 Ghz της βασικής του συχνότητας (η Intel αναφέρει Burst έως και 3.30 Ghz).

Για να αποκτήσουμε πλήρη πρόσβαση στη μητρική του DL20N6V2 ώστε να εγκαταστήσουμε μνήμες και M2 SSD χρειάζεται να αφαιρέσουμε αρχικά τη βάση τοποθέτησης μονάδας αποθήκευσης των 2.5", η οποία συγκρατείται με μία βίδα που βρίσκεται κεντρικά στην αριστερή πλευρά της φωτογραφίας.

Για τη μητρική του DL20N6V2 δε χρειάζεται να πούμε και πολλά, καθ'ότι είναι μία τυπική κατασκευή της Shuttle με την αξιοποίηση του διαθέσιμου χώρου να είναι η καλύτερη δυνατή.

Ακριβώς επάνω από τον επεξεργαστή βρίσκουμε τις 2 υποδοχές για μνήμες SODIMM DDR4 (o επεξεργαστής υποστηρίζει συχνότητες έως και 2933 Mhz), στα αριστερά του την υποδοχή Μ.2 για κάρτα ασύρματης δικτύωσης 2230 και στα δεξιά του την αντίστοιχη για έναν SSD μέγιστης διάστασης 2280 ο οποίος μπορεί να είναι είτε SATA είτε NVMe PCIe x2. Φυσικά υπάρχει και η δυνατότητα σύνδεσης ενός κανονικού SSD των 2.5" στη βάση που είδαμε σε προηγούμενη φωτογραφία, χρησιμοποιώντας το καλώδιο που βλέπουμε διπλωμένο στα δεξιά.

Η εγκατάσταση των υποσυστημάτων στο DL20N6V2 είναι εξαιρετικά απλή (δεδομένου του γεγονότος ότι ο επεξεργαστής και το σύστημα ψύξης του βρίσκονται ήδη εγκατεστημένα), παρ' όλα αυτά καλό θα ήταν να ρίξετε μια ματιά στο quick start guide πριν ξεκινήσετε. Για τις ανάγκες της σημερινής παρουσίασης, εξοπλίσαμε το barebone με 2 DIMM των 8GB έκαστο που λειτουργούν στα 2933 Mhz και τoν γνωστό σε όλους Samsung 970 EVO χωρητικότητας 250 GB.

Στη συνέχεια σας παραθέτουμε μία φωτογραφία της μητρικής από το quickstart guide όπου παρουσιάζονται αναλυτικά όλες οι εξωτερικές και εσωτερικές I/O καθώς και τα jumpers.

01. 2 θύρες USB 3.2 Gen 2

02. Aναγνώστης καρτών SD

03. Διακόπτης ενεργοποίησης

04. Led προσπέλασης μονάδας αποθήκευσης

05. Led ενδειξης λειτουργίας

06. Έξοδος ακουστικών 3.5 mm

07. Είσοδος Μικροφώνου 3.5 mm

08. Θύρα SATA

09. Θύρα Μ.2 2242/2260/2280 για SSD

10. Slot για μνήμες DDR4 SODIMM

11. CPU Intel Pentium Silver N6005

12. Θύρα Μ.2 2230 για κάρτα ασύρματης δικτύωσης

13. 2 θύρες USB 2.0

14. 2 θύρες USB 3.2 Gen 1

15. Θύρα HDMI 2.0b

16. Θύρα DisplayPort 1.4

17. Θύρα VGA

18. Θύρα δικτύου RJ45 2.5 Gbit

19. Είσοδος ρεύματος (λειτουργία 12V ή 19V)

J1. Debug connector

J2. Jumper για αυτόματη επαναφορά λειτουργίας μετά απο διακοπή τροφοδοσίας

J3. Μπαταρία CMOS

J4. Eπιλογή τροφοδοσίας 5/12V από τις σειριακές θύρες

J5. Σύνδεση σειριακής θύρας 1

J6. Σύνδεση σειριακής θύρας 2

J7. Σύνδεση για επιπλέον θύρες USB 2.0.

J8. Eξωτερικά pin για clear cmos και διακόπτη ενεργοποίησης

Δεδομένου του ότι το BIOS του DL20N6V2 δεν διαθέτει καμία απολύτως ρύθμιση σχετικά με επεξεργαστή και μνήμες, δεν σας δείχνουμε φωτογραφίες αυτού, αλλά σας παραπέμπουμε στο σχετικό manual.

Μεθοδολογία Μετρήσεων

Για τις μετρήσεις της σημερινής παρουσίασης εγκαταστήσαμε την έκδοση 22Η2 των Windows 10 στον Samsung 970 evo χωρίς να εγκαταστήσουμε κάποια επιπλέον ενημέρωση, εγκαταστήσαμε τους οδηγούς από την ιστοσελίδα της Shuttle και χρησιμοποιήσαμε τα ακόλοθα μετροπρογράμματα:

• AIDA64 Engineer Edition v.6.88.6400 το οποίο είναι μια ευγενική προσφορά της Finalwire
• PCMark 10 Professional Edition v.2.1.2600 το οποίο είναι μία ευγενική προσφορά της UL Benchmarks
• 3DMark Professional Edition v.2.26.892 το οποίο είναι μία ευγενική προσφορά της UL Benchmarks
• Cinebench R20 & R15, SuperPI Mod 1.5, WPrime 2.10 & Fritz Chess Benchmark

Ας δούμε λοιπόν πώς τα πήγε το DL20N6V2 με τον Intel Pentium Silver N6005 και τα 16GB Ram DDR4-2933 στις ενότητες που ακολουθούν, συγκρίνοντάς το με άλλα fanless συστήματα που έχουμε δοκιμάσει στο πρόσφατο παρελθόν.

Αποτελέσματα Μετρήσεων

AIDA64

Ξεκινάμε με το AIDA64 το οποίο μετράει CPU, FPU και μνήμη. Η αρχική αίσθηση που είχαμε ότι ο N6005 θα σκοράρει σε παραπλήσια επίπεδα με τον i3 8145u επιβεβαίωθηκε μόνο σε ορισμένα από τα τεστ. Πάρα πολύ μεγάλη έκπληξη αποτέλεσε το αποτέλεσμα στο τεστ CPU AES στο οποίο ο μικρός Pentium σκόραρε βαθμολογία υπερδιπλάσια του i3 με τον οποίο συγκρίθηκε. To αποτέλεσμα μάλιστα ξάφνιασε σε τέτοιο βαθμό, που τρέξαμε το benchmark και στο καθημερινό μας pc με τον i3-10100 ο οποίος έδωσε σχεδόν ίδιο σκορ με τον μικρό pentium. Αν και ψάχνοντας στις προδιαγραφές που αναγράφονται στην ιστοσελίδα της Intel δεν βρήκαμε κάτι, είμαστε σχεδόν βέβαιοι πως κάποιο νέο σετ εντολών AES ή κάποια βελτιστοποιημένη επιτάχυνση υλικού έχει προστεθεί στην 11η γενιά των επεξεργαστών core στην οποία βασίζεται και η οικογένεια Jasper Lake.

Mελανό σημείο αποτέλεσε το αποτέλεσμα στο memory read όπου τα 21.000 περίπου ΜB/sec είναι πολύ κάτω από τα αναμενόμενα. Και αυτό το τρέξαμε αρκετές φορές χωρίς κάποια διαφοροποίηση.

PCMark10

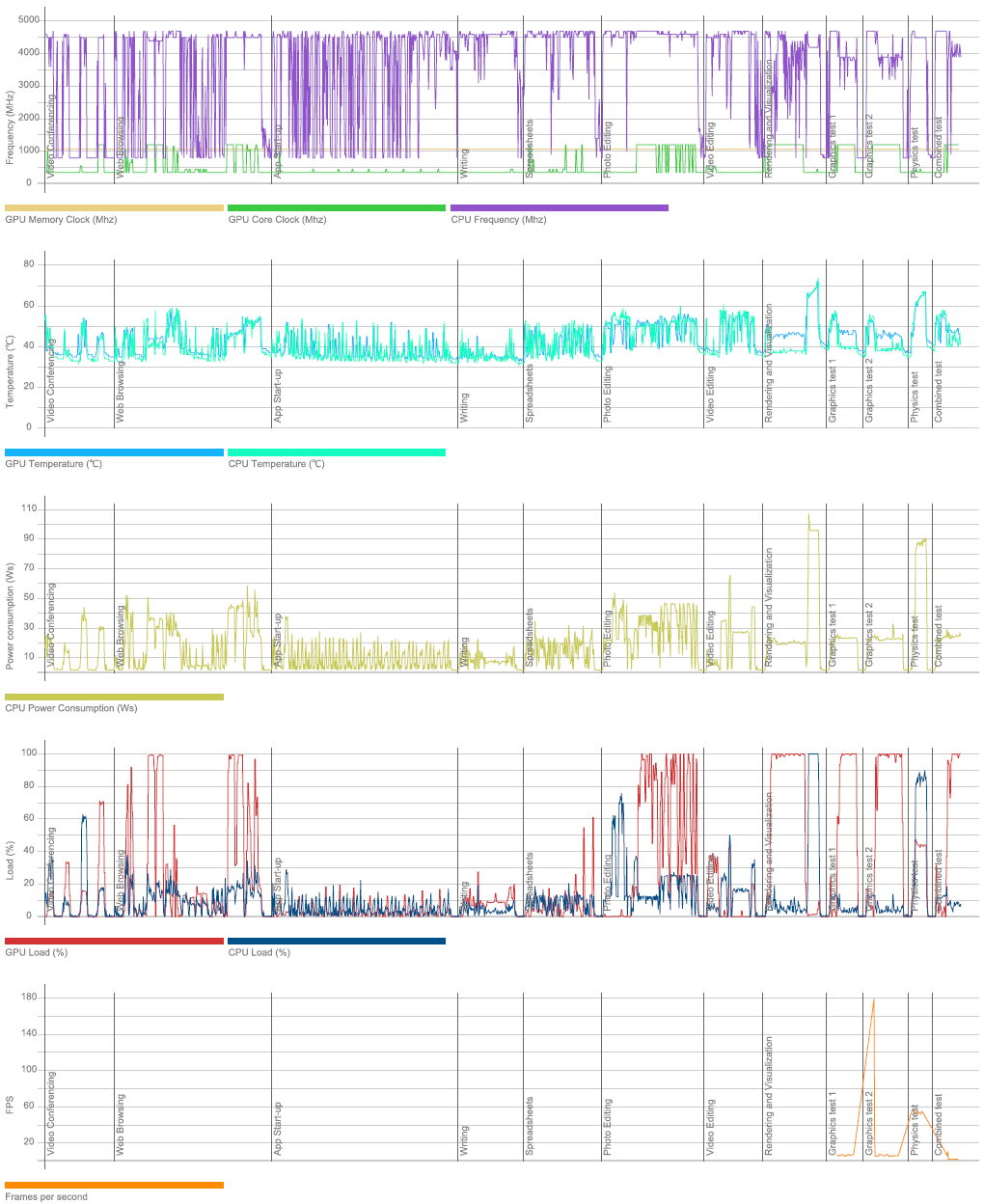

Στο PCMark 10 επιβεβαιώθηκε η αίσθηση που αναφέραμε στην προηγούμενη παράγραφο περί αντιστοιχίας του Ν6005 με τον i3 8145u μιας και τα αποτελέσματα είναι παραπλήσια. Σε κάθε περίπτωση το σύστημα μπορεί να εκτελέσει αξιοπρεπέστατα ελαφριά εργασία γραφείου, προφανώς σε κάποιο εταιρικό περιβάλλον που αυτή θα συνδυαστεί με web/cloud εφαρμογές.

3DMark

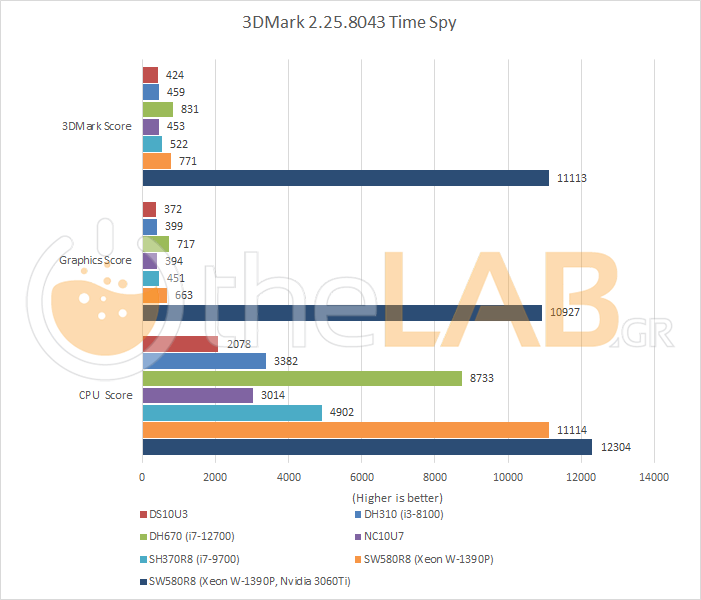

Αν και το κοινό στο οποίο απευθύνεται το DL20N6V2 δεν πρόκειται να ασχολείται με παιχνίδια, σας παραθέτουμε και τα αποτελέσματα από τα τεστ του 3DMark. Υπενθυμίζουμε πως οι μετρήσεις έγιναν με την ενσωματωμένη στον επεξεργαστή Intel® UHD Graphics.

Λοιπές μετρήσεις CPU

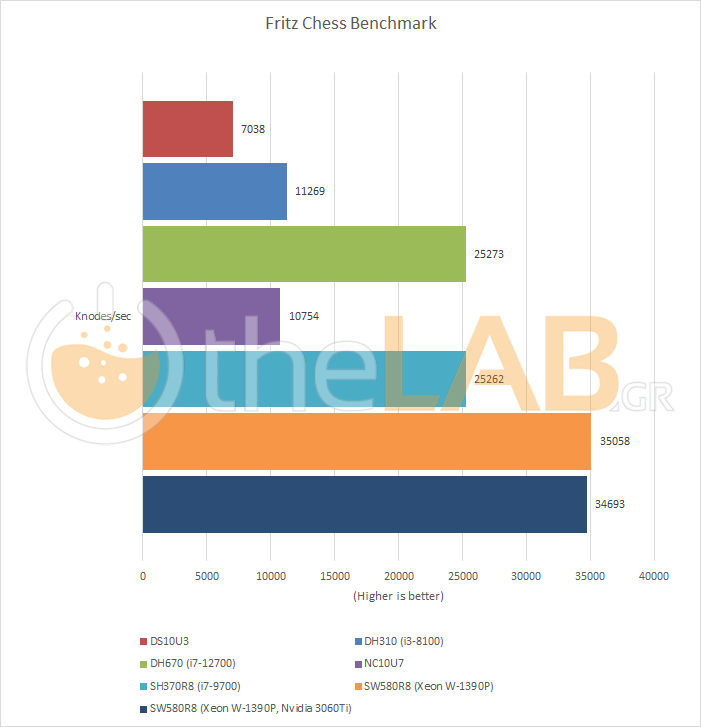

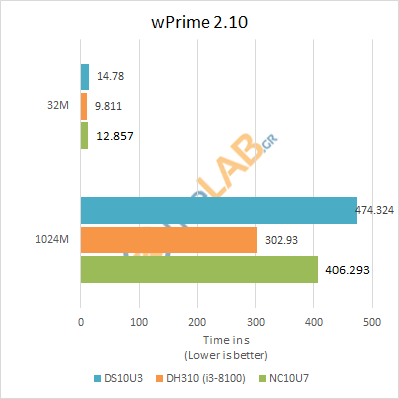

Κλείνουμε με μερικές ακόμα μετρήσεις CPU, όπου βλέπουμε τη μεγάλη διαφορά στις αποκλίσεις στο single core/thread super pi σε σχέση με τα άλλα τεστ όπου η διαφορά σε συχνότητα και αρχιτεκτονική αντισταθμίζεται από την ύπαρξη 4 πυρήνων του N6005 σε σχέση με τους 2 πυρήνες (αλλά 4 thread) του i3 8145u.

Θερμοκρασίες - Κανατανάλωση - Θόρυβος

Ας δούμε τώρα πώς τα πάει το DL20N6V2 όσον αφορά κατανάλωση, θερμοκρασίες και θόρυβο, κάτι που σίγουρα θα ενδιαφέρει τους μελλοντικούς του αγοραστές. Για τις μετρήσεις μας, όπως πάντα χρησιμοποιήσαμε το stress test του AIDA64. Τα αποτελέσματα του DL20N6V2 ήταν παραπάνω από καλά, έχοντας κατανάλωση σε idle μόλις 7.6 W, σβηστό 0.2 W ενώ σε πλήρες φορτίο η κατανάλωση ήταν μόλις 24.5 W, πράγμα αναμενόμενο λόγω επεξεργαστή.

Αξίζει να σημειώσουμε εδώ πως η τεχνολογία Intel Burst η οποία είναι διαφορετική από την Turbo Boost επέτρεψε στον επεξεργαστή να λειτουργήσει στα 3.30 Ghz για ελάχιστα μόλις δευτερόλεπτα. Σε αυτά τα ελάχιστα δευτερόλεπτα είδαμε κατανάλωση 35.5 W. Στη συνέχεια η κατανάλωση έμεινε σταθερή γύρω από τα 24 W. Καθώς η ώρα περνούσε διαπιστώσαμε μία πτώση της συχνότητας του επεξεργαστή και κάτω από τη βασική συχνότητα των 2.0 Ghz χωρίς όμως το AIDA64 να αναφέρει throttling.

Για την μέτρηση θερμοκρασίας, αφήσαμε το stress test του AIDA να συνεχίσει για 40 λεπτά με την θερμοκρασία περιβάλλοντος να βρίσκεται στους 18 βαθμούς κελσίου. Η μέγιστη θερμοκρασία που είδαμε στον επεξεργαστή ήταν 83 βαθμοί κελσίου, οποία χαρακτηρίζεται ως αναμενόμενη δεδομένου του μεγέθους του κουτιού και της μικρής ψύκτρας. Δεδομένου ότι το throttling αρχίζει από τους 105 βαθμούς, κατά τους καλοκαιρινούς μήνες, ίσως να αντιμετωπίσετε κάποιο πρόβλημα, αν και η shuttle δίνει θερμοκρασιακό εύρος λειτουργίας από 0 έως 50 βαθμούς κελσίου. Αξίζει πάντως να τονίσουμε ότι οι παραπάνω θερμοκρασίες μετρήθηκαν σε πλήρες φορτίο CPU και GPU, κατά το οποίο όπως γράψαμε και παραπάνω το σύστημα τραβάει από το δίκτυο 24.5 W.

Όσον αφορά το θόρυβο δεδομένου ότι μιλάμε για fanless σύστημα χωρίς μηχανικό δίσκο, αυτός απλά δεν υπήρχε, ενώ δεν παρατηρήσαμε ούτε κάποιου είδους coil whine κατά την διάρκεια της εκτέλεσης των μετροπρογραμμάτων και του stress test.

Επίλογος

Κάπως έτσι φτάσαμε και σήμερα στο τέλος της παρουσίασης. Το Shuttle DL20N6V2 είναι ένα σύστημα που σίγουρα δεν απευθύνεται στον μέσο οικιακό χρήστη. Με κύριο χαρακτηριστικό του το συνδυασμό χαμηλής κατανάλωσης και απουσίας οποιουδήποτε είδους θορύβου μπορεί να αποτελέσει ένα επαγγελματικό εργαλείο, είτε αυτό λέγεται thin client, είτε digital signage είτε βιομηχανική εφαρμογή. Εξοπλισμένο με μία πληθώρα Ι/Ο, συμπεριλαμβανομένων σειριακών θυρών και 2.5 Gbit Ethernet, με δυνατότητα ταυτόχρονης απεικόνισης σε 3 οθόνες και με πιστοποίηση για 24/7 λειτουργία μπορεί να κάνει πάρα πολύ καλά κάποιες συγκεκριμένες δουλειές για τις οποίες έχει φτιαχτεί.

Έχει ελαττώματα; Κατά την άποψή μας το stress test έδειξε πως θα χρειαζόταν μία καλύτερη/μεγαλύτερη ψύκτρα η οποία θα το βοηθούσε πέρα από τη διατήρηση καλύτερων θερμοκρασιών και σε λίγο καλύτερες επιδόσεις μιας και θα του έδινε τη δυνατότητα για υψηλότερη συχνότητα λειτουργίας επεξεργαστή σε συνεχές φορτίο.

Για να μη μακρηγορούμε, ας συνοψίσουμε λοιπόν τα θετικά και αρνητικά του DL20N6V2 σε μορφή bullet points ώστε να περάσουμε και στη βαθμολογία:

• Μικρό μέγεθος
• Χαμηλή κατανάλωση
• Απουσία οποιουδήποτε θορύβου
• 6 συνολικά θύρες USB με τις 2 μπροστινές να είναι USB 3.2 Gen2
• 3 συνολικά θύρες για συνδεση οθόνης με τις 2 να είναι HDMI & Displayport με υποστήριξη 4Κ 60 hz
• Δυνατότητα σύνδεσης μονάδας αποθήκευσης 2.5" και M2
• Υποστήριξη 2.5 Gbit Ethernet
• Πολύ εύκολη εγκατάσταση υποσυστημάτων
• Λογική τιμή (για αυτά που προσφέρει)
• Δυνατότητα σύνδεσης εσωτερικού προσαρμογέα ασύρματου δικτύου Μ2.2230

• Υψηλή θερμοκρασία επεξεργαστή σε πλήρες φορτίo
• Απουσία βάσης για όρθια τοποθέτηση (πωλείται προαιρετικά)

Ευχαριστούμε θερμά την Shuttle για την παραχώρηση του δείγματος της δοκιμής

Γεώργιος GriGaS  Ρήγας 11/05/2023

Εισαγωγή

Πιστή στο ραντεβού της που την θέλει να ανανεώνει τη slim σειρά με desktop επεξεργαστές ανά δύο περίπου χρόνια, πριν μερικές εβδομάδες η Shuttle παρουσίασε το DH470 το οποίο υποστηρίζει την 10η γενιά επεξεργαστών Core της Intel. Δεδομένης της φημολογίας περί συμβατότητας της επερχόμενης 11ης γενιάς με τα chipset Η470 και της προϊστορίας που θέλει τα μηχανήματα της slim σειράς να υποστηρίζουν και την επόμενη γενιά επεξεργαστών μέσω BIOS update, ελπίζουμε πως και το DH470 θα ακολουθήσει τον ίδιο δρόμο με τους προκατόχους του, αν και αυτό τελικά θα εξαρτηθεί 100% από την Intel.

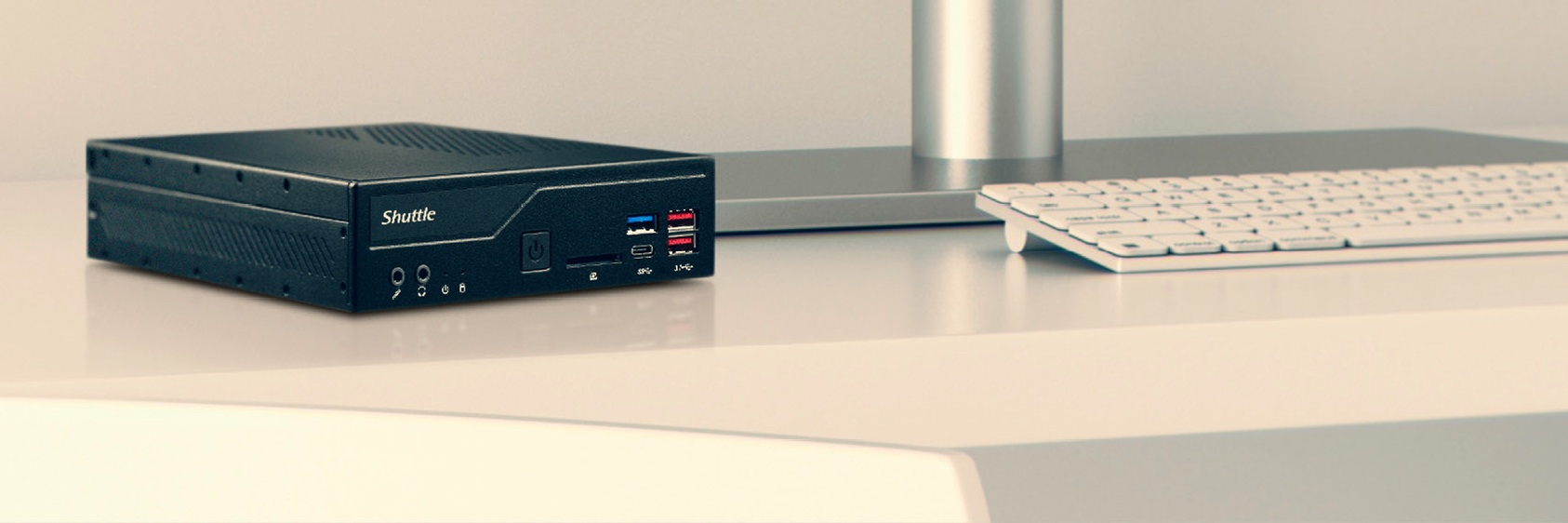

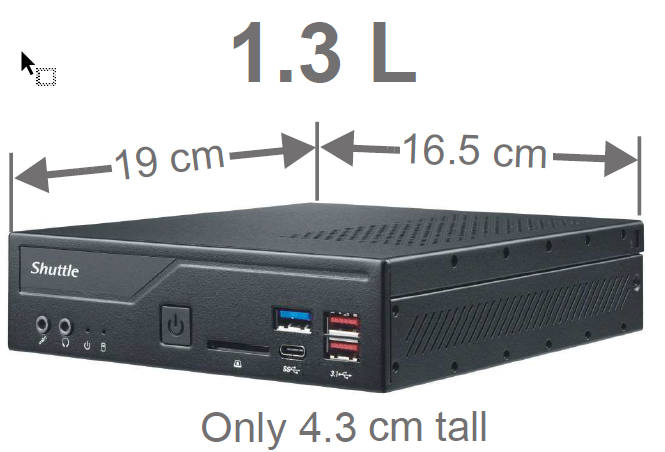

Όπως θα είδατε από την promo φωτογραφία του barebone, αισθητικά διατηρεί τις γραμμές που έχουμε συνηθίσει να βλέπουμε εδώ και πάρα πολλά χρόνια, με τις μικρές διαφοροποιήσεις στην πρόσοψη που πρωτοείδαμε στο αμέσως προηγούμενο DH370. Φυσικά όπως μαρτυρά και το όνομά του έρχεται με το Intel H470 chipset και υποστηρίζει μία μεγάλη γκάμα επεξεργαστών που ξεκινούν από τον Celeron G5900T και φτάνουν έως τον Core i9-10900.

Ας μην μακρηγορούμε όμως, και ας ξεκινήσουμε την παρουσίαση του Shuttle DH470.

Συσκευασία - Παρελκόμενα

Το DH470 έρχεται στην τυπική συσκευασία που συναντάμε σε όλα τα Shuttle αυτών των διαστάσεων. To χαρτονένιο κουτί είναι κοινό για όλα τα XPC Slim και στην πλάγια όψη του έχει ένα μεγάλο έγχρωμο αυτοκόλλητο με μία φωτογραφία και τα βασικά τεχνικά χαρακτηριστικά του. Οι πιο παρατηρητικοί ίσως θα διαπιστώσατε πως μάλλον η Shuttle εχει μεγαλό στοκ από τέτοια κουτιά και έτσι όχι μόνο δεν απεικονίζεται η θύρα Type C, αλλά ακόμα και ο διακόπτης ενεργοποίησης είναι ο παλιός στρόγγυλος.

O εξοπλισμός του DH310 είναι ο ίδιος που έχουμε συνηθίσει να βλέπουμε στα Slim XPC  και έτσι λάμπει διά της απουσίας της η βάση/ποδαράκια για την όρθια τοποθέτηση, ενώ (ευτυχώς) συμπεριλαμβάνεται το στήριγμα Vesa.

Επιπλέον αυτού, τα παρελκόμενα που θα βρείτε είναι το τροφοδοτικό των 90W της AcBel που δίνει τάση19V και ρεύμα έως 4.74Α, ένα πλαστικό καπάκι προστασίας για το socket της μητρικής, μία μικροσκοπική σύριγγα με θερμοαγώγιμη πάστα και όλες τις απαραίτητες βίδες για την στήριξη ενός HDD/SSD των 2.5" καθώς και για τη στήριξη VESA. Φυσικά υπάρχει οδηγός quick start σε αρκετές γλώσσες και ένα DVD με τους απαραίτητους οδηγούς. Ναι καλά διαβάσατε, ακόμα DVD με οδηγούς δίνει η Shuttle.

Τεχνικά Χαρακτηριστικά

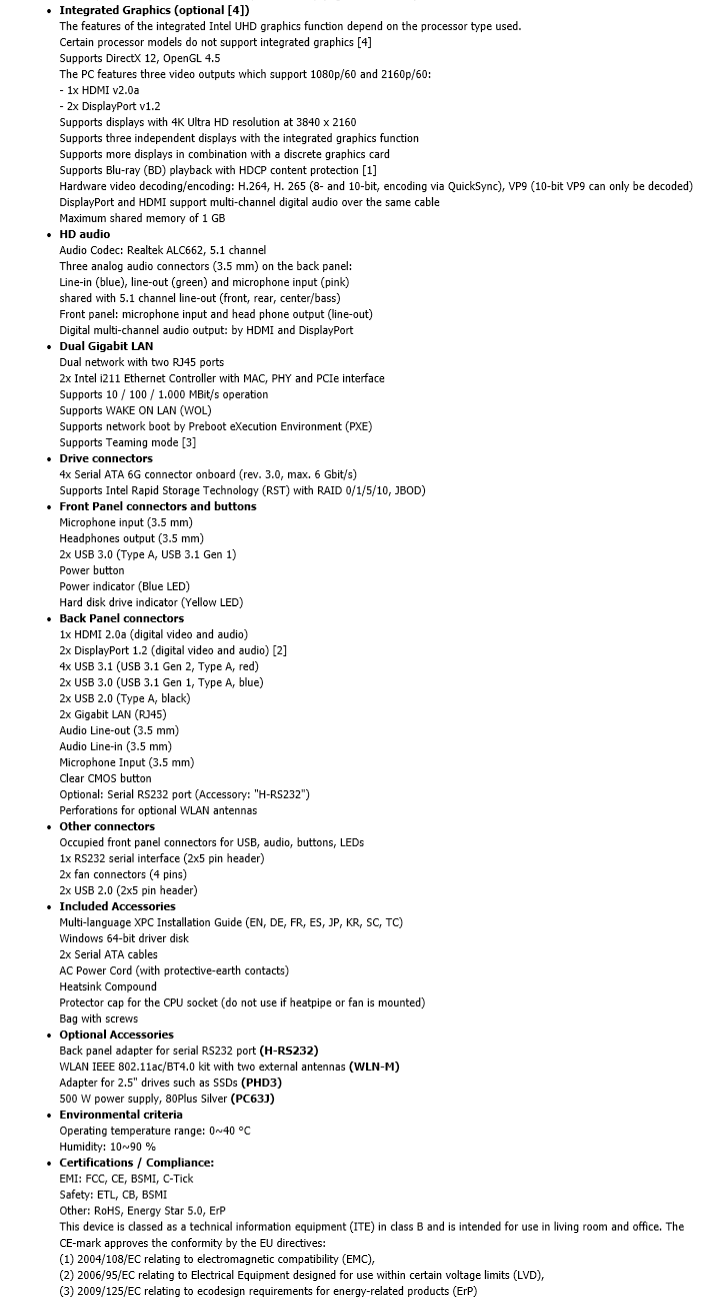

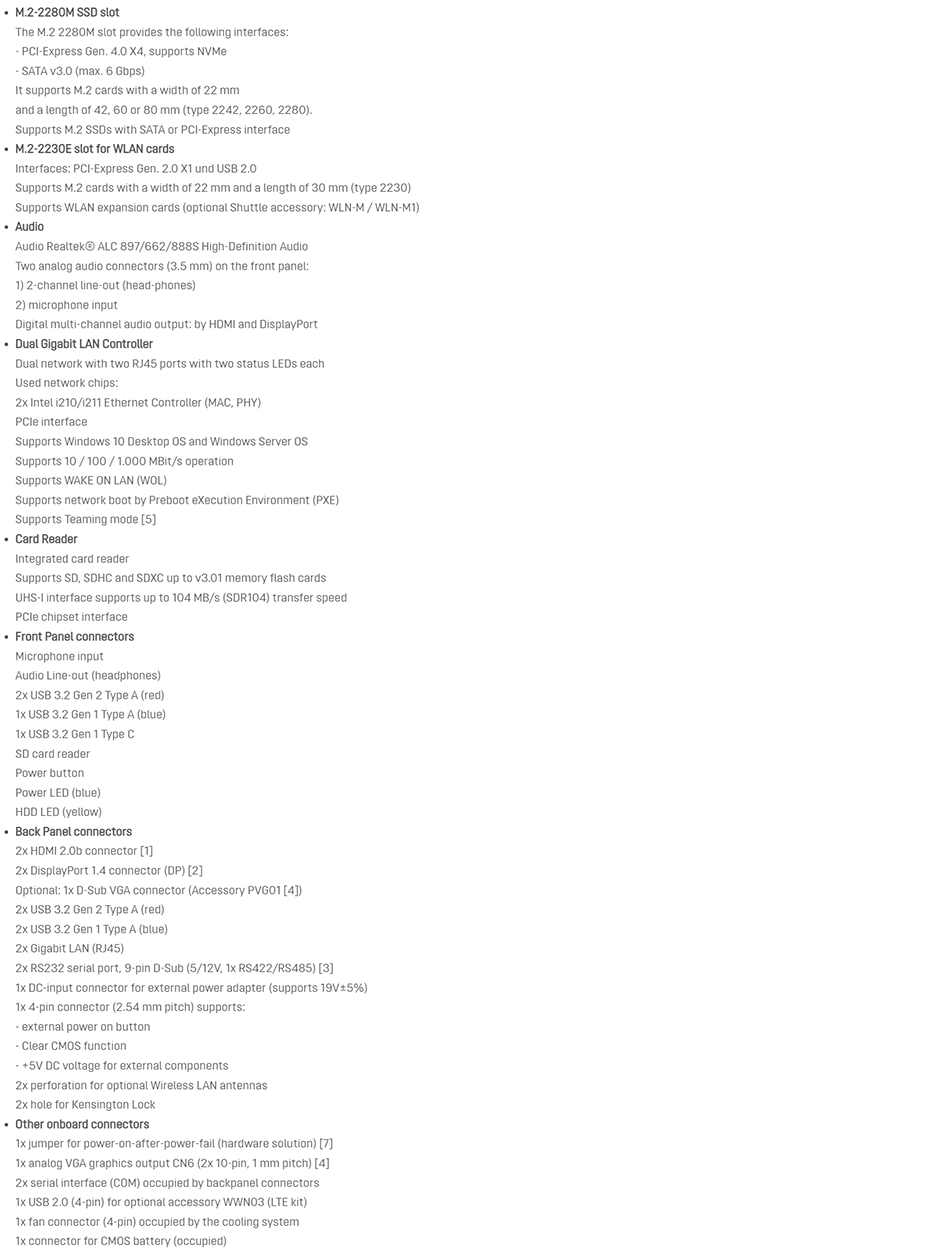

Τα τεχνικά χαρακτηριστικά του Shuttle XPC Slim DH470 παρατίθενται αναλυτικά στον πίνακα που ακολουθεί, ενώ για ακόμα πιο αναλυτικές πληροφορίες δεν έχετε παρά να επισκευθείτε την επίσημη ιστοσελίδα του προϊόντος.

H προτεινόμενη τιμή λιανικής του DH470 ανέρχεται στα 304 € συμπεριλαμβανομένου του ΦΠΑ, ενώ κατά το χρόνο συγγραφής του review το βρήκαμε διαθέσιμο στην ελληνική αγορά στην ίδια περίπου τιμή. Για να έχετε μια εικόνα του συνολικού κόστους ενός συστήματος με το DH470, 16GB Ram DDR4 SODIMM κοστίζουν περίπου 75 ευρώ, ενώ όσον αφορά τον επεξεργαστή, μπορείτε να ξεκινήσετε από ένα Celeron των 45 ευρώ και να φτάσετε στον i9 10900 που κοστίζει περίπου 400 ευρώ και είναι ο μεγαλύτερος υποστηριζόμενος επεξεργαστής σύμφωνα με τη σχετική λίστα της Shuttle.

Το εξωτερικό

Όσον αφορά το εξωτερικό του, το DH470 δεν έχει μεγάλες διαφοροποιήσεις από τα προηγούμενα μοντέλα της Slim σειράς που ακολουθούν το ίδιο form factor. Στην μπροστινή πλευρά, ξεκινώντας από τα αριστερά βρίσκουμε τις τριπολικές υποδοχές των 3.5mm για σύνδεση μικροφώνου και ακουστικών και τα LED ένδειξης λειτουργίας και προσπέλασης του HDD/SSD που έχουν χρώμα μπλε και πορτοκαλί αντίστοιχα. Στο κέντρο βρίσκουμε τον διακόπτη ενεργοποίησης ενώ στα δεξιά του υπάρχει ένας αναγνώστης μνημών SD. Όσον αφορά τις θύρες USB, τα πράγματα είναι ελαφρώς μπερδεμένα. Αρχικά βρίσκουμε με ένδειξη SS μία μπλε type A και μία type C. Αυτές σύμφωνα με τον πίνακα των τεχνικών χαρακτηριστικών ακολουθούν το πρωτόκολλο USB 3.2 Gen 1, το οποίο ταυτίζεται με το USB 3.1 Gen 1 και το USB3.0 όσον αφορά τις ταχύτητες υποστηρίζοντας μέγιστη διαμεταγωγή δεδομένων 5 Gbit/s. Οι δύο κόκκινες θύρες με την ένδειξη 3.1, σύμφωνα με τα τεχνικά χαρακτηριστικά είναι USB 3.2 Gen 2, που παλαιότερα ονομάζονταν USB 3.1 Gen 2 ή σκέτο USB 3.1 και έχουνε μέγιστη διαμεταγωγή δεδομένων 10 Gbit/s. Αν μπερδευτήκατε σας παραπέμπουμε στο σχετικό λήμμα της wikipedia

Περνώντας στην πίσω πλευρά, η οποία δυστυχώς δεν είναι βαμμένη, από τα αριστερά προς τα δεξιά βλέπουμε την υποδοχή τροφοδοσίας, τη θύρα HDMI και τις δύο DisplayPort, τις δύο θύρες Ethernet, τις δύο σειριακές θύρες και τέσσερις θύρες USB, για τις οποίες ισχύουν όσα γράψαμε στα της πρόσοψης. Αξίζει να αναφέρουμε πως η μεν θύρα HDMI είναι 2.0, οι δε Diplayport 1.2 άρα υποστηρίζονται και από τις τρεις 4Κ αναλύσεις στα 60hz.  Η μικρή τετράγωνη οπή που υπάρχει τέρμα δεξιά φιλοξενεί 2 ζεύγη jumpers. Με το ένα ζεύγος μπορούμε να εκτελέσουμε Clear Cmos χωρίς να χρειάζεται να ανοίξουμε το καπάκι, ενώ στο άλλο μπορούμε να συνδέσουμε έναν εξωτερικό διακόπτη τροφοδοσίας, πράγμα πολύ χρήσιμο σε περιπτώσεις που θα χρησιμοποιήσουμε το DH470 σε εφαρμογές digital signage που θα περιλαμβάνουν την τοποθέτησή του barebone σε κάποιο δύσκολα προσπελάσιμο σημείο. Τέλος υπάρχουν και δύο οπές στις οποίες μπορούν να τοποθετηθούν κεραίες ασύρματης δικτύωσης.

Οι πάνω και κάτω πλευρές δεν έχουν κάτι ιδιαίτερο να δείξουν. Στην επάνω πλευρά υπάρχουν 2 είσοδοι αέρα για τους ανεμιστήρες που ψύχουν τον επεξεργαστή, ενώ στην κάτω βρίσκουμε μόνο τέσσερα λαστιχένια αντικραδασμικά ποδαράκια και τα αυτοκόλλητα με τις προδιαγραφές του συστήματος. Τελος, τα δύο πλαϊνά είναι διάτρητα και εξυπηρετούν στην εξαγωγή αέρα ενώ διαθέτουν και κάποιες οπές με σπείρωμα για την στήριξη τόσο της βάσης VESA όσο και της βάσης όρθιας τοποθέτησης (η οποία πωλείται χωριστά).

Το εσωτερικό

Ας περάσουμε τώρα στο εσωτερικό που έχει και περισσότερο ενδιαφέρον. Όσοι έχετε διαβάσει προηγούμενες παρουσιάσεις που αφορούσαν barebones της σειράς DH θα διαπιστώσετε πως το εσωτερικό έχει πάρα πολλά κοινά με τα προηγούμενα μοντέλα. Και γιατί να μην έχει, η Shuttle έχει βρει τον τρόπο να χωράει όσο το δυνατόν περισσότερα σε όγκο 1.3 λίτρα και ομάδα που κερδίζει συνήθως δεν αλλάζει.

Για να αποκτήσουμε πλήρη πρόσβαση στη μητρική του DH470ώστε να εγκαταστήσουμε μνήμες, επεξεργαστή και M2 SSD χρειάζεται να αφαιρέσουμε αρχικά τη βάση τοποθέτησης μονάδας αποθήκευσης των 2.5", η οποία συγκρατείται μία βίδα που βρίσκεται κεντρικά στην αριστερή πλευρά της φωτογραφίας και στη συνέχεια να λύσουμε τις 4 βίδες που συγκρατούν την ψύκτρα.

Πριν ξεκινήσουμε την περιήγηση στη μητρική του DH470 ας ρίξουμε μία ματιά στο σύστημα ψύξης. Αυτό είναι πανομοιότυπο με των  άλλων μοντέλων της σειράς DH που είχαμε δει στο παρελκθόν οπότε λίγο πολύ ξέρουμε τι να περιμένουμε από αυτό. Διαθέτει χάλκινη επιφάνεια επαφής με τον ανεμιστήρα, δύο heatpipes και δύο ανεμιστήρες των 60mm της Apistek τους οποίους επίσης έχουμε δει πολλές φορές σε συστήματα της Shuttle.

Για τη μητρική του DH470 δε χρειάζεται να πούμε και πολλά, καθ'ότι είναι μία τυπική κατασκευή της Shuttle με την αξιοποίηση του διαθέσιμου χώρου να είναι η καλύτερη δυνατή. Το chipset βρίσκεται στα αριστερά των μνημών και ψύχεται παθητικά, ενώ οι δύο υποδοχές Μ2, μία για SSD διαστάσεων 2280 και μία για κάρτα ασύρματης δικτύωσης 2230 βρίσκονται στα αριστερά του επεξεργαστή. Δυστυχώς, προφανώς για λόγους χώρου, η πρόσβαση στις δύο υποδοχές Μ2 απαιτεί την αφαίρεση της ψύκτρας, πράγμα που σημαίνει πως εάν για κάποιο λόγο θέλετε να βαζοβγάζετε τακτικά τον M2 SSD σας θα έχετε θέμα. Φυσικά υπάρχει και η δυνατότητα σύνδεσης ενός κανονικού SSD των 2.5" στη βάση που είδαμε σε προηγούμενη φωτογραφία, χρησιμοποιώντας το καλώδιο που βλέπουμε να κρέμεται στα δεξιά.

Η εγκατάσταση των υποσυστημάτων στο DH470 είναι εξαιρετικά απλή, παρ' όλα αυτά καλό θα ήταν να ρίξετε μια ματιά στο quick start guide πριν ξεκινήσετε. Για τις ανάγκες της σημερινής παρουσίασης, εξοπλίσαμε το barebone με έναν Core i3 10100, 2 DIMM των 8GB έκαστο που λειτουργούν στα 2666 Mhz και τoν γνωστό από προηγούμενες παρουσιάσεις SSD Corsair Force LE200 240GB, οποίος είναι μια ευγενική προσφορά της Corsair.

Δεδομένου του ότι το BIOS του DH470 δεν διαθέτει καμία απολύτως ρύθμιση σχετικά με επεξεργαστή και μνήμες, δεν σας δείχνουμε φωτογραφίες αυτού, αλλά σας παραπέμπουμε στο σχετικό manual.

Kλείνουμε την ενότητα με μία απεικόνιση της μητρικής του DH470 από την ιστοσελίδα της Shuttle όπου μπορείτε να δείτε αναλυτικά όλες τις συνδέσεις που προσφέρει.

Μεθοδολογία Μετρήσεων

Σε μία προσπάθεια να έχουμε κάποια δεδομένα σύγκρισης, για τις ανάγκες της σημερινής παρουσίασης διατηρήσαμε τόσο την έκδοση των Windows όσο και των μετροπρογραμμάτων αμετάβλητα σε σχέση με την παρουσίαση του DS10U3 που είχαμε κάνει πριν περίπου ένα χρόνο.

Τα μετροπρογράμματα που χρησιμοποιήσαμε στη σημερινή παρουσίαση είναι τα ακόλουθα:

• AIDA64 Engineer Edition v.6.20.5300 το οποίο είναι μια ευγενική προσφορά της Finalwire
• PCMark 10 Professional Edition v.2.0.2144 το οποίο είναι μία ευγενική προσφορά της UL Benchmarks
• 3DMark Professional Edition v.2.11.6846 το οποίο είναι μία ευγενική προσφορά της UL Benchmarks
• Cinebench R20 & R15, SuperPI Mod 1.5, WPrime 2.10 & Fritz Chess Benchmark

Ας δούμε λοιπόν πώς τα πήγε το DΗ470 με τον Intel Core i3 10100 και τα 16GB Ram DDR4-2666 στις ενότητες που ακολουθούν.

Αποτελέσματα Μετρήσεων

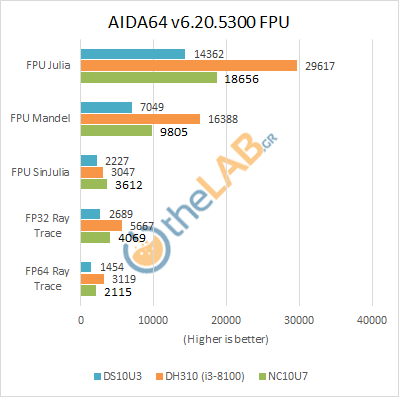

Ξεκινάμε με το AIDA64 το οποίο μετράει CPU, FPU και μνήμη. Τα αποτελέσματα που βλέπουμε δεν αποκλίνουν από τα αναμενόμενα για επεξεργαστή και χρονισμούς μνήμης. Φυσικά δεν πρέπει να ξεχνάμε πως ο i3 10100 έχει τα διπλάσια threads από τον i3 8100 με τον οποίο είχαμε μετρήσει το DH310.

AIDA64

PCMark10

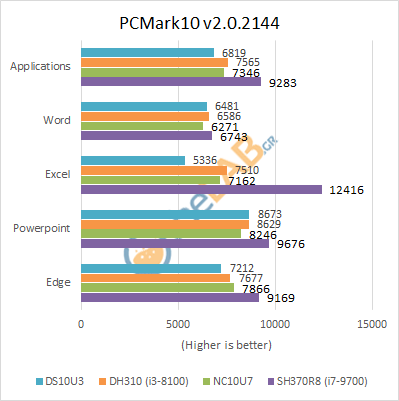

Αναμενόμενα καλές και στο PCMark10 οι επιδόσεις του DH470, με εξαίρεση τα digital content creation και gaming όπου η απουσία discrete gpu ρίχνει τα νούμερα πολύ κάτω από τη βάση των 5000 μονάδων που έχει το reference system.

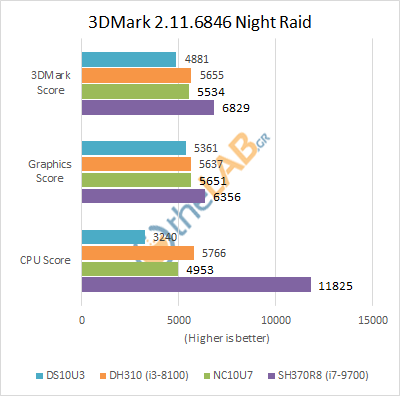

3DMark

Αν και το κοινό στο οποίο απευθύνεται το DH470 δεν πρόκειται να ασχολείται με παιχνίδια, σας παραθέτουμε και τα αποτελέσματα από όλα τα τεστ του 3DMark. Υπενθυμίζουμε πως οι μετρήσεις έγιναν με την ενσωματωμένη στον επεξεργαστή Intel® UHD Graphics 630.

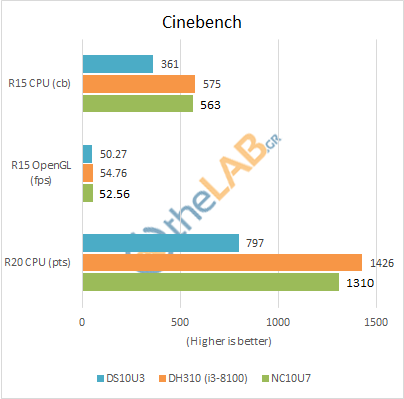

Λοιπές μετρήσεις CPU

Κλείνουμε με μερικές ακόμα μετρήσεις CPU, όπου και πάλι είναι σαφής η βελτίωση του μικρού i3 έναντι των παλαιότερων γενεών.

Θερμοκρασίες - Κανατανάλωση - Θόρυβος

Ας δούμε τώρα πώς τα πάει το DH470 όσον αφορά κατανάλωση, θερμοκρασίες και θόρυβο, κάτι που σίγουρα θα ενδιαφέρει τους μελλοντικούς του αγοραστές. Για τις μετρήσεις μας, όπως πάντα χρησιμοποιήσαμε το stress test του AIDA64. Τα αποτελέσματα του DH470 ήταν παραπάνω από καλά, έχοντας κατανάλωση σε idle μόλις 8.5 W, σβηστό 0.5 W ενώ σε πλήρες φορτίο η κατανάλωση εκτοξεύθηκε στα 84.1 W, πράγμα αναμενόμενο λόγω επεξεργαστή. Δεδομένου του γεγονότος ότι το σύστημα μπορεί να φορτωθεί με αρκετές συσκευές τόσο στις m.2 όσο και στις USB θύρες του θεωρούμε πως η Shuttle θα πρέπει να αναθεωρήσει την επιλογή του τροφοδοτικού των 90W και να προσφέρει το μεγαλύτερο των 120W που συνοδεύει το ολοκαίνουργιο DS320 που υποστηρίζει Ryzen επεξεργαστές.

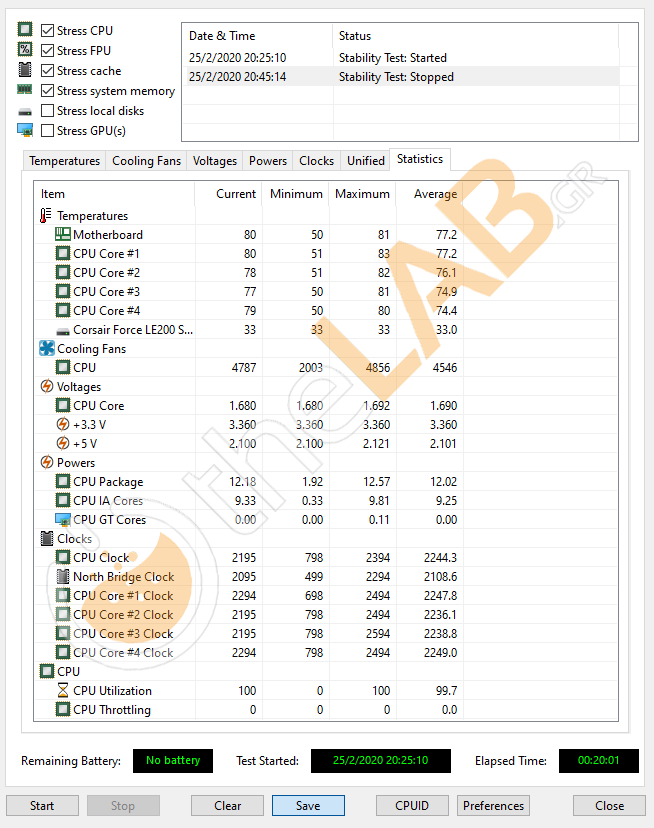

Για την μέτρηση θερμοκρασίας, τρέξαμε το stress test του AIDA για 20 λεπτά με την θερμοκρασία περιβάλλοντος να βρίσκεται στους 15 βαθμούς κελσίου. Η μέγιστη θερμοκρασία που είδαμε στον επεξεργαστή ήταν 83 βαθμοί κελσίου, οποία χαρακτηρίζεται ως αναμενόμενη δεδομένου του μεγέθους του κουτιού. Δεδομένου ότι το throttling αρχίζει από τους 100 βαθμούς, κατά τους καλοκαιρινούς μήνες, ίσως να αντιμετωπίσετε κάποιο πρόβλημα, αν και η shuttle δίνει θερμοκρασιακό εύρος λειτουργίας από 0 έως 50 βαθμούς κελσίου. Αξίζει πάντως να τονίσουμε ότι οι παραπάνω θερμοκρασίες μετρήθηκαν σε πλήρες φορτίο CPU και GPU, κατά το οποίο όπως γράψαμε και παραπάνω το σύστημα τραβάει από το δίκτυο 84.1 W. Όσον αφορά το θόρυβο, υπό φυσιολογικές συνθήκες ήταν ελάχιστος, κατά το τρέξιμο όμως του stress test αυξήθηκε αρκετά. Σε εργασιακό περιβάλλον δε θα ήταν ενοχλητικό, σίγουρα όμως δε θα σας άρεσε να το έχετε σε full load ενώ κοιμάστε στο ένα μέτρο.

Επίλογος

Κάπως έτσι φτάσαμε και σήμερα στο τέλος της παρουσίασης. Μετά από τέσσερα χρόνια καθημερινής χρήσης από τον γράφοντα ενός Shuttle Slim PC της σειράς DH, το DH470 δεν αποτέλεσε καθόλου έκπληξη τόσο με τις επιδόσεις του όσο και με τη γενικότερη συμπεριφορά του. Ανεξαρτήτως του αν πρόκειται να χρησιμοποιηθεί σε επαγγελματικό ή οικιακό περιβάλλον αποτελεί μία πάρα πολύ καλή πρόταση, αρκεί να μην χρειάζεστε κάποια κάρτα γραφικών. Η τιμή του κρίνεται λογικότατη για αυτά που προσφέρει, και όσοι επιθυμείτε κάτι οικονομικότερο μπορείτε να κοιτάξετε και στα μικρότερα αδερφάκια του. Αν βάλουμε δε και τον παράγοντα κατανάλωση ρεύματος, όπου σε idle καταστάσεις καταναλώνει λιγότερο από μία λάμπα, τότε γίνεται ακόμα πιο ελκυστικό.

Για να μη μακρηγορούμε, ας συνοψίσουμε λοιπόν τα θετικά και αρνητικά του DH470 σε μορφή bullet points ώστε να περάσουμε και στη βαθμολογία:

• Μικρό μέγεθος
• Χαμηλή κατανάλωση
• Χαμηλή στάθμη θορύβου
• 8 θύρες USB3.1 με τις 4 να είναι Gen2 και την μία Type C
• 3 συνολικά θύρες HDMI & Displayport με υποστήριξη 4Κ
• Δυνατότητα σύνδεσης μονάδας αποθήκευσης 2.5" και M2
• Πολύ εύκολη εγκατάσταση υποσυστημάτων
• Χαμηλή τιμή (για αυτά που προσφέρει)
• Δυνατότητα σύνδεσης εσωτερικού προσαρμογέα ασύρματου δικτύου Μ2.2230

• Υψηλή θερμοκρασία επεξεργαστή σε πλήρες φορτίο
• Η πρόσβαση στη θύρα Μ2 του SSD απαιτεί αφαίρεση της ψύκτρας του επεξεργαστή.
• Το τροφοδοτικό των 90W είναι στα όριά του σε πλήρες φορτίο.

Ευχαριστούμε θερμά την Shuttle για την παραχώρηση του δείγματος της δοκιμής

Γεώργιος GriGaS Ρήγας 22/02/2021

Εισαγωγή

Πριν λίγους μήνες, η γνωστή για τα mini PCs της Shuttle, παρουσίασε μία νέα σειρά συστημάτων πολύ διαφορετική από όσα έχουμε δει ως τώρα, την Edge EN01. Με όγκο μόλις 450ml και δυνατότητες που δύσκολα βρίσκουμε σε τόσο μικρό μέγεθος, η σειρά Edge έρχεται να τοποθετηθεί στην άκρη (edge) ενός δικτύου, μακριά από τους servers με σκοπό να κάνει μία πρωταρχική επεξεργασία των δεδομένων που θα σταλούν σε αυτούς. Αυτό είναι άλλωστε και το edge computing, μία έννοια σαφώς λιγότερο γνωστή από το cloud computing, που αν και σε πρώτη φάση φαντάζει σαν κάτι το αντιδιαμετρικό, στην πραγματικότητα το ένα συμπληρώνει το άλλο.

Το edge computing λοιπόν, δημιουργήθηκε σε μία προσπάθεια αποσυμφόρησης των δικτύων διακίνησης δεδομένων. Αντί οι διάφορες IoT συσκευές να στέλνουν ανεπεξέργαστα δεδομένα στους κεντρικούς servers, τοποθετείται σαν ενδιάμεσος ένας τοπικός edge server ο οποίος κάνει μία πρωταρχική επεξεργασία των δεδομένων, μειώνοντας τον όγκο τους ώστε να μπορέσουν στη συνέχεια να διακινηθούν ευκολότερα προς τον τελικό τους προορισμό.

Μία τέτοια συσκευή είναι λοιπόν και το Shuttle EN01J4 το οποίο θα σας παρουσιάσουμε σήμερα, η οποία ξεκινά με το πλεονέκτημα του ότι βασίζεται σε x86 αρχιτεκτονική έχοντας έτσι τη δυνατότητα πέραν της χρήσης της σε εφαρμογές edge computing να μπορεί να βρει εφαρμογές σε ένα πλήθος βιομηχανικών και εργαστηριακών εφαρμογών, αξιοποιώντας ήδη υπάρχον λογισμικό.

Unboxing

Όπως έχουμε συνηθίσει από παλαιότερες παρουσιάσεις, έτσι και στην περίπτωση της οικογένειας Edge, η συσκευασία είναι χαρτονένια με ένα αυτοκόλλητο που εξειδικεύει το περιεχόμενο. Όπως βλέπετε, υπάρχουν δύο εκδόσεις του EN01J, η 3 με επεξεργαστή Intel Celeron J3355 και 4GB LPDDR4 RAM και η 4 με επεξεργαστή Pentium J4205 και 8GB LPDDR4 RAM, την οποία λάβαμε από τη Shuttle για τη σημερινή παρουσίαση.

Ανοίγοντας τη συσκευασία, βλέπουμε πως για την προστασία των περιεχομένων τα πάντα είναι τοποθετημένα σε στρώσεις από αντικραδασμική προστασία, ώστε να είναι όσο το δυνατό καλύτερα προστατευμένα. Αρχικά βρίσκουμε το quick start guide, ένα DVD με οδηγούς (αρνούμαι να κάνω περαιτέρω σχόλιο) και τη βάση που θα βιδωθεί στην οθόνη σε περίπτωση που επιθυμούμε να κρεμάσουμε το σύστημα κάνοντας χρήση του πρότυπου VESA.

Αφαιρώντας την πρώτη στρώση του προστατευτικού υλικού, βρίσκουμε το καλώδιο σύνδεσης για την τροφοδοσία, μία κλέμα τύπου euroblock (περισσότερα για αυτό σε λίγο) και δύο επιπλέον εξαρτήματα στήριξης, ενώ κάτω από τον απορροφητή υγρασίας βρίσκεται το EN01J4.

Tα παρελκόμενα του EN01J4 φαίνονται σε πλήρη παράταξη στην εικόνα που ακολουθεί. Σε περίπτωση που επιθυμούμε να στηρίξουμε το σύστημα σε μία οθόνη με VESA 75 ή 100, βιδώνουμε το τετράγωνο εξάρτημα στην οθόνη και το σύστημα στο ορθογώνιο εξάρτημα που βλέπουμε στη μέση και στη συνέχεια κουμπώνουμε αυτά τα 2 μεταξύ τους. Επιπλέον το σύστημα μπορεί να τοποθετηθεί και σε ράγα DIN (αυτές που βρίσκονται στους ηλεκτρολογικούς πίνακες για τη στήριξη των ασφαλειών), χρησιμοποιώντας το εξάρτημα που βλέπουμε στα δεξιά.

Όσον αφορά την τροφοδοσία, η σειρά EN01J έρχεται χωρίς κάποιο τροφοδοτικό. Διαθέτει υποδοχή τύπου euroblock μέσω της οποίας μπορεί να τροφοδοτηθεί με ένα εύρος τάσης 12 έως 19 Volt DC. Σε περίπτωση που θέλετε να την τροφοδοτήσετε με ένα τροφοδοτικό τύπου laptop, συνδέετε στην υποδοχή euroblock το πράσινο εξάρτημα της φωτογραφίας (το οποίο είναι ένα είδος κλέμας) αφού πρώτα έχετε συνδέσει σε αυτό το καλώδιο της φωτογραφίας, μετατρέποντας έτσι την υποδοχή euroblock σε θηλυκό barrel jack.

Για τις ανάγκες της σημερινής παρουσίασης, η Shuttle μας έστειλε και το τροφοδοτικό PE90 το οποίο μπορεί να δώσει έως 4.74Α στα 19V έχοντας συνολική ισχύ 90W. To τροφοδοτικό είναι κατασκευής της Ac Bel, όπως και η πλειοψηφία των τροφοδοτικών που έχουμε δει να συνοδεύουν τα barebones της Shuttle σε προηγούμενα reviews.

Τεχνικά Χαρακτηριστικά

Τα τεχνικά χαρακτηριστικά του EN01J4 παρουσιάζονται συνοπτικά στον πίνακα που ακολουθεί. Λόγω της ιδιαιτερότητας του συστήματος, κάποια επιπλέον χαρακτηριστικά αναλύονται σε ξεχωριστή ενότητα αρκετά παρακάτω, ενώ όσοι ενδιαφέρεστε να εμβαθύνετε στις δυνατότητές του, σας προτρέπουμε μετά την ανάγνωση του παρόντος review να δείτε τόσο την ιστοσελίδα του προϊόντος όσο και το 11σέλιδο φυλλάδιο τεχνικών χαρακτηριστικών του.

Κατά το χρόνο συγγραφής του review, κανένα από τα δύο Edge δεν ήταν διαθέσιμο στην ελληνική αγορά. Η προτεινόμενη τιμή πώλησης για το ΕN01J4 ανέρχεται στα 579 ευρώ συμπεριλαμβανομένου του ΦΠΑ, ενώ για το μικρότερο EN01J3 στα 467 ευρώ. Προφανώς και μιλάμε για συστήματα ειδικών αποστολών, οπότε πριν κρίνετε το κατά πόσον αξίζουν τα λεφτά τους ή όχι, συνεχίστε την ανάγνωση.

Κάτω από το φακό - Το εξωτερικό

Η σειρά Edge της Shuttle ακολουθεί ένα εντελώς νέο form factor o οποίος χαρακτηρίζεται από industrial αισθητική και εξαιρετικά περιορισμένες διαστάσεις. Όλο το εξωτερικό είναι μεταλλικό, μαύρου χρώματος με τα πτερύγια του παθητικού συστήματος ψύξης να κάνουν παραπάνω από αισθητή την παρουσία τους. Το λογότυπο της Shuttle καταλαμβάνει μία από τις τέσσερις πλαϊνές πλευρές του συστήματος, ενώ όπως θα δούμε σε αρκετές φωτογραφίες υπάρχουν αρκετά cutouts για να καλύψουν τις ιδιαίτερες ανάγκες κάθε είδους εφαρμογής. Αυτά που βλέπουμε κάτω από το λογότυπο έχουν διάμετρο 6.5 mm και προορίζονται για εξωτερικές κεραίες.

Δεδομένων των μικρών διαστάσεων του EN01J4 είναι αναπόφευκτο οι διάφορες θύρες Ι/Ο να καταλαμβάνουν μεγάλο μέρος της εξωτερικής επιφάνειας. Έτσι αντιδιαμετρικά της πλευράς που φιλοξενεί το λογότυπο βλέπουμε 2 θύρες USB 3.2 Gen 1, μία θύρα Gigabit LAN, μία HDMI 1.4b και μία micro-USB 2.0. Χαμηλότερα βρίσκουμε δύο cutouts, ένα με ένδειξη HDMI-in και ένα με το σύμβολο της κάρτας δικτύου. Αυτά βρίσκονται εκεί για την περίπτωση που εγκαταστήσουμε κάποιο από τα (προαιρετικά) modules και συγκεκριμένα είτε αυτό που κάνει video capture, είτε αυτό που κάνει Power Over Ethernet injection. Oι πιο παρατηρητικοί θα είδαν και δύο μικροσκοπικές οπές. Η μεν αριστερή (πάνω από τις δύο USB 3.2) κρύβει πίσω της το LED ένδειξης λειτουργίας (και γι αυτό έχει δίπλα της το λογότυπο του on/off) ενώ αυτή που βρίσκεται πάνω από την microUSB δεν εξυπηρετεί στο συγκεκριμένο μοντέλο κάτι και βρίσκεται εκεί για μελλοντική χρήση.

Περνώντας στις στενότερες πλαϊνές πλευρές βρίσκουμε το euroblock connector για την τροφοδοσία του συστήματος, την υποδοχή για κάρτα μνήμης microSD, τη θέση για κλειδαριά τύπου Kensington καθώς και ένα ακόμα cutout των 6.5mm για τοποθέτηση κεραίας. Η τέταρτη και τελευταία πλάγια όψη του συστήματος διαθέτει μία οπή με λαστιχένιο κάλυμμα για διέλευση κάποιου καλωδίου καθώς και ένα ακόμα cutout των 6.5mm.

Κλείνουμε την ενότητα αυτή με δύο ακόμα φωτογραφίες που δείχνουν καλύτερη την πάνω και κάτω πλευρά του συστήματος, όπου ξεχωρίζουν στην μεν πρώτη τα πτερύγια του συστήματος ψύξης, στη δε δεύτερη τα αυτοκόλλητα με τις προδιαγραφές και τα λαστιχένια αντιολισθητικά ποδαράκια και με μια σημείωση. H σειρά Edge δε διαθέτει διακόπτη ενεργοποίησης. Το σύστημα είναι σε always on mode και εκκινεί αυτόματα με το που λάβει τάση τροφοδοσίας. Το πώς μπορεί να αλλάξει αυτό θα το δούμε στην επόμενη ενότητα.

Κάτω από το φακό - Το εσωτερικό

Η πρόσβαση στο εσωτερικό του EN01J4 είναι εξαιρετικά απλή. Αρχικά ξεβιδώνουμε τις τέσσερις βίδες που βρίσκονται στη βάση του και την αφαιρούμε. Στη συνέχεια το περιμετρικό κέλυφος βγαίνει συρταρωτά αποκαλύπτοντας την πλακέτα του συστήματος και τους τέσσερις μεγάλους αποστάτες. Ο λόγος ύπαρξης του κενού χώρου ανάμεσα στην πλακέτα και τη βάση είναι ότι η σειρά Edge είναι επεκτεινόμενη με διάφορα modules που θα δούμε στην επόμενη ενότητα.

Εκτός από τις θύρες I/O που είδαμε στην προηγούμενη ενότητα, στο εσωτερικό βρίσκουμε μία θύρα m.2  η οποία υποστηρίζει τα πρωτόκολλα PCI-Express Gen. 2.0 X, SATA v3.0 και USB 3.2 Gen 1. Σε αυτή μπορεί να συνδεθεί είτε ένας SSD μεγέθους 2242, είτε κάποιο module για WLAN ή LTE είτε η capture card MCAP01 η οποία δίνει στο Edge μία είσοδο HDMI. To 20pin female header που βλέπουμε στην δεξιά φωτογραφία χρησιμοποιείται για τη σύνδεση των PoE modules τα οποία δίνουν τη δυνατότητα στο Edge είτε να τροφοδοτεί συσκευές (π.χ. IP κάμερες) είτε να λαμβάνει από κάποιο PoE switch ή PoE injector το απαραίτητο για τη λειτουργία του ρεύμα.

Ακριβώς από κάτω βρίσκουμε ένα pin header με 34 pins το οποίο εξυπηρετεί διάφορα Ι/Ο. Τα δύο pin που βλέπουμε βραχυκυκλωμένα είναι αυτά που το έχουν θέση σε always on κατάσταση όπως περιγράψαμε στην προηγούμενη ενότητα. Σε περίπτωση που επιθυμούμε να ακυρώσουμε αυτή τη λειτουργία, μπορούμε να αφαιρέσουμε το jumper και να συνδέσουμε ένα power button στα pin 11 και 12. Για τις επιπλέον δυνατότητες σύνδεσης στα υπόλοιπα 30 pin θα σας παραπέμψουμε στο manual της συσκευής μιας και δεν έχει νόημα να επεκταθούμε.

Οι πιο παρατηρητικοί θα διαπιστώσατε πως το Edge αποτελείται από δύο πλακέτες και πως ως τώρα δεν έχουμε δει επεξεργαστή, μνήμη και eMMC. Πράγματι, η πάνω πλακέτα που είδαμε στις προηγούμενες φωτογραφίες φιλοξενεί όλα τα I/O του συστήματος και όπως βλέπετε συνδέεται μέσω ενός proprietary connector και τη δεύτερη πλακέτα η οποία αποτελεί το κυρίως σύστημα.

Η κυρίως πλακέτα του συστήματος καλύπτεται και από τις 2 πλευρές της με επίπεδες μεταλλικές επιφάνειες για την καλύτερη απαγωγή της θερμότητας. Αφαιρώντας τις δύο βίδες που συγκρατούν το heatspreader που βρίσκεται από την πλευρά του κονέκτορα, βρίσκουμε ένα thermal pad το οποίο φροντίζει την σωστή ροή θερμότητας από την eMMC και το mosfet που βρίσκεται ακριβώς από κάτω της.

Tέλος βλέπουμε το heatspreader το οποίο μεταφέρει τη θερμότητα του επεξεργαστή στα εξωτερικά πτερύγια. Από όσο είδαμε η σύνδεσή του με την πλακέτα φαίνεται να είναι μόνιμη και έτσι προκειμένου να μη προξενήσουμε κάποια ζημιά αποφύγαμε την προσπάθεια αφαίρεσής του. Τα πτερύγια πάντως συνδέονται με αυτό με τέσσερις βίδες και λάμπει δια της απουσίας του οποιοδήποτε θερμοαγώγιμο υλικό ανάμεσά τους.

Δυνατότητες και ιδιαίτερα χαρακτηριστικά

1. Επιλογές Τοποθέτησης

Με δεδομένο τον βιομηχανικό/εργαστηριακό χαρακτήρα της, η σειρά Edge προσφέρει στον χρήστη τρεις διαφορετικούς τρόπους τοποθέτησης. Όπως είδαμε λοιπόν και στο unboxing της συσκευής, αυτή μπορεί είτε να κρεμαστεί σε ράγα DIN (ηλεκτρολογικού πίνακα), είτε να τοποθετηθεί πίσω από ένα monitor κάνοντας χρήση του προτύπου VESA, είτε να τοποθετηθεί ως desktop πάνω σε μία επιφάνεια.

2. Επιλογές Τροφοδοσίας

Τρεις είναι και οι επιλογές για την τροφοδοσία του συστήματος. Εκτός από το κλασσικό τροφοδοτικό που είδαμε, το οποίο συνδέεται με τον euroblock connector, υπάρχει η δυνατότητα τροφοδοσίας είτε με τη χρήση ενός τροφοδοτικού ράγας DC με τάση εξόδου από 12 έως 19 V DC είτε μέσω PoE χρησιμοποιώντας το module PD01 το οποίο εγκαθίσταται στο εσωτερικό του Edge μετατρέποντας τα 48V που δίνει το πρωτόκολλο PoE σε τάση κατάλληλη για την ορθή λειτουργία του.

3. Μodules Επέκτασης

Όπως είδαμε, η σειρά Edge παρά το μέγεθός της παρέχει αρκετές (τηρουμένων των αναλογιών δυνατότητες επέκτασης. Ας δούμε λοιπόν επιγραμματικά ποιες είναι αυτές:

• Σε περίπτωση που είναι αναγκαία η χρήση WLAN, είναι εφικτή η εγκατάσταση του wireless adapter WLN-M με τη βοήθεια του αντάπτορα LN007.
• Για χρήση που απαιτεί την αποθήκευση video από κάποια έξοδο HDMI, υπάρχει η capture card MCAP01 η οποία δίνει στο Edge μία είσοδο HDMI. Η συγκεκριμένη δεν πωλείται μεμονωμένα, παρά μόνο κατόπιν ειδικής παραγγελίας στα πλαίσια κάποιου project.
• Για την τροφοδοσία των συσκευών Edge μέσω του πρωτοκόλλου PoE, η κάρτα PD01 δίνει τη σχετική δυνατότητα.
• Για την τροφοδοσία άλλων δικτυακών συσκευών μέσω του πρωτοκόλλου PoE χρησιμοποιώντας το Edge ως πηγή ενέργειας, η κάρτα PSE01 αναλαμβάνει να δώσει 48V DC και έως 0.5Α σύμφωνα με τα πρότυπα 802.3AT & 802.3AF. Για τη λειτουργία της είναι απαραίτητη χρήση τροφοδοτικού τουλάχιστον 65 Watt.

4. "Ιδιαίτερα" μοντέλα

Εκτός από το EN01J4 που παρουσιάζουμε σήμερα και το μικρότερο αδερφάκι του EN01J3 με το μικρότερο Celeron, η Shuttle διαθέτει αποκλειστικά κατόπιν παραγγελίας δύο επιπλέον edge. Το EN01E με επεξεργαστή Atom x5-E3940 και το ΕN01B το οποίο είναι προορισμένο να δουλεύει με το nVidia Jetson TX2 8G. Προφανώς όσοι ασχολείστε με το θέμα των single board computers έχετε μία ιδέα περί Jetson και ΑΙ computing (π.χ. σε λειτουργίες facial recognition). Εκείνος ο Atom όμως τι δουλειά έχει; Η απάντηση βρίσκεται σε ψιλά γράμματα. Τα J3 και J4 λόγω επεξεργαστή έχουν θερμοκρασιακό εύρος λειτουργίας από 0 έως +50 βαθμούς Κελσίου. O x5-E3950 όμως έχει τη δυνατότητα σύμφωνα με την Intel να λειτουργεί σε εύρος από -40 έως +85 βαθμούς Κελσίου, δίνοντας τη δυνατότητα στο EN01E να έχει εύρος λειτουργίας από -20 έως +65. Καθόλου άσχημα για όσους το χρειάζονται.

Μετρήσεις

Όπως είδαμε και στην ενότητα των τεχνικών χαρακτηριστικών, το EN01J4 έρχεται πλήρως εξοπλισμένο με 8GB RAM DDR4 2400 Mhz και μία μονάδα αποθήκευσης eMMC των 64GB. Δεδομένου ότι ο επεξεργαστής που έχει επιλεγεί να αποτελέσει την καρδιά του συστήματος είναι ένας αρκετά ταπεινός Pentium της οικογένειας Apollo Lake ο οποίος μετράει ήδη 4 χρόνια στην αγορά, δεν περιμένουμε και ιδιαίτερα πράγματα όσον αφορά τις επιδόσεις. Λίγη σημασία έχουν άλλωστε για τις χρήσεις για τις οποίες προορίζεται ένα τόσο ιδιαίτερο μηχάνημα.

Για τις ανάγκες λοιπόν της σημερινής παρουσίασης, περιορίσαμε τις μετρήσεις που αφορούν τις επιδόσεις μνήμης και επεξεργαστή στο AIDA64, το οποίο είναι μια ευγενική προσφορά της FinalWire, την οποία και ευχαριστούμε, καθώς και στο Crystaldiskmark για τις μετρήσεις που αφορούν την ενσωματωμένη μονάδα αποθήκευσης eMMC. Όλες οι μετρήσεις έγιναν με την έκδοση 2004 των Windows 10 x64 η οποία ήρθε προεγκατεστημένη στο σύστημα από την Shuttle.

Ξεκινάμε λοιπόν με τις μετρήσεις CPU και FPU του AIDA64 όπου βλέπουμε σε όλες σχεδόν τις κατηγορίες των παλιό μεν, τετραπύρηνο δε (και με ικανότητα Turbo boost στα 2.5 GHz) να είναι αισθητά ταχύτερος από τον περσινό Celeron 4205u.

Περνώντας στις μετρήσεις μνήμης, τα αποτελέσματα θυμίζουν έντονα εποχές DDR3. Ανατρέχοντας στην παρουσίαση του επίσης Apollo Lake Shuttle DX30 (το οποίο φοράει τον ίδιο επεξεργαστή με το μικρότερο Shuttle Edge EN01J3) βλέπουμε πως και εκείνο είχε πολύ χαμηλές επιδόσεις στις μετρήσεις μνήμης γεγονός που είχαμε τότε αποδώσει στον ελεγκτή μνήμης που ενσωματώνεται στην οικογένεια Apollo Lake.

Κλείνοντας τις μετρήσεις, σας παραθέτουμε τα απλά αξιοπρεπή αποτελέσματα της eMMC του EN01J4 στο crystaldiskmark

Θερμοκρασίες - Κατανάλωση - Θόρυβος

Περνώντας σε έναν τομέα που ενδιαφέρει περισσότερο τους μελλοντικούς αγοραστές της σειράς Edge θα ξεκινήσουμε από τον πραγματικά ανύπαρκτο θόρυβο. Όπως είναι αναμενόμενο, δεδομένης της απουσίας οποιουδήποτε κινούμενου μέρους, ο θόρυβος του EN01J4 είναι μηδενικός ενώ παντελής είναι και η απουσία οποιουδήποτε σφυρίγματος τύπου coil whine.

Στο θέμα της κατανάλωσης, τα πράγματα είναι αναμενόμενα πολύ καλά, τόσο σε idle όσο και σε συνθήκες πλήρους φορτίου. Όσοι αναρωτηθείτε γιατί με τόσο χαμηλή κατανάλωση, η Shuttle προτείνει τη χρήση του τροφοδοτικού των 90W, σας υπενθυμίζουμε το PoE module PSE01 το οποίο μπορεί να δώσει έως 0.5Α στα 48Vdc. Αξίζει στο σημείο αυτό να σημειώσουμε πως για τα λίγα δευτερόλεπτα που κράτησε το μέγιστο turbo mode είδαμε κατανάλωση 16 Watt, η οποία με το που πέσαν τα ρολόγια του επεξεργαστή σταθεροποιήθηκε στο νούμερο που βλέπετε στο γράφημα.

Κλείνουμε την ενότητα με τις μετρήσεις θερμοκρασίας, για τις οποίες όπως σε όλα τα fanless συστήματος τρέξαμε το stability test του AIDA64 για 40 λεπτά σε θερμοκρασία περιβάλλοντος 20 βαθμών Κελσίου χωρίς το παραμικρό ρεύμα αέρα. Κατά τη διάρκεια της δοκιμής τα πτερύγια της ψύκτρας ήταν πολύ ζεστά (η Shuttle προειδοποιεί να μη τα αγγίζουμε) και η μέγιστη θερμοκρασία της CPU έφτασε τους 91 βαθμούς σε έναν από τους πυρήνες. Ο επεξεργαστής του EN01J4 έχει σύμφωνα με το datasheet της Intel μέγιστη επιτρεπόμενη θερμοκρασία λειτουργίας 105 βαθμών Κελσίου και έτσι θεωρούμε πως για χρήσεις οι οποίες θα περιλαμβάνουν παρατεταμένο υψηλό φορτίο επεξεργαστή σε θερμοκρασίες στο πάνω μέρος του θερμοκρασιακού εύρους λειτουργίας του συστήματος, το οποίο ορίζεται από την Shuttle από 0 έως 50 βαθμούς Κελσίου, καλό θα ήταν να υπάρχει κάποιου είδους ρεύμα αέρα. Μη ξεχνάμε άλλωστε πως το σύστημα μπορεί να κρεμαστεί ακόμα και σε ράγα DIN, άρα είναι πιθανό να τοποθετηθεί στο εσωτερικό κάποιου ηλεκτρολογικού ερμαρίου.

Σε κάθε περίπτωση, η θερμοκρασίες που παρατηρήσαμε σε συνδυασμό με την απουσία throttling αλλά και τη δυνατότητα του συστήματος να κρατήσει τα ρολόγια λειτουργίας στα 1700 MHz, 200 ΜHz δηλαδή πάνω από την ονομαστική συχνότητα των 1500 Mhz κρίνονται απόλυτα ικανοποιητικές. Aξίζει να σημειώσουμε πως οι μετρήσεις θερμοκρασίας έγιναν με το σύστημα σε desktop θέση, η οποία δυσχεραίνει το έργο της ψύκτρας καθ'ότι δεν είναι εφικτή η ανοδική ροή αέρα ο οποίος θα βοηθήσει στην απαγωγή θερμότητας. Δυστυχώς τόσο το VESA όσο και το DIN εξάρτημα διατηρούν τον ίδιο προσανατολισμό στην ψύκτρα.

Δεδομένου ότι η σειρά Edge δεν απευθύνεται σε desktop χρήση, αλλά σε ειδικές εφαρμογές όλα τα παραπάνω μεγέθη λήφθηκαν υπόψη στη βαθμολογία τόσο των επιδόσεων όσο και της απόδοσης προς τιμή.

Επίλογος

Κάπως έτσι φτάσαμε και σήμερα στο τέλος της παρουσίασης. Όσοι παρακολουθείτε τη global ιστοσελίδα της Shuttle, θα έχετε διαπιστώσει πως τα τελευταία χρόνια έχει επεκτείνει τη γκάμα των προϊόντων της και σε άλλες αγορές που ξεφεύγουν από τα όρια της οικιακής ή γραφειακής χρήσης με προϊόντα που απευθύνονται στη βιομηχανία, τα εργαστήρια και τις λιανικές πωλήσεις. Ένα λοιπόν από αυτά τα προϊόντα είναι και το EN01J4 της σειράς Edge που σας παρουσιάσαμε σήμερα. Σίγουρα απευθύνεται σε ένα ελάχιστο ποσοστό των αναγνωστών του TheLab.gr, κυρίως λόγω των 580 ευρώ που απαιτούνται για την απόκτησή του καθιστώντας απαγορευτική την αγορά του για κάποιο οικιακό project. Παρ' όλα αυτά δεν μπορούμε παρά να είμαστε εντυπωσιασμένοι από το πλήθος των δυνατοτήτων που χώρεσαν σε τόσο μικρό όγκο και με τόσο μικρή κατανάλωση.

Ας κλείσουμε λοιπόν την παρουσίαση με μία επιγραμματική αναφορά στα υπέρ και τα κατά του Shuttle EN01J4 και κατ' επέκταση όλης της οικογένειας Edge.

• Μικρό μέγεθος
• Ελάχιστη κατανάλωση
• Ποιότητα κατασκευής
• Παθητική ψύξη και 100% αθόρυβο
• Πληθώρα modules επέκτασης
• Τρεις διαφορετικοί τρόποι εγκατάστασης
• Πολλαπλές δυνατότητες τροφοδοσίας
• Δυνατότητα επιπλέον Ι/Ο μέσω του 34 pin header

• Η επιλογή της οικογένειας Apollo Lake αντί για κάτι νεότερο
• Περιορισμοί όσον αφορά τα ταυτόχρονα εγκατεστημένα modules επέκτασης

• Η τιμή (μιας και ως εργαλείο δουλειάς, όποιος το χρειάζεται το αγοράζει)

Με βάση λοιπόν όλα τα παραπάνω, η βαθμολογία που παίρνει το EN01J4 είναι :

Ευχαριστούμε θερμά την Shuttle για την παραχώρηση του δείγματος της δοκιμής

Γεώργιος GriGaS  Ρήγας 23/10/2020

Εισαγωγή

Έχουν περάσει δυόμισι χρόνια από την τελευταία φορά που ένα All in One της Shuttle κάθισε στον πάγκο των δοκιμών και η σειρά προϊόντων της γνωστής εταιρείας έχει επεκταθεί όσον αφορά την ποικιλία μοντέλων. Όπως μπορείτε να δείτε στη σχετική ιστοσελίδα, πέρα από το παλιό X50Vx, υπάρχουν τρία νέα μοντέλα τα οποία καλύπτουν μία ευρεία γκάμα όσον αφορά το μέγεθος οθόνης, ξεκινώντας από τις 11,6 ίντσες και φτάνοντας στις 19,5. Τα δύο αυτά μοντέλα είναι λίγο παλαιότερα και έρχονται με επεξεργαστές της οικογένειας Kaby Lake, ενώ το ενδιάμεσο μοντέλο P51U που θα σας παρουσιάσουμε σήμερα, όντας νεότερο, έρχεται με επεξεργαστές της οικογένειας Whiskey Lake, οι οποίοι αποτελούν τα mobile ξαδέρφια των Coffee Lake.

Όπως είχαμε δει και στην προηγούμενη παρουσίαση, τα All in One της Shuttle δεν αποτελούν το τυπικό σύστημα που απευθύνεται σε οικιακούς χρήστες ή όσους θέλουν έναν υπολογιστή για ελαφριά εργασία γραφείου, αλλά απευθύνονται κυρίως σε επαγγελματικές εφαρμογές που απαιτούν είτε πληθώρα Ι/Ο, είτε κάποιο από τα άλλα ιδιαίτερα χαρακτηριστικά τους.

Χωρίς λοιπόν άλλη καθυστέρηση, ας περάσουμε στη σημερινή παρουσίαση.

Τεχνικά Χαρακτηριστικά

Τα τεχνικά χαρακτηριστικά του Shuttle XPC All-In-One P51U παρατίθενται συνοπτικά στον πίνακα που ακολουθεί, ενώ για ακόμα περισσότερες πληροφορίες σχετικά με τα υποσυστήματά του, μπορείτε να επισκεφθείτε την ιστοσελίδα του προϊόντος.

Μιας και από τον παραπάνω πίνακα δε γίνονται ξεκάθαρα κάποια ιδιαίτερα σημαντικά χαρακτηριστικά του P51U, θα αφιερώσουμε μία παράγραφο σε αυτά, ώστε να γίνει καλύτερα αντιληπτό γιατί το P51U είναι διαφορετικό από την πλειοψηφία των All in One που κυκλοφορούν στην αγορά. Πρώτα από όλα λοιπόν, όλο το σύστημα ψύξης του συστήματος είναι παθητικό. Έτσι με τη χρήση ενός SSD, αντί για μηχανικό δίσκο, έχουμε ένα σύστημα χωρίς κανένα κινούμενο μέρος, άρα 100% αθόρυβο. Επίσης το P51U είναι πιστοποιημένο για λειτουργία 24/7, ενώ η μπροστινή του πλευρά που φέρει την οθόνη αφής (η οποία επιτέλους είναι IPS και capacitive), έχει πιστοποίηση IP54, άρα προστατεύεται από σκόνη και πιτσιλίσματα υγρών.

Στα παραπάνω έρχονται να προστεθούν διάφορα καλούδια συνδεσιμότητας, όπως σειριακές θύρες, ισχυρό WiFi με δυνατότητα τοποθέτησης εξωτερικών κεραιών, δυνατότητα εγκατάστασης NFC και κάρτας LTE για σύνδεση με δίκτυα κινητής τηλεφωνίας, ακόμα και εσωτερική θύρα USB για την περίπτωση που θέλετε να εγκαταστήσετε κάποια συσκευή ή dongle η οποία θα είναι καλά προστατευμένη.

Όλα τα παραπάνω έρχονται φυσικά με αντίστοιχο κόστος και έτσι η προτεινόμενη τιμή λιανικής για το P51U ανέρχεται στα 523 €, συμπεριλαμβανομένου του ΦΠΑ, χωρίς φυσικά να συμπεριλαμβάνεται μνήμη RAM και μονάδα αποθήκευσης. Για όσους έχουν ανάγκη επιπλέον επεξεργαστική ισχύ, το P51U3 με τον Core i3 8145u ζητάει (καθίστε καλά) 843 ευρώ, συμπεριλαμβανομένου του ΦΠΑ, σύμφωνα με τον τιμοκατάλογο της Shuttle. Στην ελληνική αγορά το Shuttle P51U είναι διαθέσιμο κατόπιν παραγγελίας σε 3 μόλις καταστήματα με τιμή που ξεκινάει από τα 455 €, συμπεριλαμβανομένου του ΦΠΑ.

Όπως καταλαβαίνετε λοιπόν για ένα πλήρες σύστημα θα χρειαστείτε τουλάχιστον 550 ευρώ, ποσό το οποίο, ανάλογα με τη χρήση που επιθυμείτε να κάνετε, είναι από πολύ έως ελάχιστο (οι επαγγελματίες πολλές φορές πληρώνουν με μεγάλη ευχαρίστηση κάτι που τους λύνει τα χέρια).

Συσκευασία - Παρελκόμενα

Όπως μας έχει συνηθίσει και από άλλα barebones που έχουμε δοκιμάσει, έτσι και στην περίπτωση του P51U, η Shuttle έχει επιλέξει ένα απλό χαρτονένιο κουτί χωρίς ιδιαίτερες γραφιστικές πινελιές και φανφάρες. Το κουτί είναι κοινό για όλα τα μοντέλα της σειράς και η διαφοροποίησή τους γίνεται με ένα αυτοκόλλητο στο πλάι, το οποίο περιέχει αναλυτικές πληροφορίες για το περιεχόμενο και τα τεχνικά χαρακτηριστικά του.

Ανοίγοντας το κουτί, εκτός από το barebone, βρίσκουμε ένα δεύτερο κουτί το οποίο περιέχει τα ομολογουμένως λιγοστά παρελκόμενα, ένα σύντομο φυλλάδιο με τις οδηγίες εγκατάστασης και ένα DVD με τους απαραίτητους οδηγούς. Όσοι περιμένετε να γκρινιάξω για το σουβέρ που μας κάνει δώρο η shuttle, την πατήσατε. Όσον αφορά το φυλλάδιο οδηγιών εγκατάστασης, προτείνουμε στους μελλοντικούς αγοραστές να το διαβάσουν προσεκτικά, μιας και σε συστήματα τέτοιων διαστάσεων οι οδηγίες είναι πολύ σημαντικές, καθ' ότι συχνά χρειάζεται να γίνουν τα πράγματα με συγκεκριμένη σειρά.

Στην περίπτωση λοιπόν του P51U, τα παρελκόμενα περιορίζονται σε κάποιες βίδες για τη στήριξη των μονάδων αποθήκευσης και το τροφοδοτικό.

Η τροφοδοσία του συστήματος γίνεται με το γνωστό και από παλαιότερες παρουσιάσεις τροφοδοτικό της APD, το οποίο δίνει μέγιστη ισχύ 65W με τάση εξόδου τα 19 Volt. Το τροφοδοτικό έχει universal input και μπορεί να λειτουργήσει με τάση εισόδου από 100 έως 240 Volt και συχνότητα 50 ή 60 Hz.

Το εξωτερικό

Το P51U ανήκει στη νέα γενιά All in Ones της Shuttle και διαφοροποιείται αισθητά από τα προηγούμενα X50Vx. Η μπροστινή πλευρά του θυμίζει έντονα μεγάλο tablet (μιας παλαιότερης εποχής λόγω των ευμεγεθεστάτων bezels), με το μεγαλύτερο μέρος της επιφάνειας να καλύπτεται από glossy πλαστικό. Η βάση στήριξης (η οποία μπορεί να εκτελέσει και χρέη χερουλιού μεταφοράς) είναι πανομοιότυπη με αυτή που είχαμε δει και στο X50V5 και προσφέρει ένα πολύ μεγάλο εύρος κλίσης αλλά και εξαιρετική σταθερότητα.

Οι πλαϊνές πλευρές διαθέτουν τόσο τις καθημερινά απαραίτητες θύρες I/O, όσο και κάποιες υποδοχές για επέκταση.

Έτσι, στην αριστερή πλευρά ξεκινώντας από κάτω βρίσκουμε δύο θύρες USB 3.0, μία θύρα για σύνδεση κάρτας μνήμης SD, τον διακόπτη ενεργοποίησης και ένα cut-out για τοποθέτηση κεραίας 4G (στην περίπτωση που επιλέξουμε να εξοπλίσουμε το P51U με το σχετικό module) ή και WiFi (εάν επιθυμούμε να αυξήσουμε την εμβέλεια της συσκευής). Οι γρίλιες που βλέπετε κρύβουν από πίσω τους το αριστερό ηχείο των 2W (από το οποίο προφανώς και δεν περιμένουμε πολλά).

Περνώντας στη δεξιά πλευρά τα πράγματα είναι πιο λιτά. Μία υποδοχή για κλειδαριά τύπου Kensington δίνει τη δυνατότητα για ασφάλιση της συσκευής από κλοπή (πράγμα χρήσιμο εάν μιλάμε για χρήση ως POS), ενώ τα 2 cut-out φέρουν τη σήμανση COM3 και COM4, πράγμα που σημαίνει πως κάπου θα βρίσκονται και οι COM1 και COM2. Ανεβαίνοντας ψηλότερα βρίσκουμε μόνο τη γρίλια του δεξιού ηχείου και άλλο ένα cut out για κεραία.

Ένα ακόμα cut-out (το οποίο δε μνημονεύεται πουθενά στο manual) βρίσκεται και στο πάνω δεξιά μέρος της συσκευής.

Ας περάσουμε τώρα στο κάτω μέρος όπου βρίσκεται ο κύριος όγκος των I/O. Ξεκινώντας από τα αριστερά βρίσκουμε τις δύο θύρες COM και άλλο ένα cut-out σε μέγεθος που θυμίζει έντονα τις υποδοχές RJ11 που χρησιμοποιούσαν τα τηλεφωνικά modem. Προχωρώντας προς τα δεξιά βρίσκουμε μία υποδοχή για σύνδεση οθόνης VGA. Αυτή βρίσκεται σε μία ειδικά διαμορφωμένη εσοχή, η οποία έχει φτιαχτεί για τη φιλοξενία του ευμεγέθους βύσματος έτσι ώστε να διευκολύνεται η τακτοποίηση των καλωδίων.

Στο δεξί τμήμα, βρίσκουμε τις θύρες που αφορούν την πλειοψηφία των χρηστών. Έτσι εκτός από την υποδοχή ρεύματος, βρίσκουμε δύο θύρες USB2.0, την θύρα Ethernet RJ45, δύο θύρες USB3.0, μία θύρα HDMI και τις θύρες μικροφώνου και ακουστικών.

Κλείνουμε την εξωτερική φωτογράφιση με μία κοντινή λήψη της περιοχής που φιλοξενεί τα ενδεικτικά LED. Εκτός από το LED λειτουργίας και προσπέλασης μονάδας αποθήκευσης, υπάρχει και ένα τρίτο LED το οποίο δείχνει την κατάσταση της μπαταρίας (εάν και εφόσον επιλέξετε να εγκαταστήσετε μία).

Το εσωτερικό

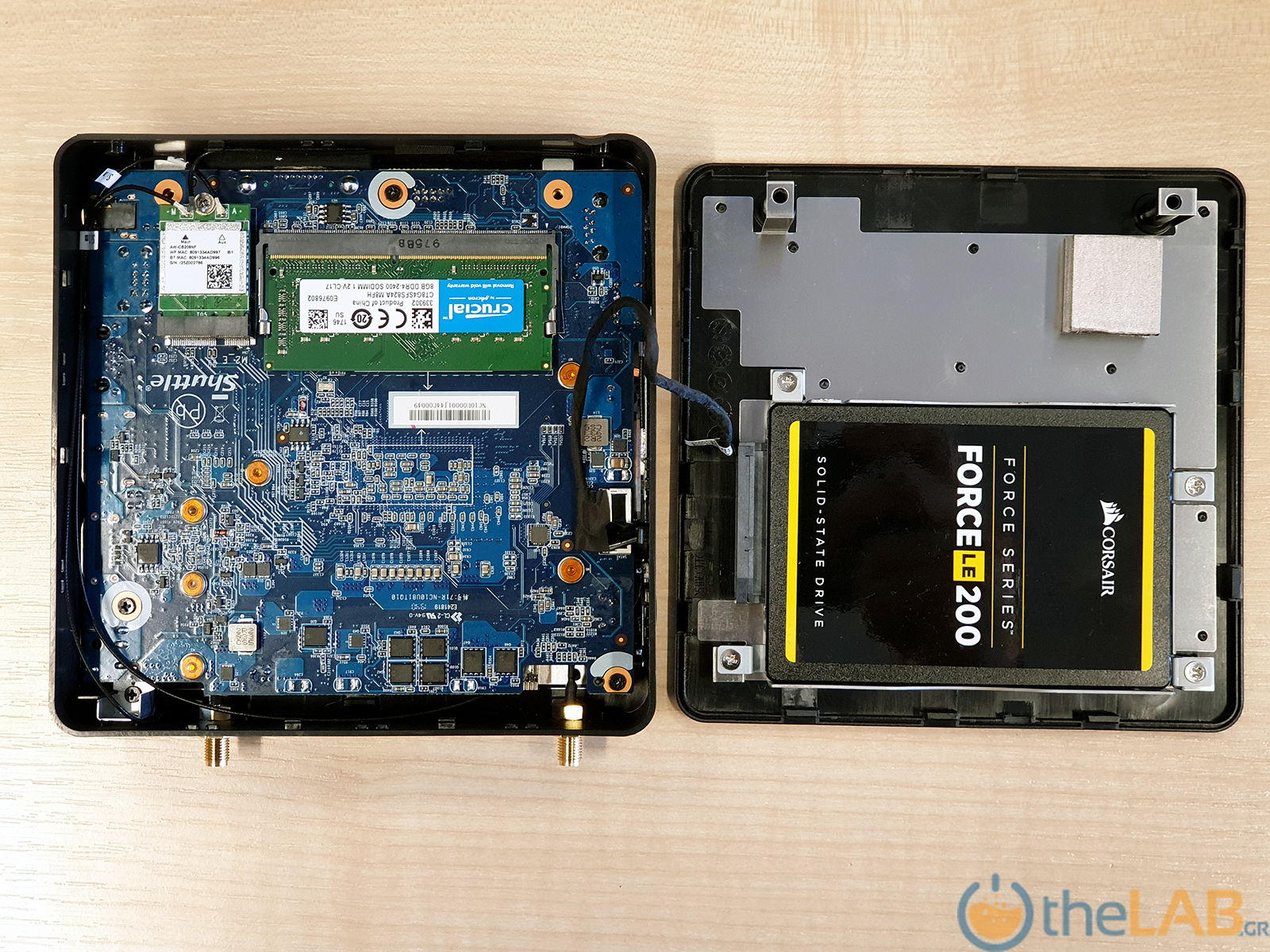

Όπως αναφέραμε και σε προηγούμενη ενότητα, πριν το στήσιμο του P51U, καλό θα ήταν να ρίξετε μια ματιά στο quick start guide. Για την πρόσβαση στα ενδότερα θα χρειαστεί να λύσετε αρκετές βίδες ξεκινώντας από αυτές της βάσης στήριξης. Αφού αφαιρέσετε το πλαστικό κάλυμμα και λύσετε τις τέσσερις βίδες που την συγκρατούν, παίρνουν σειρά οι βίδες του καπακιού. Αφαιρώντας το καπάκι, βλέπουμε πως από την εσωτερική του πλευρά είναι μεταλλικό. Σε αντίθεση με τα προηγούμενα all in one της Shuttle που διέθεταν παθητική ψύκτρα, στην περίπτωση του P51U το καπάκι αποτελεί μέρος του συστήματος ψύξης.

Όπως βλέπετε στη φωτογραφία που ακολουθεί, στα δεξιά βρίσκεται η μητρική με την ψύκτρα του επεξεργαστή να δεσπόζει. Αυτή διαθέτει ένα ευμεγέθες thermal pad το οποίο μεταφέρει την εκλυόμενη θερμότητα του επεξεργαστή στο καπάκι του all in one, ώστε αυτή να διοχετευτεί προς το περιβάλλον. Το πόσο καλά γίνεται η μεταφορά θερμότητας, θα το δούμε σε επόμενη ενότητα.

Κατά τα άλλα, οι κύριες θύρες του συστήματος βρίσκονται απευθείας τοποθετημένες στη μητρική, ενώ στο αριστερό τμήμα βρίσκουμε μία daughterboard η οποία φιλοξενεί τις δύο σειριακές θύρες και την εσωτερική θύρα USB (η χρήση της οποίας ενδείκνυται είτε για πολύτιμα usb dongles από κάποιο software είτε για την περίπτωση που θέλετε να έχετε εγκατεστημένο το λειτουργικό σε κάποιο USB stick). Η τοποθέτηση μονάδας αποθήκευσης των 2.5 ιντσών γίνεται στο τμήμα που αυτή τη στιγμή βλέπουμε κενό, πάνω αριστερά.

Όπως σε όλα τα συστήματα της Shuttle που έχουν περάσει από τα χέρια του γράφοντος, έτσι και εδώ, κάθε λεπτομέρεια είναι προσεγμένη. Η προστατευτική ζελατίνα του thermal pad διαθέτει προειδοποίηση για την αφαίρεσή της, τα δύο ηχεία έχουν αυτοκόλλητο σήμανσης Left και Right και όλα τα καλώδια και οι καλωδιοταινίες είναι τακτοποιημένα με τον καλύτερο δυνατό τρόπο.

Μεθοδολογία Μετρήσεων

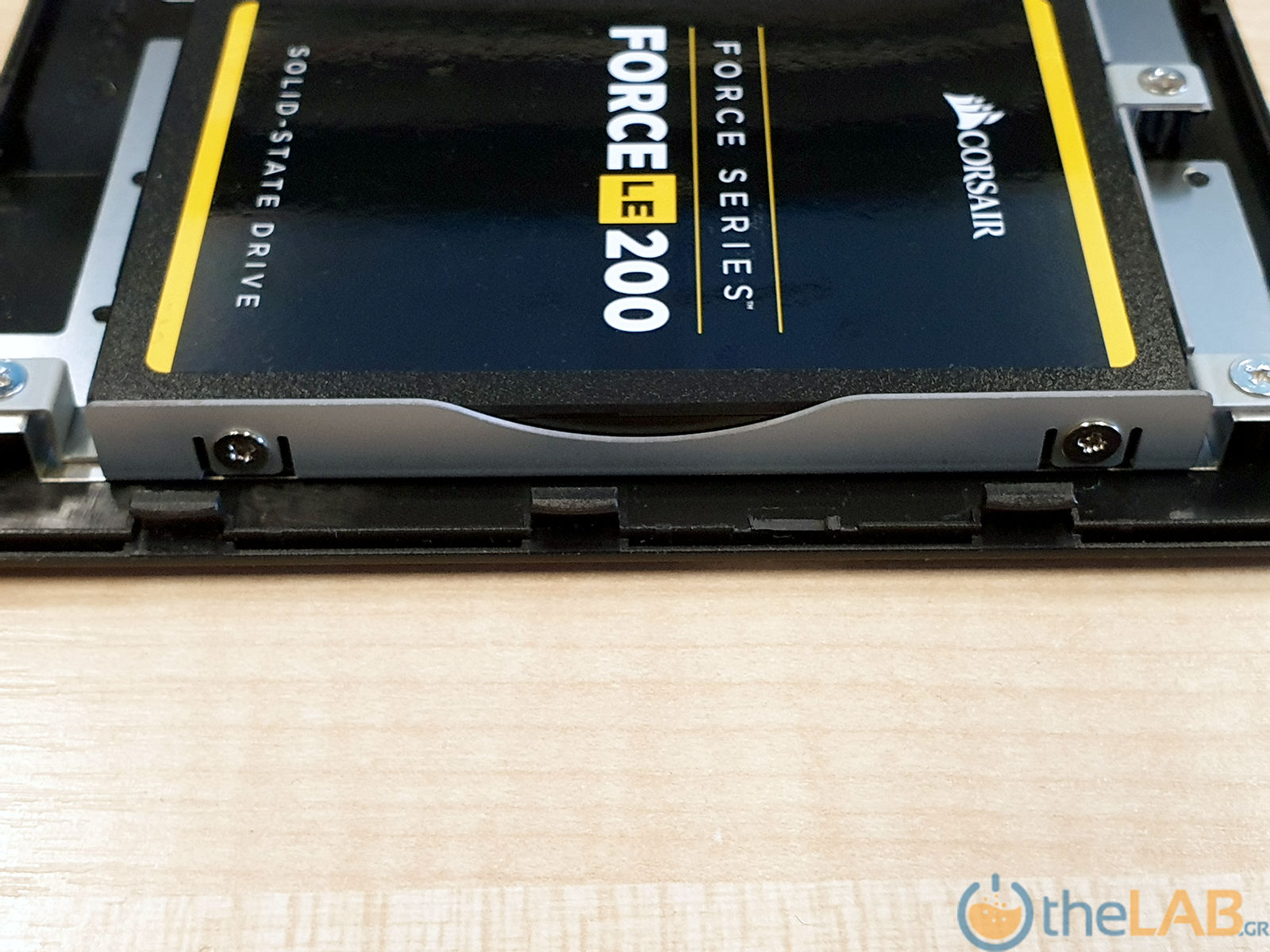

Φτάσαμε λοιπόν στην ώρα των μετρήσεων. Για τις ανάγκες της παρουσίασης εξοπλίσαμε το P51U με 16 GB μνήμης DDR4-2400 της Crucial και έναν Corsair Force LE200 240GB, οποίος είναι μια ευγενική προσφορά της Corsair, και εγκαταστήσαμε την πιο πρόσφατη έκδοση των Windows 10, καθώς και τα μετροπρογράμματα που χρησιμοποιούμε στις δοκιμές των barebones.

Τα μετροπρογράμματα που χρησιμοποιήσαμε στη σημερινή παρουσίαση είναι τα ακόλουθα:

•     AIDA64 Engineer Edition v.6.20.5300, το οποίο είναι μια ευγενική προσφορά της Finalwire
•     PCMark 10 Professional Edition v.2.0.2144, το οποίο είναι μία ευγενική προσφορά της UL Benchmarks
•     3DMark Professional Edition v.2.11.6846, το οποίο είναι μία ευγενική προσφορά της UL Benchmarks
•     Cinebench R20 & R15, SuperPI Mod 1.5, WPrime 2.10 & Fritz Chess Benchmark

Ας δούμε λοιπόν πώς τα πήγε το P51U με τον μικρό Intel Celeron 4205U και τα 16GB Ram DDR4-2400 στις ενότητες που ακολουθούν.

AIDA64

Ξεκινάμε με τις μετρήσεις επεξεργαστή και μνήμης με το AIDA64, όπου βλέπουμε την πικρή αλήθεια σχετικά με την επιλογή του επεξεργαστή. Σε όλες τις μετρήσεις ο επεξεργαστής δείχνει τα αδύνατα σημεία του σε σχέση τόσο με τους αντίστοιχους mobile Core i3 και i7 όσο και τον desktop Core i3.

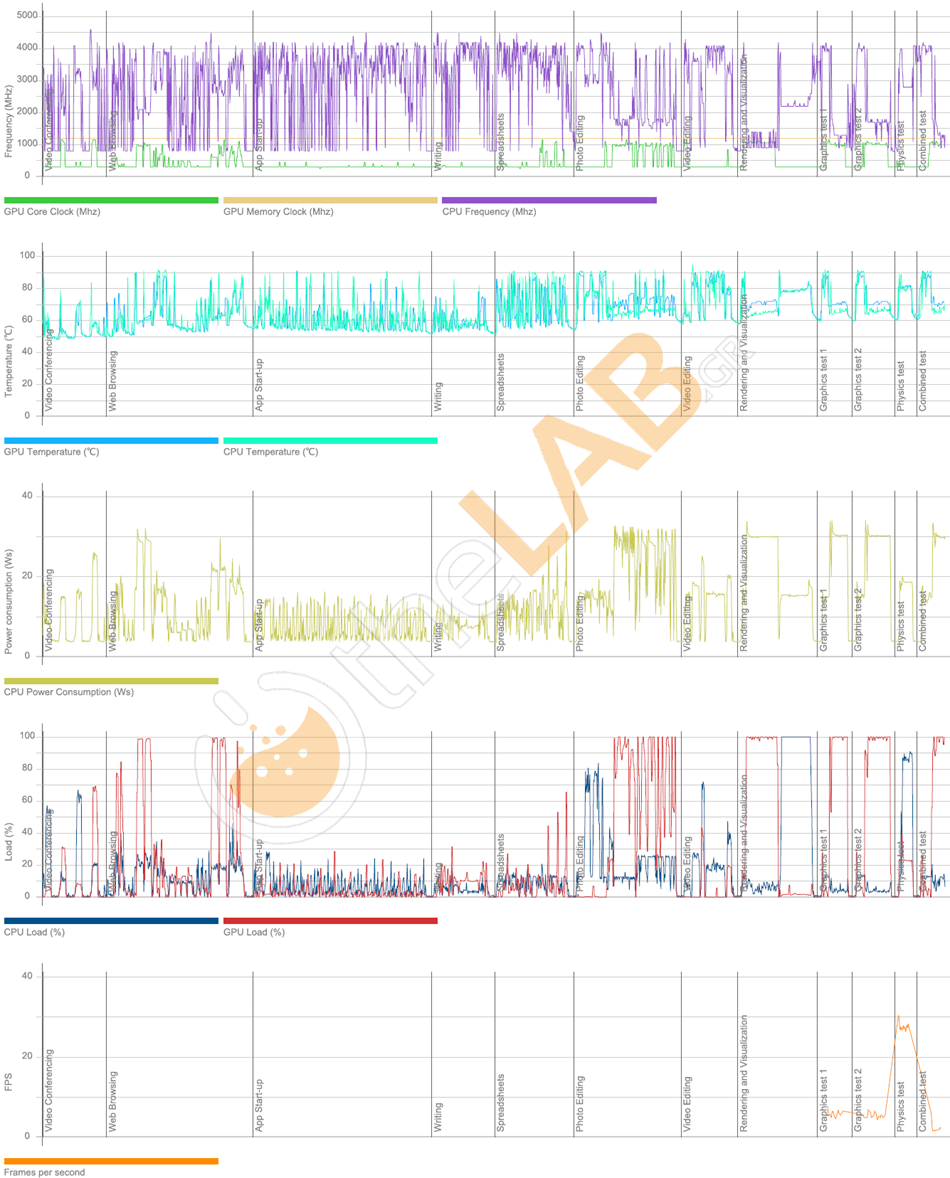

PCMark10

Αφήνουμε τα πολύ κακά αποτελέσματα του AIDA64 και περνάμε στο PCMark10 για να δούμε μήπως με τη βοήθεια του SSD το P51U μπορεί να σταθεί αξιοπρεπώς απέναντι σε συστήματα με σαφώς γρηγορότερους επεξεργαστές.

Από όσο βλέπουμε στα γραφήματα, το μόνο που κατάφερε το P51U είναι να βρίσκεται περίπου στο 50% των επιδόσεων των συστημάτων με Core επεξεργαστές.

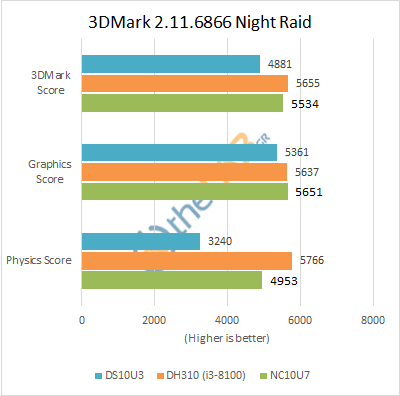

3DMark

Έχοντας συνηθίσει από τις χαμηλές επιδόσεις στον τομέα των τρισδιάστατων γραφικών από τα συστήματα με τις ενσωματωμένες GPU στους mobile core επεξεργαστές, το μόνο που περιμένουμε από τον Celeron 4205U είναι να δούμε το πόσο χαμηλά μπορούν να φτάσουν τα αποτελέσματα του 3DMark.

Λοιπές μετρήσεις CPU

Για το τέλος αφήσαμε μερικά μετροπρογράμματα CPU, από πολύ παλιά έως πολύ καινούργια. Όπως είναι πλέον αναμενόμενο o 4205U δεν καταφέρνει ούτε εδώ να δείξει κάτι καλύτερο από επιδόσεις βγαλμένες από την προηγούμενη δεκαετία.

Θερμοκρασίες - Κατανάλωση - Θόρυβος

Μιας και από όσο είδαμε στην προηγούμενη ενότητα, στον τομέα των επιδόσεων το P51U δεν τα πήγε καθόλου καλά, ας περάσουμε στις κατηγορίες όπου αναμένουμε να τα πάει άριστα.

Ξεκινώντας από το θόρυβο, όπως σε όλα τα fanless συστήματα, έτσι και εδώ, εάν σαν μονάδα αποθήκευσης επιλεγεί κάποιος SSD τότε το σύστημα είναι κυριολεκτικά σαν να μην υπάρχει, χωρίς ούτε καν το παραμικρό coil whine. Δε σας κρύβουμε πως παρά το γεγονός ότι έχουν περάσει από τα χέρια του γράφοντος ουκ ολίγα fanless συστήματα, δεν έχουμε πάψει να εντυπωσιαζόμαστε κάθε φορά από το πόση διαφορά έχει τελικά ένα ήσυχο pc σε σχέση με ένα με μηδενικά κινούμενα μέρη.

Στον τομέα των θερμοκρασιών τα πράγματα ήταν εξίσου καλά. Με θερμοκρασία περιβάλλοντος 20 βαθμούς Κελσίου, η μέγιστη θερμοκρασία και στους δύο πυρήνες του μικρού Celeron ήταν 63 βαθμοί Κελσίου, χωρίς την παραμικρή υποψία throttling και με τον επεξεργαστή να δουλεύει σε όλη τη διάρκεια του τεστ στην ονομαστική του συχνότητα. Δεδομένου λοιπόν ότι ο Celeron 4205U έχει μέγιστη θερμοκρασία λειτουργίας τους 100 βαθμούς Κελσίου, θεωρούμε πως ακόμα και στις πιο αντίξοες συνθήκες λειτουργίας (π.χ. σύστημα παραγγελιοληψίας σε beach bar), δεν θα υπάρξει κάποιο πρόβλημα όσον αφορά τις θερμοκρασίες.

Εξίσου εντυπωσιακές ήταν και οι επιδόσεις του P51U στον τομέα της κατανάλωσης, μιας και σε κατάσταση idle ο μετρητής κατανάλωσης έδειξε μόλις 11,5W με το νούμερο κατά την λειτουργία του stress test του AIDA64 να φτάνει στα 23,1W. Νούμερα πολύ εντυπωσιακά, δεδομένου ότι μιλάμε για πλήρες σύστημα με ενσωματωμένη οθόνη.

H εμπειρία χρήσης

Όπως καταλάβατε από τα αποτελέσματα των μετρήσεων, το P51U στην έκδοση με τον Intel Celeron όχι απλώς δεν διεκδικεί δάφνες επιδόσεων, αλλά στην πράξη είναι στα όρια του να χαρακτηριστεί ως εκνευριστικό. Σε μεγάλο βαθμό, εκτός από τον επεξεργαστή φταίνε και τα αμέτρητα services που τρέχουν στο παρασκήνιο των Windows 10. Και γιατί το λέμε αυτό με τόσο μεγάλη σιγουριά; Γιατί μετά από κάποιες ημέρες καθημερινής χρήσης (και καθημερινού εκνευρισμού) αποφασίσαμε τη μετάβαση σε μία διανομή Linux (και συγκεκριμένα Mint Cinnamon). H διαφορά στην απόκριση ήταν χαοτική. Στο σημείο αυτό θα πρέπει να σημειώσουμε ότι όπως έχουμε δει σε συσκευές όπως η σειρά DS10U, οι οποίες ξεκινούν από Celeron και φτάνουν σε i7, επιλογή των Celeron ως entry level επεξεργαστών γίνεται προφανώς για λόγους κόστους, μιας και εικάζουμε πως η Shuttle λόγω περιορισμένου όγκου πωλήσεων δεν έχει τη δυνατότητα να αγοράζει επεξεργαστές σε τιμές που αγοράζουν οι μεγάλοι κατασκευαστές laptop. Μήπως σιγά σιγά εκεί στη Shuttle να εξέταζαν την πιθανότητα συνεργασίας με την AMD;

Περνώντας στο κομμάτι της οθόνης, η επιλογή IPS panel έχει βελτιώσει δραματικά τόσο τις γωνίες θέασης όσο και τη φωτεινότητα, κάνοντας τη χρήση του P51U σαφώς πιο ευχάριστη σε σχέση με τα παλαιότερα X50V, τα οποία είχαν TN panel. Η οθόνη αφής, που πλέον είναι capacitive, είναι μια ευχάριστη προσθήκη, αν και θεωρούμε πως αφορά περιορισμένο μέρος του target group της συσκευής και συγκεκριμένα όσους το χρησιμοποιήσουν ως POS ή infokiosk. Σε κάθε περίπτωση αξίζει να αναφέρουμε πως η λειτουργία της ήταν εντελώς απροβλημάτιστη και μάλιστα αναγνωρίστηκε αυτόματα και από το Linux Mint.

Κατά τα άλλα, τα ηχεία των 2 Watt έχουν ικανοποιητική απόδοση τόσο από άποψη έντασης, όσο και από άποψη ποιότητας, ενώ και η webcam ανάλυσης FullHD απέδωσε ικανοποιητικά στις αμέτρητες βιντεοκλήσεις που έγιναν κατά τη διάρκεια της καραντίνας, μιας και χωρίς να έχει ποιότητα για ανέβασμα στο Youtube είναι λίγο καλύτερη από αυτές που βλέπουμε σε αρκετά laptop και tablet.

Επίλογος - Συμπεράσματα

Φτάσαμε κάπως έτσι στο τέλος και της σημερινής παρουσίασης. Λόγω διάφορων εξωγενών παραγόντων, άσχετων με το δείγμα της σημερινής παρουσίασης, το P51U ήρθε αρχικά στο εργαστήριο του γράφοντος ως review sample και έφτασε να δουλεύει επί 4 μήνες ως το καθημερινό PC της οικογένειας για γενική χρήση. Όσον καιρό το κύριο λειτουργικό του σύστημα ήταν τα Windows 10, η συμβίωση μαζί του ήταν σε μεγάλο βαθμό εκνευριστική. Όταν αποφασίστηκε η μετάβαση σε Linux Mint το σύστημα έγινε λειτουργικότατο (στα πλαίσια πάντα του λογικού) και εξυπηρετεί άνετα τις καθημερινές ανάγκες του σπιτιού σε browsing και αναπαραγωγή μουσικής και βίντεο για τα παιδιά.

Και ποιον ενδιαφέρουν τα παραπάνω; Μα φυσικά κανέναν. Το P51U είναι ξεκάθαρα ένα σύστημα ειδικών αποστολών και ειδικών εφαρμογών. Με την υπερπληθώρα χαρακτηριστικών τα οποία δεν υπάρχει λόγος να ξαναναλύσουμε, τον μηδενικό θόρυβο, την πολύ χαμηλή κατανάλωση, τη δυνατότητα ενσωμάτωσης ακόμα και μπαταρίας και συνάμα την υψηλή του τιμή σε σχέση με τα υπόλοιπα επώνυμα οικιακά all in one, δε βλέπουμε κανένα νόημα στην επιλογή του είτε ως οικιακό υπολογιστή, είτε ως υπολογιστή γραφείου. Όσοι χρειάζονται τα ιδιαίτερα χαρακτηριστικά του, θα βρουν σε αυτό έναν αξιόπιστο συνεργάτη. Οι υπόλοιποι θα προτιμήσουν (και πολύ καλά θα κάνουν) κάποιο άλλο σαφώς οικονομικότερο σύστημα.

Αξίζει να επισημάνουμε στο σημείο αυτό πως εκτός από τον Celeron 4205U, το P51U διατίθεται με τον Core i3 8145u, τον οποίο είδαμε στην παρουσίαση του DS10U3, με επιδόσεις οι οποίες δεν έχουν καμία σχέση με αυτές του συστήματος της σημερινής παρουσίασης (και τιμή που ανεβαίνει ανάλογα).

Κλείνουμε λοιπόν όπως πάντα τη σημερινή παρουσίαση με τα υπέρ και τα κατά του P51U, σε μορφή bullet points:

• Χαμηλή κατανάλωση.
• 100% αθόρυβο.
• Ποιότητα κατασκευής.
• Δυνατότητα για ταυτόχρονη τοποθέτηση SSD & HDD (με χρήση Μ.2 SSD).
• Yπερπληθώρα I/O Ports με τις κάρτες επέκτασης.
• Ενσωματωμένη ασύρματη κάρτα δικτύου.
• Εσωτερική θύρα USB.
• Πιστοποίηση IP54 για την πρόσοψη.
• Στιβαρή βάση στήριξης με πολλές δυνατότητες ρύθμισης κλίσης.
• Δυνατότητα εγκατάστασης μπαταρίας στο εσωτερικό.
• Δυνατότητα εγκατάστασης επιπλέον I/O, NFC, 4G κλπ.

• Αναιμικές επιδόσεις.
• Τσιμπημένη τιμή.

Με βάση όλα τα παραπάνω η συνολική βαθμολογία του Shuttle P51U είναι:

Ευχαριστούμε θερμά τη Shuttle για την παραχώρηση του δείγματος της δοκιμής.

Γεώργιος "GriGaS" Ρήγας 29/06/2020
