  • Shuttle XPC Nano NC10U7 Barebone Review


    Εισαγωγή



    Τα barebones της Shuttle τα έχουμε γνωρίσει και εκτιμήσει μέσα από τα reviews μας, αλλά το σημερινό δείγμα είναι αρκετά ιδιαίτερο. Βλέπετε, πρόκειται για ένα barebone της σειράς Nano, δηλαδή  της μικρότερης σε διαστάσεις σειράς, που φέρει επεξεργαστές της Intel, υπερ-χαμηλής κατανάλωσης, ενσωματωμένους στη μητρική, με TDP μόλις 15W!



    Από όλες τις επιλογές που μας δίνει η νέα σειρά NC10, εμείς θα σας παρουσιάσουμε την ισχυρότερη και ακριβότερη, αυτήν που φέρει τον επεξεργαστή Intel Core i7-8565U (ULV), το Shuttle XPC Nano NC10U7.






    Καθώς το Shuttle XPC Nano NC10U7 φέρει όπως είπαμε κεντρικό επεξεργαστή ενσωματωμένο στη μητρική, τα μόνα εξαρτήματα που χρειάζεται να προσθέσουμε για να ολοκληρωθεί η σύνθεση είναι RAM (τύπου SODIMM DDR4) και κάποιο αποθηκευτικό μέσο, είτε SATA, είτε M.2 NVME PCIe 3.0 x4 ή M.2 SATA.



    Πάμε όμως να δούμε με λεπτομέρεια τα τεχνικά χαρακτηριστικά της ναυαρχίδας των Βενιαμίν της Shuttle.





    Τεχνικά Χαρακτηριστικά



    Τα βασικά τεχνικά χαρακτηριστικά του Shuttle XPC Nano NC10U7 φαίνονται στην παρακάτω λίστα. Πρώτο και καλύτερο φιγουράρει το HDMI 2.0, που σημαίνει υποστήριξη ανάλυσης 4K στα 60Hz όχι μόνο μέσω του Displayport, αλλά και μέσω του HDMI. Συνεπώς το Shuttle XPC Nano NC10U7 μπορεί να εκμεταλλευτεί πλήρως την 4K τηλεόρασή σας σαν μόνιτορ!



    Κατά τα άλλα, υποστηρίζει όπως είπαμε ένα αποθηκευτικό μέσο με διασύνδεση M.2, που μπορεί να είναι είτε NVME PCIe 3.0 x4 είτε SATA 3.0, καθώς και ένα αποθηκευτικό μέσο 2,5" με ύψος έως και 15mm και διασύνδεση SATA 3.0.



    Ενδιαφέρον είναι επίσης ότι το Shuttle XPC Nano NC10U7 υποστηρίζει WiFi όπως έρχεται, με εσωτερική κεραία, αν και αυτό περιορίζεται σε IEEE 802.11b/g/n (WiFi 4), max. 150 Mbps up-/downstream, χωρίς υποστήριξη Bluetooth.



    Ένα σημείο που θα ήθελε βελτίωση είναι η υποστήριξη USB, καθώς αυτή περιορίζεται στην υποστήριξη USB 3.2 (5Gbps)  και όχι του - νεότερου και ταχύτερου - USB 3.2 Gen2 (10Gbps) ή του ακόμα νεότερου και ακόμα ταχύτερου USB 3.2 Gen2x2 (20Gbps). Και φυσικά η αντικατάσταση των δύο USB 2.0 θυρών του πίσω μέρους που θα δούμε παρακάτω!






    Στον παρακάτω αναλυτικό πίνακα βλέπετε όλα τα χαρακτηριστικά του Shuttle XPC Nano NC10U7, όπως αυτά αναγράφονται στην ιστοσελίδα της κατασκευάστριας εταιρίας.



    Shuttle XPC Nano NC10U7

    Specifications

    Chassis

    Barebone PC with a black plastic chassis
    Dimensions: 142 x 142 x 42 mm (LWH) = 847 ml
    Weight: 0.4 kg net, 1.2 kg gross
    Hole for Kensington Lock
    Includes vertical stand and 75 / 100 mm VESA mount

    Low Power Consumption

    Power consumption in idle mode with 2.5" SSD under Windows 10: ca. 6 W only

    Operation Position

    1) Horizontal
    2) Vertical with stand
    3) VESA-mounted behind an appropriate monitor

    Operation System

    This barbone system comes without operating system.
    It is compatible with:
    - Windows 10, 64-bit
    - Linux, 64-bit

    Processor

    Model: Intel Core i7-8565U (ULV)
    System-on-a-chip architecture (SoC) with integrated memory and graphics controller: no chipset required
    FCBGA1528 package - directly soldered onto the mainboard
    Code name: Whiskey Lake U (8th Generation Intel Core)
    Cores / Threads: 4 / 8
    Clock rate: 1.8 GHz
    Max. Turbo Frequency: 4.6 GHz
    L1/L2/L3 Cache: 128 kB / 512 kB / 8 MB
    TDP wattage: 15 W maximum
    Manufacturing process: 3rd-generation enhanced 14nm++
    Maximum Tjunction Temperature: 100 °C
    Supports 64-bit, VT-x (EPT), VT-d, Enhanced SpeedStep, NX bit, AES-NI, SSE 4.1/4.2

    Cooling Fan

    Built-in CPU cooling fan with 4-pin connector
    Supports temperature-controlled RPM fan speed

    Integrated Graphics

    Intel UHD Graphics 620
    GPU clock frequency: 300~1050 MHz
    Execution Units (EUs): 24
    Supports DirectX 12
    Supports full H264, H265 8/10 bit, VP8/9, VC-1, AVC hardware decoding
    Supports Quick Sync Video and Clear Video HD technology
    Supports up to two independent screens:
    1) DisplayPort 1.2 supports Ultra HD @ 60 Hz
    2) HDMI 2.0a supports Ultra HD @ 60 Hz

    Mainboard / BIOS

    AMI BIOS in 8 MByte EEPROM with SPI interface
    Supports resume after power failure
    Supports Wake on LAN (WOL)
    Supports Power on by RTC Alarm
    Supports booting from USB devices and SD card reader
    Supports hardware monitoring and watch dog function
    Supports Unified Extensible Firmware Interface (UEFI)
    Supports Firmware TPM v2.0 (fTPM)

    Power Adapter

    External 65 W power adapter (fanless)
    Input: 100~240 V AC, 50/60 Hz, max. 1.6 A
    Output: 19 V DC, max. 3.42 A, max. 65 W
    DC cable ca. 175 cm with coaxial connector: 5.5 / 2.5 mm (outer/inner diameter)
    The DC-input of the computer supports 19V±5%.
    AC cable, ca. 170 cm, with flat, two-pole Europlug

    Memory support

    2x SO-DIMM slot with 260 pins
    Supports DDR4-2133/2400 (PC4-17000/19200) SDRAM at 1.2 V
    Supports DDR4-2666 at 2400 MHz
    Supports Dual Channel mode
    Supports a maximum of 16 GB per DIMM,
    maximum total size: 32 GB
    Supports two unbuffered DIMM modules (no ECC or registered)

    2.5" Drive Bay

    Supports one Serial ATA hard disk
    or one SATA SSD drive in 6.35 cm / 2.5" format
    Device height: 15 mm (max.)
    Supports Serial-ATA III, 6 Gb/s (600 MB/s) bandwidth

    Card Reader

    Integrated SD card reader
    Supports SD, SDHC and SDXC memory flash cards
    Supports booting from SD card

    M.2 Slot for SSDs

    The M.2 2280 BM slot provides the following interfaces:
    - PCI-Express Gen. 3.0 X4 with up to 4 GB/s data transfer rate
    - SATA v3.0 (max. 6 Gbps)
    It supports M.2 cards with a width of 22 mm
    and a length of 42, 60 or 80 mm (type 2242, 2260, 2280).
    Supports M.2 SATA SSDs (with B+M key) and M.2 PCIe SSDs with NVMe (with M key)

    Audio

    Audio Realtek® ALC 662 High-Definition Audio Codec
    3.5 mm / 4-pole combo audio connector for headphones and microphone [2]
    Digital multi-channel audio output: via HDMI and DisplayPort

    Gigabit LAN

    Ethernet Controller Intel i211
    Supports 10 / 100 / 1.000 MBit/s operation (Gigabit)
    Supports WAKE ON LAN (WOL)
    Supports network boot by Preboot eXecution Environment (PXE)
    IEEE 802.3az Energy Efficient Ethernet (EEE)
    Interface: PCIe v2.1

    Wireless LAN

    Built-in M.2-2230-A/E WLAN card and internal antenna
    Single-Chip 1T1R WLAN Controller Realtek RTL8188EE
    Supports IEEE 802.11b/g/n, max. 150 Mbps up-/downstream
    Security: WPA/WPA2(-PSK), WEP 64/128 bit, IEEE 802.11x/i

    Front Panel connectors

    USB 3.2 Gen 1 Type A (max. 5 Gbps, blue)
    USB 3.2 Gen 1 Type C (max. 5 Gbps)
    SD card reader (supports SD, SDHC, SDXC)
    Power button
    Power LED (blue, flashing when in suspend mode)
    HDD LED (orange)

    Back Panel connectors

    DisplayPort 1.2 [1]
    HDMI 2.0a
    2x USB 2.0 Type A
    Gigabit LAN (RJ45)
    Audio Combo Port for headphones and microphone (3.5 mm jack, 4-pole) [2]
    DC-input connector for external power adapter
    2x perforation for optional external WLAN antennas

    Left Side connectors

    Serial RS232 COM port (D-Sub, 9-pin)
    Note: The serial connector (COM port) cannot be used if the NC10U7 is operated in vertical position.

    Always-On Jumper

    By removing Jumper JP1 (please refer to the Quick Installation Guide)
    the system will start unconditionally once power is applied. [4]

    Clear CMOS Jumper

    Short Jumper JP2 for about 10 seconds to restore factory settings of BIOS.

    Supplied Accessories

    Multi-language Quick Installation Guide
    Driver DVD for Windows 10
    VESA mount set (two parts), made of steel,
    Six screws (4x M4x10, 2x M2.5x3)
    Bracket for a 2.5" drive with eight screws (M3x5)
    Two aluminium stands (110 mm width) with four screws M3x7 for vertical operation
    Four black, rounded rubber feet, ca. 10 mm diameter x 2.5 mm
    Two screws for mounting of M.2 cards
    Power adapter 65 W with AC power cord

    Optional Accessories

    WLN-M: Wireless LAN module with two external antennas,
    supports WiFi IEEE 802.11n/ac (2.4 / 5 GHz) and Bluetooth 4.0

    Environmental Spec

    Operating temperature range: 0~40 °C [3]
    Relative humidity range: 10~90% (non-condensing)

    Conformity / Certifications

    EMI: CE, FCC, BSMI, RCM, RED, VCCI
    Safety: CB, BSMI, ETL
    Other: RoHS, Energy Star, ErP
    This device is classed as a technical information equipment (ITE) in class B and is intended for use in living room and office. The CE-mark approves the conformity by the EU directives:
    (1) 2014/30/EU relating to electromagnetic compatibility (EMC),
    (2) 2014/35/EU relating to Electrical Equipment designed for use within certain voltage limits (LVD),
    (3) 2009/125/EC relating to ecodesign requirements for energy-related products (ErP),
    (4) 2014/53/EU Radio Equipment Directive (RED)



    [1] How to convert DisplayPort into HDMI/DVI
    The DisplayPort outputs can be converted to HDMI or DVI by an additional, passive adapter cable. For example:
    DELOCK 82590: 1 m, DisplayPort (male, 20p) to HDMI-A (male, 19p)
    DELOCK 82435: 5 m, DisplayPort (male, 20p) to DVI-D (male, 24p)
    The integrated graphics automatically detects the connected display and puts out the appropriate electric signal - either DisplayPort (without an adapter) or HDMI/DVI (with an adapter).
    However, a monitor with a DisplayPort connector cannot be connected to the HDMI port with a simple, passive adapter. In this case an active adapter like Delock 62496 is required.
    [2] Audio connector
    The 3.5 mm audio jack at the back panel of this device supports both a 4-pole connector for headphones and microphone and headphones with only a 3-pole connector. Headsets with separate connectors for headphones and microphone, though, require an appropriate adapter, if also the microphone should be used.
    [3] Caution: For high ambient temperatures over 35 °C we strongly recommend to use SSDs (supporting at least 70 °C) instead of hard disks.
    [4] Power-on after Power Fail:
    The BIOS setup provides a "Power-on after Power Fail" function that can be found under "Power Management Configuration". This function determines the PC's behaviour after power failure. As a matter of the nature of this function, it may fail after short power failures. This is why this PC also comes with a hardware-based solution. By removing Jumper JP1 (please refer to the Quick Installation Guide), the system will start unconditionally once power is applied.



    Ο παρακάτω συγκριτικός πίνακας, τονίζει με κόκκινο τις διαφορές ανάμεσα στην προηγούμενη σειρά Nano και την τελευταία. Πρόκειται για 3 διαφορές:



    1. Επεξεργαστή 8ης γενιάς αντί 7ης
    2. Υποστήριξη DDR 2400Mhz αντί 2133Mhz.
    3. Υποστήριξη HDMI 2.0a αντί 1.4b








    Συσκευασία - Παρελκόμενα



    Το Shuttle XPC Nano NC10U7 έρχεται σε ένα απλό χαρτονένιο κουτί, ίδιο για όλη τη σειρά Nano, με ένα κόκκινο αυτοκόλλητο να αναφέρει τα τεχνικά χαρακτηριστικά του συγκεκριμένου μοντέλου. Το κουτί διαθέτει στο επάνω μέρος ένα εξαιρετικά βολικό χερούλι μεταφοράς.



    large_02.jpg large_03.jpg



    Εντός, βρίσκουμε ένα μικρότερο απλό χαρτονένιο κουτί, που περιέχει την πλούσια προίκα του. Κατά την προσφιλή συνήθεια της Shuttle, οι drivers παρέχονται σε οπτικό δίσκο! Καταλαβαίνω το επιπλέον κόστος ενός μικρού USB flash drive, αλλά προτρέπω την εταιρία να σταματήσει τον εν λόγω αναχρονισμό.



    large_04.jpg large_05.jpg



    Το πρώτο και βασικότερο από τα παρελκόμενα είναι το τροφοδοτικό του Shuttle XPC Nano NC10U7 που είναι ισχύος 65W στα 19V.



    large_07.jpg large_08.jpg



    Το τροφοδοτικό συνδέεται με καλώδιο ρεύματος χωρίς γείωση, το οποίο παρέχεται επίσης.



    large_06.jpg large_09.jpg



    Η βάση που βλέπετε στις παρακάτω φωτογραφίες χρησιμεύει στη στήριξη του drive των 2,5", το οποίο μάλιστα στο Shuttle XPC Nano NC10U7 μπορεί να έχει ύψος έως και 15mm, σε αντίθεση με αυτά που υποστηρίζονται από τη σειρά Slim, τα οποία μπορεί να είναι ύψους έως 12,5mm.



    Έχουν σημασία αυτά τα 2,5mm στο ύψος του drive; Αν σας ενδιαφέρει ο μεγάλος αποθηκευτικός χώρος, σαφώς και έχουν, μεγάλη μάλιστα. Κι αυτό γιατί τη στιγμή της συγγραφής του παρόντος review, η μεγαλύτερη διαθέσιμη χωρητικότητα σε drive 2,5" και ύψους έως και 12,5mm είναι 2TB, ενώ με το ύψος στα 15mm αυτή μπορεί να φτάσει έως και τα 5TB!






    large_11.jpg large_12.jpg



    Εδώ βλέπουμε το εξάρτημα μέσω του οποίου το Shuttle XPC Nano NC10U7 μπορεί να τοποθετηθεί πίσω από κάποιο μόνιτορ με υποδοχές VESA.Το μικρό κομμάτι βιδώνει πάνω στο workstation και το μεγάλο στο μόνιτορ και στη συνέχεια κουμπώνουν όπως βλέπετε στη 2η φωτογραφία.



    large_13.jpg large_14.jpg



    Φυσικά, δεν είναι απαραίτητο να τοποθετήσουμε το Shuttle XPC Nano NC10U7 πίσω από κάποιο μόνιτορ. Μπορεί να καθίσει όπως είναι πάνω σε κάποιο γραφείο, ή και όρθιο, με τα παρακάτω ποδαράκια. Τα ποδαράκια είναι ποιοτικά, από αλουμίνιο και με λάστιχα στο κάτω μέρος για απόσβεση των κραδασμών.



    Όρθια τοποθέτηση χωρίς το εν λόγω εξάρτημα θα εμπόδιζε την εισαγωγή αέρα, όπως θα δούμε παρακάτω, και θα οδηγούσε σε υπερθέρμανση.



    large_15.jpg large_16.jpg



    Οι βίδες για όλα τα παραπάνω καθώς και για 2 M.2 συσκευές, παρέχονται επίσης. Μαζί και 4 αυτοκόλλητα, λαστιχένια ποδαράκια.






    Τέλος, εντός της συσκευασίας βρίσκουμε το ίδιο το Shuttle XPC Nano NC10U7, πολύ καλά προστατευμένο!








    WLN-M



    Παρά την ενσωματωμένη υποστήριξη WiFi, το Shuttle XPC Nano NC10U7 προσφέρει τη δυνατότητα αναβάθμισης μέσω του κιτ WLN-M που πωλείται ξεχωριστά. Η αναβάθμιση είναι σημαντική καθώς από το IEEE 802.11b/g/n (WiFi 4), max. 150 Mbps up-/downstream του ενσωματωμένου WiFi, περνάμε σε  IEEE 802.11b/g/n/ac (WiFi 5) in the 2.4 / 5 GHz band, με μέγιστη υποστηριζόμενη ταχύτητα τα 433.3 Mbps στα 80 MHz.



    Παράλληλα προστίθεται και η υποστήριξη Bluetooth 4.0, κάτι αρκετά βολικό για τη χρήση αντίστοιχης τεχνολογίας πληκτρολογίου και ποντικιού.



    large_25.jpg large_26.jpg



    Παρά τη σαφή βελτίωση σε ταχύτητα και εμβέλεια που προσφέρει το WLN-M έναντι της ενσωματωμένης λύσης και της σαφώς σημαντικής προσθήκης του Bluetooth 4.0, υπάρχουν αντίστοιχες κάρτες που μπορούν να προσφέρουν σημαντικά μεγαλύτερες ταχύτητες καθώς και Bluetooth 5.0 και θα θέλαμε να δούμε μία από αυτές στο εν λόγω κιτ.





    Το εξωτερικό

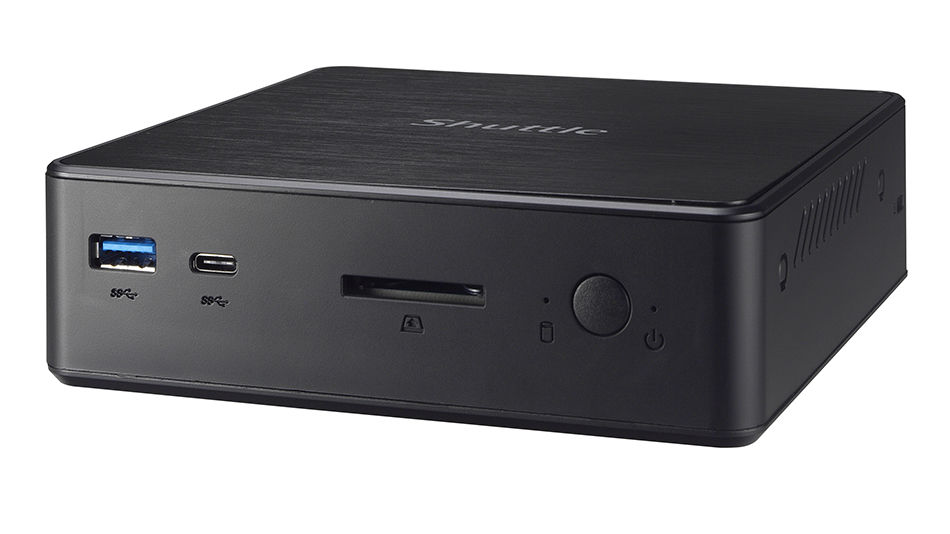

    Το ίδιο το Shuttle XPC Nano NC10U7 είναι αρκετά κομψό, ξεφεύγοντας από το industrial look της σειράς Slim. Το σασί του αποτελείται από πλαστικό, ελαττώνοντας σημαντικά το βάρος, αλλά και την αντοχή, ενώ μόνο το επάνω καπάκι έχει επίστρωση αλουμινίου, με βουρτσισμένη υφή.



    Στο εμπρός μέρος βλέπουμε Από αριστερά προς τα δεξιά:

    • 1 θύρα USB 3.2 Gen1 Type A.
    • 1 θύρα USB 3.2 Gen1 Type C.
    • Card Reader.
    • Power button, στα αριστερά του οποίου το μικρό πορτοκαλί LED δραστηριότητας αποθηκευτικού μέσου και στα δεξιά του οποίου το μικρό μπλε LED λειτουργίας.






    Η αριστερή πλευρά διαθέτει στις 4 άκρες της μπρούτζινα ένθετα σπειρώματα για να βιδώσουν τα 2 πόδια που είδαμε στα παρελκόμενα. Διαθέτει επίσης μία σειριακή θύρα, η οποία φυσικά δεν μπορεί να χρησιμοποιηθεί όταν τοποθετηθούν τα πόδια και το Shuttle XPC Nano NC10U7 τοποθετηθεί όρθιο. Τέλος, διαθέτει γρίλιες εισαγωγής αέρα.



    Η δεξιά πλευρά διαθέτει τις αντίστοιχες οπές εξαγωγής αέρα. Όταν το Shuttle XPC Nano NC10U7 είναι τοποθετημένο όρθιο, η ροή του ζεστού αέρα είναι από κάτω προς τα επάνω, υποβοηθούμενη συνεπώς από τη φυσική ροή. Στις 2 πλευρές των οπών εξαερισμού διακρίνονται κυκλικές διαμορφώσεις που μπορούν να πιεστούν με ένα κατσαβίδι και να αφαιρεθούν (μόνιμα) ώστε να βιδώσουν οι κεραίες του WLN-M. Τέλος, στο δεξί μέρος αυτής της πλευράς διακρίνεται η οπή για το Kensington Lock.



    large_20.jpg large_22.jpg



    Στο πίσω μέρος του Shuttle XPC Nano NC10U7 συναντάμε την πλειονότητα των θυρών, όπως συνηθίζεται. Έτσι, από αριστερά προς τα δεξιά έχουμε:

    • Θύρα τροφοδοσίας.
    • Θύρα HDMI 2.0a.
    • Θύρα DisplayPort 1.2.
    • Θύρα RJ45 δικτύου 1000Mbps.
    • 2 θύρες USB 2.0.
    • Τετραπολική θύρα ακουστικών / μικροφώνου (hands free), με υποστήριξη και μόνο ακουστικών.






    Το επάνω μέρος έχει μια όμορφη, βουρτσισμένη υφή, με το λογότυπο της εταιρίας σε λευκό, στο κέντρο.



    Το κάτω μέρος έχει τις υποδοχές για τα αυτοκόλλητα λαστιχένια ποδαράκια που είδαμε στα παρελκόμενα. Οι 2 από αυτές είναι μαρκαρισμένες με το γράμμα S και κρύβουν τις 2 βίδες που χρειάζεται να αφαιρεθούν για να αποκτήσουμε πρόσβαση στο εσωτερικό. Είναι εμφανές ότι αν κολλήσουμε τα λαστιχένια ποδαράκια, η πρόσβαση αυτή χάνεται. Θα προτιμούσα οι βίδες να μην είναι κάτω από τα ποδαράκια, ώστε να διατηρείται η δυνατότητα παρέμβασης στο εσωτερικό ακόμα και με τα ποδαράκια τοποθετημένα.



    Στο κέντρο του κάτω μέρους υπάρχουν 2 μπρούτζινα ένθετα σπειρώματα για να βιδώσει η βάση VESA.



    large_23.jpg large_24.jpg



    Ας δούμε τώρα πώς φαίνεται το Shuttle XPC Nano NC10U7 με τις κεραίες του WLN-M τοποθετημένες.



    large_49.jpg large_42.jpg



    Πώς φαίνεται με τη βάση VESA.



    large_44.jpg large_45.jpg



    Και τέλος πώς τοποθετούνται οι βάσεις όρθιας στήριξης και πώς φαίνεται το Shuttle XPC Nano NC10U7 τοποθετημένο όρθιο με αυτές και τις κεραίες του WLN-M.



    large_46.jpg large_47.jpg



    Στην παρακάτω εικόνα από την ιστοσελίδα της εταιρίας βλέπουμε όλα τα εξωτερικά χαρακτηριστικά του Shuttle XPC Nano NC10U7 συγκεντρωμένα, καθώς και τις επιλογές στήριξής του.








    Το εσωτερικό



    Η πρόσβαση στο εσωτερικό του Shuttle XPC Nano NC10U7 απαιτεί την αφαίρεση 2 βιδών τύπου PH0 από τις 2 οπές που είδαμε στο κάτω μέρος, σημειωμένες με το γράμμα S. Στη συνέχεια, χρησιμοποιούμε τις 2 υποδοχές για το νύχι που βρίσκονται στην αριστερή πλευρά, κοντά σε 2 από τα μπρούτζινα ένθετα στα οποία βιδώνουν οι βάσεις όρθιας στήριξης, για να αφαιρέσουμε το πάνω και το κάτω καπάκι.



    Είναι προφανές από τη θέση τους, ότι οι υποδοχές για το νύχι δε θα είναι προσβάσιμες όταν τοποθετηθεί η βάση όρθιας στήριξης.



    large_27.jpg large_28.jpg



    Ας αφαιρέσουμε λοιπόν το κάτω καπάκι.






    Στην πλευρά αυτή, έχουμε πρόσβαση στην κάρτα ασύρματου δικτύου, που έρχεται προεγκατεστημένη, μία από τις δύο υποδοχές μνήμης SODIMM DDR4 και το καλώδιο σύνδεσης του SATA drive 2,5". Η προεγκατεστημένη κάρτα ασύρματου δικτύου χρησιμοποιεί μόνο μία, ενσωματωμένη στο σασί, κεραία.



    large_30.jpg large_33.jpg



    Ας δούμε τώρα τοποθετημένες τις υποδοχές για τις κεραίες και την κάρτα του WLN-M. Η κάρτα αυτή χρησιμοποιεί 2 κεραίες. Η ενσωματωμένη κεραία παραμένει μη συνδεδεμένη και το καλώδιό της στον αέρα. Η τοποθέτηση των υποδοχών των κεραιών απαιτεί την αφαίρεση της μητρικής, η οποία γίνεται με την αφαίρεση τριών βιδών αλλά θέλει προσοχή λόγω διαφόρων πλαστικών clips και στενότητας χώρου.



    large_34.jpg large_36.jpg



    Ας τοποθετήσουμε και το άρθρωμα της μνήμης.






    Τέλος, το drive των 2,5" τοποθετείται με τη βάση που είδαμε στα παρελκόμενα. Η βάση στηρίζεται στο κάτω καπάκι με 4 βίδες και το drive στη βάση με άλλες 4 βίδες, 2 από κάθε πλευρά.






    large_38.jpg large_39.jpg



    Το καλώδιο σύνδεσης του drive είναι αρκετά μακρύ και δε δημιουργεί κάποιο πρόβλημα στο άνοιγμα και κλείσιμο.






    Ας πάμε τώρα στην πάνω πλευρά, όπου έχουμε λιγότερα να κάνουμε. Εδώ το καπάκι είναι απλό και δεν έχει κάποια υποδοχή για κάτι.






    Στην πλευρά αυτή τοποθετούμε το δεύτερο άρθρωμα μνήμης SODIMM DDR4 και το M.2 drive. Οι πλαστικές καλύπτρες κάνουν την τοποθέτηση των βάσεων των κεραιών του WLN-M αδύνατη από αυτή την πλευρά, εξ ου και η απαραίτητη αφαίρεση της μητρικής που προαναφέραμε.








    Μεθοδολογία Μετρήσεων



    Φτάσαμε λοιπόν στην ώρα των μετρήσεων. Για τις ανάγκες της παρουσίασης εξοπλίσαμε το Shuttle XPC Nano NC10U7  με 16 GB μνήμης DDR4-2400 της Crucial και έναν Corsair Force LE200 240GB, οποίος είναι μια ευγενική προσφορά της Corsair και εγκαταστήσαμε την πιο πρόσφατη έκδοση των Windows 10.






    Τα μετροπρογράμματα που χρησιμοποιήσαμε στη σημερινή παρουσίαση είναι τα ακόλουθα:

    • AIDA64 Engineer Edition v.6.20.5300 το οποίο είναι μια ευγενική προσφορά της Finalwire
    • PCMark 10 Professional Edition v.2.1.2177 το οποίο είναι μία ευγενική προσφορά της UL Benchmarks
    • 3DMark Professional Edition v.2.11.6866 το οποίο είναι μία ευγενική προσφορά της UL Benchmarks
    • Cinebench R20 & R15, SuperPI Mod 1.5, WPrime 2.10 & Fritz Chess Benchmark



    Ας δούμε λοιπόν πώς τα πήγε το Shuttle XPC Nano NC10U7 με τον Intel Core i7-8565U (ULV) και τα 16GB RAM DDR4-2400 στις ενότητες που ακολουθούν.





    AIDA64



    Ξεκινάμε τις μετρήσεις μας με το AIDA64, όπου ο χαμηλής κατανάλωσης Core i7 του Shuttle XPC Nano NC10U7 νικάει κατά κράτος και ως ήταν αναμενόμενο τον χαμηλής κατανάλωσης Core i3 του Shuttle XPC Slim DS10U3. Εννοείται βέβαια ότι στη μεγάλη πλειοψηφία των μετρήσεων δεν μπορεί να φτάσει τον Desktop Core i3 του Shuttle XPC SLim DH310, καθώς η διαφορά του TDP, 15W με 65W είναι κάτι που δεν μπορεί να αγνοηθεί.



    Σε απόδοση προς κατανάλωση όμως, ο Intel Core i7-8565U (ULV) του Shuttle XPC Nano NC10U7 είναι σαφώς η καλύτερη από τις 3 επιλογές.



    large.01_AIDACPU.png   large.02_AIDAFPU.png



    Οι διαφορές στην απόδοση της μνήμης είναι σαφώς μικρότερες και όχι σημαντικές.










    PCMark10



    Το PCMark10 μας δίνει μια πιο συνολική εικόνα των επιδόσεων που μπορούμε να περιμένουμε από το Shuttle XPC Nano NC10U7 και όχι μόνο των επιδόσεων του επεξεργαστή.



    Έγιναν οι μετρήσεις του Extended Test καθώς και του Applications Test το οποίο μετράει τις επιδόσεις στο MS Office 2019.



    Οι διαφορές εδώ δεν είναι πολύ μεγάλες και εξαρτώνται από το πού βασίζεται το κάθε τεστ, καθώς κάποια βασίζονται σε επιδόσεις ενός μόνο πυρήνα και εξαρτώνται αποκλειστικά από τη συχνότητα και άλλες εκμεταλλεύονται όλους τους πυρήνες και μετρούν συνολική επεξεργαστική ισχύ.



    large.04_PCMark10Ext.png   large.05_PCMark10App.png





    3DMark



    Χωρίς μεγάλες προσδοκίες ή απαιτήσεις από τα ενσωματωμένα στον επεξεργαστή γραφικά των εν λόγω υλοποιήσεων, τρέξαμε 5 από τις δοκιμές του 3DMark.



    large.06_3DMarkCloud.png   large.07_3DMarkFire.png



    large.08_3DMarkSky.png   large.09_3DMarkTime.png








    Λοιπές μετρήσεις CPU



    Κλείνουμε τις μετρήσεις με μερικά ακόμη δημοφιλή benchmarks.



    large.11_SuperPi.png   large.12_wPrime.png



    large.13_Cinebench.png   large.14_Fritz.png





    Κατανάλωση -  Θερμοκρασίες - Χρονισμοί - Θόρυβος



    Σε ένα σύστημα χαμηλής κατανάλωσης όπως το Shuttle XPC Nano NC10U7, η κατανάλωση, οι θερμοκρασίες και ο θόρυβος παίζουν συνήθως σημαντικότερο ρόλο από τις επιδόσεις.



    Στο παρακάτω διάγραμμα βλέπουμε ότι η κατανάλωση του Shuttle XPC Nano NC10U7, ειδικά υπό πλήρες φορτίο CPU και GPU, του χαρίζει άνετα τον τίτλο της καλύτερης υλοποίησης όσον αφορά το λόγο απόδοσης προς κατανάλωση.






    Παρακάτω βλέπουμε τα αποτελέσματα του stress test του AIDA64 όπως αυτό χρησιμοποιήθηκε για την παραπάνω μέτρηση.



    Η δοκιμασία πραγματοποιήθηκε για 20 λεπτά, με θερμοκρασία περιβάλλοντος 20°C. Παρατηρούμε τα εξής ενδιαφέροντα:



    • Το σύστημα ψύξης, το οποίο όπως είδαμε στις φωτογραφίες είναι τύπου φορητού υπολογιστή (Laptop), διατήρησε τον επεξεργαστή σε αποδεκτές θερμοκρασίες, με το θερμότερο πυρήνα να φτάνει έως και τους 82°C, ενώ παράλληλα οι στροφές του ανεμιστήρα έφτασαν έως και τις 4821rpm. Ο εν λόγω ανεμιστήρας δοκιμάστηκε σε πλήρη ισχύ, μέσω επιλογής στο BIOS, και μπορεί να φτάσει έως και τις 5921rpm, γεγονός που σημαίνει ότι το σύστημα είχε περιθώρια περαιτέρω ψύξης, αλλά το προφίλ επιλέγει να διατηρεί αυτή την ασφαλή θερμοκρασία στον επεξεργαστή, διατηρώντας παράλληλα το θόρυβο σε αποδεκτά επίπεδα.
    • Όσοι έχουν Laptop και κάποιο λογισμικό με το οποίο βλέπουν της στροφές του ανεμιστήρα, γνωρίζουν ότι στις 4821rpm, το σύστημα ψύξης κάνει αισθητή την παρουσία του. Δεν είναι ανυπόφορο αλλά σε καμία περίπτωση δεν είναι αθόρυβο. Οφείλουμε πάντως να πούμε ότι σε φυσιολογική χρήση οι στροφές ήταν πολύ χαμηλότερες και ο θόρυβος δυσδιάκριτος.
    • Η συνολική κατανάλωση του επεξεργαστή παραμένει εντός του TDP των 15W το οποίο μοιράζεται μεταξύ των IA cores (x86) και των GT cores (γραφικά) σχεδόν εξ ίσου, με το μέσο όρο να δίνει περισσότερη ισχύ στους πυρήνες των γραφικών.
    • Η μέση συχνότητα των IA Cores είναι κάτω από τη Base Frequency του Intel Core i7-8565U (ULV), που είναι 1800MHz, στα 1495,9Mhz, κάτι που γεννά ερωτήματα.






    Για να λυθούν τα ερωτήματα που προκαλεί το τελευταίο σημείο της ανάλυσης του παραπάνω πίνακα, τρέξαμε το Stress Test του AIDA64 χωρίς να στρεσάρουμε τους πυρήνες των γραφικών. Θερμοκρασίες και θόρυβος παρέμειναν στα ίδια επίπεδα αλλά η κατανάλωση του επεξεργαστή, αν και χαμηλότερη, στα 12W, τα έδωσε όλα στους IA cores, επιτρέποντάς τους να φτάσουν σε μια μέση συχνότητα 2244.3Mhz, πάνω δηλαδή από τη Base  Frequency του Intel Core i7-8565U (ULV).



    Πρόκειται λοιπόν για περιορισμό του ίδιου του επεξεργαστή που όταν δουλεύουν και οι πυρήνες των γραφικών στο φουλ, η ισχύς που παρέχεται στους πυρήνες x86 δεν επαρκεί για την πλήρη εκμετάλλευσή τους.



    Αξίζει να σημειωθεί ότι και στις δύο δοκιμασίες, το σύστημα ψύξης έκανε καλά τη δουλειά του και δεν υπήρξε καθόλου throttling.






    Παρακάτω βλέπουμε τα αναλυτικά γραφήματα που παράγει το PCMark 10 κατά τις δοκιμασίες Extended και Application που εκτελέσαμε.



    Ο λόγος που τα παραθέτουμε είναι ότι δείχνουν την κατανάλωση του επεξεργαστή να ξεπερνάει τα 15W που μέτρησε το AIDA64 (τα οποία συμφωνούν με το 15W TDP του Intel Core i7-8565U) και να αγγίζουν στιγμιαία έως και τα 30W.



    Πρόκειται για λάθος μέτρηση του PCMark10 ή έχει χρησιμοποιήσει η Shuttle την επιλογή που δίνει η Intel για TDP up ώστε να ανεβάσει το TDP στα 25W;



    Επικοινωνήσαμε με τον αντιπρόσωπο της Shuttle για να λύσουμε την παραπάνω απορία, ο οποίος μας διαβεβαίωσε πέρα από κάθε αμφιβολία ότι το TDP του Intel Core i7-8565U (ULV) στην υλοποίηση του Shuttle XPC Nano NC10U7 είναι 15W και συνεπώς το AIDA64 είχε τη σωστή μέτρηση ενώ το PCMark10 τη λανθασμένη.















    Επίλογος



    Στο δια ταύτα λοιπόν. Το Shuttle XPC Nano NC10U7 είναι ένα δυνατό για τις διαστάσεις του, αλλά κυρίως για την κατανάλωσή του, barebone, που φιλοξενεί τον χαμηλής κατανάλωσης Intel 8ης γενιάς Core i7-8565U (ULV) με TDP 15W. Χρησιμοποιεί μνήμες τύπου SO-DIMM DDR4 με συνολική μέγιστη χωρητικότητα τα 32GB και διαθέτει μία θύρα M.2 για SSD τύπου NVMe PCIe 3.0 x4 ή SATA 3.0, μία θύρα SATA για ένα drive 2,5" ύψους 15mm και μία ακόμα θύρα Μ.2 που μπορεί να φιλοξενήσει ένα WiFi / Bluetooth module, η οποία έρχεται κατειλημμένη από ένα WiFi module μέγιστης ταχύτητας 150Mbps, χωρίς bluetooth.



    Έχει μια πληθώρα εξωτερικών συνδέσεων, που περιλαμβάνουν 1 Display Port 1.2 και 1 HDMI 2.0a, συνεπώς μπορεί να συνδεθεί με 2 μόνιτορ ταυτόχρονα, που μπορεί να υποστηρίζουν μέχρι και ανάλυση 4K στα 60Hz. Διαθέτει επίσης 2 θύρες USB 3.2 Gen.1 στην πρόσοψη, εκ των οποίων η μία Type C,  2 θύρες USB 2.0 στο πίσω μέρος και κάρτα δικτύου 1Gbps. Τέλος, διαθέτει 1 σειριακή θύρα (θα εκπλαγείτε πόσο χρησιμοποιούνται ακόμα σε επαγγελματικές εφαρμογές) ενώ το κερασάκι στην τούρτα είναι το SD Card reader της πρόσοψης.



    Το πιο εντυπωσιακό χαρακτηριστικό όμως του Shuttle XPC Nano NC10U7 είναι ότι είναι κατασκευασμένο για να λειτουργεί συνεχώς, 24 ώρες την ημέρα, 7 ημέρες την εβδομάδα, ακόμα και σε θερμοκρασίες περιβάλλοντος που φτάνουν τους 40 βαθμούς Κελσίου. Συνεπώς μιλάμε για εξαιρετική ποιότητα κατασκευής και μεγάλη διάρκεια ζωής.



    Αξιοσημείωτο είναι επίσης ότι το Shuttle XPC Nano NC10U7 υποστηρίζει drives 2,5" ύψους έως και 15mm, συνεπώς αυτή τη στιγμή χωρητικότητας έως και 5TB, ενώ οι περισσότερες συσκευές μικρού μεγέθους υποστηρίζουν drives 2,5" ύψους έως 12,5mm, κάτι που περιορίζει τη χωρητικότητα σε έως και 2TB.






    Κατά το χρόνο συγγραφής του παρόντος review, δεν μπορέσαμε να εντοπίσουμε το Shuttle XPC Nano NC10U7  σε κάποιο Ελληνικό κατάστημα. Η τιμή του στα καταστήματα της Γερμανίας ξεκινάει από τα 562,72 ευρώ συμπεριλαμβανομένου του ΦΠΑ, συνεπώς περιμένουμε κάτι αντίστοιχο και στην Ελληνική αγορά. Το κόστος σαφώς δεν είναι χαμηλό και αυτό οφείλεται εν μέρει και στην εξαιρετική ποιότητα κατασκευής που απαιτείται για να δοθεί εγγύηση χρήσης 24/7, αλλά κυρίως στο κόστος του Intel Core i7-8565U (ULV). Για να λειτουργήσει το Shuttle XPC Nano NC10U7 θα χρειαστεί τουλάχιστον 100 ευρώ ακόμα, για μνήμη και SSD, ενώ η προτεινόμενη αναβάθμιση του WiFi με το κιτ WLN-M έχει κόστος που ξεκινάει από ακόμη 28,99 ευρώ. Προσθέστε και ένα μηχανικό δίσκο για μεγάλο, έως και 5TB αποθηκευτικό χώρο και καταλαβαίνετε ότι το κόστος γίνεται ακόμα πιο μεγάλο. Ως ανταμοιβή, θα έχετε ένα ιδιαίτερα μικρό, εξαιρετικά αξιόπιστο σύστημα που μπορεί να ανταποκριθεί σε οποιαδήποτε οικιακή (εκτός από gaming) και αρκετές επαγγελματικές απαιτήσεις, με ελάχιστη κατανάλωση.



    Συνοψίζοντας λοιπόν, τα θετικά και τα αρνητικά του Shuttle XPC Nano NC10U7 είναι τα εξής




    Ο Kαλός

    • Υψηλή ποιότητα υλικών και κατασκευής
    • Μικρό μέγεθος
    • Πολύ χαμηλή κατανάλωση
    • 2 θύρες USB 3.2 Gen.1 και Card Reader μπροστά
    • Θύρες Displayport 1.2 και 1 HDMI 2.0a με δυνατότητα σύνδεσης 2 οθονών ταυτόχρονα στα 4K 60Hz
    • Δυνατότητα σύνδεσης μονάδας αποθήκευσης M.2 (NVMe PCIe 3.0 x4 ή SATA) και 2,5" SATA 3.0
    • Υποστηριζόμενο ύψος 15mm για τη μονάδα αποθήκευσης 2,5" με αποτέλεσμα η υποστηριζόμενη χωρητικότητα να φτάνει τα 5TB
    • Ενσωματωμένο WiFi με εσωτερική κεραία και δυνατότητα αναβάθμισης με το κιτ WLN-M
    • Πολύ εύκολη εγκατάσταση υποσυστημάτων




    Ο Κακός

    • Κόστος
    • Η τοποθέτηση των εξωτερικών κεραιών του προαιρετικού κιτ αναβάθμισης WLN-M απαιτεί αφαίρεση της μητρικής
    • Μόνο 1 USB 3.2 Gen1 Type Α και 1 USB 3.2 Gen1 Type C στην πρόσοψη και 2 θύρες USB 2.0 στο πίσω μέρος




    Ο Αδιάφορος

    • Δε βρήκαμε κάτι αδιάφορο



    Με βάση λοιπόν όλα τα παραπάνω, η βαθμολογία του Shuttle XPC Nano NC10U7  είναι :









    Ευχαριστούμε θερμά την Shuttle για την παραχώρηση του δείγματος της δοκιμής








    Πολύμερος Αχανιώτης 3/3/2020


    Συντελεστές Review
    Reviewers: Πολύμερος Αχανιώτης
    Photographers: Πολύμερος Αχανιώτης
    Editing: TheLab.gr Team
    Αξιολόγηση
    Features:9
    Usability10
    Quality9.50
    Performance9.50
    GraphicsSelect
    SoundSelect
    GameplaySelect
    ReplayabilitySelect
    Value for money8
    Editor's ChoiceYes
    Innovation AwardNo
    Design AwardYes
    Value for MoneyNo



    User Feedback

    Recommended Comments

    There are no comments to display.



    Join the conversation

    You can post now and register later. If you have an account, sign in now to post with your account.

    Guest
    Add a comment...

    ×   Pasted as rich text.   Paste as plain text instead

      Only 75 emoji are allowed.

    ×   Your link has been automatically embedded.   Display as a link instead

    ×   Your previous content has been restored.   Clear editor

    ×   You cannot paste images directly. Upload or insert images from URL.


  • Latest Reviews

×
×
  • Create New...

Important Information

By using this site, you agree to our Terms of Use.
