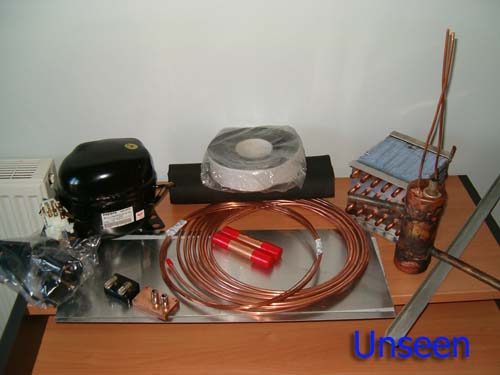

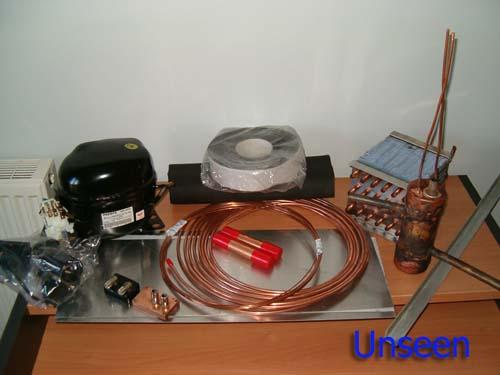

unseen Posted December 26, 2004 #1 Share Posted December 26, 2004 Επειδη τα θερμομετρα για το cascade μου αργησαν λιγο ειπα να εκμεταλευτω τον λιγο χρονο που μου περισεψε. Μου εχουν ζητησει αρκετα ατομα chiller και ειπα να αρχισω σιγα σιγα να φτιαχνω. Στοχος ειναι να φτιαξουμε ενα τελειως αθορυβο, οικονομικο, σουλουπομενο chiller με καλες επιδοσεις. Λοιπον τα υλικα. Συμπιεστης aspera 1/5hp hi (r404) Condeser (το δικο μου) Φιλτρο 30γρ Τριχοειδης σωληνας 2,8μ 0,78mm (0,031 της ιντσας) Χαλκοσωληνα 1/4 ~1 μετρο Χαλκοσωληνα 3/16 ~5,5μετρα Xαλκοσωληνα 2 ιντσες ~20 εκατοστα 2 ταπες για την 2 ιντσων σωληνα Bαλβιδα Ανεμηστηρες - θερμομετρο - Lcd 2x16 Μονωσεις (αρμαφλεξ - μονωτικη) Φυλλα αλουμινιου Γωνιες Αλουμινιου Αεριο r507 Διαφορα ηλεκτρολογικα - ηλεκτρονικα. Το τανκ οπως βλεπετε εχει μεσα στο evaporator και οπως καταλαβαινεται ειναι hand made. Link to comment Share on other sites More sharing options...
unseen Posted December 26, 2004 Author #2 Share Posted December 26, 2004 Mπροστα απο το τανκ θα μπει βεβαια η αντλια. Link to comment Share on other sites More sharing options...

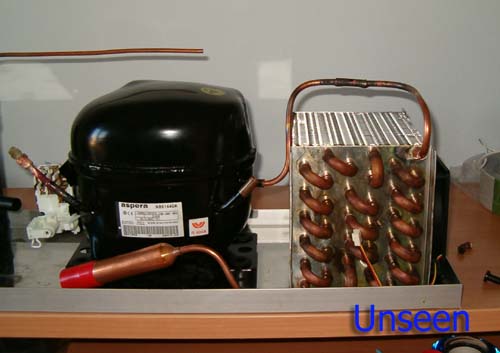

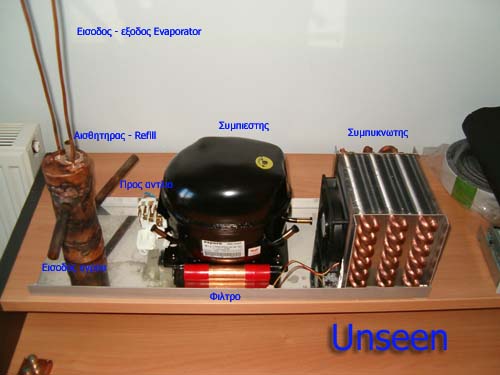

unseen Posted December 26, 2004 Author #3 Share Posted December 26, 2004 Φτιαχνουμε την σωληνα που θα παει στο condeser καθως και την σωληνα για το φιλτρο. Μην ξεχναμε οτι ειναι σημαντικο να κοιταει προς τα κατω. Αυτο το κανουμε γιατι θελουμε να μπαινει οσο το δυνατο περισσοτερο υγρο στον τριχοειδη χωρις να μπαινει και αερας. Επισης κολλαμε και την βαλβιδα στην μια επιστροφη. Απο εδω θα γινεται ο ελεγχος της χαμηλης πιεσης καθως και το γεμισμα του κυκλωματος με ψυκτικο υγρο. Link to comment Share on other sites More sharing options...

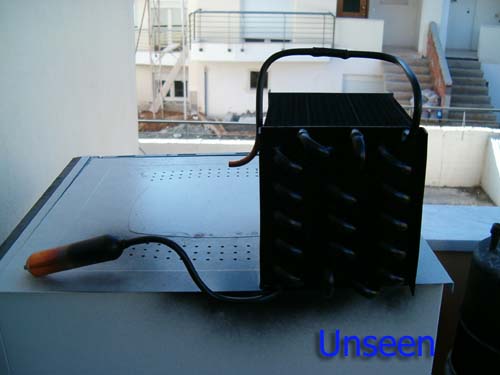

unseen Posted December 26, 2004 Author #4 Share Posted December 26, 2004 τα κολλαμε και φροντιζουμε και λιγο για τον καλωπισμο βαφοντας με μαυρο ματ σπρει. Link to comment Share on other sites More sharing options...

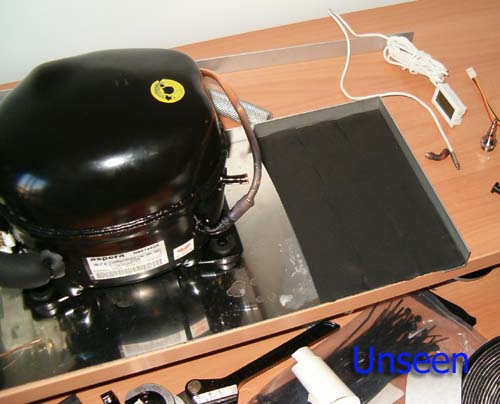

unseen Posted December 26, 2004 Author #5 Share Posted December 26, 2004 Στην θεση που ειναι να μπει το condeser βαζουμε λιγο αρμαφλεξ για να απο φυγουμε τους κραδασμους. Ειπαμε το θελουμε τελειως αθορυβο και για 24/7 Link to comment Share on other sites More sharing options...

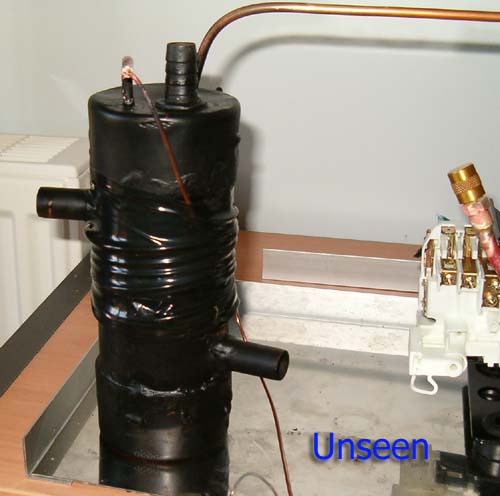

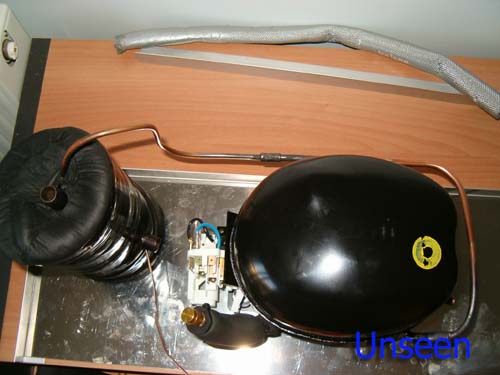

unseen Posted December 26, 2004 Author #6 Share Posted December 26, 2004 βαφουμε λιγο και το τανκ-εβαπορατορ για ειχε το μαυρο του το χαλι και τυλιγουμε γυρω απο αυτο τον τριχοειδη. Τα πιανουμε με μια μονωτικη για να ειναι πιο σταθερα και παλι για την αποφυγη κραδασμων. Link to comment Share on other sites More sharing options...

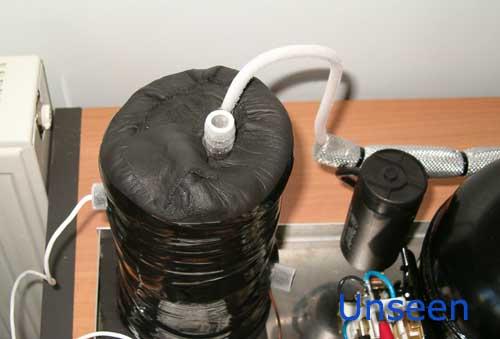

unseen Posted December 26, 2004 Author #7 Share Posted December 26, 2004 Το μονωνουμε και κολλαμε. Link to comment Share on other sites More sharing options...
unseen Posted December 26, 2004 Author #8 Share Posted December 26, 2004 κολλαμε και την επιστροφη. Link to comment Share on other sites More sharing options...

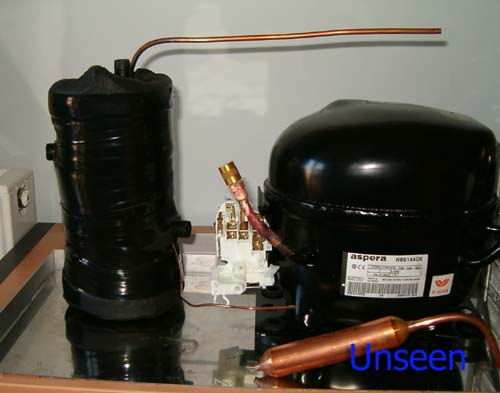

unseen Posted December 26, 2004 Author #9 Share Posted December 26, 2004 κολλαμε τον τριχοειδη στο φιλτρο και βαζουμε κατω απο το τανκ και απο το μπροστινο μερος αρμαφλεξ για την ησυχια μας. Το βουισμα της αντλιας ειναι σπαστικο. Link to comment Share on other sites More sharing options...

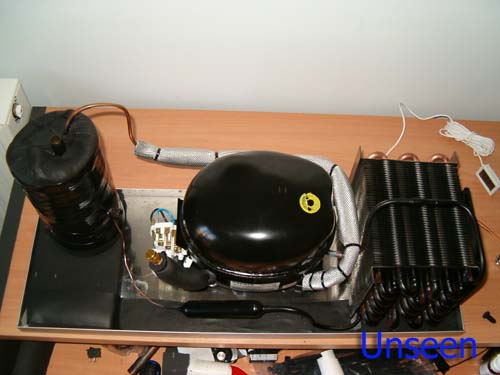

unseen Posted December 26, 2004 Author #10 Share Posted December 26, 2004 ακομη μια. (μονωνουμε και την επιστροφη) Link to comment Share on other sites More sharing options...

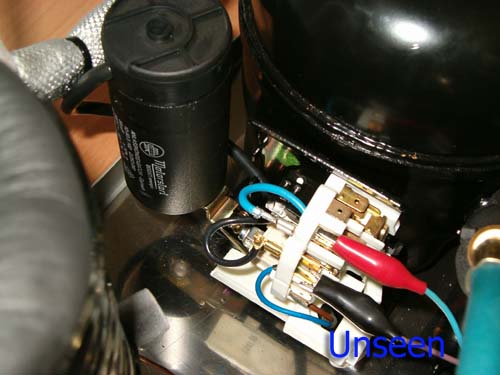

unseen Posted December 26, 2004 Author #11 Share Posted December 26, 2004 Βαζουμε και τον πυκνωτη. Υγ. Βασιλη βλεπε! Link to comment Share on other sites More sharing options...

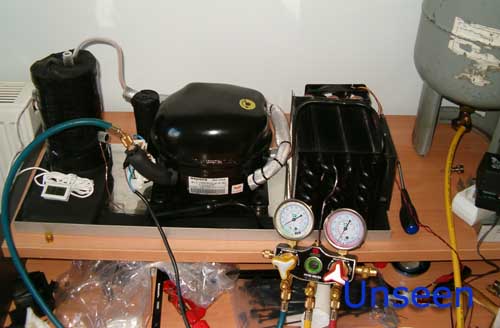

unseen Posted December 26, 2004 Author #12 Share Posted December 26, 2004 Καλο κενο και γεμισμα. Σχολαστικος ελεγχος για διαρροες! Link to comment Share on other sites More sharing options...

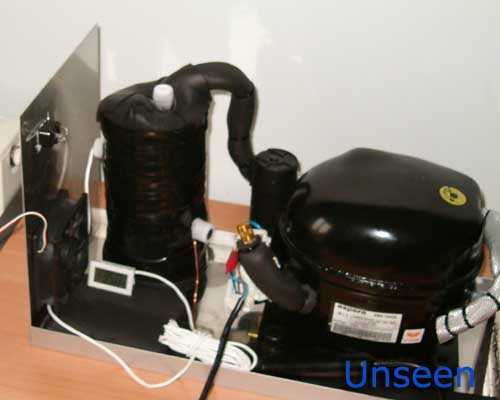

unseen Posted December 26, 2004 Author #13 Share Posted December 26, 2004 Ολα πηγαν καλα! Αρχιζουμε να βλεπουμε παγο... Link to comment Share on other sites More sharing options...

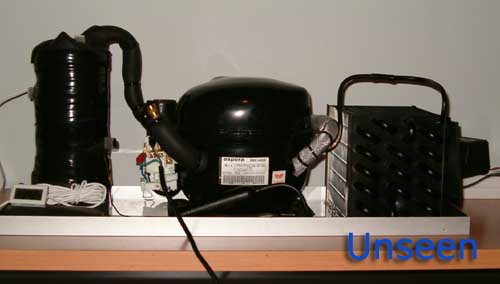

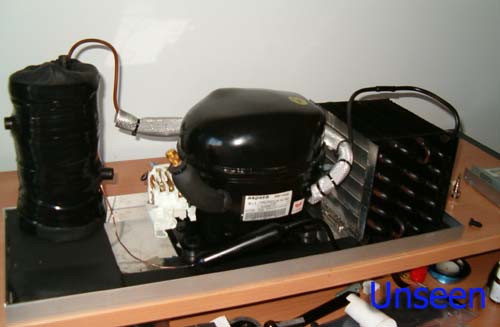

unseen Posted December 26, 2004 Author #14 Share Posted December 26, 2004 μονωνουμε και το υπολοιπο μερος της επιστροφης. Link to comment Share on other sites More sharing options...

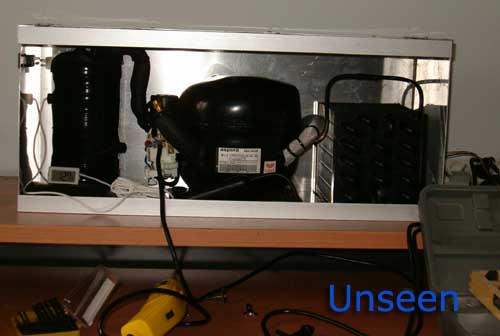

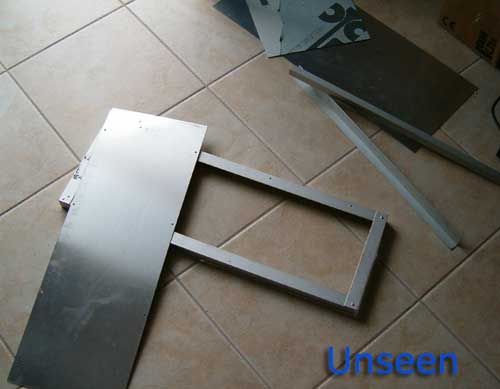

unseen Posted December 26, 2004 Author #15 Share Posted December 26, 2004 ξεκιναμε να φτιαξουμε το σπιτακι του Υγ. Ευχαριστω τον μιχαλη για την προμηθεια των γωνιων! Link to comment Share on other sites More sharing options...
unseen Posted December 26, 2004 Author #16 Share Posted December 26, 2004 το πισω μερος οπου θα μπει ενας δωδεκαρης και θα γινετε η τροφοδοσια του κυκλωματος με ρευμα. Εδω λιγο προχειρα... Link to comment Share on other sites More sharing options...
unseen Posted December 26, 2004 Author #17 Share Posted December 26, 2004 προσοχη στα κοψιματα.. Link to comment Share on other sites More sharing options...

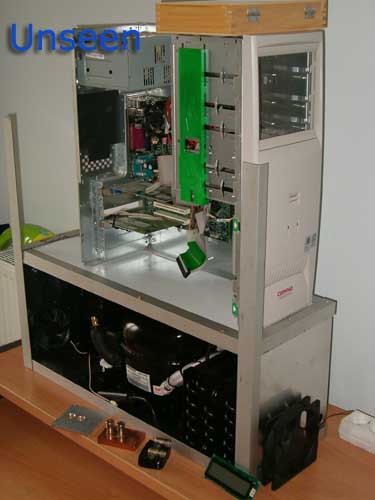

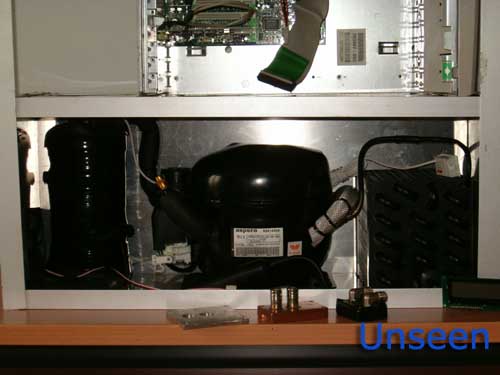

unseen Posted December 26, 2004 Author #18 Share Posted December 26, 2004 χωρις να ειναι οι γωνιες βιδωμενες αντεχει ανετα ενα pcακι απο πανω. Link to comment Share on other sites More sharing options...

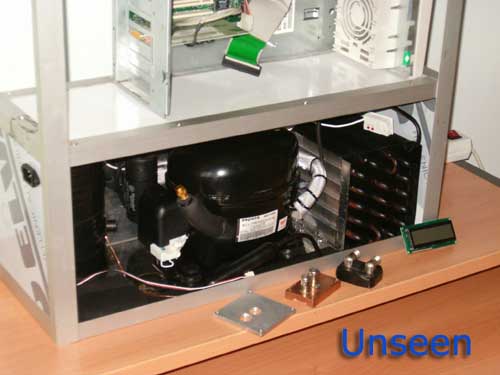

unseen Posted December 26, 2004 Author #19 Share Posted December 26, 2004 μια απο πλαγια. Link to comment Share on other sites More sharing options...
unseen Posted December 26, 2004 Author #20 Share Posted December 26, 2004 και η τελευταια για σημερα... Εννοειτε πως δεν εχω τελειωσει. Στο evaporator στην αρχη του το θερμομετρο τερματιζει (δηλαδη κατω απο -50) στην μεση ειναι γυρω στους -45 και προς το τελος φτανει μεχρι -40 με εναν μονο δωδεκαρη στα 7volt να φυσαει το condeser. (Evaporator εννοω την σπειρα μηκους 5,5μετρων που ειναι μεσα στο τανκ) Χρονος κατασκευης μεχρι εδω ~6 ωρες. Τι θελω απο εσας... Ερωτηση πρωτη: Tygoon σωληνας φτηνος απο που? αν μπορει καποιος να μου στειλει? Ερωτηση δευτερη : Θελω καπως να βγαινουν δυο ρακορ απο πισω. Καμια ιδεα? Αυτα Link to comment Share on other sites More sharing options...
