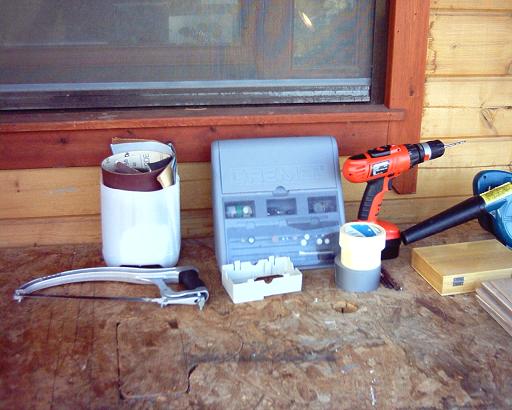

Maz00nga Δημοσιεύτηκε Ιούλιος 5, 2005 #1 Κοινοποίηση Δημοσιεύτηκε Ιούλιος 5, 2005 Λοιπον αγαπητοι μου! Μετα απο 3-4 ωρες δουλειας, το αναβαθμισμενο Καραβλαχιαν Μπασκετ Προτζεκτ ειναι ετοιμο! ΚΑΙ ΑΥΤΗ ΤΗ ΦΟΡΑ ΕΙΝΑΙ ΚΑΤΑΠΛΗΚΤΙΚΟ! Το γουργουρητο του δισκου οταν λειτουργει, ΔΕΝ ακουγεται παρα μονο ενα ανεπαισθητο τσικ τσικ (Τρωει πασατεμπος? ) Δε μπορω να περιμενω να αλλαξω ανεμιστηρες! Ακολουθει WorkLog Ωρα 17:30 Και ξεκιναμε με τα απαραιτητα εργαλεια: Τρυπανι, Blower (φυσητηρι εν πασει περιπτωσει, πολυ δυνατο κ χρησιμο μηχανημα), Dremel (Εργαλειο-σουπερ-ντουπερ-εξτρα για μικροδουλειες κυριως, απαραιτητο σε καθε modistro), ταινιες (διπλοκολλητικη, εξτρα δυνατη μονωτικη, χαρτοταινια), γυαλοχαρτα, σιδηροπριονο με λαμα ψιλων δοντιων, εξαρτηματα για το Dremel (Το μικρο ξυλινο κουτι) και μερικα τρυπανια μεταλλου, υλικου κατασκευης κοβαλτιου (Ακριβα αλλα ακριβη ) Link to comment Share on other sites More sharing options...

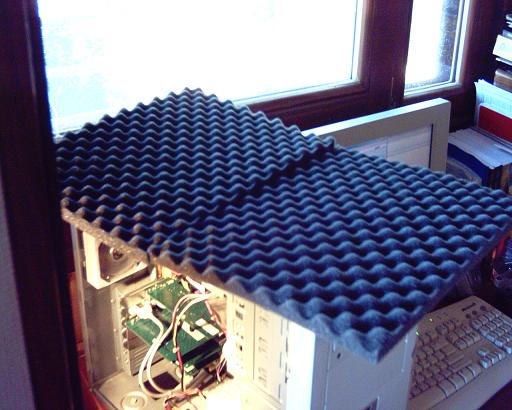

Maz00nga Ιούλιος 5, 2005 Author #2 Κοινοποίηση Ιούλιος 5, 2005 Το ηχομονωτικο που θα χρησιμοποιησουμε. Το τσιμπησα απο τη συσκευασια κατι ανταλλακτικων του φορητου του φαδερ μου. Πολυ καλη ποιοτητα. Link to comment Share on other sites More sharing options...

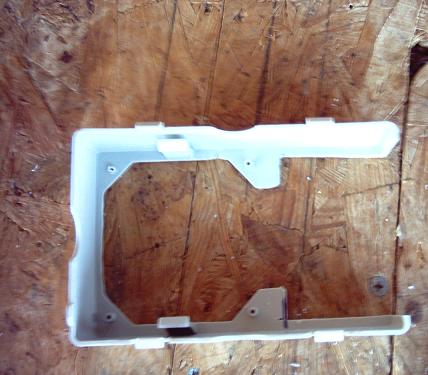

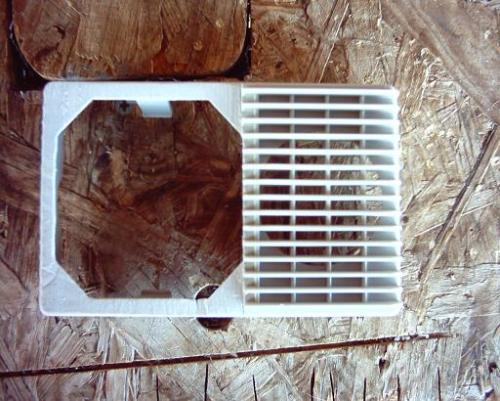

Maz00nga Ιούλιος 5, 2005 Author #3 Κοινοποίηση Ιούλιος 5, 2005 Ο πρωην Intake Fan Holder που βρισκεται στο μπροστινο τμημα του κουτιου μου (Βλεπε ΚΜΠ [Καραβλαχιαν Μπασκετ Προτζεκτ] Μερος 1ο) Link to comment Share on other sites More sharing options...
Maz00nga Ιούλιος 5, 2005 Author #4 Κοινοποίηση Ιούλιος 5, 2005 Το εμπροσθιο τμημα του κουτιου, εκει που μπαινει το προηγουμενο εξαρτημα. Στα αριστερα στηριζεται το Συστεμ Σπικερ που πλεον αφαιρεθηκε. Link to comment Share on other sites More sharing options...
Maz00nga Ιούλιος 5, 2005 Author #5 Κοινοποίηση Ιούλιος 5, 2005 Η γριλλια εισοδου αερα πριν την τροποποιηση της. Εχει ηδη υποστει μια τροποποιηση (Διευρυμενες οπες) και εχει κ φιλτρο. Το φιλτρο βρισκεται αναμεσα στο μπροστινο καλυμμα του κουτιου κ σε ενα μικρο γκριζο μετα-καλυμμα (μα πως τα λεω ετσι ο pustiz ) Link to comment Share on other sites More sharing options...

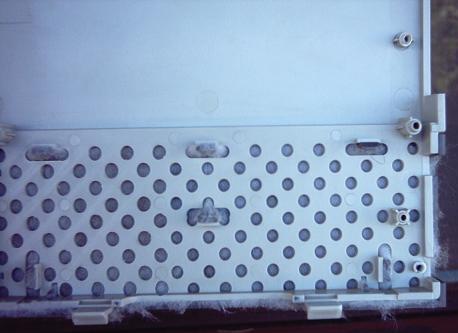

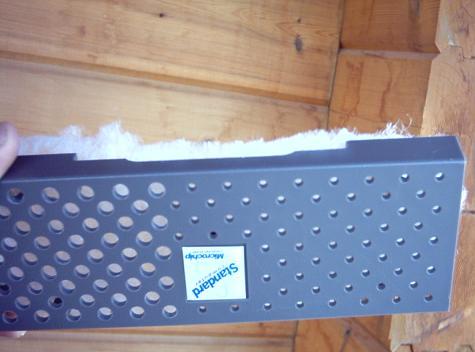

Maz00nga Ιούλιος 5, 2005 Author #6 Κοινοποίηση Ιούλιος 5, 2005 Το μετα-καλυμμα της γριλλιας προ τροποποιησεως (φαινεται ομως η πρωτη τροποποιηση) με το φιλτρο στη θεση του. Link to comment Share on other sites More sharing options...

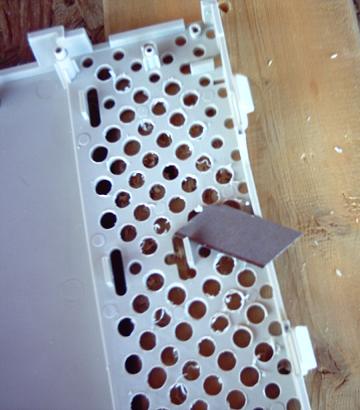

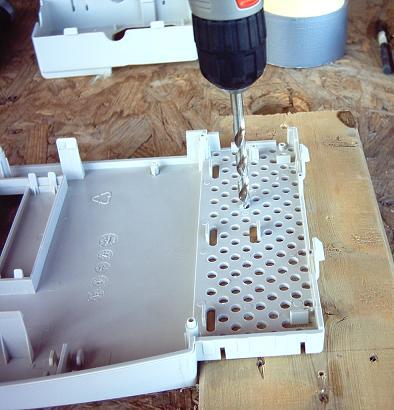

Maz00nga Ιούλιος 5, 2005 Author #7 Κοινοποίηση Ιούλιος 5, 2005 Ξεκιναμε με διευρυνση οπων, σε καλυμμα κ μετα-καλυμμα. Link to comment Share on other sites More sharing options...

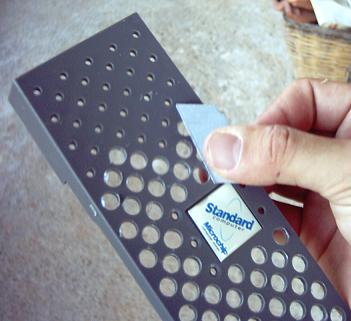

Maz00nga Ιούλιος 5, 2005 Author #8 Κοινοποίηση Ιούλιος 5, 2005 Χαμηλες στροφες τρυπανιου, και μια λεπιδα απο κοφτη για την αφαιρεση γρεζιων (υπολειμματα πλαστικου στα χειλη των διευρυμενων οπων). Προσεχετε τα χερια σας! Link to comment Share on other sites More sharing options...

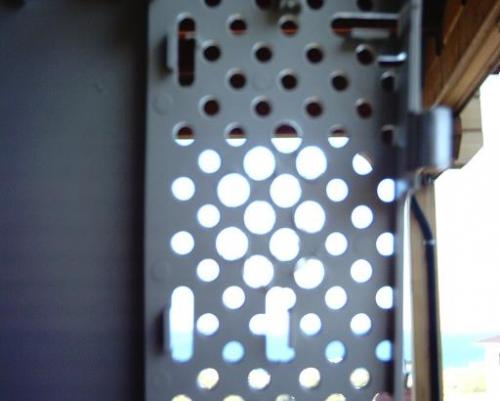

Maz00nga Ιούλιος 5, 2005 Author #9 Κοινοποίηση Ιούλιος 5, 2005 Εμφανης διαφορα στο πριν κ το μετα για την γριλλια εισοδου. Link to comment Share on other sites More sharing options...
Maz00nga Ιούλιος 5, 2005 Author #10 Κοινοποίηση Ιούλιος 5, 2005 Και εδω φαινεται επισης. Link to comment Share on other sites More sharing options...
Maz00nga Ιούλιος 5, 2005 Author #11 Κοινοποίηση Ιούλιος 5, 2005 Ωρα για την τροποιποιηση του Intake Fan Holder, θα κοπει καταλληλα για να χωρανε 2 ανεμιστηρες 80 χιλιοστων καπως ετσι : Link to comment Share on other sites More sharing options...

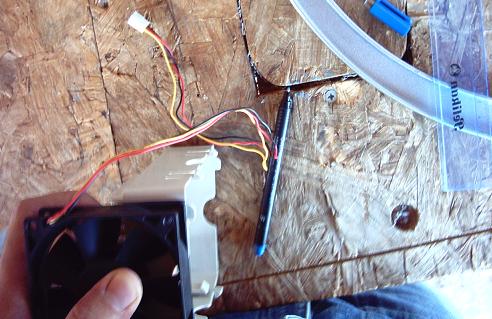

Maz00nga Ιούλιος 5, 2005 Author #12 Κοινοποίηση Ιούλιος 5, 2005 Σημειωση διαστασεων του ανεμιστηρα στο πλαι του IFH ωστε οταν κοπει να αγκαλιαζει απαλα τον δευτερο ανεμιστηρα που αναγκαστηκα θα προεξεχει. Link to comment Share on other sites More sharing options...
Maz00nga Ιούλιος 5, 2005 Author #13 Κοινοποίηση Ιούλιος 5, 2005 Εδω το κομμενο τμημα, χρησιμοποιηθηκε το σιδηροπριονο καθως κ το Dremel με δισκο καρβιδιου με ινες υαλου (Ο μαυρος δισκος με τα νηματα). Καλυτερη προταση ειναι ο αδαμαντοτροχος, αλλα μακραν ακριβος! Link to comment Share on other sites More sharing options...

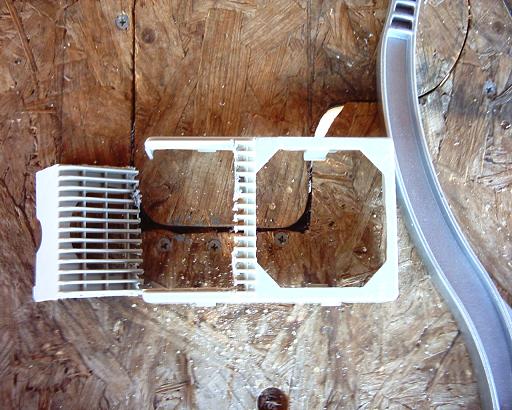

Maz00nga Ιούλιος 5, 2005 Author #14 Κοινοποίηση Ιούλιος 5, 2005 Εδω ολοκληρωμενη πλεον η τροποποιηση. Περισσευον πλαστικο αφαιρεθηκε με κοπτη, η και με τον τροχο του Dremel, και με γυαλοχαρτο λειανθηκαν ακμες κ πλευρες Link to comment Share on other sites More sharing options...

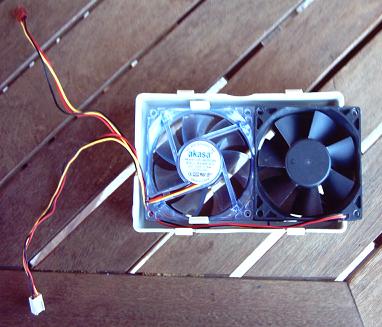

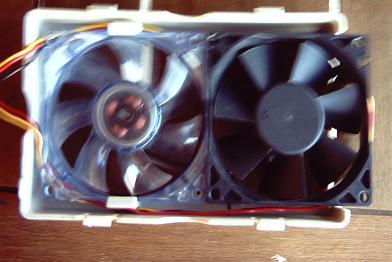

Maz00nga Ιούλιος 5, 2005 Author #15 Κοινοποίηση Ιούλιος 5, 2005 Ολοκληρωμενο με τοποθετημενους τους ανεμιστηρες.Κολληθηκαν μεταξυ τους με πιστολι ζεστης γομας (θα δειξω παρακατω τι εννοω) Link to comment Share on other sites More sharing options...

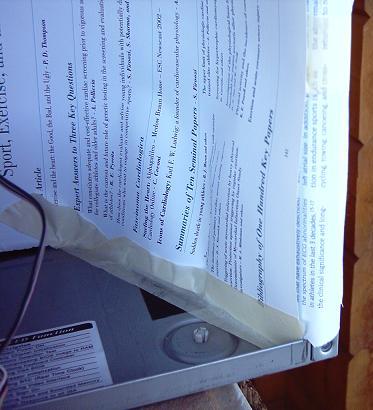

Maz00nga Ιούλιος 5, 2005 Author #16 Κοινοποίηση Ιούλιος 5, 2005 Ηρθε η ωρα να κοπει η λαμαρινα του κουτιου ωστε να παρεχει τον απαραιτητο αερα στους ανεμιστηρες. Εδω το κουτι ετοιμο για κοπη με μονωση για να μην μεταφερθουν ρινισματα μεταλλου στα κυκλωματα. Link to comment Share on other sites More sharing options...

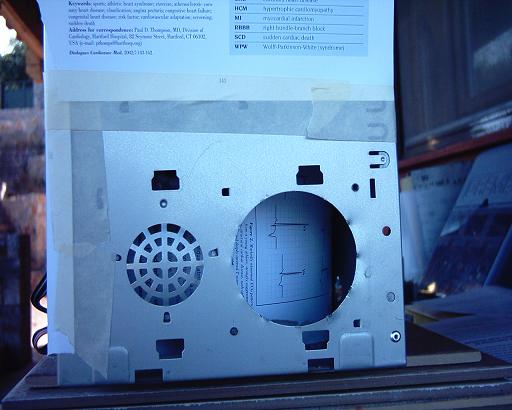

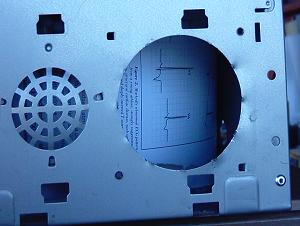

Maz00nga Ιούλιος 5, 2005 Author #17 Κοινοποίηση Ιούλιος 5, 2005 Εδω μπροστα Link to comment Share on other sites More sharing options...

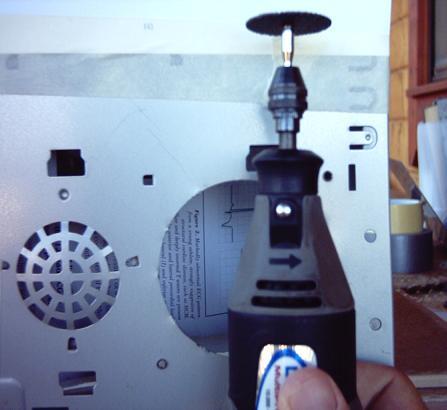

Maz00nga Ιούλιος 5, 2005 Author #18 Κοινοποίηση Ιούλιος 5, 2005 Το Dremel ετοιμο για κοπη. Δωστε σημασια στο βελακι που φαινεται καθως αυτο δειχνει την περιστροφη του αξονα. Ετσι τα ρινισματα θα πεταγονται προς τα εσας, καθιστωντας το εγχειρημα λιγο επικινδυνο γι αυτο και φορεστε ειδικα γυαλια. Το καλο ειναι οτι δεν θα μπαινουν πολλα μεσα στο κουτι. Link to comment Share on other sites More sharing options...

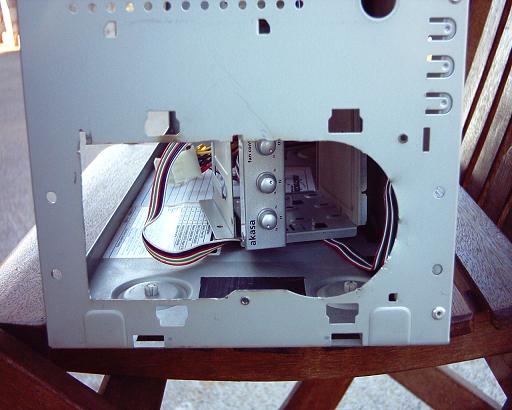

Maz00nga Ιούλιος 5, 2005 Author #19 Κοινοποίηση Ιούλιος 5, 2005 Μετα το τελος της κοπης το κουτι δειχνει καπως ετσι. Αφησα την οπη στο κεντρο κατω μηπως κ χρειαστει καποτε... Link to comment Share on other sites More sharing options...
Maz00nga Ιούλιος 5, 2005 Author #20 Κοινοποίηση Ιούλιος 5, 2005 το κουτι καθαριζεται με ηλεκτρικη σκουπα κ πινελα, οχι με το φυσητηρι γιατι πιθανοτατα να γεμισει η μητρικη με ρινισματα Link to comment Share on other sites More sharing options...
