Αναβάθμιση Server mini worklog

Με αφορμη μια μικρή αναβάθμιση στον server μου είπα να δημοσιεύσω την μετατροπή.Τον server τον είχα ποστάρει εδώ

http://www.thelab.gr/showthread.php?s=&threadid=2737&perpage=20&pagenumber=96

Η αναβάθμιση αφορούσε την πρόσθεση 2 80άριδων και ενός 250άρη δίσκου και την κατασκευή αντικραδασμικής βάσης για όλους τους δίσκους, αυτοι πάνω σε ide controller.Επίσης έβαλα και ένα δυνατότερο επώνυμο τροφοδοτικό.

Την πατέντα που θα δείτε την είδα στο φόρουμ του spcr.

Τα υλικά που χρησιμοποίησα ήταν

1.Γωνίες αλουμινίου 15mm

2.Ίσες βέργες αλουμινίου (τις είχα περίσσευμα)

3.Λάστιχο για εσώρουχα φαρδύ μάυρο (βρακολάστιχο)

Πάμε λοιπόν.

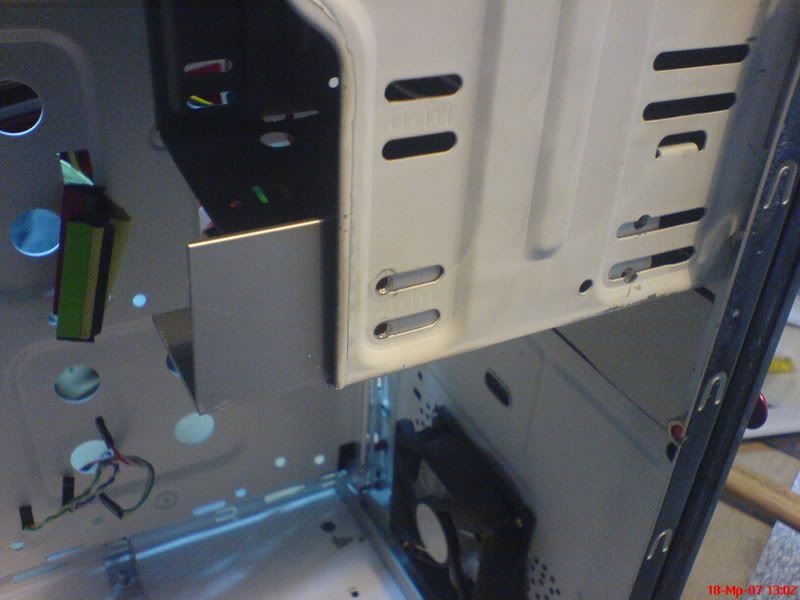

Η μια κάτω βάση του πλαισίου

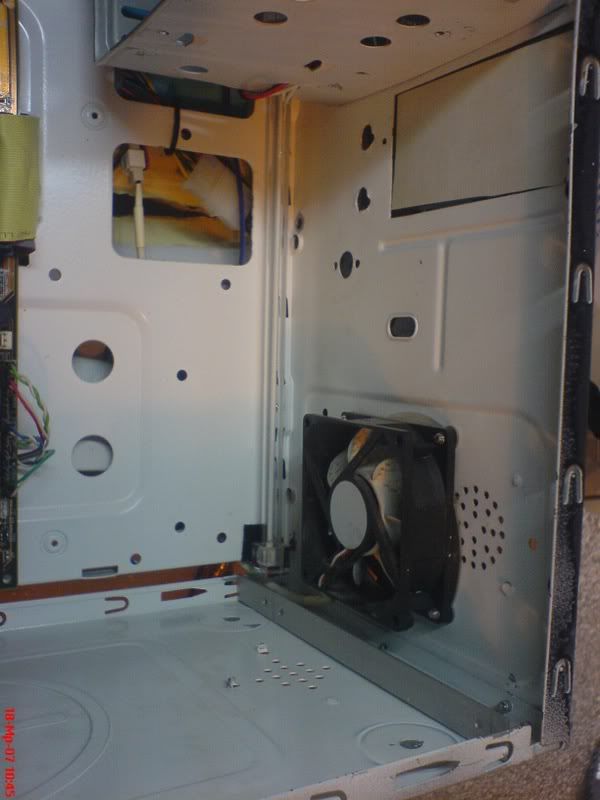

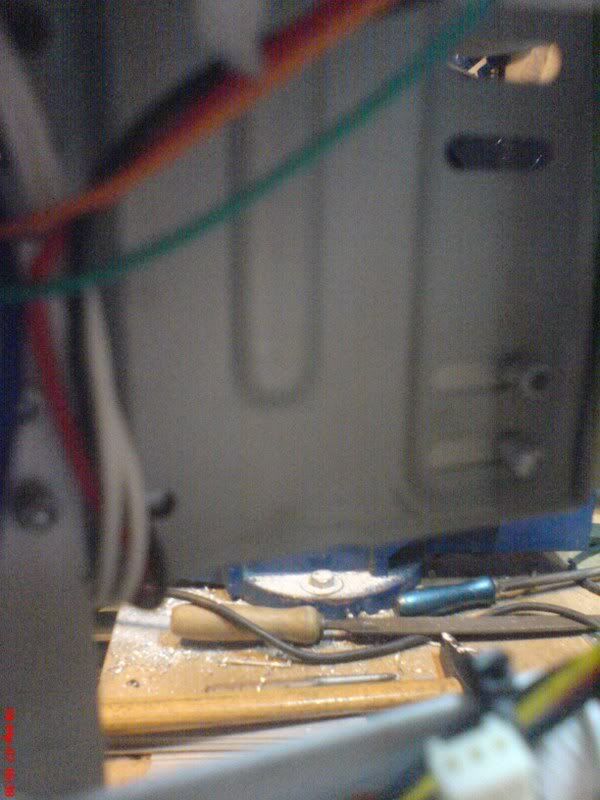

Εδώ τοποθετημένη

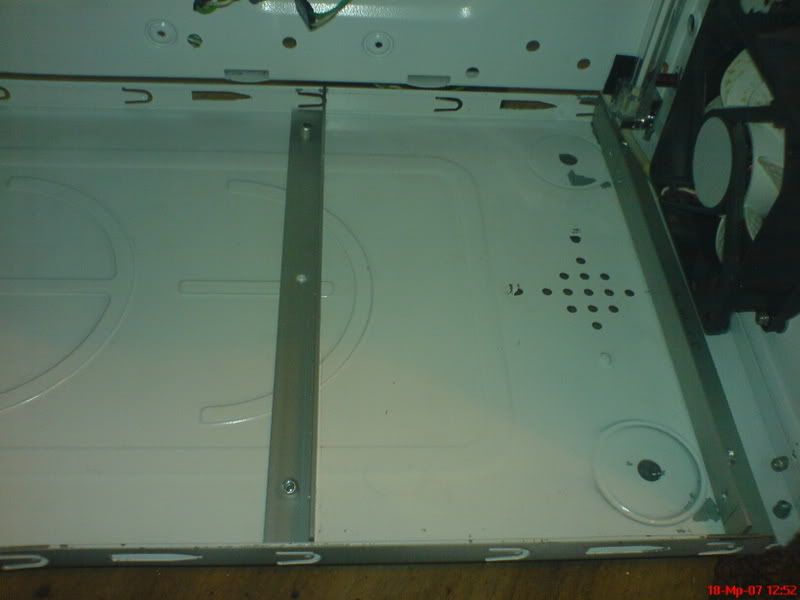

Εδώ και οι δύο

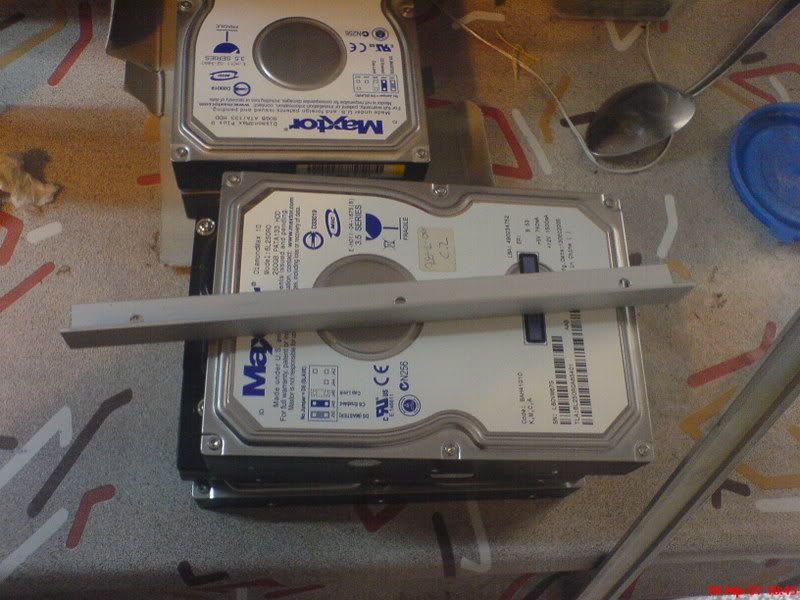

Αυτές είναι οι επάνω βάσεις

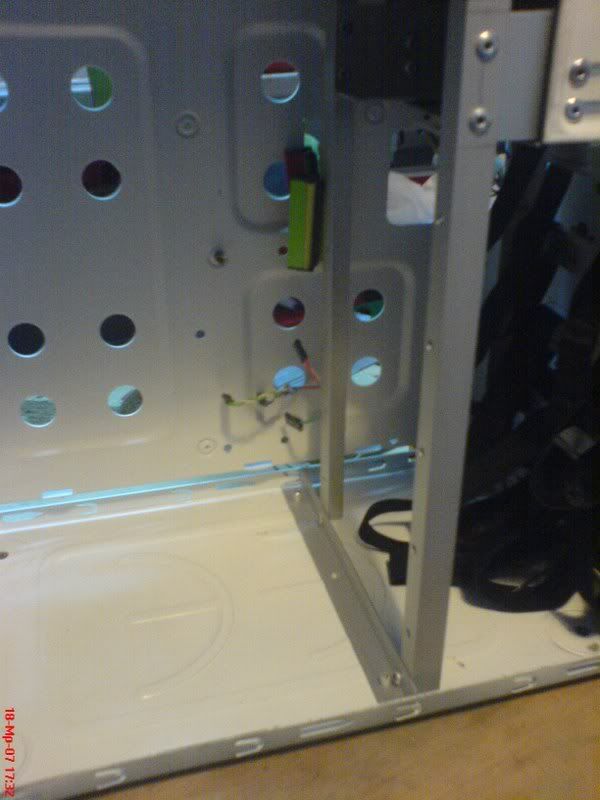

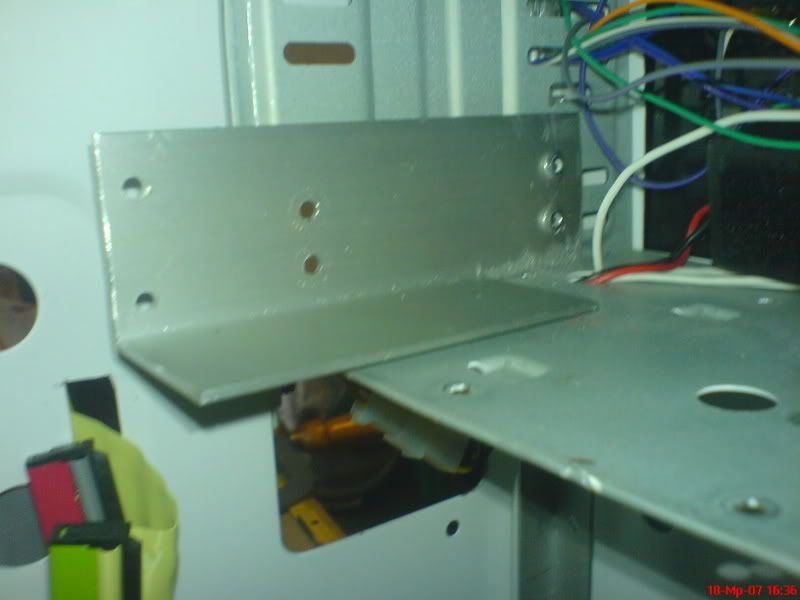

Εδώ η μπροστινή σχεδόν τοποθετημένη


Εδώ η πίσω

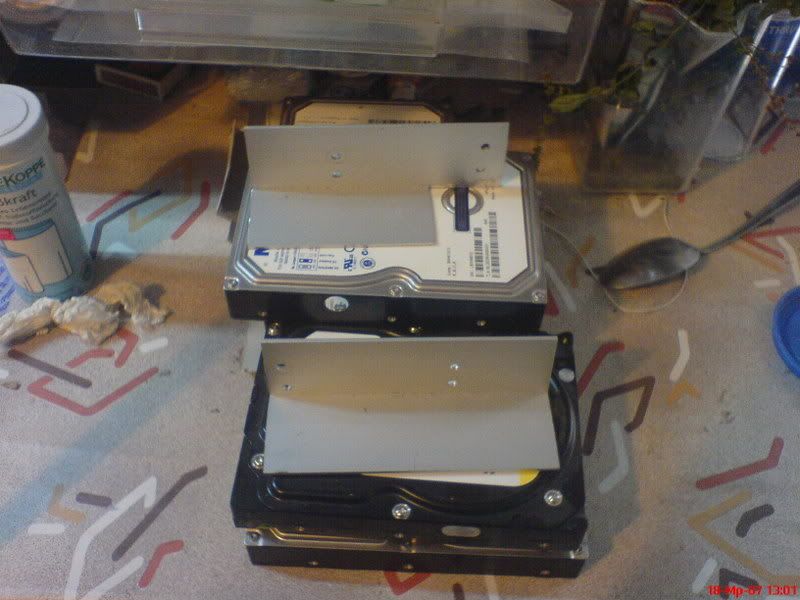

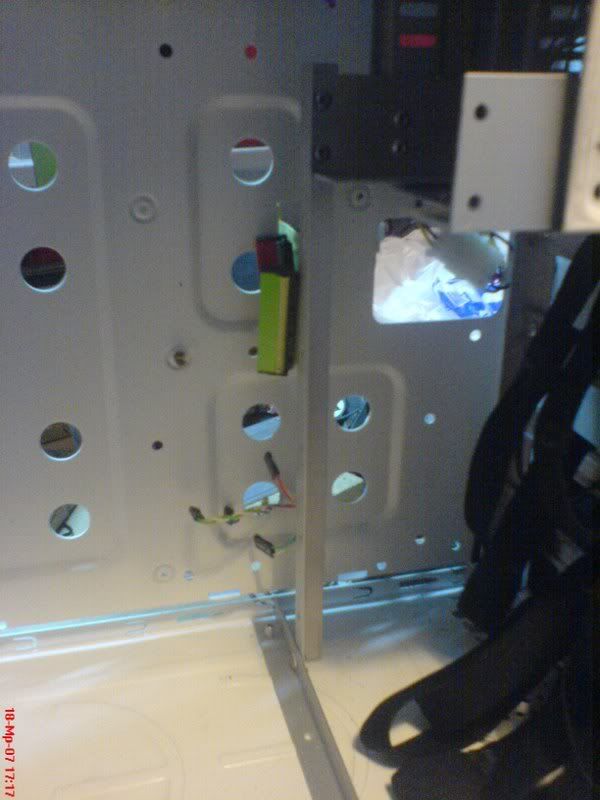

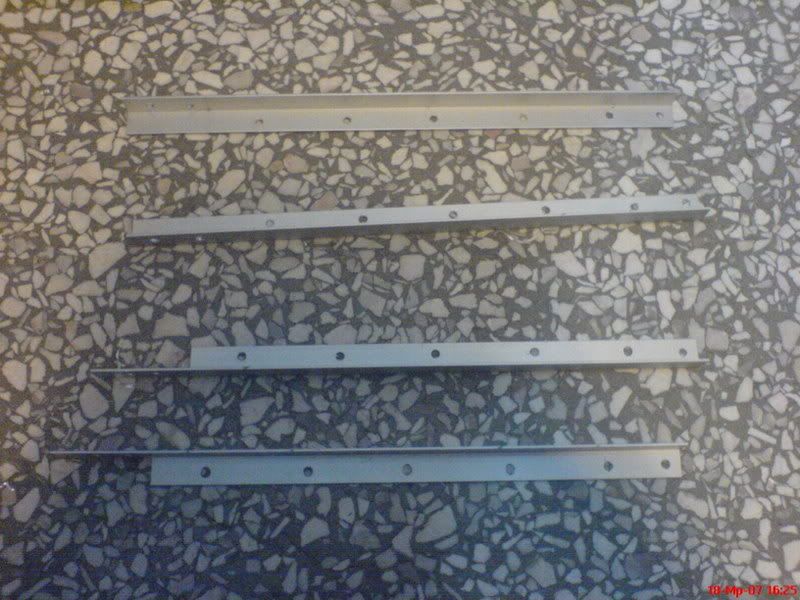

Αυτές είναι οι κάθετες στηρίξεις της όλης κατασκευής


Ξέχασα να βγάλω φωτό από τις μπροστινές τοποθετημένες αλλά πιστευω θα βγάλετε άκρη παρακάτω.

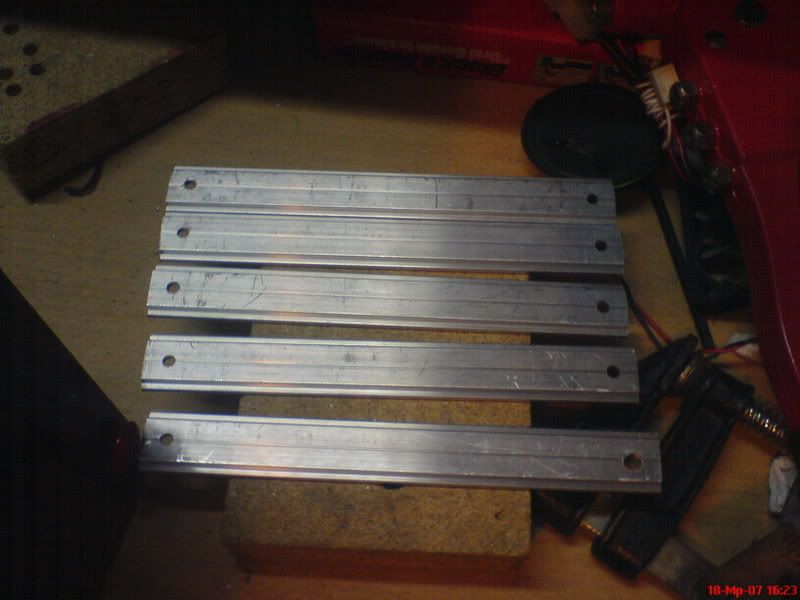

Αυτά είναι τα οριζόντια κομμάτια που θα συγκρατούν από την μια πλευρα τα λάστιχα για τους δίσκους.

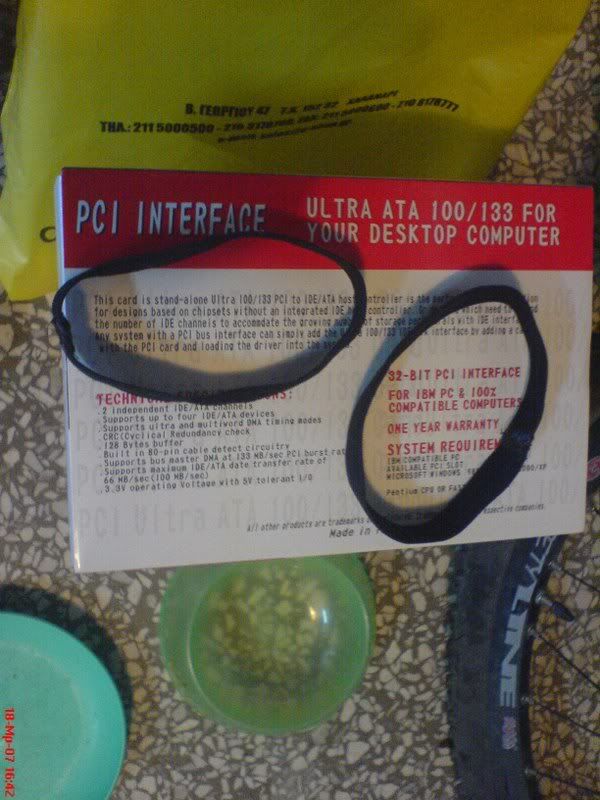

Δέκα συνολικά τέτοια λάστιχα θα χρησιμοποιηθούν.Δύο για κάθε δίσκο.Αυτά τα έραψε η μητέρα μου.

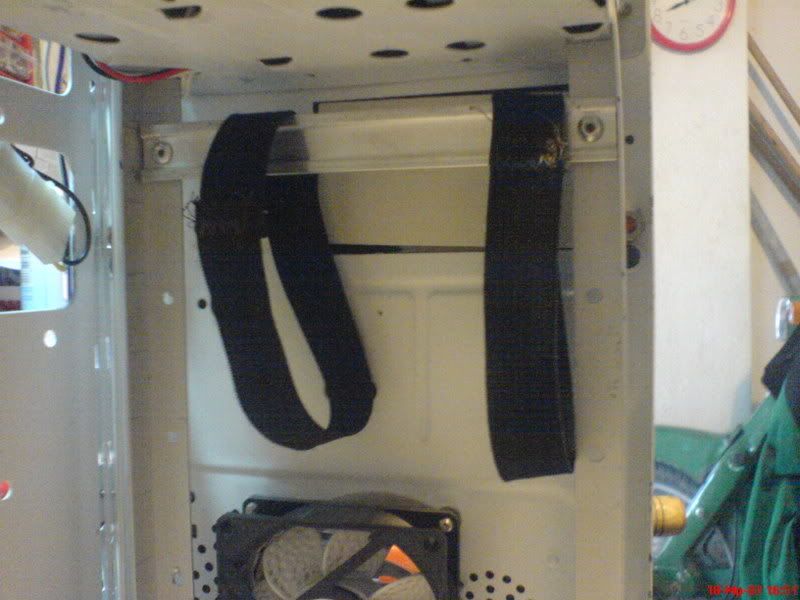

Εδώ το πρώτο δοκαράκι με τα λάστιχά του


Όλα τα μπροστινά περασμένα

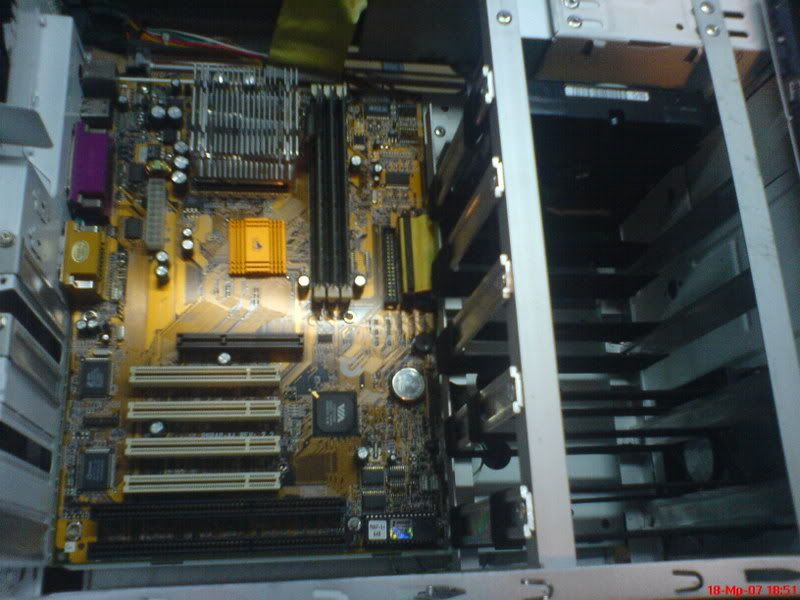

Εδώ η πίσω από την πλευρά της μητρικής κάθετη στήριξη


Και εδώ η μπροστινή

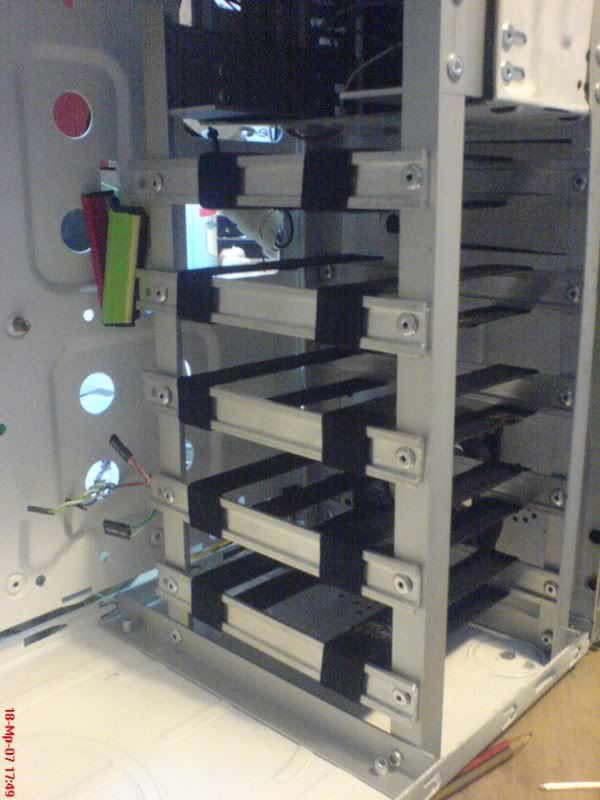

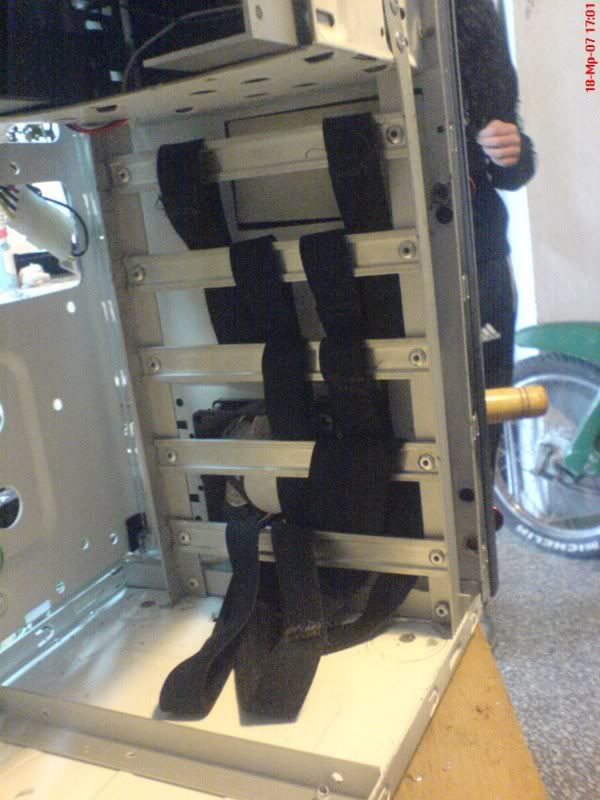

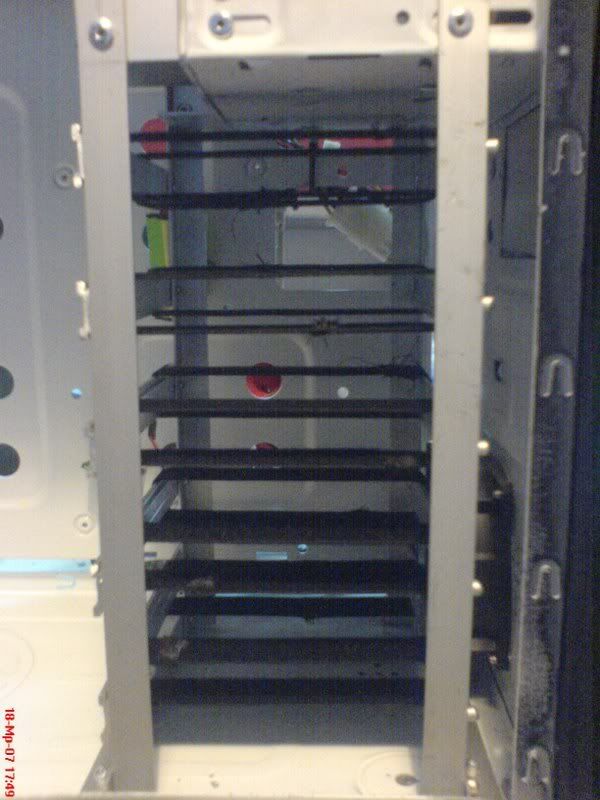

Εδώ όλα περασμένα



Εδώ και ο πρώτος δίσκος περασμένος

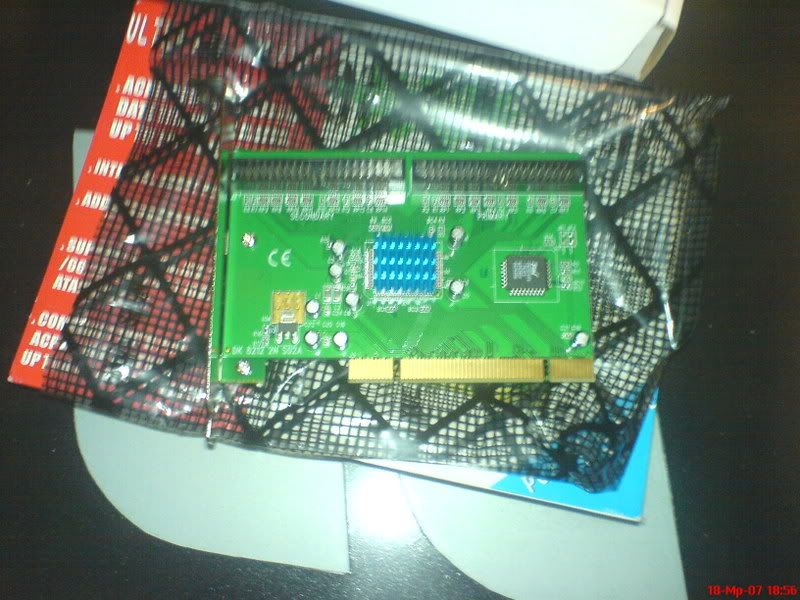

Αυτός είναι ο raid controller

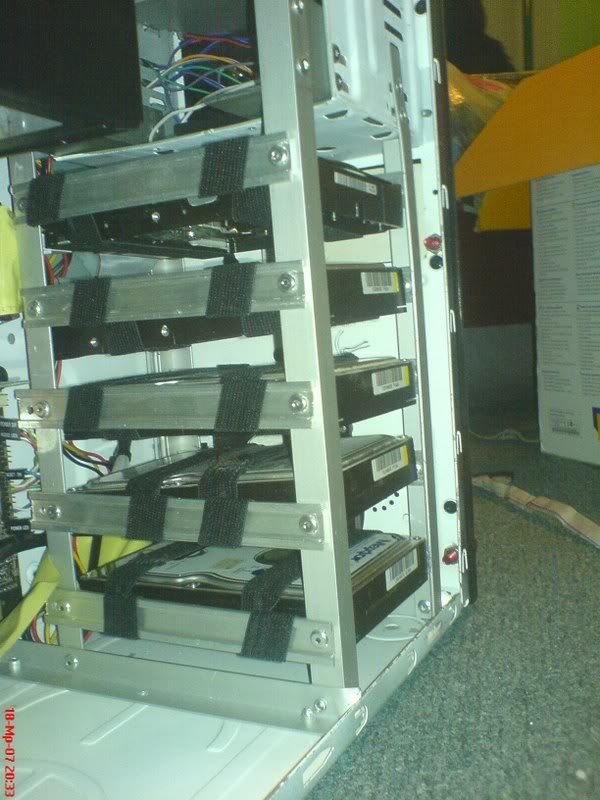

Όλοι οι δίσκοι περασμένοι

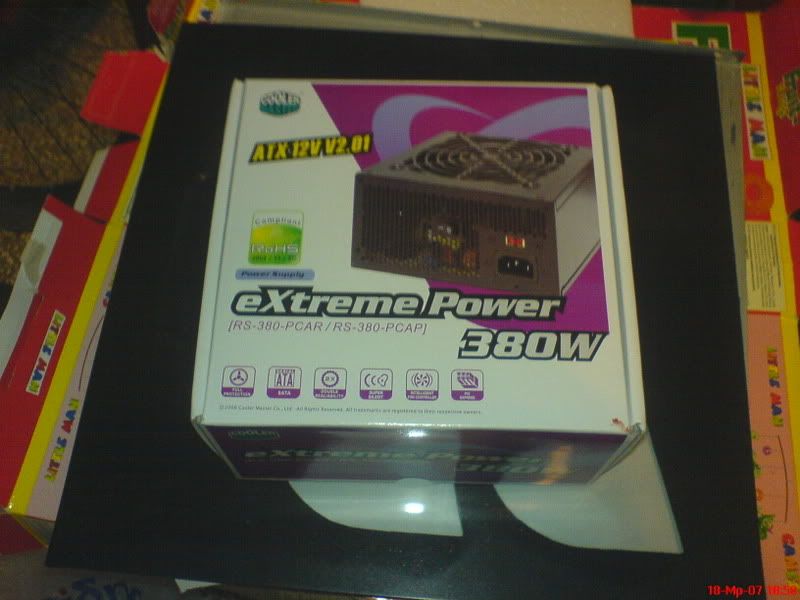

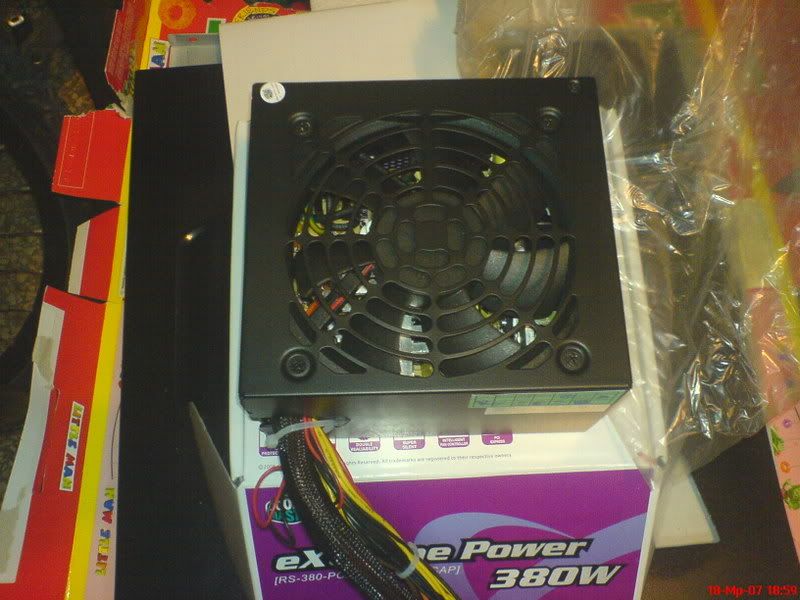

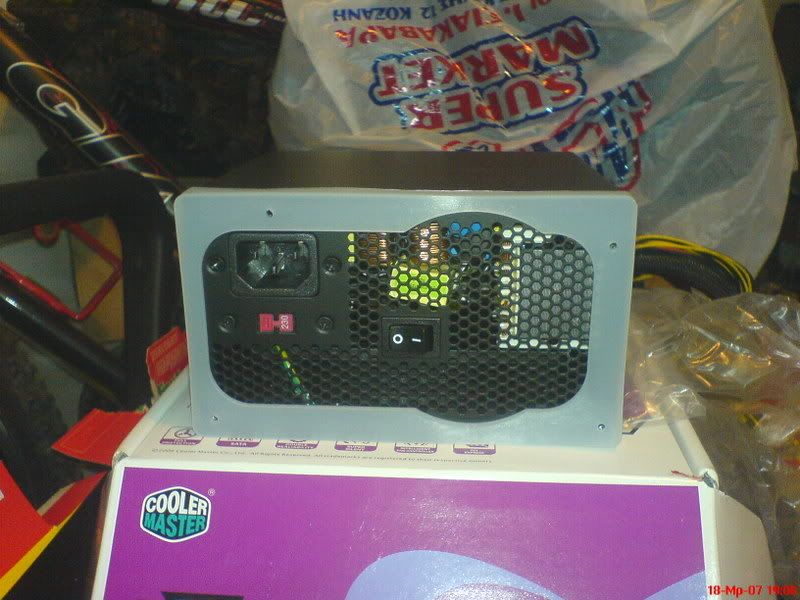

Αυτό είναι το νέο psu.

Coolermaster 380W

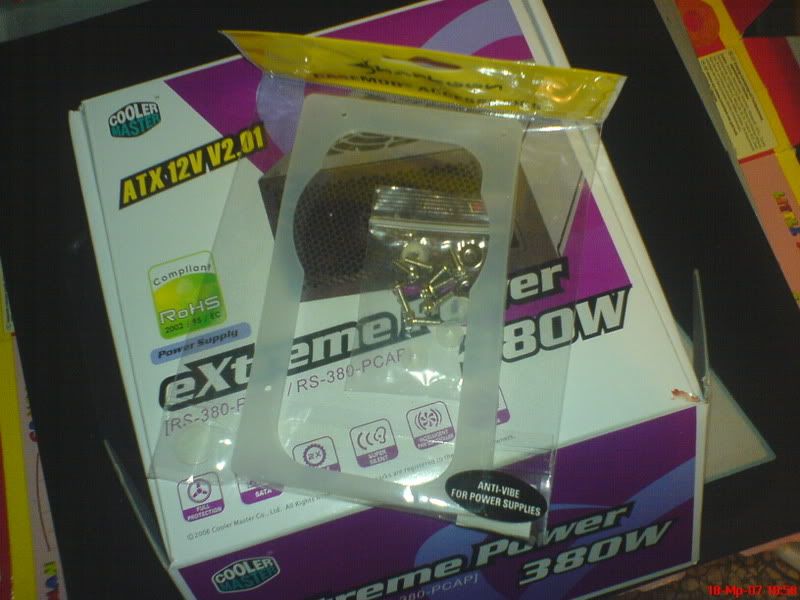

Εδώ και το skarkoon antivibe


Περασμένο στο τροφοδοτικό

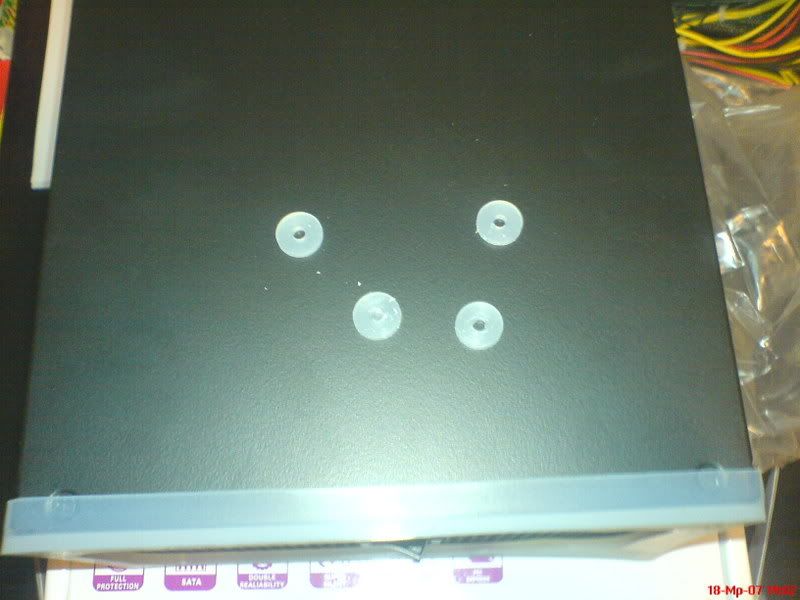

Και οι λαστιχένιες ροδέλες

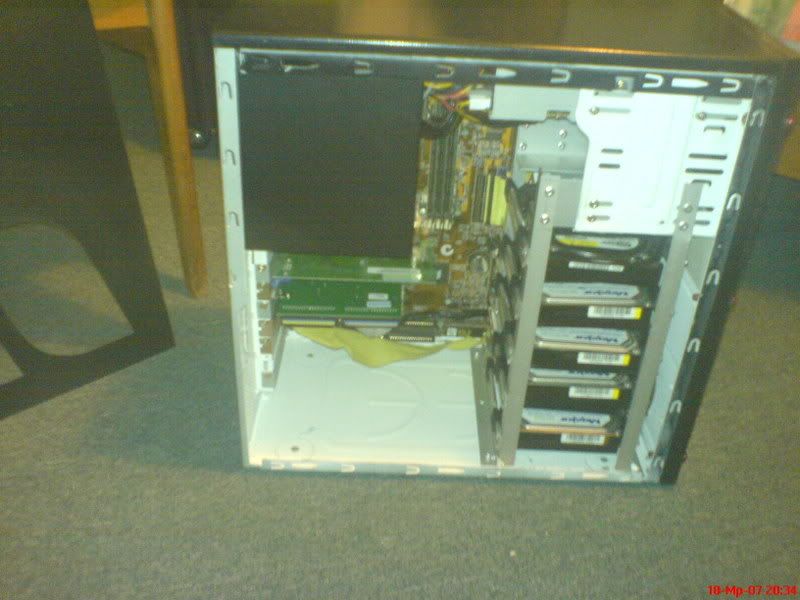

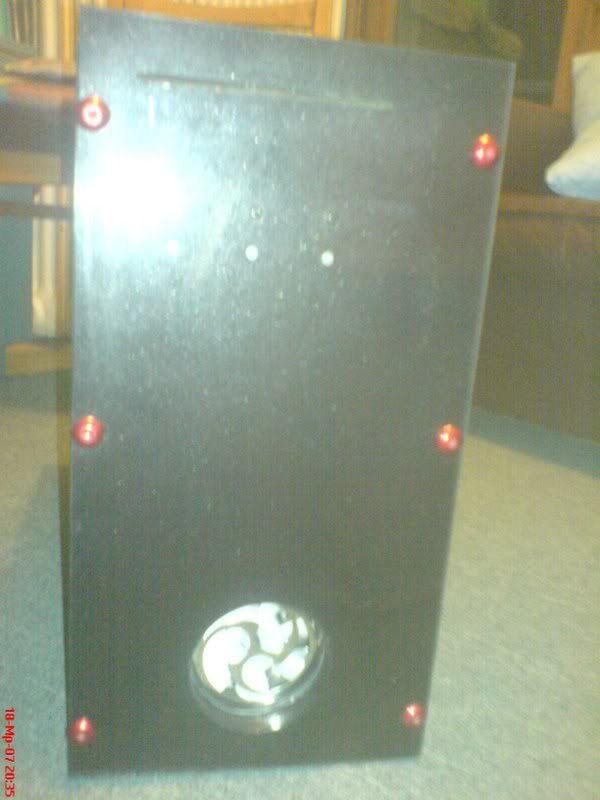

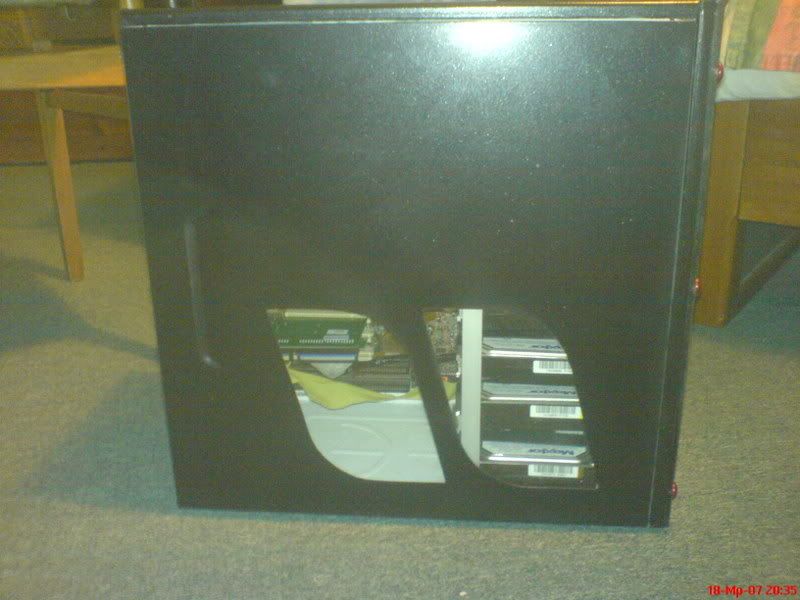

Και τέλος όλα περασμένα




Link to comment
Share on other sites

Αρχική απάντηση από Snips

Πολύ καλό, αρκεί να μην ακουμπάνε ΚΑΘΟΛΟΥ στα μεταλικά στηρίγματα. Σκέφτομαι να κάνω και γω τέτοια λάστιχα..

Δεν ακουμπανε καθόλου.

Link to comment
Share on other sites

Αρχική απάντηση από fragou14

δεν κανουν θορυβο οι σκληροι????

παντως πολυ καλο

Βεβαίως και κάνουν θόρυβο, απλά με την εξάλειψη των κραδασμων και της μεταφοράς αυτών σε όλο το κουτι αυξάνετε ο θόρυβος που κάνουν.Με αυτόν τον τρόπο έχεις μόνο τον θόρυβο απο την κίνηση των κεφαλων και των πλατερς.
