Η NEO Semiconductor ισχυρίζεται ότι η 3D X-DRAM έχει 8 φορές μεγαλύτερη πυκνότητα από την απλή DRAM

Η νεοσύστατη εταιρεία NEO Semiconductor προτείνει ότι η τεχνολογία 3D X-DRAM της θα μπορούσε να παράγει ένα τσιπ DRAM 128Gbit με 230 στρώματα - οκτώ φορές περισσότερο από την τρέχουσα πυκνότητα DRAM. Η NEO επικεντρώνεται στη μνήμη ημιαγωγών και έχει αναπτύξει την τεχνολογία X-NAND, NAND dies με πολλαπλά παράλληλα επίπεδα για την επιτάχυνση της πρόσβασης στα δεδομένα - με 1.600MBps εύρος ζώνης διαδοχικής εγγραφής στο gen 1 και 3.200MBps στο gen 2. Υπάρχει μια προσπάθεια σε όλη τη βιομηχανία σε εξέλιξη για να φέρει τρισδιάστατα κύτταρα στη DRAM και η NEO διαθέτει τώρα τεχνολογία 3D DRAM. Όπως και η 3D NAND, θα μπορούσε να αυξήσει σημαντικά την πυκνότητα της DRAM.

Ο Andy Hsu, συνιδρυτής και διευθύνων σύμβουλος, δήλωσε ότι:

Η 3D X-DRAM θα αποτελέσει τον απόλυτο μελλοντικό μοχλό ανάπτυξης για τη βιομηχανία ημιαγωγών

Ο Hsu εργαζόταν σε μια ανώνυμη νεοφυή εταιρεία ημιαγωγών για 16 χρόνια μετά την αποφοίτησή του με μεταπτυχιακό από το Rensselaer Polytechnic Institute το 1995. Ίδρυσε τη NEO Semiconductor τον Αύγουστο του 2012 και έχει 12 διπλώματα ευρεσιτεχνίας στο όνομά του. Η ίδια η NEO έχει 23 διπλώματα ευρεσιτεχνίας.

Σήμερα μπορώ να πω με σιγουριά ότι η NEO γίνεται ξεκάθαρος ηγέτης στην αγορά των 3D DRAM. Η εφεύρεσή μας, σε σύγκριση με τις άλλες λύσεις που κυκλοφορούν σήμερα στην αγορά, είναι πολύ απλή και λιγότερο δαπανηρή στην κατασκευή και την κλιμάκωση. Ο κλάδος μπορεί να αναμένει να επιτύχει 8Χ βελτίωση της πυκνότητας και της χωρητικότητας ανά δεκαετία με τη δική μας 3D X-DRAM

Η NEO αναφέρει ότι η 3D X-DRAM είναι απαραίτητη για να αντιμετωπιστεί η αύξηση της ζήτησης για ημιαγωγούς μνήμης υψηλής απόδοσης και μεγάλης χωρητικότητας, η οποία οφείλεται στο επόμενο κύμα εφαρμογών τεχνητής νοημοσύνης, όπως το ChatGPT.

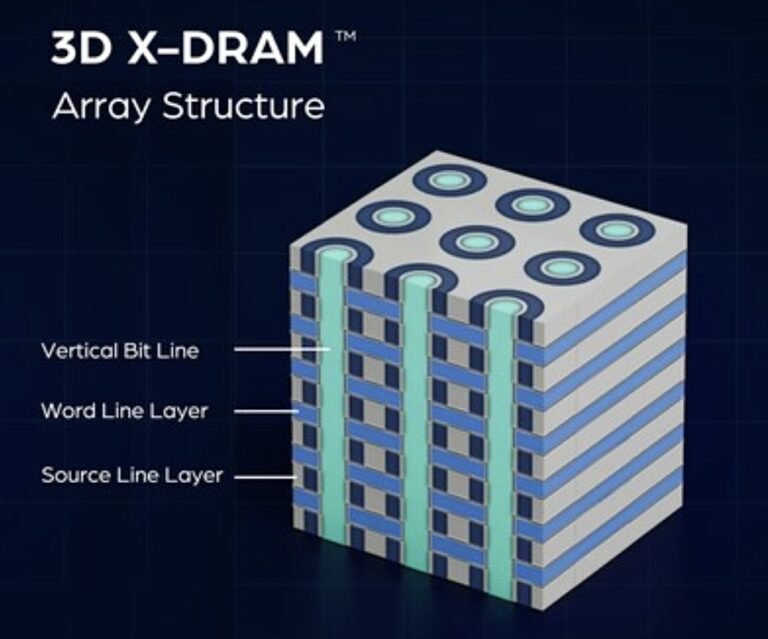

Ένα γραφικό απεικονίζει την έννοια της 3D X-DRAM:

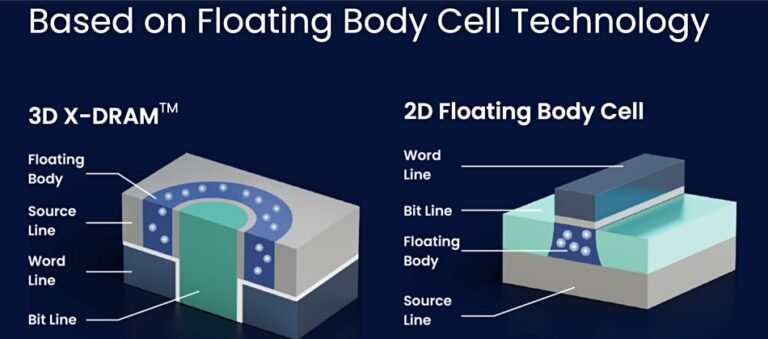

Η ιδέα έχει μια τρισδιάστατη δομή συστοιχίας κυψελών DRAM τύπου NAND που βασίζεται στην τεχνολογία κυψελών κυμαινόμενου σώματος (FBC) χωρίς πυκνωτή. Αυτή η τεχνολογία FBC αποθηκεύει δεδομένα ως ηλεκτρικά φορτία χρησιμοποιώντας ένα τρανζίστορ και zero capacitors. Η NEO λέει ότι μπορεί να κατασκευαστεί με παρόμοιες με τις τρέχουσες διεργασίες 3D NAND, και χρειάζεται μόνο μία μάσκα για τον καθορισμό των οπών των γραμμών bit και τη διαμόρφωση της δομής των κυψελών μέσα στις οπές. Αυτό παρέχει μια λύση κατασκευής υψηλής ταχύτητας, υψηλής πυκνότητας, χαμηλού κόστους και υψηλής απόδοσης, η οποία αποτελεί σημαντικό ισχυρισμό.

Ο Jay Kramer, πρόεδρος της Network Storage Advisors, μιας συμβουλευτικής υπηρεσίας μάρκετινγκ, δήλωσε: "Η εξέλιξη από 2D σε 3D αρχιτεκτονικές έχει εισάγει συναρπαστικά και εξαιρετικά πολύτιμα οφέλη για το NAND flash, οπότε η επίτευξη παρόμοιας εξέλιξης για την DRAM είναι άκρως επιθυμητή σε ολόκληρη τη βιομηχανία. Η καινοτόμος 3D X-DRAM της NEO Semiconductor επιτρέπει στη βιομηχανία μνήμης να αξιοποιήσει τις τρέχουσες τεχνολογίες, κόμβους και διαδικασίες για την ενίσχυση των προϊόντων DRAM με αρχιτεκτονικές 3D που μοιάζουν με NAND".

Η NEO προτείνει ότι η 3D X-DRAM θα μπορούσε να ξεπεράσει το 1Tb chip την περίοδο 2030-2035:

Καταλαβαίνουμε ότι η NEO θα επιδιώξει να αδειοδοτήσει την τεχνολογία της σε εταιρείες κατασκευής DRAM, όπως η Micron, η Samsung και η SK hynix. Οι εταιρείες κατασκευής NAND όπως η Kioxia και η Western Digital θα μπορούσαν επίσης να αποτελέσουν δυνητικούς πελάτες.

Οι σχετικές αιτήσεις διπλωμάτων ευρεσιτεχνίας 3D X-DRAM δημοσιεύθηκαν με την αίτηση διπλώματος ευρεσιτεχνίας των Ηνωμένων Πολιτειών στις 6 Απριλίου, όπως έγινε γνωστό. Το δίπλωμα ευρεσιτεχνίας των ΗΠΑ 20230106561 του Fu Chang Hsu, 30 Σεπτεμβρίου 2022, έχει τίτλο 3D Memory Cells and Array Architectures. Η περίληψή του αναφέρει:

Αποκαλύπτεται μια νέα τρισδιάστατη δομή συστοιχίας που χρησιμοποιεί κυψέλες κυμαινόμενου σώματος για την υλοποίηση DRAM. Η δομή συστοιχίας σχηματίζεται με τη χρήση μιας διαδικασίας βαθιάς τάφρου παρόμοιας με τη μνήμη 3D NAND flash. Ως εκ τούτου, μπορεί να υλοποιηθεί DRAM εξαιρετικά υψηλής πυκνότητας
