Chieftec BPS-450S Review. Nitro στο PC σας με μόλις 60 ευρώ!

Η εταιρία Chieftec ιδρύθηκε το 1990 και είναι πολύ γνωστή κυρίως για τα κουτιά υπολογιστών (cases) και τα PSU της. Τα προϊόντα της σε γενικές γραμμές φημίζονται για την αξιοπιστία τους και για το ότι παρέχουν ένα πολύ καλό λόγο απόδοσης/τιμής. Στη σημερινή παρουσίαση θα δοκιμάσουμε το BPS-450S, το οποίο είναι μέλος μιας καινούρια σειράς PSUs της Chieftec, η οποία έχει πάρει την ονομασία Nitro. Η εν λόγω σειρά προσπαθεί να καλύψει ένα μεγάλο εύρος της αγοράς και έτσι αποτελείται από οικονομικά μοντέλα που φέρουν μόνο σταθερές (captive) καλωδιώσεις, αλλά και από ακριβότερα που διαθέτουν και αποσπώμενες (modular) καλωδιώσεις. Τα modular μοντέλα διακρίνονται από το γράμμα C μετά τον αριθμό που υποδηλώνει την ισχύ τους (π.χ. BPS-950C), ενώ τα απλά από το γράμμα S. Μιας και αναφερθήκαμε στο BPS-950C να σημειώσουμε ότι είναι το πρώτο Chieftec PSU που φέρει την πιστοποίηση Gold (σύμφωνα με το 80Plus.org) και μάλιστα τη στιγμή που η ίδια το δηλώνει ως 80 Plus Silver.



Τα κύρια χαρακτηριστικά του BPS-450S παραθέτονται στον παρακάτω πίνακα.

Ο επόμενος πίνακας παρουσιάζει όλες τις καλωδιώσεις του BPS-450S.

Ο τελευταίος πίνακας παρουσιάζει τις δυνατότητες των επιμέρους rails του BPS-450S.

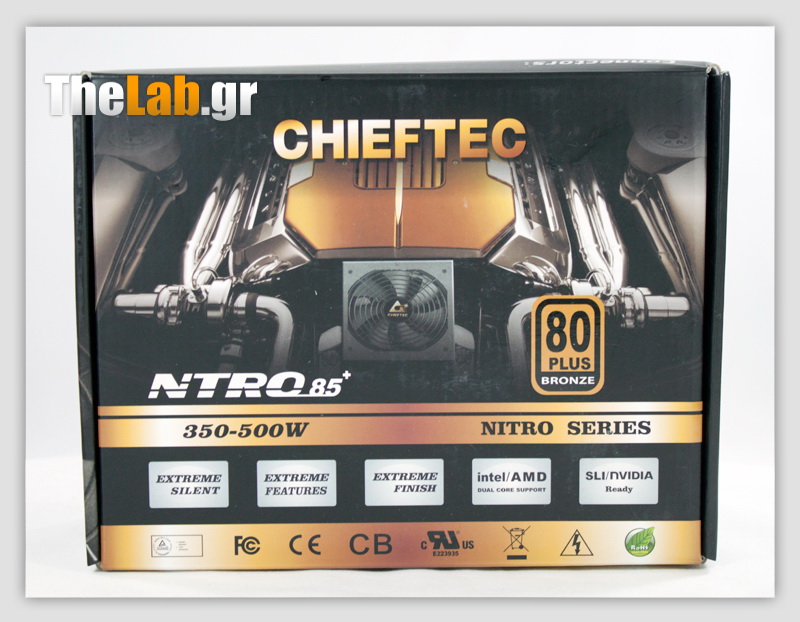

H συσκευασία του BPS-450S μοιάζει με εξώφυλλο περιοδικού βελτιώσεων αυτοκινήτων.

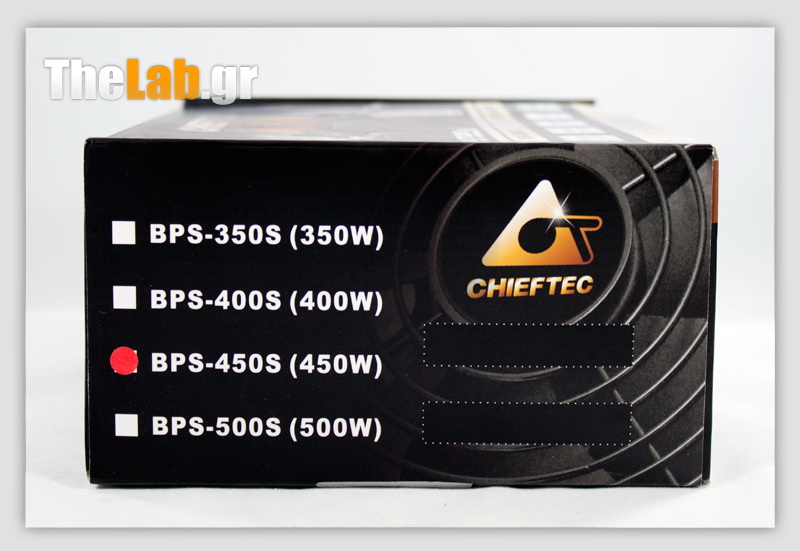

Διακρίνονται και τα άλλα μέλη της σειράς Nitro



Τα παρελκόμενα του BPS-450S περιορίζονται σε ένα εγχειρίδιο χρήσης, ένα καλώδιο τροφοδοσίας, μερικές βίδες και μία δέστρα. H λιτότητα όμως δεν κάνει αισθητή την παρουσία της μόνο στα παρελκόμενα αλλά και στις ίδιες τις καλωδιώσεις του PSU, όπου μόνο η ATX καλωδίωση είναι sleeved (ότι συμβαίνει δηλαδή και στο GPS-450A).

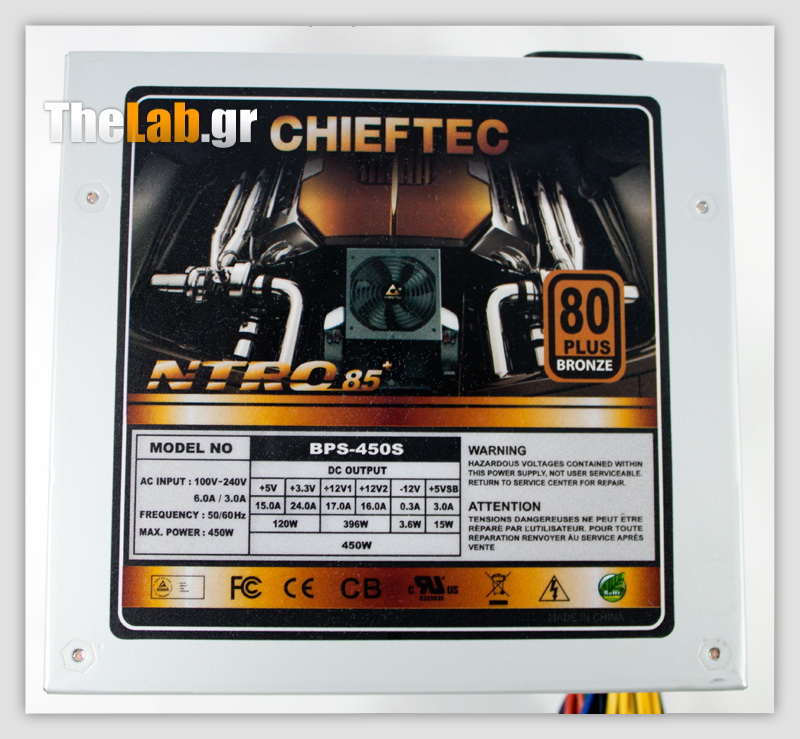

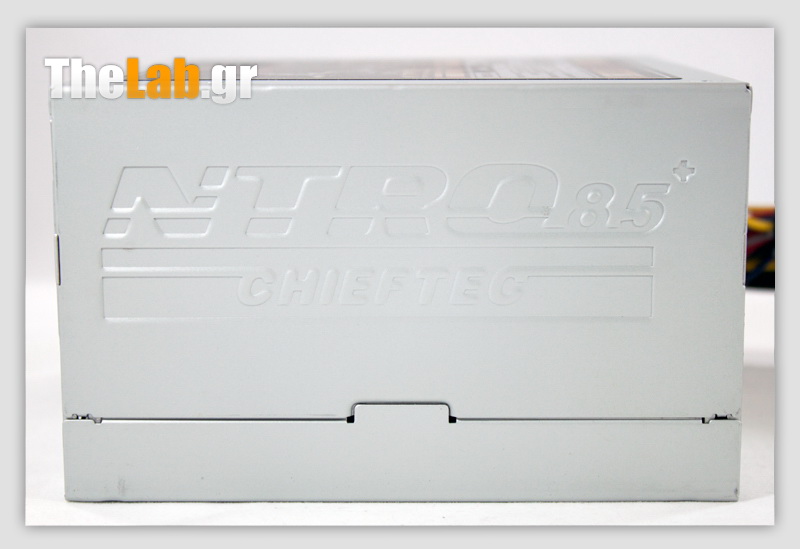

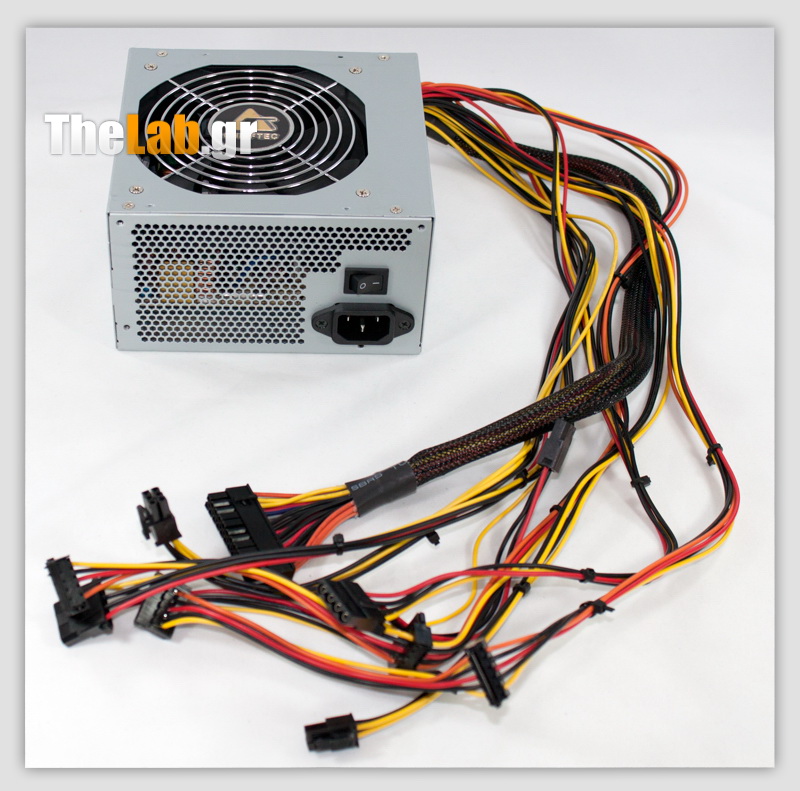

Ακολουθούν οι καθιερωμένες φωτογραφίες του ίδιου του PSU.

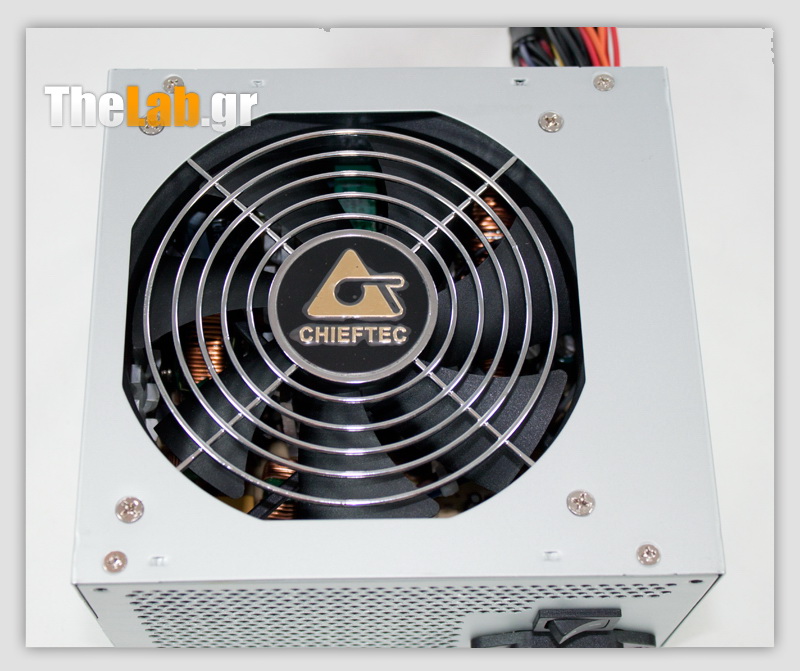

O 120mm ανεμιστήρας

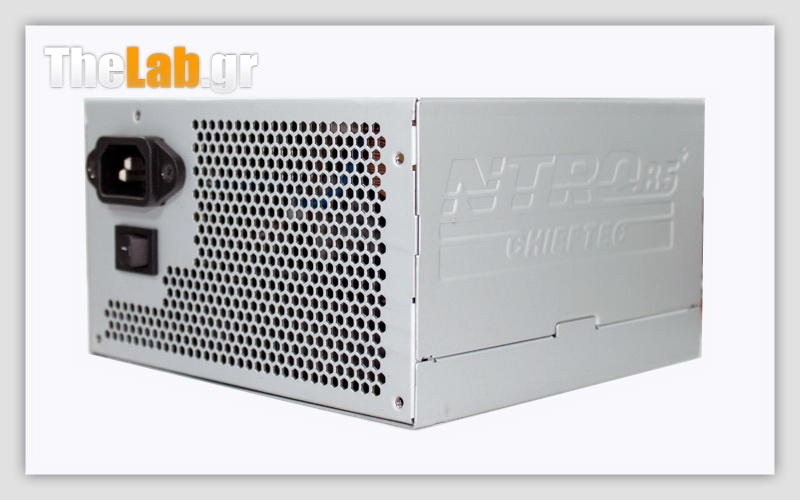

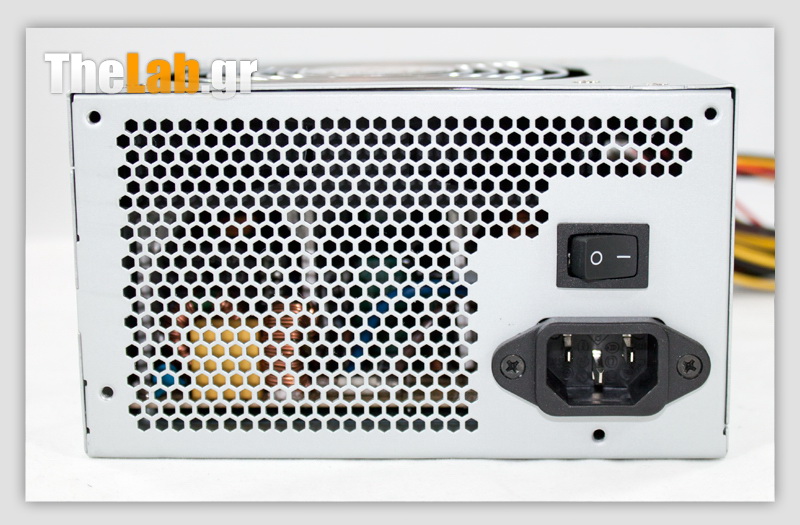

H Chieftec από ότι φαίνεται τιμά τους διακόπτες On/Off

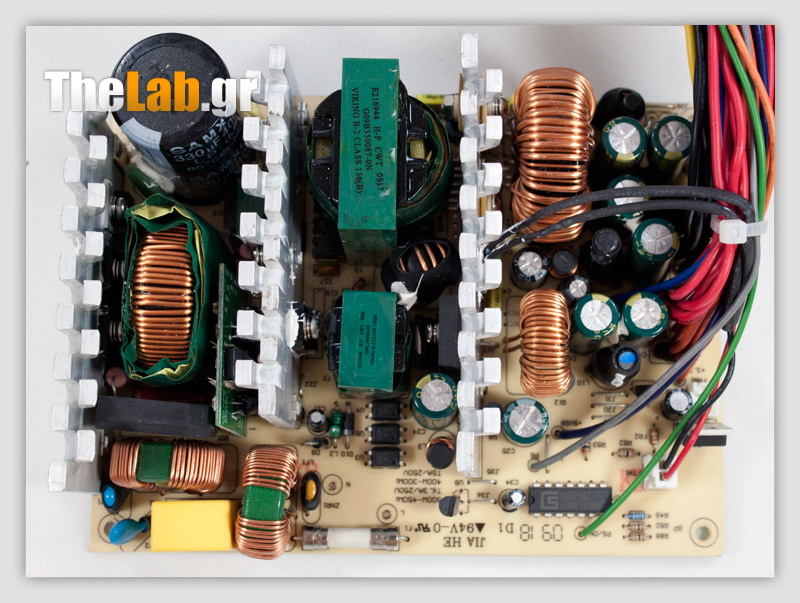

Ποιος άραγε κατασκευαστής βρίσκεται πίσω από την καινούρια σειρά Nitro της Chieftec. Αφαιρώντας τα εξωτερικά δε μας πήρα πολύ να το διαπιστώσουμε. Δείτε την παρακάτω φωτογραφία και θα το καταλάβετε και εσείς (ιδιαίτερα αν έχετε διαβάσει προηγούμενα PSU reviews).

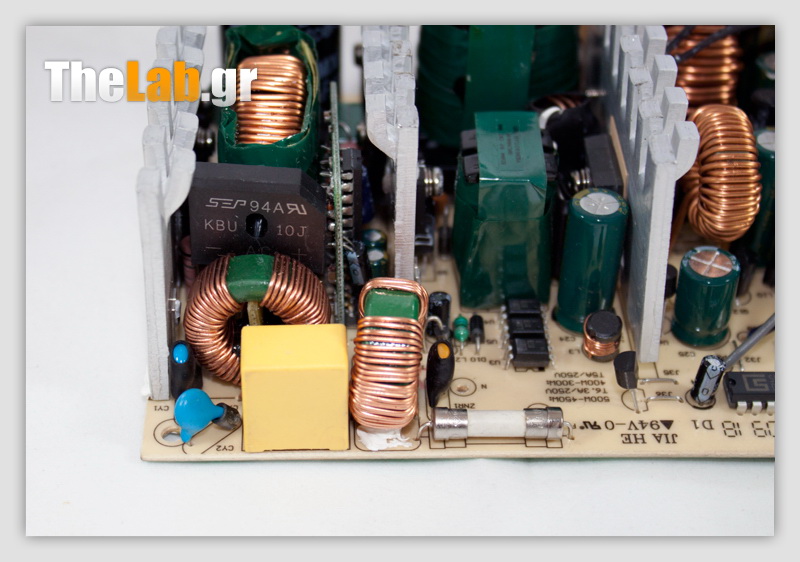

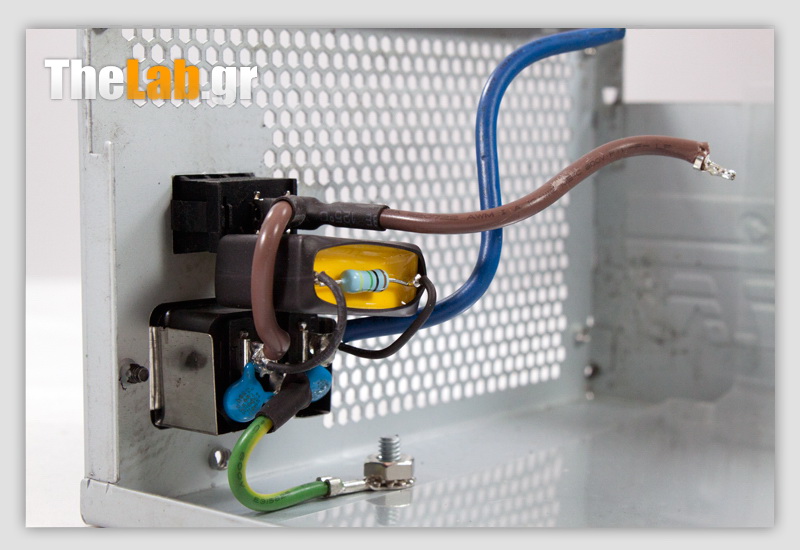

Και φυσικά ο κατασκευαστής για όσους δεν το κατάλαβαν είναι η Channel Well (tip: πράσινο χρώμα μετασχηματιστών). Το πρώτο μέρος του transient φίλτρο περιλαμβάνει 1Χ και 2Υ πυκνωτές και το δεύτερο 2 πηνία, 1Χ/2Υ πυκνωτές και 1 βαρίστορ.

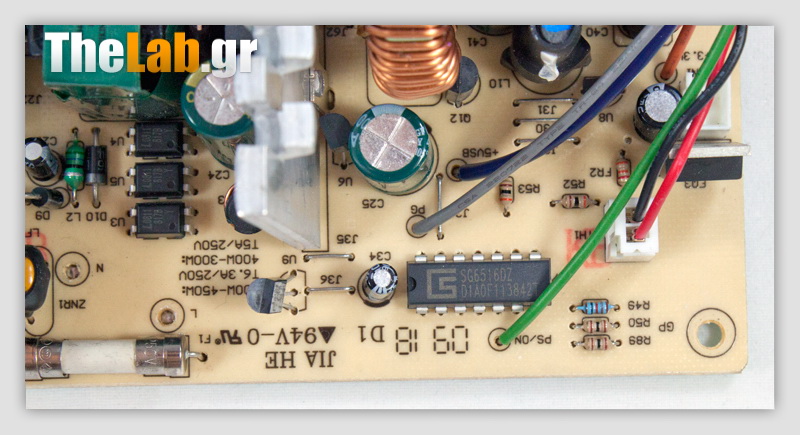

Στην επόμενη φωτογραφία διακρίνεται και το ολοκληρωμένου ελέγχου των προστασιών του PSU, το οποίο έχει και την ευθύνη του γενικότερου ελέγχου του PSU. Πρόκειται για ένα SG6516DZ.

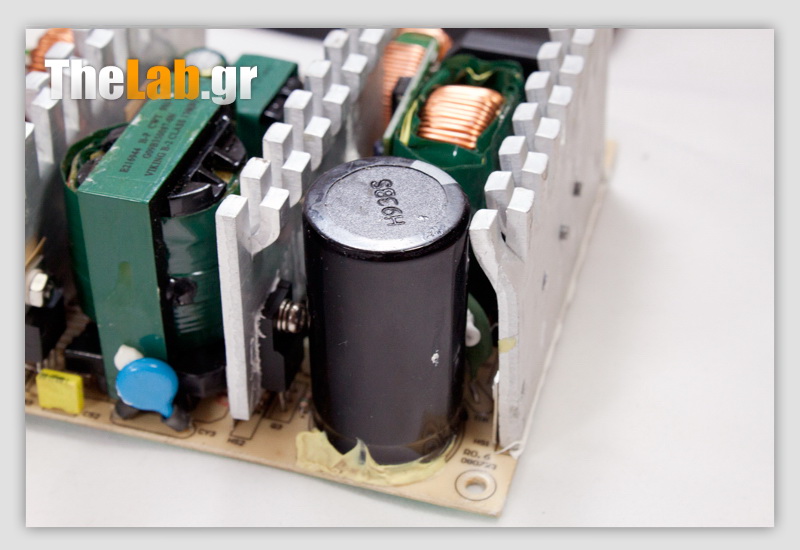

O πυκνωτής εξομάλυνσης του APFC είναι ένας Samxon (330μF, 400V, 85C).



Περνώντας στο δευτερεύων μέρος τώρα, ανακαλύπτουμε ότι οι πυκνωτές που χρησιμοποιούνται εκεί προέρχονται από την αρκετά αξιόπιστη Teapo.

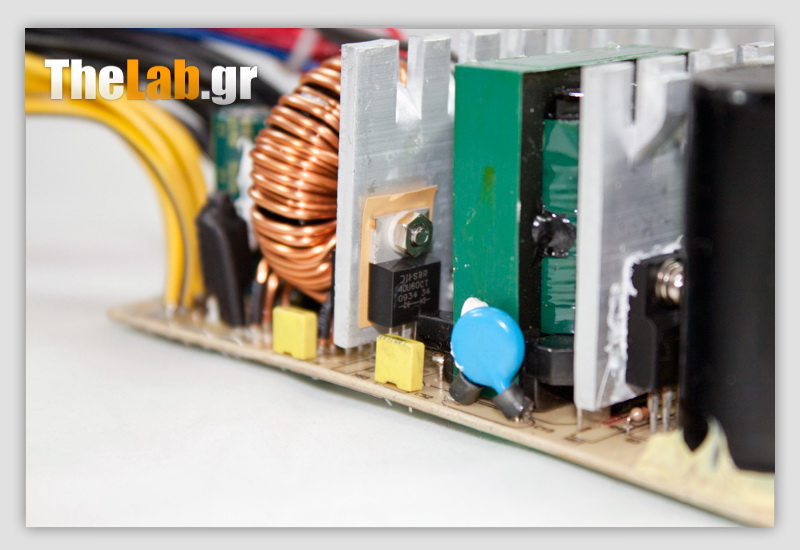

Η ψύκτρα που στεγάζει τις διόδους Schottky για την παραγωγή των DC τάσεων έχει πάρει λίγο κλίση!

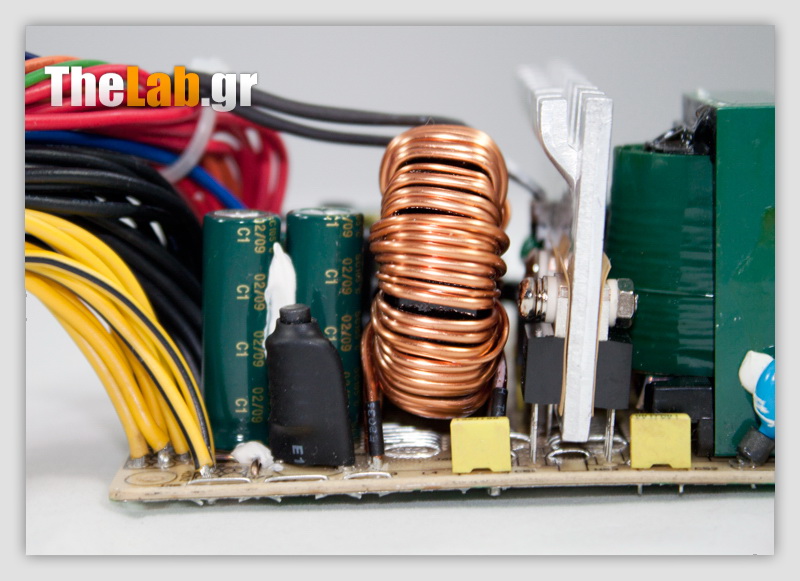

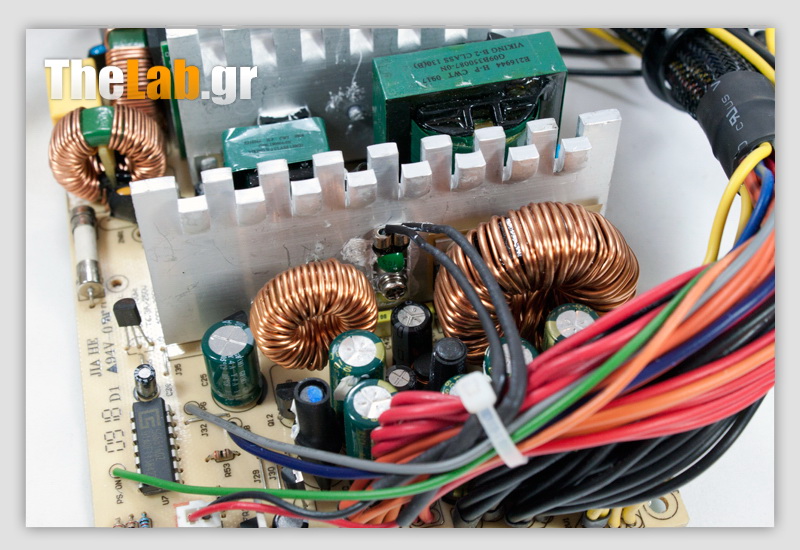

Παρακάτω φαίνονται τα 2 μόνο πηνία του δευτερεύοντος μέρους. Αν είχαμε ανεξάρτητο regulation για κάθε rail θα υπήρχαν 3 πηνία.

Διακρίνεται ο αισθητήρας θερμοκρασίας πάνω στο heatspreader του δευτερεύοντος μέρους

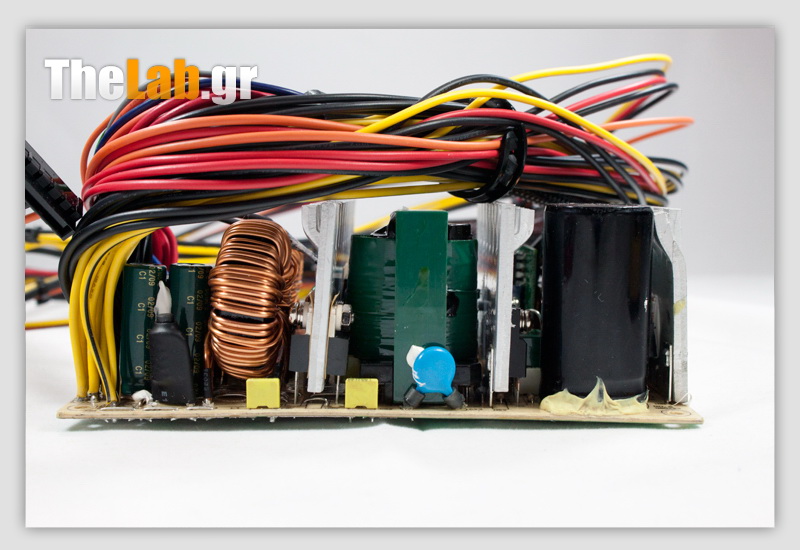

Ας παραθέσουμε τώρα και μερικές ακόμη φωτογραφίες από το εσωτερικό του BPS-450S με τις αντίστοιχες λεζάντες, όπου αυτό είναι απαραίτητο.

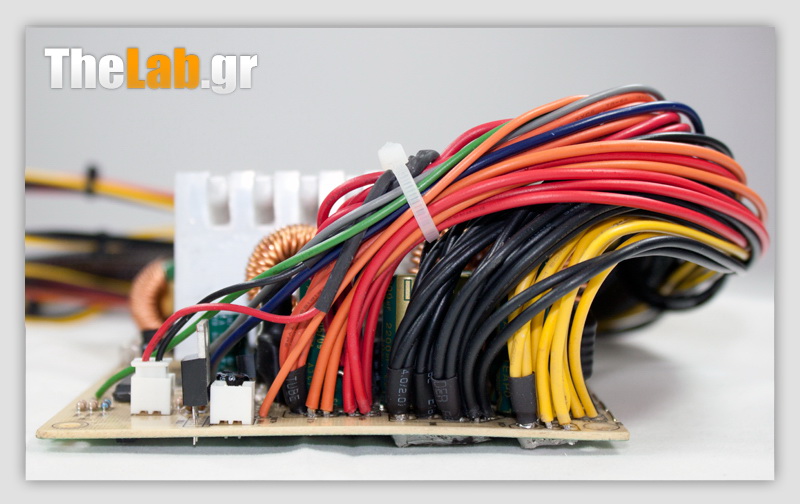

Από εδώ ξεκινάν όλες οι καλωδιώσεις του PSU

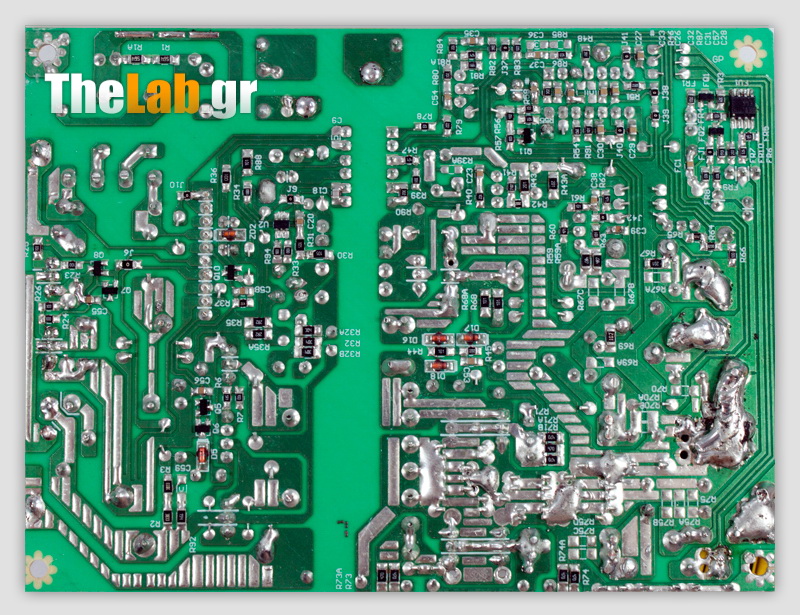

H ποιότητα των κολλήσεων είναι αρκετά καλή, με εξαίρεση μερικά σημεία όπου έπεσε λίγη κόλληση παραπάνω

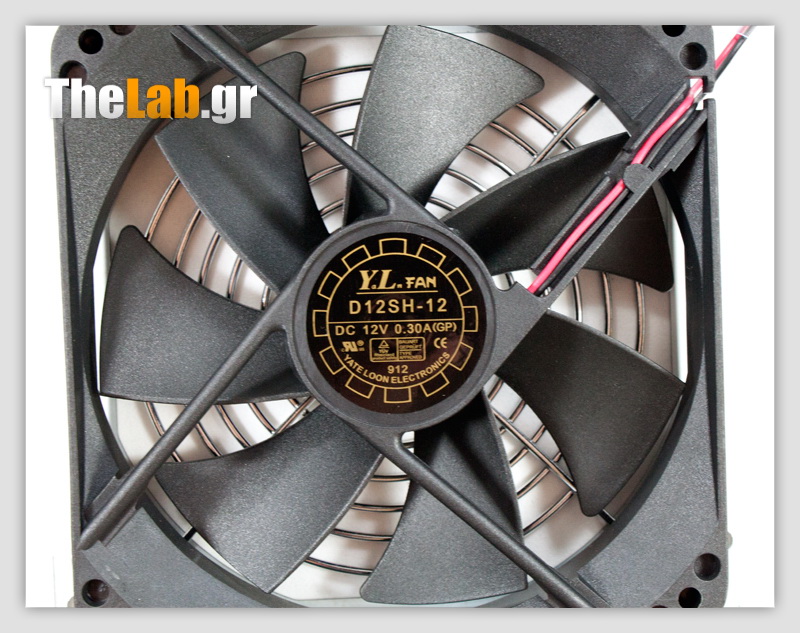

Από ότι φαίνεται η Yate Loon είναι ο αγαπημένος προμηθευτής ανεμιστήρων της Chieftec μιας και την ίδια μάρκα φοράν πολλά PSU της (CTF-750, GPS-450A κ.λπ.)



Όλες οι μετρήσεις θα πραγματοποιηθούν με τη βοήθεια του Fagana, του παλμογράφου DS1M12 (Stingray) της USB-Instruments, ενός θερμομέτρου που μπορεί να παρακολουθήσει 2 θερμοκρασίες ταυτόχρονα και έχει τη δυνατότητα καταγραφής των μέγιστων-μικρότερων τιμών, ενός επαγγελματικού power meter (Prova WM-01) και ενός ξύλινου κουτιού που παίζει το ρόλο του Hot Box. Πριν προχωρήσουμε στις πρώτες δοκιμές ας δούμε κάτι που μας έκανε εντύπωση. Όταν το BPS-450S δουλεύει χωρίς απολύτως κανένα φορτίο, οι τάσεις του είναι λίγο παράξενες. Πιο συγκεκριμένα οι τάσεις στα 12V rails πέφτουν πάρα πολύ, προφανώς για λόγους ελαχιστοποίησης της κατανάλωσης και αυτό επηρεάζει την τάση στα 5V (λόγω group regulation) η οποία βγαίνει ελαφρώς εκτός ορίων. Όταν τραβήξουμε όμως έστω και ένα ελάχιστο φορτίο από το PSU τότε οι τάσεις του επανέρχονται στα κανονικά επίπεδα.



Οι πρώτες δοκιμές θα μας δείξουν το πόσο σταθερές είναι οι τάσεις του BPS-450S (voltage regulation) και σε τι επίπεδα κυμαίνεται η αποδοτικότητά του (efficiency). Το φορτίο που θα δοκιμάσουμε αντιστοιχεί σε 20%, 40%, 50%, 60% 80% και 100%, του συνολικού μέγιστου φορτίου που μπορεί να διαχειριστεί. Επίσης, θα γίνουν και δύο επιπλέον δοκιμές όπου πρώτα θα ζορίσουμε έντονα τα 3.3V και 5V rails και στα 12V το φορτίο θα είναι μόλις 2Α και μετέπειτα θα κάνουμε ακριβώς το αντίθετο, με το φορτίο στα 12V να αγγίζει το μέγιστο που μπορεί να διαχειριστεί το συγκεκριμένο rail.

Το voltage regulation είναι αρκετά καλό στα 5V και λίγο χειρότερο στα 3.3V και +12V. Όλα αυτά μέχρι να φτάσουμε στο extreme CL1 test όπου ζορίσαμε πολύ, είναι η αλήθεια, το μικρό PSU. Εκεί φαίνεται η αδυναμία του group regulation. Η 12αρα βγήκε εκτός ορίων (προς τα πάνω) και τα +5V υποχώρησαν κάτω από το όριο. Στο ίδιο test τα 3.3V, αν και πολύ κοντά, δεν έπεσαν κάτω από το όριο που προβλέπει το ATX. Πάντως τα αποτελέσματα στο πιο ρεαλιστικό CL2 test ήταν αρκετά καλά.

Μη δίνεται σημασία στο γραμμα C που μπήκε αντί για S. Πρόκειται για το γνωστό δαίμονα του τυπογραφείου που χτύπησε και στο κάτω chart

Το efficiency είναι πολύ καλό και υπερκαλύπτει με άνεση τις απαιτήσεις του 80 Plus Bronze



Στις επόμενες δοκιμές θα δούμε σε τι επίπεδα κυμαίνεται το efficiency BPS-450S σε πολύ μικρά φορτία τα οποία είναι αρκετά μικρότερα από το 20% της συνολικής του ισχύς, το μικρότερο ποσοστό φορτίου δηλαδή που ορίζει το πρότυπο 80 Plus. Τα φορτία που θα δοκιμάσουμε είναι (περίπου) 40 και 65W.

Σε μόλις 40W φορτίο το efficiency είναι 76.51% και με 20W παραπάνω πάει στo 82.55%. Από ότι φαίνεται η μικρή μέγιστη ισχύς (450W) του BPS-450S, το βοηθάει στο να διατηρεί μεγάλο efficiency ακόμη και σε πολύ μικρά φορτία. Στις συγκεκριμένες δοκιμές θα δούμε την ανταπόκριση (transient response) του BPS-450S σε απότομες μεταβολές του φορτίου. Στην πρώτη δοκιμή θέτουμε εκτός ρεύματος το PSU (OFF), επιλέγουμε φορτίο 2Α στα 5VSB και του δίνουμε ρεύμα. Στη δεύτερη έχουμε το PSU σε standby, επιλέγουμε μέγιστο φορτίο για τα 12V και εκκινούμε το PSU. Στην τρίτη και τελευταία δοκιμή έχουμε εκτός ρεύματος το PSU (OFF), επιλέγουμε το μέγιστο φορτίο για τα 12V, ανοίγουμε το διακόπτη εκίννησης του PSU (στο Fagana) και δίνουμε ρεύμα στο PSU. Όπως επαναλαμβάνουμε σε κάθε παρουσίαση, το πρότυπο ATX προβλέπει ότι αιχμές (spikes) των rails κατά τη διάρκεια της διαδικασίας αυτής δεν πρέπει να ξεπερνούν το 10% της αρχικής τους τιμής (δηλ. για τα 12V είναι 13.2V και για τα 5V είναι 5.5V).

Transient Response Tests
PSU OFF TO FULL 5VSB	STANDBY TO FULL 12V	PSU OFF TO FULL 12V
[/URL]





Στα +12V και στις δυο δοκιμές υπάρχει ένα πάρα πολύ μικρό spike. Σε γενικές γραμμές τα αποτελέσματα των δοκιμών transient response είναι πολύ καλά!

Στις επόμενες μετρήσεις θα δούμε τα επίπεδα ripple που υπάρχουν στις DC τάσεις του μικρού Chieftec PSU. Ας θυμίσουμε για άλλη μια φορά ότι τα όρια που προβλέπει το ATX πρότυπο είναι 120mV για τα +12V και 50mV για τα 5 και 3.3V. Καλό βέβαια είναι ένα PSU να μην πλησιάζει κοντά στα όρια αυτά (δε συζητάμε καν την περίπτωση να τα ξεπερνάει).

Οι μετρήσεις ripple είναι πολύ καλές. Στα +12V η μέγιστη τιμή ripple βρίσκεται μόλις στο 1/4 της τιμής που ορίζει το πρότυπο ATX. Στα +5V και 3.3V ισχύει η ίδια κατάσταση με τις τιμές του ripple να κυμαίνονται σε πολύ χαμηλά επίπεδα. Ιδιαίτερα στα 3.3V το ripple είναι από τα μικρότερα που έχουμε μετρήσει στο συγκεκριμένο rail! Ακολουθούν μερικά screenshots από τις μετρήσεις ripple.

+12V full load ripple

5V full load ripple

3.3V full load ripple





Στη σημερινή παρουσίαση δοκιμάσαμε ένα από τα οικονομικά μοντέλα της σειράς Nitro, της εταιρίας Chieftec. Η τιμή του BPS-450S αναμένεται γύρω στα 60€, ποσό πολύ λογικό για αυτά που προσφέρει το εν λόγω PSU. Από ότι φαίνεται η Chieftec έπραξε ορθά που επέλεξε την Channel Well ως κατασκευαστή της σειράς Nitro και αναμένουμε να δούμε τις επιδόσεις και τον μεγαλύτερων μοντέλων της σειράς, ιδιαίτερα του Gold rated BPS-950C.

Παρακάτω παραθέτονται τα πλεονεκτήματα/μειονεκτήματα του BPS-450S.

Πλεονεκτήματα


• Πολύ καλό efficiency που ανταποκρίνεται στα λεγόμενα της Chieftec
• Άριστο ripple σε όλες τις περιπτώσεις
• Πολύ καλή συμπεριφορά στα transient tests

Μειονεκτήματα


• Δεν έχει EPS connector, παρόλο που αναγράφεται στα χαρακτηριστικά (πάνω στη συσκευασία) η ύπαρξη 4+4 pin EPS12V/ATX12V
• Ένας μόνο PCIe connector
• Εκτός της ATX καλωδίωσης όλες οι άλλες δεν είναι sleeved

Σύμφωνα με όλα τα παραπάνω η βαθμολογία που απέσπασε το BPS-450S της Chieftec είναι η εξής:



Εδώ άλλη μια παρουσίαση έφτασε στο τέλος της. Θα θέλαμε να ευχαριστήσουμε θερμά την εταιρία Chieftec για την παραχώρηση του BPS-450S.
