Geil Evo Two 2000MHz C9 Triple Channel review - The Evolution of DDR3

Αρκετά με τους AMD και ας γυρίσουμε πάλι πίσω στην πλατφόρμα της Intel και συγκεκριμένα σε ένα προϊόν για το socket 1366 ή, για να γίνουμε πιο συγκεκριμένοι, για triple channel memory controlers. Και όχι μόνο θα μπορούσαμε να προσθέσουμε.
Με αρκετή εμπειρία στην αγορά η GEIL, άκα Golden Emperor Int'l Ltd με ίδρυση το 1993, έχει αποδείξει οτι μπορεί να προσφέρει αρκετά ανταγωνιστικές και πρωτοποριακές λύσεις.
Κατα τη γνώμη μας το leap έγινε προς το τέλος της εποχής των DDR2 με τη παρουσίαση και κυκλοφορία της σειράς Black Dragon και ιδιαίτερα της σειράς EVO. Ειδικά στα κιτάκια των 2x2GB οι GEIL EVO ONE ηταν, αν όχι το καλύτερο, απο τα καλύτερα κίτ που κυκλοφορούσαν. Άριστες επιδόσεις και μεγάλα περιθώρια υπερχρονισμού (σχετικα με τις ανοχές των PSC ICs).

Στην απόδοσή τους βέβαια βοηθούσαν στο έπακρο οι πατέντες στο σύστημα ψύξης και ποιοτικού ελεγχου που εισήγαγε η GEIL ονόματι MTCD και DBT που θα δούμε αναλυτικά στην επόμενη σελίδα. Εννοείται οτι όλα της τα προϊόντα συνοδεύονται απο εγγύηση εφ' όρου ζωής. Μεγάλη σιγουριά απο μια εταιρία στα προϊόντα της.

Η εν λόγω παρουσίαση αναφέρεται στη δευτερη γενεά των EVO series, που να μην παραλείψουμε να αναφέρουμε οτι ανοίκει στην Gaming σειρά της GEIL μαζί με τις Dragon, και συγκεκριμένα θα δούμε τις Geil Evo Two 2000MHz C9 Triple Channel kit. Πρόκειται για ένα triple channel κιτάκι, με "παντρεμένα" μεταξύ τους dimms ώστε να έχουμε όσο το δυνατόν ποιο ομοιόμορφα αποτελέσματα απόδοσης και υπερχρονισμού.
Η εργοστασιακή τους ταχύτητα ανέρχεται στα 2000MHz που τις καθιστά απο τις ποιο γρήγορες που κυκλοφορούν, ενώ τα μέτρια timings των CL9-9-9-28 δεν θα αποτελέσουν πρόβλημα σε καμία περίπτωση αφού το 1T που μπορούν να σηκώσουν σε αυτά τα MHz δίνει αρκετά σε bandwidth.

Ας μην τα πούμε όλα τώρα όμως, γι' αυτό γυρίστε σελίδα να τα δούμε ένα-ένα.


Τεχνικά Χαρακτηριστικά: Geil Evo Two 2000MHz C9 Triple Channel
Στον παρακάτω πίνακα παρατίθενται τα τεχνικά χαρακτηριστικά του προϊόντος όπως αναφέρονται στην ιστοσελίδα του κατασκευαστή

Maximized Thermal Conduction & Dissipation

Η τεχνολογία Maximized Thermal Conduction & Dissipation, εν συντομία MTCD, αναφέρεται στον ειδικό σχεδιασμό των λείων αλουμινένιων ψυκτρών των Geil Evo Series που έρχονται σε επαφή με τα memory ICs μέσω ενισχυμένου θερμοαγώγιμου αυτοκόλλητου. Έτσι μεταφέρεται αποτελεσματικά το μεγαλύτερο μέρος της παραγόμενης θερμότητας στη διαθέσιμη επιφάνεια της ψύκτρας.
Αυτή η ταχεία μεταφορά της θερμότητας φέρνει γρήγορα σε θερμική ισορροπία την επιφάνεια των ICs με αυτή της ψύκτρας με αποτέλεσμα να μειώνεται σε ικανό επίπεδο η θερμοκρασία των IC. Η συστοιχία των πτερυγίων μεγιστοποιεί την επιφάνεια αποβολής και αυξάνει το συντελεστή διάχυσης της παραγόμενης θερμότητας.
Ενώ η ψύκτρα των Geil Evo Two δεν έχει κάποιο κινούμενο εξάρτημα, ο ειδικός σχεδιασμός των πτερυγίων, σαν σήραγγα, χρησιμοποιεί τη ροή αέρα που υπάρχει μέσα στο κουτί από τους διάφορους ανεμιστήρες δημιουργώντας ένα wind-tunnel που έχει ως αποτέλεσμα την επαρκή ψύξη τους.Όταν υπάρχει διάταξη δύο (Dual Channel) ή τεσσάρων (Quad Channel) dimm στο σύστημά μας, όλα μαζί τα πτερύγια από το κάθε dimm σχηματίζουν μια σήραγγα που μεγιστοποιεί τη διάχυση θερμότητας αφήνοντας τα IC δροσερά μέσω φυσικής θερμό-απαγωγής.
Η τεχνολογία MTCD των Geil Evo Series είναι μια υψηλής απόδοσης λύση για συστήματα με συνωστισμένο εσωτερικό (πολλά καλώδια, σωλήνες υδρόψυξης κ.α) για την καλύτερη δυνατή διατήρηση της απόδοσης του συστήματός σας!

Die-hard Burn-in Technology

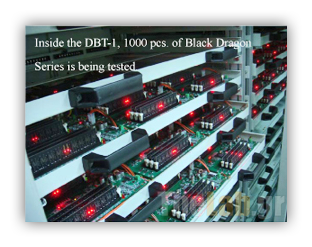

Όπως είχε αναφερθεί και στο review των GEIL Black Dragon, DBT σημαίνει Die-hard Burn-in Technology και είναι μια μέθοδος ελέγχου των modules, ώστε η GEIL να είναι σίγουρη ότι θα υπάρχει μηδενικό failure στις μνήμες που θα φτάσουν στα ράφια των καταστημάτων. Kατ’ επέκταση στον τελικό καταναλωτή. Συγκεκριμένα, σε ειδικά κατασκευασμένα μηχανήματα με πολλαπλούς memory controllers τοποθετούνται και ελέγχονται ταυτόχρονα εως 1000 modules, για 24 ώρες, σε θερμοκρασία που φτάνει τους 100 βαθμούς Κελσίου. Έτσι διασφαλίζεται ότι όσες μνήμες θα εμφάνιζαν κάποιο πρόβλημα στις πρώτες μέρες της λειτουργίας τους δε θα διατεθούν στην αγορά.

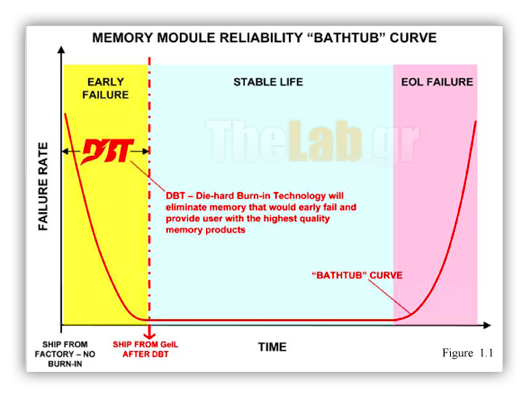

Το παρακάτω διάγραμμα της GEIL μας δίνει και μια εικόνα των όσων αναφέραμε παραπάνω:

Εικόνες: Geil Evo Two 2000MHz C9 Triple Channel

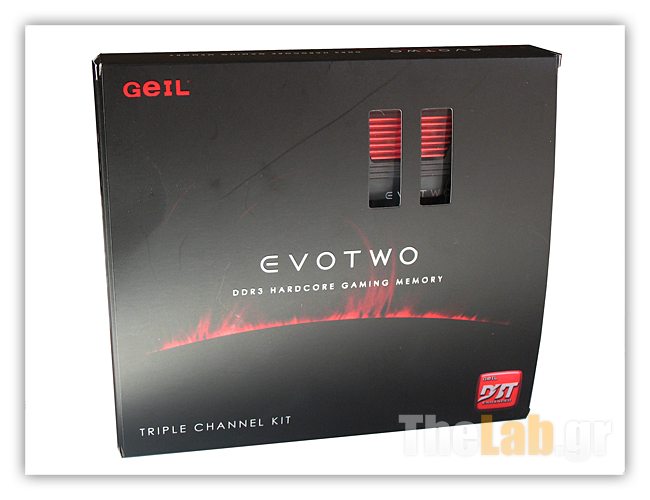

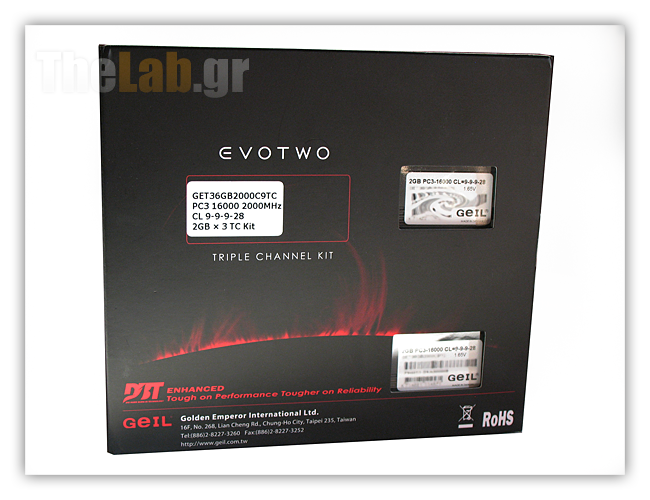

Στις παραπάνω εικόνες βλέπουμε τη συσκευασία των Geil Evo Two που έρχεται σε μαυρο κόκκινο χρώμα με παραθυράκια
για να ξέρουμε τι έχουμε μέσα. Τα αυτοκόλλητα στο πίσω μέρος και επάνω στα HeatSpreaders των μνημών
αναφέρουν το ακριβές μοντέλο και μερικά χαρακτηριστικά λειτουργίας όπως τάση και Τimings.

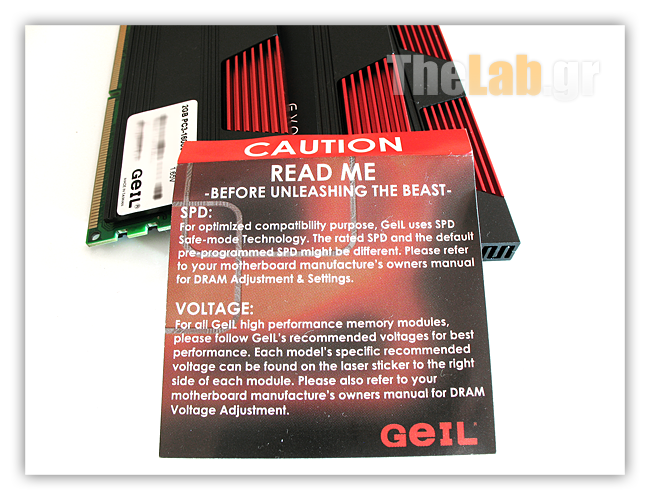

]Ανοίγοντας τη συσκευασία, παίρνουμε μια φιλική προειδοποίηση από τη GEIL για τη συμβατότητα του "Θηρίου"
που είμαστε έτοιμοι να απελευθερώσουμε στο σύστημά μας. We Told You So...

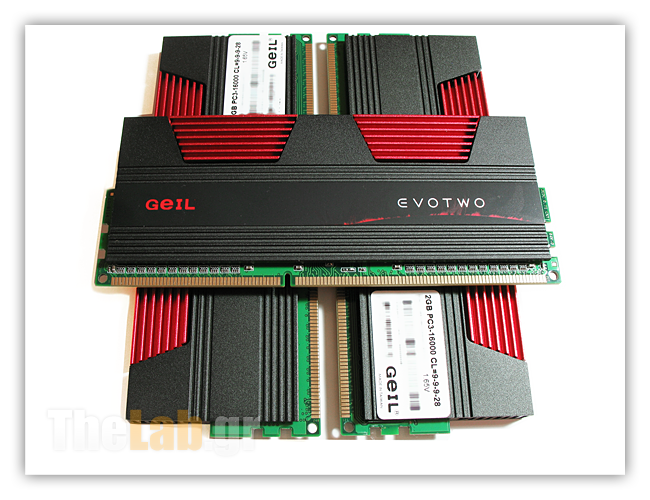

Σε πρώτο πλάνο οι Geil Evo Two 2000MHz C9 Triple Channel. Όμορφος σχεδιασμός, και χρωματικές επιλογές που
σε παρακαλούν να τις συνδυάσεις με μια ROG. Gamers Oriented product είναι άλλωστε.

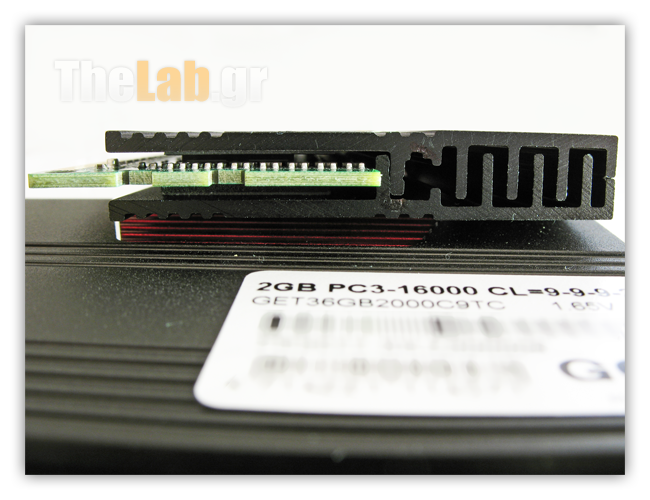

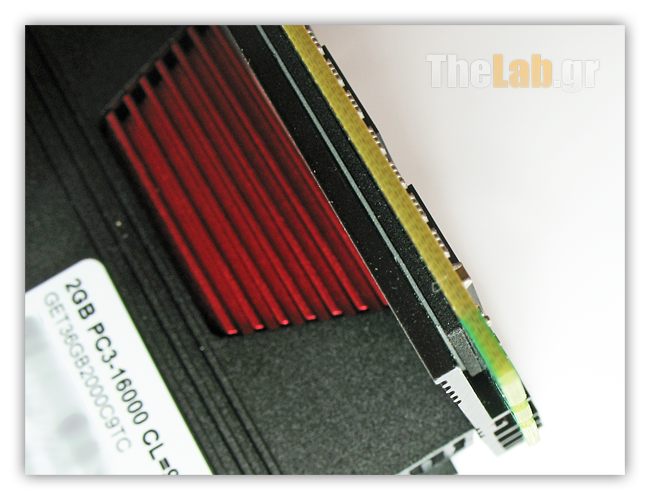

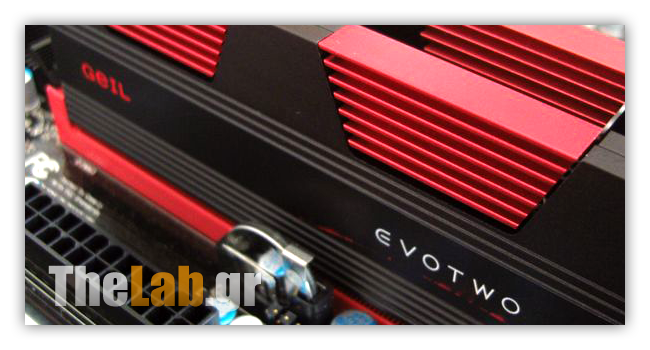

Οι ψήκτρα των Geil Evo Two που σχεδιάζεται βάση MTCD. Φαίνεται η προσπάθεια μεγιστοποίησης της επιφάνειας
αποβολής της θερμότητας καθώς και της δημιουργίας φαινομένου wind tunnel

Όσο περίεργο και μας φάνηκε, οι Geil Evo Two είναι Single Sided. Οπότε προσέξτε για τυχών ασυμβατότητες.
Στην εικόνα φαίνεται η πίσω πλευρά που στηρίζει το Heat Spreader επάνω στο pcb με ένα αυτοκόλλητο pad.

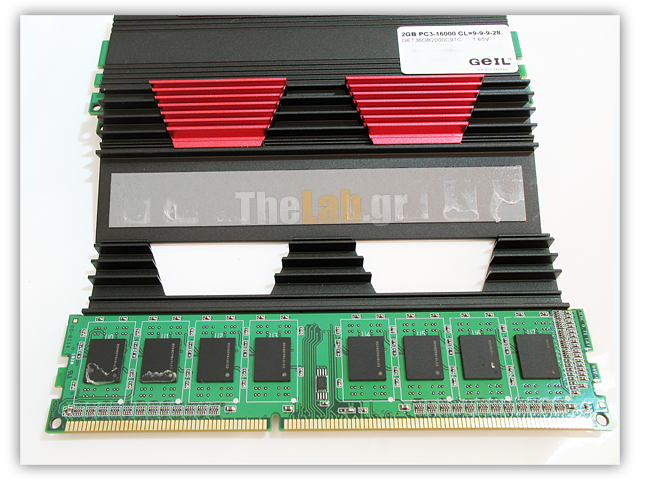

Και μία "ξεδιάντροπη" για τα μάτια σας μόνο. Τα memory IC's των Geil Evo Two. Από τον κωδικό και το σχήμα
και ύστερα από αρκετό ψάξιμο καταλήξαμε στο ότι πρόκειται για 40nm Elpida BBSE 256Mx8. Μπορεί να μη χτυπάνε CL7 στα 2500MHz
σαν τα MNH-E(50nm) αλλά τουλάχιστον δεν θα τρέχετε για RMA στο https://www.xtremesystems.org/forums/showthread.php?t=227147

πρώτο ζόρισμα

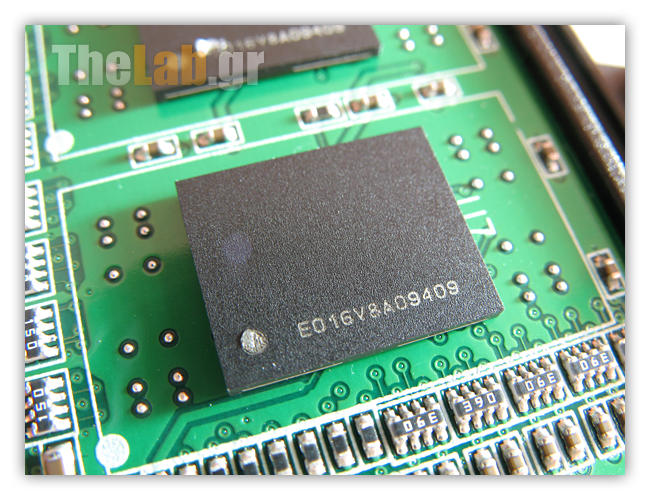

Μια κοντινή στα IC's. Elpida BBSE's. Λεπτομέρεια στο μέσον του κωδικού, τα συγκεκριμένα τσιπάκια είναι A-die.
Υποτίθεται ότι είναι παλιά φουρνιά μιας και κυκλοφορούν D-die. Μάλλον ξεστοκάρουν.
Σύστημα δοκιμής

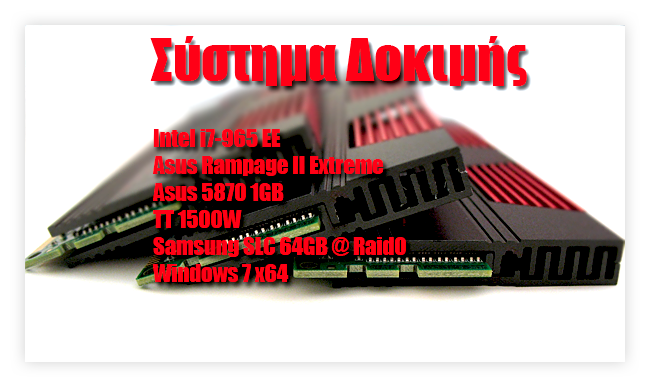

Το σύστημα της δοκιμής αποτελείτο απο τα παρακάτω:

Τα μετροπρογράμματα που χρησιμοποιήσαμε ήταν τα εξής:

[*]Everest Ultimate suite
[*]SisoftSandra 2010
[*]CINEBENCH 11.5
[*]SuperPi mod1.5 XS
[*]wPrime v2.03
[*]x264 HD Benchmark v3.0
[*]PcMark Vantage, 3DMark Vantage


ΣΗΜΑΝΤΙΚΟ
Για να παίξουν οι μνήμες στα 2000MHz πρέπει ή να υποστηρίζει XMP η μητρική σας είτε να περάσετε χειροκίνητα τις ρυθμίσεις στο BIOS. Στην πρώτη περίπτωση η μητρική θα προσαρμόσει τις ρυθμίσεις της(FSB, CPU multi, Voltages και Timings σύμφωνα με τις τιμές που του ορίζει το spd των μνημών).
Αυτό έχει ώς αποτέλεσμα να μην έχουμε αναλογία στις ρυθμίσεις του συστήματός μας μεταξύ 1333/1600 και 2000 Mhz, μιας και ο μικρότερος πολλαπλασιαστής για τις μνήμες είναι ο 1:1. Έτσι το σύστημα διαφοροποιείται κατα ένα μικρό αλλά όχι ασήμαντο ποσοστό που ανεβάζει τις επιδόσεις πέραν του boost που δίνουν οι ίδιες οι μνήμες. Στην περίπτωση των 1333 και 1600 βλέπουμε άμεση σύγκριση των δύο ρυθμίσεων στις μνήμες χωρίς να παρεμβαίνει το υπόλοιπο σύστημα.



Στις εικόνες απο το everest που ακολουθούν, οι ρυθμίσεις που χρησιμοποιούσε το σύστημά μας σε κάθε μία απο τις παραπάνω περιπτώσεις.


Ρυθμίσεις Συστήματος

Μετρήσεις

Το ζούμι της όλης παρουσιάσης. Τι λένε οι αριθμοί. Για να δούμε...

[*]Εικόνες απο τα αποτελέσματα είναι διαθέσιμες

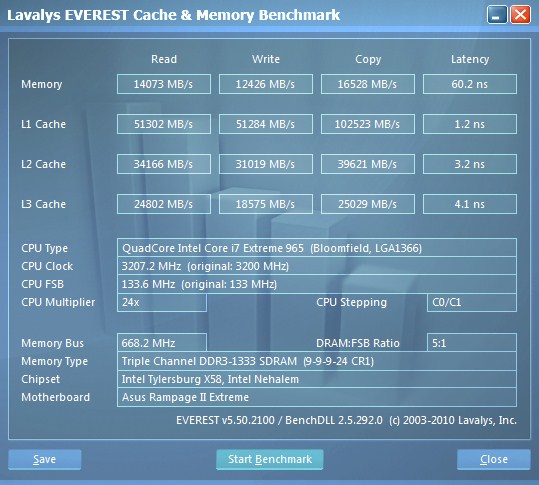

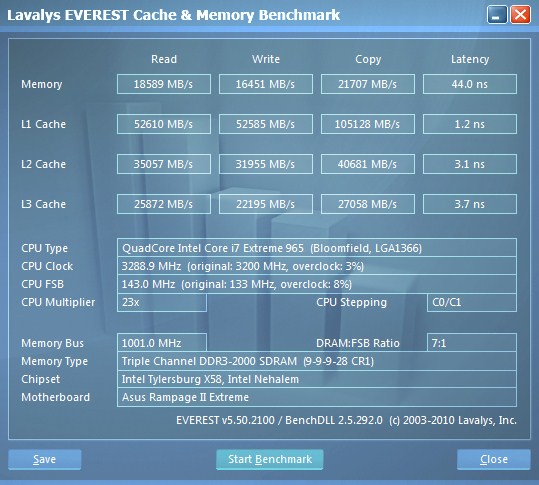

Everest: Βλέπουμε ξεκάθαρα το boost που μας δίνει στην απόδοση η αύξηση των Mhz. Να θυμάστε οτι
παίζει ρόλο και η συχνότητα του επεξεργαστή στο εν λόγο τεστ οπότε στα 2000Μhz έχουμε και ένα επιπλέον
ποσοστό από αυτό. Προσοχή στα subtimings όσο ζορίζουμε τις μνήμες γιατί πολλές φορές οι μητρικές τα
χαλαρώνουν αυτόματα για αποφυγή λαθών.

Sandra 2010: Ανάλογα αποτελέσματα με του everest και εδώ. Υπόψην, οτι όσο κατεβαίνει το latency
ανεβαίνει η αποκρισιμότητα του συστήματός μας.

CINEBENCH 11.5: Μικρή αλλά αισθητή η διαφορά από το αυξημένο bandwidth των μνημών.


SuperPi mod 1.5 XS: Απίστευτη διαφορά στο 32Μ από τα αυξημένα ρολόγια. Βεβαίως η συχνότητα του
επεξεργαστή εδώ παίζει σημαντικότατο ρόλο.

wPrime V2.03: Όντας αντίστοιχο τεστ με το SuperPi, έχουμε την ίδια συμπεριφορά και εδώ.

x264 HD Benchmark v3.0: Μικρή αλλά αισθητή η διαφορά από το αυξημένο bandwidth των μνημών
που θα σας γλυτώσει κάποιο χρόνο αν ασχολείστε με τη μετατροπή μεγάλων αρχείων x264.

PcMark Vantage: Βλέπουμε ξεκάθαρα το boost που μας δίνει στην απόδοση η αύξηση των Mhz.
Με αύξηση 25% στα ρολόγια των μνημών, είχαμε συνολική αύξηση 2.5% στο ολικό σκορ του τεστ.

3D Mark Vantage: Ανάλογη απόδοση και εδώ, με αύξηση 25% στα ρολόγια των μνημών, είχαμε συνολική
αύξηση 2% στο ολικό σκορ του τεστ. Αρκετά καλή διαφορά για 3D test.[/center]

Υπερχρονισμός
Θα περίμενε κανείς οτι όντας 40nm, τα Elpida BBSE ICs που χρησιμοποιούν οι Geil Evo Two, θα έχουν μεγάλα περιθώρια υπερχρονισμού απο τα Hyper των 50nm. Και όμως δεν είναι έτσι.

Και μάλιστα αυτό ισχύει γενικά γιατί, παρόλο που πέφτουμε σε nm, η λιθογραφία δεν είναι τέλεια οπότε έχουμε μεγάλες απώλειες και στην περίπτωσή μας τα μικρότερα nm αναλώθηκαν στην αύξηση της πυκνότητας των memory chips. Στην περίπτωση των Elpida BBSE έχουμε ICs των 256ΜΒ, single sided & single bank dimms χάνοντας άμεσα σε επιδόσεις μόνο απο αυτό το γεγονός σε σύγκριση με οποιδήποτε double sided dimm ανάλογων timings.
Όπως και να έχει τα BBSE δεν θα απογοητευσουν και αν δεν υπολογίσουμε τα νεοκυκλοφόρητα DDR3 PSCs, στην κατηγορία τους, τα Elpida παιζουν μόνα μπροστά απο micron, samsung και συναφή.

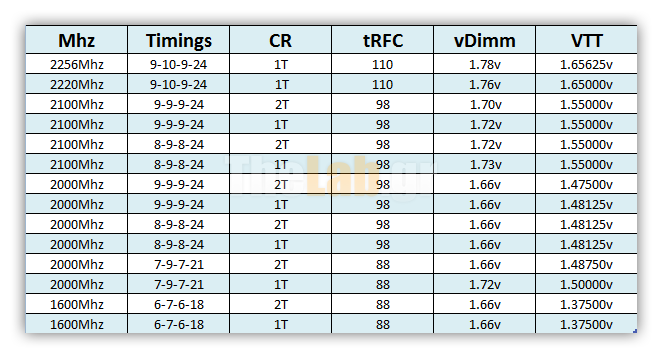

Τα αποτελέσματα που επιτύχαμε είναι τα ακόλουθα:

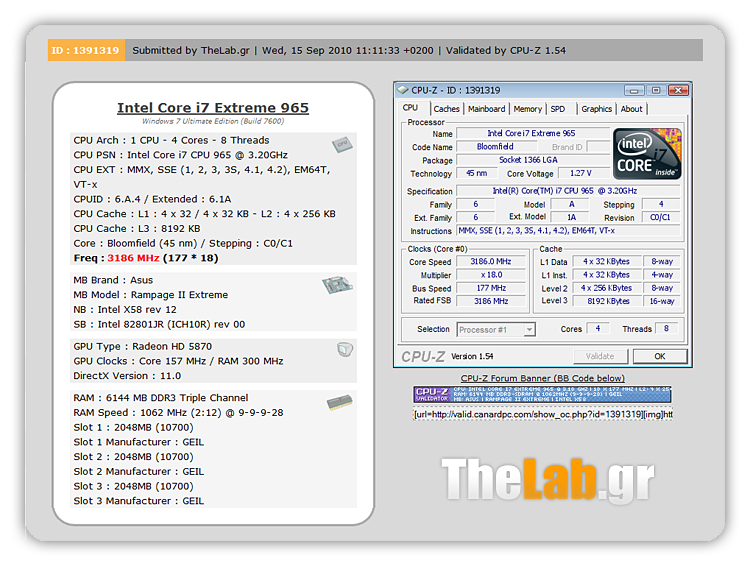

https://valid.canardpc.com/show_oc.php?id=1391319"]CPU-Z Validation

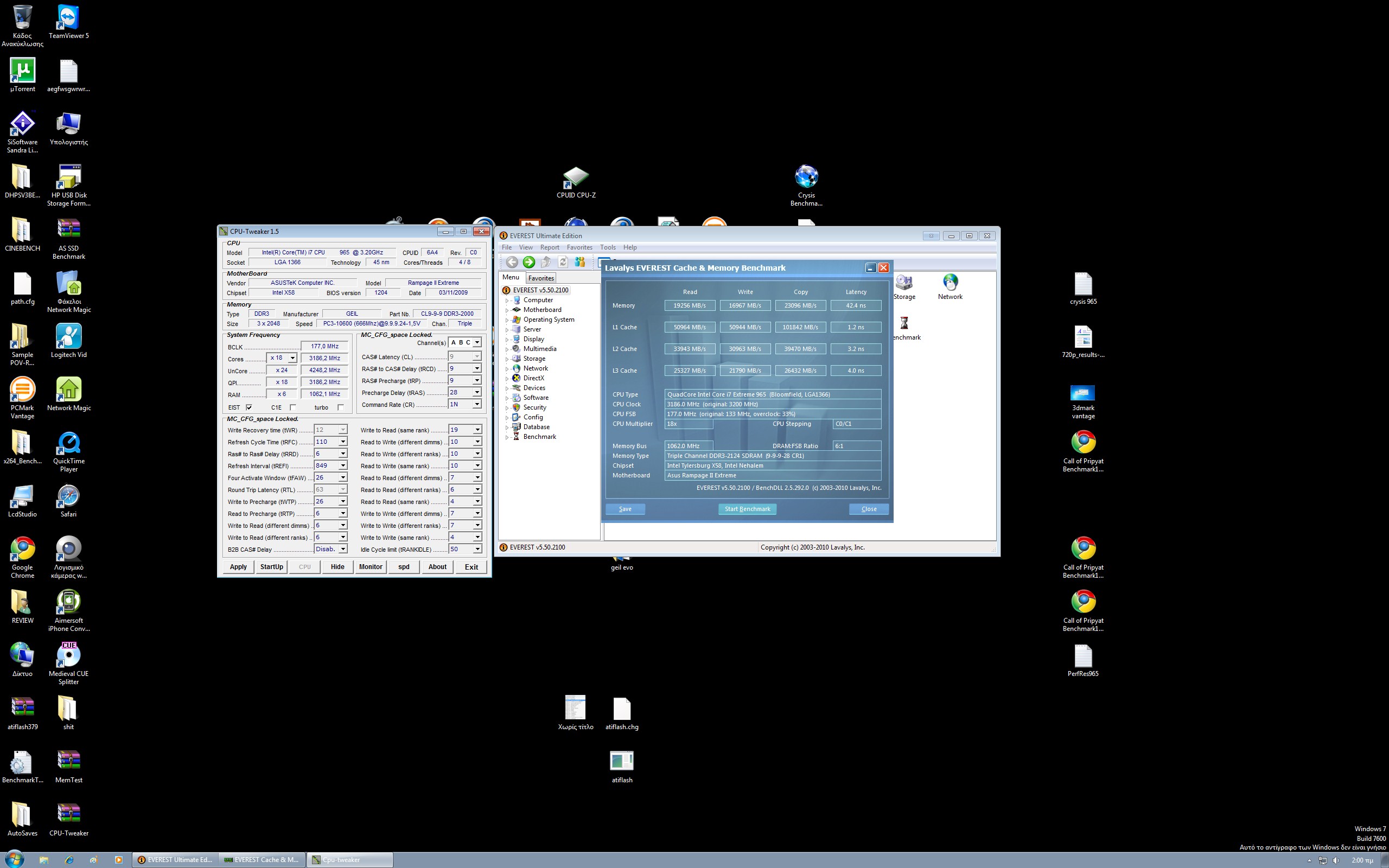

Αν και δεν προλάβαμε να μπούμε στην φοβερά επίπονη διαδικασία λεπτομερούς εύρεσης sweet spot volt, timings, Mhz που εξαρτώνται απο την εκάστοτε ψύξη, μητρική και γενικά όρια του συστήματος του καθενός μας, δανειζόμενος τα αποτελέσματα του

Μάλιστα επιβεβαιώνουμε τις ρυθμίσεις του Eva και στο δικό μας σύστημα όπου τα 1.72v ηταν το sweet spot για να ανέβουμε στα 2133MHz όπως επίσης ο 2:12 ηταν ο καλύτερος διαιρέτης για τις μνήμες. Τέλος, να αναφέρουμε οτι οι EVO ίσως πάνε καλύτερα απο τις trident γιατί μετά απο μια ποιο προσεκτική ματιά, εντοπίσαμε μερικές σχεδιαστικές λεπτομέριες στο pcb τους(Δεν είναι brainpower) που ίσως κάνουν τη διαφορά, απομονώνοντας τον παράγοντα διαλεγμένων ICs.
Επίλογος

Η τελευταία παρουσίαση που είχε γίνει σε μνήμες ηταν οι [URL="https://www.thelab.gr/showthread.php?t=74670"]Geil Black Dragon[/URL] 2000MHz 2x2GB kit με ανάλογα αποτελέσματα, υπερχρονισμού τουλάχιστον. Δεν είναι τυχαίο οτι έχουμε σχεδόν ίδια απόδοση απο δύο προιόντα που ανοίκουν στο Gaming Segment της εταιρίας.

H Geil στοχεύει πολύ καλά τα προϊόντα της ακροαζόμενη τις εκάστοτε απαιτήσεις του καταναλωτικού κοινού. Μια κίνηση που φαίνεται και απο την απόφασή της να χρησιμοποιήσει, απο τις πρώτες, PowerChips στα τελευταία κιτάκια που κυκλοφορεί με χαρακτηριστικό το CL6 στα 2000Mhz!

Έτσι και οι Geil Evo Two 2000 CL9, που στα 210€ MSRP έρχονται σε άμεση σύγκριση με σχεδόν ίδιες υλοποιήσεις απο την patriot, g.skill, corsair, αποτελούν ένα αξιόλογο προιόν στην κατηγορία του που όμως δεν μπορεί να συγκριθεί με κορυφαία κιτάκια όπως τα Dominator GTX τα οποία πραγματικά ξεφευγουν απο οικονομικής απόψεως για το μέσο χρήστη. Αντ΄αυτού παίρνουν τα μέγιστα από τα Elpida BBSE με τα οποία εφοδιάζονται δίνοντας επιδόσεις που στα 2000Mhz απογειώνουν το σύστημά μας. Και όλα τα προαναφερθέντα με την αξιοπιστία και το στύλ του MTCD based συστήματος ψύξης και του DBT.


Μου κάνει λόγω:

[*]Εμφάνισης

[*]Επαρκής απόδοσης για το middle/high end gaming σύστημα
[*]Αυξημένης αξιοπιστίας χάρη στα MTCD, DBT και χρήσης BBSE αντί Hyper
[*]Σχετικά καλών αποτελεσμάτων υπερχονισμού


Δεν μου κάνει γιατι:

[*]Δεν μπορώ να τρέξω 2500MHz με CL7
[*]Δεν έχει ούτε ένα heatpipe όπως οι Evo One
[*]Στα 210€ δεν ξέρω κατά πόσο θα είναι καλύτερες απο τις trident ή τις viper
που κατα κύριο λόγο είναι ελαφρώς φθηνότερες. Βέβαια παραμένει καλή η τιμή τους

Geil Evo Two 2000MHz C9 Triple Channel
21/9/2010

Ευχαριστούμε την Geil για την παραχώρηση του δείγματος της παρουσίασης

Διονύσιος [NoDsl] Καρόπουλος
