emnezia Δημοσιεύτηκε Νοέμβριος 16, 2004 #1 Κοινοποίηση Δημοσιεύτηκε Νοέμβριος 16, 2004 Κάθε overclocker έχει κάνει άπειρες φορές Clear Cmos στην μητρική του. Μετά από αρκετά και συνεχόμενα καταντάει εκνευριστικό κάθε λίγο να σκύβει μέσα στο κουτί του ψάχνοντας το jumper του CMOS. Με αυτό τον οδηγό θα φτιάξουμε ένα διακοπτάκι που θα απλοποιήσει τα πράγματα αρκετά. Link to comment Share on other sites More sharing options...

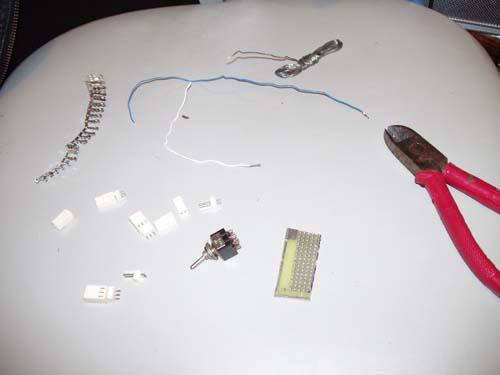

emnezia Νοέμβριος 16, 2004 Author #2 Κοινοποίηση Νοέμβριος 16, 2004 Τα υλικά που θα χρειαστούμε είναι τα εξής: Ένα διακοπτάκι με 6 πόδια 2 Θυληκά Pins με 2 πόδια - 2 αρσενικά με 2 πόδια 1 Θυληκό Pin με 3 πόδια - 2 αρσενικά με 3 πόδια (μην ξεχάσετε να ζητήσετε και τα "σιδεράκια" που μπαίνουν μέσα στο πλαστικό pin) Ένα μικρό κομμάτι πλακέτας Αρκετό καλώδιο 1 button (για το power on) και από εργαλεία κολλητήρι, πένσα ή μυτοτσίμπιδο, κόφτη. Επίσης χρειάζονται καλά μάτια (είναι λεπτές οι κολλήσεις!) υπομονή και όρεξη. Link to comment Share on other sites More sharing options...

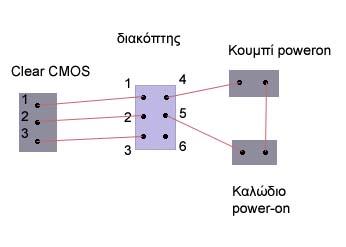

emnezia Νοέμβριος 16, 2004 Author #3 Κοινοποίηση Νοέμβριος 16, 2004 Το γενικό σχέδιο του πως θα λειτουργεί φαίνεται στην εικόνα Όταν ο διακόπτης είναι στην μία θεση κάνει Clear Cmos και δεν αφήνει το κουμπί power να ξεκινήσει το σύστημα. Link to comment Share on other sites More sharing options...

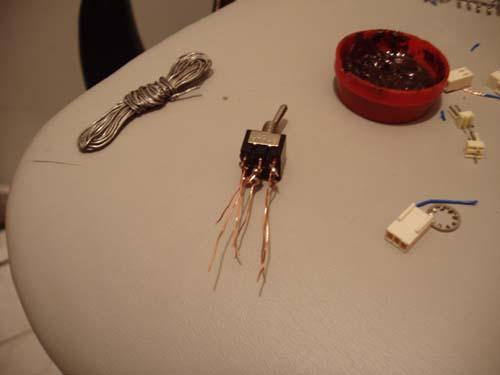

emnezia Νοέμβριος 16, 2004 Author #4 Κοινοποίηση Νοέμβριος 16, 2004 Αρχικά περνάμε στον διακόπτη καλώδιο φτιάχνοντάς του "ποδαράκια" και τα κολλάμε με λίγη κόλληση (ουσιαστικά τα 5 πόδια χρειαζόμαστε, αλλά βάλτε και τα 6 για να μην κατα λάθος αργότερα περάσετε ανάποδα τα pins και τα κολλήσετε) Link to comment Share on other sites More sharing options...

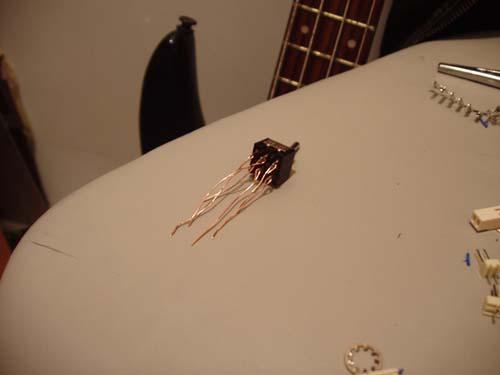

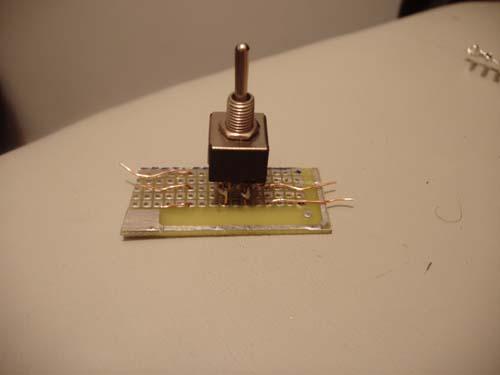

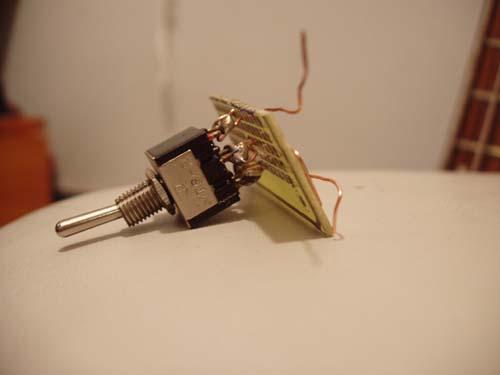

emnezia Νοέμβριος 16, 2004 Author #5 Κοινοποίηση Νοέμβριος 16, 2004 Κατόπιν περνάμε τα ποδαράκια μέσα απ'τις τρύπες της πλακέτας όπως φαίνεται στο σχήμα Link to comment Share on other sites More sharing options...

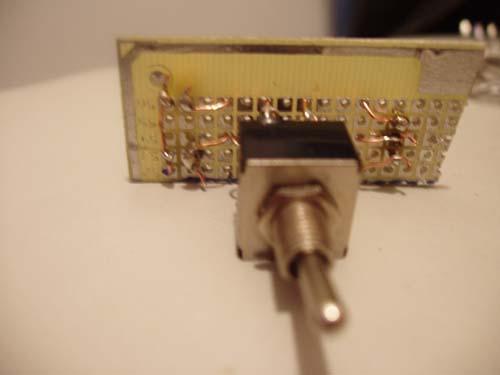

emnezia Νοέμβριος 16, 2004 Author #6 Κοινοποίηση Νοέμβριος 16, 2004 Τα γυρνάμε πάλι προς τα πάνω και τα βγάζουμε απ'την μεριά του διακόπτη Link to comment Share on other sites More sharing options...

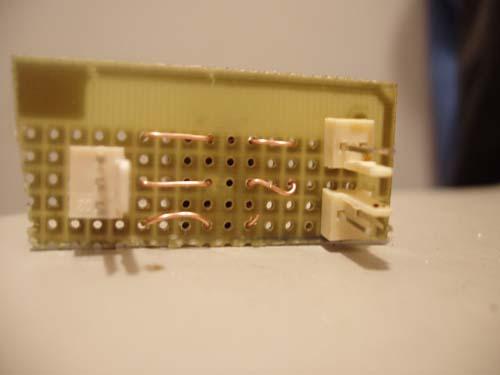

emnezia Νοέμβριος 16, 2004 Author #7 Κοινοποίηση Νοέμβριος 16, 2004 Μετά βάζουμε τα θυληκά pin-άκια όπως φαίνονται στο σχήμα και τα κολλάμε. Στο 3πλό κολλάμε κάθε ποδαράκι της μιας μεριάς του διακόπτη με κάθε ποδαράκι του pin Στα διπλά τα βάζουμε απέναντι, και στο 1ο βάζουμε την μία άκρη του με το ακριανό ποδαράκι του διακόπτη και στο 2ο το μεσαίο ποδαράκι του διακόπτη. Tα άλλα 2 ποδαράκια απ΄τα θυληκά pins τα ενώνουμε μεταξύ τους. (δείτε το σχέδιο στο 3ο post αν μπερδευτήκατε) Link to comment Share on other sites More sharing options...

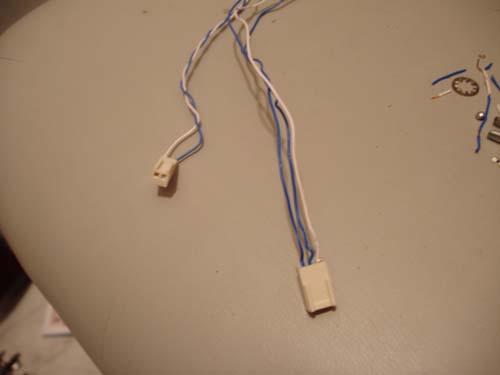

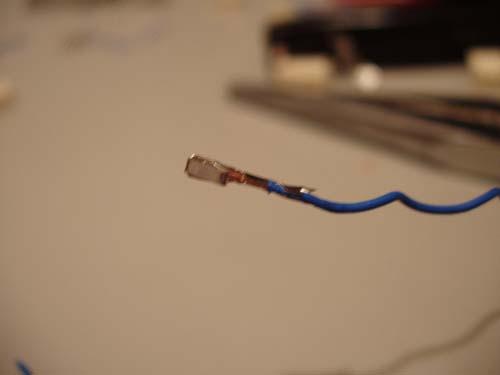

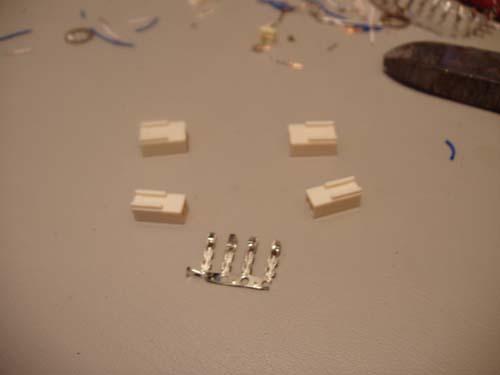

emnezia Νοέμβριος 16, 2004 Author #8 Κοινοποίηση Νοέμβριος 16, 2004 Κατόπιν φτιάχνουμε καλώδια με τα αρσενικά pins για να συνδέσουμε το ClearCmos με την πλακέτα μας και το poweron (πάνω στη μητρική) επίσης με την πλακέτα μας. Για την κατασκευή απλά κόβουμε ένα σιδεράκι, γυμνώνουμε λίγο την άκρη ενός καλωδίου και το σφίγγουμε με μία πένσα. Ελαφρά μετά το τοποθετούμε μέσα στο πλαστικό (ακούγεται ένα κλικ όταν πιάσει) και έτοιμο. (χρησιμοποιήστε ψαλιδάκι για να τα βγάλετε αν γίνει κάτι λάθος) Καλό είναι στο 3πλό βύσμα το μεσαίο με το ένα ακριανό καλώδιο να είναι ίδιο χρώμα για να ξέρουμε όταν το βάλουμε στην μητρική που είναι η θέση clearcmos και που όχι. Στην πλακέτα μας βάζουμε τις θέσεις clearcmos στα 2,3 (βλέπε σχέδιο 3ου post). ΠΡΟΣΟΧΗ μην το βάλουμε ανάποδα. Τέλος συνδέουμε το διπλό καλώδιο με την μητρική (εννοείται στην θέση poweron) και την πλακέτα, και το καλώδιο του ΟΝ του κουτιού στο άλλο βύσμα. Link to comment Share on other sites More sharing options...
emnezia Νοέμβριος 16, 2004 Author #9 Κοινοποίηση Νοέμβριος 16, 2004 Και είμαστε έτοιμοι. Πρέπει να γνωρίζουμε οτι το ClearCmos δεν το πατάμε καταλάθος, οπότε καλό είναι ο διακόπτης που φτιάξαμε να τοποθετηθεί σε σημείο που κρίνουμε κατάλληλο. (Δοκίμασα να ανοίξω το μηχάνημα σε θέση ClearCmos, και απλά άναβε και έσβηνε) Με προσεχτικά βήματα φτιάχνουμε όλες τις ενώσεις, και δοκιμάζουμε αρχικά το διακόπτη μας πρώτα συνδέοντας το CCmos και μετά και το poweron. Μια απλή κατασκευή που προσωπικά με γλιτώνει από σκύψιμο στο κουτί και νεύρα να βρω το ClearCmos (ειδικά σε στρεσσάρισμα μνήμης) :120: Καλή επιτυχία :023: Link to comment Share on other sites More sharing options...
