REVIEW : NesteQ ASM XZERO PSU 500W

REVIEWERS : Throttler. Photos by Lowbss.

PROVIDED BY: NesteQ

http://www.pctechnology.gr/vbull/vb/attachment.php?attachmentid=24873&stc=1&d=1242044793.jpg

ΕΙΣΑΓΩΓΗ

http://www.pctechnology.gr/vbull/vb/attachment.php?attachmentid=25300&stc=1&d=1247779226.jpg

Η εταιρία NesteQ είναι πλέον γνωστή στους αναγνώστες του pctechnology από τα πρόσφατα reviews. Αυτή τη φορα ρίχνουμε μια ματιά σε ένα πολυαναμενόμενο προϊόν το οποίο από τις αναφορές στο site της NesteQ ήρθε για να ανεβάσει τον πήχη. Ένα… noiseless semi passive stack cooled cable modular power supply unit…

Η γερμανική εταιρία λοιπόν κατασκεύασε μια σειρά semi-passive silent modular τροφοδοτικών στα οποία ενσωμάτωσαν πολλές φρέσκιες και χρησιμότατες καινοτομίες. Την σειρά ASM Xzero.

Η εταιρεία έχει μια ιστορία με silent τροφοδοτικά με τις σειρές Nova και ASM.

http://www.pctechnology.gr/vbull/vb/attachment.php?attachmentid=25301&stc=1&d=1247779513.jpg

Πέρα από το υψηλό επίπεδο κατασκευής και όλα τα standard χαρακτηριστικά που βρίσκουμε στα καλά τροφοδοτικά, αυτή η σειρά έχει δώσει έμφαση στην ευελιξία, στην εμφάνιση και στην εξέλιξη των τροφοδοτικών. Κατασκεύασε τέσσερα τροφοδοτικά, 400, 500, 600 και 700 watt, με ελάχιστες διαφορες μεταξύ τους. Η Nesteq μας έστειλε το 500αρι.

Ακολουθούν περισσότερα για την συσκευασία.

ΣΥΣΚΕΥΑΣΙΑ

Η πρώτη εντύπωση που παίρνει κάποιος από το τροφοδοτικό είναι ότι έχει κάτι παραπάνω, έχει κάτι ανάποδο, έχει κάτι καινούργιο.

http://www.pctechnology.gr/vbull/vb/attachment.php?attachmentid=25303&stc=1&d=1247779513.jpg

http://www.pctechnology.gr/vbull/vb/attachment.php?attachmentid=25302&stc=1&d=1247779513.jpg

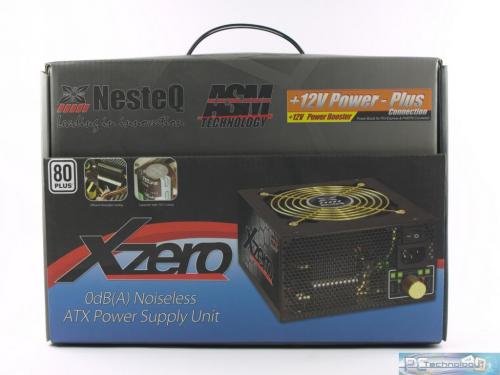

Ξεκινώντας από το μπροστινό μέρος του κουτιού, και από την κάθε του πλευρά, το κουτί παρουσιάζει και μια τεχνολογία.

http://www.pctechnology.gr/vbull/vb/attachment.php?attachmentid=25304&stc=1&d=1247779513.jpg

Στην πίσω πλευρά παρουσιάζονται αναλυτικότερα οι τεχνολογίες. Θα τις αναλύσουμε παρακάτω.

http://www.pctechnology.gr/vbull/vb/attachment.php?attachmentid=25305&stc=1&d=1247779797.jpg

http://www.pctechnology.gr/vbull/vb/attachment.php?attachmentid=25306&stc=1&d=1247779797.jpg

http://www.pctechnology.gr/vbull/vb/attachment.php?attachmentid=25307&stc=1&d=1247779797.jpg

http://www.pctechnology.gr/vbull/vb/attachment.php?attachmentid=25308&stc=1&d=1247779797.jpg

Στα πλαϊνά δίνονται συμπληρωματικές πληροφορίες για τα περιεχόμενα, το μοντέλο και τις λοιπές καινοτομίες.

http://www.pctechnology.gr/vbull/vb/attachment.php?attachmentid=25309&stc=1&d=1247779797.jpg

http://www.pctechnology.gr/vbull/vb/attachment.php?attachmentid=25310&stc=1&d=1247779797.jpg

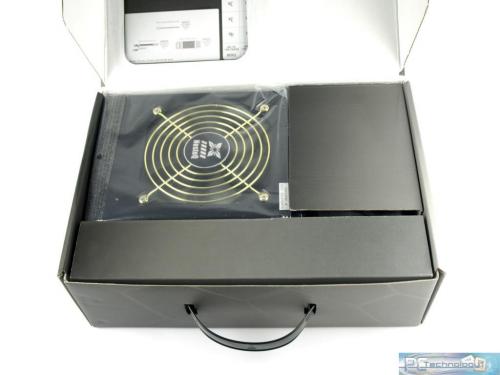

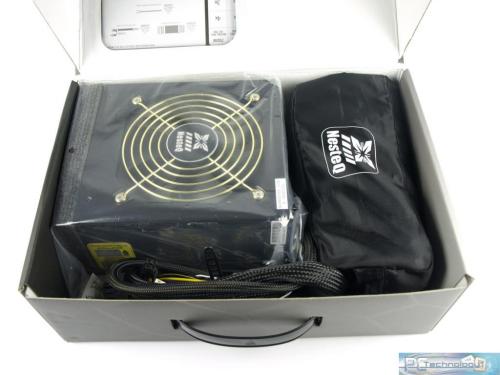

Στο εσωτερικό του κουτιού επικρατεί τάξη.

http://www.pctechnology.gr/vbull/vb/attachment.php?attachmentid=25311&stc=1&d=1247779797.jpg

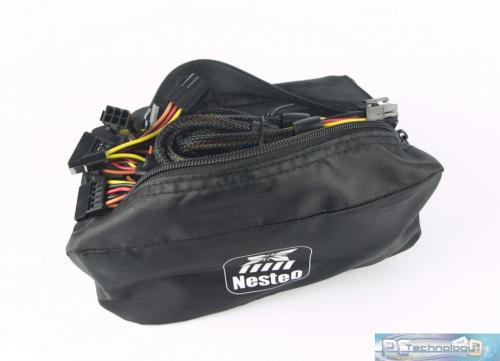

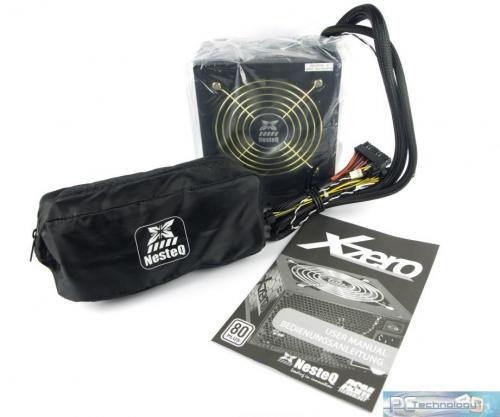

Τροφοδοτικό, εγχειρίδιο με οδηγίες και τσαντάκι. Το τσαντάκι με τα καλώδια επιφυλάσσει πολλές εκπλήξεις.

http://www.pctechnology.gr/vbull/vb/attachment.php?attachmentid=25312&stc=1&d=1247779797.jpg

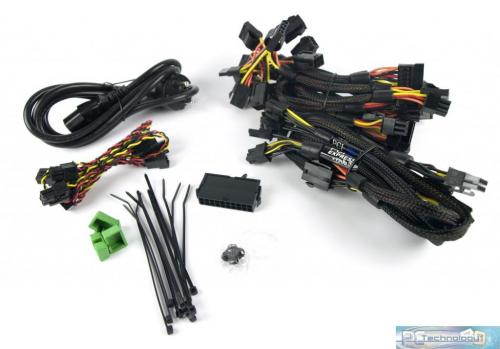

Το τσαντάκι που λάβαμε περιείχε ...

http://www.pctechnology.gr/vbull/vb/attachment.php?attachmentid=25313&stc=1&d=1247780307.jpg

Ένα καλώδιο τροφοδοσίας ρεύματος.

Τέσσερις βίδες.

http://www.pctechnology.gr/vbull/vb/attachment.php?attachmentid=25314&stc=1&d=1247780307.jpg

Δυο καλωδια προέκτασης 39cm.

http://www.pctechnology.gr/vbull/vb/attachment.php?attachmentid=25320&stc=1&d=1247780307.jpg

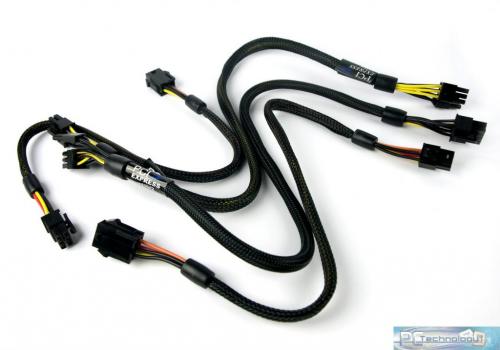

Δυο καλώδια PCI Express 50cm 6 ή 8pin.

http://www.pctechnology.gr/vbull/vb/attachment.php?attachmentid=25315&stc=1&d=1247780307.jpg

Τρία καλώδια τροφοδοσίας SATA 44cm.

Τρία καλώδια τροφοδοσίας ATA 44cm.

http://www.pctechnology.gr/vbull/vb/attachment.php?attachmentid=25318&stc=1&d=1247780307.jpg

Δυο καλώδια τροφοδοσίας floppy 5cm.

http://www.pctechnology.gr/vbull/vb/attachment.php?attachmentid=25319&stc=1&d=1247780307.jpg

Δυο καλώδια τροφοδοσίας ανεμιστήρων 62cm.

Δέκα τραβηχτα.

http://www.pctechnology.gr/vbull/vb/attachment.php?attachmentid=25317&stc=1&d=1247780307.jpg

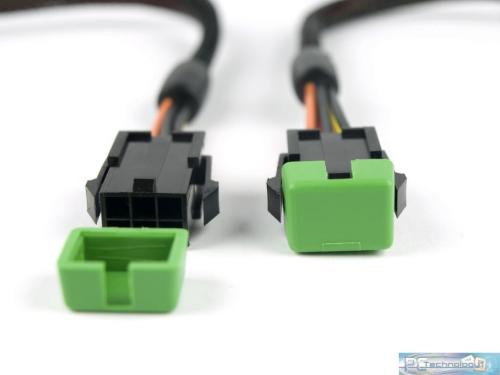

Τέσσερα καπάκια 6 pin.

http://www.pctechnology.gr/vbull/vb/attachment.php?attachmentid=25321&stc=1&d=1247780307.jpg

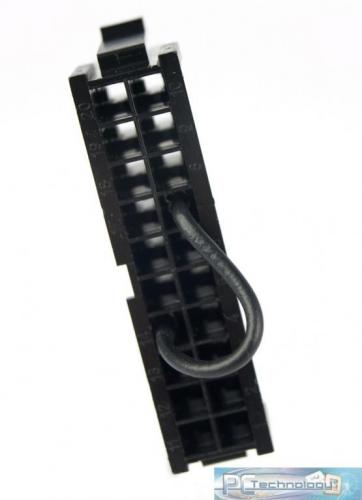

Και έναν αντάπτορα εκκίνησης ΑΤΧ τροφοδοτικού.

Σχετικά με τον αντάπτορα εκκίνησης ΑΤΧ τροφοδοτικού, η βασική του χρησιμότητα είναι για έλεγχο ορθής λειτουργιάς ο όποιος γίνεται οπτικά με τις πίσω ενδεικτικές λυχνίες. Εάν μια από τις τέσσερις πράσινες δεν ανάψει, έχουμε πρόβλημα.

http://www.pctechnology.gr/vbull/vb/attachment.php?attachmentid=25333&stc=1&d=1247781001.jpg

Την μονή έλλειψη που θα μπορούσαμε να σημειώσουμε είναι το λαστιχένιο μονωτικό θορύβου κατά των δονήσεων, το οποίο μάλλον δεν θα ήταν και πολύ χρήσιμο σε ένα semi-passive τροφοδοτικό.

ΤΟ ΤΡΟΦΟΔΟΤΙΚΟ

http://www.pctechnology.gr/vbull/vb/attachment.php?attachmentid=25322&stc=1&d=1247781001.jpg

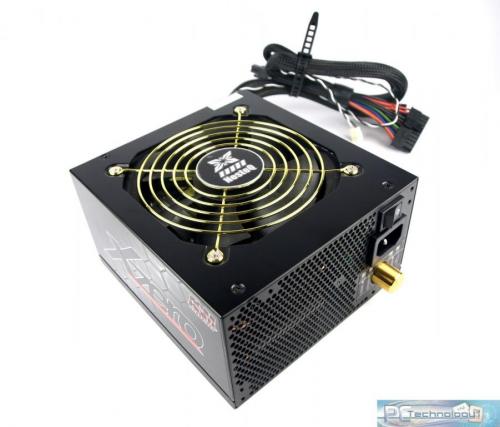

Μπορούμε να δούμε το τροφοδοτικό.

http://www.pctechnology.gr/vbull/vb/attachment.php?attachmentid=25323&stc=1&d=1247781001.jpg

Το σήμα Xzero,

http://www.pctechnology.gr/vbull/vb/attachment.php?attachmentid=25324&stc=1&d=1247781001.jpg

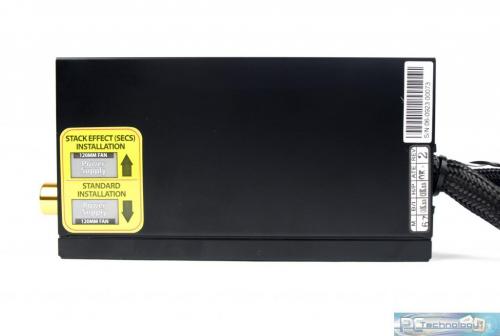

Την μεριά με την επισήμανση τοποθέτησης,

http://www.pctechnology.gr/vbull/vb/attachment.php?attachmentid=25325&stc=1&d=1247781001.jpg

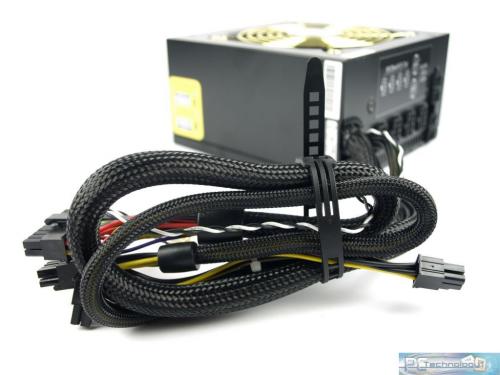

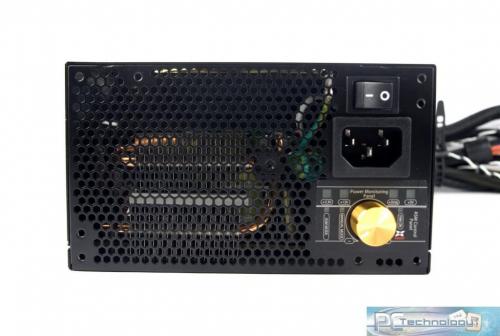

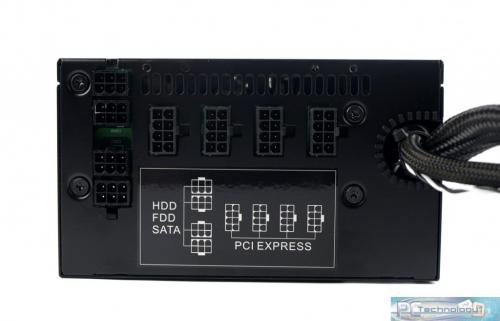

Την πλευρά εξόδων ρεύματος,

http://www.pctechnology.gr/vbull/vb/attachment.php?attachmentid=25326&stc=1&d=1247781001.jpg

Την πλευρά εξαερισμού,

http://www.pctechnology.gr/vbull/vb/attachment.php?attachmentid=25327&stc=1&d=1247781694.jpg

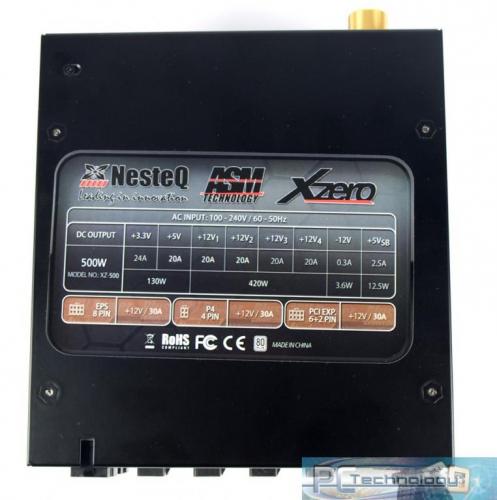

Την κάτω μεριά με τα τεχνικά χαρακτηριστικα,

http://www.pctechnology.gr/vbull/vb/attachment.php?attachmentid=25328&stc=1&d=1247816087.jpg

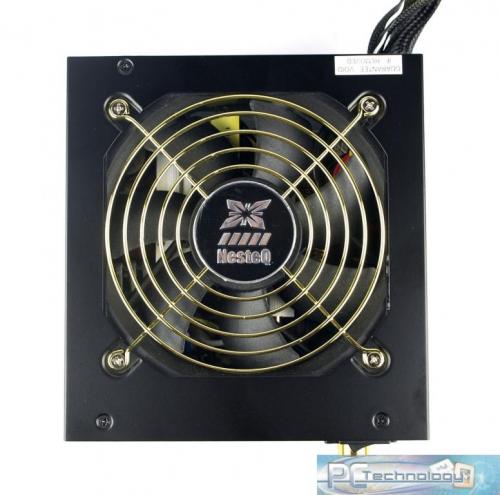

και την πάνω μεριά με τον ανεμιστήρα 12 εκατοστών.

Το τροφοδοτικό έχει τις παρακάτω εξόδους:

http://www.pctechnology.gr/vbull/vb/attachment.php?attachmentid=25329&stc=1&d=1247781694.jpg

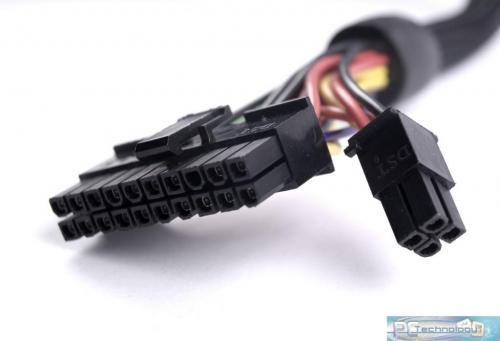

ATX 20+4 pin

http://www.pctechnology.gr/vbull/vb/attachment.php?attachmentid=25330&stc=1&d=1247781694.jpg

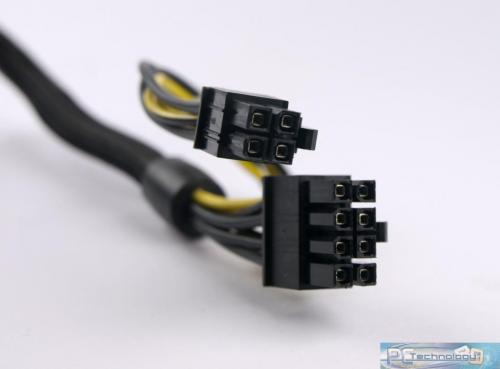

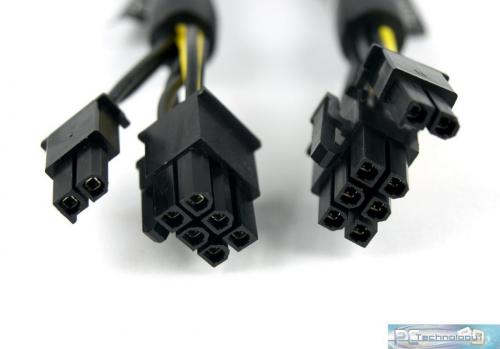

CPU 8+4 pin

http://www.pctechnology.gr/vbull/vb/attachment.php?attachmentid=25331&stc=1&d=1247781694.jpg

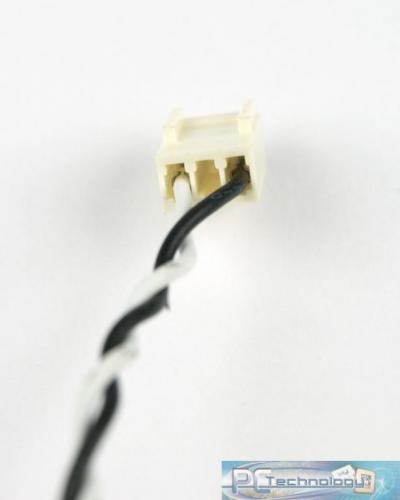

Ένδειξη στροφών ανεμιστήρα.

Στην επόμενη σελίδα βρίσκονται συγκεντρωμένα όλα τα τεχνικά χαρακτηριστικά.

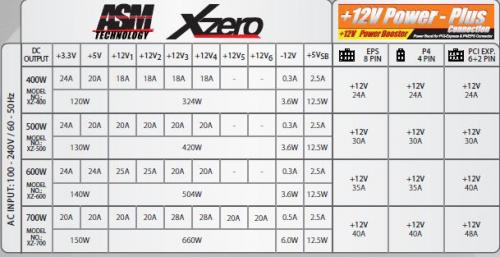

ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

<O></O>

Στα τεχνικά χαρακτηριστικά του, βρισκουμε:

<O></O>

Dimensions (width x length x height): 150 x 160 x 86 mm

Automatic input voltage selection: 110 ~ 240VAC / 50 ~ 60Hz

Fan dimensions (width x length x height): 120 x 120 x 25 mm

Fan bearing: Sleeve bearing

Highly efficient heat pipe cooling

Color: Matt black housing

Active PFC (Power Factor Correction)

Up to 89% Efficiency

ATX12V Version 2.2

EPS12V Version 2.91

BTX Version 1.0a

Advanced Silent Mode Technology

+12V Power - Plus Technology

Stack Effect Cooling Solution

Power Monitoring Panel

Enhanced Easy Connecting System

OVP (Over-Voltage-Protection)

OCP (Over-Current-Protection)

OTP (Over-Temperature-Protection)

OPP (Over-Power-Protection)

SCP (Short-Circuit-Protection)

UVP (Under-Voltage Protection)

ΤΙ ΕΙΝΑΙ ΤΟ ENHANCED EASY CONNECTING SYSTEM

ENHANCED EASY CONNECTING SYSTEM

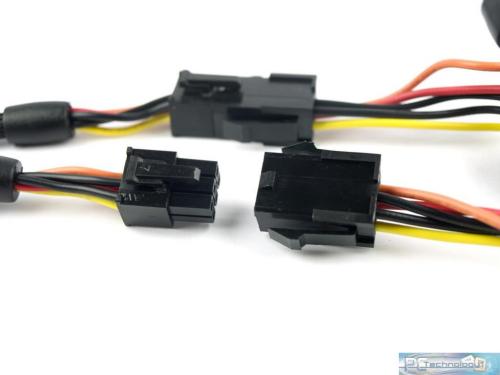

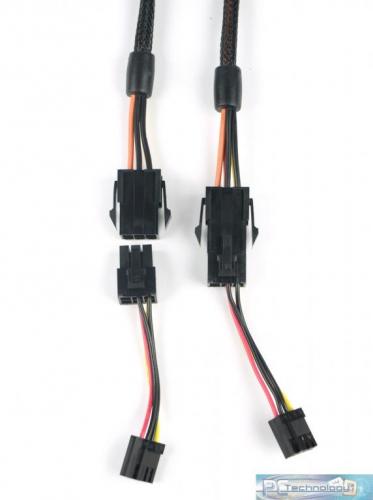

Κάπου εδώ θα μιλήσουμε για μία από τις δυνατότητες του τροφοδοτικού. Το πατενταρισμένο EECS “Enhanced Easy Connecting System”. Το σύστημα αυτό δίνει την δυνατότητα να ενώσεις τα καλώδια τροφοδοσίας... μεταξύ τους...

http://www.pctechnology.gr/vbull/vb/attachment.php?attachmentid=25316&stc=1&d=1247782694.jpg

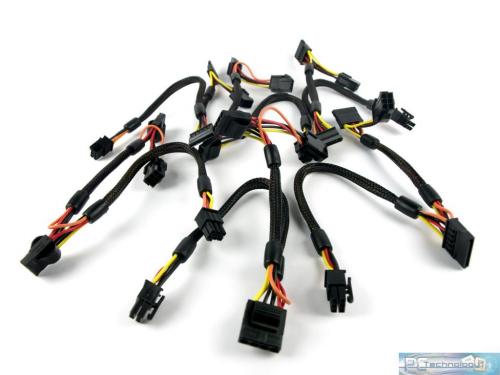

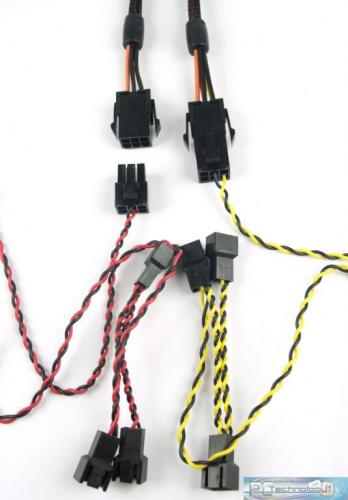

Δηλαδή, πάνω στο καλώδιο που τροφοδοτεί τους σκληρούς δίσκους SATA, ενώνεις με το διαθέσιμο εξάπινο θύλακο αντάπτορα το επόμενο καλώδιο που μπορεί να είναι ένα ΑΤΑ, ή οτιδήποτε άλλο καλύπτει τις ανάγκες μας. Όχι απλά modular τροφοδοτικό, αλλά και modular καλώδια. Η μονή προειδοποίηση που δίνει η εταιρεία είναι να μην υπερβούμε τα τέσσερα ενωμένα καλώδια στην σειρά. Τι μας προσφέρει η πατέντα? Μονή διαδρομή τροφοδοσίας για όλα τα επί μέρους κομμάτια του υπολογιστή, χρήση των ελάχιστων δυνατών καλωδίων, αποφόρτιση του χώρου του τροφοδοτικού, και ως εκ τούτου, καλύτερη ροη αέρα μέσα στο κουτί και καλύτερη εμφάνιση.

Στις επεκτάσεις για floppy και ανεμιστηρων δεν μπορεί να προστεθεί κάτι άλλο. Για τις ελεύθερες προεκτάσεις παρέχονται τα τέσσερα καπάκια 6 pin, για περεταίρω προστασία.

http://www.pctechnology.gr/vbull/vb/attachment.php?attachmentid=25317&stc=1&d=1247782694.jpg

ADVANCED SILENT MODE

ADVANCED SILENT MODE

http://www.pctechnology.gr/vbull/vb/attachment.php?attachmentid=25335&stc=1&d=1247782694.jpg

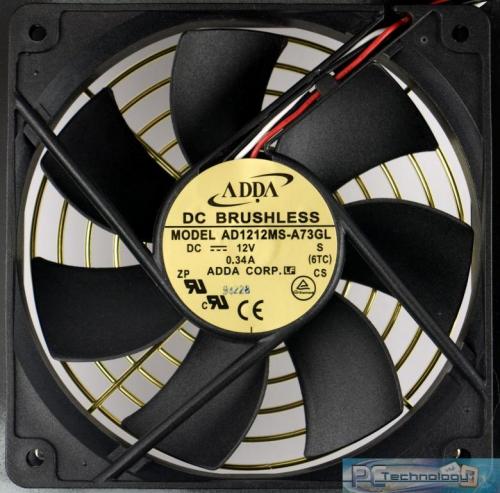

Ο ανεμιστήρας ασφαλείας του τροφοδοτικού είναι ένας 120*120*25mm 6 λεπίδων είναι της γνωστής μάρκας ADDA τύπου sleeve bearing. Ο AD1212MS-A73GL έχει χρησιμοποιηθεί από αρκετούς κατασκευαστές τροφοδοτικών. Στην μεγίστη ταχύτητα φτάνει τις 2050RPM στις οποίες δίνει 80,5 CFM και 38,5dB και καταναλώνει περίπου 4,08 watt. Ο σχεδιασμός των πτερυγίων είναι σε διάταξη μη παράλληλης περιστροφής με την σχάρα, κάτι το οποίο μειώνει τις αναταράξεις του αέρα.

http://www.pctechnology.gr/vbull/vb/attachment.php?attachmentid=25332&stc=1&d=1247783271.jpg

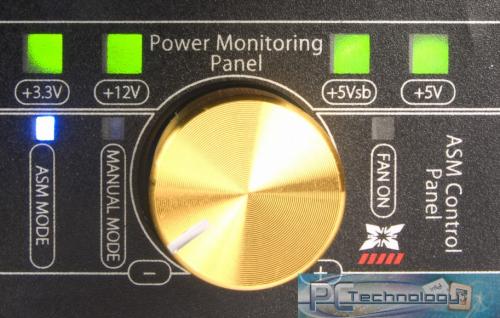

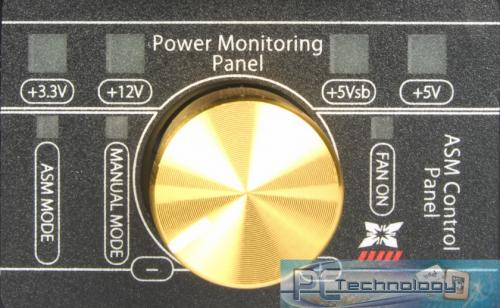

Η NesteQ χρησιμοποιεί ένα σύστημα που το ονομάζει ASM “Advanced Silent Mode”, όπου ο έλεγχος στροφών ξεκινά τον ανεμιστήρα όταν το αισθητήριο θερμοκρασίας του τροφοδοτικού αγγίξει τους 65 βαθμούς κελσίου ρυθμίζοντας αντίστοιχα με την θερμοκρασία τις περιστροφές του, και τον σταματάει όταν κατέβει κάτω από το όριο των 65.

http://www.pctechnology.gr/vbull/vb/attachment.php?attachmentid=25333&stc=1&d=1247783271.jpg

Στην ASM λειτουργιά η μπλε ένδειξη ανάβει.

http://www.pctechnology.gr/vbull/vb/attachment.php?attachmentid=25334&stc=1&d=1247783271.jpg

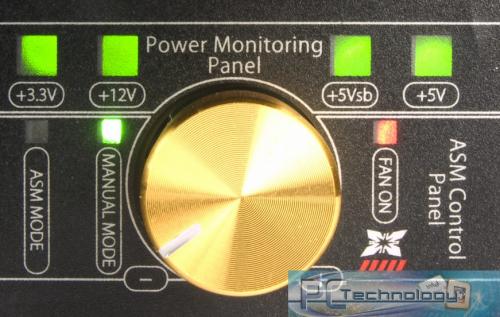

Εναλλακτικά, δίνεται η δυνατότητα πατώντας το περιστροφικό κουμπί, να γυρίσουμε την λειτουργιά στο χειροκίνητο και περιστρέφοντας το κουμπί να επιλέξουμε τις στροφές τις επιλογής μας. Μια κόκκινη ενδεικτική λυχνία μας ειδοποιεί όταν ο ανεμιστήρας είναι σε λειτουργία.

http://www.pctechnology.gr/vbull/vb/attachment.php?attachmentid=25331&stc=1&d=1247783271.jpg

Παράλληλα μέσω ενός καλωδίου δίνεται η δυνατότητα να συνδέσουμε τον ανεμιστήρα στην motherboard και να διαβάσουμε τις στροφές του ανεμιστήρα είτε μέσω bios ή σε οποίο utility μας βολεύει.

ΕΣΩΤΕΡΙΚΑ

http://www.pctechnology.gr/vbull/vb/attachment.php?attachmentid=25336&stc=1&d=1247783271.jpg

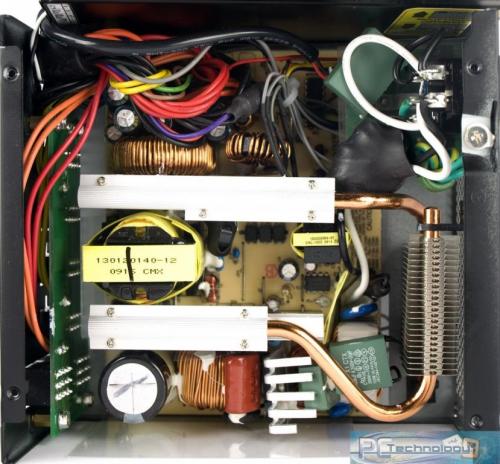

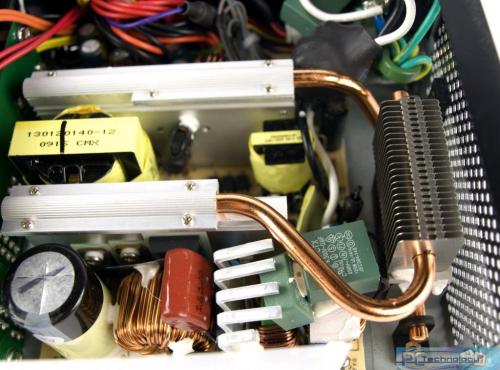

Στο εσωτερικό του τροφοδοτικού βλέπουμε την διάταξη τροφοδοσίας και παρατηρούμε καλυτέρα το σύστημα ψύξης που δίνει τα μηδέν dB. Τα υλικά που έχουν χρησιμοποιηθεί είναι υψηλής ποιότητας και υπερκαλύπτουν την διάταξη αυτού του τροφοδοτικού.

http://www.pctechnology.gr/vbull/vb/attachment.php?attachmentid=25337&stc=1&d=1247783271.jpg

Δύο μεγάλα heat-pipes καταλήγουν στην πίσω μεριά του κουτιού όπου περιμένουν δύο ανεξάρτητες σειρές με πτερύγια αλουμινίου τα οποία φροντίζουν την ταχεία ψύξη. Τα πτερύγια, είναι παράλληλα τοποθετημένα με την κυψελώδη πίσω μεριά του τροφοδοτικού, η οποία αποτελεί και την μονή έξοδο για τον ανεμιστήρα, βελτιστοποιώντας έτσι την μετακίνηση του αέρα.

Παράλληλα συναντάμε εδώ άλλο ένα χαρακτηριστικό του τροφοδοτικού, το +12V Power-Plus.

+12V POWER-PLUS

+12V POWER-PLUS

http://www.pctechnology.gr/vbull/vb/attachment.php?attachmentid=25307&stc=1&d=1247783829.jpg

Καθώς αυτό το τροφοδοτικό είναι Modular διαθέτει πολλαπλές εξόδους για συνδεσμολογία συσκευών. Εκτός από τις τροφοδοσίες +3,3V και +5V οι οποίες είναι στα 20 με 24Α, ανάλογα το μοντέλο, δίνονται και τέσσερις έως έξι τροφοδοσίες των +12V οι οποίες με το +12V Power-Plus, μπορούν οι καθεμία ξεχωριστά να δώσει έως και 28Α ανάλογα το μοντέλο. Αντί λοιπόν να διαιρείται το φορτίο με τις εξόδους, η NesteQ βρήκε όπως αναφέρει έναν πιο «ελαστικό» τρόπο να μοιράζει το φορτίο με αποτέλεσμα μεγαλύτερες στιγμιαίες ανοχές και κατεύθυνσης της ενεργείας εκεί που χρειάζεται την στιγμή που το απαιτεί ο χρήστης.

http://www.pctechnology.gr/vbull/vb/attachment.php?attachmentid=25338&stc=1&d=1247784035.jpg

ΤΟΠΟΘΕΤΗΣΗ - STACK EFFECT

STACK EFFECT

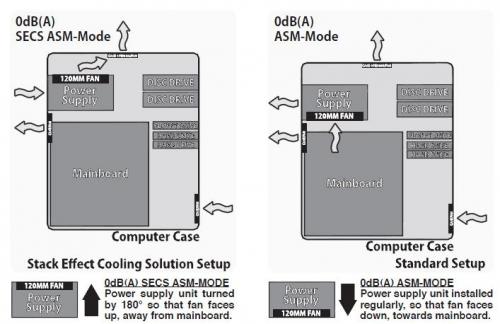

Στην τοποθέτηση, θα λυθεί το μυστήριο του ανάποδου ανεμιστήρα και θα εξηγήσουμε μια ακόμα καινοτομία του τροφοδοτικού.

Η NesteQ λοιπόν, έβαλε τον ανεμιστήρα αντί για κάτω, πάνω. Με αυτό τον τρόπο το τροφοδοτικό μπορεί να εγκατασταθεί με τον ανεμιστήρα προς τα πάνω, είτε στο κάτω μέρος του κουτιού είτε στο πάνω μέρος του κουτιού, αν υπάρχει πάνω εξαερισμός, με αποτέλεσμα λόγο ενός φυσικού φαινομένου που λέγεται Stack Effect η ζεστή να βγαίνει προς τα πάνω με μεγαλύτερη ταχύτητα από το τροφοδοτικό και να ψύχεται μονό του από τον κρύο αέρα που εισέρχεται.

http://www.pctechnology.gr/vbull/vb/attachment.php?attachmentid=25340&stc=1&d=1247784035.jpg

Η NesteQ μέτρησε πως με αυτόν τον τρόπο αυξάνεται ο χρόνος αδρανείας του ανεμιστήρα ασφάλειας ως και 42%. Για όσους δεν μπορούν να το εγκαταστήσουν ανάποδα και παρατηρούν ότι ο ανεμιστήρας ασφαλείας λειτούργει ακατάπαυστα, ή δημιουργείται πολύ ζεστή στο κουτί, η εταιρεία προτείνει να τοποθετηθεί κλασσικά, με τον ανεμιστήρα κάτω, και φυσικά διατηρούμε την επιλογή να το γυρίσουμε σε χειροκίνητη επιλογη στροφών ανεμιστήρα.

Κατά τα άλλα η τοποθέτηση γίνεται κλασσικά με τις 4 βίδες και δεν υπάρχει κανένα πρόβλημα με τα μήκη των καλωδίων αφού με το Enhanced Easy Connecting System ενδεικτικά μπορείτε να τροφοδοτήσετε ένα CD-ROM στα 1,71 μέτρα από το τροφοδοτικό.

ΜΕΤΡΗΣΕΙΣ

ΜΕΤΡΗΣΕΙΣ

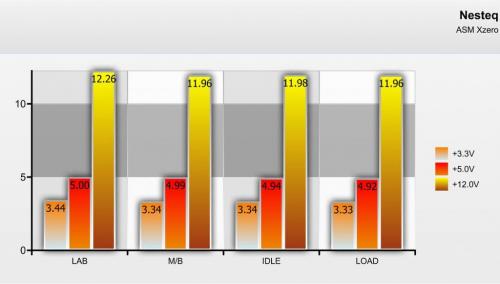

Το τροφοδοτικό όμως πάνω από όλα είναι για να δίνει ρεύμα. Το τροφοδοτικό μετρήθηκε με 3 διαφορετικούς τρόπους. Εργαστηριακά, μέσω της μητρικής, και μέσω software utilities. Η τάση μας εξέπληξε με την σταθερότητα ακόμα και σε πλήρες φορτίο με τον επεξεργαστή υπερχρονισμένο.

http://www.pctechnology.gr/vbull/vb/attachment.php?attachmentid=25342&stc=1&d=1247784300.jpg

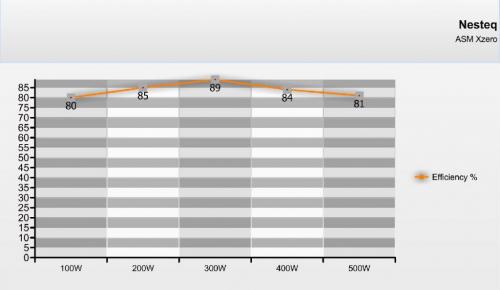

Η NesteQ στο ASM Xzero δίνει τουλάχιστον 80% επάρκεια (efficiency) και φτάνει ακόμα και στο 89%. Αυτό σημαίνει πως για κάθε 100 watt που καταναλώνει, χρησιμοποιεί από 80 έως 89 και μονό το υπόλοιπο 11 ως 20 % αντίστοιχα γίνεται θερμότητα, κάτι που βοηθάει στην καλύτερη ψύξη και στην οικονομία ενεργείας.

http://www.pctechnology.gr/vbull/vb/attachment.php?attachmentid=25339&stc=1&d=1247784300.jpg

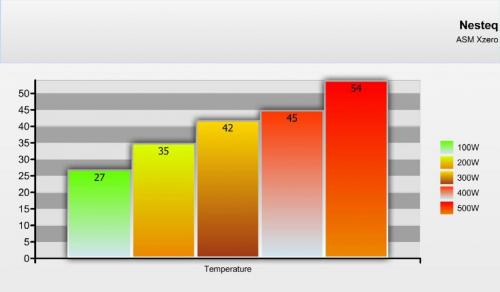

Οι θερμοκρασίες ήταν πολύ χαμηλές σε όλο το φάσμα. Στην ουσία, οι ανεμιστήρες του κουτιου είχαν αναλάβει την ψύξη του τροφοδοτικου.

http://www.pctechnology.gr/vbull/vb/attachment.php?attachmentid=25341&stc=1&d=1247784300.jpg

Ακουστικά δεν έχουμε να πούμε και πολλά. Στην ανάποδη τοποθέτηση με θερμοκρασία δωματίου 25 βαθμών κελσίου ο ανεμιστήρας δεν εκκίνησε ποτέ. Ενδεικτικά, γυρίσαμε την λειτουργιά στο χειροκίνητο και έγινε η ηχογράφηση του ανεμιστήρα στις 900 στροφές όπου και ξεκινάει.

http://www.pctechnology.gr/vbull/vb/attachment.php?attachmentid=25343&stc=1&d=1247784899.mp3

ΣΥΜΠΕΡΑΣΜΑΤΑ

Μπαίνοντας στο site της NesteQ βλέπεις το σύνθημα της εταιρίας. Leading in innovation. Με αυτό το τροφοδοτικό αποδεικνύουν έμπρακτα ότι πραγματικά ανταπεξέρχονται στο σύνθημα αυτό και δεν βλέπω λόγο να το αλλάξουν.

Ας μην το συγκρίνουμε με τροφοδοτικά των 1500watt. Δεν είχαν στο μυαλό τους να φτιάξουν ένα τροφοδοτικό οδοστρωτήρα για να φωτίσει μια πόλη. Είχαν ένα αθόρυβο τροφοδοτικό, με το οποίο μπορείς να καλύψεις σχεδόν οποιοδήποτε μηχάνημα αφού η έκδοση των 700 watt είναι ικανή για οποιοδήποτε gamer pc. Ας μην ξεχνάμε τις πολλαπλές PCI Express των 8 PIN. Είναι ένα τροφοδοτικό γεμάτο ευχάριστες εκπλήξεις και αποτελεί μια έξυπνη αγορά.

Είτε για HTPC ή για multimedia station, όπου η ησυχία είναι κριτηριο, είτε για τον ατμοσφαιρικό gamer που θέλει να αφοσιωθεί στο game play, είτε για τον Modder που θέλει να μην φαίνεται ούτε ένα καλώδιο, είτε για τον απαιτητικό αγοραστή που θέλει ένα ποιοτικό τροφοδοτικό, είτε για όλα τα παραπάνω, αυτό το τροφοδοτικό, αποτελεί απάντηση.

Τελικά, το τροφοδοτικό μπορεί να γίνει κάτι καλύτερο από ένα χάος από καλώδια, από μια ακόμα πηγή θερμότητας και θορύβου? Η NesteQ λέει ναι.

0dB(A) Noiseless τροφοδοτικό? Η Nesteq πάλι λέει ναι, το θερμικό σύστημα ασφαλείας μας κάνει και νιώθουμε ασφαλείς. Τίποτα δεν θα πάει στραβά αν ανέβει η θερμοκρασία. Ο ανεμιστήρας θα ξεκινήσει την ψύξη.

Το τροφοδοτικό βγαίνει σύντομα στην αγορά και το pctechnology.gr είχε την πρωτιά να το δει από κοντά και να το παρουσιάσει στην κοινότητά του. Ακόμα δεν έχουν ανακοινωθεί οι τιμές πώλησης των τροφοδοτικών. Δεδομένου όμως ότι η NesteQ έχει καλή τιμολογιακή πολιτική, και δεδομένου όλων των παραπάνω, το προϊόν αυτό είναι μια άριστη αγορά.
