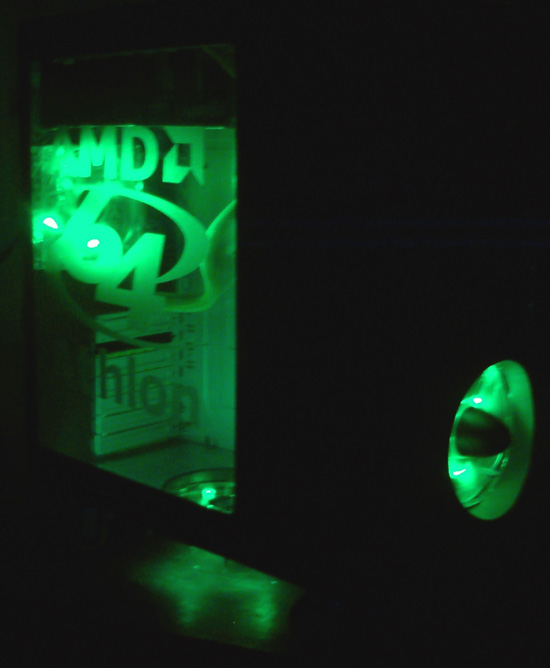

To case mod αυτό ξεκίνησε με στόχο να φτιαχτεί ένα συμμαζεμένο

και όσο το δυνατόν πιο αθόρυβο κουτάκι για τη σύνθεση AMD του αδερφού μου.

Καθότι πωρωμένος AMDας μου ζήτησε ένα mod που να μην αφήνει αμφιβολία

για το περιεχόμενο του κουτιού....

Η αλήθεια είναι ότι είχα από καιρό την ιδέα ενός μαύρου ματ κουτιού με πράσινο φωτισμό

και με το Logo της AMD σε εμφανές σημείο

Οπότε είπα να το δοκιμάσω.

Μιας και το project ξεκίνησε αρχικά με προδιαγραφές χαμηλού προϋπολογισμού

Επιλέχθηκε σαν βάση ένα φτηνό αλλά αξιοπρεπέστατο case, Tο Heroichi 6A19

To κουτί δεν χαρακτηρίζεται από την κορυφαία ποιότητα των μετάλλων του ούτε από κάποιο ιδιαίτερο design

-Είναι όμως καλοφτιαγμένο,

-έχει δυο θέσεις για 12αρηδες ανεμιστήρες,

-έξι θέσεις σκληρών δίσκων σε ένα ενιαίο rack με ελαστικές αντικραδασμικές βάσεις

-Έχει ράγες εύκολης από-τοποθέτησης για τις συσκευές 5,25

-Έχει διακριτική εμφάνιση και διαρρύθμιση που σηκώνει εύκολα μετατροπές

-Και φυσικά κοστίζει μόνο 50 (2x120mm fans included)

Για τροφοδοτικό επιλέχθηκε το Zalman 400A με βασικό κριτήριο την πραγματικά αθόρυβη του λειτουργία


Link to comment
Share on other sites

  • Replies 69
  • Created
  • Last Reply

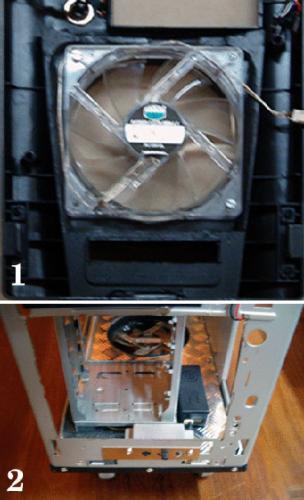

Η διαδικασία των μετατροπών ξεκίνησε με το κομμάτι της πρόσοψης

το οποίο έπρεπε να αποκτήσει μια τρύπα 120mm

ώστε να είναι εμφανής ο 12αρης green led ανεμιστήρας που θα φιλοξενούσε

έτσι γεμίστηκε εσωτερικά το κομμάτι με τις γρίλιες με πολυεστέρα

και κατόπιν ανοίχτηκε η τρύπα

πάνω στον πολυεστέρα ανοίχτηκαν οι τέσσερις τρύπες στήριξης του ανεμιστήρα,

ο οποίος είναι πλέον αυτοφερόμενος στην πρόσοψη και όχι στον σκελετό του κουτιού. (φωτ.1)

Στη συνέχεια κόπηκε στον σκελετό ένα τετράγωνο 15χ14εκ.

ώστε να μην βρίσκει ο ανεμιστήρας. (φωτ.2)


Link to comment
Share on other sites

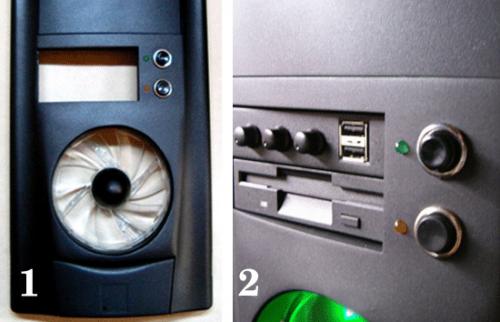

Σειρά τώρα είχε η περιποίηση της εξωτερικής πλευράς της πρόσοψης..

Καταρχήν κλείστηκαν και στοκαρίστηκαν όλες οι τρύπες από διακόπτες, leds καθώς και οι αρμοί ένωσης των επιμέρους τμημάτων

Ο στόχος ήταν να φαίνεται το μπροστινό κομμάτι σαν ένα ενιαίο σύνολο χωρίς τις ενώσεις και τα αυλάκια που υπήρχαν αρχικά. (φωτ.1)

Το πορτάκι κάτω από τον 12αρη ανεμιστήρα αποφάσισα να το κρατήσω λειτουργικό για να φιλοξενήσει τα ρυθμιστικά του φωτισμού του κουτιού

σε σημείο με εύκολη πρόσβαση.

Στο ενιαίο πλέον κομμάτι ανοίχτηκαν οι τρύπες για τα νέα διακοπτακια και leds

συμμετρικά με τα δυο 3,5αρια φατνία. (φωτ.2)

Το σύνολο των ενώσεων περάστηκε με μπόλικο σιδηροστοκο εποξικη κόλλα για να δέσει

Στη συνέχεια δυο χέρια surfacer και αρκετό τρίψιμο έφεραν το επιθυμητό αποτέλεσμα

μια λεία και ενιαία επιφάνεια-


Link to comment
Share on other sites

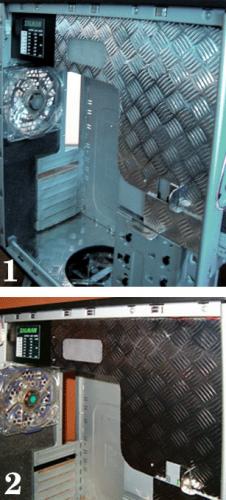

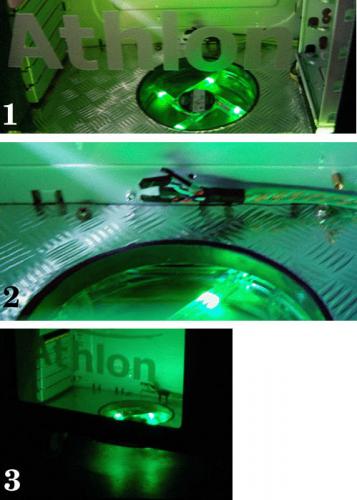

Το επόμενο βήμα ήταν το άνοιγμα της τρύπας στον πάτο του κουτιού.

και η κατασκευή ενός ψευδοπατωματος που θα έκρυβε το ricofon

καθώς και όποιες καλωδιώσεις χρειαζόταν να περαστούν από κάτω του

πάνω λοιπόν σε κούφιες αλουμινένιες ράβδους 1εκ.

βιδώθηκε ένα κατάλληλα κομμένο κομμάτι plexiglass το οποίο πρώτα ντύθηκε

με ανάγλυφο αυτοκόλλητο φύλλο απομίμησης λαμαρίνας. (φωτ.1)

Ο πάτος βρήκε την θέση του στο κουτί και βιδώθηκε από την κάτω μεριά του

αφού πρώτα είχε προστεθεί και το στεφάνι του ανεμιστήρα

προκείμενου να μην χάσκει το κενό στα πλαϊνά της 12αρας τρύπας(φωτ.2)

(το στεφάνι είναι λωρίδα από σωλήνα αποχέτευσης 120mm ντυμένη με μαύρο θερμοσυστελλουμενο μακαρόνι)

Στη συνέχεια τοποθετήθηκαν από κάτω και τα ροδακια ώστε να δώσουν

την απαιτούμενη απόσταση από το έδαφος προκειμένου

να τραβάει αέρα ο ανεμιστήρας και να μην χάνεται

το πράσινο φως στο κάτω μέρος του κουτιού(φωτ.3)


Link to comment
Share on other sites

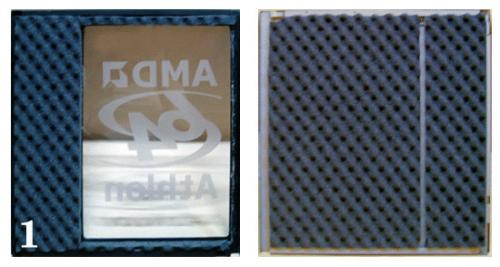

Επόμενο κομμάτι ήταν τα πλαϊνά του κουτιού

Αρχικά ανοίχτηκε η τρύπα στο αριστερό πλαϊνό με στρογγυλεμένες τις γωνίες

Και προσαρμόστηκε εσωτερικά plexiglass 3mm στην αρχή με κόλλα στιγμής

και στη συνέχεια σταθεροποιήθηκε με θερμοκολλα.

Και τα δυο πλαϊνά ντύθηκαν εσωτερικά με ricofon (φωτ.1)

(τσιμπημένο με θερμοκολλα έτσι ώστε αν χρειαστεί να αφαιρεθεί να μην μείνουν υπολείμματα)


Link to comment
Share on other sites

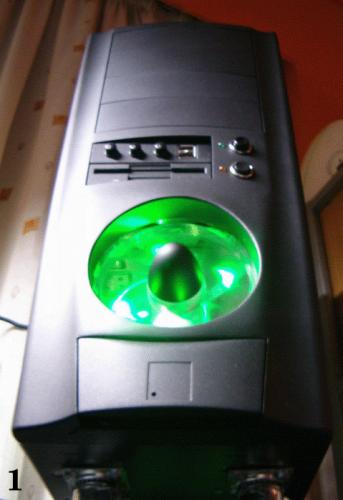

Σειρά τώρα είχε το βάψιμο.

Το floppy & rheobus μονώθηκαν κατάλληλα και μαζί με τα extra bay covers και τα υπόλοιπα τμήματα του κουτιού πήραν θέση στο βαφείο

Χρησιμοποιήθηκαν χρώματα και βερνίκια αυτοκινήτου καθώς και αστάρι μετάλλου και surfacer για την προετοιμασία των επιφανειών

Ακολουθήθηκε η εξής διαδικασία:

-Τρίψιμο με λεπτό γυαλόχαρτο με κυκλικές κινήσεις προκειμένου να πιάσει καλά το αστάρι στις μεταλλικές επιφάνειες

-Πέρασμα δυο χέρια αστάρι στα μεταλλικά τμήματα

-Στα πλαστικά χρειάστηκε ένα χέρι surfacer > τρίψιμο με 600αρι ντουκοχαρτο > και ένα χέρι αστάρι από πάνω

-Τρία διαδοχικά περάσματα με μαύρο μεταλλικό ματμε διαφορά δυο ωρών

-Και τέλος, την επόμενη μέρα δυο χέρια βερνίκι ματ για το τελικό φινίρισμα(φωτ.1)

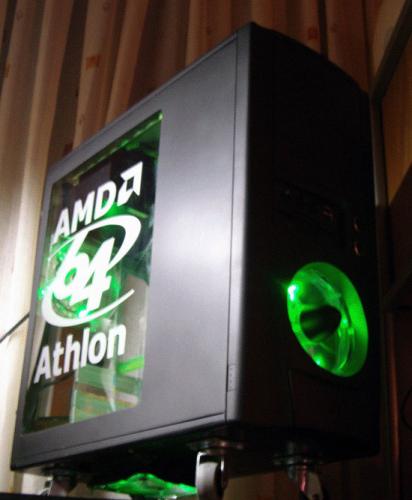

Το logo της AMD σχεδιάστηκε στο Illustrator και δόθηκε σε εργαστήρι γραφικών τεχνών σε αρχείο .eps για κόψιμο.

Είναι αυτοκόλλητο ημιδιαφανές με εφε αμμοβολης


Link to comment
Share on other sites

Αφού στέγνωσαν όλα τα κομμάτια καλά

Συναρμολογήθηκε το κουτί και άρχισε η διαδικασία της διαχείρισης καλωδίων.

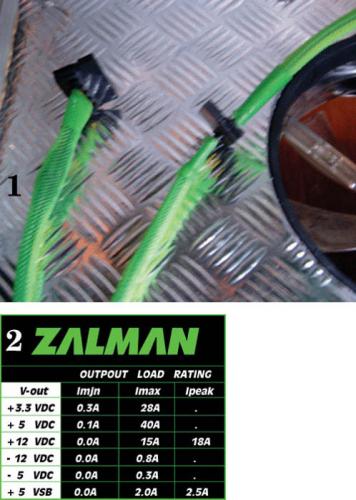

Πρώτο πήρε την θέση στον πάγκο το τροφοδοτικό. Zalman 400A

Επιλέχθηκε το UV Green Sleeving kit της ACRyan

λόγω της τιμής και της ύπαρξης εργαλείων και molex στην συσκευασία

(καθώς φυσικά και λόγω της παντελούς έλλειψης αντίστοιχου χρώματος sleeving kit την συγκεκριμένη περίοδο στην ελληνική αγορά)

Τα καλώδια του τροφοδοτικού sleevαριστηκαν από την αρχή τους (μέσα δλδ από το τροφοδοτικό)

Και οι μόνες έξτρα παρεμβάσεις ήταν η αντικατάσταση δυο κλασσικών τετραπινων βυσμάτων τροφοδοσίας με δυο SATA (φωτ.1)

προκειμένου να ελαχιστοποιηθεί η χρήση επεκτάσεων και adaptors

καθώς και η αντικατάσταση του αυτοκόλλητου του τροφοδοτικού με ένα μικρότερο και πιο καλαίσθητο(φωτ.2)


Link to comment
Share on other sites

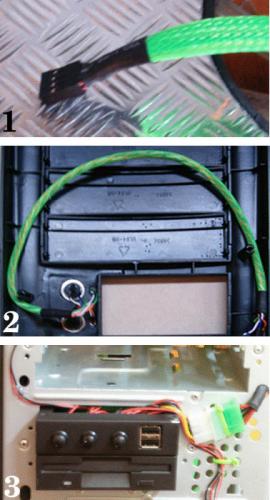

Στη συνέχεια τοποθετήθηκαν στη θέση τους οι 3 ανεμιστήρες,

οι 2 cold cathode, το inverter και το ρυθμιστικό τους, το Akasa rheobus

Καθώς και τα καλώδια διακοπτων / μητρικης και front USB(φωτ.1).

Έγιναν οι απαραίτητες προσθαφαιρέσεις στο μήκος των αρχικών καλωδίων

ώστε να φτάνουν εκεί που πρέπει χωρίς να αφήνουν όμως

έξτρα περισσευούμενο μήκος που θα δυσκόλευε την απόκρυψη τους

Στη συνέχεια sleevαριστηκαν με το ίδιο green sleeve μιας και το kit έφτασε για το τροφοδοτικό και περίσσεψε και αρκετό(φωτ.2)

και σταθεροποιήθηκαν στην θέση τους με tie-wraps με κύριο γνώμονα

την απόκρυψη από το μάτι του θεατή αλλά και την λειτουργικότητα. (φωτ.3)


Link to comment
Share on other sites

Στον κενό χώρο μεταξύ τροφοδοτικού και 5,25 rack

όπου συνήθως δημιουργείται ένα αναπόφευκτο χάος καλωδίων λόγω των drives

προσαρμόστηκε μια προσθαφαιρούμενη πλαστική καλύπτρα επενδεδυμενη με αυτοκόλλητη λαμαρίνα

με σκοπό να κρύψει όσο το δυνατόν την συγκεκριμένη περιοχή από το πλαϊνό παράθυρο.(φωτ.1&2)


Link to comment
Share on other sites

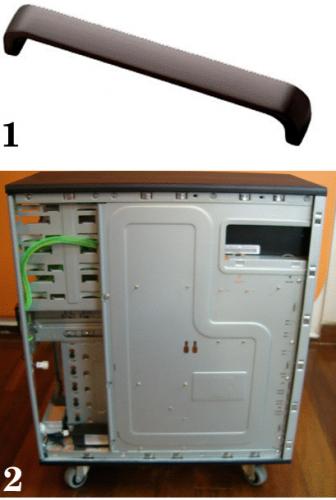

Στα άμεσα σχέδια για την ολοκλήρωση του case συμπεριλαμβάνεται η κατασκευή ενός εξωτερικού φίλτρου για τον ανεμιστήρα του πάτου

Και η προσθήκη δυο χειρολαβών σε διαμήκη διάταξη στην οροφή (φωτ.1)

Σε γενικές γραμμές αυτά ήταν τα στάδια κατασκευής και μετατροπής του κουτιού

Το αποτέλεσμα είναι αρκετα μαζεμενο από ολες τις πλευρες

και εχει τα περιθωρια για περαιτερω κρυψιμο καλωδιων όταν φιλοξενησει το Hardware, (φωτ.2)

από πλευράς ηχομόνωσης είναι πραγματικά εντυπωσιακό

Το ricofon σε συνδυασμό με το αθόρυβο τροφοδοτικό και τα ρυθμιζόμενα 12αρια fans

Καθιστούν το σύνολο εντελώς αθόρυβο


Link to comment
Share on other sites

Το συνολικό κόστος βέβαια ως συνήθως ξέφυγε από τις αρχικές προβλέψεις

Ενδεικτικα παραθετω τον τιμοκαταλογο με τα βασικα κομματια και υλικα

Heroichi Midi Tower Pro CI-6A19 black 50

Ζalman PSU 400A 98

3x120mm Coolermaster Green Led Fans 28

Akasa AK-FC-06-BK Black Fan Controller Junior 15

AC Ryan Green UV Sleeving kit 15

AC Ryan Green Dual Cold Cathode Light 11

3,5 Floppy Drive 6

Πλαϊνό plexiglass με αυτοκόλλητο 11

Ricofon και αυτοκόλλητη λαμαρίνα 20

Ροδακια βιομηχανικού τύπου 8

Χρώματα, βερνίκια, στόκοι και κόλλες 20

------------------------------------------------------------------

ΣΥΝΟΛΟ 282

(κάθε άλλο παρά low budget προέκυψε τελικά το ατιμο)

Link to comment
Share on other sites

Κοπριτη τα ειπαμε και στο προηγουμενο θρεντ...απλα κορυφαιο!!! :worship: :worship:

Τελεια δουλεια και πολυ μερακλιδικη.

2 ερωτησουλες ;) :

1. Την αυτοκολλητη λαμαρινα απο που την πηρες?

2. Το Ricofon εχει μεγαλη διαφορα απο αλλα ηχομονωτικα που κυκλοφορουν πχ AKASA Paxmate και που μπορω να το βρω?

Και επισης:

- Περιμενουμε φωτογραφειες οταν θα βαλεις hardware μεσα

- Το παραθυρο στο πλαϊ εδρασε αρνητικα στην ηχομονωση? Καλυτερα βεβαια θα το δεις οταν βαλεις και hardware. Κανε ενα update σχετικα με θορυβο.

Και παλι μπραβο

:T: :worship:

Link to comment
Share on other sites

Αρχική απάντηση από Spooky [Σήμερα, στις 20:36]

Κοπριτη τα ειπαμε και στο προηγουμενο θρεντ...απλα κορυφαιο!!! :worship: :worship:

Τελεια δουλεια και πολυ μερακλιδικη.

2 ερωτησουλες ;) :

1. Την αυτοκολλητη λαμαρινα απο που την πηρες?

Praktiker 22 το ρολο φαρδους 50εκ...

Αρχική απάντηση από Spooky [Σήμερα, στις 20:36] 2. Το Ricofon εχει μεγαλη διαφορα απο αλλα ηχομονωτικα που κυκλοφορουν πχ AKASA Paxmate και που μπορω να το βρω?

Τα ηχομονωτικα της Ακasa τα βρισκω αδικαιολογητα ακριβα...

νομιζω οτι το κλασσικο ricofon-με επιφανεια αυγοθηκης κανει καλυτερη δουλεια...

αλλα μην φανταστεις τιποτα τρομερο...

απλα σε συνδυασμο με αθορυβα ανεμιστηρια και τροφοδοτικο κανει καποια επιπλεον δουλεια..

σιγουρα μπορεις να βαλεις και το ακριβο ricofon με ενισχυση καουτσουκ αλλα

εκει προκυπτουν θεματα βαρους και παχους υλικου καθως και κοστους μιας και εχει περι τα 24 το κομματι

Αρχική απάντηση από Spooky [Σήμερα, στις 20:36] Και επισης:

- Περιμενουμε φωτογραφειες οταν θα βαλεις hardware μεσα

- Το παραθυρο στο πλαϊ εδρασε αρνητικα στην ηχομονωση? Καλυτερα βεβαια θα το δεις οταν βαλεις και hardware. Κανε ενα update σχετικα με θορυβο.

Και παλι μπραβο

:T: :worship:

Οσο για το hardware δεν νομιζω οτι θα ευτυχυσω να το βαλω εγω μεσα...

το κουτακι θα δημοπρατηθει συντομα στο Fleamarket

μιας και εγω εχω ηδη ενα κουτακι που μαρεσει

και ο αδερφος μου ,για τον οποιο κατασκευαστηκε αρχικα,

κληθηκε να υπηρετησει την μαμα πατριδα....και εχει πουλησει ηδη το συστημα του...

παντως το πλαινο Plexiglass αποσω εχω διαπιστωσει

εφοσον προσαρμοστει καλα πανω στο μεταλλικο πλαισιο..

(ειτε με σιλικονη ειτε με βιδες αλλα και καποιο ελαστικο υλικο αναμεσα)

δεν προκαλει προβλημα θορυβου......

φυσικα οσο πιο παχυ ειναι τοσο το καλυτερο...
