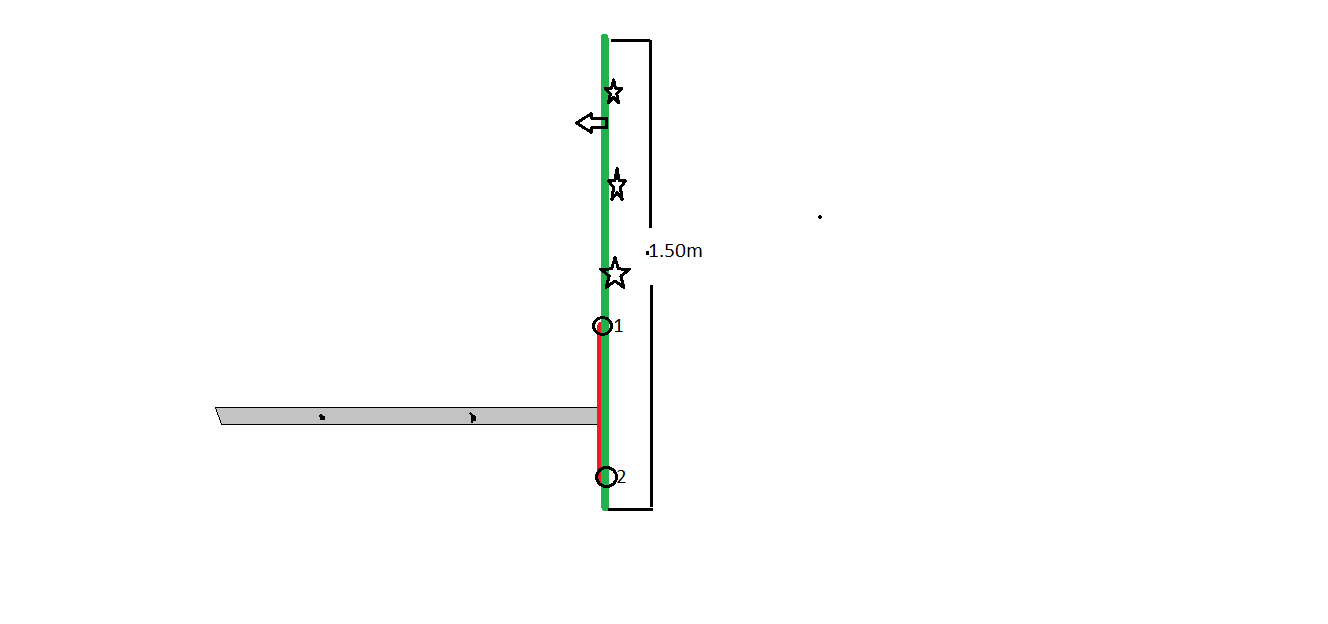

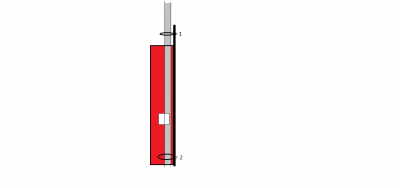

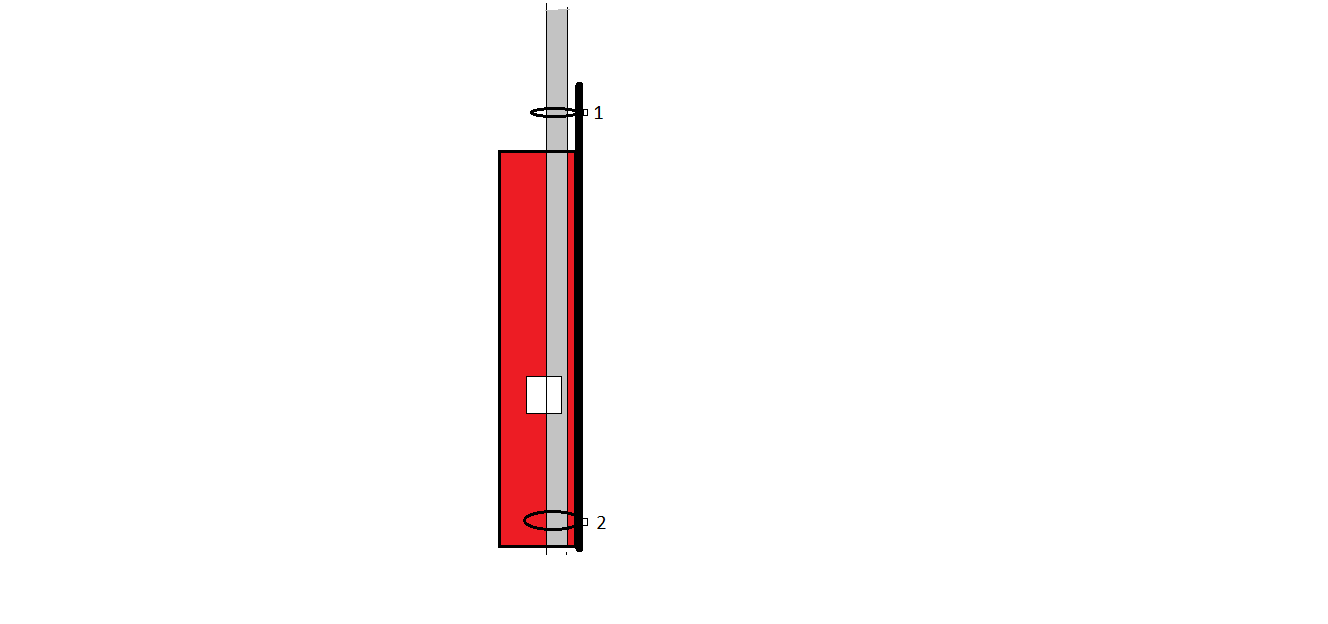

cabdik Δημοσιεύτηκε Μάρτιος 30, 2018 #1 Κοινοποίηση Δημοσιεύτηκε Μάρτιος 30, 2018 (edited) λοιπον, μαστόρια, θα ηθελα την βοηθεια σας, τις γνωσεις σας και την εμπνευση σας σε μια κατασκευη που κανω. σας παραθετω ενα προχειρο σχεδιο που εχω κανει, με τις ελαχιστες γνωσεις σχεδιασμου, που.... δεν εχω........!!!! το ολο προτζεκτ ειναι μια μπαρα ψεκασμου. το οριζοντιο γκρι τμημα ειναι η βαση που θα κραταει την μπαρα, και ειναι ενας απλος κοιλοδοκος 3χ3 γαλβανιζε, βιδωμενος πανω σε ενα πλαισιο, για να ειναι σταθερος αλλα και αποσπωμενος οταν χρειαζεται. το κοκκινο τμημα ειναι η βαση που θα παταει πανω της η σωληνα 1/2" (πρασινο κομματι) μηκους 1,5μ, που αποτελει και το συστημα ψεκασμου. αυτο που θελω να κανω εγω, ειναι να κλεινω- "σπαω" ολη η μπαρα ψεκασμου του 1,5μ, οποτε θελω, σε μια θεση παραλληλη με το γκρι σκελετο. δλδ θελω να με βοηθησετε -κυριως- στον μηχανισμο ανακλισης. ψαχνω να βρω ενα απλο συστημα κλεισε-ανοιξε την μπαρα....!! θελω λοιπον, στο σημειο 1, να βαλω ενα μεντεσε-κλαπα-μηχανισμο, να στρεφεται, και στο σημειο 2 ενα μηχανισμο που να "κλειδωνει" - ασφαλιζει την μπαρα σε ορθια θεση. τι σιδερο να χρησιμοποιησω για βαση? τι μηχανισμους μπορω να βαλω? απλα θελω αν ειναι οσο στιβαρος γινεται, λογω των δυναμεων που θα δημιουργουνται κατα την κινηση. τα 5 κιλα οταν κινουνται, πολλαπλασιαζονται.......! ξαναλεω τις διαστασεις. 1 σωληνα γαλβανιζε 1/2" μηκος 1,5μ. βαση απο γαλβανιζε κοιλοδοκο 3χ3εκ. συνολικο βαρος της μπαρας (μαζι με τα μπεκ) περι τα 5 κιλα. το κενο της παραλληλοτητας, δλδ απο το σημειο που ειναι βιδωμενος ο κοιλοδοκος εως το σημειο που μπορει να ξαπλωνει η μπαρα ειναι 20εκ. εξ ου και το κοκκινο τμημα..!! ευπροσδεκτες ολες οι παρατηρησεις- διορθωσεις. οτι αλλο θελετε να διευκρινησω, ρωτηστε ελευθερα.... Έγινε επεξεργασία Μάρτιος 30, 2018 από cabdik Link to comment Share on other sites More sharing options...
dfa19mj Μάρτιος 30, 2018 #2 Κοινοποίηση Μάρτιος 30, 2018 Καλημέρα αν έχεις ηλεκτροκοληση και τα σχετικά ευκολα μπορεί να γίνει αυτό που θέλεις, Ανάλογα και με το τι υλικό είναι το κόκκινο τμήμα.... Εναλλακτικά μπορείς με τρεις σφιγκτήρες ενισχυμένους π.χ. να πιάνεις - δένεις την μπάρα ψεκασμού στο κόκκινο τμήμα της βάσης σε τρία σημεία (πορτοκαλί κύκλους) και όποτε θέλεις ξεσφίγγεις τους σφιγκτήρες και κάνεις το σύστημα δυο κομματια ! επειδη θα κινείται σε όχημα το σύστημα σου ίσως να χρειαστεί και αντηρίδα για να στηριζεται καλυτερα το σύστημα.... 1 Link to comment Share on other sites More sharing options...
cabdik Μάρτιος 30, 2018 Author #3 Κοινοποίηση Μάρτιος 30, 2018 (edited) πριν 56 λεπτά, το μέλος dfa19mj έγραψε: Καλημέρα αν έχεις ηλεκτροκοληση και τα σχετικά ευκολα μπορεί να γίνει αυτό που θέλεις, Ανάλογα και με το τι υλικό είναι το κόκκινο τμήμα.... Εναλλακτικά μπορείς με τρεις σφιγκτήρες ενισχυμένους π.χ. να πιάνεις - δένεις την μπάρα ψεκασμού στο κόκκινο τμήμα της βάσης σε τρία σημεία (πορτοκαλί κύκλους) και όποτε θέλεις ξεσφίγγεις τους σφιγκτήρες και κάνεις το σύστημα δυο κομματια ! επειδη θα κινείται σε όχημα το σύστημα σου ίσως να χρειαστεί και αντηρίδα για να στηριζεται καλυτερα το σύστημα.... κατ αρχας, σε ευχαριστω για την απαντηση. με τους σφιγκτηρες το εχω σκεφτει, αλλα θα ηθελα κατι πιο ευελικτο. δλδ οταν τελειωνω την δουλεια μου, να κανω 2 κινησεις και να κλεινω την μπαρα, αντι να παιρνω κατσαβιδι, και να ξεβιδωνω.....!!! και αυτο με την αντηριδα το σκεφτομαι, λογω κινησης, για να ειναι πιο σταθερη η μπαρα. αλλα πρωτα θελω να φτιαξω το πιο "περιπλοκο" τμημα, αυτο του σπασιματος της μπαρας..! μια σκεψη που εχω, ειναι να κολλησω μια γωνια Γ, 5χ5cm (για το Κοκκινο τμημα λεω) και στο πλαινο κομματι να βιδωσω σφιγκτηρες 1/2", που θα πιανουν την μπαρα. αλλη σκεψη, ειναι να βρω εναν καλο μεντεσε-κλαπα, να βιδωσω την μπαρα στο σημειο 1 που θα ανοιγoκλεινει, και στο κατω μερος -στο σημειο 2- να βαλω μια ασφαλεια..! αν το κανω ετσι, θα πρεπει να βαλω ενα κομματι Π στη θεση του Γ......... καπως ετσι δλδ. σε πλαινη οψη Έγινε επεξεργασία Μάρτιος 30, 2018 από cabdik Link to comment Share on other sites More sharing options...
dfa19mj Μάρτιος 30, 2018 #4 Κοινοποίηση Μάρτιος 30, 2018 Το κόκκινο τι υλικό θα είναι; στρατζαριστο 30χ30; Αν κολλήσεις μεντεσε βαρβατο στην πάνω μερια και να κολλήσεις στην κατω μεριά στη σωλήνα μπεκ μία μηχανοβιδα (αν έχεις ηλεκτροκολληση) στο σημείο 2 η οποία θα περνάει διαμπερες το "κόκκινο" υλικό και θα ασφαλίζει με γκρόβερ & πεταλούδα; Ηλεκτροκολληση υπάρχει; Όταν βρεθώ κοντά σε pc θα προσπαθήσω να κάνω ένα σχέδιο.... Δύσκολο πράμα το πληκτρολόγιο 1 Link to comment Share on other sites More sharing options...

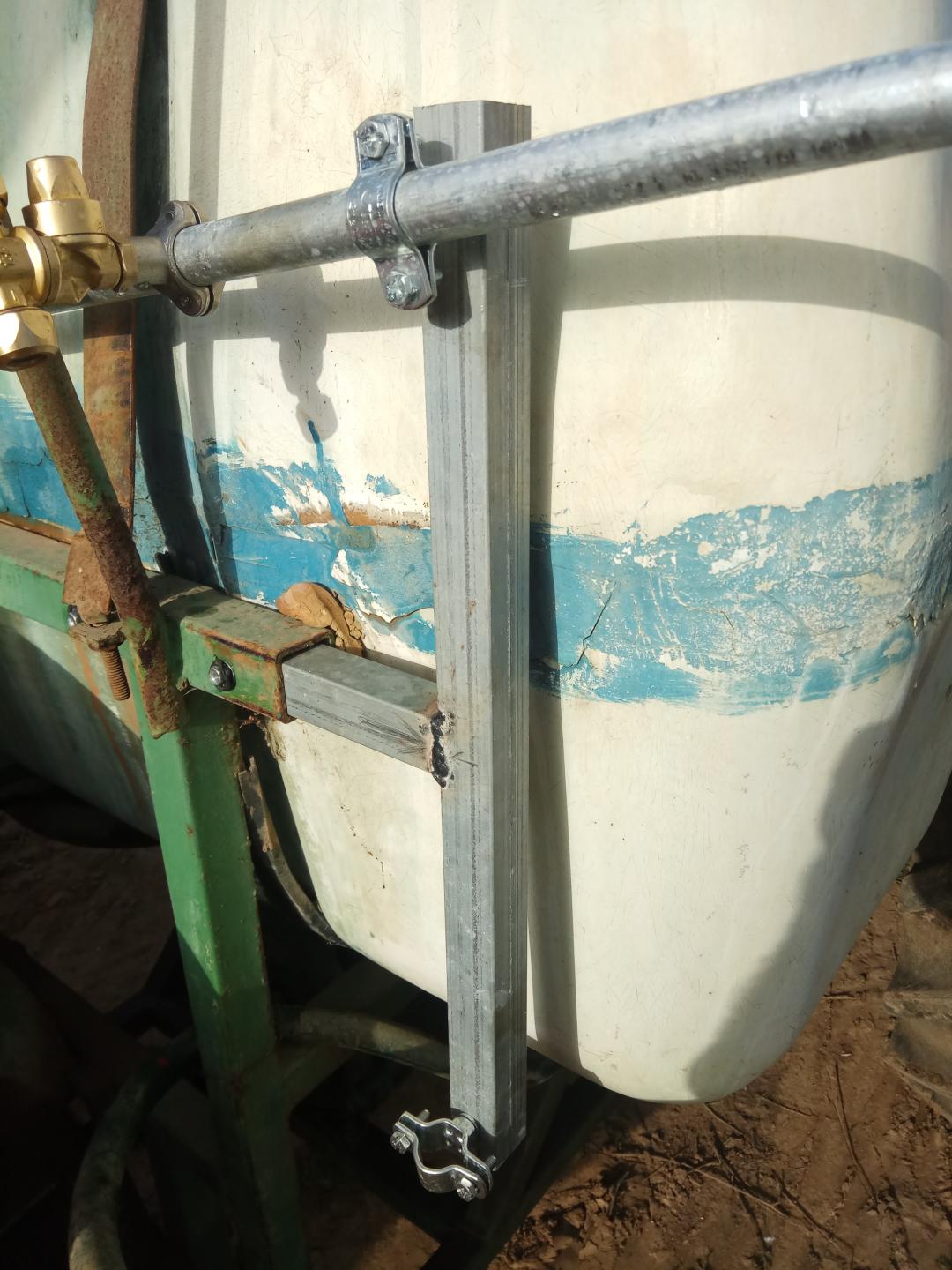

cabdik Μάρτιος 30, 2018 Author #5 Κοινοποίηση Μάρτιος 30, 2018 (edited) κατ αρχας, να ζητησω συγνωμη απο τους MODS, που εβαλα την ερωτηση μου αλλου, προηγουμενως. οταν το πηρα χαμπαρι ηταν αργα.....!!!! βαζω κοιλοδοκο 3χ3cm, επειδη μπαινει χωνευτος στο σκελετο που θα μπει ολο το προτζεκτ. ο σκελετος ειναι 4χ4εκ τετραγωνος κοιλοδοκος. ειχα κατι κομματια 3χ3 και εκανα μια πρωτη βαση για να δω αποστασεις και που ακριβως θα κατσει η μπαρα. με δυο κομματια κοιλοδοκο 3χ3cm, παχους 1,5-2mm και μηκος 50εκατ., εκανα ενα Τ και τοποθετησα την μπαρα επανω. στεκεται σχετικα καλα, αλλα ο κοιλοδοκος ειναι λεπτος και εχει λιγη ελαστικοτητα. οποτε θεωρω με λιγο πιο παχυ κοιλοδοκο, παχους 3mm θα ειναι ΟΚ. τι εκανα λοιπον -ως προσωρινη λυση, μεχρι να βρω κατι πιο καλο- για να κλεινω την μπαρα. πηρα 2 στηριγματα τοιχου για 1/2" σωληνες, αλλα με θηλυκη βιδα στον σφικτηρα. κατι τετοιο δλδ μετα τρυπησα τον κοιλοδοκο, περασα μια βιδα με μηκος ισα να βιδωνει το στηριγμα. και προσωρινα το εφτιαξα ετσι. μεχρι να βρω ενα καλο μεντεσε -οπως λες, και μια ασφαλεια στο κατω μερος, ωστε με μια κινηση, να κλειδωνει και να ξεκλειδωνει..!!! καταλαβα τι λες, και κατι παρομοιο ειχα αρχικα στο νου μου. αλλα επειδη τωρα το χρειαζομαι αμεσα το εργαλειο, κοιταζω να το κανω τωρα με καποιο πιο "απλοικο" τροπο, και μεχρι να βρω τον καταλληλο μεντεσε, θα κρατησω τον σκελετο που εκανα, και μολις βρω μεντεσε θα βαλω και τον πιο χοντρο κοιλοδοκο, ωστε να ειναι και πιο ανθεκτικος...!!! μολις το ολοκληρωσω, αυριο μαλλον.., θα ανεβασω φωτο. Έγινε επεξεργασία Μάρτιος 30, 2018 από cabdik Link to comment Share on other sites More sharing options...

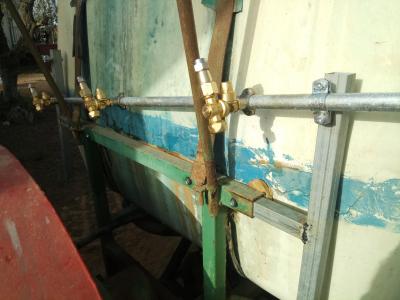

cabdik Μάρτιος 31, 2018 Author #6 Κοινοποίηση Μάρτιος 31, 2018 λοιπον....ετσι ειναι προσωρινα..... 1 Link to comment Share on other sites More sharing options...
dfa19mj Απρίλιος 1, 2018 #7 Κοινοποίηση Απρίλιος 1, 2018 πριν 14 ώρες, το μέλος cabdik έγραψε: λοιπον....ετσι ειναι προσωρινα..... Καλημέρα καλό μήνα και καλές φάρσες Ε δα μάλιστα !!! μια φώτο = 1000 λέξεις ! εγώ θα έκανα αυτό χοντρικά ... τρίγωνες λαμαρίνες γαλβάνιζε 3mm? και από τις δυο μεριές του δοκού σαν σάντουιτς.. Βίδα με τα σχετικά ροδέλες παξιμάδι ασφαλείας πάνω... Βίδα με πεταλούδα παξιμάδι ή πίρος με ασφάλεια κάτω και ξεμπερδεύεις... και βάζεις άλλους δυο σφιγκτήρες στο κόκκινο τμήμα για έξτρα κράτημα της σωλήνας... Link to comment Share on other sites More sharing options...
cabdik Απρίλιος 1, 2018 Author #8 Κοινοποίηση Απρίλιος 1, 2018 επισης καλο μηνα..!! η σωληνα ειναι οκ με τους 2 σφιγκτηρες. εξ αλλου δεν θελω να βαλω αλλους σφιγκτηρες, για να μπορει να σπαει ευκολα. το βασικο αδυνατο σημειο, απ οσο βλεπω ειναι η ελαστικοτητα που εχει το τετραγωνο δοκαρακι, και ειδικα στην κολληση. Ομως..., οπως ειπα, τα ειχα τα κομματια, και τα εβαλα δοκιμαστικα, να δω πως ειναι. Αν βαλω δοκαρακι με παχος λαμαρινας 3-4mm πιστευω οτι θα ειναι πολυ πιο στιβαρο. και αυτο με το τριγωνακι, για ενισχυση, μου αρεσει...! ετσι θα μειωθουν και οι ταλαντωσεις της σωληνας...!! εισαι σωστος..... Link to comment Share on other sites More sharing options...
dfa19mj Απρίλιος 1, 2018 #9 Κοινοποίηση Απρίλιος 1, 2018 (edited) Εννοώ να κοπεί το ταφ στην κόλληση και να γίνει ο μεντεσές με τις τριγωνες λαμαρίνες.... Δηλαδή να σπάει στο σημείο της κολλησης! Οι λαμαρίνες να κολληθουν στο οριζόντιο κομμάτι.... Οι λαμαρίνες εκτός από ενίσχυση να παίζουν και το ρόλο του μεντεσε Έγινε επεξεργασία Απρίλιος 1, 2018 από dfa19mj 1 Link to comment Share on other sites More sharing options...
cabdik Απρίλιος 1, 2018 Author #10 Κοινοποίηση Απρίλιος 1, 2018 Εννοώ να κοπεί το ταφ στην κόλληση και να γίνει ο μεντεσές με τις τριγωνες λαμαρίνες.... Δηλαδή να σπάει στο σημείο της κολλησης! Οι λαμαρίνες να κολληθουν στο οριζόντιο κομμάτι.... Οι λαμαρίνες εκτός από ενίσχυση να παίζουν και το ρόλο του μεντεσε [emoji4]Φαινεται πολυ καλη η σκεψη σου...!Θα το μελετησω..... Ευχαριστω.Στάλθηκε από το CW-Hi8-super μου χρησιμοποιώντας Tapatalk Link to comment Share on other sites More sharing options...

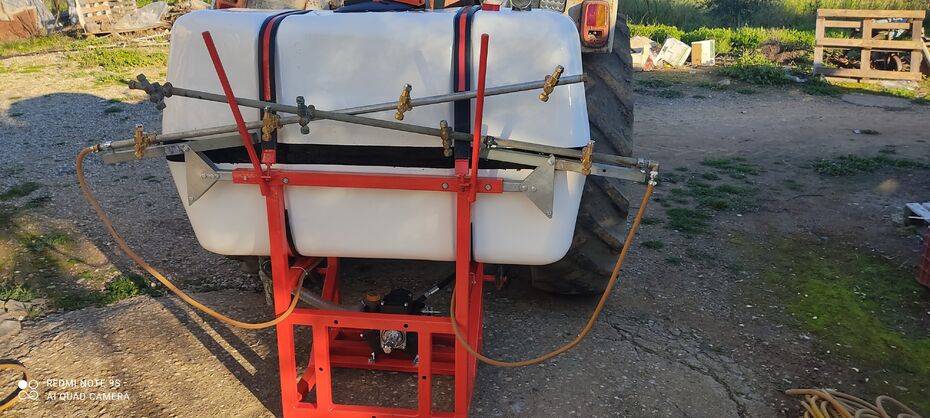

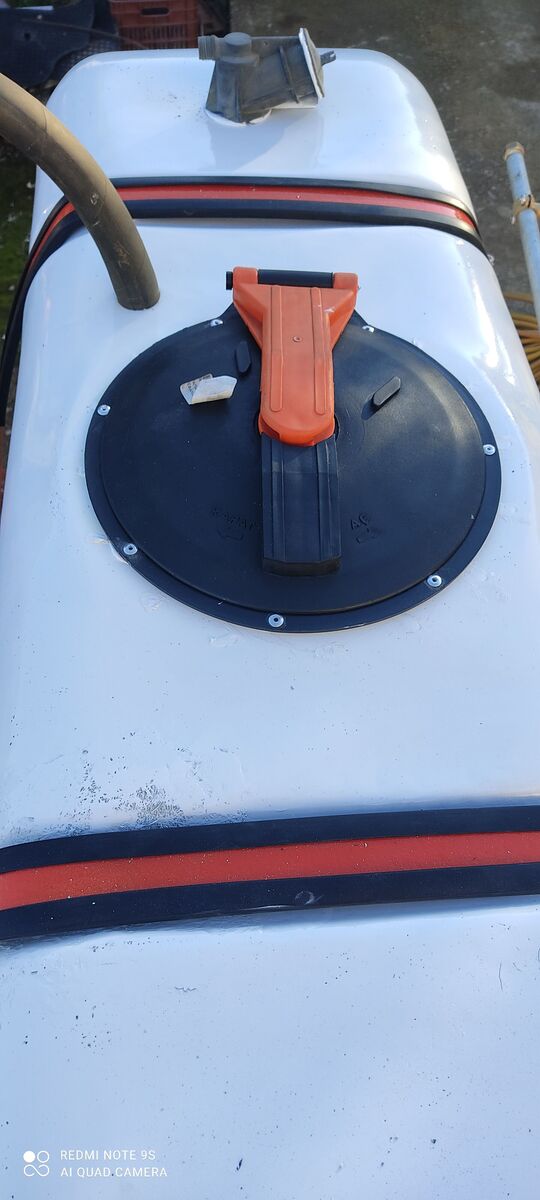

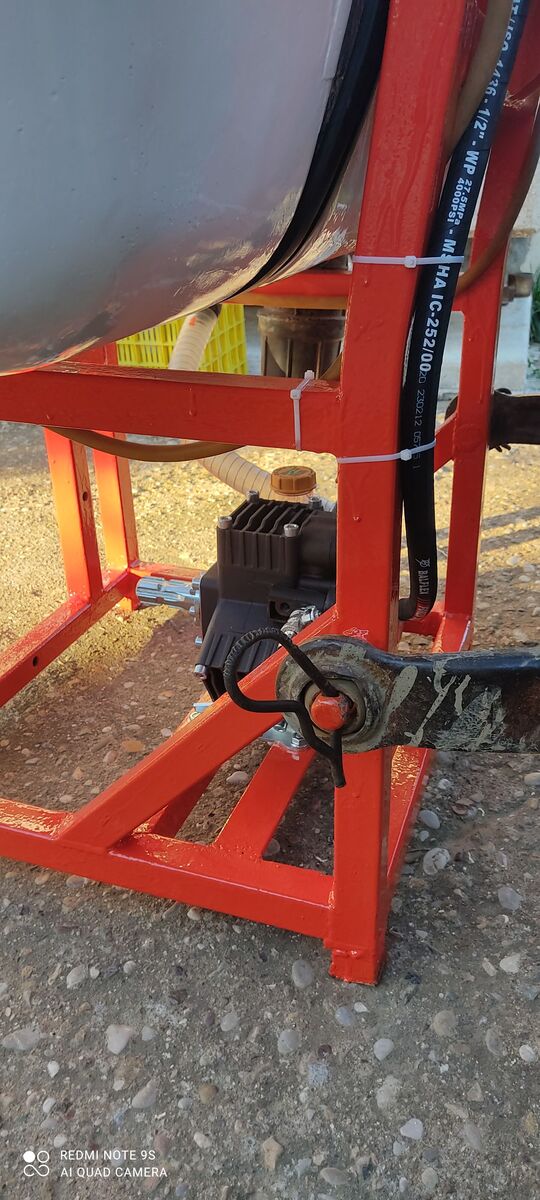

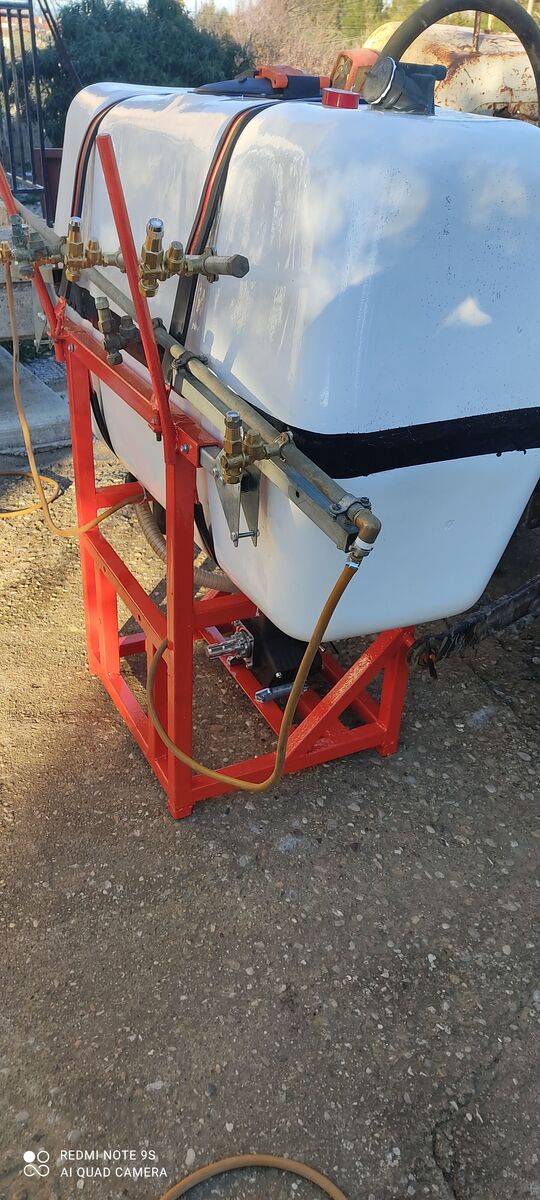

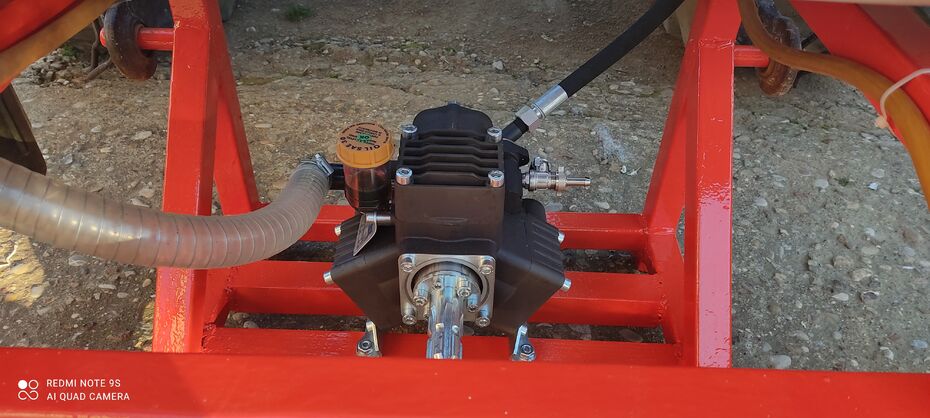

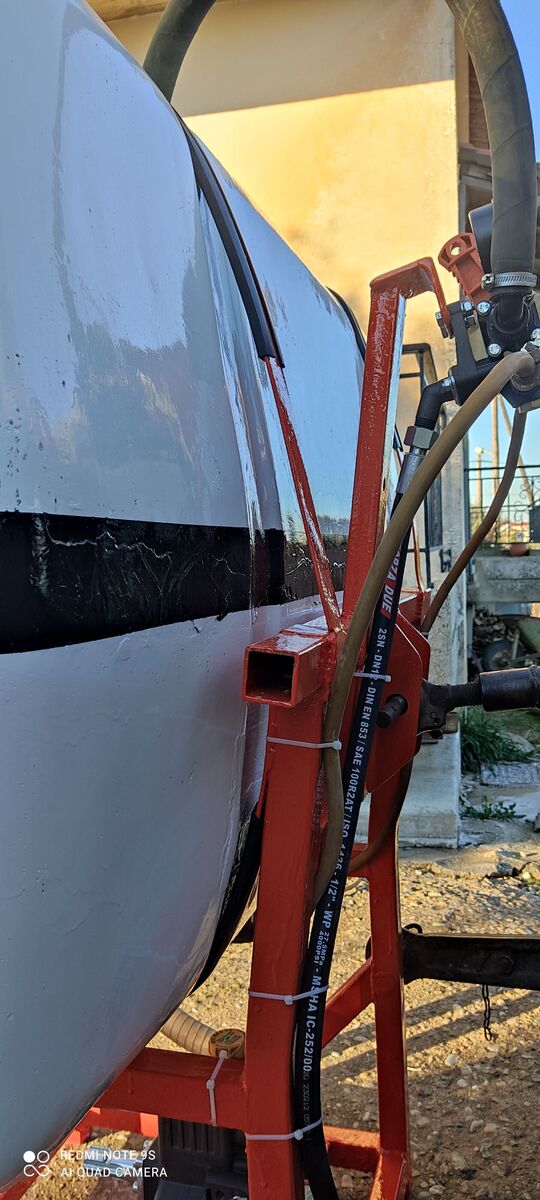

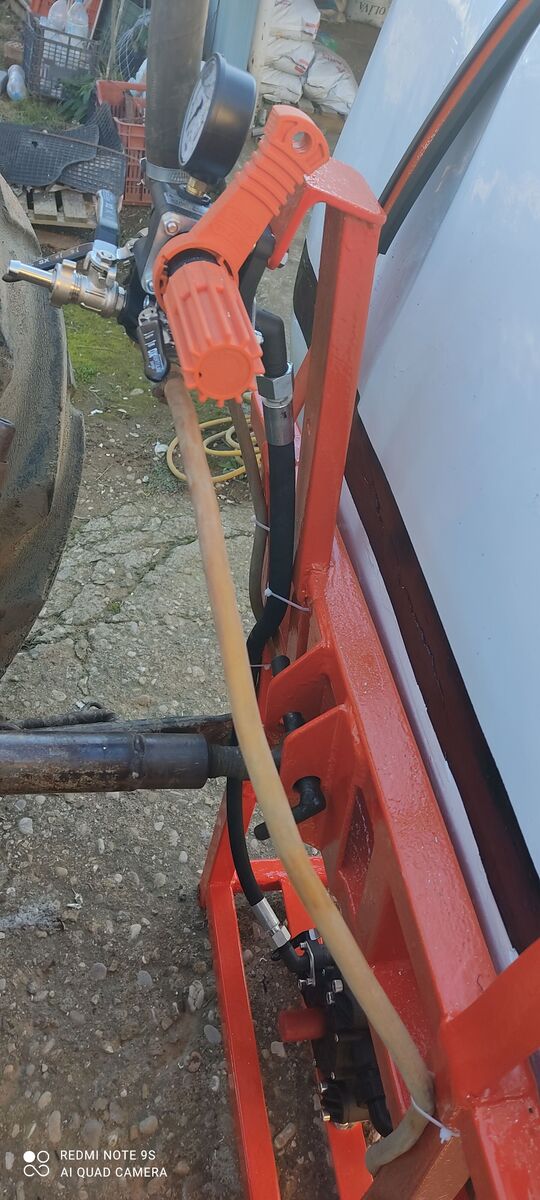

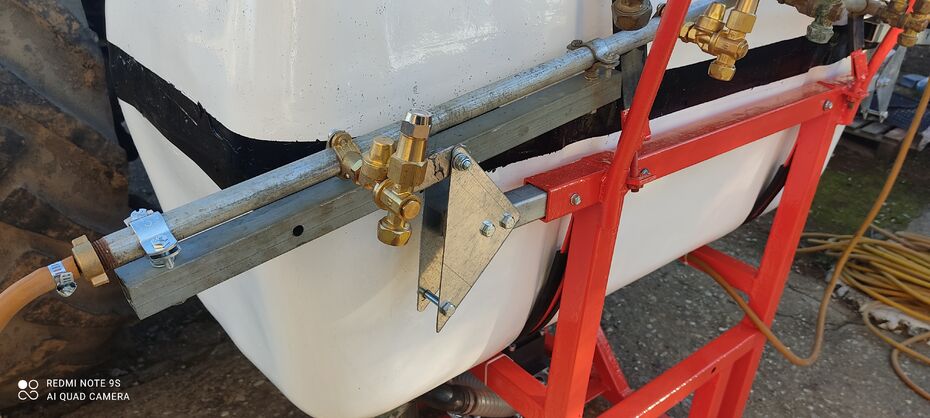

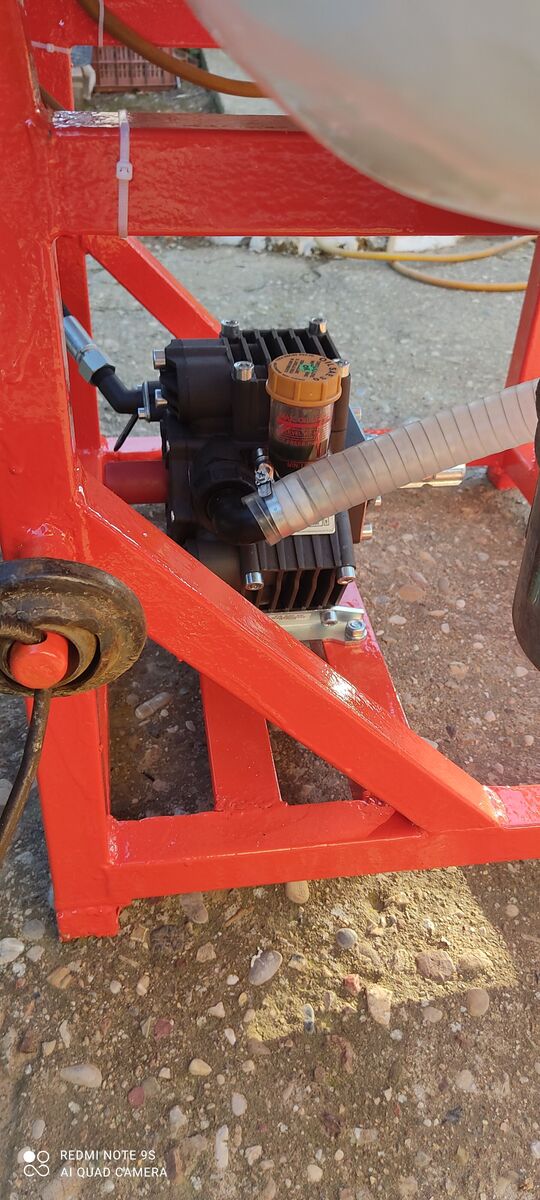

cabdik Φεβρουάριος 19, 2021 Author #11 Κοινοποίηση Φεβρουάριος 19, 2021 On 1/4/2018 at 10:53 ΠΜ, το μέλος dfa19mj έγραψε: Εννοώ να κοπεί το ταφ στην κόλληση και να γίνει ο μεντεσές με τις τριγωνες λαμαρίνες.... Δηλαδή να σπάει στο σημείο της κολλησης! Οι λαμαρίνες να κολληθουν στο οριζόντιο κομμάτι.... Οι λαμαρίνες εκτός από ενίσχυση να παίζουν και το ρόλο του μεντεσε UPDATE: Μετα απο σχεδον 2 χρονια ταλαιπωριας με το μηχανημα, τα Χριστουγεννα παρθηκε η αποφαση για ριζικη ανακαινιση. Αγοραστηκε καινουρια μηχανη και χειριστηριο, λυθηκε, καθαριστηκε, βαφτηκε. μπηκαν οι μπαρες με τον τροπο που υπεδειξε ο φιλος @dfa19mjγια το ανοιγμα κλεισιμο της μπαρας, και αν και βρισκομαι 1 βημα πριν απο το πρωτο τεστ, ανεβαζω μερικες φωτο με το αποτελεσμα. Σημειωτεον, οτι ολα εγινα απο μενα, και δεν πηγε σε μαστορα...!!!! Link to comment Share on other sites More sharing options...
