unseen Ιούλιος 5, 2009 #41 Κοινοποίηση Ιούλιος 5, 2009 δειτε και αυτο http://www.frontpanelexpert.com Link to comment Share on other sites More sharing options...
yiancar Ιούλιος 6, 2009 #42 Κοινοποίηση Ιούλιος 6, 2009 pooo gv αίντε τι κάθεσαι σου βρήκαμε δουλειά Link to comment Share on other sites More sharing options...
GeorgeVasil Ιούλιος 6, 2009 Author #43 Κοινοποίηση Ιούλιος 6, 2009 Ειχα στο μυαλο μου να κανω κατι με Plexy.Δεν υπαρχουν ομως και πολλα εργαλεια. Thanks for the info θειο.. Αντε σωστε με το κυκλωμα ρει...να το τυπωσω να το δοκιμασουμε.. @Vato κατι ποιο φτηνο απο το ΜIC δεν μπορουμε να βρουμε που να κανει την ιδια δουλεια?? (6*2,3336336ε μονο για τα ΜIC:p) Link to comment Share on other sites More sharing options...
Vatos_locos Ιούλιος 6, 2009 #44 Κοινοποίηση Ιούλιος 6, 2009 χμμ θα το ψάξω μπας και βρω κανένα παρόμοιο αν και αυτό το θυμάμαι από την σχολή Link to comment Share on other sites More sharing options...
eleven Ιούλιος 6, 2009 #45 Κοινοποίηση Ιούλιος 6, 2009 Ειχα στο μυαλο μου να κανω κατι με Plexy.Δεν υπαρχουν ομως και πολλα εργαλεια.Thanks for the info θειο.. Αντε σωστε με το κυκλωμα ρει...να το τυπωσω να το δοκιμασουμε.. Οταν με το καλό τελειώσετε (τις μετατροπές) και οριστικοποιηθεί το layout μπορώ να σας σχεδιάσω μια πρόσοψη και μετά (αν σας αρέσει) να την δώσουμε για κοπή με Laser Link to comment Share on other sites More sharing options...

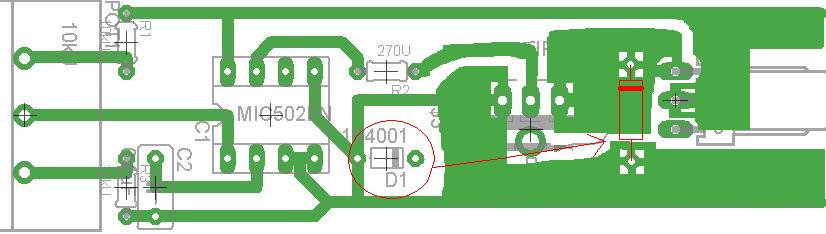

gsmaster Ιούλιος 7, 2009 #46 Κοινοποίηση Ιούλιος 7, 2009 Όταν λέω πιο χοντρές τις γραμμές εννοώ αυτές τις γραμμες. Δείτε το επισυναπτόμενο. Το κάνεις με copper pour στην ανάλογη περιοχή, ή εναλλακτικά αλλάζεις πάχος γραμμής στο συγκεκριμένο σημείο. Προτιμώ τον πρώτο τρόπο. Η D1 που είναι για τα αρνητικά spike καλό είναι να τοποθετηθεί όσο το δυνατόν πιο κοντά στην πηγή δημιουργία τους, την μετέφερα σε νεο σημείο, δες το βελάκι. Οι τρύπες γύρω απο τα pad είναι για να γίνονται ευκολότερες οι κολλήσεις. Επίσης επισυνάπτω και ένα κύκλωμα με το 555 σε συνδεσμολογία μεταβλητού PWM (βγάζεις τα ledακια και βάζεις ανεμιστηράκια. ) To 555 είναι πάμφθηνο και το βρίσκεις και στα περίπτερα (που λέει ο λόγος) Link to comment Share on other sites More sharing options...
GeorgeVasil Ιούλιος 7, 2009 Author #47 Κοινοποίηση Ιούλιος 7, 2009 Όπα όπα!!:respect: Ευχαριστούμε gsmaster!! Αυτός είναι Delta Fan Capable?? Link to comment Share on other sites More sharing options...
Vatos_locos Ιούλιος 8, 2009 #48 Κοινοποίηση Ιούλιος 8, 2009 από όσο θυμάμαι όχι δεν θα μπορεί να οδηγήσει 3 Delta πχ. Στην χειρότερη απλά στο ένα κανάλι το κάνουμε με τον mic και τα υπόλοιπα με το timer (555) για νορμάλ καταστάσεις danke gsmaster-san Link to comment Share on other sites More sharing options...
gsmaster Ιούλιος 8, 2009 #49 Κοινοποίηση Ιούλιος 8, 2009 Γιατί να μην μπορεί? Δεν βλέπω τον λόγο να μην μπορεί. Εκτός αν το mic εχει καποιο πλεονέκτημα που δεν έχω προσέξει.Πάντως επιμένω να βάλετε και mosfet στην έξοδο. Θα έχει πολύ καλύτερη απόδοση απο το τρανζίστορ. Link to comment Share on other sites More sharing options...
gsmaster Ιούλιος 17, 2009 #50 Κοινοποίηση Ιούλιος 17, 2009 Τι έγινε, την κάνατε για τις παραλίες της χαλκιδικής και το παρατήσατε το project? Link to comment Share on other sites More sharing options...
Vatos_locos Ιούλιος 18, 2009 #51 Κοινοποίηση Ιούλιος 18, 2009 από εμένα sorry παιδιά αλλά δουλεύω 12 ώρες κάθε μέρα αυτό τον καιρό και δεν προλαβαίνω :/ τα σχέδια τα έχει ο Yiancar αν κανένας είναι πρόθυμος να βοηθήσει και αυτός ευχαρίστως Link to comment Share on other sites More sharing options...

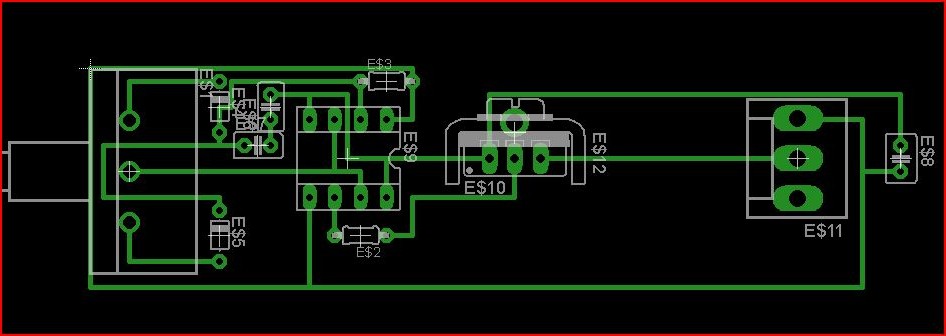

GeorgeVasil Αύγουστος 9, 2009 Author #52 Κοινοποίηση Αύγουστος 9, 2009 Για αρχή έκανε μια προσπάθεια ο Υiancar να φτιαξει το κυκλωμα του gsmaster.. gsmaster/vatos (που χαθηκες ρα??) κοιτάξτε το λίγο αν είναι σωστο να ξεκινήσουμε το τύπωμα. [ATTACH]5551[/ATTACH] Link to comment Share on other sites More sharing options...
Vatos_locos Αύγουστος 10, 2009 #53 Κοινοποίηση Αύγουστος 10, 2009 εγώ σήμερα έπιασα pc ήμουν διακοπές το pcb του Yiancar δεν είναι σωστό λίγο που το είδα ( αν και τώρα ξύπνησα ) τα πιν στο 555 είναι λάθος Link to comment Share on other sites More sharing options...
gsmaster Αύγουστος 10, 2009 #54 Κοινοποίηση Αύγουστος 10, 2009 Εγώ εδώ τριγυρίζω..... Δες το attachment στο μήνυμα #46 άσε μπόλικο χαλκό στις γραμμές που περνάει το ρεύμα του φορτίου. Και ξαναλέω: Βαλτε MOSFET !!! Link to comment Share on other sites More sharing options...
Dr.Paneas Σεπτέμβριος 6, 2009 #55 Κοινοποίηση Σεπτέμβριος 6, 2009 Καταρχας πολλα μπραβο σε ολα τα παιδια που ασχοληθηκαν με το project. Ελπιζω να μην το παρατήσετε και να καταφέρετε να το ολοκληρώσετε.Δευτερον, εχω μια απορια. Επειδη κ εγω θα αρχισω να ασχολουμαι με το σπορτ, θελω να μου πειτε πως τροφοδοτήσατε την λάμπα με ρεύμα ; Η λάμπα λετε οτι ειναι ατμων υδρογόνου 125W, μετά μετασχηματιστής (τσοκ) για την λαμπα που συνδέεται μ'αυτην σε σειρα με τον έναν αγωγό των 220V της τροφοδοσιας. Τι εννοεις με τον εναν αγωγο ; Στην πρίζα δεν θα μπει ο μετασχηματιστής ;Καμια φωτο παίζει να το δουμε λιγο πιο αναλυτικα το θεμα τροφοδοσιας της λαμπας ; Link to comment Share on other sites More sharing options...
GeorgeVasil Σεπτέμβριος 6, 2009 Author #56 Κοινοποίηση Σεπτέμβριος 6, 2009 Καταρχας πολλα μπραβο σε ολα τα παιδια που ασχοληθηκαν με το project. Ελπιζω να μην το παρατήσετε και να καταφέρετε να το ολοκληρώσετε.Δευτερον, εχω μια απορια. Επειδη κ εγω θα αρχισω να ασχολουμαι με το σπορτ, θελω να μου πειτε πως τροφοδοτήσατε την λάμπα με ρεύμα ; Η λάμπα λετε οτι ειναι ατμων υδρογόνου 125W, μετά μετασχηματιστής (τσοκ) για την λαμπα που συνδέεται μ'αυτην σε σειρα με τον έναν αγωγό των 220V της τροφοδοσιας. Τι εννοεις με τον εναν αγωγο ; Στην πρίζα δεν θα μπει ο μετασχηματιστής ;Καμια φωτο παίζει να το δουμε λιγο πιο αναλυτικα το θεμα τροφοδοσιας της λαμπας ;Δυστυχώς φωτο απο την τροφοδοσια της λαμπας δεν εχω.Ο μετασχηματιστής ειναι παρόμοιος με αυτους που βαζουν στα Σπιτικά Προβολάκια..σε κουζινες κτλ. Link to comment Share on other sites More sharing options...
Dr.Paneas Σεπτέμβριος 6, 2009 #57 Κοινοποίηση Σεπτέμβριος 6, 2009 Ο θάλαμμος που κατασκευάσετε έχει καμια σχέση με αυτον εδω: http://www.electronics-lab.com/articles/uv_box_hg/index.html ;Ψηνομαι να φτιαξω εναν, αλλα με εχει μπερδεψει. Αλλοι ειναι πιο ψηλοι και άλλοι πιο επιπεδοι. πχ δες εδω τους ετοιμους: http://www.megauk.com/megauk_large.swfΤσεκαρε επισης και αυτο: http://www.noobified.com/index.php?option=com_content&view=article&id=51&Itemid=58 Link to comment Share on other sites More sharing options...
unseen Ιούνιος 19, 2010 #58 Κοινοποίηση Ιούνιος 19, 2010 Σας εχω νεο project!http://www.waitingforfriday.com/index.php/USB_Performance_Monitor Link to comment Share on other sites More sharing options...
yiancar Ιούνιος 19, 2010 #59 Κοινοποίηση Ιούνιος 19, 2010 ξεκινάω πλακέτα , Panea πιάσε το software είσαστε μέσα? Link to comment Share on other sites More sharing options...
redgiwrgos Ιούνιος 19, 2010 #60 Κοινοποίηση Ιούνιος 19, 2010 Αυτά είναι!..μάγκες απλά :smile051: Link to comment Share on other sites More sharing options...
