ASUS P7P55D Review

Dr.Paneas · Μάρτιος 20, 2010

Packaging

To κουτί στο οποίο βρίσκεται πακεταρισμένη η μητρική είναι κατάλληλα επεξεργασμένο έτσι ώστε να συμφωνεί με το RoHS, γεγονός που σημαίνει ότι είναι ανακυκλώσιμο και φιλικό προς το περιβάλλον. Το χρώμα της συσκευασίας είναι σκούρο μπλε. Όσοι παρατηρήσετε καλύτερα, θα δείτε ότι έχει γυαλιστερή υφή. Φανταστείτε λοιπόν ότι πάτε σ’ ένα κατάστημα και βλέπετε όλες τις μητρικές στο ράφι. Αυτή η γυαλιστερή υφή θα σας κάνει σίγουρα να την προσέξετε από την συσκευασία της και μόνο. Θα λέγαμε ότι είναι ένα έξυπνο κόλπο εκ μέρους της ASUS για να κάνει την μητρική της να φαίνεται ξεχωριστή ανάμεσα στις άλλες. Στην βιτρίνα βλέπετε μερικές από τις καινοτομίες και τις τεχνολογίες της μητρικής τα οποία αποτελούν την πρώτη σας επαφή με τα χαρακτηριστικά της. Όπως βλέπετε στην παρακάτω εικόνα η μητρική υποστηρίζει το socket LGA 1156s υπο την επιτήρηση του chipset P55. Αυτό σημαίνει ότι μπορείτε να χρησιμοποιήσετε οποιονδήποτε Clarkdale ή Lynnfield επεξεργαστή θέλετε. Με μία δεύτερη ματιά βλέπουμε υποστήριξη CrossfireX, 12+2 φάσεις τροφοδοσίας του επεξεργαστή και Solid Caps ( πυκνωτές ). Τέλος, έχουμε τα special features της ASUS τα οποία δεν είναι άλλα από το Xtreme Hybrid Design, το MemOK και το Xtra Cool.

</object>

Αφού λοιπόν μας κίνησε το ενδιαφέρον το πρόσωπό της, ήρθε η ώρα να την δούμε και από την άλλη της πλευρά. Χωρίς πολλά-πολλά βλέπουμε μια πιο λεπτομερής περιγραφή του Hybrid Extreme Design και του MemOK καθώς μία στρατιά από πράσινα features της ASUS.

</object>

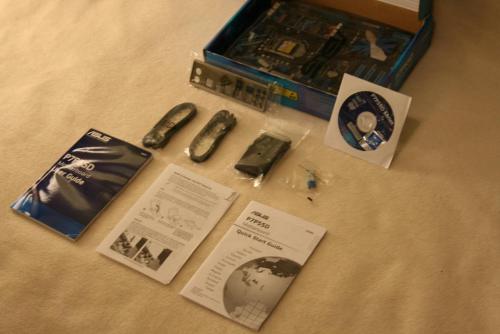

Η μητρική δεν συνοδεύεται από κάποια ειδική προστασία ή κολλητική ταινία. Δηλαδή δεν είναι σφραγισμένη, όπως οι επεξεργαστές. Άλλωστε η ASUS δεν συνηθίζει να σφραγίζει τις μητρικές της, πλην ελαχίστων εξαιρέσεων στα πολύ ακριβά ίσως μοντέλα ( δεν είμαι σίγουρος, οπότε δε βάζω το χέρι μου στη φωτιά για αυτό που σας λέω ). Αποκαλύπτοντας τα ενδότερα του πακέτου θα δούμε τα εξής παρελκόμενα:

Εγχειρίδιο Χρήσης και CD με Drivers
Power Connectors και I/O Backplate
Καλώδια: 2xSATA, 1xIDE
ASUS Stickers

Σαν σχόλιο, θα λέγαμε ότι για την τιμή της είναι ικανοποιητικά αυτά που προσφέρει. Απλή, λητή και απέριττη.

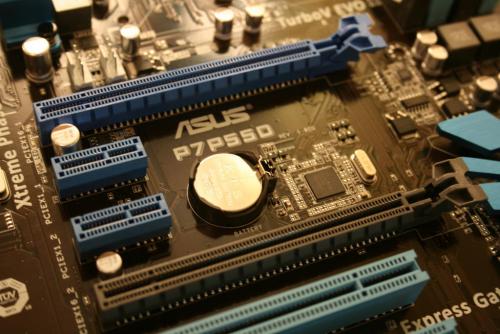

PCB Layout Η μητρική έρχεται σε μαύρο PCB με μπλε, μαύρες και άσπρες αποχρώσεις των slots. Εντυπωσιακό είναι το χρώμα μπλε του κομήτη με το οποίο δίνουν άλλη όψη στην μητρική οι πανέμορφες πραγματικά και εντυπωσιακές ψύκτρες. Η ASUS P7P55D χρησιμοποιεί την τελευταία λέξη της τεχνολογίας που ακούει στο όνομα “υβριδική μοντέρνα σχεδίαση”. Η υβριδική μορφή ψύξης χρησιμοποιείται για αποτελεσματικότερη ψύξη του συστήματος επιτυγχάνοντας ταυτόχρονα χαμηλή κατανάλωση και μεγάλη εξοικονόμηση ενέργειας. Κοιτώντας ξανά και ξανά τις ψύκτρες της, θα λέγαμε ότι είναι μία πολύ εντυπωσιακή μητρική για τα χρήματά της. Φαντάζομαι πως αν βρισκόμουν σ’ ένα μπαρ και αυτή βρισκόταν δίπλα μου, τότε σίγουρα η παρουσία της δεν θα μου περνούσε απαρατήρητη. Ο συνδυασμός των χρωμάτων της δίνει αίσθηση μητρικής που την κάνουν ελκυστική μόνο και μόνο από το περίτεχνο γεμάτο φρου-φρου και αρώματα design της. Μέχρι και τα VRMs έχουν κάτι εντυπωσιακό που μαγνητίζουν τα βλέμματα.

</object>

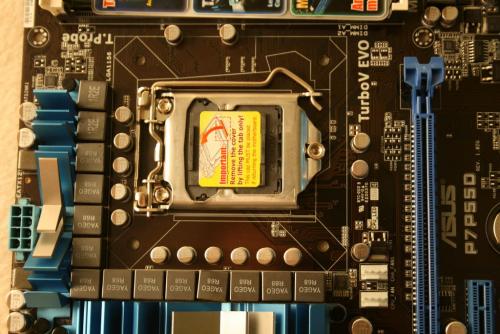

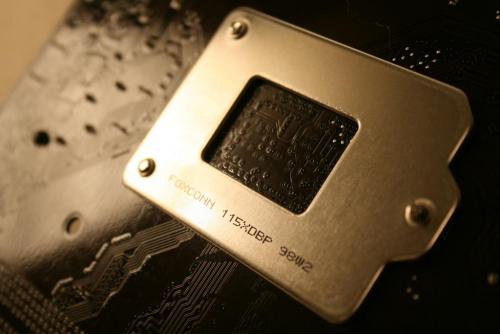

Αρχίζοντας από κορυφή, βλέπουμε το LGA Socket 1156 να βρίσκεται περιτριγυρισμένο από 12 VRMs που τροφοδοτούν τον επεξεργαστή συν 2 VRMs που έχουν να κάνουν με τον IMC. Για αυτό βλέπετε η ASUS να γράφει 12+2 Phases αντί για 14 Phases. Λαμβάνοντας υπόψη την υβριδική καινοτομία στην ισχύ του κυκλώματος υποβάθμισης τάσης, η ASUS έχει κάνει εκπληκτική δουλειά κρατώντας ανά πάσα στιγμή ετοιμοπόλεμα VRMs κάτω από τις πιο "outofspecs" συνθήκες. Βέβαια, είναι στο χέρι σας αν θα κάνετε πλήρη χρήση των VRMs ή αν θα εξοικονομήσετε ενέργεια.

[ATTACH]7719[/ATTACH]

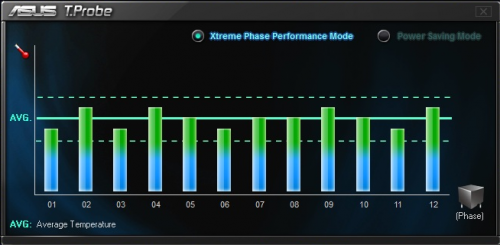

Το T-Probe σας δίνει αυτή την δυνατότητα να ενεργοποιήσετε την θερμική συμπεριφορά των VRMs ανάλογα με το φόρτο εργασίας. Πλέον, είστε στην θέση να παρακολουθείτε τι συμβαίνει στην τροφοδοσία του επεξεργαστή και να επιλέξετε αν θέλετε λιγότερα VRMs να τον τροφοδοτούν προκειμένου να σώσετε ενέργεια.

[ATTACH]7725[/ATTACH]

Εδώ βλέπετε ακριβώς αυτό που σας λέγαμε: την συμπεριφορά των VRMs σε Xtreme Phase Performance Mode. Να σημειώσουμε επίσης ότι για να έχετε αυτή την δυνατότητα του Monitoring θα πρέπει να ενεργοποιήσετε την κατάλληλη T.Probe επιλογή από το BIOS πριν επιχειρήσετε να τρέξετε το πρόγραμμα.

[ATTACH]7726[/ATTACH]

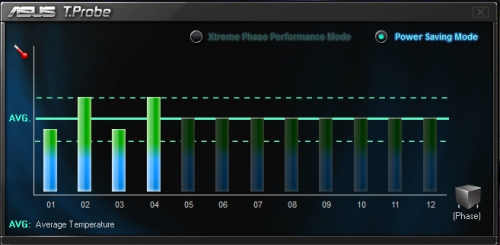

Αν πάλι δεν είστε απαιτητικός χρήστης, μπορείτε να επιλέξετε το Power Saving Mode, το οποίο θα σας θυμίσει εποχές 3 και τεσσάρων πηνίων με σπείρα ( ούτε καν cube inductor ) εξασφαλίζοντας έτσι την ενέργεια για τον πλανήτη ( η ASUS έχει πάρει πολύ ζεστά την ‘πράσινη’ καμπάνια, θα το δείτε στην μηχανή EPU αργότερα ). Δώστε προσοχή στο γεγονός ότι το socket είναι μία προσφορά της Foxconn και που φέρει το όνομα του παλιά προβληματικού LOTUS. Μη ανησυχείτε το καινούριο δεν ακολουθεί την παράδοση του προκατόχου του. Είναι αξιόπιστο, απ’ όσο λένε και μέχρι στιγμής δεν έχει βγει κάποιος να υποστηρίζει το αντίθετο. Από την πλευρά μας είμαστε ευχαριστημένοι καθώς έπαιξε χωρίς πρόβλημα υγροποίησης με 3 μέρες πάγο, έχοντας χρησιμοποιήσει βαζελίνη.

[ATTACH]7720[/ATTACH]

Η P7P55D υποστηρίζει Dual Channel και διαθέτει 4x240 pins DIMM slots για μνήμες RAM DDR3 η οποίες έχουν ρυθμό μεταφοράς δεδομένων από 1066 / 1333 / 1600 έως 2200 ( με Overclocking ). Το συνολικό μέγεθος της RAM μπορεί να φτάσει μέχρι και το αστρονομικό νούμερο των 16 GB!!! Όπως και σε κάθε Intel chipset των τελευταίων χρόνων, έτσι κ εδώ υπάρχει η τεχνολογία Intel Extreme Memory Profile (XMP) το οποίο ρυθμίζει αυτόματα τις μνήμες σας, αν και μόνο αν βρίσκονται στην λίστα συμβατότητας ( βλ. vendor list ). Συνιστάται να χρησιμοποιείτε τις ρυθμίσεις που αναγράφονται στην συσκευασία της μνήμης RAM παρά να τις έχετε σε SPD. Εμείς επειδή έχουμε τις G.Skill Tridend που τρέχουν στα 2GHz ενεργοποιήσαμε το DRAM O.C. Profile προκείμενου να μπορέσουμε να αλλάξουμε το ratio και να λειτουργήσουμε τις μνήμες στην ονομαστική τους συχνότητα. Αυτό το κάναμε διότι στην stock CPU συχνότητα των 2.6GHz το μέγιστο που δίνει το SPD είναι 1600 MHz. Και περισσότερο πληροφορίες συμβουλευτείτε το Ai Overclock Tuner στο Manual ή μην διστάσετε να ρωτήσετε στο forum μας.

[ATTACH]7721[/ATTACH]

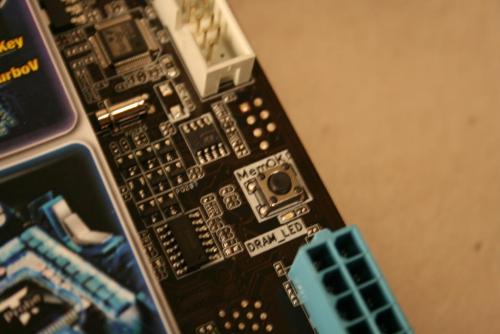

Δίπλα σ’αυτά βρίσκεται το μαγικό κουμπί MemOK! το οποίο μπορεί να τις ρυθμίσει αυτόματα τις μνήμες RAM. Πρόκειται, για άλλη μία καινοτομία της ASUS, που πραγματικά θα σας λύσει τα χέρια σε τυχόν ασυμβατότητες της μητρικής με τις μνήμες σας....αν και .... είναι κάπως εκνευριστικός ο χρόνος αναμονή μέχρι να bootάρει η μητρική.

ΠΡΟΣΟΧΗ:

Αν σκοπεύετε να εγκαταστήσετε 2 RAM modules (όπως κάναμε κ εμείς καθώς έχουμε 2x2GB ) τότε σύμφωνα με το manual πρέπει να τα τοποθετήσετε

στα δεύτερα slots

.

Δηλαδή να τις τοποθετήσετε στα slots 2 και 4 ( τα μπλέ slots) αντί για τα μαύρα 1 και 3.

Σε διαφορετική περίπτωση ( είτε το πιστεύετε είτε όχι ) ενδέχεται να αντιμετωπίσετε προβλήματα. Η σχεδίαση αυτή χρησιμοποιείται σε όλες τις νέες μητρικές της ASUS

Να σημειώσουμε ότι σε ανώτερα μοντέλα της κατηγορίας μπορείτε να βάλετε τόσο SLI όσο και CrossFireX. Δυστυχώς εδώ όχι μόνο δεν έχουμε αυτή την δυνατότητα αλλά το δεύτερο PCIe 2.0 τρέχει μόνο στα 4x lanes. Κάτι που όπως καταλαβαίνετε δεν είναι καλό. Στην φωτογραφία βλέπετε ότι υπάρχει αρκετός χώρος ανάμεσα στις 2 κάρτες γραφικών, γεγονός που σημαίνει ότι μπορείτε να χρησιμοποιήσετε ακόμα και δύο X2 κάρτες γραφικών σε διάταξη CrossFireX.

[ATTACH]7722[/ATTACH]

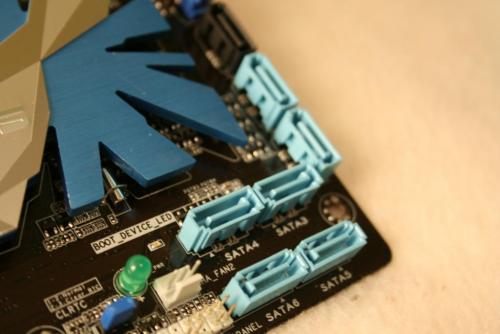

Το P55 μας δίνει 6 serial ATA ports ταχύτητας 3Gbps καθώς για τους πιο παλιούς ένα PATA connector για υποστήριξη μέχρι και 2 IDE συσκευών. Όσοι είστε πιο παρατηρητικοί θα είδατε και μία μαύρη SATA port. Αυτή είναι μία ξεχωριστή SATA, πιο γρήγορη από τις μπλε, η οποία επικοινωνεί με τον ελεγκτή JMicron .

[ATTACH]7723[/ATTACH]

6 SATA στο P55 και 1 SATA στον Jmicron controller

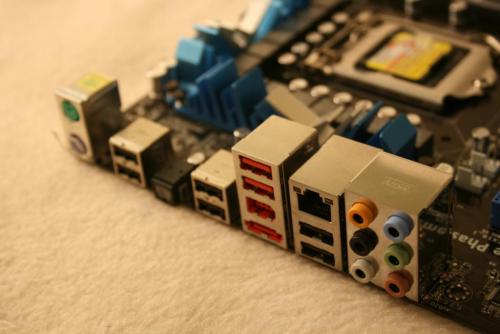

Οι έξοδοι και είσοδοι της μητρικής έχουν το κλασικό backplate της ASUS χωρίς να χρειάζεται να αναφέρομε κάποια ιδιαιτερότητα. Βλέπετε θύρες PS/2 για πληκτρολόγιο και ποντίκι, 8xUSB 2.0 ports, eSATA, Fireware, μονό RJ-45 Gigabit Ethernet, 6κάναλο ήχο και ένα optical για έξοδο σε home cinema.

[ATTACH]7724[/ATTACH]

Οι κόκκινες USB έχουν κατασκευαστεί από την Foxconn.

Chipsets & Coremod Το section αυτό απευθύνεται σε πιο σκληροπυρινικούς χρήστες που θέλουν να γνωρίζουν όσο το δυνατόν περισσότερα πράγματα για την μητρική τους. Όσοι δεν ενδιαφέρεστε να μάθετε ποια ολοκληρωμένα κυκλώματα έχει πάνω της η Motherbaord μπορείτε χωρίς φόβο και πάθος να προσπεράσετε στην επόμενη section του review. Εδώ θα κάνουμε κουβέντα και θα δείξουμε φωτογραφίες για μερικά ολοκληρωμένα πάνω στην μητρική κάνοντας αναφορά στον ρόλο που παίζουν. Όσοι θέλετε να μάθετε για το Coremod μπορείτε να κάνετε απευθείας scroll down στο τέλος αυτής της σελίδας

Chipset Section

Απολαύστε τον έτοιμο πλέον 8-κάναλο ήχο στον υπολογιστή σας! Ο 8-κάναλος υψηλής ανάλυσης ήχος με το κωδικό όνομα VIA Vinyl παρέχει τη δυνατότητα υψηλής ανάλυσης 192kHz/24-bit ηχητικής απόδοσης, κάρτα εισόδου Jack Sensing, τεχνολογία πολλαπλής ροής η οποία στέλνει διαφορετικά ηχητικά σήματα σε διαφορετικές κατευθύνσεις. Αυτή η μητρική σας εγγυάται μοναδική ηχητική απόλαυση. Ακόμα, η ASUS παρέχει τεχνολογίες για καθαρό, φιλτραρισμένο ήχο, καθώς επίσης και DTS Surround Sensation UltraPC .

</object>

Ο ήχος έχει αλλάξει, και πλέον παρέχετε μέσω του VIA VT1828S αντί του RealTek.

Η διασύνδεση IEEE 1394a απευθύνεται σε συνδέσεις που έχουν να κάνουν με περιφερειακά ήχου και εικόνας. Τέτοια είναι η ψηφιακή τηλεόραση που έχουμε στο σαλόνι μας, η ψηφιακή βιντεοκάμερα, απθοκευτικά μέσα και γενικά άλλες συμβατές συσκευές που μπορούν να συνδεθούν με το PC. Η υλοποίηση αυτή του IEEE υπάρχει με το όνομα Firewire ( από την Apple ) και iLink από την Sony.

Το FireWire παρέχει επίσης από την VIA με το VT6308P

To Ι/Ο ρυθμίζεται από τον ελεγκτή Winbond W83667

Για οικονομικότερη διαχείριση ενεργειακών πόρων, η EPU Engine μπορεί να ρυθμίζει αυτόματα την φάση στα CPU, VGA, RAM, HDD και fans καθώς συνιστάτε για overclocking μέσω των Windows. Κάνοντας overclocking στα Windows χρησιμοποιώντας τα Utility της ASUS ( βλ Turbo V Evo ) μπορείτε να κάντε χρήση της EPU engine έτσι ώστε να μην καταναλώνετε διαρκώς την μέγιστη ενέργεια, αλλά μόνο όταν βρίσκεστε υπό φορτίο. Η συγκεκριμένη λειτουργία βοηθάει να σώζετε ενέργεια και χρήματα από την ΔΕΗ.

Το ολοκληρωμένο τσιπάκι για την EPU Egine της ASUS.

Το IC για το T-Probe, το οποίο επικοινωνεί και με το EPU chip

Για overclocking μέσω Windows θα χρειαστείτε το Turbo V Evo, του οποίου το IC είναι αυτό που βλέπετε στις παραπάνω εικόνες.

Το Clock Generator για την μητρική είναι το ICS 9LPRS140CKLF . Αυτός είναι που θα χρειαστείτε στο SetFSB.

H μητρική δεν έχει PowerOn buttons, ούτε Reset ή CLEAR CMOS. Οπότε θα καταφύγετε στους παραδοσιακούς τρόπους με το καταβίδι ή δικά σας μπουτόν. Για το CLEAR CMOS κάνετε την κλασσική αλλαγή στο jumper.

COREMOD

Πώς να παίξετε με 24x multi, και 4 πυρήνες active

*To coremod αποτελεί μία δικιά μας πατέντα και χαιρόμαστε που είμαστε οι πρώτοι που έχουμε την χαρά να σας την παρουσιάσουμε και να την υλοποιποιήσουμε :finger011:

Ο πρώτος και πιο απλός τρόπος αν έχετε Windows 7 είναι μέσω του λειτουργικού συστήματος. Δεν έχετε παρά να απενεργοποιήσετε όλες τις power saving options και αφού κάνετε enable τα CStates να επιλέξετε το C6. Τέλος, μέσα από το λειτουργικό θα θέσετε το πλάνο διαχείρισης ενέργειας στο High.

Για περισσότερες λεπτομέρειες, διαβάστε εδώ .

Επειδή εμείς δεν τα καταφέραμε να το κάνουμε να δουλέψει στα Windows 7 ( σε άλλους μπορεί να παίζει και σε άλλους όχι ) ανακαλύψαμε τον δικό μας OOS τρόπο Θα σας παρουσιάσουμε μία πατέντα ( mod) με την οποία μπορείτε να παίξετε stock 24x133 με λιγότερο ρεύμα και με 4 πυρήνες. Όπως διαβάσετε νωρίτερα, ο i5 750 παίζει με 4 πυρήνες στα stock 133x20 ( η μητρική μας, μπορεί να κρατήσει και 133x21 με Turbo Disabled ). Με το παρακάτω mod μπορείτε να παίξετε σε 133x24 με ενεργούς και τους τέσσερις πυρήνες και μάλιστα σε μικρότερη τάση 0.8 ( φυσικά σε load αυξάνει στο VID 1.2V και αν έχετε LLC Enable θα έχει στιγμιαία peak 2.7V). Για να πραγματοποιήσετε το mod, δεν χρειάζεται να πειράξετε τίποτα από το BIOS παρά να φορτώσετε τα Fail-Safe defaults της ASUS. Το tweak γίνεται στο LGA 1156 socket όπου θα το μετατρέψουμε σε 1155s Ακολουθούν printscreen, validation link και πιο κάτω τρέχουμε και SuperPI.

σε IDLE

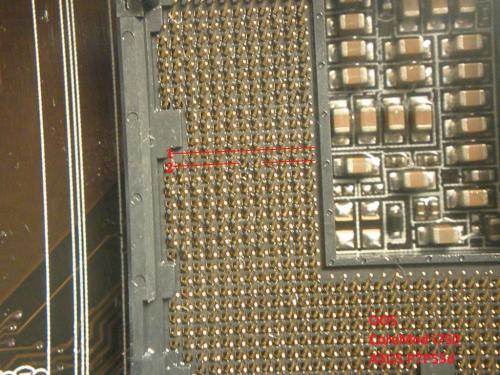

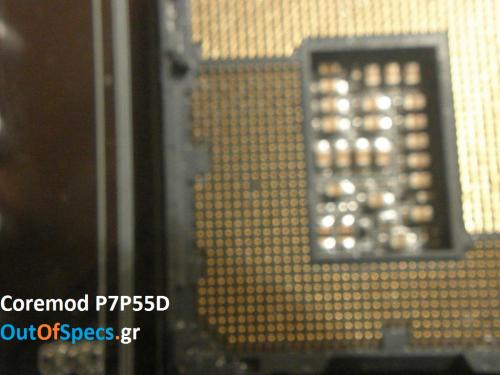

Αυτό θα γίνει ακυρώνοντας το pin στην 7η στήλη και 2η γραμμή κάτω από το αριστερό εξόγκωμα που που έχει το socket ( από την μεριά που βλέπετε στην μητρική ). Δείτε την φώτο:

[ATTACH]7835[/ATTACH]

[ATTACH]7845[/ATTACH]

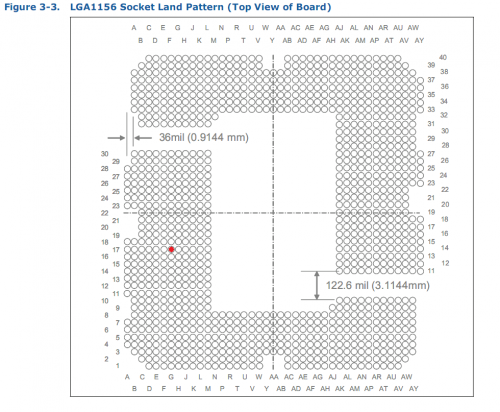

Διαβάζοντας το Intel Core i5/i7 Datasheet θα δείτε ότι οι συντεταγμένες του pin που λέμε είναι: G και 17

[ATTACH]7838[/ATTACH]

Φυσικά, εσείς δεν έχετε παρά να κολλήσετε κάποιο χαρτάκι στην αντίστοιχη θέση που βρίσκεται στο pin από την μεριά του CPU. Όπως και να έχει, εμείς δεν ευθυνόμαστε για οποιαδήποτε ζημιά πάθει το Hardware σας. Το mod ξεγελάει το Intel SpeedStep να μην βλέπει τα CStates, στα οποία, όποια ρύθμιση και να τα βάλετε δεν θα δουλεύουν σωστά μετά το coremod. Για αυτό και τα αφήνουμε Disabled. Έτσι το Turbo μη γνωρίζοντας αν είναι active ή inactive οι πυρήνες, ενεργοποιεί τον 24multi και ολους του διαθέσιμους cores ( 4 ). Ως αποτέλεσμα να παίζετε stock 3.15GHz το οποίο μπορείτε να overclockάρετε ακόμα περισσότερο μέσω του Turbo V Evo utility της ASUS ( μόνο όμως μέσα από τα Windows -- από το BIOS δε γίνεται να παίξετε 24x με 4 cores. ).

Προσοχή!!!: Πριν δοκιμάσετε να overclockάρετε μέσω των Windows δώστε από το BIOS τις δικές σας τιμές στα ρεύματα, καθώς ο αλγόριθμος της ASUS στα Auto θα δώσει 1.55Volt με τον 24multi αν περάσετε τα 3.6GHz.

[ATTACH]7836[/ATTACH]

σε LOAD βλέπετε πως το ρεύμα έρχεται ξανά στα 1.2V που είναι το VID. Ενδέχεται ανάλογα με το φόρτο εργασίας και το LLC να δίνει 1.27V προκειμένου να σταθεροποίησει τον 24x multi με τους 4 active cores.

Key Features

H P7P55D αποτελεί μία από τις καινούριες μητρικές της ASUS που ενσωματώνουν την τεχνολογία Xtreme Design. Εκτός από αυτήν, ως κάτοχοι αυτοί της motherboard έχετε και άλλα προνόμια που μοιράζονται όλες οι ASUS.

Αν ενδιαφέρεστε να μάθετε περισσότερα για την υβριδική κατασκευή και την Xtreme Σχεδίαση, κάντε κλικ εδώ.

Για τα αποκλειστικά χαρακτηριστικά που μοιράζονται οι ASUS motherboards, κάνε κλικ εδώ.

Εδώ, θα μιλήσουμε εκτενέστερα για ένα feature που χαρακτηρίζει την P7P55D αλλά και όλη την σειρά P7. Πρόκειται για το MemOK! button που βρίσκεται πάνω στην μητρική και ρυθμίζει τα πάντα σχετικά με τις μνήμες σας.Σε περίπτωση που έχετε τοποθετήσει στην μητρική δύο ή και περισσότερα μη συμβατά DIMMs τότε θα παρατηρήσετε ότι το PC δεν κάνει post στο BIOS, καθώς ανάβει η φωτεινή ένδειξη DRAM_LED που βρίσκεται ακριβώς κάτω από το MemOK! κουμπάκι. Αυτό σημαίνει ότι έχετε πρόβλημα με τις μνήμες σας. Δυστυχώς, δύσκολα θα σας δουλέψουν με την πρώτη ότι μνήμες και να βάλετε πάνω στην P7P55D αφού ακόμα και οι υποστηριζόμενες επώνυμες μνήμες της μητρικής φαίνεται να αντιμετωπίζουν προβλήματα ασυμβατότητας και σταθερότητας. Παρόλα αυτά, τα περισσότερα έχουν λυθεί με αναβάθμιση του BIOS, ενώ το MemOK! δεν παύει να αποτελεί ένα χρήσιμο εργαλείο . Το MemOK μπορεί να σας γλυτώσει από έναν CLEAR CMOS που πιθανώς να οφείλοντας σε κακό overclocking, καθώς το μόνο που κάνει είναι να επαναφέρει τις μνήμες και τα timings αυτών στα settings που ειναι αποθηκευμένα στο SPD.

[ATTACH]7783[/ATTACH]

Η δικιά μας εμπειρία με την P7P55D και το MemOK

Εμείς αντιμετωπίσαμε πρόβλημα από το πρώτο κι όλας boot. Αν και οι μνήμες μας ( 2x2GB G.Skill Trident ) δεν ήταν στην support list, παρόλα αυτά, το σύστημα bootare μεν, με αρκετή καθυστέρηση δε. Για να αναγνωρίσετε το πρόβλημα, θα δείτε κατά το boot να ανάβει το DRAM_LED υποδηλώνοντας ότι υπάρχει πρόβλημα με τις μνήμες. Αυτό που κάναμε είναι να κρατήσουμε πατημένο το MemOK! μέχρι να αρχίσει να αναβοσβήνει η φωτεινή ένδειξη του LED. Το MemOK! προσπαθεί να ρυθμίσει μόνο του τις μνήμες σας, και αν το καταφέρει θα δείτε το τελικό μήνυμα "MemOK! Succeed" . Από την στιγμή αυτή δεν είχαμε πρόβλημα ξανά με τις RAM, και το σύστημα άνοιγε αισθητά πιο γρήγορα. Δεν καθυστερούσε πλέον και δεν άναβε το DRAM_LED. Αν και φαίνεται ένα πολύ χρήσιμο εργαλείο, θα λέγαμε ότι έχει φτιαχτεί αποκλειστικά τα προβλήματα ασυμβατότητας της σειράς P7P55D. Να σημειώσουμε ότι είναι ιδιαίτερα εκνευριστικό σε κατάσταση overclocking, καθώς αν δεν ανάψει, τότε δεν μπουτάρει το σύστημα.

Για να δείτε πως δουλεύει δείτε το παρακάτω βιντεάκι

9azllBzU5PU

BIOS Settings

Τα screenshots είναι από το online manual της ASUS. Χωρίς να χάνουμε χρόνο, πάμε να δούμε αμέσως τις πιο ενδιαφέρουσες καρτέλες που σχετίζονται με το overclocking

Για να παίξετε με σταθερό multi χωρίς Turbo:

Απενεργοποιείτε SpeedStep και PowerSaving options (πχ C1E, Turbo Mode Tech).
Active Processor Cores: επιλέγεται 1,2 ή 4
Επιλέγεται manual multi και δίνεται εσείς ανάλογα με τους active processor cores.

Memory multi

Όπως γνωρίζετε, στην καινούρια αρχιτεκτονική Nehalem δεν έχουμε πλέον FSB/Strap Dividers αλλά Memory Multipliers. Η συχνότητα της μνήμης RAM του υπολογιστή μας βγαίνει από τον τύπο:

Memory Multi x BCLK = RAM real speed

Στο BIOS, θα βρείτε την επιλογή DRAM Frequency. Πατώντας Enter θα σας βγάλει 3 επιλογές, οι οποίες θα διαφέρουν κάθε φορά ανάλογα με το BCLK που έχετε ορίσει. Για να μην μπερδεύεστε οι επιλογές αντιστοιχούν με την σειρά τους, στους εξής memory multipliers:

Multi : 3x
Multi : 4x
Multi : 5x

QPI multi

Το ίδιο σενάριο ισχύει και για το Quick Path Interconnect της μητρικής. Πρόκειται στην ουσία για το DMI αφού, απουσιάζει το QPI από το P55 και τους Lynnfield. Έτσι μπορούμε να πούμε ότι οι επιλογές αντιστοιχούν με την σειρά τους σε:

multi : 16x
multi : 18x

Ακολουθούν οι υπόλοιπες καρτέλες :

Warning

Οι τάσεις που δίνει η Intel ώστε να μην έχετε κίνδυνο είναι οι εξής:

VCore : 1.4 V || IMC: 1.35 V || DRAM: 1.65 V || PLL : 1.88 V || PCH: 1.2 V

Σας παρέχουμε το template του BIOS έτσι ώστε να μπορείτε να το χρησιμοποιήσετε σε διάφορα post σας για τυχόν απορίες. Να προτιμάτε να ποστάρετε το template με τις δικιές σας ρυθμίσεις, παρά να γράφετε απλά: "έκανα αυτό, άλλαξα εκείνο". Το Template βοηθάει τους άλλους χρήστες στο να αποκτήσουν μία πιο σφαιρική εικόνα για το BIOS σας και κατόπιν να σας προτείνουν τις ανάλογες αλλαγές/ρυθμίσεις. Δώστε προσοχή στο ότι τα νούμερα και οι τιμές αυτού του template είναι ενδεικτικές ή τυχαίες .

Τι δε μας άρεσε:

Δυστυχώς δεν μπορούμε να δώσουμε πάνω πάνω 1.15V στο PCH, σε αντίθεση με άλλες μητρικές βασισμένες στο P55 που επιτρέπεται μέχρι και 1.3V. Αυτό όμως δεν είναι πρόβλημα, αν σκεφτεί κανείς ότι η ASUS είναι από τις λίγες μητρικές που μπορούν να παίξουν με x24 multi των i5 750 έχοντας ενεργοποιημένους 2 πυρήνες και όχι μόνο με έναν. Αν και εμείς καταφέραμε με το modcore να παίξουμε x24 multi και με τους 4 πυρήνες

Όπως και να χει, σας συμβουλεύουμε να περάσετε το νεότερο BIOS της μητρικής όπως πράξαμε κ εμείς, καθώς το αρχικό BIOS που φοράει έχει πολλά προβλήματα.

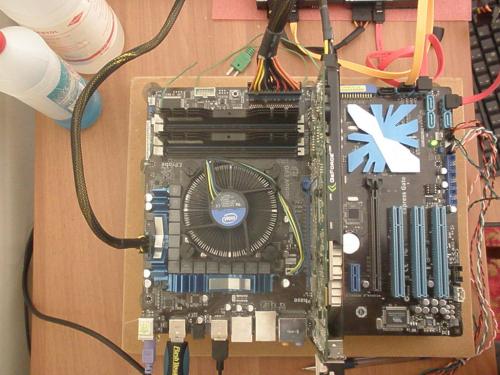

BenchmarksΤο σύστημα δοκιμών μας αποτελείται από το ακόλουθο setup

Intel Core i5 750
ASUS P7P55D
2x2GB G.Skill Trident 2000MHz DDR3
Corsair 850W TX
nVIDIA 8800GT 512MB
Seagate 512GB

Για ψύξη χρησιμοποιήσαμε αρχικά την stock και μετά την Thermalright Ultra 120 Extreme με ειδικό backplate και RM Kit για το LGA1155s

[ATTACH]7837[/ATTACH]

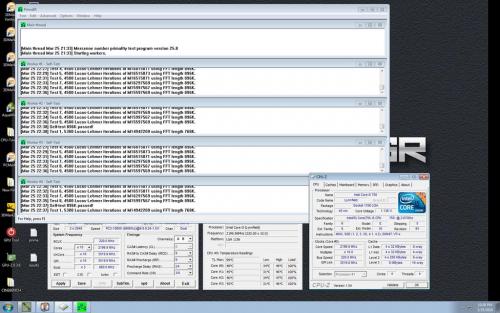

Οverclocking

Η P7P55D συνεχίζει την καλή παράδοση των μητρικών της ASUS να είναι καλοί overclockers. Το πρώτο πολύ θετικό στοιχείο σ'αυτή την μητρική, το οποίο την κάνει να υπερέχει αισθητά και να ξεχωρίζει από τις υπόλοιπες P55 υλοποιήσεις (με εξαίρεση το νέο P55A chipset της Gigabyte με τις USB 3 ), είναι το γεγονός ότι σας επιτρέπει να παίξετε με μεγαλύτερο CPU Multiplier. Και εξηγούμαι: Ο επεξεργαστής που έχουμε, ο Intel i5 i750 τρέχει στην συχνότητα 20x133 = 2.660 Mhz. Η P7P55D μπορεί να τρέξει 21x133 = 2.793 MHz, χωρίς να απενεργοποιήσει κάποιο ζευγάρι πυρήνων, αλλά τους έχει και τους τέσσερις core να είναι ενεργοί ( active ) -- σε αντίθεση με άλλες μητρικές που αναγκάζονται σε αυτή την περιπτωση να παίξουνε με 2 ή 3 πυρήνες ενεργούς. Σημειώστε επίσης, ότι απενεργοποιώντας το Turbo ( όπως είδαμε στην προηγούμενη σελίδα νωρίτερα), μπορείτε να παίξετε με 24multi με 2 πυρήνες ενεργούς (αντί για 1, όπου παίζουν οι περισσότερες μητρικές). Αυτό που έχει σημασία, είναι ότι η μητρική μπορεί να παίξει με ΑΠΕΝΕΡΓΟΠΟΙΗΜΕΝΟ Turbo ( Intel SpeedStep) με τους multi που θα έπαιζε ΑΝ είχε το Turbo Enable -- πράγμα που σας επιτρέπει να κρατήσετε σταθερό τον multi που θέλετε και να μην εξαρτάστε από τις συνθήκες που επιβάλει η Intel . Αυτό που μας έκανε εντύπωση είναι οτι με το που βάλαμε πάνω την μητρική, έτρεξε απευθείας στα 21x133 -- σαν να ήταν αυτό το πραγματικό default/stock του επεξεργαστή. Έτσι λοιπόν, το γεγονός ότι η ASUS σας δίνει, κατά κάποιον τρόπο, pre overclocked (επειδή έχει από το BIOS enable το SpeedStep), σύστημα σημαίνει καλύτερες επιδόσεις για εσάς και πραγματικό όφελος. Ευτυχώς, η μεταστροφή από 20x σε 21x δεν επηρεάζει καθόλου την σταθερότητα του συστήματος, αντίθετα δείχνει ότι ο i5 750 το δέχεται χωρίς κανένα απολύτως πρόβλημα ακόμα και με ρεύμα μικρότερο του VID ( σε idle καταστάσεις βέβαια, αλλιώς παίζουμε με 1.2VCore που είναι το stock default).

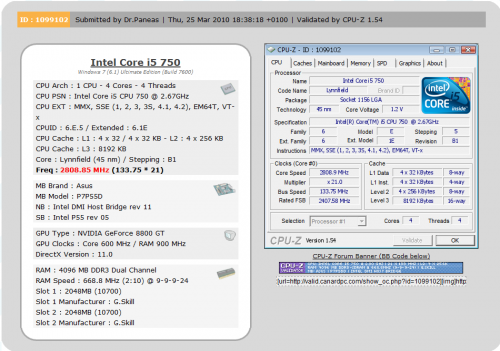

Κάντε κλικ για να δείτε τις ρυθμίσεις που βάλαμε για stable 4GHz

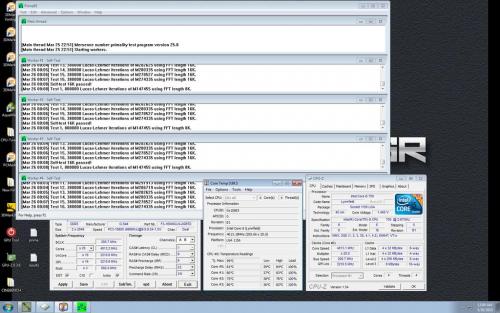

Επειδή μας αρέσει εκτός από το να λέμε πράγματα, αλλά και να τα δείχνουμε, θα σας παρουσιάσουμε αρκετές πειστικές screenshots. Άλλωστε, μία εικόνα ίσον χίλιες λέξεις...

[ATTACH]7819[/ATTACH]

Η μέθοδος overclocking που ακολουθήσαμε ήταν να χαμηλώσουμε τον Multi στο x10, τις μνήμες στο memory multiplier 3x, και το QPI στο ελάχιστο QPI multiplier 16x . Έχοντας λοιπόν απομονώσει τους παράγοντες που επηρεάζει το BCLK ( δεν έχουμε δυνατότητα να πειράξουμε το Uncore multi το οποίο είναι πάντα μεγαλύτερο-ίσο από τον διπλάσιο memory multiplier) παίζοντας τον ρόλο του ρολογιού αναφοράς, αρχίσαμε να το αυξάνουμε. Από το 133MHz που είναι stock, φτάσαμε μέχρι στα 185MHz με IMC/Vtt 1.2 V. Για να πάει παραπάνω δώσαμε μέχρι και 1.35 ( max safe από τα whitepapers της Intel ) όπου εκεί φτάσαμε μέχρι στα 220MHz stable. Για να είμαστε απολύτως ακριβής, θα λέγαμε ότι το max BCLK της μητρικής, με αερόψυξη και ρεύμα στον IMC/Vtt 1.35V, είναι BCLK [220] MHz. Εδώ, να σημειώσουμε επίσης ότι οι ίδιες ρυθμίσεις που βάζετε στο BIOS ενδέχεται να μην σας παίξουν στο Turbo V Evo. Γι αυτό, όσοι ξέρετε να κλοκάρετε, να προτιμήσετε το BIOS και όχι το on the fly overclock της ASUS. Επιπρόσθετα, όσοι κλοκάρετε από το BIOS θα γνωρίζετε πιθανώς ότι η ASUS "παίζει" με AUTO. Καλά θα κάνετε φίλοι μου να το πρσέξετε αυτό το auto στις μνήμες, γιατί η καλή μας P7P55D με το που βλέπει BCLK > 200 δίνει 1.8xx voltage, το οποίο είναι ικανό να προκαλέσει ανεπανόρθωτη ζημιά στα τσιπάκια των DDR3. Η τάση στις μνήμες σαφώς και επηρεάζεται από τον IMC, τον ενσωματωμένο ελεγκτή μνήμης, αλλά η τάση αυτή καθ'αυτή που χρειάζονται για να λειτουργήσουν είναι max VDRAM/VDIMM 1.65V. Αλλά, πραγματικά, τα 1.85 volt που δίνει η ASUS αυθαίρετα είναι πάρα πολύ επικίνδυνο να κάψει τις μνήμες, για αυτό και σας συνιστούμε να σετάρετε εξαρχής την τάση λειτουργίας τους δίνοντας εσείς συγκεκριμένη τιμή και όχι AUTO value.

Το τελικό αποτέλεσμα ήταν να φτάσουμε το σύστημά μας να είναι σταθερό στα 4GHz. Αν ψάξετε στο internet θα δείτε ότι υπάρχουν πολλές συζητήσεις για τον i750 και το fan club των 4GHz enthousiasts users. Η μητρική, δε μας απογοήτευσε και μας έδωσε απλόχερα την πολυπόθετη αυτή συχνότητα των 20x200 = 4 GHz. Δεν καθήσαμε να το ζαλίσουμε για super duper ultra stable σύστημα. Μας αρκεί ότι έβγαλε prime για μία ώρα, καθώς και το γεγονός ότι ολοκλήρωσε τα benchmarks που θέλαμε. Τα ρεύματα που δώσαμε ήταν: 1.4VCore, 1.35 VTT, 1.65 VDram καθώς αφήσαμε στο Auto το PLL, το PCH και τα skews. Να τονίσουμε εδώ, ότι δεν πρέπει να σας τρομάζουν τα 80άρια που χτυπάει ο CPU under load. Είναι σίγουρο ότι με μία καλή υδρόψυξη, θα είσασταν πιο ασφαλείς γύρω από των κλοιό των waterblocks και των radiators. Εγώ προσωπικά, θα τον κρατούσα στα 4GHz και θα έβλεπα πως πάει. Αν όντως αξίζει, ή αν όχι . . . .

[ATTACH]7820[/ATTACH]

Το BCLK το ανεβάζαμε με αργά βήματα των 10 steps. Σαν δοκιμάσαμε το 130, το PC δεν κατάφερε να κάνει post sto BIOS. Σαν δοκιμάσαμε το 125, καταφέραμε να περάσουμε το post του BIOS αλλά κόλλησαν τα Windows κατά το boot. Όπως προείπα ξανά με IMC 1.35V και ψύκτρα την Thermalright Ultra 120 Extreme Black Edition, πετύχαμε μέγιστοBCLK 220 MHz

[ATTACH]7821[/ATTACH]

Από την άλλη πλευρά, το μέγιστο κλοκάρισμα που καταφέραμε να κάνουμε με την αερόψυξη και αυτά τα ρεύματα -- καθώς δεν θέλαμε να υπερβούμε τα θεμιτά όρια της Intel, ή τουλάχιστον όχι με Aircooling -- ήταν να φτάσουμε και να τρέξουμε επιτυχώς όλα τα benchmarks 4.469GHz που συμπεριλάβαμε για το review.

attachment.php?attachmentid=9378&d=1269042120

Εδώ βλέπετε πως ο i5 μπορεί να παίξει και με 24multi και να τρέξει ισάξια του Super Pi στα σχεδόν 4.5GHz. Στην επόμενη σελίδα DICE σας έχουμε μία έκπληξη !!!

Benchmarking

Προσπαθήσαμε όσο γίνεται να τρέξουμε προγράμματα τα οποία να σχετίζονται περισσότερο με την μητρική. Δυστυχώς, όπως καταλαβαίνετε είναι δύσκολο να βρει κανείς αποκλειστικό benchmark για την μητρική, χωρίς να παίζει ρόλο ο CPU ή οι μνήμες ή η κάρτα γραφικών. Για αυτό αναλωθήκαμε κυρίως σε 2D μεταπρογράμματα και όχι σε 3D. Αναλυτικά τα benchmarks που τρέξαμε είναι: wPrime 32/1024M, SuperPI 1M/32M, Cinebench 11.5R CPU, Winrar multithreaded, Vantage CPU, 3DMark06 CPU, 3DMark05 CPU.

Στην αρχή σας είπαμε πως το stock του επεξεργαστή σ'άλλη μητρική της αγοράς είναι 20x133, ενώ με την ASUS 21x133. Θέλαμε λοιπόν, σε πρώτη φάση, να δούμε κατα πόσο αξίζει και κατά πόσο προσφέρει αυτή η πατέντα της P7P55D έναντι των άλλων P55 μητρικών. Έτσι λοιπόν, θα έχουμε δύο charts σε stock, το κοινό P55 stock (20x), και το ASUS stock (21x). Στην συνέχεια έχουμε τις επιδόσεις στα 4GHz, και στα 4.469GHz max air cooled. Ετοιμαστείτε λοιπόν να παρακολουθήσετε επιτέλους νούμερα και αποτελέσματα, τα οποία αυτά μετράνε και αποτελούν γνώμονα βαθμολόγησης της μητρικής αλλά και κάθε hardware.

Πώς να διαβάσετε τα γραφήματα:

Η πρώτη στήλη είναι σε στοκ στις υπόλοιπες μητρικές 20x133, μνήμες να τρέχουν στα 1333 MHz 9-9-9-24 1N σε Dual Channel και 1.5V. Ο λόγος που δεν τις πήγαμε στα 2GHz, είναι απλός: θέλαμε να δούμε πραγματικά μία μέτρηση που θα αντιστοιχεί σε έναν χρήστη ο οποίος ΔΕΝ ξέρει 'τι είναι το BIOS' και δεν ξέρει να αλλάζει διαιρέτες και πολλαπλασιαστές και γενικά να πειράζει το PC του. Αφήσαμε, λοιπόν, τα πράγματα έτσι όπως μας τα άφησε το MemOK button.
Συχνότητα: 20x133 = 2667 MHz
Όνομα ράβδου: Stock

Η δεύτερη στήλη είναι αυτό που σας λέγαμε πριν. Το stock της μητρικής, με πλεονέκτημα τον CPU multi 21x αφού ανοίγει απευθείας με το Intel Speed Step ενεργοποιημένο, μαζί με τα C1E, και τις υπόλοιπες power saving options. Για να δούμε, αξίζει όντως ;
Συχνότητα: 21x133 = 2793 MHz
Όνομα ράβδου: Turbo

Η τρίτη στήλη είναι με τον CPU στην πολυπόθητη συχνότητα των 4 GHz. Συνεπώς καθίστε και δείτε πώς ο 750 μπορεί να κερδίσει τον stock i7 860.
Συχνότητα: 20x200 = 4000MHz
Όνομα ράβδου: 4GHz

Τέταρτη στήλη το τέρμα max benchable με αέρα και τις max safe τάσεις από την Intel: 21x207@1.4VCore (μνήμες 2100MHz 9-9-9-24) @ 1.65V
Συχνότητα: 24x186 = 4462 ( με έναν πυρήνα γιατί με 2 κράσαρε στα benchmarks).
Όνομα ράβδου: MaxAir

Πέμπτη και τελευταία στήλη έχουμε τα αποτελέσματα του extreme overclocking που πραγματοποιήσαμε χάρις την ψύξη DICE ( Dry Ice = Ξηρός Πάγος). Για περισσότερες λεπτομέριες σχετικά με την μητρική και την απόδοσή της στο Extreme Overclocking sub zero διαβάστε την επόμενη σελίδα του review.
Συχνότητα: 4850MHz
Όνομα ράβδου: Dice

Τέλος να σας αναφέρουμε ότι όλες οι μετρήσεις έγιναν σε λειτουργικό σύστημα Microsoft Windows 7 Ultimate ( build 7600 ) 64bit -- εκτός από τις μετρήσεις του Ξηρού Πάγου που έγιναν σε διαφορετικά λειτουργικά συστήματα. Το λειτουργικό το "φτιάξαμε" και το σετάραμε έτσι ώστε να δείξουμε την "καθαρή" δύναμη αυτού του μηχανήματος. Οι μετρήσεις που κάναμε σε ήδη υπάρχουσα installation των Windows 7 64bit μας έδωσε πολύ χαμηλά νούμερα, συνεπώς θεωρούμε άδικο να κρίνουμε ένα σύστημα από τα σφάλματα του λειτουργικού του. Ενδεικτικά σας παραθέτουμε μερικά παραδείγματα για δείτε την διαφορά:

wPrime 32M καθημερινό Windows 7 OS: 18.084s
wPrime 32M fresh installed Windows 7 OS: 12.717s

Το παραπάνω παράδειγμα, δείχνει πόσο άσχημα μπορούν να γίνουν τα πράγματα για τα Windows όταν όλες οι καταγραφές από τον kernel γίνονται στην Registry ( φανταστείtε ένα μεγάλο βιβλίο που συνέχεια μεγαλώνει και μεγαλώνει) με αποτέλεσμα να αυξάνεται συνεχώς το delay του λειτουργικού να ψάχνει και να καταχωρεί καινούρια πράγματα. Οπότε η απόδοση του PC χειροτερεύει αναλογικά με τον χρόνο και τα την χρήση που κάνουμε στο PC ). Εκτός φυσικά και γνωρίζετε καλά τα tweakes και τα registry cleaners. Παρόαλ αυτά για να μην μειώσουμε την αξία του hardware, όλες οι δοκιμές έγιναν σε φρέσκια εγκατάσταση των Windows 7 64bit.

Και μιας που πιάσαμε το wPrime πάμε να δούμε τα πρώτα μας αποτελέσματα:

wPrime 2.03 (του DICE είναι με version 1.55 για κατοχύρωση στο Hwbot)
- Download Link : http://download.wprime.net/wPrime203.zip
  - Bench: 32M
  - Bench: 1024M

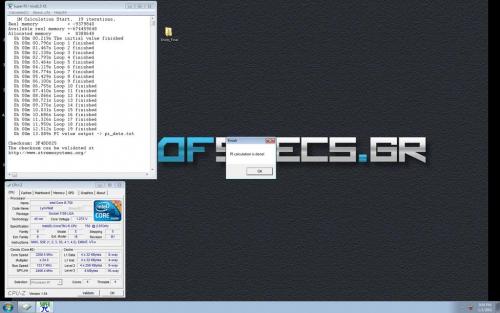

Super Pi Mod 1.5
- Download Link: http://www.techpowerup.com/downloads/366/mirrors.php
  - Bench 1M
  - Bench 32M

Futuremark 3D Mark Vantage build 1.0.2 ( μόνο το CPU test )
- Download Link: http://www.futuremark.com/benchmarks/3dmarkvantage/download/

Futuremark 3D Mark 2006 build 1.2.0 ( μόνο το CPU test )
- Download Link: http://www.futuremark.com/download/3dmark06/

Futuremark 3D Mark 2005 build 1.3.0 ( μόνο το CPU test )
- Download Link: http://www.futuremark.com/benchmarks/3dmarkvantage/download/

Winrar
- Για να τρέξεις το benchmark πας: Εργαλεία > Ελεγχος Επιδόσεων και Υλικού

Cinebench R11.5
- Download Link: http://www.maxon.net/downloads/downloads/cinebench/cinebench-115.html
  - CPU Score μόνο, όχι το OpenGL

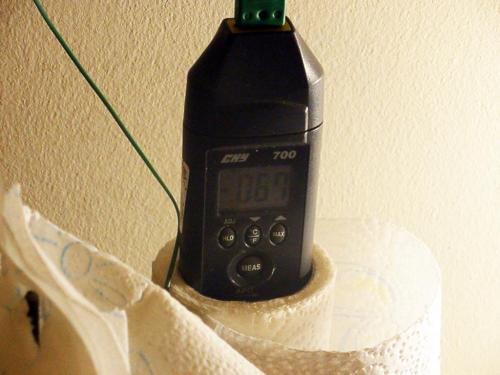

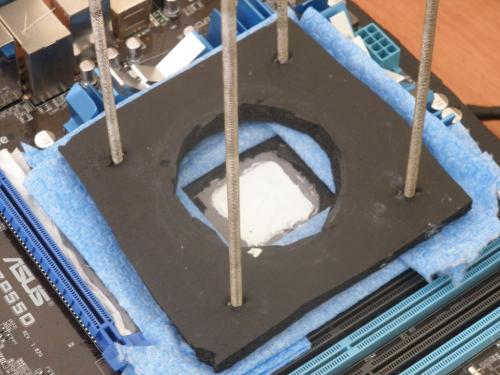

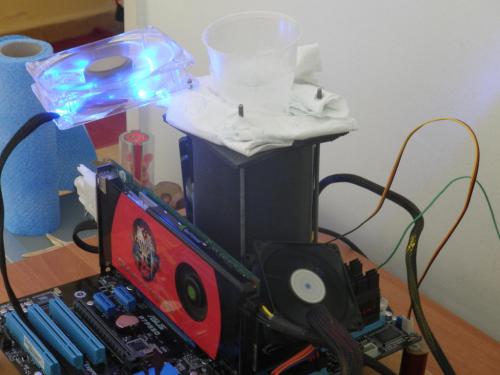

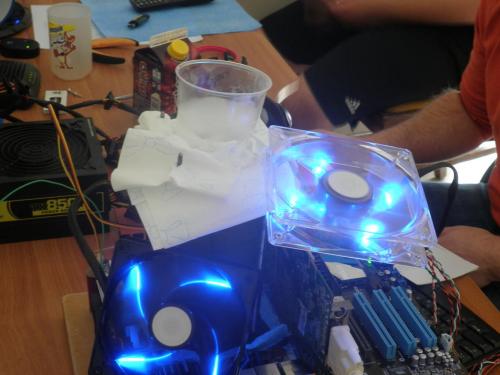

Dry Ice

Αν ψάξετε στο internet θα βρείτε ελάχιστες πληροφορίες για την P7P55D και το Extreme Cooling. Οι περισσότερες υλοποιήσεις είναι με μητρικές-θηρία που κοστίζουν διπλάσια τιμή από την ASUS P7P55D-E, η οποία κοστίζει μόνο 150 € . Μην πάτε μακρυά, στην ίδια την P7P55D series της ASUS έχουμε version όπως η EVO, η Deluxe κ.α. που κοστίζουν γύρω στα 230 € ενώ έχουμε και άλλα μεγαθήρια της Gigabyte και της MSI. Τι μπορεί να κάνει όμως η μικρή μας ASUS μπροστά σε μεγαθήρια όπως η Trinergy ή GD85;

Η απάντηση είναι ότι μπορεί να τις κοντράρει. Και αυτό πράξαμε και σας το παρουσιάζουμε. Δυστυχώς δεν είχαμε στην διάθεσή μας υγρό άζωτο, οπότε αρκεστήκαμε στην ψύξη του ξηρού πάγου ( Dry Ice - DICE ). Προμηθευτήκαμε λοιπόν 20kg ξηρού πάγου σε κομματάκια, και όχι σε κολώνες έτσι ώστε να μην χρειαστεί να τα σπάσουμε για να χωρέσουν στο κάνιστρο. Βέβαια, εδώ θυσιάσαμε το γεγονός ότι κατά αυτόν τον τρόπο, ο πάγος εξαχνώθηκε πιο γρήγορα, από ότι αν θα τον παίρναμε σε κολονάκια - αλλά αυτό δε μας πείραξε ιδιαίτερα αφού έφτασε να παίξουμε για 2 μέρες.

Αν και τα πήγαμε καλά, θα μπορούσαμε να είχαμε και καλύτερα αποτελέσματα - αυτό είναι αλήθεια. Αλλά βλέπετε, το γεγονός ότι δεν υπήρχαν πουθενά στο internet πληροφορίες για την συμπεριφορά της P7P55D σε extreme cooling μας ανάγκασε να ψάξουμε και να βρούμε μόνοι μας τις ιδιορρυθμίες της και τελικά να καταφέρουμε να ρυθμίσουμε την συμπεριφορά της.

[ATTACH]7842[/ATTACH]

[ATTACH]7839[/ATTACH]

[ATTACH]7841[/ATTACH]

[ATTACH]7840[/ATTACH]

Λίγη τάση

Η μητρική ήθελε συγκεκριμένο VCore και IMC για να δουλέψει. Για παράδειγμα παίζαμε με 21x230 με VCore 1.4750V και μπορούσαμε να τρέξουμε benchmarks χωρίς πρόβλημα. Όταν όμως δοκιμάζαμε να αυξήσουμε την τάση στον επεξεργαστή πάνω από 1.485 τότε η μητρική δεν πόσταρε στο BIOS. Το ίδιο ισχύει και την τάση του IMC. Το μέγιστο Vtt που μπορέσαμε να δώσουμε ήταν 1.3750 και μερικές φορές ίσως και 1.385, με αυτή την τιμή ( 1.385V) να είναι έχει περίεργη συμπεριφορά. Με τον όρο περίεργη συμπεριφορά εννοούμε ότι με ενεργοποιημένο το LLC η τιμή πήγαινε μέχρι και 2mV παραπάνω.

Αφού λοιπόν δεν μπορούσαμε να δώσουμε την επιθυμητή τάση, ήταν επόμενο ότι δεν μπορέσαμε να μπούμε στα Windows έχοντας 5GHz. Φυσικά αυτό γινόταν από το Turbo V Evo, χωρίς να έχει κάποιο αποτέλεσμα όμως, αφού στα 5GHz άλλοι παίζουν με τον ίδιο CPU με 1.55VCore και ψύξη LN2. Εμείς φτάσαμε μέχρι και 20x245 πετυχαίνοντας ένα όμορφο SPi32M που μας φέρνει στην 23η θέση με τον i750 στο hwbot. Αντίστοιχο αποτέλεσμα είχαμε και στο SPi 1M το οποίο ίσως να μπορούσαμε να το βελτιώσουμε αν δεν χάναμε χρόνο ρυθμίζοντας την μητρική με αποτέλεσμα να τελειώσει ο πάγος.

Οπότε μπορούμε να σας δώσουμε ως σκονάκι τα εξής

Ρεύματα που δεν ανοίγει αν δώσετε παραπάνω από αυτά:

VCore: 1.4750 V

IMC/Vtt: 1.378 V

Επίσης σχετικά με το BCLK:

Max BCLK με 24x multi είναι 200 blck

Max BCLK με 21x multi είναι 235 blck

Max BCLK με 20x multi είναι 245 blck ( αλλά εδώ δώσαμε IMC 1.38)

Οι μνήμες μας, έπαιζαν:

1150@8-9-8-24-1T με 1.67V και 1225@9-10-9-24-1T με vDRAM 1.72V

Άλλες ρυθμίσεις

Προϋπόθεση για να μπουτάρετε και να τρέξετε σταθερά benchmarks στα >4.5GHz είναι να έχετε CPU Skew στο Normal και όχι στο Auto. Μετά από αυτή την αλλαγή η μητρική θα λέγαμε πως 'έστρωσε' και μπορούσαμε να πάρουμε κάποια αποτελέσματα. Για την βελτίωση αυτών καλό θα ήταν να τοποθετήσετε την κάρτα γραφικών στο πρώτο PCIe που είναι πιο κοντά στον επεξεργαστή, διαφορετικά θα έπρεπε να δώσετε τάση στο PCH το οποίο δεν δίνει πάνω από 1.15V (ενώ εμείς χρειαζόμαστε 1.2V με 1.3V ). Προσέξτε αυτό που σας λέμε, και φροντίστε να έχετε την κάρτα γραφικών στο 1ο slot PCIe, γιατί είναι πιθανώς να προτιμήσατε ήδη το 2ο slot αφού η κάρτα γραφικών χωράει ίσα ίσα να μπει στο πρώτο.

Άλλες επιλογές από το BIOS είναι εννοείται να κλείσετε ότι περιφερειακό δε χρειάζεστε καθώς και να ενεργοποιήσετε τις επιλογές για καλύτερες επιδόσεις και αποτελέσματα:

Hardware Prefetcher
Adjacent Cacheline Prefetcher
CPU TM
Execute Disable bit

Η μητρική όπως σας είπαμε χρησιμοποιεί το Asus Express Gate. Οπότε καμιά φορά είτε το έχετε ενεργοποιημένο είτε όχι, ενδέχεται να σας crashάρει το boot και να βλέπετε τον ASUS Grub linux bootloader αν ζοριζέται να postαρει ( red screen of boot death).

Αποτελέσματα

Judgement Day

Σαν τελικό συμπέρασμα, θα λέγαμε πως η μητρική ASUS P7P55D αποτελεί εξαιρετική επιλογή για κάποιον που θέλει να μεταβεί σε 1156s σύστημα. Αν και το πακέτο της είναι λιτό, οι επιδόσεις της είναι μεγάλες. Το πιο σημαντικό για εμάς είναι ότι μπορεί να τα βάλει άνετα με μητρικές που έχουν την διπλάσια τιμή από αυτήν και να συγκριθεί ισάξια μαζί τους. Φυσικά υπολείπεται σε features και gadgets αλλά δεν υστερεί πραγματικά πουθενά σε ουσιαστικά πράγματα.

Την μητρική την προτείνουμε ανεπιφύλαχτα για τον home user που δεν θέλει να ασχοληθεί με overclocking αλλά θέλει να έχει ένα γρήγορο σύστημα το οποίο να προσαρμόζεται στις ανάγκες του και στις απαιτησεις των εφαρμογών του. Η P7P55D είναι η 'ιδανική μητρική' σε value for money σ' αυτά τα χρήματα. Γιατί προσφέρει τεχνολογίες όπως το Xtreme Design το οποίο υποστηρίζεται από τα πιο ακριβά μοντέλα της ASUS και δίνει στον χρήστη αυτό που πραγματικά χρειάζεται - όχι πριν, όχι μετά - αλλά την στιγμή εκείνη που το χρειάζεται: auto boost, διαχείριση ενέργειας, πλήρη έλεγχο και monitoring του συστήματος (ακόμα και των VRMs ). Μην ξεχνάτε επίσης, ότι έχει ένα πανέμορφο layout, για το οποίο αξίζει να παινεύεται κάθε κάτοχός της.

Για κάποιον που ζητάει κάτι παραπάνω από το σύστημά του, θα του φερθεί με το ίδιο νόμισμα. Δεν είναι κλασσική μητρική ASUS που τα βάζεις Auto και την ρυθμίζεις. Από την στιγμή που θα βάλεις το χέρι σου να την πειράξεις, θα πρέπει να ξέρεις τι κάνεις, αλλιώς θα τα βρεις μπαστούνια. Δεν είναι δύσκολη μητρική, αλλίμονο για ASUS μιλάμε άλλωστε. Ωστόσσο, θα θέλαμε να σημειώσουμε ότι έχει περίεργη συμπεριφορά ( πχ το MemOK καταντάει αρκετά εκνευριστικό κάθε φορά που αλλάζετε κάτι και το αποθηκεύετε στο BIOS ). Αν ο στόχος σας είναι τα 4GHz με 4 πυρήνες, για κάθε μέρα, τότε τα έχετε σχετικά χαλαρά χωρίς να ιδρώσετε. Δείτε λίγο το overclocking section μας ή ρωτήστε μας στο forum για οποία απορία έχετε. Φροντίστε πριν όμως να έχετε μία καλή ψύκτρα καθώς εμείς είδαμε 84 C με Prime95 να τρέχει πάνω από μία ώρα.

Για όλους τους υπόλοιπους που θέλουν να κάνουν extreme overclocking και να ξεζουμίζουν τους CPUs τους θα την προτείναμε με κάποια επιφύλαξη. Σίγουρα όχι σ'αυτούς που θέλουν να παίζουν με 3D benchmarks, αλλά μόνο για 2D. Το μειονέκτημα ότι το δεύτερο slot τρέχει μόνο στα 4x, είναι αρκετά μεγάλο για να το συγχωρέσει ένας extreme overclocker. Για αυτό το λόγο άλλωστε κ εμείς παίξαμε μαζί της μόνο σε 2D. Αν είχαμε LN2 τότε θα μιλούσαμε σίγουρα για 5GHz benchable. Σκεφτείτε ότι με πάγο, είχαμε -50C under load και παρόλα αυτά που το σύστημα ήταν στα 'άκρα' του, καταφέραμε και βγάλαμε SPi 32m στα 4.9GHz . Για να φτάσουμε παραπάνω θέλαμε όμως αρκετό κρύο...πολύ κρύο... Οπότε πιστεύουμε ότι αν της δώσετε υγρό άζωτο, τότε θα σας δώσει τον καλύτερο εαυτό της με ικανοποιητικά αποτελέσματα. Σαφώς και έχει λίγες 'φάσεις' σε σχέση με τις υπόλοιπες ( βλ 24 VRMs ), αλλά αυτό φαίνεται να μην την προβληματίζει ιδιαίτερα να κοντραριστεί με τις MSI GD85 που κοστίζουν 250€. Εδώ φαίνεται να είναι και η μόνη αδυναμία της μητρικής, το σύστημα τροφοδοσίας της, καθώς η υβριδική τεχνολογία είναι νέα ακόμη στον χώρο. Σίγουρα είναι καλή για power saving, δεν ξέρουμε όμως ακόμα κατά πόσο αξίζει στον χώρο του extreme cooling.

Αυτό που ενδιαφέρει περισσότερο τον κοινό overclocker είναι το εξής: Είναι φθηνή, και clockάρει καλά. Σας αρκεί αυτό ; Εμάς που δεν έχουμε 350€ για ένα mobo, μας φτάνει και μας περισσεύει

Να τονίσουμε επίσης ότι απουσιάζουν οι διακόπτες overvoltage που χρησιμοποιεί η ASUS στα ακριβότερα μοντέλα της. Αυτό δεν είναι απώλεια ή μειονέκτημα, αφού δεν νομίζω να παίξει κανέις με 2.5Volt στις μνήμες ή στον CPU.

Ευχαριστούμε τον GV για την πολύτιμη βοήθειά του στο bench

και τον AfroKing που μας φιλοξένισε

[ATTACH]7884[/ATTACH]

redgiwrgos · Απρίλιος 1, 2010

Καλα που βρηκατε το pin που επρεπε να απενεργοποιηθει???

Dr.Paneas · Απρίλιος 1, 2010

Η ιδέα προήλθε από δω . http://forum.coolaler.com/showthread.php?t=173071

http://www.xtremesystems.org/forums/showthread.php?t=232678

redgiwrgos · Απρίλιος 2, 2010

Μπραβο σας παντως πολυ καλη δουλεια!

xrist · Απρίλιος 2, 2010

Μπράβο παιδιά

Πολύ καλή παρουσίαση.

yiancar · Απρίλιος 2, 2010

Τέλεια παρουσίαση και αρκετά λεπτομερή σε όλα τα chip της μητρικής. Μπράβο

Borg · Απρίλιος 6, 2010

ωραία παρουσίαση

αυτό με το mod θα βοηθήσει κυρίως σε mobos που έχουν φρένο στο fsb υποθέτω, η κάτι δεν διάβασα και λέω αρλούμπες?

Dr.Paneas · Απρίλιος 6, 2010

ωραία παρουσίαση
αυτό με το mod θα βοηθήσει κυρίως σε mobos που έχουν φρένο στο fsb υποθέτω, η κάτι δεν διάβασα και λέω αρλούμπες?

Δεν θα το έλεγα, γιατί για να παίξει η συγκεκριμένη mobo με 24multi ψηλά θέλει πολύυυυυυ ρεύμα. Με το mod παίζει στα 3.2GHz( από 2.6GHz) με stock ρεύμα. Μετά τα 3.8GHz θέλεις πολύ ρεύμα για να παίξεις και με τους 4 πυρήνες, οπότε πάμε σε ακραίες μεθόδους ψύξης. Φυσικά για κάποιον που θέλει να benchάρει με άζωτο είναι ότι πρέπει.

Borg · Απρίλιος 6, 2010

μάλιστα

το πολύ ρεύμα το θέλει επειδή ουσιαστικά γίνετε σαν βραχυκύκλωμα?

Dr.Paneas · Απρίλιος 6, 2010

Το θέλει για να παίξει σε εκείνα τα MHz. Βραχυκυκλωμα αν γινει θα καουν όλα ρε συ Δεν είναι σταθερός ο CPU τόσο ψηλά με 4 active πυρήνες. Για αυτο θα δεις και άλλους παίζουν στα 5 GHz με έναν μόνο πυρήνα και δίνουν μάλιστα 1.6VCore. Ε, φαντάσου με 4

GeorgeVasil · Απρίλιος 6, 2010

Ωραίος ρε Panea & Co ()..:musik014:

Μακραν ενα απο τα ποιο πληρέστερα Review που εχω διαβάσει.

Ευγε!

Borg · Απρίλιος 6, 2010

αα οκ thx αγαπητέ

breaker · Απρίλιος 6, 2010

Παιδιά όντως το review παρα πολυ καλο και οι photos απιστευτα λεπτομερεις, congratz !!

Dr.Paneas · Απρίλιος 6, 2010

Δυστυχώς οι φώτο μας βγήκαν κάπως κίτρινες γιατί τις τραβήξαμε ξημερώματα με μοναδικό φωτισμό ένα κίτρινο πορτατιφ. Στα επόμενα review θα κάνουμε καλύτερη δουλειά.

thanos1547 · Απρίλιος 8, 2010

πολύ καλό review

thanos1547 · Απρίλιος 25, 2010

παιδιά μήπως μπορεί κανείς να κάνει ενα Review του m cosmos s ???

Sign In

ASUS P7P55D Review

Recommended Posts

Link to comment

Share on other sites

Link to comment

Share on other sites

Link to comment

Share on other sites

Link to comment

Share on other sites

Link to comment

Share on other sites

Link to comment

Share on other sites

Link to comment

Share on other sites

Link to comment

Share on other sites

Link to comment

Share on other sites

Link to comment

Share on other sites

Link to comment

Share on other sites

Link to comment

Share on other sites

Link to comment

Share on other sites

Link to comment

Share on other sites

Link to comment

Share on other sites

Link to comment

Share on other sites

Archived

Important Information
