I/O Ports σε Μητρικές [Foxconn G41MXE]

[SpawNerGR]

Καλημέρα,

οι μητρικές γενικότερα, υπάρχει περίπτωση πέρα απο τις εξόδους που έχουν,

να έχουν και άλλες που εργοστασιακά δεν τις βάλαν για θέμα κόστους?

Δηλαδή το PCB σε μια μητρική βλέπω είναι το ίδιο και οι drivers το ίδιο.

Αν ας πούμε υπάρχει μια ASUS με P35 chipset και απο την μαμά εταιρία,

βγεί η συγκεκριμένη με COM1 και VGA onboard και μια με ακριβώς τα ίδια χαρακτηριστικά,

πάλι απο την ίδια εταιρία βγεί μια που αντι για COM1 υπάρχει στην θέση της HDMI,

τότε αυτό σημαίνει ότι η πρώτη μητρική έχει υποδοχή πάνω της για HDMI,

αλλά στην παραγωγή δεν το βάλαν για να παίξουν με το κόστος

και βγάλαν το ίδιο μοντέλο μετά με HDMI και ένα Α ποσό ακριβότερη.

Ισχύει αυτό ή δεν είναι μόνο το PCB, αλλά πως είναι και σεταρισμένο το Chipset ή και κάτι άλλο?

Το λέω γιατί η μητρική του τίτλου έχει στους drivers της την ιδιότητα για σύνδεση τηλεόρασης,

αλλά όταν το τρέχω με λέει δεν έχω συνδέσει καμια τηλεόραση.

Οπότε είδα εγώ στο ιντερνετ ότι το μοντελο G41MX-K έχει στο backpanel της

και σειριακή και DVI και VGA, αλλά και 7.1 κάρτα ήχου αντί για 5.1 που έχει η πρώτη,

οπότε έλεγα μήπως να κατεβάσω απο το ιντερνετ το datasheet της συγκεκριμένης

και να αρχίζω να κολάω τις υποδοχές που λείπουν?!

Το ξέρω για την εγγύηση ότι την χάνω αν το κάνω αυτό.

[TopCLR]

Στο site της Foxconn στα χαρακτηριστικά της G41MXE και της G41MX-K δεν αναφέρει σύνδεση DVI ούτε 7.1 ήχο. Και έχουν τις ίδιες συνδέσεις στο backpanel:

Back Panel I/O Ports:

1 x PS/2 keyboard port

1 x PS/2 mouse port

1 x VGA port

1 x Parallel port

1 x Audio jack supports 3 jacks

4 x USB 2.0 ports

1 x RJ45 LAN port

1 x Serial port

Αν κοιτάξεις εδώ η βασική διαφορά τους είναι οτι η μια φοράει DDR2 μνήμες και η άλλη DDR3.

Όταν λες σύνδεση τηλεόρασης εννοείς το παλιό TV out (σε S-video και Composite) που είχαν οι κάρτες γραφικών; Δεν είμαι σίγουρός αλλά δεν νομιζω να υπήρχε σε onboard γραφικά (πάνω στην μητρική) τέτοια σύνδεση.

Άλλωστε τώρα με τις επίπεδες τηλεοράσεις υπάρχει συνήθως η δυνατότητα σύνδεσης μεσω της VGA (D-sub).

[SpawNerGR]

To revision 2 είναι που τα έχει αυτά.

Foxconn - Products: Motherboard

Αλλά δεν λέω για S-Video ή Composite, αλλά για την DVI έξοδο που έχει το παραπάνω

και στην δικιά μου μητρική για τον ήχο έχει 3 jack ενώ στην παραπάνω έχει 6.

[TopCLR]

To revision 2 είναι που τα έχει αυτά.

Foxconn - Products: Motherboard

Αλλά δεν λέω για S-Video ή Composite, αλλά για την DVI έξοδο που έχει το παραπάνω

και στην δικιά μου μητρική για τον ήχο έχει 3 jack ενώ στην παραπάνω έχει 6.

Δες καλύτερα την σελίδα που δίνεις (G41MX-F 2.0):

5.1 channel by Realtek® ALC662

1 x Audio jack supports 6 jacks

Ναι έχει 6 βύσματα αλλά το ίδιο chip με 5.1 ήχο. Όχι 7.1

Απλώς στα 3 βύσματα αν συνδέσεις 5.1 ηχεία χάνεις τα line in, mic in. Ενώ στα 6 βύσματα όχι.

Και δεν υπάρχει DVI.

Back Panel I/O Ports: 1 x PS/2 keyboard port

1 x PS/2 mouse port

1 x VGA port

1 x Serial port

1 x Audio jack supports 6 jacks

4 x USB 2.0 ports

1 x RJ45 LAN port

[SpawNerGR]

Έλα συγνώμη, τόση ώρα λάθος μοντελο σε λέω.

G41MX-K 2.0

Foxconn - Products: Motherboard

Απλά θέλω να μάθω αν στα κενά pins που έχει η πλακέτα, μπορεί να γίνει δουλειά και να βάλω DVI

ή απο το εργοστάσιο κόβουν τις πλακέτες σε μια παρτιτούρα συγκεκριμένη και μετα γίνεται ο προγραμματισμός?!

[TopCLR]

Το 7.1 το έχει γιατί έχει άλλο chip (ALC 888 αντι 562 της δικής σου).

Δεν έχει φωτογραφίες να το δω αλλά θα σε ρωτήσω κάτι.

Στο δικό σου back panel έχεις παράλληλη θύρα που δεν έχει αυτή.

α)Είσαι σίγουρος οτι υπάρχουν στην πλακέτα τα σημεία που μπάινει (συνδέεται) DVI; Φυσικά και να υπάρχουν ίσως δεν είναι συνδεμένα στην "άλλη" πλευρά τους.

β)Είσαι διατεθειμένος να ξηλώσεις την παράλληλη για να βάλεις DVI (αλλιώς δεν θα χωράει. Θα χρειαστεί πολλή δουλειά και πατέντα.

γ) Είσαι σίγουρος οτι η onboard κάρτα γραφικών (GMA4500) δουλέυει 2 οθόνες ταυτόχρονα; Θες να συνδέσεις TV= δεύτερη οθόνη.

Αντί να παιδεύεσε με πατέντες και ιστορίες γιατί δεν βάζεις μια κάρτα γραφικών με 30-35€ που και καλύτερα γραφικά θα σου δώσει από την onboard και DVI θα έχει και θα δουλεύει σίγουρα 2 οθόνες ταυτόχρονα.

[SpawNerGR]

Βασικά να τα πάρουμε απο την αρχή.

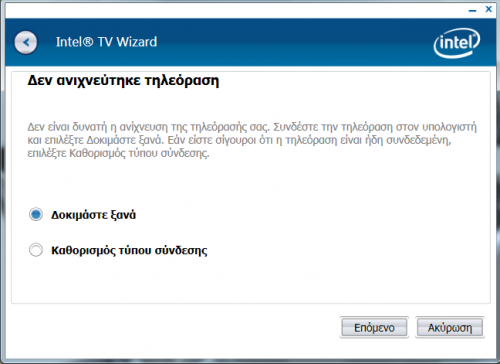

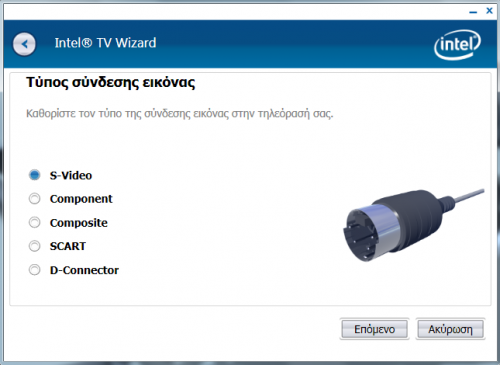

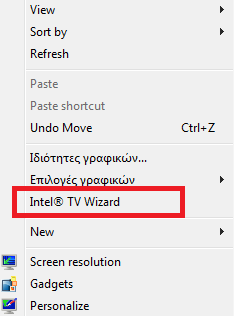

Έκανα εγκατάσταση τους drivers της κάρτας, πάω να ανεβάσω ανάλυση απο τον Intel Manager και βλέπω TV Wizard. Τρώω το πρώτο φλας. Μετα συνεχίζω και βλέπω και άλλα και έτσι καταλήξαμε εδώ.

α) Δεν είμαι σίγουρος για αυτό και το συζητάμε να κατεβάσω το datasheet γιατί δεν ξέρω ποιο και αν είναι το DVI.

β) Ένα κολλητήρι και καλάι θέλει και γίνονται όλα.

γ) Για να έχει την επιλογή στους drivers λογικά υποστηρίζει.

Είπα να πάρω κάρτα και υπάρχει και σχετικό θέμα,

http://www.thelab.gr/kartes-grafikon/vga-pci-x-shared-memory-88318.html

αλλά γιατί να πάρω κάτι που ήδη έχω (ή δεν έχω) σκέφτηκα?

[TopCLR]

α)Η άλλη που έχει το DVI είναι version 2.0 (άλλο pcb). Ίσως η δική σου να μην έχει γραμμή για DVI. Αν θες κοίτα την μητρική σου στο σημείο που υπάρχουν οι συνδέσεις για τα βύσματα του backpanel. Σε κάθε σύνδεση πρέπει να υπάρχουν και ενδείξεις.

Π.χ. στα εσωτερικά USB υπάρχουν κάποια του τύπου "usb_3" κτλ.

β) Όπως προείπα θα πρέπει να ξηλώσεις την παράλληλη και να συνδέσεις και να σταθεροποιήσεις την DVI. Ίσον πατέντα. Αν δεν σου είναι δύσκολο, εσύ ξέρεις.

γ)Αν γίνει το όλο εγχείρημα τουλάχιστον δεν θα χρειαστείς άλλους drivers.

Για το S-Video που θέλεις για την παλιά τηλεόρασή σου, δεν σου είναι αρκετό το DVI. Θα χρειαστείς και αντάπτορα DVI to S-Video.

[Pokemon640]

Επιπρόσθετα μπορείς να βάλεις μια ADD2 κάρτα για να προσθέσεις DVI θύρα. (στην ουσία θα παίρνεις από την onboard σήμα)

[SpawNerGR]

Ωραία ιδέα. Πόσο και απο που?
