Shuttle XH61 Barebone Review

Ένα ακόμα Shuttle έφτασε στο εργαστήρι. Τους τελευταίους μήνες έχουμε δει διάφορες προτάσεις της εταιρείας, ακριβές, φθηνές, high-end και low-end. Σήμερα θα δούμε το νεότερο μοντέλο της σειράς Slim PC της Shuttle, το [b]XH61[/b], του οποίου μπορεί οι διαστάσεις του να είναι μίνι, αλλά από χαρακτηριστικά κι επιδόσεις μόνο mini δεν είναι. Κι αυτό εξαρτάται από εσάς, κι εξηγούμαστε. Το XH61 είναι βασισμένο στην πλατφόρμα Sandy Bridge και μπορεί να γίνει όσο αδύνατο.. ή δυνατό θέλουμε εμείς μιας και μπορεί να δεχθεί από Celeron G440 εώς i7 2600S και από 1GB μέχρι 16GB RAM. Αν το συνδυάσουμε και με έναν SSD έχουμε ένα από τα πιο δυνατά συστήματα γραφείου σε συσκευασία "τσέπης". Χμ, είπαμε όμως συστήματα γραφείου.. Κι αυτό γιατί δεν μπορεί να πάρει κάρτα γραφικών αλλά χρησιμοποιεί την ενσωματωμένη του αντίστοιχου CPU. Ας περάσουμε όμως στα αναλυτικά χαρακτηριστικά του και θα αναλύσουμε την απόδοση του στις επόμενες σελίδες..




Ανακεφαλαιώνοντας ότι είδαμε στον πίνακα, το μικρό Shuttle υποστηρίζει Socket 1155 επεξεργαστές με μέγιστο TDP τα 65W, δηλαδή από Celeron G440 μέχρι και i7 2600S. Επίσης μπορεί να δεχθεί μέχρι και 16GB μνήμης, έχει 7.1 Realtek, Gigabit Lan (επιτέλους Shuttle, gigabit και στα μικρά!), VGA και HDMI για απευθείας σύνδεση με την τηλεόραση, είπε htpc κανείς; Η απουσία όμως των USB3.0 είναι αισθητή καθώς έχει μόνο USB2.0. Ας περάσουμε να δούμε μερικές φωτογραφίες.

Φωτογραφίες

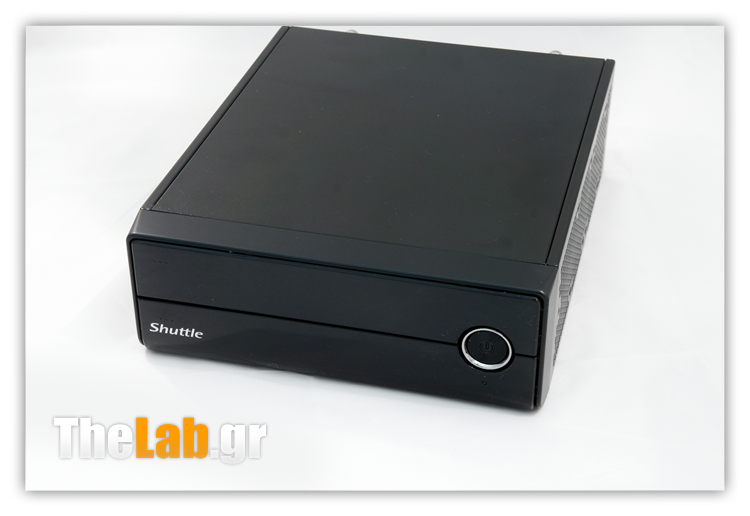

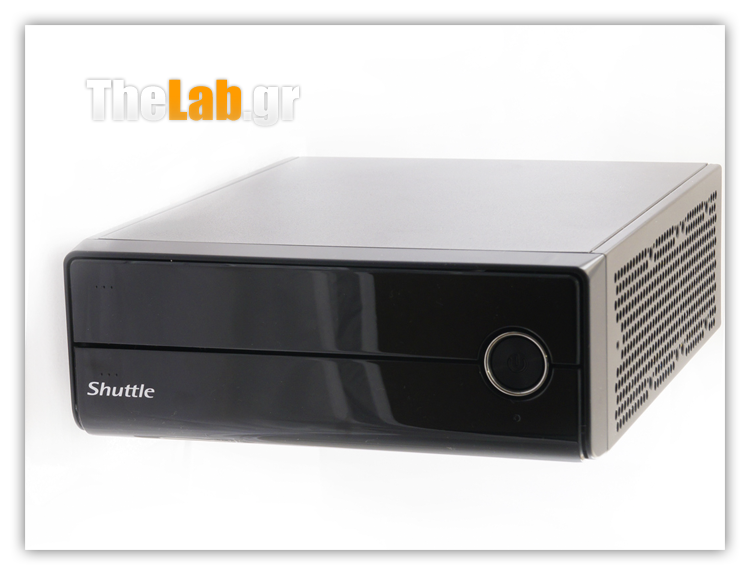

Μικρό και στυλάτο. Οι διαστάσεις του είναι μόλις 242 x 200 x 73 mm.

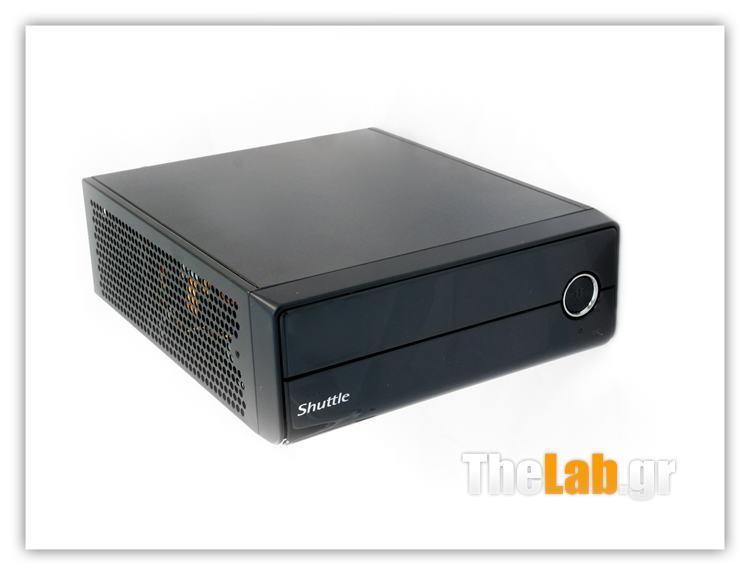

Και από την άλλη μεριά, τρύπες εκατέρωθεν του κουτιού για να μπορεί να "αναπνέει".

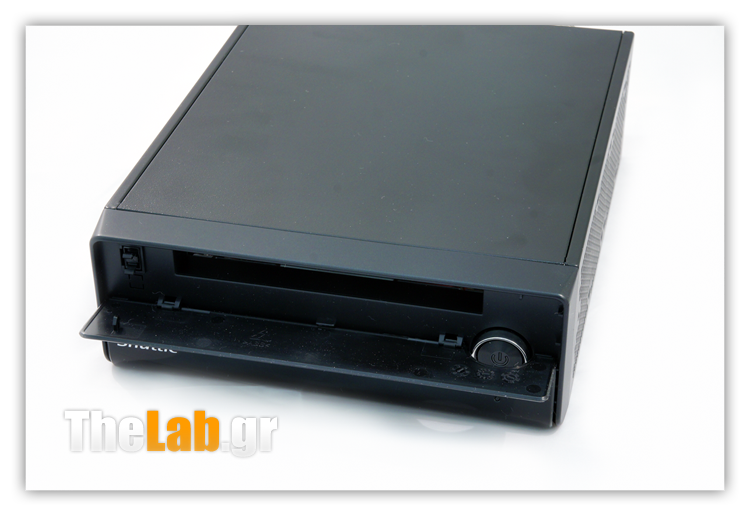

Το πάνω πορτάκι όπου κάθεται το SLIM DVD.

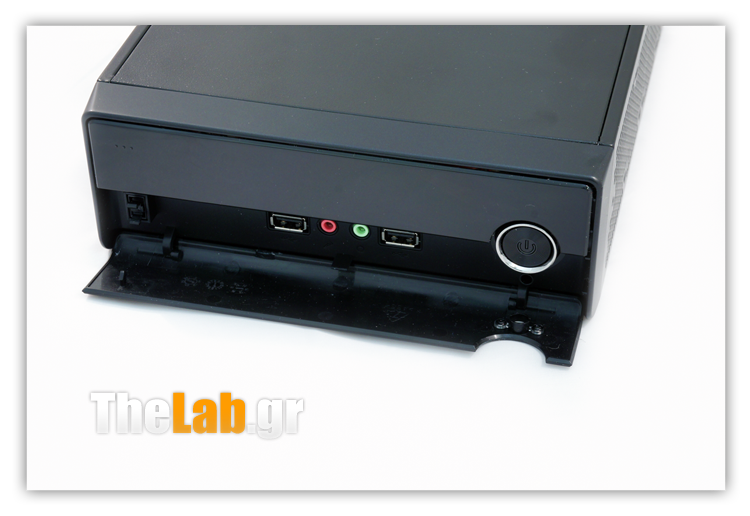

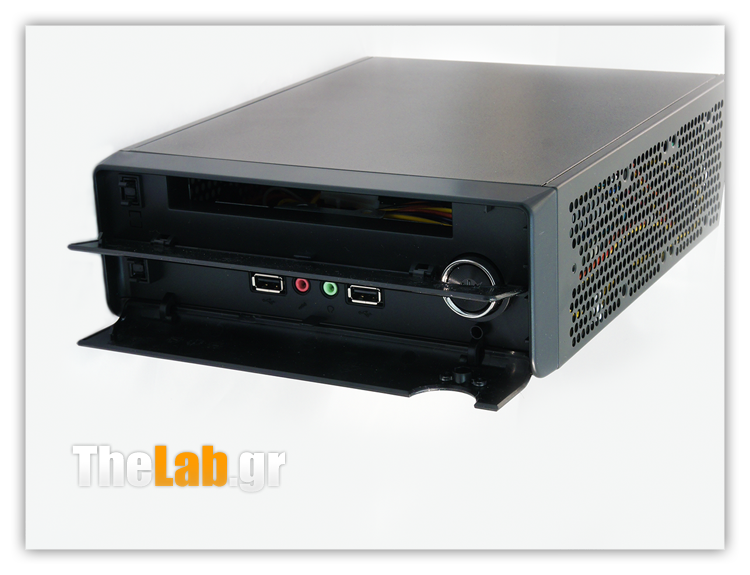

Το κάτω πορτάκι όπου κρύβονται δύο USB καθώς κι υποδοχές για ακουστικά και μικρόφωνο.


Τα πορτάκια ανοίγουν πιέζοντας πάνω αριστέρα. Η αίσθηση που αφήνει το κούμπωμα είναι φτηνή, όπως και το χρησιμοποιούμενο πλαστικό, κάτι που δεν μας έχει συνηθίσει η Shuttle.

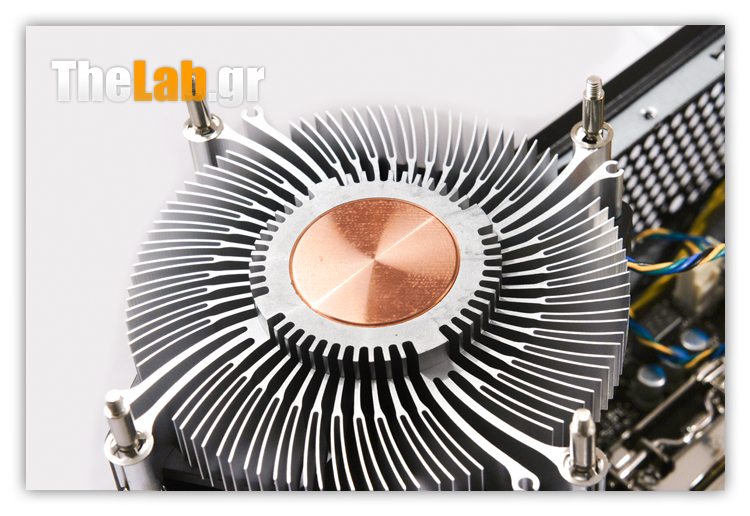

Η παρεχόμενη ψύκτρα, δε πρόκειται να σπάσει ρεκόρ αλλά θα κάνει την δουλειά της αξιοπρεπώς και κυρίως ήσυχα. Το BIOS έχει αρκετές διαφορετικές ρυθμίσεις για τον ανεμιστήρα της ψύκτρας, από Ultralow μέχρι Very High καθώς και Smart operation όπου οι στροφές ελέγχονται αυτόματα ανάλογα την θερμοκρασία του CPU.

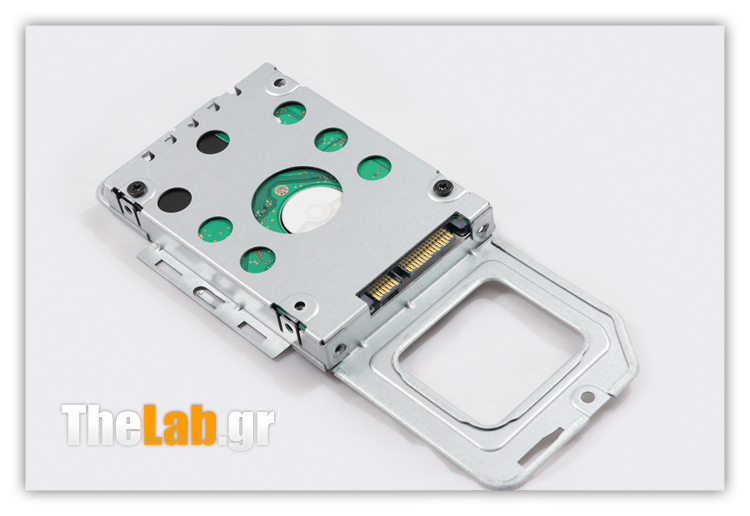

Η θήκη του δίσκου μας. Το XH61 μπορεί να πάρει μόνο 2.5" δίσκο, δηλαδή ή δίσκο για laptop όπως συνηθίζεται να λέγεται ή SSD.

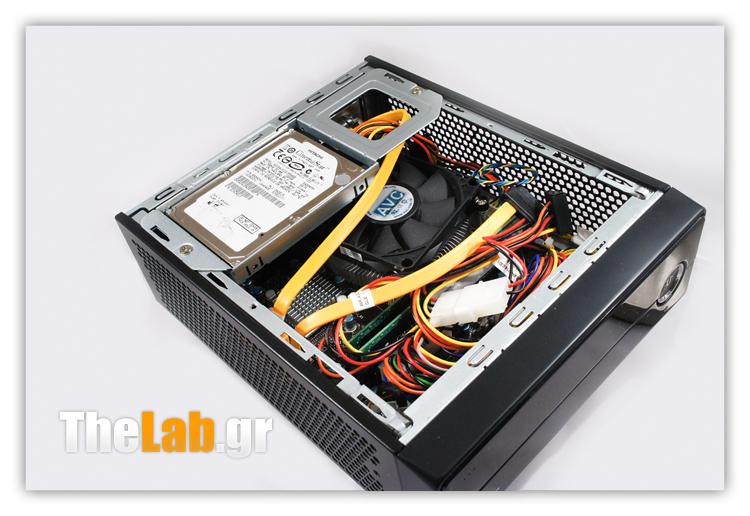

Πανοραμική του εσωτερικού. Τα πράγματα είναι αρκετά στριμωγμένα. Το εντυπωσιακό είναι ότι η motherboard έχει 4 sata connectors. Το που θα τους βάλετε το αφήνουμε στην φαντασία σας

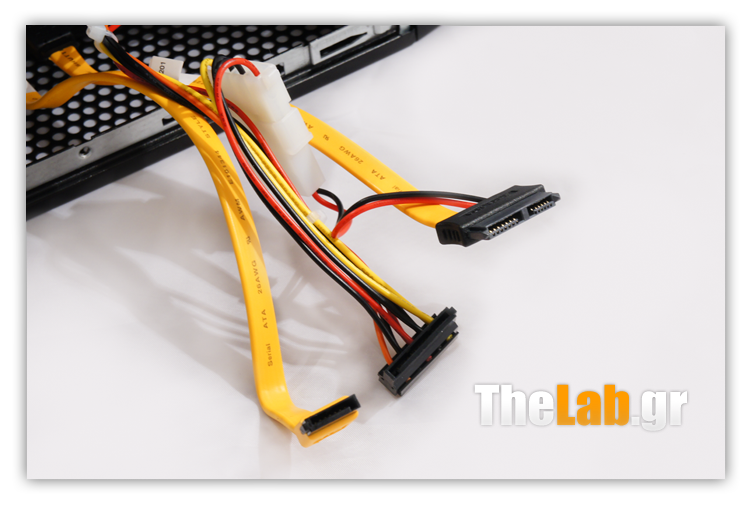

Τα καλώδια που έρχονται μαζί με το μικρό Shuttle. Το δεξί χρησιμοποιείται για τα slim DVD.

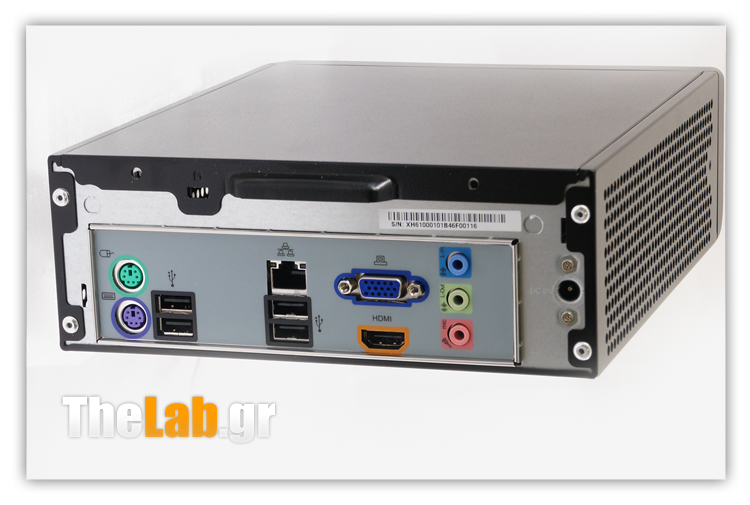

Και ο πισινός του. Πιο κλασσικό backplane δε μπορούσαν να βάλουν! Όχι ότι ενοχλεί κιόλας, αλλά κάθε λεπτομέρεια στην προσοχή παίρνει έξτρα kudos. Θα δούμε όλες τις συνδέσεις αναλυτικά στην επόμενη σελίδα

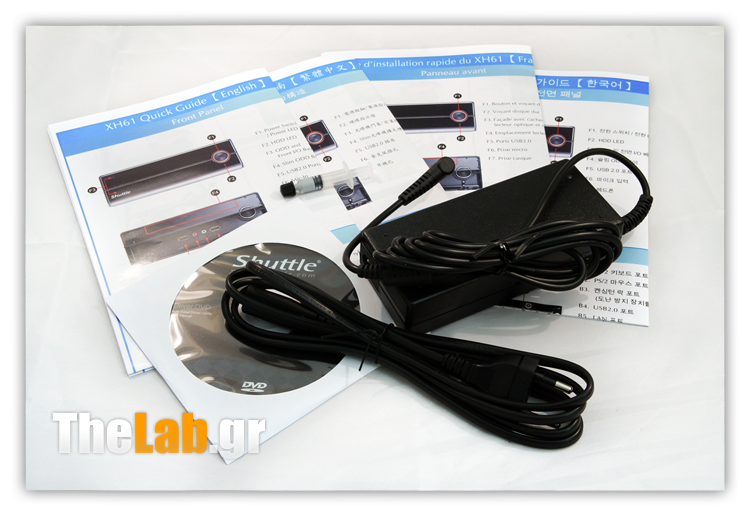

Και τα έξτρα του, CD με drivers, quick start manual σε διάφορες γλώσσες, μια θερμοαγώγιμη της κακιάς ώρας που μοιάζει με πλαστελίνη και το εξωτερικό τροφοδοτικό του.



 Λεπτομέρειες για το barebone και μια ματιά στο BIOS

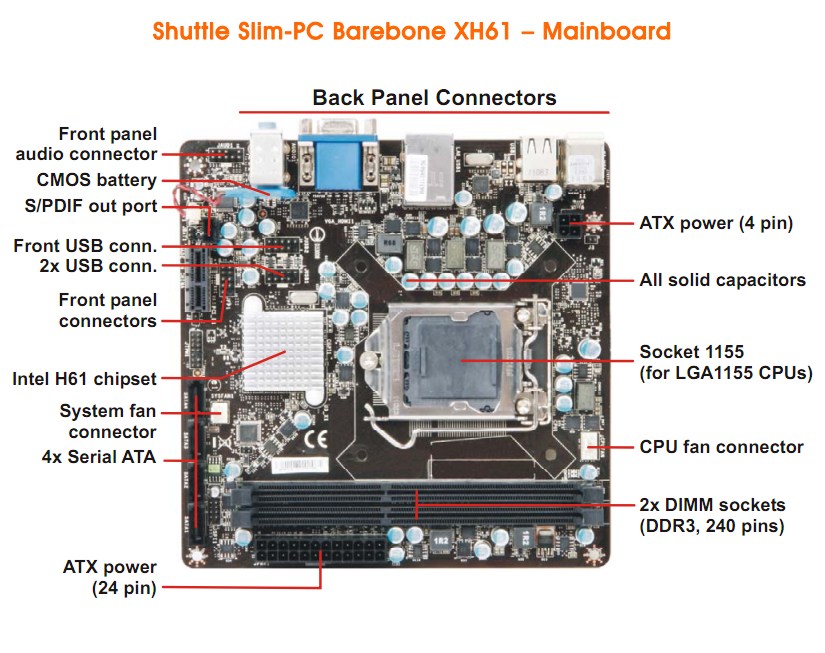

Αναλυτικά όλες οι συνδέσεις του mainboard. Δεν δείχνει ιδιαίτερα εντυπωσιακή αλλά είναι παραπάνω από ότι χρειάζεται για να λειτουργήσει άψογα το ΧΗ61

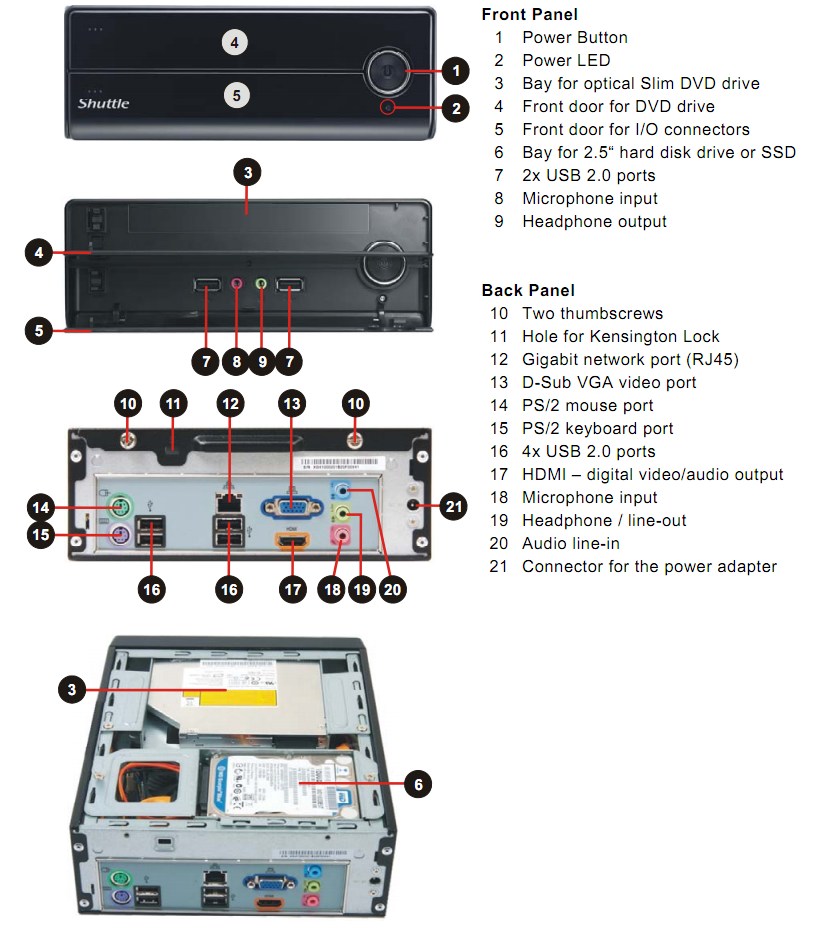

Και αναλυτικά ένας χάρτης με όλα τα κύρια σημεία του barebone

Για να δούμε και μερικές φωτογραφίες από το BIOS του Shuttle XH61.

Το BIOS του έχει μόνο τα απολύτως απαραίτητα. Δηλαδή το boot sequence Παρόλο που υπάρχει ένα overclocking tab στο bios, όπως ενημερωθήκαμε από την Shuttle είναι καθαρά για ενημερωτικούς σκοπούς και [U]δεν[/U] προβλέπεται να αλλάξει κάτι στο μέλλον με πιο πιθανό σενάριο στο επόμενο BIOS update να φύγει εντελώς.

CPU Benchmarks

Πριν προχωρήσουμε στις δοκιμές μας θα μοιραστούμε το σκεπτικό με το οποίο στήθηκε αυτό το σύστημα. Τα εξαρτήματα επιλέχθηκαν με δύο στόχους, ο πρώτος είναι το κόστος το οποίο έπρεπε να κρατηθεί όσο πιο χαμηλά γίνεται, και δεύτερον τα επιλεγμένα εξαρτήματα να μπορούν να αναπαραγάγουν Full HD χωρίς προβλήματα. Για τους λόγους αυτούς λοιπόν επιλέχθηκε ένας Celeron G540 με κόστος 40ευρώ και 2χ2GB Corsair Value ram με κόστος 20ευρώ. Ως δίσκος επιλέχθηκε ένας Hitachi 160GB 5400 rpm με κόστος περίπου 30ευρώ. Τι σημαίνει αυτό; Ότι με περίπου 270ευρώ έχουμε ένα PC γραφείου που μπορεί να ανταπεξέλθει στα καθημερινά (email, office, internet κτλ) ή ένα HTPC που όχι απλά μπορεί να παίξει 1080p ταινίες αλλά να κάνει και πολλά περισσότερα. Το λειτουργικό σύστημα που επιλέχθηκε ήταν τα Windows 7 64bit SP1.

Μιας κι είχαμε λοιπόν στην διάθεση μας το σελερόνι τρέξαμε μερικά benchmarks για να δούμε πώς συγκρίνεται με μερικούς άλλους επεξεργαστές. Τα παρακάτω αποτελέσματα είναι καθαρά ενημερωτικά μιας και το review δεν έχει να κάνει με τον επεξεργαστή ή με την Sandy Bridge πλατφόρμα.

Αξιοπρεπή τα αποτελέσματα του μικρού Celeron για τα 40ευρώ που κόστισε.

Απόδοση σε 3D


Ναι οκ, δε περιμέναμε κάτι περισσότερο από την ενσωματωμένη HD1000 του Celeron. Όμως όταν μαζεύεις τα φιλαράκια σπίτι να δεις ταινία, δε βάζεις 3Dmark... παίρνεις μερικά ασύρματα χειριστήρια.. και βάζεις.. PRO! Ναι.. παρά την έκπληξη μας μπορείς να παίξεις άνετα Pro Evolution Soccer 2012 σε HD ανάλυση όπως βλέπουμε και στο διάγραμμα παρακάτω.


Και μιας κι είπαμε για ταινία.. πάμε να δούμε τι κάνει στην αναπαραγωγή 1080p αρχείων.

Αναπαραγωγή HD

Bitrate Test 1080p
Bitrate	Internal Drive	USB Drive	Wired Share	Wireless N (150) Share	Wireless N (300) Share
20mbps MKV
24mbps MKV
28mbps MKV
34mbps MKV
38mbps MKV
38mbps M2TS
42mbps MKV
42mbps M2TS
50mbps MKV
50mbps M2TS
55mbps MKV
55mbps M2TS
60mbps MKV
60mbps M2TS
70mbps MKV
70mbps M2TS
80mbps MKV
80mbps M2TS
90mbps MKV
90mbps M2TS

Το γνωστό πλέον διάγραμμα μας δείχνει ότι το σύστημα μας δεν τα βρήκε σκούρα πουθενά σε ότι αφορά την αναπαραγωγή Full HD αρχείων ακόμα και στο extreme bitrate των 90mbps. Η 1000άρα ethernet βοηθάει στο να μπορούμε να stream-άρουμε από το NAS μας μέχρι και 60mbps bitrate video, σίγουρα παραπάνω από όλες τις ταινίες που κυκλοφορούν ( ). Επίσης η 7.1 onboard Realtek έπαιξε χωρίς προβλήματα αν κι η πλειοψηφία των χρηστών θα χρησιμοποιήσει το HDMI για να μεταφέρει ήχο σε κάποιον ενισχυτή. Να σημειώσουμε εδώ ότι το HDMI είναι version 1.4 και μπορεί να μεταφέρει και 3D σήμα.


Θερμοκρασίες, κατανάλωση και επίλογος



Όπως γράψαμε το σύστημα αυτό πωλείται είτε για γραφείο είτε και για HTPC. Δηλαδή για οτιδήποτε άλλο εκτός από παιχνιδομηχανή μιας κι υπολείπεται ξεχωριστής κάρτας γραφικών. Σημαντικό λοιπόν ρόλο παίζει το πόσο ήσυχο είναι, πόσο "κρύο" παραμένει και πόσο καταναλώνει. Από το παραπάνω διάγραμμα μπορούμε να δούμε ότι με τον ανεμιστήρα στο super low η θερμοκρασία παρέμεινε σε λογικά επίπεδα καθόλη την διάρκεια των δοκιμών. Στο super low ο ανεμιστήρας γυρίζει πολύ χαμηλά κι είναι εντελώς αθόρυβος, εκτός αν έχετε βιονικά αυτιά. Δυστυχώς το Power meter που παραλάβαμε δεν δούλεψε οπότε μέχρι να έρθει ο αντικαταστάτης του θα σας χρωστάμε τις μετρήσεις για την κατανάλωση. Πάντως εξαρτάται κατά μεγάλο βαθμό από τον επεξεργαστή που θα χρησιμοποιήσετε. Αν ψάχνετε για οικονομικό σύστημα (σε κατανάλωση) τότε η καλύτερη ίσως επιλογή να είναι ένας i3 2120T.

Για να ολοκληρώσουμε την παρουσίαση αυτή θα γυρίσουμε στην πρώτη σελίδα. Το barebone της Shuttle μπορεί να γίνει όσο δυνατό επιθυμείτε εσείς και να καλύψει οποιαδήποτε ανάγκη έχετε, εκτός από τα παιχνίδια, δεν είναι άλλωστε αυτός ο σκοπός του. Στις 20 μέρες περίπου που "συζούμε" δεν είχαμε απολύτως κανένα πρόβλημα μαζί του σε 24/7 λειτουργία. Τα μόνα αρνητικά που μπορώ να του προσάψω είναι η έλλειψη USB3.0 θυρών καθώς και η φτηνή αίσθηση στα πλαστικά πορτάκια στην πρόσοψη. Κατά τα άλλα η ποιότητα του είναι κλασσική κι απροβλημάτιστη Shuttle.

Αναλυτικά η βαθμολογία του

Χαρακτηριστικά: 4,50 διότι του λείπουν τα USB3.0, δεν έχει χώρο για 3,5" δίσκο και παρόλο που έχει 4 sata μόνο αν δεν βάλετε DVD θα μπορέσετε να χωρέσετε και δεύτερο δίσκο.

Τιμή: 4,75διότι τα 180ευρώ που ζητάει είναι αρκετά τίμια για τον συνδυασμό κουτί/motherboard/ψύκτρα/εξωτερικό τροφοδοτικό και την υποστήριξη της Shuttle.

Χρηστικότητα: 4,50 διότι τα πλαστικά του είναι φτηνής ποιότητας κι έρχονται σε αντίθεση με αυτά που μας έχει συνηθίσει η Shuttle

Επιδόσεις: 4,75 διότι.. κάνει όσα λέει στο κουτί.

Για όλους αυτούς τους λόγους.. το Shuttle XH61 ανταμοίβεται με..

Εδώ τέλειωσε άλλη μία παρουσίαση. Ευχαριστούμε θερμά τη Shuttle για τη διάθεση του δείγματος.

Κωνσταντίνος (DJD) Μιχαλίτσης
