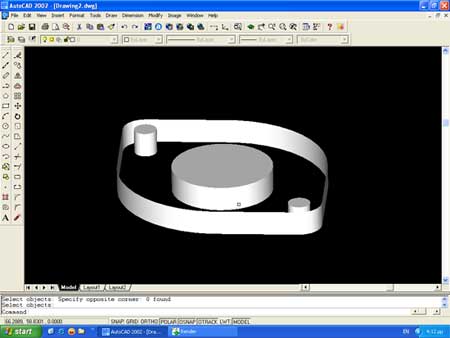

ngt Δημοσιεύτηκε Μάρτιος 20, 2005 #1 Κοινοποίηση Δημοσιεύτηκε Μάρτιος 20, 2005 Ξερει κανεις πως θα γεμιζουμε το εσωτερικο τμημα του κομματιου αυτου και να αδειασουμε τις τρυπες ? Κανενα φορουμ η thread που να εχει να κανει με autocad.? Link to comment Share on other sites More sharing options...
.38-.45 Μάρτιος 20, 2005 #2 Κοινοποίηση Μάρτιος 20, 2005 αναποδα το κανεις. θα σχεδιασεις την εξωτερικη καμπυλη, θα σχεδιασεις τους 3 κυκλους μεσα, θα κανεις extrude και ειναι ετοιμο. ή θα κανεις την εξωτρικη καμπυλη, θα κανεις extrude, θα σχεδιασεις τους 3 κυκλους, και θα τους κανεις extrude. Link to comment Share on other sites More sharing options...
antonisk7 Μάρτιος 20, 2005 #3 Κοινοποίηση Μάρτιος 20, 2005 http://www.caddigest.com/subjects/autocad/tutorials/select/index.htm Link to comment Share on other sites More sharing options...
ChrisXP Μάρτιος 21, 2005 #4 Κοινοποίηση Μάρτιος 21, 2005 Θα τα κάνεις όλα ξεχωριστά μετά θα πας στο subtract θα επιλέξεις αυτά που θες να μείνουν, πατας enter, επιλέγηεις αυτά που θες να φύγουν enter. Υπάρχει εντολή στο autocad για να γίνουν ta polygons two sided δηλαδή να γεμίσει το αντικείμενο, εκτός και αν έχεις κάνει κάποιο λάθος χωρίς να θέλω να το παίξω έξυπνος να βοηθήσω κοιτάω. Link to comment Share on other sites More sharing options...
ngt Μάρτιος 21, 2005 Author #5 Κοινοποίηση Μάρτιος 21, 2005 Δλδ τι εννοεις να τα κανω ολα ξεχωριστα ? Εγω αρχιζω να το φτιαχνω απο 2D αποψη κανονατας μονο κυκλους.και το εξωτερικο πριγραμμα το κανω με 3 κυκλους μεγαλυτρους απο τους 3 βασικους και μετα τους σπαω για να τους ενωσω σαν arcs. Link to comment Share on other sites More sharing options...
Georgesod Μάρτιος 21, 2005 #6 Κοινοποίηση Μάρτιος 21, 2005 Κάνε τα όλα extrude και το εξωτερικό περίβλημα. Στη συνέχεια substruct επιλέγεις τον μεγάλο όγκο enter και μετά επιλέγεις τους 3 κύκλους enter και έγινε Link to comment Share on other sites More sharing options...
bleo8onhs Μάρτιος 21, 2005 #7 Κοινοποίηση Μάρτιος 21, 2005 Όπως είναι τώρα το σχέδιο, ξαναφτιάξε το γύρω γύρω (εξωτερική καμπύλη) σε 2d. Σβήσε την 3d που υπάρχει τώρα και κάνε extrude αυτήν που έφτιαξες (η εξωτερική πρέπει να είναι polyline, ένωσε τα κομμάτια με pedit). Κάνε subtract, διάλεξε την εξωτερική και πάτα enter. Μετά διάλεξε τους κύκλους και ξαναπάτα enter. Ελπίζω να κατάλαβα τι θες να κάνεις. Link to comment Share on other sites More sharing options...
ngt Μάρτιος 21, 2005 Author #8 Κοινοποίηση Μάρτιος 21, 2005 Λοιπον σχεδιασα την εξωτερικη γραμμη με Arc's και lines, πατησα pedit διαλεξα μια line και μετα πατησα join με τα υπολοιπα κομματια της περιμετρου υστερα πατησα close και μετα πατησα escape για να φυγω απο το Pedit. Πατησα υστερα extrude με 0 μοιρες και 7 χιλιοστα υψος επελεγμενα ολα και κυκλους και το γυρω γυρω (που ειχε γινει πλεων closed polyline) και μου τα εκανε οκ. φωτο 1) + 2) Μετα δακτυλογραφησα την εντλοη SUBTRACT πατησα την περιοχη που θελω να κοψω ENTER και μετα διαλεξα τους κυκλους δλδ τα σχηματα που ηθελα να κοψω και παλι enter. φωτο 3) Τελος ! Link to comment Share on other sites More sharing options...

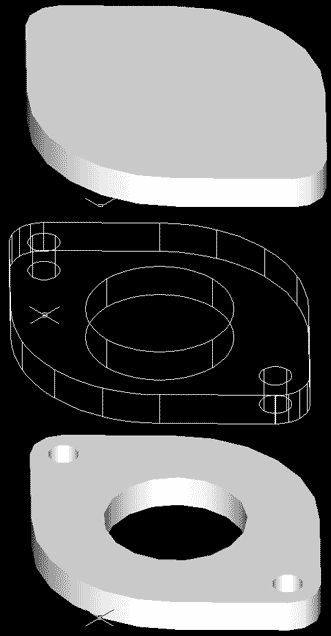

ngt Μάρτιος 21, 2005 Author #9 Κοινοποίηση Μάρτιος 21, 2005 Ναι και τα βηματα 1) Extrude ολα μαζι 2) Επιλεγοντας να κοψω τους κυκλους 3) Τελικο Αποτελεσμα Link to comment Share on other sites More sharing options...
