Από RGB ...κόκκινο μόνο...


f117

Recommended Posts

Πώς από RGB ledoταινια μπορούμε να κάνουμε να φαίνεται μόνο κόκκινο χρώμα...

Ποιά είναι η συνδεσμολογία?

Αν βάλω 12v + στο + της λεντοταινίας και το - στο R... ή στο G ή στο B....Μόνο λευκό βγάζει....



Link to comment
Share on other sites

Καλά σου λέει ο P55

Αλλά volt είναι το κάθε χρώμα και το κόκκινο αν δεν κάνω λάθος (ειμαι απο κινητο δε μπορω να ψαξω και πολυ) εχει τη πιο χαμηλή τάση.

Αν δεν θες να παίξεις με κοντρολερ μάλλον θα πρέπει να παίξεις με αντίσταση για να πας τα απαιτούμενα V στη λεντοταινία και να δώσει το κόκκινο. Δεν ειμαι σιγουρη όμως καθώς δε το έχω κάνει ποτέ. Κάτσε να ζητήσουμε και τη βοήθεια κάποιου που αν εθιναι σε υπολογιστη θα σε βοηθήσει σίγουρα @Seafalco

  • Agree 1
Link to comment
Share on other sites

Ίσως χρειάζεται κάποιο κύκλωμα, ίσως να ξέρει κάποιος που πιάνουν τα χέρια του όπως Seafalco, Karmen. κλπ

Πως γίνεται να βγαίνει πριν τη δική μου η απάντηση της Karmen?

Αφού δεν υπήρχε τίποτα εκεί.



  • Agree 1
Link to comment
Share on other sites

Εμ..... δεν ξερω για τις λεντοταινιες που λετε , εγω παντως απο ενα ρεταλι μπορουσα να αναβω το καθε χρωμα ξεχωριστα απλα βαζοντας ταση στα ακρα ....

Το λευκο που λες , για εμενα δειχνει πως για καποιο λογο περνουν ταση ολα τα χρωματα .



  • Like 1
Link to comment
Share on other sites

Μία ερώτηση, αυτή η LEDοταινία έχει ανάψει ποτέ με διαφορετικά χρώματα ?

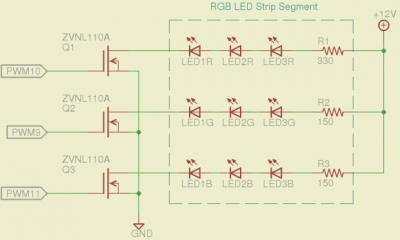

Γιατί από αυτό:




που είναι ένα τμήμα μαι αναλογικής LED-ταινίας κοινής ανόδου (το κοινό είναι το [+] ), επιδρώντας μόνο σε ένα άκρο, δεν υπάρχει περίπτωση να ανάψουν και τα δύο άλλα χρώματα!

Αν όμως σου ανάβουν τότε πρέπει να υπάρχει βραχυκύκλωμα μεταξύ των καθόδων των LED    ( A  ->|-  K). Οπότε λογικά θα έπρεπε να το βλέπεις μετρώντας αντίσταση μεταξύ των ακροδεκτών των διαφόρων χρωμάτων.

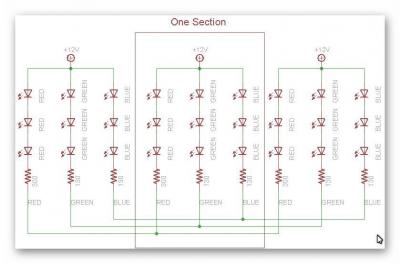

Αν οι αντιστάσεις είναι από την κάτω μεριά (προς την πλευρά της καθόδου) όπως εδώ:



Ashampoo_Snap_Τετάρτη, 7 Φεβρουαρίου 2018_19h51m35s_002_.jpg



Μπορεί να μην βλέπεις βραχυκύκλωμα μεταξύ των ακροδεκτών των χρωμάτων (να έχουν βραχυκυκλώσει οι αντιστάσεις από την επάνω πλευρά), αλλά αυτό θα αφορά μόνο ένα τμήμα της ταινίας.  Το ίδιο θα συμβεί αν έχει βραχυκυκλώσει ένα LED -και μόνο άν είναι το κατώτερο μπορεί να  ανάβουν τα ανώτερά του, και πάλι πιο ασθενικά , λόγω της μιας αντίστασης που θα μοιράζονται!   Όμως και πάλι αυτο αφορά σε ένα τμήμα της ταινίας!



Συνεπώς για πες μας περισσότερα (τύπος, κωδικός, φωτογραφία ταινίας, τρόπο μέτρησης, συνδέσεις)  γιατί μας έχουν μείνει 5 τρίχες , μη τις χάσουμε κι' αυτές!  :p





Να διευκρινίσω κάτι:

Το κάθε χρώμα LED πράγματι έχει διαφορετική τάση λειτουργίας με το κόκκινο -όπως είπε και η Αγάπη- να έχει την χαμηλότερη τάση λειτουργίας (τάση πρόσθιας πόλωσης) και τα πράσινα λίγο πιο πάνω. Στα σύγχρονα LED οι διαφορές ισχύουν, αλλά οι τάσεις λειτουργίας είναι πιο μεγάλες (π.χ. τα μπλε και λευκά έχουν περίπου 3V).

Στις LEDοταινίες τώρα, τα κόκκινα είναι λίγο ποιο πρόθυμα στο να ανάψουν , γι' αυτό και η εν σειρά αντίστασή τους είναι δυο+ φορές μεγαλύτερη αυτής του πράσινου και του μπλε.

(330 Ohm, έναντι 150 Ohm των άλλων).

Αυτό γίνεται για να εξομοιωθούν τα ρεύματα και οι τάσεις λειτουργίας κάθε χρώματος, και έτσι ο controller να μπορεί να λειτουργήσει βλέποντας την ταινία σαν black box.



Στις αναλογικές LEDοταινίες, (αυτές δεν έχουν ολοκληρωμένα επάνω τους) ισχύει το παραπάνω σχήμα (που δείχνει απλοποιημένα ένα δομικό τμήμα της ταινίας) ο έλεγχος γίνεται μέσω των τρανζίστορ που βρίσκονται στον controller, είτε σε ΟΝ, είτε σε OFF mode, είτε αν έχουν και δυνατότητα diming, σε PWM mode.

Δηλαδή τα τρανζίστορ που οδηγούν το  κάθε χρώμα , οδηγούνται από ένα ανεξάρτητο σήμα PWM για κάθε τρανζίστορ.

Αυτά τα σήματα PWM διαμορφώνονται κατάλληλα έτσι ώστε να το κάθε χρώμα να μπορεί να πάρει πολλές διαβαθμίσεις έντασης και συνδυαζόμενα μεταξύ τους να δώσουν να δώσουν "όλο" το χρωματικό φάσμα.





  • Like 2
Link to comment
Share on other sites

Δεν υπάρχει δεδομένο για την ledoταινια....

Οι πληροφορίες είπαν ότι είναι 24 volt...

12v δεν δοκίμασα να βάλω καθόλου .

Μόνο το λευκό έχει ανάψει..

Τα 24 έρχονται απο τροφοδοτικό υπολογιστή.... απο το 24πινο ... κιτρινο +12v...μπλε -12v....

Στο + της ledoταινιας μπήκε το κίτρινο +12v ... στο R της ledoταινιας μπήκε το μπλέ -12v...

Κόλληση έχει γίνει...και σε άλλο κομματάκι που έχει περισσέψει απο την ίδια λεντοταινία έχει απλά με επαφή.

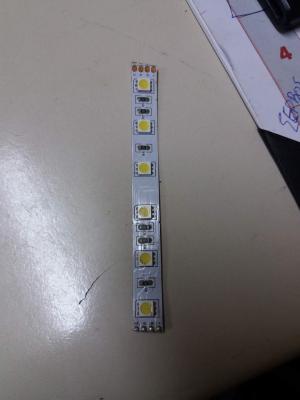

φωτό πιο αργά μέσα στην μέρα θα μου στείλουν!



Link to comment
Share on other sites

Η ταινία είναι rgb που σημαίνει ότι για να ανάψει άσπρο ανάβουν όλα τα χρώματα μαζί. Κάθε led μέσα έχει τα τρία χρώματα. Οπότε μήπως ή ταινία είναι 12voltq Υπάρχει περίπτωση σε κάποιο μήκος της να γράφει 12 ή 24 στο +. Πληροφοριακά υπάρχει και rgbw ταινία που ανάβει χώρια λευκό.

Link to comment
Share on other sites

  • 4 weeks later...

Αν σου ανάβει λευκό σημαίνει ότι και τα τρία χρώματα έχουν επαφή με το (-)

Δες την ταινία κάπου υπάρχει επαφή ανάμεσα τους ...Σε κάποιο led πιθανόν

Link to comment
Share on other sites

καλησπέρα! δεν υπάρχει καμία επαφή πουθενά! Αγοράστηκε ledoταινια από το jumbo με κοντρολερακι και τέλειωσε το ποίημα :p
