Κατασκευή διάταξης για μέτρηση Lumens σε φακούς


Recommended Posts

Κάτι μου λείπει, οπότε αποφάσισα να το κατασκευάσω.

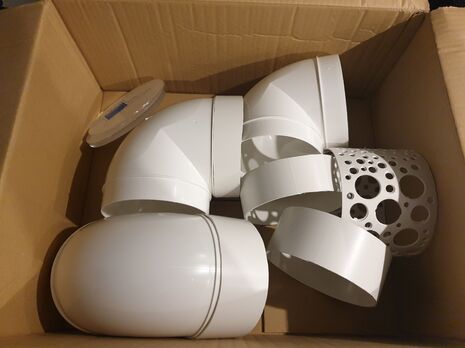

Παρέλαβα σήμερα 3 γωνίας σωλήνας εξαερισμού Φ150 και ένα ίσιο τμήμα 35 εκατοστών για τις ενώσεις και κάτι ακόμα που θα φανεί στην πορεία. Παρέλαβα ακόμη 2 κομμάτια πλεξιγκλάς, το ένα 5 και το άλλο 10 χιλιοστών, κομμένα με LASER σε κύκλους με διάμετρο 15 εκατοστά.



Η ίσια σωλήνα κόπηκε σε κομμάτια για τις ενώσεις και τα τελειώματα και ένα ακόμα κομμάτι που τρυπήθηκε σαν κεφαλοτύρι.



Η συνέχεια, σύντομα.




  • Like 4
Link to post
Share on other sites

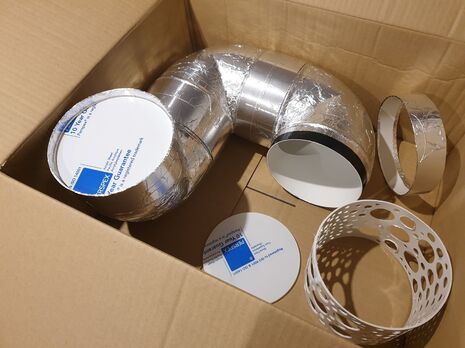

Οι σωλήνες μονώθηκαν οπτικά με αλουμινοταινία, ώστε να μην περνάει το φως ούτε από μέσα προς τα έξω ούτε από έξω προς τα μέσα.



Η κατασκευή αρχίζει να παίρνει μορφή.




  • Like 3
Link to post
Share on other sites

@pol77   Αυτό το "κεφαλοτύρι" θέλει deburring αλλιώς η περίθλαση θα κάνει τα δικά της !
Δεν φτάνει το καημένο που θα το στραμπουλάς με τόσες γωνιές θα πρέπει να το "ξυρίζεις" κιόλας ! ! !  :hmm:

:D

Άντε, ανεβαίνει το γράδο , θα μας σκάσεις ! ! !

  • Like 2
Link to post
Share on other sites

@Seafalco Δε με ενοχλούν καθόλου οι περιθλάσεις και οι αντανακλάσεις. Η ουσία της όλης συσκευής είναι να ομογενοποιεί το φως που μπαίνει από τη μία άκρη ώστε από την άλλη να βγαίνει όσο γίνεται ομοιόμορφο.



Το κεφαλοτύρι τοποθετείται μεταξύ των 2 τελευταίων γωνιών, όταν μετράμε πολύ δυνατούς φακούς, έτσι ώστε να μη βγαίνουμε έξω από το range του Lux Meter. Έχει σε ένα άξονα μεγάλες οπές και σε άλλον μικρότερες, με αποτέλεσμά περιστρέφοντάς το να κόβουμε περισσότερο ή λιγότερο φως. Σε λιγότερο δυνατούς φακούς, τους περισσότερους δηλαδή, μάλλον δε θα χρειάζεται καθόλου.



Αν με αυτό το σύστημα, μετρήσουμε με ένα Lux Meter τι βγαίνει στην έξοδο, όταν στην είσοδο έχουμε ένα φακό με μετρημένα lumens, έχουμε το συντελεστή και μπορούμε να μετρήσουμε lumens σε οποιονδήποτε φακό.



Αυτή τη στιγμή 3 φακοί ταξιδεύουν από Κίνα για Φινλανδία για να μετρηθούν σε integrating sphere. Ένας 6500Κ 70CRI, ένας 5000Κ 95CRI και ένας 2700K 95CRI, έτσι ώστε να μπορώ να δω κατά πόσο επηρεάζεται το Lux Meter μου από το CCT και να καλιμπράρω ανάλογα.



Παράλληλα, το όργανο έχει logging και σύνδεση με υπολογιστή, οπότε θα μπορώ να παράγω τέλεια runtime graphs.

Edited by pol77
  • Like 4
Link to post
Share on other sites
11 hours ago, pol77 said:

Δε με ενοχλούν καθόλου οι περιθλάσεις και οι αντανακλάσεις.

Ας μη σε ενοχλούν, ενοχλούν το φιλοθεάμον κοινό ! :p

Πολύ ενδιαφέρον είναι!

Αυτό το μεταβλητό διάφραγμα / defuser θα μπαίνει με το χέρι, υπάρχει κάποιος τρόπος να σταντάρεις της θέση και την "γωνία" που θα μπει έτσι ώστε να έχεις πάντα την ίδια  μειωτική επίδραση στο φως?

Περιμένουμε την συνέχεια ! ! ! :T:

  • Like 2
Link to post
Share on other sites
πριν 14 ώρες, το μέλος pol77 έγραψε:

Οι σωλήνες μονώθηκαν οπτικά με αλουμινοταινία, ώστε να μην περνάει το φως ούτε από μέσα προς τα έξω ούτε από έξω προς τα μέσα.



Η κατασκευή αρχίζει να παίρνει μορφή.




Ε δεν είναι «μαστορέματα ημέρας» αυτό...θέλει καινούριο ; )

  • Like 2
Link to post
Share on other sites
1 hour ago, Seafalco said:

Ας μη σε ενοχλούν, ενοχλούν το φιλοθεάμον κοινό ! :p

Learn to like it 😛




1 hour ago, Seafalco said:

Αυτό το μεταβλητό διάφραγμα / defuser θα μπαίνει με το χέρι, υπάρχει κάποιος τρόπος να σταντάρεις της θέση και την "γωνία" που θα μπει έτσι ώστε να έχεις πάντα την ίδια  μειωτική επίδραση στο φως?

Δε χρειάζεται. Απλά θα μπαίνει, όταν θα μπαίνει, για να κόβει φως σε πολύ δυνατούς φακούς και να τους φέρνει εντός του range του Lux Meter. Ανάλογα, θα περιστρέφεται έτσι ώστε να κόβει περισσότερο ή λιγότερο φως, με τις μικρές ή μεγάλες τρύπες στο δρόμο του φωτός.



1 hour ago, Seafalco said:

Περιμένουμε την συνέχεια ! ! ! :T:

Κι εγώ, αλλά τα πράγματα είναι εν αναμονή τώρα. Έχω ρωτήσει τον πωλητή στο ebay από όπου αγόρασα τα plexiglass, αν μπορεί να μου πουλήσει ένα με τρύπα για το μάτι του Lux Meter, καθώς τα κόβει ωραία με LASER. Αν δεν απαντήσει, θα αγοράσω ένα Forstner bit 50mm και θα κάνω την τρύπα μόνος μου. Το μάτι είναι οριακά πάνω από 50μμ, κάπου στο 50,15, οπότε θα σφηνώνει τέλεια. Έτσι κι αλλιώς δεν υπάρχει βιασύνη καθώς χωρίς τους μετρημένους φακούς για το calibration, η χρήση του είναι περιορισμένη. Μπορώ να φτιάχνω runtime graphs, από 100% έως και 0%, αλλά χωρίς να ξέρω σε πόσα lumens αντιστοιχούν οι τιμές.



3 minutes ago, ΓιαγκΤ said:

Ε δεν είναι «μαστορέματα ημέρας» αυτό...θέλει καινούριο ; )

Πολύ σωστός ρε φίλε. Κακώς το έκανα έτσι.



@Administrators μπορεί κάποιος παρακαλώ να μετακινήσει τα σχετικά Posts σε ένα καινούριο θέμα με τίτλο "Κατασκευή διάταξης για μέτρηση Lumens";

Edited by pol77
  • Like 4
Link to post
Share on other sites

Συνεχίζουμε με τη σημερινή πρόοδο.

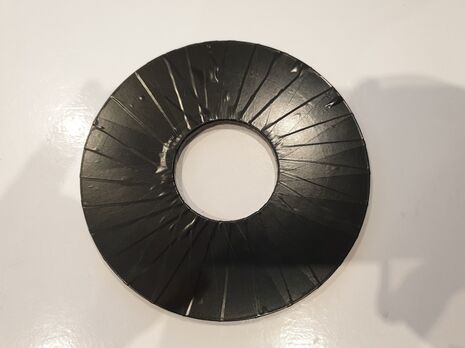

Έγινε τρύπα στο κέντρο του Plexiglass των 5mm και το πλεξιγκλασ καλύφθηκε με μαύρη ταινία.

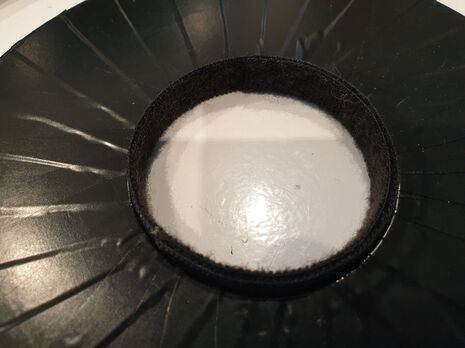

Στην τρύπα μπήκε ταινία Velcro (που χρησιμοποιούμε για την τακτοποίηση καλωδίων δικτύου) με τη μαλακή πλευρά προς τα μέσα

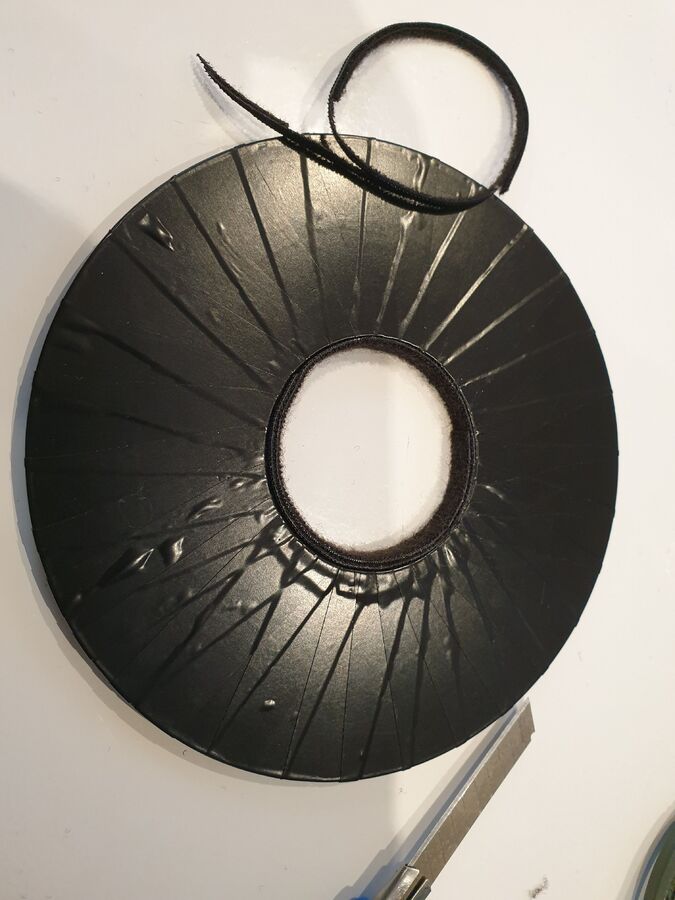

Ξυρίστηκε το περίσσευμα...

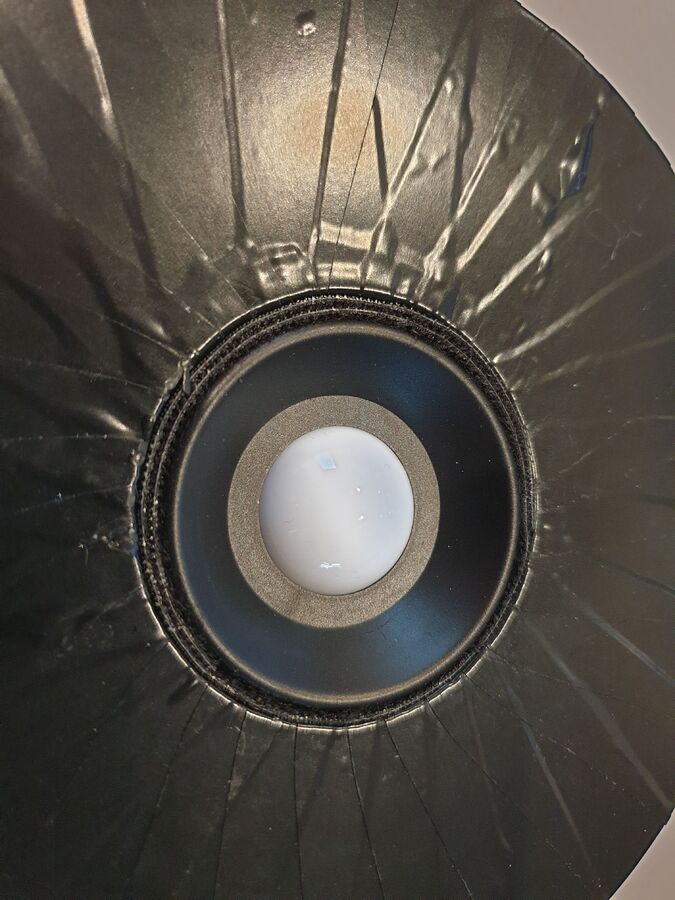

Έτσι το μάτι του Lux Meter εφαρμόζει και στέκεται ωραία.



20201012_171822.jpg\

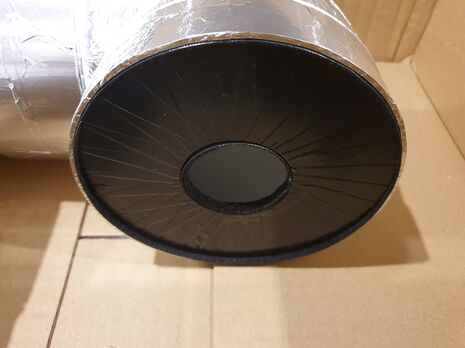

Με τον ίδιο τρόπο, το πλεξιγκλας σταθεροποιήθηκε μέσα στη σωλήνα, στο τέλος της διάταξης.



20201012_172722 - Copy.jpg

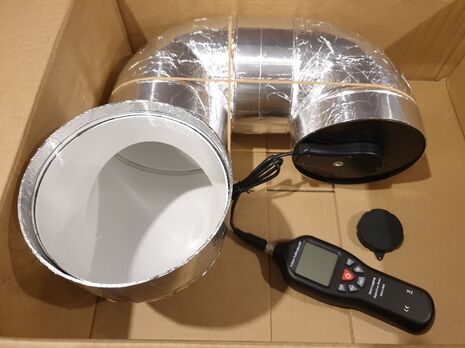

Τώρα το μάτι του Lux Meter στέκεται στη θέση του και δεν περνάει καθόλου φως από τις ενώσεις.



20201012_174102 - Copy.jpg

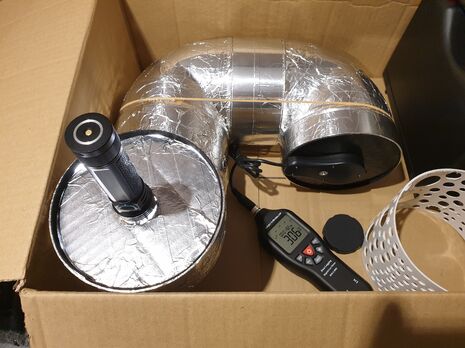

Το Plexiglass των 10mm μπήκε στο εμπρός μέρος και επάνω του ένα στρογγυλό χαρτόνι, ντυμένο με αλουμινοταινία και οπή στο μέγεθος του φακού. Έτσι περιορίζεται η απώλεια φωτός. Λίγο αλουμινόχαρτο μπορεί να χρησιμοποιηθεί για απόλυτη μόνωση.



20201012_190429 - Copy.jpg



Με αυτή τη διάταξη, μπορώ να μετρήσω από 2-3 έως πάνω από 12.000 Lumens (υπολογίζω), ενώ προσθέτωντας το κεφαλοτύρι, μπορώ να μετρήσω πιο δυνατούς φακούς, έως και πάνω από 100.000 Lumens.



Τώρα μένει να φτιάξω κι άλλα χαρτόνια για την είσοδο και, φυσικά, να περιμένω να έρθουν οι μετρημένοι φακοί για το καλιμπράρισμα.



Θέλω οπωσδήποτε να μπορώ να μετρήσω και κάτω από 2-3 lumens, αλλά για εκεί θα χρειαστώ άλλη διάταξη. Θα δω τι θα σκαρφιστώ...



Edited by pol77
  • Like 4
Link to post
Share on other sites

απορια. γιατι δεν εβαζες το φακο να χτυπαει απευθειας το μετρητικο, με καποιο nd φιλτρο για να μειωνεις τη φωτεινοτητα σταθερα αναλογα με τα lumens του φακου, πολλαπλασιαζοντας μετα την εξοδο του μετρητικου με το αντιστροφο του nd φιλτρου;



με 4-5 φιλτρα θα εκανες δουλεια πολυ καλης ακριβειας πιστευω.

  • Like 1
Link to post
Share on other sites

Μακάρι να ήταν τόσο απλά τα πράγματα. Για να γίνει μέτρηση πρέπει το φως που φτάνει στο μάτι του Lumens Meter να είναι εντελώς ομογενοποιημένο σε όλη την έκταση του ματιού. Οπότε το ζητούμενο δεν είναι απλά η μείωση της έντασης.

  • Like 4
Link to post
Share on other sites

αποκλειεται να το πετυχεις αυτο με τετοια διαταξη. θες collimator και συγκεκριμενες αποστασεις αναλογα το φακο, και φυσικα nd φιλτρα. οτιδηποτε αλλο θα χανει φωτεινοτητα, πιθανως και δυσαναλογη της εντασης του φακου

Edited by fuz10n
Link to post
Share on other sites

Εντάξει. Στα σκουπίδια όπως είναι τότε και θα ενημερώσω και όλους τους Reviewers φακών ανά τον κόσμο που χρησιμοποιούν ακριβώς τέτοια διάταξη να την πετάξουν. 😛



Πέρα από την πλάκα, η σωστή επιστημονικά διάταξη για τη μέτρηση Lumens δεν είναι αυτή που έφτιαξα, όπως δεν είναι και αυτή που περιγράφεις. Η σωστή διάταξη λέγεται integrating sphere και το κόστος της είναι απαγορευτικό. Υπάρχουν κάποιες ιδιοκατασκευες με σφαίρες από φελιζολ αλλά είναι ακόμη λιγότερο ακριβείς από τις διατάξεις του τύπου που έφτιαξα.



Ειλικρινά, οι παραδοχές είναι πολλές και το σφάλμα μέτρησης μεγάλο, που μπορεί να φτάσει εύκολα και το 10%. Γι αυτό το λόγο δεν το είχα κατασκευάσει τόσο καιρό. Αλλά δεν υπάρχει μέση λύση. Η αυτό, με τις παραδοχές του ή τίποτα. Εκτός και αν κάποιος το φυσάει τόσο πολύ το χρήμα ώστε να αγοράσει το σωστό όργανο.



Για την ιστορία, υπάρχουν κι άλλα προβλήματα που πιθανώς δεν  φαντάζεσαι, όπως πιθανή μη γραμμική απόκριση του Lux Meter πέρα από κάποιο εύρος και  πιθανότατη μη γραμμική απόκριση του Lux Meter σε διαφορετικές θερμοκρασίες φωτός.

Link to post
Share on other sites

οκ δεκτο δεκτο 😁 ειναι μερος του επαγγελματος μου οι οπτικες διαταξεις και ειπα να πω καμια εξυπναδα. φαινεται να το χεις ψαξει πασο.

Link to post
Share on other sites

Αν έχεις ιδέες για να το βελτιώσουμε, πολύ ευχαρίστως να τις δοκιμάσω. Όταν έρθουν οι μετρημένοι φακοί βέβαια.
