Ηλεκτρονική συσκευή με κουμπιά από καουτσούκ(?)

[TopCLR]

Καλησπέρα.

Έχω μια ηλεκτρονική συσκευή που διαθέτει τρία κουμπιά ελέγχου και ρυθμίσεων. Τα συγκεκριμένα κουμπιά είναι από ελαστικό υλικό εξωτερικά και εσωτερικά υπάρχουν (στο καθένα) δύο επαφές πάνω σε πλακέτα. Με το πάτημα του ελαστικού κουμπιού (που διαθέτει κάποιο μαύρο υλικό στην άκρη) "βραχυκυκλώνει" τις επαφές και εκτελείται η λειτουργία.

Τελευταία τα κουμπιά δεν λειτουργούν πλέον. Έχοντας ανοίξει την συσκευή οι επαφές των κουμπιών στην πλακέτα ανταποκρίνονται όταν βάζω κάποιο κατσαβίδι για να τις βραχυκυκλώνω. Οπότε υποθέτω το μαύρο υλικό (πιθανόν γραφίτης?) στην άκρη του ελαστικού κουμπιού έχει "φθαρεί" και δεν βραχυκυκλώνει πλέον τις επαφές.

Έχετε υπόψη σας κάποιο τρόπο ή υλικό που μπορώ να χρησιμοποιήσω για να ξανακάνω ηλεκτρικά αγώγιμη την άκρη του ελαστικού κουμπιού; Σημειώνω πως μιλάμε για συσκευή ικανού μεγέθους (περίπου όσο ένα μεγάλο τροφοδοτικό υπολογιστή) και όχι κάποια που πρέπει να είσαι χειρούργος για να την "διορθώσεις".



Κάτι που θα ήταν εύκολα εφαρμόσιμο είναι κάτι σαν το μπλάνκο που χρησιμοποιούν για διόρθωση λαθών σε έγγραφα. Σε υγρή αρχικά μορφή όπου με μια επάλειψη και στέγνωμα (με κάποιο αγώγιμο υλικό) θα γινόταν η δουλειά. Δεν ξέρω όμως τι να ψάξω! Το που λογικά θα είναι κάποιο κατάστημα ηλεκτρονικών ειδών.

Ευχαριστώ προκαταβολικά για την βοήθεια.

[gkatsogr]

Καλησπέρα!

Υπάρχει το εξής:

Keypad Fix – Restores Worn Keypad Buttons

KEYPADFIX.COM

Δεν ξέρω βέβαια αν η ποσότητα που έχει το ένα δοχείο θα σε φτάσει.



Εναλλακτική λύση είναι να αγοράσεις από τους Κινέζους.

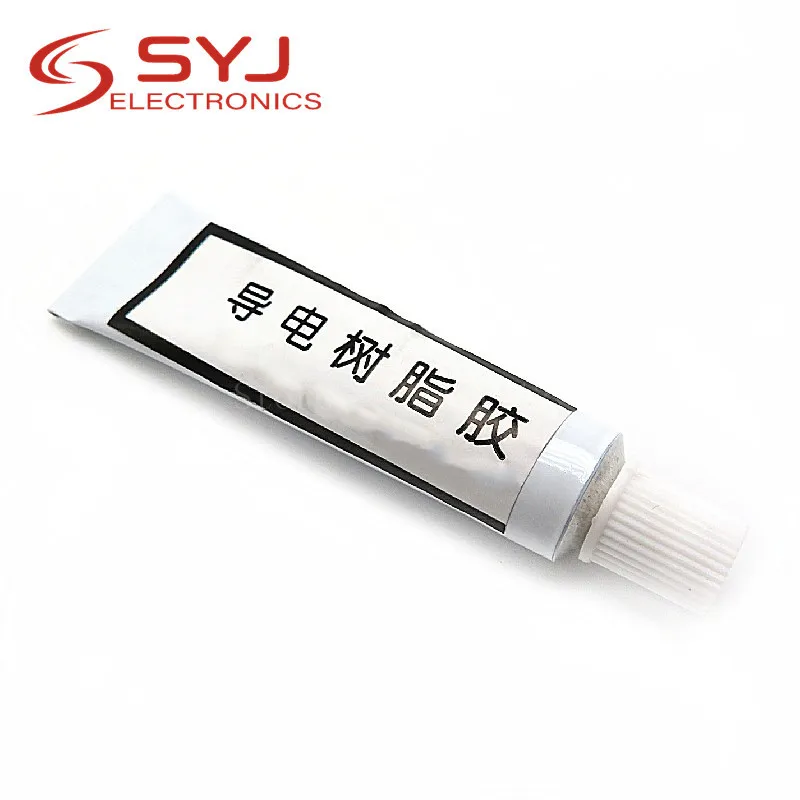

Conductive rubber repair conductive glue / repair phone keypad remote control and other contacts In Stock|Integrated Circuits| - AliExpress

WWW.ALIEXPRESS.COM

---

Smarter Shopping, Better Living! Aliexpress.com



Edited May 13, 2023 by gkatsogr

[TopCLR]

Σ' ευχαριστώ.

Η ποσότητα δεν είναι θέμα. Τρία κουμπιά με επιφάνεια πατήματος ενός κύκλου με 2-3 χιλιοστά διάμετρο περίπου έκαστο! Η ποσότητα που θα χρειαστώ είναι ελάχιστη.

[minast]

Παρεμπιπτόντως, όσο περιμένεις να φτάσει το παραπάνω, μπορείς να καθαρίσεις προσεκτικά την πλακέτα με στεγνό χαρτί κουζίνας ή/και καθαριστικό επαφών.

Σε ένα χειριστήριο που επρόκειτο να αποσυρθεί έχω βάλει και κομματάκι αλουμινόχαρτο με λίγη κόλλα στιγμής

[gkatsogr]

1 ώρα πριν, το μέλος minast έγραψε:

Παρεμπιπτόντως, όσο περιμένεις να φτάσει το παραπάνω, μπορείς να καθαρίσεις προσεκτικά την πλακέτα με στεγνό χαρτί κουζίνας ή/και καθαριστικό επαφών.

Σε ένα χειριστήριο που επρόκειτο να αποσυρθεί έχω βάλει και κομματάκι αλουμινόχαρτο με λίγη κόλλα στιγμής

Η πλακέτα είναι ΟΚ όπως ανέφερε (Έχοντας ανοίξει την συσκευή οι επαφές των κουμπιών στην πλακέτα ανταποκρίνονται όταν βάζω κάποιο κατσαβίδι για να τις βραχυκυκλώνω. )



Σαν προσωρινή πατέντα, εγώ βάζω αλουμινοταινία αλλά αν γίνεται πολύ χρήση κόβεται κάποια στιγμή και θέλει πάλι αντικατάσταση.

[fuz10n]

αλουμινοχαρτο και κολλα οπως ειπε ο ΠΡΙΝ

[TopCLR]

Για να είμαι ειλικρινής το σκέφτηκα για κόλλα με κομματάκι αλουμινόχαρτο.

Όμως, το μικρό μέγεθος του + είμαι λίγο ατσούμπαλος σε ψιλοδουλειά με κίνδυνο να μου "τρέξει" η κόλλα και να κολλήσει το λάστιχο και δεν θα μπορώ να το επαναφέρω, με αποτρέπουν να το επιχειρήσω! Γι' αυτό έψαξα για την πρώτη λύση (επάλειψη με αγώγιμη κόλλα). Βέβαια δεν αποκλείεται εντελώς να την κάνω την ταρζανιά.

Ευχαριστώ για τις απαντήσεις.

[fuz10n]

-ριξε μια σταγονα κολλα στιγμης καπου

-κοψε ενα στρογγυλο αλουμινοχαρτο

-πιαστο με ενα τσιμπιδακι

-ακουμπα το στη σταγονα

-βαλτο στο κουμπι και πιεσε το με το τσιμπιδακι

[gkatsogr]

@TopCLR Μπορείς να επισυνάψεις φωτογραφία του control;

Αν έχεις και παχύμετρο να δούμε μια και διάμετρο; Ίσως μπορείς να κάνεις τράμπα με smt push buttons.

[TopCLR]

5 ώρες πριν, το μέλος gkatsogr έγραψε:

@TopCLR Μπορείς να επισυνάψεις φωτογραφία του control;

Αν έχεις και παχύμετρο να δούμε μια και διάμετρο; Ίσως μπορείς να κάνεις τράμπα με smt push buttons.

Εδώ πλέον μιλάς για "μόντα" η οποία θέλει ικανότητες ηλεκτρονικού (κολλητήρι κλπ)! Εδώ ψιλοφοβάμαι την κόλλα και θα πιάσω το κολλητήρι για μοντάρισμα;!

Η ιδέα του fuz10n για την εφαρμογή της κόλλας είναι καλή!

[TopCLR]

Προς ενημέρωση όλων.

Μέσα στην βδομάδα που πέρασε έκανα την επέμβαση που πρότεινε ο minast και ο fuz10n με κόλλα και κομματάκια αλουμινόχαρτο. Με σωληνάριο κόλλας που είναι κάπως παχύρευστη (για να μην "τρέξει") και κομματάκια αλουμινόχαρτο κομμένα με την τρύπα από στυλό με κουμπί.

Το εγχείρημα πέτυχε και τα κουμπιά πλέον λειτουργούν κανονικά.

Λυπάμαι που δεν σκέφτηκα να βγάλω καμιά φωτογραφία. Πάντως η σχετικά παχύρευστη κόλλα βοήθησε αρκετά.

Ευχαριστώ όλους για την βοήθεια.

Edited June 25, 2023 by TopCLR
