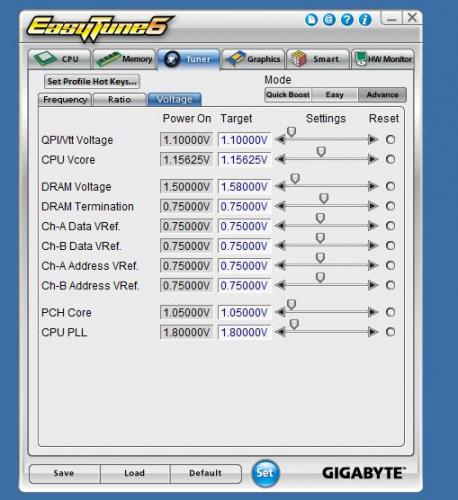

unseen Posted September 25, 2010 #1 Share Posted September 25, 2010 Aν και εχει περασει καιρος απο τοτε που η Gigabyte ανακοινωσε μια νεα σειρα με υποστηριξη Usb3 και Sata3 δεν ειχαμε την ευκαρια να μπορεσουμε να δοκιμασουμε καποιο μοντελο της. Αυτο βεβαια εως σημερα. Οπως παντα ομως δεν θα μεινουμε στα χαρακτηριστικα γιατι ως power users - overclockers δεν μας ενδιαφερουν μονο ο πλουσιος εξοπλισμος και τα νεα χαρακτηριστικα αλλα και τι δυνατοτητες μας δινει η μητρικη για υπερχρονισμο. Αξιο αναφορας ειναι το γεγονος οτι η διαφορες με το προηγουμενο μοντελο P55-UD4 περιοριζονται σχεδον αποκλειστικα στα εξτρα χαρακτηριστικα της προσθηκης USB3 και Sata3 υποστηριξης. Οπως λοιπον και το προηγουμενο μοντελο ετσι και αυτο εχει υποστηριξη Sli και Crossfire και στις δυο PCI-E θυρες που διαθετει μπορουμε να τοποθετησουμε 2 καρτες γραφικων οι οποιες θα τρεχουν 8x ή μια η οποια θα τρεχει 16x. Για τις δυο μπλε usb θυρες που βρισκονται στο πισω μερος και παρεχουν υποστηριξη Usb3 υπευθυνος ειναι ο Nec controller D720200F1 και για τα 2 ασπρα sata ports που ξεχωριζουν στα οποια μπορουμε να συνδεσουμε sata3 δισκους ο controller ειναι της Marvel. Τελος ακομη ενα νεο χαρακτηριστικο ειναι η "x3" ταση που παρεχεται στις usb θυρες για φορτιση συσκευων. H μητρικη θα λεγαμε οτι ανοικει στην κατηγορια midrange και αυτο φαινεται απο τον εξοπλισμο αλλα και γενικοτερα απο τα features που παρεχει. [ATTACH]9419[/ATTACH] Aς δουμε ομως πιο αναλυτικα τα χαρακτηριστικα. Τεχνικα χαρακτηριστικα CPU 1. Support for an Intel® Core™ i7 series processor/Intel® Core™ i5 series processor in the LGA1156 package (Go to GIGABYTE's website for the latest CPU support list.) 2. L3 cache varies with CPU Chipset 1. Intel® P55 Express Chipset Memory 1. 4 x 1.5V DDR3 DIMM sockets supporting up to 16 GB of system memory 2. Dual channel memory architecture 3. Support for DDR3 2200/1600/1333/1066/800 MHz memory modules 4. Support for non-ECC memory modules 5. Support for Extreme Memory Profile (XMP) memory modules Audio 1. Realtek ALC889 codec 2. High Definition Audio 3. 2/4/5.1/7.1-channel 4. Support for Dolby® Home Theater 5. Support for S/PDIF In/Out 6. Support for CD In LAN 1. 1 x RTL8111E chip (10/100/1000 Mbit) Expansion Slots 1. *1 x PCI Express x16 slot, running at x16 (PCIEX16) 2. *1 x PCI Express x16 slot, running at x8 (PCIEX8) (The PCIEX16 and PCIEX8 slots conforms to PCI Express 2.0 standard.) 3. 3 x PCI Express x1 slots 4. 2 x PCI slots Multi-Graphics Technology 1. Support for ATI CrossFireX™/NVIDIA SLI technology Storage Interface Chipset: 1. 6 x SATA 3Gb/s connectors (SATA2_0, SATA2_1, SATA2_2, SATA2_3, SATA2_4, SATA2_5) supporting up to 6 SATA 3Gb/s devices 2. Support for SATA RAID 0, RAID 1, RAID 5, and RAID 10 Marvell 9128 chip: 1. 2 x SATA 6Gb/s connectors (GSATA3_6, GSATA3_7) supporting up to 2 SATA 6Gb/s devices 2. Support for SATA RAID 0 and RAID 1 * SATA3 RAID 0 4x and SATA3 2x performance are maximum theoretical values. Actual performance may vary by system configuration. * SATA3 SSDs are not recommended for use in RAID 0 mode on Marvell SE9128 ports. JMB362 SATA2 chip: 1. 2 x eSATA 3Gb/s connectors on the back panel supporting up to 2 SATA 3Gb/s devices 2. Support for SATA RAID 0, RAID 1, and JBOD iTE IT8213 chip: 1. 1 x IDE connector supporting ATA-133/100/66/33 and up to 2 IDE devices iTE IT8720 chip: 1. 1 x floppy disk drive connector supporting up to 1 floppy disk drive USB Chipset: 1. Up to 12 USB 2.0/1.1 ports (8 on the back panel, 4 via the USB brackets connected to the internal USB headers) NEC chip: 1. Up to 2 USB 3.0/2.0 ports on the back panel * USB 3.0 10x performance is a maximum theoretical value. Actual performance may vary by system configuration. IEEE 1394 1. T.I. TSB43AB23 chip 2. Up to 3 IEEE 1394a ports (2 on the back panel, 1 via the IEEE 1394a bracket connected to the internal IEEE 1394a header) Internal I/O Connectors 1. 1 x 24-pin ATX main power connector 2. 1 x 8-pin ATX 12V power connector 3. 1 x floppy disk drive connector 4. 1 x IDE connector 5. 6 x SATA 3Gb/s connectors 6. 2 x SATA 6Gb/s connectors 7. 1 x CPU fan header 8. 2 x system fan headers 9. 1 x power fan header 10. 1 x PCH chip fan header 11. 1 x front panel header 12. 1 x front panel audio header 13. 1 x CD In connector 14. 1 x S/PDIF In header 15. 1 x S/PDIF Out header 16. 2 x USB 2.0/1.1 headers 17. 1 x IEEE 1394a header 18. 1 x serial port header 19. 1 x parallel port header 20. 1 x clearing CMOS jumper Back Panel Connectors 1. 1 x PS/2 keyboard or PS/2 mouse port 2. 1 x coaxial S/PDIF Out connector 3. 1 x optical S/PDIF Out connector 4. 2 x IEEE 1394a ports 5. 8 x USB 2.0/1.1 ports 6. 2 x USB 3.0 ports 7. 2 x eSATA 3Gb/s ports 8. 1 x RJ-45 port 9. 6 x audio jacks (Center/Subwoofer Speaker Out/Rear Speaker Out/ Side Speaker Out/Line In/Line Out/Microphone) I/O Controller 1. iTE IT8720 chip H/W Monitoring 1. System voltage detection 2. CPU/System temperature detection 3. CPU/System/Power fan speed detection 4. CPU overheating warning 5. CPU/System/Power fan fail warning 6. CPU/System fan speed control BIOS 1. 2 x 16 Mbit flash 2. Use of licensed AWARD BIOS 3. Support for DualBIOS™ 4. PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b Unique Features 1. Support for @BIOS 2. Support for Q-Flash 3. Support for Xpress BIOS Rescue 4. Support for Download Center 5. Support for Xpress Install 6. Support for Xpress Recovery2 7. Support for EasyTune 8. Support for Dynamic Energy Saver™ 2 9. Support for Smart 6™ 10. Support for Auto Green 11. Support for eXtreme Hard Drive 12. Support for Q-Share Bundle Software 1. Norton Internet Security (OEM version) Operating System 1. Support for Microsoft® Windows 7/Vista/XP Form Factor 1. ATX Form Factor; 30.5cm x 24.4cm Note 1. When dual graphics cards are used in 1st and 2nd PCIex16 slots, SATA3 / USB 3.0 (Marvell 9128 /NEC USB 3.0 Controllers) will work at normal mode. Remark 1. Due to different Linux support condition provided by chipset vendors, please download Linux driver from chipset vendors' website or 3rd party website. 2. Most hardware/software vendors no longer offer support for Win9X/ME/2000/XP SP1/SP2. If drivers are available from the vendors, we will update them on the GIGABYTE website. Packaging - Εξοπλισμος -Close up photo Packaging - Εξοπλισμος -Close up photo <object classid="clsid:d27cdb6e-ae6d-11cf-96b8-444553540000" codebase="http://fpdownload.macromedia.com/pub/shockwave/cabs/flash/swflash.cab#version=9,0,0,0" width="800" height="600" id="tech" align="middle" quality="high"allowFullScreen="true" wmode="transparent" allowScriptAccess="always" > <param name="movie" value="http://shots.gr/up/p55a.swf?xml_path=http://shots.gr/up/p55a.xml" /> <param name="quality" value="high" /> <param name="allowFullScreen" value="true" /> <param name="wmode" value="transparent" /> <param name="allowScriptAccess" value="always" /> <param name="_flashcreator" value="http://www.photo-flash-maker.com" /> <param name="_flashhost" value="http://www.go2album.com" /> <embed src="http://shots.gr/up/p55a.swf?xml_path=http://shots.gr/up/p55a.xml" width="800" height="600" quality="high" allowFullScreen="true" wmode="transparent" allowScriptAccess="always" name="tech" align="middle" type="application/x-shockwave-flash" pluginspage="http://www.macromedia.com/go/getflashplayer" /> </object> Οπως παρατηρειτε κι εσεις ο εξοπλισμος ειναι λιτος κατι που γενικα συνιθιζει η Gigabyte. Aν περιμενατε καποιο παιχνιδακι, καποιο εξτρα ανεμιστηρακι ή καγκουροαυτοκολλητα τοτε χασατε. Σπαρτιατικη μητρικη με εμφαση στο προιον. Περιεργο το γεγονος οτι ακομη και στα τελη του 2010 βρισκουμε IDE θυρα σε μητρικη. Δεν θα το χαρακτηριζα κακο. Αν εχεις παλιοτερη οπτικη συσκευη που σου δουλευει γιατι να την αλλαξεις. Και τα 30 ευρω εχουν την αξια τους. Αρκετοι solid πυκνωτες στην περιοχη του επεξεργαστη που δινουν σταθεροτητα στο συστημα. Στα θετικα οτι δεν ειναι τελειως κολλημενοι ο ενας με τον αλλο(εστω απο τη μια μερια) οποτε η αφαιρεση της μονωτικης γομας σε περιπτωση που θελησετε να παιξετε με αρνητικες θερμοκρασιες ειναι ευκολη. Θα ηθελα να δω τρυπες και για 775 socket coolers οπως στις evga. Οι χρηστες που εχουν στην κατοχη τους ψυκτρα για 775 επεξεργαστη θα πρεπει να σκεφτουν και αυτο το εξτρα εξοδο αν η λυση του box cooler δεν ειναι αυτο που θα ικανοποιησει. Ακομη ενα θετικο που αξιζει να ανεφερουμε ειναι οτι οπως και σε αρκετα προηγουμενα μοντελα ετσι και σε αυτο η gigabyte χρησιμοποιει εξτρα layer χαλκου στην πλακετα κυριως για λογους σταθεροτητας και χαμηλοτερης θερμοκρασιας. Ο μηχανισμος του socket ειναι της Lotes ενω η πλαστικη βαση εχω την υποψια οτι συνεχιζει να ειναι της foxconn. Μου αρεσε η σκουρα αποχρωση του νικελ. Οπως ειπα και πιο πριν η μητρικη απευθεινεται στην midrange κατηγορια. Ετσι βλεπουμε μονο μια καρτα δικτυου. 1000αρα σε υλοποιηση της marvel. Mε την αφαιρεση του συστηματος ψυξης παρατηρουμε την ελλειψη Northbridge αφου στους i3 και i5 βρισκεται ενσωματομενο στον επεξεργαστη. Στις δοκιμες μας ακομη και σε μεγαλο φορτιο εδειχνε χλιαρη πραγμα που σημαινει οτι η χρηση ανεμιστηρα μαλλον ειναι περιττη. Τελειωνοντας με τις φωτο βλεπουμε πανω δεξια smd led σαν δεικτης του ποσες φασεις ειναι ενεργες. Οταν δεν υπαρχει φορτιο η μητρικη κανει διαχειρηση ενεργειας και κλεινει οσες δεν χρειαζονται για εξοικονομηση. Aς περασουμε στα αποτελεσματα. Αποτελεσματα Το συστημα μας αποτελειται απο τα παρακατω: Intel i3 530 2.93ghz 2x2gb Corsair DDR3 XMS3 9-9-9-24 2000Mhz Nvidia 6600GT 128mb (LOL) WD Raptor 74gb Silverstone Decathlon 1200w psu Για ψυξη χρησιμοποιηθηκαν τα παρακατω. Watercooling / Tec cooling / Single stage phase change cooling Super pi 1m / Hexus Pifast / Novabench <object classid="clsid:d27cdb6e-ae6d-11cf-96b8-444553540000" codebase="http://fpdownload.macromedia.com/pub/shockwave/cabs/flash/swflash.cab#version=9,0,0,0" width="800" height="400"> <param name="movie" value="http://www.swfcabin.com/swf-files/1285452196.swf" /> <param name="quality" value="high" /> <param name="wmode" value="transparent" /> <param name="allowScriptAccess" value="always" /> <embed src="http://www.swfcabin.com/swf-files/1285452196.swf" width="800" height="400" quality="high" wmode="transparent" allowScriptAccess="always" pluginspage="http://www.macromedia.com/go/getflashplayer" type="application/x-shockwave-flash"></embed> </object> <object classid="clsid:d27cdb6e-ae6d-11cf-96b8-444553540000" codebase="http://fpdownload.macromedia.com/pub/shockwave/cabs/flash/swflash.cab#version=9,0,0,0" width="800" height="400"> <param name="movie" value="http://www.swfcabin.com/swf-files/1285452614.swf" /> <param name="quality" value="high" /> <param name="wmode" value="transparent" /> <param name="allowScriptAccess" value="always" /> <embed src="http://www.swfcabin.com/swf-files/1285452614.swf" width="800" height="400" quality="high" wmode="transparent" allowScriptAccess="always" pluginspage="http://www.macromedia.com/go/getflashplayer" type="application/x-shockwave-flash"></embed> </object> <object classid="clsid:d27cdb6e-ae6d-11cf-96b8-444553540000" codebase="http://fpdownload.macromedia.com/pub/shockwave/cabs/flash/swflash.cab#version=9,0,0,0" width="800" height="400"> <param name="movie" value="http://www.swfcabin.com/swf-files/1285452770.swf" /> <param name="quality" value="high" /> <param name="wmode" value="transparent" /> <param name="allowScriptAccess" value="always" /> <embed src="http://www.swfcabin.com/swf-files/1285452770.swf" width="800" height="400" quality="high" wmode="transparent" allowScriptAccess="always" pluginspage="http://www.macromedia.com/go/getflashplayer" type="application/x-shockwave-flash"></embed> </object> Προχωραμε! Cloud Oc τι ειναι αυτο? Klik για να δειτε. Cloud Oc Cloud Oc Μεσα στο cd με τους οδηγους της μητρικης περιεχεται και ενα utility με το ονομα Cloud oc το οποιο δινει την δυνατοτητα στο χρηστη να ρυθμισει Fsb,τασεις , πολλαπλασιαστη κλπ μεσω web browser. Στην ουσια στηνει εναν μικρο web server service και οταν συνδειθειτε στην ip του υπολογιστη σας μπορειτε να τον overclockαρεται, να του αλλαξεται την ταση ή ακομα και να τον κανετε reboot. Ας δουμε μερικες φωτο. Κανοντας login τι βλεπουμε [ATTACH]9420[/ATTACH] [ATTACH]9421[/ATTACH] [ATTACH]9422[/ATTACH] [ATTACH]9423[/ATTACH] [ATTACH]9424[/ATTACH] Τραβηξα και ενα μικρο βιντεο ενω το δοκιμαζα με το κινητο μου (Eden Glofish X600) ttab-IT6mrI Προσωπικα ακομα προσπαθω να βρω την χρησιμοτητα του. Μαλλον η gigabyte θελησε να δειξει οτι απλα μπορει να κανει και αυτο. Και μιας και μιλαμε για το παρεχομενο software αρκετα καλο ειναι το utility που δινει για υπερχρονισμο. Το γνωστο EasyTune. Eνω παλιοτερες εκδοσεις που ειχα δοκιμασει ηταν απλα απαραδεκτες αυτη εδω δουλεψε απροβληματιστα. Παρεχει σχεδον ολες τις χρησιμες ρυθμισεις. Παμε και στον επιλογο. Επιλογος - συμπερασματα. Και κλεινοντας αυτο το review θα ηθελα να πω πρωτα απο ολα οτι μολις εχουμε στα χερια μας δισκο που υποστηριζει sata3 θα γινουν οι απαραιτητες μετρησεις και θα ανεβουν. Τωρα, η δικη μου γνωμη για την μητρικη ειναι οτι πηρα αυτο ακριβως που περιμενα. Ηξερα εξ αρχης οτι δεν θα πετυχω τρελο υπερχρονισμο. Ηξερα οτι μεσα στο κουτι δεν θα εβρισκα καποιο παιχνιδι σαν δωρο. Ηξερα οτι αγοραζω μια μητρικη με δυνατοτητες να καλυψει εναν προχωρημενο χρηστη αλλα οχι αυτον που θελει να καταριψει παγκοσμια ρεκορ. Ετσι κι αλλιως τα ρεκορ πλεον δεν γινονται με μητρικη απο το ραφι. Το κοστος κτισης ξεκιναει απο τα 160 ευρω. Μια λογικη τιμη θα ελεγα δεδομενου οτι μπορει να δεχθει μεχρι και i7 επεξεργαστη (πχ τον 860). Oσο αφορα την σταθεροτητα της μπορω να πω πως εμεινα αρκετα ευχαριστημενος. Ο συγκεκριμενος επεξεργαστης της δοκιμης δουλευει στα 4500mhz σταθερα με υδροψυξη και δεν υπαρχει περιπτωση η μητρικη να μας κοβει καθως ειναι καθαρα θεμα ψυξης. [ATTACH]9430[/ATTACH] Με μονοβαθμιο phase change καταφερε να βγαλει 32m superpi σχεδον στα 5200. [ATTACH]9429[/ATTACH] Θετικα: -Λογικη τιμη -Σταθερη λειτουργεια -Easytune δουλευει απροβληματιστα -USB3/Sata3 -Αρκετα καλη στον υπερχρονισμο Αρνητικα: -Ελλειψη on/off-reset -Ασυμβατοτητα με bfg nvidia 250gts -Δεν εχει overclocking προφιλ στο bios Εφοσον διαβασατε μεχρι εδω τοτε δικαιουστε να δειτε και το unboxing :smile007: -A7BDiGVA0M&NR=1 Eυχαριστω για το χρονο σας. Link to comment Share on other sites More sharing options...
QantonisQ Posted September 26, 2010 #2 Share Posted September 26, 2010 Ωραίος man,bravo ! :finger008: Οι τόνοι που πήγαν ; :010: Πολύ καλή η μητρική για τα χρήματα της πιστεύω και ωραίες φωτογραφίες ! Link to comment Share on other sites More sharing options...
harogeo Posted September 26, 2010 #3 Share Posted September 26, 2010 Πολύ ωραία παρουσίαση και επίσης πολύ ωραία μητρική!Μπράβο Χρήστο!Ηταν ότι ακριβώς χρειαζόμουν με τον κυριακάτικο πρωϊνό καφέ:huepfend011: Link to comment Share on other sites More sharing options...
xrist Posted September 26, 2010 #4 Share Posted September 26, 2010 Ευχαριστούμε Χρήστο.Πολύ κατατοπιστικό (Aaliyah Johnson) Μανεκεν για unboxing!!!! Πολυ hot. Link to comment Share on other sites More sharing options...
