Project "Mini itx case"


pug_f_e

Recommended Posts

Λόγω ύπαρξης ορεξης,χρόνου και μιας mini itx μητρικης ειπα να φτιαξω ενα δικο μου μινι κουτακι,

συμφωνα με τις δικες μου αναγκες και τα δικα μου γουστα

η μητρικη μου ηταν μια asus at3iont-i .

Σαν κι αυτη δηλαδη

http://doityourselfhtpc.files.wordpress.com/2010/08/p10808835b50255d1.jpg

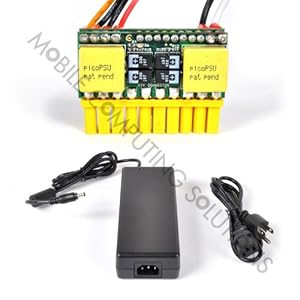

αγορασα και ενα mini psu σαν και αυτο

http://ecx.images-amazon.com/images/I/51tAc6GpG8L._SL500_AA300_.jpg

και εμενε να φτιαξω η να αγορασω κατι και να το "πειραξω" για κουτι

προτιμησα το δευτερο και αγορασα ενα κουτι για ηλεκτρονικες κατασκευες

διαστασεων 25 x 18 x 6 εκατοστα

το κουτι αποτελειται απο 4 κομματια

τα 2 μεγαλα μπεζ που ειναι το κυριως σωμα και τα 2 γκρι πλαστικα παραλληλογραμμα για πλαινα



το πρωτο βημα ηταν να κοψω ενα κομματι απο το ενα πλαινο για να μπει το backplate

Μαλιστα βολεψε παρα πολυ το συγκεκριμμενο κουτι γιατι τα γκρι πλαινα ειναι σαν συρταρωτα (τα αγκαλιαζουν τα μεγαλα μπεζ κομματια), οποτε το λοξο εξογωμα που κανει το backplate απο τη μια πλευρα του, σφηνωθηκε στη χαραμαδα

οριστε το αποτελεσμα...



ανοιχτηκε και μια τρυπα για το καλωδιο τροφοδοσιας του μινι τροφοδοτικου



εδω μια προχειρη τοποθετηση μητρικης-δισκου και τροφοδοτικου


στη συνεχεια ειπα να κανω ενα ψιλο cable management κρυβωντας το sata καλωδιο του δισκου κατω απο το δισκο( εναν 2,5 αρη )


Η επομενη δουλεια ηταν να φτιαξω μια βαση, να κανω μια πατεντα τελος παντων ωστε να στηριχτει καπου ο δισκος, αλλα παραλληλα να μην ακουμπαει στο πατωμα για 2 λογους.

Να αεριζεται αλλα να μπορω να περασω και κανα καλωδιο

τη λυση εδωσε το αγαπημενο μου υλικο Plexi glass οπου με αυτο εκανα ενα κομματι 0.5 χ 13 εκατοστα περιπου

του αμοινα 4 τρυπουλες για να μπορουν να περασουν 4 βιδες

Με τις στερεωθηκε ο δισκος πανω στο πλεξυ και με τις αλλες 2, η βαση στο κουτι




εδω φαινεται και ενα κομματι πλεξυ που βοηθησε στο να κατσει ο δισκος στον αερα


Στη συνεχεια σκεφτηκα να ανοιξω μια τρυπα για εναν ανεμιστηρα

Αγοραστηκε ενας slim 12αρης για να χωρεσει μεσα στο κουτι,αλλα παραλληλα να μη βρισκει στη ψυκτρα της μητρικης

τα βηματα για τη τρυπα παρακατω..

Σημαδευτηκε το κεντρο και ανοιξα μια τρυπουλα ακριβως στο κεντρο


με το αγαπημενο μου εργαλειο(κατι σαν dremel) ανοιξα μια μεγαλυτερη για να μπει ενα εργαλειο( κατι σαν ποτηροτρυπανο αλλα ρυθμιζομενο )





σημαδευτηκαν τα σημεια για τις 4 τρυπες για τη στηριξη του ανεμιστηρα


εδω οι 4 τρυπες ετοιμες


σε αυτο το σημειο παρουσιαστηκε ενα μικρο αισθητικο προβλημα.

λογω του οτι η προστατευτικη γριλια του ανεμιστηρα ειναι ανισοπεδη(οπως φαινεται και στη φωτογραφια)


φαγωθηκε λιγο το πλαστικο για να κατσει τελεια στο ιδιο υψος με το πλαστικο


και οριστε το αποτελεσμα





τελος,οι τρυπες με μια μικρη διορθωση εγιναν φρεζαριστες αφου προεξειχαν ελαφρως τα κεφαλια απο τις βιδες


Link to comment
Share on other sites

λοιπον μια καλυτερη και πιο τελικη τακτοποιηση καλωδιων..


σπασιμο αυτου του πλαστικου που ασφαλιζει ντεμεκ το 20πινο πανω στη μητρικη, για να χωρεσει το γκρι πλαινο απο κεινη τη πλευρα


εδω οι τρυπες για τα κουμπια Power και reset, καθως και για 2 λεντακια.

Του power και του hdd


τοποθετημενα..


και εδω μια εσωτερικη


και τελος το τελικο αποτελεσμα





θα ακολουθησει τις επομενες μερες και το βαψιμο..

Link to comment
Share on other sites

Ωραιος ο φιλος :)

Εχω πετυχει παντως και στο ebay ομορφα κουτακια αλουμινενια τα οποια θα μπορουσαν να χρησιμοποιηθουν για κατι αναλογο.

Link to comment
Share on other sites

Το συγκεκριμμενο το πηρα 16 ευρω

ειχε κ μεταλλικα αλλα αυτο μου φανηκε πιο ομορφο + οτι ειναι πολυ πιο ευκολο υλικο για τα κοψιματα

Αναλογα το σχεδιο κ τη ποιοτητα πλαστικου, αλλαζε κ το χρωμα

Ουτως η αλλως θα βαφτει...

Link to comment
Share on other sites

Πολύ καλό δείχνει.

Δεύτερο δίσκο υπάρχει περίπτωση να χωράει?

Η μητρική είναι στον αέρα? η σφήνωσε και δεν χρειάζεται βίδες?

Με τα διακοπτακια έχω και γω ένσταση...

Link to comment
Share on other sites

το μεγεθος του κουτιου παραγγελια να το εκανα , τοσο καλο δε θα βγαινε

εχει σφηνωσει η μητρικη

2ο δισκο παιρνει. αν το βαλεις πανω απο τον αλλο χωραει κανονικοτα

για 2.5αρηδες μιλαμε παντα ετσι..

για τα κουμπακια μπορειτε να μου στειλετε κανα λινκ η καμια φωτογραφια απο καποια προταση?

Link to comment
Share on other sites

  • 2 weeks later...

τελικα τελειωσε και το βαψιμο με πολυ καλα αποτελεσματα κατα τη γνωμη μου..

μια τελευταια φωτογραφια για το πως ηταν πριν το βαψιμο


το κουτι λυθηκε και τα κομματια προς βαψιμο (+ τις βιδες που δε φαινονται εδω ) ειναι αυτα..


πρωτο σταδιο ασταρι(2 χερια το καθε κομματι)



ασταρωμα και στις βιδες


ακολουθει το βαψιμο των μαυρων κομματιων



το βαψιμο των ασπρων κομματιων



μια συγκεντρωτικη


στη συνεχεια αφου στεγνωσαν ολα τα κομματια, ειναι συγκεντρωμενα για συναρμολογηση



και εδω το τελικο αποτελεσμα..
