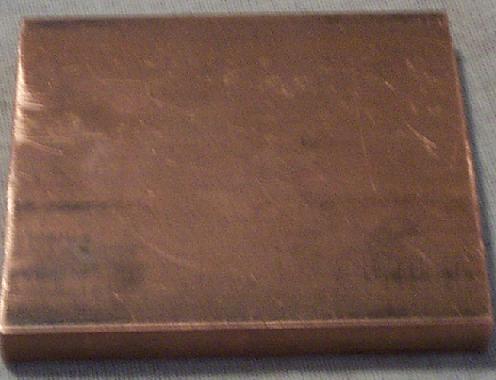

eleven Posted October 12, 2003 #1 Posted October 12, 2003 Μέχρι στιγμής βλέπαμε τα μπλόκ τελειωμενα και γυαλισμένα και έτοιμα για χρήση Μια μικρή φωτο ιστορία ενος μπλόκ λοιπόν απο την αρχή μέχρι την ολοκλήρωση του γαι να δείτε την διαδικασία Θα ήθελα να σας δείξω και φώτο κατα την σιαρκεια της κατεργασίας του απο το CNC αλλα λόγω έλλειψης ψηφιακής είναι προς στιγμή αδύνατο. Ελπίζω σύντομα ομως να γίνει και αυτό Να ευχαριστήσω τον Ανδρέα και πάλι για τις φώτο Απο εδώ λοιπόν ξεκινάνε όλα Ενα κομμάτι ηλεκτρολυτικού χαλκού πάχους 10mm

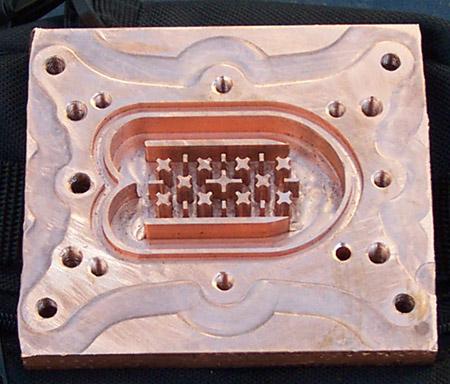

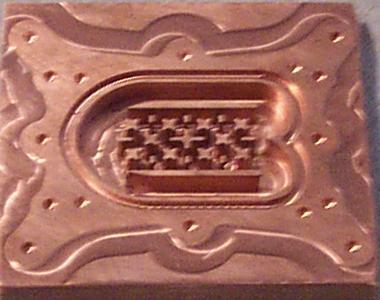

eleven Posted October 12, 2003 Author #2 Posted October 12, 2003 Κατόπιν γίνεται η κατεργασία στο CNC οπου γίνεται η διαμόρφωση αλλα και τα σημεία που θα γίνουν οι τρύπες για τις βιδες κτλ Το αυλάκι που βλέπετε γύρω απο την διαμόρφωση είναι για το o-rink στεγανοποίησης μια που το μπλόκ θα έχει πλέξι καπάκι 10 μμ Μετα την επεξεργασία έχουμε αυτο το αποτέλεσμα

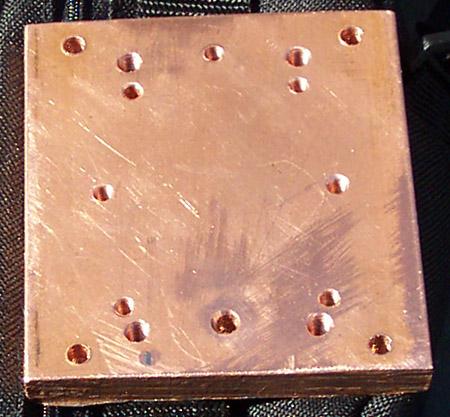

eleven Posted October 12, 2003 Author #3 Posted October 12, 2003 στην συνεχεια γίνονται οι τρύπες και τα σπειρώματα για τις βίδες Μια διαδικασία αρκετα επίπονη και δύσκολη μια που ο χαλκός και ειδικα ο ηλεκτρολυτικός είναι αρκετα στριφνος οσο αφορα τρυπήματα -σπειρώματα .Το πιο επίπονο ομως ηταν να βγάλω ενα σπασμένο κολαουζο(το εργαλειο που κάνει τα σπειρώματα) απο τον χαλκό .Τελικά μετα απο αρκετή ωρα και αρκετές ακατανόμαστες λέξεις τα κατάφερα Προσοχή λοιπόν σε οσους κάνουν τετοιες δουλειες στις δικές τους κατασκευές να χρησιμοπούν ολοκαίνουργια εργαλεία που δέν εχουν δουλευτεί σε κάποιο σκληρό υλικό .
eleven Posted October 12, 2003 Author #4 Posted October 12, 2003 Μετα γίνονται τα σχετικά τρυπήματα και σπειρώματα για τις βιδες Μια αρκετά επίπονη διαδικασία μια που ο χαλκός και ειδικά ο ηλεκτρολυτικός ειναι αρκετά στριφνός οσο αφορα τα την κατεργασία του σε τρυπήματα -σπειρώματα Μια συμβουλή για αυτούς που κάνουν δικά του μπλόκ να χρησιμοποιύν καινόυργια εργαλεία (τρυπάνια -κολαούζα) τα οποία δεν έχουν κόψει κάποιο σκληρό υλκό Υγ Κολαούζο = το εργαλείο που δημιουργεί τα σπειρώματα

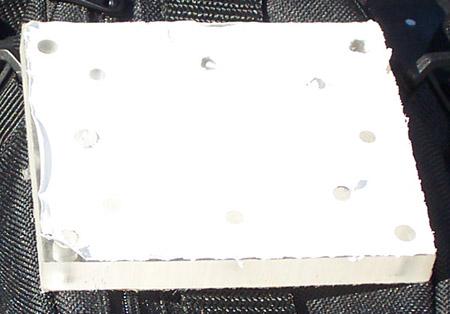

eleven Posted October 12, 2003 Author #6 Posted October 12, 2003 σειρά έχει το πλέξι καπάκι στο οποίο γίνονται οι απαραίτητες τρύπες για βίδες κτλ ,Λείπουν οι τρύπες για τα ρακόρ οι οποίες θα γίνουω στην συνέχεια
Grace Posted October 12, 2003 #7 Posted October 12, 2003 Ξέχασες την προειδοποίηση....Don't do this at home.

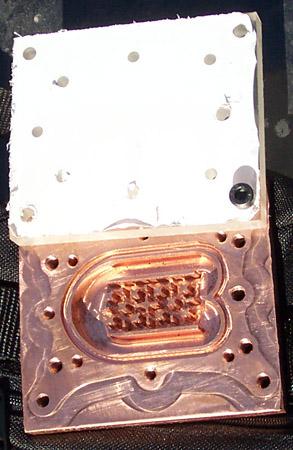

eleven Posted October 12, 2003 Author #8 Posted October 12, 2003 και μια μαζί Το θρέαντ θα συμπληρώνεται με φώτο καθώς θα προχωράει η κατασκευή του μπλόκ και στο τέλος θα ακολουθήσει και η δοκιμή του με το αλλο σχέδιο μπλόκ που εχει τα ρακόρ κατακόρυφα
eleven Posted October 12, 2003 Author #9 Posted October 12, 2003 GraceΘα διαφωνήσω λιγο Είναι πολλα άτομα οι οποιοι έχουν καταφέρει πολύ αξιόλογα πράγματα με δουλειά στο σπίτι (πχ Makio, μπλεοθόνης, Τυφεωνας και αλλοι που ξεχνάω)Παντως όπου και αν ασχολούνται πολύ προσοχή και πάντα προφυλάξεις ( μην πάει ο νους στο πονηρό)
OverFlow Posted October 12, 2003 #10 Posted October 12, 2003 Φοβερη δουλεια ΕLEVEN;) Και ωραιο review. Θελω να δω σ'αυτο το block πως θα κανεις αορατη κολληση.
lefteris Posted October 12, 2003 #11 Posted October 12, 2003 Πολύ ενδιαφέρον eleven! Να σε παρακινήσω να συνεχίσεις την παρουσίασή σου με αρκετές λεπτομέρειες και φωτογραφίες για να μαθαίνουμε...
Grace Posted October 12, 2003 #12 Posted October 12, 2003 Αρχική απάντηση από eleven Grace Θα διαφωνήσω λιγο Είναι πολλα άτομα οι οποιοι έχουν καταφέρει πολύ αξιόλογα πράγματα με δουλειά στο σπίτι (πχ Makio, μπλεοθόνης, Τυφεωνας και αλλοι που ξεχνάω)Παντως όπου και αν ασχολούνται πολύ προσοχή και πάντα προφυλάξεις ( μην πάει ο νους στο πονηρό) Aν είναι να διαφωνήσεις λίγο, εντάξει. Αν διαφωνούσες πολύ βλέπαμε τι θα κάναμε.... Απλά δεν νομίζω ότι ο καθένας μπορεί να φτιάξει έτσι απλά ένα τέτοιο block. Και αν το δοκιμάσει κανείς αρχάριος (και συνάμα ατζαμής) προβλέπω (και δεν χαίρομαι) καμία κατάληξη σαν τον Αμερικάνο που έκοψε 3 δάχτυλά του με το dremel ενώ προσπαθούσε να ανοίξει ένα blowhole ή τον Εγγλέζο που έγινε κομματάκια όταν ανατινάχτηκε η μπουκάλα αερίου όταν έκοβε το κουτί για να βάλει ανεμιστήρες και παράθυρο με οξυγόνο (ή έστω ότι αέριο είχε). Σκέψου τί έχει να γίνει αν προσπαθήσει κανείς αρχάριος (και συνάμα ατζαμής επιμένω) να φτιάξει το block σου με τροχό και τρυπάνι. Μερικά πράγματα προτιμώ να τα αφήνω στους ειδικευμένους και τους εκπαιδευμένους.
makio Posted October 12, 2003 #13 Posted October 12, 2003 πολυ ωραια ολα Μιχαλη (11) , θελω να δω το επομενο σχεδιο σου ! ποσο πιο περα θα το προχωρησεις!! (για δειξε μας και λιγο την CNC !!) grace δεν εχεις αδικο , αλλα οπως εχω ξαναπει , καθενας ειναι υπευθυνος πρωτα για τον εαυτο του - αν καποιος θελει ας φτιαξει και πυραυλο με νυχοκοπτη......
cherryman Posted October 12, 2003 #14 Posted October 12, 2003 Με τροχό και τρυπάνι δεν νομίζω να το κατεφέρει ποτέ.Να 'ναι καλά τα κέντρα κατεργασίας με τους αξονές τους.Μπράβο 11 πολύ καλή δουλειά.
ΓιαγκΤ Posted October 13, 2003 #15 Posted October 13, 2003 Προσωπική μου άποψη είναι ότι αν έχεις χρόνο και διάθεση μπορείς να κατασκευάσεις τα πάντα. Νομίζω δε, ότι ακόμα και με ένα απλό τρυπάνι μπορείς να φτιάξης μπλοκ. Καλό θα είναι να μην αποθαρρύνουμε όποιον θέλει να ασχοληθεί φέρνοντας ως παράδειγμα τους πλέον ηλιθίους του πλανήτη. Ο ένας χωρίς ανεπίστροφες έβαλε κόφτη οξυγόνου άκουσον άκουσον σε λαμαρίνα το πολύ ένα χιλιοστό , και ο άλλος έκοψε με την σβούρα τρία δάχτυλα. Ο τελευταίος πιστεύω ότι εκτός από το σύνδρομο νταουν από το οποίο έπασχε, θα πρέπει να ήτανε βαριά μαστουρωμένος. Δεν δικαιολογείτε αλλιώς η επίμονη του να κόψη και τα τρία δάχτυλα.
eleven Posted October 13, 2003 Author #18 Posted October 13, 2003 Αρχική απάντηση από Grace [13-10-2003 και 01:03] Aν είναι να διαφωνήσεις λίγο, εντάξει. Αν διαφωνούσες πολύ βλέπαμε τι θα κάναμε.... Eίπα και γω δεν θα το σχολιάσει ;............... Μιχάλη πύραυλο με νυχοκόπτη? Ουτε ο Μαγκάιβερ .............χεχεεε ΓιαγκΤ Εχεις δίκιο ολοι μπορούν να δοκιμάσουν αν έχουν εμπιστοσύνη στιςδυνατότητες τους Αρκέι να προσέχουν και να μην βιάζονται
kingrim Posted October 15, 2003 #19 Posted October 15, 2003 eleven κατι ειχα ακουσει οτι το plexi glass ειναι επικυνδινο ισχυει???????????

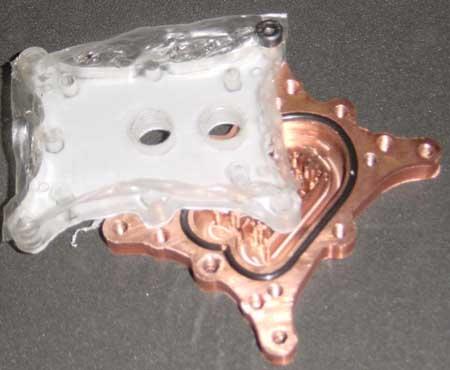

eleven Posted October 19, 2003 Author #20 Posted October 19, 2003 Επιτέλους τελείωσε.............. Χάλασα βέβαια και ενα πλέξι λόγω βιασύνης (δεν εφάρμοσα τον χρυσό κανόνα 10 μέτρα 1 κόβε) αλλα τελικά το αποτέλεσμα με αποζημοίωσε.. Παμε λοιπόν .Εδώ μολις βγήκε απο το CNC Δεν έχω βγάλει ούτε τα προστατευτικα αυτοκόλλητα του πλέξι
