Silverstone's Strider ST75F-P Review

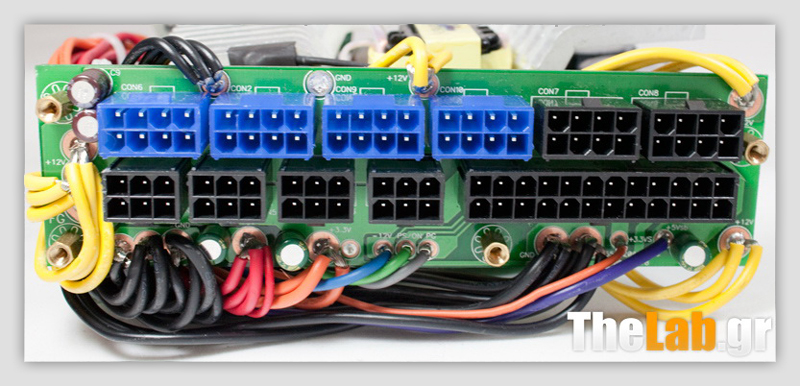

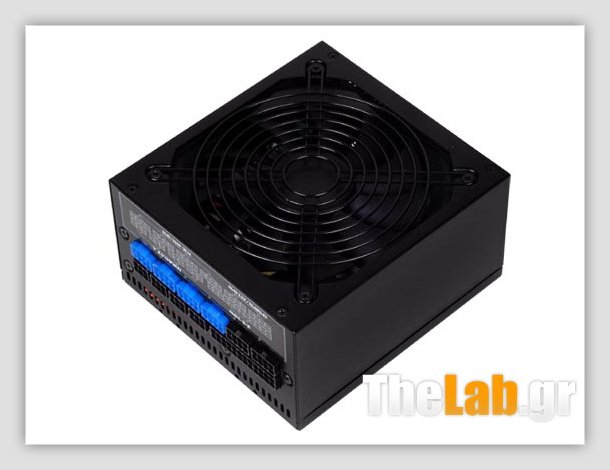

Η σημερινή παρουσίαση έχει μια ιδιαιτερότητα. Σε αυτήν χρησιμοποιείται για πρώτη φορά ένα μηχάνημα που σχεδιάσαμε και κατασκευάσαμε, για να σας παρέχουμε όσο το δυνατόν πιο σωστά αποτελέσματα όσον αφορά τις δοκιμές τροφοδοτικών υπολογιστών (PSUs). Το όνομα αυτού Faganas, ένας δοκιμαστής τροφοδοτικών που έχει τη δυνατότητα να "τραβήξει" μέχρι και 1789 Watt, από όποιο PSU αντέχει φυσικά. Περισσότερα για τον Fagana καθώς και για τον υπόλοιπο εξοπλισμό που διαθέτουμε για τις δοκιμές τροφοδοτικών μπορείτε να διαβάσετε εδώ. Το PSU που θα δοκιμάσουμε σήμερα είναι το ST75F-P 750 της Silverstone. Το συγκεκριμένο PSU ανήκει στη σειρά Strider Plus και κύριο χαρακτηριστικό του αποτελεί το ότι όλα τα καλώδιά του είναι modular.

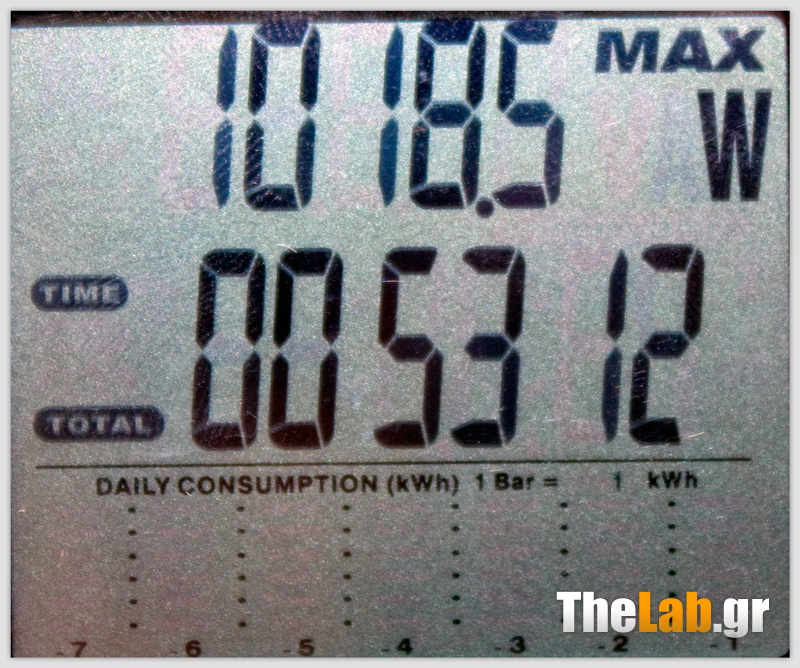

Ένα teaser από το τι θα επακολουθήσει στις δοκιμές!


Τα κύρια χαρακτηριστικά του ST75F-P παραθέτονται στον παρακάτω πίνακα.

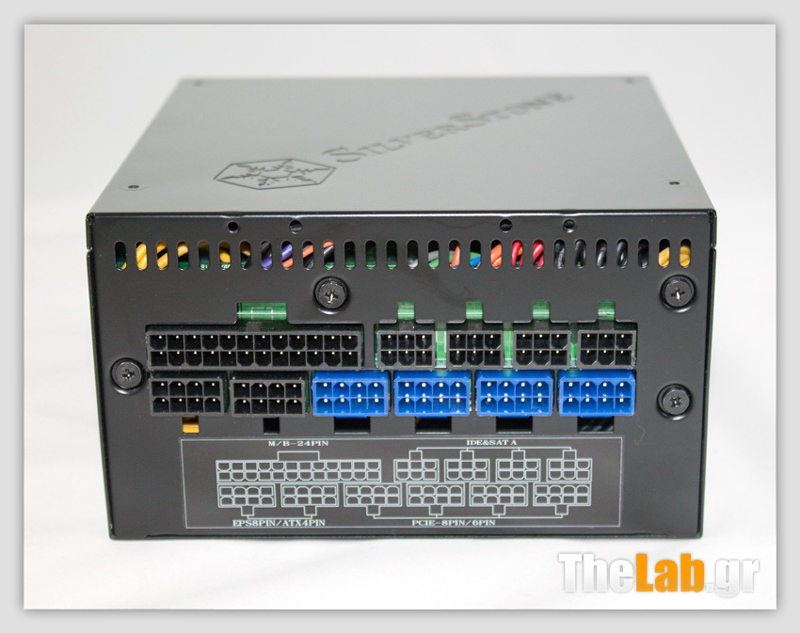

Αυτό που μας έκανε εντύπωση στα παραπάνω χαρακτηριστικά είναι ότι η μέγιστη θερμοκρασία λειτουργίας σύμφωνα με τη Silverstone είναι μόλις 40°C, δηλαδή 10 βαθμούς κάτω από τη μέγιστη θερμοκρασία λειτουργίας που προτείνει το πρότυπο ATX (ver. 2.2). Ο επόμενος πίνακας παρουσιάζει όλες τις καλωδιώσεις του ST75F-P.


Στον τελευταίο πίνακα βλέπουμε αναλυτικά τις δυνατότητες των επιμέρους γραμμών τροφοδοσίας (rails) του ST75F-P.


Το ST75F-P έρχεται σε μια καλαίσθητη συσκευασία.

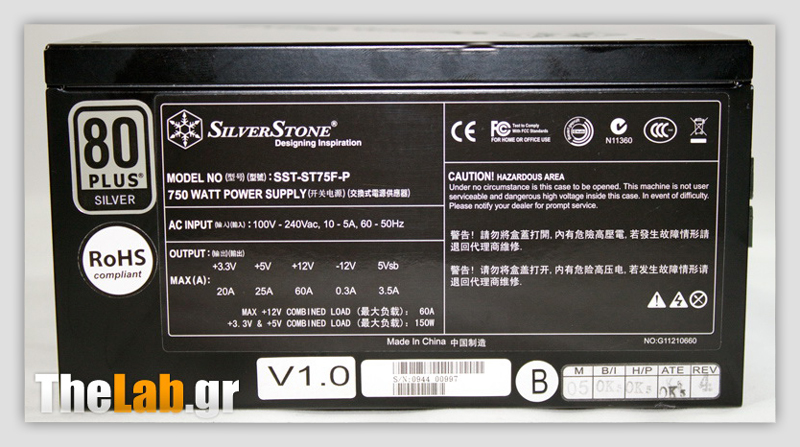

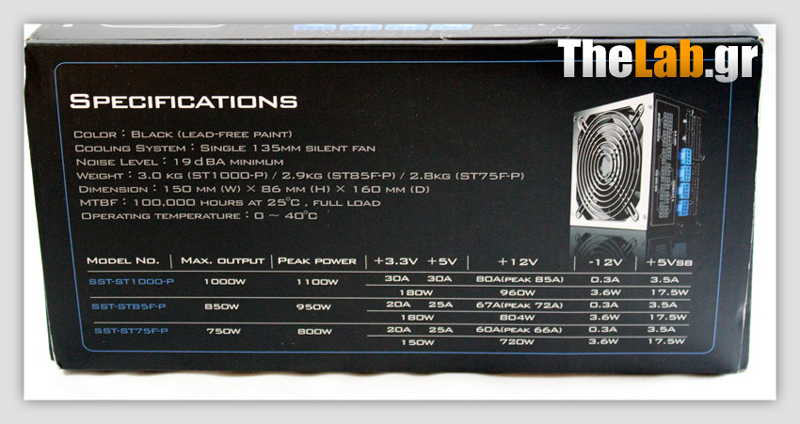

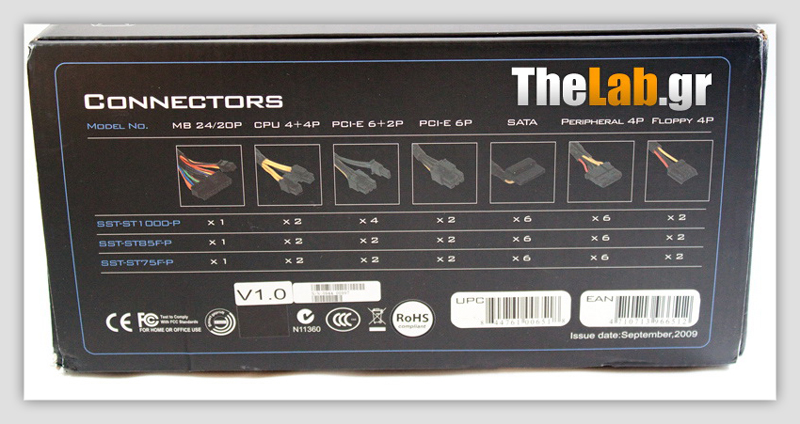

Τα χαρακτηριστικά του PSU αλλά και των δύο μεγαλύτερων αδελφών (850 και 1000).

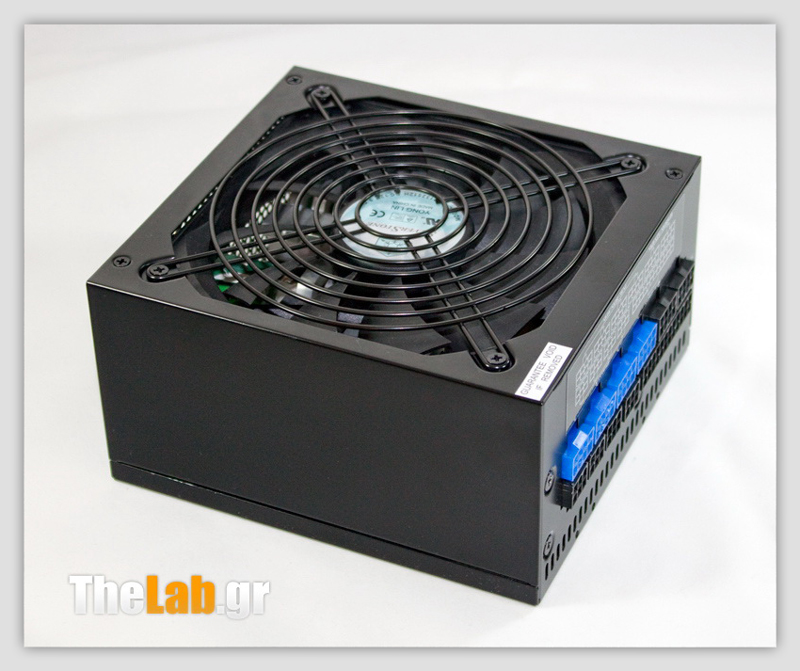

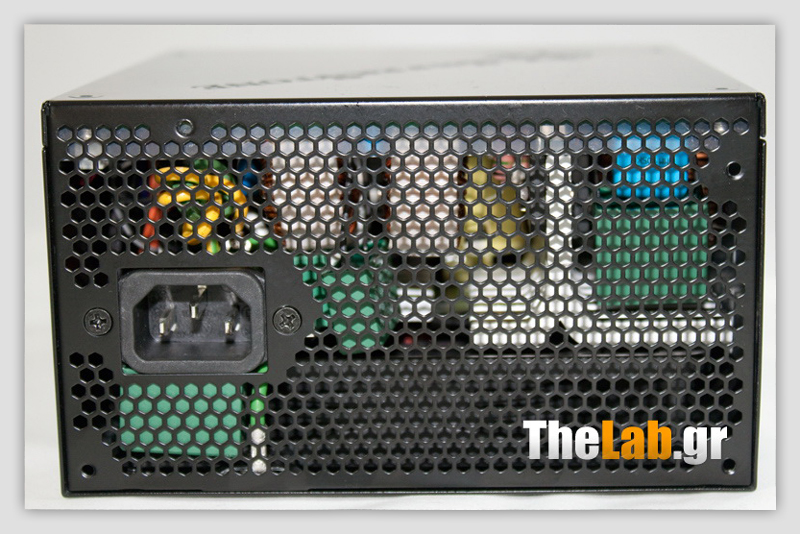

Δεν μπορώ να καταλάβω την εμμονή μερικών κατασκευαστών να μη βάζουν ένα διακόπτη On/Off.

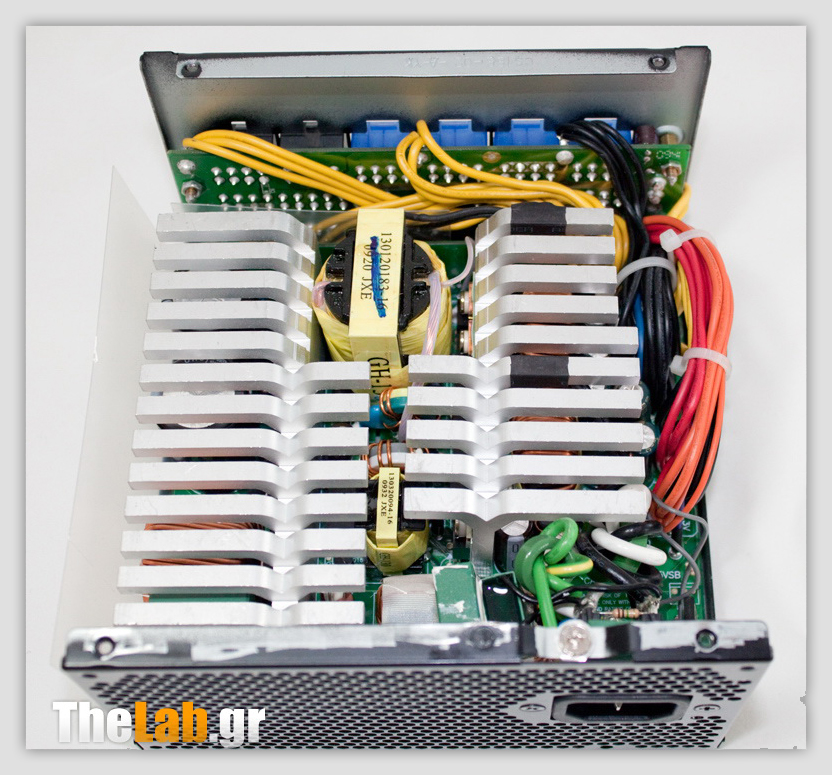

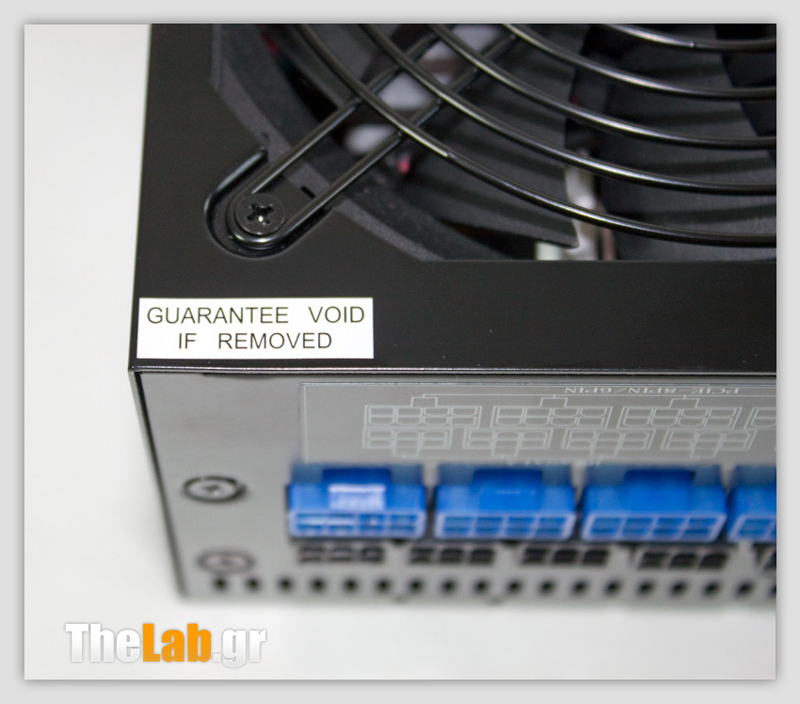

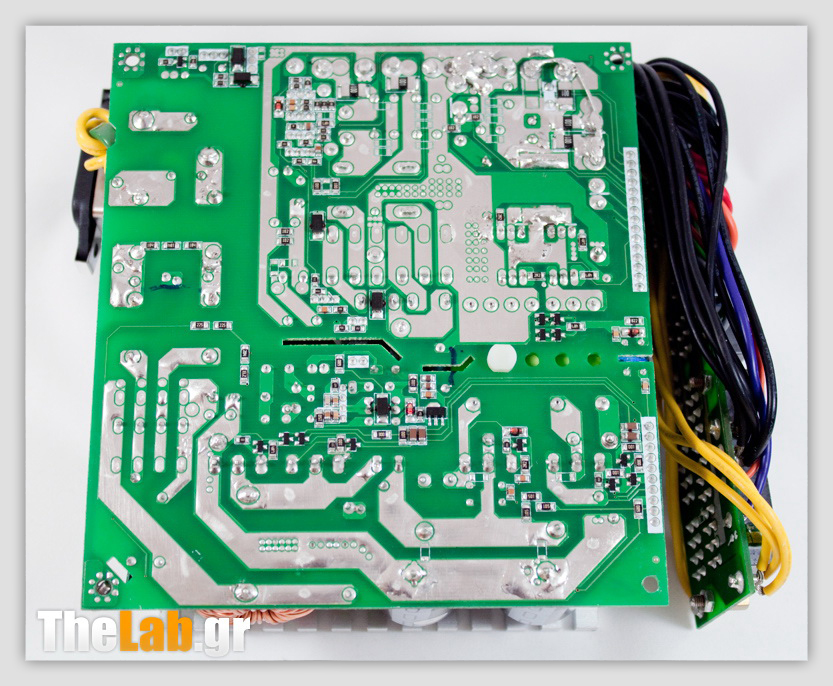

Ας περάσουμε τώρα στα ενδότερα του PSU, αφού πρώτα αφαιρέσουμε το παρακάτω:

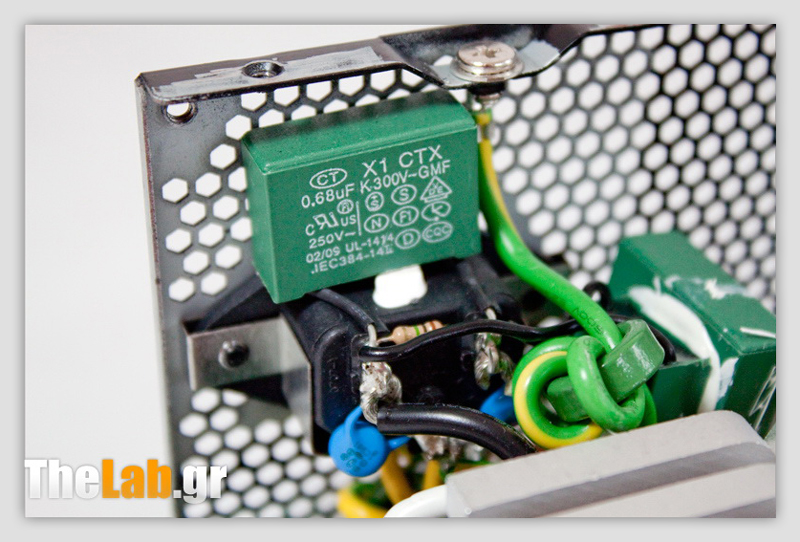

Το πρώτο μέρος του AC Transient φίλτρο βρίσκεται φυσικά ακριβώς μετά την παροχή AC (Alternating Current, εναλλασσόμενο ρεύμα) με 2 X και 2 Υ πυκνωτές.

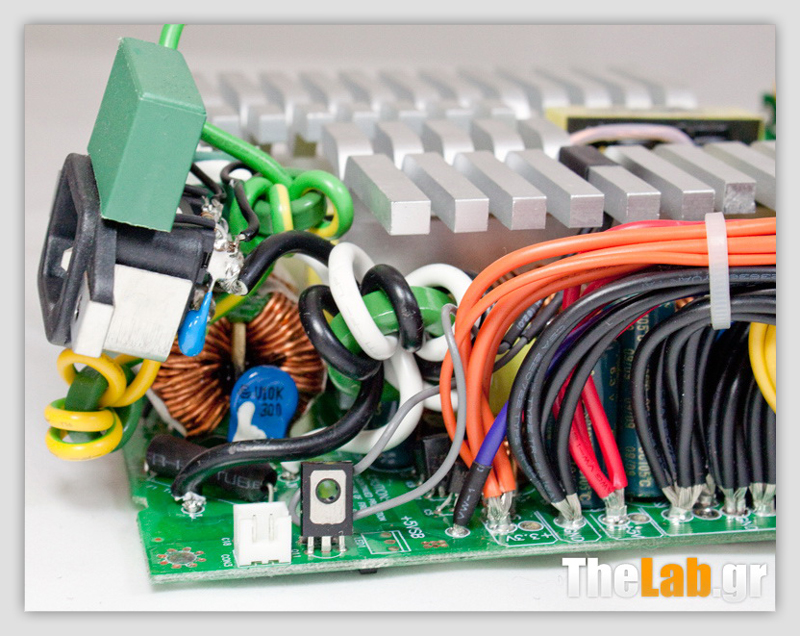

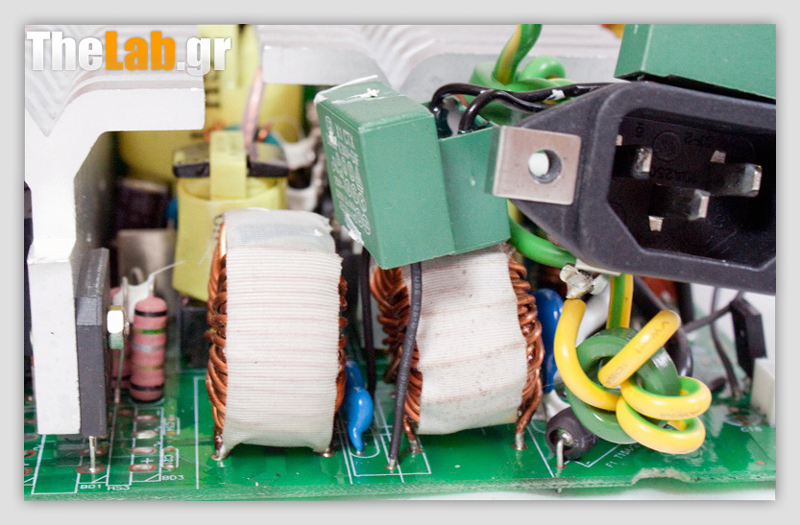

Το δεύτερο μέρος του AC Transient φίλτρου βρίσκεται πάνω στην πλακέτα με 2 πηνία, 1 Χ πυκνωτή, 2 Y πυκνωτές και ένα ΜOV (Metal Oxide Varistor, βαρίστορ). Μιας και είναι η πρώτη φορά που αναφερόμαστε στα παραπάνω εξαρτήματα είναι ευκαιρία να αναλύσουμε τι είναι το καθένα, για να μη χρειάζεται να το κάνουμε σε κάθε παρουσίαση.

Οι πυκνωτές Χ είναι μεταλλοποιημένοι πολυεστερικοί (metalized polyester) πυκνωτές που τοποθετούνται ανάμεσα σε 2 φάσεις. Όταν πάθουν ζημιά δεν υπάρχει κίνδυνος ηλεκτροπληξίας για κάποιον που θα έρθει σε επαφή με το κύκλωμα (PSU). Οι κεραμικοί πυκνωτές Y τώρα τοποθετούνται ανάμεσα στη γείωση και τη φάση και συνήθως έχουν μπλε χρώμα. Όταν πάθουν ζημιά οι συγκεκριμένοι μπορεί να προκαλέσουν ηλεκτροπληξία. Στο transient φίλτρο του PSU η τοποθέτηση των Y πυκνωτών γίνεται ανά δύο σε σειρά. To MOV τώρα προστατεύει από τις υπερτάσεις και έχει τη δυνατότητα απορρόφησης ενός μέρους αυτών.

Χαρακτηριστικό του είναι ότι όσο αυξάνεται ή τάση, η αντίσταση του MOV μειώνεται και το αντίστροφο. Δηλαδή με απλά λόγια μπορούμε να πούμε ότι το MOV είναι μια αντίσταση η οποία μεταβάλλεται ανάλογα με την τάση που δέχεται. Οι δύο παραπάνω τύποι πυκνωτών (Χ και Υ) ονομάζονται Suppression Capacitors και μαζί με το MOV και 2 συνήθως πηνία αποτελούν το Transient φίλτρο που τοποθετείται στην είσοδο του PSU. Σκοπός του συγκεκριμένου φίλτρου είναι η εξασθένηση του θορύβου EMI (Electromagnetic Interference) που υπάρχει στη γραμμή τροφοδοσίας AC καθώς και η περιστολή διάφορων απότομων αιχμών (Spikes) που μπορεί να παρουσιαστούν στην AC τάση.

Επίσης, το Transient φίλτρο εμποδίζει και το θόρυβο που παράγει το ίδιο το PSU (λόγω των switching τρανζίστορς) να επιστρέψει πίσω στη γραμμή τροφοδοσίας, αποτρέποντας έτσι παρεμβολές σε άλλες συσκευές που τροφοδοτούνται από την ίδια γραμμή. Τα προτεινόμενα εξαρτήματα για ένα επαρκές Transient φίλτρο είναι 2 πηνία φερίτη, δύο πυκνωτές Y, ένας πυκνωτής X και ένα MOV. Στο συγκεκριμένο PSU το Transient φίλτρο εξοπλίζεται με 2 επιπλέον πυκνωτές X και 2 επιπλέον Y. Μπράβο Silverstone ή καλύτερα Enhance μιας και η δεύτερη είναι ο πραγματικός κατασκευαστής του συγκεκριμένου PSU!!

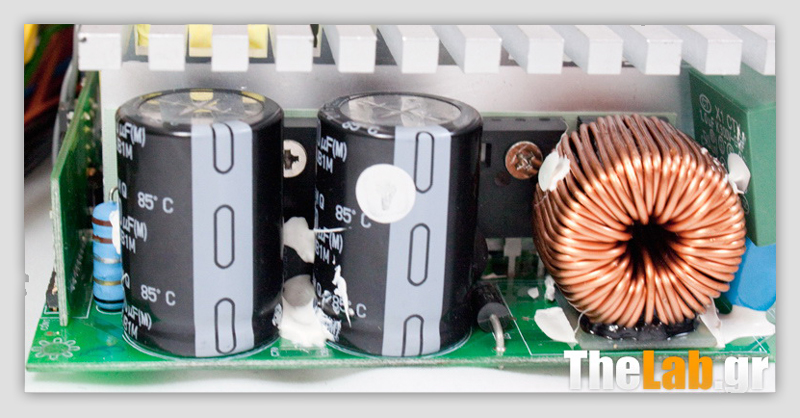

Προχωρώντας παρακάτω, στο πρωτεύον στάδιο του PSU, βλέπουμε δύο ηλεκτρολυτικούς πυκνωτές (κατασκευασμένοι από την Ιαπωνική Chemi-Con και χαρακτηρισμένοι για μέχρι 85 C) οι οποίοι φιλτράρουν την έξοδο του active PFC (ενεργό σύστημα διόρθωσης του συντελεστή ισχύος). Συνήθως ένας μεγάλος ηλεκτρολυτικός πυκνωτής χρειάζεται σε αυτό το στάδιο αλλά η Enhance, προφανώς για λόγους καλύτερης διαχείρισης χώρου, τοποθέτησε δύο μικρότερους παράλληλα (στους πυκνωτές, αντίθετα με τις αντιστάσεις, όταν τοποθετήσουμε δύο παράλληλα τότε η συνολική χωρητικότητά τους –capacitance- προστίθεται). Οι πυκνωτές που χρησιμοποιούνται στο δευτερεύων στάδιο είναι της Teapo και χαρακτηρισμένοι για μέχρι 105 C (επαρκής ποιότητας δηλαδή).

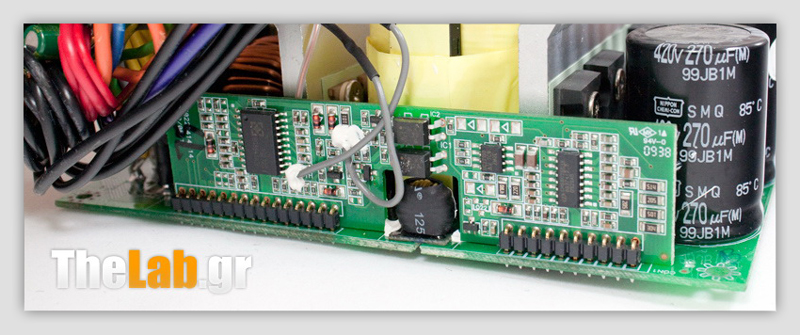

Η πλακέτα που περιέχει τα κυκλώματα PFC/PWM (για την ακρίβεια και τα δύο εμπεριέχονται στο ολοκληρωμένο CM6802) καθώς και τα κυκλώματα προστασίας του τροφοδοτικού.


Οι πρώτες δοκιμές που θα κάνουμε θα μας δείξουν αν το PSU έχει σωστό voltage regulation, δηλαδή αν οι διακυμάνσεις των DC (Direct Current) τάσεων του βρίσκονται εντός των ορίων που καθορίζονται από το ATX πρότυπο (5% για όλα τα rails πλην των -12V όπου επιτρέπεται διακύμανση μέχρι και 10%. Επιπρόσθετα, μόνο για μέγιστο φορτίο στα 12V, επιτρέπεται διακύμανση μέχρι και 10% στο ίδιο rail). Επίσης, στις ίδιες δοκιμές θα δούμε και την πραγματική αποδοτικότητα (efficiency) του PSU. Τα φορτία που θα δοκιμάσουμε αντιστοιχούν στο 20%, 40%, 50%, 60%, 80% και 100% της συνολικής μέγιστης ισχύς του ST75F-P και επιπρόσθετα θα δοκιμάσουμε και τα 800Watt Peak που δηλώνει η Silverstone (δηλαδή 107% φορτίο στο Test#7). Εδώ να σημειώσουμε ότι προσθέσαμε το βήμα 50%, στην κλασσική, ανά 20%, αύξηση του φορτίου για το λόγο ότι το πρότυπο 80 plus προβλέπει δοκιμές για 20, 50 και 100% της ισχύς του εκάστοτε PSU. Το ST75F-P ισχυρίζεται ότι καλύπτει το πρότυπο 80 plus Silver οπότε πρέπει να παρουσιάζει efficieny τουλάχιστον 85% στο 20% της ισχύς του, 89% στο 50% και 85% σε πλήρες φορτίο (100%). Επίσης θα ληφθούν μετρήσεις και με δύο επιπλέον δοκιμές στις οποίες το φορτίο θα έχει ανομοιογενή καταμερισμό στα rails. Στην πρώτη δοκιμή θα "ζορίσουμε" με μεγάλο φορτίο τα 3.3V και 5V rails και στο rail των 12V το φορτίο θα είναι το ελάχιστο και στη δεύτερη δοκιμή θα γίνει ακριβώς το αντίθετο. Στον παρακάτω πίνακα τα Amps του κάθε rail είναι στρογγυλοποιημένα και στα συνολικά DC Watts έχουμε προσθέσει και τα 10W του 5VSB rail.


Το πρώτο που παρατηρούμε είναι ότι στα Test #6, #7 (αν και το Test #7 δε θα έπρεπε να το υπολογίσουμε κανονικά γιατί εκεί το PSU δουλεύει στο Peak) και Crossload #1 οι τάσεις των 5 και 3.3V υποχώρησαν κάτω από το προβλεπόμενο όριο (το οποίο είναι 4.75V και 3.14V αντίστοιχα). Το δεύτερο είναι το εκπληκτικό efficiency το οποίο στο 50% του φορτίου (Test#3) και στο 100% (Test#6) μπορεί να βρίσκεται οριακά κάτω από το προβλεπόμενο όριο που απαιτεί το 80 plus Silver πρότυπο (89% και 85%, αντίστοιχα), αλλά σε 20% φορτίο (Test#1) υπερκαλύπτει τις προδιαγραφές (που είναι 85%) με 88% efficiency. Στη συνέχεια θα δούμε την ανταπόκριση (transient response) του ST75F-P σε απότομες μεταβολές, αιχμές της AC τάσης. Το συγκεκριμένο τεστ χωρίζεται σε τρεις επιμέρους δοκιμές. Στην πρώτη έχουμε εκτός ρεύματος το PSU (OFF), επιλέγουμε φορτίο 2Α στα 5VSB και δίνουμε ρεύμα στο PSU. Στη δεύτερη δοκιμή έχουμε το PSU σε standby, επιλέγουμε μέγιστο φορτίο για τα 12V και εκκινούμε το PSU. Στην τρίτη και τελευταία δοκιμή έχουμε εκτός ρεύματος το PSU (OFF), επιλέγουμε το μέγιστο φορτίο για τα 12V, ανοίγουμε το διακόπτη εκίννησης του PSU (στο Fagana) και δίνουμε ρεύμα στο PSU. Το πρότυπο ATX προβλέπει ότι οι αιχμές (spikes) των τάσεων κατά τη διάρκεια της συγκεκριμένης δοκιμής δεν πρέπει να ξεπερνούν το 10% της αρχικής τιμής της τάσης (δηλ. για τα 12V είναι 13.2V και για τα 5V είναι 5.5V).


Transient Response Tests
PSU OFF TO FULL 5VSB	STANDBY TO FULL 12V	PSU OFF TO FULL 12V
[/URL]



Όπως βλέπετα τα αποτελέσματα είναι πάρα πολύ καλά με τις αιχμές να μην ξεπερνούν τα 5.1V και 12.5V. Ακόμη και με εντελώς κλειστό το PSU η ξαφνική μετάπτωση σε λειτουργία με πλήρες φορτίο δε φάνηκε να ζορίζει το ST75F-P.

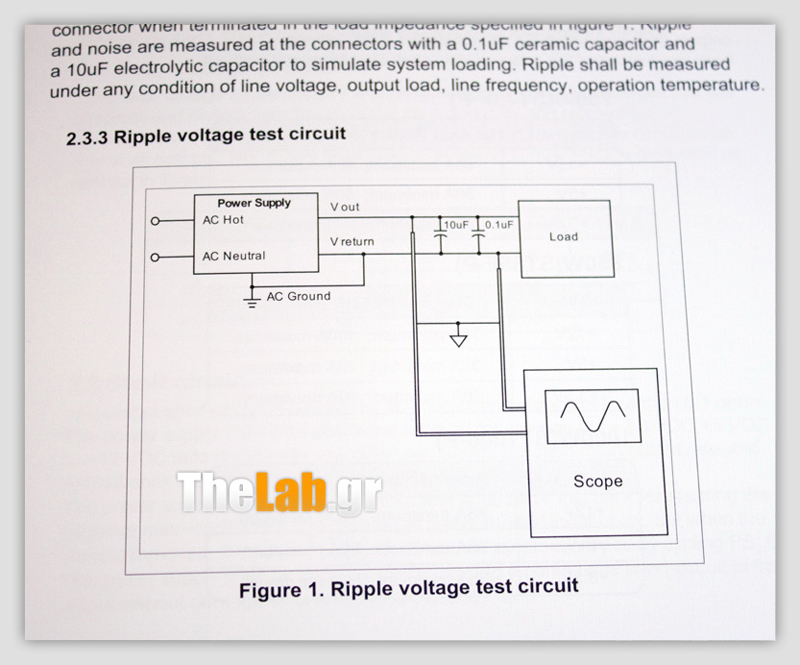

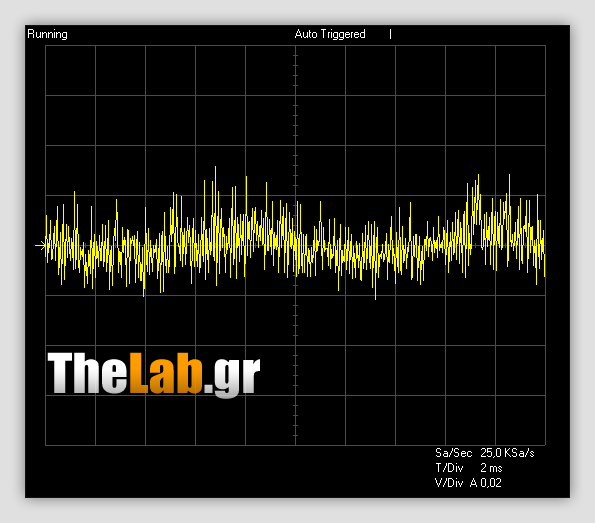

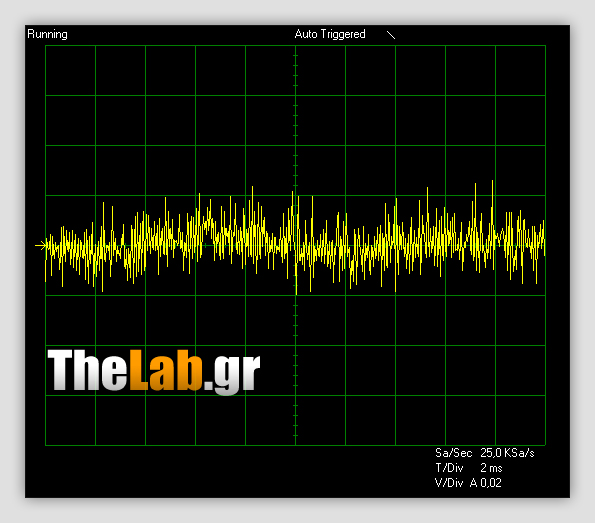

Οι παρακάτω μετρήσεις δείχνουν τις διακυμάνσεις P-P (Peak to Peak) που παρουσιάζουν τα rails του ST75F-P. Πρόκειται για μετρήσεις οι οποίες δεν μπορούν να πραγματοποιηθούν με ένα απλό πολύμετρο παρά απαιτούν

τη χρήση παλμογράφου. Γι'αυτό το λόγο ένα απλό πολύμετρο μπορεί να μας αποκαλύψει μόνο τη μισή αλήθεια για την ποιότητα ενός τροφοδοτικού. Μπορεί να μας δείχνει αν έχει καλό voltage regulation αλλά δε μας λέει τίποτα για τα επίπεδα ripple που είναι εξίσου σημαντικά. Τα μέγιστα επιτρεπόμενα mV που προβλέπει το πρότυπο ATX για το ripple είναι 120mV για τα 12V και -12V και 50mv για τα 3.3V, 5V και 5VSB.


Σε όλες τις δοκιμές οι μετρήσεις ripple για το 12V rail είναι πολύ καλές και για τα 3.3V και 5V πάντα εντός ορίων.


To ST75F-P της Silverstone είναι ένα PSU που απευθύνεται στο μέσο χρήστη, με τα 750 Watts ισχύς του και τα 100 περίπου ευρώ που κοστίζει. Οι καλωδιώσεις του είναι όλες modular και έχουν επαρκές μήκος. Η αποδοτικότητά του έφτασε σε πολύ υψηλά επίπεδα παρόλο που οριακά δεν κατάφερε να καλύψει τις προδιαγραφές του προτύπου 80 plus Silver (το οποίο ισχυρίζεται ότι πληροί).

Επιγραμματικά τα θετικά/αρνητικά του ST75F-P είναι τα παρακάτω:

Θετικά


• Πολύ καλό Efficiency
• Πολύ καλά επίπεδα Ripple στα 12V
• Πολύ καλή απόδοση στο Transient Response Test

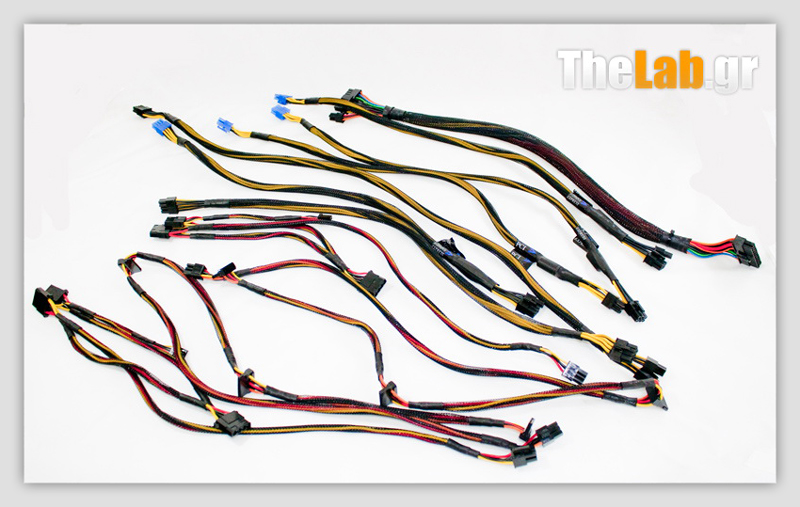

• Modular (αφαιρούμενα) καλώδια τα οποία είναι full sleeved

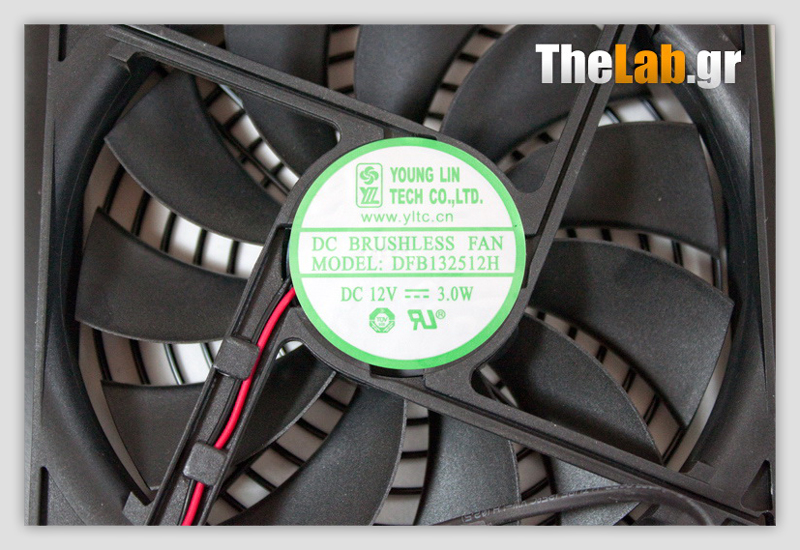

• Αθόρυβος ανεμιστήρας
• Ομαλή λειτουργία ακόμη και στα 800+ Watts φορτίου
• Πολύ καλή και πλήρης συσκευασία

Αρνητικά


• Σε πλήρες φορτίο οι τάσεις των 5V και 3.3V εκτός ορίων (οριακά)
• Θα θέλαμε να δούμε λίγο καλύτερα επίπεδα ripple για τα 5 και 3.3V

Δεδομένου όλων των παραπάνω η βαθμολογία που απέσπασε το ST75F-P της Silverstone είναι:




Θα θέλαμε να ευχαριστήσουμε τη Silverstone για την ευγενική παραχώρηση του ST75F-P.
