Project Falcon

[Nick74]

οκ, ενας υπολογιστης... λιγο διαφορετικος απ τα συνηθισμενα. (αν και λειτουργει πλεον κανονικα η υλοποιηση του ειναι στο 80%)

Παντα ηθελα να φτιαξω ενα υπολογιστη με vintage style που να ενσωματωνει πολυ δυνατη τεχνολογια σε συνδυασμο με ενσωματωμενο ενισχυτη ακουστικων λυχνιων (και γιατι οχι, και για τις εξοδους των ηχειων)

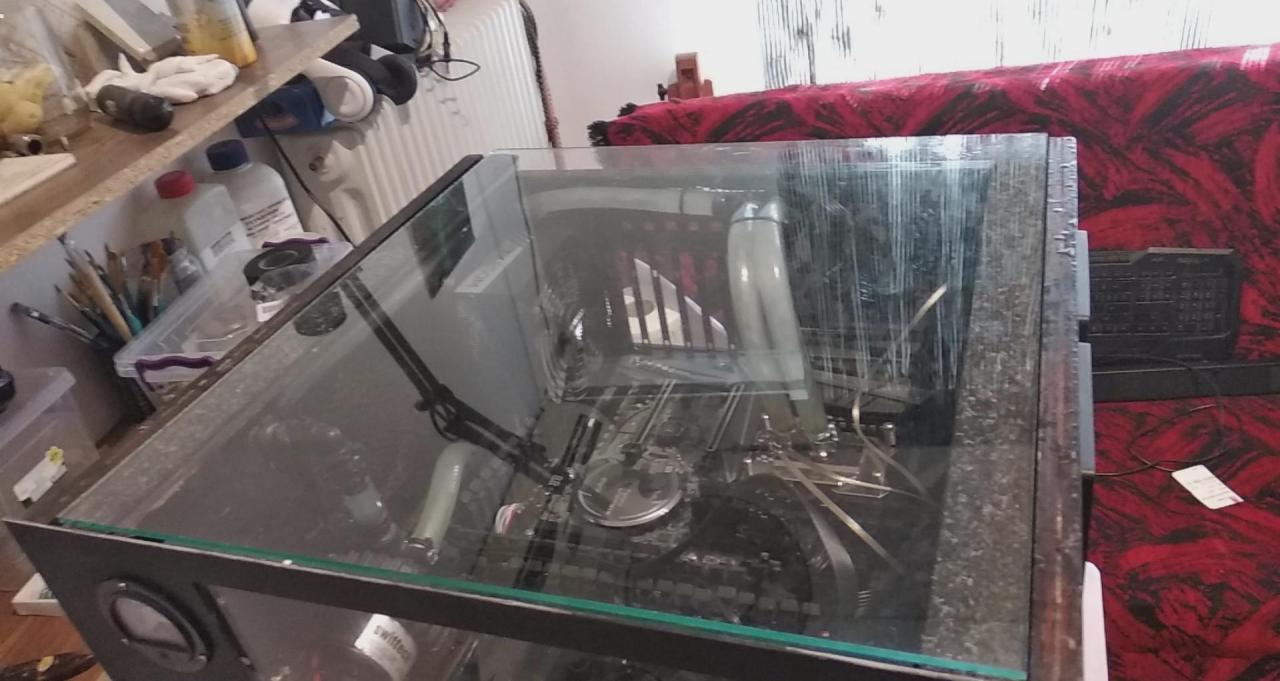

Το κουτι ειναι φτιαγμενο απο αλουμινιο (με καποια parts απο παλιοτερα κουτια), Ξυλο στα πλαινα μερη (κοντρα πλακε συμιδα 16ρι με εμποτισμο μιξης βερνικιων μαονι και καρυδια σκουρα), αλουμινιο στην προσωψη ασταρωμενο και βαμενο μαυρο ματ, γυαλι με μεμβρανη που το κανει αθραυστο στο πανω μερος και στο μπροστινο, και γυαλι χωρις μεμβρανη στο κατω μερος που στηριζει το ψυγειο της υδροψυξης.

Τα specs του βασικου μερους του pc ειναι:

CPU : Ryzen 2700X

Mobo: Asrock Taichi ultimate AMD 470

Ram: FlareX 16/3200 (και αναμενεται ενα ακομη ιδιο ζευγαρακι και σταυρωνω τα δαχτυλα να κατσουν σωστα )

GPU:  Gigabyte GeForce 1070 G1 (Δεν ειναι στο νερο)

Power Supply: Corsair TX 850M

Ψυξη: diy υδροψυξη με τετραπλο ψυγειο, αντλια, 25ρι ρεζερβουαρ, και cpu block  χμμμ... δε θυμαμαι κανενα χαρακτηριστικο (ειχαν αγοραστει πριν κανα χρονο απ τον frostbyte, και αφου μου βγηκε ο κ... να τα καθαρισω απ τα μπλε ζουμια, και με μια αλλαγη ρεζερβουαρ κι ενα update kit της cpu block για προσαρμογη σε AM4 λειτουργει θαυμασια και εντελως αθορυβα)

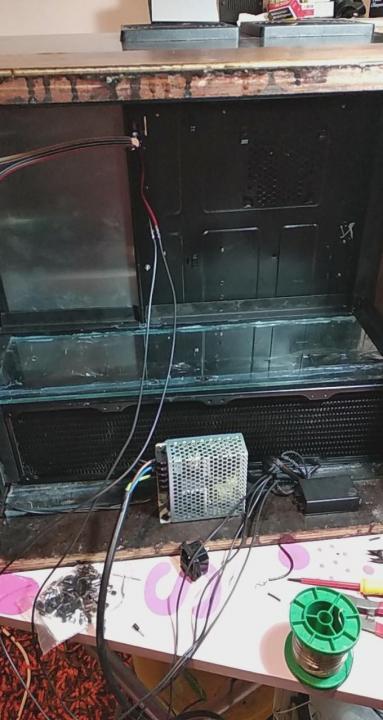

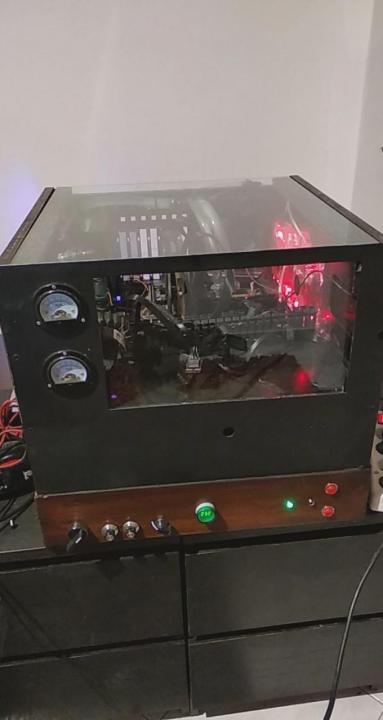

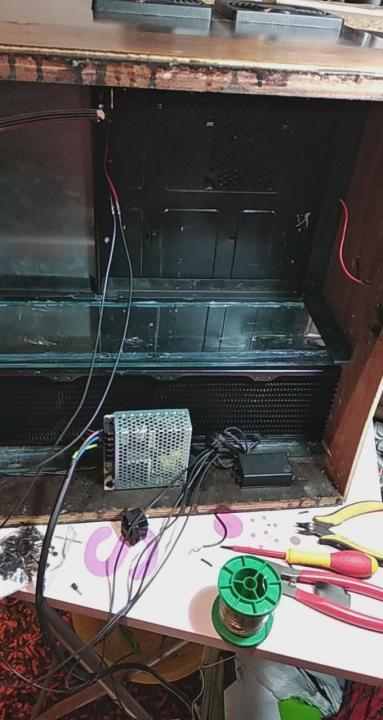

Στο κατω δεξια μερος το πρωτο διακοπτακι εκτελει λειτουργεια stand-by, οπου ξεκιναει την ψυξη της cpu με αυτονομο τροφοδοτικακι (meanwell 12V/5A) οπου εχει φτιαχτει κι ενας αυτοματισμος οπου αν δεν εχει ξεκινησει η αν δεν υπαρχει ροη υγρου το κυριο τροφοδοτικο του υπολογιστη δεν τροφοδοτειται για να ξεκινησει.

Τα 2 ποτενσιομετρα και ο περιστροφικος που ακολουθουν εχουν να κανουν με τα κυκλωματα του ηχου (θα εξηγηθουν παρακατω), το πρασσινο στη μεση ειναι βολτομετρο για την ταση δικτυου, ενω κατω δεξια υπαρχουν τα τυπικα κουμπια on-off, reset, ενδειξη λειτουργειας σκληρου και ενδειξη power on.

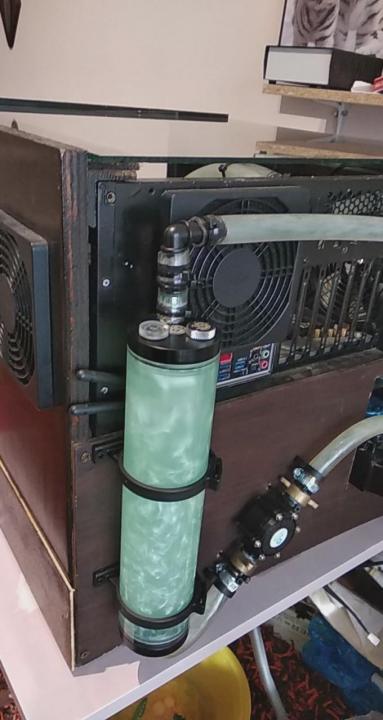

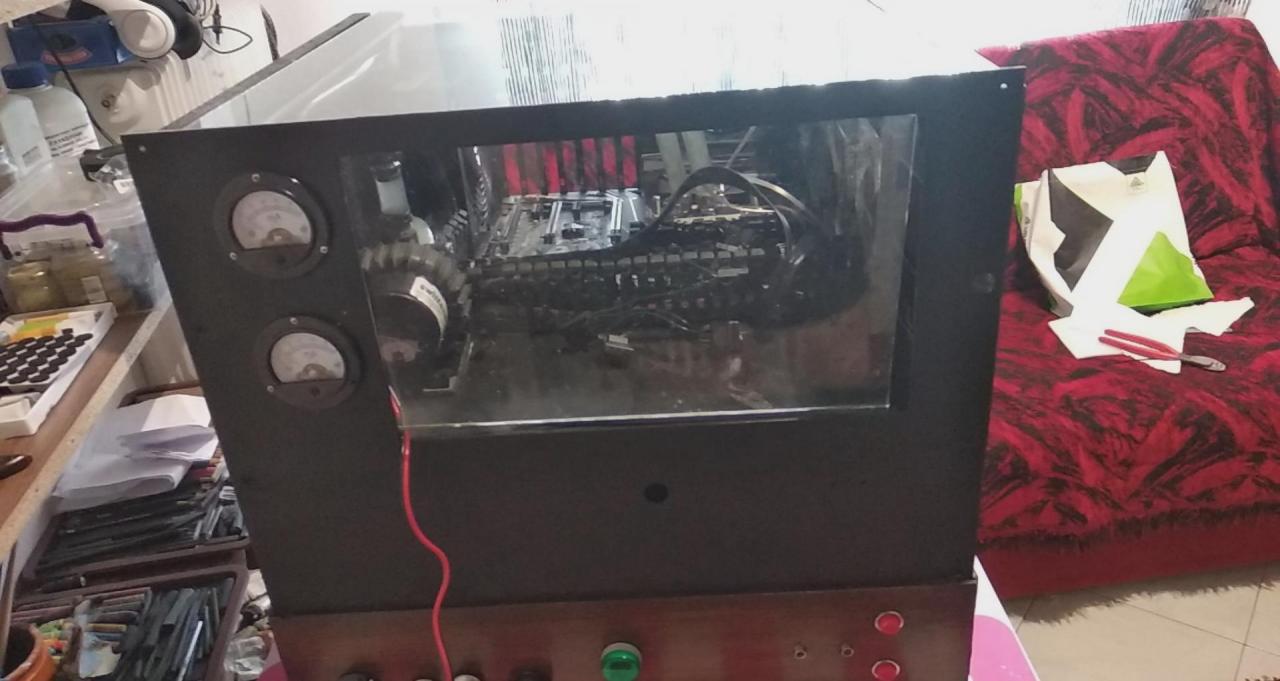

Πανω αριστερα τα οργανα εκτελουν δυο διαφορετικες λειτουργειες: στη μια θεση το πανω δειχνει τη ροη νερου επι τις εκατο (απο γεννητρια που εχει μπει σε σειρα με την ροη στο πισω μερος και φαινεται διπλα στο ρεζερβουαρ) και το κατω το ρευμα της αντλιας, ενω στη θεση 2 μετατρεπονται σε view-meters (btw τιποτα απ ολα αυτα δεν εχει τεθει ακομα σε λειτουργεια γιατι φτιαχνω ενα πλακετακι και ειναι ακομα ....στα μπετα. Ο λογος ειναι που απο βλακεια μου αντι να παραγγειλω 100μΑ οργανακια που ειχα υπολογισει στο σχεδιασμο παρειγγειλα 100mA οποτε φτιαχνω κυκλωματακι σχετικης προσαρμογης)

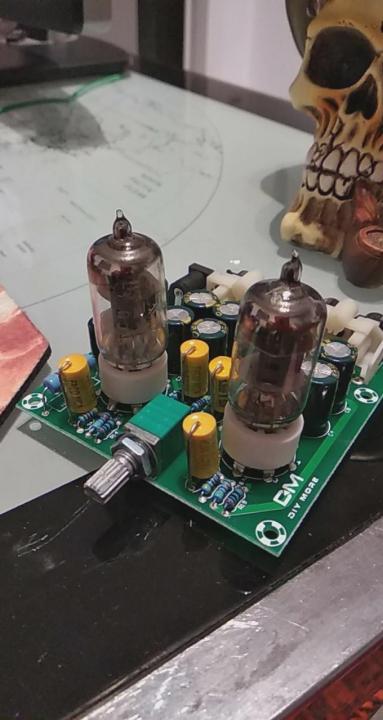

Τωρα οσον αφορα το κυκλωμα του ηχου, αυτο αποτελειται οσον αφορα την ακροιαση με ακουστικα απο : DAC DIY απο κιτ https://www.aliexpress.com/item/ES9038-Q2M-DAC-DSD-Decoder-Support-IIS-DSD-Coaxial-Fiber-input-384KHz-DOP-with-OLED-T0012/32955883698.html?spm=a2g0s.9042311.0.0.6b264c4d9Q4ptV  (δεν εχει ερθει ακομα), προενισχυτη / buffer λυχνιων  κλωνο του Music Fidelity X-10D με καποιες μετατροπες στο κυκλωμα αναδρασης (ειναι αυτος της φωτο) και ενισχυτη ακουστικων κλωνο του beyerdynamic A2 pro (στα μπετα ακομα κι αυτος  )

Οσον αφορα το 5.1 κομματι, ακομα ειμαι σε σχεδιαση και υποθετω θα χρησιμοποιηθει υβδριδικος συνδυασμος τριοδικων λυχνιων και ολοκληρωμενων με mosfet  (στο σαλονατο εχω υβριδικο λυχνιων σε συνδεσμολογια supertriode με εξοδο τα tda 7293, αλλα παραεχουν πολυ ισχυ για το συγκεκριμενο project οποτε θα παω σε κατι πιο συμαζεμενο)

οι φωτος ειναι απο διαφορες φασεις της κατασκευης (καπου εχω και φωτο οταν συναρμολογουσα το κουτι αλλα εχει περασει καιρος και δεν ξερω που ειναι. Αν τις βρω θα τις ανεβασω κι ετσι κι αλλιως θα γινει update του ολου project)

Το cable management εννωειται δεν ειναι αυτο που φαινεται, ολα ειναι σε καναλια και σπειραλ, αλλα υπαρχουν ακομα αναμονες.

Επισεις η τρυπα στο κεντρο του κουτιου με καποιο τροπο θα καλυφθει και θα γινει αριστερα κατω απ τα οργανακια για να μπει ο περιστροφικος που ελεγχει τις θεσεις τους.

Για την εισοδο της τασης εχει κατασκευαστει power conditioner + emi filter με τριπλη αντικεραυνικη και εξαπλη αντι-υπερτασικη προστασια ,  industrial/marine grade.

Επισεις ταμπελακια ακομη δεν εχουν φτιαχτει, και δεν ειμαι σιγουρος αν στο τελος θα κρατησω τα κοκκινα ανεμιστηρακια.



Το θεμα εχει αναρτηθει και στο hlektronika.gr









Έγινε επεξεργασία Φεβρουάριος 5, 2019 από Nick74

[Seafalco]

Κατ' αρχήν, πολλά μπράβο για την προσπάθεια και το "γαργαλιστικό" συνδυασμό του παλιού με το νέο !

Και κατά δεύτερον, αν και καταλαβαίνω πολύ καλά ότι όσον αφορά στη δουλειά που χρειάζεται,  υπάρχει μεγάλη απόσταση μεταξύ του να φτιάχνεις κάτι και της παρουσιάσής του με τρόπο που να το καταλαβαίνουν και οι άλλοι που κατά κανόνα είναι λιγότερο έμπειροι, το θέμα -το είπα ήδη ειναι . . . προκλητικό!

Οπότε θα μας έκανες πραγαματικά χάρη και χαρά βεβαίως, να είσαι αναλυτικότερος με link για τα πιο σημαντικά υλικά, με πιο πολλές φωτογραφίες και το κείμενο κοντά στις ανάλογες φωτογραφίες.

Αν κάτι από αυτά σου είναι δύσκολο-μιλάω είδικά για το θέμα της παρουσίασης του κειμένου και των φωτογραφιών-  εδώ είμαστε να δώσουμε κάποια συμβουλή!

Καλή συνέχεια και πάλι συγχαρητήρια!



[Nick74]

πριν 13 ώρες, το μέλος Seafalco έγραψε:

Κατ' αρχήν, πολλά μπράβο για την προσπάθεια και το "γαργαλιστικό" συνδυασμό του παλιού με το νέο !

Και κατά δεύτερον, αν και καταλαβαίνω πολύ καλά ότι όσον αφορά στη δουλειά που χρειάζεται,  υπάρχει μεγάλη απόσταση μεταξύ του να φτιάχνεις κάτι και της παρουσιάσής του με τρόπο που να το καταλαβαίνουν και οι άλλοι που κατά κανόνα είναι λιγότερο έμπειροι, το θέμα -το είπα ήδη ειναι . . . προκλητικό!

Οπότε θα μας έκανες πραγαματικά χάρη και χαρά βεβαίως, να είσαι αναλυτικότερος με link για τα πιο σημαντικά υλικά, με πιο πολλές φωτογραφίες και το κείμενο κοντά στις ανάλογες φωτογραφίες.

Αν κάτι από αυτά σου είναι δύσκολο-μιλάω είδικά για το θέμα της παρουσίασης του κειμένου και των φωτογραφιών-  εδώ είμαστε να δώσουμε κάποια συμβουλή!

Καλή συνέχεια και πάλι συγχαρητήρια!







Κατ αρχας σ ευχαριστω και για τα καλα λογια αλλα και για την υποδειξη/παρατηρηση, και θα συμφωνισω πως εχεις απολυτο δικιο, και οντως σαν παρουσιαση ειναι σα να απευθυνεται σε επαγγελματιες ηλεκτρονικους που να εχουν ταυτοχρονα και γνωσεις υπολογιστων (ασχετα τι νομιζει ο κοσμος δε συμβαινει αυτο απαραιτητα )

Καποια στιγμη που θα ετοιμαστει καποιο επομενο μερος και θα χρειαστει να το τουμπαρω (τα χει και τα κιλακια του) θα βγαλω μερικες αναλυτικοτερες φωτογραφιες (ετσι κι αλλιως απο κατω οι μονη φωτογραφια που ανεβασα ειναι απ οταν ηταν "στα μπετα")

Για το βασικο μερος του υπολογιστη δε νομιζω να χρειαζονται links (ολοι πιστευω γνωριζουν πανω κατω το συγκεκριμενο hardware) αλλα προφανως τα πιο "ειδικα" σημεια θα επρεπε να αναλυθουν περισσοτερο, οποτε  σε επομενο μυνημα θα επανελθω  κανοντας καλυτερες αναλυσεις κοματι κοματι σε οτιδηποτε πιο εξωτικο εχει προστεθει

[SotosLg]

Για να βλεπω σιγα σιγα να γεμιζει η κατηγορια....Δεν βλεπω συχνα scratch build επι ελληνικου εδαφους και μπορω να πω οτι μ'αρεσε....αν και θα θελαμε οπως ειπε και ο seafalco να ειχες μια αναλυτικοτερη περιγραφη....θα μπορουσες παρολα αυτα να του δωσεις και ενα τονο ετσι ωστε να μην φαινεται τοσο το ξυλο στις ακρες εκτος και αν το εκανες επιτηδες!

[Nick74]

ενα mini-update (για σοβαρη παρουσιαση βλεπουμε )
Το ενα οργανακι βγηκε γιατι τελικα δε χρησιμοποιηθηκαν για view meters, αλλα μονο για ελεγχο ροης νερου και ρευματος της αντλιας.

εκει εχει δημιουργηθει ενα κυκλωματακι που αλλαζει ανα 10 δευτερα και μια δειχνει το ρευμα της αντλιας και μια τη ροη που διαβαζει απ το γεννητριακι.
Προστεθηκε ενα ωρομετρο για την αντλια (πλαισιο θα μπει ...οταν το θυμηθω) και ενα card reader με usb και τα σχετικα.
(επισεις προστεθηκε και η χαλκομανια με το γερακι :P)

Ο ενισχυτης ακουστικων κατασκευαστηκε (και ναι, δουλευει ΤΕΛΕΙΑ) με τη λαμπατη προενισχυση (δοκιμαστηκαν και 6ak5 και οι αντιστοιχες Κινεζες, και 6AU6 και τελικα οι καλυτερες ηταν οι 6AK5 σε τριοδο που φαινονται δεξια) και

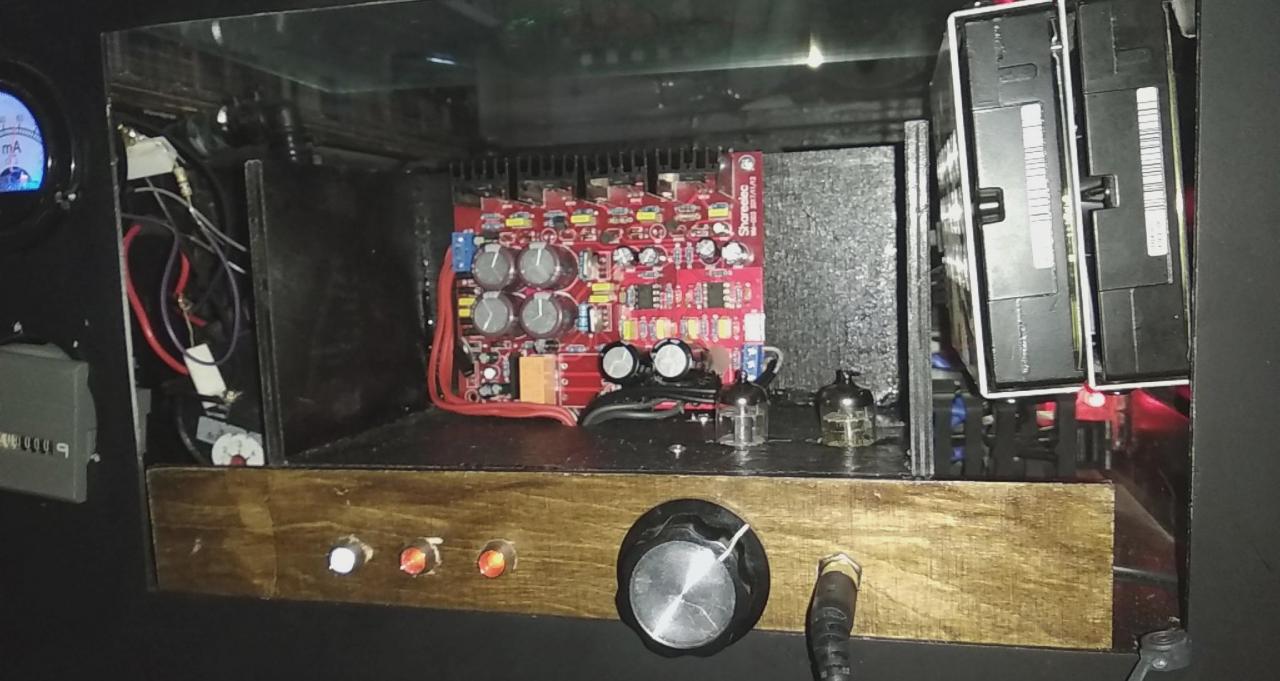

ως ενισχυτης μονταριστηκε απο κιτ η κοκκινη πλακετα που φαινεται η οποια ειναι κλωνος του beyerdynamic A1 (με ελαχιστες μετατροπες και αλλαγη του ποτενσιομετρου βεβαια με ALPS εχω κλωνο 1:1, τουλαχιστο σε σχεση με τα σχεδια που βρηκα. Μια ψιλοπεριεργη διαφορα ηταν οι πυκνωτες εισοδου... το οτι δεν ειχε βαλει στο κιτ no polarity, ενταξει δεν ειναι προβλημα, αλλα γιατι αλλαξαν τη χωρητικοτητα απ το μανισιο σχεδιο δε το καταλαβα... ισως θεωρουσαν οτι με χαμηλοτερη χωρητικοτητα θα πετυχουν πιο κρυσταλινα πριμα? ...κατι τετοιο υποπτευομαι )
Το κιτ του ενισχυτη ειναι αυτο https://www.aliexpress.com/item/3281...73d54c4dBShhd3 (οποιος θελει να το παρει να αλλαξει τους πυκνωτες εισοδου με 47μF NP και το ποτενσιομετρο με ALPS. Αν θελει να βγαλει 1:1 κλωνο επισεις αλλαζει διοδους, τις αντιστασεις 10Ω με 1/2W και τους opa με αυτους που φοραει το original κυκλωμα mu8920 και με μερικες δεκαδες ευρω εχει ενα κυκλωματακι που πουλιεται ενα χιλιαρικο)
Ο προενισχυτης ειναι ο κλασσικος με την 6ak5 https://www.aliexpress.com/item/3288...chweb201603_52 o οποιος επισεις αγοραστηκε σε κιτ και γιναν αρκετες δοκιμες και μετατροπες (οποιος εχει ορεξη ας ψαχτει, παντως καλυτερα παιζει απο ανοδο παρα ως cathode follower που ηθελα αρχικα να τον κανω)
Για την τροφοδοσια τους κρυφτηκε ενας toroid 12v 100VA στο κατω μερος (οκ δε χρειαζοταν τοσο μεγαλος, αλλα γενικα ειμαι large )
οσον αφορα καποια θεματακια οπως το δεξι μερος του πλαισιου, το πλαισιο που δεν υπαρχει στο ωρομετρο, οι hdd που ειναι στον αερα χωρις να εχουν βιδωθει και αλλα τετοια το γνωριζω και θα φτιαχτουν (οπως δεν εχει γραφτει ακομα τιποτα... αυτο να δουμε ποτε θα το κανω)
Τα μπλε λεντακια για το backlight των λυχνιων τα αφαιρεσα και θα βαλω πρασσινα
