Βοήθεια με AC Blower Fan Control με Arduino ή ESP32

[GeorgeVasil]

Καλησπέρα στην παρέα και χρόνια πολλά,



Μπαίνω κατευθείαν στο ψωμί.



Χάλασε η πλακέτα από το Blower fan του τζακιού το οποίο κοστίζει κανένα 200€+μτφ από Ιταλία. Το Blower δουλεύει με σκέτο ρεύμα.



Το κύκλωμα διαθέτει αισθητήρα θερμοκρασίας και ανάλογα το πόσο ζεστό είναι το τζάκι ανοιγοκλείνει το μοτέρ για να μην φυσάει κρύο αέρα.



Υπάρχουν και 5-6 fan coil σώματα/καλοριφέρ στον χώρο που μάλλον και αυτά θέλουν καλύτερο control στο blower fan τους γιατί όταν ζεσταίνονται κλείνουν επειδή έχουν θερμοστάτη "τοπικό δικό" τους (επειδή πχ είναι πίσω από καναπέ ή κάτω από πάγκο κτλ).



Επειδή είναι κρίμα με τέτοιο gear να κρυώνεις το 2021 θέλω να κάνω ένα κύκλωμα με κάποιο module που να μπορεί σε συνδυασμό με ESP και αισθητήρες θερμοκρασιών να γίνει πιο Smart η φάση με Home Assistant κτλ..



Εχω βρει αυτό:



AC Light lamp dimming and motor Dimmer Module, 1 Channel, 3.3V/5V logic, AC 50/60hz, 220V/110V 600V|module ac|module 220vmodule 5v - AliExpress

WWW.ALIEXPRESS.COM

---

Smarter Shopping, Better Living! Aliexpress.com



Αλλά δεν ξερω αν κανει για μονοφασικό Μοτερ. Επίσης λενε στα σχολια οτι δεν μπορεις να ελεγξεις RPM. επισης δεν  ξερω τι φαση πρεπει να παιχτει με soft start κτλ.



Αναμένω τις λάμπες σας,

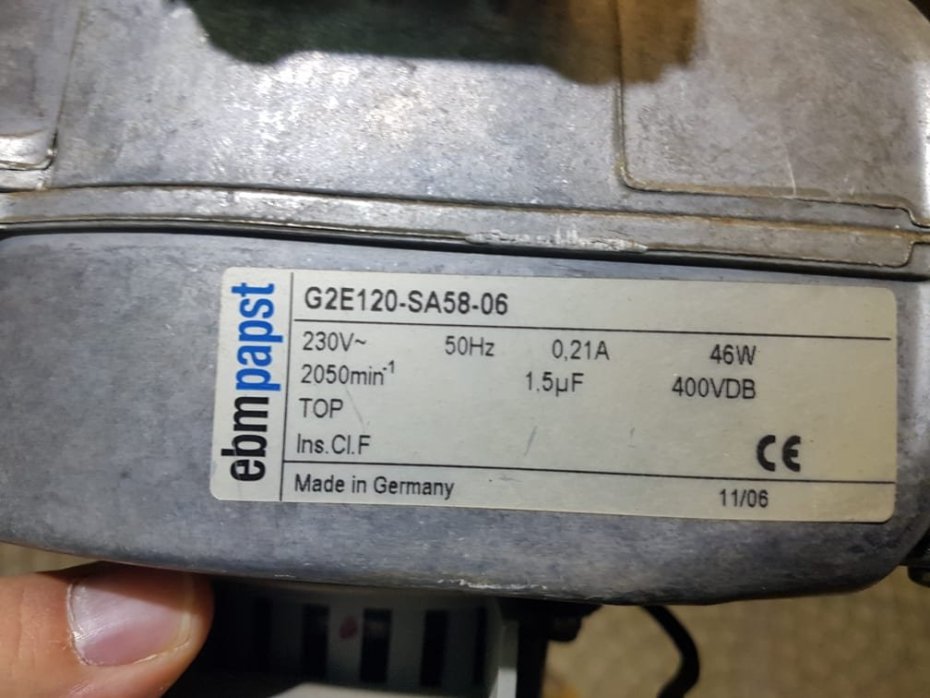

*ακολουθούν φωτο απο πλακετα και blower









@unseen @karmen1983

[Cyber_Cookie]

Ασε τον έλεγχο στροφών και βάλε απλό ρελέ και με έναν dht11/22 θα το χεις να ανοιγοκλείνει με την θερμοκρασία/υγρασία ή/και μέσω web interface.



Αν δεν έχεις κάτι άλλο ξεχωριστό για home control, ίσως έχει νόημα να φτιάξεις και έναν μικρό σερβεράκο(rpi) που θα σερβίρει το interface και θα μιλάει με τα esp.

[GeorgeVasil]

6 minutes ago, Cyber_Cookie said:

Ασε τον έλεγχο στροφών και βάλε απλό ρελέ και με έναν dht11/22 θα το χεις να ανοιγοκλείνει με την θερμοκρασία/υγρασία.



Αυτο οκ γινεται ευκολα. Δεν εχει θεμα το μοτερ ομως αν τα παιρνει ολo το ρευμα με την μια? Ενταξει δεν μιλαμε για τπτ ουαου μοτερ αλλα αν χαλασει σε 1 μηνα δεν το θελω

[Cyber_Cookie]

πριν 27 λεπτά, το μέλος GeorgeVasil έγραψε:



Αυτο οκ γινεται ευκολα. Δεν εχει θεμα το μοτερ ομως αν τα παιρνει ολo το ρευμα με την μια? Ενταξει δεν μιλαμε για τπτ ουαου μοτερ αλλα αν χαλασει σε 1 μηνα δεν το θελω



Το χω κάνει σε ανεμιστήρα που χει ψιλοπαρόμοιο μοτέρ και δεν έχει ψοφήσει ακόμα. Αλλά μη σε πάρω στο λαιμό μου.



@Seafalco

[Seafalco]

Τη καλησπέρα μου στη παρέα και καλές γιορτές να έχουμε!
@GeorgeVasil
1. Τα μοτέρ δεν θα πάθουν κάτι αν το ρελέ τα συνδέει με τη τροφοδοσία τους. Γι' αυτό άλλωστε είναι φτιαγμένα/
2. Το αρχικό κύκλωμα δεν ξέρω αν είχε βαθμίδα soft start, αλλά πιστεύω ότι είναι πολύ απίθανο το μοτέρ να έχει πρόβλημα αν δεν παρεμβληθεί διάταξη ομαλής εκκίνησης.
Αυτά χρειάζονται σε πολύ μεγαλύτερα μοτέρ και εκεί μπαίνουν περισσότερο για να προστατεύουν την υπόλοιπη εγκατάσταση από τις βυθίσεις τάσης που προκαλεί η εκκίνηση ενός μεγάλου κινητήρα χωρίς διάταξη περιορισμού των ρευμάτων Inrush.
3. Από εκεί και πέρα, και αφού σκέφτεσαι να βάλεις αυτά τα κυκλωματάκια για πιο έξυπνο έλεγχο, μπορείς να δίνεις εντολή σε αυτά και να τροφοδοτούν τον κινητήρα ακολουθώντας μια καμπύλη soft start, δηλαδή να δίνεις "εσύ" εντολή εκκίνηση στο π.χ. 60% της τάσης τροφοδοσίας και προοδευτική αύξηση μέσα σε μερικά sec στο 100% οπότε θα έχει και τις μέγιστες στροφές.
4. Από ότι είδα οι πλακετίτσες αυτές δεν ενσωματώνουν κάποια "εξυπνάδα" απλά πληροφορούν τον controller τους για το πότε η τάση μηδενίζεται (optocoupler 4N25 ) και μεταφέρουν τις εντολές του controller για τον έλεγχο της γωνίας σκανδαλισμού του triac ισχύος (optotriac CT310).
Οπότε σου δίνει τη δυνατότητα να κάνεις Soft Start στους κινητήρες, έστω και αν αυτοί δεν το έχουν πρόβλημα.

Εδώ αν ασχοληθείς με τον controller, έχε υπόψη σου ότι, λόγω διαφοράς φάσης μεταξύ τάσης και ρεύματος, είναι πιθανόν ένας παλμός trigering να αστοχήσει στο να προκαλέσει επιτυχημένη έναυση  του triac ισχύος, οπότε αν διαπιστώσεις ότι το μοτέρ "τραγουδάει και γκρινιάζει" καλό είναι κάθε εντολή έναυσης να αποτελείται από μια παλμοσειρά παλμών triger έτσι ώστε κάποιος από αυτούς  να κατορθώσει να σκανδαλίσει
5. Κάτι που θα πρέπει να έχεις υπόψη είναι ότι ο έλεγχος με triac -σε επίπεδο κύκλου του δικτύου και από κύκλο σε κύκλο- δεν έχει τίποτε "soft", το triac "κουμπώνει"  ακαριαία τη στιγμή που σκανδαλίζεται με επιτυχία από το optotriac  στην όποια γωνία έναυσης ορίζει ο controller και αυτό γίνεται 100 φορές το δευτερόπλεπτο.
Αυτό προκαλεί έντονα μεταβατικά φαινόμενο και ηλεκτρονικό θόρυβο / παράσιτα, οπότε η ιδέα κάποιου φίλτρου που θα περιορίζει τα παράσιτα στο να ταξιδεύουν σε όλο το "σπίτι" δεν είναι κακή !

6. Αν τώρα πας σε λύση με ρελέ, τότε το soft start μπορείς να το εξασφαλίσεις με κάποιο NTC thermistor που θα βρεις "πειραματικά" ότι σου κάνει για τον κινητήρα αυτό.

7. Άλλη λύση είναι να παρεμβάλλεις εν σειρά με τον κινητήρα μια σχετικά μεγάλης ισχύος αντίσταση κάποιων δεκάδων Ohm την οποία θα βραχυκυκλώνεις με ένα ρελέ που θα δουλεύει με delay ON χρονική καθυστέρηση και θα ενεργοποιείται μερικά sec μετά την τροφοδότηση του κινητήρα.



Όπως και να έχει και ότι και αν αποφασίσεις να κάνεις , ενημέρωσε , τράβα και καμιά φωτογραφία έτσι να δούμε και εμείς . . .
Καλή διασκέδαση ! ! !







[GeorgeVasil]

17 hours ago, Seafalco said:

Τη καλησπέρα μου στη παρέα και καλές γιορτές να έχουμε!
@GeorgeVasil
1. Τα μοτέρ δεν θα πάθουν κάτι αν το ρελέ τα συνδέει με τη τροφοδοσία τους. Γι' αυτό άλλωστε είναι φτιαγμένα/
2. Το αρχικό κύκλωμα δεν ξέρω αν είχε βαθμίδα soft start, αλλά πιστεύω ότι είναι πολύ απίθανο το μοτέρ να έχει πρόβλημα αν δεν παρεμβληθεί διάταξη ομαλής εκκίνησης.
Αυτά χρειάζονται σε πολύ μεγαλύτερα μοτέρ και εκεί μπαίνουν περισσότερο για να προστατεύουν την υπόλοιπη εγκατάσταση από τις βυθίσεις τάσης που προκαλεί η εκκίνηση ενός μεγάλου κινητήρα χωρίς διάταξη περιορισμού των ρευμάτων Inrush.
3. Από εκεί και πέρα, και αφού σκέφτεσαι να βάλεις αυτά τα κυκλωματάκια για πιο έξυπνο έλεγχο, μπορείς να δίνεις εντολή σε αυτά και να τροφοδοτούν τον κινητήρα ακολουθώντας μια καμπύλη soft start, δηλαδή να δίνεις "εσύ" εντολή εκκίνηση στο π.χ. 60% της τάσης τροφοδοσίας και προοδευτική αύξηση μέσα σε μερικά sec στο 100% οπότε θα έχει και τις μέγιστες στροφές.
4. Από ότι είδα οι πλακετίτσες αυτές δεν ενσωματώνουν κάποια "εξυπνάδα" απλά πληροφορούν τον controller τους για το πότε η τάση μηδενίζεται (optocoupler 4N25 ) και μεταφέρουν τις εντολές του controller για τον έλεγχο της γωνίας σκανδαλισμού του triac ισχύος (optotriac CT310).
Οπότε σου δίνει τη δυνατότητα να κάνεις Soft Start στους κινητήρες, έστω και αν αυτοί δεν το έχουν πρόβλημα.

Εδώ αν ασχοληθείς με τον controller, έχε υπόψη σου ότι, λόγω διαφοράς φάσης μεταξύ τάσης και ρεύματος, είναι πιθανόν ένας παλμός trigering να αστοχήσει στο να προκαλέσει επιτυχημένη έναυση  του triac ισχύος, οπότε αν διαπιστώσεις ότι το μοτέρ "τραγουδάει και γκρινιάζει" καλό είναι κάθε εντολή έναυσης να αποτελείται από μια παλμοσειρά παλμών triger έτσι ώστε κάποιος από αυτούς  να κατορθώσει να σκανδαλίσει
5. Κάτι που θα πρέπει να έχεις υπόψη είναι ότι ο έλεγχος με triac -σε επίπεδο κύκλου του δικτύου και από κύκλο σε κύκλο- δεν έχει τίποτε "soft", το triac "κουμπώνει"  ακαριαία τη στιγμή που σκανδαλίζεται με επιτυχία από το optotriac  στην όποια γωνία έναυσης ορίζει ο controller και αυτό γίνεται 100 φορές το δευτερόπλεπτο.
Αυτό προκαλεί έντονα μεταβατικά φαινόμενο και ηλεκτρονικό θόρυβο / παράσιτα, οπότε η ιδέα κάποιου φίλτρου που θα περιορίζει τα παράσιτα στο να ταξιδεύουν σε όλο το "σπίτι" δεν είναι κακή !

6. Αν τώρα πας σε λύση με ρελέ, τότε το soft start μπορείς να το εξασφαλίσεις με κάποιο NTC thermistor που θα βρεις "πειραματικά" ότι σου κάνει για τον κινητήρα αυτό.

7. Άλλη λύση είναι να παρεμβάλλεις εν σειρά με τον κινητήρα μια σχετικά μεγάλης ισχύος αντίσταση κάποιων δεκάδων Ohm την οποία θα βραχυκυκλώνεις με ένα ρελέ που θα δουλεύει με delay ON χρονική καθυστέρηση και θα ενεργοποιείται μερικά sec μετά την τροφοδότηση του κινητήρα.



Όπως και να έχει και ότι και αν αποφασίσεις να κάνεις , ενημέρωσε , τράβα και καμιά φωτογραφία έτσι να δούμε και εμείς . . .
Καλή διασκέδαση ! ! !









Σε ευχαριστω πολυ για τον χρονο σου!



Το προβλημα μου ειναι οτι δεν εχω τις τοσες γνωσεις γιατι προερχομαι απο τελειως ασχετο τομεα. Γιαυτο και εψαχνα και κατι ετοιμο.



Θα ασχοληθω και θα ενημερωσω!

[ΓιαγκΤ]

Δεν υπάρχει μοτέρ που κατασκευάζετε για σταδιακή εκκίνηση έκτος από κάτι μεγάλα τριφασικά που ξεκινάνε με συνδεσμολογία αστέρα και πέφτουν στο τρίγωνο. Πολύ δε περισσότερο ανεμιστήρας που ξεκινάει χωρίς φορτίο με σκέτο το φτερό και σπρώχνει αέρα μετά, ανάλογα την ταχύτητα
