hipro5 Δημοσιεύτηκε Δεκέμβριος 5, 2008 #1 Κοινοποίηση Δημοσιεύτηκε Δεκέμβριος 5, 2008 'Εχωντας απογοητευτεί από τους κατασκευαστές μητρικών καρτών και καρτών γραφικών ως προς το VCore/VGPU κύκλωμά τους, αποφάσισα να πάρω πάνω μου το θέμα αυτό της τροφοδοσίας κατασκευάζοντας μόνος μου ένα τέτοιο κύκλωμα switching με 4 phases των 100A καθένα και 400Α στο σύνολο.... Δηλαδή ένα κύκλωμα που θα μπορώ να δώσω ΧΩΡΙΣ Vdroop και τα λοιπά, περί τα 480Watts καθαρά και περί τα 650Watts peak..... ΔΥΟ τέτοια θα χρησιμοποιηθούν για να τροφοδοτήσουν δύο ATI 4870x2 και άλλο ένα για το VCore της ASUS Rampage Extreme (ή και άλλων)..... ......και ξεκίνησε λοιπόν το "VGPU+VCore Maximizer"..... :clap: Link to comment Share on other sites More sharing options...
racer Δεκέμβριος 5, 2008 #2 Κοινοποίηση Δεκέμβριος 5, 2008 hipro "pwn-tech" :clap::clap::clap: Link to comment Share on other sites More sharing options...
greekfragma Δεκέμβριος 5, 2008 #3 Κοινοποίηση Δεκέμβριος 5, 2008 ρε ''μπέμπη'' κανένα maximizer για τον εγκέφαλό μας πότε θα φτιάξεις? έχω κάτι αστάθειες τελευταία τελικά παντού μπαίνει ένα maximizer......(πονηρά μυαλά οξω ρα) :fun::smoke: Link to comment Share on other sites More sharing options...
ΝTG Δεκέμβριος 5, 2008 #4 Κοινοποίηση Δεκέμβριος 5, 2008 καμμια εταιρια -ονοματα δε λεμε υποληψεις δε θιγουμε- το ξερει??θα βγει σε παραγωγη ή μονο για ιδια χρηση?? Link to comment Share on other sites More sharing options...
KoMM Δεκέμβριος 5, 2008 #5 Κοινοποίηση Δεκέμβριος 5, 2008 καψτα ολα Link to comment Share on other sites More sharing options...
hipro5 Δεκέμβριος 5, 2008 Author #6 Κοινοποίηση Δεκέμβριος 5, 2008 Όχι θα είναι ΜΟΝΟ για ΙΔΙΑ χρήση...... Link to comment Share on other sites More sharing options...
poly Δεκέμβριος 5, 2008 #7 Κοινοποίηση Δεκέμβριος 5, 2008 Θέλουμε, να μας πείς λεπτομέρειες ωστέ να αποφέυγουμε τις κακοτεχνίες των μητρικών.:clap:Θα γίνει χαμός με το VRM...:crazy_pilot: Link to comment Share on other sites More sharing options...
aeroengine Δεκέμβριος 5, 2008 #8 Κοινοποίηση Δεκέμβριος 5, 2008 Κριμα μονο για ιδια χρηση.... Δεν πειραζει...παντως κρατα μας ενημερους για τις εξελιξεις... Link to comment Share on other sites More sharing options...
Jaco Δεκέμβριος 5, 2008 #9 Κοινοποίηση Δεκέμβριος 5, 2008 Eagle FTW... pic-άκο έβαλες...? Link to comment Share on other sites More sharing options...
hipro5 Δεκέμβριος 5, 2008 Author #10 Κοινοποίηση Δεκέμβριος 5, 2008 Eagle FTW... pic-άκο έβαλες...? Το σκέφτηκα κι αυτό για μελλοντικό add-in .... Μια πλακέτα από πάνω "σάντουϊτς" που θα είχει ένδειξη Volts/amperes και up-down-enter το VCore με microprocessor..... Link to comment Share on other sites More sharing options...
Jaco Δεκέμβριος 5, 2008 #11 Κοινοποίηση Δεκέμβριος 5, 2008 καλά... νόμιζα ότι το 24-pin ήταν pic, αλλά τότε πρέπει να είναι line decoder 4 σε 16... άρε πως φαινόσαστε οι analog-men... keep on... Link to comment Share on other sites More sharing options...
hipro5 Δεκέμβριος 5, 2008 Author #12 Κοινοποίηση Δεκέμβριος 5, 2008 http://www.intersil.com/Data/fn/FN4838.pdf http://www.intersil.com/data/fn/fn9097.pdf Link to comment Share on other sites More sharing options...
Jaco Δεκέμβριος 5, 2008 #13 Κοινοποίηση Δεκέμβριος 5, 2008 2 στα 2... λάθος... btw ωραίο part το ISL6565BCR... hipro, απορία... το Switching Frequency, του ISL6556B, που αναφέρει στο datasheet, για την εφαρμογή πάντα, προκύπτει από κάπου (εννοώ κάποιο συγκεκριμένο specification) ή θα το πας δοκιμάζοντας και με τα όρια των mosfet...? Link to comment Share on other sites More sharing options...
hipro5 Δεκέμβριος 5, 2008 Author #14 Κοινοποίηση Δεκέμβριος 5, 2008 Ένα στάνταρ είναι από 150 - 250KHz........Εγώ βέβαια θα παίξω κι όλας (1 αντίσταση και 4 πυκνωτές) μέρχι και 1MHz για να δω που θα έχω τη χαμηλώτερη θερμοκρασία πάνω στα Mos-Fets.... Link to comment Share on other sites More sharing options...
Jaco Δεκέμβριος 5, 2008 #15 Κοινοποίηση Δεκέμβριος 5, 2008 Ωραίος... απ' ότι είδα έχει και μια αντίσταση για το temperature compensation, οπότε αν είναι κοντά στα mosfet και "αισθάνεται" από εκεί, έχει και feedback από το tcomp για το droop... μπόμπα το εργαλείο της intersil...άντε καλό παιχνίδι, περιμένουμε αποτελέσματα... Link to comment Share on other sites More sharing options...

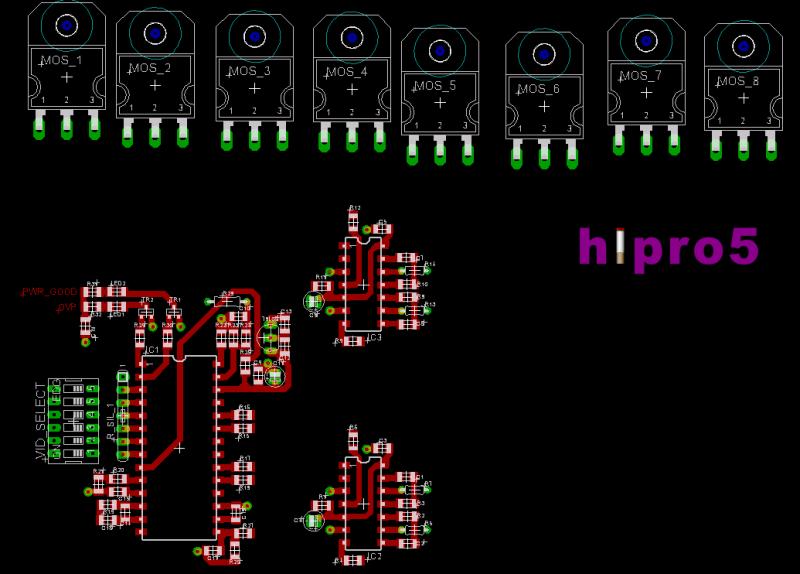

hipro5 Δεκέμβριος 7, 2008 Author #16 Κοινοποίηση Δεκέμβριος 7, 2008 Συνεχίζοντας....... Ελπίζω τη Δευτέρα να βγάλω πλακέτα και να το μοντάρω/τεστάρω και την Τρίτη να μπεί πάνω σε μια ATI 4870 για δοκιμή - γι'αρχή - ...... Link to comment Share on other sites More sharing options...

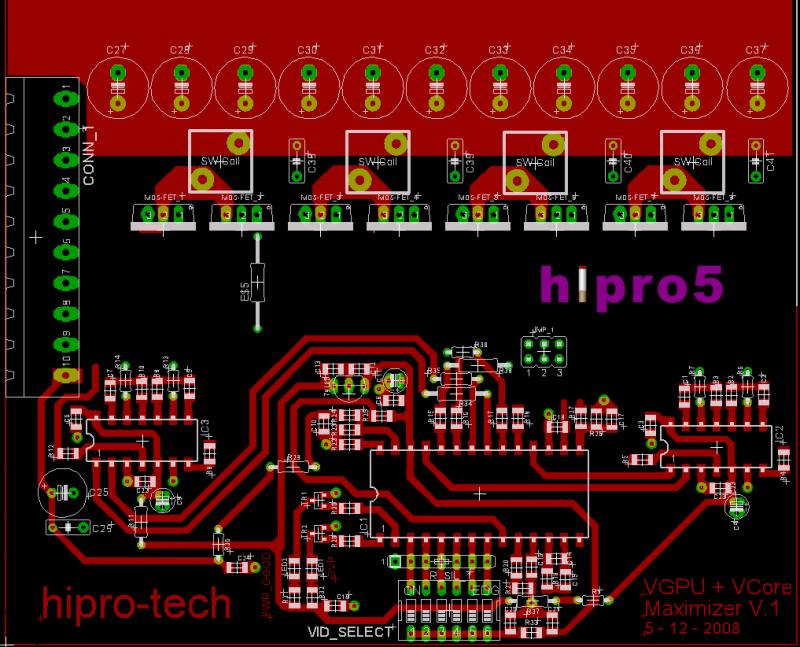

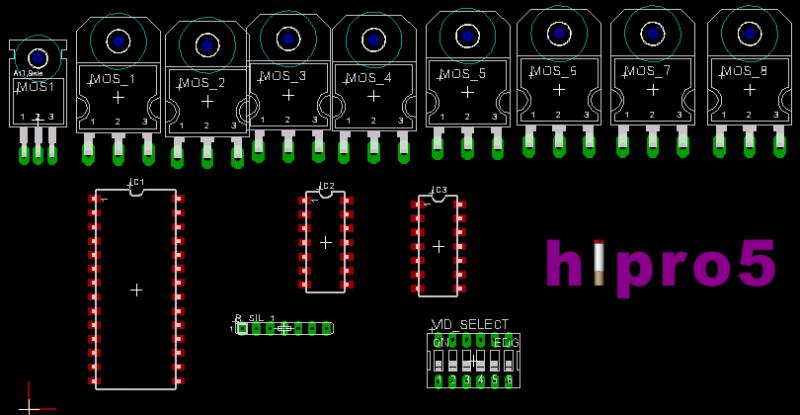

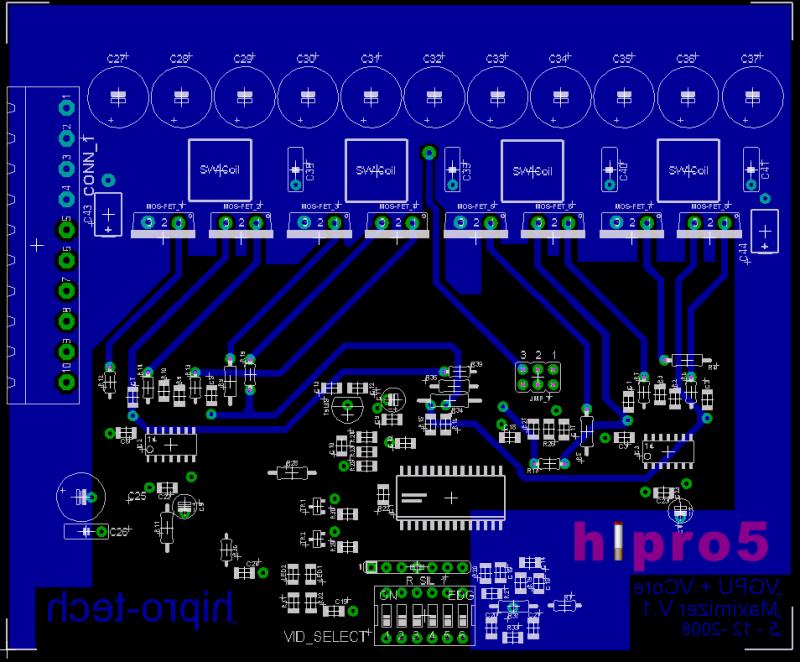

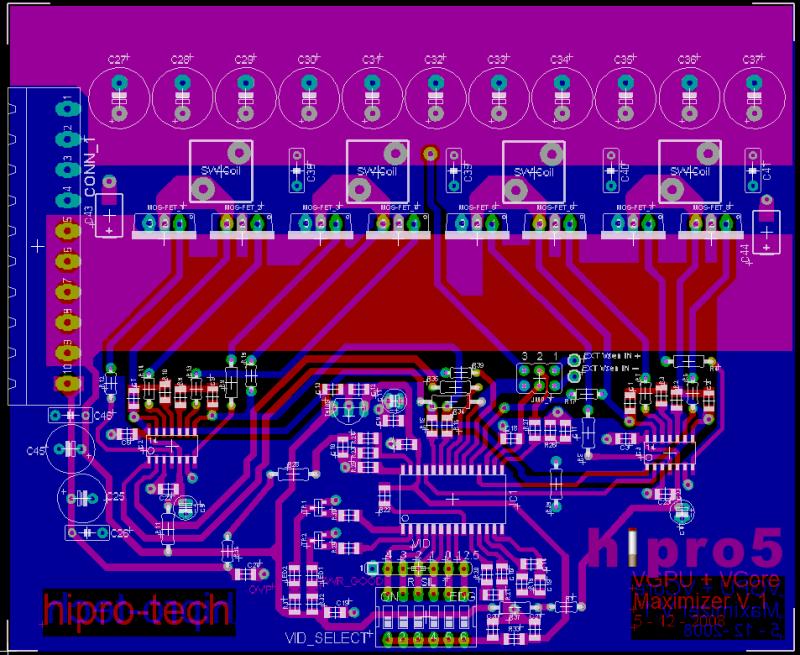

hipro5 Δεκέμβριος 7, 2008 Author #17 Κοινοποίηση Δεκέμβριος 7, 2008 Τέλος..... Τη Δευτέρα πάω ν'αγοράσω τα υλικά και να τη μοντάρω (αφού βγάλω την πλακέτα πρώτα).... Μη δίνετε και πολύ σημασία στις λεπτομέρειες του σχεδιασμού γιατί το έκανα πολύ γρήγορα λόγω δουλειάς.... Link to comment Share on other sites More sharing options...
antonisgagas Δεκέμβριος 7, 2008 #18 Κοινοποίηση Δεκέμβριος 7, 2008 Ωωωω ρε Γιώργη κάτι τέτοια κάνεις και χάνουν μερικοί μερικοί τον ύπνο τους.Κράτα μας ενημερομένους αν και βλέπω από αύριο να πέφτεις με τα μούτρα. Link to comment Share on other sites More sharing options...
Chris Valis Δεκέμβριος 8, 2008 #19 Κοινοποίηση Δεκέμβριος 8, 2008 Μήπως καλύτερα θα ήταν τα fet να ήταν στην εξωτερική πλευρά για να μπορέσεις πιο εύκολα να βάλεις πάνω τους την ψύκτρα, έχεις κάνει φαντάζομαι τους θερμικούς υπολογισμούς :-O.Αντίστοιχης τεχνολογίας εξαρτήματα (non VRM spec) άνετα τα έχω πάει και πάνω από 1MHz, πρόσεξε την χωρητικότητα της πύλης, Ft.Φαντάζομαι θα τα ξέρεις ήδη.Τι mosfet θα βάλεις;Στο μέλλον πάντως καλύτερα θα ήταν μια κατασκευή με το IR3084. Έχει καλύτερα χαρακτηριστικά και μπορείς να βάλεις όσες φάσεις θέλεις. Link to comment Share on other sites More sharing options...

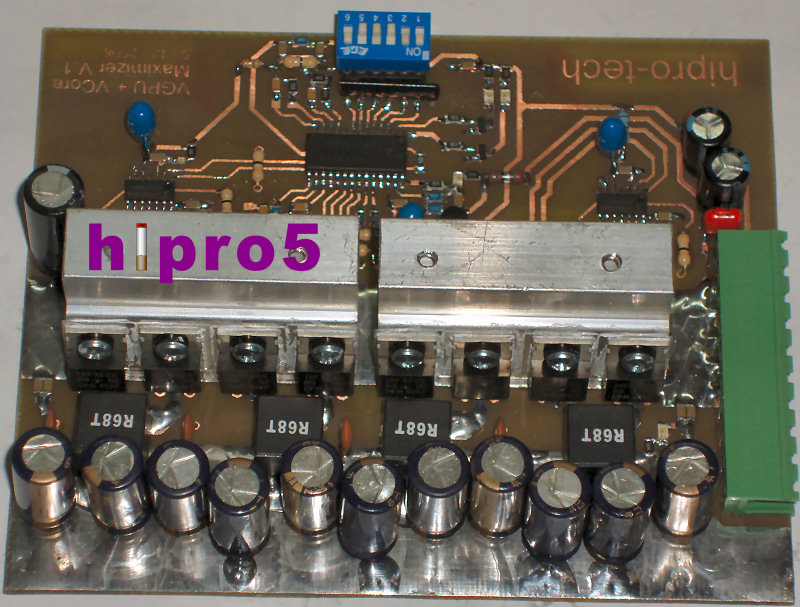

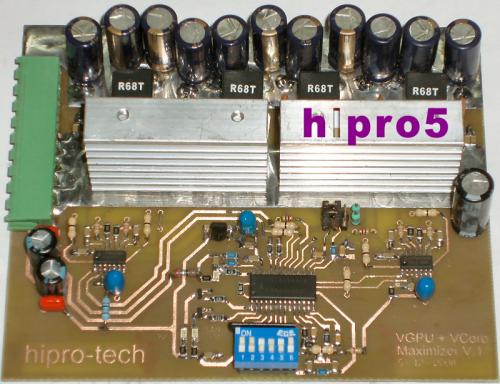

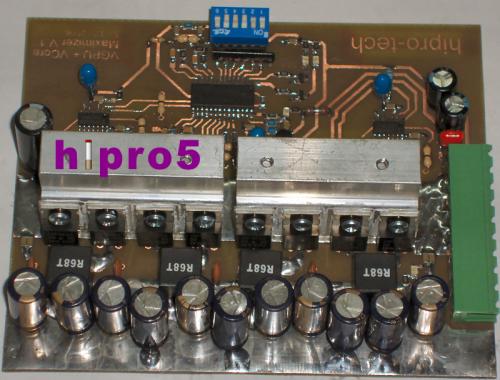

hipro5 Δεκέμβριος 13, 2008 Author #20 Κοινοποίηση Δεκέμβριος 13, 2008 Μήπως καλύτερα θα ήταν τα fet να ήταν στην εξωτερική πλευρά για να μπορέσεις πιο εύκολα να βάλεις πάνω τους την ψύκτρα, έχεις κάνει φαντάζομαι τους θερμικούς υπολογισμούς :-O.Αντίστοιχης τεχνολογίας εξαρτήματα (non VRM spec) άνετα τα έχω πάει και πάνω από 1MHz, πρόσεξε την χωρητικότητα της πύλης, Ft. Φαντάζομαι θα τα ξέρεις ήδη. Τι mosfet θα βάλεις; Στο μέλλον πάντως καλύτερα θα ήταν μια κατασκευή με το IR3084. Έχει καλύτερα χαρακτηριστικά και μπορείς να βάλεις όσες φάσεις θέλεις. Κανονικά θα μπούν τα IRF1404 Mos-Fets, αλλά λόγω ότι δε βρήκα, χρησιμοποίησα κάποια "κατώτερα" για τώρα μέχρι να έρθουν τα άλλα απ'έξω..... Μόλις το τελείωσα και είναι έτοιμο για δοκιμές...... Link to comment Share on other sites More sharing options...
