Fan speed measurement.


Seafalco

Recommended Posts

Μέτρηση της ταχύτητας περιστροφής ενός ανεμιστήρα με την βοήθεια ενός συχνομέτρου.

Πολύ συχνά βρισκόμαστε μπροστά στο πρόβλημα αυτό, και συνήθως λέμε ότι χρειάζεται ειδικό όργανο (στροφόμετρο), ευτυχώς όμως για την τσέπη μας , αυτό δεν είναι απαραίτητο , αν μιλάμε για ανεμιστήρες που παρέχουν ένδειξη για την ταχύτητα περιστροφής τους.

Πιο συγκεκριμένα , όλοι οι ανεμιστήρες (είτε με 3 , είτε με 4 καλώδια) διαθέτουν έναν αγωγό [sense], ο οποίος παρέχει την πληροφορία για την ταχύτητα περιστροφής του ανεμιστήρα.

Βέβαια για να το εκμεταλευτουμε αυτό χρειάζεται μια μικρή προεργασία.

Αλλά ας δούμε κατ' αρχήν ένα σχήμα :


Uploaded with ImageShack.us

Όπως βλέπουμε χρειάζεται να χρησημοποιήσουμε μια αντίσταση (2 KOhm) την οποία την συνδέουμε μεταξύ του +12 Volt (κόκκινος αγωγός) και του κίτρινου αγωγού (sense).

{Αυτή η pull up αντίσταση χρειάζεται γιατί το κύκλωμα που παρέχει την ένδειξη των στροφών είναι open collector, ή open drain}

Αν λοιπόν κάνουμε τις συνδέσεις έχουμε:


Uploaded with ImageShack.us

Και από κοντά:


Όπως παρατηρήτε μια κλέμα αρκεί για όλες τις συνδέσεις

Στην δεύτερη φοτό διακρίνονται συνδεδεμένα τόσο τα probe του πολύμετρου , όσο και αυτά του παλμογράφου.

Ας δούμε λοιπόν τι παίρνουμε στον παλμγράφο , (υπόψην ότι για κάθε περιστροφή ο ανεμιστήρας παράγει δύο παλμούς μέτρησης):


Uploaded with ImageShack.us

Οι παλμοί είναι πολύ καλά ορισμένοι και τελείως "τετράγωνοι" , άρα για ενα πολύμετρο που διαθέτει συχνόμετρο , θα είναι εύκολο να τους "διαβάσει".

Πράγματι , το δοκίμασα και με το φτηνό πολύμετρο και με το ακριβό, οι μετρήσεις που πήρα ήταν οι ίδιες.

Ενα προκειμένω όμως ας δούμε την οθόνη του καλού πολύμετρου:


Uploaded with ImageShack.us

Όπως μπορείτε να δείτε και από τα χειρόγραφα ταμπελάκια, αυτή η εικόνα αντιστοιχεί στην προηγούμενη εικόνα του παλμογράφου.

Κατά σειρά λοιπόν από πάνω προς τα κάτω οι ενδείξεις είναι:

1. Συχνότητα (2 παλμοί ανά περιστροφή)

2. Περίοδος παλμών

3. Duty cycle των παλμών (δηλαδή αναλογία χρόνου που έιναι High ως προς τον χρόνο που είναι Low , βλέπουμε ότι είναι περίπου 50% High και άλλο τόσο Low.)

4. Εδώ είναι και ό λόγος που προτιμώ το πολύμετρο αυτό.

Έχει την δυνατότητα να του ορίσεις κάποιες μαθηματικές συναρτήσεις , τις οποίες τις εκτελεί πάνω στα δεδομένα που μετρά.

Εν προκειμένω εδώ του "είπα" να πολλαπλασιάσει την συχνότητα δια του 30 ( 2 παλμοί ανα περιστροφή, άρα: πλήθος παλμων ανα sec /2 = περιστροφές ανά sec, και για να φέρουμε τα πραγματα στο λεπτό όπου μετράμε την ταχύτητα περιστροφής πρέπει το προηγούμενο αποτέλεσμα να το πολλαπλασιάσει με το 60 sec/ min. Αρα: 60 /2 = 30)

Στο τελικό αποτέλεσμα του είπα να βάλει μονάδες RPM και το αποτέλεσμα εμφανίζεται σε Κrpm(χιλιάδες στροφές ανα sec), ή σκέτο rpm.

Πολύ βολικό θα έλεγα!

Στην συνέχεια ας δούμε τι γίνεται όταν αλάξουμε την τάση τροφοδοσίας του ανεμιστήρα:

(τα ταμπελάκια δείχνουν τα βασικά στοιχεία που ισχύουν σε κάθε ζευγάρι φοτό)


Uploaded with ImageShack.us


Uploaded with ImageShack.us

Οι παλμοί διατηρούν το ευκρινές σχήμα τους , αλλά έχουν γίνει πιο πλατείς, αρα λιγότεροι ανα sec.

Και χαμηλώνοντας και άλλο την τάση έχουμε:


Uploaded with ImageShack.us


Uploaded with ImageShack.us


Uploaded with ImageShack.us


Uploaded with ImageShack.us

Από εδώ και κάτω χρειάζεται προσοχή, γιατί ανάλογα με τον κάθε ανεμιστήρα μπορεί να αρχίσουν να εμφανίζονται παρασιτικοί παλμοί:


Uploaded with ImageShack.us

Αυτοί οι μικροί παρασιτικοί παλμοί καταγράφονται και αλλοιώνουν την μέτρηση της συχνότητας:


Uploaded with ImageShack.us


Uploaded with ImageShack.us

Και το αποτέλεσμα της μέτρησης είναι άρες μάρες κουνουνάρες!!

Βέβαια αυτό συμβαίνει πολύ χαμηλά σε τάση , όπου δεν πρόκειτε να κατέβει κανείς ανεμιστήρας, αλλά χάριν της "επιστήμης".....

Δεν αποκλείεται χαμηλώνοντας και άλλο την τάση να φύγει το προβλημα :


Uploaded with ImageShack.us

Και πιο κοντά:


Uploaded with ImageShack.us

Οι παρασιτικοί παλμοί εξακολουθούν και υπάρχουν , αλλά πλέον το συχνόμετρο δεν μπορεί να τους διακρίνει, και έτσι η μέτρηση του επανέρχεται στο "σωστό δρόμο":


Uploaded with ImageShack.us

Το φαινόμενο των παρασιτικών παλμών συμβαίνει σε μια πολύ στενή περιοχή τάσης , στην προκείμενη περίπτωση αξαφανίζεται από :


Uploaded with ImageShack.us


Uploaded with ImageShack.us

Για το πως θα πάρουμε αυτές τις μετρήσεις τώρα:

Άν το PSU Βγάζει καλωδιάκι , για το sense των στροφών τότε τα πραγματα είναι πολύ απλά:


Uploaded with ImageShack.us

Αν όμως δεν βγάζει , θα πρέπει -καθώς είναι "σφαγμένο" το τροφοδοτικό - να εγκαταστήσουμε έναν "κλέφτη" του σήματος των στροφών:


Uploaded with ImageShack.us

Δηλαδή ενα καλωδιο adapter που θα μας δώσει το σήμα που θέλουμε.

Με τον τρόπο αυτό δεν υπάρχει κανένα πρόβλημα στήριξης στροφομέτρου, ούτε κανένα πρόβλημα ακρίβειας, ή ανάγκη να κοληθούν ανακλαστικές ταινίες στον ανεμιστήρα κλπ προβληματικά!

Και φυσικά όλα αυτά μπορούν να χρησημοποιηθούν πολύ πιο έυκολα σε ανεμιστήρες που τους έχουμε "στο χέρι", εγώ χρησημοποίησα ένα adapter που υπήρχε σε κάποιο fan και έδινε σε ξέχωρο καλώδια το σήμα.


Uploaded with ImageShack.us

Τα παραπάνω δοκιμάστηκαν σε αρκετούς ανεμιστήρες και σε όλους δούλεψαν πολύ σωστά.

Ελπίζω το "διπλόφαρδο" να "καλύψει" , κάποια ανάγκη σας!!:)

Link to comment
Share on other sites

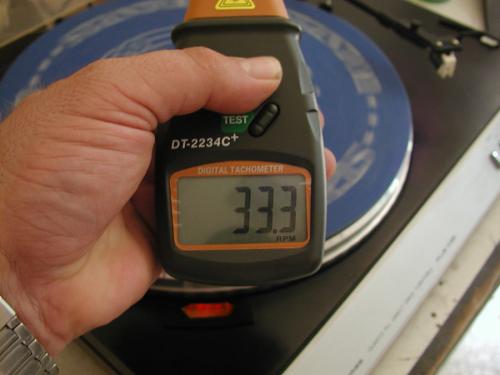

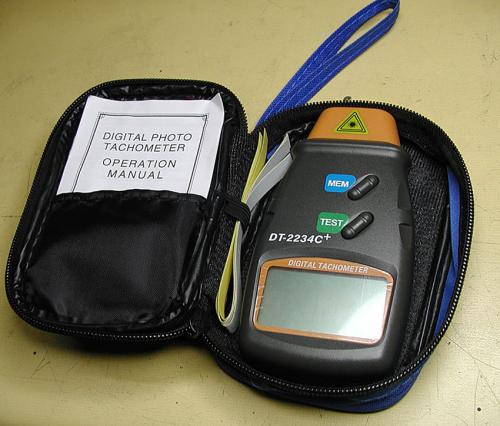

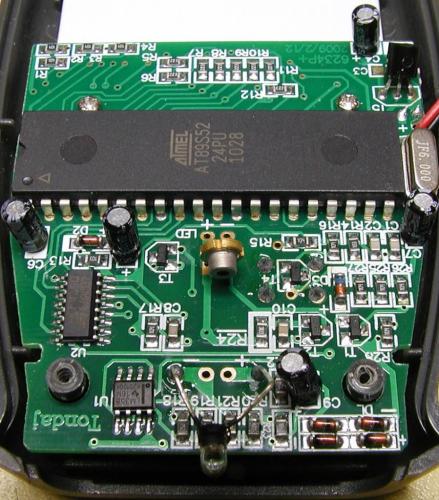

Ανεπιφύλακτα προτείνω το παρακάτω ..

notebookpcparts168 items - Get great deals on RPM Tach, Business, Office Industrial items on eBay UK!

Ζούμε στο 2011 , και αυτή η σύγχρονη λύση, μετράει τα πάντα.

Ανεμιστήρες - δράπανους - μοτέρ - τα πάντα . :)




Link to comment
Share on other sites

Ανεπιφύλακτα προτείνω το παρακάτω ..

notebookpcparts168 items - Get great deals on RPM Tach, Business, Office Industrial items on eBay UK!

Ζούμε στο 2011 , και αυτή η σύγχρονη λύση, μετράει τα πάντα.

Ανεμιστήρες - δράπανους - μοτέρ - τα πάντα . :)

Φίλε overvolt σε ευχαριστώ , πράγματι είναι πολύ καλό, και όπως είδα υπαρχουν και πολύ καλύτερα.

Και λαμβάνω υπ' όψην μου και την έμμεση -πλην σαφή- κριτική περί παρωχημένης προσέγγισης στο θέμα της μέτρησης συχνότητας περιστροφής!

Πράγματι την χρειαζόμουν την "προσγείωση" στην σύγχρονη πραγματικοτητα!

Δυό μόνο "απορίες" έχω:

1. Πως η εκμετάλλευση μιας εγγενούς δυνατότητας ενός σύγχρονού ανεμιστήρα και η αξιοποίηση μιας υπαρχουσας δυνατότητας ενός σύγχρονου πολυμέτρου, που δίνουν μια εξαιρετικά απλή και ευέλικτη κατασκευαστικά λύση, ξεπερνιούνται με "συνοπτικές διαδικασίες, και φτάνουμε στην κρίση περί "αρχαιότητας";

2. Είσαι σίγουρος, ότι η καλύτερη τακτική προσέγγισης της δουλειάς κάποιου άλλου ανθρώπου που την προσφέρει με καλή προαίρεση σε όλους, είναι η απαξιωτική παράβλεψή της και η εμμέσως υποβαθμιστική "καθοδήγηση" του "πρωτόγονου" στον σύγχρονο κόσμο;

Να μου επιτρέψεις να σου πώ -αν πράγματι είναι έτσι τα πράγματα-, ότι μια αναθεώρηση κάποιων απόψεων και τρόπων, μόνο καλό θα είχε να σου προσφέρει!

Διαφορετικά, λυπάμαι, αλλά το να "κομίζεις γλαύκαν εις Αθήνας" και με τον συγκεκριμένο τρόπο, απέχει παρασάγγας από του να κατακτήσεις την σοφία της ζωής.

Link to comment
Share on other sites

Να μου επιτρέψεις να σου πώ -αν πράγματι είναι έτσι τα πράγματα-, ότι μια αναθεώρηση κάποιων απόψεων και τρόπων, μόνο καλό θα είχε να σου προσφέρει!

Διαφορετικά, λυπάμαι, αλλά το να "κομίζεις γλαύκαν εις Αθήνας" και με τον συγκεκριμένο τρόπο, απέχει παρασάγγας από του να κατακτήσεις την σοφία της ζωής.

Θα στο πω σε απλά Ελληνικά , με φλόμωσες στα θεωρήματα.

Άλλοι ψήνουν το αρνί με το χέρι, και άλλοι με το μοτεράκι, εσύ ψήνε με το χέρι.

Δικαίωμα σου.

Link to comment
Share on other sites

θα στο πω και εγώ σε απλά ελληνικά...

Έχεις αποδειχθεί, από κάθε ποστ που κάνεις, πιο γραφικός και από το ηλιοβασίλεμα της Σαντορίνης...Καλύτερα να μασάς παρά να πληκτρολογείς

(σορρυ για το ΟΤ)

Link to comment
Share on other sites

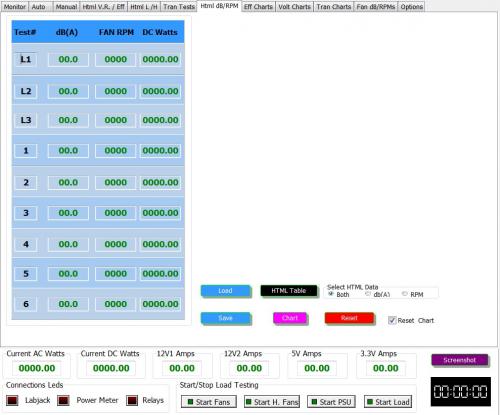

Μπράβο ρε Στέλιο. Μιας και έχω πρόβλημα χώρου μέσα στο hot box και σίγουρα αυτή η μέθοδος προσφέρει πιο πολύ ακρίβεια από τους lazer ταχογράφους με το που βρω ευκαιρία και ξελασκάρω λίγο από τα reviews (χλωμό το κόβω :p) θα την δοκιμάσω και θα δω αν το labjack μπορεί να μετρήσει σωστά τη συχνότητα, ώστε να την περνάω μέσα στο πρόγραμμα μου αυτόματα.

Μάλιστα σήμερα έφαγα 6-7 ώρες για να κάνω τα απαραίτητα updates στο πρόγραμμα (αυτόματος HTML κώδικας και γραφήματα).


Link to comment
Share on other sites

Σόρρυ, αλλά αν μου έλεγαν σε ένα review ότι "μετρήσαμε τις στροφές του ανεμιστήρα με το συχνόμετρο", και σε ένα άλλο review "ότι, πήραμε τις πληροφορίες που δίνει ο ανεμιστήρας μέσω του κίτρινου καλωδίου του, και με την κατασκευή, που λειτουργεί έτσι κι έτσι, μετρήσαμε με τόση ακρίβεια τις στροφές του ανεμιστήρα", το review που θα διάβαζα θα ήταν το δεύτερο. Γιατί; Γιατί ο δεύτερος reviewer, ξέρει, διαβάζει, ψάχνεται, σκαλίζει. Κι αυτό είναι πολύ πιο σημαντικό από τα νούμερα καθ'αυτά. Κι ας ζούμε στο 2011
