@amadeusex Καλώς ήρθες στην παρέα μας ! Πράγματι οι φωτογραφίες από μερικά post έχουν "χαθεί" (λόγω κάποιας από τις πρόσφατες αναβαθμίσεις της πλατφόρμας του site. Θα φροντίσω να τις επαναφέρω, περνώντας τις εκ νέου, και θα ξεκινήσω από αυτές του post που αναφέρεις, κάνε λίγο υπομονή και σύντομα θα διορθωθεί το πρόβλημα ! Εύχομαι καλή παραμονή στο forum και ακόμα καλύτερη διασκέδαση !

Μην το γελάς καθόλου ! Και όχι έναν, αλλά δυο τρεις , άνετα χωράνε !

Με αυτό το διάτρητο μοτίβο το ποντίκι δεν χαλάει ! Tο πετάς πιο πριν. . . από τη βρόμα!

Καλημέρα! Εγώ είχα άγνωστο το πρώτο ακόμα και σαν ιδέα, και το τέταρτο σαν συγκεκριμένη υλοποίηση. Άντε Αγάπη, πες και εσύ ποίο, να το κάνουμε . . . "κουίζ" !

Λογικό από μια μεριά αυτό ε! Ίσως να γίνεται για να μην κουράζεται ο φορτιστής όταν δεν έχει κάτι να φορτίσει. Μπορεί να χρειάζεται να "δει" κάποιο φορτίο, ή να "διαβάσει" κάποια ελάχιστη τάση, πριν να βγάλει έξοδο.

Εύχομαι καλή επιτυχία και καλή παραμονή στο forum ! Και αν μπορείς τράβα και κάποιες φωτογραφίες από την δουλειά που θα κάνεις. Μπορείς να φτιάξεις ένα μικρό work-logg να δούμε και εμείς το πώς και το τι. Καλή συνέχεια, και αν χρειαστείς κάτι εδώ είμαστε!

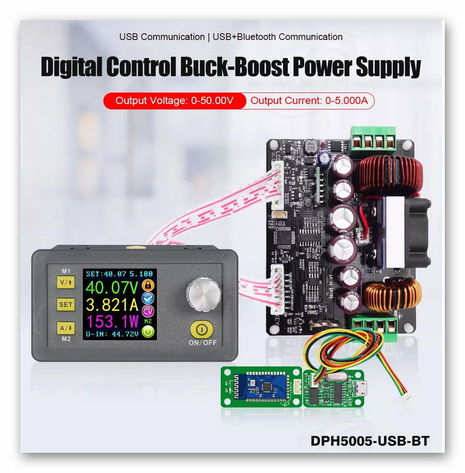

Καλώς ήρθες στην παρέα, κατ΄αρχήν ! Καλό θα ήταν να μας πεις τι δυνατότητες, γνώσεις έχεις εσύ, καθώς και τι χρήματα σκοπεύεις να διαθέσεις, έτσι ώστε να μην σου προτείνουμε πράγματα που δεν θα ταιριάζουν με αυτό που μπορείς/θέλεις να κάνεις. Βέβαια με λίγη καλή θέληση και προσοχή, πολλά μπορούν να γίνουν! Έτσι για να θέσω εγώ κάποιες παραμέτρους σε αυτό που έχεις και θέλεις εσύ: 1. Έχεις μια πηγή 12Vdc ικανή να παρέχει ας πούμε 30Α 2. Θέλεις να φτιάξεις ένα τροφοδοτικό με ρυθμιζόμενη έξοδο, από 0-30 Vdc. 3. Αυτό θέλεις να μπορεί να παρέχει τουλάχιστον 2Αdc. 4. Θέλεις αυτό το τροφοδοτικό να σου παρέχει ενδείξεις για την τάση και το ρεύμα εξόδου του. Να προσθέσω και εγώ τώρα μερικά ακόμα πράγματα που αν και δεν τα ζητάς , θα σου φανούν χρήσιμα στις εργαστηριακές σου αναζητήσεις. 5. Να έχει ρυθμιζόμενο ρεύμα από 0-ΧΑdc 6. Να σου παρέχει και την ισχύ εξόδου. Αυτά μπορούν να υλοποιηθούν με δύο τρόπους : Α. Με έναν Boost-Back DC-DC converter ο οποίος παρέχει και ενδείξεις: https://www.amazon.co.uk/Droking-Converter-Buck-Boost-Adjustable-Regulator/dp/B07GFBY9SN ή και με χωρίς ενδείξεις https://wiki.beyondlogic.org/index.php?title=WD2002SJ_LTC3780_Synchronous_Buck_Boost_Converter_Ebay_Automatic_lifting_pressure https://www.hellasdigital.gr/electronics/boost-and-buck-converters/dc-dc-8a-automatic-step-up-step-down-adjustable-power-module/ Και εδώ θα έχεις εσύ να κάνεις πολύ δουλειά για να φέρεις όλα αυτά σε μορφή εργονομικά λειτουργική, πράγμα που αν καταλαβαίνω καλά , είναι αρκετά πέρα από αυτό που έχεις κατά νου. Ο δεύτερος τρόπος είναι να διαιρέσεις τη δουλειά που θέλεις να κάνεις σε δύο κομμάτια: 1. Ένας ρυθμιζόμενος Step-UP (Boost) converter, που θα παίρνει τα 12 Vdc του τροφοδοτικού και θα τα κάνει ας πούμε 35Vdc. 2. Ένας Step-Down (Buck) converter, που θα παίρνει αυτή τη σταθερή τάση και θα την ρυθμίζει τόσο σε τάση , όσο και σε ρεύμα, από 0- 30Vdc ας πουμε και από 0-10 Adc. Και παράλληλα θα σου παρέχει ενδείξεις, θα μπορείς να ορίσεις το ρεύμα λειτουργίας κλπ κλπ Έτσι για τον BOOST converter μπορείς να .... https://www.banggood.com/DC-600W-10-60V-to-12-80V-Boost-Converter-Step-Up-Module-Power-Supply-p-1414323.html?rmmds=detail-left-hotproducts__1&cur_warehouse=CN ή έναν πιο ισχυρό: https://www.banggood.com/DC10-60V-30A-1500W-To-12-90V-Boost-Converter-Step-Up-Power-Supply-Module-p-1076169.html?rmmds=detail-left-hotproducts__4&cur_warehouse=CN και για τον Step-Down μπορείς να πάρεις κάποια παραλλαγή αυτού: https://www.banggood.com/RIDEN-DPS5020-Constant-Voltage-Current-Step-Down-Communication-Digital-Power-Supply-Module-p-1181200.html?rmmds=detail-left-hotproducts__5&ID=514816&cur_warehouse=CN ή χωρίς επικοινωνίες: https://www.banggood.com/RIDEN-DP50V15A-DPS5015-Programmable-Power-Supply-Module-With-Integrated-Volt-Meterr-Ammeter-p-1072236.html?rmmds=detail-left-hotproducts__1&cur_warehouse=CN Υπάρχουν και κουτιά έτοιμα, αλλά μπορείς εύκολα να σκαρώσεις και εσύ ένα , καθώς όλα τα ορατά τμήματα , ήδη είναι τακτοποιημένα σε ένα κουτάκι. Και το κερασάκι στη τούρτα, υπάρχει το ίδιο σύστημα και σε έκδοση Buck-boost Converter: https://www.banggood.com/RIDEN-DPH5005-Converter-Constant-Voltage-Current-Programmable-Digital-Power-Supply-Module-p-1230368.html?ID=514816&cur_warehouse=CN Αυτό ανήκει στην πρώτη κατηγορία λύσεων, αλλά είναι πολύ πιο ολοκληρωμένο σαν σκέψη και εφαρμογή. Σου βάζω και μερικά video για να δεις: Βεβαίως υπάρχουν και τα στατιστικά προβληματάκια τους, αλλά ευτυχώς είναι ανατάξιμα και εδώ μια περίπτωση που μπορεί να διορθωθεί πρίν καν εκδηλωθεί το πρόβλημα : Καλό "διάβασμα" και ακόμα καλύτερη διασκέδαση !

Τα link τα έβαλα για να δεις τι περίπου σου κάνει, από εκεί και πέρα το ψάχνεις λίγο ακόμα: https://gr.mouser.com/ProductDetail/Bourns/3590P-2-503L?qs=HVbQlW5zcXWCF8oiUBXqxA%3D%3D Το στεγανό ποτενσιόμετρο δεν είναι για να αντέχει τα νερά ! Είναι για μην υπάρχει περίπτωση να εισχωρήσει σε αυτά σκόνη, αέρια , υγρασία, συμπυκνώματα υδρατμών, υγρά καθαρισμού κλπ ξένα σώματα, που θα αλλοίωναν την λειτουργίας τους είτε άμεσα, είτε σε βάθος χρόνου. Το ποτενσιόμετρο δεν έχει να κάνει με την ισχύ που διαχειρίζεται το τροφοδοτικό, αυτά τα φορτία τα αναλαμβάνει το power MOSFET του τροφοδοτικού. Το ποτενσιόμετρο έχει σχέση μόνο με τον timer 555, και τα ρεύματα φόρτισης και εκφόρτισης του πυκνωτή χρονισμού του ταλαντωτή που παράγει το σήμα PWM. Έτσι οι απαιτήσεις τους σε ισχύ είναι ανεξάρτητες του φορτίου, και αν λέμε τα 2Watt είναι απλά γιατί αυτή είναι μια πολύ συνηθισμένη τιμή σε ποτενσιόμετρα ακριβείας κάποιας ισχύος. Μη ξεχνάς ότι εδώ επιδιώκουμε την αντικατάσταση ενός εξαρτήματος με ένα άλλο πολλαπλάσιας αντοχής και ακρίβειας, οπότε μια υπέρβαση θα υπάρχει!

LOL! Το ίδιο σετ είχα βρεί κι εγώ , αλλά εσύ το βρήκες πιο γρήγορο!

Γι αυτό έβαλα το σετ με τα δέκα νούμερα. Επίσης, σε αυτά τα πράγματα, αποφέυγετε να παίρνετε πολύ φτηνά, γιατί εδώ ποντάρεις στην σωστή κατασκευή και στη σκληρότητα του υλικού και στο σωστό τρόχισμά του, έτσι ώστε να κάνουμε τη δουλειά μας ! Τώρα μπορεί και το φτηνό να κάνει τη δουλειά, αλλά προσωπικώς γενικώς ο γάιδαρος μου αρέσει δεμένος!

Μια ιδέα . . . https://www.amazon.com/Werkzeug-Stripped-Extractor-All-Purpose-Extension/dp/B07VFM3Q5Y Αν δεν δουλέψει κάτι τέτοιο, τότε θα χρειαστεί το dremel-οειδές!

Πράγματι, αυτή ήταν η διατύπωσή σου ! Αλλά εγώ το εξέλαβα λάθος, γιατί τώρα τελευταία πήρα εξ ανάγκης μερικά που είναι για κλωτσιές! Καλό και χρήσιμο να έχεις πηγή με λογικότερες τιμές ! Όσο για το δυστύχημα που αναφέρεις . . . κάποτε διάβαζα το πόρισμα της επιτροπής έρευνας για την πτώση ενός πολιτικού αεροπλάνου, το οποίο κατέληγε ότι το αίτιο της πτώσης ήταν μια ημιτασιόν ροδέλα που είχε χρησιμοποιηθεί σε ένα έκτακτο service του αεροπλάνου εκτός της βάσης του.

Ναι θα είναι λάθος, γιατί το 2,5 καρέ ασφαλίζεται με 16Α, αν βάλεις θερμομαγνητική των 20Α στο πολύμπριζο, θα ανεβάσεις πολύ το ρεύμα στο οποίο αντιδρά μέσα σε σύντομο χρόνο. Συνεπώς θα σου ρίχνει την ασφάλεια της γραμμής που τροφοδοτεί την πρίζα που το έχεις συνδέσει, ακόμα και αν αυτή είναι "ενισχυμένη" (δηλαδή είναι 2,5 καρέ και ασφαλισμένη με 16Α ). Οπότε όπως είπε και η Αγάπη πιο πάνω, δεν είναι σοφό, να ζορίζεις τα πράγματα, χωρίς ουσιαστικό λόγο. Αν έχεις ανάγκη για περισσότερο φορτίο, μοίρασέ το σε δυο πολύμπριζα και θα είσαι ασφαλής, χωρίς αλχημείες!

Εσύ, μου αρέσεις! Αυτό είναι που λένε ότι πίσω από κάθε ανδρικό επίτευγμα, υπάρχει μια γυναίκα!

Όχι δεν πειράζει. Μια χαρά τα στρίμωξες ! ! Άντε μεγείες και καλοδούλευτο, τώρα πλέον είναι καλύτερο από ότι το έφτιαξε η Legrant !

Η διατομή των καλωδίων που θα χρησιμοποιήσεις πρέπει να είναι η ίδια με αυτήν που χρησιμοποιεί το πολύμπριζο, δηλαδή 2,5mm2 . Δεν έχει καμία σημασία όσον αφορά στην προστασία που σου εξασφαλίζει είτε η γραμμή από τον πίνακα , είτε και η μικροαυτόματη ασφάλεια που θα βάλεις στο πολύμπριζο, το μήκος του καλωδίου που μεσολαβεί. Το ρεύμα -για τα μήκη που υπάρχουν σε οποιαδήποτε εγκατάσταση- "κινείται" ακαριαία! Οπότε οι 70 πόντοι καλώδιο που θα προσθέσεις εσύ για να "μεταφέρεις" την ασφάλεια, στην άλλη άκρη του πολύμπριζου, δεν θα έχει καμία επίδραση στο επίπεδο ασφάλειας που παρέχει αυτό΄! Λογικά με 16 ασφάλεια πίνακα και με 12ρα μικρο-ασφάλεια στο πολύμπριζο, έχεις πολύ καλή κλιμάκωση της προστασίας. Αν οι καμπύλες της αυτόματης ασφάλειας πλησιάζουν αυτές που έβαλα πιο πρίν, τότε με 35% υπερφόρτιση, θα είσαι στα 16 Α και ο μέσος χρόνος αντίδρασης της ασφάλειας είναι ~ μία ώρα (60min). Συνεπώς μια χαρά θα κάνεις και τη δουλειά σου και θα είσαι και καλά προστατευμένος!

Το ποτενσιόμετρο https://www.markidis.gr/el/ilektroniko-iliko-1303-2/ilektroniko-iliko/ilektronika-eidi/potensiometra/potensiometra-apla-grammika/sp12-47k-a-potensiometro-aplo-grammiko-47ko-2w που σου έβαλε ο @Nick74, είναι καλό, από εκεί και πέρα, επειδή και αυτό δεν είναι φτηνό, μπορείς να δείς και άλλες λύσεις : https://www.digikey.gr/product-detail/en/precision-electronics-corporation/RV4NAYSD503A/RV4N503C-ND/222810 Και ακόμα και πιο αξιόπιστες, με στεγανό ποτενσιόμετρο: https://uk.rs-online.com/web/c/passive-components/variable-resistors/potentiometers/?sort-by=Mounting Type&sort-order=desc&applied-dimensions=4294966917,4294964521,4294675894,4292049444,4294860902 Αλλά όπως καταλαβαίνεις, πλέον η γκάμα τιμών περιλαμβάνει και τα πολύστροφα ποτενσιόμετρα σύρματος: https://www.digikey.gr/product-detail/en/bourns-inc/3590P-2-503L/3590P-2-503L-ND/4697026 Συνεπώς είναι δική σoυ απόφαση, και έχεις τρείς λύσεις! Και τώρα να σου πω και εγώ μια τέταρτη, που μπορείς να την εφαρμόσεις αν σε ενδιαφέρει μόνο μια ρύθμιση των αντλιών, και μετά δεν το ξαναπειράζεις. Αν είναι, έτσι μπορείς αντί ποτενσιόμετρο, να βάλεις δύο αντιστάσεις σε σειρά που οι τιμές τους θα έχουν τον ίδιο λόγο με αυτόν που χρειάζεται για να πετύχεις το κατάλληλο Duty Cycle που δημιουργεί την επιθυμητή τάση. (το κοινό τους σημείο στην θέση του δρομέα του ποτενσιόμετρου και τα ελεύθερα άκρα τους στις ακραίες υποδοχές του ποτενσιόμετρου. Προσοχή βέβαια στον προσανατολισμό΄! Εδώ το κόστος είναι "μηδέν" , όπως φυσικά και η ευελιξία της ρύθμισης του τροφοδοτικού!

Η θερμοκρασία δεν σε απασχολεί, γιατί σε αυτού του τύπου τις ασφάλειες, λαμβάνεται υπόψιν και η θερμοκρασία και το ρεύμα λειτουργίας. Και μάλιστα όχι μόνο η θερμοκρασία που προκαλεί το ρεύμα λειτουργίας, αλλά και αυτή του περιβάλλοντος. Έτσι η ασφάλεια λειτουργεί στηριζόμενη στο θερμικό τμήμα της, με βάσει κάποια χρονικά όρια που σχετίζονται με το φορτίο της. Αν από εκεί και πέρα δεχτεί ένα πολύ μεγάλο φορτίο, τότε λειτουργεί ακαριαία καθώς ενεργοποιείται το μαγνητικό τμήμα της. Στον πίνακα αυτό φαίνεται ότι αν η ασφάλεια δεχτεί το ονομαστικό της φορτίο (100%), ουσιαστικά μπορεί και να μην λειτουργήσει καθόλου (10.000 sec) Aν όμως δεχτεί ρεύμα διπλάσιο του ονομαστικού της τότε λειτουργεί μέσα σε 5 έως 30 sec. Και αν είναι μεγαλύτερο ακόμα πιο γρήγορα και πάει λέγοντας.

Αν αποφασίσεις να προχωρήσεις προς τα εκεί, το πολύμπριζο όχι μόνο θα επισκευαστεί, αλλά και θα αναβαθμιστεί ουσιαστικά! Πιστεύω ότι με λίγο "παρακάλεμα" μπορεί να χωρέσει μια θερμομαγνητική αυτόματη ασφάλεια στο σώμα του. Εδώ όμως λίγο προσοχή, στην επιλογή του εξαρτήματος. Προτιμώνται αυστηρώς τα επώνυμα: https://www.acdcshop.gr/circuitbreakerurated250vac50vdc15acontactsspstnc-p-32207.html με όλες τους τις "περγαμηνές" : https://www.acdcshop.gr/content/W-54.pdf Αλλά μπορείς να δεις και εδώ σε πιο μεγάλο κατασκευαστή, πολλές διαφορετικές λύσεις στο θέμα: https://www.e-t-a.com/products/circuit_protection_devices/thermal_overcurrent_circuit_breakers/ Με τούτα και μ΄εκείνα, με έχεις βάλει και εμένα σε σκέψεις για αναβάθμιση κάνα δυο κρίσιμων πολύπριζων !

http://www.setfuse.com/product/over-temperature-protection/thermal-cutofftco/radial-shape/st-series.html Τώρα το πώς θα τους βρεις , αυτό είναι ένα άλλο ζήτημα! Ψάχνεις για https://www.google.com/search?client=firefox-b-d&biw=1600&bih=723&tbm=isch&sxsrf=ACYBGNT83NAYmcdH_1-CLN-QsKSHlNdOcw%3A1572899396314&sa=1&ei=RIrAXa_cEtCdkwW0942AAg&q=PCB+Leaded+Fuse+16Α+%2C+250Vac%2C+102+oC&oq=PCB+Leaded+Fuse+16Α+%2C+250Vac%2C+102+oC&gs_l=img.12...4735.4735..6724...0.0..0.135.135.0j1......0....1..gws-wiz-img.VtN3Y9bzcew&ved=0ahUKEwivjqPustHlAhXQzqQKHbR7AyAQ4dUDCAY Και ο Θεός βοηθός! Υπάρχουν και άλλες λύσεις, αλλά θέλει και λίγο δουλειά και από εσένα: https://gr.mouser.com/ProductDetail/Littelfuse/0217015MXEP?qs=sGAEpiMZZMsNIlwy3aAdUVxIQvxhy%2BigthBb0Ku9sxE%3D Πάντως από ότι βλέπω, αυτή η ασφάλεια είναι παραγγελιά της Legrant στην S&T. Επόμενη λύση να την αντικαταστήσεις με μια εξωτερική (σασί) , αλλά εκεί θέλει μελέτη αν και που χωράει να μπεί. Επόμενη και απευκταία λύση είναι να υποβαθμίσεις την ασφάλεια του πολύμπριζου και να το κάνεις σαν τα κοινά πολύμπριζα, που δεν έχουν εσωτερική ασφάλεια, καταργώντας την με ένα σκέτο συρματάκι χαλκού. Αλλά προσωπικά θα προτιμούσα τη λύση -στη περίπτωση που δεν βρείς την original, την ασφάλεια με το γυαλί και τα ποδαράκια.

Λογικά θα έπρεπε αυτό το "την βραχυκύκλωσα και άναψαν όλα", να το έχει κάνει αφού είχες πάρει κάποια μέτρα προφύλαξης. Αλλά μιας και δε σου έσκασε το varistor "στα μούτρα" ( ) εντάξει, δοκίμασες ότι και το Varistor είναι ΟΚ ! Αφού έχει "ξεφυσήξει" η ασφάλεια κάπνα, αυτό που βλέπεις πάνω στο Varistor (το πιο πιθανό) είναι να είναι απλά καπνιά. Πάρε μια μπατονέτα με λίγο οινόπνευμα και καθάρισέ το. 'Αν δεν συμβαίνει κάτι στο Varistor η επιφάνεια θα γίνει και πάλι σαν καινούρια. Αφού το καθαρίσεις κοίτα πολύ προσεκτικά με μεγεθυντικό φακό αν το Varistor έχει στην περιοχή της Πρώην μαυρίλας καμιά ρωγμή (έστω και τριχοειδή). Αν δεν έχει μπορείς να το χρησιμοποιήσεις όπως είναι !

ΕΜ γι' αυτό λέω και εγώ το "πολύ ακριβά" ! Γιάγκο όπως το λές είναι αλλά είναι βολικός και κοντά στη δουλειά, οπότε τον προτιμάμε και τον υποστηρίζουμε , γιατί έχει και άλλα δύσκολα υλικά και καλό είναι να υπάρχουν αυτά τα μαγαζιά!

Αυτό θα πάρεις το MOV 20D431K. Αυτό το F1 είναι ασφάλεια και αν το μετράς και δεν δείχνει βραχυκύκλωμα, έχει καεί οπότε έχει ανοίξει το κύκλωμά της. Λογικό είναι να μην δείχνει εξωτερικά σημάδια, φροντίζουν το όλο "πανηγύρι" να περιορίζεται μέσα στην ασφάλεια και όχι έξω από αυτήν, σε αντίθεση με τα έρμα τα Varistor, που πάνε να μεταναστεύσουν σε κάποιες περιπτώσεις ! Κανονικά η ασφάλεια σε υγιή κατάσταση δείχνει βραχυκύκλωμα όταν της μετράς τη συνέχεια. Οπότε πάς για αλλαγή και στα δύο! Πυκνωτής δεν θα μπορούσε να είναι όπως και να έχει , με τη θέση που έχει στο κύκλωμα.
