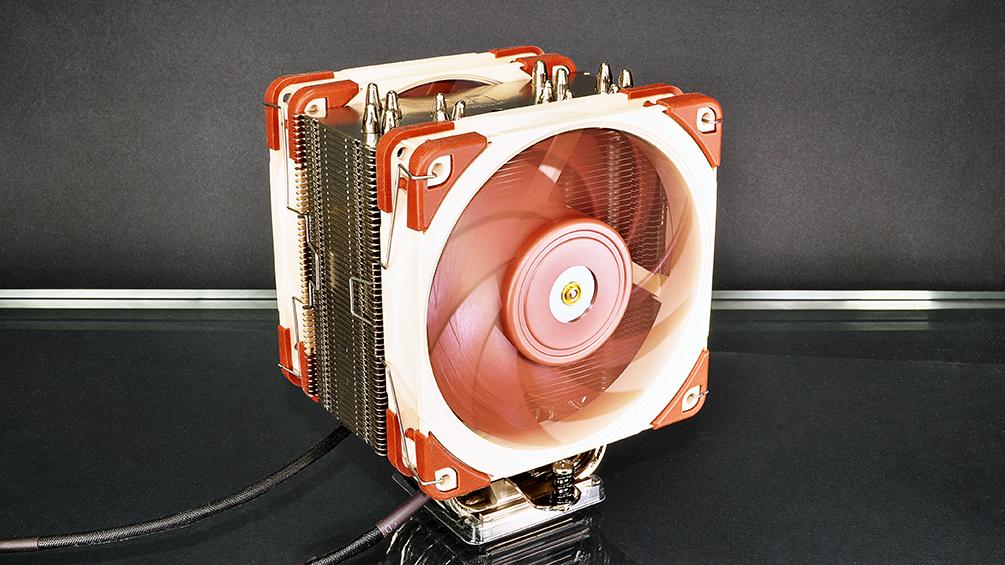

Noctua NH-D15 G2 & G2 LBC Review: Η επιστροφή του βασιλιά, με δύο πρόσωπα

Fri, 10 Apr 2026 06:03:02 +0000

Το 2014, όταν η Noctua παρουσίασε το NH-D15, η κατηγορία των ψυκτρών αέρα δεν είχε ακόμα αντιμετωπίσει τις απαιτήσεις που θα έφερναν τα επόμενα χρόνια. Οι επεξεργαστές εκείνης της εποχής κινούνταν σε TDP 65-95W για την πλειοψηφία των χρηστών, και ένας καλός dual-tower με έξι σωλήνες θερμότητας (heat pipes) ήταν υπεραρκετός. Το NH-D15 δεν έγινε σημείο αναφοράς επειδή είχε κάτι εξωτικό: έγινε σημείο αναφοράς επειδή ήταν η τελειότερη έκφραση μιας ώριμης τεχνολογίας. Κάθε άλλος κατασκευαστής μετρούσε τα προϊόντα του σε σχέση με αυτό.

Δέκα χρόνια αργότερα η εικόνα είναι αρκετά διαφορετική. Οι Ryzen 7000 και 9000 αγγίζουν και ξεπερνούν τα 200W σε πλήρη φόρτωση. Ο μεταλλικός διανομέας θερμότητας (IHS) τους έχει διαφορετική γεωμετρία από τις παλαιότερες γενιές. Τα DDR5 modules είναι ψηλότερα από τα DDR4, φέρνοντας νέα clearance προβλήματα. Η Noctua απάντησε το 2024 με το NH-D15 G2, ολοκαίνουρια σχεδίαση που κρατά τη βασική λογική του αρχικού αλλά αντιμετωπίζει τα συγκεκριμένα σημεία που η εποχή ανέδειξε ως αδύναμα.

Εξετάζουμε δύο εκδόσεις του NH-D15 G2, την Standard και την LBC, πάνω σε Ryzen 9 9950X3D. Ο επεξεργαστής αυτός έχει υψηλές θερμικές απαιτήσεις για AM5 και ταυτόχρονα ωφελείται άμεσα από καλή ψύξη, καθώς το θερμικό περιθώριο (thermal headroom) επηρεάζει τη συμπεριφορά του Precision Boost. Ως baseline χρησιμοποιούμε τον NH-D15 SE-AM4, που αντιπροσωπεύει τη γενιά που αντικαθίσταται.

Τεχνικές Προδιαγραφές

Ο NH-D15 G2 κληρονομεί τη dual-tower λογική του αρχικού, αλλά μεγαλώνει σε σχεδόν κάθε διάσταση που έχει σημασία. Από 6 heat pipes σε 8, από 161mm ύψος σε 168mm, από NF-A15 σε NF-A14x25r G2 ανεμιστήρες νέας γενιάς. Το βάρος με τους δύο ανεμιστήρες φτάνει τα 1.525g, αισθητά περισσότερο από τα 1.320g του SE-AM4.

Αναλυτικές Προδιαγραφές

	NH-D15 SE-AM4	NH-D15 G2 Standard	NH-D15 G2 LBC
Ύψος (χωρίς fan)	161 mm	168 mm	168 mm
Βάρος (με fans)	1.320 g	1.525 g	1.525 g
Heat pipes	6 × 6mm	8 × 6mm	8 × 6mm
Cold plate γεωμετρία	Επίπεδη	Επίπεδη	LBC (κυρτή, για AMD IHS)
Mounting system	SecuFirm2	SecuFirm2+	SecuFirm2+
Socket support	AM4 μόνο	AM5, AM4, LGA1851, LGA1700, LGA1200, LGA115x	AM5, AM4, LGA1851, LGA1700, LGA1200, LGA115x
Ανεμιστήρες	2× NF-A15 PWM	2× NF-A14x25r G2 PWM	2× NF-A14x25r G2 PWM
Max ταχύτητα	1.500 RPM	1.500 RPM	1.500 RPM
Θόρυβος (δηλωμένος, max)	24.6 dB(A)	24.8 dB(A)	24.8 dB(A)
Εγγύηση	6 χρόνια	6 χρόνια	6 χρόνια

Τι Άλλαξε από την Πρώτη Γενιά

Το αρχικό NH-D15 άντεξε αναλλοίωτο για μια δεκαετία επειδή η σχεδίαση ήταν τόσο ώριμη για την εποχή της που δεν υπήρχε εύκολο άλμα να γίνει. Αυτό που άλλαξε δεν ήταν η βασική λογική αλλά οι απαιτήσεις: οι AM5 επεξεργαστές φέρνουν υψηλότερο TDP, διαφορετική γεωμετρία IHS, και ψηλότερα DDR5 modules που έφτιαχναν clearance προβλήματα που το παλιό σχέδιο δεν είχε προβλέψει.

Η πιο ορατή αλλαγή στο G2 είναι η αύξηση των heat pipes από 6 σε 8. Σε επεξεργαστές που αγγίζουν τα 200W σε full load, κάθε επιπλέον heat pipe αυξάνει την ταχύτητα μεταφοράς θερμότητας από τη βάση στα fins, μειώνοντας τη θερμική αντίσταση του ψύκτη. Παράλληλα, το fin stack πυκνώθηκε: το διάκενο μεταξύ πτερυγίων μειώθηκε από 1.9mm σε 1.6mm, με αποτέλεσμα αύξηση της συνολικής επιφάνειας ψύξης χωρίς αύξηση των εξωτερικών διαστάσεων. Ο ασύμμετρος σχεδιασμός των δύο towers αντιμετωπίζει το DDR5 clearance πρόβλημα με τον πιο πρακτικό τρόπο: ο αριστερός tower έχει μικρότερο βάθος, δίνοντας φυσικά περισσότερο χώρο στα ψηλά modules.

Το νέο σύστημα στερέωσης SecuFirm2+ χρησιμοποιεί Torx T20 βίδες αντί για φιλίπς, με πιο ομοιόμορφη κατανομή πίεσης κατά το σφίξιμο. Η Noctua περιλαμβάνει το κατσαβίδι NM-SD1 στο κουτί. Στη στενότητα ενός γεμάτου case, σε δύσκολη γωνία και βίδα που δεν γλιστρά, η διαφορά γίνεται αισθητή.

Οι ανεμιστήρες NF-A14x25r G2 PWM είναι πλήρως νέος σχεδιασμός. Το στρογγυλό πλαίσιο επιτρέπει στους δύο ανεμιστήρες να εφάπτονται σχεδόν τελείως, περιορίζοντας τη διαφυγή αέρα από τα πλάγια. Η Noctua εφαρμόζει επίσης διαφορά ταχύτητας μεταξύ των δύο: ο μπροστινός τρέχει ελαφρώς γρηγορότερα από τον πίσω, με στόχο τη μείωση της αεροδυναμικής παρεμβολής μεταξύ τους.

Η Επιστήμη πίσω από τον LBC

Η LBC (Low Bend Convex) έκδοση αντιμετωπίζει ένα φυσικό πρόβλημα που υπάρχει σε κάθε επίπεδη βάση επαφής (cold plate) σε AM5.

Ο μεταλλικός διανομέας θερμότητας (IHS) κάθε επεξεργαστή δεν είναι τέλεια επίπεδος. Κατά την κατασκευή, η διαφορετική θερμική διαστολή μεταξύ του πυριτίου, του κράματος που το συνδέει με τον IHS, και του ίδιου του IHS, δημιουργεί μικροσκοπικές παραμορφώσεις στην επιφάνεια. Στους AMD Ryzen AM5, αυτή η παραμόρφωση οδηγεί σε ελαφρά κοίλη γεωμετρία: το κέντρο του IHS είναι ελαφρά χαμηλότερο από τις άκρες.

Μια επίπεδη βάση επαφής δεν μπορεί να ακουμπήσει ταυτόχρονα και στο κέντρο και στις άκρες αυτής της κοίλης επιφάνειας. Στην πράξη, η επαφή αποδυναμώνεται ακριβώς στο κέντρο, εκεί που συγκεντρώνεται το θερμικό φορτίο. Η θερμοαγώγιμη πάστα γεμίζει το κενό, αλλά η αγωγιμότητά της είναι πολλαπλάσια κατώτερη από αυτή του χαλκού: ακόμα και λεπτό στρώμα πάστας αντί για άμεση μεταλλική επαφή αυξάνει τη θερμική αντίσταση.

Η LBC βάση έχει ελαφρά κυρτή γεωμετρία που αντιστοιχεί στην κοιλότητα του AMD IHS, αυξάνοντας την επιφάνεια πραγματικής μεταλλικής επαφής και μειώνοντας τη θερμική αντίσταση στο κρίσιμο αυτό σημείο. Η αντίστοιχη HBC (High Bend Convex) έκδοση εφαρμόζει την ίδια λογική με αντίθετη γεωμετρία για Intel, όπου ο IHS έχει κυρτή επιφάνεια.

Η αποτελεσματικότητα της LBC εξαρτάται από το πόσο έντονη είναι η κοιλότητα του συγκεκριμένου IHS. Υπάρχει διακύμανση μεταξύ μονάδων ακόμα και στην ίδια σειρά επεξεργαστών, οπότε τα αποτελέσματα που παρουσιάζουμε αντικατοπτρίζουν τη συγκεκριμένη μονάδα Ryzen 9 9950X3D που χρησιμοποιήθηκε.

Αποσυσκευασία και Περιεχόμενα Συσκευασίας

Η Noctua έχει καθιερώσει ένα standard στη συσκευασία που λίγοι ανταγωνιστές αγγίζουν: αγοράζεις έναν ψύκτη και παίρνεις ένα πλήρες kit. Δεν υπάρχει ξεχωριστή αγορά mounting για AM5 ή Intel, δεν υπάρχει «ποιες βίδες ταιριάζουν σε ποιο socket» ερώτηση που χρειάζεται forum search.

Μαζί με τον heatsink και τους δύο NF-A14x25r G2 PWM ανεμιστήρες, το κουτί περιλαμβάνει: Low-Noise Adapters για κάθε ανεμιστήρα, πλήρες mounting hardware για AM5, AM4, LGA1851, LGA1700, LGA1200 και LGA115x, offset mounting bars για AM5 (NM-AMB14a/b), κατσαβίδι NM-SD1 Torx T20, σύριγγα NT-H2 thermal paste με cleaning wipes, το NA-TPG1 thermal paste guard για AM5, shim washers για LGA1700, και Y-split για τους δύο ανεμιστήρες.

Το NA-TPG1 αξίζει ξεχωριστής αναφοράς. Τοποθετείται γύρω από τον IHS πριν την εφαρμογή θερμοαγώγιμης πάστας και μένει μόνιμα, εμποδίζοντας την πάστα να τρέξει μέσα στα κενά του πλαισίου socket AM5 κατά την τοποθέτηση. Σε AM5, όπου ο IHS είναι εκτεθειμένος χωρίς πλαίσιο προστασίας, καθάρισμα πάστας που έτρεξε μέσα στο socket είναι εφιάλτης.

Η G2 LBC είναι ταυτόσημη συσκευασία με τη Standard. Η μόνη διαφορά βρίσκεται στον ίδιο τον heatsink, στη γεωμετρία της cold plate, κάτι που δεν φαίνεται με γυμνό μάτι.

Εγκατάσταση σε AM5

Η εγκατάσταση του NH-D15 G2 σε AM5 είναι περισσότερα βήματα από έναν τυπικό ψύκτη, αλλά η Noctua την έχει σκεφτεί καλά. Το stock AMD AM5 backplate παραμένει στη μητρική, οπότε δεν χρειάζεται να βγει η πλακέτα από το κουτί. Οι μπάρες στερέωσης βιδώνονται στο πλαίσιο socket, η ψύκτρα κουμπώνει πάνω τους, και οι Torx βίδες με ελατήριο παρέχουν ομοιόμορφη πίεση χωρίς εκτίμηση «πόσο σφιχτά». Και χωρίς να γλιστρούν, κάτι που σε δύσκολη γωνία μέσα σε ένα γεμάτο κουτί αποδεικνύεται ουσιαστικό.

Το G2 παρέχει μπάρες τοποθέτησης με μετατόπιση (NM-AMB14a/b) για AM5, τις οποίες η Noctua προτείνει για βελτιστοποίηση της θέσης της βάσης επαφής πάνω στο θερμικό hotspot των Ryzen επεξεργαστών. Στη δοκιμή μας, με MSI MAG X870E TOMAHAWK WIFI και κάρτα γραφικών στο πρώτο PCIe x16 slot, αυτές οι μπάρες δεν ήταν εφικτές: η ψύκτρα στη θέση αυτή έβρισκε στο πίσω πλαίσιο της κάρτας γραφικών. Η λύση ήταν οι κεντρικές μπάρες (NM-AMB5).

Αυτό ενδέχεται να μην είναι μεμονωμένη περίπτωση. Σε builds με κάρτα γραφικών στο πρώτο PCIe slot και μητρική όπου το socket βρίσκεται κοντά στη ζώνη της κάρτας, η εφαρμοσιμότητα της τοποθέτησης με μετατόπιση θα πρέπει να επαληθευτεί πριν από την αγορά. Το clearance με τις Trident Z5 Neo ήταν επίσης στα όρια, με τον μπροστινό ανεμιστήρα να χρειαστεί ανύψωση για να περάσει πάνω από τις μνήμες. Το τελικό αποτέλεσμα μπήκε, αλλά απαίτησε χρόνο και επιμονή.

Τα αποτελέσματα που παρουσιάζουμε για τις δύο G2 εκδόσεις αντιστοιχούν σε κεντρική τοποθέτηση, χωρίς τη μετατόπιση που προβλέπει η Noctua για AM5. Αν αυτή ήταν εφικτή, πιθανώς θα βλέπαμε καλύτερη απόδοση και στις δύο εκδόσεις.

Μετρήσεις

Μεθοδολογία Δοκιμών

Test system	AMD Ryzen 9 9950X3D MSI MAG X870E TOMAHAWK WIFI 64GB G.Skill Trident Z5 Neo DDR5-6000 CL30 (2×32GB) Phanteks XT Pro Ultra Gaming Midi Tower Windows 11
Θερμική πάστα	Θερμική πάστα: Noctua NT-H1, που χρησιμοποιήθηκε σε όλες τις εγκαταστάσεις της δοκιμής, με 30 λεπτά burn-in σε κάθε επανατοποθέτηση
Λειτουργία ανεμιστήρων	100% PWM μέσω FanControl, με 5 λεπτά σταθεροποίησης πριν από κάθε φόρτιση
Καταγραφή θερμοκρασιών	HWiNFO64, sensor CPU Tctl/Tdie
Μέτρηση θορύβου	NIOSH SLM app, LAeq 30 δευτερολέπτων, σταθερή απόσταση και σταθερή θέση μικροφώνου

Σημείωση: Οι μετρήσεις θορύβου έχουν συγκριτικό χαρακτήρα εντός του ίδιου setup και της ίδιας μεθοδολογίας και δεν αποτελούν εργαστηριακά πιστοποιημένες απόλυτες μετρήσεις.

Test notes: Και οι δύο εκδόσεις του NH-D15 G2 δοκιμάστηκαν με centered mounting (NM-AMB5), καθώς τα offset bars δεν ήταν αξιοποιήσιμα στο συγκεκριμένο build. Ο NH-D15 G2 LBC δοκιμάστηκε σε ambient 21°C, έναντι 20°C για τους άλλους δύο ψύκτες. Κανένας ψύκτης δεν παρουσίασε thermal throttling σε καμία δοκιμή. Το Cinebench 2026 εκτελέστηκε σε single pass.

Ξεκινάμε από την idle συμπεριφορά, όπου οι διαφορές μεταξύ των τριών ψυκτρών είναι μικρές και πρακτικά χωρίς ιδιαίτερη σημασία στην καθημερινή χρήση. Από εκεί και πέρα, το ενδιαφέρον περνά στα φορτία όπου ο Ryzen 9 9950X3D πιέζει πραγματικά το σύστημα και οι διαφορές αρχίζουν να αποκτούν ουσία.

Idle

	NH-D15 SE-AM4	NH-D15 G2 Standard	NH-D15 G2 LBC
Ambient	20°C	20°C	21°C
Tctl avg	47.5°C	49.7°C	46.4°C
Tctl max	56.1°C	54.4°C	55.6°C

Σε idle, οι διαφορές μεταξύ των τριών είναι μικρές και πρακτικά αδιάφορες στο συγκεκριμένο setup. Ο Ryzen 9 9950X3D σε ανενεργή κατάσταση κινείται σε σχετικά υψηλές τιμές Tctl λόγω της αρχιτεκτονικής του: οι Zen 5 πυρήνες παρουσιάζουν έντονα voltage spikes ακόμα και σε ελαφρύ φορτίο, και αυτό αντικατοπτρίζεται στις θερμοκρασίες. Δεδομένου ότι ο G2 LBC δοκιμάστηκε σε ambient κατά 1°C υψηλότερο, το πραγματικό του πλεονέκτημα έναντι των άλλων δύο είναι οριακά ευνοϊκότερο από όσο δείχνουν οι ακατέργαστες τιμές.

Cinebench 2026 (Multi-core, single pass)

	NH-D15 SE-AM4	NH-D15 G2 Standard	NH-D15 G2 LBC
Score (pts)	9.206	8.885	9.297
Tctl avg (plateau)	79.5°C	80.8°C	73.9°C
Tctl max	83.1°C	82.5°C	74.8°C
Package Power avg	~200W	~198W	~198W
Fan RPM (μέση τιμή)	~1.517	~1.548	~1.495

Ο G2 LBC δίνει 73.9°C μέση σταθεροποιημένη τιμή και 9.297 πόντους, ο καλύτερος στην παρέα. Ο SE-AM4 ακολουθεί με 79.5°C και 9.206 πόντους. Ο G2 Standard έρχεται τελευταίος και στις δύο κατηγορίες: 80.8°C και 8.885 πόντοι.

Το score δεν είναι απλός αριθμός αναφοράς εδώ. Ο Ryzen 9 9950X3D υλοποιεί Precision Boost: ανεβάζει τακτικά τις συχνότητες πάνω από το ονομαστικό τους επίπεδο, με βάση το διαθέσιμο θερμικό περιθώριο. Όταν η ψύκτρα διατηρεί χαμηλότερη θερμοκρασία, ο επεξεργαστής κρατά υψηλότερες συχνότητες για μεγαλύτερο χρόνο στο single-pass benchmark. Αυτό εξηγεί γιατί ο LBC με 6°C χαμηλότερη θερμοκρασία δίνει και υψηλότερο score: δεν αλλάζει τη δυνατότητα του επεξεργαστή, αλλά του επιτρέπει να την αξιοποιήσει πληρέστερα.

Το εύρημα για τον G2 Standard είναι το πιο απροσδόκητο. Ένας ψύκτης με 8 σωλήνες θερμότητας, νεότερους ανεμιστήρες και πυκνότερο πλέγμα πτερυγίων δίνει χαμηλότερο σκορ από τον προκάτοχό του. Η διαφορά θερμοκρασίας μεταξύ Standard και SE-AM4 (1.3°C) εξηγεί μέρος της score διαφοράς, αλλά δεν εξηγεί γιατί η νεότερη σχεδίαση τρέχει θερμότερα. Η πιο συμβατή εξήγηση με τα δεδομένα μας είναι ότι η επίπεδη βάση επαφής σε κεντρική θέση στο AM5 socket δεν αξιοποιεί πλήρως την αυξημένη θερμική ικανότητα του ψύκτη, επειδή η επαφή με τον AMD IHS δεν είναι βελτιστοποιημένη στο hotspot. Αυτό παραμένει ερμηνεία των ευρημάτων μας, όχι απομονωμένα τεκμηριωμένο αίτιο.

Prime95 Small FFTs (10 λεπτά)

	NH-D15 SE-AM4	NH-D15 G2 Standard	NH-D15 G2 LBC
Tctl avg (plateau)	77.4°C	76.9°C	70.1°C
Tctl max	79.1°C	78.9°C	71.1°C
Package Power avg	~184W	~184W	~184W

Στο Prime95 ο SE-AM4 και ο G2 Standard βγαίνουν σχεδόν ταυτόσημοι: 77.4°C έναντι 76.9°C, διαφορά πρακτικά αμελητέα στο συγκεκριμένο test setup. Ο LBC χωρίζεται από αυτούς κατά 7°C στον μέσο όρο, με μέγιστο 71.1°C έναντι ~79°C των άλλων δύο.

Σε αντίθεση με το Cinebench, το Prime95 Small FFTs φορτώνει τους πυρήνες με σταθερό, συνεχές φορτίο χωρίς spikes συχνοτήτων. Το αποτέλεσμα είναι σταθερή θερμική κατάσταση που δείχνει πόσο αποτελεσματικά κάθε ψύκτης διαχειρίζεται τη συνεχή θερμότητα, χωρίς να παρεμβαίνει η δυναμική του Precision Boost. Εδώ η LBC βάση επαφής δείχνει πιο καθαρά τη λογική της: σε σταθερή φόρτωση, η βελτιωμένη επαφή με τον AMD IHS μεταφράζεται, στο συγκεκριμένο setup, σε σταθερά χαμηλότερη θερμοκρασία.

Για χρήστη που κάνει rendering, κωδικοποίηση βίντεο, προσομοίωση ή οποιοδήποτε φορτίο κρατά τον επεξεργαστή σε υψηλό φορτίο για παρατεταμένο χρόνο, τα 7°C δεν είναι αδιάφορα. Λιγότερη θερμοκρασία σημαίνει μεγαλύτερο θερμικό περιθώριο για το Precision Boost, κάτι που μπορεί να μεταφραστεί και σε υψηλότερες παρατεταμένες συχνότητες, ανάλογα με το workload και τη συμπεριφορά του επεξεργαστή. Και αν χρησιμοποιείται καμπύλη PWM αντί για σταθερό 100%, ο LBC θα τρέχει σε χαμηλότερες στροφές για την ίδια θερμοκρασία-στόχο.

Θόρυβος

	NH-D15 SE-AM4	NH-D15 G2 Standard	NH-D15 G2 LBC
100% PWM (LAeq)	54.1 dB(A)	57.1 dB(A)	50.7 dB(A)
50% PWM (LAeq)	45.8 dB(A)	51.4 dB(A)	48.3 dB(A)
Ambient (PC off)	37.5 dB(A)

Στον θόρυβο τα αποτελέσματα δεν συμπίπτουν με αυτό που θα περίμενε κανείς από τις στροφές.

Ο G2 Standard στις ~1.548 RPM δίνει 57.1 dB(A), 3 dB(A) πάνω από τον SE-AM4 που τρέχει στις ~1.517 RPM. Στη λογαριθμική κλίμακα των dB(A), αυτή δεν είναι αμελητέα διαφορά. Η μικρή διαφορά στροφών (31 RPM) δεν εξηγεί από μόνη της το αποτέλεσμα. Δεν έχουμε εξήγηση για αυτό από τα δεδομένα μας.

Ο G2 LBC στις ~1.495 RPM δίνει 50.7 dB(A), δηλαδή 3.4 dB(A) κάτω από τον SE-AM4 και 6.4 dB(A) κάτω από τον G2 Standard. Μαζί με τη θερμική υπεροχή, αυτό σημαίνει ότι ο LBC είναι ταυτόχρονα ο πιο κρύος και ο πιο ήσυχος ψύκτης στη σύγκριση. Με καμπύλη PWM θερμοκρασίας-στόχου, η ακουστική διαφορά σε σχέση με τους άλλους δύο θα ήταν ακόμα μεγαλύτερη.

Θερμική απόδοση, ομαλοποιημένη ως ΔT πάνω από ambient

Για πιο καθαρή σύγκριση μεταξύ των τριών ψυκτρών, τα παρακάτω διαγράμματα δεν δείχνουν τις ακατέργαστες θερμοκρασίες CPU, αλλά το ΔT πάνω από το ambient, δηλαδή τη μέση plateau θερμοκρασία μείον τη θερμοκρασία περιβάλλοντος. Χαμηλότερη τιμή σημαίνει καλύτερη θερμική απόδοση.

Με το ambient κανονικοποιημένο, η εικόνα γίνεται ακόμη πιο καθαρή. Ο NH-D15 G2 LBC ανοίγει σαφές προβάδισμα τόσο στο Cinebench όσο και στο Prime95, ενώ ο NH-D15 G2 Standard παραμένει πολύ κοντά, ή και οριακά χειρότερα, από τον παλαιότερο NH-D15 SE-AM4 στο συγκεκριμένο AM5 setup.

Θερμική απόδοση έναντι θορύβου

Το παρακάτω scatter plot συνοψίζει την εικόνα της δοκιμής στο Prime95 Small FFTs. Στον οριζόντιο άξονα αποτυπώνεται ο θόρυβος σε 100% PWM και στον κάθετο το ΔT της CPU πάνω από το ambient, δηλαδή η μέση plateau θερμοκρασία μείον τη θερμοκρασία περιβάλλοντος. Χαμηλότερα και αριστερότερα είναι καλύτερα.

Το διάγραμμα δείχνει καθαρά την εικόνα του review: ο NH-D15 G2 LBC είναι ταυτόχρονα ο πιο ήσυχος και ο πιο αποδοτικός ψύκτης της σύγκρισης στο Prime95, ενώ ο NH-D15 G2 Standard δεν μεταφράζει το ισχυρότερο spec sheet σε αντίστοιχο πρακτικό πλεονέκτημα στο συγκεκριμένο AM5 setup.

Εν Κατακλείδι

Δύο ψύκτρες, ίδιο πλέγμα πτερυγίων, ίδιοι ανεμιστήρες, διαφορά μερικών χιλιοστών καμπυλότητας στη βάση επαφής. Τα αποτελέσματα απέχουν κατά 7°C. Αυτό δείχνει ότι, τουλάχιστον στο συγκεκριμένο AM5 setup, η ποιότητα της επαφής μεταξύ επεξεργαστή και βάσης παίζει καθοριστικότερο ρόλο απ' όσο αφήνει να φανεί ένα απλό spec sheet.

Ο G2 LBC είναι ο καλύτερος ψύκτης αέρα που έχουμε δοκιμάσει μέχρι σήμερα σε αυτή την AM5 πλατφόρμα. Η βελτίωση σε σχέση με τον SE-AM4 (6 έως 7°C σε παρατεταμένη φόρτωση) δείχνει ότι το βασικότερο διαφοροποιητικό στοιχείο δεν είναι απλώς οι νέοι ανεμιστήρες ή τα επιπλέον heat pipes, αλλά η γεωμετρία της βάσης επαφής και το πώς αυτή συνεργάζεται με τον AMD IHS. Ο χρήστης AM5 με Ryzen 7000 ή 9000 που κάνει εντατικά workloads θα δει πρακτική διαφορά. Για όποιον έχει ήδη NH-D15 SE-AM4 και σκέφτεται αναβάθμιση αποκλειστικά για AM5, η LBC είναι η έκδοση που δείχνει να δικαιολογεί πιο καθαρά το βήμα.

Ο G2 Standard έχει ανώτερο spec sheet σε κάθε σημείο: περισσότεροι σωλήνες θερμότητας, πυκνότερο πλέγμα πτερυγίων, νεότεροι ανεμιστήρες, ευρύτερη socket συμβατότητα. Τα αποτελέσματα δεν το αντικατοπτρίζουν, τουλάχιστον όχι σε AM5 με κεντρική τοποθέτηση. Βγαίνει θερμικά ταυτόσημος με τον SE-AM4 και πιο δυνατός κατά 3 dB(A), χωρίς ξεκάθαρη εξήγηση από τα δεδομένα μας. Θεωρητικά, έχει περισσότερο νόημα για χρήστη Intel που δεν θέλει να δεσμευτεί σε βάση επαφής ειδικά προσαρμοσμένη για AMD, ή για όποιον αλλάζει πλατφόρμα συχνά. Ως αγορά αποκλειστικά για AM5, ο LBC είναι η σωστή επιλογή.

Συνοψίζοντας, για το Noctua NH-D15 G2 Standard και G2 LBC έχουμε τα εξής:

Ο Καλός

G2 LBC: μετρήσιμη βελτίωση θερμοκρασιών σε AM5 (6 έως 7°C σε παρατεταμένη φόρτωση), με ταυτόχρονα χαμηλότερο θόρυβο από τον SE-AM4
G2 LBC: ο καλύτερος ψύκτης αέρα που έχουμε δοκιμάσει σε Ryzen 9950X3D, χωρίς thermal throttling σε κανένα σενάριο
Πλήρης συσκευασία χωρίς ξεχωριστή αγορά για κανένα socket, με προφύλαξη πάστας NA-TPG1 και κατσαβίδι Torx στο κουτί
SecuFirm2+: αξιόπιστη εγκατάσταση χωρίς γλίστρημα βίδας σε στενές θέσεις
Ευρεία socket συμβατότητα: AM5 και Intel LGA1700/1851 χωρίς επιπλέον κόστος

Ο Κακός

G2 Standard: θερμική απόδοση στο ίδιο επίπεδο με τον SE-AM4 σε AM5 με κεντρική τοποθέτηση, παρά το ανώτερο spec sheet
G2 Standard: αισθητά υψηλότερος θόρυβος από τον SE-AM4 σε παρόμοιες στροφές (+3 dB(A) στο 100% PWM)
Η τοποθέτηση με μετατόπιση ενδέχεται να μην είναι εφικτή σε αρκετά builds με κάρτα γραφικών στο πρώτο PCIe slot
Clearance με ψηλές DDR5 παραμένει οριακό, απαιτεί εκ των προτέρων επαλήθευση

Ο Αδιάφορος

Αισθητική: το χαρακτηριστικό μπεζ χρώμα παραμένει, για όσους δεν το θέλουν υπάρχει η chromax.black έκδοση
Μεταλλικό σήμα Noctua στη συσκευασία

 TheLAB.GR

Ευχαριστούμε την Noctua για την ευγενική παραχώρηση των δειγμάτων της δοκιμής.

Corsair iCUE LINK TITAN 420 RX RGB

Tue, 03 Mar 2026 19:26:00 +0000

Εισαγωγή

Η επιλογή μιας ποιοτικής υδρόψυξης για τον υπολογιστή μας δεν αφορά πλέον μόνο την εμφάνιση. Είναι ένας καθοριστικός παράγοντας για την απόδοση, την ψύξη και τη συνολική εμπειρία χρήσης. Ανεξαρτήτως αν πρόκειται για gaming pc, για επαγγελματική χρήση ή απλά για καθημερινή εργασία, η υδρόψυξη που θα επιλέξουμε θα πρέπει να παρέχει καλή διαχείριση της θερμότητας, ευκολία στην εγκατάσταση και να είναι συμβατή με το hardware. Βέβαια οι άμεσα ενδιαφερόμενοι στην πλειοψηφία των περιπτώσεων που θα εγκαταστήσουν μία υδρόψυξη, είναι οι gamers.

Η Corsair στη φαρέτρα των υδροψύξεων έχει πάρα πολλά μοντέλα με σκοπό να καλύψει τις διαφορετικές απαιτήσεις των χρηστών. Θα βρούμε υδροψύξεις με μονό, διπλό, τριπλό ψυγείο όπως και με ανεμιστήρες διαφορετικών διαστάσεων. Η iCUE LINK TITAN RX RGB βγαίνει σε διαστάσεις 240mm, 280mm, 360mm και 420mm που θα δούμε στη σημερινή παρουσίαση. Οι 240mm και 280mm είναι με διπλό ψυγείο και αντίστοιχα δύο ανεμιστήρες των 120mm και 140mm ενώ οι 360mm και 420mm είναι με τριπλό ψυγείο και τους αντίστοιχους ανεμιστήρες 120mm και 140mm.

Η συγκεκριμένη υδρόψυξη για όποιον δεν γνωρίζει είναι AIO, δηλαδή All In One. Τι σημαίνει αυτό; Αντίθετα με τις custom υδροψύξεις, η συγκεκριμένη είναι έτοιμη για χρήση out of the box. Δεν χρειάζεται να συνδέσουμε τους σωλήνες που μεταφέρουν το εκάστοτε υγρό, δε χρειάζεται να αγοράσουμε ξεχωριστά σωλήνες ή fittings για να τη χρησιμοποιήσουμε. Δε χρειάζεται να τη γεμίσουμε ή να συμπληρώσουμε με νερό και τα πρόσθετα που απαιτούνται. Είναι έτοιμη μέσα στο κουτί της και εύκολη στην εγκατάσταση ακόμα και από έναν αρχάριο χρήστη. Δεν χρειάζεται να ανησυχούμε για διαρροές ούτε για ασυμβατότητα μετάλλων, για παράδειγμα χάλκινη ψύκτρα εσωτερικά με ψυγείο από αλουμίνιο.

Χαρακτηριστικά

Η Corsair ICUE LINK TITAN 420 RX RGB είναι διαθέσιμη σε μαύρο και άσπρο χρώμα. Αυτό που παρατηρήσαμε είναι ότι η έκδοση σε άσπρο xρώμα υπάρχει μόνο σε διαστάσεις 240mm και 360mm και όχι σε 280mm και 420mm.

Οπότε συνολικά βρίσκουμε διαθέσιμες τις παρακάτω εκδόσεις:

iCUE LINK TITAN 240 RX RGB AIO Liquid CPU Cooler - White
iCUE LINK TITAN 360 RX RGB AIO Liquid CPU Cooler - White
iCUE LINK TITAN 240 RX RGB AIO Liquid CPU Cooler - Black
iCUE LINK TITAN 280 RX RGB AIO Liquid CPU Cooler - Black
iCUE LINK TITAN 360 RX RGB AIO Liquid CPU Cooler - Black
iCUE LINK TITAN 480 RX RGB AIO Liquid CPU Cooler - Black

H iCUE LINK TITAN 420 RX της Corsair χρησιμοποιεί τρεις ανεμιστήρες iCUE LINK RX140 RGB 140mm χιλιοστών με έδρανα μαγνητικής αιώρησης (Magnetic Dome) και φωτισμό RGB αποτελούμενο από 8 LED. Αντίστοιχα η αντλία έχει ενσωματωμένα 20 LED.

Τα εξαρτήματα συνδέονται στο iCUE Link System Hub μέσω των καλωδίων iCUE LINK της Corsair, τα οποία μεταφέρουν δεδομένα και τροφοδοσία. Ο κόμβος διαθέτει υποδοχή tach για τo header CPU_FAN της μητρικής, υποδοχή USB για έλεγχο δεδομένων και υποδοχή 6 pin PCI-E για τροφοδοσία. Η iCUE LINK TITAN 420 RX RGB υποστηρίζει Intel 1851, Intel 1700, AMD AM5, AMD AM4. Ένα από τα highlights της ΑΙΟ αυτής είναι και τα εναλλάξιμα καπάκια αντλίας τα οποία η Corsair ονομάζει CapSwap modules, τα οποία βέβαια πωλούνται ξεχωριστά. Τα καπάκια αυτά εκτός από δυνατότητες παραμετροποίησης της εμφάνισης προσφέρουν και κάποια χαρακτηριστικά όπως VRM ανεμιστηράκι. Ένα από τα κύρια χαρακτηριστικά της είναι η εύκολη εγκατάσταση και η διαχείριση των καλωδίων. Οι ανεμιστήρες είναι εργοστασιακά συνδεδεμένοι μεταξύ τους (daisy-chained) για να περιορίζεται η ακαταστασία των καλωδίων.

Η τιμή στο www.skroutz.gr και www.bestprice.gr ξεκινάει από τα 209 ευρώ περίπου τη στιγμή της συγγραφής. Καλύπτεται από 6 χρόνια εγγύηση !!!!

Panel2_Explode_Animation.webm

Σύμφωνα με την σελίδα της Corsair τα πλήρη χαρακτηριστικά της iCUE LINK TITAN 420 RX RGB είναι τα ακόλουθα:

Product SKU CW-9061019-WW

Product Length 452

Product Width 137

Product Height 145

Lighting RGB

Cooling Warranty 6 Year

AMD Processors Supported Ryzen

Intel Processors Supported Core i9, i7, i5, i3, Pentium, Celeron

Fan Control Method Digital

Tubing Material Black Sleeved Low-Permeation Rubber

Tubing Length 450mm

Noise Level 10 - 36 dBA

Radiator Size 420mm

Cooling Socket Support Intel 1851, Intel 1700, AMD AM5, AMD AM4

PWM No

Fan Speed 300 - 1700 RPM ±10%

Fan Dimensions 140mm x 25mm

Cold Plate Material Copper

Number of Fans 3

Radiator Material Aluminum

Radiator Dimensions 457mm x 140mm x 27mm

Weight 2.923kg

Fan Airflow 17.9 - 94.7 CFM

Fan Static Pressure 0.15 - 3.75mm-H2O

Για αναλυτικές πληροφορίες μπορούμε να μεταβούμε στη σελίδα της Corsair στο σύνδεσμο:

https://www.corsair.com/ww/en/p/cpu-coolers/cw-9061019-ww/icue-link-titan-420-rx-rgb-aio-liquid-cpu-cooler-cw-9061019-ww

Oι ανεμιστήρες είναι οι iCUE LINK RX140 RGB 140mm και αν θελήσουμε να προσθέσουμε έναν για παράδειγμα στο κουτί μας ώστε να ταιριάζει με αυτούς της υδρόψυξης μπορούμε να τους αγοράσουμε ξεχωριστά. Συνδέονται σε σειρά (daisy chain). Υπάρχουν διαθέσιμοι σε μαύρο και άσπρο χρώμα όπως και σε διαστάσεις 120mm και 140mm.

Τα χαρακτηριστικά τους μπορούμε να τα βρούμε εδώ

https://www.corsair.com/us/en/p/case-fans/co-9051023-ww/icue-link-rx140-rgb-140mm-pwm-single-fan-expansion-white-co-9051023-ww

Αναφέρουμε και τα χαρακτηριστικά αναλυτικά:

Weight 0.28kg

Fan Airflow 17.9 - 94.7 CFM

Fan Model RX SERIES

Flow Type STATIC PRESSURE

LINK Compatibility RGB

Fan Static Pressure 0.15 - 3.75 mm-H20

Speed 300 - 1700 RPM ±10%

Sound Level 10 - 36 dBA

PWM Control Yes

Power Draw 0.7A

Package Quantity 1/2/3

LED Color RGB

Fan Size 140mm x 25mm

Bearing Type Magnetic Dome

Συσκευασία και περιεχόμενα

H συσκευασία της Titan είναι στα κιτρινόμαυρα χρώματα της Corsair και όπως είναι αναμενόμενο είναι προσεγμένα ποιοτική. Η σχεδίαση είναι όπως μας έχει συνηθίσει η Corsair με φωτογραφίες του προϊόντος αλλά και τα απαραίτητα τεχνικά χαρακτηριστικά. Η συσκευασία είναι στιβαρή και κατασκευασμένη από σκληρό χαρτόνι ώστε να φτάσει στα χέρια μας χωρίς να υποστεί ζημιά οποιοδήποτε εξάρτημα. Για να δούμε πιο αναλυτικά.

Στην μπροστά πλευρά βλέπουμε την Corsair iCUE LINK TITAN 420 RX RGB που όπως είπαμε είναι με 420mm ψυγείο και τρεις ανεμιστήρες. Αναγράφεται ότι είναι extreme performance και χρησιμοποιεί το ICUE LINK που είναι το έξυπνο οικοσύστημα. Πρόκειται για μία AIO υδρόψυξη που είναι RGB με 44 LED στο σύνολο. 8 σε κάθε ανεμιστήρα και 20 στο CapSwap.

Στην πίσω πλευρά υπάρχουν αρκετές πληροφορίες μαζεμένες. Που να ξεκινήσουμε και που να τελειώσουμε.

Στα αριστερά είναι μερικά από τα χαρακτηριστικά όπως τα 20 RGB LED στην αντλία, συμβατότητα με Intel και AMD motherboards/cpus, αντικατάσταση του CapSwap χωρίς τη χρήση εργαλείων και ανεμιστήρες με Magnetic Dome bearings.

Περίπου στη μέση υπάρχει ένα σχεδιάγραμμα του ψυγείου μαζί με τους ανεμιστήρες και τις διαστάσεις τους. Γίνεται αναφορά ότι θα χρειαστεί ένα 6-Pin PCIe όπως και ένα 9-pin USB 2.0. Και βέβαια οι ανεμιστήρες είναι χαμηλού θορύβου.

Στην αριστερή πλευρά μια φωτογραφία της υδρόψυξης

και στη δεξιά πάλι το ίδιο.

Και συνεχίζουμε με την πάνω πλευρά που και εδώ υπάρχει μια φωτογραφία της υδρόψυξης και γίνεται αναφορά στο extreme performance.

Στη κάτω πλευρά αναγράφονται τα περιεχόμενα της συσκευασίας με εικόνες όπως και οι ποσότητες από το κάθε υλικό. Ακριβώς από πάνω τους είναι τα τεχνικά χαρακτηριστικά.

Ανοίγοντας το κουτί το πρώτο πράγμα που θα αντικρίσουμε είναι ένα QR-CODE που θα μας οδηγήσει στο αναλυτικό εγχειρίδιο χρήσης αλλά και εγκατάστασής της. To link υπάρχει διαθέσιμο στη συνέχεια της παρουσίασης. Προσωπικά πάντα θα μπω στη διαδικασία να διαβάσω το εγχειρίδιο χρήσης διότι όσες υδροψύξεις και να έχουμε εγκαταστήσει πάντα υπάρχει το ενδεχόμενο να μάθουμε κάτι καινούριο ή να υπάρχει μια μικρή τεχνική λεπτομέρεια που δεν γνωρίζουμε.

Και αφού ανοίξουμε τη συσκευασία προχωράμε στα ενδότερα που είναι η υδρόψυξη και τα παρελκόμενά της. Όπως βλέπουμε στη φωτογραφία μέσα υπάρχουν: το ψυγείο με την αντλία και τα ανεμιστηράκια, τα καλώδια για τις διάφορες συνδέσεις, βίδες και ροδέλες για την εγκατάσταση, οι βάσεις εγκατάστασης για AMD όπως και ένα backplate για Intel 1851/1700, το εγχειρίδιο της εγγύησης και το iCUE Link System Hub μαζί με το tach καλώδιο.

Είναι προεγκατεστημένο το bracket για Intel επεξεργαστή όπως και οι 3 ανεμιστήρες.

Για την προστασία του ψυγείου να αναφέρουμε οτι η Corsair έχει λάβει πολλά μέτρα. Το πρώτο μέτρο προστασίας είναι μια λεπτό σακουλάκι μετά είναι το λευκό χαρτόνι που βλέπουμε στην παρακάτω φωτογραφία και όλο αυτό μαζί με την αντλία τοποθετείται στο πιο σκληρό χαρτονένιο κουτί που βλέπουμε. Με αυτόν τον τρόπο υπάρχει απόλυτη προστασία. Τα υπόλοιπα παρελκόμενα έρχονται σε χάρτινα σακουλάκια που αναφέρουν απέξω τα περιεχόμενα τους.

Στο εσωτερικό της συσκευασίας όλα είναι συσκευασμένα και οργανωμένα με ασφάλεια στα σακουλάκια και χαρτονάκια τους. Παρακάτω μία πιο κοντινή φωτογραφία από τα παρελκόμενα.

Η συσκευασία περιλαμβάνει τα ακόλουθα τα οποία αναφέρονται και στην κάτω πλευρά της συσκευασίας όπως και στο εγχειρίδιο χρήσης.

https://www.corsair.com/us/en/explorer/diy-builder/cpu-coolers/icue-link-titan-rx-rgb/

1x Radiator 420mm with Pump
3x iCUE LINK RX140 RGB 140mm
1x AMD AM5/AM4 Mounting Bracket Set
1x Intel LGA 1851/1700 Mounting Bracket (Pre-installed)
1x Intel LGA 1851/1700 Backplate
1x 600mm iCUE LINK Cable With Dual 90° Connectors
1x 600mm iCUE LINK Cable With Straight/90° Connectors
1x 250mm iCUE LINK Cable With Dual 90° Connectors

1x 800mm Tach Cable
1x 500mm Micro USB 2.0 Cable
1x 150mm PCIe Power Cable
1 x iCUE Link System Hub
24x Long fan screws
12x Radiator screws
12x Washers
Φυλλάδιο εγγύησης
Ταινία διπλής όψεως

Η θερμοαγώγιμη πάστα είναι προεγκατεστημένη και δεν υπάρχει κάποιο επιπλέον σωληνάριο στη συσκευασία. Η Corsair αναφέρει πως πρόκειται για την Corsair XTM70 η οποία υπόσχεται καλύτερη συμπεριφορά από τις πάστες του ανταγωνισμού. Καλό θα ήταν να υπήρχε ένα μικρό σωληνάριο για 1-2 εφαρμογές για την περίπτωση που κάτι πάει στραβά κατά την εγκατάσταση. Αλλά δυστυχώς δεν υπάρχει.

Όπως αναφέρει η Corsair:

All TITAN RX RGB CPU blocks include pre-applied CORSAIR XTM70 Extreme Performance Thermal Paste for maximum heat transfer from your high-end processor to the cooler cold plate.

Και υπάρχει και το αντίστοιχο πινακάκι με τις θερμοκρασίες σχετικά με την απόδοσή της.

CapSwap Module

Ένα από τα χαρακτηριστικά της TITAN 420 RX που η Corsair τονίζει ιδιαίτερα είναι η δυνατότητα εξατομίκευσης μέσω εναλλάξιμων CapSwap Modules. Πέρα από το βασικό καπάκι με το μαγνητικό κάλυμμα υπάρχουν άλλα 4.

Πάμε να τα δούμε αναλυτικά σε περίπτωση που ένας χρήστης θέλει να προσθέσει μια πινελιά ακόμα στην υδρόψυξη του.

iCUE LINK CapSwap Module – VRM Fan -> Ένα CapSwap που είναι ανεμιστήρας για να βοηθήσει στην ψύξη κοντά στον επεξεργαστή. Προσφέρει επιπλέον ροή αέρα πάνω στη μητρική εστιάζοντας στα VRM και άλλα εξαρτήματα γύρω από την υποδοχή CPU. Ο ανεμιστήρας είναι τύπου Magnetic Dome, έχει διάμετρο 70 χιλιοστών και ταχύτητα περιστροφής μέχρι τις 3000 στροφές. Στις 4 πλευρές έχει αεραγωγούς που διοχετεύουν τον αέρα προς τα εξαρτήματα. O ανεμιστήρας τροφοδοτείται από την αντλία μέσω μιας σειράς pushpins που υπάρχουν στο πίσω μέρος του.
iCUE LINK CapSwap Module – Groove -> Ένα CapSwap με σχεδιασμό αυλακώσεων και διαμορφωμένες ραβδώσεις. To Groove όπως το ονομάζει η Corsair είναι ένα καπάκι με διάφανο περίβλημα και λευκό ανάγλυφο μοτίβο το οποίο σχηματίζει ένα νοητό Υ. Είναι σχεδιασμένο για να περνάει περισσότερο φως από τα 20 RGB LED της αντλίας.

iCUE LINK LCD Screen Module, White/Black -> Ένα CapSwap με ενσωματωμένη LCD Screen για θερμοκρασία ή ακόμα και για GIF. Το LCD Screen Module προσφέρει μια οθόνη τεχνολογίας IPS LCD διαμέτρου 2,1 ιντσών με >16,7 εκατομμύρια χρώματα, ανάλυση 480x480, μέγιστο ρυθμό ανανέωσης 30fps και φωτεινότητα 600cd/m2. Η οθόνη προσφέρει δυνατότητες προσαρμογής επιτρέποντας την προβολή μιας ποικιλίας περιεχομένου όπως θερμοκρασίες και πληροφορίες υποσυστημάτων σε πραγματικό χρόνο καθώς και προβολή προσαρμοσμένων γραφικών όπως λογότυπα ή κινούμενες εικόνες. H οθόνη τροφοδοτείται από την αντλία και τα παρελκόμενά της είναι ένα καλώδιο USB Type-C για τη σύνδεσή της με το iCUE Link System Hub και ένα USB header splitter για τη μητρική.
iCUE LINK RGB AIO Pump Cap Kit, White/Black -> Ένα CapSwap με το λογότυπο της Corsair. Υπάρχει σε λευκό και σε μαύρο χρώμα αναλόγως το χρωματισμό που θέλουμε και δείχνει τα "πανιά" της Corsair.

Και οι αντίστοιχες φωτογραφίες κατά σειρά.

Προεγκατεστημένο είναι το παρακάτω:

Στο παρακάτω link μπορούμε να βρούμε πληροφορίες για ολα τα CapSwap Modules

https://www.corsair.com/ww/en/c/icue-link-components/capswap-pump-modules

Σχεδιασμός και κατασκευή

Ο σχεδιασμός της TITAN 420 RX RGB είναι μινιμαλιστικός (πριν ενεργοποιηθούν τα LED τουλάχιστον) και δίνει μια αίσθηση premium προϊόντος με το μαύρο χρώμα να κυριαρχεί. Οι τρεις ανεμιστήρες iCUE LINK RX140 RGB 140mm είναι προεγκατεστημένοι στο ψυγείο, κάνοντας τη διαδικασία συναρμολόγησης ακόμα πιο εύκολη. Το ψυγείο είναι κατασκευασμένο από αλουμίνιο και το cold plate του block είναι από χαλκό, εξασφαλίζοντας άριστη θερμική αγωγιμότητα.

Το κάλυμμα της αντλίας του CPU block είναι εναλλάξιμο με άλλα σχέδια που προσφέρει η Corsair. Η αντλία είναι αρκετά μεγάλη και ψηλή, διαθέτει frosted πλαστικό φινίρισμα και έχει ένα μαγνητικό καπάκι που περιστρέφεται. Στην αριστερή φωτογραφία είναι η κάτω πλευρά του CapSwap το οποίο "κλειδώνει" σε συγκεκριμένο σημείο αφού πρέπει να ταιριάξουν οι δύο "τελίτσες" που βλέπουμε στο καπάκι και στη δεξιά φωτογραφία είναι η πάνω πλευρά.

Και εδώ έχοντας αφαιρέσει όλο το CapSwap ώστε να αντικατασταθεί από άλλο.

Υποδοχές iCUE LINK και USB στην αντλία.

Οι ανεμιστήρες διαθέτουν ένα στιβαρό πλαίσιο με ενσωματωμένα αντικραδασμικά λαστιχάκια.

Κοντινή φωτογραφία που βλέπουμε την βίδα και το αντικραδασμικό λαστιχάκι.

Το παρόν δίνουν και οι υποδοχές iCUE Link για τροφοδοσία και δεδομένα καθώς και η εύκολη σύνδεση των ανεμιστήρων μεταξύ τους με ένα απλό κλικ. 1 cable to rule them all λοιπόν. Δεν υπάρχει ούτε 4Pin/3Pin ούτε και RGB. Καθαρή λύση αλλά proprietary. Όσο και να μην θέλω να το παραδεχτώ αυτή η λύση είναι ό,τι καλύτερο υπάρχει. Έχοντας φτιάξει το Corsair 5000D FRAME με 13!! ανεμιστήρες ARGB θα πω ότι ήταν άπειρα τα καλώδια και άπειρος χρόνος όχι μόνο για να γίνει η σύνδεση αλλά και για να τα συμμαζέψω όσο γίνεται πιο σωστά.

iCUE Link στους ανεμιστήρες.

Οι ανεμιστήρες διαθέτουν φωτιζόμενες αποσπώμενες πλαστικές λωρίδες στα πλάγια, με το λογότυπο της Corsair σε μια πλευρά όμως. Τα LED στους ανεμιστήρες και το μπλοκ μπορούν να συγχρονιστούν εύκολα, με μια ποικιλία χρωμάτων και μοτίβων διαθέσιμα στο λογισμικό iCUE που θα δούμε παρακάτω.

Φωτειζόμενες πλαστικές λωρίδες. Η μία με το λογότυπο και η άλλη χωρίς.

Το ψυγείο έχει πάχος 27mm και την πυκνότητά του μπορείτε να τη δείτε στη φωτογραφία.

Και εδώ η κάτω πλευρά του ψυγείου.

Το cold plate είναι μεγάλο, παρέχοντας επαρκή κάλυψη για όλες τις υποστηριζόμενες CPU ενώ δεν παρέχεται κάποια δυνατότητα για offset mounting. H θερμοαγώγιμη είναι με το γνωστό μοτίβο Υ της Corsair.

Οι σωλήνες διαθέτουν πλέξη υψηλής ποιότητας και ωραία φινιρίσματα, ταιριάζοντας με το premium design και την ποιότητα της Corsair.

To iCUE Link System Hub στο οποίο συνδέονται όλα, είναι φτιαγμένο από ποιοτικό πλαστικό και έχει έναν μαγνήτη στη βάση του ώστε να μπορεί να στερεωθεί στο κουτί που διαθέτουμε. Στα Corsair υπάρχουν συγκεκριμένα σημεία, όπως στο σχέδιο από κάτω, που μπορεί να τοποθετηθεί αν δεν θέλουμε να είναι ορατό .

Εναλλακτικά υπάρχει αυτοκόλλητο patch διπλής όψης στη συσκευασία. Οι συνδέσεις δε προβληματίζουν και όλα τα καλώδια κουμπώνουν χωρίς δυσκολία.

Λογισμικό iCUE

Το Corsair iCUE είναι μια εφαρμογή για έλεγχο της μεγάλης γκάμας περιφερειακών συσκευών, εξαρτημάτων και άλλου υλικού της Corsair. Με το iCUE, οι χρήστες μπορούν να διαχειρίζονται και να προσαρμόζουν τον φωτισμό RGB, επιτρέποντας να συγχρονίζουν τα εφέ φωτισμού σε όλα τα προϊόντα της Corsair, όπως πληκτρολόγια, ποντίκια, ανεμιστήρες, ψύκτρες και RAM. Φυσικά υποστηρίζονται και εξαρτήματα άλλων συμβατών κατασκευαστών μέσω plugins.

Εκτός από το φωτισμό, το iCUE προσφέρει λειτουργίες διαχείρισης των ανεμιστήρων. Οι χρήστες μπορούν να παρακολουθούν τις θερμοκρασίες του συστήματος σε πραγματικό χρόνο και να ρυθμίζουν τις ταχύτητες των ανεμιστήρων ή τις καμπύλες ψύξης για να βελτιστοποιήσουν την απόδοση του συστήματός τους ή για να το κάνουν ακόμα πιο ήσυχο.

Panel5_animation.webm

Το iCUE πρέπει να εγκατασταθεί αν θέλουμε να έχουμε έλεγχο των RGB και των στροφών των ανεμιστήρων. Δεν υπάρχει RGB, ARGB header ώστε η παραμετροποίησή τους να γίνει από το χ πρόγραμμα της μητρικής πχ Armoury Crate. Στην περίπτωση της TITAN RX RGB όμως κάτι τέτοιο δεν είναι δυνατόν. Αν θέλουμε να έχουμε τον έλεγχο θα πρέπει να το εγκαταστήσουμε. Αν δεν γίνει τότε η ΑΙΟ θα λειτουργήσει με το onboard προφίλ κανονικά χωρίς οποιοδήποτε πρόβλημα.

Ας παραθέσουμε λίγες φωτογραφίες από το iCUE.

Με την εγκατάστασή του και με το που το ανοίξαμε κατευθείαν έγινε έλεγχος για το firmware του iCUE Link System Hub. Βρέθηκε πιο νέα έκδοση και πατώντας το Got it! ξεκινάει η εγκατάστασή του. Γίνεται αρκετά γρήγορα η εγκατάσταση.

Το iCUE έχει ανιχνεύσει το hardware που έχουμε που είναι οι ανεμιστήρες, το iCUE Link System Hub και η αντλία.

Σε αυτή την καρτέλα έχουμε τους 3 ανεμιστήρες που ο καθένας έχει 8 LED και την αντλία που έχει 20 LED. Στο συγκεκριμένο παράδειγμα έχουμε ορίσει σαν χρώμα το κίτρινο σε όλα τα LED. Οι επιλογές είναι αμέτρητες όχι μόνο στους χρωματισμούς αλλά και στα effects. Το κάθε τι μπορεί να παραμετροποιηθεί ανεξάρτητα από το άλλο. Παραμετροποίηση και σε επίπεδο LED ακόμα.

Εδώ έχουμε τη δυνατότητα να ορίσουμε διαφορετικό προφίλ για τους ανεμιστήρες. Και βέβαια μας δίνεται η επιλογή δημιουργίας νέου. Το προφίλ με όνομα FULL το φτιάξαμε εμείς και ορίσαμε τους ανεμιστήρες να δουλεύουν στο μέγιστό τους.

Εγκατάσταση

Στη ζωή κάποια πράγματα πρέπει να είναι εύκολα. Και η Corsair το θέλει αυτό όπως το θέλουμε και εμείς. Παραθέτουμε τα βήματα εγκατάστασης.

Βιδώνουμε την υδρόψυξη στο κουτί με τις βίδες και τα washers που υπάρχουν στη συσκευασία. ΠΡΟΣΟΧΗ. Το ότι σε ένα κουτί υπάρχει χώρος για 3x 140mm ανεμιστήρες δεν σημαίνει ότι μπορεί να τοποθετηθεί υδρόψυξη. Για παράδειγμα το Corsair 5000D Frame που είδαμε σε προηγούμενο review μπορεί να δεχτεί στην πρόσοψη 3x 140mm ανεμιστήρες αλλά δεν μπορεί να δεχτεί 420 ψυγείο. Για τα κουτιά της Corsair συγκεκριμένα, μέσα στην ιστοσελίδα της μπορούμε να δούμε στα χαρακτηριστικά του κάθε κουτιού, ποιες είναι οι δυνατότητές τους τόσο σε ανεμιστήρες όσο και σε υδρόψυξη. Για τους extreme χρήστες υπάρχει η δυνατότητα προσθήκης ακόμα 3 ανεμιστήρων σε διάταξη Push-Pull με την χρήση των επιπλέον 12 Long fan screws που υπάρχουν στα παρελκόμενα.
Στη μία πλευρά του ψυγείου τοποθετούμε το 600mm iCUE LINK Cable With Dual 90° Connectors που θα συνδεθεί με το iCUE Link System Hub. Στην άλλη πλευρά του ψυγείου μπορούμε να συνδέσουμε το 250mm iCUE LINK Cable With Dual 90° Connectors το οποίο θα συνδεθεί σε κάποιο άλλο iCUE LINK ανεμιστήρα ή ψυγείο. Το τι θα πάει δεξιά και τι αριστερά δεν παίζει ρόλο και έχει να κάνει αποκλειστικά με το εκάστοτε build που φτιάχνουμε.
Αναλόγως τον επεξεργαστή που έχουμε εγκαθιστούμε την αντλία με τα ανάλογα brackets και συνδέουμε το 600mm iCUE LINK Cable With Straight/90° Connectors στην αντλία και από την άλλη στο iCUE Link System Hub. H USB Type-C πάνω στην αντλία χρησιμοποιείται μόνο αν εγκαταστήσουμε το iCUE LINK LCD Screen Module. Για το πόσο θα βιδώσουμε τις βίδες δεν χρειάζεται να ανησυχούμε αφού τις πάμε μέχρι τέρμα όπου και τερματίζουν.
Συνδέουμε το καλώδιο tach στην υποδοχή CPU_FAN του motherboard και από την άλλη στο iCUE Link System Hub.
Συνδέουμε το 6-pin PCIe καλώδιο στο 6-pin PCIe του τροφοδοτικού και από την άλλη στο iCUE Link System Hub.
Συνδέουμε το micro-USB cable στο iCUE Link System Hub και από την άλλη σε ένα USB 2.0 Header της μητρικής.
Τοποθετούμε το iCUE Link System Hub στο σημείο που επιθυμούμε.

Όλα τα καλώδια όπως βλέπουμε καταλήγουν στο iCUE Link System Hub. Τα iCUE LINK καλώδια δεν έχουν σωστή ή λάθος πλευρά.

Οι συνδέσεις είναι πολύ εύκολες. Αυτό που ίσως προβληματίσει τον χρήστη είναι λίγο η τακτοποίηση των καλωδίων. Στη φωτογραφία από κάτω βλέπουμε όλα τα καλώδια που συνδέονται στο iCUE Link System Hub. 5 στο σύνολο.

Όπως βέβαια αναφέραμε τα καλώδια είναι πολύ λιγότερα συγκριτικά με το αν είχαμε μια υδρόψηξη με RGB/ARGB που δεν θα ήταν iCUE LINK.

Μετά από αυτά τα 7 βήματα είμαστε έτοιμοι για το power on του υπολογιστή και την εγκατάσταση του iCUE λογισμικού.

Corsair 5000D και Corsair iCUE LINK TITAN 420 RX RGB

LEDs On. Pump On. Start your engines!!

Close up φωτογραφία

Δοκιμές

Ο υπολογιστής που χρησιμοποιήθηκε για τις μετρήσεις διαθέτει τα εξής χαρακτηριστικά:

Μητρική: ASUS Rog Strix Z690-i Gaming WiFi
Επεξεργαστής: Intel I5-12600T
Μνήμη RAM: 16GB DDR5 6000MHz Kingston Fury Beast

Έγιναν δύο δοκιμές με το OCCT. Στην πρώτη περίπτωση με αερόψυξη και συγκεκριμένα την Noctua NH-L9x65 ενώ στη δεύτερη περίπτωση με την Corsair iCUE LINK TITAN 420 RX RGB. Ο επεξεργαστής έχει max TDP 74W και στο OCCT ήταν στα 65W. Και στις δύο περιπτώσεις οι ανεμιστήρες ήταν ρυθμισμένοι σε χαμηλές στροφές ώστε να μην υπάρχει θόρυβος. Οι δοκιμές έγιναν εκτός κουτιού όπως θα δούμε.

Στην περίπτωση της αερόψυξης η θερμοκρασία μετά από 10 λεπτά ήταν 64 βαθμούς περίπου ενώ στην περίπτωση της υδρόψυξης στους 42. Σε overclocking εκεί που η αερόψυξη θα έφτανε στα όριά της η υδρόψυξη θα λειτουργούσε πολύ πιο χαλαρά. Η αερόψυξη είναι low profile λόγω της συγκεκριμένης μητρικής (Mini ITX) που δεν δέχεται όλες τις αεροψύξεις λόγω μεγέθους. Πέρα από τις θερμοκρασίες το θετικό της υδρόψυξης είναι ότι δεν έχει τόσο όγκο όσο μια αερόψυξη (άλλο τόσο αν είναι κάποια για πολλά watt) οπότε μπορεί να τοποθετηθεί σχεδόν οπουδήποτε χωρίς περιορισμό.

Και επειδή μια φωτογραφία ισούται με 1000 λέξεις:

Η ASUS με την Noctua. Ναι, η μητρική είναι πάρα πολύ μικρή και δέχεται συγκεκριμένες αεροψύξεις.

H ASUS με το Corsair iCUE LINK TITAN 420 RX RGB. Χώρεσε ευτυχώς.

Μια υδρόψυξη μπορεί να είναι πιο ακριβή από μία αερόψυξη αλλά έχει καλύτερα αποτελέσματα και γενικά άλλη χάρη. Κάνει τον υπολογιστή να δείχνει ακόμα πιο όμορφο και λόγω του υγρού στοιχείου οι ανεμιστήρες δεν χρειάζεται να δουλεύουν σε υψηλές στροφές ώστε να ψύχουν τον επεξεργαστή. Ακόμα και απαιτήσεις να μην έχουμε από τον υπολογιστή πάλι η υδρόψυξη δίνει μια ωραία και διαφορετική πινελιά. Και αντίθετα με τις custom υδροψύξεις δεν χρειάζονται γνώσεις για την εγκατάσταση ούτε να ανησυχούμε μήπως ένας σωλήνας δεν κουμπώσει καλά και έχουμε διαρροές μέσα στο κουτί.

Η USB Type-C στην αντλία σε περίπτωση που βάλουμε το iCUE LINK LCD Screen Module.

Συμπεράσματα

H Corsair iCUE LINK TITAN 420 RX RGB είναι μια καλοσχεδιασμένη ΑΙΟ που απλοποιεί τη διαδικασία εγκατάστασης χάρη στο πολύ καλό mounting σύστημα. Υποστηρίζει εναλλάξιμα καπάκια αντλίας, προσθέτοντας μια παραπάνω πινελιά εξατομίκευσης.
Όσον αφορά τις επιδόσεις, μπορώ να πω πως η iCUE LINK TITAN 420 RX RGB με εντυπωσίασε με την απόδοσή της. Είναι μια πολύ ικανή AIO 420 mm που θα ικανοποιήσει και τους απαιτητικούς χρήστες. Eξαίρεση θα είναι οι χρήστες που δεν θέλουν AIO, αλλά custom υδρόψυξη.
Η τιμή των ~210€ για πολλούς φαίνεται αρκετά υψηλή και ίσως να τους αποθαρρύνει από το να την προμηθευτούν μιας και ο ανταγωνισμός έχει αντίστοιχων επιδόσεων προτάσεις σε τιμές σημαντικά χαμηλότερες. Φυσικά για όσους κυνηγούν τις επιδόσεις και δεν έχουν περιορισμό στον χώρο του κουτιού αλλά και στο κόστος τότε η iCUE LINK TITAN 420 RX RGB είναι μονόδρομος. Αν υπάρχει περιορισμός στο κουτί τότε υπάρχει η δυνατότητα να προμηθευτούν για παράδειγμα την TITAN 360 ή την TITAN 280.
Τα CapSwap modules είναι ένα πολύ ενδιαφέρον χαρακτηριστικό απλά θα θέλαμε να είχαν λίγο χαμηλότερες τιμές ή να υπήρχε κάποιο bundle. Παρόλα αυτά δεν είναι υποχρεωτικό να αλλάξουμε το υπάρχον. To iCUE LINK LCD Screen Module προσωπικά ξεχωρίζει για μένα λόγω της δυνατότητας animated gif. Για τους overclockers το iCUE LINK CapSwap Module – VRM Fan είναι η καλύτερη επιλογή για την επιπλέον ψύξη που μπορεί να προσφέρει.
Η iCUE LINK TITAN 420 RX RGB είναι μια ποιοτικότατη και σταθερή σε απόδοση ΑΙΟ και μια κορυφαία επιλογή ειδικά για τους overclockers ή όσους θέλουν ένα δροσερό σύστημα και με ελάχιστο θόρυβο. Σίγουρα δεν θα απογοητεύσει κανέναν ούτε με τις επιδόσεις της ούτε με την εμφάνισή της.

S0248_icuelink_anim_room_Final_cropped.webm

Συνοψίζοντας, ας δουμε τα πλεονεκτήματα και μειονεκτήματα της Corsair iCUE LINK TITAN 420 RX RGB:

Υποδειγματικά εύκολη εγκατάσταση
Ποιότητα κατασκευής
Εναλλάξιμα καπάκια, ειδικά αυτό με το LCD Screen
Συνολικές επιδόσεις
Aθόρυβη αντλία
Ποιοτικοί ανεμιστήρες
6 χρόνια εγγύηση
Λόγω iCUE LINK μπορούν να συνδεθούν πολλά ψυγεία στη σειρά χωρίς πολλά καλώδια.
Επιπλέον Long fan screws για διάταξη Push-Pull

Θερμοαγώγιμη πάστα μόνο για μία εγκατάσταση
Αδυναμία ελέγχου των ανεμιστήρων και της αντλίας μέσω PWM
Τιμή

 TheLAB.GR

Ευχαριστούμε θερμά την Corsair για την παραχώρηση των δειγμάτων της δοκιμής.

Corsair Nautilus 360RS ARGB AIO Cooler Review

Fri, 14 Mar 2025 12:27:00 +0000

Η Corsair Nautilus 360RS ARGB είναι η νέα πρόταση της εταιρείας στην mid-range κατηγορία υδροψύξεων AIO, προσφέροντας μια ισορροπημένη λύση μεταξύ επιδόσεων, αισθητικής και λειτουργικότητας. Με τιμή περίπου 140€ για την έκδοση με 360mm ψυγείο, η Nautilus 360RS υπόσχεται βελτιωμένη θερμική απόδοση χάρη στη νέα ανασχεδιασμένη αντλία και τους ARGB ανεμιστήρες υψηλής στατικής πίεσης.

Ένα από τα κύρια χαρακτηριστικά της είναι η εύκολη εγκατάσταση και διαχείριση καλωδίων. Οι ανεμιστήρες είναι εργοστασιακά συνδεδεμένοι μεταξύ τους (daisy-chained) για να περιορίζεται η ακαταστασία των καλωδίων. Αυτό σημαίνει πως ο χρήστης χρειάζεται να συνδέσει μόνο το ρεύμα της αντλίας, το ρεύμα των ανεμιστήρων και το 5V 3-pin ARGB header στη μητρική ή σε εξωτερικό ARGB controller. Ωστόσο, σε αντίθεση με τη σειρά iCUE AIO της Corsair, η Nautilus δεν διαθέτει ενσωματωμένο software για τον έλεγχο των RGB και των στροφών των ανεμιστήρων, κάτι που αφήνεται στη διαχείριση της μητρικής ή ενός aftermarket controller.

Στο παρακάτω review, θα δοκιμάσουμε τις επιδόσεις της Nautilus 360RS ARGB, συγκρίνοντάς την τόσο με άλλες AIO λύσεις της Corsair, όσο και με ανταγωνιστικές προτάσεις της αγοράς. Μπορεί να σταθεί αντάξια της φήμης της Corsair; Ας το ανακαλύψουμε!

S0396_nautilus_daisychain_black_rgb_v1.webm

Η κύρια διαφορά από τη μεγαλύτερη σειρά iCUE AIO της Corsair είναι ότι τα μοντέλα iCUE διαθέτουν ενσωματωμένο controller για τον έλεγχο των ανεμιστήρων και του RGB. Επιπλέον, η σειρά iCUE χρησιμοποιεί τους ανεμιστήρες RX, ενώ η Nautilus 360RS περιλαμβάνει τους RS. Επίσης, η σειρά iCUE συνοδεύεται από 6 έτη εγγύησης, ενώ η Nautilus προσφέρει 5 χρόνια εγγύηση.

Χαρακτηριστικά:

Χαρακτηριστικό	Προδιαγραφές
Μήκος προϊόντος	396 mm
Πλάτος προϊόντος	125 mm
Ύψος προϊόντος	125 mm
Φωτισμός	RGB
Εγγύηση ψύξης	5 έτη
Αριθμός ανεμιστήρων	3
Υλικό cold plate	Χαλκός
Υλικό ψυγείου	Αλουμίνιο
Υποστήριξη sockets ψύξης	Intel 1851, Intel 1700, AMD AM5, AMD AM4
Ταχύτητα ανεμιστήρα	1700 RPM
Ροή αέρα ανεμιστήρα	13.3 - 72.8 CFM
Στατική πίεση ανεμιστήρα	0.2 – 4.15 mm-H2O
Επίπεδο θορύβου	10 - 36 dBA
Μέγεθος ψυγείου	360 mm
Μοντέλο ανεμιστήρα	Τυπικό (Standard)
Μήκος σωληνώσεων	450 mm
Μέθοδος ελέγχου ανεμιστήρα	PWM
Υποστηριζόμενοι επεξεργαστές AMD	Ryzen, A-Series
Υποστηριζόμενοι επεξεργαστές Intel	Core i9, i7, i5, i3, Pentium, Celeron
Υποστήριξη PWM	Ναι
Βάρος	2.35 kg

Το τριπλό ψυγείο έχει μήκος 396mm και, όπως συμβαίνει με τα περισσότερα ψυγεία, το υλικό κατασκευής του είναι αλουμίνιο. Το cold plate του block είναι φυσικά κατασκευασμένο από χαλκό, εξασφαλίζοντας άριστη θερμική αγωγιμότητα. Για την ψύξη του, διαθέτει ARGB PWM ανεμιστήρες 25mm με μέγιστες στροφές 1700rpm, οι οποίοι προσφέρουν ροή αέρα 13.3 - 72.8 CFM και επίπεδα θορύβου που κυμαίνονται από 10 έως 36dBA. Η στατική πίεση τους βρίσκεται στο φάσμα 0.2 – 4.15mm H2O, ένα αρκετά καλό νούμερο για αποδοτική ψύξη. Οι σωληνώσεις έχουν μήκος 450mm, προσφέροντας ευελιξία στην εγκατάσταση. Όσον αφορά τη συμβατότητα, υποστηρίζει sockets Intel 1851, Intel 1700, AMD AM5 και AMD AM4, καθώς και επεξεργαστές AMD Ryzen, A-Series και Intel Core i9, i7, i5, i3, Pentium, Celeron. Το σύστημα συνοδεύεται από 5 έτη εγγύηση, ενώ το συνολικό βάρος του ανέρχεται στα 2.35 kg.

Η συσκευασία είναι η κλασική συνταγή της Corsair με τις κίτρινες και μαύρες αποχρώσεις.

Ένα συν που έχουμε εδώ είναι ότι περιέχει εκτός από τις κλασικές κοντές βίδες, 24 μακριές βίδες που συνήθως χρησιμεύουν σε περιπτώσεις push pull, πράγμα που δεν δίνουν όλοι οι κατασκευαστές. Τα περισσότερα ΑΙΟ που είχα αγοράσει στο πρόσφατο παρελθόν δίνουν μόνο 12 από τις 24 που χρειάζεται κάποιος σύνολο για push-pull configuration.

Περιεχόμενα συσκευασίας:

Στη συσκευασία περιλαμβάνονται το ψυγείο και οι τρεις ανεμιστήρες, οι οποίοι υποστηρίζουν daisy-chain τόσο για την τροφοδοσία όσο και για τον ARGB φωτισμό. Παρέχονται επίσης βίδες και ροδέλες για την εγκατάσταση του ψυγείου και των ανεμιστήρων, καθώς και επιπλέον μακριές βίδες για την τοποθέτηση των ανεμιστήρων. Στη λίστα των παρελκόμενων περιλαμβάνονται ένα mounting bracket για AMD sockets, καθώς και ένα mounting bracket για Intel sockets, το οποίο είναι προεγκατεστημένο στο block.

Επιπλέον, παρέχεται backplate για Intel μητρικές, καθώς και προεκτάσεις για PWM 4-pin fan header και 3-pin ARGB 5V connector. Τέλος, στη συσκευασία υπάρχει και το εγχειρίδιο χρήσης, το οποίο καθοδηγεί βήμα προς βήμα την εγκατάσταση.

Το block έρχεται με προεγκατεστημένη θερμαγώγιμη πάστα, δίχως όμως να παρέχεται κάποιο σωληνάριο με επιπλέον αν χρειαστεί κάποιος να κάνει επανατοποθέτηση. Εδώ θεωρώ ότι θα έπρεπε να είχαν συμπεριλάβει ένα μικρό έστω σωληνάριο για αυτές τις περιπτώσεις εφόσον το προϊόν πρόκειται να μείνει στον υπολογιστή μας για χρονιά εξαιτίας της 5ετούς εγγύησης. Αν δεν κάνω λάθος η pre-applied πάστα είναι η ΧΤΜ70, που είναι η high end thermal paste της εταιρίας και υπόσχεται καλύτερη θερμική συμπεριφορά σε σχέση με το παρελθόν. Το cold plate όπως φαίνεται και στη φωτογραφία είναι αρκετά λειο, αλλά με μικροσκοπικά αυλάκια.

Η ποιότητα κατασκευής θα έλεγα ότι παραπέμπει σε ένα premium προϊόν, αλλά γενικά χωρίς πολλά - πολλά να χαλάνε το μινιμαλιστικό γενικά προφίλ του προϊόντος. Το μόνο που ίσως χαλάει το premium image του συνόλου θα έλεγα ότι είναι το cpu block, που όλο το περίβλημά του, είναι από απλό μαύρο πλαστικό που μοιάζει λίγο πιο φτηνό από ότι όλο το υπόλοιπο σύνολο.

Στο ψυγείο, που έχει το κλασικό 27mm πάχος, βλέπουμε μία διαφορά σε σχέση με τα παλαιότερα στο πλάι του, που έχουν εισάγει το καραβάκι της Corsair για να ξεχωρίζει όταν είναι εγκατεστημένο στο κουτί του χρήστη.

Οι σωληνώσεις θα έλεγα ότι είναι στο μέσο όρο ποιότητας κατασκευής για αυτή την κατηγορία, χωρίς να χάνουν κάπου σε σχέση με τον ανταγωνισμό. Η εξαγωγή τους από το ψυγείο γίνεται προς τα κάτω σε γωνία 90 μοιρών σε σχέση με το ψυγείο. Εδώ θα ήθελα να είχαν υιοθετήσει την λύση των LianLi ΑΙΟ που οι σωλήνες μπορούν να στραφούν κατά κάποιες μοίρες δίνοντας τους την δυνατότητα να πάνε προς τα πίσω η προς τα εμπρός. Δυστυχώς όμως παρέμειναν στο εδώ και πολλά χρόνια ίδιο τρόπο εισαγωγής των σωλήνων στο ψυγείο.

Οι ανεμιστήρες είναι οι RS120 ARGB με κλασικό σχεδιασμό σασί 25mm ύψους, με πλαστικά λάστιχα, στις εισαγωγές των ανεμιστήρων, για μείωση των κραδασμών και περιστροφή στα 1700rpm.Είναι σχεδιασμένοι με την τεχνολογία Airguide, για πιο μεγάλη στατική πίεση και τα μοτέρ τους είναι τεχνολογίας magnetic dome bearings,κάτι που προσδίδει στους ανεμιστήρες καλή θερμική συμπεριφορά χωρίς να είναι ιδιαίτερα θορυβώδεις.

Το cpu block είναι αρκετά μεγαλύτερο από το παλιό και πιο ψηλό, πράγμα που μας προϊδεάζει για την ανανεωμένη αντλία. Έχει σχετικά μεγάλο και τετραγωνισμένο (με καμπύλες στις άκρες) cold plate. To mounting του είναι απλό και ίσως σε intel cpus, που έχουν λίγο πιο παραλληλόγραμμο σχήμα, να φτάνει μέχρι τις βίδες που κρατάνε το cold plate στη θέση του. Εδώ δυστυχώς είχαμε μόνο AMD cpu να δοκιμάσουμε. Εκεί τα πράγματα μάλλον είναι όπως ακριβώς πρέπει καθώς το footprint των επεξεργαστών είναι πιο μικρό, ειδικά σε ΑΜ5 socket που έγιναν οι δοκιμές.

Η εξαγωγή των σωλήνων από το block γίνονται από το πλάι με δυνατότητα εναλλαγής της τοποθέτησης για να μπορούν να είναι δεξιά η αριστερά του block. Έχουμε το κλασικό tilt των σωλήνων που είναι στο πλάι του block, προς τα επάνω και προς τα κάτω, μέχρι το σημείο που δεν βρίσκει το ένα στο άλλο. Εδώ δεν βλέπουμε κάποια διαφορά από τον προκάτοχο.

Η εγκατάσταση του συστήματος ψύξης πάνω στον επεξεργαστή, είναι ακριβώς ίδια με τις προηγούμενες γενιές με το πλαίσιο που μπαίνει με κύλιση σε μια οπή που έχει το block στο πίσω του μέρος. Από εκεί εξαρτάται το σε ποια πλευρά καταλήγουν οι σωλήνες όταν τοποθετηθεί συνολικά η υδρόψυξη στο σύστημά μας. Όλο το σύστημα στηρίζεται σε 4 βίδες χειρός που βιδώνουν στο backplate της μητρικής στα τέσσερα άκρα και σταματάνε να βιδώνουν όταν φτάσουν στο σημείο που πρέπει για να έχει την σωστή πίεση η ψύκτρα.

Το μόνο που θέλει σύνδεση μετά από την τοποθέτηση του block είναι η τροφοδοσία στης αντλίας , των ανεμιστήρων και τα RGB επίσης όπως αναφέρθηκε και στην αρχή του άρθρου.

VID20250314003403.mp4

Το faceplate του block είναι μαγνητικό και μπορεί να γίνει τοποθετηθεί υπό οποιαδήποτε γωνία. Έχει μινιμαλιστική εμφάνιση που όμως είναι αρκετά όμορφη όπως θα δείτε και στις φωτογραφίες. Η εγκατάσταση πραγματικά είναι τόσο εύκολη, που και κάποιος με όχι μεγάλη εξοικείωση με τις εγκαταστάσεις, δεν θα δυσκολευτεί.

Ο υπολογιστής που χρησιμοποιήθηκε για τις μετρήσεις διαθέτει τα εξής χαρακτηριστικά:

Μητρική: MSI B650E Tomahawk WiFi
Επεξεργαστής: AMD Ryzen 7 9700X
Μνήμη RAM: DDR5 6000MHz Vengeance RGB
Κάρτα γραφικών: Sapphire Pulse RX 7900 GRE

Μετρήσεις:

Πραγματοποιήθηκαν τρεις μετρήσεις με τρεις διαφορετικές ψύκτρες:

Την AIO που δοκιμάζουμε,
Την Corsair H150 RGB,
Και την αερόψυκτρα Arctic Freezer 36 CO.

Ο Ryzen 7 9700X δοκιμάστηκε σε δύο συνθήκες:

Όλα στο auto
Με PBO και Negative Curve -20

Σε αμφότερες τις περιπτώσεις, ο επεξεργαστής είχε κατανάλωση 88W. Δεν δοκιμάστηκε χωρίς όρια (limits off), καθώς σε αυτή την περίπτωση η θερμοκρασία ήταν σταθερά 94-95°C. Η μόνη διαφορά ήταν ελάχιστες διακυμάνσεις στα MHz του boost, γεγονός που το καθιστά μη ρεαλιστική επιλογή για καθημερινή χρήση.

Οι μετρήσεις πραγματοποιήθηκαν σε τρία σενάρια ανεμιστήρων:

30%,
60%,
90%.

Για τον έλεγχο των στροφών, χρησιμοποιήθηκε ένας NZXT fan controller με USB, ο οποίος παρείχε ακριβή δεδομένα ισχύος και RPM. Οι μετρήσεις στο 100% δεν κρίθηκαν απαραίτητες, καθώς το επίπεδο θορύβου ήταν μη διαχειρίσιμο. Ακόμα και στο 90%, ο θόρυβος ήταν οριακά αποδεκτός, αλλά σε καμία περίπτωση πρακτικός για καθημερινή χρήση.

Τα προγράμματα που χρησιμοποιήθηκαν για τις δοκιμές ήταν Cinebench R23 και OCCT, με το τελευταίο να τρέχει στο Extreme Preset με AVX512 commands.

RPM:

Ξεκινώντας με τη μέτρηση των στροφών των ανεμιστήρων στις τρεις ψύκτρες, ανάλογα με το ποσοστό ισχύος που ορίσαμε στο controller, παρατηρούμε ότι στο 30% η διαφορά στις στροφές είναι αρκετά μικρή, καθώς όλες οι ψύκτρες κινούνται σε παρόμοια επίπεδα.

Καθώς αυξάνεται το ποσοστό ισχύος, η διαφορά στην περιστροφή των ανεμιστήρων μεγαλώνει, με την κάθε ψύκτρα να παρουσιάζει διαφορετικό ρυθμό αύξησης των RPM. Στο 90%, η Nautilus 360 RS φτάνει σχεδόν 600 RPM περισσότερα από την Corsair H150i, καταγράφοντας τη μεγαλύτερη διαφορά στις στροφές μεταξύ των τριών μοντέλων. Αυτή η απόδοση μπορεί να επηρεάζει τόσο την ψύξη όσο και το επίπεδο θορύβου, κάτι που θα εξετάσουμε στη συνέχεια.

Cinebench:

Προχωρώντας στη μέτρηση των θερμοκρασιών στο Cinebench R23, αρχικά δοκιμάσαμε τον επεξεργαστή στις εργοστασιακές ρυθμίσεις της μητρικής. Όπως φαίνεται από τα αποτελέσματα, σε χαμηλές στροφές ανεμιστήρων, η Corsair H150i και η Nautilus 360 RS έχουν μια διαφορά μόλις 3°C, με την Nautilus να διατηρεί ελαφρώς χαμηλότερες θερμοκρασίες. Στο 60% των στροφών, η διαφορά αυξάνεται στους 6°C, ενώ στο 90%, η Nautilus διατηρεί πλεονέκτημα 7°C έναντι της H150i. Η Arctic A36, ως αερόψυκτρα, καταγράφει κατά 11-13°C υψηλότερες θερμοκρασίες σε σύγκριση με την καλύτερη λύση της δοκιμής, τη Nautilus 360 RS.

Περνώντας στη δεύτερη δοκιμή, όπου εφαρμόσαμε ένα mild undervoltage μέσω curve optimizer (-20 negative all-core), οι διαφορές έγιναν ακόμη πιο αισθητές. Στις χαμηλές στροφές, η Nautilus 360 RS εμφανίζει 10°C χαμηλότερη θερμοκρασία από την H150i και 15°C από την Arctic A36. Καθώς αυξάνεται η ταχύτητα των ανεμιστήρων, η διαφορά μεταξύ των δύο AIO μειώνεται στους 6°C στο 60% και στους 5°C στο 90%. Η Arctic A36, παραμένει 11-14°C θερμότερη από τη Nautilus σε όλο το φάσμα των δοκιμών.

Επιδόσεις Boost Clock στο Cinebench

Όσον αφορά το boost των επεξεργαστών στο Cinebench R23, βλέπουμε ότι οι μεγαλύτερες διαφορές εντοπίζονται μεταξύ της αερόψυκτρας και των δύο AIO. Συγκεκριμένα, η Arctic A36 υπολείπεται κατά 65MHz σε boost clock έναντι της H150i και κατά 110MHz έναντι της Nautilus. Αντίθετα, η διαφορά μεταξύ των δύο AIO είναι αμελητέα, της τάξης των 60MHz, με τη Nautilus να διατηρεί το προβάδισμα, κάτι που είναι αναμενόμενο δεδομένων των χαμηλότερων θερμοκρασιών που πέτυχε.

Με το negative curve -20 ενεργοποιημένο, οι διαφορές μεταξύ των Corsair H150i και Nautilus σχεδόν εξαφανίζονται, με την Nautilus να κρατά ελαφρύ προβάδισμα. Η Arctic A36 εξακολουθεί να εμφανίζει τις χαμηλότερες ταχύτητες, όπως ήταν αναμενόμενο, αλλά η διαφορά είναι πλέον αρκετά μικρή.

Όταν ενεργοποιήσουμε το negative curve οι διαφορές σχεδόν εξανεμίζονται ειδικά ανάμεσα στα 2 προϊόντα της Corsair. Πάλι η Α36 έχει τις χαμηλότερες ταχύτητες όπως είναι και λογικό, αλλά εδώ είναι πολύ μικρή η διαφορά.

Δοκιμές στο OCCT Extreme:

Συνεχίζοντας με τις δοκιμές στο OCCT Extreme, τα αποτελέσματα είναι παρόμοια με εκείνα του Cinebench. Η μεγαλύτερη διαφορά θερμοκρασίας καταγράφεται στις χαμηλές στροφές, όπου η Nautilus εμφανίζει 18°C χαμηλότερη θερμοκρασία από την Arctic A36. Σε υψηλότερες στροφές, η διαφορά μειώνεται στα 12°C.

Οι δύο AIO βρίσκονται αρκετά κοντά μεταξύ τους, με τη Nautilus να διατηρεί ένα προβάδισμα 4-7°C, ανάλογα με τις στροφές των ανεμιστήρων.

Όταν ενεργοποιούμε το negative curve, οι διαφορές είναι λίγο πιο ευνοϊκές για τη Nautilus, αλλά σε γενικές γραμμές το ίδιο μοτίβο επαναλαμβάνεται.

Όσον αφορά τις ταχύτητες boost clock στο OCCT, δεν υπάρχει κάποια ουσιαστική διαφορά ανάμεσα στις τρεις ψύκτρες, τόσο στις εργοστασιακές ρυθμίσεις όσο και με το undervolting.

Η Nautilus 360 RS ARGB αντικατέστησε στο gaming rig μου την Deepcool LT720. Πρόκειται για μία από τις δυνατές λύσεις σε ψύξη ΑΙΟ. Ο επεξεργαστής εκεί είναι ο 9800x3D. Οι διαφορές εκεί δεν τις βάζω σε γράφημα καθώς είναι οι διαφορές στο όριο του στατιστικού λάθους. Είχαν 1 βαθμό max σε idle και επίσης 1-2 βαθμούς σε gaming σενάρια. Άρα θεωρω ότι η Nautilus στέκεται πολύ καλά απέναντι στον ανταγωνισμό και για αυτό και τελικά την κράτησα στο main μηχάνημά μου όπως βλέπετε και στις φωτογραφίες.

Εδώ είναι η ψύκτρα που αντικατέστησε η Nautilus:

Eν κατακλείδι:

Στο τέλος της ημέρας ο χρήστης θέλει μία σχετικά όμορφη ψύκτρα που να μπορεί να κρατήσει κρύο το σύστημά του είτε ο καιρός είναι καλοκαιρινός είτε χειμωνιάτικος. Αυτός είναι και ο λόγος που οι περισσότεροι πια χρήστες υπολογιστών στρέφονται στις ΑΙΟ υδροψύξεις. Η Nautilus 360RS λοιπόν όντας μέλος της mid range κατηγορίας των ΑΙΟ ψυκτρών θεωρώ ότι αξίζει να είναι εκεί μαζί με άλλες αντίστοιχες σε απόδοση λύσεις όπως η Liquid Freezer III , η Deepcool LT/LS720, η LianLi Galahad. Σαν εμφάνιση ίσως να μην φτάνει άλλες σε πιο μεγάλα budget όπως άλλες λύσεις με ενσωματωμένες οθόνες στα cpu blocks όπως οι Hydroshift ή οι NZXT κτλ, μη όμως έχοντας κάτι να ζηλέψουν σε απόδοση σε σχέση με τις προαναφερθείσες. Στην ελληνική αγορά τη στιγμή συγγραφής του άρθρου η Nautilus τιμάται στα 140 ευρώ, τιμή που έχει και η ίδια η Corsair στο site της. Είναι ίσως λίγο πάνω από το μέσο όρο τιμής της κατηγορίας σε τιμή αλλά πολύ κοντά σε αρκετές άλλες. Ποιοτικά θα έλεγα ότι δεν έχει κάτι να ζηλέψει κάτι από τον ανταγωνισμό, χωρίς όμως να προσφέρει κάτι παραπάνω από τα άλλα προϊόντα.

Μετά λοιπόν από όλα αυτά που είδαμε ας δούμε τα πλεονεκτήματα και τα μειονεκτήματα της λύσης της Corsair για τη μεσαία κατηγορία των ΑΙΟ.

Πολύ εύκολη εγκατάσταση
Ποιότητα κατασκευής
Minimal και αρκετά όμορφο look
Καλές επιδόσεις
Aθόρυβη αντλία
Αρκετά καλοί αποδοτικά ανεμιστήρες
5 χρόνια εγγύηση

Δεν συμπεριέλαβαν θερμοαγώγιμη πάστα για επανατοποθέτηση
Ποιότητα πλαστικού στο cpu block
Fixed σωλήνες σε γωνία 90 μοιρών στο ψυγείο
Ανεμιστήρες στα full rpm θορυβώδεις
Δεν είναι ακριβώς μείον γιατί σχεδόν όλες οι AIO της κατηγορίας έχουν την ιδιά αντιμετώπιση, αλλά χρειάζεται να ελεγχθούν οι στροφές των ανεμιστηρών και τα RGB τους από τη μητρική ή από κάποιο after market controller.

 TheLAB.GR

Corsair iCUE LINK TITAN 240 RX RGB AIO Liquid CPU Cooler Review

Wed, 23 Oct 2024 10:55:00 +0000

Εισαγωγή

Σήμερα έχουμε στον πάγκο μας την iCUE LINK TITAN 240 RX της Corsair, μια εξέλιξη των προκατόχων της η οποία υπόσχεται να προσφέρει καλύτερη απόδοση και χαμηλότερο θόρυβο με δυνατότητες εξατομίκευσης. Εμείς θα εξετάσουμε τη σχεδίαση, την ποιότητα κατασκευής και τη διαδικασία εγκατάστασης της iCUE LINK TITAN 240 RX. Επιπλέον, θα κάνουμε τις απαραίτητες δοκιμές για να αξιολογήσουμε τις δυνατότητες ψύξης, τα επίπεδα θορύβου και τη συνολική απόδοση.

Η ΑΙΟ της Corsair δεν είναι πρώτη ψύκτρα που πέφτει στα χέρια μου, ούτε η πρώτη ΑΙΟ, είναι η πρώτη φορά όμως που επιχειρώ να γράψω για μια οπότε αυτό το review είναι μια απόκλιση από τα συνηθισμένα αναλυτικότατα ~~reviews~~ essays του Στέλιου και αποτελεί κυρίως ένα hands on στο οποίο σκοπό έχω να δώσω στον αναγνώστη τις πληροφορίες που θα ήθελα να έχω και εγώ όταν επιλέγω μια ΑΙΟ. Let’s do this!

Χαρακτηριστικά

H iCUE LINK TITAN 240 RX της Corsair χρησιμοποιεί δύο ανεμιστήρες RX120 RGB 120 χιλιοστών με έδρανα μαγνητικής αιώρησης (magnetic dome) και φωτισμό RGB αποτελούμενο από 8 LED ενώ η αντλία έχει ενσωματωμένα 20 RGB LED.

Τα εξαρτήματα συνδέονται με τον κόμβο iCUE LINK μέσω των καλωδίων iCUE LINK της Corsair, τα οποία μεταφέρουν δεδομένα και τροφοδοσία. Ο κόμβος διαθέτει υποδοχή tach για τo header CPU_FAN της μητρικής, υποδοχή USB για έλεγχο δεδομένων και υποδοχή 6pin PCI-E για τροφοδοσία. Η TITAN 240 RX υποστηρίζει AM5, AM4, LGA 1700, καθώς και το επερχόμενο LGA 1851. Ένα από τα highlights της ΑΙΟ αυτής είναι και τα εναλλάξιμα καπάκια αντλίας τα οποία η Corsair ονομάζει CapSwap modules. Τα καπάκια αυτά εκτός από δυνατότητες παραμετροποίησης της εμφάνισης προσφέρουν και κάποια χαρακτηριστικά όπως VRM ανεμιστηράκι.

Η προτεινόμενη τιμή λιανικής ανέρχεται στα 169.90€ στην σελίδα της Corsair ενώ στους price aggregators η τιμή ξεκινάει από τα 177€ τη στιγμή της συγγραφής.

Σύμφωνα με την σελίδα της Corsair τα πλήρη χαρακτηριστικά της iCUE LINK TITAN 240 RX είναι τα ακόλουθα:


Product SKU	CW-9061020-WW
Product Dimensions (LxWxH)	456x334x444
Lighting	RGB
Cooling Warranty	6 Year
Radiator Dimensions	275mm x 120mm x 28mm
Number of Fans	2
Cold Plate Material	Copper
Radiator Material	Aluminum
Fan Dimensions	120mm x 25mm
Cooling Socket Support	Intel 1851, Intel 1700, AMD AM5, AMD AM4
Fan Speed	300 - 2100 RPM ±10%
Fan Airflow	10.4 - 73.5 CFM
Fan Static Pressure	0.12 - 4.33mm-H2O
Radiator Size	240mm
Tubing Length	400mm
Tubing Material	Black Sleeved Low-Permeation Rubber
Fan Control Method	Digital
AMD Processors Supported	Ryzen
Intel Processors Supported	Core i9, i7, i5, i3, Pentium, Celeron
PWM	No
Weight	1.55

Συσκευασία και Περιεχόμενα

Στο εσωτερικό της συσκευασίας όλα είναι συσκευασμένα και οργανωμένα με ασφάλεια στα σακουλάκια και χαρτονάκια τους.

Η συσκευασία περιλαμβάνει πέρα από την ίδια την ΑΙΟ και τα ακόλουθα:

Μounting brackets για AMD
Mounting brackets για Intel (ήταν προεγκατεστημένο στη δικιά μας μονάδα)
Backplate για Intel
Καλώδιο iCUE Link μήκους 60cm ίσιο/γωνία
Καλώδιο iCUE Link μήκους 60cm γωνία/γωνία
Καλώδιο iCUE Link μήκους 25cm γωνία/γωνία
Kαλώδιο στροφών μήκους 80cm
Καλώδιο USB μήκους 50cm
Καλώδιο PCIe 6πινο μήκους 15cm
iCUE Link Controller
Bίδες και ροδέλες για την εγκατάσταση του ψυγείου
Επιπλέον βίδες για την εγκατάσταση ανεμιστήρων
Φυλλάδιο εγγύησης

Η θερμοαγώγιμη πάστα είναι προεγκατεστημένη και δεν υπάρχει κάποιο επιπλέον σωληνάριο στη συσκευασία. Η Corsair αναφέρει πως πρόκειται για την CORSAIR XTM70 η οποία υπόσχεται καλύτερη συμπεριφορά από τις πάστες του ανταγωνισμού. Καλό θα ήταν να υπήρχε ένα μικρό σωληνάριο για 1-2 εφαρμογές για την περίπτωση που κάτι πάει στραβά κατά την εγκατάσταση.

Καπάκια αντλίας

Ένα από τα χαρακτηριστικά της TITAN 240 RX που η Corsair τονίζει ιδιαίτερα είναι η δυνατότητα εξατομίκευσης μέσω εναλλάξιμων καπακιών αντλίας. Πέρα από το βασικό καπάκι με το μαγνητικό κάλυμμα υπάρχουν άλλα 3.

Πάμε να τα δούμε αναλυτικά:

iCUE LINK CapSwap Module – Groove

To Groove όπως το ονομάζει η Corsair είναι ένα καπάκι με διάφανο περίβλημα και λευκό ανάγλυφο μοτίβο το οποίο σχηματίζει ένα νοητό Υ. Είναι σχεδιασμένο για να περνάει περισσότερο φως από τα 20 RGB LED της αντλίας. Το κόστος του ανέρχεται στα 14,90€.

iCUE LINK CapSwap Module – VRM Fan

Το καπάκι με ανεμιστήρα κοστίζει 29,90€ και προσφέρει επιπλέον ροή αέρα πάνω στη μητρική εστιάζοντας στα VRM και άλλα εξαρτήματα γύρω από την υποδοχή CPU.

Ο ανεμιστήρας είναι τύπου magnetic dome, έχει διάμετρο 70 χιλιοστών και ταχύτητα περιστροφής μέχρι τις 3000 στροφές. Στις 4 πλευρές έχει αεραγωγούς που διοχετεύουν τον αέρα προς τα εξαρτήματα. O ανεμιστήρας τροφοδοτείται από την αντλία μέσω μιας σειράς pushpins που υπάρχουν στο πίσω μέρος του.

iCUE LINK LCD Screen Module

Το LCD Screen Module είναι ένα καπάκι που προσφέρει μια οθόνη τεχνολογίας IPS LCD διαμέτρου 2,1 ιντσών με >16,7 εκατομμύρια χρώματα, ανάλυση 480x480, μέγιστο ρυθμό ανανέωσης 30fps και φωτεινότητα 600cd/m2. Η οθόνη προσφέρει δυνατότητες προσαρμογής επιτρέποντας την προβολή μιας ποικιλίας περιεχομένου όπως θερμοκρασίες και πληροφορίες υποσυστημάτων σε πραγματικό χρόνο καθώς και προβολή προσαρμοσμένων γραφικών όπως λογότυπα ή κινούμενες εικόνες. Όπως και το καπάκι με τον ανεμιστήρα, η οθόνη τροφοδοτείται από την αντλία.

Σε αντίθεση με τα άλλα δυο καπάκια η οθόνη έχει παρελκόμενα, ένα καλώδιο USB type C για την σύνδεσή της με το iCUE Link hub και ένα USB header spliter για την μητρική μας. Το κόστος του LCD Screen Module είναι 99.90€.

Σχεδιασμός και κατασκευή

Ο σχεδιασμός της TITAN 240 RX RGB είναι μινιμαλιστικός (πριν ενεργοποιηθούν τα LED τουλάχιστον) και δίνει μια αίσθηση premium προϊόντος με το λευκό χρώμα να κυριαρχεί.
Οι δύο ανεμιστήρες iCUE LINK RX120 RGB είναι προεγκατεστημένοι στο ψυγείο, κάνοντας την διαδικασία συναρμολόγησης πιο εύκολη.

Το κάλυμμα της αντλίας του CPU block είναι εναλλάξιμο με άλλα σχέδια που προσφέρει η Corsair. Η αντλία είναι αρκετά μεγάλη και ψηλή, διαθέτει frosted πλαστικό φινίρισμα και έχει μαγνητικό καπάκι που περιστρέφεται.

Οι ανεμιστήρες διαθέτουν ένα στιβαρό πλαίσιο με ενσωματωμένα antivibration λαστιχάκια.

Το παρόν δίνουν και οι υποδοχές iCUE Link για τροφοδοσία και δεδομένα καθώς και εύκολη σύνδεση των ανεμιστήρων μεταξύ τους με ένα απλό κλικ. 1 cable to rule them all λοιπόν, δεν υπάρχει ούτε 4πινο/3πινο ούτε και RGB. Καθαρή λύση αλλά proprietary.

Οι ανεμιστήρες διαθέτουν φωτιζόμενες λωρίδες στα πλάγια, με το λογότυπο της Corsair σε μια πλευρά. Τα LED στους ανεμιστήρες και το μπλοκ μπορούν να συγχρονιστούν εύκολα, με μια ποικιλία χρωμάτων και μοτίβων διαθέσιμα στο λογισμικό iCUE LINK.

Το ψυγείο έχει πάχος 28mm και την πυκνότητά του μπορείτε να την δείτε στην φωτογραφία. Αν φυσήξεις ακόμα και όχι πολύ δυνατά νιώθεις τον αέρα απ' την άλλη πλευρά.

Το cold plate είναι μεγάλο, παρέχοντας επαρκή κάλυψη για όλες τις υποστηριζόμενες CPU ενώ δεν παρέχεται κάποια δυνατότητα για offset mounting το οποίο σε κάποιες περιπτώσεις ευνοεί τους AMD επεξεργαστές. Στην δεξιά φωτογραφία βλέπουμε το πως άπλωσε η προεγκατεστημένη θερμοαγώγιμη πάστα σε έναν socket AM4 Ryzen.

Με ένα καθαρισματάκι βλέπουμε πως η επιφάνειά του δεν είναι λεία αλλά με αυλάκια.

To iCUE Link System HUB στο οποίο συνδέονται όλα, είναι φτιαγμένο από ποιοτικό πλαστικό και έχει έναν όχι ιδιαίτερα ισχυρό μαγνήτη στη βάση του, ο οποίος όμως διευκολύνει την τοποθέτησή του. Για πιο σταθερή τοποθέτηση υπάρχει αυτοκόλλητο patch διπλής όψης στην συσκευασία. Οι συνδέσεις δε προβληματίζουν και όλα τα καλώδια κουμπώνουν χωρίς δυσκολία.

Λογισμικό iCUE

Το Corsair iCUE είναι μια εφαρμογή για έλεγχο της μεγάλης γκάμας περιφερειακών συσκευών, εξαρτημάτων και άλλου υλικού της Corsair. Με το iCUE, οι χρήστες μπορούν να διαχειρίζονται και να προσαρμόζουν τον φωτισμό RGB, επιτρέποντας στους χρήστες να συγχρονίζουν τα εφέ φωτισμού σε όλα τα προϊόντα της Corsair, όπως πληκτρολόγια, ποντίκια, ανεμιστήρες, ψύκτρες και RAM. Φυσικά υποστηρίζονται και εξαρτήματα άλλων συμβατών κατασκευαστών μέσω plugins.

Γιατί όμως τα αναφέρω αυτά; Υπάρχει λόγος: συνήθως, παραδοσιακά αν θέλετε, αν κάποιος ήθελε μπορούσε να μη χρησιμοποιήσει ένα τέτοιο λογισμικό και να γλιτώσει πόρους στο σύστημά του ελέγχοντας την αντλία και τους ανεμιστήρες μέσω των headers της μητρικής του και κάνοντας τις όποιες ρυθμίσεις είτε από το BIOS είτε από ένα utility όπως το FanControl. Στην περίπτωση της TITAN RX RGB όμως κάτι τέτοιο δεν είναι δυνατόν. Αν θέλεις να έχεις έλεγχο των ανεμιστήρων και των στροφών της αντλίας θα πρέπει να το εγκαταστήσεις. Αν δε το κάνεις η ΑΙΟ θα λειτουργήσει με το onboard προφίλ το οποίο παρεμπιπτόντως είναι μια χαρά για κανονική χρήση.

Εγκατάσταση

Η εγκατάσταση είναι πανεύκολη. Δε χρειάζεται να πω κάτι άλλο. Τελειώνει εδώ αυτό το review section.

Είναι τόσο γρήγορη και εύκολη που δεν πρόλαβα να βγάλω φωτογραφίες.

4 βίδες που δε χρειάζεται να κάνεις υπολογισμούς πόσο θα τις σφίξεις απλά τις γυρνάς μέχρι να τερματίσουν και τέλος. Κουμπώνεις και 2 καλωδιάκια στο μπλοκ, ένα στο cpu fan header της μητρικής, βάζεις το καπάκι και τέλειωσες. Μπράβο Corsair.

Όλα τα καλώδια καταλήγουν στο iCUE Link System HUB το οποίο χρειάζεται ένα 6πινο PCIE βύσμα τροφοδοσίας και ένα USB καλώδιο δεδομένων που συνδέεται σε USB2 header στην μητρική.

Αν και οι συνδέσεις δε με προβλημάτισαν το HUB μπορεί να μετατραπεί εύκολα σε ένα γλυκύτατο και όμορφο χταποδάκι.

Μετρήσεις

Ας περάσουμε όμως στο ζουμί του review, τις μετρήσεις.
Εδώ, δυστυχώς (ή ευτυχώς; ) ο πιο θερμός επεξεργαστής πρόσφατης τεχνολογίας που έχω είναι ένας AMD Ryzen 7 5800X3D ο οποίος μάλιστα είναι και undervolted και λειτουργεί με -30CO. Παρά τα λίγα του watt, 105W ονομαστικό TDP και μόλις 130-135w σε full load είναι αρκετά ζεστός λόγω της 3D cache του.
Οι μετρήσεις έγιναν εκτός κουτιού, σε πάγκο με θερμοκρασία δωματίου 25°C. Η στάθμη του θορύβου στο χώρο μετρήθηκε 32dBA με ντεσιμπελόμετρο το οποίο για όλες τις μετρήσεις ήταν πάνω σε τρίποδο το οποίο τοποθετήθηκε σε απόσταση 50 εκατοστών από το socket της μητρικής.
Για τις μετρήσεις εντός κουτιού η ΑΙΟ μπήκε στο ταβάνι ενός Corsair 4000D το οποίο ήταν εξοπλισμένο με 4 ανεμιστήρες Noctua NF-Α12X25, 3 intake και 1 exhaust. Για τις μετρήσεις στο κουτί ως κάρτα γραφικών του συστήματος χρησιμοποιήθηκε μια MSI GeForce RTX 4080 SUPER VENTUS 3X OC ενώ στον πάγκο μια fanless Radeon R7 240.
Για την μέτρηση απόδοσης σε φόρτο χρησιμοποιήθηκε το Cinebench R23 stability test διάρκειας 30 λεπτών με παράλληλο logging των παραμέτρων του συστήματος με το HW Monitor. Ως θερμοκρασία CPU πάρθηκε η μέγιστη θερμοκρασία του Tdie ενώ οι επιμέρους θερμοκρασίες είναι επίσης οι μέγιστες που σημειώθηκαν κατά την εκτέλεση του τεστ. Για τις μετρήσεις σε idle το σύστημα έμεινε στο ρελαντί για ένα μισάωρο και πάρθηκαν ως μετρήσεις οι τρέχουσες θερμοκρασίες. Για να μετρηθούν οι θερμοκρασίες του ψυγείου και της ψύκτρας των VRM χρησιμοποιήθηκε θερμόμετρο υπερθύρων.

Για να έχουμε μέτρο σύγκρισης των επιδόσεων της TITAN 240 RX RGB έγιναν μετρήσεις σε ίδιες συνθήκες και για την Liquid Freezer III 240 της Arctic Cooling, μια ΑΙΟ που θεωρητικά έχει ένα μικρό πλεονέκτημα λόγω του παχύτερου ψυγείου, 38mm έναντι των 28mm της Corsair. Επίσης μετρήθηκε και η αποτελεσματικότητα του VRM Fan καπακιού αντλίας το οποίο βρέθηκε να είναι αρκετά αποτελεσματικό χωρίς να αυξάνει αισθητά το συνολικό αποτύπωμα θορύβου του συστήματος.

To πρώτο σετ γραφημάτων αφορά την συμπεριφορά με τους ανεμιστήρες στο 50%. Oι αντλίες και στις 2 περιπτώσεις ήταν στo performance προφίλ στο οποίο έχουν την δυνατότητα να φτάσουν κοντά στις μέγιστες στροφές τους όταν η θερμοκρασία του Tdie ξεπερνά τους 70°C.

Στο ρελαντί και τα 3 configs (Titan RX 240, Titan RX 240 με το καπάκι VRM και AC LF3 240) έχουν παρόμοια συμπεριφορά, μόλις 10 βαθμούς πάνω από την θερμοκρασία περιβάλλοντος. Οι μέγιστες θερμοκρασίες σε φόρτο έφτασαν τους 56 βαθμούς κελσίου πάνω από την θερμοκρασία περιβάλλοντος, δηλαδή τους 81°C. Βλέπουμε επίσης οτι ακόμα και με τις στροφές στο 50% το καπάκι αντλίας με το VRM Fan κάνει καλή δουλειά μειώνοντας τη θερμοκρασία κατά 8 βαθμούς και μάλιστα είναι και αποτελεσματικότερο από το VRM fan της AIO από την Arctic Cooling.

Στο δεύτερο σετ, μετρήσαμε την απόδοση με τους ανεμιστήρες στο 100%. Oι μέγιστες θερμοκρασίες ήταν μόλις 2 βαθμούς χαμηλότερες αλλά ο θόρυβος δεν ήταν σε ανεκτό επίπεδο. Εδώ το ανεμιστηράκι των VRM της Titan δείχνει τα δόντια του ρίχνοντας την θερμοκρασία των VRM κατά 13 βαθμούς σε σχέση με τα απλά καπάκια.

Στο τρίτο σετ γραφημάτων βλέπουμε τις στροφές των ανεμιστήρων. Οι μέγιστες στροφές για ανεμιστήρες, VRM Fan και αντλία είναι εντός των specs που αναφέρει η Corsair, 2100, 3000, 3000 αντίστοιχα.

Στο τέταρτο σετ, έχουμε ένα γράφημα με τις θερμοκρασίες του συστήματος εντός κουτιού με όλους τους ανεμιστήρες σε balanced προφίλ. Στις ρυθμίσεις αυτές είναι σχετικά αθόρυβο, στα 37dBA με τους ανεμιστήρες της 4080 Super να είναι το πιο θορυβώδες κομμάτι του συστήματος. Ακόμα και σε εκτεταμένα gaming sessions με απαιτητικούς τίτλους όπως το Cyberpunk 2077, η θερμοκρασία του επεξεργαστή, παρά την επιπλέον θερμότητα που παράγεται από την κάρτα γραφικών, παραμένει σταθερά κάτω από τους 65°C

Στο πέμπτο και τελευταίο σετ μετρήσεων έχουμε τις μετρήσεις θορύβου για όλα τα config αλλά και για την TITAN RX 240 RGB εντός του κουτιού σε συνθήκες gaming. Μιας και μιλάμε για θόρυβο, ας θίξω και το πονεμένο θέμα των ΑΙΟ που είναι ο θόρυβος της αντλίας. Στην περίπτωση της TITAN RX ο θόρυβος που κάνει το μοτέρ της αντλίας σε όλες τις στροφές είναι χαμηλός και δεν γίνεται ποτέ ενοχλητικός.

Στο 100% η ΑΙΟ της Corsair φαίνεται να είναι πιο θορυβώδης όμως αυτό οφείλεται στις μέγιστες στροφές των ανεμιστήρων της που είναι 2100 σε σχέση με αυτούς της Freezer οι οποίοι τερματίζουν στις 1800 στροφές.

Στο 50% η TITAN είναι πιο αθόρυβη χωρίς όμως να υπολείπεται σε επιδόσεις έναντι της Freezer.

Συμπεράσματα

H Corsair iCUE LINK TITAN 240 RX RGB είναι μια καλοσχεδιασμένη ΑΙΟ που απλοποιεί τη διαδικασία εγκατάστασης χάρη στο πολύ καλό mounting σύστημα. Υποστηρίζει εναλλάξιμα καπάκια αντλίας, προσθέτοντας μια παραπάνω πινελιά εξατομίκευσης.
Όσον αφορά τις επιδόσεις, μπορώ να πω πως η TITAN 240 RX με εντυπωσίασε με την απόδοσή της. Είναι μια πολύ ικανή AIO 240 χιλιοστών που κοντράρει στα ίσα ακόμα και την πρόταση της Arctic Cooling η οποία έχει ψυγείο πάχους 38 χιλιοστών.
Ωστόσο, η τιμή των ~170€ είναι όπως και να το κάνουμε τσουχτερή μιας και ο ανταγωνισμός έχει αντίστοιχων επιδόσεων προτάσεις σε τιμές σημαντικά χαμηλότερες. Φυσικά για όσους κυνηγούν επιδόσεις και δεν έχουν περιορισμό στον χώρο στα ίδια λεφτά υπάρχει πληθώρα επιλογών με RGB και ψυγεία μεγέθους 360 και 420 χιλιοστών.
Τα καπάκια αντλίας έχουν και αυτά τσιμπημένες τιμές σε σχέση με αυτό που θα ήθελα ιδανικά αλλά παραμένουν ένα πολύ ενδιαφέρον χαρακτηριστικό. Ενώ αισθητικά η οθόνη είναι πιο cool προσωπικά ξεχωρίζω το καπάκι με το VRM fan γιατί είναι το πιο cool (I did it) στην πράξη.
Ως κατακλείδα, η iCUE LINK TITAN 240 RX είναι μια ποιοτικότατη και σταθερή σε απόδοση ΑΙΟ και μια καλή επιλογή για όσους έχουν περιορισμούς σε χώρο χωρίς περιορισμούς στο μπάτζετ τους. Σίγουρα δεν θα απογοητεύσει κανέναν ούτε με τις επιδόσεις της ούτε με την εμφάνισή της.

Συνοψίζοντας, ας δουμε τα πλεονεκτήματα και μειονεκτήματα της Corsair iCUE LINK TITAN 240 RX που έχω εντοπίσει:

Υποδειγματικά εύκολη εγκατάσταση
Ποιότητα κατασκευής
Εναλλάξιμα καπάκια, ειδικά αυτό με το VRM fan
Συνολικές επιδόσεις
Aθόρυβη αντλία
Ποιοτικοί ανεμιστήρες
6 χρόνια εγγύηση

Θερμοαγώγιμη πάστα μόνο για μια εγκατάσταση
Αδυναμία ελέγχου των ανεμιστήρων και της αντλίας μέσω PWM
Τιμή

 TheLAB.GR

Ευχαριστούμε θερμά την Corsair για την παραχώρηση των δειγμάτων της δοκιμής.

Corsair A115 Dual Tower Cpu Cooler Review

Tue, 16 Jan 2024 17:41:00 +0000

Πρόλογος

Καινούρια χρονιά και καινούρια μονοπάτια για μερικές-μερικές! Πως τα φέρνει ο καιρός και από τα μεγάλα δείγματα σε πάει στα μικρά και τα πιο σύνθετα. Σε αυτό αν προσθέσεις και το ποιος έκανε μέχρι πέρυσι τις παρουσιάσεις ψυκτρών, η κληρονομιά διαπιστώνεις ότι είναι μεγάλη και βαριά αλλά θα το προσπαθήσεις.

Όποιος περιμένει βέβαια η Corsair A115 να περάσει τα test που περνούσε στα χέρια του Στέλιου, να το ξεχάσει και να αλλάξει review. Όποιος πάλι θέλει να δει ένα hands on, κλασικό review ας κάνει τον καφέ του και να μας κρατήσει συντροφιά μέχρι το τέλος αυτής εδώ της παρουσίασης.

Η Corsair A115 μόλις έκανε την εμφάνισή της και με λίγα λόγια πριν προχωρήσουμε στα πολλά είναι μία αερόψυκτρα διπλού πύργου, με αξιοσέβαστες διαστάσεις και βάρος κάτι λιγότερο από 1.6 κιλά.

Χαρακτηριστικά

Στον πίνακα που ακολουθεί μπορούμε να δούμε τα βασικά χαρακτηριστικά της.

Η Corsair A115 διαθέτει έξι τον αριθμό Heat pipes διαμέτρου 6mm για να αντέξει σε επεξεργαστές με TDP έως 250W!! Οι διαστάσεις της είναι 153mm x 155mm x 164.8mm με το τελευταίο να είναι το ύψος και να περιορίζει όσο να είναι το κουτί επιλογής που θα την στεγάσει. Η ψύκτρα είναι συμβατή τόσο με Intel όσο και με AMD επεξεργαστές με τα socket συμβατότητας να είναι 1700, 1200, 115x (1150, 1151, 1155, 1156) για τους Intel και AM5, AM4 για τους AMD. Οι ανεμιστήρες που την συνοδεύουν είναι δύο με τύπο εδράνων Fluid Dynamic Bearing -φυσικά με 4pin PWM control- και ένα καινοτόμο σύστημα εγκατάστασης των ανεμιστήρων (φαίνεται το δανείζεται από τον προκάτοχό της την A500) οι οποίοι μπαίνουν συρταρωτοί και επιτρέπουν σε αυτόν που βρίσκεται από τις θέσεις ram να μετατοπιστεί κατά ύψος αν έχουμε μνήμες με ψηλές ψύκτρες. Σε αυτή τη περίπτωση βέβαια μην ξεχνάμε ότι η ψύκτρα θα ξεπεράσει σε ύψος τα 164.8mm και φυσικά θα πρέπει να επιτρέπει το κουτί κάτι τέτοιο. Για όσους θέλουν και τρίτο ανεμιστήρα υπάρχει η δυνατότητα για έναν ακόμα.
Πριν προχωρήσουμε στο unboxing καλό είναι να αναφέρουμε ότι η προτεινόμενη τιμή από την εταιρία για την Ευρωπαϊκή αγορά είναι 114,90€ και το προϊόν συνοδεύεται από πενταετή εγγύηση καλή λειτουργίας.

Συσκευασία και Περιεχόμενα

Η συσκευασία κινείται σε γνώριμα νερά… Με συγχωρείτε χρώματα ήθελα να πω για την Corsair. Νομίζω έχουμε συνηθίσει πλέον αυτό το μαύρο κίτρινο στις συσκευασίες των προϊόντων της και δεν προκαλεί πλέον καμία εντύπωση. Δεν παύει όμως ως συνδυασμός να είναι εντυπωσιακός και όσο να είναι, να προκαλεί θετικές εντυπώσεις ειδικά στους κιτρινόμαυρους φιλάθλους. Προσωπικά δεν συγκαταλέγομαι σε αυτούς
Στην μπροστινή όψη βλέπουμε μία γενική εικόνα της ψύκτρας με τους δύο ανεμιστήρες φορεμένους πάνω της. Φυσικά δεν μπορεί παρά να μας κάνει εντύπωση το όλο μαύρο τόσο του σώματος όσο και των ανεμιστήρων. Στην πίσω πλευρά έχουμε σε οκτώ γλώσσες -μη συμπεριλαμβανομένης της Ελληνικής- πέντε βασικά χαρακτηριστικά στα οποία έχει επικεντρωθεί το τμήμα marketing. Τα έξι heat pipes, τους ανεμιστήρες και το συρταρωτό σύστημα εγκατάστασής τους, το ότι υπάρχει προεγκατεστημένη πάστα από την εταιρία στο cold plate και φυσικά τα sockets με τα οποία είναι συμβατό το προϊόν. Στα δεξιά υπάρχει μία φωτογραφία της όψης και μία από το πλάι της ψύκτρας με τις διαστάσεις και τέρμα κάτω με πιο μικρά γράμματα τα πιο «τεχνικά» χαρακτηριστικά, όπως ο αριθμός στροφών, η πίεση των ανεμιστήρων, ο θόρυβος κλπ.

Για τις πλαϊνές πλευρές της συσκευασίας και στην πάνω δεν έχουμε και πολλά να πούμε, καθώς επικεντρώνονται περισσότερο στο γραφιστικό κομμάτι της συσκευασίας.

Στο κάτω μέρος όμως (με ξάφνιασε ως επιλογή οφείλω να το παραδεχτώ) έχουμε ένα σχεδιάγραμμα με το τι θα βρούμε στο εσωτερικό, την στάμπα με την πενταετή εγγύηση και τέρμα κάτω κάτι στο οποίο επικεντρώνονται πλέον όλες οι εταιρίες και έχει να κάνει με το περιβαλλοντικό αποτύπωμα της συσκευασίας και ότι αυτή αποτελείται από ανακυκλώσιμα υλικά.

Πάμε τώρα και στο περιεχόμενο αυτής. Η ψύκτρα είναι πλήρως προστατευμένη εντός του κουτιού και έρχεται με τον έναν ανεμιστήρα προεγκατεστημένο. Στην φωτογραφία που ακολουθεί βλέπουμε στα αριστερά τον δεύτερο ανεμιστήρα, στο κέντρο σε κουτί το σώμα της ψύκτρας με φορεμένο τον ανεμιστήρα στο κέντρο της και στα δεξιά ένα ακόμα κουτί που έχει όλη της την προίκα.

Εδώ να πω ότι τόσο καλά οργανωμένα εξαρτήματα είχα καιρό να δω. Απουσιάζει εντελώς το νάιλον -καθώς όπως αναφέραμε η εταιρία προσπαθεί να μειώσει το περιβαλλοντικό της αποτύπωμα- και όλα τα εξαρτήματα είναι σε χάρτινες σακουλίτσες με ταμπέλα επάνω στην κάθε μία για το τι περιέχει.

Εντός τα βρίσκουμε όλα τακτοποιημένα και τα μόνα που ίσως μπερδέψει ο χρήστης είναι οι αποστάτες για intel επεξεργαστές, όπου και εκεί έχει μεριμνήσει η κατασκευάστρια και έχει χαράξει στο ένα set τον αριθμό του socket 1700.

Στο άλλο κουτί όπως είπαμε θα βρούμε τον δεύτερο ανεμιστήρα καθώς επίσης τα brackets αλλά και τέσσερις μαύρες βίδες, για να μην υπάρχει παραφωνία με το κατάμαυρο στυλ της Α115. Στα brackets υπάρχουν χαραγμένα τα γράμματα R και L για να ξέρει ο χρήστης σε ποια πλευρά του ανεμιστήρα θα εγκαταστήσει το κάθε ένα.

Ο ανεμιστήρας είναι κατάμαυρος (δε θα μπορούσε και διαφορετικά εδώ που τα λέμε) και φέρει λαστιχένιες επενδύσεις στα τέσσερα σημεία συγκράτησης για την απόσβεση τυχόν κραδασμών. Η τεχνολογία των εδράνων του είναι Fluid Dynamic Bearing (FDB) η οποία δεν είναι καινούρια και ο λόγος που αναπτύχθηκε είναι για να βελτιώσει την απόδοση και τη διάρκεια ζωής των ανεμιστήρων. Τα έδρανα FDB χρησιμοποιούν ένα λάδι/υγρό για τη λίπανση των κινητήρων τους αντί για τα παραδοσιακά ρουλεμάν σε μπίλιες. Αυτό δημιουργεί ένα στρώμα λαδιού μεταξύ των επιφανειών, μειώνοντας την τριβή.

Οι ανεμιστήρες με τεχνολογία FDB προσφέρουν αρκετά πλεονεκτήματα. Καταρχήν, η μείωση της τριβής σημαίνει ότι ο ανεμιστήρας λειτουργεί πιο αθόρυβα και με μικρότερη κατανάλωση ενέργειας. Επιπλέον, η αντίσταση στην κίνηση είναι μικρότερη. Μικρότερη αντίσταση, μικρότερη τριβή κατά συνέπεια αποτελεσματικότερη/αποδοτικότερη ψύξη.

Ένα σημαντικό πλεονέκτημα των εδράνων FDB είναι η αυξημένη διάρκεια ζωής τους σε σύγκριση με τα παραδοσιακά ρουλεμάν γι’ αυτό βλέπουμε και την πενταετή εγγύηση να δίνεται απλόχερα από την κατασκευάστρια.

Τα brackets βιδώθηκαν πάνω στον ανεμιστήρα και αυτός με τη σειρά του συρτάρωσε κυριολεκτικά στο σώμα της A115. Το σύστημα αυτό το έχουμε δει σε προηγούμενη παρουσίαση του προκατόχου που ακούει στο όνομα Α500 και την παρουσίαση μπορείτε να τη δείτε εδώ.

Η ψύκτρα από κοντά

Αφού εγκαταστήσαμε και τον δεύτερο ανεμιστήρα ήρθε η ώρα για να δούμε το προϊόν στην τελική του μορφή μέσα από μερικές φωτογραφίες. Να αναφέρω φυσικά ότι η ψύκτρα είναι μεγάλη, βαριά και εντυπωσιακή και στα χέρια κάποιου με νευράκια μπορεί άνετα να χαρακτηριστεί και φονικό όπλο. Συνεπώς προσοχή…

Πριν να προχωρήσουμε για να σταθούμε σε μερικές λεπτομέρειες παραθέτουμε το layout της Α115 όπως ακριβώς το δίνει η Corsair.

Πάμε τώρα να δούμε από κοντά κάποιες λεπτομέρειες που κάνουν την διαφορά. Αρχικά ένα κοντινό στα πλευρικά στηρίγματα της Α115. Αυτά έχουν δημιουργηθεί με τσακίσματα στα πτερύγια και εκτείνονται σε όλο το μήκος των πλευρών των δύο πύργων. Με αυτόν τον τρόπο δημιουργείται ένα ενιαίο «τοιχίο» που δεν επιτρέπει στον αέρα να διαφύγει από το εσωτερικό του σώματος της ψύκτρας και ταυτόχρονα προσφέρουν ακαμψία στα πτερύγια και καταφέρνουν να διατηρήσουν ίσες αποστάσεις μεταξύ αυτών.

Τα πτερύγια των πύργων και η τοποθέτηση των heatpipes σε αυτά ακολουθούν μία απόλυτη συμμετρία. Με αυτόν τον τρόπο εξασφαλίζει η κατασκευάστρια ότι δεν θα έχει το προϊόν πολωμένη κατασκευή και η θερμική συμπεριφορά του δεν θα εξαρτάται από τη φορά ροής του αέρα.

Και μιας και μιλάμε για τα πτερύγια καλό είναι να δούμε μία ακόμα λεπτομέρεια. Τόσο στην επιφάνεια εισόδου αέρα, όσο και σε αυτή της εξόδου του όλα τα πτερύγια σε όλο τους το μήκος έχουν οδοντωτή διαμόρφωση. Με αυτόν τον τρόπο η ψύκτρα πετυχαίνει να «σπάσει» τους στροβίλους αέρα που προκαλούν οι ανεμιστήρες με αποτέλεσμα να μειωθεί ο θόρυβος.

Πάμε να δούμε από κοντά και το cold plate της Α115 που φέρει πάνω του την θερμοαγώγιμη πάστα με τριγωνικό pattern που σύμφωνα με την Corsair ευνοεί την ομοιόμορφη κατανομή της κατά την διαδικασία της εγκατάστασης επάνω στον επεξεργαστή.

Τα Heatpipes δεν έχουν και την πιο τέλεια εφαρμογή στο cold plate και δεν διακρίνουμε ίχνη συγκόλλησης. Λογικά όμως θα υπάρχει και υπάρχει μια ισχυρή υποψία, καθώς σαν κάτι να "αχνοφαίνεται" στο δεύτερο από αριστερά heatpipe (δεύτερη φωτογραφία που ακολουθεί).

Παρακάτω βλέπουμε την επιφάνεια του cold plate στην πρώτη φωτογραφία και την επιφάνεια του επεξεργαστή στη δεύτερη. Η διασπορά φαίνεται καλή σχετικά και ομοιόμορφη με δενδροειδείς δομές να κάνουν την εμφάνισή τους. Στο κέντρο φαίνεται να υπάρχει λίγο μεγαλύτερη ποσότητα (οριζόντια γραμμή) αλλά σε λογικά πλαίσια.

Το cold plate δεν έχει φινίρισμα καθρέπτη, αλλά φαίνονται μικρές αυλακώσεις που έχει αφήσει πίσω της η επεξεργασία του μετάλλου από κάποιο CNC. Οι αυλακώσεις αυτές δεν είναι κάτι αρνητικό μιας και έχουν σκοπό να απορροφήσουν την όποια περίσσεια πάστα και να επιτρέψουν την ακόμα καλύτερη επαφή της ψύκτρας πάνω στην επιφάνεια του επεξεργαστή.

Εδώ βλέπουμε ένα κοντινό στο σημείο πάνω από το cold plate της ψύκτρας και συγκεκριμένα στο σημείο εισόδου των έξι heatpipes στα πτερύγια της Α115. Θα σταθούμε σε δύο πράγματα. Το πρώτο έχει να κάνει με το ότι έχουν κοπεί τρία τον αριθμό πτερύγια, τόσο από τον αριστερό όσο και από τον δεξιό πύργο, για να αυξηθεί η συμβατότητα της ψύκτρας με μνήμες, αλλά και με I/O καλύμματα (θα δούμε αναλυτικά παρακάτω). Το δεύτερο έχει να κάνει με ίχνη κόλλησης που βλέπουμε στο σημείο επαφής του πρεσαριστού τμήματος των πτερυγίων με τα Heatpipes εξασφαλίζοντας το δυνατόν καλύτερη επαφή.

Εγκατάσταση και παρατηρήσεις

Η εγκατάσταση της ψύκτρας -παρά το μέγεθός της- είναι σχετικά απλή υπόθεση και ο τρόπος εγκατάστασης μοιάζει πολύ με αυτόν της Noctua. Οδηγίες για βήμα-βήμα θα βρει ο χρήστης στο site της Corsair και συγκεκριμένα κάνοντας κλικ εδώ. Προσωπικά δεν χρειάστηκα το manual για την εγκατάσταση καθώς όπως λέει και ο σοφός λαός ήταν μετρημένα κουκιά.

Το μόνο που θα ήθελα να δω στα παρελκόμενα και το κάνουν άλλες εταιρίες είναι ένα μακρύ κατσαβίδι για να βιδώσουμε τις δύο βίδες που ασφαλίζουν την ψύκτρα πάνω στο σύστημα εγκατάστασης. Μικρό το κακό όμως όλοι λίγο πολύ έχουμε ένα κατσαβίδι σπίτι.

Μόλις πήρε τη θέση της έδειξε και τις διαθέσεις της μαζί με τις διαστάσεις της. Η ψύκτρα από τη πρώτη στιγμή το είπαμε ότι είναι μεγάλη. Παρόλο που οι μνήμες που έχουμε εγκαταστήσει δεν έχουν ψηλά Heatsinks, ο ανεμιστήρας χρειάστηκε να ανέβει περίπου 1.5 εκατοστό. Αυτό αν συνυπολογίσουμε ότι η ψύκτρα είναι σχεδόν 165mm, μας δίνει ένα συνολικό ύψος της τάξης των 180mm. Αυτό από μόνο του περιορίζει αρκετά το κουτί που θα τη στεγάσει.

Αυτά τα 15mm μπορεί να τα κερδίσει κάποιος χρήστης αρκεί να μην έχει στην κατοχή του μητρική με I/O cover όπως αυτή της παρουσίασης. Γιατί ακόμα και όταν αλλάξαμε θέση στον ανεμιστήρα (ενώ η ψύκτρα δεν έβρισκε λόγω των κομμένων πτερυγίων) αυτός έβρισκε στο I/O cover και αναγκαστικά έπρεπε να σηκωθεί προς τα πάνω.

Η ψύκτρα αποδεικνύεται θηρίο σε διαστάσεις και μένει να δούμε πως θα τα πάει στις μετρήσεις, όπου θα την αντιπαραβάλουμε με ένα άλλο θηρίο την Noctua NH-D15 Black.

Μετρήσεις και σχόλια

Πριν ξεκινήσουμε μετρήσεις και σχόλια, καλό είναι να αναφέρουμε και το σύστημα δοκιμών. Δυστυχώς επειδή ήταν έκτακτο αυτό το review και το πρώτο που τολμάω σε αυτή τη κατηγορία το σύστημα δοκιμών είναι το ίδιο με τον κουτιών και όχι και το πιο κατάλληλο.

Αυτό σημαίνει ότι ο επεξεργαστής είναι ο Intel i7-9700k ο οποίος υπερχρονίστηκε στα 4,9Ghz, Η μητρική είναι η Asus Prime Z390-A και οι μνήμες οι G. Skill Ripjaws DDR4 16GB. Το σύστημα κάθισε πάνω σε benchtable και στις μετρήσεις θερμοκρασιών και dbA, χρησιμοποιήθηκαν ψηφιακό θερμόμετρο και το ψηφιακό ντεσιμπελόμετρο των reviews κουτιών που με συνοδεύει τα τελευταία χρόνια. Το db meter στάθηκε σε απόσταση μισού μέτρου από τις ψύκτρες και το ambient το βράδυ των μετρήσεων ήταν 35,4dbA. Το πρόγραμμα για το στρεσάρισμα του επεξεργαστή είναι το cinebench 2024 ενώ ο έλεγχος των στροφών έγινε με το Noctua NA-FC1 Fan controller και οι στροφές μετρήθηκαν τόσο από τη μητρική όσο και από ψηφιακό στροφόμετρο.

Ο επεξεργαστής δεν είναι και ο πιο θερμός για να φέρει στα άκρα δύο τέρατα όπως τα σημερινά αλλά νομίζω θα βγάλουμε τα συμπεράσματά μας.

Η πρώτη δοκιμασία είχε να κάνει με τις επιδόσεις των ψυκτρών σε πολύ χαμηλές στροφές. Όπως θα δείτε και στο γράφημα που ακολουθεί η Corsair A115 έτρεξε στις 351rpm ενώ η NH-D15 στις 312rpm. Η Corsair A115 κέρδισε σε αυτό τον τομέα την NH-D15 καταγράφοντας μία διαφορά ~2^oC.

Όταν ήρθε η ώρα των μετρήσεων θορύβου η Noctua πήρε πίσω τα σκήπτρα της. Παρόλα αυτά όμως μετρήσεις dbA της τάξης των 38,9dbA από το μισό μέτρο είναι κυριολεκτικά εξαιρετικές και πρέπει να δεις τον ανεμιστήρα ή τους ανεμιστήρες για να σιγουρευτείς ότι περιστρέφεται. Οπότε σε αυτό το κομμάτι η Corsair είναι μπροστά σαν σύνολο.

Επόμενο βήμα να δοθεί το μέγιστο των στροφών και στις δύο ψύκτρες και να προχωρήσουμε σε μετρήσεις. Η Corsair A115 ανέβηκε στις 1618rpm, ενώ η NH-D15 στις 1530rpm. Και εδώ η διαφορά είναι υπέρ της A115 και είναι πάλι σχεδόν 2^oC.

Στις μετρήσεις θορύβου όμως τα πράγματα είναι εντελώς διαφορετικά σε σχέση με πριν. Η Corsair ανέβηκε στα 44,8dbA κάνοντας ισχυρή και ενοχλητική την παρουσία της, σε αντίθεση με την Noctua που αρκέστηκε στα 41,4dbA.

Και αφού τα πράγματα φαίνονται μπερδεμένα καθώς στις θερμοκρασίες κερδίζει η Corsair αλλά στο θόρυβο η Noctua, παρακάτω το συγκριτικό που αξίζει να δει ένας χρήστης που θέλει και την ησυχία του αλλά και τις επιδόσεις. Και οι δύο ψύκτρες με την ανάλογη ρύθμιση στις στροφές πέτυχαν θόρυβο 39,5dbA. Η μεν Corsair ανέβηκε στις 1116rpm, η δε noctua στις 1285rpm.

Εδώ τα πράγματα είναι ίσα βάρκα ίσα νερά, καθώς η διαφορά του 0,5^oC που καταγράφηκε υπέρ της Corsair A115 είναι στα όρια του λάθους. Φαίνεται να έχουμε ίδιων επιδόσεων ψύκτρες, όταν βάλουμε ως προτεραιότητά μας το θέμα θορύβου.

Επίλογος

Η παρουσίαση σε σχέση με αυτά που έχουμε συνηθίσει τόσο καιρό από τον @Seafalco ήταν απλά ένα ξύσιμο της επιφάνειας και σε καμία περίπτωση μία παρουσίαση σε βάθος. Όμως με τον εξοπλισμό που υπήρχε και τις γνώσεις (που δεν υπήρχαν) ελπίζω να σας έδωσα να καταλάβετε τι εστί Corsair A115.

Η ψύκτρα είναι μεγάλη, αλλά θα μου επιτρέψετε ίσως για πρώτη φορά τον χαρακτηρισμό όμορφη σε μία παρουσίαση. Το όλο μαύρο και η ποιότητα βαφής με συγκίνησαν από τη πρώτη ματιά και ακριβώς επειδή ήταν όλη μαύρη, "έκρυβε" στα μάτια μου το πόσο μεγάλη ήταν τελικά. Αυτό το κατάλαβα από κάθε άποψη, μόλις την εγκατέστησα επάνω στην μητρική και άρχισα να βλέπω προβλήματα τόσο με μνήμες, όσο και με το ύψος που απαιτεί να έχει ένα κουτί για να την φιλοξενήσει.

Από την άλλη αυτά είναι προβλήματα τέτοιου τύπου ψυκτρών και έχουμε δει και άλλες εταιρίες που βγάζουν ψύκτρες διπλού πύργου να ψάχνουν λύσεις σε αυτά. Η Corsair με το σύστημα στερέωσης (Holdfast 2.0) των ανεμιστήρων (συρταρωτό) δίνει μία μεγάλη ευκολία στον χρήστη να τους προσαρμόσει καθ' ύψος, χωρίς να βασανίζεται με ελάσματα ή ότι άλλο έχουμε δει κατά καιρούς. Ένα απλό τράβηγμα ή σπρώξιμο είναι αρκετά για να κουμπώσει ο εκάστοτε ανεμιστήρας εκεί που θέλουμε. Οι ανεμιστήρες που επιλέχθηκαν είναι ποιοτικοί και γι' αυτό βλέπουμε και τα 5 χρόνια εγγύησης όπως ήδη έχουμε αναφέρει και όλο το πακέτο ήταν προσεγμένο. Από την συσκευασία, μέχρι την απόλυτη τακτοποίηση των παρελκομένων σαν στρατιωτάκια. Το σύστημα στερέωσης είναι σταθερό, γνωστό και δοκιμασμένο και αν δεν είχαμε την παραφωνία του θορύβου, θα μιλούσαμε αυτή την στιγμή ίσως για την κορυφαία αερόψυκτρα.

Όποιος το σκέφτεται θα πρέπει να καταβάλει το ποσό των 114,90€ βάση της προτεινόμενης τιμής που δίνει η Corsair και να κάνει και λίγο υπομονή μέχρι να εμφανιστεί στη χώρα μας. Προσωπικά τα θεωρώ πολλά για αερόψυκτρα καθώς σε αυτή τη τιμή παίζουν και αρκετές AIO, αλλά ο αέρας έχει και άλλη σιγουριά και ευκολία.

Παρακάτω σε μορφή λίστας μπορείτε να δείτε τα βασικότερα πλεονεκτήματα, αλλά και μειονεκτήματα της Corsair A115.

TDP έως 250W.
Κορυφαίες επιδόσεις θερμοκρασιών.
Ποιοτικοί ανεμιστήρες.
Καλή ποιότητα βαφής και κατασκευής.
Πλούσια και τακτοποιημένα παρελκόμενα.
Συρταρωτό σύστημα στερέωσης των ανεμιστήρων.
Εξαιρετικό σύστημα στερέωσης πάνω στο Socket.
5 χρόνια εγγύηση

Περιορισμός στην επιλογή κουτιού.
Θορυβώδης στις μέγιστες στροφές.
Πάστα για μία χρήση.
Τιμή.

 TheLAB.GR

Ευχαριστούμε θερμά την Corsair για την παραχώρηση του δείγματος της δοκιμής

Για το TheLab.gr karmen1983 16/01/2024

Noctua NH-U12S chromax.black _ All Black Single Tower CPU Cooler Review

Mon, 24 May 2021 09:00:00 +0000

Πρόλογος

Και ήρθε και η σειρά της τρίτης Noctua ψύκτρας, να αποκτήσει την τόσο εντυπωσιακή αλλά και αποτελεσματική μαύρη "φορεσιά" !

Ο λόγος για την Noctua NH-U12S chromax.black, η οποία δομικά είναι πανομοιότυπη με την nickel plated έκδοσή της, μια παραλλαγή της οποίας (NH-U12S SE AM4) είχαμε δει και εδώ.

Η εξέλιξη των προϊόντων της, είναι συνυφασμένη με τη ιστορία της κατασκευάστριας, και αυτή η νέα ψύκτρα δεν αποτελεί εξαίρεση, καθώς όπως δείχνουν οι μετρήσεις μας, επιβεβαιώνεται το ότι -πέραν της αισθητικής αναβάθμισης- η συγκεκριμένη μαύρη βαφή, φέρνει και μια μικρή μεν, αλλά ευδιάκριτη μεσοσταθμική βελτίωση και στις επιδόσεις της!

Με πέντε heat pipes των 6mm που είναι ικανά να διοχετεύσουν στα πτερύγια θερμική ισχύ πολύ μεγαλύτερη από το TDP της ψύκτρας και ένα σώμα πάχους 45mm που εκμεταλλεύεται πλήρως τα περιθώρια των 95x95mm που δίνει το INTEL footprint, η Noctua μας δίνει μια από τις πιο αποτελεσματικές ψύκτρες μικρού όγκου, η οποία έχει πλήρη συμβατότητα με τα πέριξ του socket εξαρτήματα (μνήμες κλπ), ακόμα και σε Push-Pull setup!

Φυσικά η ποιότητα της κατασκευής της είναι η αυτή που έχει φέρει την κατασκευάστρια, στην πρώτη θέση των σχετικών προτιμήσεων και όχι άδικα, καθώς αφενός, η συγκόλληση των heat pipes στο block αλλά και στα πτερύγια, εξασφαλίζει την καλύτερη δυνατή θερμική σύζευξη μεταξύ τους και αφετέρου, η επινικέλωσή του συνόλου της ψύκτρας εξασφαλίζει την σε βάθος χρόνου διατήρηση της θερμοαπαγωγικής ικανότητάς της στα γνωστά, πολύ υψηλά επίπεδα!

Η τελική επεξεργασία του συνόλου με την ειδική μαύρη βαφή δίνει στο σύνολο μια τελείως νέα όψη, ικανή να ενταχθεί σε πολύ περισσότερα σύγχρονα PC-Case concepts, χωρίς αυτό να σημαίνει ελάττωση των επιδόσεών της!

Η στήριξη της ψύκτρας στο socket γίνεται με το από χρόνια τελειοποιημένο σύστημα Black SecuFirm2™ Mounting Kit στην μαύρη του έκδοση φυσικά.

Τη δημιουργία του απαραίτητου ψυκτικού ρεύματος αέρα την αναλαμβάνει ένας -επίσης μαύρος- NF-F12 PWM chromax.black που διαθέτει το σύστημα Focused Flow™ frame για τη συγκέντρωση της ροής του αέρα εξόδου σε μια στενότερη δέσμη, με την ανάλογη αύξηση της αποτελεσματικότητας της.

Με αυτά τα λίγα σαν πρώτη ιδέα, πάμε να βάλουμε αρχή στην παρουσίασή μας!

Τεχνικά χαρακτηριστικά

Στους πίνακες που ακολουθούν μπορούμε να δούμε με αρκετή λεπτομέρεια τα χαρακτηριστικά της ψύκτρας που σας παρουσιάζουμε σήμερα.
Ο πρώτος πίνακας μας δίνει συνοπτικά όλη την σχετική πληροφορία, τόσο αυτήν που υπάρχει στα data της ψύκτρας, όσο και σε όσα διαπιστώθηκαν / μετρήθηκαν από εμάς στο εργαστήριο του TheLab, τα οποία σημειώνουμε με μπλε χαρακτήρες.

Σημειώνουμε ότι, παρά τις μικρές της διαστάσεις έχει πέντε heat pipes πράγμα που της δίνει μεγαλύτερα περιθώρια φόρτισης από αυτά που προϊδεάζει το μέγεθός της.

Η ψύκτρα έρχεται εφοδιασμένη με έναν από τους πιο αποτελεσματικούς ανεμιστήρες της κατασκευάστριας, φυσικά -και επιτέλους! - στην μαύρη εκδοσή του!
Σημειώνουμε την πλήρη σειρά παρελκομένων στα οποία -χάρη την προσήλωση της Noctua στον χαμηλό θόρυβο- συμπεριλαμβάνεται μια τετράδα από παχύτερα ελαστικά παρεμβύσματα για τον Pull ανεμιστήρα !

Κυριολεκτικά, δεν λείπει σχεδόν τίποτε!

Και το σχεδόν, γιατί -για πρώτη φορά- θα μας λείψει ένα PWM fan Y cable splitter αν θελήσουμε να στήσουμε την ψύκτρα σε push-pull setup.

Η Noctua έχει αλλάξει τον τρόπο που δίνει την συμβατότητα των ψυκτρών της και έχει στη σελίδα του προϊόντος μια νέα δομή.

Μπαίνοντας στο Compatibility Centre που ακολουθεί μπορούμε να δούμε την συμβατότητα της ψύκτρας με τις CPU, τις μητρικές αλλά και τα κουτιά : https://ncc.noctua.at/coolers/NH-U12S-chromax.black-11/cpus

Ο Συντελεστής Ελευθερίας, είναι σχετικά μικρός και συνοδεύεται από μια σχετικά μεγάλη τιμή Πυκνότητας, πράγμα που σημαίνει ότι για την εξασφάλιση της απαραίτητης ροής αέρα για την ψύξη των πτερυγίων θα χρειαστεί κάποιος ανεμιστήρας ικανός να αναπτύξει σχετικά υψηλή "στατική" πίεση. Αυτές οι απαιτήσεις δεν είναι και τόσο συμβατές μεταξύ τους, αλλά ευτυχώς για εμάς, η Noctua διακρίνεται σε αυτόν τον τομέα!

Η Noctua NH-U12S chromax.black έχει από την κατασκευάστρια εταιρία εξαετή εγγύηση και προτεινόμενη τιμή 69,90€ (MSRP) και την ώρα που ολοκληρώνεται το review της, την βρίσκουμε στα Ελληνικά καταστήματα -εντός 1 - 3ημερών- προς 82,50€ (συν 0,00 € λοιπά έξοδα) του ΦΠΑ συμπεριλαμβανομένου.

Συσκευασία και παρελκόμενα

Η συσκευασία της ψύκτρας, έχει μια πολύ "κλασική" και ιδιαίτερα διακριτική εικόνα η οποία παίζει με τις αποχρώσεις του γκρι και σαν μόνη υπενθύμιση του παρελθόντος, απομένει μια λεπτή κεραμιδί λωρίδα!

Ο καλλιτέχνης έχει φωτογραφίσει την ψύκτρα από μια εντυπωσιακή γωνία, και εμείς, μπορούμε να σας πούμε ότι η NH-U12S chromax.black, δεν είναι εντυπωσιακή μόνο στην όψη!

Όπως το συνηθίζει η κατασκευάστρια, το κουτί έχει αρκετές πληροφορίες για το προϊόν που προστατεύει, και μάλιστα η περισσότερη βρίσκεται σε μια καλλιτεχνικά ενοποιημένη σύνθεση δύο από τις πλευρές του.

Στην αριστερή φωτογραφία (κάτω) έχουμε μια αναφορά στην σχεδίαση chromax.black και μια πολύ ενδιαφέρουσα αισθητική πρόταση για την δυνατότητα χρήσης των ειδικών καλυπτρών για την ψύκτρα και των έγχρωμων ελαστικών παρεμβυσμάτων για τον ανεμιστήρα της, στα οποία είχε γίνει αναλυτική παρουσίαση εδώ.

Στην αριστερή (άνω) φωτογραφία, υπάρχουν δυο αναφορές στην τεχνολογία της ψύκτρας και του ανεμιστήρα και πάμε στην μεγαλύτερη πλευρά που περιέχει και την περισσότερη πληροφορία.

Αριστερά είναι τα βασικά χαρακτηριστικά της ψύκτρας και του ανεμιστήρα της και δεξιότερα τα δυο βασικά της χαρίσματα, το μικρό της ύψος (πολύ μεγάλη συμβατότητα με τα κουτιά) και το σημαντικότερο, η πλήρης συμβατότητα της ψύκτρας με τις μνήμες, ανεξαρτήτως του ύψους που έχουν τα heat spreaders που διαθέτουν για την ψύξη τους!

Όλα αυτά μπορείτε να τα δείτε και στο φυλλάδιο της ψύκτρας.

Για πάμε όμως να ανοίξουμε το κουτί . . .

. . . και να αντικρίσουμε την τόσο γνώριμη εικόνα που επιφυλάσσει η κατασκευάστρια σε όσους προτιμούν τα προϊόντα της.

Απόλυτη προστασία και τάξη εγγυώνται την ασφάλεια κατά τη μεταφορά και την ευκολία στην εγκατάσταση της ψύκτρας.

Σε πρώτη πόζα τα τρία φυλλάδια με τις οδηγίες εγκατάστασης, ανάλογα με τον τύπο και την οικογένεια του socket που χρησιμοποιούμε, τα οποία είναι εξαιρετικά αναλυτικά και μπορείτε να τα βρείτε και στο αντίστοιχο συνοπτικό User Manual.

Στην επόμενη φωτογραφία (αριστερά) έχουμε τα παρελκόμενα που θα χρειαστούν για τα AMD sockets, με τους γκρι αποστάτες να προορίζονται για το ΑΜ4 socket και τους λευκούς για τα AM2(+)/AM3(+)/FM1/FM2(+). Για την στήριξη της ψύκτρας θα πρέπει να βασιστείτε στο ήδη υπάρχον στη μητρική σας CPU back plate, καθώς δεν παρέχεται.

Στην δεξιά (άνω) φωτογραφία, έχουμε τα παρελκόμενα για τα INTEL sockets. Το στιβαρό CPU back plate δεσπόζει στο κέντρο, έχοντας (άνω και αριστερά) τα δύο retension brackets και στο κέντρο (κάτω) έχουμε τις τέσσερις χειρόβιδες που χρησιμοποιούνται για την στήριξη των δεύτερων στο πρώτο.

Κάτω αριστερά έχουμε του βιδωτούς αποστάτες για τα LGA20xx sockets και στη δεξιά πλευρά, τους τέσσερις πλαστικούς αποστάτες που χρειάζονται στα LGA115x.

Στα κοινά για όλα τα socket εξαρτήματα δεσπόζει το ιδιότυπο κατσαβίδι της κατασκευάστριας και από κάτω του το καλώδιο του LNA NA-RC6 παρέα με το μεταλλικό σήμα της Noctua και δύο μαύρα συρμάτινα clip για τον δεύτερο ανεμιστήρα που ενδεχομένως θα θελήσουμε να αγοράσουμε για να στήσουμε την ψύκτρα σε Push-Pull διάταξη.

Στο κάτω μέρος έχουμε την πολύ καλή θερμοαγώγιμη πάστα NT-H1 που επαρκεί για περισσότερες της μιας εγκαταστάσεις και δεξιά της, μια ακόμα πρόβλεψη για τον δεύτερο (Pull) ανεμιστήρα, τα χοντρά ελαστικά τακουνάκια που απομακρύνουν ελαφρά τον ανεμιστήρα από τα πτερύγια της ψύκτρας και ελαχιστοποιούν τον θόρυβο που παράγει το φαινόμενο της σειρήνας.

Η Noctua -είναι αλήθεια- μας έχει συνηθίσει να μην λείπει τίποτε, αυτή τη φορά όμως κάτι λείπει!

Και μιλάω για ένα 4-Pin Y-Cable, το οποίο ναι μεν είναι standard εξοπλισμός για τον ανεμιστήρα NF-F12 PWM (Brown), αλλά στον ανεμιστήρα NF-F12 PWM chromax.black.swap, που είναι και η λογική επιλογή -δυστυχώς- δεν συμπεριλαμβάνεται!

Έτσι αν θελήσουμε να κάνουμε Push-Pull setup θα πρέπει επιπλέον να προμηθευτούμε και ένα NA-YC1 y-cable .

Η ψύκτρα από κοντά

Ο βασικός οδηγός της κατασκευής της ψύκτρας είναι η συμβατότητα με μνήμες που διαθέτουν υψηλά heat spreaders και με σώμα με διάσταση μόλις 45mm κατά την επίμαχη διεύθυνση, τα καταφέρνει να μην παραβιάζει τα 95mm του INTEL footprint ακόμα και αν την στήσουμε σε Push-Pull setup!

Αλλά για όλα αυτά υπάρχει ήδη μια εκτενής παρουσίαση της κλασικής επιχρωμιωμένης έκδοσής της (για AM4) την οποία καλό είναι να συμβουλευτεί όποιος φίλος θέλει να θυμηθεί περισσότερα πράγματα, καθώς εκεί βοηθάει και το χρώμα της ψύκτρας να φανούν οι λεπτομέρειες.

Αλλά ας μην καθυστερώ άλλο το . . . θέαμα !

Το είπα και στην προηγούμενη παρουσίαση: Αυτό το μαύρο είναι άπιαστο από τα φωτογραφικά μου μέσα, αλλά έστω και έτσι . . .

Η νέα Noctua NH-U12S chromax.black είναι χάρμα οφθαλμών!

Ακόμα και στην πλευρά όπου δεν υπάρχει ανεμιστήρας, αυτή η σκούρα εμφάνιση είναι οπτικά πολύ καλύτερη από την κλασική επιχρωμιωμένη έκδοσή της!

Έτσι, και με βοήθεια μια φωτογραφία από τα "παλιά", μπορώ να πω αβίαστα πως . . .

. . . ήταν καιρός !

Το σώμα της ψύκτρας

Συνεχίζοντας την περιήγησή μας στη chromax.black έκδοση της NH-U12S, ας αλλάξουμε "γωνίες" και οπτική.

Τα heat pipes της ψύκτρας παρά το μικρό της μέγεθος είναι πέντε τον αριθμό και έχουν πολύ καλή κατανομή στο σώμα της ψύκτρας. Όντας δε, συμμετρικά ως προς τον καθ' ύψος άξονά του (οπή διέλευσης κατσαβιδιού) εξασφαλίζουν ότι η ψύκτρα δεν έχει πολωμένη συμπεριφορά, δηλαδή από όποια πλευρά και να μπει ο ανεμιστήρας η θερμική της συμπεριφορά θα είναι ίδια.

Για να επιτευχθεί αυτή η τόσο καλή κατανομή των heat pipes, τέσσερα από αυτά έπρεπε να καμφθούν αρκετά, αλλά γι' αυτό θα τα πούμε πιο κάτω, για την ώρα . . . σειρά έχει το cold plate της ψύκτρας!

Το οποίο φαντάζει "τεράστιο" εμπρός από το περιορισμένων διαστάσεων σώμα της ψύκτρας μας και φυσικά είναι και το μόνο που "κρατάει" τα παλιά τα χρώματα!
Παντού επικρατεί η εξαιρετικά προσεγμένη μαύρη βαφή, η οποία παρά την ταλαιπωρία των δοκιμών δεν παρουσίασε την παραμικρή αμυχή, κάτι λίγο με τις δαχτυλιές πρέπει να προσέχουμε, αλλά τίποτε πέραν αυτού.

Και ας δούμε την ψύκτρα χωρίς τον ανεμιστήρα που την δροσίζει.

Μια ελαφρά στροφή, επιτρέπει στην ανεμπόδιστη θέα και των δέκα άκρων των πέντε heat pipes που αναλαμβάνουν να μεταφέρουν την θερμότητα από το block στα πτερύγια. Διακρίνεται καθαρά η σημαντική κάμψη των τεσσάρων εσωτερικών άκρων προκειμένου αυτά να έρθουν πιο κοντά στην κεντρική περιοχή των πτερυγίων.

Και η ανφάς όψη δείχνει ότι αυτή η ομοιόμορφη κατανομή των heat pipes αξιοποιεί σε θερμική ισοφόρτιση το 80% του διαθέσιμης διατομής των πτερυγίων και αυτό δεν είναι καθόλου ευκαταφρόνητο καθώς, πρακτικά αξιοποιεί στο μέγιστο βαθμό την επιφάνεια των πτερυγίων και αυτό φαίνεται από τις επιδόσεις της ψύκτρας!

Στο πλευρό του σώματος των πτερυγίων, αυτά αναδιπλώνονται και κλειδώνουν μεταξύ τους, δίνοντας αφενός, μεγάλη στιβαρότητα στην κατασκευή και δημιουργώντας αφετέρου, ένα κλειστό αυλό ροής του αέρα ψύξης αυξάνοντας λίγο ακόμα την αποτελεσματικότητα του ρεύματος αέρα που ωθεί ο ανεμιστήρας μεταξύ των πτερυγίων!

Στην αριστερή (άνω) φωτογραφία μπορούμε να δούμε την ελαφρά εσοχή στην κεντρική περιοχή των πτερυγίων που τροφοδοτεί με αέρα την τυφλή περιοχή πίσω από τον κινητήρα του ανεμιστήρα καθώς και τις δύο "πριονωτές" λωρίδες που σχηματίζονται στην περιφέρεια των πτερυγίων για την μείωση του θορύβου μέσω κατάτμησης των στροβίλων σε μικρότερους και λιγότερο θορυβώδεις.

Στην δεξιά φωτογραφία έχουμε την κάτω όψη των πτερυγίων και μπορούμε να δούμε τις εκτονώσεις των πτερυγίων που "υποδέχονται" τα heat pipes.

Το Block της ψύκτρας

Στην επόμενη φωτογραφία βλέπουμε τη διαμόρφωση των άκρων των πτερυγίων που δεν είναι καλλιτεχνικού χαρακτήρα, αλλά αποσκοπεί στο να δημιουργήσει δύο περιοχές / ζώνες κλειδώματος των συρμάτινων ελασμάτων στήριξης των ανεμιστήρων.

Και φυσικά έχουμε μια πρώτη εικόνα της υφής της επιφάνειας του cold plate, ή οποία μολονότι αρκετά γυαλιστερή και λεία -έτσι ώστε να ανακλά σαν καθρέφτης- όταν στραφεί στην κατάλληλη γωνία, αποκαλύπτει τις πολύ λεπτές "κυκλικές" αυλακώσεις που είναι εφοδιασμένη για να "απορροφάται" εντός αυτών η ενδεχομένως υπάρχουσα περίσσεια Τ.Ι.Μ.

Με αυτόν το τρόπο εξασφαλίζεται η βέλτιστη δυνατή θερμική σύζευξη μεταξύ Cooler Cold Plate και CPU Heat Spreader, "ανεξαρτήτως" της επιδεξιότητας της εφαρμογής της θερμοαγώγιμης πάστας (Τ.Ι.Μ.).

Στην φωτογραφία (άνω δεξιά αλλά και στην επόμενη) μπορούμε να δούμε τη διαμόρφωση των heat pipes και το πόσο επιδέξια έχει γίνει αυτή ιδιαίτερα στα τέσσερα εσωτερικά άκρα τα οποία παρά την έντονη κάμψη τους δεν εμφανίζουν αισθητές ρικνώσεις.

Στο ζήτημα της βαφής το RnD τμήμα τη κατασκευάστριας, βρήκε τον τρόπο να πετύχει μια ομοιόμορφα λεπτή στρώση της η οποία καλύπτει ολόκληρη την επιφάνεια της ψύκτρας ακόμα και στα πιο δύσκολα σημεία.

Η συναρμογή των heat pipes στα πτερύγια γίνεται με ελαστική ενσφήνωση σε ήδη εκτονωμένες σωληνοειδείς διαμορφώσεις που έχουν τα πτερύγια, την οποία ακολουθεί η εν θερμώ συγκόλληση μεταξύ τους.

Βλέπουμε ότι για να μην καμφθούν πέραν του δέοντος τα εσωτερικότερα heat pipes τους έχει "δοθεί χώρος" για ομαλότερη κάμψη, καταργώντας την επαφή τους με τα τρία κατώτερα πτερύγια της ψύκτρας. Αυτό φυσικά σημαίνει μια μικρή απώλεια, η οποία όμως αντισταθμίζεται και με το παραπάνω από την καλύτερη κατανομή των heat pipes και την συνεπαγόμενη αποτελεσματικότερη εκμετάλλευση της επιφάνειας των πτερυγίων!

Ο ανεμιστήρας

Ο συγκεκριμένος ανεμιστήρας είναι από παλιά γνωστός και αποτελεί έναν από τους πιο αποτελεσματικούς ανεμιστήρες στην γκάμα της Noctua και η δυνατότητά του να αναπτύσσει -χάρη στα σταθερά πτερύγιά του- πιο συγκεντρωμένη δέσμη αέρα χωρίς σημαντική αύξηση του θορύβου, τον κάνει κατάλληλο για τα δύσκολα !

Εκτεταμένη ανάλυσή του δε θα κάνουμε στη σημερινή παρουσίαση καθώς, αυτή ήδη έχει γίνει σε προηγούμενο review, το οποίο μπορεί να δει όποιος θέλει περισσότερες λεπτομέρειες.
Αντ΄ αυτής, παραθέτω ένα video από την κατασκευάστρια που σε συντομία αναφέρει όλα τα χαρίσματα του NF-F12 PWM, ο οποίος είναι πανομοιότυπος κατασκευαστικά με την chromax.black έκδοσή του που συνοδεύει την ψύκτρα μας.

Οπότε πάμε για περισσότερες φωτογραφίες . . .

Με ποσοστό κάλυψης της διατομής του κατά ~80% και την μικρή κλίση των πτερυγίων του δείχνει ότι ο προσανατολισμός του είναι στην κατεύθυνση της επίτευξης υψηλής στατικής πίεσης και πράγματι τα 2,61mmH₂0 στις 1500rpm είναι επαρκής απόδειξη.

Βεβαίως και παρά της μεγάλη κάλυψη της διατομής του ανεμιστήρα τα κανάλια εισαγωγής του αέρα είναι μεγάλα μολονότι ένα σημαντικό μέρος από το πάχος του πλαισίου καταλαμβάνεται από τα ένδεκα πτερυγιόμορφα στηρίγματα του κινητήρα.

Ο σκοπός αυτής της όχι και τόσο διαδεδομένης τεχνικής είναι η συγκέντρωση του εξερχόμενου αέρα σε μια αισθητά στενότερη και -ως εκ τούτου- αποτελεσματικότερη δέσμη!

Και όπως και σε όλα τα άλλα και εδώ, η Noctua δεν άφησε τίποτε στην τύχη, από τις γωνίες κατανομής των σταθερών αυτών "πτερυγίων" μέχρι τις αντιθορυβικές τριγωνικές εγκοπές που έχουν. Οι φιλομαθείς φίλοι μπορούν να δουν περισσότερα για το σύστημα Focused Flow™ Frame.

Ε και αφού τα είδαμε με την ησυχία μας, ας τα βάλουμε να "δουλέψουν" και λίγο . . .

Διαστάσεις και θέματα συμβατότητας

Από τις πληροφορίες του κατασκευαστή μεταφέρουμε εδώ τις βασικές διαστάσεις.

Τα περιθώρια ακόμα και σε Push-Pull setup είναι επαρκή για να μην υπάρχει πρόβλημα με το πέριξ του socket hardware. Οριακά ίσως με AMD σε Push-Pull setup με τα χονδρά τακουνάκια στον pull ανεμιστήρα. Αλλά και πάλι, οι μνήμες σε αυτό το socket απέχουν από τον άξονα ~52,5mm, οπότε και πάλι δεν υπάρχει ζήτημα.

'Όπως και να έχει, μπορείτε να συμβουλευτείτε και τη σελίδα με τους καταλόγους συμβατότητας της κατασκευάστριας για ότι σας ενδιαφέρει, είτε CPU, είτε Motherboard, είτε Case είναι αυτό.

Οι λεπτομέρειες που κάνουν τη διαφορά

Ανεμιστήρας: Στην επόμενη φωτογραφία μπορούμε να δούμε ότι παρά το μικρότερο διαθέσιμο βάθος για την ανάπτυξη της φτερωτής, η Noctua αποφεύγει να φέρει τα πτερύγια πιο κοντά στο μέτωπο εισόδου του πλαισίου του ανεμιστήρα, καθώς αυτό σημαίνει ενδεχόμενο θόρυβο (για οποιονδήποτε ανεμιστήρα λόγω του φαινομένου της "σειρήνας") αλλά και γιατί κάτι τέτοιο θα αντιστρατευόταν την υπόλοιπη κατασκευαστική λογική του πλαισίου (κλιμακωτό χείλος εισόδου, εσοχές αύξησης του πάχους του οριακού στρώματος)

Την κακή επίδραση του φαινομένου αυτού την αποφεύγει και στην πλευρά της εξόδου του ανεμιστήρα με την ελαφρά ασύμμετρη τοποθέτηση των σταθερών πτερυγίων.

Και αφήνουμε τον ανεμιστήρα με ένα κοντινό, στην αρκετά "πυκνή" διαδοχή των πτερυγίων πάνω στο hub της φτερωτής

Σώμα ψύκτρας: Το πόσο καλή αξιοποίηση έχει γίνει στα εκ κατασκευής ισομήκη heat pipes φαίνεται από το ότι οι απολήξεις τους έχουν το ίδιο ύψος, αφήνοντας εκτός επαφής με τα πτερύγια μόνο τα κωνικά άκρα τους!

Όσον αφορά δε, στην πλήρη κάλυψη με την βαφή ακόμα και των πιο δυσπρόσιτων σημείων. η επόμενη (δεξιά) φωτογραφία δίνει όλες τις διαβεβαιώσεις!

Block ψύκτρας: Αυτό που σίγουρα τραβάει το μάτι σαν ατέλεια είναι το ότι τα heat pipes δεν εφάπτονται καλά με την πλάκα επαφής του cold plate, υπάρχει ένα μικρό, ή μεγαλύτερο κενό, ανάλογα με το πόσο έντονη κάμψη έχει το κάθε heat pipe, με τα λιγότερο λυγισμένα από αυτά να έχουν την καλύτερη επαφή!

Αυτό μοιάζει να είναι λάθος, αλλά δεν είναι! Αντίθετα εδώ η Noctua εκμεταλλεύεται και το τελευταίο περιθώριο που της δίνουν οι θερμοαπαγωγικές ανάγκες και η τοπολογία των επεξεργαστών.

Και φυσικά, η παχιά πλάκα του cold plate, συμβάλει στην άμεση και αποτελεσματική μεταφορά της θερμότητας στην κεντρική ζώνη της. Στην οποία από ότι μπορούμε να δούμε στις φωτογραφίες του block που ακολουθούν, η επαφή των heat pipes είναι τέλεια.

Και πέρα από αυτό, το εξαιρετικά μεγάλο πάχος του -επίσης χάλκινου- block συμβάλει στην άριστη θερμική σύζευξη των heat pipes μεταξύ τους, αυξάνοντας την αποτελεσματικότητα της ψύκτρας.

Και φυσικά, σε όλα αυτά αψευδής μάρτυρας είναι οι επιδόσεις της, που ακολουθούν στη συνέχεια!

Η επιφάνεια του cold plate: Αυτή όπως είδαμε και πιο πάνω είναι ουσιαστικά λεία, αλλά η υφή της παρουσιάζει "τοξοειδείς" αυλακώσεις!

Η "΄άγρια" επιφάνεια στα cold plate, είναι προσφιλής πρακτική πολλών κατασκευαστών, καθώς μέσω αυτής επιτυγχάνεται -ακόμα και από κάποιον που δεν έχει πείρα- μια πολύ καλή θερμική επαφή της ψύκτρας με τον επεξεργαστή.

Η επιπεδότητα της επιφάνειάς του, μετρήθηκε με τα filer και βρέθηκε ελαφρά κυρτή.

Στον παράλληλο με τα Heat pipes άξονα η κυρτότητα είναι ~40μm και κάθετα προς αυτά εμφανίζεται αρκετά μικρότερη ίση με 10μm.

Αυτή η διαφορά στην κυρτότητα, εμφανίζεται και στο αποτύπωμα που άφησε η θερμοαγώγιμη, μετά την αποκόλληση της ψύκτρας από τον Loader.

Η επαφή στην κεντρική περιοχή είναι πολύ καλή και αυτή προοδευτικά μειώνεται καθώς προχωράμε προς την περίμετρο των δυο επιφανειών. Συνεπώς και λαμβανομένου υπ' όψη ότι η επιφάνεια του Loader είναι τελείως επίπεδη και άκαμπτη, η επαφή που θα έχει η ψύκτρα με μια πραγματική CPU θα είναι πολύ καλύτερη καθώς αυτή -μηχανικά- εμφανίζει μια μικρή κοίλανση αλλά και ελαστικότητα, που επιτρέπει την άριστη συνεπαφή CPU heat spreader και Cooler Cold plate. Όποιος φίλος θέλει να δει περισσότερα για το ζήτημα αυτό μπορεί να δει εδώ.

Μετρήσεις

Εδώ μπορούμε να δούμε την συνοπτική εικόνα της Noctua NH-U12S chromax.black, έτσι όπως καταγράφηκε στις τυπικές δοκιμές που έγιναν (από 60 - 360 Watt) και μιλάμε για την PUSH διάταξη των ανεμιστήρων που είναι η βασική διάταξη, αλλά και την Push-Pull καθώς και μια σειρά μετρήσεων με εναλλακτικό ανεμιστήρα τον ομόσταυλο NF-A12x25 PWM. .
Αλλά πριν προχωρήσετε, καλό είναι για όσους θέλουν να θυμηθούν τις συντομογραφίες που χρησιμοποιούμε, να διαβάσουν τις επεξηγήσεις που ακολουθούν στο spoiler!

Spoiler

1. Πιστεύω να έχετε πλέον εξοικειωθεί με τις αναγκαστικές συντομογραφίες που χρησιμοποιώ , αλλά καλού κακού να αναφέρω ένα δυο παραδείγματα, για τους νεότερους της παρέας.

HoPusPulLo = Ho Pus-Pul Lo = Horizontal / Push-Pull / Low (Προσανατολισμός radiator / Διάταξη ανεμιστήρων / Air Flow )

2. Στις δοκιμές που έγιναν προσδιορίζεται πλέον και ο ακριβής προσανατολισμός του radiator, όσον αφορά στην θέση που έχει η είσοδος του θερμού υγρού που έρχεται από την αντλία και του ψυχρότερου που επιστρέφει προς αυτήν.

La_PusPul_Me_HUCD = Lateral / Push- Pull / Medium / (Hot Input>>Up, Cold Output>>Down)

Η προσθήκη αυτή έγινε για να μπορούμε να δούμε σε πιο προσανατολισμό το radiator αποδίδει καλύτερα.

3. Επίσης, μιας και είναι ολοένα και συχνότερο το φαινόμενο να μας έρχονται ψύκτρες με προεγκαταστημένη την θερμοαγώγιμη πάστα, προσθέσαμε και ένα επιπλέον διακριτικό στις δοκιμές που μας δίνει τις συνθήκες δοκιμής τόσο για την πάστα , όσο και για τους χρησιμοποιούμενους ανεμιστήρες:

STSF = Stock TIM - Stock Fan
RTSF = Reference TIM - Stock Fan
RTRF= Reference TIM - Reference Fan

RTAF= Reference TIM - Alternative Fan

Με βάση αυτά, μια συντομογραφία σαν αυτή : Ex-3_LaPusPulAll3_RTRF_HUCD σημαίνει ότι έχουμε να κάνουμε με το:

Extra test No3_Lateral_Push-Pull_All 3 air flows_Reference TIM_ Reference Fan_ Rad Hot Inlet=Up_Rad Cold Outlet=Down

Σύνοψη βασικής θερμικής συμπεριφοράς
Στον πίνακα που ακολουθεί έχουν συμπεριληφθεί οι δοκιμές που έγιναν σε διάφορα airflow και θερμικές καταπονήσεις στους ακόλουθους προσανατολισμούς ροής αέρα, μέγιστου θερμικού φορτίου και setup, με την θερμοαγώγιμη πάστα αναφοράς (Reference T.I.M.) Arctic MX-4 :

Α. Μετρήσεις οριζόντιου προσανατολισμού έως τα 360Watt, σε διάταξη PUSH.
Β. Μετρήσεις πλάγιου προσανατολισμού έως τα 360Watt, σε διάταξη PUSH.

Γ. Μετρήσεις πλάγιου προσανατολισμού έως τα 360Watt, σε διάταξη PUSH, με εναλλακτικό ανεμιστήρα Noctua NF-A12x25 PWM.

Δ. Μετρήσεις πλάγιου προσανατολισμού έως τα 360Watt, σε διάταξη PUSH-PULL.
Ε. Μετρήσεις κατακόρυφου προσανατολισμού έως τα 360Watt, σε διάταξη PUSH.

Να σημειώσω εδώ ότι οι δοκιμές έγιναν με τη βοήθεια του Corsair Commander Pro Fan + RGB Controller.

Πολλά και ενδιαφέροντα έχουμε εδώ και καλό είναι να βάλουμε μια σειρά ξεκινώντας από το ότι η ψύκτρα αυτή -αντλώντας πληροφορίες από την άβαφη έκδοσή της για AMD- έχει ένα TDP = ~140W. Βεβαίως τα πέντε heat pipes της προδιαθέτουν για δοκιμή στα 300W (5x60W), όμως το μικρό σε όγκο θερμικά ενεργό "σώμα" επιβάλει να κατέβουμε μια "σκάλα" και να υπολογίσουμε στους συγκριτικούς πίνακές μας της επιδόσεις της στα -ούτως ή άλλως αρκετά υψηλά- 240Watt.

Και φυσικά, πάνω σε όλα αυτά, έρχεται και η δική μας φιλοπερίεργη φύση και σπρώχνει τις δοκιμές μέχρι και τα 360W, έτσι για να δούμε τι γίνεται όταν ζορίζουν πολύ τα πράγματα!

Η οριζόντια τοποθέτηση, παρουσιάζει συστηματικά ελαφρά χαμηλότερες επιδόσεις από τους άλλους δύο προσανατολισμούς.
Αυτό σημαίνει ότι η επιλογή και η ρύθμιση των παραμέτρων λειτουργίας των heat pipes είναι τόσο καλά μελετημένη που αυτά ουσιαστικά είναι αδιάφορα για τον προσανατολισμό στον οποίο καλούνται να λειτουργήσουν και αυτή τους η "αταραξία" επιτρέπει να αναδειχθούν οι μικρές διαφορές που φέρνουν στο air flow, οι διαφορετικοί προσανατολισμοί της ψύκτρας.
Η πλάγια τοποθέτηση, που είναι και η κατά κόρον χρησιμοποιούμενη, έχει λίγο πιο καλές επιδόσεις από την οριζόντια και ουσιαστικά τις ίδιες με την -σπάνια- κατακόρυφη τοποθέτηση.
Με το Δθ= ~ 33,3^ο C @ 240W και το θόρυβο σε ένα πολύ διακριτικό 34,8dB(A), μπορούμε να πούμε ότι έχουμε ήδη μια εξαιρετικά αποτελεσματική και αθόρυβη ψύκτρα, ικανή να παραλάβει ότι θερμική υποχρέωση και αν της αναθέσουμε!
Στην πολύ πιο ενδιαφέρουσα από άποψη πραγματικής χρήσης περιοχή του μέσου air flow, ο θόρυβος γίνεται ένα μη ανιχνεύσιμο -ακόμα και σε ήσυχο δωμάτιο πόλης- 30,8dB(A), με την θερμοκρασιακή "ποινή" να περιορίζεται σε ~4,4^ο C @ 240W !
Και αν πάμε σε ακόμα πιο χαμηλό air flow, όπου τα 28,8dB(A) είναι πραγματικά "ανήκουστα", το Δθ= ~45^ο C @ 240W και αν πάμε σε πιο πραγματικές συνθήκες, στα αρκετά υψηλά 180W έχουμε ένα Δθ= ~34^ο C.
Στη διάταξη Push-Pull τα πράγματα γίνονται ακόμα πιο ενδιαφέροντα καθώς με το κόστος ενός επιπλέον ίδιου ανεμιστήρα, έχουμε η πτώση του Δθ ξεκινά από 2^o C στο υψηλό air flow με μόλις 2dB(A) ηχητική επιβάρυνση, περνά από τους 3^o C στο μέσο με μόλις 0,6dB(A) επιπλέον και καταλήγει στο χαμηλό air flow, όπου το Push-Pull setup έχει το δυνατό του σημείο, καθώς το Δθ σημειώνει μια σημαντική μείωση κατά ~6^o C, ενώ ο θόρυβος των δύο setup είναι ουσιαστικά ο ίδιος (διαφορά 0,2dB(A)).
Εκεί όμως που τα αποτελέσματα είναι πραγματικά εντυπωσιακά, είναι στη δοκιμή με τον εναλλακτικό ανεμιστήρα Noctua NF-A12x25 PWM σε Push setup, καθώς, σε όλα τα air flow, η ψύκτρα πετυχαίνει συστηματικά ελαφρά χαμηλότερο Δθ από το Push-Pull setup με δύο Noctua NF-F12 PWM και αυτό το πετυχαίνει, με το θόρυβο να παραμένει σταθερά χαμηλότερος όχι μόνο από το Push-Pull setup αλλά ακόμα και από το Push, με τον stock ανεμιστήρα στο χαμηλό air flow!
Βεβαίως, δεν προτείνουμε την αλλαγή του ανεμιστήρα, καθώς -πέρα από το εύλογο θέμα του κόστους- δεν υπάρχει -ακόμα - σε μαύρη έκδοση. Όμως, αυτή τη δοκιμή αποτελώντας μια αψευδή απόδειξη του που έχει φτάσει η τεχνολογία των ανεμιστήρων αυτών, δεν παύει να μας δείχνει ότι το μέλλον επιφυλάσσει αρκετές εκπλήξεις ακόμα.

Όλα αυτά και ακόμα περισσότερα, είναι πιο φανερά αν τα δούμε σε ένα συνοπτικό γράφημα.

Σε όλα τα air flow και setup η ψύκτρα εμφανίζει γραμμική συμπεριφορά αποκλείοντας οποιαδήποτε δυσάρεστη έκπληξη!
Και στα τρία βασικά air flow είναι ευδιάκριτη η ελαφρά προπορεία της πλάγια τοποθέτησης έναντι της οριζόντιας.
Το Push-Pull setup δείχνει εντονότερα τα πλεονεκτήματά του ΄καθώς το air flow χαμηλώνει.
Σε όλα τα air flow είναι φανερή η συστηματική προπορεία του Alt Fan Push Setup έναντι του Stock Fan Push-Pull Setup, τόσο σε θερμοκρασίες όσο και σε θόρυβο !
Ο θόρυβος ακόμα και στο Push-Pull setup και στο υψηλό air flow, παραμένει σε πολιτισμένα επίπεδα καθώς ναι μεν διακρίνεται αλλά -χάρη στην εξαιρετική σχεδίαση των ανεμιστήρων- δεν περιέχει καμία ενοχλητική συνιστώσα.
Αν δε, αναλογιστούμε ότι σε ένα ήσυχο δωμάτιο πόλης το βράδυ ο θόρυβος υποβάθρου εύκολα είναι 33 - 34dB(A), φαίνεται καθαρά ότι με 34,8dB(A) η Noctua NH-U12S chromax.black είναι ένας πολύ διακριτικός "συνεργάτης" για την υλοποίηση ενός συστήματος ικανού να ικανοποιήσει κάθε λογική επιθυμία με παραδειγματικά φιλική προς το χρήστη, ηχητική συμπεριφορά!

Πιστεύω ότι μέχρι εδώ έχει καλυφθεί η βασική παρουσίαση των χαρακτηριστικών της σημερινής φιλοξενούμενης του εργαστηρίου μας, αλλά επειδή είσαστε εδώ, δεν φαντάζομαι να πιστεύετε ότι έχουμε τελειώσει!

Οι φίλοι που αναζητούν το κάτι τις παραπάνω . . . ξέρουν το δρόμο !

Μετρήσεις εις βάθος

Στον τομέα αυτό, όπως ξέρετε παρουσιάζουμε μόνο τα θέματα που έχουν ιδιαίτερο ενδιαφέρον, καθώς η πλήρης έκθεση όλων των μετρήσεων που γίνονται, σε πλήρη λεπτομέρεια, θυμίζει μικρή "διατριβή" και αυτό λειτουργεί εις βάρος των σημείων που κάθε φορά έχουν ιδιαίτερο χρηστικό ενδιαφέρον, κουράζοντας ενδεχομένως τον αναγνώστη στη προσπάθεια να επικεντρωθεί στα σημαντικά!

Ώρα λοιπόν να ρίξουμε μια σύντομη ματιά στη θερμική συμπεριφορά της ψύκτρας στους διάφορους προσανατολισμούς της σε τρία γραφήματα που εμπεριέχουν όλες τις βασικές παραμέτρους.

Α. Μετρήσεις σε οριζόντιο προσανατολισμό στα τρία βασικά air flow (μητρική σε οριζόντια θέση).

Ο πίνακας των οριζόντιων μετρήσεων.

Σε αυτόν τον προσανατολισμό έχουμε τη "χειρότερη" συμπεριφορά, καθώς μετά τα 300W (!) η ψύκτρα δίνει τις πρώτες υποψίες ότι κάπου στο βάθος αρχίζουν τα όριά της (στο χαμηλό air flow, το μερικό Δθ για τα 360W είναι ελαφρά μεγαλύτερο από αυτό των 300W).
Η εξέλιξη του Δθ, παραμένει γραμμική χωρίς να εμφανίζει αντιληπτές τάσεις για αλλαγή συμπεριφοράς.
Η τιμές του Μερικού Δθ, για τα άλλα δύο air flow βαίνουν πτωτικά μέχρι το τέλος των δοκιμών.
Οι τιμές της Ψυκτικής Ικανότητας βαίνουν αυξανόμενες με έναν φυσιολογικά πτωτικό ρυθμό.

Β. Μετρήσεις σε πλάγιο προσανατολισμό στα τρία βασικά air flow (μητρική σε κατακόρυφη θέση / κλασικό κουτί πύργος).

Ο πίνακας των πλάγιων μετρήσεων

Στην πλάγια θέση οι παρατηρήσεις είναι ανάλογες με αυτήν της οριζόντιας, με τη διαφορά ότι εδώ τα πρώτα αμυδρά ίχνη της καμπής στη θερμική συμπεριφορά -στο Μερικό Δθ- εμφανίζονται στα 300W τόσο στο χαμηλό, όσο και στο υψηλό air flow.
Αλλά αυτή η αλλαγή είναι πραγματικά οριακή, καθώς στην Ψυκτική Ικανότητα, έχει μια ελαφρά μείωση, μόνο στο low air flow.
Αυτές οι ενδείξεις συνδέονται με την οριζόντια θέση των heat pipes, ή οποία ελαττώνει ελαφρά την θερμομεταφορική τους ικανότητα.
Αυτή όμως η οριακή ελάττωση, αντισταθμίζεται πολύ καλά από την αυξημένη -λόγω της κατακόρυφης θέσης των πτερυγίων- δυνατότητα εκμετάλλευσης του φυσικού ανοδικού ρεύματος του θερμού αέρα.

Γ. Μετρήσεις σε κατακόρυφο προσανατολισμό στα τρία βασικά air flow (μητρική κατακόρυφη με τα MoBo-IO προς τα επάνω).

Ο πίνακας των κατακόρυφων μετρήσεων

Ανάλογα ομαλή εικόνα και από τον κατακόρυφο προσανατολισμό, όλα βαίνουν γραμμικά και προβλέψιμα χωρίς κανένα εμφανές σημάδι ότι -ακόμα και στα 360W- η ψύκτρα έχει πλησιάσει στα όριά της!

Δ. Μετρήσεις σε πλάγιο προσανατολισμό στα τέσσερα βασικά air flow και τους ανεμιστήρες σε Push-Pull διάταξη.

Ο πίνακας των Push-Pull μετρήσεων

Σίγουρα οι δύο βαθμοί κέρδος στα 240W και στο υψηλό air flow δεν μοιάζουν -και ούτε είναι ! - ικανό αντιστάθμισμα του επιπλέον κόστους και θορύβου (+2dB(A)).
Τα πλεονεκτήματα του Push-Pull setup θα τα βρούμε στα χαμηλότερα air flow, όπου το κέρδος του Δθ φτάνει τους καθόλου ευκαταφρόνητους έξη βαθμούς στο χαμηλό air flow με τον θόρυβο να είναι ίδιος (+0,2dB(A)) με αυτόν του Push setup!
Και φυσικά με δύο ανεμιστήρες μπορούμε να πάμε ακόμα χαμηλότερα σε στροφές (VLo), με το Δθ να μην είναι μεγαλύτερο του αντίστοιχου του χαμηλού air flow.

Ε. Μετρήσεις σε πλάγιο προσανατολισμό στα τέσσερα βασικά air flow, με τον Α' εναλλακτικό ανεμιστήρα (Noctua NF-A12x25 PWM) σε Push διάταξη.

Ο πίνακας των Alternative Fan Α' μετρήσεων

Αυτές οι μετρήσεις μπήκαν γιατί δείχνουν απερίφραστα, την υπεροχή της νέας γενιάς των ανεμιστήρων της κατασκευάστριας.
Εδώ έχουμε έναν ανεμιστήρα σε Push setup και αν μπείτε στο κόπο να συγκρίνετε τις επιδόσεις της ψύκτρας με αυτόν τον ανεμιστήρα, σε σχέση με αυτές του πετυχαίνει με δύο stock ανεμιστήρες (NF-F12 PWM), σε Push-Pull setup, σας περιμένει μια άξια λόγου έκπληξη!

Όχι δεν έχει γίνει κανένα λάθος! Οι επιδόσεις με τον έναν ανεμιστήρα είναι παντού καλύτερες από αυτές των δύο ανεμιστήρων !
Εδώ φαίνεται το πόσο μεγάλη σημασία έχει ο θόρυβος, καθώς ο χαμηλός θόρυβος που παράγει ο NF-A12x25 μας επιτρέπει να ανεβάσουμε την ταχύτητα περιστροφής του κατά ~560rpm και ο θόρυβός του (36,6dB(A)), να είναι και λίγο χαμηλότερος από τα 37,0dB(A) του Push-Pull setup !
Αυτή, η σε όλα τα air flow και θερμικές καταπονήσεις γενική υπεροχή της νέας γενιάς των ανεμιστήρων της Noctua, είναι η μεγαλύτερη επιβράβευση της μακρόχρονης ανάπτυξής τους, και αφενός την δικαιώνει πλήρως και αφετέρου -προς χαρά ημών- δίνει ένα πολύ ισχυρό μέσο για την βελτίωση της ψύξης των υπολογιστών μας και όπως και να έχει, σηματοδοτεί το μέλλον των τεχνολογικών εξελίξεων!
Όταν τους βγάλουν και σε chromax.black έκδοση, θα καλύψουν και το πιο απαιτητικό από εμάς!
Και αν αυξήσουν και τις στροφές στις 3000rpm . . . θα είναι το απόλυτο όπλο!

Στο επόμενο κεφάλαιο θα έχουμε την ευκαιρία να δούμε και κάτι επιπλέον σχετικά με τους ανεμιστήρες αυτούς.

ΣΤ. Μετρήσεις σε πλάγιο προσανατολισμό στα έξη βασικά επίπεδα θερμικής καταπόνησης και σε εννέα διαφορετικά air flow, με τον Β' εναλλακτικό ανεμιστήρα (Noctua NF-F12 industrial PPC - 3000rpm PWM) σε Push διάταξη.

Ο πίνακας των Alternative Fan Β' μετρήσεων

Αυτή είναι μια σειρά έξη μετρήσεων με σταθερό θερμικό φορτίο και μεταβλητό air flow, που μας επιτρέπει να δούμε πολύ καθαρά το πως -και κατά πόσο- αλλάζει η συμπεριφορά μιας ψύκτρας σε συγκεκριμένο θερμικό φορτίο ανάλογα με την ταχύτητα των ανεμιστήρων της.

Κάθε καμπύλη από την οικογένεια των έξη καμπυλών πιο πάνω, θυμίζει -και σωστά- τις καμπύλες προσδιορισμού της Θερμικής Αντίστασης (Rca) μιας ψύκτρας και έχουν ληφθεί με τον ίδιο τρόπο, απλά εδώ δεν μείναμε μόνο στη μέγιστη θερμική καταπόνηση, αλλά μετρήσαμε και στα άλλα πέντε τυπικά επίπεδα θερμικής ισχύος.

Το θερμικό κέρδος από τις 1500rpm μέχρι τις ~2900rpm αυξάνει καθώς αυξάνει και το επίπεδο της θερμικής ισχύος που μεταφέρει στο περιβάλλον η ψύκτρα και έχει ενδιαφέρον μόνο για τις τρεις υψηλότερες βαθμίδες:
D-Δθ@360W = 8,9^o C D-Δθ@300W = 7,8^o C D-Δθ@240W = 6,3^o C
Από εκεί και κάτω, με το Δθ αρκετά χαμηλό, δεν υπάρχει επαρκής δικαιολογία για τον σχεδόν τριπλάσιο θόρυβο που κάνει η ψύκτρα στις 2900+ rpm σε σύγκριση με τις 1500rpm!
Εδώ με τον αρκετά πιο πολύστροφο Industrial ανεμιστήρα μπορούν να φανούν και κάποια επιπλέον στοιχεία για την προαναφερθείσα υπεροχή του NF-A12x25. Και συγκεκριμένα έχοντας σαν βάση σύγκρισης την μία από τις δύο σημαντικές παραμέτρους λειτουργίας μιας ψύκτρας, το θόρυβο έχουμε:

Στα 36,6dB(A), η ψύκτρα με τον NF-A12x25 επιτυγχάνει 1,3^o C χαμηλότερο Δθ στα 360W.
Στα 31.1dB(A), η ψύκτρα με τον NF-A12x25 επιτυγχάνει 2.5^o C χαμηλότερο Δθ στα 360W.
Στα 28.8dB(A), η ψύκτρα με τον NF-A12x25 επιτυγχάνει 16.3^o C χαμηλότερο Δθ στα 360W.

Αυτή η τελευταία διαφορά είναι μεν πραγματικά πολύ μεγάλη αλλά οφείλεται στο ότι ο NF-A12x25 στρέφεται με 200rpm παραπάνω και αυτό, το κάνει στην πολύ κρίσιμη περιοχή των χαμηλών στροφών, όπου και η πιο μικρή αύξηση τους, φέρνει μεγάλη διαφορά στις θερμοκρασίες!

Συνεπώς και έχοντας πάντα σαν βασική προϋπόθεση τον μαύρο χρωματισμό, η επιλογή ενός NF-F12 Industrial θα επεκτείνει την περιοχή λειτουργίας της ψύκτρας κατά πολύ.

Υπάρχει βέβαια και η αντίστοιχη ηχητική επιβάρυνση, αλλά αυτό δεν απασχολεί ιδιαίτερα γιατί είναι θέμα δικής μας επιλογής αν θα αξιοποιήσουμε τις αυξημένες θερμοαπαγωγικές ικανότητες της ψύκτρας και αν αυτό θα είναι παροδικό ή μονιμότερο!

Ένα επίσης σημαντικό θέμα είναι να δούμε το πως μεταβάλλεται η αποτελεσματικότητα της ψύκτρας ανάλογα με το θερμικό φορτίο που διαχειρίζεται (το air flow που την ψύχει μεταβάλλεται όπως και στο προηγούμενο γράφημα).

Από το διάγραμμα της Ψυκτικής Ικανότητας (Cooling Capacity / CoolCap) της ψύκτρας, έχουμε την ακόλουθη εικόνα:

Από την σχέση των ακραίων τιμών του γραφήματος, είναι φανερή και απολύτως φυσιολογική, η δραστική βελτίωση της συμπεριφοράς της ψύκτρας ανάλογα με το air flow της, για την όποια συγκεκριμένη θερμική ισχύ που διαχειρίζεται.

Έτσι αυξάνοντας την ταχύτητα των ανεμιστήρων από τις 1000rpm στις 2900 rpm, έχουμε μια αντίστοιχη αύξηση των θερμικών επιδόσεων κατά ~40% για τα 60W, η οποία στα 240W αυξάνεται στο ~50% για να καταλήξει διατηρώντας την ίδια περίπου βελτίωση έως και τα 360W.

Αναφερόμενοι στην βελτίωση των επιδόσεων της ψύκτρα ανάλογα τη θερμική επιβάρυνση και πάντα με σταθερό air flow, είναι φανερό ότι η αποδοτικότητα της ψύκτρας στα 240W είναι αισθητά υψηλότερη από ότι στα 60W, καθώς η ποσοστιαία διαφορά των δύο καμπυλών κυμαίνεται από ~12,5% (1000rpm) έως και 17,9% (25060rpm).

Η ανάλογη συμπεριφορά διατηρείται και κατά την αύξηση του θερμικού φορτίου από τα 240W στα 360W.

Εδώ βεβαίως η απόσταση των δύο καμπυλών είναι αισθητά μικρότερη (~2%), γιατί -όπως είναι φυσιολογικό- ο ρυθμός βελτίωσης των επιδόσεων μειώνεται προοδευτικά, καθώς η θερμική ισχύς αυξάνει.

Όπως και να έχει, το σίγουρο είναι ότι με αυτό το air flow η ψύκτρα φτάνει σε ψυκτική ικανότητα 9W/^ο C Δθ, τιμή κορυφαία στις μέχρι τώρα μετρήσεις μας για ψύκτρα αυτού του όγκου!

Οπότε, η όποια αλλαγή, είναι πλέον στη διακριτική σας ευχέρεια, η πληροφορία για να αποφασίσετε είναι όλη εδώ !

Ζ. Συγκριτικές μετρήσεις μεταξύ NH-U12S chromax.black και NH-U12S (SE-AM4) (Nickel Plated)

Εδώ ερχόμαστε σε κάτι πολύ ενδιαφέρον!

Τα δύο μοντέλα από κατασκευαστική πλευρά δεν έχουν καμία διαφορά και το μόνο που τα διακρίνει, είναι το χρώμα τους.

Για να δούμε λοιπόν ποία είναι η θερμική επίδραση του μαύρου χρώματος, και πως αυτή συγκρίνεται με τις διαβεβαιώσεις της Noctua περί μη μείωσης των επιδόσεων . . .

Στον πίνακα που ακολουθεί συγκρίνουμε τις επιδόσεις της μαύρης έκδοσης της NH-U12S με αυτές της επινικελωμένης έκδοσής της για AMD, έτσι όπως αυτές υπάρχουν στο αρχείο των μετρήσεών μας, από την τότε παρουσίασή της.

Η μεσοσταθμική βελτίωση που έχουμε κατά 6,9% δεν είναι καθόλου ευκαταφρόνητη και σαφώς, υποδεικνύει -για μια φορά ακόμα- ότι η κατασκευάστρια λέει λίγα και κάνει πολλά και οπωσδήποτε, δεν λέει ποτέ, κάτι που δεν μπορεί να κάνει!
Σαφώς ένα μικρό μέρος αυτής της βελτίωσης οφείλεται σε μια μικρή διαφορά στροφών που υπάρχει ανάμεσα στις τότε δοκιμές και στις πρόσφατες της μαύρης έκδοσης.

Γι' αυτό, αλλά και γιατί είμαστε εδώ, δεν το αφήσαμε στην τύχη του.

Η παλιά επινικελωμένη έκδοση ήταν στο ράφι του εργαστηρίου, μπήκε πάνω στον Loader και δοκιμάστηκε εκ νέου, σε απολύτως ίδιες στροφές ανεμιστήρα με την μαύρη έκδοση και το αποτέλεσμα ακολουθεί:

Οι νέες δοκιμές έγιναν μόνο στον πλάγιο προσανατολισμό, καθώς αυτός είναι και ο πιο διαδεδομένος και . . .

Η διαφορά παραμένει σχεδόν η ίδια, καθώς η μαύρη έκδοση της NH-U12S έχει μεσοσταθμικά, καλύτερες επιδόσεις κατά 6,3% σε σύγκριση με την απλά επινικελωμένη έκδοση της.

Συνεπώς και στην τρίτη μαύρη ψύκτρα που δοκιμάσαμε, οι δηλώσεις της Noctua περί του ότι, η μαύρη έκδοση των ψυκτρών της, δεν έχει κατώτερες επιδόσεις από την απλά επινικελωμένη εκδοχή τους, κρίνονται χαρακτηριστικά μετριόφρονες, καθώς, στην πράξη οι επιδόσεις των chromax.black ψυκτρών όχι μόνο δεν υστερούν αλλά είναι και λίγο (~5%) καλύτερες από αυτές των άβαφων ψυκτρών!

Συγκριτική κατάταξη

Ώρα όμως να δούμε πως διαμορφώνεται με την προσθήκη της Noctua NH-U12S chromax.black το γράφημα της συγκριτικής παρουσίασης των επιδόσεων των ψυκτρών, που έχουν περάσει από τον πάγκο του TheLab !

Για να διευκολυνθεί η ανάγνωση των γραφημάτων έχουμε χωρίσει χρωματικά τις ψύκτρες σε τρεις κατηγορίες ισχύος (180, 240 και 360 Watt) οι οποίες αντιστοιχούν στην μέγιστη θερμική καταπόνηση που δοκιμάστηκαν.

Επίσης για να δώσουμε και μια αίσθηση της αποτελεσματικότητας μιας ψύκτρας (ψυκτικής ικανότητας) σε σχέση με τον συνολικό της όγκο και το πόσο αποκλίνουν οι επιδόσεις της από έναν κοινό για όλες μέσο όρο Δθ, προσθέσαμε στο πρώτο ραβδόγραμμα (του Δθ) την παράμετρο Delta-T Deviation Weighted Total Volume Cooling Capacity. Η ανάλογη προσθήκη έγινε και στο δεύτερο ραβδόγραμμα (του Θορύβου) όπου η νέα παράμετρος Noise Deviation Weighted Cooling Capacity @ Performance to Noise Efficiency μας δίνει μια ένδειξη του πόσο καλά μας "αποζημιώνει" θερμικά μια ψύκτρα, για κάθε dB(A) θορύβου που παράγει! Και οι δυο παράμετροι έχουν την λιγότερο σημαντική θέση στην ιεράρχηση (sorting) των τιμών του ραβδογράμματος, απεικονίζονται δε, με φωτεινό πράσινο χρώμα.

Του ονόματος της κάθε ψύκτρας προηγούνται δύο αριθμοί, ο πρώτος μας δίνει την κατάταξή της στην κατηγορία της ανάλογα με τα Watt που δοκιμάστηκε και ο δεύτερος την γενικότερη κατάταξή της στο σύνολο των ψυκτρών και θα μας διευκολύνει στην αναζήτησή της στην ανάγνωση των γραφημάτων.
Επίσης -όπως θα δείτε- άλλαξε το διάγραμμα φέρνοντας τα ονόματα των ψυκτρών δεξιά για να έχουν ευανάγνωστη στοίχιση και οι αριθμοί κατάταξής τους ήρθαν εμπρός για να είναι εύκολος ο εντοπισμός της ψύκτρας κατά το σχολιασμό των επιδόσεών της.

Με αυτά κατά νου, ας δούμε τα αποτελέσματα που έφερε η ψύκτρα της σημερινής μας παρουσίασης.

Ι. Κατάταξη με ευθεία σύγκριση, άνευ αντιστάθμισης

Σε αυτά τα γραφήματα η κατάταξη γίνεται με βάση τα πρωτογενή μεγέθη του "CPU" Δθ και του Θορύβου.

Βοηθητικά παρατίθεται σαν τρίτος ιεραρχικά παράγων κατάταξης, η Σταθμισμένη Απόκλιση ( Deviation Weighted ).

Α. Σύνθετη κατάταξη με βάση το Δθ και τον θόρυβο, με πρωτεύον κριτήριο το Δθ.
(Pthermal = Max, Air flow = Max, Noise measurement distance = 0,5m)

Στο stock setup έρχεται ουσιαστικά πρώτη στη κατηγορία της καθώς, δεν υπάρχει άλλη ψύκτρα η οποία με ένα ανεμιστήρα, να φέρνει καλύτερες θερμοκρασίες.
Στο Push-Pull setup και πάλι σημειώνει πρωτιά γιατί, ναι μεν υπάρχει ψύκτρα με καλύτερες επιδόσεις από την NH-U12S chromaχ.black ( η Corsair A500) αλλά αυτή έχει και κατά 218% μεγαλύτερο όγκο και παράγει υπερδιπλάσιο θόρυβο, οπότε δεν υπάρχει καμία βάση σύγκρισης!
Με βάση αυτές τις θερμικές επιδόσεις και συνηγορούντος του χαμηλού θορύβου που παράγει, αποτελεί τη βέλτιστη επιλογή για μια ψύκτρα μέσου προς μικρό όγκου!

Β. Σύνθετη κατάταξη με βάση το θόρυβο και το Δθ, με πρωτεύον κριτήριο το θόρυβο.
(Pthermal = Max, Air flow = Max, Noise measurement distance = 0,5m)

Τέταρτη θέση στην κατάταξη με βάση το θόρυβο μεν, αλλά αυτή απέχει μόνο 0,6dB(A) από την πιο αθόρυβη ψύκτρα.
Στο Push-Pull setup έρχεται πρώτη στην κατηγορία των 240W, με μόλις 37dB(A) στο μέγιστο air flow.
Συνεπώς και πάλι για όποιον αναζητά μια αθόρυβη ψύκτρα αυτού του όγκου, αποτελεί την καλύτερη επιλογή.

II. Συνδυαστική κατάταξη με σταθμισμένο σύστημα βαρών

Ο τίτλος δεν είναι και ο πιο δόκιμος, αλλά δίνει έμφαση σε αυτό που επιχειρείται, να δωθεί απάντηση σε σύνθετα και πραγματικά ζητήματα, όπως:

"Ποια ψύκτρα έχει καλές επιδόσεις, αλλά παράλληλα έχει και χαμηλό θόρυβο; "
" Θέλω μια ψύκτρα που να έχει επιδόσεις αλλά να μη μου "παίρνει" τα αυτιά ! "
" Χρειάζομαι μια ψύκτρα που να είναι ήσυχη, χωρίς να είναι και "ψοφίμι ! "

Spoiler

Αυτός ο πιο σύνθετος τρόπος αξιολόγησης λειτουργεί με σύστημα βαρών, τροποποιώντας την συμμετοχή των βασικών μεγεθών ανάλογα με την απόλυτη τιμή τους, σε διακριτά βήματα, για κάθε ένα από τα οποία, ισχύουν διαφορετικοί συντελεστές συμμετοχής / βαρύτητας.

Έτσι, άλλο τελικό συντελεστή συμμετοχής θα έχει μια ψύκτρα που είναι ήσυχη και άλλο μια εξαιρετικά θορυβώδης.

Με αυτό το τρόπο μένουν στις κατώτερες θέσεις ψύκτρες που είτε είναι πολύ "ζεστές", είτε πολύ θορυβώδεις, και φυσικά αυτές που έχουν και τα δυο αυτά μειονεκτήματα, πάνε κατ' ευθείαν στο τέλος!

Αντίθετα, ψύκτρες που έχουν πιο ισορροπημένα χαρακτηριστικά λειτουργίας, υφίστανται μικρότερη επιβάρυνση και ανεβαίνουν στην κατάταξη, στην κορυφή της οποίας είναι φυσικά οι ψύκτρες που είναι δροσερές και αθόρυβες!

Το αποτέλεσμα αυτής της ανάλυσης / κατάταξης είναι πολύ πλησιέστερα στην πραγματική μέση χρήση που επιφυλάσσουμε στους υπολογιστές μας !

Στη συνέχεια ακολουθούν τρία σύνθετα ραβδογράμματα, στα οποία υπάρχουν όλες οι βασικές παράμετροι ανάλυσης της συμπεριφοράς μιας ψύκτρας -για την ώρα- στην μέγιστη καταπόνηση!

Γ. Σταθμισμένη κατάταξη με βάση το συνδυασμό του Δθ και του θορύβου, στο μέγιστο θερμικό φορτίο και air flow.

Γράφημα σταθμισμένης και ισόποσης συμμετοχής του Δθ και του Θορύβου, με βάση σύστημα βαρών.
(Pthermal = Max, Air flow = Max, Noise measurement distance = 0,5m)

Στο ραβδόγραμμα που ακολουθεί υπάρχουν τα πρωτογενή, ακατέργαστα δεδομένα (Δθ και Noise) σαν βάση αναφοράς και η παράμετρος Δθ/Noise Weighted Average που αποτελεί και το πρώτο κριτήριο κατάταξης μέσα σε κάθε ομάδα ψυκτρών, έτσι όπως αυτές διαχωρίστηκαν με βάση την θερμική ισχύ της δοκιμής τους.

Σε αυτό το ραβδόγραμμα αναδεικνύονται οι ψύκτρες που έχουν πιο ισορροπημένη σχέση μεταξύ των θερμικών επιδόσεων τους και του θορύβου που συνεπάγεται η επίτευξή τους.

Η κατάταξή της στην κορυφή της κατηγορίας των 240W, του πίνακα με τις ισορροπημένες επιδόσεις φυσικά -μετά από όσα είδαμε μέχρι τώρα- δεν αποτελεί έκπληξη.
Να σημειώσω ότι το σύστημα βαρών εδώ φέρνει στην πρώτη θέση το Push setup μολονότι αυτό υστερεί λίγο στις επιδόσεις σε σχέση με το Push-Pull setup γιατί το δεύτερο κάνει αναλογικά περισσότερο θόρυβο.

Δ. Σταθμισμένη κατάταξη με βάση το συνδυασμό του Δθ και του θορύβου, στο μέγιστο θερμικό φορτίο και air flow.

Γράφημα σταθμισμένο για Χαμηλότερο Δθ.
(Pthermal = Max, Air flow = Max, Noise measurement distance = 0,5m)

Εδώ στη συνταγή αξιολόγησης έχουμε δώσει μεγαλύτερο βάρος στις επιδόσεις και μικρότερο στο Θόρυβο. Το κριτήριο κατάταξης είναι η πρώτη ράβδος κάθε τριάδας (Δθ / Noise Weighted Average).

Και πάλι η Noctua NH-U12S chromax.black "κάνει το ένα - δύο" στην ομάδα των ψυκτρών που έχουν δοκιμαστεί στα 240W.
Αυτή τη φορά όμως -και σωστά- την πρώτη θέση παίρνει το Push-Pull setup, καθώς εδώ οι επιδόσεις έχουν -σχετικώς- την βαρύνουσα σημασία.

Ε. Σταθμισμένη κατάταξη με βάση το συνδυασμό του Δθ και του θορύβου, στο μέγιστο θερμικό φορτίο και air flow.

Γράφημα σταθμισμένο για Χαμηλότερο Θόρυβο.
(Pthermal = Max, Air flow = Max, Noise measurement distance = 0,5m)

Και ήρθε η ώρα για να απαντηθεί το ερώτημα όλων εκείνων που θέλουν να κάνουν τη δουλειά τους, αλλά δεν "θυσιάζουν" τα αυτιά τους!

Η ψύκτρα με το stock setup της (Push) πάει και κάθεται κατ' ευθείαν στην κορυφή της κατηγορίας της.
Το δε Push-Pull setup βρίσκεται στην τέταρτη θέση, αλλά αυτό σημαίνει μόλις 2,2dB(A) παραπάνω και κέρδος αντίστοιχα δύο βαθμών στο Δθ.

Με άλλα λόγια και από όποια πλευρά και αν το δούμε, στην σημερινή φιλοξενούμενη του εργαστηρίου μας, έχουμε τον αδιαμφισβήτητο "πρωταθλητή" της κατηγορίας των 240W, ο οποίος όπως είδαμε και στις μετρήσεις, μπορεί άνετα να παίξει με ασφάλεια και στην πιο μεγάλη κατηγορία (360W)!

Επίλογος

Είναι η τρίτη φορά που από αυτή τη θέση έχουμε την ευκαιρία να κρίνουμε επανέκδοση προϊόντων ενός κατασκευαστή, που έχει δείξει έμπρακτα την προσήλωσή του στο να κάνει το καλό καλύτερο και εκείνο, άριστο!
Ένα κατασκευαστή που πείθει και τον πιο επιφυλακτικό από εμάς ότι, δαπανά χρόνο και χρήμα προκειμένου η κάθε νέα του πρόταση, να έχει κάτι ουσιαστικό να προσφέρει στον χρήστη!

Και αυτό επιβεβαιώνεται με το καλύτερο τρόπο και στην σημερινή φιλοξενούμενή μας!
Η Noctua θα μπορούσε εδώ και καιρό να έχει προχωρήσει στην έκδοση ψυκτρών μαύρου χρώματος, καθώς οι διαθέσεις του "κοινού" της ήταν γνωστές από καιρό, όμως η κατασκευάστρια είχε δύο σοβαρά προβλήματα να λύσει και αυτό πήρε όσο καιρό "ήθελε" να πάρει!

Η Noctua ξεκίναγε από μια εξαιρετικά αποτελεσματική ψύκτρα, μια ψύκτρα που έχει θέσει τα όρια σύγκρισης στην κατηγορία αυτού του όγκου και σε αυτήν, έπρεπε να προσθέσει μια διαδικασία (βαφή) η οποία εκ προοιμίου, θέτει θέμα διατήρησης της θερμοαπαγωγικής ικανότητά της.

Ο λόγος είναι ότι χρειάζεται μια πολύ λεπτή ισορροπία στη "συνταγή" της βαφής, έτσι ώστε αυτή, αφενός να είναι αρκετά λεπτή και διεισδυτική έτσι ώστε να καλύψει τα πάντα σωστά, χωρίς το πάχος της να μειώσει την θερμοαπαγωγική ικανότητα της ψύκτρας περισσότερο από ότι θα την αυξήσει η υψηλότερη αφετική ικανότητα του μαύρου χρώματός της!
Σε αυτή τη προσπάθεια αξιοποιείται και η υφή της επιφάνειας της βαφής και παράλληλα εξασφαλίζεται και η άριστη πρόσφυση της βαφής, πάνω στην πλήρως επινικελωμένη επιφάνεια της ψύκτρας!

Δεν γνωρίζουμε πόση προσπάθεια απαίτησε η επίτευξη αυτής της πραγματικά λεπτής ισορροπίας, προκειμένου το νέο προϊόν να μην υστερεί θερμικά από την άβαφη έκδοσή του, όμως οι πραγματικά πολλές συγκριτικές μετρήσεις που είχαμε τη δυνατότητα να κάνουμε, κατατείνουν σε μια ευκρινέστατη, μικρή, αλλά συστηματική υπεροχή της chromax.black έκδοσης της NH-U12S έναντι της απλά επινικελωμένης έκδοσής της!

Πλεονεκτήματα:

Στα πέραν του νέου χρώματος ζητήματα, η NH-U12S chromax.black μπορεί να υποστηρίξει μέσα στο TDP της οποιαδήποτε απαίτησή μας, διατηρώντας τον θόρυβο σε πολύ χαμηλό επίπεδο αλλά και επιπλέον δεν έχει κανένα πρόβλημα να διατηρήσει τον επεξεργαστή σας ασφαλή ακόμα και σε πολύ χαμηλές στροφές στο βαθμό που χρειαζόμαστε "dead silent" λειτουργία.
Από την άλλη πλευρά και παρά τον μικρό της όγκο μπορεί να υποστηρίξει με ασφάλεια για την CPU σας, εξαιρετικά μεγάλες θερμικές απαιτήσεις χωρίς ο θόρυβος να ξεφύγει από το επίπεδο της διακριτικής υπόμνησης ότι "έχουμε ξεφύγει"!
Επιπλέον αυτών και σαν το πιο βασικό της ατού, έχει και την πλήρη συμβατότητα με το πέριξ του socket hardware, ακόμα και αν την έχουμε εξοπλίσει και με δεύτερο ανεμιστήρα (Push-Pull setup).
Την εικόνα συμπληρώνει το εξαιρετικό σύστημα στήριξης, που κάνει παιχνίδι την εγκατάστασή της ακόμα και από τον άπειρο χρήστη και φυσικά το κερασάκι σε όλα αυτά, είναι η εξαετής εγγύηση που την συνοδεύει!

Μειονεκτήματα:

Εδώ το μόνο που μπορούμε να σημειώσουμε είναι ότι, από τον απλόχερα εφοδιασμένο εξοπλισμό της, λείπει ένα PWM Fan Y Splitter Cable Adapter, το οποίο δυστυχώς δεν θα βρούμε ούτε και στον ομόσταυλο μαύρο ανεμιστήρα που λογικά θα είναι η επιλογή για την δημιουργία ενός Push-Pull setup.

Περί τιμής:

Η MSRP τιμή της χωρίς να είναι μεγάλη δεν μπορεί να μας αποτρέψει να θέλουμε να την δούμε σε ακόμα χαμηλότερο επίπεδο και σε αυτό συντείνει και η σύγκριση της τιμής της με την MSRP τιμή της μεγάλης αδελφής της (89,9€).
Από την άλλη μεριά τα γνωστά σκαμπανεβάσματα στην Ελληνική αγορά, θέλουν την προσοχή σας και σίγουρα δεν μπορούμε να την καταλογίσουμε στην κατασκευάστρια!

Υπενθυμίζουμε ότι, η Noctua NH-U12S chromax.black έχει από την κατασκευάστρια εταιρία εξαετή εγγύηση και προτεινόμενη τιμή 69,90€ (MSRP) και την ώρα που ολοκληρώνεται το review της, την βρίσκουμε στα Ελληνικά καταστήματα -εντός1- 3 ημερών- προς 82.50 € (συν 0,00 € λοιπά έξοδα) του ΦΠΑ συμπεριλαμβανομένου.

Συνοψίζοντας όλα αυτά σε μια φράση :

"Ο κάτοχος ενός μέσης ισχύος συστήματος που βρίσκεται σε αναζήτηση εκείνης της μικρής ψύκτρας που αφενός θα αναβαθμίσει τις επιδόσεις της stock ψύκτρας του, μειώνοντας κατά πολύ τον θόρυβό του και αφετέρου θα αποτελέσει μια σημαντική αισθητική αναβάθμιση του συστήματός του, καλά θα κάνει να δει την πρόταση της Noctua NH-U12S chromax.black από κοντά! "

Κλείνοντας την παρουσίασή μας ας δούμε επιγραμματικά τα πλεονεκτήματα και μειονεκτήματα της Noctua NH-U12S SE-AM4.

Κορυφαία ποιότητα κατασκευής.
Πολύ καλές επιδόσεις.
Εξαιρετικά λειτουργικό και στιβαρό σύστημα στερέωσης με πολύ εύκολη εγκατάσταση.
Σταθερή πίεση συναρμογής ψύκτρας / CPU, η οποία ορίζεται μέσω ελατηρίων στις βίδες του βραχίονα στήριξης.
Εξαιρετικά μεγάλη περιοχή λειτουργίας.
Μπορεί να αντιμετωπίσει με ασφάλεια, το μέγιστο θερμικό φορτίο, παράγοντας "μηδενικό" θόρυβο.
Πολύ αποτελεσματικός και αθόρυβος PWM ανεμιστήρας με FDB έδρανα μεταλλικού περιβλήματος, με MTBF >150.000 h.
Εξαιρετικής ποιότητας και τεχνολογίας ανεμιστήρας με σύστημα συγκέντρωσης ροής του αέρα.
Χαμηλός θόρυβος ακόμα και σε υψηλές στροφές, ο οποίος είναι απαλλαγμένος από ενοχλητικές συχνότητες.
Sleeved καλώδιο ανεμιστήρα.
Καλώδιο περιορισμού της ταχύτητας περιστροφής του ανεμιστήρα (LNA adapter)
Επιπλέον ζεύγος wire clips και αντικραδασμικά παρεμβύσματα για την προσθήκη και δεύτερου ανεμιστήρα (Push-Pull).
Αντικραδασμικές ελαστικές ταινίες για την προσθήκη ανεμιστήρα άλλου κατασκευαστή.
Σύριγγα με εξαιρετική θερμοαγώγιμη πάστα που αρκεί για περισσότερες της μιας εφαρμογών.
Αναλυτικό manual.
Εγγύηση έξι ετών.

Δεν παρέχει ένα PWM fan Y cable splitter για δεύτερο ανεμιστήρα.
Για την ώρα η τιμή της στη χώρα μας είναι αρκετά υψηλότερη από αυτήν που συνιστά η κατασκευάστρια!

Με βάση όλα τα παραπάνω, η γενική βαθμολογία που αποσπά η Noctua NH-U12S chromax.black, δε μπορεί να είναι μικρότερη από:

9.3

Excellent

 theLAB.gr

Ευχαριστούμε θερμά την Noctua για την παραχώρηση του δείγματος της δοκιμής.

Για το TheLab.gr Seafalco 24/05/2021

Corsair Hydro X Series iCUE XH303i Review

Mon, 17 May 2021 19:05:54 +0000

Πρόλογος

Στην προηγούμενη παρουσίαση που είδαμε μαζί και είχε να κάνει με το Corsair 5000D, ουσιαστικά είχαμε προαναγγείλει την σημερινή. Τότε, ήταν η πρώτη παρουσίαση όπου, ενώ είχαμε στον πάγκο μας ένα αρκετά μεγάλο κουτί, δεν προχωρήσαμε αναλυτικά σε ένα πολύ σημαντικό κομμάτι των παρουσιάσεων κουτιών, που έχει να κάνει με την εγκατάσταση υδρόψυξης και τι μπορεί να χωρέσει το εκάστοτε προϊόν.

Σήμερα, όχι μόνο θα εγκαταστήσουμε μία υδρόψυξη στο εσωτερικό του, αλλά για πρώτη φορά στις παρουσιάσεις κουτιών, θα προχωρήσουμε σε hard tubing setup και φυσικά, όλα τα προϊόντα που θα δούμε, είναι από την Corsair και την ολοκαίνουρια σειρά Hydro X.

Να πούμε βέβαια εδώ, πως ήταν κάτι παραπάνω από απλά αναμενόμενο ότι, η εταιρία θα προχωρήσει δυναμικά και σε αυτόν τον τομέα, μιας και πλέον είναι ένας γίγαντας γύρω από το hardware υπολογιστών. Καμία λοιπόν έκπληξη δεν προξένησε η νέα σειρά, σίγουρα όμως έχει κεντρίσει το ενδιαφέρον των χρηστών.

Καλό θα είναι πριν να προχωρήσουμε στο καθιερωμένο unboxing, να πούμε δύο λόγια σαν πρώτη γνωριμία με την σειρά Hydro X.

Οι υποψήφιοι αγοραστές έχουν δύο επιλογές. Είτε να αγοράσουν μεμονωμένα εξαρτήματα, είτε να προτιμήσουν κάποιο από τα έτοιμα kit που διαθέτει η κατασκευάστρια. Τα έτοιμα kit με τις κωδικές ονομασίες Hydro X Series iCUE XH303i και Hydro X Series iCUE XH305i, αποτελούνται από κοινά εξαρτήματα και η διαφορά τους εντοπίζεται στον τύπο αντλίας-ρεζερβουάρ.

Το XH305i διαθέτει ένα κλασικό combo reservoir και αντλίας, ενώ η έκπληξη, έρχεται στο XH303i με έναν έξυπνο σχεδιασμό που θα δούμε μαζί αργότερα. Τα kit είναι για ψύξη μόνο του επεξεργαστή και φυσικά -μιας και μιλάμε για custom build- μπορεί ο χρήστης να ξεκινήσει με ένα από αυτά και στη συνέχεια να προμηθευτεί τα επιπλέον εξαρτήματα που χρειάζεται, για να εντάξει και την κάρτα γραφικών του στο loop.

Παρακάτω φαίνονται όλα τα εξαρτήματα που μας έστειλε η κατασκευάστρια για την σημερινή παρουσίαση και δεν μένει από το να αρχίσουμε να ανοίγουμε τις συσκευασίες τους.

Hydro X Series iCUE XH303i RGB Custom Cooling Kit

Το unboxing θα ξεκινήσει από το kit XH303i RGB που όπως βλέπουμε και στην μπροστά όψη της συσκευασίας του, αποτελείται από 25 τεμάχια. Το χρώμα που κυριαρχεί είναι το κίτρινο και στις διάφορες πλευρές του μπορούμε να δούμε ένα-ένα τα εξαρτήματα που το απαρτίζουν. Η συσκευασία, παρόλο που είναι σχετικά μεγάλη και ξαφνιάζει με μία πρώτη ματιά, τελικά είναι αρκετά βολική καθώς, η χειρολαβή που διαθέτει τη μετατρέπει σε μικρή βαλίτσα και κάνει την μεταφορά της εύκολη υπόθεση.

Όσοι αρέσκονται στο να βλέπουν μαζεμένα σε μορφή πίνακα τα διάφορα εξαρτήματα τότε δεν μένει από το να ρίξουν μία ματιά παρακάτω. Εμείς να ενημερώσουμε ότι η προτεινόμενη τιμή λιανικής για το kit είναι 499,90€ και στην ελληνική αγορά, τη στιγμή που γράφεται η παρουσίαση, είναι διαθέσιμο -κατόπιν παραγγελίας- στην τιμή των 478.90 € συμπεριλαμβανομένου του ΦΠΑ. H δε εγγύηση καλής λειτουργίας είναι 2 χρόνια.

Ανοίγοντας την συσκευασία, όλα είναι επιμελώς τακτοποιημένα, εξαντλώντας τα περιθώρια εκμετάλλευσης του διαθέσιμου χώρου, σε σημείο να αναρωτιέται κανείς όταν τα βγάλει, αν θα καταφέρει να τα χωρέσει ξανά!

Στην επόμενη φωτογραφία έχουμε και τα 25 εξαρτήματα με μία ματιά!

Παρακάτω σε μορφή λίστας από το site της κατασκευάστριας, βρίσκονται αναλυτικά όλα όσα περιέχονται μέσα στο kit.

Αρχή θα βάλουμε από το XT Hardline Bending Kit. Το συγκεκριμένο kit θα μας βοηθήσει να κόψουμε τις σωλήνες στο επιθυμητό μήκος και να τους δώσουμε το κατάλληλο σχήμα. Όποιος θέλει να προμηθευτεί το kit ξεχωριστά η προτεινόμενη τιμή του είναι 49,99€.

Φυσικά πρώτη ποζάρει στον φακό μας η συσκευασία του, η οποία δεν διεκδικεί δάφνες ομορφιάς αλλά...

. . . παραμένοντας λειτουργικά λιτή, μας δίνει όλη την απαραίτητη πληροφορία για τα εξαρτήματα που περιέχει, τα οποία είναι είναι πολύ καλά προστατευμένα και τακτοποιημένα στο εσωτερικό της .

Το πορτοκαλί εξάρτημα που βλέπουμε είναι μία ξύστρα ουσιαστικά και αναλαμβάνει να καθαρίσει τη σωλήνα από τα γρέζια της κοπής, από το εσωτερικό αλλά και το εξωτερικό χείλος της.

Το μαύρο εξάρτημα παρακάτω, είναι αυτό που θα μας βοηθήσει να δώσουμε την απαραίτητη γωνία στη σωλήνα μας. Στο πλαϊνό μέρος διακρίνονται κάποια stop ανά 10mm, που σίγουρα θα μας φανούν χρήσιμα κατά την διαμόρφωση της σωλήνας.

Το πρώτο εξάρτημα στη συνέχεια, είναι μία μικρή μέγγενη στην οποία ασφαλίζουμε την σωλήνα και με το πριόνι -στα δεξιά- μπορούμε να προχωρήσουμε στην κοπή της.

Για να δούμε το kit στην πράξη, η εταιρία έχει ετοιμάσει ένα σύντομο αλλά περιεκτικό video το οποίο μπορείτε να δείτε παρακάτω.

Προχωράμε στο επόμενο εξάρτημα που είναι το CPU block. Το XC7 RGB εφόσον κάποιος θελήσει να το αγοράσει ξεχωριστά, έχει προτεινόμενη τιμή 79.90€ και η εγγύηση καλής λειτουργίας του ανέρχεται στα 3 χρόνια. Η συσκευασία είναι όμορφη με δύο εικόνες του προϊόντος -ανά μία- στην εμπρός και την πίσω όψη της. Καθαρά και ευδιάκριτα βλέπουμε ότι το water-block είναι συμβατό με LGA 115Χ και AMD AM4 και το υλικό κατασκευής του cold plate, είναι επινικελωμένος χαλκός.

Για να καταφέρει ο χρήστης να ελέγξει τον φωτισμό των 16 addressable LEDs του block, απαραίτητη προϋπόθεση είναι να διαθέτει τον Commander PRO, ο οποίος περιέχεται -όπως θα δούμε παρακάτω- στην συσκευασία του kit.

O πίνακας με τα χαρακτηριστικά του XC7 CPU waterblock ακολουθεί.

Μέσα στη συσκευασία του βλέπουμε το φυλλάδιο με τους όρους της εγγύησης καλής λειτουργίας και το εγχειρίδιο χρήσης του.

Φυσικά δεν θα μπορούσε να λείπει μία σωστή και τακτοποιημένη συσκευασία για ένα από τα πιο σημαντικά εξαρτήματα σε μία υδρόψυξη. Όλα είναι επιμελώς προστατευμένα και στη θέση τους.

Εντύπωση προκάλεσε με την πρώτη ματιά, ο τρόπος που έχει εφαρμόσει η κατασκευάστρια την θερμοαγώγιμη πάστα, κάτι που ήταν μία όμορφη νότα σε ένα πολύ προσεγμένο -όπως όλα δείχνουν μέχρι στιγμής- kit custom υδρόψυξης. Το Block, αυτό καθεαυτό, το βλέπουμε από την εμπρός όψη του στην δεύτερη φωτογραφία που ακολουθεί, στην οποία η αριστερή οπή με σπείρωμα G1/4 είναι η έξοδος και η δεξιά, η είσοδος του υγρού ψύξης.

Στην πρώτη φωτογραφία παρακάτω βλέπουμε το RGB connector, το οποίο συνδέεται στον Commander PRO ή σε μία θύρα του Lighting Node PRO. Στην δεύτερη φωτογραφία βλέπουμε το backplate και το Bracket του block μαζί με τις απαραίτητες βίδες και ροδέλες για την εγκατάσταση.

Καιρός να προχωρήσουμε και να δούμε ένα πραγματικά ενδιαφέρον combo reservoir και αντλίας. O λόγος για το XD3 RGB combo res/pumb, που όποιος θελήσει να το αποκτήσει μεμονωμένο, θα πρέπει να διαθέσει 164,90€ βάσει της προτεινόμενης τιμής από την κατασκευάστρια.

Η συσκευασία του κινείται στο ίδιο μήκος κύματος με όλο το kit. Οι διαστάσεις του και τα χαρακτηριστικά του είναι ευδιάκριτα γραμμένα πάνω.

Και σε αυτή τη συσκευασία, τα διάφορα εξαρτήματα είναι επιμελώς τακτοποιημένα. Εδώ ξεκινάει και το ενδιαφέρον και η ιδιαιτερότητα του συγκεκριμένου combo. Το μικρό Bracket στην δεξιά φωτογραφία που ακολουθεί, επιτρέπει την εγκατάσταση του combo σε θέση για 120mm ανεμιστήρα, ενώ το δεύτερο σε θέση για 140mm. Με απλά λόγια, μπορεί να εγκατασταθεί σε οποιαδήποτε θέση του κουτιού μπορεί να μπει και ανεμιστήρας, αρκεί ο προσανατολισμός του να είναι κατακόρυφος ούτως ώστε να μπορεί -μέσω του fill port- να γεμίσει με το ψυκτικό υγρό.

Ένα ακόμα Bracket κάνει την εμφάνισή του μέσα στα διάφορα αξεσουάρ που συνοδεύουν το XD3. Αυτό σε συνδυασμό με ένα από τα δύο παραπάνω για τις θέσεις ανεμιστήρων, επιτρέπει την εγκατάσταση του XD3 κάθετα στη θέση ανεμιστήρα.

Και επειδή μία εικόνα χίλιες λέξεις, ένα screenshot από το manual για το τι ακριβώς μπορεί να γίνει με τα παραπάνω Brackets.

Για να το δούμε όμως από κοντά. Μπροστά βλέπουμε τις δύο θέσεις για ρακόρ με το κλασικό σπείρωμα G1/4 καθώς και το Plexiglas που επιτρέπει στον χρήστη να έχει εικόνα από το ψυκτικό υγρό στο εσωτερικό του. Οι δύο οπές στα δεξιά (όψη και πλάγια) είναι η είσοδος και οι αριστερές η έξοδος.

Στο επάνω μέρος υπάρχει η οπή για το γέμισμα aka fill port, ενώ στο κάτω μέρος μπορεί να εγκατασταθεί ο sensor θερμοκρασίας που θα δούμε παρακάτω. Η τροφοδοσία γίνεται μέσω molex καλωδίου και ο έλεγχος της αντλίας είναι με PWM.

Αυτό που δεν μας άρεσε είναι τα πολύχρωμα καλώδια, τα οποία είτε θα μπορούσαν να είναι μαύρα, είτε να έχουν επενδυθεί με κάποιο μαύρο sleeve.

Παρακάτω και στο κέντρο της φωτογραφίας βλέπουμε το sensor θερμοκρασίας που θα μας ενημερώσει για την θερμοκρασία του ψυκτικού υγρού, τρεις τάπες για τις υποδοχές που δεν θα χρησιμοποιήσουμε, ούτως ώστε να εξασφαλίσουμε στεγανότητα στο κύκλωμα, ένα εργαλείο για την εύκολο βίδωμα και ξεβίδωμά τους, τις απαραίτητες βίδες και ροδέλες για την εγκατάσταση σε ένα από τα Brackets και ένα βύσμα 24pin, γεφυρωμένο (PSO-pin16 με "γη"), για να δώσει ρεύμα το τροφοδοτικό μας κατά την διαδικασία του Leak test.

Για το τέλος αφήσαμε τον πίνακα των χαρακτηριστικών.

Και ήρθε η ώρα να δούμε από κοντά τα ρακόρ. Το χρώμα τους και η υφή τους είναι εξαιρετικά! Ποιοτικά ρακόρ που δεν φαίνεται να προβληματίσουν σε τίποτα στην εγκατάσταση. Το kit έρχεται με 8 ίσια και 2 γωνιακά ρακόρ και όποιος θέλει να τα αποκτήσει ξεχωριστά, ή επιθυμεί τέλος πάντων να πάρει κάποια επιπλέον για να μεγαλώσει το κύκλωμά του, τότε το κόστος έχει ως εξής

Hydro X Series XF Hardline 14mm OD Fitting Four Pack 27,90€

Hydro X Series 90° Rotary Adapter Twin Pack 27,90€

Hydro X Series 45° Rotary Adapter Twin Pack 27,90€

Παρακάτω η αυτού μεγαλειότης, ο Commander PRO, που δεν χρειάζεται να τον αναλύσουμε μιας και έχει γραφτεί -αν όχι η πιο λεπτομερής- μία από τις πιο λεπτομερείς παρουσιάσεις στο διαδίκτυο στο TheLab.gr. Όποιος λοιπόν θέλει να μάθει παραπάνω, αρκεί ένα κλικ εδώ.

Παρακάτω βλέπουμε ένα ακόμα προϊόν το Corsair RGB HUB. Το hub αυτό μπορεί να αναλάβει τον RGB φωτισμό έξι ανεμιστήρων Corsair (θέσεις 1-6 στην 2η φωτογραφία που ακολουθεί) και συνδέοντας το με τον Commander PRO (μέσω της θύρας στην μικρή πλευρά του, δεξιά στην 2η φωτογραφία παρακάτω), δίνεται στον χρήστη, η δυνατότητα ελέγχου του χρώματός τους .

Στην 3η φωτογραφία βλέπουμε το καλώδιο τροφοδοσίας power sata, ενώ η στερέωση του hub πάνω στο κουτί, φαίνεται στην 4η φωτογραφία και γίνεται μέσω ταινίας διπλής όψης

Στην συνέχεια βλέπουμε τους ανεμιστήρες που θα δώσουν τις απαραίτητες ανάσες δροσιάς στο σύστημα. Στη συσκευασία περιέχονται τρεις ανεμιστήρες SP120 RGB που τους έχουμε δει κατά καιρούς και στις παρουσιάσεις κουτιών.

Οι ανεμιστήρες διαθέτουν το κλασικό 3pin connector για τον έλεγχο του κινητήρα τους και ένα ειδικό 4Pin connector που θα συνδεθεί στο RGB HUB (το γράφει άλλωστε και το κίτρινο ταμπελάκι στην 3η φωτογραφία που ακολουθεί) για να ελέγξουμε τον φωτισμό τους.

Οι ανεμιστήρες θα "φορεθούν" και κάτι μας λέει ότι θα ταιριάξουν γάντι στο παρακάτω τριπλό ψυγείο...

Το XR5 360 έχει προτεινόμενη τιμή 78.90€ αν κάποιος θέλει να το αγοράσει ξεχωριστά και φυσικά, έρχεται πλήρως προστατευμένο μέσα στην συσκευασία του.

Το υλικό κατασκευής είναι ο χαλκός, δέχεται τρεις ανεμιστήρες 120mm, το πάχος του ανέρχεται στα 30mm και τα σπειρώματα που διαθέτει για τη στήριξη των ανεμιστήρων σε αυτό, αλλά και τη δική του στο κουτί, είναι M4.

Ενώ όπως βλέπουμε στις πάνω φωτογραφίες, το ψυγείο φαίνεται αψεγάδιαστο και η βαφή του εξαιρετική, σε ένα σημείο των fins, η βαφή δεν φαίνεται να έχει πιάσει το ίδιο ομοιόμορφα.

Το ψυγείο δεν είναι και το πιο πυκνό της αγοράς, διαθέτει 16 fins ανά ίντσα και το κάθε fin έχει πάχος 25 micron. Η εγγύηση που δίνει η κατασκευάστρια για το ψυγείο στην περίπτωση βέβαια που στο κύκλωμά σας έχετε μόνο εξαρτήματα από χαλκό και δεν τα αναμείξετε, είναι 3 χρόνια!

Πριν προχωρήσουμε παρακάτω αξίζει να αναφέρουμε και να πούμε ότι η Corsair έχει εξοπλίσει το ψυγείο με προστατευτικά λαμάκια κάτω από τις οπές των βιδών. Με αυτόν τον τρόπο αν ο χρήστης πάει να βιδώσει πιο μακριά βίδα θα προστατευτεί το ψυγείο και δεν θα έχουμε δυσάρεστες εκπλήξεις. Και σίγουρα θα είχαμε μιας και οι λίγο παρατηρητικοί θα έχουν ήδη δει ότι στην νοητή προέκταση των οπών υπάρχει σωληνάκι.

Για το τέλος αφήσαμε τις σωλήνες οι οποίες έχουν την κωδική ονομασία XT Hardline 10/14mm. Όπου, 10mm η εσωτερική τους διάμετρος και όπου 14mm η εξωτερική. Το υλικό κατασκευής είναι PMMA και συνολικά το kit διαθέτει έξι τεμάχια του μισού μέτρου. Συνολικά δηλαδή 3 μέτρα σωλήνα.

Να σημειώσουμε εδώ ότι η εταιρία, πέρα από τον κωδικό που βλέπετε παρακάτω και είναι η διάφανη έκδοση, μας έστειλε και την Satin transparent που είναι σαν αμμοβολημένες και επίσης, υπάρχει και η έκδοση Satin Black που μοιάζει αρκετά εντυπωσιακή. Το προτεινόμενο κόστος απόκτησής τους είναι στα 19.90€ και στην ελληνική αγορά, κάνουν δειλά-δειλά την εμφάνισή τους.

Και τι μας έμεινε; Μα το υγρό που θα γεμίσει το κύκλωμα. Το kit έρχεται με ένα λίτρο ψυκτικό υγρό και με ένα μπουκάλι με ειδικό στόμιο που θα βοηθήσει στο γέμισμα του κυκλώματος. Η εταιρία έχει και χρωματιστά υγρά και επίσης...

...Παρέχει λίστα συμβατότητας των εξαρτημάτων της με υγρά άλλων εταιριών, καθώς επίσης και ποια υγρά δεν μπορούμε να χρησιμοποιήσουμε με το kit.

Διαδικασία εγκατάστασης των διαφόρων εξαρτημάτων

Αρχικά αξίζει να αναφέρω ότι πέρα από πρώτη μου παρουσίαση hard-tubing setup, αυτή, είναι και η πρώτη μου επαφή με σκληρούς σωλήνες σε υδρόψυξη. Αυτό το αναφέρω για να δούμε στην πορεία, πόσο εύκολο ή δύσκολο είναι τελικά, κάποιος που δεν έχει ασχοληθεί ξανά, να καταφέρει ένα αξιοπρεπές αποτέλεσμα.

Η αρχή των πάντων σε ένα setup είναι να αποφασίσει ο χρήστης τις θέσεις των ψυγείων και του combo reservoir pumb. Ευτυχώς το κουτί μας δίνει αρκετές επιλογές και προσωπικά επέλεξα ένα τριπλό ψυγείο στην πρόσοψη, ένα τριπλό στην οροφή και το combo res/pumb στη θέση για τον πίσω ανεμιστήρα.

Αφού γίνει η εγκατάσταση των εξαρτημάτων, καλό θα είναι ο αρχάριος χρήστης να προσπαθήσει να φτιάξει πρώτα τις σωλήνες με το μεγαλύτερο μήκος και να αφήσει τις πιο κοντές διαδρομές για το τέλος, όπου πλέον, θα έχει αποκτήσει μία κάποια εμπειρία.
Αυτό, γιατί -όπως θα το δείτε και εσείς- όταν το μήκος είναι μικρό, η λαβή που μας δίνει το υλικό είναι περιορισμένη, με αποτέλεσμα η κάμψη του να είναι δυσκολότερη και τα περιθώρια λάθους να γίνονται ελάχιστα!

Ξεκινάμε δειλά-δειλά μαθαίνοντας μερικά βασικά πράγματα.

1) Ο πιο πιστός σας φίλος είναι το κορδόνι σιλικόνης. Χωρίς αυτό δεν μπορείτε να κάνετε σχεδόν τίποτα. Αν προσπαθήσετε να ζεστάνετε μία σωλήνα και να την λυγίσετε χωρίς να εισάγετε το κορδόνι στο εσωτερικό της, το αποτέλεσμα είναι το παρακάτω.

Η σωλήνα τσακίζει ακόμα και σε ανοικτή καμπύλη και σίγουρα είναι κάτι που δε το θέλουμε, τόσο για αισθητικούς, όσο και για λόγους απόδοσης.

2) Δεν προσπαθούμε ποτέ να ζεστάνουμε τη σωλήνα ακριβώς πάνω από την έξοδο του πιστολιού αέρα και φυσικά δεν την έχουμε ακίνητη πάνω από αυτό και δεν επιμένουμε σε ένα σημείο.
Είμαστε τουλάχιστον 10cm πάνω από το στόμιο και περιστρέφουμε ενώ μετακινούμε ταυτόχρονα τη σωλήνα αριστερά και δεξιά και δεν σταματάμε σε ένα σημείο. Αν δεν γίνει αυτό τότε το αποτέλεσμα που παίρνουμε είναι το παρακάτω.

Δε νομίζω να σας αρέσει και τόσο. Οπότε καιρός να δούμε πως γίνονται σωστά τα βήματα και πως τελικά θα κλείσουμε το loop.

Το πρώτο πράγμα που θα πρέπει κάποιος να μάθει σωστά είναι το κόψιμο της σωλήνας. Η Corsair παρέχει μία μικρή μέγγενη η οποία θα βοηθήσει και τον πιο αρχάριο να κόψει σωστά και κάθετα. Η μεγγενούλα αυτή έχει δύο θέσεις. Η μία είναι για σωλήνα με εξωτερική διάμετρο 12mm και η άλλη -που είναι και αυτή που θα χρησιμοποιήσουμε- είναι για εξωτερική διάμετρο 14mm.

Ο χρήστης θα πρέπει να εισάγει την προς κοπή σωλήνα, πιέζοντάς την στην ανάλογη υποδοχή και να την ασφαλίσει με τις δύο βίδες.

Όπως φαίνεται ξεκάθαρα στην παρακάτω φωτογραφία, στο δεξιό τμήμα της μικρής μέγγενης φαίνεται η φθορά από το πριόνι.
Για να κόψει κάποιος κάθετα θα πρέπει να φροντίσει να μη χάσει η λάμα του πριονιού την επαφή με το "σόκορο" να το πω έτσι της μέγγενης.

Οι κινήσεις θα πρέπει να είναι αργές και σταθερές. Αν χάσετε την ψυχραιμία σας και αρχίσετε να πριονίζετε γρήγορα, το υλικό θα αρχίσει να λιώνει, το πριόνι να μαγκώνει και η συνέχεια γνωστή (δικό σας....)

Αφού κοπεί το κομμάτι βλέπουμε ότι δεν είναι και ότι πιο όμορφο έχουμε δει στη ζωή μας. Εδώ θα χρειαστούμε ένα γυαλόχαρτο και την πορτοκαλί ξύστρα που είδαμε στα παρελκόμενα.

Στο γυαλόχαρτο σπάμε και κάνουμε πιο λείο το σημείο της τομής, ενώ με την ξύστρα και δουλεύοντας τη σωλήνα στα χέρια μας όπως θα κάναμε με ένα μολύβι, φτιάχνουμε το χείλος της κοπής στην εξωτερική και την εσωτερική περίμετρο.

Το τελικό αποτέλεσμα πρέπει να μοιάζει με το παρακάτω.

Αν τα έχουμε πάει καλά μέχρι εδώ θα διαπιστώσουμε ότι στο εσωτερικό αλλά και στο εξωτερικό της σωλήνας υπάρχουν γρέζια και σκόνη. Θα πρέπει να καθαρίσουμε καλά τη σωλήνα και ο καλύτερος τρόπος είναι να γεμίσουμε μία λεκάνη με WFI κατά προτίμηση και να ξεπλύνουμε καλά. Αφήνουμε σε μία άκρη να στεγνώσουν και προχωράμε παρακάτω.

Αφού μάθαμε πως κόβουμε και πως καθαρίζουμε τις άκρες και το μέσα-έξω, καιρός να δούμε και πως λυγίζουμε τη σωλήνα. Όπως προανέφερα πιστός σύμμαχος είναι το κορδόνι σιλικόνης. Ένας ακόμα πιστός σύμμαχος που υπάρχει σε κάθε σπίτι, είναι και το υγρό σαπούνι. Βάλτε μερικές σταγόνες σε ένα μπολ και ανακατέψτε. Βουτήξτε στο διάλυμα την άκρη από το κορδόνι και εισάγετε το κορδόνι μέσα στη σωλήνα. Με αυτόν τον τρόπο το κορδόνι θα μπει πιο εύκολα στο εσωτερικό και θα αφαιρεθεί αρκετά εύκολα μόλις τελειώσουμε την διαδικασία του λυγίσματος της σωλήνας.

Αφού αποφασίσουμε σε ποιο σημείο θέλουμε να λυγίσουμε τη σωλήνα, προσέχουμε δύο πράγματα.

1. Αν το ένα τμήμα, από το σημείο της καμπύλης έως το άκρο, πρέπει να είναι κοντό στη τελική του μορφή, τότε λυγίζουμε τη σωλήνα αφήνοντας πιο μακριά τμήματα. Μόλις ολοκληρώσουμε το λύγισμα, προχωράμε στο κόψιμο. Μπορεί να χρειαστεί να κόψετε δύο και τρεις φορές.
Προσέξτε! Καλύτερα να κόψετε τη σωλήνα πιο μακριά από ότι, πιο κοντή. Το πιο μακρύ τμήμα της μπορεί να ξανακοπεί και να έρθει στο επιθυμητό μήκος. Το κοντό απλά πάει προς ανακύκλωση ή αν είστε τυχεροί μπορεί να το χρησιμοποιήσετε σε κάποιο άλλο σημείο του κυκλώματος

2. Το κορδόνι σιλικόνης θα πρέπει να το εισάγουμε αρκετά πιο μέσα από το σημείο που έχουμε αποφασίσει ότι πρέπει να κάνουμε την καμπύλη. Προτιμήστε το setup της δεύτερης φωτογραφίας, παρά αυτό της πρώτης.

Αφού μάθαμε και αυτό, μας μένει να εισάγουμε τη σωλήνα στα ρακόρ. Εδώ θα έχουμε σύμμαχο μας και πάλι το σαπουνόνερο. Στο σημείο που φαίνεται το εσωτερικό o-ring (πρώτη φωτογραφία), βουτώντας το δάχτυλό σας στο σαπουνόνερο, λιπάνετε το σημείο με το λάστιχο. Με αυτόν τον τρόπο μόλις σπρώξετε τη σωλήνα στο ρακόρ, θα ακούσετε έναν χαρακτηριστικό ήχο κουμπώματος και στη συνέχεια σφίγγετε το δαχτυλίδι με το 2ο o-ring και τελειώνει η σύνδεση. Χωρίς λίπανση τα πράγματα είναι πολύ ζόρικα και θα βάζετε δύναμη άδικα. Λίγο προσοχή μόνο μην το παρακάνετε στην ποσότητα σαπουνιού.

Ουσιαστικά τα παραπάνω βήματα επαναλαμβάνονται μέχρι να τελειώσουμε το loop. Επαναλαμβάνω ότι καλό είναι να ξεκινήσετε από τα πιο μεγάλα κομμάτια και να αφήσετε για το τέλος τα πιο μικρά. Και να έχετε πάντα στο μυαλό σας ότι μιλάμε για διαδρομή 3D. Υπάρχει το αριστερά δεξιά, το πάνω κάτω αλλά και το μέσα έξω όταν πρέπει να συνδέσετε δύο ρακόρ μεταξύ τους. Όσο πιο μικρή είναι η διαδρομή λοιπόν, τόσο πιο δύσκολο είναι να επιτευχθεί μία σωστή σύνδεση.

Τελικό αποτέλεσμα

Πάμε τώρα να δούμε τι κάναμε σε μία φωτογραφία.

Όπως βλέπουμε και έχουμε ήδη αναφέρει, στην πρόσοψη έχει εγκατασταθεί ένα τριπλό ψυγείο, στην οροφή ένα ακόμα, ακολουθεί το CPU block, στο πίσω μέρος το combo res/pumb και η κάρτα γραφικών. Οι μεγάλες διαδρομές, από ψυγείο σε ψυγείο και από ψυγείο σε cpu block αλλά και VGA block σε ψυγείο ήταν εύκολες στο να γίνουν. Επαναλαμβάνω ήταν η πρώτη φορά που ασχολήθηκα με το άθλημα και εντυπωσιάστηκα και πήρα και αέρα.

Εκεί όμως που τα είδα σκούρα ήταν στην διαδρομή από CPU block σε combo res/pumb και από εκεί στην VGA. Μπορεί η παραπάνω φωτογραφία να ξεγελάει και κάποιος να νομίζει ότι από το res/pump έγινε απλά μία 90αρα γωνία στη σωλήνα και κούμπωσε στο VGA block αλλά ας το δούμε από άλλη οπτική γωνία...

Βλέπουμε λοιπόν ότι το αριστερό ρακορ του combo είναι πιο έξω (αριστερά) σε σχέση με το ρακόρ στο VGA block. Επομένως πέρα από το να λυγίσει σε 90μοίρες η γωνία έπρεπε να πάρει και μία κλίση για να καταφέρουμε να πραγματοποιήσουμε τη σύνδεση. Αν κατά την εισαγωγή της σωλήνας δεν ακούσετε τον χαρακτηριστικό ήχο κουμπώματος, τότε κατά πάσα πιθανότητα κάτι δεν έχει γίνει σωστά, κάτι πρέπει να αλλάξετε στην διαμόρφωση της σωλήνας για να αποφύγετε τυχόν διαρροές.

Ας δούμε τώρα κάποια πράγματα που δεν μου άρεσαν.

1. Τα ρακόρ είναι πανέμορφα και η βαφή τους εξαιρετική. Το δακτυλίδι ασφάλισης είναι όσο πρέπει πιο μεγάλο από τη σωλήνα για να μην την γρατζουνάει, αλλά... Θα μπορούσε η εταιρία να δώσει έξτρα o-rings σε μαύρο χρώμα για παράδειγμα για τους περίεργους ανθρώπους σαν εμένα που δεν θέλουμε να βλέπουμε αυτό το πράσινο o-ring ανάμεσα σε block και ρακόρ.

2. Το cpu block είναι εντυπωσιακό. Το διάφανο ακρυλικό στο κέντρο που σου δίνει οπτική επαφή με το υγρό είναι πολύ ωραία πινελιά και όλο το σύστημα στερέωσης δεν μας προβλημάτισε, όμως... Θα ήθελα αυτό το καλώδιο που ξεκινάει από το κάτω μέρος του και πρέπει να κάνει loop για να πάει προς τα πάνω και να κρυφτεί α) να ήταν πιο μακρύ και β) να ήταν στο πάνω μέρος του block στο σημείο που είναι η πορτοκαλί έλλειψη.

Το παρακάτω το ανέφερα και στην αρχή της παρουσίασης. Δεν μπορώ να καταλάβω πως ξέφυγε να έχει το πιο έξυπνο αξεσουάρ της σειράς Hydro X, ουράνιο τόξο καλώδια τροφοδοσίας και να μην είναι τουλάχιστον περασμένα με ένα sleeve. Ο χρήστης θα πρέπει να περάσει ένα Sleeve ή να προσπαθήσει να τα κρύψει όσο γίνεται καλύτερα. Οι πιο "πρακτικοί" της παρέας, μπορεί να σκεφτούν να περάσουν τα καλώδια με έναν μαύρο ανεξίτηλο μαρκαδόρο .

Σε συνθήκες χαμηλού φωτισμού όλα αυτά βέβαια μοιάζουν με λεπτομέρειες...

Αν τώρα πατήσουμε και το κουμπί εκκίνησης θα ξεκινήσει ο RGB χορός που έχει φανατικούς υποστηρικτές και φανατικούς αντιπάλους! Προσωπικά συγκαταλέγομαι στην δεύτερη κατηγορία

Και δύο γενικές όψεις από λίγο πιο μακριά.

Ο Απολογισμός

Και για μία ακόμα φορά έφτασε η ώρα του απολογισμού και να τραβήξουμε την γραμμή, για να κάνουμε την πρόσθεση και την αφαίρεση.

Η σημερινή παρουσίαση ήταν μία από τις πιο ενδιαφέρουσες -και είναι λογικό- μιας και κολυμπήσαμε σε νέα νερά. Ενώ αρχικά με διακατείχε ένας προβληματισμός, μιας και όπως ξαναείπα δεν είχα ασχοληθεί ποτέ ξανά με hardtubing setup, γρήγορα και σταθερά όμως, ο προβληματισμός έδωσε τη θέση του στον ενθουσιασμό και στην αυτοπεποίθηση. Το Corsair Hydro X iCUE XH303i RGB Custom Cooling Kit έχει ότι ακριβώς χρειάζεται ένας άπειρος, αλλά και ένας έμπειρος χρήστης.

Όλα τα επιμέρους εξαρτήματα είναι ποιοτικά και καλά μελετημένα. Τα jigs που υπάρχουν στην συσκευασία κάνουν την διαδικασία εύκολη και ασφαλή και το μόνο που χρειάζεται ο χρήστης σαν έξτρα, είναι ένα πιστόλι θερμού αέρα, λίγο σαπούνι με νερό και ένα κομμάτι γυαλόχαρτο. Όλα τα άλλα βρίσκονται επιμελώς τακτοποιημένα στη συσκευασία και με αρκετά video στο κανάλι της εταιρίας στο youtube, η σωστή εκπαίδευση του νέου χρήστη είναι δεδομένη. Σε αυτό εάν προσθέσουμε το γεγονός ότι στο kit υπάρχουν 3 μέτρα σωλήνας (6 κομμάτια από μισό μέτρο) για ένα kit που προορίζεται για τον επεξεργαστή για αρχή, καταλαβαίνουμε ότι δίνει στο νέο χρήστη έξτρα υλικό για να μπορέσει να κάνει με άνεση τα λάθη του. Γιατί λάθη θα γίνουν

Σε αυτά όλα δεν μπορούν να περάσουν απαρατήρητα δύο ακόμα πράγματα. Το ένα είναι η ύπαρξη bending kit για να μπορέσει ο χρήστης να κόψει και να λυγίσει τις σωλήνες. Και το δεύτερο ο Commander Pro μαζί με το Fan LED HUB που σε συνδυασμό με τους πολύ καλούς ανεμιστήρες SP120 RGB PRO PWM χαρίζουν την RGB νότα στο εσωτερικό του κουτιού.

Τα αρνητικά που έχουμε να προσάψουμε στα προϊόντα που είδαμε είναι περισσότερο θέματα αισθητικής και να πω ότι είναι κάτι που δε το συνηθίζω σε μία παρουσίαση. Όμως εδώ μιλάμε για ένα kit που στοχεύει στην αισθητική και κάποιος που θα το επιλέξει πέρα από τις επιδόσεις που θα του δώσει η υδρόψυξη σε σχέση με τον αέρα, θα το επιλέξει και για το RGB κομμάτι του που είναι απόλυτα συνδεδεμένο με την αισθητική και όχι με τις επιδόσεις.

Το ένα ήταν η μη ομοιόμορφη κατανομή της βαφής που εντοπίσαμε στο τριπλό ψυγείο. Το άλλο τα πολύχρωμα καλώδια που έφευγαν από το combo res/pump, επίσης το καλώδιο του cpu block που θα το προτιμούσαμε να έχει έξοδο από το πάνω μέρος και το τελευταίο, ότι δεν είδαμε έξτρα o-rings μαύρου χρώματος για τα ρακόρ.

Κλείνοντας να σας αναφέρουμε ότι όποιος ενδιαφέρεται για τα προϊόντα είναι διαθέσιμα στην Ελληνική αγορά στα καταστήματα Msystems, Plaisio και eshop.

Με βάση όλα τα παραπάνω η βαθμολογία των προϊόντων είναι:

 TheLAB.GR

Να ευχαριστήσουμε θερμά την Corsair για την παραχώρηση των δειγμάτων της δοκιμής!

Για το TheLab.gr karmen1983

17/05/2021

Corsair iCUE H115i Elite Capellix_Liquid Cooler Review

Fri, 23 Apr 2021 10:42:00 +0000

Πρόλογος

Και ο χορός των εντυπώσεων καλά κρατεί !

Ευτυχώς που η αισθητική εντύπωση που προκαλεί το συγκεκριμένο προϊόν είναι πραγματικά σε δικό της επίπεδο!

Ο λόγος για την νέα έκδοση της πολύ γνωστής μας ΑΙΟ Corsair H115i που από καιρό ενταγμένη στο σύστημα ελέγχου -και όχι μόνον!- iCUE της Corsair, αναβαθμίζεται ακόμα περισσότερο αποκτώντας σημαντικά περισσότερες δυνατότητες ρύθμισης του φωτισμού του Block της AIO σε σημείο που πλέον δεν έχει να ζηλέψει τίποτε από τους επίσης εντυπωσιακού φωτισμού ανεμιστήρες που την συνοδεύουν !

Τα "φώτα" στην νέα iCUE H115i Elite Capellix της Corsair, η οποία έρχεται εξοπλισμένη σαν "αστακός" για να λύσει οποιοδήποτε πρόβλημα έχουμε, είτε θερμικό είτε φωτιστικό είναι αυτό και σε αυτό το εγχείρημα σημαντική βοήθεια βρίσκει από τον εξαιρετικό controller που την συνοδεύει!

Με radiator που μπορεί να δεχτεί δύο ανεμιστήρες των 140mm (οι οποίοι είναι της σειράς ML που έχει έδρανα μαγνητικής αιώρησης και φωτισμό RGB με οκτώ LEDs) και μια καλοσχεδιασμένη και αθόρυβη αντλία, εξοπλισμένη με 21 LEDs υπόσχεται μια οπτική πανδαισία που δεν αμελεί της ψυκτικές υποχρεώσεις της!

Τεχνικά χαρακτηριστικά

Στους πίνακες που ακολουθούν μπορείτε να δείτε τα τεχνικά χαρακτηριστικά της Corsair iCUE H115i Elite Capellix.

Όπως θα διαπιστώσετε παρατίθενται πολλά χαρακτηριστικά, εκ των οποίων αρκετά, δεν δίνονται από την κατασκευάστρια αλλά αποτελούν δικές μας προσθήκες. Να σημειώσουμε ότι τα χαρακτηριστικά που προσθέσαμε εμείς έχουν κίτρινους ορισμούς και μπλε τιμές.
Επίσης με μπλε χαρακτήρες, δίπλα σε κάποιες "εργοστασιακές" τιμές, είναι σημειωμένες οι τιμές που μετρήσαμε εμείς κατά την διάρκεια των δοκιμών και επιπλέον, με πράσινους χαρακτήρες μπορείτε να βρείτε χαρακτηριστικά για τα οποία, κάνουμε μια πιθανή υπόθεση καθώς δεν βρήκαμε κάτι σχετικό.

Σημειώνουμε τις μικρές διαστάσεις του block / pump οι οποίες δεν υπερβαίνουν το INTEL footprint και έτσι δεν θα έχουμε πρόβλημα με τα πέριξ του socket εξαρτήματα.

Φυλλάδιο οδηγιών εγκατάστασης , Corsair iCUE software

Σημειώνουμε τους καλούς και λίαν εντυπωσιακού φωτισμού ανεμιστήρες για το οπτικό ζήτημα και επί της ουσίας κρατάμε την σημαντική προσφορά ενός πολύ καλού fan + RGB controller που μπορεί να ελέγξει μέχρι έξι ανεμιστήρες.

Η πυκνότητα των πτερυγίων είναι ελαφρά μικρότερη από την "συνονόματη" και υπάρχουν και άλλες μικρές διαφορές το αποτέλεσμα των οποίων είμαστε περίεργοι να δούμε στις μετρήσεις.

Πριν πάμε παρακάτω να σημειώσουμε ότι η Corsair iCUE H115i Elite Capellix, έχει πενταετή εγγύηση και συνιστώμενη τιμή από την εταιρία 169,99€, την στιγμή δε που γράφονται αυτές οι γραμμές την βρίσκουμε σε λίγα μαγαζιά στην Ελλάδα με τη χαμηλότερη τιμή να είναι 159,43€ (χωρίς λοιπά έξοδα ).

Συσκευασία και παρελκόμενα

Το κουτί που φιλοξενεί και προστατεύει αποτελεσματικά την ΑΙΟ μας, έχει τη νέα κλασική και τελικώς, ευχάριστα αποτελεσματική κιτρινόμαυρη αντίθεση . . .

Αυτό βέβαια εξακολουθεί και συνοδεύεται με την "καλλιτεχνική" σπατάλη του διαθέσιμου χώρου για πληροφορίες περί του προϊόντος, με αποτέλεσμα μόνο σε δύο πλευρές υπάρχουν κάποιες από τις απαραίτητες τεχνικές λεπτομέρειες και χαρακτηριστικά.

Οι φωτογραφίες είναι αρκετά εύγλωττες από μόνες τους, οπότε το μόνο που θα σημειώσω και είναι εξαιρετικά θετικό, είναι ο καλός Fan + RGB controller που συνοδεύει την ψύκτρα και την νέα αθόρυβη αντλία με το πολύ αποδοτικό cold plate.

Ανοίγοντας την κούτα, ερχόμαστε αντιμέτωποι με μια πολύ ευχάριστα συνηθισμένη -προς τιμήν Corsair!- εικόνα . . .

Τα πάντα είναι προστατευμένα μέσα σε ειδικές εσοχές και ξεχωρισμένα με ένα πλήθος σακουλάκια που κάνουν την ζωή μας πανεύκολη καθώς ότι θέλουμε και μπορεί να χρειαστούμε, έχει το δικό του ταμπελάκι.

Ξεχωρίζοντας σε κατηγορίες ανάλογα με τη χρήση τους τα παρελκόμενα, έχουμε αριστερά το CPU back plate για τα INTEL sockets και τους απαραίτητους βιδωτούς αποστάτες (αριστερά αυτούς για τα LGA 2011/2011-3/2066 sockets και δεξιά για τα INTEL 1150/1151/1156/1366).

Στην άνω δεξιά φωτογραφία έχουμε τα δύο retention brackets που προσαρμόζονται στο block της αντλίας και την κάνουν συμβατή με τα sockets της AMD (αριστερά για AM3 / AM4 και δεξιά για sTR4 socket) και στο κέντρο των brackets είναι οι απαραίτητες βίδες.

Στα κοινά εξαρτήματα που βοηθούν στη στήριξη του block έχουμε τις τέσσερις χειρόβιδες να κάνουν παρέα στις 16 μακριές και 8 κοντές βίδες για την στήριξη των ανεμιστήρων τόσο αυτών που συνοδεύουν την ΑΙΟ, αλλά και των δύο που μπορούμε να προσθέσουμε αν θέλουμε να υλοποιήσουμε ένα Push-Pull Setup!

Υπάρχουν και 16 ροδέλες, από τις οποίες θα μας χρειαστούν οι 8, για να στηρίξουμε το radiator στο κουτί μας.

Και τα παρελκόμενα κλείνουν με το εναλλακτικό καπάκι του block που επιτρέπει τα εντονότερα φωτιστικά εφέ.

Η Corsair πρόβλεψε ακόμα και για το κατάλληλο κλειδί allen για την αλλαγή των καπακιών !

Το μόνο που μας λείπει είναι ένα σωληνάριο με θερμοαγώγιμη πάστα, για να πούμε ότι υπάρχουν τα πάντα!

Βεβαίως μικρό το κακό καθώς η ΑIO μας συνοδεύεται από μια πραγματικά ευχάριστη έκπληξη, την οποία θα δούμε αμέσως μετά !

Η ψύκτρα από κοντά

Να βάλω αρχή από το "δώρο" της Corsair για τους χρήστες που θα την προτιμήσουν, το οποίο είναι τόσο σημαντικό που θα βοηθήσει πολύ στο να "πάει πιο εύκολα κάτω" η ομολογουμένως υψηλή τιμή της ψύκτρας.

Ο Corsair Commander Core fan and RGB Controller

Είναι πραγματικά ουσιαστική αναβάθμιση της χρήσης της AIO μας αυτή η προσθήκη στο συνοδό hardware.

Τα καλώδια σύνδεσής του είναι μόνιμα στερεωμένα επάνω του και συνοδεύεται από δύο αφρώδεις αυτοκόλλητες ταινίες διπλής όψης για την στερέωση του controller στο εσωτερικό του κουτιού μας.

Διαθέτει έξι θύρες ελέγχου του RGB φωτισμού των ανεμιστήρων που συνοδεύουν την ΑΙΟ και τεσσάρων ακόμα του ίδιου τύπου (είτε για υλοποίηση κάποιου push-pull setup, είτε για τον έλεγχο τεσσάρων ανεμιστήρων του κουτιού. Και όπως είναι λογικό έχει και έξι θύρες για την τροφοδότηση ισάριθμων ανεμιστήρων.

Η σύνδεσή του με την αντλία γίνεται με ένα βύσμα 24pin, η σύνδεση με την τροφοδοσία του controller γίνεται με ένα βύσμα Sata Power και η επικοινωνία με τον υπολογιστή μας γίνεται από ένα βύσμα USB (9pin) που συνδέεται σε ένα USB header της μητρικής μας.

Στην δεξιά φωτογραφία διακρίνεται και μια θύρα για σύνδεση αισθητήρα θερμοκρασίας, αλλά τέτοιος αισθητήρας δεν συνοδεύει την ΑΙΟ.

Οι ανεμιστήρες

Είναι η πολύ γνωστή μας σειρά ML 140 PWM με τη διαφορά ότι εδώ έχουν RGB φωτισμό και μάλιστα πολύ εντυπωσιακό!

Τα καλώδια σύνδεσής τους έχουν μήκος ~60cm και λόγω του μικρού πάχους τους θα επιτρέψουν την διακριτική τακτοποίησή τους μέσα στο κουτί μας, παρά το ότι ο κάθε ένας ανεμιστήρας έχει δύο τετραπολικά καλώδια (ένα για την τροφοδοσία του κινητήρα και ένα για τον έλεγχο των οκτώ RGB LEDs που διαθέτει ο ανεμιστήρας.

Τα τέσσερα ίσια μπράτσα στήριξης του κινητήρα έχουν αεροδυναμικές διαμορφώσεις που ελαττώνουν το θόρυβο και η κάλυψη της διατομής του ανεμιστήρα είναι περίπου 66% πράγμα που σε συνεργασία με την μικρή κλίση των ακροπτερυγίων μας δίνει ένα ανεμιστήρα που έχει στόχο τον συνδυασμό του καλού air flow με την "στατική" πίεση που χρειάζεται το radiator!

Και με ένα κοντινό στα καλώδια / βύσματα ενός ανεμιστήρα πάμε να δούμε την σημερινή φιλοξενούμενή μας!

Το Radiator

"Κλασική" κατασκευή με ελαφρά μικρότερο radiator και αισθητά υψηλότερο block, με τα γνωστά "βαθουλώματα" στα καπάκια των τερματικών δεξαμενών του.

Οι σωλήνες διαθέτουν πλεκτή επένδυση πολύ καλής ποιότητας, είναι αρκετά ελαστικοί και με την βοήθεια των περιστρεφόμενων ρακόρ δεν θα συναντήσουμε ιδιαίτερα προβλήματα στην τοποθέτησή της.

Το Block

Το block έρχεται με ήδη επιστρωμένη την θερμοαγώγιμη στο cold plate:

Χωρίς αυτή τη φορά να υπάρχει κάποιο pattern στην τοποθέτησή της, απλά μια λεπτή στρώση, η οποία απεδείχθη αυτό ακριβώς που χρειαζόταν για μια πολύ καλή θερμική σύζευξη του cold plate με το hot plate του Loader των δοκιμών μας.

Το "καπάκι" της "αντλίας" στηρίζεται με τέσσερις βίδες allen και η επιφάνειά του είναι αρκετά ευαίσθητη σε μικροχαράξεις, γι' αυτό το προστατευτικό πλαστικό καλό είναι να παραμείνει μέχρι που θα κλείσουμε το κουτί μας και από εκεί και πέρα σε επόμενο καθάρισμα, θέλει . . . "αγάπη και Proderm"!

Τα καλώδια της αντλίας είναι -πλην ενός- ενσωματωμένα σε ένα πλακέ συμπαγές sleeve το οποίο είναι κάπως δύσκαμπτο αλλά με λίγο προσοχή θα βρει τη θέση τη σωστή! Εκτός του sleeve αυτού είναι το αρκετά πιο κοντό καλώδιο που ενημερώνει την μητρική μας για τις στροφές της αντλίας.

Τα ρακόρ είναι περιστρεφόμενα και η σωλήνες σφίγγουν σε αυτά με τη βοήθεια μεταλλικών δαχτυλιδιών τα οποία εξασφαλίζουν πολύ καλή στεγανότητα στη σύνδεση και καλή στερέωση του sleeve στο άκρο της σωλήνας!

Στην αντίθετη πλευρά του block βλέπουμε την τάπα πλήρωσης της ΑΙΟ στο εργοστάσιο η οποία είναι ασφαλισμένη με ειδική ασφάλεια / πίρο που δεν επιτρέπει -και λογικά- το ξεβίδωμά της από εμάς.

Η ΑΙΟ μας

Ώρα είναι όμως να "στήσουμε" την ψύκτρα μας . . .

Η αλήθεια είναι ότι όταν "ανάψει" γίνεται υπερθέαμα, αλλά εδώ στο "ασπρόμαυρο" έχουμε όλα όσα μας χρειάζονται για την εκτίμηση της σύνθεσής της χωρίς οπτικούς "περισπασμούς" !

Τα καλώδια ομολογουμένως είναι πολλά, αλλά ευτυχώς λόγω του ότι είναι λεπτά μπορούμε να τα κουμαντάρουμε ευκολότερα από ότι φαίνεται εκ πρώτης όψεως!

Και εδώ έχουμε όλο το πακέτο με την αναπόφευκτη "μακαρονάδα" των καλωδίων τα οποία καλό είναι να σημαδέψετε με κάποιο βολικό τρόπο καθώς στο πρόγραμμα ελέγχου iCUE οι θύρες του controller είναι αριθμημένες και θα πρέπει -για να αποφύγουμε τα μπερδέματα- να μπουν τα καλώδια κάθε ανεμιστήρα στις αντίστοιχες / ομόλογες θύρες.

Ζητήματα συμβατότητας

Από μια ΑΙΟ γενικά δεν περιμένουμε ζητήματα ασυμβατότητας με το πέριξ του socket hardware, αλλά από την συγκεκριμένη υλοποίηση, πραγματικά δεν θα έχουμε κανένα, καθώς, ακόμα και τα ρακόρ των σωλήνων -όντας τουλάχιστον 2mm πιο μέσα από τις "γωνίες" των retension brackets- απέχουν αρκετά από τα όρια του INTEL foot print.

To πρόγραμμα ελέγχου iCUE και ο Commander Core

Έχουμε πολλές φορές αναφερθεί στο συγκεκριμένο πρόγραμμα διαχείρισης και έτσι θα κάνουμε μια μικρή αναφορά σχετικά με τις RGB δυνατότητες του Commander Core και θα ασχοληθούμε περισσότερο με την λειτουργία του σαν Fan Controller.

Α. Ρυθμίσεις RGB φωτισμού

1. Πρώτη κίνηση μετά σύνδεση του Commander Core με την ΑΙΟ μας, είναι να "πιάσουμε" και να μετακινήσουμε τα LED ports έτσι ώστε αυτά να ταιριάζουν με τη φυσική τοποθέτηση των ανεμιστήρων στο κουτί μας. Οι ανεμιστήρες διακρίνονται μεταξύ τους από ένα αναμμένο LED που το πρόγραμμα του δίνει ένα αποκλειστικό χρωματισμό.

2. Οι δυνατότητες RGB ρύθμισης είναι σε επίπεδο ενός LED !
Στο στιγμιότυπο που ακολουθεί η αντλία και οι δύο πρώτοι ανεμιστήρες λειτουργούν με Marquee effect, οι δύο επόμενοι σε Rainbow Wave και οι δύο τελευταίοι, σε Sequential effect.

Στο επόμενο στιγμιότυπο τα τρία effects επιδρούν σε όλα τα RGB στοιχεία που είναι συνδεμένα στον Commander Core και αλληλοεπικαλύπτονται εμφανιζόμενα όταν κάποιο LED μείνει "διαθέσιμο".

Και εδώ στη συνέχεια , έχουμε όλο το φωτισμό να ακολουθεί το Rainbow Wave effect.

Β. Ρυθμίσεις ταχύτητας περιστροφής των ανεμιστήρων

Εδώ θα μείνουμε λίγο περισσότερο καθώς είναι ευκαιρία να γνωρίσουμε από κοντά -έστω και με συντομία- τις ομολογουμένως εντυπωσιακές δυνατότητες που έχει ο Commander Core όσον αφορά στον έλεγχο του κινητήρα των ανεμιστήρων που συνδέονται στις έξη θύρες του.

Τα όρια ρύθμισης αλλάζουν ανάλογα με τον τρόπο ελέγχου που επιλέγουμε και τον τύπο του ανεμιστήρα που έχουμε συνδέσει σε κάθε θύρα. Στα στιγμιότυπα που ακολουθούν στον Commander Core έχουν συνδεθεί τρεις ανεμιστήρες ML 140 RGB 4-pin (F1, F2, F3), ένας ανεμιστήρας SP120 RGB 3-pin (F4), ένας LL 140 RGB 4-pin (F5) και ένας Noctua NF-A12x25 PWM 4-pin (F6).

1. Λειτουργία "Zero RPM"

O Commander Core σε αυτή τη λειτουργία, μηδενίζει το σήμα PWM χωρίς να μεταβάλει την τάση τροφοδοσίας των ανεμιστήρων (σε αντίθεση με τον Commander PRO). Αυτό έχει σαν συνέπεια να "υπακούσουν" στην εντολή μόνο οι ανεμιστήρες που έχουν την δυνατότητα για Zero rpm (F1, F2, F3, F6), ενώ ο F4 που είναι 3-pin και ελέγχεται μόνο με μεταβολή της τάσης τροφοδοσίας του, παραμένει στις μέγιστες στροφές του. Ο ανεμιστήρας F5 μολονότι είναι 4-pin και ελέγχεται με σήμα PWM, δεν ακολουθεί γιατί δεν έχει τη δυνατότητα να δεχτεί εντολή Zero rpm, έτσι όταν το σήμα αυτό μηδενιστεί αυτός εξακολουθεί να περιστρέφεται με κάποιο προκαθορισμένο από το κατασκευαστή ελάχιστο Duty Cycle.

Με αυτά υπ' όψη μας , ας πάμε να δούμε και τα άλλα δύο "zero rpm" modes:

2. Zero RPM σε Fixed rpm έλεγχο στροφών.

Εδώ εμείς έχουμε ρυθμίσει τις στροφές των ανεμιστήρων να είναι μηδενικές. Και το αποτέλεσμα δεν διαφέρει από αυτό του προκαθορισμένου "Zero RPM" setup.

3. Zero RPM σε Fixed % έλεγχο στροφών.

Και όπως είναι φυσικό το αποτέλεσμα δεν αλλάζει!

Δυστυχώς αυτή η δυνατότητα που έχει ο Commander PRO να ελέγχει και την τάση τροφοδοσίας των θυρών οδήγησης των ανεμιστήρων, εδώ στον Commander Core λείπει και έτσι αυτός μπορεί να ρυθμίσει τις στροφές μόνο ανεμιστήρων 4-pin που ελέγχονται από σήμα PWM.

4. Ελάχιστες στροφές σε ρύθμιση Fixed rpm

Οι ανεμιστήρες της Corsair που έχουν τη δυνατότητα zero rpm, ακολουθούν ακριβώς τις ελάχιστες στροφές (300rpm) που δέχεται το πρόγραμμα ελέγχου σε αυτό το mode.

O ανεμιστήρας F5 και F6 δεν μπορούν να ακολουθήσουν και ο ανεμιστήρας της Noctua (F6) μολονότι μπορεί να κατέβει αρκετά χαμηλότερα από τις 300rpm, εδώ, δεχόμενος το συγκεκριμένο ποσοστό Duty Cycle του σήματος PWM που χρειάζονται οι ανεμιστήρες της Corsair για να στραφούν με 300rpm, αποδεικνύεται πιο εύστροφος και πιάνει τις 482 rpm!

5. Ελάχιστες στροφές σε ρύθμιση Fixed %

Το Duty cycle του σήματος PWM μειώνεται στο 20% και οι στροφές των ανεμιστήρων F1, F2, F3 χαμηλώνουν λίγο ακόμα και τα άλλα πρακτικώς παραμένουν ίδια.

6. Έλεγχος όλων των ανεμιστήρων με μία κοινή ρύθμιση

Ενεργοποιώντας το "κουμπί" της επιλογής "ALL DEVICES" όλοι οι ανεμιστήρες εντάσσονται στο σχήμα ελέγχου που έχει επιλεγεί γι' αυτήν την λειτουργία το οποίο εν προκειμένω είναι Fixed 55%.

Και φυσικά με την απενεργοποίηση αυτής της επιλογής, οι ανεμιστήρες επιστρέφουν ο κάθε ένας στο σχήμα ελέγχου που είχε πριν δοθεί η εντολή "ALL DEVICES".

7. O Commander Core "μόνος" του

Τόση ώρα λέμε για τον συγκεκριμένο controller αλλά δεν τον έχουμε "δει" ακόμα !

Ο λόγος είναι ότι η σύνδεση της αντλίας πάνω στον Commander Core, τον "εξαφανίζει" καθώς τον επικαλύπτει με την παρουσία της.

Αν όμως συνδέσεις μόνο του τον controller, το iCUE τον βλέπει κανονικά!

Και αφού κάνεις τις γνωστές ρυθμίσεις για την θέση και το φωτισμό των ανεμιστήρων . . .

. . . μπορείς στη συνέχεια να ελέγξεις τους ανεμιστήρες όπως και αν η ΑΙΟ ήταν συνδεδεμένη στον controller.

Στο στιγμιότυπο που ακολουθεί όλοι οι ανεμιστήρες είναι της Corsair, οι τέσσερις πρώτοι είναι οι ML 140 RGB και οι δύο τελευταίοι είναι οι LL 140 RGB.

Πρακτικά και συνοψίζοντας για τον Commander Core η εντύπωση που άφησε είναι εξαιρετική!
Εντάξει, του λείπει η δυνατότητα να οδηγήσει ανεμιστήρες 3-pin που ελέγχονται από μεταβολή της τάσης τροφοδοσίας τους, αλλά αυτό είναι μικρό ψεγάδι , καθώς αφενός η κατασκευαστική τάση ευνοεί πλέον αισθητά τις λύσεις PWM και αφετέρου -να σημειωθεί αυτό- η κατασκευάστρια τον διαθέτει σαν παρελκόμενο της ΑΙΟ!

Μια τελευταία σημείωση για το iCUE πρόγραμμα για να έχουμε μια πιο πλήρη εικόνα, είναι απαραίτητη.
Όταν κάνουμε όλες τις ρυθμίσεις μας, μπορούμε να τις επιθεωρήσουμε συνολικά, είτε επιλέγοντας το tab "DASHBOARD" :

Ή αν όπως είναι ενδεχόμενο, θέλουμε κάτι πιο συνοπτικό και συνάμα πιο "διακριτικό" μπορούμε από το το tray του PC μας να επιλέξουμε με αριστερό click στο εικονίδιο του iCUE την επιλογή : "Show iCUE Space"

Και να έχουμε όλη όση πληροφορία θέλουμε, να ικανοποιηθεί και ο πιο control freak της παρέας !

Όλα αυτά σε συντομία μπορείτε να τα δείτε σε ένα μικρό αλλά άκρως εντυπωσιακό video της κατασκευάστριας:

Όπου πράγματι έχουμε μια ματιά από διαφορετική "γωνία" !

Οι λεπτομέρειες που κάνουν τη διαφορά

Οι συνδέσεις

Το μόνο σημείο που θα χρειαστεί λίγη λιγότερη (!) προσοχή είναι η σύνδεση της αντλίας πάνω στον controller Commander Core.

Ο λόγος είναι ότι το μηχανικό "κλειδί" που δεν επιτρέπει την λάθος τοποθέτηση είναι δυσδιάκριτο, και για να μας διευκολύνει η Corsair, φρόντισε να μαρκάρει με μια λευκή λωρίδα πάνω στο βύσμα αλλά και πάνω στον controller, την σωστή τοποθέτηση του βύσματος.

Το Radiator

Οι σωλήνες μέσα στους οποίους κυκλοφορεί το ψυκτικό υγρό είναι 13 στο πλήθος και έτσι αναγκαστικά είναι χωρισμένες σε δυο άνισες ομάδες, με την πρώτη που υποδέχεται το ζεστό υγρό από το block (δεξιά στην φωτογραφία που ακολουθεί) να έχει επτά σωλήνες και δεύτερη που επιστρέφει το ψυχρότερο υγρό ψύξης προς το block (αριστερά) να αριθμεί έξη σωλήνες.

Η κατανομή αυτή δίνοντας μεγαλύτερη επιφάνεια ακτινοβολίας στην θερμότερη διαδρομή του ψυκτικού υγρού, αυξάνει τις επιδόσεις του radiator!

Φυσικά ανάλογο σκοπό εξυπηρετούν και τα πολυπληθή μικροσκοπικά πτερύγια (Louvers) που έχουν κοπεί πάνω σε κάθε πτερύγιο!

Η διασπορά της θερμοαγώγιμης πάστας

Η Stock T.I.M. Στις δύο φωτογραφίες που ακολουθούν έχουμε την εικόνα που έδωσε η αποκόλληση του block από τον Loader.

Η εικόνα από το Hot plate του Loader είναι πάρα πολύ καλή, αλλά αυτή που είναι πραγματικά εντυπωσιακή είναι η εικόνα της διασποράς της T.I.M. που παίρνουμε από το Cold plate του block της ΑΙΟ μας!

Παντού ομοιόμορφες και ευδιάκριτες δενδροειδείς δομές με ελάχιστη εναπομένουσα πάστα, μαρτυρούν αφενός την πολύ σωστή επιλογή της ποσότητας που έκανε η Corsair, και κυρίως την πάρα πολύ καλή θερμική σύζευξη μεταξύ των δύο επιφανειών!
Πράγμα που φάνηκε και στις μετρήσεις!

H Reference T.I.M. Ανάλογα καλή εικόνα -λίγο πιο "κουνημένη" - πήραμε από την Arctic MX4 που χρησιμοποιούμε σαν Τ.Ι.Μ. αναφοράς.

Η επιπεδότητα του Cold Plate

Η ρίγα πάνω στο Cold plate αποκαλύπτει ότι αυτό είναι ελαφρά κυρτό . . .

. . . και η γνωστή διαδικασία με τα φίλερ έδειξε ότι:

Αυτή η κυρτότητα είναι ουσιαστικά ομοιόμορφη.

Αυτό όμως που έχει την μεγαλύτερη σημασία και προκύπτει από την εξαιρετική εικόνα της διασποράς της θερμοαγώγιμης πάστας, είναι ότι το Cold plate έχει μια μικρή ελαστικότητα που του επιτρέπει να προσαρμόζεται στην επιφάνεια του CPU lid, με ευνόητα θετικά αποτελέσματα στην αποτελεσματική θερμοαπαγωγή που μπορεί να εξασφαλίσει!

Η υφή της επιφάνειας του Cold Plate

Ακολουθεί την αποδεδειγμένα αποδοτική λύση της ελαφρά "άγριας" επιφάνειας, που "απορροφώντας" την όποια περίσσεια θερμοαγώγιμης πάστας, επιτρέπει την καλύτερη επαφή του Cold plate - CPU heat spreader.

Η στήριξη των ανεμιστήρων

Στην στήριξη αυτή χρησιμοποιούνται οι πλατυκέφαλες βίδες που ήδη ξέρουμε, με τη διαφορά ότι εδώ το μήκος τους, είναι αναλογικά λίγο μεγαλύτερο από ότι χρειάζεται.

Στην επάνω φωτογραφία το άκρο της βίδας ήδη "πατάει" πάνω στα πτερύγια του radiator και άρα, όταν βιδωθεί, ενώ θα έχει ήδη βγει από την κάτω πλευρά του ελάσματος στήριξης, και θα ακουμπάει στα πτερύγια, θα χρειάζεται για να "πατήσει" σωστά και να σφίξει τον ανεμιστήρα, να εισχωρήσει μέσα στα πτερύγια του radiator τουλάχιστον 5 mm !

Αυτό φυσικά δεν είναι κάποιο ιδιαίτερο πρόβλημα, το πρόβλημα υπάρχει στη συνέχεια.

Αναφερόμενος στην πολύ συνήθη τοποθέτηση του radiator στην οροφή του κουτιού, η οποία εξασφαλίζει παράλληλα και το πιο άμεσο θέαμα στον RGB φωτισμό και σε ενδεχόμενο στήσιμο του σε Push-Pull setup, διαπιστώνονται κάποιες κατασκευαστικές επιλογές που προκαλούν αυξημένο θόρυβο και συγκεκριμένα:

1. Στην αριστερή φωτογραφία που ακολουθεί έχουμε ένα κοντινό στο έλασμα στήριξης των ανεμιστήρων στην πλευρά του radiator που φέρει τα ρακόρ των σωλήνων (θέση για τους PUSH ανεμιστήρες) και το έλασμα αυτό, μολονότι είναι πλησιέστερα στο επίπεδο των πτερυγίων, απέχει ~1,5mm.

2. Στην δεξιά φωτογραφία είναι τα αντίστοιχα ελάσματα στήριξης στην άλλη πλευρά του radiator (Θέση για τους PULL ανεμιστήρες), τα οποία βρίσκονται -παραδόξως- σε επαφή με τα πτερύγια του radiator!

3. Αυτό έχει σαν αποτέλεσμα, αν η ΑΙΟ τοποθετηθεί στην επάνω πλευρά του κουτιού (όπου ο αέρας ψύξης της έρχεται από το εσωτερικό του κουτιού) και στηθεί σε διάταξη Push-Pull, οι Pull ανεμιστήρες να στηριχτούν πολύ κοντά στο επίπεδο των πτερυγίων του radiator.

4. Αποτέλεσμα αυτού, είναι η φτερωτή τους (ιδιαίτερα τα άκρα της) να περνά με πολύ μεγάλη ταχύτητα και σε πολύ μικρή απόσταση από το radiator. Αυτό δίνει έδαφος στο φαινόμενο της σειρήνας να εκδηλωθεί πολύ έντονα και ο ήδη υψηλός θόρυβος των ανεμιστήρων (στο υψηλό air flow), να αποκτήσει και μια πολύ ενοχλητική συρίζουσα χροιά, η οποία είναι ευδιάκριτη ακόμα και στο μέσο air flow!

Η βαθμίδα του RGB φωτισμού

Στον φωτισμό του block η Corsair επιλέγει έναν νέο τρόπο όσον αφορά στην ενσωμάτωση του σχετικού hardware.

Όταν ξεβιδώσουμε το καπάκι, δεν αντικρίζουμε κάποια πλακέτα, αλλά ένα κλειστό κουτί με μια γαλακτερή επιφάνεια.

Αυτό το "κουτί" αν το τραβήξουμε ελαφρά αποχωρίζεται από το κυρίως σώμα της αντλίας καθώς η μόνη σύνδεση που έχει με αυτό είναι ένα βύσμα των 8pin.

Το αντίστοιχο βύσμα υπάρχει φυσικά και στην αντλία και με πρόβλεψη να έχει χείλος περιμετρικά του το οποίο επιβάλει το κεντράρισμα των δύο βυσμάτων κατά την συναρμολόγηση των δύο κομματιών.

Η ίδια προσοχή έχει δοθεί και στις τέσσερις γωνίες όπου περνάνε οι βίδες στήριξης / συναρμολόγησης της όλης κατασκευής, όπου στην αντλία υπάρχουν εξογκώματα με εμφυτευμένο μεταλλικό σπείρωμα και στο κινητό κομμάτι, υπάρχουν οι αντίστοιχες εσοχές.

Η όλη κατασκευή είναι εξαιρετικά στιβαρή και κάνει την αποσυναρμολόγηση και την συναρμολόγηση πραγματικά τυφλοσούρτη καθώς δεν επιτρέπει κανένα λάθος ή αβεβαιότητα!

Αυτή η γαλακτερή επιφάνεια χωρίζεται σε τρεις απομονωμένες φωτιστικά ζώνες, των οποίων ο φωτισμός είναι ανεξάρτητος.

Έτσι η κάθε ζώνη μπορεί να έχει διαφορετικά χρώματα και διαβαθμίσεις αυτών με αποτέλεσμα η τελική εντύπωση του RGB φωτισμού του καπακιού της αντλίας να είναι πραγματικά "υπνωτική" !

Αλλά επειδή πολλά είπαμε για το block ας δούμε και τους ανεμιστήρες της σε όλη τους τη "δόξα", σε μια "ghetto mode" ( ) φωτογραφία της ΑΙΟ στο "κρεβάτι του πόνου" !

Μετρήσεις

Εδώ μπορούμε να δούμε την συνοπτική εικόνα της Corsair iCUE H115i Elite Capellix, έτσι όπως καταγράφηκε στις τυπικές δοκιμές (60 - 360 Watt) -αλλά και "λίγο" παραπάνω- που έγιναν και μιλάμε τόσο για την PUSH διάταξη των ανεμιστήρων, όσο και την PUSH-PULL για όσους δεν έχουν πρόβλημα χώρου στο κουτί τους.
Αλλά πριν προχωρήσετε καλό είναι για όσους θέλουν να θυμηθούν τις συντομογραφίες που χρησιμοποιούμε, να διαβάσουν τις επεξηγήσεις που ακολουθούν στο spoiler!

Spoiler

HoPusPulLo = Ho Pus-Pul Lo = Horizontal / Push-Pull / Low (Προσανατολισμός radiator / Διάταξη ανεμιστήρων / Air Flow )

La_PusPul_Me_HUCD = Lateral / Push- Pull / Medium / (Hot Input>>Up, Cold Output>>Down)

Η προσθήκη αυτή έγινε για να μπορούμε να δούμε σε πιο προσανατολισμό το radiator αποδίδει καλύτερα.

STSF = Stock TIM - Stock Fan
RTSF = Reference TIM - Stock Fan
RTRF= Reference TIM - Reference Fan

RTAF= Reference TIM - Alternative Fan

Με βάση αυτά, μια συντομογραφία σαν αυτή : Ex-3_LaPusPulAll3_RTRF_HUCD σημαίνει ότι έχουμε να κάνουμε με το:

Extra test No3_Lateral_Push-Pull_All 3 air flows_Reference TIM_ Reference Fan_ Rad Hot Inlet=Up_Rad Cold Outlet=Down

Α.    Μετρήσεις οριζόντιου προσανατολισμού έως τα 360Watt, σε διάταξη PUSH και την Reference TIM (Arctic MX-4)
Β.    Μετρήσεις πλάγιου προσανατολισμού έως τα 360Watt, σε διάταξη PUSH και την Stock TIM
Γ.    Μετρήσεις πλάγιου προσανατολισμού έως τα 480Watt, σε διάταξη PUSH και την Reference TIM (Arctic MX-4)

Δ. Μέτρηση πλάγιου προσανατολισμού με εναλλακτικό ανεμιστήρα τον Noctua NF-A12x25 PWM, έως τα 360Watt, σε διάταξη PUSH (High Air flow) και την Reference TIM (Arctic MX-4)

E. Μετρήσεις πλάγιου προσανατολισμού έως τα 360Watt, σε διάταξη PUSH-PULL και την Reference TIM (Arctic MX-4)

Να σημειώσω εδώ ότι οι δοκιμές έγιναν με το Corsair iCUE ενεργό να δίνει εντολές στον Corsair Commander Core Fan + RGB Controller.

H Corsair αποδεικνύει -για μια φορά ακόμα- γιατί στο χώρο της compact υδρόψυξης είναι από τους πολύ μεγάλους παίκτες!

1. Η νέα iCUE H115i Elite Capellix μολονότι δεν φαίνεται να έχει κάποια διαφορά από την "προκάτοχό" της (iCUE H115i RGB PRO XT) κατορθώνει να είναι λίγο καλύτερη σε θερμοκρασίες χωρίς να γίνεται πιο θορυβώδης.

2. Αν δε, πάμε σε Push-Pull διάταξη, απλά -έστω και με μικρή διαφορά- δεν έχει συναγωνισμό!

3. Το γεγονός ότι αντιμετωπίζει φορτίο ουσιαστικά διπλάσιο από το "TDP" της, με ένα "ατάραχο" Δθ των 41,5^o C, είναι μια ακόμα ένδειξη των αποθεμάτων ισχύος που έχει!

Καλά είναι βέβαια όλα αυτά, αλλά ας πάμε και στα ζητήματα ουσίας που κατά βάση σηματοδοτούν την καθημερινή χρήση της ΑΙΟ μας.

4. Στα 240W και στα τρία βασικά air flow, το Δθ κυμαίνεται από 21,4^o C έως 25,4^o C, δίνοντας άπλετα περιθώρια για υπερχρονισμό της CPU μας ανεξάρτητα με το πόσο "θερμή" είναι αυτή.

5. Ακόμα όμως και στα δύο χαμηλότερα air flow (VLo, ULo) τα πράγματα είναι πολύ χαλαρά, καθώς το αντίστοιχο Δθ κυμαίνεται από ~28^o C έως ~34^o C.

Αυτή τη ρόδινη εικόνα μας την χαλάει όμως κάτι που από καιρό η κατασκευάστρια θα έπρεπε να του έχει δώσει μεγαλύτερη προσοχή, και αυτό δεν είναι άλλο από τον θόρυβο που παράγει η ΑΙΟ μας.

6. Στο υψηλό air flow, η ΑΙΟ δουλεύει, και με τα 48 dB(A) της . . . κανείς δεν αμφιβάλει γι' αυτό !

7. Παρά το γεγονός ότι σε Push Pull διάταξη δεν κάνει αισθητά υψηλότερο θόρυβο (49 dB(A)), αυτός περιέχει μια έντονη και πολύ ενοχλητική χροιά που πραγματικά είναι αποθαρρυντική στη χρήση αυτού του setup.

8. Βεβαίως, στα χαμηλότερα air flow ο θόρυβος μειώνεται και μπορούμε να εκμεταλλευτούμε τα πλεονεκτήματα του Push-Pull που κυμαίνονται από τους 3^o C έως τους 6^o C.

9. Το σημαντικό όμως εδώ, είναι ότι τα τεχνολογικά περιθώρια, υπάρχουν και εναπόκειται στην Corsair να ρίξει βάρος και στο θέμα της ηχητικής παραμέτρου των προϊόντων της. Αψευδής μάρτυρας αυτών των περιθωρίων, είναι η μέτρηση που κάναμε χρησιμοποιώντας στη θέση των ανεμιστήρων της Corsair (140mm), δύο ανεμιστήρες των 120mm της Noctua (NF-A12x25 PWM, 2000rpm) (120mm) με τα κατάλληλα πλαίσια προσαρμογής στα 140mm και οι θερμοκρασίες που πήραμε υστερούν μόνο ένα ασήμαντο 0,5^o C , ενώ αντίθετα ο θόρυβος που παράγουν είναι σχεδόν ο μισός από το θόρυβο των stock ανεμιστήρων!

Αυτά και άλλα πολλά μπορείτε να δείτε στο γράφημα που ακολουθεί και δίνει -με πολύ μεγάλη σαφήνεια- τη θερμική συμπεριφορά της Corsair iCUE H115i Elite Capellix.

"Τα λόγια είναι περιττά! " . . .

Η ανάλυση του γραφήματος θα μπορούσε να μείνει εδώ, και μάλλον θα το κάνω, με ένα μόνο σχόλιο:

Η γραμμικότητα της θερμικής συμπεριφοράς της ΑΙΟ μας, είναι πραγματικά υποδειγματική !

Τα υπόλοιπα τα αφήνω στα -έμπειρα πλέον- δικά σας μάτια!

Μετρήσεις εις βάθος

Εδώ η σημερινή φιλοξενούμενη δεν μας αφήνει να πούμε και πολλά, απλά θα παραθέσω ένα δυο γραφήματα για να φανεί το πόσο σημαντική είναι η γραμμικότητα και η προβλεψιμότητα της θερμικής συμπεριφοράς μιας ψύκτρας.

Πέρα από τις μετρήσεις που ακολουθούν, μπορείτε να βρείτε και τις υπόλοιπες μετρήσεις που έγιναν στα παρακάτω link:

I. Μετρήσεις πλάγιου προσανατολισμού, με τους ανεμιστήρες σε διάταξη PUSH με την stock TIM. ( Table, Delta-T / CoolCap / Step Delta-T Graph)

II. Μετρήσεις οριζόντιου προσανατολισμού, με τους ανεμιστήρες σε διάταξη PUSH με την reference TIM. ( Table, Delta-T / CoolCap / Step Delta-T Graph )

III. Μετρήσεις πλάγιου προσανατολισμού, με εναλλακτικούς ανεμιστήρες σε διάταξη PUSH με την reference TIM. (Table, Delta-T Graph, CoolCap Graph )

A. Θερμική συμπεριφορά σε πλάγια θέση με Push setup και σε πέντε air flow (reference Τ.Ι.Μ.: Arctic MX4)

Ο πίνακας των μετρήσεων μπορεί να βρεθεί εδώ.

Όλα βαίνουν κατά πως πρέπει . . . εξαιρετικά!

Σε όλα τα air flow, οι θερμοκρασίες αυξάνονται ομαλά και προβλέψιμα ακόμα και όταν η θερμική καταπόνηση φτάνει τα 480W!

B. Θερμική συμπεριφορά σε πλάγια θέση με Push-Pull setup και σε πέντε air flow (reference Τ.Ι.Μ.: Arctic MX4)

Ο πίνακας των μετρήσεων μπορεί να βρεθεί εδώ.

Εδώ είναι που στην Corsair iCUE H115i Elite Capellix, βγάζουμε το . . . καπέλο!

Σε Push-Pull, στο υψηλό air flow και χωρίς ο θόρυβος να ανέβει αισθητά, πετυχαίνει το χαμηλότερο Δθ που έχουμε μετρήσει μέχρι τώρα !

Αν η Corsair είχε μελετήσει λίγο καλύτερα την κατασκευή του radiator, έτσι ώστε η φτερωτή των Pull ανεμιστήρων να μην στρέφεται τόσο κοντά στα πτερύγια του, δεν θα υπήρχε αυτή η τόσο ενοχλητική συνιστώσα στον θόρυβο που παράγουν!

Βεβαίως, τα μεγάλα κέρδη του Push-Pull setup βρίσκονται στις χαμηλότερες στροφές και όπως και να έχει, πάντα με λίγη επιδεξιότητα (τι "παιδιά" είμαστε άλλωστε! ), μπορεί με μια φλάντζα σιλικόνης να φέρουμε τους ανεμιστήρες σε πιο σωστή απόσταση από το radiator και να εκλείψει το πρόβλημα!

Συγκριτική κατάταξη

Ώρα όμως να δούμε πως διαμορφώνεται με την προσθήκη της Corsair iCUE H115i Elite Capellix το διάγραμμα συγκριτικής παρουσίασης των επιδόσεων των ψυκτρών, που έχουν περάσει από τον πάγκο του TheLab !

Spoiler

Επίσης για να δώσουμε και μια αίσθηση της αποτελεσματικότητας μιας ψύκτρας (ψυκτικής ικανότητας) σε σχέση με τον συνολικό της όγκο και το πόσο αποκλίνουν οι επιδόσεις της από έναν κοινό για όλες μέσο όρο Δθ, προσθέσαμε στο πρώτο ραβδόγραμμα (του Δθ) την παράμετρο Delta-T Deviation Weighted Total Volume Cooling Capacity. Η ανάλογη προσθήκη έγινε και στο δεύτερο (του Θορύβου) όπου η νέα παράμετρος Noise Deviation Weighted Cooling Capacity @ Performance to Noise Efficiency μας δίνει μια ένδειξη του πόσο καλά μας "αποζημιώνει" θερμικά μια ψύκτρα, για κάθε dB(A) θορύβου που παράγει! Και οι δυο παράμετροι έχουν την λιγότερο σημαντική θέση στην ιεράρχηση (sorting) των τιμών του ραβδογράμματος, απεικονίζονται δε, με φωτεινό πράσινο χρώμα.

Επίσης κάτι νέο είναι ότι, το όνομα της κάθε ψύκτρας συνοδεύεται από δύο αριθμούς ο πρώτος μας δίνει την κατάταξή της στην κατηγορία της ανάλογα με τα Watt που δοκιμάστηκε και ο δεύτερος την γενικότερη κατάταξή της στο σύνολο των ψυκτρών που θα μας διευκολύνει στην αναζήτησή της στην ανάγνωση των γραφημάτων.

Με αυτά κατά νου, ας δούμε τα αποτελέσματα που έφερε η ψύκτρα της σημερινής μας παρουσίασης.

Ι. Κατάταξη με ευθεία σύγκριση, άνευ αντιστάθμισης

Σε αυτά τα γραφήματα η κατάταξη γίνεται με βάση τα πρωτογενή μεγέθη του "CPU" Δθ και του Θορύβου, βοηθητικά παρατίθεται σαν τρίτος ιεραρχικά παράγων κατάταξης, η Σταθμισμένη Απόκλιση ( Deviation Weighted ).

Και ναι, αυτό που μπορεί να υποψιαστήκατε από την σύνοψη της θερμικής συμπεριφοράς, είναι ακριβές!

Η ψύκτρα μας σε Push setup βρίσκεται στην 9η θέση και υπολείπεται -για λιγότερο από 1^o C- μόνο από δύο αρκετά πιο θορυβώδεις "εξαδέλφες" της και σε Push-Pull, παίρνει την πρωτιά της κατάταξης, εκθρονίζοντας την -εδώ και πολύ καιρό- ηγέτιδα του πίνακα ομόσταυλή της!

Το σημαντικό όμως βρίσκεται στο ότι αυτή τη κατάταξη, την επιτυγχάνει παράγοντας από 4 έως 8 dB(A) λιγότερο θόρυβο από τις κορυφαίες του ανταγωνισμού της!
Το "παρήγορο" βέβαια και αυτό που δείχνει το μέλλον (!), είναι ότι μέσα στον κορυφαίο ένα βαθμό Δθ της κατάταξης, βρίσκονται έξι ΑΙΟ, εκ των οποίων οι τρεις παράγουν θόρυβο από 49 έως ~50 dB(A).

Από αυτή θέση έχουμε "γκρινιάξει" πολλές φορές για την ανάγκη να βελτιωθεί η παράμετρος του θορύβου στα προϊόντα της Corsair, και από ό,τι φαίνεται υπάρχει κάποια αισθητή πρόοδος, παρ' όλα αυτά όμως, εμείς θα συνεχίσουμε την κριτική μας γιατί τα τεχνικά περιθώρια υπάρχουν και είναι πολύ μεγάλα!

Εδώ η 19η θέση είναι δίκαια και το μόνο που είναι "λάθος" είναι η η 22η θέση στο Push-Pull setup, καθώς σε αυτόν τον πολύ ενοχλητικό θόρυβο που κάνει η φτερωτή των pull ανεμιστήρων (και τον οποίον δεν μπορεί να τον αναδείξει με ακρίβεια το dB(A) meter που χρησιμοποιούμε), θα άρμοζε μια ακόμα χαμηλότερη θέση !

Το θέμα απαιτεί αναλυτή φάσματος, αλλά αυτό ανήκει σε πολύ μελλοντικά σχέδια!

III. Συνδυαστική κατάταξη με σταθμισμένο σύστημα βαρών

Ο τίτλος δεν είναι και ο πιο δόκιμος, αλλά δίνει έμφαση σε αυτό που επιχειρεί να δώσει απάντηση σε σύνθετα και πραγματικά ζητήματα, όπως:

"Ποια ψύκτρα έχει καλές επιδόσεις, αλλά παράλληλα έχει και χαμηλό θόρυβο; "

" Θέλω μια ψύκτρα που να έχει επιδόσεις αλλά να μη μου "παίρνει" τα αυτιά ! "

" Χρειάζομαι μια ψύκτρα που να είναι ήσυχη, χωρίς να είναι και "ψοφίμι ! "

Spoiler

Στη συνέχεια ακολουθούν τρία σύνθετα ραβδογράμματα, στα οποία υπάρχουν όλες οι βασικές παράμετροι ανάλυσης της συμπεριφοράς μιας ψύκτρας στην μέγιστη -για την ώρα- καταπόνηση!

Γ. Σταθμισμένη κατάταξη με βάση το συνδυασμό του Δθ και του θορύβου, στο μέγιστο θερμικό φορτίο και air flow.

Η 11η και 13η θέση στην κατάταξη που προκρίνει τις ψύκτρες με τις πιο ισορροπημένες επιδόσεις είναι μια καλή θέση, καθώς ο θόρυβος που παράγει "απομειώνει" την πολύ καλή της θερμική επίδοση.

Εδώ βέβαια, πάντα θα πρέπει να έχουμε κατά νου ότι, σε χαμηλότερα και κυρίως πιο καθημερινά air flow, η ΑΙΟ μας έχει πάρα πολύ καλές επιδόσεις και το πόσο σημαντικό είναι αυτό, θα έχουν την χαρά να το διαπιστώσουν οι ευτυχείς κάτοχοι!

Δ. Σταθμισμένη κατάταξη με βάση το συνδυασμό του Δθ και του θορύβου, στο μέγιστο θερμικό φορτίο και air flow.

Γράφημα σταθμισμένο για Χαμηλότερο Δθ.
(Pthermal = Max, Air flow = Max, Noise measurement distance = 0,5m)

Η κατάταξη εδώ λόγω των πολύ καλών θερμικών επιδόσεων αναβαθμίζεται μεν , αλλά ο υψηλός θόρυβος την "συγκρατεί" στην 7η και 10η θέση αντίστοιχα για το Push-Pull και το Push setup.

Επαναλαμβάνω ότι, σε πραγματική χρήση όπου δεν χρειάζεται οι ανεμιστήρες να δουλεύουν στις μέγιστες στροφές τους, η εικόνα είναι αισθητά βελτιωμένη.

Ε. Σταθμισμένη κατάταξη με βάση το συνδυασμό του Δθ και του θορύβου, στο μέγιστο θερμικό φορτίο και air flow.

Γράφημα σταθμισμένο για Χαμηλότερο Θόρυβο.
(Pthermal = Max, Air flow = Max, Noise measurement distance = 0,5m)

Και ήρθε η ώρα για να απαντηθεί το ερώτημα όλων αυτών που θέλουν να κάνουν τη δουλειά τους, αλλά δεν "θυσιάζουν" τα αυτιά τους!

Η "καταβαράθρωση" στην 17η και 20η θέση, μοιάζει -και είναι- δίκαιη, καθώς υπάρχουν πολλές άλλες τεχνικές προσεγγίσεις με πολύ πιο "πολιτισμένες" επιδόσεις!

Εδώ σαν σχόλιο στην ανάγκη για βελτίωση των ηχητικών χαρακτηριστικών των ανεμιστήρων της iCUE H115i Elite Capellix υπενθυμίζω ότι με τους ανεμιστήρες NF-A12x25 PWM της Noctua, οι επιδόσεις ήταν Δθ=31,9^o C και 39,7 dB(A). Εύκολα λοιπόν μπορούμε να αναλογιστούμε σε πόσο καλύτερη θέση θα βρισκόταν η ΑΙΟ μας με ανεμιστήρες που θα έχουν πιο διακριτική ηχητική υπογραφή!

Στο ερώτημα όμως, αν η σημερινή φιλοξενούμενη του TheLab.gr είναι σε θέση να "παίξει" και σε αυτό το τομέα, η απάντησή μας είναι ανεπιφύλακτα θετική, καθώς η βελτιωμένη κατασκευή της περιορίζει το θερμικό κόστος των χαμηλότερων air flow σε μερικούς μόνο βαθμούς, ενώ το ηχητικό κέρδος είναι ασυγκρίτως υψηλότερο!

Επίλογος

Και ήρθε η ώρα του απολογισμού, που αυτή τη φορά είναι η "χαρά" του reviewer καθώς η φιλοξενούμενή μας, μας έκανε σχεδόν όλα τα χατίρια ! Εξαιρετική θερμοαπαγωγική ικανότητα συνδυασμένη με έναν RGB εξοπλισμό ικανό να δημιουργήσει τη δικιά σας οπτική πανδαισία και επιπλέον, δώρο, έναν εξειδικευμένο fan and RGB controller, απαρτίζουν ένα από τα πιο προκλητικά πακέτα της αγοράς!

Η Corsair πατώντας στην δοκιμασμένη λύση της H115i RGB PRO XT, ραφινάρει τις λεπτομέρειες του radiator, και υιοθετεί μια ολοκληρωτικά νέα προσέγγιση στο θέμα του Block, όπου ξεχωρίζει μηχανικά την αντλία από τον RGB φωτισμό και βελτιώνοντας σημαντικά τον τελευταίο, μας δίνει ένα πολύ εντυπωσιακό καπάκι block.

Αλλά ακόμα πιο σημαντικό, είναι ότι δεν παραμελεί και το θερμικό τμήμα του block, όπου με ένα cold plate με πολύ πυκνά μικροπτερύγια χαλκού και τον διαχωρισμό της ροής του υγρού ψύξης, πετυχαίνει ένα από τα πιο αποδοτικά και αθόρυβα συστήματα compact αντλίας!

Με τους αποδοτικούς και οπτικά εντυπωσιακούς ανεμιστήρες της, διαθέτει στον χρήστη ολόκληρο το φάσμα στροφών (0 -1800rpm) και μπορεί να προσαρμοστεί σε οποιοδήποτε σχέδιο χρήσης, από την dead silent λειτουργία μέχρι τον βαρύ υπερχρονισμό, με χαρακτηριστική άνεση και πάντα, κάτω από το "άγρυπνο" βλέμμα του προγράμματος διαχείρισης (iCUE) της κατασκευάστριας, να εξασφαλίζει την πλήρη πνευματική σας ηρεμία σε συνεργασία με τον νέο Commander Core, PWM Fan και RGB controller που μας κάνει όλα τα χατίρια!

Βεβαίως δεν είναι όλα ρόδινα, αλλά ευτυχώς αυτά δεν αμαυρώνουν την θετικότατη εικόνα της H115i Elite Capellix!

Φυσικά ο λόγος -κυρίως- για το θόρυβο των ανεμιστήρων -ιδιαίτερα σε διάταξη Push-Pull!- ο οποίος στερεί από την ΑΙΟ μας τη δυνατότητα να αριστεύσει και στον τομέα αυτό.

Αλλά έστω και έτσι -εκμεταλλευόμενοι τα μεγάλα θερμικά περιθώριά της- στο αμέσως χαμηλότερο του μεγίστου air flow και με "κόστος" δύο μόνο βαθμούς, μπορούμε να έχουμε έχουμε ένα ηχητικά διακριτικό σύστημα.

Όποιος λοιπόν, βρίσκεται στο ψάξιμο για την ΑΙΟ εκείνη που έχει απεριόριστες δυνατότητες RGB φωτισμού, αλλά ταυτόχρονα διαπρέπει και στις θερμικές επιδόσεις και στην συνολική διαχείριση ψύξης και φωτισμού στο PC του, μπορεί με μια μικρή παραχώρηση στο θέμα του θορύβου, να πάψει να θεωρεί τις απαιτήσεις του ουτοπικές!

Η Corsair iCUE H115i Elite Capellix, έχει την απάντηση!

Στο σημείο αυτό να σας υπενθυμίσουμε ότι η Corsair iCUE H115i Elite Capellix έχει έχει πενταετή εγγύηση και συνιστώμενη τιμή από την εταιρία 169,99€, την στιγμή δε που γράφονται αυτές οι γραμμές την βρίσκουμε σε λίγα μαγαζιά στην Ελλάδα με τη χαμηλότερη τιμή να είναι 159,43€ (χωρίς λοιπά έξοδα).
Η τιμή έπεσε από την πρώτη της εμφάνιση δικαιώνοντας το ότι η υπομονή είναι μεγάλο προσόν, καθώς η αύξηση της διαθεσιμότητας μείωσε τις τιμές!

Συνοψίζοντας λοιπόν, ας δούμε επιγραμματικά τα πλεονεκτήματα και μειονεκτήματά της

Η συσκευασία της ψύκτρας εξασφαλίζει την προστασία των περιεχομένων της και την τάξη σε όλα τα παρελκόμενά της.
Συμβατότητα με όλες τις σύγχρονες πλατφόρμες.
Σύστημα στερέωσης με πολύ εύκολη και στιβαρή εγκατάσταση.
Δεν εμποδίζει την πρόσβαση σε βύσματα και κάρτες που είναι κοντά στο socket.
Ανεμιστήρες με μαγνητικά έδρανα αιώρησης χαμηλού θορύβου και σχετικά υψηλής στατικής πίεσης.
Ανεμιστήρες με πολύ μεγάλο φάσμα ελέγχου των στροφών τους και με δυνατότητα zero rpm
Οι ανεμιστήρες και το block διαθέτουν RGB φωτισμό με addressable LEDs και εξαιρετικά ομαλή και βαθμιαία εναλλαγή των χρωμάτων.
Η τροφοδοσία και ο PWM έλεγχος των ανεμιστήρων, εξασφαλίζεται από τον συμπαραδιδόμενο Commander Core fan controller.
Ο θόρυβος που παράγει, από τις μέσες στροφές είναι διακριτικός και μειώνεται ακόμα περισσότερο σε χαμηλότερα air flow, μέχρι του σημείου να μην ανιχνεύεται.
Δυνατότητα ακινητοποίησης των ανεμιστήρων (Zero RPM ) σε χαμηλά θερμικά φορτία για την επίτευξη ακόμα χαμηλότερου θορύβου.
Συνοδεύεται από ένα πολύ ευέλικτο και αποτελεσματικό controller (Commander Core) για τον έλεγχο της κίνησης και του RGB φωτισμού, μέχρι και έξι ανεμιστήρων που ελέγχονται από pwm παλμούς.
Cold plate με εξαιρετικό "πάτημα", και ειδική επεξεργασία για καλύτερη θερμική σύζευξη με τεχνολογία skived micro fins (128 FPI) και Split flow για χαμηλότερη αντίσταση ροής του ψυκτικού υγρού.
Σωλήνες που δεν διπλώνουν.
Sleeving στις σωλήνες που εξυπηρετεί και λόγους anti-kink.
Οι τερματισμοί των σωλήνων είναι ασφαλισμένοι με μεταλλικά κολάρα, τα οποία συγκρατούν και το sleeve.
Η θερμοαγώγιμη πάστα είναι ήδη τοποθετημένη στο block και έχει καλή θερμική αγωγιμότητα.
Φωτιζόμενο μεγάλο logo στο block, και δυο περιμετρικές ζώνες των οποίων ο RGB χρωματισμός στηρίζεται σε 33 ανεξάρτητα ελεγχόμενα LEDs, και πέρα από τα χρωματικά effect μπορεί να "συνδεθεί" και με την θερμοκρασία του συστήματος που επιλέγει ο χρήστης.
Αποδοτικό radiator, το οποίο έχει υψηλή απόδοση σε σχετικά χαμηλό air flow, ευνοώντας την αθόρυβη λειτουργία της ΑΙΟ.
Η απόδοσή της επιτρέπει την ουσιαστικά αθόρυβη λειτουργία της ΑΙΟ σε πολύ χαμηλό airflow, χωρίς σημαντική θερμική επιβάρυνση
Συνοδεύεται από ένα πολύ ευέλικτο software ελέγχου iCUE, το οποίο επιτηρεί συνεχώς την λειτουργία της ψύξης και την ασφάλεια του συστήματος και παράλληλα ελέγχει τον RGB φωτισμό του block παράγοντας εξαιρετικά χρωματικά θέματα και εναλλαγές αυτών.
Τα 33 addressable LEDs του block και τα 16 των ανεμιστήρων ελέγχονται με τρόπο που εξασφαλίζει εντυπωσιακά ομαλή κίνηση και εναλλαγή των χρωμάτων.
Παρέχει βίδες για την στήριξη 4 ανεμιστήρων.
Εξαιρετικά αναλυτικές οδηγίες εγκατάστασης.
Πενταετής εγγύηση.

Οι ανεμιστήρες της δεν διαθέτουν κανένα αντικραδασμικό μέτρο.
Ο Θόρυβός τους στις υψηλές στροφές, αν και δεν είναι ενοχλητικός, είναι ευδιάκριτος ακόμα και σε σχετικά θορυβώδες δωμάτιο.
Δεν διαθέτει CPU back plate για την πλατφόρμα της AMD.
Δεν συνοδεύεται με επιπλέον θερμοαγώγιμη πάστα, πέρα από αυτή που είναι προεγκαταστημένη στο cold plate.
Η τιμή της, τηρουμένων των αναλογιών με τον ανταγωνισμό, χωρίς να είναι πολύ υψηλή, θα θέλαμε να την δούμε να χαμηλώνει για να γίνει προσβάσιμη από ευρύτερη μερίδα χρηστών.
O controller Commander Core, οδηγεί μόνο ανεμιστήρες που ελέγχονται μέσω PWM σήματος (4-pin).

Με βάση όλα τα παραπάνω η γενική βαθμολογία που αποσπά η Corsair iCUE H115i Elite Capellix, δε μπορεί να είναι μικρότερη από:

 theLAB.gr

Ευχαριστούμε θερμά την Corsair για την παραχώρηση του δείγματος της δοκιμής.

Για το TheLab.gr, Seafalco 23/4/2021

Noctua NH-D15 chromax.black _ All Black Dual Tower CPU Cooler Review

Mon, 08 Mar 2021 09:31:00 +0000

Πρόλογος

Επιτέλους και στην κορυφή . . . All Black !

Και δυστυχώς θα πρέπει να εμπιστευτείτε τα λεγόμενά μου, γιατί αυτό το "pitch black" μαύρο ήταν άπιαστο για τα φωτογραφικά μου μέσα!

Η Noctua αναβαθμίζει τη ναυαρχίδα της, NH-D15, στην chromax.black έκδοση και η εικόνα μιλάει από μόνη της . . .

Καλό είναι να υπάρχει ένα "σήμα κατατεθέν", αλλά πολύ καλύτερο -σαν χρήστης- να έχεις αυτό το χάρμα οφθαλμών στη θέση του μπεζ-καφέ!

Η προσφιλής -και όχι χωρίς αιτία- σε μεγάλη μερίδα των χρηστών κατασκευάστρια, επεκτείνει την γκάμα της δίνοντας λύση στο -τελικά- καίριο αισθητικό πρόβλημα των προϊόντων της και εξαλείφει και το τελευταίο "σημείο τριβής" με τους υποψήφιους αγοραστές που είχαν τις -δικαιολογημένες- επιφυλάξεις τους!

Η αλλαγή στον αισθητικό τομέα ενός προϊόντος κανονικά πρέπει να αφήνει "ασυγκίνητο" τον παρουσιαστή του, αλλά είναι πραγματικά δύσκολο να μείνω αδιάφορος, τόσο γιατί η αλλαγή είναι ριζική, όσο -και κυρίως- γιατί αυτή, δεν είναι μόνο αισθητική!

Η Noctua δηλώνει ότι μετά από αρκετή έρευνα και δοκιμές πέτυχε την απαιτούμενη τεχνολογία του χρώματος, αλλά και του τρόπου βαφής, έτσι ώστε να μην μειωθούν οι επιδόσεις της μαύρης έκδοσης σε σχέση με την κλασική "άβαφη" έκδοση. Εμείς όμως, όπως είδαμε και σε προηγούμενη παρουσίαση άλλης ψύκτρας της Noctua με την ίδια αισθητική αναβάθμιση, έχουμε κάθε λόγο να πιστεύουμε ότι αυτή η δήλωσή της είναι πολύ "μετριόφρων"!

Ο λόγος φυσικά για την Noctua NH-D15 chromax.black της οποίας την "απλή / άβαφη" έκδοση για AMD έχουμε δει σε παρουσίαση εδώ, τμήματα της οποίας θα αξιοποιήσουμε και στην σημερινή μας παρουσίαση γιατί, αφενός η χρωματική διαφορά διευκολύνει την φωτογραφική απεικόνιση των λεπτομερειών και αφετέρου -και σημαντικότερο- καθώς η μοναδική κατασκευαστική διαφορά τους είναι το χρώμα, μπορούμε να έχουμε μια καλή βάση σύγκρισης για να ελέγξουμε την περί επιδόσεων δήλωση της κατασκευάστριας.

Πάμε λοιπόν να βάλουμε αρχή . . .

Τεχνικά χαρακτηριστικά

Αυτό που κρατάμε είναι η κυριαρχία του μαύρου χρώματος, καθώς το μοναδικό τμήμα με άλλο χρώμα είναι η επιφάνεια του cold plate!

Οι ανεμιστήρες είναι από παλαιά γνωστοί για τις εξαιρετικές επιδόσεις τους και τον χαμηλό θόρυβο που παράγουν, απλά τώρα είναι μαύροι, τόσο αυτοί όσο - και μπράβο για την προσοχή στη λεπτομέρεια! - και τα συρμάτινα clips στερέωσής τους!

Και φυσικά, η τεχνολογία των εδράνων τους επιτρέπει στην Noctua να εγγυάται την ψύκτρα για έξι χρόνια συνεχούς λειτουργίας.

Σημειώνουμε την καλή θερμοαγώγιμη πάστα που συνοδεύει την ψύκτρα, αν και εδώ -μολονότι κατανοούμε τους λόγους της μη επιλογής της- σε αυτή την έκδοση θα μας άρεσε να δούμε την διάδοχό της NT-H2 η οποία είναι ελαφρά καλύτερη.

Και μερικά χρήσιμα link πριν πάμε παρακάτω, τα οποία καλό θα ήταν να τα συμβουλευτεί ο υποψήφιος ευτυχής κάτοχος!

Σύντομη παρουσίαση: https://noctua.at/pub/media/blfa_files/infosheet/noctua_nh-d15_chromax.black_datasheet_en_web.pdf
Οδηγίες χρήσης: https://noctua.at/pub/media/blfa_files/manual/noctua_nh_d15_chromax.black_manual_en_web.pdf

Έλεγχος συμβατότητας με CPUs, MoBos, Cases: https://ncc.noctua.at/coolers/NH-D15-2/cpus

Και η παρουσίαση των τεχνικών χαρακτηριστικών κλείνει όπως πάντα με τις . . .

Ο όγκος της ψύκτρας είναι πραγματικά μεγάλος και ουσιαστικά δεσπόζει μέσα σε οποιοδήποτε κουτί, αλλά τα αποτελέσματα αποζημιώνουν με τον καλύτερο τρόπο.
Η ελευθερία της διατομής εισόδου είναι σχετικά χαμηλή, πράγμα που σε συνδυασμό με τον σχετικά υψηλό συντελεστή πυκνότητας, θα απαιτήσει από τους ανεμιστήρες εξαιρετικά ισορροπημένες επιδόσεις για να μην ξεφύγουν τα πράγματα σε θόρυβο.

Ευτυχώς για εμάς, η Noctua έχει την -από χρόνια δοκιμασμένη- λύση για όλα αυτά !

Πριν προχωρήσουμε στα επόμενα να σημειώσουμε ότι:

Η Noctua NH-D15 chromax.black έχει από την κατασκευάστρια προτεινόμενη τιμή 89,90€ (MSRP) του ΦΠΑ συμπεριλαμβανομένου. Συνοδεύεται από εξαετή εγγύηση και την ώρα που ολοκληρώνεται το review της, την βρήκαμε στα Ελληνικά καταστήματα προς 115€ (τελική τιμή) με το ΦΠΑ.

Συσκευασία και παρελκόμενα

Οι αισθητικές αλλαγές φαίνονται και από τη συσκευασία!

Και πάλι "κλασική" και "σοβαρή", με την κυριαρχία των αποχρώσεων του γκρι - μαύρου να προδιαθέτουν για το περιεχόμενο.

Οι τεχνικές πληροφορίες βρίσκονται στις δύο άλλες πλευρές του κουτιού . . .

Από εδώ κρατάμε για έλεγχο την δυνατότητα για λειτουργία με ένα ανεμιστήρα στο κέντρο της ψύκτρας, πράγμα που εξασφαλίζει τη μέγιστη συμβατότητα με μνήμες που έχουν υψηλά heat spreaders και φυσικά την διατήρηση της έντονης ροής αέρα προς ψύξη των πέριξ του socket εξαρτημάτων.

Και με μια ματιά στα τεχνικά χαρακτηριστικά της ψύκτρας, κρατώντας την φράση ότι η νέα NH-D15 έχει πλέον μια τόσο καλή εμφάνιση όση και η ψύξη που εξασφαλίζει στη CPU μας, πάμε να ανοίξουμε το κουτί . . . !

Και μετά από το μεγάλο κουτί με τα παρελκόμενα, προστατευμένα σε κέλυφος από χοντρό αφρώδες πλαστικό βρίσκουμε ακόμα δύο κουτιά να περιέχουν το ένα την ψύκτρα και το άλλο τον πρόσθετο ανεμιστήρα που μπαίνει στη θέση push.

Ανοίγοντας το κουτί με τα παρελκόμενα, βρίσκουμε όλα όσα είναι τα αναμενόμενα από την κατασκευάστρια, που εξασφαλίζουν ότι δεν θα μας λείψει τίποτε!

Και ξεκινώντας από τα κοινά και για τις δύο οικογένειες socket παρελκόμενα, έχουμε, δύο Low Noise Adapters που εξασφαλίζουν πολύ χαμηλό θόρυβο από τους ανεμιστήρες στην περίπτωση που το σύστημά μας δεν έχει δυνατότητα ρύθμισης των στροφών τους.

Υπάρχει επίσης με την ίδια καλή επένδυση και ένα Y-fan splitter για την σύνδεση και των δύο ανεμιστήρων στο CPU fan header.

Και "περιμετρικά" διακρίνουμε, επάνω το γνωστό ιδιόμορφο κατσαβίδι της εταιρίας, δεξιά τα μαύρα συρμάτινα clips για τη στερέωση του εμπρός ανεμιστήρα και κάτω -παρέα με το σηματάκι της Noctua- μια σύριγγα με την πολύ καλή θερμοαγώγιμη πάστα NT-H1 που φτάνει για περισσότερες από μια τοποθετήσεις.

Συνεχίζοντας με τα εξαρτήματα στήριξης,έχουμε στην αριστερή φωτογραφία που ακολουθεί, τα της AMD και συγκεκριμένα:

Τα δύο retention brackets με τις βίδες που θα τα στερεώσουν στο ήδη υπάρχον CPU backplate, καθώς η Noctua δεν παρέχει δικό της.

Στο κέντρο έχουμε δυο τετράδες αποστάτες, οι γκρι είναι οι NM-APS4 spacers για το AM4 socket και οι λευκοί NMAPS5
προορίζονται για τα AM2(+)/AM3(+)/FM1/FM2(+).

Στην δεξιά φωτογραφία (άνω) έχουμε τα αντίστοιχα χρειαζούμενα για την στήριξη της ψύκτρας στα INTEL sockets.
Τα κοινά και για τις δύο ομάδες socket είναι τα δύο retention brackets (αριστερά και άνω) καθώς και οι χειρόβιδες κάτω στο κέντρο.

Για τα LGA 115x socket θα χρειαστούμε και το CPU back plate (κέντρο) και τους μαύρους αποστάτες (δεξιά), ενώ για τα LGA 20xx sockets θα περιοριστούμε μόνο στους βιδωτούς αποστάτες (κάτω αριστερά) που στηρίζονται κατ' ευθείαν πάνω στο socket.

Η Noctua NH-D15 chromax.black από κοντά

Θα το πω και εδώ -μια από τις πολλές φορές- ήταν ώρα η Noctua να "ακούσει" τους χρήστες και να κάνει τη κίνηση τη σωστή!

Γιατί όσο και αν το θέαμα είναι μόνο θέαμα, πολλά γίνονται γι' αυτό και αρκετές φορές, είναι το deal-breaker ζήτημα μιας αγοράς!

Η εικόνα είναι η πιο εύγλωττη απόδειξη αυτού που είπα πιο πάνω, καθώς είναι δύσκολο πλέον να βρεθεί κάποιος που να έχει αισθητικούς ενδοιασμούς για την όψη της NH-D15!

H "παρουσία" της είναι μαγνήτης για το μάτι και συνάμα, αποτελεί τον "ορισμό" της διακριτικότητας, εξασφαλίζοντας στην ψύκτρα την αρμονική της ένταξη σε μια πολύ μεγάλη ποικιλία concept σύνθεσης PC, αναβαθμίζοντας ουσιαστικά την αισθητική τους!

Ο NF-A15 HS chromax.black PWM ανεμιστήρας, με την ιδιότυπη δομή του πλαισίου του, ουσιαστικά υπερκαλύπτει την διατομή της ψύκτρας και προσφέρει ένα ισχυρό ρεύμα αέρα για την ψύξη των πλησίον του socket εξαρτημάτων (VRM κλπ)

Οι δύο πύργοι έχουν το κατώτερο και προς τα έξω τμήμα τους "κομμένο", για να επιτρέψουν την συμβατότητα της ψύκτρας με μνήμες που διαθέτουν υψηλά heat spreaders. Βεβαίως αυτό σημαίνει ότι αν θέλουμε να εκμεταλλευτούμε τη δυνατότητα αυτή, ο εμπρός ανεμιστήρας πρέπει να τοποθετηθεί υψηλότερα.
Η μέγιστη δυνατή μετακίνηση προς τα επάνω είναι ~4cm και φυσικά, έχει κάποια -μικρή- επίδραση στην απόδοση της ψύκτρας και ενδεχομένως αν καταλήξουμε στην μέγιστη εκμετάλλευση της δυνατότητας αυτής να δημιουργηθεί ζήτημα συμβατότητά της με το κουτί σας αν οι διαστάσεις του είναι "οριακές".

Η γνωστή μας λειτουργικότητα και υψηλή απόδοση σε ένα τόσο "επιβλητικό" αλλά και διακριτικό παρουσιαστικό, νομίζω ότι μπορεί να κάνει την αισθητική διαφορά σε οποιοδήποτε κουτί και μάλιστα, όχι μόνο χωρίς καμία θερμική παραχώρηση, αλλά --όπως θα δούμε στις μετρήσεις- και με ένα κέρδος στις επιδόσεις, το οποίο μπορεί αριθμητικά να είναι μικρό, αλλά σημαίνει πολλά και σημαντικά για την προσήλωση της κατασκευάστριας στην διαρκή και επί της ουσίας, καλυτέρευση των προϊόντων της, για την οποία -προς τιμήν της- "αφήνει" τους άλλους να μιλήσουν!

Η κάτοψή της μας δείχνει την ομοιόμορφη κατανομή των heat pipes και την τυπική τοποθέτηση του μεσαίου ανεμιστήρα σε θέση Push πάνω στον "πίσω" πύργο των πτερυγίων.
Μια περιστροφή ακόμα και μας φέρνει πιο κοντά στην κάτω πλευρά της ψύκτρας και μια ακόμα μας δίνει πλήρη θέα στο cold plate:

Αν μη τι άλλο, είναι εντυπωσιακό να διαπιστώνεις ότι το μοναδικό "ασημί πράγμα", είναι η επιφάνεια που ακουμπά στον επεξεργαστή, όλα τα άλλα στοιχεία της ψύκτρας -ακόμα και τα βιδάκια- είναι μαύρα!

Τα τελευταία επτά πτερύγια του κάθε πύργου είναι πιο μικρά σε διαστάσεις για να δώσουν χώρο στα heat spreaders των μνημών όταν αυτά έχουν μεγάλο ύψος. Βέβαια στην περίπτωση αυτή θα πρέπει να μετακινηθεί και ο εμπρός ανεμιστήρας, αλλά γι αυτό θα πούμε παρακάτω.

Η συναρμογή των heat pipes τόσο στα πτερύγια όσο και στο block είναι στο γνωστό και εξαιρετικό επίπεδο που χαρακτηρίζει όλα τα προϊόντα της κατασκευάστριας.

Με την ευκαιρία αυτής της φωτογραφίας μπορούμε να σημειώσουμε την ελαφρά προοδευτική εσοχή που έχουν τα πτερύγια των πύργων στη κεντρική περιοχή τους, η οποία επιτρέπει την καλύτερη τροφοδότηση με αέρα της "τυφλής περιοχής" του ανεμιστήρα (στην περιοχή του κινητήρα του) καθώς και τις δύο ζώνες όπου το χείλος των πτερυγίων είναι οδοντωτό προκειμένου να εξασφαλίσει την διασπορά των μικροτροβίλων του ρεύματος του αέρα, σε ακόμα μικρότερους που παράγουν μικρότερο θόρυβο και περισσότερο διάχυτο!

Για την παρουσίαση της σειράς chromax.black η Noctua έχει κυκλοφορήσει ένα μικρό αλλά ιδιαιτέρως εντυπωσιακό video :

Για πάμε όμως να δούμε από λίγο πιο κοντά τη σημερινή φιλοξενούμενη του εργαστηρίου μας.

Το σώμα της ψύκτρας και το Block

Ευδιάκριτες είναι περιοχές όπου έχουν κοπεί τα πτερύγια για να έχει η ψύκτρα καλή συμβατότητα με τις μνήμες που έχουν μεγάλες ψύκτρες.

Τα πτερύγια των δύο πύργων και η τοποθέτηση των heat pipes σε αυτά, είναι ακριβώς ίδια και απολύτως συμμετρικά.

Έτσι εξασφαλίζεται ότι η ψύκτρα δεν έχει πολωμένη κατασκευή και η θερμική της συμπεριφορά δεν εξαρτάται από την φορά της ροής του αέρα που την ψύχει (αν π.χ. είναι σε πλάγια τοποθέτηση, η φορά του αέρα από δεξιά προς τα αριστερά, ή το αντίστροφο, δεν θα προκαλέσει καμία διαφορά στις θερμοκρασίες!).

Αυτό θα αποδειχθεί χρήσιμο σε όσους φίλους θελήσουν -κουτιού και λοιπών ανεμιστήρων επιτρεπόντων- να πειραματιστούν με ανάστροφη ροή του αέρα, δηλαδή να τροφοδοτήσουν την ψύκτρα με δροσερό αέρα από τον πίσω ανεμιστήρα!

Και με μια τελευταία εντυπωσιακή άποψη του σώματος της ψύκτρας προχωράμε να δούμε τους ανεμιστήρες που δίνουν τις ανάσες στην Noctua NH-D15 chromax.black.

Οι ανεμιστήρες

Η κάλυψη της διατομής από τα πτερύγια είναι της τάξης του 70% και μαρτυρά την στόχευση του ανεμιστήρα σε υψηλή στατική πίεση αλλά χωρίς παράλληλα να "αμελείται" και το θέμα του air flow.

ΟΙ βραχίονες στήριξης του κινητήρα με το καμπυλωτό σχήμα τους συμβάλουν στο περιορισμό του θορύβου.

Όλες τις τεχνικές λύσεις για αποδοτικότερη και πιο αθόρυβη λειτουργία που έχει αναπτύξει η κατασκευάστρια είναι παρούσες!

Εκτεταμένη ανάλυση γι' αυτές μπορείτε να βρείτε στην παρουσίαση της Noctua NH-D15S στο κεφάλαιο "Ανεμιστήρες", στην σημερινή παρουσίαση θα αρκεστώ σε μια μικρή σύνοψή τους.

Το κλιμακωτό χείλος εισόδου στο πλαίσιο το οποίο, σε συνεργασία με τις μικρές εσοχές που φέρει αυτό στην εσωτερική του περίμετρο, εξασφαλίζουν μια βαθμιαία μετάβαση από την στρωτή ροή του αέρα πλησίον της εισόδου στην στροβιλώδη ροή που επικρατεί στην περιοχή που στρέφονται τα πτερύγια.
Επιπλέον αυτού, με το παχύτερο οριακό στρώμα που δημιουργούν, εξασφαλίζουν σε συνεργασία με την στρογγυλεμένη γωνία των πτερυγίων, την "σφράγιση" της περιμέτρου της φτερωτής -καθώς αυτά κινούνται μέσα σε ένα στρώμα "ακίνητου" αέρα- και την μείωση του θορύβου.

Αυτά χαρίζουν στον ανεμιστήρα πιο ήσυχη λειτουργία και υψηλότερη στατική πίεση.

Την πολύ καλή εικόνα, συμπληρώνουν τα σφηνοειδή ανάγλυφα στην πλευρά χαμηλή πίεσης του ακροπτερυγίου, που εξαναγκάζουν τον αέρα να επιταχύνεται περνώντας ανάμεσά τους, με αποτέλεσμα να αποφεύγεται η αποκόλληση του οριακού στρώματος του αέρα και ο θόρυβος που σημαίνει αυτή!

Η εξαιρετικά στιβαρή και ακριβής κατασκευή του ανεμιστήρα, καθώς και τα ελαστικά "τακουνάκια" στις γωνίες του πλαισίου του εξασφαλίζουν την δραστική εξασθένιση της μετάδοσης στην ψύκτρα, των κραδασμών που ενδεχομένως παράγει ο ανεμιστήρας, ελαχιστοποιώντας έτσι την πιθανότητα ηχητικά δυσάρεστων συντονισμών!

Στην πίσω πλευρά διακρίνουμε την "χοάνη" που σχηματίζει το πλαίσιο του ανεμιστήρα στην πλευρά της εξόδου του, ιδιαίτερα στις δύο πιο απομακρυσμένες πλευρές (διάσταση 150mm), η οποία τροφοδοτεί με αέρα την ψύκτρα μέχρι την άκρη των πτερυγίων της!

Στην δεξιά φωτογραφία φαίνονται τα μεγάλα κενά που υπάρχουν μεταξύ των πτερυγίων για την εξασφάλιση του υψηλού air flow.

Και μερικές πιο δραστήριες όψεις . . .

Πραγματικά το μόνο ψεγάδι της εικόνας αυτής είναι ο κωδικός με τα λευκά γράμματα ακριβώς "μέσα στη μόστρα" της ψύκτρας!
Εδώ, μάλλον το καλλιτεχνικό τμήμα της εταιρίας δεν λειτούργησε όπως έπρεπε!
Δεν είπα να μην τον βάλει, δεν είπα να μην είναι τα γράμματά του λευκά, αρκεί να τον έβαζε στην ακριβώς αντίθετη πλευρά του πλαισίου, να "κοιτάζει" τη μητρική και όχι εμάς . . . απλό!

Ο όγκος της μεγάλος, καμία αντίρρηση, αλλά μόλις "πάρει μπροστά η μηχανή", σαν να "ελαφρώνει η εικόνα της!

Παρεμπιπτόντως, σε αυτές τις δύο φωτογραφίες φαίνεται ότι ένα σεβαστό μέρος της διατομής των ανεμιστήρων στην κάτω τους πλευρά διατίθεται στην ψύξη των μνημών και των άλλων πλησίον του socket εξαρτημάτων.

Πιστεύω ότι η Noctua με αυτή τη σειρά έκανε τη σωστή κίνηση για να κατακτήσει, πέρα από την κορυφή των επιδόσεων και αυτή των προτιμήσεων !

Διαστάσεις και θέματα συμβατότητας

Με ελάχιστο διαθέσιμο ύψος για τις μνήμες περίπου 32mm (ανεμιστήρας) τα οποία με τη βοήθεια του περιορισμένου πλάτους των κατώτερων επτά πτερυγίων φτάνουν τα 72mm, σίγουρα δεν θα έχει κανένα θέμα με τις μνήμες "όσο" υψηλά heat spreaders και αν έχουν αυτές. Δεν συμβαίνει το ίδιο όμως και με τον εμπρός ανεμιστήρα!

Η απόσταση ( 2 ) είναι 32mm αν βάλουμε ανεμιστήρα 140mm και 52mm αν διαλέξουμε 120mm ανεμιστήρα.

The front fins of the NH-D15 generally protrude over the RAM slots. Due to the recessed lower fins, it is still possible to use RAM modules with up to 65mm height in single fan mode. In dual fan mode, the front fan will sit above the RAM slots as well. In this case, Noctua recommends using standard height RAM (up to 32mm). However, in chassis with more than 165mm CPU cooler clearance, the front fan can be moved upwards to make room for memory modules taller than 32mm (e.g. moving the fan 5mm up will increase the total height from 165 to 170mm and make room for 37mm tall modules).

Τα περιθώρια "ανόδου" του ανεμιστήρα είναι πολλά (μέχρι που η κάτω του πλευρά να έρθει στο ίδιο ύψος με το πρώτο πλήρες κάτω πτερύγιο, τότε όμως δεν θα έχουμε τη βέλτιστη εκμετάλλευση του ανεμιστήρα, και σίγουρα θα πρέπει να έχουμε ένα κουτί με εσωτερικό ύψος από τη μητρική, της τάξης των 21cm. Διαφορετικά -αν επιμένουμε- μπορούμε στη θέση του Push ανεμιστήρα να βάλουμε έναν των 120mm, με άριστη επιλογή τον Noctua NF-F12 PWM. Έχει λίγο περισσότερο θόρυβο, αλλά κάνει πολύ καλή δουλειά!

Άλλη εναλλακτική λύση είναι εμπρός να τοποθετηθεί ένας μικρός ανεμιστήρας των 90mm (Noctua NF-A9 pwm chromax-black-swap) ο οποίος θα εξασφαλίσει την μέγιστη δυνατή συμβατότητα τόσο με τις μνήμες όσο και με το κουτί. Βεβαίως αυτό θα σημάνει μείωση των επιδόσεων, αλλά για το πόση θα είναι αυτή, θα πρέπει να κάνετε λίγη υπομονή !

Σε σχέση με τις PCIe θύρες, τα πράγματα είναι καλύτερα, καθώς ναι μεν, η πρώτη (συνήθως είναι PCIex1) αγγίζει το όριο του πλευρού της ψύκτρας, αλλά η επόμενη, που "κατά κανόνα" είναι η πρώτη PCIex16 -που είναι και το βασικό πρόβλημα- φέρνει την κάρτα γραφικών σε απόσταση μεγαλύτερη από το 10mm.

Καλό όμως είναι να συμβουλευτείτε τον πίνακα Mainboard Compatibility που έχει η δημοσιεύσει κατασκευάστρια.

Επίσης καλό είναι, πριν την εγκατάσταση της ψύκτρας, να ελέγξετε αν με τον ομολογουμένως μεγάλο όγκο της, "σκεπάζει" κάποιο κρίσιμο βύσμα, οπότε θα πρέπει να το συνδέσετε πριν μπει η ψύκτρα και δυσκολέψει την πρόσβαση σε αυτό!

Επίσης πολλές και χρήσιμες πληροφορίες υπάρχουν στη σελίδα του προϊόντος με τις συχνές ερωτήσεις.

Οι λεπτομέρειες που κάνουν τη διαφορά

Στο κεφάλαιο αυτό συνήθως βρίσκουμε την ευκαιρία να δούμε πως είναι κατασκευασμένη μια ψύκτρα, να αναδείξουμε τις μικρές αλλά σημαντικές λεπτομέρειες και να κρίνουμε την επιτυχία, ή μη, των τεχνικών που χρησιμοποιούνται από τους κατασκευαστές.

Αλλά, επειδή αφενός το θέμα αυτό έχει παρουσιαστεί ήδη δύο φορές και αφετέρου, η νέα pitch black εμφάνιση αποκρύπτει αρκετά τις κατασκευαστικές λεπτομέρειες που αποτελούν το αντικείμενο αυτού του κεφαλαίου, προτρέπω του φίλους που θέλουν ν να θυμηθούν περισσότερες λεπτομέρειες να ακολουθήσουν τα δύο link που παραθέτω και να διαβάσουν το σχετικό τμήμα εκείνων των παρουσιάσεων.

Για την σημερινή παρουσίαση θα αρκεστούμε σε μερικά μόνο ζητήματα ξεκινώντας από δύο λεπτομέρειες που δείχνουν το πόσο καλά έχει γίνει η επικάλυψη της ψύκτρας με την ειδική βαφή που ανέπτυξε και χρησιμοποιεί η Noctua.

Η κάλυψη και των πιο μικρών λεπτομερειών είναι απόλυτη! Η δε πρόσφυση του χρώματος είναι τόσο καλή που -παρά το ότι δεν είμαστε και τόσο ευγενικοί με την ψύκτρα- δεν παρατηρήσαμε την παραμικρή φθορά -έστω και την ελάχιστη αμυχή- στο χρώμα.

Αψευδής μάρτυρας της πολύ υψηλής ποιότητας της εφαρμογής του χρώματος είναι ότι ακόμα και ανάμεσα στα πτερύγια (ακόμα και στα μικροσκοπικά λούκια που αφήνει ο εκτονωμένος σωληνίσκος από πτερύγιο σε πτερύγιο) η βαφή είναι αψεγάδιαστη!

Και φυσικά, αυτό είναι καλό, αλλά αυτό που είναι σημαντικότερο είναι ότι αυτή η επιπλέον στρώση υλικού που αντιπροσωπεύει η βαφή όχι μόνο -όπως δηλώνει η κατασκευάστρια- δεν ελαττώνει τις επιδόσεις της ψύκτρας συγκριτικά με την "άβαφη" έκδοσή της, αλλά επιπλέον -από ότι διαπιστώσαμε από τις μετρήσεις μας- τις αυξάνει και "λίγο" !

Η διασπορά της θερμοαγώγιμης πάστας

Η φωτογράφηση μετά την όχι και τόσο προσεκτική αποκόλληση της ψύκτρας από τον Loader μας έδωσε:

Οι δύο φωτογραφίες έχουν κατοπτρική "συμμετρία" (αριστερά είναι από τον Loader και δεξιά από το Cold plate) και δείχνουν μια γενικά καλή επαφή μέχρι σχεδόν την περίμετρο της επιφάνειας -πράγμα πολύ καλό αν αναλογιστούμε ότι η επιφάνεια του Loader είναι τελείως επίπεδη και άκαμπτη!
Στην κεντρική περιοχή όμως, πού είναι και η πιο κρίσιμη, η επαφή είναι εξαιρετικά καλή!

Η επιπεδότητα της επιφάνειας του Cold plate

Τα φίλερ έδειξαν :

Παράλληλα με τα heat pipes το cold plate είναι σχεδόν απολύτως επίπεδο ενώ εγκάρσια προς αυτά εμφανίζει μια κυρτότητα 50μm, δίνοντας στην επιφάνεια του cold plate μια ελαφρώς κυλινδρική / βαρελοειδή μορφή που αποτελεί κοινή πρακτική των εταιριών καθώς εξασφαλίζει πολύ καλή επαφή με τα ελαφρώς "κοίλα" CPU heat spreaders.

Η επιφάνεια του cold plate

Οι μετρήσεις που έγιναν με τα φίλερ, είναι χαρακτηριστικές της CNC επεξεργασίας του cold plate (Fly wheel cutter μεγάλης διαμέτρου, υπό ελαφρά κλίση σε σχέση με την επιφάνεια του cold plate).

Αυτές οι μικρές (και αισθητές στο συγκεκριμένο μοντέλο με την αφή) αυλακώσεις έχουν σκοπό να "απορροφήσουν" την περίσσεια της θερμοαγώγιμης πάστας επιτρέποντας την ακόμα καλύτερη επαφή της ψύκτρας πάνω στο καπάκι του επεξεργαστή.

Μετρήσεις

Εδώ μπορούμε να δούμε την συνοπτική εικόνα της Noctua NH-D15 chromax.black, έτσι όπως καταγράφηκε στις τυπικές δοκιμές που έγιναν (από 60 - 360 Watt), αλλά και "λίγο" παραπάνω και μιλάμε για την PUSH -MIDDLE διάταξη των ανεμιστήρων που είναι η βασική και πιο αποτελεσματική διάταξη.
Αλλά πριν προχωρήσετε, καλό είναι για όσους θέλουν να θυμηθούν τις συντομογραφίες που χρησιμοποιούμε, να διαβάσουν τις επεξηγήσεις που ακολουθούν στο spoiler!

Spoiler

HoPusPulLo = Ho Pus-Pul Lo = Horizontal / Push-Pull / Low (Προσανατολισμός radiator / Διάταξη ανεμιστήρων / Air Flow )

La_PusPul_Me_HUCD = Lateral / Push- Pull / Medium / (Hot Input>>Up, Cold Output>>Down)

Η προσθήκη αυτή έγινε για να μπορούμε να δούμε σε πιο προσανατολισμό το radiator αποδίδει καλύτερα.

STSF = Stock TIM - Stock Fan
RTSF = Reference TIM - Stock Fan
RTRF= Reference TIM - Reference Fan

RTAF= Reference TIM - Alternative Fan

Με βάση αυτά, μια συντομογραφία σαν αυτή : Ex-3_LaPusPulAll3_RTRF_HUCD σημαίνει ότι έχουμε να κάνουμε με το:

Extra test No3_Lateral_Push-Pull_All 3 air flows_Reference TIM_ Reference Fan_ Rad Hot Inlet=Up_Rad Cold Outlet=Down

Α.    Μετρήσεις οριζόντιου προσανατολισμού έως τα 360Watt, σε διάταξη PUSH-MIDLE και την Reference TIM (Arctic MX-4)
Β.    Μετρήσεις πλάγιου προσανατολισμού έως τα 360Watt, σε διάταξη PUSH-MIDLE και την Reference TIM (Arctic MX-4)
Γ.    Μετρήσεις κατακόρυφου προσανατολισμού έως τα 360Watt, σε διάταξη PUSH-MIDLE και την Reference TIM (Arctic MX-4)

Να σημειώσω εδώ ότι οι δοκιμές έγιναν με τους ανεμιστήρες να ελέγχονται ανεξάρτητα ο ένας από τον άλλο, με τη βοήθεια του Corsair Commander Pro Fan + RGB Controller.

Καθόλου άσχημα και για να είμαι ακριβής . . . εξαιρετικά !

Είναι η πρώτη αερόψυκτρα που "σπάει" το φράγμα των 37^o C στο Δθ (στα 360W), κατεβάζοντας την θερμοκρασία 1,5^o C κάτω!
Και ο θόρυβος είναι αυτός ακριβώς που περιμέναμε από μια ψύκτρα της κατασκευάστριας αυτής, διακριτικός (στην χειρότερη περίπτωση).

Όπως καταλαβαίνετε δεν έχω σκοπό να σας κουράσω με ένα "έργο που το έχουμε ξαναδεί", αλλά η Noctua κατορθώνει και πάλι να κάνει τη διαφορά και αυτή τη φορά, χωρίς να προβεί σε "καμία" κατασκευαστική αλλαγή!

Απλά, λίγη μαύρη μπογιά . . . και μην την είδατε!

Στην κορυφή των επιδόσεων -με χαρακτηριστική άνεση- να επιβεβαιώνει για μια φορά ακόμα την πρωτοκαθεδρία της και -πλέον-χωρίς καμιά αισθητική αντίρρηση να χαλάει την εικόνα.

Η λύση για όλα τα προβλήματα ψύξης και όλες τις απαιτήσεις, είναι εδώ, καθώς μπορεί από το να υποστηρίξει βαρύ O/C του επεξεργαστή σας παραμένοντας διακριτική, έως του να απαλείψει την ηχητική της υπογραφή, με το Δθ -στα 240W ! - να κινείται στους 30^o C!

Η άριστη εικόνα που δείχνει ο προηγούμενος πίνακας, γίνεται ακόμα καλύτερη όταν όλα αυτά τα δούμε σε γράφημα:

Απολύτως γραμμική και προβλέψιμη συμπεριφορά και μάλιστα, με τις καλύτερες επιδόσεις στην πλάγια θέση, που είναι και η -κατά κανόνα- θέση χρήσης της!

Ο θόρυβος που παράγει -ακόμα και στο υψηλό air flow- είναι απλά παρατηρήσιμος σαν ένα διακριτικό φύσημα και ήδη από το μέσο air flow, "εξαφανίζεται" στο περιβάλλον ενός τυπικού δωματίου σε πόλη ακόμα και το βράδυ.

Χαρακτηριστικό της εξαιρετικής θερμικής συμπεριφοράς της, είναι και η αδιαφορία της για τον προσανατολισμό της, καθώς οι "καμπύλες" των τριών βασικών θέσεων είναι ουσιαστικά ταυτόσημες.

Αν στο γράφημα προσθέσουμε τις ισοενεργειακές γραμμές (ενώσουμε τα σημεία που έχουν την ίδια θερμική ισχύ) φαίνεται ακόμα πιο καθαρά το πόσο καλή δουλειά έχει γίνει σε αυτή την ψύκτρα καθώς τα πάντα εξελίσσονται ομαλά και προβλέψιμα και πάντα όσο δροσερά και αθόρυβα θέλουμε.

Αλλά πάμε να δούμε και άλλα ενδιαφέροντα πράγματα . . .

Μετρήσεις εις βάθος

Α. Μετρήσεις σε οριζόντιο προσανατολισμό στα τρία βασικά air flow (μητρική σε οριζόντια θέση).

Ο πίνακας των οριζόντιων μετρήσεων.

Όλα βαίνουν καλώς και ευθεία ή έστω με ομαλές και απαλές καμπύλες !

Η ψύκτρα με 50% υπερφόρτιση εξακολουθεί και όχι μόνο "αισθάνεται" στο στοιχείο της, αλλά πιάνει και την πρωτιά!

Ο πίνακας των πλάγιων μετρήσεων

Εδώ μιας και είναι η πιο διαδεδομένη θέση χρήσης της ψύκτρας, πήραμε μετρήσεις και σε δύο επιπλέον χαμηλότερα air flow.

Πρακτικά όμως, το χαμηλότερο (ULo) απεδείχθει καταχρηστικό καθώς, το ηχητικό κέρδος του είναι "ανύπαρκτο" (0,1 dB(A)), γιατί ήδη από το προηγούμενο (VLo) air flow, ο θόρυβος είναι κάτω από το όριο του dB(A) meter που έχουμε στη διάθεσή μας.

Έτσι η θερμική επιβάρυνση των σχεδόν 19^o C, είναι χωρίς κανένα αντίκρισμα και μόνη παρηγοριά, η ικανοποίηση της περιέργειάς μας!

Ο πίνακας των κατακόρυφων μετρήσεων

Εδώ πρακτικά η συμπεριφορά της Noctua NH-D15 chromax.black είναι η ίδια με την πλάγια θέση και οι μετρήσεις μπήκαν για να φανεί η "αδιαφορία" της ψύκτρας για τον προσανατολισμό της, πράγμα που και καλό είναι και δύσκολο να το πετύχεις.

Οπότε τα συγχαρητήριά μας προς την κατασκευάστρια, είναι απολύτως δικαιολογημένα !

Δ. Συγκριτικές μετρήσεις μεταξύ NH-D15 chromax.black και NH-D15 (SE-AM4) (Nickel Plated)

Εδώ ερχόμαστε σε κάτι πολύ ενδιαφέρον!

Η πρώτη γκρι στήλη κάθε προσανατολισμού είναι οι μετρήσεις της ασημί έκδοσης και η δεύτερη γκρι στήλη μας δίνει το ποσοστό βελτίωσης που έφερε το μαύρο χρώμα.
Στο κάτω μέρος αυτής της δεύτερης στήλης είναι ο μέσος όρος βελτίωσης του αντίστοιχου προσανατολισμού και αυτός δείχνει για τον πλάγιο προσανατολισμό που μας ενδιαφέρει κατά κύριο λόγο ότι:

Η μαύρη βαφή όχι μόνο δεν μείωσε τις επιδόσεις της ψύκτρας αλλά τις βελτίωσε μεσοσταθμικά κατά ~4% !

Εδώ είναι που "βγάζεις το καπέλο" τόσο στο RnD τμήμα της κατασκευάστριας που πέτυχε στο πραγματικά δύσκολο έργο του, όσο και στο τμήμα του Marketing που δεν το έκανε "φτηνή" σημαία, αλλά το άφησε να φανεί στην πορεία!

Να σημειώσω εδώ για τους φίλους που ενδιαφέρονται για περισσότερες πληροφορίες, ότι στην προηγούμενη ανάλογη παρουσίαση που κάναμε για την Noctua NH-L9a-AM4 chromax.black στο κεφάλαιο Περί του "χρώματος" και άλλων τινών ! υπάρχει μια εκτεταμένη αναφορά στην επίδραση του χρώματος των ψυκτικών επιφανειών.

Ε. Μετρήσεις σε υψηλότερη θερμική καταπόνηση με τους stock ανεμιστήρες, αλλά και με άλλους, υψηλότερου air flow.

Ε-1. Μετρήσεις με τους Noctua NF-A15 HS PWM chromax.black (stock)

Η ψύκτρα αντιμετωπίζει το διπλάσιο από το ονομαστικό φορτίο της, ατάραχη, απλά μετά τα 360W, παύει η αύξηση της απόδοσής της και η CoolCap καμπύλη στρέφει προς τα κάτω, αφού πρώτα "πιάσει" τιμή λίγο πάνω από 10 W/^oC Δθ!

Τίποτε άλλο "θεαματικό" ή απρόσμενο, τα πάντα μένουν ασφαλή και προβλέψιμα!

Ε-2. Μετρήσεις με τους Corsair SP140L

Το ότι η ψύκτρα έχει περιθώρια το ξέρουμε, ας πάρουμε όμως μια γεύση από αυτά:

Και πράγματι μπορεί να μας δώσει ακόμα χαμηλότερο Δθ και CoolCap πάνω από 11,1 W/^o C Δθ!
Αλλά αυτό το μεσοσταθμικό κέρδος των ~3^o C δε μπορεί σε καμία περίπτωση να αντισταθμίσει την τεράστια απώλεια που σημαίνει σε ανθρώπινη άνεση και ηρεμία, ο υπερδιπλασιασμός (!) του θορύβου που παράγουν οι συγκεκριμένοι ανεμιστήρες για να φέρουν αυτό το αποτέλεσμα!
Οπότε ας εμπιστευτούμε τη Noctua . . . ξέρει τι κάνει!

ΣΤ. Μετρήσεις με Push ανεμιστήρα που επιτρέπει την πλήρη συμβατότητα με μνήμες που έχουν μεγάλες ψύκτρες και σύγκριση με την λειτουργία της ψύκτρας με έναν ανεμιστήρα το κέντρο.

Αυτό το θέμα είναι ουσιαστικά το μόνο σημείο κριτικής στην σημερινή φιλοξενούμενη μας.
Ναι μεν το σώμα της ψύκτρας επιτρέπει να έχουμε μνήμες με συνολικό ύψος έως 64mm (72mm από τη μητρική), αλλά τι γίνεται με τον ανεμιστήρα της;
Αν θελήσουμε να εκμεταλλευτούμε πλήρως τις δυνατότητες του σώματος, η επάνω πλευρά του πλαισίου του ανεμιστήρα θα βρεθεί ~21,3cm πάνω από τη μητρική (!) και δεν νομίζω ότι τα κουτιά με αυτές τις διαστάσεις είναι κάτι διαδεδομένο !

Οπότε εμείς είπαμε να ψάξουμε την άλλη λύση, που και αισθητικά, είναι απείρως προτιμότερη (από ένα ανεμιστήρα που "αρμενίζει" άχρηστος σχεδόν 6cm πάνω από την ψύκτρα) και επιπλέον, επιτρέπει την πλήρη συμβατότητα με τις μνήμες!

Ο λόγος για τον Noctua NF-A9 PWM chromax.black.swap ο οποίος τοποθετείται στη θέση του εμπρός ανεμιστήρα και ακριβώς στο όριο του κοψίματος των πτερυγίων της ψύκτρας καλύπτοντας καθ' ύψος ολόκληρο το τμήμα όπου τα πτερύγια είναι πλήρη (δεν έχουν "κοπεί").

Πάμε λοιπόν να δούμε τι χάνουμε και τι κερδίζουμε από αυτή τη αλλαγή, έχοντας υπόψη ότι με την τυπική σύνθεση με δύο ανεμιστήρες η ψύκτρα συνοπτικά έχει τις ακόλουθες επιδόσεις:
High air flow >> Δθ=35,5^o C / 39,9 dB(A) Medium air flow >> Δθ=39,7^o C / 32,7 dB(A) Low air flow >> Δθ=44,4^o C / 29,6 dB(A)

Με ~1,5^o C αύξηση στο Δθ και 1,5dB(A) λιγότερο θόρυβο από το θόρυβο που κάνει η ψύκτρα με τους stock ανεμιστήρες, η λύση είναι εξαιρετική, καθώς η απώλεια σε επιδόσεις είναι πολύ μικρή και για την ακρίβεια, αυτές είναι και λίγο καλύτερες από τις επιδόσεις της άβαφης έκδοσης!

Αλλά τα σημαντικότερα πλεονεκτήματα προκύπτουν όταν συγκρίνουμε τις επιδόσεις της ψύκτρας με τους δύο ανόμοιους ανεμιστήρες (μετρήσεις 1 έως και 6) με τις επιδόσεις που έχει όταν δουλεύει μόνο με τον ένα stock ανεμιστήρα στο κέντρο της μεταξύ των δύο πύργων (μετρήσεις 7 έως και 9):

Σε Low airflow (6 - 9) έχουμε -με το ίδιο θόρυβο!- μείωση του Δθ κατά ~3,6^o C
Σε Medium airflow (3 - 8 ) έχουμε -με το ίδιο θόρυβο!- μείωση του Δθ κατά ~2,6^o C
Αν δε, αποδεχτούμε αύξηση του θορύβου μόνο κατά 1dB(A), έχουμε από (5 - 9) μείωση του Δθ κατά 5,8^o C

Συνεπώς οι μνήμες με μεγάλες ψύκτρες δεν θα προκαλέσουν καμία αισθητή μείωση των επιδόσεων στην μαύρη έκδοση της Noctua NH-D15, βεβαίως ή αγορά ενός ανεμιστήρα ακόμα (~23€) δεν είναι και ότι το καλύτερο, αλλά είπαμε για το "γούστο" μας πολύ περισσότερα έχουν δαπανηθεί!

ΣΤ.α. Με την ευκαιρία να πω ότι δοκιμάστηκε και η διαφορά που προκαλεί στις επιδόσεις της ψύκτρας η τοποθέτηση του "μεσαίου ανεμιστήρα χαμηλά -όσο γίνεται πιο κοντά στο block- και το αποτέλεσμα ήταν ότι πήρα ουσιαστικά τις ίδιες θερμοκρασίες, αλλά ο αέρας που σάρωνε την περιοχή κάτω από την ψύκτρα αυξήθηκε αισθητά!
Συνεπώς, ο μεσαίος ανεμιστήρας . . . χαμηλά για πιο δροσερές μνήμες και VRM !

Ζ. Μετρήσεις με σταθερό θερμικό φορτίο και μεταβλητό air flow.

Αυτή είναι μια σειρά μετρήσεων που μας επιτρέπει να δούμε πολύ καθαρά το πως -και κατά πόσο- αλλάζει η συμπεριφορά μιας ψύκτρας σε συγκεκριμένο θερμικό φορτίο ανάλογα με την ταχύτητα των ανεμιστήρων της.
Στο διάγραμμα που ακολουθεί συγκρίνονται οι μεταβολές που αφορούν σε τρία χαρακτηριστικά θερμικά φορτία.

Τα τρία θερμικά φορτία δημιουργούν τρεις διαφορετικές καμπύλες μεταβολής του Δθ ανάλογα με το air flow, πράγμα που είναι αναμενόμενο και εύκολα παρατηρήσιμο και σε άλλου τύπου μετρήσεις και γραφήματα.

Πιο χαρακτηριστική περίπτωση από αυτές, είναι το συνοπτικό γράφημα της θερμικής συμπεριφοράς της ψύκτρας, οι ισοενεργειακών καμπυλών του οποίου, έχουν φανερή ομοιότητα με αυτές του προηγούμενου γραφήματος που αποδίδουν ακριβώς αυτό!

Αυτό όμως που δεν είναι φανερό, είναι το πως μεταβάλλεται η αποτελεσματικότητα της ψύκτρας ανάλογα με το θερμικό φορτίο που διαχειρίζεται (το air flow που την ψύχει μεταβάλλεται όπως και στο προηγούμενο γράφημα). Για να το δούμε αυτό θα χρησιμοποιήσουμε το διάγραμμα της Ψυκτικής Ικανότητας (Cooling Capacity / CoolCap) της ψύκτρας.

Πρώτη και ολοφάνερη παρατήρηση από την σχέση των ακραίων τιμών του γραφήματος, είναι η δραστική βελτίωση της συμπεριφοράς της ψύκτρας ανάλογα με το air flow της για την όποια συγκεκριμένη θερμική ισχύ που διαχειρίζεται. Έτσι αυξάνοντας την ταχύτητα των ανεμιστήρων από τις 600rpm στις 1550 rpm, έχουμε μια αντίστοιχη αύξηση των θερμικών επιδόσεων κατά ~52% για τα 120W, η οποία στα 240W αυξάνεται στο ~58% για να καταλήξει στο 360W σε μια αύξηση των επιδόσεων κατά ~61%.

Αναφερόμενοι πλέον στο γράφημα είναι φανερό ότι η αποδοτικότητα της ψύκτρας στα 240W είναι αισθητά υψηλότερη από ότι στα 120W, καθώς η ποσοστιαία διαφορά των δύο καμπυλών κυμαίνεται από ~5% (800rpm) έως και 7,8% (1550rpm).

Η ανάλογη συμπεριφορά διατηρείται και κατά την αύξηση του θερμικού φορτίου από τα 240W στα 360W.

Εδώ βεβαίως η απόσταση των δύο καμπυλών είναι αισθητά μικρότερη (~ 1 - 2%), γιατί -όπως είναι φυσιολογικό- ο ρυθμός βελτίωσης των επιδόσεων μειώνεται προοδευτικά, καθώς η θερμική ισχύς αυξάνει.

Όπως και να έχει, το σίγουρο είναι ότι με αυτό το air flow η ψύκτρα φτάνει σε ψυκτική ικανότητα 10W/^ο C Δθ, τιμή κορυφαία στις μέχρι τώρα μετρήσεις μας!

Συγκριτική κατάταξη

Ώρα όμως να δούμε πως διαμορφώνεται με την προσθήκη της Noctua NH-D15 chromax.black το γράφημα της συγκριτικής παρουσίασης των επιδόσεων των ψυκτρών, που έχουν περάσει από τον πάγκο του TheLab !

Spoiler

Επίσης για να δώσουμε και μια αίσθηση της αποτελεσματικότητας μιας ψύκτρας (ψυκτικής ικανότητας) σε σχέση με τον συνολικό της όγκο και το πόσο αποκλίνουν οι επιδόσεις της από έναν κοινό για όλες μέσο όρο Δθ, προσθέσαμε στο πρώτο ραβδόγραμμα (του Δθ) την παράμετρο Delta-T Deviation Weighted Total Volume Cooling Capacity. Η ανάλογη προσθήκη έγινε και στο δεύτερο (του Θορύβου) όπου η νέα παράμετρος Noise Deviation Weighted Cooling Capacity @ Performance to Noise Efficiency μας δίνει μια ένδειξη του πόσο καλά μας "αποζημιώνει" θερμικά μια ψύκτρα, για κάθε dB(A) θορύβου που παράγει! Και οι δυο παράμετροι έχουν την λιγότερο σημαντική θέση στην ιεράρχηση (sorting) των τιμών του ραβδογράμματος, απεικονίζονται δε, με φωτεινό πράσινο χρώμα.

Με αυτά κατά νου, ας δούμε τα αποτελέσματα που έφερε η ψύκτρα της σημερινής μας παρουσίασης.

Ι. Κατάταξη με ευθεία σύγκριση, άνευ αντιστάθμισης

Σε αυτά τα γραφήματα η κατάταξη γίνεται με βάση τα πρωτογενή μεγέθη του "CPU" Δθ και του Θορύβου.

Βοηθητικά παρατίθεται σαν τρίτος ιεραρχικά παράγων κατάταξης, η Σταθμισμένη Απόκλιση ( Deviation Weighted ).

Η μαύρη έκδοση της ναυαρχίδας της Noctua, ήρθε και κάθισε -όπως ήταν φυσικό- στην κορυφή των επιδόσεων των αεροψυκτρών!

Και επιπλέον, υπερσκελίζει και τρεις ΑΙΟ μεταξύ των οποίων μία 2x140mm και μία 3x120mm (!), πράγμα που όσο αυστηρά και να το δεις, μόνο σαν εξαιρετική επίδοση μπορεί να χαρακτηριστεί!

Στην κατάταξη με βάση το θόρυβο, η ψύκτρα ανεβαίνει πέντε θέσεις και βρίσκεται στη 10η θέση της γενικής !

Αυτό σε συνδυασμό με το γεγονός ότι ο θόρυβος που παράγει είναι απαλλαγμένος από ενοχλητικές συνιστώσες / συχνότητες, σημαίνει ότι η Noctua NH-D15 chromax.black, κρατά -και μάλιστα με απαιτήσεις- την πρωτοκαθεδρία στις αερόψυκτρες.

III. Συνδυαστική κατάταξη με σταθμισμένο σύστημα βαρών

Ο τίτλος δεν είναι και ο πιο δόκιμος, αλλά δίνει έμφαση σε αυτό που επιχειρεί, να δώσει απάντηση σε σύνθετα και πραγματικά ζητήματα, όπως:

"Ποια ψύκτρα έχει καλές επιδόσεις, αλλά παράλληλα έχει και χαμηλό θόρυβο; "

" Θέλω μια ψύκτρα που να έχει επιδόσεις αλλά να μη μου "παίρνει" τα αυτιά ! "

" Χρειάζομαι μια ψύκτρα που να είναι ήσυχη, χωρίς να είναι και "ψοφίμι ! "

Spoiler

Γ. Σταθμισμένη κατάταξη με βάση το συνδυασμό του Δθ και του θορύβου, στο μέγιστο θερμικό φορτίο και air flow.

Εδώ είναι που ξεχωρίζει πραγματικά η σημερινή φιλοξενούμενη του εργαστηρίου μας.

Η λέξη κλειδί είναι "ισορροπία" και πραγματικά, αυτή ακριβώς η ισορροπημένη θερμοηχητική συμπεριφορά της, την φέρνει στη δεύτερη θέση της γενικής κατάταξης που έχει σαν πρώτη, την πιο αθόρυβη ΑΙΟ που έχουμε μετρήσει μέχρι τώρα!

Συνεπώς, του χώρου επιτρέποντος, όλα τα άλλα μπορείτε να τα αφήσετε στην Noctua NH-D15 chromax.black, όσο μεγάλες απαιτήσεις και αν έχετε!

Δ. Σταθμισμένη κατάταξη με βάση το συνδυασμό του Δθ και του θορύβου, στο μέγιστο θερμικό φορτίο και air flow.

Γράφημα σταθμισμένο για Χαμηλότερο Δθ.
(Pthermal = Max, Air flow = Max, Noise measurement distance = 0,5m)

Ακόμα όμως και αν έχουμε τις επιδόσεις σαν κεντρικό στόχο, εφόσον δεν αδιαφορούμε τελείως για το θέμα του θορύβου και πάλι η ψύκτρα μας έχει την απάντηση, καθώς εύκολα πλασάρεται στην πέμπτη θέση της κατάταξης αυτής, αφήνοντας πίσω της πλήθος ΑΙΟ και όλες τις άλλες αερόψυκτρες!

Ε. Σταθμισμένη κατάταξη με βάση το συνδυασμό του Δθ και του θορύβου, στο μέγιστο θερμικό φορτίο και air flow.

Γράφημα σταθμισμένο για Χαμηλότερο Θόρυβο.
(Pthermal = Max, Air flow = Max, Noise measurement distance = 0,5m)

Και για να αποδειχθεί χωρίς καμία αμφιβολία η εξαιρετικά επιτυχημένη κατασκευαστική συνταγή κατασκευής της ψύκτρας μας, ακόμα και όταν έχουμε υψηλές απαιτήσεις όσον αφορά στη διακριτικότητα της λειτουργίας της ψύκτρας, η Noctua με την μαύρη "ναυαρχίδα" της έχει την απάντηση και την έκτη θέση στην κατάταξη, υστερώντας μόνο 3dB(A) από την πρώτη !

Επίλογος

Και ήρθε η ώρα του απολογισμού, που αυτή τη φορά είναι η "χαρά" του reviewer καθώς, η φιλοξενούμενή μας, μας έκανε σχεδόν όλα τα χατίρια !

Για την συγκεκριμένη αερόψυκτρα έχουν γραφεί σελίδες επί σελίδων και δεν πρόκειται να πούμε κάτι ουσιαστικά διαφορετικό . . . η ψύκτρα είναι -απερίφραστα- εξαιρετική από όποια πλευρά και να την εξετάσεις!

Από τη πλευρά τη δική μου όμως, απέναντι σε ένα κατασκευαστή που έχει δείξει έμπρακτα την προσήλωσή του στο να κάνει το καλό καλύτερο και εκείνο, άριστο (!) το θεωρώ σαν ελάχιστη υποχρέωση να μην αφήσω στο περιθώριο όλα εκείνα για τα οποία αφιέρωσε χρόνο και χρήμα, προκειμένου η κάθε νέα του πρόταση, να έχει κάτι ουσιαστικό να προσφέρει στον χρήστη!

Για το λόγο αυτό προσπερνώντας τις πραγματικά εντυπωσιακές απόλυτες επιδόσεις της, θέλω να σημειώσω αυτά που μας δίνουν τον στόχο πίσω από την κατασκευή της Noctua NH-D15 chromax.black, που δεν είναι άλλος από την αρμονική και απροβλημάτιστη συμβίωση με τον άνθρωπο χρήστη!

Έτσι πραγματικά σημαντικό το Δθ των 35,5^o C αλλά το σπουδαίο είναι ότι αυτό έρχεται μόλις στα 40 dB(A) και το ακόμα σπουδαιότερο είναι ότι ο θόρυβος αυτός είναι απλά ένα διακριτικό φύσημα !
Όμως αυτό που έχει την μεγαλύτερη σημασία είναι ότι με τον θόρυβο να είναι αδιόρατος (<33dB(A)) σε έναν ήσυχο δωμάτιο πόλης, η ψύκτρα μπορεί να κρατήσει τον επεξεργαστή μας δροσερό (Δθ ~27^o C) έστω και αν αυτός λειτουργεί υπερχρονισμένα και αν έχουμε τη διάθεση να ξεφύγουμε πραγματικά και το O/C "βαρύνει" και πάλι ο επεξεργαστής μας θα είναι ασφαλέστατος (Δθ<40^o C) χωρίς να χρειαστεί να καταφύγουμε στην αύξηση των rpm των ανεμιστήρων.
Και εκεί που φαίνεται ότι η τεχνολογία που κρύβεται πίσω από την κατασκευή της δεν έχει αμελήσει κανένα ενδεχόμενο χρήσης, είναι η "dead silent" λειτουργίας της, όπου με το θόρυβο να κυμαίνεται σε τιμές λίγο έως αισθητά χαμηλότερες από τα 30dB(A), η θερμοκρασίες παραμένουν σε χαμηλά επίπεδα ( το Δθ είναι 30 - 35^o C) ακόμα και στα 240W!
Αν δε, πάμε σε σενάρια χρήσης που προσιδιάζουν περισσότερο με τις απαιτήσεις για πολύ χαμηλό θόρυβο (Noise < 30dB(A) και σε Lo και VLo air flow, με τη θερμική ισχύ στα 120 έως 180W), οι θερμοκρασίες μειώνονται αισθητά με το Δθ να κυμαίνεται από ~16 - 26^o C !

Αν τώρα σε όλα αυτά προσθέσουμε το ότι πλέον αισθητικά η ψύκτρα μπορεί να ενταχθεί χωρίς πρόβλημα σε σημαντικά περισσότερα concept κατασκευής, έχουμε το συνδυασμό της επιτυχίας!

Αλλά και πάλι η Noctua κάνει τη διαφορά καθώς, η αλλαγή χρώματος δεν "ανοίγει μόνο τις πόρτες" προς όλους εκείνους που είχαν αισθητικές επιφυλάξεις, αλλά φέρνει και ακόμα καλύτερες θερμικές επιδόσεις, πράγμα που ενδιαφέρει όλους ανεξαιρέτως!

Το μόνο θέμα που παραμένει σαν πρόβλημα και -πιθανόν (!)- θα παραμείνει άλυτο, είναι ο όγκος της, που πραγματικά δεσπόζει πάνω σε οποιαδήποτε μητρική, αλλά εδώ το θέμα είναι οι Φυσικοί νόμοι και τα πράγματα δύσκολα . . . αλλά ίσως, όχι ακατόρθωτα!

Συνοψίζοντας σε μια φράση όλα αυτά:

Αν ψάχνετε για την ψύκτρα που θα δώσει στο σύστημά σας "φτερά", κάνοντας εφικτή οποιαδήποτε "ανησυχία" σας, χωρίς να "θυσιάσετε" την προσωπική σας άνεση και ηρεμία, το αν η έρευνά σας μπορεί να τελείωσε, εξαρτάται ουσιαστικά μόνο από το κουτί σας!

Για όλα τα άλλα, έχει φροντίσει η Noctua NΗ-D15 chromax.black !

Υπενθυμίζουμε ότι, η Noctua NH-D15 chromax.black έχει από την κατασκευάστρια εταιρία προτεινόμενη τιμή 89,90€ (MSRP) του ΦΠΑ συμπεριλαμβανομένου. Συνοδεύεται από εξαετή εγγύηση και την ώρα που ολοκληρώνεται το review της, την βρήκαμε στα Ελληνικά καταστήματα προς 115€ (τελική τιμή) με το ΦΠΑ.

Προσβλέποντας λοιπόν σε μια λογική μείωση των τιμών που θα φέρει ο ανταγωνισμός, ας δούμε επιγραμματικά τα πλεονεκτήματα και μειονεκτήματά της.

Υψηλής ποιότητας κατασκευή.
Κορυφαίες επιδόσεις.
Συγκριτικά με την nickel plated "πρόγονό" της έχει θερμικές επιδόσεις βελτιωμένες -μεσοσταθμικά- κατά 4%.
Πολύ καλές επιδόσεις σε μέσο air flow, όπου ο θόρυβος πρακτικά δεν είναι αισθητός.
Καλή συμβατότητα όσον αφορά στην πρώτη θύρα PCI-e x16, πλην περιορισμένων εξαιρέσεων.
Συμβατότητα με μνήμες που διαθέτουν υψηλά heat spreaders.
Πολύ καλή ψύξη των εξαρτημάτων πέριξ του socket.
Λειτουργικό και στιβαρό σύστημα στερέωσης (SecuFirm V2) με πολύ εύκολη εγκατάσταση.
Σταθερή πίεση συναρμογής ψύκτρας / CPU, η οποία ορίζεται μέσω ελατηρίων.
Εξαιρετικά γραμμική θερμική συμπεριφορά.
Πολύ αποτελεσματικοί και εξαιρετικά υψηλών προδιαγραφών, αθόρυβοι PWM ανεμιστήρες.
Μπορεί να αντιμετωπίσει με ασφάλεια, το μέγιστο θερμικό φορτίο, παράγοντας "μηδενικό" θόρυβο.
Χαμηλός θόρυβος ακόμα και σε υψηλές στροφές, ο οποίος είναι απαλλαγμένος από ενοχλητικές συχνότητες.
Μαύρο χρώμα το οποίο επιτρέπει την εύκολη αισθητική ένταξή της στην πλειοψηφία των concept κατασκευής PC.
Sleeved καλώδιο ανεμιστήρων.
Παρέχεται ρυθμιστικό μέσο των στροφών (LNA), για κάθε ανεμιστήρα.
Παρέχεται PWM Fan Y-splitter για την τροφοδότηση και των δύο ανεμιστήρων από ένα fan header .
Παρέχεται υψηλής ποιότητας θερμοαγώγιμη πάστα που επαρκεί για περισσότερες της μιας εφαρμογές.
Αναλυτικό manual.
Εγγύηση έξι ετών.

Μολονότι είναι φανερό ότι τα προβλήματα της αγοράς και της διαθεσιμότητά της, κρατάνε την τιμή της σε σχετικά υψηλό επίπεδο, και αυτό δεν μπορούμε να το "χρεώσουμε" στην κατασκευάστρια, δεν παύουμε να θέλουμε να την δούμε χαμηλότερη για να γίνει ευπρόσιτη σε περισσότερους χρήστες.
Ο λευκός κωδικός των ανεμιστήρων αποτελεί αισθητική παραφωνία σε σχέση με την απολύτως μαύρη εμφάνιση της ψύκτρας και πρέπει να μετακινηθεί στην προς τη μητρική -μη ορατή- πλευρά του πλαισίου τους.

Με βάση όλα τα παραπάνω, η γενική βαθμολογία που αποσπά η Noctua NH-D15 chromax.black, δε μπορεί να είναι μικρότερη από:

? theLAB.gr

Ευχαριστούμε θερμά την Noctua για την παραχώρηση του δείγματος της δοκιμής.

Για το TheLab.gr Seafalco 8/3/2021

Corsair A-500, Single Tower CPU Air Cooler_Review

Sat, 05 Dec 2020 09:54:00 +0000

Πρόλογος

Η Corsair -μετά από σχεδόν μια δεκαετία- επιστρέφει στην αερόψυξη !

Αυτό είναι μια είδηση που δεν την περιμέναμε καθώς η κατασκευάστρια έχει ασχοληθεί αποκλειστικά με την Compact AIO υδρόψυξη και μετά από τα δύο μοντέλα (Corsair Air Series A50 και Α70) δεν είχαμε καμία άλλη αερόψυκτρα!

Τώρα όμως είναι εδώ για να "αποκαταστήσει" αυτό το κενό με μια πραγματικά εντυπωσιακή και ιδιότυπη ψύκτρα μονού πύργου που με τη φόρμα της και τις ευδιάκριτες λεπτομέρειές της πραγματικά τραβάει το μάτι!

Η ψύκτρα αποτελείται από ένα μονό πύργο, ο οποίος όμως είναι αρκετά ευμεγέθης και έχει μια "εσωτερική" κενή περιοχή τόσο μεγάλη που να θυμίζει ψύκτρα διπλού πύργου. Διαθέτει δύο ανεμιστήρες σε διάταξη Push-Pull, στηριγμένους σε ειδικό πλαστικό φορέα που επιτρέπει την καθ' ύψος ρύθμιση της θέση τους χωρίς κανένα εργαλείο με μια απλή ολίσθηση!

Είναι εφοδιασμένη με τέσσερα heat pipes εκ των οποίων τα δύο είναι διαμέτρου 6mm και τα άλλα δύο 8mm.

Τα heat pipes έχουν άμεση επαφή με το CPU heat spreader αλλά και μεταξύ τους (Continuous Direct Contact / CDC Heat Pipes)

Το θερμικά ενεργό σώμα της ψύκτρας (block, heat pipes, fins) έχει σκούρα (Dark / smocked) επινικέλωση και δίνει ένα λόγο επιπλέον για να προσηλωθεί το μάτι σε αυτήν!

Το "πακέτο" εκ πρώτης όψεως είναι εντυπωσιακό, οπότε προχωράμε γρήγορα στην γνωριμία του !

Τεχνικά Χαρακτηριστικά

Στους πίνακες που ακολουθούν μπορείτε να δείτε τα τεχνικά χαρακτηριστικά της Corsair Α500.
Όπως θα διαπιστώσετε παρατίθενται πολλά χαρακτηριστικά, εκ των οποίων αρκετά, δεν δίνονται από την κατασκευάστρια αλλά αποτελούν δικές μας προσθήκες.

Να σημειώσουμε ότι τα χαρακτηριστικά που προσθέσαμε εμείς έχουν κίτρινους ορισμούς και μπλε τιμές.
Επίσης με μπλε χαρακτήρες, δίπλα σε κάποιες "εργοστασιακές" τιμές, είναι σημειωμένες οι τιμές που μετρήσαμε εμείς κατά την διάρκεια των δοκιμών και επιπλέον, με πράσινους χαρακτήρες μπορείτε να βρείτε χαρακτηριστικά για τα οποία, κάνουμε μια πιθανή υπόθεση καθώς δεν βρήκαμε κάτι σχετικό.

Από εδώ κρατάμε την καλή προστασία σε βάθος χρόνου που προσφέρει η επινικέλωση του συνόλου, το νέο σύστημα στερέωσης (HoldFast) το οποίο θυμίζει πολύ έντονα το καταξιωμένο σύστημα της Noctua και το αρκετά μεγάλο βάρος της.

Οι ανεμιστήρες που συνοδεύουν την Α500 ανήκουν στην οικονομική έκδοση της καλής της σειράς με τα έδρανα μαγνητικής αιώρησης και δεν διαθέτουν καλούδια όπως τα αντικραδασμικά τακουνάκια, τα οποία ευτυχώς δεν φάνηκε να τα χρειάζονται!

Και μετά τα κλασικά της ευπρόσδεκτα μεγάλης εγγύησης, να σημειώσουμε και το κατσαβίδι Philips no2 αλλά και το σωληνάριο με την θερμοαγώγιμη πάστα που την συνοδεύουν, πάμε να δούμε τα θερμικά χαρακτηριστικά της.

Τα σχετικά πυκνά πτερύγια της ψύκτρας θα χρειαστούν την αυξημένη στατική πίεση των ανεμιστήρων της και στις μετρήσεις θα δούμε πόσο καλά το καταφέρνουν, για την ώρα κρατάμε το μεγάλο της όγκο καθώς για ψύκτρα των 120mm τα 4,16 lit είναι αξιοσημείωτο νούμερο και πάμε να την δούμε από κοντά!

Πριν το κάνουμε όμως αυτό να σημειώσουμε ότι, η Corsair Α500 έχει πενταετή εγγύηση και MSRP από την Corsair 99,99 €, και την στιγμή που γράφεται αυτή η παρουσίαση, την βρίσκουμε στα Ελληνικά καταστήματα προς 87,43 € συν ~6,5 € λοιπά έξοδα, του ΦΠΑ συμπεριλαμβανομένου.

Συσκευασία και παρελκόμενα

Το κιτρινόμαυρο "παρουσιαστικό" του κουτιού ακολουθεί τις "νέες" καλλιτεχνικές επιλογές της κατασκευάστριας, τις οποίες δεν αδικώ !

Η ψύκτρα "γράφει" πολύ εντυπωσιακά σε αυτό το φόντο.

Επί της ουσίας όμως, προτιμώ την κατά το δυνατόν καλύτερη εκμετάλλευση της διαθέσιμης επιφάνειας για την παροχή πληροφοριών, έστω και αν αυτές είναι "λεπτομέρειες" !

Και έτσι θεωρώ μεγάλη σπατάλη στο όνομα της αισθητικής τις δυο -καλλιτεχνικά αρτιότατες- φωτογραφίες που ακολουθούν.

Κρατάμε προς διερεύνηση την δήλωση περί των επιδόσεών της και πάμε να δούμε τις δυο πλευρές που έχουν σημασία!

Για να καταλήξουμε στην πιο "ριγμένη" κατασκευαστικά πλευρά, τον πάτο του κουτιού, η οποία φέρει την περισσότερη πληροφορία!

Περίεργη επιλογή του τμήματος marketing της κατασκευάστριας!

Εδώ έχουμε όλα τα παρελκόμενα της ψύκτρας των ανεμιστήρων και των βάσεών τους συμπεριλαμβανομένων και φυσικά όλου του απαραίτητου hardware εγκατάστασής της, ανάλογα με το socket της μητρικής μας.

Και κλείνουμε με τους κωδικούς του προϊόντος για να πάμε επιτέλους να ανοίξουμε την κούτα!

Και να αντικρίσουμε ένα πολύ καλό τρόπο συσκευασίας που εξασφαλίζει το ευαίσθητο περιεχόμενό της από κάθε "λογική" κακομεταχείριση.

Στο άνοιγμα έχουμε την θήκη με τα παρελκόμενα και στην ακριβώς απέναντι πλευρά της διακρίνουμε σε πρώτο πλάνο το κανονικό -και καλό από ότι είδαμε- κατσαβίδι Philips No2 που συνοδεύει την ψύκτρα που "μας κλείνει το μάτι" στο "βάθος" !

Στο κουτάκι με τα παρελκόμενα περιέχονται όλα όσο θα χρειαστούμε για την εγκατάστασή της Corsair A500.

Όλα είναι τακτοποιημένα στα σακουλάκια τους και χωρισμένα σε δύο θήκες ανάλογα με το κατασκευαστή της CPU σας.

Στα κοινά και για τους δύο κατασκευαστές παρελκόμενα έχουμε μερικά δεματικά για την τακτοποίηση των καλωδίων των ανεμιστήρων, ένα Fan Y-Splitter με μαύρη επένδυση και μια μικρή σύριγγα με την καλή θερμοαγώγιμη πάστα ΧΤΜ50 της Corsair που έρχεται -και πολύ καλά κάνει- να καλύψει την ανάγκη μια ενδεχόμενης δεύτερης εγκατάστασης της ψύκτρας.

Στα επιμέρους παρελκόμενα έχουμε για την AMD τα retension brackets και τις τέσσερις βίδες που θα τα στερεώσουν πάνω στο CPU back plate της μητρικής σας. Αριστερά τους έχουμε τα δύο είδη αποστατών που θα χρειαστείτε (οι εξάγωνοι για το ΑΜ4 socket και οι κυλινδρικοί για το ΑΜ3).

Στην δεξιά φωτογραφία έχουμε τα αντίστοιχα χρειαζούμενα για την INTEL στα οποία δεσπόζει το CPU back plate και δεξιά του υπάρχουν τα δύο είδη αποστατών που θα χρειαστούμε ( αυτά που έχουν ίδια πάσα και από τις δύο πλευρές είναι για το LGA 115x socket και τα άλλα με τα ανόμοια πάσα για τα LGA 2011 / 2011-3 / 2066 socket). Πάνω από αυτά και δεξιά είναι τα δυο brackets και οι χειρόβιδες στερέωσής τους στο back plate.

Η ψύκτρα από κοντά

Και ήρθε η ώρα να δούμε με ποίο τρόπο η Corsair ανοίγει και πάλι την "αυλαία" στην αερόψυξη!

Τα λόγια είναι περιττά!

Πρόκειται για μια από τις πιο ολοκληρωμένες οπτικά ψύκτρες, οπότε ακολουθήστε μας στο "οφθαλμόλουτρο" !

Η αίσθηση που προκαλεί είναι δυσεύρετη σε προϊόντα ψύξης και οι λεπτομέρειες όπως το καπάκι με το μπάρκο των Κουρσάρων, τελικά είναι μια πολύ καλή αισθητική προσθήκη καθώς υποβάλει την αίσθηση τις στιβαρότητας που μπορεί να είναι κατ' επίφαση, αλλά υπάρχει !

Και το κύριο έργο αυτής της εμφάνισης πετυχαίνει στο 100%, καθώς το τελευταίο πράγμα που πάει στο μυαλό σου όταν την βλέπεις, είναι το πόσο ογκώδης είναι!

Οι δουλεμένες στο αλουμίνιο αλλά και στο πλαστικό λεπτομέρειες προκαλούν την αίσθηση ότι "κάτι τρέχει" εδώ, αλλά για να σιγουρευτούμε ( ) έχουμε και μερικές ακόμα φωτογραφίες!

Η λοξή όψη της "στο ύψος του ματιού" δεν μειώνει καθόλου την αίσθηση που προκαλεί!

Και το καπάκι με το καραβάκι δεσπόζει!

Με την ευκαιρία να σημειώσω εδώ ότι τα πτερύγια της ψύκτρας δεν εκμεταλλεύονται τον κενό χώρο που υπάρχει μεταξύ των δύο πλαστικών βάσεων στήριξης των ανεμιστήρων, για να αποκτήσουν ελαφρά μεγαλύτερη επιφάνεια χωρίς να αυξήσουν τον όγκο της ψύκτρας. Φυσικά αυτό δεν είναι κρίσιμο, αλλά μέσα στα πλαίσια της βέλτιστης θερμοαπαγωγής και καθώς το κόστος του θα ήταν ελάχιστο, δεν θα ήταν κακή ιδέα!

Αλλά η ουσία του πράγματος είναι στην ακριβώς αντίθετη πλευρά . . .

Όπου -παραδόξως για τον όγκο της ψύκτρας- συναντάμε μόνο τέσσερα heat pipes.

Βέβαια είναι τα δύο εξ αυτών (τα κεντρικά) είναι διαμέτρου 8mm, αλλά παρ΄ όλα αυτά φαίνονται λίγα!

Η κατασκευή τους είναι CDC (Continuous Direct Contact) που σημαίνει σε απλά Ελληνικά ότι τα heat pipes ακουμπάνε κατευθείαν στο καπάκι της CPU χωρίς να αφήνουν κενά μεταξύ τους, αλλά γι' αυτά θα δούμε περισσότερα πράγματα στις λεπτομέρειες τις ψύκτρας.

Τώρα έχει σειρά αυτό που τόση ώρα άφησα ασχολίαστο παρά το ότι είναι Το Ατού της Α500!

Το οποίο δεν είναι άλλο από το ότι αυτό :

Με κυριολεκτικά δύο κινήσεις γίνεται . . . αυτό:

Οι ανεμιστήρες ολισθαίνουν μέσα σε ένα σύστημα οδηγών και ακινητοποιούνται σε "όποια" θέση θέλουμε με ένα απλό τράβηγμα προς τα επάνω, χωρίς καμία άλλη ενέργεια και μένουν με ασφάλεια στη νέα θέση μέχρι να θελήσουμε εμείς να την αλλάξουμε!

Φυσικά το όλο σύστημα έχει σαν στόχο την μέγιστη δυνατή συμβατότητα της ψύκτρας με τα πέριξ του socket εξαρτήματα και κυρίως τις μνήμες.

Και επιπλέον, διευκολύνει και την εγκατάστασή τους ή την αλλαγή τους καθώς αρκεί ένα τράβηγμα του ανεμιστήρα προς τα επάνω για να δοθεί ο απαραίτητος χώρος για την επέμβασή μας!

Φυσικά δεν είναι απαραίτητο οι ανεμιστήρες να πάρουν "τόσο ψηλά τον αμανέ", γιατί υπάρχουν και οι περιορισμοί στην απόσταση από το πλαϊνό του κουτιού, οπότε η μέση οδός πάντα έχει την αξία της!

Και πέραν αυτών υπάρχει και το θέμα της εύλογης ελάττωσης των επιδόσεων αν τυχόν το παρακάνουμε !

Να σημειώσουμε εδώ ότι με τους ανεμιστήρες τελείως κάτω, το κενό μεταξύ αυτών και της μητρικής είναι ~44mm, οπότε τα DIM μνημών χωρίς ή με συνεπτυγμένα μέσα ψύξης, θα χωρέσουν κάτω από τους ανεμιστήρες χωρίς κανένα πρόβλημα.

Μία μόνο περίπτωση έχουμε να συναντήσουμε πρόβλημα, επειδή η διάσταση του σώματος των πτερυγίων κατά τον μεγάλο άξονα της ψύκτρας είναι 103,3mm, οπότε υπερβαίνει κατά 8 mm τα 95mm του INTEL Footprint , συνεπώς αν κάποια μητρική έχει εξαιρετικά κοντά στο όριο αυτό τις μνήμες, ή έχει κάποια περίεργη τοπολογία, εκεί θέλει προσοχή καθώς αν έχουν υψηλά heat spreaders ενδέχεται η μετακίνηση των ανεμιστήρων προς τα επάνω να μην δώσει λύση στο πρόβλημα.

Όπως και να έχει, τα περιθώρια κίνησης είναι πολύ μεγάλα για να επιτρέψουν την εύκολη πρόσβαση σε μνήμες κλπ χωρίς να βγουν οι ανεμιστήρες:

Και εξίσου εύκολα μπορεί οι ανεμιστήρες μπορεί να αφαιρεθούν . . .

Αποκαλύπτεται το θερμικά ενεργό σώμα της ψύκτρας και διακρίνουμε στις γωνίες του "κύβου" των πτερυγίων, τους πλαστικούς οδηγούς πάνω στους κινούνται οι βάσεις των ανεμιστήρων, καθώς και τα μεταλλικά τοξωτά ελατήρια που εξασφαλίζουν την σταθεροποίησή τους σε μια συγκεκριμένη θέση.

Αλλάζοντας οπτική γωνία, αποκαλύπτεται ότι αυτοί οι τέσσερις πλαστικοί οδηγοί στερεώνονται με βίδες πάνω στα πτερύγια της ψύκτρας.

Οι οδηγοί ολίσθησης έχουν τραπεζοειδή μορφή και το κάτω άκρο τους -που μένει εκτεθειμένο όταν σηκωθούν οι ανεμιστήρες- είναι "στρογγυλεμένο" (αριστερά κάτω φωτογραφία). Και στις βίδες αυτές οφείλεται και η ελαφρά κάμψη των πτερυγίων στα οποία βιδώνουν (κάνουν "κοιλιά" κοντά στο μέση της -στην άνω φωτογραφία- κατακόρυφης πλαστικής μπάρας).

Οι βίδες αυτές -στην επάνω πλευρά της ψύκτρας- χρησιμεύουν και για τη στερέωση της πλαστικής βάσης πάνω στην οποία προσαρμόζεται το καπάκι της ψύκτρας το οποίο στηρίζεται στις τέσσερις κυλινδρικές οπές της.

Και συγκεκριμένα . . .

Στο εσωτερικό του καπακιού σε κάθε μια από τις τέσσερις γωνίες της βάσης του πλέγματος υπάρχει ένας "κύλινδρος" με ελαστικά τεταρτημόρια τα οποία "κλειδώνουν" μέσα στις οπές της βάσης που έχει η ψύκτρα.

Στο κέντρο κάθε τέτοιου "κυλίνδρου" βρίσκεται και μια βίδα που στερεώνει τον πλαστικό φορέα των κλειδιών αυτών, αλλά και της "σήτας" πάνω στο παχύ βουρτσισμένο αλουμίνιο του καπακιού!

Αυτή η σήτα επιτρέπει την "αναπνοή" του διακένου των πτερυγίων και είναι μεταλλική και επινικελωμένη με την ίδια "καπνισμένη" απόχρωση, το όλο το σύστημα δε, είναι λυόμενο!

Και μάλιστα, με σπέσιαλ βιδούλες στερέωσης.

Μια παρατήρηση εδώ, αν τύχει και η σήτα δεν είναι τελείως σταθεροποιημένη πάνω στο καπάκι και τρεμοπαίζει όταν το κουνάτε, μπορείτε να δείτε αν οι βίδες παίρνουν λίγο σφίξιμο, αλλιώς βάλτε λίγη μονωτική ταινία περιμετρικά της σήτας, έτσι ώστε η διαθέσιμη διαδρομή των βιδών να επαρκέσει για το καλό σφίξιμο της σήτας.

Όλη αυτή η κατασκευή δικαιολογεί και το πάχος του αλουμινίου του καπακιού που είναι 2,50mm.

Το Block και το Cold Plate της ψύκτρας

Είναι η κατάλληλη στιγμή να δούμε από κοντά και το άλλο σημαντικό τμήμα της ψύκτρας, από την κατασκευή του οποίου πολλά εξαρτώνται.

Η θερμοαγώγιμη πάστα έρχεται προτοποθετημένη στο cold plate και μάλιστα σε μια μορφή που από ότι λέει η κατασκευάστρια, διευκολύνει την καλύτερη και ομοιογενέστερη διασπορά της. Εντύπωση προκαλούν τα κεντρικά heat pipes των 8mm και οι λεπτομέρειες του νέου συστήματος στήριξης!

Σε κάτοψη είναι εντυπωσιακή η διαφορά της επιφάνειας που καλύπτει ένα 8ρι heat pipe σε σύγκριση με ένα 6ρι. Η κατεργασία τους δεν έχει στόχο τη mirror like επιφάνεια, αλλά την επιπεδότητά τους και αυτές οι γραμμές που διακρίνονται δεν αποτελούν ατέλεια της κατεργασίας, είναι εσκεμμένες! Στη δεξιά φωτογραφία (άνω) έχουμε μια γενικότερη θέα της ψύκτρας και του όγκου του "σώματός" της.

Στο επόμενο κοντινό στο cold plate φαίνεται πολύ καθαρά η δομή του και το τι σημαίνει η CDC τοποθέτηση των heat pipes.

Σημειώνουμε την πολύ στιβαρή κατασκευή του συστήματος στήριξης.

Το οποίο θυμίζει έντονα το σύστημα στήριξης που έχει εξελίξει και καθιερώσει η Noctua εδώ και πολλά χρόνια, και μόνο η ομοιότητα λοιπόν αποτελεί εγγύηση της καλής του λειτουργίας.

Σε αυτές τις φωτογραφίες φαίνεται καθαρά το ότι τα heat pipes πατάνε "κατάσαρκα" στο CPU heat spreader, εξασφαλίζοντας μια άριστη θερμική σύζευξη με αυτό.

Η δομή και κατανομή των heat pipes είναι συμμετρική και η συναρμογή τους στο παχύ block πολύ καλή.

Βέβαια βλέπουμε και δυο μικρά κενά αλλά η όλη επαφή είναι πολύ σφιχτή.

Αυτό που δεν βλέπουμε είναι ίχνη συγκόλλησης, η οποία όμως "λογικά" υπάρχει γιατί είναι απαραίτητη ώστε να εξασφαλιστεί η μέγιστη δυνατή θερμική σύζευξη των heat pipes μεταξύ τους!

Πιθανόν η Corsair ρυθμίζει τις παραμέτρους συγκόλλησης με τρόπο που να ελαχιστοποιούνται τα ίχνη της και να μην προβάλουν στην επιφάνεια του block.

Βεβαίως υπάρχει -από τα τεκμήρια- και το ενδεχόμενο να μην υπάρχει καθόλου συγκόλληση και η συναρμογή των heat pipes στο block να γίνεται με press fitting μέσα σε κατάλληλες υποδοχές του block που εξασφαλίζουν την ασφαλή μηχανική σύζευξη μεταξύ αυτών και των heat pipes. Τι από τα δύο συμβαίνει δεν κατέστη δυνατόν να διαπιστωθεί οπότε θα ταχθώ υπέρ της λογικότερης, πιο κοινής και αρτιότερης τεχνικής λύσης, της συγκόλλησης !

Μια τελευταία ματιά στην "δύσκολη" φωτογραφικά πάνω πλευρά του block και με ένα διαφορετικό νετάρισμα στο σύστημα στήριξης, και ένα κοντινό στο σύστημα στήριξης με το κυλινδρικό παξιμάδι, στο οποίο σημειώνουμε το μέτριο φινίρισμα του ελατηρίου καθώς η σπείρα έχει κοπεί κάθετα και όχι σφηνοειδώς, και τη μεγάλη του διατομή και πάμε να δούμε το άλλο σημαντικό κομμάτι της ψύκτρας μας . . .

Οι ανεμιστήρες

Αυτοί είπαμε ανήκουν στην καλή σειρά της Corsair με τα έδρανα μαγνητική αιώρησης (ML120 PWM).

Τους ανεμιστήρες αυτούς τους έχουμε δει επανειλημμένα και στο παρελθόν και αποτελούν την φθηνή έκδοση της κορυφαίας σειράς (χωρίς RGB).
Ευτυχώς για εμάς, η μείωση του κόστους δεν έγινε εις βάρος της λειτουργικότητας των ανεμιστήρων, τα έδρανα παραμένουν τα ίδια καθώς και η πενταετής εγγύηση, αυτό που λείπει είναι τα αντικραδασμικά παρεμβύσματα στις γωνίες του πλαισίου τους.

Η κάλυψη της διατομής του ανεμιστήρα κατά ~70% και η πολύ μικρή κλίση του χείλους προσβολής των πτερυγίων -ιδιαίτερα στο ακραίο τμήμα τους- μαρτυρά σχεδίαση με προσανατολισμό την υψηλή "στατική" πίεση.

Από την άλλη πλευρά η υπό γωνία εικόνα τους αποκαλύπτει τα μεγάλα κανάλια ροής του αέρα τα οποία φροντίζουν ώστε ο ανεμιστήρας να μην υπολείπεται αισθητά και σε παροχή αέρα!

Η κατασκευή του πλαισίου τους, είναι εξαιρετικά στιβαρή, χωρίς όμως ιδιαίτερα αεροδυναμικά μέτρα για την μείωση του θορύβου που παράγει η ταχύστροφη φτερωτή τους, καθώς στις 2400rpm οι ανεμιστήρες, μόνο διακριτικοί δεν είναι !

Οι βραχίονες στήριξης του κινητήρα τους ακολουθούν την κλασική για τη σειρά μορφή, η οποία τελικώς φαίνεται να λειτουργεί σωστά και με μικρή συμβολή στο θόρυβο!

Το σύστημα στήριξης των ανεμιστήρων

Οι ανεμιστήρες στηρίζονται πάνω στις ολισθαίνουσες βάσεις τους με βίδες μετρικού σπειρώματος (Μ4, 30mm) και βιδώνουν σε μεταλλικά πάσα που είναι φυτευτά στο πλαστικό πλαίσιο.

Η κατασκευή είναι στιβαρότατη και η ευκολία εγκατάστασης των ανεμιστήρων εξαιρετική!

Τα λούκια διαθέτουν εσοχές τραπεζοειδούς μορφής σε απόσταση 8mm μεταξύ τους που εξασφαλίζουν το κλείδωμα σε διάφορες θέσεις του ανεμιστήρα, το δε βάθος τους είναι τέτοιο που εξασφαλίζει αφενός σταθερό και σαφές "κλείδωμα" και εύκολη μετακίνηση, αφετέρου.

Αυτές οι δύο αντιτιθέμενες απαιτήσεις ικανοποιούνται από τα δίδυμα τοξωτά ελατήρια που αποτελούν το κινητό μέλος του μηχανισμού κλειδώματος.

Αυτά τα ελατήρια απέχουν 24mm και σε συνεργασία με τις εσοχές κλειδώματος των λουκιών μας δίνουν ένα ελάχιστο βήμα μετακίνησης του ανεμιστήρα ίσο με 8mm (+/- ~0,2mm).

Από πλευράς θορύβου και συγκεκριμένα αυτού παράγεται λόγω του φαινομένου της σειρήνας (όταν ένα ταχέως κινούμενο πτερύγιο περνά κοντά από ένα ακίνητο αντικείμενο π.χ.πτερύγια ψύκτρας) οι ελάχιστες αποστάσεις τις φτερωτής από τα πτερύγια της ψύκτρας που μετρήσαμε είναι:

Pull ανεμιστήρας: Ακροπτερύγιο = 9mm / Βάση πτερυγίου = 13 mm

Push ανεμιστήρας; Ακροπτερύγιο = 15mm / Βάση πτερυγίου = 18mm

Συνεπώς δεν αναμένεται καμία αισθητή επιβάρυνση του θορύβου από το συγκεκριμένο φαινόμενο.

Δίπλα όμως στο λούκι με τα τραπεζοειδή "κλειδιά" βρίσκεται και ένα άλλο λούκι . . .

Το οποίο έχει τραπεζοειδή μορφή και διαθέτει φαρδύτερη είσοδο η οποία προοδευτικά στενεύει στις σωστές διαστάσεις για να διευκολύνει την είσοδο σε αυτό του οδηγού που βρίσκεται πάνω στη ψύκτρα.

Ο οποίος οδηγός, έχει φυσικά και αυτός τραπεζοειδή μορφή και η συνεργασία των δύο εξασφαλίζει την εύκολη ολίσθηση μεταξύ τους και παράλληλα, αποκλείει την πιθανότητα της τυχαίας εξάρμοσης αυτής της σύνδεσης από εγκάρσιες σε αυτήν δυνάμεις.

Η λύση συγκαταλέγεται στις κλασικές λύσεις ολισθαίνουσας μηχανικής συναρμογής κάτω από το γενικό τίτλο συνδέσεις χελιδονοουράς και πραγματικά αποτελεί την καλύτερη επιλογή για την εφαρμογή αυτή!

Θέματα εγκατάστασης και συμβατότητας

Μολονότι η Corsair δεν έχει δημοσιεύσει κάποια λίστα με συμβατές μητρικές, το γεγονός ότι κατά την κρίσιμη διάσταση (άξονας ροής αέρα) η διάσταση του σώματος της ψύκτρας είναι 103mm σημαίνει ότι ξεπερνά το 95mm x 95mm του INTEL footprint, μόνο κατά 8mm (4mm από κάθε πλευρά) και αυτό δύσκολα θα την φέρει σε αντιπαράθεση με τις μνήμες, εκτός και αν ο κατασκευαστής της μητρικής σας τις έβαλε ακριβώς στο όριο αυτό, οπότε θα πρέπει να το δείτε!

Αν έχουμε μνήμες με ψηλές ψύκτρες, κατά πάσα πιθανότητα δεν θα υπάρξει κανένα πρόβλημα, η κατασκευάστρια δαπάνησε πόρους για την βέλτιστη αντιμετώπιση αυτού ειδικά του ζητήματος, και ως προς την άλλη διάσταση με μέγιστο πλάτος 144mm, υπερβαίνει το προαναφερθέν footprint μόνο κατά ~25mm οπότε είναι και πάλι πολύ απίθανο να συναντήσετε πρόβλημα.

Παρ΄ όλα αυτά καλό θα ήταν η Corsair να δημοσιεύσει κάποια Motherboard Compatibility List και μέχρι τότε, ακόμα καλύτερα είναι να ελέγξετε μήπως η μητρική σας αποτελεί τη δυσάρεστη εξαίρεση!

Όσον αφορά στην εγκατάστασή της, με ήδη εγκαταστημένη την θερμοαγώγιμη πάστα στο cold plate, το πράγμα είναι πολύ απλό και πρακτικά είναι ζήτημα ενός λεπτού, άντε να το διασκεδάσετε, ας πούμε δύο!

Δυο πράγματα πρέπει να προσέξετε βέβαια, πρώτον η ψύκτρα να κάτσει πάνω στην CPU προσεκτικά κεντραρισμένη έτσι ώστε οι σωληνωτές βίδες / παξιμάδια στήριξής της, να πάνε και να "αγκαλιάσουν" τις βίδες των retension brackets. Έτσι θα μπορείτε να την βιδώσετε στη θέση της χωρίς περιττά στριψίματα και μετατοπίσεις που δεν είναι και ότι το καλύτερο για την καλή θερμική επαφή της ψύκτρας με την CPU.

To άλλο πράγμα που πρέπει να προσέξετε είναι το βίδωμα της ψύκτρας να γίνει προοδευτικά και αλλάζοντας κάθε μια-δυο βόλτες την βίδα που σφίγγουμε. Έτσι η ψύκτρα θα κάτσει ομοιόμορφα και στιβαρά πάνω στην CPU.

Τα ελατήρια που περιβάλλουν τα σωληνωτά παξιμάδια στήριξης θα φροντίσουν για μια διαρκώς -και ανεξάρτητη από εμάς- σταθερή δύναμη σύσφιξης, η οποία σύμφωνα με όσα μετρήσαμε είναι ανεξάρτητη από τον προσανατολισμό της ψύκτρας.

Οι λεπτομέρειες που κάνουν τη διαφορά

Όλα γενικώς καλά μέχρι εδώ, για να δούμε όμως τι λένε και οι λεπτομέρειες, που όπως πολύ καλά ξέρουμε γενικώς αλλά και έχουμε δει εδώ ειδικώς, είναι αυτές που καθορίζουν ένα πολύ σημαντικό μέρος της άποψής μας για ένα προϊόν.

Βάζοντας αρχή από το σώμα της ψύκτρας, ας εντοπίσουμε μερικά κρίσιμα σημεία.

Σε ολόκληρη την "επιφάνεια" εισόδου -αλλά και εξόδου- του αέρα οι απολήξεις των πτερυγίων έχουν οδοντωτή μορφή, με σκοπό της μείωση του θορύβου μέσω της διάσπασης των στροβίλων που προκαλεί ο ανεμιστήρας σε πολυάριθμους πολύ μικρότερους και ασθενέστερους μικροστροβίλους.

Η τοποθέτηση των Heat pipes είναι πλησιέστερα προς την εξωτερική πλευρά των πτερυγίων, προφανώς λόγω περιορισμών στο θέμα κάμψης των heat pipes, αλλά και ενδεχομένως προς αναζήτηση του "δροσερότερου" τμήματός τους.

Η πριονωτή απόληξη των πτερυγίων αυξάνει αισθητά το μήκος του χείλους προσβολής που παρουσιάζουν στην ροή του αέρα και έτσι αυξάνεται η αποτελεσματικότητά τους!

Η τοποθέτηση των heat pipes των 8mm στην κεντρική περιοχή των πτερυγίων, είναι πολύ καλή επιλογή γιατί σε αυτήν την κεντρική κατακόρυφη λωρίδα της εισόδου στα πτερύγια της ψύκτρας ο αέρας που ωθεί η φτερωτή του ανεμιστήρα κινείται παράλληλα με το επίπεδο των πτερυγίων. Έτσι ο αέρας μπορεί να μπει ελεύθερα ανάμεσα σε αυτά και να τα ψύξει πιο αποτελεσματικά !

Η προσεκτική εξέταση της Press fit συναρμογής των heat pipes με τα πτερύγια, δεν αποκαλύπτει ίχνη συγκόλλησης των μεν με τα δε.

Η υψηλή ποιότητα όμως της ενσφήνωσης και η επιμετάλλωση (τόσο των heat pipes όσο και των πτερυγίων) συνηγορούν σε μια αναμενόμενη πολύ καλή θερμική αγωγιμότητα μεταξύ τους και διατήρησή της επί μακρόν!

Τα άκρα των heat pipes δεν κατορθώνουν όλα να έχουν σύνδεση με το πρώτο πτερύγιο, αλλά αυτό σαν πρόβλημα είναι μηδαμινής σημασίας και πιο πολύ σαν αισθητικό θέμα μας "απασχολεί" και αυτό μόνο αν βγάλουμε το καπάκι της ψύκτρας!

Και πάλι στην επαφή του πτερυγίου με το heat pipe δεν βλέπουμε ίχνη κόλλησης.

Και ένα κοντινό στην press fit συναρμογή των πτερυγίων στα heat pipes, που δεν το βρίσκεις εύκολα!

Με κούρασε να το πετύχω, αλλά τελικώς άξιζε το κόπο! Αυτή η πολύ καλή εικόνα υπάρχει σε ολόκληρη την ψύκτρα και η επιμετάλλωσή της, εγγυάται ακόμα περισσότερο την διατήρηση της καλής θερμικής σύζευξης για πολύ καιρό!

Τα τοξωτά ελατήρια που φροντίζουν για το "κλείδωμα" του ολισθαίνοντος φορέα του ανεμιστήρα, εδράζονται σε μια πλαστική "γωνιά" η οποία είναι στηριγμένη με βίδες πάνω στα πτερύγια. Βίδες που φαίνονται στις δύο επόμενες φωτογραφίες.

Ε και σαν βίδες που είναι, τις ξεβιδώσαμε . . .

Και παρά τη σκόνη -αυτές οι φωτογραφίες τραβήχτηκαν μετά το τέλος των δοκιμών - φαίνεται καθαρά η διαμόρφωση της γωνίας των πτερυγίων και παρατηρούμε και την κάμψη κατά 90 μοίρες ενός μικρού τμήματός τους, που φροντίζει για την διατήρηση των σωστών αποστάσεων μεταξύ των πτερυγίων, σε συνεργασία φυσικά με την σταθεροποίηση που παρέχει η ενσφήνωση στα heat pipes.

Η Corsair δεν "κλειδώνει" την περίμετρο των πτερυγίων με κανένα άλλο τρόπο, ποντάρει σε αυτές τις γωνιές και στις τοπικές αυτές αναδιπλώσεις των πτερυγίων. Δυστυχώς όμως αυτό αποδεικνύεται "λίγο" . . .

. . . καθώς τα πτερύγια πιεσμένα από τις βίδες και μη έχοντας κανένα άλλο μέσο διατήρησης σταθερής της απόστασης μεταξύ τους, κάμπτονται.

Η κάμψη αυτή είναι ιδιαίτερα ορατή στην επάνω πλευρά αλλά και στην κάτω, εύκολα βλέπεις τις άνισες αποστάσεις που υπάρχουν μεταξύ των πτερυγίων, πράγματα που δημιουργούν μια εικόνα "προχειρότητας" που δεν συνάδει ούτε με το προϊόν, ούτε με το κόστος του, αλλά ούτε και με τις προσδοκίες των χρηστών.

Αντιλαμβάνομαι βεβαίως ότι η τεχνική press fit δεν είναι συμβατή με την διαδικασία του κλειδώματος των πτερυγίων μεταξύ τους με τις ειδικές γι' αυτό αναδιπλώσεις, αλλά πιστεύω ότι η επανάκαμψη μετά από δεκαετή απουσία θα έπρεπε να είναι αψεγάδιαστη, πόσω μάλλον που είναι φανερό ότι, σε άλλα "σημεία" έχει δοθεί σημαντικό βάρος στην αισθητική του πράγματος!

Όπως και να έχει -να το πούμε εδώ- αυτό το πρόβλημα πολύ μικρή επίδραση έχει στις επιδόσεις της ψύκτρας και για αυτό φροντίζει . . .

Το διάκενο στο κέντρο των πτερυγίων

Στο κέντρο αυτού που θα αποτελούσε ένα ενιαίο μεγάλο πτερύγιο βρίσκουμε μια ευμεγέθη παραλληλόγραμμη οπή με στρογγυλεμένες γωνίες.

Η οποία σαφώς εξυπηρετεί το βίδωμα της ψύκτρας, αλλά δεν είναι αυτός ο λόγος που υπάρχει, γιατί αν ήταν μόνο αυτός, δυο τρύπες που θα "στόχευαν" ακριβώς τις βίδες, θα επέτρεπαν - καθοδηγώντας το κατσαβίδι ακριβώς στη βίδα- το πιο εύκολο το βίδωμά τους.

Ο κύριος λόγος αυτής της επιλογής είναι άλλος!

Η επιλογή της τοποθέτησης των heat pipes κοντά στο άκρο του σώματος τής ψύκτρας καθορίστηκε κυρίως από την ύπαρξη των heat pipes των 8mm και των περιορισμών που αυτό βάζει στα περιθώρια κάμψης τους. Πέραν αυτού αν μια ψύκτρα έχει απότομες κάμψεις στα heat pipes της προκειμένου να τα κατανείμει σε μεγαλύτερη έκταση, αναγκαστικά χάνει ένα μέρος από τα πτερύγιά της προκειμένου να "χωνέψει" μέσα στα πτερύγια μέρος αυτών των κάμψεων για να μην χάσει πολύ από το διαθέσιμο ύψος της.

Επιπλέον αυτών η κατανομή των heat pipes σε μια πολύ μεγάλη έκταση ενός ενιαίου πτερυγιώματος φέρνει σε μειονεκτική θέση τα heat pipes που βρίσκονται πλησιέστερα στην έξοδο και προς το κέντρο της ψύκτρας. Αυτό είναι ένα από τα προβλήματα που αντιμετωπίζουν όλες οι μονομπλόκ ψύκτρες μεγάλου μεγέθους.

Εδώ όμως υπάρχει η οπή που διακόπτει την συνέχεια των πτερυγίων, αντικαθιστώντας -την ούτως ή άλλως θερμικά "άχρηστη"- κεντρική περιοχή τους με μια μεγάλη ελεύθερη δίοδο κυκλοφορίας του αέρα, από όπου η ψύκτρα -ιδιαίτερα η άνω και κάτω "περίμετρός" της- μπορεί να "ανασάνει" πολύ πιο ελεύθερα τόσο από κάτω, όσο και -λόγω της σήτας του καπακιού- από επάνω.

Και επιπλέον και εξίσου σημαντικό, μειώνει την κατά μήκος της ροής του αέρα διάσταση των πίσω πτερυγίων και τους δίνει ένα δικό τους χείλος προσβολής. Αυτά τα δύο -έχουμε συζητήσει και στο παρελθόν- αρκούν για να αναβαθμιστεί αισθητά η θερμοαπαγωγική ικανότητά τους, και αυτό ακριβώς αποτελεί και το πλεονέκτημα των κατασκευών με διπλό πύργο.

Βεβαίως μια ελαφρά μεγαλύτερη απόσταση των heat pipes από το εξωτερικό χείλος των "πίσω" πτερυγίων θα έφερνε ελαφρά καλύτερες επιδόσεις, αλλά είπαμε όλα είναι θέμα ισορροπιών και συμβιβασμών ανάμεσα σε αντιτιθέμενες απαιτήσεις!

Εδώ να σημειώσω ότι η κατά τον άξονα ροής του αέρα διάσταση του ανοίγματος αυτού είναι 24mm και δεν μπορείς να αποφύγεις τη σκέψη ότι, αν έδινε η Corsair, 4-5mm ακόμα θα μπορούσε να βάλει ένα ανεμιστήρα μέσα και να έχει μια κλασική κατασκευή δύο ανεξάρτητων πύργων, αλλά προφανώς το όλο concept της κατασκευής δεν έχει αποκλειστικά θερμικά κριτήρια!

Το Colt Plate της ψύκτρας

Η διασπορά της Stock θερμοαγώγιμης πάστας.

Η ψύκτρα έρχεται όπως είδαμε με την Τ.Ι.Μ. ήδη τοποθετημένη στο Cold plate:

Και μάλιστα είναι σε τετραγωνάκια τα οποία σύμφωνα με την κατασκευάστρια ευνοούν την πιο ομοιόμορφη διασπορά της και όπως μπορούμε να δούμε από την εικόνα αποκόλλησης που έδωσε η κατανομή της T.I.M. στο πρώτο από τα δύο δείγματα που είχαμε στη διάθεσή μας . . .

. . . τόσο από την επιφάνεια του loader όσο και από το cold plate, δεν μπορούμε να διαφωνήσουμε!

Η διασπορά είναι καλή και ομοιόμορφη με τις δενδροειδείς δομές κατανεμημένες σε όλη την επιφάνεια. Σημειώνουμε μια ελαφρά μεγαλύτερη ποσότητα να παραμένει στη κεντρική περιοχή της επιφάνειάς τους, αλλά η διαφορά πυκνότητας από την περίμετρο είναι μικρή.

Θερμικά, διαφορές άξιες λόγου, δεν εντοπίστηκαν.

Στις επόμενες δύο φωτογραφίες ο φωτισμός μας επιτρέπει να δούμε πως κατανέμεται η επιφάνεια ανάμεσα στα heat pipes των 6mm και αυτά των 8mm.

Εδώ λόγω του όχι και τόσο επιμελημένου καθαρίσματος μπορούμε να δούμε τα ίχνη των διακένων μεταξύ των τετραγωνιδίων απόθεσης της stock T.I.M. Άρα αν κάνετε δεύτερη εγκατάσταση . . . ξέρετε !

Η καθαριότητα είναι μισή αρχοντιά !

Στην δεξιά φωτογραφία έχουμε και τις διαστάσεις από το cold plate ανά heat pipe, από όπου διαπιστώνουμε ότι η επιφάνεια που καλύπτεται από τα heat pipes έχει διαστάσεις 45 x 30,4mm και σαφώς επαρκεί για να καλύψει με την βέλτιστη θερμοαπαγωγική ικανότητα των heat pipes άμεσης επαφής, όλες τις CPUs με τις οποίες είναι συμβατή η ψύκτρα!

Η μεγάλος άξονας της παραλληλόγραμμης επιφάνειας υψηλής θερμοαπαγωγής, "ακολουθεί" την ανάλογη εσωτερική τοπογραφία των CPU die και διαθέτει στην κεντρική ζώνη τα δυο 8ρια heat pipes για να σηκώσουν το βάρος της ψύξης!

Εδώ να σημειώσω κάτι σχετικό με την συμβατότητα της ψύκτρας με τις μητρικές που έχουν πολύ κοντά στα όρια του socket πυκνωτές (εντός των ορίων του 95x95mm): Το επίπεδο του cold plate εκτείνεται μέχρι τα ~635mm αλλά και για άλλα +/- 10mm τα heat pipes παραμένουν αρκετά κοντά στην επιφάνεια της μητρικής. Συνεπώς θέλει λίγο μελέτη το πράγμα πριν την αγορά για να μην βρεθείτε προς εκπλήξεων στην περίπτωση που οι πυκνωτές είναι πολύ κοντά και έχουν και ύψος μεγαλύτερο ή ίσο με το CPU lid.

Η επιπεδότητα του Cold Plate_Sample-A'

Η γνωστή διαδικασία με τον έλεγχο της πρότυπης ρίγας και παρά την σχετικά αυξημένη γωνία φωτογράφισης έδειξε ότι το cold plate παρουσιάζει μια ελαφρά κοιλότητα.

Τα φίλερ έδειξαν ότι αυτή είναι της τάξης των 20μm, αλλά εδώ θέλει λίγο προσοχή καθώς, το σημείο αναφοράς είναι τα άκρα του block και όχι τα όρια που πατάει η επιφάνεια του Loader, στα όρια του οποίου η κοιλότητα είναι ακόμα μικρότερη!

Ο έλεγχος με την ρίγα στην άλλη κατεύθυνση κατά μήκος των heat pipes έδειξε ότι αυτά είναι πρακτικώς τελείως επίπεδα.

Συνεπώς η επιφάνεια του Cold Plate παρουσιάζει μια πολύ μικρή κοιλότητα κυλινδρικής μορφής με τον άξονα του κυλίνδρου παράλληλο με τον άξονα των heat pipes, χαρακτηριστική του τρόπου επεξεργασίας της επιφάνειας με Fly Cutter υπό γωνία.

Αυτή η διαμόρφωση φαίνεται ελαφρά και στην διασπορά της θερμοαγώγιμης πάστας, αλλά η επίδρασή της είναι πρακτικά πολύ μικρή στις θερμικές επιδόσεις της ψύκτρας ακόμα και όταν δοκιμάζεται στο τελείως άκαμπτο και επίπεδο hot plate του loader που χρησιμοποιούμε.

Όπως όμως και να έχει, και πάντα με στόχο τις βέλτιστες επιδόσεις, καλό θα ήταν αυτή η κοιλότητα να μην υπήρχε και η επιφάνεια του cold plate να ήταν τελείως επίπεδη, ή να ήταν ελαφρά κυρτή αποσκοπώντας την καλύτερη δυνατή επαφή να την έχει στο κέντρο της επιφάνειας συναρμογής με το CPU lid.

Η διασπορά της Reference Τ.Ι.Μ. (Arctic MX-4)

Ας δούμε όμως και την διασπορά της θερμοαγώγιμης πάστας αναφοράς που χρησιμοποιούμε για όλες τις μετρήσεις μας έτσι ώστε αυτές να μπορούν να συγκριθούν μεταξύ τους. Η δοκιμή γίνεται στο δεύτερο από τα δύο δείγματα που είχαμε την ευκαιρία να ελέγξουμε.

Οι δύο πρώτες φωτογραφίες είναι με διάχυτο φωτισμό και δείχνουν ότι τώρα έχουμε ακόμα καλύτερη επαφή μεταξύ των δύο επιφανειών, με τις δενδροειδείς δομές αποκόλλησης πιο έντονες και με αισθητά καλύτερο πάτημα στην κεντρική περιοχή, όπου παρά την τριγωνική μονόπλευρη αποκόλληση της Τ.Ι.Μ. η αντιπαραβολή των αντίστοιχων εικόνων από το Loader και το Cold plate δείχνει ότι μεταξύ τους υπάρχει πολύ μικρή ποσότητα θερμοαγώγιμης πάστας.

Αντίστοιχη εικόνα, αλλά πιο καθαρή, έχουνε και με των άμεσο φωτισμό των επιφανειών!

Από όλες τις εικόνες αυτές προκύπτει ότι στη διασπορά της θερμοαγώγιμης παίζει σημαντικό ρόλο η διαμόρφωση της υφής της επιφάνειας του cold plate.

Η οποία χαρακτηρίζεται από τις γνωστές ελαφρές αυλακώσεις που εσκεμμένα αφήνει η CNC κατεργασία της επιφάνειας, με σκοπό εντός αυτών των αυλακώσεων να βρει διέξοδο η όποια περίσσεια θερμοαγώγιμης πάστας και να επιτρέψει έτσι την καλύτερη θερμική επαφή των δύο επιφανειών!

Εδώ βέβαια οι αυλακώσεις αυτές είναι σχετικά έντονες και εύκολα ορατές καθώς το βήμα κίνησης του κοπτικού του CNC είναι μεγαλύτερο και η κοπή σε ελαφρά μεγαλύτερο βάθος, από ότι άλλων κατασκευαστών.

Η επιπεδότητα του Cold Plate_Sample-B'

Οι ανάλογες μετρήσεις στο δεύτερο δείγμα έδειξαν αφενός με το φως (σε χαμηλότερη οπτική γωνία αυτή τη φορά) ότι το cold plate παρουσιάζει μια πολύ μικρή κοιλότητα, η οποία μετρήθηκε με τα φίλερ . . .

. . . και είναι ίση με 10μm, πράγμα που σημαίνει ότι στις διαστάσεις του πραγματικού πατήματος στον Loader (~35mm) η κοιλότητα αυτή είναι ακόμα πιο μικρή.

Κατά την παράλληλη με τον άξονα των heat pipes μέτρηση με τη ρίγα και τον φωτισμό ακριβώς παράλληλο με την επιφάνεια του Loader, διαπιστώνουμε ομοιόμορφη διείσδυση ελάχιστου φωτός δια μέσου των χαράξεων της επιφάνειας, σε όλο το μήκος του πατήματος της ρίγας πράγμα που μαρτυρά ότι η επιφάνεια των heat pipes είναι απολύτως επίπεδη σε αυτή τη διεύθυνση και φυσικά το ίδιο και η επιφάνεια του cold plate!

Οπότε και εδώ η διαμόρφωση του cold plate έχει αμυδρά κυλινδρική μορφή με τον άξονα αυτού του κυλίνδρου παράλληλο με τον άξονα των heat pipes.

Οι ανεμιστήρες

Από αυτή τη θέση έχουμε αναφερθεί αρκετές φορές στη συγκεκριμένη κατασκευή ανεμιστήρων και έτσι θα ακολουθήσω το σύντομο δρόμο . . .

Αυτά τα καλώδια θα μπορούσαν να βρουν μια καλύτερη θέση έτσι ώστε να μην εμποδίζουν την ροή του αέρα και μάλιστα δίπλα στο πλαίσιο του ανεμιστήρα όπου αυτή είναι εντονότερη και φυσικά έτσι θα μειωνόταν και ο θόρυβος που παράγεται.

Η αλληλοκάλυψη των πτερυγίων δεν είναι πολύ σφιχτή προκειμένου να δίνεται κατά το δυνατόν ελεύθερη δίοδος στον αέρα για να μην υπολείπεται ο ανεμιστήρας στην παροχή αέρα που μπορεί να εξασφαλίσει.

Οι βραχίονες στήριξης του κινητήρα μολονότι είναι κάθετοι στην περιφέρεια του πλαισίου, χάρη στην ειδική διαμόρφωσή τους παρουσιάζουν πολύ μικρή αντίσταση στο ρεύμα του αέρα και αναλόγως μικρό θόρυβο.

Αυτό επιτυγχάνεται με το κυλινδρικό χείλος προσβολής που προτάσσουν στο ρεύμα του αέρα, με τον κενό χώρο ακριβώς πίσω από αυτό, που "απορροφά" του μικροστροβίλους που σχηματίζονται . . .

. . . και με την κεκλιμένη άνω επιφάνειά τους που προσομοιάζει μια μικρή πτέρυγα που κινείται στον αέρα.

Το έχω πει και στο παρελθόν η Corsair είναι ώρα να επιδείξει ανάλογη φροντίδα και καινοτομία και στα υπόλοιπα αεροδυναμικά στοιχεία των ανεμιστήρων αυτών, γιατί έχει ένα πολύ καλό προϊόν που μπορεί να γίνει "εύκολα" καλύτερο ή για να το θέσω ακριβώς εκεί που "πονάει" . . . πιο αθόρυβο!

Η βάση στήριξης των ανεμιστήρων

Εδώ το θέμα είναι το πως ο αεροδυναμικός θόρυβος έχει ληφθεί υπόψιν στο σχεδιασμό της.

Εξετάζοντας τη στήριξη του Pull ανεμιστήρα ο οποίος ρουφάει αέρα μέσα από τη βάση στήριξής του, βλέπουμε ότι τόσο στη στενή πλευρά όσο και στην πλατύτερη που έχει το λούκι με το κλειδιά υπάρχει πρόνοια για την ελάττωση του θορύβου του αέρα.

Ο σκελετός της βάσης "οπισθοχωρεί" ελαφρά στα κρίσιμα σημεία και επιτρέπει την κίνηση του αέρα προς τον ανεμιστήρα να γίνει κατά το δυνατόν πιο ομαλά και αθόρυβα. Βεβαίως η κατασκευή απέχει από το "ιδανικό" αλλά δεν παύει να είναι μια απόδειξη ότι εδώ έχει επενδυθεί σκέψη και χρόνος!

Ανάλογα πράγματα ισχύουν και στην τοποθέτηση του ανεμιστήρα σε θέση Push.

Με μια σημαντική διαφορά εδώ, καθώς το πλαίσιο του ανεμιστήρα στην έξοδό του έχει μεγαλύτερη διάμετρο από αυτή της εισόδου του. Έτσι η αναγκαστικά ίδια σε διαστάσεις βάση, να έχει διάμετρο λίγο μικρότερη από ότι θα χρειαζόταν.

Έτσι τόσο στη στενή πλευρά της βάσης όσο και την φαρδιά πλευρά της, μέσα στη ροή του αέρα που εξέρχεται από τον ανεμιστήρα και μάλιστα στην περίμετρο του πλαισίου του -εκεί δηλαδή που αυτή είναι ισχυρότερη- εισέρχονται δύο "μύτες" από την βάση (συνολικά σε οκτώ σημεία) με ευνόητα κακή επίδραση στο θόρυβο που παράγεται.

Αυτό είναι ένα πολύ καλό δείγμα του τι σημαίνει να προσπαθείς να συμβιβάσεις αντιτιθέμενες απαιτήσεις στοχεύοντας σε μία κατασκευή που κατά το δυνατόν θα ικανοποιεί τις περισσότερες από αυτές. Δύσκολο πολύ το εγχείρημα, και δεν θα είμαστε εμείς που θα στερήσουμε το μπράβο προς την σχεδιαστική ομάδα της Corsair, απλά θα την παρακινήσουμε για ακόμα καλύτερη σχεδίαση σε επόμενη έκδοση της βάσης αυτής!

Μετρήσεις

'Εδώ μπορούμε να δούμε την συνοπτική εικόνα της Corsair Α500, έτσι όπως καταγράφηκε στις τυπικές δοκιμές σε PUSH-PULL διάταξη και σε θερμικά φορτία (60 - 360 Watt), αλλά και σε αυτές που έγιναν σε εξαιρετικά υψηλή θερμική φόρτιση από 60 - 480 Watt καθώς επίσης και στις λεπτομερείς δοκιμές από 40 - 300 / 320 Watt που έγιναν αναγκαστικά καθώς προέκυψε ανάγκη για λεπτομερέστερο έλεγχο της θερμικής συμπεριφοράς της ψύκτρας.
Αλλά πριν προχωρήσετε καλό είναι για όσους θέλουν να θυμηθούν τις συντομογραφίες που χρησιμοποιούμε, να διαβάσουν τις επεξηγήσεις που ακολουθούν στο spoiler!

Spoiler

HoPusPulLo = Ho Pus-Pul Lo = Horizontal / Push-Pull / Low (Προσανατολισμός radiator / Διάταξη ανεμιστήρων / Air Flow )

La_PusPul_Me_HUCD = Lateral / Push- Pull / Medium / (Hot Input>>Up, Cold Output>>Down)

Η προσθήκη αυτή έγινε για να μπορούμε να δούμε σε πιο προσανατολισμό το radiator αποδίδει καλύτερα.

STSF = Stock TIM - Stock Fan
RTSF = Reference TIM - Stock Fan
RTRF= Reference TIM - Reference Fan

RTAF= Reference TIM - Alternative Fan

Με βάση αυτά, μια συντομογραφία σαν αυτή : Ex-3_LaPusPulAll3_RTRF_HUCD σημαίνει ότι έχουμε να κάνουμε με το:

Extra test No3_Lateral_Push-Pull_All 3 air flows_Reference TIM_ Reference Fan_ Rad Hot Inlet=Up_Rad Cold Outlet=Down

Α.    Μετρήσεις οριζόντιου προσανατολισμού έως τα 480 Watt, με τους ανεμιστήρες σε διάταξη PUSH-PULL και την Reference TIM (Arctic MX-4) σε τέσσερα airflow (Hi, Me, Lo, VLo)
Β.    Μετρήσεις πλάγιου προσανατολισμού έως τα 300* Watt, με τους ανεμιστήρες σε διάταξη PUSH-PULL και την Reference TIM (Arctic MX-4) σε τέσσερα airflow (Hi, Me, Lo, VLo)
Γ.   Μετρήσεις κατακόρυφου προσανατολισμού έως τα 300 Watt, με τους ανεμιστήρες σε διάταξη PUSH-PULL και την Reference TIM (Arctic MX-4) σε τέσσερα airflow (Hi, Me, Lo, VLo)

{*Στο LaPusPul @ Hi και @ Lo έχει μετρηθεί μέχρι τα 320 Watt}

Να σημειώσω εδώ μερικές σημαντικές διευκρινίσεις για την ανάγνωση του πίνακα που ακολουθεί:

Οι δοκιμές που έγιναν χωρίζονται σε δυο ομάδες ανάλογα με τον προσανατολισμό της ψύκτρας.
Η μία ομάδα δοκιμών αφορά την οριζόντια θέση όπου τα Heat pipes της ψύκτρας είναι κατακόρυφα και η άλλη ομάδα δοκιμών αφορά στον πλάγιο και κατακόρυφο προσανατολισμό, όπου τα heat pipes βρίσκονται σε οριζόντια θέση.
Έτσι η κατανομή του πίνακα είναι προσαρμοσμένη με τις ανάγκες της ορθής γραφικής αναπαράστασης των δοκιμών οι οποίες έγιναν ανάλογα με τον προσανατολισμό και το επίπεδο της θερμικής καταπόνησης σε βήματα των 60W (οριζόντια θέση / Ho), αλλά και σε βήματα των 40W για τις άλλες θέσεις (Πλάγια / La και Κατακόρυφη / Ve).
Επίσης στην πλάγια και κατακόρυφη θέση το βήμα αύξησης της θερμικής ισχύος πάνω από τα 240W, περιορίστηκε στα 20W (από τα 40W που ήταν από τα 40W έως τα 240W). Αυτό έγινε για λεπτομερέστερη μελέτη της θερμικής συμπεριφοράς της ψύκτρας σε αυτήν την κρίσιμη -όπως αποδείχτηκε- περιοχή θερμικής καταπόνησης.
Έτσι ο πίνακας δεδομένων για να "παρέχει" στο γράφημα -που βασίζεται σε αυτόν- τη σωστή βάση αναφοράς στην κλιμάκωση και εξέλιξη των τιμών, έχει αναπτυχθεί σε θερμικά βήματα των 20W και όχι των 60W όπως είναι το συνηθισμένο και αυτό έχει σαν αποτέλεσμα να βγει κάπως μακρινάρι!
Φυσικά γι αυτό υπήρχε συγκεκριμένος λόγος ο οποίος θα μας απασχολήσει αρκετά στην συνέχεια της παρουσίασής μας.
Οι τιμές που έχουν ανοιχτό πράσινο "φωτισμό" είναι αυτές που αντιστοιχούν στα 240W που είναι η πλησιέστερη θερμική καταπόνηση προς το TDP της ψύκτρας (250W).
Οι τιμές που μπήκαν στους συγκριτικούς πίνακες είναι με μεγαλύτερους χαρακτήρες και πάντα στο υψηλό air flow.
Με έντονο πράσινο φωτισμό είναι η επίδοση της ψύκτρας σε οριζόντια θέση και στα 360W.
Με πορτοκαλί "φωτισμό" είναι οι τιμές όπου η ψύκτρα δεν ισορρόπησε θερμικά και η θερμοκρασία του Loader έγινε μεγαλύτερη από τους 100^οC με συνεχιζόμενη έντονη αυξητική τάση, μέχρι τη στιγμή που η δοκιμή διακόπηκε για λόγους ασφαλείας του Loader !

Με αυτά κατά νου πάμε να δούμε τι έδειξαν οι δοκιμές και να κάνουμε μια πρώτη ανάλυσή των αποτελεσμάτων τους.

Ας προσπαθήσουμε να συγκεντρώσουμε τα βασικά συμπεράσματα σε μια σειρά, όχι κατ' ανάγκην σπουδαιότητας:

Α. Η ψύκτρα σε οριζόντια θέση (όπως αν την βάλουμε σε ένα "καθιστό" HTPC, όπου η μητρική βρίσκεται σε οριζόντια θέση):

Με 37,06^o C βρίσκεται μόλις ένα άνευ σημασίας 0,02^o C πίσω από την κορυφαία αερόψυκτρα του πίνακά μας (Noctua NH-D15 SE-AM4) και ισοβαθμούν στην πρώτη θέση του πίνακα.
Αυτή η επίδοση έρχεται από μια ψύκτρα με -κατά 15%- μικρότερο θερμικό όγκο!
Επιπλέον αυτού, οι ανεμιστήρες της είναι 120mm και όχι 140mm όπως της Noctua!
Και η ψύκτρα "δεν μένει εκεί" αλλά "διαθέτει αρκετό τσαγανό" και πηγαίνει και σε αρκετά υψηλότερες καταπονήσεις και το γεγονός ότι στα 480 Watt, υστερεί μόλις 6^oC σε σχέση με το τερατάκι της Noctua, μόνο σαν έπαινος ακούγεται!
Δυστυχώς τα συγχαρητήρια είναι δύσκολα και οι αιτίες είναι ότι:
- Για να πετύχει αυτές τις επιδόσεις στρέφει τους ανεμιστήρες της στις 2400rpm με αποτέλεσμα ο θόρυβος που παράγει να είναι υπερδιπλάσιος (διαφορά ~ 10dB(A) ) από αυτόν της συγκαθήμενης στην κορυφή των θερμικών επιδόσεων!
- Η ψύκτρα παρουσιάζει αυτές τις πολύ καλές επιδόσεις μόνο όταν βρίσκεται σε οριζόντια θέση.
- Όταν βρεθεί σε πλάγια θέση (όπως σε ένα κουτί "πύργο"), τότε τα πράγματα αλλάζουν πολύ και παύουν να είναι τόσο εντυπωσιακά!

Η πλάγια θέση για μια ψύκτρα αυτής της δομής και όγκου δεν είναι απλά η πιο συνήθης, αλλά η κατά κανόνα θέση της (χρήση της σε κουτί "Πύργο"), οπότε ό,τι συμβαίνει σε αυτή τη θέση, έχει καθοριστική σημασία στην αξιολόγηση της ψύκτρας!

Β. Για πάμε λοιπόν να δούμε τις γίνεται όταν η Corsair A500 τοποθετηθεί σε πλάγια -ή και κατακόρυφη- θέση όπου τα heat pipes της βρίσκονται πλέον οριζόντια και όχι κατακόρυφα όπως πριν.

Μέχρι τα 200Watt και σε όλα τα air flow, η θερμική συμπεριφορά της ψύκτρας είναι ελαφρά καλύτερη από την συμπεριφορά της σε οριζόντια θέση.
Στα 240W όμως εμφανίζονται ισχυρές ενδείξεις ότι αυτή η συμπεριφορά αρχίζει να επιδεινώνεται, από ~2,5^o C έως και 5,5^ο C, ανάλογα το air flow και τον προσανατολισμό (πλάγια ή κατακόρυφα).
Αυτές οι "ανησυχητικές" ενδείξεις, μόλις 50W υψηλότερα από το TDP της (στα 300Watt) φτάνουν σε ακραία όρια, καθώς:
- Είτε οι θερμοκρασίες ισορροπούν σε απαγορευτικά υψηλές τιμές (Θερμοκρασίες Loader πάνω από 95^ο C!)
- Είτε η ψύκτρα περνά σε ανεξέλεγκτη υπερθέρμανση όπου οι θερμοκρασία αυξάνει σε απαγορευτικές τιμές (πάνω από 105^o C) μέσα σε πολύ μικρό χρόνο, επιβάλλοντας την διακοπή των δοκιμών για λόγους προστασίας της διάταξης δοκιμών!
Χαρακτηριστικό ότι η ψύκτρα βρίσκεται στα όριά της είναι και το γεγονός ότι, στο μοναδικό air flow που ισορροπεί θερμικά και στους δύο πλαγιαστούς προσανατολισμούς είναι το πολύ χαμηλό (VLo).
Επίσης σημαντικό και προς επίρρωση αυτού του συμπεράσματος (4) είναι ότι οι θερμοκρασίες που επιτυγχάνει -σε καταπόνηση 300W- στο χαμηλό αλλά ακόμα -και ιδιαιτέρως- στο πολύ χαμηλό air flow, είναι χαμηλότερες από τις αντίστοιχες θερμοκρασίες του μέσου και υψηλού air flow!
Στα επόμενα 20Watt (στα 320W, δηλαδή 70W περισσότερα από το TDP της) η ψύκτρα με υπερφόρτιση 28%, ανεξαρτήτως air flow και προσανατολισμού (πλάγιος ή κατακόρυφος) περνά σε ανεξέλεγκτη υπερθέρμανση!

Αυτή την "διττή" θερμική συμπεριφορά μπορούμε να την δούμε πολύ πιο εύκολα στο γράφημα που ακολουθεί, στο οποίο αναδεικνύονται όλα αυτά που εντοπίσαμε προηγουμένως με πολύ μεγαλύτερη σαφήνεια.

Το γράφημα αυτό είναι εξ ανάγκης "συμπιεσμένο" και βασικά δίνει μια γενική όψη των μετρήσεων, τις οποίες θα έχουμε την ευκαιρία να δούμε με πιο μεγάλη λεπτομέρεια στο "Οι Μετρήσεις εις βάθος" που ακολουθεί αμέσως μετά.

Το γράφημα αυτό μπορείτε να το δείτε και σε μεγάλο μέγεθος πατώντας εδώ.

Σε όλους του προσανατολισμούς και τα air flow, μέχρι τα 200Watt, η θερμική συμπεριφορά είναι σχεδόν ταυτόσημη.
[Δες τη βοηθητική "καμπύλη" 1 που συνδέει τις επιδόσεις για τα 160Watt σε όλα τα air flow και την καμπύλη 2 για τα 200Watt]
Από εκεί και πάνω όμως, (240Watt) είναι ξεκάθαρο ότι οι καμπύλες που αντιστοιχούν στην πλάγια και κατακόρυφη θέση (όπου τα heat pipes είναι οριζόντια) παύουν να εξελίσσονται κατά το γραμμικώς αναμενόμενο και αρχίζουν να "ανηφορίζουν" αισθητά, με πρώτη διαπίστωση του πόσο υψηλότερα βρίσκεται η καμπύλη 4 (La_240W) σε σχέση με την 3 (Ho_240W).
Με άλλα λόγια και από την βοηθητική γραμμή 4 των 240W, φαίνεται ότι ναι μεν έχει ακόμα ανάλογη σε εξέλιξη με την 1 και την 2, αλλά η βηματική αύξηση των θερμοκρασιών (Step Delta) είναι δυσανάλογα υψηλή.
Αυτή η δυσανάλογη αύξηση της θερμοκρασίας επιτείνεται στα 260Watt (καμπύλη 8 ) και ακόμα περισσότερο στα 280Watt (καμπύλη 5) για να "ξεφύγει" τελείως στα 300Watt (καμπύλη 6)!
H εξέλιξη της διαφορά της θερμοκρασίας Δθ του πλάγιου προσανατολισμού στα 280Watt καθώς το air flow μειώνεται είναι:
La_Hi= 48,2^ο C La_Me= 64,4^ο C La_Lo= 51,1^ο C La_VLo= 56,4^ο C και η αντίστοιχη εξέλιξη στην κατακόρυφη θέση είναι:
Ve_Hi= 58,1^ο C Ve_Me= 61,7^ο C Ve_Lo= 66,0^ο C Ve_VLo= 59,1^ο C
Δηλαδή όπως βλέπουμε και από τις βοηθητικές καμπύλες 8, 5 και 6, η ψύκτρα σε χαμηλότερο air flow (VLo) έχει καλύτερες επιδόσεις από ότι στο μέσο air flow, πράγμα που είναι σαφέστατη ένδειξη ότι η θερμική συμπεριφορά της είναι μη ομαλή και ότι η ψύκτρα βρίσκεται κοντά στα θερμικά όρια αυτών των προσανατολισμών!
Με λίγα λόγια δηλαδή, άρκεσε να βρεθούν τα heat pipes της ψύκτρας σε οριζόντια θέση, για να την "μεταμορφώσουν", από μια ψύκτρα που είχε κορυφαίες επιδόσεις και δεν "χαμπάριαζε τίποτε" ούτε σε υπερφόρτιση της τάξης του ~96% (480W), σε μία ψύκτρα που αρχίζει να "ζορίζεται" λίγο κάτω από το TDP της (240W) για να "εγκαταλείψει τον αγώνα" -στα 300W- σε θερμική υπερφόρτιση της τάξης του 20% μόλις!

Τόσο καιρό σε αυτό τον τομέα των παρουσιάσεων έχουμε δει πολλά!

Έχουμε δει όλες τις ψύκτρες αυτού του μεγέθους να δοκιμάζονται για τα συγκριτικά σε μια μεσοσταθμική θερμική υπερφόρτιση της τάξης του 50% (ψύκτρες με TDP ~240Watt δοκιμάζονται στα 360Watt) και να περνάνε τη δοκιμή ανεξαρτήτως προσανατολισμού με πολύ καλές επιδόσεις.

Έχουμε δει αυτές τις μεγάλες ψύκτρες -όπως και την σημερινή φιλοξενούμενη- να αντιμετωπίζουν "ατάραχα" φορτία διπλάσια του τυπικού τους (480Watt) και μόλις στην προηγούμενη παρουσίαση είδαμε μια λιλιπούτεια ψύκτρα να αντιμετωπίζει με ασφάλεια το τριπλάσιο θερμικό φορτίο από αυτό που είναι σχεδιασμένη να "διαχειριστεί" (από τα 90W δοκιμάστηκε στα 270Watt)!

Όμως, μια ψύκτρα, με μόλις 20% θερμική υπερφόρτιση (τα 300W ως προς το TDP των 250W), να "καταθέτει τα όπλα", επειδή την γυρίσαμε στο "πλάι", δεν το περιμέναμε να το δούμε και οπωσδήποτε, όταν αυτό έρχεται από μια εταιρία όπως η Corsair, είναι κάτι που θέλει διερεύνηση και προσεκτική εκτίμηση!

Και σε αυτό συνηγορούν τα στοιχεία που έδειξαν οι μετρήσεις μας καθώς, η Corsair μιλάει για TDP=250Watt και η ψύκτρα τα αποδίδει αξιοπρεπώς και μάλιστα υπό προϋποθέσεις (οριζόντια τοποθέτηση), κατατάσσεται στην κορυφή των αεροψυκτρών μαζί με την κορυφαία Noctua στα 360W και δε μένει μόνο εκεί, αλλά πάει χωρίς "κόπο" και ακόμα πιο πάνω, στα 480Watt!

Οπότε η Corsair A500 κάνει αυτό που λέει και με το παραπάνω, κανένας ψόγος εδώ !

Όμως, υπάρχει ένα αλλά και αυτό έχει να κάνει με τα περιθώρια που δίνουν όλοι οι κατασκευαστές στις ψύκτρες τους, περιθώρια που εμείς δοκιμάζουμε και προσπαθούμε να εξαντλήσουμε προκειμένου να δούμε τα πραγματικά όρια μιας ψύκτρας και να αποκαλύψουμε ενδεχόμενες αδυναμίες ή χαρίσματα που έχουν.

Εδώ όμως και μάλιστα, στην τυπική για την ψύκτρα τοποθέτηση (πλάγια), τα πράγματα δίνουν την εντύπωση ότι η Corsair σχεδίασε κάπως "τσιγκούνικα", καθώς η ψύκτρα δίνει πολύ μικρό περιθώριο πέρα από αυτό που λέει το TDP της, με αποτέλεσμα -παρά το μέγεθός της- να συγκαταλεχθεί για τον προσανατολισμό αυτό και μεταξύ των ψυκτρών που δοκιμάζονται στα 240Watt, πράγμα που από μόνο του στην ουσία την "μειώνει", καθώς αυτή η σύγκριση με τις κατά πολύ μικρότερες της ψύκτρες, "κουτσουρεύει" και απομειώνει την σημασία της πρωτιάς που καταλαμβάνει μεταξύ τους και αυτό χωρίς να συνυπολογίσουμε τον θόρυβο που παράγει!

Μοιάζει σαν η κατασκευάστρια για κάποιο περίεργο λόγο να έκανε μια "αδικαιολόγητα" οριακή επιλογή, η οποία στην πράξη υπονομεύει το "πρόσωπο" του προϊόντος της, πράγμα που δεν συνάδει με την μέχρι τώρα πείρα που έχουμε από την Corsair!

Αυτά σαν μια πρώτη εκτίμηση καθώς στη συνέχεια έχουμε πολλά ακόμα να δούμε και να πούμε . . .

Μετρήσεις εις βάθος

Φυσικά όλη η πληροφορία εξακολουθεί και παράγεται "αυτόματα" και είναι ανά πάσα στιγμή διαθέσιμη* αν χρειαστεί, τόσο στο σχολιασμό της παρουσίασης, όσο και σε όποιον φίλο θέλει να εμβαθύνει στο θέμα!

(*)Οι μετρήσεις που έγιναν συνολικά μπορούν να βρεθούν εδώ:

Α. Μετρήσεις οριζόντιου προσανατολισμού με τους ανεμιστήρες σε διάταξη PUSH-PULL με την MX-4 TIM. ( Table, Delta-T Graph, Rca Graph, CoolCap Graph )

Β. Μετρήσεις πλάγιου προσανατολισμού με τους ανεμιστήρες σε διάταξη PUSH-PULL με την MX-4 TIM. ( Table, Delta-T Graph, Rca Graph, CoolCap Graph )

Γ. Μετρήσεις κατακόρυφου προσανατολισμού με τους ανεμιστήρες σε διάταξη PUSH-PULL με την MX-4 TIM. ( Table,, Delta-T Graph, Rca Graph, CoolCap Graph )

1. Τα όρια των δοκιμών και τα ποσοστά θερμικής υπερφόρτισης.

Πριν προχωρήσουμε στις μετρήσεις είναι καλό να διευκρινιστούν κάποια ζητήματα που καθορίζουν τον τρόπο και την λογική των δοκιμών που κάνουμε:

Α. Η πρώτη και σημαντική παράμετρος είναι η τιμή του TDP που δίνει ο κατασκευαστής για την ψύκτρα.

B. Το πλήθος των heat pipes που έχει η ψύκτρα και η μορφολογία της ορίζουν την μέγιστη τυπική υπερφόρτιση στην οποία θα θέσουμε την ψύκτρα, αν ο κατασκευαστής δεν δίνει συγκεκριμένο TDP.
Γ. Η μορφολογία της ψύκτρα όσον αφορά στα πτερύγιά της όπου σημαντική παράμετρος είναι ο όγκος του θερμικά ενεργού τμήματός της.

'Έτσι συγκεκριμενοποιώντας για την Corsair A500 έχουμε:

Δύο heat pipes σε σχήμα U διαμέτρου 6mm και δύο ακόμα ίδιου σχήματος διαμέτρου 8mm, οπότε η μέγιστη τυπική θερμική φόρτιση θα πρέπει να είναι τουλάχιστον (2 x 60W) + (2 x 80W) = MaxThPo(@hepi) = 280Watt
Ο κατασκευαστής δίνει σαν TDP τα 250Watt, επομένως η μέγιστη τυπική θερμική φόρτιση θα πρέπει να είναι τουλάχιστον 50% επιπλέον του TDP, δηλαδή (250W x 1,5 = MaxThPo(@tdp) = 375Watt
Η απολύτως μέγιστη θερμική φόρτιση (ExThPo) που εφαρμόζουμε είναι 33% επιπλέον της MaxThPo (τυπικά μέγιστης φόρτισης), δηλαδή -γενικά- 360W x 1,33 = 480W.
Αν αυτό το φέρουμε στα "μέτρα" της A500, έχουμε για το TDP που δίνει η Corsair ότι το ExThPo(@tdp) = 498W και αν πάμε με τον "κανόνα" που έχουμε "θεσπίσει" εμείς για τις δοκιμές μας η απολύτως μέγιστη θερμική καταπόνηση είναι ExThPo(@hepi) = 372Watt.
Οι δοκιμές MaxThPo εφαρμόζονται σε κάθε ψύκτρα και αυτή θα πρέπει να τις περάσει όλες χωρίς ιδιαίτερα προβλήματα και χωρίς αποκλίσεις από την τυπική γραμμική συμπεριφορά.
Οι δοκιμές ExThPo εφαρμόζονται κατά περίσταση και κατ' εκτίμηση, προς αναζήτηση των θερμικών ορίων της ψύκτρας και οι αποκλίσεις από την τυπική γραμμική συμπεριφορά είναι ενδεχόμενες και αποτελούν ζήτημα που συναξιολογείται με την τυπική θερμική συμπεριφορά της ψύκτρας.
Η "θετική" ανταπόκριση μιας ψύκτρας στις δοκιμές ExThPo αξιολογείται στα θετικά της, αλλά οι πιθανές "φτωχές" επιδόσεις της σε αυτές, δεν αποτελούν μειωτικό παράγοντα των τυπικών επιδόσεών της.

2. Μετρήσεις με βάση τον προσανατολισμό / θέση της ψύκτρας σε τέσσερα διαφορετικά air flow

Σε αυτές τις μετρήσεις παρουσιάζεται το πώς μεταβάλλεται η θερμική απόδοση της ψύκτρας σε μια συγκεκριμένη τοποθέτηση, ανάλογα με την ταχύτητα των ανεμιστήρων της.

Σε κάθε ένα από τα γραφήματα που ακολουθούν υπάρχουν τρεις ομάδες καμπυλών:

Οι καμπύλες της μεταβολής του Συνολικού Δθ ανάλογα με την θερμική επιφόρτιση που επιτυγχάνει η ψύκτρα. (Κυκλικά σημεία μέτρησης)
Οι καμπύλες της μεταβολής του Μερικού Δθ σε κάθε αυξητικό βήμα της θερμικής καταπόνησης. (Ρομβικά σημεία μέτρησης)
Οι καμπύλες της μεταβολής της Ψυκτικής Ικανότητας ανάλογα με το θερμικό φορτίο της ψύκτρας. (Τετραγωνικά σημεία μέτρησης)

Α. Μετρήσεις με την ψύκτρα σε οριζόντια θέση.

Η ψύκτρα είναι σε οριζόντια θέση, όπως σε μια μητρική που είναι επίσης οριζόντια και τα heat pipes της βρίσκονται σε κατακόρυφη θέση.

Σε αυτόν το προσανατολισμό η Corsair A500 αποδίδει πολύ καλά ακόμα και όταν το θερμικό φορτίο γίνεται σχεδόν το διπλάσιο από το TDP της.

Η εξέλιξη των καμπυλών του Συνολικού Δθ παραμένει γραμμική σε όλα τα air flow και μόνο στο υψηλό air flow αρχίζει να στρέφει -με αποδεκτούς ρυθμούς- προς τα επάνω όταν ξεπεράσουμε τα 360Watt !
Οι καμπύλες του Μερικού Δθ δεν έχουν να αποκαλύψουν κάποιο πρόβλημα και η άνοδος που σημειώνει η καμπύλη του υψηλού air flow στα 420W και 480W, είναι απολύτως αποδεκτή και καθώς έχουμε να κάνουμε με μία ψύκτρα με ExThPo(@hepi)=372Watt -η οποία εδώ, ουσιαστικά δοκιμάζεται και ~100W πιο πάνω- μάλλον σαν πάρα πολύ καλή επίδοση θα πρέπει να την χαρακτηρίσουμε!
Ακόμα όμως και αν πάμε με το TDP της κατασκευάστριας και έστω και αν η δοκιμή είναι 20 Watt κάτω από την ExThPo(@tdp) (είναι 498W), για να έχουμε κάποια δυνατότητα σύγκρισης με τις άλλες ψύκτρες στα 480W, οι επιδόσεις αυτές είναι απολύτως αποδεκτές!
Η Ψυκτική Ικανότητα μας δίνει στο υψηλό air flow μια πολύ χαρακτηριστική καμπύλη μιας ψύκτρας που παρά την εξαιρετικά υψηλή θερμική καταπόνηση, κατορθώνει και ανταπεξέρχεται στην δοκιμή και μάλιστα με την τελική της τιμή (στα 480W) λίγο καλύτερη από την αρχική της!
Από τις καμπύλες της Ψυκτικής Ικανότητας (CoolCap) έχουμε μόνο ένα μικρή ένδειξη ότι κάτι ίσως συμβαίνει καθώς, η βέλτιστη επίδοση στο υψηλό air flow βρίσκεται στα 240W ενώ στο μέσο και χαμηλό air flow η βέλτιστη επίδοση βρίσκεται στα 300W και αυτό δεν είναι κάτι ομαλό.
Επειδή όμως πρόκειται για πολύ μικρές διαφορές, απλά κρατάμε μια επιφύλαξη για τη συνέχεια.
Στο πολύ χαμηλό air flow έχουμε την βέλτιστη επίδοση και πάλι στα 240W, αλλά αυτό μόνο σαν θετικό μπορεί να χαρακτηριστεί.

Β. Μετρήσεις με την ψύκτρα σε πλάγια θέση.

Η ψύκτρα είναι στραμμένη όπως μπαίνει σε μια κατακόρυφη μητρική που βρίσκεται σε ένα κλασικό κουτί "πύργο" και τα heat pipes της είναι πλέον σε οριζόντια θέση.

Σε αυτόν τον κατά κανόνα πιθανότερο προσανατολισμό, η ψύκτρα εμφανίζει μια σημαντικά διαφορετική συμπεριφορά, ιδιαιτέρως όταν το θερμικό φορτίο υπερβεί τα 240W.

Οι καμπύλες του Συνολικού Δθ δείχνουν από τα 200W, μια ευκρινώς εδραιωμένη τάση για ελάττωση των επιδόσεων, τάση η οποία στα τρία χαμηλότερα air flow κάνει την εμφάνισή της ήδη από τα 160W!
Αυτή η τάση φαίνεται πολύ πιο εύκολα από τις καμπύλες της Ψυκτικής ικανότητας από τις οποίες διαπιστώνεται ότι, η φυσιολογικά αναμενόμενη και προοδευτικά μειούμενη, βελτίωση της θερμοαπαγωγικής ικανότητας καθώς το θερμικό φορτίο αυξάνει, φτάνει σε σε μέγιστη τιμή στα 160W, η οποία είναι αρκετά χαμηλότερα από το φυσιολογικά αναμενόμενο από μια ψύκτρα αυτού του μεγέθους και TDP!
Αυτή η σε τόσο χαμηλό φορτίο εμφάνιση της βέλτιστης Ψυκτικής ικανότητας, ισχύει οριακά και για το υψηλό air flow, καθώς στα 200W έχει ήδη αρχίσει να μειώνεται.
Ανάλογη μικρή μείωση των επιδόσεων παρατηρείται και στο χαμηλό air flow και η μείωση των επιδόσεων εντείνεται φυσιολογικά στο πολύ χαμηλό air flow.
Εκεί που παρατηρείται πολύ μεγάλη μείωση των επιδόσεων μετά τα 160W είναι στο μέσο air flow και αυτό δεν είναι καθόλου φυσιολογικό καθώς σημαίνει ότι η ψύκτρα αποδίδει αναλογικά καλύτερα σε χαμηλότερο air flow !
Η μείωση των επιδόσεων από ότι δείχνουν οι καμπύλες της Cooling Capacity (CoolCap) αυξάνει αισθητά στα 240W και στα 260W, το πράγμα γίνεται πιο έντονο καθώς η βηματική αύξηση των θερμοκρασιών είναι της τάξης των 11-12^o C, όσο για την CoolCap, αυτή -ιδιαίτερα στο μέσο air flow- μειώνεται ραγδαία!
Στα 280W, μόλις 30W πάνω από το TDP της, είναι πλέον σαφές ότι η ψύκτρα βρίσκεται στα όριά της καθώς, οι θερμοκρασίες κάνουν άλματα της τάξης των ~18 έως και ~22^o C και πέραν αυτού, υπάρχουν σημαντικές ανατροπές στην φυσιολογική συμπεριφορά της ψύκτρας καθώς το χαμηλό και πολύ χαμηλό air flow επιτυγχάνουν χαμηλότερο Συνολικό Δθ από το μέσο air flow!
Η κατάσταση αυτή γίνεται ακόμα πιο ακραία στα 300W όπου, το χαμηλότερο Δθ το έχει το χαμηλό air flow, το δε υψηλό air flow πετυχαίνει το ίδιο Δθ με το πολύ χαμηλό και το υψηλότερο -και χειρότερο- Δθ το παρουσιάζει το μέσο air flow (!) με την ψύκτρα να μην μπορεί να έρθει σε θερμική ισορροπία και την θερμοκρασία να ανεβαίνει με ταχύ ρυθμό στους 102+^oC και χωρίς να εμφανίζει τάσεις εξισορρόπησης. Αυτό το Thermal Runaway* διακόπηκε από τις προστασίες υπερθέρμανσης του Loader! {* Η τιμή αυτή μπήκε στο διάγραμμα με κόκκινο πλαίσιο.}
Και η "αυλαία" πέφτει στα 320W, όπου και στα δύο air flow για τα οποία συνεχίζεται η δοκιμή, η ψύκτρα περνά σε άμεσο Thermal Runaway με τη δοκιμή να σταματά με τη θερμοκρασία του loader μεταξύ 100 και 105^o C !

Η ψύκτρα μετά τα 240W κυριολεκτικά μεταμορφώνεται, η θερμική συμπεριφορά της παύει να έχει οποιαδήποτε σχέση με την τόσο αναγκαία γραμμικότητα και οι θερμοκρασίες αυξάνουν εξαιρετικά δυσανάλογα και ανώμαλα, για να περάσει τελικά, σε ανεξέλεγκτη υπερθέρμανση μόλις 50W πάνω από τα 250W που είναι σχεδιασμένη να λειτουργεί αποτελεσματικά (TDP).

Το γεγονός ότι μια υπερφόρτιση της τάξης του 20% έχει τόσο "ασύμμετρα" αποτελέσματα, μαρτυρά το με πόσο στενά θερμικά όρια σχεδιάστηκε η ψύκτρα και παρά το ότι η ψύκτρα αποδίδει αυτό που λέει το TDP της, τελικώς, αποτελεί ένα ζήτημα προς κρίση, το οποίο θα ήταν -γενικά- καλύτερα να μην υπάρχει, πόσω μάλλον σε ένα προϊόν μέσω του οποίου η Corsair "επανασυστήνεται" στον χώρο της αερόψυξης!

Γ. Μετρήσεις με την ψύκτρα σε κατακόρυφη θέση.

Οι μετρήσεις σε αυτό το προσανατολισμό έγιναν κυρίως γιατί αυτή η θέση είναι η δεύτερη θέση όπου τα heat pipes είναι οριζόντια και όχι γιατί το ενδιαφέρον μας ήταν τα κουτιά που έχουν τα βύσματα της μητρικής προς τα επάνω.

Η εικόνα μολονότι λίγο ποιο "ομαλή" εδώ, παραμένει επί της ουσίας απαράλλακτη με αυτήν της πλάγια θέσης και μάλιστα οι θερμοκρασίες στα 300W κινούνται γύρω από τους 75 - 77^oC, με δύο air flow, υψηλό και μέσο (!) να αδυνατούν να υποστηρίξουν την ψύκτρα και αυτή να περνά σε thermal runaway!

Κάτω από αυτές τις συνθήκες φυσικά, η συνέχιση των δοκιμών στα 320W δεν είχε κανένα νόημα !

3. Μετρήσεις με βάση την ταχύτητα των ανεμιστήρων της ψύκτρας (air flow) στους τρεις προσανατολισμούς της.

Στις μετρήσεις αυτές γίνεται πολύ πιο ευκρινής η επίδραση που έχει ο προσανατολισμός της ψύκτρας στις επιδόσεις της σε κάθε air flow ξεχωριστά. Έτσι έχουμε την ψύκτρα στο ίδιο air flow και καταγράφουμε την θερμική συμπεριφορά της στους τρεις προσανατολισμούς της.

Στα γραφήματα έχει αντικατασταθεί η παράμετρος Μερικό Δθ από την παράμετρο AirOut Delta-T η οποία μας δείχνει πόσο θερμότερος είναι ο αέρας που εξέρχεται από την ψύκτρα από από αυτόν που μπαίνει σε αυτήν για να την ψύξει.

Η παράμετρος AirOut Delta-T είναι ένας άλλος τρόπος να ελέγξουμε εμμέσως μεν, αλλά με αρκετή ακρίβεια ότι η θερμότητα που διαχέεται στο περιβάλλον είναι αντίστοιχη με αυτήν που παραλαμβάνει η ψύκτρα από το Hot Plate της "CPU" μας και η αξιολόγησή της θα μας παρέχει επιπλέον δυνατότητες ανάλυσης της θερμικής συμπεριφοράς της ψύκτρας.

Σε αυτά τα γραφήματα έχει προστεθεί και ένας "εμπειρικός" προσδιορισμός της "ιδανικής" περιοχής λειτουργίας* της ψύκτρας, τόσο για τις μετρήσεις που έγιναν με τα heat pipes κατακόρυφα, όσο και με αυτά σε οριζόντια θέση.

Και σε αυτά τα γραφήματα η θερμική συμπεριφορά της κατακόρυφης θέσης έχει βοηθητικό ρόλο με τον κύριο, να παραμένει στις θερμικές επιδόσεις της πλάγιας θέσης.

Πριν όμως μπούμε στην ουσία του πράγματος να πω δυο λόγια για αυτή τη νέα δυνατότητα που ενσωματώνεται στα γραφήματα ανάλυσης της θερμικής συμπεριφοράς των ψυκτρών.

Η "ιδανική" περιοχή λειτουργίας ορίζεται ποσοστιαία σαν τμήμα της περιοχής μεταβολής της Ψυκτικής Ικανότητας (CoolCap) της ψύκτρας με κατώτερο όριο αναφοράς την τιμή που έχει η CoolCap στην ελάχιστη θερμική φόρτιση (πρώτο βήμα δοκιμής) και ανώτερο την μέγιστη τιμή της, σε όποιο θερμικό φορτίο (βήμα δοκιμής) παρατηρείται αυτή η τιμή.

Η "Ιδανική" Περιοχή Λειτουργίας χωρίζεται σε τρία επιμέρους επίπεδα / τμήματα:

"Sweet Spot" >>> 100% - 76% (υψηλής πυκνότητας επισήμανση / σκίαση της περιοχής)
Στενή περιοχή >>> 75% - 51% (μέσης πυκνότητας σκίαση της περιοχής)
Ευρεία περιοχή >>> 50% - 25% (μικρής πυκνότητας σκίαση της περιοχής)

Εντός της περιοχής / ζώνης με την βέλτιστη απόδοση της ψύκτρας (Sweet Spot) έχει σημειωθεί με ένα ρόμβο η θερμική ισχύς στην οποία η CoolCap έχει τη μέγιστη τιμή της και με ένα ανεστραμμένο τρίγωνο σημειώνεται το "κέντρο βάρους" της περιοχής αυτής.

Οι φίλοι που ενδιαφέρονται να δουν περισσότερα πράγματα μπορούν να δουν τον πίνακα που περιέχει και το AirOut_Delta-T καθώς και τα γραφήματά στους τρεις προσανατολισμούς, στο spoiler που ακολουθεί:

Spoiler

Σύνοψη θερμικής συμπεριφοράς (εμπεριέχονται οι τιμές της AirOut Delta-T)

Από αυτόν τον πίνακα προκύπτουν τα τρία γραφήματα που ακολουθούν και αποκαλύπτουν με σαφήνεια το "σημείο" όπου η ψύκτρα πλησιάζει, φτάνει και ξεπερνά τα θερμικά της όρια.

Δεν θα κάνω κάποια ιδιαίτερη ανάλυση καθώς αυτό που ενδιαφέρει εδώ είναι η διαπίστωση της γραμμικότητας της καμπύλης του AirOut Delta-T.

Α. Οριζόντια τοποθέτηση (τα heat pipes είναι κατακόρυφα)

Β. Πλάγια τοποθέτηση (τα heat pipes είναι οριζόντια)

Γ. Κατακόρυφη τοποθέτηση (τα heat pipes είναι οριζόντια)

Πιστεύω ότι οι εικόνες είναι επαρκώς "εύγλωττες" και δεν χρειάζεται να πω κάτι επιπλέον!

Με αυτά κατά νου, ας πάμε να δούμε τι "βρήκαμε" :

Α. Μετρήσεις με τους ανεμιστήρες να παρέχουν Υψηλό air flow και την ψύκτρα στους τρεις βασικούς προσανατολισμούς.

Σε αυτό το air flow οι ψύκτρες αποδίδουν τα μέγιστα καθώς η θερμοαπαγωγή από την επιφάνεια των πτερυγίων είναι η μέγιστη δυνατή.

Και σε αυτό το air flow κατά κανόνα οι ψύκτρες παρουσιάζουν διαφορές στη θερμική συμπεριφορά των διαφορετικών προσανατολισμών τους, πρακτικά ασήμαντες, καθώς αυτές είναι της τάξης του 1 έως 2 το πολύ βαθμών Celsius λόγω του ότι το υψηλό air flow των ανεμιστήρων απαλείφει ουσιαστικά το θερμικό κέρδος που έχουν οι προσανατολισμοί που φέρνουν το επίπεδο των πτερυγίων σε κατακόρυφη θέση, στη οποία μπορούν να εκμεταλλευτούν και το φυσικό ανοδικό ρεύμα του αέρα που θερμαίνεται από την ψύκτρα.

Ι. Για να δούμε τι έχει να δείξει αυτή η σύγκριση στην προκείμενη περίπτωση για τον οριζόντιο προσανατολισμό (μπλε καμπύλες):

Στην οριζόντια θέση η ψύκτρα λειτουργεί πολύ καλά και -όπως θα πρέπει- με μεγάλα περιθώρια φόρτισης πάνω από το TDP της.
Χαρακτηριστικό της πολύ καλής θερμικής συμπεριφοράς στην οριζόντια θέση, είναι ότι το σημείο όπου η τιμή της Ψυκτικής Ικανότητας αποκτά την ίδια τιμή που είχε στην πρώτο βήμα των δοκιμών (Cooling Capacity Tipping Point / CCTP) είναι λίγο πιο πάνω από τα 480W!
Το γεγονός βέβαια ότι η μέγιστη CoolCap σε αυτό το προσανατολισμό (Οριζόντιο / Ho) βρίσκεται στα 240W, και σε "συνεργασία" με την ομαλή εξέλιξη των τιμών της μας δίνει μια περιοχή υψηλής απόδοσης μεταξύ των 120W και ~430W, με βέλτιστη περιοχή από τα 180W έως και τα 390W με "κέντρο" τα ~275W μέγιστη τιμή της CoolCap στα 240W.
Η καμπύλη της θερμοκρασίας του αέρα εξόδου της ψύκτρας ακολουθεί την μεταβολή των τιμών του θερμικού φορτίου και διατηρουμένης της ταχύτητας των ανεμιστήρων σταθερής μας δίνει μια ουσιαστικά γραμμική Ho_AirOut Delta-T.

ΙΙ. Εξετάζοντας όμως τι συμβαίνει στον πλάγιο προσανατολισμό (πορτοκαλί καμπύλες), η εικόνα αλλάζει άρδην!

Μέχρι τα 200W ο πλάγιος προσανατολισμός εμφανίζει ελαφρά καλύτερες επιδόσεις και αυτό φαίνεται καθαρά από την καμπύλη της La_CoolCap (λεπτή πορτοκαλί) η οποία βρίσκεται υψηλότερα από την αντίστοιχη της οριζόντιας θέσης (Ho_CoolCap / λεπτή μπλε).
Μετά τα 200W όμως η απόδοση της ψύκτρα πέφτει απότομα, και η La_CoolCap περνά από το CCTP μόλις στα 233W !
Η μείωση της θερμοαπαγωγικής ικανότητας της ψύκτρας συνεχίζεται με ραγδαίο ρυθμό και στα 300W έχουμε το τελευταίο σημείο που η ψύκτρα μπορεί και ισορροπεί θερμικά, αν και αυτό συμβαίνει σε πολύ υψηλό Δθ (71,3^o C). Μετά από αυτό το σημείο και σε μόλις 20W υψηλότερη καταπόνηση, η ψύκτρα περνά σε κατάσταση ανεξέλεγκτης υπερθέρμανσης.
Έτσι η περιοχή υψηλής απόδοσης βρίσκεται μεταξύ των ~80 και 215W με καλύτερες επιδόσεις στην περιοχή μεταξύ 120 και 205W με "κέντρο" τα ~175W και την La_CoolCap να πετυχαίνει την καλύτερη τιμή της στα 160W.
Επιλέγοντας τα 280W σαν μια ελάχιστη υπερφόρτιση (12%) επί του τυπικού TDP της ψύκτρας, βλέπουμε ότι το La_"CPU" Delta-T στην περιοχή 240 - 280W αυξάνει με ρυθμό ~5 φορές υψηλότερο από αυτόν με τον οποίο αυξάνει μέχρι τα 200W (περιοχή 160 - 200W).
Θέτοντας σαν όριο στο La_"CPU" Delta-T τους 55^o C, (το οποίο αν συνδυαστεί με μια μέση θερμοκρασία κουτιού των 35^o C, μας δίνει μια οριακή μέγιστη θερμοκρασία "CPU" ίση με 90^o C), προσδιορίζουμε στα 285W την ισχύ που φέρνει αυτό το Δθ.
Σε θερμική ισχύ ίση με το TDP της ψύκτρας (250W) έχουμε ότι το La-Hi_"CPU" Delta-T φτάνει στους ~33,0^o C.
Η καμπύλη του La_AirOut Delta-T παρουσιάζει μια προοδευτική ελαφρά μείωση τιμών που συνδέεται με την επίδραση της αλλαγής του προσανατολισμού της ψύκτρας, στο φυσικό ανοδικό ρεύμα του θερμού αέρα και της βοήθειας που αυτό μπορεί πλέον να παρέχει στην ταχύτητα ροής του αέρα. Παρ' όλα αυτά, η απόκλιση παραμένει πολύ μικρή και η γενική εικόνα της γραμμικότητας διατηρείται.

ΙΙΙ. Για τον κατακόρυφο προσανατολισμό (κόκκινες καμπύλες) θα πούμε μόνο ότι σε αυτόν η απόδοση της ψύκτρας μειώνεται παραπέρα, και μάλιστα σε αυτόν, περνά σε Thermal Runaway στα 300W !

Β. Μετρήσεις με τους ανεμιστήρες να παρέχουν Μέσο air flow και την ψύκτρα στους τρεις βασικούς προσανατολισμούς.

Στον οριζόντιο προσανατολισμό τα πράγματα είναι όπως πρέπει, και η περιοχή καλής απόδοσης είναι από τα 120W έως και τα 360W, με αποδοτικότερη περιοχή μεταξύ των 180W και 360W με "κέντρο" στα ~275W και μέγιστη τιμή στα 300W.
Τα περιθώρια που μας δίνει η Ho_CoolCap μέχρι το CCTP της είναι πολύ έξω από το δεξιό όριο του γραφήματος πράγμα που σημαίνει ότι τα όρια της ψύκτρας είναι πολύ πιο πάνω από τα 360W και στο μέσο air flow.
Στον πλάγιο προσανατολισμό, τα πράγματα είναι όμοια με του υψηλού air flow και απλά εδώ η καμπύλη La_CooCap κορυφώνεται στα 160W με κέντρο της περιοχής πολύ υψηλής απόδοσης στα 155W και όρια από 120W έως ~185W και μας δίνει ένα αρκετά πιο μικρό εύρος καλή απόδοσης (80 - 185W) με το CCTP να βρίσκεται στα 227W.
Πολύ σημαντικό στην πλάγια θέση είναι ότι η ψύκτρα στα 280Watt ισορροπεί θερμικά μεν , αλλά το κάνει σε πολύ υψηλή θερμοκρασία (Δθ = ~64^o C, και ακόμα σημαντικότερο, ότι, σε κανένα προσανατολισμό που θέτει τα heat pipes σε οριζόντια θέση δεν φτάνει στα 300Watt !
Με αντίστοιχη διαδικασία αυτής που είδαμε πριν (παρατήρηση Α_ΙΙ-5), έχουμε ότι ο ρυθμός αύξησης του La_"CPU" Delta-T στην περιοχή μεταξύ 240W και 280W προκύπτει ~6,4 φορές υψηλότερος από αυτόν που ισχύει μεταξύ 160W και 200W, αλλά και ~8,6 φορές υψηλότερος από αυτόν της περιοχής 120-160W, μαρτυρώντας ότι η απόκλιση από τη γραμμικότητα ξεκινά μετά τα 160W σε αυτό το air flow.
Το όριο στο La_"CPU" Delta-T των 55^o C, έρχεται σε θερμική ισχύ ίση με 272W.
Σε θερμική ισχύ ίση με το TDP της ψύκτρας (250W) έχουμε ότι το La-Me_"CPU" Delta-T φτάνει στους ~36,2^o C.
Οι καμπύλες του AirOut Delta-T σε όλους τους προσανατολισμούς -δες σχετικό σχόλιο (Α_ΙΙ-8)- διατηρούν αδιατάρακτη τη γραμμική μεταβολή τους.

Γ. Μετρήσεις με τους ανεμιστήρες να παρέχουν χαμηλό air flow και την ψύκτρα στους τρεις βασικούς προσανατολισμούς.

Στον οριζόντιο προσανατολισμό στο χαμηλό air flow η περιοχή καλής απόδοσης είναι πάλι 130W έως 360W, με αποδοτικότερη περιοχή μεταξύ των 200W και 360W με την υψηλότερη τιμή της CoolCap στα 300W και κέντρο στα 290W.
Τα περιθώρια που μας δίνει η Ho_CoolCap μέχρι το CCTP της είναι και πάλι πολύ έξω από το δεξιό όριο του γραφήματος πράγμα, συνεπώς και εδώ καλά μαντάτα για τα όρια της ψύκτρας και στο χαμηλό air flow.
Στον πλάγιο προσανατολισμό, τα πράγματα είναι όμοια με τα του μέσου air flow και απλά εδώ η καμπύλη La_CoolCap είναι λιγότερο απότομη και μας δίνει ένα μεγαλύτερο εύρος βέλτιστης απόδοσης (105 - 210W) με το CCTP να βρίσκεται στα 227W και την υψηλότερη τιμή και το "κέντρο" της περιοχής αυτής να βρίσκονται πολύ κοντά στα 160W.
Πολύ σημαντικό στην πλάγια θέση είναι ότι η ψύκτρα στα 280Watt έχει 15^o C χαμηλότερη θερμοκρασία από την κατακόρυφη θέση.
Ο έλεγχος του ρυθμού ανόδου της θερμοκρασίας La_"CPU" Delta-T μας δίνει ότι στην περιοχή 240 - 280W ο ρυθμός είναι 3,6 φορές υψηλότερος από της περιοχής 160 - 200W.
Στο χαμηλό air flow, το όριο των 55^o C στο La_"CPU" Delta-T, έρχεται σε θερμική καταπόνηση ίση με 285W.
Σε θερμική ισχύ ίση με το TDP της ψύκτρας (250W) έχουμε ότι το La_"CPU" Delta-T είναι ίσο με ~38,0^o C.
Στην πλάγια θέση η ψύκτρα αντέχει -οριακά- στα 300W και "ξεφεύγει" τελείως από θερμοκρασίες στα 320W, ενώ ο κατακόρυφος προσανατολισμός έχει "εγκαταλείψει τον αγώνα" από τα 300W.
Και σε αυτό το air flow η μεταβολή του AirOut Delta-T παραμένει γραμμική, ανεξαρτήτως προσανατολισμού.

Δ. Μετρήσεις με τους ανεμιστήρες να παρέχουν πολύ χαμηλό air flow και την ψύκτρα στους τρεις βασικούς προσανατολισμούς.

Στο πολύ χαμηλό air flow η οριζόντια θέση εμφανίζει μια πιο στενή (180W - 280W) βέλτιστη περιοχή λειτουργίας (σκούρο μπλε), με κέντρο στα 230W και μέγιστη τιμή στα 240W, με τις θερμοκρασίες του Δθ να εξακολουθούν να εξελίσσονται γραμμικά χωρίς εκπλήξεις!
Αντίθετα -όπως και στα άλλα air flow- ο πλάγιος προσανατολισμός από τα 200W τραβάει την ανηφόρα στις θερμοκρασίες.
Η βέλτιστη περιοχή της πλάγιας θέσης είναι μεταξύ 130W και ~190W με "κέντρο" και μέγιστη τιμή στα 160W.
Παρά αυτήν την "αφύσικη" αύξηση του Δθ στην πλάγια θέση, μας περιμένει κάτι ακόμα πιο σπάνιο και αφύσικο, καθώς αυτό το Δθ -και μάλιστα στα 300W- είναι χαμηλότερο από αυτό που επιτυγχάνει η ψύκτρα στο μέσο, αλλά και στο υψηλό air flow!
Σε συνέχεια της προηγούμενης παρατήρησης και ο ρυθμός ανόδου του La_"CPU" Delta-T στην περιοχή 240 - 280W, είναι μόνο ~2,6 φορές υψηλότερος αυτού της περιοχής των 160 - 200W !
Στο πολύ χαμηλό air flow, το όριο των 55^o C στο La_"CPU" Delta-T, το φέρνει θερμική καταπόνηση ίση με 275W.
Σε θερμική ισχύ ίση με το TDP της ψύκτρας (250W) έχουμε ότι το La_"CPU" Delta-T είναι ίσο με ~43,0^o C.
Αν δε, πάμε στον κατακόρυφο προσανατολισμό, τότε το Ve_Δθ του πολύ χαμηλού air flow στα 300W είναι χαμηλότερο από τα Δθ όλων των άλλων air flow στον συγκεκριμένο προσανατολισμό!
Και όπως είναι αναμενόμενο και στο πολύ χαμηλό air flow, η μεταβολή της θερμοκρασίας του αέρα εξόδου (AirOut Delta-T) παραμένει γραμμική, προβλέψιμη και ανεξάρτητη του προσανατολισμού της ψύκτρας.

Σύνοψη παρατηρήσεων και ερμηνεία της θερμικής συμπεριφοράς της ψύκτρας

Από τα προηγούμενα γραφήματα είναι φανερό ότι ανάλογα με τον προσανατολισμό της η ψύκτρα αλλάζει και όρια λειτουργίας.

Σε οριζόντια θέση όπου τα heat pipes της είναι κατακόρυφα η ψύκτρα μεσοσταθμικά και εξαιρώντας το πολύ χαμηλό air flow έχει μια περιοχή βέλτιστης απόδοσης για θερμικά φορτία μεταξύ των ~190W και 370W και επιπλέον αυτού, η υψηλότερη απόδοση έρχεται στα ~280W πράγμα που δείχνει ότι ο ορισμός του TDP της ψύκτρας έγινε με συντηρητικά κριτήρια και η ψύκτρα εμφανίζει δυνατότητες υπερφόρτισης ανάλογες με αυτές των άλλων αεροψυκτρών της κατηγορίας.
Σε πλάγια θέση όπου τα heat pipes είναι οριζόντια, η βέλτιστη περιοχή λειτουργίας αλλάζει και πλέον κυμαίνεται από τα 135W έως τα 185W με υψηλότερη απόδοση στα ~165W.
Αυτό σημαίνει ότι η περιοχή λειτουργίας υποβαθμίστηκε μεσοσταθμικά κατά ~42% και αυτό είναι κάτι που δεν το συναντάμε στις άλλες ψύκτρες ανάλογου μεγέθους.
Στην οριζόντια θέση έχουμε μια διαπιστωμένα καλή λειτουργία της ψύκτρας καθώς παραλαμβάνει από το hot plate του Loader μέχρι και 480W (καλή επαφή του cold plate στη "CPU" ), τα μεταφέρει μέσω των heat pipes στα πτερύγια όπου και τα "διαχέει" μέσω αυτών στον αέρα ψύξης χωρίς καμία σημαντική απόκλιση από τα αναμενόμενα.
Στην πλάγια θέση έχουμε μια εξίσου αποτελεσματική παραλαβή της θερμότητας από τον Loader και διάχυσή της στον αέρα που ψύχει τα πτερύγιά της (η θερμοκρασία του αέρα εξόδου είναι εν πολλοίς ανεξάρτητη του προσανατολισμού της ψύκτρας) αλλά παρόλα αυτά η θερμοκρασία της "CPU" αυξάνει πολύ και μετά από κάποιο σημείο (~300W) η αύξηση αυτή γίνεται πολύ μεγάλη και εξελίσσεται εξαιρετικά γρήγορα.
Συνεπώς ναι μεν η θερμότητα απορροφάται και διαχέεται το ίδιο αποτελεσματικά και στους δύο προσανατολισμούς, αλλά τα heat pipes που μεταφέρουν την θερμότητα αυτή από το cold plate στα πτερύγια, από τα 240W επάνω παρουσιάζουν μια ταχέως μειούμενη αποτελεσματικότητα (αυξάνεται η θερμική αντίστασή τους).
Το μόνο πράγμα που αλλάζει μεταξύ των δύο προσανατολισμών, είναι ότι τα Heat pipes στην πλάγια θέση είναι οριζόντια και ως εκ τούτου δεν μπορούν να αξιοποιήσουν την βαρύτητα κατά τη λειτουργίας τους.
Όπως είναι γνωστό η λειτουργία των heat pipes εξαρτάται σε κάποιο βαθμό και από την κλίση τους σε σχέση με το οριζόντιο επίπεδο και αυτή η εξάρτηση ρυθμίζεται και ελαχιστοποιείται με τη χρήση του κατάλληλου wick που καλύπτει την εσωτερική επιφάνεια των heat pipes επιτρέποντας με την δομή του την -δια του τριχοειδούς φαινομένου- μεταφορά του υγροποιημένου ατμού από την περιοχή των πτερυγίων (συμπυκνωτής) στην περιοχή του cold plate του Block όπου αυτό το υγρό παραλαμβάνοντας την θερμότητα της "CPU" εξατμίζεται εκ νέου και μεταβαίνει σχεδόν ακαριαία και πάλι στα πτερύγια για ένα νέο κύκλο συμπύκνωσης.
Το πόσο ισχυρό θα είναι το τριχοειδές φαινόμενο που βοηθά στην μεταφορά του ψυκτικού υγρού από τον συμπυκνωτή (πτερύγια) στο εξατμιστή (cold plate) και συνεπώς, το πόσο θα επηρεάζεται η ταχύτητα αυτής της μεταφοράς από την βαρύτητα καθώς και το μέχρι ποία θερμική ισχύ η μεταφορά αυτή εξακολουθεί να είναι αποτελεσματική, εξαρτάται από την δομή του wick και την κλίση του heat pipe σε σχέση με το οριζόντιο επίπεδο.
Και εδώ προφανώς η Corsair επιλέγει Heat pipes με πολύ υψηλή απόδοση, τα οποία παρά την διαπιστούμενη σχετικά υψηλή εξάρτηση της απόδοσής τους από τη κλίση που αυτά καλούνται να λειτουργήσουν και μολονότι είναι μόνο τέσσερα, υποστηρίζουν με αξιώσεις θερμικά φορτία της τάξης των 240W και φτάνουν με ασφάλεια και στα 280W. Επιδόσεις που στην πραγματικότητα χρήσης, κάθε άλλο από χαμηλές μπορούν να χαρακτηριστούν!
Ο πρώτος τρόπος λοιπόν, να "δεις" την θερμική συμπεριφορά της ψύκτρας συνοπτικά, είναι ότι η Corsair στην Α500 αξιοποιεί την μεγαλύτερη θερμομεταφορική ικανότητα των δύο heat pipes των 8mm και έτσι με τέσσερα μόνο heat pipes (2x6mm + 2x8mm) καλύπτει θερμικά μια "CPU" μέχρι τα 280W και δίνει ένα συντηρητικό TDP = 250W και αν η ψύκτρα δουλέψει σε οριζόντιο προσανατολισμό τότε αξιοποιείται στο έπακρο η βαρύτητα στην διαδικασία επιστροφής του υγρού στον εξατμιστή και οι επιδόσεις της ψύκτρας εκτοξεύονται κατακόρυφα καθώς πλέον η ψύκτρα δεν έχει κανένα πρόβλημα ούτε και στο διπλάσιο θερμικό φορτίο (480W)!
Ο δεύτερος τρόπος αξιολόγησης είναι ότι η Corsair A500 σε οριζόντια θέση παρουσιάζει μια θερμική συμπεριφορά που δεν έχει να ζηλέψει τίποτε από τις άλλες μεγάλες αερόψυκτρες καθώς έχει τις ίδιες επιδόσεις με την κορυφαία εξ αυτών, αλλά όταν η ψύκτρα τοποθετηθεί σε πλάγια θέση οι μέγιστες δυνατότητές της περιορίζονται αυστηρά στο TDP συν μια μικρή δυνατότητα υπερφόρτισης της τάξης του ~12% (μέχρι τα ~280W).
Το ποία από τις δύο "οπτικές γωνίες" εκφράζει καλύτερα τις θερμοαπαγωγικές δυνατότητες της ψύκτρας, φυσικά και δεν είναι ανεξάρτητο από τα "μέσα" που "χρησιμοποιεί" για να πετύχει αυτές τις επιδόσεις και αυτά (όγκος και θόρυβος), συνηγορούν στην ένταξή της ανάμεσα στις ογκώδεις, εξαιρετικά αποτελεσματικές και σχετικά αθόρυβες αερόψυκτρες με τα πολύ μεγάλα περιθώρια υπερφόρτισης, με τη διαφορά ότι η Corsair A500 κάνει αρκετά περισσότερο θόρυβο και στην τυπική θέσης χρήσης της (πλάγια) και έχει σημαντικά μικρότερα περιθώρια υπερφόρτισης!
Η ανάλυση όμως αυτή θα είναι πολύ μονόπλευρη αν δεν συμπεριλάβει την πραγματική λειτουργία της ψύκτρας σε ένα σενάριο πραγματικής χρήσης και εκεί φυσικά, δεν είναι τόσο σημαντικό αν μια ψύκτρα μπορεί να "πιάσει" τις εργαστηριακές υπερφορτίσεις των 360 ή και των 480W (!) σε όλους τους προσανατολισμούς, αυτό που "μετράει" είναι τι κάνει η ψύκτρα στα θερμικά φορτία της πραγματικής χρήσης όπου όπως είδαμε η Α500 τα πάει μια χαρά συναγωνιζόμενη με πολύ μικρές διαφορές στον τομέα των θερμικών επιδόσεων τις άλλες μεγάλες αερόψυκτρες που έχουμε δοκιμάσει.
Συνεπώς η Corsair A500 μπορεί να υποστηρίξει τις όποιες απαιτήσεις του χρήστη ακόμα και αν αυτές είναι μεγάλες (υψηλός υπερχρονισμός) και το μόνο που μοιραία μένει έξω από τις δυνατότητές της, είναι οι περιπτώσεις υψηλού υπερχρονισμού σε "θερμούς" επεξεργαστές.
Συνεπώς το μόνο που θα απασχολήσει τον υποψήφιο κάτοχο -που δεν έχει πολύ μεγάλες απαιτήσεις- είναι μόνο ο θόρυβος που παράγει, πράγμα που εύκολα διορθώνεται ελαττώνοντας λίγο τις στροφές των ανεμιστήρων, καθώς ήδη από το μέσο air flow ο θόρυβος μειώνεται σημαντικά , χωρίς η "ποινή" στο Δθ να υπερβαίνει τους 3^o C και αν θελήσουμε να "πληρώσουμε" ακόμα 2^o C, η ψύκτρα πλέον ενσωματώνεται ηχητικά με το θόρυβο υποβάθρου ακόμα και ενός ήσυχου δωματίου σε πόλη καθώς στο χαμηλό air flow ο θόρυβός της είναι της τάξης των 34 dB(A).
Παρ' όλα αυτά, το γεγονός ότι το RnD της Corsair σχεδιάζει μια ψύκτρα που αξιοποιεί πλήρως τις δυνατότητες των τεσσάρων heat pipes εξαντλώντας "μέχρι ρανίδος" τα θερμικά περιθώριά τους μοιάζει σαν μια αχρείαστη τεχνική άσκηση, καθώς υπάρχουν πολύ πιο "μετριοπαθείς" και δοκιμασμένες λύσεις (π.χ. έξη heat pipes των 6mm) που θα ήταν πιο κατάλληλες για μια επάνοδο στο χώρο της αερόψυξης, καθώς θα έδιναν μια ψύκτρα που δεν θα είχε τον παραμικρό "συμβιβασμό" όσον αφορά στα θερμικά περιθώρια και τον προσανατολισμό της και το μόνο που θα μπορούσε ακόμα και η πιο αυστηρή κριτική να της προσάψει -και δικαίως- θα ήταν το θέμα του θορύβου!
Στο ίδιο πνεύμα και ακολουθώντας την σκέψη της βέλτιστης επανόδου στην αερόψυξη της Corsair -η οποία στις AIO υδροψύξεις πρωτοστατεί στις αθόρυβες λύσεις- θα ήταν η χρήση πιο αθόρυβων ανεμιστήρων πάνω σε ένα πιο αποτελεσματικό θερμικό πυρήνα (περισσότερα heat pipes, με καλύτερη κατανομή στα πτερύγια, πτερύγια που εξαντλούν τις διαθέσιμες διαστάσεις κ.λπ.) που θα έδινε ένα προϊόν ικανό να αμφισβητήσει την κρατούσα κατάσταση στο χώρο της αερόψυξης.

Συγκριτική κατάταξη

Ώρα όμως να δούμε πως διαμορφώνεται με την προσθήκη της Corsair Α500 το διάγραμμα συγκριτικής παρουσίασης των επιδόσεων των ψυκτρών, που έχουν περάσει από τον πάγκο του TheLab !

Επίσης για να δώσουμε και μια αίσθηση της αποτελεσματικότητας μιας ψύκτρας (ψυκτικής ικανότητας) σε σχέση με τον συνολικό της όγκο και το πόσο αποκλίνουν οι επιδόσεις της από έναν κοινό για όλες μέσο όρο Δθ, προσθέσαμε στο πρώτο ραβδόγραμμα (του Δθ) την παράμετρο Delta-T Deviation Weighted Total Volume Cooling Capacity. Η ανάλογη προσθήκη έγινε και στο δεύτερο (του Θορύβου) όπου η νέα παράμετρος Noise Deviation Weighted Cooling Capacity @ Performance to Noise Efficiency μας δίνει μια ένδειξη του πόσο καλά μας "αποζημιώνει" θερμικά μια ψύκτρα, για κάθε dB(A) θορύβου που παράγει! Και οι δυο παράμετροι έχουν την λιγότερο σημαντική θέση στην ιεράρχηση (sorting) των τιμών του ραβδογράμματος, απεικονίζονται δε, με φωτεινό πράσινο χρώμα.

Ι. Κατάταξη με ευθεία σύγκριση άνευ αντιστάθμισης

Σε αυτά τα γραφήματα η κατάταξη γίνεται με βάση τα πρωτογενή μεγέθη του "CPU" Δθ και του Θορύβου, βοηθητικά παρατίθεται σαν τρίτος ιεραρχικά παράγων κατάταξης η Σταθμισμένη Απόκλιση ( Deviation Weighted ).

Λόγω της ιδιόμορφης θερμικής συμπεριφοράς της Corsair A500, αυτή συμμετέχει στα γραφήματα που ακολουθούν με τρεις παραμετροποιήσεις:

Σε Οριζόντια τοποθέτηση στην ομάδα των 360W αλλά και στην ομάδα των 240W
Σε Πλάγια τοποθέτηση συμμετέχει μόνο στην ομάδα των 240W.

Στα 360W και σε οριζόντια τοποθέτηση η ψύκτρα "φυσάει", πάει κατευθείαν στην κορυφή του πίνακα των αεροψυκτρών (19η θέση της γενικής κατάταξης) να κάνει παρέα στην κορυφαία Noctua!
Το κακό είναι βέβαια, ότι το "πάρα-φυσάει" το πράγμα, καθώς ο θόρυβός της είναι σχεδόν ο διπλάσιος αυτού της Noctua!
Για τον πλάγιο προσανατολισμό και παρά το ότι αυτός είναι ο κατά κανόνα προσανατολισμός χρήσης της ψύκτρας, στα 360W υπάρχει "απαγορευτικό" (!) καθώς -όπως είδαμε- από τα 300 - 320W η ψύκτρα δεν "ακολουθεί" !
Στα 240W και σε οριζόντια θέση και πάλι κατατάσσεται στην κορυφή της κατηγορίας (32η και 33η θέση) και κάνει το "ένα-δύο" με την πλάγια θέση.
Αλλά η "νίκη" αυτή είναι "Πύρρεια", καθώς έχει τριπλάσιο έως και υπερτετραπλάσιο όγκο από τις υπόλοιπες ψύκτρες της κατηγορίας αυτής και κάνει τουλάχιστον τον διπλάσιο θόρυβο από αυτές!
Η διαφορά του Δθ των δύο θέσεων στα 240W είναι λίγο πάνω από τους 3^o C και μαρτυρά ότι η έντονη εξάρτηση της θερμικής συμπεριφοράς της ψύκτρας από τον προσανατολισμό της, εκδηλώνεται ήδη από τα 240W.
Όσον αφορά στο δείκτη Delta-T Deviation Weighted Total Volume Cooling Capacity, μόνο η Raijintek Ereboss έχει χαμηλότερη τιμή και αυτό δείχνει ότι ο όγκος της ψύκτρας είναι μεγάλος για αυτό που προσφέρει θερμικά!
Βέβαια εδώ να πούμε ότι αυτή η χαμηλή επίδοση είναι χαρακτηριστική των αεροψυκτρών μεγάλου όγκου (π.χ. η κορυφαία Noctua NH-D15 έχει παραπλήσια τιμή).

Στην οριζόντια τοποθέτηση και στα 360W, τα 48,8 dB(A) του θορύβου που παράγει, της έκλεισαν το δρόμο για μια υψηλότερη θέση (παραμένει στην 19η) καθώς άλλες ψύκτρες με χαμηλότερο θόρυβο ανέβηκαν σε κατάταξη.
Η τιμή της παραμέτρου Noise Deviation... δείχνει ότι οι επιδόσεις της ψύκτρας χωρίς να είναι απογοητευτικές δεν αποτελούν και την καλύτερη "αποζημίωση" για τον θόρυβο που παράγει!
Μένει η τελευταία αερόψυκτρα και μάλιστα, ανάμεσα σε αυτήν και τις υπόλοιπες αερόψυκτρες, μεσολαβούν και έξι ΑΙΟ που είναι πιο αθόρυβες!
Στα 240W, "ελέω" (!) θορύβου, κατατάσσεται -δικαίως- στις δύο κατώτερες θέσεις, αν και εδώ, οι πολύ χαμηλές θερμοκρασίες που λόγω όγκου πετυχαίνει, κατορθώνουν να περιορίσουν την πτώση της τιμής του δείκτη Noise Deviation... διατηρώντας την σε ανταγωνιστικά με τις άλλες ψύκτρες επίπεδα.
Και φυσικά, θα το πω για μια ακόμα φορά, η Corsair είναι καιρός να στρέψει την προσοχή της στην παραπέρα βελτίωση του ακουστικού προφίλ των ανεμιστήρων της καθώς οι απαιτήσεις των χρηστών για καλύτερες συνθήκες συμβίωσης με τους υπολογιστές τους είναι υψηλές και η τεχνολογία που ήδη υπάρχει, τις δικαιολογεί!

ΙΙ. Η θερμική συμπεριφορά της ψύκτρας στα 240W σε σύγκριση με ψύκτρες "ανάλογου" όγκου.

Μέχρι τώρα στις παρουσιάσεις μας δεν ήταν απαραίτητο να συγκρίνουμε τις ψύκτρες μεταξύ τους και σε χαμηλότερο επίπεδο θερμικής καταπόνησης πέραν του μέγιστου, καθώς η γραμμικότητα της θερμικής συμπεριφοράς τους, εξασφάλιζε μια πολύ καλή αναλογία αυτού που συμβαίνει στα 360W, με αυτό που συμβαίνει στα 240W.

Με την σημερινή φιλοξενούμενη του εργαστηρίου μας όμως, αντιμετωπίζουμε μια ψύκτρα που παρουσιάζει σημαντική αλλαγή στη θερμική συμπεριφορά της όταν τοποθετηθεί στην συνήθη θέση λειτουργίας της (πλάγια) η οποία φέρνει τα heat pipes της σε οριζόντια θέση. Μια ψύκτρα που από τη μία πλευρά δεν είναι σε θέση να αντιμετωπίσει θερμικό φορτίο πάνω από τα 300-320W, και από την άλλη αισθάνεται μια χαρά σε φορτία της τάξης του TDP της (250W).

Και φυσικά η σύγκρισή της, με τις ψύκτρες που μεγίστως δοκιμάζονται στα 240W δεν μας βοηθάει και πολύ στα συμπεράσματά μας, καθώς η πολύ μεγάλη διαφορά του όγκου της Corsair A500 ως προς τον όγκο των άλλων ψυκτρών που συμμετέχουν στην κατηγορία αυτή (@240W), κλίνει αναπόφευκτα την πλάστιγγα των επιδόσεων υπέρ της Α500!

Το ερώτημα λοιπόν του τι κάνει η ψύκτρα αυτή στα 240W, όταν συγκριθεί με άλλες ψύκτρες στο "μπόι" της, έγινε απαραίτητο να πάρει μια απάντηση, η οποία ακολουθεί σε δύο γραφήματα όπου συγκρίνονται μεταξύ τους οι "μεγάλες" αερόψυκτρες (με όγκο μεγαλύτερο των 2 λίτρων).

Στην σύγκριση χρησιμοποιούνται τα πρωτογενή μεγέθη και έχει προστεθεί και ο συνολικός όγκος, για να έχουμε μια καλύτερη εικόνα των "φυσικών εφοδίων" που "στηρίζουν" τις επιδόσεις κάθε ψύκτρας.

Α. Κατάταξη με βάση το Δθ και τον θόρυβο, με πρωτεύον κριτήριο το Δθ.
(Pthermal = Max, Air flow = Max, Noise measurement distance = 0,5m)

"Εξαιρώντας" τις δύο ψύκτρες ουραγούς, όλες οι άλλες ψύκτρες, της Corsair A500 συμπεριλαμβανομένης, έχουν Δθ που μεταβάλλεται από ~25 - 28^o C και ουσιαστικά για κάθε πρακτική χρήση μπορούμε να τις θεωρήσουμε "ισοδύναμες".
Και φυσικά οι δύο βαθμοί Celsius που υστερεί η Α500 από την καλύτερη ψύκτρα της κατάταξης, μόνο σαν "έπαινος" μπορεί να θεωρηθεί!
Από την άλλη πλευρά έχει το ίδιο Δθ με την Noctua NH-D15S η οποία έχει μόνο ένα ανεμιστήρα και κάνει και 10dB(A) χαμηλότερο θόρυβο!
Αυτό βέβαια που "χαλάει την εικόνα" της -καθώς και όλων των άλλων, "ομόσταυλων" και μη- και αποτελεί ένα από τα πιο καλά παραδείγματα για το τι μπορεί να φέρει η επί της ουσίας εξέλιξη ενός προϊόντος, είναι οι επιδόσεις της Noctua NH-U12A η οποία "πλασάρεται" στο μέσον των επιδόσεων και ας έχει όγκο σημαντικά μικρότερο από τον ανταγωνισμό!
Έτσι τελικά, στο βαθμό που το κουτί μας έχει το χώρο και επιλέγουμε την αισθητική της Corsair A500, αυτή παρά της "ιδιομορφίες" της δεν πρόκειται να μας χαλάσει το χατήρι, αρκεί να μην υπερβούμε το TDP της!
Συνεπώς, καθώς τα 250W αντιστοιχούν σε σχετικά υψηλό υπερχρονισμό, μάλλον δεν θα μας απασχολήσει αυτός ο "κόφτης" που περιορίζει τις επιδόσεις της μέχρι το πολύ τα 280W.
Αυτή η καλή εικόνα των επιδόσεων όμως, έρχεται με αρκετά βαρύ "ακουστικό κόστος" καθώς, οι ανεμιστήρες της στρεφόμενοι στις ~2400rpm, παράγουν πρακτικά το διπλάσιο θόρυβο από κάθε άλλη ψύκτρα του πίνακα. Το δε επίπεδο των ~49dB(A) μόνο διακριτικό δεν μπορεί να χαρακτηριστεί . . . η ψύκτρα δουλεύει και δεν αφήνει κανέναν να αμφιβάλει !

Β. Κατάταξη με βάση το θόρυβο και το Δθ, με πρωτεύον κριτήριο το θόρυβο.
(Pthermal = Max, Air flow = Max, Noise measurement distance = 0,5m)

Λογική και αναμενόμενη η τελευταία θέση στην κατά θόρυβον κατάταξη και μάλιστα όχι για λίγο αλλά για οκτώ ολόκληρα dB(A), η οποία σαφώς σηματοδοτεί ότι είναι η ώρα η Corsair να ρίξει πιο μεγάλο βάρος στην εξέλιξη των ανεμιστήρων της, διότι αν ήδη στις ΑΙΟ, ο χαμηλός θόρυβος είναι σημαντικό κριτήριο επιλογής, στις αερόψυκτρες -και ιδιαίτερα στις μεγάλες- αυτό, είναι πλέον κανόνας απαρέγκλιτος!
Συνεπώς η επιλογή των ταχύστροφων ανεμιστήρων που χρειάζεται η ψύκτρα για να πετύχει τις συγκεκριμένες επιδόσεις ίσως και να μην έχει και την καλύτερη στόχευση.
Από την άλλη πλευρά είναι σαφές ότι, η επιλογή του χαμηλότερου θορύβου (~ 41dΒ(Α) στο μέσο air flow), δεν φαντάζει και πολύ καλή καθώς οι τρεις βαθμοί που επιβαρύνονται οι επιδόσεις της, αποκτούν μεγαλύτερο "ειδικό βάρος" καθώς έρχονται από την ψύκτρα με τον μεγαλύτερο όγκο που έχουμε μέχρι τώρα δοκιμάσει!

Γ. Συνοψίζοντας την βασική ανάλυση της θερμικής συμπεριφοράς της ψύκτρας:

Ας βάλω σε μερικές γραμμές τα μέχρι τώρα συμπεράσματα από την θερμοηχητική συμπεριφορά της Corsair A500 ειδικά για τον βασικό της προσανατολισμό (Πλάγιο / Lateral):

Η ψύκτρα μέχρι τα 240W δεν παρουσιάζει σημαντική απόκλιση από την γραμμικότητα και επιτυγχάνει θερμοκρασίες που την φέρνουν πολύ κοντά στην κορυφαία θέση καθώς υπολείπεται μόνο ~2,5^o C από την πρώτη αερόψυκτρα της κατάταξης.
Θα επιτρέψει ένα αρκετά σοβαρό υπερχρονισμό, αλλά δεν είναι σε θέση να υποστηρίξει πολύ υψηλές απαιτήσεις.
Ο όγκος της είναι πραγματικά πολύ μεγάλος (4,16Lit) καθώς, το σύστημα στήριξης των ανεμιστήρων αλλά κυρίως το κενό που έχουν τα πτερύγιά της αυξάνουν τις κατά μήκος διαστάσεις, χωρίς αυτό να αντισταθμίζεται από αντιστοίχως εξαιρετικά υψηλές επιδόσεις.
Ο θόρυβος που παράγει χωρίς να είναι εκνευριστικός, είναι ιδιαίτερα αισθητός και πρακτικά διπλάσιος σε σχέση με το θόρυβο των άλλων αεροψυκτρών αυτής της κατηγορίας.

ΙII. Συνδυαστική κατάταξη με σταθμισμένο σύστημα βαρών

"Ποια ψύκτρα έχει καλές επιδόσεις, αλλά παράλληλα έχει και χαμηλό θόρυβο; "

" Θέλω μια ψύκτρα που να έχει επιδόσεις αλλά να μη μου "παίρνει" τα αυτιά ! "

" Χρειάζομαι μια ψύκτρα που να είναι ήσυχη, χωρίς να είναι και "ψοφίμι ! "

Spoiler

Γ. Σταθμισμένη κατάταξη με βάση το συνδυασμό του Δθ και του θορύβου, στο μέγιστο θερμικό φορτίο και air flow.

Στα 360W και σε οριζόντια θέση, ο συνδυασμός επιδόσεων και θορύβου την κατατάσσουν λίγο κάτω από την μέση της κατηγορίας αυτής (19η θέση) με μία μόνο αερόψυκτρα -αρκετά- κάτω από αυτήν.
Στην κατηγορία των δοκιμών στα 240W, και πάλι ο συνδυασμός θορύβου / επιδόσεων αποδεικνύεται κακός και η ψύκτρα πηγαίνει κατευθείαν προς το τέλος της σειράς (θέσεις 36 και 37), έχοντας την Arctic Freezer i11 στην τελευταία θέση (38η) να "σώζει" τα προσχήματα!
Και φυσικά αυτή η κατάταξη είναι πολύ λογική καθώς, το απαρέγκλιτο "ατού" όλων των ψυκτρών της κατηγορίας αυτής, είναι ο χαμηλός θόρυβος που παράγουν και εδώ είναι που χάνει η σημερινή φιλοξενούμενη του εργαστηρίου μας ακόμα και όταν δεν "παραμελήσουμε" τις -λόγω όγκου- εξαιρετικές για την κατηγορία επιδόσεις της.

Δ. Σταθμισμένη κατάταξη με βάση το συνδυασμό του Δθ και του θορύβου, στο μέγιστο θερμικό φορτίο και air flow.

Γράφημα σταθμισμένο για Χαμηλότερο Δθ.
(Pthermal = Max, Air flow = Max, Noise measurement distance = 0,5m)

Στα 360W στον οριζόντιο προσανατολισμό, χαμηλώνει περισσότερο η θέση της, καθώς άλλες ψύκτρες με χαμηλότερες θερμοκρασίες για τον ίδιο περίπου -ή και υψηλότερο- θόρυβο ανεβαίνουν σε υψηλότερες θέσεις.
Στα 240W η κατάσταση παραμένει ουσιαστικά η ίδια καθώς, ακόμα και με ενισχυμένο το "ειδικό βάρος" των επιδόσεων αναβαίνει μόνο μία θέση (35η και 36η), γιατί ο θόρυβος εξακολουθεί και κάνει τη ζημιά του και αυτή, παρά το ότι είναι "αποδυναμωμένη", εξακολουθεί να είναι καθοριστικά υψηλή!

Ε. Σταθμισμένη κατάταξη με βάση το συνδυασμό του Δθ και του θορύβου, στο μέγιστο θερμικό φορτίο και air flow.

Γράφημα σταθμισμένο για Χαμηλότερο Θόρυβο.
(Pthermal = Max, Air flow = Max, Noise measurement distance = 0,5m)

Στα 360W και στην οριζόντια θέση, μπορεί ο συνδυασμός των κριτηρίων να άλλαξε αλλά η σχετική θέση της ψύκτρας στην κατάταξη παρέμεινε η ίδια (21η) καθώς άλλες ψύκτρες -παρά τις υψηλότερες θερμοκρασίες τους- λόγω του χαμηλότερου θορύβου που παράγουν ανέβηκαν σε κατάταξη αφήνοντας την A500 στην τελευταία θέση των αεροψυκτρών μεγάλου μεγέθους!
Στα 240W και στους δύο προσανατολισμούς και παρά τις συγκριτικά πολύ χαμηλές θερμοκρασίες που επιτυγχάνει, βρίσκεται λόγω του υπερβολικού για την κατηγορία θορύβου, στις τελευταίες θέσεις (37η και 38η) της κατάταξης.

Συνοψίζοντας την σύνθετη ανάλυση της θερμικής συμπεριφοράς της ψύκτρας που φιλοξενεί το εργαστήριό μας σήμερα, το συμπέρασμα είναι ότι:

Η Corsair A500, μολονότι έχει αρκετά καλές επιδόσεις και κατατάσσεται κοντά στις κορυφαίες αερόψυκτρες που έχουμε δει εδώ, απέχει από του να μπορεί να καλύψει τις απαιτήσεις μιας ισορροπημένης αγοράς, που συνδυάζει τις υψηλές επιδόσεις με το χαμηλό θόρυβο και τον σχετικά περιορισμένο όγκο.
Ο πολύ μεγάλος της όγκος, ο υψηλός θόρυβος που παράγει και ο φραγμός της περιοχής λειτουργίας της στα 280W στην πλάγια θέση -που είναι και η κατά κανόνα θέση χρήσης της- διαμορφώνουν ένα περιοριστικό πλαίσιο, απέναντι στο οποίο, ο καλός αισθητικός σχεδιασμός της και η πρωτοποριακή στήριξη των ανεμιστήρων της, κατά τη γνώμη μου, δεν αποτελούν επαρκές αντιστάθμισμα!

Αυτή τη στιγμή στον ανταγωνισμό υπάρχουν λύσεις με χαμηλότερες θερμοκρασίες, πιο ομοιόμορφη θερμική συμπεριφορά, με σημαντικά χαμηλότερο θόρυβο και όγκο, των οποίων το κόστος είναι παραπλήσιο (+/- 10-15€).

Συνεπώς, ενώ από άποψη θερμικής συμπεριφοράς, η ψύκτρα "κινείται" σε αποδεκτά επίπεδα, τα "μέσα" που χρησιμοποιεί για να έχει αυτές τις επιδόσεις (όγκος και θόρυβος) της στερούν ουσιαστικά -πλέον- στοιχεία, που θα της επέτρεπαν να αντιμετωπίσει τον ανταγωνισμό από πολύ καλύτερη θέση!

Βεβαίως υπάρχει και το θέμα της αισθητικής που είναι σημαντικός παράγων επιλογής και εδώ η Corsair Α500 δικαίως εντυπωσιάζει, αλλά αυτό θα λειτουργούσε πολύ πιο αποτελεσματικά, αν το στήριζαν εξίσου καλές επιδόσεις στο τομέα του θορύβου!

Επίλογος

Μετά από αρκετό καιρό που περάσαμε με την Corsair A500, ήρθε η ώρα του "ταμείου"!

H Corsair επιστρέφει στις αερόψυκτρες μετά από δέκα χρόνια απουσίας, κατά τα οποία εξελίσσοντας ουσιαστικά τη γκάμα της σε εξαιρετικά αποτελεσματικές compact AIO υδροψύξεις, καθιερώθηκε -και όχι άδικα- σαν ένας από τους σημαντικότερους κατασκευαστές στο χώρο, με ιδιαίτερα εντυπωσιακή παρουσία στον αισθητικό τομέα του RGB φωτισμού.

Έτσι ήταν αναμενόμενο ότι η αισθητική του νέου προϊόντος θα ακολουθούσε την μέχρι τώρα πεπατημένη και πράγματι η νέα Corsair A500 τραβάει το βλέμμα αμέσως και μάλιστα, χωρίς να χρησιμοποιεί τα "όπλα" του RGB φωτισμού!

Πέρα από την εξωτερική όψη, η ψύκτρα ενσωματώνει και μια πολύ έξυπνη και αποτελεσματική τεχνολογία για την βηματική ρύθμιση του ύψους τοποθέτησης των ανεμιστήρων της καθώς και ένα νέο σύστημα στήριξής της εμπνευσμένο από το αντίστοιχο σύστημα της Noctua που εδώ και πολλά χρόνια αποτελεί το σύστημα "αναφοράς" στον τομέα της στήριξης των αεροψυκτρών.

Στον καθεαυτό τομέα της ψύξης χρησιμοποιεί δύο ανεμιστήρες των 120x25mm με εξελιγμένα έδρανα μαγνητικής αιώρησης, και αρκετά μεγάλη στατική πίεση!

Στην κατασκευή του ψυκτικού σώματος χρησιμοποιεί την εξαιρετικά αποτελεσματική τεχνική των heat pipe άμεσης και συνεχούς επαφής και το πράγμα θα μπορούσε να είναι εξαιρετικό, όμως στην υλοποίηση έχουμε κάποιες "περίεργες" και οριακές επιλογές!

Στηρίζει την μεταφορά της θερμότητας από το cold plate (block) στα πτερύγια σε τέσσερα μόνο heat pipes και μπορεί τα δύο εξ αυτών να είναι των 8mm και πράγματι, να αποδίδουν εξαιρετικά καλά στον οριζόντιο προσανατολισμό της ψύκτρας κατά τον οποίο -όντας κατακόρυφα- μπορούν να εκμεταλλευτούν τη βαρύτητα, αλλά όταν η ψύκτρα τοποθετηθεί πλάγια που είναι και η τυπική θέση χρήσης της, τότε τα πράγματα αλλάζουν.

Τα heat pipes ευρισκόμενα πλέον σε οριζόντια θέση, δεν μπορούν πλέον να αξιοποιήσουν την βαρύτητα στην λειτουργίας τους με αποτέλεσμα αυτή να ισορροπεί σε χαμηλότερα επίπεδα απόδοσης (280W), τα οποία ναι μεν, είναι σαφώς πάνω από το από την κατασκευάστρια δηλωμένο TDP της ψύκτρας (250W) και δεν εγείρεται κανένα θέμα αξιοπιστίας των δεδομένων της, αλλά παίρνοντας υπόψη ότι η Α500 είναι η ψύκτρα που "επανασυστήνει" την Corsair στο χώρο της αερόψυξης, η επιλογή αυτή μοιάζει να είναι "λίγη" για το στόχο που έχει!

Αντιλαμβανόμαστε ότι στο όνομα της αισθητικής ενός προϊόντος, μπορεί να είναι αναγκαίες κάποιες κατασκευαστικές παραχωρήσεις, αλλά εν προκειμένω έχουμε την αίσθηση ότι στο μορφολογικό concept της Α500 δόθηκε περισσότερη "προσοχή" από ότι στα εξίσου σημαντικά ζητήματα των θερμικών -αλλά και των ηχητικών- επιδόσεων.

Συγκεκριμένα αυτή η κατασκευαστική προσέγγιση (πλήθος heat pipes και μορφή πτερυγίων) απαιτεί ταχύστροφους ανεμιστήρες προκειμένου ο θερμικός πυρήνας της Α500 να "πιάσει" τις επιδόσεις που είναι αναγκαίες για την ένταξη του προϊόντος μεταξύ των άλλων αεροψυκτρών μεγάλου όγκου.

Έτσι, ο θόρυβος που παράγει η ψύκτρα στο υψηλό air flow, είναι σημαντικά υψηλότερος από τον αντίστοιχο του ανταγωνισμού και τελικώς, δικαιώνει την εντύπωση ότι η ψύκτρα έχει ακόμα αρκετά περιθώρια εξέλιξης τόσο στο θέμα των επιδόσεων όσο και του θορύβου, προκειμένου να σταθεί στην κορυφή του ανταγωνισμού με απαιτήσεις!

Αυτών λεχθέντων και ερχόμενοι στο θέμα της καθημερινής μέσης χρήσης -έχοντας πάντα κατά νου το θέμα της αισθητικής- αν μας ζητούσαν να συμπυκνώσουμε όλα αυτά σε μια φράση . . .

Αν ψάχνετε για μια νέα αερόψυκτρα με πρωτοποριακή σχεδίαση στη ρύθμιση της θέσης των ανεμιστήρων της και μεγάλη ευκολία και στιβαρότητα στην εγκατάστασή της, η οποία θα μπορεί να κρατήσει τον υπολογιστή σας δροσερό και ασφαλή, ακόμα και σε σχετικά υψηλό υπερχρονισμό και είστε διατεθειμένοι, στο όνομα αυτών, να κάνετε κάποιες παραχωρήσεις στο θέμα του θορύβου, η Corsair A500 έχει μια πολύ ενδιαφέρουσα "πρόταση" για εσάς!

Στο σημείο αυτό να σας υπενθυμίσουμε ότι H Corsair Α500 έχει πενταετή εγγύηση, 99,99 € MSRP από την Corsair, και την στιγμή που γράφεται αυτή η παρουσίαση, την βρίσκουμε στα Ελληνικά καταστήματα προς 87,43 € συν ~6,5 € λοιπά έξοδα, του ΦΠΑ συμπεριλαμβανομένου.

Συνοψίζοντας λοιπόν, ας δούμε επιγραμματικά τα πλεονεκτήματα και μειονεκτήματά της

Η συσκευασία της ψύκτρας εξασφαλίζει την προστασία των περιεχομένων της και την τάξη σε όλα τα παρελκόμενά της.
Συμβατότητα με όλες τις σύγχρονες πλατφόρμες (εκτός των AMD sTR4 - sTRX4).
Νέο σύστημα στερέωσης HoldFast, με πολύ εύκολη και στιβαρή εγκατάσταση που εξασφαλίζει την μέσω ελατηρίων σταθερή και ανεξάρτητη από τον χρήστη δύναμη συναρμογής μεταξύ cold plate και CPU heat spreader.
Νέο σύστημα στήριξης των ανεμιστήρων της με ολισθαίνουσα συναρμογή που επιτρέπει την πανεύκολη αλλαγή του ύψους τοποθέτησής τους.
Με την εύκολη αφαίρεση των ανεμιστήρων της επιτρέπει την πρόσβαση σε βύσματα και κάρτες που είναι κοντά στο socket.
Ανεμιστήρες με μαγνητικά έδρανα αιώρησης χαμηλού θορύβου και σχετικά υψηλής στατικής πίεσης.
Ανεμιστήρες με πολύ μεγάλο φάσμα ελέγχου των στροφών τους με δυνατότητα zero rpm
Ο θόρυβος που παράγει, από τις μέσες στροφές είναι διακριτικός και μειώνεται ακόμα περισσότερο σε χαμηλότερα air flow, μέχρι του σημείου να μην ανιχνεύεται.
Δυνατότητα ακινητοποίησης των ανεμιστήρων (Zero RPM )σε χαμηλά θερμικά φορτία για την επίτευξη ακόμα χαμηλότερου θορύβου.
Cold plate με heat pipes Continuous Direct Contact που εξασφαλίζουν πολύ καλή θερμική μεταφορά.
Η θερμοαγώγιμη πάστα είναι ήδη τοποθετημένη στο block και έχει καλή θερμική αγωγιμότητα.
Διατίθεται επιπλέον ποσότητα θερμοαγώγιμης πάστας (ΧΤΜ50) αρκετή για δύο επιπλέον εγκαταστάσεις.
Αναλυτικές οδηγίες εγκατάστασης.
Πενταετής εγγύηση.

Οι ανεμιστήρες της δεν διαθέτουν κανένα αντικραδασμικό μέτρο.
Ο Θόρυβός τους στις υψηλές στροφές, είναι ευδιάκριτος ακόμα και σε σχετικά θορυβώδη χώρο.
Οι θερμικές επιδόσεις της εξαρτώνται από τον προσανατολισμό της και στη κύρια θέση χρήσης της (πλάγια), παρουσιάζει σε θερμικό φορτίο ίσο με το TDP της, ελαφρά χαμηλότερες θερμικές επιδόσεις σε σύγκριση με αυτές του οριζόντιου προσανατολισμού.
Στον πλάγιο προσανατολισμό μειώνονται σημαντικά τα περιθώρια θερμικής υπερφόρτισής της με αποτέλεσμα να μην μπορεί να υποστηρίξει υψηλό υπερχρονισμό "θερμών" επεξεργαστών.
Το φινίρισμα της κατασκευής των πτερυγίων της δεν είναι στο επίπεδο της υπόλοιπης κατασκευής.
Δεν διαθέτει CPU back plate για την πλατφόρμα της AMD.
Η τιμή της, τηρουμένων των αναλογιών με τον ανταγωνισμό, είναι σχετικά υψηλή για τις επιδόσεις που προσφέρει.

Με βάση όλα τα παραπάνω η γενική βαθμολογία που αποσπά η Corsair Α500, δε μπορεί να είναι μικρότερη από:

 theLAB.gr

Ευχαριστούμε θερμά την Corsair για την παραχώρηση του δείγματος της δοκιμής.

Για το TheLab.gr, Seafalco 5/12/2020

Noctua NH-L9a-AM4 chromax.black Top Flow Extra Small CPU Cooler _ Review

Thu, 08 Oct 2020 14:02:00 +0000

Πρόλογος

Πριν σχεδόν τρία χρόνια παρουσιάσαμε εδώ την πιο μικρή ψύκτρα της Noctua που άκουγε στον κωδικό NH-L9a-AM4.

Ο καιρός που κύλησε έφερε πολλές και σημαντικές αλλαγές στο γενικότερο τοπίο της ψύξης των υπολογιστών, με το θέμα της αισθητικής να έχει εξέχουσα θέση σε αυτές και φυσικό ήταν η διαρκής πίεση προς την κατασκευάστρια να δώσει τελικά καρπούς, οι οποίοι πήραν την μορφή των νέων προϊόντων που ανήκουν στη σειρά ανεμιστήρων Chromax, η οποία έβαλε τέλος στην μονοκρατορία του Μπεζ-Καφέ και φυσικά οι αλλαγές αυτές έφτασαν και στην κατασκευή του ίδιου του σώματος των ψυκτρών!

Σαν πρώτη απόδειξη της ισχύος του "Ο επιμένων, νικά!", σήμερα σας παρουσιάζουμε την κατάμαυρη Noctua NH-L9a-AM4 chromax.black !

Η ψύκτρα προορίζεται αποκλειστικά για τους επεξεργαστές της AMD, αλλά υπάρχει και η ανάλογή της που καλύπτει τα προϊόντα της INTEL.

Η Noctua NH-L9a-AM4 chromax.black , διαφέρει μόνο στο χρώμα από την Noctua NH-L9a-AM4 στην οποία έχουμε ήδη αφιερώσει μια εκτενή παρουσίαση, την οποία θα χρησιμοποιήσουμε σαν αναφορά και στην σημερινή μας παρουσίαση.

Πάμε λοιπόν να δούμε από κοντά την φιλοξενούμενή μας.

Τεχνικά χαρακτηριστικά

TDP Guidelines : http://noctua.at/en/nh_l9a_am4_tdp_guidelines

Installation Manual : https://noctua.at/pub/media/blfa_files/manual/noctua_nh_l9a-am4_chromax.black_manual_en_web.pdf

Data sheet : https://noctua.at/pub/media/blfa_files/infosheet/noctua_nh-l9a-AM4_chromax.black_datasheet_en_web.pdf

Specification : https://noctua.at/en/nh-l9a-am4-chromax-black/specification

Υπενθυμίζουμε ότι η ψύκτρα είναι συμβατή μόνο με το AM4 socket της AMD.

Συνέχεια έχει ο πίνακας με τα πιο "ιδιαίτερα" χαρακτηριστικά της ψύκτρας, όπου μπορούμε να δούμε συνοπτικά τις κατασκευαστικές λεπτομέρειες της ψύκτρας, αλλά και τις παραμέτρους που εξαρτώνται από αυτά και καθορίζουν τη θερμική συμπεριφορά της.

Από το Συντελεστή Πυκνότητας (~125,4), είναι φανερό ότι έχουμε να κάνουμε με την πιο "πυκνή" δομή πτερυγίων ψύκτρας της κατασκευάστριας, η οποία για την λειτουργία της, θα απαιτήσει τα μέγιστα από τον ανεμιστήρα που την συνοδεύει και από ότι φαίνεται, η Noctua έχει λάβει τα μέτρα της!

Η Noctua NH-L9a AM4 chromax.black έχει από την κατασκευάστρια εταιρία προτεινόμενη τιμή 49,90€ (MSRP) του ΦΠΑ συμπεριλαμβανομένου. Συνοδεύεται από εξαετή εγγύηση και την ώρα που ολοκληρώνεται το review της, την βρήκαμε στα Ελληνικά καταστήματα προς 51.39 - 51,44 € (συν ~6.5 - 6,7 € λοιπά έξοδα) με το ΦΠΑ.

Συσκευασία και παρελκόμενα

Οι αισθητικές αλλαγές φαίνονται και από τη συσκευασία!

Και φυσικά όπως μας έχει συνηθίσει η Noctua, η πληροφορία για το προϊόν είναι άφθονη και . . . παντού!

Κύριο πλεονέκτημα ο πολύ μικρός όγκος της και η πλήρης συμβατότητα με μνήμες και PCIe κάρτες πράγματα που αποτελούν και το βασικό κριτήριο επιλογής της NH-L9a-AM4 γενικά, ανεξαρτήτως χρωματισμού.

Τα χαρακτηριστικά του ανεμιστήρα και του σώματος της ψύκτρας καθώς και τα περιεχόμενα της συσκευασίας στην μία μικρή πλευρά και οι διαστάσεις με μια σύντομη περιγραφή των ιδιοτήτων της στην άλλη . . .

. . . καθώς και η ανακεφαλαίωση των βασικών της πλεονεκτημάτων στην κάτω μεγάλη πλευρά μας φέρνουν στο άνοιγμα της . . ."μπιζουτιέρας" που κλέβει κυριολεκτικά τις εντυπώσεις και στην πρώτη ματιά στα περιεχόμενά του!

Τα παρελκόμενα που συνοδεύουν την ψύκτρα δεν είναι πολλά, αλλά δεν λείπει και τίποτε!

Από την καλή θερμοαγώγιμη πάστα (ΝΤ-Η1) που αρκεί για περισσότερες της μιας εφαρμογές, μέχρι το CPU back plate (NM-ABP4) που θα συμβάλει στην στιβαρότερη δυνατή συναρμογή της ψύκτρας πάνω στον επεξεργαστή μας. Σημειώνουμε την ύπαρξη του Low Noise Adapter (NA-RC7) που αναλαμβάνει να μειώσει την μέγιστη ταχύτητα του ανεμιστήρα στις ~1800rpm.

Στην δεξιά φωτογραφία φαίνεται ότι ολόκληρη -η προς την μητρική- επιφάνεια του CPU back plate, είναι επενδυμένη με μια σχετικά παχιά μονωτική στρώση θερμοπλαστικού.

Οι βίδες στερέωσης του CPU back-plate είναι ειδικά διαμορφωμένες έτσι ώστε το χωρίς σπείρωμα τμήμα τους να εξυπηρετεί δύο ανάγκες, αφενός η διάμετρός του να ελαχιστοποιεί τους "τζόγους" της εγκατάστασης και αφετέρου με το μήκος του να εξασφαλίζει την σταθερή σύσφιξη της ψύκτρας πάνω στην CPU.

Οι τέσσερις μακριές βίδες προορίζονται για την εγκατάσταση ανεμιστήρα 92mm x 25mm και είναι και αυτές μαύρες!

Και τα παρελκόμενα κλείνουν με το αυτοκόλλητο μεταλλικό σηματάκι της κατασκευάστριας.

Η Noctua NH-L9a-AM4 chromax.black από κοντά

Γιατί όσο και αν το θέαμα είναι μόνο θέαμα, πολλά γίνονται γι' αυτό και αρκετές φορές είναι το deal-breaker ζήτημα μιας αγοράς!

Τώρα πια όμως, δεν μπορεί κανείς να έχει παράπονο!

Όσο και αν -λόγω των ανακλάσεων και του φωτισμού- ο φωτογραφικός φακός δεν αποδίδει την πραγματικότητα -τουλάχιστον χρωματικά- είναι . . . κατάμαυρη!

Από όποια μεριά και αν κοιτάξεις δεν υπάρχει τίποτε που να θυμίζει τα κλασικά καφέ μπεζ των ανεμιστήρων της κατασκευάστριας!

Μια μικρή παραφωνία υπάρχει στον λευκό κωδικό του ανεμιστήρα , αλλά έχοντας αρκετά μακρύ καλώδιο μπορούμε να τον τοποθετήσουμε σε θέση που θα κρύβει τον κωδικό.

Αυτό όμως που παραμένει ακριβώς το ίδιο -ευτυχώς- είναι η τεχνολογία κατασκευής του . . .

. . . η οποία είναι παρούσα με όλα της τα "όπλα", από τα κανάλια επιτάχυνσης της ροής στα πτερύγια μέχρι το βαθμιδωτό χείλος εισόδου του πλαισίου και από τα φαρδιά και μικρής κλίσης πτερύγια μέχρι της αεροδυναμικές εσοχές στην περίμετρο του πλαισίου!

Όλα αυτά όμως είναι ήδη γνωστά από την προηγούμενη παρουσίασή μας, την οποία θα αξιοποιήσουμε και εδώ και καλό είναι οι φίλοι που ενδιαφέρονται, να "φρεσκάρουν" λίγο τη μνήμη τους.

Είναι φανερό ότι η ψύκτρα είναι πολύ μικρή σε πάχος καθώς σε σύγκριση με τον ανεμιστήρα των 14mm, διαφέρει ελάχιστα.

Από τον προσανατολισμό των ελασμάτων στήριξης της ψύκτρας και λόγω του παραλληλόγραμμου AMD CPU socket / στήριξης, βλέπουμε ότι στις πλευρές όπου κοντά υπάρχουν εξαρτήματα, η ψύκτρα έχει μόλις 92mm πλάτος.

Στις άλλες δύο πλευρές που κοντά δεν υπάρχουν εξαρτήματα, είναι ελαφρά μεγαλύτερη για να αυξήσει την απόδοσή της.

Ε και τώρα ήρθε η ώρα της . . . σύγκρισης !

Όλοι ξέρετε την -δικαιολογημένη- "αδυναμία" που έχω στην κατασκευάστρια, αλλά ίσως γι' αυτό ένα παραπάνω . . . ήταν ώρα ! ! !

Δεξιά "κουρτίνα" , δαγκωτό! !

Το σώμα της ψύκτρας και το Block

Αναλογικά με το μέγεθος της ψύκτρας, το block είναι πραγματικά τεράστιο σε μέγεθος. Αλλά αυτό είναι εσκεμμένο!

Γιατί όλα τα πτερύγια της ψύκτρας είναι κολλημένα και με αυτό σε όλο του το μήκος, έτσι η διασπορά της θερμότητας σε αυτά είναι άμεση και την αναγκαστικά χαμηλότερη θερμική φόρτιση των άκρων τους, την αντισταθμίζουν τα δύο heat pipes που μεταφέρουν την θερμότητα από την κεντρική περιοχή του block κατευθείαν στην ακραία περιοχή των πτερυγίων.
Με τον τρόπο αυτό επιτυγχάνεται πολύ καλή διασπορά της θερμότητας και άριστη εκμετάλλευση της θερμοαπαγωγικής ικανότητας των πτερυγίων.

Τα retension brackets που αναλαμβάνουν της στήριξη της ψύκτρας στο socket είναι αφαιρούμενα και πολύ γερά στερεωμένα στο block, η δε ευκολία και η στιβαρότητα στήριξης που εξασφαλίζουν σε συνεργασία με το CPU back plate, είναι πραγματικά εξαιρετική !

Τα πτερύγια είναι καλά "κλειδωμένα" το ένα στο άλλο δίνοντας ένα πολύ στιβαρό σώμα και τα ελάσματα στήριξης του ανεμιστήρα συμπληρώνουν την εικόνα της "προσοχής στη λεπτομέρεια" !

Οι μικρές αυλακώσεις στις ακμές των πτερυγίων, εξασφαλίζουν -μέσω των μικροστροβίλων που παράγουν- μια πιο ανεκτή στο αυτί ακουστική υπογραφή του ανεμιστήρα, πράγμα που φάνηκε ιδιαίτερα όταν τοποθετήσαμε τον ανεμιστήρα . . . ανάποδα!

Αλλά γι' αυτά θα μιλήσουμε παρακάτω, για την ώρα ας συνεχίσουμε τη βόλτα μας (η οποία να θυμίσω και εδώ, καλό είναι να γίνει λίγο μεγαλύτερη! )

Ο ανεμιστήρας

Δύσκολα μπορείς να αρνηθείς ότι ο ανεμιστήρας είναι αισθητικά σε άλλο επίπεδο !

Τα εννέα πλατιά πτερύγια βοηθούμενα από την όλη κατασκευή της εισόδου του πλαισίου, την γωνία που σχηματίζουν οι βραχίονες στήριξης σε σχέση με το χείλος εκβολής των πτερυγίων και παρά τις 2700rpm . . .

. . . που μετρήσαμε εμείς, παράγουν "απίστευτα" χαμηλό θόρυβο!

Και αυτό δεν είναι τυχαίο!

Αυτά χαρίζουν στον ανεμιστήρα πιο ήσυχη λειτουργία και υψηλότερη στατική πίεση.

Την πολύ καλή εικόνα συμπληρώνουν τα σφηνοειδή ανάγλυφα στην πλευρά χαμηλή πίεσης του ακροπτερυγίου, που εξαναγκάζουν τον αέρα να επιταχύνεται περνώντας ανάμεσά τους, με αποτέλεσμα να αποφεύγεται τόσο, η αποκόλληση του οριακού στρώματος του αέρα όσο και ο θόρυβος που σημαίνει αυτή!

Η εξαιρετικά στιβαρή και ακριβής κατασκευή του ανεμιστήρα, καθώς και τα ελαστικά "τακουνάκια" εξασφαλίζουν αφενός την ελαχιστοποίηση των κραδασμών που ενδεχομένως παράγει ο ανεμιστήρας και αφετέρου, την δραστική εξασθένιση της μετάδοσής τους στην ψύκτρα.

Θέματα συμβατότητας και εγκατάστασης

Από συμβατότητα δεν υπάρχει το παραμικρό πρόβλημα.

Η ψύκτρα, καθώς το AM4 socket είναι παραλληλόγραμμο, μπορεί να τοποθετηθεί μόνο κατά τον διαμήκη άξονά του και σε αυτόν, το πλάτος της είναι μόνο 92mm. Στον άλλο άξονα -που είναι λίγο πιο φαρδιά, κατά κανόνα οι μητρικές δεν έχουν εξαρτήματα τόσο κοντά.

Παρ' όλα αυτά, με λίγο ψάξιμο στην mainboard compatibility list, μπορούμε να σιγουρευτούμε ότι δεν έχουμε καμιά "περίεργη" μητρική!

Για την εγκατάσταση, δεν έχουμε να αναφέρουμε τίποτε περισσότερο από ότι είναι απλά ζήτημα μερικών λεπτών.

Μια μόνη παρατήρηση για να διευκρινιστεί μια λεπτομέρεια, παραθέτουμε κατευθείαν από το παράρτημα των σχετικών με την ψύκτρα FAQs:

The mounting brackets don’t touch the mainboard, is this an issue?

No. The mounting brackets are not meant to touch the mainboard and the flexibility of the brackets is required to create the appropriate contact pressure. There should be up to 3mm (Intel) or 4mm (AMD) space between the mainboard and the mounting brackets when the cooler is correctly installed.

Η βίδα στήριξης έχει κορμό χωρίς σπείρωμα διαμέτρου 5mm ο οποίος καταλήγει σε σπείρωμα Μ3. Έτσι η ίδια η βίδα αποτελεί και αποστάτη τερματισμού του σφιξίματος της βίδας. Από ότι λογαριάσαμε με βάση το μήκος του κορμού (6,35mm) και το πάχος του CPU backplate ( 2,30mm), σε μια λεπτή μητρική ο κορμός της βίδας θα προβάλει περίπου 2,5 - 2,8 mm.

Συνεπώς, ο μόνος που συνάντησε δυσκολία στην εγκατάσταση της ψύκτρας, είμαστε εμείς στο στήσιμό της πάνω στον " Ήφαιστο" !

Αλλά τα καταφέραμε και μάλιστα, και με ρύθμιση, η οποία για τις δοκιμές ορίστηκε στα 2,5 mm.

Οι λεπτομέρειες που κάνουν τη διαφορά

Εδώ έχουμε πολλά να δούμε, αλλά αρκετά από αυτά φαίνονται πολύ καλύτερα στην παρουσίαση της Noctua NH-L9a AM4 που είναι "ασημένια" γι΄αυτό και για οικονομία του λόγου, σας προσκαλούμε σε ένα συνδυασμό των δύο παρουσιάσεων ελεγχόμενο από εσάς!

Η επιπεδότητα του cold plate

Όπως συνηθίζεται από τη κατασκευάστρια, και το cold plate της NH-L9a AM4 chromax.black , εμφανίζει μια ελαφρά κυρτότητα.

Η διαφορά ανάμεσα στην παράλληλη προς τα πτερύγια μέτρηση (αριστερά) με την κάθετη προς αυτά (δεξιά), είναι πολύ μικρή.

Και τα φίλερ δείχνουν ότι η διαφορά μεταξύ των δύο διευθύνσεων είναι μόλις 10μm, οπότε πρακτικά μιλάμε για ομοιόμορφη κυρτότητα, η οποία συμβάλει στο καλύτερο πάτημα του cold plate πάνω στο καπάκι της CPU.

Η κατεργασία της επιφάνειας του Cold Plate

H μακροσκοπικά εξαιρετικά λεία επιφάνειά του cold plate είναι αποτέλεσμα κατεργασίας σε CNC εργαλειομηχανή που έδωσε αυτό το αποτέλεσμα !

Αυτές οι μικροσκοπικές αυλακώσεις "απορροφούν" την περίσσεια της θερμοαγώγιμης πάστας, επιτρέποντας την καλύτερη θερμική σύζευξη μεταξύ cold plate και CPU Heat spreader, με ευνόητα θετικό αποτέλεσμα, τόσο στην ευκολία εγκατάστασης της ψύκτρας, όσο και στις επιδόσεις της.

Η διασπορά της θερμοαγώγιμης πάστας

Η όχι και τόσο εύκολη αποκόλληση της ψύκτρας από τον Loader μας έδωσε τις ακόλουθες εικόνες για την διασπορά της Arctic MX4 που χρησιμοποιούμε σαν T.I.M. αναφοράς στις δοκιμές μας.

Έχοντας υπόψιν ότι η επιφάνεια του Loader που χρησιμοποιούμε είναι τελείως επίπεδη και άκαμπτη, η εικόνα της διασποράς είναι πάρα πολύ καλή !

Στο cold plate της ψύκτρας διακρίνουμε δεξιά τις χαρακτηριστικές δενδροειδείς δομές που αφήνει η προοδευτική αποκόλληση και αριστερά την σχεδόν μονόπλευρη κατανομή της Τ.Ι.Μ. που προκάλεσε η βεβιασμένη και απότομη αποκόλληση καθώς η ψύκτρα είχε "βεντουζάρει" στον Loader και χρειάστηκα να βάλω μοχλό για να ξεκολλήσει!

Τα ανάλογα με κατοπτρική "συμμετρία" βλέπουμε στην διασπορά της θερμοαγώγιμης στην επιφάνεια του Loader.

Αν δε, κάνουμε zoom στην αριστερή πλευρά της φωτογραφίας . . .

. . . βλέπουμε αυτό που έχουμε επαναλάβει από εδώ αρκετές φορές, για το ρόλο που παίζουν αυτές οι αμυδρές αυλακώσεις στην επιφάνεια του cold plate της ψύκτρας!

Η όποια περίσσεια πάστας, βρίσκει κατανεμημένη "διέξοδο" σε όλη την επιφάνεια, μετακινείται μέσα στις αδιόρατες αυλακώσεις και επιτρέπει στις κορυφές των αυλακώσεων να έρθουν σε άμεση επαφή με την επιφάνεια του CPU heat spreader (Loader εν προκειμένω).

Οι εικόνες μιλάνε για μια πολύ καλή θερμική σύζευξη και αυτό φάνηκε και από τις μετρήσεις μας!

Η στήριξη των ανεμιστήρων

Οι ανεμιστήρας στηρίζεται στα τέσσερα γωνιακά ελάσματα που φέρουν και το -εκτονωμένο- σπείρωμα (Μ3) για να βιδώσουν οι βίδες στήριξής του.

Βεβαίως η εκτόνωση του σπειρώματος μοιάζει να έχει ασυνήθιστη φορά -κοιτά προς τον ανεμιστήρα- αλλά αυτό είναι εσκεμμένο καθώς αυτό "σωληνάκι" που φαίνεται στις φωτογραφίες, έχει ύψος ~1,2mm και χωράει μέσα στην οπή διέλευσης της βίδας στήριξης που έχει στις γωνίες του ο ανεμιστήρας.

Οπότε αν θελήσουμε να βγάλουμε τον ανεμιστήρα για καθάρισμα ας πούμε, η επανατοποθέτησή του θα διευκολυνθεί πολύ, καθώς αυτός θα κεντράρει ακριβώς εκεί που πρέπει και θα κρατάει τη θέση του σωστά ακόμα και αν η ψύκτρα είναι κατακόρυφα!

Εδώ όμως καλό είναι να δούμε από κοντά μερικές λεπτομέρειες!

Η οπή που δέχεται την βίδα είναι ασύμμετρης κατασκευής, από την πλευρά που υποδέχεται το κεφάλι της βίδας έχει μια πατούρα . . .

. . . μέσα στην οποία κάθεται η βίδα και και έρχεται "πρόσωπο" με την επιφάνεια του πλαισίου, το δε μήκος της είναι τέτοιο που προβάλει από την "κάτω πλευρά της τρύπας, μόνο 1mm.

Αυτό το μήκος, συνδυασμένο με το ύψος του σωληνίσκου του εκτονωμένου σπειρώματος, μας δίνουν μια μηχανική σύζευξη στο σπείρωμα ~2,3mm, η οποία για σπείρωμα Μ3 είναι αρκετά στιβαρή και για στήριξη ανεμιστήρα είναι "βράχος"!

Για πάμε όμως να βάλουμε τον ανεμιστήρα σε θέση Pull (να ρουφάει αέρα μέσα από τα πτερύγια της ψύκτρας). Τότε η βίδα πρέπει να μπει από την άλλη πλευρά.

Και όλα καλά μέχρι εδώ και συμμετρικό και μια χαρά φαίνεται, μέχρι να έρθει η ώρα να βιδώσουμε την ανεμιστήρα στη θέση Pull !

Μάταιος ο κόπος, καθώς . . .

. . . η βίδα πλέον δεν φτάνει να βιδώσει στο εκτονωμένο σπείρωμα !

Καθώς τώρα, το κεφάλι της δεν είναι "χωνεμένο" σε κάποια πατούρα και η βίδα αποδεικνύεται κοντή!

Φυσικά αυτό είναι εσκεμμένη επιλογή της κατασκευάστριας, η οποία με τον τρόπο αυτό μας λέει ότι ο ανεμιστήρας δεν προορίζεται να λειτουργήσει σε θέση Pull, το γιατί και πόσο κακό είναι αυτό θα το δούμε στη συνέχεια, καθώς . . . σιγά μη και δεν το δοκιμάζαμε!

Με την ευκαιρία να βάλω εδώ το μήκος των βιδών, ανάλογα το setup και τον ανεμιστήρα:

Push setup: Μήκος βίδας (κορμός) για 14mm fan = 13mm

Pull setup: Μήκος βίδας (κορμός) για 14mm fan = 15mm

Push setup: Μήκος βίδας (κορμός) για 25mm fan = 26mm

Και μιας και πιάσαμε τα νούμερα: Ο ανεμιστήρας "κάθεται" σε απόσταση 1,6mm από τα πτερύγια της ψύκτρας, ανεξαρτήτως setup!

Η δομή της ψύκτρας

Αυτό το κεφάλαιο της παρουσίασής μας, είναι καλύτερο να το διαβάσετε από τις παραπομπή στην παρουσίαση της NH-L9a AM4, όπου λόγω του χρώματος της ψύκτρας, φαίνονται πολύ καλύτερα οι λεπτομέρειες!

Το air flow της ψύκτρας

Το ότι το 1/3 της διατομής εξόδου των πτερυγίων είναι φραγμένο από το block, δημιουργεί την εύλογη πρώτη σκέψη ότι, η ροή του αέρα θα παρεμποδίζεται από αυτό, αλλά μια δεύτερη -προσεκτικότερη- σκέψη δείχνει ότι, αυτό είναι ένας πολύ καλός συμβιβασμός του οποίου τα κέρδη είναι πολύ περισσότερα από τις "ζημίες" του!

Η κεκλιμένη περιοχή του block δημιουργεί μια "τριγωνική" περιοχή στα πτερύγια, μέσα στην οποία -λόγω του μικρότερου διαθέσιμου χώρου- η ροή του αέρα αυξάνει ταχύτητα και έτσι η ψύξη που προκαλεί το ρεύμα αέρα γίνεται ισχυρότερη, ακριβώς εκεί που -λόγω του μικρότερου ύψους τους- τα πτερύγια είναι θερμότερα!

Αυτό το "λοξό" ρεύμα αέρα προκαλεί μείωση του δυναμικά διαθέσιμου χώρου για τη ροή του αέρα και στην ελεύθερη εμποδίων περιοχή των πτερυγίων. Αποτέλεσμα είναι η αύξηση της ταχύτητας ροής του αέρα με ευνοϊκά αποτελέσματα στην θερμοαπαγωγική ικανότητά του!

Τη διαμόρφωση αυτού του προοδευτικά στενότερου "αυλού" ροής του αέρα, συμπληρώνει το καλά κλειστό πλαϊνό των πτερυγίων :

Βεβαίως το "πλαϊνό" αυτό δημιουργείται από το "κλείδωμα" των πτερυγίων μεταξύ τους για λόγους στιβαρότητας, αλλά αξιοποιείται άριστα και για το σκοπό που προανέφερα!

Αυτό βέβαια σημαίνει αυξημένες απαιτήσεις από τον ανεμιστήρα, αλλά εδώ έρχεται ο NF-A9x14 HS PWM chromax.black να τις ικανοποιήσει με τον καλύτερο τρόπο.

Συνοψίζοντας -έλεγα πριν δυο χρόνια- την "εικόνα" που προκύπτει από τα παραπάνω:

Είναι φανερό ότι η NH-L9a γενικά (και της παρούσης συμπεριλαμβανομένης), είναι μια υβριδικής κατασκευής ψύκτρα, που συνδυάζει τα καλύτερα στοιχεία των παραδοσιακών ψυκτρών, με τα πλεονεκτήματα των ψυκτρών που διαθέτουν heat pipes και το τελικό αποτέλεσμα, πραγματικά δικαιώνει στο έπακρο αυτή τη σχεδιαστική επιλογή, καθώς όπως θα δούμε στη συνέχεια, οι επιδόσεις της ψύκτρας είναι τέτοιες που ακόμα και ένα "Εύγε! " είναι πραγματικά λίγο !

Και όπως καταλαβαίνετε, μετά τις δοκιμές της νέας μαύρης έκδοσης, που απέδειξαν ότι η βαφή αυτή πέρα από την αισθητική, βελτιώνει και τις θερμικές επιδόσεις της ψύκτρας, αξίζουν πολλά "Εύγε!" στην Noctua!

Το air flow του κουτιού

Αυτό είναι ουσιαστικά το μοναδικό πρόβλημα που πρέπει να σας απασχολεί!

Λόγω της κατασκευής της, ακόμα και αν την στριμώξουμε σε ένα κουτί με πολύ χαμηλό air flow, δεν πρόκειται να "συγκινηθεί", ίσα -ίσα που θα δουλεύει πιο αποδοτικά! Δεν συμβαίνει όμως το ίδιο με τον επεξεργαστή σας!

Αντίθετα, ένα κουτί με καλό air flow, θα της επιτρέψει να κρατήσει τον επεξεργαστή μας δροσερό σε κανονική χρήση και οπωσδήποτε ασφαλή, ακόμα και αν αποφασίσουμε να "ξεφύγουμε" εντελώς!

Μετρήσεις

Και ήρθε η ώρα να δούμε τι "πιάνει στο ζύγι" η αισθητικά νέα έκδοση της NH-L9a AM4

Η ψύκτρα έχει δύο heat pipes οπότε η λογική μέγιστη καταπόνησή της είναι της τάξης των 120Watt, επειδή όμως στο συναγωνισμό της υπάρχουν ψύκτρες με παραπλήσιο μέγεθος που δοκιμάστηκαν στα 180Watt, οι δοκιμές* προχώρησαν και μέχρι εκεί για να έχουμε μια συγκριτική εικόνα, έστω και σε extreme συνθήκες για την NH-L9a AM4 chromax.black.

{* Οι ενδιαφερόμενοι φίλοι μπορούν να δουν τη μεθοδολογία που χρησιμοποιούμε στις δοκιμές και πως αυτή αναβαθμίστηκε.}

Να σημειώσουμε ότι και σε αυτές τις δοκιμές μπήκε σαν ιδιαίτερος προσανατολισμός, ο προσανατολισμός των άκρων των heat pipes, καθώς η Noctua -σε αντίθεση με άλλα μοντέλα (C type)- δεν συνιστά την αποφυγή της τοποθέτησης που φέρνει τα άκρα των heat pipes χαμηλότερα από το σημείο κάμψης τους. Έτσι στην κατακόρυφη τοποθέτηση θα δείτε δύο επιμέρους στήλες με δοκιμές.

Και επειδή έχει ιδιαίτερο ενδιαφέρον να δούμε τι θερμική διαφορά μπορεί να σημαίνει η χρήση της μαύρης βαφής, φροντίσαμε οι στροφές του ανεμιστήρα να είναι ακριβώς οι ίδιες με τον ανεμιστήρα της πρώτης μας παρουσίασης.

Έχοντας κατά νου ότι η NH-L9a AM4 chromax.black έχει ενεργό θερμικό όγκο μόλις 162 cm³, ας δούμε πως συμπεριφέρθηκε στις διάφορες θερμικές καταπονήσεις που της επιβάλαμε, τόσο με τον stock ανεμιστήρα, όσο και με τον εναλλακτικό, NF-A9 PWM.

Και έχουμε και λέμε . . . τι να λέμε όμως (!), για μια ψύκτρα με θερμικό όγκο μόλις 162cm³ η οποία, σε θερμικό φορτίο διπλάσιο από το μέγιστο TDP της, πετυχαίνει Δθ μόλις 41,4^οC !

Αλλά ας τα βάλουμε σε μια σειρά και . . . βλέπουμε !

A. Από πλευράς προσανατολισμού η ψύκτρα -ιδιαίτερα στο υψηλό air flow δεν φαίνεται να επηρεάζεται από την θέση της, ακόμα και αν στον κάθετο προσανατολισμό την βάλουμε "ανάποδα" με τις κορυφές των heat pipes της προς τα κάτω !
Στα χαμηλότερα air flow, ξεχωρίζει ελαφρά η πλάγια τοποθέτηση από την κάθετη και ακολουθούνται από την οριζόντια που υστερεί -μεγίστως- ~2,5^οC από την πρώτη.
Αυτά βέβαια συμβαίνουν στα 180Watt, γιατί στα 90Watt οι διαφορές των προσανατολισμών είναι ουσιαστικά αμελητέες καθώς δεν φτάνουν καν τον 1^οC!

B. Στο TDP που δίνει η κατασκευάστρια (95Watt) σε περιβάλλον με καλό air flow (90Watt στον πίνακά μας), η ψύκτρα διαπρέπει καθώς οι τιμές του Δθ κυμαίνονται από τους ~21,6^οC στο υψηλό air flow για να φτάσουν τους ~30,0^οC στο χαμηλό, εξασφαλίζοντας στο HTPC μας ένα δροσερό επεξεργαστή πολύ μακρυά από οποιαδήποτε θερμική "δυσκολία" !

Γ. Όσον αφορά στο θόρυβο που παράγει, αυτός στην χειρότερη περίπτωση είναι ένα διακριτικό φύσημα ( 40,3 dB(A)) για να μειωθεί στα "ανήκουστα" -σε δωμάτιο πόλης- 33,1 dB(A) και τελικώς να καταλήξει οριακά κάτω από τα 30 dB(A), τα οποία πραγματικά δεν τα ακούς εκτός και αν ζεις σε σπήλαιο!
Φυσικά όλα αυτά οφείλονται σε έναν από τους καλύτερους ανεμιστήρες που έχει φτιάξει η Noctua, o οποίος πρακτικά αποτελεί το επιστέγασμα των "κλασικών" τεχνολογιών της.

Δ. Σε ακόμα μεγαλύτερη θερμική καταπόνηση, αποκαλύπτονται τα χαρίσματα της υβριδικής της κατασκευής, η οποία με 135 Watt σε κάθε heat pipes της (!) χάρη στην άμεση θερμική σύζευξη των πτερυγίων της με το block (θυμίζω ότι είναι συγκολλημένα πάνω σε αυτό) κατορθώνει να αντιμετωπίσει θερμική ισχύ τριπλάσια του σχεδιασμού της (270 Watt).

Ε. Για ακόμα χαμηλότερο θόρυβο, δοκιμάσαμε την συμπεριφορά της με τον λογικά εναλλακτικό ανεμιστήρα πάχους 25mm, Noctua NF-A9 PWM, εφόσον ο χώρος υπάρχει, και με το χρώμα να μην αποτελεί πλέον πρόβλημα, με μια παραχώρηση της τάξης των ~4^οC στα 180Watt, στο μέγιστο air flow και στη λογικά μέγιστη θερμική επιβάρυνση των 120Watt, μπορούμε να έχουμε:

Με θόρυβο μόλις 1,1 dB(A) υψηλότερο αυτού που αντιστοιχεί στο μέσο air flow του stock ανεμιστήρα, έχουμε ~2,8^οC χαμηλότερη θερμοκρασία.
Αν κάνουμε την ίδια "λοξή" σύγκριση μεταξύ του μέσου air flow του εναλλακτικού ανεμιστήρα και του χαμηλού του stock, όπου ο θόρυβος ουσιαστικά είναι ο ίδιος (διαφορά 0,2 dB(A)), έχουμε ~2^οC κέρδος.

Συνεπώς ο βασικός λόγος της αλλαγής σε παχύτερο ανεμιστήρα είναι μόνο η διαφορά που έχουν στο υψηλό air flow, όπου με "κόστος" αυτούς τους ~4^oC έχουμε 5,5 dB(A) χαμηλότερο θόρυβο, πράγμα που σημαίνει ότι η ψύκτρα με τον NF-A9 PWM (chromax.black swap) θα παράγει ουσιαστικά τον μισό θόρυβο από ότι με τον stock ανεμιστήρα των 14mm.

ΣΤ. Σε Pull setup αποδείχνεται ότι η Noctua καλά κάνει και δεν δίνει βίδες για να πραγματοποιηθεί!
Ο λόγος είναι ότι στο setup αυτό έχουμε πάνω από 2 dB(A) αύξηση του θορύβου, και παραπέρα αύξηση των θερμοκρασιών στη επιφόρτιση των 120Watt, που ξεκινά στο υψηλό air flow στον ~1^οC, γίνεται ~2,5^οC στο μέσο για να καταλήξει στο χαμηλό air flow στους ~10^οC και εδώ να σημειωθεί ότι σε αυτή το air flow στα 180 Watt η διαφορά γίνεται ~18^οC !

Αλλά σε αυτό το θέμα θα επανέλθουμε!

Όλα όσο είπαμε πιο πάνω και ακόμα περισσότερα μπορούμε να τα δούμε με μια ματιά στο συνοπτικό γράφημα της θερμικής συμπεριφοράς της ψύκτρας που ακολουθεί:

Το γράφημα αυτό υπάρχει και σε μεγάλο μέγεθος!

Α. Σταχυολογώντας κάποιες βασικές παρατηρήσεις:

Τα γραφήματα όλων των θερμικών καταπονήσεων και σε όλα τα air flow, δείχνουν ότι η ψύκτρα έχει μια τελείως γραμμική και προβλέψιμη συμπεριφορά ακόμα και στο διπλάσιο του ονομαστικού της φορτίο!
Αν δε, εξετάσουμε το γράφημα της πολύ υψηλής θερμικής καταπόνησης (Πορτοκαλί, HiThPo), προκύπτει ότι η λιλιπούτεια ψύκτρα της Noctua -παρά την τριπλάσια του ονομαστικού θερμικού φορτίου καταπόνησή της- απέχει πολύ από τα όριά της!
Μόνη εξαίρεση και αυτή πολύ μικρή, είναι η καμπύλη που αντιστοιχεί στο Pull setup και στο χαμηλό air flow, όπου η ελαφρά ανοδική κύρτωση μαρτυρά ότι η αύξηση του θερμικού φορτίου πέρα από τα 120Watt επιβαρύνει ελαφρά την απόδοση της ψύκτρας.
Η σύγκριση των επιδόσεων της ψύκτρας -για το ίδιο θερμικό φορτίο- στα τρία air flow, είναι ένας ακόμα λόγος για να απευθύνουμε προς την κατασκευάστρια συγχαρητήρια, καθώς η μεταβολή τους είναι επίσης γραμμική* !
(* Οι "οριζόντιες" λεπτές γραμμές που συνδέουν τις επιδόσεις στο ίδιο θερμικό φορτίο και στα τρία air flow, είναι πρακτικά ευθείες!)
Συνεπώς και παρά το μικρό της δέμας, η Noctua NH-L9a AM4 chromax.black μόνο ευχάριστες εκπλήξεις μπορεί να σας επιφυλάσσει!

Β. Αναφορικά με τα πρακτικά αποτελέσματα, σημειώνω δυο πράγματα και τα υπόλοιπα τα αφήνω στο ερευνητικό σας πνεύμα!

Στο TDP (90 Watt) το Δθ της ψύκτρας -ανάλογα το air flow- κυμαινόμενο από τους ~22^οC μέχρι τους 30oC, κρατάει τον επεξεργαστή του HTPC μας δροσερό, ακόμα και αν το φορτίο είναι υψηλό, και μάλιστα χωρίς ο θόρυβος να γίνεται ενοχλητικός.
Επειδή όμως η Noctua δεν θέλει να σας στερήσει το να "ξεφεύγετε" που και πού (λέμε τώρα! ), έχει φροντίσει η λιλιπούτεια ψύκτρα να μπορεί να υποστηρίξει την όποια από τη λογική . . . "παρέκκλισή" σας ! (Ποιο ευγενικά δεν γίνεται να το θέσω! )
Με το Δθ να βρίσκεται μεταξύ 41^οC και 58^οC -ανάλογα το air flow, ουσιαστικά μπορείτε να κάνετε ό,τι θέλετε, καθώς ακόμα και στα χαμηλό air flow οι θερμοκρασίες ναι μεν θα φλερτάρουν με τους 90^οC, αλλά μπλε οθόνη δεν θα δείτε!
Τώρα το πόσο λογικό είναι να τσιτώνετε τόσο τον επεξεργαστή σας στην επιζήτηση ενός αχρείαστα χαμηλού ορίου θορύβου, επαφίεται στην σύνεσή σας.
Τώρα, επειδή τόσα χρόνια, αν κάτι έμαθε και ο υποφαινόμενος, είναι να ετοιμάζεσαι για το απίθανο προκειμένου να είσαι σίγουρος για το πιθανό, δοκίμασα και πιο πάνω την ψύκτρα.
Αυτή η μάταια αναζήτηση του θερμικού της ορίου, δείχνει απερίφραστα το τεράστιο πλεονέκτημα που έχει η "υβριδική" σχεδίασή της, καθώς η ψύκτρα κρατάει τον επεξεργαστή μας σε ασφάλεια ακόμα και αν πάμε το θερμικό φορτίο κοντά στο τριπλάσιο αυτού που συνιστά η Noctua σαν TDP σε κουτί με καλό air flow!

Εδώ να πω ότι αφήνω κάποια πράγματα έξω από τη συζήτηση, καθώς αυτά είναι καλύτερο να τα δούμε στο επόμενο κεφάλαιο.

Μετρήσεις εις βάθος

(*)Οι μετρήσεις που έγιναν συνολικά μπορούν να βρεθούν στην λίστα που ακολουθεί:

Α. Μετρήσεις οριζόντιου προσανατολισμού με τον ανεμιστήρα σε διάταξη PUSH με την MX-4 TIM. (Table, Delta-T Graph, Rca Graph, CoolCap Graph )

B. Μετρήσεις οριζόντιου προσανατολισμού σε Extra Thermal Power με τον ανεμιστήρα σε διάταξη PUSH με την MX-4 TIM. ( Table, Delta-T Graph, Rca Graph, CoolCap Graph )

Γ. Μετρήσεις οριζόντιου προσανατολισμού με τον ανεμιστήρα σε διάταξη PULL με την MX-4 TIM. (Table, Delta-T Graph, Rca Graph, CoolCap Graph)
Δ.Μετρήσεις πλάγιου προσανατολισμού, με τον ανεμιστήρα σε διάταξη PUSH με την MX-4 TIM. ( Table, Delta-T Graph, Rca Graph, CoolCap Graph )

Ε. Μετρήσεις κατακόρυφου προσανατολισμού με τον ανεμιστήρα σε διάταξη PUSH με την MX-4 TIM. ( Table, Delta-T Graph, Rca Graph, CoolCap Graph )

ΣΤ. Μετρήσεις κατακόρυφου προσανατολισμού σε ανεστραμμένη θέση με τον ανεμιστήρα σε διάταξη PUSH με την MX-4 TIM. (Table, Delta-T Graph, Rca Graph, CoolCap Graph )

Ζ. Μετρήσεις κατακόρυφου προσανατολισμού με τον ανεμιστήρα σε διάταξη PULL με την MX-4 TIM. (Table, Delta-T Graph, Rca Graph, CoolCap Graph)

Η. Μετρήσεις κατακόρυφου προσανατολισμού με εναλλακτικό ανεμιστήρα σε PUSH με την MX-4. (Table, Delta-T Graph, Rca Graph, CoolCap Graph)

θ. Μετρήσεις οριζόντιου προσανατολισμού με σταθερό θερμικό φορτίο (τέσσερα επίπεδα θερμικού φορτίου 30W, 60W, 90W και 120W) και σε διάφορα airflow, με τον ανεμιστήρα σε διάταξη PUSH με την MX-4 TIM ( Table, Delta-T Graph, Rca Graph, CoolCap Graph )

{Για διευκόλυνση της αναζήτησης των υπόλοιπων στοιχείων μιας από τις μετρήσεις που θα παρουσιαστούν στη συνέχεια, εντός παρενθέσεως στα γραφήματα που ακολουθούν ευρίσκεται ο "αριθμός" που έχει η μέτρηση παραπάνω λίστα με το σύνολο των μετρήσεων}

Α (A). Μετρήσεις οριζόντιου προσανατολισμού με τον ανεμιστήρα σε διάταξη PUSH

Στο γράφημα αυτό έχουν προστεθεί και οι καμπύλες της Ψυκτικής Ικανότητας.

Βασική παρατήρηση ότι τα γραφήματα του Δθ είναι πρακτικά ευθείες και δείχνουν ότι η ψύκτρα βρίσκεται μακριά από τα θερμικά της όρια, ακόμα και όταν το θερμικό φορτία φτάνει στο διπλάσιο από αυτό που δίνει η Noctua σαν μέγιστο TDP κάτω από καλό air flow κουτιού.
Συνεπώς για να δούμε τις τάσεις που υπάρχουν θα πρέπει να αξιοποιήσουμε τις καμπύλες της Ψυκτικής Ικανότητας (CoolCap)
Στο υψηλό air flow έχουμε μια αισθητή βελτίωση της CoolCap μέχρι και τα 90W η οποία από εκεί και πέρα μειώνεται αλλά δεν παύει να είναι αυξητική, έστω και λίγο.
Στο μέσο air flow έχουμε αρχικά μια αύξηση και μετά σταθεροποίηση μέχρι τα 90W όπου και σημειώνεται μια μικρή μείωση.
Στο χαμηλό air flow η αύξηση είναι "διστακτική" αλλά δεν παύει να είναι εκεί!
Σημαντικό είναι ότι και στα τρία air flow οι καταληκτικές τιμές της Ψυκτικής Ικανότητας παραμένουν υψηλότερες από τις αρχικές, ακόμα και στα 180W, πράγμα που σημαίνει ότι η ψύκτρα ανεξαρτήτως air flow έχει sweet spot τα 90W, αλλά πάει με αξιώσεις και στα διπλάσια από αυτά και μάλιστα χωρίς να δείξει σημάδια κόπωσης.
Αυτή η "αντίσταση" που προβάλει η ψύκτρα στο να πέσει σε ανεξέλεγκτη υπερθέρμανση (Thermal Runaway) συνδέεται άμεσα με την υβριδική κατασκευή της, καθώς η άμεση συγκόλληση των πτερυγίων στο τεράστιο block συμβάλει στην "αποφόρτιση" των heat pipes από το υπερβολικό θερμικό φορτίο και έτσι δεν μπορούν να αναπτυχθούν φαινόμενα Evaporator Dry Out.

B (B). Μετρήσεις οριζόντιου προσανατολισμού σε Extra Thermal Power με τον ανεμιστήρα σε διάταξη PUSH

Σε επίρρωση όσων είπα πιο πάνω , ας δούμε πως τα καταφέρνει η Noctua NH_L9a AM4 chromax.black όταν η θερμική καταπόνηση γίνει ακόμα μεγαλύτερη!

Και όμως! Με 135W σε κάθε heat pipe, η ψύκτρα διατηρεί τόσο γραμμική τη θερμική συμπεριφορά της, που κάλλιστα θα μπορούσε να χρησιμοποιηθεί σαν όργανο μέτρησης !

Ακόμα πιο αποκαλυπτική είναι η καμπύλη της Ψυκτική Ικανότητας στην οποία διαπιστώνουμε ότι παρά το υπερβολικό θερμικό φορτίο ακόμα και μετά τα 180W η θερμική συμπεριφορά της εξακολουθεί οριακά να βελτιώνεται και θα πρέπει να φτάσουμε στα 270W για να αρχίσει η μεταβολή της CoolCap να στρέφει προς τη μείωση. Αλλά ακόμα και έτσι, παραμένει και 1,2 mW καλύτερη από ότι στα 180W!

Γ (Γ). Μετρήσεις οριζόντιου προσανατολισμού με τον ανεμιστήρα σε διάταξη PULL

Να επαναλάβω εδώ ότι η Noctua δεν παρέχει βίδες για την στερέωση του ανεμιστήρα σε θέση Pull πάνω στην ψύκτρα. Εμείς όμως μπήκαμε στον πειρασμό να το κάνουμε έχοντας κατά νου κάποιο βολικό κουτί με χαμηλό air flow το οποίο δίνει εύκολη έξοδο του αέρα στην περιοχή που βρίσκεται η ψύκτρα.
Έτσι η ψύκτρα θα αντλεί αέρα μέσα από το κουτί και θα βγάζει τον θερμότερο αέρα της εξόδου της έξω από αυτό.

Η συζήτηση γίνεται γιατί με βάση τις μετρήσεις προκύπτει ότι μεσοσταθμικά και για τους τρεις προσανατολισμούς έχουμε ότι σε σχέση με την θερμοκρασία περιβάλλοντος, ο αέρας εξόδου (Αο) έχει υψηλότερη θερμοκρασία (ΔθΑο) ως εξής:

Στα 90Watt η ΔθΑο διαμορφώνεται ανάλογα με το air flow: Ηi=9,8^oC Me=15,0^oC Lo=21,2^oC
Στα 120Watt η ΔθΑο διαμορφώνεται ανάλογα με το air flow: Ηi=13,3^oC Me=19,6^oC Lo=28,2^oC

Με βάση λοιπόν το γεγονός ότι, ακριβώς στην πορεία του θερμού αυτού αέρα βρίσκονται οι μνήμες και τα VRM της μητρικής, αξίζει το κόπο να δούμε το κατά πόσον ένα Pull setup το οποίο θα προκαλεί κυκλοφορία δροσερότερου αέρα μεταξύ των πλησίον του socket εξαρτημάτων, μπορεί να ανταπεξέλθει το θερμικό φορτίο των δοκιμών μας.

Στο υψηλό air flow σε σχέση με το αντίστοιχου προσανατολισμού Push Setup, η θερμοκρασία της "CPU" αυξάνεται μόλις 1,8^oC και 2,2 dB(A), που είναι πολύ μικρή "ποινή" για το επιδιωκόμενο κέρδος!
Στο μέσο air flow η διαφορά διαμορφώνεται σε μια αύξηση της θερμοκρασίας κατά 6,1^oC που μπορεί να είναι και αποδεκτή καθώς αναφερόμαστε πάντα στην μέγιστη θερμική καταπόνηση των 180Watt, ο δε θόρυβος επιβαρύνεται μόλις 1,1 dB(A).
Εκεί που τα πράγμα όμως γίνονται δύσκολα έως απαράδεκτα, είναι στο χαμηλό air flow, όπου οι αντίστοιχες τιμές είναι 15,3^oC παραπάνω για τη "CPU", πράγμα που, η ουσιαστική εξίσωση του θορύβου -επιβάρυνση μόνο κατά 0,2 dB(A)- απέχει πολύ από του να δώσει ένα άξιο αντιστάθμισμα!

Το πρόβλημα της μειωμένης θερμικής απόδοσης λόγω της ανάστροφης ροής του αέρα, γίνεται φανερό στις τιμές της CoolCap σε όλα τα air flow.

Στο υψηλό περνά από ελαφρά μείωση σε "επίπεδη" συμπεριφορά στα 90W και επάνω.
Στο μέσο αντίστοιχα η αύξηση των επιδόσεων πάει από τα 60W.
Και στο χαμηλό air flow, δεν μπορούμε καν να μιλήσουμε για αύξηση της θερμικής αποτελεσματικότητας καθώς το θερμικό φορτίο αυξάνει, καθώς ήδη από τα 30W η τιμές της CoolCap έχουν πάρει ευδιάκριτο -ομαλό ευτυχώς- "κατήφορο"!

Συνεπώς για τους φιλοπερίεργους φίλους που "πιάνουν τα χέρια" τους και μόνο εφόσον αντιμετωπίζουν πρόβλημα air flow στο κουτί τους και βολεύει η διαμόρφωσή του, μπορούν να δοκιμάσουν το Pull Setup.

Δ (ΣΤ). Μετρήσεις κατακόρυφου προσανατολισμού σε ανεστραμμένη θέση με τον ανεμιστήρα σε διάταξη PUSH

Σε όλες τις ψύκτρες της κατασκευάστριας, αλλά και άλλων κατασκευαστών, τονίζεται -καλώς!- ότι οι ψύκτρες δεν πρέπει να τοποθετούνται με προσανατολισμό που φέρνει τις κορυφές των Heat pipes τους, χαμηλότερα από τα σημεία που αυτά κάμπτονται για να "μπουν" στο block της ψύκτρας.
Για την συγκεκριμένη ψύκτρα όμως δεν υπάρχει αντίστοιχη οδηγία, οπότε . . . τουμπάραμε την ψύκτρα και έτσι, με τα heat pipes σε κατακόρυφη θέση, με της κούρμπες τους προς τα επάνω και τις άκρες τους προς τα κάτω, έχουμε:

Αν δεν το ξέρεις, δεν το καταλαβαίνεις, καθώς οι διαφορές είναι της τάξης του 0,5^oC και αν πάμε και στο χαμηλό air flow, τότε έχουμε και μια μικρή "ανατροπή" καθώς η ανάστροφη θέση πετυχαίνει λίγο καλύτερες θερμοκρασίες!

Και από το διάγραμμα της CoolCap, προκύπτει ότι το σημείο ιδανικής λειτουργίας για την Nh-L9a AM4 chromax.black είναι μεταξύ των 90 και 120 Watt, κλίνοντας προς τα 90W βεβαίως. Το θέμα και μεγάλο πλεονέκτημα αυτής της ψύκτρας, βεβαίως παραμένει, καθώς και πέρα από το Sweet spot η θερμική συμπεριφορά της χαρακτηρίζεται από μια πλήρη "αταραξία"!
Τα πάντα πάνε ολόισια, εκεί που πρέπει και ακόμα παραπέρα!

Ε (θ). Μετρήσεις οριζόντιου προσανατολισμού με σταθερό θερμικό φορτίο (τέσσερα επίπεδα θερμικού φορτίου 30W, 60W, 90W και 120W) και σε διάφορα airflow, με τον ανεμιστήρα σε διάταξη PUSH

Αυτές τις μετρήσεις σε αυτήν την πολλαπλότητα τις κάνουμε για πρώτη φορά. Είναι βασικά σαν μια μέτρηση για τον προσδιορισμό της Θερμικής αντίστασης της ψύκτρας (Rca) αλλά σε επαναλήψεις για τα τέσσερα διαφορετικά θερμικά φορτία που -λογικά- θα "απασχολήσουν" την ψύκτρα μας!

Γράφημα Δθ:

Αυτή η προοδευτικά μειούμενη επίδραση του αυξανόμενου air flow στην μείωση του Δθ, είναι η κλασικά αναμενόμενη εξέλιξη της συμπεριφοράς μιας ψύκτρας. Και το γεγονός ότι οι τέσσερις καμπύλες απέχουν ομοιόμορφα μεταξύ τους είναι μια έμμεση, αλλά ισχυρότατη απόδειξη του πόσο καλά έκανε τη δουλειά του το RnD τμήμα της Noctua!

Η ψύκτρα σε όλα τα φορτία και σε ανάλογα air flow, παρουσιάζει μια πολύ συνεκτική και προβλέψιμη θερμική συμπεριφορά, αλλά αυτό θα φανεί καλύτερα στα επόμενα γραφήματα!

Γράφημα Rca:

Μας δείχνει πόσο ανεβαίνει η θερμοκρασία του Loader για κάθε Watt θερμικής ισχύος που η ψύκτρα διοχετεύει στο περιβάλλον και πως αυτή αλλάζει δραστικά με την αύξηση του air flow.

Η θερμική αντίσταση της ψύκτρας είναι σχεδόν ταυτόσημη, ανεξάρτητα του θερμικού φορτίου που καλείται να διαχειριστεί!

Βεβαίως, διακρίνεται και η τάση της ψύκτρας να αποδίδει ελαφρά καλύτερα όσο μεγαλύτερο φορτίο δέχεται, καθώς αυτό σχετίζεται ευθέως με την θερμοκρασία στην οποία λειτουργεί. Αλλά στο επόμενο διάγραμμα έχουμε πιο "εύκολα" νούμερα!

Γράφημα CoolCap:

Στο γράφημα αυτό βλέπουμε το πόσα Watt θερμικής ισχύος μπορεί να διοχετεύσει στο περιβάλλον η ψύκτρα για κάθε βαθμό που αυξάνει η θερμοκρασία του loader των δοκιμών.

Από το γράφημα της Ψυκτικής Ικανότητας (πιο σωστά θα το έλεγα Θερμοαπαγωγικής ικανότητας, αλλά συγχωράτε μου την αυθαιρεσία, η λέξη είναι λίγο γλωσσοδέτης! ) φαίνεται ότι:

Η ψύκτρα ανεξαρτήτως φορτίου παρουσιάζει πρακτικά την ίδια θερμική συμπεριφορά, καθώς ακόμα και στο μέγιστο air flow, η διαφορά από το μεγαλύτερο στο μικρότερο θερμικό φορτίο είναι μόλις 0,23 Watt !
Και εδώ διακρίνεται ελαφρά ότι στα υψηλότερα θερμικά φορτία, αυξάνει και η απόδοση / αποτελεσματικότητα της ψύκτρας.
Η πιο μικρή διασπορά των τιμών που έχουν οι καμπύλες των 90W και 120W μεταξύ τους δίνουν με ένα άλλο τρόπο αυτό που είπα πιο πριν για το ιδανικό σημείο λειτουργίας της ψύκτρας.

Θα μπορούσαμε να πούμε ακόμα πολλά , τα οποία τα αφήνω στη διακριτική ευχέρεια των φιλοπερίεργων φίλων που θέλουν να δουν σε περισσότερο βάθος τα πράγματα, και θυμίζω εδώ ότι στην αρχή αυτού του κεφαλαίου υπάρχουν τα link για όλες τις μετρήσεις που χρησιμοποιήθηκαν σε αυτήν την παρουσίαση.

Αυτό που κρατάω από εδώ είναι ότι:

Η Noctua, με την NH-L9a AM4 chromax.black αναβαθμίζει και θερμικά, την πιο αποτελεσματική ψύκτρα που έχει κατασκευάσει μέχρι τώρα!
Μια ψύκτρα που αναλογικά με τον χώρο που καταλαμβάνει παρέχει την υψηλότερη θερμοαπαγωγική ικανότητα που έχουμε μετρήσει μέχρι στιγμής και πιστεύω ότι η αποκαθήλωσή της από την κορυφαία θέση μεταξύ των ESFF ψυκτρών θα αργήσει πολύ να έρθει!

Και με αυτά ήρθε η κατάλληλη στιγμή για να μπούμε λίγο πιο βαθειά στο ζήτημα της αλλαγής του χρώματος και του τι αυτή προσφέρει !

Περί του "χρώματος" και άλλων τινών !

Ωραίο το μαύρο χρώμα και πολύ πιο εύκολο να το ταιριάξεις με περισσότερα concept κατασκευής ενός κουτιού, αλλά τα πράγματα σταματούν εκεί;
Αν διαβάσεις στον ιστό θα δυσκολευτείς πολύ να καταλάβεις ότι η επίδραση του μαύρου χρώματος μπορεί να πηγαίνει και λίγο πιο πέρα από το αισθητικό θέμα!
Όσοι από εμάς έχουν ασχοληθεί στο παρελθόν με κατασκευές σε ηλεκτρονικά ισχύος, θα θυμούνται εκείνες τις εποχές που ψάχναμε να βρούμε μαύρη ψύκτρα για να μην βάλουμε την σκέτο αλουμίνιο στον ενισχυτή ή στο τροφοδοτικό μας. Ο λόγος ήταν ότι οι μαύρες ψύκτρες κράταγαν πολύ χαμηλότερα τις θερμοκρασίες από μια σκέτη «άβαφη» αλουμινένια!

Βέβαια από εκείνες τις εποχές, που η ψύξη γινόταν σχεδόν αποκλειστικά με φυσική κυκλοφορία του αέρα, μέχρι σήμερα, έχει κυλήσει πολύ νερό στο αυλάκι της τεχνολογίας και πολλά πράγματα άλλαξαν προς το καλύτερο και ακόμα περισσότερα «ξεχάστηκαν», καλυμμένα πίσω από βολικά αποφθέγματα του είδους:
«Όταν υπάρχει βεβιασμένη κυκλοφορία αέρα σε μια ψύκτρα, δεν έχει σημασία το χρώμα της!»

Ίσως λοιπόν, ήρθε η ώρα για την συζήτηση που ενώ είναι η προφανέστερη όλων, η ανάγκη να γίνει φαίνεται να περνάει «στα ψιλά»!
Καλό είναι λοιπόν να βάλουμε μερικά πράγματα σε μια σειρά για να φανεί πως η τεχνολογία προχωρά έστω και αν κάνει «κύκλους» μερικές φορές! Στο "spoiler" που ακολουθεί μπορείτε να βρείτε μια σύντομη αναφορά στην Φυσική του πράγματος και τα φαινόμενα που παίζουν σημαντικό ρόλο.

Spoiler

Ζητώ την κατανόηση των φίλων που είναι σχετικοί επιστήμονες, για τις απλοποιήσεις και την ενδεχόμενη μη ευλαβική τήρηση της δεοντολογίας μιας τέτοιας αναφοράς! Ελπίζω στο όνομα της σύντομης και "ευκατάληπτης" αναφοράς που είμαι σίγουρος ότι "κάνει τη διαφορά", να μου συγχωρέσετε τις όποιες θεωρητικές "ατασθαλίες" μου!

Α. Η θερμότητα διαδίδεται με τρεις βασικούς τρόπους:
1. Με αγωγή, (conduction) όπως συμβαίνει μεταξύ δύο σωμάτων που βρίσκονται σε επαφή μεταξύ τους, όπου η θερμότητα πάει από το θερμότερο στο ψυχρότερο σώμα, π.χ. μεταξύ του καλύμματος της CPU και του cold plate της ψύκτρας.
2. Με μεταφορά, (convection) όπως συμβαίνει μέσα στα ρευστά που βρίσκονται σε κίνηση είτε φυσική είτε εξαναγκασμένη, π.χ. μεταξύ των πτερυγίων της ψύκτρας και του αέρα που κυκλοφορεί ανάμεσά τους.
3. Με ακτινοβολία, (radiation) όπου γίνεται μετατροπή της θερμικής ενέργειας σε ηλεκτρομαγνητική όπως συμβαίνει στους θερμοπομπούς με πρώτο και καλύτερο τον . . . Ήλιο μας!

Ενώ λοιπόν τους δύο πρώτους τρόπους τους έχουμε «εμπεδώσει» με πολλούς και διάφορους τρόπους, αυτός της ακτινοβολίας παραμένει κάπως «αόριστος» και αυτό δεν είναι τυχαίο καθώς, σε ένα σύστημα ψύξης το οποίο βασίζεται σε κυκλοφορία του αέρα μέσω ανεμιστήρων, η συνεισφορά της ακτινοβολίας στην διάδοση της θερμότητας είναι μικρή σε σύγκριση με αυτήν της μεταφοράς. Το που οφείλεται αυτό όμως, είναι κάτι ακόμα λιγότερο «κατακτημένο» και έτσι το αντιμετωπίζουμε «αξιωματικά» και το προσπερνάμε!

Β. Γιατί σε μια ψύκτρα που βασίζεται σε εξαναγκασμένη κυκλοφορία του αέρα η απαγωγή της θερμότητας μέσω ακτινοβολίας είναι μικρή;
1. Ο βασικός λόγος είναι ότι σε μια τέτοια ψύκτρα έχουμε πολλά πτερύγια που είναι κοντά το ένα στο άλλο και κατά κανόνα παράλληλα μεταξύ τους. Έτσι η ακτινοβολία που φεύγει από το ένα πτερύγιο (α) ψύχοντάς το, να πέφτει πάνω στο γειτονικό του (β) και το θερμαίνει, και φυσικά αυτό δουλεύει και ακριβώς ανάστροφα από το πτερύγιο (β) προς το (α)!
2. Αυτό σημαίνει ότι το μέρος εκείνο της ψύκτρας που η ακτινοβολία του μπορεί να φέρει αποτέλεσμα, είναι τα εξωτερικά της τμήματα (πτερύγια, heat pipes, block κ.λπ.) τα οποία έχουν «ανεμπόδιστη θέα» προς το περιβάλλον (το εσωτερικό του κουτιού μας δηλαδή).
3. Έτσι, η γνώριμη σε εμάς κατασκευή μιας ψύκτρας που προορίζεται να δουλέψει με ανεμιστήρες (πολύ πυκνά και λεπτά πτερύγια) είναι πολύ διαφορετική από μια ψύκτρα που δουλεύει μόνο με φυσική κυκλοφορία του αέρα (μεγάλα παχιά και αραιά πτερύγια) και ακόμα πιο διαφορετική από μια που βασίζεται «αποκλειστικά» στην ακτινοβολούμενη θερμότητα (μεγάλη κατά το δυνατόν επιφάνεια με αραιά πτερύγια μικρού ύψους)!

Οι πρώτες δηλαδή έχουν όσο το δυνατόν περισσότερη επιφάνεια εις βάρος της ελεύθερης κυκλοφορίας του αέρα, καθώς αυτή τη δυσκολία την λύνουν οι ανεμιστήρες, ενώ οι δεύτερες βάζουν σε πρώτο πλάνο την ελευθερία της κυκλοφορίας του αέρα έστω και αν αυτό είναι εις βάρος της επιφάνειας που μπορεί να έχει η ψύκτρα! Οι δε τρίτες, που βασίζονται κυρίως -ή και μόνο- στην ακτινοβολία και εκμεταλλευόμενες κατά κανόνα τις εξωτερικές επιφάνειες των «κουτιών» στις οποίες είναι εγκαταστημένες, κάνουν ό,τι μπορούν!

Γ. Η επιφάνεια της ψύκτρας διαδραματίζει πολύ σημαντικό ρόλο στην ικανότητά της να απάγει την θερμότητα στο περιβάλλον και μάλιστα αυτό ισχύει, ανεξάρτητα από τον τρόπο* που γίνεται η απαγωγή της θερμότητας!
{* Μέσω Επαφής (conduction), Μεταφοράς (convection) ή Ακτινοβολίας (radiation)}
Φυσικό είναι λοιπόν αυτή να είναι ακόμα πιο σημαντική όπου υπάρχουν πολλές δεσμεύσεις σε σχέση με τη μορφολογία της (βλέπε μετάδοση θερμότητας μέσω ακτινοβολίας), όπου δεν μπορούμε να έχουμε μεγάλα και πυκνά πτερύγια και -κοντολογίς- «τα κουκιά είναι μετρημένα»!
Γιατί πώς να το «τεντώσεις» το πράγμα, η επιφάνεια είναι αυτή που είναι ! Ή μήπως όχι!
Ευτυχώς για τις . . . ψύκτρες και για όλα τα «φουντωμένα» εξαρτήματα, η επιφάνεια μιας . . . επιφάνειας δεν είναι αυτή που βλέπουμε εμείς . . . επιφανειακά!
Η θερμικά αξιοποιήσιμη επιφάνεια μιας ψύκτρας είναι αυτή που προκύπτει μετά από τη μικροσκοπική αξιολόγησή της!

Δ. Έτσι φτάνουμε στη διαδικασία της μικροσκοπικής επεξεργασίας μιας επιφάνειας με σκοπό να αυξηθεί το εμβαδόν της χωρίς όμως να αυξηθούν οι μακροσκοπικές διαστάσεις της!
Ένας πολύ διαδεδομένος τρόπος για να γίνει αυτό στα υλικά που χρησιμοποιούμε στις ψύκτρες (αλουμίνιο) είναι η ηλεκτροχημική επεξεργασία που συνοπτικά ονομάζουμε ανοδίωση. Σαν αποτέλεσμα της έκθεσης του αλουμινίου στα οξέα της επεξεργασίας, η επιφάνειά του καλύπτεται από πορώδες οξείδιο του αλουμινίου (οι πόροι είναι διαμέτρου από 10 -150nm) με αποτέλεσμα η θερμικά αξιοποιήσιμη επιφάνεια του μετάλλου να αυξάνει πολύ και παράλληλα να αυξάνει και η αφετική ικανότητά (emissivity) της επιφάνειας αυτής!

Ε. Ο παράγοντας Αφετική Ικανότητα μας περιγράφει το κατά πόσον η θερμική ακτινοβολία μιας επιφάνειας πλησιάζει την θερμική ακτινοβολία ενός Μελανού Σώματος (blackbody), όπου σαν μέλαν σώμα, ορίζεται ένα σώμα που εκπέμπει τη μέγιστη δυνατή ακτινοβολία αλλά μπορεί επίσης να απορροφήσει κατά το μέγιστο δυνατό τρόπο την ακτινοβολία που θα πέσει επάνω του, εξ ου και η ονομασία «Μαύρο σώμα»!
Επειδή όμως στην πραγματικότητα καμία επιφάνεια δεν είναι απόλυτα μαύρη, η εκπεμπόμενη από αυτήν Θερμική ισχύς είναι πάντα μικρότερη από την θεωρητικώς μέγιστη, έτσι η αφετική ικανότητα παίρνει τιμές από πολύ κοντά στο 0 (απόλυτα λευκό σώμα) μέχρι πολύ κοντά στο 1 (απόλυτα μαύρο σώμα). Για παράδειγμα αναφέρω ότι η αφετική ικανότητα μιας γυαλιστερής λευκής επιφάνειας είναι ~0,2 ενώ μιας μαύρης ματ επιφάνειας, είναι ~0,95.
Και εδώ να κάνω μια διευκρίνιση που θα μας χρειαστεί:
Το ανθρώπινο μάτι που αντιλαμβάνεται μόνο το ορατό φάσμα των ηλεκτρομαγνητικών ακτινοβολιών δεν είναι το ασφαλέστερο κριτήριο για το κατά πόσον μια επιφάνεια είναι αποτελεσματική στην απορρόφηση και εκπομπή σε ολόκληρο το φάσμα της θερμικής ακτινοβολίας, η οποία να σημειώσω ότι για τις θερμοκρασίες που μας ενδιαφέρουν εδώ, κυρίως συμβαίνει στο φάσμα των υπέρυθρων, αρκετά έξω από το ορατό φάσμα.

Το ορατό φάσμα των ακτινοβολιών βρίσκεται αριστερότερα των 0,7μ (στο παραπάνω διάγραμμα ουσιαστικά βρίσκεται πάνω σχεδόν στον κατακόρυφο άξονα και πολύ έξω από την περιοχή των 3μ – 40μ στην οποία εκπέμπουν αντικείμενα με θερμοκρασία από 25 έως 100^oC. Συνεπώς το «μαύρο» χρώμα είναι ένας πολύ ελαστικός ορισμός!

ΣΤ. Η αφετική ικανότητα του πρωτογενούς αλουμινίου μιας ψύκτρας, έτσι όπως βγήκε από την διαδικασία του extruding είναι 0,04, ενώ όταν ανοδιωθεί, η ικανότητα να ακτινοβολεί θερμότητα γίνεται ~0,85, δηλαδή είκοσι και, φορές μεγαλύτερη!
Όσον αφορά δε, στις διαφορές μεταξύ των χρωματισμών της ανοδίωσης, αυτές σε γενικές γραμμές έχουν αρκετά μικρότερη σημασία, καθώς το μαύρο, μπλε, πράσινο, κόκκινο, κίτρινο, ακόμα και το χρυσό, έχουν περίπου 0,82 – 0,88.
Για να φανεί το πόσο ισχυρότερη επίδραση έχει η ανοδιωμένη υφή της επιφάνειας της ψύκτρας σε σχέση με το χρώμα της σημειώνω ότι η μια ανοδιωμένη επιφάνεια με διαφανή χρωματισμό έχει αφετική ικανότητα από 0,76 – 0,84 και μόνο σε επιφάνειες που στο χρωματισμό τους έχει επιλεγεί το χρώμα του Χρωμίου, αυτή μειώνεται στο ~0,56.

Ζ. Η Βαφή των επιφανειών μιας ψύκτρας είναι ένας άλλος επίσης σημαντικός τρόπος για την αύξηση των επιδόσεών της αρκεί να έχουν ληφθεί τα απαραίτητα μέτρα έτσι ώστε το κέρδος από την αύξηση στην αφετική ικανότητα να μην χαθεί από την απώλεια σε θερμική αγωγιμότητα που σημαίνει η ίδια η βαφή και το πάχος της! Έτσι με προσεκτική επιλογή των υλικών αλλά και των μεθόδων βαφής μπορούμε να έχουμε επιφάνειες με αφετική ικανότητα της τάξης του 0,88 – 0,98 !
Συνεπώς, αν δεν χρειαζόμαστε οπωσδήποτε την αντοχή στην τριβή και χρήση που δίνει η ανοδίωση, τότε μπορούμε να κάνουμε την δουλειά μας και μόνο με το βάψιμο! Αν δε, η ανοδίωση αποτελεί εμπόδιο στην διαδικασία συγκόλλησης όπως συμβαίνει εδώ, τότε η βαφή αποτελεί την μόνη λύση.

Για να έρθουμε λοιπόν στο προκείμενο, η Noctua έχει τη δυνατότητα με την κατάλληλη επίστρωση της επιφάνειας της ψύκτρας της να μεταβάλει την αφετική ικανότητα της και συγκεκριμένα, από το το ~ 0,05 της λείας επινικέλωσης του block και το 0,11 της ματ επινικέλωσης των πτερυγίων, μπορεί τώρα να έχει ένα ενιαίο συντελεστή Αφετικής Ικανότητας της τάξης του ~ 0,85 - 0,95 που θα αφορά ολόκληρη την επιφάνεια της ψύκτρας!

Η. Τώρα λοιπόν που έχουμε αρκετά στοιχεία, για να δούμε και το άλλο φλέγον θέμα, αυτό της διαφοράς που φέρνει στην απόδοση της ψύκτρας η βεβιασμένη κυκλοφορία του αέρα. Διαλέγω δυο παραδείγματα από μια από τις σχετικές δοκιμές που υπάρχουν στον ιστό:

https://www.heatsinkcalculator.com/blog/the-importance-of-radiation-in-heat-sink-design/

Η-1. Η ψύκτρα βασίζει την ψύξη της σε ανεμιστήρα και δοκιμάζεται τόσο χωρίς καμία επιφανειακή κατεργασία, όπου έχει πολύ χαμηλή αφετική ικανότητα (emissivity ~0,07), όσο και με ανοδίωση, όπου η emissivity= 0,85.

Όσο η θερμοκρασία αυξάνει τόσο αυξάνει και το ποσοστό της θερμότητας που διαδίδεται στο περιβάλλον μέσω ακτινοβολίας.
Παρά το ότι η ψύκτρα ψύχεται από ανεμιστήρα και υποτίθεται ότι η αφετική της ικανότητα δεν έχει σημασία, βλέπουμε ότι, όταν η emissivity πέσει από το 0,85 στο 0,07 τότε μολονότι το θερμικό της φορτίο μειώνεται κατά 15Watt η θερμοκρασία της αυξάνει κατά 4^o C.
Συνεπώς, μπορεί η συμβολή της ακτινοβολίας να είναι μικρή σε σχέση με αυτή της μεταφοράς, αλλά δεν παύει να είναι της τάξης του 4%.
Εξετάζοντας την απόδοση της ψύκτρας από την άποψη της «θερμικής αγωγιμότητας» [ W/^o C ] και «θερμικής αντίστασης» [^oC/W] (τις στήλες αυτές τις πρόσθεσα εγώ) έχουμε ότι η θερμοαπαγωγική ικανότητα της ψύκτρας αυξάνει περίπου κατά 11%, όταν αυτή έχει emissivity=0,85*!

Εντυπωσιακό δεν είναι, αλλά ούτε και ευκαταφρόνητο! {*Προσοχή εδώ, γιατί αυτά συμβαίνουν στους ~145^oC}

Η2. Στο δεύτερο παράδειγμα, μια διαφορετική ψύκτρα, ψύχεται με φυσικό τρόπο και είναι τοποθετημένη κατακόρυφα, έτσι ώστε να διευκολύνεται το φυσικό ανοδικό ρεύμα του θερμού αέρα και βλέπουμε την επίδραση που έχει η αλλαγή / βελτίωση της αφετικής ικανότητας της επιφάνειας της στην θερμοκρασία της.

Εδώ βλέπουμε ότι η συμβολή της ακτινοβολίας στην απαγωγή της θερμότητας είναι της τάξης του ~30% , όταν η επιφάνεια της ψύκτρας έχει emissivity=0,85 για να πέσει στο ~ 10% όταν η επιφάνειά της είναι ανεπεξέργαστη (emissivity = 0,09)
Σημαντικό είναι ότι το ποσοστό της ακτινοβολούμενης θερμότητας είναι υψηλό (30,4%) ακόμα και όταν η θερμοκρασίας είναι σχετικά χαμηλή (~62^ο C)
Αυτό που είναι πραγματικά εντυπωσιακό εδώ είναι ότι σε θερμικό φορτίο 25Watt, η αύξηση της αφετικής ικανότητας της ψύκτρας αντιστοιχεί σε μια μείωση της θερμοκρασίας της τάξης των 27^ο C !
Εξετάζοντας την απόδοση της ψύκτρας από την άποψη της «θερμικής αγωγιμότητας» [ W/^ο C ] και «θερμικής αντίστασης» [^ο C/W] (τις στήλες αυτές τις πρόσθεσα εγώ) έχουμε ότι, όταν η ψύκτρα έχει emissivity=0,85, η θερμοαπαγωγική ικανότητά της αυξάνει περίπου κατά 19% !

Και αυτό, ακόμα και κάτω από την πιο αυστηρή κριτική, είναι εντυπωσιακό!
Αφού είπαμε όλα αυτά, είναι ώρα να επιστρέψουμε σε πιο «στενά» ενδιαφέροντα . . .

Στο "Διά ταύτα!"

Η ιστορία του χώρου της ψύξης μας έχει αποδείξει ότι η Noctua έχει βασίσει την επιτυχία των προϊόντων της, όχι μόνο στην πολύ καλή θερμική συμπεριφορά τους αλλά και στην διατήρηση αυτής της συμπεριφοράς σε βάθος χρόνου. Αυτό σημαίνει ότι οι τεχνικές που χρησιμοποιούσε μέχρι τώρα (συγκόλληση και επινικέλωση των επιμέρους εξαρτημάτων των ψυκτρών) έπρεπε να συνδυαστούν με τις "σκοτεινές" (!) απαιτήσεις των φίλων της εταιρίας!

“Our customers have been asking us for all-black coolers for a long time, but we’re soldering the fins to the heatpipes in order to guarantee optimal performance over many years of usage and this production process is difficult to combine with coatings,” explains Roland Mossig (Noctua CEO). “It took a lot of time and engineering work to find an appropriate coating material and production process that gave us satisfactory thermal performance and consistent visual appearance. Now, we’re proud with the end result and confident that the new chromax.black coolers will meet the high standards Noctua users have come to expect.”

Α. Τελικά μετά από αρκετή έρευνα έχουμε επιτέλους τη σειρά Chromax.Black!
Η κατασκευάστρια μιλά -επιδέξια- για black coating, χωρίς -φυσικά- να διευκρινίζει το τι και το πώς! Και επειδή δεν είδα κάτι στον ιστό, είπα να το ψάξω εγώ . . .

Τα ελάσματα στήριξης του ανεμιστήρα συγκρατούνται πάνω στο block με μία φρεζάτη βίδα. Η αφαίρεσή της αποκάλυψε . . .

Τα ίχνη της διείσδυσης της μπογιάς ανάμεσα στο block και στο έλασμα είναι χαρακτηριστικά!

Η ομοιόμορφη στρώση της βαφής, είναι δείγμα πολύ καλής τεχνικής στην παρασκευή της αλλά και στην εφαρμογή της. Η βαφή έχει καλύψει τα πάντα πολύ καλά και μόνο εκεί που πραγματικά "δεν χώραγε" άφησε κάποια κενά και δημιουργήθηκαν τα χαρακτηριστικά σχέδια από την ανομοιόμορφη κατανομή των pigments της βαφής.

Κοιτώντας στα αντίστοιχα σημεία του block διακρίνουμε τις ίδιες λεπτομέρειες, η για να το πως πιο σωστά, βλέπουμε τον λόγο της δημιουργίας των ιχνών στις προηγούμενες φωτογραφίες, όπως για παράδειγμα, τα δύο "ημικύκλια" αντιστοιχούν στις "ημικυκλικές" διαμορφώσεις των πτερυγίων οι οποίες κάνουν εφικτή την αποτελεσματική συγκόλλησή τους στα heat pipes.

Ομοίως και εδώ, η επαφή της καμπύλης του heat pipe με το έλασμα στήριξης του ανεμιστήρα, έμεινε άβαφη!

Και τελικά, από ότι βλέπουμε και στην βίδα στήριξης του ελάσματος αυτού, μόνο όπου υπήρχε συναρμογή με δύναμη και καλή επαφή, η βαφή δεν μπόρεσε να περάσει. Ολόκληρη η υπόλοιπη επιφάνεια είναι βαμμένη τέλεια!
Αψευδής μάρτυρας η επόμενη φωτογραφία!

Και φυσικά όταν προσπαθήσαμε να ξύσουμε την βαφή, αυτό έγινε αφού επιμείναμε -προσεκτικά πάντα- με ένα "κοφτερό" κατσαβίδι σαν ξέστρο, καταφέραμε να την αφαιρέσουμε και να δούμε από κάτω την επινικελωμένη επιφάνεια!

Στα πτερύγια αυτό φαίνεται δυσκολότερα, αλλά η εικόνα μας λέει ότι είναι εκεί.

Η υφή της βαφής από κοντά και παρά τα φτωχά φωτογραφικά μέσα, φαίνεται ότι είναι ματ και κάπως πορώδης, οπότε σε μικροσκοπικό επίπεδο η επιφάνεια θα είναι πολύ πιο "άγρια" !

Συνοψίζοντας τις διαπιστώσεις της επέμβασης αυτής έχουμε:

Η επικάλυψη της ψύκτρας είναι βαφή.
Έχει γίνει μετά την κατασκευή της ψύκτρας (κολλήματα, επινικέλωση, συναρμολόγηση κ.λπ.)
Η βαφή έχει κατανεμηθεί πολύ ομοιόμορφα και ισόπαχα παντού και κρίνοντας από την εικόνα των αποσυναρμολογημένων ελασμάτων ακόμα και εκεί που είναι πράγματι «στενάχωρα» η βαφή είναι εξαιρετική!
Η δοκιμή απόξεσης έδειξε ότι είναι σχετικά σκληρή και με πολύ καλή πρόσφυση στην επιφάνεια, ακόμα και του block η οποία είναι πολύ λεία.
Στα πτερύγια, η πρόσφυση της βαφής είναι ακόμα πιο ισχυρή, ίσως γιατί σε αυτά η προεργασία της επιφάνειάς τους (ματ επινικέλωση) δίνει μια πιο αδρή επιφάνεια στην οποία η βαφή «πιάνει» πιο γερά !

Με τον τρόπο αυτό η Noctua, παίρνει μια ήδη φτιαγμένη ψύκτρα και χωρίς «καμία» άλλη διεργασία, την βάφει μαύρη με την ειδική βαφή της και την αναβαθμίζει όπως είδατε στη σημερινή μας παρουσίαση -αλλά και σε όλες τις άλλες παρουσιάσεις της ψύκτρας- τόσο δραστικά σε αισθητικό επίπεδο, έτσι ώστε να εξανεμίζονται ακόμα και οι έμμονες αισθητικές αντιρρήσεις. Το πράγμα είναι απλό, η chromax.black αποτελεί πραγματικό «κόσμημα» !

Καλά όλα αυτά αλλά εμείς εδώ συζητάμε τόση ώρα για να βάλουμε τη βάση για τις μετρήσεις που θα ακολουθήσουν και θα αποδείξουν ότι, η chromax.black βελτίωση, μακράν απέχει του να είναι μόνο αισθητική, καθώς και από πλευράς επιδόσεων έχουμε νέα και μάλιστα ευχάριστα!

Η Noctua φυσικά δεν θα έκανε κάποια αλλαγή που θα χειροτέρευε τις επιδόσεις της ψύκτρας . . .

Thanks to thoroughgoing optimisations of the coating material and process, the chromax.black models provide the same, renowned quiet cooling performance as their regular, non-coated counterparts.

. . . αλλά σαν Noctua που είναι, της «αρέσει» να λέει λίγα και να κάνει πολλά και το έκανε και πάλι το «θαύμα» της!

Συγκεκριμένα και παρά τις "μετριοπαθείς" δηλώσεις της κατασκευάστριας, εμείς διαπιστώσαμε ότι έχουν βελτιωθεί και οι θερμικές επιδόσεις της ψύκτρας !
Αλλά καλό είναι αυτά να τα δούμε πιο συγκεκριμένα !

Συγκριτικές μετρήσεις μεταξύ NH-L9a AM4 chromax.black και NH-L9a AM4 (Nickel Plated)

Αυτό ίσως είναι το πιο ενδιαφέρον κομμάτι της παρουσίασης αυτής, καθώς εδώ θα φανεί ποία είναι η επίδραση της μαύρης βαφής, στις επιδόσεις της ψύκτρας.

Από το ιστορικό των μετρήσεων "επιστρατεύτηκαν" οι μετρήσεις της Noctua NH-L9a AM4 που είχαμε παρουσιάσει εδώ πριν από σχεδόν τρία χρόνια και αντιπαραβλήθηκαν με τις τωρινές μετρήσεις της μαύρης έκδοσής της που παρουσιάζουμε σήμερα.
Αυτή η σύγκριση είναι και εφικτή και ακριβής, καθώς, ένα από τα βασικά προτερήματα της πλατφόρμας δοκιμών που χρησιμοποιούμε είναι η επαναληψιμότητα των μετρήσεων που αποδίδει, η οποία βασίζεται στην εξαιρετικά ακριβή αναπαραγωγή των συνθηκών μέτρησης (θερμική καταπόνηση, δυνάμεις σύσφιξης, TIM application, κ.λπ.)

Φυσικά πάντα υπάρχουν και οι παράγοντες που δεν μπορούμε να ελέγξουμε, όπως είναι οι μικρές κατασκευαστικές διαφορές μεταξύ των ίδιων τυπικά δειγμάτων και οι περιβαλλοντικές επιρροές από την θερμοκρασία μέχρι το πόσο καλά έχει "πατήσει" η ψύκτρα πάνω στον Loader, ή το ποία είναι η ακριβής θέση των αισθητήρων θερμοκρασίας της ροής του αέρα που ψύχει την ψύκτρα.
Ευτυχώς όμως τα σφάλματα αυτά είναι μέσα στα στατιστικώς αποδεκτά και σαφώς δεν μπορούν να επηρεάσουν μια συστηματική διαφορά!

Όμως για να είμαι "ήσυχος με την συνείδησή μου" και μιας και η επινικελωμένη NH-L9a AM4 εξακολουθεί να βρίσκεται στην αποθήκη του εργαστηρίου, έκανα και μερικές σειρές δοκιμών αμέσως μετά την ολοκλήρωση των δοκιμών της chromax.black έκδοσης.
Να σημειώσω ότι οι μετρήσεις έγιναν και στα τρία βασικά air flow (Hi=2700rpm, Me=2040rpm, Lo=1560rpm) και οι ψύκτρες αναφέρονται ως εξής:

Η NH-L9a AM4 chromax.black με παχιές γραμμές και κυκλικά σημεία μέτρησης (αναφέρεται και σαν Α-cooler).
Η NH-L9a AM4 στις παλιές της μετρήσεις αναφέρεται σαν Β-Cooler και έχει συμπαγείς λεπτές γραμμές και ρομβικά σημεία μέτρησης.
Η NH-L9a AM4 στις νέες της μετρήσεις αναφέρεται σαν C-Cooler και έχει διακεκομμένες λεπτές γραμμές και τριγωνικά σημεία μέτρησης.
Η NH-L9a AM4 στην δεύτερη σειρά νέων μετρήσεων αναφέρεται σαν D-Cooler και έχει διακεκομμένες λεπτές γραμμές και τετράγωνα σημεία μέτρησης. Ειδικά αυτή η σειρά μετρήσεων έγινε για να αρθεί η ανακρίβεια που εισάγει στις μετρήσεις το curing time της θερμοαγώγιμης πάστας που χρησιμοποιούμε, το οποίο είναι πράγματι πολύ μικρό αλλά στην περίπτωσή μας -εδώ που δεν είχαμε τον χρόνο να κάνουμε τις απαραίτητες δοκιμές προσαρμογής- φάνηκε μια απόκλιση ελαφρά μεγαλύτερη στις μετρήσεις του χαμηλού air flow στην οριζόντια τοποθέτηση. Οπότε τελικώς, επαναλάβαμε όλη την τριάδα μετρήσεων στην οριζόντια τοποθέτηση.

Τα γραφήματα είναι όμοια με τα αντίστοιχα προηγούμενα με τη διαφορά ότι εδώ δεν έχω βάλει τις μερικές αυξήσεις της θερμοκρασίας, αλλά έχω προσθέσει την ποσοστιαία διαφορά της chromax.black έκδοσης από την επινικελωμένη προκάτοχό της, η οποία μας δείχνει πόσο επί τοις εκατό χαμηλότερη θερμοκρασία επιτυγχάνει η μαύρη έκδοση.
Επιπλέον αυτών έχει προστεθεί και ο μέσος όρος των διαφορών αυτών για να μας δώσει μια πιο συνολική εικόνα της βελτίωσης της θερμικής συμπεριφοράς που έφερε η νέα έκδοση!

Πάμε λοιπόν να δούμε τι λένε οι αριθμοί !

Α. Σύγκριση των θερμικών επιδόσεων σε οριζόντια θέση

Ακόμα και η τελείως επιφανειακή εξέταση του γραφήματος δείχνει ότι υπάρχει μια συστηματική βελτίωση των επιδόσεων σε όλα τα air flow και θερμικές καταπονήσεις!

Οι παλαιές (Β-Cooler) και οι νέες μετρήσεις (C* και D Cooler) που έγιναν στην "παλαιά" επινικελωμένη ψύκτρα NH-L9a AM4 αποκλίνουν ελάχιστα μεταξύ τους, δείχνοντας την πολύ καλή επαναληψιμότητα των μετρήσεων που μπορούμε να πετύχουμε με το σύστημα δοκιμών "'Ήφαιστος" που χρησιμοποιούμε. {* στο C-Cooler χαμηλό air flow -όπως ήδη ανέφερα- έχουμε μια μεγαλύτερη απόκλιση που οφείλεται στο T.I.M. curing time}
Οι μετρήσεις που έγιναν στην NH-L9a AM4 chromax.black, είναι συστηματικά καλύτερες από τις αντίστοιχες της επινικελωμένης έκδοσης και μάλιστα, η βελτίωση αυτή -στο υψηλό air flow- είναι της τάξης του ~7,5%.
Στα χαμηλότερα air flow η βελτίωση κυμαίνεται χονδρικά γύρω στο 5,5%.
Και σαν γενικότερη εικόνα ο συνολικός μέσος όρος της βελτίωσης των θερμικών επιδόσεων στην οριζόντια τοποθέτηση, ανεξαρτήτως της ταχύτητας των ανεμιστήρων είναι της τάξης 6 - 6,5%.

Αυτή η βελτίωση των επιδόσεων, γίνεται ακόμα πιο σημαντική καθώς συμβαίνει μέσα στα πλαίσια μιας τροποποίησης (μαύρη βαφή), στην οποία το κύριο μέρος της προσπάθειας γίνεται για αποφευχθεί η μείωση των επιδόσεων που ενδέχεται να σημαίνει αυτή η πρόσθετη στρώση της βαφής !

Β. Σύγκριση των θερμικών επιδόσεων σε κατακόρυφη θέση

Ανάλογες παρατηρήσεις έχουμε και στην κατακόρυφη τοποθέτηση της ψύκτρας.

Στο υψηλό και μέσο air flow η διαφορά της chromax.black έκδοσης είναι ευδιάκριτη.
Στο χαμηλό air flow μολονότι η διαφορά μειώνεται, η προπορεία της μαύρης έκδοσης παραμένει σαφής και συστηματική.
Στο μέσο και υψηλό air flow η ποσοστιαία διαφορά ξεκινά από χαμηλά για να διαμορφωθεί από τα 90W και επάνω σε μια τιμή της τάξης του 6 - 6,5%.
Ο δε γενικός μέσος όρος βελτίωσης ανεξαρτήτως φορτίου και air flow κυμαίνεται γύρω στο 5%.

Γ. Σύγκριση των θερμικών επιδόσεων σε κατακόρυφη θέση με τον εναλλακτικό ανεμιστήρα Noctua NF-A9 (x25 PWM)

Και κλείνοντας τις μετρήσεις αντιπαραβολής της νέας με την παλιά ψύκτρα, με την σύγκριση των επιδόσεών τους με τον εναλλακτικό ανεμιστήρα των 25mm, έχουμε ανάλογες παρατηρήσεις:

Πολύ ευδιάκριτη διαφοροποίηση των επιδόσεων της μαύρης ψύκτρας σε σχέση με αυτές της επινικελωμένης και μάλιστα, αυτή γίνεται μεγαλύτερη στο χαμηλό air flow -λογικό- όπου κυμαίνεται από 3,8% στα 60W για να φτάσει στο 6,9% στα "αδικαιολογήτως" υψηλά 150W!
Τα προσόντα του ανεμιστήρα όσον αφορά στην απόδοσή του σε χαμηλές στροφές φαίνονται από την αναλογική αύξηση των συγκριτικών επιδόσεων καθώς η ταχύτητα του ανεμιστήρα μειώνεται.
Ο γενικός μέσος όρος αυτού του setup, είναι ~5,4% δείχνοντας μια τάση βελτίωσης καθώς η θερμική ισχύς αυξάνει

Συνοψίζοντας αυτές τις απαραίτητες συγκριτικές μετρήσεις μπορούμε απερίφραστα να απευθύνουμε στην Noctua τα θερμά μας συγχαρητήρια, καθώς δεν περιορίστηκε στο να μας δώσει μια πιο όμορφη ψύκτρα, αλλά -πιστή στις δικές της παραδόσεις- την έκανε και πιο αποτελεσματική !
Η θερμοκρασιακή βελτίωση της έκδοσης chromax.black και από" μόνη της", δεν είναι αμελητέα, αλλά εντασσόμενη μέσα στους φυσικούς περιορισμούς του εγχειρήματος της βαφής μιας ψύκτρας, γίνεται πραγματικά σημαντική καθώς, το RnD τμήμα της κατασκευάστριας, για μια ακόμα φορά, έδειξε ότι η Noctua δεν βρίσκεται τυχαία στην κορυφή των προτιμήσεων και επιπλέον -πλέον!- εδραιώνει και την -ανενδοίαστη- αποδοχή της στον τομέα της αισθητικής!

Συγκριτική κατάταξη

Ώρα όμως να δούμε πως διαμορφώνεται με την προσθήκη της Noctua NH-L9a AM4 chromax.black το διάγραμμα συγκριτικής παρουσίασης των επιδόσεων των ψυκτρών, που έχουν περάσει από τον πάγκο του TheLab !

Επίσης για να δώσουμε και μια αίσθηση της αποτελεσματικότητας μιας ψύκτρας (ψυκτικής ικανότητας) σε σχέση με τον συνολικό της όγκο και το πόσο αποκλίνουν οι επιδόσεις της από έναν κοινό για όλες μέσο όρο Δθ, προσθέσαμε στο πρώτο ραβδόγραμμα (του Δθ) την παράμετρο Delta-T Deviation Weighted Total Volume Cooling Capacity. Η ανάλογη προσθήκη έγινε και στο δεύτερο (του Θορύβου) όπου η νέα παράμετρος Noise Deviation Weighted Cooling Capacity @ Performance to Noise Efficiency μας δίνει μια ένδειξη του πόσο καλά μας "αποζημιώνει" θερμικά μια ψύκτρα, για κάθε dB(A) θορύβου που παράγει! Και οι δυο παράμετροι έχουν την λιγότερο σημαντική θέση στην ιεράρχηση (sorting) των τιμών του ραβδογράμματος, απεικονίζονται δε, με φωτεινό πράσινο χρώμα.
Με αυτά κατά νου, ας δούμε τα αποτελέσματα που έφερε η ψύκτρα της σημερινής μας παρουσίασης δοκιμαζόμενη στα180 Watt.

Από ότι βλέπετε, η Noctua το έκανε πάλι το "θαύμα" της !

Κατατάσσεται πρώτη στην κατηγορία των ψυκτρών με πολύ μικρό όγκο και τρίτη στην κατηγορία των ψυκτρών που έχουν δοκιμαστεί στα 180 Watt, αλλά . . . αν βάλουμε τα νούμερα κάτω αποκαλύπτεται κάτι πολύ ενδιαφέρον:

Ο θερμικά ενεργός όγκος της Noctua NH-L9a AM4 chromax.black είναι 0,162 lit, ενώ της Arctic Freezer i11 είναι 0,531 Lit. Με άλλα λόγια η Noctua με μόλις το 30% του όγκου της Arctic και με κάποια "θυσία" στο θόρυβο, υπολείπεται μόνο κατά ~1,5^οC από αυτήν !
Το πράγμα γίνεται ακόμα πιο ενδιαφέρον αν συγκρίνουμε την NH-L9a AM4 chromax.black με την Noctua NH-9x65 SE AM4, όπου η σημερινή φιλοξενούμενη του εργαστηρίου μας, μολονότι έχει μόνον το 65% του όγκου της NH-9x65 SE AM4, κατορθώνει και είναι ~1,2^οC πιο δροσερή και λίγο πιο ήσυχη!
Η ανάλογη σύγκριση με την ίδιου μεγέθους Noctua NH-L9a AM4, μας δείχνει ότι η NH-L9a AM4 chromax.black, στα 180Watt πετυχαίνει ~2,7^οC χαμηλότερη θερμοκρασία!
Η μόνη ψύκτρα που την ξεπερνά με αξιώσεις στα 180Watt είναι η ομόσταυλη NH-L12S, η οποία όμως από πλευράς όγκου και foot print δεν έχει καμία σχέση με την λιλιπούτεια αδελφή της!
Και "κερασάκι στην τούρτα" έρχεται η καλύτερη -αναλογικά με τον όγκο της- επίδοση από όλες τις ψύκτρες που έχουμε δοκιμάσει!
Με δείκτη Delta-T Deviation Weighted Total Volume Cooling Capacity ίσο με 11,0489, κυριολεκτικά δεν έχει αντίπαλο!

Ένα μέρος από τη διαφορά αυτή (3) κάλλιστα μπορεί να οφείλεται στις μικροδιαφορές κατασκευής των δύο ψυκτρών, αλλά -όπως είδαμε- σίγουρα το μεγαλύτερο από αυτήν, οφείλεται στην μόνη ουσιαστική διαφορά που υπάρχει μεταξύ τους, την βαφή της ψύκτρας!

Εδώ η εικόνα είναι η αναμενόμενη, την γενική πρωτοκαθεδρία όσον αφορά στα Watt την έχει η Noctua NH-L12 S με τον εξαιρετικά αθόρυβο ανεμιστήρα της ακολουθούμενη από την Arctic Freezer i11 και μετά είναι η σημερινή φιλοξενούμενη του εργαστηρίου μας, αλλά αν βάλουμε μέσα στην σύγκριση και την απαίτηση του πολύ μικρού όγκο η Noctua NH-L9a AM4 chromax.black, απλά δεν έχει αντίπαλο!
Αν δε, δούμε λίγο καλύτερα στο ραβδόγραμμα το δείκτη Noise Deviation Weighted Cooling Capacity @ Performance to Noise Efficiency, που μας δείχνει πόσο καλά μας αποζημιώνει θερμικά η ψύκτρα για κάθε dB(A) που μας "κοστίζει", βλέπουμε και εδώ μια καθαρή κατάταξη στη πρώτη θέση καθώς, για να βρεθεί στην δεύτερη, θα χρειαστεί να ξεχάσουμε τις απαιτήσεις για ESFF (Εξαιρετικά μικρό όγκο) και να την συγκρίνουμε με τον -υπερδιπλάσιου θερμικού όγκου- ουσιαστικό πρώτο των 180Watt !
Τυπικά και για να είμαστε ακριβοδίκαιοι, η πρώτη θέση στην κατηγορία των πολύ μικρού όγκου ψυκτρών με βάση το θόρυβο, ανήκει στην SilverStone Argon Series AR05, η οποία όμως χάνει το πλεονέκτημα του υποδιπλάσιου θορύβου από την θερμική επιβάρυνση των 19^οC, που σημαίνει αυτό!

Και με αυτά είμαστε έτοιμοι να πάμε να δούμε την κατάταξη που πετυχαίνει στα επόμενα πιο ενδελεχή συστήματα κατάταξης.

Συνδυαστική κατάταξη με σταθμισμένο σύστημα βαρών

"Ποια ψύκτρα έχει καλές επιδόσεις, αλλά παράλληλα έχει και χαμηλό θόρυβο; "
" Θέλω μια ψύκτρα που να έχει επιδόσεις αλλά να μη μου "παίρνει" τα αυτιά ! "
" Χρειάζομαι μια ψύκτρα που να είναι ήσυχη, χωρίς να είναι και "ψοφίμι ! "

Spoiler

Γ. Σταθμισμένη κατάταξη με βάση το συνδυασμό του Δθ και του θορύβου, στο μέγιστο θερμικό φορτίο και air flow.

Στο ραβδόγραμμα που ακολουθεί υπάρχουν τα ακατέργαστα δεδομένα (Δθ και Noise) σαν βάση αναφοράς και η παράμετρος Δθ/Noise Weighted Average που αποτελεί και το πρώτο κριτήριο κατάταξης μέσα σε κάθε ομάδα ψυκτρών έτσι όπως αυτές διαχωρίστηκαν με βάση την θερμική ισχύ της δοκιμής τους.

Σε αυτό το ραβδόγραμμα αναδεικνύονται οι ψύκτρες που έχουν πιο ισορροπημένη σχέση μεταξύ των θερμικών επιδόσεών τους και του θορύβου που συνεπάγεται η επίτευξή αυτών.

Η Noctua NH-L9a AM4 chromax.black, παίρνει την κορυφαία θέση στην κατάταξη που το Δθ και ο Θόρυβος συμμετέχουν ισοβαρώς στο διάγραμμα.

Φυσικά την ευνοούν οι σχεδόν "τετράγωνες" επιδόσεις της αλλά και η χαμηλές -για τέτοιο μέγεθος ψύκτρας- τιμές τους!

Οι δύο άλλες ψύκτρες που βρίσκονται ψηλότερα στην κατάταξη των 180W, δεν ανήκουν στην κατηγορία ESFF ψυκτρών, οπότε ουσιαστικά δεν μας ενδιαφέρουν, όσο γι' αυτές που βρίσκονται χαμηλότερα, να σημειώσουμε ότι μεταξύ αυτών βρίσκεται και η NH-9x65 SE AM4 με αισθητά μεγαλύτερο όγκο, αλλά με την κλασική τεχνολογία όπου την μεταφορά της θερμότητας την αναλαμβάνουν αποκλειστικά τα heat pipes.

Δ.Σταθμισμένη κατάταξη με βάση το συνδυασμό του Δθ και του θορύβου, στο μέγιστο θερμικό φορτίο και air flow.

Γράφημα σταθμισμένο για Χαμηλότερο Δθ.
(Pthermal = Max, Air flow = Max, Noise measurement distance = 0,5m)

Εδώ στη συνταγή αξιολόγησης έχουμε δώσει μεγαλύτερο βάρος στις επιδόσεις και μικρότερο στο Θόρυβο. Το κριτήριο κατάταξης είναι η πρώτη ράβδος κάθε τριάδας (Δθ / Noise Weighted Average).

Και η πρωτιά στην ESFF κατηγορία, διατηρείται αταλάντευτη !

Στην κατάταξη πρακτικά δεν αλλάζει τίποτε καθώς οι επιδόσεις αλλά και ο χαμηλός της θόρυβος, της επιτρέπουν να πρωταγωνιστεί και κάτω από αυτές τις συνθήκες σύγκρισης, όπου τον κύριο ρόλο τον παίζουν οι επιδόσεις.

Ε. Σταθμισμένη κατάταξη με βάση το συνδυασμό του Δθ και του θορύβου, στο μέγιστο θερμικό φορτίο και air flow.

Γράφημα σταθμισμένο για Χαμηλότερο Θόρυβο.
(Pthermal = Max, Air flow = Max, Noise measurement distance = 0,5m)

Και αφού μέχρι εδώ δεν σηκώθηκε από τον "θρόνο" της πρώτης θέσης στην κατάταξη των ESFF ψυκτρών, γιατί να το κάνει τώρα!

Πρακτικά, η άριστη NH-L9a AM4, μαύρισε -κυριολεκτικώς!- και έγινε ακόμα καλύτερη, εδραιώνοντας ακόμα πιο σταθερά την αποδεδειγμένη πεποίθηση ότι αυτή η chromax.black έκδοση της ψύκτρας, είναι ό,τι καλύτερο μπορεί να πάρει κάποιος που χρειάζεται οπωσδήποτε μια εξαιρετικά μικρή σε μέγεθος η ψύκτρα.

Επίλογος και βαθμολογία

Η Noctua NH-L9a AM4 chromax.black, έμεινε αρκετό καιρό στον πάγκο του TheLab.gr και μας έδωσε την ευκαιρία να δούμε σε βάθος αυτό που τελικώς -μολονότι έχει σημασία- κατά κανόνα "διαλανθάνει" της προσοχής των παρουσιάσεων!

Η Noctua αξιοποιεί της θερμικές δυνατότητες της πιο compact ψύκτρας που έχει στη γκάμα της (και μιας από τις πιο μικρές του after market εμπορίου) και αναπτύσσοντας την κατάλληλη μαύρη επίστρωση, αναβαθμίζει δραστικά την αισθητική της ψύκτρας, διευρύνει το target group στο οποίο απευθύνεται και παράλληλα εγγυάται τις ίδιες θερμικές επιδόσεις με την nickel plated "προκάτοχο" της!

Είχαμε αναφέρει από εδώ στην προηγούμενη παρουσίασή "της", ότι ψύκτρες σαν αυτήν κάνουν τη ζωή του reviewer εύκολη, μετά από τον έλεγχο της σημερινής φιλοξενούμενης όμως, αυτή έγινε . . . ακόμα ευκολότερη!

Ο λόγος φυσικά είναι η επίδραση που έχει η βαφή της ψύκτρας στις θερμικές επιδόσεις της.

Η Noctua συνδυάζοντας την τεχνολογία των απλών ψυκτρών με αυτήν των heat pipes, μας δίνει μια ψύκτρα με εντυπωσιακές επιδόσεις, ικανή να κρατήσει το επεξεργαστή μας ασφαλή ακόμα και κάτω από παράλογα υψηλά -για το μέγεθός της- θερμικά φορτία!

Εκμεταλλευόμενη την "άνεση" που τις δίνει το ΑMD AM4 footprint, εξασφαλίζει πλήρη συμβατότητα με το πέριξ του socket, hardware και χάρη στο μικρό ύψος της, που είναι παραπλήσιο με αυτό των μνημών, μπορεί να τοποθετηθεί ακόμα και στα μικρότερα κουτιά HTPC.

Στον σπουδαίο ανεμιστήρα που την συνοδεύει, πέρα από την εξαιρετική θερμοαπαγωγική ικανότητα, οφείλει πολλά και στο θέμα του θορύβου, του οποίου το επίπεδο, κυμαινόμενο από το τελείως αθόρυβο, έως το απαλλαγμένο από ενοχλητικές συχνότητες διακριτικό "φύσημα", καθιστά την NH-L9a AM4 πρώτη επιλογή για οποιοδήποτε σύστημα compact HTPC βασίζεται στους νέους AMD Ryzen5.

Παρά την "για λόγους αρχής" συντηρητική θέση της κατασκευάστριας όσον αφορά στο TDP της, σε ένα ευάερο κουτί θα σας εκπλήξει με την ευκολία που αντιμετωπίζει αρκετά μεγαλύτερα φορτία, επιτρέποντας στο μικροσκοπικό υπολογιστή σας, να ανταπεξέλθει σε ότι του ζητηθεί, από το να είναι multimedia center, μέχρι παιχνιδομηχανή.

Η ποιότητα κατασκευής της είναι κορυφαία και το δοκιμασμένο σύστημα στήριξης κάνει την εγκατάσταση της. . . "παιχνίδι" !

Αυτά έλεγα πριν τρία σχεδόν χρόνια και εξακολουθούν να ισχύουν επακριβώς, και όχι μόνο αυτά, αλλά και η επωδός. . .
"Θα έπρεπε να ξέρω καλύτερα!"

Η Noctua προσθέτει στο "πακέτο":

Το οπτικό προσόν της pitch-black εμφάνισης, που επιτρέπει την ένταξη της ψύκτρας σε οποιοδήποτε σχεδόν αισθητικό concept συστήματος HTPC.
Και επιπλέον, οι μετρήσεις μας λένε ότι οι θερμικές επιδόσεις της, παρουσιάζουν σε όλα τα φορτία και air flow, μια συστηματική βελτίωση της τάξης του 5% !

Έτσι το εξαιρετικό, γίνεται ακαταμάχητο!

Το μόνο που θα θέλαμε να είναι καλύτερο, μολονότι είναι αντιληπτό ότι τα νέα προϊόντα έχουν ενσωματωμένο στην τιμή τους και το βάρος της απόσβεσης του κόστους ανάπτυξής τους, είναι το κόστος της και αυτό, όχι γιατί δεν ανακλά αυτά που προσφέρει, αλλά γιατί θα θέλαμε να είναι πιο προσιτή στους χρήστες.

Και πραγματικά αν ήθελα να συνοψίσω όλα τα προηγούμενα σε μια φράση:

Αν η μητρική του διακριτικού HTPC σας έχει AMD AM4 socket και ψάχνετε την καλύτερη δυνατή λύση, σε μια ψύκτρα η οποία θα έχει διακριτική έως "ανύπαρκτη" ηχητική υπογραφή και άριστη αισθητική ενσωμάτωση και επιδόσεις που δεν θα σας στερούν την ευχαρίστηση να "ξεφεύγετε" σε πιο απαιτητικά "μονοπάτια", και όλα αυτά, θέλετε να συνυπάρχουν σε ελάχιστο μέγεθος, τότε ίσως μόνο η Noctua NH-L9a AM4 chromax.black, έχει την απάντηση!

Υπενθυμίζουμε ότι η Η Noctua NH-L9a AM4 chromax.black έχει από την κατασκευάστρια εταιρία προτεινόμενη τιμή 49,90€ (MSRP) του ΦΠΑ συμπεριλαμβανομένου. Συνοδεύεται από εξαετή εγγύηση και την ώρα που ολοκληρώνεται το review της, την βρήκαμε στα Ελληνικά καταστήματα προς 51.39 - 51,44 € (συν ~6.5 - 6,7 € λοιπά έξοδα) με το ΦΠΑ.

Κλείνοντας τη σημερινή παρουσίασή μας, ας δούμε επιγραμματικά τα πλεονεκτήματα και μειονεκτήματα της Noctua NH-L9a AM4 chromax.black.

Υψηλής ποιότητας κατασκευή
Κορυφαίες επιδόσεις για το μέγεθός της.
Συγκριτικά με την nickel plated "πρόγονό" της NH-L9a AM4 έχει θερμικές επιδόσεις βελτιωμένες -μεσοσταθμικά- κατά 5%.
Πολύ μικρό μέγεθος, συμβατό με πολύ περιορισμένο χώρο εγκατάστασης.
Λειτουργικό και στιβαρό σύστημα στήριξης με πολύ εύκολη εγκατάσταση.
Εξαιρετικά γραμμική θερμική συμπεριφορά.
Οι επιδόσεις της δεν εξαρτώνται από τον προσανατολισμό της.
Δεν εμποδίζει την πρόσβαση σε βύσματα και κάρτες που είναι κοντά στο socket.
Δεν έρχεται σε "αντιπαράθεση" με τα πέριξ του socket εξαρτήματα της μητρικής.
Πολύ αποτελεσματικός και υψηλών προδιαγραφών, PWM ανεμιστήρας.
Χαμηλός θόρυβος ακόμα και σε υψηλές στροφές, ο οποίος είναι απαλλαγμένος από ενοχλητικές συχνότητες.
Μαύρο χρώμα το οποίο επιτρέπει την εύκολη αισθητική ένταξή της στην πλειοψηφία των concept κατασκευής PC.
Sleeved καλώδιο ανεμιστήρα
Παρέχεται ρυθμιστικό μέσο των στροφών (LNA Adapter)
Πρόβλεψη και για εγκατάσταση ανεμιστήρα πάχους 25mm.
Παρέχεται θερμοαγώγιμη πάστα που επαρκεί για περισσότερες της μιας εφαρμογές.
Αναλυτικό manual.
Εγγύηση έξι ετών.

θα θέλαμε να την δούμε με χαμηλότερο κόστος.

Με βάση όλα τα παραπάνω η γενική βαθμολογία που αποσπά η Noctua NH-L9a AM4 chromax.black, δε μπορεί να είναι μικρότερη από:

 theLAB.gr

Ευχαριστούμε θερμά την Noctua για την παραχώρηση του δείγματος της δοκιμής.

Για το TheLab.gr Seafalco 8/10/2020

Corsair iCUE H115i RGB PRO XT_AIO 2x140 CPU Cooler_Review

Thu, 21 May 2020 15:47:00 +0000

Πρόλογος

Πριν από μερικούς μήνες είχαμε δει από κοντά μια ΑΙΟ της Corsair που πραγματικά έδειχνε ότι η κατασκευάστρια είχε πάρει πολύ στα σοβαρά το πνεύμα των καιρών και τις απαιτήσεις των χρηστών για πιο "ανθρώπινους" υπολογιστές!

Μη παρεξηγηθώ, μιλάω για τα θέματα "συμβίωσής" μας με τα PC μας, ανάμεσα στα οποία εξέχον ζήτημα είναι αυτό του θορύβου. Σε αυτό ακριβώς το θέμα, η τότε φιλοξενούμενη του εργαστηρίου μας, πραγματικά διέπρεψε!

Όμως στο πίσω μέρος του μυαλού υπήρχε η "απορία" περί του πως θα τα πήγαινε η ΑΙΟ αυτή αν είχε πιο "ισχυρούς" ανεμιστήρες, διότι καλός είναι ο χαμηλός θόρυβος αλλά γιατί να μην μπορώ να έχω και τις επιδόσεις !

Σε αυτή την επιδίωξη του -ας μου επιτραπεί να επικαλεστώ τη θυμοσοφία του λαού μας! - "Να έχεις και την πίτα ολόκληρη και το σκύλο χορτάτο!" η Corsair, μας έχει μια πολύ καλή "απάντηση" που ακούει στον κωδικό iCUE H115i RGB PRO XT

Πρόκειται για την νέα σειρά ΑΙΟ της κατασκευάστριας που χαρακτηρίζεται από το διακριτικό " ΧΤ " στον κωδικό της η οποία, εκτός της ΑΙΟ που φιλοξενούμε σήμερα, έχει άλλα δύο μοντέλα, το iCUE H100i RGB PRO XT που είναι 2x120 και το iCUE H150i RGB PRO XT που είναι 3x120..

Βασικά πρόκειται για μια ΑΙΟ με ανάλογη κατασκευή με αυτήν που έχουμε ήδη δει με δυο διαφορές, μια αισθητική, καθώς το block της φιλοξενεί πλέον 16 ανεξαρτήτως ελεγχόμενα RGB LEDs, και μια ουσιαστική, καθώς οι ανεμιστήρες που την συνοδεύουν έχουν μέγιστο ρυθμό περιστροφής τις 2000prm, δίνοντας στην ΑΙΟ πολύ μεγαλύτερο φάσμα χρήσης, και στον επεξεργαστή μας, αναλόγως αυξημένες δυνατότητες αντιμετώπισης πολύ απαιτητικών εφαρμογών!

Οι δύο ανεμιστήρες που την συνοδεύουν είναι της σειράς ML των 140mm και ψύχουν ένα radiator 280mm. Η κυκλοφορία του ψυκτικού υγρού έχει ανατεθεί σε μια νέα αντλία μικρών διαστάσεων και χαμηλού θορύβου, που φέρει διαφανή στοιχεία (logo, περιμετρικά φιλέτα) που φωτίζονται από RGB LEDs.

Την όλη διαχείριση της ψύξης αλλά και του RGB φωτισμού, αναλαμβάνει το νέο -και ώριμο πλέον- πρόγραμμα διαχείρισης της κατασκευάστριας, το Corsair iCUE που κυριολεκτικά μας έκανε όλα τα χατίρια!

Ώρα όμως είναι να βάλουμε μπροστά την σημερινή μας παρουσίαση . . .

Τεχνικά χαρακτηριστικά

Στους πίνακες που ακολουθούν μπορείτε να δείτε τα τεχνικά χαρακτηριστικά της Corsair iCUE H115i RGB PRO XT.
Όπως θα διαπιστώσετε παρατίθενται πολλά χαρακτηριστικά, εκ των οποίων αρκετά, δεν δίνονται από την κατασκευάστρια αλλά αποτελούν δικές μας προσθήκες. Να σημειώσουμε ότι τα χαρακτηριστικά που προσθέσαμε εμείς έχουν κίτρινους ορισμούς και μπλε τιμές.
Επίσης με μπλε χαρακτήρες, δίπλα σε κάποιες "εργοστασιακές" τιμές, είναι σημειωμένες οι τιμές που μετρήσαμε εμείς κατά την διάρκεια των δοκιμών και επιπλέον, με πράσινους χαρακτήρες μπορείτε να βρείτε χαρακτηριστικά για τα οποία, κάνουμε μια πιθανή υπόθεση καθώς δεν βρήκαμε κάτι σχετικό.

Ο ΟΕΜ κατασκευαστής της ΑΙΟ σε αυτή την έκδοση είναι η γνωστή μας CoolIT Systems.

Κρατάμε τις μικρότερες διαστάσεις του Block και σημειώνουμε την διαφορά που διαπιστώσαμε μεταξύ των διαστάσεων του radiator που αναγράφονται στη συσκευασία της ΑΙΟ και αυτών που μετρήσαμε εμείς! Προφανώς ο "δαίμων του τυπογραφείου" έκανε το "θαύμα" του και όχι μόνον στα έντυπα, αλλά και στα ηλεκτρονικά δεδομένα, τα οποία όμως διορθώθηκαν πλέον!

Φυλλάδιο οδηγιών εγκατάστασης , Corsair iCUE software

Οι ανεμιστήρες ανήκουν στη νέα σειρά της κατασκευάστριας, η οποία διαθέτει έδρανα μαγνητικής αιώρησης, τα οποία παρουσιάζουν μηδαμινές τριβές και χαμηλό θόρυβο λειτουργίας. Σημειώνουμε το πολύ μεγάλο μήκος των καλωδίων τους (~60cm) που θα επιτρέψει την πλήρη ελευθερία εγκατάστασης του radiator.

Οι μικρότερες διαστάσεις του block επιτρέπουν την άνετη συμβατότητα με το INTEL Footprint, καθώς στην "χειρότερη" διάστασή του έχει και περιθώριο ~1,5 mm.

Πριν προχωρήσουμε πιο πέρα να σημειώσουμε την έλλειψη θερμοαγώγιμης πάστας, πέραν αυτής που είναι ήδη τοποθετημένη στο cold plate, καθώς επίσης και τα πέντε χρόνια εγγύησης που δίνει η Corsair.

Και κλείνουμε τα χαρακτηριστικά με τις θερμικές παραμέτρους της H115i PRO RGB

Εδώ τα πράγματα είναι πολύ ενδιαφέροντα καθώς έχοντας πρόχειρες τις παραμέτρους της ομόσταβλης Corsair Hydro Series H115i Pro RGB βλέπουμε ότι η επιλογή αυλών κυκλοφορίας του ψυκτικού με μεγαλύτερες διαστάσεις (2mm αντί 1,5) οδήγησε σε εγκατάσταση λιγότερων αυλών (13 αντί 15), πράγμα που από πρώτη ματιά δεν φαίνεται να είναι καλό!

Αυτές όμως οι "προβληματικές" επιλογές αντισταθμίστηκαν επαρκώς από το κατά 2mm μεγαλύτερο πλάτος των αυλών του ψυκτικού (22,1mm έναντι 20,06mm). Ανάλογες τροποποιήσεις έγιναν και στα πτερύγια του radiator όπου στην σημερινή φιλοξενούμενη έχουμε σημαντικά λιγότερα στοιχειώδη πτερύγια (3.024 έναντι 3.552), το οποίο αντισταθμίζεται από το μεγαλύτερο πάχος των πτερυγίων (0,2mm αντί 0,11mm).

Έτσι παρά την κατά ~9% μικρότερη ελευθερία εισόδου βασιζόμενη στην σχετικά υψηλή στατική πίεση των ανεμιστήρων ψύχει ικανοποιητικότατα τον κατά 6% μεγαλύτερο θερμικά ενεργό όγκο της και τελικώς όπως θα δούμε και στις μετρήσεις οι επιδόσεις όχι μόνο δεν έχουν να ζηλέψουν τίποτε από τις προκατόχους της, αλλά υπό συνθήκες είναι και ελαφρά καλύτερες!

Συμπαθάτε με που επεκτάθηκα λίγο παραπάνω εδώ, αλλά είναι πραγματικά ενδιαφέρον να βλέπεις πως ο κάθε κατασκευαστής* προσεγγίζει ένα συγκεκριμένο πρόβλημα και πως αυτές οι μικρές και "αντιμαχόμενες" επιλογές δημιουργούν μια νέα και εξίσου αποδοτική ισορροπία !

{*O ΟΕΜ κατασκευαστής της Corsair Hydro Series H115i Pro RGB, είναι η Asetek ενώ της σημερινής φιλοξενούμενης, είναι η CoolIT Systems.}

H Corsair iCUE H115i RGB PRO XT έχει πενταετή εγγύηση και MSRP από την Corsair 154,90 €, και την στιγμή που γράφεται αυτή η παρουσίαση, την βρίσκουμε στα Ελληνικά καταστήματα προς 160,83 € συν ~6,7 € λοιπά έξοδα, του ΦΠΑ συμπεριλαμβανομένου.

Συσκευασία και παρελκόμενα

Η συσκευασία κρατάει τα "νέα" χρώματα της κατασκευάστριας, αλλά η πληροφορία είναι φειδωλή και η εικόνα λιτή!

Σημειώνουμε τον πολυζωνικό RGB φωτισμό του καπακιού της αντλίας και την συμβατότητα με το πρόγραμμα διαχείρισης Corsair iCUE.

Με μια γρήγορη ματιά στις λιγότερο ενδιαφέρουσες πλευρές, πάμε να δούμε τις άλλες δυο που έχουν αυτά που χρειαζόμαστε εμείς!

Αριστερά βρίσκουμε την συμβατότητα της ΑΙΟ με τα CPU sockets καθώς και με ποίους επεξεργαστές είναι συμβατή και δεξιότερα τα περιεχόμενα της συσκευασίας. Στη δεξιά φωτογραφία έχουμε μια πιο καλή εικόνα των χρησίμων λεπτομερειών όπως είναι τα χαρακτηριστικά λειτουργίας και οι βασικές ιδιότητες από τις οποίες σημειώνουμε τον χαμηλό θόρυβο και την δυνατότητα Zero RPM των ανεμιστήρων σε συνεργασία με το iCUE πρόγραμμα ελέγχου.

Στην ίδια φωτογραφία υπάρχουν και οι διαστάσεις του radiator αλλά αυτές καλύτερα είναι να τις δείτε από τον πίνακα χαρακτηριστικών που βάλαμε εμείς ( 315 x 147 x 27,4 mm), καθώς εδώ, οι γραφίστες της εταιρίας έκαναν κάποιο άστοχο "copy-paste" από τις διαστάσεις της H115i PRO RGB!

Με μια τελευταία ματιά στην κούτα της ΑΙΟ μας, πάμε επιτέλους να την ανοίξουμε να δούμε τα περιεχόμενά της !

Όπως το συνηθίζει η κατασκευάστρια όλα είναι τακτοποιημένα με ασφάλεια μέσα στην χαρτονένια θήκη τους και θα ταξιδέψουν ανέπαφα σε εμάς και το κάθε τι στο δικό του σακουλάκι!

Βάζουμε αρχή λοιπόν από τα παρελκόμενα που είναι κοινά σε όλα τα sockets:

Ο λόγος για τα μέσα στήριξης των ανεμιστήρων, όπου βλέπουμε νέο τύπο μακριές βίδες οι οποίες όντας δεκαέξι τον αριθμό, μπορούν να καλύψουν τις ανάγκες μια Push-Pull διάταξης. Υπάρχει φυσικά και το αντίστοιχο πλήθος ροδελών οι οποίες κατά τη γνώμη μας μάλλον θα είναι αχρείαστες για την στήριξη των ανεμιστήρων, εκτός και αν αυτοί μπουν μεταξύ σασί και radiator.

Οι κοντές βίδες είναι για την στήριξη του radiator κατευθείαν πάνω στο σασί του κουτιού μας όπου είναι πολύ πιθανόν να χρειαστούμε τις ροδέλες που είδαμε, ιδιαίτερα αν το κουτί αντί για απλές οπές διαθέτει σχισμές που επιτρέπουν την "συρταρωτή" μεταβολή της θέσης των ανεμιστήρων. Το "κοινόχρηστα" παρελκόμενα κλείνει το καλώδιο USB με το γωνιακό βύσμα που θα εξασφαλίσει τη σύνδεση της ΑΙΟ με ένα από τα διαθέσιμα USB headers της μητρικής μας.

Για τα Socket της INTEL έχουμε διαφορετικούς αποστάτες. Αριστερά είναι αυτοί που προορίζονται για "το" LGA 2011 / 2011-3 / 2066 socket και δεξιά είναι οι μεγαλύτερου μήκους αποστάτες για τα LGA 115x / 1366 sockets. Οι χειρόβιδες φυσικά είναι κοινές για όλα τα socket .

Μια ιδιαίτερη αναφορά στο CPU Back-plate το οποίο διαθέτει μια αυτοκόλλητη επίστρωση, έτσι ώστε να κολλήσει στην πίσω πλευρά της μητρικής στο stock CPU backplate, και να μας βοηθήσει στην ευκολότερη εγκατάσταση της ΑΙΟ.

Για να εμφανιστεί η κολλητική επιφάνεια αφαιρούμε το λευκό προστατευτικό της.

Μιας και είμαστε όμως εδώ ας δούμε από λίγο πιο κοντά μερικές λεπτομέρειες . . .

Το παξιμάδι πάνω στο οποίο βιδώνουν οι αποστάτες είναι μπρούτζινο και έχει τέτοια διαμόρφωση και διαστάσεις ώστε να αποτρέπεται η περιστροφή του. Επίσης η υποδοχή του στο back-plate είναι "οβάλ", επιτρέποντάς του μια μικρή μετακίνηση για να μπορεί να προσαρμοστεί η θέση του στις μικροδιαφορές των socket της INTEL.

H χοντρή θερμοπλαστική ροδέλα συγκρατεί αρκετά σφιχτά το παξιμάδι στη θέση του και το όλο CPU Back-plate στην σωστή απόσταση από τη μητρική!

Στο κλασικό AMD3 - 4 socket έχουμε τις γνωστές βιδοθηλιές και την στήριξη με τις χειρόβιδες πάνω στην προϋπάρχουσα βάση της μητρικής σας.

Αυτά τα retention brackets (X06-A) μπαίνουν "συρταρωτά" στη θέση των INTEL αντίστοιχων στηριγμάτων και ασφαλίζουν στη θέση τους -εφαρμόζοντας λίγο πίεση- με ένα ευδιάκριτο και χαρακτηριστικό "κλικ".

Για το AMD TR-4 socket, πάμε σε πιο στιβαρή στήριξη με τέσσερις βίδες και φυσικά διαφορετικά retention brackets (X01-R) με αποστάτες που στηρίζονται στις αντίστοιχες θέσεις του CPU socket.

Να σημειώσω ότι -όπως είναι λογικό- όλες οι χειρόβιδες έχουν -καλού κακού- και υποδοχή για κατσαβίδι Philips (PH2), αλλά δεν είναι απαραίτητο να το χρησιμοποιήσουμε και αν το κάνουμε θα πρέπει να είμαστε προσεκτικοί!

Η ψύκτρα από κοντά

Περί καταγωγής: Το είπαμε και πιο πάνω, ότι νέα ΑΙΟ έχει διαφορετικό OEM κατασκευαστή, αλλά αυτό δεν σημαίνει ότι η Corsair επιχειρεί ένα Scratch build, καθώς δεν έχει καμία ανάγκη να το κάνει γιατί έχει ήδη στη γκάμα της ένα προϊόν που έχει δείξει πολύ καλή διαγωγή τόσο σε επιδόσεις όσο και σε διαχείριση του θορύβου που παράγει. Πρόκειται για την Corsair Hydro Series H115i PRO RGB Platinum η οποία διαθέτοντας νέο block και ανεμιστήρες από τη σειρά ML 140 PRO RGB με τις στροφές τους όμως ανεβασμένες στις 2000rpm, ήρθε και έκανε πραγματικά αίσθηση τόσο με τις θερμοακουστικές δυνατότητές της, όσο και με το άκρως εντυπωσιακό αισθητικό αποτέλεσμα που επιτυγχάνει το νέας σχεδίασης RGB υποσύστημα του block με τα 16 ανεξαρτήτως διαχειριζόμενα (addressable) LEDs και οι ανεμιστήρες της που διαθέτουν από 4 επίσης addressable RGB LEDs.

Βεβαίως αυτή η ΑΙΟ είχε υψηλότερους στόχους στο target group των χρηστών και φυσικά ανάλογη τιμή!

Όμως αποτελούσε μια άριστη βάση για ένα προσεγμένο "downgrade", το οποίο αφαιρώντας τους ακριβούς τους RGB ανεμιστήρες με την αντικραδασμική στήριξή τους μπορεί να πετύχει την μείωση του κόστους και την μεταμόρφωση μιας ακριβής ΑΙΟ σε μια πολύ πιο προσιτή ΑΙΟ, η οποία δεν στερείται τίποτε από αυτά που έχουν λειτουργική σημασία,καθώς το RGB block είναι το ίδιο (πλην του αχρείαστου πλέον καλωδίου για τα RGB LEDs των ανεμιστήρων) και οι νέοι ανεμιστήρες ναι μεν δεν έχουν RGB δυνατότητες, αλλά είναι και αυτοί της σειράς ML 140 και μάλιστα στις 2000rpm.

Η όλη κίνηση πέρα από την λογική που την διακρίνει, δηλώνει σαφώς ότι η Corsair έχει πάντα κατά νου όλους τους χρήστες και εν προκειμένω προσπαθεί να καλύψει το "main stream" τμήμα τους, προσφέροντάς τους ένα λειτουργικό και κατά το δυνατόν ποιοτικότερο προϊόν!

Με αυτά κατά νου, ας πάμε να δούμε τι αποκαλύπτουν οι κατασκευαστικές λεπτομέρειες που όπως πλέον ξέρετε είναι η "αρρώστια" του γράφοντος!

Το radiator: Από πρώτη ματιά φαίνεται ότι υπάρχουν κάποιες αλλαγές από την -σε αυτό το price range- "προκάτοχό του .

Ο αριθμός των σωλήνων είναι πλέον 13 και όχι 15 και τα πτερύγια είναι μεγαλύτερα και παχύτερα, το sleeving των ελαστικών σωλήνων παραμένει στη γνωστή υψηλή ποιότητα και τα καλώδια παραμένουν πλακέ και μαύρα πράγμα που θα επιτρέψει την "εξαφάνισή" τους μέσα στο κουτί μας!

Η αντλία είναι είναι ελαφρά πιο μικρή και μια περιστροφή 180 μοιρών . . .

. . . θα μας δείξει ότι ο ΟΕΜ κατασκευαστής της ΑΙΟ μας είναι η CoolIT Systems. To cold-plate είναι "τετράγωνο" και φέρει και αυτό την επίστρωση της θερμοαγώγιμης πάστας που θα χρειαστούμε κατά την εγκατάστασή της, αλλά δυστυχώς η Corsair δεν φρόντισε να υπάρχει και ένα σωληνάριο πάστα στην περίπτωση που χρειαστούμε δεύτερη εγκατάσταση!

Επιφυλασσόμενοι να επανέλθουμε στο radiator ας συνεχίσουμε με το εξάρτημα που αποτελεί και την βασική λειτουργική διαφορά αυτής της ΑΙΟ από την προκάτοχό της.

Οι ανεμιστήρες:

Είπαμε μόλις πιο πάνω ότι η βασική διαφορά βρίσκεται στους ανεμιστήρες οι οποίοι είναι της σειράς ML που διαθέτει έδρανο μαγνητικής αιώρησης το οποίο παρουσιάζει απειροελάχιστες τριβές και γι' αυτό, οι ανεμιστήρες αυτοί έχουν εγγύηση πέντε χρόνια.

Έχουν επτά πτερύγια που καλύπτουν περίπου το 66% της διατομής εισόδου του ανεμιστήρα και είναι σχεδιασμένα για συνδυασμένη επίτευξη υψηλού σχετικά air flow αλλά και "στατικής" πίεσης. Οι τέσσερις βραχίονες στήριξης παραμένουν κάθετοι στην περιφέρεια του πλαισίου του ανεμιστήρα και βασίζονται στην διαμόρφωσή τους για την υποβάθμιση του θορύβου που σημαίνει αυτή η επιλογή!

Και η διαφορά στην οποία αναφέρθηκα -όπως ήδη θα καταλάβατε- δεν είναι ορατή καθώς έγκειται στην υψηλότερη ταχύτητα περιστροφής αυτών των ανεμιστήρων (2000rpm έναντι 1200rpm της Corsair Hydro H115i PRO RGB). Οπότε ας συνεχίσουμε την έρευνά μας για χάρη των φίλων που δεν έχουν διαβάσει τη σχετική παρουσίαση μας.

Το πλακέ μαύρο καλώδιο τροφοδοσίας τους έχει τέσσερις αγωγούς (έλεγχος ανεμιστήρα μέσω σήματος PWM) και το πραγματικά μεγάλο μήκος του (~60cm) θα σας επιτρέψει την καλύτερη δυνατή διευθέτηση του στο κουτί σας! Όσο για τα ενδεχόμενα "περισσεύματα" του καλωδίου, η πλακέ του διαμόρφωση σας επιτρέπει -με προσεκτικό δίπλωμά- την "εξαφάνισή" τους.

Το πλαίσιο του ανεμιστήρα είναι πολύ στιβαρό, αλλά στερείται αντικραδασμικών μέσων στήριξης.

Ευτυχώς που ο ανεμιστήρας αυτός έχει μηδαμινούς κραδασμούς και έτσι δεν παρατηρήσαμε οποιοδήποτε συντονισμό ή θόρυβο κατά τη λειτουργία τους. Στις δύο προηγούμενες φωτογραφίες φαίνεται καθαρά το κανάλι εισόδου του αέρα στον ανεμιστήρα (αριστερή) το οποίο σχηματίζει γωνία περίπου 30 μοιρών με τον άξονα του ανεμιστήρα συμβάλλοντας -σε συνεργασία με το σχετικά υψηλό ποσοστό κάλυψης της διατομής εισόδου (~66%)- στην επίτευξη υψηλότερης στατικής πίεσης. Στην ίδια κατεύθυνση, "δουλεύει" και η μικρή γωνία των άκρων των πτερυγίων σε σχέση με το επίπεδο του πλαισίου του ανεμιστήρα.

Όσον αφορά στο θόρυβο λόγω του φαινομένου της σειρήνας, καθώς το χείλος της άκρης των πτερυγίων κινείται μόλις ~1,5mm μέσα από το επίπεδο στήριξης του ανεμιστήρα, θα χρειαστεί κάποια προσοχή στο PULL setup!

Αυτό φάνηκε και από τις μετρήσεις μας. Στην θέση Pull ο ανεμιστήρας απέχει λόγω κατασκευής του radiator, μόνο 2,4mm από το επίπεδο των πτερυγίων του*, έτσι τα ταχέως κινούμενα ακροπτερύγια βρίσκονται σε απόσταση κάτι λιγότερο από 4mm. Αυτό έχει σαν αποτέλεσμα το PULL setup να παρουσιάζει μικρότερο θόρυβο σε σχέση με το PUSH, μόνο στο υψηλό air flow, σε όλα τα άλλα εμφανίζεται ελαφρά πιο θορυβώδες.

{ * Για λόγους σύγκρισης: Στην Hydro H115i Pro RGB, τα πτερύγια του radiator βρίσκονται 4,5mm πιο μέσα από το επίπεδο στήριξης των ανεμιστήρων}

Στην θέση PUSH βέβαια δεν υπάρχει κανένα πρόβλημα καθώς τα πτερύγια (χείλος εκβολής) στρέφονται σε απόσταση ~9,6mm από την "πίσω" επιφάνεια στήριξης του ανεμιστήρα. Αυτό σε συνεργασία με τη διαμόρφωση των βραχιόνων στήριξης του κινητήρα, συμβάλουν στην μείωση του θορύβου που παράγει ο ανεμιστήρας.

Το Block:

Όπως και στα προηγούμενα μοντέλα και εδώ το block φροντίζει πέραν της αντλίας και για την τροφοδότηση των ανεμιστήρων, αλλά και για την επικοινωνία με το PC μας.

Στην αριστερή φωτογραφία που ακολουθεί, έχουμε τα δύο βύσματα των ανεμιστήρων με σημαδεμένο -πλέον- αυτό που αντιστοιχεί με το Fan1 έτσι όπως παρουσιάζονται οι ανεμιστήρες στο πρόγραμμα διαχείρισης iCUE. Στο κέντρο έχουμε το βύσμα τροφοδοσίας (Power SATA) και δεξιά υπάρχει το βύσμα που βυσματώνεται στο CPU fan Header της μητρικής μας και ενημερώνει το σύστημα για τις στροφές της αντλίας.

Σημειώνουμε το πολύ καλό sleeving των σωλήνων και τα μεταλλικά δαχτυλίδια σύσφιξής τους πάνω στα περιστρεφόμενα ρακόρ της αντλίας.

Στην δεξιά φωτογραφία έχουμε την θύρα USΒ micro μέσω της οποίας συνδέεται η βαθμίδα διαχείρισης του block με την μητρική μας και το καλώδιο σύνδεσης του block με αυτήν. Το καλώδιο διαθέτει γωνιακό βύσμα συμβάλλοντας στον περιορισμό των διαστάσεων και στην άριστη συμβατότητα με το INTEL CPU Footprint.

Και η αντλία με το καλώδιο επάνω και μια σημαντική παρατήρηση: Την πλαστική μεμβράνη προστασίας του καπακιού της αντλίας αφαιρέστε την μόνον όταν τελειώσετε την εγκατάσταση και κλείνετε το κουτί σας!

Αν δεν σας πρόλαβα και η επιφάνεια του καπακιού που έχει το logo της κατασκευάστριας λερωθεί , σκονιστεί κλπ, καθαρίστε την με ένα πολύ μαλακό πανί ή ένα μαλακό πινέλο, διαφορετικά η γυαλάδα της θα μειωθεί και είναι πολύ πιθανόν -έστω και "αδιόρατα"- να χαραχτεί!

Εμπρός από το βύσμα διακρίνεται μια στρόγγυλη τάπα που εξυπηρετεί την πλήρωση και τον εξαερισμό της ΑΙΟ.

Το Cold-plate:

Το cold-plate έρχεται με την απαραίτητη θερμοαγώγιμη πάστα ήδη επάνω του και καλό είναι να προσέχουμε να το έχουμε προσεκτικά καλυμμένο με το διαφανές προστατευτικό του, διαφορετικά είναι πολύ πιθανό να χρειαστείτε επιπλέον θερμοαγώγιμη πάστα!

Στην επάνω και κάτω πλευρά διακρίνουμε τις δυο και μία αντίστοιχα, ραβδόμορφες ατσάλινες σωληνωτές ασφάλειες που κρατάνε στη θέση τους τα δύο ρακόρ (επάνω) και την τάπα της αντλίας (κάτω).

Η επιφάνεια του Cold-plate μολονότι λεία στην αφή απέχει πολύ από τη mirror like λείανση. Αντίθετα ακολουθεί την γνωστή λύση των μικροσκοπικών χαραγών οι οποίες απορροφούν την όποια μικρή περίσσεια θερμοαγώγιμης πάστας, επιτρέποντας την αμεσότερη επαφή του Cold-plate με το CPU Heat Spreader.

Έτσι εξασφαλίζεται πολύ καλή θερμική σύζευξη των δύο με ευεργετικά αποτελέσματα στην θερμοκρασία της CPU μας!

H AIO μας:'

Ώρα να συναρμολογήσουμε τους ανεμιστήρες επάνω και να δούμε την ΑΙΟ μας "ολόκληρη". . .

Η πρώτη εικόνα της ¨μακαρονάδας" διορθώνεται αμέσως μόλις την βάλουμε στο κουτί καθώς το μήκος των καλωδίων είναι καλά μελετημένο και αφενός φτάνουν εκεί που πρέπει να πάνε και αφετέρου λόγω του χρώματος και της πλακέ κατασκευής τους, είναι εύκολο να τακτοποιηθούν και να γίνουν "αόρατα"!

Σε πρώτο πλάνο σε αρκετές από αυτές τις φωτογραφίες είναι το το πολύ καλό sleeving των ελαστικών σωλήνων που συνδέουν την αντλία με το radiator.

Τα δύο "καζανάκια" του radiator έχουν στις μικρές πλευρές μια εσοχή που προσωπικά μου αρέσει και αισθητικά, πέρα από το ότι κάνει τον ίδιο τον θάλαμο πιο στιβαρό! Στην αριστερή φωτογραφία μπορούμε να δούμε ότι στο θάλαμο που συνδέονται οι σωλήνες του radiator υπάρχει το διαχωριστικό διάφραγμα που τον χωρίζει σε δύο τμήματα, ορίζοντας την είσοδο (δεξιά) και την έξοδο του ψυκτικού υγρού (αριστερά).

Αν θυμηθούμε να βάλουμε τα καλώδια των ανεμιστήρων στο κέντρο τους όπως είναι εδώ στις πιο πάνω φωτογραφίες, θα μας διευκολύνει αρκετά καθώς αυτά θα έχουν το ίδιο περίπου "ενεργό" μήκος.

Το iCUE και ο RGB χρωματισμός.

Το πρόγραμμα διαχείρισης της Corsair το έχουμε δει στο πρόσφατο παρελθόν διεξοδικά και τώρα ευρισκόμενο στην 3.27.68 έκδοσή του αποτελεί ένα πολύ ισχυρό και βολικό εργαλείο που επιτρέπει την λεπτομερή διαχείριση της ΑΙΟ μας τόσο όσον αφορά στην ψύξη του συστήματός μας, όσο και του φωτισμού του, καθώς το νέο block διαθέτει 12 + 4 addressable RGB LEDs, των οποίων η λειτουργία μπορεί να οριστεί ανεξάρτητα και να ακολουθεί διαφορετικές παραμέτρους λειτουργίας.

Μια καλή ιδέα πάνω σε αυτό είναι να αναθέσουμε στα τέσσερα κεντρικά LEDs άλλη λειτουργία από αυτήν των περιφερειακών.

Για παράδειγμα αν αναθέσουμε στα κεντρικά LEDs να "δείχνουν" την θερμοκρασία του συστήματος . . .

. . . καθώς οι θερμοκρασίες κινούνται ανοδικά, θα έχουμε την διαδοχή των τριών καταστάσεων που φαίνονται στις προηγούμενες φωτογραφίες!

Τεχνικά όμως, πολύ σημαντικό είναι να δούμε εδώ το πόσο βαθμιαία και ομαλή είναι η μετάβαση από το ένα χρώμα στο άλλο καθώς το πρόγραμμα ελέγχου πράγματι εξασκεί εξαιρετικό έλεγχο στην οδήγηση των LEDs (εδώ η περίμετρος λειτουργεί σε Spiral Rainbow).

Μια παραλλαγή στο ίδιο θέμα για να φανεί και η δεύτερη περιμετρική ζώνη φωτισμού!

Το έχω πει και παλιότερα και θα το πω και πάλι, η αίσθηση που προκαλεί η αλληλουχία των χρωμάτων είναι "μαγευτική" και το iCUE σου δίνει απεριόριστες δυνατότητες να "παίξεις" και να στήσεις ένα τελείως προσωπικό εφέ!

Γενικά για την σειρά XT της Corsair η κατασκευάστρια έχει αναρτήσει ένα video:

Εγκατάσταση και συμβατότητα:

Στο ζήτημα της συμβατότητας με το πέριξ του socket hardware, δεν θα έχετε κανένα πρόβλημα καθώς το block μαζί με τα ρακόρ και το βύσμα του USB, έχει μικρότερο "πάτημα" από το 95x95mm CPU footprint που ορίζει η INTEL.

Η εγκατάσταση του block πάνω στον επεξεργαστή μας είναι απλή και μπορείτε να την δείτε στο video που ακολουθεί:

Η πιο "μεγάλη" δυσκολία που θα έχετε όσοι έχετε επεξεργαστές INTEL είναι να φέρετε τα κινητά "παξιμάδια" του CPU back-plate στη σωστή θέση.

Είναι καλή ιδέα να το κάνετε αυτό πριν αφαιρέσετε το προστατευτικό της αυτοκόλλητης περιοχής του back-plate!

Οι λεπτομέρειες που κάνουν τη διαφορά !

Στο κεφάλαιο αυτό πάντα κάτι έχουμε να πούμε, αλλά αυτή φορά είναι πολύ ενδιαφέρον!

Το radiator:

Αυτό που κοιτάμε συνήθως είναι η διαμόρφωση των πτερυγίων και η διάκριση της εισόδου από την έξοδο του radiator, εν προκειμένω όμως υπάρχουν αρκετά περισσότερα!

Η είσοδος του θερμού ψυκτικού είναι η επάνω σωλήνα στην επόμενη φωτογραφία (πορτοκαλί) και αντιστοιχεί με το επάνω ρακόρ της αντλίας αν την βλέπουμε έτσι ώστε να διαβάζεται το logo της εταιρίας.

Στην δεξιά (άνω) φωτογραφία έχουμε μια καλή όψη στον θάλαμο εισόδου του radiator όπου η είσοδος του θερμού ψυκτικού είναι δεξιά και η επιστροφή του δροσερότερου ψυκτικού προς το block γίνεται από την αριστερή έξοδο. Στην πρόσοψη του θαλάμου διακρίνουμε την ετικέτα του προϊόντος και δεξιά της, το διαχωριστικό διάφραγμα μεταξύ των υποθαλάμων εισόδου και εξόδου του radiator. Ο προσεκτικός παρατηρητης όμως θα δει ότι το διαχωριστικό αυτό ορίζει δυο άνισους υποθαλάμους!

Ο λόγος βέβαια είναι ότι οι μεταλλικοί αυλοί μέσα στους οποίους κυκλοφορεί το ψυκτικό υγρό από τον ένα θάλαμο στον άλλο έχουν περιττό πλήθος (13) και έτσι έχουν μπει επτά αυλοί στην μεταφορά το ζεστού υγρού στον ενδιάμεσο θάλαμο (στην αντίθετη πλευρά του radiator) και έξι αυλοί επιστρέφουν το υγρό από εκεί, στον υποθάλαμο της εξόδου.

Σαν επιλογή είναι πολύ καλή καθώς δίνει περισσότερο όγκο και επιφάνεια ακτινοβολίας στο θερμότερο υγρό και έτσι κερδίζει έστω και λίγο.

Ένα κοντινό στο ρακόρ των σωλήνων του radiator δείχνει το εξάγωνο μεταλλικό "κολιέ" που εξασφαλίζει τόσο την στεγανότητα της σύνδεσης, όσο και την δική μας πνευματική ηρεμία!

Δεξιά άνω έχουμε από κοντά την λεπτομέρεια κατασκευής των πτερυγίων του radiator τα οποία θυμίζω είναι 2mm πιο μεγάλα σε διαστάσεις (η κάθετη στο επίπεδο της φωτογραφίας διάσταση). Διακρίνουμε το μεγάλο πλήθος των micro-fins (Louvers) που διαθέτει το κάθε πτερύγιο, που εξασφαλίζει σε συνεργασία με το μεγαλύτερο πάχος των πτερυγίων (0,2mm) την υψηλότερη θερμοαπαγωγική τους ικανότητα!

Η εγκατάσταση των ανεμιστήρων:

Και εκεί που όλα πήγαιναν "ρολόι" ήρθε η ώρα να βάλω τους ανεμιστήρες επάνω στο radiator!

Οι βίδες που συνοδεύουν την ΑΙΟ είναι νέου τύπου,όσον αφορά στο κεφάλι τους τουλάχιστον.

Το οποίο είναι τελείως επίπεδο. Το αν αυτό σημαίνει άλλον προμηθευτή δεν το ξέρω, αυτό που ξέρω είναι ότι όταν προσπάθησα να βιδώσω τις βίδες (με το σωστό κατσαβίδι) αυτές δεν προχώραγαν (γύριζαν "τρελά") πέρα από το σημείο που φαίνεται στην δεξιά φωτογραφία καθώς, πρακτικά δεν "έπιαναν" στο "πάσο" που υπήρχε στην οπή στήριξης του radiator.

Μια επισταμένη έρευνα έδειξε ότι η οπή είχε μια απειροελάχιστη διαφορά από την διάμετρο της βίδας και έτσι με οδηγό τον ανεμιστήρα για να μένει η βίδα κάθετη και αρκετή πίεση στο κατσαβίδι, η βίδα -έστω και σφιχτά- βίδωσε, ανοίγοντας εκείνη το πάσο της!

Αμέσως μετά την έβγαλα και το "ζόρι" που πέρασε κατά το βίδωμα φαίνεται από το ότι στο τμήμα που μπήκε μέσα στο σπείρωμα, η πολύ καλή βαφή της έφυγε!

Στη συνέχεια βέβαια υποψιασμένος έβαλα ένα κόμπο βαζελίνης σε κάθε βίδα και τα πράγματα πήγαν και πάλι με κάποιο ζόρι, αλλά χωρίς να σε κάνουν να ανησυχείς, κάτι σαν forming κολαούζο ένα πράμα!

Φυσικά αφού χρησιμοποιήθηκαν όλες οι θέσεις των ανεμιστήρων, σε όλα τα υπόλοιπα βάλε-βγάλε δεν υπήρξε πρόβλημα στο βίδωμα !

Προσοχή: Οι βίδες λόγω του πλακέ κεφαλιού τους έχουν πολύ πιο ρηχή υποδοχή για το κατσαβίδι!

Στις επόμενες φωτογραφίες τις δείχνω σε σύγκριση με μια από τις "κλασικές" βίδες των ΑΙΟ της Corsair:

Είναι φανερή η διαφορά στο "ψωμί" που έχει το κεφάλι της βίδας για να σχηματιστεί μέσα του η υποδοχή για το κατσαβίδι. Πράγματι από άλλη γωνία (άνω δεξιά) φαίνεται ότι στην νέα βίδα με το πλακέ κεφάλι η υποδοχή είναι αρκετά πιο ρηχή.

Μαρκάροντας με τον μαρκαδόρο φαίνεται ότι στην πλακέ μύτη το κατσαβίδι έχει μικρότερο "πιάσιμο" και μετρώντας με το παχύμετρο η διαφορά προκύπτει στο 0,6mm που αντιστοιχεί στο 32% του τυπικά διαθέσιμου βάθους σύζευξης βίδας κατσαβιδιού, τουλάχιστον για τις βίδες με κεφάλι "ψωμάκι" !

Συνεπώς και οπωσδήποτε -ιδιαίτερα αν πρέπει να βάλετε δύναμη- θέλουν το σωστό κατσαβίδι (Philips No2 / PH2) και μάλιστα πρέπει να δοκιμάσετε να κάνει σωστά και χωρίς κανένα "παίζω" στην βίδα, η οποία προφανώς παρεκκλίνει από το ακριβές πρότυπο του PH2. Εμένα την καλύτερη εφαρμογή την είχαν οι μύτες από το Lidl που έχουν έντονες ακμές !

Φυσικά μπορεί να ήταν το δικό μου κομμάτι μόνο*, αλλά έστω και έτσι φαίνεται ότι κάτι δεν πήγε και τόσο καλά στις διαδικασίες ελέγχου της κατασκευάστριας. Όπως και να έχει η λύση ήταν απλή και . . . πάμε παρακάτω!

{* όπου βρίσκεις ένα, οι πιθανότητες λένε ότι μπορεί να υπάρχουν και άλλα, και μια έρευνα στο διαδίκτυο μπορεί να είναι χρήσιμη!}

Ροδέλες ή όχι;

Ιδού η απορία!

Λόγω της πολύ μικρής απόστασης που έχει το έλασμα στήριξης του ανεμιστήρα από το επίπεδο των πτερυγίων του radiator, η βίδα στήριξης του ανεμιστήρα θα μπει μέσα στα πτερύγια, και δεν υπάρχει κανένα πρόβλημα σε αυτό καθώς δεν υπάρχουν αυλοί ροής του ψυκτικού εκεί.

Οπότε πάμε να δούμε την βίδα με ροδέλα και χωρίς αυτήν.

Την "αμαρτία" μου θα την πω -για όσους μπαίνουν στο πειρασμό . . .- χωρίς ροδέλα, έτσι όπως κάθεται μέσα στην εσοχή που υπάρχει για το λόγο αυτό, μου αρέσει καλύτερα και είναι και πιο εύκολο το βίδωμα της, άλλωστε οι ροδέλες είπαμε είναι για την στερέωση πάνω στο κουτί!

Οι διαστάσεις του radiator, οι διαρροές αέρα και ο θόρυβος:

Οι διαστάσεις που αναγράφονται στο κουτί της ΑΙΟ είναι : 315 x 143 x 29 mm

Οι πραγματικές διαστάσεις όμως που μετρήσαμε εμείς είναι: 322 x 137,4 x 27,4 mm

Η απόσταση μεταξύ των οπών στήριξης των δύο ανεμιστήρων (κεντρικές οπές) είναι 20mm.

Με δεδομένα όλα αυτά και σε συνδυασμό με το πολύ λεπτό πλαίσιο των ανεμιστήρων στην πλευρά της εξόδου του έχουμε την παρακάτω κατάσταση:

Α. Στα άκρα του radiator οι ανεμιστήρες δεν πατάνε μέχρι την άκρη για να κλείσουν το κενό των ~ 2mm που υπάρχει εκεί.

Β. Το ίδιο ισχύει και στο κέντρο του radiator (κάτω αριστερά), όπου το κενό μεταξύ των δυο ανεμιστήρων είναι αισθητά μεγαλύτερο φτάνοντας τα 4,8mm!

Από αυτά τα κενά μπορεί και διαφεύγει ο αέρας που προωθούν οι ανεμιστήρες προς το radiator και έτσι λιγότερος αέρας περνά τελικά μέσα από αυτό με ευνόητα αποτελέσματα!

Γ. Και αν αυτά φαίνονται συνηθισμένα, αυτό που δείχνει η δεξιά (άνω) φωτογραφία δεν είναι καθόλου συνηθισμένο, ιδιαίτερα σε ανεμιστήρα με "τετράγωνο" πλαίσιο. Το radiator είναι 2,6mm στενότερο από τα 140mm του ανεμιστήρα και αυτό συνδυαζόμενο με την καμπυλότητα της ακμής του radiator, αλλά και με το ότι το πλαίσιο του ανεμιστήρα στην πλευρά της εξόδου του έχει σφηνοειδή μορφή καταλήγοντας σε ένα πάχος μόλις 1,2mm, δημιουργούν ένα κενό μεταξύ πλαισίου του ανεμιστήρα και της ακμής του radiator τουλάχιστον 1mm σε ύψος και πλάτος περίπου 45mm.

Από αυτό το κενό, όσο μικρό και αν φαίνεται διαφεύγει αρκετός αέρας καθώς, το κενό αυτό όχι μόνο βρίσκεται ακριβώς στην έξοδο του ανεμιστήρα αλλά είναι και στην "περίμετρο" της φτερωτής του όπου αναπτύσσεται η υψηλότερη "στατική" πίεση! Επιπλέον και πέρα από το θερμικό πρόβλημα, αυτή η διαφυγή προκαλεί και μια μικρή αύξηση του θορύβου που παράγει ο ανεμιστήρας στις υψηλές στροφές.

Δ. Ένα δεύτερο ζήτημα που σχετίζεται και με τις διαστάσεις του radiator είναι ότι το επίπεδο στήριξης του ανεμιστήρα απέχει από το επίπεδο των πτερυγίων του radiator μόνο 2,4mm και όχι 4,5 - 5mm που είναι συνήθως.

Αυτό βεβαίως μειώνει κάπως το πρόβλημα της διαρροής του αέρα - περιπτώσεις Α και Β- αλλά δημιουργείται ένα νέο πρόβλημα στην περίπτωση που στήσουμε τους ανεμιστήρες σε θέση PULL, γιατί φέρνει την φτερωτή τους 2 - 2,5mm πλησιέστερα στα πτερύγια του radiator. Συνυπολογίζοντας ότι οι ανεμιστήρες που συνοδεύουν την ΑΙΟ έχουν τα ακροπτερύγιά τους να στρέφονται μόλις 1,4mm "μέσα από το πρόσωπο" του ανεμιστήρα, είναι επόμενο αυτή η μικρή συνολική απόσταση (~4mm) να σημαίνει λίγο περισσότερο θόρυβο λόγω του φαινομένου της σειρήνας!

Μπορεί να φαίνεται ότι "γκρινιάζω" για πολύ μικρές λεπτομέρειες, αλλά δεν μπορώ να κάνω διαφορετικά, γιατί αφενός, αυτές οι μικρές λεπτομέρειες -μέσα στην όλη προσπάθεια βελτιστοποίησης- είναι σημαντικές και αφετέρου, γιατί δεν υπάρχει κανένας λόγος που να επιβάλει μια τέτοια κατασκευή! Μια κατασκευή που όχι μόνο στερεί -έστω και λίγο- χρήσιμο αέρα από την ψύξη του radiator, αλλά και παράγει -έστω και λίγο- περισσότερο θόρυβο!

To Block:

Το ανέφερα και πιο πριν ότι ο ΟΕΜ κατασκευαστής που συνεργάζεται η Corsair για την ΑΙΟ αυτήν και όχι μόνον είναι η CoolIT Systems.

Από την σελίδα της Corsair που αναφέρεται στην Corsair Hydro Series H115i RGB Platinum δανείζομαι ένα διόραμα της εσωτερικής κατασκευής της, καθώς το block και των δύο είναι το ίδιο, με μόνη -από όσο μπόρεσα να διαπιστώσω- διαφορά στο χρώμα του πλαισίου του καλύμματος, που στην περίπτωσή μας δεν είναι ασημί αλλά μαύρο.

Από το ίδιο διόραμα είναι και η επόμενη λεπτομέρεια της πλακέτας που φιλοξενεί τόσο τον driver των 16 LEDs του block, αλλά και των LEDs των ανεμιστήρων (η Platinum εξοπλίζεται με μια παραλλαγή των ML140, την ML140 PRO RGB LED 140MM PWM Premium που στρέφονται με 2000rpm) όσο και τον Driver του τετραπολικού κινητήρα της αντλίας.

Τα RGB LEDs διατάσσονται τέσσερα στο κέντρο σε μορφή ρόμβου και από τρία σε κάθε μια από τις τέσσερις πλευρές της πλακέτας. Τα τέσσερα κεντρικά LEDs είναι οπτικά "απομονωμένα" από τα περιμετρικά LEDs με ένα αφρώδες διάφραγμα που περιορίζει την διάχυση του φωτός από το κέντρο στη περιφέρεια και το αντίστροφο, επιτρέποντας ακόμα μεγαλύτερη ανεξαρτησία στα φωτιστικά εφέ που μπορούμε να φτιάξουμε!

Μέσω του iCUE προγράμματος μπορούν να ελεγχθούν το κάθε ένα τελείως ανεξάρτητα από το άλλο, σχετικά μπορείτε να δείτε και σε προηγούμενη παρουσίαση μας.

Ο φωτισμός που αποδίδουν και τα "υπνωτικά" effect που παράγουν είναι κάτι πέραν περιγραφής. . . πρέπει να το δεις για να το καταλάβεις!

To Cold-plate:

Νέα αντλία και φυσικά νέο cold-plate . . .

. . . Split-Flow η τεχνική ροής του ψυκτικού υγρού το οποίο εισέρχεται με πίεση στην "εσοχή" που διατρέχει εγκάρσια τα skived micro fins και από εκεί μοιράζεται ισομερώς δεξιά και αριστερά. Με τον τρόπο αυτό, αφενός παρέχει ψυκτικό χαμηλότερης θερμοκρασίας σε ολόκληρο το Cold plate και αφετέρου, μειώνει την αντίσταση ροής διευκολύνοντας την αντλία στο έργο της. Στη συνέχεια το θερμό πλέον ψυκτικό ρέει περιμετρικά και συλλέγεται για να οδηγηθεί στο radiator.

H φωτογραφία εδώ είναι από ένα block της CoolIT (RP2) που προορίζεται για INTEL XEON επεξεργαστές. Δυστυχώς φωτογραφία καλύτερη για το cold plate της σημερινής φιλοξενούμενης που διαθέτει την ίδια τεχνολογία κατασκευής δεν βρήκα "ηθικώς χρησιμοποιήσιμη" (!)

Η επιπεδότητα της επιφάνειας του cold-plate:

Η ρίγα ελέγχου HOREX DIN 874/00 ισορρόπησε με τα αντίβαρά της πάνω στο cold plate . . .

. . . και προς τις δύο κατευθύνσεις το cold plate παρουσιάζει μια μικρή κυρτότητα, και τα φίλερ θα δώσουν την απάντηση πόση είναι αυτή:

Παράλληλα με τις χαράξεις (και με τα micro fins που υπάρχουν στο εσωτερικό) έχουμε +80μm και κάθετα προς αυτές το φίλερ δείχνει 50μm.

Η διαφορά αυτή οφείλεται στο ότι η ελαστικότητα του cold plate λόγω των micro fins δεν είναι η ίδια και προς τις δύο κατευθύνσεις, αλλά αυτό είναι "παροδικό" καθώς, μόλις το block σφιχτεί πάνω στον επεξεργαστή, η επιφάνειά του προσαρμόζεται προς αυτόν.

Αψευδής μάρτυρας οι φωτογραφίες τις επόμενης παραγράφου!

Η διασπορά της θερμοαγώγιμης πάστας και η υφή της επιφάνειας του cold-plate:

Η διασπορά της θερμοαγώγιμης πάστας που είναι προεγκαταστημένη στο cold-plate.

Πέραν της μικρής λεπτομέρειας του ότι η θερμοαγώγιμη πάστα δεν "άπλωσε" μέχρι το άκρο της άνω δεξιάς γωνίας -πράγμα που δεν έχει σημασία- η υπόλοιπη επιφάνεια μαρτυρά πολύ καλή διασπορά του Τ.Ι.Μ. και αν πάμε και στην διασπορά της Arctic MX-4 που είναι η reference θερμοαγώγιμη που χρησιμοποιούμε οι εντυπώσεις δεν αλλάζουν.

Η διασπορά της θερμοαγώγιμης πάστας αναφοράς (Arctic ΜΧ-4).

Παρά το γλίστρημα που μας έκανε το block, είναι φανερό ότι σε όλη τη κεντρική περιοχή έχουμε πολύ καλή επαφή και μόνο πάνω και κάτω υπάρχουν ίχνη ότι εκεί το πάτημα δεν ήταν τόσο καλό όσο στο κέντρο. Θυμίζω ότι σε αυτή τη κατεύθυνση το cold plate εμφανίζει ελαφρά μικρότερη ελαστικότητα, και ελαφρά μεγαλύτερη κυρτότητα και ο λόγος είναι η ύπαρξη -και κατασκευή- των εσωτερικών μικρο-πτερυγίων (επόμενη εικόνα αριστερά) που αναλαμβάνουν την μεταφορά της θερμότητας, από το cold plate στο ψυκτικό υγρό.

Και με ένα κοντινό στην εσκεμμένα "άγρια" επιφάνεια του cold plate, οι χαράξεις της οποίας φροντίζουν για την απορρόφηση της περίσσειας της θερμοαγώγιμης πάστας και το καλύτερο "πάτημα" των δύο επιφανειών, πάμε να δούμε και άλλες λεπτομέρειες!

Το CPU back plate

Το ελεύθερο τμήμα του μπρούτζινου σωληνωτού παξιμαδιού που περνάει μέσα στις αντίστοιχες οπές της μητρικής, για να είναι συμβατό και με τις μητρικές που έχουν πλακέτα μεγάλου πάχους, έχει μήκος ~2,46 -2,50mm πράγμα που σημαίνει ότι σε σχετικά λεπτές μητρικές το σωληνωτό παξιμάδι θα περισσεύει ελάχιστα πάνω από την επάνω επιφάνεια της μητρικής και ο αποστάτης που θα βιδωθεί σε αυτό δεν θα πατήσει σφιχτά πάνω στην μητρική και θα υπάρχει ένα μικρό "παίζω" / τζόγος. Αυτό όμως δεν έχει σημασία, καθώς μόλις στερεώσουμε την ψύκτρα πάνω στους αποστάτες, όλα θα σταθεροποιηθούν!

Βεβαίως, αν η επίτευξη του καλύτερου δυνατού είναι στους στόχους σας και το fine tuning στις δυνατότητές σας, η ενδεχόμενη ύπαρξη αυτού του μικρού τζόγου μπορεί να εξαλειφθεί και να έχετε και κατά τι καλύτερο πάτημα της ψύκτρας πάνω στον επεξεργαστή σας:

Πριν τοποθετήσετε το CPU back plate πάνω στη μητρική, βάλετε πάνω στην χοντρή μαύρη ροδέλα και μια λεπτή πλαστική ροδέλα με πάχος όσο περίπου ο τζόγος.

Με αυτό το τρόπο το σωληνωτό παξιμάδι θα έρθει "πρόσωπο" με την επάνω επιφάνεια της μητρικής και ο τζόγος θα εξαφανιστεί.

Τα retention brackets του mounting hardware -"ακολουθώντας" του αποστάτες- θα "κάτσουν" λίγο πλησιέστερα στην μητρική εξασφαλίζοντας λίγο μεγαλύτερη πίεση του cold plate της ψύκτρας πάνω στο heat spreader του επεξεργαστή και φυσικά λίγο καλύτερη θερμική σύζευξη μεταξύ τους!

Οι ανεμιστήρες:

Τα αντικραδασμικά τακουνάκια λάμπουν δια της απουσίας τους καθώς η Corsair χρησιμοποιεί τους SKU CO-9050044-WW ανεμιστήρες και όχι τους SKU CO-9050045-WW που διαθέτουν αντικραδασμικές βάσεις και μάλιστα πολύ καλές!

Ευτυχώς που οι ανεμιστήρες δεν παράγουν ιδιαίτερους κραδασμούς, αλλά σε αυτό το εύρος τιμής (~160€) θα θέλαμε να δούμε έναν ανεμιστήρα που εξαντλεί τα περιθώρια βελτίωσης!

Το μπράτσα στήριξης του κινητήρα είναι κάθετα στην περιφέρεια του motor hub και τελείως ίσια, πράγμα που δεν συνάδει με τον περιορισμό του θορύβου. Παρόλα αυτά η Corsair δίνει μια άλλη λύση που από ότι φαίνεται δουλεύει!

Τα μπράτσα λειτουργούν σαν μια στοιχειώδης πτέρυγα η οποία "πετάει" μέσα στο ρεύμα του αέρα που δημιουργεί η φτερωτή. Αυτή η "πτέρυγα" έχει ένα ιδιαίτερα ευμεγέθες και καμπυλωμένο "χείλος προσβολής" το οποίο σε συνεργασία με την εσοχή η οποία την διατρέχει σε όλο της το μήκος στην πλευρά υψηλής πίεσης, μειώνει αισθητά τον παραγόμενο θόρυβο καθώς "απορροφά" τους δημιουργούμενους μικροστρόβιλους δίνοντάς τους χώρο να εκτονωθούν χωρίς να αλλοιώσουν την γενικότερη ροή του αέρα γύρω από το στήριγμα.

Στην υπόθεση που έκανα πιο πάνω συνηγορεί και η κεκλιμένη διαμόρφωση που έχει το στήριγμα στην επάνω του πλευρά, η οποία διευκολύνει την κατά το δυνατόν αδιατάρακτη ροή του αέρα.

Αυτή η φροντίδα όμως για την ομαλότερη ροή του αέρα, σταματά στον βραχίονα που φέρει τα καλώδια του ανεμιστήρα, καθώς αυτός για τα συμπεριλάβει είναι φαρδύτερος (πράγμα καλό) αλλά -σαν "θυσία" στην περίεργη γεωμετρία που θέλει τα μπράτσα κάθετα στο πλαίσιο και μάλιστα στις γωνίες αυτού- αναγκαστικά τα καλώδια μπαίνουν μέσα στο ρεύμα του αέρα και μάλιστα σε περιοχή που επικρατεί υψηλή πίεση και ταχύτητα με ότι επιβαρυντικό αυτό σημαίνει τόσο για το air flow, όσο και για τον θόρυβο του ανεμιστήρα!

Η "αλληλοκάλυψη" των πτερυγίων είναι πολύ χαλαρή καθώς αυτά απέχουν ~3mm, πράγμα που συμβάλει στο υψηλότερο air flow. Από την άλλη πλευρά, η μικρή κλίση που έχουν τα πτερύγια στη βάση τους (και το πόσο "πίσω" είναι από το μέτωπο του motor hub) μαρτυρούν σχεδίαση που έχει στόχο την επίτευξη υψηλής πίεσης. Σε συνδυασμό αυτά τα δύο -όπως είδαμε και για την υπόλοιπη φτερωτή- μας δίνουν έναν ανεμιστήρα με ένα καλό air flow και μια επαρκή στατική πίεση για εφαρμογές ψύξης που περιλαμβάνουν radiator.

Στο ζήτημα του θορύβου έχουν γίνει μεγάλα βήματα βελτίωσης, αλλά τα περιθώρια για παραπέρα εξέλιξη, υπάρχουν και εναπόκειται στην κατασκευάστρια να τα ακολουθήσει στο βαθμό που θέλει να κάνει πραγματικά μεγάλη την διαφορά !

Η ηλεκτρική συμπεριφορά των ανεμιστήρων

Στο γράφημα που ακολουθεί έχουμε τις παραμέτρους λειτουργίας και των δύο ανεμιστήρων καθώς δουλεύουν πάνω στο radiator της AIO.

Η υπό φορτίο μέγιστη ταχύτητα περιστροφής των ανεμιστήρων είναι ~1880 rpm και η μέγιστη απορροφούμενη ισχύς ~4,3 Watt, συνεπώς το "αποτύπωμα ισχύος" των ανεμιστήρων δεν θα δημιουργήσει πρόβλημα σε καμία μητρική !

Αυτό που είναι επίσης φανερό, και δεν είναι για καλό, είναι το ότι ο παραγόμενος θόρυβος αυξάνει πολύ καθώς αυξάνουν οι στροφές!

Από το ρυθμό ανόδου της απαιτούμενης ισχύος και του Θορύβου συναρτήσει των στροφών δυο είναι τα βασικά συμπεράσματα :

Το καλό, είναι ότι η φτερωτή του ανεμιστήρα κάνει δουλειά, μετακινεί περισσότερο αέρα παρά την αντίσταση που προβάλει το radiator.

Το κακό είναι ότι όσο και αν οι ανεμιστήρες αυτοί έχουν καλά έδρανα και όσο και αν οι ομόσταυλοί τους διαθέτουν εξαιρετικό RGB φωτισμό, ήρθε η ώρα πλέον και για την Corsair, να ασχοληθεί πιο έντονα με την αεροδυναμική των ανεμιστήρων της και το θόρυβο που παράγουν.

Γιατί ναι, όταν στρέφονται αργά -όπως και πολλοί άλλοι ανεμιστήρες- δεν ακούγονται, όταν όμως αποφασίσουμε ότι τους χρειαζόμαστε για κάτι παραπάνω τότε κάνουν έντονα αισθητή τη παρουσία τους και αυτό -όπως έχει δείξει η εξέλιξη της τεχνολογίας των ανεμιστήρων- δεν είναι αναπόφευκτο να συμβαίνει!

Η επίδραση του αεροδυναμικού φορτίου πάνω σε ένα ανεμιστήρα ML140 PWM 2000rpm, φαίνεται στο επόμενο γράφημα:

Είπα και πιο πάνω ότι η φτερωτή των ανεμιστήρων αυτών κάνει καλή δουλειά και εδώ αντιμέτωπη με ένα πολύ σφιχτό μεταλλικό φίλτρο που προσομοιάζει ένα radiator μπορούμε να το δούμε καλύτερα.

Η μεταβολή των τιμών είναι πολύ ομαλή και μαρτυρά μια εξίσου καλή ηλεκτρική και αεροδυναμική συμπεριφορά, με μόνο υπό αίρεση θέμα το γεγονός ότι αντιμέτωποι με υψηλή αεροδυναμική αντίσταση χάνουν πάνω από 200rpm, στερώντας από το radiator ένα μέρος του air flow.

Αλλά αυτό είναι αναγκαστικό, τουλάχιστον όταν θέλουμε να εξαντλήσουμε όλα τα περιθώρια απόδοσης!

Διαφορετικά, αν θέλουμε απολύτως σταθερές επιδόσεις θα πρέπει να βάλουμε και λίγο "νερό στο κρασί μας" και να χαμηλώσουμε λίγο τις απαιτήσεις μας . . . αλλά κάτι μου λέει ότι τέτοια "μετριοπάθεια" είναι κάτι σπάνιο!

Ο controller της ΑΙΟ:

Όπως είπαμε και πιο πάνω, το block περιέχει όλες τις απαραίτητες βαθμίδες για να ελέγξει και τους ανεμιστήρες της ΑΙΟ και μάλιστα ακολουθεί τις προδιαγραφές σχεδόν κατά γράμμα καθώς το PWM σήμα που παράγει για τον έλεγχο της ταχύτητας περιστροφής των ανεμιστήρων έχει συχνότητα 22,7 kHz.

Όσον αφορά στα περιθώρια ελέγχου των στροφών σταχυολογούμε μερικές μετρήσεις :

Ελάχιστη τιμή της παραμέτρου Fixed % = 20%
Ταχύτητα περιστροφής στο Fixed 20% = 182rpm
Ταχύτητα περιστροφής στο Fixed 75% = 1283rpm
To Zero RPM το επιτυγχάνει μειώνοντας το Duty Cycle στο 0% , όπου οι παλμοί PWM εξαφανίζονται και η τάση του σήματος μηδενίζεται.
Στο 100% του σήματος PWM οι παλμοί του σήματος εξαλείφονται και η τάση του σήματος γίνεται μέγιστη, επιτρέποντας την υψηλότερη δυνατή ταχύτητα περιστροφής στους ανεμιστήρες.

Οι στροφές της αντλίας:

Επειδή στις δοκιμές που κάνουμε συνδέουμε ό,τι μπορεί και πρέπει να συνδεθεί, συνδέσαμε και το καλώδιο που μεταφέρει το σήμα Tach (είναι οι στροφές της αντλίας) προς την μητρική. Φυσικά μιας και το σύστημα δοκιμών μας δεν είναι μια μητρική αλλά ένα τεχνητό θερμικό φορτίο, το σήμα αυτό συνδέθηκε με μια είσοδο ενός από τους fan controller του εργαστηρίου (Zalman ZM-MFC3) o οποίος έδειξε ότι η αντλία στρέφεται με ~5300rpm.

Το πράγμα έμεινε εκεί, μέχρι να συνδεθεί και το block με το πρόγραμμα iCUE, το οποίο έδειξε ότι η αντλία στρέφεται με ~2650rpm !

Φυσικά το πράγμα έχρηζε διερεύνησης:

Υπολογίζοντας ότι το σήμα Tach συνήθως αποτελείται από 2 παλμούς ανά περιστροφή, από το άνω αριστερό στιγμιότυπο του παλμογράφου προκύπτει ότι δύο περίοδοι του σήματος tach διαρκούν 11,24msec, συνεπώς οι στροφές της αντλίας είναι 5.338rpm. Αυτό το συμπέρασμα βέβαια σημαίνει ότι υπάρχει κάποια ασυμβατότητα μεταξύ της πλακέτας του block της ΑΙΟ και του iCUE.

Επόμενο βήμα ο έλεγχος της έκδοσης του iCUE αλλά και του firmware της αντλίας, ο οποίος δεν απέδωσε τίποτε καθώς, είχα κάνει μόλις πριν λίγη ώρα το "κλασικό" Update της έναρξης των δοκιμών.

Οπότε κατ' ανάγκην ελέγχθηκε η καλή λειτουργία του iCUE με την βοήθεια μιας Hydro Series H115i Pro RGB και οι μετρήσεις φαίνονται στο άνω δεξιά στιγμιότυπο, από το οποίο (δύο περίοδοι = 21.0msec) προκύπτει ότι, οι στροφές της Hydro Series αντλίας είναι 2857, και αυτή τη φορά συμφωνεί και ο Zalman που δίνει 2860rpm!

Συνεπώς με το πρόγραμμα ελέγχου να λειτουργεί σωστά, το λογικό συμπέρασμα είναι ότι η αντλία της H115i RGB PRO XT παράγει 4 παλμούς ανά περιστροφή της και όχι δύο που είναι το σύνηθες!

'Όποιος λοιπόν παραξενευτεί που η μητρική του δείχνει άλλες στροφές από ότι το πρόγραμμα iCUE -για την ακρίβεια, τις διπλάσιες- πλέον . . . ξέρει γιατί!

Με την ευκαιρία να σημειώσουμε ότι οι στροφές της αντλίας στα τρία mode λειτουργίας της είναι αντίστοιχα:

Quiet = ~1970rpm / Balanced = ~2300rpm / Extreme = ~2700rpm

Συνεργασία του Controller του block με το πρόγραμμα ελέγχου iCUE:

Στη διάρκεια των -αρκετών- ημερών που κράτησαν οι δοκιμές, παρατηρήθηκαν κάποιες -λίγες- "αποσυνδέσεις" της επικοινωνίας του block με τον υπολογιστή που τρέχει το iCUE. Η αποκατάσταση της επικοινωνίας έγινε σε λίγη ώρα αυτόματα και συνέχισε το monitoring των παραμέτρων λειτουργίας της ΑΙΟ. Τις λίγες αυτές φορές (δύο) το πρόβλημα το απέδωσα κατόπιν ελέγχου που έκανα στην κακή επαφή της θύρας USB με το ενεργό "USB splitter" που χρησιμοποιείται στις συνδέσεις των δοκιμών.

Μικρό το κακό βεβαίως καθώς η σωστή λειτουργία της ΑΙΟ δεν εξαρτάται από τη σύνδεσή της με το πρόγραμμα iCUE, αυτή είναι αναγκαία μόνο για λόγους παρακολούθησης και αλλαγής ρυθμίσεων των παραμέτρων λειτουργίας της ΑΙΟ.

Να σημειώσουμε εδώ ότι η αλλαγή μιας ρύθμισης δεν περνά ακαριαία στην αντλία ή στους ανεμιστήρες, χρειάζονται κάποια δευτερόλεπτα (από ~5 έως ~20).

Μετρήσεις

Εδώ μπορούμε να δούμε την συνοπτική εικόνα της Corsair iCUE H115i RGB PRO XT, έτσι όπως καταγράφηκε στις τυπικές δοκιμές (60 - 360 Watt) που έγιναν και μιλάμε τόσο για την PUSH διάταξη των ανεμιστήρων, όσο και την PUSH-PULL για όσους δεν έχουν πρόβλημα χώρου στο κουτί τους.
Αλλά πριν προχωρήσετε καλό είναι για όσους θέλουν να θυμηθούν τις συντομογραφίες που χρησιμοποιούμε, να διαβάσουν τις επεξηγήσεις που ακολουθούν στο spoiler!

Spoiler

HoPusPulLo = Ho Pus-Pul Lo = Horizontal / Push-Pull / Low (Προσανατολισμός radiator / Διάταξη ανεμιστήρων / Air Flow )

La_PusPul_Me_HUCD = Lateral / Push- Pull / Medium / (Hot Input>>Up, Cold Output>>Down)

Η προσθήκη αυτή έγινε για να μπορούμε να δούμε σε πιο προσανατολισμό το radiator αποδίδει καλύτερα.

STSF = Stock TIM - Stock Fan
RTSF = Reference TIM - Stock Fan
RTRF= Reference TIM - Reference Fan

RTAF= Reference TIM - Alternative Fan

Με βάση αυτά, μια συντομογραφία σαν αυτή : Ex-3_LaPusPulAll3_RTRF_HUCD σημαίνει ότι έχουμε να κάνουμε με το:

Extra test No3_Lateral_Push-Pull_All 3 air flows_Reference TIM_ Reference Fan_ Rad Hot Inlet=Up_Rad Cold Outlet=Down

Α.    Μετρήσεις οριζόντιου προσανατολισμού έως τα 360Watt, με τον ανεμιστήρα σε διάταξη PUSH και την Reference TIM (Arctic MX-4)
Β.    Μετρήσεις πλάγιου προσανατολισμού έως τα 360Watt, με τους ανεμιστήρες σε διάταξη PUSH και την Stock TIM
Γ.    Μετρήσεις πλάγιου προσανατολισμού έως τα 360Watt, με τους ανεμιστήρες σε διάταξη PUSH και την Reference TIM (Arctic MX-4)
Δ. Μετρήσεις πλάγιου προσανατολισμού έως τα 360Watt, με τους ανεμιστήρες σε διάταξη PULL και την Reference TIM (Arctic MX-4)

E. Μετρήσεις πλάγιου προσανατολισμού έως τα 360Watt, με τους ανεμιστήρες σε διάταξη PUSH-PULL και την Reference TIM (Arctic MX-4)

ΣΤ. Μετρήσεις πλάγιου προσανατολισμού έως τα 480Watt, με τους ανεμιστήρες σε διάταξη PUSH-PULL και την Reference TIM (Arctic MX-4)

Να σημειώσω εδώ ότι οι δοκιμές έγιναν με το Corsair iCUE ενεργό να δίνει εντολές στην βαθμίδα ελέγχου του block και όλες οι αλλαγές στροφών έγιναν μέσω αυτού. Στην περίπτωση του Push-Pull setup, ο έλεγχος των ανεμιστήρων ανατέθηκε σε έναν Corsair Commander Pro Fan + RGB Controller.

Δε μπορείτε να έχετε παράπονο . . . "τέσσερα στρέμματα" πίνακα σας έφτιαξα, όχι ότι δεν έχω φτιάξει και μεγαλύτερους αλλά λέμε τώρα !

Για να βάλουμε λοιπόν τα πράγματα σε μια σειρά:

Το Push setup είναι πολύ καλύτερο από το Pull setup, αν και το τελευταίο πήρε το αίμα του πίσω στο υψηλό air flow ξεπερνώντας κατά μία "τρίχα" το κυρίαρχο Push setup και έτσι στους συγκριτικούς πίνακες θα μπει η τιμή 32,47 ^οC.
Η οριζόντια τοποθέτηση καθώς δεν έχει τη βοήθεια της βαρύτητα στη κυκλοφορία του ψυκτικού υγρού, υστερεί ανεπαίσθητα (~0,5^oC) στα υψηλότερα air flow για να το κερδίσει στα πολύ χαμηλά air flow, από το φυσικό ανοδικό ρεύμα του θερμού αέρα που βοηθάει τους ανεμιστήρες.
Ο Θόρυβος που κάνουν οι ανεμιστήρες δεν είναι η απαλή αύρα που είχαμε ακούσει στην προηγούμενη παρουσίαση της ομόσταυλης Hydro series H115i Pro RGB , μάλλον -καιρός που έρχεται!- με "μελτεμάκι" μοιάζει!
Πραγματικά τα σχεδόν 48 dB(A) που παράγουν στις ~1850 rpm, είναι ευδιάκριτα ακόμα και σε ένα δωμάτιο σε μεγάλη πόλη, όμως αυτό είναι το αναγκαστικό τίμημα που πρέπει να πληρώσουμε αν θέλουμε να έχουμε πολύ χαμηλή θερμοκρασία!
Λογικό ακούγεται και είναι, καθώς οι ~ 32,5^οC είναι μια πολύ καλή επίδοση και δεν έρχεται εύκολα.
Βεβαίως αν θέλουμε την ησυχία μας, έχει και από αυτό. Πάμε σε μέσο air flow και έχουμε 8+ dB(A) λιγότερα και αυτό, χωρίς να πληρώσουμε υπέρογκα σε αύξηση της θερμοκρασίας, γιατί τι "ψυχή" έχουν 2,7 βαθμοί επιβάρυνση (από 32,47 σε 35,15) μπροστά στα αυτιά μας που τώρα θα ακούνε λιγότερο από το μισό θόρυβο !
Αν δε, "θυσιάσουμε" 2,7 βαθμούς ακόμα μπορούμε να κατέβουμε στα 33,8 dB(A), που όσοι ζουν σε πόλη με κάποια κυκλοφορία, απλά δεν θα τα ακούνε καθώς ο θόρυβος υποβάθρου βρίσκεται κάπου εκεί.
Ακριβώς στη δυνατότητα αυτών των συμβιβασμών, βρίσκεται το μεγάλο ατού της Corsair iCUE H115i RGB PRO XT, στο ότι εναπόκειται δηλαδή στη δική σου επιλογή σαν χρήστης να αποφασίσεις τι θέλεις και πότε το θέλεις!
Σε αυτή τη λογική εντάσσονται και οι μετρήσεις που κάναμε σε ακόμα χαμηλότερα air flow, όπου με θόρυβο 30,7 dB(A), έχουμε Δθ μόλις 27,8^oC στα λογικά και υπεραρκετά 240Watt, αλλά ακόμα και αν θέλουμε να πάμε πιο ψηλά, ακόμα και τα 360W τα έχουμε με Δθ μόνο 42 βαθμούς!
Μοιάζει λίγο με "αγοραπωλησία" το όλο σκηνικό, αλλά στην ουσία αυτό είναι, αποκτώ την ησυχία μου, περιορίζοντας λίγο τις απαιτήσεις μου είτε αυτές αφορούν στην διαθέσιμη ισχύ , είτε στην θερμοκρασία.
Βεβαίως αυτό το "παιχνίδι" έχει και όρια τα οποία επιχειρήσαμε να βρούμε κάνοντας δοκιμές σε εξαιρετικά χαμηλό air flow (ULo), όπου όμως οι θερμοκρασίες ανέβηκαν σχεδόν 10 βαθμούς στα 360 W με ακουστικό κέρδος μόλις 0,4 dB(A)!
Βεβαίως μπορείτε κάλλιστα να αντιπαραθέσετε την πολύ λογική ερώτηση: "Μα τι θέλουμε και ζητάμε 360 W στις 600 rpm;" και παρά το ότι δίκιο θα έχετε, η σημερινή φιλοξενούμενη του εργαστηρίου μας, δεν έχει πρόβλημα να σας κάνει και αυτό το χατήρι!
Εσείς είστε που πρέπει να δείξετε λογική αυτοσυγκράτηση, ή . . . να δείτε στην τελευταία στήλη το Push-Pull Setup, που "τα κάνει όλα και συμφέρει! "
Και αφήνοντας το "κερασάκι" του Δθ των μόλις 41 βαθμών στα δυσθεώρητα 480Watt που δείχνουν πόσες δυνατότητες δίνει στην ΑΙΟ μας το Push-Pull setup, ας περάσουμε στην "τούρτα" που κρύβεται κάτω από αυτό και κοιτάζοντας λοξά . . . να πάμε ίσια στο μεγάλο του πλεονέκτημα !
Που δε είναι άλλο από το πολύ μεγάλο κέρδος που έχουμε σε θόρυβο, αν απλά δεχτούμε να μειώσουμε το κέρδος μας σε θερμοκρασίες!
Συγκεκριμένα: Αν συγκρίνουμε το μέσο air flow του Push-Pull setup (PusPul_Me) με το υψηλό air flow του Push setup (Pus_Hi), διαπιστώνουμε ότι το πρώτο έχει σχεδόν 5 dB(A) λιγότερο θόρυβο και πετυχαίνει και μισό βαθμό χαμηλότερη θερμοκρασία!
Ανάλογη εικόνα έχουμε και στα επόμενα δύο air flow, όπου βεβαίως οι μειώσεις/"κέρδη" μας είναι μικρότερα! (π.χ. μεταξύ Push-Pull_Lo και Push_Me, ο αριθμοί λένε ότι το Push-Pull έχει ~2,5 dB(A) χαμηλότερο θόρυβο και ελαφρά χαμηλότερη θερμοκρασία (0,6^οC).
Όσο κατεβαίνουμε σε air flow βέβαια, μειώνονται οι διαφορές αυτής της "λοξής" σύγκρισης, αλλά τα πλεονεκτήματα γίνονται και πάλι φανερά αν δούμε τι συμβαίνει μέσα στο ίδιο air flow. Για παράδειγμα στο πολύ χαμηλό (VLo) Air flow συγκρίνοντας τα PusPul_VLo και Pus_VLo έχουμε κέρδος σχεδόν πέντε βαθμούς από το πρώτο και ο θόρυβός του μπορεί να είναι ~ 2dB(A) παραπάνω, αλλά δεν ξεπερνά τα πολύ ήσυχα 33 dB(A)!
Και αν πάμε ακόμα χαμηλότερα για να είμαστε ακόμα πιο ήσυχα, τότε η διαφορές πάνε πολύ ψηλότερα καθώς -πάντα για χαμηλότερη τη μέγιστη θερμική καταπόνηση των 360W- έχουμε ~6 βαθμούς χαμηλότερη θερμοκρασία ( 45,18^oC vs 51,32^oC) και το ακόμα καλύτερο είναι ότι είμαστε και κατά τι πιο αθόρυβοι ! Και αν θέλουμε ακόμα πιο χαμηλό Δθ, ανεβάζουμε 100rpm τους ανεμιστήρες και έχουμε 10 βαθμούς θερμοκρασία "κέρδος" από το Push setup, με -"ασήμαντη"- ποινή 1 dB(A) και αυτό "σκάρτο" !

Νομίζω ότι είπα ήδη πολλά, αλλά κάποιες φορές -όταν τα πράγματα ταιριάζουν τόσο με όλα όσα εδώ και χρόνια λέμε- είναι κρίμα να μην πούμε και δυο πράματα παραπάνω !

Αν θέλουμε να δούμε όλα αυτά με μια ματιά, πάμε στο επόμενο γράφημα όπου φαίνεται ξεκάθαρα ποια είναι η θερμική συμπεριφορά της ΑΙΟ μας.

Μπορείτε να δείτε το γράφημα σε πιο μεγάλη ανάλυση.

Εδώ μια ματιά αρκεί για να φανεί ό,τι δεν φαίνεται στον πίνακα.

Η θερμική συμπεριφορά της ΑΙΟ είναι πραγματικά υποδειγματική και τελείως γραμμική.
Οι δύο βασικοί προσανατολισμοί έχουν ασήμαντες διαφορές μεταξύ τους.
Η stock θερμοαγώγιμη πάστα υστερεί ελαφρά έναντι της Arctic MX-4 που χρησιμοποιούμε σαν T.I.M. αναφοράς.
Το Pull setup δεν έχει και πολύ τύχη καθώς από το μέσο air flow αρχίζει να υστερεί λίγο με την διαφορά να κλιμακώνεται σε αρκετούς (~ 7^oC) βαθμούς στο πολύ χαμηλό (VLo) air flow.
Και επιβεβαιώνοντας όσα είπαμε για την απόσταση των ανεμιστήρων από τα πτερύγια του radiator στο Pull setup, ο θόρυβος που "παράγει" είναι κατά τι μεγαλύτερος από αυτόν του Push setup, εκτός από το υψηλό air flow, όπου η "άμεση" επαφή με τον Push ανεμιστήρα, κάνει τη "ζημιά" της!

Μετρήσεις εις βάθος και γραφήματα

(*)Οι μετρήσεις που έγιναν συνολικά μπορούν να βρεθούν εδώ:

Α. Μετρήσεις οριζόντιου προσανατολισμού με τους ανεμιστήρες σε διάταξη PUSH με την MX-4 TIM. ( Table, Delta-T Graph, Rca Graph, CoolCap Graph )

Β. Μετρήσεις πλάγιου προσανατολισμού, με τους ανεμιστήρες σε διάταξη PUSH με την stock TIM. ( Table, Delta-T Graph, Rca Graph, CoolCap Graph )
Γ.Μετρήσεις πλάγιου προσανατολισμού, με τους ανεμιστήρες σε διάταξη PUSH με την MX-4 TIM. ( Table, Delta-T Graph, Rca Graph, CoolCap Graph )

Δ. Μετρήσεις πλάγιου προσανατολισμού με τους ανεμιστήρες σε διάταξη PULL με την MX-4 TIM. ( Table, Delta-T Graph, Rca Graph, CoolCap Graph )

Ε. Μετρήσεις πλάγιου προσανατολισμού σε Extra Thermal Power, με εναλλακτικούς ανεμιστήρες σε PUSH με την MX-4. ( Table, Delta-T Graph, Rca Graph, CoolCap Graph )
ΣΤ. Μετρήσεις πλάγιου προσανατολισμού με τους ανεμιστήρες σε διάταξη PUSH-PULL με την MX-4 TIM. ( Table, Delta-T Graph, Rca Graph, CoolCap Graph )

Ζ. Μετρήσεις πλάγιου προσανατολισμού σε Extra Thermal Power με τους ανεμιστήρες σε PUSH-PULL με την MX-4 TIM. ( Table, Delta-T Graph, Rca Graph, CoolCap Graph )

Η. Μετρήσεις πλάγιου προσανατολισμού, σε διάταξη PUSH με την stock TIM και iCUE > Performance mode. ( Delta-T Graph, Rca Graph, CoolCap Graph )

Θ. Μετρήσεις πλάγιου προσανατολισμού, σε διάταξη PUSH με την stock TIM και iCUE > Balance mode. ( Delta-T Graph, Rca Graph, CoolCap Graph )

Ι. Μετρήσεις πλάγιου προσανατολισμού, σε διάταξη PUSH με την stock TIM και iCUE > Quiet mode. ( Delta-T Graph, Rca Graph, CoolCap Graph )

1. To Push Setup

Πίνακας τιμών

Η παράθεση του βασικού setup γίνεται για να υπάρχει μια πιο ευκρινής εικόνα για την συμπεριφορά της ψύκτρας.

Δεν θα ασχοληθώ με την προφανή γραμμικότητα της θερμικής συμπεριφοράς της ΑΙΟ μας, αλλά με ένα ζήτημα που με απασχόλησε πιο πολύ από περιέργεια παρά από άποψη ουσίας:

Οι στροφές των ανεμιστήρων όταν είναι στη μέγιστη ρύθμισή τους, όπου εδώ η επιλογή είναι μέσω του iCUE Fixed 100% rpm. Αυτή η επιλογή φέρνει την έξοδο του σήματος PWΜ στο 100% της και το σήμα μένει διαρκώς σε υψηλό δυναμικό. Συνεπώς ο ανεμιστήρας στρέφεται με το μέγιστο των στροφών του, πράγμα που είναι και το επιθυμητό.

Όμως -πάντα υπάρχει ένα αλλά ! - σε αυτή τη ρύθμιση που επιτρέπει το μέγιστο των στροφών δεν υπάρχει παράμετρος/μέγεθος που εξασφαλίζει την ανάδραση. Έτσι όταν η τάση τροφοδοσίας ή η θερμοκρασία του ανεμιστήρα τείνουν να αλλάξουν λίγο τις στροφές, δεν είναι δυνατόν ούτε να γίνει αντιληπτό αυτό, αλλά ούτε και να διορθωθεί!

Γι' αυτό βλέπετε στο Hi fan rpm, τις στροφές των ανεμιστήρων να "παίζουν", ενώ στα χαμηλότερα air flow η επιλογή είναι Fixed RPΜ και τότε ο controller χρησιμοποιεί σαν πληροφορία ανάδρασης τις στροφές των ανεμιστήρων και διατηρεί την ταχύτητά τους σταθερή με σχεδόν μηδενική απόκλιση από την επιθυμητή τιμή !

Στο διάγραμμα της Rca, αλλά και της Ψυκτικής Ικανότητας (CoolCap) της ψύκτρας δεν υπάρχει καμία έκπληξη, το μόνο που φαίνεται έντονα είναι ότι, η κλιμάκωση των τιμών που έγινε για το ULo air flow (600rpm), ήταν λίγο χαμηλή εξ ου και το "κενό" ανάμεσα στην καμπύλη του ULo της ομάδας των υπόλοιπων air flow.

2. H διάταξη Push-Pull κάτω από υψηλό θερμικό φορτίο (480Watt)

Πίνακας τιμών

Εδώ οι προθέσεις "αγριεύουν" και η περιέργεια ανεβαίνει . . .

Η Corsair iCUE H115i RGB PRO XT, αντιμετωπίζει το διπλάσιο από το "ονομαστικό" φορτίο της . . . "ατάραχη"! Όλα είναι κανονικά και οι καμπύλες εξακολουθούν να παραμένουν ευθείες!

Κρατάμε το Δθ=30,81^oC στο υψηλό air flow και την αισθητά υψηλότερη και σταθερότερη ταχύτητα των ανεμιστήρων σε αυτό.

Εδώ να πω ότι, μη έχοντας ίδιους ανεμιστήρες να βάλω στη θέση pull και καθώς οι Corsair που είχα στα 140 mm ήταν από την Hydro H115i Pro RGB και πήγαιναν μόνο μέχρι τις 1150rpm σε θέση Pull, προτίμησα να χρησιμοποιήσω δύο Noctua NF-A14 PWM 1500rpm, οι οποίοι έχουν ανάλογη μορφολογία (πλήθος πτερυγίων και κλίσεις και ποσοστό κάλυψης) και πάνω στο radiator πήγαιναν μέχρι τις 1400rpm.

Αυτό είναι και ο λόγος που οι Push Stock ανεμιστήρες τώρα είναι πιο "ζωηροί" και παίζουν γύρω στις 1920rpm!

Προφανώς αν είχα ίδιους με τους stock ανεμιστήρες οι επιδόσεις θα ήταν ακόμα καλύτερες, αλλά και ο θόρυβος χειρότερος.

Βέβαια δεν το άφησα έτσι, καθώς είχα μια τετράδα ανεμιστήρες στα 140 mm από μια παλαιότερη ΑΙΟ της Corsair την H110i GT, οι οποίοι πάνω στο radiator πιάσανε τις 2230rpm και έφεραν την φιλοξενούμενή μας -στα 360 Watt- να καμαρώνει με Δθ = 29,3^οC στην κορυφή του πίνακα κατάταξης!

Αλλά αυτό το αφήνουμε "ανείπωτο", να κάνει παρέα με τον ανάλογο θόρυβο! ! !

Από τις άλλες παραμέτρους, όπως και πιο πριν το εντοπίσαμε στο push setup, έτσι και εδώ φαίνεται ότι, στο εξαιρετικά χαμηλό air flow (ULo), υπάρχει κάποια απόσταση από την ομάδα των υπόλοιπων καμπυλών, αλλά μιας και σε αυτό το setup (Push-Pull) οι θερμοκρασίες του πρώτου γραφήματος (Chart-1) κλιμακώνονται ομαλά μεταξύ των διάφορων air flow, θα το αφήσουμε έτσι !

Τα mode λειτουργίας της ΑΙΟ υπό τον έλεγχο του iCUE.

Ο τρόπος που ελέγχει το πρόγραμμα διαχείρισης Corsair iCUE την iCUE H115i RGB PRO XT είναι το επόμενο θέμα της εις βάθος παρουσίασής μας.

Ο έλεγχος των τριών τρόπων προκαθορισμένων σεναρίων λειτουργίας της ΑΙΟ μας έδωσε τα εξής αποτελέσματα:

Extreme mode

Εδώ θα πρέπει να διευκρινίσω ότι το στοιχείο που χρησιμοποιεί το πρόγραμμα για να ελέγξει τη λειτουργία της αντλίας και των ανεμιστήρων στις μετρήσεις που κάναμε, είναι η θερμοκρασία της αντλίας. Θερμοκρασία η οποία ακολουθεί χαλαρά τη θερμοκρασία του Cold plate της ψύκτρας καθώς στην ουσία επηρεάζεται από την θερμοκρασία του νερού που μπαίνει στην αντλία.

Σαν πληροφορία ανάδρασης σαφώς και δεν είναι η καλύτερη, γιατί αναπόφευκτα καθυστερεί να ανταποκριθεί στις αλλαγές του θερμικού φορτίου.

Ή μήπως, όχι;

Εξετάζοντας το γράφημα διαπιστώνουμε ότι η διαχείριση που έκανε το iCUE στην ταχύτητα των ανεμιστήρων ήταν εξαιρετική!

Η θερμοκρασία της "CPU" μας (βλέπε Loader hot plate), μεταβάλλεται τελείως γραμμικά, μαρτυρώντας το πόσο εύστοχα ορίστηκε από το πρόγραμμα η ταχύτητα περιστροφής των ανεμιστήρων. Εδώ βέβαια η Corsair έχει μια μεγάλη "βοήθεια" και -πολύ σωστά- υπολογίζει σε αυτήν!

Αυτή η βοήθεια δεν είναι άλλη από την μεγάλη θερμοχωρητικότητα του υγρού ψύξης, το οποίο "απορροφά" την οποιαδήποτε ταχεία μεταβολή του θερμικού φορτίου και έτσι, μειώνει σε σημαντικό βαθμό το ρυθμό μεταβολής της θερμοκρασίας του Loader Hot Plate ("CPU").

Αυτό η "επιβράδυνση" επιτρέπει στην κάπως αργή αντίδραση του αισθητήρα μέτρησης της θερμοκρασίας του υγρού (ο οποίος δεν είναι εμβαπτιζόμενος σε αυτό) να "συγχρονιστεί" με τον πραγματικό ρυθμό ανόδου της θερμοκρασίας και έτσι η πληροφορία που δίνει εκφράζει σωστά τη θερμοκρασία του συστήματος!

Απλό και τελείως μέσα στη φυσική του πράγματος!

Από εκεί και πέρα, αναλαμβάνει και ο προγραμματισμός του iCUE και από ότι βλέπουμε τα καταφέρνει με τον καλύτερο τρόπο !

Σε ανάλογα αποτελέσματα καταλήγουμε και από την ομαλή "εξέλιξη" των καμπυλών της Rca, αλλά και της CoolCap.

Εδώ και σαν απόδειξη της αξίας αυτών των γραφημάτων βλέπουμε ότι αυτός ο "δισταγμός" των ανεμιστήρων να ακολουθήσουν στα 300W που φαίνεται ελάχιστα στο πρώτο γράφημα, εδώ κάνει εμφανή τη παρουσία του. Μικρό το κακό βεβαίως, αλλά δείχνει εμμέσως πλην σαφώς ότι ο κινητήρας των ανεμιστήρων, όταν δεν ελέγχεται αυστηρά από τις στροφές του (λειτουργεί δηλαδή στο 100% του σήματος PWM), έχει την τάση να αυξομειώνει ελαφρά τις στροφές του.

Balanced mode

Στον "ισορροπημένο" τρόπο λειτουργίας έχουμε ένα μέγιστο θόρυβο πραγματικά καλά ισορροπημένο καθώς, για να χρησιμοποιήσω την χαρακτηριστική έκφραση της @karmen1983 από τις παρουσιάσεις των κουτιών:

"Ο,τι δεν ξεπερνά τα 40dB(A), δεν είναι ενοχλητικό! "

Και αυτό, χωρίς να υπολογίζουμε και τον συντελεστή απόσβεσης του θορύβου (Noise Damping Factor) που έχει το κουτί μας!

Η θερμοκρασία "κινείται" σε πολύ καλά επίπεδα και από ότι φαίνεται από τα επόμενα διαγράμματα . . .

. . . εδώ που οι ανεμιστήρες στρέφονται με χαμηλότερες στροφές και συνεπώς, υπάρχει ένα περιθώριο στο Duty Cycle να ρυθμιστεί και προς τα πάνω και προς τα κάτω, η σταθερότητα των στροφών τους είναι απλά υποδειγματική.

Οπότε και οι καμπύλες της RCA και φυσικά -η από αυτήν εξαρτώμενη- της CoolCap, είναι πολύ ομαλές.

Quiet mode

Στην "ήσυχη" λειτουργία τα πράγματα είναι ακόμα καλύτερα, καθώς ο θόρυβος μένοντας κοντά στα 33 dB(A), είναι πραγματικά δυσδιάκριτος από το θόρυβο υποβάθρου σε ένα σχετικά ήσυχο δωμάτιο, ακόμα και με το κουτί ανοιχτό!

Η θερμοκρασία βέβαια "τσιμπάει" άλλους τέσσερις βαθμούς και το Δθ πλησιάζει τους 41^oC, αλλά αυτό συμβαίνει μόνο αν θέλετε, και να "λιώνετε" τον επεξεργαστή σας, και να έχετε την ησυχία σας!

Οι υπόλοιπες παράμετροι λειτουργίας δείχνουν ακόμα πιο ομαλή λειτουργία και πριμοδοτούν, ένα καθόλα δικαιολογημένο μπράβο προς την κατασκευάστρια!

Ο θόρυβος της αντλίας

Σε αυτό το ζήτημα εσκεμμένα δεν αναφέρθηκα , καθώς τα μέσα που διαθέτουμε για τη μέτρηση του θορύβου έχουν σαν κάτω όριο αξιόπιστων μετρήσεων τα 30 dB(A) και η αντλία κάνει λιγότερο θόρυβο.

Όμως -πάντα με την προαναφερθείσα επιφύλαξη- μπορούμε να παραθέσουμε τρεις μετρήσεις που αφορούν μόνο στην αντλία:

Extreme >> ~2580 rpm >> 29,6 dB(A), Balanced >> ~2270 rpm >> 29,3 dB(A), Quiet >> ~1900 rpm >> 29,1 dB(A).

Θόρυβος υποβάθρου = 28,9 dB(A).

Η εξ επαφής εξέταση (με την αντλία στο αυτί! ) δεν έδειξε τίποτε παραπάνω από το συνηθισμένο μουρμουρητό της φτερωτής.

Έλεγχοι οριακών συνθηκών

Έλεγχος της δυνατότητας για Fan zero rpm.

Τόσο το iCUE και η βαθμίδα οδήγησης του block και των ανεμιστήρων, όσο και οι ίδιοι οι ανεμιστήρες υποστηρίζουν τη λειτουργία Zero RPM.

Η δοκιμή που κάναμε, έγινε με το radiator σε οριζόντια θέση (στο "ταβάνι" του κουτιού μας) και τους ανεμιστήρες, τελείως ακίνητους καθώς παίρνουν σήμα PWM = 0%.

Εδώ το radiator ψύχεται αποκλειστικά από το φυσικό ανοδικό ρεύμα του αέρα που εισχωρεί ανάμεσα στα πτερύγιά του και θερμαινόμενος από αυτά, μειώνεται η πυκνότητά του και σαν ελαφρύτερος πλέον, ανεβαίνει και αντικαθίσταται από άλλον πιο δροσερό αέρα.

Σε ένα κανονικό κουτί βέβαια, η ψύξη του radiator με τους ανεμιστήρες του ακίνητους είναι πολύ πιθανόν να εξαρτάται πολύ περισσότερο από την δυναμική πίεση που επικρατεί στο κουτί από τους άλλους ανεμιστήρες που έχει αυτό, παρά από το τοπικό αυτογενές ανοδικό ρεύμα που δημιουργεί το ίδιο το radiator.

Η δοκιμή γίνεται στα 60 Watt και αρχικά οι ανεμιστήρες είναι σε υψηλές στροφές, και η θερμική ισορροπία του συστήματος επιτυγχάνεται μέσα σε περίπου 11 λεπτά της ώρας, με το Δθ να είναι 6,1^οC.

Στη συνέχεια οι ανεμιστήρες ακινητοποιούνται και αρχίζει η προοδευτική άνοδος της θερμοκρασίας της "CPU" μας (a.c.a. Loader hot plate), η οποία τώρα διαρκεί περίπου μιάμιση ώρα (!), πριν αρχίσει να μπαίνει το σύστημα Loader / AIO σε θερμική ισορροπία.

Σε όλη αυτή τη διάρκεια η θερμοκρασία του αέρα εισόδου στο radiator είναι σταθερή και η θερμοκρασία του αέρα εξόδου από αυτό, υπακούοντας στο "ακατάστατο" των πολύ ασθενών φυσικών ρευμάτων, και μπορώντας να ακολουθήσει -λόγω του πολύ ευαίσθητου αισθητήρα που έχει- και την παραμικρή αλλαγή της θερμοκρασίας του αέρα, δείχνει . . . ότι θέλει !

Αυτά μπορούμε να τα δούμε καλύτερα στο γράφημα που ακολουθεί, όπου παρουσιάζονται τα βασικά μεγέθη που χαρακτηρίζουν την Zero RPM λειτουργία της ΑΙΟ μας.

Η θερμοκρασία του αέρα εισόδου (γαλάζια καμπύλη) είναι πρακτικά σταθερή στην διάρκεια των δυο ωρών που διαρκεί η δοκιμή.
Αυτό σημαίνει ότι η άνοδος της θερμοκρασίας του Loader (κόκκινη) και το Δθ αυτής (πορτοκαλί), έχουν μια ομοιόμορφη "παράλληλη" ανάπτυξη.
Και η πιο σημαντική καμπύλη είναι αυτή που δείχνοντας το ρυθμό μεταβολής του Δθ (μοβ), μας βοηθά να δούμε αν, και πότε, το όλο σύστημα ("CPU"/AIO) φτάνει σε θερμική ισορροπία.
Θέτοντας σαν κριτήριο θερμικής ισορροπίας ένα ρυθμό μεταβολής του Δθ μικρότερο από 0,01^oC/min, βλέπουμε ότι αυτή αρχίζει στα 73min από την αρχή της δοκιμής και εδραιώνεται πλήρως στα 90min από αυτήν.
Και σε αυτή τη θερμική ισορροπία έχουμε ένα Δθ=36,7^οC, το οποίο δεδομένων των συνθηκών της δοκιμής, μόνο σαν πολύ καλό μπορεί να χαρακτηριστεί και επιπλέον αυτού, σε ένα κουτί όπου θα υπάρχει κάποια στατική πίεση είναι πολύ πιθανόν η AIO σε Zero RPM, να μπορεί να ανταπεξέλθει και στο επόμενο θερμικό βήμα από αυτό που επιχειρήσαμε εμείς, αυτό με 120Watt θερμικό φορτίο και να έχει μια ανάλογα καλή επίδοση!

Προσδιορισμός την ελάχιστης Rca.

Χρησιμοποιώντας δυο Noctua NA-SFMA1, 140 to 120mm Fan Mounting Adapters for Water-cooling Radiators, βάλαμε επάνω στο radiator τους δύο EBM-Papst 4412 /2HHP που χρησιμοποιούμε για τη δοκιμή αυτή, ρυθμίσαμε το θερμικό φορτίο στα 360watt και . . . κλείσαμε τα αυτιά μας !

Μολονότι έχουμε δει και χαμηλότερη θερμοκρασία από radiator 2x120, οι 28,4^oC είναι μια εξαιρετική επίδοση καθώς αφορούν σε 2x140 radiator!

Φυσικά η θερμοκρασία αυτή πάει παρέα με θόρυβο που δεν τον ακούς μόνο εσύ αλλά και οι γείτονες!

Η τιμή της θερμικής αντίστασης της ΑΙΟ ξεκινά από χαμηλή τιμή και καταλήγει σε αρκετά χαμηλότερη , και το ανάλογο ισχύει και στην ψυκτική ικανότητα όπου ξεκινά από τα ~10,2W /1^oC για να καταλήξει ότι, η ψύκτρα μπορεί να αποβάλει στο περιβάλλον μέχρι και 12,5 Watt για κάθε βαθμό Κελσίου που ανεβαίνει η θερμοκρασία της!

Συγκριτική κατάταξη

Ώρα όμως να δούμε πως διαμορφώνεται με την προσθήκη της Corsair iCUE H115i RGB PRO XT το διάγραμμα συγκριτικής παρουσίασης των επιδόσεων των ψυκτρών, που έχουν περάσει από τον πάγκο του TheLab !

Επίσης για να δώσουμε και μια αίσθηση της αποτελεσματικότητας μιας ψύκτρας (ψυκτικής ικανότητας) σε σχέση με τον συνολικό της όγκο και το πόσο αποκλίνουν οι επιδόσεις της από έναν κοινό για όλες μέσο όρο Δθ, προσθέσαμε στο πρώτο ραβδόγραμμα (του Δθ) την παράμετρο Delta-T Deviation Weighted Total Volume Cooling Capacity. Η ανάλογη προσθήκη έγινε και στο δεύτερο (του Θορύβου) όπου η νέα παράμετρος Noise Deviation Weighted Cooling Capacity @ Performance to Noise Efficiency μας δίνει μια ένδειξη του πόσο καλά μας "αποζημιώνει" θερμικά μια ψύκτρα, για κάθε dB(A) θορύβου που παράγει! Και οι δυο παράμετροι έχουν την λιγότερο σημαντική θέση στην ιεράρχηση (sorting) των τιμών του ραβδογράμματος, απεικονίζονται δε, με φωτεινό πράσινο χρώμα.
Με αυτά κατά νου, ας δούμε τα αποτελέσματα που έφερε η ψύκτρα της σημερινής μας παρουσίασης δοκιμαζόμενη στα 360 Watt.

Η πέμπτη θέση ανάμεσα στις ΑΙΟ που συμμετέχουν στον πίνακα με Push-Pull setup και ιδιαίτερα αν σκεφτούμε ότι το Push-Pull ήταν "κουτσό" από άποψη απόδοσης καθώς οι pull ανεμιστήρες είχαν χαμηλότερες στροφές, είναι μια πολύ καλή κατάταξη!
Η επίσης πέμπτη θέση ανάμεσα στις AIO με Push setup, μπορεί αρχικά να μην φαντάζει σπουδαία, αλλά αν δούμε πόσες ΑΙΟ με Push-pull setup, έχει αφήσει πίσω, θα αλλάξουμε γνώμη. Βεβαίως με τους ανεμιστήρες να στρέφονται στις ~1850rpm δεν μπορεί να έχει το "άλλοθι" των χαμηλών επιδόσεων στο όνομα του χαμηλού θορύβου και ευτυχώς για εκείνη και για τους χρήστες της, δεν το χρειάζεται!
Παρά την καλή της κατάταξη όμως αυτό που έχει σημασία -ιδιαίτερα για το που πρέπει να πάνε τα πράγματα- και το οποίο δεν πρέπει να διαφύγει της προσοχής μας είναι ότι, στο Push setup έρχεται πίσω από την Cooler Master Nepton 240M, καθώς υστερεί κατά 2dB(A) και περίπου 0,8^oC, μολονότι η Nepton έχει ανεμιστήρες των 120mm, πράγμα που δείχνει εμμέσως, πλην σαφώς, ότι ήρθε η ώρα για την κατασκευάστρια να δώσει μεγαλύτερο βάρος στην αεροδυναμική και την αποτελεσματικότητα των ανεμιστήρων της.

Η δέκατη έβδομη θέση στην γενική κατάταξη του θορύβου, είναι μεν κάτι που δεν έπεσε σαν κεραυνός εν αιθρία, αλλά ευτυχώς όπως είδαμε είναι τουλάχιστον θέμα δικής μας επιλογής καθώς πλέον, είναι δικό μας θέμα να συνδυάσουμε τις απαιτήσεις μας σχετικά με το θόρυβο με το πόσο ψηλά θα δουλέψουμε τους ανεμιστήρες.
Φυσικά το Push-Pull setup -παρά τους πιο αθόρυβους πίσω ανεμιστήρες- πήγε ακόμα χειρότερα όπως είναι λογικό να συμβεί!
Το καλό στην όλη υπόθεση είναι ότι η ΑΙΟ μας έχει τα θερμικά περιθώρια να την δουλέψουμε πιο ήσυχα!

Αλλά είναι ώρα να πάμε στους επόμενους πίνακες κατάταξης όπου η διαδικασία κατάταξης είναι πιο σύνθετη και πλησιέστερα στις πραγματικές συνθήκες και απαιτήσεις.

Συνδυαστική κατάταξη με σταθμισμένο σύστημα βαρών

"Ποια ψύκτρα έχει καλές επιδόσεις, αλλά παράλληλα έχει και χαμηλό θόρυβο; "
" Θέλω μια ψύκτρα που να έχει επιδόσεις αλλά να μη μου "παίρνει" τα αυτιά ! "
" Χρειάζομαι μια ψύκτρα που να είναι ήσυχη, χωρίς να είναι και "ψοφίμι ! "

Spoiler

Γ. Σταθμισμένη κατάταξη με βάση το συνδυασμό του Δθ και του θορύβου, στο μέγιστο θερμικό φορτίο και air flow.

Η θέση εδώ είναι η δωδέκατη και δεν είναι κακή, μάλλον προς το καλή μοιάζει να είναι καθώς, όπως εύκολα γίνεται αντιληπτό, οι επιδόσεις της ψύκτρας επιτρέπουν την λειτουργία των ανεμιστήρων λίγο πιο αθόρυβα, πράγμα που θα την ανεβάσει αισθητά στην κατάταξη.
Όμως το ζήτημα παραμένει ότι η ΑΙΟ πληρώνει το τίμημα -έστω και αν είναι σχετικά μικρό- της επιλογής της Corsair να αναβαθμίσει τις θερμικές επιδόσεις της iCUE H115i RGB PRO XT, με τον εύκολο τρόπο, απλά ανεβάζοντας τις στροφές των ανεμιστήρων της!

Δ.Σταθμισμένη κατάταξη με βάση το συνδυασμό του Δθ και του θορύβου, στο μέγιστο θερμικό φορτίο και air flow.

Γράφημα σταθμισμένο για Χαμηλότερο Δθ.
(Pthermal = Max, Air flow = Max, Noise measurement distance = 0,5m)

Η κατάταξη της ΑΙΟ αναβαθμίστηκε μόνο δυο θέσεις ( 12η >>> 10η) και ο λόγος γι' αυτό είναι ότι, ακόμα και όταν βάζουμε σε πρώτο πλάνο τις επιδόσεις, ο θόρυβός της, εξακολουθεί και την "κρατά πίσω" !
Αξίζει να σημειώσουμε ότι το Push-Pull setup της βρίσκεται στη 11η θέση και δεν είναι περίεργο καθώς -είπαμε και πριν ήταν κάπως "κουτσό"- και δεν έφερε στο υψηλό air flow πολύ χαμηλότερες θερμοκρασίες για να αντισταθμίσουν τον αναγκαστικά υψηλότερο θόρυβο.

Ε. Σταθμισμένη κατάταξη με βάση το συνδυασμό του Δθ και του θορύβου, στο μέγιστο θερμικό φορτίο και air flow.

Γράφημα σταθμισμένο για Χαμηλότερο Θόρυβο.
(Pthermal = Max, Air flow = Max, Noise measurement distance = 0,5m)

Η 16η θέση μοιάζει -και δυστυχώς είναι- δίκαιη, καθώς τα σχεδόν 48 dB(A), αποτελούν ισχυρή τροχοπέδη!
Βεβαίως και για να φανούν οι δυνατότητες της ψύκτρας, αν την δουλέψουμε σε μέσο air flow, θα έχει ένα πολύ ανεκτό Δθ ( 37,9^oC) και θόρυβο 33,8 dB(A) και με αυτές τις τιμές πάει κατευθείαν στην πρώτη θέση αυτού του πίνακα!
Η προηγούμενη παρατήρηση δείχνει και την σκέψη της Corsair που καθοδήγησε την κατασκευή της σημερινής φιλοξενούμενης του TheLab.
Όμως αυτό έχει σαν βάση την -θεωρούμενη σαν αναγκαστική- αντιδιαστολή ανάμεσα στις υψηλές επιδόσεις και τον χαμηλό θόρυβο, πράγμα το οποίο η σύγχρονη εξέλιξη των ανεμιστήρων έχει θέσει σε σοβαρή αμφισβήτηση!

Επίλογος

Πάνε σχεδόν δυο χρόνια από τότε που γράφαμε τα παρακάτω:

Ένας από τους κύριους "παίκτες" στην after market αγορά των προσωπικών υπολογιστών, αποφασίζει να αναπτύξει προϊόντα ΑΙΟ υδρόψυξης προς μια κατεύθυνση που "θεωρείται" ότι ανήκει στις αερόψυκτρες!

Η αγορά των λύσεων ψύξης χαμηλού θορύβου ποτέ πια δεν θα είναι η ίδια, γιατί πλέον -και χωρίς κανένα "ναι μεν, αλλά"- υπάρχουν και οι ΑΙΟ σε αυτήν και μάλιστα, όχι σαν βοηθητικοί παίκτες αλλά σαν ηγέτες!

Και ο καιρός επέρασε και ήρθε η ώρα για το επόμενο βήμα, που δεν είναι άλλο από το να κερδηθεί ότι χάθηκε από τις επιδόσεις στο όνομα του χαμηλότερου θορύβου.

Γιατί με εδραιωμένη πλέον την άποψη ότι η Corsair "παίζει" στα ίσια και με απαιτήσεις σε ένα χώρο που μέχρι πριν λίγο καιρό θεωρούσαμε ότι ανήκει στις αερόψυκτρες, ωριμάζουν οι συνθήκες για να προχωρήσει ανεβάζοντας τον πήχη πιο πάνω!

Επιλέγει λοιπόν τον "λογικότερο" δρόμο για να το πετύχει αυτό, και όσοι υποθέσατε ότι αυτός συμβαίνει να είναι και ο ευκολότερος δεν πέσατε έξω!
Αποφασίζει να βγάλει μια ΑΙΟ η οποία τοποθετείται μεταξύ της Corsair Hydro Series H115i PRO RGB και της Corsair Hydro Series H115i RGB Platinum και την εφοδιάζει με τον ίδιο τύπο ήσυχων και αποτελεσματικών ανεμιστήρων της πρώτης (αλλά πλέον με 2000rpm) και χρησιμοποιώντας το Block+Radiator της δεύτερης αναβαθμίζεται ουσιαστικά σε RGB δυνατότητες χωρίς να χάνει στο ελάχιστο από θερμικές!

Το αποτέλεσμα είναι, να μπορεί να αποδώσει όπως η προηγούμενη ΑΙΟ:

Και αυτό το πέτυχε, όχι μένοντας "ήσυχη για ΑΙΟ", αλλά αποτελώντας παράδειγμα χαμηλού θορύβου ακόμα και για τις πιο εξελιγμένες αερόψυκτρες!

Μπορώντας -άκοπα- να κρατήσει ακόμα και κάτω από βαρύ υπερχρονισμό (360 Watt) τον επεξεργαστή μας ασφαλή με τον θόρυβο να κινείται από το μόλις διακρινόμενος μέχρι το μη ανιχνεύσιμος, ουσιαστικά αποτελεί μια άριστη επιλογή για οποιονδήποτε θεωρεί ότι ένας προσωπικός υπολογιστής, πέραν του να είναι ισχυρός, οφείλει να είναι και διακριτικός!

Μέχρι τώρα, αυτό μπορούσαμε να το πετύχουμε με διάφορους τρόπους, κανένας εκ των οποίων δεν συμπεριελάμβανε μια ΑΙΟ, όχι τουλάχιστον στην τυπική της χρήση και σύνθεση! Από σήμερα όμως, μπορούμε να έχουμε και μια ΑΙΟ στις επιλογές μας!

Αλλά πλέον, με κάποια μικρή η λίγο μεγαλύτερη παραχώρηση στο θέμα του θορύβου, μπορεί να κάνει πολύ πιο δροσερή τη "ζωή" του επεξεργαστή μας διευρύνοντας καθοριστικά τις επιλογές λειτουργίας του! Αυτή ακριβώς η ελευθερία επιλογής που παρέχει στον χρήστη, είναι και το βασικό αλλά και σημαντικό πλεονέκτημά της!

Σαν κατάταξη στις λίστες την είδαμε εκεί που την περιμέναμε, κάπου στη μέση των επιδόσεων, καθώς δεν διεκδικεί τις απόλυτες από αυτές, γιατί η στόχευσή της είναι οι επιδόσεις εκείνες που έρχονται σε αρμονία με τις μέσες απαιτήσεις των χρηστών.

Υπάρχουν όμως και κάποιες σημαντικές αισθητικές αλλαγές στο νέα block που χρησιμοποιεί, το οποίο πέραν του ότι προέρχεται από άλλο ΟΕΜ κατασκευαστή (CoolIT Systems), είναι εφοδιασμένο με νέα πλακέτα RGB φωτισμού που πραγματικά μεταβάλει τις τρεις φωτιστικές ζώνες του καπακιού του block, σε χρωματικό υπερθέαμα και φυσικά, με τον έλεγχο που εξασφαλίζει το iCUE πρόγραμμα διαχείρισης με το οποίο συνεργάζεται, έχετε την ελευθερία να κάνει κυριολεκτικά ό,τι θέλετε , τόσο στον αισθητικό τομέα, όσο και κυρίως στον σημαντικότερο λειτουργικό τομέα.

Μπορείτε να εκμεταλλευτείτε τα υπάρχοντα modes λειτουργίας, ή να στήσετε τελείως δικά σας ακριβώς όπως τα θέλετε.

Έτσι αν σκεφτόσαστε ότι θέλετε να αλλάξετε την αερόψυκτρά σας και να πάτε σε ΑΙΟ για τις καλύτερες θερμοκρασίες και την πιο διακριτική κατανομή του όγκου της, δεν χρειάζεται να διστάζετε πλέον για τον θόρυβο, η Corsair iCUE H115i RGB PRO XT, μπορεί να είναι όσο ήσυχη θέλετε, αλλά και όσο αποτελεσματική ενδέχεται να την χρειαστείτε, καθώς η μεγάλη της λειτουργική ευελιξία αφαιρεί από την "εξίσωση" της αγοράς της, το ενδεχόμενο να σας κάνει να "μετανιώσετε"!

Πολύ θα μας άρεσε να μέναμε εδώ, αλλά δυστυχώς όπως με ακρίβεια αναφέρουμε τα θετικά, έτσι και με μεγαλύτερη προσοχή επιβάλλεται να ασχοληθούμε και με τα αρνητικά, τα οποία ευτυχώς δεν ήταν πολλά.

Ο έλεγχος στη γραμμή παραγωγής της ΑΙΟ, κάπου παρουσίασε κενά, και έτσι στα χέρια μας έφτασε ένα δείγμα με πρόβλημα στην ακρίβεια διάνοιξης των σπειρωμάτων του radiator, το οποίο όσο εύκολα και αν λύθηκε δεν παύει να υπήρξε!

Οι βίδες της πολύ ωραίες, αλλά μέχρι εκεί, καθώς αποκλίνουν από το standard των βιδών με κεφάλι Philips και πραγματικά χρειάζονται προσοχή και το σωστό εργαλείο για το βίδωμά τους.

Οι ανεμιστήρες της ΑΙΟ, παρά τα πραγματικά καλά τους έδρανα, δεν έχουν RGB φωτισμό και δεν διαθέτουν αντικραδασμικά παρεμβύσματα.

Όσον αφορά στην τιμή της, γενικά θα θέλαμε να έχει χαμηλότερη τιμή για να είναι ευρύτερα προσβάσιμη.

Όμως ειδικά σε αυτή τη περίπτωση αντιμετωπίζουμε μια περίεργη κατάσταση, καθώς -όπως προαναφέρθηκε- η iCUE H115i RGB PRO XT Liquid CPU Cooler έχει σχεδόν τα ίδια χαρακτηριστικά με την Hydro Series™ H115i RGB PLATINUM 280mm Liquid CPU Cooler καθώς αποτελεί μια πιο οικονομική έκδοσή της.

Όμως αυτή τη χαμηλότερη τιμή δεν την βλέπουμε, καθώς οι δύο ΑΙΟ, έχουν ακριβώς την ίδια MSRP τιμή από την Corsair (154,99€ ) και στα Ελληνικά καταστήματα, βρίσκουμε την Platinum, σε μικρότερη τιμή!

Αυτό που συμβαίνει εδώ είναι ότι τα πράγματα είναι σε μια μεταβατική φάση, καθώς η "παλαιά" ΑΙΟ ( η Platinum κυκλοφορεί περίπου δύο χρόνια) έχει μια λογικά χαμηλή -έως "ευκαιρία"- τιμή και η νέα ΑΙΟ (XT), έχει μια "λογικά" υψηλή τιμή, προσθέστε τώρα και το τι γίνεται με την αγορά τους τελευταίους μήνες και έχετε ό,τι ακριβώς χρειάζεται για να γίνει η απόφαση πιο δύσκολη . . . ή εύκολη . . . αρκεί να μην έχετε "θέμα" με την "ηλικία" και το "ασήμι στα μαλλιά" !

Στο σημείο αυτό να σας υπενθυμίσουμε ότι H Corsair iCUE H115i RGB PRO XT έχει πενταετή εγγύηση και MSRP από την Corsair 154,90 €, και την στιγμή που γράφεται αυτή η παρουσίαση, την βρίσκουμε στα Ελληνικά καταστήματα προς 160,83€ συν ~6,7 € λοιπά έξοδα, του ΦΠΑ συμπεριλαμβανομένου.

Συνοψίζοντας λοιπόν, ας δούμε επιγραμματικά τα πλεονεκτήματα και μειονεκτήματά της

Η συσκευασία της ψύκτρας εξασφαλίζει την προστασία των περιεχομένων της και την τάξη σε όλα τα παρελκόμενά της.
Συμβατότητα με όλες τις σύγχρονες πλατφόρμες.
Σύστημα στερέωσης με πολύ εύκολη και στιβαρή εγκατάσταση.
Δεν εμποδίζει την πρόσβαση σε βύσματα και κάρτες που είναι κοντά στο socket.
Ανεμιστήρες με μαγνητικά έδρανα αιώρησης χαμηλού θορύβου και σχετικά υψηλής στατικής πίεσης.
Ανεμιστήρες με πολύ μεγάλο φάσμα ελέγχου των στροφών τους με δυνατότητα zero rpm
Η τροφοδοσία και ο PWM έλεγχος των ανεμιστήρων, εξασφαλίζεται από καλώδιο που είναι ενσωματωμένο στο "block".
Ο θόρυβος που παράγει, από τις μέσες στροφές είναι διακριτικός και μειώνεται ακόμα περισσότερο σε χαμηλότερα air flow, μέχρι του σημείου να μην ανιχνεύεται.
Δυνατότητα ακινητοποίησης των ανεμιστήρων (Zero RPM )σε χαμηλά θερμικά φορτία για την επίτευξη ακόμα χαμηλότερου θορύβου.
Cold plate με καλό "πάτημα", και ειδική επεξεργασία για καλύτερη θερμική σύζευξη με τεχνολογία Split flow για χαμηλότερη αντίσταση ροής του ψυκτικού υγρού.
Σωλήνες που δεν διπλώνουν.
Sleeving στις σωλήνες που εξυπηρετεί και λόγους anti-kink.
Οι τερματισμοί των σωλήνων είναι ασφαλισμένοι με μεταλλικά κολάρα, τα οποία συγκρατούν και το sleeve.
Η θερμοαγώγιμη πάστα είναι ήδη τοποθετημένη στο block και έχει καλή θερμική αγωγιμότητα.
Φωτιζόμενο μεγάλο logo στο block, και δυο περιμετρικές ζώνες των οποίων ο RGB χρωματισμός στηρίζεται σε 16 ανεξάρτητα ελεγχόμενα LEDs, και πέρα από τα χρωματικά effect μπορεί να "συνδεθεί" και με την θερμοκρασία του συστήματος που επιλέγει ο χρήστης.
Αποδοτικό radiator, το οποίο έχει υψηλή απόδοση σε σχετικά χαμηλό air flow, ευνοώντας την αθόρυβη λειτουργία της ΑΙΟ.
Η απόδοσή της επιτρέπει την ουσιαστικά αθόρυβη λειτουργία της ΑΙΟ σε πολύ χαμηλό airflow, χωρίς σημαντική θερμική επιβάρυνση
Συνοδεύεται από ένα πολύ ευέλικτο software ελέγχου iCUE, το οποίο επιτηρεί συνεχώς την λειτουργία της ψύξης και την ασφάλεια του συστήματος και παράλληλα ελέγχει τον RGB φωτισμό του block παράγοντας εξαιρετικά χρωματικά θέματα και εναλλαγές αυτών.
Τα 16 addressable LEDs του block ελέγχονται με τρόπο που εξασφαλίζει εντυπωσιακά ομαλή κίνηση και εναλλαγή των χρωμάτων.
Παρέχει βίδες για την στήριξη 4 ανεμιστήρων.
Εξαιρετικά αναλυτικές οδηγίες εγκατάστασης.
Πενταετής εγγύηση.

Οι ανεμιστήρες της δεν διαθέτουν κανένα αντικραδασμικό μέτρο.
Ο Θόρυβός τους στις υψηλές στροφές, αν και δεν είναι ενοχλητικός, είναι ευδιάκριτος ακόμα και σε σχετικά θορυβώδες δωμάτιο.
Δεν διαθέτει CPU back plate για την πλατφόρμα της AMD.
Δεν συνοδεύεται με επιπλέον θερμοαγώγιμη πάστα, πέρα από αυτή που είναι προεγκαταστημένη στο cold plate.
Η τιμή της, τηρουμένων των αναλογιών με τον ανταγωνισμό, είναι υψηλή και από πλευράς συναγωνισμού αντιμετωπίζει ισχυρή πίεση από άλλα μοντέλα με καλύτερο εξοπλισμό!
Στο δικό μας δείγμα είχαμε δυσκολία στην εγκατάσταση των ανεμιστήρων, λόγω ελλιπούς διάνοιξης των σπειρωμάτων στο radiator.

Με βάση όλα τα παραπάνω η γενική βαθμολογία που αποσπά η Corsair iCUE H115i RGB PRO XT, δε μπορεί να είναι μικρότερη από:

 theLAB.gr

Ευχαριστούμε θερμά την Corsair για την παραχώρηση του δείγματος της δοκιμής.

Για το TheLab.gr, Seafalco 21/5/2020
