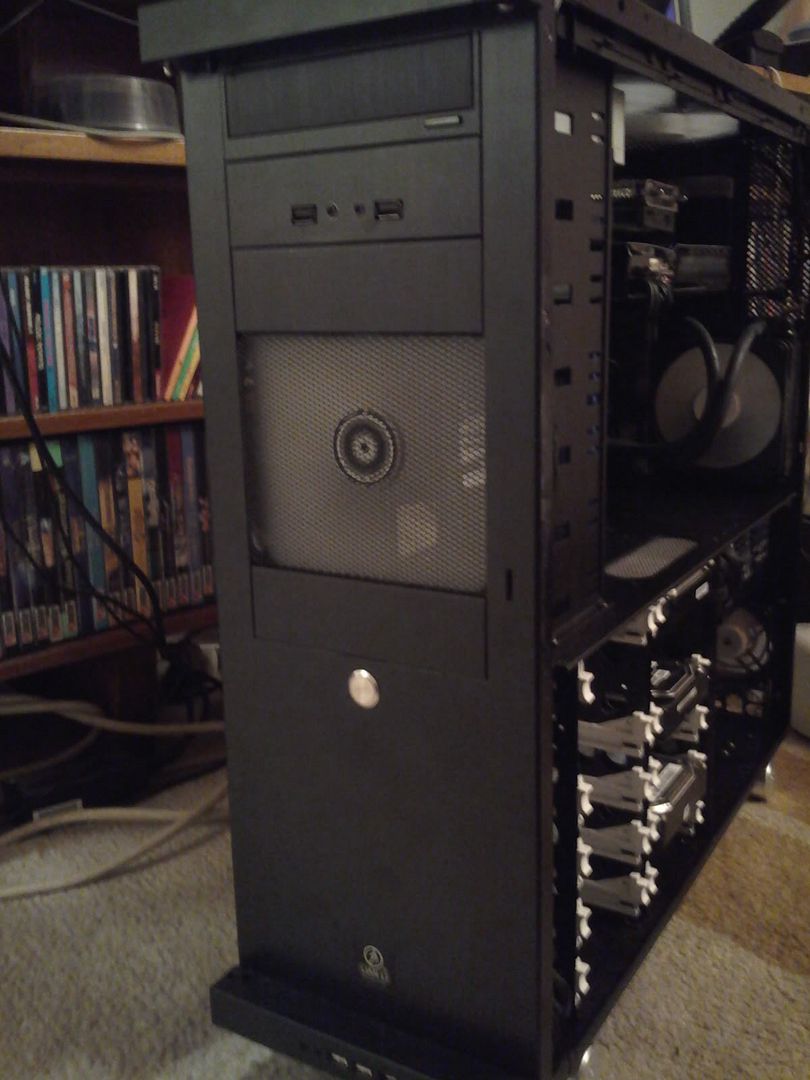

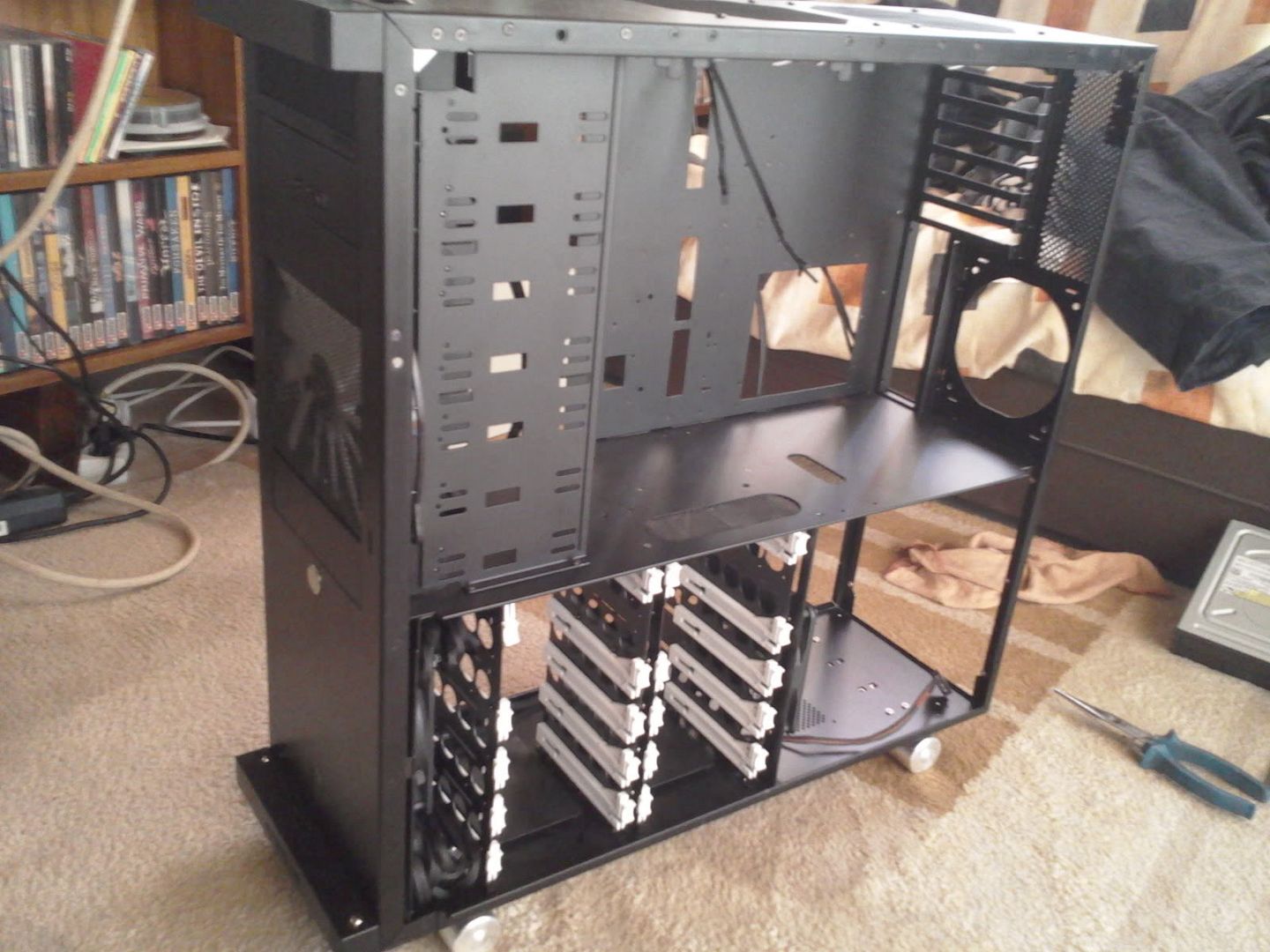

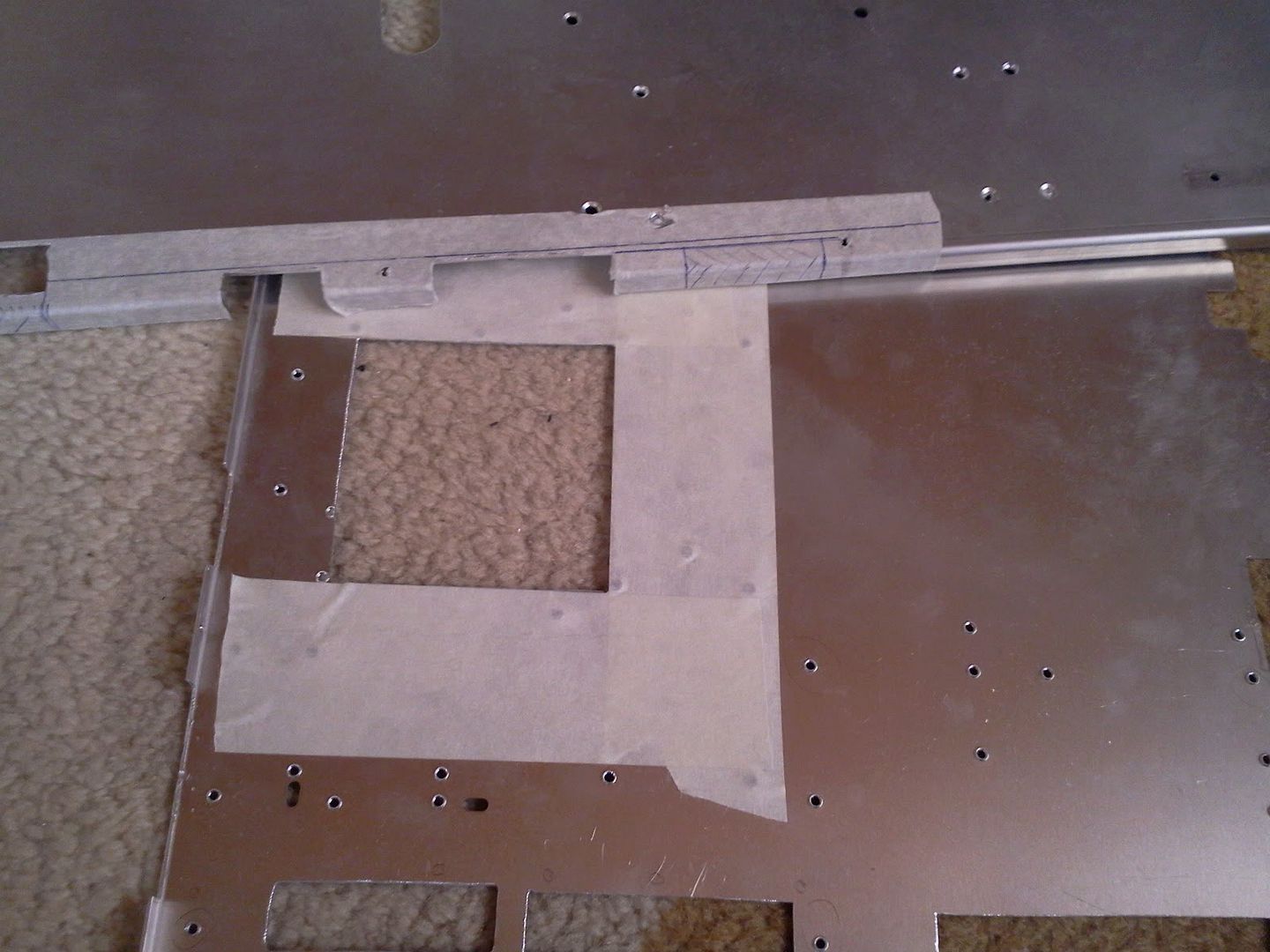

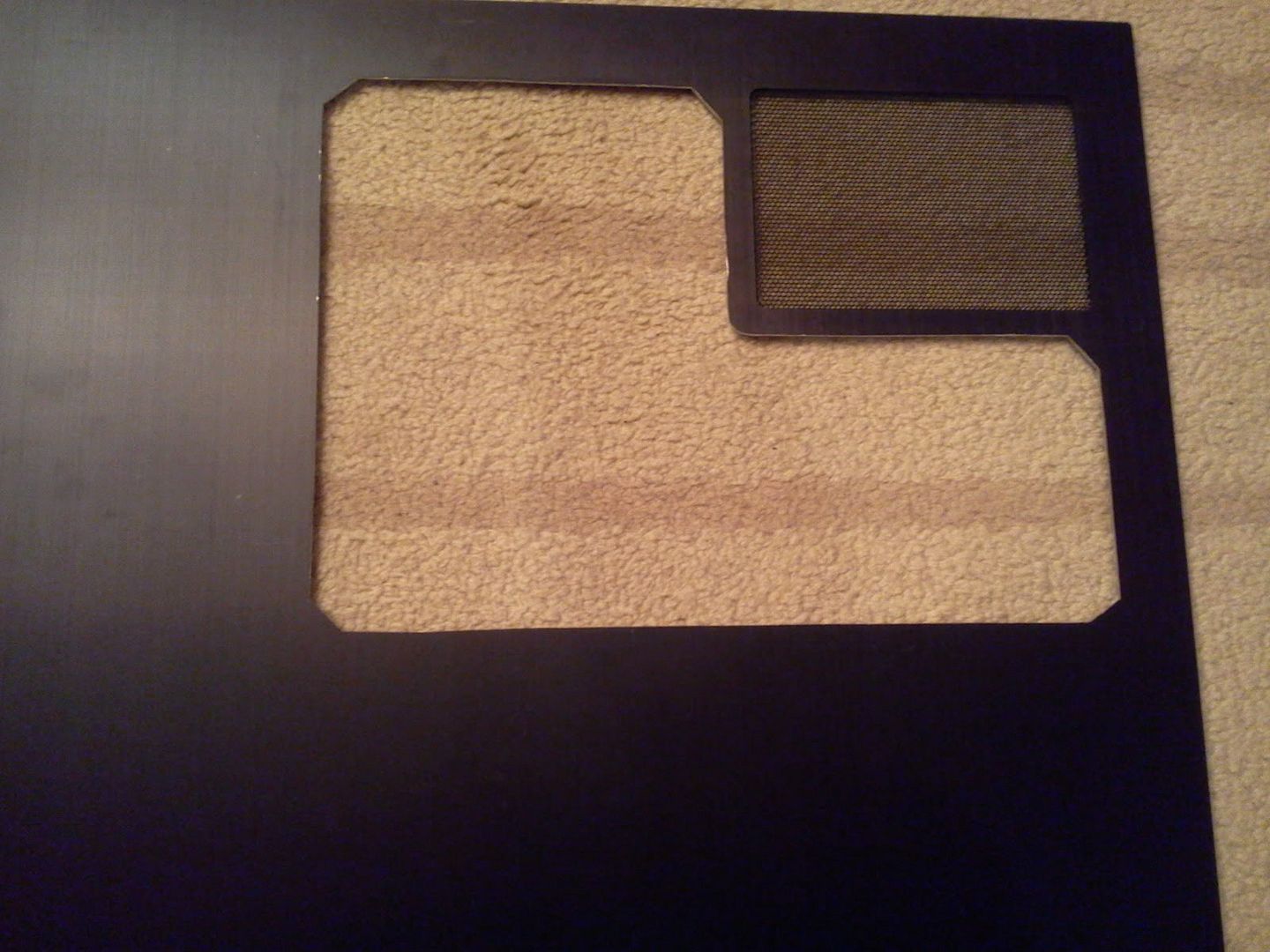

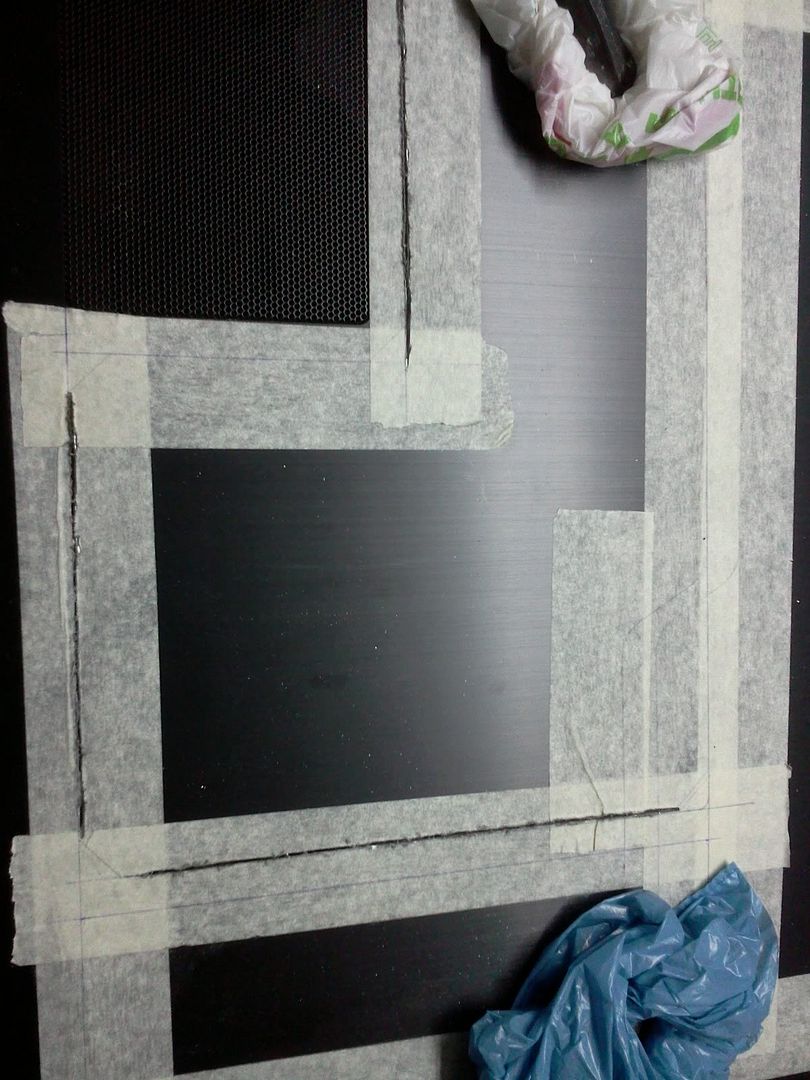

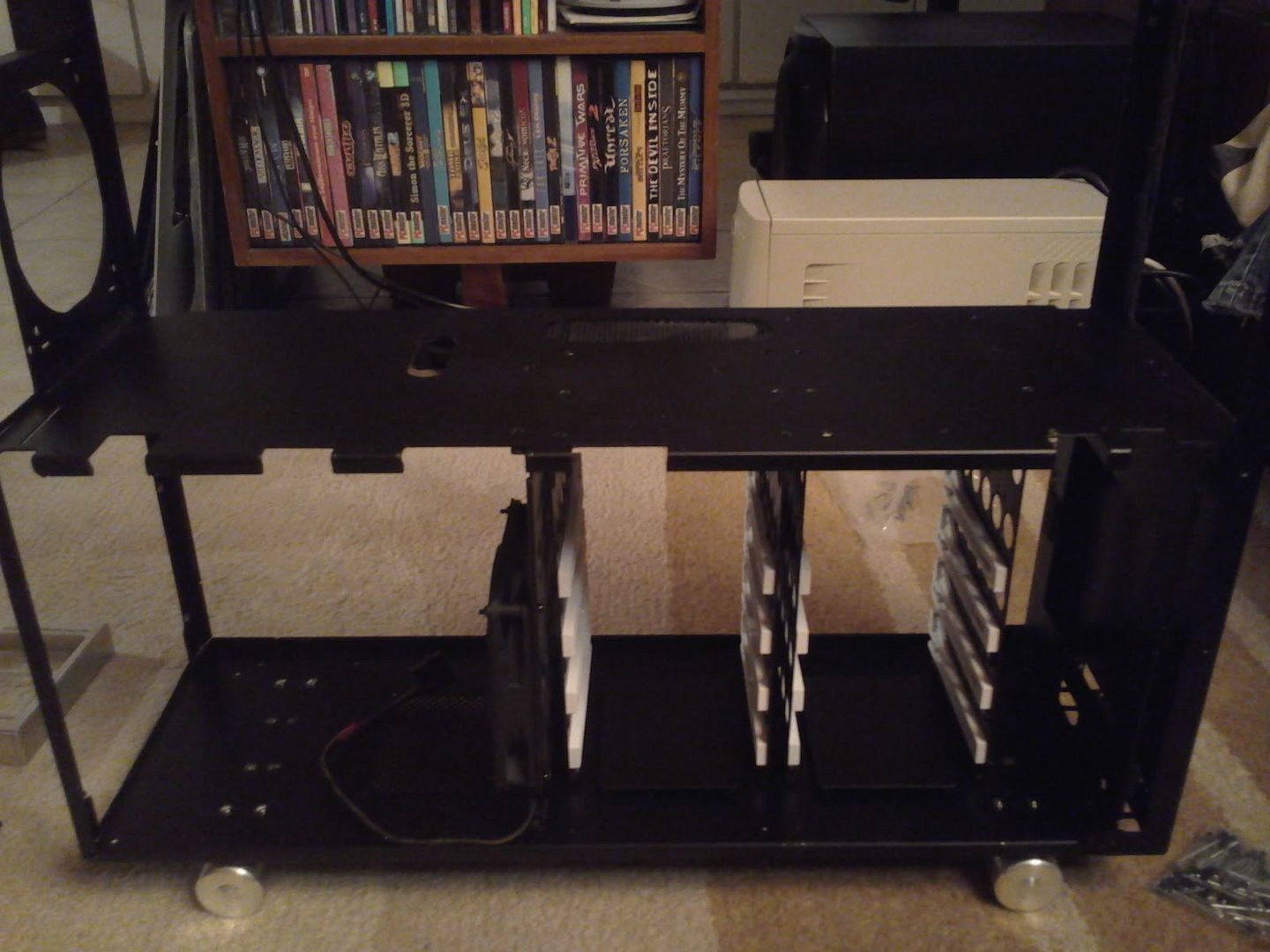

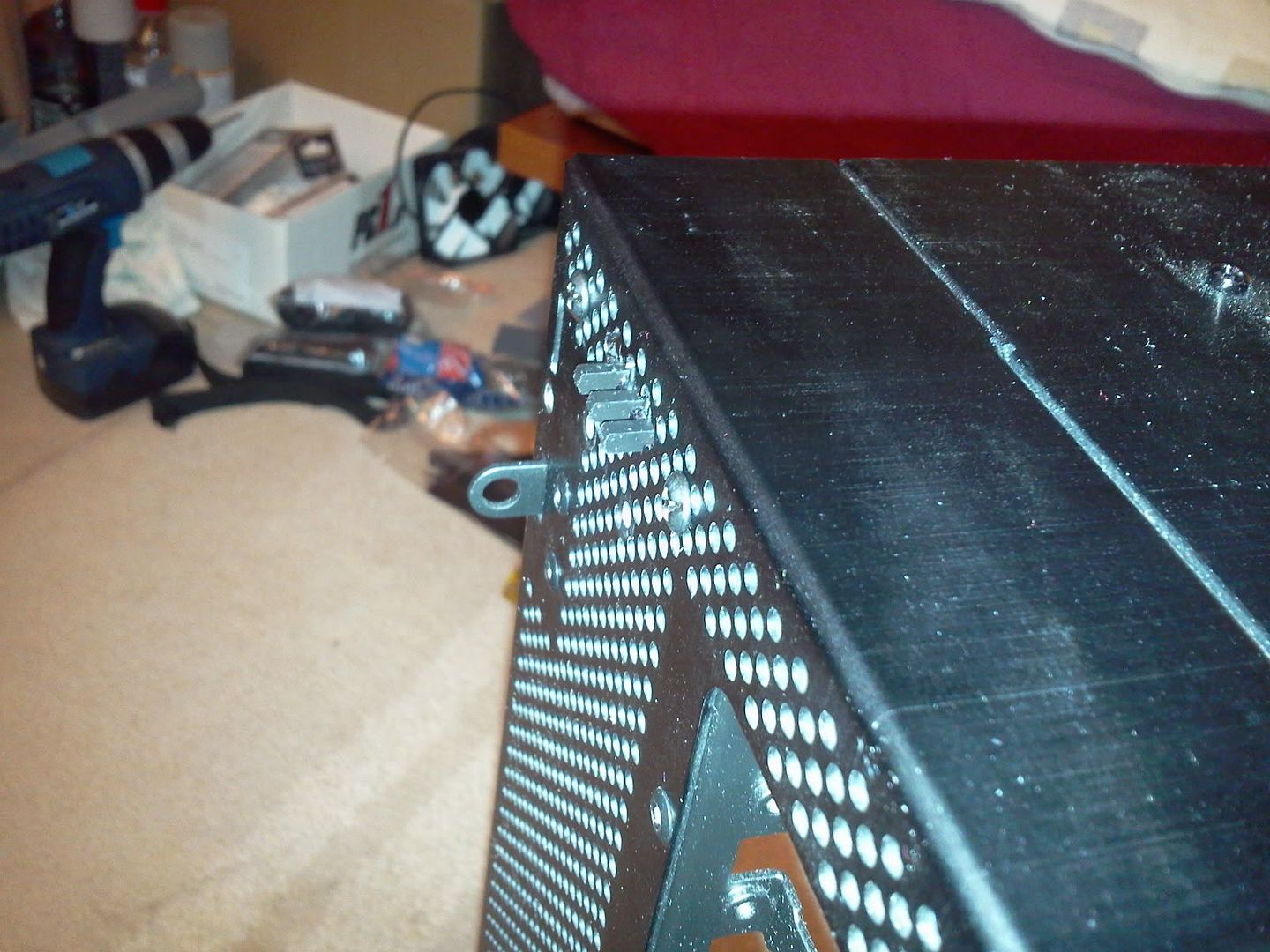

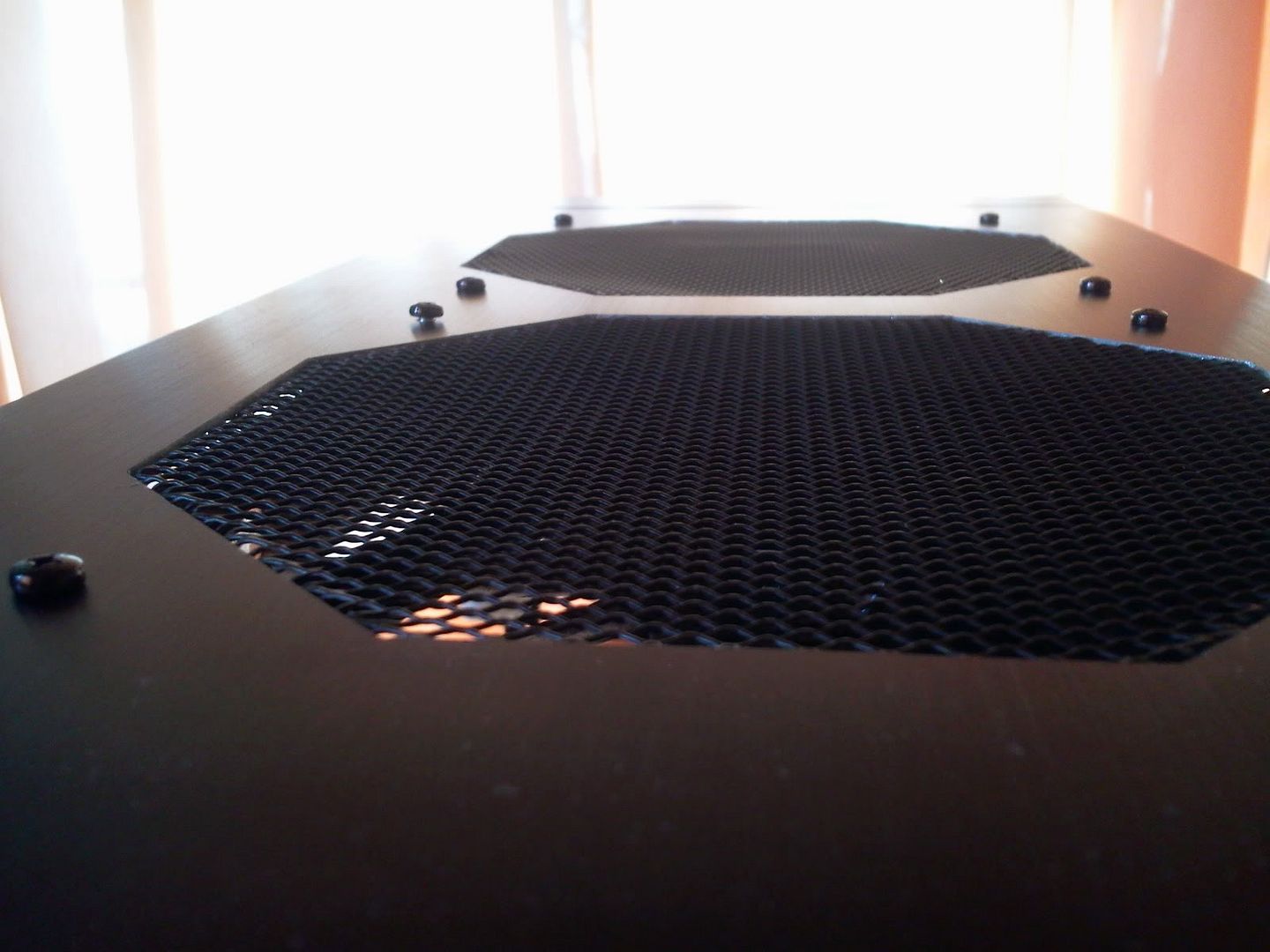

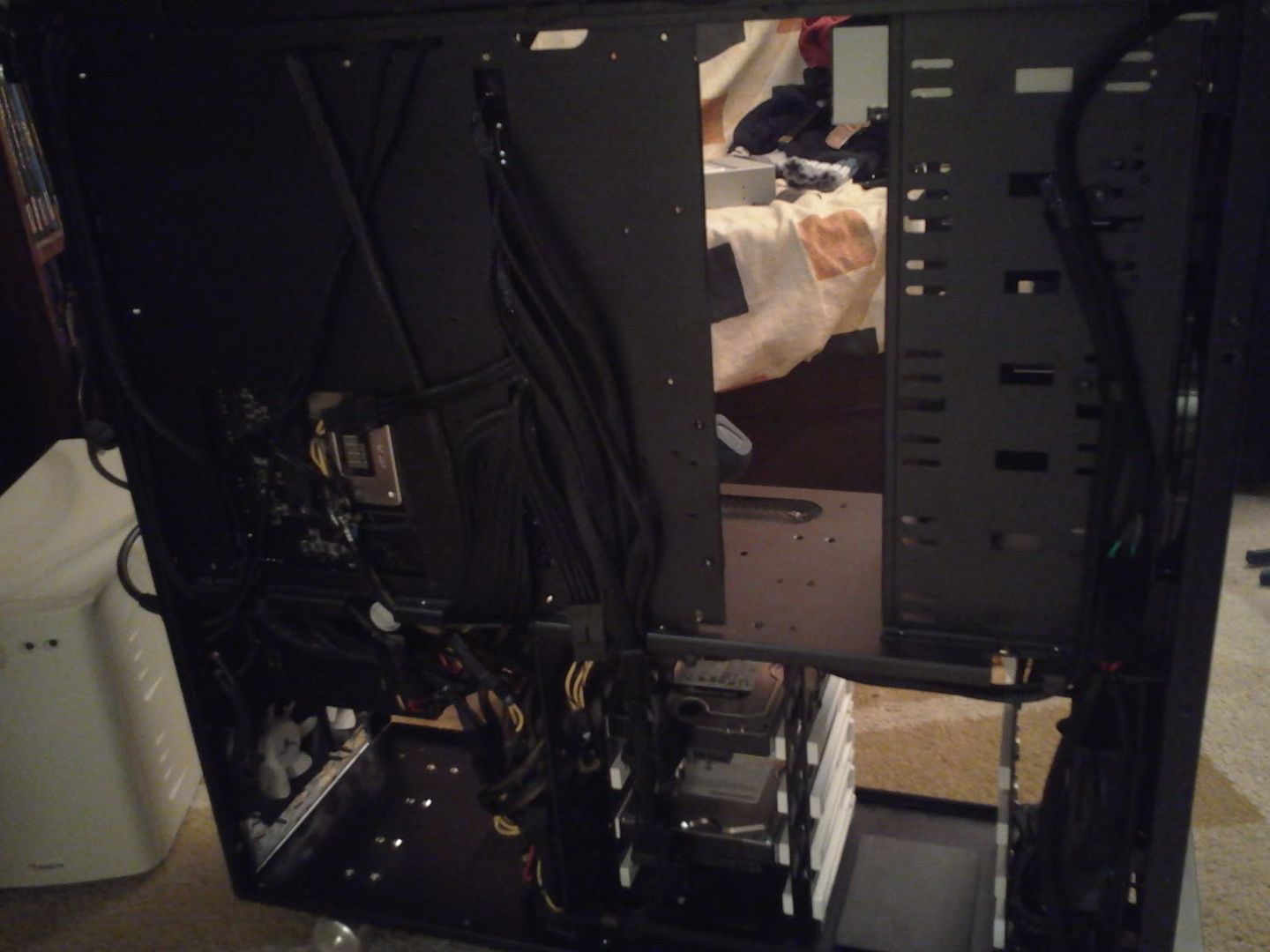

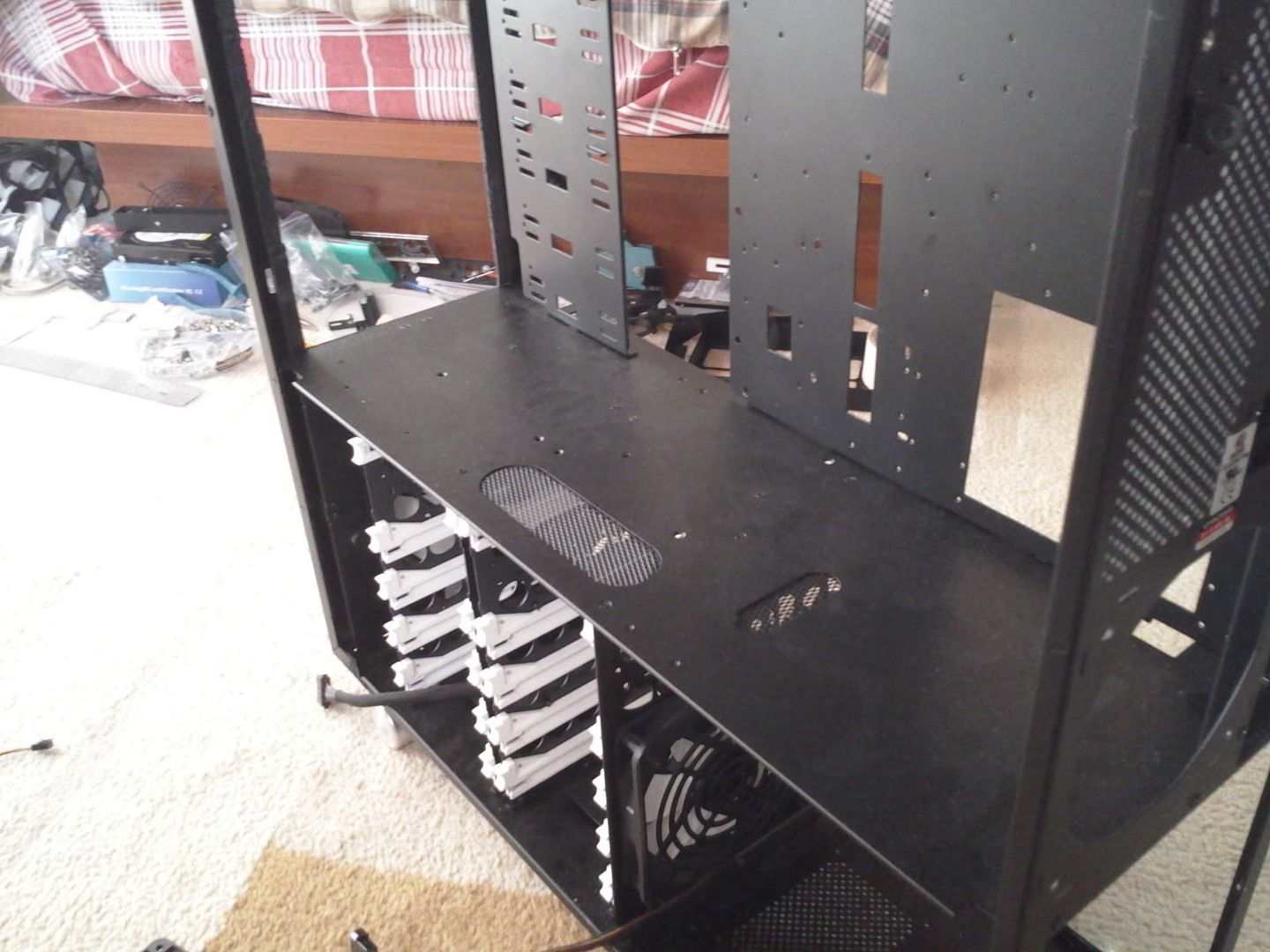

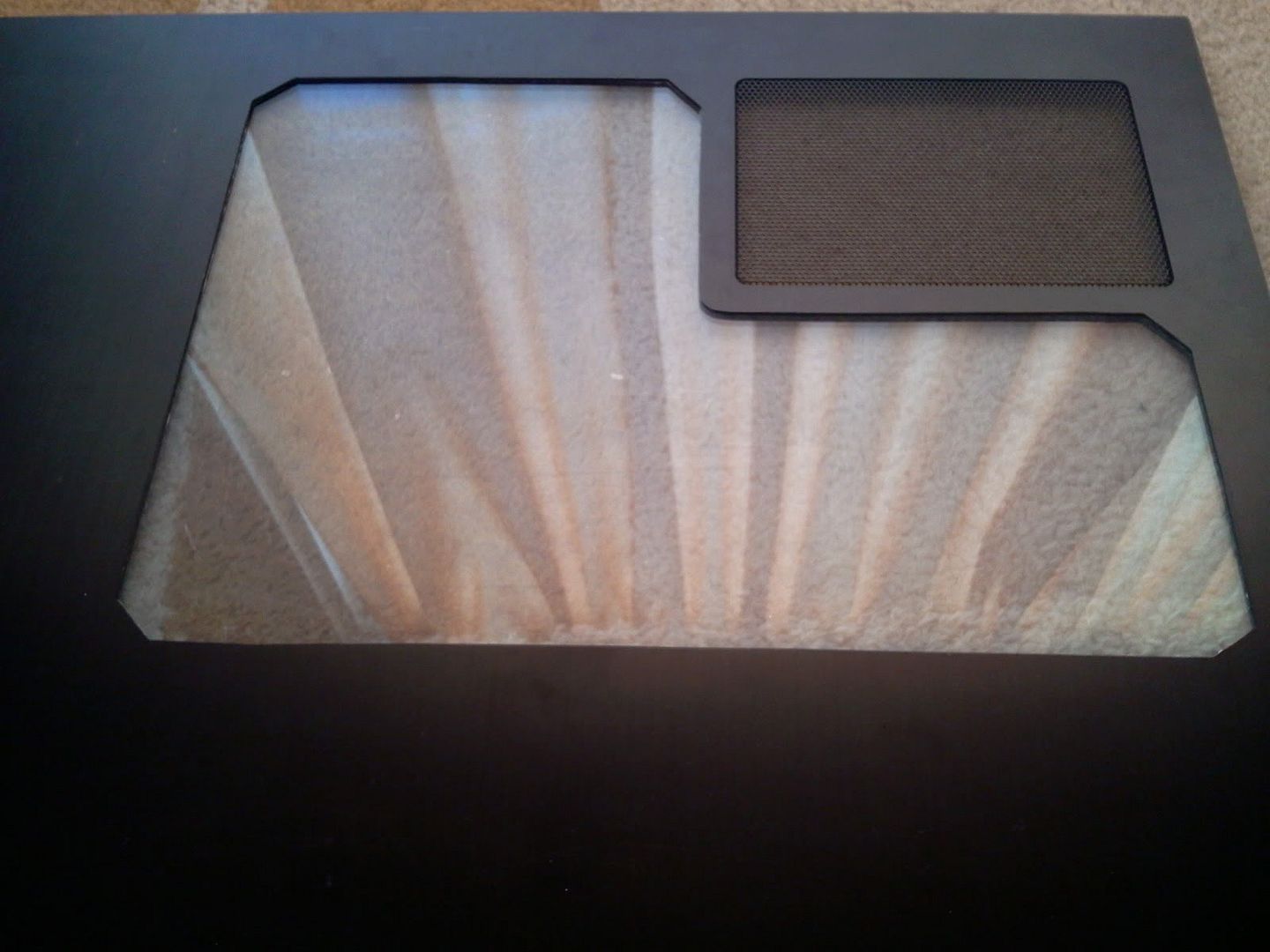

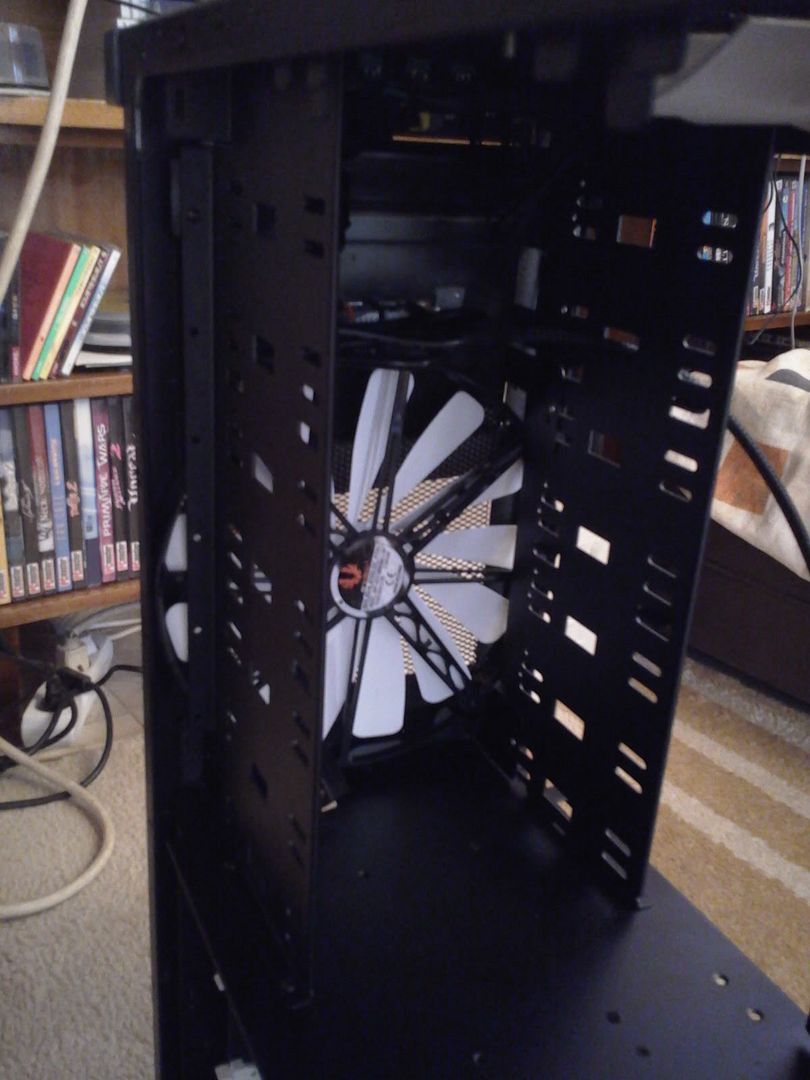

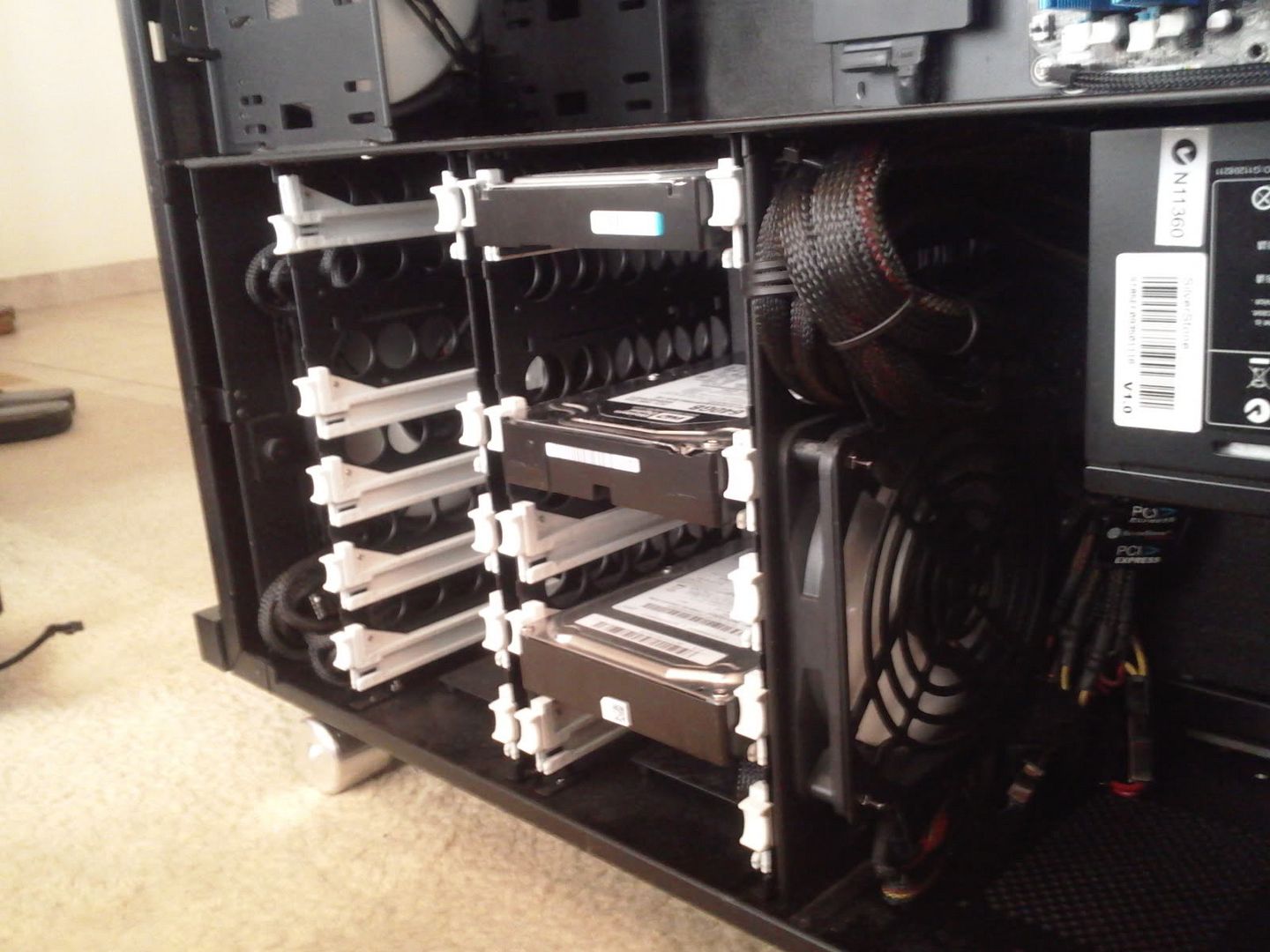

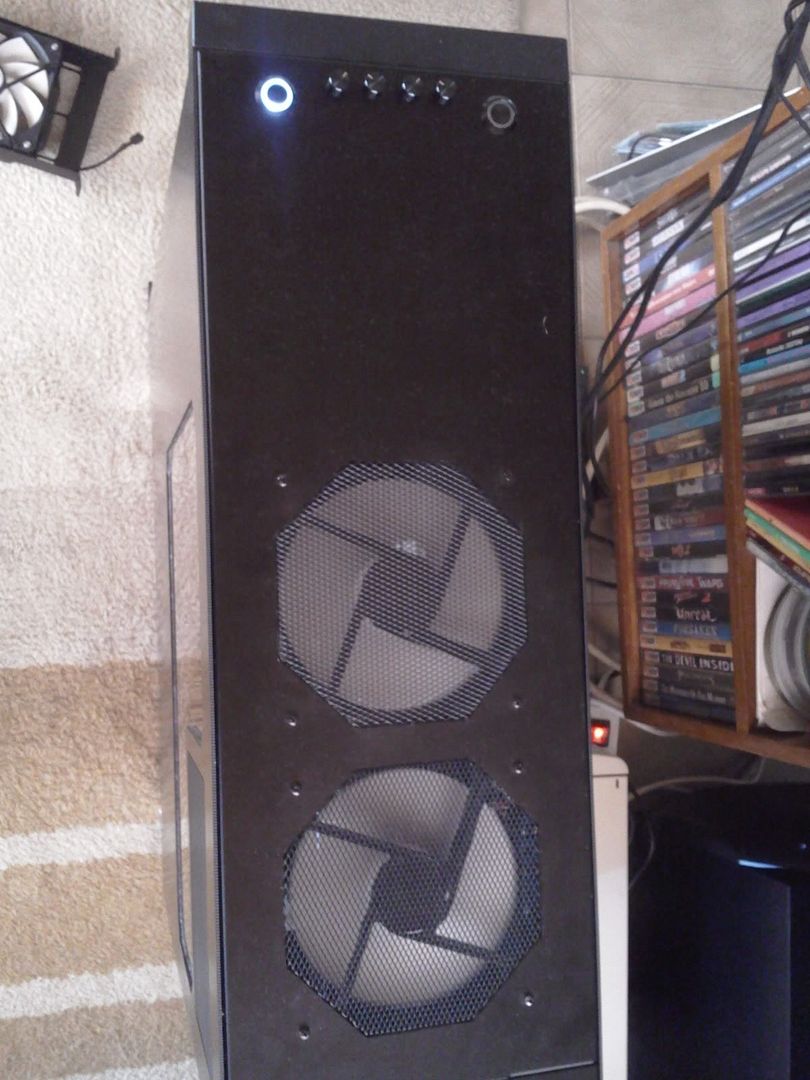

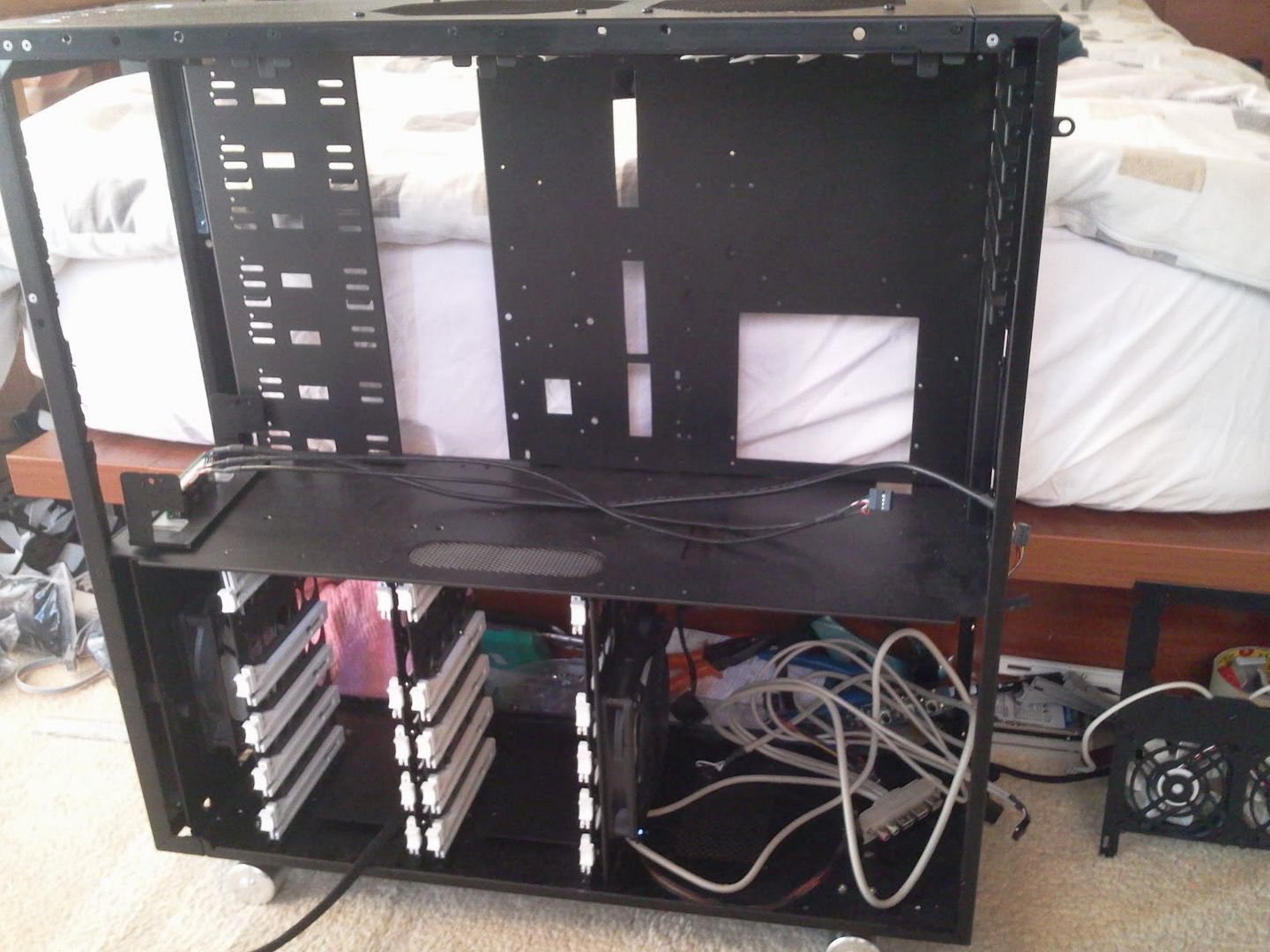

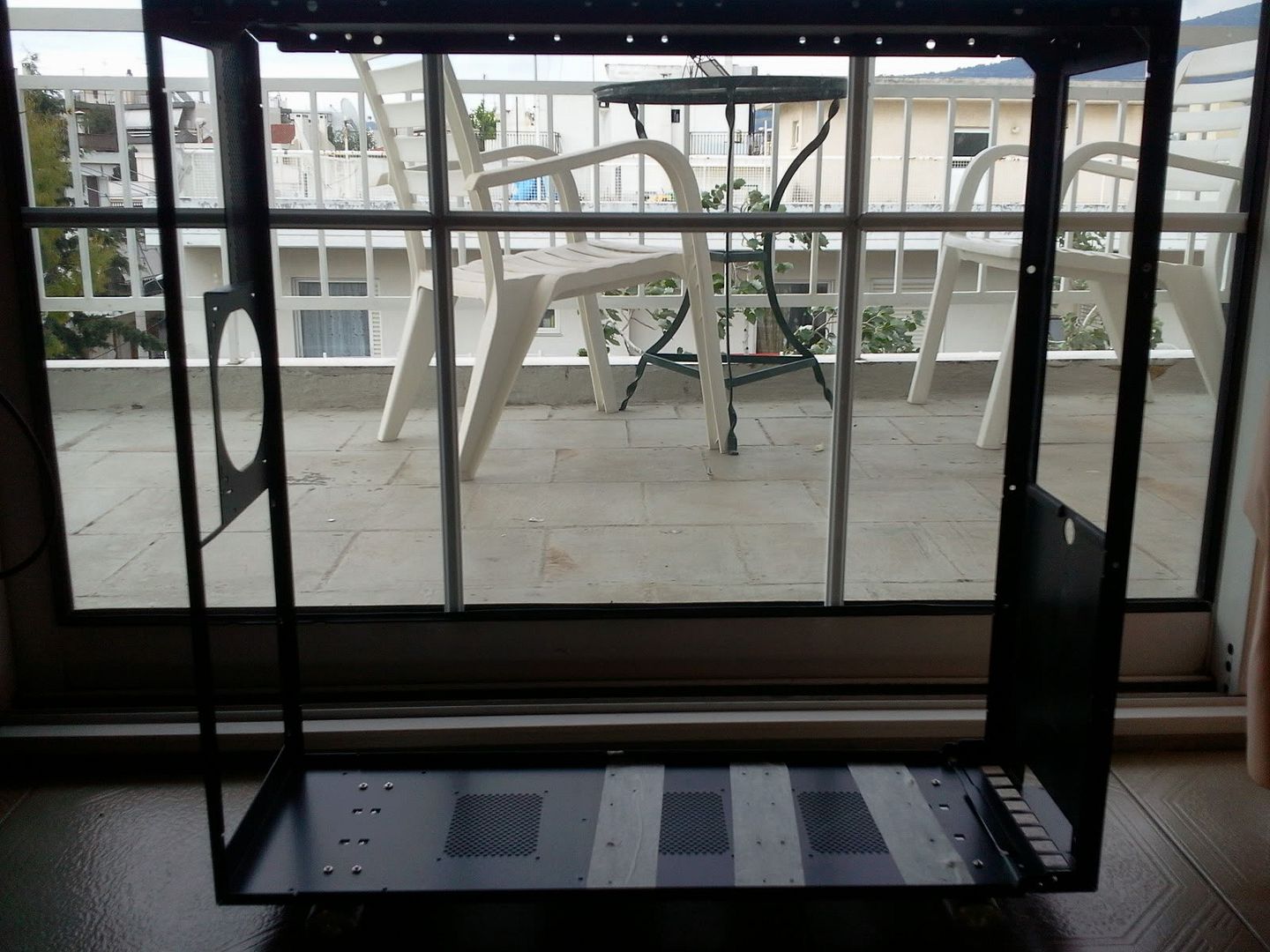

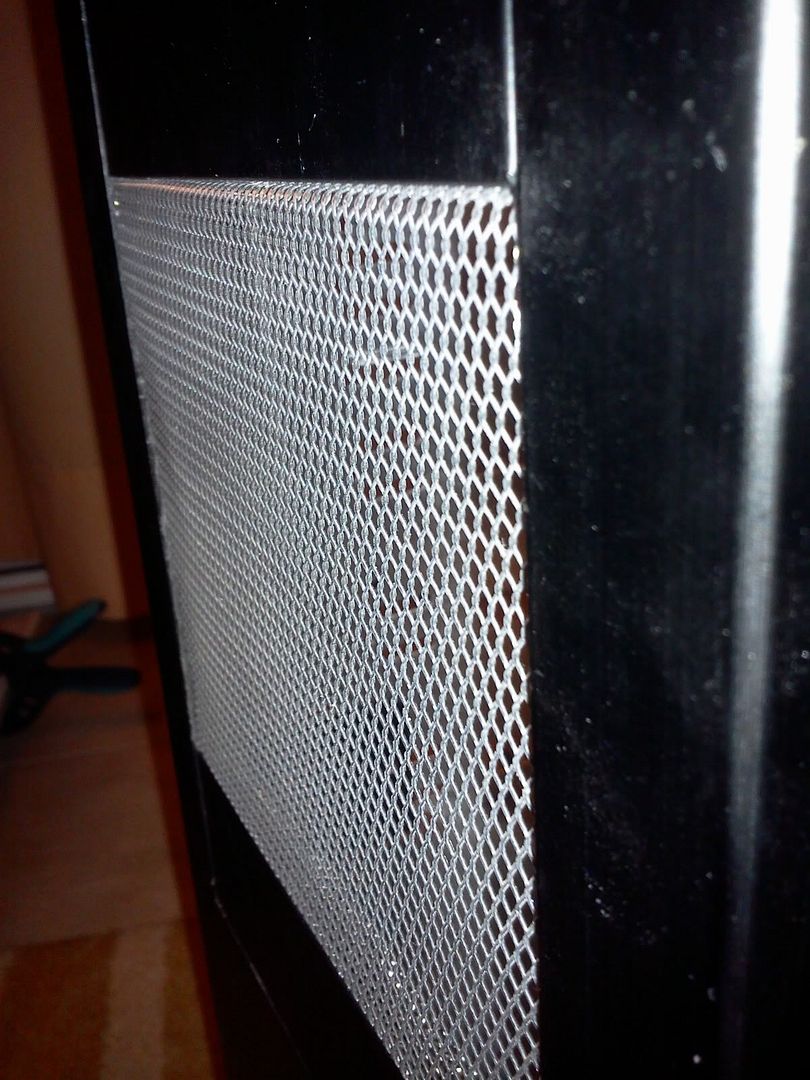

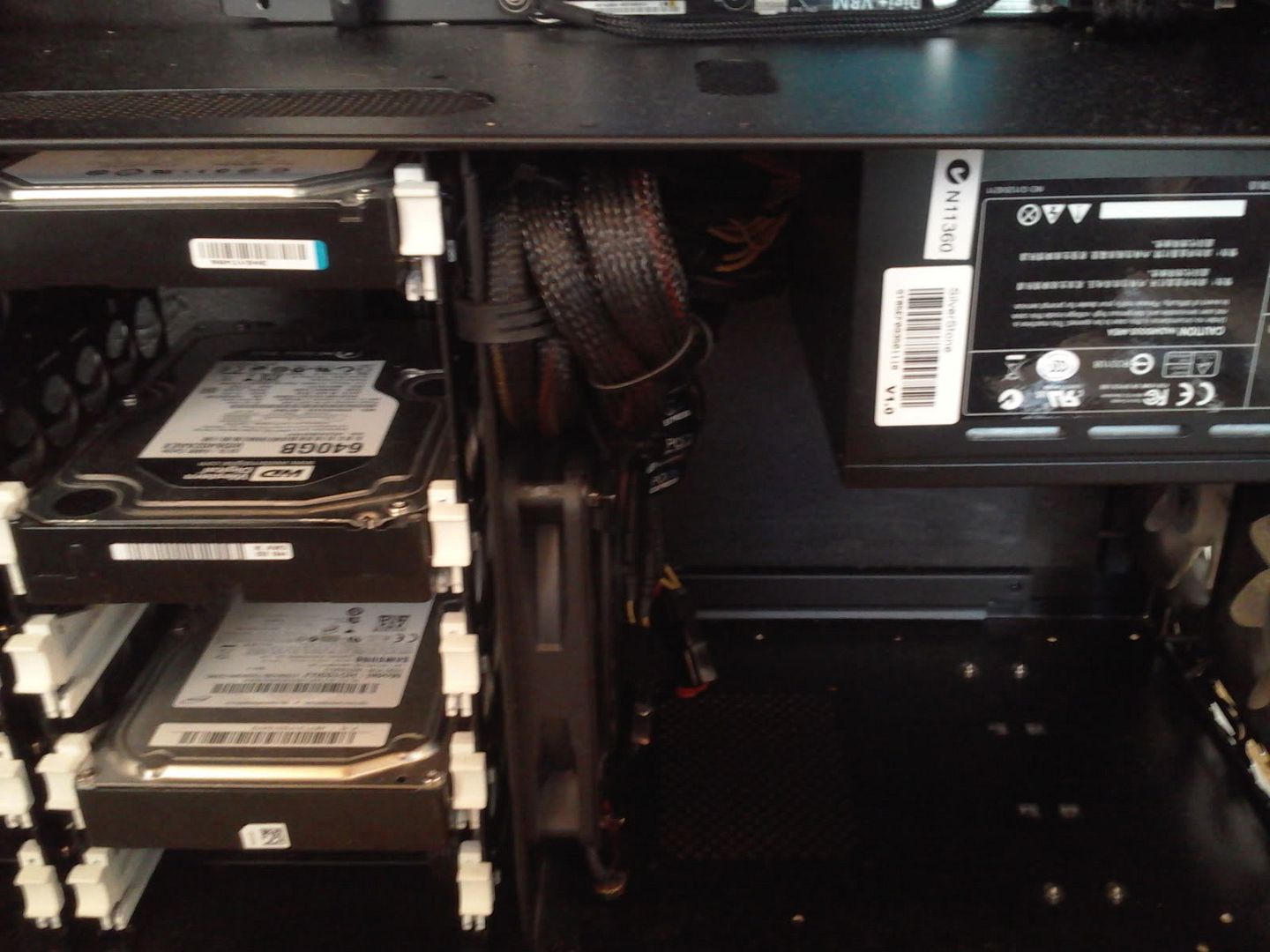

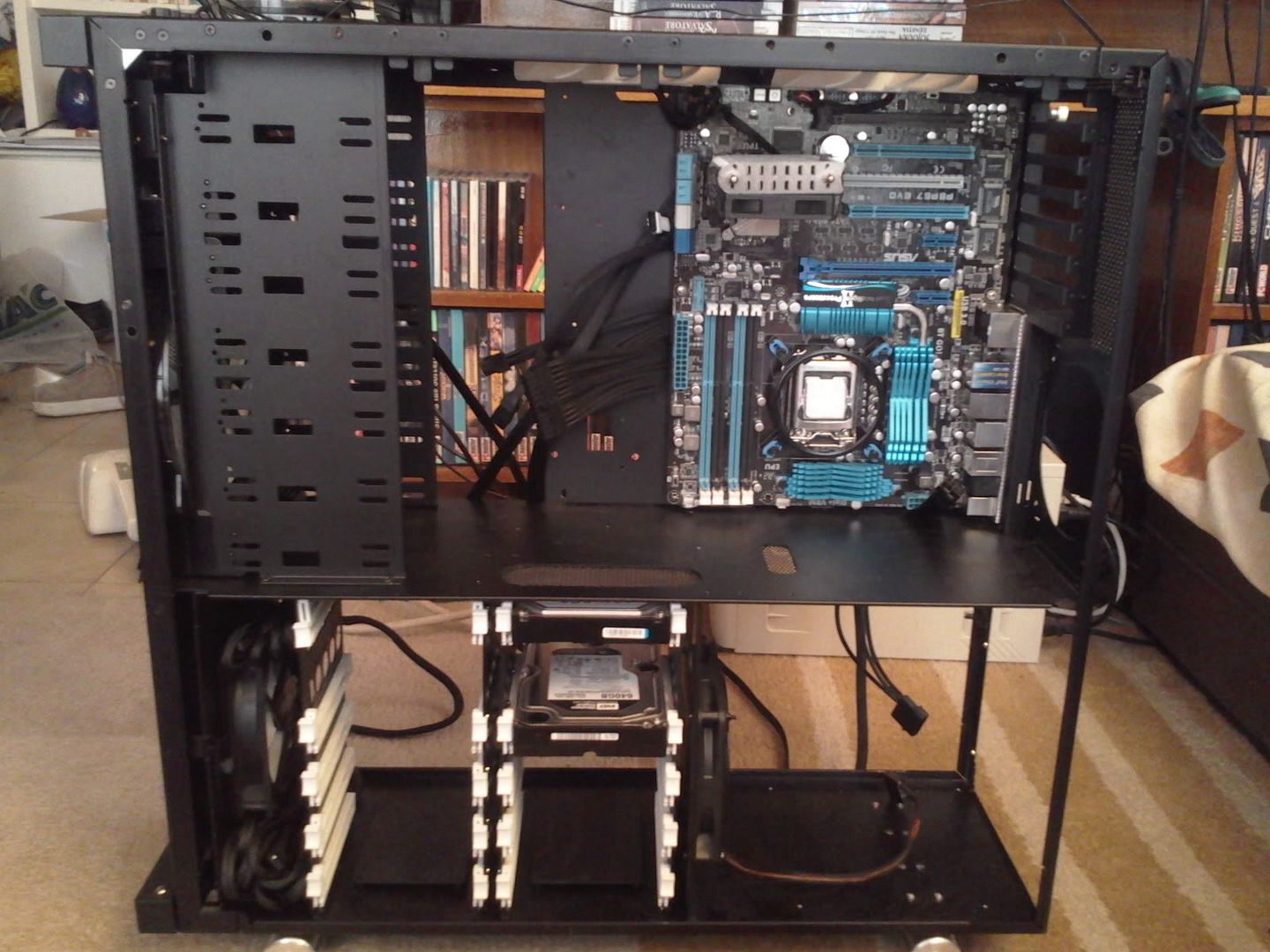

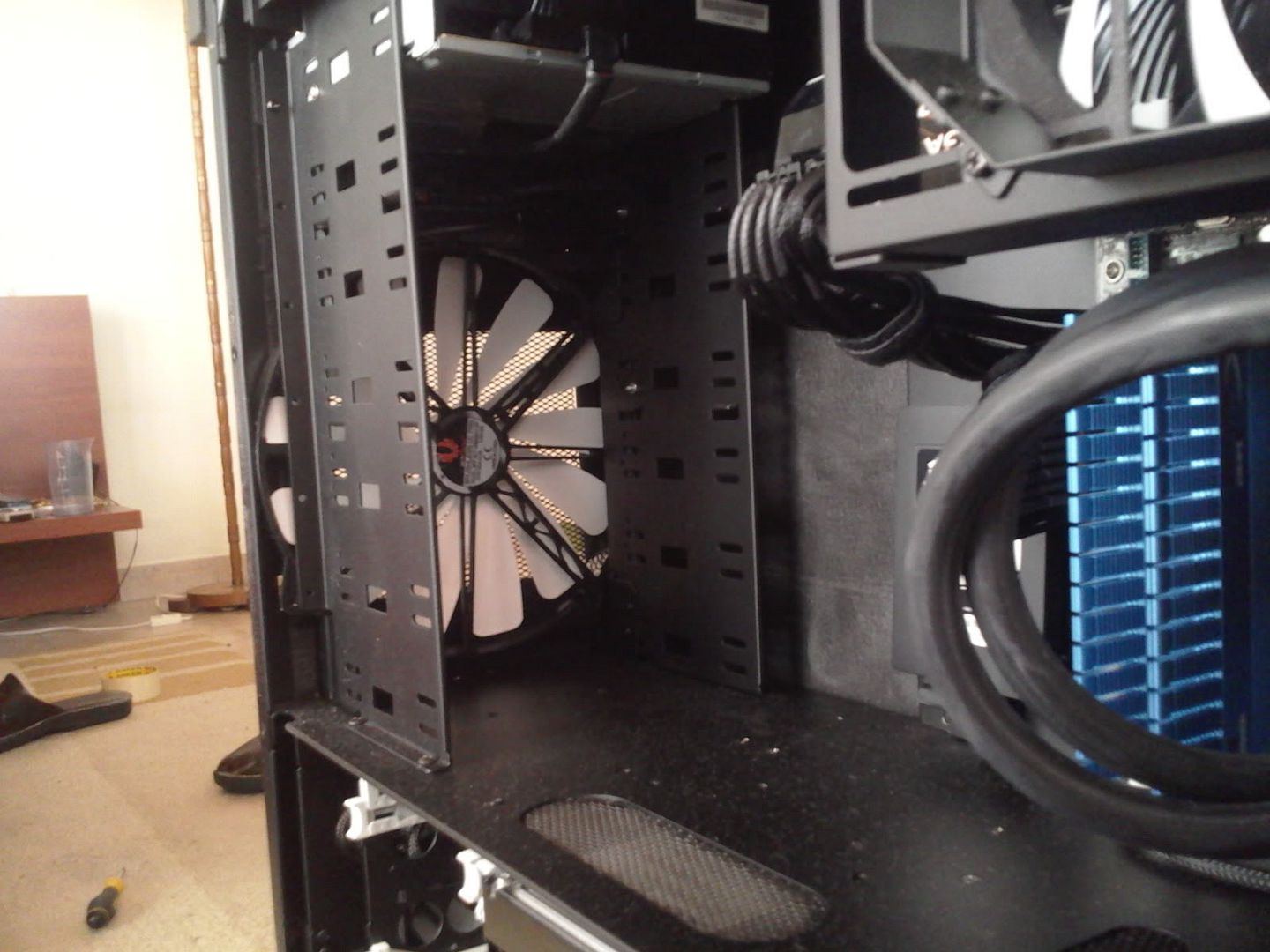

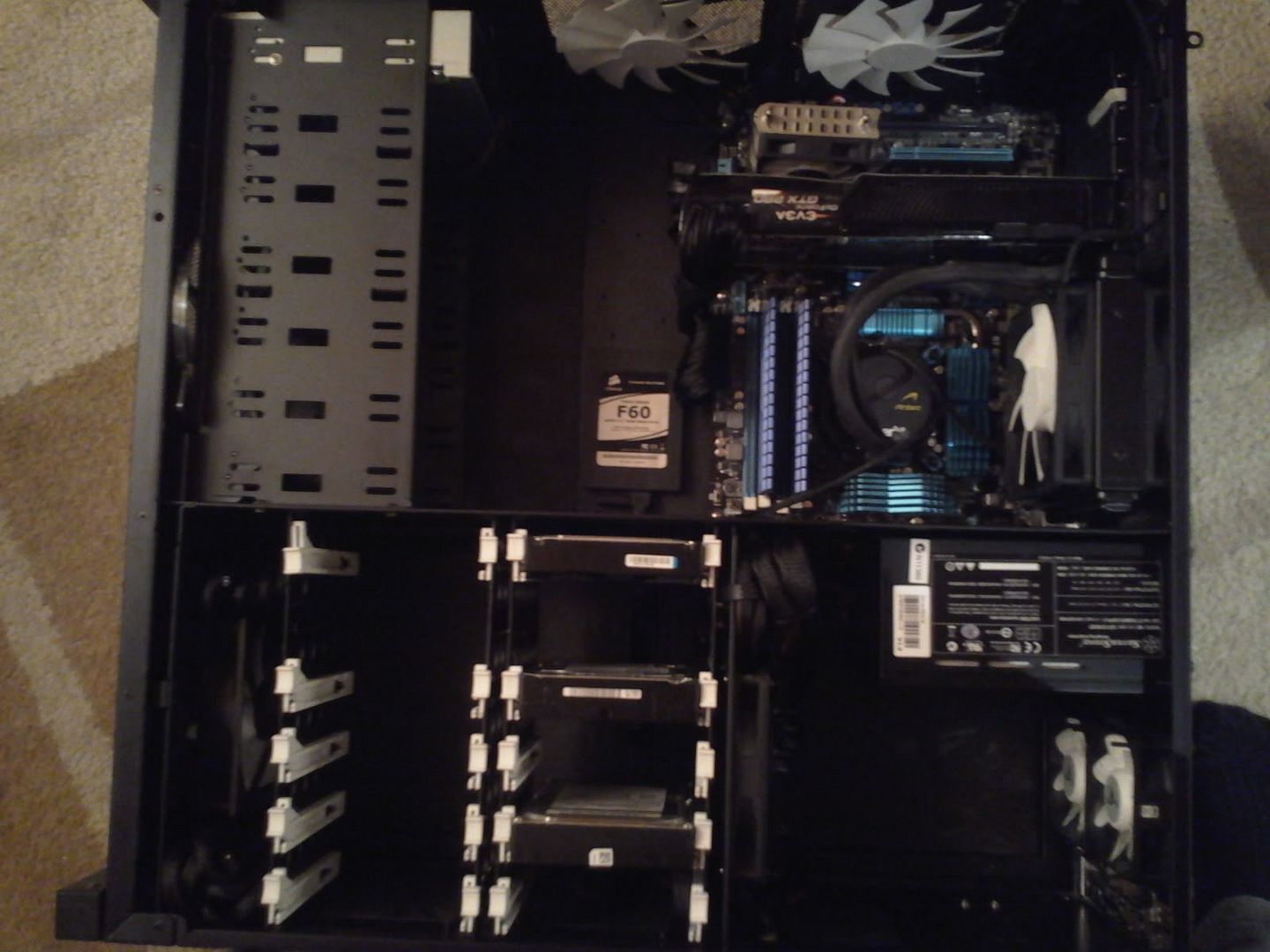

spH3RiCal Δημοσιεύτηκε Δεκέμβριος 6, 2011 #1 Κοινοποίηση Δημοσιεύτηκε Δεκέμβριος 6, 2011 Όντας ευτυχής κάτοχος ενός Lian Li V2100 σκεφτόμουν από καιρό να το φτιάξω λίγο, να γίνει ομορφότερο. Έτσι μετά από αρκετούς μήνες χαλαρής ομολογουμένως δουλειάς το project τελείωσε και είπα να ποστάρω ένα μικρό worklog Δυστυχώς μηχανή δεν υπήρχε διαθέσιμη οπότε όλες οι φωτογραφίες πάρθηκαν από το κινητό.. Αρχικά έφυγαν τα περιττά κομμάτια από το κουτί για να μείνει μόνο ο σκελετός (στο κάτω μέρος είναι τα σημάδια για τις θήκες των HDD οι οποίες τοποθετήθηκαν λίγο πιο μέσα ώστε να χωρούν οι δίσκοι με τα καλώδια στην πίσω μεριά τους χωρίς πρόβλημα) Σημαδεύτηκαν ορισμένα κοψίματα για να περνούν τα καλώδια Μπροστά θα μπει ένας 20αρης εισαγωγής, που είχα από ένα παλιό κουτί για να βοηθάει στο airflow του βασικού διαμερίσματος Αγοράστηκε και σήτα με την οποία έφτιαξα τα grills (της αγοράς δε τα πολυπάω ). Ούτως ή άλλως με τα custom μπορούσα να φτιάξω δικά μου ακριβώς στο μέγεθος της κάθε τρύπας. Εδώ του 20άρη Η αλήθεια είναι οτι παιδεύτηκα αρκετά, αλλά νομίζω οτι αξίζει το αποτέλεσμα Σειρά είχε το παράθυρο, οπότε σημαδεύτηκε και πήρε το δρόμο του για το εργαστήρι Λιμαρίστηκαν οι γωνίες κι έτοιμο! Η αλήθεια είναι δε μου αρέσει να προεξέχουν βίδες στην περίμετρο του παραθύρου, οπότε το Plexy κολλήθηκε με ταινία διπλής στο πλαινό. Φυσικά έπρεπε να ασκηθεί και η απαραίτητη πίεση Τελικό αποτέλεσμα Ένα πρόβλημα που έχει το V2100 είναι οτι το Ι/Ο panel του είναι στη βάση κάτι που δυσκολεύει αρκετά. Έτσι αποφάσισα να φτιάξω άλλο ένα σε ένα 5,25 bracket. Δυστυχώς η πλακέτα που είχα διαθέσιμη ήταν κάθετης εφαρμογής οπότε δε μπορούσε να βιδωθεί, Έτσι φτιάχτηκε μια μικρή βάση από plexy η οποία κολλήθηκε στο bracket και πάνω σε αυτή κολλήθηκε η πλακέτα. Αρχικά ανοίχθηκαν οι τρύπες Μια πρώτη εφαρμογή Η βάση Και έτοιμο Περίσσευε και ένα fan controller, το οποίο τοποθετήθηκε στην οροφή. Οι ανεμιστήρες θα βάφονταν λευκοί οπότε οι φτερωτές αφαιρέθηκαν, τρίφτηκαν και βάφτηκαν με σπρέυ Οι δύο 14αρηδες που θα μπουν στην οροφή κόπηκαν κυρίως για αισθητικούς λόγους. Στο μεταξύ ήρθαν και τα κομμάτια από την ηλεκτροστατική Ένα μεγάλο ευχαριστώ στον Κοπρίτη που ανέλαβε το συγκεκριμένο κομμάτι Εδώ οι τρύπες της οροφής με τα grill τους και μία από το εσωτερικό που ξεκίνησε σιγά σιγά να στήνεται πάλι Τα brackets των σκληρών βάφτηκαν και αυτά λευκά, ενώ μπήκε και ένας επιπλέον ανεμιστήρας πίσω τους για να βοηθάει στο airflow του κάτω διαμερίσματος. Χεχεχε Στην οροφή θα έμπαιναν επίσης και τα κουμπιά power και reset. Πρώτα sleevαρίστηκαν Η οροφή τελειωμένη Μια γενική Σειρά είχε ο φωτισμός, Μου είχαν μείνει δυο καθοδικές αλλά όταν περνούσα τα καλώδιά τους από το sleeve έπαιζε πρόβλημα (έχω ανοίξει και αντίστοιχο thread) οπότε αγοράστηκε ένα μέτρο led stripe και βρήκα την υγειά μου Κόπηκε, μπήκαν βύσματα Sleevαρήστηκαν τα καλώδιά τους Τοποθετήθηκαν διακόπτες στο πίσω μέρος του κουτιού There be light Τα δύο παραπάνω μπήκαν κάτω από τη μητρική ενώ μπήκε και άλλη μία συστοιχία στην οροφή του κουτιού. Μια κοντινή του 20αρη από τη μέσα πλευρά Αρχίζει σιγά σιγά το στήσιμο του PC O 2,5αρης ssd δε μου άρεσε στο bracket του οπότε μπήκε σε custom θέση στο tray. Και λίγο eye candy Η μακαρονάδα Με κλειστά φώτα Αυτά τα ολίγα Το project δεν έχει τελειώσει ακόμα βέβαια.. Ένα μικρό hint για το επόμενο στάδιο Link to comment Share on other sites More sharing options...
madg Δεκέμβριος 6, 2011 #2 Κοινοποίηση Δεκέμβριος 6, 2011 πολύ καλό το κουτί και ακόμη καλύτερο το λεξικό Link to comment Share on other sites More sharing options...
VasPoly Δεκέμβριος 6, 2011 #3 Κοινοποίηση Δεκέμβριος 6, 2011 Πολυ ωραιο το κουτι σου...Και πραγματικα κατεβαινοντας τις φωτογραφιες στο μυαλο μου γυριζε το δευτερο συστημα βλεποντας τον ογκο του κουτιου!!!!! Συνεχισε ετσι και περιμενουμε update! Link to comment Share on other sites More sharing options...
Billys Δεκέμβριος 6, 2011 #4 Κοινοποίηση Δεκέμβριος 6, 2011 Τελειο!Πολυ καλη δουλεια! Περιμενουμε την συνεχεια.. Link to comment Share on other sites More sharing options...
ison Δεκέμβριος 7, 2011 #5 Κοινοποίηση Δεκέμβριος 7, 2011 Ωραιος man:dance3: Link to comment Share on other sites More sharing options...
Spyrious Δεκέμβριος 7, 2011 #6 Κοινοποίηση Δεκέμβριος 7, 2011 Πολύ όμορφο το αποτέλεσμα.Τα 2 vandal switch στο επάνω μέρος τι κάνουν;Φαντάζομαι στο κάτω μέρος θα βάλεις mini itx για freenas;Κάτι παρόμοιο έχω και εγώ.http://www.thelab.gr/cases-psu-and-mods/palio-kouti-kainouria-arxi-worklog-enimerwsi-23-a-60231.htmlΚαλή συνέχεια... Link to comment Share on other sites More sharing options...
unstoppable Δεκέμβριος 7, 2011 #7 Κοινοποίηση Δεκέμβριος 7, 2011 Αυτή είναι η κλασσική σήτα που βάζουν και σε αυτοκίνητα αν βλέπω καλά. Την έχω δουλέψει και εγώ και προσωπικά πιστεύω ότι δεν δένει με το χαρακτήρα του κουτιού(εκτός και αν έρχονται και άλλες μεγάλες αλλαγές ίσως). Θα προτιμούσα κάποια από τις πιο διακριτικές AC Ryan. Link to comment Share on other sites More sharing options...

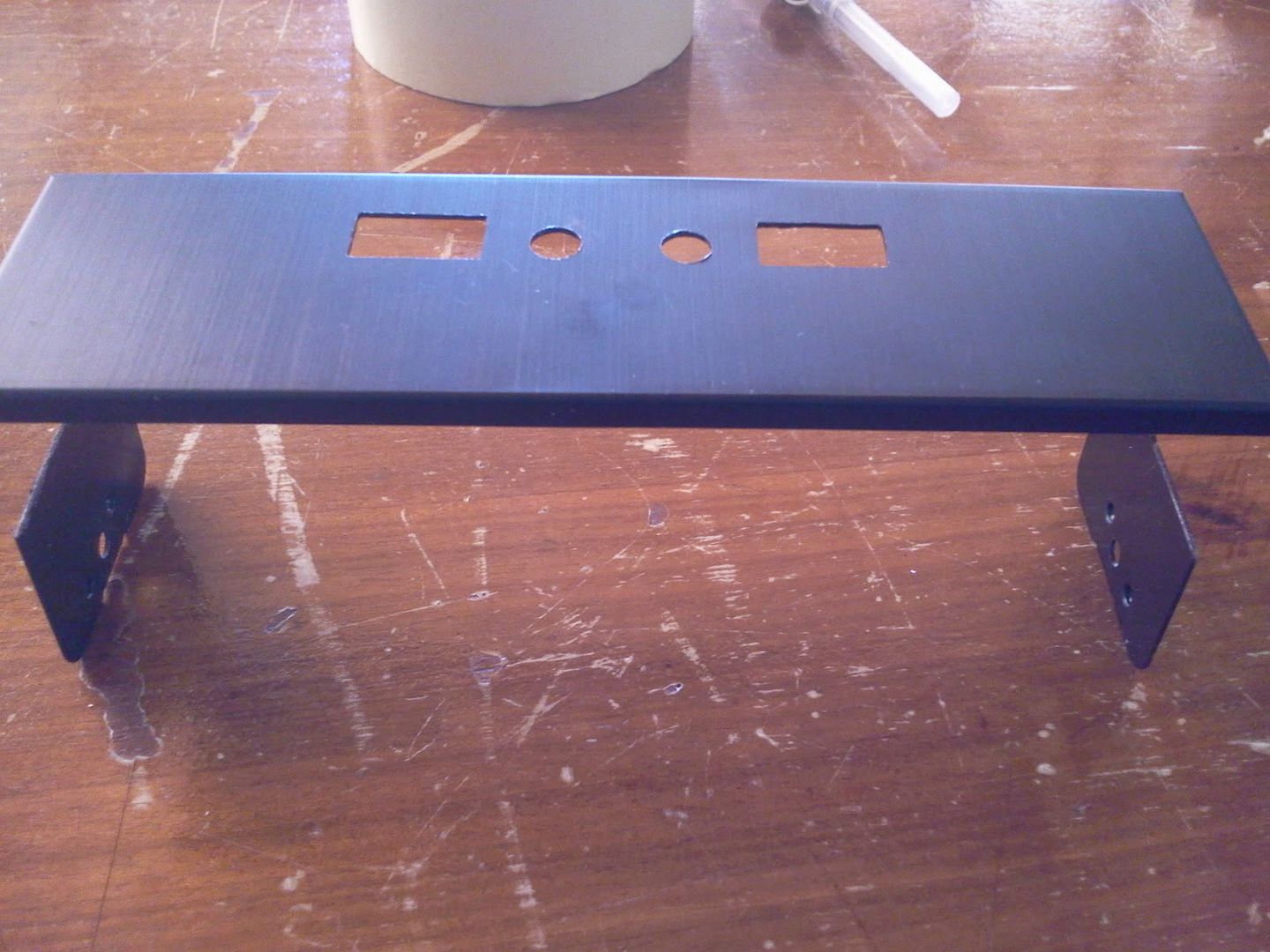

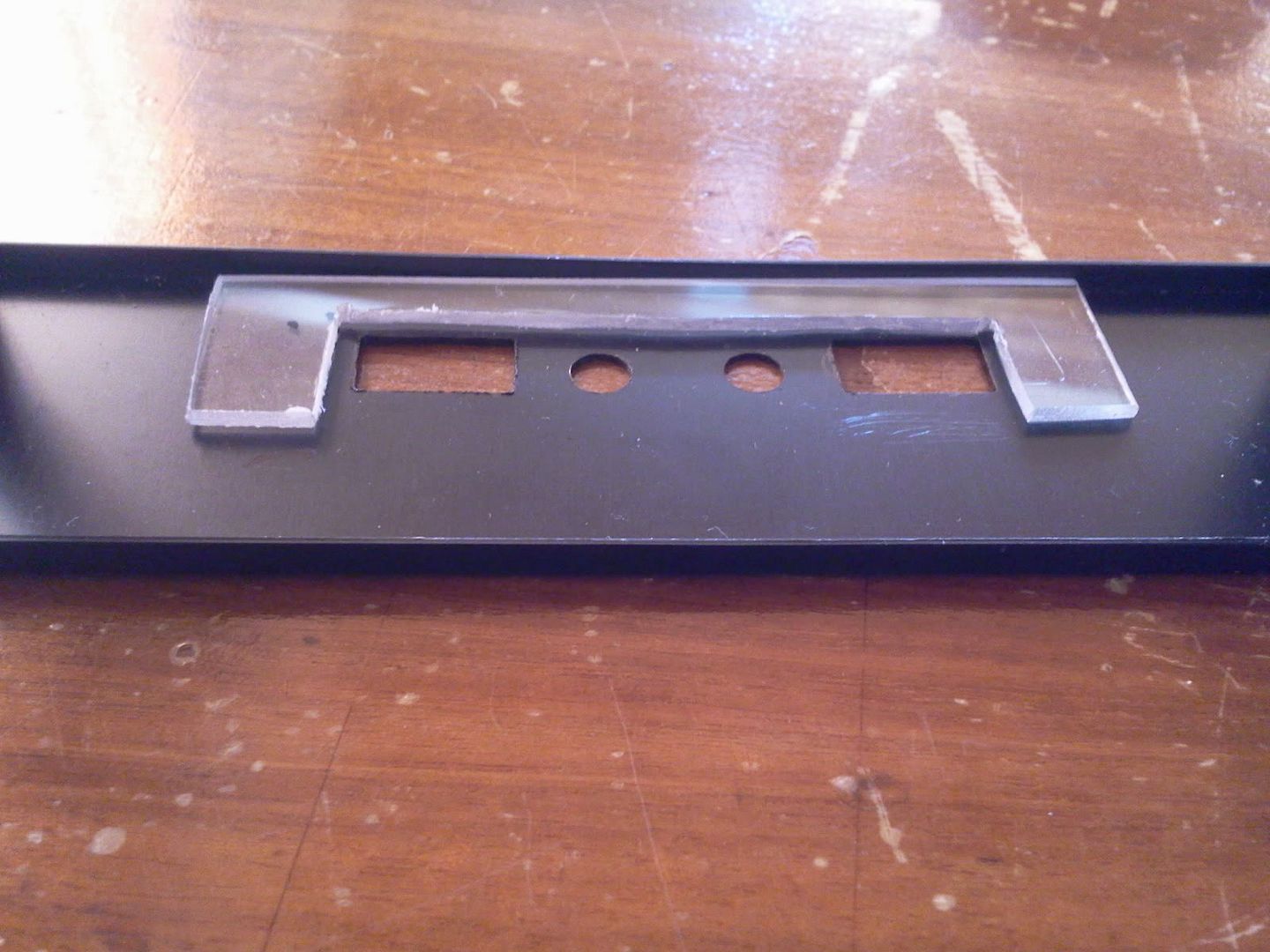

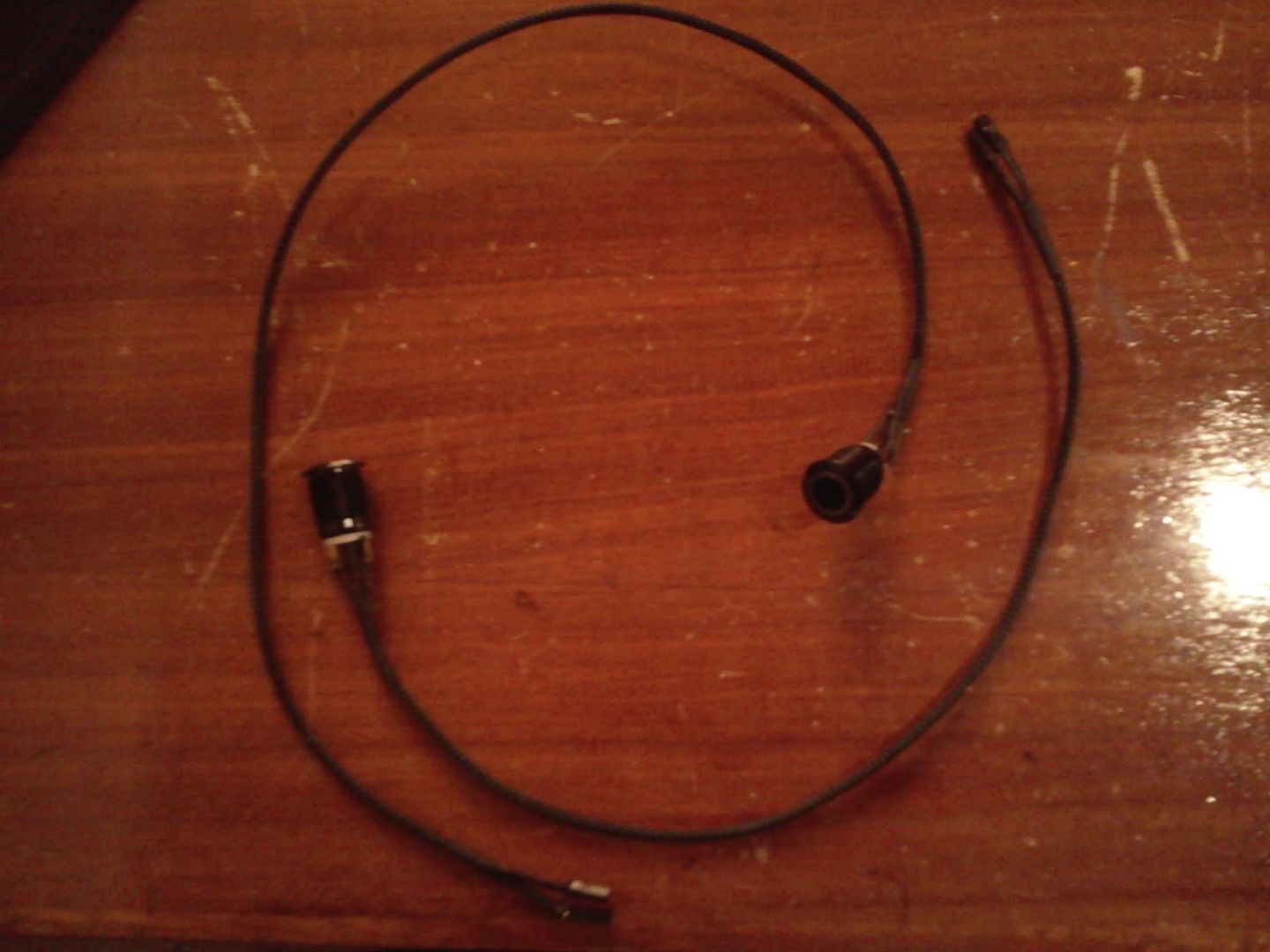

spH3RiCal Δεκέμβριος 7, 2011 Author #8 Κοινοποίηση Δεκέμβριος 7, 2011 Thnx παιδια Κατω ναι θα βαλω ITX, αλλα δεν εχει μπει ακομα, γιατι δε ξερω ακομα τι να το κανω Μια ιδεα ειναι να μπει το κατεβαστηρι, ομως του εχω φτιαξει ενα κουτι απο plexy και δε θελω να παει χαμενο Κατι θα μου ερθει.. Οι vandal ειναι τα power - reset buttons. [MENTION=44]unstoppable[/MENTION]: Εννοεις αυτο ? http://images.e-shop.gr/images/PER/ART2/PER.809576_1.jpg Η αρχικη σκεψη ηταν να μπει κατι τετοιο μιας κα εχω ενα κομματι, αλλα δε ξερω κατι με χαλαει.. Μου φαινεται λιγο.. ατσουμπαλη (πολυ μεγαλες τρυπες) Επισης ειναι διπλασια σε παχος (1mm) και αρκετα δυσκολοτερη να δουλευτει. Link to comment Share on other sites More sharing options...
unstoppable Δεκέμβριος 7, 2011 #9 Κοινοποίηση Δεκέμβριος 7, 2011 Υπάρχουν διάφορα σχέδια, αλλά νομίζω έχουν σταματήσει να παράγονται. Δες αυτά όμως: Modder's Mesh / Panels | Page 1 | Sort By: Product Title A-Z - FrozenCPU.com *Το diamond και το slot style ίσως να ταίριαζαν. Link to comment Share on other sites More sharing options...
Nephiλiμ Δεκέμβριος 7, 2011 #10 Κοινοποίηση Δεκέμβριος 7, 2011 Συμφωνω οτι η σιτα ειναι "παραφωνια" σε ενα αρκετα ωραιο κουτακι.AC RYAN MESH FTW.Επισης ψαξε για καλυτερη λυση στο φωτισμο, αυτη τη στιγμη ειναι πολυ σκοτεινο. Link to comment Share on other sites More sharing options...

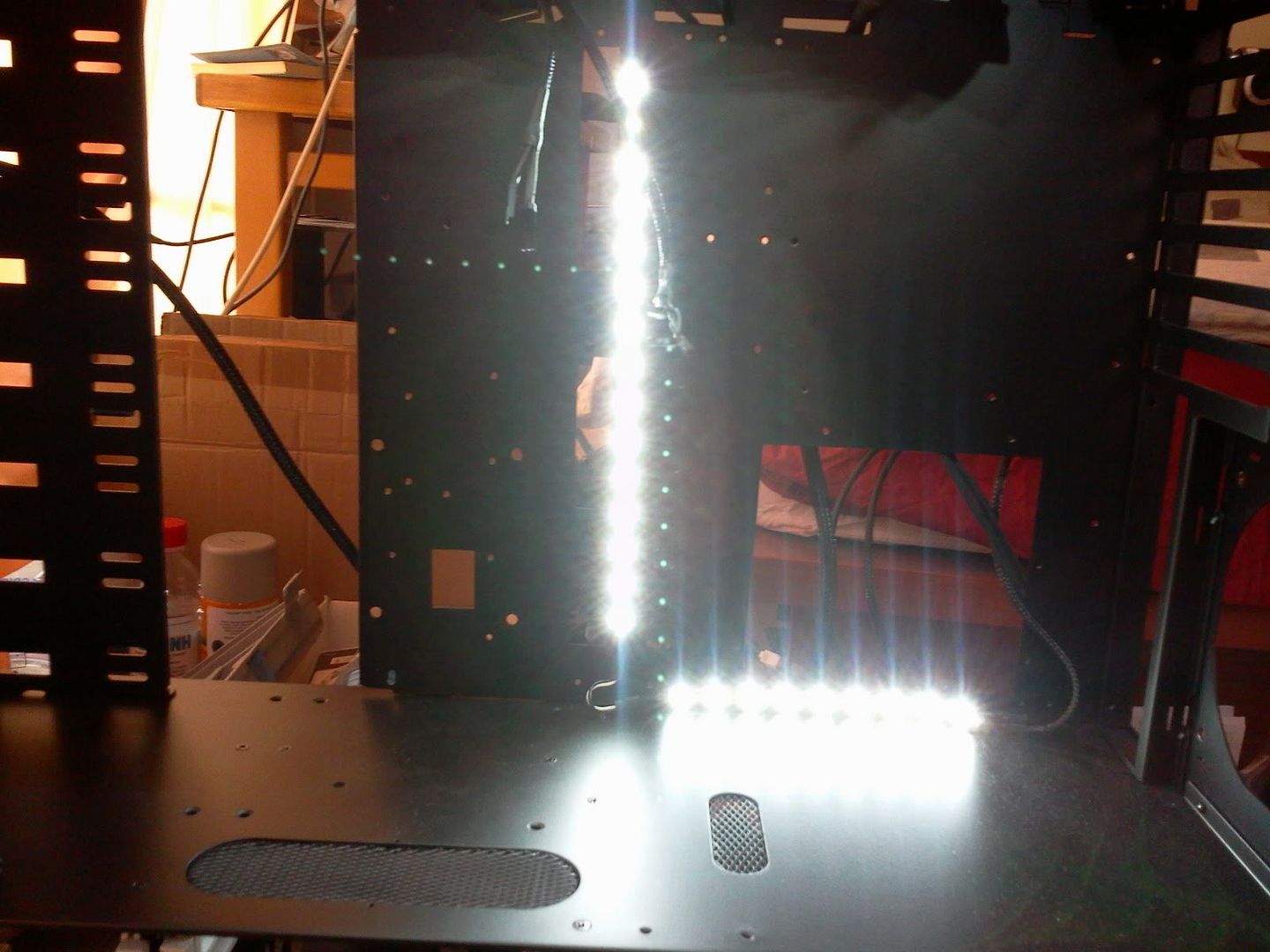

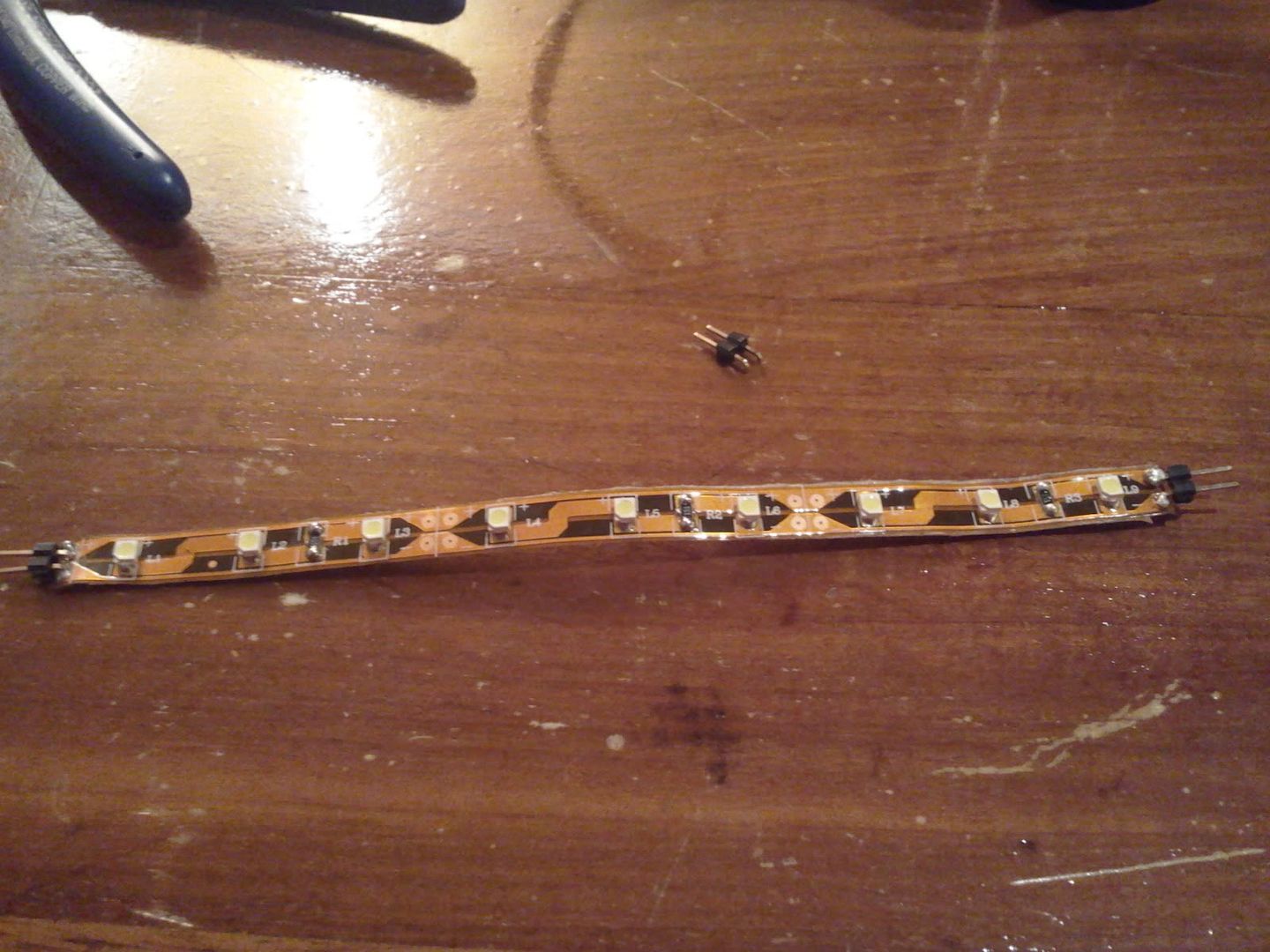

unstoppable Δεκέμβριος 7, 2011 #11 Κοινοποίηση Δεκέμβριος 7, 2011 ....Επισης ψαξε για καλυτερη λυση στο φωτισμο, αυτη τη στιγμη ειναι πολυ σκοτεινο.Εγώ έχω μία ταινία led 30cm και από φωτισμό είμαι κομπλέ. Πιστεύω το αδικεί η φώτο. Link to comment Share on other sites More sharing options...
spH3RiCal Δεκέμβριος 7, 2011 Author #12 Κοινοποίηση Δεκέμβριος 7, 2011 Με το φωτισμο γενικα ειχα προβλημα.. Δυστηχως εκοψα το παραθυρο μεγαλυτερο απο οσο χρειαζοταν, οποτε αν εβαζα led πανω στο διαχωριστικο των διαμερισματων θα τυφλωνε αν το κοιτουσες απεξω.. Θα μπορουσε να μπει πανω στο πλαινο, αλλα δε μου αρεσει τοσο η ιδεα του να πρεπει να αποσυνδεσω ενα καλωδιο καθε φορα που θα το ανοιγω.. Επισης το να μπει καποιου ειδους καλυπτρα δε μου αρεσε εμφανισιακα. Link to comment Share on other sites More sharing options...
panosvlass Δεκέμβριος 8, 2011 #13 Κοινοποίηση Δεκέμβριος 8, 2011 Για μενα η σίτα ειναι οκ αν δεν σε πειράζει εσενα, η μόνη παραφωνία που έπεσε στο μάτι μου είναι οτι στις σίτες που βρίσκονται στην οροφη η μια σιτα με την άλλη έχουν 90 μοίρες διαφορά στην κατέυθυνση και επειδή η "τρύπες" είναι ρόμβοι φαίνετε η διαφορα!! just my 2 cents!!! Κατα τ'αλλα keep up the good work! Link to comment Share on other sites More sharing options...
Iraklis Δεκέμβριος 8, 2011 #14 Κοινοποίηση Δεκέμβριος 8, 2011 Μπραβο παρα πολυ ωραιο το κουτακι αλλα εχω μια παρατηρηση, υπαρχει ενα κενο αναμεσα στο hardware και στους HDD κατα τα αλλα παρα πολυ ωραιο απλο και κυριλε ο φωτισμος επισης εξισου παρα πολυ καλος ευγε Link to comment Share on other sites More sharing options...

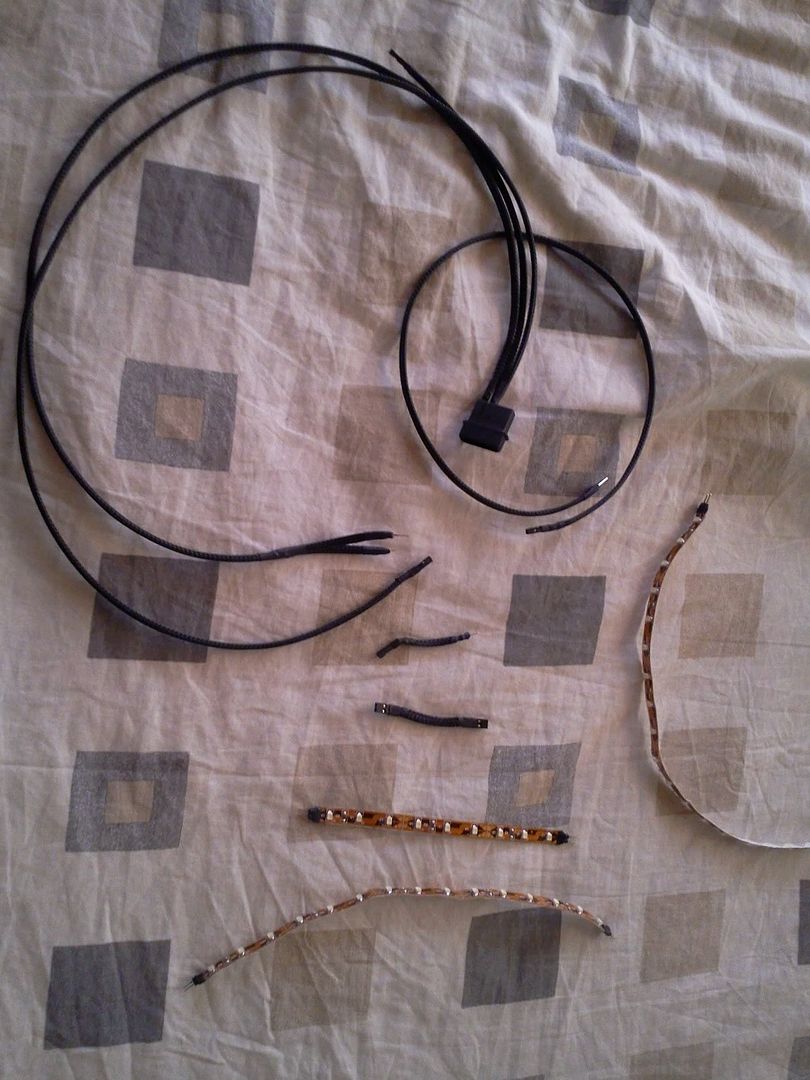

bolojo Δεκέμβριος 19, 2011 #15 Κοινοποίηση Δεκέμβριος 19, 2011 [MENTION=5189]spH3RiCal[/MENTION] Τέλειο το κουτάκι άξιζε η αναμονή τόσο καιρό. Να ενημερώσω ότι ο φίλος spH3RicaL έκανε μια αρκετά τιτάνια προσπάθεια η οποία άξιζε τον κόπο μιας και είχε κάποιες αναποδιές στα κοψίματα κλπ. Μια σημείωση ότι μέχρι και τα molex βαμένα είναι και δεν το είπε. .Αν του έρθει και καμιά ιδέα για το τι μπορεί να κάνει το Itx τότε θα το κοτσάρει,εγώ πάντως προτείνω -Ξανα- να χώσει το mini itx κατεβαστήρι του εκεί,αλλά δεν θέλει. Link to comment Share on other sites More sharing options...
alexkhr Δεκέμβριος 19, 2011 #16 Κοινοποίηση Δεκέμβριος 19, 2011 Φοβερή δουλειά. Μπράβο σου. Link to comment Share on other sites More sharing options...
orderlover Δεκέμβριος 19, 2011 #17 Κοινοποίηση Δεκέμβριος 19, 2011 Πάρα πολύ καλό αποτέλεσμα. Επειδή τώρα τελευταία σκέφτομαι να ανοίξω ενα παραθυράκι στο πλαϊνό του κουτιού μου, και είχα κατα νου βίδες για την στερέωση του plexi, μήπως μπορείς να ποστάρεις καμιά φωτό του πλαϊνού από την μέσα μεριά, έτσι για να πάρω μία ιδέα για το πώς φαίνεται η ταινία διπλής όψης. Link to comment Share on other sites More sharing options...

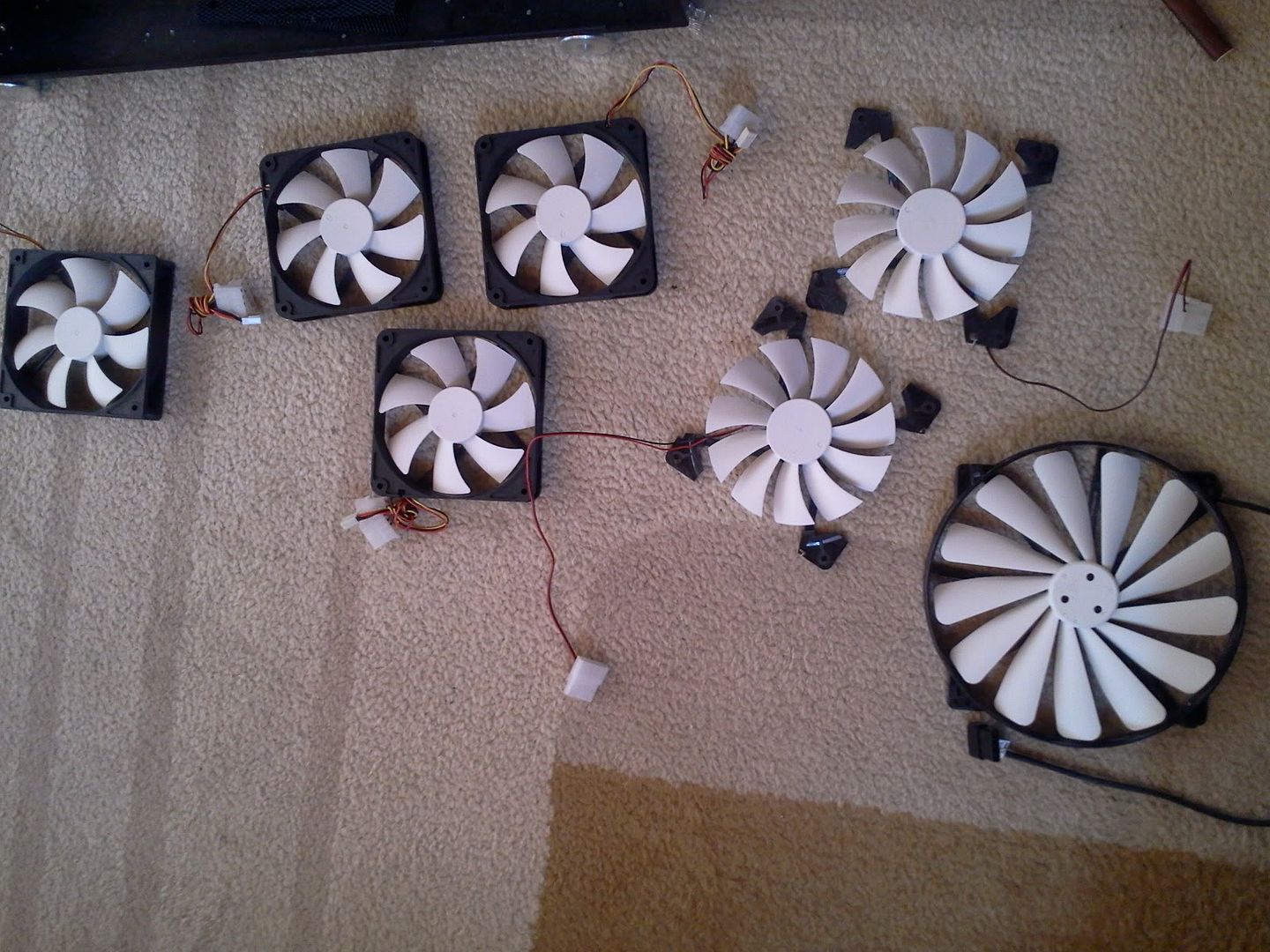

danichro Δεκέμβριος 25, 2011 #18 Κοινοποίηση Δεκέμβριος 25, 2011 Καταπληκτική δουλειά..Οι ανεμιστήρες του πανε πολύ σε λευκό! Link to comment Share on other sites More sharing options...
spH3RiCal Δεκέμβριος 26, 2011 Author #19 Κοινοποίηση Δεκέμβριος 26, 2011 thnx παιδια Link to comment Share on other sites More sharing options...
mordred Ιανουάριος 1, 2012 #20 Κοινοποίηση Ιανουάριος 1, 2012 Πολύ καλό.Ερώτηση παίρνει Full-atx?.... Link to comment Share on other sites More sharing options...
