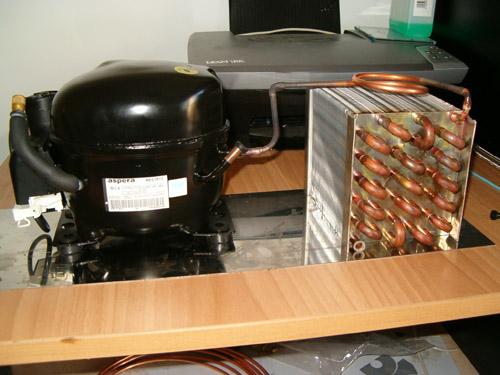

unseen Posted October 2, 2004 #1 Share Posted October 2, 2004 οπως το αποκαλεσε ο nodsl... λοιπον σε 4 ωριτσες στηθηκε... νομιζω πως θα κανουμε επιτελους καλη δουλεια. Ο συμπιεστης ειναι 3/8aspera , το γνωστο condeser και θα χρησιμοποιησω μαλλον ενα μιγμα 507 με λιγο 410. Στοχος τα -35 στα 200watt σε full load . Ξεκιναμε κολλοντας στον συμπιεστη την βαλβιδα πληρωσεως και την μονωνουμε γιατι καμια φορα ιδρωνει οταν γεμιζουμε το συστημα. Link to comment Share on other sites More sharing options...

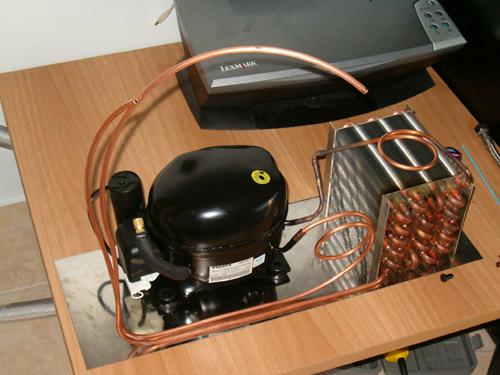

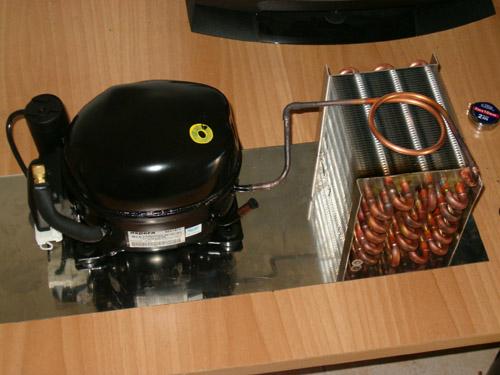

unseen Posted October 2, 2004 Author #2 Share Posted October 2, 2004 κολλαμε το condeser και κανουμε και μια μικρη σπειρα. Link to comment Share on other sites More sharing options...
unseen Posted October 2, 2004 Author #3 Share Posted October 2, 2004 ακομη μια. Link to comment Share on other sites More sharing options...

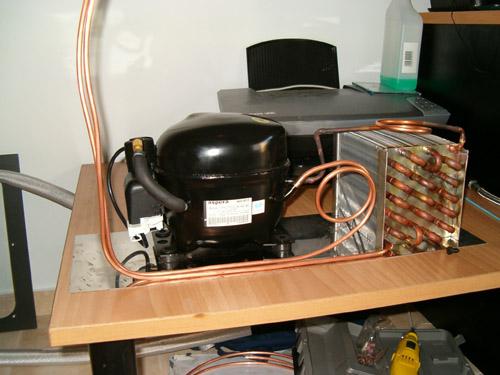

unseen Posted October 2, 2004 Author #4 Share Posted October 2, 2004 συνεχιζοντας κολλαμε τις σωληνες για επιστροφη kαi για το evaporaotor. Link to comment Share on other sites More sharing options...
unseen Posted October 2, 2004 Author #5 Share Posted October 2, 2004 και αυτη.. Link to comment Share on other sites More sharing options...

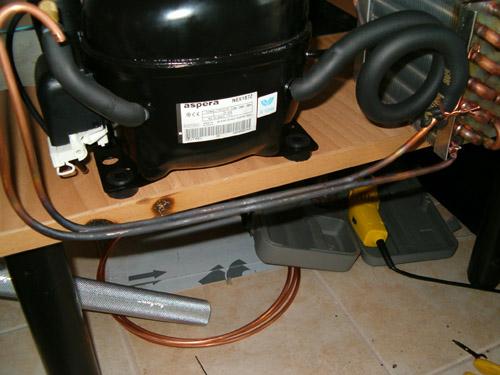

unseen Posted October 2, 2004 Author #6 Share Posted October 2, 2004 θα φτιαξουμε εναν μικρο heatexchanger κολλωντας τις δυο σωληνες μαζι. Ετσι η επιστροφη κρυωνει λιγο περισσοτερο το υγρο πριν εξατμιστει. Link to comment Share on other sites More sharing options...
unseen Posted October 2, 2004 Author #7 Share Posted October 2, 2004 κολλαμε το φιλτρο με την μερια που θα κολληθει ο τριχοειδης προς τα κατω και μονωνουμε. Link to comment Share on other sites More sharing options...

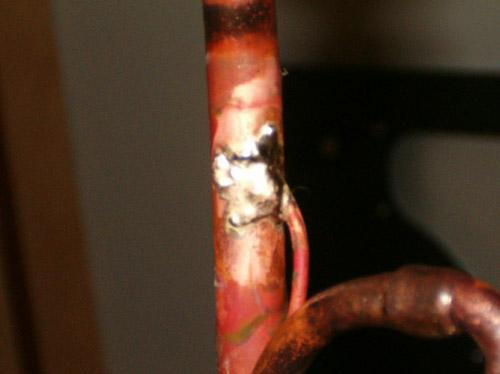

unseen Posted October 2, 2004 Author #8 Share Posted October 2, 2004 με μια μικρη τομη στο σωληνα της επιστροφης περναμε τον τριχοειδη απο μεσα. προσοχη στην κολληση για τυχον διαρροες. Link to comment Share on other sites More sharing options...

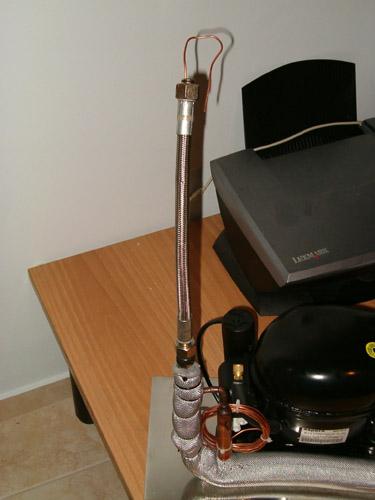

unseen Posted October 2, 2004 Author #9 Share Posted October 2, 2004 βιδωνουμε και τον ευκαμπτο. Link to comment Share on other sites More sharing options...

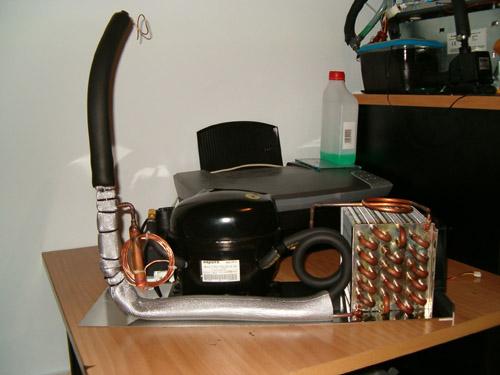

unseen Posted October 2, 2004 Author #10 Share Posted October 2, 2004 και το μονωνουμε . Link to comment Share on other sites More sharing options...
unseen Posted October 2, 2004 Author #11 Share Posted October 2, 2004 ακομη μερικες φωτο απο διαφορετικες γωνιες.. Link to comment Share on other sites More sharing options...
unseen Posted October 2, 2004 Author #12 Share Posted October 2, 2004 και αυτη. Θα μπει σε κουτακι αλουμινιου με βαση inox. Οι διαστασεις αυτου ειναι 61,8 μηκος , 25,8 υψος και 21,5 πλατος. θα γινει τρυπα μπρος και πισω. Θα μπουνε δυο ανεμηστηρες 12αρηδες με σιτουλα και ενα πανελακι μπροστα για ενδειξη θερμοκρασιας και ρυθμιση στροφων. Επισης η μια πλευρα θα ειναι πλεξυ και θα φωτιζεται το εσωτερικο με μια λαμπιτσα. Link to comment Share on other sites More sharing options...
unseen Posted October 2, 2004 Author #13 Share Posted October 2, 2004 εδω θα μπει το evaporator που φτιαχνει ο μιχαλης. Αν πανε ολα καλα θα μπορεσετε να το δειτε Live οσοι ερθετε στην Infosystem στο lan party. Επισης ορκιζοομαι μπροστα στο φορουμ οτι εαν το συστημα παιξει καλα θα το παρει ο μιχαλης και δεν θα το κρατησω για την παρτη μου γιατι τοσο καιρο τον εχω πρηξει. Αυτα. Υγ. Θελω να βρειτε ενα καλο ονομα γιατι καμια φορα δεν ξερεις τι θα γινει σε λιγο καιρο.... Link to comment Share on other sites More sharing options...
GoriLLakoS Posted October 2, 2004 #14 Share Posted October 2, 2004 Good job!Πολυ δεν ειναι το -35 για τετοιο καμπρεσορα σε full???...η θα βοηθησει πολυ κ το μιγμα των φρεων??? Link to comment Share on other sites More sharing options...
GoriLLakoS Posted October 2, 2004 #15 Share Posted October 2, 2004 Για ονομα βαλε τοοοοοοοοοοοοοοοοοοοοοοοοο........μμμμμμμμμμμμμ............Frozen Throne!χε!χε!Καλο??? Link to comment Share on other sites More sharing options...
unseen Posted October 2, 2004 Author #16 Share Posted October 2, 2004 θα το "τσιτωσω" κι οσο παει... αν δεν παει -35 δεν εγινε και τιποτα.. Γιαυτο τα κανω αυτα... για να δοκιμασω.. Link to comment Share on other sites More sharing options...
whitewolf Posted October 2, 2004 #17 Share Posted October 2, 2004 αντε και στα δικα μας good job my friend. Link to comment Share on other sites More sharing options...
Samael Posted October 2, 2004 #18 Share Posted October 2, 2004 Ρε συ Αφαντε,ΘΑ ΣΤΑΜΑΤΗΣΕΙΣ ΝΑ ΜΑΣ ΠΟΡΩΝΕΙΣ ΜΕ ΤΑ PHASE CHANGE ΕΠΙΤΕΛΟΥΣ?? ΕΛΕΟΣ βρε αδερφε!Ακομα δεν εβαλα το νερακι πανω κ σκευτομαι να βαλω κανενα σχεδιο σα το δικο σου.... Αααα μα πια,δε υποφερεσαι βρε παιδακι μου! ΚΑΠΟΙΟΣ να τον Banαρει PLEASE!! :happy2: :baby: :happy2: Πλακα πλακα το πηρες στα ζεστα-επαγκελματικα ή μου φαινετε?:whistling Κ τελος ενα ΜΠΡΑΒΟ γιατι εισαι καλο μαστορι! Link to comment Share on other sites More sharing options...
bleo8onhs Posted October 2, 2004 #19 Share Posted October 2, 2004 Λες να την κάνω για infosystem??? Link to comment Share on other sites More sharing options...
unseen Posted October 2, 2004 Author #20 Share Posted October 2, 2004 Θα το πω γιατι δεν αντεχω αλλο να το κραταω μεσα μου.Εχω δωσει ολη την τεχνογνωσια που απεκτησα απο τα πειραματα σε μια μεγαλη ψυκτικη εταιρεια στην θεσ/νικη και σε συνεργασια μαζι τους φτιαχνουμε μια κατασκευη σε στυλ prometeia. Δεν ξερω ποτε θα βγει. Ακομα εχει δουλιτσα. Το ετοιμαζουμε περιπου 8 μηνες. Βεβαια δεν θα ειναι σαν το παραπανω. Θα ειναι πολυ καλυτερο απο ομορφια. Τιμη υπολογιζω κατω απο 500 ευρω. Link to comment Share on other sites More sharing options...
