Zeus' evaporator......


hipro5

Recommended Posts

Γεια σας παιδιά.......... :D

Βασικά αυτό το θέμα το ανοίγω περισσότερο για να επαινέσω το Μιχάλη "eleven" και λιγότερο για να δείξω το evaporator του Zeus........... :)

ΑΠΛΑ το άτομο ΔΕΝ "παίζεται".........Τι μου λέτε για χ και ψ........ο Μιχάλης είναι ΟΛΑ τα λεφτά.......... :D

Το evaporator αυτό που κατασκευάστηκε από τον Μιχάλη ΔΕΝ έχει ΚΑΜΙΑ σχέση με το πρωτότυπο που κατασκευάστηκε από κάποιον άλλο εδώ στην Αθήνα και υποτίθεται ότι είναι ίδια........... ;)

Η όλη σχεδίαση του είναι "by hipro5" και μία τροποποίηση - ιδέα που έγινε πάνω σε αυτό είναι από το Μιχάλη........ :)

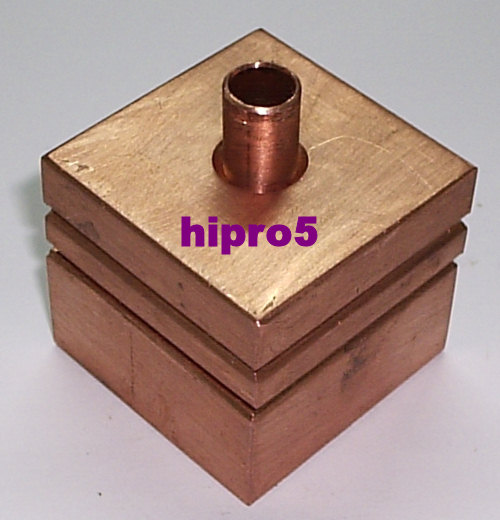

Εδώ είναι μία φωτό με ολόκληρο.....

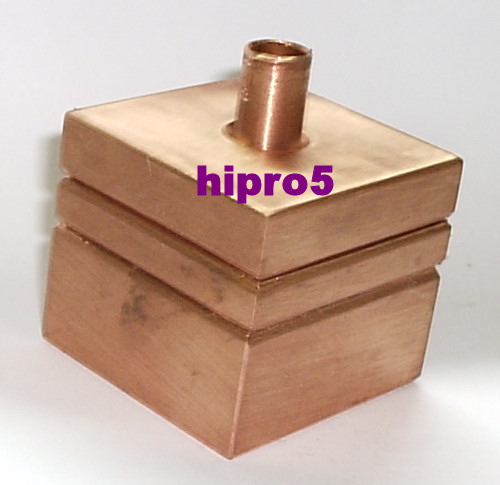

.......και πάλι........

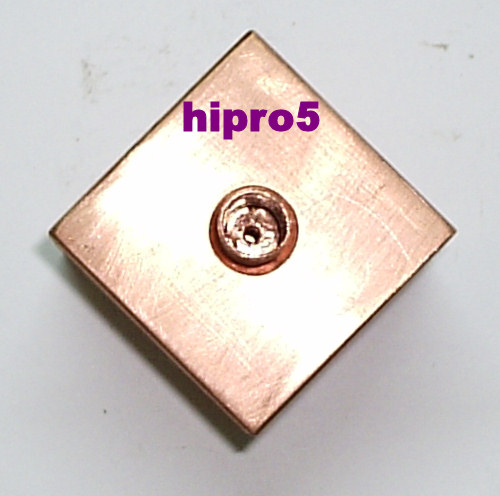

Μία από πάνω........

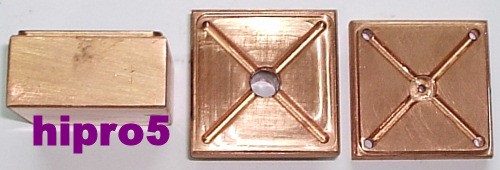

Εδώ είναι μία ΚΑΙ με τα τρία κομμάτια μαζί..........Το "τελικό" κομμάτι καθώς επίσης και το σχέδιό του δυστυχώς ΔΕΝ θα μπορέσω να το δείξω γιατί εδώ βασίζεται και το Zeus phase change σύστημα..........Μακάρι να μπορούσα να το δείξω γιατί είναι "κόσμημα" από τα χέρια του Μιχάλη......... :)

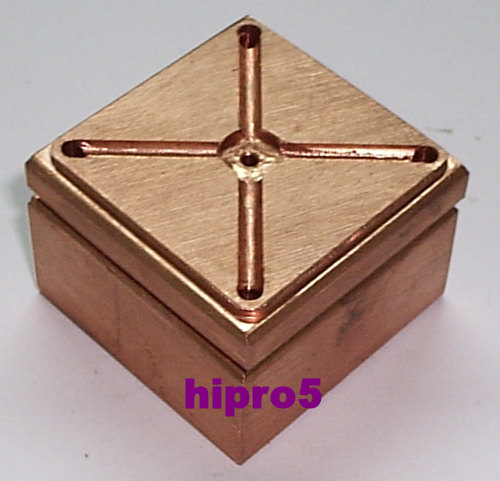

.......εδώ είναι το κάτω και το μεσαίο κομμάτι......

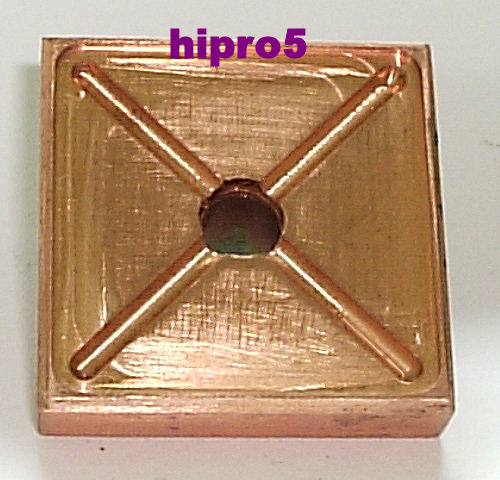

Εδώ είναι η μέσα μεριά του πάνω κομματιού........

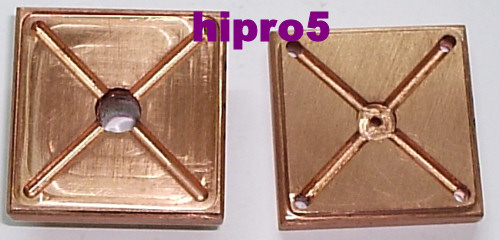

Εδώ η μέσα μεριά του πάνω κομματιού και η πάνω μεριά του μεσαίου κομματιού.........Στην ένωσή τους δημιουργούνται τέσσερα σωληνάκια από τις γωνίες προς το κέντρο....... ;)

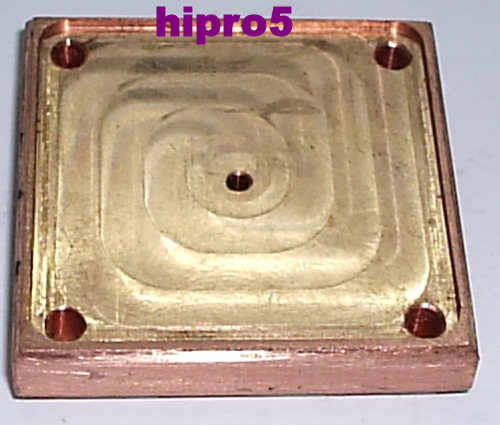

......εδώ είναι η κάτω μεριά του μεσαίου κομματιού με την κεντρική είσοδο και τις τέσσερις εξόδους........


Όπως είπα δυστυχώς δεν γίνεται να δείξω το κάτω κομμάτι λόγω μυστικότητας.........Sorry.........

Οι διαστάσεις του είναι 40mm x 40mm πάτος και 36mm ύψος.......

Εφάπτεται ΑΚΡΙΒΩΣ σε AMD CPU...... :D......αλλά και σε INTEL............. :D

Επίσης εφάπτεται ΑΚΡΙΒΩΣ και σε κάρτα γραφικών ATI X800xx........9800xx......... ;)

Είναι direct die cooling και ευελπιστώ να πάει ΚΑΛΥΤΕΡΑ από το πρωτότυπο.........:)

Σ'ευχαριστώ Μιχάλη.......... :) :clap: :clap: :clap:

Link to comment
Share on other sites

Hipro kai eleven τα θερμα μου συνχαριτιρια !!!!!!!!!!!!!!!!!!!!!!!!!

:worship: :worship: :worship: προσκυνο τισ 2 μεγαλητερεσ εφυιεσ στιν ελλαδα στον χορο του extreme moding:worship: :worship: :worship:

παιδια εισται απεχτοι πολυ καλη δουλια και απο τουσ 2 καλη συνεχεια και μην μασατε πουθενα:) :) :)

Link to comment
Share on other sites

Πολυ ωραιο φαινεται...φανταζομαι το κατω θα εχει κανενα τρελο σχημα....τιποτα σαν νευρα-αρτηριες θα ειναι...!:)....ο zeus ποσο περιπου θα κοστιζει???:rolleyes:

να κανω κ μια noobερωτηση???Τον χαλκο με τι εργαλεια τον δουλευετε???:o

Link to comment
Share on other sites

Τα αυλάκια που βλέπουμε στην τελευταία φωτογραφία? Για στροβιλισμό? Φαίνεται ωραίο πάντως και έξυπνο! Καλή επιτυχία!

Λογικά ο Μιχάλης πρέπει να δουλεύει cnc... Χοντρικά, ένα μηχάνημα που έχει ένα βραχίονα ο οποίος ελέγχεται από υπολογιστή ή με το χέρι. Σε αυτόν βαζουμε κοπτικό εργαλείο και ανάλογα με το σχήμα, αυτος κόβει το χαλκό. Πολύ χονδρικά αυτά.

Link to comment
Share on other sites

Γιωργιο aka hipro5 ευχαριστω για την ιδιαιτερη μνεια Ειπαμε εκαστος στο ειδος του :) Χαιρομαι που σου αρεσε και ελπιζω και τα καλυτερα αποτελεσματα γαι να δουν οι απεξω (για άλλη μια φορα οτι και εδω μπορουμε και κανουμε "καλη " δουλεια)

Παιδια παμε γερα .....................

Ο χαλκος ειναι ηλεκτρολυτικος και τον κατεργαστηκα σε cnc

Y γ Εχω αδικησει παρα πολυ τον Darkcount .Mακη να με συγχωρεις :(

Υποσχομαι να επανορθωσω

Link to comment
Share on other sites

ομορφούλι φαίνεται... μπράβο... το θέμα είναι να δούμε τί κάνει στην πράξη... πότε θα έχουμε νέα από δοκιμές? έγινε κανα τεστ?

ο πάτος έχει πρωτότυπο "επαναστατικό" σχέδιο? ή απλά είναι μυστικό έτσι κι αλλιώς το σχέδιο?

Link to comment
Share on other sites

καλα ρε φιλε hipro μας λες πραγματα που ηδη ξερουμε?:) οσοι εχουμε ασχοληθει με water h extreeme cooling εχουμε τον Μιχαλη σαν μεγα ευεργετη :) eleven και ξερο ψωμι.....

Μιχαλη κατι σου χρωστω και με εχεις ξεχασει :)

Hipro εχεις βρει ευκαμπτο σωληνα?αμα βρεις κατι καλο πες μου ...

Link to comment
Share on other sites

Ωραιο φαινεται! Ενα παρομοιο σχεδιο ειδα στο xs. Kαποιος hatemi το ειχε κανει. Αλλα αυτα χωρις τον πατο που δεν φαινεται. Ποτε να περιμενουμε τα πρωτα αποτελεσματα bro?

Link to comment
Share on other sites

Προχώρα Μιχάλη και μη σε νοιάζει τίποτα! Κάντε τα κουμάντα σας να δούμε και το Ζεύς......και αν έχω βαρεθει τα τεκ μέχρι τότε να γίνω και πελάτης!!!

Πολύ ωραία δουλειά!!

Link to comment
Share on other sites

Αρχική απάντηση από bleo8onhs [Χθες, στις 19:26]

Τα αυλάκια που βλέπουμε στην τελευταία φωτογραφία? Για στροβιλισμό? Φαίνεται ωραίο πάντως και έξυπνο! Καλή επιτυχία!

Λογικά ο Μιχάλης πρέπει να δουλεύει cnc... Χοντρικά, ένα μηχάνημα που έχει ένα βραχίονα ο οποίος ελέγχεται από υπολογιστή ή με το χέρι. Σε αυτόν βαζουμε κοπτικό εργαλείο και ανάλογα με το σχήμα, αυτος κόβει το χαλκό. Πολύ χονδρικά αυτά.

Ευχαριστώ....... :)

Τα αυλάκια σχηματίζουν "σωληνάκια" όταν ενωθούν μεταξύ τους τα δύο πάνω κομμάτια.......Τα δε αυτά τέσσερα σωληνάκια έχουν ΑΘΡΟΙΣΜΑ όγκου διαμέτρου όσο είναι η ΚΕΝΤΡΙΚΗ σωλήνα απορόφησης και είναι ΜΟΝΟ γιά την εξαγωγή(απορόφηση) του αερίου......

Link to comment
Share on other sites

Αρχική απάντηση από Voudas [Χθες, στις 19:52]

ομορφούλι φαίνεται... μπράβο... το θέμα είναι να δούμε τί κάνει στην πράξη... πότε θα έχουμε νέα από δοκιμές? έγινε κανα τεστ?

ο πάτος έχει πρωτότυπο "επαναστατικό" σχέδιο? ή απλά είναι μυστικό έτσι κι αλλιώς το σχέδιο?

Τεστ soon.........Ο πάτος ΝΑΙ είναι "παράξενος"....... :D

Link to comment
Share on other sites
