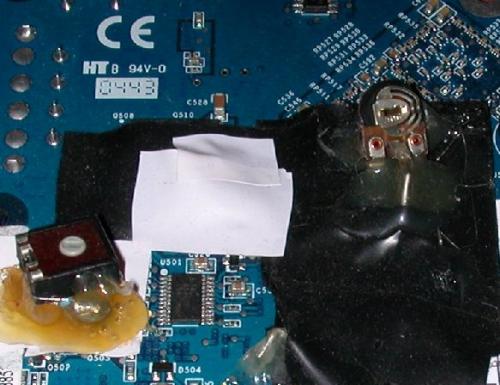

CmoS Δημοσιεύτηκε Σεπτέμβριος 11, 2005 #1 Κοινοποίηση Δημοσιεύτηκε Σεπτέμβριος 11, 2005 Aυτες τις μερες δεν ειχα με τι να ασχοληθω ετσι αποφασισα να κανω ενα μοντακι στην 6800 μπας κ παει λιγο παραπανω η ριμαδομνημη της... Εψαξα λοιπον στο νετ για διαφορους τροπους που υπαρχουν κ μετα απο μελετη αρχισα να τα εφαρμοζω... Θα δειξω και εδω τι εκανα ετσι ωστε αν καποιος θελησει να το κανει να τον βοηθησει... Πρωτα απο ολα να πω οτι αυτο το mod γινεται σε καρτες 6800 - 6800 LE -6800 NU και οχι σε GT ή ULTRA. 1.VMEM MOD Aν λοιπον εχουμε μια 6800(le)(nu) τοτε το παρακατω βημα ειναι να δουμε αν εχει κ καποιον συγκεκριμενο ελεγκτη(regulator) ο οποιος ελεγχει απλα τι ρευματα θα πανε που κ ποσο. ---------- Για να τον δουμε λοιπον γυρναμε την καρτα στην πισω πλευρα απο εκει που δεν ειναι δλδ η ψυκτρα και ψαχνουμε αυτο το chipακι που ειναι στην φωτο. Aφου το εντοπισουμε κοιταμε προσεκτικα πανω αν γραφει ISL 6534 Τα υπολοιπα δε μας ενδιαφερουν.. Aπο κοντα το τσιπακι: ---------- Aν το γραφει αυτο τοτε μπορουμε να συνεχισουμε στο επομενο βημα που ειναι η ευρευση των θεσεων που θα βαλουμε μια αντισταση για να αυξηθει το ρευμα που παει στις μνημες τις καρτας. ---------- Γυρναμε παλι την καρτα απο την πανω μερια που ειναι ψυκτρα και εντοπιζουμε το μερος που φενεται στην φωτογραφια παραπανω με κιτρινο κυκλο. Απο κοντα θα δουμε οτι υπαρχουν καποια σημεια(τρυπες) που ονομαζονται TP13 και TP14 Kοντινη φωτογραφια με τα σημεια... ---------- Τα ιδια σημεια μπορουμε να τα βρουμε κ απο την πισω πλευρα της καρτας. Δηλαδη οπως φενεται κ παρακατω ειναι αυτα... Πολικοτιτα δεν υπαρχει στις αντιστασεις αρα δεν μας ενδιαφερει ποιο απο τα δυο ειναι το TP13 και TP14 παρα μονο οτι αυτα τα δυο ειναι τα σημεια που μας ενδιαφερουν για το mod. ---------- Τωρα το επομενο βημα αφου βρηκαμε που θα μπει η αντισταση ειναι τι αντισταση να βαλουμε ?? Υπαρχουν πολλες αντιστασεις κ διαχωριζοντε αναλογα το μεγεθος αντιστασης που εχουν.Εδω υπαρχει ενας πινακας με το μεγεθος της αντιστασης σε Ohm που θα χρειαστουμε αναλογα με το ποσα VOLT θελουμε να δωσουμε στις μνημες. Πινακας : Eγω προτεινω να διαλεξει καποιος απο την 6800ohm μεχρι την 2200ohm και ΟΧΙ Μικροτερη αντισταση γιατι μπορει να προκαλεσει ζημια στην καρτα. Μια φωτογραφια με τις αντιστασεις που ειχα εγω στην διαθεση μου : Με βαση τα χρωματα των αντιστασεων ( μπορουμε να τα μαθουμε εδω : http://www.uoguelph.ca/~antoon/gadgets/resistors/resistor.gif ) καταλαβαινουμε αμεσως οτι η αντισταση 1 που εχω στη φωτο (χρωμα κοκκινο κοκκινο κοκκινο χρυσο__(((((το χρυσο εδω σημενει τελος,παραπανω πληρ δε μας ενδιαφερουν γιατι μονο τετοιο θα βλεπουμε σε αυτες τις αντιστασεις)))))___αρα με βαση τον παραπανω πινακα η αντισταση ειναι σαν να γραφει 2-2-2-χρυσο.Το 3ο χρωμα συμβολιζει τον ΑΡΙΘΜΟ ΜΗΔΕΝΙΚΩΝ που υπαρχουν μετα τα τους δυο πρωτους αριθμους. Αρα η αντισταση μας ειναι 2200 Ohm Παρομοιως η 2η θα ειναι 3300 Ohm και η 3η 4700 Ohm. Εγω αφου τις δοκιμασα ολες κ ειδα οτι με την 2200 Ohm(=2.89volt mem)ειχα τα καλυτερα αποτελεσματα συνεχισα το mod εφαρμοζοντας την καλυτερα στην καρτα. Mια φωτογραφια θα δειξει απλα πως μπορουμε να βαλουμε την αντισταση στα σημεια-τρυπες TP13-TP14 που ειπαμε παραπανω.: Oπως φαινεται πρωτα ενωσα με καλωδια τα ακρα της αντιστασης κ επειτα τα εβαλα στην τρυπα με τροπο οπου να μη φευγουν κ εβαλα λιγη κολα <-------> (προσοχη...οχι LOGO η UHU πανω στην καρτα γιατι ειναι ευλεκτες κ υπαρχει κ περιπτωση να μη φευγουν μετα...) <-------> για να ειναι ακομα πιο σταθερα.Δλδ δεν εκανα καμια κολληση πανω στην καρτα για ευνοητους λογους rma πχ To ρευμα στις μνημες πλεων ειναι 2.89 Volt απο >2.7 που ηταν κ ετσι μπορεσα να παω απο 858 artifact free μεχρι κ 900 artifact free.(παει πολυ παραπανω αλλα βγαζει καποια λαθακια στο 3dmark03 κ 05 οπου εχει pipel shader 2 μαλλον ειναι ζορικο) --------- 2.CAP MOD Τωρα το επομενο mod ειναι η προσθηκη ενος πυκνωτη οπου θα βοηθησει κατα πολυ τους αλλους δυο πυκνωτες της καρτας να δινουν ρευμα στις μνημες οτι δεν ειναι αρκετο για μικρο χρονικο διαστημα.Εμενα με βοηθησε μπορω να πω γιατι οταν ο χρονισμος της μνημης ξεπερνουσε τα 840-850Mhz καποια παιχνιδια δε παιζοταν καν...κολουσε καθε λιγο για 2-3sec. --------- Που θα μπει ο πυκνωτης?Λογικα παραλληλα με τους αλλους που εχει πανω η καρτα.Αυτοι ειναι στις θεσεις C136 κ C143 δλδ : Mαλλον δε μελετησανε καλα οτι θα χρειαζοταν πιο μεγαλη χωρητικοτιτα για την καρτα οχι μονο σε κατασταση oc αλλα σε αρκετες 6800 ακομα κ σε default κατασταση. Γι αυτο περνουμε εναν πυκνωτη χωρητικοτιτας 2200μF-16v Low ESR(και μεγαλυτερης να ειναι δε πειραζει.Ενας 3300 θα ηταν ακομα καλυτερος (κ θα παρω συντομα.)Το συμαντικο ειναι να ειναι Low ESR.Δλδ απο οτι εμαθα να τροφοδοτει οσο χρειαζεται και να ειναι απο 10v μεχρι κ 16 ουτε λιγοτερο ουτε περισσοτερο.Καλυτερα 16 παντως. O πανω ειναι αυτος που διαλεξα εγω. ---------- Τωρα, που ακριβως θα μπει ? Γυριζουμε την καρτα απο την πανω μερια που ειναι η ψυκτρα παλι κ εντοπιζουμε τα σημεια-τρυπες οπως κ πριν αλλα αυτη τη φορα να γραφουν TP9 και TP10 εκει ειναι που πρεπει να μπουν κ οι ακρες του πυκνωτη. Tα σημεια αυτα ειναι εκει που φαινοντε κ στην παρακατω φωτογραφια... Ομοιως αμα γυρισουμε την καρτα απο την πισω μερια(βολευει πιο πολυ για να φαινεται πανω απο το κουτι τι γινεται)τα σημεια θα ειναι εκει περα : Eδω θελει μονο λιγο προσοχη γιατι στους πυκνωτες υπαρχουν πολοι. Ετσι το TP9 ειναι το (-) κ το ΤP10 ειναι το (+) Eγω πρωτα εβαλα καλωδια στον πυκνωτη κ μετα τα εβαλα στα σημεια-τρυπες που πρεπει οπως κ με την αντισταση. Το αποτελεσμα φενεται σε μια φωτογραφια πιο πανω. Αυτα λοιπον... Για τυπικος λογους αναφερω οτι πηγη πληροφοριων ηταν το Site www.xtremesystems.org κ ο πρωτος που εκανε το μοντ με τον πυκνωτη ηταν ο SikaRippa. Αν υπαρχει κατι που δεν καταλαβατε ευχαριστως να βοηθησω Δεν ευθηνομαι για οποιαδοιποτε βλαβη σε οποια καρτα γινουν αυτες οι μετατροπες. Link to comment Share on other sites More sharing options...
spresv Σεπτέμβριος 11, 2005 #2 Κοινοποίηση Σεπτέμβριος 11, 2005 Σωστος. Και αφου κερδισες και μια 50ρια jet. Ποσταρε και κανενα 3dmark. Link to comment Share on other sites More sharing options...
CmoS Σεπτέμβριος 11, 2005 Author #3 Κοινοποίηση Σεπτέμβριος 11, 2005 Kοιτα στο RIDDICK και με 940 παιζει μια χαρα αλλα 3dmark δε βγαζει οποτε δε θελω να παιζω καμια μερα πορομενος κ να κολλησει 3dmark θα βαλω πανω σε λιγο Link to comment Share on other sites More sharing options...
varelasj Σεπτέμβριος 11, 2005 #4 Κοινοποίηση Σεπτέμβριος 11, 2005 Cmo σκεφτηκες αντι για αντισταση να βαλεις ενα τριμερακι ατνιστοιχων Ohms και να ρυθμιζεις την ταση οσο εσυ θες? Ή ακομα καλυτερα μια αντισταση μεγαλυτερη και παραλληλα συνδεμενο το τριμερ. Την αντισταση θα την εβαζες για να μην μηδενιστει ποτε απο καποιο λαθος και καει τπτ. Αναλογα με το τριμερ δηλαδη θα επερνες Rολ=R1+trimer/R2*trimer οπου τριμερ τα Ohm που ειναι ρυθμισμενα εκεινη τη στιγμη ! Παντως ωραιος ο παιχτης και εις ανωτερα ! Link to comment Share on other sites More sharing options...
CmoS Σεπτέμβριος 11, 2005 Author #5 Κοινοποίηση Σεπτέμβριος 11, 2005 Cmo σκεφτηκες αντι για αντισταση να βαλεις ενα τριμερακι ατνιστοιχων Ohms και να ρυθμιζεις την ταση οσο εσυ θες? Ή ακομα καλυτερα μια αντισταση μεγαλυτερη και παραλληλα συνδεμενο το τριμερ. Την αντισταση θα την εβαζες για να μην μηδενιστει ποτε απο καποιο λαθος και καει τπτ. Αναλογα με το τριμερ δηλαδη θα επερνες Rολ=R1+trimer/R2*trimer οπου τριμερ τα Ohm που ειναι ρυθμισμενα εκεινη τη στιγμη ! Παντως ωραιος ο παιχτης και εις ανωτερα ! Aπολυτα σωστος μα δεν βγηκα καν απο το σπιτι για να παρω εξαρτηματα Οτι ειχα στο σπιτι...ξυλωσα κατι απο την Mobo λιγα απο τηλεωραση....LOL οχι οκ απλα απο ενα τροφοδοτικο τα εβγαλα οποτε u know Αφου ομως 2.89 θελει περιπου για να παει καλα κ βρηκα κ την αντισταση ακριβως ειμαι jet :025: Link to comment Share on other sites More sharing options...
spresv Σεπτέμβριος 11, 2005 #6 Κοινοποίηση Σεπτέμβριος 11, 2005 Kαι εγω του ειπα να βαλει τριμερακι αλλα δεν ηθελε.... Link to comment Share on other sites More sharing options...
Stelaras Σεπτέμβριος 11, 2005 #7 Κοινοποίηση Σεπτέμβριος 11, 2005 Το τριμερακι ειναι πιο βολικο . Απλα εχει τη μανουρα του να τραβηξεις καλωδιακια και να το κολλησεις σε ενα μερος με κολλα . Επισης , το thread μεταφερεται στα mods καρτων γραφικων . Well done Cmos . Link to comment Share on other sites More sharing options...
varelasj Σεπτέμβριος 11, 2005 #8 Κοινοποίηση Σεπτέμβριος 11, 2005 Kαι εγω του ειπα να βαλει τριμερακι αλλα δεν ηθελε.... Αν εβαζε σκετο trimer και καταλαθος το μηδενιζε δεν θελω να σκεφτομουν τι θα παθαινε η καρτα ! Link to comment Share on other sites More sharing options...
alexandrosss Σεπτέμβριος 14, 2005 #9 Κοινοποίηση Σεπτέμβριος 14, 2005 κάλλη δουλειά :024: Link to comment Share on other sites More sharing options...
CmoS Σεπτέμβριος 14, 2005 Author #10 Κοινοποίηση Σεπτέμβριος 14, 2005 Ρε μη γρουσουζευεις Link to comment Share on other sites More sharing options...
TASOS Σεπτέμβριος 14, 2005 #11 Κοινοποίηση Σεπτέμβριος 14, 2005 Καλό το thread σχετικά με το mod....και χρήσιμο.Αλλά μπορούν οι συμμετέχοντες από το πόστ #9 και κάτω να μου εξηγήσουν την αξία αυτών των δημοσιεύσεων ??Μήπως χαλάει η εικόνα του thread με αυτά ??Πρίν επέμβω στο thread θα ήθελα τις απόψεις τους με pm παρακαλώ.Ευχαριστώ Link to comment Share on other sites More sharing options...

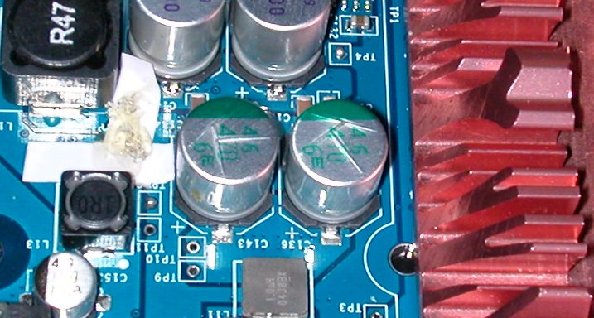

santong7 Φεβρουάριος 1, 2006 #12 Κοινοποίηση Φεβρουάριος 1, 2006 Αν αντικατασταθουν σε μια 6800LE Πλαισιου οι 2 πρασινοι πυκνωτες (45 470 6Ε) με καποιους απο μια παλια gforce4ti με χαρακτηριστικα 23 1500 6Α θα λειτουργει η καρτα και θα υπερχρονιζεται καλυτερα ? (Στην φωτο φαινεται ενας απο τους 2πυκνωτες 23 1500 6Α της ΤΙ) Link to comment Share on other sites More sharing options...
schumifer1442169067 Φεβρουάριος 2, 2006 #13 Κοινοποίηση Φεβρουάριος 2, 2006 Αφού ξεκίνησες που ξεκίνησες το vcore γιατί δεν το έκανες? Κι εγώ έβαλα μία 2200 στο vmem αλλά το έχω μετανιώσει. Ίσως αν βρω την όρεξη να το βγάλω. Πυκνωτή δε θεώρησα αναγκαίο να βάλω καθώς αν θυμάμαι καλά από xs δεν βοηθούσε αναγκαστικά σε όλες τις ΛΕ. (θερμόκολλα για σταθεροποίηση μην το ξεριζώσω κάποια στιγμή που θα προσπαθώ να αλλάξω ρύθμιση ) Link to comment Share on other sites More sharing options...
