Μετατροπή επαναφορτιζόμενου δισκοπρίονου σε ηλεκτρικό


Recommended Posts

Καλησπέρα στην παρέα, σήμερα που χρειάστηκα να κόψω κάτι ρεταλάκια ξύλου που υπήρχαν διαθέσιμα, διαπίστωσα οτι το δισκοπρίονό μου δεν δούλευε, το έβαλα λοιπόν να φορτίσει η μπαταρία του, φόρτισε και δούλεψε δυο λεπτά και μετά καπούτ!

Η μπαταρία παρέδωσε πνεύμα, είχα να το λειτουργήσω βέβαια πάνω απο χρόνο, και η μπαταρία της οποίας η χωρητικότητα είναι 18volt (15 μπαταρίες των 1,2 volt, στα 900 mAhr) δεν ήταν λιθίου.

H ερώτηση που έχω είναι η εξής:

Αν το συνδέσω με ένα τροφοδοτικό πχ. απο λάπτοπ, που είναι 19,4 volt, στα 5000 mAhr, θα δουλέψει ικανοποιητικά ή θα είναι ψόφιο;

Και τι τροφοδοτικό θα χρειαζόταν για να πετύχει το εγχείρημα και να δουλέψει ικανοποιητικά το δισκοπρίονο, αν αυτό που έχω δεν κάνει;

Δεν με ενδιαφέρει που θα χαθεί η φορητότητα, έτσι κι 'αλλιώς η χρήση που κάνω είναι περιστασιακή, αλλά αξίζει η μετατροπή;

Edited by orderlover
Link to post
Share on other sites
13 hours ago, orderlover said:

αλλά αξίζει η μετατροπή;

Το τι μπορεί να γίνει και αν αξίζει το κόπο είναι πολύ ενωρίς να προσδιοριστεί !
Βάλε μας εδώ το τύπο, το μοντέλο και link αν έχεις για το εργαλείο.

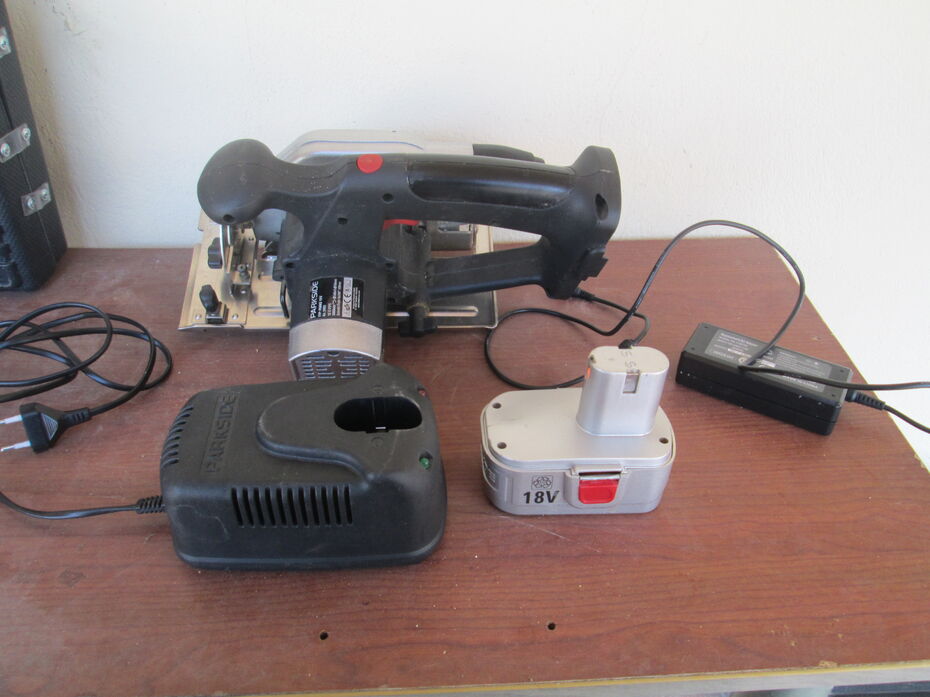

Τον τύπο της μπαταρίας, φωτογραφίες από το εργαλείο, τη μπαταρία , ιδιαίτερα από το σημείο που ενώνεται αυτή με το εργαλείο και το βύσμα σύνδεσης τους .
Δώσε μας ότι πληροφορία πιστεύεις ότι θα είναι χρήσιμη για να "δούμε"  αυτό  που βλέπεις και εσύ.
Και μετά μπορεί να μπορούμε να προσδιορίσουμε τον τρόπο για να προσδιοριστούν οι υπόλοιπες λεπτομέρειες που θα χρειαστούν για να εκτιμηθεί αν η μετατροπή που σκέφτεσαι είναι εφικτή και αξίζει το κόπο!
Για την ώρα το μόνο που μπορώ να σου πω με σιγουριά, είναι ότι είμαστε πολύ μακριά ακόμα από το να έχει κάποια βάση αναφοράς, το ερώτημα που έθεσες.  :)

Edited by Seafalco
  • Like 2
Link to post
Share on other sites
Posted (edited)
πριν 13 ώρες, το μέλος Seafalco έγραψε:

Το τι μπορεί να γίνει και αν αξίζει το κόπο είναι πολύ ενωρίς να προσδιοριστεί !
Βάλε μας εδώ το τύπο, το μοντέλο και link αν έχεις για το εργαλείο.
Τον τύπο της μπαταρίας, φωτογραφίες από το εργαλείο, τη μπαταρία , ιδιαίτερα από το σημείο που ενώνεται αυτή με το εργαλείο και το βύσμα σύνδεσης τους .
Δώσε μας ότι πληροφορία πιστεύεις ότι θα είναι χρήσιμη για να "δούμε"  αυτό  που βλέπεις και εσύ.
Και μετά μπορεί να μπορούμε να προσδιορίσουμε τον τρόπο για να προσδιοριστούν οι υπόλοιπες λεπτομέρειες που θα χρειαστούν για να εκτιμηθεί αν η μετατροπή που σκέφτεσαι είναι εφικτή και αξίζει το κόπο!
Για την ώρα το μόνο που μπορώ να σου πω με σιγουριά, είναι ότι είμαστε πολύ μακριά ακόμα από το να έχει κάποια βάση αναφοράς, το ερώτημα που έθεσες.  :)

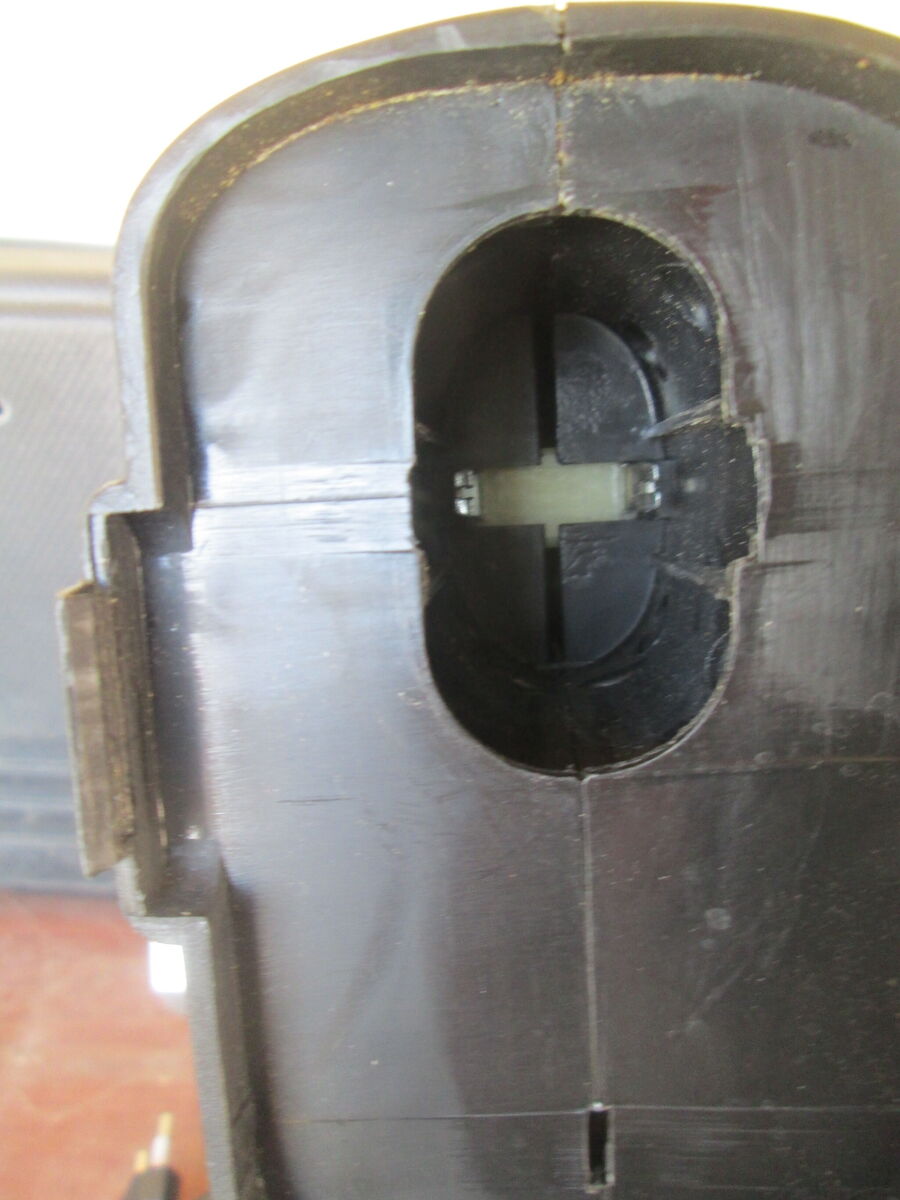

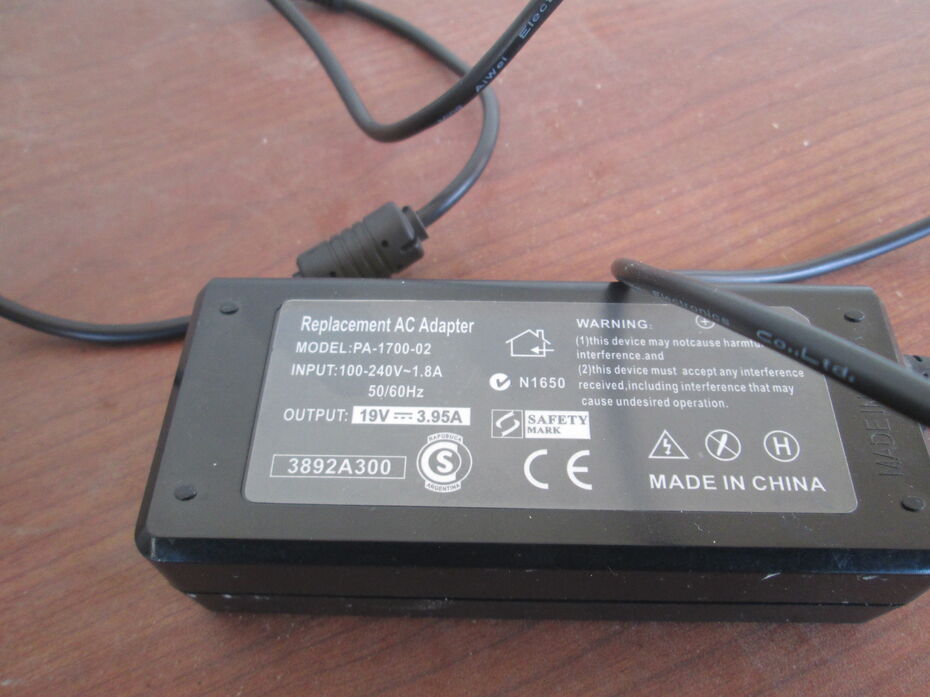

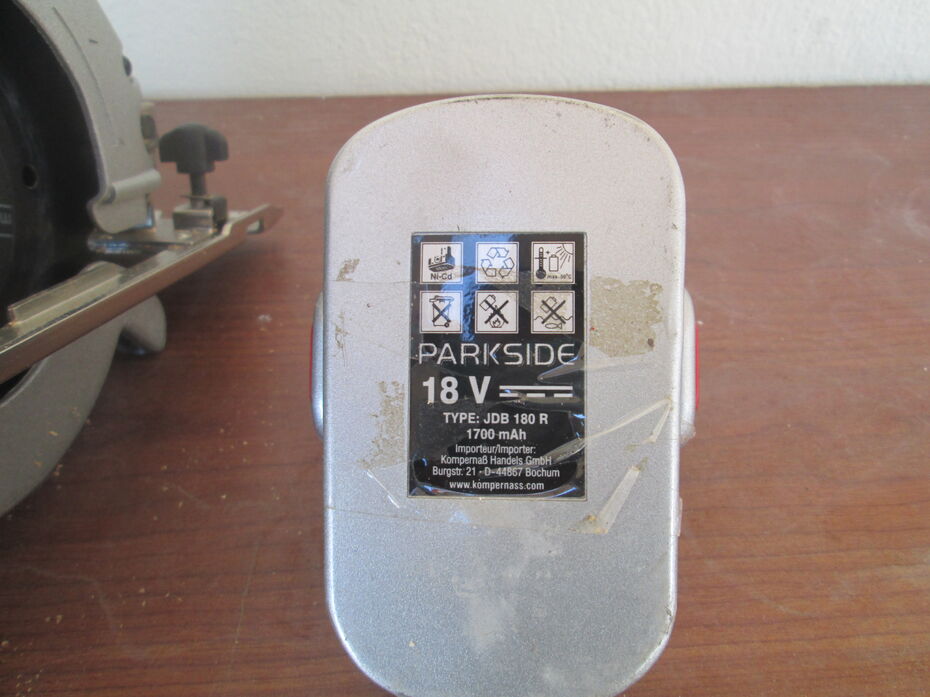

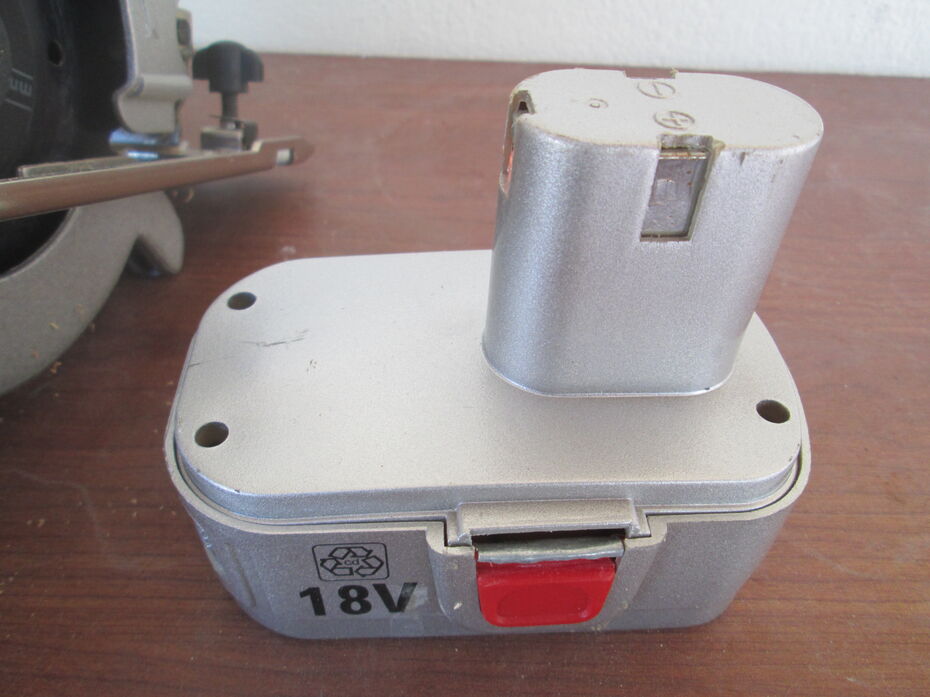

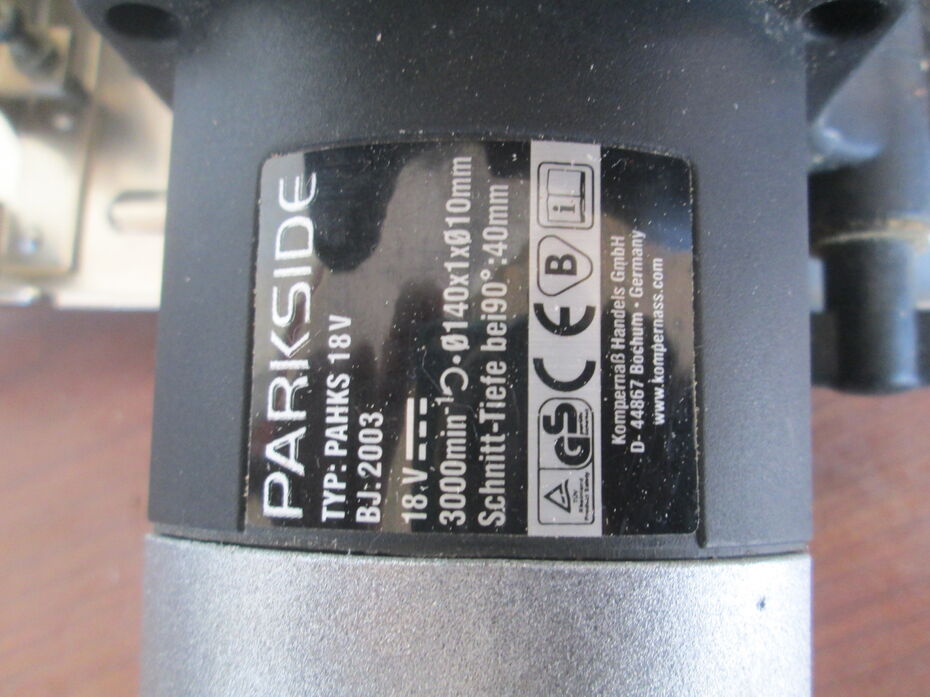

το εργαλείο, το μοντέλο, ο τύπος της μπαταρίας, ο φορτιστής, ο φορτιστής του λάπτοπ, το σημείο που ενώνεται η μπαταρία με το εργαλείο








Μήπως θα ήταν καλύτερο να αγοράσω το σετ μπαταρίας φορτιστή, που βάζει κατα καιρούς το LIDL στα 25 ευρώ

Συστοιχία συσσωρευτών PAP 20 A1 | Kompernaß - Ηλεκτρονικό κατάστημα για εξαρτήματα και ανταλλακτικά (kompernass.com)

Charger for X20V Team Serie PLG 20 A1 2,4A PLG 20 A1 | Kompernaß - Ηλεκτρονικό κατάστημα για εξαρτήματα και ανταλλακτικά (kompernass.com)



και να κρατήσω το παλιό κέλυφος της μπαταρίας με τα καινούργια ''εντόσθια'' της καινούργιας, και τις κατάλληλες τροποποιήσεις για να ταιριάξουν εννοείται.

Ή να πάω να πάρω ένα ηλεκτρικό καινούργιο

Δισκοπρίονα Ρεύματος - Skroutz.gr

και να τελειώνω;

Edited by orderlover
Link to post
Share on other sites
Posted (edited)

@seafalco



Λοιπόν δεν άντεξα, :hehe: κάθισα και το έβαλα το τροφοδοτικό,:T:  και δυστυχώς παίρνει ούτε μισή στροφή και στοπ, :wall:μήπως θέλει μεγαλύτερο;

Edited by orderlover
Link to post
Share on other sites

Απ' ότι είδα εδω

τα amp δεν φτάνουν αφου ο τροχός τράβαγε τουλάχιστο 6 amp κάπου τόσα θα τραβάει και το δισκοπρίονο, το τροφοδοτικό του τύπου που το βρίσκω ; πώς το ζητάω - ψάχνω; και το σημαντικότερο πόσο κοστίζει;

Link to post
Share on other sites

Ότι έγραψα και στον άλλον...πάρε δυο καλώδια από την μπαταρία του αυτοκινήτου και δοκίμασε αν δουλεύει. Απλά μην ρίξεις την τάση κάτω από 12, 4 σε ηρεμία

Link to post
Share on other sites
On 3/27/2021 at 1:24 PM, orderlover said:

Πάει μακρια η βαλίτσα

Συμπάθα με που δεν απάντησα νωρίτερα , αλλά είχα λίγο τρέξιμο!
Από ότι είδα το εργαλείο σου έχει δύο πόλους / ακροδέκτες τροφοδοσίας, οπότε μπορείς να τους δώσεις και μαι εξωτερική τάση για να δουλέψει.

Τώρα το το τροφοδοτικό χρησιμοποίησες μάλλον δεν μπορεί να δώσει αρκετό ρεύμα οπότε το δράπανο δεν μπορεί να κάνει δουλειά!

Αλλά ούτε χωρίς φορτίο γύριζε?

Επίσης για τα τροφοδοτικά που κοιτάς , πάρε υπόψη σου ότι  οι μπαταρίες των δραπάνων και άλλων συσκευών ισχύος δεν είναι τυχαίο που έχουν ρεύματα εκφόρτισης μεγάλα (το 10C , δηλαδή δέκα φορές μεγαλύτερο από το ρεύμα των αμπερωρίων της).

Σε ένα ζόρι το μοτέρ μπορεί να ζητήσει πολύ ρεύμα και οι μπαταρίες μπορούν να του το δώσουν (μια μπαταρία 4000mAh / 10C μπορεί άνετα να δώσει 40Α ρεύμα εκφόρτισης!
Συνεπώς το τροφοδοτικό πάγκου που θα μπορούσε να καλύψει αυτά τα ρεύματα με τάση εξόδου 15+ Vdc . . . δεν θέλεις να ακούσεις πόσο κάνει !  :p



Υπάρχει όμως κάτι άλλο που μπορείς να κάνεις / πειραματιστείς, αν έχεις πρόσβαση σε παλιά τροφοδοτικά από PC μπορείς να δοκιμάσεις είτε με ένα και την τάση των 12 Vdc που βγάζει και έχει αρκετό ρεύμα, είτε να συνδυάσεις δύο σε σειρά και να πάρεις τα 12 Vdc από το ένα και τα 5 Vdc από το άλλο και να φτιάξεις ένα 17 Vdc που δε θα κωλώνει.

Βέβαια αυτό δεν είναι τόσο απλό όσο ακούγεται (χωρίς να είναι και δύσκολο) αλλά γίνεται και μπορεί να δώσει μια ενδεχομένως αποτελεσματική  λύση.



Όμως . . . η καλύτερη ιδέα που θα άξιζε να ψάξεις καθώς δε θα σου στερήσει την ανεξαρτησία του εργαλείου από τη μπρίζα, είναι αυτή που ήδη ανέφερες.
Αλλά εδώ θέλει μεγάλη προσοχή για να δείς τι είναι συμφερότερο να κάνεις.

Να αντικαταστήσεις τις μπαταρίες με LiPo και το κατάλληλο κύκλωμα προστασίας και  φόρτισης μοιάζει το ιδανικό, αλλά πραγματικά θέλει προσοχή στο κόστος , το κόπο κλπ, γιατί  στο τέλος μπορεί να σου μείνει βασικά η εμπειρία σαν αποζημίωση  καθώς το κόστος σε χρήμα και χρόνο μπορεί να είναι δυσανάλογο του αποτελέσματος!  :)

  • Like 2
Link to post
Share on other sites
Μόλις τώρα, το μέλος Seafalco έγραψε:

Υπάρχει όμως κάτι άλλο που μπορείς να κάνεις / πειραματιστείς, αν έχεις πρόσβαση σε παλιά τροφοδοτικά από PC μπορείς να δοκιμάσεις είτε με ένα και την τάση των 12 Vdc που βγάζει και έχει αρκετό ρεύμα, είτε να συνδυάσεις δύο σε σειρά και να πάρεις τα 12 Vdc από το ένα και τα 5 Vdc από το άλλο και να φτιάξεις ένα 17 Vdc που δε θα κωλώνει.

Βέβαια αυτό δεν είναι τόσο απλό όσο ακούγεται (χωρίς να είναι και δύσκολο) αλλά γίνεται και μπορεί να δώσει μια ενδεχομένως αποτελεσματική  λύση.

Αυτή η λύση φαντάζει πιο βατή για τα μαστορικά μου δεδομένα, για να τα συνδέσω σε σειρά γεφυρώνω το ''+'' απο το ένα με το ΄΄-΄΄ απο το άλλο, όπως στις μπαταρίες των ups;

Επίσης αν το δώσω 2*12 24 volt θα καεί;

Link to post
Share on other sites

:)

vivere pericolosamente . . . . . .    :p

Κοίτα όταν οι μπαταρίες του 18Vολτου είναι τσιτωμένες από μια φρέσκια φόρτιση έχουν τάση 20 Vdc, οπότε τι 20 , τι 24 ! ! ! ! !   :suicide:

ΑΛΛΑ αυτά είναι μόνο για πείραμα με όλα τα ενδεχόμενα (μεταξύ των οποίων δεν υπάρχουν ευχάριστα! :(  )
Συνεπώς , πάμε δια της ασφαλούς οδού!

Τώρα αν θες να το τηγανίσεις, κάντο και τράβα και videο μη πάει χαμένο το θέαμα.

Μπορεί στη τελική να αποδειχτεί ότι το μοτεράκι και τα υπόλοιπα κυκλώματα ελέγχου δεν χαμπαριάζουν από τέτοιες υπερβολές και να γίνει το εργαλείο . . . Turbo

( όχι Χ) 😜







  • Like 1
  • Haha 1
Link to post
Share on other sites

Το μοτεράκι αντέχει όχι μόνο 24V αλλά 34V ακόμα και 44V. Τα ηλεκτρονικά που το περιστοιχίζουν είναι το ζητούμενο

Edited by ΓιαγκΤ
  • Like 1
Link to post
Share on other sites
πριν 12 ώρες, το μέλος Seafalco έγραψε:

:)

vivere pericolosamente . . . . . .    :p

Κοίτα όταν οι μπαταρίες του 18Vολτου είναι τσιτωμένες από μια φρέσκια φόρτιση έχουν τάση 20 Vdc, οπότε τι 20 , τι 24 ! ! ! ! !   :suicide:

ΑΛΛΑ αυτά είναι μόνο για πείραμα με όλα τα ενδεχόμενα (μεταξύ των οποίων δεν υπάρχουν ευχάριστα! :(  )
Συνεπώς , πάμε δια της ασφαλούς οδού!

Τώρα αν θες να το τηγανίσεις, κάντο και τράβα και videο μη πάει χαμένο το θέαμα.

Μπορεί στη τελική να αποδειχτεί ότι το μοτεράκι και τα υπόλοιπα κυκλώματα ελέγχου δεν χαμπαριάζουν από τέτοιες υπερβολές και να γίνει το εργαλείο . . . Turbo

( όχι Χ) 😜







Για πείτε τον τρόπο να συνδέσω εν σειρά τα τροφοδοτικά, και απο εκει και πέρα θα πειραματιστώ με 12+3,3 ή 12+5 ή στην χειρότερη 12+12, το δισκοπρίονο έτσι κι αλλιώς χρησιμοποιείται περιστασιακά 1 φόρα τον χρόνο και πολύ λέω, που σημαίνει οτι δεν θα μου λείψει κιόλας αν καεί.:hehe:

Link to post
Share on other sites
Posted (edited)

O κύβος ερίφθει:hehe: πήρα ιδέες απο εδώ

και εδώ

και θα το παλέψω το επόμενο ΣΚ, δεν θα κάνω τίποτα fancy όπως οι τύποι, αλλα κάτι σε πρωτόγονη μορφή χωρίς lcd και μπικικίκια, απλά να ρωτήσω αν είναι απαραίτητη η αντίσταση που βάζουν στα 10 ohm ή αντι για αυτή να φτιάξω μπαλαντέζα 3,4 μέτρα απο τα τροφοδοτικά εως το πριόνι;

Και στο γεφύρωμα των τροφοδοτικών συνδέω ολα τα κίτρινα απο το ένα (Α) με μισα μαύρα απο το άλλο (Β), και όλα τα κόκκινα απο το ένα (Α)με με μισα μαύρα απο το άλλο (Β), στο τέλος παίρνω απο το (Α) το -(μαύρο) και απο το (Β) το + (κόκκινο 5v)=5v ή (κίτρινο 12v)=12v ή

(κόκκινο 5v + κίτρινο 12v)=17v;;

Edited by orderlover
Link to post
Share on other sites
3 hours ago, orderlover said:

απλά να ρωτήσω αν είναι απαραίτητη η αντίσταση που βάζουν στα 10 ohm ή αντι για αυτή να φτιάξω μπαλαντέζα 3,4 μέτρα απο τα τροφοδοτικά εως το πριόνι;

Και στο γεφύρωμα των τροφοδοτικών συνδέω ολα τα κίτρινα απο το ένα (Α) με μισα μαύρα απο το άλλο (Β), και όλα τα κόκκινα απο το ένα (Α)με με μισα μαύρα απο το άλλο (Β), στο τέλος παίρνω απο το (Α) το -(μαύρο) και απο το (Β) το + (κόκκινο 5v)=5v ή (κίτρινο 12v)=12v ή

(κόκκινο 5v + κίτρινο 12v)=17v;;



Ευτυχώς που ρωτάς!   :)
Άν κάνεις όλα αυτά δεν θα γίνει αυτό που θές, αλλά είναι πολύ πιθανά ανεπιθύμητα ηχητικά και οπτικά αποτελέσματα ( τσούφ και κάπνα!  :)  )

Είναι λάθος γιατί βραχυκυκλώνεις πράγματα που δεν πρέπει καθώς οι τάσεις που βγάζει ένα τροφοδοτικό είναι εξαρτημένες και αναφέρονται στην "γή" του (τα μηδέν V).    Oι τάσεις δηλαδή δεν είναι floating.



Σε παρακαλώ πριν κάνεις οτιδήποτε να διαβάσεις στο τέλος το: Κίνδυνος

Θα σου πω μερικά στη συνέχεια μερικά πράγματα όχι γιατί ξέρω ότι δεν συντρέχει κίνδυνος, αλλά γιατί το θέμα ετέθη και συμπάθα με αλλά δεν γνωρίζω τις γνώσεις σου και ιδίως μιας και είσαι κάπως "ανεβάσταγος"(*)  😜
καλό είναι να υπάρχει μια κατ' αρχήν σωστή τοποθέτηση στο θέμα μη πας και "καείς" !

(*

On 3/27/2021 at 12:34 PM, orderlover said:

Λοιπόν δεν άντεξα, :hehe: κάθισα και το έβαλα το τροφοδοτικό,:T:



Για έναν λοιπόν που γνωρίζει καλά τι κάνει όσον αφορά στα ζητήματα της ασφάλειας, η σωστή σύνδεση είναι:






ΠΡΟΣΟΧΗ !

Είναι πολύ πιθανόν το σασί των τροφοδοτικών να έχει επαφή με τη Γη τους  (GND), μέσω κάποιων αντιπαρασιτικών πυκνωτών συνήθως.

Αυτό δεν δημιουργεί πρόβλημα*.

Αυτό που θα πρέπει να σιγουρέψεις είναι ότι η "Γη" τους δεν έχει άμεση ηλεκτρική επαφή με το σασί τους!


Αν έχουν άμεση επαφή, τότε αυτή, στο τροφοδοτικό Β θα πρέπει να καταργηθεί!

Αν δεν αρθεί αυτό το πρόβλημα τότε μόλις τα συνδέσεις τα +12V του Α psu θα βραχυκυκλωθούν μέσω των αγωγών γείωσης προστασίας των καλωδίων σύνδεσης των δύο psu με την πρίζα τους!



Τα δύο σασί (κελύφη) καλό είναι να ενωθούν μεταξύ τους με ένα καλώδιο για να έχουν άμεση επαφή μεταξύ τους και με την γή του σπιτιού για μεγαλύτερη ασφάλεια στη περίπτωση που κάποια πρίζα από τις δύο δεν έχει καλή γείωση.

Αν βέβαια αποφασίσεις να τα τροφοδοτήσεις με ένα καλώδιο, η παραπάνω σύνδεση θα γίνει αναγκαστικά για να πάρει "γη προστασίας" και το "επιπλέον" (floating) τροφοδοτικό.


* Το ιδανικό θα ήταν η επαφή των 0Vdc του B psu με το σασί του -έστω και η μέσω πυκνωτών- να καταργηθεί και αυτό που πήγαινε στο σασί του Β να συνδεθεί με ένα ξεχωριστό μονωμένο καλώδιο στο σασί του Α psu και τα δύο σασί να ενωθούν μεταξύ τους με το καλώδιο που ανέφερα πιο πριν.

Έτσι είσαι σίγουρος ότι όλα δουλεύουν σωστά και δεν υπάρχουν βρόχοι ρευμάτων να κυκλοφορούν στο σασί των τροφοδοτικών.

Επίσης καλό είναι όλες οι προς "γη προστασίας" συνδέσεις να γίνουν στο ίδιο σημείο.



Και κάτι τελευταίο και το πιο σημαντικό από όλα !
Κίνδυνος !
Μην επιχειρήσεις τίποτε απολύτως αν δεν είσαι σίγουρος ότι ξέρεις τι ακριβώς κάνεις και τι ενδεχόμενες συνέπειες υπάρχουν από ένα λάθος!

Θα σε συμβούλευα να ζητήσεις την βοήθεια κάποιου γνώστη αν δεν είσαι σχετικός με το θέμα, γιατί οι τάσεις είναι επικίνδυνες για την ζωή και η εργασία με τέτοια αντικείμενα χρειάζεται πολύ προσοχή και εμπειρία!
Η λήψη των απαραίτητων μέτρων προστασίας είναι θέμα σοβαρό και η τήρησή τους θα πρέπει να είναι απαρέγκλιτη!
Και αν δεν γνωρίζεις τι ακριβώς κάνεις, μην κάνεις τίποτε! ! !







  • Like 7
Link to post
Share on other sites

Mην ανησυχείτε καθόλου μα καθόλου!:hehe:

πολύ απλά ΔΕΝ πρόκειται να το κάνω με την καμία, λέω να πάω να πάρω αυτό

Δισκοπρίονο πάγκου 800W BORMANN BTS1000 | Ταχύτητα 2950rpm (iergaleia.gr)

και να ησυχάσει το κεφάλι μου!

  • Like 2
Link to post
Share on other sites
  • 4 weeks later...
Posted (edited)

Τελικά την προηγούμενη εβδομάδα που είχε το LIDL τις μπαταρίες, με το κρουστικό το 20/βολτο, πήγα πήρα αυτό στα 25 ευρώ.







Αφού άνοιξα την παλιά μπαταρία και πέταξα τις παλιές μπαταρίες στην ανακύκλωση του Μασούτη, κόλλησα δύο καλώδια, πρεσάρισα δυο ακροδέκτες, και προσάρμοσα την καινούργια μπαταρία στο δισκοπρίονο με ένα απλό λαστιχάκι.:hehe:










Και voila το καινούργιο δισκοπρίονο,  που να σημειωθεί θερίζει με την καινούργια του μπαταρία!:smoking:







case closed!:T:

Edited by orderlover
  • Like 5
  • Haha 1
Link to post
Share on other sites
πριν 2 λεπτά, το μέλος Lakisss έγραψε:

Στηρίζει ολόκληρη μπαταρία ένα λαστιχάκι;

Ναι μην σου φαίνεται περίεργο, η μπαταρία η καινούργια πάει και σχεδόν κουμπώνει με το παλιό το πλαστικό της παλιάς μπαταρίας, έτσι το λαστιχάκι είναι υπέρ αρκετό.

Link to post
