Chieftec BPS-750C review. Nitro 750 κυβικών!

Σε προηγούμενη παρουσίαση είχαμε δοκιμάσει ένα από τα μικρότερα μέλη της καινούριας σειράς Nitro της Chieftec, το BPS-450S, το οποίο μάλιστα μας είχε αφήσει πολύ καλές εντυπώσεις. Στη σημερινή παρουσίαση θα δούμε ένα από τα μεγαλύτερα μέλη της σειράς, το BPS-750C, το οποίο είναι ένα semi-modular PSU που υπόσχεται αποδοτικότητα (efficiency) 80 Plus Bronze.



Τα κύρια χαρακτηριστικά του BPS-750C παραθέτονται στον παρακάτω πίνακα.

Ο επόμενος πίνακας παρουσιάζει όλες τις καλωδιώσεις του BPS-750C.

Ο τελευταίος πίνακας παρουσιάζει τις δυνατότητες των επιμέρους rails του BPS-750C. Όπως θα δείτε διαθέτει δύο 12V rails.

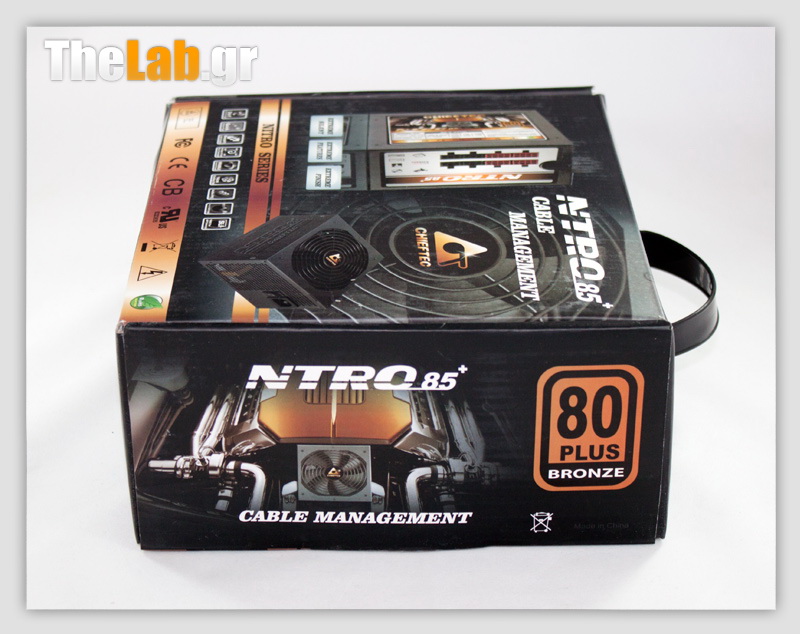

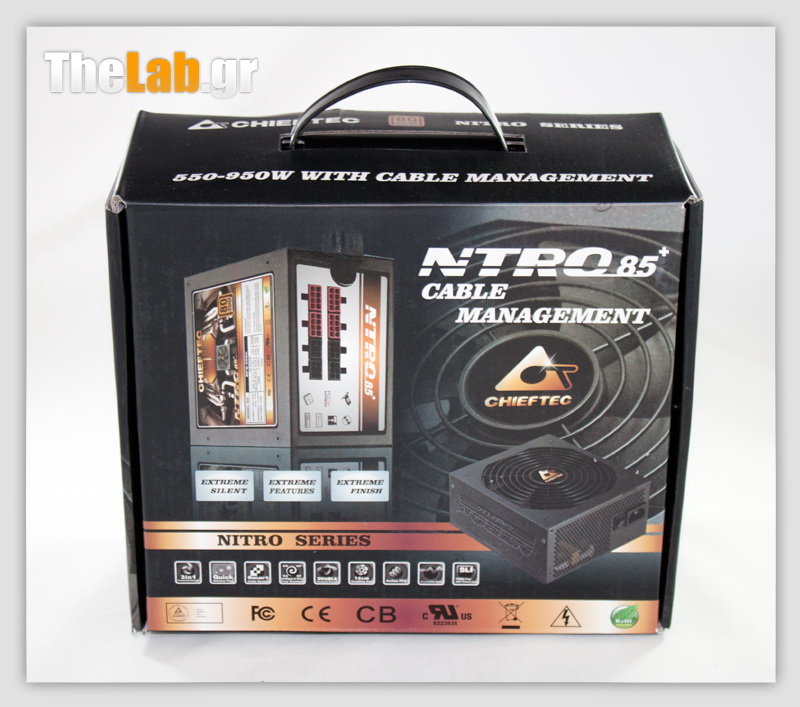

Το BPS-750C έρχεται μέσα σε μια πολύχρωμη συσκευασία, σχετικά μικρού μεγέθους.

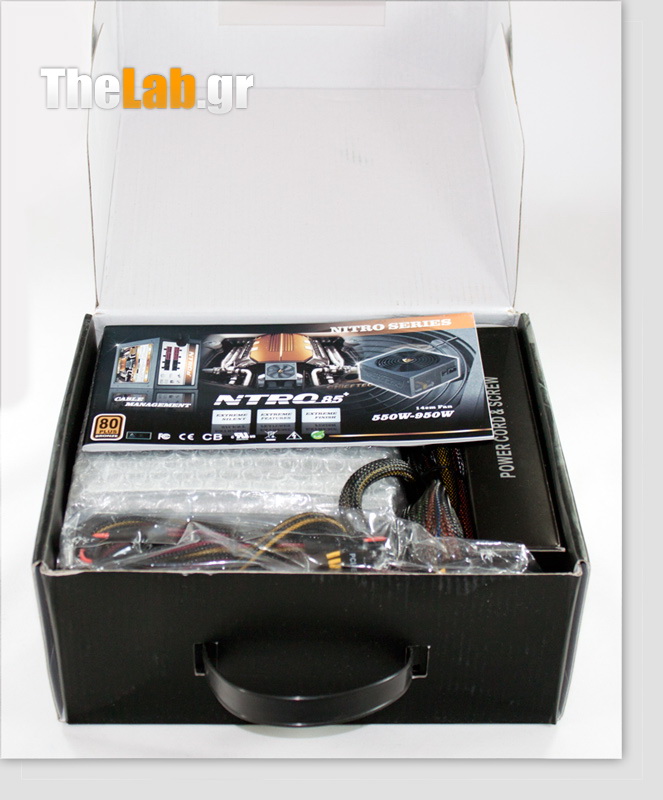

Ήρθε η ώρα να ανοίξουμε τη συσκευασία.

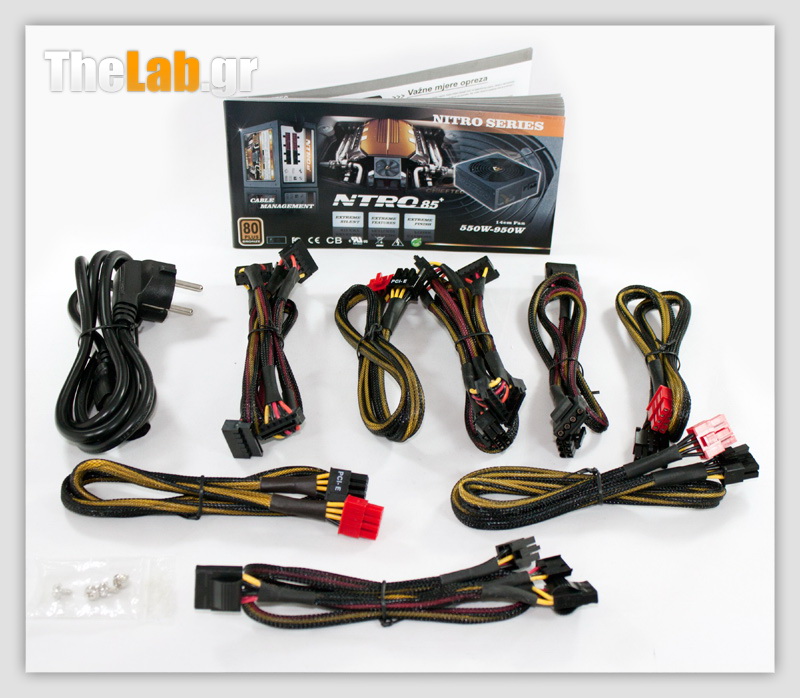

Ένα καλώδιο τροφοδοσίας, μερικές βίδες, ένα εγχειρίδιο χρήσης και οι modular καλωδιώσεις συνοδεύουν το PSU.

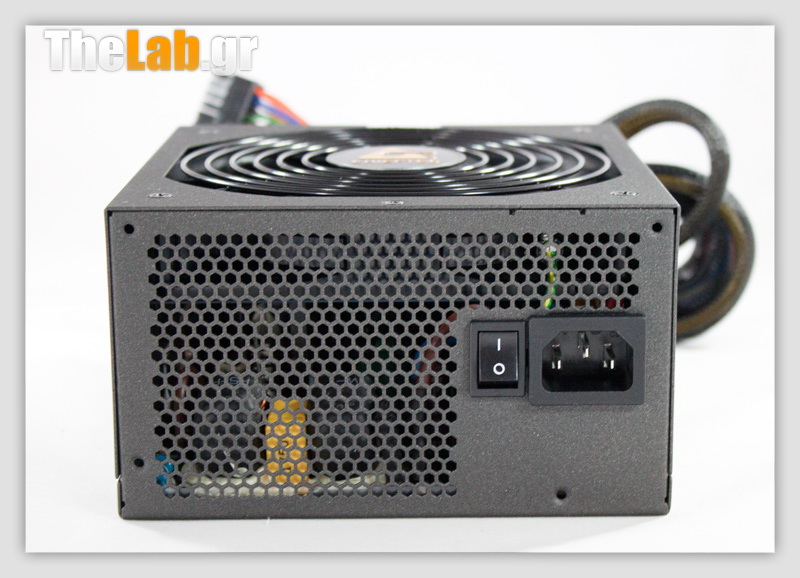

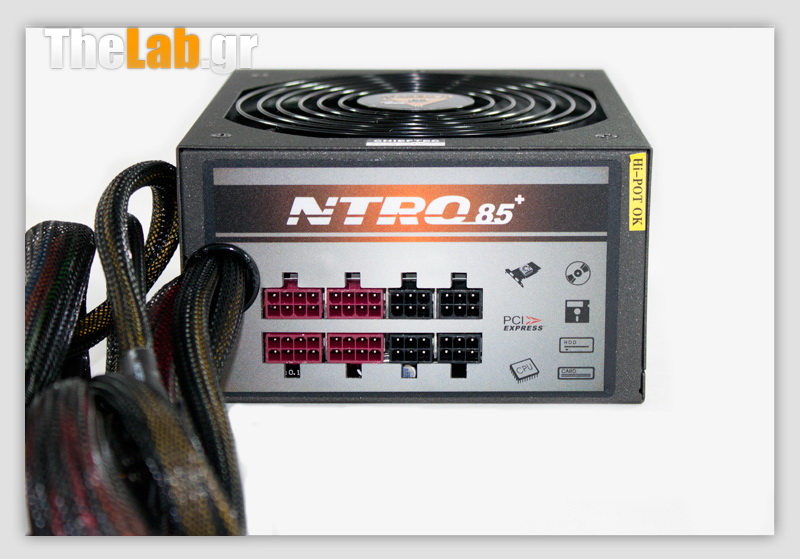

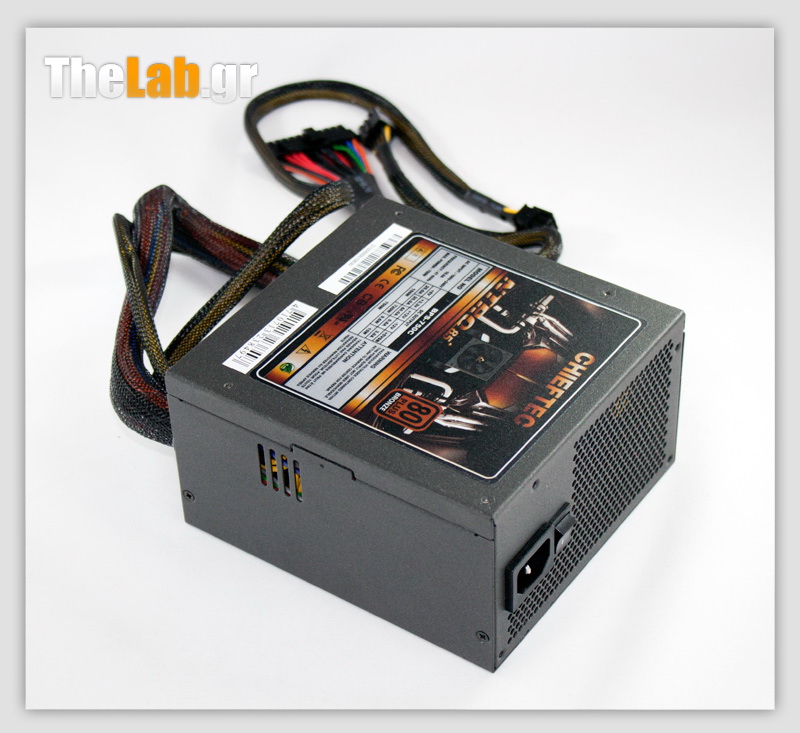

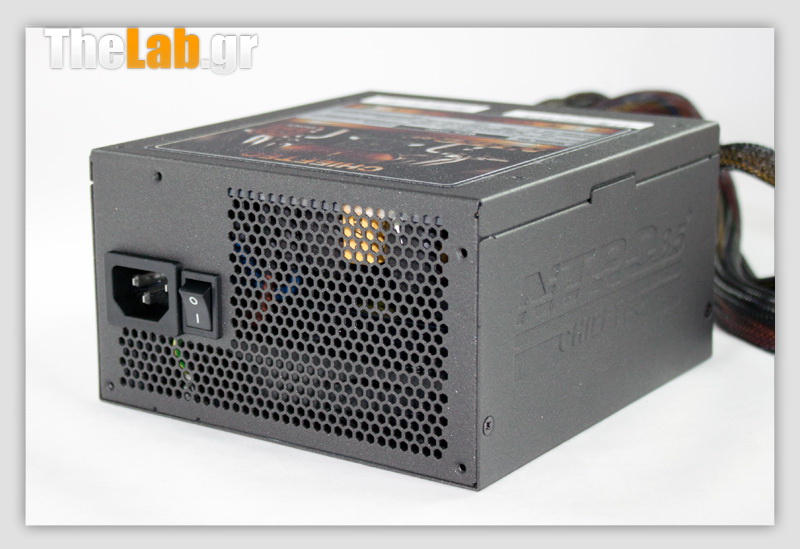

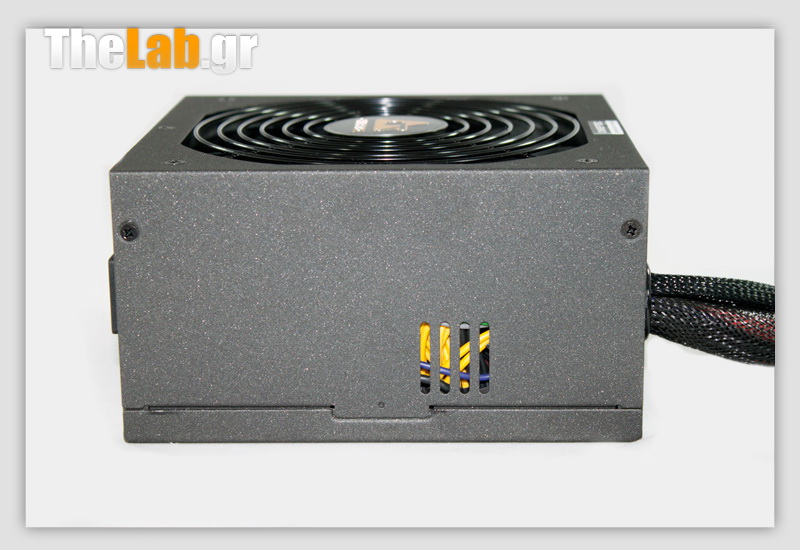

Παρακάτω ακολουθούν μερικές φωτογραφίες του BPS-750C.

Όπως φαίνεται η CWT (Channel Well Technology) κρύβεται πίσω από την κατασκευή της σειράς Nitro, κάτι που φυσικά είναι πολύ θετικό μιας και πρόκειται για έναν πολύ αξιόλογο OEM.



Στο πρώτο μέρος του transient φίλτρου υπάρχουν 2Υ και 1 Χ πυκνωτές και στο δεύτερο μέρος 2Υ, 1Χ, 2 πηνία και το απαραίτητο βαρίστορ (MOV).



Προχωρώντας προς το κύκλωμα APFC βρίσκουμε πάνω στη ψύκτρα τη γέφυρα ανόρθωσης, μια GBU 1506 και μετέπειτα 2 power transistors της Infineon (20N60C3) καθώς και μια δίοδο. Ο πυκνωτής του APFC προέρχεται από την Panasonic και είναι υψηλής θερμοκρασίας (105C).



Το ρόλο του PFC/PWM combo controller παίζει ένα ολοκληρωμένο CM6800 της Champion και ένα ολοκληρωμένο PS229 αναλαμβάνει τον έλεγχο των προστασιών του PSU.



Περνώντας στο δευτερεύων μέρος του BPS-750C παρατηρούμε ότι όλοι οι πυκνωτές προέρχονται από την Nippon Chemi-Con (105C). Επίσης στο κομμάτι του PSU όπου παράγονται τα κύρια rails (+12V, 5V και 3.3V) βρίσκουμε 3 πηνία, πράγμα που σημαίνει ότι έχουμε ανεξάρτητο regulation για κάθε rail.



Στην modular πλακέτα, της οποίας οι κολλήσεις είναι πολύ καλές, βρίσκουμε 2 solid state πυκνωτές.

Η ποιότητα των κολλήσεων της κύριας πλακέτας κρίνεται ως ικανοποιητική.

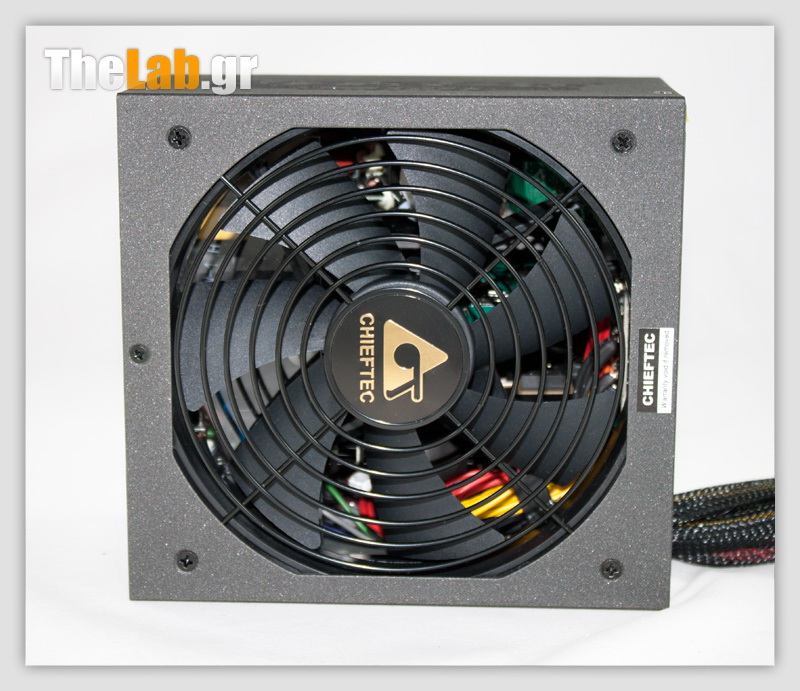

Τέλος, ο 140mm ανεμιστήρας (2800RPM, 140CFM, 48.5 dB) είναι της Yate Loon Electronics.



Όλες οι μετρήσεις θα πραγματοποιηθούν με τη βοήθεια του Fagana ATE, του παλμογράφου DS1M12 (Stingray) της USB-Instruments, ενός θερμομέτρου που μπορεί να παρακολουθήσει 2 θερμοκρασίες ταυτόχρονα και έχει τη δυνατότητα καταγραφής των μέγιστων-μικρότερων τιμών, ενός επαγγελματικού power meter (Prova WM-01) και ενός ξύλινου κουτιού που παίζει το ρόλο του Hot Box. Οι πρώτες δοκιμές θα μας δείξουν το πόσο σταθερές είναι οι τάσεις του BPS-750C (voltage regulation) και σε τι επίπεδα κυμαίνεται η αποδοτικότητά του (efficiency). Το φορτίο που θα δοκιμάσουμε αντιστοιχεί σε 20%, 40%, 50%, 60%, 80% και 100%, του συνολικού μέγιστου φορτίου που μπορεί να διαχειριστεί. Επίσης, θα γίνουν και δύο επιπλέον δοκιμές όπου πρώτα θα ζορίσουμε έντονα τα 3.3V και 5V rails και στα 12V το φορτίο θα είναι μόλις 2Α και μετέπειτα θα κάνουμε ακριβώς το αντίθετο, με το φορτίο στα 12V να αγγίζει το μέγιστο που μπορεί να διαχειριστεί το συγκεκριμένο rail.

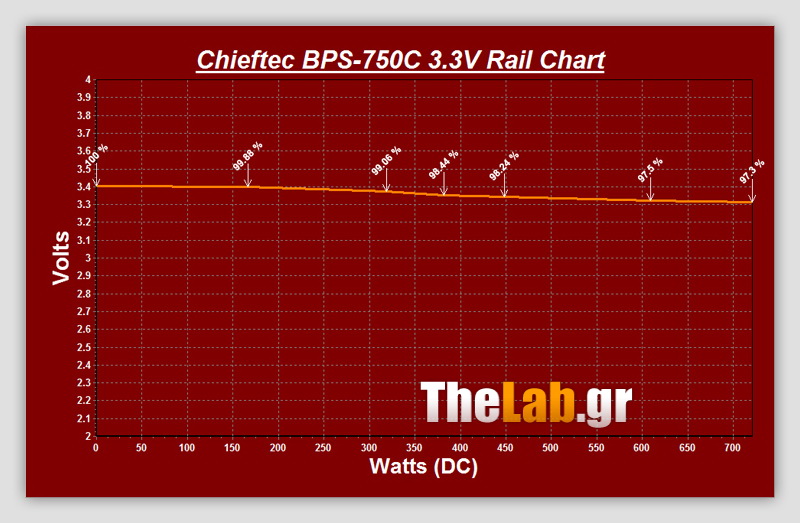

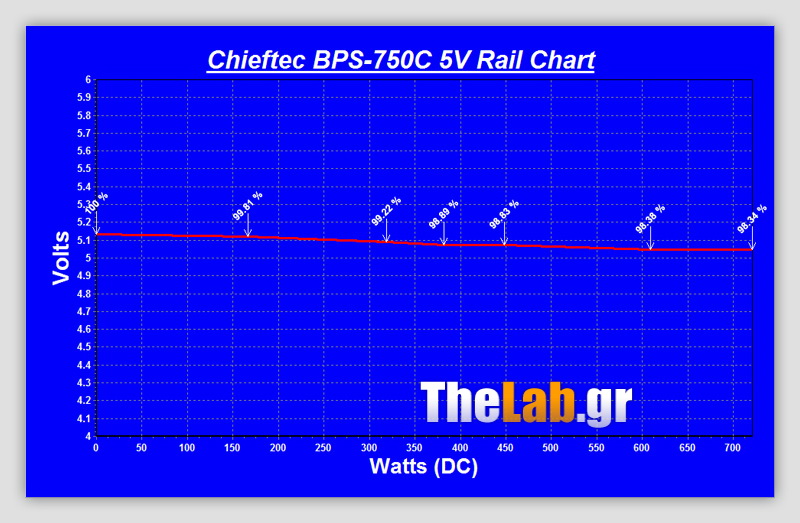

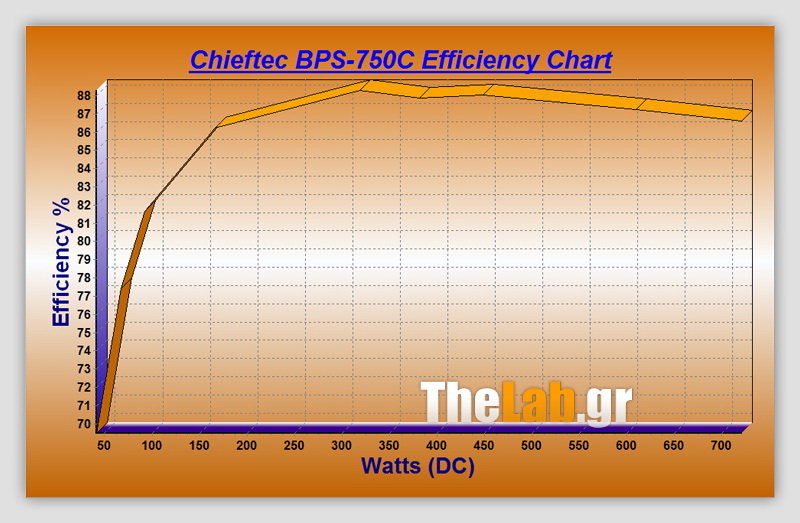

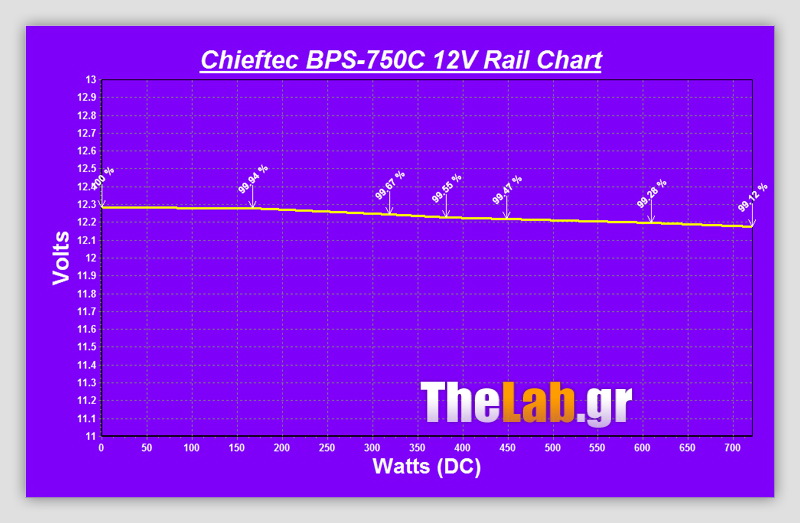

Το voltage regulation είναι πολύ καλό σε όλα τα rails και το efficiency όχι μόνο υπερκαλύπτει τις προδιαγραφές του Bronze, αλλά είναι πολύ κοντά σε αυτές του Silver. Ακολουθούν μερικά charts τα οποία δείχνουν το efficiency και τις τάσεις των rails για όλες τις μετρήσεις/φορτία εκτός των CL tests.



Στις επόμενες δοκιμές θα δούμε σε τι επίπεδα κυμαίνεται το efficiency του BPS-750C σε πολύ μικρά φορτία τα οποία είναι αρκετά μικρότερα από το 20% της συνολικής του ισχύς, το μικρότερο ποσοστό φορτίου δηλαδή που ορίζει το πρότυπο 80 Plus. Τα φορτία που θα δοκιμάσουμε είναι (περίπου) 40, 65 και 90W.

To efficiency σε πολύ μικρά φορτία κυμαίνεται σε μέτρια επίπεδα. Ιδιαίτερα σε μόλις 40W φορτίο πέφτει ακόμη και κάτω από το 70%. Στις δοκιμές που ακολουθούν θα δούμε την ανταπόκριση (transient response) του BPS-750C σε απότομες μεταβολές του φορτίου. Στην πρώτη δοκιμή θέτουμε εκτός ρεύματος το PSU (OFF), επιλέγουμε φορτίο 2Α στα 5VSB και του δίνουμε ρεύμα. Στη δεύτερη έχουμε το PSU σε standby, επιλέγουμε μέγιστο φορτίο για τα 12V και εκκινούμε το PSU. Στην τρίτη και τελευταία δοκιμή έχουμε εκτός ρεύματος το PSU (OFF), επιλέγουμε το μέγιστο φορτίο για τα 12V, ανοίγουμε το διακόπτη εκκίνησης του PSU (στον Fagana) και δίνουμε ρεύμα στο PSU. Όπως επαναλαμβάνουμε σε κάθε παρουσίαση, το πρότυπο ATX προβλέπει ότι αιχμές (spikes) των rails κατά τη διάρκεια της διαδικασίας αυτής δεν πρέπει να ξεπερνούν το 10% της αρχικής τους τιμής (δηλ. για τα 12V είναι 13.2V και για τα 5V είναι 5.5V).

Transient Response Tests
PSU OFF TO FULL 5VSB	STANDBY TO FULL 12V	PSU OFF TO FULL 12V
[/URL]



Τα αποτελέσματα των transient δοκιμών είναι άριστα και το rise time κυμαίνεται εντός των φυσιολογικών ορίων.

Στις επόμενες μετρήσεις θα δούμε τα επίπεδα ripple που υπάρχουν στις DC τάσεις του BPS-750C. Ας θυμίσουμε για άλλη μια φορά ότι τα όρια που προβλέπει το ATX πρότυπο είναι 120mV για τα +12V και 50mV για τα 5 και 3.3V. Καλό βέβαια είναι ένα PSU να μην πλησιάζει κοντά στα όρια αυτά (δε συζητάμε καν την περίπτωση να τα ξεπερνάει).

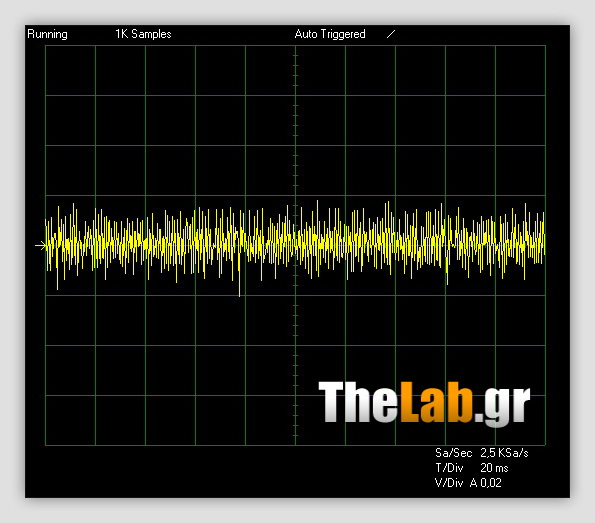

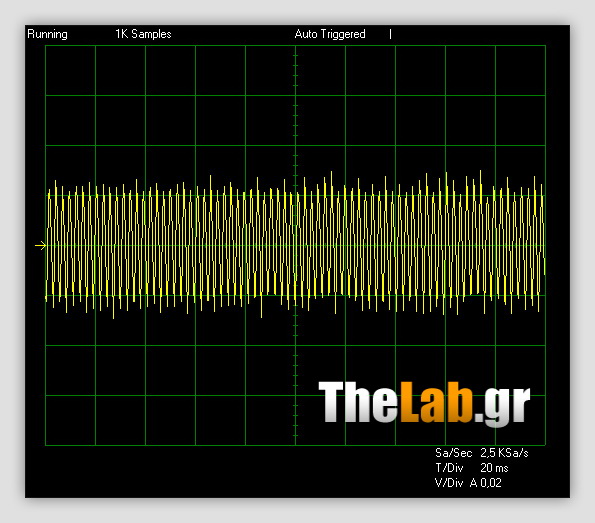

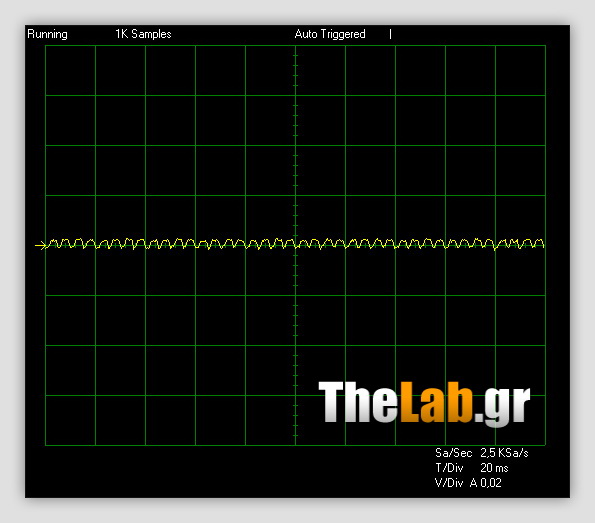

Το ripple στα 3.3V είναι από τα καλύτερα που έχουμε μετρήσει. Το ίδιο θα ίσχυε και για τα 5V αν δεν υπήρχε το αποτέλεσμα του CL1 test. Όσον αφορά τα +12V τώρα, το ripple κυμαίνεται σε κανονικά, για ένα καλό PSU, επίπεδα (περίπου στο μισό του ορίου σε πλήρες φορτίο). Ακολουθούν μερικά screenshots από τις μετρήσεις ripple.



Η καινούρια σειρά της Chieftec, η Nitro, αποτελείται από πολύ αξιόλογα PSUs, μιας και τα δύο που έχουμε δοκιμάσει μέχρι στιγμής (BPS-450S και BPS-750C) τα πήγαν πολύ καλά. Τα PSUs της σειράς αυτής αναμένεται να κυκλοφορήσουν στην Ελληνική αγορά κατά τα μέσα Αυγούστου. Το BPS-750C που δοκιμάσαμε στη σημερινή παρουσίαση, σε γενικές γραμμές μας άφησε πολύ καλές εντυπώσεις. Τα πιο δυνατά σημεία του είναι το πολύ καλό voltage regulation και το efficiency που για πολύ λίγο θα μπορούσε να ήταν και Silver. Επίσης, παντού στο εσωτερικό του βρίσκουμε πυκνωτές Ιαπωνικής κατασκευής και μάλιστα των 105C, κάτι που βοηθά, στο μέγιστο βαθμό, στη μακροζωία του καθώς και στη διατήρηση των υψηλών επιδόσεων.

Συνοπτικά τα πλεονεκτήματα / μειονεκτήματα του BPS-750C της Chieftec είναι τα παρακάτω:

Πλεονεκτήματα


• Πολύ καλό voltage regulation (για όλα τα rails κυμαίνεται εντός του 3% των αρχικών τάσεων)
• Efficiency που αγγίζει τα επίπεδα του 80 Plus Silver
• Όλες οι καλωδιώσεις του έχουν επαρκές μήκος και είναι fully sleeved

Μειονεκτήματα


• Θα θέλαμε 2-3 SATA connectors επιπλέον

Δεδομένου όλων των παραπάνω, η βαθμολογία που αποσπά το BPS-750C είναι:



Εδώ άλλη μια παρουσίαση τελείωσε. Ευχαριστούμε την Chieftec για τη διάθεση του δείγματος.
