DFI LanParty DK X58-T3eH6 Review

Κλείστε τους θερμοσίφωνες σας και.. ΠΑΜΕ!

DFI.. Τι μπορεί να πεί κανείς γι αυτη την εταιρία και τα προϊοντα της... Πρόκειται απο τις περιπτώσεις που, ή θα την αγαπήσεις, η θα την μισήσεις. Θρυλικές μητρικές, αμέτρητα παγκόσμια ρεκόρ αλλα και... ιδιαιτερότητες που θα συναντούσε κανείς σε πριμαντόνα. Το μόνο σίγουρο είναι οτι δεν μπορείς να αποκαλείσαι θιασώτης της πληροφορικής και του υπερχρονισμού, αν δεν ειχες ποτέ στην κατοχή σου μια DFI... Απο τις θρυλικές nForce μέχρι και τις πιο συγχρονες socket 775, θα συναντήσετε πολλούς "ταγμένους". Η αλήθεια είναι πως ακόμα και η ίδια η DFI ποτέ δεν έδωσε βάρος (απο πλευράς marketing σαφώς) στην απόλυτη σταθερότητα αλλα επέμενε να έχει σαν μότο της, τις απόλυτες επιδόσεις. Ακόμα και τα μικρότερα μοντέλα της οπως είδαμε και στο review της Blood Iron, έχουν μέσα τους το γονίδιο. "Κοιτάχτε με, δαγκώνω!", φωνάζουν για να τις ακούσετε και να τις εμπιστευτείτε στο νέο σας σύστημα.

Η DFI LanParty DK X58-T3eH6 (Τ3eΗ6 στο εξής), είναι η αλήθεια, οτι έρχεται σαν outsider και σαν μια ελαφρώς φθηνότερη προσθήκη στην σειρά μητρικών για Socket 1366 εφοδιασμένες με το Χ58. Στην ουσία η DFI την λανσάρει σαν την entry-level X58 μητρική της, αν και η κατηγορία "Dark" στην οποία ανήκει, σου αφήνει εχέγγυα οτι δεν εχεις αγοράσει απλά "οτι πιο φτηνό κυκλοφορεί" και πως μπορείς να περιμένεις πολλά απο αυτήν μιας και δεν υπολείπεται σε τίποτα απο την μεγάλη της αδερφούλα. ICH10R στο ρόλο του Southbridge, κανονικότατο και υπερπλήρες το Χ58 στα βόρεια και Triple Channel DDR3 με 6 ολόκληρα slot.

Συσκευασία & Περιεχόμενα

Το κουτί στο οποίο έρχεται, όπως βλέπετε ειναι αρκετά εντυπωσιακό. Μας ενημερώνει πλήρως για τα χαρακτηριστικά της μητρικής και δίνει ιδιαιτερη εμφαση στο γεγονός οτι το "bug" της Intel να σβήνει την μητρική ύστερα απο κάθε προσπάθεια overclock εχει εξαλειφθεί. Ιριδίζοντα λογότυπα και αρκετό κόκκινο χρώμα. Κατι που σε παραξενεύει βέβαια, μολις ανοίξεις το κουτί και αντικρύσεις τόσο πράσινο όσο τα Σκωτσέζικα highlands.

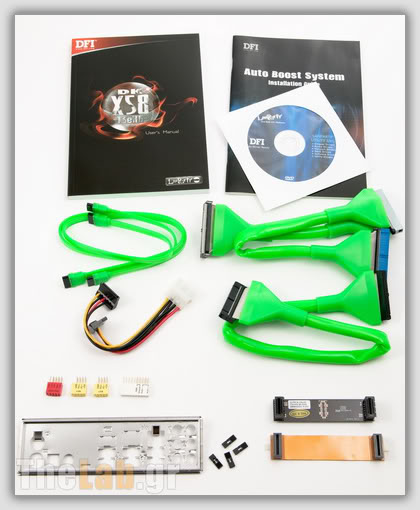

Τα περιεχόμενα της συσκευασίας κρίνονται ικανοποιητικά. Δυο πράσινα UV SATA καλώδια, τα συνηθισμένα στρογγυλά IDE για σκληρούς, οπτικά και floppy (και αυτα UV), δυο εγχειρίδια χρήσης (το ενα για το σύστημα ABS), ενα DVD με τους οδηγούς και διάφορο άλλο λογισμικό, και 4 ταχυσύνδεσμους για τα USB, το FireWire και το μπροστινό panel. Επίσης το backplate της μητρικής, ενα σακουλάκι με jumpers (ειμαι DFI και το φωνάζω!) και 2 γέφυρες για χρήση καρτών γραφικών σε διάταξη SLI και CrossFire.

Τεχνικά Χαρακτηριστικά

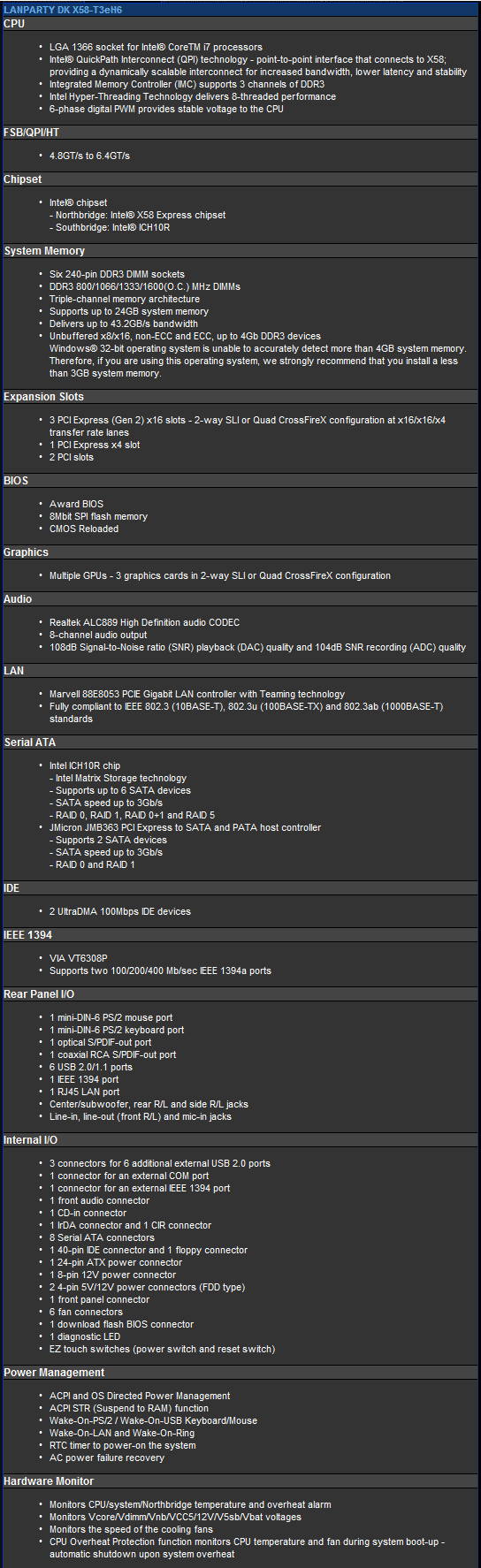

Τα χαρακτηριστικά της μητρικής, όπως τα ανακοινώνει η ίδια η DFI έχουν ώς εξής:

Σχεδιασμός PCB & Λειτουργικότητα

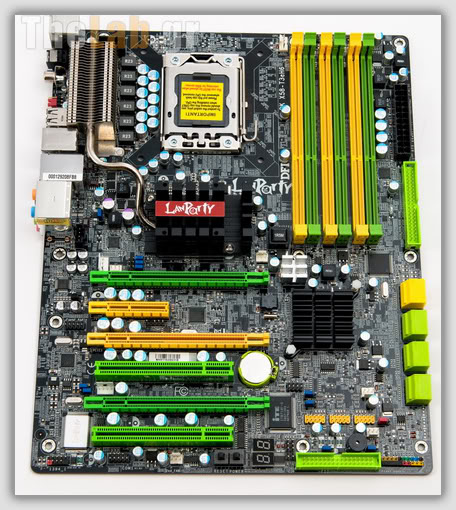

Ας περάσουμε στον σχεδιασμό και την χρηστικότητα της μητρικής. Η T3eH6 εχει σχεδόν κλασική διάταξη μητρικής εξοπλισμένης με το Χ58.

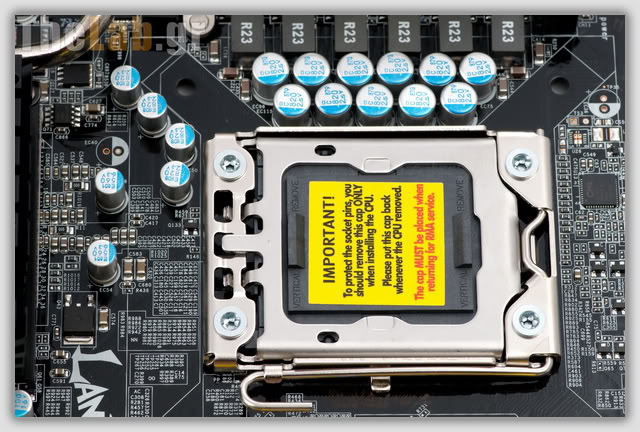

Το τμήμα γύρω απο τον επεξεργαστή φαντάζει ιδανικό. Άπλετος χώρος γύρω απο το socket για χρήση μεγάλων ψυκτρών και εξ' ολοκλήρου χρήση solid state πυκνωτών απο το 6-phase κύκλωμα τροφοδοσίας του επεξεργαστή αλλα και στην υπόλοιπη μητρική.

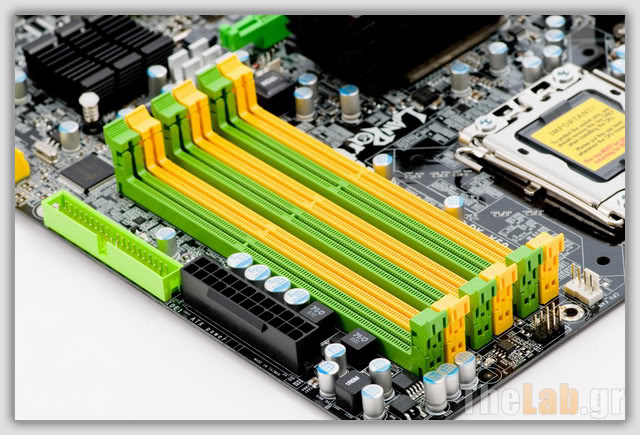

Τόσο οι συνδέσεις IDE, όσο και οι SATA και τροφοδοσίας ειναι βολικά τοποθετημένες και υπάρχουν 6 θέσεις για μνήμες DDR3.

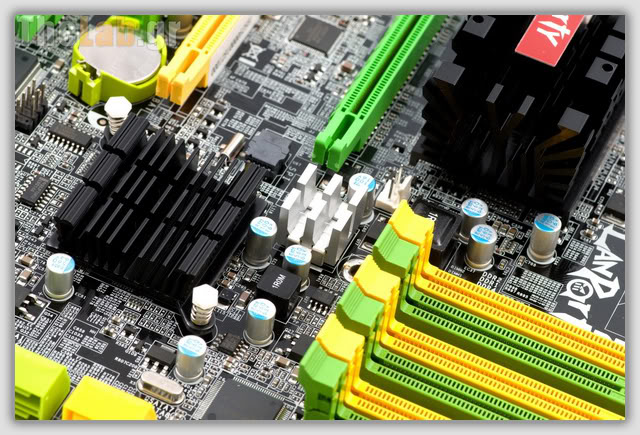

Το σύστημα ψύξης αποτελείται απο δυο ξεχωριστά κομμάτια: Την ψύκτρα που εχει αναλάβει να κρατήσει δροσερό το Southbridge και η οποία αγκιστρώνει με δυο πολυ απλά πλαστικά push-pins, και το σύστημα ψύξης του Northbridge και των MOSFET. Αυτα τα δύο ενώνονται μεταξύ τους με ενα heatpipe και σε αντίθεση με τα push-pins του Southbridge, αυτα βρίσκονται βιδωμένα με ενα σταθερό σύστημα τοποθέτησης.

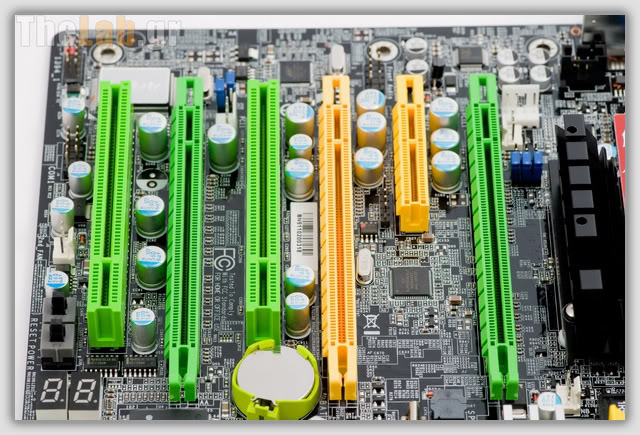

Το υπόλοιπο μέρος της μητρικής καταλαμβάνεται απο τις θύρες PCI-e και τις υπόλοιπες θύρες επέκτασης. Η T3eH6 διαθέτει 3 θύρες PCI-e 2.0 x16. Οι δυο πράσινες μπορούν να λειτουργήσουν πρόσω ολοταχώς ταυτόχρονα στα x16, ενω η κίτρινη ειναι περιορισμένη στο x4. Επιπλέον υπάρχουν δυο κλασσικές PCI θύρες, και μια PCI-e x4. Διπλα απο τις πράσινες PCI-e θα βρείτε και απο ένα βυσμα τροφοδοσίας τύπου floppy, το οποίο αναλάμβάνει να τροφοδοτήσει τις θύρες οταν αυτές ειναι κατειλημμένες απο κάρτες γραφικών υψηλων επιδόσεων.

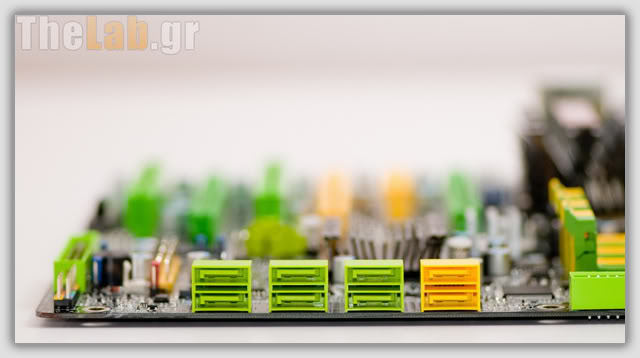

Απο πλευράς συσκευών αποθήκευσης, η T3eH6 διαθέτει 6 θύρες SATA που ελέγχονται απο τον ICH10R (πράσινες), και δυο (κίτρινες) οι οποίες πέφτουν μαζί με τις IDE επάνω σε εναν JMB363 ελεγκτή της JMicron.

Ενα ιδιαίτερο χαρακτηριστικό που θεωρώ πολύ χρήσιμο ειναι οι 6 παροχές ρεύματος για ανεμιστήρες καθώς επίσης και τα σημεία μέτρησης των τάσεων CPU, CPU VTT, IOH, ICH, και QPI (κατι το οποίο ακομα και το εγχειρίδιο χρήσης δεν αναφέρει). Η μητρική έρχεται εξοπλισμένη και με on-board κουμπία για την ενεργοποίησης της και την επαναφορά της. Επάνω σε ενα αυτοκόλλητο, τοποθετημένο επάνω στις θύρες PCI θα βρείτε και τον τρόπο με τον οποίο μπορείτε να κανετε και reset στο BIOS. Αυτος ειναι, πατώντας και τα δυο κουμπιά ταυτόχρονα. Κάθε μητρικη DFI που σέβεται τον εαυτό της, έρχεται εξοπλισμένη με τα διαγνωστικά LED. Το ίδιο και η T3eH6. Θα σας ενημερώσει για οτιδήποτε πάει λάθος κατα την εκκίνηση του συστήματος σας.

Επίσης, διάσπαρτα επάνω στην μητρική θα παρατηρήσετε εναν αρκετά ανησυχητικά μεγάλο αριθμό απο βραχυκυκλωτήρες, μερικοί απο τους οποίους καθορίζουν την αρχική συχνότητα του FSB. Βεβαια, οι διαθέσιμες επιλογές των 800, 1066 και 1333ΜΗz δεν εχουν καμία πρακτική σημασία. Επίσης ενα αλλο "σετ" απο jumpers, ελέγχει την ταση CPU VTT και δέχεται τιμές 1.2V, 1.4V και 1.6V.

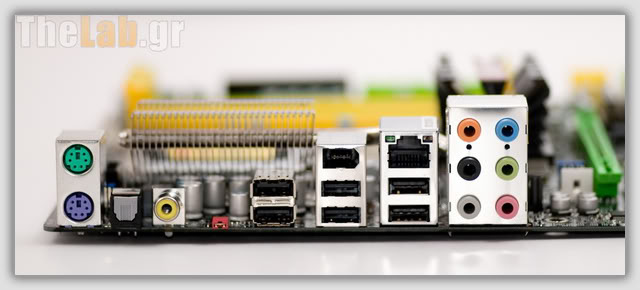

Απο πλευράς συνδεσιμότητας, η T3eH6 κρίνεται επαρκής. Στο οπίσθιο πάνελ υπάρχουν οι εξής υποδοχές:

BIOS

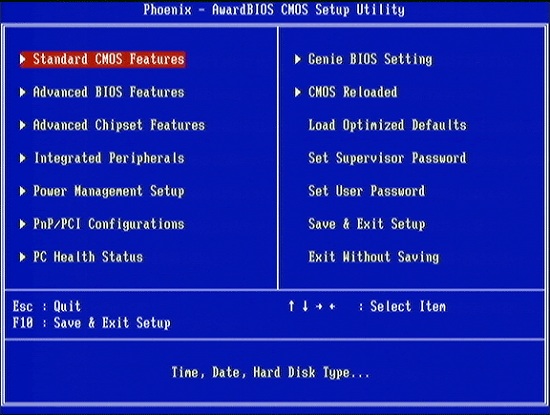

Προκειται για το κλασσικό layout της Award, και εκ πρώτης όψεως δεν θα σας ξενίσει. Τωρα... αρχίζουν τα δυσκολα, γιατι ενα άλλο γνώρισμα της DFI ειναι να περιπλέκει ακόμα και τις πιο απλές λειτουργίες. Δυο πράγματα ειναι σίγουρα. Το πρώτο ειναι οτι το πλήθος των επιλογών μεσα στο BIOS θα ικανοποιήσει ακόμα και τους πιο απαιτητικούς overclockers και το δεύτερο ειναι οτι θα το επισκεφθείτε πολλές φορές...

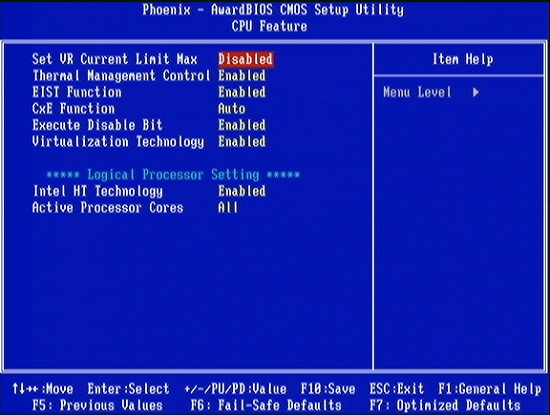

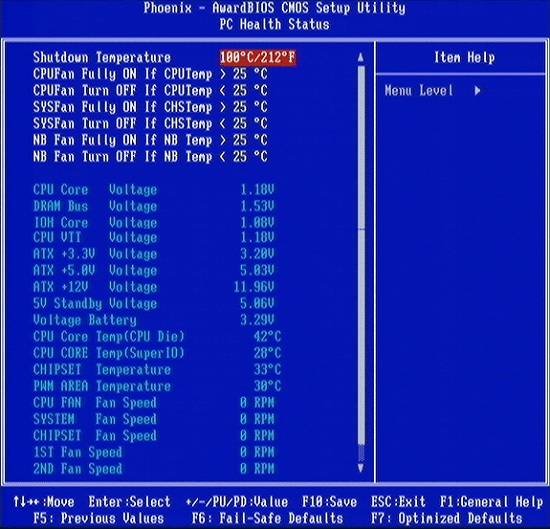

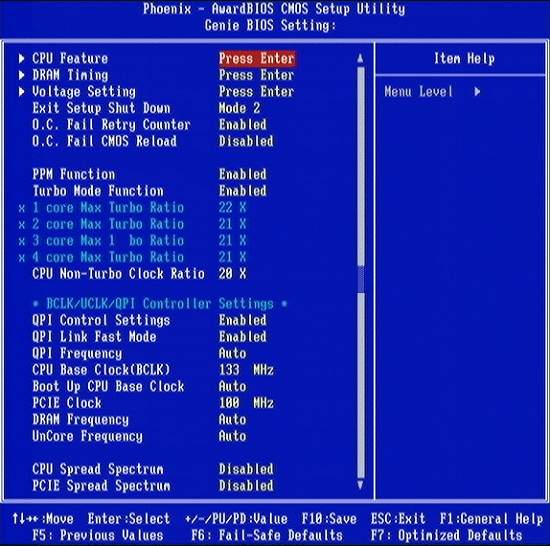

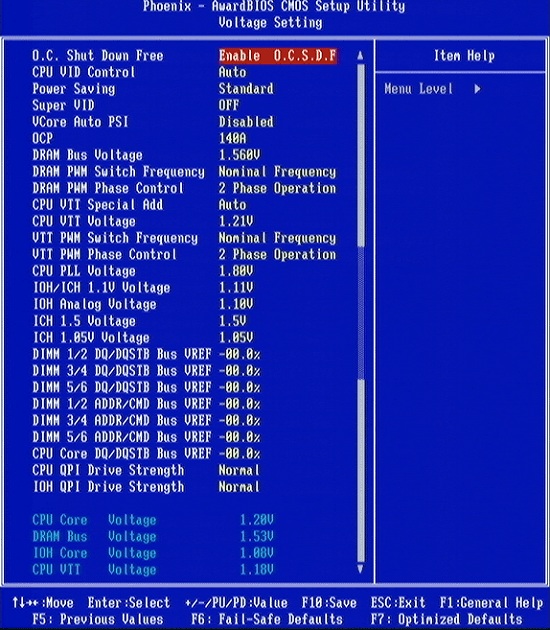

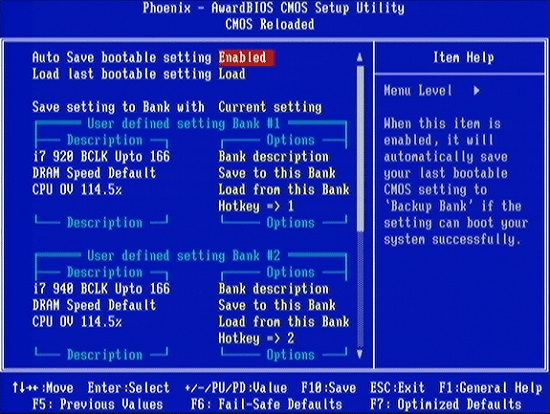

Δειτε μια σύντομη παρουσίαση των μενού επιλογών του BIOS της T3eH6:

Συστημα Δοκιμής & Μεθοδολογία

Για τις ανάγκες των δοκιμών, και ουτως ώστε τα αποτελέσματα που θα εξάγουμε να είναι οσο πιο χρήσιμα γίνεται, αποφασίσαμε να χρησιμοποιήσουμε τα εξής προγράμματα & ρυθμίσεις.

Κατ' αρχην, ο i7 Extreme Edition καθ' ολη την διάρκεια των δοκιμών θα ειναι χρονισμένος στα εργοστασιακά ρολόγια (3.20GHz) εκτός απο το τμήμα του υπερχρονισμού, το οποίο θα εξεταστεί σε επόμενη σελίδα. Οι μνήμες ρυθμίστηκαν απο το BIOS επίσης σύμφωνα με τις εργοστασιακές προδιαγραφές τους (1600MHz CL7-7-7-20) και οι δίσκοι ειναι σε συστοιχία RAID-0 με block size τα 128kB.

Το λειτουργικό σύστημα που χρησιμοποιήσαμε ειναι μια καθαρή εγκατάσταση των Windows 7 Ultimate x64 με όλα τα απαραίτητα updates μέσω του Windows Update.

Το ίδιο ισχύει και για τις μετρήσεις που έγιναν με την Rampage II Extreme (οχι που θα σας άφηνα έτσι ). Θεώρησα οτι ο καλύτερος τρόπος για να δείτε τις επιδόσεις της, ειναι μια κατα μέτωπον επίθεση με μια απο τις καλύτερες -ομολογουμενως- μητρικές σε X58 υλοποίηση... Ίδιες ακριβώς ρυθμίσεις απο το BIOS, ιδια ρολόγια, ιδια ρεύματα και πάμε να δούμε τι ψάρια θα πιάσουμε...

Και τώρα, ας περάσουμε στην λίστα με τα μετροπρογράμματα:

Όπως πάντα τα χωρίζουμε σε δυο κατηγορίες. Τα προγράμματα 2D (τα οποία περιλαμβάνουν στην ουσία όλα πλήν των 3D) και ειναι τα εξης:

- SuperPi (1M & 32M)

- Lavalys Everest Memory Suite

- PCMark Vantage

- WinRAR benchmark

- CrystalDiskMark

Και τέλος, τα μετροπρογράμματα 3D που περιλαμβάνουν:

- 3DMark06

- 3DMark Vantage

Αποτελέσματα 2D

Θα αρχίσω την αφήγηση των αποτελεσμάτων με ενα spoiler: Οι όποιες διαφορές θα δείτε αναμεσα στις μητρικές, περιορίζονται σε αυτην την κατηγορία.

Ξεκινώντας με το SuperPi και την ιδιότητα του να ξεζουμίζει μνήμες και επεξεργαστή... Σε ένα έμπειρο ματι, η διαφορά στο 1Μ δεν είναι δα και μεγάλη (ισως και μεσα στο περιθώριο σφάλματος) αλλα πραγματικά η διαφορά των 10 δευτερολέπτων στα 32Μ μας δείχνει γιατι η Rampage κοστίζει τα διπλά λεφτά. Η διαφορά εδώ οφείλεται στους πιο "σφιχτους" εσωτερικούς χρονισμούς του Χ58 της ASUS.

Προχωράμε στην δημοφιλή σουίτα της Lavalys, EVEREST. Στην οποία επαναλαμβάνεται σε όλες τις μετρήσεις το ιδιο σκηνικό. Η Rampage II Extreme ειναι λίγο μπροστά σε όλα. Δικαιολογεί, ομως, αυτο το λίγο την διαφορά στην τιμή με την DFI; Μαλλον θα χρειαστεί να περιμένετε μέχρι την αποφώνηση.

Μετρήσεων συνέχεια βάζοντας σε δοκιμή τον ICH10R. CrystalDiskMark λοιπόν, ολοι το ξέρουμε, ολοι το εμπιστευόμαστε. Και εδω επαναλαμβάνεται ομως το ίδιο σενάριο. Αυτη την φορά δεν ξέρω ποιον πρέπει να κατηγορήσω για τις διαφορές.

WinRAR benchmark εδω. Μικρές διαφορές παλι.

Και κλείνουμε τα 2D τέστς με την επίσης δημοφιλή σουίτα της Futuremark, το PCMark Vantage. Σε όλο το φάσμα των μετρήσεων η DFI ακολουθεί κατα πόδας.

Αποτελέσματα 3D

Όπως σας προανέφερα, οι διαφορές στις δυο μητρικές περιορίζονται στα 2D tests. Εδω οπως θα δείτε παρακάτω, τόσο το 3DMark06, όσο και το 3DMark Vantage, μοιράζονται πανω κάτω τα ίδια αποτελέσματα με απειροελάχιστες διαφορές.

Overclocking

Γεγονός #1: Οι μισοί απο εσάς ξεκίνησαν να διαβάζουν το review απο αυτή τη σελίδα.

Γεγονός #2: Το 33% απο τους υπόλοιπους μισούς θα ήθελαν το review να ξεκίναγε απο αυτη τη σελίδα.

Γεγονός #3: Δυο απο εσάς θα μου στείλουν πμ μεσα στην εβδομάδα που θα έρθει ρωτώντας με για την μητρική.

Γεγονός #4: Εχετε στραβώσει που μεσα σε ενα κοκκινο κουτί βρίσκεται μια πράσινη μητρική.

Αν μπερδευτήκατε με όλα αυτα, κλείστε το review αμέσως! Γιατι μπροστά στο θέμα overclocking με την T3eH6, αυτα είναι περίπατος στο Ζάππειο... Πονοκεφάλιασα σας λεω, οχι γιατι η μητρική μουλάρωνε, αλλα γιατι οι brainiacs της DFI έχουν κάνει το BIOS αBIOτο. Δεν παλευεται λέμε. End of story. Και αυτο που πραγματικά σε ζαλίζει, ειναι πως στο διάτανο δίνουν αυτη τη μητρική σαν "entry-level". Και προφανώς, η μονη λογική εξήγηση ειναι οτι το "entry-level" κοινό της DFΙ ειναι πολύ σκληρό για να πεθάνει.

Σαν μέτρο συγκρισης και εδω, θα πάρω την Rampage II Extreme με την οποία με το "καλημέρα" και χωρις πολλα πολλα και ιδιαίτερα ψαξίματα, εβαλα τον 965 Extreme Edition να δουλεύει στα 4.050MHz με μια True Black. Το μέγιστο overclock που έχω πετύχει στην ASUS με την ίδια ψύξη ήταν τα 4.2GHz με μόνο μου περιορισμό την τάση του επεξεργαστή, καθώς για να ξεσκαλώσει απο τα 4.0GHz χρειάζεται μια εκθετική αυξησή της, την οποια δεδομένου των θερμοκρασιών που ανέβαζει ο i7, κρίνω ως όριο.

Εδω θα πρέπει να σταθώ λιγο στις διαθέσιμες επιλογές στο BIOS των δύο μητρικών. Το μεν BIOS της Rampage II Extreme ειναι υπερπλήρες και ταξινομημένο με βάση την λογική, ενω το δε της DFI ακολουθεί μια οργάνωση που όμοια της δεν εχω ματασυναντήσει... Και εννοώντας οργάνωση, εννοώ την απόλυτη απουσία της. Δεκάδες ακαταλαβίστικες ρυθμίσεις διάσπαρτες μεσα στα υπομενού τις οποίες αν διαννοηθείς να τις πειράξεις (η να βάλεις οτιδήποτε άλλο περαν του default), την έκατσες. Reset BIOS και ξανα απο την αρχη. Βεβαια, οπως ειπαμε, πρόκειται για μια DFI με 99% αμετάλλαχτο DNA. Εδω κάπου ξεχωρίζουν οι άντρες απο τα αγόρια...

Πάμε λοιπόν στην αναζήτηση των 4.050 μεγάκυκλων... Το σχέδιο έλεγε 27x multi x 150BCLK (η δοκιμασμένη συνταγη της R2E)... 1.31 ρευμα στον επεξεργαστή, οι μνήμες στα 1500MHz για να αποκλείσουμε τυχον ενδεχόμενο μηπως μας μποτιλιάρουν αλλα του κάκου (οχι του διαιτητή). Η μητρική κόλλαγε στο CPU INIT (συμφωνα με το debugging LED και cross-reference στο manual). Αλλα επειδή ο καλός ο μονομάτης ξερει κι άλλο ταβλι Χάρη, είπα να δοκιμάσω 30x multi x 133BCLK. Αυτο μας δίνει 3.990MHz και 1600MHz στις μνήμες. Εκει άναψε το μηχάνημα με το ίδιο ρεύμα και δουλεψει ΚΑΠΩΣ σταθερά. Αδυνατώ να αποδεχθώ το γεγονός οτι η μητρική δεν μπόρεσει να ανέβει 17MHz BCLK και είμαι βεβαιος οτι σε καποιο άλλο BIOS θα διορθωθεί.

Το γεγονός όμως παραμένει, η T3eH6, δεν ειναι και η πιο φιλική μητρική προς τον χρήστη. Σίγουρα, η ευκολία με την οποία επιτυγχάνεις τα ίδια επίπεδα overclock με την R2E κοστίζει. Και κοστίζει σχεδον διπλάσια. Αρα, δεν μπορώ να πω οτι η DFI με απογοήτευσε, απλα με δυσκόλεψε. Παρ' ολα αυτα, αν το overclock ειναι αυτοσκοπός, μαλλον θα πρέπει να στρέψετε το βλέμα σας σε κατι πιο ιδιαίτερο (και ακριβό)...

Συμπεράσματα - Αποφώνηση

Πραγματικά, η πιο δύσκολη αποφώνηση που χρειάστηκε ποτέ να γράψω. Πως μπορείς να κρίνεις μια DFI, με τι γνωμονα; Η λογική λέει "με τον ίδιο γνωμονα που κρίνεις οποιαδήποτε αλλη μητρική", αλλα η καρδιά λέει "οχι, μη! Ειναι DFI!"...

Με γνώμονα λοιπόν την λογική, της έβαλα ενα "4" στα χαρακτηριστικά τα οποία με κάλυψαν επαρκώς, χωρίς να συναντήσω κάποια κραυγαλέα έλλειψη. Της έβαλα ενα γενναίο "4.5" για την τιμή η οποία κυμάινεται περίπου στα €165, γιατι διαπρέπει και γιατί το μόνο πράγμα που με κράτησε απο το πεντάρι είναι η τιμή της σαν απόλυτο νούμερο, σαν αντίδραση στις γενικώς υψηλές τιμες του X58 και της παρέας του. Της έδωσα ενα (επισης γενναίο) "3.0" στην χρηστικότητα, καταχρηστικότατα. Μη ρωτάτε εμένα, το φαρμακοποιό μου ρωτήστε που του άδειασα τα ραφιά απο τα Panadol μεχρι να την κάνω να δουλέψει σταθερά. Και ενα -καθ' ολα τιμιο- "4.5" στις επιδόσεις, γιατι, ειδικά σε συνάρτηση με το κόστος αγοράς της, πρόκειται για μια αξιοπρεπέστατη μητρική με παρα πολυ καλές επιδόσεις η οποία κόντραρε στα ίσια την ASUS Rampage II Extreme. Ακρως εντυπωσιακό.

Σε καμία περίπτωση δεν θέλω να σας περάσω το "Rampage >> T3eH6" ούτε να σας κάνω να "λυπηθείτε" την κακομοίρα την DFI που την έβαλα κόντρα στην ASUS. Για τα δικά μου δεδομένα η DFΙ είναι φανταστική.

Αλλα επειδή κανείς δεν βρίσκεται στο απυρόβλητο, παμε: Μπορώ να ζήσω με το γεγονός οτι το BIOS ειναι πολλαπλάσια δυσκολότερο απο την highest-end Rampage II Extreme μου, στην οποία παίζω σταθερά με αερα @ 4.050MHz πειράζοντας δυο-τρια πραγματάκια σε αντίθεση με την DFI που με έκανε να υπνοβατώ για να καταφέρω να έχω αποδεκτές επιδόσεις, οχι χαρην απόλυτων αριθμών αλλα χάρην της καθημερινής συμβίωσης. Μπορώ επίσης να ανεχτώ το γεγονός οτι το κουτι της ειναι κόκκινο και η μητρική πράσινη (μα δεν μπορω να το χωνέψω με τιποτα λέμε). Μπορώ κάλλιστα να συμβιβαστώ με το γεγονός οτι η μητρική κοστίζει όσο οι μνήμες. Μπορώ, επίσης, με ευκολία να ανεχτώ τους φίλους μου να με κοροϊδεύουν για το γεγονός οτι δεν έκανα την "σοφη επιλογή".

Αλλα όσο και να προσπάθησα μέσα μου, δεν μπόρεσα ποτέ να χωνέψω οτι ειμαι με μια μητρική της DFI που δεν ανήκει στην high-end σειρά της... Αν και -τονιζω- δεν έχει τίποτα να ζηλέψει.

Αν μπορείτε να ζήσετε με τα χούγια της, και αν έχετε την υπομονή να καθίσετε να την ρυθμίσετε σωστά, τοτε μην το σκέφτεστε καθόλου. Η T3eH6 θα σας αποζημιώσει με το παραπάνω!
